FocusPRO® TH5320C

Non-Programmable Digital Communicating Thermostat

® U.S. Registered Trademark. Patents pending.

Copyright © 2008 Honeywell International Inc.

All rights reserved.

Installation

Guide

Must be installed by a trained, experienced technician

Read these instructions carefully. Failure to follow these instructions

can damage the product or cause a hazardous condition.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

69-2019EFS-02

To be used with up to 3 Heat 2 Cool conventional and heat pump systems with

W8835 Zone Panel or W8635 or THM5241 Equipment Interface Modules (EIM).

System Types

• Gas, oil, or electric heat with air

conditioning

• Warm air, hot water, high-

efficiency furnaces, heat pumps,

steam, gravity

• Heat only — two-wire systems,

three-wire zone valves (Series

20), and normally open zone

valves

• Heat only with fan

• Cool only

Use With

• W8835 Zone Panel—up to 3H/2C conventional or heat pump system

• W8635A EIM—up to 2H/2C conventional system

• W8635B EIM—up to 2H/1C heat pump system

• THM5421 EIM—up to 3H/2C conventional or heat pump

Installation Guide

69-2019EFS—02 2

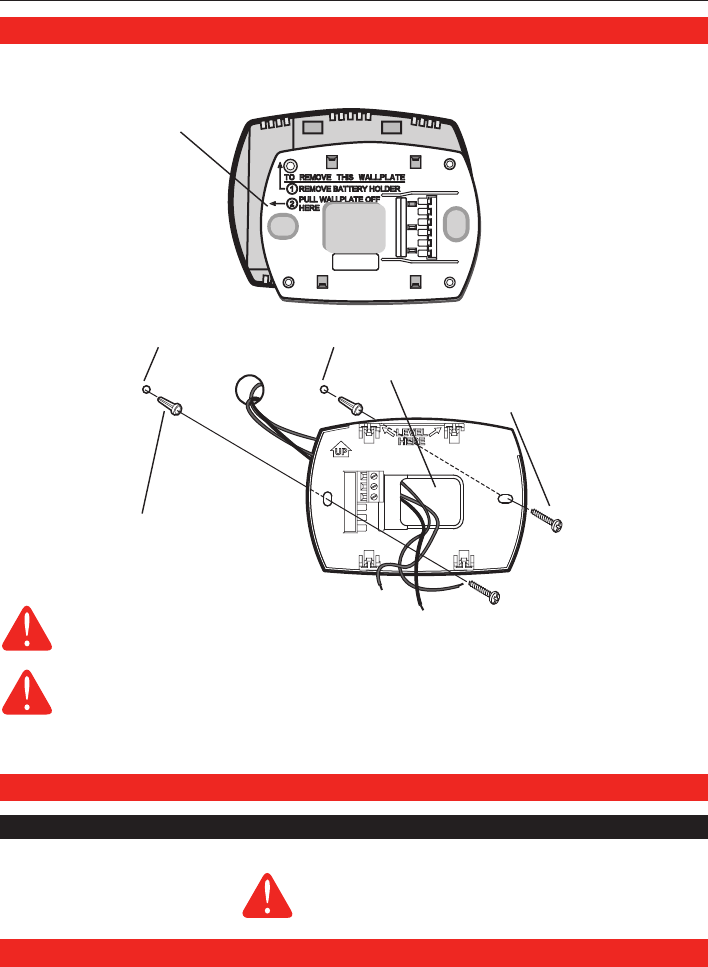

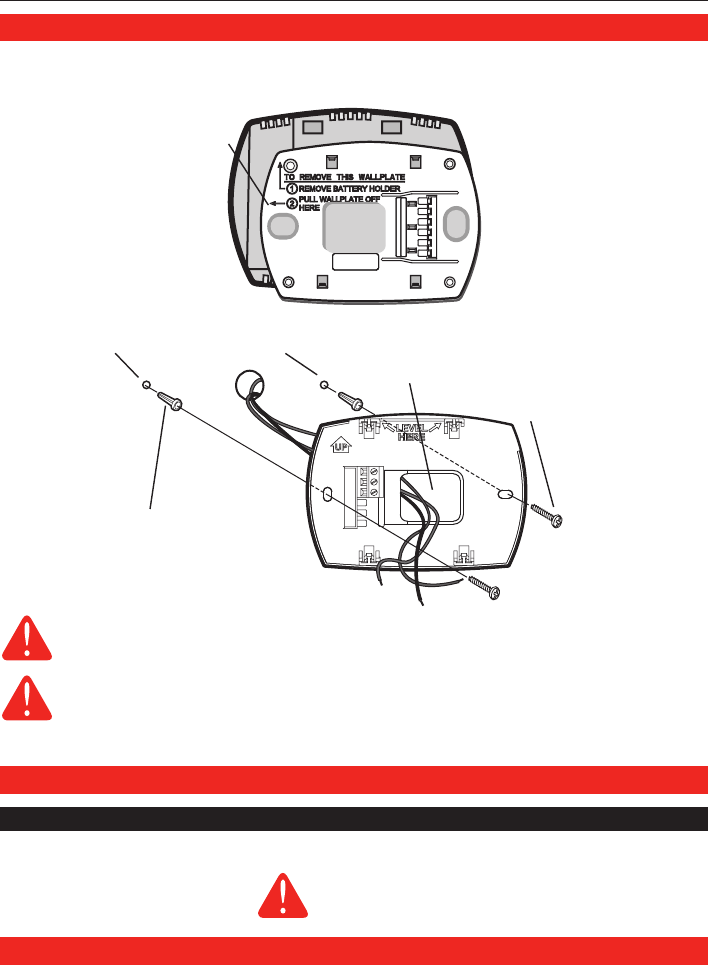

Wallplate installation

1. Separate wallplate from thermostat.

2. Mount wallplate as shown below.

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not

place the old control in the trash. Contact your local waste management authority for

instructions regarding recycling and proper disposal.

M23800

Pull here to remove wallplate

from new thermostat.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

Thermostat Terminals (connect to network zone panel or EIM):

Wiring

Terminal designations

Thermostat mounting

Once wallplate is securely mounted on wall:

1. Push excess wire back into the wall opening.

2. Plug wall opening with non-flammable insulation.

3. Align the 4 tabs on the wallplate with the slots on the back of the thermostat.

4. Gently push the thermostat onto the wallplate; thermostat will snap into place.

Drill 3/16” holes for drywall. Drill 7/32” holes for plaster.

M23799

1

2

3

Wall anchors

Wallplate

Wire hole

Mounting screws

1 Data communication

2 Power

3 Common

This thermostat does not use batteries.

Installing batteries could lead to corrosion of

the batteries and damage the thermostat.

FocusPRO® TH5320

3 69-2019EFS—02

M23675

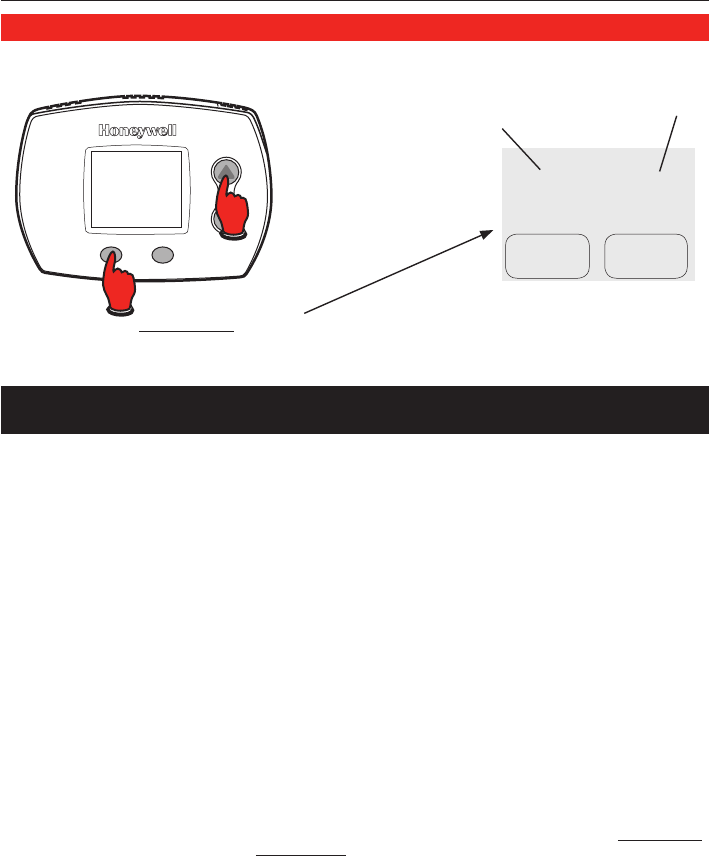

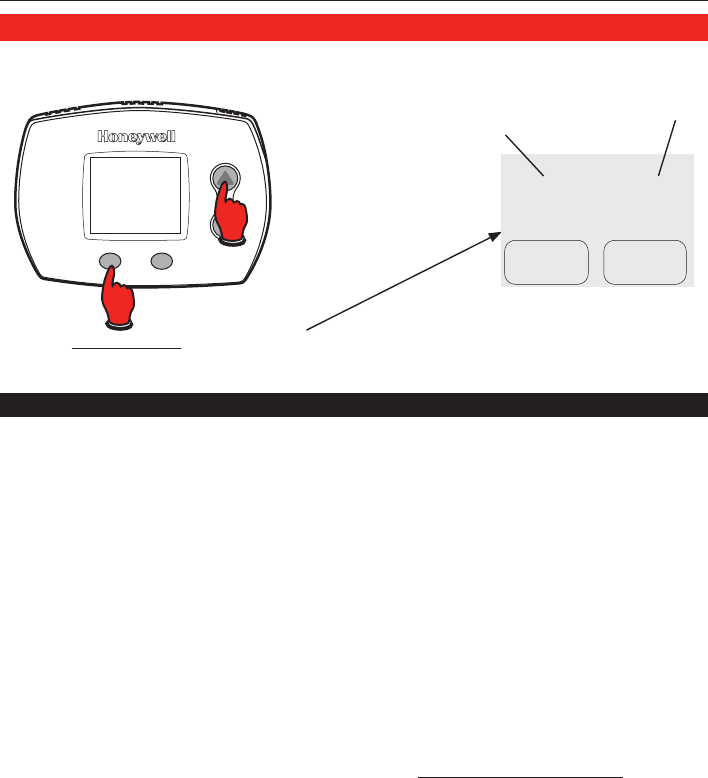

To begin, press and hold the s and FAN

buttons until the display changes.

Press s or t to change settings.

Press NEXT to advance to the next function.

Press DONE to exit and save settings.

Function

number Setting

10

Done Next

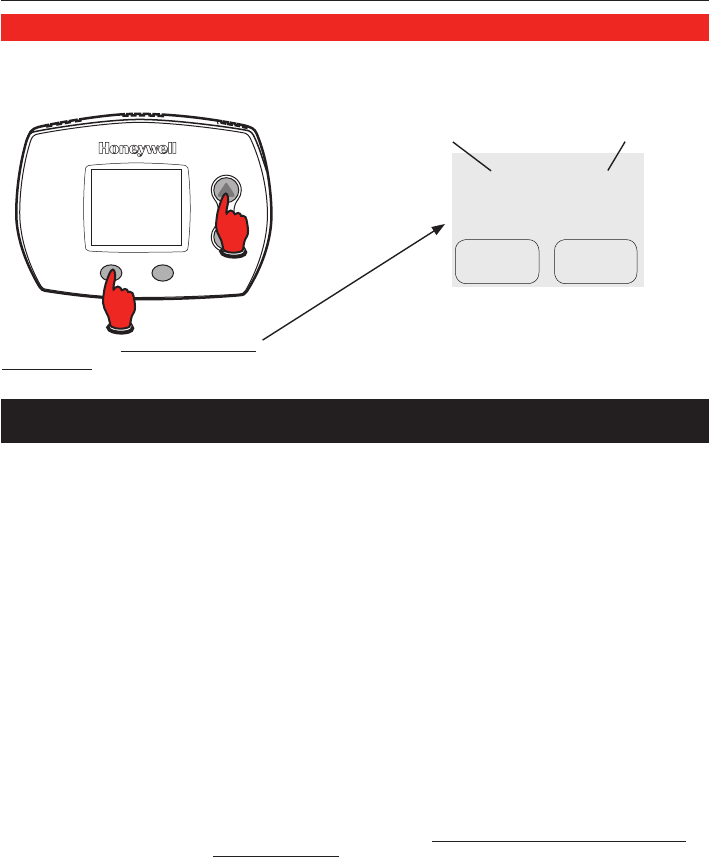

Installer setup

Follow the procedure below to configure the thermostat to match the installed heating/cooling

system, and customize feature operation as desired.

Setup function Settings & options (factory default in bold)

0 Zone Instance 0 Not Zoned

1–9 Zoned (default setting 2)

1 System type 0 1 heat/1 cool conventional

1 1 heat/1 cool heat pump (no aux. heat)

2 Heat only — 2-wire systems, 3-wire zone valves (Series 20), and nor-

mally open zone valves

3 Heat only with fan

4 Cool only

5 2 heat/1 cool heat pump (with aux. heat)

6 2 heat/2 cool conventional

7 2 heat/1 cool conventional

8 1 heat/2 cool conventional

9 2 heat/2 cool heat pump (no aux. heat)

10 3 heat/2 cool heat pump (with aux. heat)

A Auto Discover

2 Changeover valve

(O/B terminal) 0 Changeover valve (O/B terminal energized in cooling)

1 Changeover valve (O/B terminal energized in heating)

3 Fan control

(heating) 0 Gas or oil furnace — equipment controls fan in heating

1 Electric furnace — thermostat controls fan in heating

5 Stage 1 heat cycle

rate (CPH: cycles/hour) 5 For gas or oil furnaces of less than 90% efficiency

1 For steam or gravity systems

3 For hot water systems & furnaces of over 90% efficiency

9 For electric furnaces

6 Second Stage Heat

Cycle Rate 5 Standard Gas or Oil Furnace

1 Steam or Gravity

3 90% + Efficient Furnace or Hot Water

9 Electric Furnace

[Other options: 2, 4, 6, 7, 8, 10, 11, 12 for Special Applications]

A Auto Discover

7 Third Stage Heat

Cycle Rate 5 Standard Gas or Oil Furnace

1 Steam or Gravity

3 90% + Efficient Furnace or Hot Water

9 Electric Furnace

[Other options: 2, 4, 6, 7, 8, 10, 11, 12 for Special Applications]

A Auto Discover

8 Emergency Heat

Cycle Rate 9 Electric Furnace

[Other options: 1–8, 10, 11, 12 for Special Applications]

A Auto Discover

Installation Guide

69-2019EFS—02 4

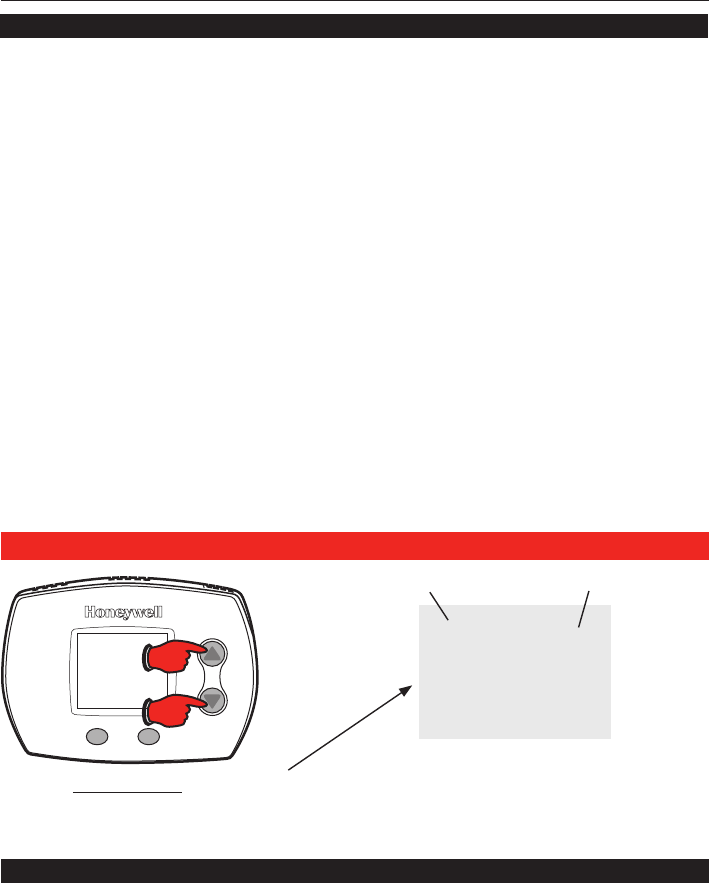

Installer system test

Setup function Settings & options (factory default in bold)

M23675

Press s / t to turn system on/off.

Press NEXT to advance to next test.

Press DONE to terminate system test.

Test number

10

System status

0

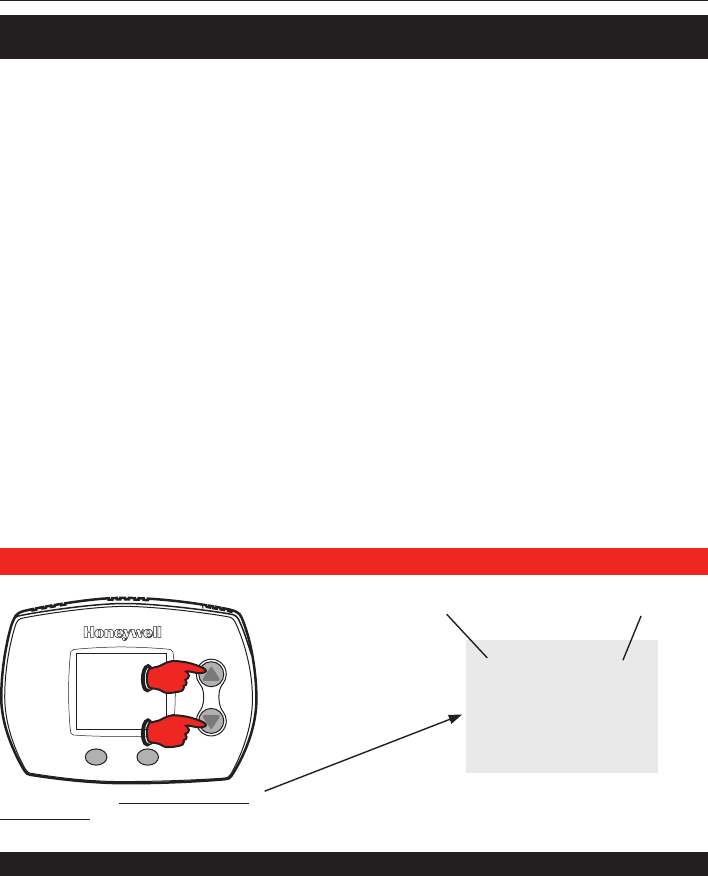

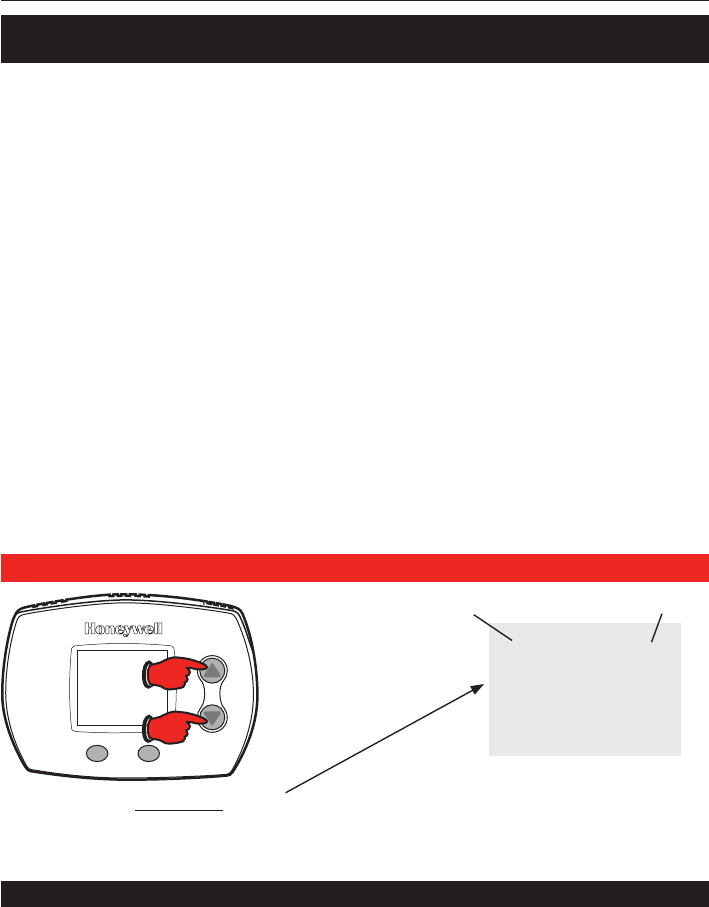

To begin, press and hold the s and t

buttons until the display changes

10 Heating system 0 Heat and fan turn off.

1 Stage 1 heat turns on. Fan turns on if Setup Function 1 is set to 1,

5, 9 or 10 OR Setup Function 3 is set to 1.

2 Stage 2 heat turns on.

3 Stage 3 heat turns on.

20 Emergency heating

system

0 Heat and fan turn off

1 Heat and fan turn on

30 Cooling system 0 Compressor and fan turn off

1 Compressor and fan turn on

2 Stage 2 compressor turns on

40 Fan system 0 Fan turns off

1 Fan turns on

9 Stage 1 compressor

cycle rate (CPH) 3 Recommended for most compressors

[Other cycle rate options: 1, 2, 4, 5 or 6 CPH]

10 Second Stage

Compressor

Cycle Rate

3 Compressor Cycle Rate

[Other options: 1, 2, 4, 5, 6 for Special Applications]

A Auto Discover

12 Manual/Auto

changeover 0 Manual changeover (Heat/Cool/Off)

1 Auto changeover (Heat/Cool/Auto/Off)

2 Auto changeover only (Auto)

14 Temperature

display 0 Fahrenheit

1 Celsius

15 Compressor

protection 5 Five-minute compressor off time

[Other options: 0, 1, 2, 3 or 4-minute off time]

19 Service Indicator 00–199 Diagnostic Codes

See Special function section on page 5.

23 Backlight Mode 0 Disabled

1 Enabled

26 Aux Control 0 Comfort

1 Economy

See Special function section on page 5.

27 Heat temperature

range stops 90 Max. heat temperature setting is 90 °F (32 °C)

[Other options: 40 °F to 89 °F (4.5 °C to 31.5 °C)]

28 Cool temperature

range stops 50 Min. cool temperature setting is 50 °F (10 °C)

[Other options: 51 °F to 99 °F (10.5 °C to 37 °C)]

System test System status

FocusPRO® TH5320

5 69-2019EFS—02

CAUTION: Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly

Special function

Auxiliary heat control (Setup Function 26):

• Comfort Setting: The thermostat will prioritize comfort over economy depending on heat

pump performance, load conditions and whether the thermostat is calling for the heat

pump. Raising the temperature just a few degrees will often activate the auxiliary heat.

• Economy Setting: The thermostat will attempt to reach the temperature setting

without activating the auxiliary heat. The thermostat will wait to activate the auxiliary

heat depending on heat pump performance, load conditions and how many degrees the

temperature setting is changed.

Diagnostic Codes (Setup Function 19):

When Error Codes are present the home screen of the thermostat will display “SERVICE NEEDED”

and scroll through all active error codes. Setup Function 19 will display a list of the 10 most recent

error codes, both active and inactive. The number on the right of the thermostat will show the

number of active and inactive error codes saved in the thermostat. To view the error codes press

the up arrow. To clear the list, press and hold both the up and down arrow keys. Active errors can

not be cleared; the source of the error must be resolved prior to clearing from the list.

Accessories & replacement parts

Please contact your distributor to order replacement parts.

Part Description Part Number

Small cover plate assembly* 50001137-001

Medium cover plate assembly* 50002883-001

12 pack of small cover plates* 50007297-001

12 pack of medium cover plates* 50007298-001

EnviraZONE Zone panel W8835A1004

Equipment Interface Module for 2H/2C conventional systems W8635A1006

Equipment Interface Module for 2H/2C heat pump systems W8635B1004

Telephone Access Module W8735B1003

2-Channel Telephone Access Module W8735D1009

4-Channel Telephone Access Module W8735D1017

*Use to cover marks left by old thermostats.

Temperature Ranges

• Heat: 40° to 90°F (4.5° to 32°C)

• Cool: 50° to 99°F (10° to 37°C)

Operating Ambient Temperature

• 32° to 120°F (0° to 48.9°C)

Shipping Temperature

• -20° to 120°F (-28.9° to 48.9°C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Physical Dimensions

TH5220D

• 3-9/16” H x 5-13/16” W x 1-1/2” D

91 mm H x 147 mm W x 38 mm D

TH5110D

• 3-7/16” H x 4-1/2” W x 1-5/16” D

86 mm H x 114 mm W x 33 mm D

Specifications

70 Thermostat information

(for reference only)

71 Software Revision Number (major revisions)

72 Software Revision Number (minor revisions)

73 Configuration Identification Number (major)

74 Configuration Identification Number (minor)

75 Production configuration date code (week)

76 Production configuration date code (year)

System test System status

FocusPRO® TH5320C

Thermostat numérique non programmable avec fonction de communication

® Marque de commerce déposée aux É.-U. Brevets en instance.

© 2008 Honeywell International Inc.

Tous droits réservés.

Guide

d’installation

Doit être installé par un technicien expérimenté et qualifié.

Lire attentivement ces instructions. Le manquement à suivre ces instructions

peut entraîner des dommages au produit et causer des conditions dangereuses.

Besoin d’aide?

Pour obtenir de l’assistance au sujet de ce produit,

consulter le http://yourhome.honeywell.com ou téléphoner sans frais

au Centre de service à la clientèle de Honeywell au 1 800 468-1502

Convient aux systèmes de chauffage classiques et aux thermopompes à 3 étages de

chauffage et 2 étages de refroidissement avec tableau de zonage W8835 ou W8635

ou modules d’interface THM5241.

À utiliser avec

• Tableau de zonage W8835—Systèmes classiques ou thermopompes jusqu’à

3C/2R

• Module d’interface W8635A—systèmes classiques jusqu’à 2C/2R

• Module d’interface W8635B —thermopompes jusqu’à 2C/1R

• Module d’interface THM5421—systèmes classiques ou thermopompes jusqu’à

3C/2R

Types de système

• Chauffage au gaz naturel,

au mazout ou à l’électricité

avec climatiseur

• Appareils de chauffage à haute

efficacité à air chaud ou à eau

chaude; thermopompes, systèmes

à vapeur ou à gravité

• Chauffage seulement – systèmes

à deux fils, vannes de zone

à trois fils (Série 20) vannes

de zones normalement ouvertes

• Chauffage seulement avec

ventilation

• Refroidissement seulement

FocusPRO® TH5320C

Thermostat numérique non programmable avec fonction de communication

FocusPRO® TH5320C

7 69-2019EFS—02

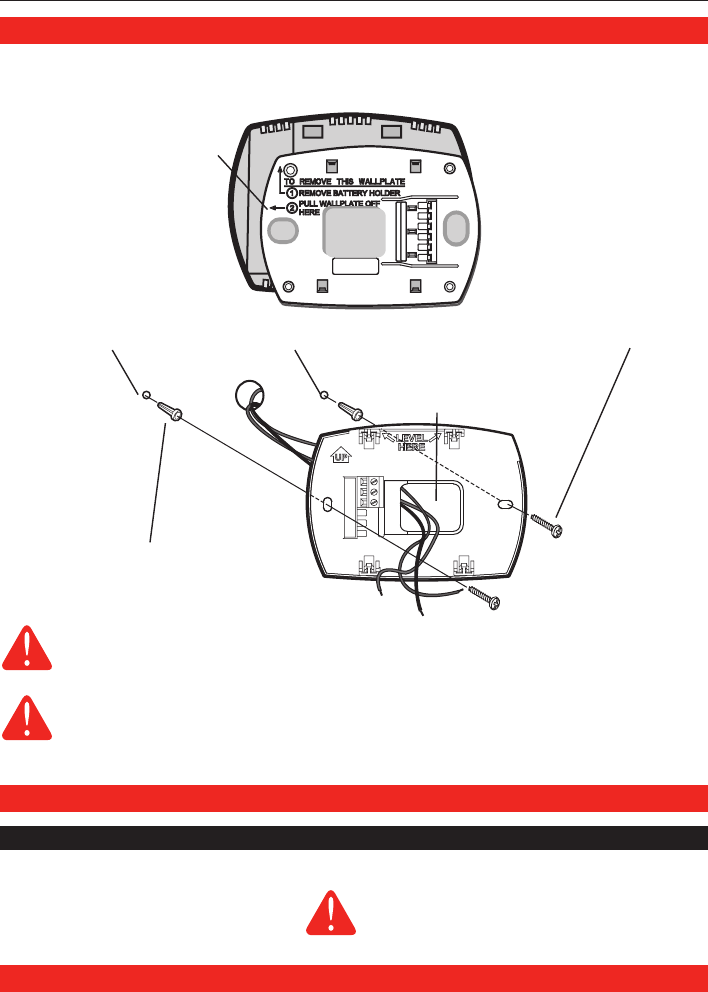

Installation de la plaque murale

1. Séparer la plaque murale du thermostat.

2. Installer la plaque murale tel qu'il est décrit ci-dessous.

AVIS SUR LE MERCURE :

Si le présent thermostat remplace un thermostat contenant du mercure dans une ampoule

scellée, ne pas jeter l’ancien thermostat à la poubelle. Communiquer plutôt avec le service

local de cueillette des déchets pour obtenir de l’information sur le recyclage ou sur la

bonne façon de disposer d’un ancien régulateur contenant un contact à mercure.

Tirer ici pour enlever la plaque

murale du thermostat neuf.

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut causer un choc électrique ou endommager l’équipement. Couper l’alimentation

avant de commencer l’installation.

Câblage

Désignation des bornes

Installation du thermostat

Une fois la plaque murale solidement fixée au mur :

1. Repousser le fil en excès dans l’ouverture dans le mur.

2. Boucher l’ouverture dans le mur au moyen d’un isolant ininflammable.

3. Faire correspondre les quatre languettes de la plaque murale avec les quatre fentes au

dos du thermostat.

4. Pousser doucement le thermostat en ligne droite sur la plaque murale : le thermostat se

mettra en place.

M23799

1

2

3

Chevilles d'ancrage

Plaque murale

Trou du fil

Vis de montage

Percer des trous de 5 mm (3/16 po) dans le placoplâtre.

Percer des trous de 5,5 mm (7/32 po) si le mur est en plâtre.

M23800

Bornes du thermostat (pour raccordement au tableau de zonage en réseau ou au

module d’interface) :

1 Transmission de données

2 Alimentation

3 Commun

Ce thermostat ne requiert aucune pile. L’installation

de piles pourrait mener à la corrosion des piles et

causer des dommages au thermostat.

Guide d’installation

69-2019EFS—02 8

M23675

Pour commencer, appuyer sur les touches

s et FAN et les maintenir enfoncées

jusqu'à ce que l’affichage change.

Numéro de fonction Réglage

Appuyer sur s ou t pour modifier les

réglages. Appuyer sur NEXT pour passer à la

fonction suivante. Appuyer sur DONE pour quitter

la configuration et enregistrer les réglages.

Configuration du système

Suivre les directives ci-dessous pour configurer le thermostat pour qu’il corresponde au système

de chauffage-refroidissement installé, et pour personnaliser son fonctionnement.

10

Done Next

Fonction de Réglages et options

configuration (réglages par défaut en gras)

0 Zone 0 Aucune

1–9 Zoné (réglage par défaut 2)

1 Type de système 0 Classique 1 chauff./1 refroid.

1 Thermopompe 1 chauff./1 refroid. (sans chauffage auxiliaire)

2 Chauffage seulement — systèmes bifilaires, vannes de zone à 3 fils

(série 20), et vannes de zone normalement ouvertes

3 Chauffage seulement avec ventilateur

4 Refroidissement seulement

5 Thermopompe 2 chauff./1 refroid. (avec chauffage auxiliaire)

6 Classique 2 chauff./2 refroid.

7 Classique 2 chauff./1 refroid.

8 Classique 1 chauff./2 refroid.

9 Thermopompe 2 chauff./2 refroid. (sans chauffage auxiliaire)

10 Thermopompe 3 chauff./2 refroid. (avec chauffage auxiliaire)

A Auto-découverte

2 Vanne d’inversion

(Borne O/B) 0 Vanne d’inversion (borne O/B sous tension en refroidissement)

1 Vanne d’inversion (borne O/B sous tension en chauffage)

3 Commande du

ventilateur (chauffage) 0 Appareil de chauffage au gaz ou au mazout — le système com-

mande le ventilateur en mode de chauffage

1 Système de chauffage électrique – le thermostat commande le venti-

lateur en mode de chauffage

5 Nombre de cycles par

heure du 1er étage de

chauffage

(CPH : cycles/heure)

5 Pour les appareils au gaz ou au mazout à moins de 90 %

d’efficacité

1 Pour systèmes à vapeur ou à gravité

3 Pour systèmes à eau chaude et appareils de chauffage à plus de 90

% d’efficacité

9 Pour appareils de chauffage électriques

6 Nombre de cycles par

heure du 2e étage de

chauffage

5 Appareil de chauffage standard au gaz ou au mazout

1 Vapeur ou gravité

3 Appareil de chauffage à 90 % d’efficacité ou eau chaude

9 Appareil de chauffage électrique

[Autres choix : 2, 4, 6, 7, 8, 10, 11, 12 pour applications spéciales]

A Auto-découverte

7 Nombre de cycles par

heure du 3e étage de

chauffage

5 Appareil de chauffage standard au gaz ou au mazout

1 Vapeur ou gravité

3 Appareil de chauffage à 90 % d’efficacité ou eau chaude

9 Appareil de chauffage électrique

[Autres choix : 2, 4, 6, 7, 8, 10, 11, 12 pour applications spéciales]

A Auto-découverte

8 Cycles de fonc-

tionnement du chauffage

d’urgence

9 Appareil de chauffage électrique

[Autres choix : 1–8, 10, 11, 12 pour applications spéciales]

A Auto-découverte

FocusPRO® TH5320C

9 69-2019EFS—02

Fonction de Réglages et options

configuration (réglages par défaut en gras)

9 Cycles de fonc-

tionnement du 1er étage

du compresseur

3 Recommandé pour la plupart des compresseurs

[Autres choix : 1, 2, 4, 5 ou 6 CPH]

10 Cycles de fonc-

tionnement du 2e

étage du compresseur

3 Nombre de cycles de fonctionnement du compresseur

[Autres choix : 1, 2, 4, 5, 6 pour applications spéciales]

A Auto-découverte

12 Commutation

chaud-froid

automatique/manuelle

0 Commutation chaud-froid manuelle (chauff./refroid./arrêt)

1 Commutation chaud-froid automatique (chauff., refroid., automatique,

arrêt)

2 Commutation chaud-froid automatique seulement (Auto)

14 Affichage de la

température 0 Fahrenheit

1 Celsius

15 Protection du

compresseur 5 Temporisation de 5 minutes avant la mise en marche du com-

presseur

[Autres choix : temporisation de 1, 2, 3, ou 4 minutes]

19 Indicateur de service 00–199 Codes de diagnostic

Voir la section sur les fonctions spéciales en page 10.

23 Rétroéclairage 0 Désactivé

1 Activé

26 Commande auxiliaire 0 Confort

1 Économique

Voir la section sur les fonctions spéciales en page 10.

27 Butées d’arrêt de la

température de chauff. 90 Le point de consigne maximum de chauff. est de 32 °C (90 °F)

[Autres choix : 4,5 °C à 31,5 °C (40 °F à 89 °F)]

28 Butées d’arrêt de la

température de refroid. 50 Le point de consigne minimum en refroid. et de 10 °C (50 °F)

[Autres choix : 10,5 °C à 37 °C (51 °F à 99 °F)]

Essai de la configuration du système

10 0

Appuyer sur s / t pour activer ou désactiver le

système.

Appuyer sur NEXT pour passer à l’essai suivant.

Appuyer sur DONE pour terminer l’essai du

système.

Numéro d’essai État du système

Pour commencer, appuyer sur les touches

s et t et les maintenir enfoncées

jusqu'à ce que l’affichage change.

M23675

Essai du système État du système

10 Système de chauffage 0 Le système de chauffage et le ventilateur se mettent à l’arrêt.

1 Le premier étage de chauffage se met en marche. Le ventilateur se

met en marche si le paramètre 1 est réglé à 1, 5, 9 ou 10 OU si le

paramètre 3 est réglé à 1.

2 Le deuxième étage de chauffage se met en marche.

3 Le troisième étage de chauffage se met en marche.

20 Chauffage d’urgence 0 Le système de chauffage et le ventilateur se mettent à l’arrêt.

1 Le système de chauffage et le ventilateur se mettent en marche.

30 Système de

refroidissement

0 Le compresseur et le ventilateur se mettent à l’arrêt.

1 Le compresseur et le ventilateur se mettent en marche.

2 Le deuxième étage du compresseur se met en marche.

Guide d’installation

69-2019EFS—02 10

Essai du système État du système

MISE EN GARDE : Le système ne tient pas compte du temps d’arrêt minimal

du compresseur pendant l'essai. Pour éviter d’endommager le matériel, éviter les

cycles de fonctionnement trop rapides du compresseur.

40 Ventilateur 0 Le ventilateur se met à l’arrêt.

1 Le ventilateur se met en marche

70 Information sur le ther-

mostat (Pour référence

seulement)

71 Numéro de révision du logiciel (révisions majeures)

72 Numéro de révision du logiciel (révisions mineures)

73 Code d’identification de la configuration (majeure)

74 Code d’identification de la configuration (mineure)

75 Code de date de la configuration à la fabrication (semaine)

76 Code de date de la configuration à la fabrication (année)

Fonction spéciale

Commande de chauffage auxiliaire (Fonction de configuration 26) :

• Réglage de confort : Le thermostat donne la priorité au confort plutôt qu'à l'économie

d'énergie selon le rendement de la thermopompe, la charge, la demande de mise

en marche de la thermopompe par le thermostat. En règle générale, augmenter la

température de quelques degrés seulement active le chauffage auxiliaire.

• Réglage d’économie : Le thermostat tente d’atteindre la température voulue sans

activer le chauffage auxiliaire. Le thermostat attendra avant d’activer le chauffage

auxiliaire en fonction du rendement de la thermopompe, de la charge et de l’écart

de modification du réglage de température.

Codes de diagnostic (Configuration du paramètre 19) :

En présence de codes d’erreur, l’écran d’accueil du thermostat affiche les mots «SERVICE

NEEDED» (entretien requis) et fait défiler tous les codes d’erreur actifs. Le paramètre 19 affiche

une liste des dix codes d’erreur les plus récents, tant actifs qu’inactifs. Le chiffre figurant à droite

de l’écran indique le nombre de codes d’erreur actifs et inactifs enregistrés. Pour voir les codes

d’erreur, appuyer sur la flèche vers le haut. Pour effacer la liste, appuyer sur les flèches vers le haut

et vers le bas en même temps et les tenir enfoncées. Il est impossible d’effacer les codes d’erreur

actifs; il faut d’abord corriger la source de l’erreur avant de pouvoir effacer un code de la liste.

Accessoires et pièces de rechange

Prière de communiquer avec le distributeur pour commander des pièces de remplacement.

Description des pièces N° de pièce

Petite plaque de recouvrement* 50001137-001

Plaque de recouvrement moyenne* 50002883-001

Paquet de 12 petites plaques de recouvrement* 50007297-001

Paquet de 12 plaques de recouvrement moyennes* 50007298-001

Tableau de zonage EnviraZONE W8835A1004

Module d’interface pour systèmes classiques 2C/2R W8635A1006

Module d’interface pour thermopompes 2C/2R W8635B1004

Module d’accès téléphonique W8735B1003

Module d’accès téléphonique à deux voies W8735D1009

Module d’accès téléphonique à quatre voies W8735D1017

*Sert à couvrir les marques laissées par l’ancien thermostat.

Spécifications

Gammes de température

• Chauffage : 4,5 ° à 32 °C (40 ° à 90 °F)

• Refroidissement : 10 ° à 37 °C

(50 ° à 99 °F)

Température ambiante

de fonctionnement

• 0 ° à 48,9 °C (32 ° à 120 °F)

Température d’expédition

• -28,9 ° à 48,9 °C (-20 ° à 120 °F)

Humidité relative

de fonctionnement

• 5 % à 90 % (sans condensation)

Dimensions

TH5220D

• 3-9/16 po H x 5-13/16 po L x 1-1/2 po P

91 mm H x 147 mm L x 38 mm P

TH5110D

• 3-7/16 po H x 4-1/2 po L x 1-5/16 po P

86 mm H x 114 mm L x 33 mm P

FocusPRO® TH5320C

Termostato de comunicación digital no programable

® Marca registrada de los EE. UU. Patentes en trámite.

© 2008, Honeywell International Inc.

Todos los derechos reservados.

Guía de

instalación

Debe ser instalado por un técnico

capacitado y experimentado

Lea estas instrucciones atentamente. Si no sigue estas instrucciones,

puede dañar el producto u ocasionar un riesgo.

¿Necesita asistencia?

Para obtener asistencia relacionada con este producto,

visite http://yourhome.honeywell.com o comuníquese con el número gratuito

del Centro de atención al cliente de Honeywell, llamando al 1-800-468-1502

Para ser utilizado con sistemas convencionales de hasta 3 calentadores y 2 refrigera-

dores, con sistemas de bomba de calor con un panel de zona W8835 o W8635, o con

módulos de interfaz de equipo (EIM) THM5241.

Se usa con

• Un panel de zona W8835 (sistema convencional de hasta 3 calentadores y 2

refrigeradores o sistema de bomba de calor)

• W8635A EIM (sistema convencional de hasta 2 calentadores y 2 refrigeradores)

• W8635B EIM (sistema de bomba de calor de hasta 2 calentadores y 1

refrigerador)

• THM5421 EIM (sistema convencional de hasta 3 calentadores o bomba de calor)

Tipos de sistema

• Sistema de calefacción a gas,

a aceite o eléctrico con aire

acondicionado

• Calefacción de aire, agua caliente,

sistemas de calefacción de alta

efectividad, bombas de calor,

vapor, gravedad

• Sólo calor: sistemas de dos cables,

válvulas de separación de tres

cables (serie 20) y válvulas de

separación normalmente abiertas

• Sólo calor con ventilador

• Sólo frío

Guía de instalación

69-2019EFS—02 12

M23800

Instalación de la placa para pared

1. Quite la placa para pared del termostato.

2. Monte la placa para pared como muestra la ilustración de abajo.

M23799

1

2

3

En tablarroca, realice agujeros de 3/16". En yeso, realice agujeros de 7/32".

Anclas de expansión

Placa para pared

Agujero para el cable

Tornillos de montaje

AVISO SOBRE EL MERCURIO

En caso de que este producto reemplace a un control que contenga mercurio

en tubo sellado, evite arrojar el viejo control a la basura. Póngase en contacto con

la autoridad local para el manejo de desechos a fin de obtener instrucciones sobre

el reciclado y la correcta eliminación de este tipo de desechos.

PRECAUCIÓN: RIESGO ELÉCTRICO

Puede ocasionar descargas eléctricas o dañar el equipo. Desconéctelo de la fuente

de energía antes de comenzar la instalación.

Cableado

Designación de terminales

Montaje del termostato

Una vez que la placa para pared esté montada en forma segura en la pared:

1. Coloque el excedente de cable en el interior de la abertura de la pared.

2. Tape la abertura de la pared con un aislamiento no inflamable.

3. Alinee las 4 lengüetas de la placa para pared con las ranuras de la parte posterior del

termostato.

4. Presione suavemente el termostato para introducirlo en la placa para pared. El

termostato encajará en su lugar.

Hale de aquí para quitar

la placa para pared del

nuevo termostato.

Terminales del termostato (conéctelos al panel de zona o al EIM):

1 Transmisión de datos

2 Alimentación

3 Común

Este termostato no usa baterías. La instalación de

baterías puede provocar la corrosión de éstas y

dañar el termostato.

FocusPRO® TH5320C

13 69-2019EFS—02

Configuración de instalación

Siga el procedimiento que aparece a continuación para configurar el termostato a fin de que se

corresponda con el sistema de calefacción y refrigeración instalado, y seleccione las funciones

según lo desee.

M23675

10

Done Next

Para comenzar, pulse y mantenga

presionados los botones s y “FAN”

hasta que cambie la pantalla.

Número de función Configuración

Presione s o t para cambiar la configuración.

Presione NEXT para avanzar a la siguiente función.

Presione DONE para salir y guardar la configuración.

Funciones de la Configuraciones y opciones (las que vienen

configuración desde la fábrica aparecen en negrita)

0 Ejemplo de zona 0 Sin división de zona

1 a 9 Con división de zona (configuración predeterminada: 2)

1 Tipo de sistema 0 1 convertidor de calor/frío

1 Bomba de calor para 1 calentador y 1 refrigerador (sin calentador auxiliar)

2 Sólo calor: sistemas de 2 cables, válvulas de separación de zonas de 3 cables

(serie 20) y válvulas de separación normalmente abiertas

3 Sólo calor con ventilador

4 Sólo frío

5 Bomba de calor para 2 calentadores y 1 refrigerador (con calentador auxiliar)

6 2 calentadores y 2 enfriadores convencionales

7 2 calentadores y 1 enfriador convencionales

8 1 calentador y 2 enfriadores convencionales

9 Bomba de calor para 2 calentadores y 2 refrigerador (sin calentador auxiliar)

10 Bomba de calor para 3 calentadores y 2 refrigerador (con calentador auxiliar)

A Auto Discover (descubrimiento automático)

2 Válvula inversora

(terminal O/B) 0 Válvula inversora (terminal O/B con energía durante la refrigeración)

1 Válvula inversora (terminal O/B con energía durante la calefacción)

3 Control del venti-

lador (calefacción) 0 Sistema de calefacción a gas o a aceite (el equipo controla el ventila-

dor para calefacción)

1 Sistema de calefacción eléctrico (el termostato controla el ventilador para

calefacción)

5 Velocidad del

ciclo térmico de

la etapa 1 (CPH:

ciclos por hora)

5 Para sistemas de calefacción a gas o a aceite de menos de un 90%

de efectividad

1 Para sistemas de vapor o de gravedad

3 Para sistemas de agua caliente y sistemas de calefacción de más de un

90% de efectividad

9 Para sistemas de calefacción eléctricos

6 Velocidad del

ciclo térmico de la

etapa 2

5 Sistema de calefacción a gas o a aceite estándar

1 Sistemas de vapor o gravedad

3 Sistemas de calefacción de más del 90% de efectividad o de agua caliente

9 Sistema de calefacción eléctrico

[Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12, para aplicaciones especiales]

A Auto Discover (descubrimiento automático)

7 Velocidad del

ciclo térmico de la

etapa 3

5 Sistema de calefacción a gas o a aceite estándar

1 Sistemas de vapor o gravedad

3 Sistemas de calefacción de más del 90% de efectividad o de agua caliente

9 Sistema de calefacción eléctrico

[Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12, para aplicaciones especiales]

A Auto Discover (descubrimiento automático)

8 Velocidad del ciclo

térmico de emer-

gencia

9 Sistema de calefacción eléctrico

[Otras opciones: 2, 4, 6, 7, 8, 10, 11, 12, para aplicaciones especiales]

A Auto Discover (descubrimiento automático)

Guía de instalación

69-2019EFS—02 14

Funciones de la Configuraciones y opciones (las que vienen

configuración desde la fábrica aparecen en negrita)

9 Velocidad del ciclo

térmico

1 (CPH)

3 Recomendada para la mayoría de los compresores

[Otras opciones de rango de ciclos: 1, 2, 4, 5 ó 6 CPH]

10 Velocidad del ciclo

térmico

de la etapa 2

3 Rango de ciclos del compresor

[Otras opciones: 1, 2, 4, 5, 6, para aplicaciones especiales]

A Auto Discover (descubrimiento automático)

12 Conversión

manual o

automática

0 Conversión manual (calor/frío/apagado)

1 Conversión automática (calor/frío/automático/apagado)

2 Sólo conversión automática (Auto)

14 Visor de

temperatura 0 Fahrenheit

1 Celsius

15 Protección del

compresor 5 Tiempo de apagado de 5 minutos para el compresor

[Otras opciones: 0, 1, 2, 3 ó 4 minutos de tiempo de apagado]

19 Indicador de

mantenimiento 00–199 Códigos de diagnóstico

Vea la sección Funciones especiales, en la página 15.

23 Modo de ilumi-

nación posterior 0 Deshabilitado

1 Habilitado

26 Controles

auxiliares 0 Confort

1 Economía - Vea la sección Funciones especiales, en la página 15.

27 Limitadores de los

rangos de temper-

atura del sistema

de calefacción

90 La configuración máxima de calefacción es 90 ºF (32 ºC)

[Otras opciones: de 40 °F a 89 °F (de 4,5 °C a 31,5 °C)]

28 Limitadores de los

rangos de temper-

atura del sistema

de refrigeración

50 La configuración mínima de calefacción es 50 °F (10 °C)

[Otras opciones: de 51 °F a 99 °F (de 10,5 °C a 37 °C)]

M23675

10 0

Presione s / t para encender o apagar el sistema.

Presione “NEXT” para avanzar hacia la próxima prueba.

Presione “DONE” para finalizar la prueba del sistema.

Número de prueba Estado del sistema

Para comenzar, pulse y mantenga

presionados los botones s y t

hasta que cambie la pantalla

Prueba del sistema

Prueba del sistema Estado del sistema

10 Sistema de calefacción 0 El calentador y el ventilador se apagan

1 El calentador de la etapa 1 se enciende El ventilador se enciende

si la función 1 de la configuración se coloca en 1, 5, 9 ó 10, o si la

función 3 de la configuración se coloca en 1

2 El calentador de la etapa 2 se enciende

3 El calentador de la etapa 3 se enciende

20 Sistema de calefacción

de emergencia

0 El calentador y el ventilador se apagan

1 El calentador y el ventilador se encienden

30 Sistema de

refrigeración

0 El compresor y el ventilador se apagan

1 El compresor y el ventilador se encienden

2 El compresor de la etapa 2 se enciende

40 Sistema del ventilador 0 El ventilador se apaga

1 El ventilador se enciende

FocusPRO® TH5320C

15 69-2019EFS—02

Prueba del sistema Estado del sistema

PRECAUCIÓN: Durante la prueba, se desactiva la protección del compresor. Para evitar

daños en el equipo, no permita que el compresor funcione a velocidades altas.

70 Información del ter-

mostato (únicamente

como referencia)

71 Número de revisión de software (revisiones mayores)

72 Número de revisión de software (revisiones menores)

73 Código de identificación de configuración (mayor)

74 Código de identificación de configuración (menor)

75 Código de configuración de fecha de producción (semana)

76 Código de configuración de fecha de producción (año)

Funciones especiales

Control de calor auxiliar (configuración 26):

• Configuración comfort: El termostato priorizará el confort sobre la economía dependiendo

del funcionamiento de la bomba de calor, de las condiciones de carga y de si el termostato

requiere el uso de la bomba de calor. El incremento de la temperatura en unos pocos

grados a menudo activará el calentador auxiliar.

• Configuración económica: El termostato intentará alcanzar la temperatura de configuración

sin activar el calentador auxiliar. El termostato esperará hasta activar el calentador auxiliar

dependiendo del funcionamiento de la bomba de calor, de las condiciones de carga

y de la cantidad de grados que varíe la configuración.

Códigos de diagnóstico (función 19 de la configuración):

Cuando aparezcan códigos de error, la pantalla de inicio del termostato mostrará “SERVICE

NEEDED” (se necesita mantenimiento) y mostrará todos los códigos de error activos. La función

19 de la configuración mostrará una lista de los 10 códigos de error más recientes, tanto activos

como inactivos. El número de la derecha del termostato mostrará el número de códigos de error

activos e inactivos almacenados en el termostato. Para ver los códigos de error, presione la tecla

de flecha hacia arriba. Para borrar la lista, pulse y mantenga presionadas la tecla de flecha hacia

arriba y la tecla de flecha hacia abajo. Los códigos de error activos no se pueden borrar ya que

debe resolverse la causa del error antes de poder borrarlo de la lista.

Accesorios y piezas de repuesto

Póngase en contacto con su distribuidor para solicitar piezas de repuesto.

Descripción de las piezas Número de pieza

Ensamblado de la placa de cubierta pequeña* 50001137-001

Ensamblado de la placa de cubierta mediana* 50002883-001

Paquete de 12 placas de cubierta pequeñas* 50007297-001

Paquete de 12 placas de cubierta medianas* 50007298-001

Panel de zona EnviraZONE W8835A1004

EIM para los sistemas convencionales de

2 calentadores y 2 refrigeradores W8635A1006

EIM para los sistemas de bomba de calor de

2 calentadores y 2 refrigeradores W8635B1004

Módulo de acceso telefónico W8735B1003

Módulo de acceso telefónico de 2 canales W8735D1009

Módulo de acceso telefónico de 4 canales W8735D1017

* Úselo para cubrir las marcas que dejan los termostatos viejos.

Especificaciones

Rangos de temperatura

• Calor: 40 °F a 90 °F (4,5 °C a 32 °C)

• Frío: 50 °F a 99 °F (10 ºC a 37 °C)

Temperatura ambiente de funcionamiento

• 32 °F a 120 °F (0 ºC a 48,9 °C)

Temperatura de embalaje

• -20 °F a 120 °F (-28,9 ºC a 48,9 °C)

Humedad relativa operativa

• 5% a 90% (no condensable)

Dimensiones físicas

TH5320U/TH5220D

• 3-9/16" de altura x 5-13/16" de ancho

x 1-1/2" de profundidad

91 mm de altura x 147 mm de ancho

x 38 mm de profundidad

TH5110D

• 3-7/16" de altura x 4-1/2" de ancho

x 1-5/16" de profundidad

86 mm de altura x 114 mm de ancho

x 33 mm de profundidad

® U.S. Registered Trademark.

© 2008 Honeywell International Inc.

69-2019EFS—02 M.S. Rev. 01-08

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Automation and Control Solutions

Honeywell Limited-Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

Printed in U.S.A. on recycled

paper containing at least 10%

post-consumer paper fibers.

Honeywell International Inc

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Solutions d’automatisation et de contrôle

® Marque de commerce déposée aux É.-U.

© 2008 Honeywell International Inc.

Honeywell Limited-Honeywell Limitée

35, promenade Dynamic

Toronto (Ontario) M1V 4Z9

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Soluciones para automatización y control

® Marca registrada de los EE. UU.

© 2008, Honeywell Internacional Inc.

Honeywell Limited-Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V4Z9
