Operating

Manual

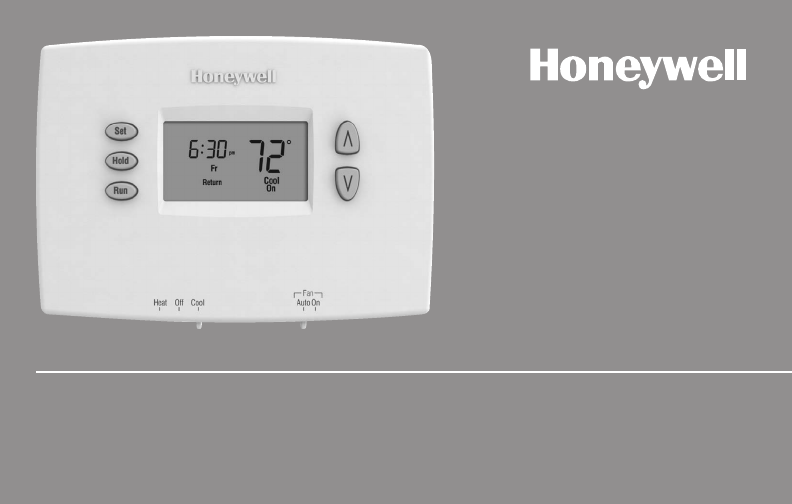

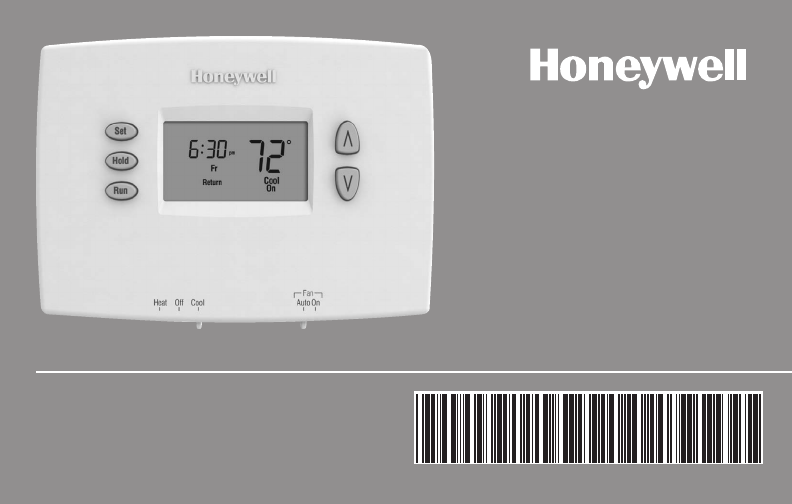

PRO 2000 Series

Programmable Thermostat

69-2608EFS-01

Read and save these instructions.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

® U.S. Registered Trademark. Patents pending.

Copyright © 2011 Honeywell International Inc. All rights reserved.

CAUTION: EQUIPMENT DAMAGE HAZARD.

To prevent possible compressor damage, do not operate cooling system when outdoor

temperature is below 50°F (10°C).

This manual covers the following models:

TH2110 DH : For 1 Heat/1 Cool systems

TH2210DH: For 2 Heat/1 Cool heat pump systems only

(Pull thermostat from wallplate and turn over to find model number.)

PRO 2000

1 69-2608EFS—01

About your new thermostat

Thermostat features ...................................2

Thermostat is preset, ready to go ............. 3

Quick reference to controls ....................... 4

Quick reference to display ........................ 5

Programming & Operation

Set time and day ........................................ 6

Select system setting ................................ 7

Select fan setting ....................................... 8

Using program schedules ................... 9–10

Adjust program schedule ........................11

Program schedule overrides ............. 12–13

Compressor protection ............................ 14

Early Start ................................................. 15

Appendices

Battery replacement ................................16

Customer assistance ............................... 17

In case of difficulty............................. 18–19

Limited warranty ...................................... 20

This thermostat is ready to go!

Your new thermostat is pre-programmed

and ready to go.

See page 9 to check settings.

Table of contents

ENGLISH

About your new thermostat

Your new Honeywell thermostat has been designed to give you many years of reliable

service and easy-to-use, push-button climate control.

Features

• Backlitdisplayiseasytoread

• Displaysambient(measured)temperatureatalltimes

• One-touchaccesstosetpointtemperature

• Presetprogramsettings

• Temporaryandpermanentoverrideofschedule

• Earlystartensurestherighttemperatureattherighttime

• Built-incompressorprotection

Operating Manual

2

PRO 2000

3 69-2608EFS—01

ENGLISH

This thermostat is ready to go!

Your new thermostat is pre-programmed and ready to go. All you have to do is set the

time and day. Then check the settings below and change if needed:

1. Set time and day (required for proper operation) .........................See page 6

2. Select system setting: Preset to Off ................................To change, see page 7

3. Select fan setting: Preset to Auto ...................................To change, see page 8

4. Program schedules: Preset to energy-saving levels

while you’re at work or asleep ....................................To change, see pages 9-11

ONE-TOUCH TEMP CONTROL: You can override the program schedule at any time, and

manually adjust the temperature (see pages 12-13).

Operating Manual

69-2608EFS—01 4

ENGLISH

System switch (see page 7)

• Cool: Cooling system control.

• Off: All systems off.

• Heat: Heating system control.

• Em Heat: Emergency & Auxiliary Heat control.

Compressor is locked out. (Select models only.)

M32781

E.M. Heat Heat Off Cool Auto On

Fan

Quick reference to controls

Temperature

adjustment

Screen Lit for 12 seconds when you press any button.

Fan Switch (see page 8)

On: Fan runs continuously.

Auto: Fan runs only when heating

or cooling system is on.

Set: Press to set time/

day/schedule.

Hold: Press to override

programmed tempera-

ture control.

Run: Press to resume

program schedule.

PRO 2000

5 69-2608EFS—01

ENGLISH

M32701

We

Lo

Batt

Wake

Set

am

Heat

75

On

6:30

Quick reference to display screen

Low battery warning

(see page 16)

Setpoint indicator

Appears when the

setpoint temperature

is displayed.

Temperature

The ambient (measured)

temperature is normally

displayed. To view the

setpoint temperature,

presstheUporDown

button once. The setpoint

temperature will appear

for five seconds.

System status

Cool On: Cooling system is on.

Heat On: Heating system is on.

Aux On:Auxiliaryheatison.(Onlyforheatpumpswiththiscapability[selectmodelsonly].)

WhenHeatOnorCoolOnisflashing,compressorprotectionisengaged(seepage14).

Current day/time

(see page 6)

Current program period

Wake/Leave/Return/Sleep

(see pages 9-10)

Operating Manual

69-2608EFS—01 6

ENGLISH

Set Time

am

6:30

M32702

Set Day

We

M32703

Set the time and day

1. Press the SET button, then press s or

t to set the clock time.

2. Press the SET button, then press s or

t to select the day of the week.

3. Press RUN to save & exit.

Note: If the clock flashes, the thermostat will

follow your settings for the Monday “Wake” time

period until you reset the time and day.

Press SET, then adjust time.

Press SET, then select current day.

PRO 2000

7 69-2608EFS—01

ENGLISH

M32781

E.M. Heat Heat Off Cool Auto On

Fan

Select the system setting

The SYSTEM switch can be set to control

your heating or cooling system, depend-

ing on the season.

• Cool: Cooling system control.

• Off: All systems are off.

• Heat: Heating system control.

• Em Heat: Emergency & Auxiliary

Heat control. Compressor is locked

out. (Select models only.)

Set SYSTEM switch to control the

heating or cooling system.

CAUTION: EQUIPMENT DAMAGE

HAZARD. To prevent possible

compressor damage, do not operate

cooling system when outdoor

temperature is below 50°F (10°C).

Operating Manual

69-2608EFS—01 8

ENGLISH

Select the fan setting

Set the FAN switch to Auto or On.

In “Auto” mode (the most commonly used

setting), the fan runs only when the heat-

ing or cooling system is on.

Ifsetto“On,”thefanrunscontinuously.

Set FAN switch to choose whether the fan

runs continuously or only as needed.

M32781

E.M. Heat Heat Off Cool Auto On

Fan

PRO 2000

9 69-2608EFS—01

ENGLISH

Save money by setting program schedules

It’s easy to program your system for maximum energy savings. You can program four

time periods each day, with different settings for weekdays and weekends.

Set to the time you awaken and the temperature you want

during the morning, until you leave for the day.

Set to the time you leave home and the temperature you

want while you are away (usually an energy-saving level).

Set to the time you return home and the temperature you

want during the evening, until bedtime.

Set to the time you go to bed and the temperature you want

overnight (usually an energy-saving level).

WAKE

6:00 am

70 °

LEAVE

8:00 am

62 °

RETURN

6:00 pm

70 °

SLEEP

10:00 pm

62 °

Operating Manual

69-2608EFS—01 10

About your new thermostat

ENGLISH

Energy saving settings for maximum cost savings

This thermostat is pre-set to use energy saving program settings. We recommend

these settings, since they can reduce your heating/cooling expenses by as much as

33%. (See next page to adjust times and temperatures of each time period.)

Wake

(6:00 am)

Leave

(8:00 am)

Return

(6:00 pm)

Sleep

(10:00 pm)

Cool (Mon-Fri)Heat (Mon-Fri) Heat (Sat-Sun) Cool (Sat-Sun)

70 °78 °70 °78 °

62 °85 °62 °85 °

70 °78 °70 °78 °

62 °82 °62 °82 °

PRO 2000

11 69-2608EFS—01

About your new thermostat

ENGLISH

Mo Tu We Th Fr

Wake

Set Schedule

Set

am

75

6:30

M32706

To adjust program schedules

1. Press SET until Set Schedule is displayed.

2. Press s or t to set your weekday Wake

time (Mo-Fr), then press SET.

3. Press s or t to set the temperature for this

time period, then press SET.

4. Set time and temperature for the next time

period (Leave). Repeat steps 2 and 3 for each

weekday time period.

5. Press SET to set weekend time periods (Sa &

Su), then press RUN to save & exit.

Note: Make sure the thermostat is set to the system

you want to program (Heat or Cool).

Press SET 3 times, then adjust time.

Press SET, then set desired temperature.

Operating Manual

69-2608EFS—01 12

ENGLISH

Temporary

Wake

Set

am

70

6:30

M32708

Set

am

75

6:30

M32709

Program schedule override (temporary)

Press s or t to immediately adjust the

temperature. This will temporarily override

the temperature setting for the current

time period.

“Temporary” will appear on the display

and the current program period will flash.

The new temperature will be maintained

only until the next programmed time

period begins (see page 9).

To cancel the temporary setting at any

time, press RUN.

Press to temporarily adjust temperature.

Press to cancel temporary setting and

resume program schedule.

Note: Make sure the thermostat is set to the

system you want to control (heat or cool).

PRO 2000

13 69-2608EFS—01

ENGLISH

Hold

Set

am

70

6:30

M32710

Set

am

75

6:30

M32709

Program schedule override (permanent)

Note: Make sure the thermostat is set to the

system you want to control (heat or cool).

Press to permanently adjust temperature. Press HOLD to permanently adjust

the temperature. This will override the

temperature settings for all time periods.

The “Hold” feature turns off the program

schedule and allows you to adjust the

thermostat manually, as needed.

Whatever temperature you set will be

maintained 24 hours a day, until you

manually change it, or press RUN to

cancel “Hold” and resume the program

schedule.

Press to cancel “Hold” setting and resume

program schedule.

Operating Manual

69-2608EFS—01 14

ENGLISH

Built-in compressor protection

This feature helps prevent damage to the

compressor in your air conditioning or heat

pump system.

Damagecanoccurifthecompressoris

restarted too soon after shutdown. This fea-

ture forces the compressor to wait 5 minutes

before restarting.

Duringthewaittime,thedisplaywillflash

the message CoolOn (or HeatOn if you have

a heat pump). When the safe wait time has

elapsed, the message stops flashing and the

compressor turns on.

Message flashes until safe restart

time has elapsed.

We

Wake

am

Cool

75

On

6:30

M32711

PRO 2000

15 69-2608EFS—01

ENGLISH

Early Start: This feature allows the heating or

cooling to turn on before the program start

time, so the temperature is reached at the

time you set. For example: Set the Wake time

to 6 am, and the temperature to 70°. The heat

will come on before 6 am, so the temperature

is 70° by the time you wake at 6. The next

time period is displayed when the system is

activated before a scheduled time period.

Early Start

We

Wake

am

Cool

75

On

6:30

M32712

Operating Manual

69-2608EFS—01 16

About your new thermostat

ENGLISH

Battery replacement

Install two fresh AAA batteries when

Lo Batt flashes on the screen. Lo

Batt appears for 60 days before the

batteries are depleted.

Replace batteries once a year, or

when you will be away for more than

a month.

Most settings are stored in non-

volatile(permanent)memory.Onlythe

clock and the day must be set after

you replace the batteries.

Pull at bottom to

remove thermostat

from wallplate.

Turn thermostat over,

insert fresh AAA alkaline

batteries, then reinstall

thermostat.

SettheSystemswitchtoOffbeforeremovingthe

batteries.Otherwise,theheating/coolingsystemcould

remain activated even when batteries are removed.

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

PRO 2000

17 69-2608EFS—01

About your new thermostat

ENGLISH

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

Customer assistance

For assistance with this product, please

visit

http://yourhome.honeywell.com.

OrcallHoneywellCustomerCaretoll-free

at 1-800-468-1502.

To save time, please note your model

number and date code before calling.

Turn thermostat over

to find model number

and date code.

Pull at bottom to

remove thermostat

from wallplate.

Operating Manual

69-2608EFS—01 18

ENGLISH

If you have difficulty with your thermostat, please try the following suggestions.

Most problems can be corrected quickly and easily.

Display is blank • Checkcircuitbreakerandresetifnecessary.

• Makesurepowerswitchatheating&coolingsystemison.

• Makesurefurnacedoorisclosedsecurely.

• MakesurefreshAAAalkalinebatteriesarecorrectlyinstalled(see

page 16).

Heating or

cooling system

does not respond

• SetsystemswitchtoHeat (see page 7). Make sure the temperature is

set higher than the Inside temperature.

• SetsystemswitchtoCool (see page 7). Make sure the temperature is

set lower than the Inside temperature.

• Wait5minutesforthesystemtorespond.

In case of difficulty

PRO 2000

19 69-2608EFS—01

ENGLISH

Temperature

settings do not

change

Make sure heating and cooling temperatures are set to acceptable ranges:

• Heat:40°to90°F(4.5°to32°C).

• Cool:50°to99°F(10°to37°C).

“Cool On” or

“Heat On” is

flashing

• Compressor protection feature is engaged. Wait 5 minutes for the system

to restart safely, without damage to the compressor (see page 14).

“Heat On” is not

displayed

• Set the System switch to Heat, and set the temperature level above the

current room temperature (see page 7).

“Cool On” is not

displayed

• Set the System switch to Cool, and set the temperature level below the

current room temperature (see page 7).

In case of difficulty

Operating Manual

69-2608EFS—01 20

ENGLISH

2-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use

and service, for a period of two (2) years from the date of purchase by the consumer. If at any time during the warranty period

the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination whether the product should be

returnedtothefollowingaddress:HoneywellReturnGoods,Dock4MN10-3860,1885DouglasDr.N.,GoldenValley,MN55422,

or whether a replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the

defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’ssoleresponsibilityshallbetorepairorreplacetheproductwithinthetermsstatedabove.HONEYWELLSHALL

NOTBELIABLEFORANYLOSSORDAMAGEOFANYKIND,INCLUDINGANYINCIDENTALORCONSEQUENTIALDAMAGES

RESULTING,DIRECTLYORINDIRECTLY,FROMANYBREACHOFANYWARRANTY,EXPRESSORIMPLIED,ORANYOTHER

FAILUREOFTHISPRODUCT.Somestatesdonotallowtheexclusionorlimitationofincidentalorconsequentialdamages,so

this limitation may not apply to you.

THISWARRANTYISTHEONLYEXPRESSWARRANTYHONEYWELLMAKESONTHISPRODUCT.THEDURATIONOFANY

IMPLIEDWARRANTIES,INCLUDINGTHEWARRANTIESOFMERCHANTABILITYANDFITNESSFORAPARTICULARPURPOSE,

ISHEREBYLIMITEDTOTHEONE-YEARDURATIONOFTHISWARRANTY.

Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. This

warranty gives you specific legal rights, and you may have other rights which vary from state to state.

Ifyouhaveanyquestionsconcerningthiswarranty,pleasewriteHoneywellCustomerRelations,1985DouglasDr,Golden

Valley,MN55422orcall1-800-468-1502.InCanada,writeRetailProductsON15-02H,HoneywellLimited/HoneywellLimitée,35

DynamicDrive,Toronto,OntarioM1V4Z9.

PRO 2000

21 69-2608EFS—01

ENGLISH

Automation and Control Solutions

Honeywell International Inc.

1985DouglasDriveNorth

GoldenValley,MN55422

HoneywellLimited-HoneywellLimitée

35DynamicDrive

Toronto,OntarioM1V4Z9

http://yourhome.honeywell.com

® U.S. Registered Trademark

© 2011 Honeywell International Inc.

69-2608EFS—01 M.S. 05-11

Printed in U.S.A.

Manuel

d’utilisation

Série PRO 2000

Thermostat programmable

Lire et conserver ces instructions.

®MarquedéposéeauxÉ.-U.Brevetseninstance.

©2011HoneywellInternationalInc.Tousdroitsréservés.

Besoin d’aide?

Pour obtenir de l’assistance au sujet de ce produit, consulter le

http://yourhome.honeywell.comoutéléphonersansfraisauxServicesàlaclientèlede

Honeywell au 1-800-468-1502

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL.

Pouréviterd’endommagerlecompresseur,nepasfairefonctionnerlesystèmede

refroidissementlorsquelatempératureextérieureestinférieureà10°C(50°F).

Le présent mode d’emploi porte sur les modèles suivants :

TH2110DH :Poursystèmesàunétagedechauffage/1étagederefroidissement.

TH2210DH :Pourthermopompesà2étagesdechauffage/1étagederefroidissement

seulement.

(Retirerlethermostatdelaplaquemuraleetleretournerpourtrouverlenumérodemodèle.)

PRO 2000

1 69-2608EFS—01

Table des matières

Votre nouveau thermostat

Caractéristiquesduthermostat. ............... 2

Lethermostatestprérégléet

prêtàfonctionner ...................................... 3

Coup d’oeil rapide sur

les commandes .......................................... 4

Coup d’oeil rapide sur l’affichage ............. 5

Programmation et fonctionnement

Réglagedel’heureetdujour ....................6

Sélectionnerleréglagedusystème ............. 7

Sélectionnerleréglageduventilateur .......... 8

Comment se servir de

l’horaireprogrammé ............................ 9–10

Réglageduprogramme ...........................11

Commentdérogeràl’horaire ............ 12–13

Protection du compresseur ..................... 14

Démarrageprécoce ................................. 15

Annexes

Remplacement des piles ......................... 16

Servicesàlaclientèle .............................. 17

Encasdedifficulté ............................ 18–19

Garantielimitée ........................................ 20

Votrethermostatestprêt

àfonctionner!

Votrenouveauthermostatest

préprogramméetprêtàl’emploi.Voir

page 9pourvérifierlespointsde

consigne.

69-2608EFS—01 2

FRANÇAIS

À propos du thermostat

Manuel d’utilisation

VotrenouveauthermostatHoneywellaétéconçupourvousprocurerdenombreuses

annéesdeservicefiableetassurerlarégulationdelatempératureambianteavec

facilité,parsimplebouton-poussoir.

Caractéristiques

• L’affichagerétroéclairéestfacileàlire

• Affichagepermanentdelatempératureambiante(mesurée).

• Accèsàl’aided’uneseuletoucheàlatempératuredupointdeconsigne.

• Préréglagesdisponiblespourleprogramme.

• Dérogationauprogrammeprovisoireetpermanent.

• Ledémarrageprécocegarantitquelabonnetempératureseraprésenteaubon

moment

• Protectionintégréeducompresseur.

PRO 2000

3 69-2608EFS—01

FRANÇAIS

Ce thermostat est prêt à fonctionner!

Votrenouveauthermostatestprogramméd’avanceetprêtàfonctionner.Ilvoussuffitderégler

l’heureetlejour.Puisdevérifierlesréglagesci-dessousetdelesmodifieraubesoin:

1. Régler l’heure et le jour (nécessaire pour le bon fonctionnement) .......voir la page 6

2. Sélectionner le réglage du système :

PrérégléàOff............................................................................. Pour modifier, voir la page 7

3. Sélectionner le réglage de la soufflante :

PrérégléàAuto .......................................................................... Pour modifier, voir la page 8

4. Utilisation des horaires programmés:

Prérégléauxniveauxd’économied’énergie

lorsque vous êtes absent ou au lit .................................. Pour modifier, voir les pages 9-11

COMMANDE DE TEMPÉRATURE À UNE TOUCHE :Vouspouvezsupplanterl’horaire

programméentouttempsetréglermanuellementlatempératures(voirlespages12-13).

69-2608EFS—01 4

FRANÇAIS

Manuel d’utilisation

Sélecteur du système

voir page 7.

• Cool :Commandelesystèmederefroidissement.

• Off : Touslessystèmessontàl’arrêt.

• Heat : Commandelesystèmedechauffage.

• Em Heat : Commandelefonctionnementdusystèmede

chauffaged’urgenceetdusystèmedechauffaged’appoint.Le

compresseurestmissoussécurité.(Certainsmodèlesseulement.)

Coup d’oeil rapide sur les commandes

Réglage de la

température

Sélecteur du ventilateur

voir page 8.

On : Le ventilateur

fonctionne sans interruption.

Auto : Ventilateurfonctionne

seulement quand le

systèmedechauffageou

de refroidissement est en

marche.

Set : Appuyer sur cette

touchepourrégler

l’heure/le jour/l’horaire.

Hold : Appuyer sur cette

touchepourdérogerau

programme.

Run : Appuyer sur cette

touche pour revenir au

programme.

M32781

E.M. Heat Heat Off Cool Auto On

Fan

Écran S’allume pendant 12

secondes lorsque n’importe

quelboutonestappuyé.

PRO 2000

5 69-2608EFS—01

FRANÇAIS

Coup d’oeil rapide sur l’affichage

Avertissement de piles

faibles (voir page 16)

État du système

Cool On : Lesystèmederefroidissementestenmarche.

Heat On : Lesystèmedechauffageestenmarche.

Aux On:Lesystèmedechauffaged’appointestenmarche.(Seulement pour les thermopompes qui

offrentcettefonction(certainsmodèlesseulement))

LorsqueCoolOn(Refroidissementactif)clignote,laprotectionducompresseurestactivée(voir

page 14).

Jour et heure en

cours

(voir page 6)

Période du

programme en cours

Wake/Leave/Return/Sleep

(Réveil,Départ,Retour,

Sommeil[voirpages9-10])

M32701

We

Lo

Batt

Wake

Set

am

Heat

75

On

6:30

Indicateur du point de réglage

S’affichelorsquelatempératuredupointdeconsigneestaffichée.

Température

Latempératureambiante

(mesurée)delapièceest

normalementaffichée.Pour

voirlatempératuredupoint

de consigne, appuyer une

fois sur le bouton Haut ou

Bas.Latempératuredu

point de consigne s’affiche

pendant 5 secondes.

69-2608EFS—01 6

FRANÇAIS

Manuel d’utilisation

Régler et l’heure et le jour

1. Appuyer sur le bouton SET, puis sur

s ou tpourréglerl’heure.

2. Appuyer sur le bouton SET, puis sur

s ou t pour choisir le jour de la

semaine.

3. AppuyersurRUNpourenregistrerles

réglagesetquitter.

Remarque : Si l’horloge clignote, le

thermostatrespectelaconsigneprévuepour

lapériodederéveil(Wake)dulundijusqu’àce

quelejouretl’heuresoientréglés.

Appuyer sur SET,etréglerl’heure.

Appuyer sur SET, et choisir le jour.

Set Time

am

6:30

M32702

Set Day

We

M32703

PRO 2000

7 69-2608EFS—01

FRANÇAIS

Sélectionner le réglage du système

M32781

E.M. Heat Heat Off Cool Auto On

Fan

LesélecteurSYSTEMpeutêtreréglédefaçon

àcommanderlesystèmedechauffageoude

refroidissement, selon la saison.

• Cool : Commandelesystèmede

refroidissement.

• Off :Touslessystèmessontàl’arrêt.

• Heat :Commandelesystèmedechauffage.

• Em Heat : Commande le fonctionnement du

systèmedechauffaged’urgenceetdusystème

de chauffage d’appoint. Le compresseur est mis

soussécurité.(Certainsmodèlesseulement.)

RéglerlesélecteurSYSTEM

pour qu’il commande le

systèmedechauffageou

de refroidissement

MISE EN GARDE : RISQUE D’ENDOMMAGEMENT

DU MATÉRIEL. Pourprévenirdesdommagespotentiels

aucompresseur,nepasfairefonctionnerlesystèmede

refroidissementlorsquelatempératureextérieureest

inférieureà10°C(50°F).

69-2608EFS—01 8

FRANÇAIS

Manuel d’utilisation

Sélectionner le réglage du ventilateur

RéglerlesélecteurduventilateurFAN pour

que le ventilateur fonctionne en continue ou

seulement au besoin.

M32781

E.M. Heat Heat Off Cool Auto On

Fan

RéglerlesélecteurduventilateurFANà

AutoouàOn.

En mode de fonctionnement automatique

(AUTO),quiestleréglageleplusfréquent,

le ventilateur fonctionne seulement quand

lesystèmedechauffageouderefroidisse-

ment est en marche.

Sicesélecteurestrégléà«ON»,leventi-

lateur fonctionne sans interruption.

PRO 2000

9 69-2608EFS—01

FRANÇAIS

Écomonisez de l’argent en programmant des horaires

LEVER

06:00

70 °F

DÉPART

08:00

62 °F

RETOUR

18:00

70 °F

SOMMEIL

22:00

62 °F

C’estfaciledeprogrammervotresystèmepourl’économied’énergiemaximum.Vous

pouvezprogrammerquatrepériodesdetempsàchaquejouravecdesréglagesdifférents

pour les jours de semaine et les fins de semaine.

Régleràl’heure du leveretàlatempératurevouluelematin,

jusqu’àvotredépart.

Régleràl’heuredudépartdelamaisonetàlatempérature

vouluedurantvotreabsence(enrèglegénérale,enmode

économied’énergie).

Régleràl’heuredevotreretouràlamaisonetàlatempérature

quevousvoulezdurantlasoirée,jusqu’aucoucher.

Régleràl’heure du coucheretàlatempératurevouluedurant

votresommeil(enrèglegénérale,enmodeéconomied’énergie).

69-2608EFS—01 10

FRANÇAIS

Manuel d’utilisation

Réglages d’économie d’énergie pour des économies d’énergie

70 °78 °70 °78 °

62 °85 °62 °85 °

70 °78 °70 °78 °

62 °82 °62 °82 °

Cethermostatestpréréglésurunprogrammed’économied’énergie.Nous

recommandonscesréglagespuisqu’ilspeuventréduirevosdépensesdechauffage

etderefroidissementjusqu’à33%.(Voirlapagesuivantepourréglerl’heureetla

températuredechaquepériode.)

Refroidissement

(Lun-Ven)

Chauffage

(Lun-Ven) Chauffage

(Sam-Dim) Refroidissement

(Sam-Dim)

Lever (Wake)

(6:00)

Départ (Leave)

(8:00)

Retour (Return)

(18:00)

Sommeil (Sleep)

(22:00)

PRO 2000

11 69-2608EFS—01

FRANÇAIS

Mo Tu We Th Fr

Wake

Set Schedule

Set

am

75

6:30

M32706

Réglage de l’horaire

Appuyer sur SET3fois,puisréglerl’heure.

Appuyer ensuite sur SET,etréglerla

températuredeconsignesouhaitée.

1. Appuyer sur SETjusqu’àcequelesmots«Set

Schedule»(réglerl’horaire)apparaissentàl’écran.

2. Appuyer sur s ou tpourréglerl’heuredu

réveildesjours de semaine(Mo-Fr[lundi-

vendredi]),puisappuyerensuitesurSET(Régler).

3. Appuyer sur s ou t pourréglerlatempérature

deconsignepourcettepériode,puisappuyer

sur SET.

4. Réglerlatempératureetl’heuredelapériode

suivante(Leave,oudépart).Répéterlesétapes2

et3pourchaquepériodedesjours de la semaine.

5. Appuyer sur SETpourréglerlespériodesdela

fin de semaine(SaetSu[samedietdimanche]),

puis appuyer sur RUN (Marche) pour enregistrer le

programme et quitter.

Remarque :S’assurerquelethermostatestréglé

ausystèmeàmettreenmarche(chauffage-Heat

ou refroidissement - Cool).

69-2608EFS—01 12

FRANÇAIS

Manuel d’utilisation

Dérogation (temporaire) au programme

Appuyezpourannulerleréglagetemporaireet

reprendrel’horaireprogrammé.

Remarque :S’assurerquelethermostatestrégléausystèmeà

mettre en marche (chauffage - Heat ou refroidissement - Cool).

Appuyer ici pour ajuster temporairement la

température.

Temporary

Wake

Set

am

70

6:30

M32708

Set

am

75

6:30

M32709

Appuyer sur s ou t pour ajuster

immédiatementlatempérature.Cette

fonctionpermetdedérogeràlatempérature

deconsignedelapériodeencours.

Leterme«Temporary»(Provisoire)s’affiche

etlapériodecouranteclignote.

Lanouvelletempératuredeconsignerestera

envigueurjusqu’audébutdelaprochaine

périodeseulement(voirpage9).

Pourannulercettedérogation,ilsuffit

d’appuyeràn’importequelmomentsurla

touche RUN.

PRO 2000

13 69-2608EFS—01

FRANÇAIS

Dérogation (permanente) au programme

Remarque :S’assurerquelethermostatestrégléausystèmeà

mettre en marche (chauffage - Heat ou refroidissement - Cool).

Appuyericipourmodifierlatempératureen

permanence.

Appuyezpourannulerleréglagepermanent

etreprendrel’horaireprogrammé.

Hold

Set

am

70

6:30

M32710

Set

am

75

6:30

M32709

Appuyer sur HOLDpourajusterlatempérature

en permanence. Cette fonction permet de

dérogeràlatempératuredeconsignepour

touteslespériodes.

Lafonctiondemaintien«Hold»metle

programme hors service et permet d’ajuster

le thermostat manuellement, au besoin.

Peuimportelatempératureréglée,le

thermostat maintiendra cette même

températuretoutelajournée(24heures)

jusqu’àcequelepointdeconsignesoit

modifiémanuellementouqu’onappuiesur

la touche RUN pour annuler la fonction de

maintien et revenir au programme.

69-2608EFS—01 14

FRANÇAIS

Manuel d’utilisation

Protection intégrée du compresseur

We

Wake

am

Cool

75

On

6:30

M32711

Lemessageclignotejusqu’àceque

ledélaid’attentesoitécoulé.

Cettefonctionsertàéviterd’endommager

lecompresseurquifaitpartiedusystème

de refroidissement ou de la thermopompe.

Le compresseur pourrait en effet être

endommagés’ilredémarretroprapidement

aprèsavoirétémisàl’arrêt.Cettefonction

obligelecompresseuràattendre5minutes

avantderedémarrer.

Pendantcetteattente,lesmots«CoolOn»

(ou«HeatOn»silesystèmeutiliséestune

thermopompe)clignotentàl’écran.Lorsque

ledélaid’attenteestécoulé,lemessage

cesse de clignoter et le compresseur se

met en marche.

PRO 2000

15 69-2608EFS—01

FRANÇAIS

Démarrage précoce

Démarrage précoce : Cette fonction permet

d’activer le chauffage ou le refroidissement

avant l’heure d’activation pour que la

températuresouhaitéesoitatteinteàl’heure

indiquée.Parexemple:Réglerl’heurede

réveilà6heuresetlatempératureà70°.

Le chauffage s’enclenche avant 6 heures,

desortequelatempératureaatteint70°C

lorsquevousvousréveillezà6heures.La

périodesuivantes’affichelorsquelesystème

estactivéavantunepériodedetemps

programmée.

We

Wake

am

Cool

75

On

6:30

M32712

69-2608EFS—01 16

FRANÇAIS

Manuel d’utilisation

Remplacement des piles

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

Mettre deux piles AAA neuves lorsque

Lo Batt(Pilesfaibles)clignoteàl’écran.

Lo Batt (Piles faibles) s’affiche pendant

60 jours avant que les piles ne soient

complètementdéchargées.

Remplacer les piles une fois par an ou

avant de quitter la maison pour une

périodedeplusd’unmois.

Laplupartdesréglagessontsauvegardés

danslamémoirenonvolatile(permanente).

Seulsl’horlogeetlejourdoiventêtreréglés

aprèsleremplacementdespiles.

MettrelacommandeSystem(Système)surOff(Arrêt)avant

deretirerlespiles.Danslecascontraire,lesystèmede

chauffage/refroidissementpourraitresteractivémêmesiles

pilessontretirées.

Tirer le thermostat

par le bas pour

ledétacherdela

plaque murale.

Retourner le

thermostat et installer

des piles alcalines AAA

neuves, puis remettre

le thermostat en place.

PRO 2000

17 69-2608EFS—01

FRANÇAIS

Services à la clientèle

Pour obtenir de l’aide avec ce produit,

veuillezconsulterlesite

http://yourhome.honeywell.com.

ouvousadresserauxServicesàlaclientèle

de Honeywell en composant le

1-800-468-1502.

Pourgagnerdutemps,veuillezprendreen

notelenumérodemodèleetdecodede

date du thermostat avant d’appeler.

Retourner le

thermostat pour

trouverlenuméro

demodèleetle

code de date.

Tirer le

thermostat par

le bas pour le

détacherdela

plaque murale.

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

69-2608EFS—01 18

FRANÇAIS

Manuel d’utilisation

En cas de difficulté

Sivouséprouvezdesdifficultés,nousvousproposonsd’essayerlessolutions

suivantes.Laplupartdesproblèmespeuventêtrecorrigésrapidementetfacilement.

Rien n’apparaît à

l’écran

• S’assurerquelecoupe-circuitn’estpasdéclenchéetleremettreen

position de marche au besoin.

• S’assurerqueleboutondemarche-arrêtdusystèmedechauffageou

derefroidissementestàlapositiondemarche.

• S’assurerquelaportedel’appareildechauffageestbienfermée.

• S’assurerqu’ilyabiendespilesalcalinesAAAneuvesenplace(voir

page 16)

Le système de

chauffage ou de

refroidissement

ne répond pas

• RéglerlesélecteurdusystèmeàHeat (voir page 7). S’assurer que le

pointdeconsigneestplusélevéquelatempératureambiante.

• RéglerlesélecteurdusystèmeàCool (voir page 7). S’assurer que le

pointdeconsigneestmoinsélevéquelatempératureambiante.

• Attendre5minutespourlaisserausystèmeletempsderéagir.

PRO 2000

19 69-2608EFS—01

FRANÇAIS

En cas de difficulté

Le point de

consigne de la

température ne

change pas

S’assurerquelestempératuresdechauffageetderefroidissementsont

régléesàl’intérieurdesseuilsdetempératurepermis:

• Heat:4,5à32°C(40à90°F).

• Cool:10à37°C(50à99°F).

Les mots «Cool On»

ou «Heat On» cligno-

tent à l’écran

• La fonction de protection du compresseur est en marche. Attendre 5

minutespourquelesystèmeseremetteenmarcheentoutesécurité

sans endommager le compresseur (voir page 14).

Les mots «Heat On»

n’apparaissent pas

à l’écran

• MettrelesélecteurdusystèmeenmodedechauffageHeatetrégler

lepointdeconsigneàunetempératuresupérieureàlatempérature

ambiante (voir page 7).

Les mots «Cool On»

n’apparaissent pas

à l’écran

• MettrelesélecteurdusystèmeàCool,etréglerlepointdeconsigneà

unetempératureinférieureàlatempératureambiante(voirpage7).

69-2608EFS—01 20

FRANÇAIS

Manuel d’utilisation

Garantie limitée de 2 ans

Honeywellgarantitceproduit,àl’exceptiondespiles,contretoutdéfautdepièceoudemain-d’oeuvre,durantunepériodede

deux(2)ansàpartirdeladated’achatsileproduitestutiliséetentretenuconvenablement.Si,àn’importequelmomentdela

périodedegarantie,leproduitestdéfectueux,Honeywelllerépareraouleremplacera(àsadiscrétion).

Encasdedéfectuositéduproduit,

(i)leretourner,aveclereçud’achatouuneautrepreuved’achatdatée,àl’endroitoùilaétéacheté,ou

(ii)téléphonerauxServicesàlaclientèledeHoneywellau1800468-1502.LeCentredécideraalorss’ilfautretournerleproduit

àl’adressesuivante:HoneywellReturnGoods,Dock4MN10-3860,1885DouglasDr.N,GoldenValley,MN55422,ous’ilvous

fera parvenir un produit de remplacement.

Cettegarantienecouvrepaslesfraisdedémontageoud’installation.LagarantieseraannuléesiHoneywellprouvequela

défectuositéaétécauséepardesdommagesapparusalorsqueleclientétaitenpossessionduproduit.

LaresponsabilitédeHoneywellselimiteàlaréparationouauremplacementduproduitselonlestermesénoncés.

HONEYWELLNEPEUTÊTRETENUERESPONSABLEDEPERTEOUDOMMAGEDETOUTESSORTES,INCLUANTLES

DOMMAGESACCIDENTELSOUCONSÉCUTIFSRÉSULTANT,DIRECTEMENTOUINDIRECTEMENT,DETOUTMANQUEMENTÀ

N’IMPORTEQUELLEGARANTIE,EXPRESSEOUIMPLICITE,OUDETOUTEAUTREDÉFAILLANCEDUPRODUIT.CertainsÉtatsou

provincesnepermettentpasl’exclusionoularestrictiondesdommagesaccidentelsouconsécutifs,cetterestrictionpourraitdonc

ne pas s’appliquer.

CETTEGARANTIEESTLASEULEGARANTIEEXPRESSEQUEHONEYWELLOFFREPOURCEPRODUIT.LADURÉEDETOUTE

GARANTIEIMPLICITE,INCLUANTLESGARANTIESDEQUALITÉMARCHANDEOUD’ADAPTATIONÀUNEUTILISATION

PARTICULIÈRE,ESTLIMITÉEPARLESPRÉSENTESÀLAPÉRIODED’UNEANNÉEDELAPRÉSENTEGARANTIE.

CertainsÉtatsouprovincesnepermettentaucunerestrictionsurladuréed’unegarantieimplicite,larestrictionci-dessuspourrait

doncnepass’appliquer.Laprésentegarantievousconfèredesdroitsjuridiquesspécifiques,etvouspourriezégalementjouir

d’autresdroitsselonvotreÉtatouprovince.

Pourtoutequestionausujetdelagarantie,écrireauBureauderelationsaveclesclientsdeHoneywellàl’adressesuivante:1985

DouglasDr.,GoldenValley,MN55422outéléphonerau1800468-1502.AuCanada,écrireàl’adresse:RetailProductsON15-02H,

HoneywellLimited/HoneywellLimitée,35,PromenadeDynamic,Toronto(Ontario)M1V4Z9.

PRO 2000

21 69-2608EFS—01

FRANÇAIS

®MarquedecommercedéposéeauxÉ.-U.

© 2011 Honeywell International Inc.

69-2608EFS—01 M.S. 05-11

ImpriméauxÉtats-Unis

Solutions de régulation et d’automatisation

Honeywell International Inc.

1985DouglasDriveNorth

GoldenValley,MN55422

HoneywellLimited-HoneywellLimitée

35DynamicDrive

Toronto,OntarioM1V4Z9

http://yourhome.honeywell.com

Manual de

funcionamiento

PRO 2000 Series

Termostato programable

Lea y guarde estas instrucciones.

® Marca registrada de los EE. UU. Patentes en trámite.

© 2011, Honeywell International Inc. Todos los derechos reservados.

¿Necesita asistencia?

Para obtener asistencia relacionada con este producto, visite

http://yourhome.honeywell.com o comuníquese con el número gratuito del

servicio de atención al cliente de Honeywell, llamando 1-800-468-1502

PRECAUCIÓN: PELIGRO DE DAÑO EN EL EQUIPO.

Para evitar posibles daños en el compresor, no haga que el termostato funcione cuando

la temperatura exterior sea inferior a 50 ºF (10 ºC).

Este manual incluye los siguientes modelos:

TH2110 DH : Para sistemas de 1 calentador y 1 refrigerador

TH2210DH: Para sistemas de bomba de calor para 2 calentadores y 1 refrigerador únicamente

(Quite el termostato de la placa para pared y gírelo para ver el número de modelo).

PRO 2000

1 69-2608EFS—01

Acerca de su nuevo termostatoÍndice

Acerca de su nuevo termostato

Características del termostato. ................. 2

El termostato está preconfigurado y listo

para funcionar ............................................ 3

Rápida referencia de los controles ........... 4

Rápida referencia de la pantalla ............... 5

Programación y funcionamiento

Configuración de la hora y el día .............. 6

Seleccione la configuración del sistema ...... 7

Seleccione la

configuración del ventilador......................... 8

Utilizacióndelos

cronogramas del programa ................. 9–10

Ajuste el cronograma del programa ....... 11

Programación de la anulación

del cronograma .................................. 12–13

Protección del compresor ....................... 14

Arranque anticipado ................................ 15

Apéndices

Reemplazodelabatería ..........................16

Asistencia al cliente ................................. 17

En caso de inconvenientes ............... 18–19

Garantía limitada ...................................... 20

¡Este termostato está listo para

funcionar!

Su nuevo termostato está preprogramado

y listo para funcionar.

Vealapágina 9 para revisar las

configuraciones.

69-2608EFS—01 2

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Su nuevo termostato ha sido diseñado para brindarle muchos años de funcionamiento

confiable y para brindarle un control climático fácil de usar y con sólo apretar un botón.

Características

• Pantallaconluzdefondodelecturafácil.

• Indicalatemperaturaambiente(medida)entodomomento.

• Unsólobotónpermiteverlatemperaturadelpuntodeajuste.

• Configuracionesdelprogramapredeterminadas

• Cancelacióntemporalypermanentedelhorario.

• Elencendidoanticipadogarantizalatemperaturaadecuadaenelmomento

adecuado.

• Proteccióndelcompresorincorporada.

PRO 2000

3 69-2608EFS—01

ESPAÑOL

¡Este termostato está listo para funcionar!

Su nuevo termostato está preprogramado y listo para funcionar. Todo lo que tiene que hacer es

configurar el día y la hora. Luego, revise las configuraciones de abajo y cámbielas si es necesario:

1. Configure la hora y el día (necesario para

un mejor funcionamiento) ...........................................................................Vea la página 6

2. Seleccione la configuración del sistema:

Predetermine la función “Off” ................................................. Para cambiar, vea la página 7

3. Seleccione la configuración del ventilador:

Predetermine la función “Auto” ..............................................Para cambiar, vea la página 8

4. Cronogramas del programa:

Predetermine los niveles de ahorro de energía

paracuandoestéeneltrabajoodurmiendo ............ Para cambiar, vea las páginas 9 a 11

CONTROL DE TEMPERATURA AL TACTO: Usted podrá anular la configuración

del cronograma en cualquier momento y ajustar manualmente la temperatura

(vea las páginas 12 y 13).

69-2608EFS—01 4

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Ajuste de la temperatura

Interruptor “Fan”

(ventilador) vea la página 8.

“On” (encendido): El

ventilador funciona sin

interrupción.

“Auto” (automático):

El ventilador funciona

solamente cuando la

calefacción o el sistema

de refrigeración están

encendidos.

“Set” (configuración):

Presione este botón para

configurar la hora, el día

o el cronograma.

“Hold” (suspender):

Presiónelo para anular el

control de temperatura

programada.

“Run” (restablecer):

Presione para volver

al cronograma del

programa.

Rápida referencia de los controles

M32781

E.M. Heat Heat Off Cool Auto On

Fan

Pantalla Se ilumina durante

12 segundos cuando se

presiona cualquier botón.

Interruptor “System” (del sistema) vea la página 7.

• “Cool” (frío): Controla el sistema de refrigeración.

• “Off” (apagado): Apaga todos los sistemas.

• “Heat” (calor): Controla el sistema de calefacción.

• “Em Heat” (calor de emergencia): Controla el calor de emergencia y

auxiliar. El compresor se bloquea. (Solamente en los modelos superiores).

PRO 2000

5 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

Aviso de batería baja

(vea la página 16)

Estado del sistema

“Cool on” (frío encendido): El sistema de refrigeración está encendido.

“Heat on” (calor encendido): El sistema de calefacción está encendido.

“Aux On”: El calor auxiliar está encendido. (Solamente para bombas de calor con esta característica

(solamente en los modelos superiores).)

CuandoHeatOnoCoolOnparpadean,laproteccióndelcompresorestáactivada(verlapágina14).

Hora y día actuales

(vea la página 6)

Período de la

programación actual

Wake/Leave/Return/Sleep

(horas en que se despierta,

se va de su casa, regresa y

seduerme[vealaspáginas

9a10])

Rápida referencia de la pantalla

M32701

We

Lo

Batt

Wake

Set

am

Heat

75

On

6:30

Indicador de punto de ajuste

Aparececuandosevisualizaelpuntodeajustedelatemperatura.

Temperatura

Indica normalmente la

temperatura ambiente

(medida). Para ver la

temperatura del punto de

ajuste, presione el botón

ArribaoAbajounavez.La

temperatura del punto de

ajuste. aparecerá durante

5 segundos

69-2608EFS—01 6

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

1. Presione el botón “SET”, luego pre-

sione s o t para configurar la hora

del reloj.

2. Presione el botón “SET”, luego pre-

sione s o t para seleccionar el día

de la semana.

3. Presione “RUN” para guardar y salir.

Nota: Si el reloj destella, el termostato seguirá

sus configuraciones para el período “Wake”

(despertar) del lunes hasta que vuelva a

configurar la hora y el día.

Presione “SET”, luego ajuste la hora.

Presione “SET” y luego seleccione el día actual.

Configuración de la hora y el día

Set Time

am

6:30

M32702

Set Day

We

M32703

PRO 2000

7 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

M32781

E.M. Heat Heat Off Cool Auto On

Fan

El interruptor “SYSTEM” puede configurarse para

controlar su sistema de calefacción o refrigeración,

según la temporada.

• “Cool” (frío): Controla el sistema de

refrigeración.

• “Off” (apagado): Apaga todos los sistemas.

• “Heat” (calor): Controla el sistema de

calefacción.

• “Em Heat” (calor de emergencia): Controla el

calor de emergencia y auxiliar. El compresor

se bloquea. (Solamente en los modelos

superiores).

Mueva el interruptor

“SYSTEM” para

controlar los sistemas

de calefacción y

refrigeración.

PRECAUCIÓN: PELIGRO DE DAÑO EN EL EQUIPO.

Para evitar posibles daños en el compresor, no haga que

el termostato funcione cuando la temperatura exterior sea

inferior a 50 ºF (10 ºC).

Seleccione la configuración del sistema

69-2608EFS—01 8

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Mueva el interruptor “FAN” hasta la

posición “Auto” u “On”.

En el modo “Auto”, la configuración usada

comúnmente, el ventilador funciona sola-

mente cuando la calefacción o el sistema

de refrigeración están encendidos.

Sisefijaen“On”,elventiladorfunciona

sin interrupción.

Configure el botón “FAN” para seleccionar

si el ventilador funcionará sin interrupción o

solamente cuando sea necesario.

Seleccione la configuración del ventilador

M32781

E.M. Heat Heat Off Cool Auto On

Fan

PRO 2000

9 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

“WAKE”

6:00 a. m.

70 °F

“LEAVE”

8:00 a. m.

62 °F

“RETURN”

6:00 p. m.

70 °F

“SLEEP”

10:00 p. m.

62 °F

Es fácil programar su sistema que permite un ahorro máximo de energía. Usted puede

programar cuatro períodos por día, con diferentes configuraciones para los días de

semana y los fines de semana.

Programe la hora en que se despierta y la temperatura que

quiere durante la mañana, hasta que usted se va de su casa.

Programe la hora en que usted se va de su casa y la temperatura

quequieremientrasnoestéensucasa(porlogeneral,unnivel

de ahorro de energía).

Programe la hora en que regresa a su casa y la temperatura que

quiere durante la tarde hasta que se va a dormir.

Programe la hora en que usted se va a dormir y la temperatura

que quiere durante toda la noche (por lo general, un nivel de

ahorro de energía).

Ahorre dinero configurando los cronogramas del programa

69-2608EFS—01 10

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

“Wake”

(6:00 a. m.)

“Leave”

(8:00 a. m.)

“Return”

(6:00 p. m.)

“Sleep”

(10:00 p. m.)

70 °78 °70 °78 °

62 °85 °62 °85 °

70 °78 °70 °78 °

62 °82 °62 °82 °

Este termostato viene predeterminado con configuraciones para un programa de

ahorro de energía.Recomendamos estas configuraciones debido a que reducen

losgastosdecalefacciónyrefrigeraciónhastaenun33%.(Vealasiguientepágina

para ajustar las horas y las temperaturas de cada período).

“Cool”

(de lunes a viernes)

“Heat”

(de lunes a viernes) “Heat”

(sábado y domingo) “Cool”

(sábado y domingo)

Configuraciones de ahorro de energía para máximo ahorro de costos

PRO 2000

11 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

Mo Tu We Th Fr

Wake

Set Schedule

Set

am

75

6:30

M32706

Presione “SET” 3 veces y luego ajuste la hora.

Presione “SET”yluegoestablezcala

temperatura deseada.

1. Presione “SET” hasta que “Set Schedule” se

muestre en la pantalla.

2. Presione s o t para configurar la hora en que se

despierta los días de semana(“WAKE”[delunesa

viernes]),yluegopresione“SET”.

3. Presione s o t para configurar la temperatura

para este período, y luego presione “SET”.

4. Configure la hora y la temperatura para el próximo

período (“Leave”). Repita los pasos 2 y 3 para cada

día de la semana.

5. Presione “SET” para configurar los períodos para

el fin de semana (sábado y domingo), y luego

presione “RUN” para guardar y salir.

Nota:Asegúresedequeeltermostatoesté

configurado con el sistema que quiere programar (Heat

o Cool).

Para ajustar los cronogramas del programa

69-2608EFS—01 12

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Presione s o t para ajustar

inmediatamente la temperatura. Esto

anulará temporalmente la configuración

de la temperatura para el período

actual.

La palabra “Temporary” (temporalmente)

aparecerá en la pantalla y el período del

programa actual destellará.

La nueva temperatura se mantendrá

solamente hasta que comience el

próximo período programado (vea la

página 9).

Para cancelar la configuración en

cualquier momento, presione “RUN”.

Presione para anular la configuración temporal y

volver al cronograma del programa.

Nota:Asegúresedequeeltermostatoestéconfigurado

con el sistema que usted quiere controlar (calor o frío).

Presione para ajustar temporalmente la temperatura.

Programación de la anulación del cronograma (temporal)

Temporary

Wake

Set

am

70

6:30

M32708

Set

am

75

6:30

M32709

PRO 2000

13 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

Nota:Asegúresedequeeltermostatoestéconfigurado

con el sistema que usted quiere controlar (calor o frío).

Presione para ajustar permanentemente la temperatura. Presione “HOLD” para ajustar

permanentemente la temperatura.

Esto anulará las configuraciones de la

temperatura para todos los períodos.

La función “Hold” apaga el cronograma

del programa y le permite ajustar el

termostato manualmente, según sea

necesario.

Cualquiera que sea la temperatura que

configure,éstasemantendrálas24

horas del día, hasta que la cambie

manualmente o presione “RUN” para

anular “Hold” y retomar el cronograma.

Presione para anular la configuración “Hold”

y volver al cronograma del programa.

Programación de la anulación del cronograma (permanente)

Hold

Set

am

70

6:30

M32710

Set

am

75

6:30

M32709

69-2608EFS—01 14

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

We

Wake

am

Cool

75

On

6:30

M32711

Esta función ayuda a prevenir el daño del

compresor en su acondicionador de aire o

en su sistema de bomba de calor.

El compresor puede dañarse si se vuelve

ainiciarinmediatamentedespuésdeser

apagado. Esta característica hace que el

compresor demore unos minutos antes de

volver a iniciarse.

Duranteeltiempodeespera,lapantalla

mostrará el mensaje “CoolOn” (o “Heat

On” si tiene una bomba de calor). Cuando

haya transcurrido el tiempo de espera de

seguridad, el mensaje dejará de titilar y se

encenderá el compresor.

El mensaje titila hasta que haya

transcurrido el tiempo de reinicio de

seguridad.

Protección del compresor incorporada

PRO 2000

15 69-2608EFS—01

ESPAÑOL

Arranque anticipado: esta característica

permite que se active la calefacción o

refrigeración antes de la hora de inicio del

programa, para que alcance la temperatura

a la hora que usted configuró. Por ejemplo:

configure la hora para despertarse a las 6

a.m. y la temperatura a 70°F (21.1°C). La

calefacción se activará antes de las 6 a.m.

paraquelatemperaturaestéa70°F(21.1°C)

para cuando se levante a las 6. El siguiente

período se muestra cuando el sistema se

activa antes de un período programado.

Arranque anticipado

We

Wake

am

Cool

75

On

6:30

M32712

69-2608EFS—01 16

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

Hale de la parte

inferior para quitar

el termostato de la

placa para pared.

Gire el termostato e

inserte baterías AAA

alcalinas nuevas; luego,

vuelva a instalar el

termostato.

Reemplazo de la batería

Instale dos pilas AAA nuevas cuando Lo

Batt parpadee en la pantalla. El icono

aparecerá 60 días antes de que las pilas

esténcompletamentedescargadas.

Reemplacelaspilasunavezporañoo

luego de una ausencia de más de un

mes.

La mayor parte de los datos de la

configuración están almacenados en la

memoria no volátil (permanente).

Sólo el reloj y la fecha deben ajustarse

despuésdelreemplazodelaspilas.

PongaelconmutadordelsistemaenOFFantesderetirarlas

pilas.Delocontrario,elsistemadecalefacción/enfriamiento

puede permanecer activado aun cuando se hayan sacado las

baterías.

PRO 2000

17 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostato

Para obtener asistencia relacionada con este

producto, visite

http://yourhome.honeywell.com.

Ocomuníqueseconelnúmerogratuitodel

servicio de atención al cliente, llamando al

1-800-468-1502.

Para ahorrar tiempo, anote el número de

modelo y el código de fecha antes de

llamar.

Gire el termostato

para ver el número

de modelo y el

código de fecha.

Hale de la parte

inferior para

quitar el

termostato de la

placa para pared.

Asistencia al cliente

XXXX

M32831

W/

Aux

Not

Used

E.M. Heat Heat Off Cool Auto On

Fan

M32782

69-2608EFS—01 18

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a

continuación. La mayoría de los problemas pueden corregirse rápida y fácilmente.

La pantalla está

vacía

• Controleelinterruptordecircuitoy,siesnecesario,reinícielo.

• Asegúresedequeelinterruptordeenergíadelsistemade

calefacciónyrefrigeraciónestéencendido.

• Asegúresedequelapuertadelsistemadecalefacciónestébien

cerrada.

• AsegúresedequelasbateríasAAAalcalinasesténinstaladas

correctamente (vea la página 16).

El sistema de

calefacción o

refrigeración no

responde

• Muevaelinterruptor“System”hastalaposición“Heat” (vea la página

7). Asegúrese de que la temperatura sea más alta que la temperatura

interna.

• Muevaelinterruptor“System”hastalaposición“Cool” (vea la

página 7). Asegúrese de que la temperatura sea más baja que la

temperatura interna.

• Espere5minutosparaquerespondaelsistema.

En caso de inconvenientes

PRO 2000

19 69-2608EFS—01

ESPAÑOL

Acerca de su nuevo termostatoEn caso de inconvenientes

Las con-

figuraciones de

la temperatura

no cambian

Asegúresedequelastemperaturasdecaloryfríoesténconfiguradasen

rangos aceptables:

• “Heat”:De40°Fa90°F(de4,5°Ca32°C).

• “Cool”:De50°Fa99°F(de10°Ca37°C).

El mensaje

“Cool On” o

“Heat On” titila

• La función de la protección del compresor está funcionando. Espere 5

minutos para que el sistema se vuelva a iniciar de forma segura, sin dañar

el compresor (vea la página 14).

“Heat On” no

aparece en la

pantalla

• Mueva el interruptor “System” hasta la posición “Heat” y configure el nivel de

temperatura por encima de la temperatura ambiente actual (vea la página 7).

“Cool On” no

aparece en la

pantalla

• Mueva el interruptor “System” hasta la posición “Cool” y configure el nivel de

temperatura por debajo de la temperatura ambiente actual (vea la página 7).

69-2608EFS—01 20

ESPAÑOL

Acerca de su nuevo termostato

Manual de funcionamiento

Honeywellgarantizaesteproducto,aexcepcióndelabatería,poreltérminodedos(2)añoscontracualquierdefectode

fabricación o de los materiales, a partir de la fecha de compra por parte del consumidor. Si en cualquier momento durante el

períododegarantíaseverificaqueelproductotieneundefectooquefuncionamal,Honeywelllorepararáoreemplazará(a

elección de Honeywell).

Si el producto tiene defectos,

(i)devuélvalo,conlafacturadeventauotrapruebadecomprafechada,allugardondelocompró;o

(ii) comuníquese con el Centro de atención al cliente de Honeywell al 1-800-468-1502. Atención al cliente decidirá si se debe

devolverelproductoalasiguientedirección:DevolucióndemercaderíasdeHoneywell,Dock4MN10-3860,1885DouglasDr.N.,

GoldenValley,MN55422,osiselepuedeenviarunproductoenreemplazo.

Esta garantía no cubre los costos de extracción o reinstalación. Esta garantía no se aplicará si Honeywell demuestra que el

defecto o mal funcionamiento estaba causado por daños ocurridos mientras el producto estaba en posesión de un consumidor.

LaúnicaresponsabilidaddeHoneywellserárepararoreemplazarelproductodentrodelosplazosestablecidosanteriormente.

HONEYWELLNORESPONDERAPORLAPÉRDIDAODAÑODENINGUNTIPO,INCLUIDOELDAÑOINCIDENTALOINDIRECTO

DERIVADO,DIRECTAOINDIRECTAMENTE,DELINCUMPLIMIENTODELASGARANTIAS,EXPRESASOIMPLICITAS,ODE

OTRASFALLASDEESTEPRODUCTO.Algunosestadosnopermitenlaexclusiónolimitacióndeldañoincidentaloindirecto,

entonces, esta limitación puede no resultar aplicable a su caso.

LAPRESENTEGARANTIAESLAUNICAGARANTIAEXPRESAQUEHONEYWELLPROPORCIONARESPECTODEESTE

PRODUCTO.LADURACIÓNDELASGARANTÍASIMPLÍCITAS,INCLUÍDASLASGARANTÍASDECOMERCIABILIDADYAPTITUD

PARAUNOBJETIVOPARTICULAR,ESTÁLIMITADAALADURACIÓNDEUNAÑODELAPRESENTEGARANTÍA.

Algunos estados no permiten las limitaciones sobre la duración del período de una garantía implícita, entonces la limitación

anterior puede no resultar aplicable a su caso. Esta garantía le brinda derechos legales específicos, y usted podrá tener otros

derechos que varían según el estado.

Sitienepreguntassobrelapresentegarantía,sírvaseescribiraHoneywellCustomerRelations,1985DouglasDr,GoldenValley,

MN55422ollamaral1-800-468-1502.EnCanadá,escribaaRetailProductsON15-02H,HoneywellLimited/HoneywellLimitée,

35DynamicDrive,Toronto,OntarioM1V4Z9.

Garantía limitada de 2 años

PRO 2000

21 69-2608EFS—01

ESPAÑOL

® Marca Registrada en los EE. UU.

© 2011 Honeywell International Inc.

69-2608EFS—01 M.S. 05-11

Impreso en EE. UU.

Automatización y control desenlace

Honeywell International Inc.

1985DouglasDriveNorth

GoldenValley,MN55422

HoneywellLimited-HoneywellLimitée

35DynamicDrive

Toronto,OntarioM1V4Z9

http://yourhome.honeywell.com
