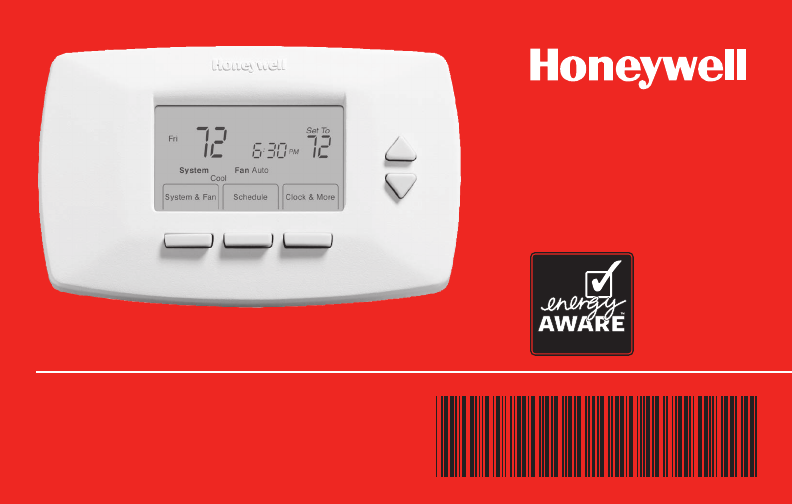

Operating

Manual

RTH7400/RTH7500 Series

Programmable Thermostat

69-2222ES-07

Read and save these instructions.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

® U.S. Registered Trademark. Patents pending.

US Patent No. 6,595,430; 7,114,554; 7,274,972; 7,225,054 and other patents pending

Copyright © 2013 Honeywell International Inc. All rights reserved.

CAUTION: EQUIPMENT DAMAGE HAZARD. To prevent possible compressor damage, do not

operate cooling system when outdoor temperature is below 50°F (10°C).

This manual covers the RTH7400 and RTH7500 models.

(Pull thermostat from wallplate and turn over to find model number)

This thermostat contains a Lithium battery which may contain Perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate

RTH7400/RTH7500 Series

1 69-2222ES—07

About your new thermostat

Thermostat features .................................... 2

Programming at a glance ............................3

Quick reference to controls ......................... 4

Quick reference to status display ................ 5

Programming & Operation

Clock setting................................................ 6

Fan setting .................................................. 7

System setting ............................................ 8

Using program schedules ...........................9

Program schedule overrides ..................... 13

Auto Changeover ......................................15

Filter reminder ........................................... 17

Special features ........................................18

Appendices

Battery replacement .................................. 19

Customer assistance ................................ 20

In case of difficulty .................................... 21

Limited warranty ........................................23

This thermostat is ready to go!

Your new thermostat is pre-programmed

and ready to go.

See page 3 to check settings.

Table of contents

Operating Manual

69-2222ES—07 2

About your new thermostatAbout your new thermostat

Congratulations! You’ve just purchased the world’s most advanced, easy-to-use thermo-

stat. It has been designed to give you many years of reliable service and climate control.

Features

• Easy-to-followmenuprogramming.

• One-touchtempcontroloverridesprogramscheduleatanytime.

• Precisecomfortcontrolkeepstemperaturewithin1°Fofthelevelyouset.

• Change/checkreminderletsyouknowwhentoreplacefurnacefilter.

• Largedisplaywithbacklightiseasytoread—eveninthedark.

2

RTH7400/RTH7500 Series

3 69-2222ES—07

This thermostat is ready to go!

Your new thermostat is pre-programmed and ready to go. All you have to do is set the

time and day. Then check the settings below and change if needed:

1. Set clock ................................................................................................See page 6

2. Select fan setting: Preset to Auto .......................................To change, see page 7

3. Select system setting: Preset to Heat ................................To change, see page 8

4. Program schedules: Preset to energy-saving levels

while you’re at work or asleep (assumes you wake at

6 am, leave at 8 am, return at 6 pm and go to bed

at 10 pm) .....................................................................To change, see pages 10–14

ONE-TOUCH TEMP CONTROL: You can override the program schedule at any time, and

manually adjust the temperature (see pages 13–14).

Operating Manual

69-2222ES—07 4

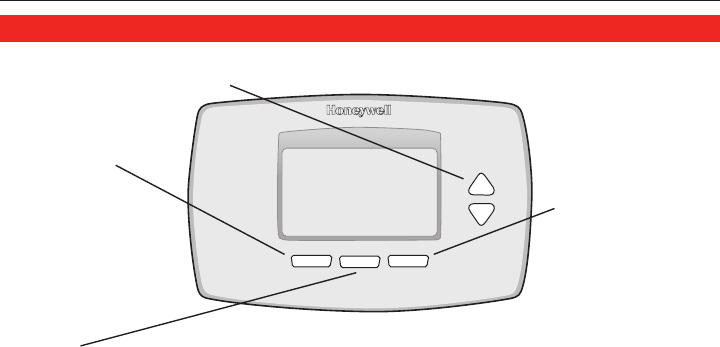

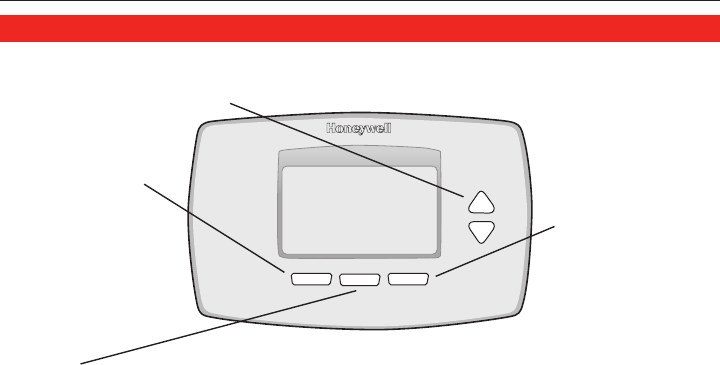

Quick reference to controls

M28426A

Arrow buttons

Press to adjust temperature (see pages 11-14), or to make selections from screen menus.

Clock & More

Press to set clock (see

page 6) or furnace

filter reminder.

Schedule

Press to set program schedule (see pages 11-12).

System & Fan

Press to select fan

operation (see page

7) or system (see

page 8).

RTH7400/RTH7500 Series

5 69-2222ES—07

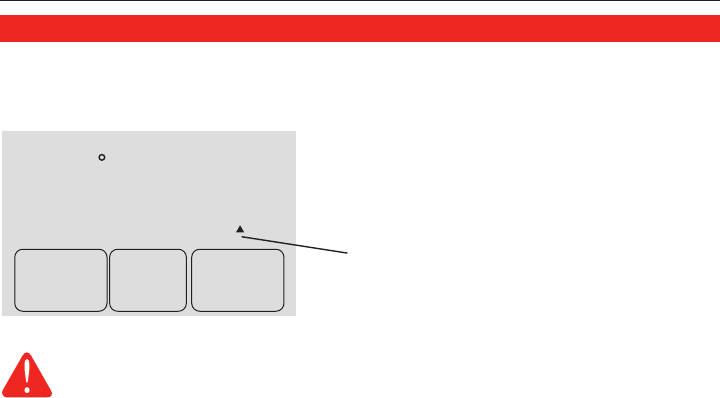

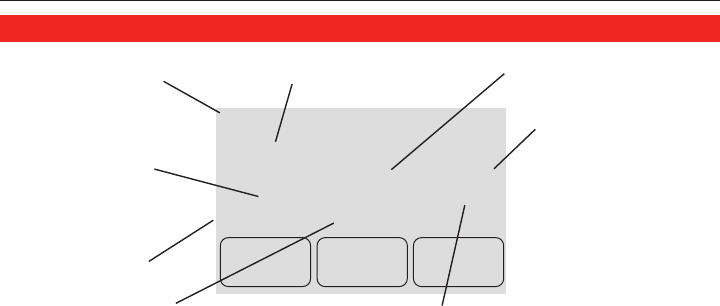

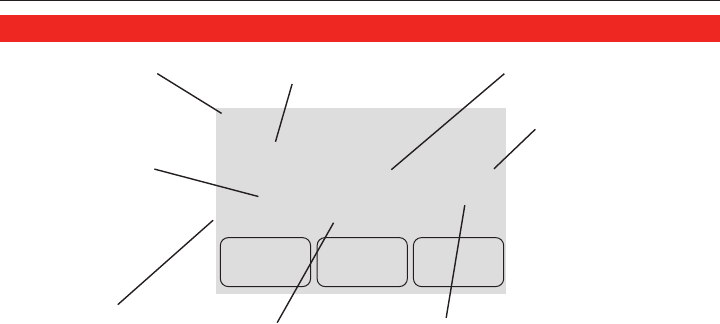

Quick reference to status display

System & Fan Schedule Clock & Mode

System

Cool

Fan Auto

Mon

Set to

Heat OnRecovery

AM

75

75

6:01

M28078

Current day of week

Smart Response®

Technology in effect

(see page 15)

Current inside temperature Current time

Temperature setting

System setting

(see page 8) Fan setting

(see page 7)

Other display messages:

• Cool On: Cooling system is activated

• Heat On: Heating system is activated

• Aux Heat On: Auxiliary heating system is

activated (heat pump systems only)

Operating Manual

69-2222ES—07 6

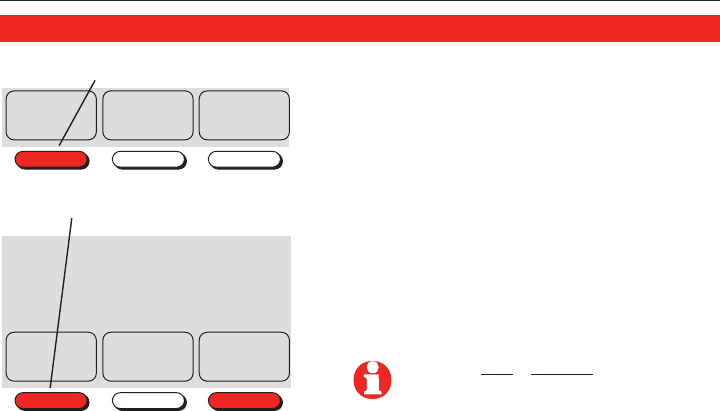

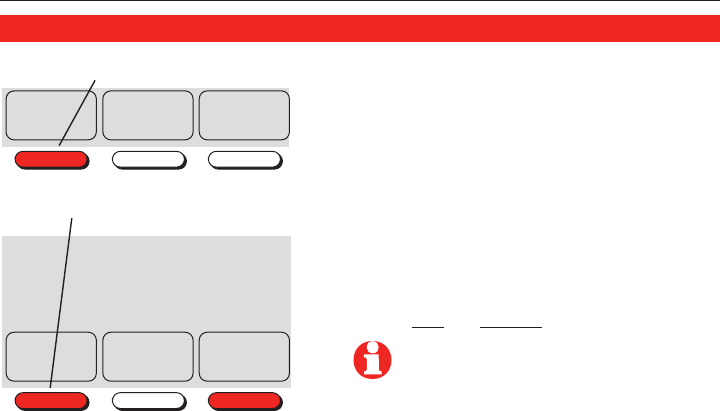

Clock setting

To set the current time display, press CLOCK,

then press s or t to adjust the time. Press

and hold s or t to advance the time more

quickly.

Press DONE to save & exit (or press GO BACK

to exit without changing the time).

Note: The real-time clock should never

require adjustment since it automatically

updates for daylight savings time, and stores

all date/time information.

Note: To change the current week

day display, see System Setup in your

Installation Guide.

System & Fan Schedule Clock & More

M28079

Go Back Done

Mon

AM

6:01

M28080

Press CLOCK

Adjust time, then press DONE

RTH7400/RTH7500 Series

7 69-2222ES—07

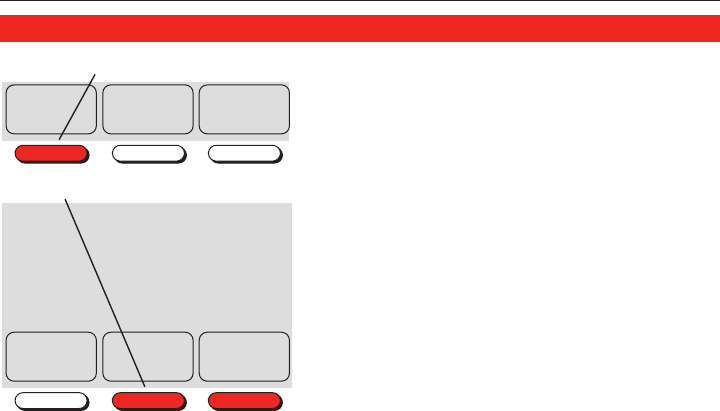

Fan setting

Press SYSTEM & FAN, then FAN to select fan

operation:

• On: Fan is always on.

• Auto: Fan runs only when the heating or

cooling system is on.

System & Fan Schedule Clock & More

M28081

System Fan Done

System

Heat

Fan Auto

M28082

Press SYSTEM & FAN

Press FAN to select mode, then press DONE

Operating Manual

69-2222ES—07 8

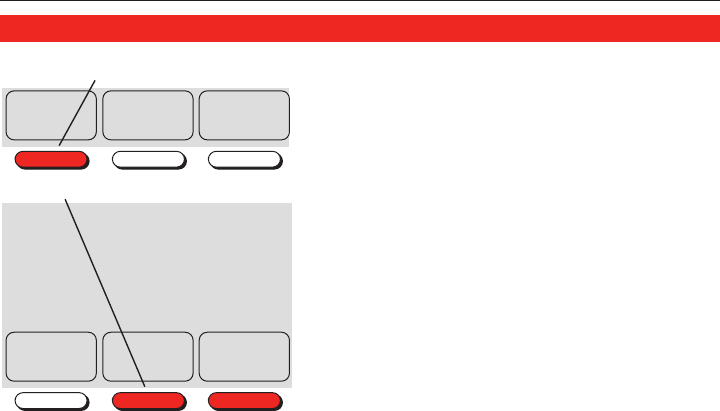

System setting

Follow steps at left to select system:

• Heat: Thermostat controls only the heating

system.

• Cool: Thermostat controls only the cooling

system.

• Auto: Thermostat automatically selects heating

or cooling depending on the indoor temperature.

• Off: All systems are off.

• Em Heat (only for heat pumps with auxiliary

heat):ThermostatcontrolsEmergencyand

Auxiliary Heat. Compressor is locked out.

Note: The Auto and EmHeat system settings may not

System & Fan Schedule Clock & More

M28081

System Fan Done

System

Heat

Fan Auto

M28083

Press SYSTEM & FAN

Press SYSTEM to select mode,

then press DONE

appear, depending on how your thermostat

was installed.

RTH7400/RTH7500 Series

9 69-2222ES—07

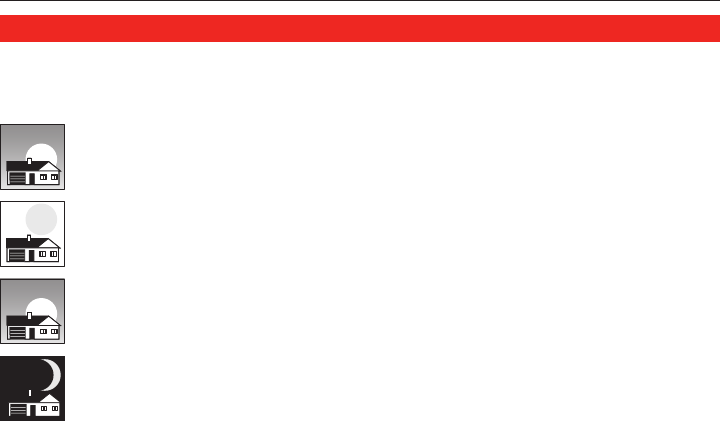

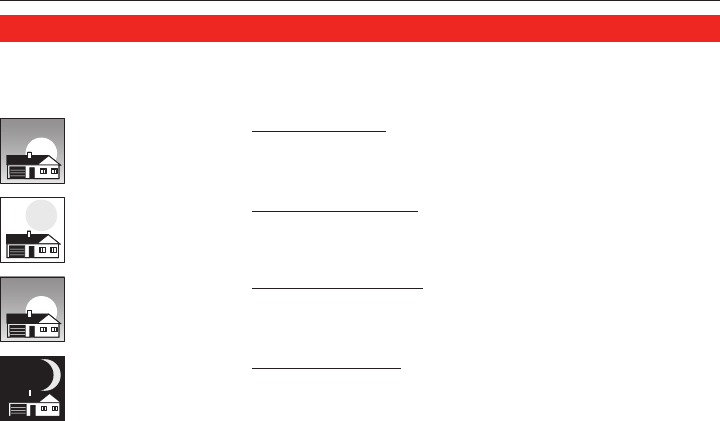

Save money by setting program schedules

It’s easy to program your system for maximum energy savings. You can program four time

periods each day, with different settings for weekdays and weekends.

Set to the time you awaken and the temperature you want

during the morning, until you leave for the day.

Set to the time you leave home and the temperature you

want while you are away (usually an energy-saving level).

Set to the time you return home and the temperature you

want during the evening, until bedtime.

Set to the time you go to bed and the temperature you want

overnight (usually an energy-saving level).

WAKE

6:00 am

70 °

LEAVE

8:00 am

62 °

RETURN

6:00 pm

70 °

SLEEP

10:00 pm

62 °

Operating Manual

69-2222ES—07 10

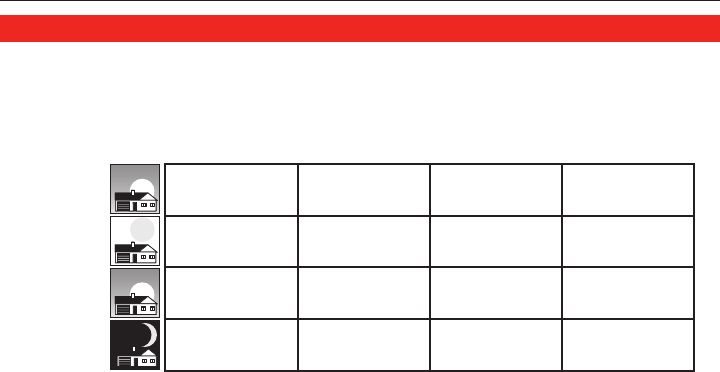

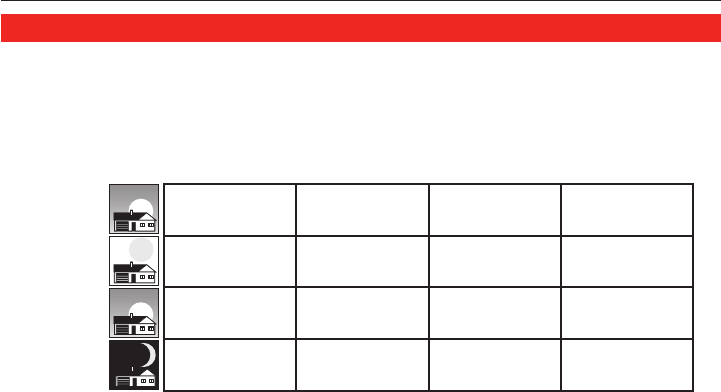

Energy saving settings for maximum cost savings

This thermostat is pre-set with energy saving program settings. We recommend these

settings, since they can reduce your heating/cooling expenses. (See next page to adjust

times and temperatures of each time period.)

Wake

(6:00 am)

Leave

(8:00 am)

Return

(6:00 pm)

Sleep

(10:00 pm)

Cool (Mon-Fri)Heat (Mon-Fri) Heat (Sat-Sun) Cool (Sat-Sun)

70 °78 °70 °78 °

62 °85 °62 ° 85 °

70 °78 °70 ° 78 °

62 °82 °62 °82 °

RTH7400/RTH7500 Series

11 69-2222ES—07

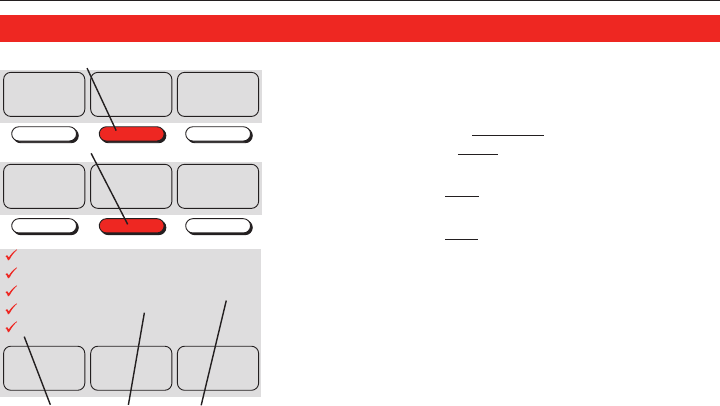

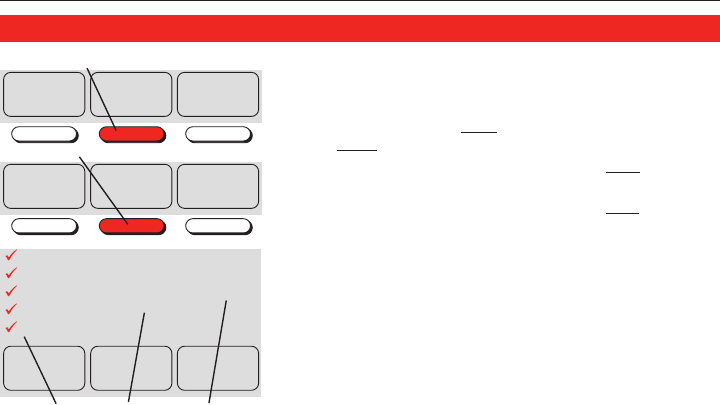

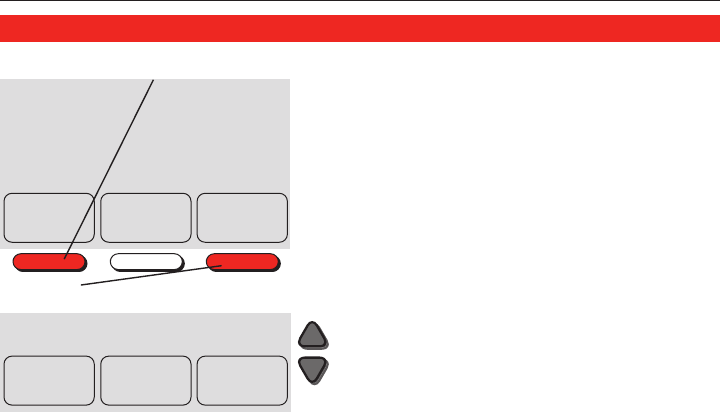

To adjust program schedules (RTH7400 only)

1. Press SCHEDULE, then EDIT to see weekdays.

2. Press SELECT DAY to highlight Mon-Fri (they will

share the same settings).

3. Press NEXT STEP twice, then press s or t to set

Wake time for selected days.

4. Press NEXT STEP, then s or t to set Heat

temperature for this time period.

5. Press NEXT STEP, then s or t to set Cool

temperature for this time period.

6. Repeat steps 3-5 to program other time periods

(LEAVE, RETURN, SLEEP), then press DONE.

7. Repeat steps 1-6 to program Saturday/Sunday.

(Press s or t until the desired day is flashing, then

press SELECT DAY.)

8. Press DONE to save & exit.

System & Fan Schedule Clock & More

M28084

Go Back Edit View

M28085

Go Back Next Step Done

Period

Wake

MON

TUE

WED

THU

FRI

Set to

Heat

AM

62

6:00

M28086

Select day(s) Select time Select temp

Press SCHEDULE

Press EDIT

Operating Manual

69-2222ES—07 12

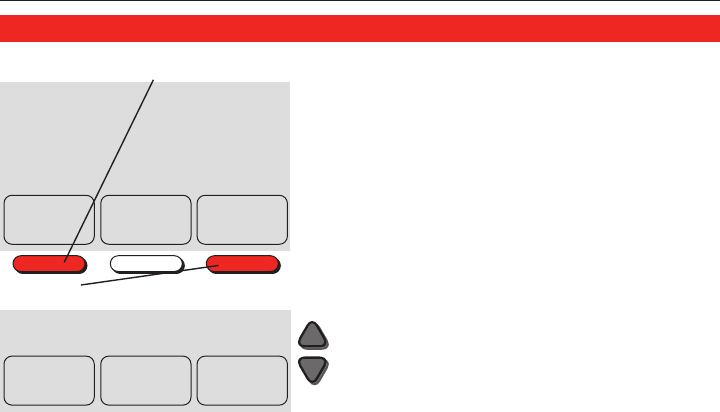

To adjust program schedules (RTH7500 only)

1. Press SCHEDULE, then EDIT to see weekdays.

2. Press SELECT DAY. You can select multiple days to

program with the same settings.

3. Press NEXT STEP twice, then press s or t to set

Wake time for selected day(s).

4. Press NEXT STEP, then s or t to set Heat

temperature for this time period.

5. Press NEXT STEP, then s or t to set Cool

temperature for this time period.

6. Repeat steps 3-5 to program other time periods

(LEAVE, RETURN, SLEEP), then press DONE.

7. Repeat steps 1-6 to program any remaining days.

(Press s or t until the desired day is flashing,

then press SELECT DAY.)

8. Press DONE to save & exit.

System & Fan Schedule Clock & More

M28084

Go Back Edit View

M28085

Go Back Next Step Done

Period

Wake

MON

TUE

WED

THU

FRI

Set to

Heat

AM

62

6:00

M28086

Select day(s) Select time Select temp

Press SCHEDULE

Press EDIT

RTH7400/RTH7500 Series

13 69-2222ES—07

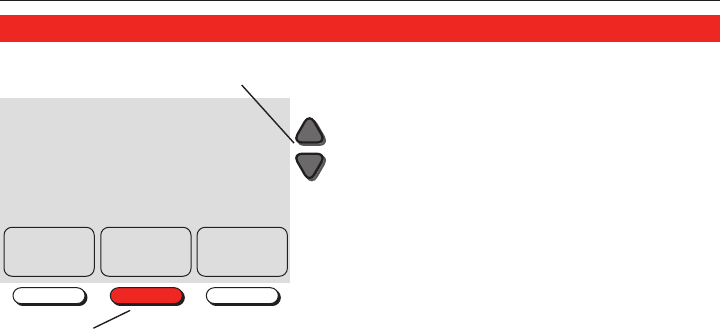

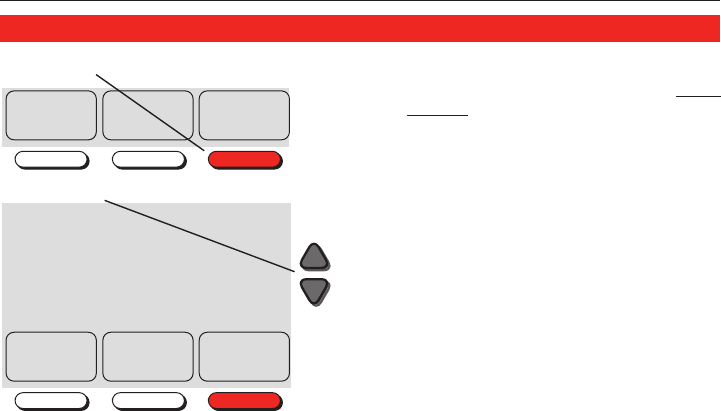

Program schedule override (temporary)

Press s or t to immediately adjust the

temperature. This will temporarily override the

temperature setting for the current time period.

The new temperature will be maintained until

the next time period.

When the timer expires, the program schedule

will resume and set the temperature to the level

you’ve programmed for the current time period.

To cancel the temporary setting at any time,

press USE SCHEDULE.

System & Fan Use

Schedule Clock & More

System

Heat

Fan Auto

MonTemporary

Set to

Heat On

AM

62

68

6:08

M28087

Press USE SCHEDULE to

resume program schedule

Adjust temperature

Operating Manual

69-2222ES—07 14

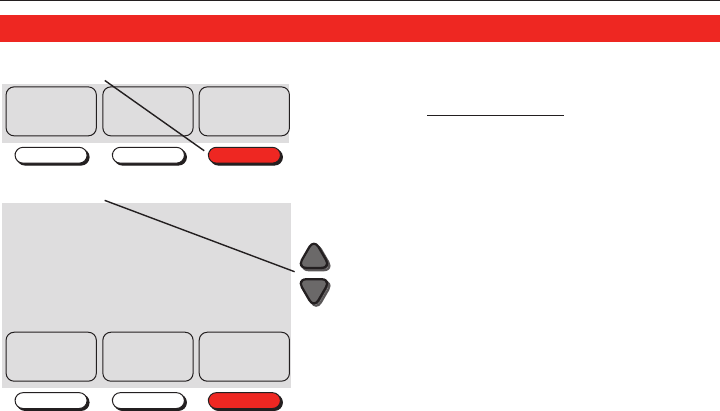

Program schedule override (permanent)

Press s or t to adjust temperature, then press

HOLD. This will turn off the program schedule.

Whatever temperature you set will be

maintained 24 hours a day, until you manually

change it, or press USE SCHEDULE to cancel

“Hold” and resume the program schedule.

Hold Cancel

System

Heat

Fan Auto

Permanent Hold

Mon

Set to

AM

62

68

6:08

M28088

Press HOLD to turn off program

schedule and maintain set

temperature

Adjust temperature

RTH7400/RTH7500 Series

15 69-2222ES—07

About your new thermostat

Use this feature in climates where both air conditioning and heating are used on the

same day. When the system mode is in Auto, the thermostat automatically selects heating

or cooling depending on the indoor temperature.

While in the Auto mode, if a schedule override takes place (temporarily or permanently)

the thermostat will automatically adjust the cooling and heating settings to maintain a

3-degree separation between the cool and heat settings.

For example, if the heat temperature is raised to where it gets within 3-dgrees of the cool

setting, the display will show an up arrow next to “cool” to show the thermostat is raising

the cool setting up to maintain a 3-dgreee separation.

The display will also show both “Auto” and either “Heat” or “Cool” for which temperature

setting you are currently adjusting. Press the system button to select between the heat

and cool to view/adjust either mode.

Auto Changeover

Operating Manual

69-2222ES—07 16

About your new thermostatAuto Changeover

If the cool temperature is lowered to where it gets close to the heat setting, an arrow next

to heat will show the thermostat is lowering the heat setting down to maintain a 3-degree

separation.

CAUTION: To avoid possible compressor damage, do not use Auto Changeover if the

outside temperature drops below 50°F (10°C).

69

System

Hold

Heat

Cool

Fan Auto

Cancel

Set To

Tue

PM

74

1:09

Temporary

M27486

System Auto

Heat The triangle indicates the cool temperature is

increasing to maintain 3 degrees between heat and

cool settings.

RTH7400/RTH7500 Series

17 69-2222ES—07

About your new thermostat

If activated during installation, the furnace filter

reminder alerts you when it is time to replace

your filter.

Press RESET after changing the filter, to restart

the timer.

To reset the reminder interval before it expires:

1. Press MORE, then NEXT.

2. Press RESET.

3. Press DONE to save and exit.

Reset Schedule Clock & More

System

Heat

Fan Auto

Set to

Change Filter

Heat On

AM

70

70

6:01

M28089

Press MORE to reset reminder interval

Press RESET after changing filter

Filter reminder

Reset Next Done

Days

60

M28090

Operating Manual

69-2222ES—07 18

Special features

Smart Response® Technology: This feature allows the thermostat to “learn” how long the furnace

and air conditioner take to reach programmed temperature settings, so the temperature is reached at

the time you set. For example: Set the Wake time to 6 am, and the temperature to 70°. The heat will

come on before 6 am, so the temperature is 70° by the time you wake at 6. The message “Recovery”

is displayed when the system is activated before a scheduled time period.

Compressor Protection: This feature forces the compressor to wait a few minutes before restarting,

to prevent equipment damage. During the wait time, the message “Wait” is displayed on screen.

Auto Changeover: This feature is used in climates where both air conditioning and heating are

used on the same day. When the system is set to Auto, the thermostat automatically selects heating

or cooling depending on the indoor temperature. Heat and cool settings must be at least 3 degrees

apart. The thermostat will automatically adjust settings to maintain this 3-degree separation.

CAUTION: To avoid possible compressor damage, do not use Auto Changeover if the

outside temperature drops below 50°F (10°C).

RTH7400/RTH7500 Series

19 69-2222ES—07

M28101

M28103

Battery replacement

Batteries are optional (to provide backup power) if

your thermostat was wired to run on AC power when

installed.

Install fresh batteries immediately when the LO BATT

warning begins flashing. The warning flashes about 30

days before batteries are depleted.

Evenifthewarningdoesnotappear,youshouldreplace

batteries once a year, or before leaving home for more

than a month.

Grasp thermostat and pull to

remove from wallplate

Insert 2 fresh AA alkaline batteries

Operating Manual

69-2222ES—07 20

Customer assistance

For assistance with this product, please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502.

RTH7400/RTH7500 Series

21 69-2222ES—07

About your new thermostatIn case of difficulty

If you have difficulty with your thermostat, please try the following suggestions.

Most problems can be corrected quickly and easily.

Display is blank • Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

• If thermostat is battery powered, make sure fresh AA alkaline batteries

are correctly installed (see page 19).

No response to

key presses (or

temperature will

not change)

Make sure heating and cooling temperatures are set to acceptable ranges:

• Heat:40°to90°F(4.5°to32°C).

• Cool:50°to99°F(10°to37°C).

Operating Manual

69-2222ES—07 22

About your new thermostatIn case of difficulty

Heating or cooling

system does not

respond

• Press SYSTEM to set system to Heat. Make sure the temperature is set

higher than the Inside temperature.

• Press SYSTEM to set system to Cool. Make sure the temperature is set

lower than the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

• If “Wait” is displayed, the compressor protection timer is on. Wait 5 minutes

for the system to restart safely, without damaging the compressor (see

page 18).

RTH7400/RTH7500 Series

23 69-2222ES—07

About your new thermostat1-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or

materials, under normal use and service, for a period of one (1) year from the date of purchase by

the consumer. If at any time during the warranty period the product is determined to be defective or

malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you pur-

chased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination

whether the product should be returned to the following address: Honeywell Return Goods, Dock 4

MN10-3860, 1985 Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product can

be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is

shown by Honeywell that the defect or malfunction was caused by damage which occurred while the

product was in the possession of a consumer.

Operating Manual

69-2222ES—07 24

1-year limited warranty

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above.

HONEYWELLSHALLNOTBELIABLEFORANYLOSSORDAMAGEOFANYKIND,INCLUDING

ANYINCIDENTALORCONSEQUENTIALDAMAGESRESULTING,DIRECTLYORINDIRECTLY,

FROMANYBREACHOFANYWARRANTY,EXPRESSORIMPLIED,ORANYOTHERFAILURE

OFTHISPRODUCT.Somestatesdonotallowtheexclusionorlimitationofincidentalorconsequen-

tial damages, so this limitation may not apply to you.

THISWARRANTYISTHEONLYEXPRESSWARRANTYHONEYWELLMAKESONTHIS

PRODUCT.THEDURATIONOFANYIMPLIEDWARRANTIES,INCLUDINGTHEWARRANTIES

OFMERCHANTABILITYANDFITNESSFORAPARTICULARPURPOSE,ISHEREBYLIMITEDTO

THEONE-YEARDURATIONOFTHISWARRANTY.

Some states do not allow limitations on how long an implied warranty lasts, so the above limitation

may not apply to you. This warranty gives you specific legal rights, and you may have other rights

which vary from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer Relations,

1985 Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502.

RTH7400/RTH7500 Series

25 69-2222ES—07

® U.S. Registered Trademark.

© 2013 Honeywell International Inc.

69-2222ES—07M.S.Rev.11-2013

Printed in U.S.A.

Automation and Control Solutions

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Manual

de uso

Serie RTH7400/RTH7500

Termostato programable

69-2222ES-07

Perclorato: puede ser necesario manipularlo con métodos especiales.

Visite www.dtsc.ca.gov/hazardouswaste/perchlorate

PRECAUCIÓN: PELIGRO DE DAÑO DEL EQUIPO. Para impedir un posible daño al

compresor, no haga funcionar el sistema de refrigeración cuando la temperatura exterior

sea inferior a 50° F (10° C).

¿Necesita ayuda?

Para recibir asistencia con este producto visite http://yourhome.honeywell.com

o llame gratis al Servicio de Atención al Cliente Honeywell al 1-800-468-1502

Lea y conserve estas instrucciones.

®MarcaregistradaenEE.UU.Patentespendientes.

PatenteenEE.UU:Nº6,595,430;7,114,554;7,274,972;7,225,054yotraspatentespendientes

Copyright © 2013 Honeywell International Inc. Todos los derechos reservados.

Este manual incluye el modelos RTH7400 y RTH7500.

(Retire el termostato de la placa de montaje y gírelo para ver el número de modelo.)

Estetermostatotieneunabateríadelitioquepuedecontenerperclorato.

Serie RTH7400/RTH7500

1 69-2222ES—07

Acerca de su nuevo termostato

Funciones del termostato ........................... 2

Programación a simple vista .......................3

Referencia rápida de los controles ............. 4

Referencia rápida de la pantalla ................. 5

Programación y operación

Ajuste del reloj ............................................ 6

Ajuste del ventilador ....................................7

Ajuste del sistema ....................................... 8

Uso de horarios de programas ...................9

Anulaciones de horarios de programas ....13

Conversión automática ............................. 15

Recordatorio de cambio de filtro ............... 17

Funciones especiales ............................... 18

Apéndices

Instalación de las baterías ........................ 19

Asistencia al cliente .................................. 20

Encasodedificultades ............................. 21

Garantía limitada .......................................23

¡Este termostato

está listo para usar!

Elnuevotermostatovienepreprogramado

y listo para usar. Ver página 3

para verificar los ajustes.

Índice de contenidos

Manual de uso

69-2222ES—07 2

¡Felicitaciones! Usted acaba de comprar el termostato más avanzado y más fácil de

usar en todo el mundo. Ha sido diseñado para proporcionarle muchos años de servicio

confiable y control del clima.

Funciones

• Programaciónconmenúfácildeseguir.

• Elcontroldetemp.deunsólotoqueanulaelhorarioprogramadoencualquier

momento.

• Precisocontroldecomodidadquemantienelatemperaturadentrodelrangode1ºF

del nivel que usted fije.

• Recordatoriosparacambiar/controlarleavisancuándosubstituirelfiltrodela

estufa.

• Pantallagrandeconluzdefondofácildeleer—inclusoenlaoscuridad.

Acerca de su nuevo termostato

Serie RTH7400/RTH7500

3 69-2222ES—07

Elnuevotermostatovienepreprogramadoylistoparausar.Todoloquetienequehacer

es ajustar la hora y el día. Luego verifique los siguientes ajustes y cámbielos si es nece-

sario:

1. Ajuste la hora ...................................................................................... Ver página 6

2. Seleccione el ajuste del ventilador: Predeterminado en Auto .............. Ver página 7

3. Seleccione el ajuste del sistema: Predeterminado en Heat ................. Ver página 8

4. Horarios de programas: Predeterminado en niveles de

ahorro de energía mientras trabaja o duerme

(supone que se despierta a las 6 AM, sale a las 8 AM,

vuelve a las 6 PM y se acuesta a las 10 PM) ............................. Ver páginas 10-14

CONTROL DE TEMP. DE UN SÓLO TOQUE:Encualquiermomento,puedeanularelhorario

de programas y ajustar a mano la temperatura (ver páginas 13-14).

Este termostato está listo para usar!

Manual de uso

69-2222ES—07 4

M28426A

Oprimaparaajustarlatemperatura(verpáginas11-14),oparahacerseleccionesdemenús.

Clock & More

Oprimaparaajustar

el reloj (ver página

6) o recordatorio de

cambio de filtro de la

estufa.

Schedule

Oprimaparaanularelhorariodeprograma(verpáginas11-12).

System & Fan

Oprimapara

seleccionar el

funcionamiento del

ventilador (ver página

7) o sistema (ver

página 8).

Referencia rápida de los controles

Serie RTH7400/RTH7500

5 69-2222ES—07

System & Fan Schedule Clock & Mode

System

Cool

Fan Auto

Mon

Set to

Heat OnRecovery

AM

75

75

6:01

M28078

Día de la semana actual

Smart Response®

Technology activado

(ver página 15)

Temperatura interior actual Hora actual

Ajuste de temperatura

Ajustes del sistema

(ver página 8)

Ajustes del ventilador

(ver página 7)

Otros mensajes de pantalla:

• Cool On :Elsistemaderefrigeraciónestáactivado

• Heat On :Elsistemadecalefacciónestáactivado

• Aux Heat On :Elsistemadecalefacciónauxiliar

está activado (bombas de calefacción solamente)

Referencia rápida de la pantalla

Manual de uso

69-2222ES—07 6

Para ajustar la hora actual en pantalla, oprima

CLOCK, luego oprima s o t para ajustar la

hora. Mantenga oprimido s o t para avanzar

la hora con más rapidez.

OprimaDONE para guardar y salir (u oprima

GO BACK para salir sin cambiar la hora).

Nota:Elrelojdehora-realnodebería

requerir ajuste nunca ya que se actualiza

automáticamente de acuerdo al horario de

ahorro de energía diurno, y guarda toda la

información de fecha/hora.

Nota: Para cambiar el día actual de la semana

en pantalla, consulte Configuración del

Instalador en su Guía de Instalación.

System & Fan Schedule Clock & More

M28079

Go Back Done

Mon

AM

6:01

M28080

OprimaCLOCK

Ajuste la hora, luego oprima DONE

Ajuste del reloj

Serie RTH7400/RTH7500

7 69-2222ES—07

OprimaSYSTEM & FAN, entonces FAN para

seleccionar el funcionamiento del ventilador:

• On:Elventiladorestásiempreencendido.

• Auto:Elventiladorfuncionasólocuandoel

sistema de calefacción o de refrigeración

está encendido.

System & Fan Schedule Clock & More

M28081

System Fan Done

System

Heat

Fan Auto

M28082

OprimaSYSTEM & FAN

OprimaFAN al modo selecto, luego oprima DONE

Ajustes del ventilador

Manual de uso

69-2222ES—07 8

Siga los pasos en la izquierda para seleccionar:

• Heat:Eltermostatocontrolasóloelsistemade

calefacción.

• Cool:Eltermostatocontrolasóloelsistemade

refrigeración.

• Auto:Eltermostatoselecciona

automáticamente la calefacción o refrigeración

de acuerdo a la temperatura interior.

• Off: Los sistemas de calefacción y refrigeración

están apagados.

• Em Heat: (Sólo para bombas de calefacción

concalefacciónauxiliar).Eltermostatocontrola

lacalefaccióndeemergenciaylaauxiliar.El

compresor está bloqueado.

System & Fan Schedule Clock & More

M28081

System Fan Done

System

Heat

Fan Auto

M28083

OprimaSYSTEM & FAN

OprimaSYSTEM al modo selecto,

luego oprima DONE

Nota: Las Auto y EmHeat opciones pueden

no aparecer, dependiendo de cómo su

termóstato fue instalado.

Ajustes del sistema

Serie RTH7400/RTH7500

9 69-2222ES—07

Esfácilprogramarsusistemaquepermiteunahorromáximodeenergía.Ustedpuede

programar cuatro períodos de tiempo por día, con diferentes configuraciones para los días de

semana y los fines de semana.

Programe la hora en que se despierta y la temperatura que quiere

durante la mañana, hasta que usted se va de su casa.

Programe la hora en que usted se va de su casa y la temperatura que

quiere mientras no esté en su casa (por lo general, un nivel de ahorro

de energía).

Programe la hora en que regresa a su casa y la temperatura que quiere

durante la tarde hasta que se va a dormir.

Programe la hora en que usted se va a dormir y la temperatura que

quiere durante toda la noche (por lo general, un nivel de ahorro de

energía).

“WAKE”

6:00 am

70 °

“LEAVE”

8:00 am

62 °

“RETURN”

6:00 pm

70 °

“SLEEP”

10:00 pm

62 °

Ahorre dinero con el ajuste de los horarios de programas

Manual de uso

69-2222ES—07 10

Configuraciones de ahorro de energía para mayores ahorros de gastos

Estetermostatovienepredeterminadoconconfiguracionesdeprogramaparaahorro

de energía. Recomendamos estos ajustes, dado que pueden reducir sus gastos de

calefacción/refrigeración. (Ver la página siguiente para ajustar las horas y temperaturas

para cada período).

“Cool”

(Lun-Vier)

“Heat”

(Lun-Vier)

“Heat”

(Sab-Dom)

“Cool”

(Sab-Dom)

70 °78 °70 °78 °

62 °85 °62 ° 85 °

70 °78 °70 ° 78 °

62 °82 °62 °82 °

“Wake”

(6:00 am)

“Leave”

(8:00 am)

“Return”

(6:00 pm)

“Sleep”

(10:00 pm)

Serie RTH7400/RTH7500

11 69-2222ES—07

Para ajustar los horarios de programas (RTH7400 solamente)

1. OprimaSCHEDULE, luego oprima EDIT.

2. OprimaSELECT DAY para seleccionar Lun-Vier

(compartirán los mismos ajustes).

3. OprimaNEXT STEP dos veces, luego oprima s o t

para fijar la hora Wake.

4. OprimaNEXT STEP, luego oprima s o t para fijar

la temperatura Heat para este período.

5. OprimaNEXT STEP, luego oprima s o t para fijar

la temperatura Cool para este período.

6. Repita los pasos 3-5 para programar otros períodos

(LEAVE, RETURN, SLEEP), luego oprima DONE.

7. Repita los pasos 1-6 para programar Sab-Dom.

(Oprimas o t hasta que está destellando el día

deseado, después oprima SELECT DAY.)

8. OprimaDONE para guardar y salir.

System & Fan Schedule Clock & More

M28084

Go Back Edit View

M28085

Go Back Next Step Done

Period

Wake

MON

TUE

WED

THU

FRI

Set to

Heat

AM

62

6:00

M28086

DíaodíasEltiempoLatemperatura

OprimaEDIT

OprimaSCHEDULE

Manual de uso

À propos du thermostat

69-2222ES—07 12

1. OprimaSCHEDULE, luego oprima EDIT.

2. OprimaSELECT DAY. Usted puede programar días

múltiples con los mismos ajustes.

3. OprimaNEXT STEP dos veces, luego oprima s o t

para fijar la hora Wake.

4. OprimaNEXT STEP, luego oprima s o t para fijar

la temperatura Heat para este período.

5. OprimaNEXT STEP, luego oprima s o t para fijar

la temperatura Cool para este período.

6. Repita los pasos 3-5 para programar otros períodos

(LEAVE, RETURN, SLEEP), luego oprima DONE.

7. Repita los pasos 1 al 6 para programar

cualesquiera días restantes.(Oprimas o t hasta

que está destellando el día deseado, después

oprima SELECT DAY.)

8. OprimaDONE para guardar y salir.

System & Fan Schedule Clock & More

M28084

Go Back Edit View

M28085

Go Back Next Step Done

Period

Wake

MON

TUE

WED

THU

FRI

Set to

Heat

AM

62

6:00

M28086

Para ajustar los horarios de programas (RTH7500 solamente)

DíaodíasEltiempoLatemperatura

OprimaEDIT

OprimaSCHEDULE

Serie RTH7400/RTH7500

À propos du thermostat

13 69-2222ES—07

Oprimas o t para ajustar inmediatamente la

temperatura.Estoanularátemporariamenteel

ajuste de temperatura para el período actual.

La nueva temperatura se mantendrá hasta

la hora que haya fijado. Cuando se cumpla

el plazo, el horario de programa reanudará

y ajustará la temperatura al nivel que haya

programado para el período actual.

Para cancelar los ajustes temporarios en

cualquier momento, oprima USE SCHEDULE.

System & Fan Use

Schedule Clock & More

System

Heat

Fan Auto

MonTemporary

Set to

Heat On

AM

62

68

6:08

M28087

OprimaUSE SCHEDULE para

reasumir horario del programa

Ajuste la temperatura

Anulación (temporaria) de horario de programas

Manual de uso

À propos du thermostat

69-2222ES—07 14

Oprimas o t para ajustar temperatura,

luego oprima HOLD.Estoapagaráelhorariode

programas.

Cualquier temperatura que fije se mantendrá 24

horas al día, hasta que la cambie manualmente,

u oprima USE SCHEDULE para cancelar “Hold” y

reanude el horario de programas.

Hold Cancel

System

Heat

Fan Auto

Permanent Hold

Mon

Set to

AM

62

68

6:08

M28088

OprimaHOLD para cancelar horario

del programa y para mantener

temperatura determinada

Ajuste la temperatura

Anulación (permanente) de horario de programas

Serie RTH7400/RTH7500

À propos du thermostat

15 69-2222ES—07

Utilice esta característica en climas donde se utilicen tanto el aire acondicionado

como la calefacción durante el mismo día. Cuando el sistema está configurado en

Auto (automático), el termostato elige automáticamente cuándo calentar o enfriar,

dependiendo de la temperatura interior.

Mientras está en la modalidad Auto (automático), si ocurre una anulación del cronograma

(temporal o permanente) el termostato ajustará automáticamente las configuraciones de

frío y calor para mantener una separación de 3 grados entre ellas.

Por ejemplo, si la temperatura de calefacción se eleva a un punto donde queda a 3

grados de la configuración de aire acondicionado, la pantalla mostrará una flecha

ascendente al lado de “cool” (frío) para mostrar que el termostato está elevando la

configuración de frío para mantener una separación de 3 grados.

La pantalla también mostrará tanto “Auto” (automático) como “Heat” (calor) o “Cool” (frío)

para la configuración de temperatura que está actualmente ajustando. Presione el botón

del sistema para elegir entre calor y el frío para ver/ajustar cualquier modalidad.

Conversión automática

Manual de uso

À propos du thermostat

69-2222ES—07 16

Conversión automática

Si la temperatura fría desciende a donde queda cercana a la configuración de

calefacción, una flecha al lado del calor mostrará que el termostato está bajando la

configuración de calor para mantener una separación de 3 grados.

PRECAUCIÓN: Para evitar posibles daños al compresor, no utilice la Conversión

Automáticasilatemperaturaexternaesinferiora50ºF(10ºC).

69

System

Hold

Heat

Cool

Fan Auto

Cancel

Set To

Tue

PM

74

1:09

Temporary

M27486

System Auto

Heat Eltriánguloindicaquelatemperaturafríaestá

aumentando para mantener 3 grados entre las

configuraciones para calor y frío.

Serie RTH7400/RTH7500

À propos du thermostat

17 69-2222ES—07

Si está activado durante la instalación, el

recordatorio del filtro de la estufa le alerta

cuando es hora de substituir su filtro.

OprimaRESET después de cambiar el filtro, para

recomenzar el contador de tiempo.

Para cambiar el intervalo del recordatorio:

1. OprimaMORE, y después NEXT.

2. OprimaRESET.

3. OprimaDONE para guardar y salir.

Reset Schedule Clock & More

System

Heat

Fan Auto

Set to

Change Filter

Heat On

AM

70

70

6:01

M28089

OprimaMORE para cambiar intervalo del recordatorio

OprimaRESET después de cambiar el filtro

Reset Next Done

Days

60

M28090

Recordatorio de cambio de filtro

Manual de uso

À propos du thermostat

69-2222ES—07 18

Funciones especiales

Smart Response® Technology: Permite que el termostato “aprenda” cuánto tiempo les lleva a la

estufa y al acondicionador de aire alcanzar la temperatura programada, de modo que se alcance la

temperatura a la hora fijada. Por ejemplo, fije la hora de levantarse a las 6 AM y la temperatura a 70°.

Lacalefacciónseencenderáantesdelas6AM,paraquelatemperaturaalcancelos70ºcuando

ustedsedespiertealas6.Elmensaje“Recovery”apareceráenpantallacuandoelsistemaseactive

antes del horario del período fijado.

Protección del compresor:Estafunciónfuerzaalcompresoraesperarunosminutosantesde

volver a encenderse, para prevenir daños. Durante el tiempo de espera, el mensaje “Wait” titila en la

pantalla.

Cambio automático: Cuando el sistema se fija en Auto, el termostato selecciona automáticamente

calefacción o refrigeración de acuerdo a la temperatura del interior.

PRECAUCIÓN: Para evitar daño posible del compresor, no utilice el cambio automático si

la temperatura exterior cae debajo de 50° F (10° C).

Serie RTH7400/RTH7500

À propos du thermostat

19 69-2222ES—07

M28101

M28103

Las baterías son opcionales (para brindar alimentación

de respaldo) si el cableado de su termostato se instaló

para funcionar con CA.

Instale baterías nuevas inmediatamente cuando

comience a titilar el aviso LO BATT.Elavisotitila

alrededor de 30 días antes de que las baterías estén

agotadas.

Aunque el aviso no aparezca, debe reemplazar las

baterías una vez al año, o antes de dejar su hogar por

más de un mes.

Sujete el termostato y hale para

separarlo de la placa de montaje

Inserte 2 baterías alcalinas AA nuevas

Reemplazo de baterías

Manual de uso

69-2222ES—07 20

Asistencia al cliente

Si necesita asistencia, visite http://yourhome.honeywell.com

o llame al número gratuito de atención al cliente de Honeywell al 1-800-468-1502.

Serie RTH7400/RTH7500

À propos du thermostat

21 69-2222ES—07

Si usted tiene dificultades con su termostato, pruebe las sugerencias que figuran a con-

tinuación. La mayoría de los problemas se pueden solucionar rápida y fácilmente.

Pantalla en

blanco

• Verifiqueeldisyuntoryreiniciesiesnecesario.

• Asegúresedequeestéencendidoelinterruptordelsistemade

calefacción y refrigeración.

• Asegúresedequeestébiencerradalapuertadelaestufa.

• Sieltermostatosealimentaabatería,asegúresedequeestén

correctamente instaladas baterías alcalinas AA nuevas (ver página 19).

Los ajustes de

temperatura no

cambian

Asegúrese de que las temperaturas de calefacción y refrigeración se fijen en

los rangos adecuados:

• Heat: 40° a 90° F (4.5° a 32° C).

• Cool: 50° a 99° F (10° a 37° C).

En caso de dificultades

Manual de uso

À propos du thermostat

69-2222ES—07 22

No responde

el sistema de

calefacción o de

refrigeración

• OprimaSYSTEM para fijar en sistema en Heat. Asegúrese de que la

temperatura de ajuste sea mayor que la temperatura interior.

• OprimaSYSTEM para fijar en sistema en Cool. Asegúrese de que la

temperatura de ajuste sea menor que la temperatura interior.

• Verifique el disyuntor y reinicie si es necesario.

• Asegúrese de que esté encendido el interruptor del sistema de calefacción

y refrigeración.

• Asegúrese de que esté bien cerrada la puerta de la estufa.

• Si “Wait” aparece en pantalla, el temporizador de protección del compresor

está funcionando. Aguarde 5 minutos a que el sistema se reinicie de modo

seguro, sin dañar el compresor (ver página 18).

En caso de dificultades

Serie RTH7400/RTH7500

À propos du thermostat

23 69-2222ES—07

Honeywell garantiza este producto, a excepción de la batería, por el término de un (1) año contra

cualquier defecto de fabricación o de los materiales, a partir de la fecha de compra por parte del

consumidor. Si en cualquier momento durante el período de garantía se verifica que el producto tiene

un defecto o que funciona

mal, Honeywell lo reparará o reemplazará (a elección de Honeywell).

Si el producto tiene defectos,

(i) devuélvalo, con la factura de venta u otra prueba de compra fechada, al lugar donde lo compró; o

(ii) comuníquese con el Centro de atención al cliente de Honeywell al 1-800-468-1502. Atención al

cliente decidirá si se debe devolver el producto a la siguiente dirección: Devolución de mercaderías

de Honeywell, Dock 4 MN10-3860, 1985 Douglas Dr. N., Golden Valley, MN 55422, o si se le puede

enviar un producto en reemplazo.

Estagarantíanocubreloscostosdeextracciónoreinstalación.Estagarantíanoseaplicarási

Honeywell demuestra que el defecto o mal funcionamiento estaba causado por daños ocurridos

mientras el producto estaba en posesión de un consumidor.

La única responsabilidad de Honeywell será reparar o reemplazar el producto dentro de los plazos

establecidosanteriormente.HONEYWELLNORESPONDERÁPORLAPÉRDIDAODAÑO

DENINGÚNTIPO,INCLUIDOELDAÑOINCIDENTALOINDIRECTODERIVADO,DIRECTAO

Garantía limitada de 1 año

Manual de uso

À propos du thermostat

69-2222ES—07 24

INDIRECTAMENTE,DELINCUMPLIMIENTODELASGARANTÍAS,EXPRESASOIMPLICÍTAS,O

DEOTRASFALLASDEESTEPRODUCTO.Algunosestadosnopermitenlaexclusiónolimitación

del daño incidental o indirecto, entonces, esta limitación puede no resultar aplicable a su caso.

LAPRESENTEGARANTÍAESLAÚNICAGARANTÍAEXPRESAQUEHONEYWELL

PROPORCIONARESPECTODEESTEPRODUCTO.LADURACIÓNDELASGARANTÍAS

IMPLÍCITAS,INCLUÍDASLASGARANTÍASDECOMERCIABILIDADYAPTITUDPARAUN

OBJETIVOPARTICULAR,ESTÁLIMITADAALADURACIÓNDEUNAÑODELAPRESENTE

GARANTÍA.

Algunos estados no permiten las limitaciones sobre la duración del período de una garantía implícita,

entonceslalimitaciónanteriorpuedenoresultaraplicableasucaso.Estagarantíalebrindaderechos

legales específicos, y usted podrá tener otros derechos que varían según el estado.

Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell Customer Relations, 1985

Douglas Dr, Golden Valley, MN 55422 o llamar al 1-800-468-1502.

Garantía limitada de 1 año

Serie RTH7400/RTH7500

25 69-2222ES—07

Soluciones para automatización y control

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

®MarcaregistradadelosEE.UU.

© 2013, Honeywell International Inc.

69-2222ES—07M.S.Rev.11-2013

ImpresoenEE.UU
