Installation Manual

Guide d’installation

Guía de instalación

Série PRO TH1000 / TH2000 Series

Programmable and Non-programmable Thermostats

Thermostats programmables et non programmables

Termostatos programables y no programables

1

ENGLISH

/

PRO TH1000 / TH2000 Series

Programmable and Non-programmable Thermostats

This manual covers the following models:

System Types

TH1110D and TH1210D

non-programmable thermostats

TH2110D and TH2210D

programmable thermostats

(Remove thermostat from wallplate and turn over to find model number.)

TH1110D and TH2110D:

• Central heating (gas, oil, electric or high-

efficiency furnace)

• Central heating (see above) with air

conditioning

• Hot water system (steam or gravity) with or

without pump

• Central air conditioners

• 750 mV heating systems

• 1-Heat/1-Cool heat pumps

TH1210D and TH2210D:

• 2-Heat/1-Cool heat pumps

Must be installed by a trained, experienced technician

Read these instructions carefully. Failure to follow these instructions

can damage the product or cause a hazardous condition.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502.

Installation Guide

2

ENGLISH

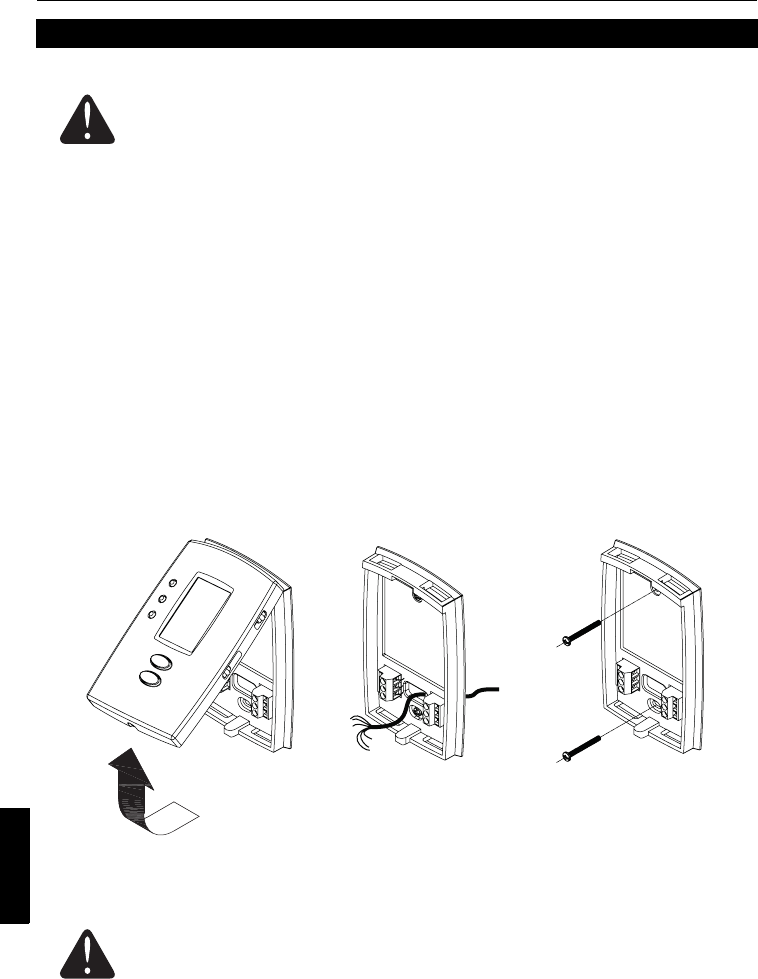

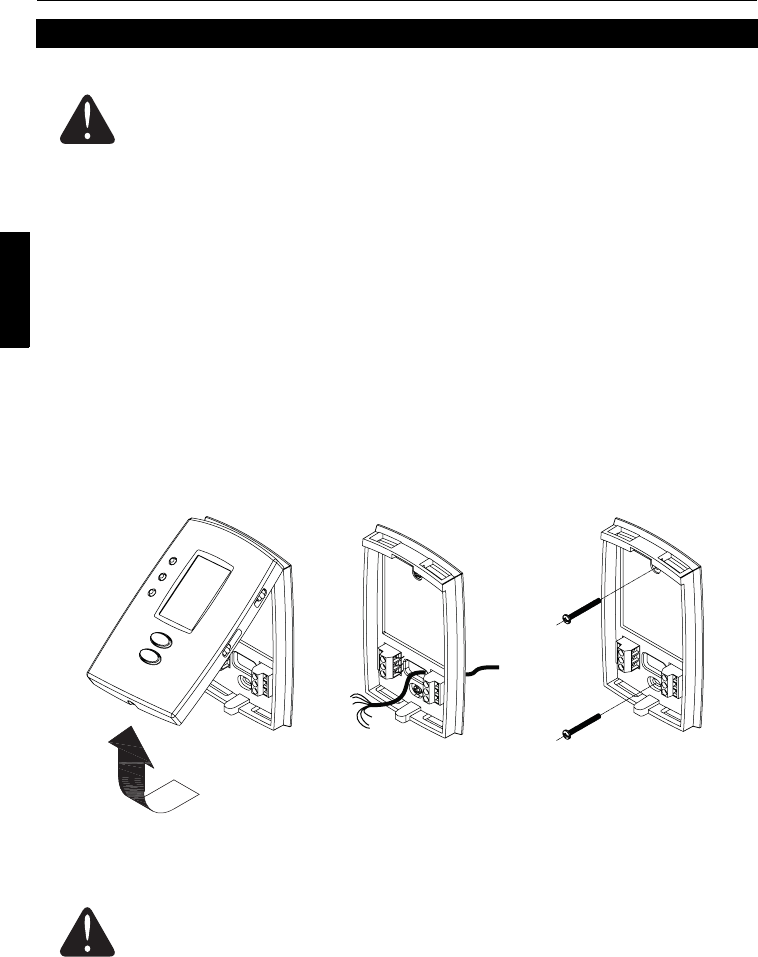

nLoosen the locking screw at the bottom of the thermostat. Note that the screw is

captive and cannot be removed from the wallplate.

oSeparate the thermostat from the wallplate as per Figure 1.

pPosition the wallplate against the wall and mark hole positions with a pencil.

NOTE: Levelling is for esthetics only and will not affect the performance of the

thermostat.

qDrill holes at the marked positions and insert supplied wall anchors.

rPass the wires through the large opening located at the bottom center of the wallplate

as per Figure 2.

sSecure the wallplate to the wall with supplied mounting screws as per Figure 3.

tConnect the wires to the terminals.

Wallplate installation

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power

before beginning installation.

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube,

do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

Figure 1

Figure 2 Figure 3

PRO TH1000 / TH2000 Series

3

ENGLISH

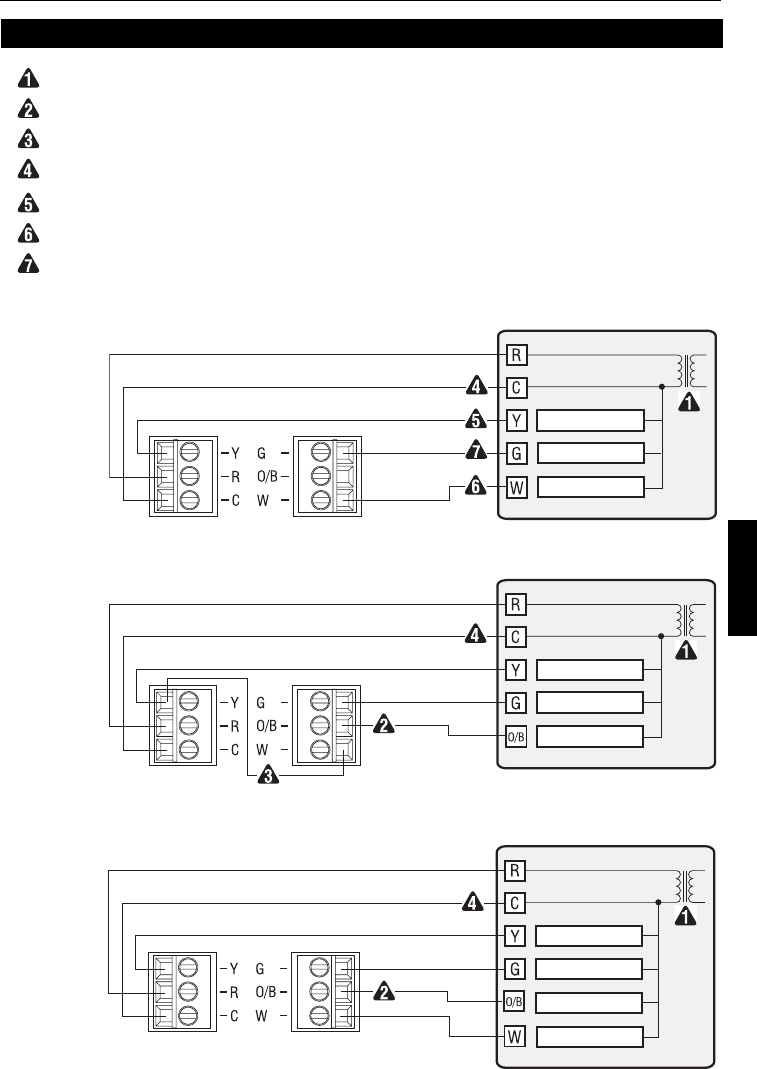

Gas, oil or electric heating and/or air conditioning (1H / 1C / 1H1C)

Heat pump without auxiliary heating (1H1C)

Heat pump with auxiliary heating (2H1C)

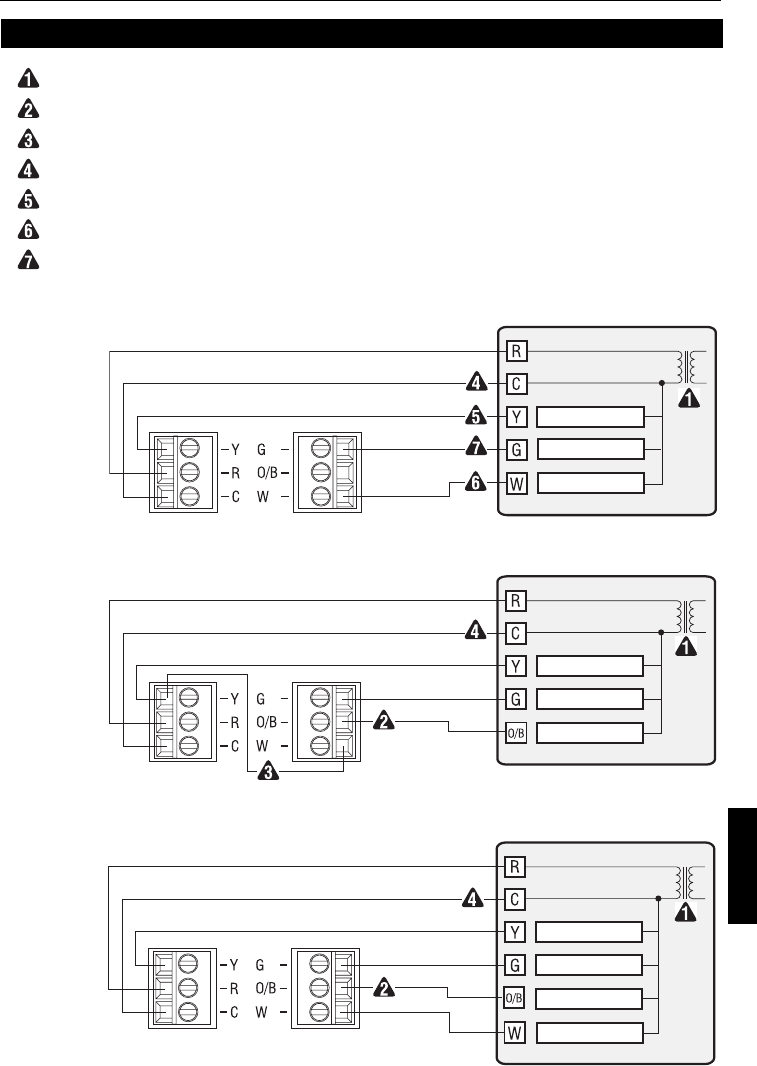

Wiring

Power supply. Provide disconnect means and overload protection as required.

Set the O/B jumper according to the type of reversing valve (see page 4).

Use a piece of wire (not supplied) to connect W and Y terminals to each other.

Optional 24 VAC common connection. If this connection is not made, use batteries

to power the thermostat.

This connection is not required for systems that provide heating only

This connection is not required for systems that provide cooling only

This connection is not required for systems that do have an air recirculating fan.

Use

TH1110D

or

TH2110D

Fan

Compressor

Heat

Use

TH1110D

or

TH2110D

Fan

Compressor

Reversing valve

Use

TH1210D

or

TH2210D

Fan

Compressor

Heat

Reversing valve

Installation Guide

4

ENGLISH

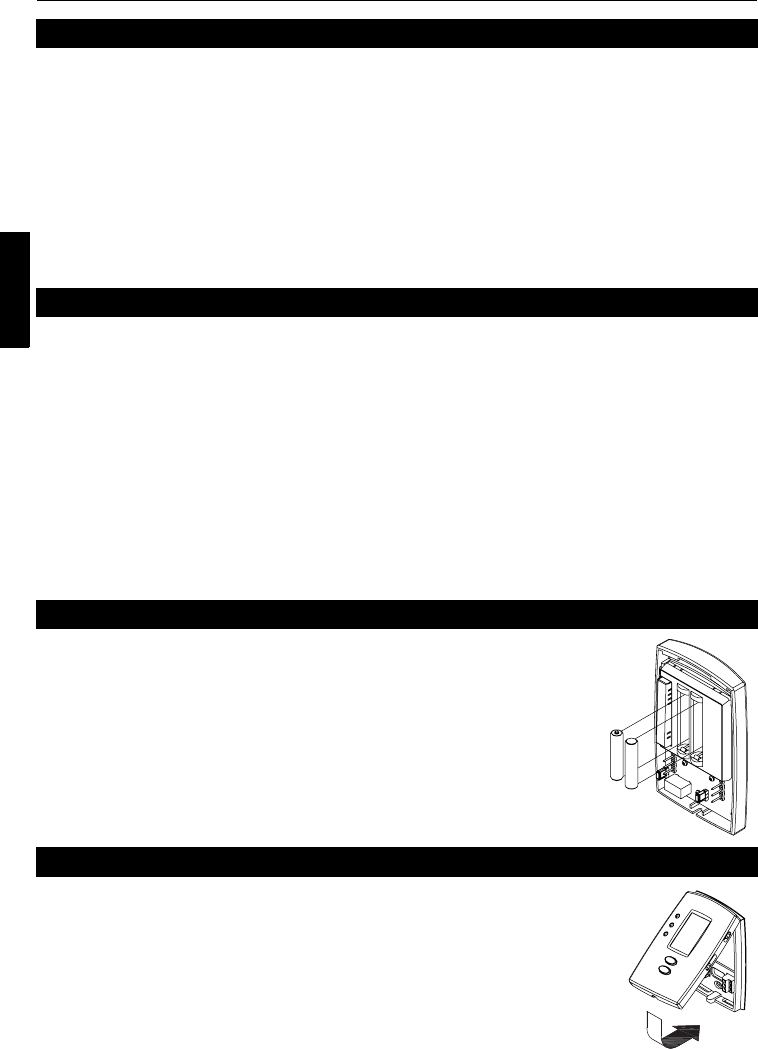

NOTE: This setting is necessary only if the thermostat is connected to a heat pump.

The jumper is located on the back of the thermostat faceplate. Set it according to the type

of reversing (changeover) valve used by the heat pump.

•O (factory setting): The reversing valve is energized when the System switch is set to

Cool (cooling mode).

•B: The reversing valve is energized when the System switch is set to Heat (heating

mode).

Incorrect jumper setting: The heat pump operation will be reversed; i.e., it will cool in

Heat mode and will heat in Cool mode.

NOTE: This setting is not applicable if a fan is not connected to the G terminal.

The jumper is located on the back of the thermostat faceplate. It determines how the fan

operates when placed in Automatic mode.

•HG (factory setting): Leave the jumper in this position for gas or oil heating systems. In

this position, the heating system controls the fan operation and activates the fan only

when the plenum air is sufficiently warm.

•HE: Place the jumper to this position for heat pump or electric heating systems. In this

position, the thermostat activates the fan only when there is a call for heat.

Incorrect jumper setting: An incorrect setting is noticeable

in a gas or oil heating system.

When heating starts, you will initially feel cold air coming out of the vents as the fan is running

before the furnace has enough time to heat up the air.

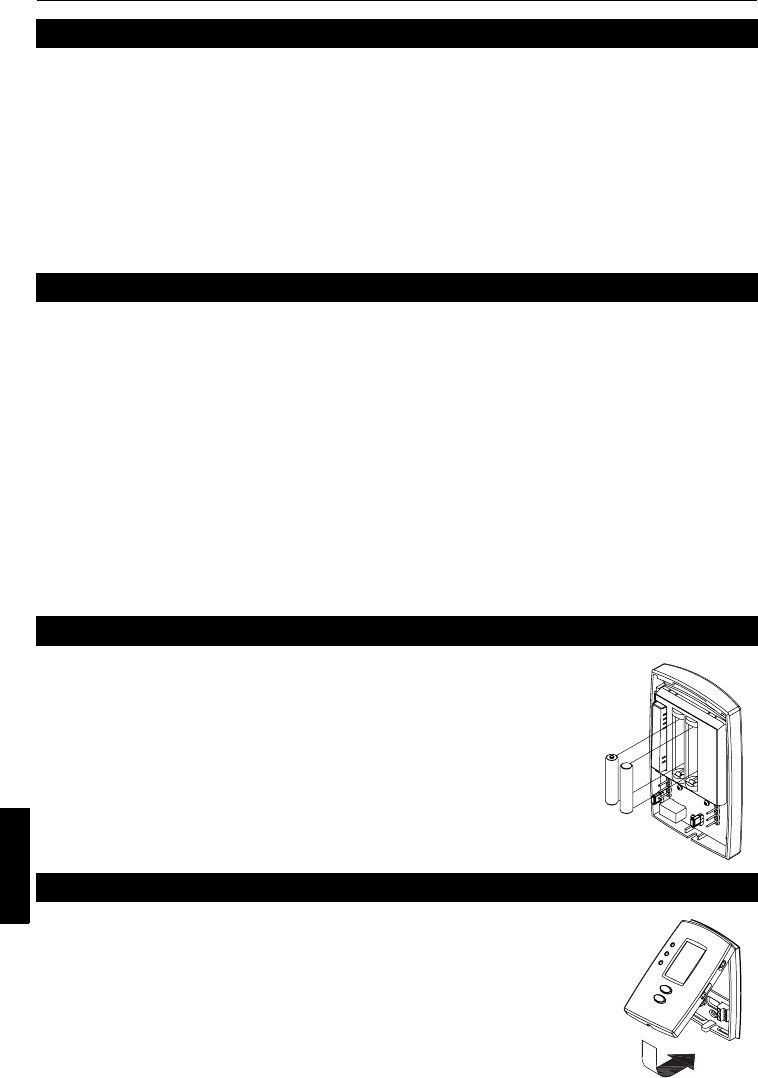

If 24 VAC common wire is connected to the C terminal, batteries are

optional and serve to provide backup power.

If 24 VAC common wire is not connected to the C terminal, batteries

are necessary to power the thermostat.

Install 2 AAA batteries on the back of the thermostat faceplate as

shown.

nAlign the two brackets on the top of the thermostat with the

corresponding slots on the top of the wallplate.

oPush the faceplate against the wallplate.

pTighten the screw at the bottom of the thermostat.

Reversing valve setting

Fan operation setting

Battery installation

Thermostat mounting

PRO TH1000 / TH2000 Series

5

ENGLISH

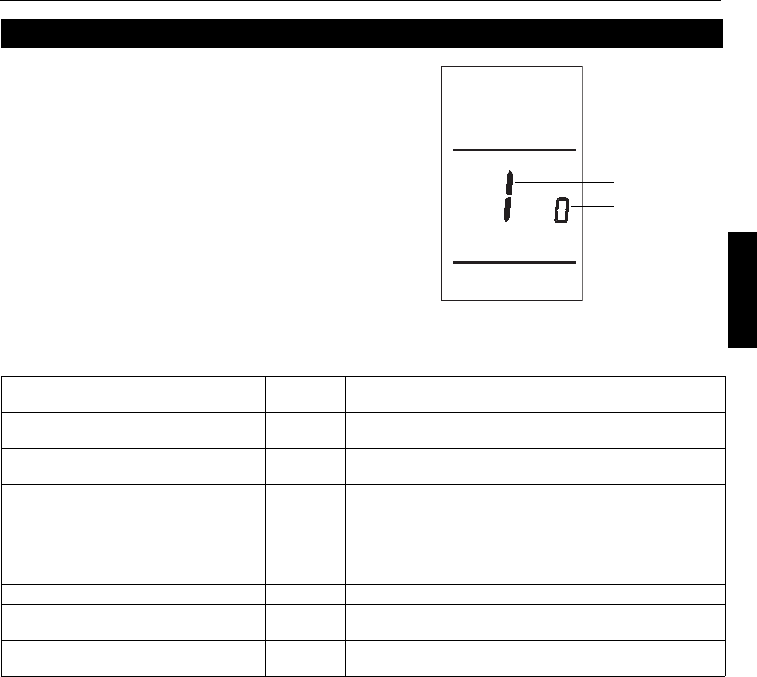

Follow the procedure below to personalize and

configure the thermostat according to the heating/

cooling system.

nPress S and T for three seconds. The display

will appear as shown on the right.

oPress S or T to change the option.

pPress S and T for three seconds to advance to

the next function.

qPress Run to exit the menu and save any

changes.

NOTE

: You will also exit the menu if you press

S

and

T

for three seconds when the last function is

displayed.

1 Applicable to programmable models (TH2110D & TH2210D) only.

2 Damage can occur if the compressor is restarted too soon after shutdown. This feature

forces the compressor to wait 5 minutes before restarting. During the wait time, the

message Cool On or Heat On flashes on the screen. When the safe wait time has elapsed,

the message stops flashing and the compressor turns on.

3 Applicable to programmable models (TH2110D & TH2210D) only.

Adaptive Intelligent Recovery™ allows the thermostat to “learn” how long your furnace or

air conditioner takes to reach the set temperature. Simply program the desired times and

desired temperatures into the schedule. The thermostat will determine when to activate

heating or cooling so that the desired temperature is attained at the desired time.

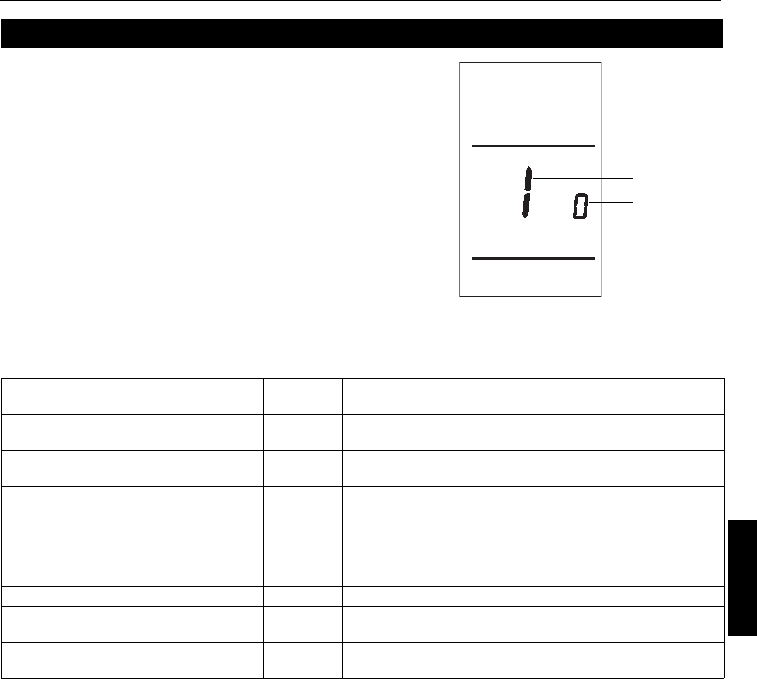

Installer setup

Function Default

setting Options

1 Temperature display format 0 0: Fahrenheit

1: Celsius

2Time display format100: 12-hour display

1: 24-hour display

3 Heating cycles per hour 5

2 to 6 cycles per hour

• 2: 30 min (steam, gravity)

• 3: 20 min (hot water, 90%+ high-efficiency furnace)

• 4: 15 min (gas or oil)

• 5: 12 min (gas or oil)

• 6: 10 min (electric)

4 Cooling cycles per hour 3 2 to 6 cycles per hour

5Compressor protection200: enabled (for systems without a compressor))

1: disabled (for systems equipped with a compressor)

6Adaptive Intelligent Recovery310: Off

1: On

Function

number

Option

number

Installation Guide

6

ENGLISH

Temperature Ranges

• Heat: 40 °F to 90 °F (4.5 °C to 32 °C)

• Cool: 50 °F to 99 °F (10 °C to 37 °C)

Operating Ambient Temperature

• 32 °F to 122 °F (0 °C to 50 °C)

Shipping Temperature

• -40 °F to 130 °F (-40 °C to 55 °C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Physical Dimensions

• 4.7” H x 2.9” W x 1.1” D (120 mm H x 74 mm W x 28 mm D)

Power Supply

• 24 VAC or 2 AAA batteries

Maximum Load

• 1 A @ 24 VAC per output

Specifications

1

FRANÇAIS

/

Série PRO TH1000 / TH2000

Thermostats programmables et non programmables

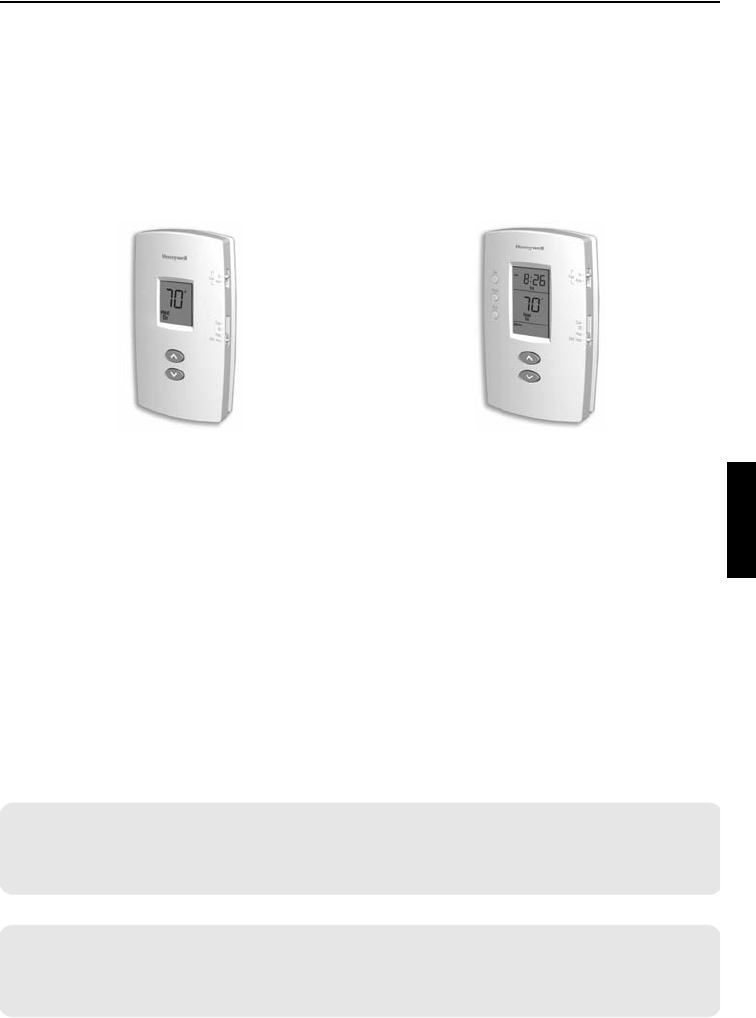

Le présent guide porte sur les modèles suivants :

Types de système

Thermostats non programmables

TH1110D et TH1210D

Thermostats programmables

TH2110D et TH2210D

(Retirer le thermostat de la plaque murale et le retourner pour voir le numéro de modèle.)

TH1110D et TH2110D :

• Chauffage central (fournaise au gaz, mazout,

électrique ou à haut rendement)

• Chauffage central (voir ci-dessus) avec

climatisation

• Eau chaude (vapeur ou gravité) avec ou sans

pompe

• Climatiseur centrale

• Systèmes de chauffage 750 mV

• Thermopompes à 1 étage de chauffage / 1

étage de refroidissement

TH1210D et TH2210D :

• Thermopompes à 2 étages de chauffage / 1

étage de refroidissement

Doit être installé par un technicien d’expérience ayant reçu la formation pertinente.

Lire attentivement les instructions. Le fait de ne pas les suivre

risque d’endommager le produit ou de présenter un danger.

Besoin d’aide?

Pour obtenir de l’assistance au sujet de ce produit, consulter le

http://yourhome.honeywell.co

m

ou téléphoner sans frais au Centre de service à la clientèle de Honeywell au

1 800 468-1502

.

Guide d’utilisation

2

FRANÇAIS

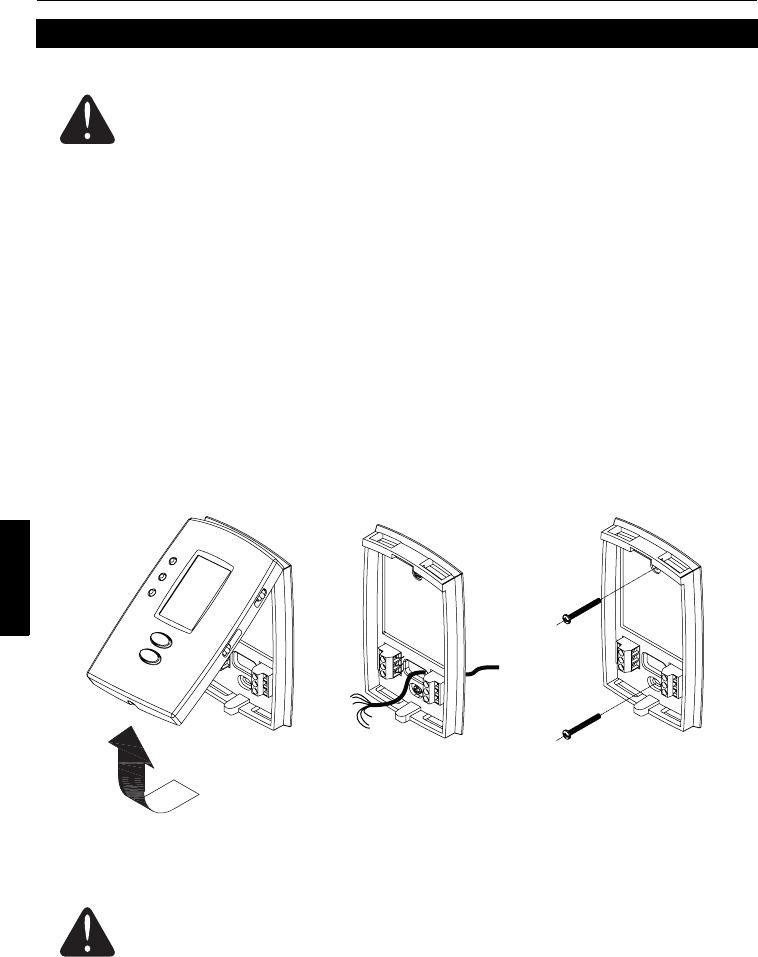

nDesserrer la vis de blocage au bas du thermostat. Noter que la vis est captive et ne

peut pas être enlevée de la plaque murale.

oSéparer le thermostat de la plaque murale selon la figure 1.

pPlacer la plaque murale contre le mur et marquer au crayon l’emplacement des trous.

NOTA : La mise à niveau est pour l’esthétique uniquement et n'affectera pas le

fonctionnement du thermostat

qPercer les trous aux endroits marqués et insérer les chevilles d’ancrage fournies.

rPasser les fils par la grande ouverture située au centre inférieur de la plaque murale

selon la figure 2.

sFixer la plaque murale au mur avec les vis de montage fournies selon la figure 3.

tRelier les fils aux bornes.

Installation de la plaque murale

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut provoquer des chocs électriques ou endommager le matériel. Couper

l’alimentation électrique avant d’effectuer le raccordement.

AVIS SUR LE MERCURE

Si le nouveau thermostat remplace un ancien régulateur contenant un

contact à mercure, ne pas jeter l’ancien régulateur aux poubelles.

Communiquer avec le service local de cueillette des déchets pour obtenir

de l’information sur le recyclage ou sur la bonne façon de disposer d’un

ancien régulateur contenant un contact à mercure.

Figure 1

Figure 2 Figure 3

Série PRO TH1000 / TH2000

3

FRANÇAIS

Chauffage (gaz, mazout ou électrique) et/ou climatisation (1H / 1C / 1H1C)

Thermopompe sans chauffage d’appoint (1H1C)

Thermopompe avec chauffage d’appoint (2H1C)

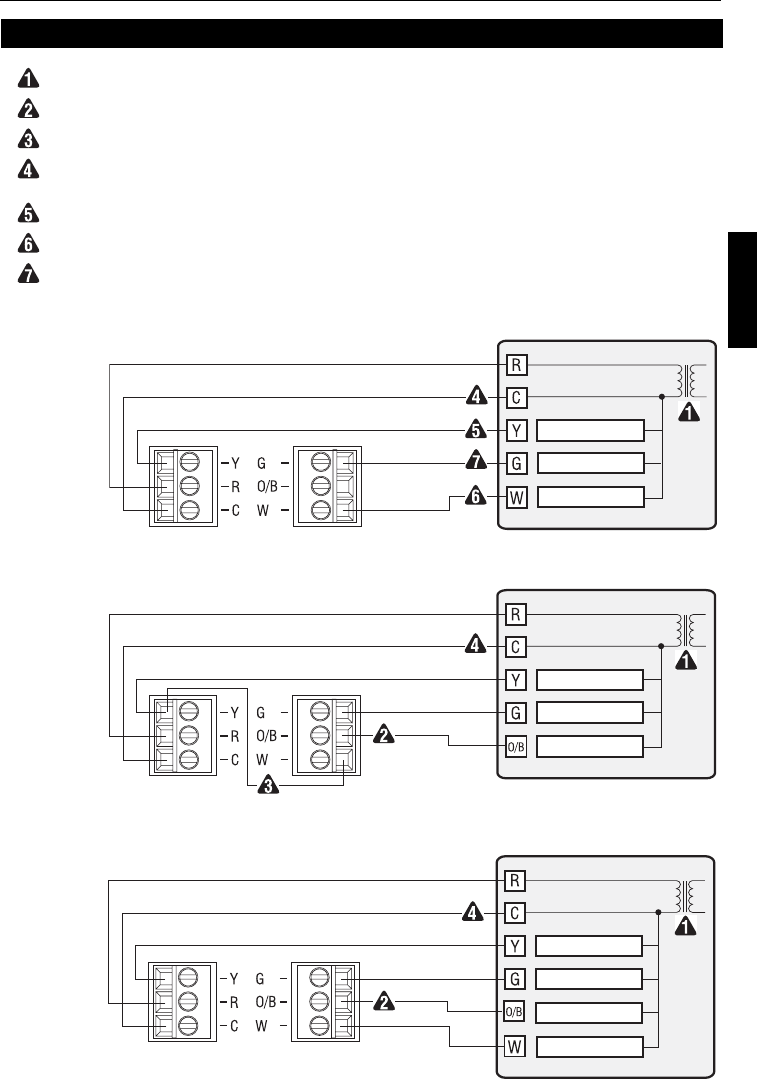

Câblage

Alimentation : Utiliser au besoin un dispositif de coupure et une protection contre les surcharges.

Placer le cavalier O/B selon le type de valve d’inversion (voir la page 4).

Utiliser un petit bout de fil (non fourni) pour raccorder les bornes W et Y.

Connexion commune 24 V c.a. en option. À défaut de cette connexion, utiliser des piles pour alimenter le

thermostat.

Cette connexion n'est pas requise pour les systèmes qui fournissent uniquement du chauffage.

Cette connexion n'est pas requise pour les systèmes qui fournissent uniquement du refroidissement.

Cette connexion n'est pas requise pour les systèmes qui ne sont pas munis d’un ventilateur.

Utiliser le

TH1110D

ou le

TH2110D

Ventilateur

Compresseur

Chauffage

Utiliser le

TH1110D

ou le

TH2110D

Ventilateur

Compresseur

Valve d’inversion

Utiliser le

TH1210D

ou le

TH2210D

Ventilateur

Compresseur

Valve d’inversion

Chauffage

Guide d’utilisation

4

FRANÇAIS

NOTA : Ce réglage n’est nécessaire que si le thermostat est relié à une thermopompe.

Le cavalier de réglage est situé au dos de la façade du thermostat. Le positionner en

fonction du type de valve d’inversion utilisée par la thermopompe.

•O (réglage d’usine) : La valve d’inversion est activée quand le commutateur de système est

placé à Cool (mode Refroidissement).

•B : La valve d’inversion est activée quand le commutateur de système est placé à Heat

(mode Chauffage).

Si le réglage est incorrect : La thermopompe fonctionnera à l’inverse; c.-à-d. qu’elle refroidira

en mode Chauffage et chauffera en mode Refroidissement.

NOTA : Ce réglage ne s’applique pas si aucun ventilateur n’est relié à la borne G.

Le cavalier de réglage est situé au dos de la façade du thermostat. Il sert à déterminer le

fonctionnement du ventilateur en mode Automatique.

•HG (réglage d’usine) : Laisser le cavalier dans cette position dans le cas d’un système de

chauffage au gaz ou au mazout. Dans cette position, le ventilateur est commandé par le

système de chauffage et est activé uniquement lorsque l’air du plénum est suffisamment

chaud.

•HE : Placer le cavalier dans cette position dans le cas d’une thermopompe ou d’un système

de chauffage électrique. Dans cette position, le ventilateur est activé aussitôt qu’il y a une

demande de chauffage.

Si le réglage est incorrect : Un réglage incorrect est apparent dans un système de chauffage

au gaz ou au mazout. Chaque fois que le chauffage démarrera, vous sentirez l'air froid qui

circule puisque le ventilateur commencera à fonctionner avant que l'air n’ait le temps d’être

réchauffé

.

Si le fil commun 24 V c.a. est relié à la borne C, les batteries sont

facultatives et servent d’alimentation de secours en cas de panne

de courant.

Si le fil commun 24 V c.a n’est pas relié à la borne C, les batteries

sont nécessaires pour alimenter le thermostat.

Insérer 2 piles AAA à l’arrière du thermostat tel qu’illustré.

nAligner les deux languettes sur le haut de la façade avec les fentes

correspondantes sur le haut de la plaque murale.

oPousser la façade contre la plaque murale.

pSerrer la vis située sous le thermostat.

Réglage de la valve d’inversion

Réglage du ventilateur

Installation des piles

Montage du thermostat

Série PRO TH1000 / TH2000

5

FRANÇAIS

Suivre les étapes ci-dessous pour personnaliser et

configurer le thermostat selon le système de

chauffage/refroidissement.

nAppuyer sur S et T pendant trois secondes. Les

chiffres ci-contre seront affichés à l’écran.

oAppuyer sur S ou T pour changer d’option.

pAppuyer sur S et T pendant trois secondes pour

passer à la fonction suivante.

qAppuyer sur Run pour sortir du menu et

enregistrer les modifications.

NOTA : Vous sortirez également du menu si vous

appuyez sur S et T lorsque la dernière fonction est

affichée.

1 Ne s’applique qu’au modèles programmables (TH2110D & TH2210D).

2 Le compresseur risque être endommagé s’il redémarre trop tôt après son arrêt. Cette

fonction oblige le compresseur à attendre 5 minutes avant de redémarrer. Pendant cette

attente, la mention Cool On ou Heat On clignote à l’écran.

3 Ne s’applique qu’aux modèles programmables (TH2110D & TH2210D).

Adaptive Intelligent Recovery permet au thermostat « d’apprendre » combien de temps il

faut au système de chauffage ou de refroidissement pour atteindre la température

programmée. Il suffit de programmer les heures désirées et les températures désirées

dans l’horaire. Le thermostat démarrera le chauffage ou le refroidissement à l’heure qu’il

faut pour que la température désirée soit atteinte à l’heure désirée.

Configuration par l’installateur

Fonction Réglage

par défaut Options

1 Format d’affichage de la température 0 0 : Fahrenheit

1 : Celsius

2Format d’affichage de l’heure 100 : format 12 heures

1 : format 24 heures

3 Cycles de chauffage/ heure 5

2 à 6 cycles par heure

• 2 : 30 min (vapeur, gravité)

• 3 : 20 min (eau chaude, fournaise 90 %+ haute efficacité)

• 4 : 15 min (gaz ou mazout)

• 5 : 12 min (gaz ou mazout)

• 6 : 10 min (électrique)

4 Cycles de refroidissement à heure 3 2 à 6 cycles par heure

5Protection du compresseur 200 : désactivé (pour les systèmes sans compresseur)

1 : activé (pour les systèmes avec compresseur)

6Adaptive Intelligent Recovery 310 : Arrêt

1 : Marche

Numéro de

la fonction

Numéro

de l’option

Guide d’utilisation

6

FRANÇAIS

Gammes de température

• Chauffage : 4,5 °F à 32 °C (40 °F à 90 °F)

• Refroidissement : 10 °F à 37 °C (50 °F à 99 °F)

Température de fonctionnement

• 0 °C à 50 °C (32 °F à 122 °F)

Température d’expédition

• -40 °C à 55 °C (-40 °F à 130 °F)

Humidité relative

• 5 % à 90 % (sans condensation)

Dimensions

• 120 mm H x 74 mm L x 28 mm P (4.7 po H x 2.9 po L x 1.1 po P)

Alimentation

• 24 V c.a. ou 2 piles AAA

Charge maximale

• 1 A @ 24 V c.a. par sortie

Fiche technique

1

ESPAÑOL

/

Serie PRO TH1000 / TH2000

Termostatos programables y no programables

Este manual incluye los siguientes modelos:

Tipos de sistemas

Termostatos no programables

TH1110D y TH1210D

Termostatos programables

TH2110D y TH2210D

(Retirar el termostato de la placa mural y darlo vuelta para ver el número de modelo.)

TH1110D y TH2110D :

• Calefacción central (calefactor a gas, aceite,

eléctrico o de alto rendimiento)

• Calefacción central (ver arriba) con aire

acondicionado

• Sistema de agua caliente (vapor o gravedad)

con o sin bomba

• Aire acondicionado central

• Sistema de calefacción de 750 mV

• Bombas de calor a 1 etapa de calefacción / 1

etapa de enfriamiento

TH1210D y TH2210D :

• Bombas de calor a 2 etapas de calefacción / 2

etapas de enfriamiento

Un técnico capacitado y experimentado debe instalar el termostato

Leer estas instrucciones atentamente. Si no respetaran, el producto puede dañarse o

puede ocasionarse una situación de peligro.

¿Necesidad de asistencia?

Para obtener asistencia relacionada con este producto, visitar http://yourhome.honeywell.com

o comunícarse con el número gratuito del servicio de atención al cliente de Honeywell,

llamando al 1-800-468-1502.

Guía de instalación

2

ESPAÑOL

nDestornillar el tornillo de anclaje que está en la parte inferior del termostato. Tener en

cuenta que el tornillo está prisionero y no puede retirarse de la placa.

oSeparar el termostato de la placa mural según se muestra en la figura 1.

pColocar la placa mural contra la pared y marcar los agujeros con un lápiz.

NOTA: La nivelación se hace por razones estéticas solamente y no afectará el

funcionamiento del termostato

qPerforar los agujeros en el lugar marcado e introducir los anclajes de pared provistos.

rPasar los cables por la gran abertura situada en el centro de la parte inferior de la

placa mural según se muestra en la figura 2.

sFijar la placa mural a la pared con los tornillos de montaje provistos según se muestra

en la figura 3.

tConectar los cables con los terminales.

Instalación de la placa mural

ADVERTENCIA: PELIGRO DE ELECTROCUCIÓN

Se puede producir un choque eléctrico o dañarse el equipo. Desconectarlo

de la fuente de energía antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO

En caso de que este producto reemplace un control que contenga

mercurio en tubo sellado, evitar arrojar el viejo control a la basura.

Comunicarse con la autoridad local para el manejo de desechos a fin de

obtener instrucciones sobre el reciclado y la correcta eliminación de este

tipo de producto.

Figura 1

Figura 2 Figura 3

Serie PRO TH1000 / TH2000

3

ESPAÑOL

Calefacción (gas, aceite o eléctrica) o aire acondicionado (1H / 1C / 1H1C)

Bomba de calor sin calefactor auxiliar (1H1C)

Bomba de calor con calefactor auxiliar (2H1C)

Cableado

Alimentación: proporciona un mecanismo de desconexión y una protección contra la sobrecarga.

Colocar el puente O/B según el tipo de válvula de inversión (ver la página 4).

Utilizar un trozo de cable (no provisto) para conectar los terminales W e Y.

Conexión común de 24 V C.A. opcional. Si no hubiera conexión, utilizar pilas para alimentar el termostato.

No se requiere esta conexión en los sistemas que proveen únicamente calefacción.

No se requiere esta conexión en los sistemas que proveen únicamente enfriamiento.

No se requiere esta conexión en los sistemas que no tiene ventilador.

Utilizar el

TH1110D o

el TH2110D

Ventilador

Compresor

Calefacción

Utilizar el

TH1110D o

el TH2110D

Ventilador

Compresor

Válvula de inversión

Utilizar el

TH1210D o

el TH2210D

Ventilador

Compresor

Válvula de inversión

Calefacción

Guía de instalación

4

ESPAÑOL

NOTA: este ajuste no es necesario si el termostato estará conectado a una bomba de calor.

El puente de ajuste está situado en la parte posterior de la tapa del termostato. Hay que

colocarlo según el tipo de válvula de inversión que utiliza la bomba de calor.

•O (ajuste de fábrica): la válvula de inversión se activa cuando el conmutador del sistema

está en Cool (modo Enfriamiento).

•B: la válvula de inversión se activa cuando el conmutador del sistema está en Heat

(modo Calefacción).

Si el ajuste es incorrecto: la bomba de calor funcionará al revés; es decir, enfriará en

modo Calefacción y calentará en modo Enfriamiento.

NOTA: este ajuste no se aplica si no hay un ventilador conectado al terminal G.

El puente de ajuste está situado en la parte posterior de la tapa del termostato. Se utiliza

para especificar el funcionamiento del ventilador en modo automático.

•HG (ajuste de fábrica): dejar el puente en esta posición en el caso de un sistema de

calefacción a gas o a aceite. En esta posición, el ventilador está controlado por el

sistema de calefacción y se activa únicamente cuando el aire del distribuidor de aire

está suficientemente caliente.

•HE: colocar el puente en esta posición en el caso de una bomba de calor o de un

sistema de calefacción eléctrico. En esta posición, el ventilador se activa en cuanto hay

un pedido de calefacción.

Si el ajuste es incorrecto: un ajuste incorrecto es evidente en un sistema de calefacción a

gas o a aceite. Cada vez que la calefacción arranca, se sentirá que circula aire frío, porque

el ventilador comienza a funcionar antes de que el aire haya tenido tiempo de calentarse

.

Si el cable común de 24 V C.A. está conectado al terminal C, las

baterías con optativas y sirven de alimentación de seguridad en

caso de interrupción de la corriente.

Si el cable común de 24 V C.A. no está está conectado al terminal

C, las baterías con necesarias para alimentar el termostato.

Instalar dos pilas AAA en la parte trasera de la tapa del termostato,

como se indica.

nAlinear las dos lengüetas de la parte superior de la tapa con las

ranuras conrrespondientes en la parte superior de la placa mural.

oEmpujar la tapa contra la placa mural.

pAjustar el tornillo en la base del termostato.

Ajuste de la válvula de inversión

Ajuste del ventilador

Instalación de las pilas

Montaje del termostato

Serie PRO TH1000 / TH2000

5

ESPAÑOL

Seguir las etapas a continuación para personalizar y

configurar el termostato según el sistema de

calefacción/enfriamiento.

nPresionar S y T durante tres segundos. La

pantalla aparecerá como figura a la derecha.

oPresionar S o T para cambiar de opción.

pPresionar S y T durante tres segundos para

pasar a la función siguiente.

qPresione Run para salir del menú y salvaguardar

los cambios.

NOTA: También se sale del menú si se presiona S y

T durante tres segundos cuando se visualiza la última

función.

1 Se aplica solamente a los modelos programables (TH2110D y TH2210D).

2 Se corre el riesgo de dañar el compresor si se lo hace arrancar enseguida después de

que se haya detenido. Esta función obliga al compresor a esperar 5 minutos antes de

arrancar nuevamente. Durante este lapso, el mensaje Cool On o Heat On parpadean en

la pantalla.

3 Se aplica solamente a los modelos programables (TH2110D y TH2210D).

La recuperación inteligente adaptable permite al termostato “aprender” cuánto tiempo

necesita el sistema de calefacción o de enfriamiento para alcanzar la temperatura

programada. Hay que programar solamente las horas y temperaturas deseadas en el

horario. El termostato pondrá en marcha la calefacción o la climatización a la hora

necesaria para alcanzar la temperatura fijada a la hora prestablecida.

Configuración por parte del instalador

función Ajuste por

defecto Opciones

1Formato de visualización de la

temperatura 00: Fahrenheit

1: Celsius

2Formato de visualización de la

hora100: formato 12 horas

1: formato 24 horas

3 Ciclos de calefacción por hora 5

2 a 6 ciclos por hora

• 2: 30 min. (vapor, gravedad)

• 3: 20 min. (agua caliente, calefactor 90%+ alto rendimiento)

• 4: 15 min. (gas o aceite)

• 5: 12 min. (gas o aceite)

• 6: 10 min. (eléctrica)

4 Ciclos de enfriamiento por hora 3 2 a 6 ciclos por hora

5Protección del compresor200: desactivado (para los sistemas sin compresor)

1: activado (para los sistemas con compresor)

6Recuperación inteligente

adaptable310: inactiva

1: en marcha

Número de

la función

Número de

la opción

Guía de instalación

6

ESPAÑOL

Gamas de temperatura

• Calefacción: 4,5 °F a 32 °C (40 °F a 90 °F)

• Enfriamiento: 10 °F a 37 °C (50 °F a 99 °F)

Temperatura de funcionamiento

• 0 °C a 50 °C (32 °F a 122 °F)

Temperatura de expedición

• -40 °C a 55 °C (-40 °F a 130 °F)

Humedad relativa

• 5% a 90% (sin condensación)

Dimensiones

• 120 mm L x 74 mm A x 28 mm P (4,7” L x 2,9” A x 1,1” P)

Alimentación

• 24 V C.A. o 2 piles AAA

Carga máxima

• 1 A a 24 V C.A. por salida

Especificaciones técnicas

Automation and Control Systems

Solutions d’automatisation et de contrôle

Sistemas para automatización y control

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Honeywell Limited-Honeywell Limitée

35 Dynamic Drive

Scarborough, Ontario M1V 4Z9

69-1969EFS 08-06

® U.S. Registered Trademark.

© 2006 Honeywell International Inc.

Patents pending. All rights reserved.

® Marque déposée aux É.-U.

© 2006 Honeywell International Inc.

Brevets en instance. Tous droits réservés.

® Marca registrada en EE.UU.

© 2006 Honeywell International Inc.

Patentes pendientes. Todos los derechos reservados
