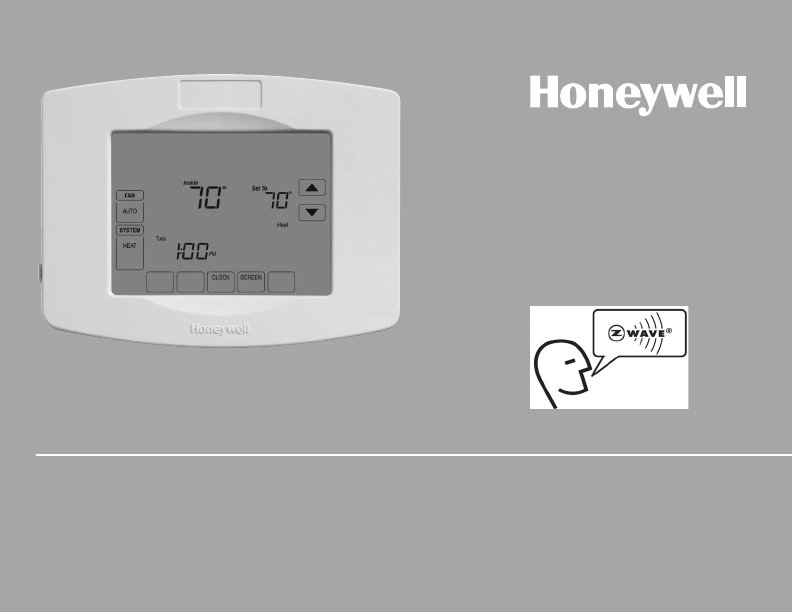

Operating

Manual

TH8320ZW

Touchscreen Thermostat

69-2485EFS-05

ENGLISH

Read and save these instructions.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

® U.S. Registered Trademark.

US Patent No. 6,574,581, 6,975,958, 7,114,554, 7,346,467, 7,636,604, 7,693,582, 7,788,936, 7,845,576, and other patents pending.

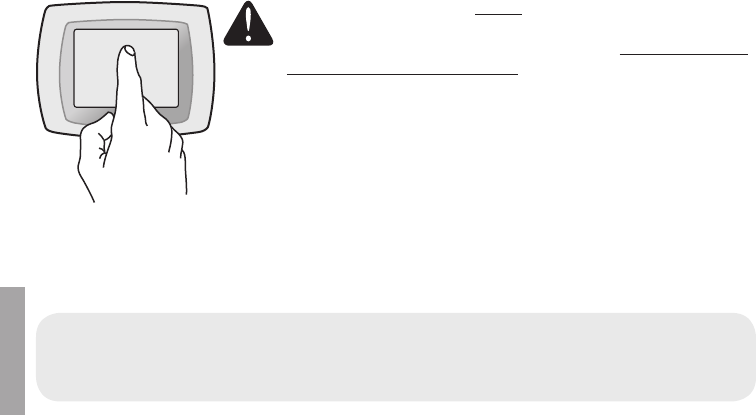

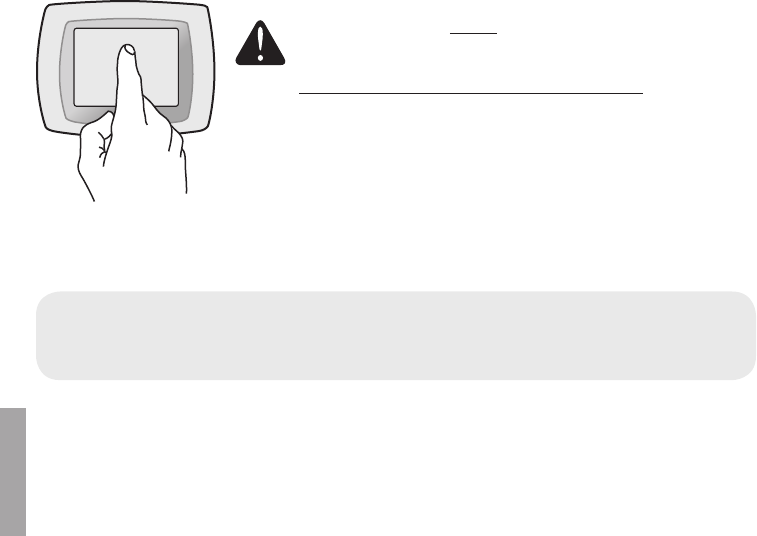

BE CAREFUL! Never use sharp instruments, such as a pencil

or pen, to press touchscreen keys. To prevent damage to the

thermostat, always press keys with your fingertip.

This thermostat contains a Lithium battery which may contain

Perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate

M29343

169-2485EFS—05

ENGLISH

About your new thermostat

Thermostat features ............................... 2

Programming at a glance ....................... 3

Quick reference to controls .................... 4

Quick reference to status display ........... 5

Settings

Clock setting ........................................... 6

Fan setting .............................................. 7

System setting ........................................ 8

Programming & Operation

Screen lock ............................................. 9

Screen cleaning .................................... 10

Battery replacement ............................. 11

Advanced functions .............................. 12

Appendices

In case of difficulty ................................ 18

Regulatory information ......................... 20

Limited warranty ................................... 21

This thermostat is ready to go!

Your new thermostat is pre-

programmed and ready to go.

See page 3 to check settings.

Table of contents

CAUTION: EQUIPMENT DAMAGE

HAZARD. To prevent possible

compressor damage, do not operate

cooling system when outdoor

temperature is below 50˚F (10˚C).

TH8320ZW

About your new thermostat

69-2485EFS—05

ENGLISH

Congratulations! You’ve just purchased the world’s most advanced, easy-to-use themo-

stat. It has been designed to give you many years of reliable service and touchscreen

climate control.

Features

• One-touch temp control overrides program schedule at any time.

• Precise comfort control keeps temperature within 1°F of the level you set.

• Change/check reminders let you know when to service or replace filters and other

critical components.

• Large touchscreen display with backlight is easy to read—even in the dark.

• Z-Wave wireless control lets you connect the thermostat to a Z-Wave network.

TH8320ZW

About your new thermostat

69-2485EFS—05

ENGLISH

Your new thermostat is pre-programmed and ready to go. Just set the time and day.

Then check the settings below and change if needed:

1. Set clock ........................................................................................................See page 6

2. Select fan setting: Preset to Auto ................................................................ See page 7

3. Select system setting: Preset to Heat ......................................................... See page 8

This thermostat is ready to go!

69-2485EFS—05

ENGLISH

SUN

MON TUE WED THU FRI SAT SUN

M32520A

Press day(s) to set program schedule

Press to select fan

operation (see page 7)

Press to select system

type (see page 8)

Press to set schedule

Press to adjust

temperature settings

Press for more options

(select models only)

Press to override

program schedule

Press to set clock

(see page 6)

Press to lock keypad for 30

seconds to clean screen

(see page 10)

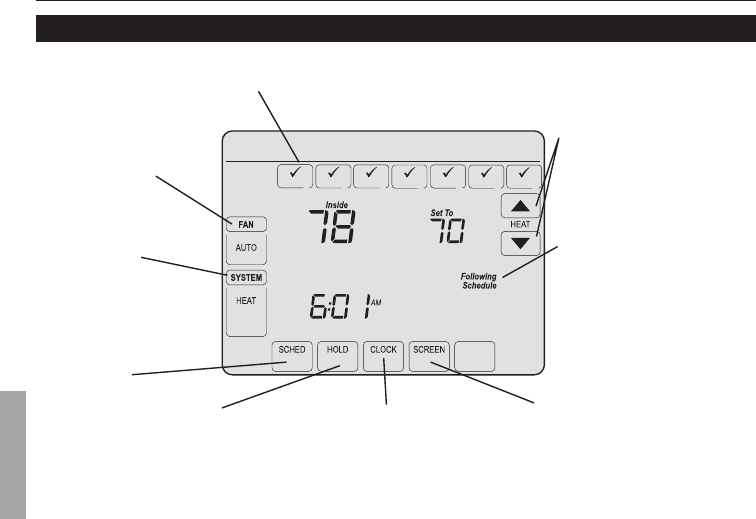

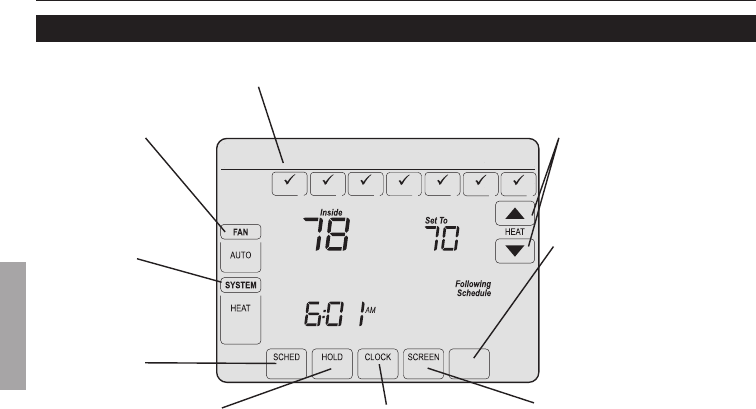

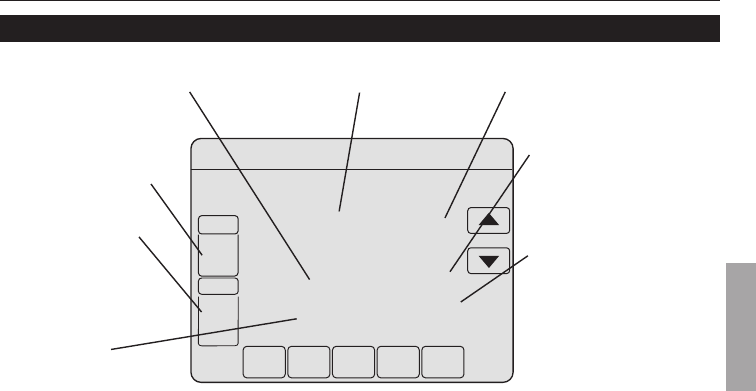

Quick reference to controls

TH8320ZW

569-2485EFS—05

ENGLISH

SCHEDHOLDCLOCK SCREEN

FAN

AUTO

SYSTEM

HEAT

Following

Schedule

Inside Set To

8:10

SUN

Recovery

M32521

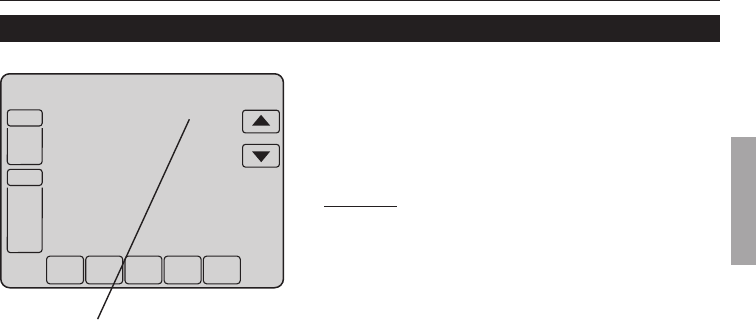

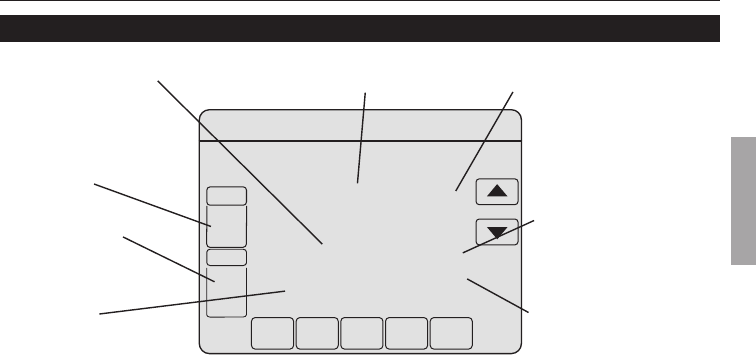

Current inside temperature

Current day of week Temperature setting

Program schedule on

(does not display

when off)

Fan setting

Other display messages:

• Cool On: Cooling system is activated

• Heat On: Heating system is activated

• Aux Heat On: Auxiliary heating system is activated

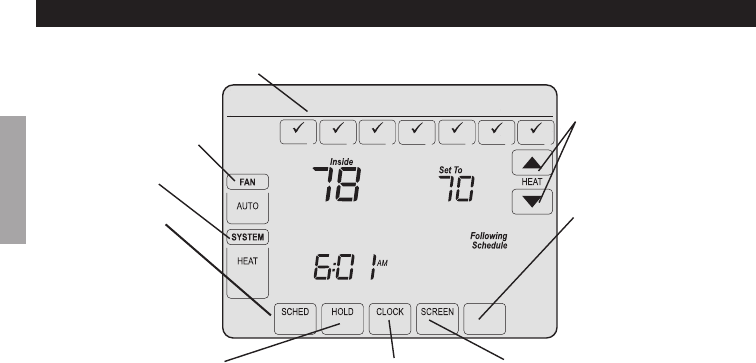

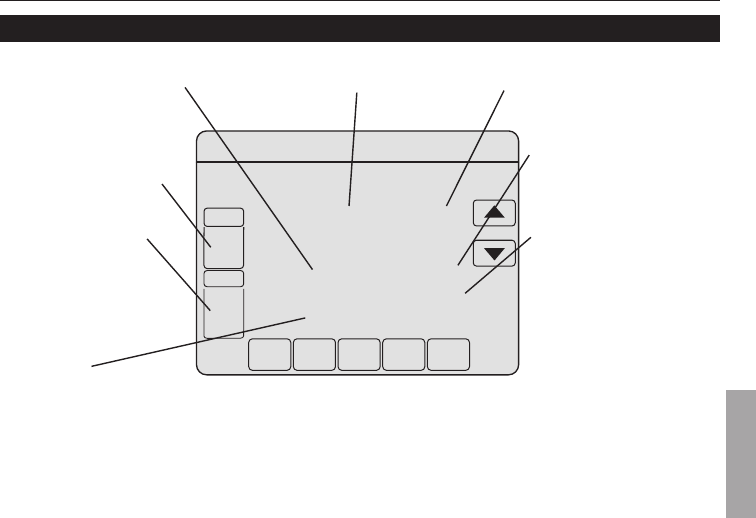

Quick reference to status display

System setting

Current time Adaptive Intelligent

Recovery in effect

69-2485EFS—05

ENGLISH

DONE CANCEL

WED

FAN

AUTO

Inside Set To

6:02

M32528

SCHEDHOLD CLOCK SCREEN MORE

WED

FAN

AUTO

Inside Set To

6:01

M32527

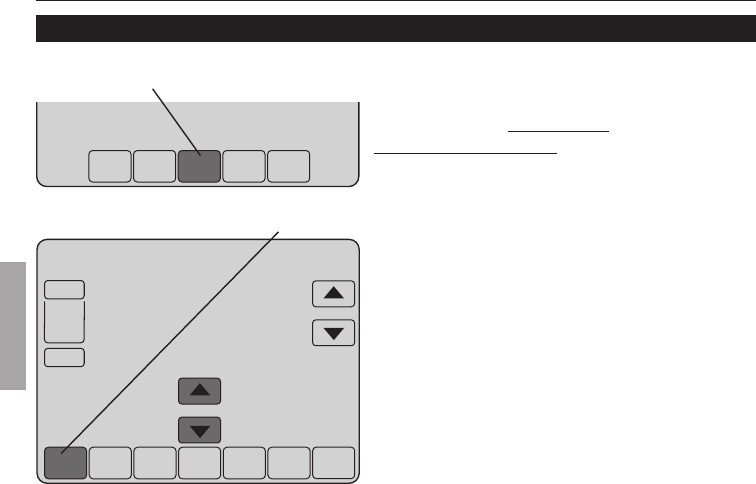

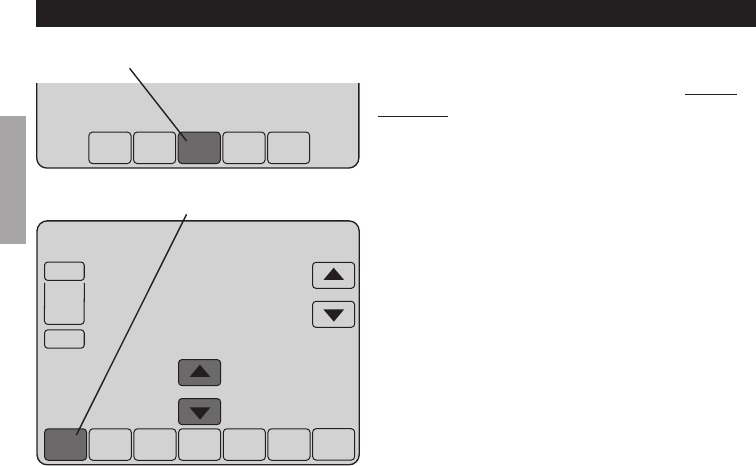

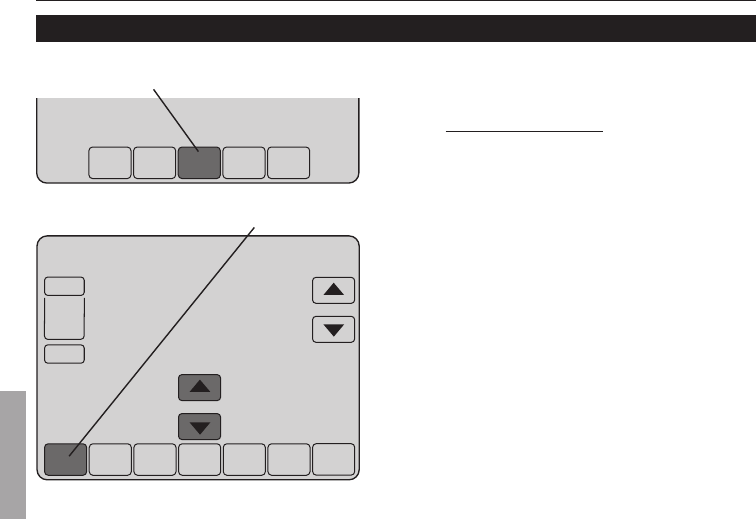

To set the current time display, press CLOCK,

then press s or t to adjust the time. Press

and hold s or t to advance the time more

quickly.

Press DONE to save & exit (or press CANCEL to

exit without changing the time).

Note: The real-time clock should never require

adjustment since it automatically updates for

daylight savings time, and stores all date/time

information.

Note: To change the current week day display,

see page 13.

Press CLOCK

Adjust time, then press DONE

Clock setting

TH8320ZW

769-2485EFS—05

ENGLISH

SCHED HOLD CLOCK SCREEN

WED

SYSTEM

HEAT

Following

Schedule

Inside Set To

6:01

FAN

AUTO

M32529

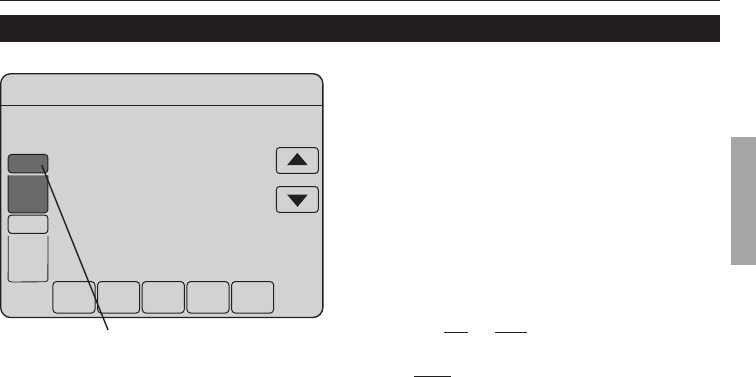

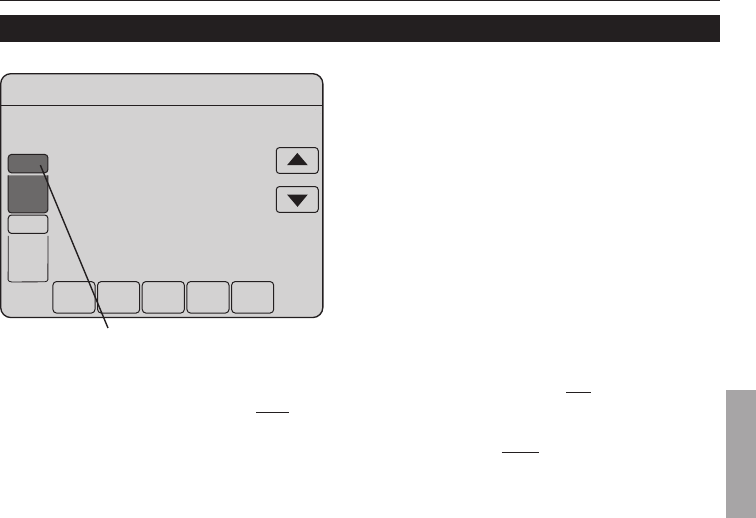

Press FAN to select fan operation, then press

DONE.

• On: Fan is always on.

• Auto: Fan runs only when the heating or

cooling system is on.

• Circ: Fan runs randomly, about 35% of

the time, including any run time with the

heating or cooling system.

You can press FAN to override the fan settings

you’ve programmed for different time periods.

If you select On or Circ, the setting you select

will remain active until you press FAN again

to select Auto (see page 19 for more informa-

tion).

PressFAN

Fan setting

Note: If a fan schedule is programmed,

“Auto” will run the fan schedule.

69-2485EFS—05

ENGLISH

SCHEDHOLDCLOCK SCREEN

WED

Inside

6:01

SYSTEM

HEAT

FAN

AUTO

Following

Schedule

Set To

M32522

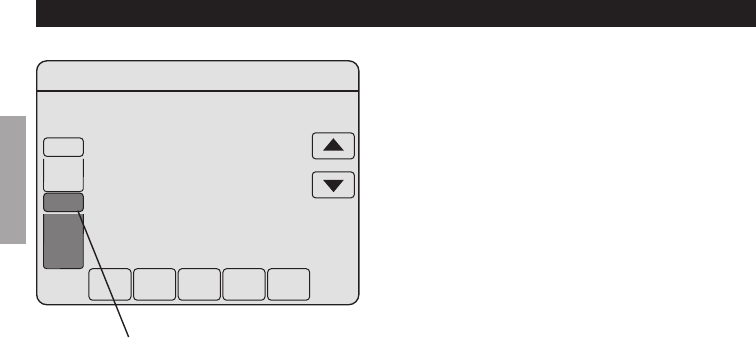

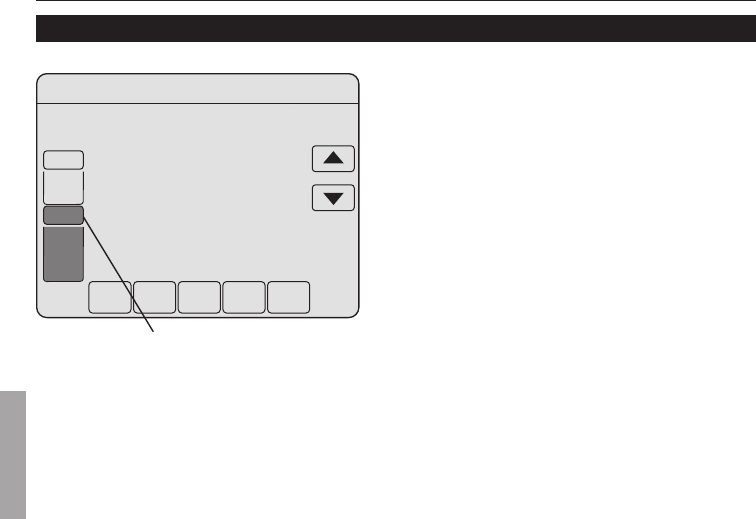

Press the SYSTEM button to select, then press

DONE.

• Heat: Thermostat controls only the

heating system.

• Cool: Thermostat controls only the cooling

system.

• Off: Heating and cooling systems are off.

• Auto: Thermostat automatically selects

heating or cooling depending on the

indoor temperature.

• Em Heat (only for heat pumps with

auxiliary heat): Thermostat controls

Emergency and Auxiliary Heat.

System setting

Press SYSTEM

TH8320ZW

About your new thermostat

69-2485EFS—05

ENGLISH

M29357

SCHED HOLD CLOCK SCREEN MORE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

SYSTEM

HEAT

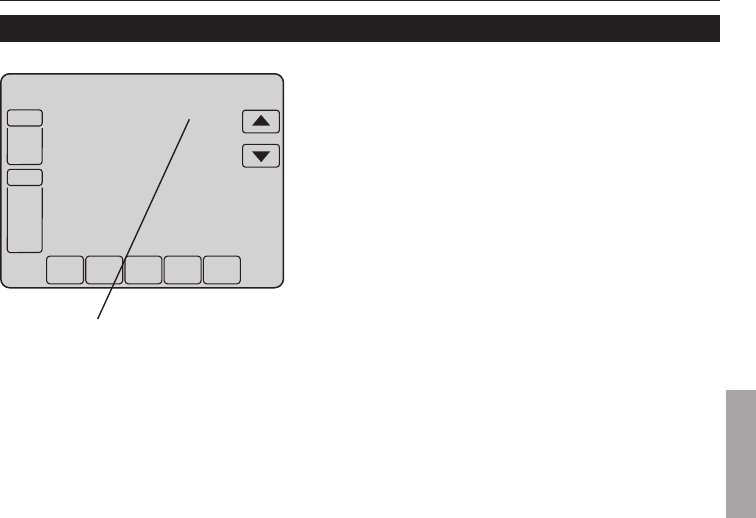

Screen lock

To prevent tampering, the screen can be par-

tially or fully locked.

When partially locked, the screen displays

SCREEN LOCKED for several seconds if a locked

key is pressed. To unlock the screen, press any

unlocked key while SCREEN LOCKED appears on

the screen.

When the screen is fully locked, no keys func-

tion. To lock or unlock the screen, see advanced

function on page 17.

See advanced func-

tion 0670 (page 17) for

screen lock options

About your new thermostat

69-2485EFS—05

ENGLISH

SCHEDHOLDCLOCK SCREEN USAGE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

M32526

M32523

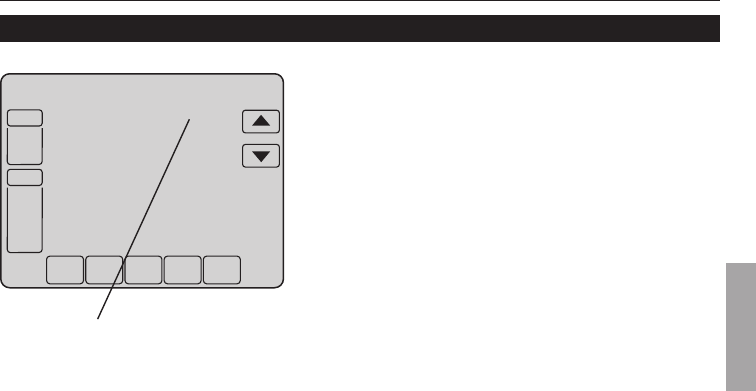

Screen cleaning

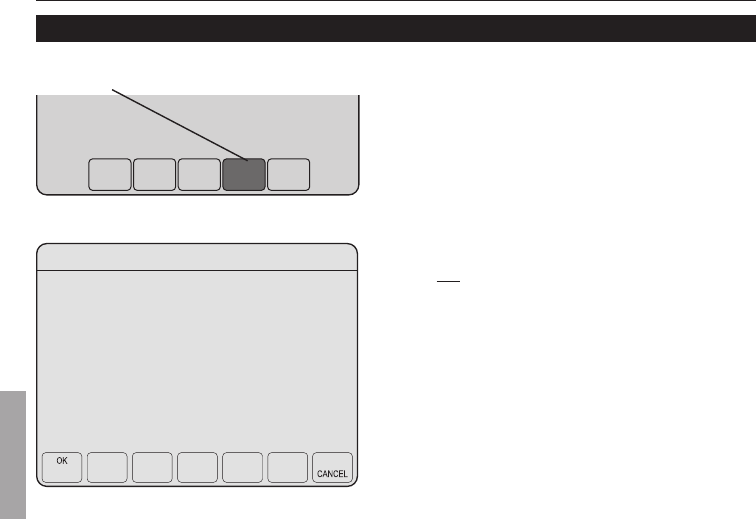

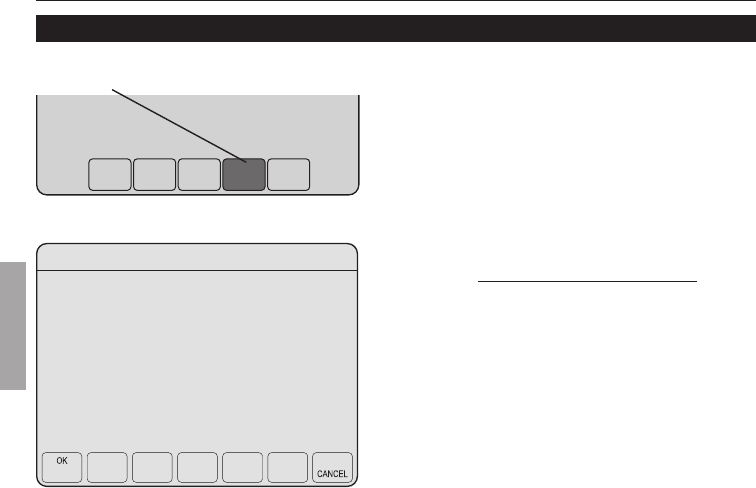

Press SCREEN to lock the screen for cleaning.

The screen will remain locked for 30 seconds

so you can clean the screen without changing

any settings.

After 30 seconds, press DONE to resume

normal operation, or press SCREEN again if

you require more time for cleaning.

Note: Do not spray any liquid directly on

the thermostat. Spray liquids onto a cloth,

then use the damp cloth to clean the screen.

Use water or household glass cleaner. Avoid

abrasive cleansers.

Press SCREEN

Screen lock timer (30 seconds)

TH8320ZW

11 69-2485EFS—05

ENGLISH

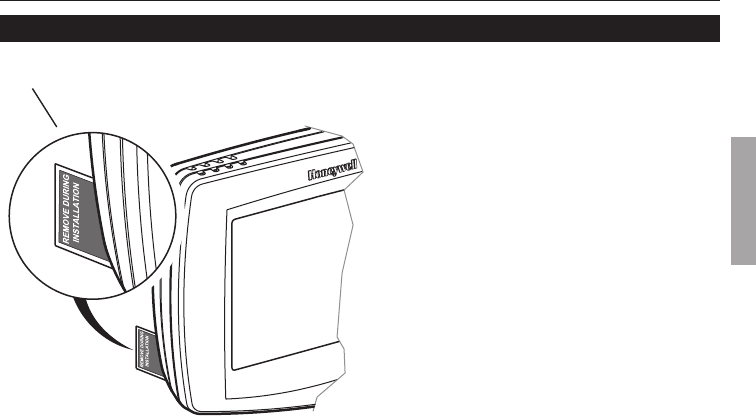

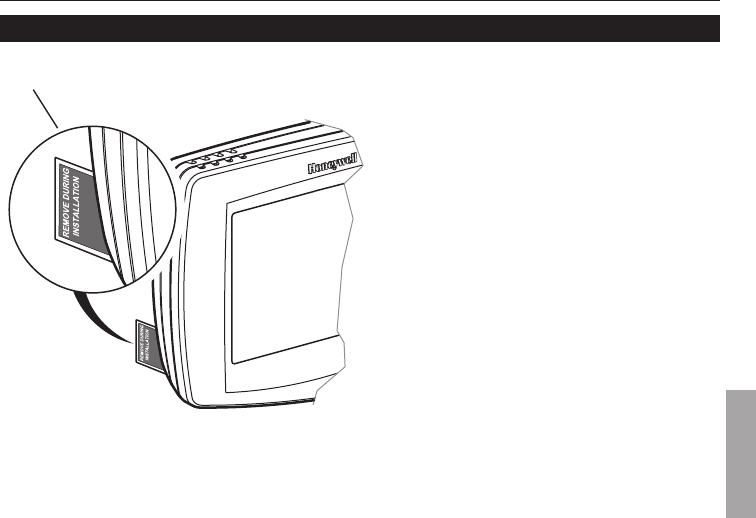

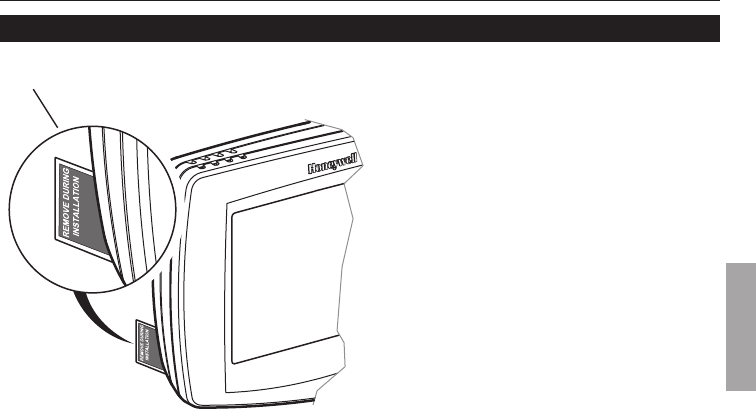

Battery replacement

The thermostat is shipped from the

factory with the coin cell installed.

To keep the battery from discharg-

ing during shipment and storage, the

thermostat is shipped with a plastic

tab inserted in the battery holder.

This tab must be removed during

installation. Simply pull the plastic tab

out of the battery tray. Make sure that

the battery tray is fully inserted into

the thermostat.

Remove tab.

M32429

69-2485EFS—05

ENGLISH

DONE

TUE

Inside Set To

0120

FAN

AUTO

M32531

DONE CANCEL

TUE

Inside Set To

6:01

FAN

AUTO

SYSTEM

HEAT

SUN

M32530

SUN

SYSTEM

HEAT

M32525

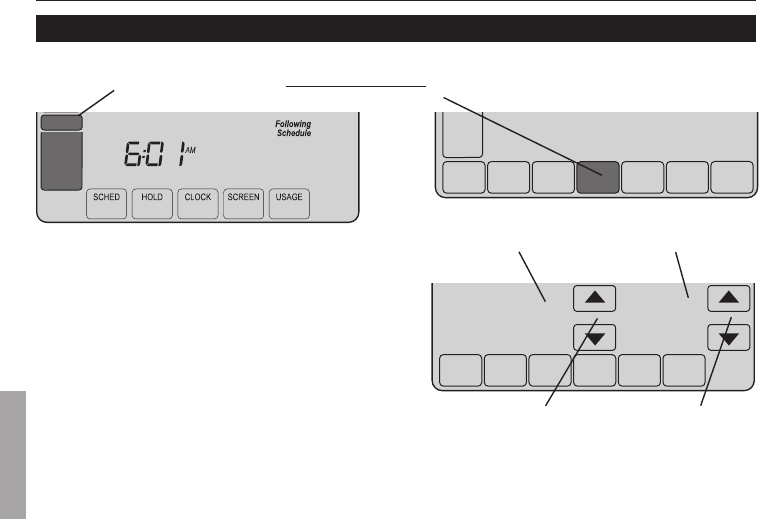

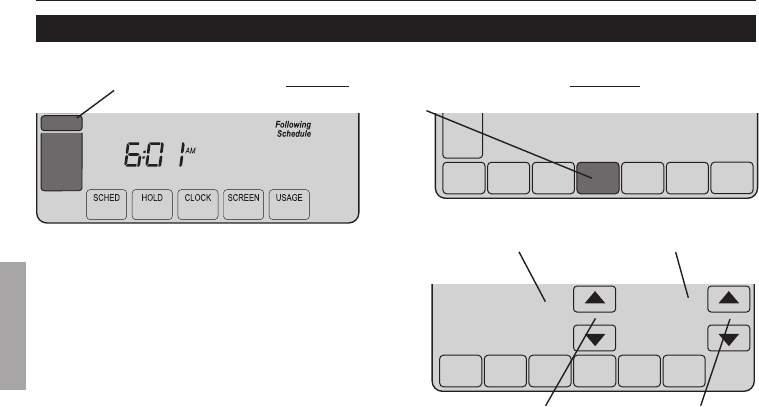

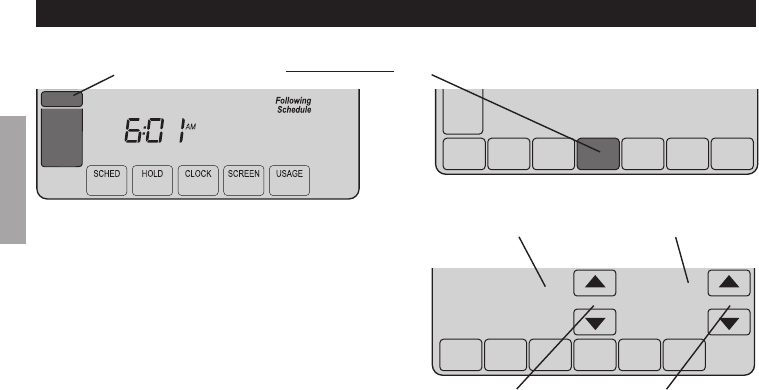

Advanced functions

2. Press and hold blank center key until the display changes.1. Press SYSTEM.

Press s / t to

select function

Function Setting

Press s / t to

change setting

3. Change settings as

required (see pages

13-17).

4. Press DONE to exit &

save changes.

TH8320ZW

13 69-2485EFS—05

ENGLISH

Advanced functions

Year setting (first two digits)

Function

0120 Press s / t to change the first two digits of the year:

Options: 20 = Year 20xx

21 = Year 21xx

Year setting (second two digits)

0130 Press s / t to change the last two digits of the year:

Options: 01 - 99 (i.e., 2001 - 2099)

Month setting

0140 Press s / t to change the current month:

Options: 1 - 12 (i.e., January - December)

Date setting

0150 Press s / t to change the current date:

Options: 1 - 31

Program schedule on/off

0160 Press s / t to turn the program schedule on or off:

Options: 0 Non-programmable

4 Programmable

69-2485EFS—05

ENGLISH

Advanced functions

Restore Energy Saving Schedule

Function 0165 Press s / t to restore the Energy Saving Schedule

Options: 0 No

1 Yes

Continuous Backlight

0280 Press s / t to set the continuous backlight

Options: 0 No

1 Yes

Temperature format (°F/°C)

0320 Press s / t to set the temperature display format:

Options: 0 Fahrenheit

1 Celsius

Daylight savings time on/off

0330 The thermostat is pre-programmed to automatically adjust to daylight savings time.

Press s / t to select an option:

Options: 0 Off: No adjustment for daylight savings time

1 On: Auto-change to daylight savings time (for areas that do not use the new

DST calendar)

TH8320ZW

15 69-2485EFS—05

ENGLISH

Advanced functions

Furnace Filter Change Reminder

Function

0500 Press s / t to set the filter-change reminder

Options: 0 Off

1 10-day run time (about 1 month)

2 30-day run time (about 3 months)

3 60-day run time (about 6 months)

4 90-day run time (about 9 months)

5 120-day run time (about 1 year)

6 180-day run time (about 1.5 years)

7 270-day run time (about 2 years)

8 365-day run time (about 3 years)

9 30 calendar days

10 60 calendar days

11 90 calendar days

12 120 calendar days

13 180 calendar days

14 365 calendar days

UV Lamp Replacement Reminder

0520 Press s / t to set the UV lamp replacement reminder

Options: 0 Off

1 365 days

2 730 days

69-2485EFS—05

ENGLISH

Advanced functions

Adaptive Intelligent Recovery

0530 Press s / t to set Adaptive Intelligent Recovery

Options: 0 Off

1 On

Program schedule periods

0540 Press s / t to set the number of program periods:

Options: 2 Two program periods (Wake, Sleep)

4 Four program periods (Wake, Leave, Return, Sleep)

Heat Energy Saving Setpoint

0615 Press s / t to set the Heat energy savings setpoint

Options: 40-90° F 65

4.5-32° C 18.5

Cool Energy Saving Setpoint

0616 Press s / t to set the Cool energy savings setpoint

Options: 50-99° F 78

10-37° C 25.5

Clock format

TH8320ZW

17 69-2485EFS—05

ENGLISH

Advanced functions

Function

0640 Press s / t to set the clock display format:

Options: 12 12-hour clock (i.e., “3:30 pm”)

24 24-hour clock (i.e., “15:30”)

Screen lock

0670 Press s / t to choose a screen lock setting (see page 7):

Options: 0 Screen is unlocked (fully functional)

1 All functions locked except temperature controls and CANCEL key

2 Screen is fully locked

Z-Wave Inclusion

RF10 Press s / t to connect to Z-Wave network

Options: 0 Exclude

1 Include

Share Z-Wave Node Information

RF20 Press s / t to share the Z-Wave node information

Options: 0 Idle

1 Send node

69-2485EFS—05

ENGLISH

If you have difficulty with your thermostat, please try the following suggestions.

Most problems can be corrected quickly and easily.

Display is blank • Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

No response to

key presses (or

temperature will

not change)

• Check to make sure the thermostat is not locked (see page 17).

• Make sure heating and cooling temperatures are set to acceptable ranges:

• Heat: 40° to 90°F (4.5° to 32°C)

• Cool: 50° to 99°F (10° to 37°C)

Backlight is dim • If thermostat is AC powered, a dim display is normal. The backlight

remains on at a low level, and brightens when a key is pressed.

Thermostat shows

the calendar

screen (year, date,

& month) when the

power is restored

• This indicates that the coin cell battery has drained out. Replace the

coin cell battery immediately.

In case of difficulty

TH8320ZW

19 69-2485EFS—05

ENGLISH

In case of difficulty

Heating or cooling

system does not

respond

• Press SYSTEM to set system to Heat. Make sure the temperature is set

higher than the Inside temperature.

• Press SYSTEM to set system to Cool. Make sure the temperature is set

lower than the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

• If “Wait” is displayed, the compressor protection timer is on. Wait

5 minutes for the system to restart safely, without damaging the

compressor.

Display shows

Fan Auto and On

or Auto and Circ

at the same time

• This is normal operation. Auto indicates the thermostat is following the

programmed fan setting. If Auto and On is shown, the fan is scheduled for

“On” during this period (see page 7).

69-2485EFS—05

ENGLISH

Regulatory Information

FCC Compliance Statement (Part 15.19) (USA only). This device complies with Part 15 of the FCC Rules. Operation is sub-

ject to the following two conditions: 1) this device may not cause harmful interference, and 2) this device must accept any interference

received, including interference that may cause undesired operation.

FCC Warning (Part 15.21) (USA only). Changes or modifications not expressly approved by the party responsible for compli-

ance could void the user’s authority to operate the equipment.

FCC Interference Statement (Part 15.105 (b)) (USA only). This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and,

if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there

is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the inter-

ference by one of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Section 7.1.2 of RSS-GEN. Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a

type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other

users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that

necessary for successful communication.

Section 7.1.3 of RSS-GEN. This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to

the following two conditions: 1) this device may not cause interference, and 2) this device must accept any interference, including inter-

ference that may cause undesired operation of the device.

TH8320ZW

21 69-2485EFS—05

ENGLISH

5-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use

and service, for a period of five (5) years from the date of purchase by the consumer. If at any time during the warranty period the

product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination whether the product should be

returned to the following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422,

or whether a replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the

defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL OT

BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES

RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY

OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential dam-

ages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF

ANY MPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, IS HEREBY LIMITED TO THE FIVE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr, Golden alley,

MN 55422 or call 1-800-468-1502.

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

Automation and Control Solutions

® U.S. Registered Trademark.

US Patent No. 6,574,581, 6,975,958, 7,114,554, 7,346,467, 7,636,604, 7,693,582,

7,788,936, 7,845,576, and other patents pending.

69-2485EFS—05 M.S. Rev. 01-13

Printed in United States

Z-Wave is a registered trademark of Sigma Designs, Inc. and/or its subsidiaries.

Mode

d’emploi

TH8320ZW

Thermostat à écran tactile

Lisez et sauvez ces instructions.

Vous faut-il de l’aide ?

Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com

ou appelez gratuitement l’assistance client d’Honeywell au 1 800 468-1502

® U.S. Marque déposée

Brevets US N0. 6,574,581, 6,975,958, 7,114,554, 7,346,467, 7,636,604, 7,693,582, 7,788,936, 7,845,576

et autres brevets en instance.

ATTENTION ! N’appuyez jamais sur les touches d’un écran

tactile avec un instrument pointu tel qu’un stylo ou un crayon.

Pour empêcher tout dommage au thermostat, appuyez toujours

sur les touches du bout du doigt.

Ce thermostat contient une pile au lithium qui pourrait contenir du

perchlorate. Matériau contenant du perchlorate — des consignes

de manipulation spéciales pourraient s'appliquer, prière de

consulter

www.dtsc.ca.gov/hazardouswaste/perchlorate

FRANÇAIS

M29343

TH8320ZW

69-2485EFS—05

FRANÇAIS

Table des matières

À propos de votre nouveau thermostat

Caractéristiques du thermostat ................... 2

La programmation en bref........................... 3

Aide-mémoire sur les commandes ............. 4

Aide-mémoire sur l’affichage ...................... 5

Réglages

Réglage de l’horloge ................................... 6

Fonctionnement de la ventilation ................ 7

Mode de fonctionnement ............................8

Programmation et fonctionnement

Verrouillage de l’écran ................................ 9

Nettoyage de l’écran ................................. 10

Changement des piles .............................. 11

Fonctions évoluées ...................................12

Annexes

En cas de difficultés .................................. 18

Informations réglementaires .....................20

Garantie limitée ......................................... 21

Ce thermostat est prêt à

fonctionner

Votre nouveau thermostat est préprogrammé

et prêt à fonctionner. La configuration se

trouve à la page 3.

ATTENTION : RISQUE

D’ENDOM-MAGER L’ÉQUIPEMENT.

Pour éviter tout risque de dommage au

compresseur, ne pas faire fonctionner

la climatisation lorsque la température

extérieure est inférieure à 10° C (50° F).

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

Félicitations! Vous venez d’acheter le thermostat le plus perfectionné et le plus facile

à utiliser du monde. Il est conçu pour vous donner de nombreuses années de service

fiable et une grande facilité de commande d’ambiance par écran tactile.

Caractéristiques

• Annulation du programme à tout moment par commande de climat à un seul

bouton.

• Commande précise du climat maintenant la température à 1° F du niveau fixé.

• Rappels changer/vérifier permettant de savoir à quel moment réviser ou remplacer

les filtres ou autres éléments essentiels.

• Grand affichage à touches tactiles rétro-éclairé facile à lire, même dans le noir.

• La commande sans fil Z-Wave vous permet de connecter le thermostat à un réseau

Z-Wave.

À propos de votre nouveau thermostat

À propos du thermostat

TH8320ZW

69-2485EFS—05

FRANÇAIS

Ce thermostat est prêt à fonctionner

Votre nouveau thermostat est pré-programmé et prêt à fonctionner. Il suffit de régler

l’heure et le jour. Vérifiez ensuite les réglages ci-dessous et modifiez-les si besoin est :

1. Réglage de l’horloge .................................................................................... Voir page 6

2. Sélection de la configuration du ventilateur : Pré-réglé sur Auto ........... Voir page 7

3. Sélection du mode de fonctionnement : Pré-réglé sur Chauffage ........... Voir page 8

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

SUN

MON TUE WED THU FRI SAT SUN

M32520A

Aide-mémoire des commandes

Appuyez sur day (s) pour paramétrer le programme

Appuyez pour

sélectionner la

configuration du

ventilateur (voir

page 7)

Appuyez pour

paramétrer le

programme

(voir page 8)

Appuyez pour

paramétrer

le programme

Appuyez pour modifier

le réglage de la

température

Appuyez pour avoir

d’autres possibilités

(certains modèles haut

de gamme seulement)

Appuyez pour

annuler le

programme

Appuyez pour

régler l’horloge

(voir page 6)

Appuyez pour verrouiller le

pavé numérique pendant 30

secondes afin de nettoyer

l’écran (voir page 10).

À propos du thermostat

TH8320ZW

69-2485EFS—05

FRANÇAIS

SCHEDHOLDCLOCK SCREEN

FAN

AUTO

SYSTEM

HEAT

Following

Schedule

Inside Set To

8:10

SUN

Recovery

M32521

Aide-mémoire de l’affichage d’état

Température intérieure actuelleJour actuel de la semaine Réglage de la température

Programme en

fonctionnement (ne

s’affiche pas lorsqu’il n’est

pas en fonctionnement)

Adaptive Intelligent

Recovery

Réglage ventilation

Autres messages affichés :

• Cool On : l’installation de climatisation est en marche

• Heat On : l’installation de chauffage est en marche

• Aux Heat On : Le système de chauffage auxiliaire est activé

Réglage système

Heure actuelle

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

DONE CANCEL

WED

FAN

AUTO

Inside Set To

6:02

M32528

SCHEDHOLD CLOCK SCREEN MORE

WED

FAN

AUTO

Inside Set To

6:01

M32527

Réglage de l’horloge

Pour régler l’affichage de l’heure actuelle,

appuyez sur CLOCK, puis sur s ou t pour

modifier l’heure. Appuyez sur s ou t

maintenant la pression pour avancer l’heure

plus rapidement.

Appuyez sur DONE pour sauvegarder et quitter

(ou appuyez sur CANCEL pour quitter sans

modifier l’heure).

Remarque : l’horloge temps réel ne devrait

jamais nécessiter de réglage puisqu’elle

est automatiquement mise à jour lors des

changements entre heure d’été et heure d’hiver

et met en mémoire tous les renseignements

concernant la date et l’heure.

Remarque : Pour modifier l’affichage du jour

de la semaine actuel, voir la page 13.

Appuyez sur CLOCK

Modifiez l’heure et appuyez sur DONE

À propos du thermostat

TH8320ZW

69-2485EFS—05

FRANÇAIS

SCHED HOLD CLOCK SCREEN

WED

SYSTEM

HEAT

Following

Schedule

Inside Set To

6:01

FAN

AUTO

M32529

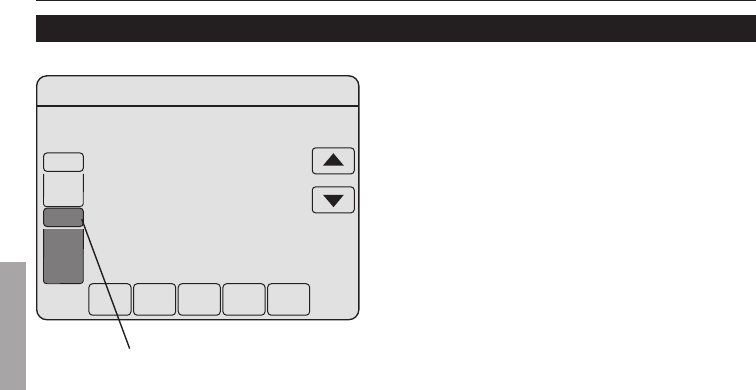

Réglage du fonctionnement de la ventilation

Appuyer sur le bouton FAN pour sélectionner

le mode de fonctionnement du ventilateur, puis

appuyer sur DONE :

• On : Le ventilateur est constamment en

marche.

• Auto : Le ventilateur ne fonctionne que

lorsque la chauffage ou la climatisation

fonctionne.

• Circ : Le ventilateur se met en marche de

façon aléatoire pendant environ 35 % du

temps, incluant le temps de fonctionnement

lorsque le système de chauffage ou de

climatisation est en marche.

Appuyez sur FAN

REMARQUE : Si un

horaire est programmé

pour le ventilateur, le

ventilateur fonctionnera

selon cet horaire lorsqu’il

est en mode « Auto ».

Pour déroger aux réglages programmés pour le ventilateur

en fonction de chacune des périodes, appuyer sur FAN. Si

le ventilateur est réglé à On ou Circ, le réglage sélectionné

restera en vigueur jusqu’à ce que l’utilisateur appuie de

nouveau sur FAN pour sélectionner le mode de fonctionnement

Auto, et revenir à l’horaire programmé pour le ventilateur (pour

obtenir d’autres renseignements, aller à la page 19).

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

SCHEDHOLDCLOCK SCREEN

WED

Inside

6:01

SYSTEM

HEAT

FAN

AUTO

Following

Schedule

Set To

M32522

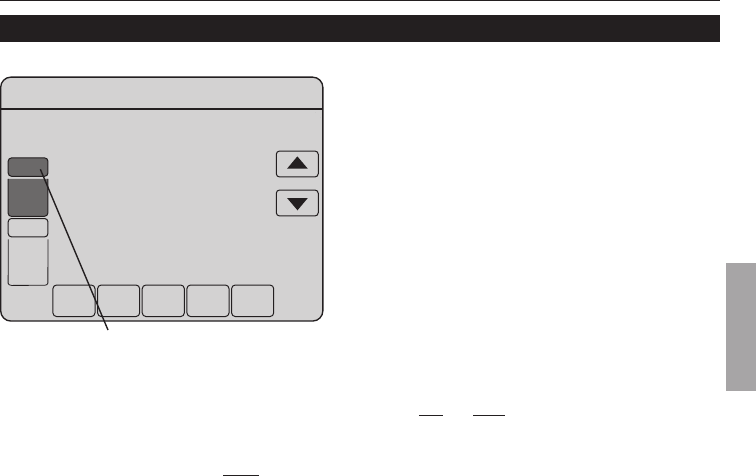

Sélection du mode de fonctionnement

Appuyer sur la touche SYSTEM pour

sélectionner, puis appuyer sur DONE :

• Heat : Le thermostat ne commande que

l’installation de chauffage.

• Cool : Le thermostat ne commande que

l’installation de climatisation.

• Off : Arrêt des installations de chauffage

et de climatisation.

• Auto : Le thermostat sélectionne

automatiquement le chauffage ou la

climatisation en fonction de la température

intérieure.

• Em Heat : (uniquement pour les pompes

à chaleur à chauffage auxiliaire) : Le

thermostat commande le chauffage

auxiliaire.

Appuyez sur SYSTEM

À propos du thermostat

TH8320ZW

69-2485EFS—05

FRANÇAIS

M29357

SCHED HOLD CLOCK SCREEN MORE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

SYSTEM

HEAT

Verrouillage de l’écran

Pour empêcher toute modification intempestive,

il est possible de verrouiller totalement ou

partiellement l’écran.

Lorsqu’il est partiellement verrouillé, l’écran

affiche SCREEN LOCKED pendant plusieurs

secondes si l’on appuie sur une touche

verrouillée. Pour déverrouiller l’écran, appuyez

sur n’importe quelle touche non verrouillée

pendant que SCREEN LOCKED apparaît sur

l’écran.

Lorsque l’écran est entièrement verrouillé,

aucune touche ne fonctionne. Pour verrouiller

ou déverrouiller l’écran, voir fonction évoluée

0670 à la page 17.

Voir Fonction évoluée 0670

(page 17) où figurent les choix

screen lock

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

SCHEDHOLDCLOCK SCREEN USAGE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

M32526

M32523

Nettoyage de l’écran

Appuyez sur SCREEN pour verrouiller l’écran

afin de le nettoyer. L’écran restera verrouillé

pendant 30 secondes pour permettre de le

nettoyer sans modifier les réglages.

Au bout de 30 secondes, appuyez sur DONE

pour reprendre le fonctionnement normal ou

appuyez sur SCREEN s’il faut davantage de

temps pour nettoyer.

Remarque : Ne jamais pulvériser aucun liquide

directement sur le thermostat. Pulvériser le

liquide sur un torchon, puis utiliser ce torchon

pour nettoyer l’écran. Utiliser de l’eau ou un

produit de nettoyage pour du verre. Ne pas

utiliser de produits abrasifs.

Appuyez sur SCREEN

Minuteur de verrouillage d’écran

(30 secondes)

TH8320ZW

69-2485EFS—05

FRANÇAIS

M32429

Changement des piles

Le thermostat est expédié de l’usine

avec la pile bouton installée. Une

languette en plastique est insérée

dans le support des piles pour

empêcher que la pile ne se décharge

durant l’expédition et l’entreposage.

La languette doit être retirée durant

l’installation. Il suffit de tirer sur la

languette pour la dégager du support

de pile. Assurez-vous que le support

de pile est complètement inséré dans

le thermostat.

Retirez l’onglet.

Mode d’emploi

69-2485EFS—05

FRANÇAIS

DONE

TUE

Inside Set To

0120

FAN

AUTO

M32531

DONE CANCEL

TUE

Inside Set To

6:01

FAN

AUTO

SYSTEM

HEAT

SUN

M32530

SUN

SYSTEM

HEAT

M32525

Fonctions évoluées

Appuyez sur

st pour

sélectionner

fonction

Fonction Réglage

Appuyez sur

st pour

modifier le

réglage

2. Appuyez sur la touche centrale vide et continuez à le faire

jusqu’à ce que l’affichage change.

1. Appuyez sur SYSTEM.

3. Modifiez les

paramètres selon

les besoins (voir

pages 13 à 17).

4. Appuyez sur DONE

pour quitter et

sauvegarder les

modifications.

TH8320ZW

69-2485EFS—05

FRANÇAIS

Fonctions évoluées

Programmation de l’année (deux premiers chiffres)

Fonction

0120 Appuyez sur s / t pour modifier les deux premiers chiffres de l’année.

Choix : 20 = Année 20xx

21 = Année 21xx

Programmation de l’année (deux derniers chiffres)

0130 Appuyez sur s / t pour modifier les deux derniers chiffres de l’année.

Choix : 01 - 99 (c-à-d. 2001 - 2099)

Programmation du mois

0140 Appuyez sur s / t pour modifier le mois actuellement affiché.

Choix : 1 - 12 (c-à-d. Janvier-Décembre)

Programmation de la date

0150 Appuyez sur s / t pour modifier le date.

Choix : 1 - 31

Programmation marche/arrêt

0160 Appuyez sur s / t pour mettre la programmation en marche ou à l’arrêt.

Choix : 0 N’est pas programmable

4 Programmable

Mode d’emploi

69-2485EFS—05

FRANÇAIS

Fonctions évoluées

Restaurer le calendrier de réduction des dépenses énergétiques

Fonction

0165 Appuyez sur s / t pour restaurer le programme d’économie d’énergie

Choix : 0 Non

1 Oui

Rétroéclairage continu

0280 Appuyez sur s / t pour régler le rétroéclairage continu

Choix : 0 Non

1 Oui

Format de température (°F/°C)

0320 Appuyez sur s / t pour programmer le format de l’affichage :

Choix : 0 Fahrenheit

1 Celsius

Changement horaire été/hiver

0330 Le thermostat est préprogrammé pour effectuer automatiquement le changement heure

d’été. Appuyez sur s / t pour selectionner :

Choix : 0 Arrêt : pas de réglage pour changement heure d’été.

1 Marche : passage automatique à l’heure d’été/d’hiver (pour les zones qui

n’utilisent pas le nouveau calendrier avec heure d’été/d’hiver).

TH8320ZW

69-2485EFS—05

FRANÇAIS

Fonctions évoluées

Rappel de remplacement du filtre de la fournaise

Fonction

0500 Appuyez sur s / t pour régler le rappel de remplacement du filtre

Choix : 0 Arrêt

1 Durée de fonctionnement de 10 jours (environ 1 mois)

2 Durée de fonctionnement de 30 jours (environ 3 mois)

3 Durée de fonctionnement de 60 jours (environ 6 mois)

4 Durée de fonctionnement de 90 jours (environ 9 mois)

5 Durée de fonctionnement de 120 jours (environ 1 an)

6 Durée de fonctionnement de 180 jours (environ 1,5 an)

7 Durée de fonctionnement de 270 jours (environ 2 ans)

8 Durée de fonctionnement de 365 jours (environ 3 ans)

9 30 jours civils

10 60 jours civils

11 90 jours civils

12 120 jours civils

13 180 jours civils

14 365 jours civils

Rappel de remplacement de la lampe UV

0520 Appuyez sur s / t to set the UV lamp replacement reminder

Choix : 0 Arrêt

1 365 jours

2 730 jours

Mode d’emploi

69-2485EFS—05

FRANÇAIS

Fonctions évoluées

Système de récupération intelligent adaptatif

Fonction

0530 Appuyez sur s / t pour régler le système Adaptive Intelligent Recovery

Choix : 0 Arrêt

1 Marche

Plages du programme

0540 Appuyez sur s / t pour programmer le nombre de plages de programme.

Choix : 2 Deux plages de programme (Wake, Sleep)

4 Quatre plages de programme (Wake, Leave, Return, Sleep)

Point de consigne économisateur d’énergie pour le chauffage

0615 Appuyez sur s / t pour régler le point de consigne de chauffage pour l’économie

d’énergie

Choix : 40-90 °F 65

4.5-32 °C 18.5

Point de consigne économisateur d’énergie pour le refroidissement

0616 Appuyez sur s / t pour régler le point de consigne de refroidissement pour

l’économie d’énergie

Choix : 50-99 °F 78

10-37 °C 25.5

TH8320ZW

69-2485EFS—05

FRANÇAIS

Fonctions évoluées

Format de l’horloge

Fonction

0640 Appuyez sur s / t pour programmer le format d’affichage de l’horloge.

Choix : 12 Horloge 12 heures (c.-à-d. 3:30 p.m.)

24 Horloge 24 heures (c.-à-d. 15:30 p.m.)

Verrouillage de l’écran

0670 Appuyez sur s / t pour choisir un paramètre de verrouillage de l’écran (voir le page 7).

Choix : 0 L’écran est non verrouillé (entièrement fonctionnel)

1 Toutes les fonctions sont verrouillées sauf la commande de température et la

touche CANCEL

2 L’écran est totalement verrouillé

Inclusion Z-Wave

RF10 Appuyez sur s / t pour établir la connexion au réseau Z-Wave

Choix : 0 Exclure

1 Inclure

Partage de l’information des nœuds Z-Wave

RF20 Appuyez sur s / t pour partager le réseau Z-Wave

Choix : 0 Veille

1 Envoyer le noeud

Mode d’emploi

À propos du thermostat

69-2485EFS—05

FRANÇAIS

Si vous rencontrez des difficultés avec votre thermostat, veuillez essayer les

suggestions ci-dessous. La plupart des problèmes se corrigent rapidement et

facilement.

L’affichage

est vide

• Vérifiez le disjoncteur et réenclenchez-le.

• Vérifiez que le commutateur d’alimentation de l’installation de

chauffage ou de la climatisation est sur marche.

• Vérifiez que la porte de la chaudière est bien fermée.

Rien ne se produit

lorsqu’on appuie sur

les touches ou la

température ne change

pas)

• Vérifiez que le thermostat n’est pas verrouillé (voir page 17).

• Vérifiez que les températures de chauffage et de climatisation sont

dans des fourchettes acceptables :

• Heat: 4,5° à 32° C (40° à 90° F).

• Cool: 10° à 37° C (50° à 99° F).

Le rétroéclairage est

sombre

• Si le thermostat est alimenté par piles, un affichage sombre est

normal. Le rétroéclairage reste à un faible niveau et s’illumine

lorsqu’on appuie sur une touche.

Le thermostat affiche

l’écran calendrier

(année, date et mois)

lorsque l’alimentation

est rétablie.

• Cela indique que la pile bouton est complètement à plat.

Remplacez-la immédiatement.

En cas de difficultés

À propos du thermostat

TH8320ZW

69-2485EFS—05

FRANÇAIS

Le chauffage ou la

climatisation ne réagit

pas.

• Appuyez sur la touche SYSTEM pour mettre le système sur

Chauffage. Vérifiez que le réglage de température est supérieur à la

température intérieure.

• Appuyez sur la touche SYSTEM pour mettre le système sur

Climatisation. Vérifiez que le réglage de température est inférieur à

la température intérieure.

• Vérifiez le disjoncteur et le réenclencher si nécessaire.

• Vérifiez que le commutateur d’alimentation du système de chauffage

et de climatisation est en marche.

• Vérifiez que la porte de la chaudière est bien fermée.

• Si « Wait » est affiché, le minuteur de protection du compresseur

est en marche. Attendez 5 minutes pour que le système redémarre

en toute sécurité sans endommager le compresseur.

Les mots Fan Auto et

On ou Auto et Circ sont

affichés à l’écran en

même temps

• Il s’agit là du mode de fonctionnement normal. Le mot AUTO

signifie que le thermostat respecte le réglage programmé pour le

ventilateur. Si les mots Auto et On sont affichés, le ventilateur est

normalement en marche au cours de cette période (voir la page 7).

En cas de difficultés

Mode d’emploi

69-2485EFS—05

FRANÇAIS

Déclaration de conformité de la FCC (Partie 15.19) (États-Unis uniquement)

Ce dispositif est conforme à la Partie 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes

: 1) Ce dispositif ne doit pas causer d’interférences nuisibles, et ; 2) Ce dispositif doit accepter toutes les interférences reçues, y

compris celles pouvant causer un fonctionnement non souhaité.

Avertissement de la FCC (Partie 15.21) (États-Unis uniquement)

Les changements et les modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler

l’autorité de l’utilisateur à utiliser l’équipement.

Déclaration d’interférence de la FCC (Partie 15.105 (b)) (États-Unis uniquement)

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B , conformément à la Partie 15

du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles

dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de radiofréquence, et s’il n’est

pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n’y

a toutefois aucune garantie qu’une interférence n’aura pas lieu dans une installation particulière. Si cet équipement cause des

interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en

marche, il est recommandé à l’utilisateur de tenter de corriger l’interférence par l’une des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la séparation entre l’équipement et le récepteur.

• Brancher l’équipement dans la prise d’un circuit différent de celui auquel le récepteur est connecté.

• Consulter le distributeur ou un technicien radio/TV compétent pour obtenir de l’aide.

Section 7.1.3 de RSS-GEN.

Le fonctionnement est soumis à deux conditions : 1) Ce dispositif ne doit pas causer d’interférences, et ; 2) Ce dispositif doit

accepter toutes les interférences, y compris celles pouvant causer un fonctionnement non souhaité.

Section 7.1.2 de RSS-GEN.

Conformément à la législation d’Industrie Canada, l’émetteur radioélectrique ne peut fonctionner qu’avec une antenne de type

et de gain maximum (ou moins) approuvés pour le transmetteur par Industrie Canada. Pour réduire le potentiel d’interférence

radioélectrique pour d’autres utilisateurs, le type d’antenne et son gain doivent être choisis pour que la puissance isotrope

rayonnée équivalente (PIRE) soit limitée à celle juste requise pour obtenir une bonne communication.

Informations réglementaires

TH8320ZW

69-2485EFS—05

FRANÇAIS

Honeywell garantit ce produit, à l’exception des piles, contre tout vis de fabrication ou de matière dans des conditions

d’utilisationet de service normales, pendant une durée de cinq (5) ans à compter de la date d’achat par le consommateur. Si à un

moment quelconque pendant la durée de la garantie, le produit est jugé défectueux ou tombe en panne, Honeywell le réparera ou

le remplacera (au choix d’Honeywell).

Si le produit est défectueux,

(i) retournez-le avec un reçu ou une autre preuve d’achat au lieu où vous l’avez acheté, ou

(ii) appelez le service clients d’Honeywell au 1-800-468-1502. Le service client décidera si le produit doit être renvoyé à l’adresse

suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de

remplacement peut vous être envoyé.

Cette garantie ne couvre pas les frais de démontage ou de réinstallation. Elle ne s’applique pas si Honeywell prouve que le défaut

ou la défaillance provient de dommages qui se sont produits pendant que le produit était dans la possession d’un acquéreur.

La responsabilité d’Honeywell se limite à la réparation ou au remplacement du produit dans les conditions énoncées cidessus.

HONEYWELL NE SAURAIT ÊTRE TENU RESPONSABLE D’UNE PERTE OU DE DOMMAGES QUELS QU’ILS SOIENT, Y

COMPRIS LES DOMMAGES CONSÉCUTIFS OU ACCESSOIRES PROVENANT DIRECTEMENT OU INDIRECTEMENT D’UNE

INFRACTION À LA GARANTIE EXPLICITE OU IMPLICITE OU DE TOUTE AUTRE DÉFAILLANCE DE CE PRODUIT. Certains

états ne permettent pas l’exclusion ou la limitation des dommages accessoires ou secondaires ; cette limitation peut ne pas

s’appliquer à vous.

CETTE GARANTIE EST LA SEULE GARANTIE EXPLICITE QUE FAIT HONEYWELL SUR CE PRODUIT. LA DURÉE DE

TOUTES LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE

PARTICULIER EST LIMITÉE PAR LA DURÉE DE CINQ ANS DE CETTE GARANTIE. Certains états ne permettent pas de limites

sur la durée d’une garantie implicite, il se peut donc que les limites ci-dessus ne s’appliquent pas à vous.

Cette garantie vous donne des droits spécifiques face à la loi et vous pouvez en avoir d’autres, variables d’un état à un autre.

Si vous avez des questions concernant cette garantie, écrivez à Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley,

MN 55422 ou appelez 1-800-468-1502.

Garantie limitée de 5 ans

® Marque de commerce déposée aux É.-U.

Brevets US N0. 6,574,581, 6,975,958, 7,114,554, 7,346,467,

7,636,604, 7,693,582, 7,788,936, 7,845,576 et autres brevets en instance.

69-2485EFS—05 M.S. Rev. 01-13

Imprimé aux États-Unis

Honeywell International Inc

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

Solutions de régulation et d’automatisation

Z-Wave est une marque de commerce déposée de Sigma Designs, Inc.et/ou de ses filiales.

Manual

de Uso

TH8320ZW

Termostato con pantalla activada por tacto

ESPAÑOL

Lea y conserve estas instrucciones

¿Necesita ayuda?

Para recibir asistencia con este producto visite http://yourhome.honeywell.com

o llame gratis al Servicio de Atención al Cliente Honeywell al 1-800-468-1502

® Marca registrada en EE.UU.

Patente en EE.UU: Nº 6,574,581, 6,975,958, 7,114,554, 7,346,467, 7,636,604,

7,693,582, 7,788,936, 7,845,576 y otras patentes pendientes.

¡TENGA CUIDADO! Nunca utilice instrumentos con punta

afilada, como un lápiz o bolígrafo para oprimir las teclas de la

pantalla activada por tacto. Para evitar dañar el termostato,

siempre oprima las teclas con la punta del dedo.

Este termostato tiene una batería de litio que puede contener

perclorato.

Perclorato: puede ser necesario manipularlo con métodos

especiales.

Visite www.dtsc.ca.gov/hazardouswaste/perchlorate.

M29343

TH8320ZW

169-2485EFS—05

ESPAÑOL

Acerca de su nuevo termostato

Funciones del termostato ........................... 2

Programación a simple vista .......................3

Referencia rápida de los controles ............. 4

Referencia rápida de la pantalla ................. 5

Ajustes

Ajuste del reloj ............................................ 6

Ajuste del ventilador ....................................7

Ajuste del sistema ....................................... 8

Programación y operación

Bloqueo de pantalla .................................... 9

Limpieza de pantalla ................................. 10

Reemplazo de baterías ............................. 11

Funciones avanzadas ............................... 12

Apéndices

En caso de dificultades ............................. 18

Información regulatoria ............................. 20

Garantía limitada .......................................21

¡Este termostato está

listo para usar!

El nuevo termostato viene

preprogramado y listo para usar. Ver

página 3 para verificar los ajustes.

PRECAUCIÓN: PELIGRO DE DAÑO

DEL EQUIPO. Para impedir un

posible daño al compresor, no haga

funcionar el sistema de refrigeración

cuando la temperatura exterior sea

inferior a 50 °F (10 °C).

Índice de contenidos

Manual de Uso

69-2485EFS—05

ESPAÑOL

¡Felicitaciones! Usted acaba de comprar el termostato más avanzado y más fácil de

usar en todo el mundo. Ha sido diseñado para brindarle muchos años de servicio confi-

able y control del clima con sólo tocar la pantalla.

Funciones

• El control de temp. de un sólo toque anula el cronograma programado en cualquier

momento.

• Preciso control de comodidad que mantiene la temperatura dentro del rango de

1ºF del nivel que usted fije.

• Recordatorios para cambiar/controlar le avisan cuando revisar o reemplazar los

filtros y otros componentes cruciales.

• La pantalla grande sensible al tacto con iluminación posterior es fácil de leer,

incluso en la oscuridad.

• El control inalámbrico Z-Wave le permite conectar el termostato a una red Z-Wave.

Acerca de su nuevo termostato

TH8320ZW

369-2485EFS—05

ESPAÑOL

Este termostato está listo para usar!

El nuevo termostato viene preprogramado y listo para usar. Todo lo que tiene que hacer es

ajustar la hora y el día. Luego verifique los siguientes ajustes y cámbielos si es necesario:

1. Ajuste la hora .............................................................................................. Ver página 6

2. Seleccione el ajuste del ventilador: Predeterminado en Auto .................. Ver página 7

3. Seleccione el ajuste del sistema: Predeterminado en Heat ..................... Ver página 8

Manual de Uso

69-2485EFS—05

ESPAÑOL

SUN

MON TUE WED THU FRI SAT SUN

M32520A

Referencia rápida de los controles

Oprima el día o los días para ajustar el horario de programa

Oprima para

seleccionar el

funcionamiento

del ventilador

(ver página 7)

Presione este

botón para

configurar el

cronograma

(ver página 8)

Oprima para

ajustar el

cronograma

del programa

Oprima para

ajustar la

configuración de

temperatura

Oprima para más

opciones (ciertos

modelos

únicamente)

Oprima para

anular el

cronograma

del programa

Oprima para

ajustar el reloj

(ver página 6)

Oprima para bloquear el

teclado durante 30 segundos

para limpiar la pantalla (ver

página 10)

TH8320ZW

569-2485EFS—05

ESPAÑOL

SCHEDHOLDCLOCK SCREEN

FAN

AUTO

SYSTEM

HEAT

Following

Schedule

Inside Set To

8:10

SUN

Recovery

M32521

Referencia rápida de la pantalla

Temperatura interior actualDía de la semana actual Ajuste de temperatura

Cronograma del

programa activado

(no aparece cuando

está desactivado)

Adaptive Intelligent

Recovery activado

Ajustes del ventilador

Otros mensajes de pantalla:

• Cool On: el sistema de refrigeración está activado

• Heat On: el sistema de calefacción está activado

• Aux Heat On: el sistema de calefacción auxiliar está activado

Ajustes del sistema

Hora actual

Manual de Uso

69-2485EFS—05

ESPAÑOL

DONE CANCEL

WED

FAN

AUTO

Inside Set To

6:02

M32528

SCHEDHOLD CLOCK SCREEN MORE

WED

FAN

AUTO

Inside Set To

6:01

M32527

Ajuste del reloj

Para ajustar la hora actual en pantalla, oprima

CLOCK, luego oprima s o t para ajustar

la hora. Mantenga oprimido s o t para

avanzar la hora con más rapidez.

Oprima DONE para guardar y salir (u oprima

CANCEL para salir sin cambiar la hora).

Nota: el reloj de hora-real no debería

requerir ajuste nunca ya que se actualiza

automáticamente de acuerdo al horario de

ahorro de energía diurno, y guarda toda la

información de fecha/hora.

Nota: para cambiar el día actual de la

semana en pantalla, ver página 13.

Oprima CLOCK

Ajuste la hora, luego oprima DONE

TH8320ZW

769-2485EFS—05

ESPAÑOL

SCHED HOLD CLOCK SCREEN

WED

SYSTEM

HEAT

Following

Schedule

Inside Set To

6:01

FAN

AUTO

M32529

Ajustes del ventilador

Oprima FAN (ventilador) para seleccionar la

función de ventilador; luego, oprima DONE

(listo):

• On: el ventilador está siempre encendido.

• Auto: el ventilador funciona sólo cuando el

sistema de calefacción o de refrigeración

está encendido.

• Circ: el ventilador funciona de forma

aleatoria, aproximadamente el 35% del

tiempo, incluso en momentos en que el

sistema de calefacción o de refrigeración

esté funcionando.

Oprima FAN

Nota: si se programa un

cronograma del ventilador,

el modo ‘Auto’ (automático)

lo ejecutará.

Puede presionar el botón FAN (ventilador) para anular

las configuraciones del ventilador que ha programado

para distintos períodos. Si selecciona On (encendido) o

Circ (circulante), la configuración que ha seleccionado

permanecerá activa hasta que presione FAN (ventilador)

nuevamente para seleccionar Auto (automático) y

regresar al cronograma del ventilador (vea la página 19

para obtener más información).

Manual de Uso

69-2485EFS—05

ESPAÑOL

SCHEDHOLDCLOCK SCREEN

WED

Inside

6:01

SYSTEM

HEAT

FAN

AUTO

Following

Schedule

Set To

M32522

Ajustes del sistema

Oprima el botón SYSTEM (sistema) para realizar

la selección; luego, oprima DONE (listo):

• Heat: el termostato controla sólo el

sistema de calefacción.

• Cool: el termostato controla sólo el

sistema de refrigeración.

• Off: los sistemas de calefacción y

refrigeración están apagados.

• Auto: el termostato selecciona

automáticamente la calefacción o

refrigeración de acuerdo a la temperatura

interior.

• Em Heat: (sólo para bombas de

calefacción con calefacción auxiliar). El

termostato controla la calefacción de

emergencia y la auxiliar.

Oprima SYSTEM

TH8320ZW

969-2485EFS—05

ESPAÑOL

M29357

SCHED HOLD CLOCK SCREEN MORE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

SYSTEM

HEAT

Bloqueo de pantalla

Para prevenir alteraciones no deseadas, la

pantalla se puede bloquear parcial o totalmente.

Cuando está parcialmente bloqueada, la

pantalla muestra el mensaje SCREEN LOCKED

durante varios segundos si se oprime una tecla

bloqueada. Para desbloquear la pantalla, oprima

cualquier tecla que no esté bloqueada mientras

SCREEN LOCKED aparece en pantalla.

Cuando la pantalla está totalmente bloqueada,

ninguna tecla funciona. Para desbloquear la

pantalla, vea la función avanzada 0670 en la

página 17.

Vea la función avanzada

0670 (página 17) para las

opciones de bloqueo de

pantalla

Manual de Uso

69-2485EFS—05

ESPAÑOL

SCHEDHOLDCLOCK SCREEN USAGE

WED

Following

Schedule

Inside Set To

SCREEN LOCKED

6:00

FAN

AUTO

M32526

M32523

Limpieza de pantalla

Oprima SCREEN para bloquear la pantalla

para limpiarla. La pantalla permanecerá

bloqueada durante 30 segundos para que

pueda limpiarla sin cambiar los ajustes.

Después de 30 segundos, oprima DONE para

reanudar el funcionamiento normal, u oprima

SCREEN nuevamente si necesita más tiempo

para limpiar.

Nota: No rocíe ningún líquido directamente

sobre el termostato. Rocíe los líquidos en

un paño, luego use el paño húmedo para

limpiar la pantalla. Utilice agua o limpiavidrios

doméstico. Evite los limpiadores abrasivos.

Oprima SCREEN

Temporizador de bloqueo de pantalla (30

segundos)

TH8320ZW

11 69-2485EFS—05

ESPAÑOL

M32429

Reemplazo de baterías

El termostato se envía con la

batería tipo botón instalada en

fábrica. Para evitar que la batería

se descargue durante el envío y

almacenaje, el termostato se envía

con una lengüeta plástica insertada

en el alojamiento de la batería. Esta

lengüeta debe retirarse durante la

instalación. Simplemente hale la

lengüeta plástica para extraerla de

la bandeja de la batería. Cerciórese

de que la bandeja de la batería

esté completamente insertada en el

termostato.

Retire la lengüeta.

Manual de Uso

69-2485EFS—05

ESPAÑOL

DONE

TUE

Inside Set To

0120

FAN

AUTO

M32531

DONE CANCEL

TUE

Inside Set To

6:01

FAN

AUTO

SYSTEM

HEAT

SUN

M32530

SUN

SYSTEM

HEAT

M32525

Funciones avanzadas

Oprima st para

seleccionar la

función

Función Ajuste

Oprima st

para cambiar

los ajustes

2. Mantenga oprimida la tecla vacía del centro hasta que cambie

la pantalla.

1. Oprima SYSTEM.

3. Cambie los

ajustes según

sea necesario

(ver páginas

13-17).

4. Oprima DONE

para salir y

guardar los

ajustes.

TH8320ZW

13 69-2485EFS—05

ESPAÑOL

Funciones avanzadas

Ajuste de año (primeros dos dígitos)

Función 0120 Oprima s / t para cambiar los primeros dos dígitos del año:

Opciones: 20 = Año 20xx

21 = Año 21xx

Ajuste de año (segundos dos dígitos)

0130 Oprima s / t para cambiar los últimos dos dígitos del año:

Opciones: 01 - 99 (ej., 2001 - 2099)

Ajuste de mes

0140 Oprima s / t para cambiar el mes actual:

Opciones: 1 - 12 (ej., Enero - Diciembre)

Ajuste de fecha

0150 Oprima s / t para cambiar la fecha actual:

Opciones: 1 - 31

Cronograma de programas on/off

0160 Oprima s / t para encender o apagar el cronograma de programas:

Opciones: 0 No es programable

4 Programable

Manual de Uso

69-2485EFS—05

ESPAÑOL

Restituya la programación de ahorro de energía

Función 0165 Presione s / t para restituir el cronograma de ahorro de energía

Opciones:0 No

1 Sí

Iluminación posterior continua

0280 Presione s / t para configurar la luz de fondo continua

Opciones:0 No

1 Sí

Formato de temperatura (°F/°C)

0320 Oprima s / t para ajustar el formato devisualización de temperatura:

Opciones: 0 Fahrenheit

1 Centígrados

Cronograma de ahorro de energía on/off

0330 El termostato está preprogramado para ajustarse automáticamente al cronograma de

ahorro de energía diurno. Oprima s / t para seleccionar:

Opciones: 0 Off: Sin ajuste para cronograma de ahorro de energía diurno.

1 On: Cambio automático al horario de verano (para áreas que no utilizan el

nuevo calendario DST).

TH8320ZW

15 69-2485EFS—05

ESPAÑOL

Recordatorio de cambio del filtro del equipo de calefacción

Función 0500 Presione s / t para configurar la luz de fondo continua

Opciones:0 Desactivado

1 Tiempo de funcionamiento de 10 días (aproximadamente 1 mes)

2 Tiempo de funcionamiento de 30 días (aproximadamente 3 meses)

3 Tiempo de funcionamiento de 60 días (aproximadamente 6 months)

4 Tiempo de funcionamiento de 90 días (aproximadamente 9 months)

5 Tiempo de funcionamiento de 120 días (aproximadamente 1 año)

6 Tiempo de funcionamiento de 180 días (aproximadamente 1.5 años)

7 Tiempo de funcionamiento de 270-day días (aproximadamente 2 años)

8 Tiempo de funcionamiento de 365-day días (aproximadamente 3 años)

9 30 días calendario

10 60 días calendario

11 90 días calendario

12 120 días calendario

13 180 días calendario

14 365 días calendario

Recordatorio de reemplazo de lámpara UV

0520 Presione s / t para configurar el recordatorio de reemplazo de la lámpara UV

Opciones:0 Desactivado

1 365 días

2 730 días

Manual de Uso

69-2485EFS—05

ESPAÑOL

Sistema de recuperación inteligente adaptativo

Función 0530 Presione s / t para configurar Adaptive Intelligent Recovery

Opciones:0 Desactivado

1 Activada

Períodos de cronograma de programas

0540 Oprima s / t para fijar la cantidad de períodos de programas:

Opciones: 2 Dos períodos de programa (Wake, Sleep)

4 Cuatro períodos de programa (Wake, Leave, Return, Sleep)

Punto de referencia para ahorro de energía de calefacción

0615 Presione s / t para configurar el punto de ajuste de ahorro de energía

de calefacción

Opciones:40-90 °F 65

4.5-32 °C 18.5

Punto de referencia para ahorro de energía de refrigeración

0616 Presione s / t para configurar el punto de ajuste de ahorro de energía

de refrigeración

Opciones:50-99 °F 78

10-37 °C 25.5

Funciones avanzadas

TH8320ZW

17 69-2485EFS—05

ESPAÑOL

Formato de reloj

Función 0640 Oprima s / t para ajustar el formato de visualización del reloj:

Opciones: 12 Horario de 12 horas (ej.: “3:30 PM”)

24 Horario de 24 horas (ej.: “15:30 PM”)

Bloqueo de pantalla

0670 Oprima s / t para elegir una opción de bloqueo de pantalla (ver p. 7):

Opciones: 0 Teclado desbloqueado (totalmente funcional)

1 Todas bloqueadas excepto los controles de temperatura y la tecla CANCEL

2 Pantalla totalmente bloqueada

Inclusión Z-Wave

RF10 Presione s / t para conectar a la red Z-Wave

Opciones: 0 Excluya

1 Incluya

Comparta la información del nodo Z-Wave

RF20 Presione s / t para compartir la red Z-Wave

Opciones:0 Inactivo

1 Enviar al nodo

Funciones avanzadas

Manual de Uso

69-2485EFS—05

ESPAÑOL

Si usted tiene dificultades con su termostato, pruebe las sugerencias que figuran a

continuación. La mayoría de los problemas se pueden solucionar rápida y fácilmente.

Pantalla en blanco • Verifique el disyuntor y reinicie si es necesario.

• Asegúrese de que esté encendido el interruptor del sistema de

calefacción y refrigeración.

• Asegúrese de que esté bien cerrada la puerta de la estufa.

No responde cuando

se oprimen las teclas

(o la temperatura no

cambia)

• Fíjese que el termostato no esté bloqueado (ver página 17).

• Asegúrese de que las temperaturas de calefacción y refrigeración

se fijen en los rangos adecuados:

• Heat: 40° a 90°F (4.5° a 32°C).

• Cool: 50° a 99°F (10° a 37°C).

La iluminación

posterior es muy débil

• Si el termostato se alimenta con CA, es normal que la luz de la

pantalla sea débil. La iluminación posterior permanece en un nivel

bajo y se intensifica cuando se oprime una tecla.

El termostato muestra

la pantalla del

calendario (año, fecha

y mes) cuando se

restituye la electricidad

• Esto indica que la batería tipo botón se ha agotado. Reemplace la

batería tipo botón inmediatamente.

En caso de dificultades

TH8320ZW

19 69-2485EFS—05

ESPAÑOL

No responde el

sistema de calefacción

o de refrigeración

• Oprima SYSTEM para fijar en sistema en Calefacción. Asegúrese de

que la temperatura de ajuste sea mayor que la temperatura interior.

• Oprima SYSTEM para fijar en sistema en Refrigeración. Asegúrese

de que la temperatura de ajuste sea menor que la temperatura

interior.

• Verifique el disyuntor y reinicie si es necesario.

• Asegúrese de que esté encendido el interruptor del sistema de

calefacción y refrigeración.

• Asegúrese de que esté bien cerrada la puerta de la estufa.

• Si “Wait” aparece en pantalla, el temporizador de protección del

compresor está funcionando. Aguarde 5 minutos a que el sistema

se reinicie de modo seguro, sin dañar el compresor.

La pantalla muestra

Fan Auto (ventilador

automático) y On

(encendido) o Auto

(automático) y Circ.

(circulante) al mismo

tiempo

• Este funcionamiento es normal. Auto (automático) indica que el

termostato sigue la configuración programada del ventilador. Si

está en Auto (automático) y On (encendido), y el ventilador queda

programado en On durante este período (vea la página 7).

En caso de dificultades

Manual de Uso

69-2485EFS—05

ESPAÑOL

Información reguladora

Declaración de conformidad con las regulaciones FCC (Sección 15.19) (solo en los EE. UU.)

Este dispositivo cumple con la Sección 15 de las regulaciones FCC. El funcionamiento está sujeto a las dos condiciones

siguientes: 1) Este dispositivo no debe causar interferencia perjudicial. 2) Este dispositivo deberá aceptar cualquier interferencia

que se reciba, incluso la interferencia que pudiese causar el funcionamiento no deseado.

Advertencia de la FCC (Sección 15.21) (solo en los EE. UU.)

Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte responsable del cumplimiento de las

regulaciones podrían anular la autoridad del usuario para hacer funcionar el equipo.

Declaración de la FCC sobre interferencias (Sección 15.105 (b)) (solo en los EE. UU.)

Este equipo fue probado y cumple con los límites de los dispositivos digitales clase B, conforme a la Sección 15 de las

regulaciones FCC. Estos límites están diseñados para ofrecer una protección razonable contra la interferencia perjudicial en una

instalación residencial. Este equipo genera usos y puede irradiar energía de frecuencia de radio y, si no se instala y se utiliza

según las instrucciones, puede producir una interferencia perjudicial en la comunicación radial. Sin embargo, no se garantiza que

no habrá interferencia en una instalación particular. Si este equipo produce una interferencia perjudicial en la recepción televisiva

o radial, lo cual puede determinarse al apagar y encender el equipo, se recomienda que el usuario intente corregir la interferencia

con una o más de las siguientes medidas:

• Vuelva a orientar y ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito diferente a aquel en el que está conectado el receptor.

• Consulte con su distribuidor o con un técnico experto en radio/televisión para recibir ayuda.

Sección 7.1.3 de RSS-GEN

El funcionamiento está sujeto a las dos condiciones siguientes: 1) Este dispositivo no debe causar interferencia. 2) Este dispositivo

deberá aceptar cualquier interferencia, incluso la interferencia que pudiese causar el funcionamiento no deseado del dispositivo.

Sección 7.1.2 de RSS-GEN

De acuerdo con las regulaciones de la industria de Canadá, este transmisor de radio puede funcionar únicamente utilizando un tipo

de antena y una ganancia máxima (o inferior) aprobada para el transmisor por la industria de Canadá. Para disminuir la interferencia

potencial del radio con otros usuarios, el tipo de antena y su ganancia deben ser elegidas de tal forma que la potencia isotrópa radiada

equivalente (e.i.r.p.) no sea mayor de lo necesario para una comunicación eficaz.

TH8320ZW

21 69-2485EFS—05

ESPAÑOL

Honeywell garantiza que, a excepción de la batería y en condiciones de uso y servicio normales, este producto no tendrá

defectos de fabricación ni de materiales durante cinco (5) años a partir de la fecha de compra por parte del consumidor. Si

durante ese período de garantía, el producto resulta defectuoso o tiene problemas de funcionamiento, Honeywell lo reparará o

reemplazará (a criterio de Honeywell).

Si el producto es defectuoso:

(i) devuélvalo, acompañado de la factura u otra prueba de compra con fecha, al lugar donde lo adquirió; o

(ii) llame al numéro de atención al cliente de Honeywell al 1-800-468-1502. Atención al cliente determinará si el producto se debe

devolver a la siguiente dirección: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas, Dr. N. Golden Valley, MN 55422 o

bien, si se le puede enviar un producto de reemplazo.

Esta garantía no cubre los costos de remoción o reinstalación. Esta garantía no corresponde si Honeywell prueba que el defecto

o mal funcionamiento ha sido ocasionado por daño producido mientras el producto estaba en manos de un consumidor.

La única responsabilidad de Honeywell será reparar o reemplazar el producto en el marco de los términos precedentemente

mencionados. HONEYWELL NO SERÁ RESPONSABLE POR NINGUNA PÉRDIDA NI DAÑOS DE NINGÚN TIPO, INCLUSO

DAÑOS INCIDENTALES O CONSECUENTES QUE RESULTEN, DIRECTA O INDIRECTAMENTE DEL INCUMPLIMIENTO DE

CUALQUIER GARANTÍA, EXPRESA O IMPLÍCITA, O DE NINGUNA OTRA FALLA DE ESTE PRODUCTO. Algunos estados no

admiten la exclusión o limitación de los daños incidentales o consecuentes, de manera que tal vez esta limitación no se aplique

en su caso.

ÉSTA ES LA ÚNICA GARANTÍA EXPRESA DE HONEYWELL RESPECTO DE ESTE PRODUCTO. LA DURACIÓN DE LAS

GARANTÍAS IMPLÍCITAS, INCLUSO LA DE COMERCIABILIDAD Y DE APTITUD PARA UN USO PARTICULAR, SE LIMITA

POR ELLO A LA DURACIÓN DE CINCO AÑOS DE ESTA GARANTÍA. Algunos estados no admiten limitaciones en cuanto a la

duración de las garantías implícitas, de manera que tal vez la limitación precedente no se aplique en su caso.

Esta garantía le otorga derechos legales específicos y puede gozar de otros derechos que varían de un estado al otro.

Si desea consultar acerca de esta garantía, escriba a Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422

o llame al 1-800-468-1502.

Garantía limitada de 5 años

Z-Wave es una marca comercial registrada de Sigma Designs, Inc. y/o sus subsidiarias.

® Marca Registrada en los Estados Unidos

Patente en EE.UU: Nº 6,574,581, 6,975,958, 7,114,554, 7,346,467,

7,636,604, 7,693,582, 7,788,936, 7,845,576 y otras patentes pendientes.

69-2485EFS—05 M.S. Rev. 01-13

Impreso en Estados Unidos

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

Automatización y control desenlace

Honeywell Thermostat Th8320Zw Users Manual 69 2485EFS 05 Z Wave

TH8320ZW to the manual bad6ef38-2f71-40e7-b9b4-781367874ab0

Navigation menu

Versions of this User Manual:

Views

Navigation
