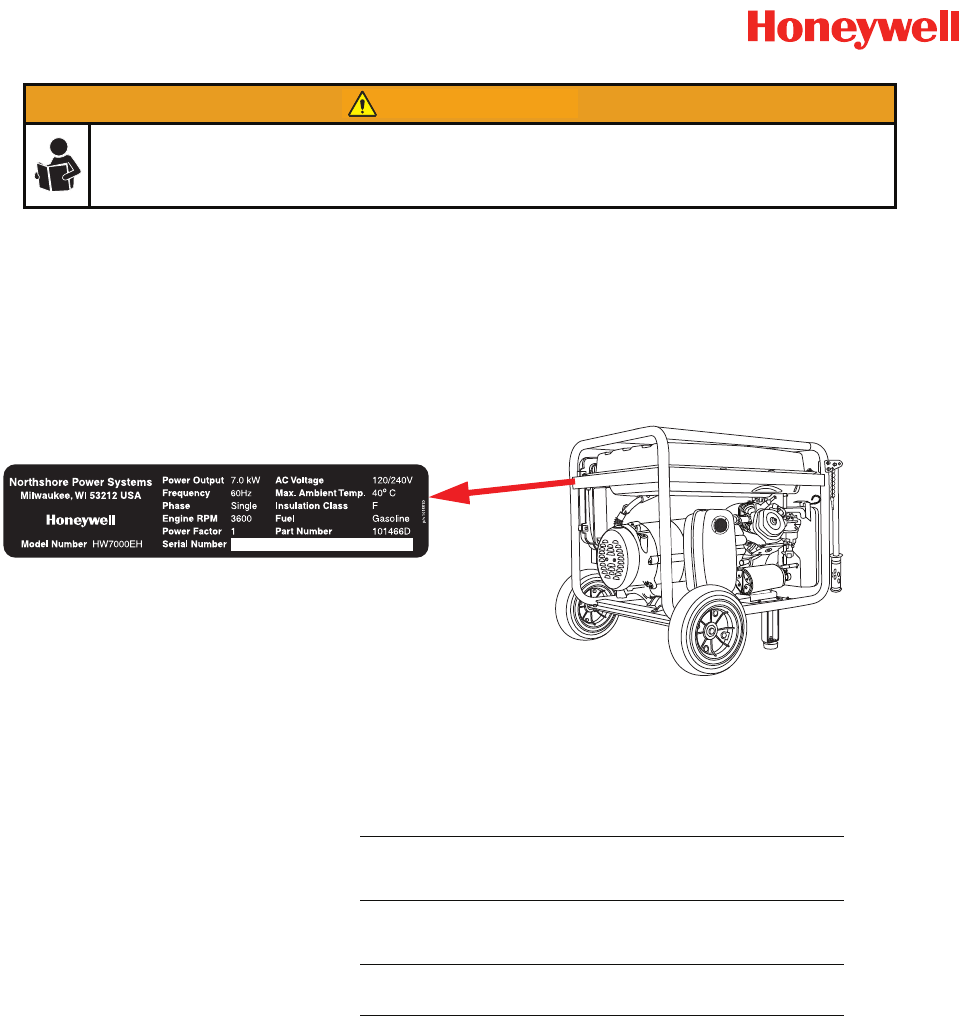

Identification information specific to your generator (model number and serial number) can be found on the genera-

tor nameplate.

This manual contains important instructions for operating this generator. For your safety and the

safety of others, be sure to read this manual thoroughly before operating the generator. Failure to

properly follow all instructions and precautions can cause you and others to be seriously hurt or

killed.

Date of Purchase:

Store/Dealer Purchased From:

Generator Model Number:

Generator Serial Number:

WARNING

Northshore Power Systems, LLC

4425 N. Port Washington Rd., Suite 105

Milwaukee, WI 53212-1082 USA

TEL 1-888-HWHELP1 (494-3571)

www.honeywellgenerators.com

The Honeywell Trademark is used under license from

Honeywell International Inc.

Honeywell International Inc. makes no representations or

warranties with respect to this product.

PRODUCT REGISTRATION

To register your product, please complete the information below and mail to the address at the end of the form or register

online at www.honeywellgenerators.com. 18-digit serial number must be completed in order for warranty to be acti-

vated.

1 - PERSONAL INFORMATION

2 - PRODUCT INFORMATION

FIRST NAME

LAST NAME

CHECK HERE TO RECEIVE ANNUAL MAINTENANCE REMINDERS AND SPECIAL OFFERS FROM HONEYWELL

GENERATORS

CHECK HERE TO RECEIVE INFORMATION FROM OTHER COMPANIES VIA EMAIL, UNDERSTANDING YOUR

EMAIL ADDRESS MAY BE SHARED OR COMBINED WITH INFORMATION FROM OTHER SOURCES

DATE OF PURCHASE:

MM DD YYYY

*MODEL NUMBER:

*SERIAL NUMBER (18-digits):

PURCHASE LOCATION:

IN-STORE

ONLINE

STORE NAME:

PURCHASE PRICE: $___________.00

FEATURES INFLUENCING PRODUCT PURCHASE:

BRAND REPUTATION EASE OF USE

PORTABILITY SIZE / WEIGHT

POWER RATING STYLE/APPEARANCE

PRICE WARRANTY

HOW DID YOU BECOME AWARE OF THIS PRODUCT?

IN-STORE RADIO/TV

INTERNET STORE CIRCULAR

PRINT WORD OF MOUTH

OTHER BRANDS CONSIDERED WHEN SHOPPING

FOR THIS PRODUCT:

PRIMARY USE FOR PRODUCT:

TOOL POWER

RECREATION POWER

EMERGENCY POWER

PRIMARY LOCATION FOR PRODUCT USE:

HOME

WORK

TYPE OF WORK, IF PRODUCT BEING USED FOR

PROFESSION:

WHAT OTHER TYPE OF POWER EQUIPMENT ARE

YOU INTERESTED IN PURCHASING IN THE FUTURE?

WHO DECIDED TO PURCHASE THIS PRODUCT?

STREET ADDRESS

CITY, STATE, ZIP

COUNTRY

PHONE

*Found on nameplate of generator

3 - DEMOGRAPHIC INFORMATION

GENDER:

MALE

FEMALE

MARITAL STATUS:

MARRIED

SINGLE

DATE OF BIRTH:

MM DD YYYY

INCLUDING YOURSELF, HOW MANY PEOPLE LIVE IN

YOUR HOUSEHOLD:

NUMBER OF CHILDREN UNDER 18 LIVING IN YOUR

HOUSEHOLD:

PRIMARY RESIDENCE:

OWN

RENT

EDUCATION:

SOME HIGH SCHOOL

HIGH SCHOOL DIPLOMA

COLLEGE DEGREE

GRADUATE DEGREE

THANK YOU FOR REGISTERING YOUR PRODUCT. THE INFORMATION YOU PROVIDED MAY BE USED

FOR MARKETING PURPOSES IN ORDER TO OFFER YOU VARIOUS PRODUCT INFORMATION AND

OFFERS.

CHECK HERE IF YOU DO NOT WISH TO BE CONTACTED ABOUT SPECIAL OFFERS.

PLEASE RETURN THIS FORM TO THE FOLLOWING ADDRESS:

Northshore Power Systems, LLC

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

PLEASE MAIL THIS FORM IN A SEALED ENVELOPE. DO NOT STAPLE.

HOUSEHOLD INCOME:

LESS THAN $15,000 $100,000 - $124,999

$15,000 - $29,999 $125,000 - $149,999

$30,000 - $49,999 $150,000 - $174,999

$50,000 - $79,999 $175,000 - $199,999

$80,000 - $99,999 $200,000 OR OVER

PRIMARY METHOD OF PURCHASING HOUSEHOLD

ITEMS:

IN-STORE

ONLINE

MAIL ORDER

TYPES OF CREDIT CARDS HELD BY HOUSEHOLD

MEMBERS:

VISA / MASTERCARD

DISCOVER

AMERICAN EXPRESS

GAS / RETAIL

OTHER

NONE

HOUSEHOLD INTERESTS:

HOME IMPROVEMENT

AUTOMOTIVE WORK

CAMPING

OTHER

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com i

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS ............................................................................. 1

Safety Messages .........................................................................................................................................1

Location of Important Labels .......................................................................................................................3

GETTING STARTED ......................................................................................................... 5

Unpacking Guidelines ..................................................................................................................................5

Record Generator Information .....................................................................................................................5

Assembly .....................................................................................................................................................6

Grounding the Generator ...........................................................................................................................11

Using Generator for Backup Power ...........................................................................................................11

COMPONENTS ............................................................................................................... 13

OPERATION ................................................................................................................... 15

Generator Location ....................................................................................................................................15

Preparing for Operation .............................................................................................................................15

Starting Generator .....................................................................................................................................16

Stopping Generator ...................................................................................................................................18

High-Altitude Operation .............................................................................................................................18

Powering Appliances .................................................................................................................................18

MAINTENANCE .............................................................................................................. 21

Maintenance Schedule ..............................................................................................................................21

Adding Engine Fuel ...................................................................................................................................22

Adding Engine Oil ......................................................................................................................................22

Engine Maintenance ..................................................................................................................................23

Cleaning Spark Arrestor Screen ................................................................................................................23

Battery Service ..........................................................................................................................................24

Cleaning Fuel Sediment Cup .....................................................................................................................24

Transporting Generator .............................................................................................................................25

Storing Generator ......................................................................................................................................25

TROUBLESHOOTING .................................................................................................... 27

SPECIFICATIONS ........................................................................................................... 29

WARRANTY .................................................................................................................... 31

NORTHSHORE POWER SYSTEMS CONSUMER LIMITED WARRANTY .............................................31

NORTHSHORE POWER SYSTEMS EVAPORATIVE EMISSIONS CONTROL WARRANTY .................32

INDEX .............................................................................................................................. 35

MAINTENANCE PARTS ................................................................................................. 37

THIS PAGE INTENTIONALLY LEFT BLANK

ii www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 1

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

NOTE:

Since there are many variations in the circumstances sur-

rounding the installation, operation, service, and mainte-

nance of this generator, we cannot possibly anticipate or

provide advice or safety messages to cover every situa-

tion.

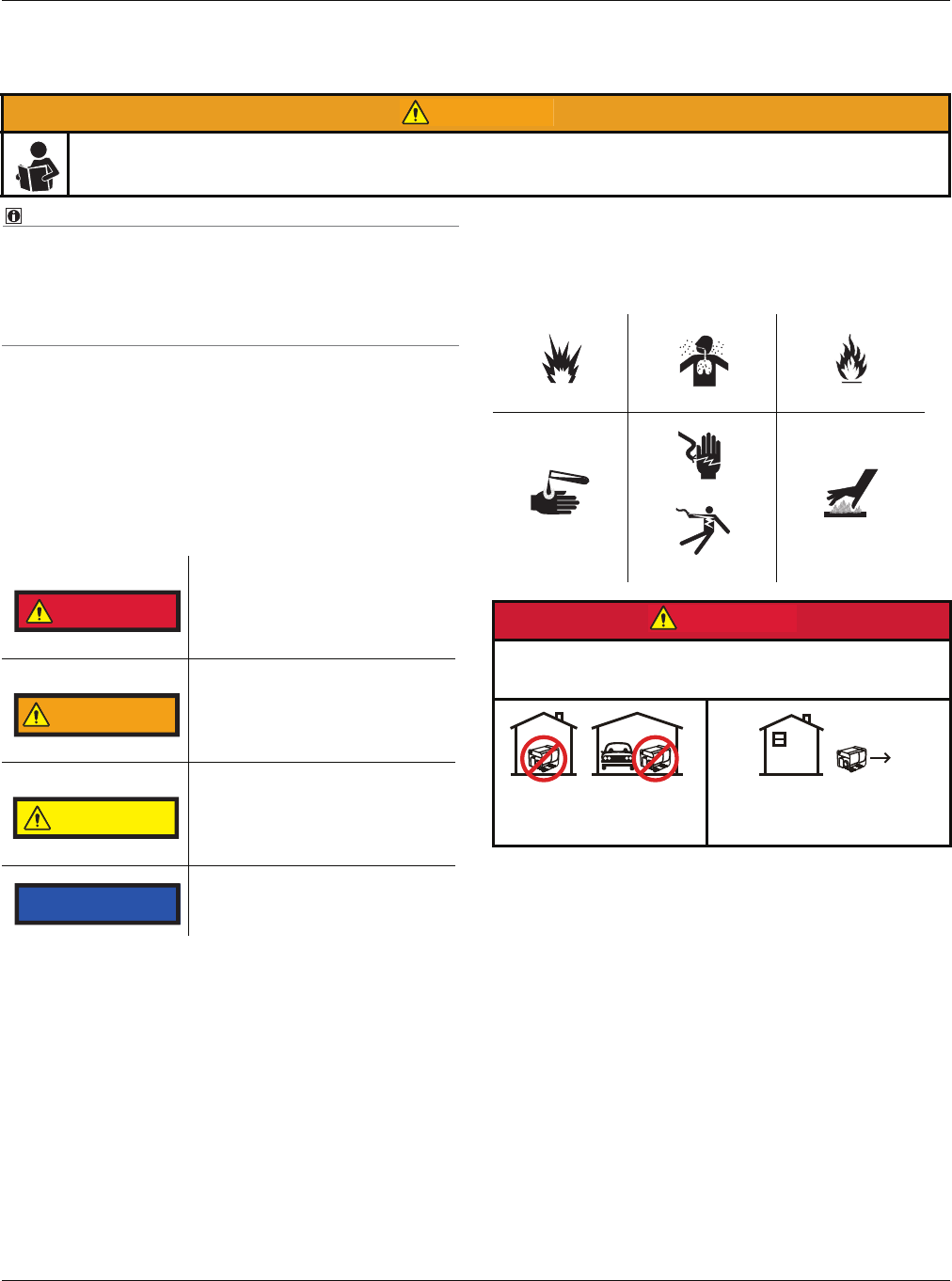

Safety Messages

Signal Words

Safety messages are provided throughout this manual to

help prevent personal injury and equipment damage. All

safety messages are introduced by a signal word indicat-

ing the hazard level.

Hazard Symbols and Meanings

In addition to the signal words, the following symbols may

be used to draw your attention to specific types of haz-

ards.

ANYONE using or servicing this generator must read, understand, and follow all safety and operation instructions pro-

vided in the product manual. Failure to closely follow these instructions can result in circumstances leading to death,

serious injury, and property damage.

WARNING

Indicates an imminently hazard-

ous situation which, if not

avoided, will result in death or

serious injury to the operator or

to bystanders.

Indicates a potentially hazardous

situation which, if not avoided,

could result in death or serious

injury to the operator or to

bystanders.

Indicates a potentially hazardous

situation which, if not avoided,

may result in moderate or minor

injury to the operator or to

bystanders.

Indicates a situation which, if not

avoided, may result in damage to

the generator components.

DANGER

WARNING

CAUTION

NOTICE

Explosion Toxic fumes Fire

Chemical burn

Electrical shock

Hot surface

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a poi-

son you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and far

away from windows, doors, and

vents.

DANGER

Safety Messages

2www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

Electric Shock Hazards

Fire and Burn Hazards

Medical and Life Support Uses

Generator Damage Hazards

Generator produces powerful voltage that can cause

death or great physical harm.

•NEVER touch bare wires or receptacles.

•NEVER use generator with electrical cords that are

worn, frayed, bare, or otherwise damaged.

•NEVER operate generator in rain or snow, or when

the generator is set on wet surface.

Fuel and its vapors are extremely flammable and

explosive under certain conditions.

•Refuel generator only outdoors, in a well-ventilated

area.

•NEVER enclose the generator in any structure.

•Keep generator at least 6 feet (2 meters) away from

buildings, other equipment, and combustible materi-

als during operation.

•NEVER fill fuel tank while the engine is running. Turn

generator OFF and allow to cool before filling with

fuel.

•NEVER smoke or allow flames or sparks near the

generator or where gasoline is stored.

•NEVER overfill the fuel tank (there should be no fuel

in the filler neck). After refueling, make sure the tank

cap is closed properly and securely.

•Be careful not to spill fuel when refueling. Spilled fuel

or fuel vapor may ignite. If any fuel is spilled, be sure

the area is dry before starting the engine.

•Avoid repeated or prolonged contact with skin or

breathing of vapor.

The muffler becomes very hot during operation and

remains hot for a while after stopping the engine.

•NEVER touch hot surfaces and avoid hot gases.

•Let engine cool before storing the generator indoors.

WARNING

•In case of emergency, call 911 immediately.

•NEVER use this product to power life support

devices or life support appliances.

•NEVER use this product to power medical devices or

medical appliances.

•Inform your electricity provider immediately if you or

anyone in your household depends on electrical

equipment to live.

•Inform your electrical provider immediately if a loss

of power would cause you or anyone in your house-

hold to experience a medical emergency.

NOTICE

Improper treatment or misuse of generator can cause per-

manent damage.

•NEVER modify generator in any way.

•NEVER tamper with governed speed. Generator

supplies correct rated frequency and voltage when

running at governed speed.

•Damage to generator caused by misuse or modifica-

tion is not covered under warranty.

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 3

Location of Important Labels

Your generator has several labels which provide important safety and maintenance information. Samples of these labels are

provided below. Should any of these labels become illegible or damaged, contact the Customer Hotline at 1-888-HWHELP1

(494-3571) to request replacement.

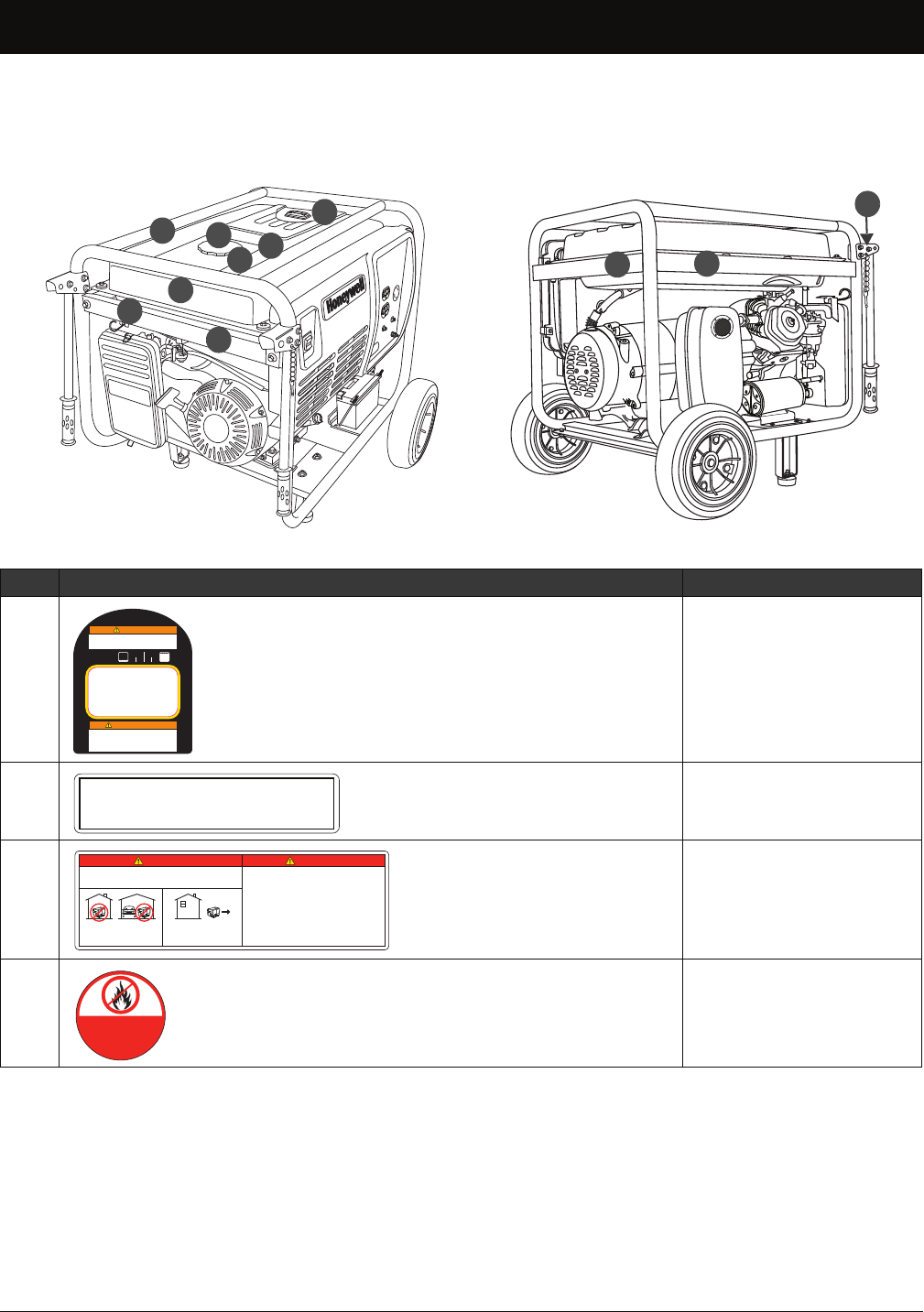

FIGURE 1: Label Locations

PRODUCT LABEL PART NUMBER

A101796B

B102029B

C100886B

D102094A

FUEL

NEVER FUEL UNIT WITH ENGINE RUNNING.

ALWAYS FUEL UNIT IN WELL VENTILATED AREA.

ALWAYS CLEAN FUEL SPILLS.

ALWAYS ALLOW UNIT TO COOL BEFORE FUELING.

WARNING

NUNCA LLENE LA UNIDAD DE COMBUSTIBLE

CON EL MOTOR PRENDIDO.

SIEMPRE LLENE LA UNIDAD EN UN ÁREA BIEN VENTILADA.

SIEMPRE LIMPIE CUALQUIER DERRAME DE COMBUSTIBLE.

SIEMPRE DEJE QUE LA UNIDAD SE ENFRÍE ANTES

DE LLENARLA DE COMBUSTIBLE.

ADVERTENCIA

CUTOUT

p/n 101796A

For Technical Assistance and Service Call

1-888-HWHELP1 (494-3571)

Para la ayuda técnica y servicio llamada

p/n 102029A

USAR EL GENERATOR EN INTERIORES

LO PUEDE MATAR EN MINUTOS.

EL ESCAPE DEL GENERATOR CONTIENE

MONÓXIDO DE CARBONO.

ESTE GAS ES UN VENENO QUE NO SE

PUEDE VER NI OLER.

NUNCA USE EL GENERADOR DENTRO

DEL HOGAR O EL GARAJE, AÚN SI LAS

PUERTAS Y VENTANAS ESTÁN ABIERTAS.

SOLO USELO EN EXTERIORES Y LEJOS DE

VENTILACIONES, PUERTAS Y VENTANAS ABIERTAS.

PELIGRODANGER

USING A GENERATOR INDOORS CAN KILL YOU IN MINUTES.

GENERATOR EXHAUST CONTAINS CARBON MONOXIDE.

THIS IS A POISON YOU CANNOT SEE OR SMELL.

ONLY USE OUTSIDE AND

FAR AWAY FROM WINDOWS,

DOORS, AND VENTS.

NEVER USE INSIDE A HOME

OR GARAGE, EVEN IF DOORS

AND WINDOWS ARE OPEN.

Use regular unleaded gasoline

with a minimum octane

rating of 86

Utilice gasolina sin plomo

con un octanaje

mínimo de 86

p/n 102094A

Location of Important Labels

4www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

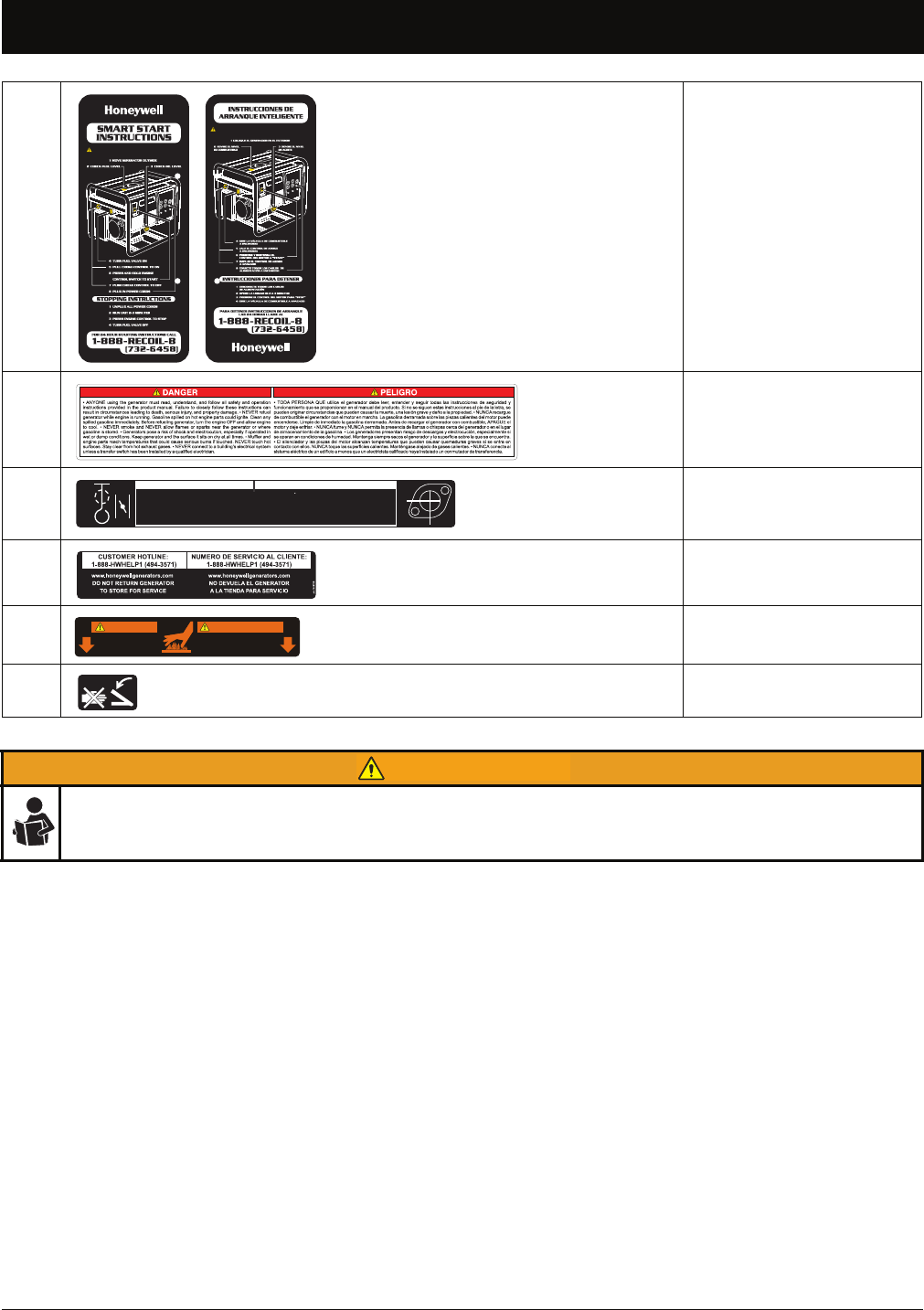

E100849C

F100887B

G100883B

H100879C

I100885B

J100881B

ALL USERS MUST READ AND UNDERSTAND OWNER’S MANUAL!

p/n 100849C

TODOS LOS USUARIOS DEBEN LEER Y COMPRENDER EL MANUAL DEL PROPIETARIO

OFF

Clean up in cleansing solvent and dry up

once every 50 hours (every 10 hours in

unusually dusty circumstances) and then

immerse in clean engine oil until

saturated. Squeeze out excessive oil.

MAINTAIN AIR CLEANER MANTENGA EL FILTRO DE AIRE

Límpielo segun las instrucciones en el manual del

usuario y séquelo una vez cada 50 horas (o cada 10

horas en condiciones cuando haya mucho polvo)

entonces sumérjalo en aceite de motor limpio hasta

saturarse, exprima el aceite de sobra.

OFF

HOT

SURFACES SUPERFICIES

CALIENTES

WARNING ADVERTENCIA

p/n 100881B

The Smart Start instruction card (see E above) is NOT intended to replace information provided in this Owner’s Man-

ual. Be sure to thoroughly read and understand all information provided in Owner’s Manual before operating generator.

Failure to properly follow all instructions and precautions can cause you and others to be seriously injured or killed.

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 5

GETTING STARTED

Use the information in this section to get your generator ready for operation.

Unpacking Guidelines

1. Set carton on a rigid, flat surface.

2. Remove carton contents.

3. Remove and discard silica gel packs.

4. Verify all of the following items are included in the generator package:

HW7000EH Portable Electrical Generator

Wheel Kit (including handle assembly and assembly hardware)

Battery

1 L Engine Oil

Funnel

Owner’s Manual

Honda Engine Manual

5. Remove the “No Oil” tag from the generator. See “Adding Engine Oil” on page 22.

Inspect for Damage

Carefully inspect generator for any damage that may have occurred during shipment. If loss or damage is noted after

delivery, separate damaged materials and call Customer Hotline at 1-888-HWHELP1 (494-3571).

Record Generator Information

Write down the identification information specific to your generator in the spaces provided on the inside cover of this

Owner’s Manual. This information is located on the generator nameplate (see illustration below).

ANYONE using this generator must read, understand, and follow all safety and operation instructions provided in the

product manual. Failure to closely follow these instructions can result in circumstances leading to death, serious injury,

and property damage.

Generator is heavy! Lifting generator can cause back or other bodily injury. NEVER lift generator without assistance.

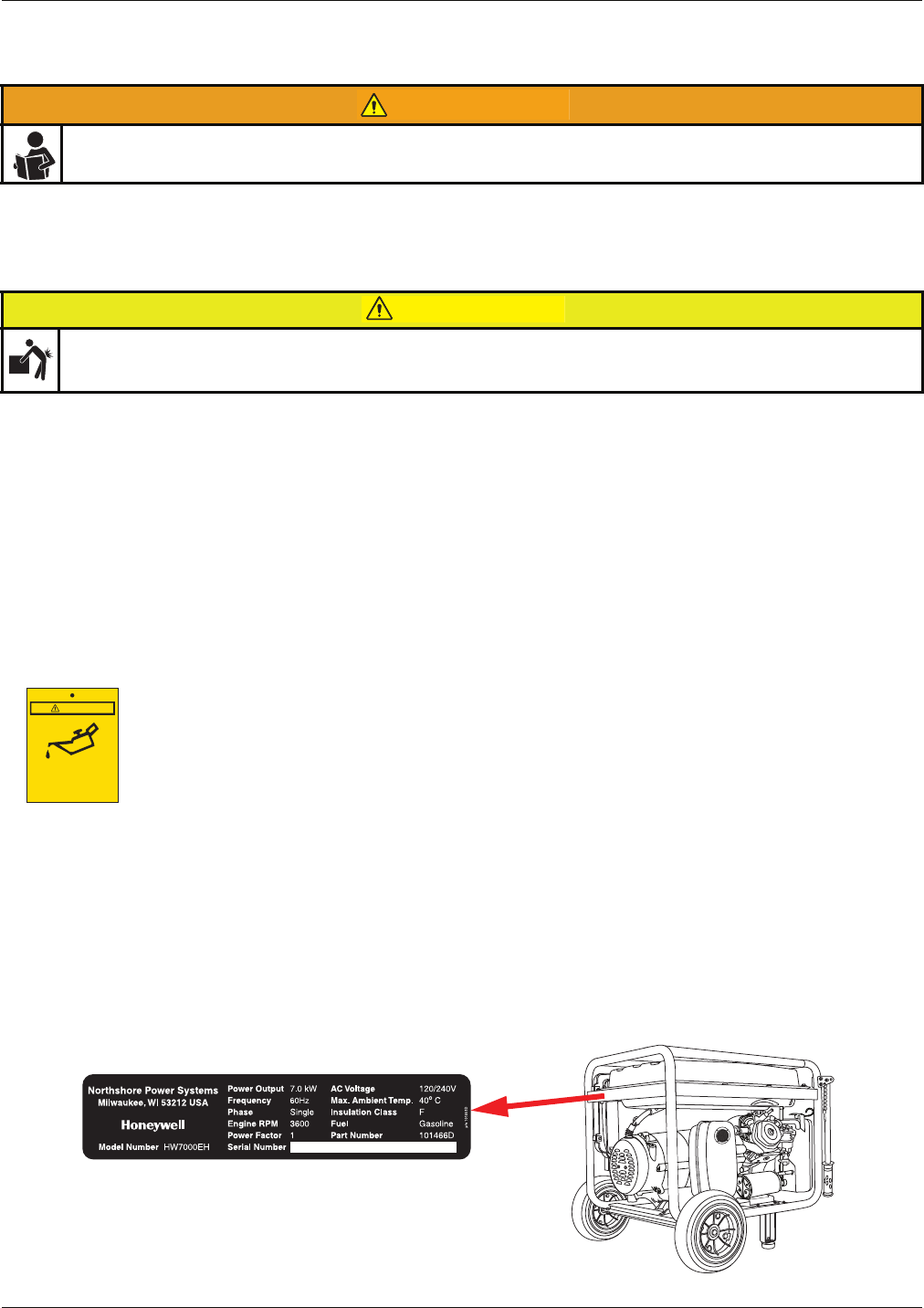

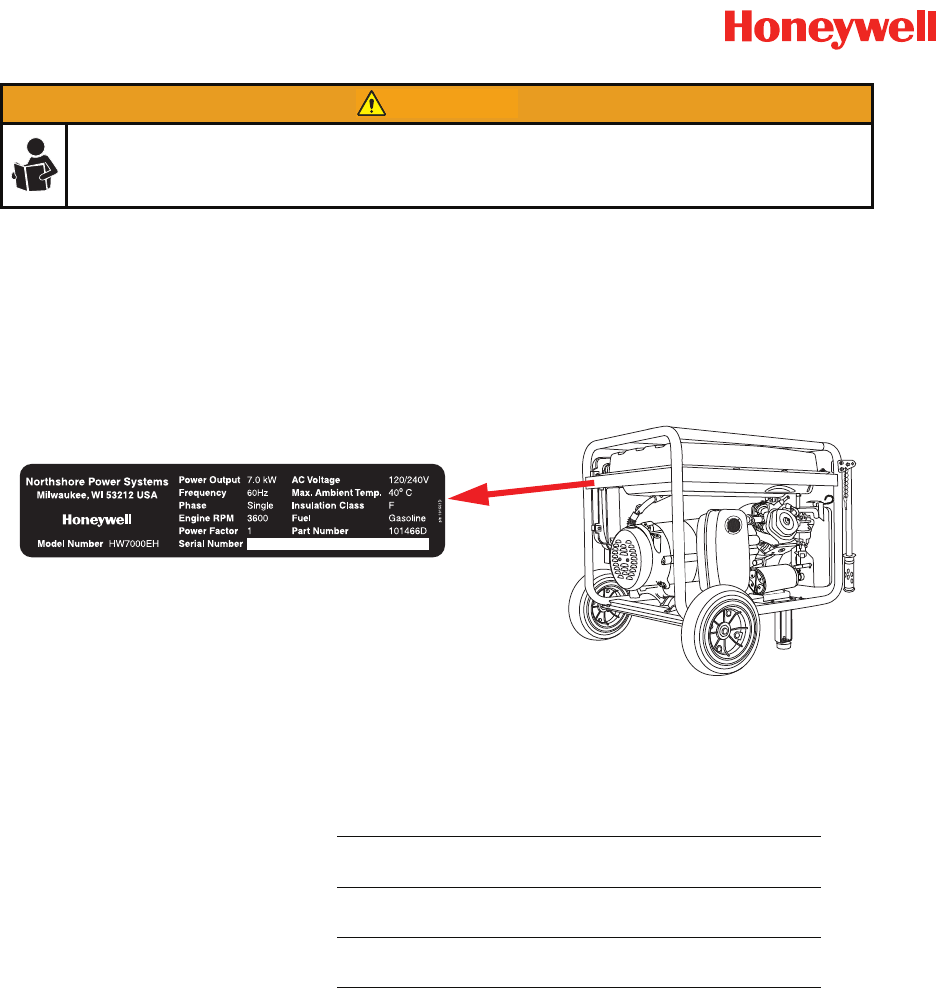

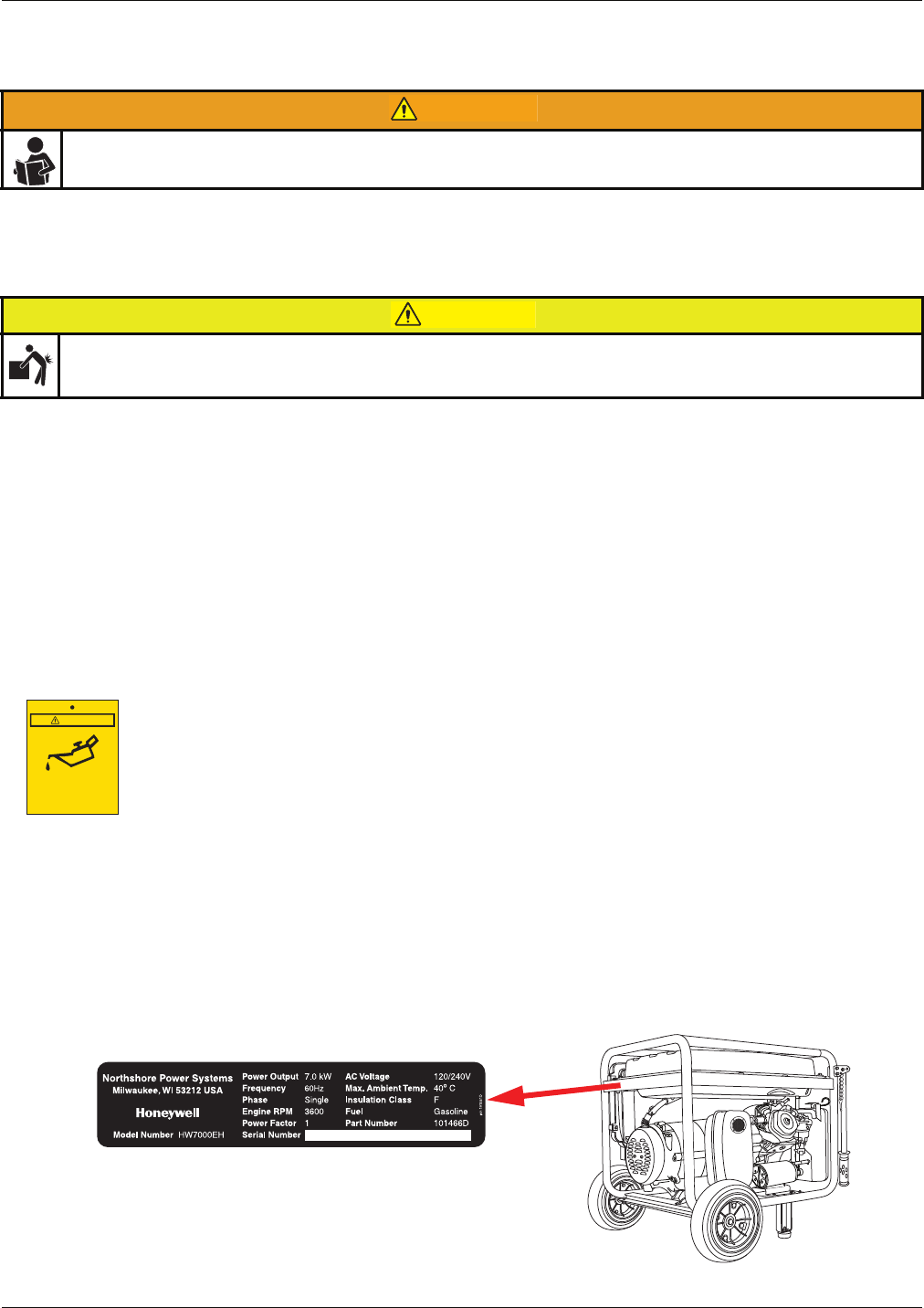

FIGURE 2: Generator Nameplate Location

WARNING

CAUTION

OIL HAS BEEN DRAINED FOR SHIPPING

Failure to fill engine with oil before starting

engine will result in permanent damage

and will void engine warranty.

(Please remove tag prior to operating)

p/n 101179B

Assembly

6www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

Assembly

Wheel Kit

Generator must be empty of engine oil and fuel. Drain engine oil and fuel, if necessary.

Generator is heavy! Lifting generator can cause back or other bodily injury. NEVER lift generator without

assistance.

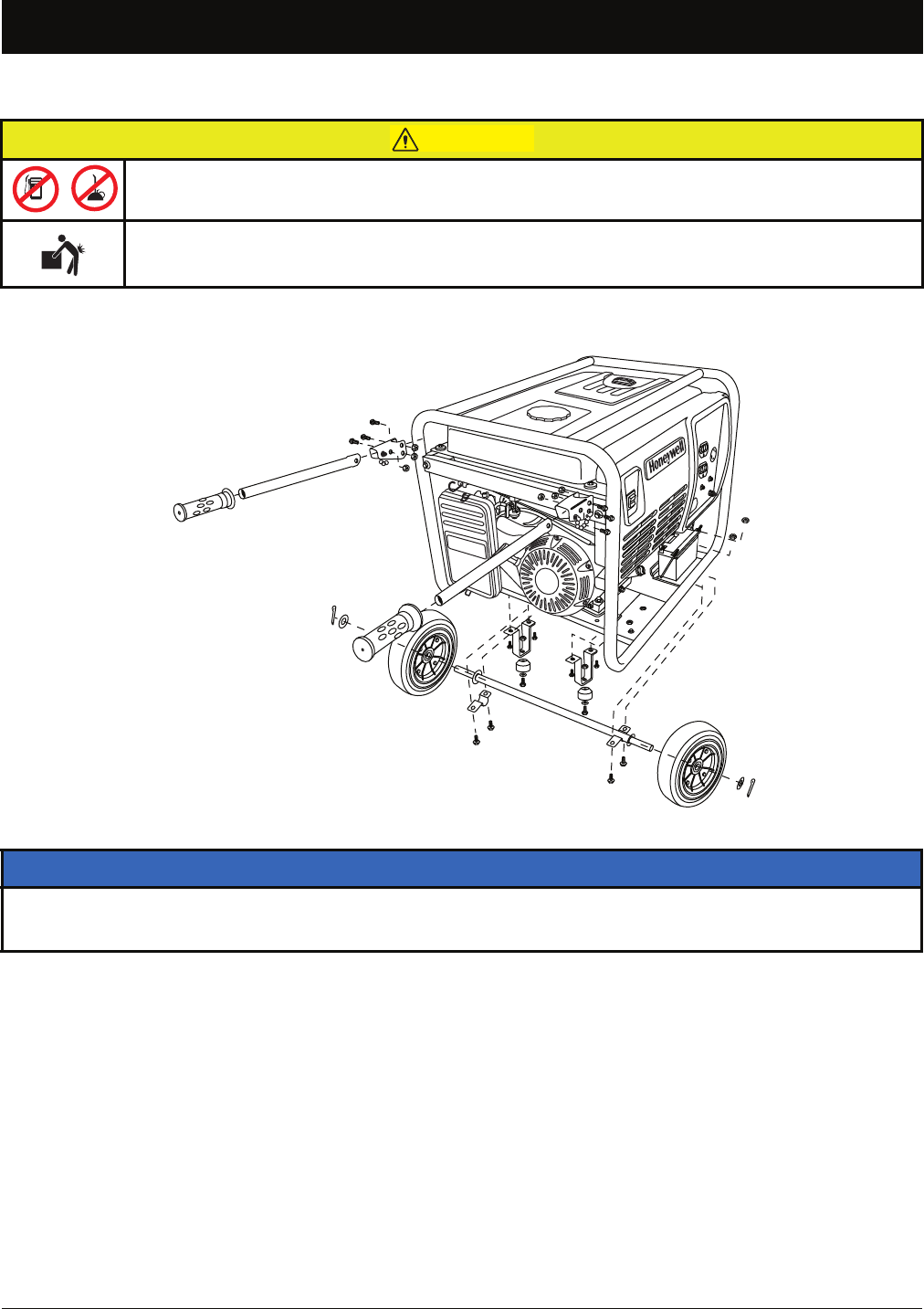

FIGURE 3: Wheel Kit Assembly

NOTICE

• Wheel kit is intended to be used specifically with this generator.

• NEVER use wheel kit for any other purpose.

• NEVER use wheel kit on-road.

CAUTION

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 7

Assembly

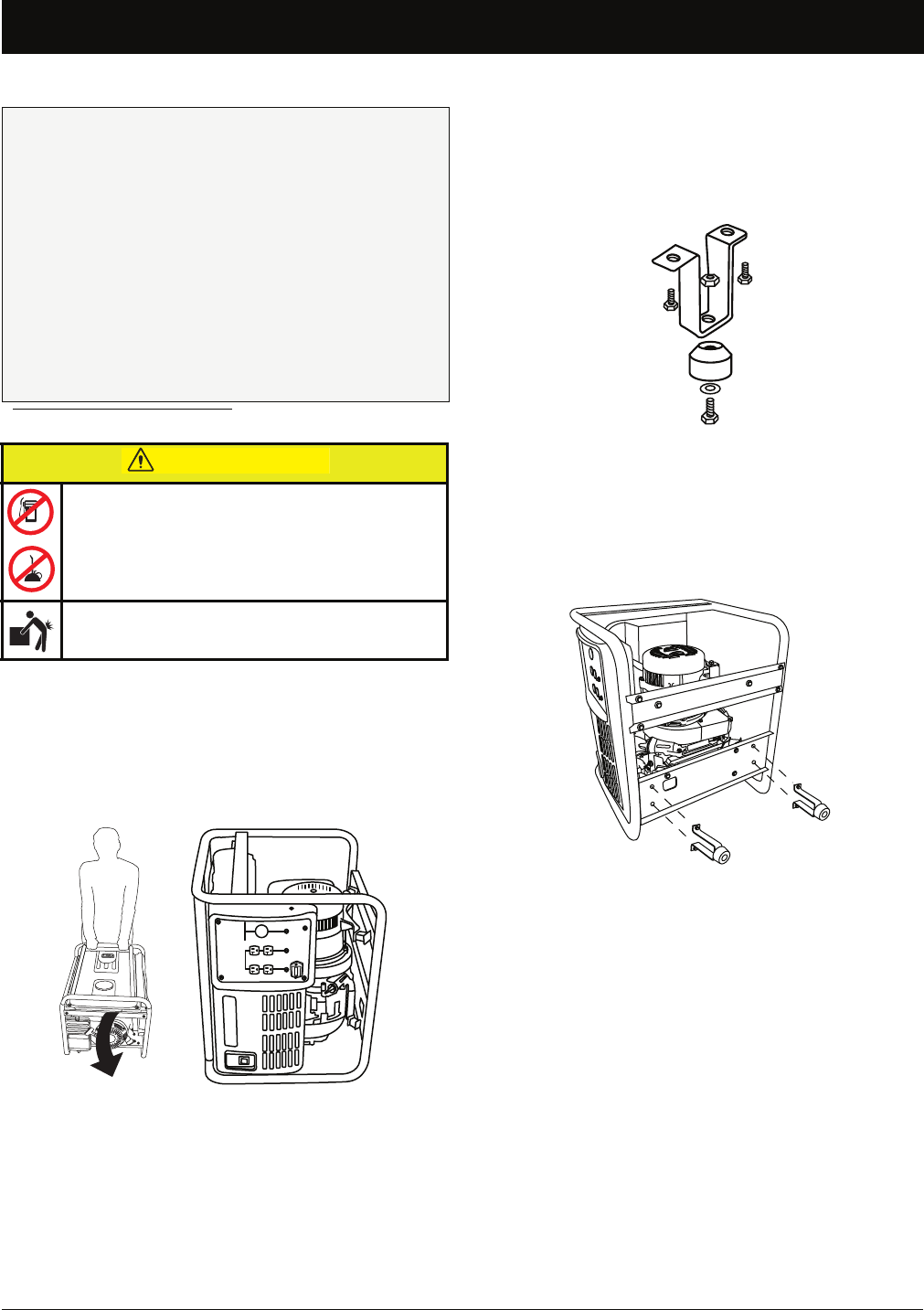

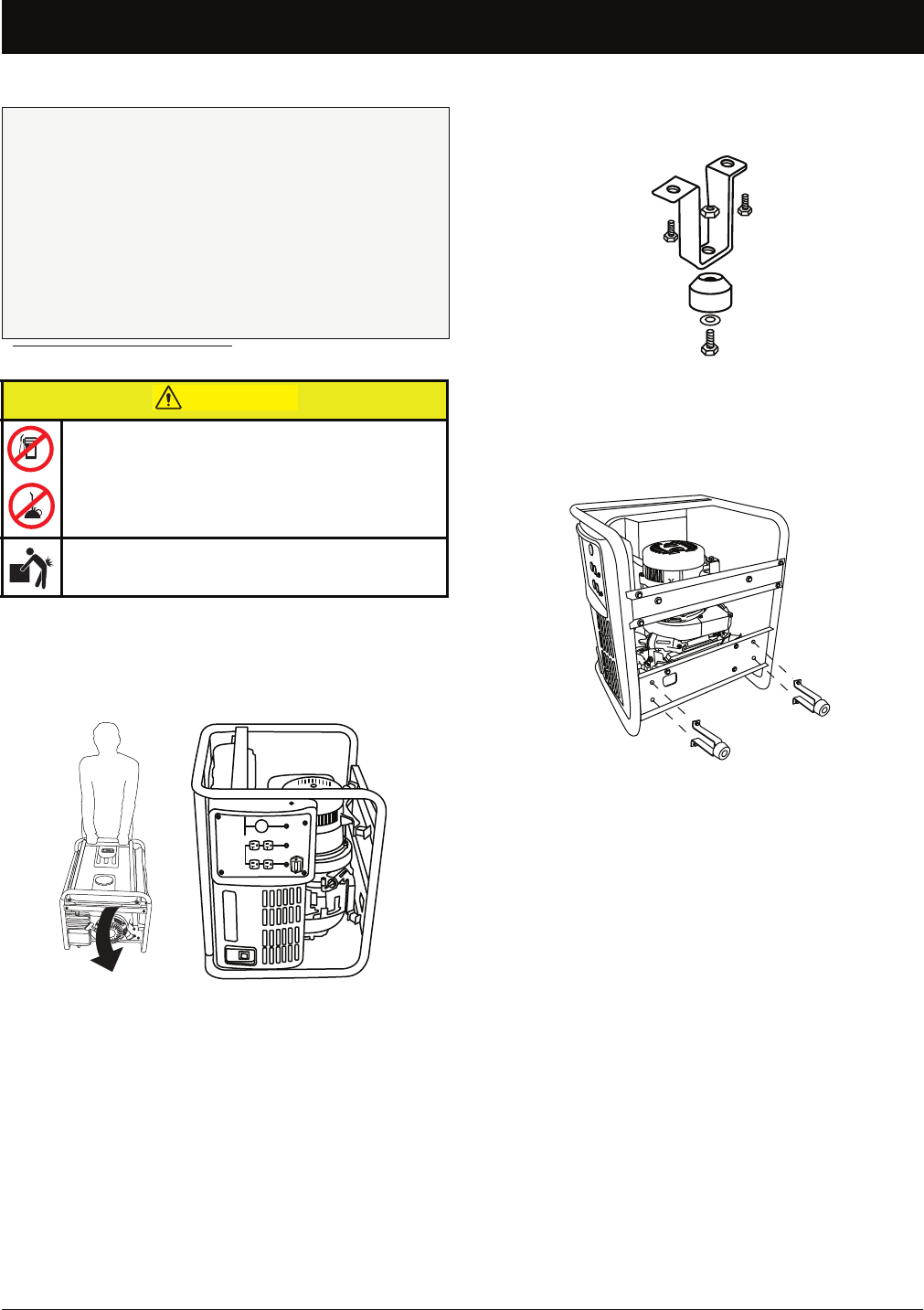

Step 1: Install Support Legs

1. Place generator on a flat, level surface.

2. Stand at side of generator opposite recoil starter

handle. Grip frame; carefully pull up and push to tilt

generator backward.

3. Gently set generator onto the recoil side or elevate

the generator by placing solid wood pieces under-

neath unit.

4. Place a washer in the center of each rubber stopper.

5. Attach a rubber stopper to the bottom of each support

leg using a 30 mm long full-thread hex bolt and a ser-

rated flange nut; tighten until securely seated.

6. Attach each support leg to pre-drilled holes on bottom

of generator frame, using 16 mm long full-thread hex

bolts; tighten until securely seated.

To install support legs, you will need:

M8 x 30 mm long full-thread hex bolts (2)

M8 x 22 mm OD x 1.5 mm washers (2)

M8 serrated flange nuts (2)

M8 x 16 mm long full-thread hex bolts (4)

Support legs (2)

Rubber stoppers (2)

Socket wrench with 10 mm socket*

* Not included

Generator must be empty of engine oil and fuel.

Drain engine oil and fuel, if necessary.

Generator is heavy! Lifting generator can cause

back or other bodily injury. NEVER lift generator

without assistance.

FIGURE 4: Tip onto Generator Recoil Side

CAUTION

FIGURE 5: Rubber Stopper Attached to Support Leg

FIGURE 6: Support Leg Attached to Generator

Assembly

8www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

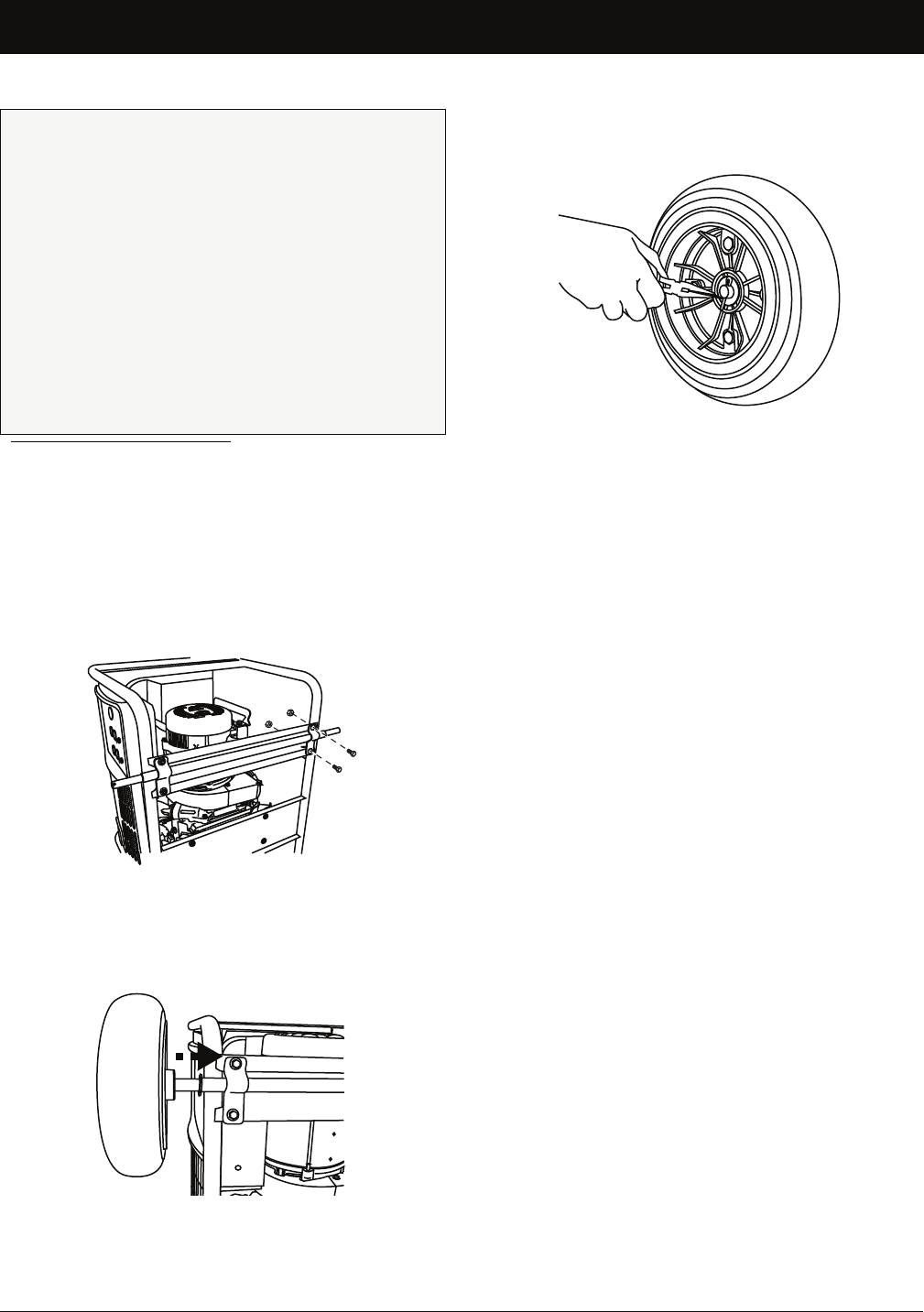

Step 2: Install Wheel Axle and Wheels

1. Install wheel axle brackets to frame using 16 mm long

full-thread hex bolts and serrated flange nuts.

1A. Install pre-attached bracket to frame first.

1B. Install other bracket (included in hardware bag) to

frame.

On each end of axle:

2. Slide and push wheel onto axle.

3. Slide 9/16" washer onto axle.

4. Slide cotter pin into pre-drilled hole until fully seated.

5. Using needle-nose pliers, bend each end of cotter pin

in opposing directions to secure wheel to axle.

6. Return generator to upright position (so that wheels

and leg supports are touching the ground).

To install wheel assembly, you will need:

Wheel axle (1)

M8 x 16 mm long full-thread hex bolts (4)

M8 serrated flange nuts (4)

Axle bracket* (1)

* Two brackets are needed to install wheel axle. One bracket

comes already attached to wheel axle; other bracket is included

in wheel kit box.

Wheels (2)

M16 x 30 mm OD x 2.5 mm washers (2)

Cotter pins (2)

12 mm open end wrench†

Socket wrench with 10 mm socket†

† Not included.

Needle-nose pliers†

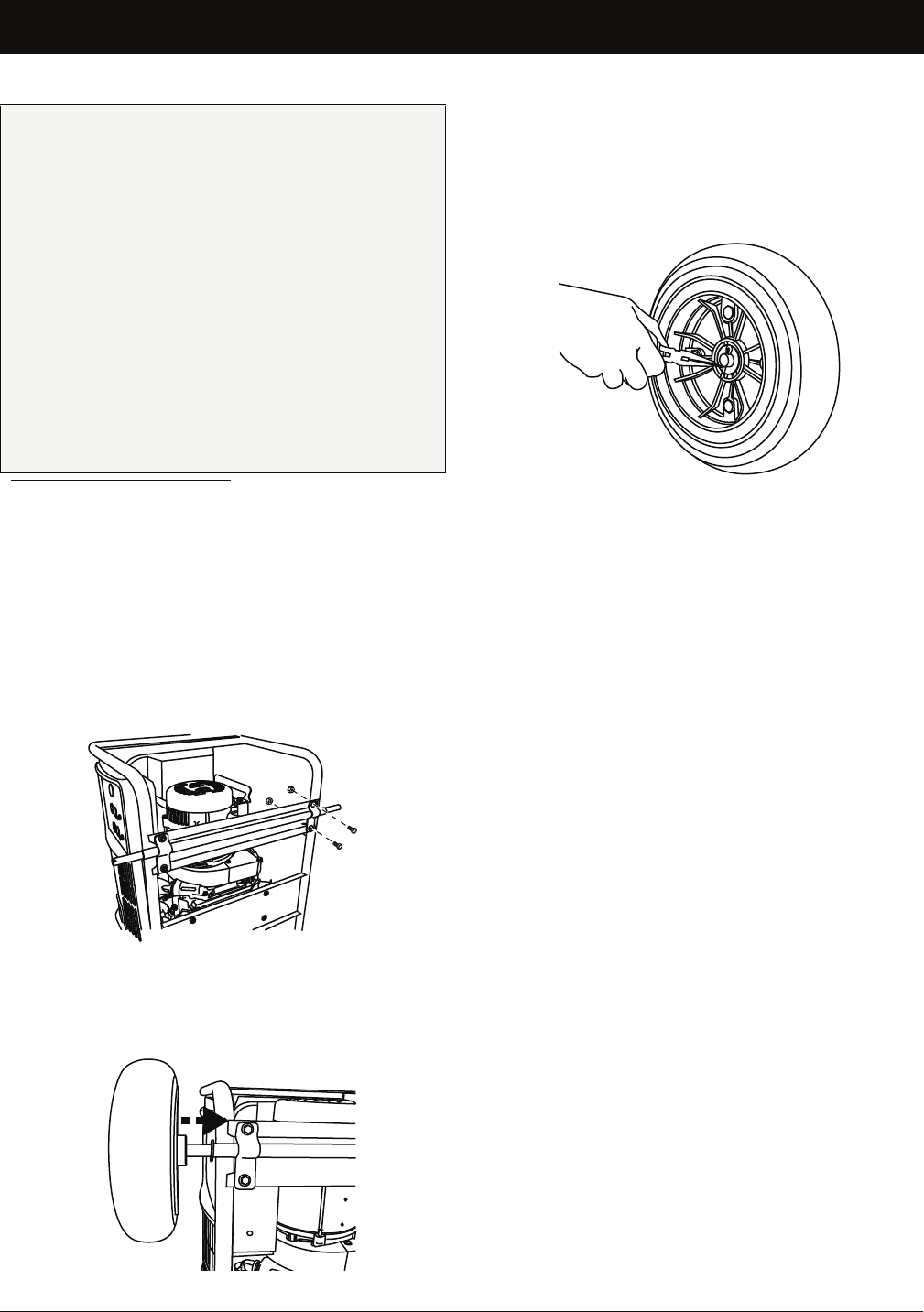

FIGURE 7: Wheel Axle Attached to Generator

FIGURE 8: Slide Wheel onto Wheel Axle

FIGURE 9: Cotter Pin Installation

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 9

Assembly

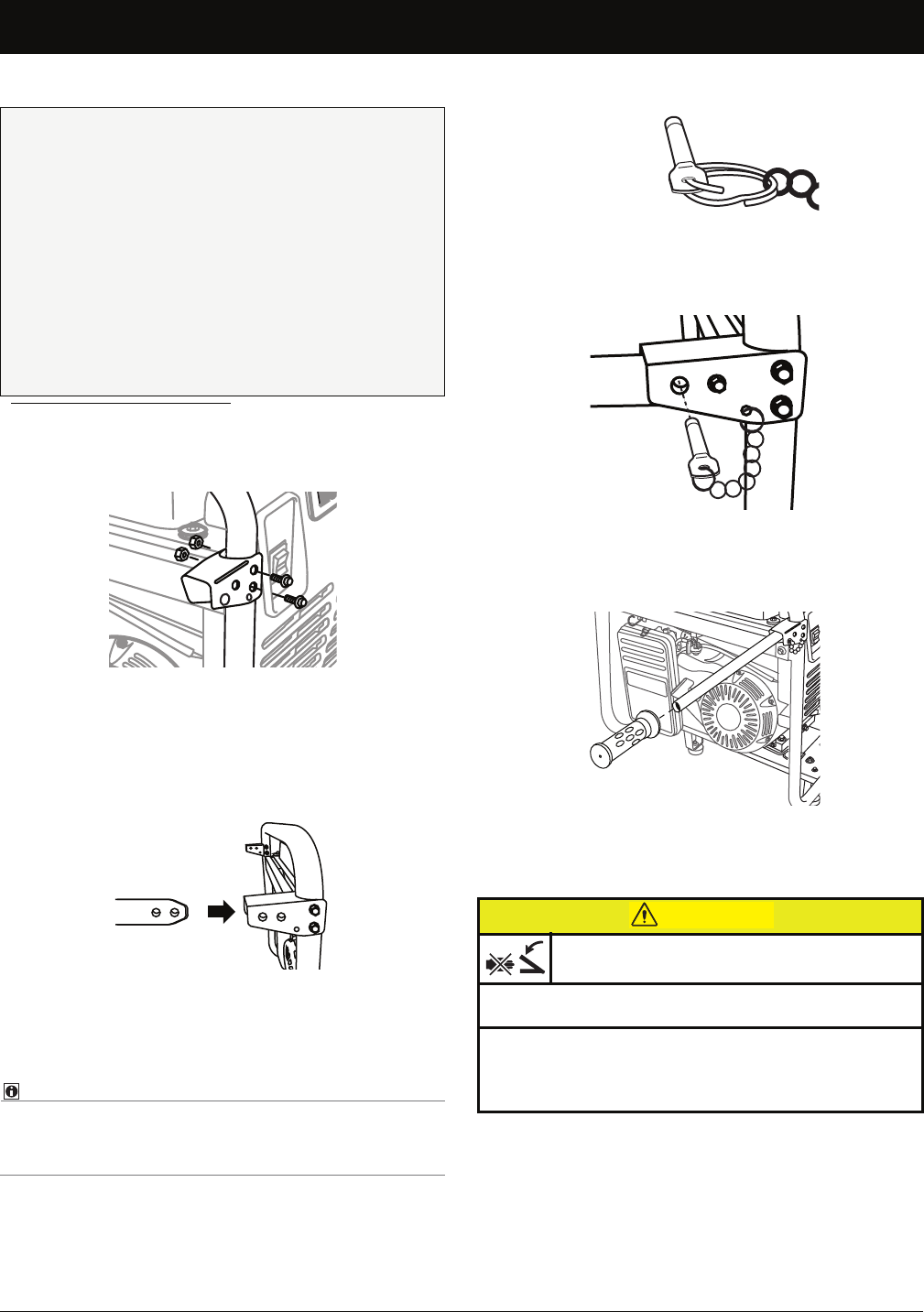

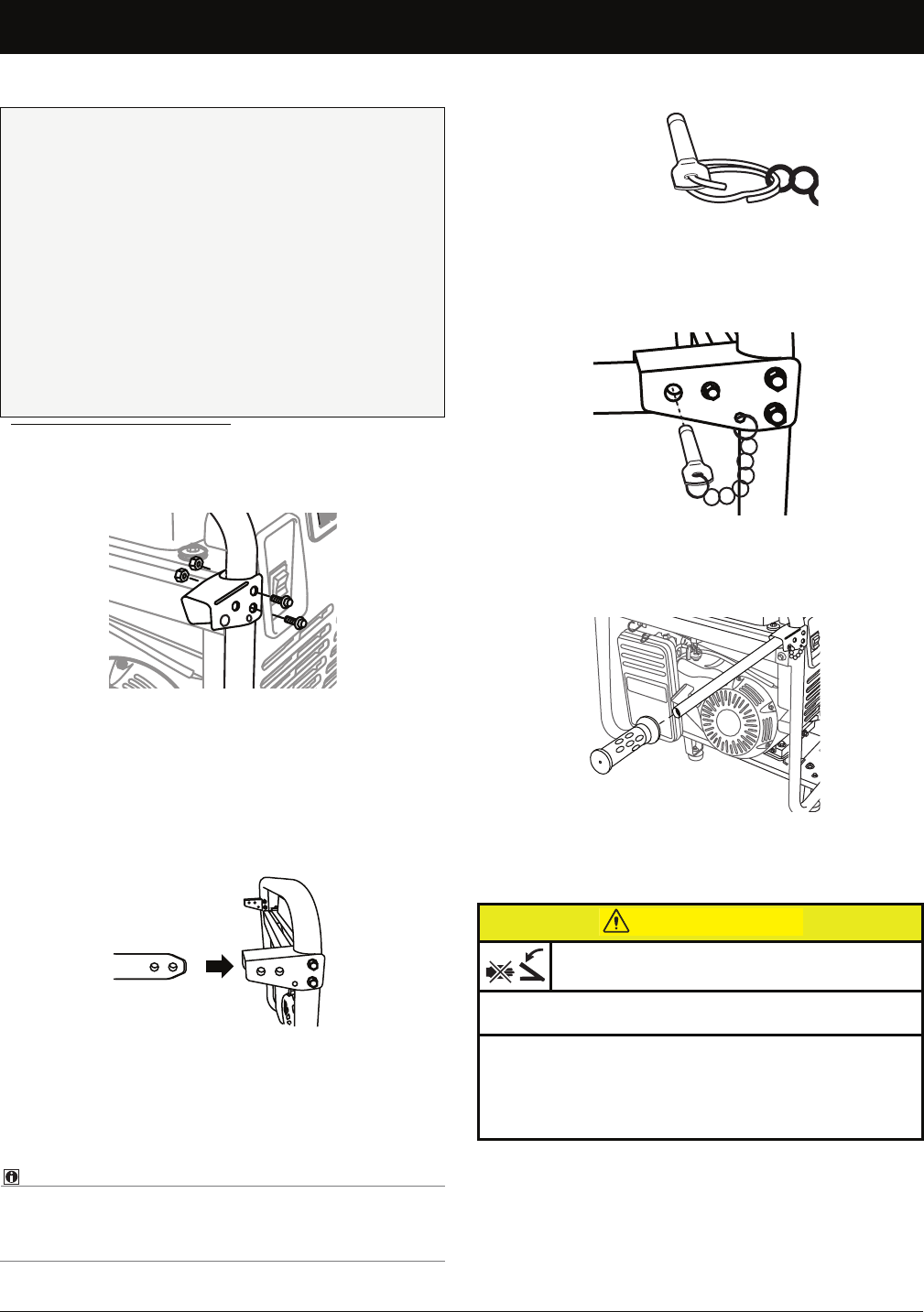

Step 3: Install Handle Assembly

1. Hold handle bracket over pre-drilled holes on frame

as shown in Figure 10.

2. Attach bracket to frame using 40 mm long flange-

head hex bolts and serrated flange nuts and tighten.

3. Slide handle bar through center of each bracket and

line up bolt holes.

4. Attach handle to each bracket using 40 mm long

flange-head hex bolt and serrated flange nut to hole

closest to frame and tighten.

NOTE:

Handle should be in a horizontal position after tightening

bolts and nuts. If handle seems to hang down, tighten

bolts and nuts further.

5. Attach pin to chain.

6. Attach chain to handle bracket as illustrated below.

Insert pin through bracket and handle.

7. Slide rubber handle grip onto each handle bar and

push to achieve snug fit.

Once properly installed, the handles can be collapsed, if

desired, by removing the pins.

•To collapse handles, remove pins and push firmly

down on handle until it rests vertically against genera-

tor frame.

•To return handles to horizontal position, pull up on

handle and lock with pins.

To install handle assembly, you will need:

Handle brackets (2)

Handle bars (2)

Pins (2)

Chains (2)

Rubber handle grips (2)

M6 x 40 mm long flange-head hex bolts (6)

M6 serrated flange nuts (6)

Socket wrench with 10 mm socket*

* Not included

10 mm open end wrench*

FIGURE 10: Handle Bracket to Frame

FIGURE 11: Insert Handle Bar to Bracket

FIGURE 12: Attach Pin and Chain

FIGURE 13: Attach Chain to Handle Bracket

FIGURE 14: Attach Grips to Handle

Hands and fingers can be pinched from collapsible

handles.

• Keep hands and fingers clear from hinges when

collapsing generator handles.

• Handles should only be used to roll the generator to a

new location. If lifting the generator (i.e. into a vehicle),

never use the handles to support the complete weight

of the generator.

CAUTION

Assembly

10 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

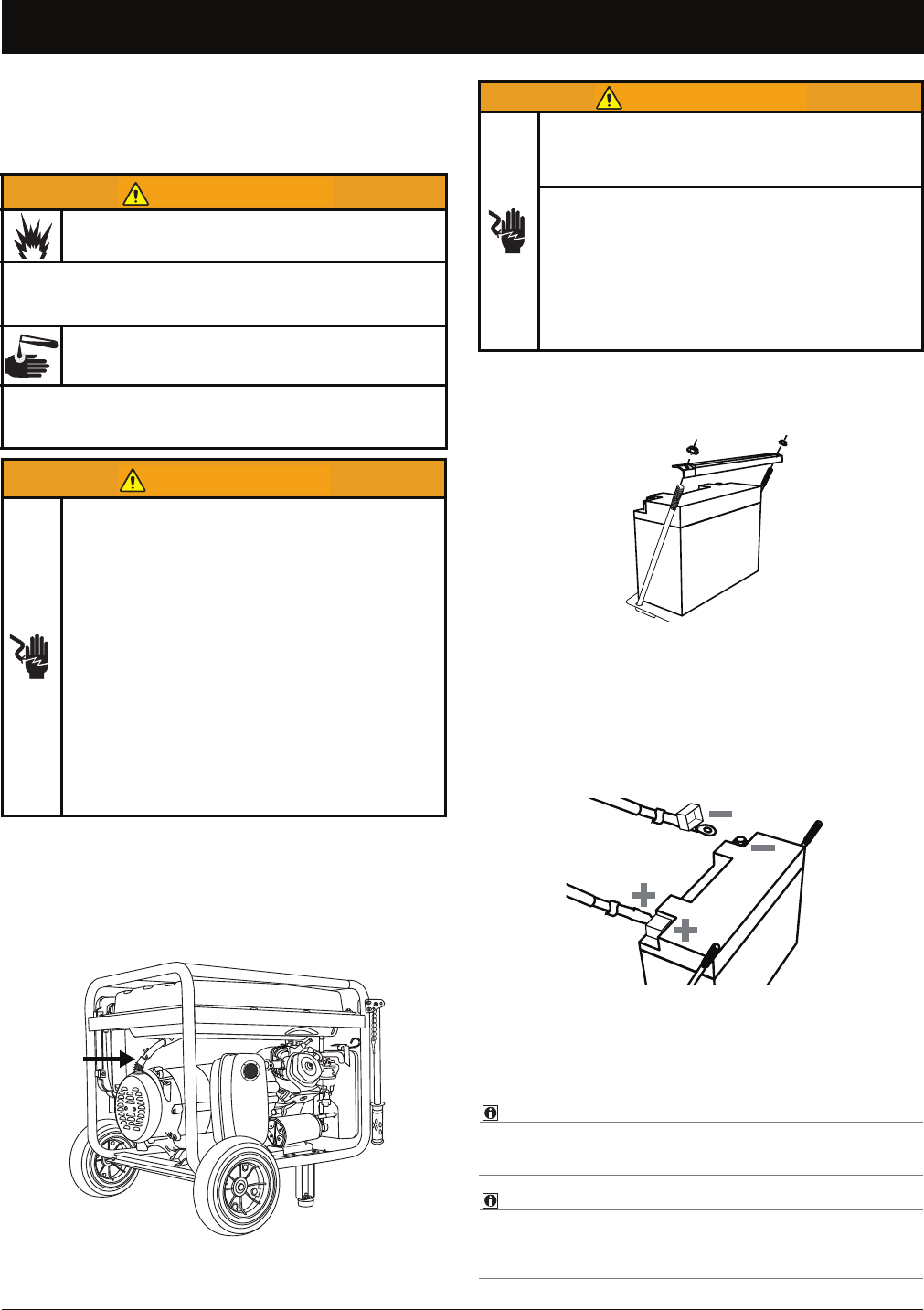

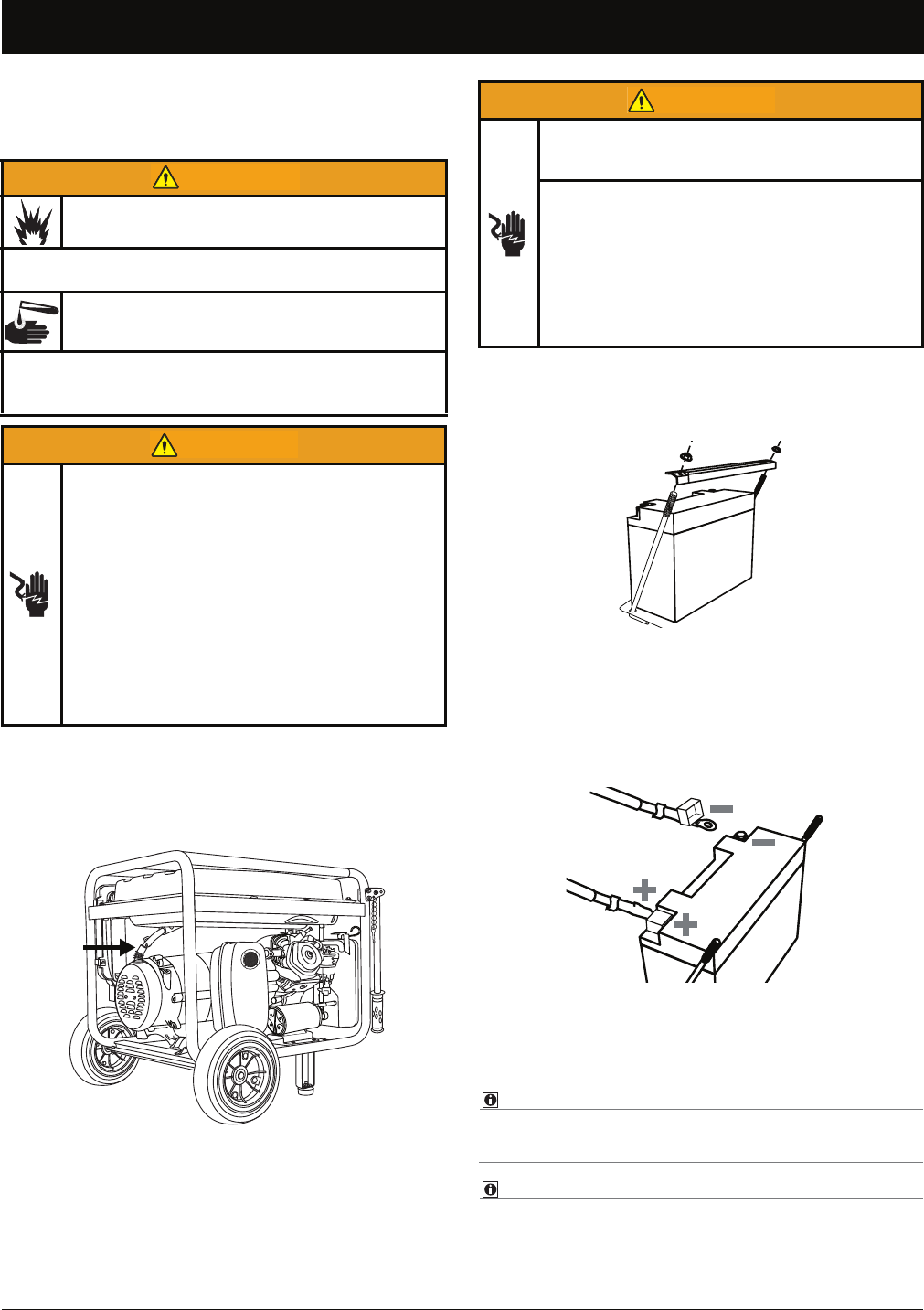

Step 4: Install Battery

To use the electric start feature, the battery (included)

must be connected to generator’s electric starter.

1. The generator is packaged with the black negative (-)

battery lead attached to the top of the alternator with

a plastic tie wrap. Carefully cut the tie wrap to disen-

gage the battery lead and remove the plastic bag.

2. To access battery posts:

2A. Loosen and remove nuts on retaining plate; slide

retaining plate off support rods.

2B. Tip battery slightly forward.

3. Remove bolt/nut from each battery post.

4. Confirm red positive (+) battery lead is securely fas-

tened to the positive (+) post as it may have loosened

during shipping. Place boot over battery post.

5. Connect the black negative (-) battery lead to the neg-

ative (-) battery post; install bolt, nut, and boot.

6. Reinstall retaining plate; tighten bolts and nuts.

NOTE:

Actual battery appearance may vary from illustration pro-

vided.

NOTE:

While the engine is running, a small “trickle” charge is

applied to the battery.This keeps an adequate battery

charge.

Battery gases are explosive.

• NEVER allow open flames, lit cigarettes, sparks, or

spark-producing equipment near the battery.

Battery electrolyte fluid is comprised of sulfuric acid,

which can be very dangerous and cause severe

burns.

• NEVER allow battery fluid to contact eyes, skin, or

clothing. If contact or spillage occurs, immediately flush

the area with water.

Exposed terminals, even on disconnected batteries,

can cause electric shock.

• NEVER touch both battery terminals with bare

hands at the same time.

• Remove rings, watches or any other object

containing metal when working with battery. If

metal comes into contact with battery termi-

nals, electric shock and serious burns can

result.

• Only use insulated/non-conducting tools when

working with or near battery.

• NEVER lay tools or other metal objects on top

of battery.

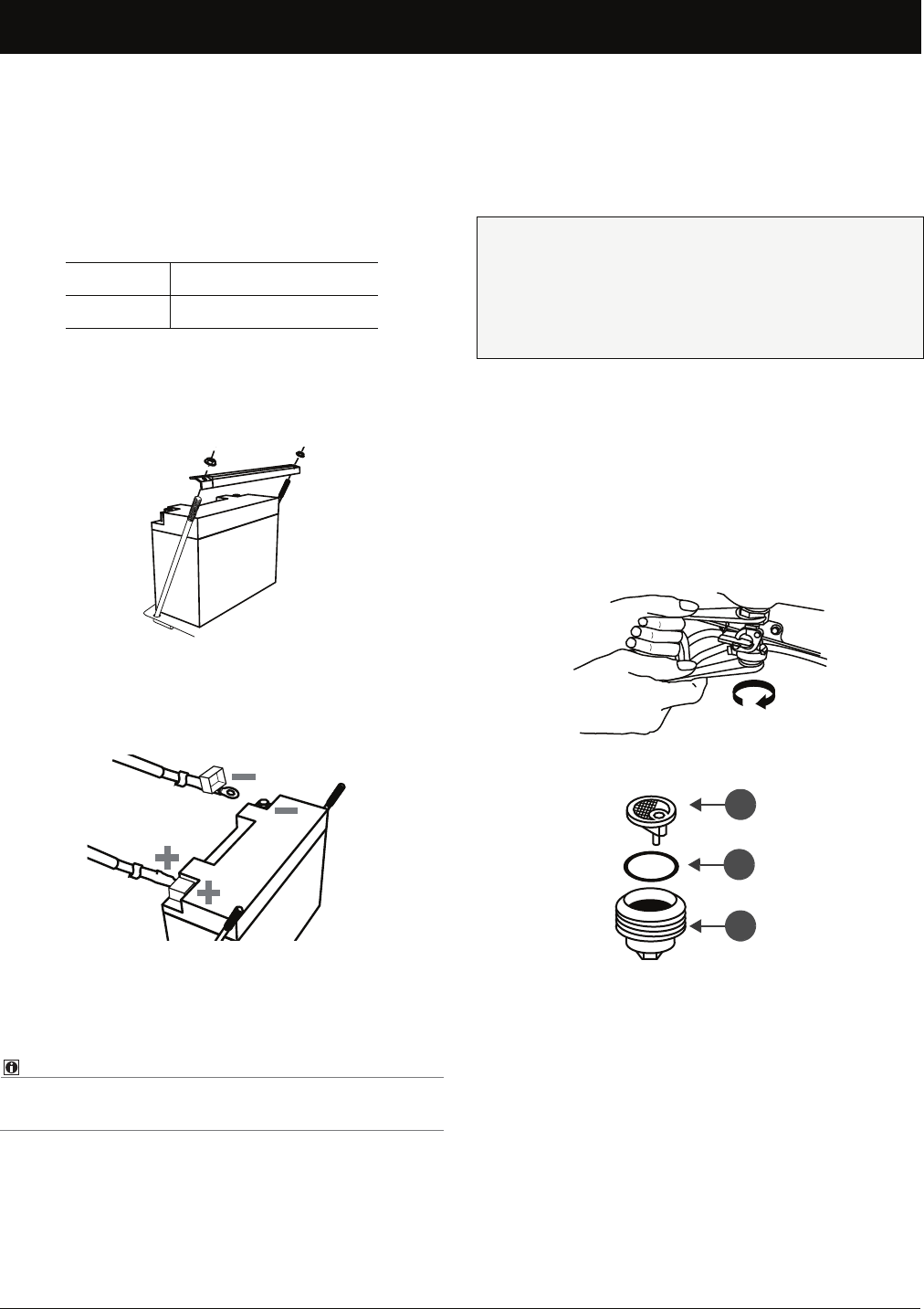

FIGURE 15: Negative Battery Lead Attached to Alternator for Shipping

WARNING

To avoid electric arcing, which can result in electric

shock, follow these instructions exactly.

When connecting or disconnecting battery leads:

• ALWAYS connect positive (+) battery lead

first.

• ALWAYS disconnect negative (-) battery lead

first.

• NEVER connect negative (-) battery lead to

positive (+) post on battery.

• NEVER connect positive (+) battery lead to

negative (-) post on battery.

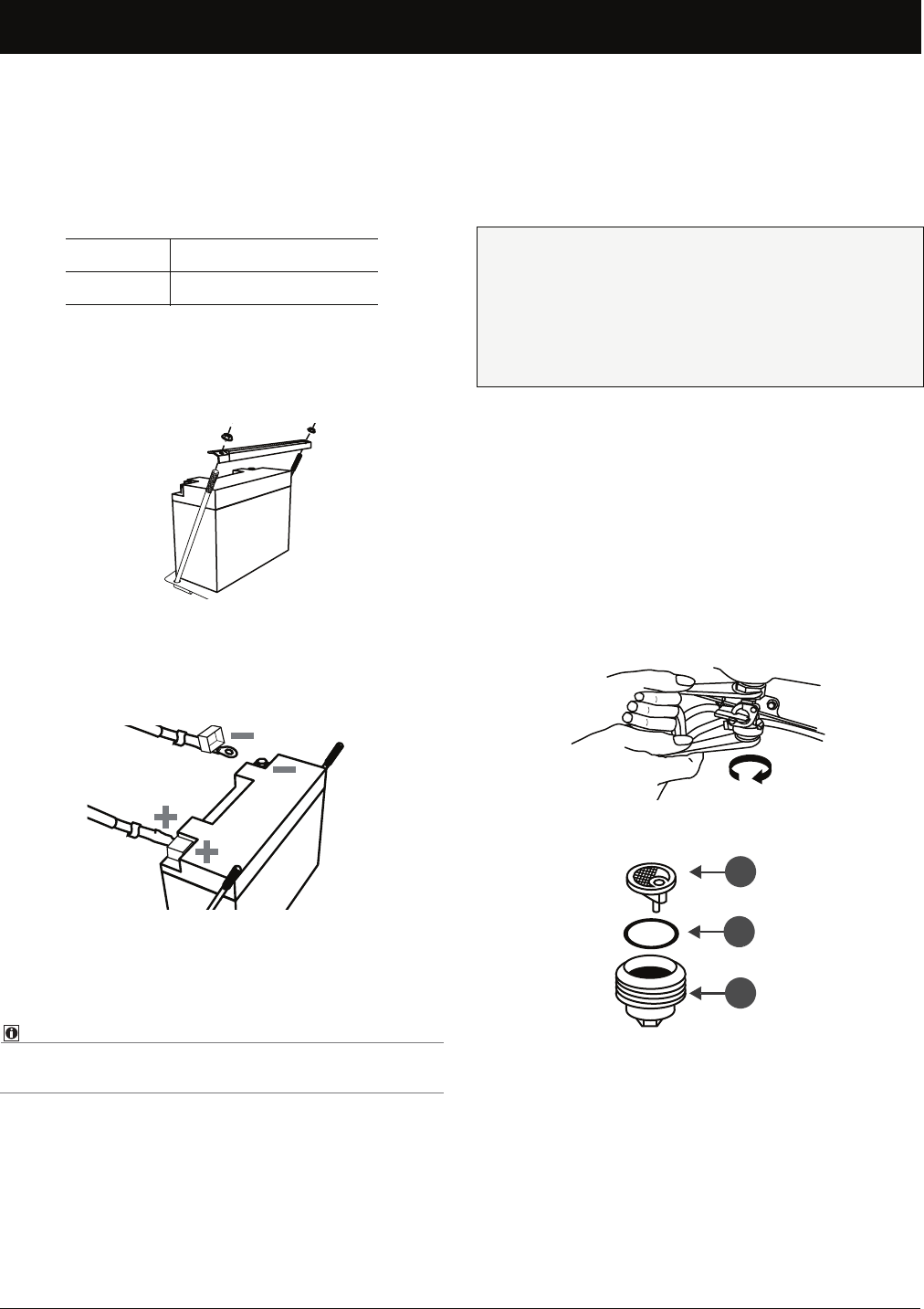

FIGURE 16: Electric Start Battery—Remove Retaining Plate

FIGURE 17: Electric Start Battery—Lead Connection

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 11

Grounding the Generator

The National Electric Code (NEC) requires the generator

to be connected to an earth ground. Before using the gen-

erator, connect a copper wire (minimum 10 AWG) from the

ground terminal (see Figure 18) to an earth ground. Con-

sult a licensed electrician for proper grounding methods.

NOTE:

The generator has a floating neutral which means the

ground terminal on the generator is not connected to the

AC neutral wire in the generator. If using a receptacle

tester, it will not show the same ground circuit condition

as for a home receptacle.

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes, or

ordinances that apply to the intended use of generator.

Please consult a qualified electrician, electrical inspector,

or the local agency having jurisdiction.

•In some areas, generators are required to be regis-

tered with local utility companies.

•If generator is used at a construction site, there may

be additional regulations which must be observed.

Using Generator for Backup Power

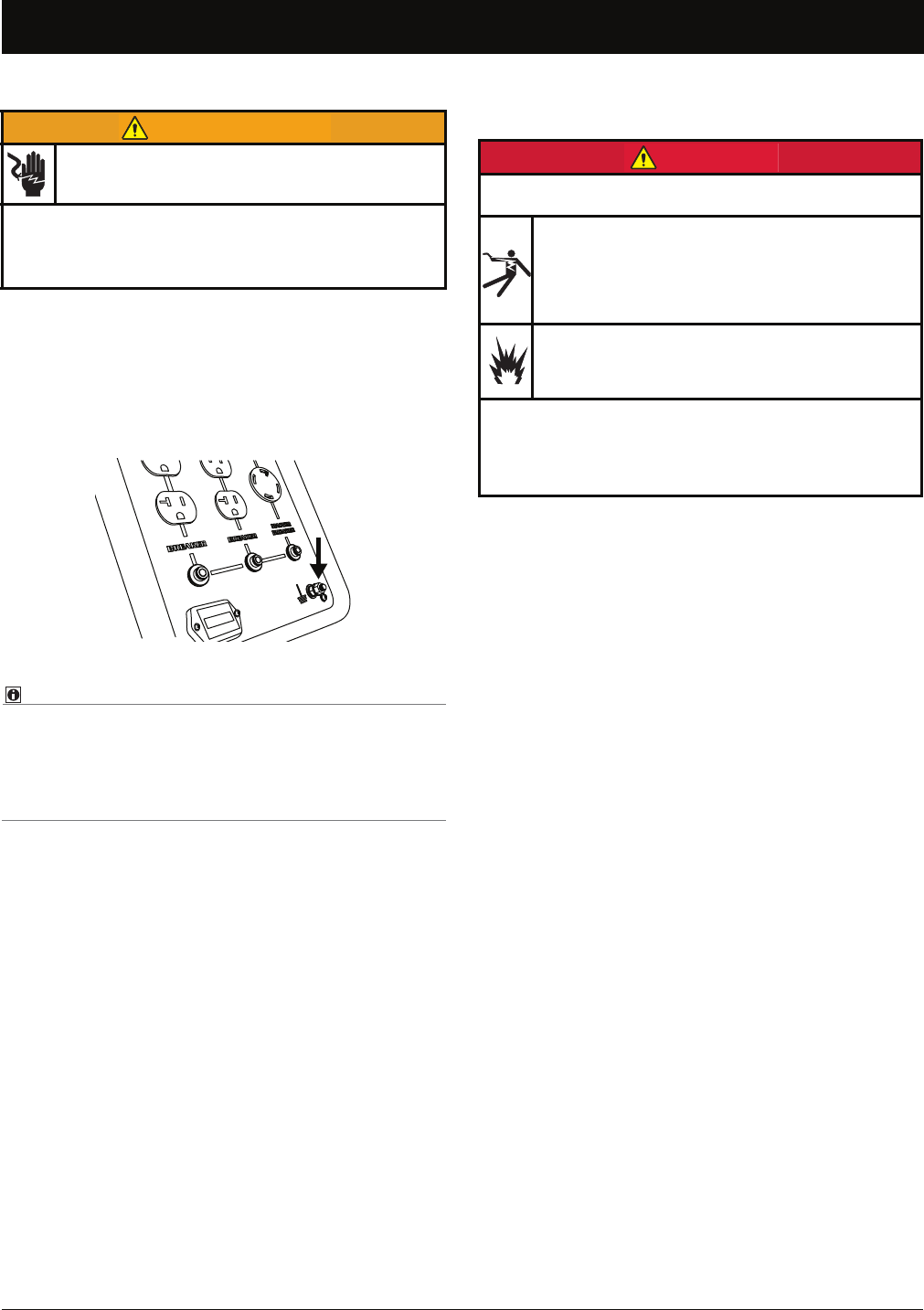

Generator must be grounded to prevent electrical

shock from faulty appliances.

• Before using generator, consult a qualified electrician,

electrical inspector, or local agency having jurisdiction

for local codes or ordinances that apply to the intended

use of generator.

FIGURE 18: Ground Terminal

WARNING

Improper connections of the generator to a building’s electri-

cal system can be deadly.

Electrical current from generator can feedback into

utility lines. Such feedback may electrocute utility

company workers or others who contact utility lines

during a power outage.

Electrical current can feedback into generator. When

utility power is restored, generator may explode,

burn, or cause fires in building's electrical system.

• Before connecting to a building’s electrical system, con-

sult a qualified electrician, electrical inspector, or local

agency having jurisdiction for local codes or ordinances

that apply to the intended use of generator.

DANGER

THIS PAGE INTENTIONALLY LEFT BLANK

12 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 13

COMPONENTS

Use information provided in this section to become familiar with your generator’s components.

A—Power Control Center

Household Outlets

125VAC 20 Amp Duplex (NEMA 5-

20R) outlets to connect 120V appli-

ances to generator for power.

Generator Cord

125/250VAC 30 Amp Twist-Lock

(NEMA L14-30R) outlet can be used

to:

•Power 120V appliances using 4-in-1 power cord (not

included).

•Power 240V appliances using appropriate (NEMA L14-

30P) power cord (not included).

Breakers

Protects circuits from damage caused by

overload or short-circuit by stopping the flow

of electricity from the generator to the appli-

ance. Master circuit breaker controls power

to all outlets. If there is no power at outlets,

see Troubleshooting section.

Hour Meter

Shows the total unit run time for maintenance purposes.

Ground Terminal

Connects generator to ground wire for grounding protection.

B—Battery Tray and Battery

Provides power for electric start feature.

C—Oil Fill Dipstick

Seals off engine oil fill hole and provides indicator for engine

oil level.

D—Oil Drain Screw

Allows engine oil to drain from generator.

E—Engine Control Switch

Control used to start and stop the engine. Engine control

switch has three positions:

•START—Starts generator engine

•RUN—Prepares engine to start (manual start);

Indicates engine is currently running (electric start)

•STOP—Stops generator engine

F—Fuel Shut-off Valve

Controls flow of fuel from fuel tank to carburetor.

G—Recoil Starter Grip Handle

Provides means to manually start engine, if needed.

H—Air Cleaner Assembly

Removes dust from engine intake air.

I— Choke Control

Controls choke valve. Choke control must be moved to ON

position when starting a cold engine.

J—Fuel Tank Cap

Provides a secure seal on fuel tank.

K—Fuel Gauge

Indicates level of fuel currently in fuel tank.

L—Muffler Equipped with Spark Arrestor

Provides outlet for engine exhaust. Prevents sparks and other

combustible materials from escaping generator.

M—Spark Plug Cap (Wire)

Delivers voltage to spark plug. When spark plug needs ser-

vice, cap must be removed.

N—Carbon Canister

Reduces hydrocarbon emissions.

The information below is provided for reference only. Refer to “OPERATION” on page 15 for instructions

on operating the generator.

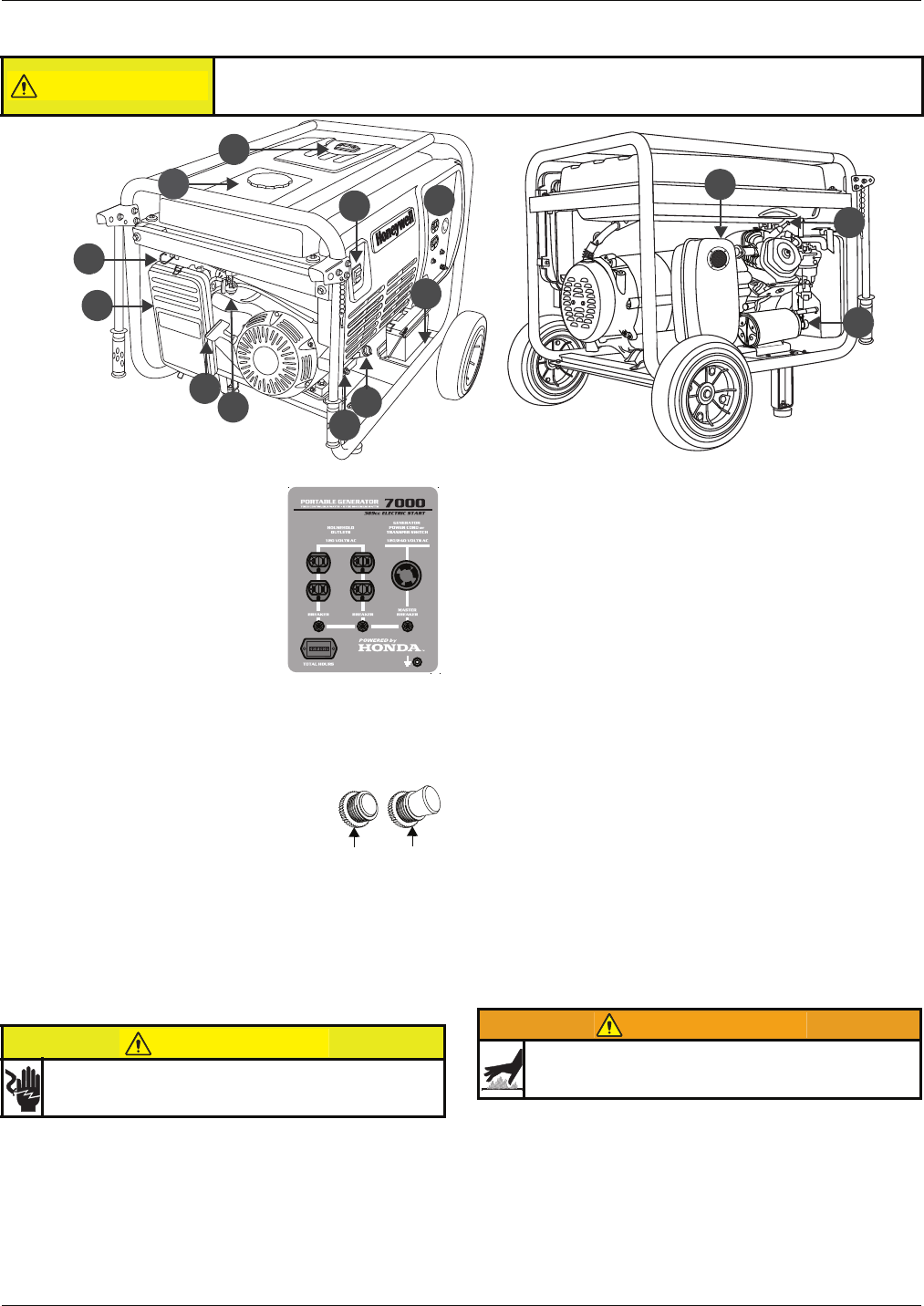

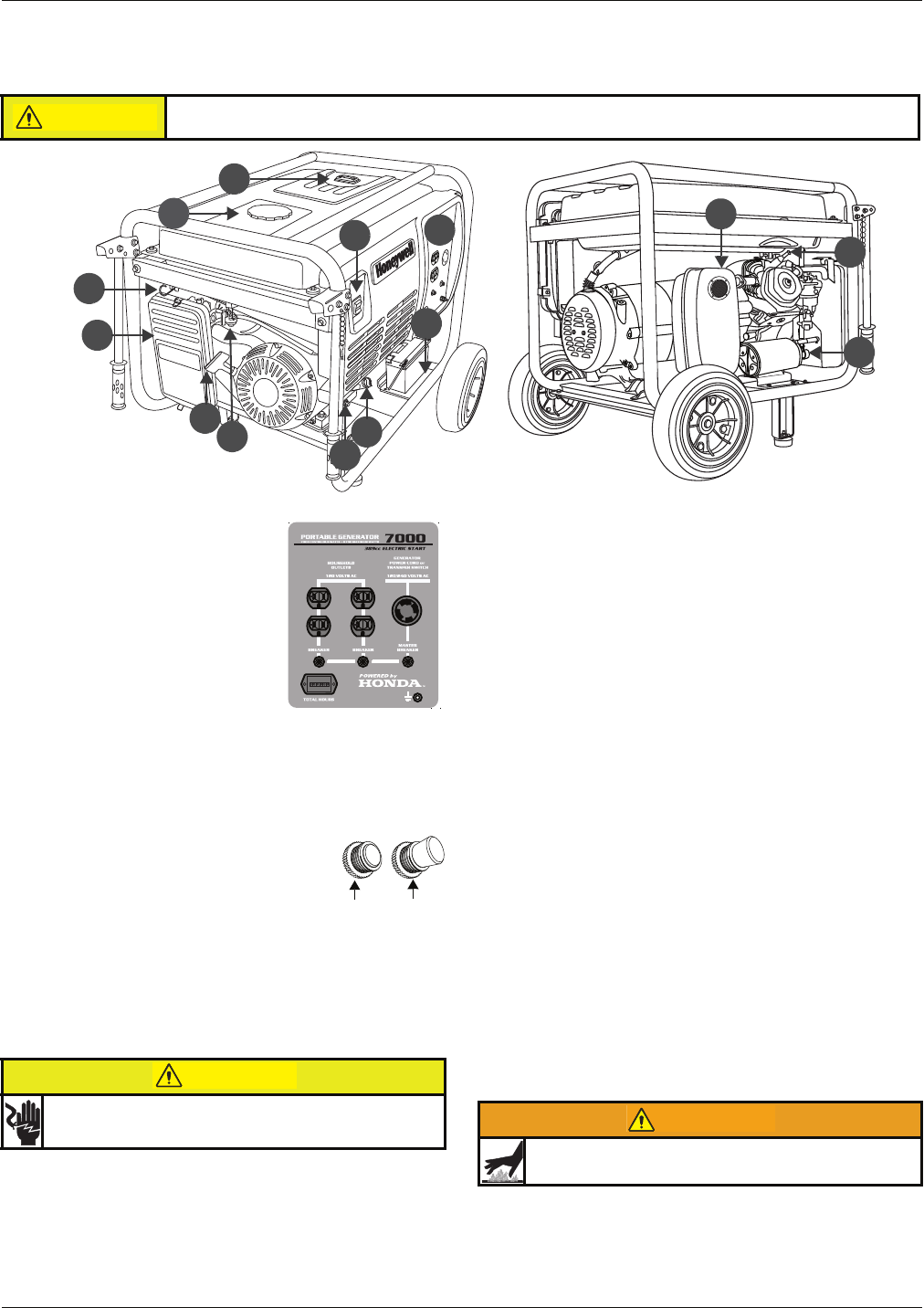

FIGURE 19: HW7000EH Portable Electrical Generator

CAUTION

Generator must be grounded to prevent electrical

shock from faulty appliances. See page 11.

Set Tripped

CAUTION

Muffler reaches temperatures that can cause serious

burns if touched. NEVER touch hot surfaces.

WARNING

THIS PAGE INTENTIONALLY LEFT BLANK

14 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 15

OPERATION

Generator Location

When deciding on the location to place your generator,

keep in mind the following safety rules:

Preparing for Operation

Before starting generator, complete the following prepara-

tion tasks:

Be sure generator is placed outdoors in a well

ventilated area. Using a generator indoors CAN KILL

YOU IN MINUTES.

Consult a licensed electrician or utility company if

you will be using your generator for back-up

power. See “Using Generator for Backup Power” on

page 11.

Check/add engine oil—See “Adding Engine Oil” on

page 22. For initial start-up, follow instructions on oil

container provided with generator.

Check/add fuel*—See “Adding Engine Fuel” on

page 22.

Be sure ground terminal is properly connected to

earth ground—See “Grounding the Generator” on

page 11.

Check extension cords—be sure cords are:

In good condition.

Rated for outdoor use and match amperage and

voltage ratings of generator outlet.

Equipped with plugs that have a ground terminal.

Depressed areas such as construction foundations,

pools, or any low-lying areas, can cause carbon

monoxide to accumulate. Inhalation of carbon mon-

oxide can kill you in minutes.

• NEVER use generator inside homes, garages,

crawl spaces, sheds, or similar enclosed

spaces. Use generator only outdoors and far

away from windows, doors, and vents.

If generator is placed on an uneven or flexible sur-

face, generator could tilt or overturn, causing fuel to

spill from gas tank. Spilled fuel could ignite.

• Place generator on firm, level surface and avoid

loose sand or snow. If generator is tilted or

overturned, fuel spillage may result. Also, if

generator is overturned or sinks into a soft sur-

face, sand, dirt, or water may enter generator.

NEVER operate generator in rain or snow, or when

the generator is set on wet surface.

Keep generator at least 6 feet (2 meters) away from

buildings, other equipment, and combustible materi-

als during operation.

DANGER

WARNING

CARBON MONOXIDE

Generator exhaust contains high levels of carbon monoxide

(CO), a poisonous gas you cannot see or smell. If you can

smell the generator exhaust, you are breathing CO. But even

if you cannot smell the exhaust, you could be breathing CO.

• NEVER use a generator inside homes, garages, crawl-

spaces, or other partly enclosed areas. Deadly levels

of carbon monoxide can build up in these areas. Using

a fan or opening windows and doors does NOT supply

enough fresh air.

• ONLY use a generator outdoors and far away from

open windows, doors, and vents. These openings can

pull in generator exhaust.

Even when you use a generator correctly, CO may leak into

the home. ALWAYS use a battery-powered or battery-

backup CO alarm in the home.

If you start to feel sick, dizzy, or weak after the generator has

been running, move to fresh air RIGHT AWAY. See a doctor.

You could have carbon monoxide poisoning.

Before connecting to a building’s electrical system,

consult utility company or qualified electrician.

• Electrical current from generator can feedback

into utility lines. Such feedback may electrocute

utility company workers or others who contact

utility lines during a power outage.

* You must add fuel before using the generator for the first time

See “Adding Engine Fuel” on page 22.

DANGER

Starting Generator

16 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

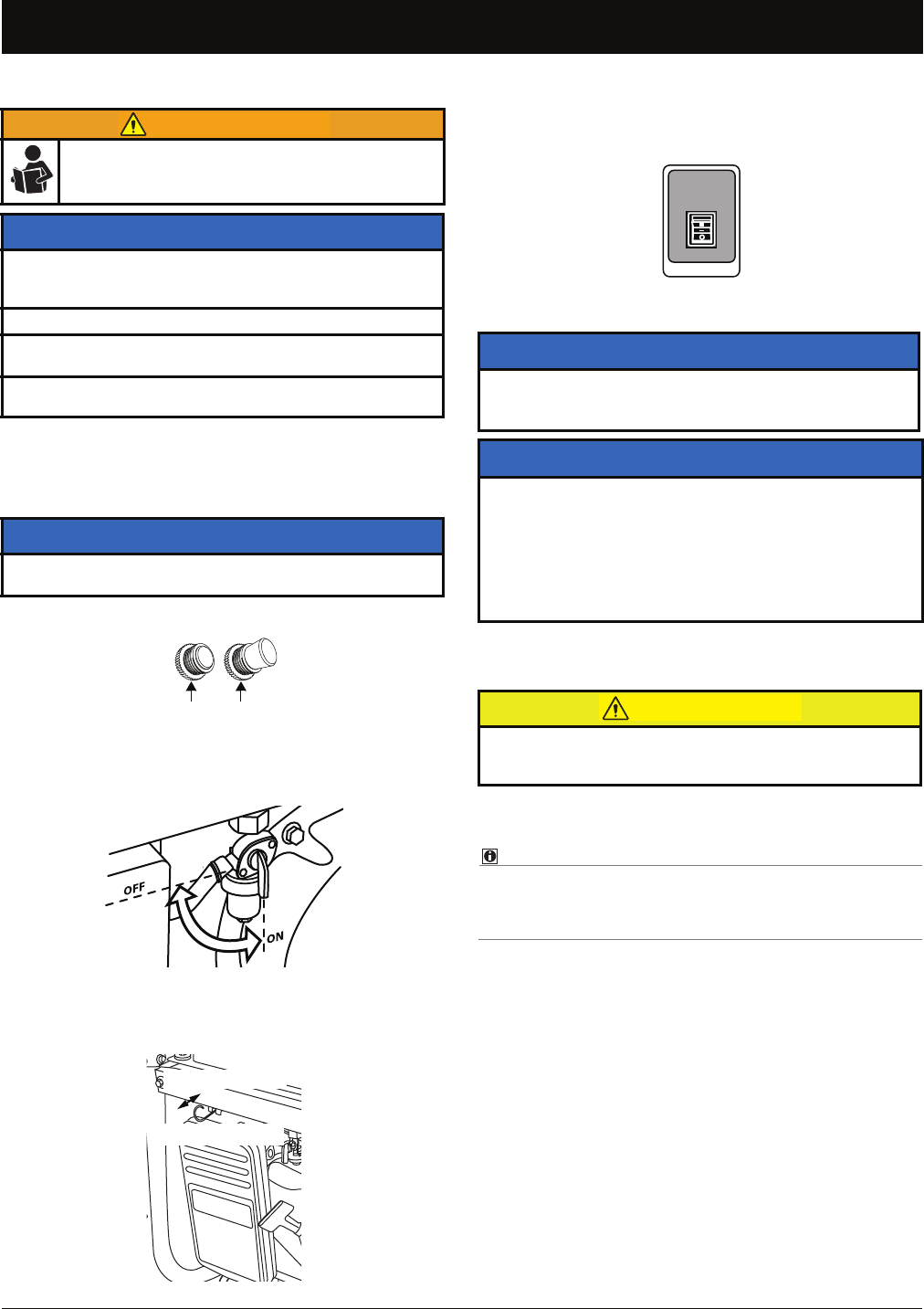

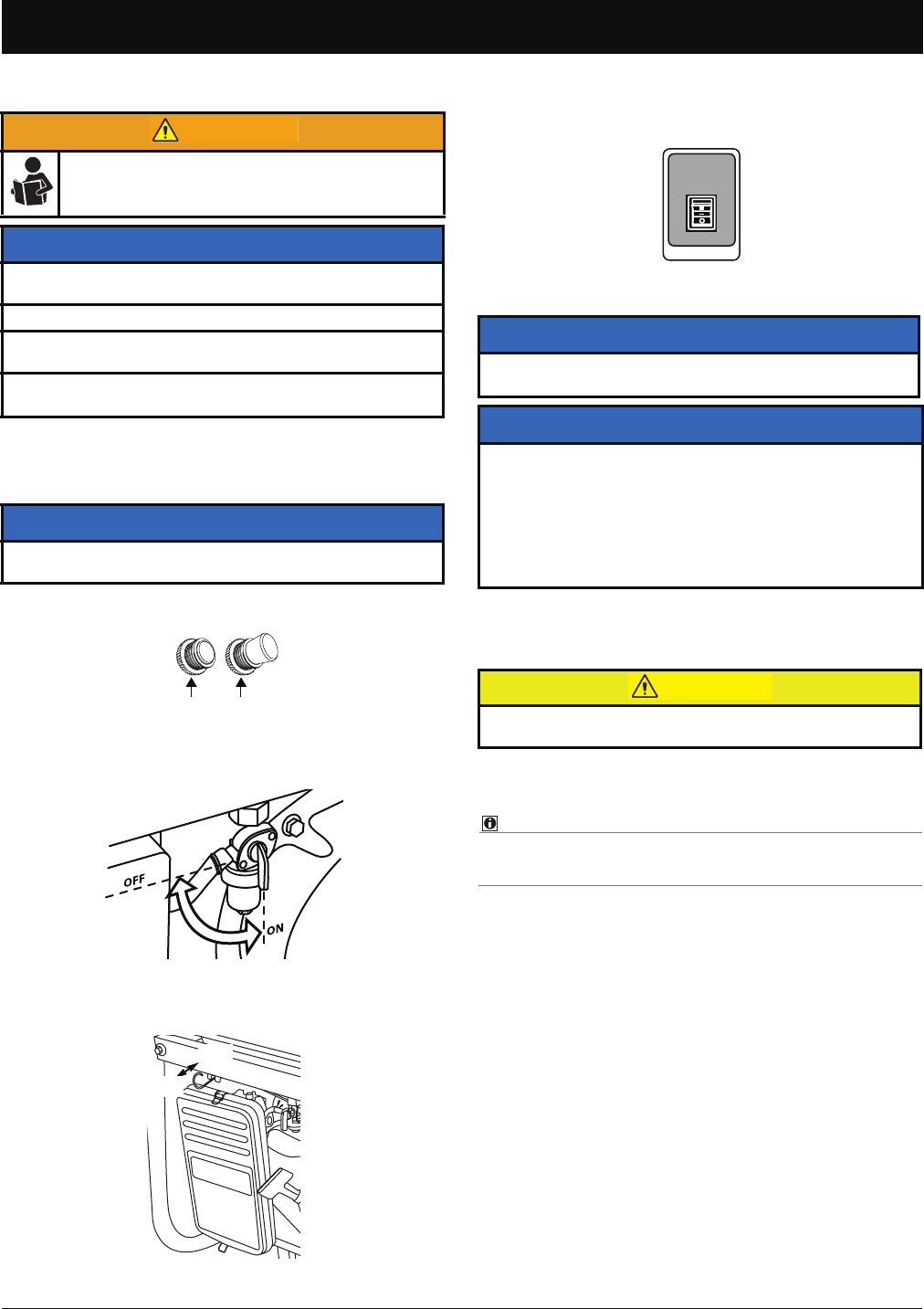

Starting Generator

Electric Start

1. Place generator outside in a well-ventilated area.

2. Confirm the circuit breakers are set.

3. Turn fuel shut-off valve to ON position.

4. Pull choke control to ON position.

5. Press and hold engine control switch in START posi-

tion until engine starts.

6. When the engine starts, release the engine control

switch allowing it to settle to the RUN (center) posi-

tion.

7. As the engine warms up, and RPM stabilizes, gradu-

ally push choke control to the OFF position.

NOTE:

While engine is running, a small “trickle” charge is applied

to starting battery.This keeps an adequate battery charge.

Before starting generator, be sure to thoroughly read

all information provided in this Owner’s Manual.

NOTICE

It is very important to maintain proper level of engine oil to

keep engine in good running condition.

• Check engine oil level prior to each use.

Starting generator with appliances connected can cause

permanent damage to appliances.

• NEVER start generator with electrical appliances

plugged in and turned on.

NOTICE

Keep the generator at a minimum of 6 feet (2 meters) from

any building, object, or wall.

FIGURE 20: Circuit Breaker Position

FIGURE 21: Fuel Shut-off Valve — ON/OFF position

FIGURE 22: Choke Control

WARNING

Set Tripped

OFF

FIGURE 23: Engine Control Switch

NOTICE

If engine will not start, move the choke to the OFF posi-

tion to reduce fuel to the engine.

NOTICE

• Holding engine control switch for more than 5 seconds

can damage starter motor. If engine fails to start after 5

seconds, release engine control switch and wait 10

seconds before attempting to start engine again.

• If you notice engine cranking speed drop after a period

of time, it may be an indication the battery should be

recharged.

To avoid generator damage, NEVER press the engine con-

trol switch to the START position while generator is running

START

ENGINE

STOP

RUN

CAUTION

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 17

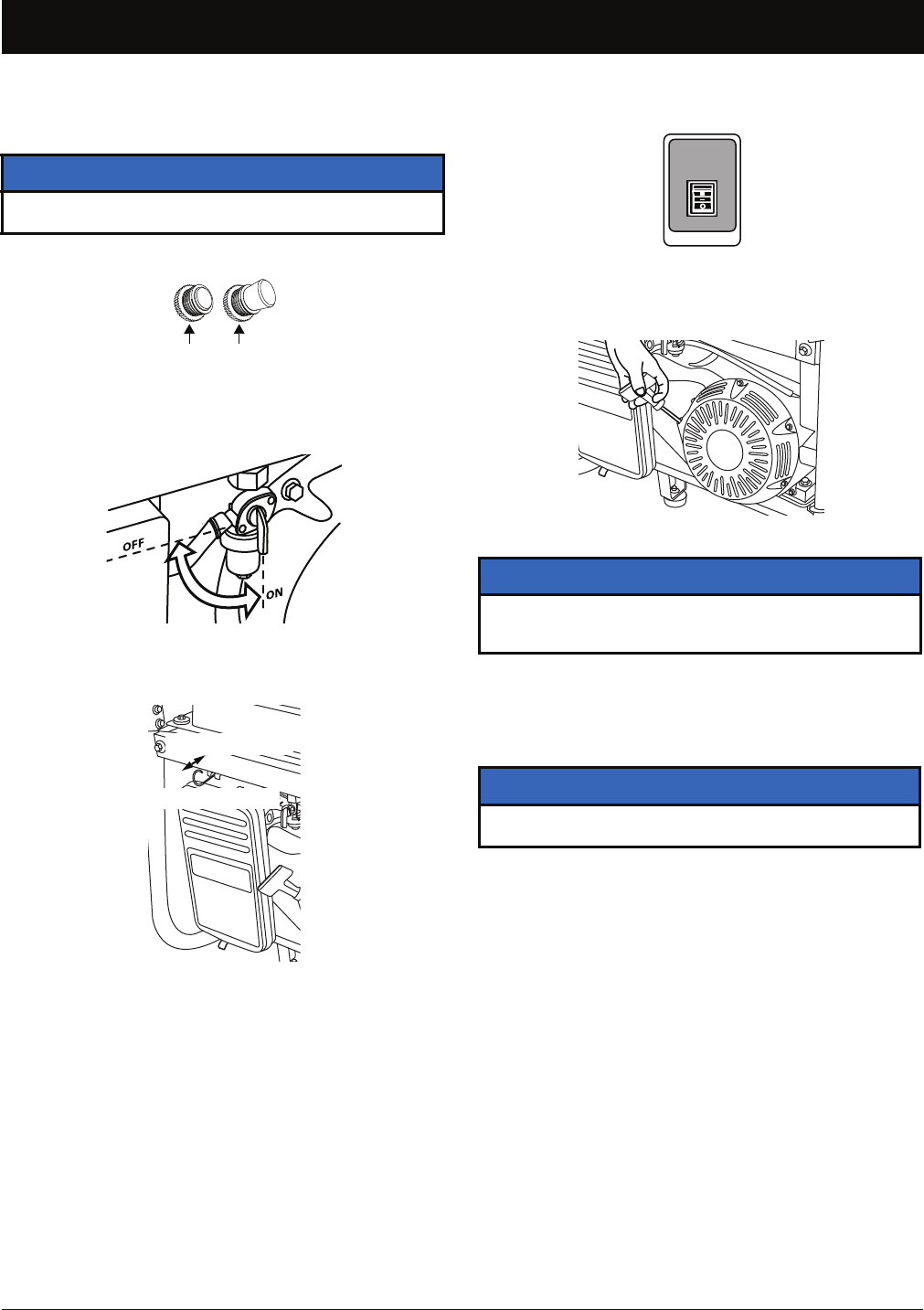

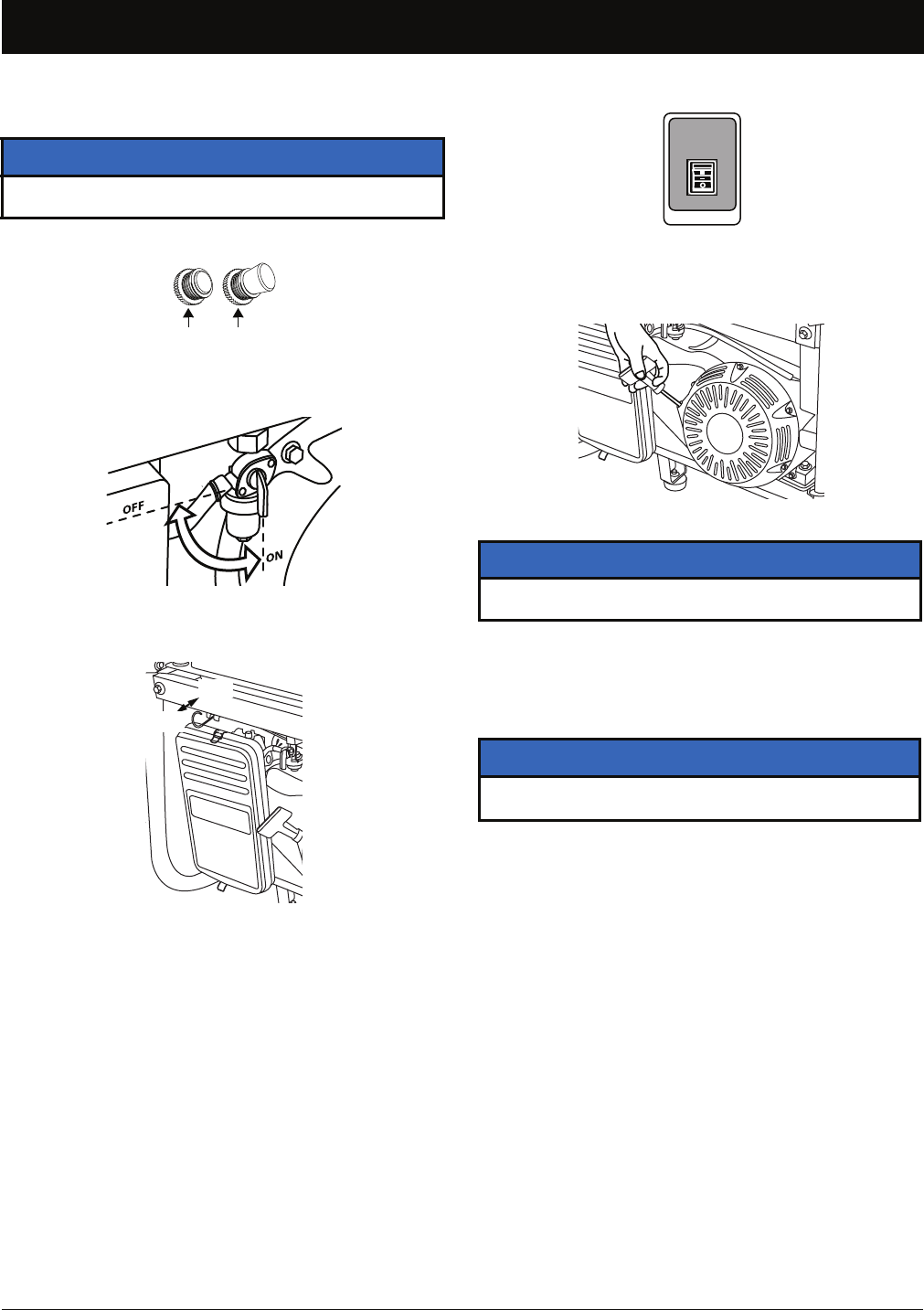

Starting Generator

Manual (Recoil) Start

1. Place generator outside in a well-ventilated area.

2. Confirm the circuit breakers are set.

3. Turn fuel shut-off valve to ON position.

4. Pull choke control to ON position.

5. Press engine control switch to RUN position.

6. Grip recoil starter handle and pull slowly until you feel

slight resistance.

7. Apply a swift, single pull to start the engine and care-

fully return the recoil starter handle to its original posi-

tion. This may need to be repeated 2-3 times until the

engine starts.

8. As engine warms up, and RPM stabilizes, gradually

push in choke control to OFF position.

NOTICE

Keep the generator at a minimum of 6 feet (2 meters) from

any building, object, or wall.

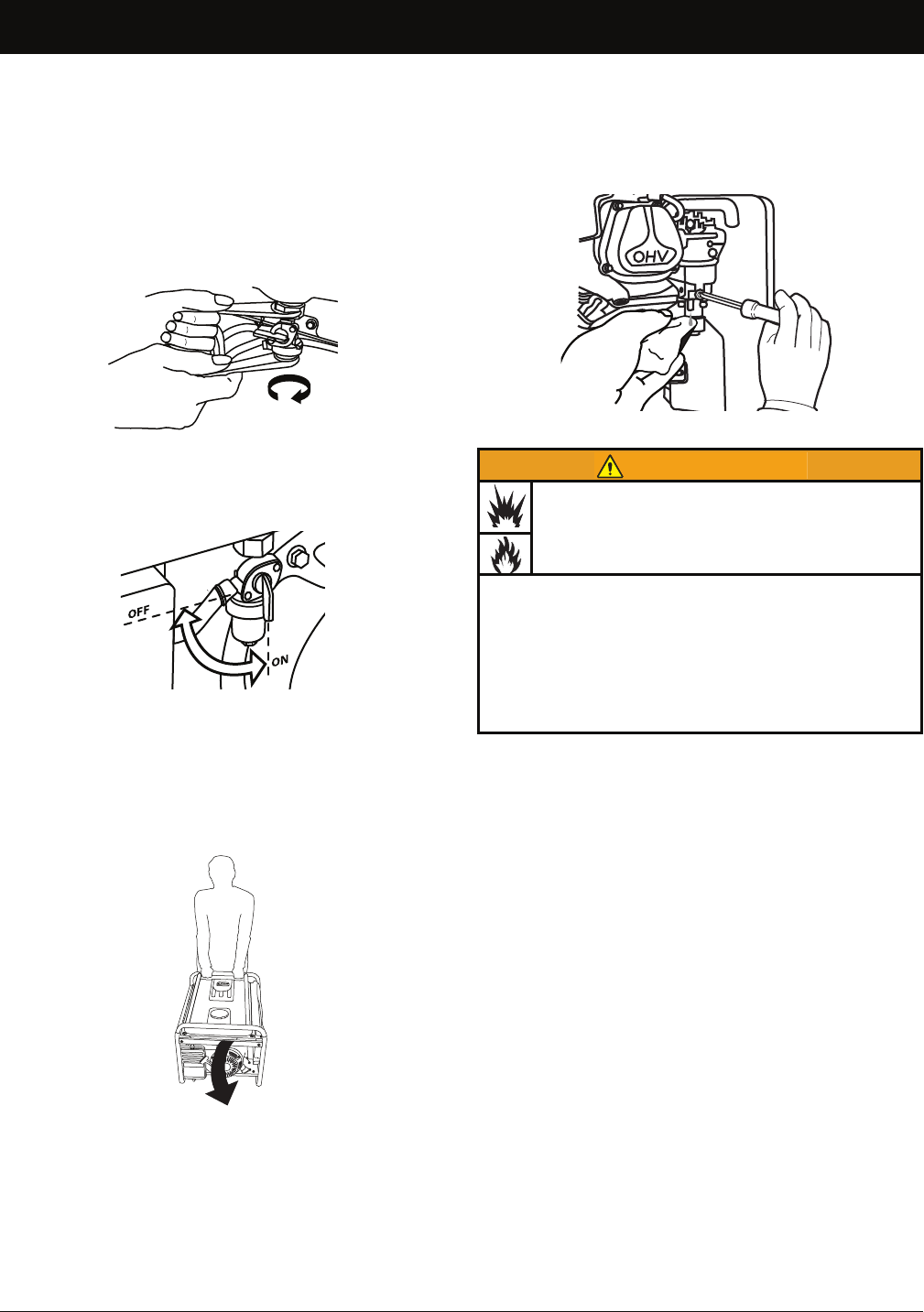

FIGURE 24: Circuit Breaker Position

FIGURE 25: Fuel Shut-off Valve — ON/OFF position

FIGURE 26: Choke Control

Set Tripped

OFF

FIGURE 27: Engine Control Switch

FIGURE 28: Recoil Starter Handle

NOTICE

NEVER allow the starter grip to snap back against the

engine. Return it gently to prevent damage to the starter.

NOTICE

If engine will not start, move the choke to the OFF posi-

tion to reduce fuel to the engine.

START

ENGINE

STOP

RUN

Stopping Generator

18 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

Stopping Generator

In an emergency:

Press engine control switch to STOP position.

In normal use:

1. Turn OFF any connected appliances and unplug any

connected power cords.

2. Allow generator to run for 2-3 minutes.

3. Press engine control switch to STOP position.

4. Turn fuel shut-off valve to OFF position.

For long-term storage instructions, see page 25.

High-Altitude Operation

At high altitudes, standard carburetor air-fuel mixture will

be excessively rich. Performance will decrease and fuel

consumption will increase.

High-altitude performance can be improved by installing a

smaller diameter main fuel jet in the carburetor and then

readjusting the pilot screw. If you always operate the

engine at altitudes higher than 5000 feet (1500 meters)

above sea level, have an authorized generator dealer per-

form this carburetor modification.

Even with suitable carburetor jetting, engine horsepower

will decrease approximately 3.5% for each 1000 foot (300

meter) increase in altitude above sea level. The effect of

altitude on horsepower will be greater than this if no car-

buretor modification is made.

Powering Appliances

NOTE:

In this manual, the term “appliance” refers to any electri-

cal device that can be connected to generator for power.

Rules for Powering Appliances

•Plan carefully: Before using the generator to power

appliances, take time to add power ratings (watt-

age) of each appliance and verify that total wattage

does not exceed rated output of generator. Power

rating information can usually be found on an appli-

ance’s product label, stamped inside, or on the

back of the appliance. See Table 1 for a listing of

average appliance wattage requirements.

•NEVER overload: Circuit breakers will stop the flow

of electricity between generator and appliance if the

generator is overloaded. This will be indicated by a

“tripped” breaker. If this happens, power off and dis-

connect appliance(s), wait a few minutes for thermal

breakers to cool (master breaker is not thermal), and

then push circuit breaker to reset.

NOTICE

If the engine is jetted for high-altitude and is used at a lower

altitude, it will run a lean air-fuel mixture that results in

reduced performance, possible over-heating, and possible

serious engine damage.

NOTICE

NEVER start generator with electrical appliances plugged in

and turned on.

Faulty appliances and power cords can result in elec-

trical shock.

• Before attempting to power an appliance, be sure gen-

erator has been properly grounded, and that appliance

and power cord are in good working order.

• Keep the generator away from other electric cables or

wires including commercial power supply lines.

• NEVER use generator for any purpose other than its

intended use.

• NEVER parallel connect generators or lengthen the

exhaust pipe.

• NEVER connect generator to any household circuit,

otherwise it may destroy generator or home electric

equipment.

Medical and Life Support Uses

• In case of emergency, call 911 immediately.

• NEVER use this product to power life support devices

or life support appliances.

• NEVER use this product to power medical devices or

medical appliances.

• Inform your electricity provider immediately if you or

anyone in your household depends on electrical equip-

ment to live.

• Inform your electrical provider immediately if a loss of

power would cause you or anyone in your household to

experience a medical emergency.

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 19

Powering Appliances

•Pay attention to appliance operation: If appliance

begins to operate abnormally, becomes sluggish, or

stops suddenly, turn it OFF immediately. Disconnect

appliance and determine whether problem is appli-

ance, or if rated load capacity of generator has been

exceeded.

•Use suitable extension cords: If using an extension

cord to connect appliance to generator, use only UL-

listed, three-prong extension cords. Be sure extension

cord is proper size (wire-gauge) to handle electric

load that will be plugged into it.

Appliance Wattage Information

Use table below as a guide to determine how much power

you will need to run appliances using generator.

NEVER run power cords under carpet, rugs, or other materi-

als where heat might build up or cord damage may go unno-

ticed.

The values provided in following table are estimates only.

• ALWAYS verify actual wattage requirements for appli-

ance you will be powering. Check labels inside or on

the back of appliance, refer to appliance operating

manuals, or contact appliance manufacturer.

Appliance Typical Running Watts

Air Conditioner, Central* 3500

Air Conditioner, Window* 500-1440

Aquarium 50-1210

Clock Radio 10

Coffee Maker 900-1200

Computer, CPU -

Awake / Asleep 120 / 30 or less

Computer, Monitor - Awake /

Asleep 150 / 30 or less

Computer, Laptop 50

Dehumidifier* 785

Dishwasher*

1200-2400 (using drying

feature greatly increases

energy consumption)

Dryer, Electric 1800-5000

Electric Blanket

(Single/Double) 60 / 100

Fan, Ceiling* 65-175

Fan, Window* 55-250

TABLE 1. Typical Appliance Running Wattages

CAUTION

Furnace* 750*

Hair Dryer 1200-1875

Heater, Portable 750-1500

Iron 1000-1800

Microwave Oven 750-1100

Radio, Stereo 70-400

Refrigerator, Frost-free, 16

Cubic Feet* 725

Sump Pump, 1/2 hp* 2150

Sump Pump, 1/3 hp* 2300

Television

•19" 65-110

•27" 113

•36" 133

•53"-61" Projection 170

•Flat Screen 120

Toaster 800-1400

Toaster Oven 1225

Vacuum Cleaner* 1000-1440

VCR/DVD 17-21 / 20-25

Washing Machine 350-500

Water Heater, Electric, 40 gal 4500-5500

Water Pump, Deep Well* 250-1100

* Allow up to three times normal running watts for starting this

appliance.

NOTICE

Starting appliances that have motors requires more power.

Examples of motorized appliances include refrigerators,

water pumps, and furnace blowers. Be sure that power rating

of appliance does not exceed that of generator.

Appliance Typical Running Watts

TABLE 1. Typical Appliance Running Wattages

THIS PAGE INTENTIONALLY LEFT BLANK

20 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 21

MAINTENANCE

Maintenance Schedule

Periodic maintenance and adjustment are necessary to keep the generator in good operating condition. Perform service and

inspection at intervals shown in Generator Maintenance Schedule (see Table 2).

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a poi-

son you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and far

away from windows, doors, and

vents.

• Shut off engine before performing any maintenance. If

engine must be run, be sure area is well ventilated.

NOTICE

Maintenance, replacement, or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

DANGER

Accidental starting of generator can cause severe injury or

death. Before performing maintenance, disconnect spark

plug cap from spark plug. Also disconnect both starting bat-

tery cables. Remove the negative (-) cable first to reduce the

risk of arcing.

Improper maintenance, or failure to correct a problem before

operation, can cause a malfunction in which you can be seri-

ously hurt or killed. Always follow inspection and mainte-

nance recommendations and schedules in this owner's

manual.

NOTICE

The maintenance schedule applies to normal operating con-

ditions. If you operate generator under severe conditions,

such as sustained high-load or high-temperature, or use it in

unusually wet or dusty conditions, consult your servicing

dealer for recommendations applicable to your individual

needs and use.

WARNING

MAINTENANCE TASK

FREQUENCY*

Before each

use

First month or

20 hours of

use

Every 3

months or 50

hours of use

Every 6

months or 100

hours of use

Every year or

300 hours of

use

Inspect for/clean debris X

Check engine oil level X

Change engine oil X X

Check air filter X

Clean air filter X†

Replace air filter X

Run engine X‡

Check/adjust spark plug X

Replace spark plug X

Clean fuel sediment cup X

Clean spark arrestor X

Clean cylinder cooling fins X**

Check/adjust idle speed X**

Check/adjust valve clearance X**

Clean fuel tank and filter X**

Clean combustion chamber Every 500 hours **

Check fuel tube Every 2 years (replace if necessary)**

TABLE 2. Generator Maintenance Schedule

* Perform at every indicated month or operating hour interval, whichever comes first.

† Clean more often when using generator in dusty areas.

‡ It is recommended that the generator is run for 30-60 minutes every three months to ensure the battery remains charged.

If the unit is stored for more than a year without running, a battery charger may necessary to recharge the generator battery.

** These items should be serviced by a Honda service dealer, unless you have the proper tools and are mechanically proficient. Refer to

the Honda shop manual for service procedures.

Adding Engine Fuel

22 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

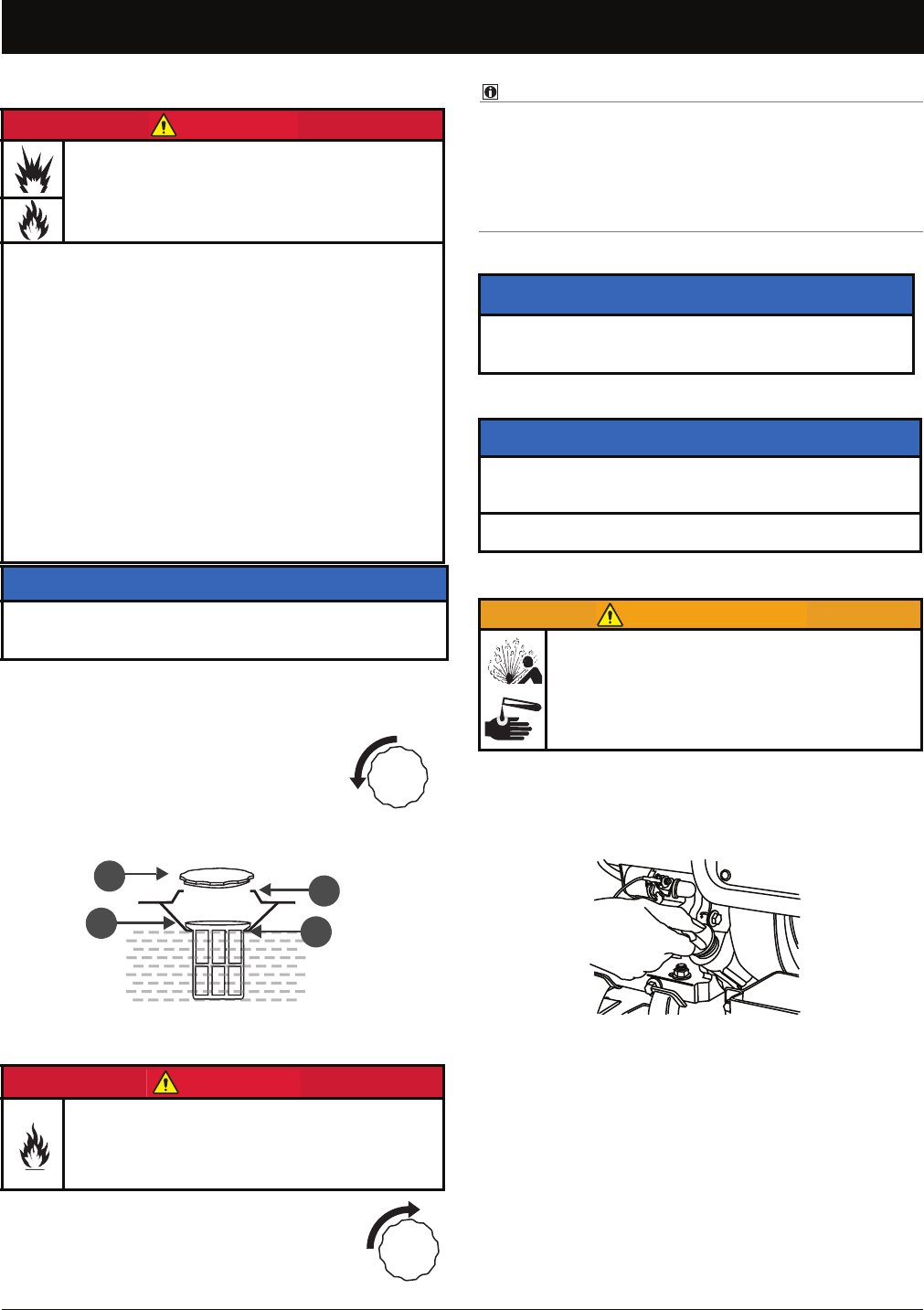

Adding Engine Fuel

1. Stop generator if engine is running. Allow to com-

pletely cool.

2. Place the generator on a flat, level surface.

3. Remove fuel tank cap (A).

4. Slowly pour gasoline into fuel tank. Be careful not to

overfill above the filler neck that supports the fuel

strainer (C).

5. Reinstall fuel tank cap (A) and fully tighten.

NOTE:

Occasional, light spark knock, "pinging", or rattling noise

is normal while operating under heavy loads. If spark

knock, pinging, or rattling occurs at a steady engine

speed, under normal load, drain fuel (page 26) and refill

with fresh gasoline. If noise persists, see an authorized

generator dealer.

Adding Engine Oil

1. Stop generator if engine is running.

2. Place generator on a flat, level surface.

3. Using clean cloth, wipe around oil fill and drain plug

areas to clean any dirt and debris.

4. Remove oil fill dipstick.

5. Slowly pour oil into oil fill hole using funnel to the level

specified in the Honda Owner’s Manual.

6. Check oil level.

7. Replace oil fill dipstick and fully tighten.

Fuel and fuel vapors are extremely flammable and

explosive under certain conditions.

• Refuel generator only outdoors, in a well-ventilated

area.

• NEVER fill fuel tank while engine is running. Turn gen-

erator OFF and allow to cool before filling with fuel.

• NEVER smoke or allow flames or sparks near genera-

tor or where gasoline is stored.

• NEVER overfill fuel tank (no fuel should be in filler

neck). After refueling, be sure fuel tank cap is closed

properly and securely.

• Be careful not to spill fuel when refueling. Spilled fuel

or fuel vapor may ignite. If any fuel is spilled, be sure

area is dry before starting engine.

• Avoid repeated or prolonged contact with skin or

breathing of vapor.

NOTICE

To avoid damage to engine, never use stale or contaminated

gasoline or oil/gasoline mixture. Avoid getting dirt or water in

fuel tank.

Use fresh gasoline with a pump octane rating of 86 or

higher.

FIGURE 29: Top of Fuel Tank (B) and Maximum Fuel Level (D)

Be careful not to spill fuel when refueling. Spilled

fuel or fuel vapor may ignite. If any fuel is spilled,

be sure area is dry before starting engine.

DANGER

NOTICE

Running engine with persistent spark knock or pinging can

cause engine damage. Warranty does not cover parts dam-

aged by misuse.

NOTICE

It is very important to maintain proper level of engine oil to

keep engine in good running condition.

• Check engine oil level prior to each use. Refill engine

oil if oil level is too low.

ALWAYS stop engine before removing oil fill dip-

stick.

Crankcase pressure can cause hot engine oil to

spray out of engine fill hole. Hot engine oil can

cause severe burns.

FIGURE 30: Oil Fill Dipstick Removal

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 23

Engine Maintenance

See the Honda Owner’s Manual for instructions on

how to properly maintain the engine.

Contact an authorized Honda service dealer for

engine maintenance and repairs. In some locations,

authorized Honeywell service dealers are also Honda

service dealers. Contact your local dealer before

transporting your generator for service.

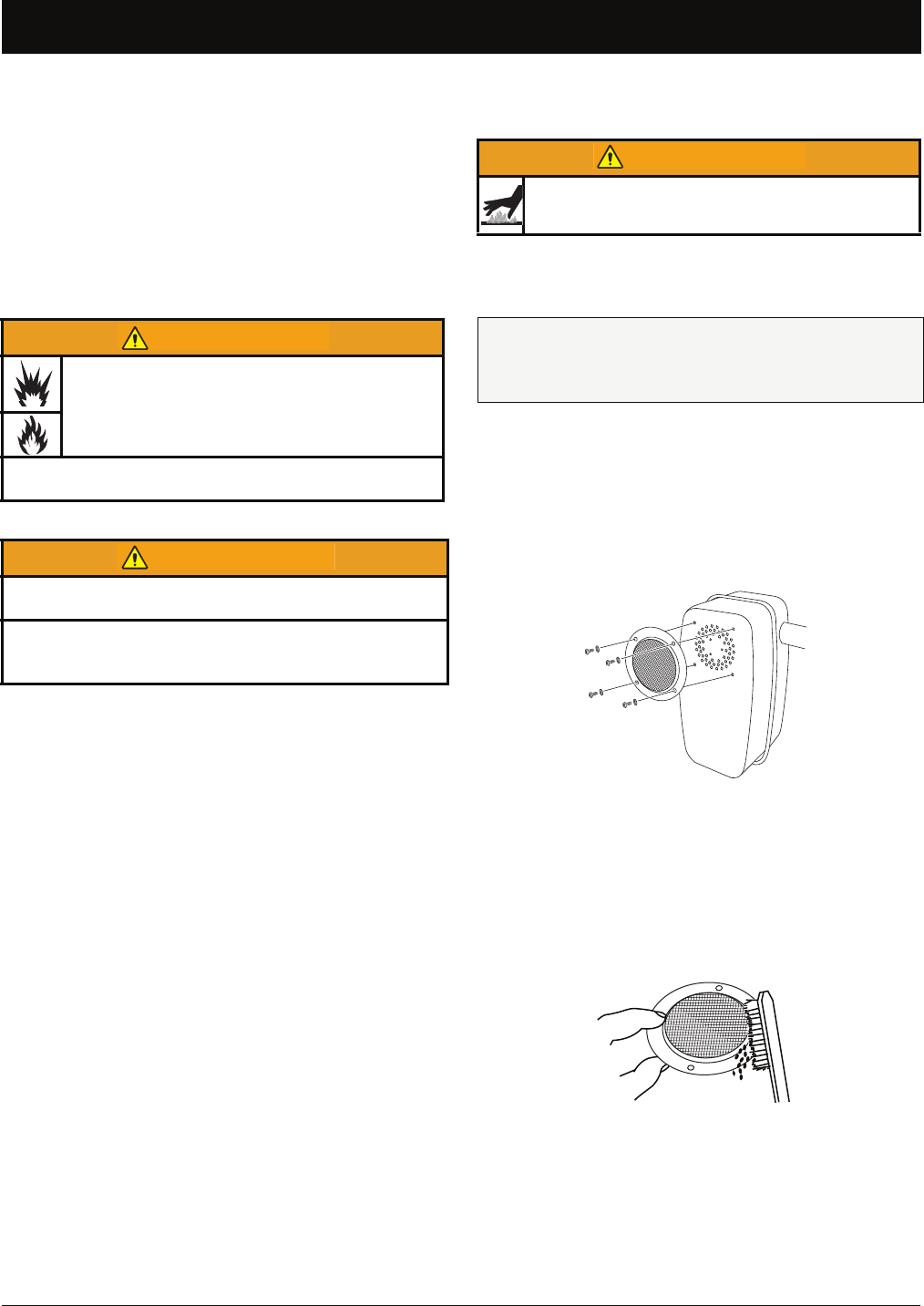

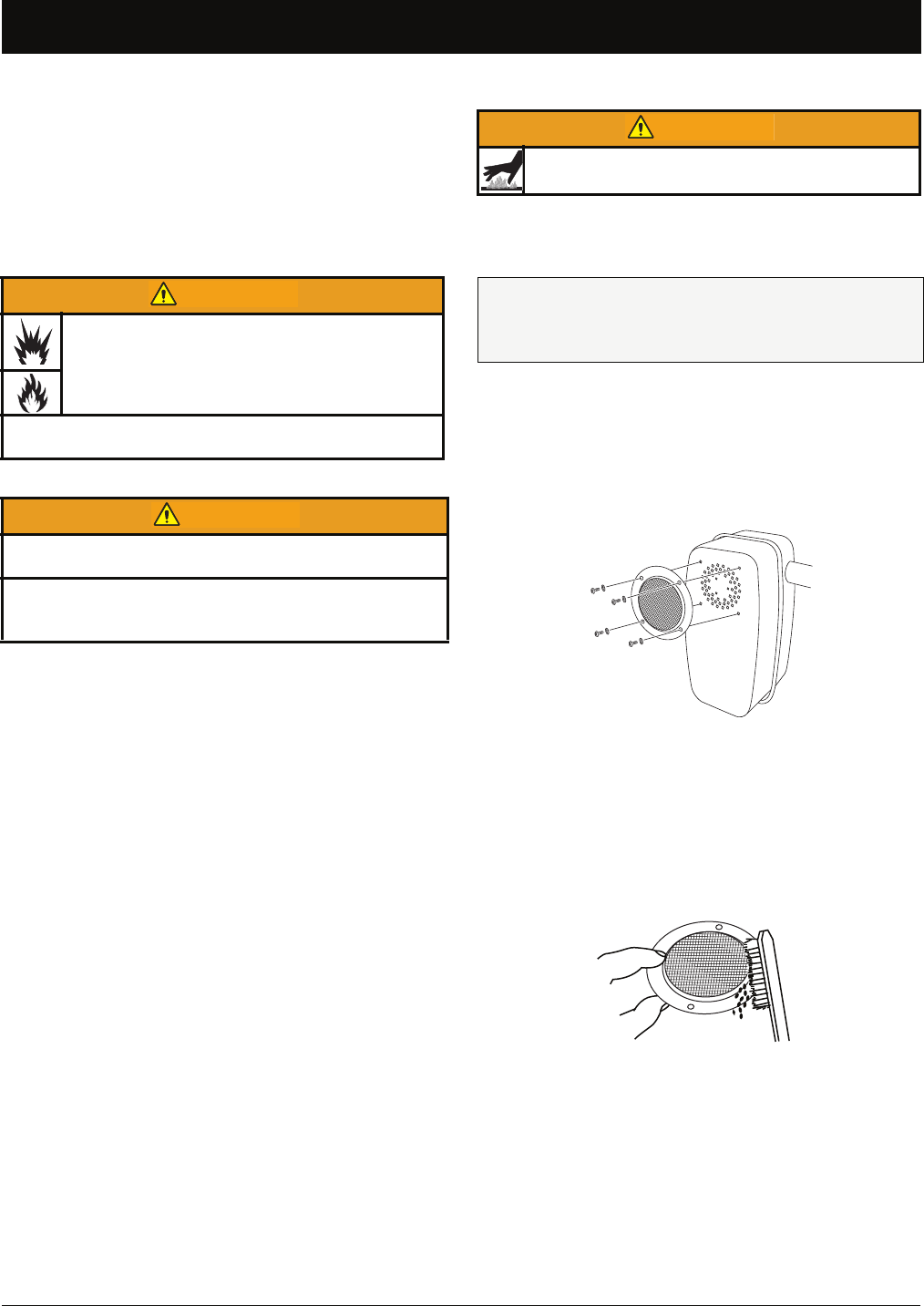

Cleaning Spark Arrestor Screen

Generator muffler is equipped with spark arrestor screen,

which must be cleaned according to maintenance sched-

ule (Table 2).

1. Stop generator if engine is running. Allow to com-

pletely cool.

2. Place generator on a flat, level surface.

3. Use a Phillips screwdriver to remove the spark arres-

tor screws and washers.

4. Remove the spark arrestor.

5. Inspect the spark arrestor screen.

If the screen is damaged or excessively worn,

replace the spark arrestor.

If the screen is in good condition, clean using a

wire brush.

6. Reinstall spark arrestor carefully aligning screw holes.

Gasoline and flammable solvents can cause fire or

explosion. NEVER use gasoline or flammable sol-

vent to clean air filter element.

• Use only household soap and water to clean air filter

element.

Frequent or prolonged contact with engine oil may cause skin

cancer.

• Immediately after handling engine oil, thoroughly wash

hands and any areas of skin exposed to engine oil, with

soap and water.

WARNING

Muffler reaches temperatures that can cause serious

burns if touched. NEVER touch hot surfaces.

To clean spark arrestor screen, you will need:

#2 Phillips screwdriver

Wire brush

FIGURE 31: Spark Arrestor Assembly

FIGURE 32: Clean Screen

WARNING

Battery Service

24 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

Battery Service

To ensure the battery remains charged, it is recom-

mended that the generator is started every three months.

If the unit is stored for more than a year without running, a

battery charger may be required to recharge the generator

battery.

Recommended Battery Replacement:

To replace battery:

1. Loosen and remove nuts on retaining plate; slide

retaining plate off support rods.

2. Tip battery slightly forward.

3. Disconnect the black negative (-) battery lead remov-

ing the boot, bolt, and nut.

4. Disconnect the red positive (+) battery lead removing

the boot, bolt, and nut.

5. Remove the battery.

NOTE:

Dispose of used battery according to guidelines estab-

lished by your local or state government.

6. Place the new battery in the generator frame.

7. Connect the red positive (+) battery lead to the posi-

tive (+) post on the battery; install bolt, nut, and boot.

8. Connect the black negative (-) battery lead to the neg-

ative (-) post on the battery; install bolt, nut, and boot.

9. Reinstall retaining plate; tighten bolts and nuts.

Cleaning Fuel Sediment Cup

The sediment cup helps prevent fuel tank residue from

entering the carburetor.

Clean fuel sediment cup at the intervals specified in

Table 2.

To clean fuel sediment cup:

1. Stop engine if it is running. Allow to completely cool.

2. Place generator on a flat, level surface.

3. Turn fuel shut-off valve to OFF position.

4. While holding the fitting above the fuel shut-off valve

with a 22 mm open end wrench, remove the fuel sedi-

ment cup assembly (sediment cup, o-ring, and fuel

screen) using a 10 mm box wrench.

5. Clean fuel screen (A), o-ring (B), and sediment cup

(C), with soap and water.

6. Rinse parts thoroughly with water.

7. Wipe pieces clean with clean, dry cloth.

8. Reinstall sediment cup, o-ring, and fuel filter.

9. Turn fuel shut-off valve to ON position.

10. Start generator and check for leaks.

Xtreme XTAX14AHL-BS

Yuasa 12N14-3A

TABLE 3. Replacement Batteries

FIGURE 33: Electric Start Battery—Remove Retaining Plate

FIGURE 34: Electric Start Battery—Lead Connection

To clean fuel sediment cup, you will need:

10 mm box wrench

22 mm open end wrench

Household soap and water

Clean, dry cloth

FIGURE 35: Fuel Sediment Cup Assembly Removal

FIGURE 36: Fuel Sediment Cup Assembly

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 25

Transporting Generator

When transporting the generator:

•Press engine control switch to OFF position.

•Turn fuel shut-off valve to OFF position.

•Keep generator level to prevent fuel spillage.

•Be sure pins are in place in the handle / handle

bracket before moving generator.

Storing Generator

Before storing generator for extended period of time:

•Be sure storage area is free of excessive humidity

and dust.

•Refer to Table 4 for recommended preparation proce-

dures.

To prepare generator for long-term storage:

1. Stop generator if engine is running. Allow to com-

pletely cool.

2. Clean all exterior surfaces. Touch up any damaged

paint and coat other areas that may rust with a light

film of oil.

3. Drain fuel into suitable container (see page 26) or add

gasoline stabilizer (follow the manufacturer’s instruc-

tions).

4. Change engine oil (see page 22).

5. Remove spark plug. Add a tablespoon of clean

engine oil into spark plug hole.

6. Place rag over spark plug hole and pull recoil starter

handle slowly to turn engine and distribute oil.

7. Use a flashlight to view in the spark plug hole and pull

the recoil starter handle slowly until the piston is at the

top of its compression stroke. This closes both the

intake and exhaust valves and protects the engine

from internal corrosion.

8. Reinstall spark plug.

Hot engine or exhaust system can cause serious

burns or fires. Cool generator completely before

transporting or storing.

NOTICE

To avoid damage to generator, take care not to drop or strike

generator when transporting. Do not place heavy objects on

generator.

WARNING

NOTICE

Follow service procedures for preparing generator for stor-

age. Inadequate or improper care of generator can result in

damage to generator components and will void limited war-

ranty.

Storage Time Recommended Preparation

Less than 1

month No preparation required.

1 to 2 months Fill fuel tank with fresh gasoline and

add gasoline conditioner*.

* Use gasoline conditioners formulated to extend storage life.

Contact authorized generator dealer for conditioner recommen-

dations.

2 months to 1

year or more See procedure below.

TABLE 4. Recommended Service Procedures Based on Storage

Time

Fuel and its vapors are extremely flammable and

explosive under certain conditions.

• NEVER smoke or allow flames or sparks near genera-

tor or where gasoline is stored.

NOTICE

Using a garden hose or pressure washing equipment can

force water into the air cleaner or muffler opening causing

damage.

DANGER

Storing Generator

26 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

Draining Fuel

1. Turn fuel shut-off valve to OFF position.

2. Place suitable container underneath drain hole to

catch fuel.

3. Loosen bolt (underneath fuel sediment cup) using a

10 mm box wrench while holding the fitting above the

fuel shut-off valve with a 22 mm open end wrench.

4. Turn fuel shut-off valve to ON position.

5. Allow fuel to drain into container.

6. To ensure all fuel is drained, carefully tip generator by

pulling up on frame at side opposite of recoil starter

handle.

7. Allow fuel to completely drain into container.

8. Reinstall bolt.

9. Run engine until it stops due to lack of fuel.

10. Turn fuel shut-off valve to the OFF position.

11. Loosen carburetor fuel bowl screw and use a rag to

absorb fuel from the drain port.

12. When ready to put generator back into operation, refill

with fresh fuel (see page 22).

FIGURE 37: Loosen Bolt to Drain Fuel

FIGURE 38: Fuel Shut-off Valve — ON/OFF position

FIGURE 39: Tip Generator to Completely Drain Fuel

FIGURE 40: Drain Fuel Bowl

Fuel and its vapors are extremely flammable and

explosive under certain conditions.

•Be careful not to spill fuel when refueling. Spilled fuel

or fuel vapor may ignite. If any fuel is spilled, be sure

the area is dry before starting the engine.

•Avoid repeated or prolonged contact with skin or

breathing of vapor.

WARNING

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 27

TROUBLESHOOTING

NOTE:

For all customer service inquiries, call 1-888-HWHELP1 (494-3571) or visit www.honeywellgenerators.com.

NOTE:

Contact an authorized Honda service dealer for engine maintenance and repairs. In some locations, authorized

Honeywell service dealers are also Honda service dealers. Contact your local dealer before transporting your

generator for service.

ANYONE using or servicing this generator must read, understand, and follow all safety and operation instructions pro-

vided in the product manual. Failure to closely follow these instructions can result in circumstances leading to death,

serious injury, and property damage.

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a poi-

son you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and far

away from windows, doors, and

vents.

PROBLEM PROBABLE CAUSE SOLUTION

Engine will not start or

starts and runs rough

No fuel. Add fuel (page 22).

Stale fuel. Drain fuel tank; fill with fresh fuel (page 26).

No or low engine oil. Add engine oil (page 22).

Spark plug wire (cap) disconnected. Install spark plug cap over spark plug.

Faulty/bad spark plug. Check/replace spark plug (see Honda Owner’s Manual).

Fuel not reaching carburetor. Clean fuel sediment cup (page 24).

Dirty air filter. Clean or replace air filter (see Honda Owner’s Manual).

Dirty spark arrestor screen. Clean spark arrestor screen (page 23).

Engine suddenly stops No fuel. Add fuel (page 22).

No or low engine oil. Add engine oil (page 22).

No power at AC

receptacle

Electrical overload on generator. Check all circuit breakers for “tripped’

position or overload indicator light on.

Reduce electrical load on circuit, wait

several minutes for thermal breakers to

cool (master breaker is not thermal),

and then push to reset circuit breaker.

Poor connection or defective cord. Check cord connection. Replace defective cord.

Connected electrical appliance/

equipment is defective.

Check electrical appliance/equipment for defects. Dis-

connect defective appliance/equipment from the genera-

tor. Have appliance serviced by qualified repair facility.

Speed of starter motor

drops after period of time Battery is losing charge. Recharge battery.

TABLE 5. Troubleshooting — Probable Causes and Solutions

WARNING

DANGER

Set Tripped

THIS PAGE INTENTIONALLY LEFT BLANK

28 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 29

SPECIFICATIONS

GENERATOR

Dimensions*

* Measurements given reflect dimensions with wheel kit installed to generator.

Length [in / mm] 30 / 762.0

Height [in / mm] 27 / 685.8

Width [in / mm] 29 / 736.6

Dry Weight [lb / kg] 210 / 95.3

AC Output

Rated Power [watts] 7000

Maximum Power [watts] 8750

Frequency [hertz] 60

Voltage [volts] 120 / 240

Operating Temperature

Maximum [F / C] 104q/ 40q

Minimum [F / C] 14q / -10q

ENGINE

Speed [rpm] 3600

Type OHV 4-Cycle

Displacement [cc] 389

Fuel Tank Capacity [gal / l] 6.5 / 24.6

Engine Oil Capacity [qt / l] 1.2 / 1.1

See Honda Owner’s Manual for Additional Engine Information

TABLE 6. HW7000EH Portable Electrical Generator Specifications

THIS PAGE INTENTIONALLY LEFT BLANK

30 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 31

WARRANTY

NORTHSHORE POWER SYSTEMS

CONSUMER LIMITED WARRANTY

Honeywell Portable Generator

Effective March 1, 2009

LIMITED WARRANTY

Northshore Power Systems, LLC will repair or replace, free of

charge, to the original retail customer, in North America, any

parts of the portable generator found by Northshore Power

Systems or an authorized service center to be defective in

material or workmanship. This limited warranty covers the

cost of the replacement parts and labor for defects. Transpor-

tation charges are the responsibility of the customer. This lim-

ited warranty has time period conditions, operating conditions

and disclaimers, limitations of remedies & exclusions as

stated below. For warranty service, customer should locate

an authorized Honeywell Generator Dealer from www.honey-

wellgenerators.com or by calling 1-888-HWHELP1 (494-

3571).

LIMITED WARRANTY PERIODS

Consumer Use: 3 Years Limited. 1st year, parts and labor.

2nd & 3rd years, parts only.

Commercial Use: 1 Year Limited. No warranty for rental use.

Commencement and Definitions.The limited warranty period

begins on the date of retail purchase by the original pur-

chaser. The limited warranty is not transferable. "Consumer

use" is personal use by a retail customer. "Commercial use"

is any usage for income producing, business related use.

No Extension of Warranty. Repair or replacement pursuant to

this limited warranty shall not renew or extend the original

warranty period, and any repaired product shall be warranted

for the remaining original warranty period only.

DISCLAIMERS, LIMITATIONS OF REMEDIES &

EXCLUSIONS

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

MEDICAL AND LIFE SUPPORT USES. This warranty

excludes any use of this product intended to power life sup-

port devices, life support appliances, medical devices, or

medical appliances.

DISCLAIMER OF OTHER WARRANTIES. TO THE FULL-

EST EXTENT PERMITTED BY APPLICABLE LAW, THIS

LIMITED WARRANTY IS EXCLUSIVE AND EXPRESSLY IN

LIEU OF ANY AND ALL OTHER WARRANTIES, INCLUD-

ING, WITHOUT LIMITATION, ANY IMPLIED WARRANTIES

OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR

PURPOSE OR ANY OTHER IMPLIED WARRANTIES THAT

MAY ARISE FROM A COURSE OF DEALING OR USAGE

OF TRADE. NORTHSHORE POWER SYSTEMS HEREBY

DISCLAIMS AND EXCLUDES ALL OTHER WARRANTIES.

To the extent that Northshore Power Systems's products are

consumer products under applicable federal or state law with

respect to any customer, the duration of any implied warran-

ties (including, but not limited to, implied warranties of mer-

chantability or fitness for a particular purpose) are limited to

the shortest duration permitted by applicable law or the lim-

ited warranty period provided herein, whichever is longer.

LIMITATIONS OF REMEDIES. NORTHSHORE POWER

SYSTEMS SHALL NOT BE LIABLE TO CUSTOMER, OR TO

ANYONE CLAIMING UNDER CUSTOMER, FOR ANY

OTHER OBLIGATIONS OR LIABILITIES, INCLUDING, BUT

NOT LIMITED TO, OBLIGATIONS OR LIABILITIES ARISING

OUT OF BREACH OF CONTRACT OR WARRANTY, NEGLI-

GENCE OR OTHER TORT OR ANY THEORY OF STRICT

LIABILITY, WITH RESPECT TO THE GENERATOR OR

NORTHSHORE POWER SYSTEMS'S ACTS OR OMIS-

SIONS OR OTHERWISE. TO THE FULLEST EXTENT PER-

MITTED BY APPLICABLE LAW, NORTHSHORE POWER

SYSTEMS SHALL NOT, IN ANY EVENT, BE LIABLE FOR

INCIDENTAL, COMPENSATORY, PUNITIVE, CONSEQUEN-

TIAL, INDIRECT, SPECIAL OR OTHER DAMAGES,

INCLUDING BUT NOT LIMITED TO LOSS OF USE, LOSS

OF INCOME, LOSS OF TIME, LOSS OF SALES, INJURY

TO PERSONAL PROPERTY, OR LIABILITY CUSTOMER

INCURS WITH RESPECT TO ANY OTHER PERSON, OR

ANY OTHER TYPE OR FORM OF CONSEQUENTIAL DAM-

AGE OR ECONOMIC LOSS.

EXCLUSIONS. In addition to the foregoing disclaimers, limi-

tations and terms, this limited warranty shall not apply to and

does not cover accessories, nor does it cover products that

are in any way subjected to: (i) improper setup, installation or

storage; (ii) lack of proper maintenance and service; (iii) acci-

dent, damage, abuse or misuse; (iv) abnormal operating con-

ditions or applications; (v) repair or modification by customer

or any third party without prior written consent of Northshore

Power Systems; (vi) use under operating conditions or in

applications not made known to or contemplated by North-

shore Power Systems; or (viii) acts of God. The application of

these exclusions will be determined at Northshore Power

Systems's sole discretion.

This generator is equipped with an engine that is covered

exclusively by a separate warranty from the engine manufac-

turer. Please refer to the engine documentation included with

the generator for warranty information related to the engine.

REGISTRATION

Warranty registration with the Company is required on all

products. You may send in the enclosed Product Registration,

or register your product on-line at www.honeywellgenera-

tors.com.

Warranty is also available by keeping and showing your origi-

nal receipt from date of purchase to an authorized Honeywell

Generator Dealer.

GENERATOR SERVICE

Do not return your generator to place of purchase for service.

For all customer service inquiries, call 1-888-HWHELP1

(494-3571) or visit www.honeywellgenerators.com.

Warranty inquiries can be addressed to:

Northshore Power Systems, LLC

Attention: Service and Warranty Dept.

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

WARRANTIES

32 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

WARRANTIES

NORTHSHORE POWER SYSTEMS EVAPORA-

TIVE EMISSIONS CONTROL WARRANTY

Honeywell Portable Generator

WARRANTY STATEMENT

The California Air Resources Board and Northshore Power

Systems, LLC are pleased to explain the evaporative emis-

sion control system (EECS) warranty on your 2009 portable

generator. In California, new portable generators must be

designed, built and equipped to meet the State’s stringent

anti-smog standards. Northshore Power Systems must war-

rant the EECS on your portable generator for the period of

time listed below provided there has been no abuse, neglect

or improper maintenance of your portable generator. Your

EECS may include parts such as the carburetor, fuel lines,

fuel caps, valves, canisters, filters, vapor hoses, clamps, and

other associated emission-related components. Where a war-

rantable condition exists, Northshore Power Systems will

repair your portable generator at no cost to you including

diagnosis, parts and labor.

MANUFACTURER’S WARRANTY COVERAGE

This evaporative emission control system is warranted for two

years. If any evaporative emission-related part on your equip-

ment is defective, the part will be repaired or replaced by

Northshore Power Systems.

OWNER’S WARRANTY RESPONSIBILITIES

As the portable generator owner, you are responsible for per-

formance of the required maintenance listed in your owner’s

manual. Northshore Power Systems recommends that you

retain all receipts covering maintenance on your portable

generator, but Northshore Power Systems cannot deny war-

ranty solely for the lack of receipts. As the portable generator

owner, you should however be aware that Northshore Power

Systems may deny you warranty coverage if your portable

generator or a part has failed due to abuse, neglect, or

improper maintenance or unapproved modifications. You are

responsible for presenting your portable generator to North-

shore Power Systems’s distribution center or service center

as soon as the problem exists. The warranty repairs should

be completed in a reasonable amount of time, not to exceed

30 days. If you have a question regarding your warranty cov-

erage, you should contact www.honeywellgenerators.com or

by calling 1-888-HWHELP1 (494-3571).

GENERAL EVAPORATIVE EMISSIONS WARRANTY

COVERAGE

Northshore Power Systems warrants to the ultimate pur-

chaser and each subsequent purchaser that the portable

generator is: Designed, built and equipped so as to conform

with all applicable regulations; and free from defects in mate-

rials and workmanship that cause the failure of a warranted

part to be identical in all material respects to that part as

described in the application for certification. The warranty

period begins on the date the portable generator is delivered

to an ultimate purchaser or first placed into service. The war-

ranty period is two years. Subject to certain conditions and

exclusions as stated below, the warranty on emission-related

parts is as follows:

1. Any warranted part that is not scheduled for replacement

as required maintenance in the written instructions sup-

plied, is warranted for the warranty period stated above.

If the part fails during the period of warranty coverage,

the part will be repaired or replaced by Northshore

Power Systems according to subsection (4) below. Any

such part repaired or replaced under warranty will be

warranted for the remainder of the period.

2. Any warranted part that is scheduled only for regular

inspection in the written instructions supplied is war-

ranted for the warranty period stated above. Any such

part repaired or replaced under warranty will be war-

ranted for the remaining warranty period.

3. Any warranted part that is scheduled for replacement as

required maintenance in the written instructions supplied

is warranted for the period of time before the first sched-

uled replacement date for that part. If the part fails before

the first scheduled replacement, the part will be repaired

or replaced by Northshore Power Systems according to

subsection (4) below. Any such part repaired or replaced

under warranty will be warranted for the remainder of the

period prior to the first scheduled replacement point for

the part.

4. Repair or replacement of any warranted part under the

warranty provisions herein must be performed at an

authorized Honeywell Service Center.

5. Notwithstanding the provisions herein, warranty services

or repairs will be provided at an authorized Honeywell

Service Center at no charge to the owner.

6. The portable generator owner will not be charged for

diagnostic labor that is directly associated with diagnosis

of a defective, emission-related warranted part, provided

that such diagnostic work is performed at a warranty sta-

tion.

7. Northshore Power Systems is liable for damages to other

engine or equipment components proximately caused by

a failure under warranty of any warranted part.

8. Throughout the portable generator warranty period

stated above, Northshore Power Systems will maintain a

supply of warranted parts sufficient to meet the expected

demand for such parts.

9. Any replacement part may be used in the performance of

any warranty maintenance or repairs and must be pro-

vided without charge to the owner. Such use will not

reduce the warranty obligations of Northshore Power

Systems.

10. Add-on or modified parts that are not exempted by the

Air Resources Board may not be used. The use of any

non-exempted add-on or modified parts by the ultimate

purchaser will be grounds for disallowing a warranty

claims. Northshore Power Systems will not be liable to

warrant failures of warranted parts caused by the use of

a non-exempted add-on or modified part.

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 33

WARRANTIES

WARRANTED PARTS

The repair or replacement of any warranted part otherwise

eligible for warranty coverage may be excluded from such

warranty coverage if Northshore Power Systems demon-

strates that the portable generator has been abused,

neglected, or improperly maintained, and that such abuse,

neglect, or improper maintenance was the direct cause of the

need for repair or replacement of the part. That notwithstand-

ing, any adjustment of a component that has a factory

installed, and properly operating, adjustment limiting device is

still eligible for warranty coverage. The following emission

warranty parts are covered:

A. Fuel Tank

B. Fuel Cap

C. Fuel Line

D. Fuel Line Fittings

E. Clamps

F. Vapor Hoses

G. Carbon Canister

H. Canister Mounting Brackets

I. Carburetor Purge Port Connector

QUESTIONS

If you have questions regarding your emissions warranty

rights and responsibilities, you should contact the Service

and Warranty department at Northshore Power Systems.

By phone: 1-414-332-2375

Via web: www.honeywellgenerators.com

By US mail:

Northshore Power Systems, LLC

Attention: Service and Warranty Dept.

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

THIS PAGE INTENTIONALLY LEFT BLANK

34 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 35

Appliances

powering 18

rules for powering 18

wattage information 19

Assembly

handle 9

support legs 7

wheels 8

Battery 10

Carbon Canister 13

Checklist, Generator Contents 5

Components and Controls

breakers 13

choke control 13

engine control switch 13

fuel gauge 13

fuel shut-off valve 13

hour meter 13

outlets 13

recoil starter grip handle 13

spark plug cap 13

Damage, Inspecting for 5

Draining Fuel 26

Engine Control Switch 13

Engine Maintenance 23

Fuel Sediment Cup, Cleaning 24

Fuel Shut-off Valve 13

Generator

location 15

nameplate information 5

operation 15

outlets 13

safety labels 3

specifications 29

starting 16

stopping 18

storing 25

transporting 25

Ground 11

special requirements 11

terminal 13

Handles, Installing 9

High Altitude Operation 18

Hour Meter 13

Maintenance 21

cleaning spark arrestor 23

engine 23

fuel sediment cup 24

parts listing 37

schedule 21

Manual (Recoil) Start 17

Operation

high altitude 18

preparing for 15

Outlets 13

Power Control Center

ground terminal 13

household outlets 13

Safety Labels 3

Spark Arrestor Cleaning 23

Specifications 29

Starting Generator 16

Stopping Generator 18

Storage Recommendations 25

Transporting 25

Troubleshooting 27

Unpacking Guidelines 5

Warranty

emissions control 32

limited 31

Wattage, Typical Appliance 19

Wheels, Installing 8

INDEX

THIS PAGE INTENTIONALLY LEFT BLANK

36 www.honeywellgenerators.com HW7000EH Portable Electrical Generator Owner’s Manual

HW7000EH Portable Electrical Generator Owner’s Manual www.honeywellgenerators.com 37

MAINTENANCE PARTS

To order maintenance parts, visit www.honeywellgenerators.com or call the Customer Hotline at 1-888-HWHELP1

(494-3571).

For part numbers of replacement product labels, see page 3 and page 4.

PART NAME PART NUMBER

Battery 101536A

Wheel 100844C

HW7000EH Maintenance Parts List

¡Felicitaciones por su adquisición de un generador portátil Honeywell!

Utilice los espacios a continuación para registrar información importante acerca de su generador. Posiblemente se

le solicitará que informe estos datos en caso de que requiera servicio o asistencia con el producto.

La información de identificación específica de su generador (número de modelo y número de serie) aparece en la

placa de identificación del generador.

Este manual contiene instrucciones importantes para el funcionamiento de este generador. Para su

seguridad, y la seguridad de los demás, asegúrese de leer minuciosamente este manual antes de

hacer funcionar el generador. Si no sigue las instrucciones y las precauciones de manera correcta,

se pueden producir graves lesiones o incluso la muerte.

Fecha de compra:

Tienda/Distribuidor donde se

compró:

Número de modelo del

generador:

Número de serie del generador:

ADVERTENCIA

Northshore Power Systems, LLC

4425 N. Port Washington Rd., Suite 105

Milwaukee, WI 53212-1082 USA

TEL 1-888-HWHELP1 (494-3571)

www.honeywellgenerators.com

La marca comercial Honeywell se utiliza bajo licencia de

Honeywell International Inc.

Honeywell International Inc. no emite ninguna declaración

o garantía con respecto a este producto.

REGISTRO DEL PRODUCTO

Para registrar su producto, complete la siguiente información y envíela por correo a la dirección que aparece al final del

formulario, o regístrese a través de Internet en www.honeywellgenerators.com. Se deberá llenar el número de serie de

18 dígitos a fin de activar la garantía.

1- INFORMACIÓN PERSONAL

2-INFORMACIÓN DEL PRODUCTO

NOMBRE

APELLIDO

MARQUE AQUÍ PARA RECIBIR RECORDATORIOS ANUALES DE MANTENIMIENTO Y OFERTAS ESPECIALES

DE LOS GENERADORES HONEYWELL

MARQUE AQUÍ PARA RECIBIR POR CORREO ELECTRÓNICO INFORMACIÓN DE OTRAS COMPAÑÍAS Y ACEPTAR QUE SU

DIRECCIÓN DE CORREO ELECTRÓNICO PUEDA SER COMPARTIDA O COMBINADA CON INFORMACIÓN DE OTRAS FUENTES

FECHA DE COMPRA:

MM DD AA

*NÚMERO DE MODELO:

*NÚMERO DE SERIE

(18 DÍGITOS):

LUGAR DE COMPRA

EN UNA TIENDA

EN LÍNEA

NOMBRE DE LA TIENDA:

PRECIO DE COMPRA $___________.00

CARACTERÍSTICAS QUE INFLUYERON EN LA

COMPRA DEL PRODUCTO

REPUTACIÓN DE LA MARCA

FACILIDAD DE USO

FACILIDAD DE TRANSPORTE

DIMENSIÓN/PESO

POTENCIA DE SALIDA

ESTILO/APARIENCIA

PRECIO

GARANTÍA

¿CÓMO SUPO DE ESTE PRODUCTO?

EN UNA TIENDA

RADIO/TV

INTERNET

CIRCULAR EN UNA TIENDA

PUBLICIDAD IMPRESA

RECOMENDACIÓN

OTRAS MARCAS QUE SE CONSIDERARON CUANDO

SE COMPRÓ ESTE PRODUCTO

USO PRINCIPAL DEL PRODUCTO

ENERGÍA PARA HERRAMIENTAS

ENERGÍA PARA RECREACIÓN

ENERGÍA PARA EMERGENCIAS

UBICACIÓN PRINCIPAL PARA EL USO DEL PRODUCTO

HOGAR

TRABAJO

TIPO DE TRABAJO, SI EL PRODUCTO

SE USA PARA TRABAJAR:

¿QUÉ OTRO TIPO DE EQUIPO MOTORIZADO

LE INTERESA COMPRAR EN EL FUTURO?

¿QUIÉN DECIDIÓ COMPRAR ESTE PRODUCTO?

DOMICILIO

CIUDAD, ESTADO, C.P.

PAÍS

TELÉFONO

CORREO

ELECTRÓNICO

*Se encuentra en la placa de identificación del generador

3-INFORMACIÓN DEMOGRÁFICA

SEXO:

HOMBRE

MUJER

ESTADO CIVIL:

CASADO

SOLTERO

FECHA DE NACIMIENTO:

MM DD AA

INCLUYÉNDOSE USTED, ¿CUÁNTAS PERSONAS

VIVEN EN SU CASA?:

NÚMERO DE NIÑOS MENORES DE 18 AÑOS QUE

VIVEN EN SU CASA:

RESIDENCIA PRINCIPAL:

PROPIA

RENTADA

EDUCACIÓN:

PREPARATORIA TRUNCA

CERTIFICADO DE PREPARATORIA

LICENCIATURA

POSGRADO

GRACIAS POR REGISTRAR SU PRODUCTO. LA INFORMACIÓN PROPORCIONADA PODRÁ SER USADA

PARA PROPÓSITOS DE MERCADO A FIN DE OFRECERLE DIFERENTE INFORMACIÓN DE PRODUCTOS

Y OFERTAS.

MARQUE AQUÍ SI NO QUIERE QUE LO CONTACTEMOS PARA OFRECERLE OFERTAS ESPECIALES.

SÍRVASE DEVOLVER ESTA FORMA A LA SIGUIENTE DIRECCIÓN:

Northshore Power Systems, LLC

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

COLOQUE ESTA FORMA EN UN SOBRE CERRADO. NO LO ENGRAPE.

INGRESO FAMILIAR:

MENOS DE $15,000 $100,000 - $124,999

$15,000 - $29,999 $125,000 - $149,999

$30,000 - $49,999 $150,000 - $174,999

$50,000 - $79,999 $175,000 - $199,999

$80,000 - $99,999 $200,000 O MÁS

PRINCIPAL MÉTODO DE COMPRA DE LA

FAMILIA:

EN UNA TIENDA

EN LÍNEA

TELEVISIÓN

VENTA POR CORREO

TIPOS DE TARJETAS DE CRÉDITO QUE USAN

LOS MIEMBROS DE LA FAMILIA:

VISA/MASTERCARD

DISCOVER

AMERICAN EXPRESS

GASOLINA/COMERCIOS

OTRA

NINGUNA

INTERESES DE LA FAMILIA:

MEJORAS DEL HOGAR

TRABAJO AUTOMOTRIZ

CAMPAMENTO

OTRA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com i

CONTENIDO

INSTRUCCIONES DE SEGURIDAD IMPORTANTES ........................................................ 1

Mensajes de seguridad ...............................................................................................................................1

Ubicación de etiquetas importantes ............................................................................................................3

PRIMEROS PASOS .......................................................................................................... 5

Pautas de desembalaje ...............................................................................................................................5

Registro de información del generador .......................................................................................................5

Montaje ........................................................................................................................................................6

Conexión a tierra del generador ................................................................................................................11

Usar el generador para obtener energía de reserva .................................................................................11

COMPONENTES ............................................................................................................. 13

FUNCIONAMIENTO ........................................................................................................ 15

Ubicación del generador ............................................................................................................................15

Preparación para el funcionamiento ..........................................................................................................15

Arranque del generador .............................................................................................................................16

Cómo detener el generador .......................................................................................................................18

Funcionamiento a grandes alturas ............................................................................................................18

Cómo alimentar artefactos ........................................................................................................................18

MANTENIMIENTO .......................................................................................................... 21

Programa de mantenimiento .....................................................................................................................21

Para agregar combustible al motor ...........................................................................................................22

Agregar aceite para motor .........................................................................................................................22

Mantenimiento del motor ...........................................................................................................................23

Limpieza de la pantalla protectora contra chispas ....................................................................................23

Servicio de la batería .................................................................................................................................24

Limpieza del receptáculo para sedimentos de combustible ......................................................................24

Transporte del generador ..........................................................................................................................25

Almacenamiento del generador .................................................................................................................25

RESOLUCIÓN DE PROBLEMAS ................................................................................... 27

ESPECIFICACIONES ..................................................................................................... 29

GARANTÍA ...................................................................................................................... 31

GARANTÍA LIMITADA DE NORTHSHORE POWER SYSTEMS .............................................................31

GARANTÍA DE CONTROL DE EMISIONES EVAPORATIVAS DE NORTHSHORE POWER SYSTEMS 32

ÍNDICE ALFABÉTICO .................................................................................................... 35

PIEZAS DE MANTENIMIENTO ...................................................................................... 37

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

ii www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 1

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

NOTA:

Dado que las circunstancias en torno a la instalación,

funcionamiento, servicio y mantenimiento de este

generador son muy variadas, no podemos prever o

proporcionar consejos o mensajes de seguridad para

cubrir cada situación.

Mensajes de seguridad

Palabras de señal

En este manual se proveen mensajes de seguridad para

ayudar a evitar lesiones personales y daños en el equipo.

Todos los mensajes de seguridad se presentan con una

palabra de señal que indica el nivel de peligro.

Símbolos de peligro y su significado

Además de las palabras de señal descritas

anteriormente, se pueden utilizar los siguientes símbolos

para captar su atención a tipos de peligros específicos.

TODA PERSONA que use o realice servicio a este generador debe leer, entender y seguir todas las instrucciones de

seguridad y funcionamiento que se suministran en el manual del producto. Si no sigue estas instrucciones al pie de la

letra puede generar circunstancias que pueden causar la muerte, lesiones graves y daño a la propiedad.

ADVERTENCIA

Indica una situación

inminentemente peligrosa

que, de no evitarse, causará

la muerte o una lesión grave

al operador o los

espectadores.

Indica una situación

potencialmente peligrosa

que, de no evitarse, puede

causar la muerte o una

lesión grave al operador o

los espectadores.

Indica una situación

potencialmente peligrosa

que, de no evitarse, puede

causar una lesión moderada

o menor al operador o los

espectadores.

Indica una situación que, de

no evitarse, puede causar

daño en los componentes

del generador.

PELIGRO

ADVERTENCIA

PRECAUCIÓN

AVISO

Explosión Humos tóxicos Incendio

Quemadura

química

Descarga eléctrica

Superficie caliente

El uso de un generador en interiores PUEDE MATARLO EN

MINUTOS.

El escape del generador contiene monóxido de carbono, que

es un veneno que no se puede ver ni oler.

NUNCA lo use en el interior

de una casa o un garaje,

INCLUSO SI las puertas y

ventanas están abiertas.

Sólo utilícelo EN EL

EXTERIOR y lejos de

ventanas, puertas y orificios de

ventilación.

PELIGRO

Mensajes de seguridad

2www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Peligros de descarga eléctrica

Peligros de incendio y quemadura

Usos médico y de auxilio vital

Peligros de daño en el generador

El generador produce un voltaje potente que puede

causar la muerte o un gran daño físico.

•NUNCA toque cables o receptáculos descubiertos.

•NUNCA use el generador con cables eléctricos

desgastados, pelados, descubiertos o dañados.

•NUNCA haga funcionar el generador bajo la lluvia o

nieve o si el generador se encuentra sobre una

superficie mojada.

El combustible y sus vapores son extremadamente

inflamables y explosivos bajo ciertas condiciones.

•Sólo reabastezca de combustible el generador en un

área exterior y bien ventilada.

•NUNCA encierre el generador en una estructura.

•Mantenga el generador a por lo menos 6 pies

(2 metros) de edificios, otros equipos y materiales

combustibles durante su funcionamiento.

•NUNCA llene el tanque de combustible cuando el

motor esté en funcionamiento. APAGUE el generador

y deje que se enfríe antes de llenarlo con combustible.

•NUNCA fume ni permita la presencia de llamas

abiertas o chispas cerca del generador o de un lugar

de almacenamiento de gasolina.

•NUNCA llene en exceso el tanque de combustible

(no debe de haber combustible en el cuello del

depósito). Después de rellenar con combustible,

asegúrese de que la tapa del tanque de combustible

esté cerrada de manera correcta y segura.

•Tenga cuidado de no derramar combustible al

reabastecerlo. El combustible derramado o su vapor

se pueden encender. Si se derrama combustible,

asegúrese de que el área esté seca antes de poner

en marcha el motor.

•Evite el contacto repetido o prolongado con la piel o

respirar el vapor.

ADVERTENCIA

El amortiguador se calienta demasiado durante el

funcionamiento y permanece caliente por un tiempo

después de que el motor se ha detenido.

•NUNCA toque las superficies calientes y evite los

gases calientes.

•Deje que el motor se enfríe antes de guardar el

generador en un lugar interior.

•En caso de emergencia, llame inmediatamente al 911.

•NUNCA use este producto para alimentar los

dispositivos de auxilio vital o los accesorios de

auxilio vital.

•NUNCA use este producto para alimentar

dispositivos médicos o accesorios médicos.

•Informe inmediatamente a su proveedor de energía

eléctrica si usted o alguien de su casa depende de

equipos eléctricos para vivir.

•Informe inmediatamente a su proveedor de energía

eléctrica si algún corte de energía causaría que

usted o que alguien de su casa experimente una

emergencia médica.

AVISO

El trato incorrecto o el uso indebido del generador puede

causar daño permanente.

•NUNCA modifique el generador en absoluto.

•NUNCA altere la velocidad regulada. El generador

suministra la frecuencia y el voltaje nominal

correctos al funcionar a la velocidad regulada.

•La garantía no cubre los daños del generador

causados por uso indebido o modificación.

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 3

Ubicación de etiquetas importantes

Su generador tiene varias etiquetas que contienen información importante de seguridad y mantenimiento. A continuación se

proporcionan ejemplos de estas etiquetas. Si alguna de estas etiquetas se dañara y ya no fuera legible, comuníquese con la

Línea de asistencia al cliente al 1-888-HWHELP1 (494-3571) para solicitar reemplazos.

FIGURA 1: Ubicaciones de las etiquetas

ETIQUETA DEL PRODUCTO NÚMERO DE PIEZA

A101796B

B102029B

C100886B

D102094A

FUEL

NEVER FUEL UNIT WITH ENGINE RUNNING.

ALWAYS FUEL UNIT IN WELL VENTILATED AREA.

ALWAYS CLEAN FUEL SPILLS.

ALWAYS ALLOW UNIT TO COOL BEFORE FUELING.

WARNING

NUNCA LLENE LA UNIDAD DE COMBUSTIBLE

CON EL MOTOR PRENDIDO.

SIEMPRE LLENE LA UNIDAD EN UN ÁREA BIEN VENTILADA.

SIEMPRE LIMPIE CUALQUIER DERRAME DE COMBUSTIBLE.

SIEMPRE DEJE QUE LA UNIDAD SE ENFRÍE ANTES

DE LLENARLA DE COMBUSTIBLE.

ADVERTENCIA

CUTOUT

p/n 101796A

For Technical Assistance and Service Call

1-888-HWHELP1 (494-3571)

Para la ayuda técnica y servicio llamada

p/n 102029A

USAR EL GENERATOR EN INTERIORES

LO PUEDE MATAR EN MINUTOS.

EL ESCAPE DEL GENERATOR CONTIENE

MONÓXIDO DE CARBONO.

ESTE GAS ES UN VENENO QUE NO SE

PUEDE VER NI OLER.

NUNCA USE EL GENERADOR DENTRO

DEL HOGAR O EL GARAJE, AÚN SI LAS

PUERTAS Y VENTANAS ESTÁN ABIERTAS.

SOLO USELO EN EXTERIORES Y LEJOS DE

VENTILACIONES, PUERTAS Y VENTANAS ABIERTAS.

PELIGRODANGER

USING A GENERATOR INDOORS CAN KILL YOU IN MINUTES.

GENERATOR EXHAUST CONTAINS CARBON MONOXIDE.

THIS IS A POISON YOU CANNOT SEE OR SMELL.

ONLY USE OUTSIDE AND

FAR AWAY FROM WINDOWS,

DOORS, AND VENTS.

NEVER USE INSIDE A HOME

OR GARAGE, EVEN IF DOORS

AND WINDOWS ARE OPEN.

Use regular unleaded gasoline

with a minimum octane

rating of 86

Utilice gasolina sin plomo

con un octanaje

mínimo de 86

p/n 102094A

Ubicación de etiquetas importantes

4www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

E100849C

F100887B

G100883B

H100879C

I100885B

J100881B

ALL USERS MUST READ AND UNDERSTAND OWNER’S MANUAL!

p/n 100849C

TODOS LOS USUARIOS DEBEN LEER Y COMPRENDER EL MANUAL DEL PROPIETARIO

OFF

Clean up in cleansing solvent and dry up

once every 50 hours (every 10 hours in

unusually dusty circumstances) and then

immerse in clean engine oil until

saturated. Squeeze out excessive oil.

MAINTAIN AIR CLEANER MANTENGA EL FILTRO DE AIRE

Límpielo segun las instrucciones en el manual del

usuario y séquelo una vez cada 50 horas (o cada 10

horas en condiciones cuando haya mucho polvo)

entonces sumérjalo en aceite de motor limpio hasta

saturarse, exprima el aceite de sobra.

OFF

HOT

SURFACES SUPERFICIES

CALIENTES

WARNING ADVERTENCIA

p/n 100881B

La tarjeta de instrucciones Smart Start (ver E en página 4) NO tiene como finalidad reemplazar la información que se

proporciona en este Manual del propietario. Asegúrese de leer minuciosamente y entender toda la información del

Manual del propietario antes de hacer funcionar el generador. Si no sigue las instrucciones y las precauciones de

manera correcta, se pueden producir graves lesiones o incluso la muerte.

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 5

PRIMEROS PASOS

Utilice la información que se incluye en esta sección para preparar su generador para su funcionamiento.

Pautas de desembalaje

1. Coloque la caja sobre una superficie plana y rígida.

2. Extraiga el contenido de la caja.

3. Retire y deseche los paquetes de gel de sílice.

4. Verifique que el paquete del generador incluya todos los siguientes elementos:

Generador eléctrico portátil HW7000EH

Kit de ruedas (incluye el conjunto de la manija y los accesorios de montaje)

Batería

1 litro de aceite para motor

Embudo

Manual del propietario

Manual del motor Honda

5. Retire la etiqueta “sin aceite” del generador. Ver “Agregar aceite para motor” on página 22.

Inspección para comprobar daños

Inspeccione minuciosamente el generador para comprobar si se ha producido algún daño durante el envío. Si se

observa una pérdida o un daño después de la entrega, separe los materiales dañados y llame a la línea de asistencia al

cliente al 1-888-HWHELP1 (494-3571).

Registro de información del generador

Escriba la información de identificación específica de su generador en los espacios provistos para ello en la portada

interior de este Manual del propietario. Encontrará esta información en la placa de identificación del generador (vea la

siguiente ilustración).

TODA PERSONA que use este generador debe leer, entender y seguir todas las instrucciones de seguridad y de

funcionamiento que se proporcionan en el manual del producto. Si no sigue estas instrucciones al pie de la letra puede

generar circunstancias que pueden causar la muerte, lesiones graves y daño a la propiedad.

¡El generador es pesado! Levantar el generador puede causar lesiones en la espalda u otras partes del cuerpo.

NUNCA levante el generador sin ayuda.

FIGURA 2: Ubicación de la placa de identificación del generador

ADVERTENCIA

PRECAUCIÓN

CAUTION

OIL HAS BEEN DRAINED FOR SHIPPING

Failure to fill engine with oil before starting

engine will result in permanent damage

and will void engine warranty.

(Please remove tag prior to operating)

p/n 101179B

Montaje

6www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Montaje

Kit de ruedas

El generador no debe contener aceite para motor ni combustible. Si es necesario, drene el aceite para

motor y el combustible.

¡El generador es pesado! Levantar el generador puede causar lesiones en la espalda u otras partes del

cuerpo. NUNCA levante el generador sin ayuda.

FIGURA 3: Conjunto del kit de ruedas

AVISO

• El kit de ruedas está diseñado para ser utilizado específicamente con este generador.

• NUNCA UTILICE el kit de ruedas para otro fin.

• NUNCA UTILICE el kit de ruedas en carretera.

CAUTION

PRECAUCIÓN

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 7

Montaje

Paso 1: Instale las patas de apoyo

1. Coloque el generador sobre una superficie plana y

nivelada.

2. Párese al lado del generador opuesto a la manija del

arrancador manual. Agarre el armazón; levante

cuidadosamente hacia arriba y empuje para inclinar

el generador hacia atrás.

3. Suavemente coloque el generador sobre el lado del

rebobinador o levante el generador colocando

pedazos sólidos de madera debajo de la unidad.

4. Coloque la arandela en el centro de cada tope de

goma.

5. Instale un tope de goma en la parte inferior de cada

pata de apoyo usando un perno largo hexagonal de

hilo completo de 30 mm y una tuerca dentada de

brida; apriete hasta que esté firmemente asentado.

6. Instale un tope de goma en los orificios de la parte

inferior del armazón del generador, usando pernos

largos hexagonales de hilo completo de 16 mm;

apriete hasta que esté firmemente asentado.

Para instalar las patas de apoyo, necesitará:

(2) pernos largos hexagonales de hilo completo

de M8 x 30 mm

(2) arandelas de M8 x 22 mm de diámetro externo

x 1.5 mm

(2) tuercas dentadas con brida de M8

(4) pernos largos hexagonales de hilo completo

de M8 x 16 mm

(2) patas de apoyo

(2) tapón de goma

Llave de dados con dado de 10 mm *

* No se incluye

El generador no debe contener aceite para motor ni

combustible. Si es necesario, drene el aceite para

motor y el combustible.

¡El generador es pesado! Levantar el generador

puede causar lesiones en la espalda u otras partes

del cuerpo. NUNCA levante el generador sin ayuda.

FIGURA 4: Incline hacia el lado de la cuerda de

arranque del generador

PRECAUCIÓN

FIGURA 5: Instalación del tope de goma en la pata de

apoyo

FIGURA 6: Instalación de la pata de apoyo en el

generador

Montaje

8www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Paso 2: Instale el eje de la rueda y las ruedas

1. Instale los soportes del eje de la rueda en el armazón

usando pernos largos hexagonales de hilo completo

de 16 mm y tuercas dentadas de brida.

1A. Instale primero el soporte previamente instalado en el

armazón.

1B. Instale el otro soporte (que se incluye en la bolsa de

accesorios) en el armazón.

En cada extremo del eje:

2. Deslice y empuje la rueda hacia el eje.

3. Deslice la arandela hacia el eje.

4. Deslice el pasador de chaveta en el orificio hasta que

esté completamente asentado.

5. Con el alicate de punta fina, doble cada extremo del

pasador de chaveta en direcciones opuestas para

asegurar la rueda al eje.

6. Regrese el generador a la posición vertical (de modo

que las ruedas y las patas de apoyo toquen el piso).

Para instalar el conjunto de las ruedas, necesitará:

(1) eje de la rueda

(4) pernos largos hexagonales de hilo completo

de M8 x 16 mm

(4) tuercas dentadas con brida de M8

(1) soporte del eje*

* Se requieren dos soportes para instalar el eje de la rueda. Un

soporte ya se encuentra instalado en el eje y se incluye otro

soporte en la caja del kit del volante.

(2) ruedas

(2) arandelas de M16 x 30 mm de diámetro

externo x 2.5 mm

(2) pasadores de chaveta

Llave española de 12 mm†

Llave de dados con dado de 10 mm †

† No se incluye.

Alicate de punta fina†

FIGURA 7: Eje de la rueda instalado en el generador

FIGURA 8: Deslice la arandela hacia el eje de la rueda

FIGURA 9: Instalación del pasador de chaveta

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 9

Montaje

Paso 3: Instale el conjunto de la maniija

1. Sostenga el soporte de la manija sobre los orificios

del armazón como se muestra en la Figura 10.

2. Instale el soporte en el armazón usando pernos

largos hexagonales con brida de 40 mm y tuercas

dentadas de brida; apriete hasta que esté firmemente

asentado.

3. Deslice la barra de la manija por el centro de cada

soporte y alinee los orificios de los pernos.

4. Fije la manija a cada soporte con un perno de brida

largo hexagonal de 40 mm y tuerca de brida dentada

en el orificio más cerca del marco y apriétela.

NOTA:

La manija deberá quedar en posición horizontal después

de apretar los pernos y las tuercas. Si queda colgando,

apriete más los pernos y las tuercas.

5. Fije el pasador a la cadena.

6. Instale la cadena en el soporte de la manija como se

ilustra a continuación. Inserte el pasador a través del

soporte y la manija.

7. Deslice el mango de goma hacia cada barra de la

manija y empuje para lograr un buen ajuste.

Una vez que estén correctamente instaladas, las manijas

se pueden plegar, si lo desea.

•Para plegar las manijas, retire los pasadores y

empuje firmemente la manija hacia abajo hasta que

quede en posición vertical respecto del generador.

•Para regresar las manijas a la posición horizontal,

jale la manija hacia arriba y sujétela con los

pasadores.

Para instalar el conjunto de la manija, necesitará:

(2) soportes de manija

(2) barras de manija

(2) pasadores

(2) cadena

(2) mangos de goma

(6) pernos largos hexagonales con brida

de M6 x 40 mm

(6) tuercas dentadas con brida de M6

Llave de dados con dado de 10 mm*

* No se incluye

Llave española de 10 mm*

FIGURA 10: Soporte de manija al armazón

FIGURA 11: Inserte la barra de la manija en el

soporte

FIGURE 12: Instale el pasador y la cadena

FIGURA 13: Conecte la cadena en el soporte de la manija

FIGURE 14: Conecte las empuñaduras a la manija

Las manijas plegables pueden pellizcar las manos

y los dedos.

• Mantenga sus manos y dedos fuera del alcance de las

bisagras cuando pliegue las manijas del generador.

• Las manijas solamente deberán ser usadas para rodar

el generador hacia una nueva ubicación. Si levanta el

generador (para subirlo a un vehículo), nunca utilice

las manijas para sostener el peso completo del

generador.

PRECAUCIÓN

Montaje

10 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Paso 4: Instale la batería

Para usar la función de arranque eléctrico, la batería

(se incluye) debe estar conectada al arrancador eléctrico

del generador.

1. El generador tiene instalado un cable de batería

negro negativo (-) en la parte superior del alternador

con una correa plástica. Corte cuidadosamente la

correa para desenganchar el cable de la batería y

retire la bolsa de plástico.

2. Para acceder a los terminales de la batería:

2A. Suelte y retire las tuercas de la placa de retención;

deslice la placa de retención por las varillas de

soporte para sacarla.

2B. Incline la batería levemente hacia delante.

3. Retire el perno/la tuerca de cada terminal de la

batería.

4. Confirme que el cable positivo (+) rojo de la batería

esté firmemente sujeto al terminal positivo (+), ya que

pudo haberse aflojado durante el envío. Coloque la

funda sobre el poste de la batería.

5. Conecte el cable negativo (-) negro de la batería al

terminal negativo (-) de la batería; instale el perno, la

tuerca y la funda.

6. Vuelva a instalar la placa de retención; apriete los

pernos y las tuercas.

NOTA:

La apariencia real de la batería puede ser diferente a la

de la ilustración.

NOTA:

Con el motor funcionando, se aplica una pequeña carga

controlada a la batería. Eso mantiene una carga

adecuada de la batería.

Los gases de la batería son explosivos.

• NUNCA permita la presencia de llamas abiertas,

cigarrillos encendidos, chispas o equipos que generen

chispas cerca de la batería.

El líquido de electrolito de la batería está compuesto

de ácido sulfúrico, que puede ser muy peligroso y

causar quemaduras graves.

• NUNCA permita que el líquido de la batería entre en

contacto con los ojos, la piel o la ropa. Si se produce

contacto o derrame, lave inmediatamente el área con agua.

Los terminales expuestos, incluso en baterías

desconectadas, pueden causar una descarga

eléctrica.

• NUNCA toque ambos terminales de la batería

con las manos sin protección al mismo tiempo.

• Cuando trabaje con una batería, quítese los

anillos, relojes o cualquier otro objeto que

contenga metal. Si el metal entra en contacto

con los terminales de la batería, se puede

producir una descarga eléctrica y graves

quemaduras.

• Sólo utilice herramientas aisladas/no

conductoras al trabajar con una batería o

cerca de una.

• NUNCA deje herramientas u otros objetos

metálicos sobre la batería.

FIGURA 15: Cable de batería negativo instalado en el alternador

para el envío

ADVERTENCIA

Para evitar arcos eléctricos, que pueden causar

una descarga eléctrica, siga estas instrucciones al

pie de la letra.

Al conectar o desconectar los cables de la batería:

•SIEMPRE conecte primero el cable de batería

positivo (+).

•SIEMPRE desconecte el cable de batería

negativo (-) primero.

• NUNCA conecte el cable de batería negativo

(-) al terminal positivo (+) de la batería.

• NUNCA conecte el cable de batería positivo

(+) al terminal negativo (-) de la batería.

FIGURA 16: Batería eléctrica de inicio—

Retiro de la placa de retención

FIGURA 17: Batería eléctrica de inicio—Conexión de cables

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 11

Conexión a tierra del generador

El Código Eléctrico Nacional (NEC, por sus siglas en

inglés) requiere que el generador esté conectado a tierra

física. Antes de usar el generador, conecte un alambre de

cobre (mínimo 10 AWG) desde la terminal a tierra

(vea Figura 18) hasta la tierra física. Consulte con un

electricista autorizado los métodos apropiados de

conectar a tierra.

NOTA:

El generador tiene un hilo neutro que significa que la

terminal a tierra del generador no está conectada al cable

neutral de CA en el generador. Si se usa un probador de

receptáculos, no mostrará la misma condición del circuito

de conexión a tierra que para un receptáculo doméstico.

Requisitos especiales

Es posible que existan reglamentaciones de la

Administración de Seguridad y Salud Ocupacional

(OSHA, por sus siglas en inglés) federales o estatales,

códigos locales u ordenanzas para el uso previsto del

generador. Consulte a un electricista calificado, inspector

eléctrico o al organismo local competente.

•En algunas áreas, los generadores deben registrarse

en las empresas de servicios públicos locales.

•Si el generador se utiliza en una obra de construcción,

posiblemente existan otras reglamentaciones que se

deben respetar.

Usar el generador para obtener energía

de reserva

El generador se debe conectar a tierra para evitar

una descarga eléctrica de artefactos defectuosos.

• Antes de usar el generador, consulte a un electricista

calificado, inspector eléctrico u organismo local con

jurisdicción los códigos o las ordenanzas locales que

se aplican para el uso previsto del generador.

FIGURA 18: Terminal a tierra

ADVERTENCIA

Las conexiones incorrectas del generador al sistema

eléctrico de unedificio pueden resultar mortales.

La corriente eléctrica del generador puede alimentar

las líneas de servicios públicos. Dicha alimentación

puede electrocutar a los trabajadores de la empresa

de servicios públicos o a otras personas que entren

en contacto con las líneas de servicios públicos

durante una interrupción del suministro eléctrico.

La corriente eléctrica puede retroalimentar al

generador. Cuando se restablece la energía, el

generador puede explotar, quemarse o causar

incendios en el sistema eléctrico del edificio.

• Antes de conectarse al sistema eléctrico de un edificio,

consulte a un electricista calificado, inspector eléctrico

u organismo local con jurisdicción los códigos o las

ordenanzas locales que se aplican para el uso previsto

del generador.

PELIGRO

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

12 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 13

COMPONENTES

Utilice la información que se incluye en esta sección para familiarizarse con los componentes de su generador.

A—Centro de control de

alimentación

Tomacorrientes domésticos

Tomacorrientes dobles (NEMA 5-20R)

125VAC , 20 amperios para conectar

artefactos de 120 voltios al generador

para recibir alimentación.

Cordón del generador

El tomacorrientes con seguro de giro

125/250VAC, 30 amperios (NEMA

L14-30R) se puede utilizar para:

•Alimentar artefactos de 120 voltios usando el cable de

alimentación 4 en 1 (no se incluye).

•Alimentar artefactos de 240 voltios usando el cable de

alimentación adecuado (NEMA L14-30P) (no se incluye).

Disyuntores

Protege los circuitos contra los daños

causados por una sobrecarga o un corto

circuito al detener el flujo de electricidad

entre el generador y el artefacto. El disyuntor

maestro controla la alimentación a todos los

tomacorrientes. Si los tomacorrientes no tienen energía,

consulte la sección Resolución de problemas.

Contador horario

Muestra el tiempo total de operación de la unidad para

propósitos de mantenimiento.

Terminal a tierra

Conecta el generador al cable de conexión a tierra para

protección a tierra.

B—Bandeja de la batería y batería

Suministra energía para la función de arranque eléctrico.

C—Varilla indicadora de nivel para llenado de aceite

Sella el orificio de llenado de aceite para motor e indica el

nivel de aceite para motor.

D—Tornillo de drenaje del aceite

Permite que el aceite para motor se drene desde el generador.

E—Interruptor de control del motor

El control se usa para hacer arrancar y detener el motor.

El interruptor de control del motor tiene tres posiciones:

•START (Arranque)—Arranca el motor del generador

•RUN (Funcionamiento)—Prepara el motor para arrancar

(arranque manual);

Indica que el motor está funcionando (arranque eléctrico)

•STOP (Detención)—Detiene el motor del generador

F—Válvula de corte de combustible

Controla el flujo de combustible desde el tanque de

combustible al carburador.

G—Mango de la manija del arrancador manual

Proporciona los medios para arrancar el motor en forma

manual, si es necesario.

H—Conjunto del filtro de aire

Elimina el polvo del aire de admisión del motor.

I— Contol del estrangulador

Controla la válvula de estrangulamiento. El control del

estrangulador se debe mover a la posición ON (Encendido)

al arrancar con el motor en frío.

J—Tapa del tanque de combustible

Ofrece un sello seguro para el tanque de combustible.

K—Indicador de combustible

Indica el nivel actual de combustible en el tanque.

L—Amortiguador equipado con protector para chispas

Ofrece una salida para los gases de escape del motor. Evita que

las chispas y otros materiales combustibles salgan del generador.

M—Tapa de la bujía (cable)

Suministra voltios a la bujía. Si la bujía necesita servicio, se

debe retirar la tapa.

N—Filtro de carbón

Reduce las emisiones de hidrocarburo.

La siguiente información se proporciona únicamente como referencia. Remítase a

“FUNCIONAMIENTO” on página 15 para obtener información sobre el funcionamiento del

generador.

FIGURA 19: Generador eléctrico portátil HW7000EH

PRECAUCIÓN

El generador se debe conectar a tierra para evitar una

descarga eléctrica de artefactos defectuosos. Consulte

la página 11.

Ajus Descon

PRECAUCIÓN

El amortiguador alcanza temperaturas que pueden

causar quemaduras graves al contacto. NUNCA

toque las superficies calientes.

ADVERTENCIA

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

14 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 15

FUNCIONAMIENTO

Ubicación del generador

Al decidir la ubicación para su generador, recuerde las

siguientes normas de seguridad:

Preparación para el funcionamiento

Antes de encender el generador, complete las siguientes

tareas de preparación:

Asegúrese de instalar el generador en el exterior

en un área bien ventilada. El uso de un generador

en interiores PUEDE MATARLO EN MINUTOS.

Consulte a un electricista certificado o una empresa

de servicios públicos si usará el generador para

obtener energía de reserva. Ver “Usar el generador

para obtener energía de reserva” en página 11.

Revise/agregue aceite para motor— Ver “Agregar

aceite para motor” en página 22. Para la puesta en

marcha inicial, siga las instrucciones que se indican

en la botella de aceite que se incluye con el

generador.

Revise/agregue combustible*—Ver “Para agregar

combustible al motor” en página 22.

Asegúrese que la terminal de conexión a tierra

esté correctamente conectada a tierra—Ver

“Conexión a tierra del generador” en página 11.

Revise los cables de extensión—asegúrese de que

los cables de extensión:

Estén en buenas condiciones.

Estén calificados para uso en exterior y coincidan

con los límites de amperaje y voltaje de la toma del

generador.

Equipados con conectores que tengan terminar a

tierra.

Las áreas en desnivel, como cimientos de una

construcción, piscinas o cualquier área a baja

altura pueden causar acumulación de monóxido de

carbono. La inhalación del monóxido de carbono

puede matarlo en minutos.

• NUNCA use el generador dentro de una casa,

garaje, espacio debajo del piso, cobertizo o

espacios cerrados similares. Sólo utilice el

generador en el exterior y lejos de ventanas,

puertas y orificios de ventilación.

Si el generador se instala sobre una superficie

irregular o flexible, podría inclinarse o voltearse,

causando un derrame de combustible desde el

tanque de gasolina. El combustible derramado se

puede encender.

• Coloque el generador sobre una superficie firme y

nivelada y evite la arena suelta o la nieve. Si el

generador se inclina o vuelca, se puede producir un

derrame de combustible. Además, si el generador

se vuelca o hunde en una superficie blanda, puede

entrar arena, suciedad o agua al generador.

NUNCA haga funcionar el generador bajo la lluvia o

nieve o si el generador se encuentra sobre una

superficie mojada.

Mantenga el generador a por lo menos 6 pies

(2 metros) de edificios, otros equipos y materiales

combustibles durante su funcionamiento.

PELIGRO

ADVERTENCIA

MONÓXIDO DE CARBONO

El escape del generador contiene grandes niveles de

monóxido de carbono (CO), un gas venenoso que no se

puede ver ni oler. Si usted puede oler el escape del

generador, usted está respirando CO. Pero incluso si no

huele el escape, usted puede estar respirando CO.

• NUNCA use el generador dentro de una casa, garaje,

espacio debajo del piso u otras áreas parcialmente

encerradas. En estas áreas se pueden acumular niveles

mortales de monóxido de carbono. El uso de un

ventilador o abrir las ventanas y las puertas NO

proporciona suficiente aire limpio.

• SÓLO utilice el generador en el exterior y lejos de

ventanas, puertas y orificios de ventilación. Estas

aberturas pueden jalar el escape del generador.

Aunque use correctamente un generador, puede haber fuga de

CO dentro de la casa. SIEMPRE use en el hogar una alarma

contra CO accionada por batería o respaldada por batería.

Si se empieza a sentir mal, mareado, o débil después de poner

en funcionamiento el generador, cámbiese INMEDIATAMENTE

a un área con aire fresco. Consulte a un doctor. Puede tener

envenenamiento por monóxido de carbono.

Antes de conectarse al sistema eléctrico de un

edificio, consulte a la empresa de servicios públicos

o a un electricista calificado.

• La corriente eléctrica del generador puede

alimentar las líneas de servicios públicos. Dicha

alimentación puede electrocutar a los

trabajadores de la empresa de servicios públicos

o a otras personas que entren en contacto con

las líneas de servicios públicos durante una

interrupción del suministro eléctrico.

* Debe añadir combustible antes de usar el generador por primera vez

ver “Agregar aceite para motor” en página 22.

PELIGRO

Arranque del generador

16 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Arranque del generador

Arranque eléctrico

1. Coloque el generador en un área exterior y bien

ventilada.

2. Compruebe que estén colocados los disyuntores.

3. Gire la válvula de corte de combustible a la posición

ON (Encendido).

4. Tire el estrangulador a la posición ON (Encendido).

5. Pulse y mantenga presionado el interruptor de control

en la posición START (Arranque) hasta que el motor

arranque.

6. Cuando el motor arranca, el interruptor de control del

motor se ajusta gradualmente en la posición RUN

(Funcionamiento) (centro).

7. A medida que el motor se caliente y las RPM se

estabilizan, mueva gradualmente el estrangulador a

la posición OFF (Apagado).

NOTA:

Con el motor funcionando, se aplica una pequeña carga

controlada para arrancar la batería. Eso mantiene una

carga adecuada de la batería.

Antes de arrancar el generador, asegúrese de leer

minuciosamente toda la información de este Manual

del propietario.

AVISO

Es muy importante mantener el nivel adecuado de aceite

para motor a fin de mantener el motor en buenas

condiciones de funcionamiento.

• Revise el nivel de aceite para motor antes de cada uso.

Si arranca el generador con artefactos conectados, puede

causar daño permanente a dichos artefactos.

• NUNCA arranque el generador con artefactos eléctricos

enchufados y encendidos.

AVISO

Mantenga el generador a un mínimo de 6 pies (2 metros)

lejos de cualquier edificio, objeto o pared.

FIGURA 20: Posición de los disyuntores

FIGURA 21: Válvula de corte de combustible —

Posición ON/OFF (Encendido/Apagado)

FIGURA 22: Contol del estrangulador

ADVERTENCIA

Ajus Descon

ON (Encendido)

OFF (Apagado)

FIGURA 23: Interruptor de control del motor

AVISO

Si el motor no arranca, mueva el estrangulador a la

posición OFF (Apagado) para reducir el combustible que

entra al motor.

AVISO

• Si mantiene presionado el interruptor de control del motor

por más de 5 segundos puede dañar el motor de arranque.

Si el motor no arranca después de 5 segundos, libere el

interruptor de control del motor y espere 10 segundos antes

de intentar arrancar nuevamente el motor.

• Si observa una disminución en la velocidad de arranque

después de un tiempo, puede indicar que es necesario

recargar la batería.

Para evitar daños en el generador, NUNCA presione el

interruptor de control del motor a la posición START

(Arranque) mientras esté funcionando el motor.

START

ENGINE

STOP

RUN

PRECAUCIÓN

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 17

Arranque del generador

Arranque manual (cuerda de arranque)

1. Coloque el generador en un área exterior y bien

ventilada.

2. Compruebe que estén colocados los disyuntores.

3. Gire la válvula de corte de combustible a la posición

ON (Encendido).

4. Tire el estrangulador a la posición ON (Encendido).

5. Presione el interruptor de control del motor a la

posición RUN (Funcionamiento).

6. Agarre la manija del arrancador manual y tírela

lentamente hasta que sienta una leve resistencia.

7. Aplique un tirón rápido para arrancar el motor y regrese

cuidadosamente la manija del arrancador manual a su

posición original. Es posible que sea necesario repetir

esto 2-3 veces hasta que arranque el motor.

8. A medida que el motor se caliente y las RPM se

estabilizan, mueva gradualmente el estrangulador a

la posición OFF (Apagado).

AVISO

Mantenga el generador a un mínimo de 6 pies (2 metros)

lejos de cualquier edificio, objeto o pared.

FIGURA 24: Posición de los disyuntores

FIGURA 25: Válvula de corte de combustible —

Posición ON/OFF (Encendido/Apagado)

FIGURA 26: Contol del estrangulador

Ajus Descon

ON (Encendido)

OFF (Apagado)

FIGURA 27: Interruptor de control del motor

FIGURA 28: Manija del arrancador manual

AVISO

NUNCA permita que el arrancador manual se contraiga

contra el motor. Regréselo suavemente para no dañar el

arrancador.

AVISO

Si el motor no arranca, mueva el estrangulador a la posición

OFF (Apagado) para reducir el combustible que entra al motor.

START

ENGINE

STOP

RUN

Cómo detener el generador

18 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Cómo detener el generador

En una emergencia:

Presione el interruptor de control del motor a la posición

STOP (Detención).

En uso normal:

1. Apague los artefactos conectados y desenchufe los

cables de alimentación conectados.

2. Deje funcionar el motor durante 2 a 3 minutos.

3. Presione el interruptor de control del motor a la

posición STOP (Detención).

4. Gire la válvula de corte de combustible a la posición

OFF (Apagado).

Para consultar las instrucciones de un almacenamiento

prolongado, vea página 25.

Funcionamiento a grandes alturas

A grandes alturas, la mezcla de aire-combustible del

carburador estándar será excesivamente rica. El

rendimiento disminuirá y el consumo de combustible

aumentará.

El rendimiento a grandes alturas se puede mejorar al

instalar un difusor de combustible de menor diámetro en

el carburador y luego volver a ajustar el tornillo piloto. Si

siempre hace funcionar el motor a alturas superiores a

5000 pies (1500 metros) sobre el nivel del mar, solicite a

un distribuidor autorizado del generador que realice la

modificación del carburador.

Incluso con un difusor correcto en el carburador, la

potencia del motor disminuirá aproximadamente 3,5% por

cada incremento de 1000 pies (300 metros) en altura

sobre el nivel del mar. El efecto de la altura sobre la

potencia será mayor que si no se realiza ninguna

modificación al carburador.

Cómo alimentar artefactos

NOTA:

En este manual, el término "artefacto" se refiere a

cualquier dispositivo eléctrico que se puede conectar al

generador para ser alimentado.

Normas para alimentar artefactos

•Planifique con cuidado: Antes de usar el

generador para alimentar artefactos, agregue

potencia de salida (vatios) a cada artefacto y

verifique que el vataje total no sea superior a la

potencia nominal del generador. Generalmente

puede encontrar información sobre la potencia

nominal en la etiqueta del artefacto o impresa en el

interior o en la parte posterior del artefacto.

Consulte la Tabla 1 para ver un listado de los

requisitos de vataje de los artefactos promedio.

•NUNCA sobrecargue: Los disyuntores detendrán el

flujo de electricidad entre el generador y el artefacto si

el generador se sobrecarga. Esto se indicará mediante

un disyuntor "desconectado". De suceder esto, apague

y desconecte el (los) aparato(s), espere algunos

minutos a que se enfríen los interruptores térmicos (el

interruptor maestro no es térmico) y después presione

para inicializar el cortacircuitos.

AVISO

Si se utiliza un motor con difusor para grandes alturas a una

altura menor, la mezcla de aire-combustible pobre reducirá

el rendimiento y puede sobrecalentar el motor y dañarlo

gravemente.

AVISO

NUNCA arranque el generador con artefactos eléctricos

enchufados y encendidos.

Los artefactos defectuosos y los cables de

alimentación pueden provocar una descarga eléctrica.

• Antes de intentar alimentar un artefacto, asegúrese de que

el generador se haya conectado correctamente a tierra y

de que tanto el artefacto como el cable de alimentación

estén en buenas condiciones de funcionamiento.

• Mantenga alejado el generador de otros cables o

alambres eléctricos incluyendo las líneas de suministro

de energía comercial.

• NUNCA utilice el generador para otro fin que no sea para

el uso previsto.

• NUNCA conecte generadores en paralelo ni alargue el

tubo de escape.

• NUNCA conecte el generador a ningún circuito doméstico

o, de lo contrario, puede destruir el generador o el equipo

eléctrico doméstico.

Usos médico y de auxilio vital

• En caso de emergencia, llame inmediatamente al 911.

• NUNCA use este producto para alimentar los dispositivos

de auxilio vital o los accesorios de auxilio vital.

• NUNCA use este producto para alimentar dispositivos

médicos o accesorios médicos.

• Informe inmediatamente a su proveedor de energía

eléctrica si usted o alguien de su casa depende de

equipos eléctricos para vivir.

• Informe inmediatamente a su proveedor de energía

eléctrica si algún corte de energía causaría que usted o que

alguien de su casa experimente una emergencia médica.

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 19

Cómo alimentar artefactos

•Preste atención al funcionamiento de los artefactos:

Si un artefacto comienza a funcionar de manera

anormal, se torna lento o se detiene repentinamente,

apáguelo de inmediato. Desconecte el artefacto y

determine si el problema es el artefacto o si se ha

excedido la capacidad de carga nominal del generador.

•Utilice cables de extensión adecuados: Si utiliza

un cable de extensión para conectar un artefacto al

generador, sólo utilice cables de extensión de tres

terminales, con certificación de UL. Asegúrese de

que el cable de alimentación sea de tamaño correcto

(calibre de alambre) para manejar la carga eléctrica

que se le aplicará.

Información sobre el vataje de los artefactos

Utilice la siguiente tabla como una guía para determinar

cuánta energía necesitará para hacer funcionar los

artefactos con el generador.

NUNCA instale cables de alimentación bajo alfombras u

otros materiales donde se pueda acumular calor o los daños

en el cable puedan pasar inadvertidos.

Los valores que se proporcionan en la siguiente tabla son

sólo estimaciones.

• SIEMPRE verifique los requisitos de vataje reales para

el artefacto que alimentará. Revise las etiquetas en el

interior o en la parte posterior del artefacto, consulte

los manuales de funcionamiento del artefacto o

comuníquese con el fabricante del artefacto.

Artefacto Vatios de

funcionamiento típicos

Aire acondicionado, central* 3500

Aire acondicionado, ventana* 500-1440

Acuario 50-1210

Radio reloj 10

Cafetera 900-1200

Computadora personal, CPU -

encendida/apagada 120 / 30 ó menos

Computadora personal,

Monitor - encendido/apagado 150 / 30 ó menos

Computadora, computadora

portátil 50

Deshumidificador* 785

Lavadora de platos*

1200-2400 (al usar la

función de secado

aumenta el consumo de

energía)

TABLE 1. Vatajes para funcionamiento de artefactos típicos

PRECAUCIÓN

Secadora, eléctrica 1800-5000

Frazada eléctrica

(individual/doble) 60 / 100

Ventilador, de techo* 65-175

Ventilador, ventana* 55-250

Horno* 750*

Secador de pelo 1200-1875

Calefactor, portátil 750-1500

Plancha 1000-1800

Horno de microondas 750-1100

Radio, estéreo 70-400

Refrigerador, anti-escarcha,

16 píes cúbicos* 725

Bomba de sumidero, 1/2 hp* 2150

Bomba de sumidero, 1/3 hp* 2300

Televisión

•19" 65-110

•27" 113

•36" 133

•Proyector de 53"-61" 170

•Pantalla plana 120

Tostador 800-1400

Horno tostador 1225

Aspiradora* 1000-1440

VCR/DVD 17-21 / 20-25

Lavadora de ropa 350-500

Calentador de agua, eléctrico,

40 galones 4500-5500

Bomba de agua, pozo

profundo* 250-1100

* Permita hasta tres veces los vatios normales (cuando esté en

funcionamiento) para arrancar este artefacto.

AVISO

El arranque de los artefactos con motores requiere de mayor

potencia. Algunos ejemplos de artefactos motorizados

incluyen refrigeradores, bombas de agua y sopladores de

horno. Asegúrese de que la potencia de salida del artefacto

no sea superior a la del generador.

Artefacto Vatios de

funcionamiento típicos

TABLE 1. Vatajes para funcionamiento de artefactos típicos

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

20 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 21

MANTENIMIENTO

Programa de mantenimiento

El mantenimiento y ajuste periódicos son necesarios para conservar el generador en buenas condiciones de funcionamiento.

Realice servicio e inspecciones en los intervalos que se indican en el Programa de mantenimiento del generador (vea la Tabla 2).

El uso de un generador en interiores PUEDE MATARLO EN

MINUTOS.

El escape del generador contiene monóxido de carbono, que

es un veneno que no se puede ver ni oler.

NUNCA lo use en el interior

de una casa o un garaje,

INCLUSO SI las puertas y

ventanas están abiertas.

Sólo utilícelo EN EL

EXTERIOR y lejos de

ventanas, puertas y orificios de

ventilación.

• Apague el motor antes de realizar cualquier

mantenimiento. Si es necesario hacer funcionar el motor,

asegúrese de que el área cuente con suficiente ventilación.

AVISO

El mantenimiento, la reparación o el reemplazo de

cualquier dispositivo y sistema para control de emisiones

puede ser realizado por cualquier establecimiento o

individuo de reparación de motores todo terreno.

PELIGRO

El arranque accidental del generador puede causar lesiones

graves o la muerte. Antes de realizar tareas de

mantenimiento, desconecte la tapa de la bujía de la bujía.

También desconecte ambos cables de inicio de la batería.

Retire primero el cable negativo (-) para reducir el riesgo de

formación de arcos.

Un mantenimiento inadecuado o no corregir un problema antes

del funcionamiento, puede causar un desperfecto en el que

puede resultar gravemente lesionado o incluso morir. Siempre

siga las recomendaciones y los programas de inspección y

mantenimiento que se incluyen en este manual del propietario.

AVISO

El programa de mantenimiento se aplica a condiciones de

funcionamiento normal. Si hace funcionar un generador bajo

condiciones extremas, como una carga alta o temperatura

elevada sostenida, o lo utiliza en condiciones inusualmente

húmedas o sucias, consulte a su representante de servicio

para que le indique las recomendaciones para sus

necesidades y uso específicos.

ADVERTENCIA

TAREA DE MANTENIMIENTO

FRECUENCIA*

Antes

de cada

uso

Primes mes o

después de

20 horas de uso

Cada 3 meses o

después de

50 horas de uso

Cada 6 meses o

después de

100 horas de uso

Cada año o

después de

300 horas de uso

Comprobar la presencia de desechos/limpiarlos X

Revisar el nivel de aceite para motor X

Cambiar el aceite para motor X X

Revisar el filtro de aire X

Limpiar el filtro de aire X†

Cambiar el filtro X

Arrancar el motor X‡

Revisar/ajustar la bujía X

Cambiar la bujía X

Limpiar el receptáculo para sedimentos de

combustible X

Limpiar el protector contra chispas X

Limpie las aletas de enfriamiento del cilindro X**

Revisar/ajustar el ralentí X**

Revisar/ajustar la holgura de la válvula X**

Limpiar el tanque y el filtro de combustible X**

Limpiar la cámara de combustión Cada 500 horas **

Revisar el tubo de combustible Cada 2 años (reemplace si es necesario)**

TABLE 2. Programa de mantenimiento del generador

* Realice en cada mes que se indica o intervalo de horas de funcionamiento, lo que ocurra primero.

† Limpie con más frecuencia cuando se use el generador en áreas con mucho polvo.

‡ Para asegurarse de que la batería se mantenga cargada, se recomienda hacer funcionar el generador durante 30 a 60 minutos cada

tres meses. Si se guarda la unidad durante más de un año sin arrancarla, es probable que sea necesario un cargador de baterías para

recargar la batería del generador.

** Deberá acudir con un distribuidor de servicio Honda para dar servicio a estos elementos, a menos que tenga las herramientas

adecuadas y que sea experto en mecánica. Consulte en el manual del taller Honda los procedimientos de servicio.

Para agregar combustible al motor

22 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Para agregar combustible al motor

1. Detenga el generador si el motor está en

funcionamiento. Deje que se enfríe por completo.

2. Coloque el generador sobre una superficie plana y

nivelada.

3. Retire la tapa del tanque de combustible (A).

4. Vierta lentamente la gasolina en el tanque de combustible.

Asegúrese de no llenar en exceso sobre el cuello del

depósito que sostiene el filtro de combustible (C).

5. Vuelva a instalar la tapa del tanque de

combustible (A) y apriete por completo.

NOTA:

Un ruido ocasional de detonación leve, de golpeteo o

repiqueteo es normal si la unidad está en funcionamiento

bajo cargas pesadas. Si la detonación, el golpeteo, o

repiqueteo ocurre a una velocidad uniforme del motor, bajo

carga normal, drene el combustible (página 26) y rellene con

gasolina nueva. Si el ruido persiste, consulte a un

distribuidor autorizado del generador.

Agregar aceite para motor

1. Detenga el generador si el motor está en

funcionamiento.

2. Coloque el generador sobre una superficie plana y

nivelada.

3. Con un paño limpio, limpie la suciedad y los desechos

de las áreas del tapón de drenaje y llenado de aceite.

4. Retire la varilla indicadora de nivel para llenado de

aceite.

5. Vierta lentamente el aceite en el orificio de llenado de

aceite usando el embudo hasta el nivel indicado en el

Manual del propietario Honda.

6. Revise el nivel del aceite.

7. Reemplace la varilla indicadora de nivel para llenado de

aceite y apriete por completo.

El combustible y sus vapores son extremadamente

inflamables y explosivos bajo ciertas condiciones.

• Sólo reabastezca de combustible el generador en un

área exterior y bien ventilada.

• NUNCA llene el tanque de combustible con el motor en

funcionamiento. APAGUE el generador y deje que se

enfríe antes de llenarlo con combustible.

• NUNCA fume ni permita la presencia de llamas abiertas

o chispas cerca del generador o de un lugar de

almacenamiento de gasolina.

• NUNCA llene en exceso el tanque de combustible (no

debe de haber combustible en el cuello del depósito).

Después de rellenar con combustible, asegúrese de que

la tapa del tanque de combustible esté cerrada de

manera correcta y segura.

• Tenga cuidado de no derramar combustible al

reabastecerlo. El combustible derramado o su vapor se

pueden encender. Si se derrama combustible, asegúrese

de que el área esté seca antes de encender el motor.

• Evite el contacto repetido o prolongado con la piel o

respirar el vapor.

AVISO

Para evitar daños en el motor, nunca use gasolina vencida o

contaminada ni una mezcla de aceite con gasolina. Evite

que entre suciedad o agua al tanque de combustible.

FIGURA 29: Parte superior del tanque de combustible (B) y nivel

máximo de combustible (D)

Tenga cuidado de no derramar combustible al

reabastecerlo. El combustible derramado o su

vapor se pueden encender. Si se derrama

combustible, asegúrese de que el área esté seca

antes de encender el motor.

PELIGRO

AVISO

Hacer funcionar el motor con un ruido persistente puede

causar daños en el motor. La garantía no cubre las piezas

dañadas por uso indebido.

AVISO

Es muy importante mantener el nivel adecuado de aceite

para motor a fin de mantener el motor en buenas

condiciones de funcionamiento.

• Revise el nivel de aceite para motor antes de cada uso.

Rellene el aceite para motor si el nivel está demasiado bajo.

SIEMPRE detenga el motor antes de retirar la

varilla indicadora de nivel para llenado de aceite.

La presión del cárter puede causar que el aceite

para motor caliente salpique hacia afuera del

orificio para llenado de aceite. El aceite para motor

caliente puede provocar quemaduras graves.

FIGURA 30: Retirar la varilla indicadora de nivel

para llenado de aceite

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 23

Mantenimiento del motor

Consulte en el Manual del propietario Honda las

instrucciones sobre cómo dar mantenimiento

adecuado al motor.

Contacte al distribuidor de servicio autorizado de

Honda para mantenimiento y reparaciones del motor.

En algunas locaciones, los distribuidores autorizados

de servicio de Honeywell también son distribuidores

de servicio de Honda. Contacte a su distribuidor local

antes de transportar su generador para servicio.

Limpieza de la pantalla protectora

contra chispas

El amortiguador del generador está equipado con un

protector contra chispas, que se debe limpiar de acuerdo

con el programa de mantenimiento (Tabla 2).

1. Detenga el generador si el motor está en

funcionamiento. Deje que se enfríe por completo.

2. Coloque el generador sobre una superficie plana y

nivelada.

3. Use un destornillador Phillips para remover los

tornillos y las arandelas del parachispas.

4. Retire el protector contra chispas.

5. Revise la pantalla protectora contra chispas.

Si la pantalla está dañada o excesivamente

desgastada, cambie el protector contra chispas.

Si la pantalla está en buenas condiciones, límpiela

con el cepillo metálico.

6. Vuelva a instalar el protector contra chispas,

alineando cuidadosamente los orificios de tornillo.

La gasolina y los solventes inflamables pueden

causar incendios o explosiones. NUNCA use

gasolina o un solvente inflamable para limpiar el

elemento de filtro de aire.

• Sólo use jabón de uso doméstico y agua para limpiar el

elemento de filtro de aire.

El contacto frecuente o prolongado con el aceite para motor

puede causar cáncer de piel.

• Inmediatamente después de manipular aceite para

motor, lave bien sus manos y otras áreas de la piel

expuestas al aceite con agua y jabón.

ADVERTENCIA

El amortiguador alcanza temperaturas que pueden

causar quemaduras graves al contacto. NUNCA

toque las superficies calientes.

Para limpiar el protector contra chispas, necesitará:

Destornillador Phillips #2

Cepillo metálico

FIGURA 31: Conjunto del protector contra chispas

FIGURA 32: Limpiar la pantalla

ADVERTENCIA

Servicio de la batería

24 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Servicio de la batería

Se recomienda arrancar el generador cada tres meses

para asegurar que la batería se mantenga cargada. Si se

guarda la unidad durante más de un año sin arrancarla,

es probable que sea necesario un cargador de baterías

para recargar la batería del generador.

Recomendación para reemplazo de batería:

Para reemplazar la batería:

1. Suelte y retire las tuercas de la placa de retención;

deslice la placa de retención por las varillas de

soporte para sacarla.

2. Incline la batería levemente hacia delante.

3. Para desconectar el borne negativo (-) negro de la

batería, retire la capucha protectora, el tornillo y la

tuerca.

4. Para desconectar el borne positivo (+) rojo de la

batería, retire la capucha protectora, el tornillo y la

tuerca.

5. Retire la batería.

NOTA:

Elimine la batería usada de acuerdo con las pautas

establecidas por su gobierno local o estatal.

6. Coloque la batería nueva en el armazón del generador.

7. Conecte el cable positivo (+) rojo de la batería al

terminal positivo (+) de la batería; apriete con el

perno y la tuerca.

8. Conecte el cable negativo (-) negro de la batería al

terminal negativo (-) de la batería; instale el perno, la

tuerca y la funda.

9. Vuelva a instalar la placa de retención; instale el

perno, la tuerca y la funda.

Limpieza del receptáculo para

sedimentos de combustible

El receptáculo para sedimentos evita que la suciedad o el

agua del tanque de combustible ingrese al carburador.

Limpie el receptáculo para sedimentos de combustible en

los intervalos especificados en la Tabla 2.

Para limpiar el receptáculo para sedimentos de

combustible:

1. Detenga el motor si está en funcionamiento. Deje que

se enfríe por completo.

2. Coloque el generador sobre una superficie plana y

nivelada.

3. Gire la válvula de corte de combustible a la posición

OFF (Apagado).

4. Mientras sostiene el acoplador sobre la válvula de

corte de combustible, con una llave de dados con un

dado de 10 mm, retire el conjunto del receptáculo

para sedimentos de combustible (receptáculo para

sedimentos, anillo 'O' y filtro de combustible).

5. Limpie el filtro de combustible (A), el anillo 'O' y el

receptáculo para sedimentos de combustible (C) con

agua y jabón.

6. Enjuague completamente las partes usando agua.

7. Limpie las piezas con un paño limpio y seco.

8. Vuelva a instalar el receptáculo para sedimentos, el

anillo 'O' y el filtro de combustible.

9. Gire la válvula de corte de combustible a la posición

ON (Encendido).

10. Arranque el generador y revise que no presente

fugas.

Xtreme XTAX14AHL-BS

Yuasa 12N14-3A

TABLE 3. Baterías de reemplazo

FIGURA 33: Batería eléctrica de inicio—

Retiro de la placa de retención

FIGURA 34: Batería eléctrica de inicio—Conexión de cables

Para limpiar el receptáculo para sedimentos de

combustible, necesitará:

Llave de dados con dado de 10 mm

Llave española de 22 mm

Jabón de uso doméstico y agua

Paño limpio y seco

FIGURA 35: Retiro del conjunto del receptáculo

para sedimentos de combustible

FIGURA 36: Montaje del receptáculo para

sedimentos de combustible

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 25

Transporte del generador

Al transportar el generador:

•Presione el interruptor de control del motor a la

posición OFF (Apagado).

•Gire la válvula de corte de combustible a la posición

OFF (Apagado).

•Mantenga el generador nivelado para evitar derrame

de combustible.

•Antes de mover el generador, asegúrese de que los

pasadores estén en su lugar en la manija/soporte de

la manija

Almacenamiento del generador

Antes de almacenar el generador durante un periodo

prolongado:

•Asegúrese de que el área de almacenamiento no

tenga exceso de humedad y polvo.

•Consulte los procedimientos de preparación

recomendados en la Tabla 4.

Para preparar el generador para un almacenamiento

prolongado:

1. Detenga el generador si el motor está en

funcionamiento. Deje que se enfríe por completo.

2. Limpie las superficies exteriores. Retoque cualquier

pintura dañada y cubra otras áreas que puedan oxidarse

con una ligera capa de aceite.

3. Drene el combustible en un receptáculo adecuado (ver

página 26) o agregue estabilizador de gasolina (siga las

instrucciones del fabricante).

4. Cambie el aceite para motor (ver página 22).

5. Retire la bujía. Agregue una cucharada de aceite para

motor limpio al orificio de la bujía.

6. Coloque un trapo sobre el orificio de la bujía y tire la

manija del arrancador manual lentamente para girar el

motor y distribuir el aceite.

7. Utilice una lámpara de mano para ver dentro del orificio

de la bujía y tire la manija del arrancador manual

lentamente hasta que el pistón quede en la parte

superior de su golpe de compresión. Esto cierra ambas

válvulas, de entrada y de escape, y protege el motor

contra oxidación interna.

8. Vuelva a instalar la bujía.

El motor o sistema de escape caliente puede

provocar quemaduras graves o incendios. Enfríe

completamente el generador antes de transportarlo

o almacenarlo.

AVISO

Para evitar daños en el generador, tenga cuidado de no

dejar caer o golpear el generador al transportarlo. No

coloque objetos pesados sobre el generador.

ADVERTENCIA

AVISO

Siga los procedimientos de servicio para preparar el

generador para su almacenamiento. Un cuidado inapropiado

o incorrecto del generador puede causar daños en los

componentes del generador y anulará la garantía limitada.

Tiempo de

almacenamiento Preparación recomendada

Menos de 1 mes No se requiere preparación.

1 a 2 meses Llene el tanque de combustible con

gasolina nueva y agregue

acondicionador de gasolina*.

* Utilice acondicionadores de gasolina formulados para

almacenamiento prolongado. Comuníquese con el distribuidor

autorizado del generador para solicitar recomendaciones sobre

el acondicionador.

2 meses a 1 año o más Vea el siguiente procedimiento.

TABLE 4. Procedimientos de servicio recomendados según el

tiempo de almacenamiento

El combustible y sus vapores son extremadamente

inflamables y explosivos bajo ciertas condiciones.

•NUNCA fume ni permita la presencia de llamas

abiertas o chispas cerca del generador o de un lugar

de almacenamiento de gasolina.

AVISO

Usar una manguera de jardín o un equipo de lavado a

presión puede hacer que penetre agua en el filtro de aire o

en la abertura del mofle, causando daños.

PELIGRO

Almacenamiento del generador

26 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Drenaje de combustible

1. Gire la válvula de corte de combustible a la posición

OFF (Apagado).

2. Coloque un receptáculo adecuado bajo el orificio de

drenaje para coger el combustible.

3. Mientras sostiene el acoplador sobre la válvula de

corte de combustible, con una llave de dados con un

dado de 10 mm suelte el perno (debajo del

receptáculo para sedimentos de combustible).

4. Gire la válvula de corte de combustible a la posición

ON (Encendido).

5. Deje que el combustible drene hacia el receptáculo.

6. Para asegurar que se drene todo el combustible,

voltee el generador con cuidado al empujarlo hacia

arriba en el armazón al lado opuesto de la manija del

arrancador manual.

7. Deje que el combustible drene completamente hacia

el receptáculo.

8. Vuelva a instalar el perno.

9. Haga funcionar el motor hasta que se detenga por

falta de combustible.

10. Gire la válvula de corte de combustible a la posición

OFF (Apagado).

11. Afloje el tornillo del receptáculo de combustible del

carburador y use un trapo para absorber el

combustible del puerto de drenaje.

12. Cuando esté listo para volver a hacer funcionar el

generador, rellene con combustible nuevo

(ver página 22).

FIGURA 37: Suelte el perno para drenar el

combustible

FIGURA 38: Válvula de corte de combustible — Posición

ON/OFF (Encendido/Apagado)

FIGURA 39: Voltee el generador para drenar el

combustible por completo

FIGURA 40: Receptáculo para drenaje de combustible

El combustible y sus vapores son extremadamente

inflamables y explosivos bajo ciertas condiciones.

•Tenga cuidado de no derramar combustible al

reabastecerlo. El combustible derramado o su vapor

se pueden encender. Si se derrama combustible,

asegúrese de que el área esté seca antes de poner

en marcha el motor.

•Evite el contacto repetido o prolongado con la piel o

respirar el vapor.

ADVERTENCIA

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 27

RESOLUCIÓN DE PROBLEMAS

NOTA:

Si tiene alguna pregunta de servicio al cliente, llame al 1-888-HWHELP1 (494-3571) o visite

www.honeywellgenerators.com.

NOTA:

Contacte al distribuidor de servicio autorizado de Honda para mantenimiento y reparaciones del motor. En

algunas locaciones, los distribuidores autorizados de servicio de Honeywell también son distribuidores

de servicio de Honda. Contacte a su distribuidor local antes de transportar su generador para servicio.

TODA PERSONA que use o realice servicio a este generador debe leer, entender y seguir todas las instrucciones de

seguridad y funcionamiento que se suministran en el manual del producto. Si no sigue estas instrucciones al pie de la

letra puede generar circunstancias que pueden causar la muerte, lesiones graves y daño a la propiedad.

El uso de un generador en interiores PUEDE MATARLO EN

MINUTOS.

El escape del generador contiene monóxido de carbono, que

es un veneno que no se puede ver ni oler.

NUNCA lo use en el interior

de una casa o un garaje,

INCLUSO SI las puertas y

ventanas están abiertas.

Sólo utilícelo EN EL

EXTERIOR y lejos de

ventanas, puertas y orificios de

ventilación.

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El motor no arranca o

arranca y funciona en

forma brusca

No tiene combustible. Agregue combustible (página 22).

Combustible vencido. Drene el tanque de combustible y rellene con

combustible nuevo (página 26).

No tiene aceite para motor o su nivel es bajo. Agregue aceite para motor (página 22).

El cable (tapa) de la bujía está desconectado. Instale la tapa de la bujía sobre la bujía.

Bujía defectuosa/mala. Revise/cambie la bujía (ver el Manual del propietario

Honda).

El combustible no llega al carburador. Limpie el receptáculo para sedimentos de combustible

(página 24).

Filtro de aire sucio. Revise o cambie el filtro de aire (ver el Manual del

propietario Honda).

Pantalla protectora contra chispas sucia. Limpie la pantalla protectora contra chispas

(página 23).

El motor se detiene

repentinamente

No tiene combustible. Agregue combustible (página 22).

No tiene aceite para motor o su nivel es bajo. Agregue aceite para motor (página 22).

No hay alimentación en el

receptáculo de CA

Sobrecarga eléctrica en el generador.

Revise si todos los disyuntores están

"desconectados" o tienen encendida la

luz indicadora de sobrecarga. Reduzca

la carga eléctrica del circuito, espere

varios minutos a que se enfríen los

interruptores térmicos (el interruptor

maestro no es térmico) y después presione para

inicializar el cortacircuitos.

Conexión mala o cable defectuoso. Revise la conexión de los cables. Cambie los cables

defectuosos.

El artefacto/equipo eléctrico conectado está

defectuoso.

Revise si el artefacto/equipo eléctrico presenta defectos.

Desconecte el artefacto/ equipo eléctrico defectuoso del

generador. Solicite a un taller de reparación calificado que

realice servicio al artefacto.

La velocidad del motor de

arranque cae después de

un periodo de tiempo La batería está perdiendo carga. Recargue la batería

TABLE 5. Resolución de problemas — Posibles causas y soluciones

ADVERTENCIA

PELIGRO

Ajus Descon

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

28 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 29

ESPECIFICACIONES

GENERADOR

Dimensiones*

* Las mediciones que se indican no reflejan las dimensiones con el kit de rueda instalado en el generador.

Longitud [pulg./mm.] 30 / 762,0

Altura [pulg./mm.] 27 / 685,8

Ancho [pulg./mm.] 29 / 736,6

Peso seco [libras/kilos] 210 / 95,3

Salida de CA

Potencia continua (nominal) [vatios] 7000

Potencia máxima [vatios] 8750

Frecuencia [hertz] 60

Voltaje [voltios] 120 / 240

Temperatura de funcionamiento

Máxima [F / C] 104q/ 40q

Mínima [F / C] 14q / -10q

MOTOR

Velocidad [rpm] 3600

Tipo OHV 4 ciclos

Desplazamiento [cc] 389

Capacidad del tanque de combustible

[galones/litros] 6,5 / 24,6

Capacidad de aceite del motor [cuarto

de galón/litros] 1,2 / 1,1

Consulte en el Manual del propietario Honda la información adicional del motor

TABLE 6. Generador eléctrico portátil HW7000EH Especificaciones

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

30 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 31

GARANTÍA

GARANTÍA LIMITADA DE

NORTHSHORE POWER SYSTEMS

Generador portátil Honeywell

Vigente a partir del 1 de marzo de 2009

GARANTÍA LIMITADA

Northshore Power Systems, LLC reparará o reemplazará, sin

costo alguno para el cliente minorista original, en América del

Norte, cualquier pieza del generador portátil que Northshore

Power Systems o un centro de servicio autorizado considere

como defectuosa en material o mano de obra. Esta garantía

limitada cubre el costo de las piezas de reemplazo y la mano de

obra por defectos. Los gastos de transporte son responsabilidad

del cliente. Esta garantía limitada tiene condiciones de vigencia,

condiciones de funcionamiento y exenciones, limitaciones de

recursos y exclusiones conforme se indica más adelante. Para

obtener servicio de garantía, ubique a un distribuidor autorizado

del generador Honeywell en www.honeywellgenerators.com o

llame al 1-888-HWHELP1 (494-3571).

PERIODOS DE GARANTÍA LIMITADA

Uso privado: Limitada de tres años. Primer año, piezas y

mano de obra. Segundo y tercer años, sólo piezas.

Uso comercial: Limitada de un año. No tiene garantía por uso

bajo alquiler.

Comienzo y definiciones.La vigencia de la garantía limitada

comienza en la fecha de compra minorista del comprador

original. La garantía limitada no se puede transferir. "Uso

privado" se refiere al uso personal de un cliente minorista.

"Uso comercial" se refiere a cualquier uso comercial que

genere ingresos.

No extensión de la garantía. La reparación o el reemplazo en

virtud de la presente garantía limitada no renovará ni

extenderá el periodo de garantía original, y cualquier

producto reparado sólo estará bajo garantía durante la

vigencia de la garantía original restante.

EXENCIONES, LIMITACIONES DE RECURSOS Y

EXCLUSIONES

Esta garantía le otorga derechos legales específicos, y es

posible que usted tenga otros derechos, los cuales varían de

un estado a otro.

USOS MÉDICO Y DE AUXILIO VITAL. Esta garantía excluye

cualquier uso de este producto destinado a alimentar

dispositivos de auxilio vital, accesorios de auxilio vital,

dispositivos médicos o accesorios médicos.

EXENCIÓN DE OTRAS GARANTÍAS. EN EL MÁXIMO

GRADO PERMITIDO POR LA LEY PERTINENTE, ESTA

GARANTÍA LIMITADA ES EXCLUSIVA Y SE OTORGA EN

EXPRESO REEMPLAZO DE CUALQUIER OTRA

GARANTÍA, INCLUSO, PERO SIN LIMITARSE A ELLO,

CUALQUIER GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO

ESPECÍFICO O CUALQUIER OTRA GARANTÍA QUE

PUDIERA SURGIR DURANTE EL TRANSCURSO DE UNA

NEGOCIACIÓN O USO COMERCIAL. POR EL PRESENTE,

NORTHSHORE POWER SYSTEMS RENUNCIA Y

EXCLUYE CUALQUIER OTRA GARANTÍA. En la medida en

que los productos de Northshore Power Systems sean

productos de consumo en virtud de la ley federal o estatal

pertinente con respecto a cualquier cliente, la duración de

cualquier garantía implícita (incluso, pero sin limitarse a ello,

garantías implícitas de comerciabilidad o idoneidad para un

propósito específico) se limita a la duración mínima permitida

por la ley vigente o el periodo de garantía limitado aquí

estipulado, el que sea de mayor extensión.

LIMITACIÓN DE RECURSOS. NORTHSHORE POWER

SYSTEMS NO SERÁ RESPONSABLE ANTE EL CLIENTE,

O CUALQUIER OTRA PERSONA QUE PRESENTE UNA

RECLAMACIÓN EN NOMBRE DEL CLIENTE, POR

CUALQUIER OTRA OBLIGACIÓN O RESPONSABILIDAD,

INCLUSO, PERO SIN LIMITARSE A ELLO, OBLIGACIONES

O RESPONSABILIDADES DERIVADAS DE UN

INCUMPLIMIENTO DE CONTRATO O GARANTÍA,

NEGLIGENCIA U OTRO AGRAVIO O CUALQUIER TEORÍA

DE RESPONSABILIDAD CIVIL ESTRICTA, CON

RESPECTO AL GENERADOR O LAS ACCIONES O NO

ACCIONES DE NORTHSHORE POWER SYSTEMS U

OTRO. EN EL MÁXIMO GRADO PERMITIDO POR LA LEY

PERTINENTE, EN NINGÚN CASO NORTHSHORE POWER

SYSTEMS SERÁ RESPONSABLE DE DAÑOS

INCIDENTALES, COMPENSATORIOS, PUNITIVOS,

CONSECUENTES, INDIRECTOS, ESPECIALES O DE

OTRO TIPO, INCLUSO, PERO SIN LIMITARSE A ELLO,

PÉRDIDA DE USO, PÉRDIDA DE INGRESOS, PÉRDIDA

DE TIEMPO, PÉRDIDA DE VENTAS, DAÑO A PROPIEDAD

PERSONAL O RESPONSABILIDAD CIVIL EN QUE

INCURRA EL CLIENTE RESPECTO DE CUALQUIER OTRA

PERSONA O CUALQUIER OTRO TIPO O FORMA DE

DAÑO CONSECUENTE O PÉRDIDA ECONÓMICA.

EXCLUSIONES. Además de las exenciones, las limitaciones

y los términos anteriores, esta garantía limitada no se

aplicará ni cubrirá accesorios o productos que de alguna

manera sean objeto de: (i) configuración, instalación o

almacenamiento incorrecto; (ii) falta de mantenimiento y

servicio adecuados; (iii) accidente, daño, abuso o uso

indebido; (iv) condiciones o aplicaciones de funcionamiento

anormales; (v) reparación o modificación por parte de un

cliente o un tercero sin el consentimiento previo por escrito

de Northshore Power Systems; (vi) uso bajo condiciones de

funcionamiento o en aplicaciones que no se informen a

Northshore Power Systems o que ésta no contemple o (viii)

hechos fortuitos. Northshore Power Systems determinará la

aplicación de estas exclusiones a su exclusivo criterio.

REGISTRO

Es necesario registrar con la Empresa la garantía de todos

los productos. Puede enviar la tarjeta de garantía adjunta o

registrar su producto a través de Internet en

www.honeywellgenerators.com.

La garantía también se encuentra disponible si conserva y

luego presenta su comprobante original de la fecha de compra

a un distribuidor autorizado del generador Honeywell.

SERVICIO DEL GENERADOR

No devuelva su generador al lugar de compra para que le

realicen servicio. Si tiene alguna pregunta de servicio al

cliente, llame al 1-888-HWHELP1 (494-3571) o visite

www.honeywellgenerators.com.

Puede dirigir sus consultas acerca de la garantía a:

Northshore Power Systems, LLC

Atención: Service and Warranty Dept.

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

GARANTÍAS

32 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

GARANTÍAS

GARANTÍA DE CONTROL DE EMISIONES

EVAPORATIVAS DE NORTHSHORE POWER

SYSTEMS

Generador portátil Honeywell

DECLARACIÓN DE GARANTÍA

El Consejo de los Recursos del Aire de California y

Northshore Power Systems, LLC se complacen en explicar la

garantía del sistema de control de emisiones evaporativas

(EECS) que tiene su generador portátil 2009. En California,

los nuevos generadores portátiles deben estar diseñados,

fabricados y equipados para cumplir con las estrictas normas

anti smog. Northshore Power Systems debe garantizar el

EECS en su generador portátil por el periodo indicado más

adelante, siempre que su generador portátil no haya sido

objeto de abuso, negligencia o un mantenimiento

inadecuado. Su EECS puede incluir partes como el

carburador, líneas de combustible, tapas del combustible,

válvulas, envases, filtros, mangueras de vapor, abrazaderas,

y otros componentes asociados relacionados con las

emisiones.

Si existe una condición garantizable, Northshore Power

Systems reparará su generador portátil sin costo alguno para

usted. Dicha reparación incluye diagnóstico, piezas y mano

de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE

Este sistema de control de emisiones evaporativas cuenta

con una garantía de dos años. Si una pieza de su equipo

relacionada con las emisiones evaporativas tiene un defecto,

Northshore Power Systems la reparará o reemplazará.

RESPONSABILIDADES DE GARANTÍA DEL

PROPIETARIO

Como el propietario del generador portátil, usted es

responsable de la realización de los mantenimientos

requeridos que se indican en su manual del propietario.

Northshore Power Systems recomienda que conserve todos

los comprobantes que cubren el mantenimiento de su

generador portátil, pero Northshore Power Systems no

puede denegar reclamaciones de garantías solamente por

falta de comprobantes. No obstante, como el propietario del

generador portátil, usted deberá tener conocimiento que

Northshore Power Systems puede negar la cobertura de su

garantía si su generador portátil o una de sus piezas ha

fallado por abuso, negligencia, mantenimiento inadecuado o

modificaciones no aprobadas. Usted es responsable de llevar

su generador portátil a un centro de distribución de

Northshore Power Systems o a un centro de servicio tan

pronto como tenga conocimiento de la existencia de un

problema. Las reparaciones en garantía deberán ser

completadas en una cantidad razonable de tiempo, sin

exceder los 30 días. Si tiene preguntas relacionadas con la

cobertura de su garantía, sírvase contactarnos mediante

www.honeywellgenerators.com o llamando al 1-888-

HWHELP1 (494-3571).

COBERTURA GENERAL DE LA GARANTÍA SOBRE

EMISIONES

Northshore Power Systems garantiza al comprador final y a

cada comprador subsecuente que el generador portátil está:

diseñado, construido y equipado de conformidad con todas

las normas aplicables; y libre de defectos en materiales y

mano de obra que causen que la falla de una pieza

garantizada sea idéntica en todo respecto material a dicha

pieza como se describe en la solicitud para certificación. El

periodo de garantía empieza en la fecha en que se entregue

el generador portátil a un comprador final o que se ponga en

servicio por primera vez. El periodo de la garantía es de dos

años. Sujeto a ciertas condiciones y exclusiones que se

mencionan más adelante, la garantía de las piezas

relacionadas con las emisiones es como sigue:

1. Cualquier pieza garantizada que en las instrucciones

escritas de mantenimiento que se proporcionan no deba

ser cambiada como parte del mantenimiento requerido,

está garantizada por el periodo de garantía indicado

anteriormente. Si la pieza falla durante el periodo de

cobertura de la garantía, la pieza será reparada o

sustituida por Northshore Power Systems de

conformidad con el siguiente apartado (4). Dicha pieza

reparada o sustituida bajo garantía quedará garantizada

por el resto del periodo.

2. Cualquier pieza garantizada que en las instrucciones

escritas de mantenimiento que se proporcionan

solamente se recomiende ser inspeccionada con

regularidad, está garantizada por el periodo de garantía

indicado anteriormente. Dicha pieza reparada o

sustituida bajo garantía quedará garantizada por el resto

del periodo de garantía.

3. Cualquier pieza garantizada que en las instrucciones

escritas de mantenimiento que se proporcionan deba

ser cambiada como parte del mantenimiento requerido,

está garantizada por el periodo anterior a la fecha en

que esté programado el primer cambio de dicha pieza.

Si la pieza falla antes del primer cambio programado, la

pieza será reparada o sustituida por Northshore Power

Systems de conformidad con el siguiente apartado (4).

Dicha pieza reparada o sustituida bajo garantía quedará

garantizada por el resto del periodo previo al punto del

primer cambio programado de dicha pieza.

4. La reparación o el reemplazo de cualquier pieza

garantizada al amparo de lo previsto en la presente

garantía deberá ser realizada en un Centro de Servicio

Honeywell autorizado.

5. No obstante las presentes cláusulas, los servicios o

reparaciones en garantía serán proporcionados en un

Centro de Servicio Honeywell autorizado, sin cargo para

el propietario.

6. No se efectuarán cargos al propietario del generador

portátil por mano de obra de diagnóstico que esté

directamente asociado con el diagnóstico de una pieza

garantizada defectuosa, relacionada con emisiones,

siempre y cuando dicho trabajo de diagnóstico se realice

en una estación de garantía.

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 33

GARANTÍAS

7. Northshore Power Systems es responsable de los daños

a otros componentes del motor o del equipo causados

inmediatamente por una falla bajo garantía de cualquier

pieza garantizada.

8. A lo largo del periodo de garantía del generador portátil

indicado anteriormente, Northshore Power Systems

mantendrá un inventario de piezas garantizadas

suficiente para cubrir la demanda esperada de dichas

piezas.

9. Cualquier pieza de reemplazo podrá ser usada en la

realización de cualquier mantenimiento o reparación de

garantía y deberá ser provista sin cargo para el

propietario. Dicho uso no reducirá las obligaciones de la

garantía de Northshore Power Systems.

10. No podrán usarse accesorios complementarios, piezas

modificadas o piezas que no hayan sido liberadas por el

Consejo de los Recursos del Aire. El uso por parte del

comprador final de cualquier accesorio complementario,

pieza modificada o pieza que no haya sido liberada por

el Consejo de los Recursos del Aire será causa de

rechazo de cualquier reclamación de garantía.

Northshore Power Systems no será responsable de

garantizar las fallas de las piezas garantizadas

causadas por el uso de accesorios complementarios no

liberados o piezas modificadas.

PIEZAS GARANTIZADAS

La reparación o el reemplazo de cualquier pieza garantizada

elegible para ser cubierta podrán ser excluidos de dicha

cobertura de garantía si Northshore Power Systems

demuestra abuso, negligencia, mantenimiento inadecuado

del generador portátil y que dicho abuso, negligencia, o

mantenimiento inadecuado fueron la causa directa de la

necesidad de reparación o reemplazo de la pieza. Que no

obstante, cualquier ajuste de un componente que tenga un

dispositivo de restricción de ajuste instalado en fábrica y

funcionando correctamente, sigue siendo elegible de ser

cubierta por la garantía. Están cubiertas las siguientes

piezas garantizadas contra emisiones:

A. Tanque de combustible

B. Tapa de combustible

C. Línea de combustible

D. Accesorios de la línea de combustible

E. Abrazaderas

F. Mangueras de vapores

G. Filtro de carbón

H. Soportes de montaje del filtro

I. Conector del puerto de purga del carburador

PREGUNTAS

Si tiene alguna pregunta acerca de sus derechos y

responsabilidades de garantía de emisiones, debe

comunicarse con el departamento de Servicio y Garantía

de Northshore Power Systems.

Por teléfono: 1-414-332-2375

Por Internet: www.honeywellgenerators.com

Por correo de EE.UU.:

Northshore Power Systems, LLC

Atención: Service and Warranty Dept.

4425 N Port Washington Road

Suite 105

Milwaukee, WI 53212-1082

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

34 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 35

Almacenamiento del generador 25

Arranque manual (cuerda de arranque) 17

Artefactos

alimentar 18

Información sobre el vataje 19

normas para alimentar 18

Batería 10

Centro de control de alimentación

terminal de conexión a tierra 13

tomacorrientes domésticos 13

Cómo detener el generador 18

Componentes y controles

contador horario 13

control del estrangulador 13

disyuntores 13

indicador de combustible 13

interruptor de control del motor 13

mango de la manija del arrancador manual 13

tapa de la bujía 13

tomacorrientes 13

válvula de corte de combustible 13

Conexión a tierra 11

terminal 13

Contador horario 13

Daños, inspección para comprobar 5

Drenaje de combustible 26

Especificaciones 29

Etiquetas de seguridad 3

Filtro de carbón 13

Funcionamiento

grandes alturas 18

preparación para 15

Funcionamiento a grandes alturas 18

Garantía

control de emisiones 32

limitada 31

Generador

almacenamiento 25

arranque 16

detener 18

especificaciones 29

etiquetas de seguridad 3

funcionamiento 15

información de la placa de identificación 5

tomacorrientes 13

transporte 25

ubicación 15

Interruptor de control del motor 13

Limpieza de la pantalla protectora contra

chispas 23

Limpieza del receptáculo para sedimentos de

combustible 24

Lista de verificación, contenido del generador 5

Manijas, instalación 9

Mantenimiento 21

Limpiar la pantalla protectora contra chispas 23

listado de piezas 37

motor 23

programa 21

receptáculo para sedimentos de combustible 24

Mantenimiento del motor 23

Montaje

manija 9

patas 7

ruedas 8

Pautas de desembalaje 5

Resolución de problemas 27

Ruedas, instalación 8

Tomacorrientes

domésticos 13

Transporte 25

Válvula de corte de combustible 13

Vataje, artefacto típico 19

ÍNDICE ALFABÉTICO

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

36 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario

Generador eléctrico portátil HW7000EH Manual del propietario www.honeywellgenerators.com 37

PIEZAS DE MANTENIMIENTO

Para ordenar piezas de mantenimiento, visite www.honeywellgenerators.com o llame a la Línea de asistencia al

cliente al 1-888-HWHELP1 (494-3571).

Para consultar los números de pieza de las etiquetas de los productos, vea la página 3 y página 4.

NOMBRE DE LA PIEZA NÚMERO DE PIEZA

Batería 101536A

Rueda 100844C

HW7000EH Listado de piezas de mantenimiento

ESTA PÁGINA SE DEJÓ INTENCIONADAMENTE EN BLANCO

38 www.honeywellgenerators.com Generador eléctrico portátil HW7000EH Manual del propietario



Northshore Power Systems, LLC

4425 N. Port Washington Rd., Suite 105

Milwaukee, WI 53212-1082 USA

TEL 1-888-494-3571

www.honeywellgenerators.com

HW7000EH - P/N: 101539C

July 2009

2009 Northshore Power Systems, LLC

Honeywell International Inc. makes no representation

or warranties with respect to this product

The Honeywell Trademark is used under license

from Honeywell International Inc.

Honeywell Hw7000Eh Users Manual 7000EH_OwnersManual

HW7000EH to the manual c6ac213d-d60f-4cd4-8551-83fd7a70a5b2

Navigation menu

Versions of this User Manual:

Views

Navigation
