Installation Instructions

Directives d’installation

Instrucciones de instalación

RCW110KB

Wired Chime Contractor Kit with Transformer

Kit de carillon à fil RCW110KB pour entrepreneur

Kit de campanilla cableada para contratista

69-2127EFS-01

Kit contents:

• White wall mounted Chime

• Two Illuminated wired bell pushes

• Mounting screws for chime and bell

push

• Transformer (Honeywell part number

RCA900N)

You will require:

• Bell wire, depending on your

installation.

L’ensemble comprend :

• Carillon mural blanc

• Deux sonnettes à fil lumineuses

• Vis de fixation pour carillon et

sonnette

• Transformateur (no de pièce

Honeywell RCA 900N)

Vous aurez besoin de :

• Fil pour sonnette, selon l’installation

Contenido del kit:

• Campanilla blanca para montaje en

pared

• Dos botones pulsadores cableados

iluminados

• Tornillos de fijación para la

campanilla y pulsador

• Transformador (Pieza de Honeywell

No. RCA900N)

Necesitará:

• Cable para timbre, dependiendo de

su instalación.

RCA900N Transformer (Input 120V AC 60Hz, Output 16V AC 10VA)

Safety

For safety reasons, always turn off the main electric supply before wiring the transformer to a junction box!

Make sure that all connections are correct and terminals are fully tightened. Do not stress the cables.

The main supply to the transformer should be installed in accordance with this instruction and in compliance with local wiring codes.

Transformateur RCA900 (Entrée 120 V c.a., 60 Hz, sortie 16 V c.a., 10 VA)

Sécurité

Pour des raisons de sécurité, il faut toujours couper l’alimentation électrique principale (secteur) avant de procéder au raccordement

d’un transformateur à une boîte de jonction.

Vérifier que toutes les connexions sont bien faites et que les bornes sont fermement resserrées. Ne pas exercer une trop grande ten-

sion sur les fils.

L’alimentation principale du transformateur doit être installée conformément aux présentes directives et au code de l’électricité.

Transformador RCA900 (Entrada 120V AC 60Hz, Salida 16V AC 10VA)

Seguridad

¡Por razones de seguridad, siempre desconecte el suministro eléctrico principal antes de cablear el transformador a una caja de

empalmes!

Revise que todas las conexiones estén correctas y que los terminales estén completamente apretados. No tense los cables.

El suministro eléctrico principal al transformador deberá estar instalado de acuerdo con estas instrucciones y de conformidad con las

regulaciones locales para cableado.

69-2127EFS_A.indd 1 11/29/2007 6:46:57 AM

Installation Instructions • Directives d’installation • Instrucciones de instalación

69-2127EFS—01 2

120 VAC

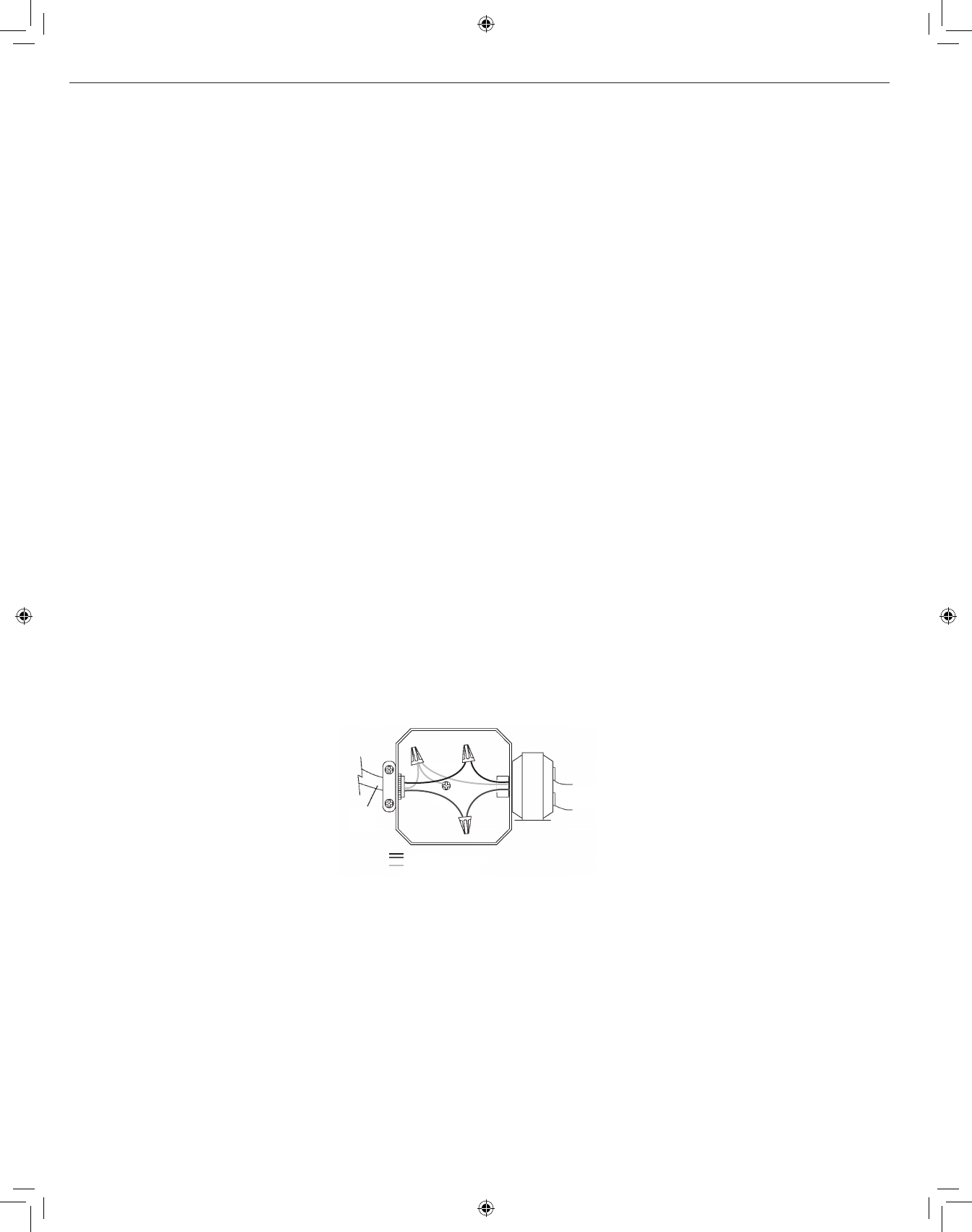

FIG. 1: LINE VOLT CONNECTION

RACCORDEMENT AU SECTEUR

CONEXIÓN AL SUMINISTRO DE TENSIÓN DE LÍNEA

16V, 10VA

OUTPUT

120V / 120 V / 120 V

GROUND / MISE À LA TERRE / TIERRA

120 V C.A.

SORTIE

16 V, 10 V

A

120 VAC

SALIDA

16 V, 10VA

Wiring to Line Volt Supply

Mount the transformer to an appropriate junction box or circuit breaker box. Connect line volt white and black wires to the black and

white transformer wires, connect the green wire to ground. See Fig.1.

This transformer can be used to replace any 16V 10VA transformer from any manufacturer, which is mounted within electrical cable

management housing.

For connection to chime and push, please refer below.

Raccordement à l’alimentation secteur

Installer le transformateur sur une boîte de jonction adéquate (p. ex : l’installation au grenier n’est pas recommandée) ou dans un boî-

tier de disjoncteurs. Raccorder les fils d’alimentation noir et blanc de la maison aux fils noir et blanc du transformateur, et raccorder le

fil vert à la terre. Fig. 1.

Ce transformateur peut servir à remplacer tout transformateur 16 V 10 VA d’autres fabricants installé dans un boîtier de gestion du

câblage électrique.

Pour raccorder le carillon à la sonnette, prière de consulter le texte qui suit.

Cableado al suministro de tensión de línea

Monte el transformador en una caja de empalmes adecuada o cajetín de interruptor de circuito. Conecte los cables blanco y negro de

suministro de tensión de línea a los cables negro y blanco del transformador, conecte el cable verde a tierra. Ver Fig.1.

Este transformador puede utilizarse para reemplazar cualquier transformador de 16V 10VA de cualquier fabricante, el cual esté mon-

tado dentro de cualquier carcasa para contención de cables eléctricos.

Para la conexión a la campanilla y el pulsador, por favor refiérase a la información de más abajo.

69-2127EFS_A.indd 2 11/29/2007 6:46:57 AM

RCW110KB

3 69-2127EFS—01

2

2 M

6 FT/PO

T

ATTENTION!

ATTENTION!

12

16 V~

1

¡ATENCIÓN!

OR / OU / O

3

1.5V R14 "C"

3

T

8-16v~

8-16v~

VOLTAGE

TENSION

VOLTAJE

110/130 V

HONEYWELL TRANSFORMER

TRANSFORMATEUR HONEYWELL

TRANSFORMADOR HONEYWEL

RCA 900N

110-130V

0

110-130V

T= TRANSFORMER

= TRANSFORMATEUR

= TRANSFORMADOR

16 V~

69-2127EFS_A.indd 3 11/29/2007 6:46:58 AM

® U.S. Registered Trademark.

© 2007 Honeywell International Inc.

69-2127EFS—01 M.S. 11-07

Honeywell International Inc.

ACS, Environmental and Combustion Controls

SRA, Régulateurs d’ambiance et de combustion

1985 Douglas Drive, Golden Valley, MN 55422

www.honeywell.com

Imprimé aux É.-U. sur du papier recyclé

contenant au moins 10 % de fibres de

papier recyclées après consommation.

® Marque enregistrée des É.-U.

Copyright © 2007 Honeywell International Inc.

Impreso en los EE. UU., en papel

reciclado que contiene por lo menos

un 10% de fibras de papel reciclable.

® Marca registrada de los EE. UU.

© 2007 Honeywell International Inc.

Printed in U.S.A. on recycled

paper containing at least 10%

post-consumer paper fibers.

Disposal & Recycling

Batteries and waste electrical products should not be disposed of with household waste. Please recycle where these facilities exist.

Check with your local authority or retailer for recycling advice.

Declaration

Honeywell hereby declares that the Transformer product is in compliance to the relevant standards in C UL and UL1585 safety

requirements.

Guarantee

Honeywell guarantees this product for 1 year from the date of purchase. Proof of purchase is required; this does not affect your stat-

utory rights. If you require further information about your product, call the Honeywell helpline at 1-800-468-1502.

Mise au rebut et recyclage

Prière de recycler partout où il existe des services adéquats. Communiquer avec la municipalité ou le détaillant pour obtenir des con-

seils en matière de recyclage.

Déclaration

Honeywell déclare par les présentes que ce produit est conforme aux normes applicables décrites dans les règles de sécurité C UL

et UL1585.

Garantie

Honeywell garantit ce produit pendant une durée de un an à partir de la date d’achat. La preuve d’achat sera exigée sans que cela

n’affecte les droits qui vous sont accordés par la loi. Pour recevoir de plus amples renseignements sur notre produit, prière de com-

muniquer les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

Desecho y reciclado

Las baterías y los productos eléctricos para desechar no deberán colocarse con los residuos domésticos. Por favor recicle si está

disponible el servicio en su localidad. Verifique con las autoridades locales o el distribuidor sobre las instrucciones para reciclar.

Declaración

Por la presente Honeywell declara que el transformador cumple con las normas relevantes de los requerimientos de seguridad en C

UL y UL1585.

Garantía

Honeywell garantiza este producto durante 1 año a partir de la fecha de compra. Se requiere prueba de compra; esto no afecta sus

derechos legales. Si necesita información adicional sobre su producto, llame a la línea de ayuda de Honeywell al 1-800-468-1502.
