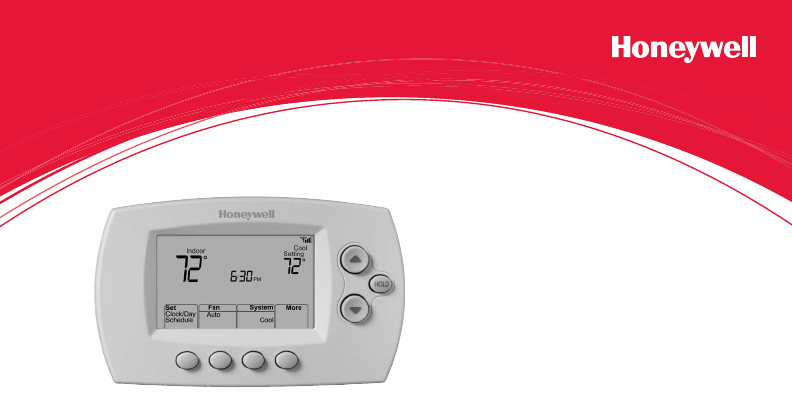

User Guide

Wi-Fi Programmable

Thermostat

RTH6500WF Wi-Fi Series

69-2718EF—03 ii

In the box you will find

• Thermostat

• Wallplate (attached to thermostat)

• Screws and anchors

• Quick Start Guide

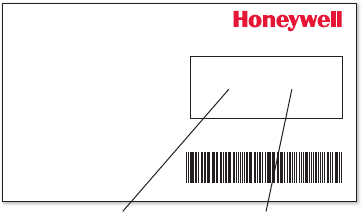

• Thermostat ID Card

• Wire labels

• User Guide

• Quick Reference Card

Welcome

Congratulations on your purchase of a

Honeywell Wi-Fi programmable thermostat.

When registered to Honeywell’s Total Connect

Comfort Solutions, you can remotely monitor

and control the heating and cooling system

in your home or business—you can stay

connected to your comfort system wherever

you go.

Honeywell’s Total Connect Comfort is the

perfect solution if you travel frequently, own

a vacation home, a business or manage an

Investment property or if you are simply looking

for peace of mind.

69-2718EF—03 2

This thermostat works with common 24 volt systems such as forced air, hydronic,

heat pump, oil, gas, and electric. It will not work with millivolt systems, such as a gas

fireplace, or with 120/240 volt systems such as baseboard electric heat.

MERCURY NOTICE: Do not place your old thermostat in the trash if it contains

mercury in a sealed tube. Contact the Thermostat Recycling Corporation at

www.thermostat-recycle.org or 1-800-238-8192 for information on how and

where to properly and safely dispose of your old thermostat.

NOTICE: To avoid possible compressor damage, do not run air conditioner if the

outside temperature drops below 50°F (10°C).

Need help?

Visit wifithermostat.com or call 1-855-733-5465 for assistance before returning the

thermostat to the store.

69-2718EF—03 3

About your new thermostat

Controls and Home screen

quick reference ............................................ 5

Preset energy-saving schedules ................. 6

Installation

Installing your thermostat ............................8

Connecting to your Wi-Fi network .............26

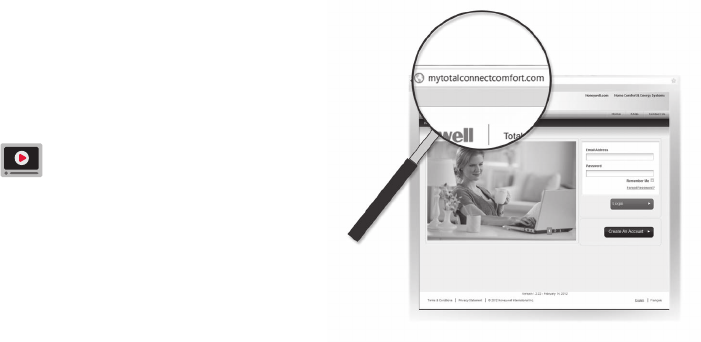

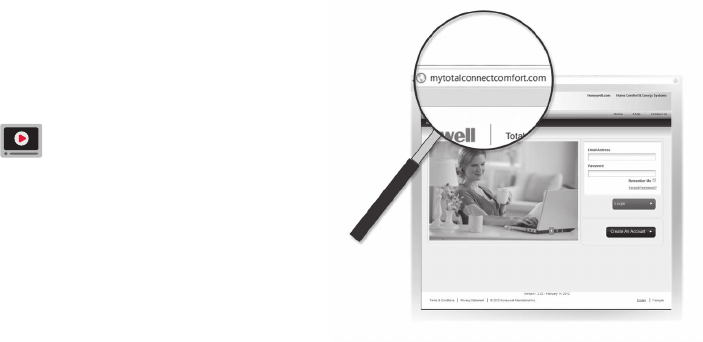

Registering your thermostat online ........... 31

Operation

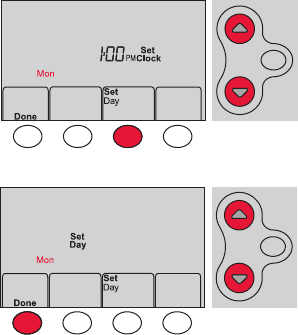

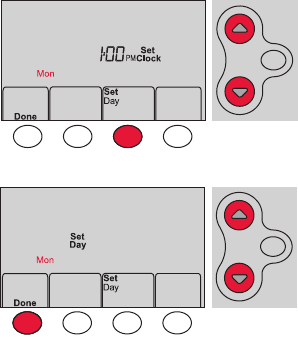

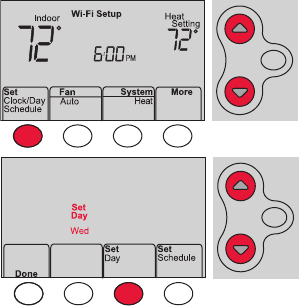

Setting the the time and day ..................... 36

Setting the fan ........................................... 37

Selecting system mode .............................38

Adjusting program schedules ....................39

Overriding schedules temporarily .............40

Overriding schedules permanently ...........41

Unregistering thermostat...........................42

Disconnecting Wi-Fi ..................................43

Special features ........................................45

Setting functions and options ....................48

Appendices

Frequently asked questions ......................55

Troubleshooting ......................................... 61

Limited warranty ........................................67

Table of contents

69-2718EF—03 4

Features of your Wi-Fi thermostat

With your new thermostat, you can:

• Connect to the Internet to monitor and control your heating/cooling system

• View and change your heating/cooling system settings

• View and set temperature and schedules

• Receive alerts via email and get automatic upgrades

Your new thermostat provides:

• Smart Response Technology

• Compressor protection

• Heat/cool auto changeover

5 69-2718EF—03

M31586

HOLD

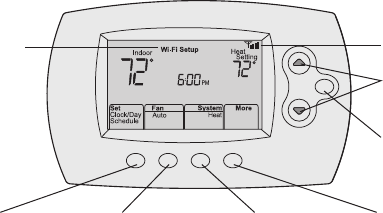

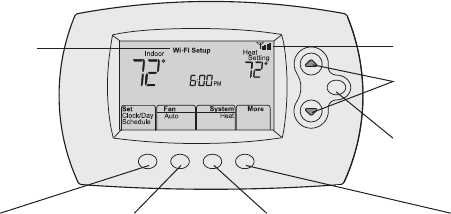

Controls and home screen quick reference

Once your Wi-Fi thermostat is installed, it will display the home screen. Portions of this

display will change depending on how you are viewing it.

The screen lights when you press any button. It stays lit for 8 seconds after you complete

changes.

Set up messages

describe steps in the

Wi-Fi set up process

Wi-Fi status

Set clock, day,

or schedule

Select fan

settings

Additional

settings

Temperature adjustment

buttons

Permanent override

button

Select system

mode

69-2718EF—03 6

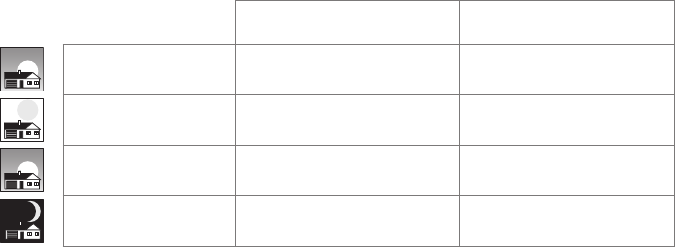

Preset energy-saving schedules

This thermostat is pre-set with energy-saving program settings for four time periods.

Using the default settings can reduce your heating/cooling expenses if used as directed.

Savings may vary depending on geographic region and usage. To change the settings,

see pages 39–41.

Default Heat Settings Default Cool Settings

WAKE

6:00 am 70 °78 °

LEAVE

8:00 am 62 °85 °

RETURN

6:00 pm 70 °78 °

SLEEP

10:00 pm 62 °82 °

7 69-2718EF—03

Setting up your thermostat

Setting up your Wi-Fi programmable thermostat is easy. It is preprogrammed and ready to

go as soon as it is installed and registered.

Install your thermostat.

Connect your home Wi-Fi network.

Before you begin, you may want to watch a brief installation video. Use

the QR Code® at the front of this guide, or go to wifithermostat.com/support

69-2718EF—03 8

Installing your thermostat

You might need the following tools to install this thermostat:

• No. 2 Phillips screwdriver

• Small pocket screwdriver

• Pencil

• Level (optional)

• Drill and bits (3/16” for drywall,

7/32” for plaster) (optional)

• Hammer (optional)

• Electrical tape (optional)

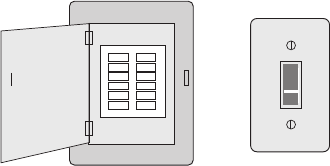

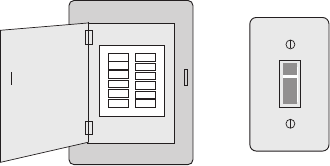

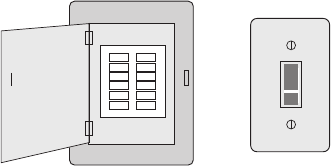

1 Switch OFF power to your

heating/cooling system.

Important! To protect your equipment,

switch OFF the power to your heating/

cooling system at the breaker box or

the system switch.

M31535

Circuit breaker

box

Heating/cooling

system power

switch

9 69-2718EF—03

MCR33823

If you have an older thermostat with a

sealed mercury tube, turn to page 2

for proper disposal instructions.

Installing your thermostat

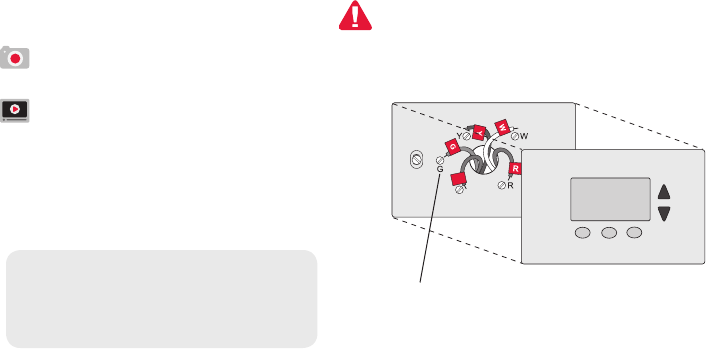

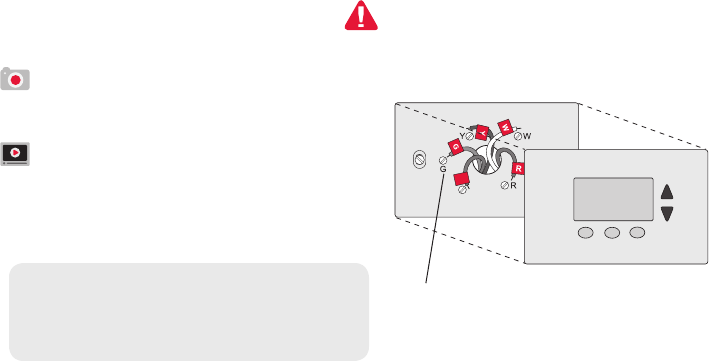

2 Remove old thermostat faceplate

and leave wires connected.

2a Take a picture of the wire

connections for later reference.

2b If no wire is connected to a terminal

labeled C or no C terminal exists

on the old thermostat, view the

Alternate Wiring videos at

wifithermostat.com/videos

Terminal

designation

Important! C wire is required and

is the primary power source for

your thermostat. Without a C wire,

your thermostat will not power up.

69-2718EF—03 10

Installing your thermostat

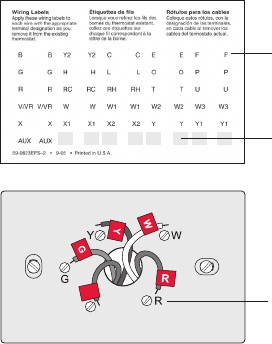

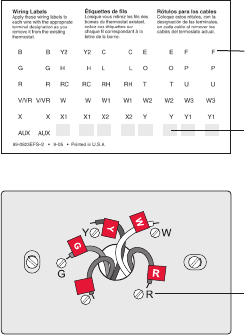

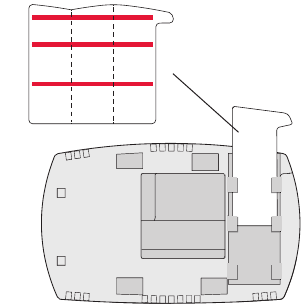

3 Label wires.

Do not label by wire color.Use

the supplied sticky tags to label

each wire as you disconnect it.

Label wires according to the old

thermostat terminal designations,

not by wire color.

Note: If no tag matches a wire

terminal label, write the terminal

label on a blank tag.

4 Remove wallplate.

Remove the old wallplate from

the wall after all wires have been

labeled and disconnected.

Terminal

designation

MCR31537

Blank sticky

tags

Sticky tags

11 69-2718EF—03

Installing your thermostat

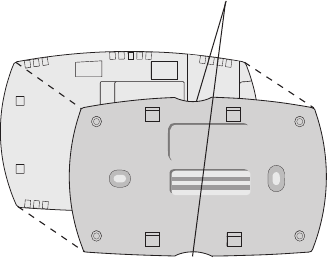

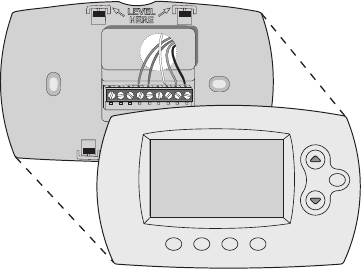

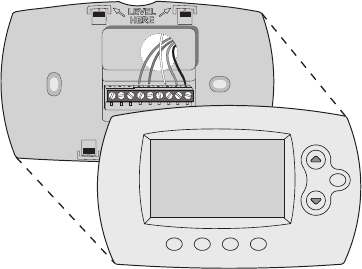

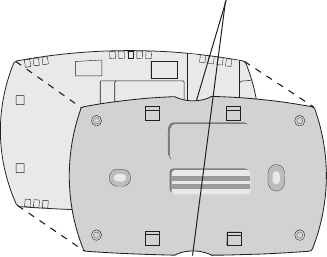

5 Separate Wi-Fi thermostat and its

wallplate.

On your new thermostat, grasp the

finger holds on the top and bottom of

the wallplate with one hand and the

thermostat (front) with the other hand.

Pull pieces apart.

Thermostat

Wallplate (back view)

Finger holds

M33856

PULL HERE

TO REMOVE

PULL HERE

TO REMOVE

69-2718EF—03 12

Installing your thermostat

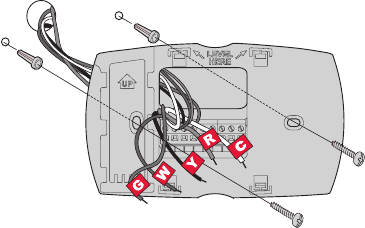

6 Mount wallplate for Wi-Fi thermostat.

Mount your new wallplate using screws and anchors

included with the thermostat.

If necessary:

Drill 3/16-in holes for drywall.

Drill 7/32-in holes for plaster.

Note: You may be able to use your existing

wall anchors. Hold the wallplate up to the

existing anchors to check for alignment

Wallplate

MCR33857

13 69-2718EF—03

Important! The Wi-Fi thermostat requires a C wire to operate. The C, or common, wire

brings 24 VAC power to the thermostat. Many older mechanical or battery operated

thermostats do not require a C wire. If you don’t have a C wire, try:

• Looking for an unused wire that is pushed into the wall. Connect that wire to C and

check that it is connected to the 24 VAC common at your heating/cooling system.

Note: Not all heating/cooling systems label the 24 VAC common C. Check your system

manual or contact the manufacturer to find out which terminal is the 24 VAC common.

View the Alternate Wiring videos at wifithermostat.com/videos

Wiring

For conventional heating/cooling systems (natural gas, oil or electric furnace, air

conditioner), see page 14. See “Glossary” on page 64 for further definition.

For a heat pump system, see page 15. See “Glossary” on page 64 for further

definition.

Installing your thermostat

69-2718EF—03 14

Installing your thermostat

Wiring (conventional system)

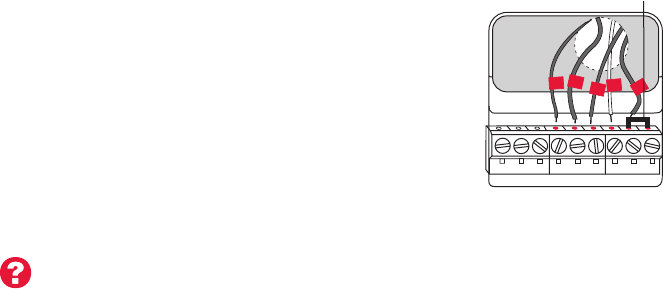

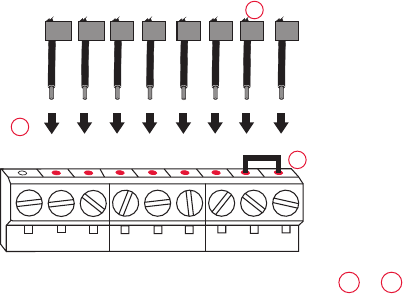

7A Wire the Wi-Fi thermostat to your conventional system.

a Starting with the C Wire, match the sticky tag on the

wire to the terminal labels.

You must have a C wire. See page 13.

b Loosen screw, insert wire on inside edge

of terminal, then tighten screw.

c Verify wire is firmly secured by gently

pulling on wire.

d Repeat steps a–c for all other wires.

e Push any excess wire back into the wall

opening after all wires are installed.

f Continue to page 20.

Labels don’t match? See alternate

wiring key on pages 16–17.

W2 GWYR RCK Y2 C

MCR33878

HEAT PUMP

CONVENTIONAL

AUX/E GO/B YRRCK LC

Remove metal jumper

only if you have both

R and RC wires

Note: The wiring for your

application might be different

from the shown above.

15 69-2718EF—03

Installing your thermostat

Wiring (heat pump system only)

7B Wire Wi-Fi thermostat to your heat pump.

a Starting with the C Wire, match the sticky tag on the wire to the terminal labels.

You must have a C wire. See page 13.

b Loosen screw, insert wire on inside edge

of terminal, then tighten screw.

c Verify wire is firmly secured by gently

pulling on wire.

d Repeat steps a–c for all other wires.

e Push any excess wire back into the wall

opening after all wires are installed

Continue to page 20.

Note: If old thermostat has separate wires on AUX and

E, place both wires into the E/AUX terminal.

If old thermostat has wire on AUX with a jumper to E,

place wire on E/AUX terminal. No jumper is required.

Labels don’t match? See alternate

wiring key on pages 18–19.

MCR33877

HEAT PUMP

AUX/E GO/B YRRCK LC

Aux

Note: The wiring for your

application might be different

from the wiring shown above.

69-2718EF—03 16

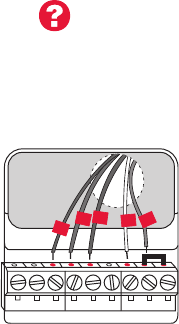

Installing your thermostat

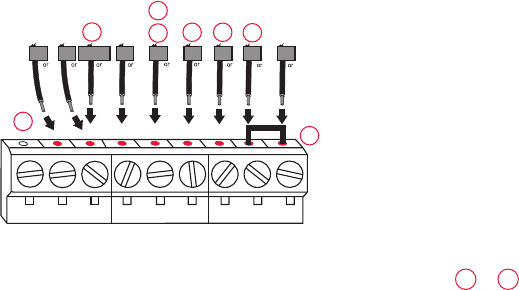

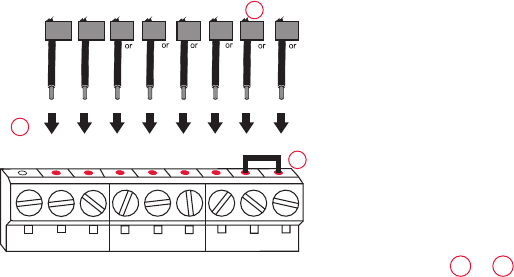

Alternate wiring (conventional system)

Use this if your wire labels don’t match the terminal labels.

Note: You must have

a C wire or equivalent.

See page 13.

See key to 1 – 3

on page 17.

RHY1

W1F

RYWG

W2 GWYRRC

Y2 C

MCR33885

CONVENTIONAL

17 69-2718EF—03

Installing your thermostat

Do not use K terminal. For future use.

If your old thermostat had both R and RH wires, remove metal jumper.

Connect the R wire to the RC terminal, and the RH wire to the R terminal.

Remove metal jumper connecting R and RC only if you must connect both

R and RC.

Alternate wiring key (conventional system)

69-2718EF—03 18

Installing your thermostat

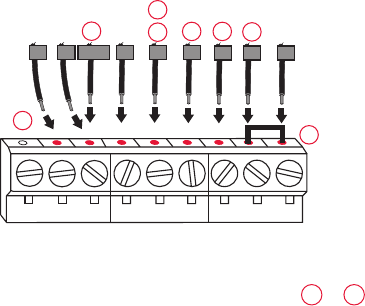

Alternate wiring (heat pump system only)

Use this if your wire labels don’t match the terminal labels.

Note: You must have

a C wire or equivalent.

See page 13.

See key to 1 – 7

on page 19.

MCR33886

EAUX

XW FH

LOG

VRM

VY1

HEA

T PUMP

AUX/E GO/B YRRCK LC

19 69-2718EF—03

Installing your thermostat

Alternate wiring key (heat pump system only)

Do not use K terminal. For future use.

If old thermostat has separate wires on AUX and E, place both wires into the E/AUX terminal. If

old thermostat has wire on AUX with a jumper to E, place wire on E/AUX terminal. No jumper is

required.

If your old thermostat had an O wire and not a B wire, attach the O wire to the O/B terminal.

If your old thermostat had separate O and B wires, attach the B wire to the C terminal. If

another wire is attached to the C terminal, check wifithermostat.com for help. Attach the O wire

to the O/B terminal.

If your old thermostat had separate Y1, W1 and W2 wires, check wifithermostat.com for help.

If your old thermostat had both V and VR wires, check wifithermostat.com for help.

Leave metal jumper between R and RC terminals in place.

69-2718EF—03 20

Installing your thermostat

8 Insert quick reference card.

Fold quick reference card

along score lines, and slide

it into the slot on the back of

the thermostat.

Back of thermostat

Quick

reference

card

MCR33916

MCR33858

21 69-2718EF—03

Installing your thermostat

9 Attach thermostat to wallplate.

Align the thermostat to the wallplate

and then snap into place.

M33860

HOLD

69-2718EF—03 22

Installing your thermostat

10 Switch heating/cooling system ON.

Important!

10a Verify that the C wire is

connected at the thermostat

and at the heating/cooling

system.

10b Make sure the heating/

cooling system door is firmly

secured.

10c Switch power back ON for

your heating/cooling system

at the breaker box or its

power switch.

M31544

Circuit breaker

box

Heating/cooling

system power

switch

23 69-2718EF—03

Installing your thermostat

11 Set clock to current day and time.

11a Press s or t to set clock.

11b Press Set Day.

11c Press s or t to select the

day of week.

11d Press Done to save.

(Press and hold a st button to

quickly change a setting.)

MCR33908

HOLD

MCR33909

HOLD

69-2718EF—03 24

Installing your thermostat

12 Determine your heating/cooling system type.

Important! Heating/cooling system type must be set so that your

thermostat operates properly and does not damage your system.

12a If your system type is conventional single stage (natural gas-powered single

stage with a/c), continue to “Connecting to your Wi-Fi network” on page 26.

12b If your system is:

• Conventional multistage heat and cool

• Any type of heat pump

• Hydronic

• Other

You MUST change the system type by setting system function 1. See page 48

to match your thermostat to your system type.

If you are not sure of your

heating/cooling system type

or have other questions, go

to wifithermostat.com/support

25 69-2718EF—03

Installing your thermostat

MCR33880

Congratulations! Your thermostat is operational.

13 Test your thermostat

13a Press the

System

button to change to

heating or cooling and begin operation.

13b For remote access to your thermostat,

continue to

“Connecting to your Wi-Fi

network” on page 26.

Heating/cooling system not turning

on? Refer to page 62 or FAQ at

wifithermostat.com/support

69-2718EF—03 26

Connecting to your Wi-Fi network

To complete this process, you must have a wireless device connected to your home

wireless network. Any of these device types will work:

• Tablet (recommended)

• Laptop (recommended)

• Smartphone

If you get stuck... at any point in this procedure, restart the thermostat by

removing the thermostat from the wallplate, wait for 10 seconds, and snap it back

onto the wallplate. Go to Step 1 in this procedure, starting on page 27.

View the Wi-Fi Enrollment video at wifithermostat.com/videos

27 69-2718EF—03

1 Connect to your thermostat.

1a Make sure the thermostat displays

Wi-Fi Setup.

1b On the wireless device (laptop, tablet,

smartphone), view the list of available Wi-Fi

networks.

1c Connect to the network called

NewThermostat_123456 (the number will

vary).

Note: If you are asked to specify a home, public, or

office network, select Home Network.

Connecting to your Wi-Fi network

M33852

HOLD

69-2718EF—03 28

Connecting to your Wi-Fi network

2 Join your home network.

2a Open your web browser to access the

Thermostat Wi-Fi Setup page. The browser

should automatically direct you to the correct

page; if it does not, go to http://192.168.1.1

2b Find the name of your home network on this

page and select it.

Note: Some routers have enhanced features such as

guest networks; use your home network.

2c Complete the instructions for joining your Wi-Fi

network and click on the Connect button.

(Depending on your network setup, you may see

an instruction such as Enter Password for your home network.)

Note: If you did not correctly connect to the thermostat, you may see

your home router page. If so, return to Step 1.

M31567

29 69-2718EF—03

Connecting to your Wi-Fi network

Note: If your Wi-Fi network does not appear in the list on the Thermostat Wi-Fi Setup

page:

• Try performing a network rescan by pressing the Rescan button. This is helpful in

areas with a lot of networks.

• If you are connecting to a hidden network, then enter the network SSID in the

textbox, select the encryption type from the drop down menu, and click on the

Add button. This manually adds the network to the top of the list. Click on the new

network in the list and enter the password if necessary. Click on Connect to join the

network.

69-2718EF—03 30

Connecting to your Wi-Fi network

3 Make sure your thermostat is connected.

While the connection is in process, your thermostat

will flash Wait for up to 3 minutes. When the

connection is complete, the display will show Wi-Fi

Setup Connection Success. The Wi-Fi signal strength will

appear in the top-right corner.

After about 60 seconds, the home screen will appear

and Register at Total Connect will flash until registration

is complete.

If you don’t see these messages, see page 26.

To register online for remote access to your thermostat

continue on page 31.

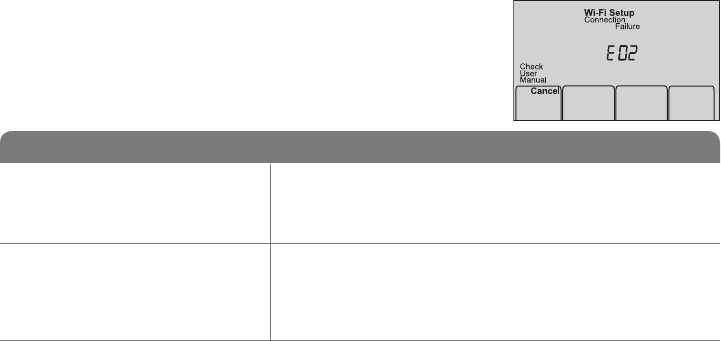

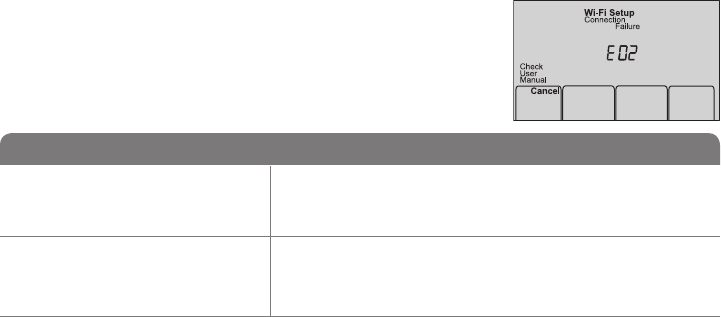

Note: If the thermostat displays Connection Failure or continues to display

Wi-Fi Setup, confirm you correctly entered your home network password in

step 2. If correct, refer to the FAQ at wifithermostat.com/support

M33875

M33876

31 69-2718EF—03

Registering your thermostat online

M31570

To view and set your Wi-Fi thermostat

remotely, you must have a Total Connect

Comfort account. Use the following steps.

1 Open the Total Connect Comfort web site.

Go to mytotalconnectcomfort.com

View the Wi-Fi Thermostat Registration

video at wifithermostat.com/videos

69-2718EF—03 32

Registering your thermostat online

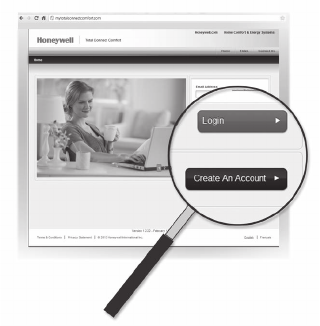

2 Login or create an account.

If you have an account,

click Login

– or –

click Create An Account

2a Follow the instructions on the screen.

2b Check your email for an activation

message from My Total Connect

Comfort. This may take several minutes.

Note: If you do not receive a response, check

your junk mailbox or use an alternate e-mail

address.

2c Follow activation instructions in the

email.

2d Log in.

M31571

33 69-2718EF—03

Registering your thermostat online

3 Register your Wi-Fi thermostat.

After you are logged in to your Total Connect Comfort account,

3a Follow the instructions on the

screen. After adding your

thermostat location, you must enter

the thermostat’s unique identifiers:

• MAC ID

• MAC CRC

Note: These IDs are listed on the

Thermostat ID Card included in the

thermostat package. The IDs are not

case sensitive.

® U.S. Registered Trademark.

69-2723EFS—01 M.S. 04-12

Printed in U.S.A.

HONEYWELL MODEL:

MAC ID: MAC CRC:

69-2723EFS-01

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at mytotalconnectcomfort.com

Carte d’identification de thermostat

Utilisez l’identication MAC et l’identication CRC pour

enregistrer ce produit à mytotalconnectcomfort.com

Tarjeta de identificación del termostato

Utilice la identicación MAC y la identicación CRC para

inscribir este producto en mytotalconnectcomfort.com

MAC ID MAC CRC

69-2718EF—03 34

Registering your thermostat online

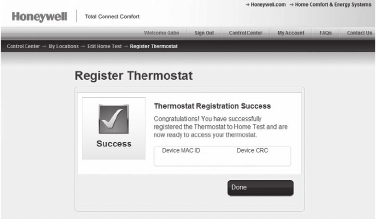

3b When the thermostat is

successfully registered,

the Total Connect Comfort

registration screen will

display a SUCCESS

message.

In the thermostat display, you

will see Setup Complete for

about 90 seconds.

35 69-2718EF—03

Registering your thermostat online

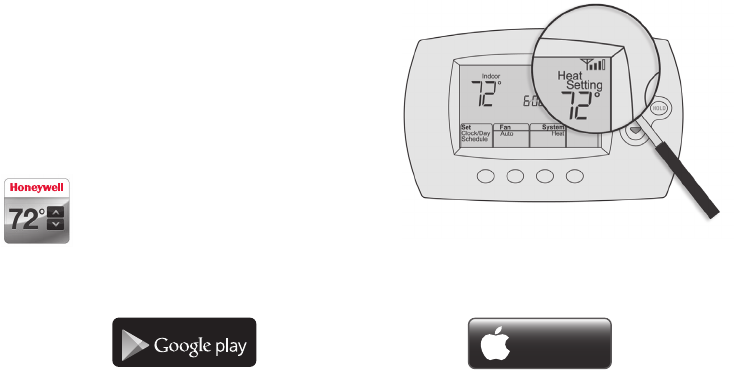

3c Also notice that your thermostat displays

its signal strength.

Congratulations! You’re done.

You can now control your thermostat from

anywhere through your tablet, laptop, or

smartphone

Total Connect Comfort free app is

available for Apple® iPhone®, iPad® and

iPod touch® devices at iTunes® or at

Google Play® for all Android™ devices.

GET IT ON

Download on

iTunes

69-2718EF—03 36

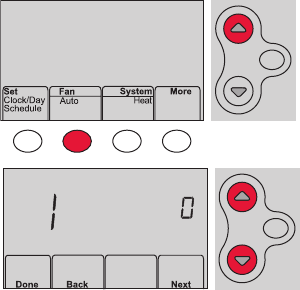

1 Press Set Clock/Day/Schedule, then press s

or t to set clock.

2 Press Set Day, then press s or t to select

the day of week.

3 Press Done to save.

Note: If the Set Clock/Day/Schedule option is not

displayed, press Done.

Note: If the display flashes Set Clock, the

thermostat will follow your settings for the

Monday “Wake” time period until you reset the

time and day.

Setting the time and day

MCR33855

HOLD

37 69-2718EF—03

Press Fan to select On or Auto (toggle to

re-select).

Auto

: Fan runs only when the heating or

cooling system is on. Auto is the most

commonly used setting.

On: Fan is always on.

Note: Options may vary depending on your

heating/cooling equipment.

Setting the fan

MCR33895

69-2718EF—03 38

Selecting system mode

Note: Depending on how

your thermostat was installed,

you may not see all system

settings.

Press System to select:

Heat: Controls only the heating system.

Cool: Controls only the cooling system.

Off: Heating/cooling systems are off.

Auto: Selects heating or cooling depending on

the indoor temperature.

Em Heat (heat pumps with aux. heat):

Controls auxiliary/emergency heat.

Compressor is off.

MCR33880

39 69-2718EF—03

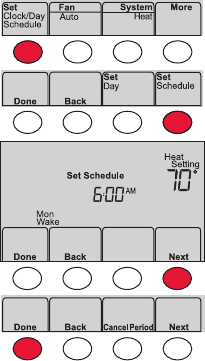

Adjusting program schedules

1 Press Set Clock/Day/Schedule, then Set Schedule.

2 Press s or t to set your Monday (Mon) Wake

time, then press Next.

3 Press s or t to set the temperature for this

period, then press Next.

4 Set time and temperature for the next time

period (Leave). Repeat Steps 2 and 3 for each

time period.

5 Press Next to set time periods for the next day.

Repeat Steps 2 through 4 for each day.

6 Press Done to save and exit.

Note: Make sure the thermostat is set to the

system mode you want to program (Heat or Cool).

MCR33892

69-2718EF—03 40

Overriding schedules temporarily

Press s or t to immediately adjust the

temperature.

The new temperature will be maintained only

until the next programmed time period begins.

To cancel the temporary setting at any time,

press Cancel. The program schedule will

resume.

MCR33896

HOLD

41 69-2718EF—03

Overriding schedules permanently

1 Press HOLD to permanently adjust the

temperature. This will turn off the program

schedule.

2 Press s or t to adjust the temperature

setting. The temperature you set will

be maintained 24 hours a day until you

manually change it or press Cancel to

resume the program schedule

MCR33897

HOLD

69-2718EF—03 42

Unregistering thermostat

If you remove the thermostat from your

Total Connect Comfort website account

(for example, you’re moving and leaving

the thermostat behind), the thermostat will

display Register at Total Connect until it is

re-registered.

M33876

43 69-2718EF—03

Disconnecting Wi-Fi

Replacing your router

If you disconnect the thermostat from your Wi-Fi

network:

1 Enter system setup (see page 48).

2 Change setting 39 to 0 (see page 54).

The screen will display Wi-Fi Setup.

Re-connect to a Wi-Fi network by following the steps on page 26.

Turning Wi-Fi off

If you do not plan to control the thermostat remotely, you can remove the Wi-Fi Setup

message from the screen:

1 Enter system setup (see page 48).

2 Change setting 38 to 0 (see page 54). Wi-Fi Setup will be removed from the screen.

If you want to connect to the Wi-Fi network later, change setting 38 back to 1.

M33855

69-2718EF—03 44

Software updates

Honeywell periodically issues updates to the software for

this thermostat. The updates occur automatically through

your Wi-Fi connection. All your settings are saved, so

you will not need to make any changes after the update

occurs.

While the update is taking place, your thermostat screen

flashes Updating and shows the percentage of the update

that has occurred. When the update is complete, your

home screen will appear as usual.

Note: If you are not connected to Wi-Fi, you will not get

automatic updates.

M34001

Percentage of

update complete

45 69-2718EF—03

M33881

Smart Response Technology

This feature allows the thermostat to “learn”

how long the heating/cooling system takes to

reach programmed temperature settings, so

the temperature is reached at the time you set.

For example: Set the Wake time to 6:00 am,

and the temperature to 70°. The heat will come

on before 6:00 am, so the temperature is 70°

by 6:00 am.

Note: System setting function 13 controls

Smart Response Technology. See “Smart

Response Technology” on page 52.

The message Recovery

is displayed when the

system is activated before

a scheduled time period.

69-2718EF—03 46

Compressor protection

This feature forces the compressor to wait

a few minutes before restarting, to prevent

equipment damage.

The message Cool On (or

Heat On for a heat pump)

will flash during the wait

time.

M33882

47 69-2718EF—03

Auto changeover

This feature is used in climates where both

air conditioning and heating are used on the

same day.

When the system is set to Auto,

the thermostat automatically

selects heating or cooling

depending on the indoor temperature.

Heat and cool settings must be at least

3 degrees apart. The thermostat will

automatically adjust settings to maintain this

3-degree separation.

Note: System setting function 12 controls

Auto changeover. See “Manual/Auto

Changeover” on page 51.

MCR33893

69-2718EF—03 48

Setting functions and options

You can change options for a number of system functions. Available functions depend on

the type of system you have. The functions, along with available options are described on

pages 50–54.

This thermostat is pre-set for a single-stage heating/cooling system.

Setting function 1 for a heat pump will adjust the default settings.

49 69-2718EF—03

Setting functions and options

1 Press Fan and s simultaneously and hold

for approximately 3 seconds. The screen

will change to display two numbers and

the button designations will be Done, Back,

blank, Next.

2 Press Next until you see the function

number—the larger number on the left—

you want to set.

3 Change options for any function by

pressing s or t until the correct option

(smaller number on right) is displayed.

4 Repeat Steps 2 and 3 until you have set all

functions that you wish to change.

5 When you have made all changes, press

Done to save and exit.

HOLD

MCR33883

MCR33884

HOLD

69-2718EF—03 50

System setup

(See page 48 for instructions.)

Function Settings & Options

1Select System

Type

If you are not sure

of your heating/

cooling system

type or have other

questions, go to

withermostat.com

0 Heat/cool: Gas, oil or electric heating with central air conditioning.

1 Heat pump: Heat pump without backup or auxiliary heat.

2 Heat only: Gas, oil or hot water heat without central air conditioning.

3 Heat only with fan: Gas, oil or electric heat without central air

conditioning.

4 Cool only: Central air conditioning only.

5 Heat pump: Heat pump with backup or auxiliary heating.

6 Heat/Cool Multiple stages: 2 heat stages (wires on W and W2), 2

cooling stages (wires on Y and Y2).

7 Heat/Cool Multiple stages: 2 heat stages (wires on W and W2), 1

cooling stage (wire on Y).

8 Heat/Cool Multiple stages: 1 heat stage (wires on W), 2 cooling stages

(wire on Y and Y2).

2Heat Pump

Changeover Valve

(for heat pumps

only)

0 Cooling changeover valve: Use this setting if you connected a wire

labeled “O” to the O/B terminal.

1 Heating changeover valve: Use this setting if you connected a wire

labeled “B” to the O/B terminal.

51 69-2718EF—03

(See page 48 for instructions.)

System setup

Function Settings & Options

3Heating Fan

Control

0 Gas or oil heat: Use this setting if you have a gas or oil heating system

(system controls fan operation).

1 Electric heat: Use this setting if you have an electric heating system

(thermostat controls fan operation).

5Heating Cycle

Rate

5 Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency).

9 Electric furnace: Electric heating systems.

3 Hot water or high-efficiency furnace: Hot water system or gas furnace

(more than 90% efficiency).

1 Gas/oil steam or gravity system: Steam or gravity heat systems.

6Heating Cycle

Rate Stage 2

12 Manual/Auto

Changeover

See page 47 for

more information.

0 Manual changeover (Heat/Cool/Off).

1 Automatic changeover (Heat/Cool/Auto/Off). Automatically turns on Heat

or Cool based on room temperature. Note: System maintains minimum

3°F difference between heat and cool settings.

69-2718EF—03 52

System setup

(See page 48 for instructions.)

Function Settings & Options

13 Smart Response

Technology

See page 45 for

more information.

1 On

0 Off

14 Temperature For-

mat (°F/°C)

0 Fahrenheit

1 Celsius

16 Schedule Options 1 Program schedule is on (7-day programmable).

0 Program schedule is off. Thermostat can not be programmed.

53 69-2718EF—03

System setup

(See page 48 for instructions.)

Function Settings & Options

36 Device Name

This name will

identify the

thermostat when

you view it remotely.

If you register

multiple thermostats,

give each one a

different name.

52 = Thermostat

1 Basement 16 Exercise Room 30 Library 44 Porch

2 Bathroom 17 Family Room 31 Living Room 45 Rec Room

3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room

4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa

5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room

6 Bedroom 21 Garage 35 Media Room 49 Studio

7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room

8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater

9 Bedroom 3 24 Gym 38 Office 52 Thermostat

10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level

11 Boat House 26 Kitchen 40 Office 2 54 Utility Room

12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet

13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar

14 Den 29 Laundry Room 43 Pool Room 57 Workshop

15 Dining Room

69-2718EF—03 54

System setup

(See page 48 for instructions.)

Function Settings & Options

38 Wi-Fi On/Off 1 Wi-Fi is on and can be connected to a Wi-Fi network.

0 Wi-Fi is off. Thermostat cannot be connected to a Wi-Fi network. If you

are not connecting the thermostat to a Wi-Fi network this will remove the

text Wi-Fi Setup from the messaging center.

39 Wi-Fi Connection 1 Connected to Wi-Fi network. This is set automatically when the

thermostat is connected to the Wi-Fi network.

0 Set to 0 to disconnect from the Wi-Fi network.

42 Show period and

day of week

0 Period and day are not shown on the home screen.

1 Period and day are shown on the home screen.

85 Restore Schedule

Defaults

0 Continue using programmed schedule.

1 Restore thermostat program to energy saving settings

90 Restore Original

Settings

0 No

1 Disconnects thermostat from Wi-Fi and restores original settings (erases

customizations).

55 69-2718EF—03

Frequently asked questions

:Q Will my thermostat still work if I lose my Wi-Fi connection?

:AYes, the thermostat will operate your heating and/or cooling system with or without Wi-Fi.

:Q How do I find the password to my router?

:AContact the manufacturer of the router or check the router documentation.

:Q Why am I not seeing my Wi-Fi setup page?

:AYou are probably connected only to your router, not to your thermostat. Try connecting to the

thermostat again.

:Q Why isn’t my thermostat connecting to my Wi-Fi router even though it is very close to the

thermostat?

:AVerify that the password entered for the Wi-Fi router is correct.

69-2718EF—03 56

Frequently asked questions

:Q Where can I find my MAC ID and MAC CRC codes?

:AThe MAC ID and MAC CRC numbers are included on a card packed with the thermostat or on the

back of the thermostat (visible when removed from wallplate). Each thermostat has a unique MAC

ID and MAC CRC.

:Q My thermostat is unable to register to the Total Connect Comfort website.

:AVerify that the thermostat is correctly enrolled on your home Wi-Fi network. The message center

will display Wi-Fi Setup or Register at Total Connect. You might also see the Wi-Fi Signal strength

icon. Verify that the Wi-Fi router has a good internet connection. On your computer, verify that

you can open the site at mytotalconnectcomfort.com

If you cannot open the site, switch off the internet modem for a few seconds, then power it

back on.

57 69-2718EF—03

Frequently asked questions

:Q I registered on the Total Connect Comfort website but was unable to login using my new

account.

:ACheck your email and ensure that you received an activation email. Follow the instructions to

activate your account and then login to the website.

:Q I have signed up on the Total Connect Comfort website and have not received a

confirmation email.

:ACheck for the email in your Junk or Deleted folder.

:Q Is there a way to extend the signal strength?

:AMost standard routers can be set up to be a repeater. You can also purchase and install a Wi-Fi

repeater.

For more FAQs, see wifithermostat.com/support

69-2718EF—03 58

Troubleshooting

Lost Signal

If the no-Wi-Fi indicator displays in place of the

Wi-Fi strength indicator in the upper right hand

corner of the home screen:

• Check another device to be sure Wi-Fi is

working in your home; if not, call your Internet

Service Provider.

• Move the router.

• Restart the thermostat: remove it from the

wallplate, wait 10 seconds, and snap it

back onto the wallplate. Return to Step 1 of

Connecting to your Wi-Fi network.

M33997

33997

59 69-2718EF—03

Troubleshooting

Error Code Action

E01 During Wi-Fi Setup, the router

lost power.

• Ensure your router has power.

• If trying to connect to a hidden or manually added network,

confirm the router has power and is working.

E02 Invalid Wi-Fi password. This

code displays for 30 seconds,

then the thermostat will re-enter

Wi-Fi Setup mode.

• Re-enter password for your home Wi-Fi network.

• Repeat setup process and confirm your password for your home

Wi-Fi network.

Error Codes

For certain problems, the thermostat screen will display

a code that identifies the trouble. Initially, error codes are

displayed alone in the time area of the screen; after a

few minutes, the home screen is displayed and the code

alternates with the time.

M33999

69-2718EF—03 60

Troubleshooting

M33998

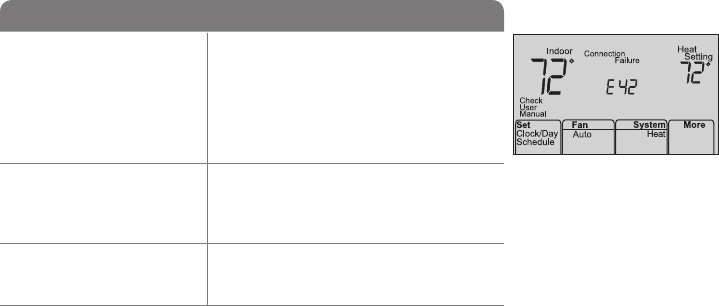

Error Code Action

E42 Router is not issuing

an IP address to the

thermostat.

• Wait for 30 minutes, connection can take

several minutes.

• If still no connection, remove thermostat

from wallplate for 10 seconds, then

reconnect it (see page 26).

• Verify your router is correctly setup to

automatically give IP addresses.

E43 No internet connection.

Thermostat cannot

communicate to Total

Connect Comfort.

• Make sure the Internet cable is plugged

in.

• Reboot the router.

E99 General error Remove thermostat from wallplate for

10 seconds, then reconnect it (see page

26).

61 69-2718EF—03

If you have difficulty with your thermostat, please try the following suggestions.

Most problems can be corrected quickly and easily.

Display is

blank

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating and cooling system is on.

• Make sure furnace door is closed securely.

• Make sure C wire is connected (see page 13).

Cannot change

system setting

to Cool

• Check Function 1: System Type to make sure it is set to match your heating

and cooling equipment (see page 50).

Fan does

not turn on

when heat is

required

• Check Function 3: Heating Fan Control to make sure it is set to match your

heating equipment (see page 51).

Cool On or Heat

On is flashing

on the screen

• Compressor protection feature is engaged. Wait 5 minutes for the system to

restart safely, without damage to the compressor.

Troubleshooting

69-2718EF—03 62

Troubleshooting

Heat pump

issues cool air

in heat mode,

or warm air in

cool mode

• Check Function 2: Heat Pump Changeover Valve to make sure it is properly

configured for your system (see page 50).

Heating or

cooling system

does not

respond

• Press System to set system to Heat. Make sure the temperature is set higher

than the Inside temperature.

• Press System to set system to Cool. Make sure the temperature is set lower

than the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating & cooling system is on.

• Make sure furnace door is closed securely.

• Wait 5 minutes for the system to respond.

63 69-2718EF—03

Troubleshooting

Heating system

is running in

cool mode

• Check Function 1: System Type to make sure it is set to match your heating

and cooling equipment (see page 50).

Heating

and cooling

equipment are

running at the

same time

• Check Function 1: System Type to make sure it is set to match your heating

and cooling equipment (see page 50).

• Grasp and pull thermostat away from wallplate. Check to make sure bare

wires are not touching each other.

• Check thermostat wiring is correct.

69-2718EF—03 64

Glossary

C wire

The “C” or common wire brings 24 VAC power to the thermostat from the heating/cooling system.

Some older mechanical or battery operated thermostats may not have this wire connection. It is

necessary for establishing a Wi-Fi connection to your home network.

Heat Pump heating/cooling system

Heat pumps are used to heat and cool a home. If your old thermostat has a setting for auxiliary or

emergency heat, you likely have a heat pump.

Conventional heating/cooling system

Non–heat pump type systems; these include air handlers, furnaces or boilers that run on natural gas,

oil or electricity. They may or may not include an air conditioner.

Jumper

A small piece of wire that connects two terminals together.

MAC ID, MAC CRC

Alphanumeric codes that uniquely identify your thermostat.

QR Code®

Quick response code. A two-dimensional,machine-readable image. Your wireless device can read

the black and white pattern in the square and link its browser directly to a web site. QR Code is a

registered trademark of DENSO WAVE INCORPORATED.

65 69-2718EF—03

Regulatory information

FCC Compliance Statement (Part 15.19) (USA only)

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

FCC Warning (Part 15.21) (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

FCC Interference Statement (Part 15.105 (b))

(USA only)

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to

Part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful

interference in a residential installation. This equipment

generates uses and can radiate radio frequency energy

and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio

communications. However, there is no guarantee that

interference will not occur in a particular installation. If

this equipment does cause harmful interference to radio

or television reception, which can be determined by

turning the equipment off and on, the user is encouraged

to try to correct the interference by one of the following

measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV

technician for help.

69-2718EF—03 66

Regulatory information

Thermostats

To comply with FCC and Industry Canada RF exposure

limits for general population/ uncontrolled exposure, the

antenna(s) used for these transmitters must be installed

to provide a separation distance of at least 20 cm from

all persons and must not be co-located or operating in

conjunction with any other antenna or transmitter.

RSS-GEN

Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of type and

maximum (or lesser) gain approved for the transmitter by

Industry Canada. To reduce potential radio interference

to other users, the antenna type and its gain should

be so chosen that the equivalent isotropically radiated

power (e.i.r.p.) is not more than that necessary for

successful communication.

Operation is subject to the following two conditions:

1 this device may not cause interference, and

2 this device must accept any interference, including

interference that may cause undesired operation of the

device.

67 69-2718EF—03

1-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and

service, for a period of one (1) year from the date of purchase by the consumer. If at any time during the warranty period the product is

determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-855-733-5465. Customer Care will make the determination whether the product should be

returned to the following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, or

whether a replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or

malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT

BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES

RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER

FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages, so this

limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY

IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE,

IS HEREBY LIMITED TO THE ONE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an

implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN

55422 or call 1-855-733-5465. In Canada, write Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive,

Toronto, Ontario M1V4Z9.

® U.S. Registered Trademark.

Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc.

All other trademarks are the property of their respective owners.

69-2718EF—05 M.S. Rev. 01-15

Printed in U.S.A.

69-2718EF-05

Automation and Control Systems

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Ltd

705 Montrichard Avenue

Saint-Jean-sur-Richelieu, Québec

J2X 5K8

wifithermostat.com

Guide de

l’utilisateur

Thermostat

programmable Wi-Fi

Série RTH6500WF Wi-Fi

69-2718EF—03 ii

Vous trouverez dans la boîte

• Thermostat

• Plaque murale (fixée au

thermostat)

• Vis et ancres

• Guide de démarrage rapide

• Carte d’identification de

thermostat

• Étiquettes de fils

• Guide de l’utilisateur

• Carte de référence rapide

Bienvenue

Nous vous félicitons de l’achat d’un thermostat

programmable Wi-Fi Honeywell. Après vous

être enregistré auprès du service Total Connect

Comfort de Honeywell, vous pouvez surveiller

et contrôler à distance le système de chauffage

et de refroidissement de votre domicile ou

de votre entreprise — vous pouvez rester

connecté à votre service confort où que vous

soyez.

Le Total Connect Comfort de Honeywell est la

solution parfaite si vous voyagez fréquemment,

possédez une maison de vacances ou

une entreprise ou gérez un immeuble de

placement, ou si tout simplement vous

recherchez la tranquillité d’esprit.

69-2718EF—03 2

Ce thermostat fonctionne sur les systèmes de 24 V commun tels que les systèmes à

air pulsé, eau chaude, thermopompe, mazout, gaz et électriques.

Il ne fonctionne pas avec les systèmes à mV, tels que les cheminées à gaz, ou avec

les systèmes de 120/240 V tels que les chauffages de plinthe.

AVIS RELATIF AU MERCURE : Ne jetez pas l’ancien thermostat dans la poubelle

s’il contient du mercure dans un tube scellé. Contactez la Thermostat Recycling

Corporation à l’adresse www.thermostat-recycle.org ou appelez au 1-800-238-8192

pour savoir comment et où mettre au rebut votre thermostat usagé.

AVIS : Pour éviter d’endommager le compresseur, ne faites pas fonctionner le

climatiseur si la température extérieure est inférieure à 10 °C (50 °F).

Besoin d’aide?

Consultez le site wifithermostat.com ou appelez au 1-855-733-5465 pour obtenir de l’aide

avant de renvoyer le thermostat au magasin.

69-2718EF—03 3

À propos du nouveau thermostat

Aide-mémoire sur les commandes

et l’écran d’accueil ......................................5

Programmes d’économie

d’énergie préconfigurés ..............................6

Installation

Installation de votre thermostat ...................8

Connexion à votre réseau Wi-Fi................26

Enregistrement de votre

thermostat en ligne .................................. 31

Fonctionnement

Setting the time and day ...........................36

Réglage du ventilateur ............................. 37

Sélection du mode de

fonctionnement du système ..................... 38

Réglage des programmes .........................39

Dérogation temporaire

de la programmation .................................40

Dérogation permanente

de la programmation .................................41

Annulation de l’enregistrement

du thermostat ............................................ 42

Déconnexion Wi-Fi .................................... 43

Caractéristiques spéciales ........................ 45

Fonctions et options de configuration ....... 48

Annexes

Questions fréquemment posées ............... 55

Dépannage ................................................61

Garantie limitée ......................................... 67

Table des matières

69-2718EF—03 4

Caractéristiques de votre thermostat Wi-Fi

Avec votre nouveau thermostat, vous pouvez :

• Vous connecter à Internet pour surveiller et contrôler votre système de

chauffage/refroidissement

• Consulter et modifier vos réglages du système de chauffage/refroidissement

• Consulter et régler la température et les programmes

• Recevoir des alertes par courrier électronique et obtenir des mises à jour

automatiques

Votre nouveau thermostat procure :

• La technologie Smart Response

• Une protection du compresseur

• Une commutation automatique chaud/froid

5 69-2718EF—03

Aide-mémoire sur les commandes et l’écran d’accueil

Une fois votre thermostat Wi-Fi installé, il affichera l’écran d’accueil. Des parties de cet

écran seront modifiées en fonction de la manière dont vous le consultez.

L’écran s’allume lorsque vous appuyez sur un bouton. Il reste allumé pendant 8 secondes

après que vous avez apporté les modifications.

M31586

HOLD

Les messages de

configuration

décrivent les étapes

du processus de

configuration de la Wi-Fi

Statut Wi-Fi

Régler l’horloge, le

jour ou le programme

Sélectionner les

paramètres du ventilateur

Paramètres

additionnels

Boutons de réglage de

la température

Bouton d’annulation

permanente

Sélectionner le mode de

fonctionnement du système

69-2718EF—03 6

Programmes d’économie d’énergie préconfigurés

Ce thermostat contient des programmes d’économie d’énergie préconfigurés pour quatre

périodes. L’utilisation des réglages par défaut peut vous permettre de réduire vos dépenses

de chauffage/refroidissement si vous suivez les instructions indiquées. Les économies

peuvent varier en fonction de la région géographique et de l’usage. Pour modifier les

réglages, voir pages 39–41.

Réglages de chauffage

par défaut

Réglages de

refroidissement par défaut

WAKE (Réveil)

6h 70 °78 °

LEAVE (Départ)

8h 62 °85 °

RETURN (Retour)

18h 70 °78 °

SLEEP (Coucher)

22h 62 °82 °

7 69-2718EF—03

Configuration de votre thermostat

La configuration de votre thermostat programmable Wi-Fi est aisée. Il est préprogrammé

et prêt à fonctionner dès qu’il est installé et enregistré.

Installez votre thermostat.

Connectez réseau sans fil de votre domicile.

Enregistrez-vous en ligne pour bénéficier de l’accès à distance.

Avant de commencer, vous désirerez peut-être visionner une courte

vidéo d’installation. Utilisez le QR Code® figurant sur la couverture de ce

guide ou consultez le site wifithermostat.com/support

69-2718EF—03 8

Installation de votre thermostat

Vous aurez besoin des outils suivants pour l’installation de ce thermostat :

• un tournevis Phillips n° 2

• un petit tournevis de poche

• un crayon

• un niveau (optionnel)

• une perceuse et des mèches (3/16 po

pour une cloison sèche, 7/32 po pour

du plâtre) (optionnel)

• un marteau (optionnel)

• un ruban électrique (optionnel)

1 Coupez l’alimentation sur votre système

de chauffage/refroidissement.

Important! Pour protéger votre

équipement, coupez l’alimentation

de votre système de chauffage/

refroidissement au niveau du disjoncteur

ou du commutateur du système.

M31535

Disjoncteur Interrupteur

d’alimentation du

système de chauffage/

refroidissement

9 69-2718EF—03

Installation de votre thermostat

MCR33823

Si vous possédez un thermostat plus

ancien à tube de mercure scellé, allez à

la page 2 pour les instructions de mise

au rebut correctes.

Désignation de la

borne

2 Retirez la plaque de l’ancien

thermostat et laissez les fils

connectés.

2a Prenez une photo des connexions

de câblage pour vous y référer

plus tard.

2b Si aucun fil n’est connecté à la borne

C ou si aucune borne C n’est présente

sur l’ancien thermostat, visionnez les

vidéos expliquant les autres câblages

à wifithermostat.com/videos

Important! Le fil C est requis et

représente la source d’alimentation

principale du thermostat. Sans fil C, votre

thermostat ne se mettra pas en marche.

69-2718EF—03 10

Installation de votre thermostat

3 Étiquetez les fils.

N’appliquez pas les étiquettes en fonction

des couleurs des fils. Utilisez les étiquettes

autocollantes fournies pour étiqueter chaque

fil lorsque vous le déconnectez. Étiquetez

les fils conformément aux désignations de

bornes de l’ancien thermostat et non pas en

fonction des couleurs des fils.

Remarque : si aucune étiquette ne

correspond à une référence de borne

de fil, inscrivez la référence du fil sur

une étiquette vierge.

4 Retirez la plaque murale.

Retirez l’ancienne plaque murale du

mur après avoir étiqueté et déconnecté

tous les fils.

Étiquette

autocollante

vierge

Étiquette

autocollante

Désignation

de la borne

MCR31537

11 69-2718EF—03

Installation de votre thermostat

5 Séparez le thermostat Wi-Fi de sa

plaque murale.

Sur votre nouveau thermostat,

saisissez les alvéoles du haut et du

bas de la plaque murale d’une main et

tenez le thermostat (avant) dans l’autre

main. Séparez les deux pièces.

Thermostat

Plaque murale

(vue arrière)

Alvéoles

M33856

PULL HERE

TO REMOVE

PULL HERE

TO REMOVE

69-2718EF—03 12

Installation de votre thermostat

6 Montez la plaque murale du thermostat

Wi-Fi.

Montez votre nouvelle plaque murale à

l’aide des vis et ancres fournies avec le

thermostat.

Au besoin :

Percez des trous de 3/16 po (4,8 mm)

pour les cloisons sèches.

Percez des trous de 7/32 po (5,6 mm)

pour le plâtre.

Remarque : Vous pourrez peut-être

utiliser les ancres murales déjà installées.

Tenez la plaque murale sur les ancres

déjà installées pour vérifier l’alignement.

MCR33857

Plaque murale

13 69-2718EF—03

Installation de votre thermostat

Important! le fonctionnement du thermostat Wi-Fi requiert l’utilisation d’un fil neutre (C).

Le fil C, ou neutre, amène l’alimentation 24 V ca au thermostat. De nombreux thermostats

mécaniques ou à piles plus anciens n’ont pas besoin d’un fil C. Si vous ne disposez pas

d’un fil C, essayez :

• de rechercher un fil inutilisé enfoncé dans le mur. Connectez ce fil au fil C et vérifiez

s’il est connecté au fil C 24 V ca de votre système de chauffage/refroidissement.

Remarque : Tous les systèmes de chauffage/refroidissement ne portent pas l’étiquette

24 V c.a. commune « C ». Reportez-vous au manuel sur le système ou communiquez

avec le fabricant afin d’identifier la borne 24 V c.a. commune.

Visionnez les vidéos expliquant les autres câblages à wifithermostat.com/videos

Câblage

Pour les systèmes de chauffage/refroidissement conventionnels (gaz naturel, appareil

de chauffage à mazout ou électrique, climatiseur), voir page 14. Voir « Glossaire » à la

page 64 pour des définitions plus complètes.

Pour un système à thermopompe, voir page 15. Voir « Glossaire » à la page 64

pour des définitions plus complètes.

69-2718EF—03 14

MFCR33878

THERMOPOMPE

CONVENTIONNEL

W2 GWYR RCK Y2 C

AUX/E GO/B YRRCK LC

Installation de votre thermostat

Câblage (système conventionnel)

7A Branchez le thermostat Wi-Fi sur votre système conventionnel.

a En commençant par le fil C, faites correspondre l’étiquette

autocollante sur le fil à l’étiquette de la borne.

Vous devez disposer d’un fil neutre (C). Voir page

b Desserrez la vis, insérez le fil dans le bord intérieur

de la borne et serrez la vis.

c Vérifiez que le fil est bien attaché en tirant

délicatement dessus.

d Répétez les étapes a–c pour tous les

autres fils.

e Poussez tout excédent de fil dans l’ouverture

mural une fois tous les fils installés.

f Poursuivez à la page

20.

Retirez le cavalier

métallique si les fils

R et RC sont tous

deux présents.

Les étiquettes ne correspondent pas? Reportez-

vous au code de câblage alternatif des pages 16–17.

Remarque : Le câblage

de votre application

spécifique peut être

différent du câblage illustré

ci-avant.

15 69-2718EF—03

Installation de votre thermostat

Câblage (système à thermopompe uniquement)

7B Branchez le thermostat Wi-Fi à votre thermopompe.

a En commençant par le fil C, faites correspondre l’étiquette

autocollante sur le fil à l’étiquette de la borne.

Vous devez disposer d’un fil neutre (C). Voir page

b Desserrez la vis, insérez le fil dans le bord intérieur

de la borne et serrez la vis.

c Vérifiez que le fil est bien attaché en tirant

délicatement dessus.

d Répétez les étapes a–c pour tous les autres fils.

e Poussez tout excédent de fil dans l’ouverture

mural une fois tous les fils installés.

f Poursuivez à la page

20.

Remarque : Si l’ancien thermostat est doté de fils distincts

aux bornes AUX et E, reliez les deux fils à la borne

E/AUX. Si l’ancien thermostat est doté d’un fil à la

borne AUX et d’un cavalier à la borne E, reliez le fil

à la borne E/AUX. Aucun cavalier n’est requis.

Les étiquettes ne

correspondent

pas? Reportez-

vous au code de

câblage alternatif

des pages

18–19.

MFCR33877

THERMOPOMPE

AUX/E GO/B YRRCK LC

Aux

Remarque : Le câblage de votre

application spécifique peut être

différent du câblage illustré ci-avant.

69-2718EF—03 16

Installation de votre thermostat

Câblage alternatif (système conventionnel)

Utilisez ceci si vos étiquettes de fils ne correspondent pas aux références de bornes.

Remarque : vous devez

disposer d’un fil C

(neutre) ou équivalent.

Voir page 13.

Reportez-vous aux points

1 à 3 de la page 17.

RHY1

W1F

RYWG

W2 GWYRRC

Y2 C

MFCR33885

CONVENTIONNEL

ou ou ou ou ou ou

17 69-2718EF—03

Installation de votre thermostat

N’utilisez pas la borne K. Pour une utilisation ultérieure.

Si votre ancien thermostat est pourvu de deux fils R et RH, retirez le cavalier métallique.

Connectez le fil R à la borne RC et le fil RH à la borne R.

Retirez le cavalier métallique reliant R et RC uniquement si vous devez connecter à la

fois R et RC.

Câblage alternatif (système conventionnel)

69-2718EF—03 18

Installation de votre thermostat

Câblage alternatif (système à thermopompe uniquement)

Utilisez ceci si vos étiquettes de fils ne correspondent pas aux références de bornes.

Remarque : vous devez

disposer d’un fil C (neutre)

ou équivalent.

Voir page 13.

Reportez-vous aux points

1 à 7 de la page 19.

MFCR33886

EAUX

XW FH

LOG

VRM

VY1

THERMOPOMP

AUX/E GO/B YRRCK LC

ou ou ou ou ou ou ou ou ou

19 69-2718EF—03

Installation de votre thermostat

Code de câblage alternatif (système à thermopompe uniquement)

N’utilisez pas la borne K. Pour une utilisation ultérieure.

Si l’ancien thermostat est doté de fils distincts aux bornes AUX et E, reliez les deux fils à la

borne E/AUX. Si l’ancien thermostat est doté d’un fil à la borne AUX et d’un cavalier à la borne

E, reliez le fil à la borne E/AUX. Aucun cavalier n’est requis.

Si votre ancien thermostat est pourvu d’un fil O et pas d’un fil B, fixez le fil O à la borne O/B.

Si votre ancien thermostat est pourvu de fils O et B séparés, fixez le fil B à la borne C. Si un

autre fil est relié à la borne C, consultez le site wifithermostat.com pour obtenir de l’aide. Reliez

le fil O à la borne O/B.

Si votre ancien thermostat est pourvu de fils Y1, W1 et W2 consultez le site wifithermostat.com

pour obtenir de l’aide.

Si votre ancien thermostat est pourvu de deux fils V et VR, consultez le site wifithermostat.com

pour obtenir de l’aide.

Laissez le cavalier métallique reliant les bornes R et RC en place.

69-2718EF—03 20

Installation de votre thermostat

8 Insérez la carte de référence

rapide.

Pliez la carte de référence

rapide le long des repères

et glissez-la dans la fente à

l’arrière du thermostat.

Arrière du thermostat

Carte de

référence

rapide

MCR33858

MCR33916

21 69-2718EF—03

Installation de votre thermostat

9 Fixez le thermostat à la plaque

murale.

Alignez le thermostat sur la plaque

murale puis emboîtez-le.

M33860

HOLD

69-2718EF—03 22

Installation de votre thermostat

10 Mettez le système de chauffage/

refroidissement en marche.

Important!

10a Vérifiez que le fil C est branché

sur le thermostat et le système

de chauffage/refroidissement.

10b Assurez-vous que la porte

du système de chauffage/

refroidissement est bien

fermée.

10c Rétablissez l’alimentation

du système de chauffage/

refroidissement au niveau du

disjoncteur ou de l’interrupteur

d’alimentation.

M31544

Disjoncteur Interrupteur

d’alimentation du

système de chauffage/

refroidissement

23 69-2718EF—03

Installation de votre thermostat

11 Réglez l’horloge à la date et à

l’heure courantes.

11a Appuyez sur s ou t pour

régler l’horloge.

11b Appuyez sur Set Day (Régler

le jour).

11c Appuyez sur s ou t pour

sélectionner le jour de la

semaine.

11d Appuyez sur Done (Terminé)

pour enregistrer les réglages.

(Appuyez sans relâcher sur

un bouton st pour modifier

rapidement le réglage.)

MCR33908

HOLD

MCR33909

HOLD

69-2718EF—03 24

Installation de votre thermostat

12 Déterminez le type de votre système de chauffage/refroidissement.

Important! Le type de système de chauffage/refroidissement doit être réglé de

sorte que le thermostat fonctionne correctement et n’endommage pas le système.

12a Si votre système est de type conventionnel à étage unique (étage unique

alimenté au gaz naturel avec climatisation), passez à « Connexion à votre réseau

Wi-Fi »

à la page 26.

12b Si le système est de type :

• Chauffage et refroidissement

multi-étages conventionnel

• Tout type de thermopompe

• Système à eau chaude

• Autre

Vous DEVEZ changer le type de système en réglant la fonction du système

sur 1. Voir la page 48 pour faire correspondre votre thermostat à votre type de

système.

Si vous n’êtes pas certain

de votre type de système de

chauffage/refroidissement

ou avez d’autres

questions, consultez le site

wifithermostat.com/support

25 69-2718EF—03

Installation de votre thermostat

Le système de chauffage/

refroidissement ne s’allume pas?

Consultez le

page 62

ou la

Foire aux questions à

wifithermostat.com/support

MCR33880

Félicitations! Votre thermostat est maintenant

prêt à fonctionner

13 Testez votre thermostat

13a Appuyez sur le bouton

System

pour passer au chauffage ou au

refroidissement et mettre l’appareil en

marche.

13b Pour accéder à distance à votre

thermostat,

passez à « Connexion à

votre réseau Wi-Fi »

à la page 26.

69-2718EF—03 26

Pour exécuter cette étape, vous devez avoir un appareil sans fil connecté à votre réseau

sans fil. Tous ces types d’appareils sont valables :

• Tablette (recommandé)

• Ordinateur portatif (recommandé)

• Téléphone intelligent

Si vous êtes bloqué... à tout moment dans cette procédure, redémarrez le

thermostat en le retirant de la plaque murale, attendez 10 secondes, et

emboîtez-le à nouveau sur la plaque murale. Allez à l’étape 1 de cette procédure

qui commence à la page 27.

Visionnez la vidéo d’enregistrement au réseau Wi-Fi à wifithermostat.com/videos

Connexion à votre réseau Wi-Fi

27 69-2718EF—03

1 Connectez votre thermostat.

1a Assurez-vous que le thermostat affiche Wi-Fi

Setup (Configuration Wi-Fi).

1b Sur votre appareil sans fil (tablette, ordinateur

portatif, téléphone intelligent), consultez la liste

des réseaux sans fil disponibles.

1c Connectez-vous au réseau appelé

NewThermostat_123456 (le chiffre variera).

Remarque : s’il vous est demandé de spécifier

un réseau domestique, publique ou de bureau,

sélectionnez Réseau domestique.

Connexion à votre réseau Wi-Fi

M33852

HOLD

69-2718EF—03 28

2 Joignez votre réseau domestique.

2a Ouvrez votre navigateur Web pour accéder à la

page de configuration Wi-Fi du thermostat. Le

navigateur devrait automatiquement vous diriger

vers la page correcte; s’il ne le fait pas, entrez

l’adresse http://192.168.1.1

2b Trouvez le nom de votre réseau domestique sur

cette page et sélectionnez-le.

Remarque : Certains routeurs ont des caractéristiques

améliorées tels que les réseaux invités; utilisez votre

réseau domestique.

2c Suivrez les instructions d’enregistrement à votre

réseau Wi-Fi et cliquez sur le bouton Connect

(Connexion). (En fonction de la configuration de

votre réseau, vous verrez peut-être une instruction

vous demandant d’entrer le mot de passe de votre réseau domestique.)

Remarque : Si vous n’avez pas correctement branché le thermostat, la page du

routeur domestique s’affichera peut-être. Si c’est le cas, revenez à l’étape 1.

M31567

Connexion à votre réseau Wi-Fi

29 69-2718EF—03

Remarque : Si votre réseau Wi-Fi n’apparaît pas dans la liste de la page de

configuration Wi-Fi du thermostat :

• Essayez de scanner le réseau à nouveau en appuyant sur le bouton Rescan

(nouveau balayage). Ceci est utile dans les endroits avec plusieurs réseaux.

• Si vous êtes connecté à un réseau invisible, entrez alors le SSID du réseau dans

la boîte de dialogue, sélectionnez le type d’encryptage à partir du menu déroulant,

et cliquez sur le bouton Add (ajouter). Ceci ajoute manuellement le réseau en tête

de la liste. Cliquez sur le nouveau réseau de la liste et entrez le mot de passe si

nécessaire. Cliquez sur Connect (connecter) pour joindre le réseau.

Connexion à votre réseau Wi-Fi

69-2718EF—03 30

3 Vérifiez si votre thermostat est connecté.

Lorsque la connexion est en cours, Wait (Patientez)

clignote sur le thermostat pour une durée pouvant

aller jusqu’à 3 minutes. Une fois la connexion établie,

l’affichage indique Wi-Fi Setup Connection Success

(Connexion Wi-Fi établie). La puissance du signal Wi-Fi

s’affiche dans le coin supérieur droit.

Après environ 60 secondes, l’écran d’accueil s’affiche

et Register at Total Connect (Enregistrez-vous sur Total

Connect) clignote jusqu’à ce que l’enregistrement soit

terminé.

Si ces messages n’apparaissent pas, voir page 26.

Pour l’enregistrement en ligne de l’accès à distance à

votre thermostat, poursuivez à la page 31.

Remarque : Si le thermostat affiche Connection Failure (Échec de la connexion)

ou continue d’afficher Wi-Fi Setup (Configuration Wi-Fi), confirmez que vous avez

correctement entré le mot de passe de votre réseau domestique à l’étape 2. S’il est

correct, consultez la Foire aux questions à wifithermostat.com/support

Connexion à votre réseau Wi-Fi

M33875

M33876

31 69-2718EF—03

M31570

Pour visualiser et régler votre thermostat

Wi-Fi à distance, vous devez posséder un

compte Total Connect Comfort. Voici comment

procéder.

1 Ouvrez le site web Total Connect Comfort.

Allez sur le site mytotalconnectcomfort.com

Visionnez la vidéo d’enregistrement

du thermostat Wi-Fi à

wifithermostat.com/videos

Enregistrement de votre thermostat en ligne

69-2718EF—03 32

2 Ouvrez une session ou créez un compte.

Si vous possédez un compte,

cliquez sur Login (Ouvrir une session)

– ou –

cliquez sur Create An Account

(créer un compte).

2a Suivez les instructions à l’écran.

2b Consultez votre messagerie et recherchez

le message d’activation provenant de My

Total Connect Comfort. Ceci peut prendre

plusieurs minutes.

Remarque : Si vous ne recevez aucune réponse,

consultez votre boîte de pourriels ou utilisez une

autre adresse électronique.

2c Suivez les instructions d’activation

figurant dans le message.

2d Ouvrez une session.

M31571

Enregistrement de votre thermostat en ligne

33 69-2718EF—03

3 Enregistrez votre thermostat Wi-Fi.

Lorsque vous avez accès à votre

compte Total Connect Comfort,

enregistrez votre thermostat.

3a Suivez les instructions à l’écran.

Après avoir ajouté l’emplacement

de votre thermostat, vous devez

entrer les identifiants uniques de

votre thermostat :

• MAC ID

• MAC CRC

Remarque : Ces identifiants figurent

sur la carte d’identification du thermostat

fournie dans la boîte du thermostat. Ces

identifiants ne sont pas sensibles à la casse.

Enregistrement de votre thermostat en ligne

® U.S. Registered Trademark.

69-2723EFS—01 M.S. 04-12

Printed in U.S.A.

HONEYWELL MODEL:

MAC ID: MAC CRC:

69-2723EFS-01

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at mytotalconnectcomfort.com

Carte d’identification de thermostat

Utilisez l’identication MAC et l’identication CRC pour

enregistrer ce produit à mytotalconnectcomfort.com

Tarjeta de identificación del termostato

Utilice la identicación MAC y la identicación CRC para

inscribir este producto en mytotalconnectcomfort.com

MAC ID MAC CRC

69-2718EF—03 34

3b Lorsque le thermostat est

convenablement enregistré,

l’écran d’enregistrement Total

Connect Comfort affiche le

message SUCCESS (réussi).

Sur l’affichage du thermostat,

Setup Complete (Configuration

terminée) s’affiche pour environ

90 secondes.

Enregistrement de votre thermostat en ligne

35 69-2718EF—03

3c Veuillez aussi noter que le thermostat

affiche maintenant la puissance du signal.

Félicitations! Vous avez terminé.

Vous pouvez maintenant contrôlervotre

thermostat de n’importequel endroit au

moyen de votre ordinateur portatif, de votre

tablette ou de votre téléphone intelligent.

Des applications gratuites sont

disponibles pour les appareils iPhone®,

iPad® et iPod touch® d’Apple® sur iTunes®

ou sur Google Play® pour tous les

appareils Android.

Enregistrement de votre thermostat en ligne

GET IT ON

Download on

iTunes

69-2718EF—03 36

1 Appuyez sur Set Clock/Day/Schedule (Régler

l’horloge/le jour/le programme), puis sur s ou

sur t pour régler l’horloge.

2 Appuyez sur Set Day (Régler le jour) ou sur s

ou sur t pour choisir le jour de la semaine.

3 Appuyez sur Done (Terminé) pour sauvegarder.

Remarque : Si l’option Set Clock/Day/Schedule

(Régler l’horloge/le jour/le programme) n’est pas

affichée, appuyez sur Done (Terminé).

Remarque : Si Set Clock (Régler l’horloge) clignote

à l’écran, le thermostat respecte vos réglages

pour la période de réveil (WAKE) du lundi jusqu’à

ce que vous changiez le réglage de l’heure et du

jour.

Réglage de l’heure et du jour

MCR33855

HOLD

37 69-2718EF—03

Appuyez Fan pour sélectionner On (en fonction)

ou Auto (basculez pour resélectionner).

Auto : le ventilateur fonctionne uniquement

lorsque le système de chauffage ou de

refroidissement est en fonction. Auto est le

réglage le plus couramment utilisé.

On : le ventilateur est toujours en fonction.

Remarque : Les options peuvent varier

en fonction de l’équipement de chauffage/

refroidissement.

Réglage du ventilateur

MCR33895

69-2718EF—03 38

Appuyez sur System (système) pour sélectionner

une option.

Heat (chauffage) : commande uniquement le

système de chauffage.

Cool (refroidissement) : commande uniquement

le système de refroidissement.

Off (arrêt) : les systèmes de chauffage et de

refroidissement sont arrêtés.

Auto : sélectionne le chauffage ou le

refroidissement en fonction de la température

intérieure.

Em Heat (thermopompes avec chauffage

auxiliaire) : commande le chauffage auxiliaire/

d’urgence. Le compresseur est arrêt.

Sélection du mode de fonctionnement du système

Remarque : Selon la façon dont

votre thermostat a été installé,

vous pourriez ne pas voir tous les

réglages du système.

MCR33880

39 69-2718EF—03

1 Appuyez sur Set Clock/Day/Schedule (Régler l’horloge/

le jour/le programme), puis sur Set Schedule (Régler le

programme).

2 Appuyez sur s ou sur t pour régler l’heure du réveil

de lundi, puis appuyez sur Next (Suivant).

3 Appuyez sur s ou sur t pour régler la température

pour cette période, puis appuyez sur Next (Suivant).

4 Réglez l’heure et la température pour la période

suivante (Leave/Départ). Répétez les étapes 2 et 3

pour chaque période.

5 Appuyez sur Next (Suivant) pour régler les périodes

du jour suivant. Répétez les étapes 2 à 4 pour chaque

jour.

6 Appuyez sur Done (Terminé) pour sauvegarder et

quitter.

Remarque : Assurez-vous que le thermostat est réglé au

mode de système que vous souhaitez programmer [Heat

(Chauffage) ou Cool (Refroidissement)].

Réglage des programmes

MCR33892

69-2718EF—03 40

Appuyez sur s ou t pour ajuster

immédiatement la température.

La nouvelle température sera uniquement

maintenue jusqu’au début de la prochaine

période programmée.

Pour annuler ce réglage temporaire à tout

moment, appuyez sur Cancel (annuler).

L’horaire de programmation est à nouveau en

vigueur.

Dérogation temporaire de la programmation

MCR33896

HOLD

41 69-2718EF—03

1 Appuyez sur HOLD (maintien) pour

régler la température de façon

permanente. Ceci désactive l’horaire de

programmation.

2 Appuyez sur s ou sur t pour régler

la température. Le réglage de la

température sera maintenu 24 heures

par jour jusqu’à ce que vous le changiez

manuellement ou que vous appuyiez

sur Cancel (Annuler) pour revenir au

programme.

Dérogation permanente de la programmation

MCR33897

HOLD

69-2718EF—03 42

Si vous supprimez le thermostat de

votre compte Total Connect Comfort (par

exemple, si vous déménagez et laissez

le thermostat en place), le thermostat

affichera le message Register at Total Connect

(Enregistrez-vous sur Total Connect) jusqu’à

ce qu’il soit enregistré de nouveau.

Annulation de l’enregistrement du thermostat

M33876

43 69-2718EF—03

Remplacement du routeur

Si vous déconnectez le thermostat de votre réseau Wi-Fi :

1 Entrez dans la configuration du système (voir page 48).

2 Réglez la fonction 39 à 0 (voir page 54).

L’écran affichera le message Wi-Fi Setup (Configuration

Wi-Fi).

Reconnectez-vous à un réseau Wi-Fi en suivant les étapes de la page 26.

Désactivation de la Wi-Fi

Si vous ne prévoyez pas contrôler le thermostat à distance, vous pouvez supprimer le

message Wi-Fi Setup (Configuration Wi-Fi) de l’écran :

1 Accédez à la configuration du système (voir page 48).

2 Changez le paramètre 38 à 0 (voir page 54). La mention Wi-Fi Setup sera

supprimée de l’écran. Si vous voulez connecter le réseau Wi-Fi plus tard, remettez le

paramètre 38 à 1.

Déconnexion Wi-Fi

M33855

69-2718EF—03 44

Mises à jour du logiciel

Honeywell introduit régulièrement des mises à jour du

logiciel pour ce thermostat. Les mises à jour s’effectuent

automatiquement par votre connexion Wi-Fi. Tous vos

réglages sont sauvegardés; vous n’avez donc pas besoin

de procéder à des changements après la mise à jour.

Pendant la mise à jour, le message Updating (Mise à

jour en cours) clignote sur votre thermostat qui affiche

également le pourcentage de mise à jour effectué.

Lorsque la mise à jour est terminée, votre écran d’accueil

reprend son apparence habituelle.

Remarque : Si le thermostat n’est pas connecté

à la Wi-Fi, vous n’obtiendrez pas les mises à jour

automatiques.

M34001

Pourcentage de

mise à jour terminé

45 69-2718EF—03

M33881

Celle-ci permet au thermostat « d’apprendre »

combien de temps il faut à votre système de

chauffage/refroidissement pour atteindre le

réglage de température programmé, afin que

la température voulue soit obtenue à l’heure

programmée.

Par exemple : réglez l’heure de réveil à 6

heures et la température à 70°. Le chauffage

est mis en fonction avant 6 heures de manière

à ce que la température soit de 70° à 6 heures.

Remarque : la fonction de configuration

système 13 contrôle la technologie Smart

Response. Voir « Technologie Smart

Response » à la page 52.

Le message Recovery (reprise)

s’affiche lorsque le système

est activé avant une période

de temps programmée.

Technologie Smart Response

69-2718EF—03 46

Cette fonction force le compresseur à attendre

quelques minutes avant un redémarrage, pour

éviter d’endommager l’équipement.

Le message Cool On

(Refroidissement en

marche) (ou Heat On

[Chauffage en marche]

pour une pompe à

chaleur) clignote en

attendant.

Protection du compresseur

M33882

47 69-2718EF—03

Celle-ci est utilisée dans les climats où le

conditionnement d’air et le chauffage sont

utilisés le même jour.

Lorsque le système est réglé sur Auto,

le thermostat sélectionne automatiquement

le chauffage ou le refroidissement en

fonction de la température intérieure.

L’écart entre les réglages de chauffage

et de refroidissement doit être d’au

moins 3 degrés. Le thermostat ajuste

automatiquement les réglages afin de

maintenir ces 3 degrés d’écart.

Commutation automatique

Remarque : la fonction de configuration système

12 contrôle la commutation automatique. Voir

« Commutation manuelle/automatique » à la page 52.

MCR33893

69-2718EF—03 48

Vous pouvez modifier des options pour plusieurs fonctions du système. Les fonctions

disponibles dépendent de votre type de système. Les fonctions ainsi que les options disponibles

sont décrites aux pages 50–54.

Ce thermostat est préréglé pour un système de chauffage/refroidissement à étage

unique. La fonction de configuration 1 pour une thermopompe ajustera les réglages par

défaut.

Fonctions et options de configuration

49 69-2718EF—03

Fonctions et options de configuration

1 Appuyez simultanément sur Fan (Ventilateur)

et sur s pendant 3 secondes environ. L’écran

change pour afficher deux nombres et les

appellations des boutons sont les suivantes :

Done (Terminé), Back (Retour), sans appellation,

Next (Suivant).

2 Appuyez sur Next (Suivant) jusqu’à ce que

vous aperceviez le numéro de la fonction – le

nombre plus élevé à gauche – du réglage voulu.

3 Pour modifier les options d’une fonction,

appuyez sur s ou sur t jusqu’à ce que

l’option voulue (le nombre plus petit à droite)

s’affiche.

4 Répétez les étapes 2 et 3 jusqu’à ce que

vous ayez réglé toutes les fonctions que vous

souhaitez modifier.

5 Lorsque toutes les modifications ont été

effectuées, appuyez sur Done (Terminé) pour

sauvegarder et quitter.

HOLD

MCR33883

MCR33884

HOLD

69-2718EF—03 50

Configuration du système

(Voir la page 48 pour les instructions.)

Fonction Réglages et Options

1Sélection du type

de système

Si vous n’êtes pas

certain de votre

type de système

de chauffage/

refroidissement

ou que vous avez

d’autres questions,

consultez le site

withermostat.com

0 Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique

avec climatisation centrale.

1 Thermopompe : thermopompe sans chauffage de secours ou auxiliaire.

2 Chauffage uniquement : chauffage au gaz, au mazout ou à l’eau

chaude sans climatisation centrale.

3 Chauffage uniquement avec ventilateur : chauffage au gaz, au mazout

ou électrique sans climatisation centrale.

4 Refroidissement uniquement : climatisation centrale uniquement.

5 Thermopompe : thermopompe avec chauffage de secours ou auxiliaire.

6 Chauffage/refroidissement multi-étages : 2 étages de chauffage (fils

sur W et W2), 2 étages de refroidissement (fils sur Y et Y2).

7 Chauffage/refroidissement multi-étages : 2 étages de chauffage (fils

sur W et W2), 1 étage de refroidissement (fils sur Y).

8 Chauffage/refroidissement multi-étages : 1 étage de chauffage (fils sur

W), 2 étages de refroidissement (fils sur Y et Y2).

51 69-2718EF—03

(Voir la page 48 pour les instructions.)

Configuration du système

Fonction Réglages et Options

2Vanne de commuta-

tion de thermopompe

(pour thermopompes

uniquement)

0 Vanne de commutation de refroidissement : utilisez ce réglage si vous

avez connecté un fil étiqueté « O » à la borne O/B.

1 Vanne de commutation de chauffage : utilisez ce réglage si vous avez

connecté un fil étiqueté « B » à la borne O/B.

3Commande du

ventilateur de

chauffage

0 Chauffage au gaz ou au mazout : utilisez ce réglage en cas de système

de chauffage au gaz ou au mazout (le système contrôle le fonctionnement

du ventilateur).

1 Chauffage électrique : utilisez ce réglage en cas de système de chauffage

électrique (le thermostat contrôle le fonctionnement du ventilateur).

5Cycle de chauffage 5 Appareil de chauffage au gaz ou au mazout : appareil de chauffage au

gaz/mazout standard (rendement inférieur à 90 %).

9 Appareil de chauffage électrique : systèmes de chauffage électriques.

3 Appareil de chauffage à eau chaude ou à haut rendement : système à eau

chaude ou appareil de chauffage au gaz (rendement supérieur à 90 %).

1 Système à vapeur ou à gravité au gaz/mazout : systèmes de chauffage à

vapeur ou à gravité.

6Cycle de chauffage,

étape 2

69-2718EF—03 52

(Voir la page 48 pour les instructions.)

Configuration du système

Fonction Réglages et Options

12 Commutation

manuelle/automa-

tique

Voir la page 47

pour de plus amples

informations.

0 Commutation manuelle (Chauffage/Refroidissement/Arrêt).

1 Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active

automatiquement le chauffage ou le refroidissement en fonction de la

température de la pièce. Remarque : le système maintient une différence

minimale de 3 °F entre les réglages de chaleur et de refroidissement.

13 Technologie Smart

Response

Voir la page 45

pour de plus amples

informations.

1 En marche

0 Arrêt

14 Unité de

température (°F/°C)

0 Fahrenheit

1 Celsius

16 Options de

programmation

1 Horaire de programmation activé (programmable sur 7 jours).

0 Horaire de programmation désactivé. Le thermostat ne peut pas être programmé.

53 69-2718EF—03

(Voir la page 48 pour les instructions.)

Configuration du système

Fonction Réglages et Options

36 Device Name

(Nom de l’appareil)

Ce nom identiera le

thermostat lorsque

vous le consultez à

distance.

Si vous enregistrez

plusieurs

thermostats,

attribuez un nom

différent à chacun

d’entre eux.

52 = Thermostat

1 Basement 16 Exercise Room 30 Library 44 Porch

2 Bathroom 17 Family Room 31 Living Room 45 Rec Room

3 Bathroom 1 18 Fireplace 32 Lower Level 46 Sewing Room

4 Bathroom 2 19 Foyer 33 Master Bath 47 Spa

5 Bathroom 3 20 Game Room 34 Master Bed 48 Storage Room

6 Bedroom 21 Garage 35 Media Room 49 Studio

7 Bedroom 1 22 Great Room 36 Music Room 50 Sun Room

8 Bedroom 2 23 Guest Room 37 Nursery 51 Theater

9 Bedroom 3 24 Gym 38 Office 52 Thermostat

10 Bedroom 4 25 Kid's Room 39 Office 1 53 Upper Level

11 Boat House 26 Kitchen 40 Office 2 54 Utility Room

12 Bonus Room 27 Kitchen 1 41 Pantry 55 Walk In Closet

13 Computer Room 28 Kitchen 2 42 Play Room 56 Wine Cellar

14 Den 29 Laundry Room 43 Pool Room 57 Workshop

15 Dining Room

69-2718EF—03 54

(Voir la page 48 pour les instructions.)

Configuration du système

Fonction Réglages et Options

38 Wi-Fi

En marche/Arrêt

1 Le Wi-Fi est en marche et le thermostat peut être connecté à un réseau Wi-Fi

0 Le Wi-Fi est en marche. Le thermostat ne peut pas être connecté à un

réseau Wi-Fi. Si vous ne connectez pas le thermostat à un réseau Wi-Fi,

le texte Wi-Fi Setup (configuration Wi-Fi) sera supprimé de la fenêtre de

messages.

39 Connexion Wi-Fi 1 Connecté au réseau Wi-Fi. Il s’agit de la configuration automatique

lorsque le thermostat est connecté au réseau Wi-Fi.

0 Sélectionnez 0 pour le déconnecter du réseau Wi-Fi.

42 Afchage de la

période et du jour

de la semaine

0 La période et le jour ne sont pas affichés à l’écran d’accueil.

1 La période et le jour sont affichés à l’écran d’accueil.

85 Restaurer la

programmation par

défaut

0 Continuer à utiliser l’horaire programmé.

1 Restaurer le programme du thermostat aux réglages d’économie

d’énergie

90 Restauration des

réglages originaux

0 Non

1 Déconnecte le thermostat du réseau Wi-Fi et restaure les réglages

d’origine (efface les personnalisations).

55 69-2718EF—03

:QMon thermostat fonctionnera-t-il toujours si je perds ma connexion Wi-Fi?

:ROui, le thermostat actionnera votre système de chauffage et/ou de refroidissement avec ou sans

Wi-Fi.

:QComment puis-je trouver le mot de passe de mon routeur?

:RContactez le fabricant du routeur.

:QPourquoi ne vois-je pas ma page de configuration Wi-Fi?

:RVous êtes probablement uniquement connecté à votre routeur, et non pas à votre thermostat.

Essayez de vous reconnecter au thermostat.

:QPourquoi mon thermostat ne se connecte-t-il pas à mon routeur Wi-Fi même si celui-ci est

très proche du thermostat?

:RVérifiez si le mot de passe saisi pour le routeur Wi-Fi est correct.

Questions fréquemment posées

69-2718EF—03 56

Questions fréquemment posées

:QOù puis-je trouver mes codes MAC ID et MAC CRC?

:RLes numéros MAC ID et MAC CRC figurent sur la carte qui accompagne le thermostat ou

au dos du thermostat (visible lorsque le thermostat est retiré de la plaque murale). Chaque

thermostat possède un MAC ID et un MAC CRC uniques.

:QIl est impossible d’enregistrer mon thermostat sur le site Total Connect Comfort.

:RVérifiez si le thermostat est correctement inscrit dans le réseau Wi-Fi domestique. La fenêtre de

messages affichera Wi-Fi Setup ou Register at Total Connect. Vous devriez également voir l’icône

de force de signal Wi-Fi. Vérifiez si le routeur Wi-Fi dispose d’une bonne connexion internet. Sur

votre ordinateur, vérifiez si vous pouvez ouvrir la page mytotalconnectcomfort.com

Si vous ne pouvez pas l’ouvrir, coupez votre modem internet pendant quelques secondes, puis

rallumez-le.

57 69-2718EF—03

Questions fréquemment posées

:QJe suis enregistré sur le site Total Connect Comfort mais je n’ai pas pu ouvrir de session

en utilisant mon nouveau compte.

:RConsultez votre messagerie et vérifiez si vous avez reçu le message d’activation. Suivez les

instructions d’activation de votre compte, puis ouvrez une session sur le site web.

:QJe me suis enregistré sur le site Total Connect Comfort et n’ai pas reçu de message de

confirmation.

:RVérifiez si le message ne se trouve pas dans le dossier des spams ou des messages effacés.

:QY a-t-il un moyen d’accroître la force du signal?

:RLa plupart des routeurs peuvent être configurés comme répéteur. Vous pouvez également

acheter et installer un répéteur Wi-Fi.

Pour plus de questions fréquemment posées, consultez le site wifithermostat.com/support

69-2718EF—03 58

Dépannage

Perte du signal

Si l’indicateur no-Wi-Fi (pas de Wi-Fi) s’affiche à la

place de l’indicateur de puissance du signal Wi-Fi

dans le coin supérieur droit de l’écran d’accueil :

• Assurez-vous que la Wi-Fi fonctionne chez vous

en la vérifiant sur un autre appareil; si elle ne

fonctionne pas, adressez-vous à votre fournisseur

de services Internet.

• Déplacez le routeur.

• Redémarrez le thermostat : retirez-le de la

plaque murale, patientez pendant 10 secondes

et raccrochez-le sur la plaque murale. Revenez à

l’étape 1 de la section Connexion à votre réseau

Wi-Fi.

M33997

33997

59 69-2718EF—03

Dépannage

Codes d’erreur

Dans le cas de certains problèmes, l’écran du thermostat

affiche un code qui désigne la nature du problème. Tout

d’abord, les codes d’erreur sont affichés seuls dans la

zone de l’heure de l’écran; après quelques minutes,

l’écran d’accueil s’affiche et le code et l’heure s’affichent

alternativement.

M33999

Code d’erreur Action

E01 L’alimentation du routeur a été

coupée pendant la conguration

de la Wi-Fi.

• Assurez-vous que le routeur est alimenté.

• Si vous essayez d’établir la connexion à un réseau masqué ou

ajouté manuellement, assurez-vous que le routeur est alimenté

et fonctionne.

E02 Mot de passe Wi-Fi non valide.

Ce code s’afche pendant 30

secondes, puis le thermostat

se remet en mode Wi-Fi Setup

(Conguration de la Wi-Fi).

• Saisissez de nouveau le mot de passe du réseau Wi-Fi de votre

maison.

• Répétez le processus de configuration et confirmez le mot de

passe du réseau Wi-Fi de votre maison.

69-2718EF—03 60

Dépannage

M33998

Code d’erreur Action

E42 Le routeur ne fournit

pas d’adresse IP au

thermostat.

• Patientez pendant 30 minutes, la

connexion peut prendre plusieurs

minutes.

• S’il n’y a toujours pas de connexion,

retirez le thermostat de la plaque murale

pendant 10 secondes, puis raccrochez-le

(voir page 26).

• Assurez-vous que votre routeur est

correctement configuré pour fournir

automatiquement les adresses IP.

E43 Pas de connexion Inter-

net. Le thermostat ne

peut pas communiquer

avec Total Connect

Comfort.

• Assurez-vous que le câble Internet est

branché.

• Redémarrez le routeur.

E99 Erreur d’ordre général Retirez le thermostat de la plaque murale

pendant 10 secondes, puis raccrochez-le

(voir page 26).

61 69-2718EF—03

Dépannage

En cas de difficultés avec le thermostat, essayer les suggestions suivantes.

La plupart des problèmes peuvent être réglés rapidement et facilement.

Rien n’apparaît à

l’écran

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l’interrupteur de marche-arrêt du système de

chauffage et de refroidissement est sur marche.

• Assurez-vous que la porte de l’appareil de chauffage est bien fermée.

• Vérifiez si le fil C est connecté (voir page 13).

Impossible de changer

le réglage du système

à Refroidissement

• Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle

soit configurée en fonction de votre équipement de chauffage et de

refroidissement (voir page 50).

Le ventilateur ne

tourne pas lorsque de

la chaleur est requise

• Vérifiez la fonction 3 : Commande du ventilateur de chauffage pour

vous assurer qu’elle soit configurée en fonction de votre équipement

de chauffage (voir page 51).

Les mentions Cool On

(Refroidissement en

marche) ou Heat On

(Chauffage en marche)

clignotent à l’écran.

• La fonction de protection du compresseur est activée. Attendez 5

minutes que le système se remette en marche en toute sécurité sans

endommager le compresseur.

69-2718EF—03 62

Dépannage

La thermopompe

émet de l’air frais en

mode chauffage, ou

de l’air chaud en mode

refroidissement

• Vérifiez la fonction 2 : Vanne de commutation de thermopompe pour

vous assurer qu’elle soit configurée en fonction de votre équipement

de chauffage (voir page 51).

Le système de

chauffage ou de

refroidissement ne

répond pas

• Appuyez sur System (système) pour régler le système sur Heat

(chauffage). Vérifiez si le réglage de température est supérieur à la

température intérieure.

• Appuyez sur System pour régler le système sur Cool

(refroidissement). Vérifiez si le réglage de température est inférieur à

la température intérieure.

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l’interrupteur de marche-arrêt du système de

chauffage et de refroidissement est sur marche.

• Assurez-vous que la porte de l’appareil de chauffage est bien fermée.

• Attendez 5 minutes que le système réponde.

63 69-2718EF—03

Dépannage

Le système

de chauffage

fonctionne

en mode

refroidissement

• Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle

soit configurée en fonction de votre équipement de chauffage et de

refroidissement (voir page 50).

L’équipement

de chauffage et

l’équipement de

refroidissement

fonctionnent en

même temps

• Vérifiez la fonction 1 : Type de système pour vous assurer qu’elle

soit configurée en fonction de votre équipement de chauffage et de

refroidissement (voir page 50).

• Saisissez et retirez le thermostat de la plaque murale. Assurez-vous

qu’aucun fils dénudés ne se contactent.

• Vérifiez si le câblage du thermostat est adéquat.

69-2718EF—03 64

Glossaire

Fil C

Le fil « C », ou neutre, amène l’alimentation 24 V ca au thermostat à partir du système de chauffage/

refroidissement. Certains anciens thermostats mécaniques ou à pile peuvent ne pas être dotés de ce

fil. Il est nécessaire à l’établissement d’une connexion Wi-Fi à votre réseau domestique.

Système de chauffage/refroidissement à thermopompe

Des thermopompes sont utilisées pour chauffer et refroidir un immeuble. Si votre ancien thermostat

comporte un réglage pour chauffage auxiliaire ou d’urgence, vous avez probablement une thermopompe.

Système de chauffage/refroidissement conventionnel

Systèmes sans thermopompe ; ceux-ci incluent des appareils de traitement d’air, des appareils de

chauffage ou des chaudières qui fonctionnent au gaz naturel, au mazout ou à l’électricité. Ils peuvent

ou non inclure un appareil de conditionnement d’air.

Cavalier

Un petit morceau de fil reliant deux bornes ensemble.

MAC ID, MAC CRC

Codes alphanumériques identifiant de manière unique votre thermostat.

QR Code®

Code de réponse rapide. Une image bidimensionnelle lisible par une machine. Votre appareil sans fil

peut lire le motif noir et blanc inséré dans le carré et connecter directement son navigateur à un site

web. QR Code est une marque déposée de DENSO WAVE INCORPORATED.

65 69-2718EF—03

Informations réglementaires

Déclaration de conformité à la FCC (partie 15.19)

(États-Unis uniquement)

Cet appareil est conforme à la partie 15 du règlement

de la FCC. Son fonctionnement est soumis aux deux

conditions suivantes :

1 Ce dispositif ne doit pas causer d’interférences

nuisibles, et

2 Ce dispositif doit accepter toutes les interférences

reçues, y compris celles pouvant causer un

fonctionnement non souhaité.

Avertissement de la FCC (partie 15.21) (États-Unis

uniquement)

Toute modification qui n’est pas autorisée expressément

par la partie responsable de la conformité de l’appareil

peut rendre l’utilisateur inapte à faire fonctionner

l’équipement.

Déclaration relative aux interférences de la FCC

(partie 15.105 (b)) (États-Unis uniquement)

Cet équipement a été testé et est conforme aux limites

des dispositifs numériques de Classe B, conformément

à la Partie 15 du règlement de la FCC. Ces limites

sont conçues pour fournir une protection raisonnable

contre les interférences nuisibles dans une installation

résidentielle. Cet équipement génère, utilise et peut

émettre de l’énergie de radiofréquence, et s’il n’est pas

installé et utilisé conformément aux instructions, peut

causer des interférences nuisibles aux communications

radio. Il n’y a toutefois aucune garantie qu’une

interférence ne se produira pas dans une installation

particulière. Si cet équipement cause des interférences

nuisibles à la réception radio et télévision, ce qui

peut être déterminé en éteignant le dispositif et en le

remettant en marche, il est recommandé à l’utilisateur

de tenter de corriger l’interférence par l’une des mesures

suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la séparation entre l’équipement et le

récepteur.

• Brancher l’équipement dans la prise d’un circuit

différent de celui auquel le récepteur est connecté.

• Consulter le distributeur ou un technicien

radio/TV compétent pour obtenir de l’aide.

69-2718EF—03 66

Informations réglementaires

Thermostats

Pour être conformes aux limites d’exposition aux

radiofréquences établies par FCC et Industrie Canada

pour le grand public/l’exposition non contrôlée, la ou les

antennes utilisées pour ces transmetteurs doivent être

installées à au moins 20 cm de toutes les personnes et

ne peuvent être situées au même endroit qu’une autre

antenne ou fonctionner conjointement avec une autre

antenne ou un autre transmetteur.

RSS-GEN

Conformément aux normes d’Industrie Canada,

ce transmetteur radio ne peut fonctionner qu’avec

une antenne dont le type et le gain maximum sont

approuvés par Industrie Canada. Pour réduire les

risques d’interférence s radio encourus par d’autres

utilisateurs, le type et le gain de l’antenne doivent

être choisis de façon à ce que la puissance rayonnée

isotrope équivalente (p.i.r.e.) ne soit pas supérieure

à celle nécessaire à l’établissement d’une bonne

communication.

Le fonctionnement est soumis aux deux conditions

suivantes :

1 Ce dispositif ne doit pas causer d’interférences, et

2 Ce dispositif doit accepter toutes les interférences, y

compris celles pouvant causer un fonctionnement non

souhaité.

67 69-2718EF—03

Garantie limitée d’un an

Honeywell garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’œuvre, durant une période d’un (1) an

à partir de la date d’achat par le consommateur si le produit est utilisé et entretenu convenablement. En cas de défectuosité ou de

mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux,

(i) le renvoyer avec la facture ou une autre preuve d’achat date au lieu d’achat; ou

(ii) appeler le service à la clientèle de Honeywell en composant le 1-855-733-5465. Le service à la clientèle déterminera si le produit

doit être retourné à l’adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422,

ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est

démontré par Honeywell que la défectuosité ou le mauvais fonctionnement sont dus à un endommagement du produit alors que le

consommateur l’avait en sa possession.

La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées.

HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS

OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE,

EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFECTUOSITÉ DU PRÉSENT PRODUIT.

Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la

présente restriction peut ne pas s’appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE

GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION

PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines

provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d’une province à l’autre.

Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse suivante :

Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le 1-855-733-5465. Au Canada, prière de

s’adresser à Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.

69-2718EF-05

Systèmes d’automatisation et de régulation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Ltd

705 Montrichard Avenue

Saint-Jean-sur-Richelieu, Québec

J2X 5K8

wifithermostat.com

® Marque de commerce déposée américaine.

Apple, iPhone, iPad, iPod touch et iTunes sont

des marques de commerce de Apple Inc.

Toutes les autres marques de commerce sont

propriété de leurs propriétaires respectifs.

69-2718EF—05 M.S. Rev. 01-15

Imprimé aux États-Unis

Honeywell Rth6580 Users Guide 69 2718EF—05 RTH6500WF Wi Fi Programmable Thermostat

RTH6580WF to the manual 7b117631-3544-447f-a078-814ccfd377cd

Navigation menu

Versions of this User Manual:

Views

Navigation
