Gebruiksaanwijzing
Chronotherm Vision
Moderne, touchscreen
klokthermostaat met
7-daags programma
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 1
1
2
3
4
12
11
10
9
8
5 6 7
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 2
1
Chronotherm Vision
gebruiksaanwijzing
Functies en toetsen
1. Met deze toetsen kunt u bepalen welke dag van de week u wilt instellen.
2. Met deze toets kunt u overschakelen naar het apart instelbare vrije dag programma.
3. Op het scherm zijn continu de kamertemperatuur, de ingestelde temperatuur, de tijd en
dag van de week af te lezen.
4. Met deze toets activeert u de unieke vakantiefunctie.
5. Via deze toets kunt de ingestelde perioden bekijken en indien gewenst wijzigen.
6. Hiermee kunt u voor onbepaalde tijd een vaste temperatuur instellen.
7. Met de periodetoetsen kiest u de periode waarvan u de begintijd en gewenste
temperatuur wilt bekijken of wijzigen.
8. Via deze toetsen kunt u de klok gelijk zetten en de periodetijden instellen.
9. Buitentemperatuuruitlezing (optioneel).
10. Hier wordt aangegeven of de Chronotherm Vision de temperatuur volgens het
ingestelde programma regelt.
11. Met deze toetsen kunt u op ieder gewenst moment de temperatuurinstelling wijzigen.
12. Hier wordt aangegeven dat de thermostaat beveiligd is tegen bediening door
onbevoegden.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 3
Gefeliciteerd…
U bent eigenaar geworden van de Chronotherm Vision, de meest geavanceerde touchscreen
klokthermostaat van Honeywell. Met de Chronotherm Vision klokthermostaat kunt u praktisch
al uw wensen op het gebied van de temperatuurregeling in uw woning realiseren.
Voor maximaal zes perioden per dag kunt u een temperatuur instellen. Iedere dag van de week
is afzonderlijk programmeerbaar. De gewenste temperatuur kunt u op een halve graad nauw-
keurig instellen. De Chronotherm Vision is uitgerust met een zelflerend aanwarmgedrag, dat
ervoor zorgt dat de gewenste temperatuur wordt bereikt op het tijdstip dat door u is gepro-
grammeerd. De bediening is uiterst eenvoudig. Honeywell heeft meer dan honderd jaar ervaring
met het ontwikkelen van thermostaten. Dankzij deze ervaring, gecombineerd met de modern-
ste technologie, bent u altijd verzekerd van topcomfort in uw woning.
Met behulp van deze gebruiksaanwijzing leert u stap voor stap uw klokthermostaat te
programmeren en wordt aan de hand van voorbeelden uitgelegd hoe u uw thermostaat het
meest effectief kunt benutten.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 4
2
Chronotherm Vision
gebruiksaanwijzing Inhoud
Voordat u uw thermostaat in gebruik neemt! . . . 3
Extra uitbreidingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
In bedrijf nemen van uw thermostaat . . . . . . . . . . . 6
Het fabrieksprogramma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Uw thermostaat programmeren

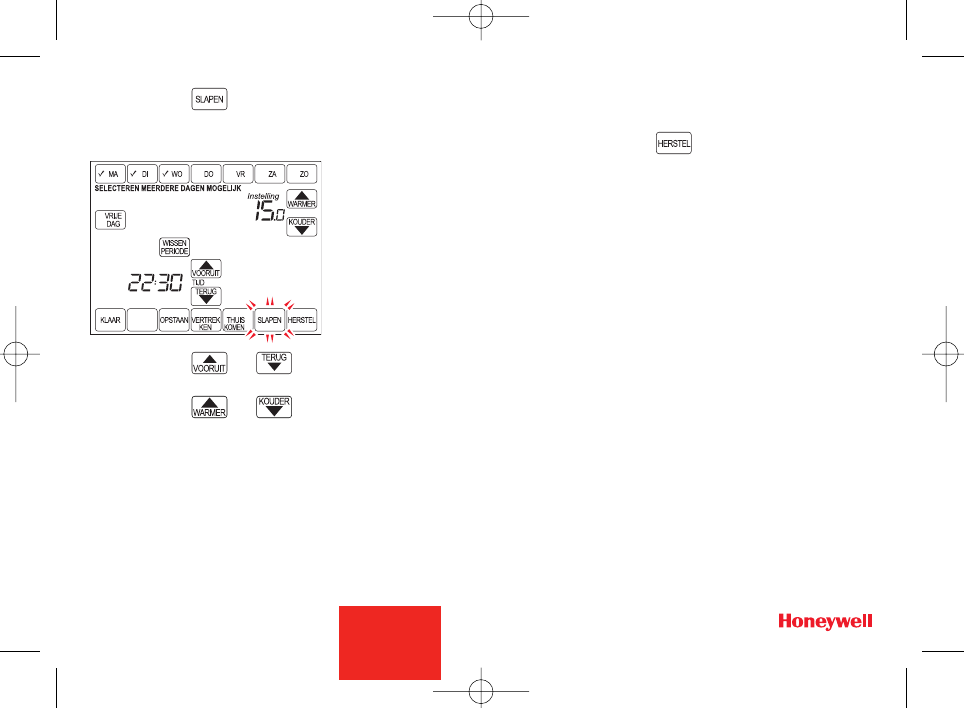

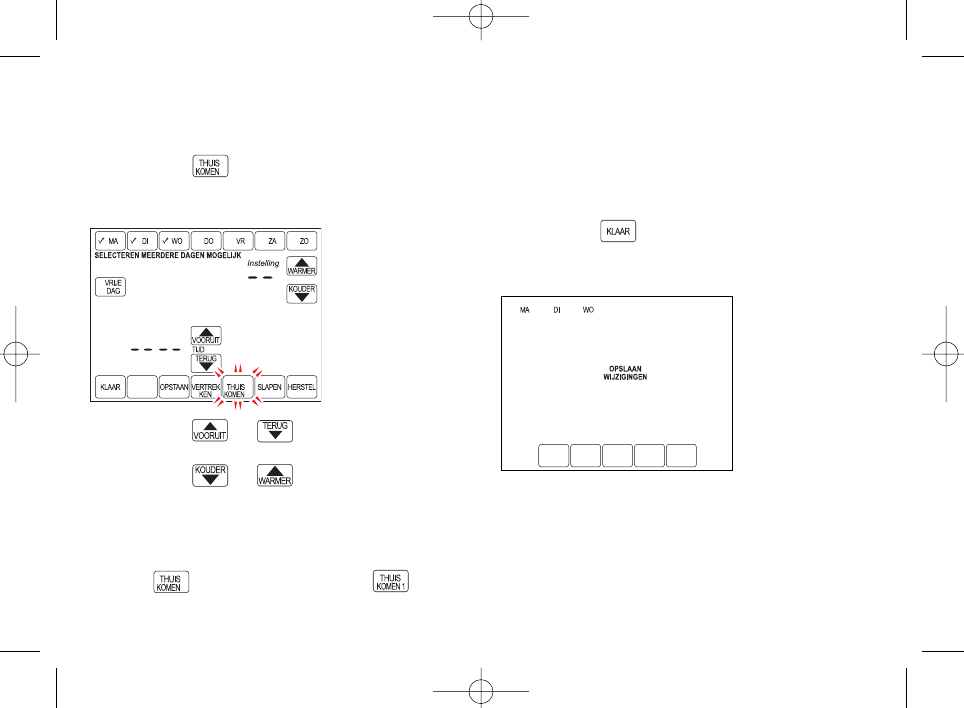

Het programmeren van één of meerdere dagen . . . 8
De ingestelde perioden opslaan . . . . . . . . . . . . . . . . . . . . .9
Instellen van overige dag(en) en de vrije dag . . . . . . . . 9

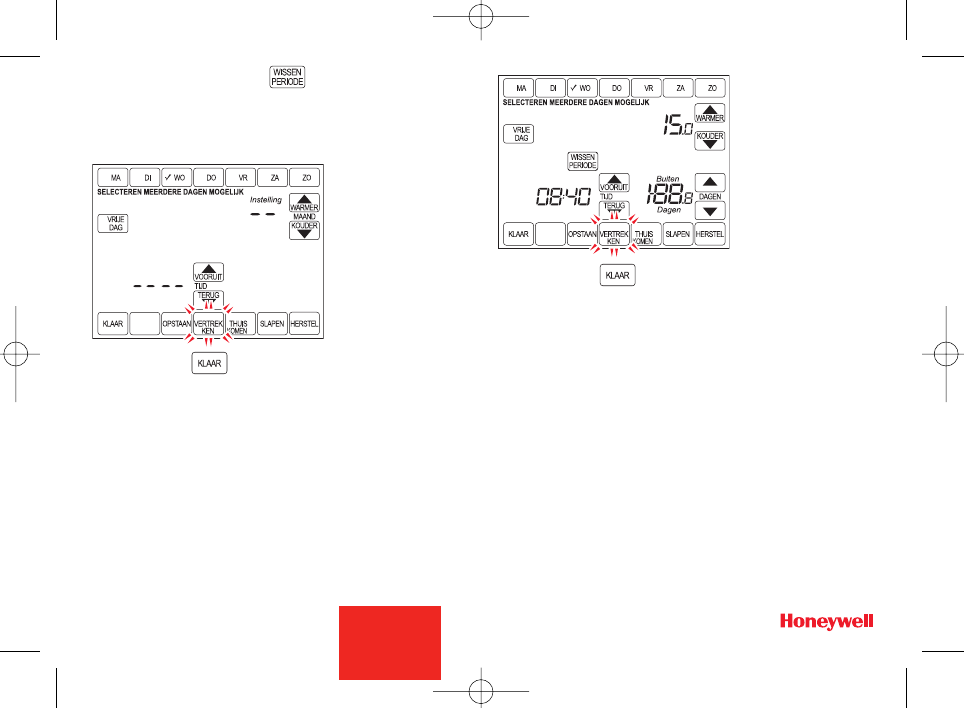

Een periode in- of uitschakelen . . . . . . . . . . . . . . .10
De ingestelde begintijden en temperaturen
van een periode controleren . . . . . . . . . . . . . . . . . .11
Het bedienen van uw thermostaat
Tijdelijk wijzigen van de temperatuurinstelling . . . . . 12

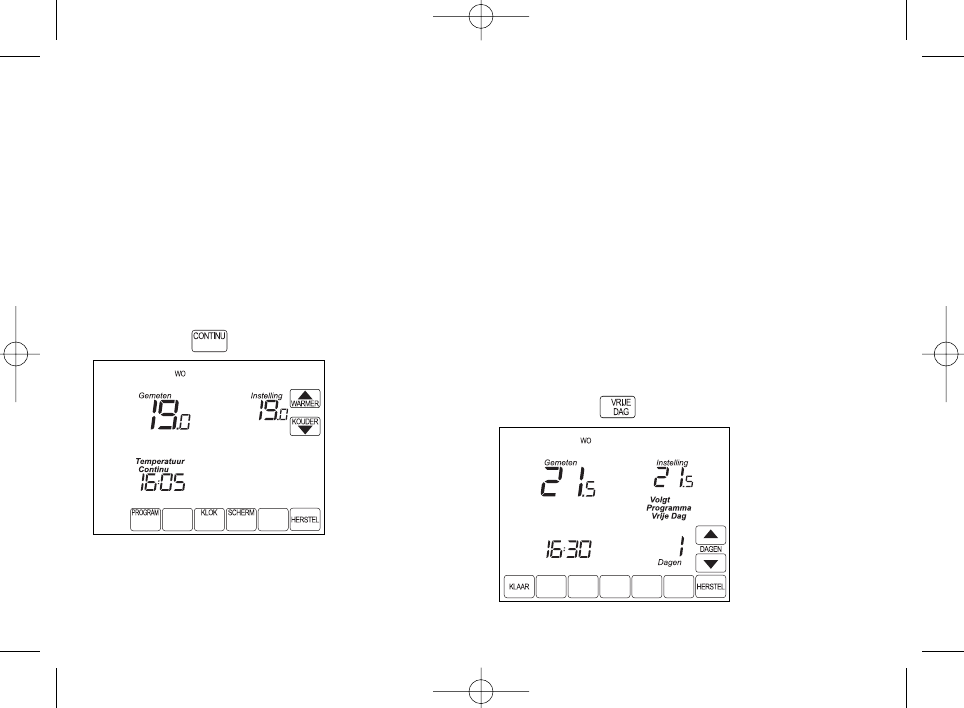

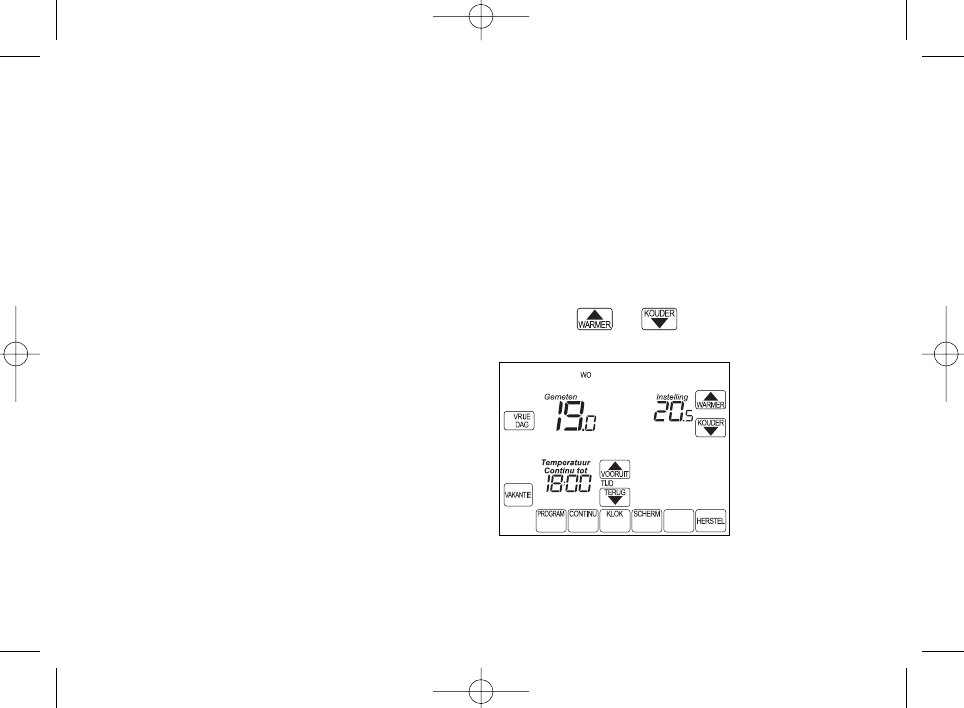

Temperatuur continu functie . . . . . . . . . . . . . . . . . .13
Vrije dag functie . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Vakantie functie . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Uitlezen buitentemperatuur . . . . . . . . . . . . . . . . . .14

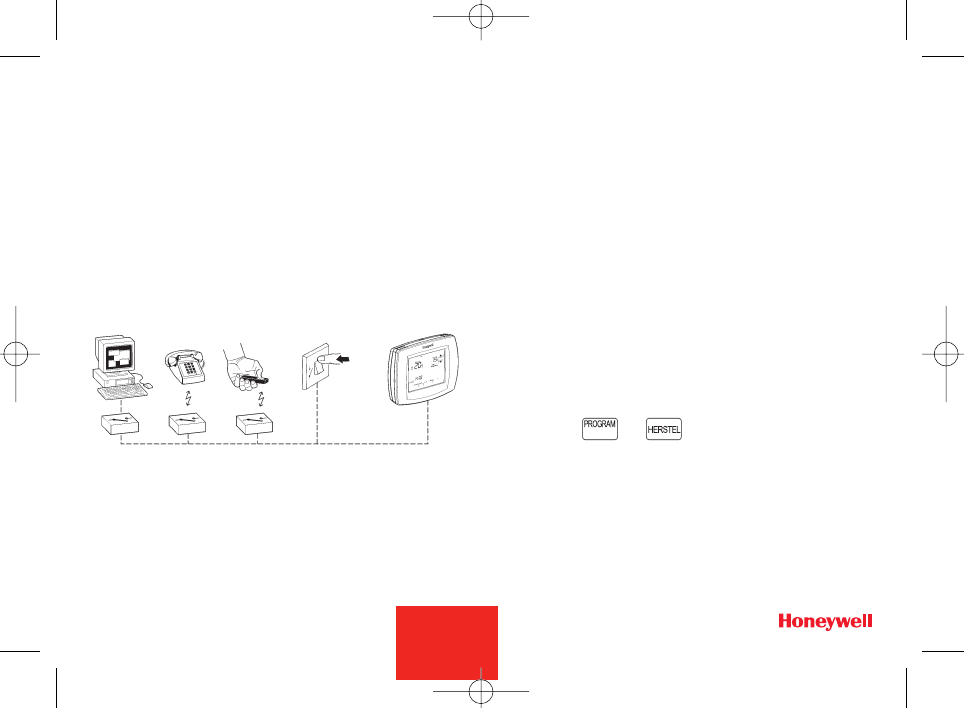

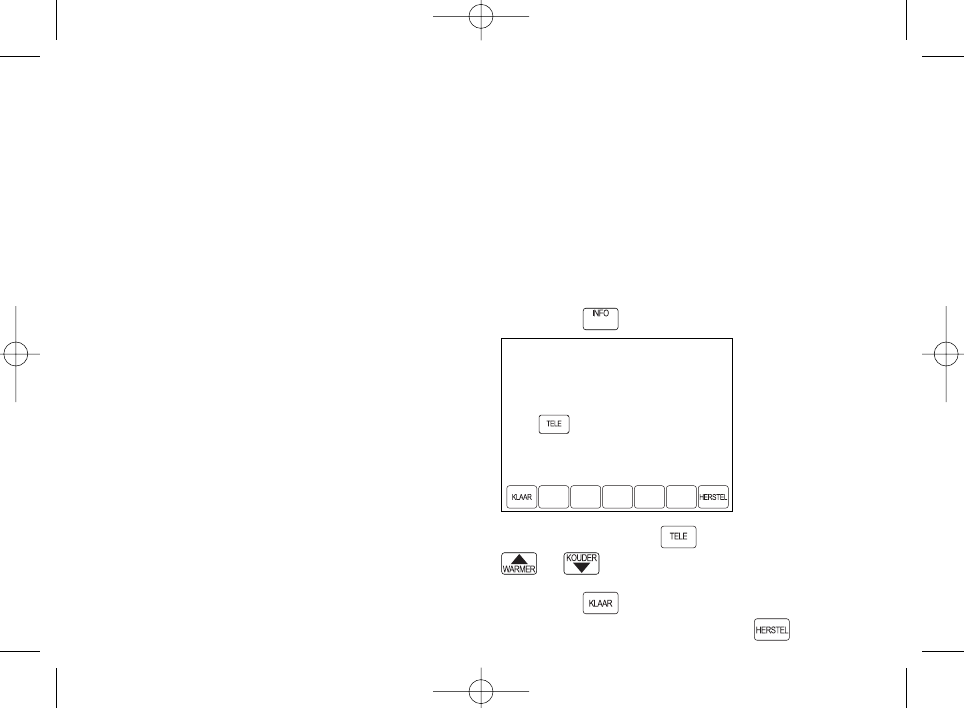

TELE-functie . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Programmeervoorbeelden . . . . . . . . . . . . . . . . .16
Het opstellen van uw programma . . . . . . . . . . .18
Onderhoud van uw thermostaat
Het vervangen van de batterijen . . . . . . . . . . . . . . . . . . . 21
Het touchscreen scherm schoonmaken . . . . . . . . . . . 21
Het gebruikersmenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Storingswijzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garantievoorwaarden . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Inhoud
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 5
Voordat u de thermostaat in gebruik neemt!
De Chronotherm Vision bezit een aantal specifieke
eigenschappen, waardoor deze zich onderscheidt van
andere klokthermostaten. In deze inleiding worden
deze eigenschappen toegelicht. Om de mogelijkheden
van de Chronotherm Vision optimaal te kunnen benut-
ten, raden wij u aan deze inleiding goed door te
nemen.
Optimaal comfort door zelflerend aanwarmgedrag
De Chronotherm Vision zorgt er voor dat de ingestelde
temperatuur wordt bereikt op het door u geprogram-
meerde tijdstip. Wanneer u bijvoorbeeld om 09:00 uur
20 °C heeft geprogrammeerd, zorgt de Chronotherm
Vision er voor dat het om 09:00 uur ook werkelijk
20 °C is. Om dit te bereiken controleert de
Chronotherm Vision iedere dag opnieuw hoeveel tijd
er nodig is, voor het aanwarmen van uw huis. Aan de
hand daarvan berekent de Chronotherm Vision het
tijdstip waarop het cv-toestel de volgende dag met
aanwarmen moet beginnen. Tijdens een koude winter-
dag begint de thermostaat eerder met aanwarmen
dan in de lente of herfst. Het is dus niet nodig om zelf
de aanwarmtijden te veranderen in de loop van het
Gemak dient de mens: tot zes perioden per dag
programmeerbaar
Gedurende de dag heeft u, afhankelijk van uw leefpa-
troon, verschillende warmtebehoeften. U kunt natuur-
lijk op gewenste tijden de temperatuur even hoger of
lager zetten, maar het is wel zo behaaglijk als bij thuis-
komst het huis al comfortabel warm is. Daarnaast is
het zonde van de energie wanneer iemand vergeet de
verwarming lager te zetten. Gelukkig regelt de
Chronotherm Vision de temperatuur in uw woning
volledig automatisch. Zo kunt u de begintijd en de
temperatuur instellen voor wanneer u opstaat, vertrekt
(bijvoorbeeld naar uw werk), weer thuiskomt en gaat
slapen. Dit zijn de vier standaard perioden van de
Chronotherm Vision (OPSTAAN, VERTREKKEN,
THUISKOMEN, SLAPEN). Iedere dag van de week is
afzonderlijk programmeerbaar. Mochten vier perioden
per dag niet voldoende zijn, dan kunt u het aantal
perioden per dag eenvoudig uitbreiden met de extra
perioden, VERTREKKEN 2 en THUISKOMEN 2, zodat
u bijvoorbeeld ook tussen de middag in een warm
huis kunt thuiskomen. Uiteraard kunt u er ook voor
kiezen om minder dan vier perioden te gebruiken.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 6
Inleiding 3
Chronotherm Vision
gebruiksaanwijzing
Zeer eenvoudige bediening en programmering
Via het grote en duidelijk afleesbare touchscreen
scherm biedt de Chronotherm Vision u een zeer
eenvoudige bediening. De menu gestuurde program-
mering zorgt ervoor dat alleen de informatie en
toetsen worden weergegeven die noodzakelijk zijn
voor het invoeren van de gewenste instelling. Hierdoor
verkrijgt u een overzichtelijke bediening waar u stap
voor stap doorheen begeleid wordt.
Extra gemak
De Chronotherm Vision biedt de mogelijkheid om
meerdere dagen gelijktijdig te programmeren.
Dit programmeert snel en gemakkelijk.
Vrije dag functie
Heeft u één of meerdere vrije dagen, dan kunt u met
één druk op de knop het vrije dag programma
activeren. De perioden voor de vrije dag kunnen apart
ingesteld worden. Zie voor het activeren van de vrije
dag functie, paragraaf Vrije dag functie op blz. 13.
stookseizoen. Nadat de thermostaat is aangesloten,
duurt het enkele dagen voordat het optimale aan-
warmtijdstip is berekend.
De thermostaat met een menselijk trekje
De Chronotherm Vision houdt bij het aanwarmen van
de woning rekening met de temperatuur, zoals die
door de mens wordt waargenomen. Wanneer u
’s ochtends opstaat in een ruimte waarin de lucht-
temperatuur is opgewarmd tot bijvoorbeeld 20 °C,
zult u toch het gevoel hebben dat het kouder is.
Dit verschijnsel wordt koude straling genoemd.
De muren en het meubilair hebben namelijk nog niet
de temperatuur van de lucht aangenomen, maar zijn
kouder. Daardoor voelt de ruimte ook kouder aan.
De Chronotherm Vision meet de kamertemperatuur
zodanig dat niet alleen de lucht maar ook de koudere
wanden en het meubilair van invloed zijn. Hierdoor is
de Chronotherm Vision is staat deze lagere gevoels-
temperatuur te compenseren totdat de gehele kamer
werkelijk op temperatuur is. Hierdoor kunt u ook bij
het opstaan genieten van optimaal comfort.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 7
Voordat u de thermostaat in gebruik neemt!

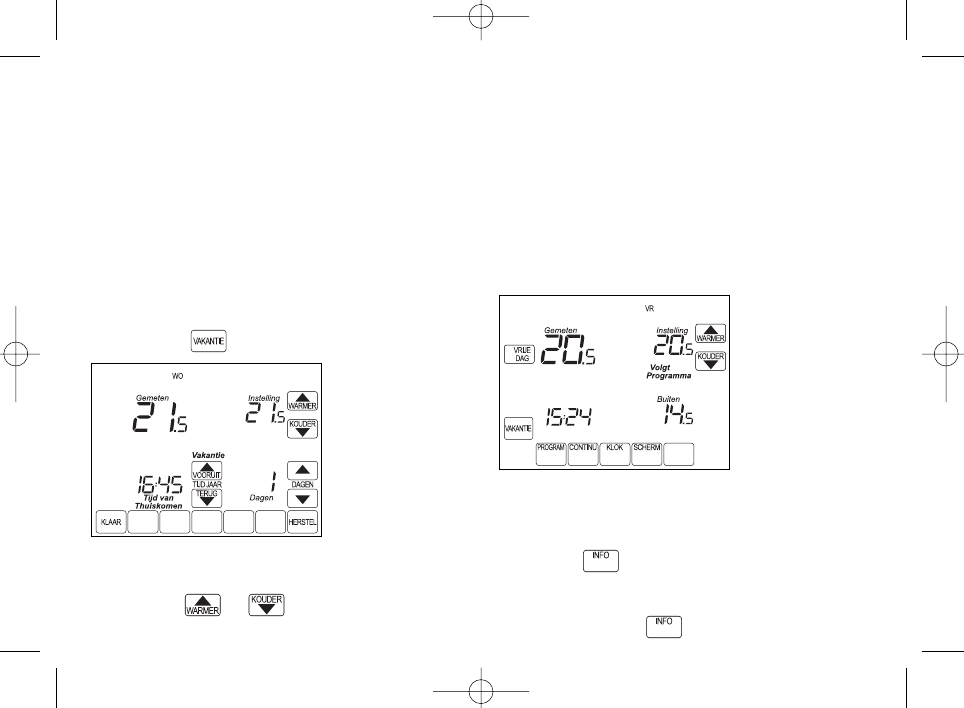

Vakantiefunctie
Tijdens een vakantie kunt u, dankzij de vakantiefunc-
tie, eenvoudig van uw normale programma afwijken.
Wanneer u enkele dagen van huis gaat, biedt de
vakantiefunctie u de mogelijkheid om de temperatuur
tijdens uw afwezigheid lager in te stellen. Deze tempe-
ratuur wordt aangehouden tot de door u ingevoerde
dag en tijdstip van thuiskomst. Bij de vakantiefunctie
kunt u het aantal dagen dat u van huis bent en het
tijdstip van thuiskomst instellen. Na beëindiging van de
ingestelde vakantieperiode wordt het persoonlijke pro-
gramma weer actief.
Tijdelijke temperatuurinstelling
De Chronotherm Vision biedt u de mogelijkheid indien
u voor een bepaalde tijd een lagere temperatuur
wenst (bijvoorbeeld bij boodschappen doen) of juist
een hogere temperatuur (bijvoorbeeld bij overwerk),
een afwijkende temperatuur in te stellen. Deze tempe-
ratuur wordt aangehouden tot het door u ingevoerde
tijdstip. Na beëindiging wordt het programma weer
actief.
Vlamsymbool
Zodra de Chronotherm Vision de brander van het
cv-toestel inschakelt, zal er links van de ingestelde
temperatuur een vlamsymbool worden weergeven.
Zo kunt u op ieder gewenst moment controleren of uw
cv-toestel is ingeschakeld.

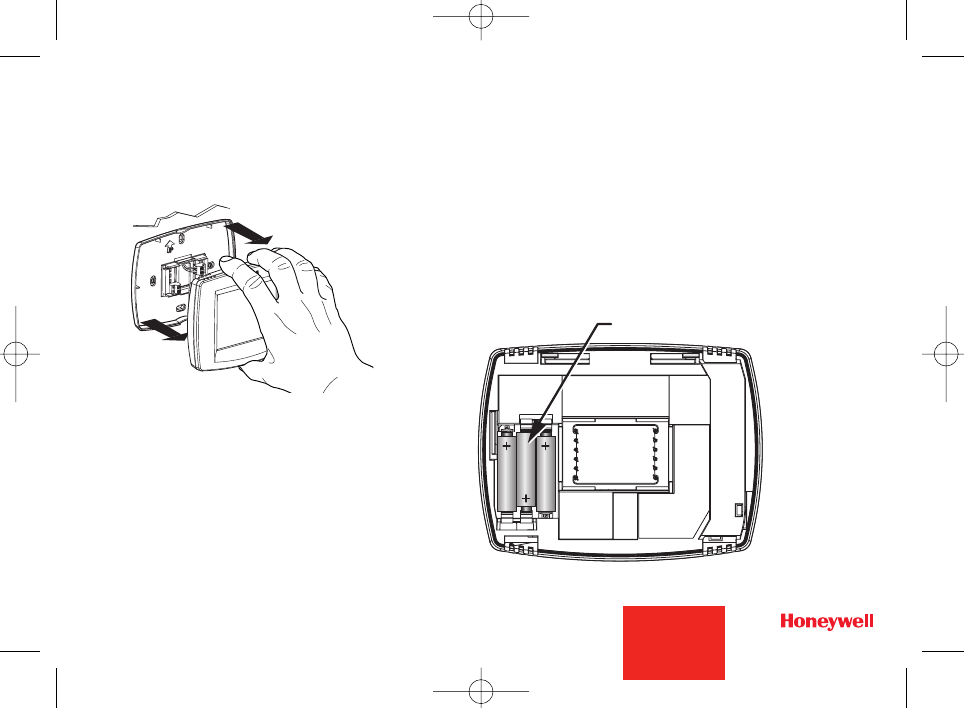

Batterijen
Voordat u de Chronotherm Vision gaat gebruiken,
dient u drie alkaline batterijen (type AAA) te plaatsen.
De levensduur van de batterijen bedraagt tenminste
één jaar. U wordt ongeveer 30 dagen van te voren
worden gewaarschuwd dat de batterijen moeten
worden vervangen (zie ook paragraaf Het vervangen
van de batterijen op blz. 21).
Opslaan van instellingen
De Chronotherm Vision is uitgerust met een
zogenaamde EEPROM die alle instellingen bewaart.
Ook als de batterijen leeg zijn, blijft het programma
dus behouden. Alleen tijdelijke instellingen worden niet
bewaard.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 8
Inleiding 4
Chronotherm Vision
gebruiksaanwijzing

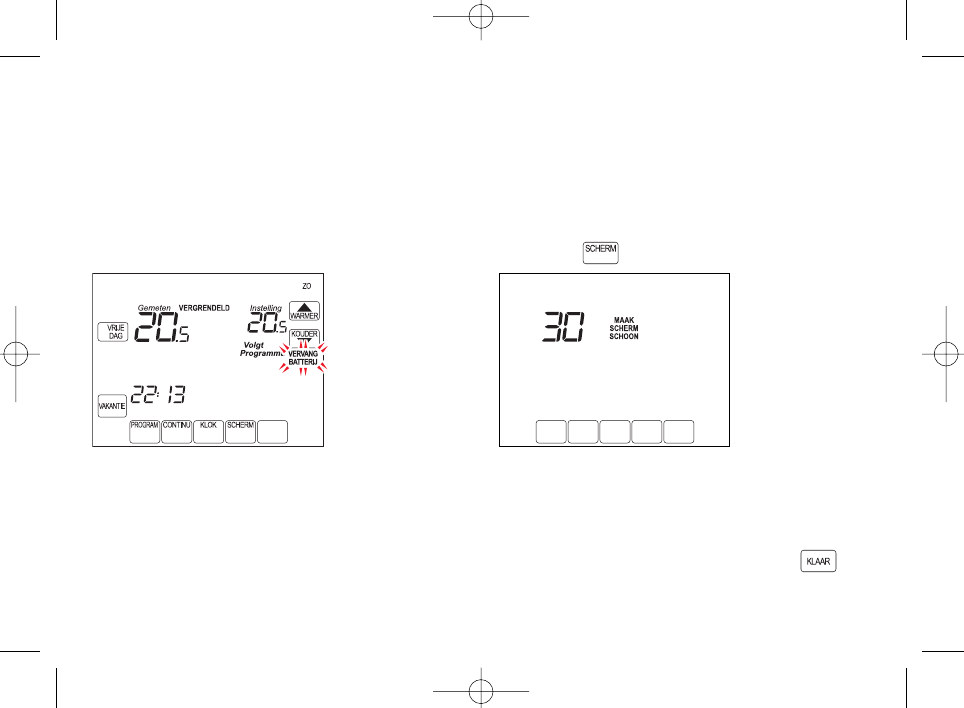

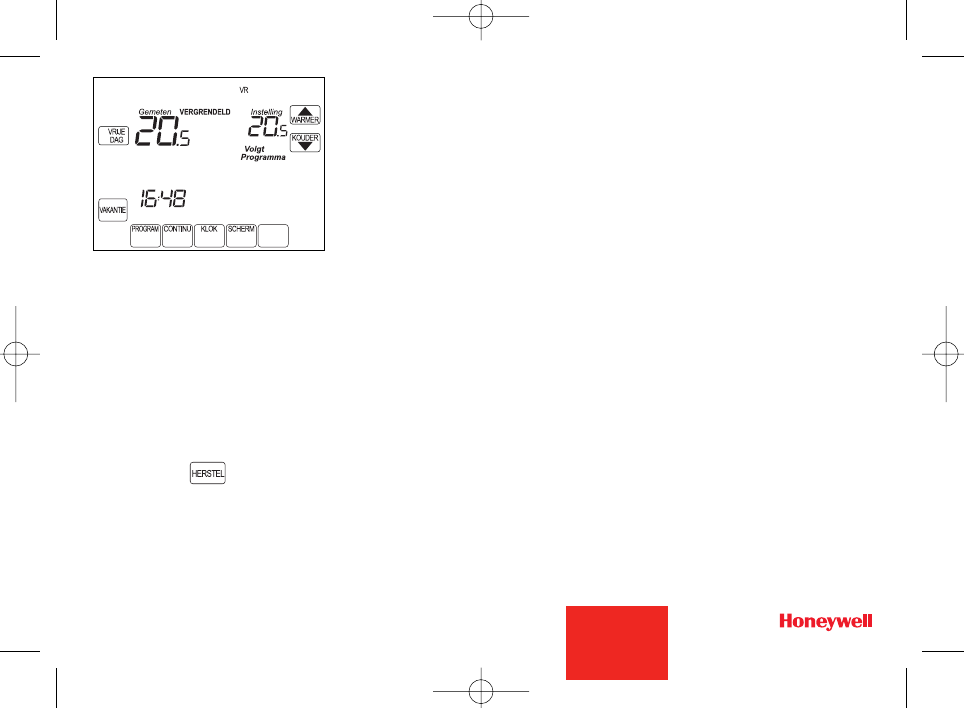

Vergrendelen van het touchscreen scherm
Het touchscreen scherm van de Chronotherm Vision
kan gedeeltelijk of geheel worden vergrendeld. Dit kan
bijvoorbeeld van pas komen als de thermostaat op
een locatie hangt waar de temperatuur uitsluitend
tijdelijk mag worden gewijzigd of zelfs in het geheel
niet mag worden aangepast.
Programmeerbaar in uw luie stoel
De Chronotherm Vision kan om te programmeren
worden losgenomen van de grondplaat. U kunt hem
dus rustig in uw luie stoel programmeren en zodra alle
instellingen zijn ingevoerd, weer terugplaatsen op de
grondplaat aan de muur.

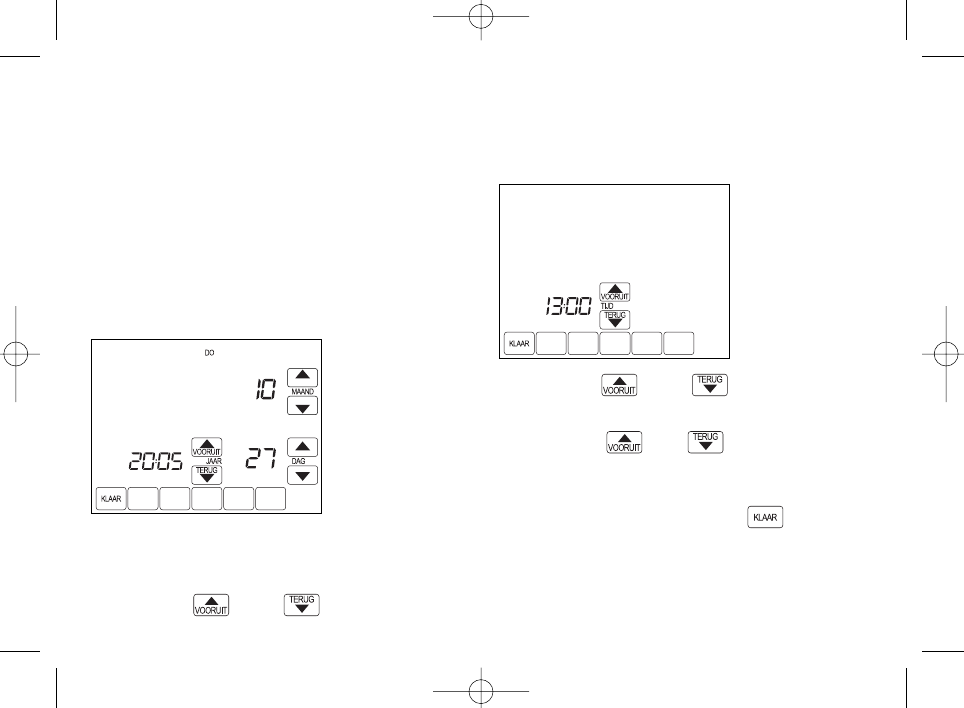

Automatische zomer-/wintertijd aanpassing
De Chronotherm Vision is voorzien van een interne
klok, welke de ingestelde tijd zeer nauwkeurig bij-
houdt. Bovendien kan in de Chronotherm Vision de
datum worden ingevoerd. Hierdoor wordt op het juiste
moment, geheel automatisch, de klok één uur naar
voren of naar achteren worden verzet.
Groot verlicht scherm
De kamertemperatuur, de ingestelde temperatuur en
de tijd zijn zeer eenvoudige uit te lezen van het grote
scherm. Bovendien wordt bij iedere toetsindruk, gedu-
rende enkele seconden, het scherm verlicht. Dus ook
’s avonds of in een donkere hoek is de informatie op
het scherm goed zichtbaar.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 9
Voordat u de thermostaat in gebruik neemt!
Extra uitbreidingen
Temperatuurinstelling wijzigen op afstand
Door middel van de zogenaamde TELE-functie biedt
de Chronotherm Vision de mogelijkheid om de
temperatuurinstelling op afstand, bijvoorbeeld via de
telefoon, te wijzigen. Afhankelijk van uw wensen dient
u voor deze functie externe apparatuur aan te schaf-
fen. Vraag de Honeywell Infolijn (zie achterflap) of uw
installateur naar de toepassingsmogelijkheden.
Op blz. 15 vindt u meer informatie over het gebruik en
de mogelijkheden van de TELE-functie.

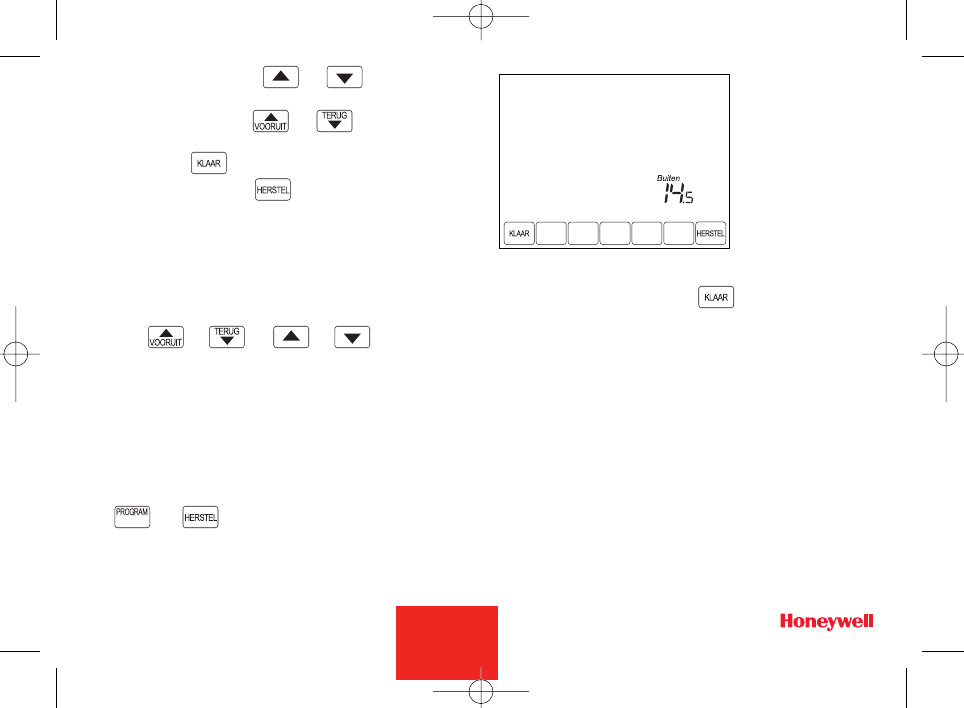

Het uitlezen van de buitentemperatuur
De Chronotherm Vision biedt de mogelijkheid om de
buitentemperatuur op het scherm af te lezen.
Hiertoe dient wel een aparte buitentemperatuurvoeler
(Honeywell C7089U) te worden aangesloten.
Raadpleeg voor specifieke informatie uw installateur of
vraag de Honeywell Infolijn (zie achterflap) naar de
toepassingsmogelijkheden.
Externe binnentemperatuur voor temperatuur-
meting op afstand
Op de Chronotherm Vision kan een binnentempera-
tuurvoeler (Honeywell C7189U) worden aangesloten
voor temperatuurmeting op afstand. Dit kan bijvoor-
beeld nodig zijn indien de temperatuur moet worden
geregeld in een openbare ruimte, maar de thermo-
staat zelf niet in deze ruimte kan worden opgehangen.
Raadpleeg voor specifieke informatie uw installateur of
vraag de Honeywell Infolijn (zie achterflap) naar de
toepassingsmogelijkheden.

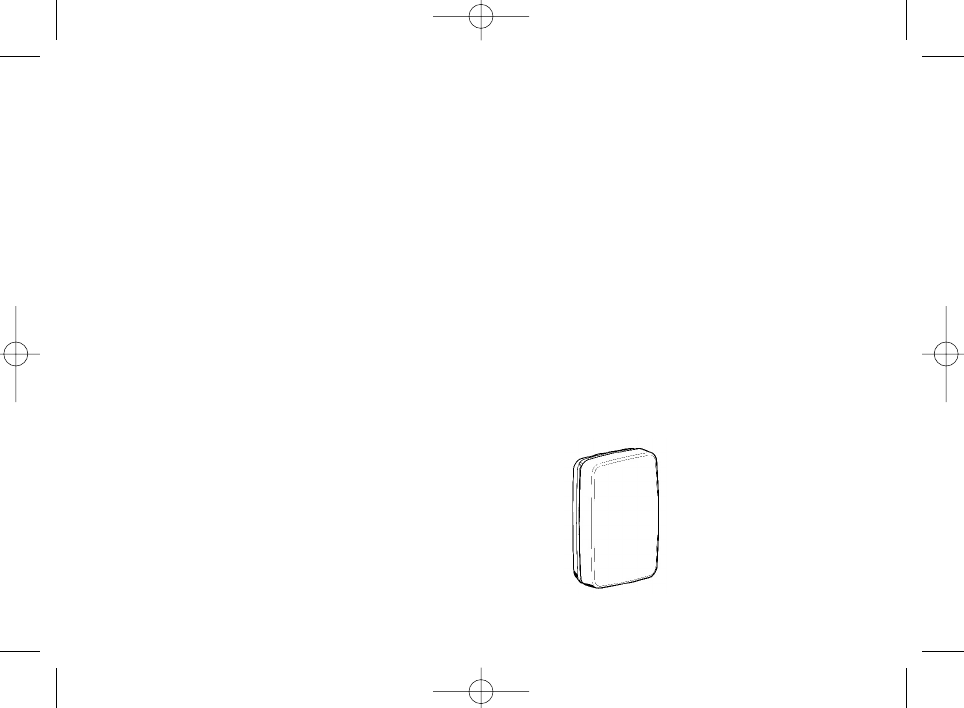

C7189U
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 10
Inleiding 5
Chronotherm Vision
gebruiksaanwijzing
C7089U
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 11
In bedrijf nemen van uw thermostaat
Let op:
• Druk de touchscreentoetsen uitsluitend in met de top
van uw vinger. Scherpe voorwerpen zoals een pen of
potlood kunnen het touchscreen beschadigen!
• Controleer altijd het scherm om te zien of een toets
daadwerkelijk goed is ingedrukt.
Zodra de batterijen in de houder van de Chronotherm
Vision zijn geplaatst zal de thermostaat opstarten met
het beginscherm.
De eerste stap om uw thermostaat gebruiksklaar te
maken gebeurt via dit scherm en is het instellen van
het actuele jaar, maand en dag.
- Stel met de en de toetsen het juiste
jaartal in.
Vervolgens wordt onderstaand scherm weergegeven
en dient de juiste tijd te worden ingesteld.
- Stel met de en de toetsen de juiste
tijd in.
N.B.: Indien u de of de toets voor een langere
periode ingedrukt houdt zal de tijd in stappen van 10 minuten
verspringen.
Bevestig de instellingen door op de toets te
drukken. Het ‘begin’ scherm wordt nu weergegeven
en de Chronotherm Vision zal nu werken volgens het
fabrieksprogramma.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 12
- Stel met de en de toetsen de juiste
maand in.
- Stel met de en de toetsen de juiste
dag in.
Bevestig de instellingen door op de toets te
drukken.
In bedrijf nemen 6
Chronotherm Vision
gebruiksaanwijzing
Het fabrieksprogramma is vanuit de fabriek
standaard ingevoerd. De instellingen van het fabrieks-
programma vindt u op de volgende bladzijde, onder
de kop Het fabrieksprogramma.
Let op:
Het instellen van de datum en tijd hoeft slechts éénmalig
ingevoerd te worden, namelijk de eerste keer dat de
batterijen worden geplaatst en het ‘voor gebruik
verwijderen’-stripje is verwijderd.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 13
In bedrijf nemen van uw thermostaat
Het fabrieksprogramma
Het fabrieksprogramma bij twee perioden per dag:
Periode maandag t/m vrijdag zaterdag en zondag
OPSTAAN 07:00 19 °C 08:00 19 °C
SLAPEN 22:30 15 °C 22:30 15 °C
Het fabrieksprogramma bij vier perioden per dag:
Periode maandag t/m vrijdag zaterdag en zondag
OPSTAAN 07:00 19 °C 08:00 19 °C
VERTREKKEN --:-- --:--
THUISKOMEN --:-- --:--
SLAPEN 22:30 15 °C 22:30 15 °C
De instellingen van het fabrieksprogramma vindt u in
onderstaande tabellen. Indien u geen persoonlijk pro-
gramma invoert wordt het fabrieksprogramma
gebruikt.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 14
In bedrijf nemen 7
Chronotherm Vision
gebruiksaanwijzing
Beginnen met programmeren: bepaal of u twee, vier of zes perioden per dag wilt gebruiken
Voordat u begint met het invoeren van uw program-
ma, is het raadzaam eerst te bepalen of u twee, vier of
zes perioden per dag wilt programmeren.
De Chronotherm Vision is standaard ingesteld op vier
perioden: OPSTAAN, VERTREKKEN, THUISKOMEN
en SLAPEN. Het activeren van twee of zes perioden
wordt via het gebruikersmenu gedaan.
Zie ook het gebruikersmenu, instellingscode 0540 op
blz. 22.
Het fabrieksprogramma bij zes perioden per dag:
Periode maandag t/m vrijdag zaterdag en zondag
OPSTAAN 07:00 19 °C 08:00 19 °C
VERTREKKEN 1 --:-- --:--
THUISKOMEN 1 --:-- --:--
VERTREKKEN 2 --:-- --:--
THUISKOMEN 2 --:-- --:--
SLAPEN 22:30 15 °C 22:30 15 °C
N.B:. Ook het ‘vrije dag’-programma heeft een fabrieksprogramma en dit is gelijk aan het fabrieksprogramma voor zaterdag en
zondag. Zie blz. 9 voor Het programmeren van het vrije dag programma.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 15
Uw thermostaat programmeren
Het programmeermenu activeren:
Het basis scherm wordt weergegeven:
Het programmeren van één of meerdere dagen
Hieronder leest u hoe u voor één of meerdere dagen
twee, vier, dan wel zes perioden kunt programmeren.
De programmavoorbeelden op blz. 16 en 17 kunnen u
Het onderstaande scherm wordt weergegeven.
De periode OPSTAAN instellen:
- Druk op de of toets om de gewenste
begintijd in te stellen.
- Druk op de of toets om de gewenste
temperatuur in te stellen.
De periode OPSTAAN is nu ingesteld.
N.B.: Ongeveer 30 seconden na de laatste toetsindruk wordt
het beginscherm weer weergegeven. De ingestelde periode(n)
worden dan niet opgeslagen.
eventueel helpen bij het opstellen van uw persoonlijke
programma.
N.B.: Indien gekozen is voor twee perioden, worden de
perioden THUISKOMEN en VERTREKKEN niet weergegeven.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 16
Programmeren 8
Chronotherm Vision
gebruiksaanwijzing
Druk op de toets en vervolgens op de
toets. Het onderstaande scherm wordt weergegeven.
De gewenste dagen selecteren:
U heeft nu de mogelijkheid om één of meerdere dagen
te selecteren die u wilt programmeren. De perioden
van de geselecteerde dagen krijgen dezelfde begintijd
en temperatuurinstelling.
Druk op de “dag”- toetsen die u wilt programmeren.
Bijvoorbeeld , en .
Links van de dagafkorting verschijnt een ✓om aan te
geven dat de betreffende dag geselecteerd is.
Ook wordt de periode OPSTAAN knipperend weer-
gegeven en de huidige instellingen van deze periode.
De periode VERTREKKEN instellen:
- Druk op de toets.
De periode VERTREKKEN wordt knipperend weer-
gegeven met huidige instellingen van deze periode.
- Druk op de of toets om de gewenste
begintijd in te stellen.
- Druk op de of toets om de gewenste
temperatuur in te stellen.
De periode VERTREKKEN is nu ingesteld.
N.B.: Bij zes perioden verschijnt achter VERTREKKEN een 1
als op de toets gedrukt wordt. Druk de toets
nogmaals in om de periode VERTREKKEN 2 te selecteren.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 17
Uw thermostaat programmeren
De periode THUISKOMEN instellen:
- Druk op de toets.
De periode THUISKOMEN wordt knipperend weer-
gegeven met de huidige instellingen van deze periode.
- Druk op de of toetsen om de
gewenste begintijd in te stellen.
- Druk op de of toetsen om de
gewenste temperatuur in te stellen.
De periode THUISKOMEN is nu ingesteld.
N.B.: Bij zes perioden verschijnt achter THUISKOMEN een 1
als op de toets gedrukt wordt. Druk de toets
nogmaals in om de periode THUISKOMEN 2 te selecteren.
De ingestelde perioden opslaan:
Wanneer u klaar bent met het instellen van de perio-
den voor de geselecteerde dagen, kunt u deze instel-
lingen opslaan.
- Druk op de toets. Op het scherm verschijnt
de tekst OPSLAAN WIJZIGINGEN en de afkorting
van de dagen die geselecteerd zijn.
De instellingen voor de geselecteerde dagen zijn nu
opgeslagen. Vervolgens verschijnt het beginscherm en
zal de thermostaat direct gebruik maken van de
nieuwe instellingen.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 18
Programmeren 9
Chronotherm Vision
gebruiksaanwijzing
De periode SLAPEN instellen:
- Druk op de toets.
De periode SLAPEN wordt knipperend weergegeven
met huidige instellingen van deze periode.
- Druk op de of toetsen om de
gewenste begintijd in te stellen.
- Druk op de of toetsen om de
gewenste temperatuur in te stellen.
De periode SLAPEN is nu ingesteld.
Let op:
U kunt de periode SLAPEN uiterlijk om 02:00 uur
’s nachts laten ingaan.
De ingestelde perioden NIET opslaan:
Als u tijdens het programmeren een fout heeft
gemaakt en u wilt de gewijzigde instellingen niet
opslaan, kunt u op de toets drukken of gedu-
rende 30 seconden géén toets indrukken. Het begin-
scherm zal verschijnen en alle wijzigingen zijn onge-
daan gemaakt.
Instellen van overige dag(en) en de vrije dag:
Om de overige dagen van de week in te stellen, kunt u
de hiervoor beschreven handelingen herhalen. Als
bijvoorbeeld de dagen maandag t/m vrijdag
geprogrammeerd zijn, kunt u nu de perioden voor
zaterdag en zondag instellen.
Tenslotte kunt u een apart programma instellen voor
de vrije dag functie. Ook hiervoor kunt de handelingen
zoals hiervoor beschreven herhalen.
Het vrije dag programma wordt gebruikt zodra de vrije
dag functie wordt geactiveerd. Op blz. 13 vindt u
informatie over het activeren van de vrije dag functie.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 19
Uw thermostaat programmeren
Een periode uitschakelen:
U kunt ook een periode uitschakelen. De thermostaat
slaat geen acht op een uitgeschakelde periode. Als
iemand bijvoorbeeld op woensdag de gehele dag
thuis is kunt u de perioden VERTREKKEN en THUIS-
KOMEN uitschakelen. De thermostaat blijft dan de
temperatuur regelen op de OPSTAAN temperatuur
totdat de SLAPEN periode actief wordt.
- Druk op de toets en vervolgens op .
- Selecteer de gewenste dag(en) door op de
“dag”- toets(en) te drukken. in dit voorbeeld.
- Druk op de periode die u wilt uitschakelen. In dit
voorbeeld de periode VERTREKKEN.
Een periode inschakelen:
U kunt een uitgeschakelde periode uiteraard ook
inschakelen.
- Druk op de toets en vervolgens op de
toets.
- Selecteer de gewenste dag(en) door op de “dag”-
toets(en) te drukken. Bijvoorbeeld .
- Druk op de toets van de periode die u wilt inscha-
kelen. in dit voorbeeld.
- Druk op de of toets om de gewenste
begintijd in te stellen.
- Druk op de of toetsen om de gewen-
ste temperatuur in te stellen.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 20
- Druk op de toets.
Op het scherm verschijnt de tekst OPSLAAN WIJZI-
GINGEN en de afkortingen van de geselecteerde
dag(en). De geselecteerde periode is nu ingeschakeld.
Vervolgens verschijnt het beginscherm en zal de ther-
mostaat het ingestelde programma volgen.
Programmeren 10
Chronotherm Vision
gebruiksaanwijzing
- Druk vervolgens op de toets.
De temperatuur instelling en begintijd van de
periode worden als -- -- weergegeven om aan te
geven dat de periode uitgeschakeld wordt.
- Druk op de toets.
Op het scherm verschijnt de tekst OPSLAAN WIJZI-
GINGEN en de afkortingen van de geselecteerde
dag(en). De geselecteerde periode is nu uitgescha-
keld.
Herhaal bovenstaande handelingen voor het uitscha-
kelen van andere perioden.
Na het verschijnen van het beginscherm zal de ther-
mostaat de uitgeschakelde periode(n) overslaan.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 21
Uw thermostaat programmeren
De ingestelde begintijden en temperaturen van
een periode controleren:
U kunt altijd zeer eenvoudig de ingestelde tijd en
temperatuur van één of meerdere perioden bekijken
zonder dat er per ongeluk een wijziging wordt doorge-
voerd. Bijvoorbeeld periode OPSTAAN op maandag.
- Druk op de toets.
- Druk op de toets en vervolgens op de
toets.
Om de thermostaat het programma te laten hervatten,
drukt u op de of op de toets.
Het beginscherm zal verschijnen.
Het instellen van de tijd:
Tijdens het in bedrijf nemen van uw thermostaat heeft
u de tijd al correct ingesteld. De Chronotherm Vision
houdt de ingestelde tijd zeer nauwkeurig bij,
bovendien wordt de klok, voor de zomer/wintertijd
aanpassing, geheel automatisch, versteld.
Indien noodzakelijk kunt u de ingestelde tijd aanpassen:
- Druk op de toets. De dag afkorting en de
huidig ingestelde tijd worden weergeven.
- Stel met de of de juiste tijd in.
N.B.: Indien u de of voor een langere periode
ingedrukt houdt zal de tijd met 10 minuten tegelijk verspringen.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 22
Programmeren 11
Chronotherm Vision
gebruiksaanwijzing
Indien u een instelling wilt wijzigen, kunt u dit doen
door op de toets te drukken en de gewenste
wijziging door te voeren.
- Druk op de toets om de nieuwe tijd door te
voeren of op de toets om de wijzing ongedaan
te maken.
LET OP:
Het juiste jaar, maand en dag zijn al tijdens het in bedrijf
nemen ingesteld. Voor het wijzigen van deze instellingen,
zie het gebruikersmenu, instellingscodes 0120, 0130 en
0140 op blz. 22.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 23
Uw thermostaat bedienen
Tijdelijk wijzigen van de temperatuurinstelling:
Tijdens het programma regelt de thermostaat de
temperatuur volgens de instelling van de actuele
periode. U kunt hier eenvoudig voor een bepaalde tijd
van afwijken. Na afloop van die actuele periode zal de
temperatuur weer worden geregeld volgens het
ingestelde programma.
Stel via de of toets de gewenste tempe-
ratuur in.
Standaard blijft deze ingestelde temperatuur actief tot
de begintijd van de volgende periode. Deze tijd staat
weergegeven onder de tekst Temperatuur Continu tot.
Indien gewenst kan ook de eindtijd, tot wanneer deze tij-
Het wijzigen van de temperatuur instelling:
De Chonotherm Vision biedt u vier verschillende
mogelijkheden om de temperatuurinstelling te wijzi-
gen, te weten:
- Tijdelijk: De gewenste temperatuur blijft geldig tot
een door u te bepalen tijdstip, waarna het
programma weer actief wordt.
-Continu: De ingestelde temperatuur blijft continu
actief. U maakt van uw klokthermostaat een kamer-
thermostaat. De Chronotherm Vision werkt niet
volgens het programma, maar volgt continu de
door u ingestelde temperatuur.
-Vrije dag: De temperatuur wordt, voor het door u
ingestelde aantal dagen geregeld, volgens het vrije
dag programma.
-Vakantie: De ingestelde temperatuur blijft actief
voor het door u ingestelde aantal dagen en tijdstip
van thuiskomst.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 24
12
Chronotherm Vision
gebruiksaanwijzing
delijke temperatuurinstelling geldig is, worden ingesteld
(timer-functie).
Stel via de of toets het gewenste eind-
tijdstip in.
- Druk op de toets om de tijdelijke tempera-
tuur instelling te activeren of op de toets om
de wijziging ongedaan te maken. Ongeveer 5
seconden na de laatste toetsindruk wordt de tijde-
lijke temperatuurinstelling automatisch actief.
De Volgt Programma tekst verdwijnt van het scherm
en de tekst Temperatuur Continu tot wordt weer-
gegeven om aan te geven dat de tijdelijke temperatuur
instelling actief is.
N.B.: De en toetsen worden tot ongeveer 5
seconden na de laatste toetsindruk weergegeven. Als u op
het scherm naast de tekst Temperatuur Continu tot drukt
worden de toetsen opnieuw weergegeven.
Tijdelijke wijziging opheffen:
Toets op de of toets. De tekst Tempe-
ratuur Continu tot verdwijnt en op het scherm wordt
nu weer de tekst Volgt Programma weergegeven om
aan te geven dat het programma actief is.
Bedienen
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 25
Uw thermostaat bedienen
Vrije dag functie:
Als u één of meerdere dagen vrij hebt, biedt de
Chronotherm Vision u de mogelijkheid om gedurende
deze dagen het zogenaamde vrije dag programma te
activeren. Dit komt van pas, bijvoorbeeld, tijdens de
feeststdagen.
De perioden instellingen voor de vrije dag functie
kunnen tijdens het programmeren van de thermostaat
worden ingevoerd. Zie bladzijde 9. Na afloop zal auto-
matisch het persoonlijke programma weer actief worden.
- Druk op de toets.
Het scherm toont de tekst Volgt Programma Vrije Dag.
Temperatuur continu functie:
Via deze functie maakt u van uw klokthermostaat een
gewone kamerthermostaat. De Chronotherm Vision
werkt niet meer volgens het programma maar volgt
continu de temperatuurinstelling die u handmatig
instelt. Deze functie kunt u gebruiken als u bijvoor-
beeld voor een onbepaalde tijd afwezig bent of voor
een onbepaalde tijd een afwijkende temperatuur
instelling wenst.
- Druk op de toets.
Op het scherm wordt de tekst Temperatuur Continu
weergegeven.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 26
13
Chronotherm Vision
gebruiksaanwijzing
- Stel via de of toetsen het gewenste
aantal dagen in.
- Druk op de toets om de vrije dag functie te
activeren of op de toets om de wijziging
ongedaan te maken. Ongeveer 5 seconden na de
laatste toetsindruk wordt de vrije dag functie auto-
matisch actief.
N.B.: De of toetsen worden tot ongeveer 5
seconden na de laatste toetsindruk weergegeven. Als u op
het scherm naast de tekst Dagen drukt worden de toetsen
opnieuw weergegeven.
Indien gewenst kan van de ingestelde temperatuur
worden afgeweken door de temperatuur tijdelijk te
verhogen. Zie bladzijde 11 voor meer informatie.
Vrije dag functie opheffen:
Om de vrije dag functie op te heffen en weer volgens
het persoonlijke programma te regelen. Druk op de
of toets. De tekst Volgt Programma
Vrije Dag verdwijnt en op het scherm wordt nu weer
de tekst Volgt Programma weergegeven om aan te
geven dat het programma actief is.
- Stel via de of toets de gewenste
temperatuur in.
- Druk op de toets om de ingestelde tempera-
tuur te activeren of op de toets om de wijzing
ongedaan te maken. Ongeveer 5 seconden na de
laatste toetsindruk wordt de permanente tempera-
tuurinstelling automatisch actief.
Temperatuur Continu functie opheffen:
Om de continue temperatuurwijziging op te heffen en
weer volgens het ingestelde programma te regelen.
Druk op de of toets.
De tekst Temperatuur Continu verdwijnt en op het
scherm wordt nu weer de tekst Volgt Programma
weergegeven om aan te geven dat het programma
actief is.
Bedienen
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 27
Uw thermostaat bedienen
Vakantie functie:
U heeft de mogelijkheid uw thermostaat voor een door
u gekozen aantal dagen (maximaal 199) volgens een
vaste temperatuurinstelling te laten werken. Dit is han-
dig tijdens bijvoorbeeld een vakantie of een weekend
weg. U kunt bovendien het moment van thuiskomst
instellen. Na afloop zal automatisch het persoonlijke
programma weer actief worden.
- Druk op de toets.
Op het scherm wordt de tekst Vakantie weergegeven.
- Stel via de of toetsen de gewenste
temperatuur in.
Uitlezen van de buitentemperatuur
Indien op de aansluitklemmen van de thermostaat een
buitentemperatuurvoeler is aangesloten en deze
voeler via het installateurmenu is geactiveerd, kunt u
de buitentemperatuur op het scherm af lezen.
De temperatuur wordt rechts onder in het scherm
weergegeven.
Indien de vrije dag of vakantie functie actief is, zal de
buitentemperatuur niet meer op het basisscherm
worden weergegeven. Er verschijnt een ‘extra’ toets,
namelijk de toets.
Om de buitentemperatuur in dit geval te kunnen
bekijken, druk op de toets.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 28
14
Chronotherm Vision
gebruiksaanwijzing Bedienen
- Stel vervolgens via de of toetsen het
gewenste aantal dagen in.
- Stel ten slotte via de of toetsen het
gewenste tijdstip van thuiskomen in.
- Druk op de toets om de vakantie instellingen
te activeren of op de toets om de wijzing
ongedaan te maken. Ongeveer 5 seconden na de
laatste toetsindruk wordt de vakantie functie auto-
matisch actief.
De tekst Vakantie wordt op het scherm weergegeven
om aan te geven dat de vakantiefunctie actief is.
N.B.: De of en of toetsen wor-
den tot ongeveer 5 seconden na de laatste toetsindruk weer-
gegeven. Als u op het scherm rechts naast de tekst Tijd van
Thuiskomen of rechts naast de tekst Dagen drukt, worden
de toetsen opnieuw weergegeven.
Vakantie functie opheffen:
Om de vakantie functie direct op te heffen en weer
volgens het ingestelde programma te regelen. Druk op
de of toets. De tekst Vakantie verdwijnt
en op het scherm wordt nu weer de tekst Volgt pro-
gramma weergegeven om aan te geven dat het
programma actief is.
Na ongeveer 30 seconden wordt het basisscherm
weer getoond of druk op de toets om direct
terug te keren naar het basisscherm.
N.B.: De buitentemperatuurvoeler kan uitsluitend worden
aangesloten indien er geen gebruik wordt gemaakt van de
binnentemperatuurvoeler op afstand functie of de TELE-
functie. Raadpleeg voor specifieke informatie uw installateur
of vraag de Honeywell infolijn (zie achterflap) naar de
toepassingsmogelijkheden.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 29
Uw thermostaat bedienen
De TELE-functie
De TELE-functie werkt in principe net zoals de tempe-
ratuur continu-functie. Met dit verschil dat de TELE-
functie niet wordt bediend door een toets op de ther-
mostaat, maar door een externe schakelaar (het
TELE-contact). Wanneer het TELE-contact is geslo-
ten, regelt de thermostaat op een vaste instelbare
temperatuur (de TELE-temperatuur). Bij het terug-
schakelen naar het programma vanuit de TELE-functie,
blijven eventuele tijdelijke wijzigingen bewaard, zoals
bijvoorbeeld de vrije dag-functie of de temperatuur
continu-functie. De temperatuur zal dus worden gere-
geld naar de instelling die actief was voordat de TELE-
functie geactiveerd was.
In principe kan iedere schakelaar met een maakcon-
tact als TELE-contact dienen.
Hieronder ziet u een aantal toepassingsmogelijkheden
voor de TELE-functie. Via een passende interface met
een maakcontact (geen Honeywell levering) kunt u
bijvoorbeeld per telefoon, een PC-programma of een
De TELE-temperatuur instellen
Door onderstaande handelingen uit te voeren kunt u
de temperatuur instellen die tijdens de TELE-functie
door de thermostaat zal worden gebruikt om de
temperatuur te regelen.
Druk op de toets.
Druk vervolgens op de toets en stel via de
of toets de gewenste TELE-temperatuur in.
Druk op de toets om de nieuwe TELE-tempera-
tuurinstelling te bevestigen of op de toets om
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 30
Bedienen 15
Chronotherm Vision
gebruiksaanwijzing
draadloze afstandsbediening uw thermostaat over
laten schakelen op de TELE-temperatuur.
N.B.: De TELE-functie kan uitsluitend worden gebruikt en
ingesteld als deze is ingeschakeld via het installateurssmenu.
Zie ook het apart bijgeleverde installatievoorschrift voor infor-
matie over de aansluiting en de specificaties van het TELE-
contact. Vraag de Honeywell Infolijn (zie achterflap) naar de
toepassingsmogelijkheden.
de wijziging ongedaan te maken. Ongeveer 30 secon-
den na de laatste toetsindruk wordt het basisscherm
weer getoond.
De TELE-functie activeren
Zodra het externe maakcontact gemaakt is, zal de
thermostaat de TELE-functie activeren en wordt de
temperatuur geregeld naar de hierboven ingestelde
temperatuur. De tekst Volgt Tele Programma wordt
op het scherm weergegeven om aan te geven dat de
TELE-functie actief is
De TELE-functie opheffen
De TELE-functie wordt automatisch opgeheven zodra
het TELE-contact wordt verbroken.
Daarnaast kan de TELE-functie worden opgeheven
door op de of toets te drukken.
N.B.: Om de TELE-functie opnieuw te activeren, moet het
TELE-contact eerst verbroken worden. De thermostaat
geeft, zolang het contact niet verbroken is, knipperend de
tekst Tele als herinnering op het scherm weer.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 31
Programmavoorbeelden
Programmeervoorbeeld 1
Vier perioden per dag. Uw weekprogramma zou er als volgt uit kunnen zien:
Maandag t/m vrijdag Periode Tijd Temperatuur
Door de week staat u om 07:00 uur op. OPSTAAN 07:00 19 °C
Dan wilt u dat het in uw huis 19 °C is.
Vervolgens ontbijt u en om 08:00 uur vertrekt u. VERTREKKEN 08:00 15 °C
Er is dan niemand thuis, dus mag de
temperatuur dalen naar bijvoorbeeld 15 °C.
Om 17:00 uur komt u weer thuis. THUISKOMEN 17:00 21 °C
Als u binnenkomt wilt u dat het lekker warm is, bijv. 21 °C.
Om 23:00 uur gaat u naar bed, dus om 22:30 uur mag SLAPEN 22:30 15 °C
het huis al langzaam afkoelen.
‘s Nachts wilt u dat het niet kouder wordt dan 15 °C.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 32
Zondag Periode Tijd Temperatuur
Zondag lijkt veel op zaterdag. U staat echter om 09:00 uur op OPSTAAN 09:00 19 °C
en gaat weer wat vroeger naar bed, rond 23:00 uur. VERTREKKEN 12:00 20 °C
Dus om 22:30 uur mag het huis beginnen af te koelen. VERTREKKEN 18:00 21 °C
SLAPEN 22:30 15 °C
16
Chronotherm Vision
gebruiksaanwijzing
Zaterdag Periode Tijd Temperatuur
Op zaterdag staat u iets later op, om 08:00 uur en 19 °C OPSTAAN 08:00 19 °C
is dan voor u warm genoeg.
De warmtebehoefte van de mens neemt gedurende de dag toe, VERTREKKEN 12:00 20 °C
dus u wilt de temperatuur langzaam laten stijgen. U kunt hier-
voor de perioden VERTREKKEN en THUISKOMEN gebruiken. THUISKOMEN 18:00 21 °C
U wilt bijvoorbeeld dat de temperatuur om 12:00 uur stijgt
naar 20 °C en dat het om 18:00 uur 21 °C is.
Zaterdavond gaat u wat later naar bed, 01:30 uur. SLAPEN 01:30 15 °C
De temperatuur mag ‘s nachts dalen tot 15 °C.
Programma
voorbeelden
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 33
Programmeervoorbeelden
Programmeervoorbeeld 2
Zes perioden per dag, behalve op zaterdag en zondag. Uw weekprogramma zou er als volgt uit kunnen zien:
Maandag t/m vrijdag Periode Tijd Temperatuur
De eerste staat om 07:00 uur op. U wilt dan dat het 18 °C is. OPSTAAN 07:00 18 °C
Vervolgens wordt er ontbeten en de laatste vertrekt VERTREKKEN 1 09:00 15 °C
om 09:00 uur. De temperatuur mag gaan dalen tot bijv. 15 °C.
Om 12:00 uur komt er ‘s middags iemand thuis lunchen. THUISKOMEN 1 12:00 20 °C
Diegene wil dat het dan 20 °C is.
Om 13:00 uur is diegene klaar met lunchen en vertrekt weer. VERTREKKEN 2 13:00 15 °C
De temperatuur mag weer dalen tot 15 °C.
16:00 uur komt de eerste van school. 20 °C wordt gewenst. THUISKOMEN 2 16:00 20 °C
‘s Avonds gaat de laatste 23:00 naar bed, dus om 22:30 uur SLAPEN 22:30 15 °C
mag het huis beginnen af te koelen. ‘s Nachts wilt u het niet
kouder hebben dan 15 °C.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 34
17
Chronotherm Vision
gebruiksaanwijzing
Zaterdag (en evt. zondag) Periode Tijd Temperatuur
09:00 uur staat de eerste op. OPSTAAN 09:00 18 °C
18 °C is dan voor u warm genoeg.
Om 12:00 uur gaan de kinderen sporten en u gaat VERTREKKEN 1 12:00 15 °C
boodschappen doen. De temperatuur mag zakken tot 15 °C.
De perioden THUISKOMEN 1 en VERTREKKEN 2 worden op THUISKOMEN 1 --:-- --:--
zaterdag ( en zondag) niet gebruikt. VERTREKKEN 2 --:-- --:--
Om 14:00 uur komt u weer terug van boodschappen doen. THUISKOMEN 2 14:00 20 °C
U wilt dat het dan 20 °C is.
De laatste gaat ‘s nachts 01:00 uur naar bed. Om 00:30 uur SLAPEN 00:30 15 °C
mag het huis beginnen af te koelen. Het wordt ‘s nachts
niet kouder dan 15 °C
Op de volgende bladzijden is ruimte gereserveerd om uw persoonlijke programma op te stellen. Dit kan u helpen
bij het programmeren.
Programma
voorbeelden
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 35
Het opstellen van uw programma
U kunt de onderstaande tabellen gebruiken bij het opstellen en invoeren van uw eigen programma.
Programma voor maandag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
Programma voor dinsdag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 36
18
Chronotherm Vision
gebruiksaanwijzing
Programma voor woensdag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
Programma voor donderdag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
Persoonlijk
programma
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 37
Het opstellen van uw programma
U kunt de onderstaande tabellen gebruiken bij het opstellen en invoeren van uw eigen programma.
Programma voor vrijdag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
Programma voor zaterdag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 38
19
Chronotherm Vision
gebruiksaanwijzing Persoonlijk
programma
Programma voor zondag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
Programma voor vrije dag
Aanvangstijdstip Temperatuurinstelling
OPSTAAN __________________________________ ____________________________________
VERTREKKEN 1 __________________________________ ____________________________________
THUISKOMEN1 __________________________________ ____________________________________
VERTREKKEN 2 __________________________________ ____________________________________
THUISKOMEN 2 __________________________________ ____________________________________
SLAPEN __________________________________ ____________________________________
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 39
Vergrendelen van de het touchscreen scherm
Het vergrendelen van het touchscreen scherm
De Chronotherm Vision biedt de mogelijkheid het
touchscreen scherm niet, gedeeltelijk of volledig te
vergrendelen. De vergrendeling kan via het gebruikers-
menu worden geactiveerd. Zie instellingscode 0670
op bladzijde 22 .
N.B.: Standaard is het touchscreen scherm niet vergrendeld.
U kunt dan alle hiervoor beschreven programmeer- en bedie-
ningsmogelijkheden doorvoeren.
Gedeeltelijk vergrendelen touchscreen scherm
Indien het touchscreen scherm gedeeltelijk vergren-
deld is, zal de tekst VERGRENDELD gedurende 5
seconden op het scherm worden weergegeven als
een gebruiker een toets bediend die vergrendeld is.
Als een toets wordt bediend die niet vergrendeld is zal
de tekst weer verdwijnen.
Als het scherm gedeeltelijk vergrendeld is, kunnen uit-
sluitend de toetsen en worden bediend.
Volledig vergrendelen touchscreen scherm
Indien het touchscreen scherm volledig vergrendeld is,
zal de tekst VERGRENDELD continu op het scherm
worden weergegeven. Geen enkele toets kan worden
bediend.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 40
20
Chronotherm Vision
gebruiksaanwijzing Vergrendelen
- De temperatuur kan tijdelijk worden gewijzigd. Er
kan echter geen tijd worden ingesteld. De tijdelijke
wijziging blijft actief totdat de volgende periode
actief wordt.
- Er kunnen geen programma wijzigingen worden
doorgevoerd.
- De temperatuur continu-, vrije dag- en vakantie-
functie kunnen niet worden geactiveerd of ingesteld.
- Om de tijdelijke temperatuur wijziging op te heffen,
druk op de toets.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 41
Het onderhoud van uw thermostaat
Batterijen
Uw thermostaat werkt met drie ‘penlight’ alkaline
batterijen (type AAA). Wanneer in het scherm de tekst
VERVANG BATTERIJ knipperend wordt weergege-
ven, raken de batterijen leeg. U heeft dan nog onge-
veer 30 dagen voor deze volledig zijn uitgeput.
Als de batterijen ‘bijna’ leeg zijn zal aleen de tekst
VERVANG BATTERIJ continu op het scherm worden
weergegeven. De schermverlichting zal dan niet meer
functioneren. Ook zal het cv-toestel niet meer worden
aangestuurd.
Zodra de batterijen volledig zijn uitgeput, zal het scherm
niets meer weergeven. De thermostaat dient dan zo
spoedig mogelijk van nieuwe batterijen te worden voor-
Het Touchscreen scherm schoonmaken
U kunt het touchscreen scherm van de Chronotherm
Vision schoon maken zonder ‘per ongeluk’ instellingen
in de thermostaat door te voeren.
Druk op de toets.
De thermostaat vergrendelt alle toetsen voor 30
seconden. Het scherm kan nu worden schoonge-
maakt.
Druk na afloop van de 30 seconden, op de
toets. Het basisscherm wordt weer getoond.
Herhaal bovenstaande handelingen indien het scherm
nog niet schoon is.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 42
21
Chronotherm Vision
gebruiksaanwijzing
LET OP:
Spuit geen enkele soort vloeistof direct op het
touchscreen scherm of de thermostaat zelf. Als gebruik
wordt gemaakt van een huishoudelijke glasreiniger, spuit
de vloeistof op een doek. Gebruik deze doek om het
touchscreen scherm en de thermostaat schoon te maken.
Onderhoud
zien. Het programma en de datum en tijd instellingen
blijven behouden.
Het vervangen van de batterijen
1. Verwijder de Chronotherm Vision van de grondplaat
door de thermostaat recht naar voren te trekken.
2. Verwijder de oude batterijen uit de houder.
3. Plaats de nieuwe batterijen in de houder zoals aan-
gegeven.
N.B.: gebruik altijd alkaline batterijen type AAA.
4. Plaats de Chronotherm Vision terug op de grond-
plaat. Houdt hierbij de connectorblokken op de
grondplaat direct onder de contactpennen aan de
achterzijde van de thermostaat.
M19919
3x Alkaline AAA batterij
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 43
Het gebruikersmenu
De Chronotherm Vision beschikt over een gebruikers-
menu waarin diverse instellingen kunnen worden uit-
gelezen en gewijzigd. U kunt het gebruikersmenu altijd
activeren door vanuit het standaard scherm de
toets in te drukken en vervolgens, gedurende vijf
seconden, de “lege” toets direct onder de
toets in te drukken. Het nevenstaande scherm wordt
weergegeven:
Omschrijving instellings- Waarde instel mogelijkheid
code (default)
Jaartal: de voorste 2 cijfers van het jaartal 0120 20 20 of 21 (bijv. 2005)
Jaartal: de achterste 2 cijfers van het jaartal 0130 05 van 01 tot 99 (bijv. 2005)
Maand: de juiste maand 0140 10 van 1 tot 12
instellings- waarde
code
toetsen voor
het kiezen van
de gewenste
waarde
toetsen voor
het selecteren
van de gewenste
instellingscode
terug naar het beginscherm
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 44
22
Chronotherm Vision
gebruiksaanwijzing
Om het gebruikersmenu te verlaten. Druk op de toets. Het basisscherm wordt weer getoond.
Gebruikers-
menu
Dag: de juiste dag 0150 27 van 1 tot 31
Programma: 0160 4 0 = geen gebruik van programma
wel of geen gebruik van het programma 4 = wel gebruik van programma
Automatische 0330 1 1 = automatische omschakeling
Zomer/wintertijd omschakeling 0 = geen omschakeling
Aantal perioden per dag 0540 4 2 = 2 perioden per dag
4 = 4 perioden per dag
6 = 6 perioden per dag
Touchscreen scherm vergrendeling 0670 0 0 = niet vergrendeld
1 = gedeeltelijk vergrendeld
2 = volledig vergrendeld
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 45
Storingswijzer
- Houd er rekening mee dat de thermostaat ervoor zorgt dat de ingestelde
temperatuur reeds is bereikt op het ingestelde tijdstip. Om dit te bereiken
moet de thermostaat dus eerder met aanwarmen beginnen. Deze aan-
warmperiode wordt iedere dag weer opnieuw berekend en zonodig aange-
past. Controleer of de tekst Aanwarmen op het scherm wordt weergege-
ven.
- Controleer of de ingevoerde begintijden juist zijn. Wijzig, indien gewenst,
de periode instellingen.
- Dit is een normaal verschijnsel dat gedurende enkele dagen na plaatsing
van de thermostaat kan optreden. De thermostaat heeft enkele dagen
nodig om de meest ideale aanwarmtijden voor uw woning te bepalen.
- De batterijen zijn volledig leeg en moeten worden vervangen.
- De zekering in het verwarmingstoestel is defect, vervang deze. Indien het
toestel nog niet functioneert, raadpleeg dan uw installateur.
- Indien het scherm leeg is of knipperend de tekst VERVANG BATTERIJ
weergeeft, vervang dan de batterijen (zie blz. 21).
- Indien de temperatuurinstelling hoger is dan de actuele temperatuur en het
Het cv-toestel gaat te vroeg aan
(vroeger dan het ingestelde tijd-
stip) en het vlamsymbool wordt
op het scherm weergegeven.
Op het geprogrammeerde tijd-
stip is de temperatuur te hoog of
te laag in vergelijking met de
geprogrammeerde temperatuur-
instelling.
Het scherm geeft niets weer.
Het cv-toestel schakelt niet in.
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 46
23
Chronotherm Vision
gebruiksaanwijzing
cv-toestel schakelt te vaak in
en uit.
Het scherm geeft het vlam-
symbool (cv-toestel ingescha-
keld) weer, maar de radiatoren
geven geen warmte af.
De temperatuuraanduiding
geeft continu EE weer.
De overige segmenten op het
scherm worden niet weergege-
ven.
scherm geeft het vlamsymbool weer (cv-toestel ingeschakeld), raadpleeg
dan uw installateur.
- De reactiesnelheid van het verwarmingssysteem is niet in overeenstem-
ming met de eigenschappen van de thermostaat. Wijzig eventueel het aan-
tal schakelingen per uur. Raadpleeg uw installateur of de Honeywell Infolijn
(zie achterflap).
- Houdt u er rekening mee dat de verwarmingsinstallatie enige tijd nodig
heeft om op temperatuur te komen.
- Controleer of de cv-ketel naar behoren functioneert.
- Indien deze situatie te lang duurt, raadpleeg dan uw installateur.
- Er is in de thermostaat een interne fout opgetreden. Raadpleeg de
Honeywell Infolijn (zie achterflap).
Storingswijzer
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 47
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 48
24
Chronotherm Vision
gebruiksaanwijzing
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 49
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 50
Garantie
Dit Honeywell product werd met veel zorg en inachtneming van de hoogste kwaliteitseisen
vervaardigd.
Honeywell garandeert het functioneren van de Chronotherm Vision klokthermostaat
gedurende een termijn van drie jaar na de aankoop.
Deze datum moet u kunnen aantonen aan de hand van een geldig aankoopbewijs.
De garantie wordt verleend volgens de Algemene Verkoopvoorwaarden van Honeywell op
fabrieksfouten met betrekking tot materiaal, onderdelen en afwerking.
Fouten die het gevolg zijn van verkeerde toepassing of behandeling vallen niet onder de
garantie.
Aanspraken op garantie moeten altijd bij uw leverancier van de Chronotherm Vision
kenbaar worden gemaakt.
Batterijen zijn uitgesloten van garantie.
25
Chronotherm Vision
gebruiksaanwijzing
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 51
Meer weten?
Honeywell Infolijn: 020 - 56 56 392
E-mail: infolijn@honeywell.nl
Honeywell B.V.
Postbus 12683
1100 AR Amsterdam Z.O.
Tel.: 020 - 56 56 392
www.honeywell.nl
NL2P-1285NL01 R1005
© 2005 Honeywell B.V. Wijzigingen voorbehouden.
Printed in U.S.A.
69-1811D-2
65645_Innerpages.qxd 03-11-2005 10:38 Pagina 52

Navigation menu
