VisionPRO® Wi-Fi Model TH8320WF

Touch-screen Programmable Thermostat

System Setup

Need Help?

For assistance with this product please visit http://customer.honeywell.com

or call Honeywell Customer Care toll-free at 1-855-733-5465

This thermostat works on 24 volt systems. It will NOT work on 120/240 volt systems.

This thermostat contains a Lithium battery which may contain Perchlorate material.

Perchlorate Material—special handling may apply.

See www.dtsc.ca.gov/hazardouswaste/perchlorate

MERCURY NOTICE: Do not place your old thermostat in the trash if it contains

mercury in a sealed tube. Contact the Thermostat Recycling Corporation at www.

thermostat-recycle.org or 1-800-238-8192 for information on how and where to

properly and safely dispose of your old thermostat.

NOTICE: To avoid possible compressor damage, do not run air conditioner if the

outside temperature drops below 50°F (10°C).

69-2733EFS-05

69-2733EFS—05 2

MCR29481

MCR29480

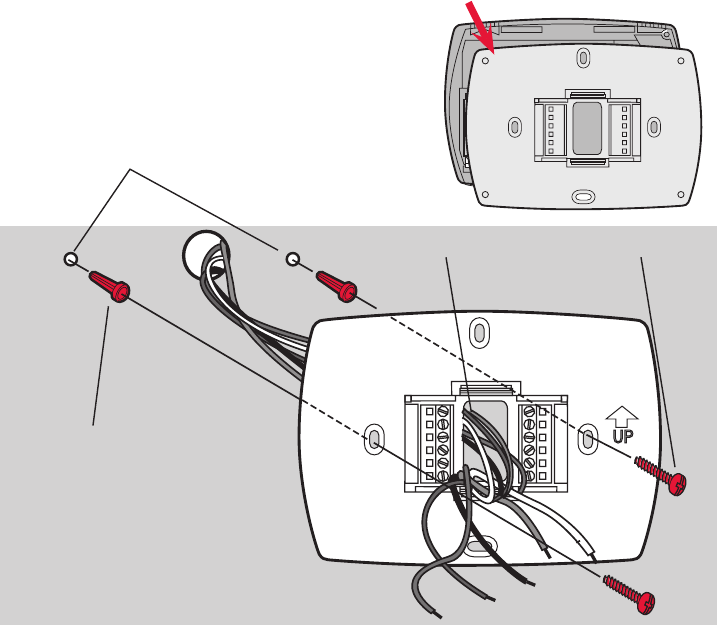

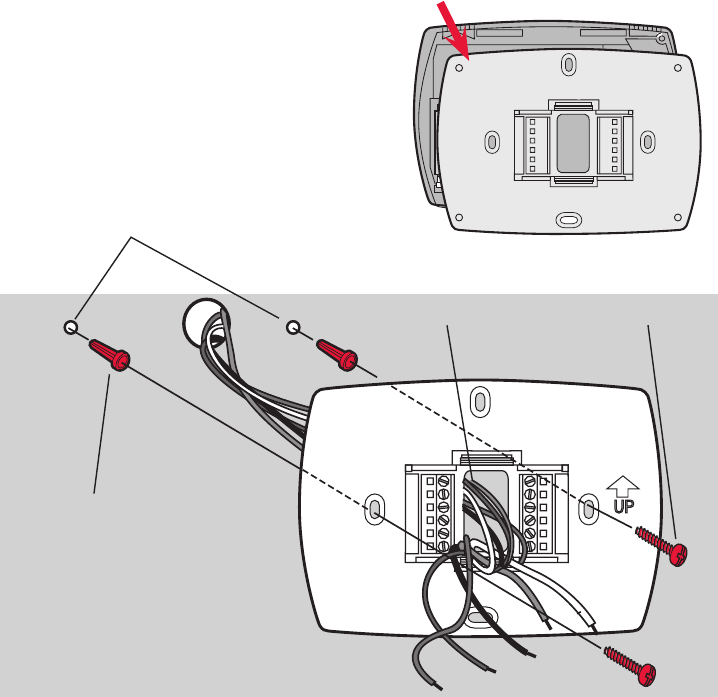

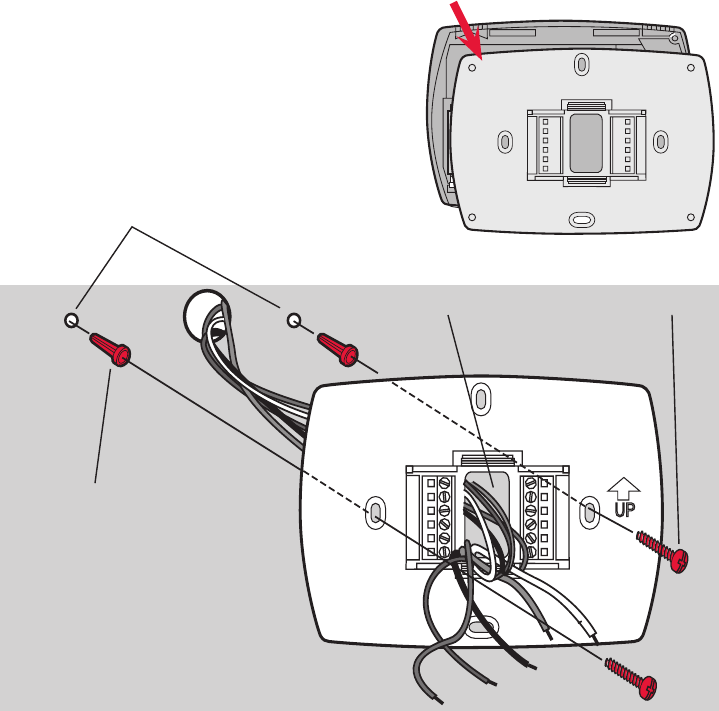

1 Separate wallplate from thermostat.

2 Mount wallplate as shown below.

Grasp top and bottom of wallplate

and pull to remove from thermostat.

Drill 3/16” holes for drywall.

Drill 7/32” holes for plaster.

Wall anchors

Wire hole Mounting screws

Wallplate installation

3 69-2733EFS—05

O/B

HEAT PUMP

CONVENTIONAL

E/AUX

MCR34051A

Conventional Terminal Letters:

Y2 2nd stage compressor contactor.

W2 2nd stage heat relay.

K Optional wirer save module.

S1 Optional outdoor or remote sensor.

S2 Optional outdoor or remote sensor.

Rc Cooling power. Connect to secondary side

of cooling system transformer.

R Heating power. Connect to secondary side

of heating system transformer.

W 1st stage heat relay.

Y 1st stage compressor contactor.

G Fan relay.

C Common wire from secondary side of

cooling transformer (if 2 transformers).

Heat Pump Terminal Letters:

Y2 2nd stage compressor contactor.

L Heat pump reset (powered continuously

when System is set to Em Heat; system

monitor when set to Heat, Cool or Off).

E/Aux Auxiliary/Emergency heat relay.

K Optional wirer save module.

S1 Optional outdoor or remote sensor.

S2 Optional outdoor or remote sensor.

Rc Cooling power. Connect to secondary side

of cooling system transformer.

R Heating power. Connect to secondary side

of heating system transformer.

O/B Changeover valve for heat pumps.

Y 1st stage compressor contactor.

G Fan relay.

C Common wire from secondary side of

cooling system transformer.

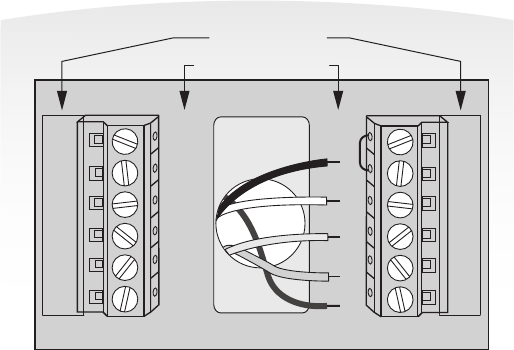

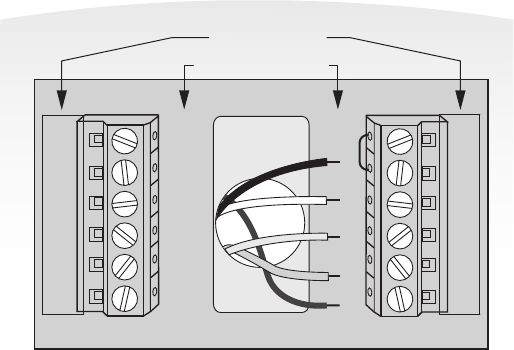

Terminal Designations

Wiring

69-2733EFS—05 4

DONE

TUE

2012

DONE

TUE

1:00

MCR29485

MCR29484

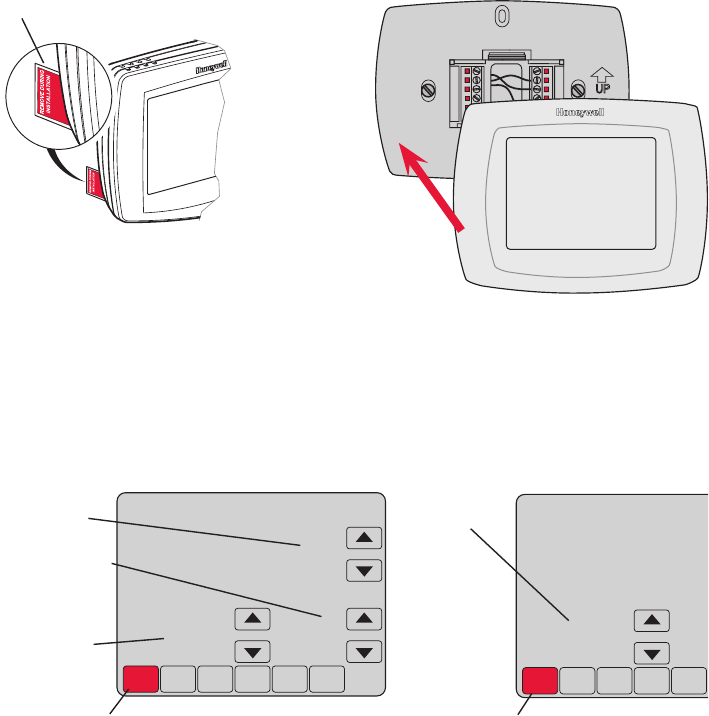

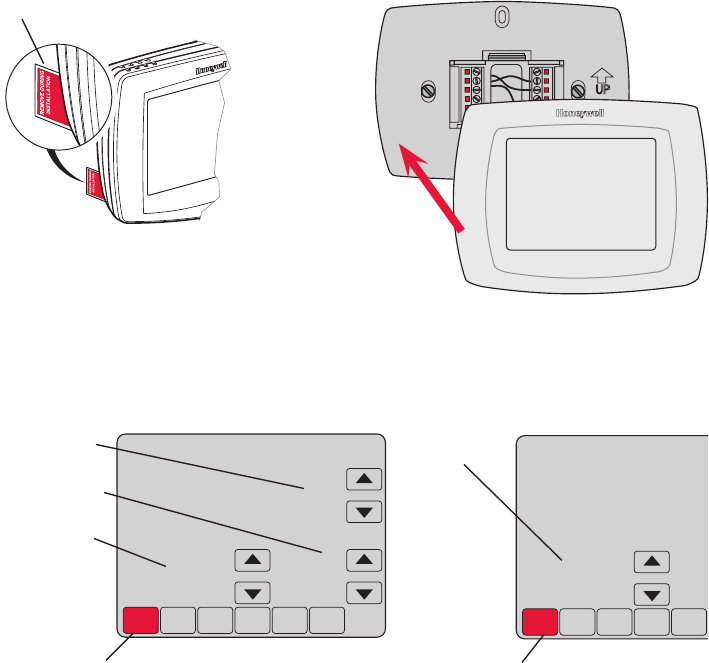

Remove tab.

Align pins on back of thermostat

with slots in wallplate, then push

gently until thermostat snaps into

place.

Note: When registered to Total Connect Comfort the thermostat automatically sets the

time on the thermostat as well as automatically adjusting for Daylight Savings Time.

Remove tab and mount thermostat

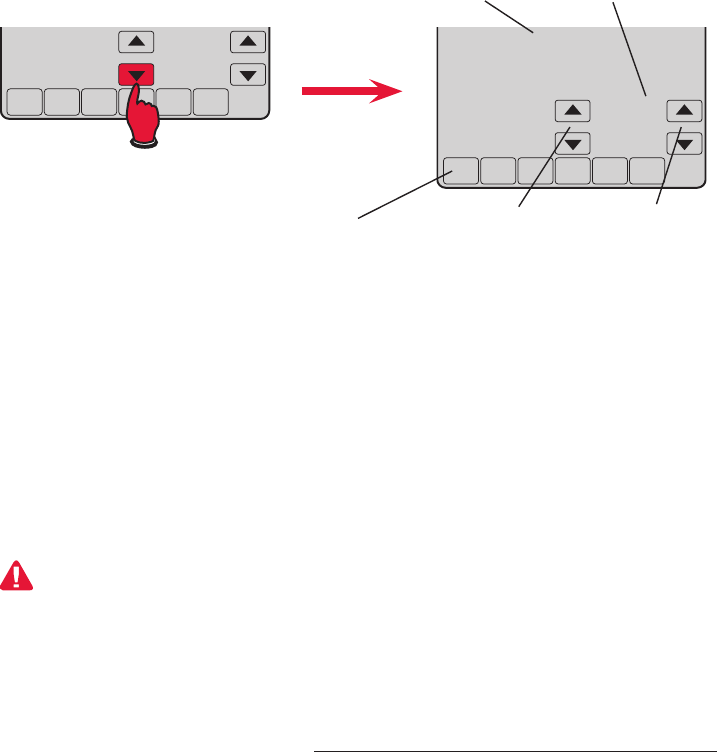

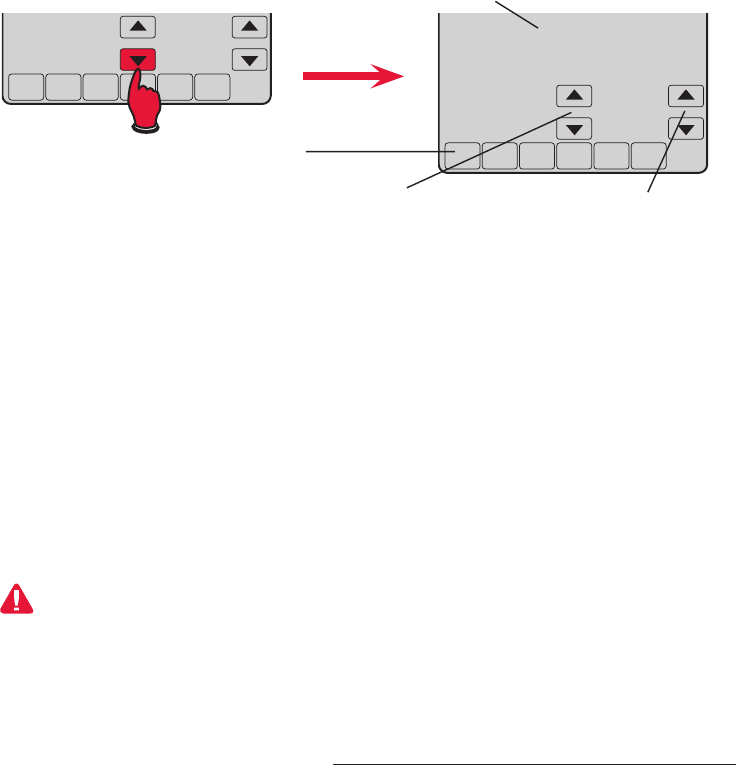

Set date and time

Press st

to set time

Press st

to set date

Press st

to set month

Press st

to set year

Press DONE to save changes. Press DONE to save and exit.

5 69-2733EFS—05

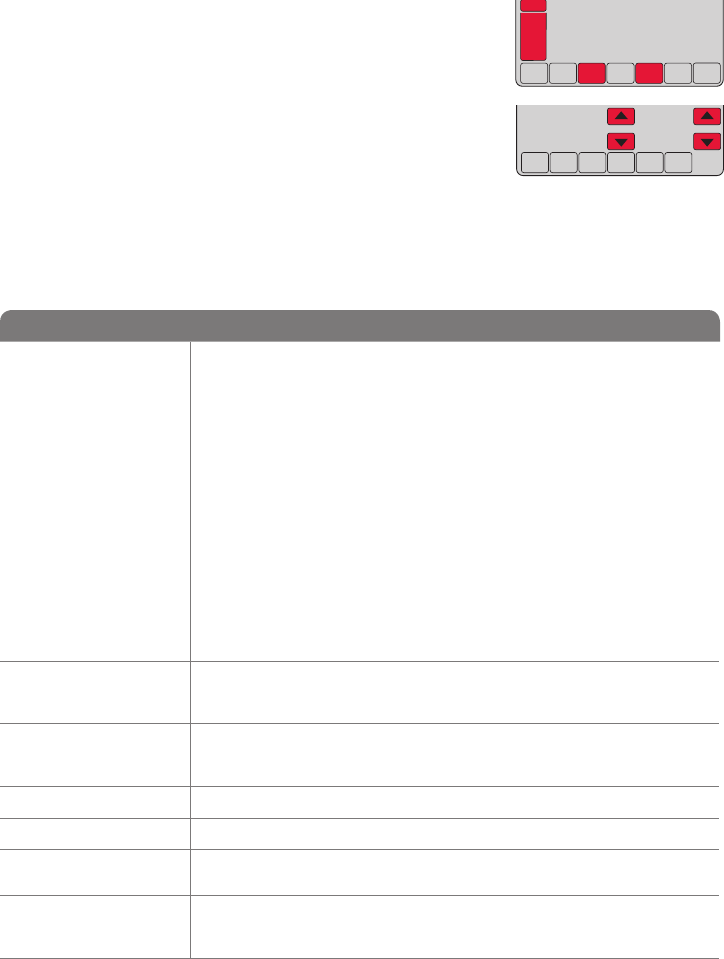

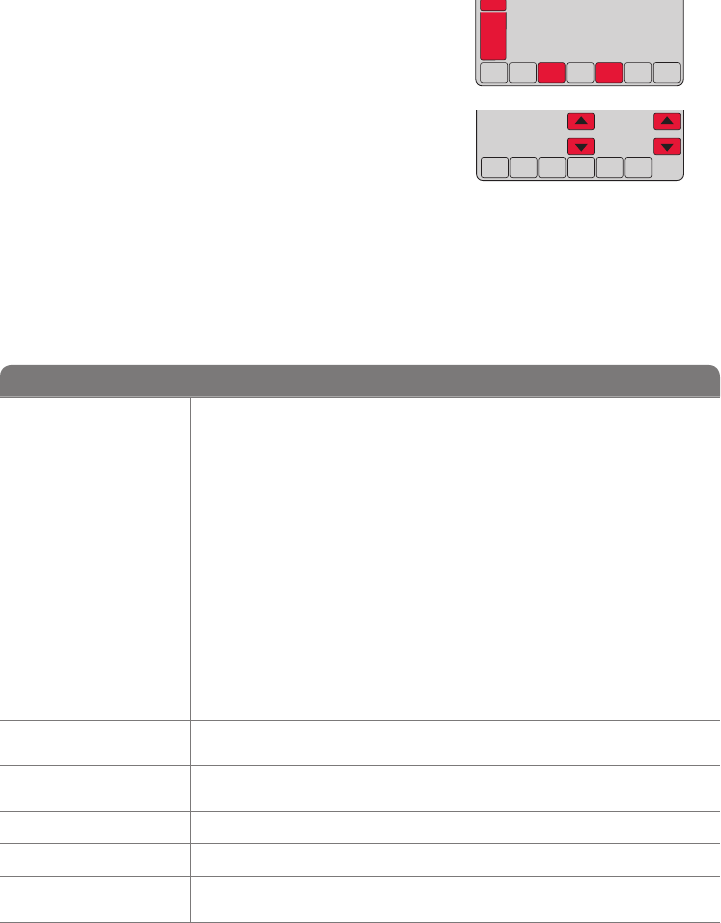

Setting functions and options

You can change options for a number of system functions. Available functions depend on

the type of system you have. The functions, designated with four-digit numbers, along with

available options are described on pages 5–8

This thermostat is pre-set for a single-stage heating/cooling system.

Setting function 0170 for a heat pump will adjust the default settings.

DONE CANCEL

TUE

6:00

SYSTEM

HEAT

DONE

0120

MCR31563

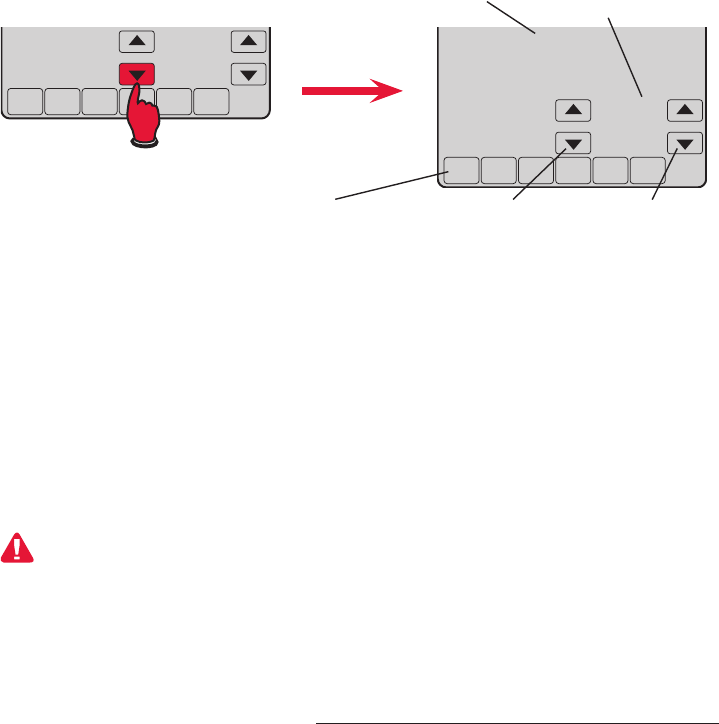

1 Press SYSTEM.

2 Press and hold the two blank keys on either

side of the center blank key for approximately

five seconds until screen changes.

3 Cycle through the functions, press st next to

the four digit number on the left.

4 As needed, change options for any function by

pressing st next to the number on the right.

5 When you have made all changes, press DONE

to save and exit.

System setup

Available options depend on thermostat model.

Function Settings & Options

0112 Device Name

This name will

identify the

thermostat when you

view it remotely.

If you register

multiple thermostats,

give each one a

different name.

52 = Thermostat

1 Basement 18 Fireplace 35 Media Room 52 Thermostat

2 Bathroom 19 Foyer 36 Music Room 53 Upper Level

3 Bathroom 1 20 Game Room 37 Nursery 54 Utility Room

4 Bathroom 2 21 Garage 38 Office 55 Walk In Closet

5 Bathroom 3 22 Great Room 39 Office 1 56 Wine Cellar

6 Bedroom 23 Guest Room 40 Office 2 57 Workshop

7 Bedroom 1 24 Gym 41 Pantry 64 Conference Room

8 Bedroom 2 25 Kid's Room 42 Play Room 65 Dressing Room

9 Bedroom 3 26 Kitchen 43 Pool Room 66 Meeting Room

10 Bedroom 4 27 Kitchen 1 44 Porch 67 Machine Room

11 Boat House 28 Kitchen 2 45 Rec Room 68 Open Area 1

12 Bonus Room 29 Laundry Room 46 Sewing Room 69 Open Area 2

13 Computer Room 30 Library 47 Spa 70 Server 1

14 Den 31 Living Room 48 Storage Room 71 Server 2

15 Dining Room 32 Lower Level 49 Studio 72 Stock Room

16 Exercise Room 33 Master Bath 50 Sun Room

17 Family Room 34 Master Bed 51 Theater

0120 Year Setting

(rst two digits) 20 = Year 20xx

21 = Year 21xx

0130 Year Setting

(last two digits) 01–99 (i.e., 2001–2099)

0140 Month Setting 01–12 (i.e., January–December)

0150 Date Setting 01–31

0160 Schedule Options 4 Program schedule is on (7-day programmable).

0 Program schedule is off. Thermostat can not be programmed.

69-2733EFS—05 6

System setup

Function Settings & Options

0165 Restore Schedule

Defaults

0 Continue using programmed schedule.

1 Restore thermostat program to energy saving settings

0170 Select System

Type

If you are not sure of

your heating/cooling

system type or have

other questions,

go to

withermostat.com

1 Heat/cool: Gas, oil or electric heating with central air conditioning.

2 Heat pump: Heat pump without backup or auxiliary heat.

3 Heat only without fan: Gas, oil or electric heat without central air

conditioning.

4 Heat only with fan: Gas, oil or electric heat without central air

conditioning.

5 Heat only (no fan): Gas, oil or hot water heat without central air

conditioning.

6 Cool only: Central air conditioning only.

7 Heat pump: Heat pump with backup or auxiliary heating.

8 Heat/Cool Multiple stages: 2 heat stages (wires on W and W2), 2

cooling stages (wires on Y and Y2).

9 Heat/Cool Multiple stages: 2 heat stages (wires on W and W2), 1

cooling stage (wire on Y).

10 Heat/Cool Multiple stages: 1 heat stage (wire on W), 2 cooling stages

(wires on Y and Y2).

11 Heat pump multiple stages: 2 heat stages (wires on W and W2),

2 cooling stages (wires on Y and Y2) (no aux. heat).

12 Heat pump multiple stages: 3 heat stages (wires on W, W2, and Aux),

2 cooling stages (wires on Y and Y2) (with aux heat).

0173 Heat Pump Type 0 Air to air heat pump

1 Geothermal heat pump

0180 Heating Fan

Control

0 Gas or oil heat: Use this setting if you have a gas or oil heating system

(system controls fan operation).

1 Electric heat: Use this setting if you have an electric heating system

(thermostat controls fan operation).

0190 Heat Pump

Changeover Valve

(for heat pumps

only)

0 Cooling changeover valve: Use this setting if you connected a wire

labeled “O” to the O/B terminal.

1 Heating changeover valve: Use this setting if you connected a wire

labeled “B” to the O/B terminal.

0200 Back-up Heat

Source

0 Electric

1 Fossil fuel

0210 External Fossil

Fuel Kit

0 No

1 Yes

0220 1st stage compres-

sor cycle rate

3 Recommended for most compressors

[Other options: 1, 2, 4, 5 or 6 CPH]

0230 2nd stage com-

pressor cycle rate

0240 Heating Cycle

Rate

5 Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency).

9 Electric furnace: Electric heating systems.

3 Hot water or high-efficiency furnace: Hot water system or gas furnace

(more than 90% efficiency).

1 Gas/oil steam or gravity system: Steam or gravity heat systems.

[Other options: 2,4,6,7,8,10,11,12]

0250 Heating Cycle

Rate Stage 2

0260 Heating Cycle

Rate Stage 3

0280 Backlight 0 Backlight off, then on for approximately 8 seconds after keypress.

1 Backlight always on low intensity, full bright after keypress.

7 69-2733EFS—05

System setup

Function Settings & Options

0300 Manual/Auto

Changeover

0 Manual changeover (Heat/Cool/Off).

1 Automatic changeover (Heat/Cool/Auto/Off). Automatically turns on Heat

or Cool based on room temperature. Note: System maintains minimum

3°F difference between heat and cool settings.

0310 Auto changeover

deadband

3 Heat/cool temperature 3°F apart (1.5°C)

[Other options: 2-9 (2°F to 9°F/1°C to 5°C)])

0320 Temperature For-

mat (°F/°C)

0 Fahrenheit

1 Celsius

0330 Automatic Daylight

Saving Time Ad-

justment

0 Off

1 On

0340 Remote Temp

Sensor 0 None

1 Outdoor for Display

2 Outdoor for Control

3 Remote Indoor

0346 Dual Fuel Heat

Pump Upstage to

Furnace Timer

0 Off

0.5 30 minutes

1 1 hour

1.5 1.5 hours

2 2 hours

3 3 hours

4 4 hours

5 5 hours

6 6 hours

8 8 hours

10 10 hours

12 12 hours

14 14 hours

16 16 hours

0347 Droop Temperature

(Steady State) 2 °F (1.0 °C)

[Other options: displayed in °F or °C]

0349 Backup Heat

Manual Droop Tem-

perature

0 Comfort (Off)

1 Economy

0350 Heat Pump Com-

pressor Lockout 0 Off

[Other options: displayed in °F or °C]

0360 Heat Pump Aux

Lockout 0 None

[Other options: displayed in °F or °C]

0500 Filter Change

Reminder

The reminder

appears after

selected number of

days run time not

actual time.

0 Off (no reminder)

1 Reminder after 10-day run time (about 1 calendar month)

2 Reminder after 30-day run time (about 3 calendar months)

3 Reminder after 60-day run time (about 6 calendar months)

4 Reminder after 90-day run time (about 9 calendar months)

5 Reminder after 120-day run time (about 1 calendar year)

6 Reminder after 180-day run time (about 18 calendar months)

7 Reminder after 270-day run time (about 2 calendar years)

8 Reminder after 365-day run time (about 3 calendar years)

0502 Furnace lter

for Run time 0 Counts both heat and cool

1 Counts cool only

0510 Humidier Pad

Replacement Re-

minder

0 Disabled

1 30-day run time (about 3 months)

2 60-day run time (about 6 months)

3 90-day run time (about 9 months)

0520 UV Lamp Replace-

ment Reminder 0 Disabled

1 365 days

2 730 days

69-2733EFS—05 8

System setup

Function Settings & Options

0530 Adaptive Intelligent

Recovery

1 On

0 Off

0580 Compressor

protection 5 5 minute compressor off time

[Other options: 0, 1, 2, 3 or 4-minute off time]

0600 Heat temperature

range stop 90 Max. heat temperature setting is 90°F (32°C)

[Other options: 40-89°F (4°C to 32°C)]

0610 Cool temperature

range stop 50 Min. cool temperature setting is 50°F (10°C)

[Other options: 51-99°F (11°C to 37°C)]

0640 Clock Format 12 12-hour clock (i.e., “3:30 pm”)

24 24-hour clock (i.e., “15:30”)

0650 Extended fan

timer (heat) 0 Off

90 Fan runs for 90 seconds after call for heat ends

[Other options: 30, 60, 120]

0660 Extended fan

timer (cool) 0 Off

90 Fan runs for 90 seconds after call for cooling ends

[Other options: 30, 60, 120]

0670 Keypad lock 0 Keypad unlocked (fully functional)

1 Partially locked (access to temperature settings only)

2 Fully locked

0680 Heat temperature

control 2 Standard temperature control (recommended)

1 Choose if room is warmer than set temperature

3 Choose if room does not reach set temperature

0690 Cool temperature

control 2 Standard temperature control (recommended)

1 Choose if room is cooler than set temperature

3 Choose if room does not reach set temperature

0695 Finish On High

Heat Stage 0 No

1 Yes

0696 Finish On High

Cool Stage 0 No

1 Yes

0700 Temperature

display offset 0 Thermostat displays actual room temperature

[Other options: -3, -2, -1, 1, 2, 3°F offset (-1.5°C to 1.5°C)]

0710 Restore Original

Settings

0 No

1 Disconnects thermostat from Wi-Fi and restores original settings (erases

customizations).

0890 Wi-Fi On/Off 1 Wi-Fi is on and can be connected to a Wi-Fi network.

0 Wi-Fi is off. Thermostat cannot be connected to a Wi-Fi network. If you

are not connecting the thermostat to a Wi-Fi network this will remove the

text “Wi-Fi Setup” from the messaging center.

0900 Wi-Fi Connection 1 Connected to Wi-Fi network. This is set automatically when the

thermostat is connected to the Wi-Fi network.

0 Set to 0 to disconnect from the Wi-Fi network.

9 69-2733EFS—05

Installer System Test

DONE

0120

DONE

TEST

MCR29488

During installer setup, press t

repeatedly until “Test” appears. Test

number

System

status

Press t to

select test

Press t to

change status

Press DONE to terminate testing.

1 Cooling system 0 Compressor and fan turn off

1 Compressor and fan turn on

2 Second stage compressor turns on

2 Fan system 0 Fan turns off

1 Fan turns on

3 Heating system 0 Heat and fan turn off

1 Heat turns on (fan on if Function 0170 is set for heat pump,

or if Function 0180 is set to “1”)

2 Second stage heat turns on

4 Emergency

heating system

0 Em Heat and fan turn off

1 Em Heat and fan turn on

2 Second stage heat turns on (Auxiliary heat)

System test System status

CAUTION: EQUIPMENT DAMAGE HAZARD. Compressor protection is bypassed during

testing. To prevent equipment damage, avoid cycling the compressor quickly.

Temperature Ranges

• Heat: 40° to 90°F (4.5° to 32°C)

• Cool: 50° to 99°F (10° to 37°C)

Operating Ambient Temperature

• 0° to 120°F (-18° to 48.9°C)

Shipping Temperature

• -30° to 150°F (-34° to 66°C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Physical Dimensions

• 4-23/25” H x 6-2/5” W x 1-19/46” D

• 125 mm H x 166 mm W x 36 mm D

Electrical Ratings

Terminal Voltage (50/60Hz) Running Current

W Heating 20-30 Vac 0.02-1.0 A

W2 Heating 20-30 Vac 0.02-0.6 A

Y Cooling 20-30 Vac 0.02-1.0 A

Y2 Cooling 20-30 Vac 0.02-0.6 A

Aux/E Auxiliary heat 20-30 Vac 0.02-1.0 A

O/B Changeover 20-30 Vac 0.02-0.6 A

Specifications

Automation and Control Systems

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Ltd

705 Montrichard Avenue

Saint-Jean-sur-Richelieu, Québec

J2X 5K8

http://customer.honeywell.com

® U.S. Registered Trademark.

Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc.

All other trademarks are the property of their respective owners.

69-2733EFS—05 M.S. Rev. 02-14

Printed in U.S.A.

VisionPRO® Modèle Wi-Fi TH8320WF

Thermostat programmable à écran tactile

Configuration

du système

Vous faut-il de l’aide ?

Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com

ou appelez gratuitement l’assistance client d’Honeywell au 1-855-733-5465

Ce thermostat fonctionne sur des systèmes 24 V. Il ne fonctionnera PAS sur les

systèmes 120/240 V.

Ce thermostat contient une pile au lithium pouvant contenir du perchlorate.

Perchlorate — peut exiger une manipulation particulière.

Consultez le site www.dtsc.ca.gov/hazardouswaste/perchlorate

AVIS RELATIF AU MERCURE : Ne jetez pas l’ancien thermostat dans la poubelle

s’il contient du mercure dans un tube scellé. Contactez la Thermostat Recycling

Corporation à l’adresse www.thermostat-recycle.org ou appelez au 1-800-238-8192

pour savoir comment et où mettre au rebut votre thermostat usagé.

AVIS : Pour éviter d’endommager le compresseur, ne faites pas fonctionner le

climatiseur si la température extérieure est inférieure à 10 °C (50 °F).

69-2733EFS—05 2

MCR29481

MCR29480

Montage de la plaque

1 Détachez la plaque du thermostat.

2 Montez le thermostat comme

indiqué ci-dessous.

Saisissez le dessus et le dessous de

la plaque et tirez pour la détacher du

thermostat.

Percez des trous de 3/16 po dans une cloison

sèche. Percez des trous de 7/32 po dans du

plâtre.

Chevilles murales

Trous pour fils Vis de montage

3 69-2733EFS—05

Câblage

O/B

HEAT PUMP

CONVENTIONAL

E/AUX

MCR34051A

Désignation des bornes

Lettres désignant les bornes

traditionnelles :

Y2 Contacteur compresseur 2e étage.

W2 Relais chauffage 2e étage.

K Module économiseur de fils en option.

S1 Capteur en option extérieur ou à distance.

S2 Capteur en option extérieur ou à distance.

Rc Alimentation climatisation. À raccorder

au côté secondaire du transformateur de

l’installation de climatisation.

R Alimentation chauffage. À raccorder au

côté secondaire du transformateur de

l’installation de chauffage.

W Relais chauffage 1er étage.

Y Contacteur compresseur 1er étage.

G Relais ventilateur.

C Fil neutre du côté secondaire du

transformateur de l’installation de

climatisation (s’il y a 2 transformateurs).

Lettres désignant les bornes des

thermopompes :

Y2 Contacteur compresseur 2e étage.

L Thermopompe réenclenchée (alimentation

constante lorsque l’installation est

configurée sur Em Heat ; surveillance du

système en configuration Heat, Cool ou Off.

E/Aux Relais auxiliaire de chauffage/de chauffage

d’urgence

K Module économiseur de fils en option.

S1 Capteur en option extérieur ou à distance.

S2 Capteur en option extérieur ou à distance.

Rc Alimentation climatisation. À raccorder

au côté secondaire du transformateur de

l’installation de climatisation.

R Alimentation chauffage. Raccorder au

côté secondaire du transformateur de

l’installation de chauffage.

O/B Vanne d’inversion pour thermopompe.

Y Contacteur compresseur 1er étage.

G Relais ventilateur.

C Fil neutre du côté secondaire du

transformateur de l’installation de

climatisation.

69-2733EFS—05 4

DONE

TUE

2012

DONE

TUE

1:00

MCR29485

MCR29484

Retirez l’onglet.

Alignez les broches qui se trouvent au

dos du thermostat avec les fentes de la

plaque, puis poussez avec précaution

jusqu’à ce que le thermostat s’emboîte en

place.

Retirez l’onglet et montez le thermostat

Appuyez st

pour régler

le mois

Appuyez st

pour régler

la date

Appuyez st

pour régler

le mois

Appuyez st

pour régler

l’année

Appuyez DONE pour sauvegarder les modications. Appuyez DONE pour

sauvegarder et quitter.

Réglez la date et l’heure

Remarque : Une fois enregistré à Total Connect Comfort, le thermostat règle

automatiquement l’heure sur le thermostat et il se règle aussi pour passer

automatiquement à l’heure d’été/hiver.

5 69-2733EFS—05

Vous pouvez modifier des options pour plusieurs fonctions du système. Les fonctions disponibles

dépendent de votre type de système. Les fonctions, désignées sous forme d’un nombre à quatre

chiffres, ainsi que les options disponibles sont décrites aux pages 5–8.

Ce thermostat est préréglé pour un système de chauffage/refroidissement à étage unique.

La fonction de configuration 0170 pour une thermopompe ajustera les réglages par défaut.

1 Appuyez sur SYSTEM (système). Vous verrez différents

boutons vierges s’afficher au bas de l’écran.

2 Appuyer les deux touches vierges situées de chaque côté

de la touche vierge du centre et les maintenir enfoncées

pendant environ cinq secondes jusqu’à ce que l’écran

change d’apparence.

3 Faites défiler les fonctions en appuyant sur st à côté du

nombre à quatre chiffres sur la gauche.

4 Au besoin, modifiez les options d’une fonction en appuyant

sur st à côté du nombre sur la droite.

5 Lorsque toutes les modifications ont été effectuées,

appuyez sur DONE (terminé) pour enregistrer et quitter.

Fonctions et options de configuration

Configuration du système

Available options depend on thermostat model.

Fonction Réglages et Options

0112 Device Name

(Nom de l’appareil)

Ce nom identiera le

thermostat lorsque

vous le consultez à

distance.

Si vous enregistrez

plusieurs

thermostats,

attribuez un nom

différent à chacun

d’entre eux.

52 = Thermostat

1 Basement 18 Fireplace 35 Media Room 52 Thermostat

2 Bathroom 19 Foyer 36 Music Room 53 Upper Level

3 Bathroom 1 20 Game Room 37 Nursery 54 Utility Room

4 Bathroom 2 21 Garage 38 Office 55 Walk In Closet

5 Bathroom 3 22 Great Room 39 Office 1 56 Wine Cellar

6 Bedroom 23 Guest Room 40 Office 2 57 Workshop

7 Bedroom 1 24 Gym 41 Pantry 64 Conference Room

8 Bedroom 2 25 Kid's Room 42 Play Room 65 Dressing Room

9 Bedroom 3 26 Kitchen 43 Pool Room 66 Meeting Room

10 Bedroom 4 27 Kitchen 1 44 Porch 67 Machine Room

11 Boat House 28 Kitchen 2 45 Rec Room 68 Open Area 1

12 Bonus Room 29 Laundry Room 46 Sewing Room 69 Open Area 2

13 Computer Room 30 Library 47 Spa 70 Server 1

14 Den 31 Living Room 48 Storage Room 71 Server 2

15 Dining Room 32 Lower Level 49 Studio 72 Stock Room

16 Exercise Room 33 Master Bath 50 Sun Room

17 Family Room 34 Master Bed 51 Theater

0120 Réglage de l’année

(deux premiers

chiffres)

20 = Année 20xx

21 = Année 21xx

0130 Réglage de l’année

(deux derniers

chiffres)

01–99 (2001–2099)

0140 Réglage du mois 01–12 (janvier–décembre)

0150 Réglage de la date 01–31

0160 Options de

programmation

4 Horaire de programmation activé (programmable sur 7 jours).

0 Horaire de programmation désactivé. Le thermostat ne peut pas être programmé.

0165 Restaurer la

programmation par

défaut

0 Continuer à utiliser l’horaire programmé.

1 Restaurer le programme du thermostat aux réglages d’économie

d’énergie

DONE CANCEL

TUE

6:00

SYSTEM

HEAT

DONE

0120

MCR31563

69-2733EFS—05 6

Configuration du système

Fonction Réglages et Options

0170 Sélection du type

de système

Si vous n’êtes pas

certain de votre

type de système

de chauffage/

refroidissement

ou que vous avez

d’autres questions,

consultez le site

withermostat.com

1 Chauffage/refroidissement : chauffage au gaz, au mazout ou électrique

avec climatisation centrale.

2 Thermopompe : thermopompe sans chauffage de secours ou auxiliaire.

3 Chauffage uniquement (pas de ventilateur) : chauffage au gaz, au

mazout ou à l’eau chaude sans conditionnement d’air central.

4 Chauffage uniquement avec ventilateur : chauffage au gaz, au mazout

ou électrique sans climatisation centrale.

5 Chauffage uniquement (pas de ventilateur) : chauffage au gaz, au

mazout ou à l’eau chaude sans climatisation centralel.

6 Refroidissement uniquement : climatisation centrale.

7 Thermopompe : thermopompe avec chauffage de secours ou auxiliaire.

8 Chauffage/refroidissement multi-étages : 2 étages de chauffage (fils

sur W et W2), 2 étages de refroidissement (fils sur Y et Y2).

9 Chauffage/refroidissement multi-étages : 2 étages de chauffage (fils

sur W et W2), 1 étage de refroidissement (fils sur Y).

10 Chauffage/refroidissement multi-étages : 1 étage de chauffage (fils sur

W), 2 étages de refroidissement (fils sur Y et Y2)

11 Thermopompe multi-étages : 2 étages de chauffage (fils sur W et W2),

2 étages de refroidissement (fils sur Y et Y2) (sin chauffage auxiliaire).

12 Thermopompe multi-étages : 3 étages de chauffage (fils sur W, W2,

et Aux), 2 étages de refroidissement (fils sur Y et Y2) (avec chauffage

auxiliaire).

0173 Système de ther-

mopompe

0 Pompe à chaleur air-air

1 Pompe à chaleur géothermique

Remarque : en fonction des réglages du système, des fonctions de cette page peuvent ne pas apparaître.

0180 Commande du

ventilateur de

chauffage

0 Chauffage au gaz ou au mazout : utilisez ce réglage en cas de

système de chauffage au gaz ou au mazout (le système contrôle le

fonctionnement du ventilateur).

1 Chauffage électrique : utilisez ce réglage en cas de système de chauffage

électrique (le thermostat contrôle le fonctionnement du ventilateur).

0190 Vanne de commu-

tation de ther-

mopompe (pour

thermopompes

uniquement)

0 Vanne de commutation de refroidissement : utilisez ce réglage si vous

avez connecté un fil étiqueté « O » à la borne O/B.

1 Vanne de commutation de chauffage : utilisez ce réglage si vous avez

connecté un fil étiqueté « B » à la borne O/B.

0200 Source de

chauffage de

secours

0 Électrique

1 Combustible fossile

0210 Nécessaire de

combustible fossile

externe

0 Non

1 Oui

0220 Cycle du compres-

seur 1er étage

3 Recommandé pour la plupart des compresseurs.

[Autres options : 1, 2, 4, 5 ou 6 cycles/h]

0230 Cycle du compres-

seur 2e étage

0240 Cycle de chauffage 5 Appareil de chauffage au gaz ou au mazout : appareil de chauffage au

gaz/mazout standard (rendement inférieur à 90 %).

9 Appareil de chauffage électrique : systèmes de chauffage électriques.

3 Appareil de chauffage à eau chaude ou à haut rendement : système à eau

chaude ou appareil de chauffage au gaz (rendement supérieur à 90 %).

1 Système à vapeur ou à gravité au gaz/mazout : systèmes de chauffage à

vapeur ou à gravité.

[Autres options : 2,4,6,7,8,10,11,12]

0250 Cycle de chauffage,

étape 2

0260 Cycle de chauffage,

étape 3

7 69-2733EFS—05

Configuration du système

Fonction Réglages et Options

0280 Rétroéclairage 0 Rétroéclairage éteint, puis allumé pendant environ 8 secondes après

pression d’une touche.

1 Rétroéclairage toujours allumé à basse intensité, luminosité maximum

après pression d’une touche.

0300 Commutation

manuelle/automa-

tique

0 Commutation manuelle (Chauffage/Refroidissement/Arrêt).

1 Commutation automatique (Chauffage/Refroidissement/Auto/Arrêt). Active

automatiquement le chauffage ou le refroidissement en fonction de la

température de la pièce. Remarque : le système maintient une différence

minimale de 3 °F entre les réglages de chaleur et de refroidissement.

0310 Zone morte de

commutation au-

tomatique

3 Température chauffage/climatisation avec écart de 3 °F (1,5 °C)

[Autres options : 2-9 (2 °F à 9 °F/1 °C à 5 °C)]

0320 Unité de tempéra-

ture (°F/°C)

0 Fahrenheit

1 Celsius

0330 Réglage automa-

tique de l’heure

d’été

0 Arrêt

1 En marche

0340 Capteur de tem-

pérature à distance

0 Aucun

1 Extérieur pour affichage

2 Extérieur pour régulation

3 Intérieur à distance

0346 Minuterie de

remontée vers la

chaudière de la

pompe à chaleur à

carburant mixte

0 Arrêt

0,5 30 minutes

1 1 heure

1,5 1,5 heures

2 2 heures

3 3 heures

4 4 heures

5 5 heures

6 6 heures

8 8 heures

10 10 heures

12 12 heures

14 14 heures

16 16 heures

0347 Température de

chute (régime per-

manent)

2 °F (1,0 °C)[Autres options : affiché en °F ou °C]

0349 Température de

chute manuelle

du chauffage de

secours

0 Confort (désactivé)

1 Économie

0350 Verrouillage du

compresseur de

thermopompe

0 Désactivé

[Autres options : affiché en °F ou °C]

0360 Verrouillage aux. de

thermopompe

0 Aucun

[Autres options : affiché en °F ou °C]

0500 Rappel de

remplacement du

ltre

Le rappel après le

nombre de jours

de fonctionnement

sélectionné, et non

pas du nombre de

jours réel.

0 Arrêt (pas de rappel)

1 Rappel après 10 jours de fonctionnement (environ 1 mois calendrier)

2 Rappel après 30 jours de fonctionnement (environ 3 mois calendrier)

3 Rappel après 60 jours de fonctionnement (environ 6 mois calendrier)

4 Rappel après 90 jours de fonctionnement (environ 9 mois calendrier)

5 Rappel après 120 jours de fonctionnement (environ 1 an calendrier)

6 Rappel après 180 jours de fonctionnement (environ 18 mois calendrier)

7 Rappel après 270 jours de fonctionnement (environ 2 ans calendrier)

8 Rappel après 365 jours de fonctionnement (environ 3 ans calendrier)

0502 Filtre de chaudière

pour durée de fonc-

tionnement

0 Compte de chauffage et de refroidissement

1 Compte de refroidissement uniquement

69-2733EFS—05 8

Fonction Réglages et Options

0510 Rappel de

remplacement

du tampon

humidicateur

0 Désactivé

1 Durée de fonctionnement de 30 jours (environ 3 mois)

2 Durée de fonctionnement de 60 jours (environ 6 mois)

3 Durée de fonctionnement de 90 jours (environ 9 mois)

0520 Rappel de

remplacement de

lampe UV

0 Désactivé

1 365 jours

2 730 jours

0530 Fonction de reprise

autoadaptative

1 En marche

0 Arrêt

0580 Protection du

compresseur

5 Durée d’arrêt du compresseur de 5 minutes

[Autres options : durée d’arrêt de 0, 1, 2, 3 ou 4 minutes]

0600 Buté de plage de

température de

chauffage

90 Le réglage max. de la température de chauffage est 90 °F (32 °C)

[Autres options : 40-89 °F (4 °C-32 °C)]

0610 Buté de plage de

température de

refroidissement

50 Le réglage max. de la température de refroidissement est 50 °F (10 °C)

[Autres options : 51-99 °F (11 °C-37 °C)]

0640 Format de l’horloge 12 Format 12 heures (par exemple « 3:30 pm »)

24 Format 24 heures (par exemple « 15:30 »)

0650 Temporisateur de

ventilateur pro-

longé (chauffage)

0 Arrêt

90 Le ventilateur tourne pendant 90 secondes après la fin de l’appel de

chauffage [Autres options : 30, 60, 120]

0660 Temporisateur

de ventilateur

prolongé

(refroidissement)

0 Arrêt

90 Le ventilateur tourne pendant 90 secondes après la fin de l’appel de

refroidissement [Autres options : 30, 60, 120]

0670 Verrouillage du

clavier

0 Le clavier est déverrouillé (entièrement fonctionnel)

1 Partiellement verrouillé (accès aux réglages de température uniquement)

2 Complètement verrouillé

0680 Régulation de

température de

chauffage

2 Régulation standard de la température (recommandé)

1 Choisissez si la température ambiante est supérieure au point de consigne

3 Choisissez si la température ambiante n’atteint pas le point de consigne

0690 Régulation de

température de

refroidissement

2 Régulation standard de la température (recommandé)

1 Choisissez si la température ambiante est inférieure au point de consigne

3 Choisissez si la température ambiante n’atteint pas le point de consigne

0695 Fin sur étage

chauffage élevé

0 Non

1 Oui

0696 Fin sur étage re-

froidissement élevé

0 Non

1 Oui

0700 Décalage

d’afchage de

température

0 Le thermostat affiche la température réelle de la pièce

[Autres options : décalage -3, -2, -1, 1, 2, 3 °F (-1,5 °C à 1,5 °C)]

0710 Restauration des

réglages originaux

0 Non

1 Déconnecte le thermostat du réseau Wi-Fi et restaure les réglages

d’origine (efface les personnalisations).

0890 Wi-Fi

En marche/Arrêt

1 Le Wi-Fi est en marche et le thermostat peut être connecté à un réseau Wi-Fi

0 Le Wi-Fi est en marche. Le thermostat ne peut pas être connecté à un

réseau Wi-Fi. Si vous ne connectez pas le thermostat à un réseau Wi-Fi,

le texte « Wi-Fi Setup » (configuration Wi-Fi) sera supprimé de la fenêtre

de messages.

0900 Connexion Wi-Fi 1 Connecté au réseau Wi-Fi. Il s’agit de la configuration automatique

lorsque le thermostat est connecté au réseau Wi-Fi.

0 Sélectionnez 0 pour le déconnecter du réseau Wi-Fi.

Configuration du système

9 69-2733EFS—05

Essai du système après installation

DONE

0120

DONE

TEST

MCR29488

Pendant la configuration d’installation, appuyez

plusieurs fois sur t jusqu’à ce que « Test » apparaisse. Numéro

du test État de

l’installation

Appuyez st pour

sélectionner un test

Appuyez st

pour modifier l’état

Appuyez DONE pour terminer les essais

1Installation de

climatisation

0 Le compresseur et ventilateur s’arrêtent

1 Le compresseur et ventilateur démarrent

2 Le compresseur du 2e étage démarre

2Ventilateur 0 Le ventilateur s’arrête

1 Le ventilateur démarre

3Installation de

chauffage

0 Le chauffage et le ventilateur s’arrêtent

1 Le chauffage démarre (ventilateur en marche si la fonction 0170

est paramétrée à « 1 » )

2 Le chauffage du 2e étage démarre

4Installation de

chauffage d’urgence

0 Chauffage d’urgence et désactivation de ventilateur

1 Chauffage d’urgence et activation de ventilateur

2 Le chauffage du 2e étage démarre (chauffage aux.)

Essai de l’installation État de l’installation

MISE EN GARDE : RISQUE D’ENDOMMAGER L’ÉQUIPEMENT. La protection du compres-

seur (temps d’arrêt minimum) est contournée pendant les essais. Pour ne pas endommager

le matériel, évitez d'arrêter et de mettre en marche en succession rapide.

Gammes de température

• Chauffage : 4,5° à 32° C (40° à 90°F)

• Climatisation : 10° à 37° C (50° à 99°F)

Température ambiante de fonc-

tionnement

• -18° à 48° C (0° à 120° F)

Température d’expédition

• -34° à 66° C (-30° à 150° F)

Humidité relative de service

• 5% à 90% (sin condensación)

-34° à 66° C (-30° à 150° F)

• 4-23/25” H x 6-2/5” L x 1-19/46” Ép

• 125 mm H x 166 mm L x 36 mm Ép

Caractéristiques électriques

Borne Tension (50/60Hz) Courant

W Chauffage 20-30 Vca 0,02-1,0 A

W2 Chauffage 20-30 Vca 0,02-0,6 A

Y Climatisation 20-30 Vca 0,02-1,0 A

Y2 Climatisation 20-30 Vca 0,02-0,6 A

Aux/E Chauffage aux. 20-30 Vca 0,02-1,0 A

O/B Inversion 20-30 Vca 0,02-0,6 A

Caractéristiques techniques

® Marque de commerce déposée américaine.

Apple, iPhone, iPad, iPod touch et iTunes sont

des marques de commerce de Apple Inc.

Toutes les autres marques de commerce sont

propriété de leurs propriétaires respectifs.

69-2733EFS—05 M.S. Rev. 02-14

Imprimé aux États-Unis

Systèmes d’automatisation et de régulation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Ltd

705 Montrichard Avenue

Saint-Jean-sur-Richelieu, Québec

J2X 5K8

http://customer.honeywell.com

VisionPRO® Wi-Fi Modelo TH8320WF

Termostato con pantalla táctil programable

Configuración

del sistema

¿Necesita ayuda?

Para recibir asistencia con este producto visite http://yourhome.honeywell.com

o llame gratis al Servicio de Atención al Cliente Honeywell al 1-855-733-5465

Este termostato funciona con sistemas de 24 voltios. NO funciona con sistemas de

120/240 voltios.

Este termostato tiene una batería de litio que puede contener material con perclorato.

Material con perclorato: es posible que deba aplicarse un tratamiento especial.

Visite www.dtsc.ca.gov/hazardouswaste/perchlorate

AVISO SOBRE MERCURIO: No coloque el termostato existente en la basura si

este contiene mercurio en un tubo sellado. Comuníquese con Thermostat Recycling.

Corporation en www.thermostat-recycle.org o al 1-800-238-8192 para obtener

información sobre cómo y dónde desechar el termostato de manera adecuada y

segura.

AVISO: Para evitar posibles daños al compresor, no utilice el aire acondicionado si

la temperatura externa es inferior a 50 °F (10 °C).

69-2733EFS—05 2

MCR29481

MCR29480

Instalación de la placa de montaje

1 Separe la placa de montaje del

termostato.

2 Monte el termostato como se

muestra a continuación.

Sujete la parte superior y la inferior de la

placa de montaje y hale para separarla del

termostato.

Orificios de taladro de 3/16” para mampostería en seco.

Orificios de taladro de 7/32” para yeso.

Soportes de pared

Orificio del cable Tornillos de montaje

3 69-2733EFS—05

Cableado

O/B

HEAT PUMP

CONVENTIONAL

E/AUX

MCR34051A

Designaciones de terminales

Letras convencionales:

Y2 Contactor del compresor de 2ª etapa.

W2 Retransmisor de calefacción de 2ª etapa.

K Módulo de cableado opcional.

S1 Sensor opcional para exteriores o remoto.

S2 Sensor opcional para exteriores o remoto.

Rc Alimentación de energía de refrigeración.

Conecte al lado secundario del

transformador del sistema de refrigeración.

R Alimentación de energía de calefacción.

Conecte al lado secundario del

transformador del sistema de calefacción.

W Retransmisor de calefacción de 1ª etapa.

Y Contactor del compresor de 1ª etapa.

G Retransmisor del ventilador.

C Cable común del lado secundario del

transformador del sistema de refrigeración

(si hay 2 transformadores).

Letras de la bomba de calefacción:

Y2 Contactor del compresor de 2ª etapa.

L Reajuste de la bomba de calefacción

(recibe alimentación de energía cuando el

sistema se ajusta en Em Heat; monitor del

sistema cuando se ajusta en Heat, Cool u

Off).

E/Aux Retransmisor auxiliar de calefacción.

Retransmisor de calefacción de

emergencia.

K Módulo de cableado opcional.

S1 Sensor opcional para exteriores o remoto.

S2 Sensor opcional para exteriores o remoto.

Rc Alimentación de energía de refrigeración.

Conecte al lado secundario del

transformador del sistema de refrigeración.

R Alimentación de energía de calefacción.

Conecte al lado secundario del

transformador del sistema de calefacción.

O/B Válvula de cambio para bombas de

calefacción.

Y Contactor del compresor de 1ª etapa.

G Retransmisor del ventilador.

C Cable común del lado secundario del

transformador del sistema de refrigeración.

69-2733EFS—05 4

DONE

TUE

2012

DONE

TUE

1:00

MCR29485

MCR29484

Retire la lengüeta.

Alinee las espigas de la parte de atrás

del termostato con las ranuras de la placa

de montaje, luego presione suavemente

hasta que el termostato calce en su lugar.

Retire la lengüeta y arme el termostato

Oprima st

para ajustar

la hora

Oprima st

para ajustar

la fecha

Oprima st

para ajustar

el mes

Oprima st

para ajustar

el año

Oprima DONE para guardar los cambios. Oprima DONE para salir y

guardar los ajustes.

Ajuste de fecha y hora

Nota: Cuando se registra en Total Connect Comfort el termostato automáticamente

configura la hora en el termostato y también ajusta automáticamente el horario de

verano.

5 69-2733EFS—05

Opciones y funciones de configuración

Puede cambiar las opciones en diversas funciones del sistema. Las funciones disponibles

dependen del tipo de sistema que usted tenga. Las funciones, designadas con números de

cuatro dígitos, junto con las opciones disponibles se describen en las páginas 5–8.

Este termostato está preconfigurado para un sistema de calefacción/refrigeración de

una sola etapa. La función de configuración 0170 para la bomba de calor ajustará las

configuraciones predeterminadas.

1 Presione SYSTEM (Sistema). Verá varios botones en blanco

en la parte inferior de la pantalla.

2 Mantenga presionadas las dos teclas en blanco que están

a cualquiera de los lados de la tecla central en blanco

durante aproximadamente cinco segundos, hasta que la

pantalla cambie.

3 Alterne a través de las funciones, presione st junto al

número de cuatro dígitos que se encuentra a la izquierda.

4 Según sea necesario, cambie las opciones de cualquier

función presionando st junto al número que se

encuentra a la derecha.

5 Cuando haya realizado todas las modificaciones, presione DONE (Terminado) para

guardar y salir.

Configuración del sistema

Available options depend on thermostat model.

Función Configuraciones y opciones

0112 Nombre del dis-

positivo

Este nombre

identicará el

termostato cuando

usted lo observe de

manera remota.

Si registra múltiples

termostatos, debe

darle a cada uno un

nombre diferente.

52 = Thermostat

1 Basement 18 Fireplace 35 Media Room 52 Thermostat

2 Bathroom 19 Foyer 36 Music Room 53 Upper Level

3 Bathroom 1 20 Game Room 37 Nursery 54 Utility Room

4 Bathroom 2 21 Garage 38 Office 55 Walk In Closet

5 Bathroom 3 22 Great Room 39 Office 1 56 Wine Cellar

6 Bedroom 23 Guest Room 40 Office 2 57 Workshop

7 Bedroom 1 24 Gym 41 Pantry 64 Conference Room

8 Bedroom 2 25 Kid's Room 42 Play Room 65 Dressing Room

9 Bedroom 3 26 Kitchen 43 Pool Room 66 Meeting Room

10 Bedroom 4 27 Kitchen 1 44 Porch 67 Machine Room

11 Boat House 28 Kitchen 2 45 Rec Room 68 Open Area 1

12 Bonus Room 29 Laundry Room 46 Sewing Room 69 Open Area 2

13 Computer Room 30 Library 47 Spa 70 Server 1

14 Den 31 Living Room 48 Storage Room 71 Server 2

15 Dining Room 32 Lower Level 49 Studio 72 Stock Room

16 Exercise Room 33 Master Bath 50 Sun Room

17 Family Room 34 Master Bed 51 Theater

0120 Conguración del

año (primeros dos

dígitos)

20 = Año 20xx

21 = Año 21xx

0130 Conguración del

año (últimos dos

dígitos)

01–99 (por ej., 2001 a 2099)

0140 Conguración del

mes 01–12 (por ej., enero a diciembre)

0150 Conguración de la

fecha 01–31

0160 Opciones de

cronograma

4 El cronograma del programa está activado (programable para 7 días).

0 El cronograma del programa está desactivado. No se puede programar el

termostato.

DONE CANCEL

TUE

6:00

SYSTEM

HEAT

DONE

0120

MCR31563

69-2733EFS—05 6

Configuración del sistema

Función Configuraciones y opciones

0165 Recuperar

conguraciones

predeterminadas

0 Continúe utilizando el cronograma programado.

1 Restablezca la programación del termostato a la configuración de ahorro

de energía.

0170 Seleccionar el tipo

de sistema

Si no está seguro

sobre el tipo

de sistema de

calefacción/

refrigeración

que tiene o si

tiene alguna otra

pregunta, visite

withermostat.com

1 Calor/frío: Calefacción a gas, aceite o eléctrica con aire acondicionado

central.

2 Bomba de calor: Bomba de calor sin calor de reserva ni calor auxiliar.

3 Calefacción únicamente (sin ventilador): Calefacción a gas, aceite o

agua caliente sin aire acondicionado central.

4 Calefacción únicamente con ventilador: Calefacción a gas, aceite o

eléctrica sin aire acondicionado central.

5 Calefacción únicamente (sin ventilador): Calefacción a gas, aceite o

agua caliente sin aire acondicionado central.

6 Refrigeración únicamente: Aire acondicionado central únicamente.

7 Bomba de calor: Bomba de calor con calor de reserva o auxiliar.

8 Etapas múltiples de calefacción/refrigeración: 2 etapas de calefacción

(cables en W y W2); 2 etapas de refrigeración (cables en Y e Y2).

9 Etapas múltiples de calefacción/refrigeración: 2 etapas de calefacción

(cables en W y W2); 1 etapa de refrigeración (cable en Y).

10 Etapas múltiples de calefacción/refrigeración: 1 etapa de calefacción

(cable en W); 2 etapas de refrigeración (cables en Y e Y2).

11 Bomba de calor etapas múltiples: 2 etapas de calefacción (cables

en W e W2), 2 etapas de refrigeración (cables en Y e Y2) (sin calor de

auxiliar).

12 Bomba de calor etapas múltiples: 3 etapas de calefacción (cables en

W, W2, e Aux), 2 etapas de refrigeración (cables en Y e Y2) (con calor

de auxiliar).

0173 Sistema de bomba

de calor

0 Bomba de calor aire a aire

1 Bomba de calor geotérmica

Nota: según las configuraciones del sistema, es posible que las funciones de esta página no aparezcan.

0180 Control del ventila-

dor de calefacción

0 Calefacción a gas o aceite: Utilice esta configuración si tiene un sistema de

calefacción a gas o aceite (el sistema controla el funcionamiento del ventilador).

1 Calor eléctrico: Utilice esta configuración si tiene un sistema de calefacción

eléctrico (el termostato controla el funcionamiento del ventilador).

0190 Válvula de cambio

para bombas de

calor (bombas de

calor únicamente)

0 Válvula de cambio de refrigeración: Utilice esta configuración si conectó

un cable con la etiqueta “O” al terminal O/B.

1 Válvula de cambio de calefacción: Utilice esta configuración si conectó

un cable con la etiqueta “B” al terminal O/B.

0200 Fuente de calor de

reserva

0 Eléctrica

1 Combustible fósil

0210 Kit de combustible

fósil externo

0 No

1 Sí

0220 Índice del ciclo del

compresor en la 1a

etapa

3 Se recomienda para la mayoría de los compresores.

[Otras opciones: 1, 2, 4, 5 ó 6 CPH]

0230 Índice del ciclo del

compresor en la 2a

etapa

0240 Frecuencia del

ciclo de calefacción

5 Equipo de calefacción a gas o aceite: Equipo de calefacción estándar a

gas o aceite (menos del 90% de eficacia).

9 Equipo de calefacción eléctrica: Sistemas de calefacción eléctrica.

3 Equipo de calefacción con agua caliente o de gran eficiencia: Equipo

de calefacción con agua caliente o a gas (más del 90% de eficacia).

1 Sistema de vapor o gravedad a gas/aceite: Sistemas de calefacción por

vapor o gravedad.

[Otras opciones: 2,4,6,7,8,10,11,12]

0250 Frecuencia del ci-

clo de calefacción,

etapa 2

0260 Frecuencia del ci-

clo de calefacción,

etapa 3

7 69-2733EFS—05

Función Configuraciones y opciones

0280 Iluminación de

fondo

0 La luz de fondo se apaga y, luego, se enciende durante,

aproximadamente, 8 segundos después de presionar la tecla.

1 La luz de fondo siempre se mantiene encendida a baja intensidad y brillo

total después de presionar la tecla.

0300 Cambio manual/

automático

0 Cambio manual (Heat/Cool/Off [Calor/Frío/Apagado]).

1 Cambio automático (Heat/Cool/Off [Calor/Frío/Apagado]). Activa,

automáticamente, la calefacción o la refrigeración conforme a la

temperatura ambiente. Nota: el sistema mantiene una diferencia mínima

de 3 °F entre las configuraciones de calefacción y refrigeración.

0310 Conversión de

banda muerta

automática

3 Temperatura de calefacción/refrigeración con una

diferencia de 3 °F (1.5 °C)

[Otras opciones: de 2 a 9 [de 2 °F a 9 °F/de 1 °C a 5 °C)]

0320 Formato de la tem-

peratura (°F/°C)

0 Fahrenheit

1 Centígrados

0330 Ajuste de horario

de verano

automático

0 Apagado

1 Encendido

0340 Sensor remoto de

temperatura

0 Ninguno

1 Exterior para visualización 2 Exterior para control

3 Interior remoto

0346 Cambio de la

bomba de calor de

combustible dual

al temporizador del

sistema de calefac-

ción

0 Apagado

0.5 30 minutos

1 1 hora

1.5 1.5 horas

2 2 horas

3 3 horas

4 4 horas

5 5 horas

6 6 horas

8 8 horas

10 10 horas

12 12 horas

14 14 horas

16 16 horas

0347 Temperatura de

descenso (estado

constante)

2 °F (1.0 °C)

[Otras opciones: se muestran en °F o °C]

0349 Temperatura de de-

scenso manual del

calor de reserva

0 Confort (Off [apagado])

1 Ahorro

0350 Bloqueo del com-

presor de la bomba

de calor

0 Off (apagado)

[Otras opciones: se muestran en °F o °C]

0360 Bloqueo de la

bomba de calor

auxiliar

0 Ninguno

[Otras opciones: se muestran en °F o °C]

0500 Recordatorio de

cambio del ltro

El recordatorio

aparece después

de la cantidad de

días seleccionados

de tiempo de

funcionamiento, no

del tiempo real.

0 Apagado (sin recordatorio)

Recordatorio después de:

1 10 días de tiempo de funcionamiento (aprox., 1 mes calendario)

2 30 días de tiempo de funcionamiento (aprox., 3 meses calendario)

3 60 días de tiempo de funcionamiento (aprox., 6 meses calendario)

4 90 días de tiempo de funcionamiento (aprox., 9 meses calendario)

5 120 días de tiempo de funcionamiento (aprox., 1 año calendario)

6 180 días de tiempo de funcionamiento (aprox., 18 meses calendario)

7 270 días de tiempo de funcionamiento (aprox., 2 años calendario)

8 365 días de tiempo de funcionamiento (aprox., 3 años calendario)

0502 Tiempo de fun-

cionamiento del

ltro del sistema de

calefacción

0 Cuenta el tiempo de funcionamiento de calor y frío

1 Cuenta el tiempo de funcionamiento de frío únicamente

0510 Recordatorio de

reemplazo de la

almohadilla del

humidicador

0 Desactivado

1 Tiempo de funcionamiento de 30 días (aproximadamente 3 meses)

2 Tiempo de funcionamiento de 60 días (aproximadamente 6 meses)

3 Tiempo de funcionamiento de 90 días (aproximadamente 9 meses)

Configuración del sistema

69-2733EFS—05 8

Función Configuraciones y opciones

0520 Recordatorio de

reemplazo de lám-

para UV

0 Desactivado

1 365 días

2 730 días

0530 Adaptive Intelligent

Recovery

1 Encendido

0 Apagado

0580 Protección del

compresor

5 5 minutos de apagado del compresor [Otras opciones: 0, 1, 2, 3 o 4

minutos de tiempo de apagado]

0600 Rango de paradas

de la temperatura

de calefacción

90 La configuración máx. de temperatura de calefacción es 90 °F (32 °C)

[Otras opciones: 40-89 °F (4 °C a 32 °C)]

0610 Rango de paradas

de la temperatura

de refrigeración

50 La configuración mín. de temperatura de refrigeración es 50 °F (10 °C)

[Otras opciones: 51-99 °F (11 °C a 37 °C)]

0640 Formato del reloj 12 Reloj de 12 horas (por ej., “3:30 p.m.”)

24 Reloj de 24 horas (por ej., “15:30”)

0650 Temporizador para

funcionamiento

prolongado del

ventilador (calefac-

ción)

0 Off (apagado)

90 El ventilador funciona durante 90 segundos después de que termina la

demanda de calefacción

[Otras opciones: 30, 60, 120]

0660 Temporizador para

funcionamiento

prolongado del

ventilador (refriger-

ación)

0 Off (apagado)

90 El ventilador funciona durante 90 segundos después de que termina la

demanda de refrigeración

[Otras opciones: 30, 60, 120]

0670 Bloqueo del teclado 0 Teclado numérico desbloqueado (totalmente funcional)

1 Parcialmente bloqueado (solo acceso a las configuraciones de

temperatura)

2 Totalmente bloqueado

0680 Control de la

temperatura de

calefacción

2 Control de temperatura estándar (recomendado)

1 Elija si la habitación está más cálida que la temperatura configurada

3 Elija si la habitación no alcanza la temperatura configurada

0690 Control de la

temperatura de

refrigeración

2 Control de temperatura estándar (recomendado)

1 Elija si la habitación está más fría que la temperatura configurada

3 Elija si la habitación no alcanza la temperatura configurada

0695 Finalizar en la etapa

de frío máximo

0 No

1 Sí

0696 Finalizar en la etapa

de calor máximo

0 No

1 Sí

0700 Ajuste del indica-

dor de temperatura

0 El termostato muestra la temperatura real de la habitación

[Otras opciones: ajuste de -3, -2, -1, 1, 2, 3 °F (-1.5 °C a 1.5 °C)]

0710 Restaurar congu-

raciones originales

0 No

1 Desconecta el termostato de la red WiFi y restaura las configuraciones

originales (borra las personalizaciones)

0890 WiFi encendida/

apagada

1 La red WiFi está encendida y puede conectarse a una red WiFi.

0 La red WiFi está apagada. No se puede conectar el termostato a una

red WiFi. Si no va a conectar el termostato a una red WiFi, el texto “Wi-

Fi Setup” (Configuración de la red WiFi) desaparecerá del Centro de

mensajes.

0900 Conexión a la red

WiFi

1 Está conectado a una red WiFi. Se configura automáticamente cuando el

termostato está conectado a la red WiFi.

0 Configure a 0 para desconectarse de la red WiFi.

Configuración del sistema

9 69-2733EFS—05

Prueba del sistema del instalador

DONE

0120

DONE

TEST

MCR29488

Durante la configuración del instalador, oprima t

repetidamente hasta que aparezca “Test” en pantalla.

Número

de prueba

Oprima st para seleccionar la prueba

Oprima DONE para terminar la prueba

1Sistema de

refrigeración

0 Compresor y ventilador apagados.

1 Compresor y ventilador encendidos.

2 Compresor de segunda etapa encendido.

2Sistema de

ventilador

0 Ventilador apagado.

1 Ventilador encendido.

3Sistema de

calefacción

0 Calefacción y ventilador apagados.

1 Calefacción encendida (ventilador encendido si la función 0170 se

ja en bomba de calefacción, o si la función 0180 se ja en “1”)

2 Compresor de segunda etapa encendido

4Sistema de

calefacción de

emergencia

0 Se apagan la calefacción y el ventilador de emergencia

1 Se encienden la calefacción y el ventilador de emergencia

2 Calefacción de segunda etapa encendido (Calefacción auxiliar)

Prueba del sistema Estado del sistema

Oprima st para cambiar el estado

PRECAUCIÓN: RIESGO DE DAÑOS AL EQUIPO: Durante las pruebas se suspende la

protección del compresor. Para evitar daños al equipo evite ciclar el compresor demasiado

rápido.

Rangos de temperatura

• Calefacción: 40° a 90°F (4.5° a 32°C)

• Refrigeración: 50° a 99°F (10° a 37°C)

Temperatura ambiental de funcionamiento

• 0° a 120°F (-18° a 49°C)

Temperatura de envío

• -30° a 150°F (-34° a 66°C)

Humedad relativa de funcionamiento

• 5% a 90% (sin condensación)

Dimensiones físicas

• 4-23/25” H x 6-2/5” A x 1-19/46” P

• 125 mm H x 166 mm A x 36 mm P

Regímenes eléctricos

Terminal Tensión (50/60Hz) Corriente

W Calefacción 20-30 VCA 0.02-1.0 A

W2 Calefacción 20-30 VCA 0.02-0.6 A

Y Refrigeración 20-30 VCA 0.02-1.0 A

Y2 Refrigeración 20-30 VCA 0.02-0.6 A

Aux/E Calefacción

auxiliar 20-30 VCA 0.02-1.0 A

O/B Cambio 20-30 VCA 0.02-0.6 A

Especificaciones

69-2733EFS—05 10

11 69-2733EFS—05

® Marca Registrada en los E.U.A.

Apple, iPhone, iPad, iPod touch y iTunes son marcas comerciales de Apple Inc.

Todas las demás marcas comerciales son propiedad de sus respectivos dueños.

69-2733EFS—05 M.S. Rev. 02-14

Impreso en EE. UU.

Automatización y control desenlace

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Ltd

705 Montrichard Avenue

Saint-Jean-sur-Richelieu, Québec

J2X 5K8

http://customer.honeywell.com

Honeywell Th8320Wf Setup Guide 69 2733EFS 05 Wi Fi Touchscreen Programmable Thermostat

Navigation menu

Versions of this User Manual:

Views

Navigation
