hoover.com

OWNER’S MANUAL

Operating and Servicing Instructions

IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE.

Questions or concerns? For assistance, please call Customer Service at 1-800-944-9200

Mon-Fri 8am-7pm EST. PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

THIS PRODUCT IS INTENDED FOR HOUSEHOLD USE ONLY.

IF USED COMMERCIALLY WARRANTY IS VOID.

Español - página E1

Important Safeguards .............................................................................................. 3

Assembling Cleaner ................................................................................................. 5

Carton Contents .................................................................................................. 5

How To Use ............................................................................................................... 6

Cleaner Descriptions ........................................................................................... 6

Embedded Dirt FINDER™ Feature ..................................................................... 7

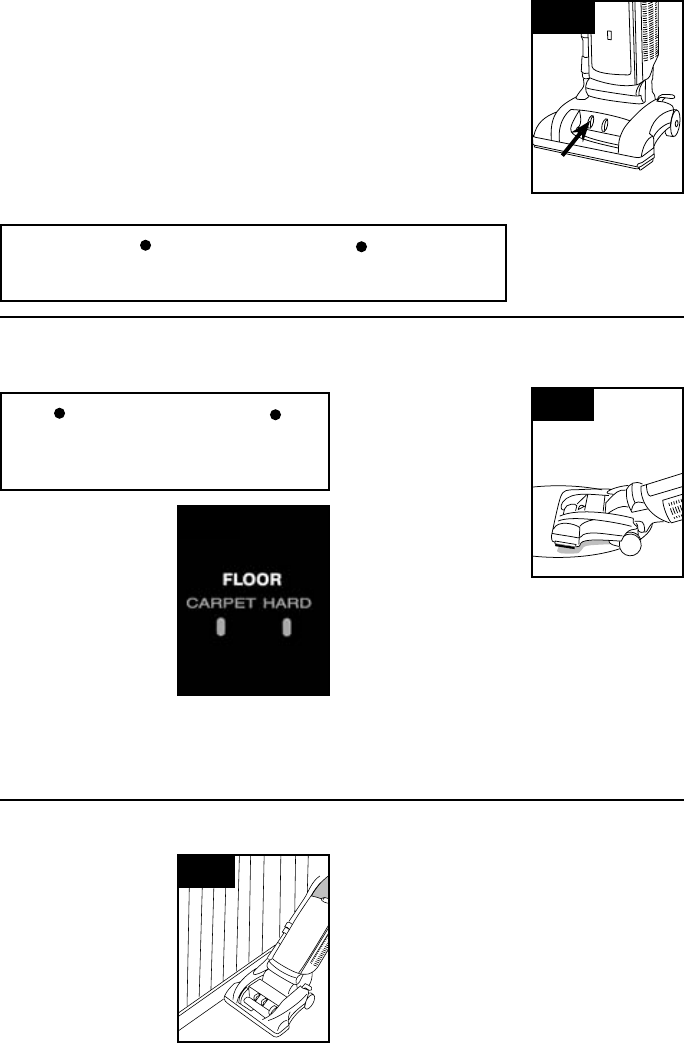

Carpet Height Adjustment ................................................................................... 8

Cleaning Tools ..................................................................................................... 9

Maintenance .............................................................................................................. 10

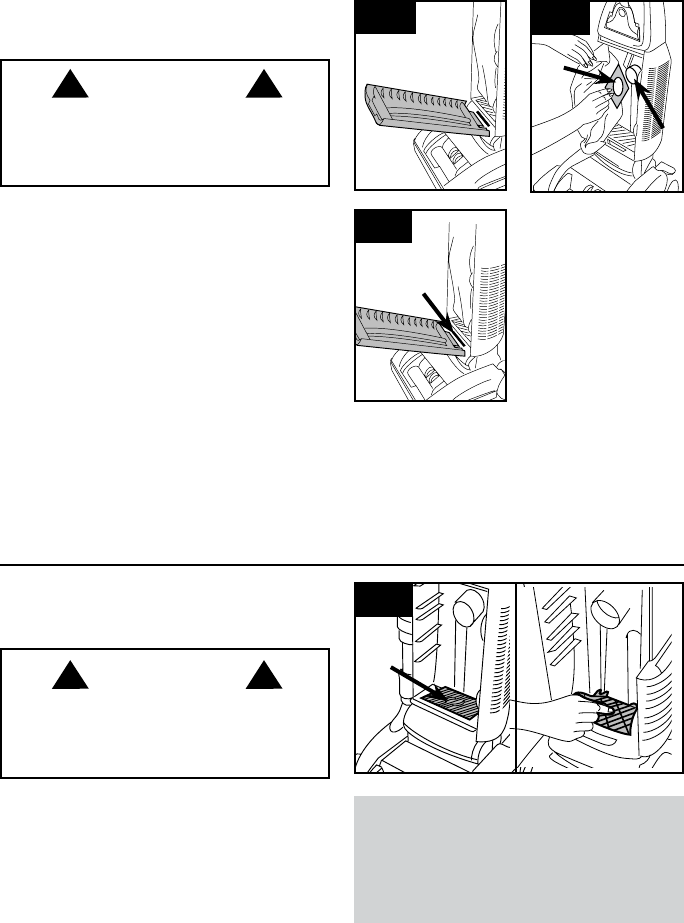

Filter Bag ............................................................................................................. 10

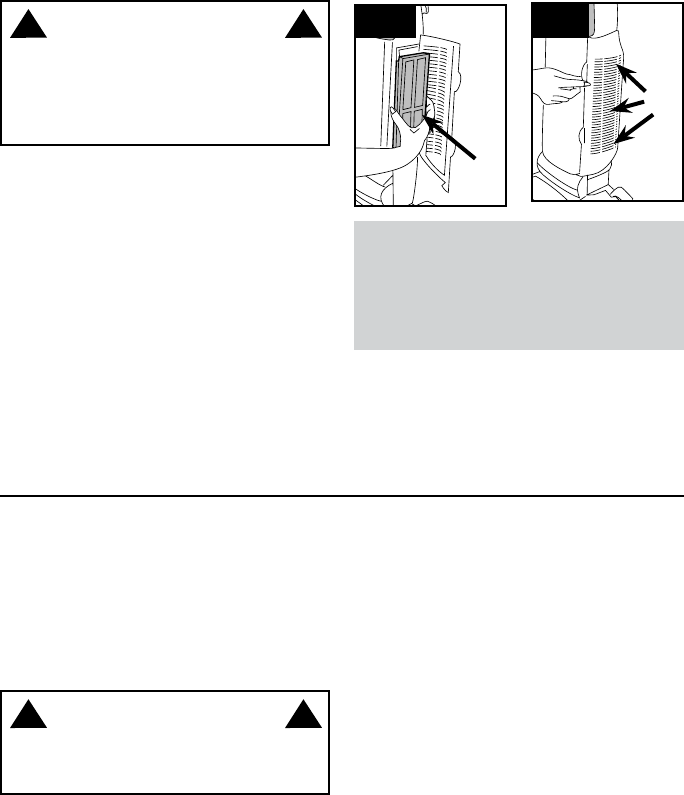

Filters .................................................................................................................. 11

Headlight ............................................................................................................. 12

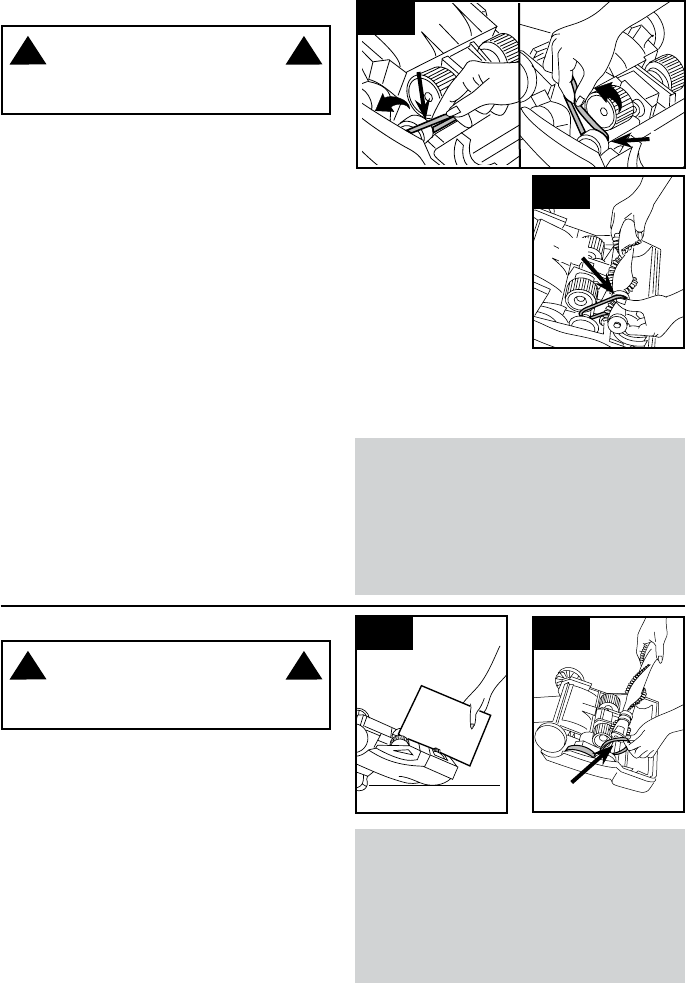

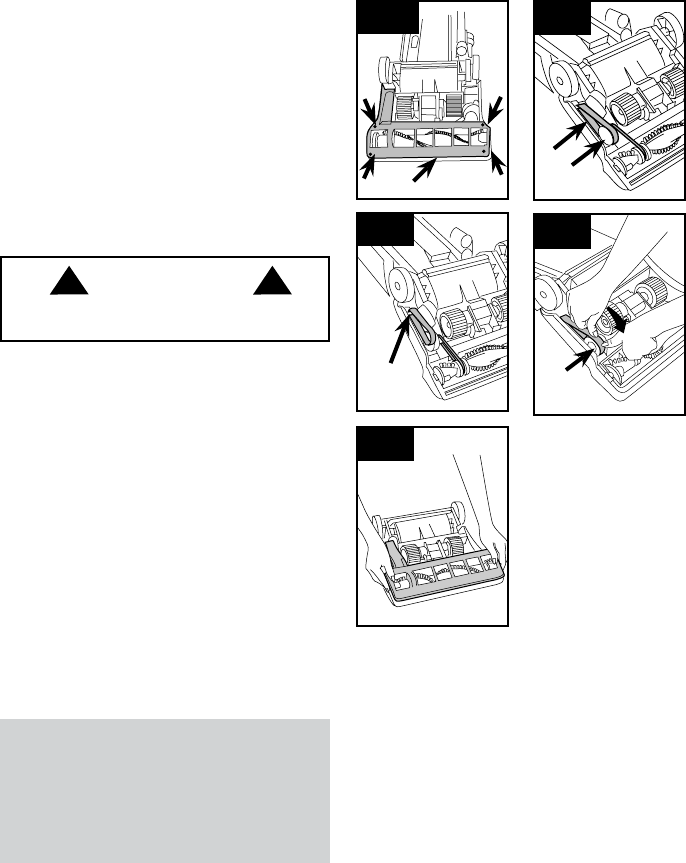

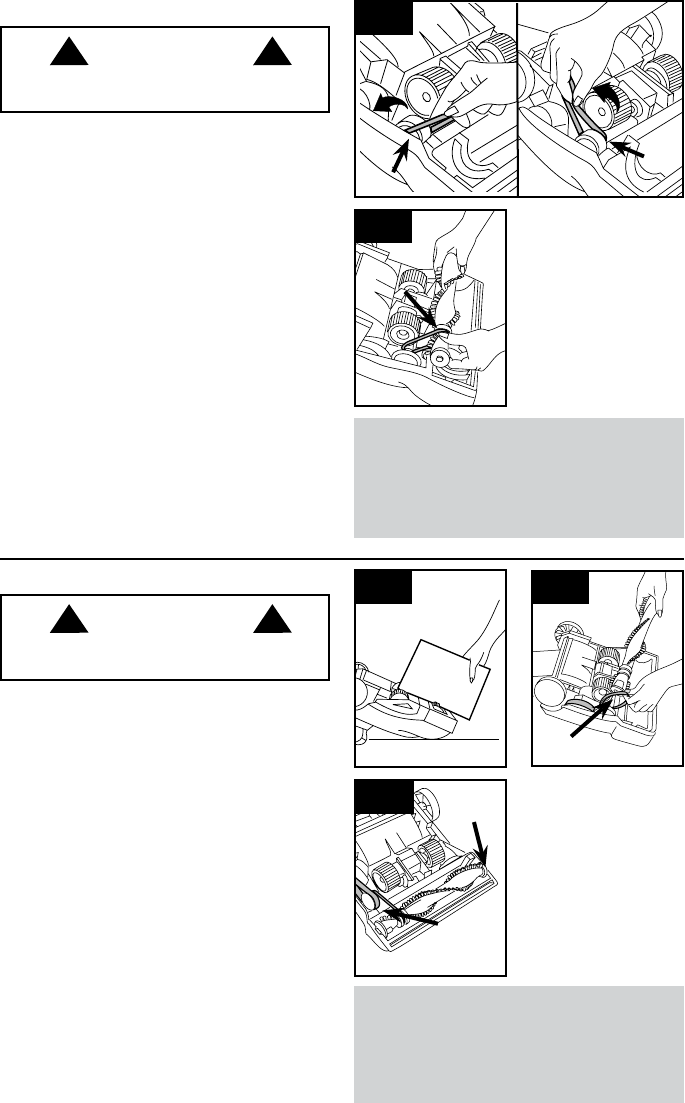

Belts .................................................................................................................... 13

Brushroll .............................................................................................................. 14

Powered Hand Tool ............................................................................................. 15

Edge Groomer ..................................................................................................... 15

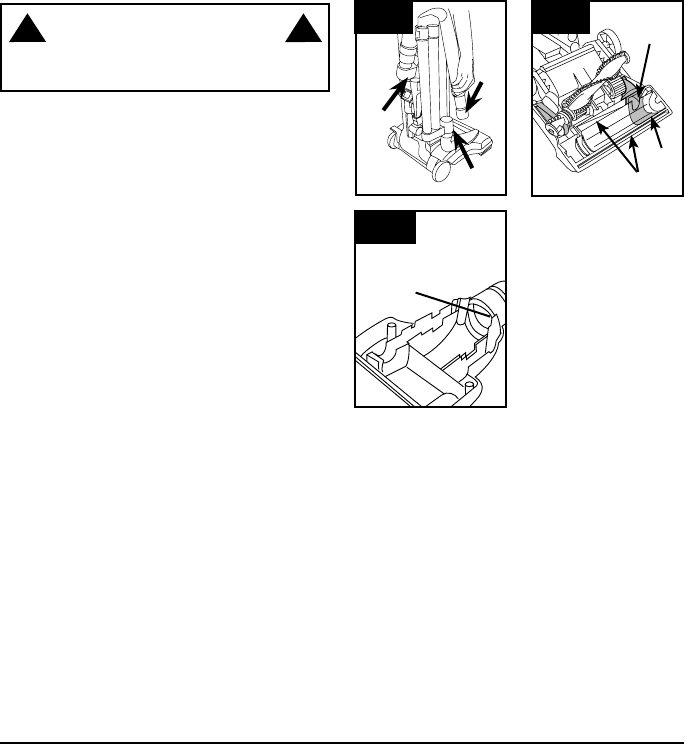

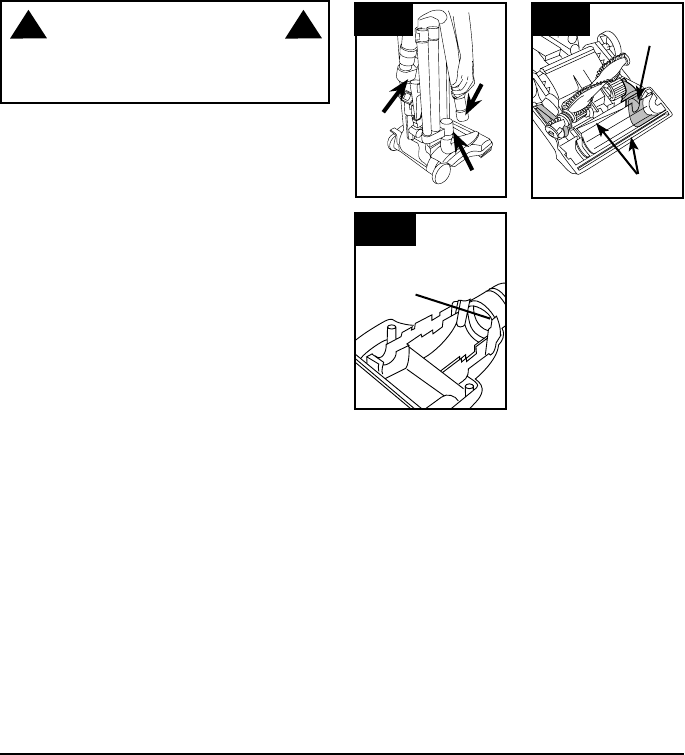

Clearing Blockages ............................................................................................. 16

Lubrication ........................................................................................................... 16

Troubleshooting ....................................................................................................... 17

Service....................................................................................................................... 18

CONTENTS

Thank you for choosing a HOOVER® product.

Please enter the complete model and Manufacturing

Code in the spaces provided.

MODEL

MFG. CODE

Hint: Attach your sales receipt to this owner’s manual.

Verification of date of purchase may be required for

warranty service of your HOOVER® product.

Be sure to register your product online at Hoover.com or

call 1-800-944-9200 to register by phone.

1-800-944-9200

Made in China

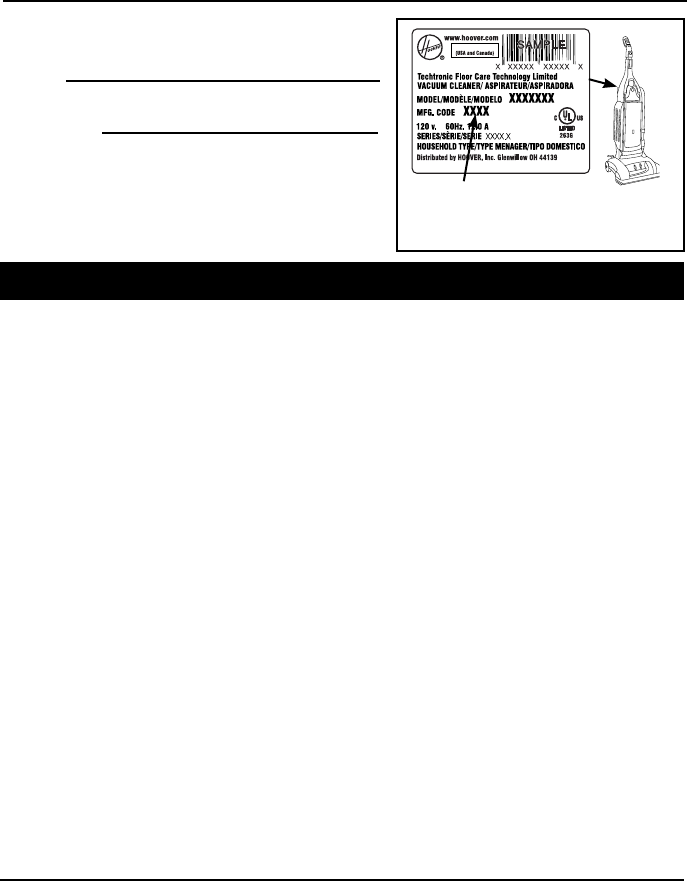

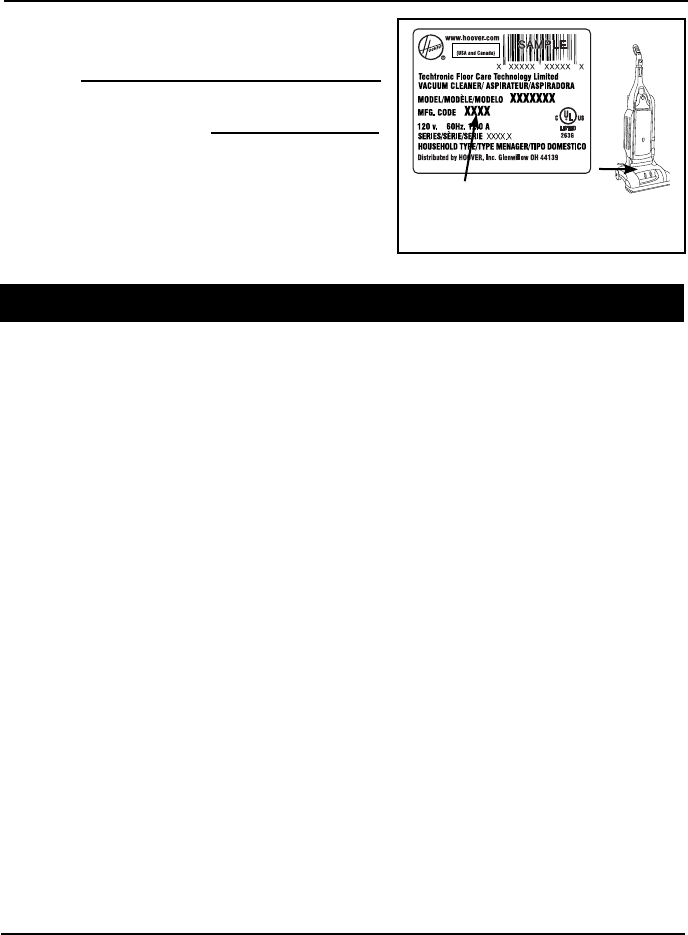

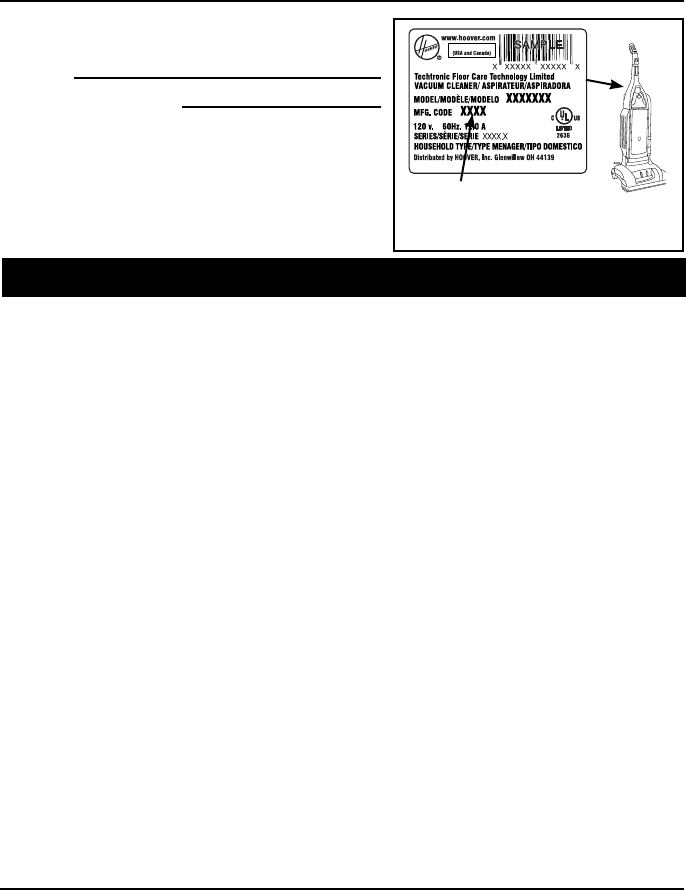

MANUFACTURING CODE

If you need assistance:

Visit our website at hoover.com. Follow the authorized dealer locator link to find the Hoover® authorized

dealer nearest you or call 1-800-944-9200 for an automated referral of Hoover® authorized dealer

locations (U.S. only) or to speak with a customer service representative; Mon- Fri 8am- 7pm EST.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

(Label located on lower handle of

cleaner)

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

When using an electrical appliance, basic precautions should always be

followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.

WARNING: TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR INJURY:

• Fully assemble before operating.

• Operate vacuum only at voltage specified on data label on lower handle of cleaner.

• Do not leave appliance when plugged in. Unplug from outlet when not in use and

before cleaning or servicing.

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Not intended for use by children age 12 and under.

Close supervision is necessary when used near children. To avoid injury or damage,

keep children away from product, and do not allow children to place fingers or other

objects into any openings.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments and products.

• Do not use with damaged cord or plug. If appliance is not working as it should, has

been dropped, damaged, left outdoors, or dropped into water, take it to a service

center prior to continuing use.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord

around sharp edges or corners. Do not place product on cord. Do not run appliance

over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle plug or appliance with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free

of dust, lint, hair, and anything that may reduce air flow.

• Keep hair, loose clothing, fingers, and all parts of body away from openings and

moving parts. Brushroll continues to rotate when in the upright position.

• Turn off all controls before unplugging.

• Use extra care when cleaning on stairs. To avoid personal injury or damage, and to

prevent the cleaner from falling, always place cleaner at bottom of stairs on floor.

Do not place cleaner on stairs or furniture, as it may result in injury or damage.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or fine

wood sandings, or use in areas where they may be present.

• Unplug before connecting Powered Hand Tool.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or

hot ashes.

• Do not use without dust bag and/or Filters in place.

• WARNING: This product contains chemicals known to the State of California to

cause cancer, birth defects or reproductive harm.

Actual model may vary from images shown.

• A Thermal Protector has been designed into your cleaner to protect it from

overheating. When the thermal protector activates the cleaner will stop running.

If this happens proceed as follows:

1. Turn cleaner OFF and unplug it from the electrical outlet.

2. Check fullness of filter bag; change if needed.

3. Inspect and remove blockage along the dirt path. This blockage may occur

at the: nozzle inlet, hose, hose tube, dirt tube, and filter bag inlet.

4. When cleaner is unplugged and motor cools for 30 minutes, the thermal

protector will deactivate and cleaning may continue.

If the thermal protector continues to activate after following the above steps, your

cleaner needs servicing.

CAUTION:

TO REDUCE THE RISK OF DAMAGE:

• Avoid picking up hard, sharp objects with this product, as they may cause damage.

• Store in a dry place. Do not expose machine to freezing temperatures.

• Do not use sharp objects to clean out hose as they can cause damage.

WARNING:

• To reduce the risk of electric shock, this appliance has a polarized plug (one blade

is wider than the other). This plug will fit in a polarized outlet only one way. If the

plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a

qualified electrican to install the proper outlet. Do not change the plug in any way.

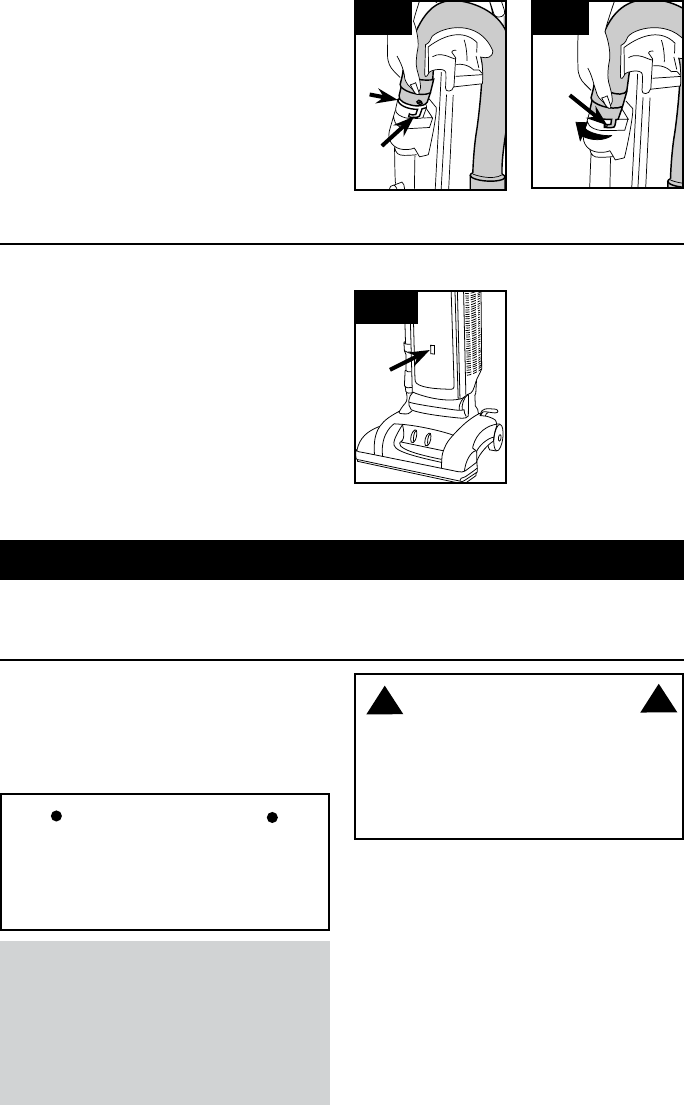

ATTACH HOSE

1.5

1.5 Align end of hose

with projection (E) over

slots (F) in dirt duct on

back of handle.

1.6 Slide hose into (F)

and twist hose to lock it

into place.

1.7 Position hose over

rack and into hose

tube (G).

1.6

1.7

IMPORTANT

Hose must be connected as shown for all operations.

Actual model may vary from images shown.

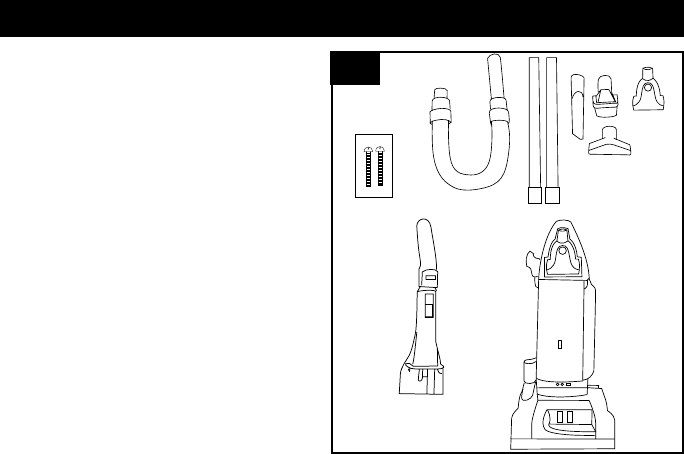

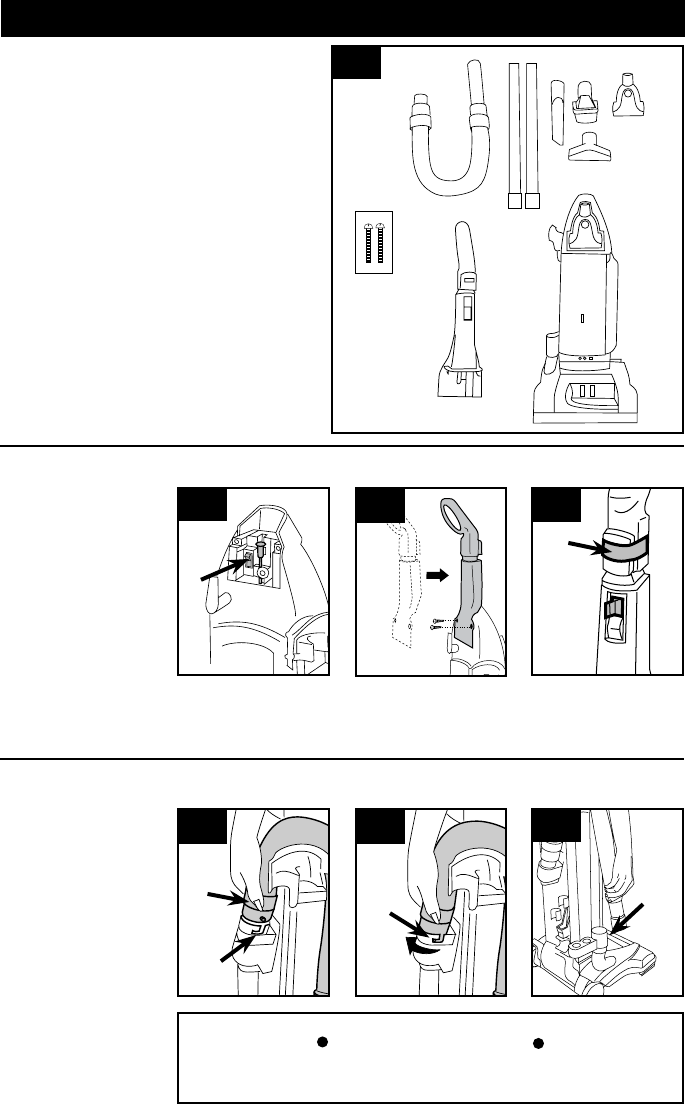

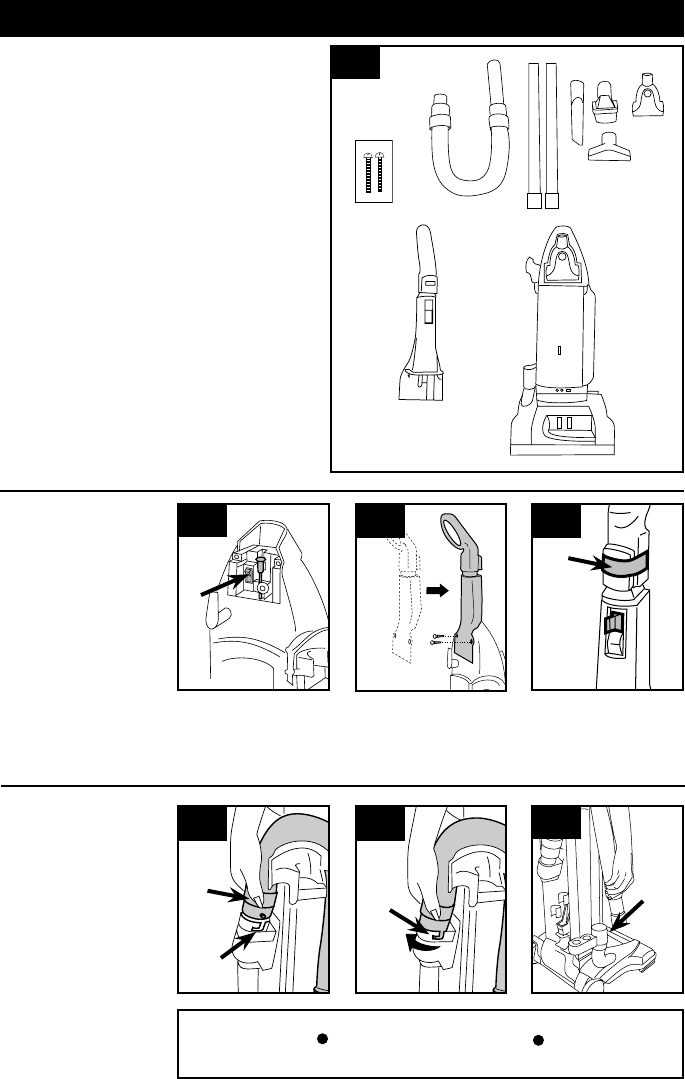

1.1 Remove all parts from carton and identify

each item shown. Make sure all parts are

located before disposing of packing.

A. Handle Screws

B. Hose*, Cleaning Tools* and Wands*

C. Handle

D. Cleaner Body

*Accessories may vary.

1.1 B

1.2 Looking at the back

of the cleaner, make

sure switch (A) is in the

OFF position.

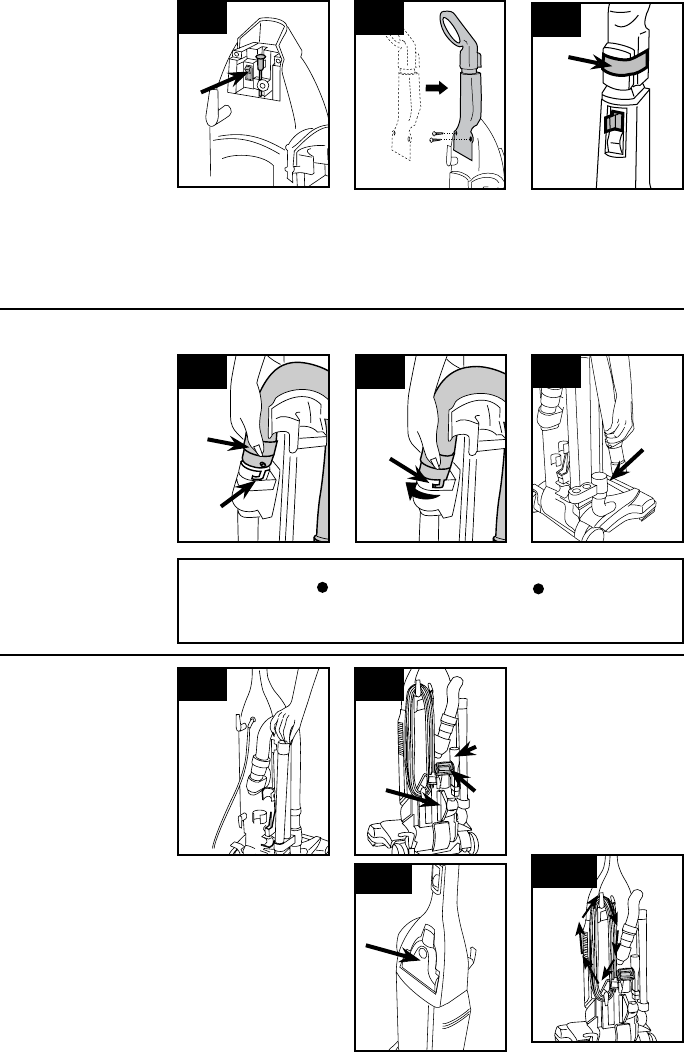

1.3 Push screws into

holes on back of

handle.

Using a Phillips screw

driver, tighten screws

securely.

1.4 Remove label (D)

from self-propel button.

1.2

ATTACH HANDLE 1.3

1.4

1. CLEANER ASSEMBLY

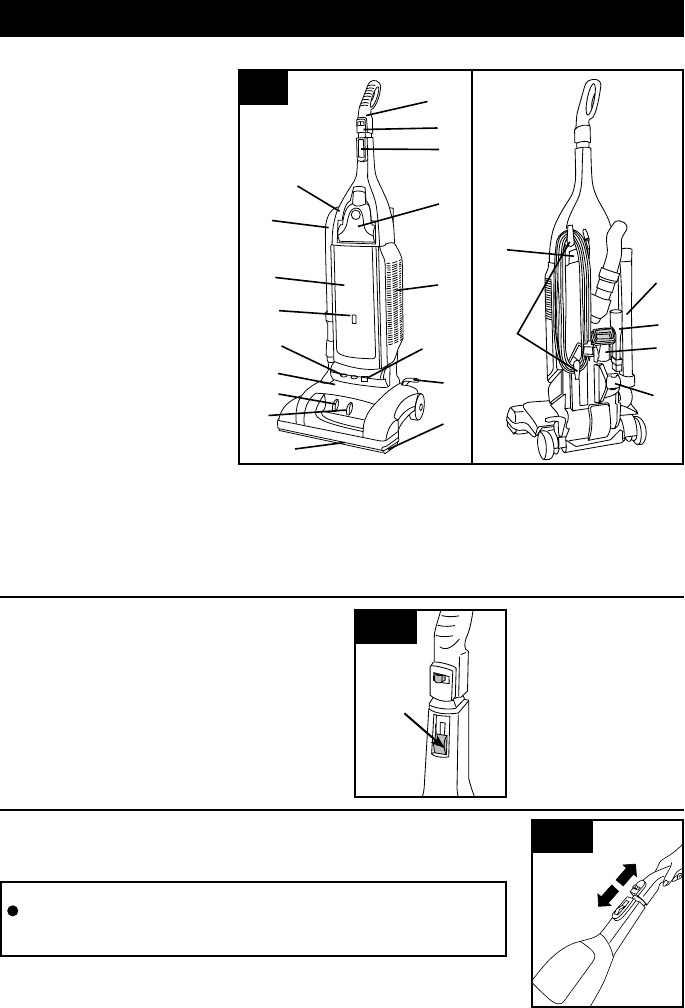

CARTON CONTENTS

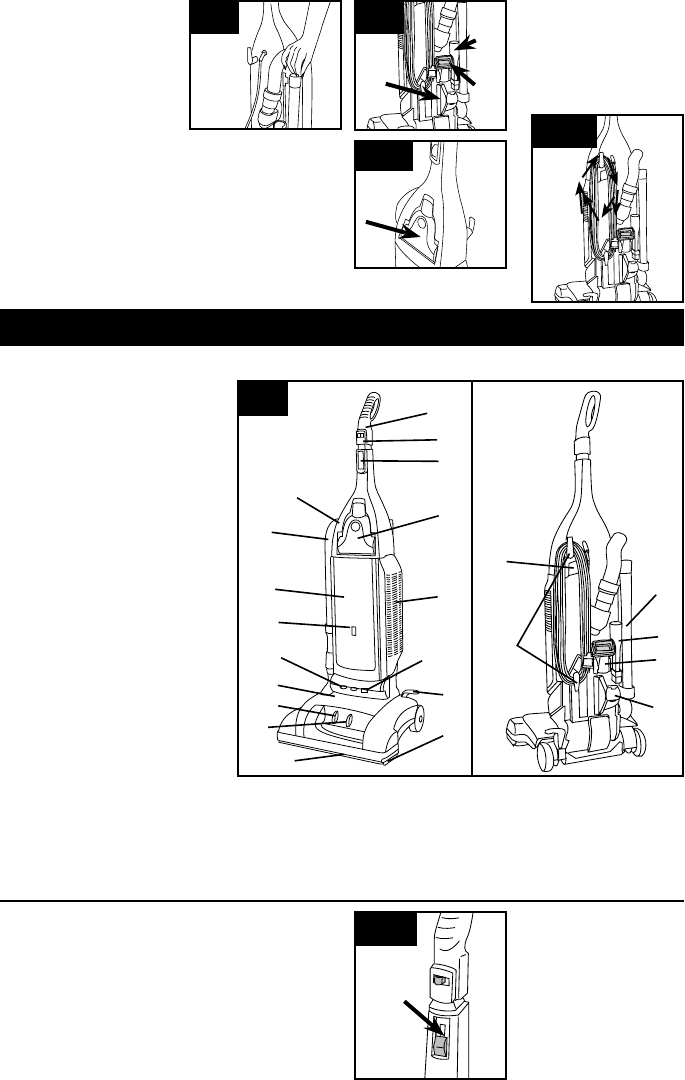

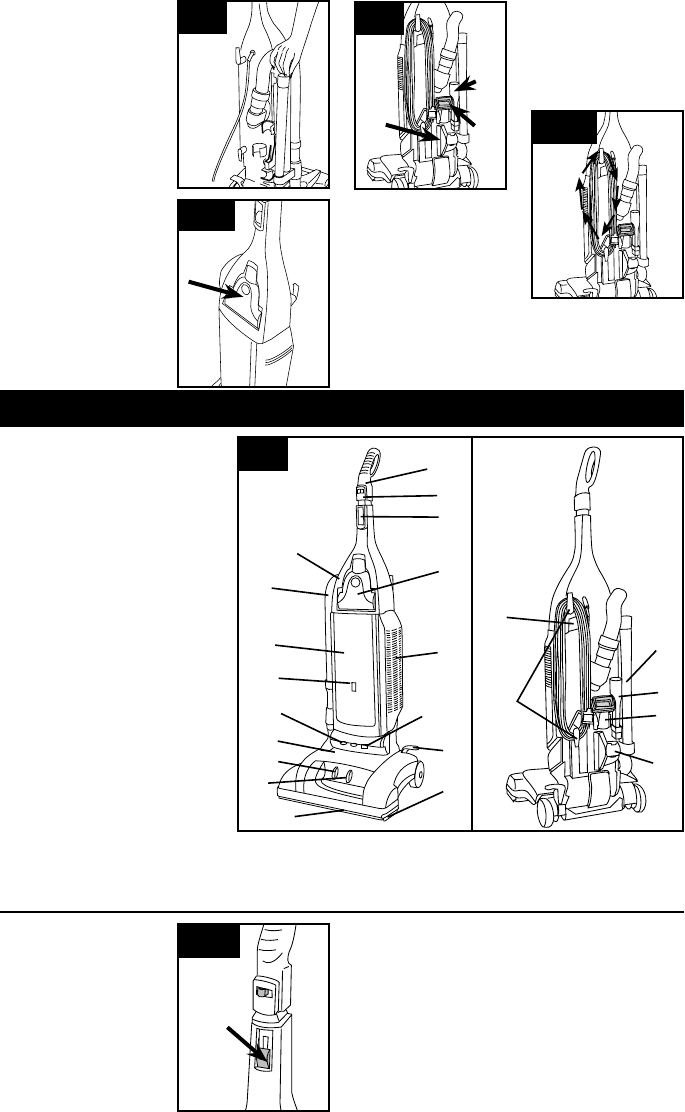

1. Handle

2. Self-Propel Button

3. ON-OFF Switch

4. Hose

5. Powered Hand Tool Holder

6. Powered Hand Tool

7. Final Filter Door

8. Handle Release Lever

9. Edge Groomers

10. Furniture Guard

11. Brushroll Control

12. Carpet Height Control

13. Headlight*

14. ‘Dirt FINDER’ Display*

15. Embedded ‘Dirt FINDER’

Sensitivity Switch*

16. Check Bag Indicator

17. Bag Door

18. Cord Hooks

19. Carrying Handle

20. Extension Wand

21. Dusting Brush*

22. Upholstery Tool*

23. Crevice Tool*

2. HOW TO USE

CLEANER DESCRIPTION 2.1

*Accessories not included with your model may be purchased

separately by visiting www.hoover.com, or your local HOOVER®

service center.

2.2

2.2 Plug cord into

electrical outlet.

To turn cleaner ON,

push switch up.

To turn cleaner OFF,

push switch down.

ON-OFF SWITCH

Actual model may vary from images shown.

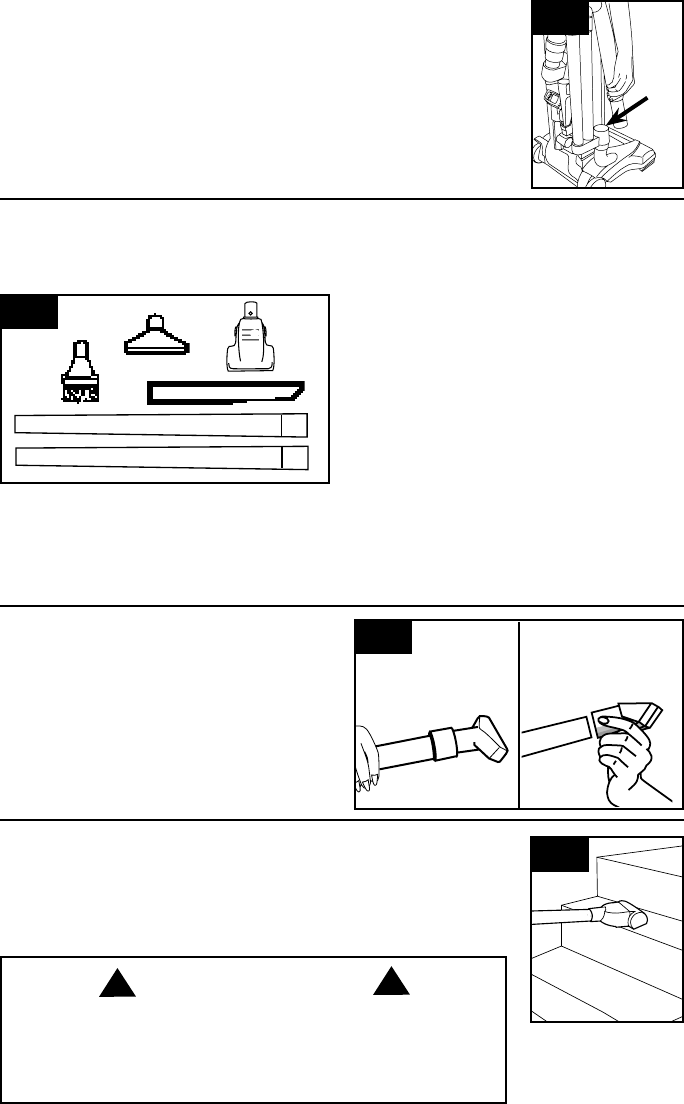

POSITION TOOLS 1.8

1.9

1.10

1.8 Place smaller

diameter end of wand,

into bottom of rack.

Snap wand into clip at

the top. Repeat with

other wand.

1.9 Snap dusting brush

(H), crevice tool (I) and

furniture nozzle (J) into

storage area on back of

cleaner.

1.10 Insert turbo tool

into holder bristles first,

push on the neck of the

turbo tool to snap in

place. Turbo tool should

fit securely inside turbo

tool holder.

1.11 Wrap cord on cord

hooks for convenient

storage. Attach the plug

to end of cord.

CORD STORAGE

1.11

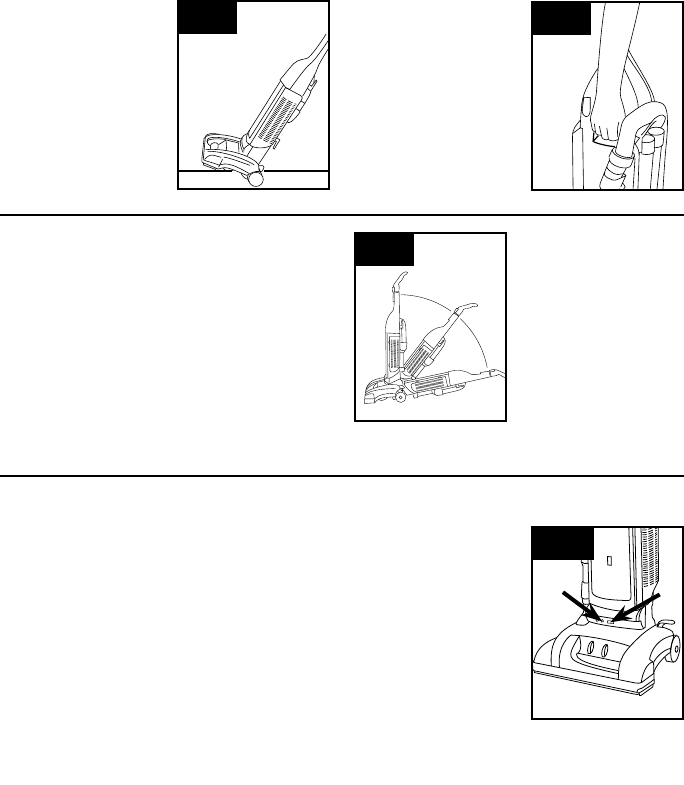

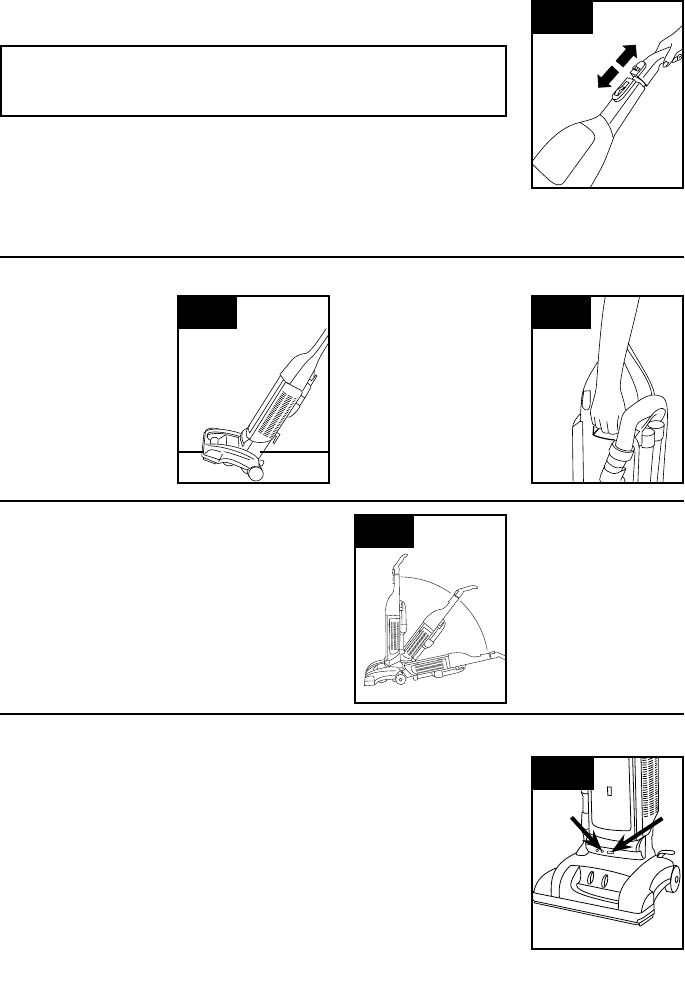

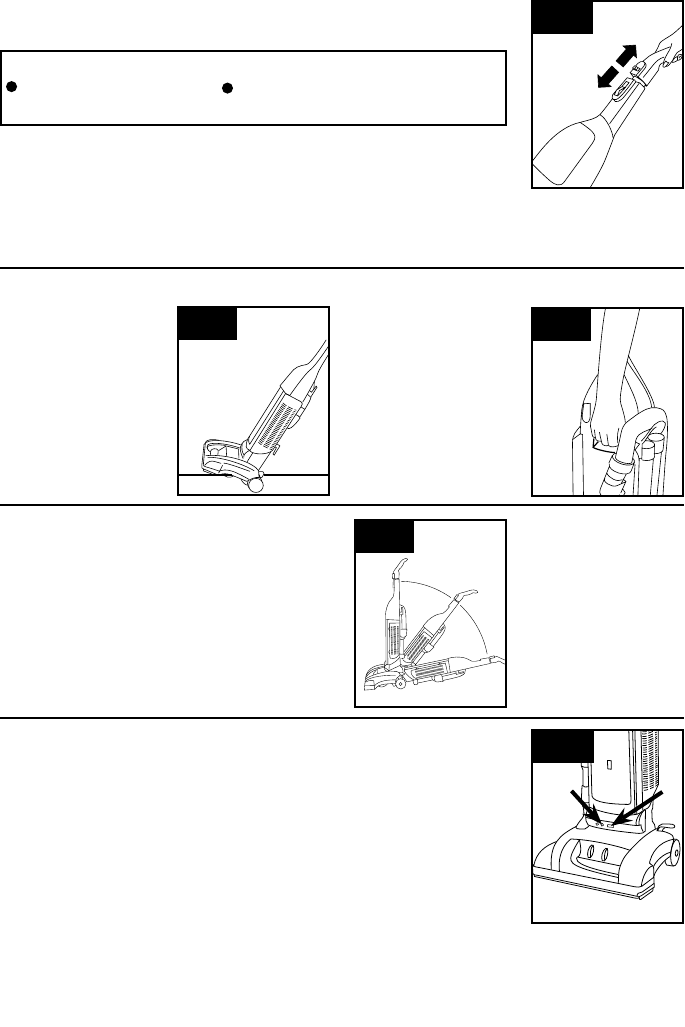

2.4 To move your

cleaner from room to

room, put handle in

upright position, tilt

cleaner back on rear

wheels and push

forward.

TRANSPORTING CLEANER

2.4 2.5 The cleaner can be

moved by using the

carrying handle located

on the back of the

cleaner.

2.5

CARRYING CLEANER

2.6 The handle of your cleaner has three positions;

upright for storage and when using cleaning tools;

operating position for general operation on carpet

and floors; low for reaching under low furniture.

Step on handle release lever to lower handle.

2.6

HANDLE POSITIONS

2.7 With red and green lights (A), the ‘Dirt FINDER’

system alerts the user to areas of carpet that may

need more cleaning attention. It is able to sense

when larger amounts of dirt particles, especially

embedded dirt, are removed.

To let you know that the ‘Dirt FINDER’ feature is

ready the red light will come on when the cleaner is

first turned on. After a few seconds, the red light will

go off and the green light will come on. Cleaning

may then begin.

The green light will remain on throughout cleaning

except when the detector senses that a larger

amount of dirt is being picked up; then the red light

will come on.

When the red light is on, you should take additional

cleaning strokes in the area until it changes to

green.

EMBEDDED DIRT FINDERTM FEATURE

(Available on select models only) AB

2.7

Actual model may vary from images shown.

2.3

2.3 This feature allows you to control how quickly the cleaner moves.

SELF-PROPEL FEATURE

The self-propel feature operates only

when the cleaner switch and the self

propel button are both ON.

IMPORTANT

To move forward, push handle forward and guide cleaner away from you.

To move backward, gently pull handle back and guide the cleaner toward you.

Guide cleaner carefully at first until you have adjusted to the ease of

operation.

For increased control in tight places (e.g., around and under furniture, non-

carpeted floors), slide the self-propel button to OFF to deactivate the feature.

• The red light may

seldom come on during

cleaning. This means

that your cleaner is

picking up primarily fine

surface dust and lint

which the system may

not detect, or that the

carpet is generally clean. To increase the feature’s

sensitivity to dirt, set the switch (B) to the “Hi”

position.

• At other times, the red light may stay on for a

considerable amount of time. This means that the

carpet contains a high level of dirt which is being

removed by the cleaner. To decrease the feature’s

sensitivity to dirt, set the switch to the “Reg.”

(Regular) position.

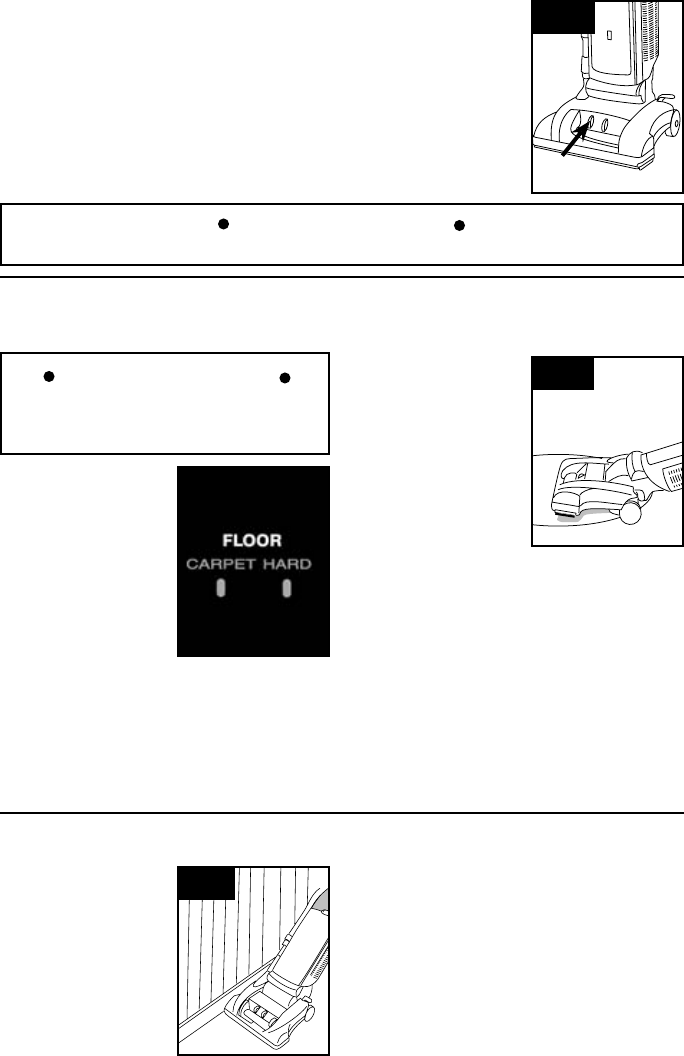

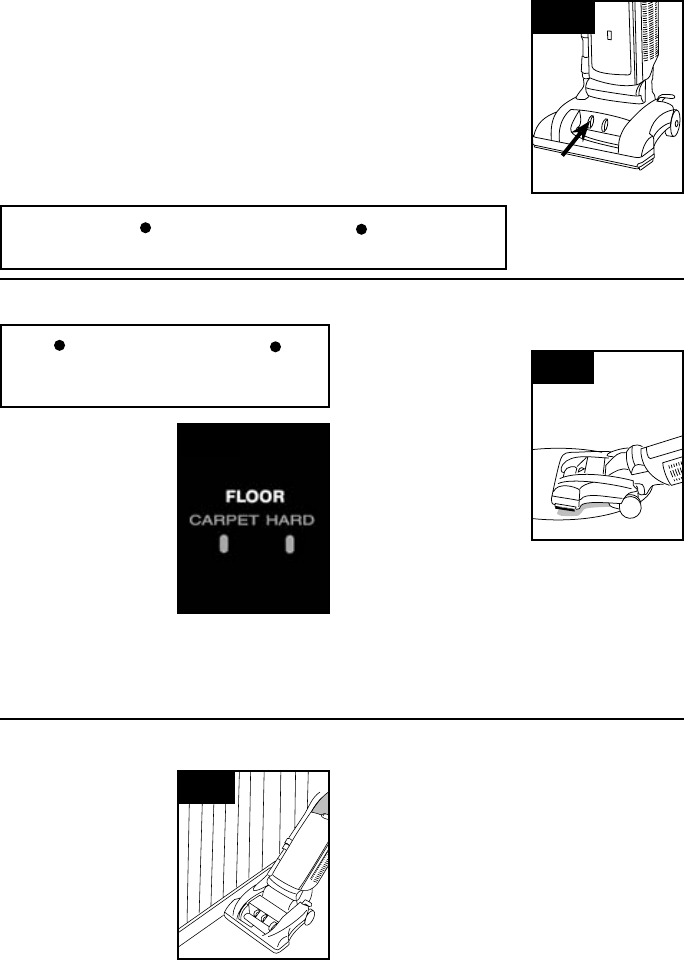

2.8 When it is necessary to raise and lower the front of the cleaner for various

carpet pile heights, slide the carpet height control (C) to the desired setting. To

easily adjust the carpet height adjustment, lightly lift the front of the nozzle while

adjusting the height adjustment knob.

For maximum cleaning performance, the following carpet height settings are

recommended:

• Low setting: for all types of carpet.

• Higher settings: for very deep pile carpet where easier pushing effort is desired,

while maintaining good cleaning performance. C

2.8

CARPET HEIGHT ADJUSTMENT

2.9 Move the brushroll

control only when the

handle is in the upright

position.

Slide control to

“Carpet” to turn

brushroll ON for

cleaning carpet or

rugs.

Slide control to “Hard”

to turn brushroll OFF

when cleaning bare

floors.

2.9

BRUSHROLL CONTROL

2.10

CLEANING LIGHTWEIGHT

FLEXIBLE RUGS

2.10 Stand on one end

of rug and move cleaner

toward other end or

edge. Before reaching

edge, push down on

handle. This will lift up

the front of cleaner as

shown and will prevent

rug from clinging to

cleaner.

Continue to lift front of

cleaner so that when

you have reached the

edge, it is completely off

the rug. Move cleaner

back to start again,

lower front of cleaner,

and use only forward

strokes.

2.11 Special edge

groomers are provided

on both sides of the front

of the cleaner to

remove dirt in carpet

near baseboards and

furniture.

Guide either side parallel

to the edge of carpet or

furniture.

EDGE CLEANING

2.11

IMPORTANT

When handle is in upright position, brushroll is

automatically OFF.

To clean the hose, wipe off dirt with a cloth

dampened in a mild detergent. Rinse with a

damp cloth.

Cleaning tools may be washed in warm water with

a detergent. Rinse and air dry before using.

HOW TO CLEAN TOOLS

Actual model may vary from images shown.

If the cleaner is difficult to push, slide control to the next higher setting.

IMPORTANT

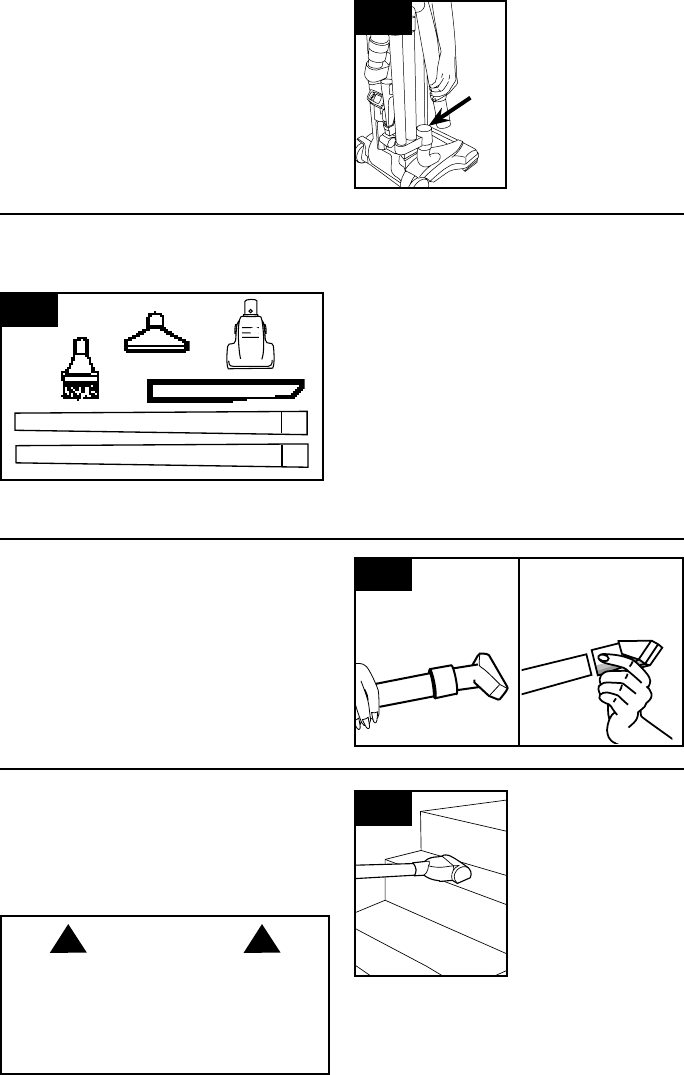

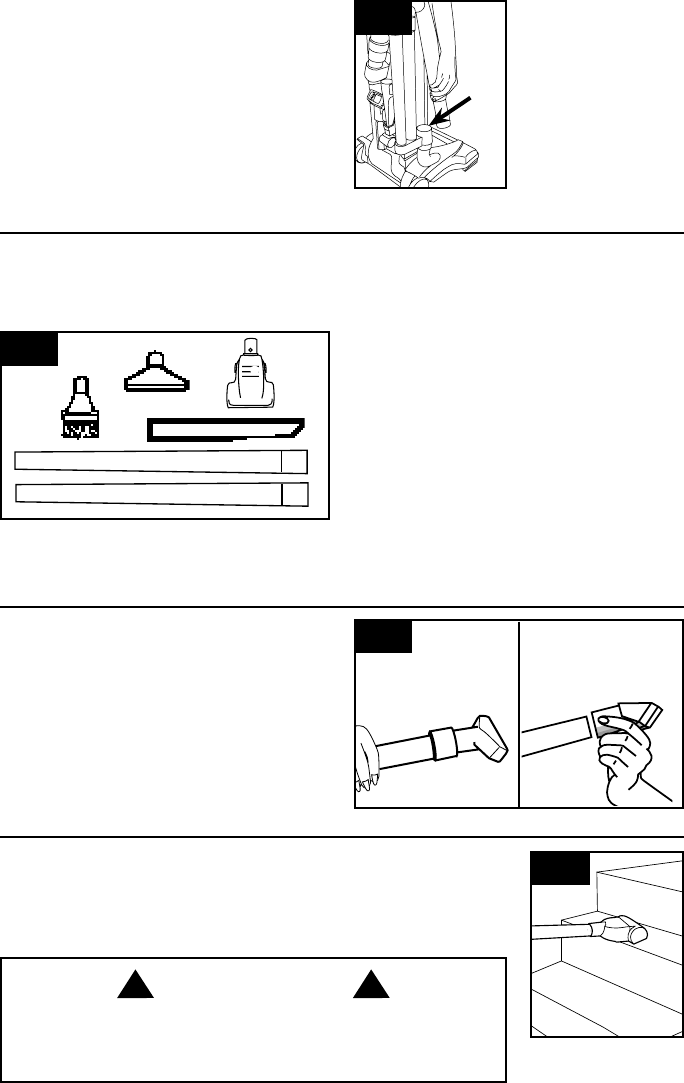

2.12 When using cleaning tools, cleaner handle

should be in the upright position to activate the

automatic “brushroll OFF” and for convenience in

moving the cleaner from one area to another.

Turn cleaner OFF before disconnecting and

connecting hose to hose tube (A).

To use hose, lift hose end as shown.

2.12

CLEANING TOOLS

A. Dusting brush may be used for carved furniture,

table tops, books, lamps, lighting fixtures, venetian

blinds, baseboards, shutters, and registers.

B. Furniture nozzle may be used for upholstered

furniture, draperies, mattresses, clothing, automobile

interiors, and carpeted stairs.

C. Crevice tool may be used in tight spaces, corners

and along edges in such places as dresser drawers,

upholstered furniture, stairs and baseboards.

D. Wands are used to give extra length to your

hose. Use them with any of the above tools.

E. Powered hand tool may be used for upholstered

furniture, carpeted stairs and hard-to-reach places.

2.13

ATTACH WAND AND TOOLS

2.14 Attach any tool or wand to the hose (G) by

pushing it firmly into hose.

Attach second wand or tool to wand (H) by pushing

it firmly onto the wand.

Twist wand or tool slightly to tighten or loosen the

connection.

SELECT PROPER TOOL

2.14

STAIR CLEANING

CAUTION

! !

Use extra care when cleaning on stairs. To

avoid personal injury or damage, and to prevent

the cleaner from falling, always place cleaner

at bottom of stairs or on floor. Do not place

cleaner on stairs or furniture, as it may result in

injury or damage.

2.15 Use the hose and powered hand tool or

furniture nozzle for stair cleaning.

With handle in upright position, clean from bottom

to top.

Actual model may vary from images shown.

(Tools may vary per model)

2.15

2.16

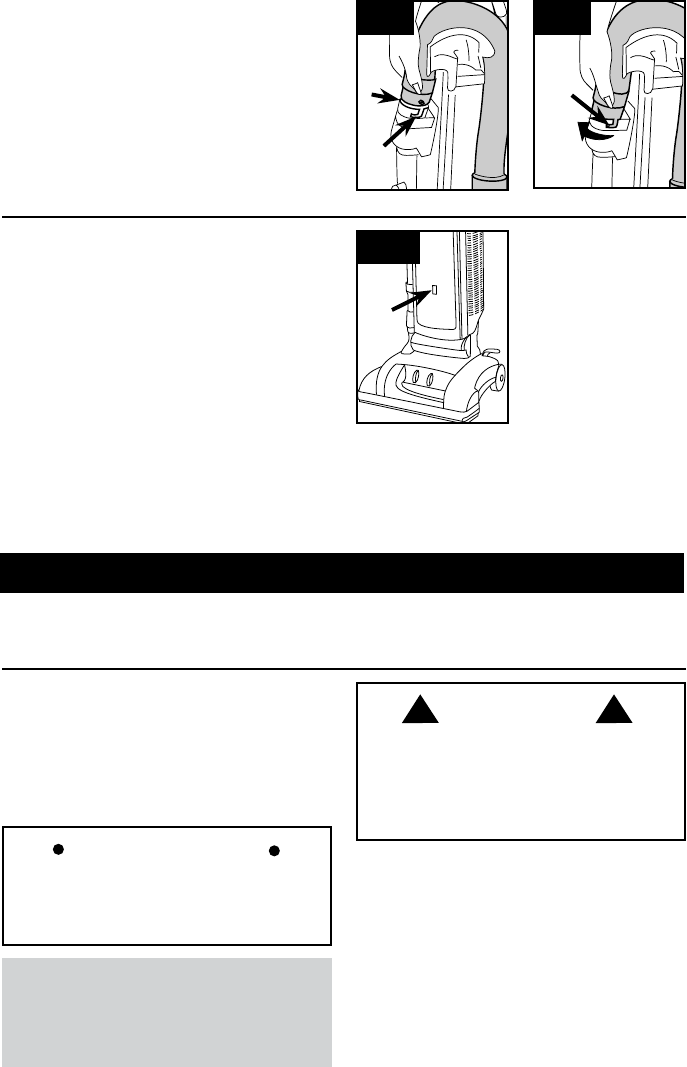

ATTACH HOSE

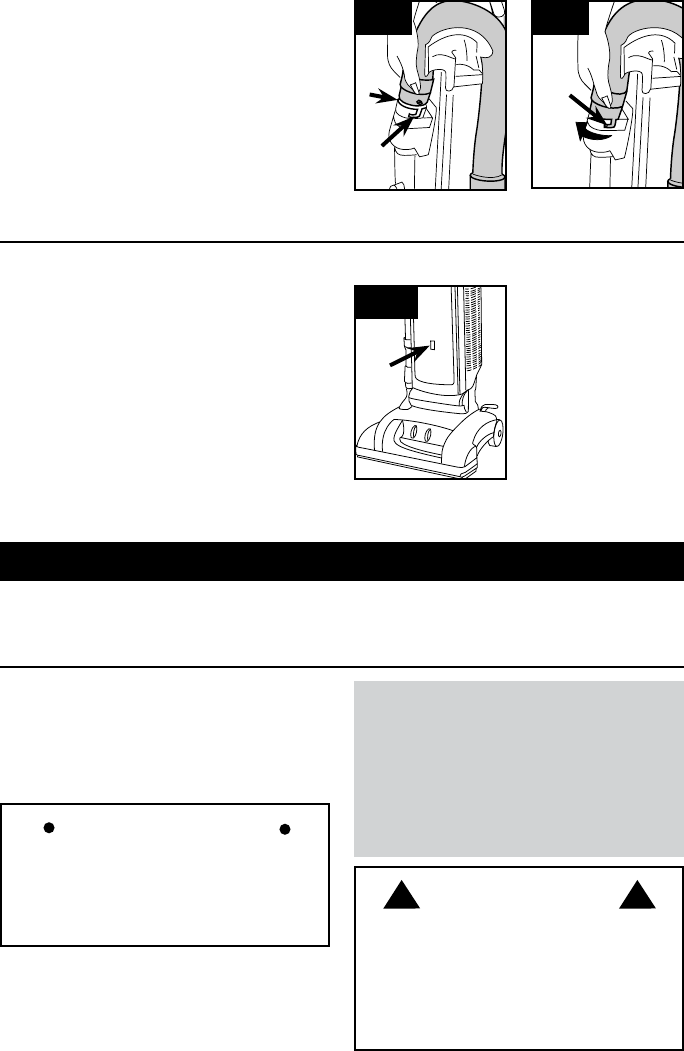

2.16 Push ON/OFF switch to OFF position.

Align end of extra reach hose with projections (I)

over slots (J) in dirt duct.

2.17 Slide hose into (J) and twist hose to lock it into

place. (To detach hose, reverse procedure.) Attach

wands or tools to the other end of hose.

2.17

CHECK BAG INDICATOR

2.18 The indicator (K) will begin to show red as the

filter bag fills with dirt.

There are three conditions that will cause the indicator

to become completely red:

1. If the bag is full; change the bag.

2. If very fine materials have been picked up,

clogging the bag pores; change the bag.

3. If there is a blockage at the front of the cleaner,

in the hose, tools or at the bag opening; remove

the blockage (see “Clearing blockages” section).

3. MAINTENANCE

Familiarize yourself with these home maintenance tasks as proper use and care of your cleaner will ensure

continued cleaning effectiveness.

Any other servicing should be done by an authorized service representative.

2.18

Actual model may vary from images shown.

FILTER BAG

When to Replace

Check filter bag from time to time. It is recommended

that you change the filter bag when dirt reaches the

dotted line. If more dirt than this accumulates, your

cleaner will not operate effectively.

CAUTION

! !

Very fine materials, such as face powder,

cornstarch, fireplace ashes or fireplace soot,

may seal the filter bag and may cause it to burst

even though it is only partially full of dirt. When

cleaner is used to remove material of this

nature, change filter bag often.

What to Buy: Filter Bag

Use only genuine HOOVER® bags with your

vacuum. When purchasing a new bag, ask for

HOOVER® HEPA Type Y Bag Part #902419001

or Carbon HEPA Type Y Bag Part #902481001.

IMPORTANT

All new carpet has loose fibers which can fill the

bag quickly while vacuuming. This type of

debris does not activate the “Check bag”

indicator available on some models.

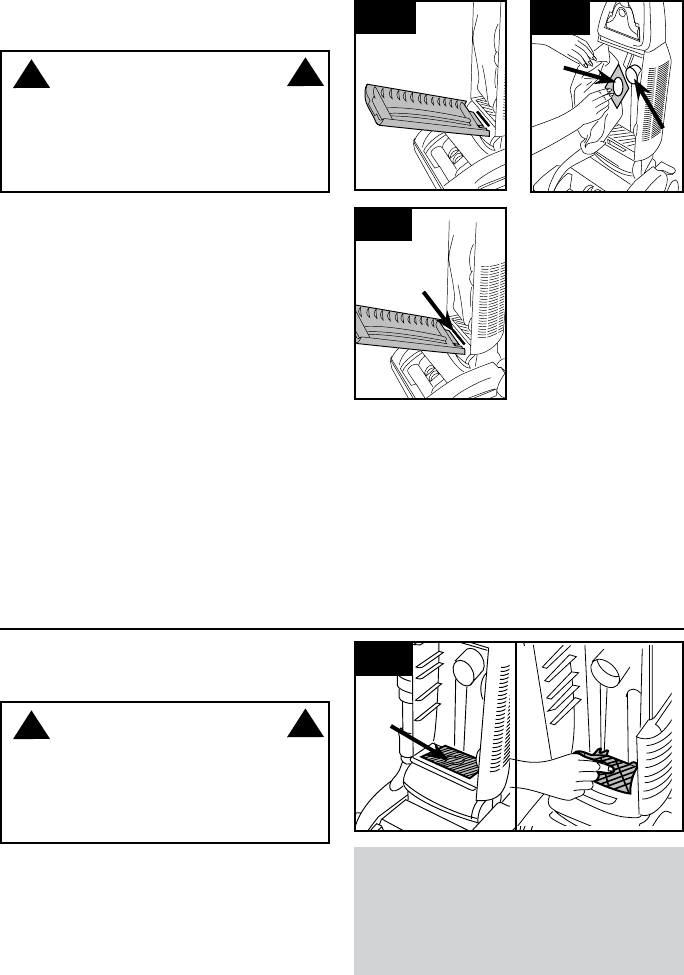

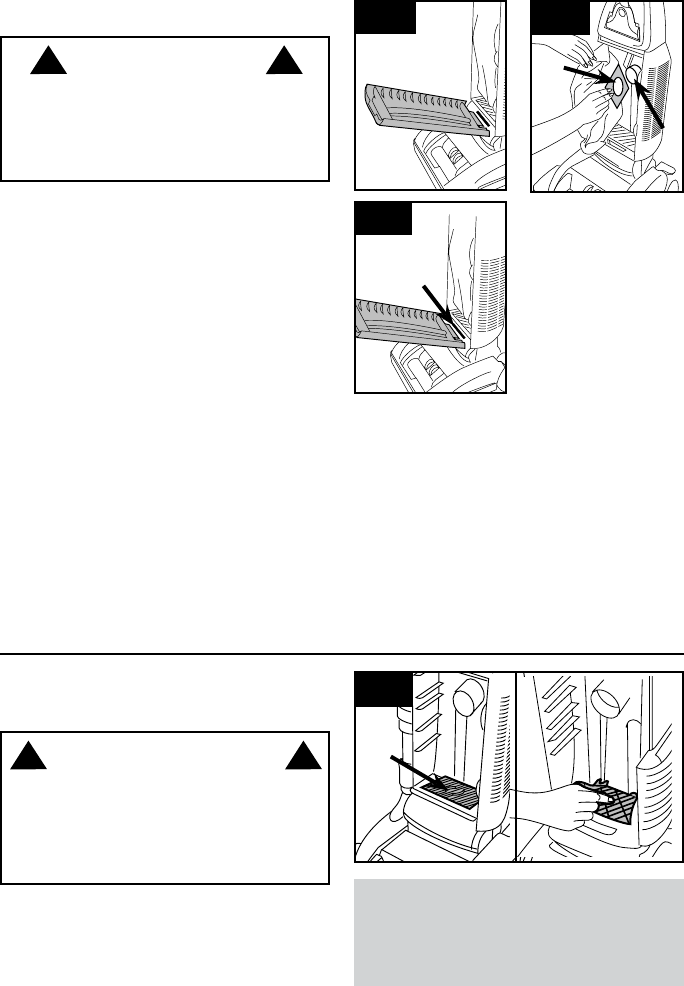

CHANGING FILTER BAG

Disconnect cleaner from electrical outlet. 3.1

3.2

3.3

Removing Bag Door

3.1 To change filter bag, grasp top of bag door and

pull door forward. Remove door.

Removing and Installing Filter Bag

3.2 Grasp filter bag collar (A) and pull collar from

tube (B).

Note: Do not clean out old filter bag and reuse.

Discard used filter bag.

Hold new filter bag as shown. Align opening in filter

bag with (B). Push (A) firmly onto (B). Tuck in filter

bag.

Replacing Bag Door

3.3 Reposition bag door by placing tab on bottom

of door into opening (C).

Press top of door to snap securely shut.

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

Do not operate cleaner without either the

secondary or final filter in place.

Actual model may vary from images shown.

3.4

FILTERS

Secondary Filter

What to Buy: Secondary Filter

Additional filter is available at Hoover.com or

call 1-800-944-9200. Use only genuine

HOOVER® Secondary Filter with your vacuum.

When purchasing a new Secondary Filter, ask

for HOOVER® Part No. 38765023.

3.4 The secondary filter (A), located behind the grill

in the bottom of bag compartment, protects the

motor from dirt particles.

If filter becomes dirty, pull off grill and lift out filter.

Hand wash filter in cold water with mild detergent,

then air dry.

Reposition dry filter and grill.

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

Do not operate cleaner without either the

secondary or final filter in place.

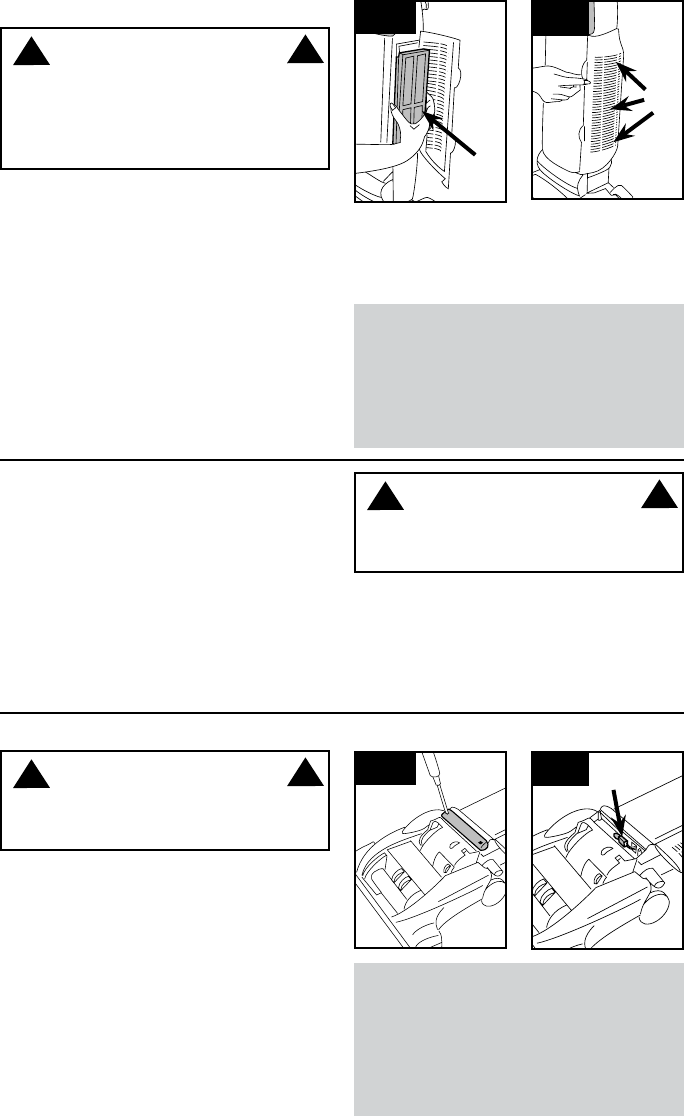

3.5

The final filter assists in the filtration process to return

clean air to the room.

The 3 layer filter (some models) can be washed in

the same manner as the secondary filter and

reused.

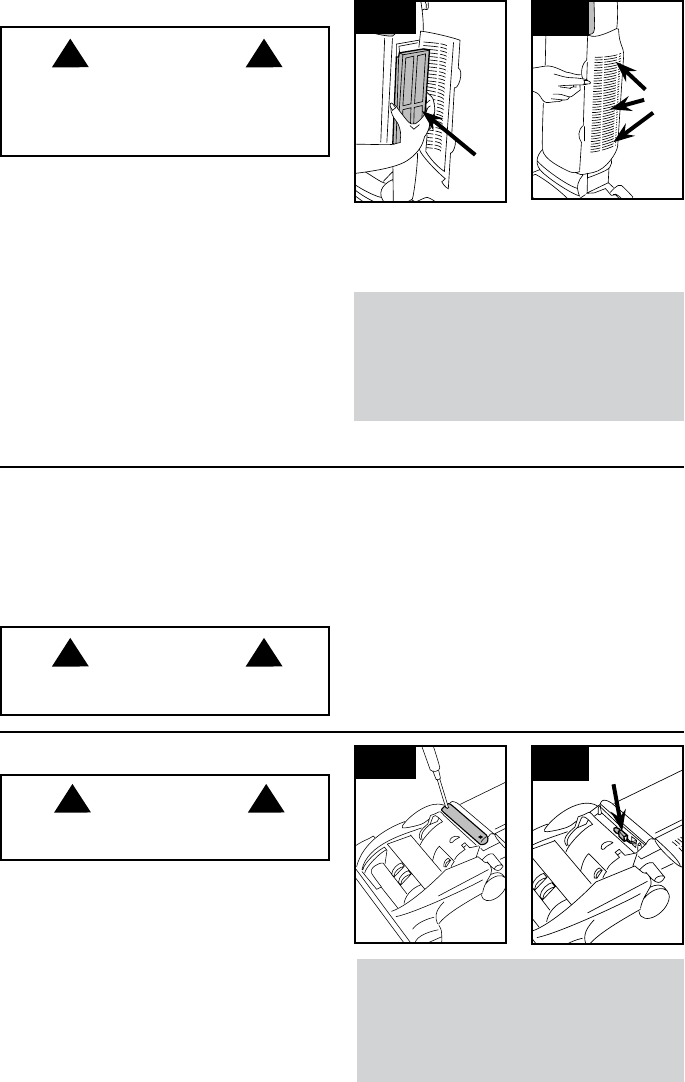

3.5 To remove final filter, first open the door on the

side of the cleaner. Grasp filter (B) and pull it straight

out. Reposition new filter by reversing this

procedure.

Final Filter

The filter door is designed with a “break-away“

feature which allows it to snap free if it is pushed

open too far.

How to Reattach Filter Door

3.6

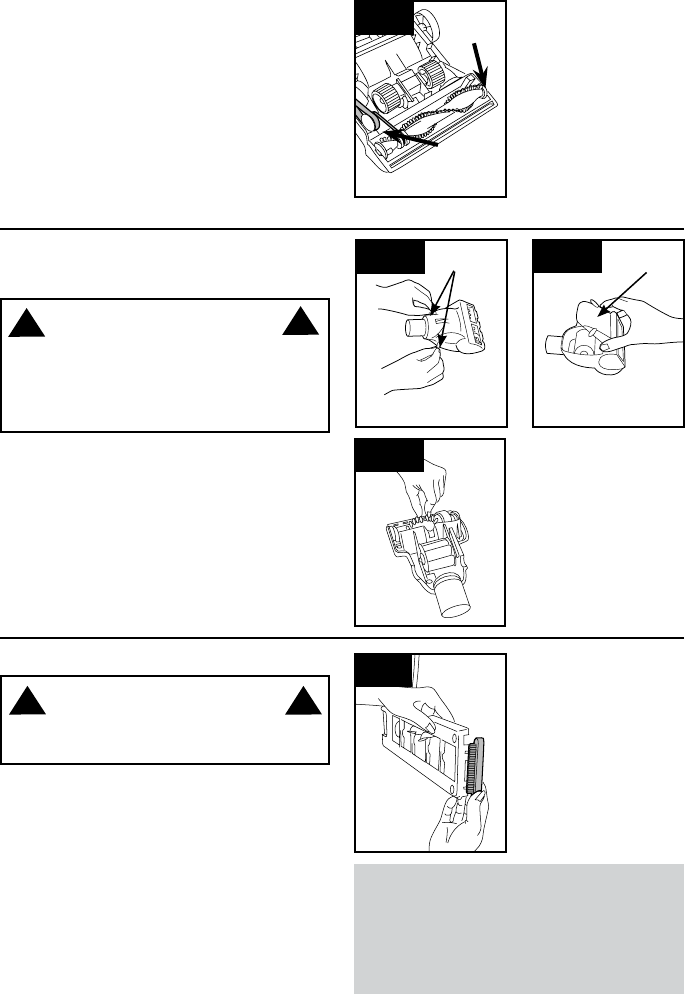

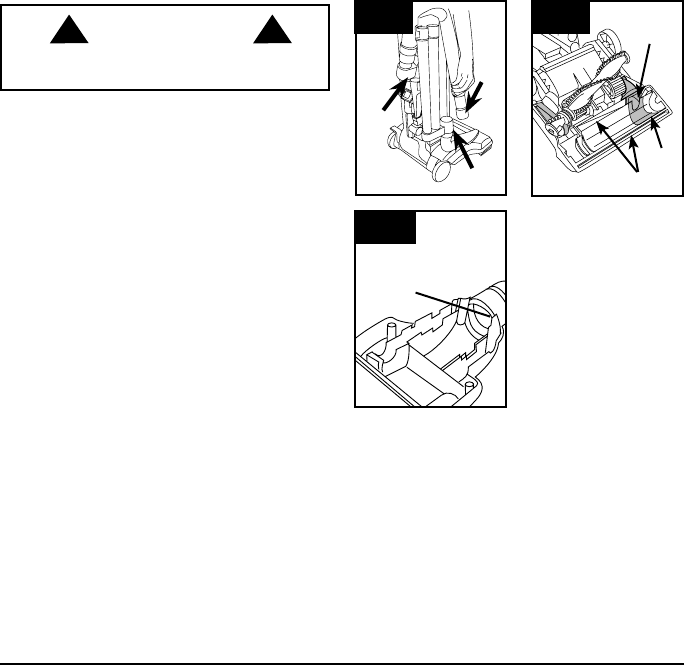

CHECK BRUSHROLL CHANNELS

Because your WindTunnel™ cleaner picks up so

well, we strongly recommend you check for debris

accumulation in the channels next to the brushroll

when you check the filters. Removing this debris

will help maintain you cleaner’s excellent pick up

and suction.

Remove debris as follows:

1) Disconnect cleaner from electrical outlet.

2) Check for debris accumulation by removing

bottom plate (Fig. 3.9) and looking in the channels

next to the brushroll (Fig. 3.18).

3) Remove any accumulation.

4) Reposition bottom plate (Fig. 3.13).

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

Do not operate cleaner without either the

secondary or final filter in place.

What to Buy: Final Filter

Additional filter is available at Hoover.com or call

1-800-944-9200. Use only genuine HOOVER®

Final Filter with your vacuum. The final filter can be

replaced with any of the following filters: 3 layer,

washable - HOOVER® part No. 40110006

Actual model may vary from images shown.

3.7

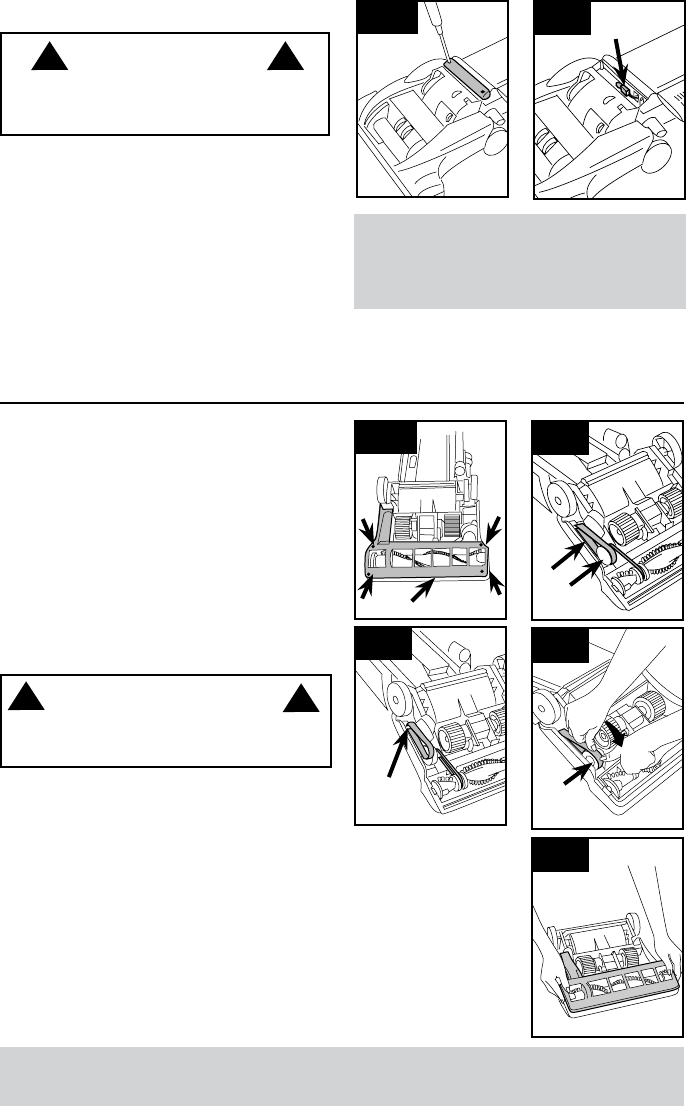

HEADLIGHT

Removing Lens

3.7 Using a Phillips screwdriver, remove the two

screws as shown and lift off lens.

Installing Bulb and Replacing Lens

3.8 Pull old bulb straight out of socket. Push new

bulb straight into socket until locked in place.

Excessive force is not required.

Reposition lens and secure with the two screws.

3.8

What to Buy: Headlight

This cleaner uses a 12 volt, wedge base type

912 bulb, Hoover part No. 27313101.

Additional bulbs may be ordered at Hoover.

com or call 1-800-944-9200.

To reduce the risk of electrical shock, unplug

vacuum before cleaning or servicing.

(Available on some models)

CAUTION

! !

To reduce the risk of injury from moving parts,

unplug vacuum before servicing.

3.6 To reattach, align hinges (C) of cover with slots

on sides of filter area.

Press door back into place.

CAUTION

! !

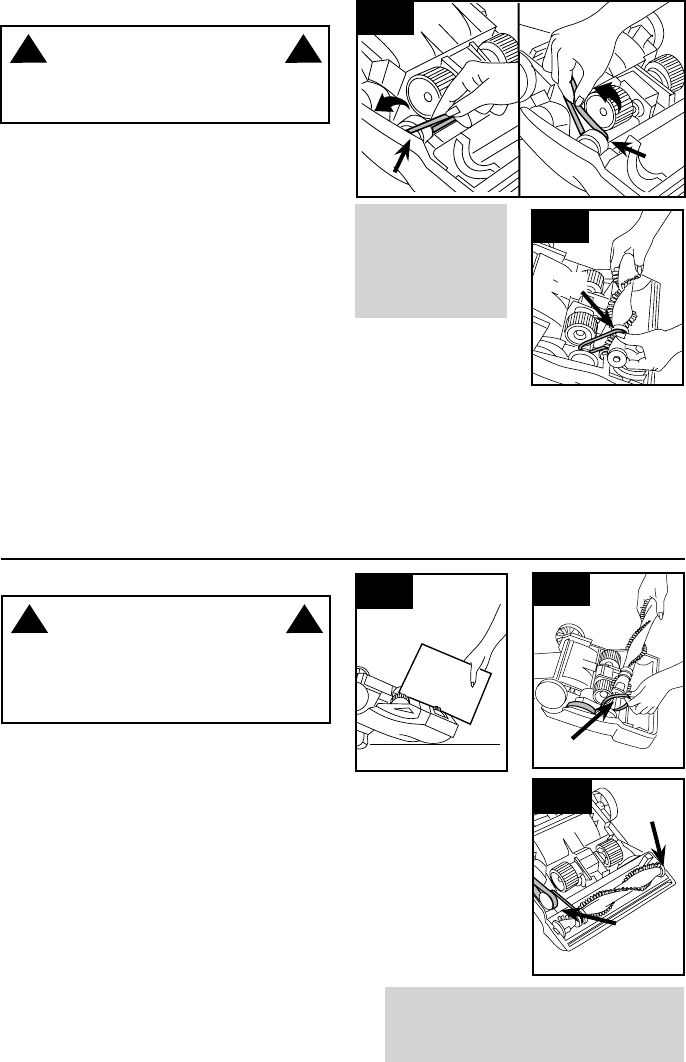

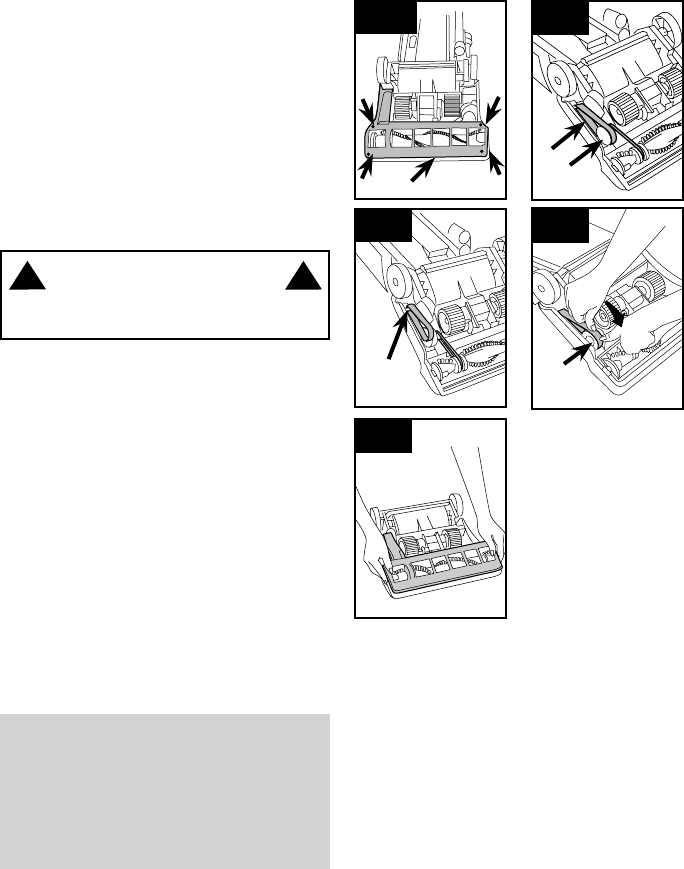

BELTS

The belts are located under the bottom plate of the

cleaner and should be checked from time to time to

be sure they are in good condition.

The flat (wide) belt is described below; the other is

described under “Brushroll replacement”.

3.9

How to Replace

3.10

3.11

3.12

3.13

WARNING

! !

Agitator brushroll can start suddenly. Unplug

cleaner before turning it over.

3.9 To check the flat belt, remove bottom plate as

shown. Replace belt if it is stretched, cut or

broken.

When to Replace

What to Buy: Belt

Use only genuine HOOVER® belts with your

cleaner. When purchasing a new belt, ask for

Flat belt - HOOVER® part No. 38528035.

If desired, additional belts can be purchased at

Hoover.com or 1-800-944-9200.

3.9 Place handle in low position and turn cleaner

over so bottom side is up.

Remove the 4 screws as shown with a Phillips

screw driver.

Lift off bottom plate (A).

3.10 Flat belt (B) operates the self-propel feature

and indirectly drives the brushroll.

Remove used belt (B) from large pulley (C) and

discard.

3.11 With lettering on outside of belt, slide new belt

over motor shaft (D).

3.12 Place other end of belt over large pulley (C)

while rolling the pulley in direction shown.

3.13 Reposition bottom plate and 4 Phillips head

screws. Tighten screws securely.

Actual model may vary from images shown.

3.17

3.18

What to Buy: V-Belt

When purchasing a new V-Belt, ask for

HOOVER® part No. 38528034.

If desired, additional belts can be purchased

at Hoover.com or 1-800-944-9200.

When to Replace

Unplug cleaner when it is turned over. When

brushroll brushes are worn, it should be replaced.

3.16 To check condition of brushes, move the edge

of a card across bottom plate while turning brushroll.

To maintain cleaning effectiveness, replace brushroll

if brushes do not touch card.

How to Remove

3.17 Slide Brushroll Control (Fig. 2.9) to “Hard” (OFF)

position. Turn cleaner over and remove bottom plate

(Fig. 3.9). Lift up brushroll and slide V-belt (D) off

brushroll.

How to Install

3.18 Grasp brushroll and fit it into position by first

sliding end, opposite the belt, into the rectangular

slot (G) on side of cleaner.

3.16

How to Inspect

The V-belt is designed to last for a long time and is

not normally replaced. However, if V-belt is cracked,

gouged or broken, now is a good time to replace it

as follows.

Slide flat belt off large pulley as shown in Fig. 3.10.

How to Remove

3.14 To remove V-belt, slide back of belt over pulley

(C). Then firmly pull on belt and “snap” it out.

Discard used belt and replace.

To install new belt (with lettering on outside of belt),

slide back of belt over pulley and pull front of belt

toward groove (E) next to pulley.

Belt will “pop” into place.

3.14

3.15

V-BELT

WARNING

! !

Agitator brushroll can start suddenly. Unplug

cleaner before turning it over.

WARNING

! !

Agitator brushroll can start suddenly. Unplug

cleaner before turning it over.

BRUSHROLL

Actual model may vary from images shown.

What to Buy: Brushroll

When purchasing a new brushroll, ask for

HOOVER® part No. 48414144.

If desired, additional brushroll can be purchased

at Hoover.com or 1-800-944-9200.

Positioning Belt on Brushroll

Before positioning belt onto brushroll, check for

debris accumulation as described in Fig. 3.23.

3.15 Insert brushroll through belt and position belt in

groove (F) on brushroll.

Push other side of brushroll (H) into place. Belt may

fit loosely when properly installed. Reposition flat

belt and bottom plate (Fig. 3.13)

3.21

3.19

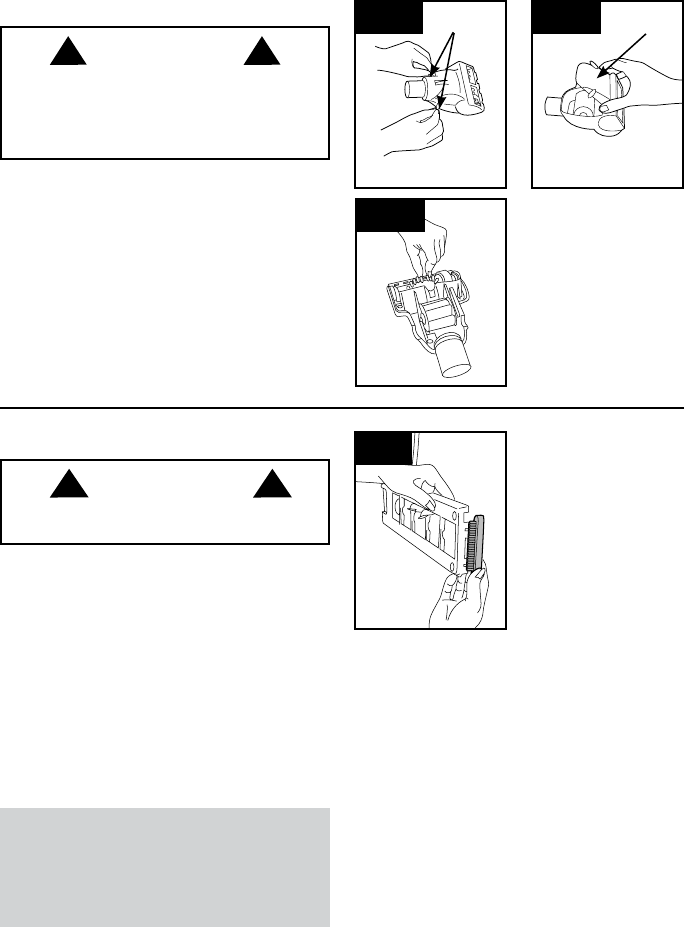

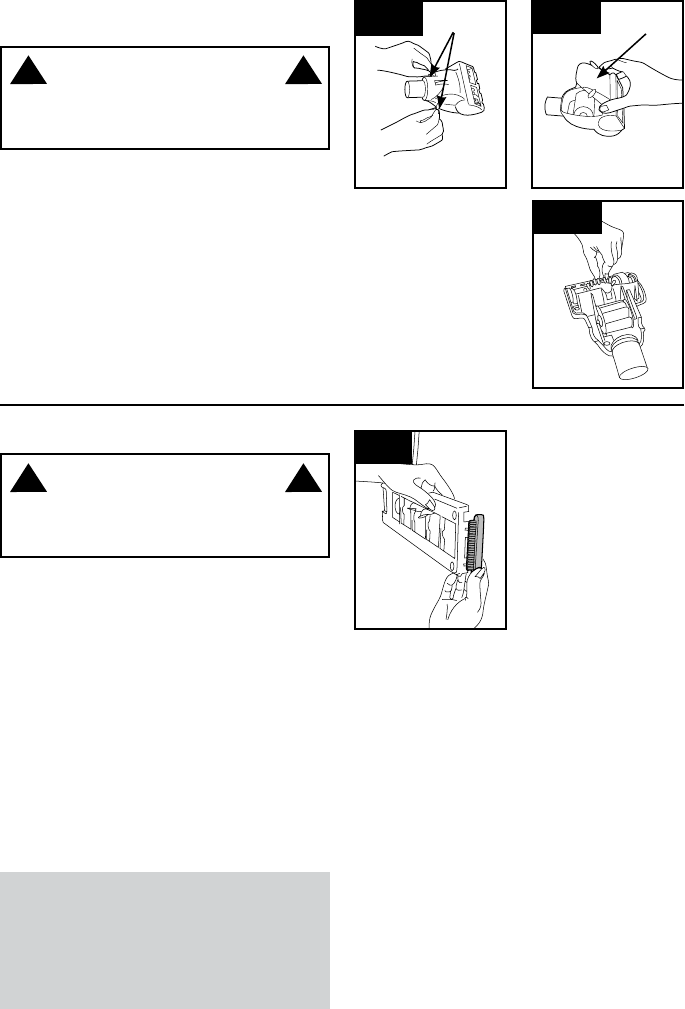

How to Clean

3.19 Turn tool so bottom faces up. Rotate the

latches (A) on either side of tool.

3.20 Remove bottom plate (B).

3.21 Remove any debris and/ or hair from brushroll.

Replace bottom plate by aligning tabs along front

edge of tool. Rotate latches back into locked

position.

POWERED HAND TOOL 3.20 B

CAUTION

! !

To reduce the risk of injury from moving parts,

disconnect Powered Hand Tool from hose

before servicing.

Not to be used for grooming a pet.

When to Replace

3.22 The edge groomers, located on both sides of

the front of the cleaner, should be replaced when

they appear worn.

EDGE GROOMER 3.22

How to Replace

Remove bottom plate as described in Fig. 3.9.

Lift off both old edge groomers and slide new edge

groomers into position as shown.

Reposition bottom plate and secure with 4 Phillips

head screws (Fig. 3.13).

What to Buy: Edge Groomer

When purchasing a new Edge Groomer ask for

HOOVER® part No. 39411018.

If desired, additional Edge Groomer can be

purchased at Hoover.com or 1-800-944-9200.

WARNING

! !

Agitator brushroll can start suddenly. Unplug

cleaner before turning it over.

Actual model may vary from images shown.

3.25

3.24

Low suction or pick up may be due to a blockage in

the system. Refer to the following steps to check for

blockages continuing with each step until the block-

age is found:

1. Check fullness of filter bag; change if needed.

Checking Airflow Path

3.23

2. Plug cleaner in and turn ON. Check for suction

at end of hose (A).

a. If there is suction, continue with step 3.

b. If there is no suction, check for blockage in

hose and dirt tube as follows:

1) Disconnect hose from dirt duct (C) by

reversing procedure for “Attach hose”

on p. 4, Figs. 1.5 and 1.6.

2) Clear out hose.

3) Look into (C) and remove blockage.

3. Check connection at hose tube (B); remove any

blockage.

4. Turn cleaner OFF and unplug.

Checking Under Bottom Plate

3.24

5. Remove bottom plate ( Fig. 3.9) and brushroll

(Fig. 3.15).

Look into opening (F), in channnels (G) and around

liner (H), and remove any accumulated debris.

3.23

LUBRICATION

The motor is equipped with bearings that contain

sufficient lubrication for the life of the motor.

The addition of lubricant could cause damage.

Therefore, do not add lubricant to motor

bearings.

Actual model may vary from images shown.

WARNING

! !

Agitator brushroll can start suddenly. Unplug

cleaner before turning it over.

CLEARING BLOCKAGES

If Blockage Occurs During Powered

Hand Tool Use

3.25

1. Disconnect powered hand tool from hose.

Remove bottom plate, belt guard and turbine as

described in Figs. 3.19, 3.20 and 3.21.

Remove any blockage from turbine channel (D).

Replace belt turbine, brushroll, belt guard and

bottom plate.

4. TROUBLESHOOTING

If a minor problem occurs, it usually can be solved quite easily when the cause is found by using the

checklist below.

Any other servicing should be done by an authorized service representative.

WARNING

! !

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Cleaner won’t run

Not firmly plugged in.

Plug unit in firmly.

No voltage in wall plug.

Check fuse or breaker.

Blown fuse or tripped breaker.

Replace fuse or reset breaker.

Thermal protector activated.

Allow cleaner to cool for 30 minutes (this will

reset the thermal protector).

Agitator brushes

aren’t turning

Custom Control™ switch set

on bare oor position.

Set switch to carpet position.

Agitator is obstructed.

Clear obstruction.

Cleaner / tools

won’t pick up Broken or worn belt. Replace belt.

Brushroll worn. Replace brushroll.

Filter bag full. Change filter bag.

Incorrect carpet height

setting. Move carpet height control to lower setting.

Blockage in air flow passage. Clear blockage.

Cleaner hard to

push Incorrect carpet height setting. Move carpet height control to higher setting.

Cleaner won’t

self-propel Flat belt broken or worn. Replace belt.

Self-propel button in OFF

position. Slide button to ON.

Brushroll not

turning Brushroll in OFF position. Move brushroll control to ON position (carpet).

Flat belt broken or worn Replace belt

Powered hand

tool brushroll

won’t turn

Too much pressure being

applied to tool. Continue using tool applying light pressure.

Blockage in turbine channel. Remove blockage.

Broken or worn belt. Replace belt

Low cleaner suction. Check items under “Cleaner won’t pick up”.

To reduce risk of personal injury - unplug cleaner before servicing.

To obtain approved Hoover® service and genuine Hoover® parts, locate the nearest Authorized Hoover®

Warranty Service Dealer (Depot) by:

• Checking the Yellow Pages under “Vacuum Cleaners” or “Household”.

• Visit our website at hoover.com (U.S. Customers) or hoover.ca (Canadian customers).

Follow the service center link to find the service outlet nearest you.

• For an automated referral of authorized service outlet locations call 1-800-944-9200.

Do not send your vacuum to Hoover®, Inc., Company in Glenwillow for service. This will only result in delay.

If you need further assistance:

To speak with a customer service representative call 1-800-944-9200; Mon-Fri 8am-7pm EST. In Canada,

contact Hoover® Canada, Toronto: 755 Progress Ave., Scarborough, ON M1H 2W7 OR Hoover® Canada,

Edmonton: 18129-111 Ave., Edmonton, AB T5W 2P2, Phone: 1-800-944-9200, Mon-Fri 8am-7pm EST.

Always identify your vacuum by the complete model number when requesting information or ordering parts.

(Label located on lower handle of cleaner)

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

5. SERVICE

IMPORTANTE: LEA ATENTAMENTE ANTES DE ENSAMBLAR Y USAR.

¿Tiene alguna pregunta o inquietud? Para obtener asistencia, llame al Servicio de atención al

cliente al 1-800 944 9200, de lunes a viernes, de 8 a.m. a 7 p.m., hora del ESTE.

POR FAVOR, NO DEVUELVA ESTE PRODUCTO A LA TIENDA.

www.hoover.com

MANUAL DEL PROPIETARIO

Instrucciones de Funcionamiento y Servicio

ESTA ASPIRADORA PARA ALFOMBRAS ESTÁ DISEÑADA

PARA USO DOMÉSTICO.

EL USO COMERCIAL DE ESTE PRODUCTO ANULA LA GARANTÍA.

Gracias por haber elegido un producto HOOVER®.

Anote los números completos de Código de fabricación

en los espacios provistos.

MODELO

CÓDIGO DE FABRICACIÓN

Consejo: Adjunte su recibo de compra a este Manual del

propietario. Para obtener el servicio de garantía de su

producto HOOVER® puede requerirse la verificación de la

fecha de compra.

Inscriba su producto en línea en Hoover.com, o llame al

1-800-944-9200 si prefiere hacerlo por teléfono.

1-800-944-9200

Made in China

CÓDIGO DE FABRICACIÓN

Si necesita ayuda:

Visite nuestro sitio web en www.hoover.com. Haga clic en el enlace que permite localizar los vendedores

autorizados hoover para encontrar el vendedor más cercano, o marque el 1-800-944-9200 para

escuchar un mensaje indicando la dirección de los vendedores autorizados Hoover® (sólo en ee. Uu.)

O para hablar con un representante de atención al cliente (de 8 am a 7 pm, hora estándar del este, de

lunes a viernes).

POR FAVOR, NO DEVUELVA ESTE PRODUCTO A LA TIENDA.

(Etiqueta ubicada debajo de la

limpiadora)

ÍNDICE

Salvaguardias importantes...................................................................................... E3

Ensamblado de la aspiradora ................................................................................. E4

Contenido de la caja ........................................................................................... E4

Funcionamiento ........................................................................................................ E6

Descripción de la aspiradora ............................................................................... E6

Indicador Dirt FINDER™ integrado ..................................................................... E7

Ajuste de altura para alfombras .......................................................................... E8

Accesorios de limpieza ....................................................................................... E9

Mantenimiento .......................................................................................................... E10

Limpieza del filtro ................................................................................................ E10

Filtros .................................................................................................................. E11

Luz delantera ...................................................................................................... E12

Correa ................................................................................................................. E13

Rodillo de escobillas .......................................................................................... E14

Accesorio de mano turboaccionado .................................................................... E15

Limpiador de bordes ........................................................................................... E15

Eliminación de obstrucciones .............................................................................. E16

Lubricación .......................................................................................................... E16

Si tiene un problema ................................................................................................ E17

Servicio ..................................................................................................................... E18

¡SALVAGUARDIAS IMPORTANTES!

¡GUARDE ESTAS INSTRUCCIONES!

Al usar un aparato eléctrico, observe siempre las precauciones básicas,

incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO

ADVERTENCIA: PARA REDUCIR EL RIESGO

DE INCENDIOS, CHOqUES ELÉCTRICOS O

LESIONES:

• Ensamble completamente el producto antes de hacerlo funcionar.

• Cualquier otra tarea de mantenimiento debe ser realizada por un representante de

mantenimiento autorizado.

• Haga funcionar la aspiradora solamente con el voltaje especificado en la placa de

datos, que se encuentra en la parte posterior de la aspiradora.

• No use este aparato en lugares al aire libre ni en superficies húmedas.

• No permita que el aparato se use como un juguete. No está diseñado para que lo usen

niños de 12 años o menos. Se requiere una supervisión estricta cuando este aparato

se usa cerca de los niños. Para evitar lesiones o daños, mantenga a los niños lejos del

producto y no permita que coloquen los dedos ni otros objetos dentro de las aberturas.

• Use el producto sólo como se describe en este manual. Use sólo los accesorios y pro-

ductos recomendados por el fabricante.

• No use este aparato con un cordón o enchufe dañados. Si el aparato no está funcio-

nando adecuadamente, se dejó caer, se dañó, se dejó a la intemperie o se dejó caer

dentro del agua, llévelo a un Centro de servicio antes de continuar usándolo.

• No tire del cordón ni traslade el aparato jalando del cordón, ni tampoco lo use como

manija; no cierre la puerta cuando el cordón está atravesado ni tire de este alrededor

de bordes o esquinas filosos. No coloque el producto sobre el cordón. No haga funcio-

nar el aparato encima del cordón. Mantenga el cordón lejos de superficies calientes.

• No lo desenchufe tirando del cordón. Para desenchufarlo, sujete el enchufe, no el cordón.

• Nunca manipule el enchufe ni el aparato con las manos húmedas.

• No coloque ningún objeto en las aberturas. No use este aparato con ninguna abertura

obstruida; manténgalo libre de suciedad, pelusa, cabello y cualquier objeto que pueda

reducir el flujo de aire.

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo fuera de

las aberturas y otras piezas en movimiento.

• Apague todos los controles antes de desenchufarlo.

• Tenga especial cuidado al limpiar escaleras. Para evitar lesiones personales o daños,

y evitar que la aspiradora se caiga, siempre colóquela al pie de la escalera, en el

suelo. No coloque la aspiradora sobre escaleras ni muebles, ya que puede ocasionar

lesiones o daños.

• No use este aparato para aspirar líquidos inflamables o combustibles, como gaso-

lina, o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran

estar presentes.

• Desenchufe el aparato antes de conectar el accesorio de mano turboaccionado.

• No aspire ningún objeto que se esté quemando o que libere humo, como cigarrillos,

fósforos o cenizas calientes.

• No use el producto sin el contenedor para polvo y/o los filtros colocados en su lugar.

• ADVERTENCIA: Este producto contiene sustancias químicas reconocidas por el estado

de California como causantes de cáncer, defectos congénitos o daño reproductivo.

• Su aspiradora tiene incorporado un protector térmico para impedir el sobrecalen-

tamiento. Cuando se activa el protector térmico, la aspiradora deja de funcionar.

Si esto sucede, proceda de la siguiente manera:

1. Apague la aspiradora y desenchúfela de la toma de corriente eléctrica.

2. Verifique el nivel de llenado de la bolsa de filtro; cámbiela si es necesario.

3. Inspeccione y elimine la obstrucción en todo el trayecto de suciedad. Esta

obstrucción puede producirse en: la entrada de la boquilla, la manguera, el tubo de

la manguera, el tubo para polvo y la entrada de la bolsa de filtro.

4. Cuando la aspiradora está desenchufada y se deja enfriar el motor durante 30

minutos, el protector térmico se desactiva, y se puede continuar pasando la aspiradora.

Si el protector térmico sigue activándose después de efectuar los pasos anteriores,

es posible que su aspiradora necesite mantenimiento.

ADVERTENCIA: PARA REDUCIR EL RIESGO

DE DAÑOS:

• Evite aspirar objetos duros y filosos con este producto, ya que pueden causar daños.

• Guarde la máquina en un lugar seco. No la exponga a temperaturas de congelamiento.

• No use objetos filosos para limpiar la manguera, ya que pueden causar daños.

ADVERTENCIA:

• Para disminuir el riesgo de choque eléctrico, este aparato tiene un enchufe

polarizado (una patilla es más ancha que la otra). Este enchufe puede usarse en

una toma de corriente polarizada, de una sola manera. Si el enchufe no encaja

completamente en la toma de corriente, colóquelo al revés. Si aun así no encaja,

comuníquese con un electricista calificado para que instale la toma de corriente

apropiada. No haga ningún tipo de modificación al enchufe.

1.1 Retire todas las piezas de la caja e identi-

fique cada artículo que se muestra. Asegúrese

de contar con todas las piezas antes de desechar

el embalaje.

A. Tornillos para el mango

B. Manguera*, accesorios de limpieza y tubos*

C. Mango

D. Cuerpo de la aspiradora

*El accesorio varía según el modelo.

1. ENSAMBLAJE DE LA ASPIRADORA

CONTENIDO DE LA CAJA

1.1

El modelo real puede no coincidir con

las imágenes que se muestran

PARA CONECTAR LA MANGUERA

1.5

1.5 Alinee el extremo

de la manguera con la

proyección (E) sobre

las ranuras (F) en el

conducto para el polvo,

en la parte posterior del

mango.

1.6 Deslice la manguera

en (F) y gire la manguera

para que quede fija en

su lugar.

1.7 Coloque la manguera

sobre el soporte y dentro

del tubo de la manguera

(G).

1.6

1.7

PARA

COLOCAR LOS

ACCESORIOS

1.8

1.9

1.10

IMPORTANT

La manguera debe estar conectada como se muestra para todas las

operaciones.

1.8 Coloque el extremo

del tubo con el diámetro

más pequeño en la parte

inferior del soporte.

Encaje el tubo en el clip,

en la parte superior.

Repita el procedimiento

con el otro tubo.

1.9 Encaje la escobilla para polvo (H), el accesorio

para hendiduras (I) y la boquilla para muebles (J)

en el área de almacenamiento, en la parte posterior

de la aspiradora.

1.10 Introduzca el accesorio turboaccionado prim-

ero en las cerdas del sujetador, empuje el cuello del

accesorio turboaccionado para que encaje en su

lugar. El accesorio turboaccionado debe estar firme-

mente asegurado dentro del sujetador del accesorio

turboaccionado.

1.2 Observe la parte

posterior de la aspirado-

ra y asegúrese de que el

interruptor (A) esté en la

posición OFF .

1.3 Empuje los tornillos

para introducirlos en los

agujeros de la parte

posterior del mango.

Con un destornillador

Phillips, apriete bien los

tornillos.

1.4 Retire la etiqueta

(D) del botón de

autopropulsión.

1.2

PARA COLOCAR EL MANGO

1.3

1.4

1.11 Enrolle el cordón en

los ganchos para el

cordón, para un

almacenamiento cómodo.

Conecte el enchufe al

extremo del cordón.

ALMACENAMIENTO

EL CORDÓN

1.11

El modelo real puede no coincidir con

las imágenes que se muestran

1. Mango

2. Botón de autopropulsión

3. Interruptor de encender/apagar

4. Manguera

5. Sujetador del accesorio de

mano turboaccionado

6. Accesorio de mano

turboaccionado

7. Puerta del filtro final

8. Palanca para soltar el mango9.

Limpiadores de bordes

10. Protector para muebles

11. Control del rodillo de escobillas

12. Control de altura para

alfombras

13. Luz delantera*

14. Pantalla ‘Dirt FINDER’*

15. Interruptor de sensibilidad ‘Dirt

FINDER’ integrado*

16. Verifique el indicador de la

bolsa

17. Puerta de la bolsa

18. Ganchos para el cordón

19. Mango de transporte

20. Tubos

21. Escobilla para polvo*

22. Accesorio para polvo*

23. Accesorio para hendiduras*

2. FUNCIONAMIENTO

DESCRIPCIÓN DE LA ASPIRADORA

2.1

2.2

2.2 Enchufe el cordón en la toma de corriente

eléctrica.

Para encender la aspiradora, empuje el interruptor

hacia arriba.

Para apagar la aspiradora, empuje el interruptor

hacia abajo.

INTERRUPTOR DE ENCENDER/

APAGAR

2.3

2.3 Esta función le permite controlar la velocidad de movimiento de su

aspiradora.

FUNCIÓN DE AUTOPROPULSIÓN

La función de autopropulsión puede

activarse únicamente cuando el

interruptor de la aspiradora y el botón de

autopropulsión están en la posición ON.

Para mover la aspiradora hacia adelante, empuje el mango hacia adelante y

guíe la aspiradora alejándola de usted.

Para mover la aspiradora hacia atrás, tire del mango suavemente hacia atrás y

guíe la aspiradora hacia usted. Guíe la aspiradora cuidadosamente al principio

hasta ajustarla para hacerla funcionar fácilmente.

Para tener un mayor control en los lugares estrechos (p. ej., alrededor y debajo de los muebles, en pisos

no alfombrados), deslice el botón de autopropulsión a la posición OFF para desactivar la función.

El modelo real puede no coincidir con

las imágenes que se muestran

Haga funcionar la limpiadora solamente con el voltaje especificado

en la placa de datos, que se encuentra en la parte inferior de la

limpiadora.

Esta limpiadora está diseñada para uso doméstico.

*Los accesorios no incluidos con su modelo pueden comprarse por

separado, visitando www.hoover.com.

IMPORTANTE

2.4 Para mover su

aspiradora de una

habitación a otra,

coloque el mango en

posición vertical, incline

la aspiradora hacia

atrás, sobre las ruedas

traseras y empuje hacia

adelante.

TRASLADO DE LA ASPIRADORA

2.4 2.5 Es posible mover la

aspiradora utilizando el

mango de transporte,

que se encuentra en la

parte posterior de la

aspiradora.

2.5

TRANSPORTE DE LA ASPIRADORA

2.6 El mango de su aspiradora tiene tres posiciones:

vertical, para guardarla y usar los accesorios de

limpieza; posición de funcionamiento, para uso

general sobre alfombras de pared a pared y pisos;

baja para aspirar debajo de muebles de poca

altura.

Pise la palanca para bajar el mango.

2.6

POSICIONES DEL MANGO

2.7 Mediante luces verdes y rojas (A), el sistema ‘Dirt FINDER’ alerta al usuario

sobre las áreas de la alfombra que necesitan más limpieza. Detecta cuando

se está retirando una mayor cantidad de partículas de suciedad, en especial,

suciedad incrustada.

Para avisarle que el indicador ‘Dirt FINDER’ está listo, se enciende una luz roja

al encender por primera vez la aspiradora. Después de algunos segundos, la

luz roja se apaga, y se enciende la luz verde. En ese momento, se puede

comenzar con la limpieza.

La luz roja permanece encendida durante la limpieza, excepto cuando el

detector detecta que se está aspirando una mayor cantidad de suciedad; luego,

se enciende la luz roja.

Cuando se enciende la luz roja, debe realizar pasadas adicionales de limpieza

en el área hasta que la luz cambie a verde.

• Es posible que la luz roja rara vez se encienda durante la limpieza. Esto

significa que su aspiradora está aspirando principalmente suciedad y pelusa

finas de la superficie que el sistema probablemente no detecta, o que la

alfombra está, en líneas generales, limpia. Para aumentar la sensibilidad a la

suciedad del indicador, ajuste el interruptor (B) en la posición “Hi” (Alto).

• En otros casos, es posible que la luz roja permanezca encendida durante un

período considerable de tiempo. Esto significa que la alfombra contiene un

alto nivel de suciedad que está siendo retirada por la aspiradora. Para reducir

la sensibilidad a la suciedad del indicador, ajuste el interruptor en la posición

“Reg.” (Regular).

INDICADOR DIRT FINDERTM INTEGRADO (únicamente algunos modelos)

2.7

El modelo real puede no coincidir con

las imágenes que se muestran

2.8 Cuando sea necesario elevar y bajar la parte delantera de la aspiradora

para limpiar alfombras de distintos espesores, deslice el control de altura para

alfombras (C) a la posición deseada. Para ajustar con facilidad la altura de la

moqueta, levante ligeramente la parte delantera de la boquilla mientras ajusta

la perilla de ajuste de altura.

Para obtener el máximo rendimiento de limpieza, se recomiendan las siguientes

posiciones, según la altura de la alfombra:

• Posición baja: para todo tipo de alfombras

• Posiciones más altas: para alfombras de gran espesor, donde se desea reducir

el esfuerzo al empujar y, a la vez, mantener una buena limpieza.

2.8

AJUSTE DE LA ALTURA DE LA ALFOMBRA

2.9 Mueva el control

del rodillo de escobillas

únicamente cuando el

mango esté en posición

vertical.

Deslice el control a

“Carpet” (Alfombra) para

encender el rodillo de

escobillas para limpiar

alfombras de pared a

pared y alfombras de

área.

Deslice el control a

“Hard” (Superficies

duras) para apagar el

rodillo de escobillas

al limpiar pisos sin

alfombras.

2.9

CONTROL DEL RODILLO DE

ESCOBILLAS

2.10

LIMPIEZA DE ALFOMBRAS DE

ÁREA LIVIANAS Y FLEXIBLES

2.10 Párese sobre un

extremo de la alfombra

y mueva la aspiradora

hacia el otro extremo o

borde. Antes de llegar

al borde, empuje el

mango hacia abajo.

Esto levantará la

parte delantera de la

aspiradora, como se

muestra, e impedirá que

la alfombra se pegue a

la aspiradora.

2.11 Se proporcionan

limpiadores de bordes

especiales en ambos

lados de la parte delan-

tera de la aspiradora

para retirar la suciedad

en la alfombra, cerca

de zócalos y muebles.

Guíe cualquiera de los

lados de la boquilla en

forma paralela al borde

de la alfombra o el

mueble.

LIMPIEZA DE BORDES

2.11 Para limpiar la manguera, limpie la suciedad con

un paño humedecido con detergente suave.

Enjuague con un paño húmedo.

Los accesorios de limpieza pueden lavarse en

agua tibia con detergente. Enjuáguelos y déjelos

secar al aire libre antes de usarlos.

CÓMO LIMPIAR LOS

ACCESORIOS

El modelo real puede no coincidir con

las imágenes que se muestran

Si le cuesta mucho empujar la aspiradora, deslice el control a la siguiente posición más alta.

Cuando el mango de la aspiradora está en

posición vertical, el rodillo de escobillas está

automáticamente en la posición OFF.

IMPORTANTE

Continúe levantando la parte delantera de la

aspiradora para que, cuando llegue al borde,

esté completamente separada de la alfombra.

Mueva la aspiradora hacia atrás para comenzar

nuevamente, baje la parte delantera de la

aspiradora y haga únicamente pasadas hacia

adelante.

IMPORTANTE

2.12 Cuando use los accesorios de limpieza, el

mango de la aspiradora debe estar en posición

vertical para activar el “apagado automático del

rodillo de escobillas” y para que resulte más

cómodo mover la aspiradora de un lugar a otro.

Apague la aspiradora antes de desconectar y

conectar la manguera al tubo de la manguera (A).

Para usar la manguera, levante el extremo de la

manguera, como se muestra.

ACCESORIOS DE LIMPIEZA

A. La escobilla para polvo puede usarse para

muebles tallados, superficies de las mesas, libros,

lámparas, accesorios de iluminación, persianas

venecianas, zócalos, postigos de ventanas y rejillas

de ventilación.

B. La boquilla para muebles puede usarse para

muebles tapizados, cortinajes, colchones, prendas

de vestir, interiores de automóviles y escaleras

alfombradas.

C. El accesorio para hendiduras puede usarse en

lugares estrechos, esquinas y en bordes de sitios

como cajones de cómodas, muebles tapizados,

escaleras y zócalos.

D. Los tubos se usan para alargar la manguera.

Úselos con cualquiera de los accesorios antes

mencionados.

E. El accesorio de mano turboaccionado puede

usarse para muebles tapizados, escaleras

alfombradas y lugares de difícil acceso.

2.13

CONEXIÓN DEL TUBO Y DE LOS

ACCESORIOS

2.14 Conecte cualquier accesorio o tubo a la

manguera (G) empujándolo con fuerza hacia

adentro de la manguera.

Conecte el segundo tubo o accesorio al tubo (H)

empujándolo con fuerza sobre el tubo.

Gire el tubo o el accesorio levemente para apretar

o aflojar la conexión.

SELECCIÓN DEL ACCESORIO

APROPIADO

2.14

El modelo real puede no coincidir con

las imágenes que se muestran

PRECAUCIÓN

! !

Tenga especial cuidado al limpiar escaleras. Para evitar lesiones

personales o daños, y evitar que la aspiradora se caiga, siempre colóquela

al pie de la escalera, en el suelo. No coloque la aspiradora sobre escaleras

ni muebles, ya que puede ocasionar lesiones o daños.

LIMPIEZA DE ESCALERAS

2.15 Use la manguera y el accesorio de mano turboaccionado, o la boquilla

para muebles para limpiar las escaleras.

Con el mango en posición vertical, limpie de abajo hacia arriba.

(Los accesorios pueden variar según el modelo)

2.15

2.12

2.16

PARA CONECTAR LA MANGUERA

2.16 Empuje el interruptor de encender/apagar a la

posición OFF.

Alinee el extremo de la manguera de alcance

adicional con las proyecciones (I) sobre las ranuras

(J) en el conducto para el polvo.

2.17 Deslice la manguera en (J) y gire la manguera

para que quede fija en su lugar. (Para desconectar

la manguera, invierta el procedimiento). Conecte

los tubos o accesorios al otro extremo de la

manguera.

2.17

VERIFIQUE EL INDICADOR DE LA BOLSA

2.18 El indicador (K) se verá rojo a medida que la

bolsa de filtro se llena de suciedad.

Existen tres condiciones que harán que el indicador

se vea completamente rojo:

1. Si la bolsa está llena, cambie la bolsa.

2. Si se han aspirado materiales muy finos, que

han tapado los poros de la bolsa; cambie la

bolsa.

3. Si hay una obstrucción en la parte delantera de

la aspiradora, en la manguera, los accesorios o la

abertura de la bolsa; retire la obstrucción (vea la

sección “Eliminación de obstrucciones”).

3. MANTENIMIENTO

2.18

E10

El modelo real puede no coincidir con

las imágenes que se muestran

Familiarícese con estas tareas de mantenimiento en el hogar, ya que el uso y cuidado apropiados de

su aspiradora asegurarán una limpieza continuamente eficaz.

Cualquier otra tarea de mantenimiento debe ser realizada por un representante de mantenimiento autorizado.

BOLSA DE FILTRO

Cuándo reemplazarla

Verifique la bolsa de filtro periódicamente. Cambie

la bolsa de filtro cuando esté llena. Si se acumula

demasiada suciedad, su aspiradora no funcionará

de manera eficaz.

Qué comprar: Bolsa de filtro

Las bolsas de filtro se pueden comprar a través

de su Concesionario autorizado de Hoover

(Depot), o a través de Hoover Inc., en Internet

en www.hoover.com. Para asegurar una limpieza

eficaz, utilice únicamente Bolsas de filtro

desechables tipo Y con filtración HEPA

(#902419001) y Bolsas de filtro desechables tipo

Y con filtración alergénica (#902481001).

Todas las alfombras nuevas tienen fibras

sueltas que pueden llenar la bolsa rápidamente

al limpiar con la aspiradora. Este tipo de residuo

no activa el indicador de “Verificación de la

bolsa”, disponible en algunos modelos.

IMPORTANTE

PRECAUCIÓN

! !

Los materiales muy finos, como talco facial,

maicena, cenizas de chimeneas u hollín de

chimeneas, pueden sellar la bolsa de filtro y

hacer que estalle, incluso cuando está

parcialmente llena de suciedad. Cuando la

aspiradora se utiliza para retirar material de

cualquier otra naturaleza, cambie la bolsa de

filtro con frecuencia.

3.1

3.2

3.3

Retiro de la puerta de la bolsa

3.1 Para cambiar la bolsa de filtro, sujete la parte

superior de la puerta de la bolsa y tire de la puerta

hacia adelante. Retire la puerta.

Cómo retirar e instalar la bolsa

de filtro

3.2 Sujete el cuello de la bolsa de filtro (A) y tire

para retirarla del tubo (B).

Nota: No limpie la bolsa de filtro usada ni vuelva

a usarla. Deseche la bolsa de filtro usada.

Sujete la nueva bolsa de filtro, como se muestra.

Alinee la abertura de la bolsa de filtro con (B).

Empuje (A) con fuerza sobre (B). Acomode la bolsa

de filtro.

Replacing Bag Door

3.3 Vuelva a colocar la puerta de la bolsa ajustando

la lengüeta de la parte inferior de la puerta dentro

de la abertura (C).

Presione la parte superior de la puerta para que

encaje firmemente en su lugar.

CAMBIO DE LA BOLSA DE FILTRO

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

No use esta aspiradora si no tiene la bolsa de

filtro en su lugar.

PRECAUCIÓN

! !

E11

3.4

FILTROS

Filtro Secundario

3.4 El filtro secundario (A), que se encuentra detrás

de la rejilla, en el fondo del compartimiento de la

bolsa, protege el motor de las partículas de sucie-

dad. Si el filtro se ensucia, tire de la rejilla y levante

el filtro.

Lave el filtro a mano con agua fría y detergente

suave, deje secar al aire libre.

Vuelva a colocar el filtro seco y la rejilla.

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

No pase la aspiradora sin que tenga instalados

el filtro secundario o final.

ADVERTENCIA

! !

Qué comprar: Filtro secundario

Utilice únicamente filto secundario genuinas de

HOOVER® con su aspiradora. Al comprar una

correa nueva, solicite el filto secundario pieza

n.° 38765023 de HOOVER®.

El modelo real puede no coincidir con

las imágenes que se muestran

3.5

El filtro final ayuda en el proceso de filtración para

que el aire limpio regrese a la habitación.

El filtro de 3 capas (algunos modelos) puede lavarse

de la misma manera que el filtro secundario y puede

volver a usarse.

Para retirar el filtro final, primero abra la puerta en el

lateral de la aspiradora (Fig. 3-5).

Sujete el filtro (B) y tire directamente hacia afuera.

Vuelva a colocar el nuevo filtro invirtiendo el

procedimiento.

Filtro Final

La puerta del filtro ha sido diseñada con una función “desprendible” que permite

que se suelte si se empuja demasiado para abrirla.

3.6 Para volver a colocarla, alinee las bisagras (C) de la tapa con las ranuras

en los costados del área del filtro. Presione la puerta en su lugar.

Cómo volver a colocar la puerta del filtro

3.6

Dado que su aspiradora WindTunnel™ tiene una

alta capacidad de aspiración, recomendamos

fuertemente que averigue si se han acumulado

residuos en los canales junto al rodillo de escobillas

al verificar los filtros. Retirar los residuos ayuda a

mantener la excelente capacidad de aspiración y

succión de su aspiradora. Retire los residuos de la

siguiente manera:

1) Desconecte la aspiradora de la toma de corriente

eléctrica.

2) Verifique si se han acumulado residuos retirando

la placa inferior (Fig. 3.9) y mirando los canales

junto al rodillo de escobillas (Fig. 3.18).

3) Retire cualquier acumulación.

4)Vuelva a colocar la placa inferior (Fig. 3.13).

What to Buy: Final Filter

Additional filter is available at Hoover.com or call

1-800-944-9200. Use only genuine HOOVER®

Final Filter with your vacuum. The final filter can be

replaced with any of the following filters: 3 layer,

washable - HOOVER® part No. 40110006

E12

El modelo real puede no coincidir con

las imágenes que se muestran

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

No pase la aspiradora sin que tenga instalados

el filtro secundario o final.

ADVERTENCIA

! !

VERIFIQUE LOS CANALES DEL RODILLO DE ESCOBILLAS

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

CORREA

Las correas se encuentran debajo de la placa

inferior de la aspiradora y deben verificarse

periódicamente para asegurarse de que estén en

buenas condiciones.

La correa plana (ancha) se describe a continuación;

la otra correa se describe en la sección “Reemplazo

del rodillo de escobillas”.

3.9

Reemplazo

3.10

3.11

3.12

3.13

Coloque el mango en la posición baja y voltee la

aspiradora para que la parte inferior quede hacia

arriba.

Cuándo reemplazarla

3.9 Con un destornillador Phillips, retire los 4 tornillos

como se muestra. Levante la placa inferior (A).

3.10 La correa plana (B) controla la función de

autopropulsión e impulsa indirectamente el rodillo

de escobillas.

3.7

LUZ DELANTERA

Retiro de la lente

3.7 Con un destornillador Phillips, retire los dos

tornillos, como se muestra, y levante la lente.

Instalación de la bombilla y reemplazo

de la lente

3.8 Extraiga la bombilla usada directamente de su

receptáculo. Empuje la nueva bombilla directamente

en su receptáculo hasta que quede fija en su lugar.

No se requiere demasiada fuerza.

Vuelva a colocar la lente y asegúrela con dos

tornillos.

3.8

Qué comprar: Luz delantera

Esta aspiradora usa un bombillo de 12 voltios

de base en cuña, tipo 912. Pieza No. 27313101

de HOOVER.

E13

El modelo real puede no coincidir con

las imágenes que se muestran

PRECAUCIÓN

! !

Para reducir el riesgo de descarga eléctrica,

desconecte la aspiradora antes de limpiarla o

de hacer su mantenimiento.

El rodillo de escobillas puede empezar a girar en

forma repentina. Desenchufe la aspiradora cuando

esté volteada.

ADVERTENCIA

Qué comprar: Correa Utilice únicamente correas genuinas de HOOVER® con su aspiradora. Al

comprar una correa nueva, solicite la correa plana, nº de pieza 38528035

de HOOVER®.

Retire la correa usada (B) de la polea grande (C) y deséchela.

3.11 Con la inscripción en la parte exterior de la correa, deslice la nueva correa

sobre el eje del motor (D).

3.12 Coloque el otro extremo de la correa sobre la polea grande (C) mientras

hace girar la polea en la dirección que se muestra.

3.13 Vuelva a colocar la placa inferior y asegúrela con 4 tornillos de cabeza

Phillips. Apriete bien los tornillos.

(Disponible sólo en

algunos modelos)

3.17

3.18

Cuándo reemplazarlo

Desconecte la aspiradora de la toma de corriente

eléctrica.

3.16 Para verificar el estado de las escobillas, pase el extremo de una tarjeta por

la placa inferior mientras gira el rodillo de escobillas. Para mantener una limpieza

eficaz, reemplace el rodillo de escobillas si las escobillas no tocan la tarjeta.

Retiro del rodillo de escobillas

3.17 Deslice el Control del rodillo de escobillas (Fig. 2.9) a la posición “Hard”

(Superficies duras) (OFF). Voltee la aspiradora y retire la placa inferior (Fig. 3.9).

Levante el rodillo de escobillas y deslice la correa en V (D) fuera del rodillo de

escobillas.

Instalación del rodillo de escobillas

3.16

Cómo inspeccionarla

La correa en V ha sido diseñada para una larga

duración y, normalmente, no es necesario

reemplazarla. Sin embargo, si la correa en V está

agrietada, mellada o rota, es el momento ideal para

reemplazarla de la siguiente manera.

Cómo retirarla

3.14 Deslice la correa plana para retirarla de la

polea grande, como se muestra en la Fig. 3.10.

Para retirar la correa en V, deslice la parte posterior

de la correa sobre la polea (C). Luego, tire con

fuerza sobre la correa para sacarla. Deseche la

correa usada.

Para instalar la nueva correa (con la inscripción en

la parte exterior de la correa), deslice la parte

posterior de la correa sobre la polea y tire de la

parte delantera de la correa hacia la acanaladura

(E) junto a la polea. La correa “quedará colocada a

presión” en su lugar.

3.14

3.15

Colocación de la correa en el rodillo de

escobillas

Antes de colocar la correa en el rodillo de

escobillas, verifique si se han acumulado

residuos, como se describe en la Fig. 3.23.

3.15 Introduzca el rodillo de escobillas a través de

la correa y coloque la correa en la acanaladura (F)

del rodillo de escobillas.

CORREA EN V

RODILLO DE ESCOBILLAS

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspi-

radora antes de realizar el mantenimiento.

ADVERTENCIA

! !

Qué comprar:

Correa en V

Reemplácela con la

pieza n° 38528034 de

HOOVER®.

El rodillo de escobillas puede empezar a girar en

forma repentina. Desenchufe la aspiradora

cuando esté volteada. Cuando las escobillas del

rodillo de escobillas están desgastadas, debe

reemplazarse el rodillo de escobillas.

ADVERTENCIA

! !

Qué comprar: Rodillo de escobillas

Al comprar un nuevo rodillo de escobillas,

solicite la pieza n° 48414144 de HOOVER.

3.18 Sujete el rodillo de escobillas y colóquelo en posición

deslizando primero el extremo opuesto a la correa dentro de

la ranura rectangular (G), en el lateral de la aspiradora.

Empuje el otro lado del rodillo de escobillas (H) en su lugar.

La correa puede calzar con holgura cuando se instala

correctamente. Vuelva a colocar la correa plana y la placa

inferior (Fig. 3.13).

E14

El modelo real puede no coincidir con

las imágenes que se muestran

3.21

3.19 A3.20 B

Cuándo reemplazarlos

3.22 Los limpiadores de bordes, que se encuentran

en ambos lados de la parte delantera de la aspira-

dora, deben reemplazarse cuando muestran signos

de desgaste.

LIMPIADOR DE BORDES 3.22

Cómo reemplazarlos

Retire la placa inferior, como se describe en la

Fig. 3.9.

Levante ambos limpiadores de bordes usados y

deslice limpiadores de bordes nuevos en la posición

que se muestra.

Vuelva a colocar la placa inferior y asegúrela con 4

tornillos de cabeza Phillips (Fig. 3.13).

E15

El modelo real puede no coincidir con

las imágenes que se muestran

Cómo limpiar

3.19 Voltee el accesorio de modo que la parte infe-

rior mire hacia arriba. Gire las trabas (A) a ambos

lados del accesorio.

3.20 Retire la placa inferior (B).

3.21 Retire toda la suciedad y/o el cabello del rodillo

de cepillos.

Vuelva a colocar la placa inferior y gire las trabas

nuevamente a la posición de trabado.

ACCESORIO DE MANO

TURBOACCIONADO

(Los accesorios varían según el modelo)

Para reducir el riesgo de lesiones ocasionadas

por piezas en movimiento, desenchufe la aspira-

dora antes de realizar el mantenimiento.

ADVERTENCIA

! !

El rodillo de escobillas puede empezar a girar

en forma repentina. Desenchufe la aspiradora

cuando esté volteada.

ADVERTENCIA

! !

Qué comprar: Limpiador de bordes

Al comprar limpiadores de bordes, solicite la

pieza n° 39411018 de HOOVER®.

Si lo desea, puede comprar un rodillo de cepil-

los adicional en Hoover.com o llamando al

1-800-944-9200.

3.25

3.24

La baja succión o aspiración puede deberse a una

obstrucción en el sistema. Para averiguar si hay

obstrucción, siga los siguientes pasos hasta que

encuentre una obstrucción.

1. Verifique el nivel de llenado de la bolsa de filtro;

cámbiela si es necesario.

Verificación del paso de flujo de aire

3.23

2. Enchufe la aspiradora y enciéndala. Verifique el

nivel de succión al final de la manguera (A).

a. En caso de que haya succión, continúe con

el paso 3.

b. En caso de que no haya succión, verifique

si hay obstrucciones en la manguera y en el

tubo para polvo de la siguiente manera:

1) Desconecte la manguera del con

ducto para el polvo (C) invirtiendo el proced

imiento descrito en “Para conectar la

manguera” en la pág. 4, Fig. 1.5 y 1.6.

2) Despeje la manguera.

3) Observe (C) y retire la obstrucción.

3. Verifique la conexión en el tubo de la manguera

(B); retire cualquier obstrucción.

4. Apague la aspiradora y desenchúfela.

Verificación debajo de la placa inferior

3.24

5. Retire la placa inferior (Fig. 3.9) y el rodillo de

escobillas (Fig. 3.15).

Mire en la abertura (F), en los canales (G) y alred-

edor del forro (H), y retire los residuos acumulados.

3.23

LUBRICACIÓN

El motor tiene cojinetes que cuentan con suficiente

lubricación para la vida útil del motor. La adición de

lubricantes podría causar daños. Por lo tanto, no

añada lubricante a ningún cojinete del motor.

El agitador tiene dos cojinetes de bolas que deben

lubricarse periódicamente en un Centro de servicio

de fábrica de Hoover o en un Concesionario

autorizado de garantía de Hoover (Depot).

ELIMINACIÓN DE OBSTRUCCIONES

El rodillo de escobillas puede empezar a girar

en forma repentina. Desenchufe la aspiradora

cuando esté volteada.

ADVERTENCIA

! !

Si se produce una obstrucción durante

el uso del accesorio de mano

turboaccionado

3.25

1. 1. Desconecte el accesorio de mano turboaccio-

nado de la manguera. Retire la placa inferior, el

protector de la correa y la turbina, como se describe

en las Fig. 3.19, 3.20 y 3.27.

Retire cualquier obstrucción del canal de la tur-

bina (D).

Vuelva a colocar la correa de la turbina, el rodillo

de escobillas, el protector de la correa y la placa

inferior.

E16

El modelo real puede no coincidir con

las imágenes que se muestran

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE

La aspiradora

no funciona

No está bien enchufada

Enchúfela bien

No hay voltaje en la toma de

corriente

Verifique el fusible o el disyuntor

Fusible quemado o se disparó

el disyuntor

Reemplace el fusible o reajuste el disyuntor

Protector térmico activado

Deje que la aspiradora se enfríe durante 30

minutos (esto reajustará el protector térmico)

Las escobillas

del agitador no

giran

Interruptor Custom Control™

colocado en la posición para

piso sin alfombra.

Coloque el interruptor en la posición para

alfombra

El agitador está obstruido

Elimine la obstrucción

La aspiradora/

los accesorios

no aspiran

Correa rota o desgastada Reemplace la correa

Rodillo de escobillas

desgastado Reemplace el rodillo de escobillas

Bolsa de filtro llena Cambie la bolsa de filtro

Posición incorrecta de la

altura para alfombras Coloque el control de altura para alfombras en

una posición más baja

Obstrucción del paso del flujo

de aire Elimine la obstrucción

Es difícil

empujar la

aspiradora

Posición incorrecta de la

altura para alfombras Coloque el control de altura para alfombras en

una posición más alta

La aspiradora

no se

autopropulsa

Correa plana rota o

desgastada Reemplace la correa

Botón de autopropulsión en la

posición OFF Gire el botón a la posición ON

El rodillo de

escobillas no

gira

El rodillo de escobillas está

en la posición OFF Coloque el control del rodillo de escobillas en

la posición ON (alfombra)

Correa plana rota o

desgastada Reemplace la correa

El rodillo de

escobillas del

accesorio de

mano turboac-

cionado no gira

Se está aplicando demasiada

presión al accesorio Continúe usando el accesorio aplicando

menos fuerza

Obstrucción en el canal de la

turbina Retire la obstrucción

Correa rota o desgastada Reemplace la correa

Baja succión de la aspiradora Consulte los puntos en “La aspiradora no

aspira”

4. SOLUCIÓN DE PROBLEMAS

Si ocurre un problema menor, generalmente puede resolverse con bastante facilidad cuando se halla la

causa, usando esta lista de verificación.

Cualquier otra tarea de mantenimiento debe ser realizada por un representante de mantenimiento autorizado.

Para reducir el riesgo de lesiones ocasionadas por piezas en movimiento, desenchufe la aspiradora

antes de realizar el mantenimiento.

ADVERTENCIA

! !

E17

Para obtener un servicio aprobado de Hoover® y piezas genuinas de Hoover®, encuentre el Concesionario

autorizado de servicio de garantía de Hoover® (depositario) más cercano:

• Consultando las Páginas amarillas en la sección “Aspiradoras – uso” doméstico.

• Visite nuestro sitio web en hoover.com (clientes

estadounidenses) o hoover.ca (clientes canadienses). Siga el enlace del centro de servicio para

encontrar el centro de servicio más cercano.

• Para que le informen de manera automática la ubicación de los centros autorizados de servicio, llame

al 1-800-944-9200. No envíe su aspiradora a Hoover®, Inc., Company en Glenwillow para realizar el

servicio. Esto sólo provocará demoras.

Si necesita recibir más ayuda:

Para hablar con un representante de atención al cliente, llame al 1-800-944-9200; de lunes a viernes, de

8 a.m. a 7 p.m., hora del Este. En Canadá, comuníquese con Hoover® Canada, Toronto: 755 Progress Ave.,

Scarborough, ON M1H 2W7 O Hoover® Canada, Edmonton: 18129-111 Ave., Edmonton, AB T5W 2P2,

Teléfono: 1-800-944-9200, de lunes a viernes, de 8 a.m. a 7 p.m., hora del Este. Siempre identifique su

aspiradora por el número de modelo completo al solicitar información o realizar pedidos de piezas.

(El número de modelo aparece en la parte inferior de la aspiradora).

NO DEVUELVA ESTE PRODUCTO A LA TIENDA.

5. SERVICIO

E18

IMPORTANT : LIRE CES INSTRUCTIONS ATTENTIVEMENT AVANT

D’UTILISER L’ASPIRATEUR.

Vous avez des questions ou des inquiétudes? Veuillez appeler le service à la clientèle au

1 800 9449200 du lundi au vendredi, de 8 h à 19 h (HNE).

VEUILLEZ NE PAS RETOURNER CE PRODUIT AU MAGASIN.

hoover.com

GUIDE D’UTILISATION

Instructions d’utilisation et d’entretien

L’UTILISATION DE CE PRODUIT À DES FINS COMMERCIALES INVALIDE

LA PRÉSENTE GARANTIE.

Consignes de sécurité importantes ....................................................................... 3

Assemblage de l’aspirateur ..................................................................................... 4

Contenu de l’emballage ...................................................................................... 4

Utilisation .................................................................................................................. 6

Description de l’aspirateur ................................................................................... 6

Fonction Dirt FINDERMC intégrée ....................................................................... 7

Réglage selon la hauteur du tapis ...................................................................... 8

Accessoires de nettoyage ................................................................................... 9

Entretien .................................................................................................................... 10

Changement du sac filtre ................................................................................... 10

Filtre .................................................................................................................... 11

L’ampoule ............................................................................................................ 12

Courroie .............................................................................................................. 13

Rouleau brosse agitateur .................................................................................... 14

L’accessoire portatif à turbine ............................................................................. 15

Brosses latérales ................................................................................................. 15

Élimination des obstructions ............................................................................... 16

Lubrification ......................................................................................................... 16

Dépannage ................................................................................................................ 17

Service....................................................................................................................... 18

Pour obtenir de l’assistance :

Visitez notre site web à l’adresse www.hoover.ca. Cliquez sur le lien du localisateur de marchands

autorisés HooverMD pour trouver le marchand le plus près de chez vous, ou composez le 1 800 944 9200

pour écouter un message indiquant les adresses des marchands autorisés HooverMD (é.-U. Seulement)

ou pour parler à un représentant du service à la clientèle (de 8 h à 19 h, hne, du lundi au vendredi).

VEUILLEZ NE PAS RETOURNER CE PRODUIT AU MAGASIN.

CONTENU

Merci d’avoir choisi un produit HOOVERMD.

Veuillez inscrire les numéros de modèle et de série

COMPLETS dans les espaces fournis à cet effet

MODÈLE

CODE DE FABRICATION

Conseil: Il est recommandé de joindre votre reçu de

caisse au guide de l’utilisateur, car une vérification de la

date d’achat peut être effectuée avant toute réparation

couverte par la garantie de votre produit HOOVERMD.

N’oubliez pas d’enregistrer votre produit en ligne, à

l’adresse Hoover.com, ou par téléphone, au

1-800-944-9200.

1-800-944-9200

Made in China

CODE DE FABRICATION

(L’étiquette est située sur la partie

inférieure du manche de l’appareil.)

CONSIGNES DE SÉCURITÉ IMPORTANTES

RANGER ET CONSERVER CES

INSTRUCTIONS

Durant l’utilisation d’un appareil électrique, toujours respecter les précautions

élémentaires, y compris les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL.

AVERTISSEMENT: AFIN DE RÉDUIRE AU

MINIMUM LES RISqUES D’INCENDIE, DE

CHOC ÉLECTRIqUE OU DE BLESSURES :

• Assembler complètement avant l’utilisation.

• N’utiliser l’aspirateur qu’à la tension spécifiée sur la plaque signalétique située au

dos de l’appareil.

• Ne pas laisser l’appareil sans surveillance lorsqu’il est branché. Le débrancher

quand il n’est pas utilisé et avant d’en faire l’entretien.

• Ne pas utiliser l’appareil à l’extérieur ou sur des surfaces humides.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Ce produit n’est pas

conçu pour être utilisé par des enfants de 12 ans et moins. Exercer une étroite

surveillance lorsque l’appareil est utilisé à proximité d’enfants. Pour éviter les ris

ques de blessures ou de dommages, tenir le produit hors de la portée des enfants,

et ne pas leur permettre de placer leurs doigts ou des objets dans les ouvertures.

• L’appareil doit être utilisé seulement comme indiqué dans ce manuel. Utiliser

uniquement les accessoires et les produits recommandés par le fabricant.

• Ne pas utiliser l’appareil si la fiche ou le cordon est endommagé. Si l’aspirateur

ne fonctionne pas adéquatement, s’il est tombé, a été endommagé, a été laissé à

l’extérieur ou est tombé dans l’eau, l’expédier à un centre de réparation pour qu’il

soit vérifié.

• Ne pas tirer l’appareil par le cordon, ne pas se servir du cordon comme poignée,

ne pas fermer de portes sur le cordon et ne pas contourner des coins ou des rebords

tranchants avec le cordon. Éviter de faire rouler l’appareil sur le cordon. Tenir le

cordon éloigné des surfaces chaudes.

• Ne pas tirer sur le cordon pour débrancher l’appareil, mais plutôt sur la fiche.

• Ne pas manipuler la fiche ou l’aspirateur avec les mains mouillées.

• Ne pas insérer d’objets dans les ouvertures de l’appareil. Ne pas utiliser l’appareil

si les orifices sont obstrués; retirer la poussière, la mousse, les cheveux ou tout ce

qui pourrait réduire le débit d’air.

• Garder les cheveux, les vêtements amples, les doigts et toute autre partie du corps

à l’écart des ouvertures et des pièces en mouvement.

• Éteindre toutes les commandes avant de débrancher l’appareil.

• Être très prudent pendant l’utilisation dans les escaliers. Ne pas déposer l’aspirateur

sur les marches. Afin d’éviter les blessures ou les dommages et d’empêcher

l’appareil de tomber, toujours placer l’appareil au bas de l’escalier. Ne pas placer

l’appareil dans les escaliers ou sur un meuble, ce qui pourrait causer des blessures

ou des dommages.

• Ne pas aspirer les liquides inflammables ou combustibles comme l’essence, ni

utiliser l’appareil à proximité de ces matériaux.

• Débrancher l’appareil avant de fixer un accessoire portatif électrique.

• N’aspirer aucune matière brûlante ou dégageant de la fumée, comme des ciga

rettes, des allumettes ou des cendres chaudes.

• Ne pas utiliser l’appareil sans son vide-poussière ou ses filtres.

• MISE EN GARDE : Cet appareil contient des produits chimiques reconnus par l’État

de la Californie comme pouvant causer le cancer ou, entraîner des malformations

congénitales ou d’autres troubles de la reproduction.

• L’aspirateur est doté d’un protecteur thermique interne pour le protéger contre la

surchauffe. Lorsque le protecteur thermique est activé, l’aspirateur s’arrête.

Si cela se produit, procéder comme suit :

1. Éteindre l’aspirateur et le débrancher.

2. Vérifier le si le sac-filtre est plein; le changer au besoin.

3. Inspecter le conduit à poussière et éliminer tout blocage qui peut s’y

trouver. Cette obstruction peut survenir aux points suivants : l’entrée du

suceur, le tuyau, le tube pour le tuyau, le conduit à poussière et l’entrée du

sac filtre.

4. Lorsque l’aspirateur est débranché et que le moteur a refroidi

pendant 30 minutes, le protecteur thermique est automatiquement

réinitialisé, et l’aspirateur peut de nouveau être utilisé.

Si le protecteur thermique est encore activé après avoir suivi les étapes

ci-dessus, il se peut que l’aspirateur ait besoin d’entretien.

AVERTISSEMENT :

• Éviter de ramasser des objets durs ou aux arêtes tranchantes avec l’appareil.

Ils peuvent endommager l’appareil.

• Ranger dans un endroit sec. Ne pas exposer l’appareil à des températures

de gel.

• Ne pas utiliser d’objets aux arêtes tranchantes pour nettoyer le tuyau car

cela risquerait de l’endommager.

MISE EN GARDE :

• Afin de réduire les risques de décharge électrique, cet appareil est muni

d’une fiche polarisée (une tige est plus large que l’autre). Cette fiche ne peut

être insérée que dans une prise de courant polarisée et uniquement dans un

sens. Si la fiche ne s’insère pas complètement dans la prise, il faut l’inverser.

Si elle ne s’insère toujours pas, demander à un électricien qualifié d’installer

la prise appropriée. Ne jamais modifier la fiche.

Le modèle d’aspirateur peut varier de

celui illustré.

FIXATION DU TUYAU

1.5 Aligner l’extrémité

du tuyau comportant

les boutons saillants (E)

avec les encoches (F)

du conduit à poussière

à l’arrière du manche.

1.6 Faire glisser les

boutons dans les enco-

ches (F) et tourner le

tuyau pour le verrouiller

en place.

1.7 Placer le tuyau sur

le support et insérer

son extrémité dans le

tube pour tuyau (G).

1.5

1.6

1.7

IMPORTANT

Pour toutes les tâches de nettoyage, le tuyau doit être connecté tel qu’il

est illustré.

Le modèle d’aspirateur peut varier de

celui illustré.

1.1 Retirer toutes les pièces de l’emballage.

Avant d’éliminer les matériaux d’emballage,

s’assurer qu’aucune des pièces illustrées ne

manque.

A. Vis pour le manche (dans le sac contenant

le guide d’utilisation)

B. Tuyau*, accessoires de nettoyage et

rallonges*

C. Manche

D. Aspirateur

*Les accessoires varient selon le modèle.

1. ENSAMBLADO DE LA ASPIRADORAN

CONTENU DE L’EMBALLAGE

1.1 B

1.2 Regarder à l’arrière

de l’aspirateur pour

s’assurer que l’inter-

rupteur (A) est en

position d’arrêt (OFF).

1.3 Introduire les vis

dans les trous à l’arrière

du manche. Bien

serrer les vis à l’aide

d’un tournevis à tête

cruciforme.

1.4 Retirer l’étiquette (D)

du bouton du mécan-

isme automoteur.

1.2

ASSEMBLAGE DU MANCHE

1.3

1.4

1. Manche

2. Bouton du mécanisme

automoteur

3. Interrupteur Marche/Arrêt

4. Tuyau

5. Support de l’accessoire portatif

électrique

6. Accessoire portatif à turbine

7. Couvercle du filtre terminal

8. Pédale de déblocage du

manche

9. Brosses latérales

10. Protège-meubles

11. Bouton de réglage du

rouleau-brosse agitateur

12. Bouton de réglage de la

hauteur

13. Ampoule*

14. Affichage Dirt FINDER*

15. Fonction de sensibilité Dirt

FINDER intégrée*

16. Indicateur de vérification

du sac

17. Porte du sac

18. Crochets pour le cordon

19. Poignée de transport

20. Rallonges

21. Brosse à épousseter*

22. Buse pour meubles*

23. Suceur plat*

2. UTILISATION

DESCRIPTION DE L’ASPIRATEUR

2.1

*Les accessoires non compris avec votre modèle peuvent être ache-

tés séparément sur le site www.hoover.com ou au centre de service

HOOVERMD de votre région.

INTERRUPTEUR MARCHE/ARRÊT 2.2

2.2 Brancher le cordon dans une prise de courant.

Pour mettre l’aspirateur en marche (ON), pousser

l’interrupteur vers le haut. Pour éteindre l’aspirateur

(OFF), pousser l’interrupteur vers le bas.

Le modèle d’aspirateur peut varier de

celui illustré.

RANGEMENT DES ACCESSOIRES

1.8 Placer la petite extrémité

de la rallonge au bas du

support. Appuyer pour

insérer la rallonge dans la

pince située dans le haut

du support. Répéter pour

l’autre rallonge.

1.8

1.9

1.10

1.9 Appuyer pour insérer la brosse à épousseter (H),

le suceur plat (I) et la buse pour meubles (J) dans le

compartiment de rangement des accessoires à

l’arrière de l’aspirateur.

1.10 Insérer la turbobrosse dans le support en

insérant d’abord la partie avec les poils, pousser le

cou de la turbobrosse pour l’enclencher en place. La

turbobrosse doit être bien fixée à l’intérieur de son

support.

Enrouler le cordon sur

les crochets pour un

rangement pratique.

Fixer la fiche à

l’extrémité du cordon.

RANGEMENT

POUR CORDON

1.11

2.4 Pour déplacer

l’aspirateur d’une pièce

à l’autre, placer le

manche en position

verticale, incliner

l’aspirateur vers l’arrière

pour le faire reposer sur

ses roues arrière, puis

le pousser vers l’avant.

TRANSPORT DE L’ASPIRATEUR

SUR LE SOL

2.5 Il est également

possible de déplacer

l’aspirateur en le

transportant par sa

poignée de transport.

TRANSPORT DE L’ASPIRATEUR PAR

LA POIGNÉE

2.6 Le manche de l’aspirateur comporte trois

positions : position verticale, pour le rangement et

l’utilisation des accessoires; position de fonction-

nement, pour l’utilisation normale sur les parquets et

les tapis; position basse pour le nettoyage sous les

meubles.

Appuyer avec le pied sur la pédale de déblocage du

manche pour abaisser celui ci.

POSITIONS DU MANCHE

À l’aide des voyants rouge et vert (A), le système

Dirt FINDER vous avertit lorsque des zones du

tapis semblent avoir besoin d’un nettoyage plus

approfondi. Ce système peut déterminer quand un

grand volume de poussière, particulièrement de

poussière incrustée, doit être enlevé.

Lorsque la fonction Dirt FINDER est prête, le voyant

rouge s’allume au moment du démarrage de

l’aspirateur. Après quelques secondes, le voyant

rouge s’éteint, et le voyant vert s’allume. Le

nettoyage peut alors commencer.

Le voyant vert demeure allumé pendant le

nettoyage, sauf si le système décèle qu’une plus

grande quantité de poussière doit être ramassée; le

voyant rouge s’allume alors.

Lorsque le voyant rouge est allumé, passer

l’aspirateur à plusieurs reprises sur la zone jusqu’à

ce que le voyant vert s’allume.

FONCTION DIRT FINDERMC INTÉGRÉE (certains modèles seulement)

2.4 2.5

2.6

Le modèle d’aspirateur peut varier de

celui illustré.

2.7

• Il se peut que le voyant

rouge ne s’allume que

rarement pendant le

nettoyage. Cela signifie

que l’aspirateur ramasse

principalement de la

poussière et de la charpie

fines en surface que le

système ne peut pas

déceler, ou que le tapis

est passablement propre.

Pour augmenter la sensibilité du système, régler

l’interrupteur (B) à la position HI (élevée).

• Il se peut également que le voyant rouge demeure

allumé longtemps. Cela signifie que le tapis contient

une grande quantité de saletés, qui sont ramassées

par l’aspirateur. Pour réduire la sensibilité du

système, régler l’interrupteur à la position REG.

(normal).

2.3 Cette fonction vous permet de régler la vitesse de déplacement de l’aspirateur.

MÉCANISME AUTOMOTEUR

Le mécanisme automoteur n’est activé que

lorsque l’interrupteur Marche/Arrêt et le bouton

du mécanisme automoteur de l’aspirateur sont

en position de marche (ON).

IMPORTANT

Pour faire avancer l’aspirateur, pousser le manche vers l’avant en éloignant

l’aspirateur de vous. Pour le faire reculer, tirer doucement sur le manche pour

ramener l’aspirateur vers vous. Guider l’aspirateur attentivement jusqu’à ce que

vous vous soyez familiarisé avec son maniement. Pour un meilleur contrôle

dans les espaces restreints (p. ex., sous les meubles ou autour d’eux, sur les

planchers non recouverts de tapis), tourner le bouton du mécanisme automoteur

à la position d’arrêt (OFF) pour désactiver cette fonction.

2.3

2.8 Lorsqu’il faut relever ou abaisser la buse en fonction des différentes longueurs

de poils de tapis, il suffit de placer le bouton de réglage de la hauteur (C) à la

position appropriée.Pour modifier aisément le réglage selon la hauteur de la

moquette, soulever légèrement l’avant du suceur tout en tournant le bouton de

réglage de la hauteur.

Pour une performance maximale, les réglages de hauteur ci-dessous sont

recommandés.

• Réglage inférieur : pour tous les types de tapis.

• Réglages supérieurs : pour les tapis épais; ces réglages exigent moins d’efforts

tout en maintenant une bonne performance.

RÉGLAGE SELON LA HAUTEUR DU TAPIS

2.9 Ne tourner le bouton

de réglage du rouleau-

brosse agitateur que

lorsque le manche est

en position verticale.

Tourner le bouton

au réglage CARPET

(tapis) afin d’activer

(ON) le rouleau-brosse

agitateur pour le

nettoyage des tapis et

de la moquette.

BOUTON DE RÉGLAGE DU

ROULEAU-BROSSE AGITATEUR

NETTOYAGE DE CARPETTES

SOUPLES ET LÉGÈRES

2.10 Se tenir sur une des

extrémités de la carpette

et déplacer l’aspirateur

vers l’autre extrémité ou

rebord de la carpette.

Avant d’atteindre le

rebord, appuyer sur le

manche. Cela soulèvera

la buse (à l’avant de

l’aspirateur) pour éviter

que la carpette n’adhère

à l’aspirateur.

Continuer de soulever la buse de façon à ce qu’elle

ne touche pas du tout la carpette quand vous en

atteignez le rebord. Remettre alors l’aspirateur vers

l’arrière de la carpette pour recommencer, abaisser

la buse et n’utiliser que des mouvements vers

l’avant.

2.11 Les deux côtés de

la buse de l’aspirateur

sont pourvus de brosses

latérales qui enlèvent

la saleté qui se trouve

dans le tapis le long des

plinthes et des meubles.

Faire passer un des

côtés de la buse le long

du bord du mur ou du

meuble.

NETTOYAGE DES REBORDS

2.8

S’il est difficile de déplacer l’appareil pendant le nettoyage, tourner le bouton

à un réglage supérieur.

IMPORTANT

Le rouleau-brosse agitateur s’arrête automa-

tiquement (OFF) quand le manche est placé en

position verticale

2.9

2.10

2.11

Tourner le bouton au réglage HARD (parquet)

pour le nettoyage des planchers non recouverts de

tapis.

Pour nettoyer le tuyau, essuyer la saleté avec un

chiffon trempé dans un détergent doux. Rincer

avec un chiffon humide.

Les accessoires peuvent être lavés à l’eau tiède

avec un détergent. Les rincer et les laisser sécher

à l’air libre avant de les réutiliser.

NETTOYAGE DES ACCESSOIRES

Le modèle d’aspirateur peut varier de

celui illustré.

2.12 Pendant l’utilisation des accessoires de nettoyage, placer le manche de

l’aspirateur en position verticale pour désactiver automatiquement le rouleau-

brosse agitateur (OFF) et pouvoir manier aisément l’aspirateur.

Éteindre l’aspirateur (OFF) avant de poser ou de retirer le tube pour tuyau (A).

Pour utiliser le tuyau, soulever son extrémité, tel qu’il est illustré.

ACCESSOIRES DE NETTOYAGE

A. La brosse à épousseter peut servir à nettoyer les

boiseries sculptées, les dessus de tables, les livres,

les lampes, les luminaires, les stores vénitiens, les

plinthes, les volets et les grilles de registre.

B. La buse pour meubles peut servir à nettoyer les

meubles capitonnés, les rideaux, les matelas, les

vêtements, l’habitacle de véhicules et les escaliers

recouverts de tapis.

C. Le suceur plat peut s’employer dans les espaces

restreints, les coins et les rebords d’endroits tels

que les tiroirs, les meubles capitonnés, les escaliers

et les plinthes. Il peut aussi être utilisé avec la

brosse à épousseter ou avec la rallonge pour offrir

une portée accrue.

D. Les rallonges prolongent votre tuyau. Elles

peuvent être utilisées avec n’importe quel accessoire

indiqué plus haut.

E. L’accessoire portatif à turbine convient pour les

meubles capitonnés, les escaliers recouverts de

tapis et les endroits difficiles d’accès.

INSTALLATION DE LA RALLONGE

ET DES ACCESSOIRES

2.14 Fixer l’accessoire ou la rallonge au tuyau (G).

Fixer l’autre rallonge ou l’accessoire à la rallonge

(H) en l’enfonçant bien en place.

Tourner légèrement la rallonge ou l’accessoire pour

serrer ou desserrer la connexion.

2.12

2.13

CHOIX DE L’ACCESSOIRE

APPROPRIÉ

2.14

NETTOYAGE DES ESCALIERS

2.15 Utiliser le tuyau et l’accessoire portatif à turbine ou la buse pour meubles

pour nettoyer les escaliers.

Avec la poignée en position d’utilisation, nettoyer en commençant par le bas

des escaliers.

Être très prudent pendant l’utilisation dans les escaliers. Ne pas déposer

l’aspirateur sur les marches. Afin d’éviter les blessures ou les dommages

et d’empêcher l’appareil de tomber, toujours placer l’appareil au bas de

l’escalier. Ne pas placer l’appareil dans les escaliers ou sur un meuble, ce

qui pourrait causer des blessures ou des dommages.

MISE EN GARDE

Le modèle d’aspirateur peut varier de

celui illustré.

(Les accessoires varient selon le modèle)

2.15

FIXATION DU TUYAU

2.16 Éteindre l’aspirateur (OFF).

Aligner l’extrémité du tuyau à longue portée

comportant les boutons saillants (I) avec les

encoches (J) du conduit à poussière.

2.17 Faire glisser les boutons dans les encoches (J)

et tourner le tuyau pour le verrouiller en place. (Pour

retirer le tuyau, faire l’inverse.)

Fixer les rallonges ou les accessoires à l’autre

extrémité du tuyau.

INDICATEUR DE REMPLACEMENT DU SAC

2.18 L’indicateur (K) devient de plus en plus rouge

à mesure que le sac se remplit.

Trois situations peuvent faire devenir l’indicateur

complètement rouge :

1. Le sac est plein. Changer le sac.

2. L’aspirateur a ramassé des particules très fines

qui bloquent les pores du sac. Changer le sac.

3. La buse, le tuyau, l’accessoire ou l’ouverture du

sac est obstrué. Éliminer l’obstruction (voir la

section « Élimination des obstructions »).

2.16

2.17

2.18

3. ENTRETIEN

Il est recommandé de vous familiariser avec les tâches d’entretien; l’utilisation et l’entretien appropriés de

l’appareil assureront son bon fonctionnement.

Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé.

Le modèle d’aspirateur peut varier de

celui illustré.

Des matières très fines, comme la poudre pour

le visage, la fécule de maïs, la cendre ou la

suie, peuvent sceller le sac filtre et le faire

exploser même s’il n’est pas plein. Lorsque

l’appareil est utilisé pour aspirer de tels produits,

changer le sac filtre souvent.

MISE EN GARDE

SAC FILTRE

Quand le remplacer

Vérifier périodiquement le sac filtre. Il est

recommandé de remplacer le sac filtre lorsqu’il est

plein. Si trop de poussière s’accumule, votre

aspirateur ne fonctionnera pas efficacement.

IMPORTANT

Une moquette neuve comporte des fibres

lâches qui peuvent remplir le sac rapidement.

Ces peluches ne déclenchent pas l’indicateur

de vérification du sac offert sur certains

modèles.

Quoi acheter : Sac filtrant

N’utiliser que les sacs de marque HOOVERMD

avec votre aspirateur. Lorsque vient le temps

d’acheter un nouveau sac, choisir des sacs

HEPA de type Y (No de pièce 902419001) et

des sacsfiltres HEPA au charbon de type Y

(No de pièce 902481001) de marque

HOOVERMD.

CHANGEMENT DU SAC FILTRE

Débrancher l’aspirateur.

Retrait de la porte du sac

3.1 Pour changer le sac filtre, appuyer sur la partie

supérieure de la porte du sac et tirer la porte vers

l’avant. Retirer la porte.

Retrait et installation du sac filtre

3.2 Saisir la bague (A) du sac filtre et tirer la bague

pour l’enlever du tube (B).

Remarque : Ne pas vider et réutiliser le sac

filtre. Jeter le sac filtre après usage.

Tenir le nouveau sac filtre de la façon illustrée.

Aligner l’ouverture du nouveau sac filtre avec le

tube (B).

Pousser solidement la bague (A) sur le tube (B) et

bien insérer le sac filtre dans le tube.

Remise en place de la porte du sac

3.3 Remettre la porte du sac en place en alignant

les pattes au bas de la porte avec l’ouverture (C).

Appuyer sur la porte pour bien la fermer.

3.1

3.2

3.3

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

N’utilisez pas l’aspirateur sans le filtre final ou

le filtre secondaire en place.

MISE EN GARDE

Le modèle d’aspirateur peut varier de

celui illustré.

3.4

FILTRES

Filtre Secondaire

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

N’utilisez pas l’aspirateur sans le filtre final ou

le filtre secondaire en place.

MISE EN GARDE

3.4 Le filtre secondaire (A), situé derrière la grille au

bas du compartiment du sac, protège le moteur des

particules de poussière.

Si le filtre est sale, retirer la grille et soulever le filtre.

Laver le filtre à la main à l’aide d’eau froide et de

détergent doux, puis le faire sécher à l’air libre.

Remettre le filtre sec et la grille en place.

Quoi acheter: Filtre secondaire

Si le filtre est utilisé et entretenu de façon

appropriée, il ne devra pas être remplacé

pendant la période de garantie. Au besoin, il est

possible d’acheter des filtres supplémentaires.

Demander la pièce HooverMD no 38765023.

Quoi acheter: Filtre final

Si le filtre est utilisé et entretenu de façon

appropriée, il ne devra pas être remplacé

pendant la période de garantie. Au besoin, il

est possible d’acheter des filtres

supplémentaires. Demander la pièce HooverMD

no 40110006.

3.5

Le filtre terminal contribue au processus de filtrage

en retournant l’air propre dans la pièce.

Le filtre à trois couches (certains modèles seulement)

peut être lavé de la même façon que le filtre

secondaire, et réutilisé.

3.5 Pour retirer le filtre terminal, ouvrir d’abord la porte

située sur le côté de l’aspirateur. Tirer doucement sur

le filtre (B) pour l’enlever. Inverser cette procédure

pour mettre en place le nouveau filtre.

Filtre Terminal

La porte du filtre est dotée d’un mécanisme de

dégagement qui lui permet de se détacher si elle

est ouverte trop grande.

Remise en place de la porte du filtre

3.6

Étant donné la grande capacité d’aspiration de

l’aspirateur WindTunnelMC, nous vous

recommandons fortement de vérifier si des débris

se sont accumulés dans les canaux du rouleau-

brosse à chaque nettoyage des filtres.

Le retrait des débris dans les canaux du rouleau-

brosse permet de maintenir l’excellente capacité

d’aspiration et de succion de l’appareil.

Pour retirer les débris :

1. Débrancher l’aspirateur.

2. Vérifier si des débris se sont accumulés en

retirant la plaque inférieure (fig. 3.9), puis en

regardant dans les canaux à côté du rouleau-

brosse (fig. 3.18).

3. Enlever tous les débris.

4. Remettre la plaque inférieure en place (fig. 3.13).

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

N’utilisez pas l’aspirateur sans le filtre final ou

le filtre secondaire en place.

MISE EN GARDE

3.6 Pour la fixer de nouveau, aligner les charnières

du compartiment du filtre.

Appuyer fermement sur la porte pour la fixer en place.

VÉRIFICATION DES CANAUX DU

ROULEAU-BROSSE

Le modèle d’aspirateur peut varier de

celui illustré.

3.7

L’AMPOULE

Retrait de la lentille

3.7 À l’aide d’un tournevis, enlever les deux vis de

la façon illustrée, et retirer la lentille.

Pose de l’ampoule et remplacement de

la lentille

3.8 Tirer sur la vieille ampoule pour l’enlever de la

douille. Enfoncer la nouvelle ampoule dans la

douille jusqu’à ce qu’elle s’enclenche en place.

Éviter d’utiliser une force excessive. Remettre la

lentille en place et la fixer à l’aide des deux vis.

3.8

Quoi acheter : L’ampoule

Cet aspirateur est doté d’une lumière à

ampoule à culot poussoir 912 de 12 V (pièce

Hoover no 27313101).

Au besoin, il est possible supplémentaires en

visitant le site Hoover.com ou en composant le

1 800-944-9200.

Pour réduire les risques de choc électrique,

débrancher l’aspirateur avant de le nettoyer ou

d’en effectuer l’entretien.

MISE EN GARDE

(Seulement sur certains modèles)

Pour réduire les risques de choc électrique,

débrancher l’aspirateur avant de le nettoyer ou

d’en effectuer l’entretien.

MISE EN GARDE

COURROIE

L’état des courroies, situées sous la plaque inférieure

de l’aspirateur, doit être vérifié de temps à autre.

La courroie plate (large) est décrite ci dessous;

l’autre est décrite dans la section « Remplacement

du rouleau-brosse agitateur ».

3.9

Remplacement

3.10

3.11

3.12

3.13

3.9 Pour vérifier la courroie plate, retirer la plaque

inférieure de la façon indiquée. Remplacer la

courroie si elle est étirée, coupée ou sectionnée.

Quand la remplacer

3.9 Débrancher l’aspirateur avant de le mettre à

l’envers.

Placer le manche à sa position basse et tourner

l’aspirateur à l’envers. Retirer les quatre vis de la

façon illustrée, à l’aide d’un tournevis à tête cruciforme.

Retirer la plaque inférieure (A).

3.10 La courroie plate (B) actionne le mécanisme

automoteur et entraîne indirectement le rouleau-

brosse agitateur. Retirer la vieille courroie (B) de la

grande poulie (C) et la jeter.

3.11 En plaçant les lettres à l’extérieur, glisser la

nouvelle courroie sur l’arbre moteur (D).

3.12 Placer l’autre extrémité de la courroie sur la

grande poulie (C) tout en faisant tourner la poulie

dans le sens illustré.

3.13 Remettre la plaque inférieure et les quatre vis à

tête cruciforme en place. Bien serrer les vis.

Quoi acheter : Courroie

Utiliser uniquement des courroies HOOVERMD

d’origine avec l’aspirateur. Pour courroie élastique

HOOVERMD – no de pièce 38528035.

Au besoin, il est possible d’acheter des courroies

supplémentaires en visitant le site Hoover.com ou

en composant le 1 800 944 9200.

Faire tourner le rouleaubrosse manuellement pour

vous assurer que la courroie n’est pas tordue.

AVERTISSEMENT

Le modèle d’aspirateur peut varier de

celui illustré.

Inspection

La courroie en V est conçue pour durer longtemps

et ne doit normalement pas être remplacée.

Toutefois, si la courroie en V est fissurée, étirée ou

coupée, il faut la remplacer comme suit :

Faire glisser la courroie plate pour l’enlever de la

grande poulie, tel qu’il est illustré à la figure 3.10.

Retrait

3.14 Pour enlever la courroie en V, faire glisser

l’arrière de la courroie par-dessus la poulie (C), puis

tirer fermement sur l’avant de la courroie pour

l’enlever.

Jeter la courroie usée.

Pour installer la nouvelle courroie (en plaçant les

lettres de la courroie vers l’extérieur), faire glisser

l’arrière de la courroie par-dessus la poulie et tirer

l’avant de la courroie vers la rainure (E) à côté de la

poulie.

La courroie s’enclenchera en place.

3.14

3.15

Mise en place de la

courroie sur le

rouleau-brosse

agitateur

Avant de placer la

courroie sur le rouleau-

brosse agitateur, vérifier

si des débris se sont

accumulés (fig. 3.23).

3.15 Insérer le rouleau-brosse agitateur dans la

courroie et positionner la courroie dans la rainure

(F) du rouleau-brosse agitateur.

COURROIE EN V

Quoi acheter : Courroie en V

Utiliser uniquement de Courroie en V HOOVERMD

d’origine avec l’aspirateur. Pour courroie élastique

HOOVERMD – no de pièce 38528034.

Au besoin, il est possible d’acheter de Courroie en

V supplémentaires en visitant le site Hoover.com

ou en composant le 1 800 944 9200.

3.17

Remplacer

Débrancher l’aspirateur avant de le mettre à l’envers.

Lorsque les brosses du rouleau-brosse agitateur

sont usées, il faut remplacer l’agitateur.

3.16 Pour vérifier l’état des brosses, déplacer le

rebord d’une carte le long de la plaque inférieure tout

en faisant tourner l’agitateur. Pour assurer l’efficacité

de l’appareil, remplacer le rouleau-brosse si la

brosse n’entre pas en contact avec la carte.

Retrait

3.17 Tourner le bouton de réglage du rouleau-brosse

agitateur (fig. 2.9) à la position HARD (OFF). Mettre

l’aspirateur à l’envers et enlever la plaque inférieure

(fig. 3.9). Soulever le rouleau-brosse agitateur, puis

faire glisser la courroie en V (D) pour l’enlever du

rouleau-brosse agitateur.

3.16

Quoi acheter : Rouleau-brosse agitateur

Lorsque les brosses du rouleau-brosse agitateur

sont usées, il faut remplacer l’agitateur. Demander

la pièce HOOVER no 48414144.

Au besoin, il est possible supplémentaires en visi-

tant le site Hoover.com ou en composant le

1 800 944 9200.

ROULEAU-BROSSE AGITATEUR

Faire tourner le rouleaubrosse manuellement pour

vous assurer que la courroie n’est pas tordue.

AVERTISSEMENT

Faire tourner le rouleaubrosse manuellement pour

vous assurer que la courroie n’est pas tordue.

AVERTISSEMENT

Continu>>

Le modèle d’aspirateur peut varier de

celui illustré.

Comment le nettoyer

3.19 Tourner l’appareil à l’envers. Faire tourner les

languettes (A) de chaque côté de l’appareil.

3.20 Retirer la plaque inférieure (B).

3.21 Retirer les débris/poils du rouleaubrosse.

Replacer la plaque inférieure, et faire tourner les

languettes pour les reverrouiller dans la bonne

position.

ACCESSOIRE PORTATIF

ÉLECTRIQUE

Pour réduire les risques de blessures causées

par des pièces en mouvement, débrancher

l’appareil avant d’en effectuer l’entretien.

Ne pas utiliser pour toiletter un animal.

MISE EN GARDE

Quand les remplacer

3.22 Les brosses latérales, situées des deux côtés

de la buse, doivent être remplacées si elles sem-

blent usées.

BROSSES LATÉRALES 3.22

Comment les remplacer

Retirer la plaque inférieure de la façon décrite à la

fig. 3.9.

Soulever les deux brosses latérales usées et faire

glisser les nouvelles en place, de la façon illustrée.

Remettre la plaque inférieure en place et la fixer à

l’aide de quatre vis à tête cruciforme (fig. 3.13).

Faire tourner le rouleaubrosse manuellement pour

vous assurer que la courroie n’est pas tordue.

AVERTISSEMENT

Quoi acheter : Brosses latérales

Au moment d’acheter des brosses latérales,

demander la pièce HOOVERTM no 39411018.

Au besoin, il est possible supplémentaires en

visitant le site Hoover.com ou en composant le

1 800 944 9200.

3.21

3.19 A3.20 B

Installation

3.18 Saisir le rouleau-brosse agitateur fermement

et le mettre en place, en faisant d’abord glisser son

extrémité opposée à la courroie dans la fente

rectangulaire (G) sur le côté de l’aspirateur.

Pousser l’autre extrémité du rouleau-brosse

agitateur (H) pour la mettre en place. Une fois

installée correctement, il se peut que la courroie ne

soit pas tendue à fond. Remise en place de la

courroie plate et de la plaque inférieure (fig. 3.13).

3.18

Le modèle d’aspirateur peut varier de

celui illustré.

3.25

3.24

La baisse de la puissance de succion ou l’inefficacité

de l’aspirateur peut être causée par une obstruc-

tion. Suivre les étapes ci-dessous jusqu’à ce que

vous ayez trouvé l’obstruction :

1. Vérifier si le sac filtre est plein. Le changer au

besoin.

Vérification du débit d’air

3.23

2. Brancher l’aspirateur et le mettre en marche

(ON). Vérifier la succion au bout du tuyau (A).

a. S’il y a succion, passer à l’étape 3.

b. S’il n’y a pas de succion, vérifier si le tuyau

et le conduit à poussière sont obstrués de

la façon suivante :

1) Débrancher le tuyau du conduit à

poussière (C) en inversant la procédure

de fixation du tuyau à la page 4 (fig. 1-5

et 1-6).

2) Débloquer le tuyau.

3) Regarder dans le conduit à poussière

3. Vérifier le branchement au niveau du tube pour

tuyau (B); éliminer toute obstruction.

4. Éteindre l’aspirateur (OFF) et le débrancher.

Vérification sous la plaque inférieure

3.24

5. Retirer la plaque inférieure (fig. 3.9) et le rouleau-

brosse agitateur (fig. 3.15).

Regarder par l’ouverture (F), dans les canaux G) et

autour de la membrane (H) et retirer tous les débris

accumulés.

3.23

LUBRIFICATION

Les paliers de l’aspirateur sont suffisamment

lubrifiés pour toute la durée de vie de l’appareil.

Toute lubrification supplémentaire pourrait

causer des dommages; il ne faut donc pas

ajouter de lubrifiant aux paliers de l’aspirateur.

Le rouleau brosse agitateur est pourvu de deux

roulements à billes qui doivent être lubrifiés

périodiquement à un centre de service Hoover

ou à un atelier de service garanti Hoover autorisé

(dépôt).

Faire tourner le rouleaubrosse manuellement pour

vous assurer que la courroie n’est pas tordue.

AVERTISSEMENT

ÉLIMINATION DES OBSTRUCTIONS

Si l’obstruction est survenue pendant

l’utilisation de l’accessoire portatif à

turbine

3.25

1. Débrancher l’accessoire portatif à turbine du

tuyau. Enlever la plaque inférieure, le protège-

courroie et la turbine, tel qu’il est illustré aux figures

3.19, 3.20 et 3.21.

Éliminer toute obstruction qui se trouve dans les

canaux de la turbine (D).

Remettre en place la courroie de la turbine, le rou-

leau-brosse agitateur, le protège-courroie et la

plaque inférieure.

Le modèle d’aspirateur peut varier de

celui illustré.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’aspirateur ne

démarre pas

L’aspirateur n’est pas bien

branché.

Insérer la fiche de l’appareil à fond dans la prise

de courant.

La prise de courant n’est pas

sous tension.

Vérifier le fusible ou le disjoncteur.

Le fusible a sauté ou le

disjoncteur s’est déclenché.

Remplacer le fusible ou réenclencher le

disjoncteur.

Le protecteur thermique s’est

activé.

Laisser l’aspirateur refroidir 30 minutes (cela

réinitialisera le protecteur thermique).

Le rouleau-bro-

sse de l’agitateur

ne tourne pas

Le bouton de sélection

Custom ControlMC est réglé

à la position BARE FLOOR

(parquet).

Régler le bouton de sélection à la position

CARPET (tapis).

L’agitateur est bloqué.

Éliminer l’obstruction.

L’aspirateur/les

accessoires ne

ramassent pas la

poussière

La courroie est usée ou

brisée. Remplacer la courroie.

Le rouleau-brosse agitateur

est usé. Remplacer le rouleau-brosse.

Le sac filtre est plein. Remplacer le sac filtre.

Le réglage ne convient pas à la

hauteur du tapis. Tourner le bouton de réglage de la hauteur à

une position inférieure.

Le passage de l’air est obstrué. Éliminer l’obstruction.

L’aspirateur est

difficile à pousser Le réglage ne convient pas à

la hauteur du tapis. Tourner le bouton de réglage de la hauteur à

une position supérieure.

Le mécanisme

automoteur de

l’aspirateur ne

fonctionne pas

La courroie plate est brisée

ou usée. Remplacer la courroie.

Le bouton du mécanisme

automoteur est en position

d’arrêt (OFF).

Régler le bouton à la position de marche (ON).

Le rouleau-

brosse agitateur

ne tourne pas

Le rouleau-brosse agitateur

est en position d’arrêt (OFF). Régler le bouton du rouleau-brosse agitateur

à la position de marche (ON).

La courroie plate est brisée

ou usée. Remplacer la courroie.

Le rouleau-

brosse de

l’accessoire

portatif à turbine

ne tourne pas

Une pression trop élevée est

exercée sur l’accessoire. Continuer à utiliser l’accessoire, mais en exer-

çant moins de pression.

Le conduit de la turbine est

bloqué. Éliminer l’obstruction.

La courroie est brisée ou

usée. Remplacer la courroie.

L’aspirateur n’a pas une

grande puissance de succion. Vérifier les points mentionnés à la rubrique «

L’aspirateur ne ramasse pas la poussière ».

4. DÉPANNAGE

Si un problème mineur survient, il est habituellement possible de le résoudre facilement si la cause est

déterminée à l’aide de la liste ci dessous.

Toute autre tâche d’entretien doit être confiée à un représentant de service autorisé.

AVERTISSEMENT

Pour réduire les risques de blessures causées par des pièces en mouvement, débrancher l’appareil avant

d’en effectuer l’entretien.

Pour obtenir du service autorisé HooverMD et des pièces HooverMD d’origine, trouver l’atelier de service

garanti autorisé (dépôt) le plus près de chez vous. Pour ce faire :

• Consulter les Pages jaunes à la rubrique « Aspirateurs domestiques ». OU

• Visiter notre site Web www.hoover.com (aux États-Unis) ou www.hoover.ca (au Canada). Cliquer sur

le lien « Service à la clientèle » pour connaître l’adresse du Centre de service le plus près de chez vous.

• Composer le 1-800-944-9200 pour écouter un message indiquant les adresses des Centres de

service autorisés. Prière de ne pas envoyer votre aspirateur à HooverMD, Inc. à Glenwillow, en Ohio,

pour qu’il soit réparé. Cela n’entraînera que des délais supplémentaires.

Si vous avez besoin d’autres renseignements :

Pour parler avec un représentant du service à la clientèle, composer le 1-800-944-9200 du lun. au ven. de

8 h à 17 h (HNE). Au Canada, communiquer avec HooverMD Canada, à Toronto : 755, Progress Ave,

Scarborough (ON) M1H 2W7; OU à Edmonton : 18129-111 Ave, Edmonton (AB) T5W 2P2. Téléphone :

1-800-944-9200, du lun. au ven. de 8 h à 17 h (HNE). Toujours identifier l’aspirateur par le numéro du

modèle et le code de fabrication lorsque vous demandez des informations ou que vous commandez des

pièces de rechange. (L’étiquette est située sur la partie inférieure du manche de l’appareil.)

VEUILLEZ NE PAS RETOURNER CE PRODUIT AU MAGASIN.

5. SERVICE

Hoover U6485900 Anniversary Windtunnel Self Propelled Bagged Upright Owners Manual

Hoover-U6485900-Owner-S-Manual hoover-u6485900-owner-s-manual

Navigation menu

Versions of this User Manual:

Views

Navigation
