SPEKTRUM DX2E USER GUIDE

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, Inc.

For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.

Meaning of Special Language

The following terms are used throughout the product literature to indicate various levels of potential harm when operating

this product:

NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no

possibility of injury.

CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a possibility

of serious injury.

WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and

serious injury OR create a high probability of superficial injury.

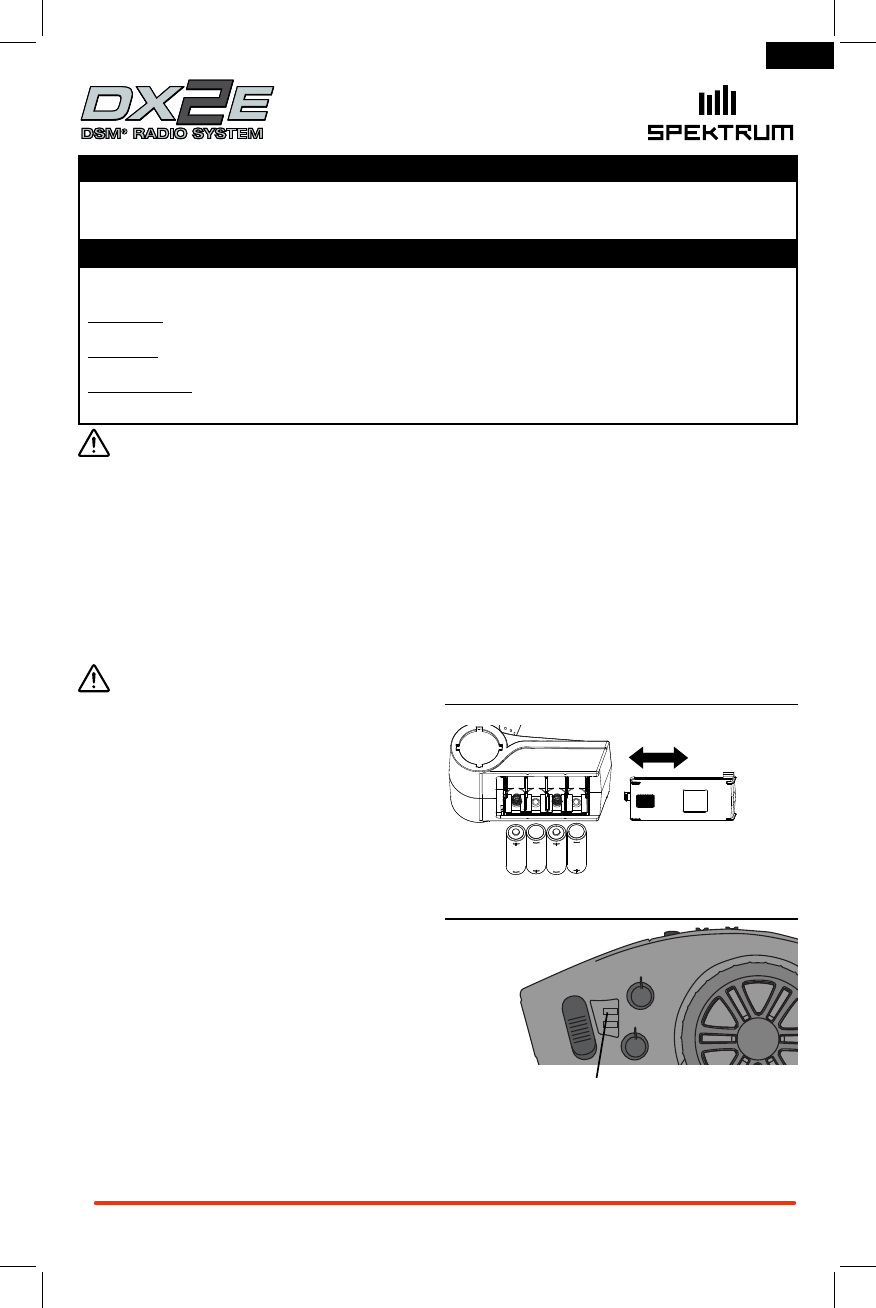

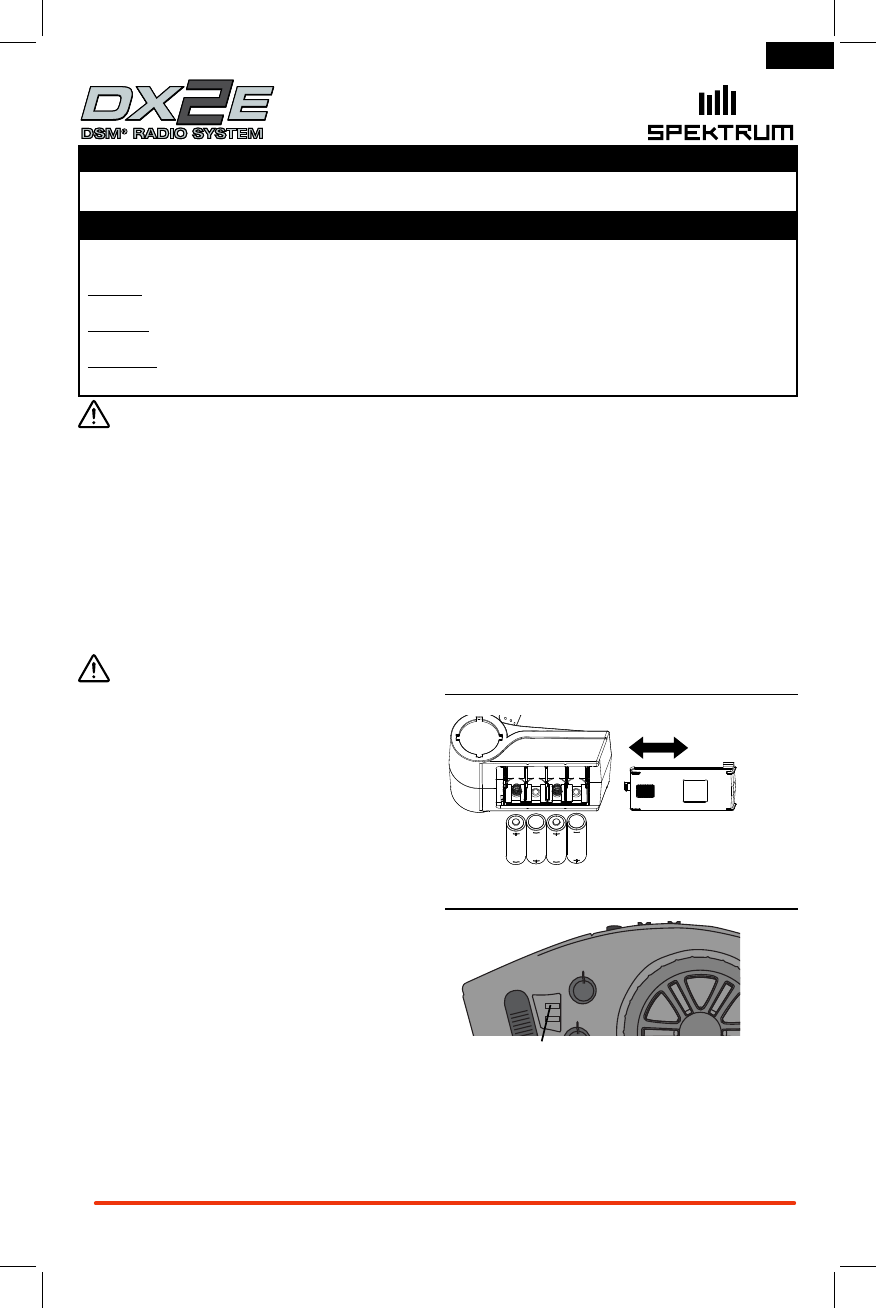

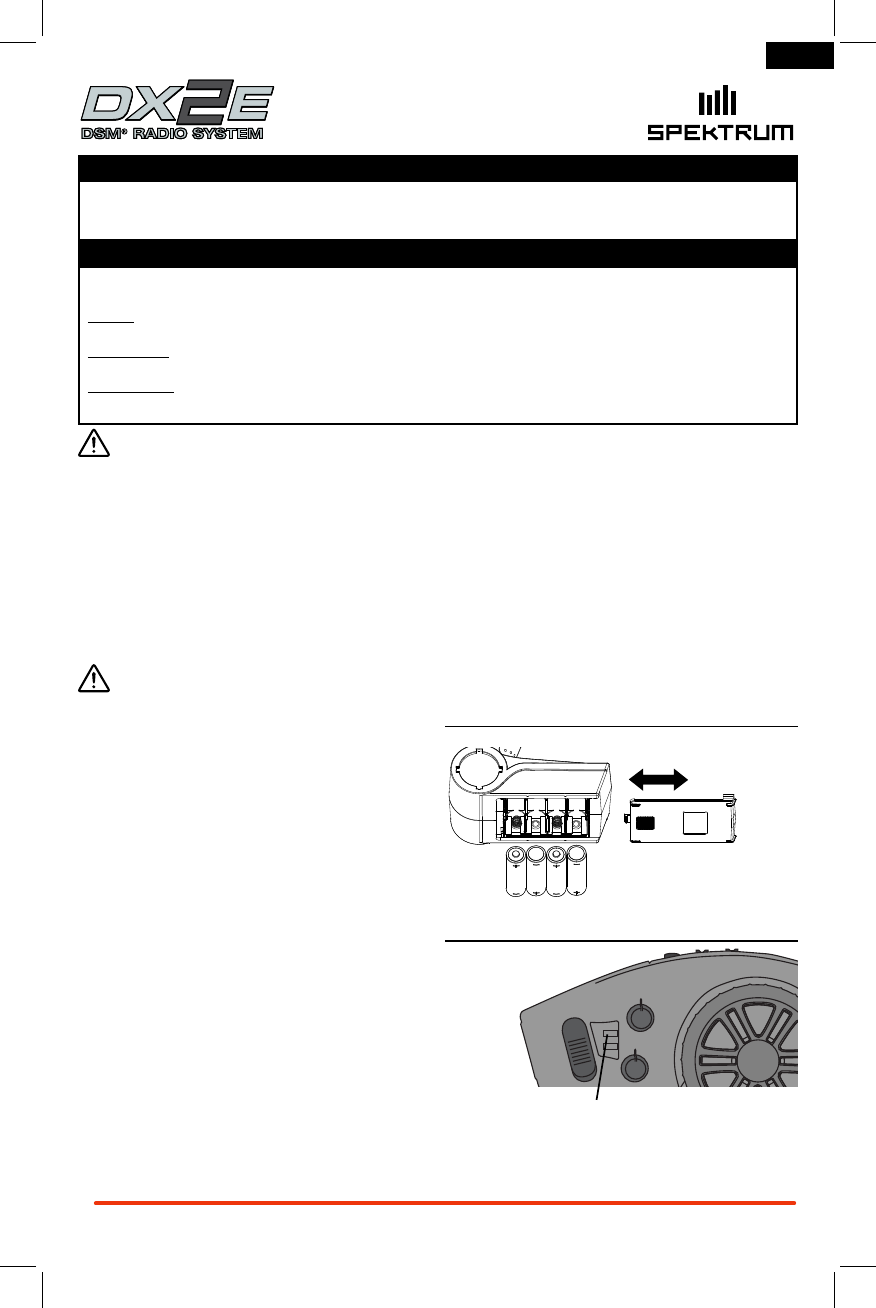

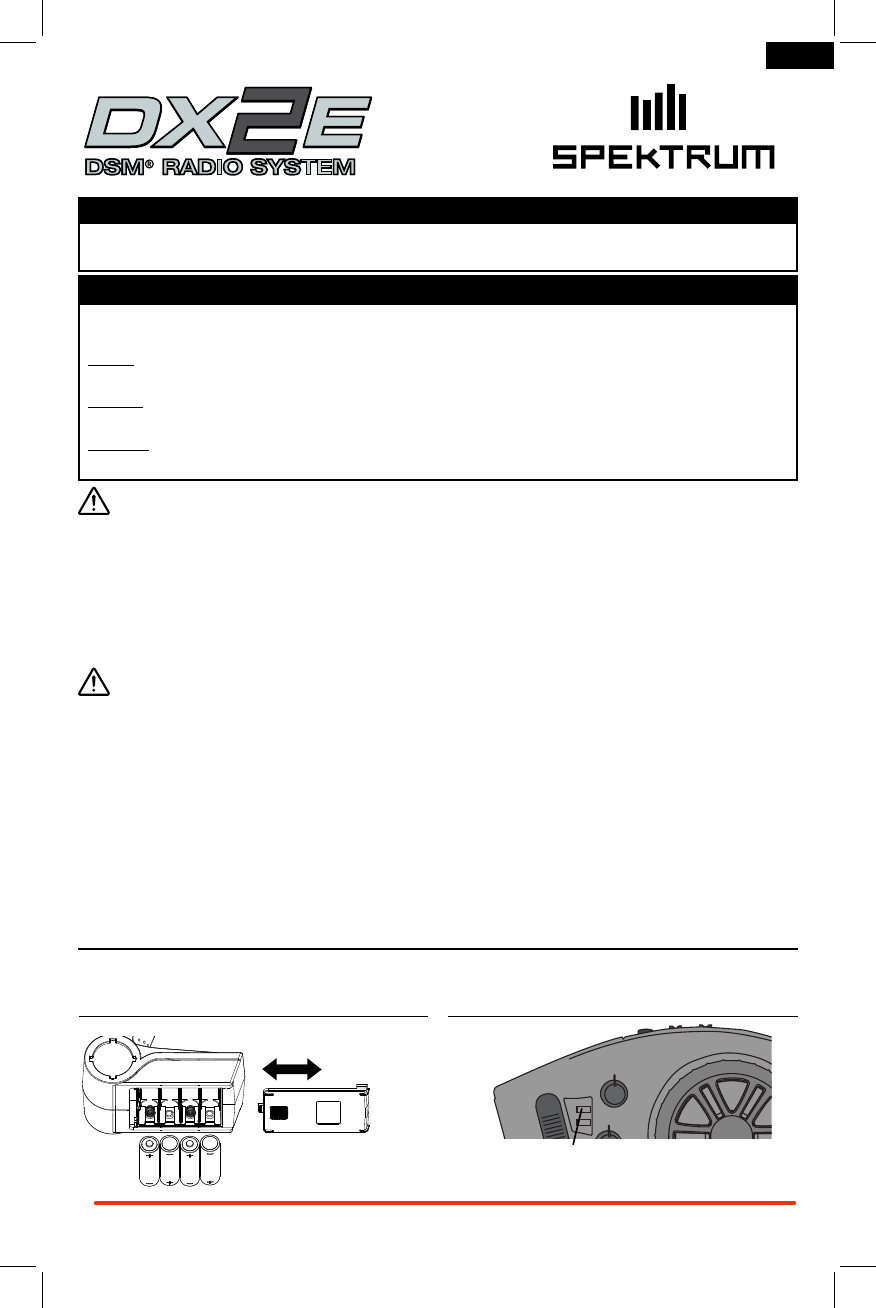

INSTALLING THE

TRANSMITTER BATTERIES

BATTERY LED MONITOR

Solid Green Battery is good (Above 4V)

Flashing Green Battery voltage is critically low. Replace batteries

(below 4V)

POWER

ST. TRIM

TH. TRIM

ST. RATE

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating.

Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury.

This is a sophisticated hobby product and NOT a toy. It must be operated with caution and common sense and requires some

basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage to

the product or other property. This product is not intended for use by children without direct adult supervision. Do not attempt

disassembly, use with incompatible components or augment product in any way without the approval of Horizon Hobby, Inc.

This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions

and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

WARNING AGAINST COUNTERFEIT PRODUCTS: Thank you for purchasing a genuine Spektrum product. Always

purchase from a Horizon Hobby, Inc. authorized dealer to ensure authentic high-quality Spektrum product. Horizon Hobby, Inc.

disclaims all support and warranty with regards, but not limited to, compatibility and performance of counterfeit products or

products claiming compatibility with DSM or Spektrum.

Age Recommendation:

Not for Children under 14 years. This is not a toy.

NOTICE: This product is only intended for use with

unmanned, hobby-grade, remote-controlled vehicles and

aircraft. Horizon Hobby disclaims all liability outside of the

intended purpose and will not provide warranty service

related thereto.

FRANCE RF SETTING:

The DX2E has a France RF setting that complies with French

regulations. When in France, always use the France power

setting when operating the transmitter outdoors.

WARRANTY REGISTRATION

Visit www.spektrumrc.com/registration today

to register your product.

2SPEKTRUM DX2E USER GUIDE

RECEIVER COMPATIBILITY

The DX2E is compatible with all Spektrum™ DSM®, DSM2™

and Marine surface receivers.

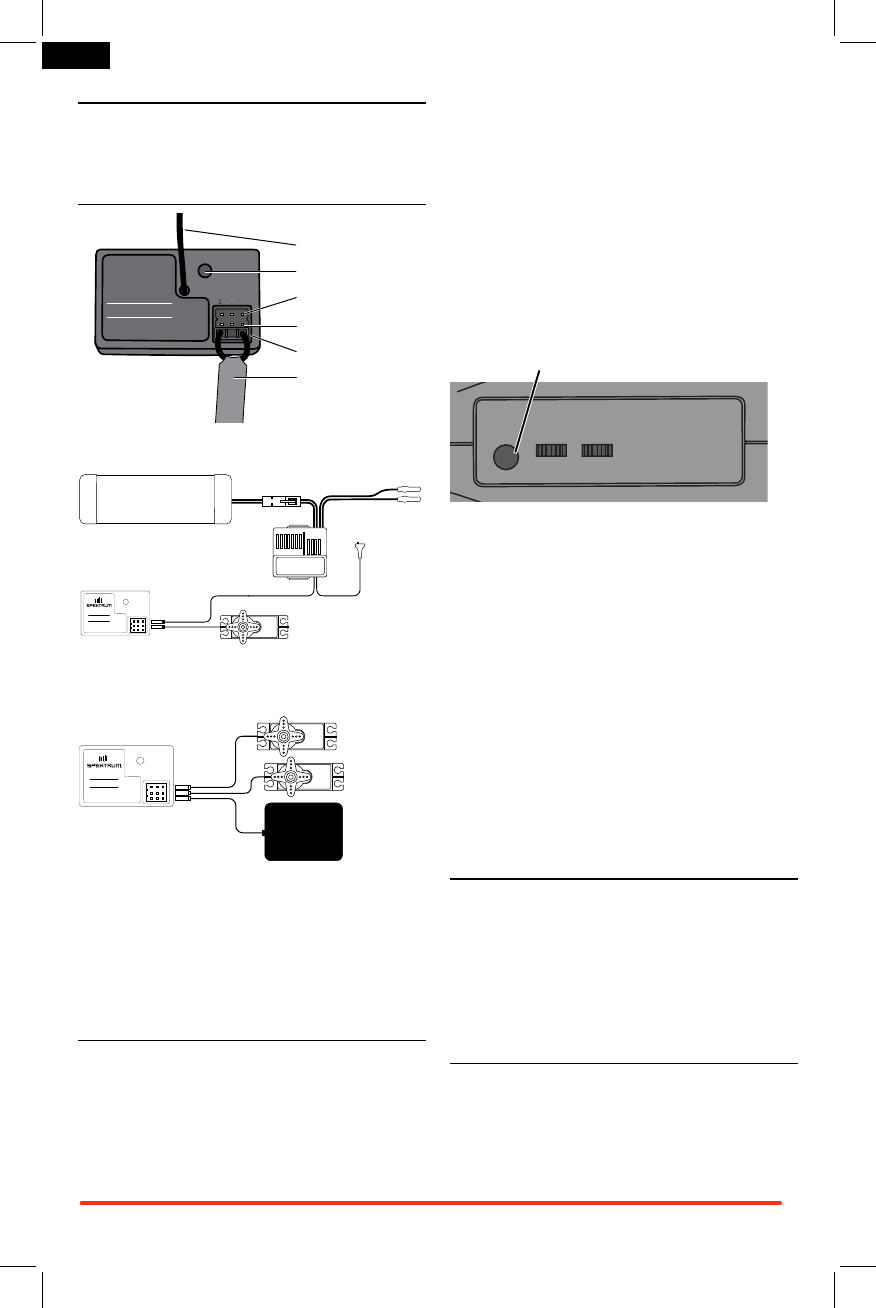

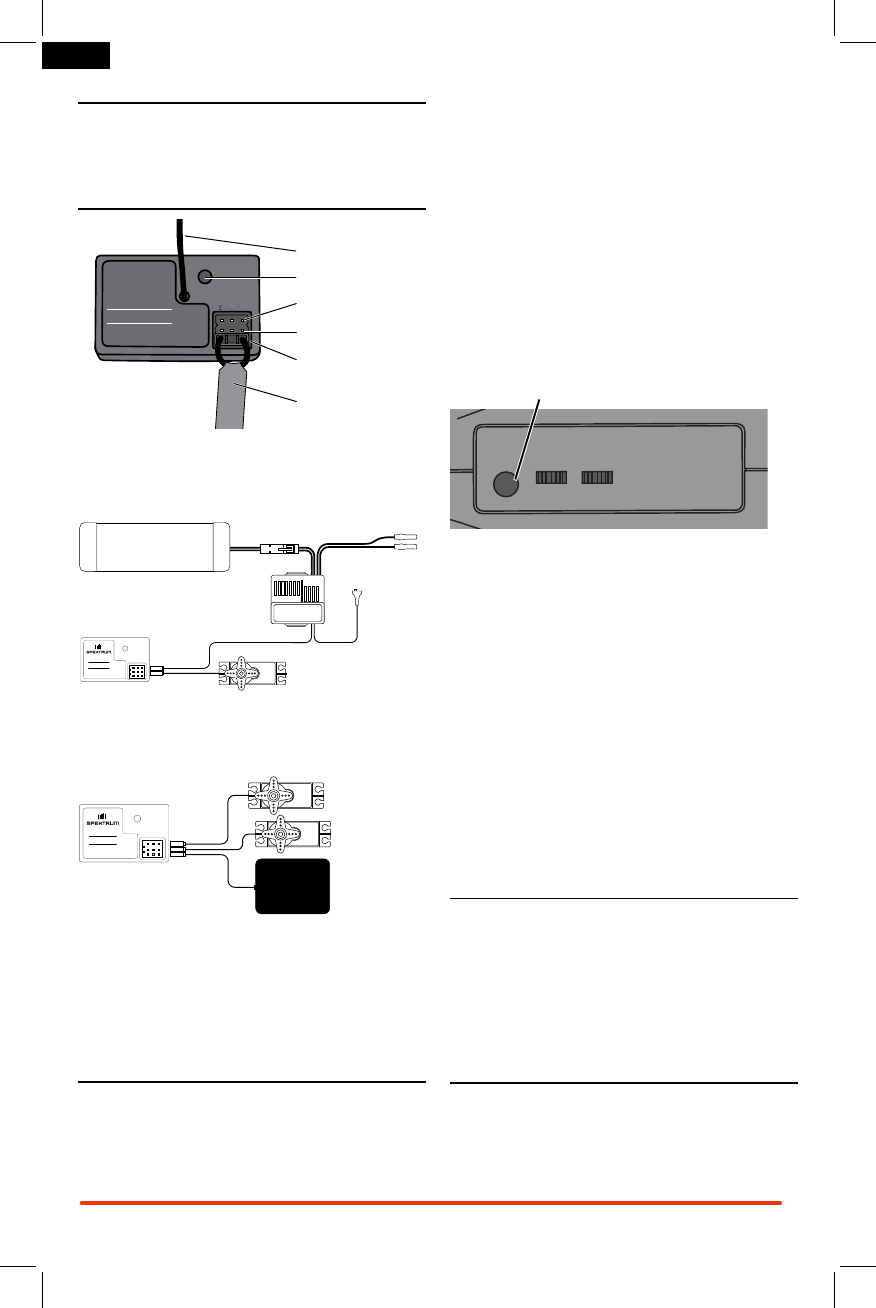

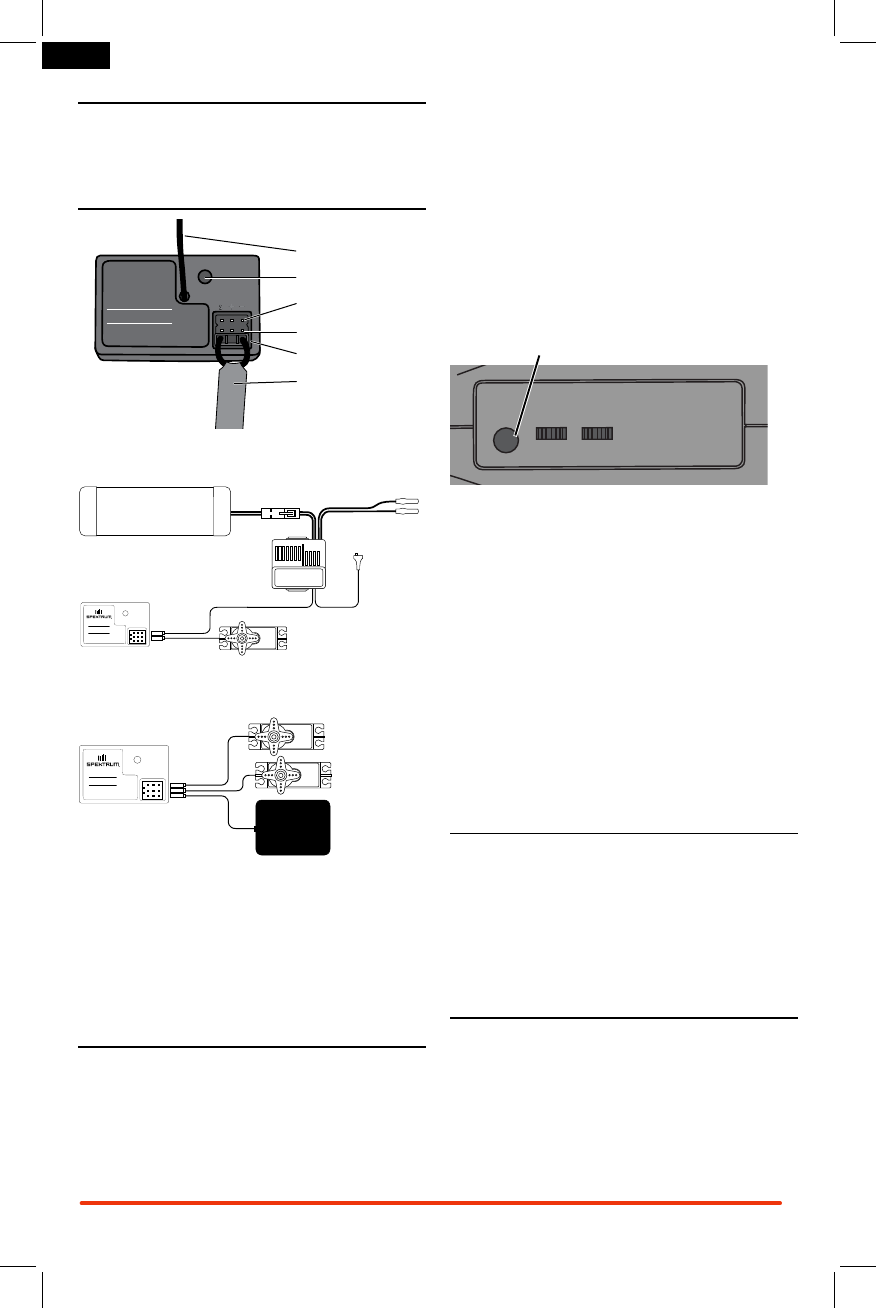

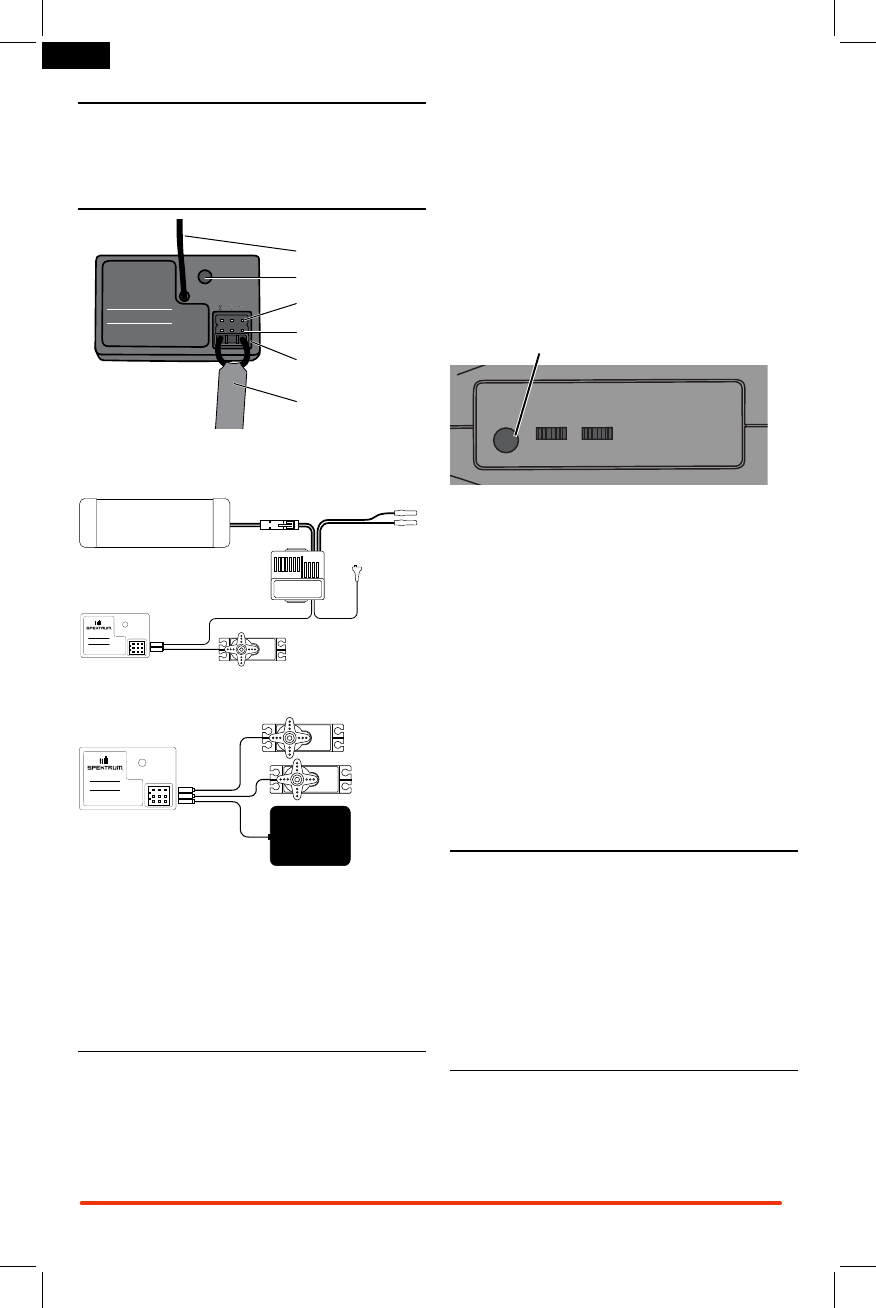

RECEIVER CONNECTION

AND INSTALLATION

Antenna

LED

Throttle Port

Steering Port

Bind/Battery Port

Bind Plug

Typical Electric Installation

Battery To Motor

Electronic

Speed Control

Receiver

Steering Servo

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

Typical Gas Installation

Receiver

Steering Servo

Throttle Servo

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

Battery

Install the Receiver in your vehicle using double-sided foam

servo tape. Foam servo tape will hold the receiver in place

and help isolate it from vibrations. Mount the antenna up

and away from the vehicle in an antenna tube. The higher

up the antenna is, the better signal it will receive.

NOTICE: Do not cut the antenna.

BINDING A RECEIVER

Binding is the process of programming the receiver to

recognize the GUID (Globally Unique Identifier) code of a

single specific transmitter. When a receiver is bound to

a transmitter, the receiver will only respond to that specific

transmitter. The DX2E and SR200 are bound at the factory,

but if you need to rebind for any reason, please follow

these steps:

1. With the receiver off, insert the bind plug into the BIND

port on the receiver.

2. Power the receiver through any other port. The green

LED will flash continuously, indicating the receiver is

in bind mode.

3. With the steering wheel and throttle trigger in the desired

preset failsafe positions (see the Failsafe section on this

page for more information), press and hold the bind

button and turn on the transmitter. The green LED on the

front of the transmitter will flash within three seconds,

indicating the transmitter is in bind mode. Release the

bind button when the green LED flashes. Continue to

hold the failsafe positions until the binding process

is complete.

Bind Button

BIND THST

N R N R

4. The LED on the receiver will glow solid when the

transmitter and receiver are bound.

5. Remove the bind plug and store it in a convenient place.

You must rebind when:

• Differentfailsafepositionsaredesirede.g.,whenthrottle

or steering reversing has been changed.

• Changingreceivertypese.g.,changingfromaDSM

receiver to a DSM2 or Marine receiver.

• Bindingthereceivertoadifferenttransmitter.

Some Spektrum receivers, like the SR3001, use a bind

button rather than a bind plug. The binding process is the

same with this receiver; however, instead of inserting the

plug before powering up the receiver, press and hold the

bind button while powering up the receiver to enter bind

mode.

FAILSAFE

Failsafe positions are also set during binding. In the unlikely

event that the radio link is lost during use, the receiver will

drive the servos to their preprogrammed failsafe positions

(normally full brakes and straight steering). If the receiver

is turned on prior to turning on the transmitter, the receiver

will enter failsafe mode. When the transmitter is turned on,

normal control is resumed. For more information on setting

the failsafe, refer to the Binding a Receiver section above.

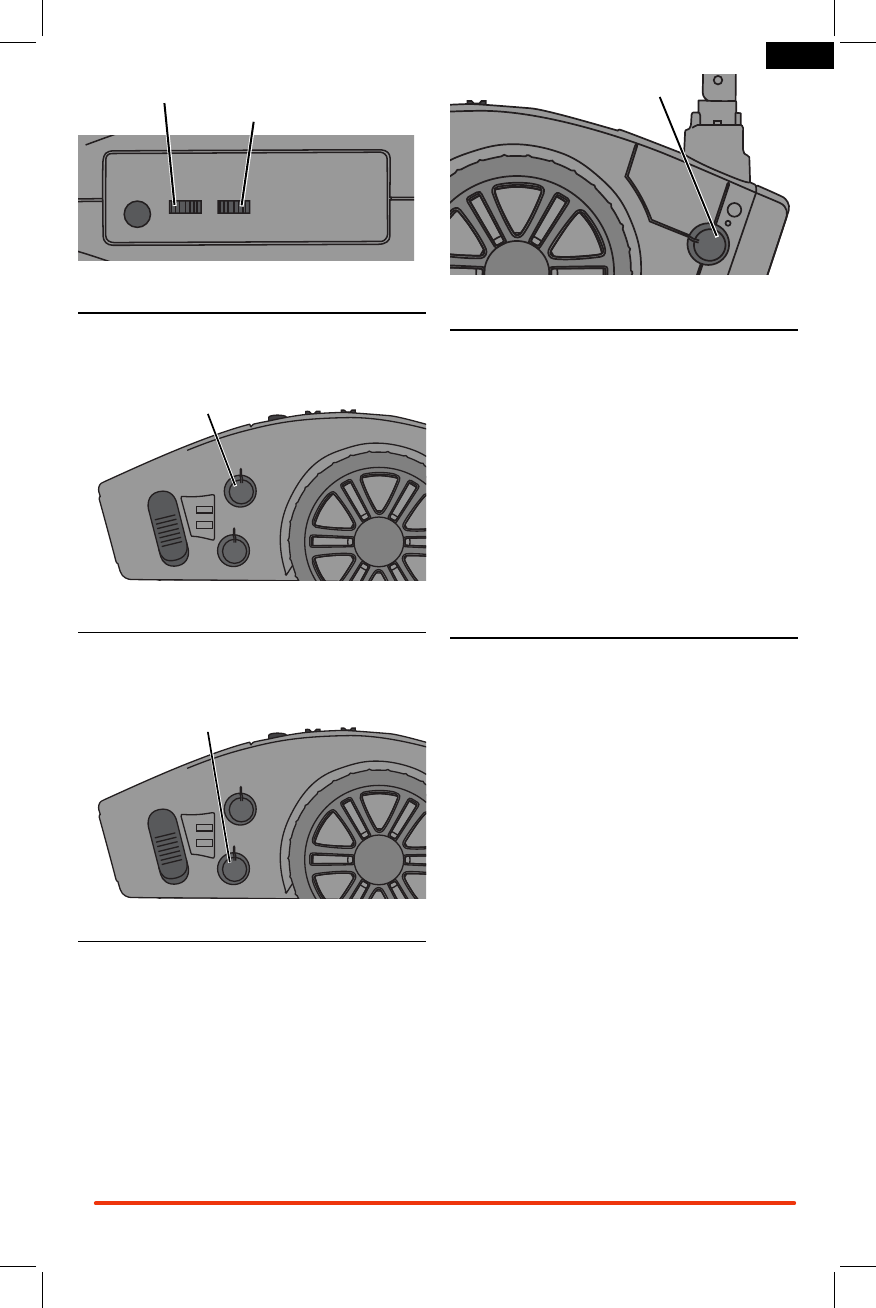

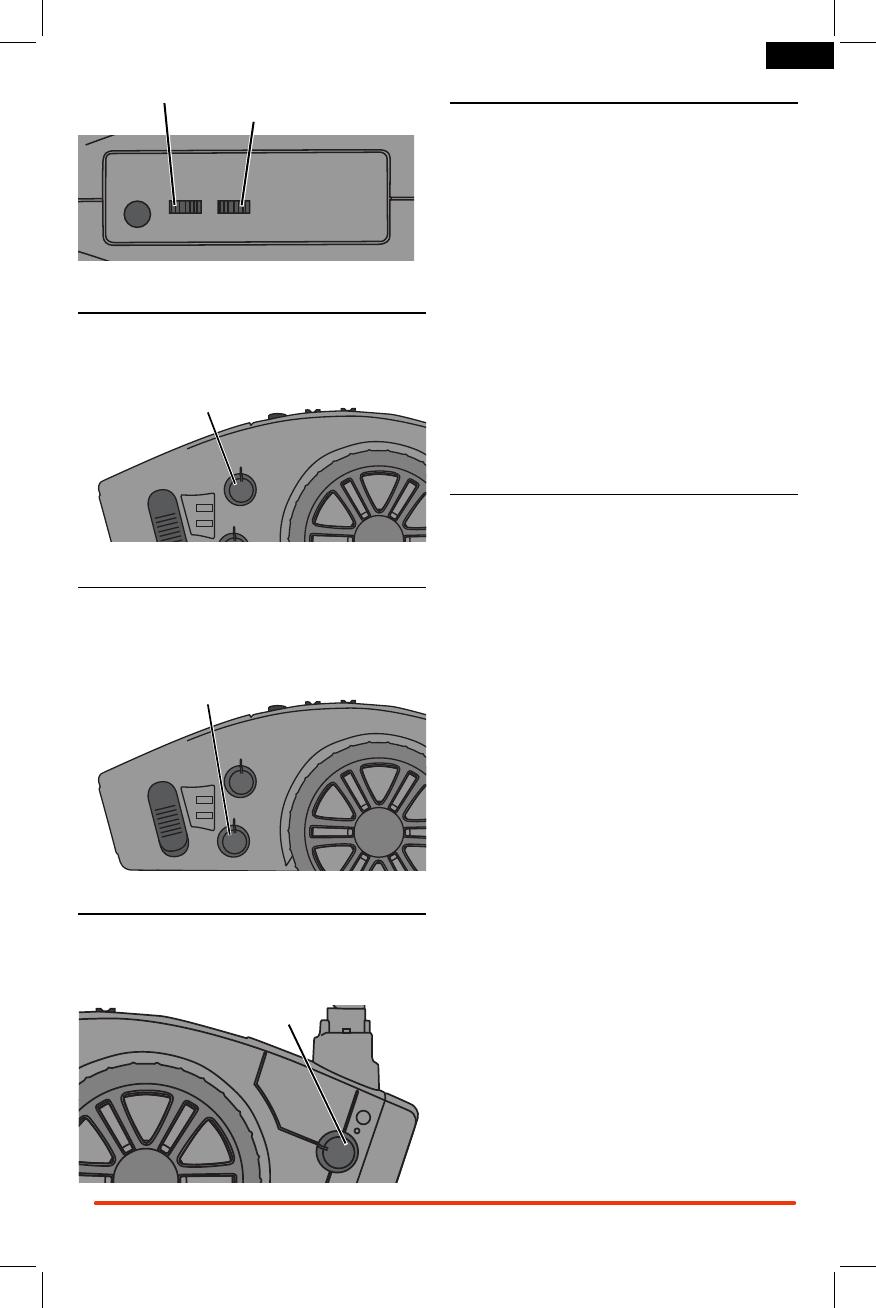

SERVO REVERSING

If a right steering command does not result in the wheels

turning right (and vice versa), the channel may need to be

reversed. To reverse a channel, switch the position of the

correlating switch—“N” is for normal, “R” is for reverse. You

can use a small screwdriver to move the switch if necessary.

THR

STR

BIND

SR200

SPEKTRUM DX2E USER GUIDE

Reverse Switch

Steering

Reverse Switch

Throttle

BIND THST

N R N R

STEERING TRIM

The steering trim dial is used to adjust the steering trim

when the wheel is centered. Rotating the dial changes the

steering trim (the steering at rest position). Normally, the

steering trim is adjusted until the vehicle tracks straight.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Steering Trim Dial

THROTTLE TRIM

The throttle trim dial is used to adjust the throttle trim

when the throttle stick is released (neutral position). This is

typically used to adjust the brakes. Rotating the dial causes

the throttle trim (the throttle position at rest) to be changed.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Throttle Trim Dial

STEERING RATE

Steering rate (also known as dual rate) allows on-the-fly

steering travel adjustments to be made using the steering

rate dial. Steering rate limits the amount of travel of the

steering servo. The steering rate cannot be greater

than 100%.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Steering Rate Dial

RF MODE

The DX2E has a France RF Mode that complies with French

regulations. The DX2E must be in France mode when used

outdoors in France. At all other times, the transmitter should

be in Standard mode.

FRANCE MODE

Turn the wheel full left, pull the trigger full throttle and

hold down the bind button while turning on the transmitter.

The Green LED will flash twice.

STANDARD MODE

Turn the wheel full right, pull the trigger full throttle and

hold down the bind button while turning on the transmitter.

The Green LED will flash once.

GENERAL NOTES

Radio controlled models are a great source of pleasure.

Unfortunately, they can also pose a potential hazard if not

operated and maintained properly. It is imperative to install

your radio control system correctly. Additionally, your level of

operating competency must be high enough to ensure you

are able to control your model under all conditions. If you are

a newcomer to radio controlled models, please seek help

from an experienced modeler or your local hobby shop.

SAFETY POINTS TO OBEY FOR MODELERS

• Ensureyourbatteries(bothtransmitterandreceiver)

have been properly charged for your model.

• Checkallservosandtheirconnectionspriortoeachrun.

• Donotoperateyourmodelnearspectators,parkingareas

or any other area that could result in injury to people or

damage of property.

• Donotoperateyourmodelduringadverseweather

conditions. Poor visibility can cause disorientation

and loss of control of your model.

• Donotpointthetransmitterantennadirectlytowardthe

model. The radiation pattern from the tip of the antenna

is inherently low.

• Donottakechances.Ifatanytimeduringtheoperation

of your model you observe any erratic or abnormal

operation, immediately stop operation of your model

until the cause of the problem has been ascertained

and corrected. Safety can never be taken lightly.

4SPEKTRUM DX2E USER GUIDE

FCC INFORMATION

This device complies with part 15 of the FCC rules.

Operation is subject to the following two conditions: (1) This

device may not cause harmful interference, and (2) this

device must accept any interference received, including

interference that may cause undesired operation.

CAUTION: Changes or modifications not expressly

approved by the party responsible for compliance could

void the user’s authority to operate the equipment.

This product contains a radio transmitter with wireless

technology which has been tested and found to be compliant

with the applicable regulations governing a radio transmitter

in the 2.400GHz to 2.4835GHz frequency range.

ANTENNA SEPARATION DISTANCE

When operating your Spektrum transmitter, please be sure

to maintain a separation distance of at least 5 cm between

your body (excluding fingers, hands, wrists, ankles and feet)

and the antenna to meet RF exposure safety requirements

as determined by FCC regulations.

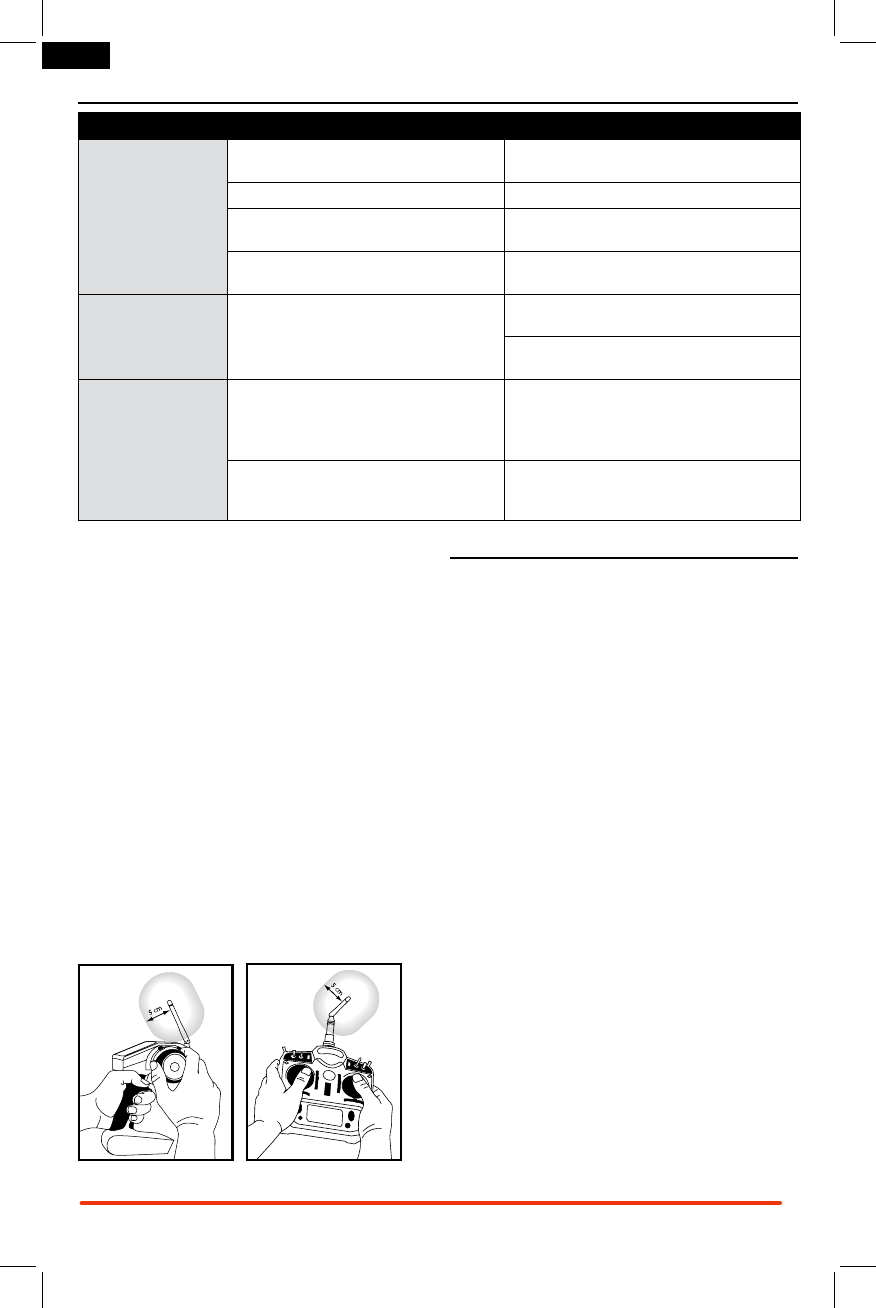

The following illustrations show the approximate 5 cm RF

exposure area and typical hand placement when operating

your Spektrum transmitter.

1-YEAR LIMITED WARRANTY

WHAT THIS WARRANTY COVERS

Horizon Hobby, Inc. (“Horizon”) warrants to the original

purchaser that the product purchased (the “Product”) will be

free from defects in materials and workmanship for a period of

1 year from the date of purchase by the Purchaser.

WHAT IS NOT COVERED

This warranty is not transferable and does not cover (i)

cosmetic damage, (ii) damage due to acts of God, accident,

misuse, abuse, negligence, commercial use, or due to

improper use, installation, operation or maintenance, (iii)

modification of or to any part of the Product, (iv) attempted

service by anyone other than a Horizon Hobby authorized

service center, or (v) Products not purchased from an

authorized Horizon dealer.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON

MAKES NO OTHER WARRANTY OR REPRESENTATION, AND

HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,

INCLUDING, WITHOUT LIMITATION, THE IMPLIED

WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY

AND FITNESS FOR A PARTICULAR PURPOSE. THE

PURCHASER ACKNOWLEDGES THAT THEY ALONE HAVE

DETERMINED THAT THE PRODUCT WILL SUITABLY MEET THE

REQUIREMENTS OF THE PURCHASER’S INTENDED USE.

PURCHASER’S REMEDY

Horizon’s sole obligation and purchaser’s sole and exclusive

remedy shall be that Horizon will, at its option, either (i)

service, or (ii) replace, any Product determined by Horizon

to be defective. Horizon reserves the right to inspect any

and all Product(s) involved in a warranty claim. Service or

replacement decisions are at the sole discretion of Horizon.

Proof of purchase is required for all warranty claims. SERVICE

OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS

THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.

2.4GHz TROUBLESHOOTING GUIDE

Problem Possible Cause Solution

The system will not

connect Your transmitter and receiver are too close

together Move transmitter 8 to 12 feet from receiver

You are around metal objects Move to an area with less metal

The model selected is not the model bound to Check model selected and ensure you are bound to

that model

Your transmitter was accidentally put into bind

mode and is no longer bound to your receiver Rebind your transmitter and receiver

The receiver goes into

failsafe mode a short

distance away from the

transmitter

Check the receiver antenna to be sure it is not

cut or damaged Replace the receiver or contact Horizon Product

Support

Make sure your receiver antenna is in an antenna

tube and is above the vehicle

The receiver quits

responding during

operation

Inadequate battery voltage Charge batteries. Spektrum receivers require at least

3.5V to operate. An inadequate power supply can

allow voltage to momentarily drop below 3.5V and

cause the receiver to brown out and reconnect

Loose or damaged wires or connectors between

battery and receiver Check the wires and connection between the ba-

ttery and receiver. Repair or replace wires and/or

connectors

SPEKTRUM DX2E USER GUIDE

LIMITATION OF LIABILITY

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,

INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF

PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY

WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED

IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT

LIABILITY OR ANY OTHER THEORY OF LIABILITY, EVEN IF

HORIZON HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH

DAMAGES. Further, in no event shall the liability of Horizon

exceed the individual price of the Product on which liability

is asserted. As Horizon has no control over use, setup, final

assembly, modification or misuse, no liability shall be assumed

nor accepted for any resulting damage or injury. By the act of

use, setup or assembly, the user accepts all resulting liability.

If you as the purchaser or user are not prepared to accept the

liability associated with the use of the Product, purchaser is

advised to return the Product immediately in new and unused

condition to the place of purchase.

LAW

These terms are governed by Illinois law (without regard to

conflict of law principals). This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state. Horizon reserves the right to change or

modify this warranty at any time without notice.

WARRANTY SERVICES

QUESTIONS, ASSISTANCE, AND SERVICES

Your local hobby store and/or place of purchase cannot

provide warranty support or service. Once assembly, setup or

use of the Product has been started, you must contact your

local distributor or Horizon directly. This will enable Horizon to

better answer your questions and service you in the event that

you may need any assistance. For questions or assistance,

please direct your email to productsupport@horizonhobby.

com, or call 877.504.0233 toll free to speak to a Product

Support representative. You may also find information on our

website at www.horizonhobby.com.

INSPECTION OR SERVICES

If this Product needs to be inspected or serviced, please use

the Horizon Online Service Request submission process found

on our website or call Horizon to obtain a Return Merchandise

Authorization (RMA) number. Pack the Product securely

using a shipping carton. Please note that original boxes may

be included, but are not designed to withstand the rigors

of shipping without additional protection. Ship via a carrier

that provides tracking and insurance for lost or damaged

parcels, as Horizon is not responsible for merchandise until

it arrives and is accepted at our facility. An Online Service

Request is available at http://www.horizonhobby.com under

the Support tab. If you do not have internet access, please

contact Horizon Product Support to obtain a RMA number

along with instructions for submitting your product for service.

When calling Horizon, you will be asked to provide your

complete name, street address, email address and phone

number where you can be reached during business hours.

When sending product into Horizon, please include your RMA

number, a list of the included items, and a brief summary

of the problem. A copy of your original sales receipt must

be included for warranty consideration. Be sure your name,

address, and RMA number are clearly written on the outside

of the shipping carton.

NOTICE: Do not ship Li-Po batteries to Horizon. If you

have any issue with a Li-Po battery, please contact

the appropriate Horizon Product Support office.

WARRANTY REQUIREMENTS

For Warranty consideration, you must include your

original sales receipt verifying the proof-of-purchase

date. Provided warranty conditions have been met, your

Product will be serviced or replaced free of charge. Service or

replacement decisions are at the sole discretion of Horizon.

NON-WARRANTY SERVICE

Should your service not be covered by warranty service

will be completed and payment will be required without

notification or estimate of the expense unless the

expense exceeds 50% of the retail purchase cost. By

submitting the item for service you are agreeing to payment of

the service without notification. Service estimates are available

upon request. You must include this request with your item

submitted for service. Non-warranty service estimates will

be billed a minimum of ½ hour of labor. In addition you will

be billed for return freight. Horizon accepts money orders

and cashiers checks, as well as Visa, MasterCard, American

Express, and Discover cards. By submitting any item to

Horizon for service, you are agreeing to Horizon’s

Terms and Conditions found on our website

http://www.horizonhobby.com/Service/Request/.

WARRANTY AND SERVICE CONTACT INFORMATION

Country of Purchase Horizon Hobby Address Phone Number/Email Address

United States

of America Horizon Service Center

(Electronics and engines) 4105 Fieldstone Rd

Champaign, Illinois, 61822 USA 877-504-0233

Online Repair Request:

visit www.horizonhobby.com/service

Horizon Product Support

(All other products) 4105 Fieldstone Rd

Champaign, Illinois, 61822 USA 877-504-0233

productsupport@horizonhobby.com

United Kingdom Horizon Hobby Limited Units 1-4 Ployters Rd

Staple Tye, Harlow, Essex

CM18 7NS, United Kingdom

+44 (0) 1279 641 097

sales@horizonhobby.co.uk

Germany Horizon Technischer Service Christian-Junge-Straße 1

25337 Elmshorn, Germany +49 (0) 4121 2655 100

service@horizonhobby.de

France Horizon Hobby SAS 14 Rue Gustave Eiffel

Zone d’Activité du Réveil Matin

91230 Montgeron

+33 (0) 1 60 47 44 70

infofrance@horizonhobby.com

China Horizon Hobby China Room 506, No. 97 Changshou Rd.

Shanghai, China 200060 +86 (021) 5180 9868

info@horizonhobby.com.cn

6SPEKTRUM DX2E USER GUIDE

Steven A. Hall

Vice President

International Operations and Risk Management

Horizon Hobby, Inc.

COMPLIANCE INFORMATION FOR THE EUROPEAN UNION

Declaration of Conformity

(in accordance with ISO/IEC 17050-1)

No. HH2012010601

Product(s): Spektrum DX2E/

Spektrum DX2E with SR200

Item Number(s): SPMR2300, SPM2300

Equipment class: 2

The object of declaration described above is in conformity

with the requirements of the speciﬁcations listed below,

following the provisions of the European R&TTE directive

1999/5/EC:

EN 300-328 V1.7.1

EN 301 489-1 V1.7.1: 2006

EN 301 489-17 V1.3.2: 2008

EN 60950-1:2006+A11

Signed for and on behalf of:

Horizon Hobby, Inc.

Champaign, IL USA

January 6, 2011

Instructions for disposal of WEEE

by users in the European Union

This product must not be disposed of with other waste.

Instead, it is the user’s responsibility to dispose of their waste

equipment by handing it over to a designated collections

point for the recycling of waste electrical and electronic

equipment. The separate collection and recycling of your

waste equipment at the time of disposal will help to conserve

natural resources and ensure that it is recycled in a manner

that protects human health and the environment. For more

information about where you can drop off your waste equip-

ment for recycling, please contact your local city ofﬁce, your

household waste disposal service or where you purchased

the product.

Country of Purchase Horizon Hobby Address Phone Number/Email Address

United States Sales 4105 Fieldstone Rd

Champaign, Illinois, 61822 USA 800-338-4639

sales@horizonhobby.com

United Kingdom Horizon Hobby Limited

Units 1-4 Ployters Rd

Staple Tye

Harlow, Essex

CM18 7NS, United Kingdom

+44 (0) 1279 641 097

sales@horizonhobby.co.uk

Germany Horizon Hobby GmbH Christian-Junge-Straße 1

25337 Elmshorn, Germany +49 4121 46199 60

service@horizonhobby.de

France Horizon Hobby SAS 14 Rue Gustave Eiffel

Zone d’Activité du Réveil Matin

91230 Montgeron

+33 (0) 1 60 47 44 70

infofrance@horizonhobby.com

China Horizon Hobby China Room 506, No. 97 Changshou Rd.

Shanghai, China 200060 +86 (021) 5180 9868

info@horizonhobby.com.cn

PARTS CONTACT INFORMATION

SPEKTRUM DX2E Bedienungsanleitung

HINWEIS:

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby Inc. geändert

werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com

Erklärung der Begriffe

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken

beim Betrieb dieses Produkts hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe

oder keine Gefahr von Verletzungen ergeben.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die

Gefahr von schweren Verletzungen.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,

Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

EINSETZEN DER SENDERBATTERIEN

BATTERY LED MONITOR

POWER

ST. TRIM

TH. TRIM

ST. RATE

Grün Batterie ist OK (über 4V)

Grün blinkt Batteriespannung ist kritisch niedrig.

Ersetzen Sie die Batterien. (unter 4 Volt)

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut

zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen

oder schwere Verletzungen verursachen.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss

mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird

dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden

am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne

direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu

zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung

enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder

Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß

betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

WARNUNG ZU GEFÄLSCHTEN PRODUKTEN: Vielen

Dank, dass Sie sich dieses Spektrum Produkt gekauft haben.

Bitte kaufen Sie Ihre Spektrum Produkte immer von einem

autorisiertem Händler um sicherzu stellen, dass Sie ein

authentisches hochqualitatives original Spektrum Produkt

gekauft haben. Horizon Hobby lehnt jede Unterstützung,

Service oder Garantieleistung von gefälschten Produkten

oder Produkten ab die von sich in Anspruch nehmen

kompatibel mit Spektrum oder DSM zu sein.

Nicht geeignet für Kinder unter 14 Jahren.

Dies ist kein Spielzeug.

HINWEIS: Dieses Produkt ist ausschließlich für die

Verwendung in unbemannten ferngesteuerten Fahrzeugen

und Fluggeräten im Hobbybereich vorgesehen. Horizon Hobby

lehnt jede Haftung und Garantieleistung ausserhalb der

vorgesehen Verwendung ab.

RF EINSTELLUNG FRANKREICH

Die DX2E hat eine französische RF Einstellung die mit den

Bestimmungen in Frankreich kompatibel ist. Bitte benutzen

Sie wenn Sie in Frankreich den Sender im Freien betreiben

immer diese Einstellung.

GARANTIEREGISTRIERUNG

Registrieren Sie bitte heute Ihr Produkt unter

www.spektrumrc.com/registration.

8SPEKTRUM DX2E Bedienungsanleitung

EMPFÄNGER KOMPATIBILITÄT

Die DX2E ist kompatibel mit allen Spektrum™ DSM,

DSM2™ und Marine Empfängern.

EMPFÄNGEREINBAU

UND ANSCHLÜSSE

Antenne

LED

Anschluß Gas

Anschluß Lenkung

Bindestecker/

Akkuanschluß

Bindestecker

TYPISCHER ELEKTROEINBAU

Akku Zum Motor

Elektronischer

Fahrtenregler

Empfänger

Lenkservo

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

TYPISCHER VERBRENNEREINBAU

Empfänger

Lenkservo

Gasservo

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

Akku

Befestigen Sie den Empfänger mit doppelseitigen

Schaumklebeband. Das Klebeband hält den Empfänger

in Position und schützt ihn vor Vibrationen. Schieben Sie

die Antenne in ein Antennenröhrchen und stellen dieses

aufrecht. Je höher die Antenne steht, desto besser wird

sie das Signal empfangen.

HINWEIS: Schneiden oder kürzen Sie die Antenne nicht.

BINDEN DES EMPFÄNGERS

Binden ist der Prozess der Programmierung des Empfänger

mit dem eindeutigen Signal eines spezifischen Senders

(GUID). Ist der Empfänger an den Sender gebunden, wird nur

er auf die Signale des Senders reagieren. Die DX2E und der

SR200 sind ab Werk gebunden. Sollten Sie diese neu binden

wollen folgen Sie bitte dieses Schritten:

1. Stecken Sie mit ausgeschalteten Empfänger den

Bindestecker in den Bindeanschluß des Empfängers.

2. Schalten Sie den Empfänger durch einen beliebigen

anderen Anschluß ein. Die grüne LED blinkt und zeigt

damit den Binde Mode an.

3. Mit dem Gashebel und Lenkrad in den gewünschten

Preset Failsafepositionen (siehe dazu den Abschnitt

Failsafe auf dieser Seite) drücken und halten Sie den

Bindeknopf gedrückt und schalten den Sender ein.

Die grüne LED auf der Vorderseite des Senders blinkt

innerhalb von drei Sekunden und zeigt damit an, dass

sich der Sender im Bindemode befindet. Lassen Sie

den Knopf los wenn die grüne LED blinkt. Halten Sie die

Failsafepositionen bis der Bindevorgang durchgeführt ist.

Bindeknopf

BIND THST

N R N R

4. Die LED auf dem Empfänger leuchtet und zeigt damit an,

dass Sender und Empfänger gebunden sind.

5. Nehmen Sie den Bindestecker aus dem Bindeport

herraus und heben ihn sorgfältig auf.

Sie müssen den Bindevorgang wiederholen wenn:

• SieandereFailsafepositionenwünschen,oderwenn

die Gas- oder Lenkfunktion reversiert wurden.

• SieeinenanderenEmpfängerverwendenodervoneinem

DSM zu einem DSM2 oder Marine Empfänger wechseln.

• SiedenEmpfängeraneinenanderenSenderbinden.

Einige Spektrum Empfänger wie zum Beispiel der SR3001

haben einen Bindeknopf und keinen Bindeanschluß.

(Port) Der Bindevorgang ist der gleiche. Statt vorher

den Bindestecker einzustecken, drücken und halten Sie

den Bindeknopf gedrückt während Sie den Empfänger

einschalten um in den Bindemode zu gelangen.

FAILSAFE

Die Failsafepositionen werden während des Bindes

eingestellt. In dem unvorhergesehenden Fall, dass die RF

Verbindung unterbrochen wird, fährt der Empfänger die

Servos in die vorprogrammierten Failsafepositionen. Sollte

der Empfänger vor dem Sender eingeschaltet werden geht

der Empfänger in den Failsafemode. Wird dann der Sender

eingeschaltet haben, Sie wieder normale Kontrolle über

das Modell. Für mehr Informationen über das Einstellen der

Faisafepositionen sehen Sie bitte im Abschnitt-Binden des

Empfänger nach.

SERVOREVERSE

Sollte die Lenkbewegung nach Rechts nicht zur Folge haben,

dass sich die Reifen auch nach rechts bewegen, müssen

Sie den Kanal reversieren (umdrehen). Um den Kanal zu

reversieren schalten Sie den dazugehörigen Schalter auf

die andere Position - N steht für Normal, R für Reversiert.

Sie können einen kleinen Schraubendreher nutzen um die

Schalter zu bewegen.

THR

STR

BIND

SR200

SPEKTRUM DX2E Bedienungsanleitung

Reverseschalter

Lenkung

Reverseschalter Gas

BIND THST

N R N R

LENKUNGSTRIMMUNG

Mit dem Drehrad der Lenkungstrimmung können Sie die

Trimmwerte nach Links und Rechts verändern. Mit diesem

Drehrad können Sie den Geradeauslauf des Fahrzeuges

einstellen.

TRIMM DES GASKANALS

Mit dieser Trimfunktion können Sie eine Feinjustage des Gas

und Bremsservos vornehmen. Zum Beispiel ist es möglich

das Standgas bei einem Auto mit Verbrennungsmotor für die

Kaltlaufphase zu erhöhen um ein Absterben des Motors zu

verhindern.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Drehregler Gastrimmung

STEUERWEGE

Steuerweg (auch bekannt als Dual Rate) erlaubt die

Einstellung des Steuerwegs während der Fahrt. Die Steering

Rate limitiert den Lenkausschlag des Lenkservos. Sie kann

nicht größer als 100%.

RF EINSTELLUNG

Die DX2E hat eine französische RF Einstellung die mit den

Bestimmungen in Frankreich kompatibel ist. Bitte benutzen

Sie wenn Sie in Frankreich im Freien fahren immer diese

Einstellung. Wenn Sie nicht in Frankreich sind sollte der

Sender im Standartmode sein.

AKTIVIEREN DER FRANZÖSISCHEN

RF EINSTELLUNGEN

Drehen Sie das Lenkrad voll nach links, ziehen Sie

den Gashebel auf Vollgas und halten Sie den Bindeknopf

während des Einschaltens gedrückt. Die Grüne LED blinkt

zwei Mal.

DEAKTIVIEREN DER FRANZÖSISCHEN

RF EINSTELLUNGEN

Drehen Sie das Lenkrad voll nach rechts, ziehen Sie

den Gashebel auf Vollgas und halten Sie den Bindeknopf

während des Einschaltens gedrückt. Die Grüne LED blinkt

ein Mal.

ALLGEMEINE HINWEISE

Ferngesteuerte Modelle bereiten viel Spaß. Leider können

Sie auch ein potenzielles Gefahrenrisiko darstellen, wenn sie

nicht ordnungsgemäß betrieben und gewartet werden. Es

ist unbedingt nötig, die Funkfernsteuerung ordnungsgemäß

zu installieren. Darüber hinaus müssen Sie genügend

Erfahrung besitzen, damit Sie das Modell unter allen

Bedingungen beherrschen. Wenn Sie noch keine Erfahrung

mit ferngesteuerten Modellen haben, lassen sich Sie bitte

von einem erfahrenen Modellbesitzer oder Ihrem örtlichen

Hobbyshop einweisen.

SICHERHEITSRICHTLINIEN FÜR MODELLPI-

LOTEN

• StellenSievorjederBenutzungdesSenderssicher,dass

die Akkus von Sender und Empfänger vollständig geladen

sind.

• VergewissernSiesichvordemBetriebeinesModells,

dass alle Servos, Gestänge und elektrischen Kabel

ordnungsgemäß verbunden sind.

• BetreibenSiedasModellnichtinderNähevon

Zuschauern, Parkplätzen oder anderen Stellen, wo

Personen verletzt oder Sachwerte beschädigt werden

könnten.

• BetreibenSiedasModellnichtbeischlechten

Witterungsbedingungen. Schlechte Sicht kann die

Orientierung beeinträchtigen und zum Verlust der

Kontrolle über das Modell führen.

• ZeigenSiemitderAntennenichtdirektaufdasModell.

Die Funkabstrahlung der Antenne ist von der Spitze her

geringer.

• VerlassenSiesichnichtaufZufälleoderGlück.Beenden

Sie immer den Betrieb des Modells, wenn dieses nicht

richtig auf den Sender reagiert. Fahren Sie nicht so

lange wie die Ursache nicht gefunden und beseitigt

ist. Sicherheit darf niemals auf die leichte Schulter

genommen werden.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Steering Rate Dial

POWER

ST. TRIM

TH. TRIM

ST. RATE

Drehrad Lenkungstrimmung

10 SPEKTRUM DX2E Bedienungsanleitung

GARANTIE UND SERVICE

INFORMATIONEN

WARNUNG

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn

es falsch eingesetzt wird, zu erheblichen Verletzungen bei

Lebewesen und Beschädigungen an Sachgütern führen.

Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und

beachten Sie alle Hinweise der Bedienungsanleitung

des Modells wie auch der Fernsteuerung.

GARANTIEZEITRAUM

Exklusive Garantie - Horizon Hobby Inc (Horizon) garantiert,

dass das gekaufte Produkt (Produkt) frei von Material-

und Montagefehlern ist. Der Garantiezeitraum entspricht

den gesetzlichen Bestimmung des Landes, in dem das

Produkt erworben wurde. In Deutschland beträgt der

Garantiezeitraum 6 Monate und der Gewährleistungszeitraum

18 Monate nach dem Garantiezeitraum.

EINSCHRÄNKUNGEN DER GARANTIE

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt

und kann nicht übertragen werden. Der Anspruch des

Käufers besteht in der Reparatur oder dem Tausch im

Rahmen dieser Garantie. Die Garantie erstreckt sich

ausschließlich auf Produkte, die bei einem autorisierten

Horizon Händler erworben wurden. Verkäufe an dritte werden

von dieser Garantie nicht gedeckt. Garantieansprüche

werden nur angenommen, wenn ein gültiger Kaufnachweis

erbracht wird. Horizon behält sich das Recht vor, diese

Garantiebestimmungen ohne Ankündigung zu ändern

oder modifizieren und widerruft dann bestehende

Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit

des Produktes, die Fähigkeiten und die Fitness des

Verbrauchers für einen bestimmten Einsatzzweck des

Produktes. Der Käufer allein ist dafür verantwortlich,

zu prüfen, ob das Produkt seinen Fähigkeiten und dem

vorgesehenen Einsatzzweck entspricht.

Ermessen von Horizon, ob das Produkt, bei dem ein

Garantiefall festgestellt wurde, repariert oder ausgetauscht

wird. Dies sind die exklusiven Ansprüche des Käufers, wenn

ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu

prüfen, die in den Garantiefall einbezogen werden können.

Die Entscheidung zur Reparatur oder zum Austausch liegt

nur bei Horizon. Die Garantie schließt kosmetische Defekte

oder Defekte, hervorgerufen durch höhere Gewalt, falsche

Behandlung des Produktes, falscher Einsatz des Produktes,

kommerziellen Einsatz oder Modifikationen irgendwelcher

Art aus.

Die Garantie deckt Schäden, die durch falschen Einbau,

falsche Handhabung, Unfälle, Betrieb, Service oder

Reparaturversuche, die nicht von Horizon ausgeführt wurden,

aus. Rücksendungen durch den Käufer direkt an Horizon

oder eine seiner Landesvertretung bedürfen der schriftlichen.

SCHADENSBESCHRÄNKUNG

Horizon ist nicht für direkte oder indirekte Folgeschäden,

Einkommensausfälle oder kommerzielle Verluste, die in

irgendeinem Zusammenhang mit dem Produkt stehen

nicht verantwortlich, unabhängig ab ein Anspruch im

Zusammenhang miteinem Vertrag, der Garantie oder der

Gewährleistung erhoben werden. Horizon wird darüber

2.4GHz FEHLERSUCHANLEITUNG

Problem Mögliche Ursache Lösung

Das System will sich

nicht verbinden

Sender und Empfänger stehen zu nah

zusammen

Stellen Sie den Sender und Empfänger

2,64–3,96 m auseinander

Sie sind von metallischen Objekten umgeben Gehen Sie in eine Umgebung mit weniger Metall

Das gewählte Modell ist nicht das gebundene

Modell

Prüfen Sie das gewählte Modell und stellen

sicher dass es gebunden ist

Ihr Sender wurde versehentlich in den Bin-

demode gebracht und ist nicht länger an den

Empfänger gebunden

Binden Sie Sender und Empfänger erneut

Der Empfänger geht

nach kurzer Distanz in

den Failsafemode

Überprüfen Sie die Empfängerantenne auf

Beschädigungen oder Kürzungen

Ersetzen Sie den Empfänger oder kontakten

den technische Service von Horizon Hobby

Stellen Sie sicher, dass sich die Antenne im

Antenneröhrchen beﬁndet und überhalb des

Fahrzeuges ist

Der Empfänger reagiert

nicht mehr

Nicht ausreichende Akkuspannung Laden Sie die Akkus. Spektrum Empfänger be-

nötigen mindestesn 3,5 Volt Betriebsspannung.

Eine nicht ausreichende Stromversogung kann

die Akkuspannung unter 3,5 Volt fallen lassen

Lose oder beschädigte Kabel/Verbinder zwis-

chen Akku und Empfänger

Überprüfen Sie die Kabel und Verbinder zwischen

Akku und Empfänger. Reparieren oder ersetzen

Sie Kabel oder Verbinder

SPEKTRUM DX2E Bedienungsanleitung

hinaus keine Ansprüche aus einem Garantiefall akzeptieren,

die über den individuellen Wert des Produktes hinaus

gehen. Horizon hat keine Einfluss auf den Einbau, die

Verwendung oder die Wartung des Produktes oder etwaiger

Produktkombinationen, die vom Käufer gewählt werden.

Horizon übernimmt keine Garantie und akzeptiert keine

Ansprüche für in der folge auftretende

Verletzungen oder Beschädigungen. Mit der Verwendung

und dem Einbau des Produktes akzeptiert der Käufer alle

aufgeführten Garantiebestimmungen ohne Einschränkungen

und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen

im Zusammenhang mit der Benutzung des Produktes

zu akzeptieren, werden Sie gebeten, dass Produkt in

unbenutztem Zustand in der Originalverpackung vollständig

bei dem Verkäufer zurückzugeben.

SICHERHEITSHINWEISE

Dieses ist ein hochwertiges Hobby Produkt und kein

Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt

werden und erfordert einige mechanische wie auch mentale

Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig

zu betreiben kann zu Verletzungen von Lebewesen und

Sachbeschädigungen erheblichen Ausmaßes führen. Dieses

Produkt ist nicht für den Gebrauch durch Kinder ohne die

Aufsicht eines Erziehungsberechtigten vorgesehen. Die

Anleitung enthält Sicherheitshinweise und Vorschriften

sowie Hinweise für die Wartung und den Betrieb des

Produktes. Es ist unabdingbar, diese Hinweise vor der ersten

Inbetriebnahme zu lesen und zu verstehen. Nur so kann der

falsche Umgang verhindert und Unfälle mit Verletzungen und

Beschädigungen vermieden werden.

FRAGEN, HILFE UND REPARATUREN

Ihr lokaler Fachhändler und die Verkaufstelle können eine

Garantiebeurteilung ohne Rücksprache mit Horizon nicht

durchführen. Dies gilt auch für Garantiereparaturen. Deshalb

kontaktieren Sie in einem solchen Fall den Händler, der

sich mit Horizon kurz schließen wird, um eine sachgerechte

Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

WARTUNG UND REPARATUR

Muss Ihr Produkt gewartet oder repariert werden, wenden

Sie sich entweder an Ihren Fachhändler oder direkt an

Horizon. Packen Sie das Produkt sorgfältig ein. Beachten

Sie, dass der Originalkarton in der Regel nicht ausreicht,

um beim Versand nicht beschädigt zu werden. Verwenden

Sie einen Paketdienstleister mit einer Tracking Funktion

und Versicherung, da Horizon bis zur Annahme keine

Verantwortung für den Versand des Produktes übernimmt.

Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie

eine ausführliche Fehlerbeschreibung und eine Liste aller

eingesendeten Einzelkomponenten. Weiterhin benötigen

wir die vollständige Adresse, eine Telefonnummer für

Rückfragen, sowie eine Email Adresse.

GARANTIE UND REPARATUREN

Garantieanfragen werden nur bearbeitet, wenn ein

Originalkaufbeleg von einem autorisierten Fachhändler

beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht.

Sollte sich ein Garantiefall bestätigen wird das Produkt

repariert oder ersetzt. Diese Entscheidung obliegt einzig

Horizon Hobby.

KOSTENPFLICHTIGE REPARATUREN

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen

Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die

Reparatur wird erst vorgenommen, wenn wir die Freigabe

des Händlers erhalten. Der Preis für die Reparatur ist

bei Ihrem Händler zu entrichten. Bei kostenpflichtigen

Reparaturen werden mindestens 30 Minuten Werkstattzeit

und die Rückversandkosten in Rechnung gestellt. Sollten wir

nach 90 Tagen keine Einverständniserklärung zur Reparatur

vorliegen haben, behalten wir uns vor, das Produkt zu

vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur

für Elektronik und Motoren vor. Mechanische Reparaturen,

besonders bei Hubschraubern und RC-Cars sind extrem

aufwendig und müssen deshalb vom Käufer selbst

vorgenommen werden.

SICHERHEIT UND WARNUNGEN

Als Anwender des Produktes sind Sie verantwortlich

für den sicheren Betrieb aus dem eine Gefährdung für

Leib und Leben sowie Sachgüter nicht hervorgehen soll.

Befolgen Sie sorgfältig alle Hinweise und Warnungen für

dieses Produkt und für alle Komponenten und Produkte,

die Sie im Zusammenhang mit diesem Produkt einsetzen.

Ihr Modell empfängt Funksignale und wird dadurch

gesteuert. Funksignale können gestört werden, was zu

einem Signalverlust im Modell führen würde. Stellen Sie

deshalb sicher, dass Sie um Ihr Modell einen ausreichenden

Sicherheitsabstand einhalten, um einem solchen Vorfall

vorzubeugen.

Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse

Deutschland Horizon Hobby GmbH Christian-Junge-Straße 1

25337 Elmshorn, Deutschland

+49 4121 46199 60

service@horizonhobby.de

KUNDENDIENSTINFORMATIONEN

GARANTIE UND SERVICE KONTAKTINFORMATIONEN

Land des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse

Deutschland Horizon Technischer Service Christian-Junge-Straße 1

25337 Elmshorn, Deutschland

+49 (0) 4121 2655 100

service@horizonhobby.de

12 SPEKTRUM DX2E Bedienungsanleitung

ENTSORGUNGSRICHTLINIEN IN DER EUROPÄISCHEN UNION

Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15);

Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010

Declaration of conformity (in accordance with ISO/IEC 17050-1

)

Horizon Hobby, Deutschland GmbH

Christian-Junge Stra

ße 1

D-25337 Elmshorn

erklärt das Produkt: Spektrum DX2E/Spektrum DX2E mit SR200 (SPMR2300,

SPM2300

)

Declares the product: Spektrum DX2E/Spektrum DX2E with SR200 (SPMR2300,

SPM2300

)

Geräteklasse: 2

Equipment class: 2

Den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht.

complies with the essential requirements of §3 and other relevant provisions of the FTEG (Article 3 of the R&TTE directive).

Angewendete harmonisierte Normen:

Harmonised standards applied:

EN 300-328 V1.7.1

EN 301 489-1 V1.7.1: 2006

EN 301 489-17 V1.3.2: 2008

EN 60950-1:2006+A11

Elmshorn, 01.06.2012

Horizon Hobby GmbH; Christian-Junge-Straße 1, 25337 Elmshorn

HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324

Geschäftsführer: Birgit Schamuhn, Steven A. Hall Tel.: +49 4121 4619960 Fax: +49 4121 4619970 eMail: info@horizonhobby.de; Internet: www.horizonhobby.de

Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren Geschäftsräumen eingesehen werden können.

Ware bleibt bis zur vollständigen Bezahlung Eigentum der Horizon Hobby GmbH

Entsorgung in der Europäischen Union

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt an

einer registrierten Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird

und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen

Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder

Ihren lokalen Entsorger kontaktieren.

Steven A. Hall

Geschäftsführer

Managing Director

Birgit Schamuhn

Geschäftsführerin

Managing Director

MANUEL D’UTILISATION SPEKTRUM DX2E

REMARQUE:

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon

Hobby, Inc. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur

l’onglet de support de ce produit.

Signiﬁcation de certains termes spéciﬁques

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors

de l’utilisation de ce produit:

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels

ET potentiellement un risque faible de blessures.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels

ET des blessures graves.

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels

et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

MISE EN PLACE DES PILES

DEL D’INDICATION DE TENSION

POWER

ST. TRIM

TH. TRIM

ST. RATE

Vert fixe Tension correcte (supérieure à 4V)

Vert clignotant Tension faible, remplacez les piles

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation afin de vous familiariser avec les caractéristiques du

produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner l’endommagement du produit lui-

même, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base

en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entraîner

des dégâts matériels, endommager le produit et provoquer des blessures. Ce produit n’est pas destiné à être utilisé par des

enfants sans la surveillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec des composants

incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, Inc. Ce manuel comporte des instructions

relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter toutes les instructions et tous les

avertissements du manuel avant l’assemblage, le réglage ou l’utilisation afin de manipuler correctement l’appareil et d’éviter

tout dégât matériel ainsi que toute blessure grave.

ATTENTION AUX CONTREFAÇONS: Nous vous

remercions d’avoir acheté un véritable produit Spektrum.

Toujours acheter chez un revendeur officiel Horizon hobby

pour être sur d’avoir des produits authentiques. Horizon

Hobby décline toute garantie et responsabilité concernant

les produits de contrefaçon ou les produits se disant

compatibles DSM ou Spektrum.

14 ans et plus. Ceci n’est pas un jouet.

REMARQUE: Ce produit est uniquement réservé à une

utilisation avec des modèles réduits radiocommandés

de loisir. Horizon Hobby se dégage de toute responsabilité

et garantie si le produit est utilisé d’autre manière que celle

citée précédemment.

MODE RF FRANCE

La DX2E possède un mode France. Quand vous utilisez

l’émetteur en France, vous devez impérativement vous

mettre en mode RF France. Consultez la page 3 pour

plus d’informations.

ENREGISTREMENT DE GARANTIE

Visitez le site www.spektrumrc.com/registration

pour enregistrer votre produit.

14 MANUEL D’UTILISATION SPEKTRUM DX2E

COMPATIBILITÉ DES RÉCEPTEUR

Die DX2E ist kompatibel mit allen Spektrum™ DSM,

DSM2™ und Marine Empfängern.

BRANCHEMENTS ET

INSTALLATION DU RÉCEPTEUR

Antenne

DEL

Port des gaz

Port de direction

Port Bind (affectation)

et batterie

Prise Bind

INSTALLATION TYPIQUE

POUR MODÈLE ÉLECTRIQUE

Batterie Vers le moteur

contrôleur électronique

de vitesse

Récepteur

Servo de direction

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

INSTALLATION TYPIQUE

POUR MODÈLE THERMIQUE

Récepteur

Servo de direction

Servo de gaz

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

Batterie

Le récepteur doit être fixé à votre véhicule en utilisant de la

mousse double face. Cette mousse double face maintient le

récepteur en place tout en l’isolant des vibrations. L’antenne

doit être guidée verticalement à l’aide d’un tube d’antenne.

Plus l’antenne sera élevée, meilleure sera la réception.

REMARQUE: Ne jamais couper l’antenne.

AFFECTATION DU RÉCEPTEUR

L’affectation est le processus qui programme le récepteur

pour qu’il reconnaisse le code (appelé GUID—Globally

Unique Identifier) d’un émetteur spécifique. Quand un

récepteur est affecté à un émetteur, le récepteur ne

répondra qu’aux ordres donnés par cet émetteur ou

mémoire modèle. La DX2E et le SR200 sont affectés

ensemble à l’usine, cependant si vous devez effectuez une

affectation, suivez les étapes suivantes:

1. Récepteur hors tension, insérez la prise de bind

dans le port bind du récepteur.

2. Alimentez le récepteur par n’importe quel autre port.

Le DEL verte va se mettre à clignoter, indiquant que

le récepteur est en mode affectation.

3. Avec le volant et la gâchette en position désirée

pour le failsafe (consultez la section failsafe pour plus

d’informations), pressez et maintenez le bouton Bind

tout en mettant l’émetteur sous tension. La DEL verte

sur la façade de l’émetteur va clignoter durant 3

secondes indiquant que l’émetteur est en mode

affectation. Relâchez le bouton dès que la DEL se

met à flasher. Continuez de maintenir les commandes

en position de failsafe jusqu’a la fin du processus.

Bouton Bind (affectation)

BIND THST

N R N R

4. La DEL du récepteur s’éclaire de façon fixe quand

l’affectation est effectuée.

5. Retirez la prise de bind et rangez la soigneusement.

Vous devez refaire l’affectation quand:

• Différentespositionsdefailsafesontdésiréesouqueles

sens de rottion des servos ont été changés.

• Vouschangezderécepteur

• Vousaffectezlerécepteuràunautrerécepteur.

REMARQUE: Certains récepteurs Spektrum, tels que

le SR3001 par exemple, utilisent un bouton d’affectation

plutôt qu’une prise d’affectation. La procédure d’affectation

est identique avec ce récepteur. Cependant, au lieu de

brancher la prise avant d’allumer le récepteur, appuyez sur

le bouton d’affectation (Bind) et maintenez-le enfoncé lors

de l’allumage du récepteur pour faire entrer ce dernier

en mode d’affectation.

FAILSAFE

Les positions du failsafe sont enregistrées durant

l’affectation. Si une perte de signal interviens durant

l’utilisation du modèle, les servos seront automatiquement

placés en position failsafe (généralement gaz au ralenti et

direction au neutre). Quand le signal est rétabli, le failsafe se

désactive, le contrôle se réactive. Pour plus d’informations

concernant le paramétrage du failsafe, consultez la section

d’affectation du récepteur.

INVERSION DU SENS DES SERVOS

Si quand vous tournez le volant vers la droite , les roues

braquent vers la gauche (et vice et versa), la voie doit être

inversée. Pour inverser une voie, déplacez l’interrupteur

de la voie correspondante de la position N à la position R.

Si nécessaire vous pouvez utiliser un petit tournevis pour

déplacer l’interrupteur.

THR

STR

BIND

SR200

MANUEL D’UTILISATION SPEKTRUM DX2E

Inversion du sens

de direction Inversion du

sens des gaz

BIND THST

N R N R

TRIM DE DIRECTION

Le trim de direction vous permet de corriger la trajectoire

du véhicule. Par exemple, si votre véhicule a tendance à aller

vers la droite, ajustez le trim vers la gauche jusqu’à obtenir

une trajectoire parfaitement rectiligne.

TRIM DES GAZ

Le bouton rotatif du trim des gaz sert à ajuster le trim

des gaz lorsque la manette des gaz est relâchée (position

neutre). On s’en sert typiquement pour régler les freins. Une

rotation du bouton entraîne un changement du trim des gaz

(la position de la manette des gaz au repos).

POWER

ST. TRIM

TH. TRIM

ST. RATE

Trim de gaz

DÉBATTEMENT DE DIRECTION

Le débattement de direction peut être ajusté à tout moment

durant le pilotage. Cette fonction vous permet de réduire le

débattement de la direction, le débattement ne peut être

supérieur à 100%.

MODE RF

La DX2E possède un mode RF France pour s’adapter à la

réglementation française. La DX2E doit être impérativement

en mode France quand elle est utilisée en France.

MODE FRANCE

Tournez le volant totalement à gauche, pressez la gâchette

plein gaz et maintenez le bouton bind appuyé durant la mise

sous tension de l’émetteur. La DEL verte va flasher 2 fois.

MODE STANDARD

Tournez le volant totalement à droite, pressez la gâchette

plein gaz et maintenez le bouton bind appuyé durant la mise

sous tension de l’émetteur. La DEL verte va flasher 1 fois.

GÉNÉRALITÉS

En tant qu’utilisateur de ce produit, il est de votre seule

responsabilité de le faire fonctionner d’une manière qui ne

mette en danger ni votre personne, ni des tiers et qui ne

provoque pas de dégâts au produit ou à la propriété de tiers.

Respectez scrupuleusement les instructions et

avertissements pour ce produit ainsi que pour tous les

équipements optionnels/complémentaires (chargeurs, packs

de batteries rechargeables, etc.) que vous utilisez.

ASPECTS DE SÉCURITÉ À RESPECTER PAR

LES MODÉLISTES

• Assurez-vousquelesbatteries(tantcelledel’émetteur

que celle du récepteur) ont été chargées correctement

pour votre modèle.

• Notezletempsdefonctionnementdusystèmedefaçonà

savoir combien de temps vous pouvez utiliser l’émetteur

en toute sécurité.

• Avanttouteutilisation,contrôleztouslesservosetleurs

connexions.

• N’utilisezpasvotremodèleàproximitédespectateurs,

sur un parking ou en tout autre lieu où sa manipulation

pourrait entraîner des blessures corporelles ou provoquer

des dégâts matériels.

• N’utilisezpasvotremodèleencasdeconditions

météorologiques défavorables. Une visibilité médiocre

peut être source de désorientation et pourrait vous

amener à perdre le contrôle de votre modèle.

• Nepointezpasl’antennedel’émetteurdirectementvers

le modèle. Le diagramme de rayonnement du sommet

de l’antenne est, intrinsèquement, faible.

• Neprenezpasderisques.Si,encoursd’utilisationde

votre modèle, vous constatez, à quelque moment que

ce soit, un comportement erratique ou anormal, cessez

immédiatement de l’utiliser jusqu’à trouver la cause du

problème et y remédier. La sécurité est une affaire à

ne jamais prendre à la légère.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Réglage du débattement de direction

POWER

ST. TRIM

TH. TRIM

ST. RATE

Trim de direction

16 MANUEL D’UTILISATION SPEKTRUM DX2E

GARANTIE ET RÉPARATIONS

DURÉE DE LA GARANTIE

Garantie exclusive - Horizon Hobby, Inc. (Horizon) garantit

que le Produit acheté (le « Produit ») sera exempt de défauts

matériels et de fabrication à sa date d’achat par l’Acheteur.

La durée de garantie correspond aux dispositions légales

du pays dans lequel le produit a été acquis. La durée de

garantie est de 6 mois et la durée d’obligation de garantie

de 18 mois à l’expiration de la période de garantie.

LIMITATIONS DE LA GARANTIE

(a) La garantie est donnée à l’acheteur initial (« Acheteur »

et n’est pas transférable. Le recours de l’acheteur consiste

en la réparation ou en l‘échange dans le cadre de cette

garantie. La garantie s’applique uniquement aux produits

achetés chez un revendeur Horizon agréé. Les ventes faites

à des tiers ne sont pas couvertes par cette garantie. Les

revendications en garantie seront acceptées sur fourniture

d’une preuve d’achat valide uniquement. Horizon se réserve

le droit de modifier les dispositions de la présente garantie

sans avis préalable et révoque alors les dispositions de

garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité

du produit ou aux capacités et à la forme physique de

l’utilisateur pour une utilisation donnée du produit. Il est de

la seule responsabilité de l’acheteur de vérifier si le produit

correspond à ses capacités et à l’utilisation prévue.

d‘Horizon de déterminer si un produit présentant un cas

de garantie sera réparé ou échangé. Ce sont là les recours

exclusifs de l’acheteur lorsqu’un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les

éléments utilisés et susceptibles d’être intégrés dans le

cas de garantie. La décision de réparer ou de remplacer le

produit est du seul ressort d’Horizon. La garantie exclut les

défauts esthétiques ou les défauts provoqués par des cas

de force majeure, une manipulation incorrecte du produit,

une utilisation incorrecte ou commerciale de ce dernier ou

encore des modifications de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un montage

ou d’une manipulation erronés, d’accidents ou encore du

fonctionnement ainsi que des tentatives d’entretien ou de

réparation non effectuées par Horizon. Les retours effectués

par le fait de l’acheteur directement à Horizon ou à l’une de

ses représentations nationales requièrent une confirmation

écrite.

LIMITATION DES DÉGÂTS

Horizon ne saurait être tenu pour responsable de dommages

conséquents directs ou indirects, de pertes de revenus ou

de pertes commerciales, liés de quelque manière que ce

soit au produit et ce, indépendamment du fait qu’un recours

puisse être formulé en relation avec un contrat, la garantie

ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera

pas de recours issus d’un cas de garantie lorsque ces

recours dépassent la valeur unitaire du produit. Horizon

n’exerce aucune influence sur le montage, l’utilisation ou la

maintenance du produit ou sur d’éventuelles combinaisons

de produits choisies par l’acheteur. Horizon ne prend en

compte aucune garantie et n‘accepte aucun recours pour les

blessures ou les dommages pouvant en résulter. En utilisant

et en montant le produit, l’acheteur accepte sans restriction

ni réserve toutes les dispositions relatives à la garantie

figurant dans le présent document.

Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces

dispositions en relation avec l’utilisation du produit, nous

vous demandons de restituer au vendeur le produit complet,

non utilisé et dans son emballage d’origine.

GUIDE DE DÉPANNAGE 2.4GHz

Problème Cause possible Solution

Le système ne

se connecte pas

L’émetteur et le récepteur sont trop proches l’un

de l’autre

Eloignez l’émetteur à une distance de 2m environ

Vous êtes trop poche d’objets métalliques Eloignez vous de cette zone

Le modèle sélectionné n’est pas affecté avec

l’émetteur

Vériﬁez que vous avez sélectionné le bon modèle

et qu’il est affecté

Emetteur mis accidentellement en mode affectation Ré-effectuez le procesus d’affectation

Le récepteur passe en

mode failsafe à une faible

distance de l’émetteur

Contrôlez l’état de l’antenne du récepteur Remplacez le récepteur ou contactez le service

technique Horizon Hobby

Assurez-vous que l’antenne du récepteur se trouve dans

un tube d’antenne et au-dessus du véhicule

Le récepteur ne réponds

pas durant l’utilisation

Tension de la batterie trop faible Rechargez totalement les batteries. Les récepteurs

Spektrum nécessitent un minimum de 3.5V pour fonc-

tionner. Une alimentation insufﬁsante, peut momentané-

ment chuter en dessous de 3.5V, causant une coupure

d’alimentation

Câbles abîmés ou débranchés entre la batterie et

le récepteur

Contrôlez l’état des câbles et remplacez les s’ils sont

endommagés

MANUEL D’UTILISATION SPEKTRUM DX2E

QUESTIONS, ASSISTANCE ET

RÉPARATIONS

Votre revendeur spécialisé local et le point de vente ne

peuvent effectuer une estimation d’éligibilité à l’application

de la garantie sans avoir consulté Horizon. Cela vaut

également pour les réparations sous garantie. Vous voudrez

bien, dans un tel cas, contacter le revendeur qui conviendra

avec Horizon d’une décision appropriée, destinée à vous

aider le plus rapidement possible.

MAINTENANCE ET RÉPARATION

Si votre produit doit faire l’objet d’une maintenance ou

d‘une réparation, adressez-vous soit à votre revendeur

spécialisé, soit directement à Horizon. Emballez le produit

soigneusement. Veuillez noter que le carton d‘emballage

d’origine ne suffit pas, en règle générale, à protéger le

produit des dégâts pouvant survenir pendant le transport.

Faites appel à un service de messagerie proposant une

fonction de suivi et une assurance, puisque Horizon ne prend

aucune responsabilité pour l’expédition du produit jusqu’à sa

réception acceptée. Veuillez joindre une preuve d’achat, une

description détaillée des défauts ainsi qu’une liste de tous

les éléments distincts envoyés. Nous avons de plus besoin

d’une adresse complète, d’un numéro de téléphone (pour

demander des renseignements) et d’une adresse de courriel.

GARANTIE ET RÉPARATIONS

Les demandes en garantie seront uniquement traitées en

présence d’une preuve d’achat originale émanant d’un

revendeur spécialisé agréé, sur laquelle figurent le nom de

l’acheteur ainsi que la date d’achat. Si le cas de garantie

est confirmé, le produit sera réparé Cette décision relève

uniquement de Horizon Hobby.

RÉPARATIONS PAYANTES

En cas de réparation payante, nous établissons un devis

que nous transmettons à votre revendeur. La réparation

sera seulement effectuée après que nous ayons reçu la

confirmation du revendeur. Le prix de la réparation devra

être acquitté au revendeur. Pour les réparations payantes,

nous facturons au minimum 30 minutes de travail en atelier

ainsi que les frais de réexpédition. En l’absence d’un accord

pour la réparation dans un délai de 90 jours, nous nous

réservons la possibilité de détruire le produit ou de l’utiliser

autrement.

ATTENTION: nous n’effectuons de réparations payantes

que pour les composants électroniques et les moteurs.

Les réparations touchant à la mécanique, en particulier

celles des hélicoptères et des voitures radiocommandées,

sont extrêmement coûteuses et doivent par conséquent

être effectuées par l’acheteur lui-même.

Pays d’achat Horizon Hobby Adresse Numéro de téléphone/Courriel

France Horizon Hobby SAS 14 Rue Gustave Eiffel

Zone d’Activité du Réveil Matin

91230 Montgeron

+33 (0) 1 60 47 44 70

infofrance@horizonhobby.com

INFORMATIONS DE CONTACT POUR LES PIÈCES

COORDONNÉES DE GARANTIE ET RÉPARATIONS

Pays d’achat Horizon Hobby Adresse Numéro de téléphone/Courriel

France Horizon Hobby SAS 14 Rue Gustave Eiffel

Zone d’Activité du Réveil Matin

91230 Montgeron

+33 (0) 1 60 47 44 70

infofrance@horizonhobby.com

18 MANUEL D’UTILISATION SPEKTRUM DX2E

INFORMATIONS DE CONFORMITÉ POUR L’UNION EUROPÉENNE

Déclaration de Conformité

(conformément à la norme ISO/IEC 17050-1)

No. HH2012010601

Product(s): Spektrum DX2E/

Spektrum DX2E avec SR200

Item Number(s): SPMR2300, SPM2300

Equipment class: 2

L’objet de la déclaration décrit ci-dessus est en conformité

avec les exigences des spéciﬁcations énumérées ci-après,

suivant les conditions de la directive ETRT 1999/5/CE

Directive:

EN 300-328 V1.7.1

EN 301 489-1 V1.7.1: 2006

EN 301 489-17 V1.3.2: 2008

EN 60950-1:2006+A11

Signé en nom et pour le compte de:

Horizon Hobby, Inc.

Champaign, IL USA

6 janvier 2012

Elimination dans

l’Union Européenne

Ce produit ne doit pas être éliminé avec les ordures

ménagères. Il est de la responsabilité de l‘utilisateur de

remettre le produit à un point de collecte ofﬁciel des déchets

d’équipements électriques. Cette procédure permet de

garantir le respect de l’environnement et l’absence de sol-

licitation excessive des ressources naturelles. Elle protège

de plus le bien-être de la communauté humaine. Pour plus

d’informations quant aux lieux d’éliminations des déchets

d‘équipements électriques, vous pouvez contacter votre mai-

rie ou le service local de traitement des ordures ménagères.

Steven A. Hall

Vice President

Gestion Internationale des Activités et des Risques

Horizon Hobby, Inc.

SPEKTRUM DX2E MANUALE DELL’UTENTE

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon

Hobby, Inc. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione

Support del prodotto.

Signiﬁcato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo

potenziale durante l’uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio

minimo o nullo di lesioni alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi

lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni

collaterali e gravi lesioni alle persone o il rischio elevato di lesioni superficiali alle persone.

INSTALLAZIONE DELLE BATTERIE

NEL TRASMETTITORE

LED INDICATORE DELLA BATTERIA

POWER

ST. TRIM

TH. TRIM

ST. RATE

Verde fisso La batteria è buona (sopra 4V)

Verde lampeggiante La tensione della batteria è

troppo bassa. Sostituire le batterie

(inferiore a 4V)

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo

funzionare. Un uso improprio del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.

Questo aeromodello e` un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e

responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto puo`

causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai

bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o modificare

il prodotto in nessun caso senza previa approvazione di Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la

sicurezza, l’uso e la manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzioni e le avvertenze del

manuale prima di montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare

danni alle cose o gravi lesioni alle persone.

ATTENZIONE PER I PRODOTTI CONTRAFFATTI:

Grazie per aver acquistato questo prodotto Spektrum

genuino. Raccomandiamo di acquistare sempre da rivenditori

autorizzati Horizon per essere sicuri di avere un prodotto

originale di alta qualità. Horizon rifiuta qualsiasi tipo di

assistenza in garanzia di prodotti contraffatti o che dichiarano

compatibilità con DSM o Spektrum.

Almeno 14 anni. Non è un giocattolo.

AVVISO: Questo prodotto è rivolto esclusivamente a veicoli

ed aerei di tipo hobbistico senza pilota a bordo e controllati a

distanza. Al di fuori di questo utilizzo, Horizon Hobby declina

ogni responsabilità e non riconosce interventi in garanzia.

IMPOSTAZIONI RF PER LA FRANCIA:

La radio DX2E ha la possibilità di impostare la RF per essere

compatibile con le regole francesi. Se ci si trova in Francia,

e si opera all’esterno, bisogna impostare i parametri della RF

specifici. Si veda a pagina 3 per ulteriori informazioni.

REGISTRAZIONE DELLA GARANZIA

Visitare oggi stesso il sito www.spektrumrc.com/registration

per registrare il prodotto.

20 SPEKTRUM DX2E MANUALE DELL’UTENTE

COMPATIBILITÀ DEL RICEVITORE

La DX2E è compatibile con tutti i ricevitori Spektrum™

DSM, DSM2™ marini e di superficie.

COLLEGAMENTI AL

RICEVITORE E INSTALLAZIONE

Antenna

LED

Motore

Sterzo

Presa batteria/bind

Connettore per bind

INSTALLAZIONE CON MOTORE ELETTRICO

Batteria Al motore

Regolatore elettronico

di velocità

Ricevitore

Servo dello sterzo

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

INSTALLAZIONE CON MOTORE A SCOPPIO

Ricevitore

Servo dello sterzo

Servo del motore

SR200

THR

STR

BIND

2.4Ghz DSM

SPORT SURFACE

RECEIVER

Batteria

Montare il ricevitore sul veicolo usando spugna biadesiva per

servi, in questo modo il ricevitore sta al suo posto e viene

anche isolato dalle vibrazioni. Montare l’antenna nella parte

alta del veicolo usando un tubetto per tenerla lontano dal

telaio, più è alta e meglio riceve il segnale.

AVVISO: Non tagliare l’antenna.

CONNESSIONE

(BINDING) DEL RICEVITORE

Questa procedura programma il ricevitore a riconoscere

il numero unico GUID del “suo” trasmettitore. Una volta

connesso, il ricevitore risponderà solo a quel trasmettitore.

Il DX2E e l’SR200 sono già connessi (bound) in fabbrica,

però se fosse necessario, è possibile rifare la connessione

(rebind) seguendo la procedura:

1. Con il ricevitore spento inserire il connettore per il “bind”

nella presa dedicata sul ricevitore.

2. Alimentare il ricevitore attraverso una porta qualsiasi.

Il LED verde lampeggia continuamente indicando che

il ricevitore è nel modo “bind”.

3. Con il volantino dello sterzo e il grilletto del motore

posizionati per il fail-safe (vedi la sezione riguardante

il Fail-Safe per maggiori informazioni), accendere il

trasmettitore tenendo premuto il suo pulsante di “bind”.

Il LED verde, posto nella parte anteriore del trasmettitore,

lampeggerà entro 3 secondi indicando che il trasmettitore

è nel modo “bind”. Rilasciare il pulsante di “bind” mentre

il LED verde sta lampeggiando. Mantenere i comandi in

posizione di fail-safe finché la procedura non è terminata.

Bouton Bind (affectation)

BIND THST

N R N R

4. Il LED sul ricevitore resta acceso fisso quando

trasmettitore e ricevitore sono connessi.

5. Togliere il connettore per il “bind” e conservarlo

accuratamente.

Bisogna rifare questa operazione quando:

• SidesideraunaposizionediversadelFailsafe,per

esempio quando si inverte la corsa di motore e/o sterzo.

• Sicambiatipodiricevitore.

• Sivuoleconnettereilricevitoreadunaltrotrasmettitore.

Alcuni ricevitori Spektrum, come lo SR3001, per il “bind”

usano un pulsante invece del connettore. Con questo

ricevitore il procedimento di connessione (binding) è lo

stesso, però, invece di inserire il connettore prima di

accendere il ricevitore, bisogna premere il pulsante

mentre si accende il ricevitore.

FAILSAFE

L’impostazione del fail-safe si fa durante la connessione

(binding). Nel malaugurato caso che si perda il collegamento

radio durante il funzionamento, il ricevitore manderà i servi

nella posizione stabilita per il fail-safe (normalmente freno al

massimo e sterzo diritto). Quando il segnale del trasmettitore

viene di nuovo ricevuto, i servi tornano a funzionare

normalmente. Per ulteriori informazioni si veda la sezione

riguardante il “binding”.

INVERSIONE DEI SERVI

Se con un comando dello sterzo a destra le ruote vanno

verso sinistra (o viceversa), allora bisogna invertire il canale

dello sterzo. Per fare questo basta spostare l’interruttore

relativo da una posizione all’altra (“N” sta per normale, “R”

sta per reverse), aiutandosi con un piccolo cacciavite.

THR

STR

BIND

SR200

SPEKTRUM DX2E MANUALE DELL’UTENTE

Interruttore

reverse Sterzo Interruttore

reverse Motore

BIND THST

N R N R

TRIM DELLO STERZO

Serve per una regolazione fine dello sterzo quando il

volantino sta al centro in posizione di riposo. Normalmente il

trim dello sterzo si regola per far procedere diritto il veicolo.

TRIM DEL THROTTLE

La manopola del trim del throttle è usata per regolarlo

quando la barre del throttle è rilasciata (posizione neutra).

Normalmente si utilizza per regolare i freni. Ruotando la

manopola si cambia il trim del throttle (throttle in posizione

ferma).

POWER

ST. TRIM

TH. TRIM

ST. RATE

Manopola trim motore

CORSA DELLO STERZO

Conosciuto anche come “dual rate”, grazie al tipo di

comando, permette una regolazione dello sterzo durante la

corsa. In pratica limita l’escursione del servo dello sterzo che

comunque non potrà superare il 100%.

MODO RF

Il trasmettitore DX2E ha un modo RF che rispetta la

regolamentazione francese, quindi va impostato sul modo

“Francia” solo quando lo si usa all’esterno sul territorio

francese. Altrimenti va sempre sul modo Standard.

MODO FRANCIA

Ruotare il volantino tutto a sinistra, tirare il grilletto al

massimo e premere il pulsante di “bind” mentre si accende

il trasmettitore. Il LED verde lampeggia 2 volte.

MODO STANDARD

Ruotare il volantino tutto a destra, tirare il grilletto al

massimo e premere il pulsante di “bind” mentre si accende

il trasmettitore. Il LED verde lampeggia 1 volta.

NOTE GENERALI

I modelli radiocomandati sono molto piacevoli e divertenti.

Però, se non usati con le dovute cautele e con la giusta

manutenzione, possono essere fonte di pericolo. Per prima

cosa è importante installare correttamente il radiocomando.

Poi bisogna essere in grado di controllare con sicurezza il

modello in ogni condizione. Se si è alle prime armi bisogna

chiedere aiuto a modellisti esperti o al rivenditore locale.

PUNTI DA RISPETTARE PER LA SICUREZZA

• Accertarsichelebatteriedeltrasmettitoreedelricevitore

siano ben cariche.

• Verificareiservieleloroconnessioniprimadiusare

il modello.

• Nonusareilmodellovicinoaspettatori,areedi

parcheggio o altre situazioni che possano recare

danno a persone o cose.

• Nonusareilmodelloincondizionimeteorologiche

avverse. Una scarsa visibilità può creare disorientamento

e perdita di controllo del modello.

• Nonpuntarel’antennaversoilmodello,perchéquello

è il punto di minore irraggiamento e quindi la portata

è molto ridotta.

• Nonprendererischi.Seinqualsiasimomentosinotano

comportamenti del modello strani o pericolosi, bisogna

fermarsi finché non si individua e si corregge la causa

del problema. La sicurezza non può essere presa

alla leggera.

POWER

ST. TRIM

TH. TRIM

ST. RATE

Manopola riduzione sterzo

POWER

ST. TRIM

TH. TRIM

ST. RATE

Manopola trim sterzo

22 SPEKTRUM DX2E MANUALE DELL’UTENTE

PERIODO DI GARANZIA

GARANZIA ESCLUSIVA

Horizon Hobby, Inc., (Horizon) garantisce che i prodotti

acquistati (il “Prodotto”) sono privi di difetti relativi ai

materiali e di eventuali errori di montaggio. Il periodo di

garanzia è conforme alle disposizioni legali del paese nel

quale il prodotto è stato acquistato. Tale periodo di garanzia

ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale

termine.

LIMITI DELLA GARANZIA

(a) La garanzia è limitata all’acquirente originale (Acquirente)

e non è cedibile a terzi. L’acquirente ha il diritto a far riparare

o a far sostituire la merce durante il periodo di questa

garanzia. La garanzia copre solo quei prodotti acquistati

presso un rivenditore autorizzato Horizon. Altre transazioni

di terze parti non sono coperte da questa garanzia. La prova

di acquisto è necessaria per far valere il diritto di garanzia.

Inoltre, Horizon si riserva il diritto di cambiare o modificare

i termini di questa garanzia senza alcun preavviso e di

escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità

del prodotto, per l’adeguatezza o l’idoneità del prodotto

a particolari previsti dall’utente. è sola responsabilità

dell’acquirente il fatto di verificare se il prodotto è adatto agli

scopi da lui previsti.

propria discrezione riparare o sostituire qualsiasi prodotto

considerato difettoso e che rientra nei termini di garanzia.

queste sono le uniche rivalse a cui l’acquirente si può

appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi

componente utilizzato che viene coinvolto nella rivalsa

di garanzia. Le decisioni relative alla sostituzione o alla

riparazione avvengono solo in base alla discrezione di

Horizon. Questa garanzia non copre dei danni superficiali o

danni per cause di forza maggiore, uso errato del prodotto,

negligenza, uso ai fini commerciali, o una qualsiasi modifica

a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad una installazione

errata, ad un funzionamento errato, ad una manutenzione

o un tentativo di riparazione non idonei a cura di soggetti

diversi da Horizon. La restituzione del prodotto a cura

dell’acquirente, o da un suo rappresentante, deve essere

approvata per iscritto dalla Horizon.

LIMITI DI DANNO

Horizon non si riterrà responsabile per danni speciali,

diretti, indiretti o consequenziali; perdita di profitto o di

produzione; perdita commerciale connessa al prodotto,

indipendentemente dal fatto che la richiesta si basa su un

contratto o sulla garanzia. Inoltre la responsabilità di Horizon

non supera mai in nessun caso il prezzo di acquisto del

prodotto per il quale si chiede la responsabilità. Horizon

non ha alcun controllo sul montaggio, sull’utilizzo o sulla

manutenzione del prodotto o di combinazioni di vari prodotti.

Quindi Horizon non accetta nessuna responsabilità per

danni o lesioni derivanti da tali circostanze. Con l’utilizzo

e il montaggio del prodotto l’utente acconsente a tutte le

condizioni, limitazioni e riserve di garanzia citate in questa

sede. Qualora l’utente non fosse pronto ad assumersi tale

responsabilità associata all’uso del prodotto, si suggerisce di

di restituire il prodotto intatto, mai usato e immediatamente

presso il venditore.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema Possible causa Soluzione

Il sistema non si col-

lega

La trasmittente e la ricevente sono

troppo vicine

Spostare la trasmittente da 2,4 a 3,6 metri

dalla ricevente

La trasmittente e la ricevente sono troppo

vicine a dei grandi oggetti metallici (veicoli,

ecc.)

Allontanarsi dai grandi oggetti metallici

(veicoli, ecc.)

Il modello selezionato non è collegato alla

trasmittente

Assicurarsi che sia stata selezionata

la memoria di modello corretta e che

la trasmittente sia collegata al modello

La trasmittente è stata messa in modalità col-

legamento e la ricevente non è più collegata

Rifare il collegamento tra trasmittente

e ricevente

La ricevente va in

modalità Failsafe a

poca distanza dalla

trasmittente

Controllare l’antenna della ricevente e assicu-

rarsi che non sia tagliata o danneggiata

Sostituirla o contattare il servizio

di assistenza Horizon

Assicurarsi che l’antenna della ricevente si trovi

in un tubetto per antenne, al di sopra del veicolo

La ricevente smette

di rispondere durante

l’utilizzo

Tensione della batteria bassa Ricaricare completamente le batterie

I cavi o i connettori tra batteria e ricevente

sono danneggiati o lenti

Controllare i cavi e le connessioni tra batteria

e ricevente. Riparare o sostituire i cavi e/o i

connettori

SPEKTRUM DX2E MANUALE DELL’UTENTE

INDICAZIONI DI SICUREZZA

Questo è un prodotto sofisticato di hobbistica e non è un

giocattolo. Esso deve essere manipolato con cautela, con

giudizio e richiede delle conoscenze basilari di meccanica

e delle facoltà mentali di base. Se il prodotto non verrà

manipolato in maniera sicura e responsabile potrebbero

risultare delle lesioni, dei gravi danni a persone, al prodotto

o all’ambiente circostante. Questo prodotto non è concepito

per essere usato dai bambini senza una diretta supervisione

di un adulto. Il manuale del prodotto contiene le istruzioni

di sicurezza, di funzionamento e di manutenzione del

prodotto stesso. È fondamentale leggere e seguire tutte le

istruzioni e le avvertenze nel manuale prima di mettere in

funzione il prodotto. Solo così si eviterà un utilizzo errato e di

preverranno incidenti, lesioni o danni.

DOMANDE, ASSISTENZA E RIPARAZIONI

Il vostro negozio locale e/o luogo di acquisto non possono

fornire garanzie di assistenza o riparazione senza previo

colloquio con Horizon. questo vale anche per le riparazioni

in garanzia. Quindi in tale casi bisogna interpellare un

rivenditore, che si metterà in contatto subito con Horizon per

prendere una decisione che vi possa aiutare nel più breve

tempo possibile.

MANUTENZIONE E RIPARAZIONE

Se il prodotto deve essere ispezionato o riparato, si prega di

rivolgersi ad un rivenditore specializzato o direttamente ad

Horizon. il prodotto deve essere Imballato con cura. Bisogna

far notare che i box originali solitamente non sono adatti

per effettuare una spedizione senza subire alcun danno.

Bisogna effettuare una spedizione via corriere che fornisce

una tracciabilità e un’assicurazione, in quanto Horizon non

si assume alcuna responsabilità in relazione alla spedizione

del prodotto. Inserire il prodotto in una busta assieme ad

una descrizione dettagliata degli errori e ad una lista di tutti

i singoli componenti spediti. Inoltre abbiasmo bisogno di un

indirizzo completo, di un numnero di telefono per chiedere

ulteriori domande e di un indirizzo e-mail.

GARANZIA A RIPARAZIONE

Le richieste in garanzia verranno elaborate solo se è

presente una prova d’acquisto in originale proveniente da un

rivenditore specializzato autorizzato, nella quale è ben visibile

la data di acquisto. Se la garanzia viene confermata, allora il

prodotto verrà riparato o sostituito. Questa decisione spetta

esclusivamente a Horizon Hobby.

RIPARAZIONI A PAGAMENTO

Se bisogna effettuare una riparazione a pagamento,

effettueremo un preventivo che verrà inoltrato al

vostro rivenditore. La riparazione verrà effettuata dopo

l’autorizzazione da parte del vostro rivenditore. La somma

per la riparazione dovrà essere pagata al vostro rivenditore.

Le riparazioni a pagamento avranno un costo minimo di

30 minuti di lavoro e in fattura includeranno le spese di

restituzione. Qualsiasi riparazione non pagata e non richiesta

entro 90 giorni verrà considerata abbandonata e verrà

gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili

solo sull’elettronica e sui motori. Le riparazioni a livello

meccanico, soprattutto per gli elicotteri e le vetture RC

sono molto costose e devono essere effettuate

autonomamente dall’acquirente.

Stato in cui il prodotto

è stato acquistato Horizon Hobby Indirizzo Telefono/Indirizzo e-mail

Germania Horizon Technischer Service

Christian-Junge-Straße 1

25337 Elmshorn, Germania

+49 4121 46199 60

service@horizonhobby.de

INFORMAZIONI DI SERVIZIO CLIENTI

GARANZIA E REVISIONA INFORMAZIONI PER I CONTATTI

Stato in cui il prodotto

è stato acquistato Horizon Hobby Indirizzo Telefono/Indirizzo e-mail

Germania Horizon Technischer Service

Christian-Junge-Straße 1

25337 Elmshorn, Germania

+49 (0) 4121 2655 100

service@horizonhobby.de

24 SPEKTRUM DX2E MANUALE DELL’UTENTE

INFORMAZIONI SULLA CONFORMITÀ PER L’UNIONE EUROPEA

Dichiarazione di conformità

(in conformità con ISO/IEC 17050-1)

No. HH2012010601

Prodotto(i): Spektrum DX2E/DX2E con SR200

Numero(i) articolo: SPMR2300, SPM2300

Classe dei dispositivi: 2

Gli oggetti presentati nella dichiarazione sopra citata sono

conformi ai requisiti delle speciﬁ che elencate qui di seguito,

seguendo le disposizioni della direttiva europea R&TTE

1999/5/EC

EN 300-328 V1.7.1:2006

EN 301 489-1 V1.7.1: 2006

EN 301 489-17 V1.3.2: 2008

EN 60950-1:2006+A1:2010

Firmato per conto di:

Horizon Hobby, Inc.

Champaign, IL USA

6 gennaio 2011

Smaltimento all’interno

dell’Unione Europea

Questo prodotto non deve essere smaltito assieme ai

riﬁuti domestici. Al contrario, è responsabilità dell’utente lo

smaltimento di tali riﬁuti, che devono essere portati in un

centro di raccolta designato per il riciclaggio di riﬁuti elettrici

e apparecchiature elettroniche. La raccolta differenziata

e il riciclaggio di tali riﬁuti provenienti da apparecchiature

nel momento dello smaltimento aiuteranno apreservare le

risorse naturali e garantiranno un riciclaggio adatto aproteg-

gere il benessere dell’uomo e dell’ambiente. Per maggiori

informazioni sui punti di riciclaggio si prega di contattare

il proprio ufﬁcio locale, il servizio di smaltimento riﬁuti oil

negozio presso il quale è stato acquistato il prodotto.

Steven A. Hall

Vice Presidente

Operazioni internazionali e Gestione dei rischi

Horizon Hobby, Inc.

34949

Printed: 12/2011

The Spektrum trademark is used with permission of Bachmann Industries, Inc.

US 7,391,320. Other patents pending.

IC Radiation Exposure Statement for Canada

This device complies with Industry Canada licence-exempt RSS standard(s).

Operation is subject to the following two conditions: (1) this device may not cause

interference, and (2) this device must accept any interference, including interference

that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux

appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions

suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de

l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est

susceptible d'en compromettre le fonctionnement.

Horizon Hobby DSTX1 Surface Radio User Manual DX2E User Guide 20121214

Horizon Hobby, LLC Surface Radio DX2E User Guide 20121214

(DX2E) User Guide-20121214

Navigation menu

Namespaces

Views

Navigation
