Horizon Hobby SPMSR4000T Surface Receiver with Telemetry User Manual
Horizon Hobby, LLC Surface Receiver with Telemetry Users Manual
Users Manual
Telemetry Receiver Instruction Manual
Telemetrie Empfänger
Récepteur avec télémétrie intégrée
Ricevente con Telemetria
SR4000T/SR6000T
EN
The following terms are used throughout the product literature to indicate
various levels of potential harm when operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility
of physical property damage AND a little or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability
of physical property damage AND a possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability
of property damage, collateral damage, and serious injury OR create a high
probability of superficial injury.
NOTICE
All instructions, warranties and other collateral documents are subject to
change at the sole discretion of Horizon Hobby, LLC. For up-to-date product
literature, visit horizonhobby.com and click on the support tab for this
product.
Meaning of Special Language
Age Recommendation: Not for children under 14 years. This is not a toy.
WARNING: Read the ENTIRE instruction manual to become familiar
with the features of the product before operating. Failure to operate the
product correctly can result in damage to the product, personal property and
cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and
common sense and requires some basic mechanical ability. Failure to oper-
ate this Product in a safe and responsible manner could result in injury or
damage to the product or other property. This product is not intended for use
by children without direct adult supervision. Do not attempt disassembly, use
with Incompatible components or augment product in any way without the
approval of Horizon Hobby, LLC. This manual contains instructions for safety,
operation and maintenance. It is essential to read and follow all the instruc-
tions and warnings in the manual, prior to assembly, setup or use, in order to
operate correctly and avoid damage or serious injury.
WARNING AGAINST COUNTERFEIT PRODUCTS
Always purchase from a Horizon Hobby, LLC authorized dealer to ensure
authentic high-quality Spektrum product. Horizon Hobby, LLC disclaims
all support and warranty with regards, but not limited to, compatibility and
performance of counterfeit products or products claiming compatibility with
DSM or Spektrum technology.
NOTICE: This product is only intended for use with unmanned, hobby-grade,
remote-controlled vehicles and aircraft. Horizon Hobby disclaims all liability
outside of the intended purpose and will not provide warranty service related
thereto.
WARRANTY REGISTRATION
Visit www.community.spektrumrc.com today to register your product.
EN

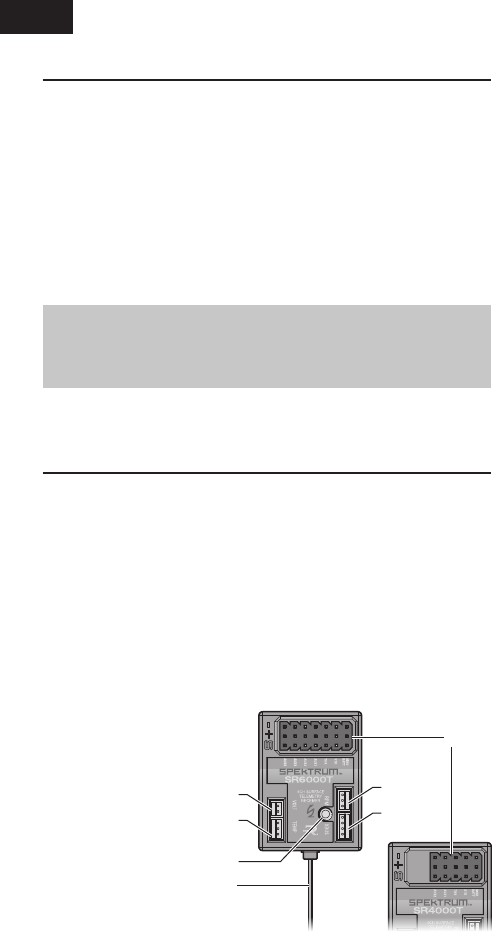

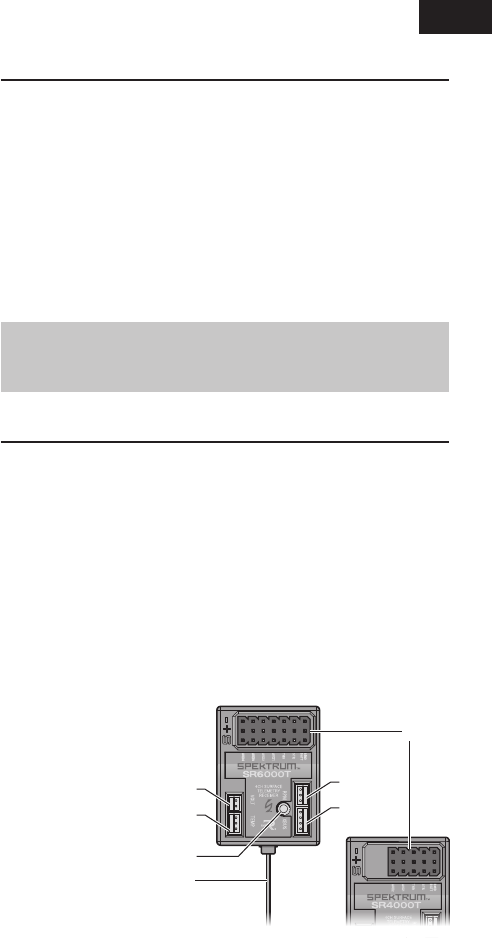

A: Voltage sensor port
B: Temperature sensor port
C: Bind Button
D: Antenna
E: RPM sensor port
F: XBUS Port
G: Servo ports-
Your new Horizon Hobby SR4000T/SR6000T Telemetry Receiver has a special
water-resistant coating on the electronics to ensure reliable performance in
higher than average moisture conditions. This conformal coating can offer mild
protection from light drops of water.
• DO NOT submerge this product under water for any period of time. If it is
submerged, it may result in damage or loss of function.
• DO NOT pour water onto or allow excess water to come in direct contact
with the product.
• DO NOT operate this product in heavy rain or snow.
• DO NOT expose this product to salt water (ocean water or water on salt-
covered roads), contaminated or polluted water.
In case of excess exposure to water or debris, immediately wipe down the
SR4000T/SR6000T with a soft cloth, and allow it to fully dry before next use.
NOTICE: Never use a pressure washer to clean your vehicle.
NOTICE: Make sure the other components in your vehicle are waterproof or
water-resistant before driving in wet conditions.
Water-Resistant Component
SR4000T/SR6000T Telemetry Receiver
The Spektrum™ SR4000T/SR6000T Telemetry Receiver is compatible with all
Spektrum DSMR® surface transmitters. Telemetry functions require a Spektrum
transmitter capable of telemetry.
Specifications
Type: DSMR with internal telemetry
Dimensions (LxWxH): 1.5 x 1.1 x 0.6 in (37.5 x 27.7 x 15.7mm)
Antenna Length: 8.27 in (210mm)
Channels: 4 (SR4000T): 6 (SR6000T)
Weight: 0.3 oz (9.2 g)
Band: 2.4GHz
Voltage Range: 3.5–9.6V
D
E
F
G
A
B
C
•Bind/Battery
•Steering
•Throttle
•Aux1-Aux4
(SR4000T: Aux1, Aux2)
EN
Receiver Installation and Setup
Install the Receiver in your vehicle using double-sided foam servo tape. Foam
servo tape will hold the receiver in place and help isolate it from vibrations.
Mount the antenna up and away from the vehicle. The higher up the antenna
is, the better signal it will receive.
NOTICE: Do not cut or modify the antenna.

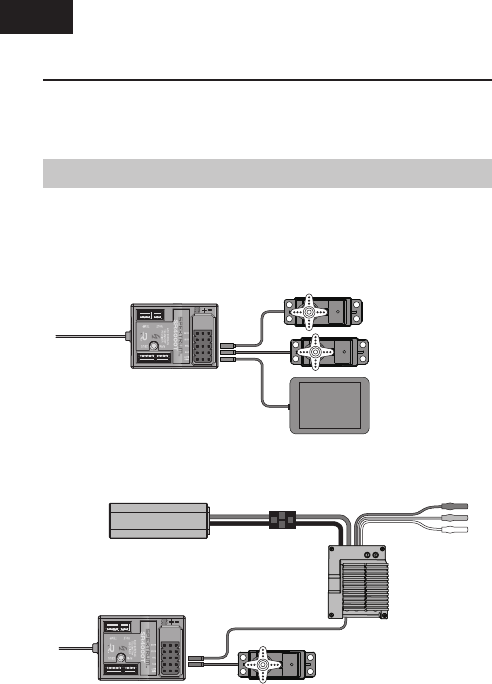

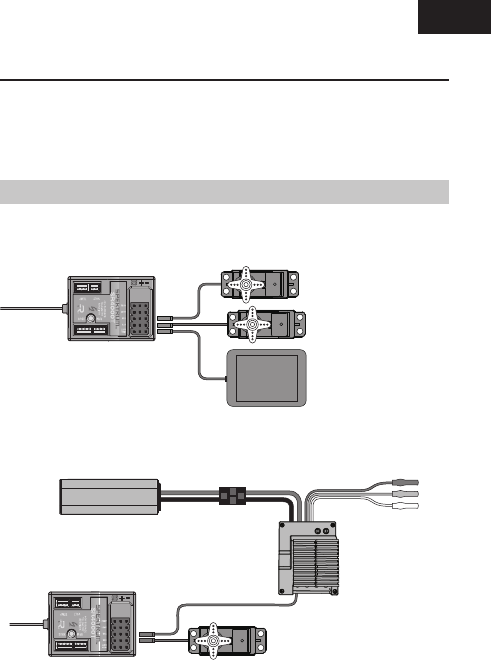

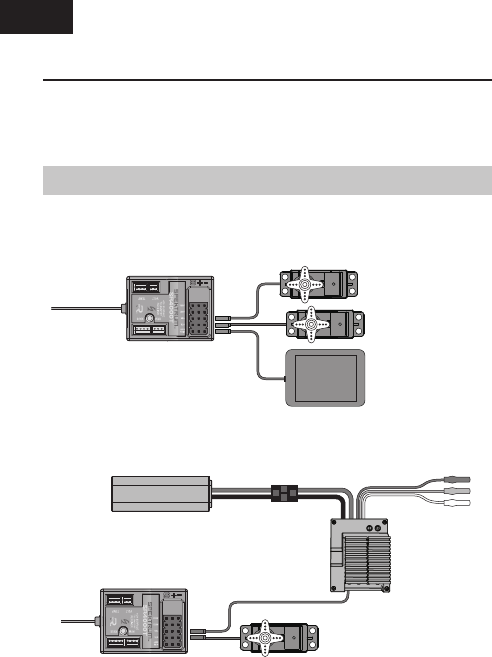

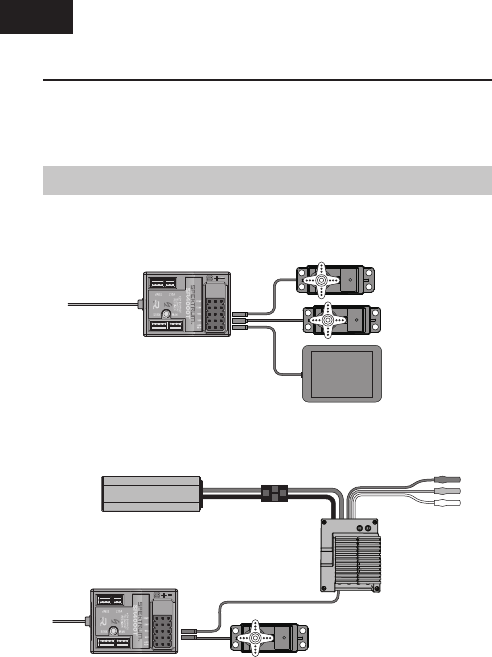

Powering the receiver with an ESC
Receiver
Battery To Motor
Electronic
Speed Control
Steering Servo
Steering Servo
Throttle Servo
Battery
Receiver
Powering the receiver with a separate receiver pack
Failsafe
Failsafe position is set during binding. In the unlikely event that the radio link
is lost during use, the receiver will drive all channels to its pre-programmed
failsafe position (normally neutral or full brakes). If the receiver is powered on
prior to turning on the transmitter, the receiver will enter the failsafe mode,
driving the throttle channel to its preset failsafe position. When the transmitter
is turned on, normal control is resumed.
IMPORTANT: Failsafe activates only in the event that signal is lost from the
transmitter. Failsafe will NOT activate in the event that receiver battery power
decreases below the recommended minimums or power to the receiver is lost.
EN
Aux channels
The Aux channels can operate as extra servo channels, or as a power supply
for a personal transponder.
• If 5.5ms frame rate is selected in the transmitter, only two channels,
Steering and Throttle, are operational. The Aux channels can be used to
power a personal transponder or lights.
• If a frame rate other than 5.5ms is selected, the Aux channels will
operate as extra servo channels.
IMPORTANT: When using the receiver with a DSMR transmitter, you must
re-bind any time you change the frame rate in the transmitter.
NOTICE: The DX4R Pro or DX6R are required for 5.5ms frame rate.
Binding Receiver to Transmitter
In order to operate, the receiver must be bound to the transmitter. Binding
is the process of programming the receiver to recognize the GUID (Globally
Unique Identifier) code of a single specific transmitter. When areceiver is
bound to atransmitter/model memory, the receiver will only respond to that
specific transmitter/model memory.
Binding
1. Push and hold the bind button on the receiver while powering up the
receiver. The orange LED will flash continuously, indicating that the receiver
is in bind mode.
Tip: It is possible to use a bind blug in the BIND/BATT port if desired.
2. With all channels in the desired preset failsafe position (normally neutral),
put your transmitter in bind mode. Continue holding the failsafe position until
the binding process is complete.
3. The bind process is complete when the orange LED on the receiver is solid.
CAUTION: When the bind process is complete, the throttle and
steering channels are active. Keep hands and loose objects away from
all spinning parts on the vehicle.
You must rebind the transmitter and receiver if you:
• changetheservoreverseafterbinding.
• wanttousethereceiverwithadifferentmodelmemory.
• areusingthereceiverwithaDSMRtransmitterandyouchangetheframe
rate in the transmitter.
• areusingthereceiverin5.5msandwanttelemetry,youmustrebindin11ms.
EN
Telemetry
The Spektrum SR4000T/SR6000T Telemetry Receiver features 4 integrated
telemetry ports that are compatible with Spektrum telemetry capable
transmitters.
The Telemetry ports include:
• Voltage
• Temperature
• RPM
• XBus Port (Connect additonal telemetry sensors)
The Spektrum SR4000T/SR6000T Telemetry Receiver has the Voltage Sensor
and the Temperature Sensors included in the box.
Voltage Sensor
• Plug the voltage sensor (SPMA9570) into the VOLT port on the
SR4000T/SR6000T.
• Attach the stripped end of the wire to the -Negative (Black) wire of
the voltage source. Typically, you would solder the wire to the battery
connector.

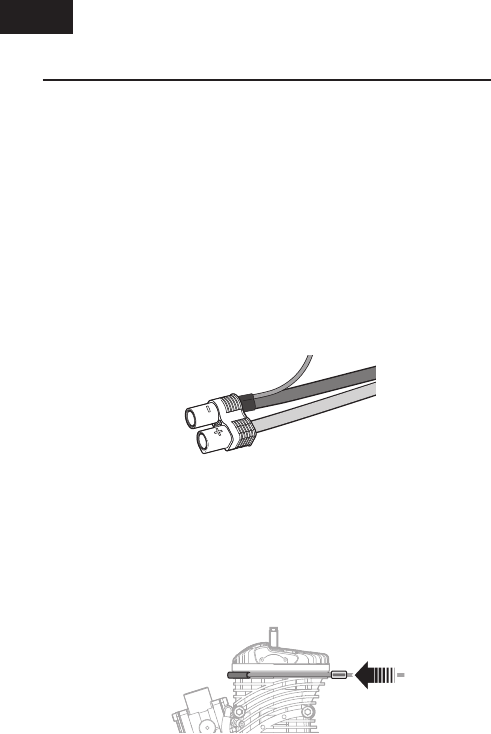

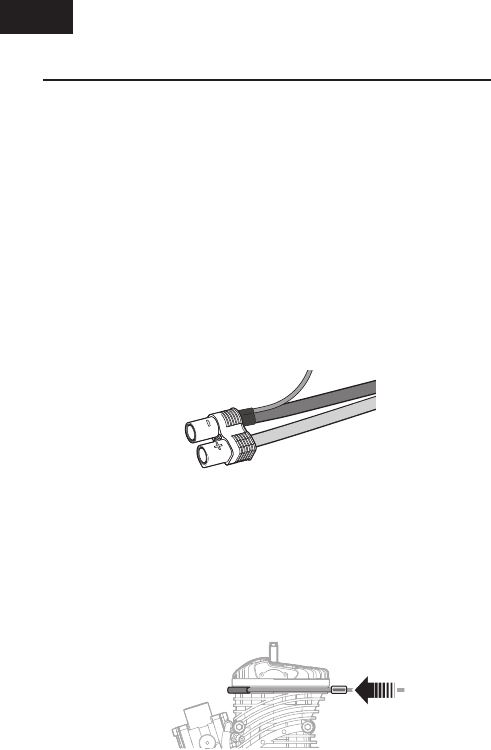

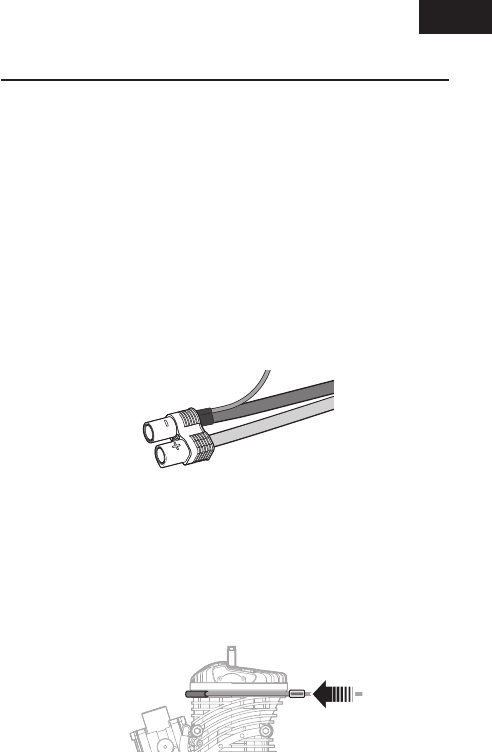

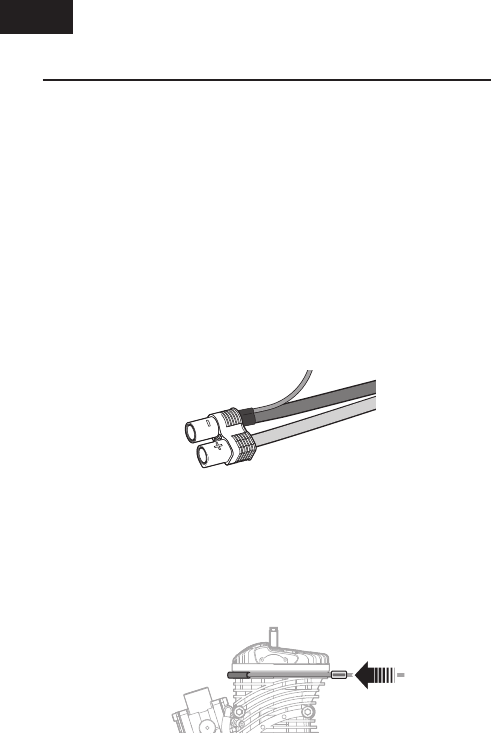

Temperature Sensor
• Plug the Temperature sensor (SPMA9571) into the TEMP port on the
SR4000T/SR6000T.
• Loop the wire around the head of a nitro/gas engine, snugging the
plastic sleeve to secure the wire. The mounting position on nitro/gas
engines will result in different temperature readings. Experiment with
different posistions on the engine head for best results.
• Loop the wire around a battery pack or electric motor and secure in
place with tape.
For information on installing other Spektrum Telemetry Sensors visit
http://www.spektrumrc.com
EN
2.4GHz Troubleshooting Guide
Problem Possible Cause Solution
The system will
not connect Your transmitter and re-
ceiver are too close together Move transmitter 8 to 12
feet away from receiver
You are near metal objects Move to an area with less
metal
The receiver is bound to a
different model memory Make sure the correct model
memory is active in your
transmitter
Your transmitter was
placed into bind mode and
is no longer bound to your
receiver
Rebind your transmitter
and receiver
The receiver
goes into failsafe
mode a short
distance away
from the trans-
mitter
Check for damage on the
receiver antenna Make sure your receiver an-
tenna is in an antenna tube
and is above the vehicle
Replace the receiver or
contact Horizon Product
Support
The receiver
stops responding
during operation
Low receiver battery voltage
If the battery voltage is low,
it may drop below 3.5V
momentarily, causing the
receiver to brown-out, then
reconnect
Charge the receiver or
vehicle battery. Spektrum
receivers require at least
3.5V to operate
Loose or damaged wires
or connectors between
battery and receiver
Check the wires and
connection between the
battery and receiver. Repair
or replace wires and/or
connectors
EN
1-Year Limited Warranty
What this Warranty Covers - Horizon Hobby, LLC, (Horizon) warrants to the
original purchaser that the product purchased (the “Product”) will be free from
defects in materials and workmanship for a period of 1 year from the date of
purchase.
What is Not Covered
This warranty is not transferable and does not cover (i) cosmetic damage, (ii)
damage due to acts of God, accident, misuse, abuse, negligence, commercial
use, or due to improper use, installation, operation or maintenance, (iii)
modification of or to any part of the Product, (iv) attempted service by anyone
other than a Horizon Hobby authorized service center, (v) Product not purchased
from an authorized Horizon dealer, (vi) Product not compliant with applicable
technical regulations, or (vii) use that violates any applicable laws, rules, or
regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO OTHER
WARRANTY OR REPRESENTATION, AND HEREBY DISCLAIMS ANY AND ALL
IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED
WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES THAT THEY
ALONE HAVE DETERMINED THAT THE PRODUCT WILL SUITABLY MEET THE
REQUIREMENTS OF THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall be that
Horizon will, at its option, either (i) service, or (ii) replace, any Product determined
by Horizon to be defective. Horizon reserves the right to inspect any and all
Product(s) involved in a warranty claim. Service or replacement decisions are
at the sole discretion of Horizon. Proof of purchase is required for all warranty
claims. SERVICE OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL
OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR
COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS
BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY OR
ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF
THE POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the liability of
Horizon exceed the individual price of the Product on which liability is asserted.
As Horizon has no control over use, setup, final assembly, modification or misuse,
no liability shall be assumed nor accepted for any resulting damage or injury. By
the act of use, setup or assembly, the user accepts all resulting liability. If you
as the purchaser or user are not prepared to accept the liability associated with
the use of the Product, purchaser is advised to return the Product immediately
in new and unused condition to the place of purchase.
EN
Law
These terms are governed by Illinois law (without regard to conflict of law
principals). This warranty gives you specific legal rights, and you may also have
other rights which vary from state to state. Horizon reserves the right to change
or modify this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot provide warranty support
or service. Once assembly, setup or use of the Product has been started, you
must contact your local distributor or Horizon directly. This will enable Horizon
to better answer your questions and service you in the event that you may
need any assistance. For questions or assistance, please visit our website at
www.horizonhobby.com, submit a Product Support Inquiry, or call the toll free
telephone number referenced in the Warranty and Service Contact Information
section to speak with a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant in the country
you live and use the Product in, please use the Horizon Online Service Request
submission process found on our website or call Horizon to obtain a Return
Merchandise Authorization (RMA) number. Pack the Product securely using a
shipping carton. Please note that original boxes may be included, but are not
designed to withstand the rigors of shipping without additional protection. Ship
via a carrier that provides tracking and insurance for lost or damaged parcels,
as Horizon is not responsible for merchandise until it arrives and is accepted at
our facility. An Online Service Request is available at http://www.horizonhobby.
com/content/_service-center_render-service-center. If you do not have internet
access, please contact Horizon Product Support to obtain a RMA number along
with instructions for submitting your product for service. When calling Horizon,
you will be asked to provide your complete name, street address, email address
and phone number where you can be reached during business hours. When
sending product into Horizon, please include your RMA number, a list of the
included items, and a brief summary of the problem. A copy of your original
sales receipt must be included for warranty consideration. Be sure your name,
address, and RMA number are clearly written on the outside of the shipping
carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you have any issue
with a LiPo battery, please contact the appropriate Horizon Product
Support office.
Warranty Requirements
For Warranty consideration, you must include your original sales receipt verifying
the proof-of-purchase date. Provided warranty conditions have been met, your
Product will be serviced or replaced free of charge. Service or replacement
decisions are at the sole discretion of Horizon.
EN
5-14-2015
Non-Warranty Service
Should your service not be covered by warranty, service will be completed and
payment will be required without notification or estimate of the expense unless
the expense exceeds 50% of the retail purchase cost. By submitting the item
for service you are agreeing to payment of the service without notification.
Service estimates are available upon request. You must include this request
with your item submitted for service. Non-warranty service estimates will be
billed a minimum of ½ hour of labor. In addition you will be billed for return
freight. Horizon accepts money orders and cashier’s checks, as well as Visa,
MasterCard, American Express, and Discover cards. By submitting any item to
Horizon for service, you are agreeing to Horizon’s Terms and Conditions found
on our website http://www.horizonhobby.com/content/_service-center_render-
service-center.
ATTENTION: Horizon service is limited to Product compliant in the
country of use and ownership. If received, a non-compliant Product
will not be serviced. Further, the sender will be responsible for
arranging return shipment of the un-serviced Product, through a
carrier of the sender’s choice and at the sender’s expense. Horizon
will hold non-compliant Product for a period of 60 days from
notification, after which it will be discarded.
Warranty, Service and Customer Service Contact Information
Country of
Purchase Horizon Hobby Contact Information Address
United States of
America
Horizon Service
Center
(Repairs and Repair
Requests)
servicecenter.horizonhobby.
com/RequestForm/
4105 Fieldstone Rd
Champaign, Illinois,
61822 USA
Horizon Product
Support
(Product Technical
Assistance)
productsupport@horizonhobby.
com.
877-504-0233
Sales websales@horizonhobby.com
800-338-4639
United Kingdom Service/Parts/Sales:
Horizon Hobby
Limited
sales@horizonhobby.co.uk Units 1–4, Ployters Rd,
Staple Tye, Harlow
Essex, CM18 7NS
United Kingdom
+44 (0) 1279 641 097
Germany
Horizon Technischer
Service service@horizonhobby.de Christian-Junge-
Straße 1
25337 Elmshorn,
Germany
Sales: Horizon Hobby
GmbH +49 (0) 4121 2655 100
France Service/Parts/Sales:
Horizon Hobby SAS
infofrance@horizonhobby.com 11 Rue Georges
Charpak
77127 Lieusaint, France
+33 (0) 1 60 18 34 90
EN
FCC Information
This equipment has been tested and found to comply with the limits for a Class B digi-
tal device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a particular installa-
tion. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment to an outlet on a circuit different from that to which the
receiver is connected.
This device complies with part 15 of the FCC rules. Operation is subject to the follow-
ing two conditions: (1) This device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause
undesired operation.
Notice: Modifications to this product will void the user’s authority to operate this
equipment.
This product contains a radio transmitter with wireless technology which has been
tested and found to be compliant with the applicable regulations governing a radio
transmitter in the 2.400GHz to 2.4835GHz frequency range.
IC Information
This device complies with Industry Canada license-exempt RSS standard(s). Operation
is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, Including interference that may
cause undesired operation of the device.
Horizon Hobby, LLC hereby declares that this product is in
compliance with the essential requirements and other relevant provisions
of the R&TTE Directive.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions for Disposal of WEEE by Users in the European
Union
This product must not be disposed of with other waste. Instead, it is the
user’sresponsibility to dispose of their waste equipment by handing it over
to adesignated collection point for the recycling of waste electrical and electronic
equipment. The separate collection and recycling of your waste equipment at the time
of disposal will help to conserve natural resources and ensure that it is recycled in
amanner that protects human health and the environment. For more information about
where you can drop off your waste equipment for recycling, please contact your local
city office, your household waste disposal service or where you purchased the product.
Compliance Information for the European Union
DE
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet,
um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts
hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich
möglicherweise Sachschäden UND eine geringe oder keine Gefahr von Verlet-
zungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen
ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können
im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden.
Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der
Registerkarte „Support“ für das betreffende Produkt.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung durch, um
sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu
machen. Wird dieses Produkt nicht korrekt betrieben, kann dies zu Schäden
am Produkt oder anderen Sachschäden und zu schweren Verletzungen führen.
Dies ist ein hochentwickeltes Hobbyprodukt und KEIN Spielzeug. Es muss
mit Vorsicht und gesundem Menschenverstand betrieben werden und er-
fordert gewisse technische Grundfähigkeiten. Wird dieses Produkt nicht auf
eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verlet-
zungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses
Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte
Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung
durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen
Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese
Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und
Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder
Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und
zu befolgen, damit das Produkt bestimmungsgemäß betrieben werden kann
und Schäden oder schwere Verletzungen vermieden werden.
WARNUNG ZU GEFÄLSCHTEN PRODUKTEN
Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem
Händler um sicherzu stellen, dass Sie ein authentisches hochqualita-
tives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede
Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder
Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum
oder DSM zu sein.
HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in
unbemanten, ferngesteuerten Fahrzeugen und Fluggeräten im Hobbybereich
vorgese-hen. Horizon Hobby lehnt jede Haftung und Garantieleistung aus-
serhalb der vorgesehen Verwendung ab.
GARANTIE REGISTRIERUNG
Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.
DE
A: Sensoranschluss Spannung
B: Sensoranschluss Temperatur
C: Binde Button
D: Antenne
E: RPM
Drehzahlsensoranschluss
F: XBus Anschluss
G: Servoanschlüsse-
Ihr neuer Horizon Hobby Empfänger ist mit einer speziellen Beschichtung
auf der Elektronik ausgestattet die den Einsatz in feuchteren Umgebungen
ermöglicht. Die Beschichtung bietet dabei einen leichten Schutz gegen kleine
Mengen Spritzwassertropfen.
• Tauchen Sie dieses Produkt NIEMALS unter Wasser. Dieses könnte zu
Beschädigungen führen und einen Funktionsverlust zur Folge haben.
• Gießen Sie NIEMALS Wasser auf das Produkt oder lassen Wasser in
direkten Kontakt zu dem Produkt kommen.
• Betreiben Sie das Produkt NIEMALS in starken Regen oder Schnee.
• Lassen Sie das Produkt niemals in Kontakt mit Salzwasser (Meerwas-
ser oder salzbedeckte Straßen) oder verunreinigtem Wasser kommen.
Im Fall von Wasserkontakt oder Verschmutzung reinigen oder trocknen Sie
den Empfänger unverzüglich mit einem weichen Tuch und lassen ihn vor dem
nächsten Gebrauch vollständig trocknen.
HINWEIS: Verwenden Sie niemals einen Hochdruckreiniger um ihr Fahrzeug
zu reinigen.
HINWEIS: Stellen Sie sicher das andere Komponenten in ihrem Fahrzeug
wasserdicht oder wassergeschützt sind, bevor Sie in nasser Umgebung
fahren.
Spritzwassergeschützte Komponente
SR4000T/SR6000T Telemetrie Empfänger
Der Spektrum SR4000/SR6000T Telemetrie Empfänger ist kompatibel zu allen
Spektrum DSMR Surface Empfängern. Die Telemetriefunktion erfordert eine
Telemetriefähige Fernsteuerung.
Spezifikationen
Typ: DSMR mit eingebauter Telemetrie
Abmessungen: (LxWxH): 37.5 x 27.7 x 15.7mm
Antennenlänge: 210mm
Kanäle: 4 (SR4000T): 6 (SR6000T)
Gewicht: 9.2 g
Band: 2.4GHz
Betriebsspannung: 3.5–9.6V
D
E
F
G
A
B
C
•Binden/Akku
•Lenkung
•Gas
•Aux1-Aux4
(SR4000T: Aux1, Aux2)
DE
Empfängereinbau und Setup
Montieren Sie den Empfänger mit doppelseitigen Schaumklebeband. Dieses
Klebeband sichert den Empfänger und schützt ihn vor Vibrationen.
Die Antenne sollte nach oben zeigend montiert werden. Je höher die Antenne
ist, desto besser ist die Empfangsleistung.
Hinweis: Kürzen oder modifizieren sich nicht die Antenne.
Stromversorgung des Empfängers mit einem Regler
Elektronischer
Fahrtenregler
Lenkservo
Empfänger
Akku Zum Motor
Empfänger
Lenkservo
Gasservo
Akku
Stromversorgung des Empfängers mit einem Empfängerpack
Failsafe
Die Failsafe-Positionen werden während des Bindungsprozess eingestellt. Für
den unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs
abreißt, fährt der Empfänger die Servos in ihre vorprogrammierten Failsafe-
Positionen (in der Regel volle Bremse und Lenkung geradeaus). Wird der Emp-
fänger vor dem Sender eingeschaltet, wechselt er in die Failsafe- Betriebsart
und fährt die Servos an ihre vordefinierten Failsafe- Positionen. Wird dann der
Sender eingeschaltet, haben Sie wieder volle Kontrolle über das Modell.
WICHTIG: Die Failsafefunktion wird nur bei Signalverlust aktiv. Sie wird NICHT
aktiv wenn die Spannung des Empfängerakkus unter die zulässige Grenze sinkt
oder der Akku ausfällt.
DE
AUX Kanäle
Sie können die AUX Kanäle als Servokanäle oder zur Stromversorgung eines
Transponders verwenden.
• Ist eine Pulsrate von 5.5ms gewählt sind nur die zwei Kanäle Lenkung
und Gas aktiv. Die Auxkanäle können zur Stromversorgung eines
Transponders oder Beleuchtung verwendet werden.
• Wurde eine andere Pulsrate als 5.5ms gewählt arbeiten die Aux Kanäle
als zusätzliche Servokanäle.
IMPORTANT: Wenn Sie den Empfänger mit einem DSMR Sender verwenden,
müssen Sie nach Änderung der Pulsrate neu binden.
HINWEIS: Die DX4R Pro oder DX6R erfordern eine 5.5ms Pulsrate.
Binden des Empfängers an den Sender
Für den Betrieb muß der Empfänger an den Sender gebunden werden. Binden
ist der Prozess der Programmierung des Empfängers mit dem eindeutigen
Signal eines spezifischen Senders (GUID) ist der Empfänger an den Sender
gebunden wird nur er auf die Signale des Senders reagieren.
Binden
1. Halten Sie den Bindenbutton gedrückt während Sie den Empfänger
einschalten. Die orange LED beginnt zu blinken und zeigt damit an, dass
sich der Empfänger im Bindemode befindet.
Tipp: Sie können ebenfalls einen Bindestecker dem BIND/BATT Port des
Empfängers verwenden.
2. Stellen Sie den Gaskanal in die gewünschte Failsafeposition und bringen
den Sender in den Bindemode. Halten Sie die Failsafepositionen bis der
Bindevorgang durchgeführt ist.
3. Der Bindevorgang ist durchgeführt wenn die orange LED auf dem Empfän-
ger leuchtet.
ACHTUNG: Ist der Bindevorgang durchgeführt sind Gas und Lenkung
aktiv. Halten Sie die Hände und andere lose Objekt weg von drehenden
Teilen.
Sie müssen den Sender und Empfänger neu binden wenn:
•SiedieServolaufrichtungnachdemBindengeänderthaben.
•SieeinenEmpfängermitanderemModellspeicherverwenden.
•SieeinenEmpfängermitDSMRSenderverwendenunddiePulsrateändern.
DE
Telemtrie
Der Spektrum SR4000T/SR6000T Telemetrieempfänger ist mit vier
Telemetrieanschlüssen ausgestattet die kompatibel zu Telemetriefähigen
Spektrum Fernsteuerungen sind.
Die Telemetrieanschlüsse sind:
• Spannung
• Temperatur
• RPM (Drehzahl)
• XBus Anschluss (zum Anschluss von zusätzlichen Telemetriesensoren)
Im Lieferumfang des SR4000T/SR5000T Telemetrieempfängers ist ein Span-
nungs- und Temperatursensor enthalten.
Spannungssensor
• Schließen Sie den Spannungssensor an den VOLT Anschluss des
SR4000T/SR6000T an.
• Verbinden Sie das schwarze ( - Negativ) offene Ende mit der
Stromquelle. Normalerweise geschieht das mit dem Anlöten an
Akkuanschluss.
Temperatursensor
• Schließen Sie den Temperatursensor (SPMA9571) an den TEMP
Anschluss des SR4000T/SR6000T an.
• Führen Sie das Kabel um den Zylinderkopf des Verbrennungsmotors
und sichern es in den Kühlrippen mit den Plastikschlauchstückchen.
Je nach Montageposition kann die übermittelte Temperatur variieren.
Experimentieren Sie für die besten Ergebnisse mit verschiedenen
Positionen auf dem Zylinderkopf.
• Führen Sie das Kabel um den Akkupack oder Elektromotor und sichern
ihn mit Klebeband.
Für weitere Informationen über die Montage von Spektrum Telementriesen-
soren besuchen Sie bitte http://www.spektrumrc.com
DE
2,4GHz Fehlersuchanleitung
Problem Mögliche Ursache Lösung
Das System
will sich nicht
verbinden
Sender und Empfänger
sind zu nah zusammen Bewegen Sie den Sender 2,5 -
3 Meter vom Empfänger weg
Metallische Objekte in der
Nähe Entfernen Sie sich von den
metallische Objekten
Der Empfänger ist an einen
anderen Modellspeicher
gebunden
Wählen Sie den richtigen
Modellspeicher
Der Bindevorgang wurde
bei dem Sender aktiviert,
der Empfänger ist nicht
mehr gebunden
Binden Sie den Sender und
Empfänger
Der Empfänger
geht nach
kurzer Distanz
in den
Failsafemode
Prüfen Sie die Antenne auf
Beschädigung Die Antenne muß sich im
Antennenröhrchen und
überhalb des Fahrzeuges
befinden
Ersetzen Sie den Empfän-
ger oder kontaktieren den
technischen Service von
Horizon Hobby
Der Empfänger
reagiert nicht
mehr
Empfängerakkuspannung
zu niedrig
Ist die Akkuspannung zu
niedrig und unter zeitweise
unter 3,5 Volt fällt, führt
diese zu Empfangsunterbre-
chung und Neuverbindung
Laden Sie den Empfänger
oder Fahrzeugakku.
Spektrumempfänger
benötigen mindestens 3,5
Volt Betriebsspannung
Lose oder beschädigte
Kabel/Verbinder zwischen
Akku und Empfänger
Überprüfen Sie die Kabel
und Verbinder zwischen
Akku und Empfänger.
Reparieren oder ersetzen
Sie Kabel oder Verbinder
DE
Garantie und Service Informationen
Garantiezeitraum
Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte
Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum
entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt
erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und
der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht
übertragen werden. Der Anspruch des Käufers besteht in der Reparatur
oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich
ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler
erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht
gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger
Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese
Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und
widerruft dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes,
die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Ein-
satzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen,
ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck
entspricht.
(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon,
ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder
ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein
Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den
Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur
oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische
Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung
des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder
Modifikationen irgendwelcher Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Hand-
habung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon
ausgeführt wurden aus. Rücksendungen durch den Käufer direkt an Horizon
oder eine seiner Landesvertretung bedürfen der Schriftform.
Schadensbeschränkung
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle
oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem
Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusam-
menhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben
werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall
akzeptieren, die über den individuellen Wert des Produktes hinaus gehen.
Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung
des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt
DE
werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für
in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwend-
ung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang
mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass
Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem
Verkäufer zurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie
auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig
zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen
erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch
durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die
Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die
Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise
vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung
ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garan-
tiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der
sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu
fällen, die Ihnen schnellst möglich hilft.
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder
an Ihren Fachhändler oder direkt an Horizon.
Rücksendungen/Reparaturen werden nur mit einer von Horizon vergebenen
RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler
vom technischen Service. Mehr Informationen dazu erhalten Sie im Servicepor-
tal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service
von Horizon.
Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton
in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden.
Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Ver-
sicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand
des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei,
sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten
Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine
Telefonnummer für Rückfragen, sowie eine Email Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von
einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das
Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.
5-14-2015
DE
Garantie und Service Kontaktinformationen
Land
des Kauf
Horizon
Hobby Adresse Telefon/E-mail Adresse
Deutschland Horizon
Technischer
Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
+49 (0) 4121 2655 100
service@horizonhobby.de
Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den
essentiellen Anforderungen der R&TTE Direktive ist.
Eine Kopie der Konformitätserklärung ist online unter folgender
Adresse verfügbar:
http://www.horizonhobby.com/content/support-render-compliance.
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist
die Verantwortung des Benutzers, dass Produkt an einer registrierten
Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass
die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr
beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemein-
schaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden
kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
Rechtliche infoRmationen füR die
euRopäische union
FR
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer
différents niveaux de danger lors de l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels ET potentiellement un risque faible de
blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels ET des blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels et des blessures graves OU engendrer
une probabilité élevée de blessure superficielle.
REMARQUE
La totalité des instructions, garanties et autres documents est sujette
à modification à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir
la documentation à jour, rendez-vous sur le site www.horizonhobby.com
et cliquez sur l’onglet de support de ce produit.
Signification de certains termes spécifiques
14 ans et plus. Ceci n’est pas un jouet.
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afin
de vous familiariser avec les caractéristiques du produit avant de le
faire fonctionner. Une utilisation incorrecte du produit peut entraîner
l’endommagement du produit lui-même, ainsi que des risques de dégâts
matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence
et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation
de ce produit ne respectant pas les principes de sécurité et de responsabilité
peut entraîner des dégâts matériels, endommager le produit et provoquer
des blessures. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance directe d’un adulte. N’essayez pas de démonter le
produit, de l’utiliser avec des composants incompatibles ou d’en améliorer
les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel comporte
des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il
est capital de lire et de respecter toutes les instructions et tous les avertisse-
ments du manuel avant l’assemblage, le réglage ou l’utilisation afin de
manipuler correctement l’appareil et d’éviter tout dégât matériel ainsi que
toute blessure grave.
ATTENTION AUX CONTREFAÇONS
Nous vous remercions d’avoir acheté un véritable produit Spektrum.
Toujours acheter chez un revendeur officiel Horizon hobby pour être
sur d’avoir des produits authentiques. Horizon Hobby décline toute garantie
et responsabilité concernant les produits de contrefaçon ou les produits se
disant compatibles DSM ou Spektrum.
REMARQUE: Ce produit est uniquement réservé à une utilisation avec des
modèles réduits radiocommandés de loisir. Horizon Hobby se dégage de
toute responsabilité et garantie si le produit est utilisé d‘autre manière que
celle citée précédemment.
GARANTIE ET ENREGISTREMENT
Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne
votre produit.
FR
A: Port de capteur de tension
B: Port de capteur de température
C: Bouton affectation (Bind)
D: Antenne
E: Port de capteur de régime
F: Port XBUS
G: Ports servos-
Votre nouveau récepteur Horizon Hobby, a une platine électronique recouverte
d’une résine spéciale qui offre une protection contre les éclaboussures d’eau.
• NE PAS immerger ce produit. Si cela se produit, il risque d’être endom-
magé ou de perdre sa fonction.
• NE PAS renverser d’eau sur le produit, ni laisser de l’eau rentrer en
contact de manière excessive avec le produit.
• NE PAS utiliser ce produit sous une forte pluie ou sous la neige.
• NE JAMAIS exposer ce produit à de l’eau salée (eau de mer ou route
salée), ou de l’eau contaminée ou polluée.
Dans le cas d’une exposition excessive à l’eau ou à de la saleté, essuyez im-
médiatement le récepteur avec un chiffon doux et laissez-le totalement sécher
avant la prochaine utilisation.
REMARQUE : N’utilisez jamais un nettoyeur haute-pression pour nettoyer le
véhicule.
REMARQUE: Contrôlez que les autres composants de votre véhicule sont résis-
tants à l’eau ou étanches avant d’effectuer une sortie en conditions humides.
Composant résistant à l’eau
Récepteur avec télémétrie intégrée
SR4000T/SR6000T
Le récepteur avec télémétrie intégrée SR4000T/SR6000T est compatible
avec tous les émetteurs Spektrum DSMR. Les fonctions télémétrie nécessitent
l’utilisation d’un émetteur Spektrum compatible télémétrie.
Caractéristiques
Type: DSMR avec télémétrie intégrée
Dimensions (LxlxH): 37,5 x 27,7 x 15,7mm
Longueur de l’antenne: 210mm
Voies: 4 (SR4000T): 6 (SR6000T)
Masse: 9,2g
Fréquence: 2,4GHz
Tension d’alimentation: 3,5 à 9,6V
D
E
F
G
A
B
C
•Affectation/Batterie
•Direction(Steering)
•Gaz(Throttle)
•Aux1-Aux4
(SR4000T: Aux1, Aux2)
FR
Branchements et installation du récepteur
Installez le récepteur dans votre véhicule à l’aide de la mousse double-face
pour servo. La mousse double-face permettra de maintenir le récepteur en
place et de le protéger des vibrations.
Installez l’antenne en l’orientant vers le haut et en l’éloignant du véhicule. Plus
l’antenne sera élevée, meilleure la réception sera.
REMARQUE: Ne coupez ou modifiez pas l’antenne.
Installation du récepteur avec ESC
Batterie Vers le moteur
Contrôleur
Récepteur
Servo de direction
Récepteur
Servo de direction
Servo de gaz
Batterie
Installation du récepteur avec pack batterie
Failsafe (Les positions de sécurité intégrée)
Les positions de sécurité intégrée (failsafe) sont également réglées lors de
l’affectation. Dans l’hypothèse peu probable d’une perte de la liaison radio en
cours d’utilisation, le récepteur ramène le servo des gaz à sa position prépro-
grammée de failsafe (freinage maximal normalement) et les sorties des autres
voies sont désactivées. Si le récepteur est mis sous tension avant l’émetteur, il
bascule en mode failsafe et place le servo des gaz dans la position de failsafe
préréglée. Une fois que l’émetteur est sous tension, les commandes repren-
nent leur fonctionnement normal.
IMPORTANT: le Failsafe s’active uniquement en cas de perte du signal de
l’émetteur. Le failsafe n’est PAS activé si la charge de la batterie du récepteur
est faible ou en cas de perte de puissance du récepteur.
FR
Voies auxiliaires
Les voies auxiliaires peuvent servir pour commander d’autres servos ou pour
alimenter une puce de comptage.
• Si le taux de rafraîchissement sélectionné dans votre émetteur est de
5.5ms, seules les voies des gaz et de direction seront opérationnelles.
Les voies Aux ne pourront servir qu’à alimenter une puce de comptage
ou des éclairages.
• Si un taux de rafraîchissement autre que 5.5ms est sélectionné, les
voies Aux pourront commander d’autres servos.
IMPORTANT: Quand vous utilisez le récepteur avec un émetteur DSMR, vous
devrez refaire le processus d’affectation à chaque changement de taux de
rafraîchissement de l’émetteur.
REMARQUE: Seules les radios DX4R Pro ou DX6R permettent un taux de
rafraîchissement de 5,5ms.
Affectation du récepteur à l’émetteur
L’affectation (ou Bind) est le processus consistant à renseigner le récepteur
sur le code spécifique de l’émetteur, appelé identificateur unique global (GUID,
Globally Unique Identifier), et à mémoriser les valeurs de sécurité intégrée.
Lorsqu’un récepteur est affecté à un émetteur/une mémoire de modèle, il
répond uniquement à cet émetteur/cette mémoire de modèle spécifique (voir
ModelMatch pour plus d’informations).
Affectation
1. Pressez et maintenez le bouton Affectation du récepteur lors de la mise sous
tension du récepteur. La DEL orange clignotera continuellement, indiquant
que le récepteur est en mode affectation.
Conseil: Vous pouvez également utiliser une prise d’affectation dans le port
BIND/BATT si vous le souhaitez.
2. En plaçant la gâchette dans la position désirée pour le failsafe
(généralement au neutre), mettez votre émetteur en mode affectation.
Maintenez la position de failsafe jusqu’à la fin du processus d’affectation.
3. Le processus d’affectation est terminé quand la DEL orange du récepteur
s’allume fixement.
ATTENTION: La voie des gaz et la voie de direction sont activées quand
le processus d’affectation est terminé. Tenez vos mains, cheveux et
pendentifs à l’écart des pièces en rotation du véhicule.
Vous devez réaffecter l’émetteur et le récepteur quand:
• Vousinversezladirectiond’unevoieaprèsl’affectation
• Voussouhaitezutiliserlerécepteuravecdifférentsmodèlesprogrammés
dans votre émetteur
• VousutilisezlerécepteuravecunémetteurDSMRetquevouschangezson
taux de rafraîchissement.
FR
Télémétrie
Le récepteur Spektrum SR4000T/SR6000T avec télémétrie intégrée est équipé
de 4 ports télémétrie intégrés compatibles avec les émetteurs Spektrum avec
télémétrie.
Les ports télémétrie comprennent:
• Tension
• Température
• Régime (RPM)
• Port XBus (Connexion supplémentaire de capteurs télémétrie)
Le récepteur Spektrum SR4000T/SR6000T avec télémétrie intégrée comprend
un capteur de tension et un capteur de température.
Capteur de tension
• Branchez le capteur de tension (SPMA9570) au port VOLT du SR4000T/
SR6000T.
• Attachez l’extrémité dénudée du câble au câble négatif - (Noir) de la
source tension. En général, on soude le câble à la prise batterie.
Capteur de température
• Branchez la capteur de température (SPMA9571) dans le port TEMP du
SR4000T/SR6000T.
• Enroulez le câble autour de la tête du moteur thermique, en le serrant
pour le maintenir en place. Les mesures de température seront
différentes selon la position de montage du capteur sur le moteur.
Essayez différents montages sur le moteur afin d’obtenir les meilleurs
résultats.
• Enroulez le câble autour de la batterie ou du moteur électrique et fixez-le
avec de l’adhésif.
Pour obtenir des informations sur l’installation d’autres capteurs de télémétrie
Spektrum, visitez la page http://www.spektrumrc.com
FR
Guide de dépannage 2.4GHz
Problème Cause possible Solution
Le système ne
se connecte
pas
L’émetteur et le récepteur
sont trop proches l’un de
l’autre
Éloignez l’émetteur du
récepteur d’une distance
d’environ 2m
Vous êtes à proximité
d’objets métalliques Déplacez-vous dans une
zone comportant moins
d’objets métalliques
Le récepteur est affecté
à une autre mémoire de
l’émetteur
Assurez-vous que la
mémoire sélectionnée cor-
respond au modèle utilisé
L’émetteur a été replacé en
mode affectation et n’est
plus affecté à l’émetteur
Réaffectez votre émetteur
et votre récepteur
Le récepteur
passe en mode
failsafe à une
faible distance
de l’émetteur
Contrôlez l’état de
l’antenne du récepteur Assurez-vous que l’antenne
du récepteur est bien dans
un tube au plus haut du
véhicule
Remplacez le récepteur
ou contactez le service
technique Horizon Hobby
Le récepteur
ne répond
pas durant
l’utilisation
Batterie de réception faible.
Si la tension de la batterie
est faible, la tension peut
momentanément descen-
dre sous 3.5V causant la
déconnexion temporaire du
récepteur
Rechargez la batterie de
réception ou de propulsion
du véhicule. Les récepteurs
Spektrum nécessitent une
tension minimale de 3.5V
Câbles abîmés ou
débranchés entre la
batterie et le récepteur
Contrôlez l’état des câbles
et remplacez-les s’ils sont
endommagés
FR
Garantie et réparations
Durée de la garantie
Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté
(le « Produit ») sera exempt de défauts matériels et de fabrication à sa date
d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales
du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois
et la durée d’obligation de garantie de 18 mois à l’expiration de la période de
garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas
transférable. Le recours de l’acheteur consiste en la réparation ou en l‘échange
dans le cadre de cette garantie. La garantie s’applique uniquement aux produits
achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne
sont pas couvertes par cette garantie. Les revendications en garantie seront
acceptées sur fourniture d’une preuve d’achat valide uniquement. Horizon se
réserve le droit de modifier les dispositions de la présente garantie sans avis
préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux
capacités et à la forme physique de l’utilisateur pour une utilisation donnée du
produit. Il est de la seule responsabilité de l’acheteur de vérifier si le produit
correspond à ses capacités et à l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion d‘Horizon de déterminer si
un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les
recours exclusifs de l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérifier tous les éléments utilisés et
susceptibles d’être intégrés dans le cas de garantie. La décision de réparer
ou de remplacer le produit est du seul ressort d’Horizon. La garantie exclut les
défauts esthétiques ou les défauts provoqués par des cas de force majeure, une
manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de
ce dernier ou encore des modifications de quelque nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage ou d’une
manipulation erronés, d’accidents ou encore du fonctionnement ainsi que des
tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours
effectués par le fait de l’acheteur directement à Horizon ou à l’une de ses
représentations nationales requièrent une confirmation écrite.
Limitation des dégâts
Horizon ne saurait être tenu pour responsable de dommages conséquents directs
ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque
manière que ce soit au produit et ce, indépendamment du fait qu’un recours
puisse être formulé en relation avec un contrat, la garantie ou l’obligation de
garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de
garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon
n’exerce aucune influence sur le montage, l’utilisation ou la maintenance du
produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur.
Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour
les blessures ou les dommages pouvant en résulter. En utilisant et en montant
FR
le produit, l’acheteur accepte sans restriction ni réserve toutes les dispositions
relatives à la garantie figurant dans le présent document.
Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en
relation avec l’utilisation du produit, nous vous demandons de restituer au
vendeur le produit complet, non utilisé et dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec
précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que
mentales. L’incapacité à utiliser le produit de manière sûre et raisonnable peut
provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est
pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La
notice d’utilisation contient des indications relatives à la sécurité ainsi que des
indications concernant la maintenance et le fonctionnement du produit. Il est
absolument indispensable de lire et de comprendre ces indications avant la
première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une
manipulation erronée et des accidents entraînant des blessures et des dégâts.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une
estimation d’éligibilité à l’application de la garantie sans avoir consulté Horizon.
Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans
un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision
appropriée, destinée à vous aider le plus rapidement possible.
Maintenance et réparation
Si votre produit doit faire l’objet d’une maintenance ou d‘une réparation,
adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon.
Emballez le produit soigneusement. Veuillez noter que le carton d‘emballage
d’origine ne suffit pas, en règle générale, à protéger le produit des dégâts
pouvant survenir pendant le transport. Faites appel à un service de messagerie
proposant une fonction de suivi et une assurance, puisque Horizon ne prend
aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée.
Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsi
qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin
d’une adresse complète, d’un numéro de téléphone (pour demander des
renseignements) et d’une adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement traitées en présence d’une preuve
d’achat originale émanant d’un revendeur spécialisé agréé, sur laquelle figurent
le nom de l’acheteur ainsi que la date d’achat. Si le cas de garantie est confirmé,
le produit sera réparé Cette décision relève uniquement de Horizon Hobby.
Réparations payantes
En cas de réparation payante, nous établissons un devis que nous transmettons
à votre revendeur. La réparation sera seulement effectuée après que nous ayons
reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté
au revendeur. Pour les réparations payantes, nous facturons au minimum 30
minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence
d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons la
possibilité de détruire le produit ou de l’utiliser autrement.
FR
5-14-2015
ATTENTION: Nous n’effectuons de réparations payantes que pour les
composants électroniques et les moteurs. Les réparations touchant
à la mécanique, en particulier celles des hélicoptères et des voitures
radiocommandées, sont extrêmement coûteuses et doivent par conséquent
être effectuées par l’acheteur lui-même.
Coordonnées de Garantie et réparations
Pays d’achat Horizon Hobby Adresse Numéro de téléphone/
E-mail
France Horizon Hobby SAS
11 Rue Georges
Charpak
77127 Lieusaint
+33 (0) 1 60 18 34 90
infofrance@horizonhobby.
com
Déclaration de conformité de l’Union européenne : Horizon Hobby,
LLC déclare par la présente que ce produit est en conformité avec
les exigences essentielles et les autres dispositions dela
RTTE Directive.
Une copie de la déclaration de conformité européenne est disponible à :
http://www.horizonhobby.com/content/support-render-compliance.
Instructions relatives à l’élimination des D3E pour les
utilisateurs résidant dans l’Union européenne
Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la
responsabilité de l‘utilisateur de remettre le produit à un point de collecte officiel
des déchets d’équipements électriques. Cette procédure permet de garantir le
respect de l’environnement et l’absence de sollicitation excessive des ressources
naturelles. Elle protège de plus le bien-être de la communauté humaine. Pour
plus d’informations quant aux lieux d’éliminations des déchets d‘équipements
électriques, vous pouvez contacter votre mairie ou le service local de traitement
des ordures ménagères.
Informations de conformité pour l’Union
européenne
Information IC
Le présent appareil est conforme aux CNR d’Industrie Canada applicables
aux appareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même
si le brouillage est susceptible d’en compromettre le fonctionnement.
IT
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini
per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono
determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni
alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determi-
nano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle
persone o il rischio elevato di lesioni superficiali alle persone.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a
cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documen-
tazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic
sulla sezione Support del prodotto.
Significato dei termini usati
Almeno 14 anni. Non è un giocattolo.
AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiariz-
zare con le caratteristiche del prodotto prima di farlo funzionare. Un uso
improprio del prodotto può causare danni al prodotto stesso e alle altre cose
e gravi lesioni alle persone.
Questo è un prodotto sofisticato per appassionati di modellismo. Deve
essere azionato in maniera attenta e responsabile e richiede alcune cono-
scenze basilari di meccanica. L’uso improprio o irresponsabile di questo
prodotto può causare lesioni alle persone e danni al prodotto stesso o alle
altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la
diretta supervisione di un adulto. Non tentare di smontare, utilizzare com-
ponenti incompatibili o modificare il prodotto in nessun caso senza previa
approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni
per la sicurezza, l’uso e la manutenzione del prodotto. È fondamentale
leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di
montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente
e di evitare di causare danni alle cose o gravi lesioni alle persone.
ATTENZIONE PER I PRODOTTI CONTRAFFATTI: Raccomandiamo
di acquistare sempre da rivenditori autorizzati Horizon per essere sicuri di
avere un prodotto originale di alta qualità. Horizon rifiuta qualsiasi tipo di
assistenza in garanzia di prodotti contraffatti o che dichiarano compatibilità
con DSM o Spektrum.
AVVISO: Questo prodotto è rivolto esclusivamente a veicoli ed aerei di tipo
hobbistico senza pilota a bordo e controllati a distanza. Al di fuori di questo
utilizzo, Horizon Hobby declina ogni responsabilità e non riconosce interventi
in garanzia.
REGISTRAZIONE DELLA GARANZIA
Visitare oggi stesso il sito www.spektrumrc.com/registration per registrare
il prodotto.
IT
A: Presa sensore tensione
B: Presa sensore temperatura
C: Tasto connessione (bind)
D: Antenna
E: Presa sensore RPM
F: Presa XBUS
G: Prese per servocomandi-
Il vostro nuovo ricevitore Horizon Hobby, sulla parte elettronica ha uno speciale
rivestimento resistente a condizioni di umidità medie o forti. Questo rivesti-
mento protettivo può offrire una protezione leggera dalle goccioline di acqua.
• NON immergere in acqua questo prodotto per qualsiasi periodo di tem-
po. In caso contrario si potrebbe danneggiare o perdere delle funzioni
• NON versare acqua all’interno di questo prodotto o permettere che
spruzzi di acqua entrino in contatto con esso
• NON usare questo prodotto in caso di forte pioggia o neve
• NON esporre questo prodotto al contatto con acqua salata (acqua marina
o acqua proveniente da una strada su cui sia stato sparso del sale),
acqua contaminata o inquinata
Nel caso di eccessiva esposizione all’acqua o a detriti, asciugare immediata-
mente il ricevitore con un panno morbido, e lasciare che si asciughi prima di
usarlo di nuovo
AVVISO: Non usare mai acqua sotto pressione per pulire il vostro veicolo.
AVVISO: Questo componente è impermeabile per poterlo utilizzare in
ambienti bagnati. Controllate che siano resistenti all’acqua anche gli altri
componenti del vostro veicolo prima di utilizzarlo in condizioni di bagnato.
Componente resistente all’acqua
Ricevente con Telemetria SR4000T/
SR6000T
Questa ricevente Spektrum è compatibile con le trasmittenti car Spektrum
DSMR. Le funzioni di telemetria richiedono una trasmittente Spektrum abilitata.
Caratteristiche
Typo: DSMR con telemetria interna
Dimensioni (LxWxH): 37,5 x 27,7 x 15,7mm
Lunghezza antenna: 8,27 in 210mm
Canali: 4 (SR4000T): 6 (SR6000T)
Peso: 9,2 g
Banda: 2,4GHz
Tensione di utilizzo: 3,5–9,6V
D
E
F
G
A
B
C
•Batteria/Bind
•Sterzo
•Motore
•Aux1-Aux4
(SR4000T: Aux1, Aux2)
IT
Installazione ricevente e impostazioni
Installare la ricevente sul proprio veicolo usando del nastro biadesivo in gomma
piuma per servi. Questo nastro tiene ferma la ricevente e nello stesso tempo la
isola dalle vibrazioni. Montare l’antenna in una posizione alta e distanziata dal
veicolo. Più alta è e migliore sarà il segnale ricevuto.
AVVISO: non tagliare o modificare l’antenna.
Installazione con pacco batteria
Batteria Al motore
Regolatore elettronico
di velocità
Servo sterzo
Ricevitore
Ricevitore
Servo sterzo
Servo motore
Batteria
Installazione con regolatore elettronico
Failsafe
La posizione di failsafe del motore viene impostata durante la connessione
(binding). Nel caso improbabile che si perda il collegamento radio durante
l’uso, il ricevitore manderà il servo del motore nella posizione di failsafe pre-
programmata normalmente al centro o con i freni al massimo e lascerà i servi
degli altri canali nella loro posizione attuale. Se il ricevitore fosse acceso prima
del trasmettitore, entrerà nel modo failsafe portando il servo del motore nella
sua posizione pre-programmata. Accendendo il trasmettitore si ristabilisce il
controllo normale.
IMPORTANTE: Il failsafe si attiva solo nel caso che venga perso il segnale
del suo trasmettitore. Non si attiverà se la batteria del ricevitore scende sotto
alla sua tensione minima o se il ricevitore non è più alimentato.
IT
Canali ausiliari
I canali Aux possono operare come canali aggiuntivi per servi, o come
alimentatori per il proprio transponder.
• Se sulla trasmittente si è selezionato un Frame Rate di 5,5ms, sono
operativi solo due canali, Sterzo e Motore. I canali ausiliari si possono
usare per alimentare un transponder o delle luci.
• Se si è selezionato un Frame Rate diverso da 5,5ms, i canali ausiliari
potranno operare con servi aggiuntivi.
IMPORTANTE: quando si usa questo ricevitore con un trasmettitore DSMR,
bisogna rifare la connessione tutte le volte che si cambia “frame rate” sul
trasmettitore.
AVVISO: per il Frame Rate di 5,5ms è necessario avere una DX4R Pro o
DX6R.
Connessione (Binding) del ricevitore al trasmettitore
Questa procedura programma il ricevitore a riconoscere il numero unico GUID
del “suo” trasmettitore. Una volta connesso, il ricevitore risponderà solo a quel
trasmettitore.
Collegamento
1. Tenere premuto il tasto Bind sulla ricevente mentre la si accende. Il LED
arancio lampeggerà continuamente, indicando che la ricevente è in modalità
connessione (bind).
Consiglio: volendo si può usare un Bind Plug inserito nella presa BIND/BATT.
2. Con il motore nella posizione di failsafe (normalmente il punto neutro),
mettere il trasmettitore in modalità “bind”. Bisogna mantenere la posizione
di failsafe finché la procedura di connessione (binding) non è terminata.
3. La procedura termina quando il LED arancio sul ricevitore resta acceso fisso.
ATTENZIONE: quando termina la procedura di connessione, i canali di
motore e sterzo sono attivi. Tenere le mani e gli oggetti liberi lontano dalle
parti rotanti del veicolo.
Bisogna rifare la connessione fra trasmettitore e ricevitore se:
•siinvertelacorsadeiserviconilReverse.
•sicambiamodellosullamemoriadeltrasmettitore.
•siusailricevitoreconuntrasmettitoreDSMResicambiail“framerate”sul
trasmettitore.
IT
Telemetria
La ricevente Spektrum SR4000T/SR6000T ha 4 prese integrate per la teleme-
tria compatibile con le trasmittenti Spektrum abilitate.
Queste prese sono:
• Tensione
• Temperatura
• RPM
• Porta XBUS (collega sensori per la telemetria addizionali)
Questa ricevente inoltre viene fornita con i sensori per la tensione e la tem-
peratura compresi.
Sensore per la tensione
• Collegare il sensore di tensione (SPMA9570) alla presa VOLT
sull’SR4000T/SR6000T.
• Collegare il filo con l’estremità spellata al cavo del Negativo (Nero -)
della sorgente di alimentazione. Normalmente si salda questo filo al
connettore della batteria.
Sensore per la temperatura
• Collegare il sensore di temperatura (SPMA9571) alla presa TEMP
sull’SR4000T/SR6000T.
• Avvolgere il filo intorno alla testa di un motore a scoppio, utilizzando
il manicotto in plastica per fissarlo. Si avranno letture di temperatura
diverse a seconda della posizione di montaggio sulla testa del motore a
scoppio. Si dovranno fare delle prove per stabilire la posizione migliore in
base ai risultati voluti.
• Avvolgere il filo del sensore intorno alla batteria o al motore elettrico
fissandolo con del nastro adesivo.
Per avere ulteriori informazioni sull’installazione di questi sensori si veda su
http://www.spektrumrc.com.
IT
Guida alla Risoluzione dei Problemi 2.4GHz
Problema Possibile Soluzione
Il sistema non si
collega Il trasmettitore e il ricevi-
tore sono troppo vicini
Allontanare il trasmet-
titore a circa 3 metri dal
ricevitore
Ci sono oggetti metallici
vicini Spostarsi in un’area con
meno metallo
Il ricevitore è connesso alla
memoria di un modello
diverso
Accertarsi che sul trasmet-
titore sia attiva la memoria
giusta
Il trasmettitore è stato
posto in modalità Bind
e non è più connesso al
ricevitore
Ripetere la procedura di
connessione fra trasmet-
titore e ricevitore
La ricevente
va in modalità
Failsafe a poca
distanza dalla
trasmittente
Verificare che l’antenna
del ricevitore non sia dan-
neggiata
Accertarsi che l’antenna
del ricevitore sia inserita nel
suo tubetto e posta nella
parte alta del veicolo
Sostituire il ricevitore o
contattare il servizio
assistenza Horizon
La rice-
vente smette
di rispondere
durante l’utilizzo
Tensione della batteria
ricevente troppo bassa.
Se la tensione della
batteria fosse bassa,
potrebbe scendere per
brevi momenti sotto a 3,5V
causando uno spegnimento
improvviso del ricevitore
e una successiva ricon-
nessione
Caricare la batteria del
ricevitore o del veicolo. I
ricevitori Spektrum ri-
chiedono almeno 3,5V per
funzionare
I cavi o i connettori tra
batteria e ricevente sono
danneggiati o lenti
Controllare i cavi e le
connessioni tra batteria e
ricevente. Riparare o sosti-
tuire i cavi e/o i connettori
IT
Periodo di garanzia
Garanzia esclusiva
Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati (il “Prodotto”)
sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il
periodo di garanzia è conforme alle disposizioni legali del paese nel quale il
prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si
estende ad altri 18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a
terzi. L’acquirente ha il diritto a far riparare o a far sostituire la merce durante
il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati
presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non
sono coperte da questa garanzia. La prova di acquisto è necessaria per far
valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o
modificare i termini di questa garanzia senza alcun preavviso e di escludere
tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per
l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. È sola
responsabilità dell’acquirente il fatto di verificare se il prodotto è adatto agli
scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione
riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei
termini di garanzia. queste sono le uniche rivalse a cui l’acquirente si può ap-
pellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che
viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione
o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa
garanzia non copre dei danni superficiali o danni per cause di forza maggiore,
uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi
modifica a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad una installazione errata, ad un
funzionamento errato, ad una manutenzione o un tentativo di riparazione non
idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura
dell’acquirente, o da un suo rappresentante, deve essere approvata per iscritto
dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o conse-
quenziali; perdita di profitto o di produzione; perdita commerciale connessa al
prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto
o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun
caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità.
Horizon non ha alcun controllo sul montaggio, sull’utilizzo o sulla manutenzione
del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta
nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con
l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le condizioni,
limitazioni e riserve di garanzia citate in questa sede. Qualora l’utente non
fosse pronto ad assumersi tale responsabilità associata all’uso del prodotto,
si suggerisce di di restituire il prodotto intatto, mai usato e immediatamente
presso il venditore.
IT
5-14-2015
Indicazioni di sicurezza
Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve
essere manipolato con cautela, con giudizio e richiede delle conoscenze basi-
lari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà ma-
nipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei
gravi danni a persone, al prodotto o all’ambiente circostante. Questo prodotto
non è concepito per essere usato dai bambini senza una diretta supervisione
di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di
funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere
e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in
funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno
incidenti, lesioni o danni.
Domande, assistenza e riparazioni Il vostro negozio locale e/o luogo di acquisto
non possono fornire garanzie di assistenza o riparazione senza previo colloquio
con Horizon. Questo vale anche per le riparazioni in garanzia. Quindi in tale
casi bisogna interpellare un rivenditore, che si metterà in contatto subito con
Horizon per prendere una decisione che vi possa aiutare nel più breve tempo
possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad
un rivenditore specializzato o direttamente ad Horizon. il prodotto deve es-
sere imballato con cura. Bisogna far notare che i box originali solitamente
non sono adatti per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità
e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità in
relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme
ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli compo-
nenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numero
di telefono per chiedere ulteriori domande e di un indirizzo e-mail.
Garanzia a riparazione
Le richieste in garanzia verranno elaborate solo se è presente una prova
d’acquisto in originale proveniente da un rivenditore specializzato autorizzato,
nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata,
allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusiva-
mente a Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo
che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo
l’autorizzazione da parte del vostro rivenditore. La somma per la riparazione
dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno
un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di
restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni
verrà considerata abbandonata e verrà gestita di conseguenza.
ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per
gli elicotteri e le vetture RC sono molto costose e devono essere effettuate
autonomamente dall’acquirente.
IT
Horizon Hobby, LLC con la presente dichiara che il prodotto è
conforme ai requisiti essenziali e ad altre disposizioni rilevanti del
R&TTE direttiva.
Una copia della dichiarazione di conformità per l’Unione Europea è disponibile
a: http://www.horizonhobby.com/content/support-render-compliance.
Istruzioni del RAEE per lo smaltimento da parte di
utenti dell’Unione Europea
Questo prodotto non deve essere smaltito assieme ai rifiuti domestici.
Invece è responsabilità dell’utente lo smaltimento di tali rifiuti, che devono
essere portati in un centro di raccolta designato per il riciclaggio di rifiuti
elettronici. Con tale procedimento si aiuterà preservare l’ambiente e le risorse
non verranno sprecate. In questo modo si proteggerà il benessere dell’umanità.
Per maggiori informazioni sui punti di riciclaggio si prega di contattare il
proprio ufficio locale o il servizio di smaltimento rifiuti.
Informazioni sulla conformità per l’Unione Europea
Stato
d’acquisto
Horizon
Hobby Indirizzo
Telefono/Indirizzo
e-mail
Germania Horizon
Technischer
Service
Christian-Junge-Straße 1
25337 Elmshorn,
Germania
+49 (0) 4121 2655 100
service@horizonhobby.de
Garanzia e Assistenza - Informazioni per i contatti
IT
© 2016 Horizon Hobby, LLC.
DSM, DSMR and the Horizon Hobby logo are trademarks or registered trademarks of
Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective owners.
Patents pending.
Created 05/16 52170
