Horizon Hobby SPMSS6240RX S6240Rx High-Speed, Digital Servo with DSMR Receiver User Manual

Horizon Hobby, LLC S6240Rx High-Speed, Digital Servo with DSMR Receiver

User Manual

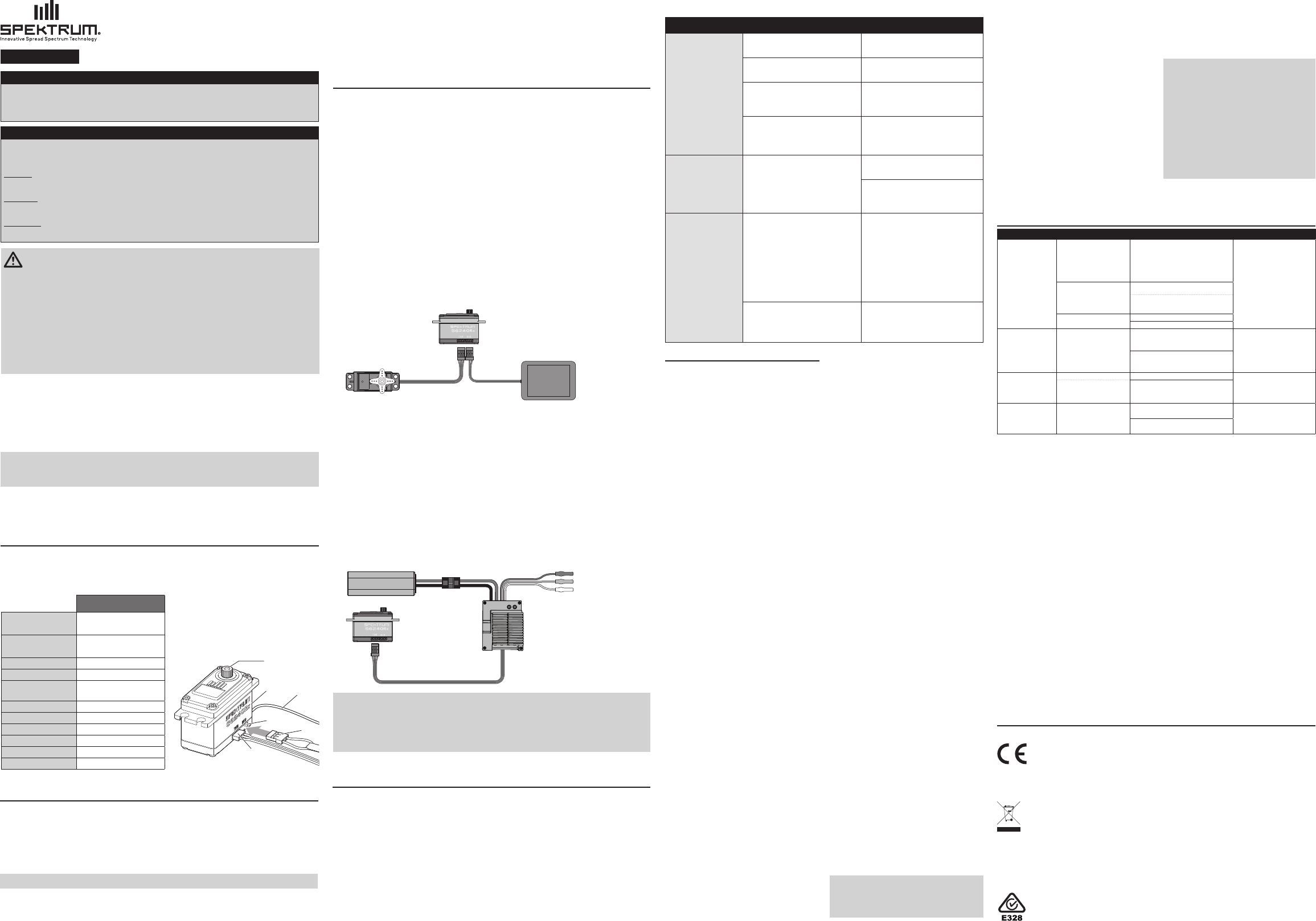

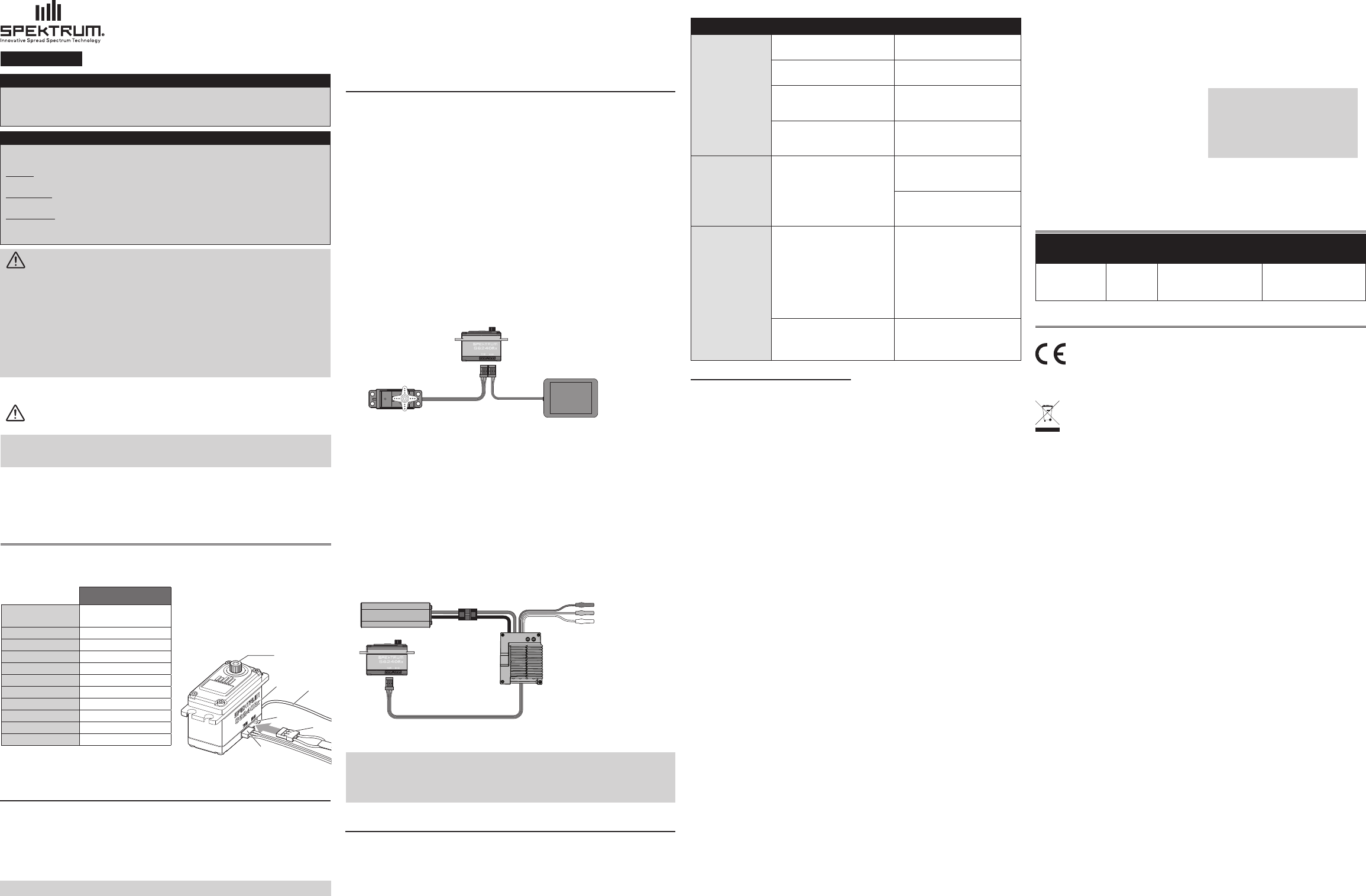

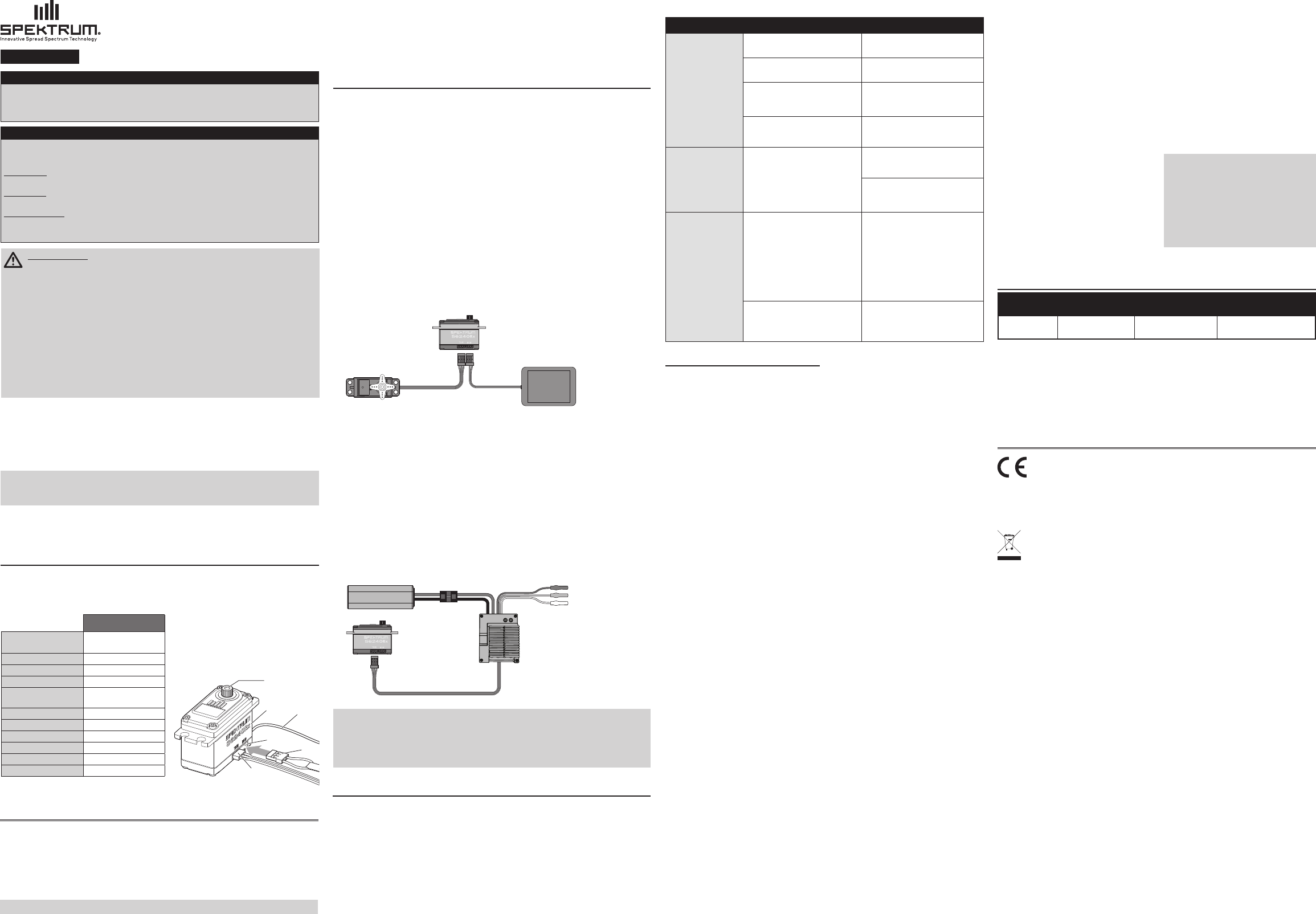

High Speed Digital Servo with built in DSMR® receiver
Instruction Manual | Bedienungsanleitung | Manuel d’utilisation | Manuale di istruzioni
SPMSS6240Rx
English
S6240Rx High Speed Digital Servo/Receiver
The Spektrum™ S6240Rx High Speed Digital Servo with built in DSMR® receiver is compatible
with all Spektrum DSMR transmitters and is also backwards compatible with DSM2® transmitters.
The S6240Rx offers metal gears and insane speed and torque @ 6V.
A: 23 tooth metal spline
B: Metal case
C: Antenna
D: Bind Port
E: Bind Plug
F: Throttle Port
SPECIFICATIONS S6240RX
Type High Speed, Digital Servo
with DSMR Receiver
Dimensions
(LxWxH) 41 x 20.9 x 31.6mm
Weight 56 g
Voltage 6V
Torque 208 oz-in (15.0kg-cm)
@ 6V
Speed 0.08 sec/60 deg @ 6V
Spline Count 23 teeth
Gear Type Metal
Antenna Length 3.66 in
Channels 2
Band 2.4GHz
A
BC
D
E
F
Age Recommendation: Not for children under 14 years. This is not a toy.
WARNING AGAINST COUNTERFEIT PRODUCTS
Always purchase from a Horizon Hobby, LLC authorized dealer to ensure authentic high-quality
Spektrum product. Horizon Hobby, LLC disclaims all support and warranty with regards, but not
limited to, compatibility and performance of counterfeit products or products claiming compatibility
with DSM or Spektrum technology.
NOTICE: This product is only intended for use with unmanned, hobby-grade, remote-controlled vehicles
and aircraft. Horizon Hobby disclaims all liability outside of the intended purpose and will not provide
warranty service related thereto.
WARRANTY REGISTRATION
Visit www.spektrumrc.com/registration today to register your product.
Binding Receiver to Transmitter
In order to operate, the receiver must be bound to the transmitter. Binding is the process of
programming the receiver to recognize the GUID (Globally Unique Identifier) code of a single
specific transmitter. When areceiver is bound to atransmitter/model memory, the receiver will
only respond to that specific transmitter/model memory.
Binding the S6240Rx with a separate receiver pack
1. With the S6240Rx off, insert the bind plug into the BIND port of the Servo.
2. Temporarily Power the S6240Rx through the Throttle Port.
3. The orange LED will flash continuously, indicating that the receiver is in bind mode.
4. With the throttle channel in the desired preset failsafe position (normally neutral), put your
transmitter in bind mode. Continue holding the failsafe position until the binding process is
complete.
5. The bind process is complete when the orange LED on the S6240Rx is solid.
6. Remove the bind plug from the S6240Rx and store it in a convenient place. Failure to
remove the bind plug will result in the receiver entering bind mode the next time you power
on the receiver.
7. Unpug the battery from the Throttle Port and install the Throttle servo.
8. Power the S6240Rx through the Bind Port.
Steering Servo/
Receiver
Throttle Servo Battery
Powering the S6240Rx with a separate receiver pack
Installation Instructions
• Installtheservousingtheappropriatefastenersincludedwithyourvehicle.
• Properlyadjustthesteeringlinkagesandtransmittertravelvaluestopreventservodamage.
• TheS6240Rx can be used with up to 6v receiver battery packs.
Mount the antenna up and away from the vehicle in the included antenna tube. The higher up the
antenna is, the better signal it will receive.
NOTICE: Do not cut or modify the antenna.
Binding the S6240Rx with an ESC
1. With the S6240Rx off, insert the bind plug into the BIND port of the Servo.
2. Connect the ESC lead to the throttle channel port and power up the ESC.
3. The orange LED will flash continuously, indicating that the receiver is in bind mode.
4. With the throttle channel in the desired preset failsafe position (normally neutral), put your
transmitter in bind mode. Continue holding the failsafe position until the binding process is
complete.
5. The bind process is complete when the orange LED on the S6240Rx is solid.
6. Remove the bind plug from the S6240Rx and store it in a convenient place. Failure to
remove the bind plug will result in the receiver entering bind mode the next time you power
on the receiver.
Powering the S6240Rx with an ESC
Battery To Motor
Electronic
Speed Control
Steering Servo/
Receiver
Failsafe
The throttle failsafe position is set during binding. In the unlikely event that the radio link is lost
during use, the receiver will drive the throttle channel to its pre-programmed failsafe position
(normally neutral or full brakes). If the receiver is powered on prior to turning on the transmitter,
the receiver will enter the failsafe mode, driving the throttle channel to its preset failsafe position.
When the transmitter is turned on, normal control is resumed.
IMPORTANT: Failsafe activates only in the event that signal is lost from the transmitter. Failsafe
will NOT activate in the event that receiver battery power decreases below the recommended
minimums or power to the receiver is lost.
NOTICE: You must rebind the transmitter and S6240Rx if you:
• changetheservoreverseafterbinding.
• wanttousetheS6240Rx with a different model memory.
• areusingthereceiverwithaDSMRtransmitterandyouchangetheframerateinthe
transmitter.
Problem Possible Cause Solution
The system will not
connect Your transmitter and receiver are
too close together Move transmitter 1 to 3 meters
from receiver
Youarearoundmetalobjects Move to an area with less metal
The receiver is not bound to the
active model memory Check model selected and ensure
you are bound to that model
Your transmitter was
accidentally put into bind mode
and is no longer bound to your
receiver
Rebind your transmitter
and receiver
The receiver goes into
failsafe mode a short
distance away from
the transmitter
Check the receiver antenna to be
sure it is not cut or damaged Replace the receiver or contact
Horizon Product Support
Make sure your receiver antenna
is in an antenna tube and is above
the vehicle
The receiver stops
responding during
operation
Inadequate battery voltage Charge or replace the receiver
batteries.
Spektrum receivers require at least
3.5V to operate (We recommend
using a 6V receiver pack). An
inadequate power supply can allow
voltage to momentarily drop below
3.5V and cause the receiver to
brown out and reconnect
Loose or damaged wires
or connectors between
battery and receiver
Check the wires and
connection between the battery and
receiver. Repair or replace wires
and/or connectors
2.4GHz Troubleshooting Guide
1-Year Limited Warranty
What this Warranty Covers - Horizon Hobby,
LLC, (Horizon) warrants to the original purchaser
that the product purchased (the “Product”) will be
free from defects in materials and workmanship
for a period of 1 year from the date of purchase.
What is Not Covered
This warranty is not transferable and does
not cover (i) cosmetic damage, (ii) damage
due to acts of God, accident, misuse, abuse,
negligence, commercial use, or due to improper
use, installation, operation or maintenance, (iii)
modification of or to any part of the Product, (iv)
attempted service by anyone other than a Horizon
Hobby authorized service center, (v) Product not
purchased from an authorized Horizon dealer, (vi)
Product not compliant with applicable technical
regulations, or (vii) use that violates any applicable
laws, rules, or regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE,
HORIZON MAKES NO OTHER WARRANTY OR
REPRESENTATION, AND HEREBY DISCLAIMS ANY
AND ALL IMPLIED WARRANTIES, INCLUDING,
WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. THE
PURCHASER ACKNOWLEDGES THAT THEY ALONE
HAVE DETERMINED THAT THE PRODUCT WILL
SUITABLY MEET THE REQUIREMENTS OF THE
PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole
and exclusive remedy shall be that Horizon will,
at its option, either (i) service, or (ii) replace, any
Product determined by Horizon to be defective.
Horizon reserves the right to inspect any and all
Product(s) involved in a warranty claim. Service or
replacement decisions are at the sole discretion
of Horizon. Proof of purchase is required for all
warranty claims. SERVICE OR REPLACEMENT
AS PROVIDED UNDER THIS WARRANTY IS THE
PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL,
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES, LOSS OF PROFITS OR PRODUCTION
OR COMMERCIAL LOSS IN ANY WAY,
REGARDLESS OF WHETHER SUCH CLAIM
IS BASED IN CONTRACT, WARRANTY, TORT,
NEGLIGENCE, STRICT LIABILITY OR ANY OTHER
THEORY OF LIABILITY, EVEN IF HORIZON HAS
BEEN ADVISED OF THE POSSIBILITY OF SUCH
DAMAGES. Further, in no event shall the liability
of Horizon exceed the individual price of the
Product on which liability is asserted. As Horizon
has no control over use, setup, final assembly,
modification or misuse, no liability shall be
assumed nor accepted for any resulting damage
orinjury.Bytheactofuse,setuporassembly,
the user accepts all resulting liability. If you as the
purchaser or user are not prepared to accept the
liability associated with the use of the Product,
purchaser is advised to return the Product
immediately in new and unused condition to the
place of purchase.
Law
These terms are governed by Illinois law (without
regard to conflict of law principals). This warranty
gives you specific legal rights, and you may also
have other rights which vary from state to state.
Horizon reserves the right to change or modify this
warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase
cannot provide warranty support or service. Once
assembly, setup or use of the Product has been
started, you must contact your local distributor
or Horizon directly. This will enable Horizon to
better answer your questions and service you in
the event that you may need any assistance. For
questions or assistance, please visit our website
at www.horizonhobby.com, submit a Product
Support Inquiry, or call the toll free telephone
number referenced in the Warranty and Service
Contact Information section to speak with a
Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced
and is compliant in the country you live and use
the Product in, please use the Horizon Online
Service Request submission process found on
our website or call Horizon to obtain a Return
Merchandise Authorization (RMA) number. Pack
the Product securely using a shipping carton.
Please note that original boxes may be included,
but are not designed to withstand the rigors of
shipping without additional protection. Ship via
a carrier that provides tracking and insurance
for lost or damaged parcels, as Horizon is not
responsible for merchandise until it arrives and is
accepted at our facility. An Online Service Request
is available at http://www.horizonhobby.com/
content/service-center_render-service-center. If
you do not have internet access, please contact
Horizon Product Support to obtain a RMA number
along with instructions for submitting your product
for service. When calling Horizon, you will be
asked to provide your complete name, street
address, email address and phone number where
you can be reached during business hours. When
sending product into Horizon, please include
your RMA number, a list of the included items,
and a brief summary of the problem. A copy
of your original sales receipt must be included
for warranty consideration. Be sure your name,
address, and RMA number are clearly written on
the outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to
Horizon. If you have any issue with a LiPo
battery, please contact the appropriate
Horizon Product Support office.
Warranty Requirements
For Warranty consideration, you must include
your original sales receipt verifying the proof-
of-purchase date. Provided warranty conditions
have been met, your Product will be serviced or
replaced free of charge. Service or replacement
decisions are at the sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty,
service will be completed and payment will be
required without notification or estimate of the
expense unless the expense exceeds 50% of
the retail purchase cost. By submitting the item
for service you are agreeing to payment of the
service without notification. Service estimates
are available upon request. You must include
this request with your item submitted for service.
Non-warranty service estimates will be billed
a minimum of ½ hour of labor. In addition you
will be billed for return freight. Horizon accepts
money orders and cashier’s checks, as well
as Visa, MasterCard, American Express, and
Discover cards. By submitting any item to Horizon
for service, you are agreeing to Horizon’s Terms
and Conditions found on our website http://
www.horizonhobby.com/content/service-center_
render-service-center.
ATTENTION: Horizon service is limited
to Product compliant in the country of
use and ownership. If received, a non-
compliant Product will not be serviced.
Further, the sender will be responsible
for arranging return shipment of the
un-serviced Product, through a carrier
of the sender’s choice and at the
sender’s expense. Horizon will hold
non-compliant Product for a period of 60
days from notification, after which it will
be discarded.
Warranty and Service Contact Information
Country of Purchase Horizon Hobby Contact Information Address
United States of
America
Horizon Service Center
(Repairs and Repair
Requests)
servicecenter.horizonhobby.com/
RequestForm/
4105 Fieldstone Rd
Champaign, Illinois, 61822
USA
Horizon Product Support
(Product Technical
Assistance)
productsupport@horizonhobby.com.
877-504-0233
Sales websales@horizonhobby.com
800-338-4639
United Kingdom Service/Parts/Sales:
Horizon Hobby Limited
sales@horizonhobby.co.uk Units 1–4, Ployters Rd, Staple
Tye, Harlow
Essex, CM18 7NS
United Kingdom
+44 (0) 1279 641 097
Germany
Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1
25337 Elmshorn, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
France Service/Parts/Sales:
Horizon Hobby SAS
infofrance@horizonhobby.com 11 Rue Georges Charpak
77127 Lieusaint, France
+33 (0) 1 60 18 34 90
FCC Information- FCC ID: BRWSPMSS6240RX
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses
and can radiate radio frequency energy and, if
not installed and used in accordance with the
instructions, may cause harmful interference to
radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause harmful interference
to radio or television reception, which can be
determined by turning the equipment off and
on, the user is encouraged to try to correct the
interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the
equipment and receiver.
• Connect the equipment to an outlet on
a circuit different from that to which the
receiver is connected.
This device complies with part 15 of the FCC rules.
Operationissubjecttothefollowingtwoconditions:
(1) This device may not cause harmful interference,
and (2) this device must accept any interference
received, including interference that may cause
undesired operation.
NOTICE: Modifications to this product will void
the user’s authority to operate this equipment.
This product contains a radio transmitter with
wireless technology which has been tested
and found to be compliant with the applicable
regulations governing a radio transmitter in the
2.400GHz to 2.4835GHz frequency range.
IC Information- IC: 6157A-SPMSS6240RX
This device complies with Industry Canada license-
exemptRSSstandard(s).Operationissubjecttothe
following two conditions: (1) this device may not
cause interference, and (2) this device must accept
any interference, Including interference that may
cause undesired operation of the device.
Horizon Hobby, LLC hereby declares that this product is in compliance with the essential
requirements and other relevant provisions of the RED Directive. A copy of the EU Declara-
tion of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions for Disposal of WEEE by Users in the European Union
This product must not be disposed of with other waste. Instead, it is the user’sresponsibility
to dispose of their waste equipment by handing it over to adesignated collection point for the
recycling of waste electrical and electronic equipment. The separate collection and recycling of your
waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled
in amanner that protects human health and the environment. For more information about where you can drop
off your waste equipment for recycling, please contact your local city office, your household waste disposal
service or where you purchased the product.
Compliance Information for the European Union
NOTICE
Allinstructions,warrantiesandothercollateraldocumentsaresubjecttochangeatthesole
discretion of Horizon Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click
on the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to indicate various levels of
potential harm when operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property
damageANDalittleornopossibilityofinjury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property
damageANDapossibilityofseriousinjury.
WARNING: Procedures, which if not properly followed, create the probability of property
damage,collateraldamage,andseriousinjuryORcreateahighprobabilityofsupercialinjury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of
the product before operating. Failure to operate the product correctly can result in
damagetotheproduct,personalpropertyandcauseseriousinjury.
This is a sophisticated hobby product. It must be operated with caution and common sense and
requires some basic mechanical ability. Failure to operate this Product in a safe and responsible
mannercouldresultininjuryordamagetotheproductorotherproperty.Thisproductisnotin-
tended for use by children without direct adult supervision. Do not attempt disassembly, use with
incompatible components or augment product in any way without the approval of Horizon Hobby,
LLC. This manual contains instructions for safety, operation and maintenance. It is essential to
read and follow all the instructions and warnings in the manual, prior to assembly, setup or use,
inordertooperatecorrectlyandavoiddamageorseriousinjury.
© 2017 Horizon Hobby, LLC. DSM2, DSMR and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 11/16 | 53016
High Speed Digital Servo with built in DSMR® receiver
Instruction Manual | Bedienungsanleitung | Manuel d’utilisation | Manuale di istruzioni
SPMSS6240Rx
dEutsch
S6240Rx digitaler Hochgeschwindigkeits-Servo/Empfänger
Der Spektrum S6240Rx digitale Hochgeschwindigkeits-Servo mit integriertem DSMR-Empfänger
ist mit allen Spektrum DSMR-Sendern kompatibel und ist außerdem mit den DSM2-Sender
abwärts kompatibel. Der S6240Rx bietet Metallgetriebe und eine unglaubliche Geschwindigkeit
und Drehmoment bei 6V.
A: 23-zähnige Metallverzahnung
B: Metallgehäuse
C: Antenne
D: Bindungsanschluss
E: Bindungsstecker
F: Gasanschluss
SPECIFICATIONS S6240RX
Typ:
Digitaler
Hochgeschwindigkeits-
Servo mit integriertem
DSMR-Empfänger
Abmessungen
(L x B x H) 41 x 20,9 x 31,6mm
Gewicht 56 g
Spannung 6V
Drehmoment 15,0kg/cm (208 Unzen/
Zoll) bei 6V
Geschwindigkeit 0,08 s/60° bei 6V
Verzahnung 23Zähne
Getriebeart Metall
Antennenlänge 9,3cm (3,66 Zoll)
Kanäle 2
Band 2.4GHz
A
BC
D
E
F
Age Recommendation: Not for children under 14 years. This is not a toy.
WARNUNG ZU GEFÄLSCHTEN PRODUKTEN
Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu
stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Hori-
zonHobbylehntjedeUnterstützung,ServiceoderGarantieleistungvongefälschtenProduktenoder
Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.
HINWEIS: DiesesProduktistausschließlichfürdieVerwendunginunbemanten,
ferngesteuerten Fahrzeugen und Fluggeräten im Hobbybereich vorgese-hen. Horizon Hobby
lehntjedeHaftungundGarantieleistungausserhalbdervorgesehenVerwendungab.
GARANTIE REGISTRIERUNG
Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.
Empfänger am Sender binden
FürdenBetriebmußderEmpfängerandenSendergebundenwerden.BindenistderProzessder
Programmierung des Empfängers mit dem eindeutigen Signal eines spezifischen Senders (GUID)
ist der Empfänger an den Sender gebunden wird nur er auf die Signale des Senders reagieren.
S6240Rx mit einem separaten Empfängerpaket binden
1. Bei ausgeschaltetem S6240Rx den Bindungsstecker in den Bindungsanschluss des Servos
stecken.
2. S6240RxvorübergehendüberdenGasanschlussbetreiben.
3. The orange LED will flash continuously, indicating that the receiver is in bind mode.
4. MitdemGaskanalindergewünschten,voreinstelltenFailsafe-Position(normalerweise
neutral) den Sender in den Bindungsmodus bringen. Behalten Sie die Failsafe-Stellung bei,
bis der Kopplungsvorgang abgeschlossen ist.
5. Der Bindungsvorgang ist abgeschlossen, wenn die orange LED auf dem S6240Rx durchgängig
leuchtet.
6. Den Bindungsstecker vom S6240Rx entfernen und an einem geeigneten Standort lagern.
Wird der Bindungsstecker nicht entfernt, so wird der Empfänger in den Bindungsmodus
übergehen,wennerdasnächsteMaleingeschaltetwird.
7. Den Akku vom Gasanschluss trennen und den Gasservo montieren.
8. S6240RxüberdenBindungsanschlussbetreiben.
Lenkservo/
Empfänger
Gasservo Batterie
S6240Rx mit einem separaten Empfängerpaket betreiben
Einbauanleitung
• MontierenSiedasServomitdemimLieferumfangdesFahrzeugesenthaltenenBefestigungen.
• JustierenSiedasLenkgestängeunddiesenderseitigeServowegeinstellungum
Beschädigungen am Servo zu vermeiden.
• DerS6240RxkannmitEmpfänger-Akkupaketenvonbiszu6Vverwendetwerden.
Die Antenne sollte nach oben zeigend montiert werden. Je höher die Antenne ist, desto besser ist
die Empfangsleistung.
Hinweis: Kürzen oder modifizieren sich nicht die Antenne.
S6240Rx mit einem Geschwindigkeitsregler binden
1. Bei ausgeschaltetem S6240Rx den Bindungsstecker in den Bindungsanschluss des Servos
stecken.
2. Die Leitung des Geschwindigkeitsreglers mit dem Gaskanalanschluss verbinden und den
Geschwindigkeitsregler einschalten.
3. Die orangefarbene LED blinkt kontinuierlich und zeigt an, dass der Receiver im
Kopplungsmodus ist.
4. MitdemGaskanalindergewünschten,voreinstelltenFailsafe-Position(normalerweise
neutral) den Sender in den Bindungsmodus bringen. Behalten Sie die Failsafe-Stellung bei,
bis der Kopplungsvorgang abgeschlossen ist.
5. Der Bindungsvorgang ist abgeschlossen, wenn die orange LED auf dem S6240Rx
durchgängig leuchtet.
6. Den Bindungsstecker vom S6240Rx entfernen und an einem geeigneten Standort lagern.
Wird der Bindungsstecker nicht entfernt, so wird der Empfänger in den Bindungsmodus
übergehen,wennerdasnächsteMaleingeschaltetwird.
S6240Rx mit einem Geschwindigkeitsregler betreiben
Batterie Zum Motor
Elektrischer
Geschwindigkeitsregler
Lenkservo/
Empfänger
Failsafe
DieFailsafe-PositionenwerdenwährenddesBindungsprozesseingestellt.Fürdenunwahrschein-
lichen Fall, dass die Funkverbindung während des Betriebs abreißt, fährt der Empfänger die
Servos in ihre vorprogrammierten Failsafe- Positionen (in der Regel volle Bremse und Lenkung
geradeaus). Wird der Empfänger vor dem Sender eingeschaltet, wechselt er in die Failsafe- Be-
triebsart und fährt die Servos an ihre vordefinierten Failsafe- Positionen. Wird dann der Sender
eingeschaltet,habenSiewiedervolleKontrolleüberdasModell.
WICHTIG: Die Failsafefunktion wird nur bei Signalverlust aktiv. Sie wird NICHT
aktiv wenn die Spannung des Empfängerakkus unter die zulässige Grenze sinkt
oder der Akku ausfällt.
NOTICE: SiemüssendenSenderundEmpfängerneubindenwenn:
• SiedieServolaufrichtungnachdemBindengeänderthaben.
• SieeinenEmpfängermitanderemModellspeicherverwenden.
• Sie einen Empfänger mit DSMR Sender verwenden und die Pulsrate ändern.
Garantie und Service
Informationen
Garantiezeitraum
Exklusive Garantie Horizon Hobby LLC (Horizon)
garantiert, dass das gekaufte Produkt frei
von Material- und Montagefehlern ist. Der
Garantiezeitraum entspricht den gesetzlichen
Bestimmung des Landes, in dem das Produkt
erworben wurde. In Deutschland beträgt
der Garantiezeitraum 6 Monate und der
Gewährleistungszeitraum 18 Monate nach dem
Garantiezeitraum.
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer
(Käufer)gewährtundkannnichtübertragen
werden. Der Anspruch des Käufers besteht in
der Reparatur oder dem Tausch im Rahmen
dieser Garantie. Die Garantie erstreckt sich
ausschließlich auf Produkte, die bei einem
autorisierten Horizon Händler erworben wurden.
Verkäufe an dritte werden von dieser Garantie
nichtgedeckt.Garantieansprüchewerdennur
angenommen,wenneingültigerKaufnachweis
erbracht wird. Horizon behält sich das
Recht vor, diese Garantiebestimmungen
ohneAnkündigungzuändernoder
modifizieren und widerruft dann bestehende
Garantiebestimmungen.
(b)HorizonübernimmtkeineGarantiefürdie
Verkaufbarkeit des Produktes, die Fähigkeiten
unddieFitnessdesVerbrauchersfüreinen
bestimmten Einsatzzweck des Produktes. Der
Käuferalleinistdafürverantwortlich,zuprüfen,
ob das Produkt seinen Fähigkeiten und dem
vorgesehenen Einsatzzweck entspricht.
(c)AnsprüchedesKäufersEsliegtausschließ-
lich im Ermessen von Horizon, ob das Produkt,
bei dem ein Garantiefall festgestellt wurde,
repariert oder ausgetauscht wird. Dies sind die
exklusivenAnsprüchedesKäufers,wennein
Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten
Komponentenzuprüfen,dieindenGarantiefall
einbezogen werden können. Die Entscheidung
zur Reparatur oder zum Austausch liegt nur bei
Horizon. Die Garantie schließt kosmetische De-
fekte oder Defekte, hervorgerufen durch höhere
Gewalt, falsche Behandlung des Produktes,
falscher Einsatz des Produktes, kommerziellen
Einsatz oder Modifikationen irgendwelcher Art
aus.
Die Garantie schließt Schäden, die durch
falschen Einbau, falsche Handhabung, Unfälle,
Betrieb, Service oder Reparaturversuche, die
nichtvonHorizonausgeführtwurdenaus.
RücksendungendurchdenKäuferdirektan
Horizon oder eine seiner Landesvertretung
bedürfenderSchriftform.
Schadensbeschränkung
HorizonistnichtfürdirekteoderindirekteFol-
geschäden, Einkommensausfälle oder kommer-
zielle Verluste, die in irgendeinem Zusammen-
hang mit dem Produkt stehen verantwortlich,
unabhängig ab ein Anspruch im Zusammen-
hang mit einem Vertrag, der Garantie oder
der Gewährleistung erhoben werden. Horizon
wirddarüberhinauskeineAnsprücheaus
einemGarantiefallakzeptieren,dieüberden
individuellen Wert des Produktes hinaus gehen.
Horizon hat keinen Einfluss auf den Einbau, die
Verwendung oder die Wartung des Produktes
oder etwaiger Produktkombinationen, die vom
Käufergewähltwerden.Horizonübernimmt
keineGarantieundakzeptiertkeineAnsprüche
fürinderfolgeauftretendeVerletzungenoder
Beschädigungen. Mit der Verwendung und dem
Einbau des Produktes akzeptiert der Käufer
alleaufgeführtenGarantiebestimmungenohne
Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese
Bestimmungen im Zusammenhang mit der
Benutzung des Produktes zu akzeptieren, wer-
den Sie gebeten, dass Produkt in unbenutztem
Zustand in der Originalverpackung vollständig
beidemVerkäuferzurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt
und kein Spielzeug. Es muss mit Vorsicht und
Umsicht eingesetzt werden und erfordert einige
mechanische wie auch mentale Fähigkei-
ten. Ein Versagen, das Produkt sicher und
umsichtig zu betreiben kann zu Verletzungen
von Lebewesen und Sachbeschädigungen
erheblichenAusmaßesführen.DiesesProdukt
istnichtfürdenGebrauchdurchKinderohne
die Aufsicht eines Erziehungsberechtigten
vorgesehen. Die Anleitung enthält Sicherheit-
shinweiseundVorschriftensowieHinweisefür
die Wartung und den Betrieb des Produktes. Es
ist unabdingbar, diese Hinweise vor der ersten
Inbetriebnahme zu lesen und zu verstehen. Nur
so kann der falsche Umgang verhindert und
Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufs-
telle können eine Garantiebeurteilung ohne
RücksprachemitHorizonnichtdurchführen.
DiesgiltauchfürGarantiereparaturen.Deshalb
kontaktieren Sie in einem solchen Fall den
Händler, der sich mit Horizon kurz schließen
wird, um eine sachgerechte Entscheidung zu
fällen, die Ihnen schnellst möglich hilft.
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert
werden, wenden Sie sich entweder an Ihren
Fachhändler oder direkt an Horizon.
Rücksendungen/Reparaturenwerdennurmit
einer von Horizon vergebenen RMA Nummer
bearbeitet. Diese Nummer erhalten Sie oder
ihr Fachhändler vom technischen Service.
Mehr Informationen dazu erhalten Sie im
Serviceportal unter www. Horizonhobby.de oder
telefonisch bei dem technischen Service von
Horizon.
Packen Sie das Produkt sorgfältig ein.
Beachten Sie, dass der Originalkarton in der
Regel nicht ausreicht, um beim Versand nicht
beschädigt zu werden. Verwenden Sie einen
Paketdienstleister mit einer Tracking Funktion
und Versicherung, da Horizon bis zur Annahme
keineVerantwortungfürdenVersanddesPro-
duktesübernimmt.BittelegenSiedemProdukt
einenKaufbelegbei,sowieeineausführliche
Fehlerbeschreibung und eine Liste aller
eingesendeten Einzelkomponenten. Weiterhin
benötigen wir die vollständige Adresse, eine
TelefonnummerfürRückfragen,sowieeine
Email Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet,
wenn ein Originalkaufbeleg von einem
autorisierten Fachhändler beiliegt, aus dem
der Käufer und das Kaufdatum hervorgeht.
Sollte sich ein Garantiefall bestätigen wird
das Produkt repariert oder ersetzt. Diese
Entscheidung obliegt einzig Horizon Hobby.
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen
vonHorizonHobby,LLCjederzeitgeändertwerden.DieaktuelleProduktliteraturndenSieauf
horizonhobby.comunterderRegisterkarte„Support“fürdasbetreffendeProdukt.
Meaning of Special Language
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschied-
lich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise
Sachschäden UND eine geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich
Sachschäden UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich
Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit
oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung durch, um sich vor der
Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen. Wird dieses Produkt
nicht korrekt betrieben, kann dies zu Schäden am Produkt oder anderen Sachschäden und
zuschwerenVerletzungenführen.
Dies ist ein hochentwickeltes Hobbyprodukt und KEIN Spielzeug. Es muss mit Vorsicht und
gesundem Menschenverstand betrieben werden und erfordert gewisse technische Grundfähig-
keiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben,
kanndieszuVerletzungenoderSchädenamProduktoderanderenSachwertenführen.Dieses
ProdukteignetsichnichtfürdieVerwendungdurchKinderohnedirekteÜberwachungeines
Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt
zuzerlegen,esmitinkompatiblenKomponentenzuverwendenoderaufjeglicheWeisezu
erweitern.DieseBedienungsanleitungenthältAnweisungenfürSicherheit,BetriebundWartung.
Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen
und Warnhinweise im Handbuch zu lesen und zu befolgen, damit das Produkt bestimmungs-
gemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
© 2017 Horizon Hobby, LLC. DSM2, DSMR and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 11/16 | 53016
2,4GHz Fehlersuchanleitung
Problem Mögliche Ursache Lösung
Das System will sich
nicht verbinden Sender und Empfänger sind zu nah
zusammen Bewegen Sie den Sender 2,5 - 3 Meter
vom Empfänger weg
MetallischeObjekteinderNähe Entfernen Sie sich von den metallis-
cheObjekten
Der Empfänger ist an einen ande-
ren Modellspeicher gebunden Wählen Sie den richtigen Modell-
speicher
Der Bindevorgang wurde bei dem
Sender aktiviert, der Empfänger ist
nicht mehr gebunden
Binden Sie den Sender und
Empfänger
Der Empfänger geht
nach kurzer Distanz
in den
Failsafemode
PrüfenSiedieAntenneaufBeschä-
digung Die Antenne muß sich im Anten-
nenröhrchenundüberhalbdes
Fahrzeuges befinden
Ersetzen Sie den Empfänger oder
kontaktieren den technischen
Service von Horizon Hobby
Der Empfänger
reagiert nicht mehr Empfängerakkuspannung zu niedrig
Ist die Akkuspannung zu niedrig und
unter zeitweise unter 3,5 Volt fällt,
führtdiesezuEmpfangsunterbre-
chung und Neuverbindung
Laden Sie den Empfänger oder
Fahrzeugakku.
Spektrumempfänger benötigen min-
destens 3,5 Volt Betriebsspannung
Lose oder beschädigte
Kabel/Verbinder zwischen Akku und
Empfänger
ÜberprüfenSiedieKabelund
Verbinder zwischen Akku und Em-
pfänger. Reparieren oder ersetzen
Sie Kabel oder Verbinder
Garantie und Service KontaKtinformationen
Land
des Kauf Horizon Hobby Adresse Telefon/E-mail Adresse
Deutschland Horizon
Technischer Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
+49 (0) 4121 2655 100
service@horizonhobby.de
Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen
Anforderungen der RED Direktive ist.
Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar:
http://www.horizonhobby.com/content/support-render-compliance.
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des
Benutzers, dass Produkt an einer registrierten Sammelstelle für Elektroschrott abzugeben
diese Verfahren stellt sicher, dass die Umwelt geschont wird und natürliche Ressourcen nicht über
die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft
geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr
Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
rechtliche informationen für die europäiSche union
5-14-2015
High Speed Digital Servo with built in DSMR® receiver
Instruction Manual | Bedienungsanleitung | Manuel d’utilisation | Manuale di istruzioni
SPMSS6240Rx
français
Servo digital ultra rapide/Récepteur S6240Rx
Le servo digital ultra rapide Spektrum S6240Rx avec récepteur DSMR intégré est compatible avec
tous les émetteurs Spektrum DSMR et est également rétro-compatible avec les émetteurs DSM2.
Le S6240Rx est équipé de pignons métalliques et offre une incroyable vitesse et couple à 6V.
A: Métal 23T
B: Boitier métallique
C: Antenne
D: Port affectation
E: Prise affectation
F: Port gaz
CARACTÉRISTIQUES S6240RX
Type Servo digital ultra rapide
avec récepteur DSMR
Dimensions (LxlxH) 41 x 20.9 x 31.6mm
Masse 56 g
Tension 6V
Couple 208 oz-in (15.0kg-cm)
@ 6V
Vitesse 0.08 sec/60 deg @ 6V
Nombre de dents 23T
Type de pignon Métallique
Longueur de l’antenne 9 cm
Voies 2
Fréquence 2.4GHz
A
BC
D
E
F
14 ans et plus. Ceci n’est pas un jouet.
ATTENTION AUX CONTREFAÇONS
Nousvousremercionsd’avoirachetéunvéritableproduitSpektrum.Toujoursacheterchezun
revendeur officiel Horizon hobby pour être sur d’avoir des produits authentiques. Horizon Hobby
décline toute garantie et responsabilité concernant les produits de contrefaçon ou les produits se
disant compatibles DSM ou Spektrum.
REMARQUE: Ce produit est uniquement réservé à une utilisation avec des modèles réduits
radiocommandés de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le
produit est utilisé d‘autre manière que celle citée précédemment.
GARANTIE ET ENREGISTREMENT
Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne votre produit.
Affectation du récepteur à l’émetteur
L’affectation (ou Bind) est le processus consistant à renseigner le récepteur sur le code spécifique
de l’émetteur, appelé identificateur unique global (GUID, Globally Unique Identifier), et à mémoriser
les valeurs de sécurité intégrée. Lorsqu’un récepteur est affecté à un émetteur/une mémoire de
modèle, il répond uniquement à cet émetteur/cette mémoire de modèle spécifique (voir Model-
Match pour plus d’informations).
Affectation du S6240Rx avec une batterie récepteur séparée
1. Avec le S6240Rx hors tension, insérez la prise affectation dans le port affectation du servo.
2. Alimentez temporairement le S6240Rx par le port gaz.
3. La DEL orange clignotera continuellement, indiquant que le récepteur est en mode affectation.
4. Avec la voie des gaz sur sa position souhaitée de failsafe (normalement au neutre), mettez
votreémetteurenmodeaffectation.Maintenezlapositionfailsafejusqu‘àcequelaprocédure
d‘affectation soit terminée.
5. La procédure d‘affectation est terminée lorsque la DEL orange du S6240Rx reste fixe.
6. Retirez la prise affectation du S6240Rx et rangez-la soigneusement. Si vous ne retirez pas
la prise affectation, le récepteur entrera en mode affectation lors de la prochaine mise sous
tension du récepteur.
7. Débranchez la batterie du port gaz et installez le servo gaz.
8. Mettez le S6240Rx sous tension via le port affectation.
Servo direction/
Récepteur
Servo gaz Batterie
Alimentation du S6240Rx avec une batterie récepteur séparée
Instructions d’installation
• Installezleservoenutilisantlesattachesfourniesavecvotrevéhicule.
• Réglezcorrectementleslestringleriesdedirectionetlescoursessurl’émetteur,pouréviter
tout dommage sur le servo.
• LeS6240Rxpeutêtreutiliséavecunebatterierécepteur6Vmaximum.
Installez l’antenne en l’orientant vers le haut et en l’éloignant du véhicule. Plus l’antenne sera
élevée, meilleure la réception sera.
REMARQUE: Ne coupez ou modifiez pas l’antenne.
Affectation du S6240Rx avec un contrôleur
1. Avec le S6240Rx hors tension, insérez la prise affectation dans le port affectation du servo.
2. Connectez le câble contrôleur au port de la voie des gaz et mettez le contrôleur sous tension.
3. La DEL orange clignotera continuellement, indiquant que le récepteur est en mode affectation.
4. Avec la voie des gaz sur sa position souhaitée de failsafe (normalement au neutre), mettez
votreémetteurenmodeaffectation.Maintenezlapositionfailsafejusqu‘àcequelaprocédure
d‘affectation soit terminée.
5. La procédure d‘affectation est terminée lorsque la DEL orange du S6240Rx reste fixe.
6. Retirez la prise affectation du S6240Rx et rangez-la soigneusement. Si vous ne retirez pas
la prise affectation, le récepteur entrera en mode affectation lors de la prochaine mise sous
tension du récepteur.
Alimentation du S6240Rx avec un contrôleur
Batterie Vers le moteur
Contrôleur
Servo direction/
Récepteur
Failsafe (Les positions de sécurité intégrée)
Les positions de sécurité intégrée (failsafe) des gaz sont également réglées lors de l’affectation.
Dans l’hypothèse peu probable d’une perte de la liaison radio en cours d’utilisation, le
récepteur ramène le servo des gaz à sa position préprogrammée de failsafe (freinage maximal
normalement) et les sorties des autres voies sont désactivées. Si le récepteur est mis sous
tension avant l’émetteur, il bascule en mode failsafe et place le servo des gaz dans la position
de failsafe préréglée. Une fois que l’émetteur est sous tension, les commandes reprennent leur
fonctionnement normal.
IMPORTANT: Le Failsafe s’active uniquement en cas de perte du signal de l’émetteur. Le
failsafe n’est PAS activé si la charge de la batterie du récepteur est faible ou en cas de perte de
puissance du récepteur.
NOTICE: Vous devez réaffecter l’émetteur et le récepteur quand:
• Vous inversez la direction d’une voie après l’affectation
• Vous souhaitez utiliser le récepteur avec différents modèles programmés dans votre émetteur
• Vous utilisez le récepteur avec un émetteur DSMR et que vous changez son taux de
rafraîchissement.
Problème Cause possible Solution
Le système ne se
connecte pas L’émetteur et le récepteur sont trop
proches l’un de l’autre Éloignez l’émetteur du récepteur
d’une distance d’environ 2m
Vousêtesàproximitéd’objets
métalliques Déplacez-vous dans une zone com-
portantmoinsd’objetsmétalliques
Le récepteur est affecté à une
autre mémoire de l’émetteur Assurez-vous que la mémoire
sélectionnée correspond au modèle
utilisé
L’émetteur a été replacé en mode
affectation et n’est plus affecté à
l’émetteur
Réaffectez votre émetteur et votre
récepteur
Le récepteur passe
en mode failsafe à
une faible distance de
l’émetteur
Contrôlez l’état de l’antenne du
récepteur Assurez-vous que l’antenne du
récepteur est bien dans un tube au
plus haut du véhicule
Remplacez le récepteur ou con-
tactez le service technique Horizon
Hobby
Le récepteur ne
répond pas durant
l’utilisation
Batterie de réception faible. Rechargez ou remplacez la batterie
de réception.
Les récepteurs Spektrum nécessi-
tent une tension minimale de 3.5V
Si la tension de la batterie est faible,
la tension peut momentanément
descendre sous 3.5V causant
la déconnexion temporaire du
récepteur
Câbles abîmés ou
débranchés entre la
batterie et le récepteur
Contrôlez l’état des câbles et rem-
placez-les s’ils sont endommagés
Guide de dépannage 2.4GHz
Garantie et réparations
Durée de la garantie
Garantie exclusive - Horizon Hobby, LLC.
(Horizon) garantit que le Produit acheté (le «
Produit ») sera exempt de défauts matériels et de
fabrication à sa date d’achat par l’Acheteur. La
durée de garantie correspond aux dispositions
légales du pays dans lequel le produit a été
acquis. La durée de garantie est de 6 mois et
la durée d’obligation de garantie de 18 mois à
l’expiration de la période de garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial («
Acheteur ») et n’est pas transférable. Le recours
de l’acheteur consiste en la réparation ou en
l‘échange dans le cadre de cette garantie. La
garantie s’applique uniquement aux produits
achetés chez un revendeur Horizon agréé. Les
ventes faites à des tiers ne sont pas couvertes
par cette garantie. Les revendications en
garantie seront acceptées sur fourniture d’une
preuve d’achat valide uniquement. Horizon se
réserve le droit de modifier les dispositions de la
présente garantie sans avis préalable et révoque
alors les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant
à la vendabilité du produit ou aux capacités
et à la forme physique de l’utilisateur pour
une utilisation donnée du produit. Il est de la
seule responsabilité de l’acheteur de vérifier
si le produit correspond à ses capacités et à
l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule
discrétion d‘Horizon de déterminer si un produit
présentant un cas de garantie sera réparé ou
échangé. Ce sont là les recours exclusifs de
l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérifier tous
les éléments utilisés et susceptibles d’être
intégrés dans le cas de garantie. La décision
de réparer ou de remplacer le produit est du
seul ressort d’Horizon. La garantie exclut les
défauts esthétiques ou les défauts provoqués
pardescasdeforcemajeure,unemanipulation
incorrecte du produit, une utilisation incorrecte
ou commerciale de ce dernier ou encore des
modifications de quelque nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant
d’un montage ou d’une manipulation erronés,
d’accidents ou encore du fonctionnement ainsi
que des tentatives d’entretien ou de réparation
non effectuées par Horizon. Les retours effectués
par le fait de l’acheteur directement à Horizon
ou à l’une de ses représentations nationales
requièrent une confirmation écrite.
Limitation des dégâts
Horizon ne saurait être tenu pour responsable de
dommages conséquents directs ou indirects, de
pertes de revenus ou de pertes commerciales,
liés de quelque manière que ce soit au produit
et ce, indépendamment du fait qu’un recours
puisse être formulé en relation avec un contrat,
la garantie ou l’obligation de garantie. Par
ailleurs, Horizon n’acceptera pas de recours
issus d’un cas de garantie lorsque ces recours
dépassent la valeur unitaire du produit. Horizon
n’exerce aucune influence sur le montage,
l’utilisation ou la maintenance du produit ou sur
d’éventuelles combinaisons de produits choisies
par l’acheteur. Horizon ne prend en compte
aucune garantie et n‘accepte aucun recours
pour les blessures ou les dommages pouvant
en résulter. En utilisant et en montant le produit,
l’acheteur accepte sans restriction ni réserve
toutes les dispositions relatives à la garantie
figurant dans le présent document.
Si vous n’êtes pas prêt, en tant qu’acheteur,
à accepter ces dispositions en relation avec
l’utilisation du produit, nous vous demandons
de restituer au vendeur le produit complet, non
utilisé et dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et
nonunjouet.Ildoitêtreutiliséavecprécaution
et bon sens et nécessite quelques aptitudes
mécaniques ainsi que mentales. L’incapacité à
utiliser le produit de manière sûre et raisonnable
peut provoquer des blessures et des dégâts
matériels conséquents. Ce produit n’est pas
destiné à être utilisé par des enfants sans la
surveillance par un tuteur. La notice d’utilisation
contient des indications relatives à la sécurité
ainsi que des indications concernant la
maintenance et le fonctionnement du produit.
Il est absolument indispensable de lire et de
comprendre ces indications avant la première
mise en service. C’est uniquement ainsi qu’il
sera possible d’éviter une manipulation erronée
et des accidents entraînant des blessures et des
dégâts.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point
de vente ne peuvent effectuer une estimation
d’éligibilité à l’application de la garantie sans
avoir consulté Horizon. Cela vaut également
pour les réparations sous garantie. Vous voudrez
bien, dans un tel cas, contacter le revendeur
qui conviendra avec Horizon d’une décision
appropriée, destinée à vous aider le plus
rapidement possible.
Maintenance et réparation
Sivotreproduitdoitfairel’objetd’une
maintenance ou d‘une réparation, adressez-
vous soit à votre revendeur spécialisé, soit
directement à Horizon. Emballez le produit
soigneusement. Veuillez noter que le carton
d‘emballage d’origine ne suffit pas, en règle
générale, à protéger le produit des dégâts
pouvant survenir pendant le transport. Faites
appel à un service de messagerie proposant
une fonction de suivi et une assurance, puisque
Horizon ne prend aucune responsabilité pour
l’expéditionduproduitjusqu’àsaréception
acceptée.Veuillezjoindreunepreuved’achat,
une description détaillée des défauts ainsi
qu’une liste de tous les éléments distincts
envoyés. Nous avons de plus besoin d’une
adresse complète, d’un numéro de téléphone
(pour demander des renseignements) et d’une
adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement
traitées en présence d’une preuve d’achat
originale émanant d’un revendeur spécialisé
agréé, sur laquelle figurent le nom de l’acheteur
ainsi que la date d’achat. Si le cas de garantie
est confirmé, le produit sera réparé Cette
décision relève uniquement de Horizon Hobby.
Réparations payantes
En cas de réparation payante, nous établissons
un devis que nous transmettons à votre
revendeur. La réparation sera seulement
effectuée après que nous ayons reçu la
confirmation du revendeur. Le prix de la
réparation devra être acquitté au revendeur.
Pour les réparations payantes, nous facturons
au minimum 30 minutes de travail en atelier
ainsi que les frais de réexpédition. En l’absence
d’un accord pour la réparation dans un délai de
90jours,nousnousréservonslapossibilitéde
détruire le produit ou de l’utiliser autrement.
ATTENTION: Nous n’effectuons de
réparations payantes que pour les
composants électroniques et les
moteurs. Les réparations touchant
à la mécanique, en particulier celles
des hélicoptères et des voitures
radiocommandées, sont extrêmement
coûteuses et doivent par conséquent
être effectuées par l’acheteur lui-même.
REMARQUE
Latotalitédesinstructions,garantiesetautresdocumentsestsujetteàmodicationàlaseule
discrétiond’HorizonHobby,LLC.Pourobtenirladocumentationàjour,rendez-voussurlesite
www.horizonhobby.com et cliquez sur l’onglet de support de ce produit.
Signification de certains termes spécifiques
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de
danger lors de l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des
dégâts matériels ET potentiellement un risque faible de blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des
dégâts matériels ET des blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner
des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure
superficielle.
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afin de vous familiariser
avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte
du produit peut entraîner l’endommagement du produit lui-même, ainsi que des risques
de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et
requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne respectant pas
les principes de sécurité et de responsabilité peut entraîner des dégâts matériels, endommager
le produit et provoquer des blessures. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec
des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon
Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à
l’entretien. Il est capital de lire et de respecter toutes les instructions et tous les avertissements
du manuel avant l’assemblage, le réglage ou l’utilisation afin de manipuler correctement
l’appareil et d’éviter tout dégât matériel ainsi que toute blessure grave.
© 2017 Horizon Hobby, LLC. DSM2, DSMR and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 11/16 | 53016
Coordonnées de Garantie et réparations
Pays d’achat Horizon Hobby Adresse Numéro de téléphone/
E-mail
France Horizon Hobby SAS 11 Rue Georges Charpak
77127 Lieusaint
+33 (0) 1 60 18 34 90
infofrance@horizonhobby.com
IC Information- IC: 6157A-SPMSS6240RX
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit
pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioé-
lectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Déclaration de conformité de l’Union européenne : Horizon Hobby, LLC déclare par la
présente que ce produit est en conformité avec les exigences essentielles et les autres
dispositions de la Directive RED.
Une copie de la déclaration de conformité européenne est disponible à :
http://www.horizonhobby.com/content/support-render-compliance.
Instructions relatives à l’élimination des D3E pour les utilisateurs
résidant dans l’Union européenne
Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité
de l‘utilisateur de remettre le produit à un point de collecte officiel des déchets d’équipements
électriques. Cette procédure permet de garantir le respect de l’environnement et l’absence de
sollicitation excessive des ressources naturelles. Elle protège de plus le bien-être de la commu-
nauté humaine. Pour plus d’informations quant aux lieux d’éliminations des déchets d‘équipements
électriques, vous pouvez contacter votre mairie ou le service local de traitement des ordures
ménagères.
Informations de conformité pour l’Union européenne
High Speed Digital Servo with built in DSMR® receiver
Instruction Manual | Bedienungsanleitung | Manuel d’utilisation | Manuale di istruzioni
SPMSS6240Rx
italiano
Ricevente/Servo digitale alta velocità S6240Rx
Il servo digitale ad alta velocità Spektrum S6240Rx con ricevente integrata DSMR.
A: 23 scanalature metalliche
B: scocca metallica
C: antenna
D: presa Bind
E: connettore bind
F: presa per throttle
SPECIFICHE S6240RX
Tipo Servo digitale alta velocità
con ricevente DSMR
Dimensioni (LxPxA) 41 x 20,9 x 31,6 mm
Peso 56 g
Voltaggio 6 V
Coppia 15 kg/cm @ 6 V
Velocità 0,08 s/60 gradi @ 6 V
Scanalatura 23 denti
Tipo ingranaggio Metallo
Lunghezza antenna 9,30 cm
Canali 2
Banda 2,4 GHz
A
BC
D
E
F
Almeno 14 anni. Non è un giocattolo.
ATTENZIONE PER I PRODOTTI CONTRAFFATTI: Raccomandiamo di acquistare sempre da
rivenditori autorizzati Horizon per essere sicuri di avere un prodotto originale di alta
qualità. Horizon rifiuta qualsiasi tipo di assistenza in garanzia di prodotti contraffatti o
che dichiarano compatibilità con DSM o Spektrum.
AVVISO: Questo prodotto è rivolto esclusivamente a veicoli ed aerei di tipo hobbistico senza
pilota a bordo e controllati a distanza. Al di fuori di questo utilizzo, Horizon Hobby declina ogni
responsabilità e non riconosce interventi in garanzia.
REGISTRAZIONE DELLA GARANZIA
Visitare oggi stesso il sito www.spektrumrc.com/registration per registrare il prodotto.
Connessione ricevente e trasmittente (binding)
Questa procedura programma il ricevitore a riconoscere il numero unico GUID del “suo” trasmetti-
tore. Una volta connesso, il ricevitore risponderà solo a quel trasmettitore.
Connessione S6240Rx con ricevente separata
1. Con la S6240Rx spenta, inserire il connettore bind nella presa BIND del servo.
2. Alimentare la S6240Rx temporaneamente tramite la presa sul throttle.
3. Il LED arancione lampeggia continuamente, indicando che la ricevente è in modalità Bind.
4. Con il canale del motore nella posizione desiderata di failsafe preimpostata (di solito
neutra), mettere la trasmittente in modalità Bind. Mantenere la posizione di failsafe fino al
completamento della procedura di connessione.
5. La procedura di connessione è completa quando il LED arancione sulla S6240Rx diventa fisso.
6. Rimuovere il connettore bind dalla S6240Rx e conservarlo in un luogo facilmente accessibile.
La mancata rimozione del connettore bind fa sì che la ricevente entri in modalità Bind
all‘accensione successiva.
7. Scollegare la batteria dalla presa sul throttle e installare il servocomando motore.
8. Alimentare la S6240Rx tramite la presa Bind.
Servocomando/
ricevente
Servocomando motore Batteria
Alimentazione S6240Rx con ricevente separata
Istruzioni di installazione
• Installateilservousandoleappropriatevitidissaggiochesonoinclusenelveicolo.
• Perprevenireildanneggiamentodelservo,cercatediregistrareibraccettidisterzataedil
valore di sterzata in modo appropriato.
• LaS6240Rxpuòessereutilizzataconpacchibatterienoa6V.
Montare l’antenna in una posizione alta e distanziata dal veicolo. Più alta è e migliore sarà il
segnale ricevuto.
AVVISO: non tagliare o modificare l’antenna.
Connessione S6240Rx con ESC
1. Con la S6240Rx spenta, inserire il connettore bind nella presa BIND sul servo.
2. Collegare il cavo dell‘ESC alla presa del canale del motore e accendere l‘ESC.
3. Il LED arancione lampeggia continuamente, indicando che la ricevente è in modalità Bind.
4. Con il canale del motore nella posizione di failsafe preimpostata (di solito neutra), mettere la
trasmittente in modalità Bind. Mantenere la posizione di failsafe fino al completamento della
procedura di connessione.
5. La procedura di connessione è completa quando il LED arancione sulla S6240Rx è fisso.
6. Rimuovere il connettore bind dalla S6240Rx e conservarlo in un luogo facilmente accessibile.
La mancata rimozione del connettore bind fa sì che la ricevente entri in modalità Bind
all‘accensione successiva.
Alimentazione S6240Rx con ESC
Batteria Al motore
ESC
Servocomando/
ricevente
Failsafe
La posizione di failsafe del motore viene impostata durante la connessione (binding). Nel caso
improbabile che si perda il collegamento radio durante l’uso, il ricevitore manderà il servo del
motore nella posizione di failsafe preprogrammata normalmente al centro o con i freni al massimo
e lascerà i servi degli altri canali nella loro posizione attuale. Se il ricevitore fosse acceso prima
del trasmettitore, entrerà nel modo failsafe portando il servo del motore nella sua posizione pre-
-programmata. Accendendo il trasmettitore si ristabilisce il controllo normale.
IMPORTANTE: Il failsafe si attiva solo nel caso che venga perso il segnale del suo
trasmettitore. Non si attiverà se la batteria del ricevitore scende sotto alla sua tensione minima
o se il ricevitore non è più alimentato.
AVVISO: Bisogna rifare la connessione fra trasmettitore e ricevitore se:
• si inverte la corsa dei servi con il Reverse.
• si cambia modello sulla memoria del trasmettitore.
• si usa il ricevitore con un trasmettitore DSMR e si cambia il “frame rate” sul trasmettitore.
Problema Possibile causa Soluzione
Il sistema non si
collega Il trasmettitore e il ricevitore sono
troppo vicini
Allontanare il trasmettitore a circa
3 metri dal ricevitore
Ci sono oggetti metallici vicini Spostarsi in un’area con meno
metallo
Il ricevitore è connesso alla me-
moria di un modello diverso Accertarsi che sul trasmettitore sia
attiva la memoria giusta
Il trasmettitore è stato posto in
modalità Bind e non è più connes
so ricevitore
Ripetere la procedura di conne-
ssione fra trasmettitore e ricevitore
La ricevente va in
modalità Failsafe a
poca distanza dalla
trasmittente
Verificare che l’antenna del ricevi-
tore non sia danneggiata Accertarsi che l’antenna del
ricevitore sia inserita nel suo tubo
e posta nella parte alta del veicolo
Sostituire il ricevitore o contattare il
servizio assistenza Horizon
La rice-
vente smette di
rispondere durante
l’utilizzo
Tensione della batteria ricevente
troppo bassa.
Se la tensione della batteria fosse
bassa, potrebbe scendere per brevi
momenti sotto i 3,5 V causando
uno spegnimento improvviso
del ricevitore e una successiva
riconnessione
Caricare la batteria del ricevitore o
del veicolo. I ricevitori Spektrum ri-
chiedono almeno 3,5 V per
funzionare
I cavi o i connettori tra batteria e
ricevente sono danneggiati o lenti Controllare i cavi e le connessioni
tra batteria e ricevente. Riparare o
sostituire i cavi e/o i connettori
Guida alla risoluzione dei problemi 2,4GHz
Periodo di garanzia
Garanzia esclusiva
Horizon Hobby, LLC, (Horizon) garantisce che
i prodotti acquistati (il “Prodotto”) sono privi di
difetti relativi ai materiali e di eventuali errori di
montaggio. Il periodo di garanzia è conforme
alle disposizioni legali del paese nel quale il
prodotto è stato acquistato. Tale periodo di
garanzia ammonta a 6 mesi e si estende ad
altri 18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale
(Acquirente) e non è cedibile a terzi. L’acqui-
rente ha il diritto a far riparare o a far sostituire
la merce durante il periodo di questa garanzia.
La garanzia copre solo quei prodotti acquistati
presso un rivenditore autorizzato Horizon. Altre
transazioni di terze parti non sono coperte
da questa garanzia. La prova di acquisto è
necessaria per far valere il diritto di garanzia.
Inoltre, Horizon si riserva il diritto di cambiare
o modificare i termini di questa garanzia senza
alcun preavviso e di escludere tutte le altre
garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per
la disponibilità del prodotto, per l’adeguatezza
o l’idoneità del prodotto a particolari previsti
dall’utente. È sola responsabilità dell’acquirente
il fatto di verificare se il prodotto è adatto agli
scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a
Horizon, a propria discrezione riparare o sosti-
tuire qualsiasi prodotto considerato difettoso
e che rientra nei termini di garanzia. queste
sonoleunicherivalseacuil’acquirentesipuò
appellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsi-
asi componente utilizzato che viene coinvolto
nella rivalsa di garanzia. Le decisioni relative
alla sostituzione o alla riparazione avvengono
solo in base alla discrezione di Horizon. Questa
garanzia non copre dei danni superficiali o
danni per cause di forza maggiore, uso errato
del prodotto, negligenza, uso ai fini commerci-
ali, o una qualsiasi modifica a qualsiasi parte
del prodotto.
Questa garanzia non copre danni dovuti ad
una installazione errata, ad un funzionamento
errato, ad una manutenzione o un tentativo di
riparazione non idonei a cura di soggetti diversi
da Horizon. La restituzione del prodotto a cura
dell’acquirente, o da un suo rappresentante,
deve essere approvata per iscritto dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni
speciali, diretti, indiretti o consequenziali;
perdita di profitto o di produzione; perdita
commerciale connessa al prodotto, indipenden-
temente dal fatto che la richiesta si basa su un
contratto o sulla garanzia. Inoltre la responsabi-
lità di Horizon non supera mai in nessun caso
il prezzo di acquisto del prodotto per il quale si
chiede la responsabilità. Horizon non ha alcun
controllo sul montaggio, sull’utilizzo o sulla
manutenzione del prodotto o di combinazioni di
vari prodotti. Quindi Horizon non accetta nessu-
na responsabilità per danni o lesioni derivanti
da tali circostanze. Con l’utilizzo e il montaggio
del prodotto l’utente acconsente a tutte le con-
dizioni, limitazioni e riserve di garanzia citate in
questa sede. Qualora l’utente non fosse pronto
ad assumersi tale responsabilità associata
all’uso del prodotto, si suggerisce di di restituire
il prodotto intatto, mai usato e immediatamente
presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sofisticato di hobbisti-
ca e non è un giocattolo. Esso deve essere
manipolato con cautela, con giudizio e richiede
delle conoscenze basilari di meccanica e delle
facoltà mentali di base. Se il prodotto non verrà
manipolato in maniera sicura e responsabile
potrebbero risultare delle lesioni, dei gravi
danni a persone, al prodotto o all’ambiente
circostante. Questo prodotto non è concepito
per essere usato dai bambini senza una diretta
supervisione di un adulto. Il manuale del
prodotto contiene le istruzioni di sicurezza, di
funzionamento e di manutenzione del prodotto
stesso. È fondamentale leggere e seguire tutte
le istruzioni e le avvertenze nel manuale prima
di mettere in funzione il prodotto. Solo così
si eviterà un utilizzo errato e di preverranno
incidenti, lesioni o danni.
Domande, assistenza e riparazioni Il vostro ne-
gozio locale e/o luogo di acquisto non possono
fornire garanzie di assistenza o riparazione
senza previo colloquio con Horizon. Questo vale
anche per le riparazioni in garanzia. Quindi in
tale casi bisogna interpellare un rivenditore, che
si metterà in contatto subito con Horizon per
prendere una decisione che vi possa aiutare nel
più breve tempo possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o
riparato, si prega di rivolgersi ad un rivenditore
specializzato o direttamente ad Horizon. il
prodotto deve essere imballato con cura. Bis-
ogna far notare che i box originali solitamente
non sono adatti per effettuare una spedizione
senza subire alcun danno. Bisogna effettuare
una spedizione via corriere che fornisce una
tracciabilità e un’assicurazione, in quanto
Horizon non si assume alcuna responsabilità in
relazione alla spedizione del prodotto. Inserire il
prodotto in una busta assieme ad una descrizi-
one dettagliata degli errori e ad una lista di tutti
i singoli componenti spediti. Inoltre abbiasmo
bisogno di un indirizzo completo, di un numero
di telefono per chiedere ulteriori domande e di
un indirizzo e-mail.
Garanzia a riparazione
Le richieste in garanzia verranno elaborate solo
se è presente una prova d’acquisto in originale
proveniente da un rivenditore specializzato
autorizzato, nella quale è ben visibile la data
di acquisto. Se la garanzia viene confermata,
allora il prodotto verrà riparato o sostituito.
Questa decisione spetta esclusivamente a
Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a paga-
mento, effettueremo un preventivo che verrà
inoltrato al vostro rivenditore. La riparazione
verrà effettuata dopo l’autorizzazione da parte
del vostro rivenditore. La somma per la ripara-
zione dovrà essere pagata al vostro rivenditore.
Le riparazioni a pagamento avranno un costo
minimo di 30 minuti di lavoro e in fattura
includeranno le spese di restituzione. Qualsiasi
riparazione non pagata e non richiesta entro
90 giorni verrà considerata abbandonata e
verrà gestita di conseguenza.
ATTENZIONE: Le riparazioni a pagamento
sono disponibili solo sull’elettronica e sui
motori. Le riparazioni a livello meccanico,
soprattutto per gli elicotteri e le vetture
RC sono molto costose e devono essere
effettuate autonomamente dall’acquirente.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale
discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito
horizonhobby.com e fare clic sulla sezione Support del prodotto.
Significato dei termini usati
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari
livelli di pericolo potenziale durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di
danni alle cose E il rischio minimo o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni
alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone o il rischio
elevato di lesioni superficiali alle persone.
AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteri-
stichedelprodottoprimadifarlofunzionare.Unusoimpropriodelprodottopuòcausare
danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.
Questo è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in
maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L’uso
impropriooirresponsabilediquestoprodottopuòcausarelesioniallepersoneedannial
prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza
la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompa-
tibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, LLC.
Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. È
fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare,
impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni
alle cose o gravi lesioni alle persone.
© 2017 Horizon Hobby, LLC. DSM2, DSMR and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Created 11/16 | 53016
Horizon Hobby, LLC con la presente dichiara che il prodotto è conforme ai requisiti
essenziali e ad altre disposizioni rilevanti del RED direttiva.
Una copia della dichiarazione di conformità per l’Unione Europea è disponibile a:
http://www.horizonhobby.com/content/support-render-compliance.
Istruzioni del RAEE per lo smaltimento da parte di utenti dell’Unione
Europea
Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Invece è responsabi-
lità dell’utente lo smaltimento di tali rifiuti, che devono essere portati in un centro di raccolta desig-
nato per il riciclaggio di rifiuti elettronici. Con tale procedimento si aiuterà preservare l’ambiente e le
risorse non verranno sprecate. In questo modo si proteggerà il benessere dell’umanità. Per maggiori
informazioni sui punti di riciclaggio si prega di contattare il proprio ufficio locale o il servizio di
smaltimento rifiuti.
Informazioni sulla conformità per l’Unione Europea
Stato d’acquisto
Horizon
Hobby Indirizzo
Telefono/Indirizzo
e-mail
Germania Horizon
Technischer
Service
Christian-Junge-Straße 1
25337 Elmshorn, Germania
+49 (0) 4121 2655 100
service@horizonhobby.de
Garanzia e Assistenza - Informazioni per i contatti

Navigation menu
