SPEKTRUM DSMX SERIAL RACE RECEIVER V2
SPEKTRUM DSMX SERIELLER RACE-EMPFÄNGER V2
RÉCEPTEUR EN SÉRIE DE COURSE SPEKTRUM DSMX V2
RICEVENTE SPEKTRUM DSMX SERIAL RACE V2
EN
2
NOTICE
All instructions, warranties and other collateral documents are subject to
change at the sole discretion of Horizon Hobby, LLC. For up-to-date product
literature, visit horizonhobby.com and click on the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to indicate
various levels of potential harm when operating this product:
WARNING: Procedures, which if not properly followed, create the probability
of property damage, collateral damage, and serious injury OR create a high
probability of superfi cial injury.
CAUTION: Procedures, which if not properly followed, create the probability
of physical property damage AND a possibility of serious injury.
NOTICE: Procedures, which if not properly followed, create a possibility of
physical property damage AND a little or no possibility of injury.
WARNING: Read the ENTIRE instruction manual to become familiar
with the features of the product before operating. Failure to operate
the product correctly can result in damage to the product, personal
property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and
common sense and requires some basic mechanical ability. Failure to oper-
ate this Product in a safe and responsible manner could result in injury or
damage to the product or other property. This product is not intended for use
by children without direct adult supervision. Do not attempt disassembly, use
with incompatible components or augment product in any way without the
approval of Horizon Hobby, LLC. This manual contains instructions for safety,
operation and maintenance. It is essential to read and follow all the instruc-
tions and warnings in the manual, prior to assembly, setup or use, in order to
operate correctly and avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
WARNING AGAINST COUNTERFEIT PRODUCTS
Always purchase from a Horizon Hobby, LLC authorized dealer to ensure
authentic high-quality Spektrum product. Horizon Hobby, LLC disclaims
all support and warranty with regards, but not limited to, compatibility and
performance of counterfeit products or products claiming compatibility with
DSM or Spektrum technology.
NOTICE: This product is only intended for use with unmanned, hobby-grade,
remote-controlled vehicles and aircraft. Horizon Hobby disclaims all liability outside
of the intended purpose and will not provide warranty service related thereto.
WARRANTY REGISTRATION
Visit www.spektrumrc.com/registration today to register your product.
EN
Spektrum SRXL2
The SPM4650 uses the SRXL V2 communication protocol to connect to fl ight
controllers. It is not compatible with remote receiver protocol.
For more information on Spektrum radio control system visit:
http://www.spektrumrc.com
Installation instructions

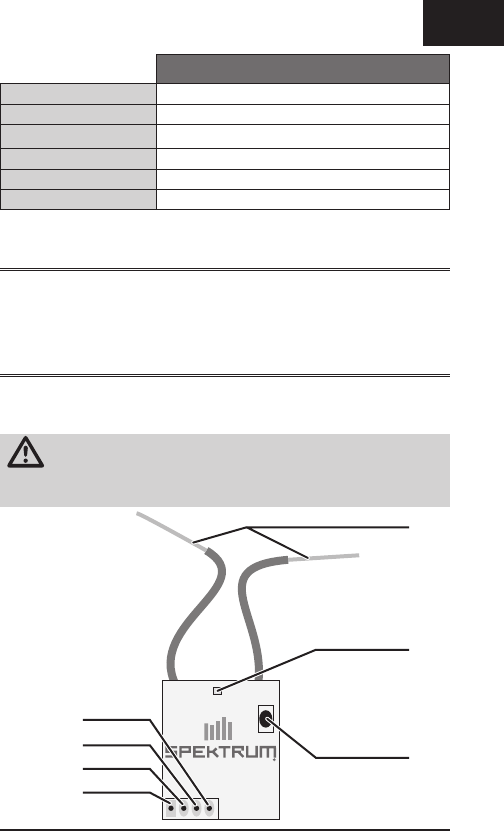

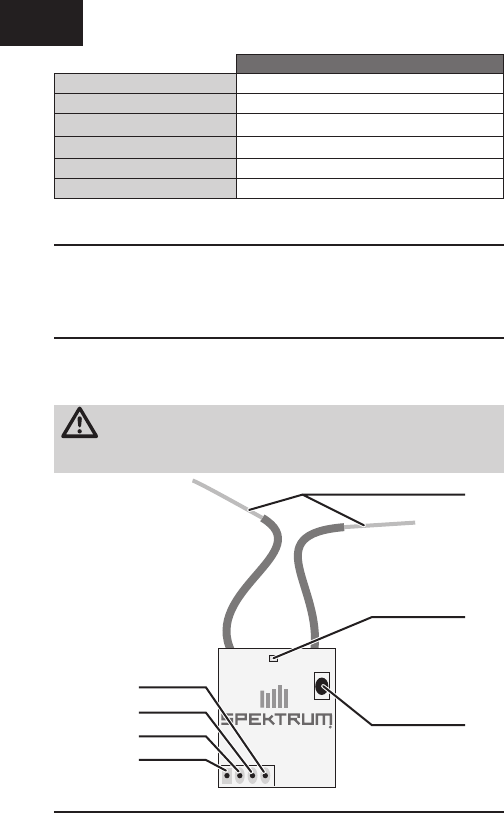

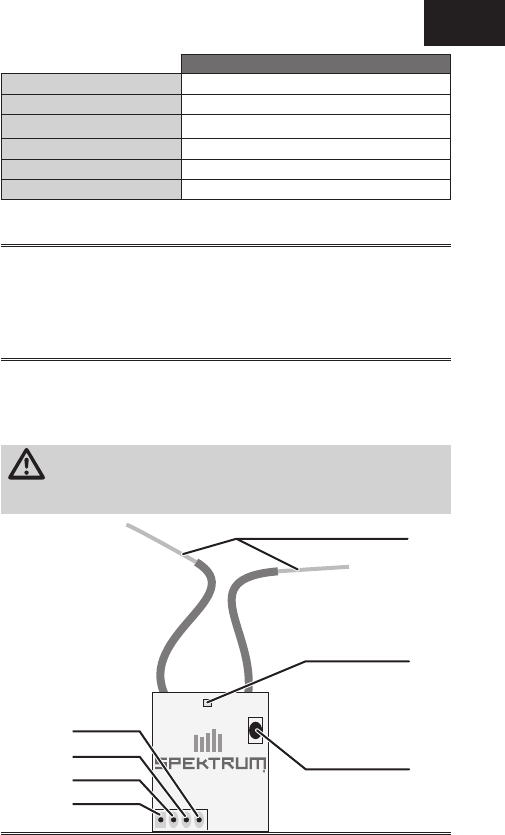

1. Connect the receiver to your fl ight controller as shown in the diagram below.
2. Install the active portion of the antennas (the exposed section at the end of
the antenna wire) as far as possible from metal, carbon fi ber, and wiring.
WARNING: Do not kink, cut or damage the antenna wire. The
antenna is made of a coaxial wire; if the outer sheath becomes
damaged, the receiver will not work properly. If the antenna is damaged in
any way, replace the antenna before attempting to use the receiver.
Binding
The SPM4650 requires a 3.3V - 8.4V volt power supply from the fl ight controller.
1. Press and hold the bind button on the receiver.
2. Power on the Aircraft. The orange LED will begin fl ashing.
3. Put the transmitter into bind mode. The LED on the receiver will light solid
when the transmitter and receiver are bound.Alternatively the SPM4650
receiver may be put into bind mode through the fl ight controller interface.
3
SRXL V2
-
+
Tx
Rx
Orange LED
Bind Button
Active portion of antennas
Negative
Positive
Tx
Rx
SPECIFICATIONS SPM4650
Type SRXL V2 DSMX Serial Receiver
Dimensions (L × W × H) 17mm x 13mm x 5mm
Antenna Length 100mm
Weight 1.4g
Band 2404 MHz – 2476 MHz
Voltage Range 3.3V – 8.4V
EN
4
1-YEAR LIMITED WARRANTY
What this Warranty Covers - Horizon Hobby, LLC, (Horizon) warrants to the
original purchaser that the product purchased (the “Product”) will be free from
defects in materials and workmanship for a period of 1 year from the date of
purchase.
What is Not Covered
This warranty is not transferable and does not cover (i) cosmetic damage, (ii)
damage due to acts of God, accident, misuse, abuse, negligence, commercial use,
or due to improper use, installation, operation or maintenance, (iii) modifi cation of
or to any part of the Product, (iv) attempted service by anyone other than a Horizon
Hobby authorized service center, (v) Product not purchased from an authorized
Horizon dealer, (vi) Product not compliant with applicable technical regulations, or
(vii) use that violates any applicable laws, rules, or regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO OTHER
WARRANTY OR REPRESENTATION, AND HEREBY DISCLAIMS ANY AND ALL
IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED
WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES THAT THEY
ALONE HAVE DETERMINED THAT THE PRODUCT WILL SUITABLY MEET THE
REQUIREMENTS OF THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall be that
Horizon will, at its option, either (i) service, or (ii) replace, any Product determined by
Horizon to be defective. Horizon reserves the right to inspect any and all Product(s)
involved in a warranty claim. Service or replacement decisions are at the sole
discretion of Horizon. Proof of purchase is required for all warranty claims. SERVICE
OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE PURCHASER’S
SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL
OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR
COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS
BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY OR
ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF
THE POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the liability of
Horizon exceed the individual price of the Product on which liability is asserted. As
Horizon has no control over use, setup, fi nal assembly, modifi cation or misuse, no
liability shall be assumed nor accepted for any resulting damage or injury. By the
act of use, setup or assembly, the user accepts all resulting liability. If you as the
purchaser or user are not prepared to accept the liability associated with the use
of the Product, purchaser is advised to return the Product immediately in new and
unused condition to the place of purchase.
Law
These terms are governed by Illinois law (without regard to confl ict of law
principals). This warranty gives you specifi c legal rights, and you may also have
other rights which vary from state to state. Horizon reserves the right to change or
modify this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot provide warranty support
or service. Once assembly, setup or use of the Product has been started, you
must contact your local distributor or Horizon directly. This will enable Horizon to
EN
5
better answer your questions and service you in the event that you may need
any assistance. For questions or assistance, please visit our website at www.
horizonhobby.com, submit a Product Support Inquiry, or call the toll free telephone
number referenced in the Warranty and Service Contact Information section to
speak with a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant in the country
you live and use the Product in, please use the Horizon Online Service Request
submission process found on our website or call Horizon to obtain a Return
Merchandise Authorization (RMA) number. Pack the Product securely using a
shipping carton. Please note that original boxes may be included, but are not
designed to withstand the rigors of shipping without additional protection. Ship
via a carrier that provides tracking and insurance for lost or damaged parcels,
as Horizon is not responsible for merchandise until it arrives and is accepted at
our facility. An Online Service Request is available at http://www.horizonhobby.
com/content/_service-center_render-service-center. If you do not have internet
access, please contact Horizon Product Support to obtain a RMA number along
with instructions for submitting your product for service. When calling Horizon, you
will be asked to provide your complete name, street address, email address and
phone number where you can be reached during business hours. When sending
product into Horizon, please include your RMA number, a list of the included items,
and a brief summary of the problem. A copy of your original sales receipt must
be included for warranty consideration. Be sure your name, address, and RMA
number are clearly written on the outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you have any issue
with a LiPo battery, please contact the appropriate Horizon Product
Support offi ce.
Warranty Requirements
For Warranty consideration, you must include your original sales receipt verifying
the proof-of-purchase date. Provided warranty conditions have been met, your
Product will be serviced or replaced free of charge. Service or replacement
decisions are at the sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, service will be completed and
payment will be required without notifi cation or estimate of the expense unless
the expense exceeds 50% of the retail purchase cost. By submitting the item for
service you are agreeing to payment of the service without notifi cation. Service
estimates are available upon request. You must include this request with your item
submitted for service. Non-warranty service estimates will be billed a minimum
of ½ hour of labor. In addition you will be billed for return freight. Horizon accepts
money orders and cashier’s checks, as well as Visa, MasterCard, American
Express, and Discover cards. By submitting any item to Horizon for service, you
are agreeing to Horizon’s Terms and Conditions found on our website http://www.
horizonhobby.com/content/_service-center_render-service-center.
ATTENTION: Horizon service is limited to Product compliant in the
country of use and ownership. If received, a non-compliant Product
will not be serviced. Further, the sender will be responsible for
arranging return shipment of the un-serviced Product, through a
carrier of the sender’s choice and at the sender’s expense. Horizon will
hold non-compliant Product for a period of 60 days from notifi cation,
after which it will be discarded. 10/15
EN
6
Warranty and Service Contact Information
Country of
Purchase Horizon Hobby Contact Information Address
United States of
America
Horizon Service
Center
(Repairs and Repair
Requests)
servicecenter.horizonhobby.
com/RequestForm/
2904 Research Rd
Champaign, Illinois,
61822 USA
Horizon Product
Support
(Product Technical
Assistance)
productsupport@horizonhobby.
com.
877-504-0233
Sales websales@horizonhobby.com
800-338-4639
EU
Horizon Technischer
Service service@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel,
Germany
Sales: Horizon Hobby
GmbH +49 (0) 4121 2655 100
FCC ID: BRWSRLRR2
This device complies with part 15 of the FCC rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received,
including interference that may cause undesired operation.
CAUTION: Changes or modifi cations not expressly approved by the party
responsible for compliance could void the user’s authority to operate the
equipment.
This product contains a radio transmitter with wireless technology which
has been tested and found to be compliant with the applicable regulations
governing a radio transmitter in the 2.400GHz to 2.4835GHz frequency range.
Supplier’s Declaration of Conformity
Spektrum Serial Receiver - SPM4650
FCC ID: BRWSRLRR2
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired
operation.
CAUTION: Changes or modifi cations not expressly approved by the
party responsible for compliance could void the user’s authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio fre-
quency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equip-
ment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
FCC Information
EN
7
EU Compliance Statement: Horizon Hobby, LLC hereby declares
that this product is in compliance with the essential requirements and
other relevant provisions of the RED directive.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions for disposal of WEEE by users in the European Union
This product must not be disposed of with other waste. Instead, it
is the user’s responsibility to dispose of their waste equipment by
handing it over to a designated collections point for the recycling of
waste electrical and electronic equipment. The separate collection
and recycling of your waste equipment at the time of disposal will
help to conserve natural resources and ensure that it is recycled in a
manner that protects human health and the environment. For more
information about where you can drop off your waste equipment for recycling, please
contact your local city offi ce, your household waste disposal service or where you
purchased the product.
IC Information
Compliance Information for the European Union
IC ID: 6157A-SRLRR2
CAN ICES-3 (B)/NMB-3(B)
This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not
cause interference, and (2) this device must accept any interference, includ-
ing interference that may cause undesired operation of the device.
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Horizon Hobby, LLC
4105 Fieldstone Rd.,
Champaign, IL 61822
IC ID: 6157A-SRLRR2
CAN ICES-3 (B)/NMB-3(B))
Le présent appareil est conforme aux CNR d’Industrie Canada applicables
auxappareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil
doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d’en compromettre lefonctionnement.
DE
8
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
WARNUNG GEGEN GEFÄLSCHTE PRODUKTE: Sollten Sie jemals
eine Spektrum Komponente ersetzen wollen, kaufen Sie die
benötigen Ersatzteile immer bei Horizon Hobby oder einem von
Horizon hobby autorisiertem Händler um die hohe Qualität des Produktes
zu gewährleisten. Horizon Hobby LLC lehnt jedwede Haftung, Garantie oder
Unterstützung sowie Kompatibilitäts- oder Leistungsansprüche zu DSM
oder Spektrum in Zusammenhang mit gefälschten Produkten ab.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um
sich vor dem Betrieb mit den Produktfunktionen vertraut zu
machen. Wird das Produkt nicht korrekt betrieben, kann dies zu
Schäden am Produkt oder persönlichem Eigentum führen oder schwere
Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und
gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere
und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen
oder Schäden am Produkt oder anderen Sachwerten führen. Dieses
Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte
Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung
durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen
Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese
Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und
Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder
Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen
und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und
Schäden oder schwere Verletzungen vermieden werden.
Die folgenden Begriffe werden in der gesamten Produktliteratur
verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim
Betrieb dieses Produkts hinzuweisen:
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden, Kollateralschäden
und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit
oberfl ächliche Verletzungen.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von
schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden,
können sich möglicherweise Sachschäden UND geringe oder
keine Gefahr von Verletzungen ergeben.
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im
eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die ak-
tuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte
„Support“ für das betreffende Produkt.
Spezielle Bedeutungen
DE
9
SPEKTRUM SRXL2
Der SPM4650 verwendet das Kommunikationsprotokoll SRXL V2, um
sich mit der Flugsteuerung zu verbinden. Er ist nicht kompatibel mit dem
Funkempfängerprotokoll.
Weitere Informationen zum Spektrum-Funksteuersystem erhalten Sie unter:
http://www.spektrumrc.com
Montageanleitung
1. Schließen Sie den Empfänger wie in der folgenden Abbildung gezeigt an
Ihre Flugsteuerung an.
2. Den aktiven Teil der Antennen (der freiliegende Teil am Ende des
Antennendrahts) so weit wie möglich von Metall, Kohlefaser und
Verkabelung entfernt montieren.
WARNUNG: Den Antennendraht nicht biegen, schneiden oder beschädigen.
Die Antenne besteht aus einem Koaxialkabel. Ist der Außenmantel
beschädigt, wird der Empfänger nicht korrekt funktionieren. Ist die Antenne auf
irgendeine Weise beschädigt, diese ersetzen, ehe der Empfänger verwendet wird.
Binden
Das SPM4650 benötigt eine Spannungsversorgung von 3,3V - 8,4V Volt von der Flugsteuerung.
1. Halten Sie den Bindungsschalter am Sender gedrückt.
2. Das Flugzeug einschalten. Die orangefarbene LED beginnt zu blinken.
3. Bringen Sie den Sender in den Bindungsmodus. Die LED auf dem Empfänger
leuchtet durchgängig, wenn Sender und Empfänger gebunden sind.
Alternativ kann der SPM4650-Empfänger über die Schnittstelle der
Flugsteuerung in den Bindemodus versetzt werden.
SRXL V2
-
+
Tx
Rx
Orangefarbene LED
Bindungsschalter
Aktiver Teil der Antennen
Negativ
Positiv
Tx
Rx
SPEZIFIKATIONEN SPM4650
Typ Serieller Empfänger SRXL V2 DSMX
Abmessungen (L × B × H) 17mm x 13mm x 5mm
Antennenlänge 100mm
Gewicht 1,4g
Band 2404 MHz – 2476MHz
Spannungsbereich 3,3V – 8,4V
DE
10
Warnung
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird,
zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen.
Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der
Bedienungsanleitung des Modells wie auch der Fernsteuerung.
Garantiezeitraum
Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei
von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen
Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt
der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem
Garantiezeitraum
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen
werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im
Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die
bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden
von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen,
wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese
Garantiebestimmungen ohne Ankündigung zu ändern oder modifi zieren und widerruft
dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die
Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des
Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen
Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers ¬ Es liegt ausschließlich im Ermessen von Horizon, ob das
Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird.
Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall
einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt
nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen
durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes,
kommerziellen Einsatz oder Modifi kationen irgendwelcher Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle,
Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus.
Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen
geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den
Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.
Schadensbeschränkung
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder
kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen
verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der
Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine
Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des
Produktes
hinaus gehen. Horizon hat keinen Einfl uss auf den Einbau, die Verwendung oder die
Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt
werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der
folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem
Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne
Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit
der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt
Garantie und Service Informationen
DE
11
in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer
zurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht
und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale
Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu
Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes
führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines
Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und
Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist
unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur
so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne
Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen.
Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz
schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich
hilft.
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren
Fachhändler oder direkt an Horizon.
Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA
Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen
Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.
de oder telefonisch bei dem technischen Service von Horizon.
Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der
Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie
einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur
Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie
dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine
Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige
Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem
autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht.
Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese
Entscheidung obliegt einzig Horizon Hobby.
Kostenpfl ichtige Reparaturen
Liegt eine kostenpfl ichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir
Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe
des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei
kostenpfl ichtigen
Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in
Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur
vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu
verwerten.
ACHTUNG: Kostenpfl ichtige Reparaturen nehmen wir nur für Elektronik und
Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und
RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst
vorgenommen werden. 10/15
DE
12
Garantie und Service Kontaktinformationen
Land des
Kauf Horizon Hobby Telefon/E-mail
Adresse Adresse
Europäische
Union
Horizon Technischer
Service service@horizon-
hobby.de Hanskampring 9
D 22885 Barsbüttel,
Germany
Sales: Horizon
Hobby GmbH +49 (0) 4121 2655
100
Rechtliche Informationen für die Europäische Union
Anweisungen zur Entsorgung von Elektro-und Elektronik-
Altgeräten für Benutzer in der Europäischen Union
Dieses Produkt darf nicht zusammen mit anderem Abfall
entsorgt werden. Stattdessen ist der Benutzer
dafür verantwortlich, unbrauchbare Geräte durch Abgabe
bei einer speziellen Sammelstelle für das Recycling von
unbrauchbaren elektrischen und elektronischen Geräten zu
entsorgen. Die separate Sammlung und das Recycling von
unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft,
natürliche Ressourcen zu bewahren und sicherzustellen, dass Geräte auf
eine Weise wiederverwertet werden, bei der die menschliche Gesundheit
und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie un-
brauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen
Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Siedas Produkt
gekauft haben.
EU Konformitätserklärung
Horizon LLC erklärt hiermit, dass dieses Produkt
konform zu den essentiellen Anforderungen der RED
Direktive ist.
Eine Kopie der Konformitätserklärung ist online unter folgender
Adresse verfügbar :
http://www.horizonhobby.com/content/support-render-compliance.
FR
13
14 ans et plus. Ceci n’est pas un jouet.
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afi n de vous
familiariser avec les caractéristiques du produit avant de le faire fonction-
ner. Une utilisation incorrecte du produit peut entraîner sa détérioration,
ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence
et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation
irresponsable de ce produit ne respectant pas les principes de sécurité peut
provoquer des blessures, entraîner des dégâts matériels et endommager le
produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la sur-
veillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser
avec des composants incompatibles ou d’en améliorer les performances sans
l’accord d’Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à
la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter
la totalité des instructions et avertissements du manuel avant l’assemblage, le
réglage et l’utilisation, ceci afi n de manipuler correctement l’appareil et d’éviter
tout dégât matériel ou toute blessure grave.
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer
différents niveaux de danger lors de l’utilisation de ce produit:
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels et des blessures graves OU engendrer
une probabilité élevée de blessure superfi cielle.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent
entraîner des dégâts matériels ET des blessures graves.
REMARQUE: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels ET éventuellement un faible
risque de blessures.
REMARQUE
La totalité des instructions, garanties et autres documents est sujette à
modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la
documentation àjour, rendez-vous sur le site horizonhobby.com et cliquez
sur l’onglet de support de ce produit.
Signifi cation de certains termes spécifi ques
AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS:
Si vous devez remplacer un élément Spektrum équipant
un produit Horizon Hobby, veuillez toujours vous le procurer chez
Horizon Hobby ou chez un revendeur agréé afi n d’être sûr d’obte-
nir un produit Spektrum original de haute qualité. Horizon Hobby,
LLC décline tout service et garantie concernant la compatibilité et
les performances des produits contrefaits ou des produits clamant
la compatibilité avec Spektrum ou le DSM.
FR
14
SPEKTRUM SRXL2
Le SPM4650 utilise le protocole de communication SRXL V2 pour se connecter aux
contrôleurs de vol. Il n’est pas compatible avec le protocole de récepteur à distance.
Pour plus d’informations sur le système de commande par radio Spektrum,
rendez-vous sur: http://www.spektrumrc.com
Instructions d’installation
1. Connectez le récepteur à votre contrôleur de vol comme indiqué dans le
schéma ci-dessous.
2. Installez la portion active des antennes (la partie exposée à l’extrémité du fi l
d’antenne) aussi loin que possible du métal, de la fi bre de carbone et des câbles.
AVERTISSEMENT: veillez à ne pas tordre, couper ou endommager le fi l
d’antenne. L’antenne est constituée d’un câble coaxial; si la gaine extérieure
est endommagée, le récepteur ne fonctionnera pas correctement. Si l’antenne est
endommagée de quelque manière que ce soit, remplacez-la avant d’utiliser le récepteur.
Affectation
Le SPM4650 nécessite une alimentation électrique de 3,3V – 8,4V à partir du
contrôleur de vol.
1. Appuyez sur le bouton Bind (Affectation) et maintenez-le enfoncé sur le récepteur.
2. Mettez l’appareil en marche. La DEL orange commencera à clignoter.
3. Mettez l’émetteur en mode Bind (Affectation). La DEL du récepteur
deviendra fi xe lorsque l’émetteur et le récepteur seront affectés.
Autrement, le récepteur SPM4650 peut être placé en mode Bind (Affectation)
via l’interface du contrôleur de vol.
SRXL V2
-
+
Tx
Rx
DEL orange
Bouton Bind
(Affectation)
Portion active des antennes
Négatif
Positif
Tx
Rx
SPÉCIFICATIONS SPM4650
Type Récepteur en série SRXL V2 DSMX
Dimensions (L × l × H) 17mm x 13mm x 5mm
Longueur d’antenne 100mm
Poids 1,4g
Bande 2404 MHz – 2476 MHz
Plage de tension 3,3V – 8,4V
FR
15
Durée de la garantie
Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit
») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La
durée de garantie correspond aux dispositions légales du pays dans lequel le produit aété
acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à
l’expiration de la période de garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable.
Le recours de l’acheteur consiste en la réparation ou en l’échange dans le cadre
de cette garan tie. La garantie s’applique uniquement aux produits achetés chez un
revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette
garantie. Les revendications en garantie seront acceptées sur fourniture d’une preuve
d’achat valide uniquement. Horizon se réserve le droit de modifi er les dispositions de
la présente garantie sans avis préalable et révoque alors les dispositions de garantie
existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités
et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la
seule responsabilité de l’acheteur de vérifi er si le produit correspond à ses capacités et
à l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion d’Horizon de déterminer si un
produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours
exclusifs de l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérifi er tous les éléments utilisés et susceptibles d’être
intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du
seul ressort d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués
par des cas de force majeure, une manipulation incorrecte du produit, une utilisation
incorrecte ou commerciale de ce dernier ou encore des modifi cations de quelque nature
qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation
erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives d’entretien ou
de réparation non effectuées par Horizon. Les retours effectués par le fait de l’acheteur
directement à Horizon ou à l’une de ses représentations nationales requièrent une
confi rmation écrite.
Limitation des dommages
Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou
indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce
soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation
avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas
de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du
produit. Horizon n’exerce aucune infl uence sur le montage, l’utilisation ou la maintenance
du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon
ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou
les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une
utilisation ne respectant pas les lois, les règles ou règlementations en vigueur.
En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve toutes
les dispositions relatives à la garantie fi gurant dans le présent document. Si vous
n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en relation avec l’utilisation
du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et
dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution
et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité
Garantie limitée
FR
16
Garantie limitée
à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des
dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives
à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement
du produit. Il est absolument indispensable de lire et de comprendre ces indications
avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une
manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon
Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles
ou règlementations en vigueur.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation
d’éligibilité à l’application de la garantie sans avoir consulté Horizon. Cela vaut également
pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le
revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le
plus rapidement possible.
Maintenance et réparation
Si votre produit doit faire l’objet d’une maintenance ou d’une réparation, adressez-vous soit
à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement.
Veuillez noter que le carton d’emballage d’origine ne suffi t pas, en règle générale, à protéger
le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de
messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend
aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez
joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous les
éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro
de téléphone (pour demander des renseignements) et d’une adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat
originale émanant d’un revendeur spécialisé agréé, sur laquelle fi gurent le nom de
l’acheteur ainsi que la date d’achat. Si le cas de garantie est confi rmé, le produit sera
réparé. Cette décision relève uniquement d’Horizon Hobby.
Réparations payantes
En cas de réparation payante, nous établissons un devis que nous transmettons à
votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la
confi rmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour
les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi
que les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de
90 jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement.
ATTENTION: Nous n’effectuons de réparations payantes que pour les
composants électroniques et les moteurs. Les réparations touchant
à la mécanique, en particulier celles des hélicoptères et des voitures
radiocommandées, sont extrêmement coûteuses et doivent par conséquent
être effectuées par l’acheteur lui-même. 10/15
FR
17
Informations de contact pour garantie et réparation
Pays
d’achat
Horizon
Hobby
Numéro de téléphone/
E-mail Adresse
European
Union
Horizon Tech-
nischer Service service@horizonhobby.eu Hanskampring
9
D 22885 Bars-
büttel, Germany
Sales: Horizon
Hobby GmbH +49 (0) 4121 2655 100
Informations IC
Informations de conformité pour l’Union européenne
Déclaration de conformité de l’Union européenne :
Horizon Hobby, LLC déclare par la présente que ce produit est
en conformité avec les exigences essentielles et les autres
dispositions des directives de la directive RED.
Une copie de la déclaration de conformité européenne est disponible à:http://
www.horizonhobby.com/content/support-render-compliance.
Instructions relatives à l’élimination des D3E pour les
utilisateurs résidant dans l’Union européenne
Ce produit ne doit pas être éliminé avec d’autres déchets. Il
relève de la responsabilité de l’utilisateur d’éliminer les équi-
pements mis au rebut en les remettant à un point de collecte
désigné en vue du recyclage des déchets d’équipements
électriques et électroniques. La collecte et le recyclage séparés
de vos équipements au moment de leur élimination aideront
à préserver les ressources naturelles et à garantir que les déchets seront
recyclés de manière à protéger la santé humaine et l’environnement. Pour plus
d’informations quant aux lieux de dépôt de vos équipements mis au rebut en
vue du recyclage, veuillez contacter votre mairie, votre service de traitement des
ordures ménagères ou le magasin dans lequel vous avez acheté le produit.
IC ID: 6157A-SRLRR2
CAN ICES-3 (B)/NMB-3(B))
Le présent appareil est conforme aux CNR d’Industrie Canada applicables
auxappareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil
doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d’en compromettre lefonctionnement.
IT
18
Almeno 14 anni. Non è un giocattolo.
ATTENZIONE AI PRODOTTI CONTRAFFATTI: Quando è
necessario sostituire componenti Spektrum che si trovano
fra i prodotti Horizon Hobby, bisogna sempre acquistarli da un
rivenditore autorizzato Horizon per essere certi della loro qualità.
Horizon Hobby LLC declina ogni responsabilità, servizio tecnico
e garanzia per l’uso di materiale non originale o che dichiara di
essere compatibile con la tecnologia DSM o con Spektrum.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e fa-
miliarizzare con le caratteristiche del prodotto prima di farlo
funzionare. Un uso improprio del prodotto può causare danni
al prodotto stesso e alle altre cose e gravi lesioni alle persone.
Questo aeromodello è un prodotto sofi sticato per appassionati di
modellismo. Deve essere azionato in maniera attenta e respon-
sabile e richiede alcune conoscenze basilari di meccanica. L’uso
improprio o irresponsabile di questo prodotto può causare lesioni
alle persone e danni al prodotto stesso o alle altre cose. Questo
prodotto non deve essere utilizzato dai bambini senza la diretta
supervisione di un adulto. Non tentare in nessun caso di smontare
il prodotto, di utilizzarlo con componenti non compatibili odi
potenziarlo senza previa approvazione di Horizon Hobby, LLC.
Questo manuale contiene le istruzioni per la sicurezza, l’uso e
la manutenzione del prodotto. È fondamentale leggere e seguire
tutte le istruzioni e le avvertenze del manuale prima di montare,
impostare o utilizzare il prodotto, alfi ne di utilizzarlo correttamente
e di evitare di causare danni alle cose o gravi lesioni alle persone.
Nella documentazione relativa al prodotto vengono utilizzati i
seguenti termini per indicare i vari livelli di pericolo potenziale
durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, pos-
sono determinare il rischio di danni alle cose E il rischio minimo
o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite,
determinano il rischio di danni alle cose, danni collaterali e gravi lesioni
alle persone O il rischio elevato di lesioni superfi ciali alle persone.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono
soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC.
Per una documentazione aggiornata sul prodotto, visitare il sito
horizonhobby.com e fare clic sulla sezione Support del prodotto.
Signifi cato di termini specialistici
IT
19
SPEKTRUM SRXL2
La SPM4650 utilizza il protocollo di comunicazione SRXL V2 per il collegamento
ai controller di volo. Non è compatibile con il protocollo per ricevitore in remoto.
Per maggiori informazioni sui sistemi di radiocomando Spektrum, visitare:
http://www.spektrumrc.com
Istruzioni di installazione
1. Collegare la ricevente al controller di volo come mostrato nel disegno in basso.
2. Installare la parte attiva delle antenne (la sezione esposta all’estremità del cavo
dell’antenna) quanto più lontano possibile da metallo, fi bra di carbonio e cablaggio.
AVVERTENZA: non piegare, tagliare o danneggiare il cavo dell’antenna.
L’antenna è composta da un cavo coassiale; se la guaina esterna viene
danneggiata, la ricevente non può funzionare correttamente. In caso di
danneggiamento dell’antenna, sostituirla prima di provare a utilizzare la ricevente.
Binding (connessione)
La SPM4650 richiede alimentazione a 3,3V – 8,4V dal controller di volo.
1. Tenere premuto il tasto di binding sulla ricevente.
2. Accendere l’aeromodello. Il LED arancione inizia a lampeggiare.
3. Impostare la trasmittente in modalità di binding. Stabilita la connessione tra
trasmittente e ricevente, il LED sulla ricevente si accende con luce fi ssa.
In alternativa, la ricevente SPM4650 può essere impostata in modalità binding
anche tramite l’interfaccia del controller di volo.
SRXL V2
-
+
Tx
Rx
LED arancione
Tasto per il binding
Parte attiva delle antenne
Negativo
Positivo
Tx
Rx
SPECIFICHE SPM4650
Tipo Ricevente seriale DSMX SRXL V2
Dimensioni (L × P × H) 17x13x5mm
Lunghezza antenna 100 mm
Peso 1,4g
Banda 2404MHz – 2476MHz
Intervallo tensione 3,3V – 8,4V
IT
20
Periodo di garanzia
Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che il prodotto acquistato
(il “Prodotto”) sarà privo di difetti relativi ai materiali e di eventuali errori di montaggio
alla data di acquisto. Il periodo di garanzia è conforme alle disposizioni legali del paese
nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si
estende ad altri 18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi.
L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa
garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato
Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di
acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto
di cambiare o modifi care i termini di questa garanzia senza alcun preavviso e di escludere
tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per
l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. È sola responsabilità
dell’acquirente il fatto di verifi care se il prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione riparare
o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia.
Queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto
nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione sono
a discrezione di Horizon. Questa garanzia non copre dei danni superfi ciali o danni per
cause di forza maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi legge,
regolamentazione o disposizione applicabile, negligenza, uso ai fi ni commerciali, o una
qualsiasi modifi ca a qualsiasi parte del prodotto.
Questa garanzia non copre danni dovuti ad un’installazione errata, ad un funzionamento
errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti
diversi da Horizon. La restituzione del prodotto a cura dell’acquirente, o da un suo
rappresentante, deve essere approvata per iscritto dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali;
perdita di profi tto o di produzione; perdita commerciale connessa al prodotto,
indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia.
Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto
del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo
sul montaggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni
di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o
lesioni derivanti da tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente
acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.
Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata all’uso
del prodotto, si suggerisce di restituire il prodotto intatto, mai usato e immediatamente
presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sofi sticato di hobbistica e non è un giocattolo. Esso deve essere
manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica
e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura
e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto
o all’ambiente circostante. Questo prodotto non è concepito per essere usato dai
Garanzia
IT
21
bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene
le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È
fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima
di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e si preverranno
incidenti, lesioni o danni.
Domande, assistenza e riparazioni
Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di
assistenza o riparazione senza previo colloquio con Horizon. Questo vale anche per
le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si
metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare
nel più breve tempo possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore
specializzato o direttamente ad Horizon. Il prodotto deve essere imballato con cura.
Bisogna far notare che i box originali solitamente non sono adatti per effettuare una
spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere
che fornisce una tracciabilità e un’assicurazione, in quanto Horizon non si assume
alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una
busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli
componenti spediti. Inoltre abbiamo bisogno di un indirizzo completo, di un numero di
telefono per chiedere ulteriori domande e di un indirizzo e-mail.
Garanzia e riparazione
Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in
originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile
la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o
sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che
verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l’autorizzazione
da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al
vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti
di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non
pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita
di conseguenza.
ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto
per gli elicotteri e le vetture RC, sono molto costose e devono essere
effettuate autonomamente dall’acquirente. 10/15
IT
22
Paese di
acquisto Horizon Hobby Contatti Indirizzo
Unione
Europea
Horizon Technischer
Service service@horizonhobby.de Hanskampring 9
D 22885 Barsbüttel,
Germany
Sales: Horizon
Hobby GmbH +49 (0) 4121 2655 100
Istruzioni del RAEE per lo smaltimento da parte di utenti
dell’Unione Europea
Questo prodotto non deve essere smaltito assieme ai
rifi uti domestici. Al contrario, l’utente è responsabile
dello smaltimento di tali rifi uti che devono essere
portati in un centro di raccolta designato per il riciclag-
gio di rifi uti elettrici e apparecchiature elettroniche. La
raccolta differenziata e il riciclaggio di tali rifi uti prove-
nienti da apparecchiature nel momento dello smaltimento aiuter-
anno a preservare le risorse naturali e garantiranno un riciclaggio
adatto a proteggere il benessere dell’uomo e dell’ambiente. Per
maggiori informazioni sui centri di raccolta, contattare il proprio
uffi cio locale, il servizio di smaltimento rifi uti o il negozio presso il
quale è stato acquistato il prodotto.
Garanzia e Assistenza - Informazioni per i contatti
Informazioni sulla conformità per l’Unione Europea
Dichiarazione di Conformità EU:
Horizon Hobby, LLCcon la presente dichiara che il
prodotto è conforme ai requisiti essenziali e ad altre
disposizioni rilevanti della direttiva RED.
Una copia della dichiarazione di conformità per l’Unione Europea
è disponibile a: http://www.horizonhobby.com/content/support-
render-compliance.
© 2019 Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective
owners.
Created 12/18 57601
