Hoshizaki CF2A FS User Manual To The 68ea201f 2324 4cab 989a 12a7f5f97a5d

User Manual: Hoshizaki CF2A-FS to the manual

Open the PDF directly: View PDF PDF.
Page Count: 28

Hoshizaki
“A Superior Degree
of Reliability”
www.hoshizaki.com
Models
CR2A-FS
CR2A-HS
CF2A-FS
CF2A-HS
Commercial Series
Refrigerated Kitchen Equipment
Hoshizaki America, Inc.
Number: 71309
Issued: 7-14-2011
PARTS LIST
2
CONTENTS
Auxiliary Codes ...................................................................................................................... 3
Note About Ordering Parts .................................................................................................... 3
A. Reach-In Assembly ............................................................................................................ 4
B. Refrigeration Circuit ........................................................................................................... 9
CR2A-FS, CR2A-HS ......................................................................................................... 9
CF2A-FS, CF2A-HS .........................................................................................................11

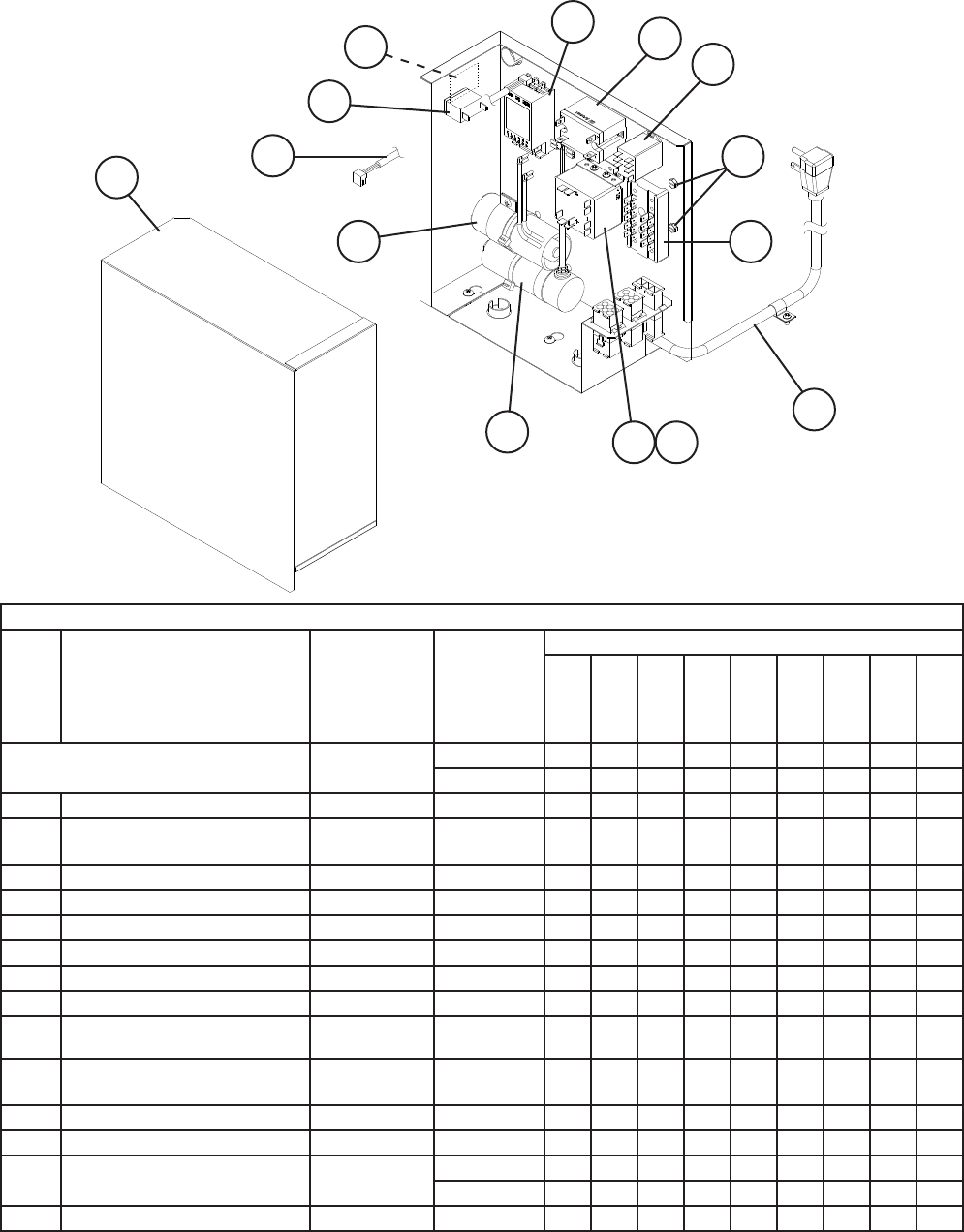

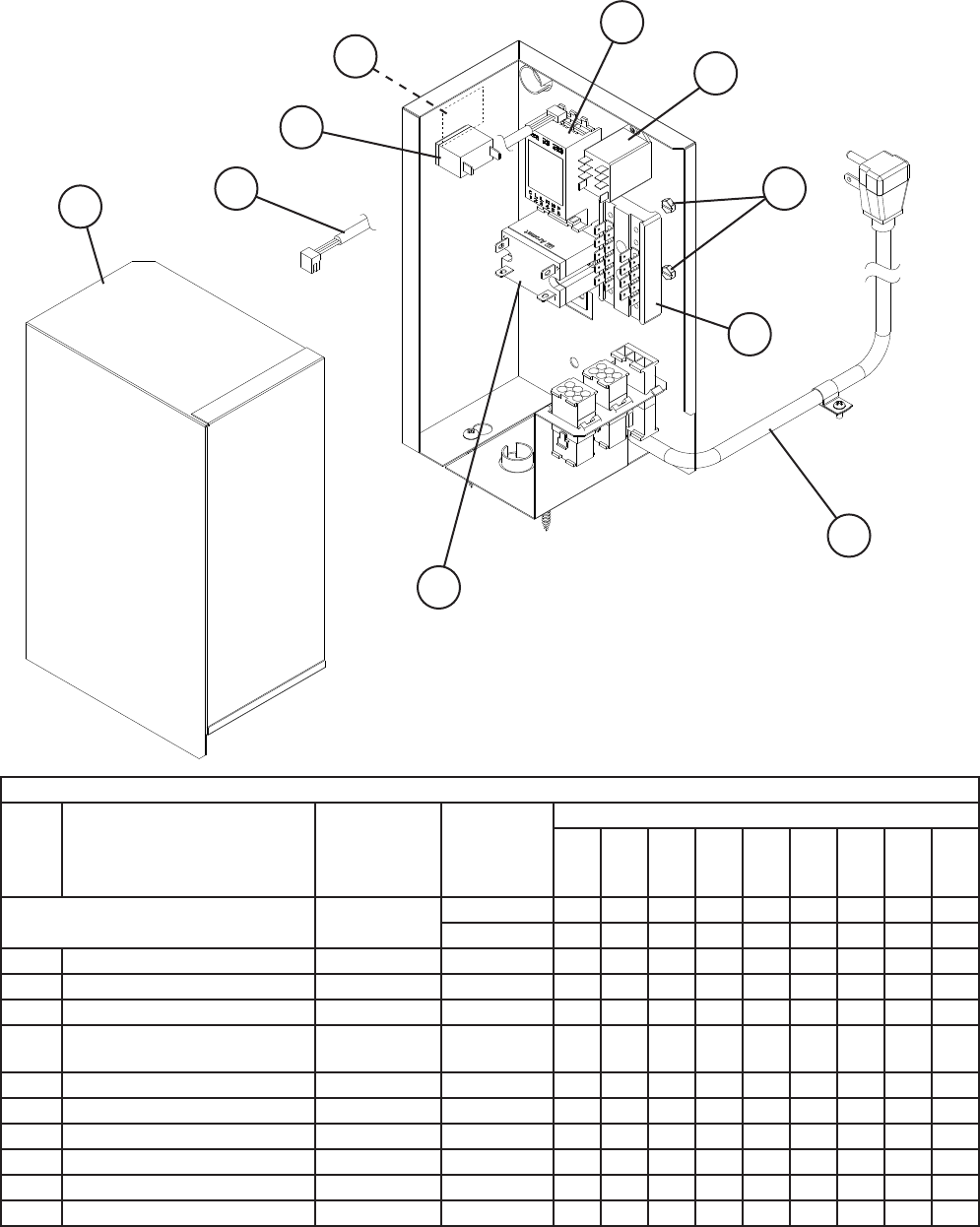

C. Control Box Assembly ..................................................................................................... 14
CR2A-FS, CR2A-HS ....................................................................................................... 14
CF2A-FS, CF2A-HS ........................................................................................................ 15

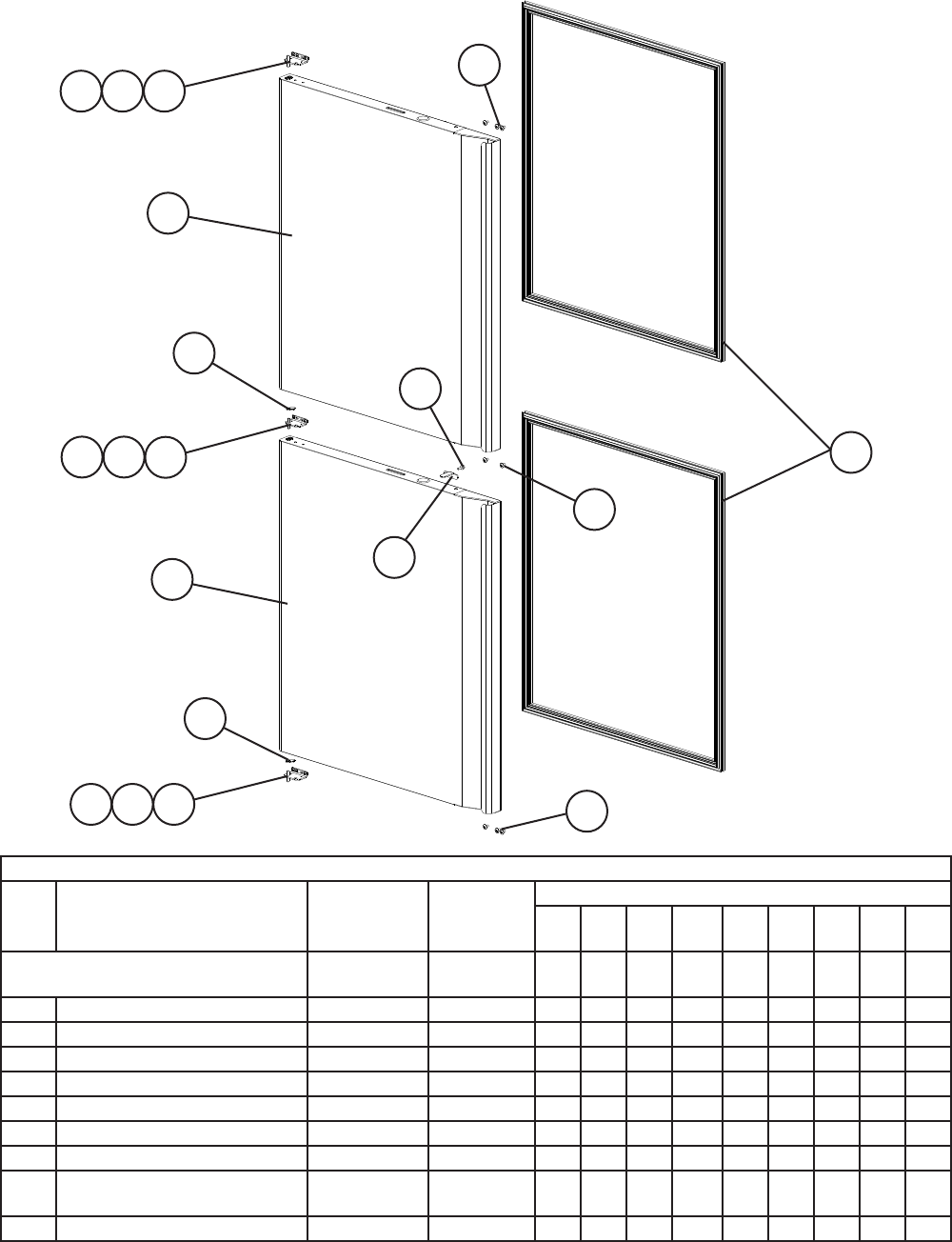

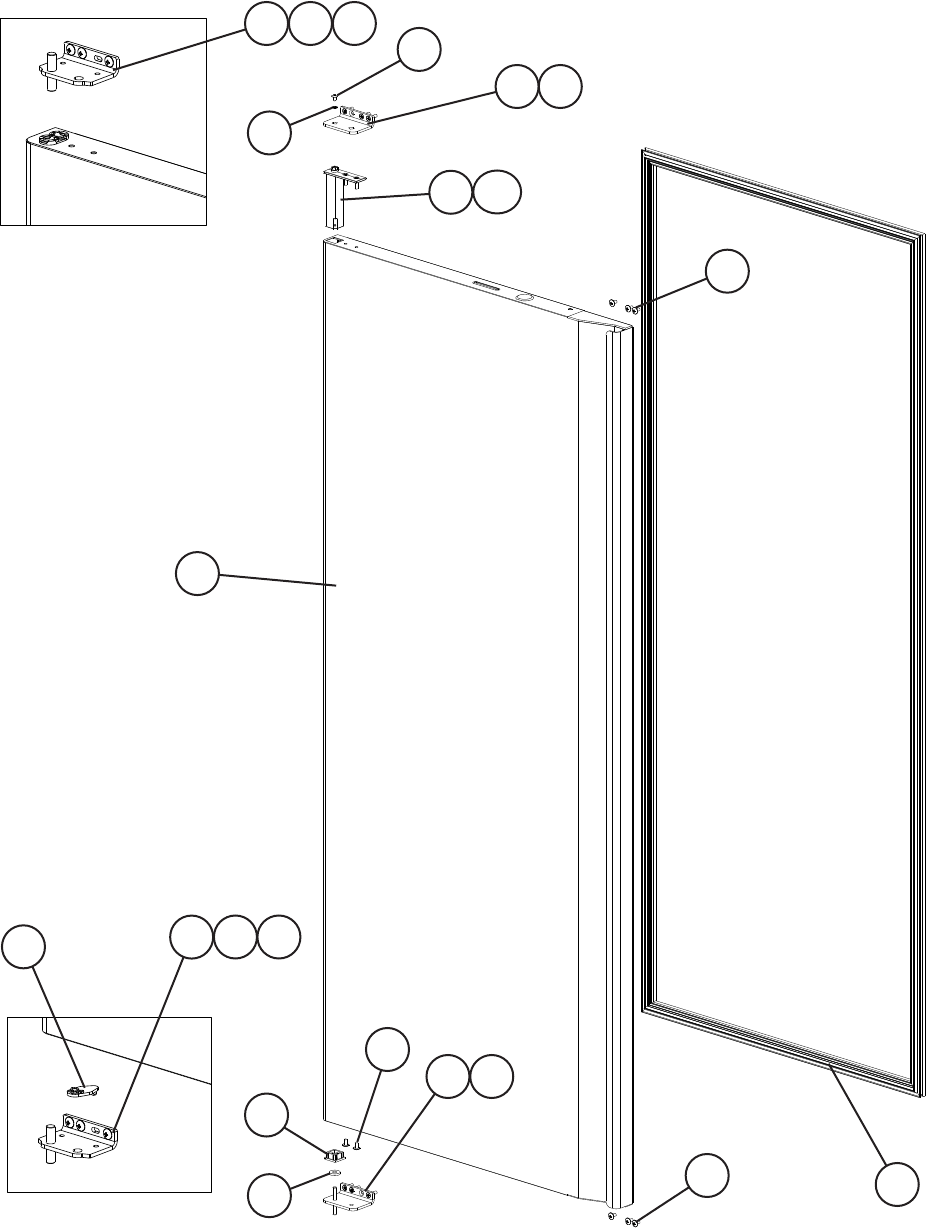

D. Door-Right Hinged ........................................................................................................... 16
Full Solid: CR2A-FS, CF2A-FS ........................................................................................ 16

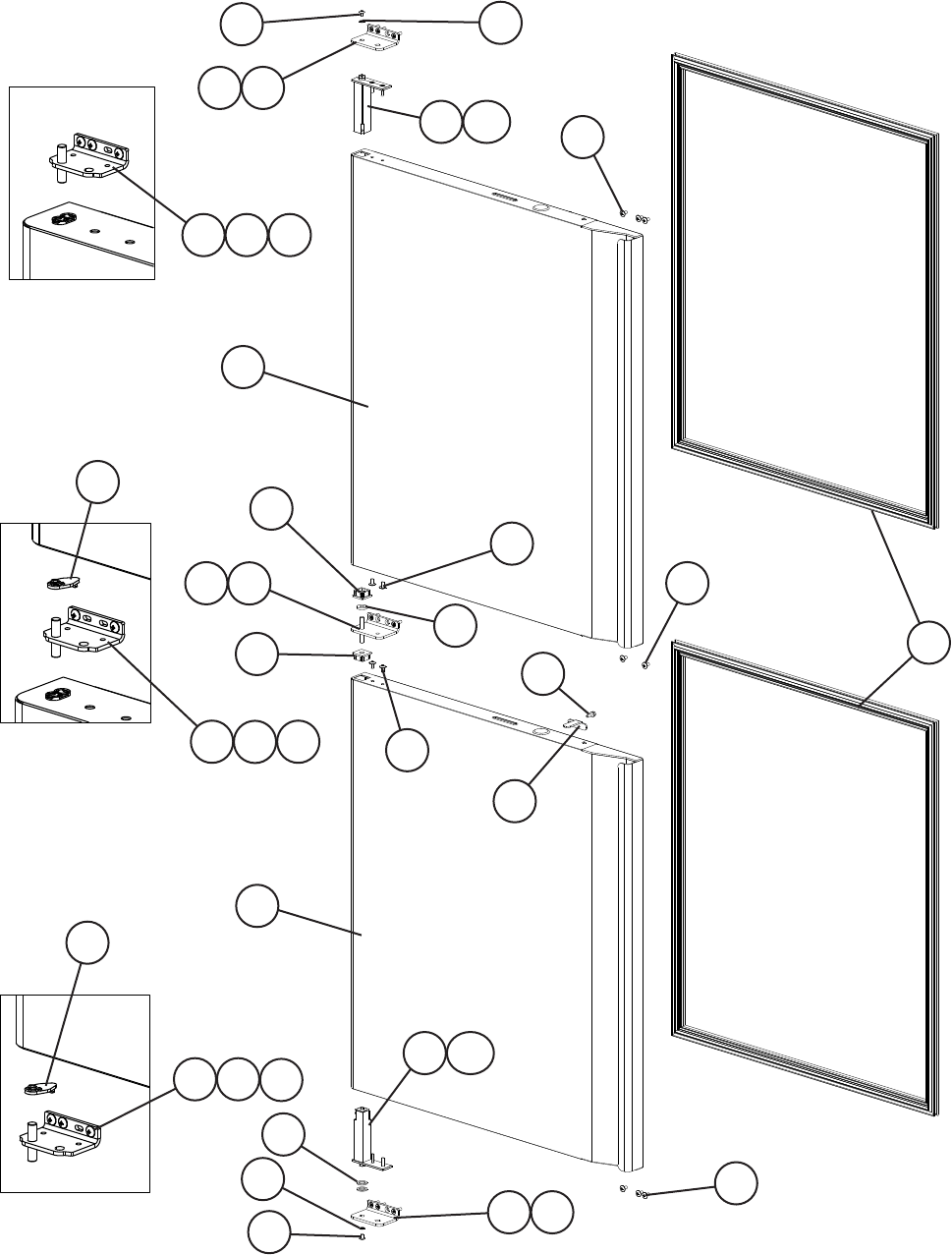

Half Solid: CR2A-HS ....................................................................................................... 19
Half Solid: CF2A-HS ........................................................................................................ 20

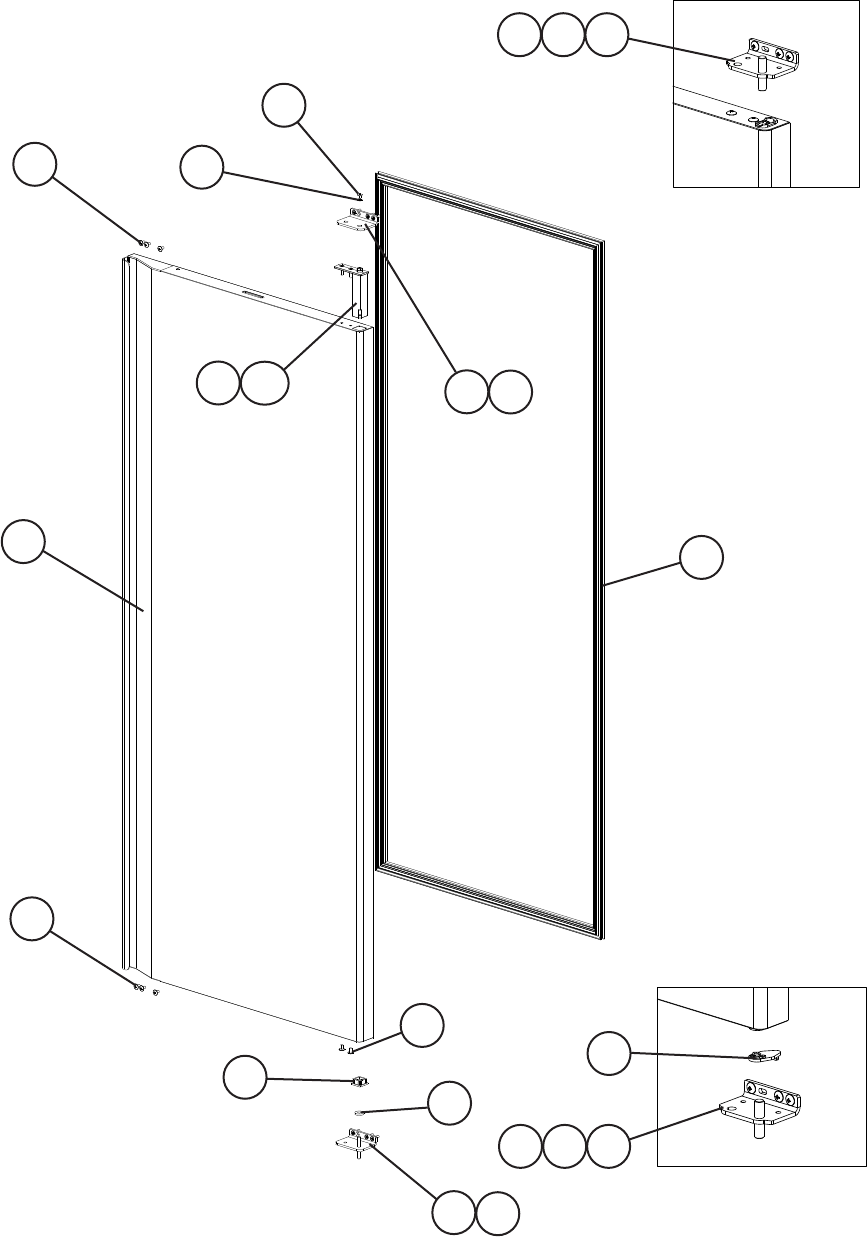

E. Door-Left Hinged ............................................................................................................. 22
Full Solid: CR2A-FS, CF2A-FS ........................................................................................ 22
Half Solid: CR2A-HS ....................................................................................................... 25
Half Solid: CF2A-HS ........................................................................................................ 26

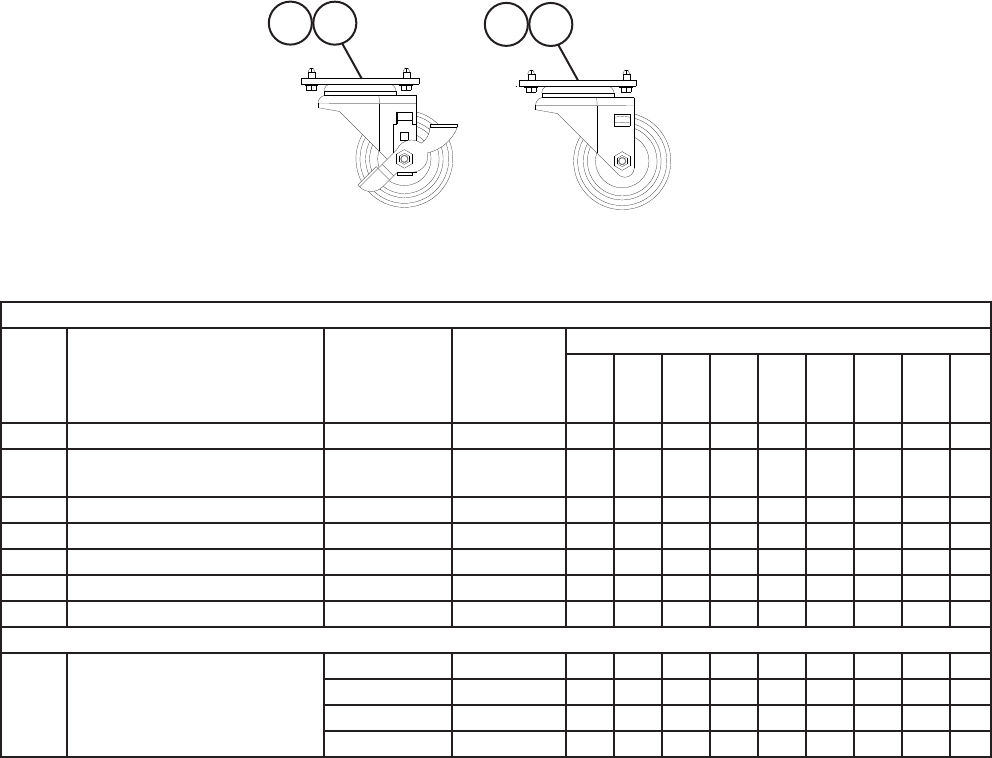

F. Accessories & Packaging ................................................................................................. 28
3
Auxiliary Codes
CR2A-FS V-5 April 2010
V-6 June 2010
V-7 September 2010
A-5 January 2011
CR2A-HS V-5 April 2010
V-6 June 2010
CF2A-FS V-5 May 2010
V-6 September 2010
A-5 January 2011
CF2A-HS V-5 May 2010
V-6 September 2010
Auxiliary Code Breakdown
The auxiliary code is the rst two characters in the serial number. The rst character
indicates the year. Years progress or regress in alphabetical order. The series runs from
"A" through "V" and the letters "I" and "O" are skipped. The second character indicates
signicant part changes within a year. Base is "0" and this number advances for each
change. In cases where there is a letter in parentheses, this designates the month. This is
the last character in the serial number. The series runs from "(A)" through "(M)" and the
letter "(I)" is skipped. This designation is only included when identifying a parts change
within an auxiliary code.
Note About Ordering Parts
Most assemblies cannot be ordered as complete units; parts in the assemblies generally
must be ordered separately.
4

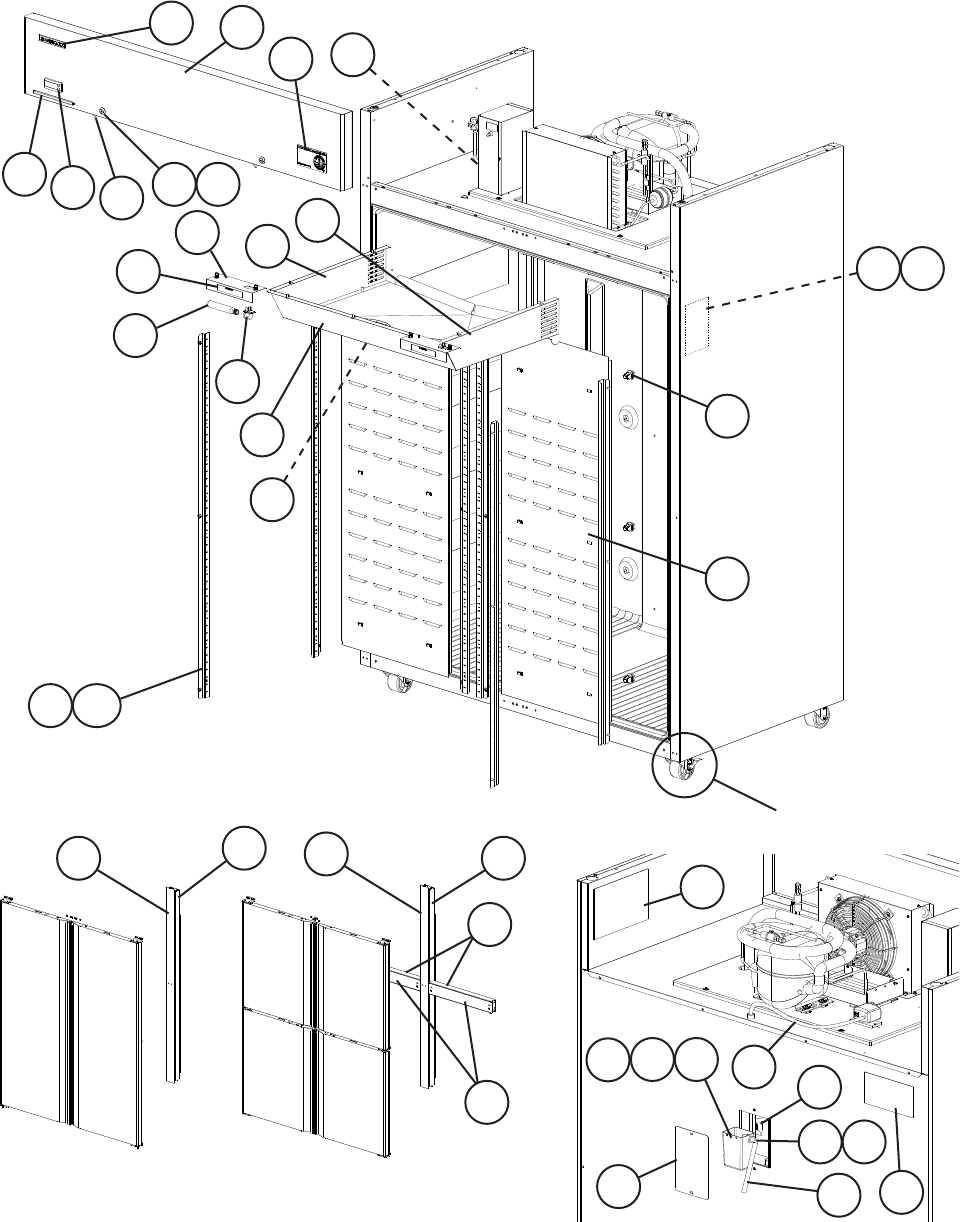

A. Reach-In Assembly
CR2A-FS, CR2A-HS, CF2A-FS, CF2A-HS
V-5 to A-5
For casters, see
section "F"
1 2
3
29
30 31 32
20
21
45
6
7
8
37
22
23
15
16
12
13
14
17
18
19
24
25
26 27
28
910 11
33 34
35
36
For doors, see section "D" and "E"
19a
26 27
5
Title: A. Reach-In Assembly Models: CR2A-FS, CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
(D)
V-5
(E-F)
V-6
(G-H)
V-7
(J)
V-7
(K)
V-7
(L)
to
A-5
Reach-In Assembly
Order Assembly Parts Individually
CR2A-FS 1A1982A01 1 1 1 1 1 1
CR2A-HS 1A1987A01 1 1 1 1 1 1
1 Nameplate CR2A-FS 2A5306-05 1 1 1 1 1 1
CR2A-HS 2A5306-06 1 1 1 1 1 1
2 Nameplate Cover 4A3727-01 1 1 1 1
3 Wiring Label Rev 4 2A5881-01 1 1 -
Rev 5 2A5881-01 1 1 1 1
4 Reservoir Cover 3A5898-01 1 1 1 1 1 1
5 Caution Label 4A1931-01 1 1 1 1 1 1
6 Ground Screw 433304-02 1 1 1 1 1 1
7 Front Panel 2A5884-01 1 1 1 1 1 1
8 Display Module (includes
mounting clips)
4A4862-01 1 1 1 1 1 1
9 Door Switch 3A1826-01 2 2 2 2 2 2
10 Door Lock (includes 2keys and
1 of item 11)
4A4924-01 2 2 2 2 2 2
11 Door Lock Cam 4A4925-01 2 2 2 2 2 2
12 Commercial Label 3A5816-01 1 1 1 1 1 1
13 Emblem 4A0560-01 1 1 1 1 1 1
14 Air Filter Label 426177-01 1 -
15 Evaporator Fan Shroud 3A5906G01 1 1 1 1 1 1
16 Fan Guard 4A4860-01 2 2 2 2 2 2
17 Right Side Evaporator Fan
Shroud
3A6629G01 1 1 1 1 1 1
18 Left Side Evaporator Fan
Shroud
3A6638G01 1 1 1 1 1 1
19 Pilaster 3A0145-22 8 8 8 8 8 8
19a Truss Head Screw 5×10, SS 7C32-0510 24 24 24 24 24 24
20 Duct Stand Off 4A4874-01 12 12 12 12 12 12
21 Rear Duct Panel 2A5205-01 2 2 2 2 2 2
22 Light Plate 3A5496-21 2 2 2 2 2 2
23 Light Socket 4A4443-01 2 2 2 2 2 2
24 Light Bulb 4A4444-01 2 2 2 2 2 2
25 Warning Label 4A2968-03 2 2 2 2 2 2
26 Vertical Mullion Face (includes
heater)
2A5906G01 1 1 1 1 1 1
27 Vertical Mullion Thermal Break CR2A-FS 2A5908G01 1 1 1 1 1 1
CR2A-HS 2A5908G02 1 1 1 1 1 1
28 Horizontal Mullion Face
(includes heater)
CR2A-HS 3A5910G01 2 2 2 2 2 2
29 Horizontal Mullion Thermal
Break
CR2A-HS 3A5951G01 2 2 2 2 2 2
30 Reservoir 3A5565-01 1 1 1 1 1 1
31 Float Switch Bracket 3A5560-01 1 1 1 1 V-7 (K) and later, see
"Condensate Pump" in
section "B"
32 Float Switch 4A4937-01 1 1 1 1
33 Rubber Gasket 413854-03 1 1 1 -
6
Title: A. Reach-In Assembly Models: CR2A-FS, CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
(D)
V-5
(E-F)
V-6
(G-H)
V-7
(J)
V-7
(K)
V-7
(L)
to
A-5
34 Drain Fitting 4A2792-01 1 1 1 1 1 1
35 Silicone Hose L=150 7730I3812 1 1 1 1 1 1
36 Drain Boot 4A4938-01 1 1 1 1 1
37 PVC Tubing L=860 7716I1438 1 1
7
Title: A. Reach-In Assembly Models: CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(E-F)
V-5
(G)
V-5
(H) V-6
V-6
(K)
V-6
(L)
to
A-5
Reach-In Assembly
Order Assembly Parts Individually
CF2A-FS 1A2017A01 1 1 1 1 1 1 1
CF2A-HS 1A2032A01 1 1 1 1 1 1 1
1 Nameplate CF2A-FS 2A5306-07 1 1 1 1 1 1 1
CF2A-HS 2A5306-08 1 1 1 1 1 1 1
2 Nameplate Cover 4A3727-01 1 1 1 1 1
3 Wiring Label Rev 0 2A6010-01 1 1 1 -
Rev 1 2A6010-01 1 1 1 1
4 Reservoir Cover 3A5898-01 1 1 1 1 1 1 1
5 Caution Label 4A1931-01 1 1 1 1 1 1 1
6 Ground Screw 433304-02 1 1 1 1 1 1 1
7 Front Panel 2A5884-01 1 1 1 1 1 1 1
8 Display Module (includes
mounting clips)
4A4862-01 1 1 1 1 1 1 1
9 Door Switch 3A1826-01 2 2 2 2 2 2 2
10 Door Lock (includes 2keys and
1 of item 11)
4A4924-01 2 2 2 2 2 2 2
11 Door Lock Cam 4A4925-01 2 2 2 2 2 2 2
12 Commercial Label 3A5816-02 1 1 1 1 1 1 1
13 Emblem 4A0560-01 1 1 1 1 1 1 1
14 Air Filter Label 426177-01 1 1 -
15 Evaporator Fan Shroud 3A5906G01 1 1 1 -
3A6212G01 1 1 1 1
16 Fan Guard 4A4860-01 2 2 2 3 3 3 3
17 Right Side Evaporator Fan
Shroud
3A6629G01 1 1 1 1 1 1 1
18 Left Side Evaporator Fan
Shroud
3A6638G01 1 1 1 1 1 1 1
19 Pilaster 3A0145-22 8 8 8 8 8 8 8
19a Truss Head Screw 5×10, SS 7C32-0510 24 24 24 24 24 24 24
20 Duct Stand Off 4A4874-01 12 12 12 12 12 12 12
21 Rear Duct Panel 2A5205-01 2 2 2 2 2 2 2
22 Light Plate 3A5496-21 2 2 2 2 2 2 2
23 Light Socket 4A4443-01 2 2 2 2 2 2 2
24 Light Bulb 4A4444-01 2 2 2 2 2 2 2
25 Warning Label 4A2968-03 2 2 2 2 2 2 2
26 Vertical Mullion Face (includes
heater)
2A5906G01 1 1 1 1 1 1 1
27 Vertical Mullion Thermal Break CF2A-FS 2A5908G01 1 1 1 1 1 1 1
CF2A-HS 2A5908G02 1 1 1 1 1 1 1
28 Horizontal Mullion Face
(includes heater)
CF2A-HS 3A5910G01 2 2 2 2 2 2 2
29 Horizontal Mullion Thermal
Break
CF2A-HS 3A5951G01 2 2 2 2 2 2 2
30 Reservoir 3A5565-01 1 1 1 1 1 1 1
31 Float Switch Bracket 3A5560-01 1 1 1 1 1 V-6 (K) and later, see
"Condensate Pump" in
section "B"
32 Float Switch 4A4937-01 1 1 1 1 1
8
Title: A. Reach-In Assembly Models: CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(E-F)
V-5
(G)
V-5
(H) V-6
V-6
(K)
V-6
(L)
to
A-5
33 Rubber Gasket 413854-03 1 1 1 1 -
34 Drain Fitting 4A2792-01 1 1 1 1 1 1 1
35 Silicone Hose L=150 7730I3812 1 1 1 1 1 1 1
36 Drain Boot 4A4938-01 1 1 1 1 1 1
37 PVC Tubing L=860 7716I1438 1 1
9
1
23
1a 1b 1c
8
20
21
4
5
6
7
9
10
11
22
23
15
16
12
31a
13
14
17
18 17a
19
31b
24 25
26
27
29
28
34
30
31

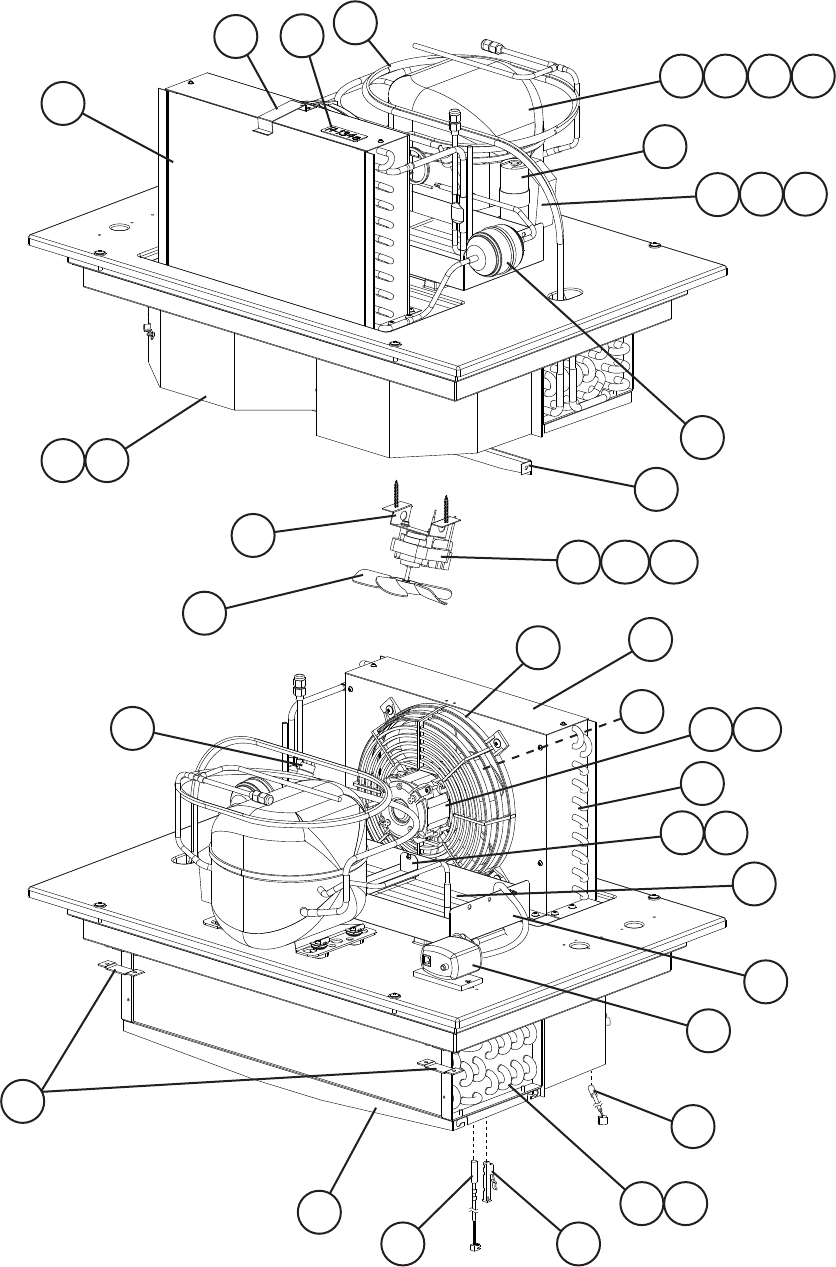

B. Refrigeration Circuit
CR2A-FS, CR2A-HS
V-5 to A-5
33
32
10
Title: B. Refrigeration Circuit Model: CR2A-FS, CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5 V-6
V-7
(J)
V-7
(K)
to
A-5
Refrigeration Circuit
Order Assembly Parts Individually
1A1978A01 1 1 1 1
1 Compressor 4A2131-01 1 1 1 1
1a Rubber Grommet 4A1452-01 4 4 4 4
1b Compressor Clip 4A4867-01 4 4 4 4
1c Screw 4A4993-01 4 4 4 4
2 Terminal Cover 4A2141-01 1 1 1 1
3 Start Relay 4A2135-02 1 1 1 1
4 Cord Relief 4A2152-01 2 2 2 2
5 Start Capacitor 410MFD,
125/165VAC
4A2134-02 1 1 1 1
6 Evaporator Mount Bracket 3A5493-01 2 2 2 2
7 Heat Exchanger 2A5892G01 1 1 1 1
8 Condensate Pump (includes
oat switch)
HS-3728 1 1 1 -
3A6339G01 1
9 R134a Label 444463-01 1 1 1 1
10 Evaporator Fan Shroud 1A1986-01 1 1 1 1
11 Cabinet Thermistor 4A4864-01 1 1 1 1
12 Evaporator Shroud 3A5902-01 1 1 1 1
13 Evaporator Fan Shroud Divider 3A6024-01 1 1 1 1
14 Condenser 2A5862-01 1 1 1 1
15 Condenser Shroud 3A6630G01 1 1 1 1
16 Condenser Fan Guard 2A5187-01 1 1 1 1
17 Condenser Fan Motor 4A4869-01 1 1 1 1
17a Self-Locking Nut 7N21I0832 4 4 4 4
18 Condenser Fan Blade 3A5817-01 1 1 1 1
19 Air Filter 3A0277-05 1 1 -
20 Air Filter Retainer 4A0790-02 1 1 -
21 Evaporator 2A5861-01 1 1 1 1
22 Evaporator Bracket 3A5492-01 2 2 2 2
23 Evaporator Drain Bracket 3A5903-01 1 1 1 1
24 Defrost Thermistor 4A4865-01 1 1 1 1
25 Thermistor Tie Clip 4A3248G01 1 1 1 1
26 Condensate Pan 2A5218-02 1 1 1 1
27 Condensate Coil 3A5598-02 1 1 1 1
28 Condensate Coil Strap 3A5672-01 1 1 1 1
29 Condensate Coil Gasket 4A0455-04 1 1 1 1
30 Evaporator Fan Bracket 4A4935-01 1 1 1 1
31 Evaporator Fan Motor 4A4942-01 1 1 1 1
31a Split Lock Washer 7L22I0832 2 2 2 2
31b Hex Nut 7N02I0832 2 2 2 2
32 Evaporator Fan Blade 4A4943-01 1 1 1 1
33 Drier 4A0924-01 1 1 1 1
34 High-Pressure Switch 4A2516-01 1 1 1
11
B. Refrigeration Circuit
CF2A-FS, CF2A-HS
V-5 to A-5
31b31a
1
2
3
1a 1b 1c
21
22
8
910
11
23
24
12
26
13
29a
14
15 16
17
20
24a
25
27
28
29
30
31
29b
4
5
6
7
18
33
32
19
34
35
3736 38
V-5 (G) and earlier
28
31c
12
Title: B. Refrigeration Circuit Model: CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(H) V-6
V-6
(K)
to
A-5
Refrigeration Circuit
Order Assembly Parts Individually
1A2019A01 1 1 1 1
1 Compressor 4A3815-01 1 1 1 1
1a Rubber Grommet 4A1452-01 4 4 4 4
1b Compressor Clip 4A4867-01 4 4 4 4
1c Screw 4A4993-01 4 4 4 4
2 Evaporator Mount Bracket 3A5493-01 2 2 2 2
3 Expansion Valve Bulb Holder 3A0107-01 1 1 1 1
4 Clamp 443461-01 1 1 1 1
5 Condensate Pump (includes
oat switch)
HS-3728 1 1 1 -
3A6339G01 1
6 R404A Label 4A0960-01 1 1 1 1
7Cabinet Thermistor 4A4864-01 1 1 1 1
8 Heat Exchanger 2A6000G01 1 -
9 Evaporator Fan Shroud 1A1986-01 1 -
10 Evaporator Fan Shroud Divider 3A6024-01 1 -
11 Evaporator 2A5861-01 1 1 1 1
12 Evaporator Bracket 3A5492-01 2 2 2 2
13 Evaporator Drain Bracket 3A5903-01 1 1 1 1
14 Defrost Thermistor 4A4865-01 1 1 1 1
15 Defrost Heater 2A5991-01 1 1 1 1
16 Defrost Thermostat 4A0954-02 1 1 1 1
17 Condensate Pan 2A5218-02 1 1 1 1
18 Condensate Coil 3A6464G01 1 1 1 1
19 Condensate Coil Strap 3A5672-01 1 1 1 1
20 Condensate Coil Gasket 4A0455-04 1 1 1 1
21 Condenser 2A5902-01 1 1 1 1
22 Condenser Shroud 3A6630G01 1 1 1 1
23 Condenser Fan Guard 2A5187-01 1 1 1 1
24 Condenser Fan Motor 4A4869-01 1 1 1 1
24a Self-Locking Nut 7N21I0832 4 4 4 4
25 Condenser Fan Blade 3A5817-01 1 1 1 1
26 Air Filter 3A0277-05 1 1 -
27 Air Filter Retainer 4A0790-02 1 1 -
28 Evaporator Fan Bracket 4A4935-01 2 -
2A6173-01 1 1 1
29 Evaporator Fan Motor 4A4942-01 2 -
29a Split Lock Washer 7L22I0832 4 -
29b Hex Nut 7N02I0832 4 -
30 Fan Blade 4A4943-01 2 -
31 Evaporator Fan 4R2813-01 3 3 3
31a Flat Washer 7W22-0400 12 12 12
31b Split Lock Washer 7L22-0400 12 12 12
31c T2 Screw 7P32-0412 12 12 12
32 Evaporator Shroud 3A5902-01 1 1 1 1
13
Title: B. Refrigeration Circuit Model: CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(H) V-6
V-6
(K)
to
A-5
33 Ground Screw 433304-02 1 1 1
34 Drier 4A0924-01 1 1 1 1
35 High-Pressure Switch 4A2516-02 1 1 1 1
36 Expansion Valve 4A5161-01 1 1 1
37 Expansion Valve Cover A 3A0372-01 1 1 1
38 Expansion Valve Cover B 3A0372-02 1 1 1
14
C. Control Box Assembly
CR2A-FS, CR2A-HS
V-5 to A-5
Title: C. Control Box Assembly Model: CR2A-FS, CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-6
to
A-5
Control Box Assembly
Order Assembly Parts Individually
2A5903A01 1 -
2A6115A01 1
1 Power Switch 4A0424-01 1 1
2 Door Switch Relay 418271-03 1 1
3 Terminal Block 4A2619-01 1 1
4 Control Module (includes
mounting nut)
4A4861-03 1 1
5 Display Cable 4A4863-01 1 1
6 Power Cord 4A0520-01 1 1
7 Ground Screw 433304-02 2 2
8 Control Box Cover 2A5209-01 1 1
9 Power Switch Label 4A2196-01 1 1
10 Compressor Relay 4A1307-01 1
1
4
2
5
3
6
9
7
10
8
15
C. Control Box Assembly
CF2A-FS, CF2A-HS
V-5 to A-5
Title: C. Control Box Assembly Model: CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(F)
V-5
(G)
V-5
(H)
to
A-5
Control Box Assembly
Order Assembly Parts Individually
2A6007A01 1 1 1 -
2A6195A01 1
1 Power Switch 4A0424-01 1 1 1 1
2 Control Module (includes
mounting nut)
4A5101-02 1 1 1 1
3 Display Cable 4A4863-01 1 1 1 1
4 Door Switch Relay 418271-03 1 1 1 1
5 Terminal Block 4A2619-01 1 1 1 1
6 Compressor Relay 4A1307-01 1 1 1 1
7 Relay Bracket 4A5207-01 1
8 Start Relay 4A3683-01 1 1 1 1
9 Run Capacitor 23.5MFD,
280VAC
4A4208-01 1
10 Start Capacitor 410MFD,
125/165VAC
4A2134-02 1 1 1 1
11 Power Cord 4A0520-01 1 1 1 1
12 Ground Screw 433304-02 1 1 2 2
13 Control Box Cover 2A5209-01 1 1 1 -
2A6176-01 1
14 Power Switch Label 4A2196-01 1 1 1 1
1
4
2
5
3
6
97
10
8
11
14
12
13
16
D. Door-Right Hinged
Full Solid: CR2A-FS, CF2A-FS
V-5 to A-5
1 1b
4
6
7
7
3
8
1a
5
12
9
1a
1
11
10
CR2A-FS V-5, V-6
CF2A-FS V-5
1a1 1b
22a
10a
CR2A-FS V-5, V-6
CF2A-FS V-5
17
Title: D. Door-Right Hinged Model: Full Solid: CR2A-FS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5 V-6
V-7
A-5
Door-Right Hinged; Full Solid
Order Assembly Parts Individually
2A5221A01 1 1 -
2A6257A01 1
1 Hinge Bracket (R) 3A5542G01 2 2 -
3A6250G01 1
1a Truss Head Screw 5×10, SS 7C32-0510 6 6 -
Countersunk Screw 5×20, SS 7C42-0520 3
1b Split Lock Washer M5, SS 7L22-0500 6 -
2 Hinge Bracket 3A6249-01 1
2a Countersunk Screw 5×20, SS 7C42-0520 3
3 Hinge Collar 339948-01 1 1 -
4Thrust Washer 4A5234-01 1
5Lock Washer 4A5231-01 1
6Screw 4A5230-01 1
7 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 8 8 8
8 Door Assembly (R)
(includes items 9 through 12)
2A5220G01 1 1 -
2A6258G01 1
9 Door Gasket 2A5192-01 1 1 1
10 Hinge Cartridge 3A6258-01 1
10a Countersunk Screw 5×20, SS 7C42-0520 2
11 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 2
12 Bearing 4A5232-01 1
18
Title: D. Door-Right Hinged Model: Full Solid: CF2A-FS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(F)
V-6
A-5
Door-Right Hinged; Full Solid
Order Assembly Parts Individually
2A5221A01 1 1 -
2A6257A01 1
1 Hinge Bracket (R) 3A5542G01 2 2 -
3A6250G01 1
1a Truss Head Screw 5×10, SS 7C32-0510 6 6 -
Countersunk Screw 5×20, SS 7C42-0520 3
1b Split Lock Washer M5, SS 7L22-0500 6 -
2 Hinge Bracket 3A6249-01 1
2a Countersunk Screw 5×20, SS 7C42-0520 3
3 Hinge Collar 339948-01 1 1 -
4Thrust Washer 4A5234-01 1
5Lock Washer 4A5231-01 1
6Screw 4A5230-01 1
7 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 8 8 8
8 Door Assembly (R)
(includes items 9 through 12)
2A5220G01 1 1 -
2A6258G01 1
9 Door Gasket 2A5192-01 1 1 1
10 Hinge Cartridge 3A6258-01 1
10a Countersunk Screw 5×20, SS 7C42-0520 2
11 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 2
12 Bearing 4A5232-01 1
19
1
2
3
1a 1b
4
5
6
Title: D. Door-Right Hinged Model: Half Solid: CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(E) V-6
Door-Right Hinged; Half Solid
Order Assembly Parts Individually
2A5223A01 1 1 1
1 Hinge Bracket 3A5542G01 3 3 3
1a Truss Head Screw 5×10, SS 7C32-0510 8 8 8
1b Split Lock Washer M5, SS 7L22-0500 8
2 Hinge Collar 339948-01 2 2 2
3 Half Door Lock 4A4934-01 1 1 1
3a Bolt 449879-08 1 1
4 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 8 8 8
5 Door Assembly (includes half
the quantity of item 6)
2A5222G01 2 2 2
6 Door Gasket 2A5192-02 2 2 2
D. Door-Right Hinged
Half Solid: CR2A-HS
V-5, V-6
11a 1b
11a 1b
2
3a
4
4
5
20
D. Door-Right Hinged
Half Solid: CF2A-HS
V-5, V-6
8a
3
8
10
11
1a
15
3
12
6
13
4
7
2
5
2a
1
13a
14
9
2b
V-5
V-5
V-5
2a
2
2b
2a
2
2b2a2
1a1
65
9
9
12
13 13a
14
15
21
Title: D. Door-Right Hinged Model: Half Solid: CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(E)
V-5
(F) V-6
Door-Right Hinged; Half Solid
Order Assembly Parts Individually
2A5223A01 1 1 1 -
2A6251A01 1
1 Hinge Bracket 3A6249-01 2
1a Countersunk Screw 5×20, SS 7C42-0520 6
2 Hinge Bracket (R) 3A5542G01 3 3 3 -
3A6250G01 1
2a Truss Head Screw 5×10, SS 7C32-0510 8 8 8 -
Countersunk Screw 5×20, SS 7C42-0520 2
2b Split Lock Washer M5, SS 7L22-0500 8 -
3 Hinge Collar 339948-01 2 2 2 -
4Thrust Washer 4A5233-01 2
5Lock Washer 4A5231-01 2
6Screw 4A5230-01 2
7Thrust Washer 4A5234-01 1
8 Half Door Lock 4A4934-01 1 1 1 -
4A5249-01 1
8a Bolt 449879-08 1 1 1 1
9 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 8 8 8 8
10 Door Assembly (UR, LL)
(includes half the quantity of
items 12 through 15)
2A5222G01 1 1 1 -
2A6252G01 1
11 Door Assembly (LR, UL)
(includes half the quantity of
items 12 through 15)
2A5222G01 1 1 1 -
2A6253G01 1
12 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 4
13 Hinge Cartridge 3A6258-01 2
13a Countersunk Screw 5×20, SS 7C42-0520 4
14 Bearing 4A5232-01 2
15 Door Gasket 2A5192-02 2 2 2 2
22
E. Door-Left Hinged
Full Solid: CR2A-FS, CF2A-FS
V-5 to A-5
CR2A-FS V-5, V-6
CF2A-FS V-5
CR2A-FS V-5, V-6
CF2A-FS V-5
1a 1b
9
10
1b
1
7
12
6
10a
8
4
11
1a
5
1
3
1a
1
2a2
7
23
Title: E. Door-Left Hinged Model: Full Solid: CR2A-FS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5 V-6
V-7
A-5
Door-Left Hinged; Full Solid
Order Assembly Parts Individually
2A5445A01 1 1 -
2A6263A01 1
1 Hinge Bracket (L) 3A5542G02 2 2 -
3A6250G02 1
1a Truss Head Screw 5×10, SS 7C32-0510 6 6 -
Countersunk Screw 5×20, SS 7C42-0520 3
1b Split Lock Washer M5, SS 7L22-0500 6 -
2 Hinge Bracket 3A6249-01 1
2a Countersunk Screw 5×20, SS 7C42-0520 3
3 Hinge Collar 339948-01 1 1 -
4Thrust Washer 4A5234-01 1
5Lock Washer 4A5231-01 1
6Screw 4A5230-01 1
7 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 8 8 8
8 Door Assembly (L)
(includes items 9 through 12)
2A5220G01 1 1 -
2A6264G01 1
9 Door Gasket 2A5192-01 1 1 1
10 Hinge Cartridge 3A6258-01 1
10a Countersunk Screw 5×20, SS 7C42-0520 2
11 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 2
12 Bearing 4A5232-01 1
24
Title: E. Door-Left Hinged Model: Full Solid: CF2A-FS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(F)
V-6
A-5
Door-Left Hinged; Full Solid
Order Assembly Parts Individually
2A5445A01 1 1 -
2A6263A01 1
1 Hinge Bracket (L) 3A5542G02 2 2 -
3A6250G02 1
1a Truss Head Screw 5×10, SS 7C32-0510 6 6 -
Countersunk Screw 5×20, SS 7C42-0520 3
1b Split Lock Washer M5, SS 7L22-0500 6 6 -
2 Hinge Bracket 3A6249-01 1
2a Countersunk Screw 5×20, SS 7C42-0520 3
3 Hinge Collar 339948-01 1 1 -
4Thrust Washer 4A5234-01 1
5Lock Washer 4A5231-01 1
6Screw 4A5230-01 1
7 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 8 8 8
8 Door Assembly (L)
(includes items 9 through 12)
2A5220G01 1 1 -
2A6264G01 1
9 Door Gasket 2A5192-01 1 1 1
10 Hinge Cartridge 3A6258-01 1
10a Countersunk Screw 5×20, SS 7C42-0520 2
11 Truss Head Screw (ller
screws)
5×10, SS 7C32-0510 2
12 Bearing 4A5232-01 1
25
2
3a
5
1a1 1b
6
4
3
E. Door-Left Hinged
Half Solid: CR2A-HS
V-5, V-6
Title: E. Door-Left Hinged Model: Half Solid: CR2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
V-5
(E) V-6
Door-Left Hinged; Half Solid
Order Assembly Parts Individually
2A5446A01 1 1 1
1 Hinge Bracket 3A5542G02 3 3 3
1a Truss Head Screw 5×10, SS 7C32-0510 8 8 8
1b Split Lock Washer M5, SS 7L22-0500 8
2 Hinge Collar 339948-01 2 2 2
3 Half Door Lock 4A4934-01 1 1 1
3a Bolt 449879-08 1 1
4 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 8 8 8
5 Door Assembly (includes half
the quantity of item 6)
2A5222G01 2 2 2
6 Door Gasket 2A5192-02 2 2 2
1a1 1b
1a1 1b
2
4
4
5
26
E. Door-Left Hinged
Half Solid: CF2A-HS
V-5, V-6
2b
4
6
7
13
8
2b
12
9
2a2
11
10
22a
13a
5
3
8a
14
15
2b2a2
1a1
1a1
22a
3
5
6
9
9
12
13 13a
14
V-5
V-5
V-5
27
Title: E. Door-Left Hinged Model: Half Solid: CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
(E)
V-5
(F) V-6
Door-Left Hinged; Half Solid
Order Assembly Parts Individually
2A5446A01 1 1 -
2A6256A01 1
1 Hinge Bracket 3A6249-01 2
1a Countersunk Screw 5×20, SS 7C42-0520 6
2 Hinge Bracket (L) 3A5542G02 3 3 -
3A6250G02 1
2a Truss Head Screw 5×10, SS 7C32-0510 8 8 -
Countersunk Screw 5×20, SS 7C42-0520 2
2b Split Lock Washer M5, SS 7L22-0500 8 -
3 Hinge Collar 339948-01 2 2 -
4Thrust Washer 4A5233-01 2
5Lock Washer 4A5231-01 2
6Screw 4A5230-01 2
7Thrust Washer 4A5234-01 1
8 Half Door Lock 4A4934-01 1 1 -
4A5249-01 1
8a Bolt 449879-08 1 1 1
9 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 8 8 8
10 Door Assembly (UR, LL)
(includes half the quantity of
items 12 through 15)
2A5222G01 1 1 -
2A6252G01 1
11 Door Assembly (LR, UL)
(includes half the quantity of
items 12 through 15)
2A5222G01 1 1 -
2A6253G01 1
12 Truss Head Screw (ller screws) 5×10, SS 7C32-0510 4
13 Hinge Cartridge 3A6258-01 2
13a Countersunk Screw 5×20, SS 7C42-0520 4
14 Bearing 4A5232-01 2
15 Door Gasket 2A5192-02 2 2 2
28
F. Accessories & Packaging
CR2A-FS, CR2A-HS, CF2A-FS, CF2A-HS
V-5 to A-5
Title: F. Accessories & Packaging Model: CR2A-FS, CR2A-HS, CF2A-FS, CF2A-HS
Index
No. Description
Material or
Model Number Part Number
Required Number
V-5
to
A-5
1 Instruction Manual 91A3KE10B 1
2 Shelf Kit (3 Pack) (includes half
the quantity of item 3)
HS-3717 3A6110A01 2
3 Shelf Clip 428957-01 24
4 4-Inch Locking Caster 4A4275-01 2
4a Hex Head Tapping Bolt 1/4-20×3/4 4A5213-01 8
5 4-Inch Non-Locking Caster 4A4275-02 2
5a Hex Head Tapping Bolt 1/4-20×3/4 4A5213-01 8
Packaging CR2A-FS 1A1983A01
CR2A-HS 1A1988A01
CF2A-FS 1A2016A01
CF2A-HS 1A2033A01
4a
45a
5

Navigation menu
