HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

HP Deskjet 3300~3900 印表機系列

噴墨印表機連續供墨安裝手冊

▉ 測試印表機是否正常，如機械狀態。

▉ 強烈建議您使用全新原廠進行改裝。

▉ 使用以拆封使用的墨匣，請檢查列印效果是否正常。

▉ 您必須購買百全專用墨水瓶更換墨水。

HP-Deskjet CIS DIY User Guid

e-mail: service@omni.com.tw 1

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

省錢又環保的彩色列印解決方案——HP 連續供墨系統，最省

錢的彩色列印供墨方式，列印成本不到原廠墨匣的 1/20，完全

取代填充墨水與環保墨匣。

適用機型：

HP Deskjet 3300~3900 印表機系列

HP Deskjet 5100/5400/5500/5600/5700 印表機系列

HP Deskjet 6100/6500/6800 印表機系列

HP Officejet 4200 多功能事務機系列

HP Officejet 5100/5500/6100/6200 多功能事務機系列

HP PSC 1300~1600 多功能事務機 系列

e-mail: service@omni.com.tw 2

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

HP 彩色噴墨印表機連續供墨系統--

由於 HP 的設計概念，墨匣與噴嘴一體成型，而熱氣泡噴墨設

計將噴嘴視為耗材，因此在改裝過程中，僅對墨匣進行改裝(原

廠或環保墨匣均可)，對原機的其他機構不作任何變動（意謂可

回復成原廠構造）。我們僅對修改連續供墨的全新原廠墨匣，

其氣密性與供墨能力進行保固，一個月內免費維護。一年內提

供相關技術支援。

e-mail: service@omni.com.tw 3

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

▉ 外置墨瓶管線安裝

外置墨瓶「底部出墨孔」管線

連結長度測量、裁定----

-(每色約距 3公分)並裝上 L

型彎頭。

墨瓶底座管線安裝

在底座「出墨孔」置入彎頭套管、並將管線彎頭接上。請確認

墨瓶底座與相應顏色的位置，貼上色標貼紙----依墨匣相對順

序，貼半圓標、及小圓色標。

e-mail: service@omni.com.tw 4

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

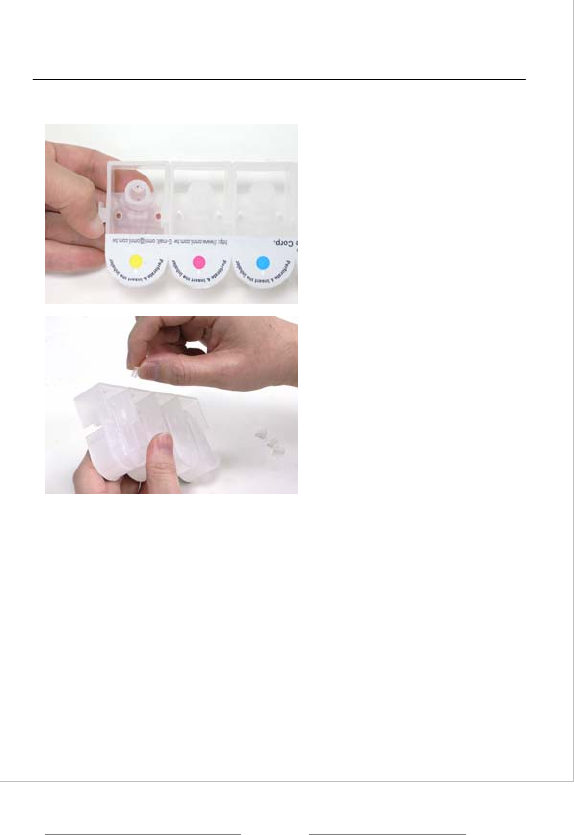

確認墨瓶底座與相應顏色的位

置，貼上色標貼紙----

將接頭套管裝入底部進墨孔。

小訣竅：

你應該先確認管線、墨匣與墨瓶色彩的相對位置，以免管線長

短裁剪錯誤，導致無法連結正確顏色的墨水。

百全實業股份有限公司

http://www.omniwell.com.tw e-mail: service@omni.com.tw 5

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw e-mail: service@omni.com.tw 6

分別插入管線 L型彎頭。

於底座的墨瓶接口以圖釘刺穿。

(如下圖)

無破壞改裝套件：

由於 HP 的設計概念，墨匣

與噴嘴一體成型，而熱氣泡

噴墨設計將噴嘴視為耗

材，因此在改裝過程中，僅

對墨匣進行改裝(原廠或環

保墨匣均可)，對原機的其

他機構不作任何變動（意謂

可回復成原廠構造）。

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

可拆卸的組合式外置墨瓶

特別說明：全新的連續供墨組件，採用拋棄式墨瓶設計，免除

使用者添加墨水的麻煩，所有的組件都是可拆卸的(或可補充

的)，特殊的恆壓設計與空氣迴路。

由於 HP 的設計概念，墨匣與噴嘴一體成型，而熱氣泡噴墨設

計將噴嘴視為耗材，因此我們僅對修改連續供墨的全新原廠墨

匣，其氣密性與供墨能力進行保固，一個月內免費維護。一年

內提供相關技術支援。

e-mail: service@omni.com.tw 7

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

▉ 墨匣管線安裝

 將原廠匣貼紙撕去，彩色墨匣請先確認顏色位置(可用

針插入氣孔確認)

 配合進墨孔位置裁剪管線長度。並在管線墨匣端接上彎

頭------

e-mail: service@omni.com.tw 8

分別插入管線 L型彎頭。

用3.5mm 鑽頭在墨匣上蓋

氣孔處鑽洞、成墨匣進墨

孔。

彎頭接孔直徑必須為

3.5mm，將原廠氣孔以

3.5mm 鑽頭擴大之，彩色墨

匣需另鑽一新孔作為彎頭

接口。相關技術支援。

於底座的墨瓶接口以圖釘刺穿。

(如下圖)

矽膠彎頭套管：

為了保持管線彎頭可以重

複使用，並保持接口處的氣

密性，以矽膠材料製作套管。

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

特別注意：

針對 Deskjet 3300~3900 的結構，安裝墨匣之前，你必須先將印

表機上蓋卸下，讓你的佈線更加流暢；你應該在動手改裝之

前，先考察一下印表機結構，構想你應該如何安排管線。

彩色：

(1) 塞入型墨匣座-----雙孔的鑽內孔，單孔的鑽在右邊頂出點。

(2) 上蓋壓入型墨匣座-----雙孔鑽內孔，單孔鑽在距右緣 5mm 避開壓

匣片。

黑色：

鑽內孔，若只有一孔 同樣鑽在距右緣 5mm 避開壓匣片。

墨匣上蓋進墨孔塞入彎頭套管、插入管線接頭。

e-mail: service@omni.com.tw 9

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

墨匣上蓋進墨孔塞入彎頭套

管、插入管線接頭

e-mail: service@omni.com.tw 10

小訣竅：

為了保證長期列印品質，請勿使

用舊墨匣或環保墨匣改裝，全新

墨匣可以保證連續供墨長期列

印的品質；在列印測試前、請勿

揭開噴嘴熱封膠帶。

請務必缺定管線與墨色安裝無誤

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

請小心輕推打開墨水盒上蓋

安裝 50C.C.彈匣式墨瓶

這是為了方便使用者更換

墨水而設計的耗材。當你耗

盡墨水時，無論是哪個顏

色，你只需拔掉空墨瓶，插

上一隻新的墨瓶即可。

插入相對應的墨水瓶。左右旋轉

壓按插入墨瓶。

e-mail: service@omni.com.tw 11

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

連續供墨第一次導墨

第一次將外置墨瓶的管線接上墨匣之後，請先按照以下的建

議，進行導墨；目的是排除新管線中的殘存空氣，其次也是促

使管線的墨水儘快與墨匣中的墨水銜接。

這也是一次墨水迴路的測試。在刺穿氣孔之後，看看墨水是否

能順利輸送到墨匣內，請按照下圖 1.2.3. 步驟，分別將所有顏

色完成導墨。

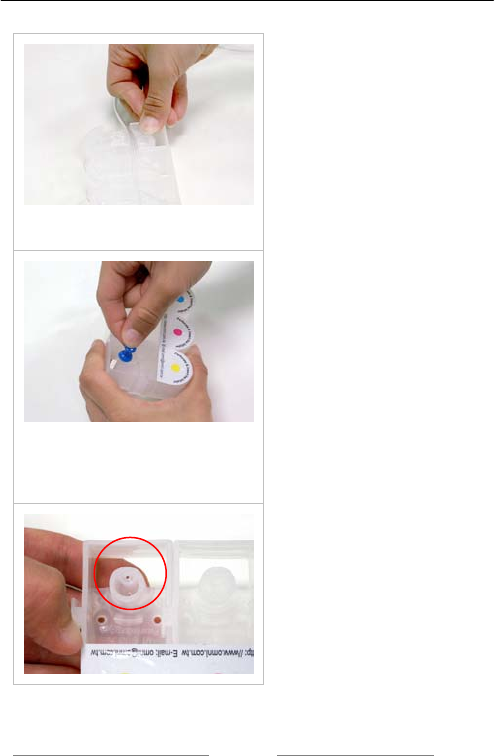

打通氣孔

請先以圖釘刺穿墨瓶座圓

標前端氣孔洞(貼紙上反

白+字點)。

小觀念：

氣孔：這是保證墨水能源源不斷供應

印表機順利噴墨的關鍵，當墨水從密

閉的墨匣中輸出墨水時，空氣必須順

暢的由透氣孔進入墨瓶中。

e-mail: service@omni.com.tw 12

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

針筒接導墨管插入墨匣上蓋的氣孔、慢慢吸出空氣----讓墨水流

入墨匣，直到抽出少量墨水即可

1. 針筒接導墨管插入墨匣上

蓋的氣孔

2. 慢慢吸出空氣----讓墨水流

入墨匣，直到抽出少量墨水即

可

3. 稍待片刻等壓力平衡後，取

出針管，以氣孔塞將氣孔塞緊

e-mail: service@omni.com.tw 13

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

封閉墨匣氣孔：

為了保證墨匣的氣

密，在第一次導墨之

後，請以附件橡膠塞

將墨匣氣孔封閉。

小觀念：

連續供墨的空氣迴路，改由外置墨瓶的透

氣孔取代，墨匣與管線必須保證氣密。

小觀念：

過猶不及：導墨可以順利讓外置墨瓶的墨

水更流暢的與墨匣裡的墨水銜接，但過度

導墨將使墨水過量而導致噴嘴滲出墨水。

將墨匣噴頭熱封膠帶撕去、將墨匣置入墨匣座。

e-mail: service@omni.com.tw 14

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

HP 專用墨匣保護座、導墨工具：

這是特別設計用來導

墨、填充以及保護備

用墨匣的多功能工

具。易排除。

海綿墨匣因氣泡產生

的阻塞，你可以使用

以下操作程序，輕易

排除。

只有當保存不當、或空氣因填充時進入墨匣，才有導墨的必

要，當你感覺列印品質降低，斷線、或不出墨時，請先取出墨

匣，進行噴頭印證。

e-mail: service@omni.com.tw 15

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

印證你的噴頭：

噴頭在面紙上按壓

時，稍微施點力，假

使結果呈現如上圖

時，表示出墨不順，

或者某個顏色氣

阻、塞住…

小技巧：

你可以先以將噴頭浸泡在高度 5mm 的熱水

中約 5分鐘，然後以乾淨棉紙沾吸噴嘴一分

鐘，如果列印時仍有斷線，請進行以下的導

墨程序。

每次導墨後，請驗證噴嘴出墨狀況，正常的噴嘴會印出三條明

顯而清楚的色塊…一般輕微的阻塞，泡熱水是不錯的選擇，如

果確定噴嘴的流道(墨匣內)有氣泡堵住，導墨是直接有效的手

段，建議你在噴嘴驗證 OK 之後，上機先作一次單色大面積草

稿模式列印(針對先前不出墨的顏色)...

e-mail: service@omni.com.tw 16

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

印證你的彩色墨匣：

將你的彩色墨匣在乾淨的

棉紙上輕輕施力沾印噴嘴。

你可以看到沾印痕跡，檢視

噴嘴沾印痕跡。如上圖顯示

出墨不良…

經過導墨後，再確認噴嘴出

墨狀況，如上圖，顯示三個

顏色均能正常出墨。

e-mail: service@omni.com.tw 17

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

▉ 安裝墨匣、管線與測試

　 HP 連續供墨的改裝，成敗關鍵在“佈線＂，供墨管線要

怎麼固定、安排，與墨匣噴頭的運行有密切關係。

HP 噴墨印表機的

連續供墨，因為機型

的差異，可能有截然

不同的配線方式，我

們盡可能將適合該

機型的配線以圖片

作充分的說明，

並且均經過反覆測試，證實沒有卡住墨匣的可能。不過使用者

仍需經常檢查管線固定的牢度。

強烈建議：

請按照我們的建議，正確地安排並固定管線。不當的配線

方式，可能導致列印中斷，嚴重時造成當機(通常拔掉電源一段時

間，重新啟動即可恢復正常)。請務必詳閱說明書，妥當地安排並

固定管線。

e-mail: service@omni.com.tw 18

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

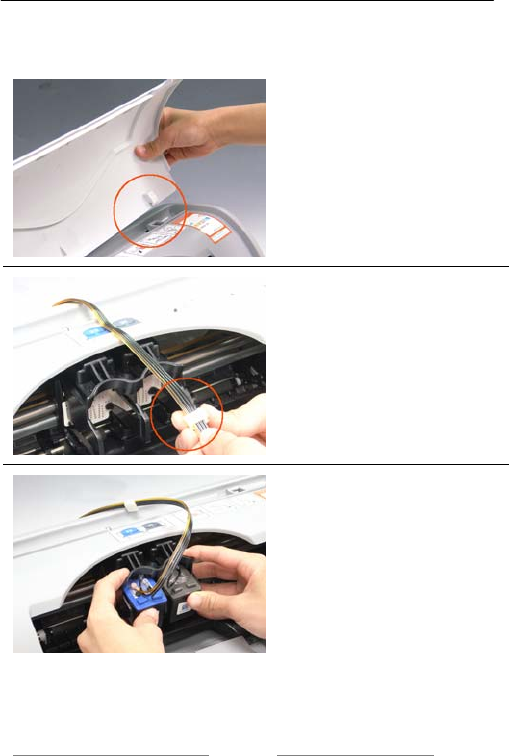

▉ HP 連續供墨安裝墨匣

請在拔去電源的狀態下，將

印表機上蓋卸下，先觀察卡

榫狀態，握住兩邊、單邊往

上用力拔起。

管線須從印表機背後繞

過，在置入墨匣前，先在管

線裝上小固定夾。

將墨車移動到中間，同時把

黑色及彩色墨匣置入墨車

中。

e-mail: service@omni.com.tw 19

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

將小固定夾以泡棉膠

固定於又圖所示位

置。現在管線已經繞

道印表機背面，而你

的墨匣與管線已經正

確的就安裝的位置。

我們再次強調，你應該在動手改裝之前，先考察一下印表機結

構，充分理解我們對安排管線的建議。

注意：

請將管線先以固定片

固定在機身上方(如右

圖所示的位置)。我們

建議你先以酒精擦拭

黏貼位置以保證牢

度。

e-mail: service@omni.com.tw 20

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

注意：

將墨匣座左右移動，

測量管線的預留長

度。管線長度與走向

以不妨害墨匣移動為

原則。

小技巧：

你可以拉動管線，預留適當的長度方便作

業，直到最後安裝墨匣完成時，將佈線拉動到緊

密長短適中的狀態，並避免使管線因曲折阻礙墨

水流動。

e-mail: service@omni.com.tw 21

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

調整管線長度、直到緊湊後，將墨匣正確卡進墨車中。在此之

前請務必撕去噴頭的藍色熱封膠帶。

▉ HP-CIS 管線配置與固定

請勿提高墨瓶放置的高度(與印表機同一水平)。供墨瓶與印表

機的相對位置應保持在同一水平高度，請注意供墨管線應維持

密封狀態，並使墨水供墨保持順暢。

完成配線前請以手左右移動墨匣測量管線長度與走向。最後將

管線固定在印表機背側，如上圖。

e-mail: service@omni.com.tw 22

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

固定感應開關：

感應開關是當你掀開上蓋

即停止印表機運作，並將墨

車移到中間的機構。

改裝後的上蓋可能無法正

確壓住感應開關，因此…

請將附件橡膠塞正確卡住感應開關，以保證印表機能正

常運作。當你需要手動維護墨匣時，在開機狀態，取下

橡膠塞，墨車移動到中間時，請拔去印表機電源，即可

自由移動墨車。

e-mail: service@omni.com.tw 23

HP Deskjet CIS DIY User Guide By Omniwell.

3300~3900 印表機系列-連續供墨系統安裝手冊

百全實業股份有限公司

http://www.omniwell.com.tw

電話：(02)25065515 分機 632 台北市松江路 139 號4樓
