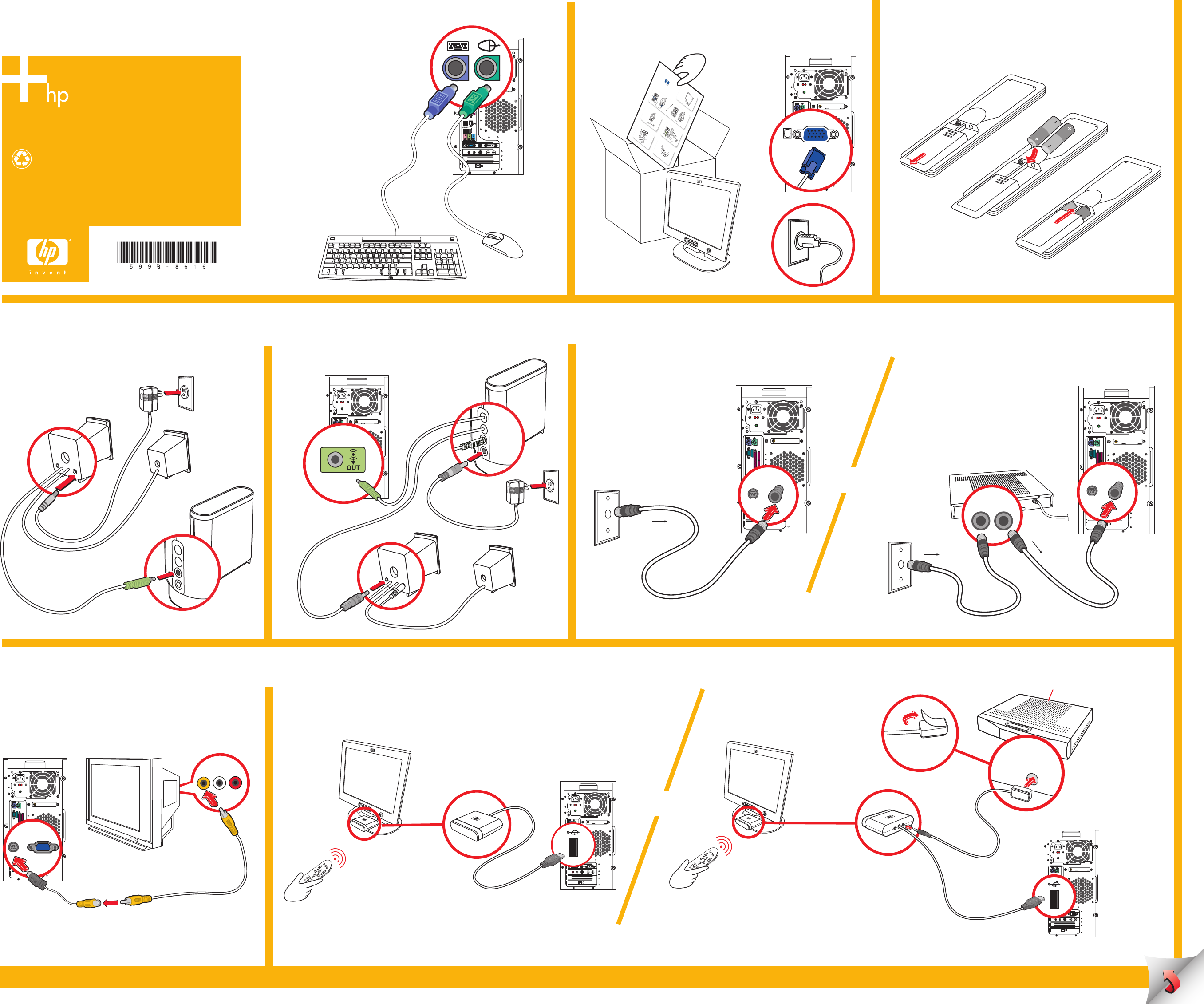

If you use a cable or satellite set-top box, pass
the signal through the box.
Si vous utilisez un boîtier décodeur de réception
câble ou satellite, faites passer le signal
à travers le boîtier décodeur.
Cable or satellite
set-top box
Boîtier
décodeur de
réception
câble ou
satellite
TV In Connect TV signal to computer
Entrée TV (In)
Connectez le signal TV
à l’ordinateur
IN OUT
Signal
Signal
Signal
S-VID IN
TV IN
S-VID IN
TV IN
Cable or antenna
Câble ou antenne
Second TV cable
not included
Le deuxième câble
TV n’est pas fourni
TV cable
Câble TV
TV cable Câble TV
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
TV Out (TV connections are optional)
TV signal from computer to TV
Sortie TV (Out) (Le raccordement au téléviseur
facultatif) Signal TV de l’ordinateur vers le téléviseur
TV
VIDEO IN
Composite video cable to S-video adapter
Câble vidéo composite vers adaptateur S-vidéo
TV OUT
Keyboard and Mouse
Clavier et souris
Monitor
Refer to setup instructions that came with your monitor.
Moniteur
Consulter la notice d’installation livrée avec votre moniteur.
Speaker System Select models only
Système de haut-parleurs
Disponible sur certains modèles uniquement
OR
OU
hp pavilion
f1903
1
23
A
B
C
D
A
45
B
See the user documentation for TV display setup.
Consultez
la documentation de l’utilisateur
pour la
configuration de l’affichage TV.
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
2
4a
1
45
Remote Control
Télécommande
Install AA batteries in
remote control.
Installez les piles AA
dans la télécommande.
6
3
Remote Sensor
Connect remote control receiver to computer.
If you use a cable or satellite set-top box, pass the signal through the remote sensor control cable.
Si vous utilisez un boîtier décodeur de réception câble ou satellite, faites passer le
signal à travers le câble du télécapteur.
Adhere
to IR window
Accrochez à
l’affichage infrarouge
Remove tape
Enlevez la
bande
Cable or satellite set-top box
Boîtier décodeur de réception
câble ou satellite
Remote sensor
control cable
Câble du
télécapteur
OR
OU
Télécapteur
Connectez le récepteur de la télécommande à l’ordinateur.
7
HP Media Center PC
Quick Setup
Installation Rapide
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
SERIAL
ETHERNET
OUTIN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
Connect modem cable to computer.
Connectez le câble du modem à l’ordinateur.
Modem
Modem
Power Connection
Computer to electrical outlet
Turn on monitor, computer, and sound system.
Allumez le moniteur, l’ordinateur et le système sonore.
Power On
Mise sous tension
FM antenna Select models only
FM signal to computer
FM IN
TV IN
S-VID IN
Grounded connection or connection to
surge protector is recommended
Antenne FM
Disponible sur certains modèles uniquement
Signal FM vers l’ordinateur Branchement électrique
Ordinateur vers prise électrique
Un branchement à la terre ou à un
limiteur de surtension est recommandé
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
SERIAL
ETHERNET
OUT IN
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
TV-OUT
R
L
S-VID IN
VID IN
LCD
FM
TV
AUDIO OUT O
A
B
C
D
E
F
G
H
I
J
K
L
M
N
PQ R
US TVW
G
I
K
D
E
L
M
H
J
Y
aa
Z
X
O
A — Connecteur du cordon d’alimentation
B — Commutateur de tension
C — Témoin d’alimentation
D — Connecteur pour souris PS/2
E — Connecteur pour clavier PS/2
F — Port série
G — Port parallèle
H — Port FireWire® (IEEE 1394)
I — 4 ports USB 2.0
J — Réseau (connecteur Ethernet)
K — Connecteur du microphone
L — Sortie audio
M — Entrée audio
N — Modem (Connecteur d’entrée RJ-11)
O — Sortie audio numérique
P — Connecteur pour moniteur VGA
Q — S-vidéo (sortie TV)
R — Connecteur DVI LCD (certains modèles uniquement)
S — Entrée audio, canal droit
T — Entrée audio, canal gauche
U — Entrée S-vidéo
V — Connecteur de câble/antenne d’entrée TV/RF
W — Connecteur d’antenne radio
(entrée FM, certains modèles uniquement)
Disponible sur certains modèles uniquement
X — Entrée audio numérique
O — Sortie audio numérique
Y — Connecteur pour haut-parleur latéral
Z — Connecteur pour haut-parleur arrière
aa — Connecteur pour haut-parleur central/caisson de basse
Select models only
Disponible sur certains
modèles uniquement
9
810 11

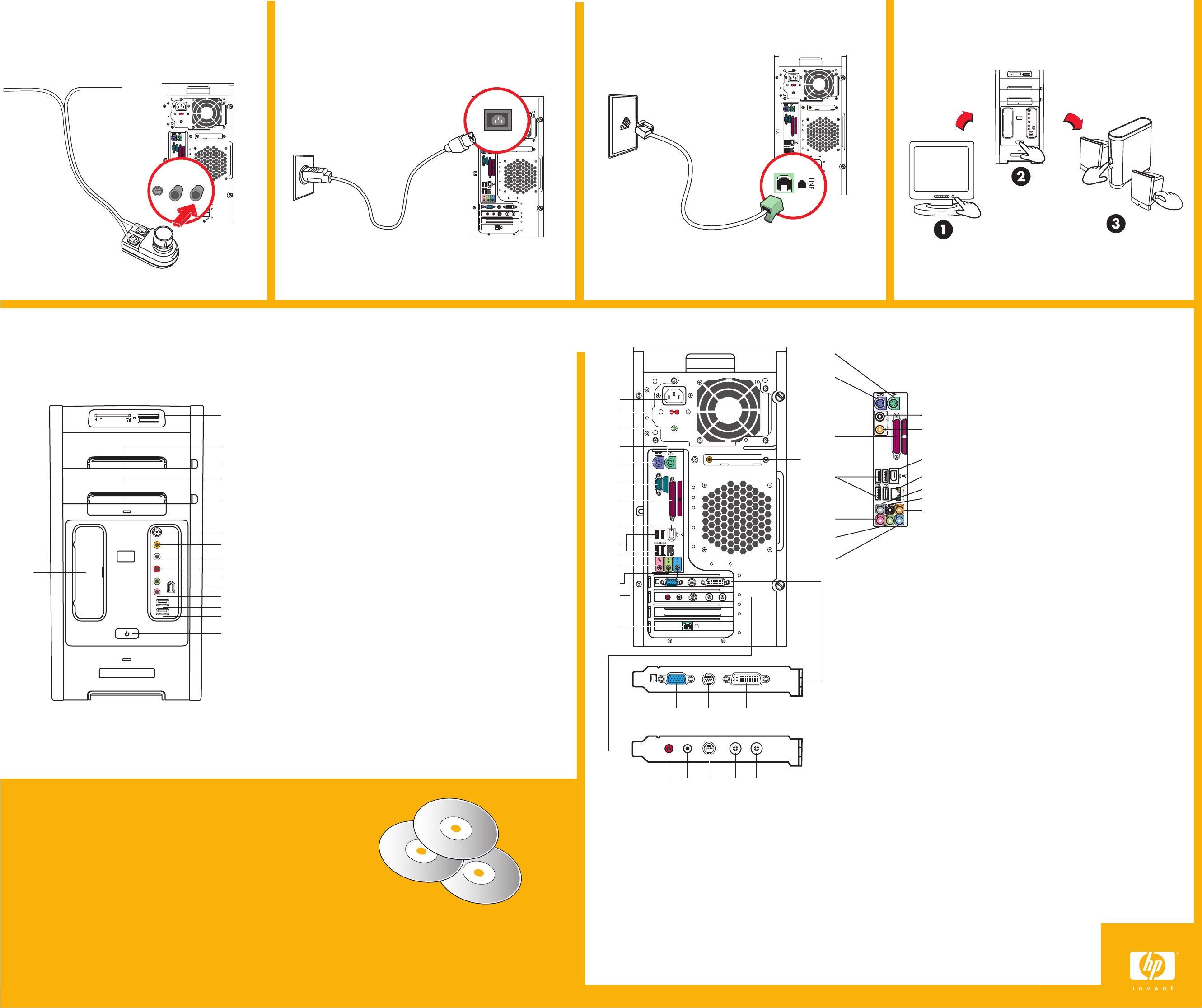

A — Memory Card Reader
B — CD-ROM or CD-RW drive
C — 1st Optical drive Eject button
D — DVD-ROM or DVD+RW/+R drive
E — 2nd Optical drive Eject button
F — S-video In
G — Composite video In
H — Left Audio In
I — Right Audio In
J — Headphone (Audio Line Out)
K — FireWire® (IEEE 1394) port
L — Microphone
M — USB 2.0 port
N — USB 2.0 port
O — On button/indicator
P — HP Personal Media Drive bay
A — Power Cord connector
B — Voltage selector
C — Power LED
D — PS/2 Mouse connector
E — PS/2 Keyboard connector
F — Serial port
G — Parallel port
H — FireWire® (IEEE 1394) port
I — 4 USB 2.0 ports
J — LAN (Ethernet)
K — Microphone connector
L — Audio Line Out
M — Audio Line In
N — Modem (Line In RJ-11)
O — Digital Audio Out
P — VGA monitor port
Q — S-video (TV Out)
R — LCD DVI connector (select models only)
S — Audio in right
T — Audio in left
U — S-video In
V — TV/RF-In antenna/Cable connector
W — FM-In radio antenna connector
(select models only)
Select models only:
X — Digital Audio In
O — Digital Audio Out
Y — Side speaker port
Z — Rear speaker port
aa — Center speaker/subwoofer port
Your PC may look different from the ones shown here. Component, connector location, type, and number vary by model.
Votre ordinateur peut différer de ceux représentés ci-dessous. Les composants de l’ordinateur ainsi que l’emplacement,
le type et le nombre de connecteurs varient selon les modèles.
Recovery, built-in
HP has preinstalled the System Recovery software on the hard drive in case you
need to recover the original software that came with your PC.
• There are no CDs to lose – it’s on your hard drive.
• It’s faster than traditional CD Recovery methods.
• It’s easy. Just use Software Repair Wizard to begin.
If you would still like a set of Recovery CDs, you can use this tool to create your own for future use.
See your user documentation for complete instructions.
Matériel de réinstallation intégré
HP a préalablement installé sur votre disque dur le logiciel Réinstallation système, au cas où
vous devriez réinstaller les logiciels d’origine de votre ordinateur.
• Vous ne risquez pas de perdre de CD – Tout est déjà installé sur votre disque dur.
• Ce logiciel est plus rapide que les méthodes de réinstallation traditionnelles avec CD.
• C’est facile. Vous n’avez qu’à lancer l’Assistant de réparation de logiciels.
Si vous désirez quand même un jeu de CD de réinstallation, vous pouvez les créer avec cet outil et les mettre de côté.
Consultez votre documentation utilisateur pour obtenir des instructions détaillées.
A — Lecteur de carte mémoire
B — Lecteur de CD-ROM ou graveur de CD-RW
C — Bouton d’éjection du premier lecteur optique
D — Lecteur de DVD-ROM ou graveur de DVD+RW/+R
E — Bouton d’éjection du second lecteur optique
F — Entrée S-vidéo
G — Entrée vidéo composite
H — Entrée audio, canal gauche
I — Entrée audio, canal droit
J — Prise casque (sortie audio)
K — Port FireWire® (IEEE 1394)
L — Microphone
M — Port USB 2.0
N — Port USB 2.0
O — Bouton et témoin d’alimentation
P — Baie de disque HP Personal Media Drive
