Hp Media Center M470N Desktop Pc Quick Setup Guide Sa411037_1

HP Media Center Desktop PC - Quick Setup Poster c00060805

: Hp Hp-Media-Center-M470N-Desktop-Pc-Quick-Setup-Guide-149200 hp-media-center-m470n-desktop-pc-quick-setup-guide-149200 hp pdf

Open the PDF directly: View PDF .
Page Count: 2

10

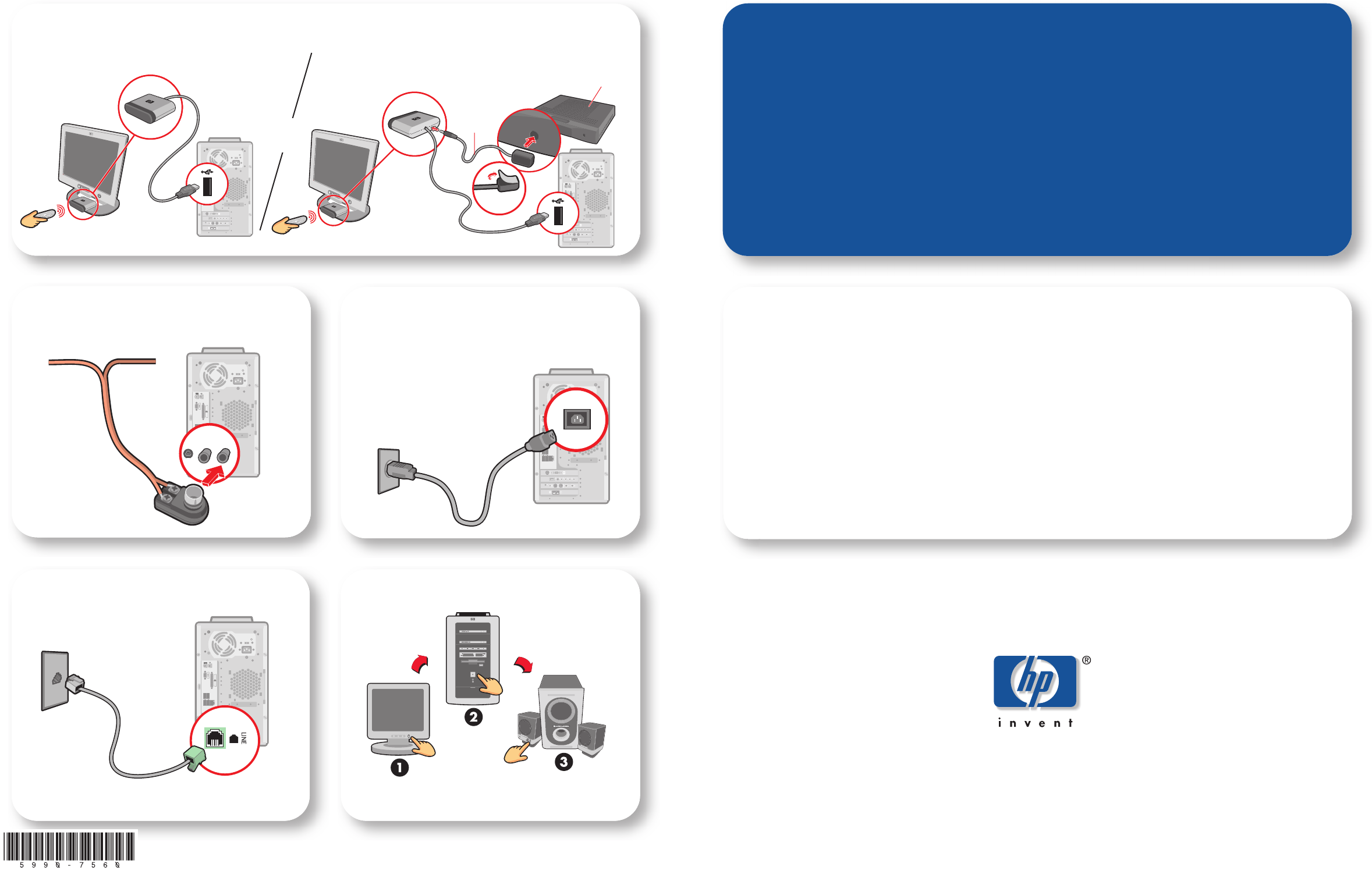

Connect modem cable to computer

Connectez le câble du modem à l’ordinateur

Modem

Modem

Remote Sensor

Connect remote control receiver to computer If you use a cable or satellite set-top box, pass the signal through the remote sensor

Si vous utilisez un boîtier décodeur de réception câble ou satellite,

faites passer le signal à travers le télécapteur

7

Adhere

to IR window

Accrochez à

l’affichage infrarouge

Remove tape

Enlevez la

bande

Cable or satellite set-top box

Boîtier décodeur de réception câble ou satellite

Remote sensor

control cable

Câble du

télécapteur

Power Connection

Computer to electrical outlet

Turn on monitor, computer, and sound system

Allumez le moniteur, l’ordinateur et le système sonore

9

Power On

Mise sous tension

11

Start here

Thank you for choosing the HP Media Center PC.

Connect your components to the back of the PC. Match the colors.Your

connection locations and system components may vary. Refer to the

User’s Guide for advanced connections and camera dock setup.

Démarrer ici

Nous vous remercions d’avoir choisi l’ordinateur HP Media Center.

Branchez les composants à l’arrière de l’ordinateur. Associez les couleurs.

La disposition des connecteurs et les composants système peuvent varier.

Consultez le Manuel de l’utilisateur pour en savoir plus sur les connexions

avancées et la configuration de la station d’accueil pour appareil photo.

HP Media Center PC

quick setup

installation rapide

8FM antenna Select models only

FM signal to computer

FM IN

TV IN

S-VID IN

OR

OU

Grounded connection or connection to

surge protector is recommended

NA MCPC setup poster Side 2 12/2/03 TRIM SIZE: 17" x 11"

© 2002, 2003 Hewlett-Packard Development Company, L.P. Printed in

Télécapteur

Connectez le récepteur de la télécommande à l’ordinateur

Antenne FM

Disponible sur certains modèles uniquement

Signal FM vers l’ordinateur Branchement électrique

Ordinateur vers prise électrique

Un branchement à la terre ou à un

limiteur de surtension est recommandé

LINE OUT

ususerer’s guide guide

hp hp media center pcmedia center pc

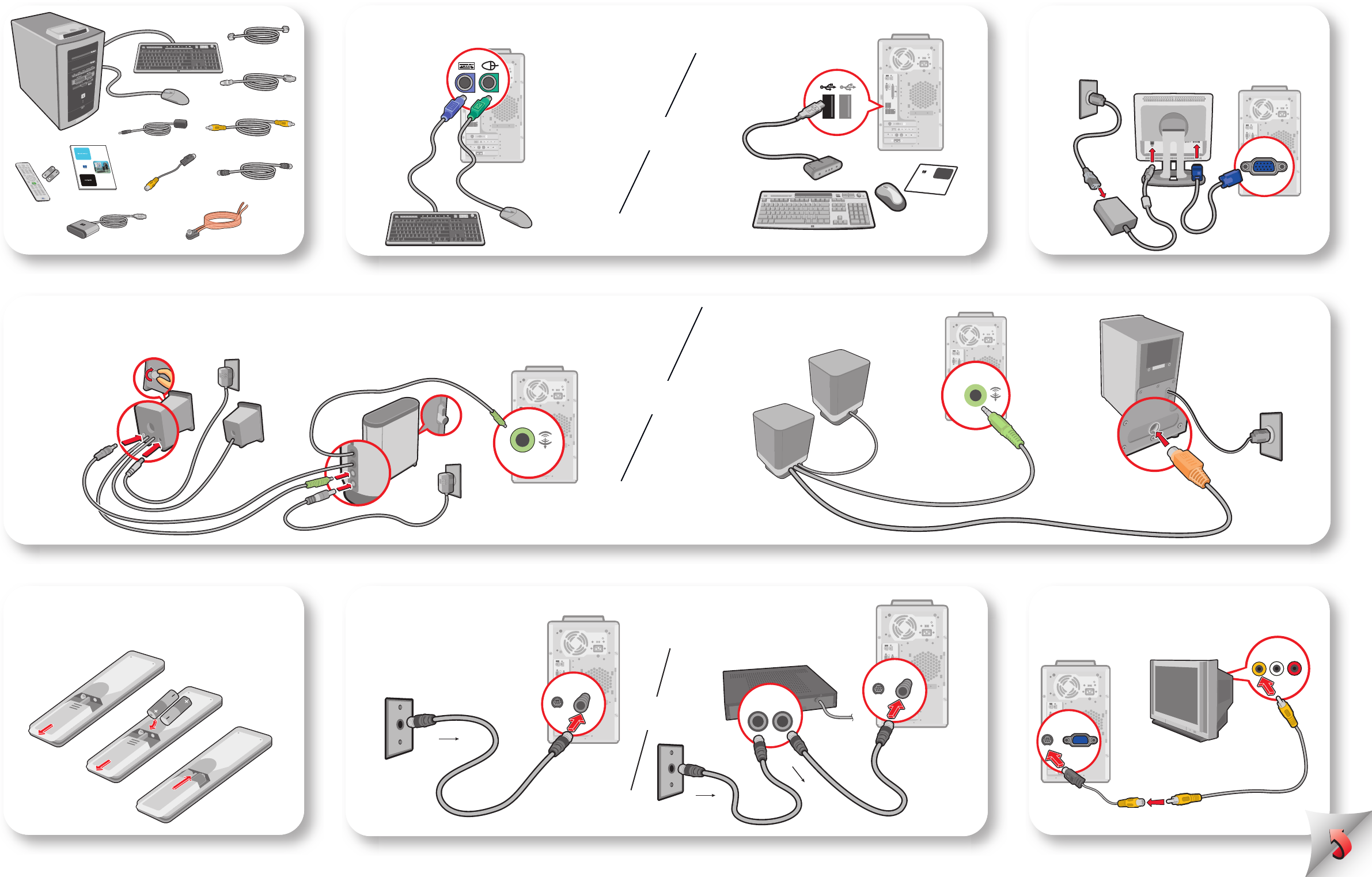

1

Remote sensor

Télécapteur

Power cable

Cordon d’alimentation

Modem cable

Câble du modem

S-video adapter cable

Câble adaptateur S-vidéo

PC Ordinateur

Documentation

Documentation

Mouse Souris

Keyboard Clavier

Remote control

with batteries

Télécommande

avec piles

TV cable

Câble TV

Composite video cable

Câble vidéo composite

Remote sensor control cable

Câble du télécapteur

Keyboard and Mouse

Clavier et souris

OR

OU

Connect keyboard and mouse to computer

Connectez le clavier et la souris à l’ordinateur

Monitor Select models only

Connect monitor to computer. Your connections may vary.

Moniteur

Disponible sur certains modèles uniquement

Connectez le moniteur à l’ordinateur. Vos connexions peuvent être

différentes de celles illustrées.

2

Remote Control

Télécommande

Install AA batteries in

remote control

Installez les piles AA

dans la télécommande

4

3Connect speakers to subwoofer.

Place subwoofer on floor

Connectez les haut-parleurs au

caisson de basses.

Placez le caisson de basses sur le sol

Connect speakers

to computer

Connectez les

haut-parleurs

à l’ordinateur

Speaker System Select models only

Système de haut-parleurs

Disponible sur certains modèles uniquement

For 5.1 speaker systems, please refer to the User‘s Guide for connection process

Pour les systèmes de haut-parleurs 5.1, consultez le Manuel de l’utilisateur

pour en savoir plus sur le processus de connexion.

TV Out (TV connections are optional)

TV signal from computer to TV

Sortie TV (Out) (Le raccordement au téléviseur

facultatif) Signal TV de l’ordinateur vers le téléviseur

If you use a cable or satellite set-top box, pass

the signal through the box

Si vous utilisez un boîtier décodeur de réception

câble ou satellite, faites passer le signal

à travers le boîtier décodeur

56

TV

Cable or satellite

set-top box

Boîtier

décodeur de

réception

câble ou

satellite

TV In Connect TV signal to computer

Entrée TV (In)

Connectez le signal TV

à l’ordinateur

IN OUT

Signal

Signal

Signal

VIDEO IN

S-VID IN

TV IN

S-VID IN

TV IN

Cable or antenna

Câble ou antenne

Second TV cable

not included

Le deuxième câble

TV n’est pas fourni

TV cable

Câble TV

TV cable Câble TV Composite video cable to S-Video adapter

Câble vidéo composite vers adaptateur S-Vidéo

See the User’s Guide for TV display setup

Consultez le Manuel de l’utilisateur pour la

configuration de l’affichage TV

FM antenna

Antenne FM

Wireless option

Please refer to the instruction

booklet included with your keyboard.

Option sans fil

Veuillez vous reporter

au livret d’instructions

qui accompagne

votre clavier.

hp pavilion home pc

Installing the Wireless Keyboard and Mouse Set

Installation de líensemble clavier et souris sans fil

InstalaciÛn del conjunto del ratÛn y el teclado inal·mbricos

Draadloze set voor toetsenbord en muis installeren

Installere settet med trÂdl¯st tastatur og trÂdl¯s mus

Installera det trÂdlˆsa tangent-bordet och den trÂdlˆsa musen

Installieren des kabellosen Tastatur/Maus-Sets

Installazione della tastiera e del mouse senza filo

OR

OU

OR

OU

TV OUT

Harman-Kardon 2.1 Altec-Lansing 221

Place subwoofer on floor

Placez le caisson de basses

sur le sol

Connect speakers

to computer

Connectez les

haut-parleurs à l’ordinateur

Connect speakers to

subwoofer

Connectez les haut-parleurs

au caisson de basses
