142936-01 10/17/2007

Installation Guide

Energy Star Bath Fan Light Models 82040, 82041, 82042

READ and SAVE THESE INSTRUCTIONS

ENGLISH

See page 2

ESPAÑOL

Vea la página 19

2

42936-01 10/17/2007

1) Read all instructions before attempting to install or use this appliance. This appliance is for general

ventilating use only. Do not use this appliance for ventilating hazardous or explosive materials. Follow

the heating equipment manufacturer’s guideline and safety standards, such as those published by

the National Fire Prevention Association (NFPA), and the American Society for Heating, Refrigeration

and Air-Conditioning Engineers (ASHRAE), and the local code authorities.

Use this appliance only as

described in this manual. Any other use not recommended by the manufacturer may cause

fire, electric shock, or injury to persons. SAVE THESE INSTRUCTIONS.

2)

Before installing, servicing, or cleaning the unit, disconnect the power by turning o the circuit

breakers to the outlet box and associated wall switch location. If you cannot lock the circuit breakers

in the o position, securely attach a prominent warning device, such as a tag, to the service panel.

3)

This unit must be grounded.

4)

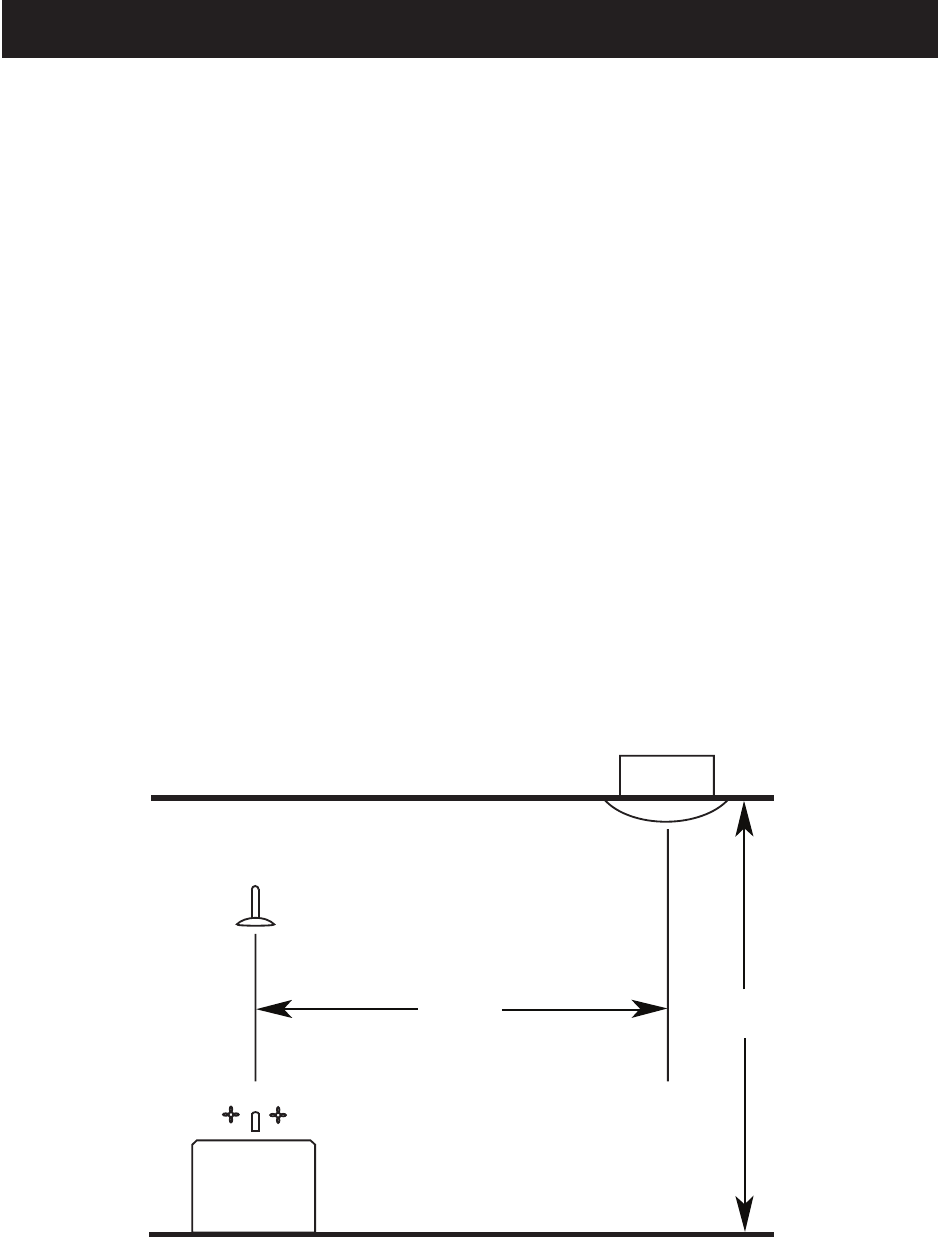

This appliance is not suitable for tub or shower installation, and must not be installed within a

minimum of 3 feet from the tub or shower opening. See Figure A.

5)

Do not install this appliance lower than 7 feet (2.13 m) above the floor in the ceiling. See Figure A.

WARNING

TO REDUCE THE RISK OF ELECTRIC SHOCK OR INJURY, OBSERVE THE FOLLOWING:

Continued

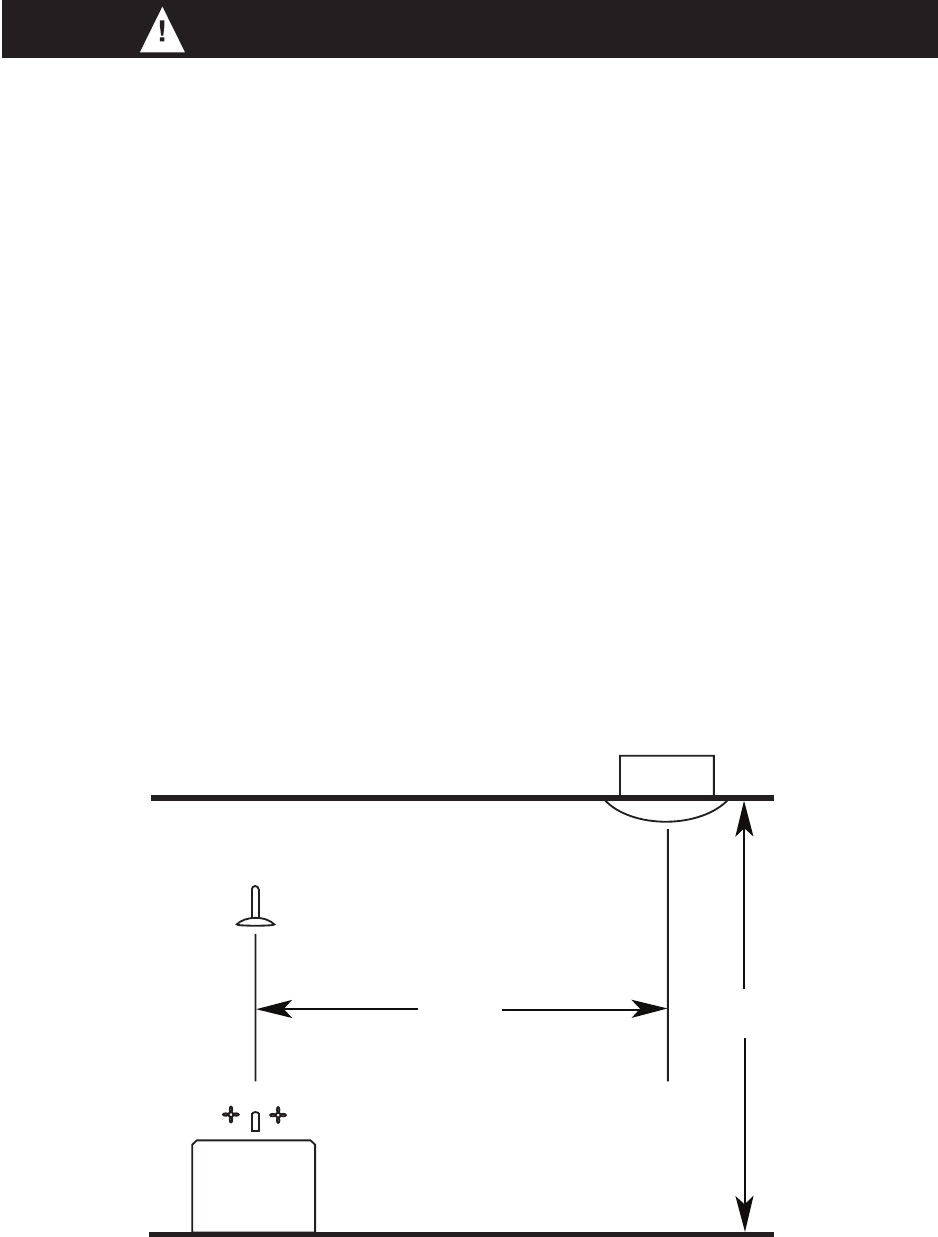

3 ft. min.

(0.91 m)

Bath Fan

Tub or Shower area

NOTE: This illustration is not

to scale

7 ft. min.

(2.13 m)

Figure A

342936-01 10/17/2007

6)

Never place a switch where it can be reached from a tub or shower. Do not install this appliance in

a tub or shower enclosure.

7)

Installation work and electrical wiring must be done by qualified person(s) in accordance with all

applicable codes and standards, including fire-rated construction codes and standards.

8)

When cutting or drilling into wall(s) or ceiling, do not damage electrical wiring or other hidden

utilities.

9) Do not install this product in a wall. This product is designed for installation in ceilings up

to a 12/12 pitch (45 degrees). Ductwork must point upward.

10)

Ducted fans must always be vented to the outdoors. Keep ducting as short and as straight as pos-

sible.

11) Extreme caution is necessary when this appliance is used by or near children or invalids

and whenever the is left operating and unattended.

12) To avoid motor bearing damage and noisy/unbalanced blower wheel, keep drywall spray,

construction dust, etc. off power unit.

13) Read specification label on product for further information and requirements.

14) Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this

may cause an electric shock or fire, or damage the unit.

15)

Do not use this appliance with a dimmer switch or a fan speed controller.

16) To reduce the risk of fire or electrical shock, do not use this fan with any solid-state speed control

device.

17) To prevent a possible fire, do not block air intakes or exhaust in any manner.

42936-01 10/17/2007 4

F

G

I

L

M

x2

N

x6

*

*

A

B

C

97518-01-000

03242-07-133

97118-02-000

x2

D

97134-01-000

74508-03-133

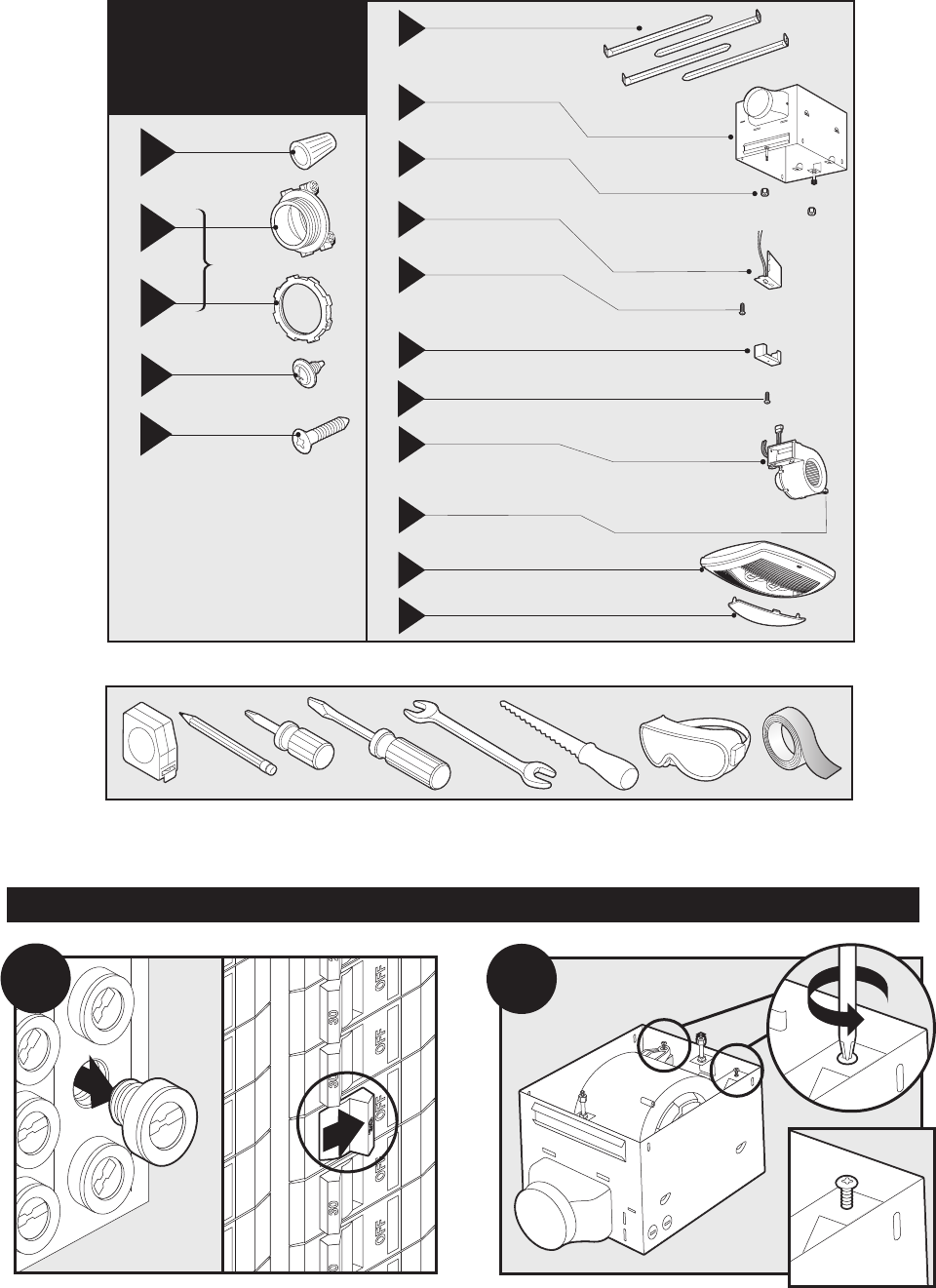

Housing

Wiring Cover

Fan Assembly

3/8” Cable Connector

Light Fixture

Wiring Cover Screw

Check all the parts. If damaged, call

1-888-830-1326 for replacement.

x4

E

Mounting Screws

Fan Mounting Screws

*

NOTE: Strain relief (not supplied) cable

connector must be installed.

Attachment Screws

97932-01-262

97118-03-000

97118-04-000

J

Strain Relief Bracket

K

Strain Relief Bracket Screw

65872-01-000

74508-53

H

75184-01-133

Light Fixture Thumbnuts

O

x2

Lens

87259-01-000

P

95044-01-000

Mounting Rails

A

Turn off the power source.

Tools Needed. (Not supplied.)

Estimated assembly time: 30 to 60 minutes

Before Installation

Included.

B

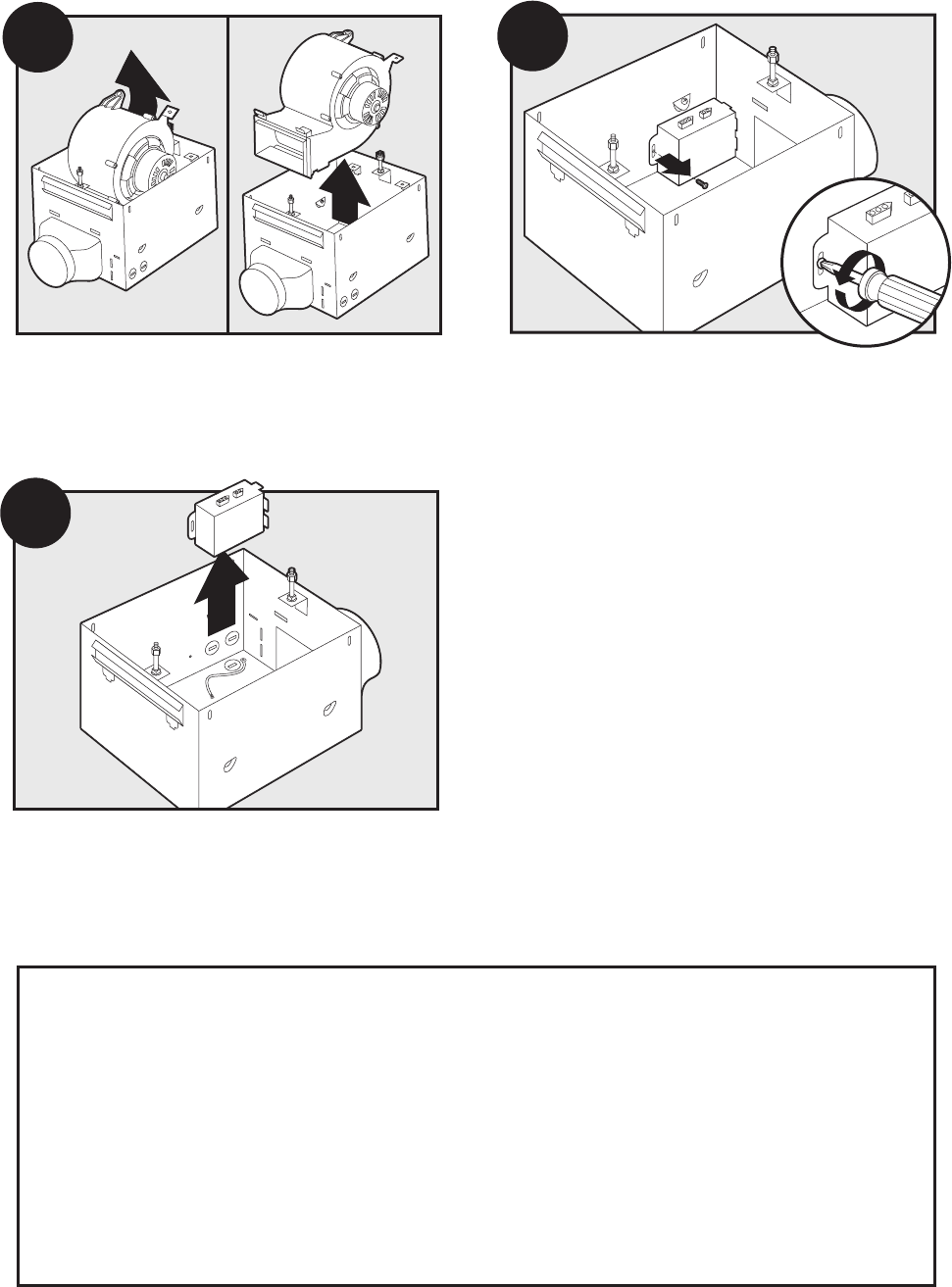

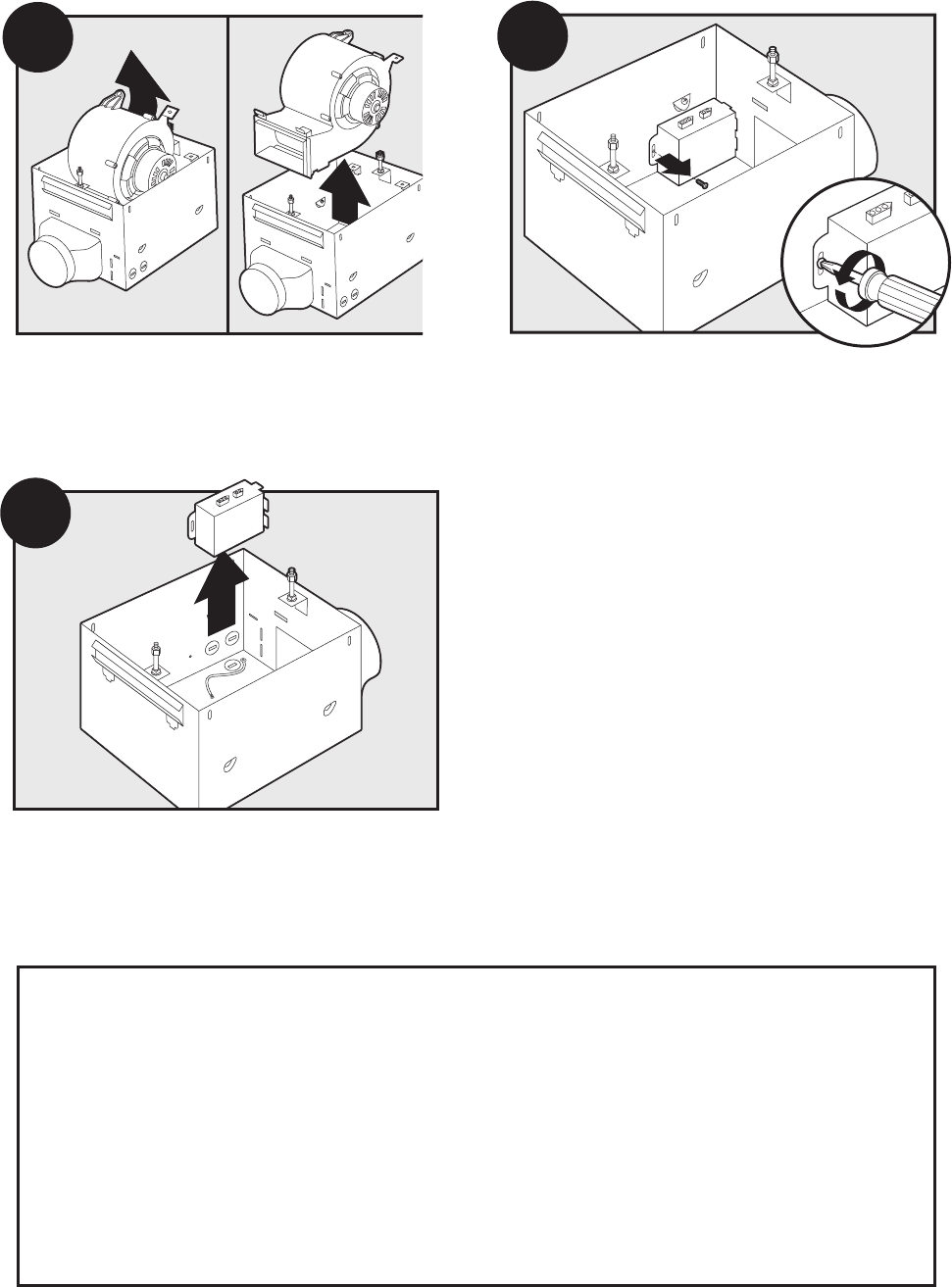

Loosen the fan mounting screws.

42936-01 10/17/2007

5

Loosen the wiring cover screw.

Remove the fan assembly from the housing.

Remove the wiring cover.

D

E

C

Choose Installation Option

For New Construction - attaching to joist, go to step A1, page 5.

For New Construction - suspended between, joists go to step B1, page 7.

For Existing Construction - accessible from above, go to step C1, page 9.

For Existing Construction - accessible only from below, go to step D1, page 12.

42936-01 10/17/2007 6

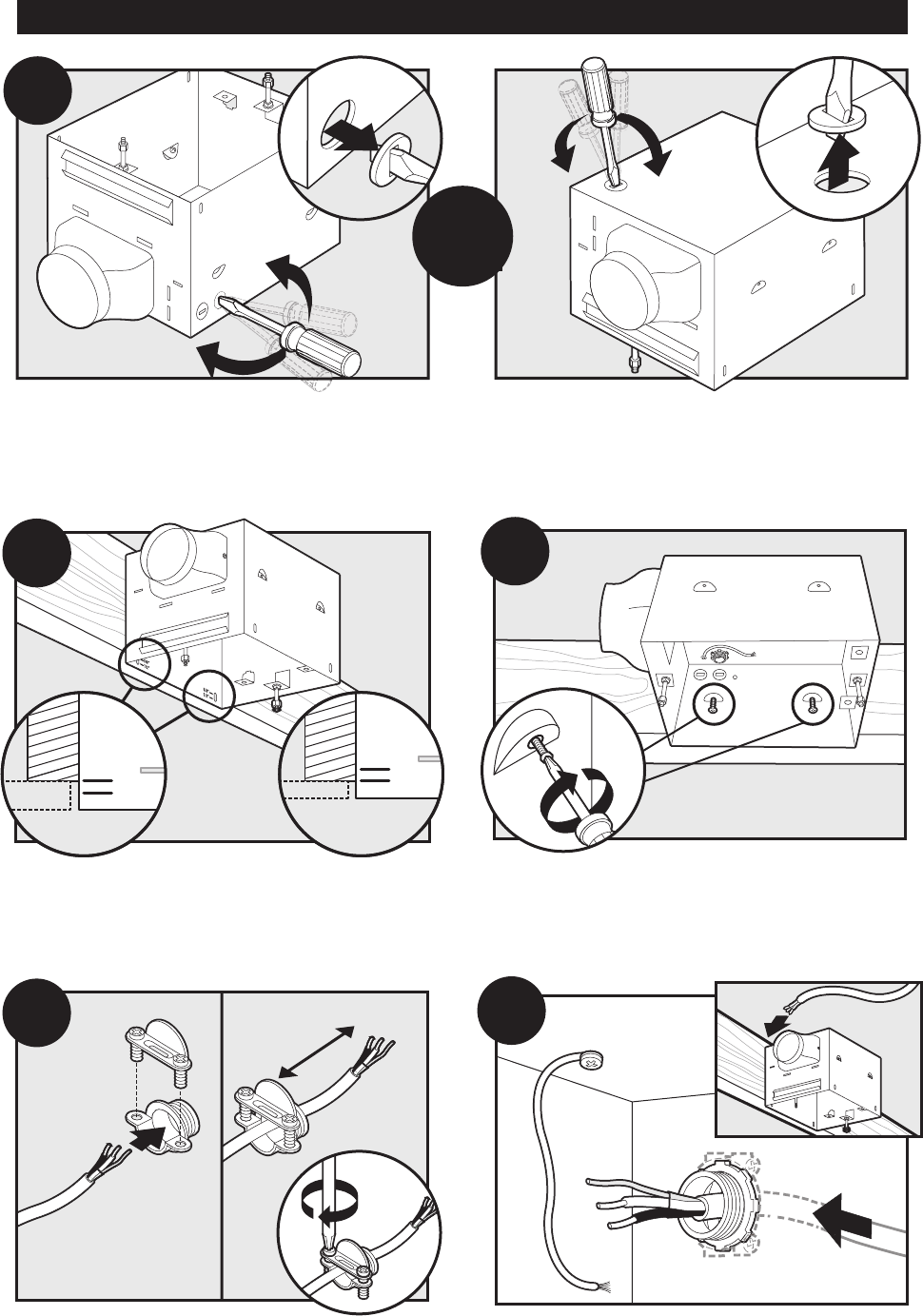

A1

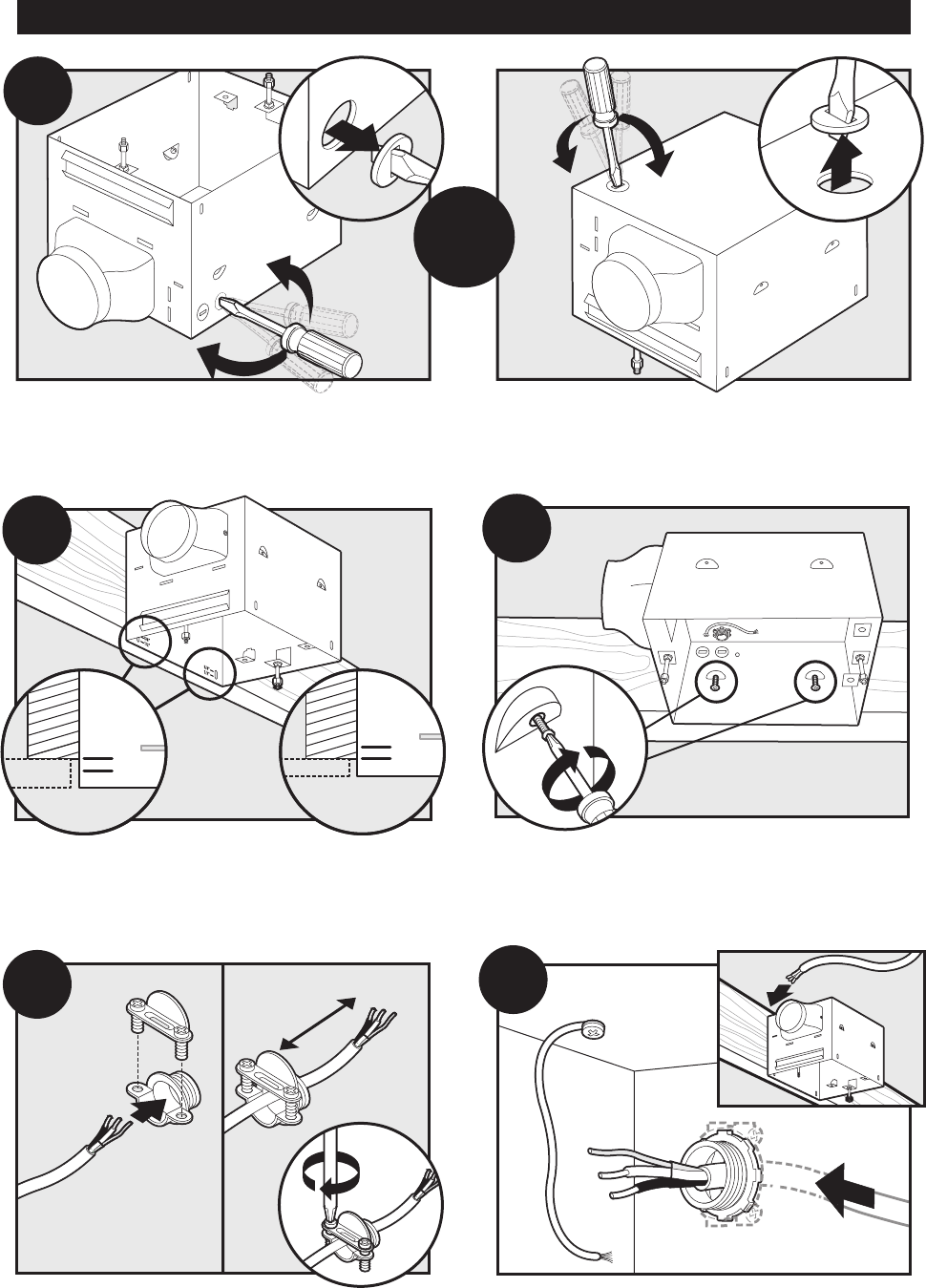

Section A - New Construction - attaching to joist

Drive mounting screws (supplied) into joist or framing.Position the correct depth mark at the bottom edge of

the joist based upon the the thickness of your sheetrock.

5/8

1/2

5/8

1/2

A2

Pop out a wiring access slug.

OR

Install the wiring and the strain relief into the wiring

access hole you made earlier.

A5

Run the power supply wire through the strain relief, leav-

ing 3” between the end of the wire and the strain relief.

Tighten the strain relief around the wire.

A3

A5

3”

A4

42936-01 10/17/2007

7

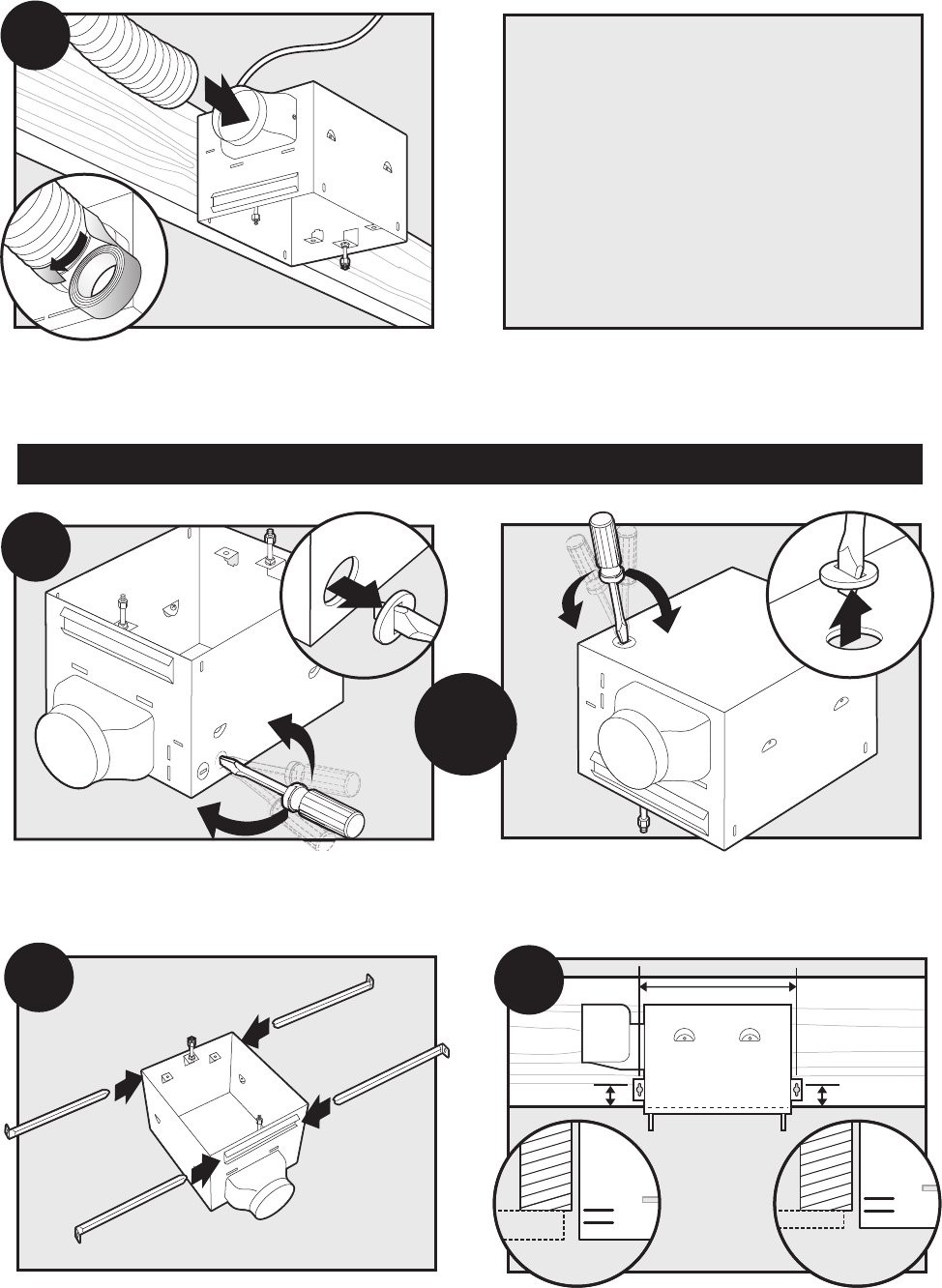

A6

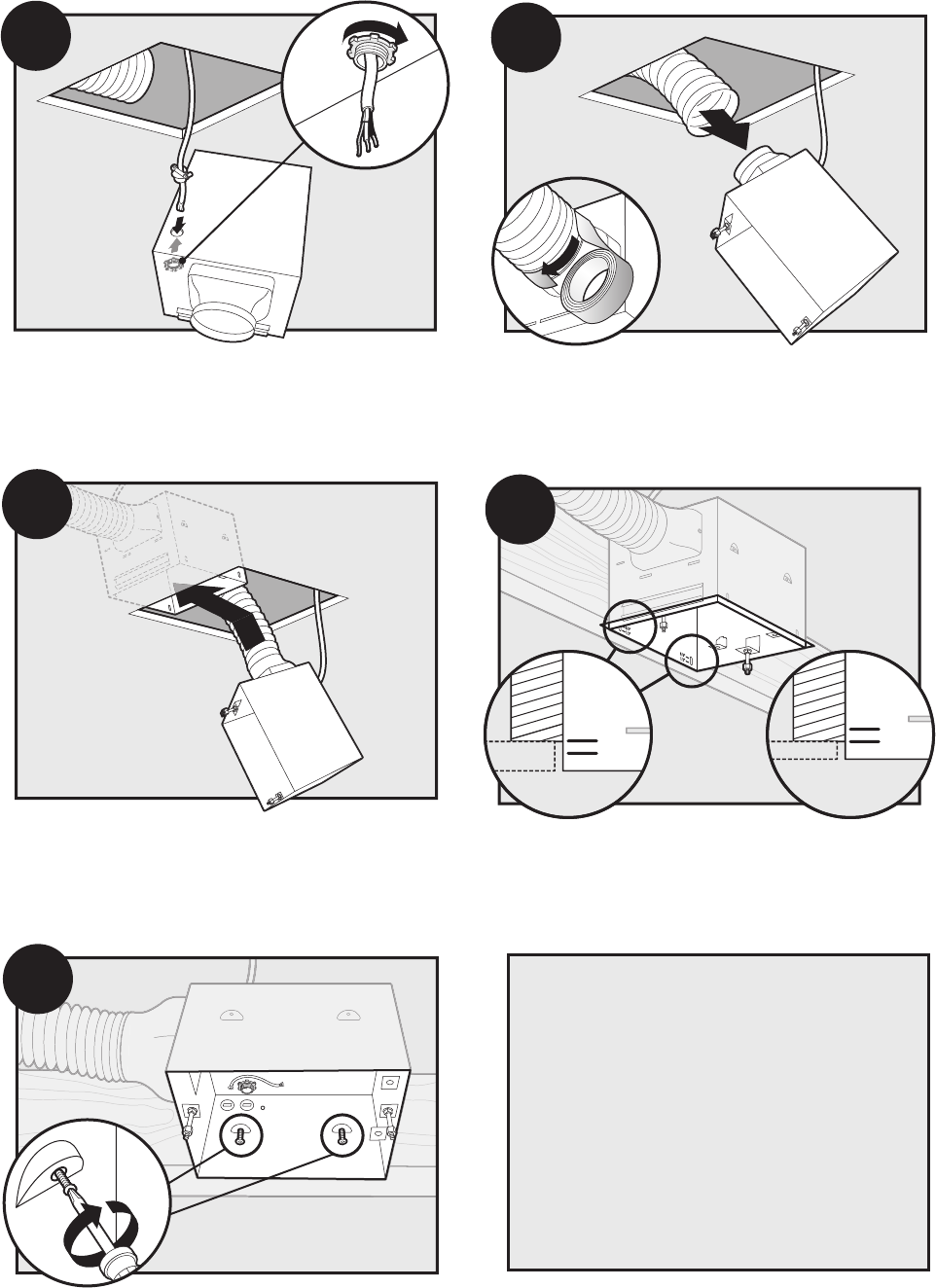

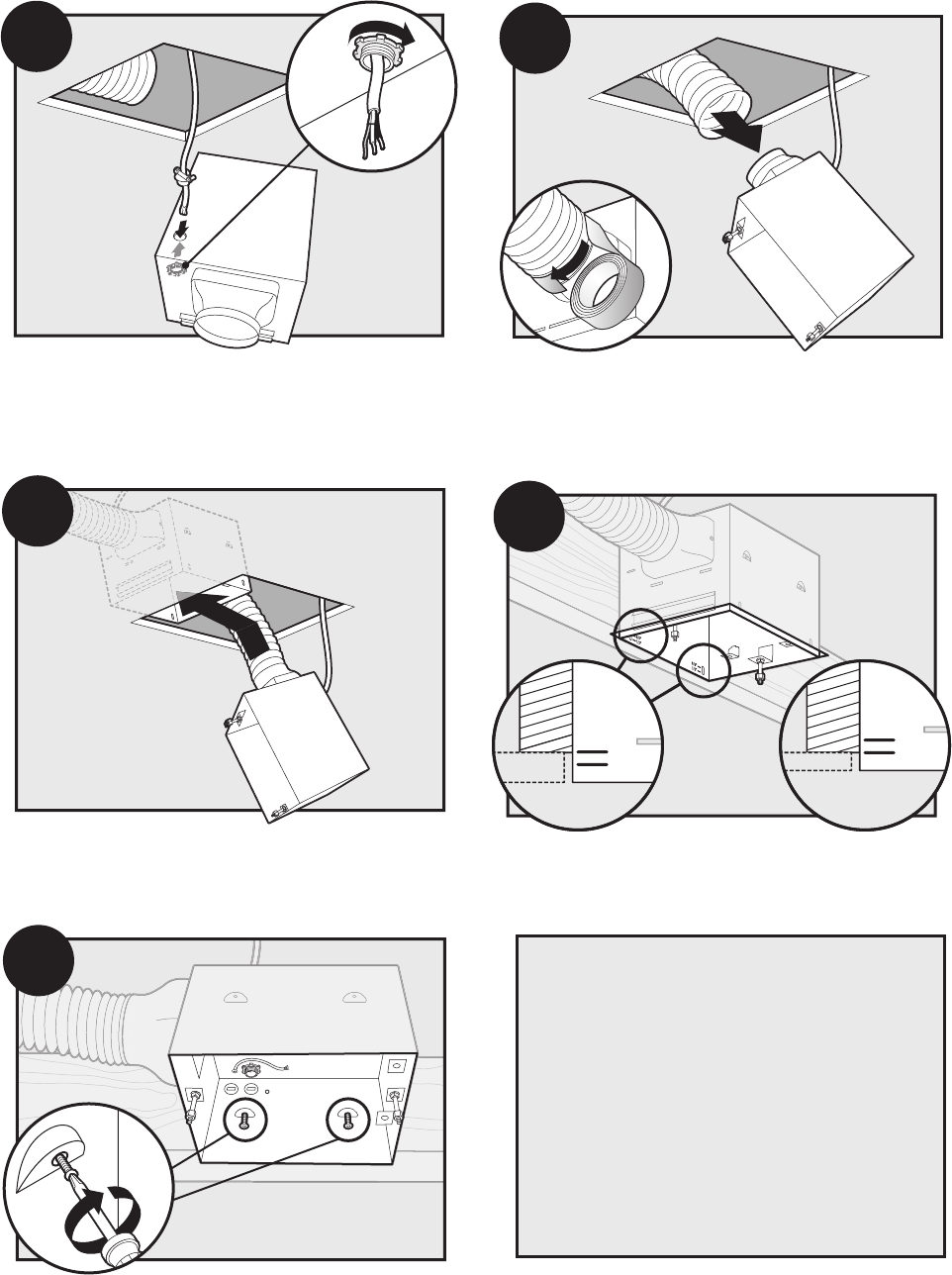

Connect 4” duct and vent to the outside. Use duct tape to

secure joints. If ducting does not fit securely, an adapter

may need to be purchased.

Go to

Section E -

Final Installation

on page 14.

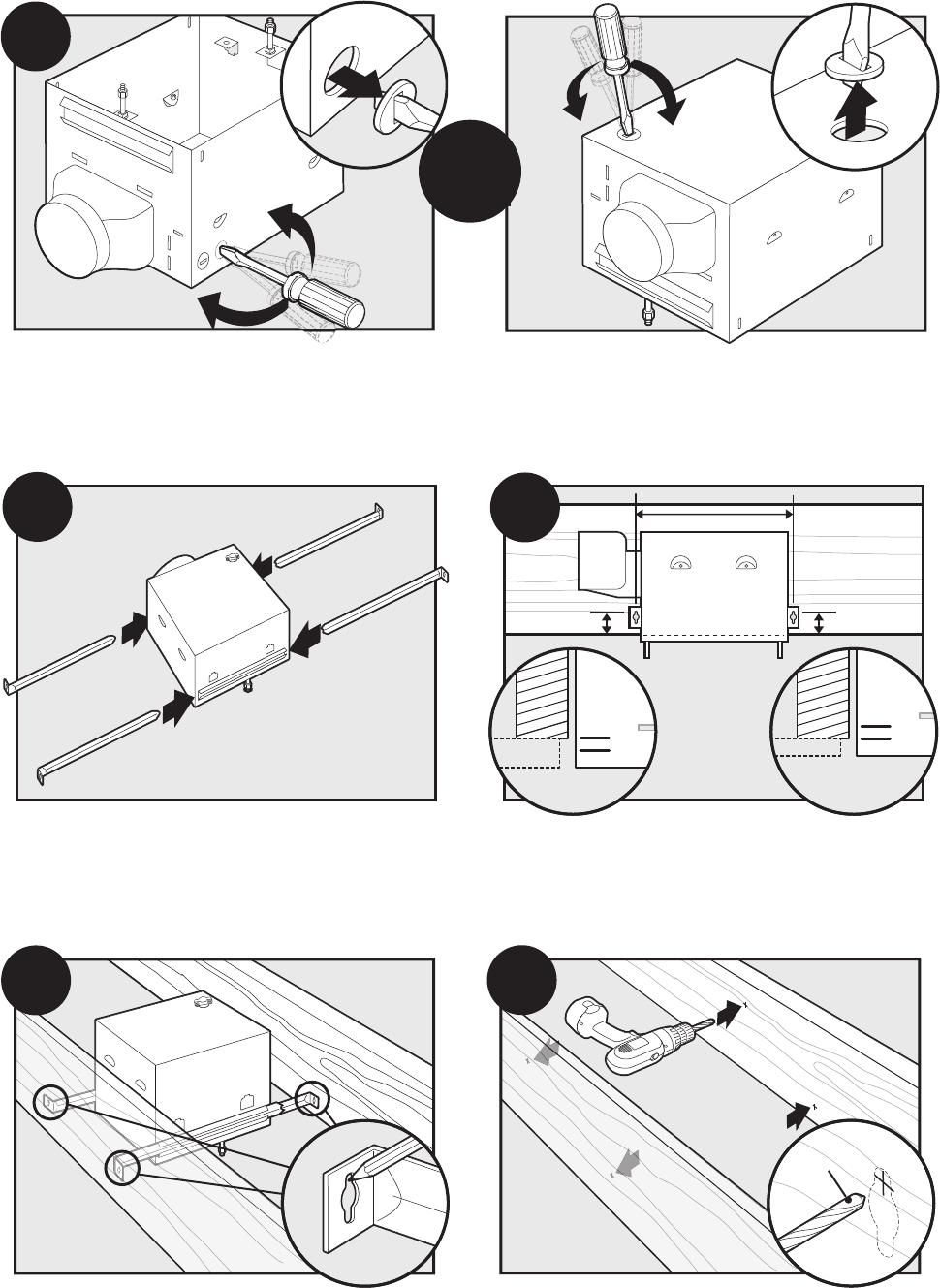

Section B - New Construction – suspended between joists

Pop out a wiring access slug.

B1

OR

Slide the mounting rails into brackets. Note the orienta-

tion of of the outer ends of the rails.

Position the correct depth mark at the bottom edge of

the joist based upon the the thickness of your sheetrock.

5/8

1/2

5/8

1/2

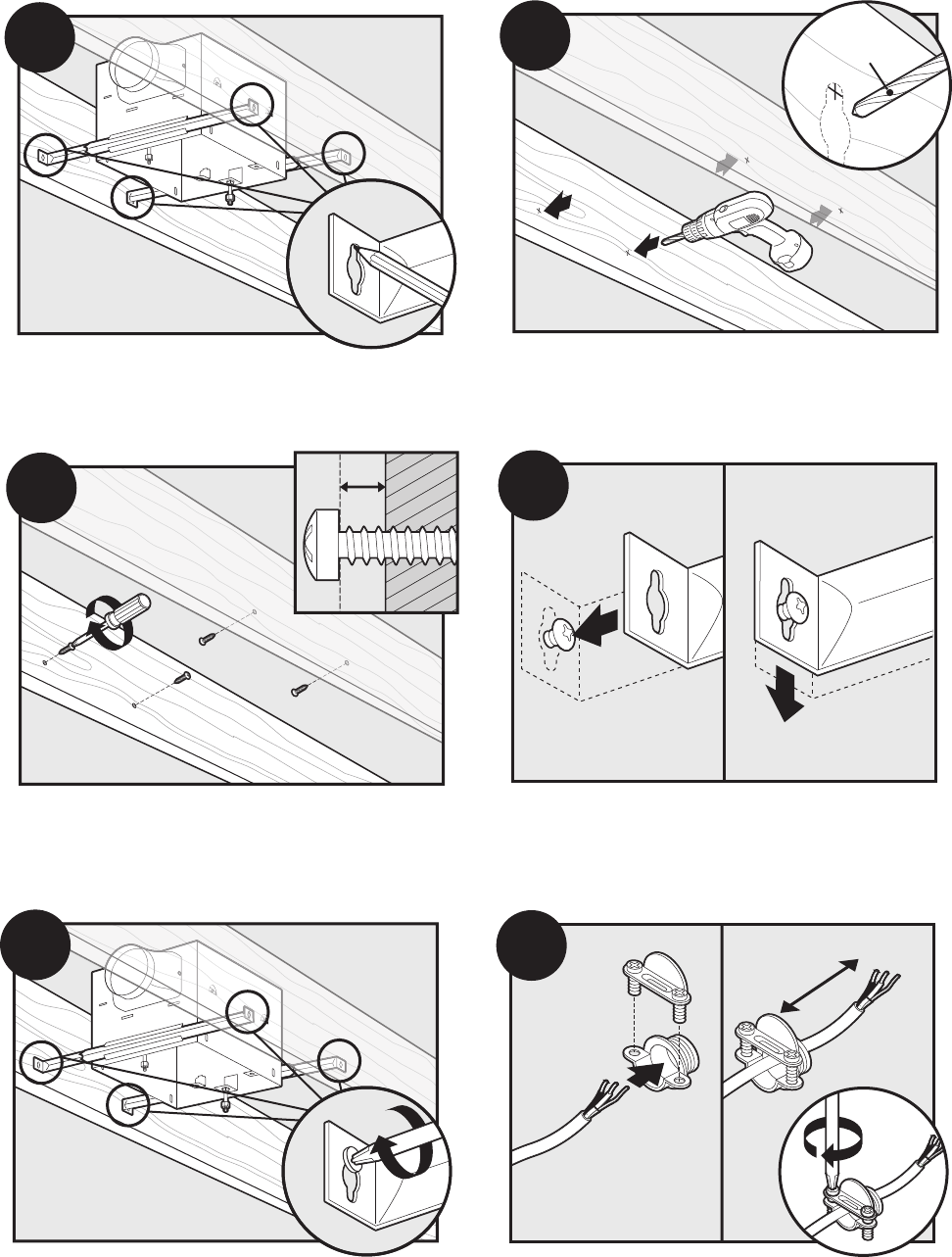

B3

B2

42936-01 10/17/2007 8

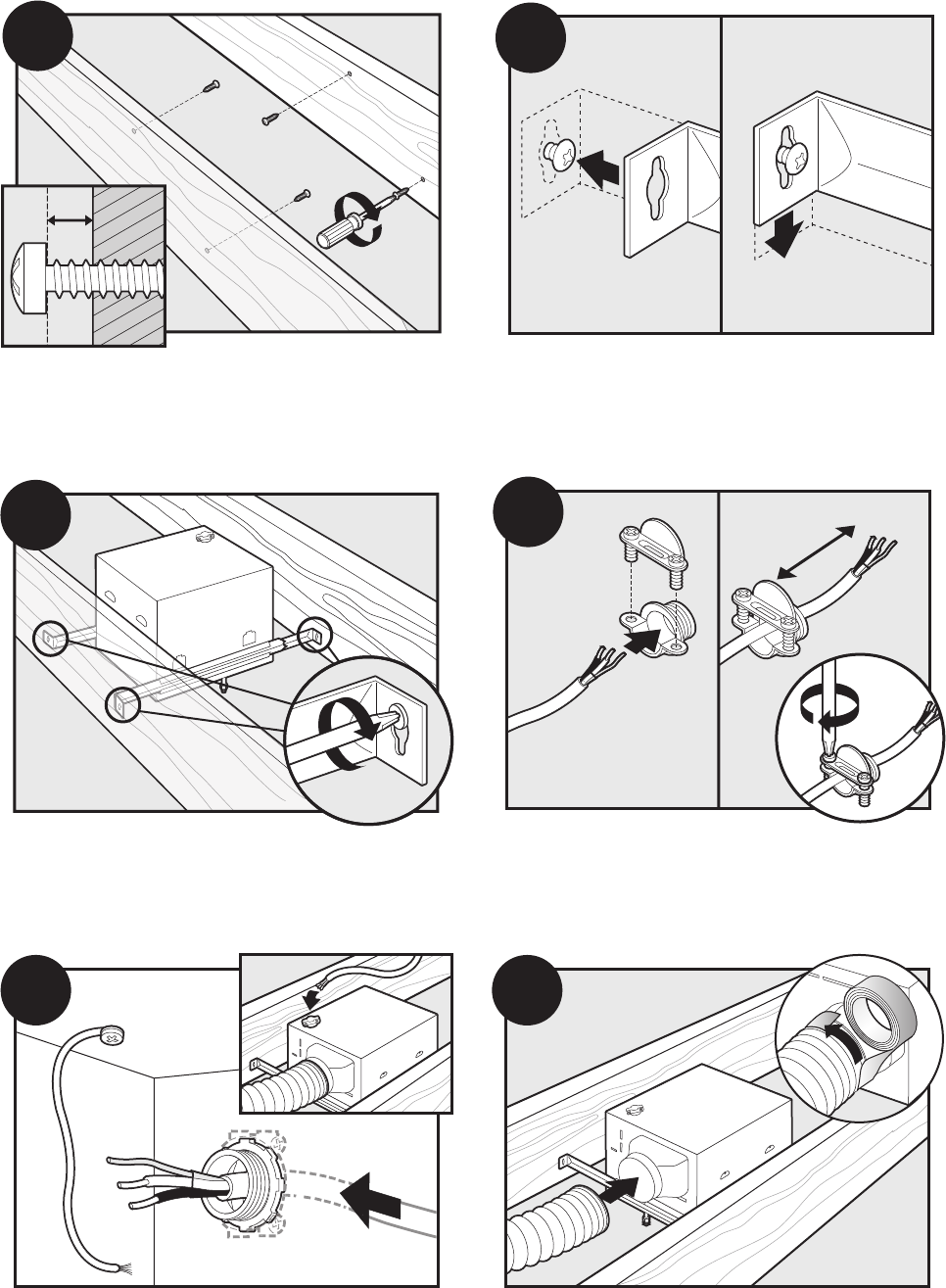

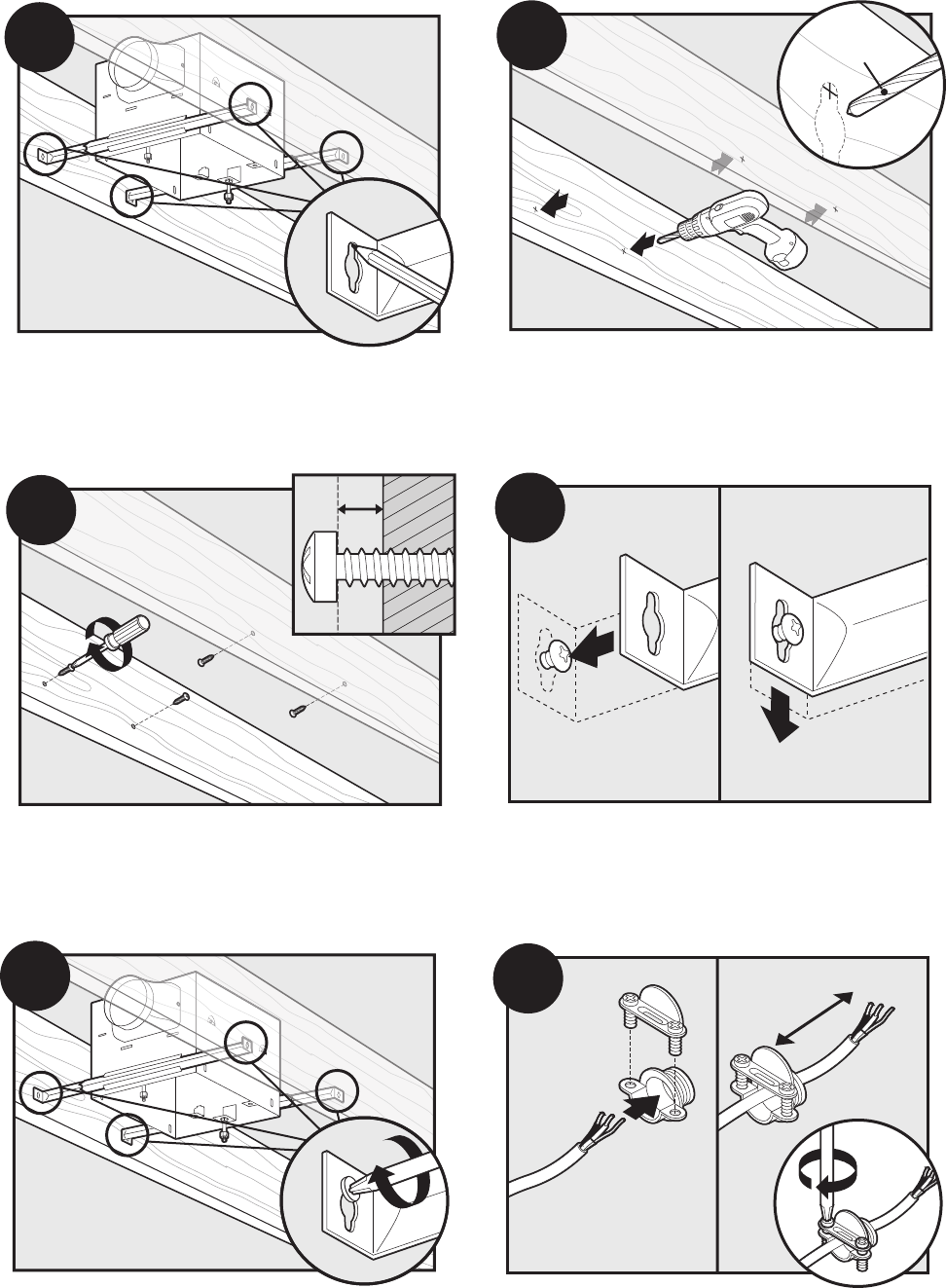

Mark position of screws by using holes as a template. Drill a pilot hole at the TOP of each outline.

B4

1/16” bit

B5

Insert mounting screws, leaving space between the

screw head and the joist. (Screws are supplied.) Attach the rails onto the screws.

B6

B7

B8

Tighten screws. Run the power supply wire through the strain relief, leav-

ing 3” between the end of the wire and the strain relief.

Tighten the strain relief around the wire.

3”

B9

42936-01 10/17/2007

9

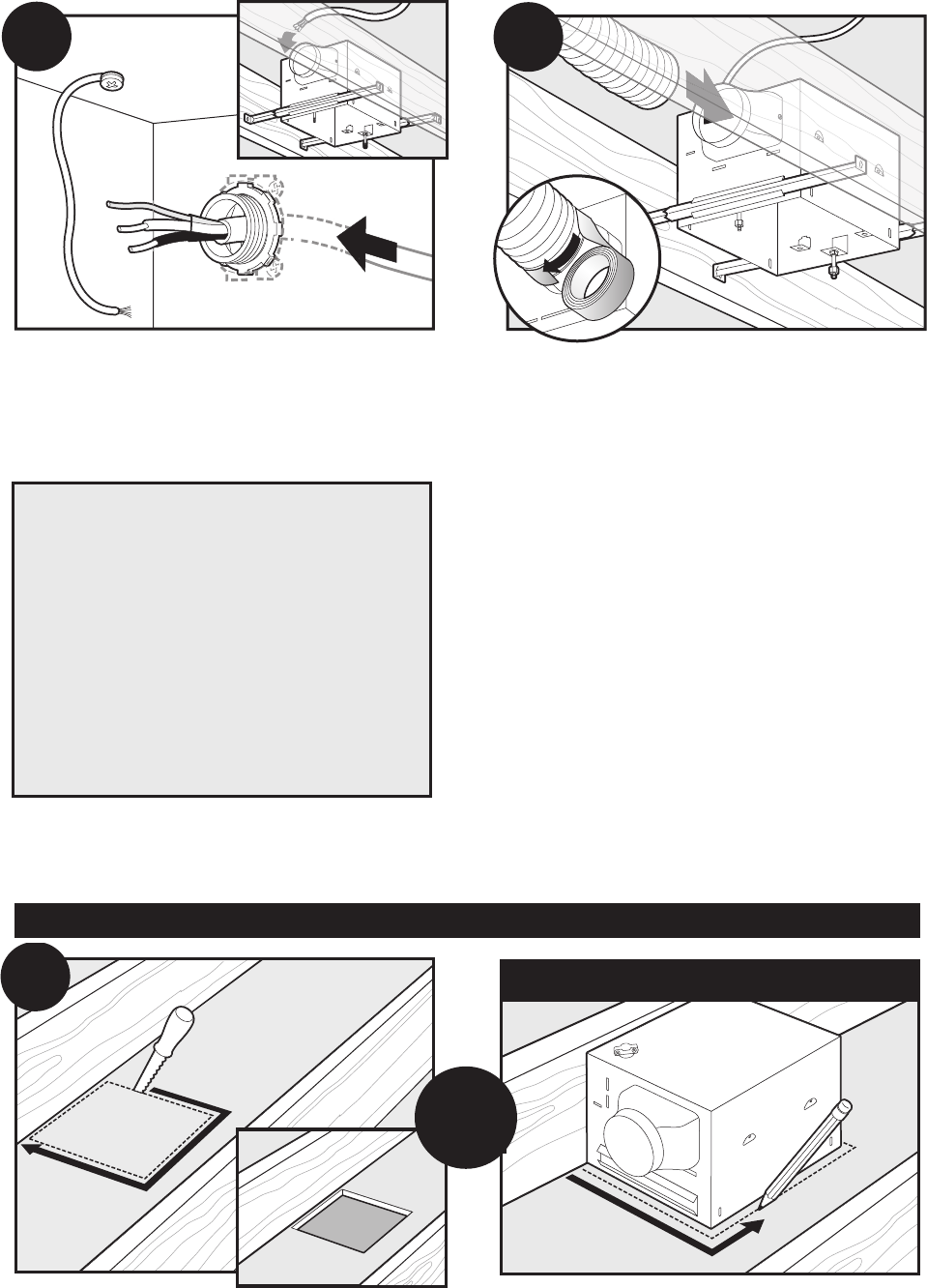

B10

Install the wiring and the strain relief into the wiring

access hole you made earlier.

B11

Connect 4” duct and vent to the outside. Use duct tape to

secure joints. If ducting does not fit securely, an adapter

may need to be purchased.

Go to

Section E -

Final Installation

on page 14.







Remove an existing fan and check to make sure the

opening is large enough to accommodate the new fan

housing. The opening needs to be 11” x 9 5/8”.

Section C - Existing Construction – accessible from above

NO EXISTING FAN

OR

42936-01 10/17/2007 10

Slide the mounting rails into brackets.

C3

5/8

1/2

5/8

1/2

C4

Using the depth markings on the housing, position the

bottom edge of the housing so that it will be flush with

the sheetrock.

Pop out a wiring access slug.

1/16” bit

C6

C5

Mark position of screws by using holes as a template. Drill a pilot hole at the TOP of each outline, AS SHOWN.

C3

OR

42936-01 10/17/2007

11

C7

Insert mounting screws, leaving space between the

screw head and the joist. (Screws are supplied.)

Attach the rails onto the screws.

C8

C9

Tighten screws.

3”

C10

Run the power supply wire through the strain relief, leav-

ing 3” between the end of the wire and the strain relief.

Tighten the strain relief around the wire.

C11

Install the wiring and the strain relief into the wiring

access hole you made earlier. Connect 4” duct and vent to the outside. Use duct tape to

secure joints. If ducting does not fit securely, an adapter

may need to be purchased.

C12

42936-01 10/17/2007 12

Go to

Section E -

Final Installation

on page 14.

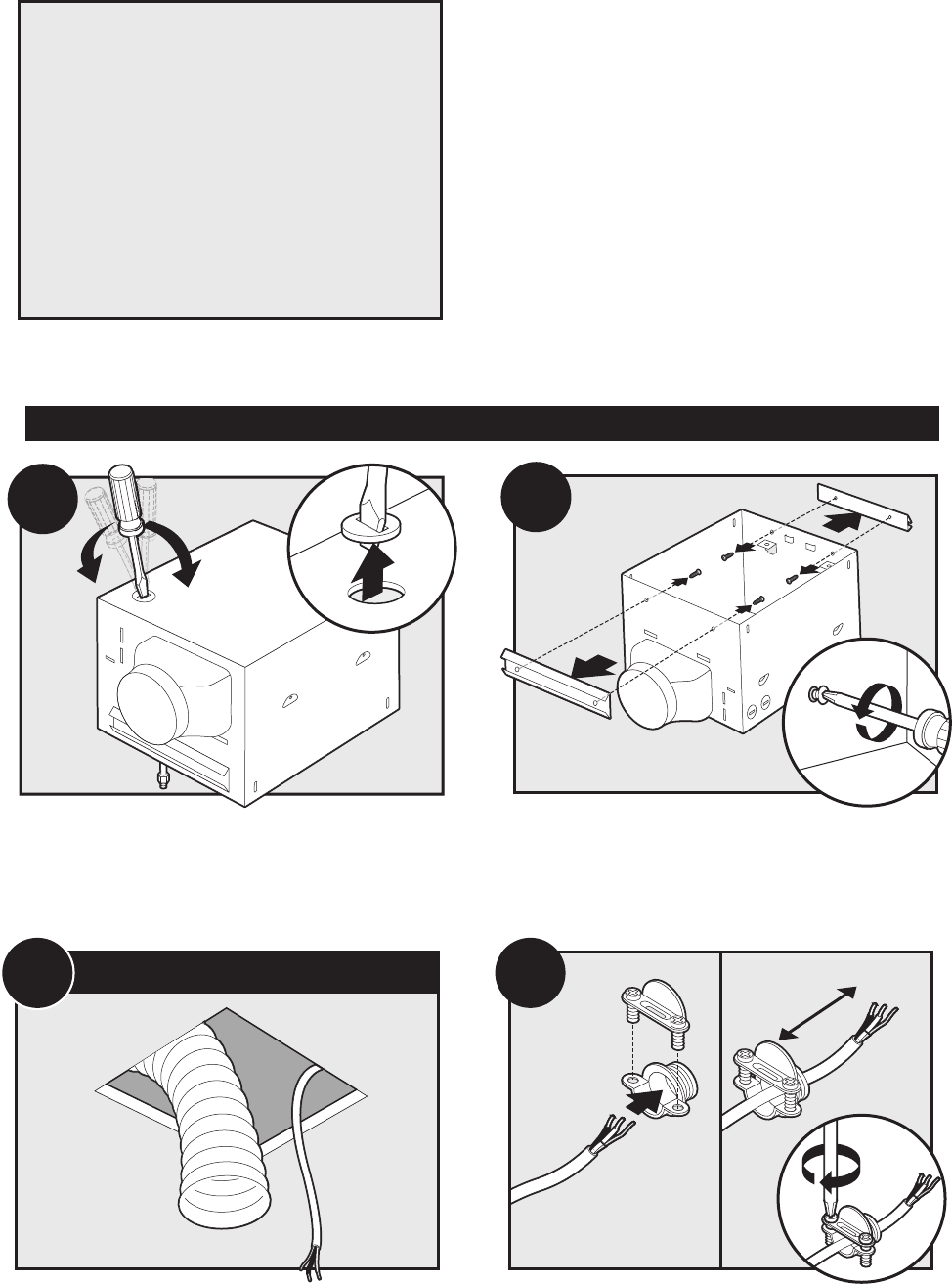

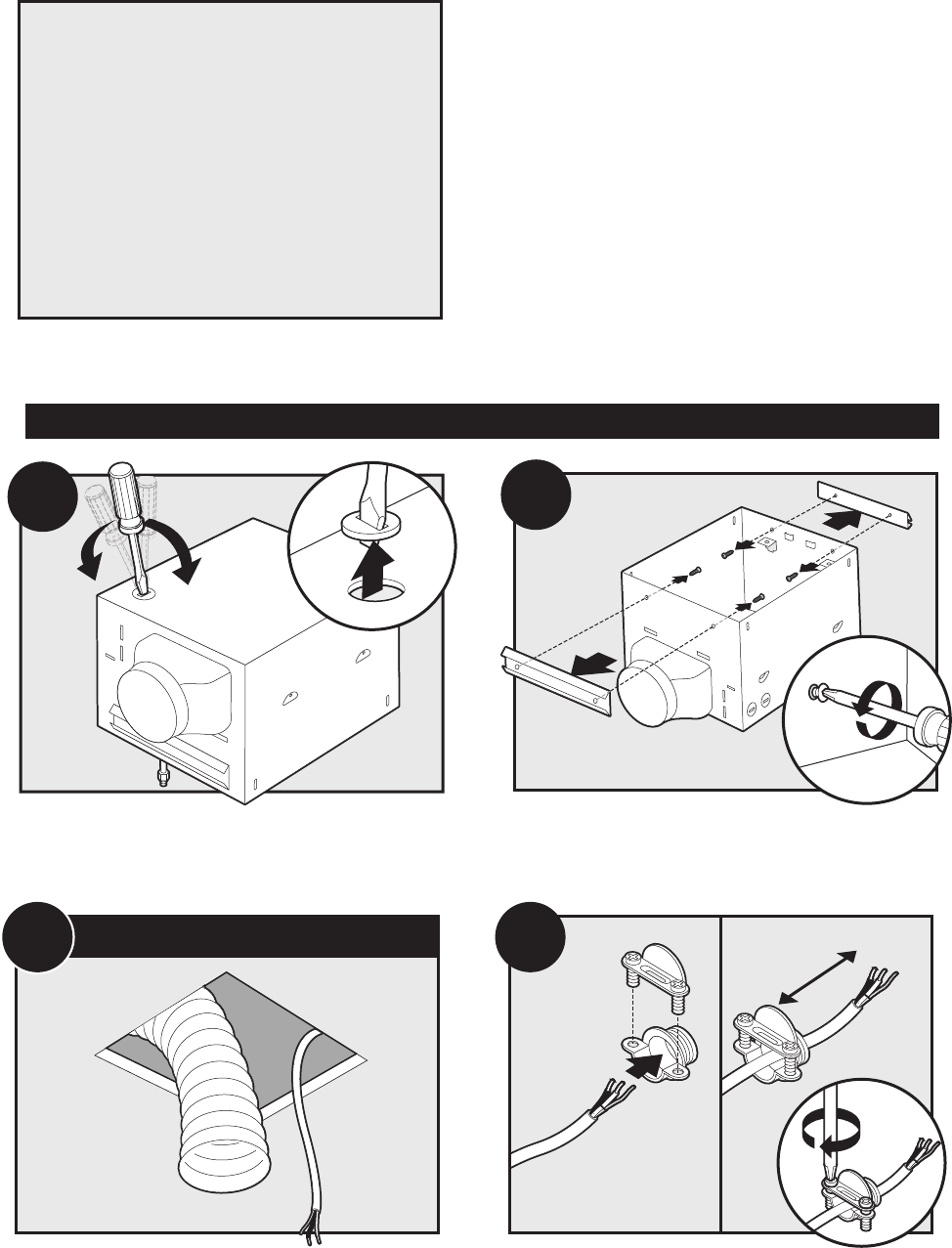

Section D - Existing Construction – accessible from below

Remove one of the wiring access slugs on the top of the

housing. Use a second wiring access plug if needed.

EXISTING FAN

D3

Remove an existing fan and check to make sure the

opening is large enough to accommodate the new fan

housing. If there is no existing fan choose an appropriate

location to make an 11” x 9 5/8” opening.

Remove the mounting rail brackets.

3”

D4

Run the power supply wire through the strain relief, leaving

3” between the end of the wire and the strain relief. Tighten

the strain relief around the wire.

D1

D2

42936-01 10/17/2007

13

Connect 4” duct and vent to the outside. Use duct tape to

secure joints. If ducting does not fit securely, an adapter

may need to be purchased.

Install the wiring and the strain relief into the wiring

access hole you made earlier.

Position the bottom edge of the housing flush with the

sheetrock.

Move the housing into the ceiling.

D5

D6

D7

5/8

1/2

5/8

1/2

D8

Screw mounting screws into joist or framing.

Go to

Section E -

Final Installation

on page 14.

D9

42936-01 10/17/2007 14

?

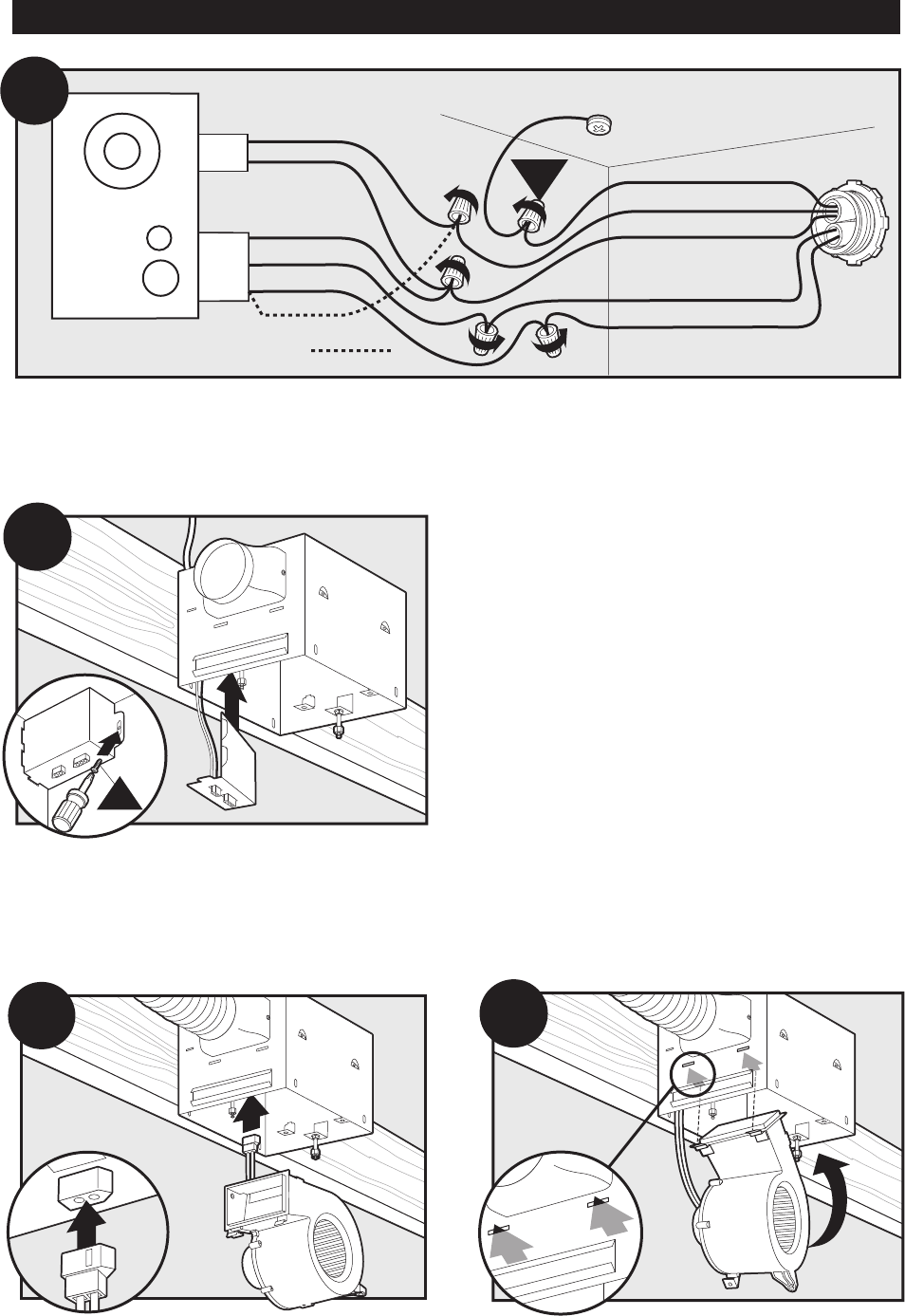

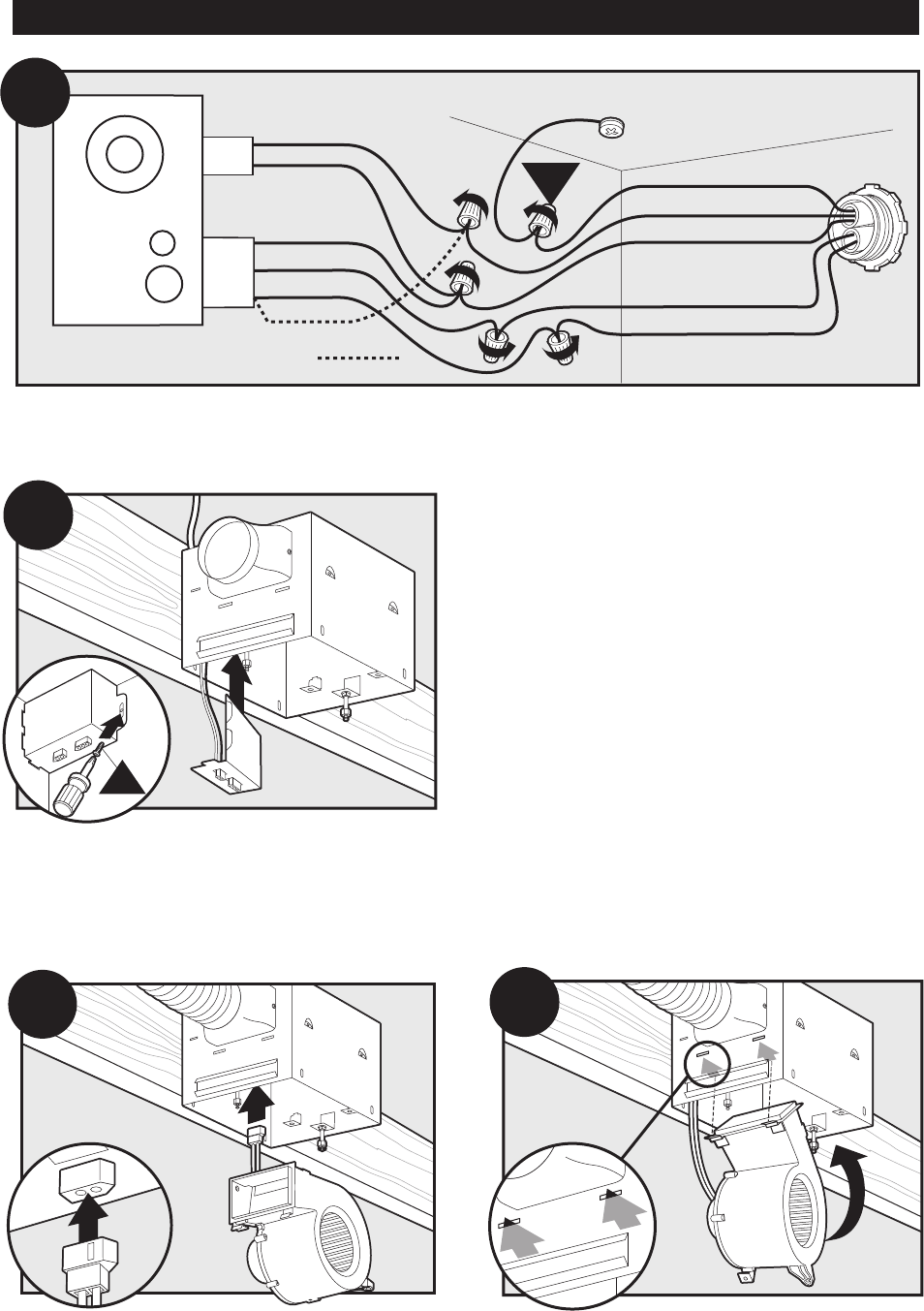

E2

E3

Connect fan wiring harness. DO NOT ALLOW THE FAN

TO HANG FROM THE WIRING HARNESS. INSTALLATION IS

EASIER IF TWO PEOPLE ARE INVOLVED.

Install the wiring cover box. Make sure all wiring connec-

tions are inside the wiring cover box.

Section E - Final Installation

NOTE: Though this final installation section shows the housing mounted to a joist, the final installation procedure is the

same whether the housing is mounted to a joist or suspended between joists.

E4

Install the fan assembly by inserting the tabs as shown

and pushing the fan assembly into the housing. Make

certain the wiring is not pinched between the fan assem-

bly and the housing.

Connect the wiring as shown.

A

3 Pin

2 Pin

Fan Motor

Light Light

Green

Black

Black

Red

Red

White

Black

Black

White

WhiteBare Copper

Ground

E1

Night Light Night Light

Switch 1 (AC In)

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

42936-01 10/17/2007

15

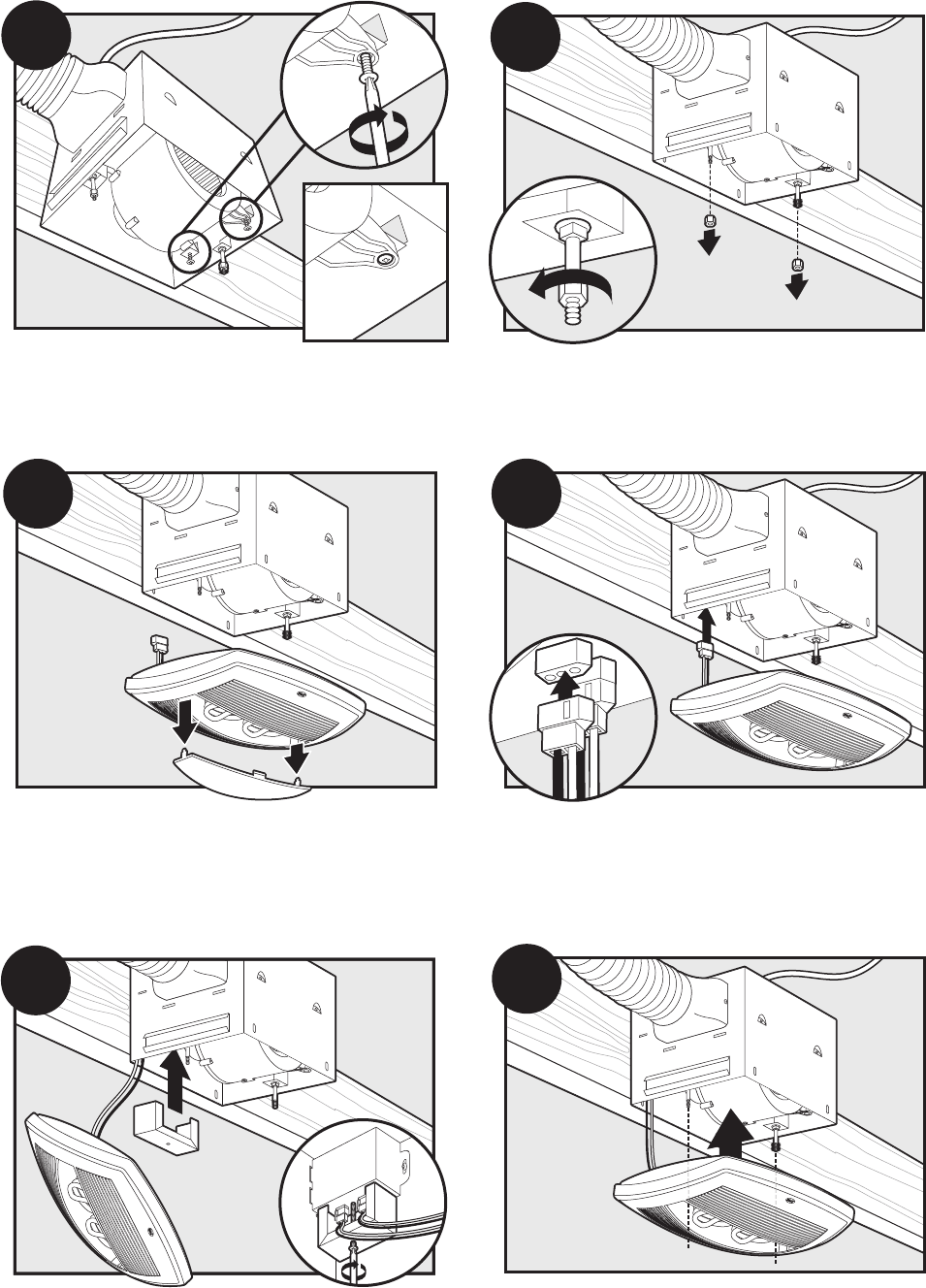

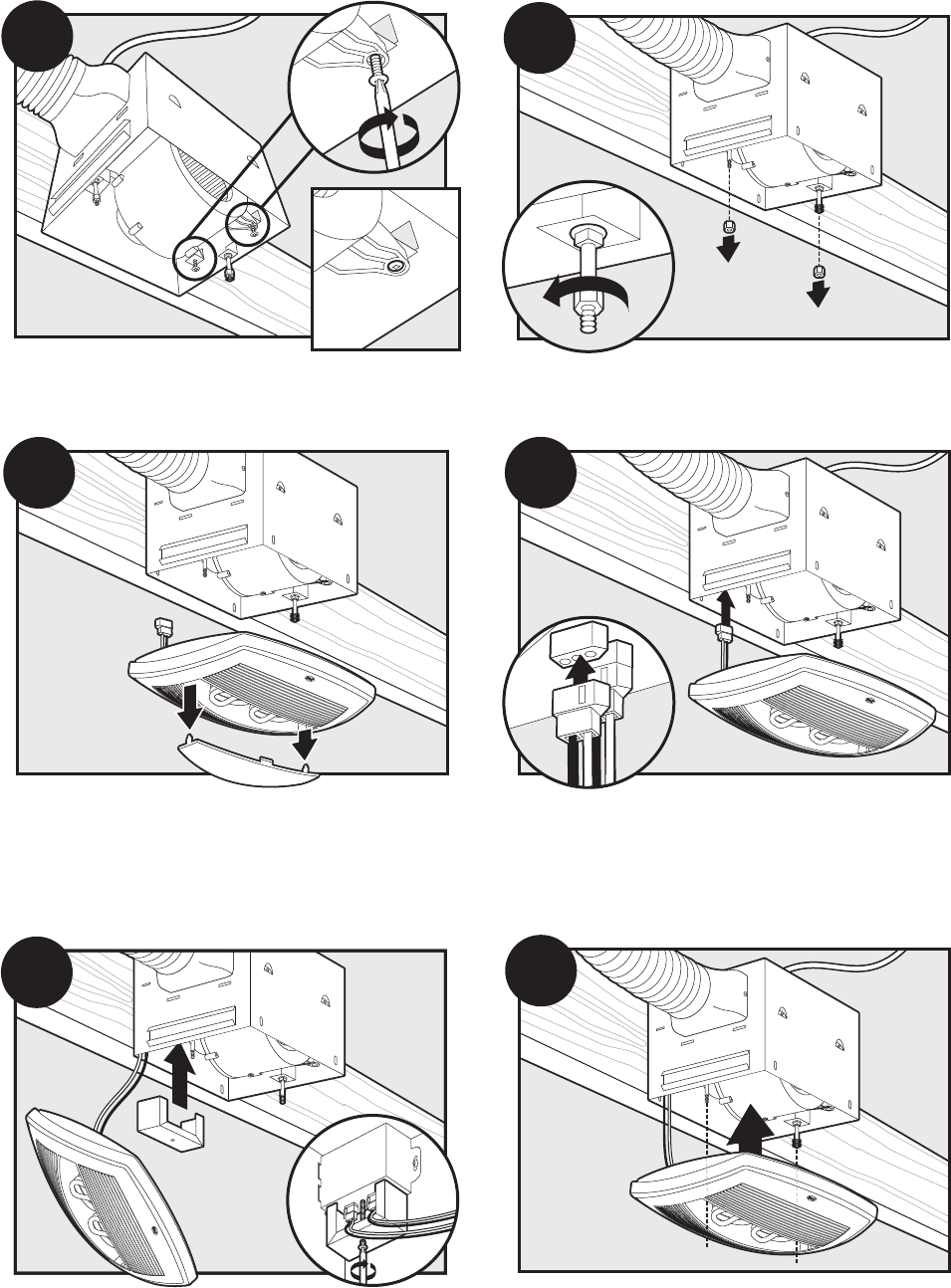

E5

Secure the fan assembly by tightening the two fan

mounting screws.

E10

Install the strain relief bracket. DO NOT ALLOW THE

LIGHT FIXTURE TO HANG FROM THE WIRING HARNESS.

INSTALLATION IS EASIER IF TWO PEOPLE ARE INVOLVED.

E8

E6

E9

E7

Remove thumbnuts.

Remove light bulb cover. Plug in wiring harness.

Position lighting fixture over mounting posts.

42936-01 10/17/2007 16

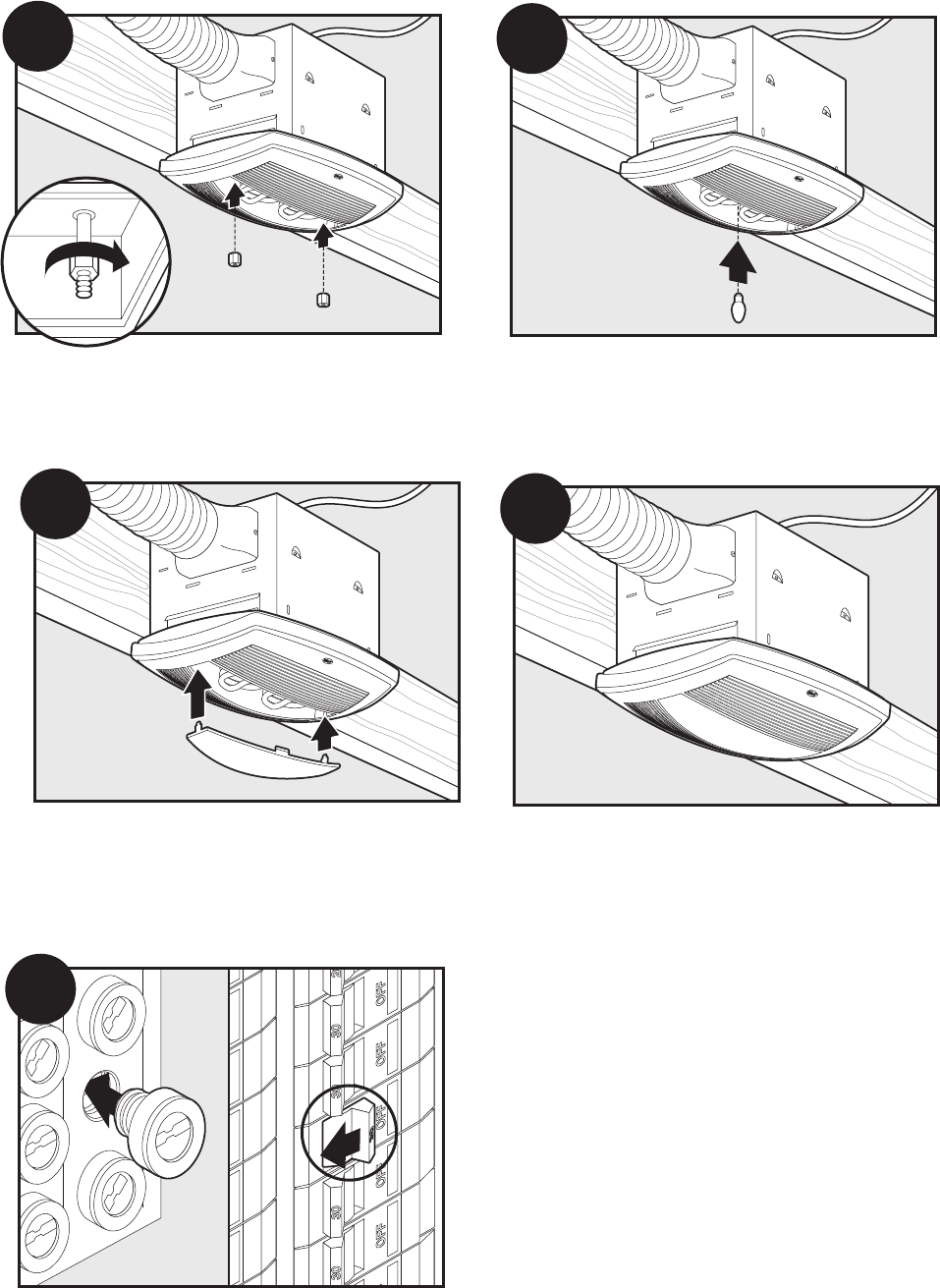

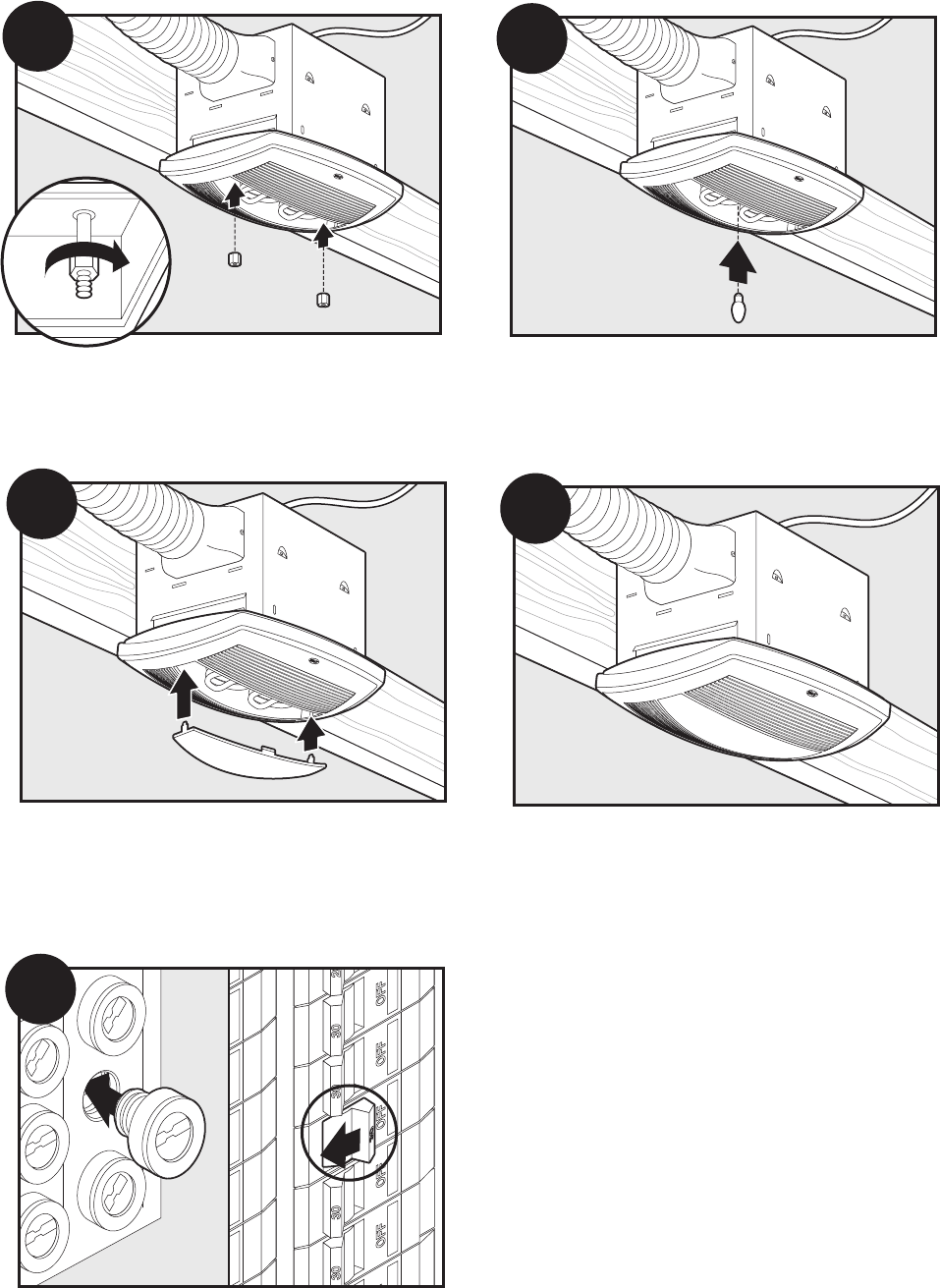

E14

Complete.

E9

E13

Install light bulb cover.

Restore power at the source.

E11

E12

Secure the fan assembly by tightening the two fan

mounting thumbnuts.

Install night light.

42936-01 10/17/2007

17

Trouble Shooting

Problem: Fan does not come on.

Solution:

• Turn power on, replace fuse, or reset breaker.

• Hunter Fan Bath Ventilators are extremely quiet. To conrm that the fan is running, place your hand near

the vents to feel the air movement.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Light does not come on.

Solution:

• Replace the light bulb with a new bulb.

• Turn power on, replace fuse, or reset breaker.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Fan is noisy.

Solution:

• Check and tighten all fasteners.

• Check the bezel to make sure it is secure.

• Check the apper to make sure it moves freely.

Maintenance

The fan motor is permanently lubricated and never needs oiling. If the motor bearings are making excessive or

unusual noises, contact Hunter Technical Support (see Troubleshooting section) to order a new fan assembly.

A clean fan provides better service. Disconnect the power supply and clean the fan as listed below.

TO CLEAN THE BEZEL: Carefully pull the bezel down. Use water, a mild detergent such as dishwashing liquid, and

a soft cloth to clean the bezel. DO NOT use abrasive cloths, steel wool pads, or scouring powders. Dry the bezel

and reinstall it.

TO CLEAN THE FAN ASSEMBLY: Disconnect power to the unit by switching off the breaker or removing the fuse.

Turn the wall switch off. Remove the bezel (as described above). Remove the two fan mounting screws. Remove

the fan from the housing and unplug the fan wiring harness.

Gently vacuum the fan, motor, and the housing interior.

When the fan is clean, plug in the fan wiring harness. Reinstall the fan and tighten the two fan mounting screws.

Reinstall the bezel.

Restore power to the appliance. Test the appliance. If the fan does not run, 1) check the power source, or 2) dis-

connect power to the appliance, disassemble as described above, check the fan assembly plug, restore power,

and test the unit. If the fan still does not run, contact a qualified installer.

NEVER IMMERSE METAL OR ELECTRICAL COMPONENTS IN WATER.

Preventative Maintenance

18

42936-01 10/17/2007

Hunter Fan Company

Bath Fan

LIMITED WARRANTY

Hunter Fan Company makes the following limited warranty to the original user or consumer purchaser of this Hunter Bath

Fan:

If any part of your Hunter Bath Fan fails at any time within one year after the date of sale to you due to a defect in material

or workmanship, we will repair or, at our option, replace the defective part free of charge for parts and labor performed at

our Service Department in Memphis, Tennessee. After this one-year period, you will be responsible for all parts and labor

costs for repairs on the Bath Fan except for motor repairs as provided below.

If your Hunter Bath Fan motor fails at any time within ve years after the date of sale to you due to a defect in material or

workmanship, labor and materials to repair the defect will be provided free of charge at our Service Department in Mem-

phis, Tennessee. If no replacement part can be provided, we will, at our option, either refund the actual purchase price of

your Bath Fan or provide a replacement free of charge. After this ve-year period, you will be responsible for all parts and

labor costs for repairs on all parts of the bath exhaust fan.

IF THE ORIGINAL USER OR CONSUMER PURCHASER CEASES TO OWN THE FAN, THIS WARRANTY AND ANY IMPLIED WAR-

RANTY WHICH THEN REMAINS IN EFFECT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE, ARE VOIDED. NO WARRANTY, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY

OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IS MADE IN RESPECT OF GLASS FIXTURES OR LIGHT BULBS

OR THE FINISH ON ANY METAL PORTION OF THE BATH EXHAUST FAN.

THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. THE DURATION OF ANY IMPLIED WARRANTY, INCLUDING,

BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IN RE-

SPECT TO ANY HUNTER FAN BATH FAN MOTOR OR OTHER FAN PART, IS EXPRESSLY LIMITED TO THE PERIOD OF THE EXPRESS

WARRANTY SET FORTH ABOVE FOR SUCH MOTORS OR OTHER PARTS.

This warranty is voided if your Hunter Bath Fan is not purchased and installed in the U.S.A. This warranty excludes and does

not cover defects, malfunctions or failures of any Hunter Bath Fan which were caused by repairs by persons not authorized

by us, use of parts or accessories not authorized by us, mishandling, improper installation, modications or damage to

the Hunter Bath Fan while in your possession, or unreasonable use, including failure to provide reasonable and necessary

maintenance.

To obtain servicing, contact Hunter Fan Company Technical Support at 1-888-830-1326. Please contact us before shipping

your Bath Fan to us. If we authorize you to ship it to us, you will be responsible for all insurance and freight or other trans-

portation charges to our factory or Service Department. We will return your Hunter Bath Fan freight prepaid. Your Hunter

Bath Fan should be properly packed to avoid damage in transit since we will not be responsible for any such damage. Proof

of purchase is required when requesting warranty service. The purchaser must present the sales receipt or other document

that establishes proof of purchase.

IN NO EVENT SHALL HUNTER FAN COMPANY BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES.

SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE EXCLUSION OR LIMITA-

TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE LIMITATION OR EXCLUSIONS MAY NOT APPLY TO YOU.

THE WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO

STATE

.

Hunter Fan Company

2500 Frisco Avenue

Memphis, Tennessee 38114

Warranty

Printed in China

If you need parts or service assistance, please call 888-830-1326 or visit us at our website at http://www.

hunterfan.com.

Trouble Shooting (cont.)

19 42936-02 10/17/2007

GUÍA DE INSTALACIÓN

Ventilador para baño con lámpara Energy Star Modelos 82040, 82041 y 82042

LEA y GUARDE ESTAS INSTRUCCIONES

ESPAÑOL

20

42936-02 10/17/2007

1) Lea todas las instrucciones antes de intentar instalar o usar este artefacto. Este artefacto está

diseñado sólo para uso de ventilación general. No use este artefacto para ventilar materiales peli-

grosos o explosivos. Siga las pautas del fabricante del equipo de calefacción y las normas de segu-

ridad, como las de la Asociación Nacional de Protección contra Incendios (NFPA), la Asociación de

Ingenieros Americanos en Calefacción y Aire acondicionado (ASHRAE), y los códigos locales. Use

este artefacto sólo como se describe en el manual de instrucciones. Cualquier otro uso no recomen-

dado por el fabricante, puede causar incendio, choque eléctrico o lesiones a

personas. GUARDE ESTAS INSTRUCCIONES.

2)

Antes de instalar, dar servicio o limpiar la unidad, desconecte la alimentación eléctrica apagando

los interruptores automáticos que alimentan a la caja de salida y al respectivo interruptor de pared.

Si no puede bloquear los interruptores automáticos en la posición de apagado, fije firmemente una

forma destacada de advertencia, como una etiqueta de seguridad, en el tablero de servicio.

3)

Esta unidad debe ponerse a tierra.

4)

Este artefacto no es adecuado para instalarlo en una bañera o ducha, y no debe instalarse a menos

de 3 pies de la tubería de suministro de agua de la bañera o ducha. Vea la Figura A.

5)

No instale este artefacto a una altura menor de 7 pies (2.13 m) por encima del piso, en el techo. Vea la

Figura A.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA O LESIONES, OBSERVE LO SIGUIENTE:

A6

Continuación

3 ft. min.

(0.91 m)

Bath Fan

Tub or Shower area

NOTE: This illustration is not

to scale

7 ft. min.

(2.13 m)

Figura A

21 42936-02 10/17/2007

6)

Nunca coloque un interruptor donde pueda ser alcanzado desde una tina o una ducha. No instale

este artefacto en el perímetro de la bañera o ducha.

7)

Los trabajos de instalación y cableado eléctrico deben ser realizados por personas calificadas de

acuerdo con todos los códigos y las normas aplicables, incluyendo los códigos y normas de construc-

ción contra incendio.

8)

Al cortar o taladrar en paredes o techo, no dañe el cableado eléctrico u otros servicios no visibles.

9) No instale este producto en una pared. Este producto está diseñado para instalarse en

techos con una inclinación de hasta 12/12 (45º). La red de ductos debe dirigirse hacia arriba.

10)

Los ventiladores canalizados siempre deben descargar al aire libre. Mantenga los ductos tan cor-

tos y rectos como sea posible.

11) Es necesario tener mucho cuidado cuando se usa alguno de estos donde haya niños o

personas discapacitadas y siempre que estén en funcionamiento y sin supervisión.

12) Para evitar daños al rodamiento del motor y ventiladores ruidosos o desbalanceados,

mantenga la unidad de potencia lejos de la aplicación de aerosol para paneles de yeso

(drywall), polvo de la construcción, etc.

13) Vea más información y los requisitos en la etiqueta de especificación del producto.

14) No introduzca ni permita el ingreso de objetos extraños en ninguna abertura de ventila-

ción o escape ya que puede causar choque eléctrico o incendio, o dañar la unidad.

15)

No use este artefacto con un atenuador o control de velocidad del ventilador.

16) Para reducir el riesgo de incendio o choque eléctrico, no use este ventilador con ningún dispositi-

vo de estado sólido para control de velocidad.

17) Para evitar un posible incendio, no bloquee de ninguna manera las entradas o aberturas

de escape.

42936-02 10/17/2007 22

F

G

I

L

M

x2

N

x6

*

*

A

B

C

97518-01-000

03242-07-133

97118-02-000

x2

D

97134-01-000

74508-03-133

Rieles de montaje

Alojamiento

Cubierta del cableado

Conjunto del ventilador

Conector de cable de 3/8”

Lámpara

Tornillo de la cubierta

del cableado

Revise todas las piezas. Si están

dañadas, llame al 1-888-830-1326

para un reemplazo.

x4

E

To rnillos de montaje

Tornillos de montaje del ventilador

*

NOTA :Debe instalar un aliviador de tensiones

(no suministrado) para el conector de

To rnillos accesorios

97932-01-262

97118-03-000

97118-04-000

J

Soporte del aliviador de

tensiones

K

Tornillo de soporte del aliviador de

tensiones

65872-01-000

74508-53

H

75184-01-133

Tuercas de mariposa

de la lámpara

O

x2

Indicador

87259-01-000

P

95044-01-000

A

Apague la fuente de alimentación.

Se necesitan herramientas. (No suministradas)

Tiempo estimado de ensamblaje: entre 30 y 60 minutos

Antes de la instalación

Incluido.

B

Afloje los tornillos de montaje del ventilador.

42936-02 10/17/2007

23

Afloje el tornillo de la cubierta del cableado.

Retire el conjunto del ventilador del alojamiento.

Retire la cubierta del cableado.

D

E

C

Elija el modo de instalación

Para construcción nueva - jación a la viga, vaya al paso A1, página 5.

Para construcción nueva - suspendido entre vigas, vaya al paso B1, página 7.

Para construcción existente - accesible desde arriba, vaya al paso C1, página 9.

Para construcción existente - accesible sólo desde abajo, vaya al paso D1, página

12.

42936-02 10/17/2007 24

A1

Sección A - Construcción nueva - fijación a la viga.

Instale los tornillos de montaje (suministrados)

en la viga o el marco.

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de yeso.

5/8

1/2

5/8

1/2

A2

Expulse un tapón metálico de acceso del cableado.

O

Instale el cableado y el aliviador de tensiones dentro del

agujero de acceso del cableado que hizo previamente.

A5

Deslice el cable de alimentación eléctrica por el aliviador

de tensiones, dejando 3” entre el extremo del alambre

y el aliviador de tensiones. Apriete el aliviador de tensiones

alrededor del cable.

A3

3”

A4

42936-02 10/17/2007

25

A6

Conecte un ducto de 4” y ventile hacia el exterior. |Use cinta

para ductos para asegurar las uniones. Si el ducto no se

ajusta firmemente, puede ser necesario comprar

un adaptador.

Vaya a la

sección E –

Instalación Final

en la página 14.

Sección B - Construcción nueva – suspendido entre vigas

Expulse un tapón metálico de acceso del cableado.

B1

O

Deslice los rieles de montaje en los soportes. Observe la

orientación de los extremos externos de los rieles.

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de yeso.

5/8

1/2

5/8

1/2

B3

B2

42936-02 10/17/2007 26

Marque la ubicación de los tornillos usando los agujeros

como plantilla.

Taladre un agujero modelo en la parte SUPERIOR

de cada perfil.

B4

1/16” bit

B5

Introduzca los tornillos, dejando espacio entre la cabeza

del tornillo y la viga. (Se suministran tornillos). Fije los rieles en los tornillos.

B6

B7

B8

Apriete los tornillos. Deslice el cable de alimentación eléctrica por el aliviador

de tensiones, dejando 3” entre el extremo del alambre y

el aliviador de tensiones. Apriete el aliviador de tensiones

alrededor del cable.

3”

B9

42936-02 10/17/2007

27

B10

Instale el cableado y el aliviador de tensiones dentro del

agujero de acceso del cableado que hizo previamente.

B11

Conecte un ducto de 4” y ventile hacia el exterior. Use

cinta para ductos para asegurar las uniones.

Si el ducto no se ajusta firmemente, puede ser necesario

comprar un adaptador.

Vaya a la

sección E –

Instalación Final

en la página 14.







Retire el ventilador existente y asegúrese que la abertura

sea suficientemente grande para acomodar el alojamiento

del ventilador nuevo. La abertura debe ser de 11” x 9 5/8”.

Sección C - Construcción existente – accesible desde arriba

NO EXISTING FAN

O

42936-02 10/17/2007 28

Deslice los rieles de montaje en los soportes.

C3

5/8

1/2

5/8

1/2

C4

Usando las marcas de profundidad en el alojamiento,

ubique el borde inferior del alojamiento de modo que el

alojamiento esté a nivel con la plancha de yeso.

Expulse un tapón metálico de acceso del cableado.

1/16” bit

C6

C5

Marque la ubicación de los tornillos usando los agujeros

como plantilla. Taladre un agujero modelo en la parte SUPERIOR

de cada perfil COMO SE MUESTRA.

C3

O

42936-02 10/17/2007

29

C7

Introduzca los tornillos, dejando espacio entre la cabeza del

tornillo y la viga. (Se suministran tornillos)

Fije los rieles en los tornillos.

C8

C9

Apriete los tornillos.

3”

C10

Deslice el cable de alimentación eléctrica por el aliviador

de tensiones, dejando 3” entre el extremo del alambre y

el aliviador de tensiones. Apriete el aliviador de tensiones

alrededor del cable.

C11

Instale el cableado y el aliviador de tensiones dentro del

agujero de acceso del cableado que hizo previamente. Conecte un ducto de 4” y ventile hacia el exterior. Use cinta

para ductos para asegurar las uniones. Si el ducto no se ajus-

ta firmemente, puede ser necesario comprar un adaptador.

C12

42936-02 10/17/2007 30

Vaya a la

sección E –

Instalación Final

en la página 14.

Sección D - Construcción existente – accesible desde abajo

Retire uno de los tapones metálicos de acceso del cableado

en la parte superior del alojamiento. De ser necesario, use

un segundo tapón metálico de acceso del cableado.

EXISTING FAN

D3

Retire el ventilador existente y asegúrese que la abertura

sea suficientemente grande para acomodar el alojamien-

to del ventilador nuevo. Si no hay un ventilador existente,

elija una ubicación apropiada para hacer una abertura de

11” x 9 5/8”.

Retire los soportes de los rieles de montaje.

3”

D4

Deslice el cable de alimentación eléctrica por el aliviador de

tensiones, dejando 3” entre el extremo del alambre y el alivia-

dor de tensiones. Apriete el aliviador de tensiones alrededor

del cable.

D1

D2

42936-02 10/17/2007

31

Conecte un ducto de 4” y ventile hacia el exterior. Use cinta

para ductos para asegurar las uniones. Si el ducto

no se ajusta firmemente, puede ser necesario comprar

un adaptador.

Instale el cableado y el aliviador de tensiones dentro del

agujero de acceso del cableado que hizo previamente.

Ubique el borde inferior del alojamiento a nivel con la

plancha de yeso.

Mueva el alojamiento en la placa de techo.

D5

D6

D7

5/8

1/2

5/8

1/2

D8

Atornille los tornillos de montaje en la viga o el marco.

Vaya a la

sección E –

Instalación Final

en la página 14.

D9

42936-02 10/17/2007 32

?

E2

E3

Conecte el manojo de alambres del ventilador. NO PERMITA

QUE EL VENTILADOR QUEDE SUSPENDIDO DEL MANOJO

DE ALAMBRES. ESTE VENTILADOR SE INSTALA MÁS

FÁCILMENTE ENTRE DOS PERSONAS.

Instale la caja de cubierta del cableado. Asegúrese que

todas las conexiones de cableado estén dentro de la caja

de cubierta del cableado.

Sección E - Instalación Final

NOTA: Aunque esta sección de instalación final muestra el alojamiento montado a la viga, el procedimiento de instalación

final es el mismo ya sea que el alojamiento esté montado a la viga o suspendido entre las vigas.

E4

Instale el conjunto del ventilador introduciendo las

pestañas como se muestra y empujándolo hacia el

alojamiento. Asegúrese que el cableado no esté atrapado

entre el conjunto del ventilador y el alojamiento.

Conecte los alambres como se muestra.

A

3 Pin

2 Pin

Fan Motor

Light Light

Green

Black

Black

Red

Red

White

Black

Black

White

WhiteBare Copper

Ground

E1

Night Light Night Light

Switch 1 (AC In)

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

42936-02 10/17/2007

33

E5

Asegure el conjunto del ventilador apretando los dos

tornillos de montaje del ventilador.

E10

Instale el soporte del aliviador de tensiones. NO PERMITA

QUE LA LÁMPARA QUEDE SUSPENDIDA DEL MANOJO

DE ALAMBRES. SE INSTALA MÁS FÁCILMENTE ENTRE

DOS PERSONAS.

E8

E6

E9

E7

Retire las tuercas de mariposa.

Retire la cubierta de la bombilla. Conecte el manojo de alambres.

Ubique la lámpara sobre los postes de montaje.

42936-02 10/17/2007 34

E14

Complete.

E9

E13

Instale la cubierta de la bombilla.

Restablezca la energía en la fuente de alimentación.

E11

E12

Asegure el conjunto del ventilador apretando las dos

tuercas de mariposa de montaje del ventilador.

Instale la lámpara de noche.

42936-02 10/17/2007

35

Si necesita repuestos o servicio, llame al 888-830-1326 o viste nuestro sitio web en http://www.hunterfan.com.

Solución de problemas

Problema: El ventilador no está funcionando.

Solución:

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Los ventiladores de baño Hunter son muy silenciosos. Para conrmar que el ventilador esté funcionando, coloque su

mano cerca de los conductos de ventilación para sentir el movimiento del aire.

• Verique todas las conexiones de los enchufes para asegurarse que estén rmes.

• Verique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: La luz no funciona.

Solución:

• Reemplace la bombilla con una nueva.

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Verique todas las conexiones de los enchufes para asegurarse que estén rmes.

• Verique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: El ventilador hace ruido.

Solución:

• Verique y apriete todos los pernos y tornillos.

• Revise el bisel para asegurarse que esté rme.

• Verique la válvula de retención para asegurarse que se mueva con libertad.

Mantenimiento

El motor del ventilador está lubricado permanentemente y no necesita ser engrasado. Si los rodamientos del

motor están haciendo ruidos excesivos o inusuales, contacte al Soporte técnico de Hunter (vea la sección

Solución de problemas) para ordenar un nuevo conjunto de ventilador.

Un ventilador limpio proporciona mejor servicio. Desconecte la alimentación eléctrica y limpie el ventilador

como se indica a continuación.

PARA LIMPIAR EL BISEL: Tire cuidadosamente del bisel hacia abajo. Use agua, un detergente suave como líqui-

do para lavar platos y un paño suave para limpiar la pantalla. NO emplee paños abrasivos, almohadillas de lana

de acero ni polvos para fregar. Seque el bisel y reinstálelo.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR: Desconecte la unidad apagando el interruptor automático o

retirando el fusible. Apague el interruptor de pared. Retire el bisel (como se describe arriba). Retire los dos tor-

nillos de montaje del ventilador. Retire el ventilador del alojamiento y desconecte el manojo de alambres del

ventilador.

Suavemente aspire el ventilador, el motor y el interior del alojamiento.

Cuando el ventilador esté limpio, conecte el manojo de alambres del ventilador. Reinstale el ventilador y apriete

los dos tornillos de montaje del ventilador. Reinstale el bisel.

Restablezca la alimentación al artefacto. Pruebe el artefacto. Si el ventilador no funciona, 1) verifique la fuente

de energía, ó 2) desconecte la energía del artefacto, desmonte como se describe anteriormente, revise el enchu-

fe del conjunto del ventilador, restablezca la alimentación y pruebe la unidad. Si su ventilador todavía no funcio-

na, contacte a un instalador calificado.

JAMÁS SUMERJA LOS COMPONENTES METÁLICOS NI ELÉCTRICOS EN AGUA.

MANTENIMIENTO PREVENTIVO

36

42936-02 10/17/2007

Hunter Fan Company

Ventilador para baño

GARANTÍA LIMITADA

Hunter Fan Company establece la siguiente garantía limitada al usuario o comprador original de este ventilador para baño

de Hunter:

Si alguna pieza de su ventilador para baño Hunter falla en cualquier momento dentro de un año después de la fecha

de compra debido a una falla de material o mano de obra, repararemos o, a nuestra elección, reemplazaremos la pieza

defectuosa sin costo para partes y mano de obra realizada en nuestro Departamento de servicio en Memphis, Tennessee.

Después de este período de un año, usted será responsable de todos los costos de partes y mano de obra para reparaciones

en el ventilador para baño, con excepción de reparaciones del motor como se estipula a continuación.

Si el motor de su ventilador para baño Hunter falla en cualquier momento dentro de cinco años después de la fecha

de compra debido a una falla de material o mano de obra, la mano de obra y los materiales para reparar la falla serán

proporcionados sin costo en nuestro Departamento de servicio en Memphis, Tennessee. Si no puede proporcionarse

alguna parte de reemplazo, a nuestra elección, le reembolsaremos el precio de compra verdadero de su ventilador para

baño o le proporcionamos uno de reemplazo sin costo. Después de este período de cinco años, usted será responsable de

todos los costos de partes y mano de obra para reparaciones de cualquier componente del Extractor de aire para baño.

SI EL USUARIO O COMPRADOR ORIGINAL DEJA DE POSEER EL EXTRACTOR DE AIRE, ESTA GARANTÍA Y CUALQUIER

GARANTÍA IMPLÍCITA QUE PERMANEZCA EN EFECTO, INCLUYENDO PERO SIN LIMITARSE A TODA GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDA ANULADA. NO SE OFRECE NINGUNA

GARANTÍA EXPRESA O IMPLÍCITA, INCLUYENDO CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN

PROPÓSITO PARTICULAR, EN RELACIÓN CON LAS LÁMPARAS DE VIDRIO O LAS BOMBILLAS O EL ACABADO EN CUALQUIER

PARTE METÁLICA DEL EXTRACTOR DE AIRE PARA BAÑO.

ESTA GARANTÍA SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS. LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA,

INCLUYENDO PERO SIN LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN

PROPÓSITO PARTICULAR, CON RESPECTO DE CUALQUIER MOTOR DE VENTILADOR PARA BAÑO HUNTER U OTRA PARTE DEL

VENTILADOR, ESTÁ EXPRESAMENTE LIMITADA AL PERIODO DE LA GARANTÍA EXPRESA ESTABLECIDA ANTERIORMENTE PARA

DICHOS MOTORES U OTRAS PARTES.

Esta garantía es nula si su ventilador para baño no se adquiere e instala en los EE.UU. Esta garantía excluye y no cubre defectos,

averías o fallas de cualquier ventilador para baño Hunter que fueran ocasionados por reparaciones por parte de personas no

autorizadas por nosotros, por el uso de piezas o accesorios no autorizados por nosotros, por mal uso, instalación incorrecta,

modicaciones, o daños al ventilador para baño Hunter mientras esté en su posesión, o por un empleo no razonable,

incluyendo la falla al proporcionar mantenimiento necesario y razonable.

Para obtener soporte técnico, llame a Hunter Fan Company al 1-888-830-1326. Le agradeceremos que se ponga en

contacto con nosotros antes de enviarnos su ventilador y calentador para baño. Si le autorizamos a enviarlo, usted será

responsable de todos los cargos de seguro y ete o de otros cargos de transporte a nuestra planta o Departamento de

Servicio. Devolveremos su ventilador para baño Hunter con el ete prepagado. Su ventilador para baño Hunter se debe

embalar apropiadamente para evitar daños durante el tránsito ya que no seremos responsables de dichos daños. Debe

proporcionar una prueba de su compra cuando solicite un servicio de garantía. El comprador debe presentar el recibo de

compra u otro documento que establezca la prueba de su compra.

EN NINGÚN CASO HUNTER FAN COMPANY SERÁ RESPONSABLE DE DAÑOS PERJUDICIALES O ACCESORIOS.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA O LA EXCLUSIÓN O LIMI-

TACIÓN DE DAÑOS ACCESORIOS O PERJUDICIALES, ASÍ QUE LA LIMITACIÓN O EXCLUSIONES ANTES MENCIONADAS PUEDEN

NO APLICARSE A USTED.

LA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, PERO USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE

VARÍAN DE ESTADO A ESTADO.

Hunter Fan Company

2500 Frisco Avenue

Memphis, Tennessee 38114

Garantía

Impreso en China
