Hunter Fan TXICT Wireless Thermostat User Manual

Hunter Fan Company Wireless Thermostat

user manual

Alternatively, you may want to take a picture of the wires on your old thermostat for reference.
If you have any wire codes that do not match the Hunter labels, you may have a system that
does not conform to industry standard. Call our Technical Support at 1-888-830-1326.

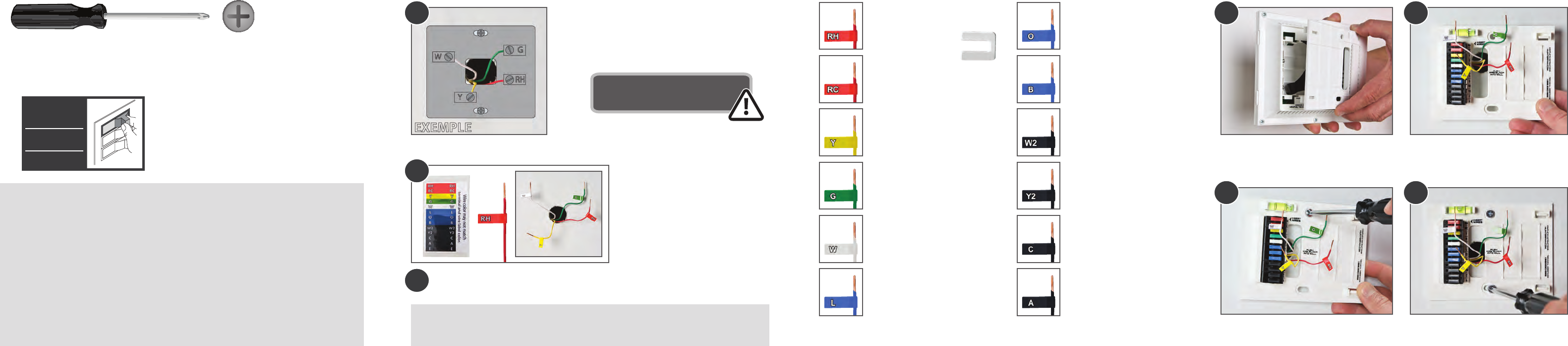

Getting Started
1. Power OFF Your HVAC System Unit
You will need a Phillips head screwdriver to complete this installation.
Read and save these instructions!
If you still need assistance after reading this manual, call our Technical Support at
USA: 1-888-830-1326 Canada: 1-866-268-1936
This thermostat is compatible with most 24V AC/millivolt systems with a maximum of 1 amp including: conventional oil,
gas, electric, hot water systems, single stage, and multi-stage heat pumps. This thermostat will not control line voltage
systems running 110V. Higher amp or line voltage systems will increase the risk of fire.
*This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
*This device complies with RSS-GEN IC: Operation is subject to the following two conditions: (1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired operation of the device.
*Any alteration of this product, either intentional or unintentional, not expressly approved by the manufacturer could result in operation
failure of the device, inability to gain assistance from our technical team, or manufacturer refusing warranty support.
*This Class B digital apparatus complies with Canadian ICES-003. *Only 1 reversing valve is needed to run a heat pump. If both “O” and “B” are present, “B” may be a common wire.
Expose your existing thermostat wires.
Locate the wire terminals. If the wire terminals
are not visible, they may be connected to the
back of the wall plate.
Remove the existing wall plate and/or thermostat.
Label your wires.
As you remove each wire one at a time, nd
the Hunter label with the corresponding
letter code and attach it to the wire.
DO NOT DISCONNECT THE WIRES
BEFORE LABELING THEM
3. Mounting Your Wall Plate
Insert the wires.
Pass your labeled wires through
the opening of the wall plate.
Separate the wall plate.
Pull the wall plate straight o
the back of your thermostat.
RH, R
Power wire for heating
Install the top screw.
Partially tighten one
screw into the top hole.
Level the wall plate.
Install the bottom screw.
Fully tighten both screws.
Go to your circuit breaker panel and turn o
power to your compressor and furnace.
Wire Identication
OFF
Turn Power
A
C
C
D
2. Labeling Your Wires
A B
RC
Power wire for air conditioning
Y, Y1
Controls your compressor outside
G
Controls your fan to your HVAC system
W
Furnace wire
L
Allows the heat pump to tell
the thermostat there may be a
system problem
O
Reversing valve for the heat
pump; allows compressor to
supply air conditioning*
B
Alternate reversing valve
for the heat pump; allows
compressor to supply heat*
W2 - Second stage of heat
E - Emergency heat
Aux - Auxiliary wire
Y2
Second stage of cooling
C
Common wire used to
power the thermostat
when available
A
Only used with a 3 wire hot
water heating system
Pre-Installed
Jumper Clip
Tip: You may need a precision screwdriver (smaller tip) to detach wires from your old thermostat.
Tip: To prevent your wires from falling back into the wall, wrap them around a pencil.
B

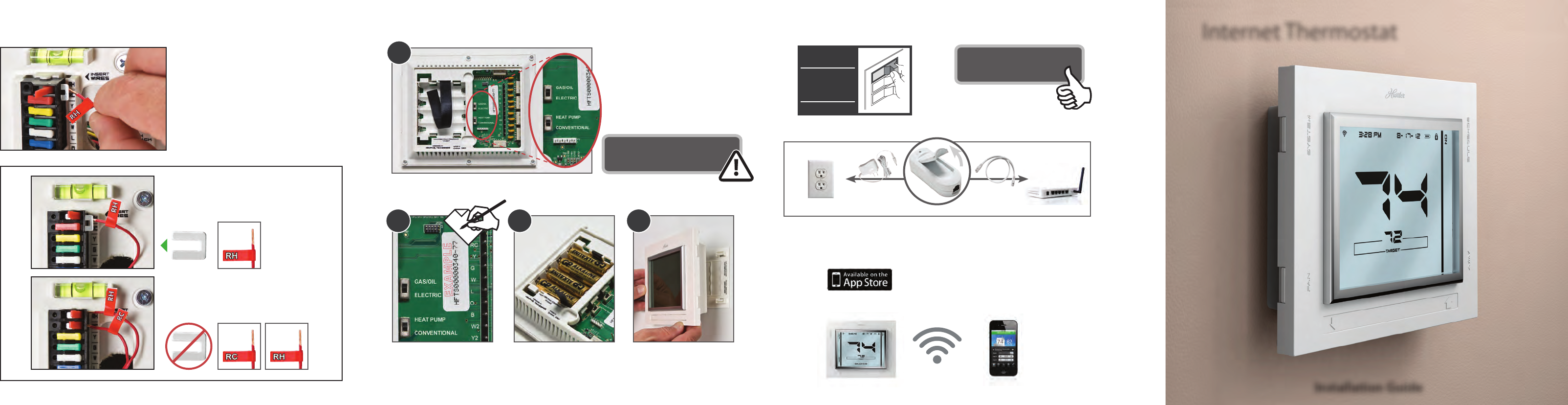

Internet Thermostat
Installation Guide
If you only have an RH wire,
leave the pre-installed jumper clip in
place between the RC & RH terminals.
Install the wire under the jumper clip in the
same opening.
If you have both an RC & RH wire,
lift the RC & RH levers and remove
the pre-installed jumper clip now.
4. Reconnecting Your Wires 5. Mounting Your Thermostat
Raise the appropriate terminal levers.
Lift the levers on the terminals that match the
labels on your wires. If one of the terminals
you need has a shield in front of it, use your
nger to break the tab away.
Insert your wires and lower the levers.
Insert each wire into its corresponding
terminal. Lower the levers and push any
excess wire back into the wall.
OPTION 1OPTION 2
Snap your thermostat
onto the wall plate.
D
Install your AA batteries.
Note: NEVER use
rechargeable batteries.
C
Write down your 15-digit security
code exactly as displayed.
You will need this code when you setup
your account.
B
ASet your system switches.
Based on the type of furnace you have:
- Select Gas/Oil or Electric
- Select Heat Pump or Conventional
6. Power ON Your HVAC System Unit
You have completed your
installation!
Go to your circuit breaker panel and turn on
power to your compressor and furnace.
ON
Turn Power
Form# 44123-01
20120814
©2012 Hunter Fan Co.
EXAMPLE
Control from any
smart phone, tablet,
laptop or desktop
computer.
my.HunterFan.com
OR
When the gateway light turns green, your thermostat will automatically connect to the internet.
modem/router
Tip: Lift gateway antenna to improve connectivity.
7. Connect
8. Register
9. Control
If you are not sure what system
you have, contact your
HVAC manufacturer.
À titre de référence, on peut aussi prendre une photo des ls de l’ancien thermostat.
Si les codes de l sont diérents des étiquettes Hunter, il est possible que le système ne soit pas
conforme aux normes du secteur. Appeler l’assistance technique au 1-888-830-1326.
Pour commencer
1. Arrêter le système CVC
Un tournevis cruciforme sera nécessaire pour eectuer cette installation.
* Seulement 1 soupape d’inversion est nécessaire pour faire fonctionner une pompe à chaleur.
Si «O» et «B» sont tous les deux présents, «B» peut être un l commun.
Exposer les ls du thermostat existant.
Trouver les bornes de ls. Si les ls ne sont pas
visibles, c’est qu’ils peuvent être raccordés à
l’arrière de la plaque murale.
Retirer la plaque murale existante et/ou le thermostat.
Étiqueter les ls.
Au fur et à mesure du retrait des ls, trouver
l’étiquette Hunter avec la lettre code
correspondante et la xer au l.
NE PAS DÉCONNECTER
LES FILS AVANT DE
LES AVOIR ÉTIQUETÉS
3. Pose de la plaque murale
Insérer les ls.
Faire passer les ls étiquetés par
l’ouverture dans la plaque murale.
Séparer la plaque murale.
Retirer la plaque murale du dos du
thermostat en tirant horizontalement.
RH, R
Fil d’alimentation
pour le chauage
Installer la vis supérieure.
Serrer partiellement une
des vis dans le trou supérieur.
Mettre la plaque murale de niveau.
Installer la vis inférieure.
Bien serrer les deux vis.
Couper l’électricité du compresseur
et à la fournaise aux disjoncteurs.
Identication des ls
COUPER
l'électricité
A
C
C
D
2. Étiquetage des ls
A B
RC
Fil d’alimentation pour
la climatisation
Y, Y1
Commande le compresseur
à l’extérieur
G
Commande le ventilateur du
système CVC
W
Fil de fournaise
L
Permet à la pompe à
chaleur de communiquer au
thermostat qu’un problème
de système est possible
O
Soupape d’inversion pour la pompe
à chaleur – permet au compresseur
de fournir la climatisation*
B
Soupape d’inversion alternative
pour la pompe à chaleur – permet
au compresseur de fournir le
chauage*
W2 - Deuxième étage de chauage
E - Chauage d’urgence
Aux - Fil auxiliaire
Y2
Deuxième étage de climatisation
C
Fil commun utilisé pour alimenter le
thermostat, si disponible
A
Utilisé seulement avec un
système d’eau chaude à 3 ls
Cavalier
déjà installé
Conseil: Il faudra peut-être un tournevis de précision (tête mince) pour détacher les ls de l’ancien thermostat.
Conseil: pour éviter que les ls ne tombent à l’intérieur du mur, les enrouler autour d’un crayon.
B
Lire et conserver ces instructions!
Si une assistance supplémentaire est encore nécessaire après la lecture de ce guide,
appeler notre assistance technique
États-Unis: 1-888-830-1326 Canada: 1-866-268-1936
Ce thermostat est compatible avec la plupart des systèmes 24V c.a./millivolt d’un maximum d’1A, y compris:
conventionels au mazout, au gaz, à l’électricité, systèmes à l’eau chaude et les pompes à chaleur à un ou
plusieurs étages. Ce thermostat ne commande pas des systèmes de tension composée en 110V. Des systèmes
d’une intensité ou d’une tension supérieure augmenteront le danger d’incendie.
*Cet appareil est conforme à la partie 15 du règlement de la FCC. L’utilisation de l’appareil est soumise aux deux conditions
suivantes: (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) il doit accepter toute interférence reçue, y compris
une interférence qui entraîne un fonctionnement non désiré.
*Cet appareil est conforme à la norme RSS-GEN-IC. L’utilisation de l’appareil est soumise aux deux conditions suivantes: (1)
cet appareil ne doit pas causer d’interférences, et (2) il doit accepter toute interférence reçue, y compris une interférence qui
entraîne un fonctionnement non désiré.
*Toute altération de ce produit, que ce soit intentionnellement ou non, qui ne serait pas expressément approuvée par le
fabricant peut provoquer une panne de l’appareil, l’impossibilité d’obtenir de l’aide de notre équipe technique ou le refus de
soutien sous garantie du fabricant.
*Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

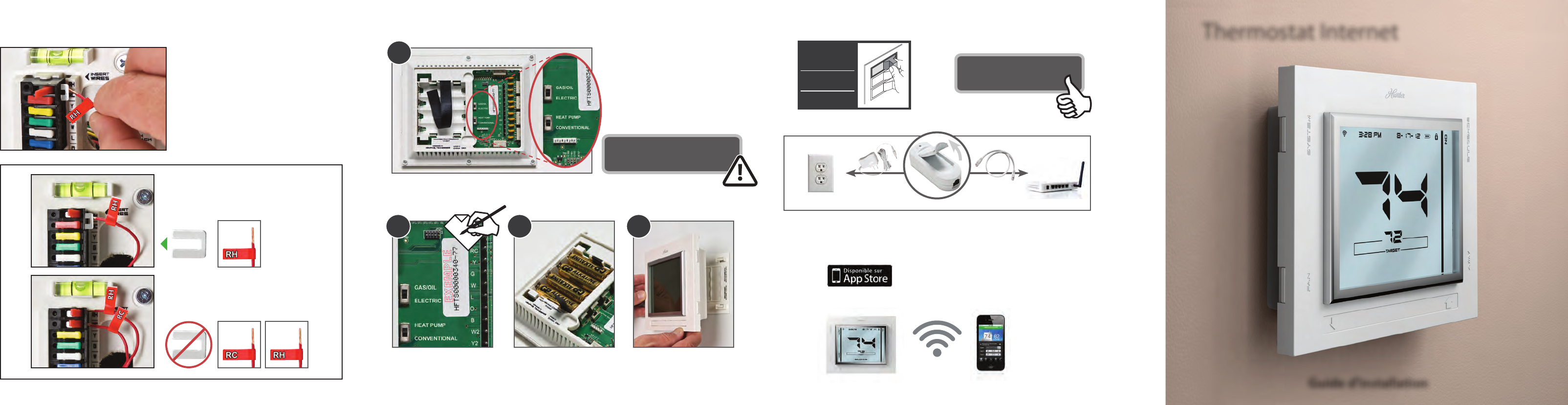

Thermostat Internet
Guide d’installation
S’il y a un l RH,
laisser le cavalier déjà installé en place entre les
bornes RC et RH.
Installer le l sous le cavalier dans la même ouverture.
S’il y a à la fois un l RH et un l RC,
soulever les leviers RC et RH et retirer le cavalier
déjà installé.
4. Reconnexion des ls 5. Installation du thermostat
Soulever les leviers de borne appropriés.
Soulever les leviers sur les bornes qui
correspondent aux étiquettes des ls. Si une des
bornes nécessaires est munie d’une languette à
l’avant, brisez-la avec le doigt.
Insérer les ls et abaisser les leviers.
Insérer chaque l dans la borne correspondante.
Abaisser les leviers et repousser l’excédent de l
dans le mur.
OPTION 1OPTION 2
Placer le thermostat sur la
plaque murale.
D
Installer les piles AA.
Remarque: ne JAMAIS utiliser
de piles rechargeables.
C
Prendre note du code de
sécurité à 15 chires
exactement comme il est aché.
Ce code sera nécessaire pour
établir votre compte.
B
ARégler les commutateurs de système.
Selon votre type de fournaise:
- Choisir Gas/Oil (gaz/mazout) ou
Electric (électrique)
- Choisir Heat Pump (pompe à chaleur) ou
Conventional (conventionnel)
6. Mettre en marche le système CVC
L’installation est
terminée!
Go to your circuit breaker panel and turn on
power to your compressor and furnace.
RÉTABLIR
l'électricité
Formulaire 44123-05
20120814
©2012 Hunter Fan Co.
EXEMPLE
Contrôle à partir
de n’importe
quel smartphone,
tablette, ordinateur
portable ou
ordinateur de
bureau.
my.HunterFan.com
OU
Quand le témoin de passerelle devient vert, le thermostat se connectera directement à l’Internet.
Conseil: lever l’antenne de la passerelle pour améliorer la connectivité.
modem/routeur
7. Connexion
8. Enregistrement
9. Contrôle
Si vous ne savez pas de quel
système il s’agit, contactez le
fabricant du système CVC.
