Husky H1600 Owners Manual

H1600 to the manual 215c57c3-180a-467f-8ca4-5b37c5c3cfe2

2014-08-26

: Husky Husky-H1600-Owners-Manual husky-h1600-owners-manual husky pdf

Open the PDF directly: View PDF PDF.
Page Count: 32

R
H
READ AND SAVE THESE INSTRUCTIONS
LEER Y CONSERVAR ESTA INSTRUCCIONES
This product is covered by US Patents and other international patents.
Copyright. All Rights Reserved.
Este producto se encuentra cubierto por patentes de EE.UU. y otras internacionales.
Copyright. Todos los derechos reservados
Warranty Registration by Internet
Registro Garantía mediante Internet
Internet Address: www.huskypowerwasher.com
Sitio Internet: www.huskypowerwasher.com
SEE OUR WEB SITE FOR REPLACEMENT, MISSING PARTS AND TROUBLESHOOTING
VISITEN NUESTRO SITIO WEB PARA SUSTITUCIONES Y/O PARTES FALTANTES
2
Your Model Number is: H1600
IMPORTANT
Attention Valued Customer: The serial number of your machine
and date of purchase is necessary information to facilitate
warranty claims and the ordering of replacement parts.
For ease of reference, please record this information
in the space provided below.
Additionally, you can conveniently register your new
H1600 at the website
www.huskypowerwasher.com
Date of Purchase: / /200
Serial Number: ...............................................................................
3
Fecha de Compra: / /200
El Número de su Modelo es: H1600
IMPORTANTE
Número de Serie: ...........................................................................
Atención Estimado cliente: el número de serie de su lavado-
ra de presión y la fecha de compra es información necesaria
para facilitar los derechos de garantía y la petición de partes
de recambio.
Para consultas más fáciles, registre el número de serie y la
fecha de compra en el siguiente espacio
De forma adicional puede registrar cómodamente su nuevo
H1600 en nuestra página web
www.huskypowerwasher.com
4
INDEX
1.0 DISEÑO PIEZAS ............................... pág. 5
2.0 INSTALACIÓN FÁCIL ..................... pág. 6
3.0 INSTRUCCIONES DE SEGURIDAD ....... pág. 9
4.0 CONEXIONES OPERATIVAS ............ pág. 11
4.1 MANGUERA DE ALTA PRESIÓN . pág. 11
4.2 CONEXIÓN DEL AGUA .............. pág. 11
4.3 EMPALME DE LA ALIMENTACIÓN
ELÉCTRICA ....................................... pág. 11
5.0 INSTRUCCIONES DE USO ................ pág. 13
5.1 PROCEDIMIENTO DE PUESTA
EN MARCHA .................................... pág. 13
5.2 BOQUILLA DE PULVERIZACIÓN
CLICK-N-CLEANTM ............................ pág. 14
5.3 USO DE PRODUCTOS
DETERGENTES ................................ pág. 14
5.4 TÉCNICAS DE LIMPIEZA .............. pág. 16
5.5 FINALIZACIÓN DE LA
OPERACIÓN .................................... pág. 17
6.0 MANUTENCIÓN ............................. pág. 18
6.1 CONEXIONES ............................ pág. 18
6.2 BOQUILLA .................................. pág. 18
6.3 LUBRICACIÓN ............................ pág. 18
6.4 FILTRO AGUA ............................ pág. 18
6.5 SISTEMA DE REFRIGERACIÓN ..... pág. 19
7.0 MANUTENCIÓN DE UN EQUIPO CON
DOBLE AISLAMIENTO ....................... pág. 19
8.0 LOCALIZACIÓN DE LAS AVERÍAS .... pág. 24
9.0 DATOS TÉCNICOS .......................... pág. 28
ÍNDICE
1.0 PARTS DRAWING ............................ page 5
2.0 FOR EASY INSTALLATION ................ page 6
3.0 IMPORTANT SAFETY
INSTRUCTIONS ................................ page 9
4.0 OPERATING CONNECTIONS ........... page 11
4.1 HIGH PRESSURE HOSE ............. page 11
4.2 WATER CONNECTION .............. page 11
4.3 POWER SUPPLY CONNECTION . page 11
5.0 OPERATING INSTRUCTIONS ............ page 13
5.1 START-UP PROCEDURE .............. page 13
5.2 Click-N-CleanTM SPRAY NOZZLE . page 14
5.3 USE OF CLEANING
DETERGENTS ................................... page 14
5.4 CLEANING TECHNIQUES .......... page 16
5.5 END OF OPERATION ................ page 17
6.0 MAINTENANCE ............................. page 18
6.1 CONNECTIONS ........................ page 18
6.2 NOZZLE .................................... page 18
6.3 LUBRICATION ........................... page 18
6.4 WATER SCREEN ........................ page 18
6.5 COOLING SYSTEM .................... page 19
7.0 SERVICING A DOUBLE-INSULATED
APPLIANCE ..................................... page 19
8.0 TROUBLESHOOTING ....................... page 20
9.0 TECHNICAL DATA ........................... page 28
5
1.0 PARTS DRAWING
Fig. 1
PARTS LIST (Fig. 1)
1 Spray Gun
2 Click-N-CleanTM Variable Spray Lance
3 GFCI
4 Garden Hose Connector
5 High-Pressure Hose
6 Safety Lock
7 Motor and Pump in Case
8 Power Supply Cord with GFCI
9 ON/OFF Switch
10 Powerfoam detergent nozzle
11 High Pressure Outlet
12 Shipping Plug
13 Retractable Handle
14 Spray gun storage location
15 Spray Bottle Storage Location
16 Lance storage location
17 Water Inlet
18 Hose / Power Cord Storage Location
19 Screen filter
20 Lance
1.0 DISEÑO PIEZAS
LISTA PIEZAS (Fig. 1)
1 Pistola rociadora
2 Lanza de pulverización variable Click-N-CleanTM
3 Enchufe eléctrico con Interruptor diferencial au-
tomático de seguridad
4 Conector para la manguera del jardín
5 Manguera de alta presión
6 Bloqueo de seguridad
7 Cuerpo motor y bomba
8 Cable de alimentación eléctrica con GFCI
9 Interruptor ON/OFF
10 Boquilla para detergente Powerfoam
11 Toma alta presión
12 Tapón para el agua
13 Mango plegable
14 Ubicación del almacenamiento de la pistola en espray
15 Situación de almacenamiento de la botella de
pulverización
16 Ubicación de almacenamiento del rociador
17 Entrada de agua
18 Situación de almacenamiento del cable / manguera
19 Filtro Criba
20 Lanza
6

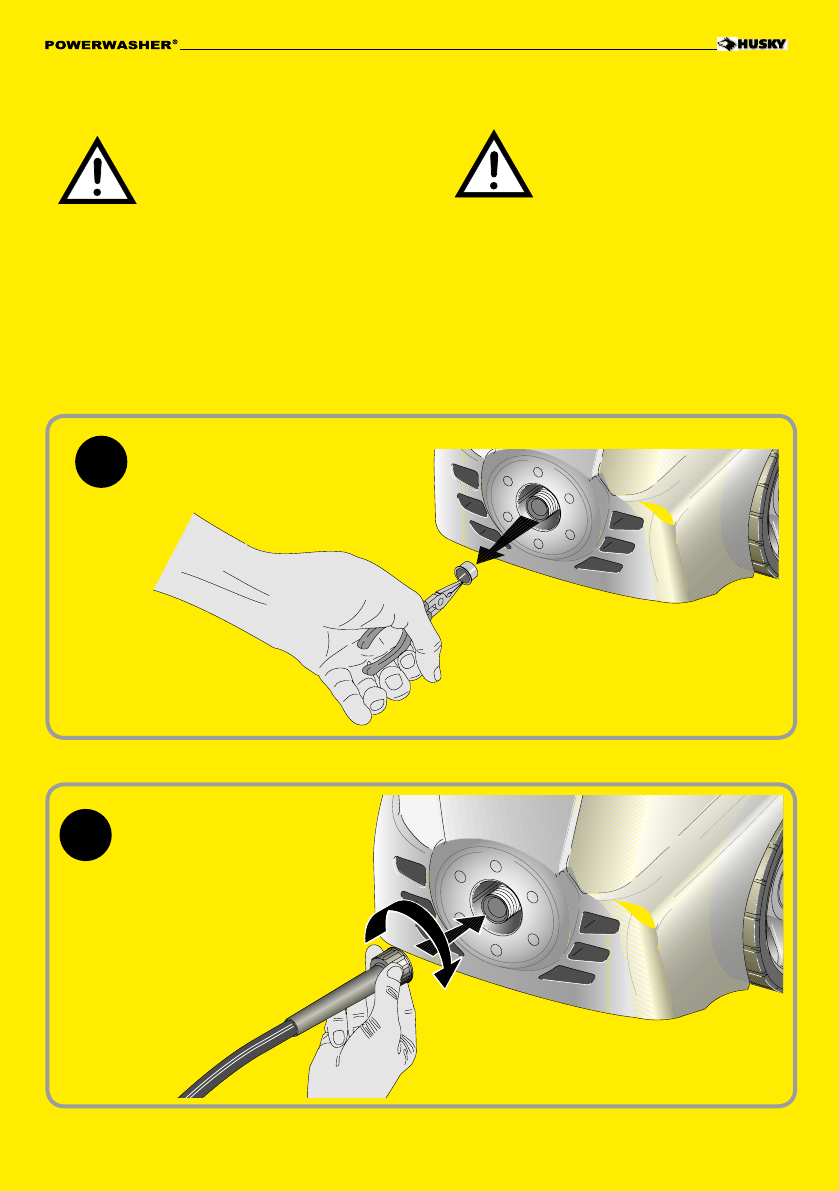

2*CONNECT THE HIGH
PRESSURE HOSE.
MAKE SURE THREADS ARE
ALIGNED PROPERLY.
* CONECTE LA MANGUERA
DE ALTA PRESIÓN.
ASEGÚRESE DE QUE LOS
CONDUCTOS ESTÁN ALI-
NEADOS CORRECTAMENTE.
1REMOVE THE WATER PLUG FROM THE HIGH PRESSURE OUTLET.
2.0 FOR EASY INSTALLATION
*Front of unit
* Frente de la unidad
Fig. 2
Fig. 3
6
CAREFULLY READ THE
OPERATORS INSTRUCTIONS
FOR USE BEFORE STARTING
UP THE WASHER FOR THE
FIRST TIME.
ALWAYS STORE YOUR PRESSURE
WASHER IN A LOCATION WHERE THE
TEMPERATURE WILL NOT FALL BELOW
4 °C (40°F). FREEZE DAMAGE IS NOT
COVERED BY THE WARRANTY.
2.0 INSTALACIÓN FÁCIL
LEA ATENTAMENTE EL
MANUAL DE INSTRUCCIONES
ANTES DE PONER EL EQUIPO
POR PRIMERA VEZ EN
FUNCIONAMIENTO.
TIENE QUE PONER SIEMPRE LA MÁQUI-
NA DE LAVAR A PRESIÓN EN UN SITIO
DONDE LA TEMPERATURA NO DIMINUE
BAJO 4 °C (40°F). LOS DAÑOS QUEL EL
HIELO PROVOCA NO SON REMBOLSDADO
DE LA GARANTIA.
IMPORTANTE
EXTRAIGA EL TAPÓN PARA EL
AGUA DE LA SALIDA DE ALTA
PRESIÓN.
IMPORTANT
7

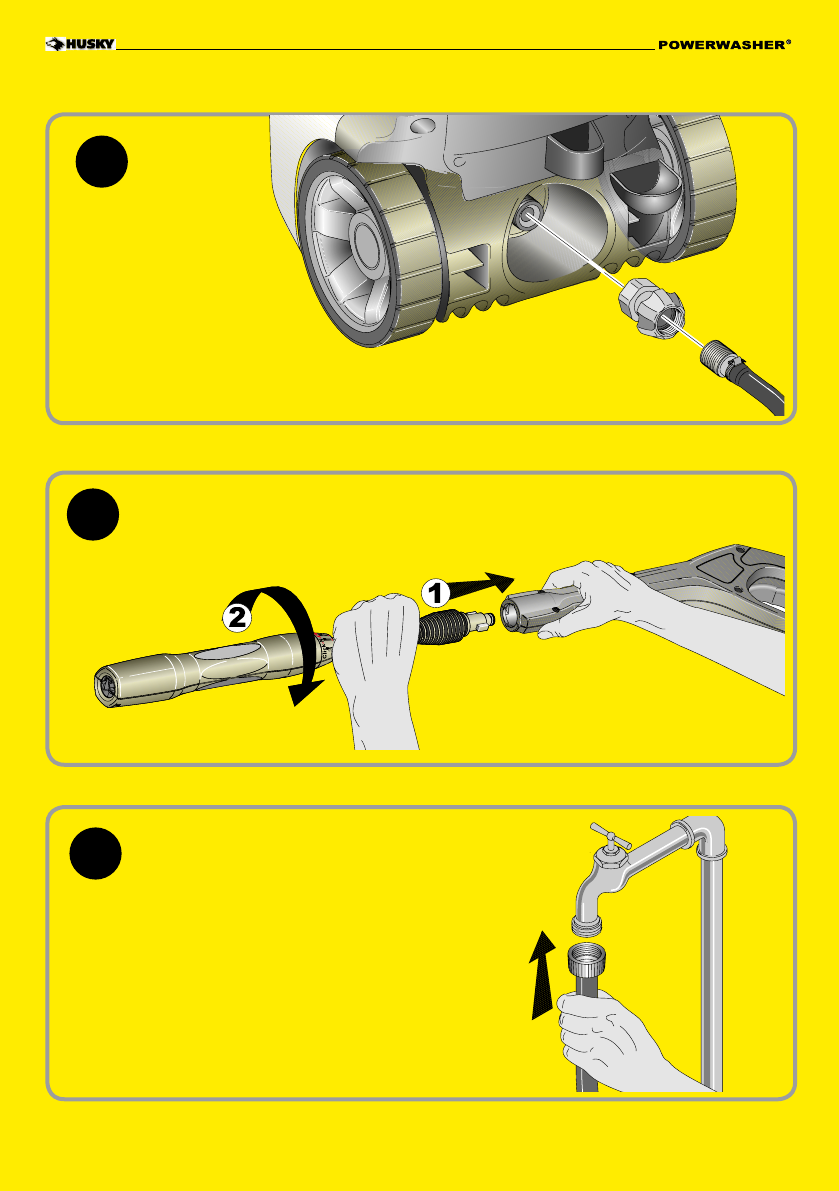

5CONNECT THE GARDEN HOSE TO WATER
SUPPLY AND OPEN THE VALVE FULLY.
CONECTE LA MANGUERA DEL JARDÍN A
LA TOMA DE AGUA Y ABRA LA VÁLVULA
DEL TODO.
Fig. 6
3
Fig. 4
4INSERT THE WAND INTO THE SPRAY GUN
CONECTE CON EL SUMINISTRO DE AGUA
Fig. 5
7
* CONNECT THE GARDEN
HOSE
* CONECTE LA MANGUERA
PARA JARDÍN
*Back of unit
* Parte de atras de la unidad
8
Fig. 9
8

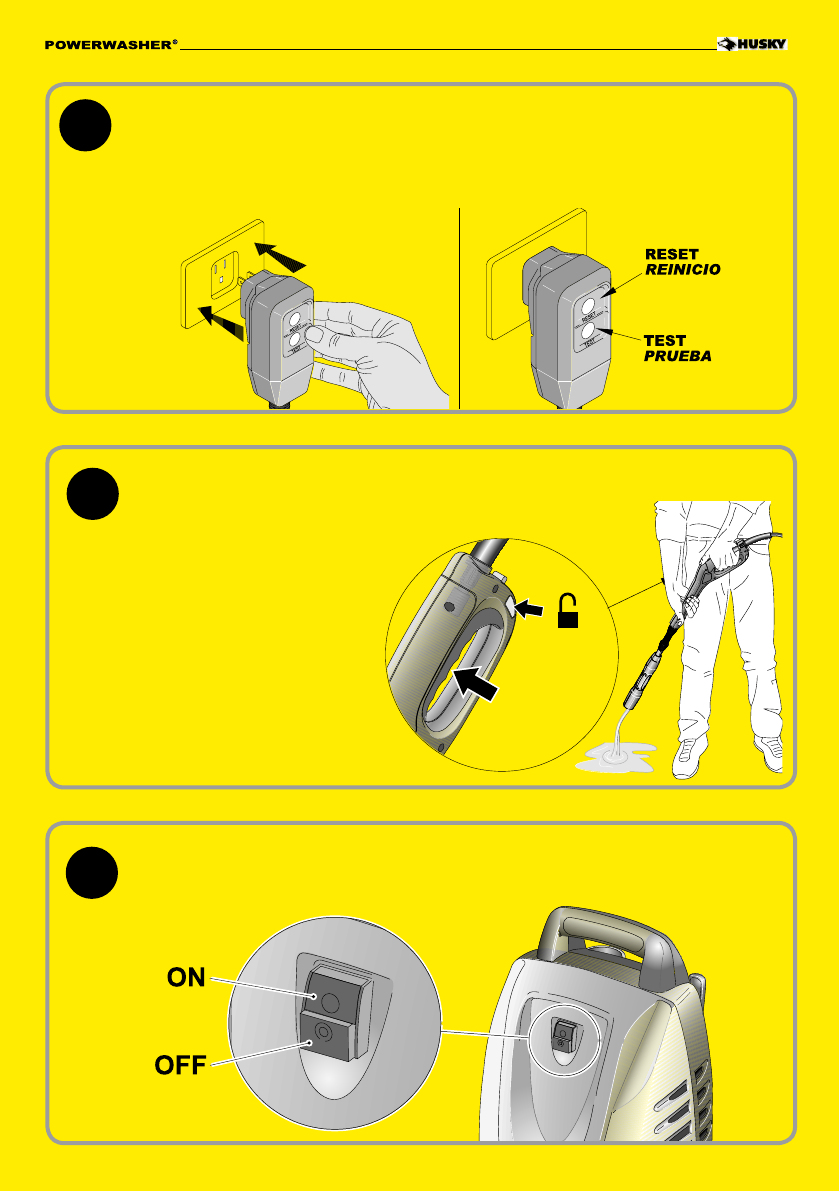

DEPRESS THE “ON” BUTTON AND SQUEEZE TRIGGER TO START MOTOR
AND WATER FLOW.
PULSE EL BOTÓN “ON” Y PULSE EL ACCIONADOR PARA PONER EN
MARCHA EL MOTOR Y EL CAUDAL DE AGUA.
8
7SQUEEZE AND HOLD TRIGGER UNTIL WATER FLOW IS STEADY. THEN
RELEASE THE TRIGGER.
Fig. 8
6PLUG GFCI INTO POWER RECEPTACLE. FIRMLY PRESS AND RELEASE THE
TEST BUTTON, THEN PRESS AND RELEASE THE RESET BUTTON. THE LIGHT
ON THE GFCI SHOULD BE ILLUMINATED.
ENCHUFE EL GFCI A UNA TOMA DE CORRIENTE. PRESIONE CON FIRMEZA Y
SUELTE EL BOTÓN DE PRUEBA (TEST). A CONTINUACIÓN, PULSE Y SUELTE EL
BOTÓN DE REINICIO (RESET). SE ENCENDERÁ LA LUZ DEL GFCI.
Fig. 7
MANTENGA PULSADO
EL ACCIONADOR HASTA
QUE EL CAUDAL DE AGUA
SE VUELVA CONSTANTE.
A CONTINUACIÓN, SUEL-
TE EL ACCIONADOR.
9
MOTOR OVERLOAD
The electric motor in this pressure washer is equipped with
an overload protection device which will automatically
shut off the motor in the event the motor draws excessive
current or overheats.
The device will automatically reset itself and resume
normal operation after a short period of time.
3.0 IMPORTANT SAFETY
INSTRUCTIONS
GROUND-FAULT CIRCUIT-INTERRUPTER
PROTECTION
This pressure washer is provided with a ground-fault
circuit-interrupter (GFCI) built into the plug of the power
supply cord. This device provides additional protection
from the risk of electric shock. Sould replacement of
the plug or cord become necessary, use only identical
replacement parts that include GFCI protection.
WARNING
WARNING: When using this product
basic precautions should always be followed,
including the following:
1. Read all the instructions before using the product.
2. To reduce the risk of injury, do not operate near
children or animals.
3. Be thoroughly familiar with the controls.
4. Stay alert - watch what you are doing.
5. Do not operate the product when fatigued or under
the influence of alcohol or drugs.
6. Keep operating area clear of all persons and animals.
7. Do not overreach or operate unit on unstable surface.
Keep good footing and balance at all times.
8. Follow the maintenance instructions specified in the
manual.
9. This product is provided with a Ground Fault Circuit
Interrupter built into the power cord plug.
If replacement of the plug or cord is needed, use
only identical replacement parts.
AUTOMATIC TOTAL STOP
The pressure washer is equipped with a stop device
which will sense when the trigger on the gun is released.
It will open the power circuit to the motor and cause the
pressure washer to stop.
WARNING
WARNING: The pressure washer is also
equipped with a main power ON/OFF
switch located on the unit. It should always
be moved to the OFF position when the
pressure washer is not being used to
prevent possible injury or damage.
WARNING
If Automatic Total Stopfails to operate,
DO NOT USE THE MACHINE. Contact our
Customer Service department. Further use
will damage the machine and/or cause
personal injury.
3.0 IMPORTANTES INSTRUCCIONES
DE SEGURIDAD
ATENCIÓN: La hidrolimpiadora de
presión está también equipada con de un
interruptor eléctrico principal ON/OFF.
Cuando la hidrolimpiadora no está en
uso, es necesario que dicho interruptor esté
colocado siempre en OFF para prevenir
posibles accidentes o daños.
SOBRECARGA DEL MOTOR
El motor eléctrico de la hidrolimpiadora posee un
dispositivo de protección contra la sobrecarga que
bloquea automáticamente el motor en el caso de
exceso de corriente o en el caso de recalentamiento.
El dispositivo se resetea automáticamente y reactiva
las condiciones normales de funcionamiento después
de un breve período.
ATENCIÓN
PROTECCIÓN CON INTERRUPTOR DIFERENCIAL
AUTOMÁTICO DE SEGURIDAD
La hidrolimpiadora está dotada de un interruptor di-
ferencial automático de seguridad (GFCI) montado en
el enchufe del cable de alimentación eléctrica. Dicho
dispositivo suministra una protección adicional contra
el riesgo de sacudidas. Si fuere necesario substituir el
enchufe o el cable, utilicen exclusivamente repuestos
similares provistos de protección GFCI.
ADVERTENCIA: Al utilizar este producto,
se deben tomar siempre precauciones
básicas, que incluyen las siguientes:
1 Lea todas las instrucciones antes de utilizar el equipo.
2 Para reducir el riesgo de lesiones, no trabaje cerca
de niños ni animales.
3 Familiarícese con los controles.
4 Esté siempre atento: preste atención a lo que está
haciendo.
5 No utilice el equipo si se encuentra fatigado, ha
bebido alcohol o ha consumido drogas.
6 Mantenga la zona de trabajo despejada de perso-
nas y animales.
7 No suba ni se pare detengan sobre soportes inestables.
Adopte siempre una posición de estabilidad y equilibrio.
8 Respete las instrucciones de mantenimiento que se
detallan en este manual.
9. Este producto es suministrado con un interruptor de circuito
con conexión a tierra insertado en el enchufe del cable de
alimentación. Si fuera necesario cambiar el enchufe o el
cable, utilicen piezas de repuesto del mismo tipo.
ATENCIÓN
AUTOMATIC TOTAL STOP
La hidrolimpiadora de presión está dotada de un dispositivo
de stop que detecta cuándo está desenganchado/suelto
el gatillo de la pistola. Abre el circuito eléctrico al motor y
bloquea la hidrolimpiadora de presión.
Si la función Automatic Total Stopâ no fun-
ciona, NO UTILICE LA MÁQUINA. Póngase
en contacto con el Servicio de Atención al
cliente. Si sigue utilizando la máquina podría
dañarla y/o provocar lesiones personales.
ATENCIÓN
10
WARNING: Risk of injection or injury-Do
not direct discharge stream at persons.
WARNING
SAVE THESE INSTRUCTIONS
WARNING: Do not spray electrical
apparatus and wiring.
WARNING: High pressure. Keep
clear of nozzle.
WARNING: Keep unit at least 20 ft
(6m) away from explosive vapors.
Arcing parts may cause ignition.
WARNING: When a combustible
liquid is sprayed, there may be danger
of fire or explosion, especially in a closed
area. Read instruction manual before
operating.
- Injection hazard: equipment can cause serious injury
if the spray penetrates the skin. Do not point the
gun at anyone or any part of the body. In case of
penetration, seek medical aid immediately.
- This system is capable of producing 1600 psi. To
avoid rupture and injury, do not operate this pump
with components rated less than 1600 psi working
pressure (including but not limited to spray guns,
hose, and hose connections).
- Before servicing, cleaning, or removal of any part,
shut off power and relieve pressure.
WARNING
ATENCIÓN: Riesgo de inyección o de
daños. No orienten el flujo contra las
personas.
GUARDE ESTAS INSTRUCCIONES
ATENCIÓN
ATENCIÓN: no pulverice los aparatos
eléctricos ni los cables
ATENCIÓN: alta presión. Manténgase
alejado de la boquilla.
ATENCIÓN: mantenga la unidad alejada
al menos 6 m de vapores explosivos. Las
piezas de arco pueden provocar ignición.
ATENCIÓN: al pulverizar un líquido
combustible, existe riesgo de incendio o
explosión, sobre todo en una zona cerrada.
Consulte el manual de instrucciones antes de
poner el aparato en funcionamiento.
· Peligro de inyección: el equipo puede provocar
lesiones graves si el pulverizador penetra la piel.
No apunte la pistola a ninguna persona ni parte del
cuerpo. En caso de penetración, solicite asistencia
médica inmediatamente.
· Este sistema puede producir 1600 psi. Para evitar
rupturas o lesiones, no accione esta bomba con
componentes que utilicen un presión inferior a
1600 psi (incluidas, aunque sin limitarse a ellas,
pistolas pulverizadoras, mangueras y conexiones
de mangueras)
· Antes de poner en servicio, limpiar o retirar cualquier
pieza, desconecte la alimentación eléctrica y purgue
la presión.
ATENCIÓN
11
A. Conecten sólo a una toma con una
toma de tierra idónea.
B. Controlen el cable antes del uso. Si está
dañado, no lo utilicen.
C. Mantengan secas y fuera de tierra todas las co-
nexiones
D. No toquen el enchufe con las manos mojadas
E. La hidrolimpiadora es suministrada con un interruptor
diferencial automático de seguridad instalado en el
enchufe de alimentación.
Si es necesario substituir el enchufe o la toma, usen sólo
piezas de repuesto del mismo tipo. Para una substitución
correcta, contacten la Oficina de Asistencia Clientes.
4.3 POWER SUPPLY CONNECTION
The pressure washer is factory-equipped with an electri-
cal cord connected to ground fault circuit interrupter
(GFCI) plug. This cord should only be connected to an
electrical outlet installed in accordance with local safety
regulations.
NOTE: The power supply must be 120V, 60hz and a
minimum 15 amp dedicated circuit.
4.1 HIGH PRESSURE HOSE
Remove and discard the water plug. (Fig.2 - page 6)
Attach the high pressure hose by carefully inserting the
fitting with the o-ring into the high pressure outlet and
tighten the threaded nut by hand. (Fig.3 - page 6)
4.2 WATER CONNECTION (Cold water)
Before connecting, run water through the garden
hose (not supplied) to flush out any foreign matter.
Attach garden hose to the pressure washer water inlet
connection. (Fig. 4 - page 7)
If your water source is a well, the garden hose length
can only be 30 ft. (9m) max.
4.0 OPERATING CONNECTIONS
(See pages 6-7-8)
A. Connect only to properly grounded
outlet.
B. Inspect cord before using. Do not use
if cord is damaged
C. Keep all connections dry and off the ground.
D. Do not touch plug with wet hands.
E. The pressure washer is provided with a ground-fault
circuit interrupter built into the power plug.
If replacement of the plug or cord is needed, use only
identical replacement parts. Contact Customer Service
for proper replacement parts.
WARNING
4.3 EMPALME DE LA ALIMENTACIÓN ELÉCTRICA
El dispositivo de lavado a presión viene equipado
de fábrica con un cable conectado a un enchufe con
interruptor de circuito a tierra (GFCI).
El cable deberá ser conectado únicamente a una toma
eléctrica instalada en conformidad con las normativas
locales de seguridad.
NOTA: La corriente eléctrica deberá ser de 120V, 60Hz
con un circuito dedicado de por lo menos 15 amp.
4.0 CONEXIONES OPERATIVAS
(Véase pág. 6-7-8)
4.1 MANGUERA DE ALTA PRESIÓN
Extraiga y deseche el tapón para el agua. (Fig.2-pág. 6).
Conectar el tubo de alta presión, introduciendo
cuidadosamente el acoplador junto con el aro tórico
adentro de la salida de alta presión y apretando
manualmente la tuerca con rosca. (Fig. 3-pág. 6)
4.2 CONEXIÓN DEL AGUA (Agua fría)
Antes de efectuar la conexión, haga correr el agua en la
manguera para jardín (no incluida en el suministro) para
hacer salir los materiales extraños. Conecte la manguera
para jardín a la conexión para la entrada del agua de
la máquina para lavar a presión. (Fig. 4-pág. 7)
Si su fuente hídrica es un pozo, la largura del tubo de
jardín puede ser sólo 30 ft (9m). Máx.
ATENCIÓN: Controlen el interruptor de
circuito con toma de tierra (GFCI) antes del uso.
No utilicen la máquina de lavar a presión si el
control efectuado da un resultado negativo.
Procedimientos de prueba del GFCI (Fig. 7-pág. 8):
1. Enchufe el GFCI a la toma de corriente. El indicador
luminoso se enciende.
2. Pulse el botón de prueba (test). El indicador lumi-
noso se apaga.
3. Pulse el botón de reinicio (reset) para utilizar el
equipo. El indicador luminoso se enciende.
Si la prueba falla, no utilice el equipo y contacte con nosotros
en la dirección customerservice@huskypowerwasher.com
para su sustitución.
NOTA: El GFCI debe resetearse todas las veces que se
conecta la hidrolimpiadora a una toma eléctrica. Para
resetear, basta con pulsar la tecla Reset en el enchufe
de corriente del GFCI.
ATENCIÓN
WARNING: Test GFCI before each
use. DO NOT use pressure washer if
test below fails.
GFCI Test Procedures (Fig 7- page 8):
1. Plug GFCI into power receptacle. Indicator light
should be illuminated.
2. Press test button. Light should turn off.
3. Press reset button for use. Indicator light should be
illuminated.
Do not use if above test fails and contact us at
customerservice@huskypowerwasher.com for a
replacement.
NOTE: The GFCI must be reset each time the pressure
washer is connected to an electrical outlet. Reset by simply
pushing the reset button on the GFCI power plug.
WARNING
ATENCIÓN
12
When using an extension cord, observe the specification
below:
Cable Length Wire Gauge
Up to 25 ft. 12 AWG Outdoor
WARNING: To reduce the risk of
electrocution, keep all connections dry
and off the ground. Do not touch plug
with wet hands.
A. Inspect cord before using. Do not use
if cord is damaged
B. Keep all connections dry and off the
ground.
C. Do not touch plug with wet hands.
WARNING
WARNING
EXTENSION CORDS
Use only extension cords that are intended for outdoor
use. These extension cords are identified by a marking
“Acceptable for use with outdoor appliances: store indoors
while not in use”. Use only extension cords having an
electrical rating not less than the rating of the product.
Do not use damaged extension cords.
Examine extension cord before using and replace if
damaged.
Do not abuse extension cord and do not yank on any
cord to disconnect.
Keep cord away from heat and sharp edges. Always
disconnect the extension cord from the receptacle before
disconnecting the product from the extension cord.
Cuando se utilizan extensiones, respeten las siguientes
características:
Longitud cable Calibres cable
Hasta 25 pies 12 AWG Fuera
IMPORTANTE: Para reducir la posibili-
dad de electrocución, mantengan la ex-
tensión seca y fuera de tierra. No toquen
el enchufe con las manos mojadas.
A. Controlen el cable antes del uso. Si
está dañado, no lo utilicen.
B. Mantengan secas y fuera de tierra
todas las conexiones
C. No toquen el enchufe con las manos
mojadas
EXTENSIONES
Use exclusivamente extensiones para uso exterior.
Dichas extensiones están marcadas por la frase “Aptas
para uso exterior si no las utiliza, colóquelas en un
lugar cubierto”.
Utilice solamente alargadores que tengan una potencia
eléctrica igual o superior a la del producto.
No utilice extensiones dañadas.
Antes del uso, revise la extensión y si está dañada
sustitúyala.
Utilice el alargador correctamente y no tire del cable
para desconectar el aparato.
Mantenga las extensiones lejos de fuentes de calor y de
ángulos cortantes.
Antes de desconectar el equipo de la extensión, desconecte
siempre esta última de la toma corriente.
ATENCIÓN
ATENCIÓN
13
5.0 OPERATING INSTRUCTIONS
WARNING: Risk of Injury. Do not direct
discharge stream at anyone.
WARNING: Make sure the wand is
pointed in a safe direction when starting
the pressure washer. Do not point at face
or feet as serious injury could result.
5.1 START-UP PROCEDURE
1.
Connect the high pressure hose to the machine
outlet. Ensure that the threads are aligned properly
and that the connection is secure (Fig.3-page 6).
2. Connect the garden hose to the garden hose
connector attached to the machine inlet. Make
sure that the garden hose is connected to a water
supply that is turned on (Fig.4+6 - page 7).

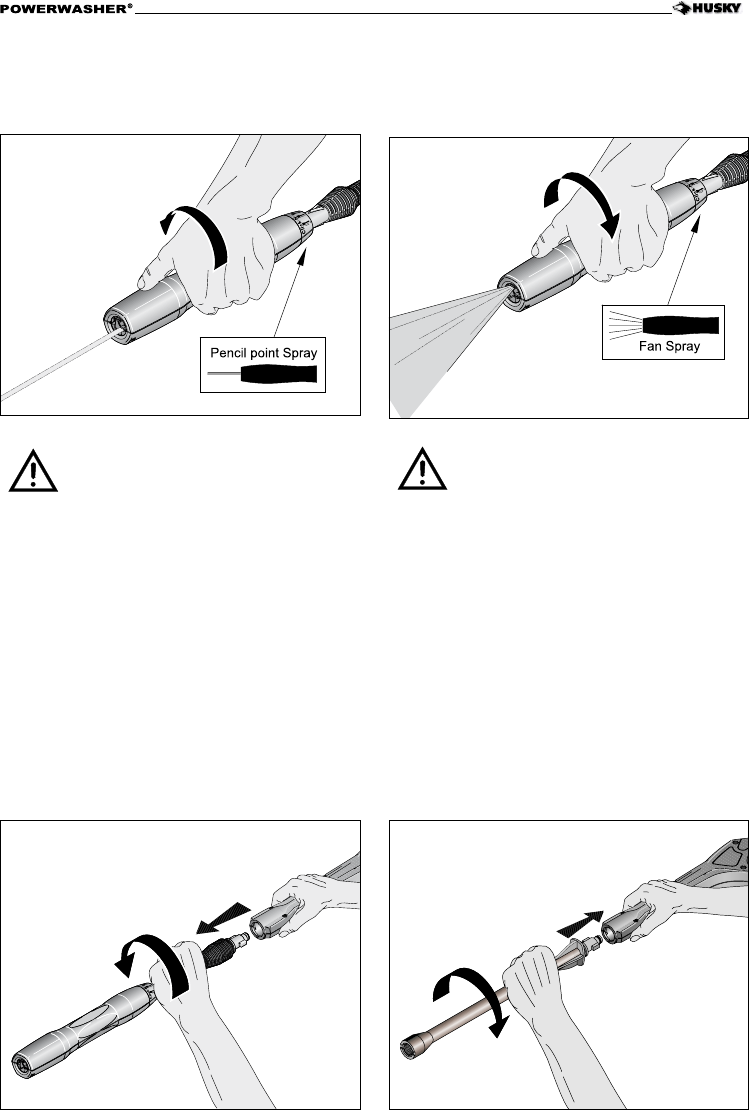

3. Insert the lance into the gun by pushing firmly and
simultaneously twisting a ¼ of a turn until locked
into place (Fig.5
-page 7
).
4. Ensure that the gun safety is unlocked and squeeze
the trigger until the air has escaped and a steady flow
of water is coming from the nozzle (Fig.8
-page 8
).
5. Depress the ON button. Note that the motor will
momentarily start then stop (Fig.9
-page 8
).
6. Squeeze the trigger to start motor and water flow.
NOTE: Make sure wand is locked. (see fig.5) As
shown on page 7.
WARNING
WARNING: If the wand is not securely
locked into place, it could be ejected
under high pressure when operating
the gun.
WARNING
WARNING
IMPORTANTE: Si el lanzador no está
bien bloqueado en su sede, cuando se
utiliza la pistola, podría ser expulsada
debido a la alta presión.
5.0 INSTRUCCIONES DE USO
IMPORTANTE: Riesgo de daños. NO
descarguen el flujo sobre las personas.
5.1 PROCEDIMIENTO DE PUESTA EN MARCHA
1. Conecte el tubo de alta presión a la salida de la
máquina. Asegúrese de que los conductos están
correctamente alineados y de que la conexión es
segura (Fig.3 - pág. 6).
2. Conecte la manguera del jardín al conector corre-
spondiente acoplado a la entrada de la máquina.
Asegúrese de que la manguera del jardín está
conectada a una toma de agua que esté activa
(Fig.4+6 - pág. 7).
3. Introduzca la lanza en la pistola. Para ello, presiónela
con firmeza al tiempo que la gira un cuarto de vuelta
hasta que queda fijada en su lugar (Fig.5 - pág. 7).
4. Asegúrese de que el dispositivo de seguridad de la
pistola está desbloqueado y apriete el accionador
hasta que salga aire y se genere un caudal de agua
constante desde la boquilla (Fig.8-pág. 8).
5. Pulse el botón ON. Recuerde que el motor se
encenderá momentáneamente y, a continuación,
se detendrá (Fig. 9 - pág. 8).
6. Apriete el accionador para poner en marcha el
motor y el caudal de agua.
ATENCIÓN
IMPORTANTE: Cuando se hace arrancar
la hidrolimpiadora, verifiquen que el lan-
zador esté dirigido hacia una dirección no
peligrosa. No dirigirlo hacia el rostro o los
pies, para evitar posibles daños.
ATENCIÓN
ATENCIÓN
NOTA: Asegúrense de que el bloqueo de seguridad
esté cerrado (Fig. 5 - pág. 7).
14
5.3 USE OF CLEANING DETERGENTS
1. Remove wand. (Fig.12)
2. Insert the lance into the gun by pushing firmly and
simultaneously twisting a ¼ of a turn until locked
into place. (Fig.13)
Fig. 11
Fig. 12
Fig. 10
5.2 CLICK-N-CLEANTM SPRAY NOZZLE
The Click-N-CleanTM spray nozzle can adjust spray from
fan to pencil point. The spray is adjusted by turning the
nozzle. (Fig.10-11)
CAUTION: The pencil point spray
adjustment is very aggressive.
We recommend that for most cleaning
applications, a fan spray pattern must
be used to avoid damage to the surface
being sprayed.
NOTE: The pressure of the spray on the surface you
are cleaning increases as you move the wand closer
to the surface.
CAUTION
5.2 BOQUILLA DE PULVERIZACIÓN
CLICK-N-CLEANTM
Boquilla de pulverización Click-N-CleanTM de chorro
regulable, permite regular el chorro desde el ventilador
hasta la punta del “lápiz”. El chorro se regula girando
la boquilla. (Fig. 10-11)
ATENCIÓN: La regulación del chorro de
la punta del lápiz puede dar resultados
“agresivos/corrosivos”. Le recomendamos
que utilice un patrón de pulverización en
abanico para la mayoría de las aplicacio-
nes de limpieza. De este modo evitará que se produzcan
daños en la superficie que se va a pulverizar.
NOTA: La presión del chorro sobre la superficie que
están limpiando aumenta en proporción al acercamien-
to del lanzador sobre la superficie misma.
ATENCIÓN
5.3 USO DE PRODUCTOS DETERGENTES
1. Extraer el lanzador (Fig.12).
2. Inserte la lanza en la pistola apretando a fondo y
girándola al mismo tiempo de ¼ de vuelta hasta
que quede encajada. (Fig.13)
Fig. 13
15
Fig. 14

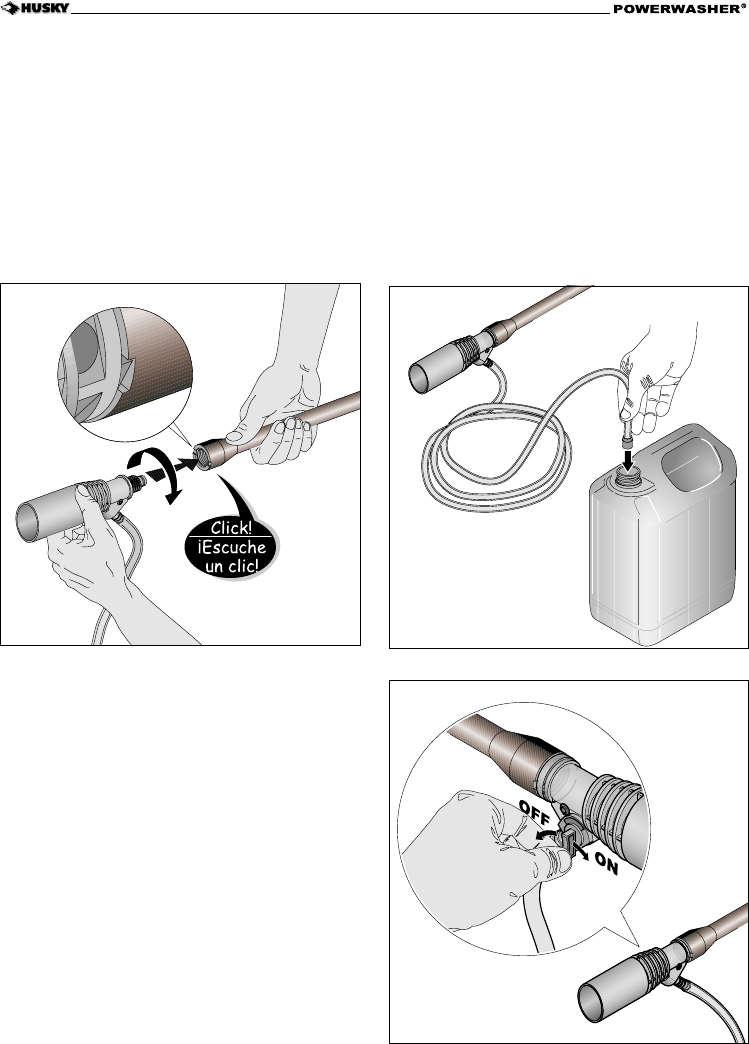

3. Thread the detergent nozzle into the lance until fully
seated. (Fig.14)
4. Open a container of pressure washer detergent
and insert the suction tube into the container all
the way to the bottom. (Fig.15)
5. Turn the metering valve to adjust the detergent flow.
Turn the knob toward ON for more detergent and
toward OFF for less detergent.(Fig.16)
6. Squeeze the gun trigger and apply detergent as
needed.
Fig. 15
Fig. 16
3. Enrosque la boquilla para detergente en la lanza
hasta que esté perfectamente colocada (Fig.14)
4. Abra un recipiente de detergente para hidrolimpia-
dora a presión. Introduzca el tubo de aspiración
dentro del recipiente hasta el fondo (Fig.15)
5. Gire la válvula dosificadora para regular el caudal
de detergente. Gire el botón hacia ON para una
mayor cantidad de detergente, y hacia OFF para
una cantidad menor de detergente (Fig.16)
6. Apriete el accionador de la pistola y aplique el
detergente que necesite.
16
5.4 CLEANING TECHNIQUES
When cleaning with the pressure washer, many cleaning
tasks can be solved with water alone, but for most tasks
it is advantageous to use detergent.
A detergent ensures a quick soaking of the dirt allowing
the high pressure water to penetrate and remove the
dirt more effectively.
APPLICATION OF DETERGENT
1. Apply the solution to a DRY work surface. NOTE:
WETTING THE SURFACE FIRST IS NOT RECOM-
MENDED, AS IT DILUTES THE DETERGENT AND
REDUCES ITS CLEANING ABILITY.
On a vertical surface, apply soap horizontally
from side to side starting from the bottom to avoid
streaking.
CAUTION: Avoid working on hot surfaces or in direct
sunlight to minimize the chance of the
soap damaging painted surfaces.
2. Allow detergent to remain on the
surface for a short time before rinsing.
CAUTION: Damage may occur to painted surface if
soap is allowed to dry on the surface. Wash and rinse
a small section at a time.
3. Rinse with clean water under high pressure. On a
vertical surface, first rinse from the bottom up, then
rinse from the top down. Hold nozzle 6 to 8 inches
from the work surface at a 45° angle.
WARNING
5.4 TÉCNICAS DE LIMPIEZA
Al utilizar el limpiador a presión, muchas de las tareas a
realizar pueden llevarse a cabo simplemente con agua;
sin embargo para la mayor parte de operaciones es
recomendable utilizar detergente.
El uso de un detergente asegura un tratamiento inme-
diato de la suciedad, permitiendo al agua con alta
presión penetrar y eliminar eficazmente la suciedad.
La baja presión permite aplicar en modo delicado el
jabón y/o la cera.
APLICACIÓN DEL DETERGENTE
1. Apliquen la solución sobre una superficie de trabajo
SECA. NOTA: NO SE ACONSEJA MOJAR LA SUPER-
FICIE ANTES, PUESTO QUE DILUYE EL DETERGENTE
Y REDUCE SU CAPACIDAD DE LIMPIEZA. Ante la
presencia de una superficie vertical, apliquen el jabón
horizontalmente comenzando por la parte baja para
evitar estriados.
ATENCIÓN: Eviten trabajar sobre su-
perficies calientes o a la luz directa del
sol, para disminuir lo más posible las
posibilidades de que el jabón dañe las
superficies pintadas.
2. Antes de enjuagar, dejen el detergente sobre la
superficie durante un breve lapso de tiempo.
ATENCIÓN: Si se deja secar el jabón, las superficies
pintadas podrían dañarse. Laven y sequen una pe-
queña sección por vez.
3. Enjuaguen con agua limpia y con alta presión. So-
bre las superficies verticales, comiencen a enjuagar
antes desde la parte baja hacia la parte alta y luego
viceversa. Tengan la boquilla a 6/8 pulgadas de la
superficie de trabajo con un ángulo de 45°.
ATENCIÓN
17
Fig. 17
5.5 END OF OPERATION
When you have completed use of the detergent
nozzle, run clean water through the suction tube
and nozzle until thoroughly cleaned.
NOTE: Failure to clean properly will cause the detergent
nozzle to become clogged and inoperable.
- Press power switch to the “OFF” position to stop the
machine. (Fig.7) See page 8.
- Disconnect electrical plug
- Turn off water and depressurize unit by squeezing
trigger.
WARNING: Turn off water supply and
squeeze trigger to depressurize the unit.
Failure to do so could result in personal
injury due to discharge of high pressure
water.
- Disconnect the high pressure hose and the water
inlet hose.
WARNING

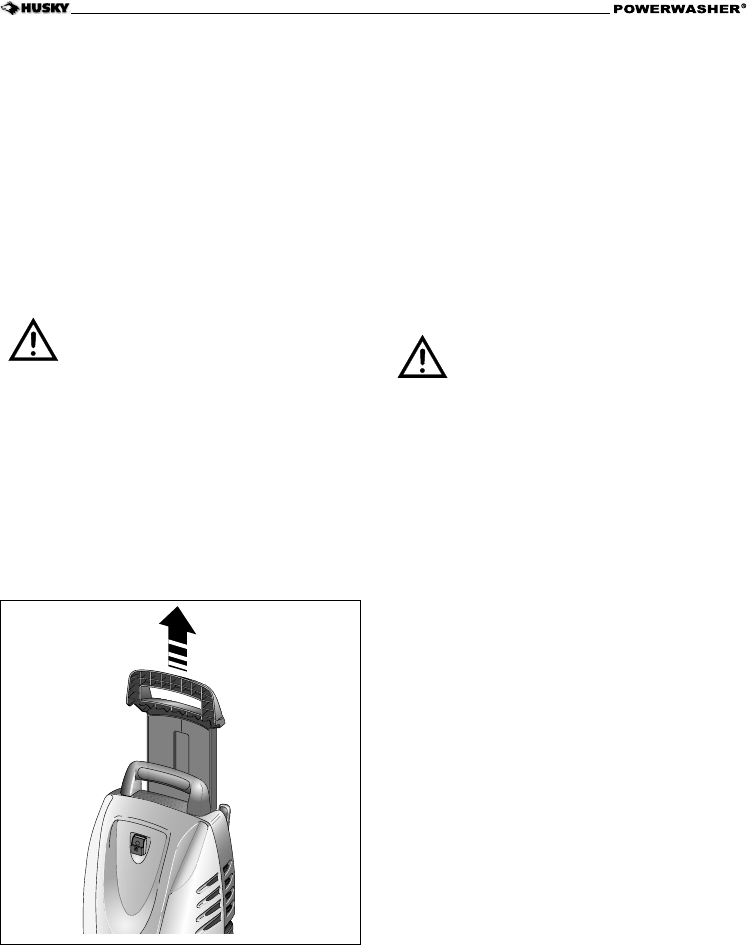

Moving
Fully extend handle and tilt machine on rear wheels
to transport unit. (Fig.17)
5.5 FINALIZACIÓN DE LA OPERACIÓN
Cuando haya terminado de utilizar la boquilla del
detergente, ponga el tubo de aspiración y la boquilla
debajo de un chorro de agua limpia hasta que queden
perfectamente limpios.
NOTA: La falta de una limpieza a fondo puede pro-
vocar una obstrucción de la boquilla del detergente,
que quedaría así inutilizable.
- Llevar el botón de potencia a “OFF” para detener
la máquina (Fig.7).Véase pág.8.
- Desconecten la toma eléctrica.
- Cierren el agua y depresuricen el equipo presio-
nando el gatillo.
ATENCIÓN: Cierren la alimentación del
agua y presionen el gatillo para depresu-
rizar el equipo. La falta de depresurización
puede provocar daños a las personas
debido a la descarga del agua de alta
presión.
- Desconecten la manguera de la alta presión y la
manguera de introducción del agua.
ATENCIÓN
Traslado
Extienda el mango por completo e incline la máquina
sobre las ruedas traseras para transportar la unidad
(Fig. 17).
18
6.1 CONNECTIONS
Connections on pressure washer hoses, gun and spray
wand should be cleaned regularly and lubricated with
light oil or grease to prevent leakage and damage to
the o-rings.
6.2 NOZZLE
The adjustable spray nozzle should be lubricated
regularly.
Clogging of the nozzle causes the pump pressure to be
too high and cleaning is immediately required.
1. Remove the wand from gun.
2. Clear the nozzle by forcing a stiff wire through the
center hole.
3. Backflush the nozzle with water.
4. Reconnect the wand to the gun.
6.0 MAINTENANCE
6.3 LUBRICATION
The pressure washer is designed with a permanent
lubrication system. Conventional oil check and oil
changes are not necessary.
NOTE: IN CASE OF OIL LEAKAGE, CONTACT THE
CUSTOMER SERVICE DEPARTMENT CONCERNING
REPAIR. A SMALL AMOUNT OF OIL LEAKAGE IS
NORMAL.
6.4 WATER SCREEN
The pressure washer is equipped with a water inlet
screen to protect the pump.
CAUTION: If the screen is not kept clean,
the flow of water to the pressure washer
will be restricted and the pump may be
damaged.
- To clean inner water screen, remove garden hose
connector and remove the filter screen from the
inlet.
- Backflush screen to clean
- Replace screen and garden hose connector
immediately to prevent any foreign matter from
entering the pump.
CAUTION: Do not damage the screen
while removing or cleaning. Any foreign
particles entering the pump may damage
the pump.
CAUTION
CAUTION
6.4 FILTRO AGUA
La hidrolimpiadora está dotada de un filtro de intro-
ducción de agua para proteger la bomba.
ATENCIÓN: si no se mantiene limpia
el filtro, el flujo del agua hacia la hidro-
limpiadora se ve limitado y la bomba
puede dañarse.
6.0 MANTENIMIENTO
6.1 CONEXIONES
Las conexiones a mangueras, la pistola y el tubo de
chorro de la hidrolimpiadora, deberían ser limpiados
regularmente y lubricados con un aceite ligero o bien
con grasa para prevenir las pérdidas y la rotura de
los aros tóricos.
ATENCIÓN
6.2 BOQUILLA
El dispositivo de regulación de la alta/baja presión
de la boquilla debe ser lubricado con regularidad.
La obturación de la boquilla provoca el aumento de
la presión de la bomba. Se requiere una limpieza
inmediata.
1. Extraiga la varilla de la pistola.
2. Para retirar la boquilla, introduzca un alambre
rígido por el orificio central de la misma.
3. Dejen pasar el agua a través la boquilla.
4. Vuelva a conectar la varilla a la pistola.
6.3 LUBRICACIÓN
La hidrolimpiadora ha sido creada con un sistema de
lubricación permanente. No son necesarios controles
convencionales ni la substitución de aceites.
NOTA: EN EL CASO DE PÉRDIDA DE ACEITE, CON-
TACTEN AL SERVICIO CLIENTES DE LA SOCIEDAD
FAIP NORTH AMERICA, SECCIÓN REPARACIONES.
UNA PEQUEÑA PÉRDIDA DE ACEITE ES NORMAL.
- Para limpiar el filtro cónico más interno del agua,
extraigan la unión rápida y el filtro de plástico de
introducción de la bomba.
- El filtro de retorno flujo debe estar limpio.
- Substituyan inmediatamente el filtro y la unión
rápida para evitar que entre material extraño en
la bomba.
ATENCIÓN: no dañen el filtro cuando lo
extraen y lo limpian. Cualquier partícula
extraña que pudiera entrar en las bom-
bas, podría dañarla.
ATENCIÓN
19
6.5 COOLING SYSTEM
The air vents, located in and around the pressure washer,
must be kept clean and free of any obstructions to ensure
proper air cooling of the motor during operation.
WARNING: Prevent water from pene-
trating the vents of the pressure washer
to minimize the risk of damage to the
machine and to reduce the risk of shock
to the operator.
WARNING
7.0 SERVICING A DOUBLE-
INSULATED APPLIANCE
In a double-insulated product, two systems
of insulation are provided instead of
grounding.
No grounding means is provided on a dou-
ble-insulated product, nor should a means
for grounding be added to the pressure washer.
Servicing a double-insulated product requires extreme
care and knowledge of the system, and should be done
only by qualified service personnel.
Replacement parts for a double-insulated product must
be identical to the parts they replace.
A double-insulated product is marked with the words
“DOUBLE-INSULATION” or “DOUBLE-INSULATED”.
The symbol above may also be marked on the
product.
6.5 SISTEMA DE REFRIGERACIÓN
Los respiraderos de aire colocados en la hidrolimpiado-
ra y a su alrededor, deben ser mantenidos limpios de
cualquier obstrucción para garantizar la refrigeración
del motor con aire limpio durante el uso.
IMPORTANTE: eviten que el agua
penetre en los respiraderos de la hidro-
limpiadora para que el riesgo de dañar la
máquina sea mínimo y para reducir el pe-
ligro de sacudida eléctrica al operador.
ATENCIÓN
7.0 MANUTENCIÓN DE UN
EQUIPO CON DOBLE
AISLAMIENTO
Un equipo con doble aislamiento está
dotado de dos sistemas de aislamiento en
lugar de la puesta a tierra. No es montada
ninguna puesta a tierra sobre un artículo
de doble aislamiento, ni puede ser añadida
a la hidrolimpiadora. La manutención de este tipo de
instalación requiere sumo cuidado, un buen conoci-
miento del sistema y debe ser efectuada solamente por
personal cualificado. Las piezas de repuesto de una
instalación de doble aislamiento deben ser idénticas a
las piezas que hay que cambiar. Estos equipos están
identificados por las palabras “DOBLE AISLAMIEN-
TO” (DOUBLE-INSULATION o DOUBLE-INSULATED).
El equipo puede estar identificado también con el
símbolo.
20
8.0 TROUBLESHOOTING
PROBLEM OR CONCERN POSSIBLE CAUSE SOLUTION
Detergent is not dispensing The suction tube has been discon-
nected or clogged. Make sure that the clear tube is properly con-
nected to the detergent nozzle. If it is not con-
nected then reconnect it.
Detergent to Water ratio Your Powerwasher draws detergent at a 10:1 ratio.
Most pressure washer detergents are generally
concentrated within that range so minimal
adjustment is required.
If you feel like you are using more detergent than
is required for the application you can dilute it with
regular tap water.
Detergent - What to use We recommend that you use a cleaner which is
specifically designed for power washers. There
are different kinds available depending on the
application. Check with your local Home Depot
store for the product which is best suited for your
needs.
Never use Bleach, Ammonia or Hot
water in the unit.
Circuit breaker trips or Fuse
blown in Fuse Box Circuit overload Check that the circuit is rated at 15 amps or
greater. Make sure the unit is plugged into a
dedicated circuit.
Extension cord too long or wire
gauge too small Use proper extension cord as recommended in
owner’s manual.
Nozzle partially blocked Clean Nozzle as instructed in section 6.2.
Excessive pressure Clean Nozzle as instructed in section 6.2
GFCI Plug installation
GFCI Plug malfunction
For GFCI reset procedures see owner’s manual sec-
tion 4.3. For instructions regarding the GFCI Plug in-
stallation or malfunction please email us directly at:
customerservice@huskypowerwasher.com
Gun/Hose - Leaking water Gun/Hose will need to be replaced. Replacement parts
are not available for the Gun/Hose. Email us at:
customerservice@huskypowerwasher.com
for assistance or order online at:
www.huskypowerwasher.com.
Leaking Oil from Pump A small amount of leakage is
normal If leakage occurs please contact us directly at
customerservice@huskypowerwasher.com
Leaking water from bottom
of unit Machine Inlet connection is
defective Check the Machine Inlet at the back of the unit
to ensure that water is not leaking from it. If the
connection is leaking it will have to be replaced.
Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
21
PROBLEM OR CONCERN POSSIBLE CAUSE SOLUTION
Leaking water from bottom
of unit
Manifold Assembly is leaking
water
Remove the front cover of the unit. If there is
water leaking anywhere from the Manifold
please contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Pump housing is leaking water Email us at:
customerservice@huskypowerwasher.com
for assistance.
Low pressure Faucet not fully open or unit is
not receiving a full volume of
water
Open the faucet all the way.
Not building maximum
pressure
Screen Filter is clogged Clean the Screen filter as instructed in the
section 6.4.
Irregular pressure Gun or Hose failure Replace Gun and/or Hose. Contact us at:
customerservice@huskypowerwasher.com
or order online at:
www.huskypowerwasher.com
Kink in the Garden Hose or Hose
is wrapped on a storage wheel
Unwrap the Garden Hose and lay it out flat to
ensure that there are no kinks in the Hose.
Water leaking from either Hose
or Unit
Stop water from leaking before using the unit or
contact us if you need assistance.
Garden Hose length is too long Shorten the length of the Garden Hose.
We recommend a maximum length of 25 to 50
feet for City water supply and 30 feet for Well
water supply.
Clogged Nozzle Clean the Nozzle as instructed in section 6.2.
Air in Pump Let Pressure washer run with Gun trigger depressed
and Wand removed until a steady stream of water
is released.
No Wand attached to the front
of the Gun
Attach Click-N-CleanTM Wand to the front of the
Gun. (High Pressure is created with the Wand
and not the Gun).
No water coming out of
Wand
Clogged Nozzle Clean Nozzle as instructed in section 6.2.
Sceen Filter is clogged Clean the Sceen filter as instructed in section 6.4.
Kink in the Garden Hose or Hose
is wrapped on a storage wheel
Unwrap the Garden Hose and lay it out flat to
ensure that there are no kinks in the Hose.
22
PROBLEM OR CONCERN POSSIBLE CAUSE SOLUTION
No water coming out of
Wand Gun/Hose Assembly is defective Attach the Gun/Hose to the front of the unit with
no wand attached to the Gun.
Squeeze the trigger of the gun to ensure that water
comes out of the front of the Gun at a rate equal
to the Garden Hose. If no water comes out of the
Gun, remove the gun and the hose to ensure that
water flows out of the pump. If it does, the gun will
need to be replaced. Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Trigger will not move Gun Safety Lock in engaged Release Safety Lock as instructed in Manual.
Unit will not start
Note: Unit will only start when
trigger is depressed.
Unit stops while operating
Unit is not turned on Press ON/OFF Switch into ON position.
Loose or disconnected Plug Reconnect Plug.
Defective GFCI Plug If the GFCI does not work it will need to be re-
placed. Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Extension Cord length or gauge
incorrect Use proper Extension Cord as instructed in section
4.3.
Gun trigger not operating
properly Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Defective Gun Remove the Gun and Hose assembly from the
front of the unit. Aim water stream away from
electric source and switch the unit into the ON
position. If the unit starts and water comes out
of the front, the Gun may need to be replaced.
Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Tripped Pressure washer
Thermal Switch Allow to cool and restart unit.
Defective ON/OFF Switch Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Unit will not stop when trigger
is released Screen filter is clogged Clean the Screen filter as instructed in the section
6.4.
Garden Hose is kinked or
leaking water Make sure the Garden Hose is laid out flat and
there are no kinks in it. The hose should not be
wrapped on a storage wheel. Make sure the
faucet is open all the way and there is a full
volume of water reaching the unit.
23
PROBLEM OR CONCERN POSSIBLE CAUSE SOLUTION
Wand is malfunctioning Test wand to ensure that it is not malfunctioning.
Gun is not operating properly Remove Wand from the Gun and squeeze trigger to
ensure that the water is coming out of the front of the
Gun at a rate equal to the Garden Hose.
Wand - Attaching To attach the Wand apply some moderate
downward pressure on the Wand (In the direction
of the trigger) while simultaneously twisting the
wand a 1/4 of a turn counterclockwise. (It may
help if you set the gun vertically on a flat surface
with the wand pointing upwards).
The two tabs on the end of the Wand must slide
all the way in before the Wand will twist and
lock.
If this does not work remove the o-ring from
the end of the wand and attach it without the
o-ring. If the wand attaches, you will need to
replace the o-ring.
Contact us at:
customerservice@huskypowerwasher.com
or order a replacement directly online at:
www.huskypowerwasher.com.
Wand - Removing Release the back pressure in the Gun/Hose.
Remove the Garden Hose from the unit and
squeeze the trigger of the Gun.
Apply some moderate downward pressure on
the Wand (In the direction of the trigger) while
simultaneously twisting the wand a 1/4 of a turn
clockwise. (It may help if you set the gun vertically
on a flat surface with the Wand pointing upwards).
For additional assistance you can email us at:
customerservice@huskypowerwasher.com.
24
8.0 LOCALIZACIÓN DE LAS AVERÍAS
PROBLEMA CAUSAS POSIBLES SOLUCIÓN
No dispensa detergente El tubo de aspiración está desco-
nectado u obstruido. Asegúrese de que el tubo limpio está conectado
correctamente a la lanza del detergente. Si no lo
está, volver a acoplarlo.
Proporción de agua por
detergente La máquina de lavar a presión admite una
proporción de agua/detergentes de 10:1. La
mayoría de detergentes para lavar a presión están
concentrados en una proporción apropiada, así
que apenas se requiere un mínimo ajuste. Si cree
que está usando más detergente del que precisa,
lo puede diluir con agua corriente.
Qué detergente usar Recomendamos usar un detergente específico
para máquinas de lavar a presión. Hay dife-
rentes tipos de detergente, dependiendo de la
aplicación. Pregunte en la droguería de su barrio
cuál es el producto que mejor se adapta a sus
necesidades.
NO poner nunca lejía, amoniaco o agua
caliente en la unidad.
El interruptor del circuito
salta o están quemados
los fusibles en la caja de
fusibles
Sobrecarga en el circuito elé-
ctrico Comprobar que el circuito está regulado en 15
o más amperios. Asegurarse que la unidad está
enchufada a un circuito apropiado.
El alargador es demasiado lar-
go o el alambre es demasiado
pequeño.
Utilizar un alargo como el recomendado en el
Manual del usuario.
Boquilla parcialmente bloquea-
da Limpiar la boquilla como se indica en el Manual
del usuario (ver capítulo 6.2).
Presión excesiva Limpiar la boquilla como se indica en el Manual
del usuario (ver capítulo 6.2).
Instalación del interruptor
GFCI
El interruptor GFCI no
funciona bien
Para reiniciar el interruptor GFCI, consultar el
Manual del usuario (ver capítulo 4.3). Si desea
información sobre la instalación del interruptor
GFCI o si éste no funciona bien, contacte con
nosotros vía e-mail en:
customerservice@huskypowerwasher.com
La pistola/la manguera
pierde agua Hay que cambiar la pistola / la manguera en-
tera. No tenemos recambios de las piezas que
componen la pistola o la manguera. Si desea
información, contacte con nosotros en:
customerservice@huskypowerwasher.com
o realizar un pedido en Internet en:
www.huskypowerwasher.com.
La bomba tiene pérdidas
de aceite Una pequeña pérdida de aceite
es normal Si la pérdida de aceite es excesiva, contacte con
nosotros en:
customerservice@huskypowerwasher.com
25
PROBLEMA CAUSAS POSIBLES SOLUCIÓN
La parte inferior de la
unidad tiene pérdidas de
agua
La conexión de entrada de la
máquina está estropeada Comprobar la conexión de entrada de la parte
posterior de la unidad para asegurarse que
la pérdida de agua no proviene de allí. Si la
conexión gotea, habrá que cambiarla. Contacte
con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
o realice un pedido en:
www.huskypowerwasher.com
La parte inferior de la
unidad tiene pérdidas de
agua
El colector pierde agua. Retirar la tapa central de la unidad. Si el colector
pierde agua, debe contactar con nosotros en: cu-
stomerservice@huskypowerwasher.com o
pedir un repuesto directamente por Internet en:
www.huskypowerwasher.com.
La bomba pierde agua. Para obtener información, contacte con nosotros
en:
customerservice@huskypowerwasher.com
Presión baja El grifo no está totalmente abierto
o la unidad no está recibiendo un
volumen de agua regular.
Abrir el grifo totalmente.
No alcanza la presión
máxima La pantalla del filtro está em-
pañada Limpiar la pantalla del filtro como indica el ma-
nual (ver capítulo 6.4).
Presión irregular Fallo en la pistola o en la man-
guera Cambiar pistola y/o manguera. Contacte con
nosotros en:
customerservice@huskypowerwasher.com
o haga un pedido en:
www.huskypowerwasher.com.
La manguera del jardín se ha
doblado o está atrapada en la
rueda para cargarla
Desliar la manguera del jardín y dejarla plana en
el suelo para asegurarse que no tiene nudos.
La manguera o la unidad go-
tean Cerrar el agua antes de usar la unidad o con-
tactar con nosotros si necesita ayuda.
La manguera del jardín es dema-
siado larga Cortar la manguera. Recomendamos una lon-
gitud máxima de 25 a 50 pies (7,5 a 15,2 m.)
para suministros de agua urbanos y 30 pies (9
m.) para suministros interurbanos.
Boquilla atascada Limpiar la boquilla como se indica en el Manual
del usuario (ver capítulo 6.2).
Aire en la bomba Dejar la máquina de lavar a presión en funciona-
miento con el gatillo apretado y el tubo extraído,
hasta que se obtenga un flujo de agua regular.
La pistola no tiene ningún tubo
conectado. Acople la varilla Click-N-CleanTM a la parte delantera
de la pistola (se crea alta presión con la varilla; no con
la pistola).
No llega agua del tubo. Boquilla atascada Limpiar la boquilla tal como se indica en el Ma-
nual del usuario (ver capítulo 6.2).
La pantalla del filtro está em-
pañada Limpiar la pantalla del filtro como indica el
capítulo 6.4.
La manguera del jardín se ha
doblado o está atrapada en la
rueda para cargarla
Desliar la manguera del jardín y dejarla plana en
el suelo para asegurarse que no tiene nudos.
26
PROBLEMA CAUSAS POSIBLES SOLUCIÓN
No llega agua del tubo. La juntura de la manguera/pi-
stola está estropeada Conectar la manguera/pistola a la unidad sin
que la pistola tenga ningún tubo conectado.
Apretar el gatillo de la pistola para asegurarse
que el agua sale de la pistola en una proporción
igual a la de la manguera del jardín. Si no sale
agua de la pistola, retirar la pistola y la man-
guera para asegurarse que fluye agua de la
bomba. Si es así, hay que reemplazar la pistola.
Contacte con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com.
El gatillo no se mueve El bloqueo de seguridad de la
pistola está conectado Desenganchar el bloqueo de seguridad como se
indica en el Manual del usuario.
El motor no arranca.
Nota: La unidad sólo fun-
ciona cuando se aprieta
el gatillo.
El motor se detiene durante
el funcionamiento.
La unidad no está encendida Colocar el interruptor ON/OFF en posición ON
(encendido).
Tapón desconectado o con
pérdidas. Volver a conectar el tapón.
Interruptor GFCI estropeado. Si el interruptor no funciona, hay que cambiarlo.
Contacte con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com.
Extensión o grosor del alargo
incorrecto. Utilizar un alargo adecuado como el indicado
en el Manual del usuario, capítulo 4.3.
El gatillo de la pistola no funcio-
na correctamente. Contacte con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com.
Pistola estropeada. Extraer la pistola y la manguera de la parte fron-
tal de la unidad. Conectar la unidad en posición
ON y no dirigir el chorro de agua hacia ninguna
fuente de corriente eléctrica. Si la unidad se pone
en marcha y sale agua de la parte frontal, hay
que cambiar la pistola. Contacte con nosotros
vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com.
Interruptor de presión de lavado
templado atascado. Dejar que la unidad se enfríe y reiniciarla.
Interruptor ON/OFF estropea-
do. Contacte con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com
La unidad no se para hasta
que no se suelta el gatillo. La pantalla del filtro está em-
pañada. Limpiar la pantalla del filtro como indica el
capítulo 6.4.
La manguera del jardín está do-
blada o tiene una pérdida. Asegurarse que la manguera del jardín no está
liada o tiene nudos. Puede que la manguera esté
atrapada en la rueda para cargarla. Asegurarse
que el grifo está abierto completamente y que
hay un volumen de agua regular.
27
PROBLEMA CAUSAS POSIBLES SOLUCIÓN
La unidad no se para hasta
que no se suelta el gatillo. El tubo no funciona correcta-
mente Pruebe la varilla para asegurarse de que funciona
correctamente.
La pistola no funciona cor-
rectamente Extraer el tubo de la pistola y apretar el gatillo
para asegurarse que el agua sale de la pistola
en una proporción igual a la de la manguera
del jardín.
Conectar el tubo Para conectar el tubo hay que ejercer una pre-
sión moderada en él (en dirección al gatillo,) al
mismo tiempo que se le da 1/4 de vuelta en el
sentido de las agujas del reloj. (Es más fácil si
se pone la pistola en posición vertical y con la
punta hacia arriba en una superficie plana). Las
dos lengüetas que hay en el extremo del tubo se
deben deslizar bajo el acoplador antes de girar
y encajar el tubo. Si esto no funciona, extraer la
arandela del final del tubo y conectarlo sin él. Si
el tubo se conecta, deberá cambiar la arandela.
Contacte con nosotros vía e-mail en:
customerservice@huskypowerwasher.com
También puede hacer un pedido directamente en:
www.huskypowerwasher.com.
Extraer el tubo Liberar la presión de la pistola/ manguera
por la parte trasera. Extraer la manguera de la
unidad y apretar el gatillo de la pistola. Ejercer
una presión moderada en el tubo (en dirección al
gatillo), al mismo tiempo que se le da ¼ de vuelta
en el sentido de las agujas del reloj. (Es más fácil
si se pone la pistola en posición vertical y con la
punta hacia arriba en una superficie plana). Para
obtener más información, contacte con nosotros
vía e-mail en:
customerservice@huskypowerwasher.com
28
9.0 TECHNICAL DATA 9.0 DATOS TÉCNICOS
Max rated pressure* 1400 psi*
Flow rate* 1.4 gpm*
Electrical requirement 120V, 12,5 Amps, 60 Hz
Electrical cord 35 ft.
High Pressure Hose 19 ft.
Minimum Amperage source 15 amp
Pressure of inlet water 20 - 100 psi
Soap Consumption Rate 6 - 10%
Inlet Water Cold Tap Water
* Max Rated Pressure and Flow Rate is within manufac-
turing tolerance of (+/- 10%) with the Click-N-Clean
spray lance @ 85 psi inlet water pressure at 120V.
In a continued commitment to improve quality, the
Manufacturer reserves the right to make component
changes or design changes when necessary.
If there are missing or damaged parts,
DO NOT RETURN THIS PRODUCT TO
THE STORE.
VISIT OUR WEBSITE FOR REGISTRATION,
TROUBLESHOOTING,
AND REPLACEMENT PARTS.
www.huskypowerwasher.com
Si faltan piezas o hay piezas dañadas,
NO DEVUELVA EL EQUIPO A LA
TIENDA
VISITE NUESTRO SITIO WEB PARA REGI-
STRO, SOLUCION, Y REPUESTOS.
www.huskypowerwasher.com
Presión massima* 1400 psi*
Flujo de agua* 1.4 gpm*
Necesidades de electricidad 120V, 12,5 Amps, 60 Hz
Cable eléctrico 35 ft.
Manguera de alta presión 19 ft.
Fuente mínima de amperaje 15 amp
Presión del agua de introducción 20 - 100 psi
Porcentaje de la consumición
del jabón 6 - 10%
Agua de entrada Agua fría de grifo
* La presión nominal y el caudal máximos están
comprendidos dentro de las tolerancias de fábrica
(+/- 10%) con una presión del agua de la lanza vapo-
rizadora Click-N-Clean de 85 psi a 120V.
Con un compromiso continuo de mejorar la calidad
del producto, el Fabricante se reserva el derecho de
realizar cambios en los componentes o en el diseño
del producto, si lo considera necesario.
29
Limited Warranty
This product is warranted against defects in material
and workmanship for a period of one year on all
components excluding the gun, hose, lance, nozzles
and ground fault circuit interrupter (GFCI) which are
only covered for 90 days; effective from the date of
retail purchase and is not transferable. This warranty
excludes incidental/consequential damages and failures
due to misuse, abuse or normal wear and tear.
This warranty applies only to products used in consumer
(home) applications. This warranty does not apply to
commercial or rental applications.
This warranty gives you specific rights, and you may
also have other rights, which vary from state to state.
Please visit www.huskypowerwasher.com for details.
Please complete and return the enclosed Customer
Information Card so that we can reach you in the
unlikely event a safety recall is needed. Register by
Internet at www.huskypowerwasher.com. Return of this
card is not required to validate this warranty.
WHAT IS COVERED: Replacement parts and labor.
Please note that we reserve the right to repair or replace
the product as we deem appropriate.
WHAT IS NOT COVERED: This warranty does not
include such parts as nozzles which must be replaced
as part of normal maintenance of the equipment, rather
than as the result of a defect. Transportation charges to
warranty center for defective products. Transportation
charges to consumer for repaired products. Damages
caused by abuse, accident, improper repair, or failure
to perform normal maintenance. Use of improper
chemicals or noncompliance with the operators
manuals instructions. Sales outside of the United
States or Canada. Any other expense including con-
sequential damages, incidental damages, or incidental
expenses, including damage to property. Some states
do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty does not
cover damage resulting from failure to observe any of
the following conditions:
1) The inlet water pressure must be between 20 and
100 p.s.i.
2) The inlet water temperature must not exceed 90°F
(32°C).
3) The unit should not be stored in areas where tem-
peratures may drop below 40°F (4°C).
Garantía limitada
Este producto tiene una garantía que cubre los defectos
de material y de mano de obra durante un periodo de
un año en todos sus componentes; quedan excluidos
la pistola, la manguera, la lanza, las boquillas y el
interruptor del circuito de fallos de conexión de tierra
(GFCI), cuyo plazo de garantía es de sólo 90 días;
comenzando su validez a partir de la fecha de compra
y es intransferible. Esta garantía se aplica sólo para los
productos que se utilicen en las aplicaciones de uso y no
tiene validez para usos comerciales o de alquiler.
Esta garantía concede derechos específicos, que pue-
den variar de Estado a Estado.
Por favor, visite www.huskypowerwasher.com si desea
más información.
Registro por Internet al sitio:
www.huskypowerwasher.com o complete y devuelva
la anexa Ficha de registro del producto, para que
podamos comunicarnos con usted. en la improbable
eventualidad de que se haga necesario reclamar la
mercancía por motivos de seguridad. La inscripción no
es necesaria para los fines de la validez de la presente
garantía.
LA GARANTÍA CUBRE: Piezas en substitución y
mano de obra. Debe tener en cuenta que nos reser-
vamos el derecho de reparar o cambiar el producto
cuando lo limpiamos correctamente.
EXCLUSIONES DE LA COBERTURA EN GARAN-
TÍA: La presente garantía no incluye aquellas piezas
que, como las boquillas, deben ser substituidas como
piezas de normal manutención del equipo, y no como
consecuencia de un defecto.
Los gastos por transporte a un centro autorizado por
los productos defectuosos.
Los gastos de transporte al consumidor por los pro-
ductos reparados. Los daños causados por un mal uso,
accidente, reparación impropia o falta de manutención.
El empleo de productos químicos inadecuados y el no
respeto de las instrucciones del manual para el uso. Las
ventas fuera de los Estados Unidos o de Canadá.
Cualquier otro gasto que comprenda daños indirectos,
daños accidentales o gastos accidentales, incluidos los
daños a la propiedad.
Algunos Estados no permiten la exclusión o la limi-
tación de los daños accidentales o indirectos; por
lo tanto, dicha limitación o exclusión podría no ser
referida a Uds.
La presente garantía no cubre los daños resultantes
de la falta de observación de una de las siguientes
condiciones:
1) La presión del agua en entrada debe estar entre
los 20 y los 100 p.s.i.
2) La temperatura del agua en entrada no debe
superar los 90° F (32°C)
3) El equipo no debe ser almacenado en zonas donde
la temperatura puede llegar por debajo de los 40°F
(4°C).
30
HOW TO OBTAIN WARRANTY SERVICE:
Contact our Customer Service Department at:
customerservice@huskypowerwasher.com.
To the extent any provision of this warranty is prohibited by
federal, state or municipal law, and cannot be preempted,
it shall not be applicable. This warranty gives you specific
rights, and you may also have other rights which vary
from state to state.
IMPLIED WARRANTIES:
Any implied warranties, including the implied warranties
of merchantability and fitness for a particular purpose,
are limited in duration to one year on all components
excluding the gun, hose, lance, nozzles and ground fault
circuit interrupter (GFCI) which are only covered for 90
days; effective from the date of retail purchase and is
not transferable.
This warranty excludes incidental/consequential
damages and failures due to misuse, abuse or normal
wear and tear. This warranty applies only to products
used in consumer (home) applications.
This warranty does not apply to commercial or rental
applications. This warranty gives you specific rights,
and you may also have other rights, which vary from
state to state.
Please visit www.huskypowerwasher.com for details.
GARANTÍAS IMPLÍCITAS: Cualquier garantía
implícita, incluyendo las Garantías implícitas de
Comercialización y de aptitud para un propósito
determinado, tiene una duración limitada de un año
con excepción de la pistola, la manguera, la lanza,
las boquillas y el interruptor del circuito de fallos de
conexión de tierra (GFCI), cuyo plazo de garantía es
de sólo 90 días; comenzando su validez a partir de
la fecha de compra y es intransferible. Esta garantía
se aplica sólo para los productos que se utilicen en
las aplicaciones de uso y no tiene validez para usos
comerciales o de alquiler.
Esta garantía concede derechos específicos, que pue-
den variar de Estado a Estado.
Por favor, visite www.huskypowerwasher.com si desea
más información.
CÓMO OBTENER EL SERVICIO GARANTÍA:
Llame a nuestro Departamento de Servicio al Cliente al:
customerservice@huskypowerwasher.com.
Cualquiera de las cláusulas de la presente garantía no
será aplicable en el caso de prohibición por parte de un
Estado o de una administración comunal federal y no
pueda ser substituida. La presente garantía les confiere
derechos específicos y Uds. pueden tener también otros
derechos que varían de un Estado a otro.
Distributed by
Home Depot U.S.A. Inc
2455 Paces Ferry Rd. N. W.
Atlanta, GA 30339
1-888-550-1606
MADE IN CHINA
Internet Address:
www.huskypowerwasher.com
Warranty Registration via Internet
d. e. 12/2008 - cod. PLDCxxxxxx (REV. 0)
Distribuido by
Home Depot U.S.A. Inc
2455 Paces Ferry Rd. N. W.
Atlanta, GA 30339
1-888-550-1606
HECHO EN CHINA
Sitio Internet:
www.huskypowerwasher.com
Warranty Registration via Internet
 

Navigation menu
