Parts Manual
RZ4219F / 966495701 RZ4219 BF / 966514801
RZ4619 / 965921501 RZ5424 / 965881301
RZ5422 / 965881401
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
English
©2010 HTC All rights reserved.
Beatrice, NE. Printed in U.S.A.
When you need spare parts or support in service
questions, warranty issues, etc., please consult
the following professional:
Manufacturing Number
The machine’s manufacturing number can be found on
the printed plate affixed to the engine compartment.
Illustration shown with engine removed.
Stated on the plate, from the top are:
The machine’s type designation (I.D.).•
The manufacturer’s type number (Model).•
The machine’s serial number (Serial no.)•
Please have the type designation and serial number
available when ordering spare parts.
The engine’s manufacturing number is stamped on
one of the valve covers.
The plate states:
The engine’s model.•
The engine’s type.•
Code•
Please have these available when ordering spare
parts.
The wheel motors and hydrostatic pumps have a
barcode decal afxed at the rear.
This Parts Manual belongs to the machine with the
manufacturing number:
Engine Transmission
NOTE: ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
CONTENTS
FRAME ........................................................................ 4
ENGINE PLATE
965921501, 966495701, 966514801 ................. 6
965881401 ......................................................... 8
965881301 ....................................................... 10
965881301 after serial # 101825204 ................ 12

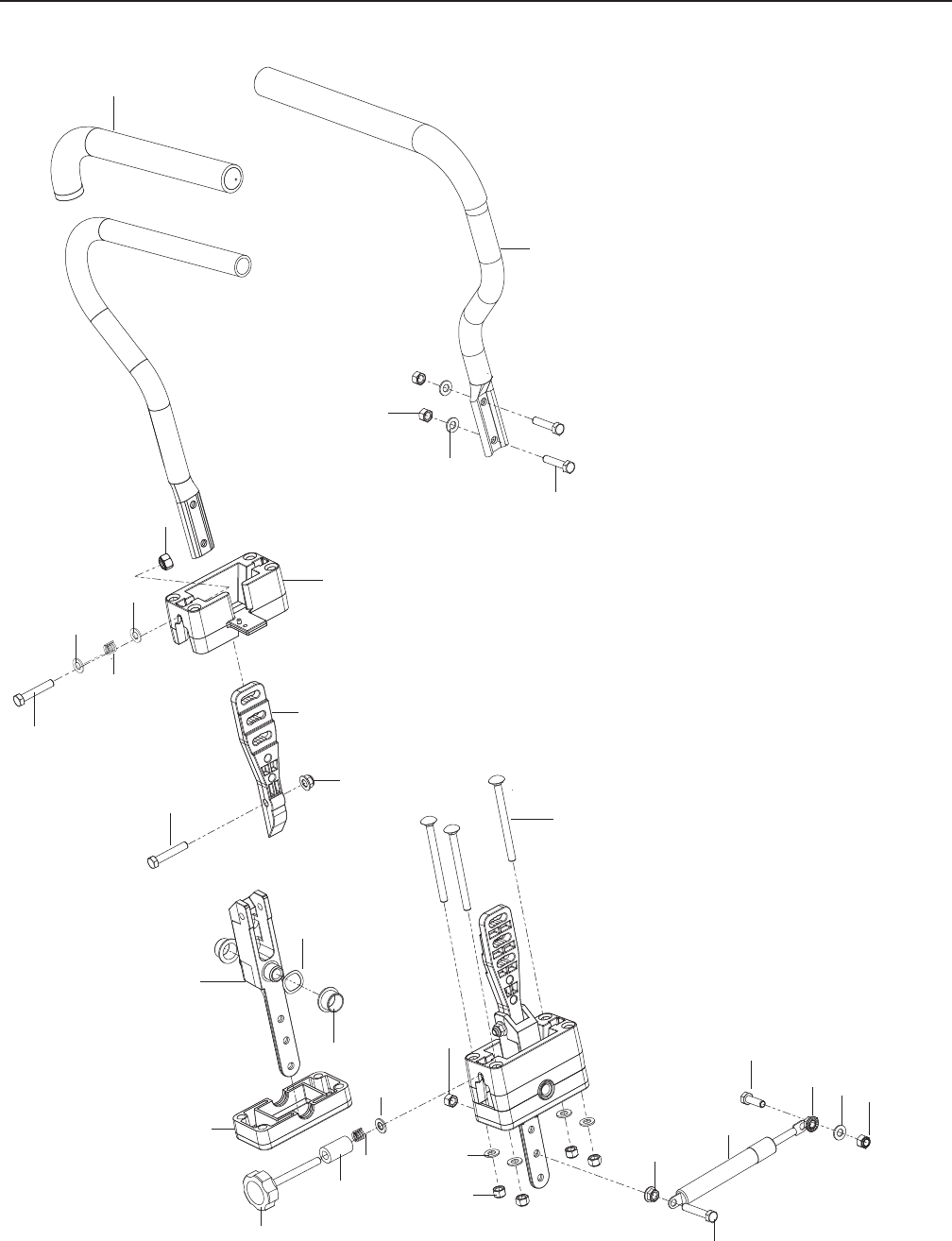

STEERING ................................................................ 14

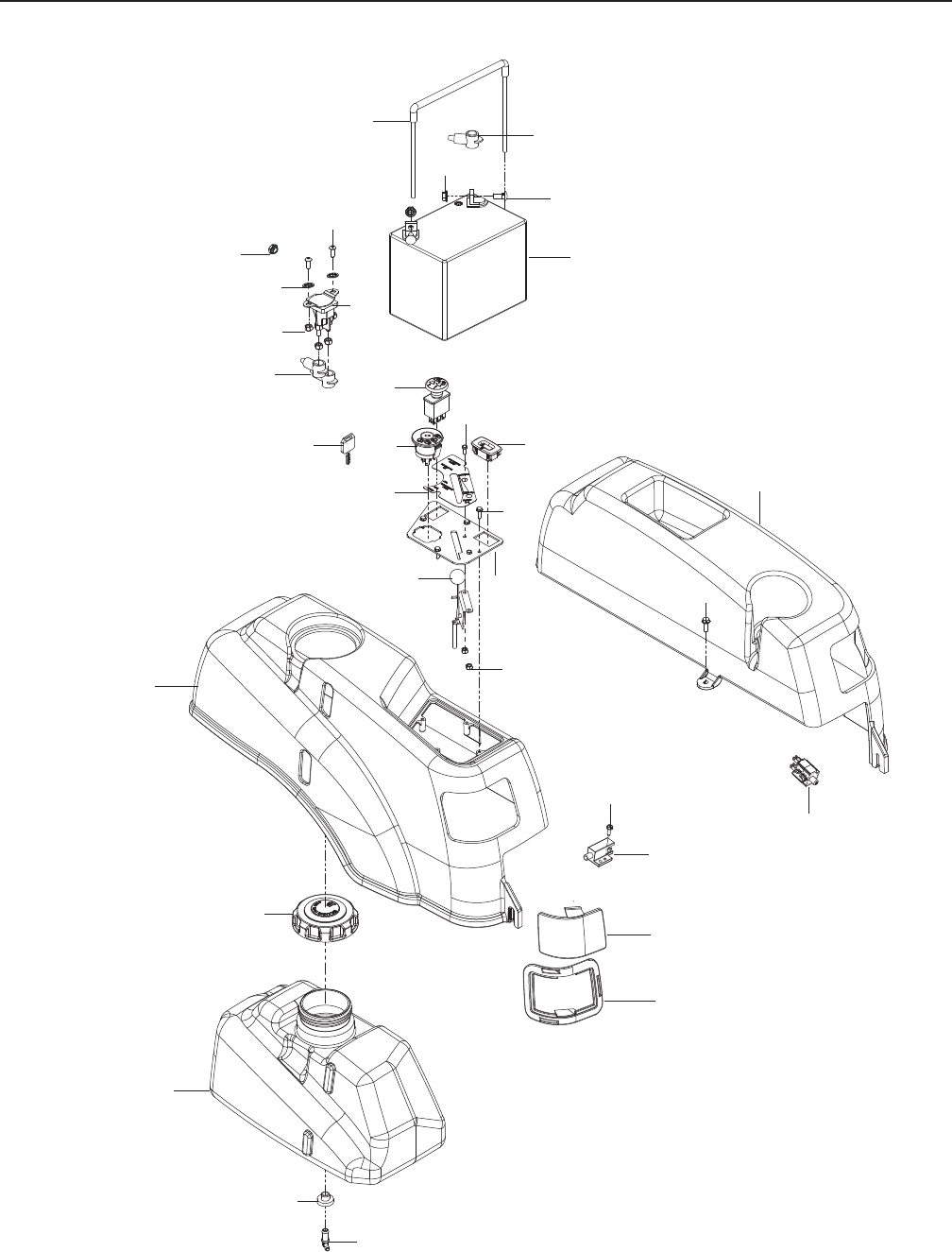

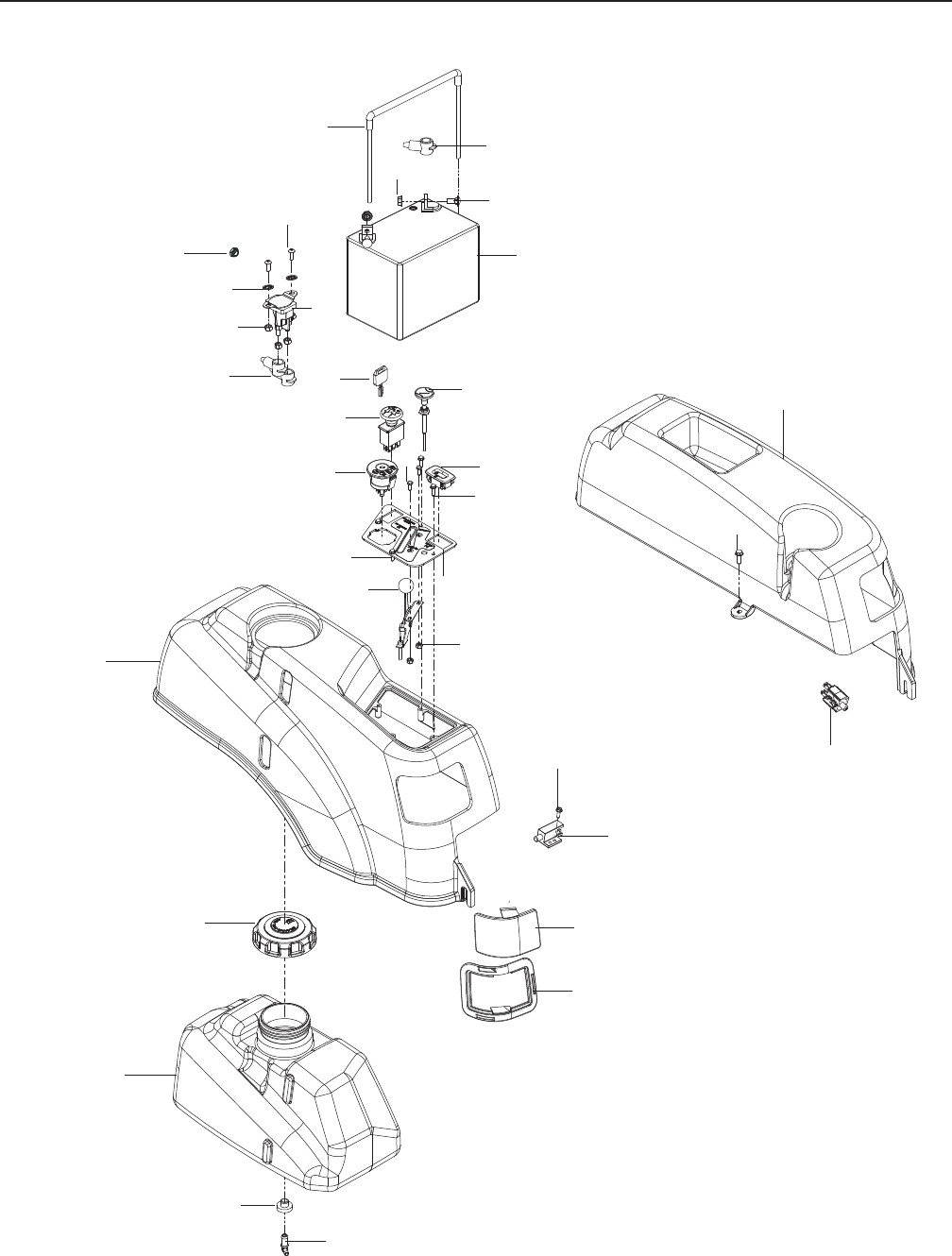

IGNITION
965921501, 966495701, 966514801 .............. 16
965881301, 965881401 .................................. 18

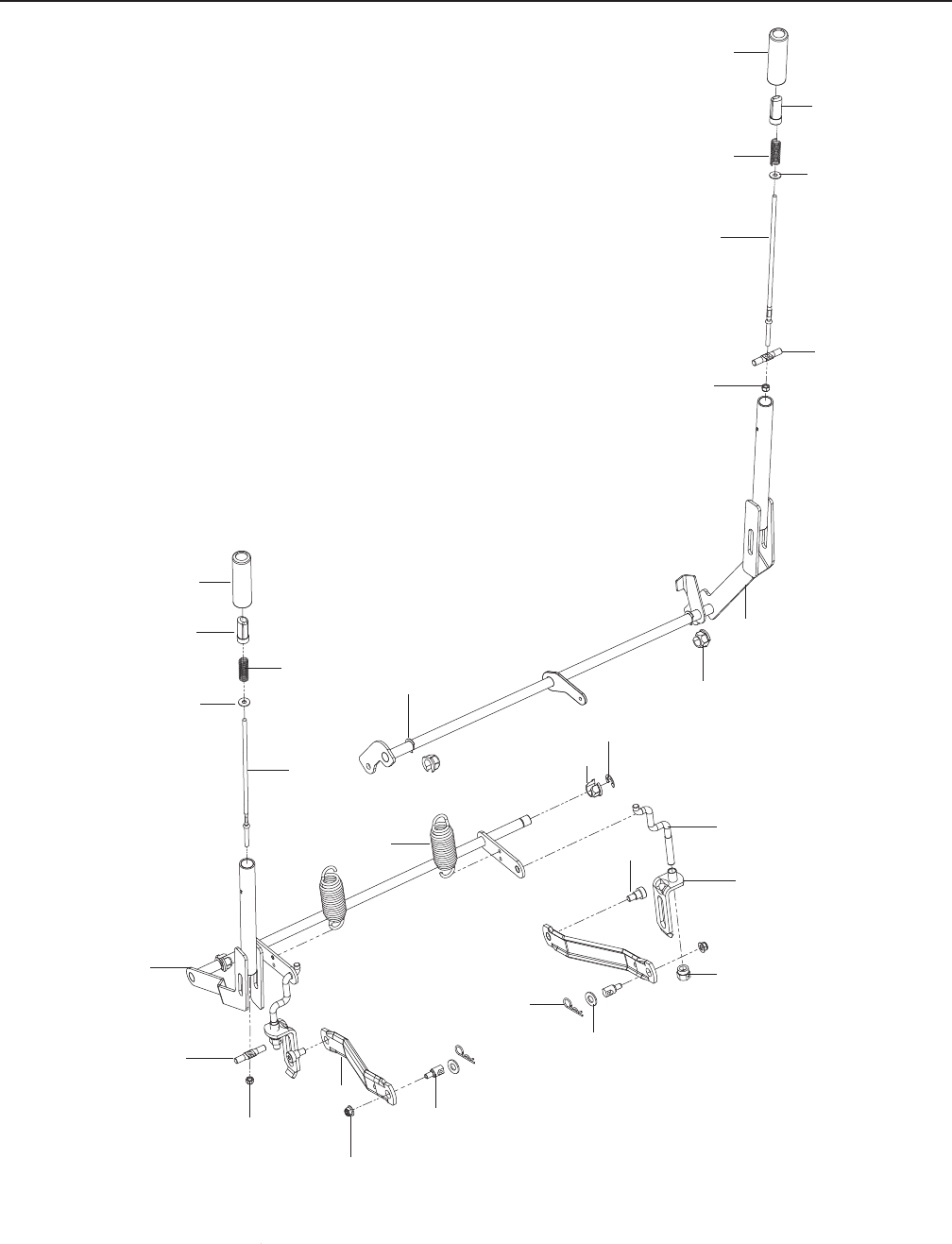

BRAKE / LIFT ............................................................ 20

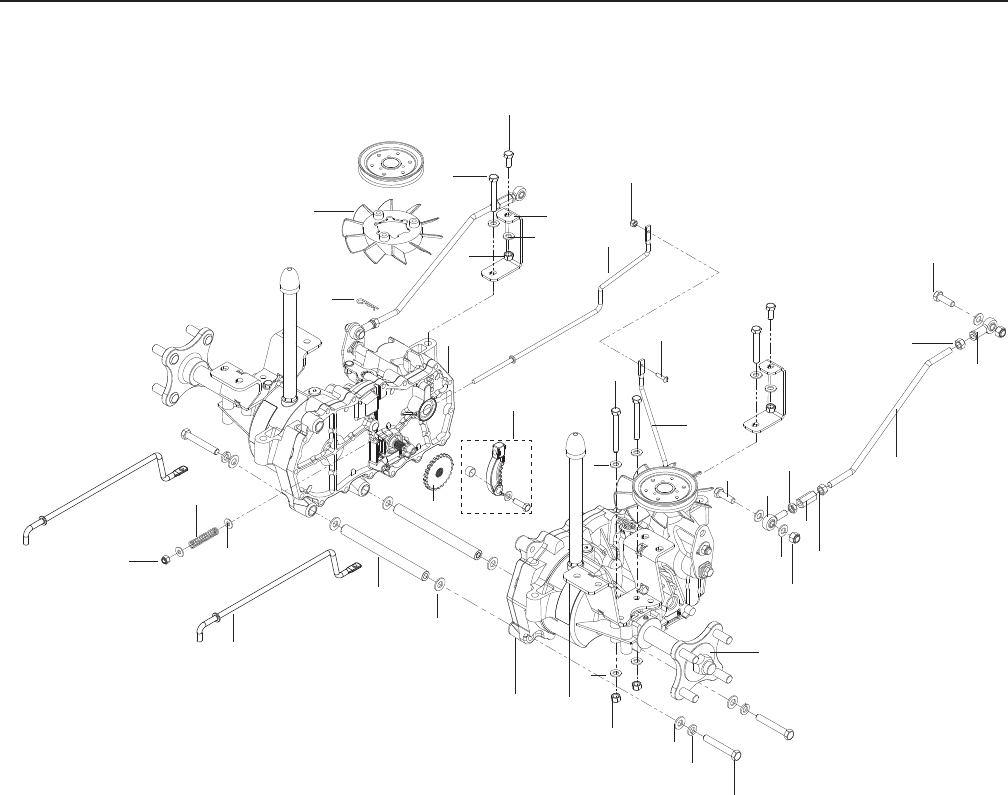

HYDRAULIC PUMP-MOTOR .................................... 22

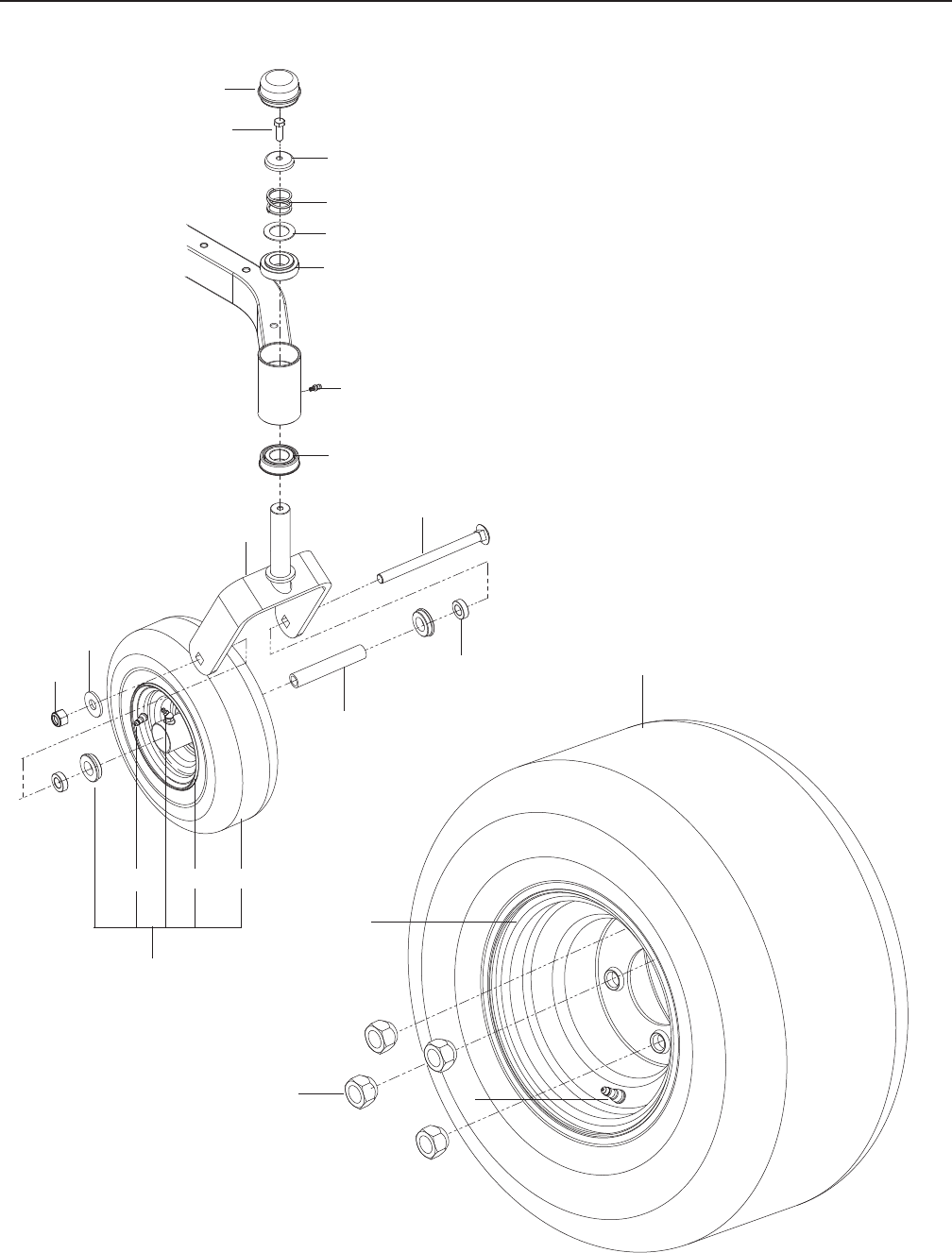

WHEELS AND TIRES ................................................ 24

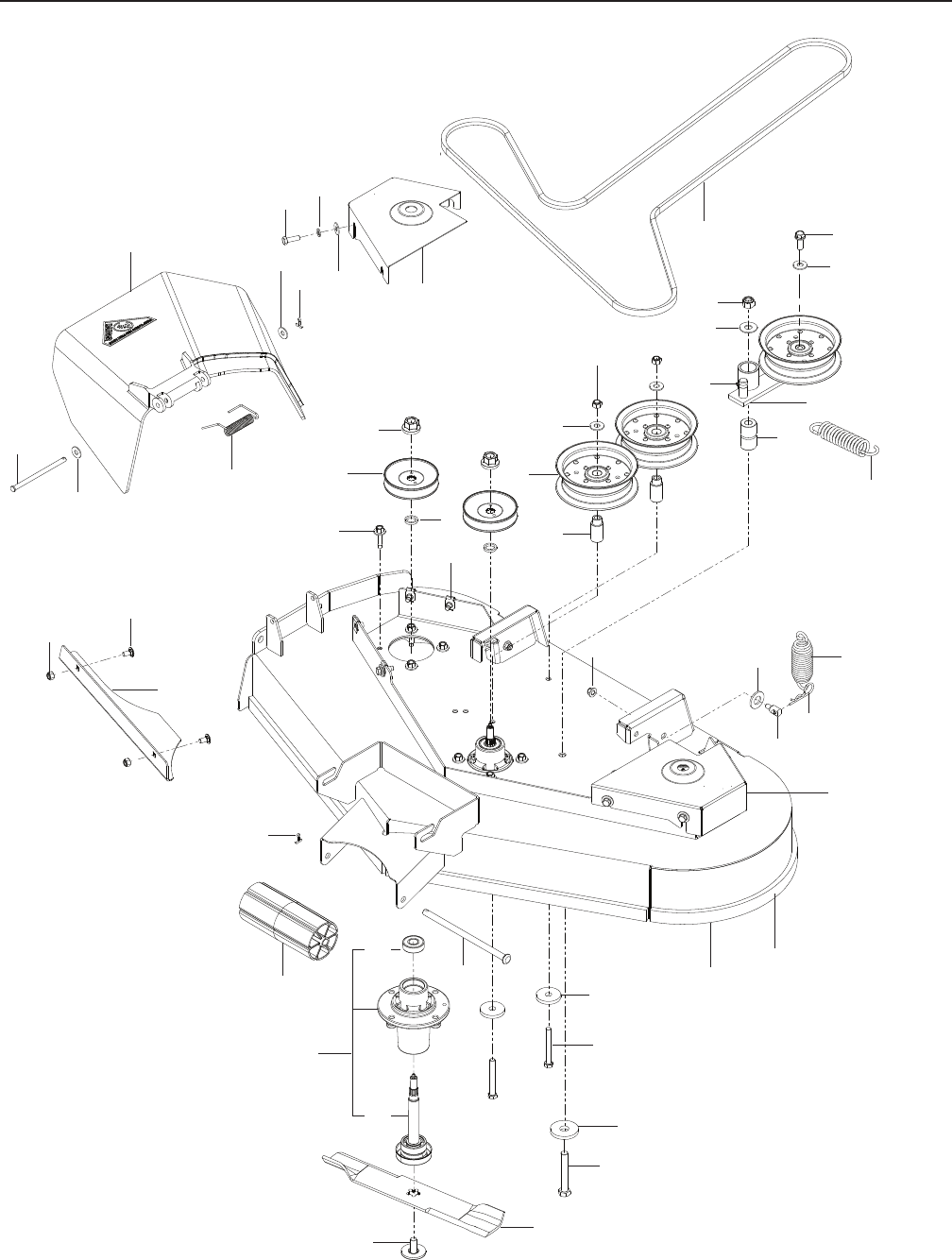

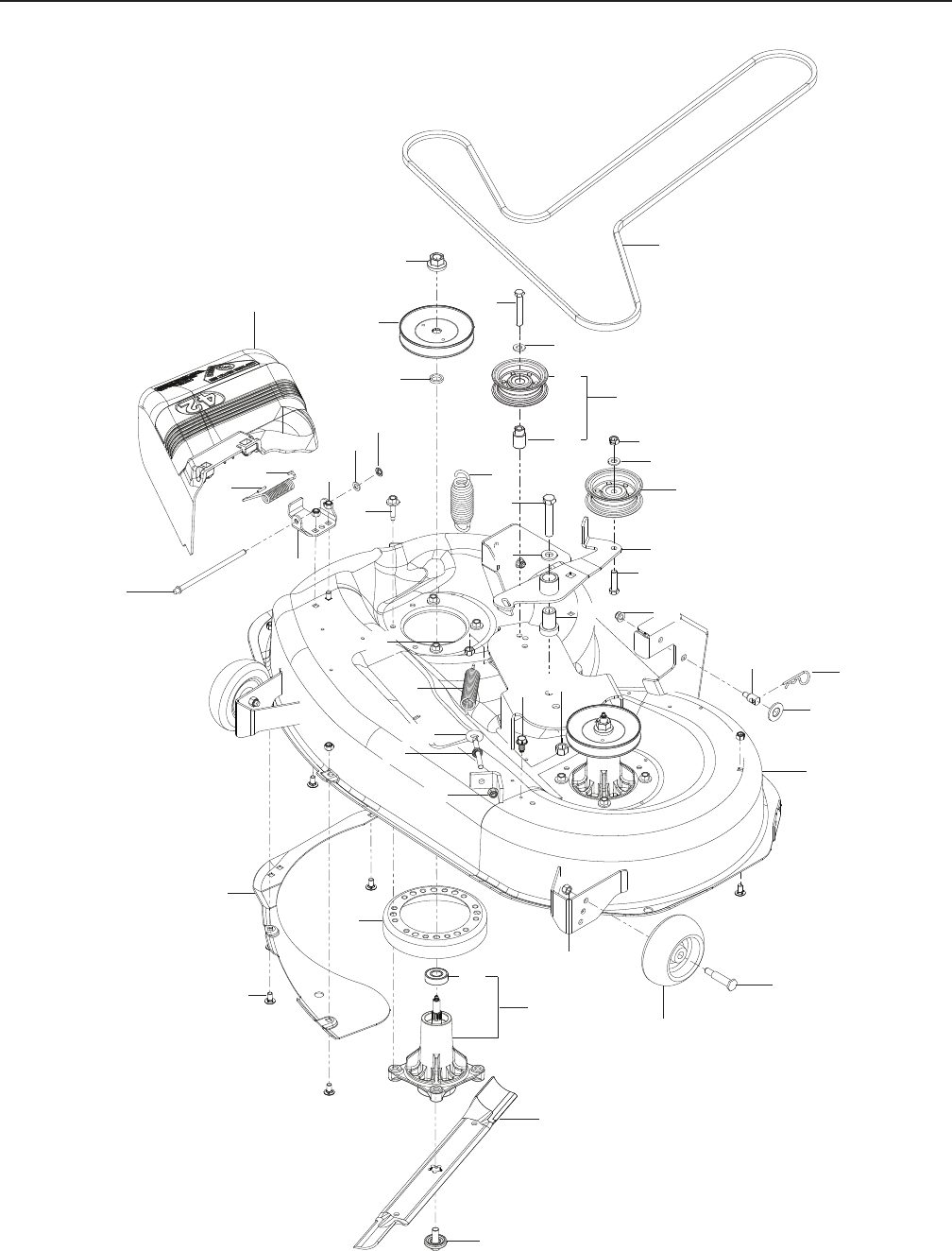

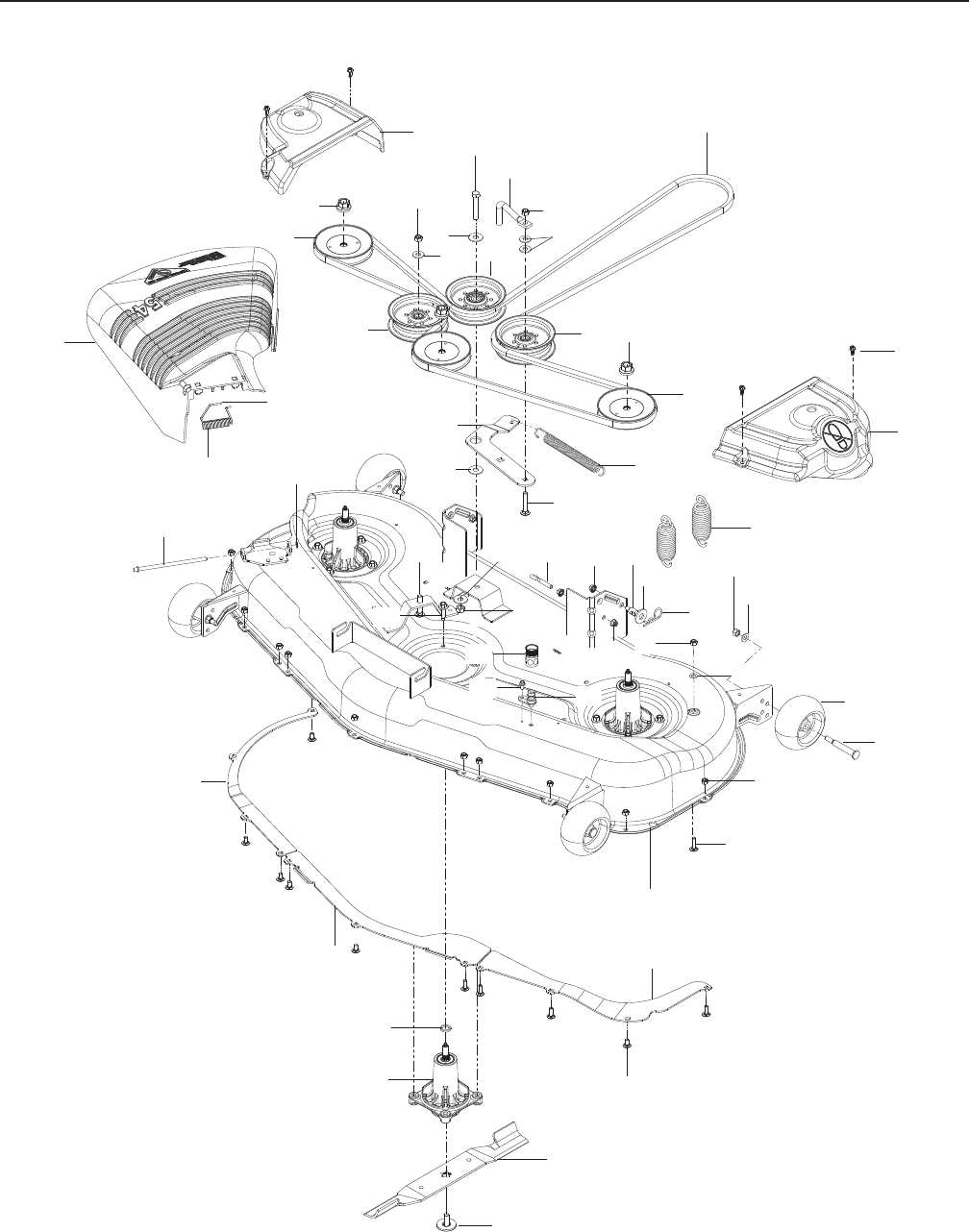

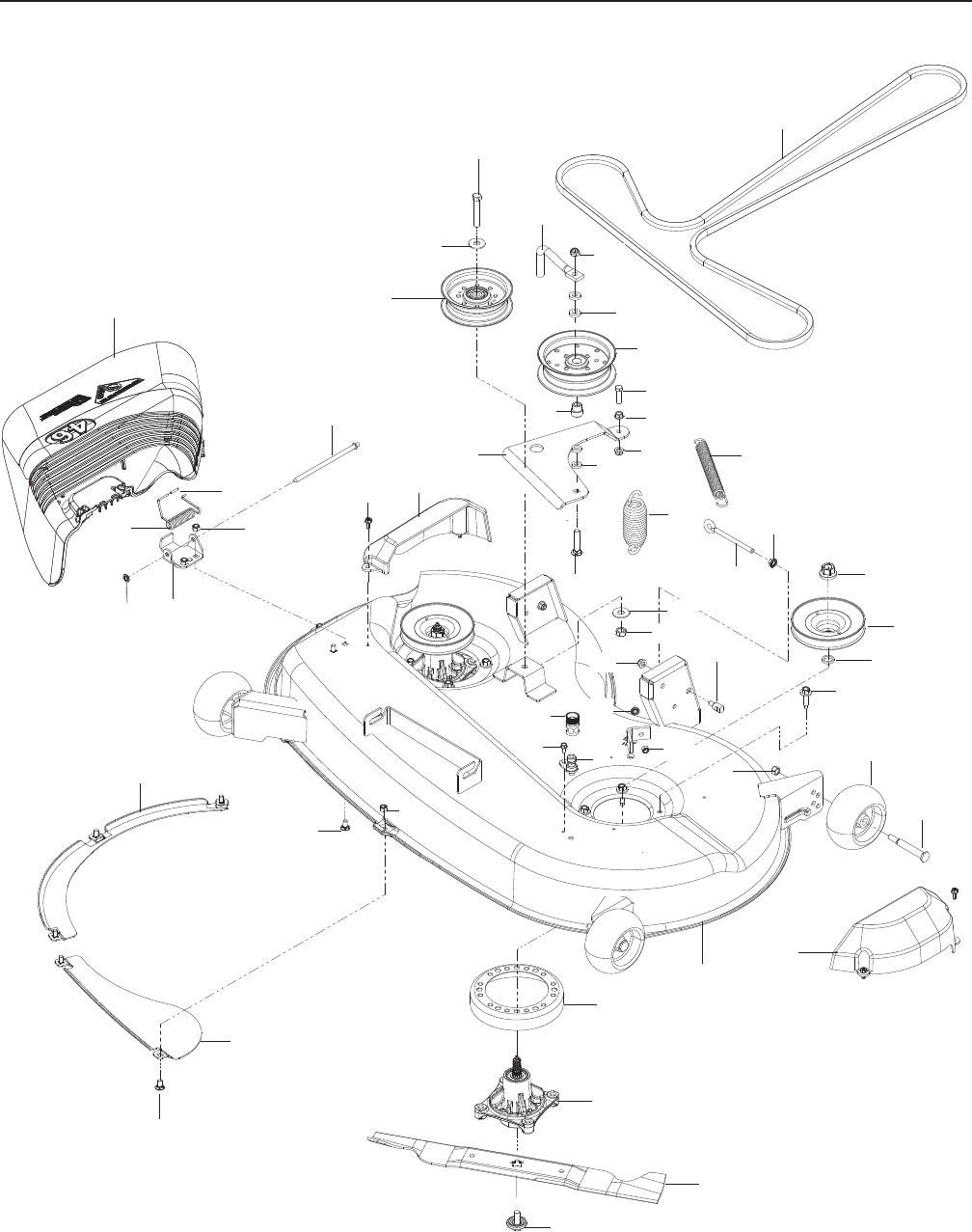

MOWING DECK / CUTTING DECK
966514801 ....................................................... 26
966495701 ....................................................... 28
965921501 ....................................................... 30
965881301, 965881401 ................................... 32

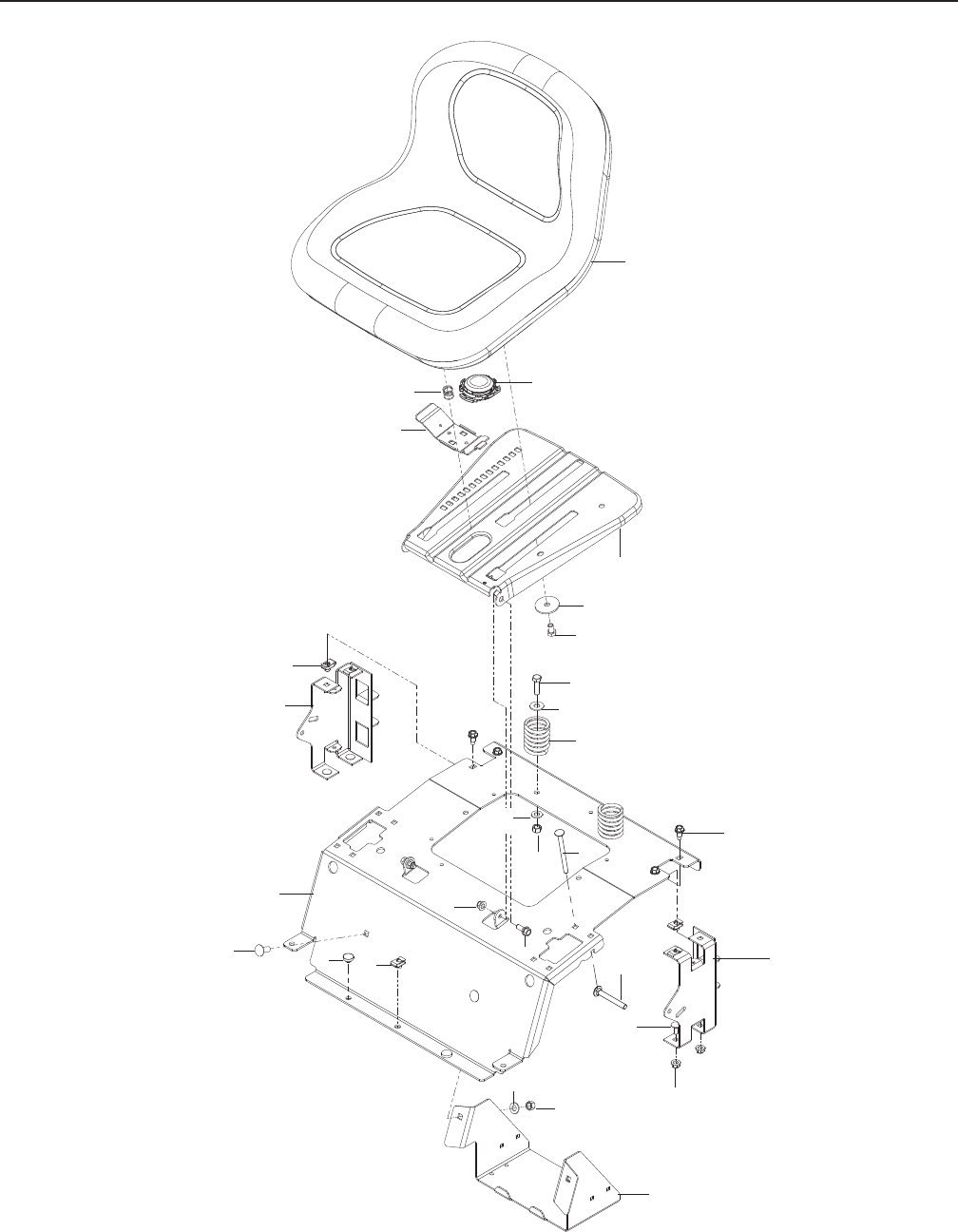

SEAT ......................................................................... 34

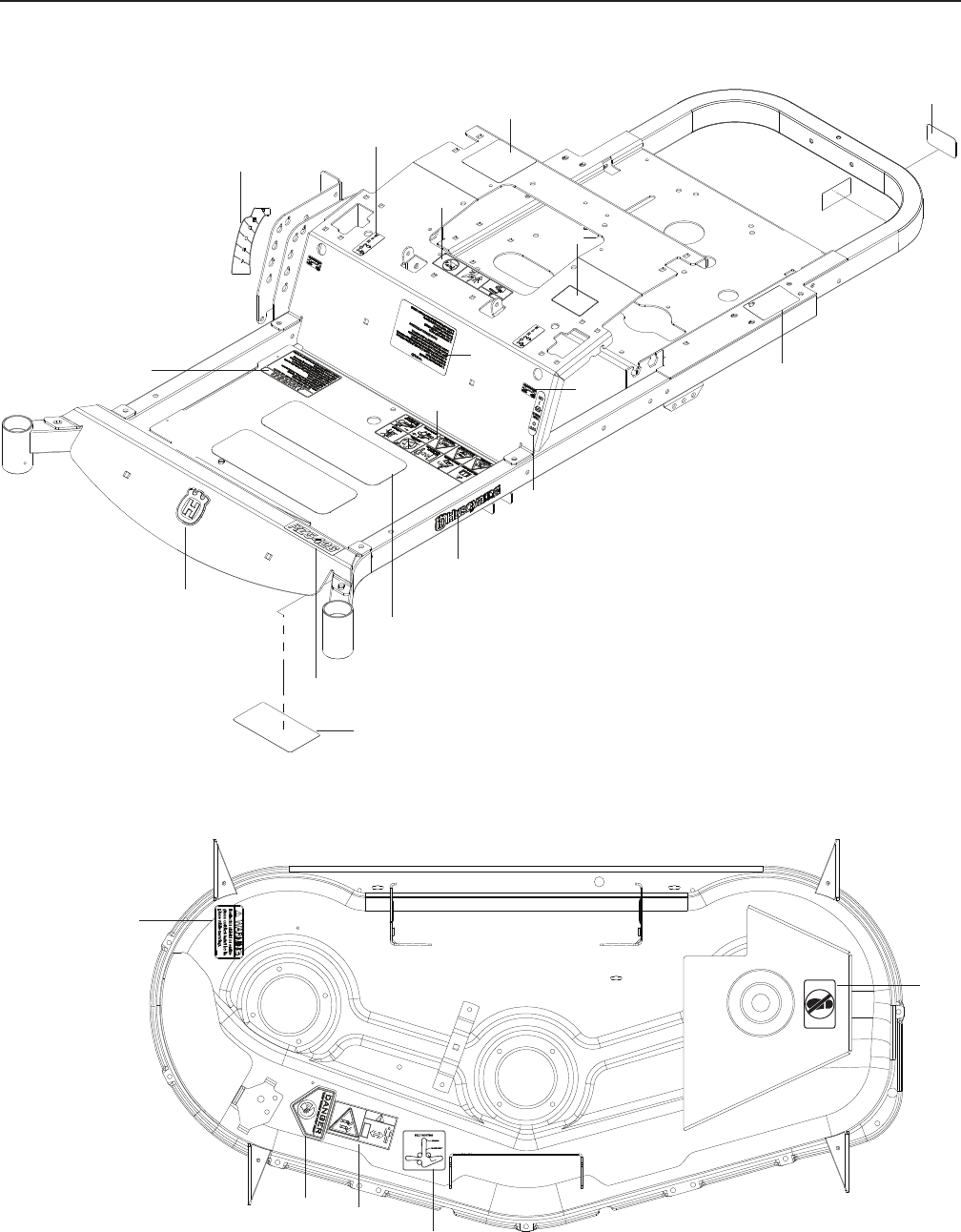

DECALS .................................................................... 36

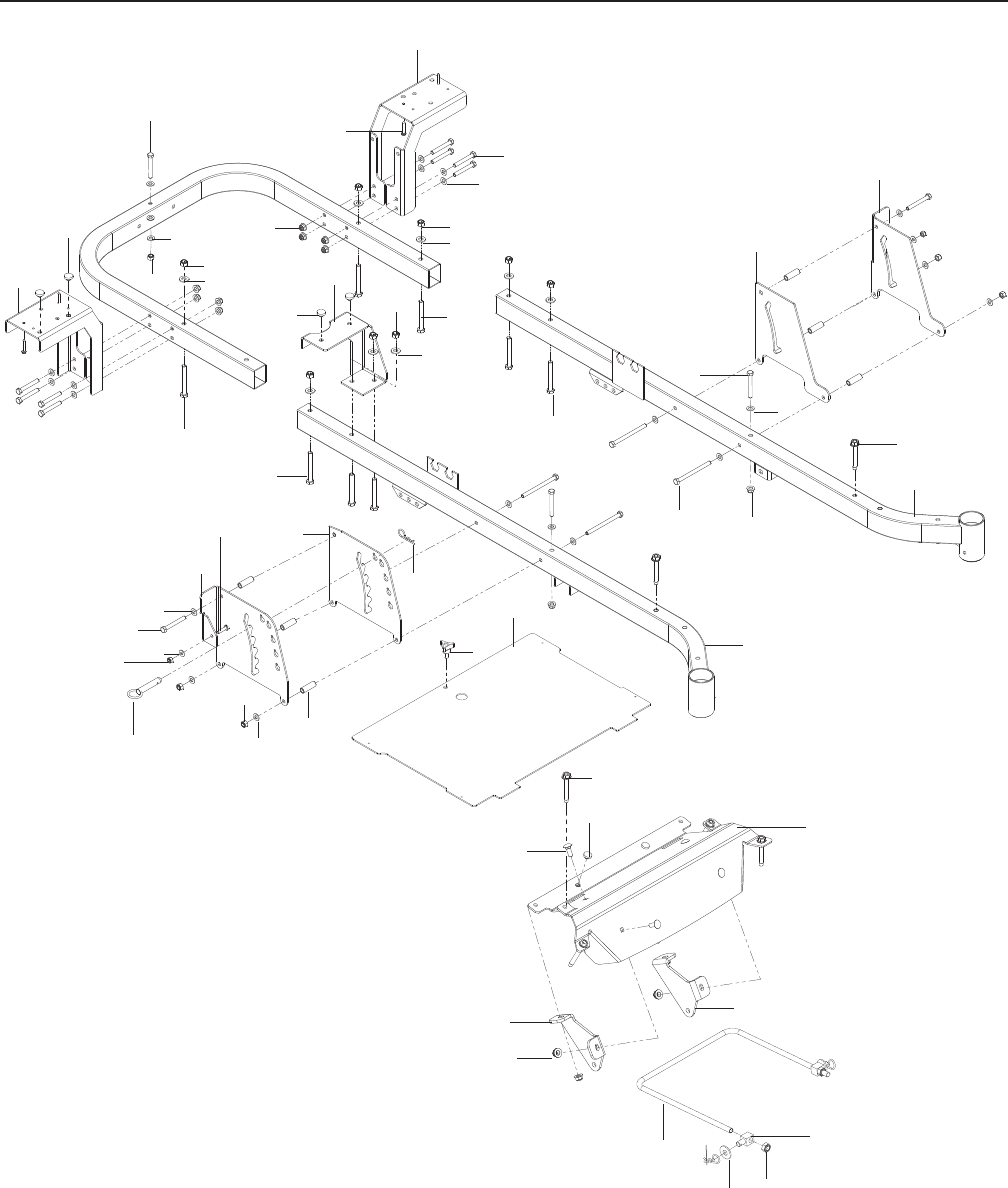

FRAME
1
26
6
19
21
5
22
20
7
25
17
15
2
3
14
9
12
8
4
16
17
27
11
30
24
23
18 13
31
33
32
16
27 33
30
17
11
10
34
17
35
29
31
15
27
30
31
15
30
36
35
37
38 28
34
17
19
4
FRAME
510 2618021.. .... 1 .... PLATE, OUTER BRAKE
510 2067032.. .... 1 .... PLATE, BRAKE LATCH
510 2456023.. .... 1 .... PLATE, DECK HEIGHT
510 2405024.. .... 1 .... PLATE, DECK HEIGHT
522 8429025.. .... 1 .... FOOT PLATE w/DECALS
522 7195046.. .... 1 .... FOOT REST
522 4433027.. .... 1 .... MOUNT, STRUT, RT, BLK
522 4433048.. .... 1 .... MOUNT, STRUT, LT, BLK
521 9965019.. .... 4 .... NUT 3/8-16 HEX FLG NYLOC
539 99064510.. .... 4 .... RHSNB 3/8-16 x 1
510 22590211.. .... 2 .... SUPPORT, FENDER
510 22600212.. .... 1 .... SUPPORT, TANK
510 17750313.. .... 1 .... FRAME, FRONT RT
510 17740314.. .... 1 .... FRAME, FRONT LT
539 97697915.. .. 14 .... NUT 3/8-16 HEX NYLOC
539 11197616.. .... 6 .... BOLT 3/8-16 x 25/8 THD FRM
539 99018817.. .. 20 .... WASHER 5/16 SAE FLT
539 99104618.. .... 2 .... HCS 5/16-18 x 2½
539 99071719.. .... 5 .... NUT 5/16-18 HEX NYLOC
539 10233520.. .... 4 .... HCS 5/16-18 x 4
539 97776121.. .... 2 .... HCS ¼-20 x 1
539 11067422.. .... 4 .... SCREW 10-12 x 1¼ WSH HD
539 11912423.. .... 2 .... NUT 7/16-14 HEX NYLOC
539 11478924.. .... 2 .... SWIVEL
521 93810125.. .... 1 .... LINK, FRONT SUSPENSION
515 98810126.. .... 6 .... SPACER ½ OD x 1½
539 10258727.. .... 6 .... GROMMET, BUMPER
539 10441128.. .... 1 .... KNOB w/STUD
539 10955429.. .... 2 .... WASHER ½ FLT
539 10134130.. .... 8 .... HCS 3/8-16 x 3
539 99012231.. .... 8 .... WASHER 3/8 SAE FLT
539 97693832.. .... 6 .... HCS 5/16-18 x 2¼
539 11289933.. .... 8 .... NUT 5/16-18 FLANGE NYLOC
539 10172134.. .... 3 .... HCS 5/16-18 x 2¾
539 97698935.. .... 3 .... #4 HAIRPIN
539 10252636.. .... 1 .... PIN, LIFT
539 99005537.. .... 2 .... WASHER ¼ FLT SAE
539 97697838.. .... 2 .... NUT ¼-20 HEX NYLOC
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
5
1
18
22
11
24
14
23
21
5
2
3
13
12
7
9
10
6
17
19
20
15
16
25
8
26
16
17
19
27
28
29
30

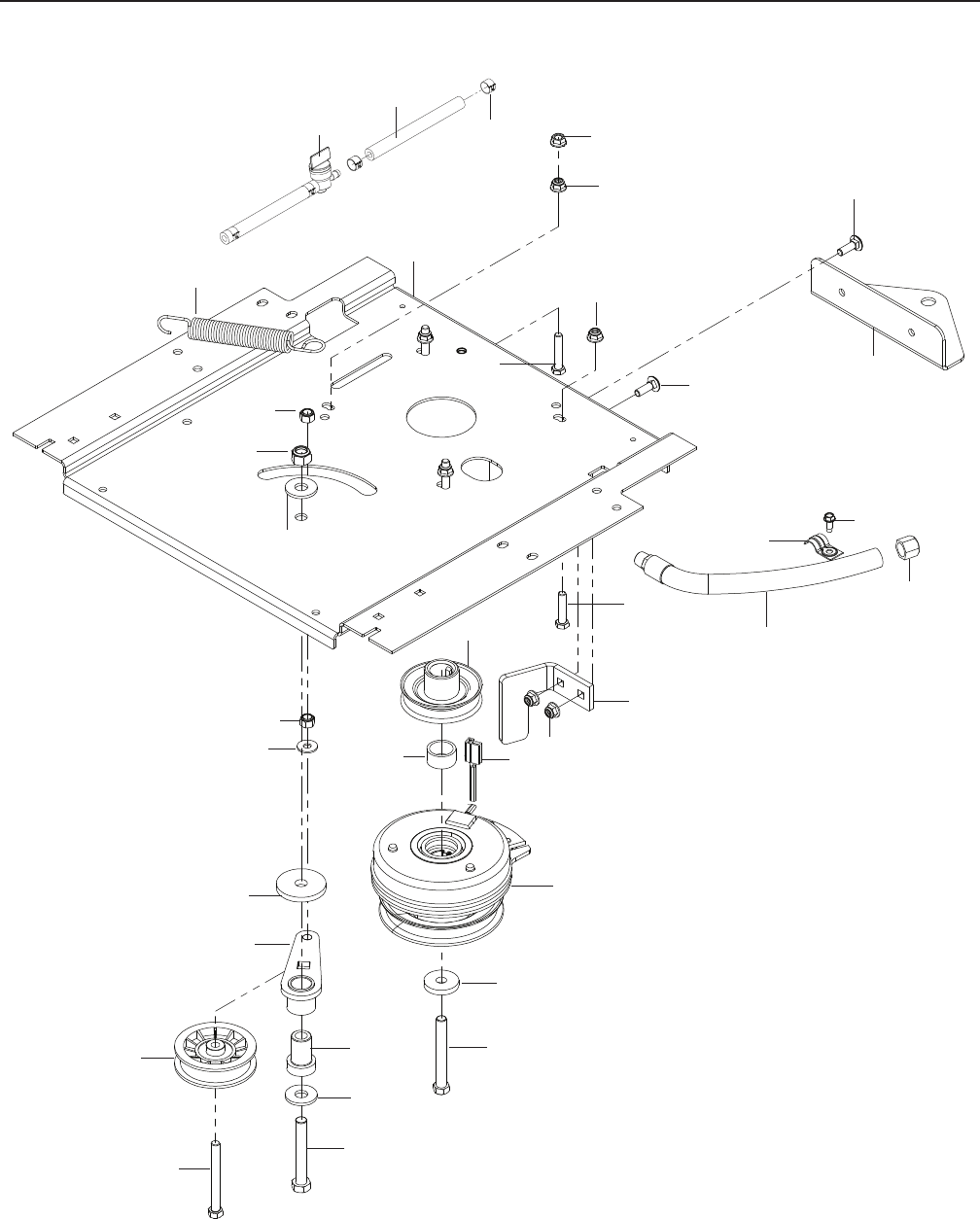

ENGINE PLATE
965921501, 966495701, 966514801
7
4
19
31
32
6
510 1720021.. .... 1 .... PLATE, ENGINE
539 1120922.. .... 1 .... ARM, IDLER
539 1012313.. .... 1 .... SPINDLE, IDLER
539 1126704.. .... 1 .... WASHER, HEAVY
539 1103115.. .... 1 .... PULLEY, IDLER
539 1034336.. .... 1 .... HCS ½-13 x 3¼
539 1095547.. .... 2 .... WASHER ½ FLT
539 1013318.. .... 1 .... NUT ½-13 HEX NYLOC
505 2873019.. .... 1 .... CLUTCH
516 01180210.. .... 1 .... HITCH
539 11453011.. .... 1 .... PULLEY, ENGINE
539 11225212.. .... 1 .... SPACER
510 24600213.. .... 1 .... STOP, CLUTCH
539 10938914.. .... 1 .... HCS 3/8-16 x 3½ TPBLT
539 99069215.. .... 2 .... WASHER 5/16 STD FLT
539 97697916.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 99020817.. .... 2 .... RHSNB 5/16-18 x 1
539 97693518.. .... 3 .... HCS 5/16-18 x 1½
539 11289919.. .... 6 .... NUT 5/16-18 FLANGE NYLOC
539 11042520.. .... 2 .... FUEL LINE 5"
539 91222221.. .... 4 .... CLAMP, HOSE
539 97694422.. .... 1 .... HCS 7/16-20 x 3½
539 11006423.. .... 1 .... WASHER, CLUTCH
539 91632524.. .... 1 .... VALVE, FUEL
532 19610525.. .... 1 .... SPRING, DECK DRIVE
539 10136226.. .... 1 .... HOSE, DRAIN
539 10136427.. .... 1 .... PLUG, OIL
539 10136328.. .... 1 .... CLAMP
539 99036229.. .... 1 .... SCREW ¼-20 x 5/8 SLF TAP
539 10563730.. .... 1 .... HARNESS, CLUTCH
539 99058531.. .... 1 .... NUT 5/16-18 WHIZLK
539 99066932.. .... 1 .... HCS 5/16-18 x 1¾
ENGINE PLATE
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
7

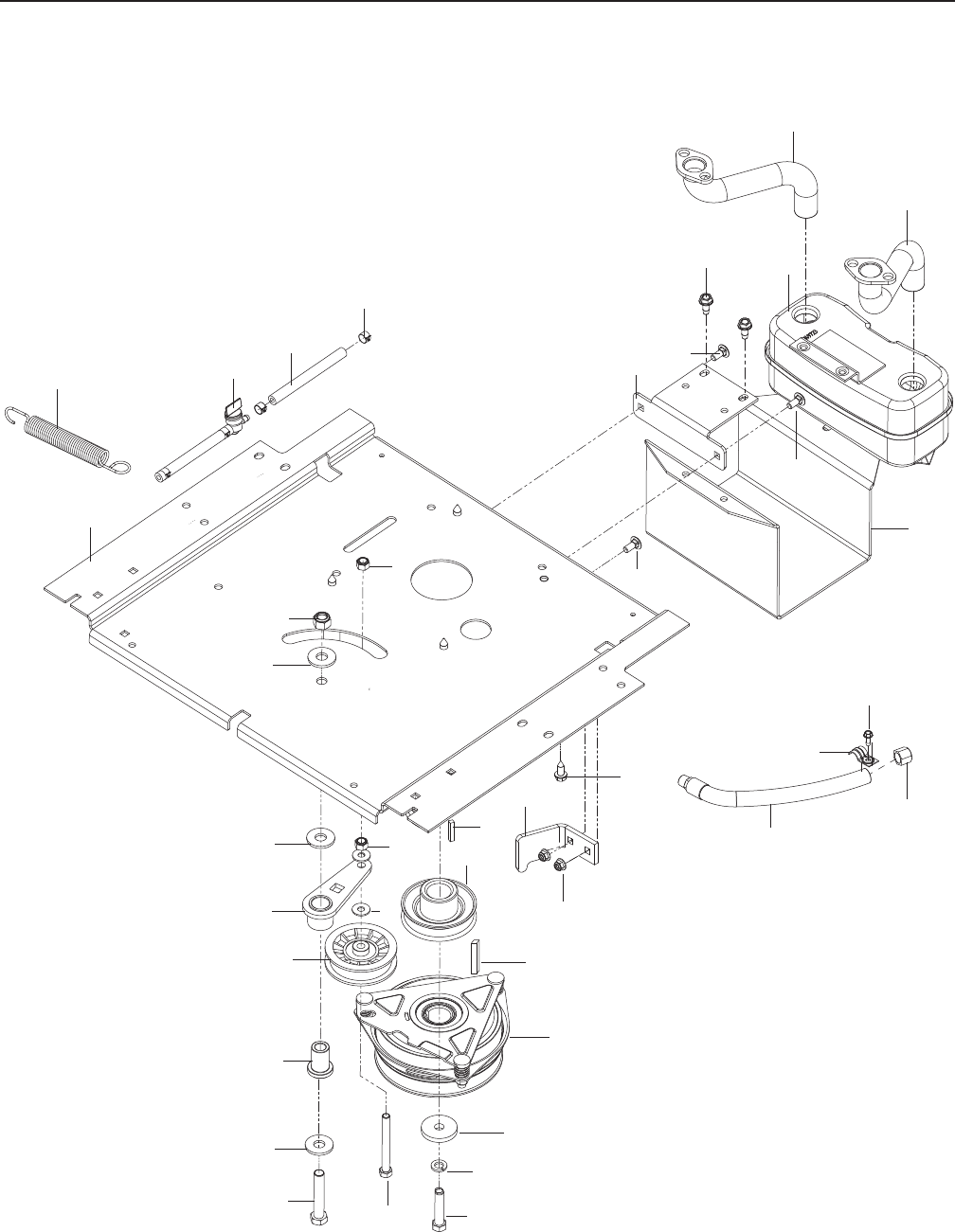

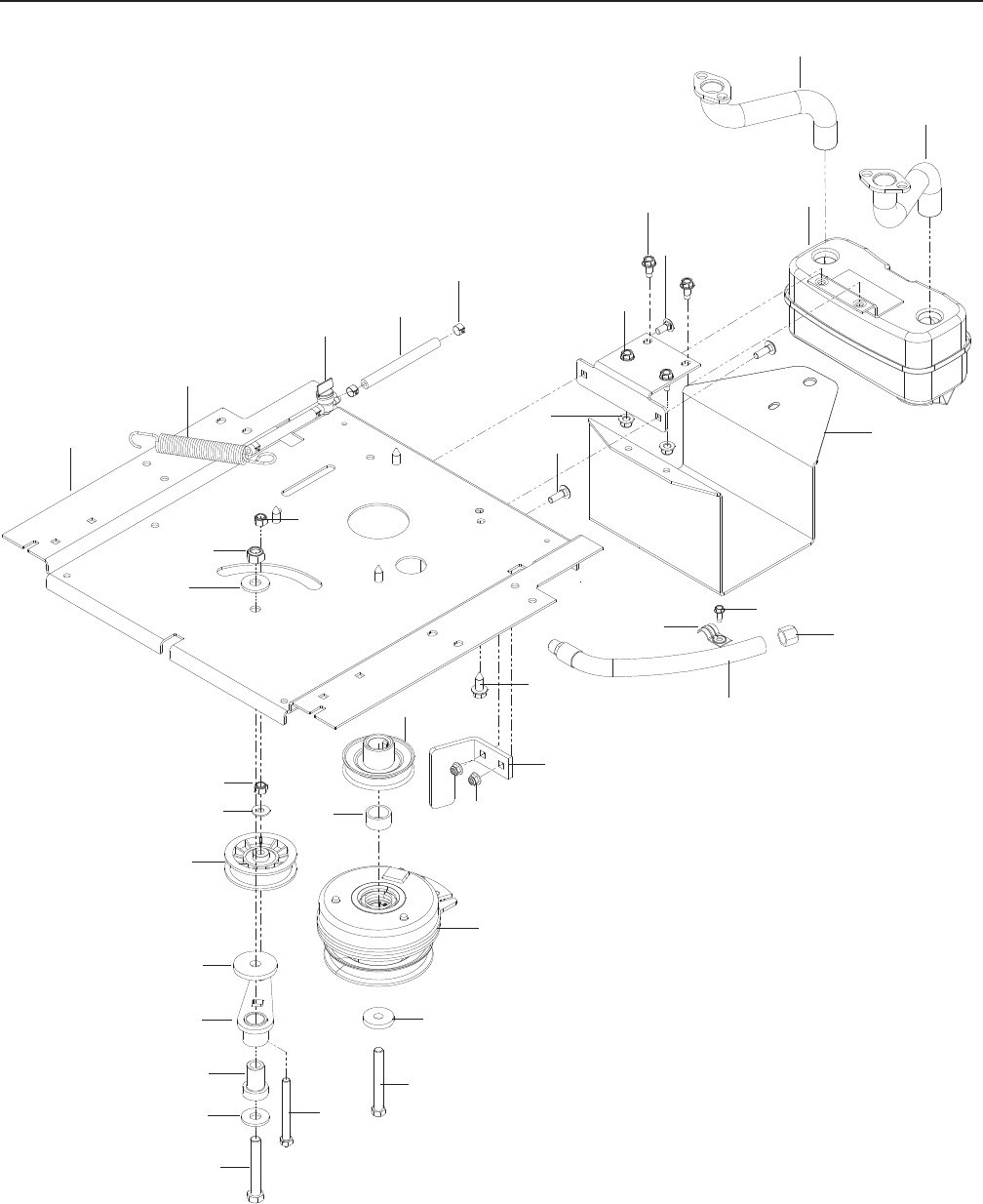

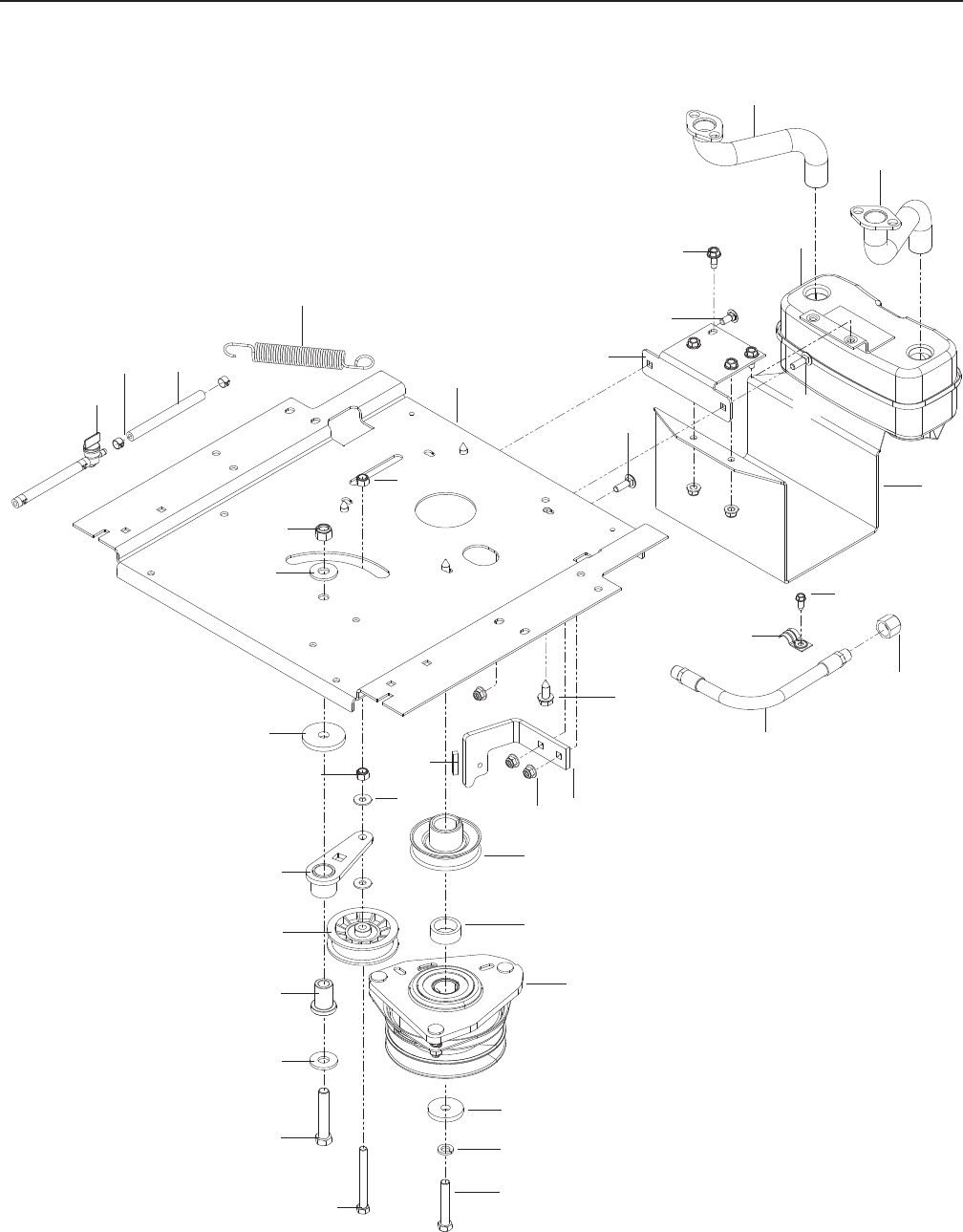

ENGINE PLATE
965881401
1
19
18
22
20
11
31
14
23
21
15
5
2
3
13
12
9
7
10
4
6
29
28
16
17
26
27
33
35
34
8
32
30
25
20
10
24
25
8
ENGINE PLATE
510 1720021.. .... 1 .... PLATE, ENGINE
532 1599552.. .... 1 .... EXHAUST TUBE, RT
532 1605893.. .... 1 .... EXHAUST TUBE, LT
539 1316044.. .... 1 .... MUFFLER ASM TWIN
539 1120925.. .... 1 .... ARM, IDLER
539 1012316.. .... 1 .... SPINDLE, IDLER
539 1126707.. .... 1 .... WASHER, HEAVY
539 1103118.. .... 1 .... PULLEY, IDLER
539 1034339.. .... 1 .... HCS ½-13 x 3¼
539 10955410.. .... 2 .... WASHER ½ FLT
539 10133111.. .... 1 .... NUT ½-13 HEX NYLOC
505 28730112.. .... 1 .... CLUTCH
510 26040213.. .... 1 .... BRACKET, MUFFLER
510 26050214.. .... 1 .... GUARD, MUFFLER
539 11453015.. .... 1 .... PULLEY, ENGINE
539 11225216.. .... 1 .... SPACER
510 24600217.. .... 1 .... STOP, CLUTCH
539 10938918.. .... 1 .... HCS 3/8-16 x 3½ TPBLT
539 99069219.. .... 2 .... WASHER 5/16 STD FLT
539 97697920.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 10747521.. .... 4 .... BOLT 5/16-18 x ¾ THD FRM
539 99031622.. .... 1 .... RHSNB 5/16-18 x ¾
539 99020823.. .... 2 .... RHSNB 5/16-18 x 1
532 19610524.. .... 1 .... SPRING, DECK DRIVE
539 11289925.. .... 5 .... NUT 5/16-18 FLANGE NYLOC
539 11042526.. .... 2 .... FUEL LINE 5"
539 91222227.. .... 4 .... CLAMP, HOSE
539 97694428.. .... 1 .... HCS 7/16-20 x 3½
539 11006429.. .... 1 .... WASHER, CLUTCH
539 91632530.. .... 1 .... VALVE, FUEL
539 12061631.. .... 4 .... HHFS 3/8-16 x 1 THD FRM
539 10136232.. .... 1 .... HOSE, DRAIN
539 10136433.. .... 1 .... PLUG, OIL
539 10136334.. .... 1 .... CLAMP
539 99036235.. .... 1 .... SCREW ¼-20 x 5/8 SLF TAP
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
9
ENGINE PLATE
1
27
22
11
31
24
14
23
21
5
2
3
13
12
7
9
10
4
6
17
26
28
29
8
32
30
33
19
20
15
16
25
35
8
14
27
18
34
36
37
965881301
Prior to Serial #101825204
10
510 1720021.. .... 1 .... PLATE, ENGINE
532 1466992.. .... 1 .... EXHAUST TUBE, RT
532 1467003.. .... 1 .... EXHAUST TUBE, LT
539 1316044.. .... 1 .... MUFFLER ASM TWIN
539 1120925.. .... 1 .... ARM, IDLER
539 1103116.. .... 1 .... PULLEY, IDLER
539 1013327.. .... 1 .... HCS ½-13 x 2¾
539 1095548.. .... 2 .... WASHER ½ FLT
539 1013319.. .... 1 .... NUT ½-13 HEX NYLOC
510 26040210.. .... 1 .... BRACKET, MUFFLER
510 26050211.. .... 1 .... GUARD, MUFFLER
539 10938912.. .... 1 .... HCS 3/8-16 x 3½ TPBLT
539 99069213.. .... 2 .... WASHER 5/16 STD FLT
539 97697914.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 10747515.. .... 2 .... BOLT 5/16-18 x ¾ THD FRM
539 99031616.. .... 2 .... RHSNB 5/16-18 x ¾
539 91275717.. .... 1 .... KEY ¼ SQ x 1¼
539 11289918.. .... 5 .... NUT 5/16-18 FLANGE NYLOC
539 11042519.. .... 2 .... FUEL LINE 5"
539 91222220.. .... 4 .... CLAMP, HOSE
539 11199021.. .... 1 .... HCS 7/16-20 x 2 GR8
539 10650422.. .... 1 .... WASHER, HEAVY
539 91632523.. .... 1 .... VALVE, FUEL
522 44250224.. .... 1 .... STOP, CLUTCH
532 12061625.. .... 4 .... HHFS 3/8-16 x 1 THD FRM
525 43500126.. .... 1 .... PULLEY, DRIVE
539 99020827.. .... 2 .... RHSNB 5/16-18 x 1
539 99024728.. .... 1 .... WASHER 5/16 SLW
539 91021029.. .... 1 .... KEY ¼ SQ x 2
539 99036230.. .... 1 .... SCREW ¼-20 x 5/8 SLF TAP
532 19610531.. .... 1 .... SPRING, DECK DRIVE
539 11343732.. .... 1 .... CLUTCH, 150 FT/LBS
522 43250133.. .... 1 .... PIVOT, IDLER
539 11267034.. .... 1 .... WASHER, HEAVY
539 10136235.. .... 1 .... HOSE, DRAIN
539 10136436.. .... 1 .... PLUG, OIL
539 10136337.. .... 1 .... CLAMP
ENGINE PLATE
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
11
ENGINE PLATE
965881301
Serial #101825204 and later
1
27
22
11
31
24
14
23
21
5
2
3
13
12
7
9
10
4
6
17
26
28
29
8
32
30
33
19
20
15
16
25
35
8
14
27
18
34
36
37
12
ENGINE PLATE
510 1720021.. .... 1 .... PLATE, ENGINE
532 1466992.. .... 1 .... EXHAUST TUBE, RT
532 1467003.. .... 1 .... EXHAUST TUBE, LT
539 1316044.. .... 1 .... MUFFLER ASM TWIN
539 1120925.. .... 1 .... ARM, IDLER
539 1103116.. .... 1 .... PULLEY, IDLER
539 1013327.. .... 1 .... HCS ½-13 x 2¾
539 1095548.. .... 2 .... WASHER ½ FLT
539 1013319.. .... 1 .... NUT ½-13 HEX NYLOC
510 26040210.. .... 1 .... BRACKET, MUFFLER
510 26050211.. .... 1 .... GUARD, MUFFLER
539 10938912.. .... 1 .... HCS 3/8-16 x 3½ TPBLT
539 99069213.. .... 2 .... WASHER 5/16 STD FLT
539 97697914.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 10747515.. .... 4 .... BOLT 5/16-18 x ¾ THD FRM
539 99031616.. .... 2 .... RHSNB 5/16-18 x ¾
539 91275717.. .... 1 .... KEY ¼ SQ x 1¼
539 11289918.. .... 5 .... NUT 5/16-18 FLANGE NYLOC
539 11042519.. .... 2 .... FUEL LINE 5"
539 91222220.. .... 4 .... CLAMP, HOSE
539 99112021.. .... 1 .... HCS 7/16-20 x 2½
539 10650422.. .... 1 .... WASHER, HEAVY
539 91632523.. .... 1 .... VALVE, FUEL
522 44250424.. .... 1 .... STOP, CLUTCH
532 12061625.. .... 4 .... HHFS 3/8-16 x 1 THD FRM
525 43500126.. .... 1 .... PULLEY, DRIVE
539 99020827.. .... 2 .... RHSNB 5/16-18 x 1
539 99024728.. .... 1 .... WASHER 5/16 SLW
576 74740129.. .... 1 .... SPACER, CLUTCH
539 99036230.. .... 1 .... SCREW ¼-20 x 5/8 SLF TAP
532 19610531.. .... 1 .... SPRING, DECK DRIVE
532 17933532.. .... 1 .... CLUTCH
522 43250133.. .... 1 .... PIVOT, IDLER
539 11267034.. .... 1 .... WASHER, HEAVY
539 10136235.. .... 1 .... HOSE, DRAIN
539 10136436.. .... 1 .... PLUG, OIL
539 10136337.. .... 1 .... CLAMP
NOT SHOWN
532 198316 .... 1 .... HARNESS, CLUTCH ADPTR
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
13
STEERING
12
7
14
5
4
2
1
3
8
10
11
13
15
9
9
9
10
10
16
17
18
19
10
20
10
20
6
9
21
16
10
9
12
14
STEERING
539 1315171.. .... 2 .... BLOCK, UPPER
539 1315192.. .... 2 .... BLOCK, LOWER
539 1315183.. .... 4 .... BEARING, FLANGE
522 4529014.. .... 2 .... PIVOT SECTION, DRIVE
539 1315215.. .... 2 .... MOUNT, DRIVE CONTROL
539 1083956.. .... 1 .... HCS 5/16-18 x 2 TPBLT
539 1128997.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 1330078.. .... 2 .... WASHER, .825 x 1.087 WAVE
539 9907179.. .. 14 .... NUT 5/16-18 HEX NYLOC
539 99018810.. .. 12 .... WASHER 5/16 SAE FLT
539 10272011.. .... 2 .... DAMPENER
539 99058512.. .... 4 .... NUT 5/16-18 HEX WHIZLK
510 42260113.. .... 6 .... RHSNB 5/16-18 x 4
539 99066914.. .... 2 .... HCS 5/16-18 x 1¾
539 99020915.. .... 2 .... HCS 5/16-18 x 1
539 97693516.. .... 6 .... HCS 5/16-18 x 1½
522 52430317.. .... 2 .... LEVER, w/GRIP
521 98260118.. .... 1 .... KNOB
539 10354319.. .... 1 .... SPACER
539 10284520.. .... 2 .... SPRING
525 39290121.. .... 2 .... GRIP, FOAM
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
15
IGNITION
1
2
3
4
6
8
5
9
10
13
11
12
14
15 7
16
17
18
19
20
24
21
23
25
22
26
27
28
30
29
965921501, 966495701, 966514801
32
31
33
16
IGNITION
539 1303931.. .... 1 .... FUEL CAP
539 1303742.. .... 1 .... FENDER, LT
539 1303753.. .... 1 .... FENDER, RT
539 1102524.. .... 1 .... TANK, FUEL
539 1104325.. .... 1 .... ELBOW, TANK
539 1100746.. .... 1 .... HOUR METER
539 1027597.. .... 1 .... COVER, TERMINAL
522 7301018.. .... 1 .... CABLE, THROTTLE
539 1075419.. .... 1 .... SWITCH, IGNITION
539 10176810.. .... 1 .... SWITCH, CLUTCH
539 11379211.. .... 1 .... SWITCH, BRAKE
539 11030512.. .... 1 .... PLATE, CONSOLE
539 10524513.. .... 1 .... GROMMET, RUBBER
539 10243614.. .... 1 .... BATTERY
539 13120915.. .... 1 .... TIE DOWN, BATTERY
539 11640016.. .... 3 .... COVER, TERMINAL
539 10108017.. .... 2 .... SWITCH, N.C.
539 10171418.. .... 1 .... SOLENOID
539 10846119.. .... 2 .... BOLT ¼-20 x ½ HWST
539 11007720.. .... 1 .... DECAL, CONSOLE
539 99041121.. .... 2 .... SCREW 10-24 x ½ SLT HD
539 97697822.. .... 4 .... NUT ¼-20 HEX NYLOC
539 97697723.. .... 2 .... NUT 10-24 HEX NYLOC
539 11067324.. .... 4 .... SCREW 10-12 x ¾ WSHR HD
539 11122925.. .... 2 .... SCREW ¼-20 x 5/8 BTN SKT
539 99103426.. .... 2 .... SCREW 10-24 x 5/8 WSH HD
539 99031627.. .... 2 .... RHSNB 5/16-18 x ¾
539 11289928.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11005629.. .... 1 .... LENS, LT
539 110057 .... 1 .... LENS, RT
539 11045530.. .... 1 .... LENS RIM, LT
539 110451 .... 1 .... LENS RIM, RT
539 10812031.. .... 1 .... NUT ¼-20 HEX NYLOC THIN
539 99005332.. .... 2 .... WASHER ¼ ITLW
539 10754433.. .... 1 .... KEY, IGNITION
NOT SHOWN
539 103306 .... 2 .... POSITIVE CABLE, LONG
539 110068 .... 1 .... BATTERY CABLE NEGATIVE
515 980501 .... 1 .... HARNESS, WIRING
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
17
IGNITION
1
2
3
4
6
7
8
5
9
10
13
11
12
14
15 20
16
17
18
19
24
21
23
25
22
26
27
28
30
29
31
965881301, 965881401
32
33
34
18
IGNITION
539 1303931.. .... 1 .... FUEL CAP
539 1303742.. .... 1 .... FENDER, LT
539 1303753.. .... 1 .... FENDER, RT
539 1102524.. .... 1 .... TANK, FUEL
539 1104325.. .... 1 .... ELBOW, TANK
539 1100746.. .... 1 .... HOUR METER
539 1302097.. .... 1 .... CONTROL, CHOKE
965881401
539 130207 .... 1 .... CONTROL, CHOKE
965881301
539 1127348.. .... 1 .... CABLE, THROTTLE
965881401
539 102732 .... 1 .... CABLE, THROTTLE
965881301
539 1075419.. .... 1 .... SWITCH, IGNITION
539 10176810.. .... 1 .... SWITCH, CLUTCH
539 11379211.. .... 1 .... SWITCH, BRAKE
539 11273512.. .... 1 .... PLATE, CONTROL
539 10524513.. .... 1 .... GROMMET, RUBBER
539 10243614.. .... 1 .... BATTERY
539 13120915.. .... 1 .... TIE DOWN, BATTERY
539 11640016.. .... 3 .... COVER, TERMINAL
539 10108017.. .... 2 .... SWITCH, N.C.
539 10171418.. .... 1 .... SOLENOID
539 10846119.. .... 2 .... BOLT ¼-20 x ½ HWST
539 10275920.. .... 1 .... COVER, TERMINAL
539 99041121.. .... 2 .... SCREW 10-24 x ½ SLT HD
539 97697822.. .... 5 .... NUT ¼-20 HEX NYLOC
539 97697723.. .... 2 .... NUT 10-24 HEX NYLOC
539 11067324.. .... 4 .... SCREW 10-12 x ¾ WSHR HD
539 11122925.. .... 2 .... SCREW ¼-20 x 5/8 BTN SKT
539 99103426.. .... 2 .... SCREW 10-24 x 5/8 WSH HD
539 99031627.. .... 2 .... RHSNB 5/16-18 x ¾
539 11289928.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11005629.. .... 1 .... LENS, LT
539 110057 .... 1 .... LENS, RT
539 11045530.. .... 1 .... LENS RIM, LT
539 110451 .... 1 .... LENS RIM, RT
539 11274031.. .... 1 .... DECAL, CONSOLE
539 10812032.. .... 2 .... NUT ¼-20 HEX NYLOC THIN
539 99005333.. .... 2 .... WASHER ¼ ITLW
539 10754434.. .... 1 .... KEY, IGNITION
NOT SHOWN
539 103306 .... 2 .... POSITIVE CABLE, LONG
539 110068 .... 1 .... BATTERY CABLE NEGATIVE
515 980501 .... 1 .... HARNESS, WIRING
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
19
BRAKE / LIFT
4
1
5
2
3
17
7
16
2
7
1
15
15
3
20
9
11
12
13
14
6
8
17
18
19
18
21
4
16
10
20
BRAKE / LIFT
510 0307011.. .... 2 .... SPRING, COMPRESSION
510 2072012.. .... 2 .... GRIP, HANDLE
510 4229013.. .... 2 .... ROD, HANDLE RELEASE
516 0088014.. .... 1 .... ROD, LATCH RELEASE
522 7108045.. .... 1 .... SHAFT, BRAKE
574 2166046.. .... 1 .... ARM, LIFTING
510 2073017.. .... 2 .... BUTTON, PUSH
525 8472018.. .... 2 .... LINK, REAR SUSPENSION
522 8586019.. .... 2 .... BRACKET, LIFT
539 97698210.. .... 2 .... WASHER 5/8 FLT SAE
532 17599411.. .... 2 .... NUT, LIFT LINK
532 19518512.. .... 2 .... ARM, SUSPENSION RR
532 19516113.. .... 2 .... STUD w/ ANTI-ROTATE
539 11362114.. .... 2 .... SB 3/8-16 x 3/8 SKT HD
539 99059815.. .... 1 .... WASHER ¼ FLT
539 97697816.. .... 2 .... NUT ¼-20 HEX NYLOC
510 18490117.. .... 4 .... NUT
539 10506918.. .... 4 .... E-RING
539 11289919.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11876220.. .... 1 .... SPRING
965881301, 965881401,
966495701, 966514801
539 118762 .... 2 .... SPRING
965921501
539 97698921.. .... 2 .... HAIRPIN #4
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
21
21
7
8
29
3
11
5
4
2
12
6
25
1
10
13
24
26 27
7
11
17
14
18
15
16
17
9
22
23
28
7
8
19
HYDRAULIC PUMP-MOTOR
19
8
7
30
20
33
31
32
22
510 3756011.. .... 1 .... EZT, LT
510 3756022.. .... 1 .... EZT, RT
510 1841013.. .... 2 .... SPACER TUBE
522 4607024.. .... 2 .... SUPPORT, EZT FRT
510 1851025.. .... 2 .... MOUNT, EZT RR
539 1017216.. .... 4 .... HCS 5/16-18 x 2¾
539 9901887.. .. 16 .... WASHER 5/16 SAE FLT
539 9907178.. .. 10 .... NUT 5/16-18 HEX NYLOC
539 9906379.. .... 4 .... HCS 3/8-16 x 2½
539 99011810.. .... 4 .... WASHER 3/8 SPLT LK
539 99012211.. .... 8 .... WASHER 3/8 SAE FLT
539 97693812.. .... 2 .... HCS 5/16-18 x 2¼
522 94500113.. .... 1 .... ROD, MOTION CONTROL
539 11572914.. .... 1 .... ROD END RH
539 11668915.. .... 1 .... COUPLER, ROD END
539 11669016.. .... 1 .... ROD END MALE LH
539 99022317.. .... 2 .... NUT 5/16-24 HEX
539 99107318.. .... 1 .... NUT 5/16-24 HEX JAM LH
539 99020919.. .... 2 .... HCS 5/16-18 x 1
539 12078520.. .... 2 .... BLADE, FAN
522 94110121.. .... 2 .... LINK ARM, BYPASS
574 03050122.. .... 1 .... ROD, EZT BRAKE LT
574 03050223.. .... 1 .... ROD, EZT BRAKE RT
539 97693424.. .... 2 .... HCS 5/16-18 x ¾
539 97697725.. .... 1 .... NUT 10-24 HEX NYLOC
539 97697826.. .... 2 .... NUT ¼-20 HEX NYLOC
539 99005527.. .... 2 .... WASHER ¼ FLT SAE
539 10853528.. .... 1 .... SCREW 10-24 x ¾ SLTD RD
539 11034229.. .... 2 .... SPRING, BRAKE ROD
539 97698830.. .... 2 .... HAIRPIN, COTTER
539 12008031.. .... 2 .... COG, BRAKE DISC
539 12007932.. .... 2 .... BRAKE ARM KIT
575 50700133.. .... 2 .... HUB KIT
NOT SHOWN
539 110411 .... 1 .... BELT, EZT
HYDRAULIC PUMP-MOTOR
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
23
WHEELS AND TIRES
4
2
6
1
3
7
13
12
11
10
8
14
1918
15
22
21
5
20
23
1716
9
20
24

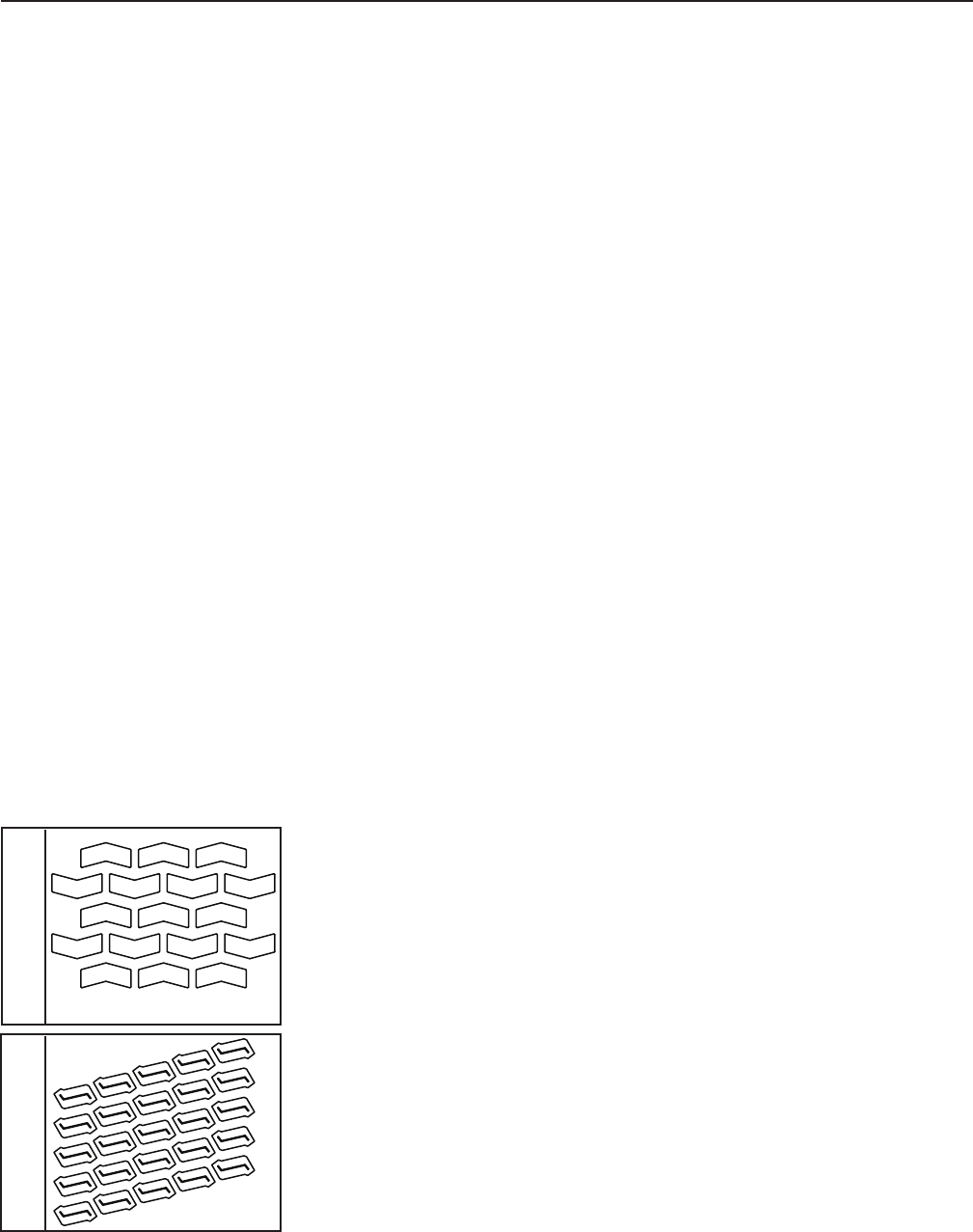

WHEELS AND TIRES
539 1126601.. .... 2 .... BEARING, FLANGED
539 1156382.. .... 2 .... ZERK 3/16 DRIVE
539 1157473.. .... 2 .... SPRING, CASTER
539 1179014.. .... 2 .... BUSHING, CASTER
539 1156755.. .... 2 .... WASHER
539 1025356.. .... 2 .... GREASE CAP
539 1157497.. .... 2 .... PLUG, CASTER
539 1155668.. .... 2 .... HHB 5/16-18 x 1 NYLOC
516 0019019.. .... 2 .... CASTER TIRE ASSY
539 10554310.. .... 2 .... SPACER
539 12115911.. .... 2 .... RHSNB ½-13 x 6½
539 20010012.. .... 2 .... NUT ½-13 HEX CNTRLK
539 10955413.. .... 2 .... WASHER ½ FLT
510 18650114.. .... 2 .... YOKE
539 11480515.. .... 4 .... SPACER 5/16
539 10699416.. .... 2 .... RIM
539 11469717.. .... 2 .... CASTER TIRE, 410/350 4 PLY
539 10248418.. .... 4 .... BEARING, FLANGED
539 10330019.. .... 2 .... ZERK
539 91223420.. .... 4 .... VALVE STEM
539 11221221.. .... 2 .... TIRE ASSY, REAR 18 x 8.5
965921501, 966495701
539 112213 .... 2 .... TIRE, REAR 18 x 8.5
539 130820 .... 2 .... TIRE ASSY, REAR 18 x 9.5 n
965881301, 965881401
539 130822 .... 2 .... TIRE, REAR 18 x 9.5 n
965881301, 965881401
539 119829 .... 2 .... TIRE ASSY, REAR 18 x 9.5 u
965881301, 965881401
539 121509 .... 2 .... TIRE, REAR 18 x 9.5 u
965881301, 965881401
539 110253 .... 2 .... TIRE ASSY, REAR 18 x 7.5
966514801
539 11221422.. .... 2 .... RIM, 8 x 7
965921501, 966495701
539 112217 .... 2 .... RIM 8 x 7 w/ .8" OFFSET
965881301, 965881401
539 10117323.. .... 8 .... NUT, LUG ½-20 HEX
NOTE:
Rear tires for models 965881301 and 965881401
are available in two different tread patterns. Use the
illustration below when ordering.
n
u
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
25
MOWING DECK / CUTTING DECK
1
2
3
4
5
6
7
810
11
12
13
14
15
16
17
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
20
40
43
42
45
966514801
22
44
41
9
19
18
39
16
46
26
MOWING DECK / CUTTING DECK
522 7442011.. .... 1 .... DECK w/ SAFETY DECALS
539 1075182.. .... 2 .... STRIPPER, ROUND
539 1104633.. .... 1 .... BAFFLE VORTEX
539 9907994.. .... 6 .... RHSNB 5/16-18 x 5/8
539 9907175.. .... 6 .... NUT 5/16-18 HEX NYLOC
539 1012316.. .... 1 .... SPINDLE, IDLER
539 1102177.. .... 1 .... ARM, DECK IDLER
539 1019778.. .... 1 .... SPRING, TRACTION
539 9902509.. .... 1 .... WASHER SAE
539 10133110.. .... 1 .... NUT ½-13 HEX NYLOC
539 10133211.. .... 1 .... HCS ½-13 x 2¾
539 11031812.. .... 2 .... PULLEY, MANDREL
532 13414913.. .... 2 .... BLADE 42"
539 11031614.. .... 1 .... PULLEY, DECK IDLER
539 99065515.. .... 1 .... HCS 3/8-16 x 1½
539 99012216.. .... 2 .... WASHER 3/8 SAE FLT
539 99054617.. .... 1 .... NUT 3/8-16 HEX CNTRLK
539 11008018.. .... 1 .... PULLEY, IDLER
539 11008119.. .... 1 .... BEARING, INSERT
539 97697920.. .... 3 .... NUT 3/8-16 HEX NYLOC
539 11557421.. .... 1 .... EYE BOLT 5/16 x 3½
539 11289922.. .... 1 .... NUT 5/16-18 FLANGE NYLOC
539 10763023.. .... 8 .... SCREW 5/16-18 x WSHER HD
532 19255724.. .... 1 .... BRACKET, DEFLECTOR
532 19310825.. .... 1 .... SHIELD, DEFLECTOR
539 11046226.. .... 1 .... ROD, HINGE
539 11032827.. .... 1 .... SPRING, TORSION
539 10762728.. .... 1 .... CAP, SLEEVE
539 10762629.. .... 1 .... PUSHNUT
539 11205730.. .... 2 .... HOUSING, CUTTER
522 99990131.. .... 1 .... BELT, DECK
539 11033132.. .... 1 .... WASHER 11/32 x 5/8 x 16
539 11028933.. .... 2 .... WHEEL, GAUGE
539 11022234.. .... 2 .... SHOULDER BOLT
532 19300335.. .... 2 .... BOLT WASHER ASSY
539 10752036.. .... 2 .... WASHER/SPACER
539 10759037.. .... 2 .... NUT 9/16 TOP CNTRLK
539 99058538.. .... 1 .... NUT 5/16-18 HEX WHIZLK
539 99063739.. .... 1 .... HCS 3/8-16 x 2½
539 11031740.. .... 1 .... PULLEY ASSYBLY, IDLER
539 11205041.. .... 2 .... BEARING
539 97698242.. .... 2 .... WASHER 5/8 FLT SAE
539 97698943.. .... 2 .... HAIRPIN #4
539 13302744.. .... 1 .... SCREW 3/8-16 x ¾, THD CUT
532 19516145.. .... 2 .... STUD w/ ANTI-ROTATE
539 11876246.. .... 1 .... SPRING
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
27
MOWING DECK / CUTTING DECK
966495701
1
2
3
4
5
7
8
910
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
6
28
29
30
31
32
33
34
35
36
37 38
39
40
41
42
43
44
27
25
25
17
33
11
45
46
28
MOWING DECK / CUTTING DECK
574 7618021.. .... 1 .... DECK w/SAFETY DECALS
539 1121702.. .... 3 .... HOUSING
539 1075203.. .... 3 .... WASHER/SPACER
539 1076304.. .. 12 .... SCREW 5/16-18 x WSHER HD
525 3485015.. .... 3 .... PULLEY, MANDREL 3.70 OP
539 1075906.. .... 3 .... NUT 9/16 TOP CNTRLK
539 1120787.. .... 3 .... BLADE, 14 5/8
539 1075228.. .... 3 .... BOLT WASHER ASSY
532 1760669.. .... 1 .... ROLLER, NOSE
539 10761310.. .... 1 .... ROD, ROLLER, NOSE
539 99036511.. .... 2 .... PIN, COTTER 1/8 x ¾
539 10325612.. .... 1 .... SPRING
539 13272813.. .... 3 .... PULLEY, IDLER
539 11216914.. .... 2 .... BUSHING, IDLER
539 10650415.. .... 2 .... WASHER, HEAVY
539 10134116.. .... 2 .... HCS 3/8-16 x 3
539 99051717.. .... 3 .... WASHER 3/8 FLT
539 97697918.. .... 2 .... NUT 3/8-16 HEX NYLOC
539 10476319.. .... 8 .... RETAINER, U TYPE
539 11223820.. .... 1 .... BELT SHIELD, RH
539 11224021.. .... 1 .... BELT SHIELD, LH
539 11073122.. .... 1 .... DISCHARGE CHUTE
539 11073523.. .... 1 .... SPRING, TORSION
539 11073624.. .... 1 .... PIN, CLEVIS 5/16 x 5
539 99069225.. .. 10 .... WASHER 5/16
539 99020926.. .... 8 .... HCS 5/16-18 x 1
539 99018727.. .... 8 .... WASHER 5/16 SLW
539 11724528.. .... 1 .... BELT, DECK
539 11241329.. .... 1 .... CONFINEMENT PLATE
539 99079930.. .... 2 .... RHSNB 5/16-18 x 5/8
539 99071731.. .... 2 .... NUT 5/16-18 HEX NYLOC
539 97699832.. .... 1 .... ZERK
539 10133133.. .... 1 .... NUT ½-13 HEX NYLOC
539 97698234.. .... 2 .... WASHER 5/8 FLT SAE
539 97698935.. .... 2 .... HAIRPIN #4
532 19516136.. .... 2 .... STUD w/ ANTI-ROTATE
539 11289937.. .... 2 .... NUT 5/16-18 FLANGE NYLOC
539 11876238.. .... 2 .... SPRING
539 11219839.. .... 1 .... ARM, IDLER
539 99058240.. .... 1 .... HCS 3/8-16 x 1
539 10342741.. .... 1 .... PIVOT BUSHING
539 10224342.. .... 1 .... SUPPORT WASHER
539 10343343.. .... 1 .... HCS ½-13 x 3¼
539 99055044.. .... 1 .... WASHER ½
539 11205645.. .... 1 .... SHAFT, MANDREL
539 11205046.. .... 1 .... BEARING
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
29
MOWING DECK / CUTTING DECK
44
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
6
28
29 30
31
32
33
34
35
36
37
38
39
40
41
42
43
1
45
46
47
27
28
35
23
35
32
32
31
965921501
44
30
MOWING DECK / CUTTING DECK
522 7443011.. .... 1 .... DECK w/ SAFETY DECALS
539 1075182.. .... 2 .... STRIPPER, ROUND
539 1076103.. .... 3 .... WHEEL, GAUGE
532 4053804.. .... 2 .... BLADE, 46" HI-LIFT
539 1075205.. .... 2 .... WASHER/SPACER
539 1075906.. .... 2 .... NUT 9/16 TOP CNTRLK
539 1076087.. .... 3 .... BOLT 3/8-16 SHOULDER
532 4155988.. .... 1 .... PORT, WASHOUT
532 4055069.. .... 1 .... SHIELD, BELT RH
532 40550710.. .... 1 .... SHIELD, BELT LH
532 40314911.. .... 1 .... BAFFLE, FRONT
532 40315012.. .... 1 .... BAFFLE, FRONT RH
532 19300313.. .... 2 .... BOLT WASHER ASSY
532 19255714.. .... 1 .... BRACKET, DEFLECTOR
532 40535715.. .... 1 .... SHIELD, DEFLECTOR
539 10751516.. .... 2 .... HOUSING, CUTTER
539 11396217.. .... 2 .... PULLEY, DECK
539 10760918.. .... 1 .... SPRING, TORSION
539 10762719.. .... 1 .... CAP, SLEEVE
539 11046220.. .... 1 .... ROD, HINGE
539 10762621.. .... 1 .... PUSHNUT
532 19516122.. .... 2 .... STUD w/ ANTI-ROTATE
539 11289923.. .... 3 .... NUT 5/16-18 FLANGE NYLOC
532 19610424.. .... 1 .... PULLEY, IDLER
574 68900225.. .... 1 .... ARM, IDLER
539 13272826.. .... 1 .... PULLEY, IDLER
539 11207627.. .... 1 .... BUSHING, IDLER
539 10956228.. .... 2 .... WASHER 3/8 x ¾
539 12810129.. .... 1 .... BOLT 3/8-16 x 2½ CARRIAGE
539 11557430.. .... 1 .... EYE BOLT 5/16 x 3½
539 99031631.. .... 7 .... RHSNB 5/16-18 x ¾
539 99071732.. .... 8 .... NUT 5/16-18 HEX NYLOC
539 97697933.. .... 3 .... NUT 3/8-16 HEX NYLOC
522 62970134.. .... 1 .... BELT KEEPER
539 99058535.. .... 2 .... NUT 5/16-18 HEX WHIZLK
539 11724536.. .... 1 .... BELT, DECK
539 10846137.. .... 1 .... BOLT ¼-20 x ½ HWST
539 12092038.. .... 1 .... SPRING, DECK BELT
539 10763039.. .... 8 .... SCREW 5/16-18 x WSHER HD
539 10763140.. .... 4 .... SCREW ¼-20 x 5/8 THDROLL
539 10487041.. .... 1 .... HCS 7/16-14 x 2½
539 11912442.. .... 1 .... NUT 7/16-14 HEX
539 99062743.. .... 1 .... HCS 5/16-18 x 1¼
539 10486444.. .... 2 .... WASHER 7/16 FLT
532 41640545.. .... 1 .... COUPLING, QUICK CONN
539 11876246.. .... 1 .... SPRING
539 20028247.. .... 1 .... NUT 3/8-16 JAM NYLOC
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
31
MOWING DECK / CUTTING DECK
44
2
19
12
10
17
8
7
5
4
3
14
15
29
24
23
22
21
20 18
41
16
33 32
31
30
34
35
1
17
37
36
27
11
43
42
28
6
19
38
39
9
26
25
7
14
24
29
9
13
24
16
45
47
40
16
15
46
965881301, 965881401
32
MOWING DECK / CUTTING DECK
522 7444011.. .... 1 .... DECK w/ SAFETY DECALS
539 1120572.. .... 3 .... HOUSING, CUTTER
532 1872563.. .... 3 .... BLADE, BAGGING
539 1076104.. .... 5 .... WHEEL, GAUGE
539 1076085.. .... 4 .... BOLT 3/8-16 SHOULDER
532 1951616.. .... 2 .... STUD w/ ANTI-ROTATE
539 1121717.. .... 3 .... PULLEY
539 1075208.. .... 3 .... WASHER/SPACER
539 1075909.. .... 3 .... NUT 9/16 TOP CNTRLK
539 11205410.. .... 1 .... DEFLECTOR, 54"
539 10014511.. .... 1 .... RHSNB 3/8-16 x 2
539 11355812.. .... 1 .... BELT SHIELD, RT
539 12810113.. .... 1 .... BOLT 3/8-16 x 2½ CARRIAGE
532 19610614.. .... 2 .... PULLEY, IDLER
539 99051715.. .... 3 .... WASHER 3/8 FLT STD
539 97697916.. .... 6 .... NUT 3/8-16 HEX NYLOC
539 99031617.. .. 12 .... RHSNB 5/16-18 x ¾
539 11355718.. .... 1 .... BELT SHIELD, LT
539 11289919.. .... 3 .... NUT 5/16-18 FLANGE NYLOC
510 22000220.. .... 1 .... ARM, IDLER
539 11557421.. .... 1 .... EYE BOLT 5/16 x 3½
539 12092022.. .... 1 .... SPRING, DECK BELT
532 19610423.. .... 1 .... PULLEY, IDLER
539 10486424.. .... 3 .... WASHER 7/16 FLT
539 10487025.. .... 1 .... HCS 7/16-14 x 2½
539 11912426.. .... 1 .... NUT 7/16-14 HEX
539 11455727.. .... 1 .... V-BELT
539 99018828.. .... 1 .... WASHER 5/16 SAE FLT
539 99071729.. .. 12 .... NUT 5/16-18 HEX NYLOC
539 99012230.. .... 4 .... WASHER 3/8 SAE FLT
539 11046231.. .... 1 .... ROD, HINGE
539 10762632.. .... 1 .... PUSHNUT
539 10760933.. .... 1 .... SPRING, TORSION
539 10762734.. .... 1 .... CAP, SLEEVE
539 10955435.. .... 2 .... WASHER ½ FLT
539 97698936.. .... 2 .... HAIRPIN #4
539 11205937.. .... 1 .... BAFFLE, RIGHT 54
539 11206038.. .... 1 .... BAFFLE, LEFT 54"
539 11206239.. .... 1 .... BAFFLE, CENTER 54"
539 11876240.. .... 2 .... SPRING
539 10752241.. .... 3 .... BOLT WASHER ASSY
539 10763042.. .. 12 .... SCREW 5/16-18 x WSHER HD
539 10763143.. .... 4 .... SCREW ¼-20 x 5/8 THDROLL
532 41559844.. .... 1 .... PORT, WASHOUT
532 41640545.. .... 1 .... COUPLING, QUICK CONN
522 62970146.. .... 1 .... BELT KEEPER
539 10846147.. .... 1 .... BOLT ¼-20 x ½ HWST
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
33
SEAT
1
9
7
5
4
2
12
10
3
11
8
6
13
2
7
15
15
14
14
19
18
17
16
21
20
20
22
23
24
34
SEAT
510 1719031.. .... 1 .... SUPPORT, SEAT, FLT
574 5227022.. .... 2 .... SUPPORT, SEAT RR
539 1103003.. .... 2 .... SPRING, SEAT
539 9769414.. .... 2 .... HCS 3/8-16 x 1¼
539 9905175.. .... 2 .... WASHER 3/8 FLT STD
539 1025876.. .... 2 .... GROMMET, BUMPER
539 1047637.. .... 5 .... RETAINER, U TYPE
532 4240688.. .... 1 .... SEAT
510 2313029.. .... 1 .... BOX, BATTERY
539 99064510.. .... 2 .... RHSNB 3/8-16 x 1
539 10747511.. .... 4 .... BOLT 5/16-18 x ¾ THD FRM
532 19766112.. .... 1 .... HANDLE, SLIDE
532 19820013.. .... 1 .... SPRING, LATCH
539 99012214.. .... 4 .... WASHER 3/8 SAE FLT
539 97697915.. .... 4 .... NUT 3/8-16 HEX NYLOC
532 19697716.. .... 1 .... PAN, SEAT
539 11189717.. .... 1 .... WASHER 3/8 SPECIAL
539 10850318.. .... 1 .... HCS 3/8-16 x 5/8
539 11030319.. .... 2 .... BOLT 5/16-18 SHOULDER
539 11289920.. .... 6 .... NUT 5/16-18 FLANGE NYLOC
539 99031621.. .... 4 .... RHSNB 5/16-18 x ¾
510 42270122.. .... 2 .... RHSNB 5/16-18 x 2½
539 13214023.. .... 1 .... SWITCH, SEAT
510 42260124.. .... 6 .... RHSNB 5/16-18 x 4
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
35
DECALS
14
5
12
1
6
8
9
4
2
10 3
13
11
15
17
7
16
18
20 21
22
19
NOTE: Depending on deck model,
decal placement may vary.
36
DECALS
539 1018811.. .... 1 .... DECAL, PROP 65
539 1057452.. .... 1 .... DECAL, BATTERY WARNING
539 1081793.. .... 1 .... DECAL, START
539 1083854.. .... 1 .... DECAL, DO NOT TOW
539 1083865.. .... 1 .... DECAL, EXIT MOWER
539 1098976.. .... 1 .... DECAL, SERVICE
539 1033337.. .... 2 .... DECAL, MOTION CONTROL
539 1099088.. .... 1 .... DECAL, SAFETY WARN
539 1105229.. .... 1 .... DECAL, RESPONSIBILITY
539 11321310.. .... 1 .... DECAL, WARNING
539 12000611.. .... 1 .... DECAL, PARK BRAKE
539 97777812.. .... 3 .... ABRASIVE PAD
532 42201213.. .... 2 .... DECAL, HUSQVARNA
532 42201114.. .... 2 .... DECAL, CROWN H
521 98050115.. .... 1 .... DECAL, HEIGHT
539 11097416.. .... 1 .... DECAL, FST
521 94930117.. .... 1 .... DECAL, RZ4219
521 949306 .... 1 .... DECAL, RZ5422
521 949312 .... 1 .... DECAL, RZ4619
521 949313 .... 1 .... DECAL, RZ5424
539 11322418.. .... 1 .... DECAL, DEFLECTOR WARN
539 10574319.. .... 2 .... DECAL, NO STEP
539 91301020.. .... 1 .... DECAL, BLADES
539 10574621.. .... 1 .... DECAL, SEVERING
539 11262022.. .... 1 .... DECAL, BELT ROUTING
966495701, 965881301,
965881401
510 240201 .... 1 .... DECAL, BELT ROUTING
966966514801, 965921501
ITEM PARTNO. QTY. DESCRIPTION ITEM PARTNO. QTY. DESCRIPTION
37
P/N 115 350827R3 05/13/10
