IKEA of Sweden E1805 Wireless Charger User Manual
IKEA of Sweden AB Wireless Charger
User manual
NORDMÄRKE
2.
3 sec
3.
5.
1.
4.
ENGLISH
FRANÇAIS
ESPAÑOL
4
6
8
Charger features
— Wirelessly charges Qi-compatible
devices.
— Compatible with Qi v1.2 specication.
— Charges 1 device via the USB port.
— Temperature and power monitor for
safety.
— LED status indicator.
Instructions for use
— Connect the charger cable to the power
adapter and plug it into the wall socket.
— For wireless charging, place the device
to be charged on top of the plus sign
(+) on the charger. The device must
be placed directly over the plus sign
(+) on the charger for the charging
function to work optimally. Note that on
some devices you may have to activate
wireless charging in settings.
— If your battery is completely discharged,
it may take a few minutes before it
starts charging. This is entirely normal.
You can see that the battery has begun
charging when the battery symbol
appears on your phone.
— If you wish to charge from USB, insert
the USB cable in the USB port (see
illustration 1).

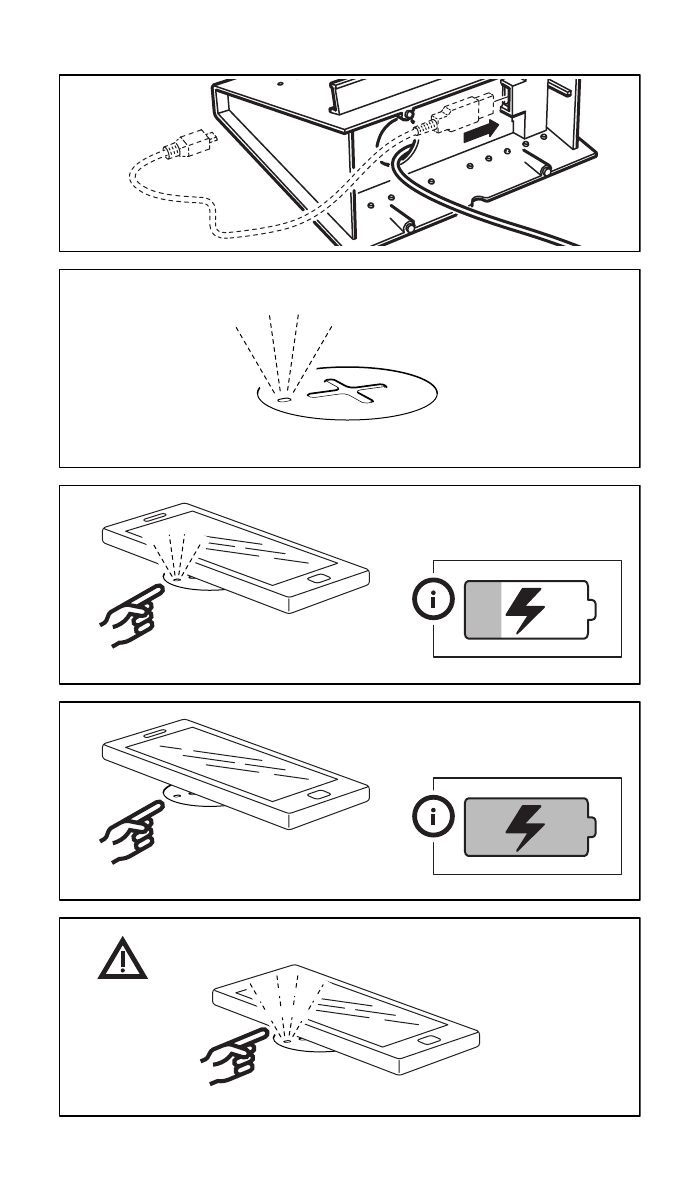

LED indicator (see illustrations):
2. Power on: LED lights up for 3
seconds.
3. Charging: LED on.
4. Charging completed: LED off.
5. Error: LED ashes.
Good to know
— Devices may get warm during charging;
this is completely normal and they will
gradually cool down again after they are
fully charged.
— Charging time may vary based on
the device’s battery capacity, charge
level, the age of the battery and the
temperature in the surrounding area.
— Charger storage temperature:
-20°C to 25°C (-4°F to 77°F).
— Charger operating temperature:
0°C to 40°C (32°F to 104°F).
Unplug the charger from the power source
before cleaning and when it is not in use.
To clean the charger, wipe with a moist
cloth.
Never submerge the charger in water.
Recommended precautionary measures
and technical data.
See the back of the charger.
Save these instructions for future use.
WARNING:
— Only charge devices that are Qi-
compatible.
— The wall socket must be located near
the equipment and must be easily
accessible.
— Only use in dry locations.
— Children should be supervised to ensure
they do not play with the product.
— If the cord is damaged the appliance
shall be destroyed.
Product servicing
Do not attempt to repair this product
yourself, as opening or removing covers
may expose you to dangerous voltage
points or other risks.
TECHNICAL DATA
Type: E1805 NORDMÄRKE
Input: 19V, 1.74A, 33W
Output USB: 5V DC, 2A, 10W
Indoor use only
Operating frequency: 110 - 205 kHz
Output power: -2 dBµA/m at 10m
Manufacturer: IKEA of Sweden AB
Address:
Box 702, SE-343 81 Älmhult, SWEDEN
The ‘Qi’ symbol is a trademark of the
Wireless Power Consortium
ENGLISH 4
This device complies with Part 15 of the
FCC Rules/Industry Canada licence-exempt
RSS standard(s). Operation is subject to
the following two conditions:
(1) this device may not cause harmful
interference, and
(2) this device must accept any interference
received, including interference that
may cause undesired operation of the
device.
WARNING:
Any changes or modications to this unit
not expressly approved by the party
responsible for compliance could void the
user’s authority to operate the equipment.
NOTE:
This equipment has been tested and found
to comply with the limits for a Class B
digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to
provide reasonable protection against
harmful interference in a residential
installation.
This equipment generates, uses and
can radiate radio frequency energy and,
if not installed and used in accordance
with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by
turning the quipment off and on, the
user is encouraged to try to correct the
interference by one or more of the following
measures:
— Reorient or relocate the receiving
antenna.
— Increase the separation between the
equipment and receiver.
— Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
— Consult the dealer or an experienced
radio/TV technician for help.
The crossed-out wheeled bin symbol
indicates that the item should be disposed
of separately from household waste. The
item should be handed in for recycling
in accordance with local environmental
regulations for waste disposal. By
separating a marked item from household
waste, you will help reduce the volume of
waste sent to incinerators or land-ll and
minimize any potential negative impact on
human health and the environment. For
more information, please contact your IKEA
store.
5
Caractéristiques du chargeur
— Permet de recharger sans l des
appareils compatibles Qi.
— Compatible avec les spécications Qi
v1.2.
— Permet de recharger 1 appareil via le
port USB.
— Contrôle de la température et de la
puissance pour plus de sécurité.
— Témoin lumineux à LED.
Instructions
— Connectez le câble du chargeur avec
l’adaptateur électrique et branchez-le
sur une prise murale.
— Pour procéder à une recharge sans
l, placez l’appareil à recharger au-
dessus du signe (+) sur le chargeur.
L’appareil doit être placé exactement
au-dessus du signe (+) pour permettre
le fonctionnement optimal du chargeur.
Sur certains appareils il est nécessaire
d’activer le chargement sans l dans les
paramétrages.
— Si votre batterie est complètement
déchargée, le chargement peut prendre
quelques minutes avant de commencer.
Ceci est totalement normal. L'icône
de la batterie apparaît sur l'écran de
téléphone dès que le chargement a
commencé.
— Pour une recharge à partir du port USB,
insérez le câble USB sur le port USB
(voir illustration 1).
Témoin lumineux (voir illustrations) :
2. En fonctionnement : la LED s’allume
pendant 3 secondes.
3. En chargement : la LED est allumée.
4. Chargement terminé : la LED s’éteint.
5. Erreur : la LED clignote.
Bon à savoir
— Il est tout à fait normal que les appareils
chauffent au cours du chargement ; ils
refroidiront progressivement une fois
qu’ils seront entièrement chargés.
— La durée du chargement peut varier en
fonction de la capacité de la batterie
de l’appareil, du niveau de charge, de
l’âge de la batterie et de la température
ambiante.
— Température de stockage du chargeur :
-20°C à 25°C (-4°F à 77°F).
— Température de fonctionnement du
chargeur : 0°C à 40°C (32°F à 104°F).
Débranchez le chargeur de la source
d’alimentation avant de procéder à son
nettoyage et lorsqu’il n’est pas utilisé.
Pour nettoyer le chargeur, essuyez-le avec
un chiffon humide. Ne jamais plonger le
chargeur dans l’eau.
Mesures de précaution recommandées et
données techniques.
Se reporter au dos du chargeur.
Conserver ces instructions en vue
d’une utilisation ultérieure.
ATTENTION :
— Permet de recharger sans l des
équipements compatibles
Qi uniquement.
— La prise murale doit être proche de
l’équipement
et facilement accessible.
— Utilisation dans des endroits secs
uniquement.
— Veiller à ce que les enfants ne jouent
pas avec cet équipement.
— Si le câble est endommagé, cet
équipement doit être détruit.
Réparation du produit
Ne pas tenter de réparer soi-même ce
produit ; soulever ou retirer le couvercle du
boîtier risque notamment de provoquer des
chocs électriques.
DONNEES TECHNIQUES
Type : E1805 NORDMÄRKE
Tension : 19V, 1.74A, 33W
Sortie USB: 5V DC, 2A, 10W
Utilisation à l’intérieur uniquement
Fréquence
de fonctionnement : 110 - 205 kHz
Puissance de sortie : -2 dBµA/m à 10m
Fabricant : IKEA of Sweden AB
Adresse :
Box 702, SE-343 81 Älmhult, SUÈDE
FRANÇAIS 6
Le logo ‘Qi’ est la marque déposée du
Wireless Power Consortium.
Cet appareil est conforme à la section
15 des règles de la FCC/aux normes RSS
exemptes de licence d’Industry Canada.
Son fonctionnement est soumis aux deux
conditions suivantes :
(1) cet appareil ne doit pas causer
d’interférence nuisible et
(2) cet appareil doit accepter toutes les
interférences reçues, y compris celles
qui peuvent causer un fonctionnement
indésirable de l’appareil.
ATTENTION :
Tout changement ou modication apportés
à cet appareil sans approbation expresse
de la partie responsable de la conformité
peut rendre nulle la capacité de l’utilisateur
à utiliser cet appareil.
REMARQUE :
Cet appareil a été testé et il est conforme
aux exigences relatives aux appareils
électroniques de classe B, selon la section
15 des règles de la FCC (Commission
fédérale des communications). Ces
exigences sont prévues pour fournir
une protection raisonnable contre les
interférences nuisibles dans le cas d’une
installation domestique.
Cet appareil génère, utilise et peut émettre
de l’énergie sous forme de fréquences
radio. Si l’appareil n’est pas installé ou
utilisé conformément aux instructions,
il peut provoquer des interférences
perturbant les communications radio. Il est
cependant impossible de garantir l’absence
totale d’interférences d’une installation
donnée. Si cet appareil produit des
interférences nuisibles à la réception radio/
télévision, ce qui peut-être déterminé en
mettant successivement l’appareil sous
tension et hors tension, nous conseillons
à l’utilisateur d’essayer de remédier à ce
problème en suivant l’une des procédures
suivantes :
— Réorienter ou déplacer l’antenne de
réception.
— Augmenter la distance entre l’appareil
et le récepteur.
— Brancher l’appareil à une prise placée
sur un circuit différent de celui auquel le
récepteur est raccordé.
— Contacter votre revendeur ou tout
technicien radio/TV qualié pour obtenir
de l’aide.
Le pictogramme de la poubelle barrée
indique que le produit doit faire l’objet d’un
tri. Il doit être recyclé conformément à la
réglementation environnementale locale en
matière de déchets. En triant les produits
portant ce pictogramme, vous contribuez à
réduire le volume des déchets incinérés ou
enfouis, et à diminuer tout impact négatif
sur la santé humaine et l’environnement.
Pour plus d’information, merci de contacter
votre magasin IKEA.
7
Características del cargador
— Recarga los dispositivos compatibles Qi
en modo inalámbrico.
— Compatible con el requisito v1.2.
— Permite cargar 1 aparato a través del
puerto USB.
— Control de temperatura y potencia para
mayor seguridad.
— Indicador LED de estado.
Instrucciones de uso
— Conecta el cable del cargador al
adaptador de corriente y enchúfalo en
una toma eléctrica.
— Para la carga en modo inalámbrico,
pon el dispositivo a cargar encima del
indicador (+) del cargador. Para una
recarga óptima, el dispositivo debe
colocarse justo encima del indicador
(+) del cargador. Importante: algunos
dispositivos podrían requerir la
activación de la carga inalámbrica en las
opciones de conguración.
— Si tienes la batería totalmente
descargada, puede que sea necesario
esperar algunos minutos hasta que
comience la carga: es normal. Empieza
a cargarse cuando aparece un símbolo
de batería en la pantalla del teléfono.
— Para una recarga a través del puerto
USB, inserta el cable USB en el puerto
USB. (Ver ilustración 1).
Indicador luminoso (ver ilustraciones):
2. En funcionamiento: el LED se ilumina
durante 3 sg.
3. Cargando: el LED está encendido.
4. Carga nalizada: el LED se apaga.
5. Error: el LED parpadea.
Información importante
— Es totalmente normal que los aparatos
se calienten durante la carga; se
enfriarán progresivamente una vez que
estén completamente cargados.
— La duración de la carga puede variar en
función de la capacidad de la batería
del aparato, del nivel de carga, de la
edad de la batería y de la temperatura
ambiente.
— Temperatura de almacenaje del
cargador: -20 a 25ºC (-4°F a 77°F).
— Temperatura de funcionamiento del
cargador: 0°C a 40°C (32°F a 104°F).
Desenchufa el cargador de la fuente de
alimentación antes de proceder a limpiarlo
o cuando no se utlice.
Para limpiar el cargador utiliza un paño
húmedo. Nunca sumerjas el cargador en
agua.
Medidas de precaución recomendadas y
características técnicas.
Ver la parte posterior del cargador.
Guardar estas instrucciones
para el futuro.
ADVERTENCIA:
— Solo recarga dispositivos compatibles
Qi.
— El enchufe de pared debe estar situado
cerca del equipo y debe ser fácil de
acceder.
— Utilízalo únicamente en lugares secos.
— Supervisa a los niños para evitar que
jueguen con el producto.
— Si el cable está dañado, se debe destruir
el aparato.
Mantenimiento del producto
No intentes reparar el producto por tu
cuenta, ya que al abrir y cerrar las tapas
puedes quedar expuesto a puntos de alta
tensión y otros peligros.
DATOS TÉCNICOS
Tipo: E1805 NORDMÄRKE
Entrada: 19V, 1.74A, 33W
Salida USB: 5V DC, 2A, 10W
Usar solo en el interior.
Frecuencia
de funcionamiento: 110 - 205 kHz.
Potencia de salida: -2 dBµA/m a 10m.
Fabricante: IKEA of Sweden AB.
Dirección:
Box 702, SE-343 81 Älmhult. SUECIA
El símbolo “Qi” es una marca registrada de
Wireless Power Consortium.
ESPAÑOL 8
Este aparato cumple la parte 15 de las
reglas de la FCC/de las normas RSS
exentas de licencia de Industry Canadá.
Su funcionamiento está sometido a las dos
condiciones siguientes:
(1) este aparato no debe causar
interferencias dañinas y
(2) este aparato debe aceptar todas las
interferencias recibidas, incluidas las
que pueden causar el funcionamiento
indeseado del aparato.
ATENCIÓN:
Cualquier cambio o modicación que se
realice en este aparato sin la aprobación
expresa de la parte responsable de la
conformidad puede anular la capacidad del
usuario para utilizar el aparato.
NOTA:
Este equipo ha sido probado para comprobar
que cumple los límites establecidos en los
dispositivos digitales de Clase B, según el
apartado 15 del reglamento FCC. Estos
límites se han establecido para proporcionar
una protección razonable contra las
interferencias perjudiciales en una
instalación doméstica.
Este equipo genera, usa e irradia energía
de radiofrecuencia, y si no se instala y
se usa de acuerdo con las instrucciones,
puede causar interferencias perjudiciales
en las comunicaciones por radio. Sin
embargo no existe garantía de que no se
produzcan interferencias en una instalación
en concreto. Si el equipo produjera
interferencias perjudiciales en la recepción
de radio o TV, lo que se puede comprobar
encendiendo y apagando el equipo,
recomendamos al usuario que intente
corregir dichas interferencias adoptando
una o más de las siguientes medidas:
— Reorientar o recolocar la antena
receptora.
— Aumentar la distancia entre el equipo y
el receptor.
— Conectar el equipo a un enchufe o
circuito distinto al que esté conectado el
receptor.
— Solicitar ayuda al vendedor o a un
técnico cualicado de radio/TV.
La imagen del cubo de basura tachado
indica que el producto no debe formar
parte de los residuos habituales del hogar.
Se debe reciclar según la normativa local
medioambiental de eliminación de residuos.
Cuando separas los productos que llevan
esta imagen, contribuyes a reducir el
volumen de residuos que se incineran
o se envían a vertederos y minimizas el
impacto negativo sobre la salud y el medio
ambiente. Para más información, ponte en
contacto con tu tienda IKEA.
9
© Inter IKEA Systems B.V. 2018 AA-xxxxxxx-1
