S-14319XZ-C1
Feb. 2007
VHF TRANSCEIVERS
This service manual describes the latest service information
for the IC-F5061/F5062/F5063 VHF TRANSCEIVERS at the
time of publication.
NEVER connect the transceiver to an AC outlet or to a DC
power supply that uses more than 15 V. This will ruin the
transceiver.
DO NOT expose the transceiver to rain, snow or any liquids.
DO NOT reverse the polarities of the power supply when
connecting the transceiver.
DO NOT apply an RF signal of more than 20 dBm (100 mW)
to the antenna connector. This could damage the transceiver’
s front end.
To upgrade quality, any electrical or mechanical parts and
internal circuits are subject to change without notice or
obligation.
MODEL VERSION CHANNEL SPACING TX POWER
IC-F5061 USA-01 15.0/30.0 kHz 50 W
IC-F5062 EXP-01 12.5/25.0 kHz 25 W
IC-F5063 EUR-01 12.5/20/25.0 kHz
Be sure to include the following four points when ordering
replacement parts:
1. 10-digit Icom parts numbers
2. Component part number and name
3. Equipment model name and unit name
4. Quantity required
<SAMPLE ORDER>
1110003491 S.IC TA31136FNG IC-F5061 MAIN UNIT 5 pieces
8820001210 Screw 2438 screw IC-F5062 Top cover 10 pieces
Addresses are provided on the inside back cover for your
convenience.
Icom, Icom Inc. and logo are registered trademarks of Icom Incorporated (Japan) in the United States, the United
Kingdom, Germany, France, Spain, Russia and/or other countries.
ORDERING PARTS
1. Make sure a problem is internal before disassembling
the transceiver.
2. DO NOT open the transceiver until the transceiver is
disconnected from its power source.
3. DO NOT force any of the variable components. Turn
them slowly and smoothly.
4. DO NOT short any circuits or electronic parts. An
insulated tuning tool MUST be used for all adjustments.
5. DO NOT keep power ON for a long time when the
transceiver is defective.
6. DO NOT transmit power into a signal generator or a
sweep generator.
7. ALWAYS connect a 50 dB to 60 dB attenuator between
the transceiver and a deviation meter or spectrum
analyzer when using such test equipment.
8. READ the instructions of test equipment thoroughly
before connecting equipment to the transceiver.
REPAIR NOTES
INTRODUCTION CAUTION
CONTENTS
SECTION 1 SPECIFICATIONS
SECTION 2 INSIDE VIEWS
SECTION 3 DISASSEMBLY INSTRUCTIONS
SECTION 4 OPTIONAL UNITS INSTALLATIONS
SECTION 5 CIRCUIT DESCRIPITON
5-1 RECEIVER CIRCUITS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
5-2 TRANSMITTER CIRCUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
5-3
FREQUENCY SYNTHESIZER CIRCUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
5-4 POWER SUPPLY CIRCUITS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
5-5 PORT ALLOCATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

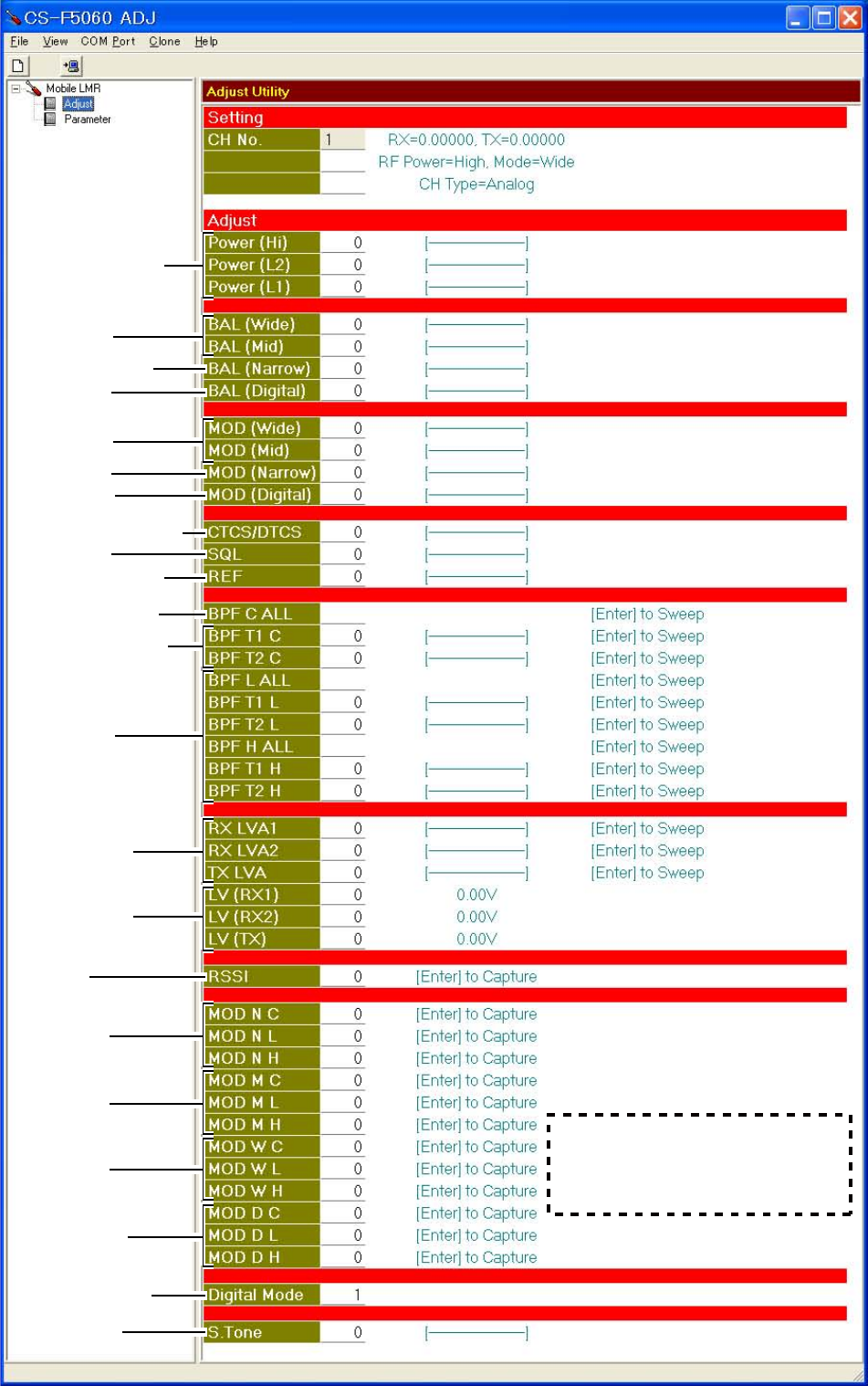

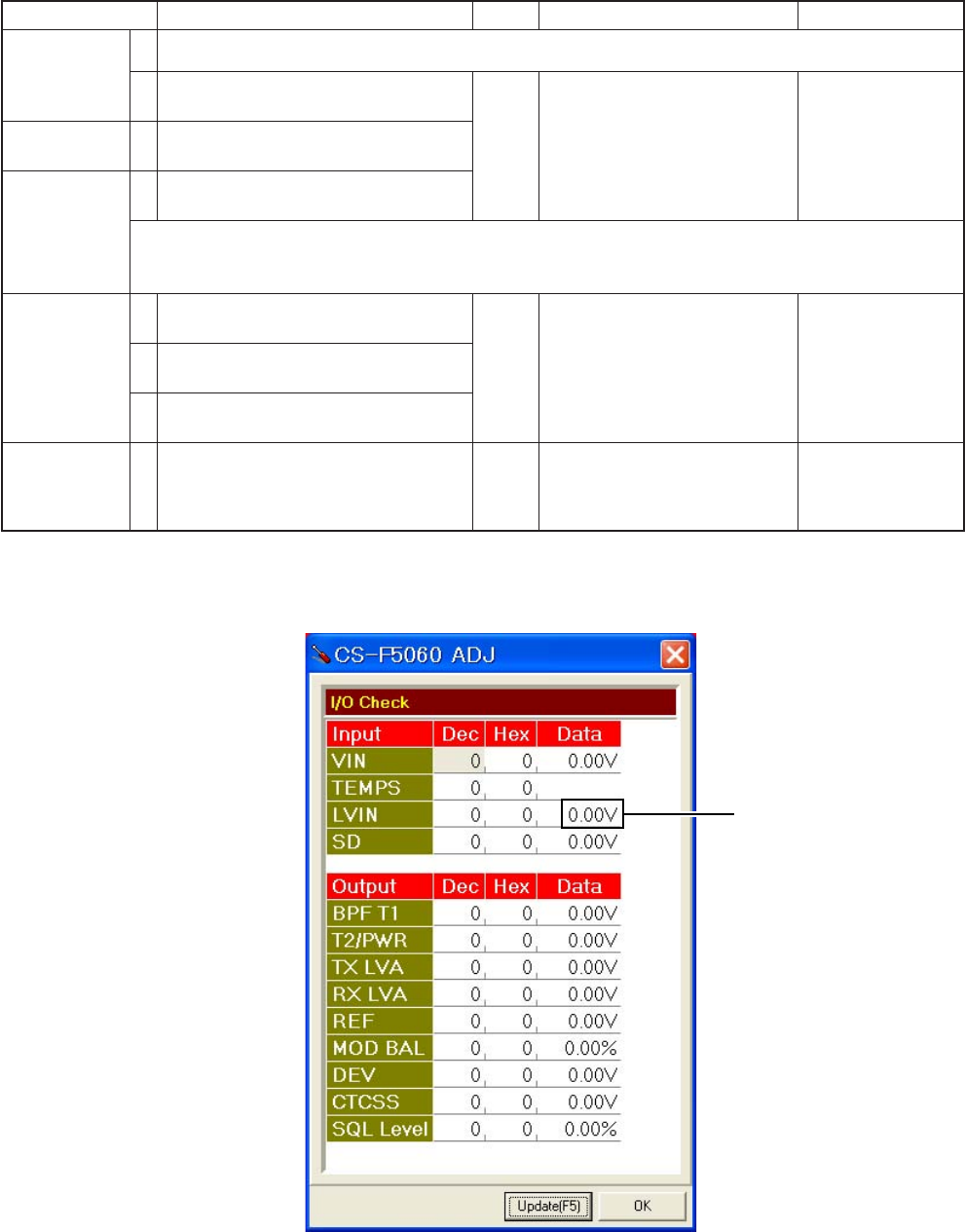

SECTION 6 ADJUSTMENT PROCEDURES

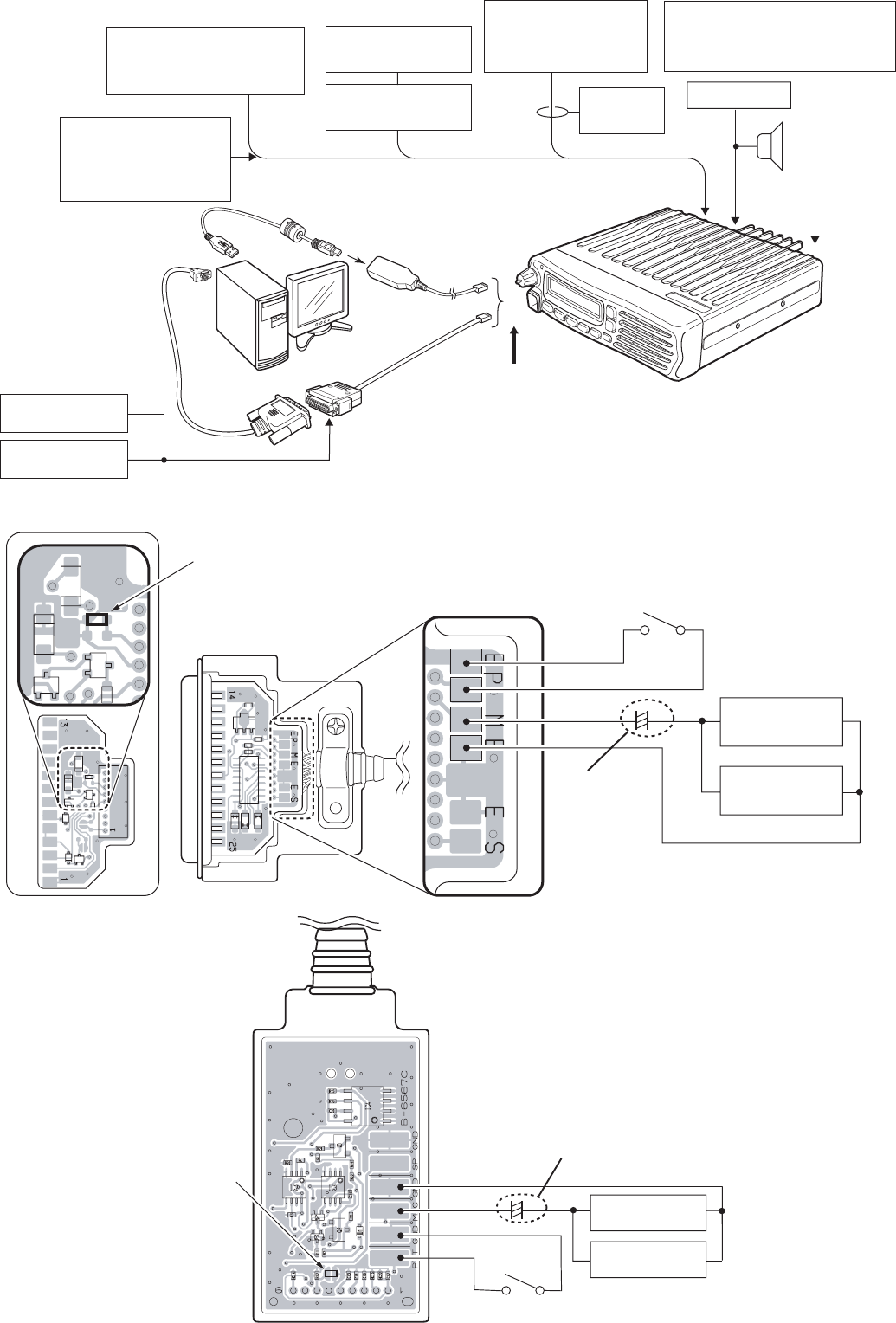

6-1 PREPARATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
6-2 FREQUENCY ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
6-3 TRANSMIT ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
6-4 RECEIVE ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
SECTION 7 PARTS LIST

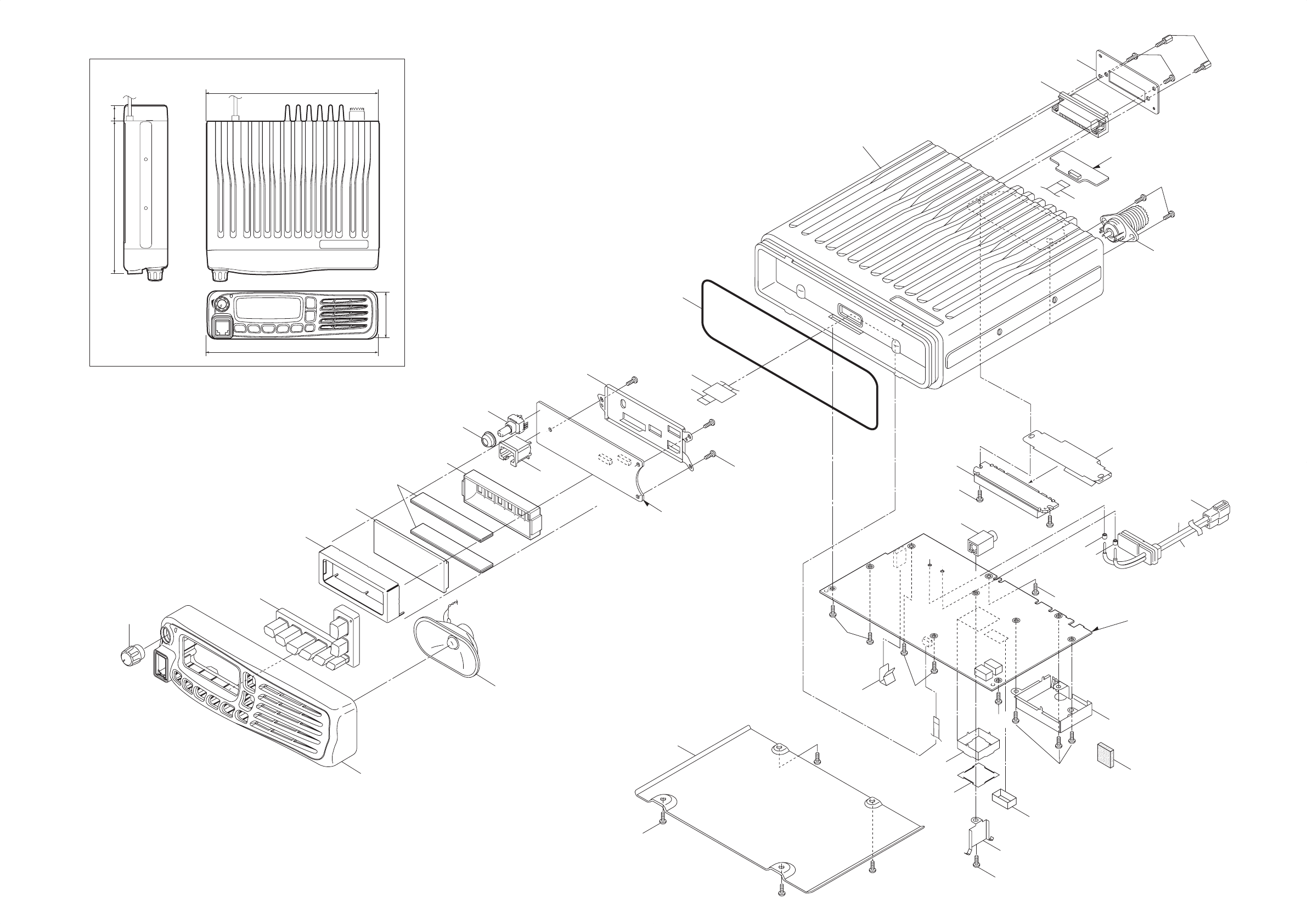

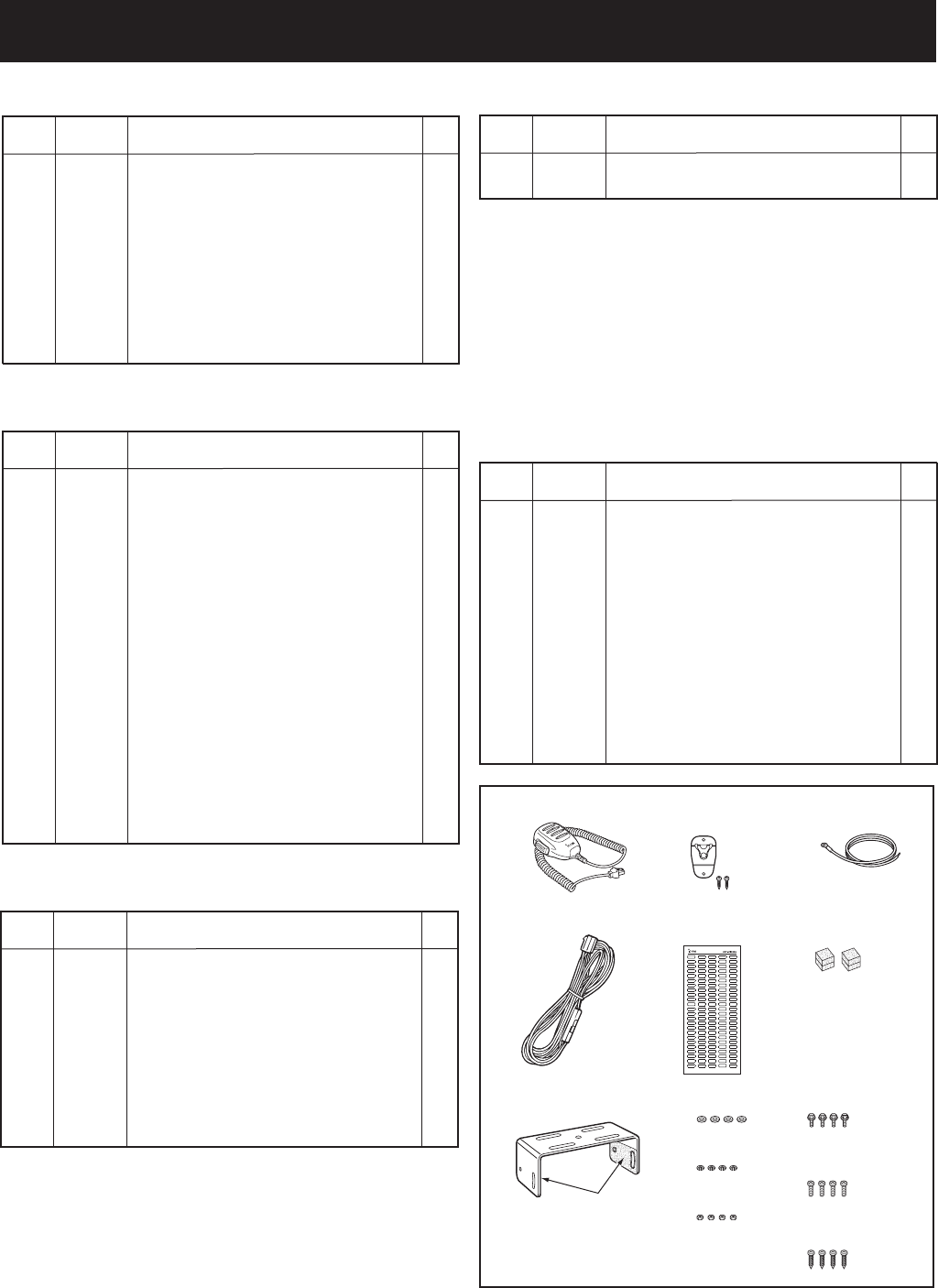

SECTION 8 MECHANICAL PARTS AND DISASSEMBLY

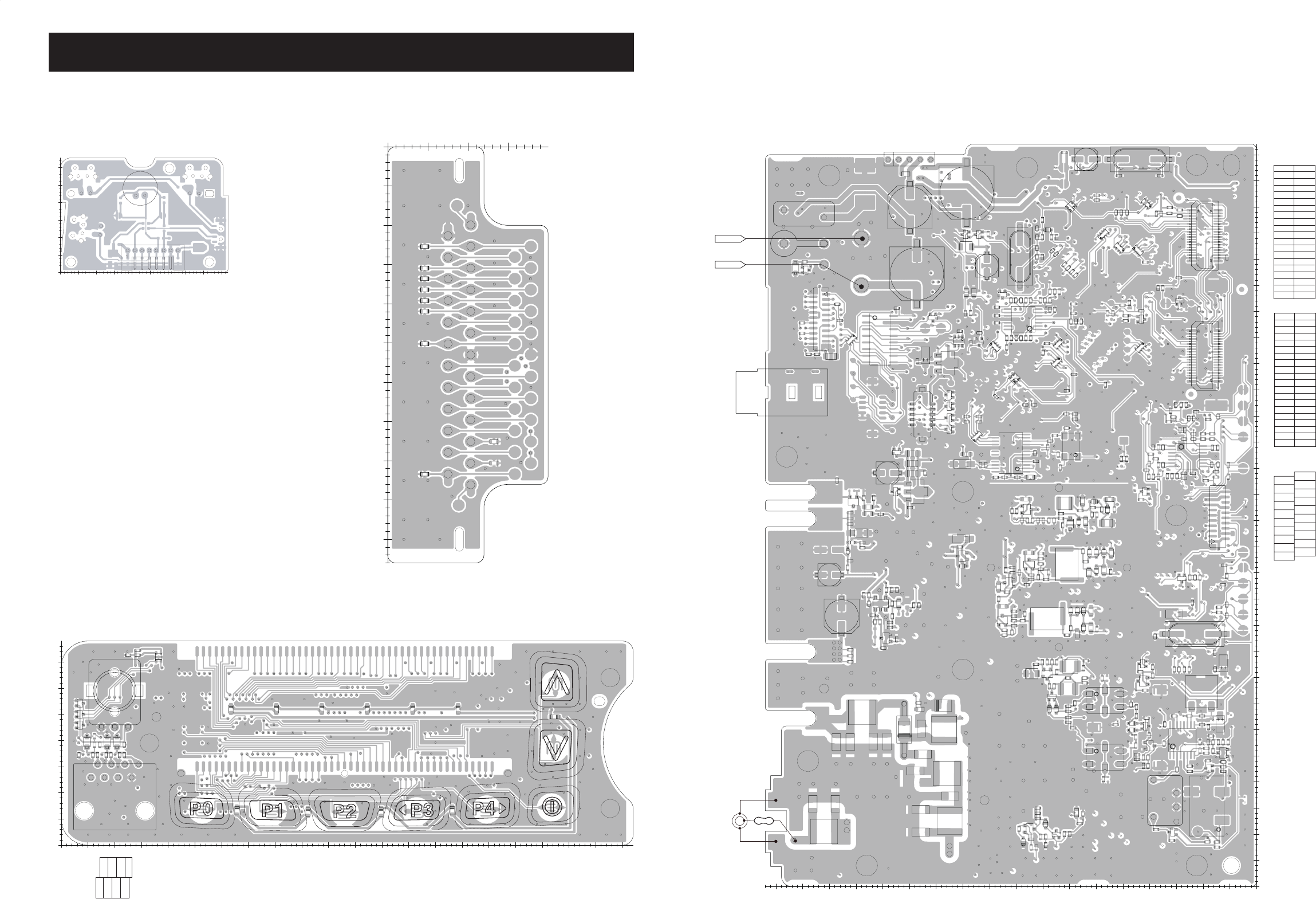

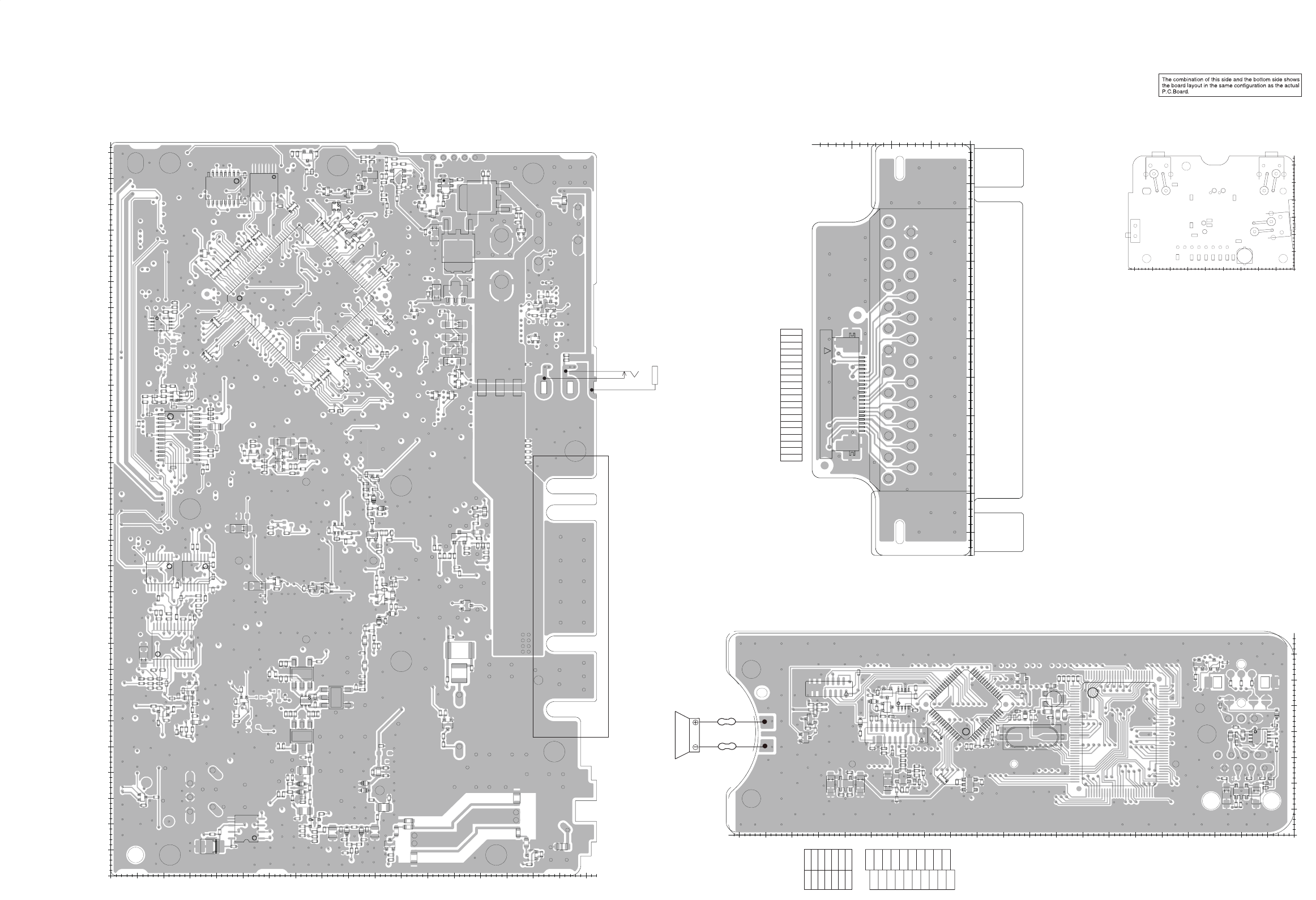

SECTION 9 BOARD LAYOUTS

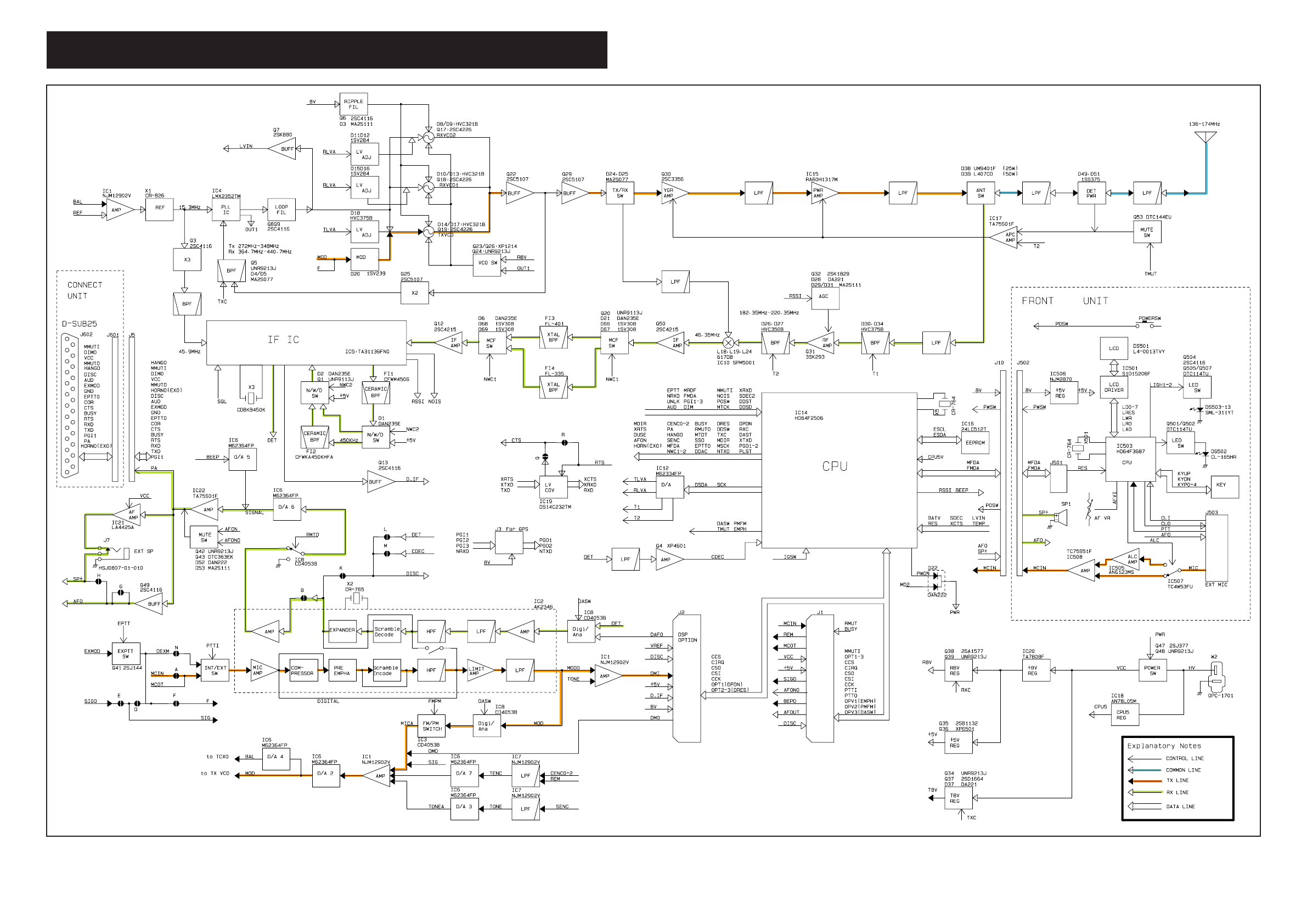

SECTION 10 BLOCK DIAGRAM

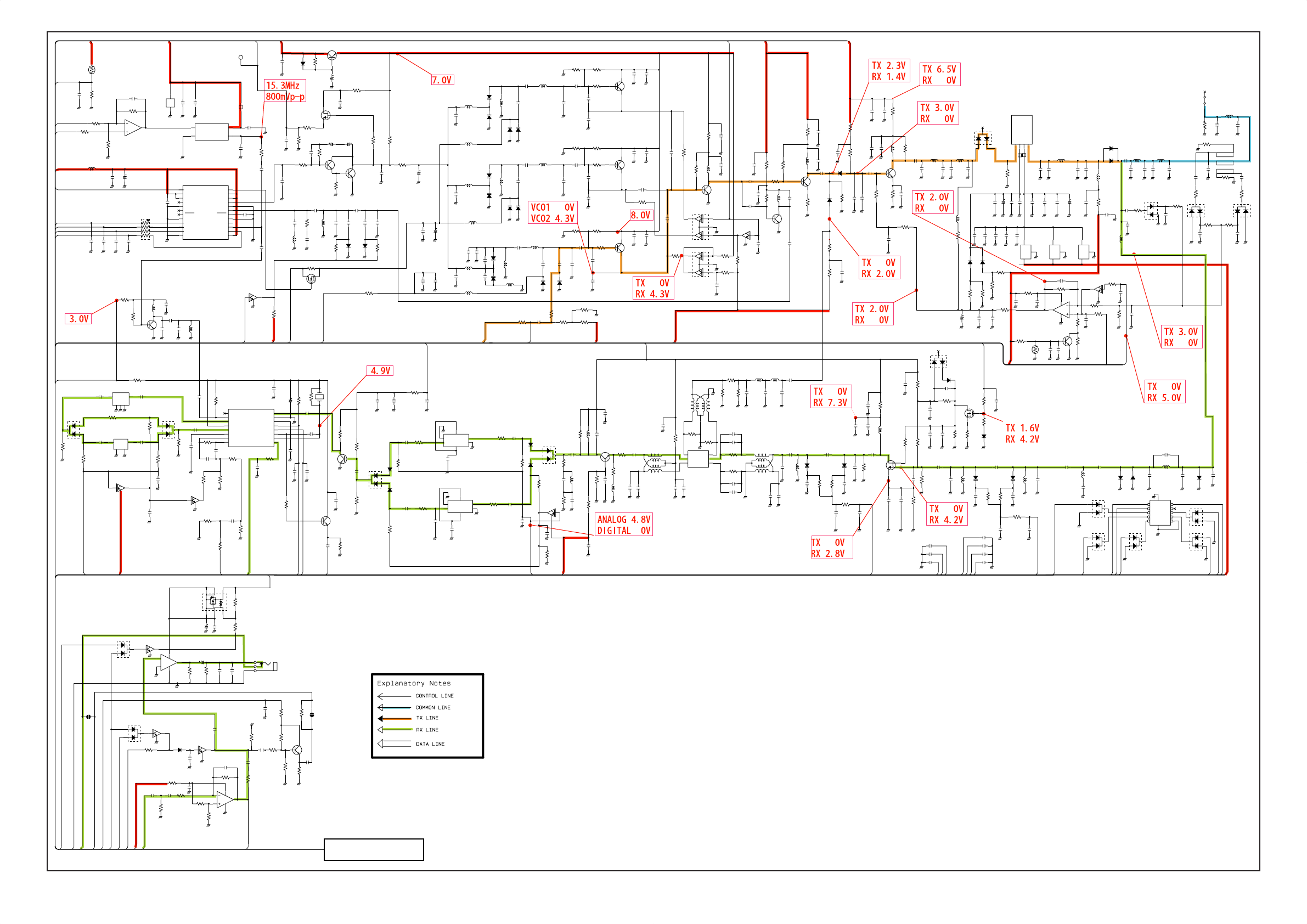

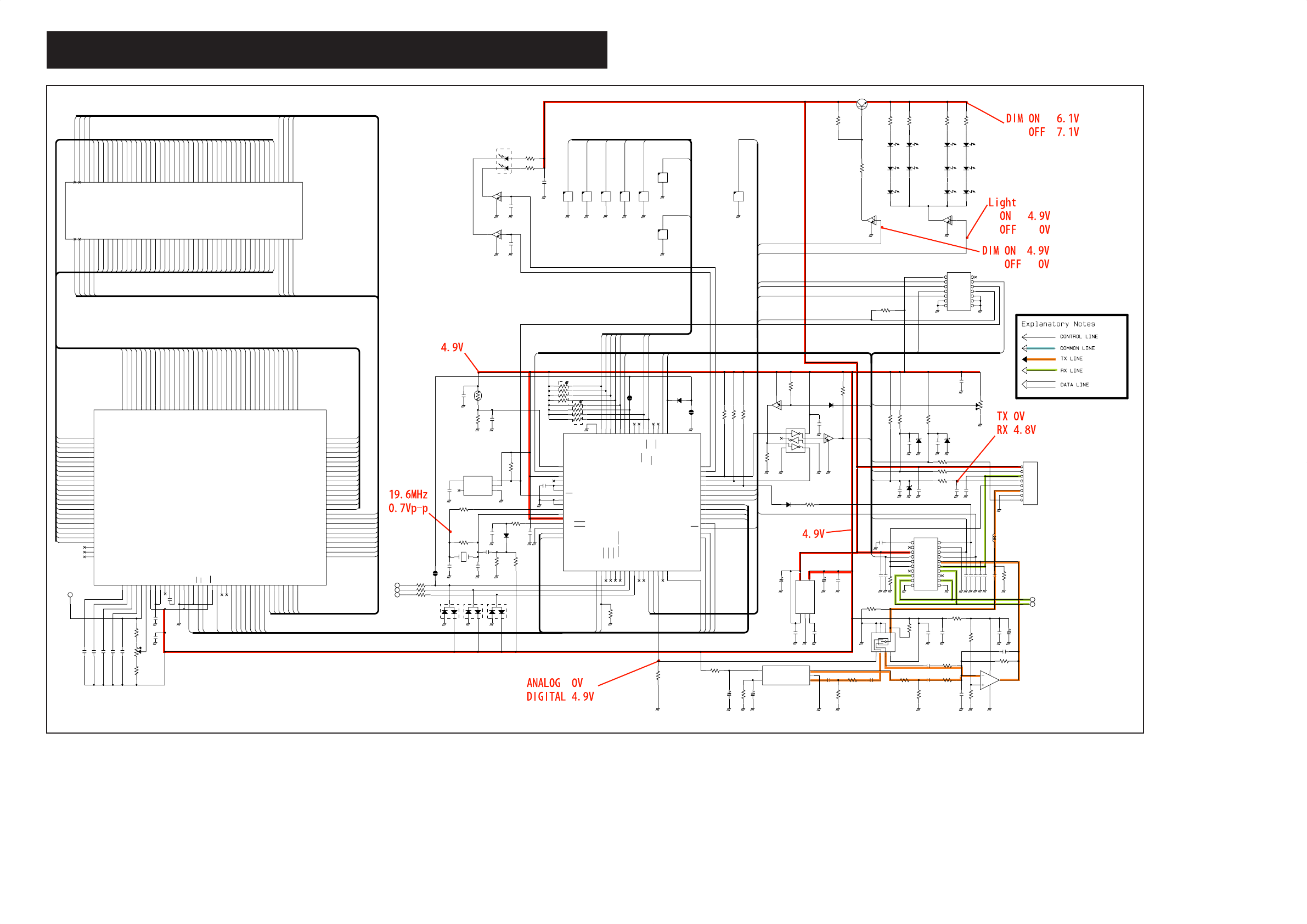

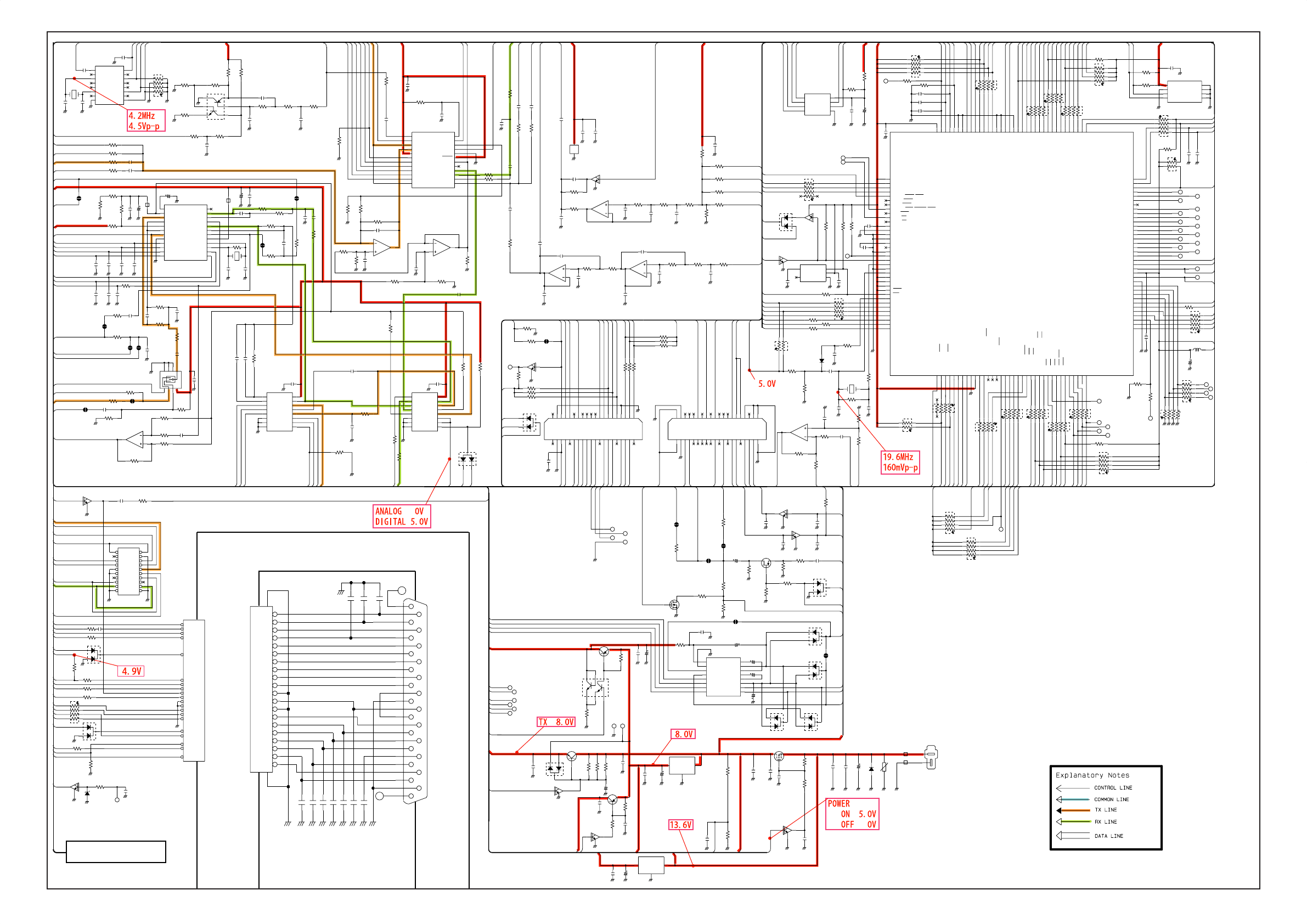

SECTION 11 VOLTAGE DIAGRAM

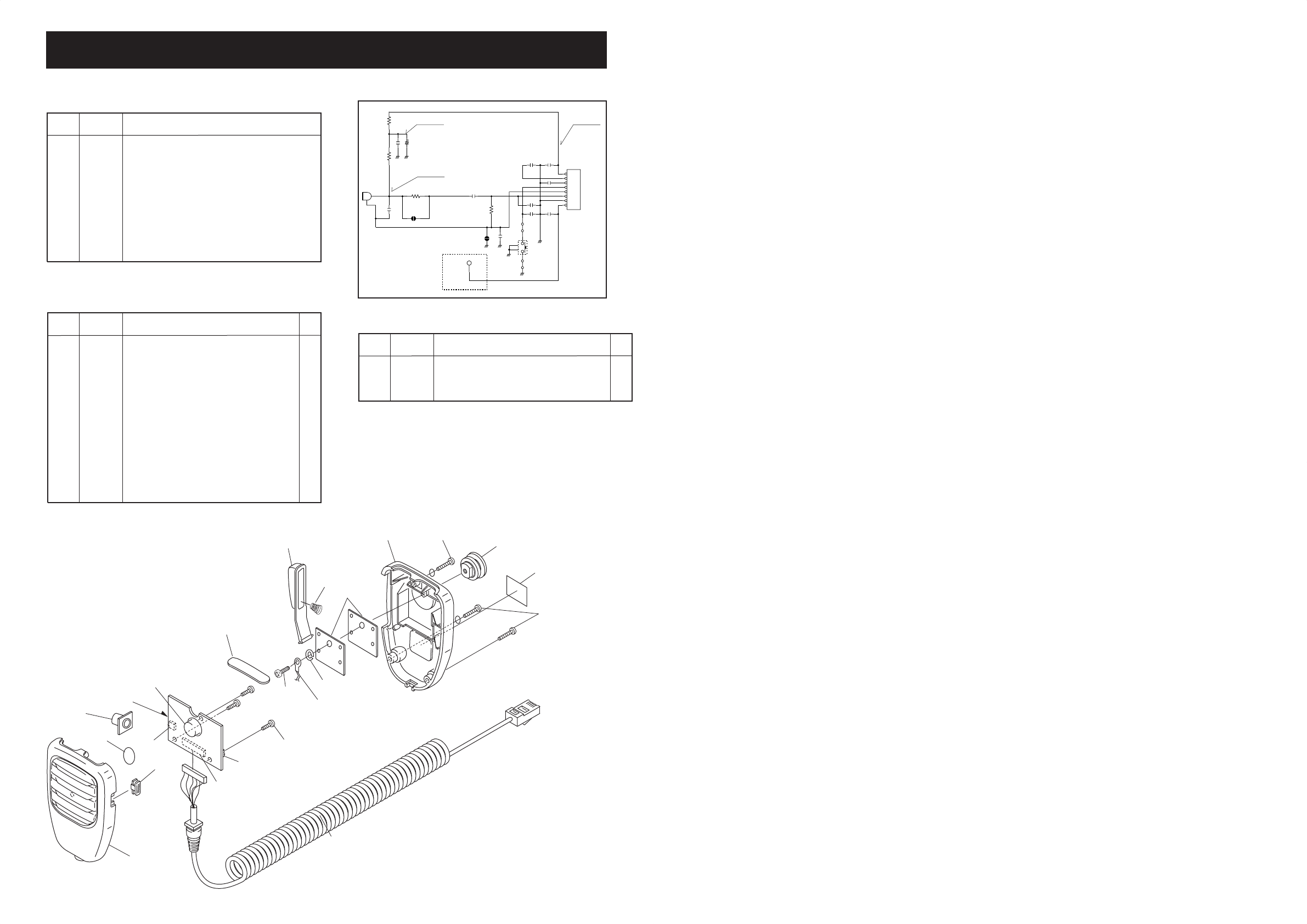

SECTION 12 HM-152
1 - 1
SECTION 1 SPECIFICATIONS
[USA] [EXP] [EUR]
GENERAL
• Frequency coverage 136–174 MHz
Type of emission Wide 16K0F3E (25.0 kHz)
Middle 14K0F3E (20.0 kHz)
Narrow
11K0F3E (12.5 kHz)
8K10F1E/D (12.5 kHz)
4K00F1E/D(6.25 kHz)
8K50F3E (12.5 kHz)
4K00F1E/D (6.25 kHz)
• Number of programable channels max. 512 channels (128 zones)
• Antenna impedance 50 (nominal)
• Operating temperature range −30˚ to +60˚; −22˚F to +140˚F –25˚C to +55˚C
• Power supply requirement
(negative ground) 13.6 V DC (nominal) 13.2 V DC (nominal)
• Current drain
(approx.) RX Stand-by 300 mA
Max.audio 1200 mA
TX at 25 W 7 A
at 50 W 14 A
• Dimensions (projections not included)
160 (W) × 45 (H) × 150 (D) mm
; 2 3/32 (W) × 4 23/32 (H) × 1 9/32 (D) in
Weight (with BP-231, approx.) 1310 g; 2 Ib 14 oz
TRANSMITTER
Transmit output power 50 W 25 W
• Modulation Variable reactance frequency modulation
• Max. permissible deviation Wide ±5.0 kHz
Middle ±4.0 kHz
Narrow ±2.5 kHz
• Frequency error ±1.0 ppm ±1.5 kHz
• Spurious emission 75 dB typ. 0.25 µW (1 GHz),
1.0 µW (>1 GHz)
• Adjacent channel power Wide More than 70 dB
Middle More than 70 dB
Narrow More than 60 dB
• Audio harmonic distortion 3% typ. (with 1 kHz AF 40% deviation)
• FM hum and noise
(without CCITT filter)
Wide More than 40 dB (45 dB typ.)
Narrow More than 34 dB (40 dB typ.)
• Limiting charact of modulation 70–100% of max. deviation
• Microphone impedance 600
RECEIVER
• Receive system Double-conversion superheterodyne
• Intermediate frequencies 1st IF; 46.35 MHz, 2nd IF; 450 kHz
• Sensitivity 0.25 µV typ. at 12 dB SINAD −4 dBµV (EMF) typ.
at 20 dB SINAD
• Squelch sensitivity (at threshold) 0.25 µV typ.
• Adjacent channel
selectivity
Wide More than 80 dB (85 dB typ.)
Middle More than 78 dB (83 dB typ.)
Narrow More than 70 dB (75 dB typ.)
• Spurious response More than 85 dB (90 dB typ.)
• Intermodulation More than 75 dB (77 dB typ.) More than 65 dB (70 dB typ.)
• Hum and noise
(without CCITT filter)
Wide More than 45 dB (50 dB typ.)
Narrow More than 40 dB (45 dB typ.)
• Audio output power 4 W typ. at 10% distortion with a 4 load
• Audio output impedance 4
All stated specifications are subject to change without notice or obligation.
Measurements made in accordance with EIA-152-C/204D, TIA-603 ([USA], [EXP]) or EN 300 086 ([EUR]).
2 - 1
SECTION 2 INSIDE VIEWS
IF IC
(IC170: TA31136FNG)
LCD DRIVER
(IC501: S1D15206F)
FRONT CPU
(IC503: HD64F3687)
FRONT CPU CLOCK
(X501: CR-764)
AF SWITCH/AMP
(IC1: NJM12902V)
BBIC CLOCK
(X2: CR-765)
AF LPF
(IC7: NJM12902V)
CPU CLOCK
(X5: CR-764)
REF OSC
(X1: CR-826)
PLL IC
(IC4: LMX2352TM)
LEVEL CONV.
(IC19: DS14C232TM)
VCO
• FRONT UNIT
• MAIN UNIT
3 - 1

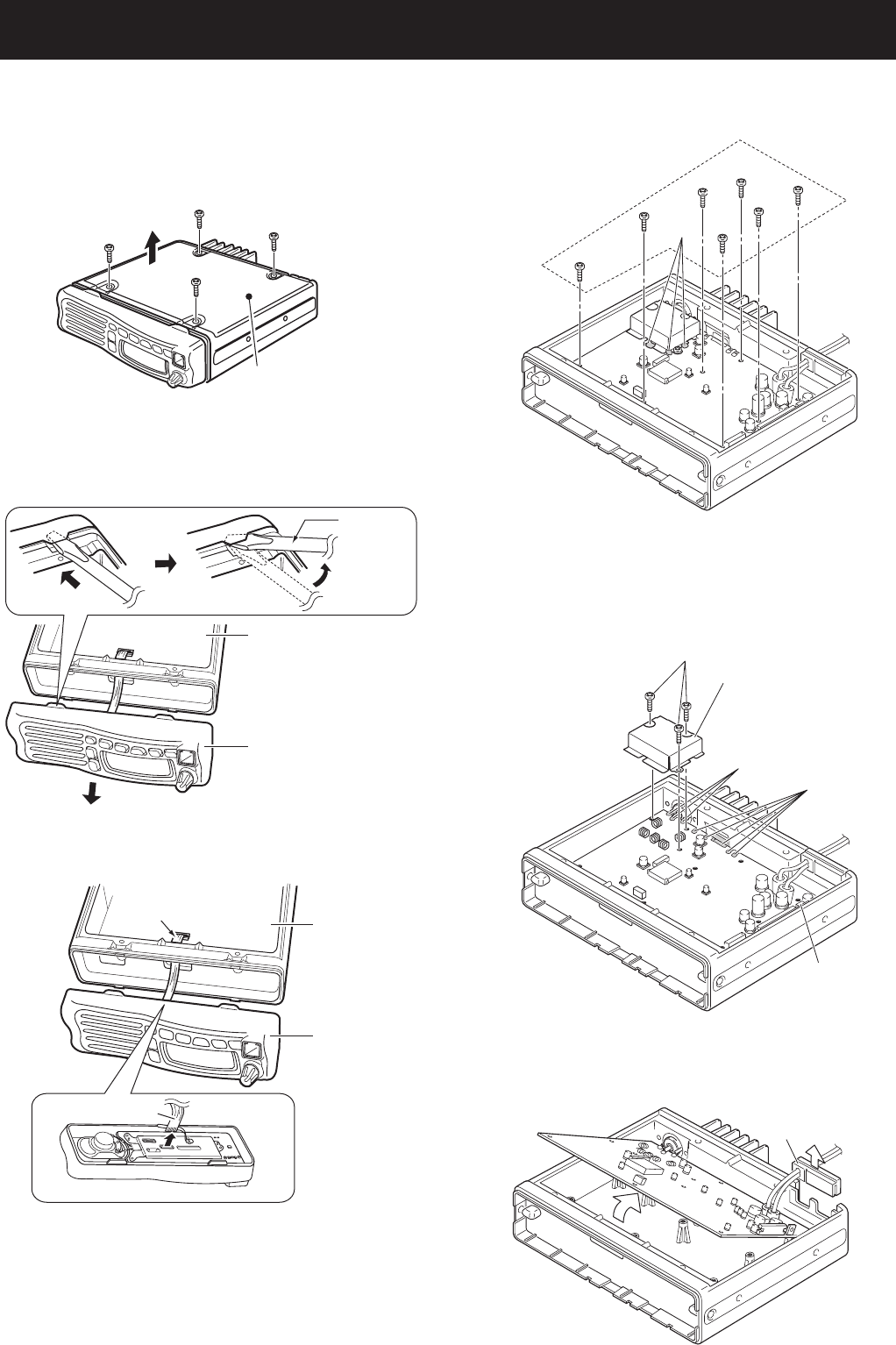

SECTION 3 DISASSEMBLY INSTRUCTION
1. Removing the front panel
q Turn the transceiver’s power OFF, then disconnect the DC
power cable
w Unscrew the 4 bottom screws, then remove the bottom
cover from the transceiver in the direction of the arrow.
2. Removing the MAIN UNIT
q Unscrew 7 screws A, and unsolder 3 points B.
e Remove the front panel from the main body using a
standard cabinet screw driver as shown below.
Bottom cover
Main body
Front panel
Standard
screw driver
Front panel
Flat cable Main body
Front panel
Flat cable
r Disconnect the flat cable from the front panel.
C
D
E
Clip
Shield cover
t Remove the bush, and remove the MAIN UNIT in the
direction of the arrow.
Bush
w Unscrew 3 screws C and remove the shield cover.
e Unsolder 3 points D (at the antenna connector) and
5 points E (at the PA module).
r Remove the clip.
B
A
4 - 1
SECTION 4 OPTIONAL UNITS INSTALLATION
A sponge with an adhesive strip has been added to optional units (UT-96R,
UT-108R, UT-109R, UT-110R, UT-119R, UT-119H, UT-124, UT-124R).
Remove the bottom protective papar, and attach the sponge to the specifi ed
position on the optional units as below.

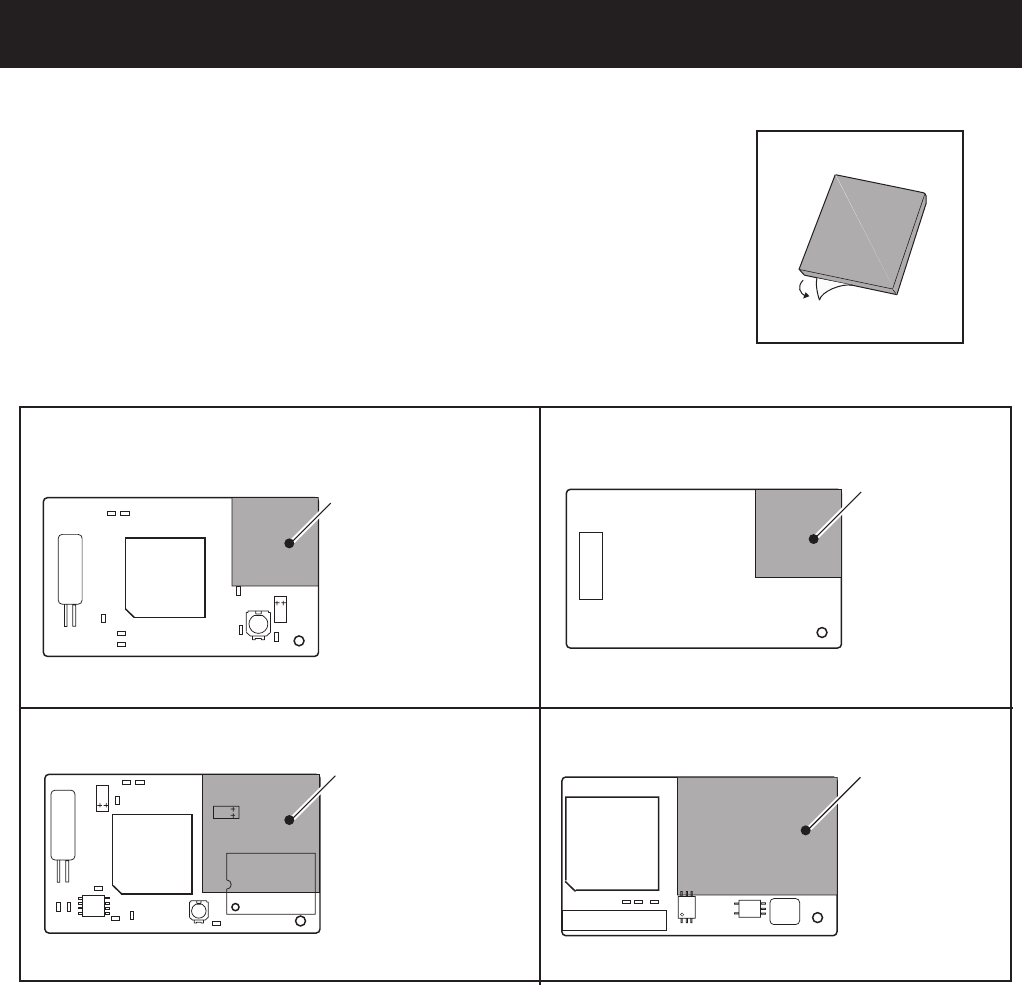

P BEFORE INSTALLING OPTIONAL UNITS
Supplied sponge
Supplied sponge
Supplied sponge
Supplied sponge
• UT-96R • UT-108R/UT-124/UT-124R
• UT-109R/UT-110R • UT-119R
P Optional UT-96R or UT-119H installation
Install the optional UT-96R or UT-119H unit as follows:
q Turn the power OFF, then disconnect the DC power cable.
w Unscrew the 4 cover screws, then remove the bottom cover.
e Install the UT-96R to J1 and the UT-119H to J2 as shown
in the diagram below.
r Remove the protective paper from the supplied sponge,
then attach it on the installed unit.
t Replace the bottom cover and screws, then re-connect
the DC power cable.
Front panel
Sponge
UT-96R
J1 J2
A
B
Front panel
P Optional UT-109R or UT-110R installation
q Turn the power OFF, then disconne ct the DC power cable.
w Unscrew the 4 cover screws, then remove the bottom cover.
e Cut the pattern on the PCB at the A (MIC) and B (AF OUT)
as shown below.
r Install the scrambler unit to J1 as described in the instal-
lation of optional UT-96R installation as above.
t Remove the protective paper from the supplied sponge,
then attach it on the installed unit.
y Replace the bottom cover and screws.
Re-solder
NOTE: When uninstalling the unit
Be sure to re-solder the disconnected points as below
when you remove the unit. Otherwise no TX modulation or
AF output is available.
*This illustration describes the UT-96R installation.
4 - 2
5 - 1
SECTION 5 CIRCUIT DESCRIPTION
5-1 RECEIVER CIRCUITS
RF CIRCUITS
The antenna switching circuit toggles between the receive
(RX) line and transmit (TX) line. RF amplifi er amplifi es the
received signals within the frequency coverage.
Received signals from the antenna are passed through Low
Pass filter (LPF; L40, C369, C370), TX power detector (D47,
D49, D51) and another LPF (L38, L39, C343, C345, C356,
C357), then applied to the antenna switching circuit (D38/
D39, L37, C337, C346).
The received signals are passed through the antenna
switching circuit as an LPF (L37, C337, C346), LPF (L35,
C322, C322, C323, C336) and two-staged tuned Bandpass
Filter (BPF; D34, L32, C299, C300 and D31, L31, C278,
C279), then applied to the RF amplifier (Q31).
The amplified signals are passed through another two-
staged tuned BPF (D27, L28, C260−C263, C242 and D26,
L26, C219, C220, C240) and applied to the 1st mixer (IC10;
pins 4, 5, L18, L19, L24).
1ST IF CIRCUITS
The amplified received signals from the RF circuit are
converted into the 1st IF signal, fi ltered and amplifi ed at the
1st IF circuits.
The received signals from the RF circuits are mixed with
1st Local Oscillator (LO) signal from the RX VCOs, to be
converted into the 1st IF signal. The converted 1st IF signal
is amplified by 1st IF amplifier (Q50). The amplified 1st IF
signal is passed through the 1st IF filter (FI3 for analog
mode, FI4 for digital mode) via filter switches (Q20, D21,
D66, D67 on input side; D6, D68, D69 on output side) to
suppress unwanted signals. The filtered 1st IF signal is
amplified by another 1st IF amplifier (Q12), then applied to
the 2nd IF circuits.

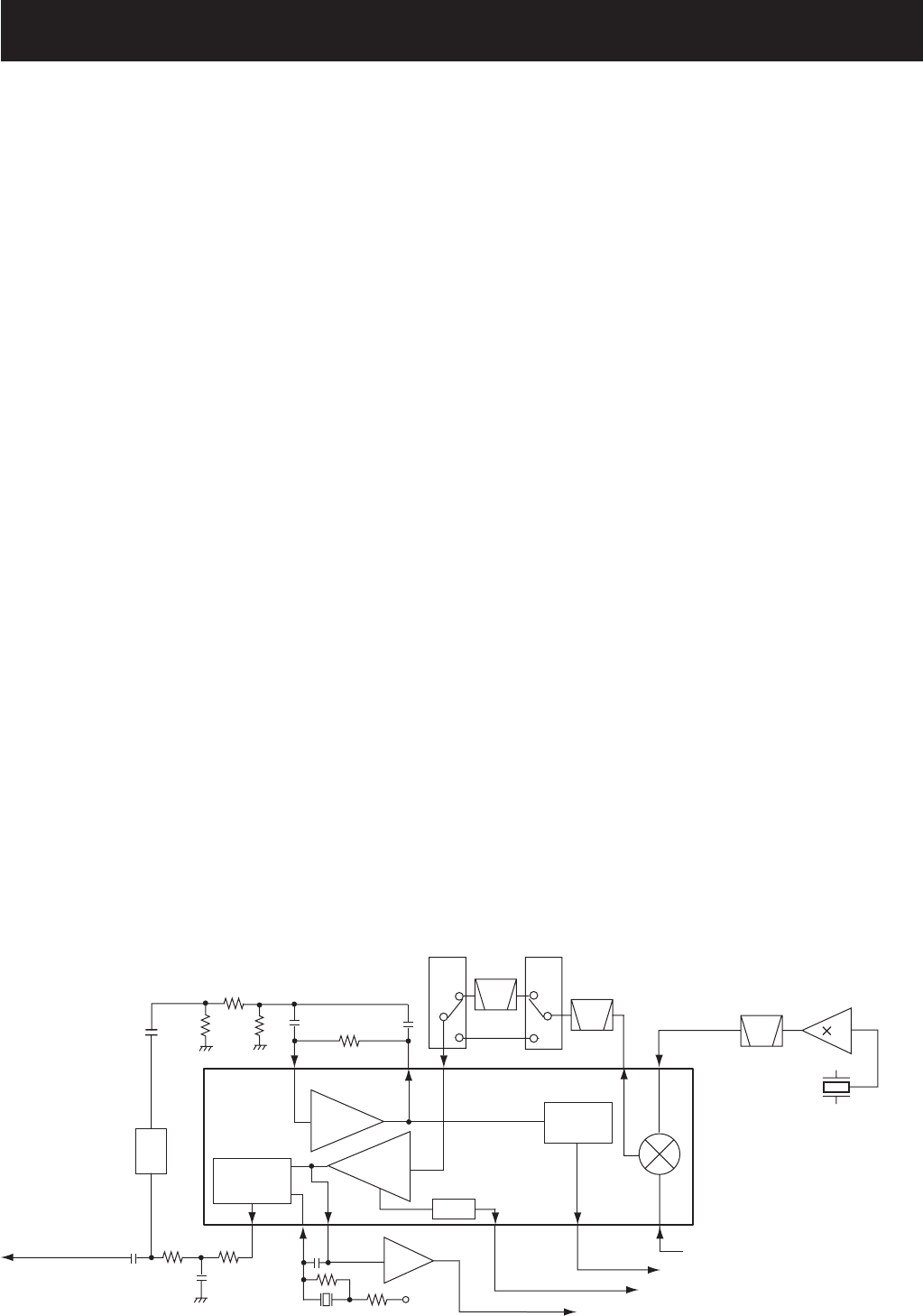

2ND IF CIRCUITS
The 1st IF signal is converted into the 2nd IF signal,
amplified and demodulated in the IF IC.
The 1st IF signal from the 1st IF amplifier (Q12) is applied
to the IF IC (IC5, pin 16). The applied signal is converted
into the 2nd IF signal by being mixed with the 2nd LO signal
from X1 via tripler (Q3, L3, L2, C32−C35).
The converted 2nd IF signal is output from pin 3, and
passed through the 2nd IF filter (FI1). The filtered 2nd IF
signal is passed through (bypassed) another 2nd IF filter
(FI2) via filter switches (D1 on input side; D2 on output
side). The filtered signal is then applied to the IF IC (IC5, pin
5), and amplified by 2nd IF amplifier. The amplified signal is
FM-demodulated by quadrature detector (IC5, pins 10, 11;
X3).
The demodulated AF signals are output from pin 9, then
applied to the AF circuits.
AF CIRCUITS
The demodulated AF signals from the IF IC are amplified
and fi ltered at AF circuits.
This transceiver employs the base band IC for audio signal
processing for both transmit and receive. The base band
IC is an audio processor and composed of pre-amplifier,
compressor, expander, scrambler, etc. in its package.
The demodulated AF signals from IF IC (IC5, pin 9) are
passed through Digital/Analog switch (IC8, pins 2, 15), and
applied to the base band IC (IC2, pin 23).
The applied AF signals are amplified at the amplifier section
and level adjusted at the volume controller section, then
suppressed unwanted 3 kHz and higher audio signals at
LPF. The filtered AF signals are applied (bypassed) the TX/
RX HPF, scrambler, de-emphasis sections in sequence.
The TX/RX HPF filters out 250 Hz and lower audio signals,
and the de-emphasis circuit obtains –6 dB/oct of audio
characteristics. The expander expands the compressed
audio signals and also noise reduction function is provided.
The AF signals are then level adjusted at the volume
controller section and amplified at the amplifier section, then
output from pin 20 (IC2).
D/A converter
(IC6)
Mixer
RSSI
Quadrature
detector
2
1
1st IF signal from the IF amplifier (Q12)
16
Noise
detector
+5V
X3
1110
IF IC (IC5)
Filter
amp.
Limiter
amp.
Demodulated signals
to the AF circuits
• 2nd IF AND DEMODULATOR CIRCUITS
9
“NOIS” signal to the CPU (IC14: pin 113)
“RSSI” signal to the CPU (IC14: pin 71)
“D_IF” signal to the optional digital unit via J2
1312
Q3
X1
15.3 MHz
45.9 MHz BPF
2
3
Q13
Buffer
8735
FI1
FI2
N/W
SW
N/W
SW
D2 D1
5 - 2
The processed AF signals from the base band IC (IC2) are
passed through the AF mute switch (IC8, pins 3, 4) and D/A
converter (IC6, pins 15, 16) for level adjustment. The level
adjusted AF signals are amplified by AF amplifier (IC22).
The amplified AF signals are then;
- Output from D-sub 25 pin connector (CONNECT UNIT;
J602).
or
- Buffer-amplified by Q49, then applied to connected micro-
phone via FRONT UNIT.
or
- Applied to the AF power amplifier (IC21, pin 1) to obtain AF
output power level, then applied to the internal/external
speaker via external speaker jack (J7).
SQUELCH CIRCUITS
<NOISE SQUELCH>
The squelch mutes the AF output signals when no RF signals
are received. By detecting noise components (30 kHz and
higher signals) in the demodulated AF signals, the squelch
circuit toggles the AF power amplifi er ON and OFF.
A portion of the demodulated AF signals from the IF IC
(IC5, pin 9) are applied to the D/A converter (IC6, pin 1)
for level adjustment (squelch threshold adjustment). The
level-adjusted AF signals are output from pin 2 and passed
through the noise filter (IC5, pins 7, 8, R121−R124, C216
−C218). The filtered noise signals are amplified the noise
components only.
The amplifi ed noise components are converted into the pulse-
type signal at the noise detector section, and output from pin
13 as the “NOIS” signal. The “NOIS” signal is applied to the
CPU (IC14, pin 113), Then the CPU outputs signal “AFON2”
signal from pin 15 to the AF power amplifier controller (Q51,
Q52, D65), according to the “NOIS” signal level. The AF power
amplifi er controller toggles AF power amplifi er (IC21) ON and
OFF according to the “AFON” signal.
<TONE SQUELCH>
The tone squelch circuit detects tone signals and opens the
squelch only when receiving a signal containing a matched
sub audible tone. When the tone squelch is in use, and a
signal with a mismatched or no sub audible tone is received,
the tone squelch circuit mutes the AF signals even when the
noise squelch is open.
• CTCSS/DTCS
A portion of the demodulated AF signals are passed through
the active LPF (Q4, R45, R46, R47, R63, R64, C45, C46,
C47, C71) to filters CTCSS/DTCS signal. The filtered signal
is applied to the CPU (IC14, pin 64). The CPU compares the
applied signal and the set CTCSS/DTCS, then outputs con-
trol signal as same as “NOISE SQUELCH.
• 2/5 TONE AND DTMF
2/5 tone signals in the demodulated AF signals are passed
through the LPF in the base band IC (IC2) and output from
pin 21, then applied to the CPU (IC14, pin 63) via tone
amplifer (IC1, pins 8, 9), and decoded.
5-2 TRANSMITTER CIRCUITS
MICROPHONE AMPLIFIER CIRCUITS
The AF signals from the microphone (MIC signals) are
filtered and level-adjusted at the microphone amplifier
circuits.
AF signals from the connected microphone (MIC signals)
are passed through (bypassed) the ALC (Automatic Level
Control) amplifier (FRONT UNIT; IC505, pins 3, 5) via AF
switch (FRONT UNIT; IC507, pins 1, 6/7), then applied to
the microphone amplifier (FRONT UNIT; IC508, pin 3). The
amplified MIC signals are output from pin 4, and applied to
the MAIN UNIT.
The MIC signals from the FRONT UNIT are passed through
the Int./Ext. MIC switch (IC23, pins 1, 6), and applied to the
base band IC (IC2, pin 3) and processed.
The applied MIC signals are amplifi ed at the amplifi er (TXA1),
and level adjusted at the volume controller (VR1). The level
adjusted MIC signals are applied (bypassed) the compressor
section, pre-emphasis section, TX/RX HPF, de-scrambler, limiter,
splatter, in sequence, then applied to another volume controller.
The compressor compresses the MIC signals to provide high S/N
ratio for receive side, and the pre-emphasis obtains +6 dB/oct
audio characteristics. The TX/RX HPF filters out 250 Hz and
lower audio signals, the limiter limits its level and the splatter
filters out 3 kHz and higher audio signals. The filtered MIC
signals are level adjusted at another volume controller (VR2),
and then output from pin 7 via smoothing fi lter (SMF).
The MIC signals from the base band IC are passed through
the digital/analog switch (IC8, pins 12, 14), FM/PM switch
(IC3, pins 13, 14), and applied to the AF mixer (IC1, pin
13) where the MIC signals and tone signals are mixed with.
The mixed MIC signals are passed through D/A converter
(IC6, pins 3, 4) for level adjustment. The level adjusted MIC
signals are then applied to the VCO as modulation signals.
MODULATION CIRCUITS
The modulation circuits modulates the VCO oscillating signal
using the modulation signals.
The MIC signals from the microphone amplifier circuits are
applied to the D20 of TX VCO (Q19, D14, D17, D18, D20)
as the modulation signals, and modulate the VCO oscillating
signal by changing the reactance of D20.
The FM-modulated VCO output is amplified by buffer-
amplifiers (Q22, Q29), then applied to the power amplifiers
via D24 as the TX signal.
SIGNALING ENCODE
5/2-TONE, DTMF and CTCSS/DTCS signals are output
from the CPU (IC14) and passed through the LPF (IC7)
and level converter (IC6), then applied to the AF mixer
(IC1, pin 13) and mixed with MIC signals. The mixed tone
signals are passed through the D/A converter (IC6, pins 3,
4) for level adjustment. The level adjusted tone signals are
applied to the both of TX VCO (Q19, D14, D17, D18, D20)
and reference frequency oscillator (X1, pin 1) via the level
adjuster (IC1, pins 1, 3).
Scrambler/
De-scrambler
TX/RX
HPF
Pre-
emphasis Limiter Splatter VR2
Expander VR4
RXA2
SMF
De-
emphasis
Com-
pressor
VR1
(HPF)
RX
LPF
VR3
(HPF)
7 MOD
18
19
20 SIGNAL
3TXIN
• BASE BAND IC BLOCK DIAGRAM
23RXIN
21SDEC
TXA1
RXA1
BASE BAND IC (IC2)
5 - 3
TX POWER AMPLIFIERS
The transmit signal from the TX VCO is amplified to the
transmit output level by the transmit amplifi ers.
The TX VCO output signal from buffer amplifier (Q29) is
applied to the YGR amplifier (Q30) via the TX/RX switch
(D24). The amplified TX signal is passed through the LPF
(L29, L30, C269−C271, C290), and applied to the RF power
module (IC15, pin 1) and power-amplified to obtain 50 W/25
W (max.) of TX output power.
The power-amplified TX signal is passed through the LPF as
a harmonic filter (L33, C305−C308), the antenna switching
circuit (D38, D39) and LPF (L38, L39, C343, C345, C356,
C357).
The TX signal is also gone through the power detector (D47,
D49, D51) and LPF (L40, C369, C370) before being applied
to the antenna connector.
APC CIRCUIT
The APC (Automatic Power Control) circuit prevents the
transition of the transmit output power level which is caused
by load mismatching or heat effect, etc. At the power
detector, a portion of the transmit signal is rectified to
produce DC voltage which is in proportion of the transmit
power level.
The rectified voltage is applied to the inverted input terminal
of the operational amplifier (IC17, pin 3). The TX power
setting voltage “T2” from the D/A converter (IC12, pin 2) is
applied to the non-inverted input terminal as the reference.
The operational amplifier compares the rectified voltage and
reference voltage “T2, and the difference of the voltage is
output from the operational amplifier pin 4, and the output
voltage controls the bias of YGR (Q30) amplifier and power
module (IC15) for stable transmit output power.
OP.
amp.
+
• APC CIRCUIT
“T2”
“TMUT”
to the 1st mixer (IC10)
LPF ANT
SW
Q53
Power
amp.
YGR
amp. LPF
HV
to the antenna
Transmit signal
from TX/RX switch (D24)
T8V
D51
D49
Q30
IC17
IC15
D47
Loop
filter
X1
15.3 MHz
Q17, D8, D9
RX VCO2 (136–155 MHz)
Q18, D10, D13
RX VCO1 (155–174 MHz)
TX VCO
Q19, D14, D17, D18, D20
PLL control signals from the CPU (IC14)
PLL unlock signal
to the CPU (IC14, pin 73)
15.3 MHz
reference frequency signal
• PLL CIRCUITS
Buffer
Q22
Buffer
Q29
×3
Q25
to transmitter circuit
to 1st mixer circuit
D15
D14
BPF
PLST
SSO
SCK
4
11
6
10
14
15
16
PLL IC (IC4)
Shift register
Prescaler
Phase
detector
Divide
ratio
adjustment
Charge
pump
Programmable
divider
Reference
divider
5-3 FREQUENCY SYNTHESIZER CIRCUITS
VCO
VCO is a oscillator whose oscillating frequency is controlled
by adding voltage (lock voltage).
• RX VCO1 (Q18, D10, D13)
RX VCO1 generates the 1st LO signal for receiving 155−174
MHz signals.
• RX VCO2 (Q17, D8, D9)
RX VCO2 generates the 1st LO signal for receiving 136−155
MHz signals.
Each output signals are amplified by the buffer amplifiers
(Q22, Q29), and applied to the 1st mixer (IC10, pins 4, 5) via
TX/RX switch (D25 is ON, D24 is OFF) and LPF (L22, L23,
C215, C216, C236, C237), to be mixed with the received
signals to produce the 46.35 MHz 1st IF signal.
TX VCO (Q19, D14, D17, D18, D20)
The output signal is applied to the transmit amplifi ers via the
buffer amplifi ers (Q22, Q29) and TX/RX switch (D24 is ON,
D25 is OFF).
A portion of the buffer-amplified VCO output signals from the
buffer amplifier (Q22) are applied to the PLL IC (IC4, pin 6)
via doubler (Q25) and BPF (Q5, D4, D5, L4, R77, C84−C90).
5 - 4
PLL IC
The PLL circuit provides stable oscillation of the transmit
frequency and receive 1st LO frequency. The PLL output
frequency is controlled by the divided ratio (N-data) from the
CPU.
The applied signals are divided at the prescaler and
programmable counter according to the control signals
(“SSO, “PLST” and "SCK”) from the CPU. The divided signal
is phase-compared with the reference frequency signal from
the reference frequency oscillator (X1, pin 3), at the phase
detector.
The phase difference is output from pin 4 as a pulse type
signal after being passed through the internal charge pump.
The output signal is converted into the DC voltage (lock
voltage) by passing through the loop filter (Q8, Q9). The lock
voltage is applied to the variable capacitors (D10 and D13
of RX VCO1, D8 and D9 of RX VCO2, D14 and D17 of TX
VCO), and locked to keep the VCO frequency constant.
If the oscillated signal drifts, its phase changes from that of
the reference frequency, causing a lock voltage change to
compensate for the drift in the VCO oscillating frequency.
CPU5
regurator
+8V
regurator
R8V
regurator
Power switch
Q47, Q48
IC18
IC20
Q38, Q39
HV
HV
VCC
“PWON”
CPU5
CPU
+8V
+5V
regurator
Q35, Q36
+5V
Voltage line
Control signal
4146
47
“RXC”
“TXC”
R8V
Receiver circuits
Common circuits
CPU (IC14),
EEPROM (IC16),
etc.
RF power amplifier (IC15)
etc.
AF power amplifier (IC21)
etc.
PLL IC (IC4)
Transmitter circuits
(IC14)
Attached optional units,
D/A converters,
etc.
Power Supply
• POWER SUPPLY CIRCUITS
T8V
regurator
Q34, Q37, D37
T8V
5-4 POWER SUPPLY CIRCUITS (MAIN UNIT)
Voltage from the attached battery pack is routed to whole of the circuit in the transceiver via switches and regulators.
5 - 5
• CPU (MAIN UNIT; IC14)
Pin
No.
Port
Name Description
1 DSDA Outputs serial data to the D/A converter (IC20, pin 6).
2 DAST Outputs strobe signal to the D/A converter (IC4, pin 6).
3 SIDE3 Input port for [Side3] key (S4).
"Low"=When the key is pushed.
4−7 CBI0−3 Input ports for [ROTARY SELECTOR] (S701).
10 SSO Outputs serial data to the PLL IC (IC1, pin 15), D/A
converter (IC4, pin 8).
11 SCK Outputs serial crock signal to the PLL IC (IC1, pin
14), D/A converter (IC4, pin 8).
13 PLST Outputs PLL strobe signal to the PLL IC (RF UNIT;
IC1, pin 16).
15 DASW Outputs mode (Digital/Analog) switching signal to
the D/A converter (IC14, pins 10, 11).
17 TMUT Outputs transmit mute signal to the transmit mute
switch (RF UNIT; Q606).
18 NWC2 Outputs Narrow/Wide mode switching signal to the
bandwidth switches (Q26, D32, D33).
19 NWC1 Outputs Narrow/Wide mode switching signal to the
bandwidth switches (Q27, Q41, Q42, D34, D35).
20 DDSD Outputs serial data to the DTMF decode IC (IC10,
pin 9).
21 DDAC Outputs serial clock signal to the DTMF decode IC
(IC10, pin 11).
26 T5C
Outputs T5V line control signal to the T5V regulator
(Q15).
"Low"= While transmitting.
27 R5C
Output R5V line control signal to the R5V regulator
(Q16).
"Low"= While receiving.
28 S5C
Output S5V line control signal to the S5V regulator
(Q14).
"Low"=While power save mode.
29 PTTSW Input port for [PTT] switch (S3).
"Low"=When the switch is pushed.
30 SIDE2 Input port for [Side2] key (S5).
"Low"=When the key is pushed.
32 RMUT Outputs mute signal to the AF mute switch (D42).
37 NOIS Input port for the noise level from the IF IC (IC3, pin
13).
38 POSW Input port for power switch (R702) from power
controller (D36).
39 DDST Outputs strobe signal to the DTMF decode IC (MAIN
UNIT; IC10, pin 14).
40 MTCK Outputs serial clock signal to the base band IC
(MAIN UNIT; IC5, pin 9).
41 PWON
Outputs VCC line control signal to the power switch
(Q30, Q31).
"Low"=While the power is ON.
43 SENC Outputs single tone encode signal to the LPF (IC17,
pin 10).
44 BEEP Outputs beep sound to the AF circuits (IC4, pin 13).
45 SDEC Input port for decoded 2/5 tone and DTMF signals.
46 CDEC Input port for decoded CTCSS/DTCS signal.
47 ISENS Input port for power amplifier current detect signal
from the current detector (RF UNIT; Q604, Q605).
48 BATV Input port for remaining battery power.
49 LVIN Input port for VCO lock voltage.
50 RSSI Input port for RSSI signal from the IF IC (IC3, pin
12).
55 EMER Input port for [Emer] switch (S702).
Pin
No.
Port
Name Description
70 CSFT Outputs CPU clock frequency shift signal to the CPU
clock oscillator (X2, D38).
71 DUSE Outputs CTCSS/DTCS select signal to the CTCSS/
DTCS switch (Q34).
73 UNLK Input port for PLL unlock detect signal from the PLL
IC (IC1, pin 11).
74 RLED Outputs RX indicator (DS701) control signal to the
LED driver (Q701).
75 TLED Outputs TX indicator (DS701) control signal to the
LED driver (Q701).
78 FSDA Outputs serial data to the expand IC (FRONT UNIT;
IC505, pin 3).
79 FSCL Outputs serial clock signal to the expand IC (FRONT
UNIT; IC505, pin 3).
81 CIRQ Input port for external connection detect signal from
J1 and J2.
88 SIDE1 Input port for [Side1] key (S6).
"Low"=When the key is pushed.
89−
91
CENC0−
2Output CTCSS/DTCS signals to the LPF (IC17, pin 3).
92 EMPH Outputs emphasis characteristic change signal to
the D/A converter (IC13, pins 9, 10).
93 MTDT Outputs serial data to the base band IC (IC5, pin 10).
96 MSCK Outputs serial clock signal to the base band IC
(MAIN UNIT; IC5, pin 13).
97 PMFM Outputs modulation mode switching signal to the
PM/FM switch (IC13, pin 11) .
98 ESDA Outputs serial data to the EEPROM (IC19, pin 5).
99 ESCL Outputs serial clock signal to the EEPROM (IC19,
pin 6).
100 RESL Input port for reset signal from the reset IC (IC8, pin 1).
• D/A CONVERTER (MAIN UNIT; IC6)
Pin
No.
Port
Name Description
1T1
Outputs BPF tuning voltage to the tunable BPF (D23,
D24, L31, L32, C120−C122, C125−C127).
2T2
• While receiving
Outputs BPF tuning voltage to the tunable BPF
(D28, D29, L33, L34, C140−C144, C147).
• While transmitting
Outputs TX power setting voltage to the APC
amplifi er (RF UNIT; IC601).
3 TXLVA Outputs oscillation frequency adjust voltage to the
TX VCO (Q3, D10−D12).
4 RXLVA Outputs oscillation frequency adjust voltage to the
RX VCO1/2 (Q1, D1−D4/Q2, D5−D8).
5-5 PORT ALLOCATIONS
6 - 1
SECTION 6 ADJUSTMENT PROCEDURES
6-1 PREPARATION
When adjusting IC-F5060 series transceiver, CS-F5060 CLONING SOFTWARE, CS-F5060 ADJ ADJUSTMENT SOFTWARE (Rev. 1.0 or lat-
er), RS-232C cable, JIG cable (modifi ed OPC-1122/U CLONING CABLE; see the page 6-2) and the following test equipments are required.
EQUIPMENT GRADE AND RANGE EQUIPMENT GRADE AND RANGE
DC power supply
Output voltage
Current capacity
: 13.6 V DC [USA]
13.2 V DC [EUR], [EXP]
: More than 1.5 A
Attenuator
Power attenuation
Capacity
: 50 or 60 dB
: 60 W [USA]
30 W [EUR], [EXP]
modulation analyzer Frequency range
Measuring range
: DC–300 MHz
: 0 to ±10 kHz External speaker Input impedance
Capacity
: 4
: 5 W or more
Frequency counter
Frequency range
Frequency accuracy
Sensitivity
: 0.1–300 MHz
: ±1 ppm or better
: 100 mV or better
Standard signal
generator (SSG)
Frequency range
Output level
: 0.1–300 MHz
: 0.1 µV to 32 mV
(–127 to –17 dBm)
RF power meter
Measuring range
Frequency range
Impedance
SWR
: 0.1–60 W [USA]
0.1–30 W [EUR], [EXP]
: 100–300 MHz
: 50
: Better than 1.2 : 1
Oscilloscope Frequency rang
Measuring range
: DC–20 MHz
: 0.01–20 V
Digital voltmeter Input impedance
Measuring range
: 50 k
: 0.1–10V
SYSTEM REQUIREMENTS (for the ADJUSTMENT SOFTWARE)
• Microsoft® Windows® 98/98SE/Me/2000/XP • RS-232C serial port (D-sub 9 pin)
STARTING SOFTWARE ADJUSTMENT
q Connect the transceiver and PC with RS-232C cable and
JIG CABLE.
w Turn the transceiver power ON.
e Boot up Windows, and click the program group ‘CS-F5060
ADJ’ in the ‘Programs’ folder of the [Start] menu, then
CS-F5060 ADJ’s window appears.
r Click ‘Connect’ on the CS-F5060 ADJ’s window, then the
window shows transceiver’s condition and adjustment
items as below.
t Set or modify adjustment data as specifi ed.
BEFORE STARTING SOFTWARE ADJUSTMENT
Clone the adjustment frequencies and settings into the transceiver, and set the confi guration using the CS-F5060 CLONING SOFT-
WARE before starting the software adjustment. Otherwise, the software adjustment can not be started.
CAUTION!: BACK UP the originally programmed memory data in the transceiver before programming the adjustment frequencies.
When program the adjustment frequencies into the transceiver, the transceiver’s memory data will be overwritten and
lose original memory data at the same time.
Microsoft and Windows are registered trademarks of Micro-
soft Corporation in the U.S.A. and other countries.
ADJUSTMENT SOFTWARE INSTALLATION
q Quit all applications when Windows is running.
w Insert the CD into the appropriate CD drive.
e Double-click the “Setup.exe” contained in the ‘CS-F5060
ADJ’ folder in the CD drive.
r The “Welcome to the InstallShield Wizard for CS-F5060
ADJ” will appear. Click [Next>].
t The “Choose Destination Location” will appear. Then click
[Next>] to install the software to the destination folder. (e.g.
C:\Program Files\Icom\CS-F5060 ADJ)
y
After the installation is completed, the “InstallShield Wiz-
ard Complete” will appear. Then click [Finish].
u Eject the CD.
i Program group ‘CS-F5060 ADJ’ appears in the ‘Programs’
folder of the start menu, and ‘CS-F5060 ADJ’ icon ap-
pears on the desk top screen.
• ADJUSTMENT FREQUENCY LIST
CH FREQUENCY SETTING CH FREQUENCY SETTING
1 154.900 MHz • TX power
• Mode
: Low1
: Narrow 10 174.000 MHz • TX power
• Mode
: Low1
: Narrow
2 174.000 MHz • TX power
• Mode
: Low1
: Wide 11* 155.000 MHz • TX power
• Mode
: Low1
: Middle
3 136.000 MHz • TX power
• Mode
: Low1
: Wide 12* 136.000 MHz • TX power
• Mode
: High
: Middle
4 155.000 MHz • TX power
• Mode
: Low1
: Wide 13* 174.000 MHz • TX power
• Mode
: Low2
: Middle
5 136.000 MHz • TX power
• Mode
: High
: Narrow 14 155.000 MHz • TX power
• Mode
: Low1
: Digital
6 136.000 MHz • TX power
• Mode
: Low2
: Wide 15 136.000 MHz • TX power
• Mode
: Low1
: Digital
7 155.000 MHz
• TX power
• Mode
• DTCS
: Low1
: Middle
: 007
16 174.000 MHz • TX power
• Mode
: Low1
: Digital
8 155.000 MHz • TX power
• Mode
: Low1
: Narrow 17 136.000 MHz • TX power
• CTCSS
: Low1
: 151.4 Hz
9 136.000 MHz • TX power
• Mode
: Low1
: Narrow 18 136.000 MHz
• TX power
• Mode
• DTMF
: Low1
: Wide
: P3
*; [EUR] only
6 - 2
• CONNECTION
Modulation analyzer
Attenuator
50 dB or 60 dB
to the antenna connector
to DC cable
Standard signal generator
–127 to –17 dBm
(0.1 V to 32 mV)
CAUTION:
DO NOT transmit while
SSG is connected to
the antenna connector.
RF power meter (50 Ω)
1–60 W [USA]
1–30 W [EUR], [EXP]
DC power supply
13.6 (13.2) V / 20 A [USA]
13.2 (13.2) V / 20 A [EUR], [EXP]
Frequency
counter
to EXT. SP jack
SINAD meter
SP (4 )
to the
[MICROPHONE CONNECTOR]
to an RS-232C port
JIG CABLE
JIG CABLE
RS-232C cable
(straight) IC-F5061
IC-F5062
IC-F5063
+Audio generator
300 Hz to 3 kHz
AC
millivoltmeter
MICE
MIC
PTT
PTT switch
PTTE
Add a jumper wire here
Add a jumper wire here
Electrolytic
capacitor
47 µF
OPC-1122
(RS-232C type Cloning cable)
OPC-1122U
(USB type Cloning cable)
+Audio generator
300 Hz to 3 kHz
AC
millivoltmeter
GND
MIC
Electrolytic
capacitor
47 µF
PTT
PTT switch
GND
PC
OPC-1122U (USB type)
AC millivoltmeter
Audio generator
• JIG CABLE
6 - 3
NOTE: The above screen is an example only. Each transceiver has its own specific values for each setting.
• ADJUSTMENT SOFTWARE WINDOW
Transmit output power
Modulation balance
FM deviation
CTCSS/DTCS deviation
Squelch level
Reference frequency
RX sensitivity (Auto.)
RX sensitivity (Manu.)
PLL lock Voltage
(Preset)
S-meter
FM deviation
(Narrow)
FM deviation
(Middle)
FM deviation
(Wide)
Digital deviation
Digital mode preset
2/5tone, DTMF
PLL lock Voltage
(Adjustment)
*; DO NOT put the cursor on these items
and push the [ENTER] key. Otherwise,
some adjustment items will not be ad-
justed properly.
(*)
(*)
(*)
(*)
(*)
6 - 4
6-2 FREQUENCY ADJUSTMENT
Select an adjustment item using [] / [] keys, then set to the specifi ed value using [] / [] keys on the connected PC’s keyboard.
ADJUSTMENT ADJUSTMENT CONDITION UNIT OPERATION VALUE
PLL LOCK
VOLTAGE
(adjustment)
[RX LVA1]
1 Set the preset value of [LV (RX1)], [LV (RX2)] and [LV (TX)] to “204 [4.00V]” on the adjustment software.
2 • Channel
• Receiving
: CH 1 PC
screen
Click [Reload (F5)] button, then
check the “LVIN” item on the
CS-F5060 ADJ’s screen as below.
4.00 V
[RX LVA2] 3 • Channel
• Receiving
: CH 2
[TX LVA] 4 • Channel
• Transmitting
: CH 2
CONVENIENT: The “PLL LOCK VOLTAGE” can be adjusted automatically.
1: Set the Lock voltage preset ([LV RX1], [LV RX2], [LV TX]) to “204 (4.00 V).
2: Put the cursor on [RX LVA1], [RX LVA2] and [TX LVA], then push the [ENTER] key on the connected PC’s keyboard.
PLL LOCK
VOLTAGE
(verify)
1 • Channel
• Receiving
: CH 3 PC
screen
Click [Reload (F5)] button, then
check the “LVIN” item on the
CS-F5060 ADJ’s screen.
0.8–1.6 V
(Verify)
2 • Channel
• Receiving
: CH 4
3 • Channel
• Transmitting
: CH 3
REFERENCE
FREQUENCY
[REF]
1 • Channel : CH 2 Top
panel
Loosely couple a frequency
counter to the antenna connector.
174.000000 MHz
Connect an RF power meter to the
antenna connector.
• Transmitting
NOTE: The above screen is an example only.
Each item’s voltage will appear when pushing [Update] button.
PLL LOCK VOLTAGE
will be appeared here
6 - 5
6-3 TRANSMIT ADJUSTMENT
Select an adjustment item using [] / [] keys, then set to the specifi ed value using [] / [] keys on the connected PC’s keyboard.
ADJUSTMENT ADJUSTMENT CONDITION UNIT OPERATION VALUE
OUTPUT
POWER
[Power (Hi)]
1 • Channel : CH 5
• Transmitting
Rear
panel
Connect an RF power meter to
the antenna connector.
50 W [USA]
25 W [EUR], [EXP]
[Power (L2)] 2 • Channel : CH 6
• Transmitting
25 W [USA]
10 W [EUR], [EXP]
[Power (L1)] 3 • Channel : CH 3
• Transmitting
5.0 W [USA]
2.5 W [EUR], [EXP]
MODULATION
BALANCE
[BAL (Narrow)]
1 Set the preset value of [MOD N] to “100” on the adjustment software.
2 • Channel : CH 7
• No audio signals applied to the JIG cable.
• Set a modulation analyzer as;
HPF : OFF
LPF : 20 kHz
De-emphasis : OFF
Detector : (P–P)/2
• Push [P0] while transmitting.
Rear
panel
Connect the modulation ana-
lyzer with an oscilloscope to the
antenna connector through an
attenuator.
Set to square wave
form
FM
DEVIATION
1Connect an audio generator to the JIG
cable and set as;
Frequency : 1.0 kHz
Level : 40 mV rms
Set the modulation analyzer to the same
condition as “MODULATION BALANCE.
• Transmitting
Rear
panel
Connect the modulation ana-
lyzer to the antenna connector
through an attenuator.
±2.05 to ±2.15 kHz
(NARROW)
[MOD N C]
• Channel : CH 8
• Transmitting
[MOD N L] 2 • Channel : CH 9
• Transmitting
[MOD N H] 3 • Channel : CH 10
• Transmitting
(WIDE)
[MOD W C]
4• Channel : CH 4
• Transmitting
±4.05 to ±4.15 kHz
[MOD W L] 5 • Channel : CH 3
• Transmitting
[MOD W H] 6 • Channel : CH 2
• Transmitting
(MIDDLE)*
[MOD W C]
7• Channel : CH 11
• Transmitting
±3.15 to ±3.25 kHz
[MOD M L] 8 • Channel : CH 12
• Transmitting
[MOD M H] 9 • Channel : CH 13
• Transmitting
DIGITAL
DAVIATION
[MOD D C]
1Set the preset value of [Digital Mode] to “7” on the adjustment software.
2• Attach the UT-119 to J2.
(Refer to page 4-2 for the installation)
Rear
panel
Connect the modulation ana-
lyzer to the antenna connector
through an attenuator.
±1.41 to ±1.45 kHz
• Channel : CH 14
• Transmitting
[MOD D L] 3 • Channel : CH 15
• Transmitting
[MOD D H] 4 • Channel : CH 16
• Transmitting
CTCSS/DTCS
DEVIATION
[CTCS/DTCS]
1• Channel : CH 17
• No audio signals applied to the JIG cable.
Set the modulation analyzer to the same
condition as “MODULATION BALANCE.
• Transmitting
Rear
panel
Connect a modulation analyzer to
the antenna connector through
an attenuator.
±0.68 to ±0.72 kHz
2TONE,
5TONE,
DTMF
[S.Tone]
1• Channel : CH 18
• Transmitting
Rear
panel
Connect a modulation analyzer to
the antenna connector through
an attenuator.
±1.50 kHz
*; [EUR] only.
6 - 6
6-4 RECEIVE ADJUSTMENT
Select an adjustment item using [] / [] keys, then set to the specifi ed value using [] / [] keys on the connected PC’s keyboard.
ADJUSTMENT ADJUSTMENT CONDITION UNIT LOCATION VALUE
RECEIVE
SENSITIVITY
[BPF (T1) C]
[BPF (T2) C]
NOTE: “RECEIVE SENSITIVITY” must be adjusted before “S-METER.” Otherwise, “S-METER” will not be
adjusted properly.
1• Channel : CH 3
Connect the SSG to the antenna connec-
tor and set as;
Frequency : 136.000 MHz
Level : +20 dBµ (–87 dBm)
Modulation : 1 kHz
Deviation : ±3.5 kHz
• Receiving
SP jack Connect the SINAD meter
with an 4 load to the SP
jack.
Minimum distortion
level
CONVENIENT:
The “RECEIVE SENSITIVITY” can be adjusted automatically.
1: Put the cursor on “[BPF C ALL]” and push [ENTER] key.
2: The connected PC tunes BPF’s to peak levels automaticaly.
S-METER
(S3 level)
[RSSI]
1• Channel : CH 3
Connect the SSG to the antenna connec-
tor and set as;
Frequency : 136.000 MHz
Level : +23 dBµ(–84 dBm)
Modulation : 1 kHz
Deviation : ±3.5 kHz
• Receiving
Push the [ENTER] key on the connected PC’s keyboard to set
“S3” level.
(S1 level) 2Set the SSG as;
Level : –7 dBµ(–114 dBm)
• Receiving
Push the [ENTER] key again to set “S1” level.
SQUELCH
[SQL]
1 • Channel : CH 3
• Close the squelch by adjusting the value of
[SQL] item on the CS-F5060 ADJ’s screen.
Connect the SSG to the antenna connec-
tor and set as;
Frequency : 136.000 MHz
Level : –14 dBµ(–121 dBm)
Modulation : 1 kHz
Deviation : ±3.5 kHz
• Receiving
External
speaker
Connect an 4 speaker to
the SP jack.
Close the squelch by
increase the value of
[SQL].
Set the [SQL] to the
value that the audio
signals just appear.
†; The output level of the standard signal generator (SSG) is indicated as the SSG’s open circuit.
7 - 1
SECTION 7 PARTS LIST
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[FRONT UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
IC501 1130009121 S.IC S1D15206F00A200 B 33.1/19.5
IC502 1110005771 S.IC S-80942CNMC-G9CT2G B 61.4/9.7
IC503 1140010771 S.IC HD64F3687FPV B 62.1/25.2
IC504 1130007111 S.IC TC7W04FU (TE12L,F) B 73.9/26.3
IC505 1110005310 S.IC AN6123MS B 10/8.4
IC506 1110005350 S.IC NJM2870F05-TE1 B 84.9/9.9
IC507 1130006221 S.IC TC4W53FU (TE12L,F) B 6.5/19
IC508 1130008561 S.IC TC75S51F (TE85L,F) B 74/11.3
Q501 1590001050 S.TR DTC114TUA T106 B 15.1/32.9
Q502 1590001050 S.TR DTC114TUA T106 B 18/32.9
Q503 1590001330 S.TR DTA114EUA T106 B 77/24.7
Q504 1530002851 S.TR 2SC4116-BL (TE85R,F) B 91.5/22.4
Q505 1590001050 S.TR DTC114TUA T106 B 92.5/18.8
Q506 1590000680 S.TR DTC114EUA T106 B 77/27.4
Q507 1590001050 S.TR DTC114TUA T106 B 51.4/30.2
D501 1750000370 S.DIO DA221 TL T 3.5/27.1
D502 1750000370 S.DIO DA221 TL T 3.5/25
D503 1750000370 S.DIO DA221 TL T 3.5/22.9
D504 1790001260 S.DIO MA2S077-(TX) B 50.9/23.1
D505 1790001250 S.DIO MA2S111-(TX) B 3.3/23.3
D506 1790001250 S.DIO MA2S111-(TX) B 82.1/21.7
D507 1790001250 S.DIO MA2S111-(TX) B 79.7/25.8
D508 1790000950 S.ZEN MA8056-M (TX) T 4.8/19.7
D509 1790000950 S.ZEN MA8056-M (TX) T 8.6/19.7
D510 1790000950 S.ZEN MA8056-M (TX) T 10.4/19.7
X501 6050011720 S.XTL CR-764 (19.6608 MHz) B 49.6/18.9
L501 6200003640 S.COL MLF1608E 100K-T B 12/19.1
R501 7030003810 S.RES ERJ3GEYJ 125 V (1.2 M) B 46/28.8
R502 7030003810 S.RES ERJ3GEYJ 125 V (1.2 M) B 46.6/23.8
R503 7310005130 S.TRI RH03ADCS5X (470 k) B 45.5/26.3
R504 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 8/29.3
R505 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 10/29.3
R506 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 12/29.3
R507 7030005010 S.RES ERJ2GEJ 681 X (680) T 14.3/37.2
R508 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 14.3/36.3
R509 7510001730 S.TMR ERTJOEP 473J B 59.9/17.1
R510 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 61.1/17.1
R511 7030005530 S.RES ERJ2GEJ 100 X (10) B 57.1/19.4
R512 7030008010 S.RES ERJ2GEJ 123 X (12 k) B 52/22.7
R513 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 63.8/10.2
R514 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 56.1/20.7
R515 7030008010 S.RES ERJ2GEJ 123 X (12 k) B 52.3/23.9
R516 7030008010 S.RES ERJ2GEJ 123 X (12 k) B 49.5/23.9
R517 7410001140 S.ARY EXB28V104JX B 66.5/10.8
R518 7410001140 S.ARY EXB28V104JX B 67.5/19.2
R519 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 51.5/26.9
R520 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 71.6/26.8
R522 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 3.3/17.2
R523 7030004980 S.RES ERJ2GEJ 101 X (100) B 13.2/10.9
R524 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 71.6/28.4
R525 7030005240 S.RES ERJ2GEJ 473 X (47 k) B 80.2/27
R526 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 79/24.4
R528 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 71.7/24.1
R529 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 82.1/19.6
R530 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 5.4/10
R531 7030009280 S.RES ERJ2GEJ 391 X B 92/20.6
R532 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 91.4/24.2
R533 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 91.4/25.2
R534 7030009140 S.RES ERJ2GEJ 272 X (2.7 k) B 90.6/20.2
R535 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 82.4/31.4
R536 7030005220 S.RES ERJ2GEJ 223 X (22 k) B 77.8/22.9
R537 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 7.2/19.2
R538 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 6.2/19.2
R539 7030010040 S.RES ERJ2GEJ-JPW B 76/15.9
R540 7030009290 S.RES ERJ2GEJ 562 X (5.6 k) B 4.3/10.9
R541 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 3.3/16.6
R542 7030009160 S.RES ERJ2GEJ 181 X (180) B 89.8/24.2
R543 7030009160 S.RES ERJ2GEJ 181 X (180) B 89.8/25.2
R545 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 11.8/19.2
R546 7210003050 VAR EVU-F2KFK3 B14 (10KB)
R547 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 11.8/17.2
R548 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 6.8/17.2
R549 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 9.3/17.2
R550 7030005240 S.RES ERJ2GEJ 473 X (47 k) B 10.9/19.4
R551 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 11/5.8
R552 7030009280 S.RES ERJ2GEJ 391 X B 10.1/5.8
R553 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 75.2/8.7
R554 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 71.4/12.4
R555 7030005220 S.RES ERJ2GEJ 223 X (22 k) B 71.4/11.5
R556 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 73.2/8.7
R557 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 71.8/10.2
R558 7030005060 S.RES ERJ2GEJ 333 X (33 k) B 74/13.5
R559 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 11/20.8
R560 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 6.2/20.8
C501 4030016930 S.CER ECJ0EB1A104K B 41.8/30.2
C502 4030016930 S.CER ECJ0EB1A104K B 40.9/30.2
S.=Surface mount
[FRONT UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C503 4030016930 S.CER ECJ0EB1A104K B 42.7/30.2
C504 4030016930 S.CER ECJ0EB1A104K B 43.6/30.2
C505 4030016930 S.CER ECJ0EB1A104K B 44.5/30.2
C506 4030017490 S.CER C1608 JB 1A 105K-T B 44.7/23.2
C507 4030017460 S.CER ECJ0EB1E102K B 46.1/22.7
C508 4030017490 S.CER C1608 JB 1A 105K-T B 43.4/23.2
C509 4030017730 S.CER ECJ0EB1E471K B 13.1/33.3
C510 4030017730 S.CER ECJ0EB1E471K B 18.6/30.5
C511 4030016790 S.CER ECJ0EB1C103K B 58.3/17.1
C512 4030016930 S.CER ECJ0EB1A104K B 62/17.1
C513 4030017030 S.CER ECJ0EB1A273K B 59.1/10.2
C514 4030016930 S.CER ECJ0EB1A104K B 58.3/18.3
C515 4030017630 S.CER ECJ0EC1H120J B 57.1/17.8
C516 4030017580 S.CER ECJ0EC1H060C B 48.9/22.7
C517 4030016790 S.CER ECJ0EB1C103K B 52.9/22.7
C518 4030017640 S.CER ECJ0EC1H150J B 49.8/22.7
C519 4030016930 S.CER ECJ0EB1A104K B 53.8/22.7
C520 4030017420 S.CER ECJ0EC1H470J T 12.5/36.3
C521 4030017460 S.CER ECJ0EB1E102K B 78.8/27.5
C522 4550006480 S.TAN TEESVA 1C 475M8R B 87.7/9.8
C523 4550006250 S.TAN TEESVA 1A 106M8R B 12.8/7.6
C524 4550006250 S.TAN TEESVA 1A 106M8R B 7.2/7.6
C525 4030017330 S.CER ECJ0EF1C104Z B 85.7/7.7
C526 4030016790 S.CER ECJ0EB1C103K B 84.1/7.7
C527 4030017420 S.CER ECJ0EC1H470J T 5.9/17.2
C528 4030017460 S.CER ECJ0EB1E102K T 8.4/17.2
C529 4550006250 S.TAN TEESVA 1A 106M8R B 82.1/9.8
C530 4030016930 S.CER ECJ0EB1A104K B 84.1/12.1
C531 4030017460 S.CER ECJ0EB1E102K B 79/22.5
C533 4030017460 S.CER ECJ0EB1E102K B 80/22.5
C534 4030017420 S.CER ECJ0EC1H470J B 76.2/22.9
C535 4030016930 S.CER ECJ0EB1A104K B 5.4/9.1
C536 4030016930 S.CER ECJ0EB1A104K B 3.3/18.2
C537 4030017460 S.CER ECJ0EB1E102K B 14/25
C538 4030017330 S.CER ECJ0EF1C104Z B 6/10.9
C539 4030017420 S.CER ECJ0EC1H470J T 10.9/17.2
C540 4030017460 S.CER ECJ0EB1E102K B 10.9/17.8
C541 4030017420 S.CER ECJ0EC1H470J B 8.5/10.9
C543 4030017420 S.CER ECJ0EC1H470J B 77.6/16.7
C544 4030017420 S.CER ECJ0EC1H470J B 79.8/16.7
C545 4030017420 S.CER ECJ0EC1H470J B 77.6/15.8
C546 4030017420 S.CER ECJ0EC1H470J B 74/15.3
C547 4030017460 S.CER ECJ0EB1E102K B 74/16.2
C548 4030017490 S.CER C1608 JB 1A 105K-T B 9.7/19.3
C549 4030016930 S.CER ECJ0EB1A104K B 3.7/21.2
C550 4030018900 S.CER ECJ0EB0J474K B 70.1/11.9
C551 4030016930 S.CER ECJ0EB1A104K B 70.9/10.2
C552 4030017460 S.CER ECJ0EB1E102K B 75.2/6.9
C553 4030017460 S.CER ECJ0EB1E102K B 71.4/13.3
C554 4030016790 S.CER ECJ0EB1C103K B 74.2/8.7
C555 4030017460 S.CER ECJ0EB1E102K B 74/14.4
C556 4550006480 S.TAN TEESVA 1C 475M8R B 76.9/10.2
J501 6510022021 S.CNR 14FLT-SM2-TB (LF) (SN) B 88/28.5
J502 6510023091 S.CNR 20FLT-SM2-TB (LF) (SN) B 75.5/19.5
J503 6450002210 CNR 3017-8821 <KIN>
DS501 5030003020 LCD L6-0226TVM-3
DS502 5040002670 S.LED CL-165HR/YG T 18.2/35.9
DS503 5040002310 S.LED SML-311YTT86 T 32.8/6.5
DS504 5040002310 S.LED SML-311YTT86 T 46.1/6.3
DS505 5040002310 S.LED SML-311YTT86 T 59.8/6.3
DS506 5040002310 S.LED SML-311YTT86 T 92.3/24.5
DS507 5040002310 S.LED SML-311YTT86 T 73.1/6.5
DS508 5040002310 S.LED SML-311YTT86 T 31.7/26
DS509 5040002310 S.LED SML-311YTT86 T 40.2/26
DS510 5040002310 S.LED SML-311YTT86 T 48.7/26
DS511 5040002310 S.LED SML-311YTT86 T 74.2/26
DS512 5040002310 S.LED SML-311YTT86 T 65.7/26
DS513 5040002310 S.LED SML-311YTT86 T 57.2/26
SP501 2510001400 SP
W501 8900012711 CBL OPC-1297A (P0.5,N20,L62) <TJM>
W502 7120000470 JMP ERDS2T0
W503 7120000470 JMP ERDS2T0
EP502 8930072220 LCT SRCN-2979-SP-N-W
7 - 2
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
IC1 1110005340 S.IC NJM12902V-TE1 T 82.3/12.9
IC2 1110006221 S.IC AK2346P-E2/P B 44.7/11.7
IC3 1140013200 S.IC CD4053BPWR B 58.7/9.3
IC4 1130010100 S.IC LMX2352TMX/NOPB T 82.9/46
IC5 1110003491 S.IC TA31136FNG (D,EL) T 28/13.9
IC6 1190001350 S.IC M62364FP 600D B 84.9/12.9
IC7 1110005340 S.IC NJM12902V-TE1 T 108.5/43.7
IC8 1140013200 S.IC CD4053BPWR B 58.7/16.1
IC9 1130012960 S.IC BU8872FS-E2 B 133.1/21.3
IC10 1190002051 S.IC SPM5001-TL-E B 33.8/36.9
IC12 1190001340 S.IC M62334FP 600C B 9.1/25.7
IC13 1110005771 S.IC S-80942CNMC-G9CT2G B 126/44.8
IC14 1140013520 S.IC HD64F2506FC26DV B 111.8/35.7
IC15 1150002042 IC RA30H1317M-121
[EXP-01], [EUR-01]
1150002073 IC RA60H1317M-125 [USA-01]
IC16 1140012950 S.IC 24LC512T-I/SM B 133.3/29
IC17 1110002751 S.IC TA75S01F (TE85R,F) T 54.1/70.4
IC18 1180000970 S.IC AN78L05M-(E1) B 113/65.3
IC19 1120002510 S.IC DS14C232TM T 104.7/70.5
IC20 1180001251 S.IC TA7808F (TE16L,Q) B 121.5/65.8
IC21 1110003091 IC LA4425A-E
IC22 1110002751 S.IC TA75S01F (TE85R,F) B 135.5/54.4
IC23 1130006221 S.IC TC4W53FU (TE12L,F) B 106.9/9.6
Q1 1590003230 S.TR UNR9113J-(TX) B 15.2/6
Q3 1530002851 S.TR 2SC4116-BL (TE85R,F) B 36.4/15.5
Q4 1590001650 S.TR XP4601 (TX) B 92.8/12.4
Q5 1590003290 S.TR UNR9213J-(TX) B 76.7/50
Q6 1530002851 S.TR 2SC4116-BL (TE85R,F) T 63.2/55.1
Q7 1560000541 S.FET 2SK880-Y (T5RICOM,F) B 81.2/27.1
Q8 1530002851 S.TR 2SC4116-BL (TE85R,F) B 79.2/31.8
Q9 1530002851 S.TR 2SC4116-BL (TE85R,F) B 81.7/31.8
Q10 1560001360 S.FET 2SK3019 TL B 57/31.6
Q12 1530002601 S.TR 2SC4215-O (TE85R,F) T 26.9/20
Q13 1530002851 S.TR 2SC4116-BL (TE85R,F) B 31.8/9.9
Q16 1590003290 S.TR UNR9213J-(TX) T 113.2/47.6
Q17 1530002920 S.TR 2SC4226-T1 R25 T 50.9/47.6
Q18 1530002920 S.TR 2SC4226-T1 R25 T 61.6/42.6
Q19 1530002920 S.TR 2SC4226-T1 R25 T 72.1/43
Q20 1590003230 S.TR UNR9113J-(TX) B 33.9/25.2
Q22 1530003311 S.TR 2SC5107-O (TE85R,F) T 58.1/46.3
Q23 1590001400 S.TR XP1214 (TX) B 55.7/40.9
Q24 1590003290 S.TR UNR9213J-(TX) B 55.8/38.2
Q25 1530003311 S.TR 2SC5107-O (TE85R,F) B 65.9/49.5
Q26 1590001400 S.TR XP1214 (TX) B 67.2/43.1
Q27 1590003230 S.TR UNR9113J-(TX) T 124.7/52
Q28 1590003290 S.TR UNR9213J-(TX) B 123.4/46.3
Q29 1530003311 S.TR 2SC5107-O (TE85R,F) B 53.5/51.2
Q30 1530000372 S.TR 2SC3356-T1B R (R24) B 65.5/66
Q31 1580000731 S.FET 3SK293 (TE85L,F) B 10.2/38.6
Q32 1560000841 S.FET 2SK1829 (TE85R,F) T 11/42.5
Q33 1530002851 S.TR 2SC4116-BL (TE85R,F)
[USA-01] only T 47.5/69.4
Q34 1590003290 S.TR UNR9213J-(TX) T 83/67.4
Q35 1520000460 S.TR 2SB1132 T100 R T 100.1/57.9
Q36 1590001190 S.TR XP6501-(TX) .AB T 104.3/55.8
Q37 1540000550 S.TR 2SD1664 T100Q T 75.5/63.6
Q38 1510000920 S.TR 2SA1577 T106 Q T 39.3/21.3
Q39 1590003290 S.TR UNR9213J-(TX) T 42.6/21.3
Q40 1590003290 S.TR UNR9213J-(TX) T 104.1/51.9
Q41 1590001451 S.FET 2SJ144-GR (TE85R,F) B 110.3/83.3
Q42 1590003290 S.TR UNR9213J-(TX) B 132.1/45
Q43 1590000990 S.TR DTC363EK T146 B 135.7/49
Q44 1590003290 S.TR UNR9213J-(TX) T 108.5/21.6
Q45 1590003290 S.TR UNR9213J-(TX) B 133.3/58.9
Q46 1590003290 S.TR UNR9213J-(TX) T 117.9/84.4
Q47 1550000100 S.FET 2SJ377 (TE16L1,NQ) B 131.3/71.5
Q48 1590003290 S.TR UNR9213J-(TX) B 124.9/77.7
Q49 1530002851 S.TR 2SC4116-BL (TE85R,F) B 139.3/37.2
Q50 1530002601 S.TR 2SC4215-O (TE85R,F) T 40.6/39.2
Q51 1590003321 S.FET TPC6103 (TE85L,F) B 133.6/63.4
Q52 1590003290 S.TR UNR9213J-(TX) B 128.2/61.1
Q53 1590000430 S.TR DTC144EUA T106 B 52.3/67.4
Q54 1590000430 S.TR DTC144EUA T106 T 25.5/6.3
Q55 1560001360 S.FET 2SK3019 TL T 75.5/20.9
Q57 1590003230 S.TR UNR9113J-(TX) T 112/14.4
D1 1750001070 S.DIO DAN235ETL T 10.4/15.7
D2 1750001070 S.DIO DAN235ETL T 22.6/8.9
D3 1790001250 S.DIO MA2S111-(TX) T 61.3/55
D4 1790001260 S.DIO MA2S077-(TX) B 72.9/49.8
D5 1790001260 S.DIO MA2S077-(TX) B 71.1/51.3
D6 1750001070 S.DIO DAN235ETL T 30.6/20.8
D7 1160000140 S.DIO DAP222 TL T 58.9/14
D8 1720000791 S.VCP HVC321B1TRF-E T 49.5/32.4
D9 1720000791 S.VCP HVC321B1TRF-E T 52.7/32.4
D10 1720000791 S.VCP HVC321B1TRF-E T 60.5/30
D11 1720000641 S.VCP 1SV284 (TPH3,F) T 52.7/33.6
D12 1720000641 S.VCP 1SV284 (TPH3,F) T 52.7/34.8
D13 1720000791 S.VCP HVC321B1TRF-E T 63.8/28.6
D14 1720000791 S.VCP HVC321B1TRF-E T 73.6/30.4
D15 1720000641 S.VCP 1SV284 (TPH3,F) T 63.8/31.3
D16 1720000641 S.VCP 1SV284 (TPH3,F) T 63.8/30
D17 1720000791 S.VCP HVC321B1TRF-E T 72.1/27.9
D18 1750000721 S.VCP HVC375BTRF-E T 69.8/33.3
D19 1160000140 S.DIO DAP222 TL B 120.5/17.8
D20 1720000471 S.VCP 1SV239 (TPH3,F) T 69.4/34.9
D21 1750001070 S.DIO DAN235ETL T 36.3/38.3
D22 1750000520 S.DIO DAN222TL T 124.7/54.5
D23 1790001260 S.DIO MA2S077-(TX) T 125.6/39.2
D24 1790001260 S.DIO MA2S077-(TX) B 50.7/53.2
S.=Surface mount
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
D25 1790001260 S.DIO MA2S077-(TX) B 49.3/50.8
D26 1750000711 S.VCP HVC350BTRF-E B 17.7/36
D27 1750000711 S.VCP HVC350BTRF-E B 16.2/36
D28 1750000370 S.DIO DA221 TL T 10/37.5
D29 1790001250 S.DIO MA2S111-(TX) T 12/39.5
D30 1750000721 S.VCP HVC375BTRF-E B 8.6/44.7
D31 1790001250 S.DIO MA2S111-(TX) T 8.5/43.7
D32 1750001080 S.DIO RB886G T2R T 64.1/76.5
D33 1750001080 S.DIO RB886G T2R T 65.8/75.8
D34 1750000721 S.VCP HVC375BTRF-E B 8.6/47.4
D35 1790001260 S.DIO MA2S077-(TX) B 17.9/48.1
D36 1790001240 S.DIO MA2S728-(TX) B 16.5/48.1
D37 1750000370 S.DIO DA221 TL T 75.5/67.6
D38 1750000511 S.DIO UX9401F-STD/TR
[EXP-01], [EUR-01] only T 30/66
D39 1710001061 DIO L407CDB [USA-01] only
D42 1750001360 S.DIO L709CER (9401) T 34.6/58.7
D45 1750000520 S.DIO DAN222TL T 91.8/57.5
D46 1750000520 S.DIO DAN222TL T 89.6/57.5
D47 1790001211 S.DIO 1SS375-TL-E B 29.2/63.8
D48 1750000520 S.DIO DAN222TL B 93/61.5
D49 1790001211 S.DIO 1SS375-TL-E B 6/52.8
D50 1750000370 S.DIO DA221 TL B 97.2/65.8
D51 1790001211 S.DIO 1SS375-TL-E B 3.9/79.7
D52 1750000520 S.DIO DAN222TL B 132.5/41
D53 1790001250 S.DIO MA2S111-(TX) B 133.3/47.3
D55 1750000370 S.DIO DA221 TL B 108.8/57.4
D56 1750000370 S.DIO DA221 TL T 108.8/60.6
D57 1750000370 S.DIO DA221 TL B 95.1/65.8
D58 1750000520 S.DIO DAN222TL T 94/57.5
D59 1750000520 S.DIO DAN222TL B 104/80.4
D62 1790000700 DIO DSA3A1
D63 1750000520 S.DIO DAN222TL B 110.3/80.9
D65 1750000520 S.DIO DAN222TL B 129.7/58.9
D66 1790001621 S.DIO 1SV308 (TPL3,F) T 33.9/38.8
D67 1790001621 S.DIO 1SV308 (TPL3,F) T 33.9/37.5
D68 1790001621 S.DIO 1SV308 (TPL3,F) T 29.9/23.2
D69 1790001621 S.DIO 1SV308 (TPL3,F) T 31.2/23.2
D70 1750000351 S.DIO 1SV252 (TE85L,F) T 73.6/75.5
D71 1730002410 S.ZEN MA8200-H (TX) T 118.3/86.3
FI1 2020001410 CER CFWLB450KGFA-B0
FI2 2020002180 S.CER CFWKA450KHFA-R0 T 15.4/9.3
FI3 2030000500 S.MLH FL-401 (46.35 MHz) T 24.7/28.4
FI4 2030000150 S.MLH FL-335 (46.350 MHz) T 35.6/28.4
FI5 2040001440 S.LC NFE31PT152Z1E9L B 94.5/77
FI6 2040001440 S.LC NFE31PT152Z1E9L B 94.5/73.7
FI7 2040001440 S.LC NFE31PT152Z1E9L [USA-01] only B 94.5/70.3
X1 6050012380 S.XTL CR-826 (15.3 MHz) T 84.2/34.7
X2 6050011730 S.XTL CR-765 (3.6864 MHz) T 48.3/11.6
X3 6070000191 S.DCR CDBKB450KCAY24-R0 T 37.1/10.3
X4 6050012320 S.XTL CR-818 (4.194304 MHz) T 139.1/21.9
X5 6050011720 S.XTL CR-764 (19.6608 MHz) T 120.5/44.3
L1 6200004660 S.COL MLF1608A 1R8K-T T 82.7/54.3
L2 6200003540 S.COL MLF1608D R22K-T B 34.4/14.7
L3 6200004480 S.COL MLF1608D R82K-T B 29.7/16.2
L4 6200007911 S.COL ELJRF 18NJFB B 75.9/48.3
L5 6200007170 S.COL MLF1608A 3R3K-T T 49.5/31
L6 6200007170 S.COL MLF1608A 3R3K-T T 52.7/31
L7 6200007170 S.COL MLF1608A 3R3K-T T 60.5/28.6
L8 6200007170 S.COL MLF1608A 3R3K-T T 74/27.5
L9 6200007170 S.COL MLF1608A 3R3K-T T 69.8/32
L10 6200009910 S.COL C6342A-88NG-A T 51.2/39.2
L11 6200003640 S.COL MLF1608E 100K-T T 48.3/33.6
L12 6200009910 S.COL C6342A-88NG-A T 61.6/35.5
L13 6200007170 S.COL MLF1608A 3R3K-T T 63.8/27.2
L14 6200003640 S.COL MLF1608E 100K-T T 60/31.4
L15 6200012450 S.COL 0.25-1.9-8TL 73N T 73.3/35.9
L16 6200008090 S.COL LQW2BHN68NJ03L T 69.5/28
L17 6200003640 S.COL MLF1608E 100K-T T 73.7/32.6
L18 6130003000 S.COL #617DB-1714=P3 B 39/36.2
L19 6130003000 S.COL #617DB-1714=P3 B 34.5/42.6
L20 6200009181 S.COL ELJRE R10JFA T 57.3/48.3
L21 6200007911 S.COL ELJRF 18NJFB B 66.3/51.2
L22 6200005721 S.COL ELJRE 33NGFA B 40.6/48.1
L23 6200005721 S.COL ELJRE 33NGFA B 45.5/48.1
L24 6130003000 S.COL #617DB-1714=P3 B 27/36.2
L25 6200009151 S.COL ELJRE 82NJFA B 54.2/53.4
L26 6200007750 S.COL LQW2BHN56NJ03L B 20.3/36.7
L27 6200009181 S.COL ELJRE R10JFA B 66.5/69.4
L28 6200007750 S.COL LQW2BHN56NJ03L B 12.5/36.7
L29 6200009171 S.COL ELJRE 47NJFA B 70.5/70.8
L30 6200009171 S.COL ELJRE 47NJFA T 72.6/72.7
L31 6200008090 S.COL LQW2BHN68NJ03L B 8.3/42
L32 6200008090 S.COL LQW2BHN68NJ03L B 8.4/50
L33 6200010050 S.COL AS080547-47N T 33.3/73.9
L34 6200007750 S.COL LQW2BHN56NJ03L B 13.2/51.7
L35 6200006991 S.COL ELJRE 56NGFA B 20.1/50.7
L36 6200010420 S.COL FHW1210HC 1R0JGT B 39.2/66
L37 6200010050 S.COL AS080547-47N T 30/58.5
L38 6200010050 S.COL AS080547-47N T 21.6/58
L39 6200010050 S.COL AS080547-47N T 12.5/57.5
L40 6200010050 S.COL AS080547-47N T 10.5/81
L41 6200002861 S.COL NLV25T-4R7J T 122.3/54.4
L42 6200005011 S.COL NLV25T-100J T 40.7/42.1
L43 6200010680 S.COL C2520C-R22G-A (0.22U) T 42.1/34.9
L44 6200010740 S.COL C2520C-R27G-A T 37.8/35.3
L45 6200003960 S.COL MLF1608A 1R0K-T T 71.3/72.7
L46 6200005661 S.COL ELJRE 10NGFA T 78.3/42.3
7 - 3
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
R1 7030005060 S.RES ERJ2GEJ 333 X (33 k) B 38.1/5.8
R2 7510001730 S.TMR ERTJOEP 473J T 90.4/35.6
R3 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 79/11.9
R4 7030005700 S.RES ERJ2GEJ 274 X (270 k) B 88.5/18.9
R5 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 90.4/34
R6 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 84/19.4
R7 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 84/17.5
R8 7410001130 S.ARY EXB28V102JX T 86.1/52.4
R9 7030007570 S.RES ERJ2GEJ 122 X (1.2 k) B 34.3/11.6
R10 7030007060 S.RES ERJ2GEJ 684X (680 k) B 35.8/13.7
R11 7030010040 S.RES ERJ2GEJ-JPW T 8.5/9.2
R12 7030004970 S.RES ERJ2GEJ 470 X (47) T 31/17.2
R13 7030005600 S.RES ERJ2GEJ 273 X (27 k) T 8.8/15.9
R14 7030005210 S.RES ERJ2GEJ 822 X (8.2 k) T 7.5/7.4
R15 7030005070 S.RES ERJ2GEJ 683 X (68 k) B 93.3/14.4
R17 7030007570 S.RES ERJ2GEJ 122 X (1.2 k) B 93.3/15.3
R18 7030008300 S.RES ERJ2GEJ 184 X (180 k) B 79/11.8
R19 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 89.3/9
R20 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 85.6/8.3
R21 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 86.6/8.3
R22 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 38.1/7.5
R23 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 38.1/9.2
R24 7030005060 S.RES ERJ2GEJ 333 X (33 k) B 37.2/10.5
R25 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 100.9/51.4
R26 7030005000 S.RES ERJ2GEJ 471 X (470) B 87.5/5.3
R27 7030004980 S.RES ERJ2GEJ 101 X (100) T 53.9/5.6
R28 7030010040 S.RES ERJ2GEJ-JPW T 59.4/5.6
R29 7030005000 S.RES ERJ2GEJ 471 X (470) T 116.4/14.5
R30 7030005170 S.RES ERJ2GEJ 474 X (470 k) B 37.2/9.2
R31 7030007340 S.RES ERJ2GEJ 153 X (15 k) B 36.3/9.2
R32 7030005720 S.RES ERJ2GEJ 563 X (56 k) B 37.2/7.5
R33 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 80.7/8.4
R34 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 80.7/7.2
R35 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 77.6/9.5
R36 7030005030 S.RES ERJ2GEJ 152 X (1.5 k) B 27/14.7
R37 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 15.2/8.6
R38 7030005210 S.RES ERJ2GEJ 822 X (8.2 k) T 22.9/6.2
R39 7030005600 S.RES ERJ2GEJ 273 X (27 k) T 24/9.1
R40 7030005170 S.RES ERJ2GEJ 474 X (470 k) T 25.9/10.6
R41 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) T 27.6/6.2
R42 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 94.8/11.7
R43 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 94.8/10
R44 7030007340 S.RES ERJ2GEJ 153 X (15 k) B 90.7/11.9
R45 7030005220 S.RES ERJ2GEJ 223 X (22 k) B 92.8/10
R46 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 92.1/14.1
R47 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 92.1/13.1
R48 7030005060 S.RES ERJ2GEJ 333 X (33 k) B 50.9/8.6
R49 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 49.7/13.7
R50 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 49.7/11
R51 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 52.4/7
R52 7030007340 S.RES ERJ2GEJ 153 X (15 k) T 59.1/12.5
R53 7030005000 S.RES ERJ2GEJ 471 X (470) T 86.2/37.7
R54 7030010040 S.RES ERJ2GEJ-JPW B 78.7/36.4
R55 7030005290 S.RES ERJ2GEJ 682 X (6.8 k) T 81.8/25.3
R56 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 77.7/48.4
R57 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 28.3/14.3
R58 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 27.6/9
R59 7030005170 S.RES ERJ2GEJ 474 X (470 k) T 27.6/8.1
R60 7030005000 S.RES ERJ2GEJ 471 X (470) T 30.9/10.2
R61 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 28.8/8.5
R62 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 32.2/11.9
R63 7030005220 S.RES ERJ2GEJ 223 X (22 k) B 92.8/8.3
R64 7030005220 S.RES ERJ2GEJ 223 X (22 k) B 92.8/6.5
R65 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 50.9/9.5
R66 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 86.6/11.8
R67 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 53.4/7
R68 7030010040 S.RES ERJ2GEJ-JPW B 53.7/17.9
R69 7030010040 S.RES ERJ2GEJ-JPW T 85.6/13.6
R71 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 57.7/6.3
R72 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) T 64.9/55.6
R73 7030005000 S.RES ERJ2GEJ 471 X (470) B 83.2/26.9
R74 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 81.8/25.3
R75 7030009140 S.RES ERJ2GEJ 272 X (2.7 k) B 79.2/34
R76 7030007340 S.RES ERJ2GEJ 153 X (15 k) B 80.3/29.1
R77 7030005580 S.RES ERJ2GEJ 560 X (56) T 78.2/47.2
R78 7030005070 S.RES ERJ2GEJ 683 X (68 k) B 81.5/34
R79 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 74.8/50
R80 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 70/50.9
R81 7030005110 S.RES ERJ2GEJ 224 X (220 k) B 55.5/31.4
R82 7030005110 S.RES ERJ2GEJ 224 X (220 k) B 66.3/33.3
R83 7030008400 S.RES ERJ2GEJ 182 X (1.8 k) T 32.6/10.2
R84 7030007280 S.RES ERJ2GEJ 331 X (330) T 24.6/20.3
R85 7030005110 S.RES ERJ2GEJ 224 X (220 k) T 24.6/21.2
R86 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) B 30/10.5
R87 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) T 32.2/20.6
R88 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 91.7/6.5
R90 7030005000 S.RES ERJ2GEJ 471 X (470) B 89.4/18.9
R91 7030005700 S.RES ERJ2GEJ 274 X (270 k) T 85.6/11.8
R92 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 87.3/13.4
R93 7030005310 S.RES ERJ2GEJ 124 X (120 k) T 83.9/8.2
R94 7030005080 S.RES ERJ2GEJ 823 X (82 k) T 108/34.7
R95 7030005720 S.RES ERJ2GEJ 563 X (56 k) T 108/33.8
R96 7030005240 S.RES ERJ2GEJ 473 X (47 k) B 63.7/15.5
R97 7030005060 S.RES ERJ2GEJ 333 X (33 k) B 53.3/16.6
R98 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 62.1/19.4
R99 7030007350 S.RES ERJ2GEJ 393 X (39 k) B 60.2/19.4
R100 7030005030 S.RES ERJ2GEJ 152 X (1.5 k) B 77.9/34.4
R101 7030008280 S.RES ERJ2GEJ 271 X (270) B 79.2/29.1
R102 7030005530 S.RES ERJ2GEJ 100 X (10) T 23/20.3
R103 7030005600 S.RES ERJ2GEJ 273 X (27 k) B 29.9/23.8
R104 7030007280 S.RES ERJ2GEJ 331 X (330) T 26.9/22.6
R105 7030005600 S.RES ERJ2GEJ 273 X (27 k) B 30.9/23.8
R106 7030007270 S.RES ERJ2GEJ 151 X (150) T 34.3/22.5
R107 7030007340 S.RES ERJ2GEJ 153 X (15 k) B 129.7/52.3
S.=Surface mount
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
R108 7030005240 S.RES ERJ2GEJ 473 X (47 k) B 82.3/18.9
R109 7030005700 S.RES ERJ2GEJ 274 X (270 k) B 81.3/18.9
R110 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 78.4/20.2
R111 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 95.9/28.3
R112 7030005700 S.RES ERJ2GEJ 274 X (270 k) T 80.8/20.1
R113 7030005240 S.RES ERJ2GEJ 473 X (47 k) B 57.9/19.4
R114 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 53.7/13.3
R115 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 114.4/18.4
R116 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 85.3/7.3
R118 7030006610 S.RES ERJ2GEJ 394 X (390 k) T 89.5/11.7
R120 7030009280 S.RES ERJ2GEJ 391 X T 30.3/34.3
R122 7030005600 S.RES ERJ2GEJ 273 X (27 k) T 32.3/35.2
R123 7030005600 S.RES ERJ2GEJ 273 X (27 k) T 33.5/35.2
R125 7030004970 S.RES ERJ2GEJ 470 X (47) T 35/34
R127 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 79.1/18.3
R128 7030008290 S.RES ERJ2GEJ 183 X (18 k) T 112.1/45.1
R129 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 112.1/44.1
R130 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 104.9/43.2
R131 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 104.9/44.1
R132 7030004980 S.RES ERJ2GEJ 101 X (100) T 114.4/17.5
R134 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 128.9/26.3
R135 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 128.9/25.3
R136 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 128.9/24.2
R139 7410001140 S.ARY EXB28V104JX T 130.6/20.6
R140 7030011000 S.RES RR0510P-392-D (3.9 k) T 48.1/47.2
R141 7030008340 S.RES RR0510P-182-D (1.8 k) T 50.8/45.4
R142 7030010040 S.RES ERJ2GEJ-JPW T 49/47.2
R143 7030011000 S.RES RR0510P-392-D (3.9 k) T 58.7/42.2
R144 7030008340 S.RES RR0510P-182-D (1.8 k) T 61.7/40.4
R145 7030010040 S.RES ERJ2GEJ-JPW T 59.6/42.2
R146 7030011000 S.RES RR0510P-392-D (3.9 k) T 71.8/45.8
R147 7030008340 S.RES RR0510P-182-D (1.8 k) T 70/41.9
R148 7030010040 S.RES ERJ2GEJ-JPW T 71.8/44.9
R149 7030005310 S.RES ERJ2GEJ 124 X (120 k) T 69.1/36.3
R150 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 89.8/15.5
R151 7030005060 S.RES ERJ2GEJ 333 X (33 k) T 91/16.1
R152 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 88.9/16.4
R153 7030007300 S.RES ERJ2GEJ 332 X (3.3 k) T 39.9/32.2
R154 7030004970 S.RES ERJ2GEJ 470 X (47) T 42.9/40.1
R155 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 41.7/32.4
R156 7030004970 S.RES ERJ2GEJ 470 X (47) T 42.5/41.3
R157 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 33.7/23.6
R158 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 112.1/42.3
R159 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 112.1/40.5
R160 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 113.8/38.7
R161 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 104.9/46.8
R162 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 128.2/14.4
R163 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 128.7/16.3
R164 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 129.4/14.4
R165 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 128.7/17.8
R166 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 128.7/18.7
R167 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 129.8/16.2
R168 7030006581 S.RES ERA3YED 122V (1.2 k) T 53.6/47.5
R169 7030007230 S.RES ERA3YED 102V (1 k) T 63.8/42.6
R170 7030010390 S.RES ERA3YED 821V (820) T 74.1/43.2
R171 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 56.3/46.7
R172 7030008280 S.RES ERJ2GEJ 271 X (270) B 36.4/46.4
R173 7030007270 S.RES ERJ2GEJ 151 X (150) B 39/31.2
R174 7030004980 S.RES ERJ2GEJ 101 X (100) B 34.6/38.7
R175 7030004980 S.RES ERJ2GEJ 101 X (100) B 33/38.7
R176 7030005590 S.RES ERJ2GEJ 680 X (68) B 31.3/37.4
R177 7030005590 S.RES ERJ2GEJ 680 X (68) B 31.3/34.9
R178 7030005240 S.RES ERJ2GEJ 473 X (47 k) T 113.8/37.8
R179 7030008300 S.RES ERJ2GEJ 184 X (180 k) T 117.6/34.6
R180 7030005720 S.RES ERJ2GEJ 563 X (56 k) T 118.3/35.3
R181 7030005220 S.RES ERJ2GEJ 223 X (22 k) T 119/36
R182 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 116.9/33.9
R183 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 103.1/46.8
R184 7030005220 S.RES ERJ2GEJ 223 X (22 k) T 113.8/36.9
R185 7030005070 S.RES ERJ2GEJ 683 X (68 k) B 102.3/45.6
R186 7030005700 S.RES ERJ2GEJ 274 X (270 k) T 81.8/18.9
R187 7030005230 S.RES ERJ2GEJ 334 X (330 k) T 80.6/17.5
R188 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 78.5/14.9
R189 7030005720 S.RES ERJ2GEJ 563 X (56 k) T 78.5/15.8
R190 7030006610 S.RES ERJ2GEJ 394 X (390 k) T 80.6/18.4
R191 7030004980 S.RES ERJ2GEJ 101 X (100) T 60.5/47
R192 7030004980 S.RES ERJ2GEJ 101 X (100) B 66.3/53.2
R193 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 66.3/45.2
R194 7030005110 S.RES ERJ2GEJ 224 X (220 k) B 62.7/50.8
R195 7030009320 S.RES ERJ2GEJ 4R7 X (4.7) B 55.8/50.3
R196 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 65.2/42.8
R197 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 64.7/44.5
R198 7030010090 S.RES ERJ2GEJ 180 X (18) B 36/47.6
R199 7030008280 S.RES ERJ2GEJ 271 X (270) B 37.3/47.6
R200 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 8.4/20.6
R201 7410001130 S.ARY EXB28V102JX B 117/51.7
R202 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 122.5/44.8
R203 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 127.4/47.3
R204 7410000750 S.ARY EXB-V4V 104JV (100 k) B 129.6/42.7
R205 7030008010 S.RES ERJ2GEJ 123 X (12 k) T 127.5/40.1
R206 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 127/39.5
R207 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 120.9/37.5
R208 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 121.6/38.2
R209 7410001130 S.ARY EXB28V102JX B 125.8/40.8
R210 7030008010 S.RES ERJ2GEJ 123 X (12 k) T 124.2/38.4
R211 7030008010 S.RES ERJ2GEJ 123 X (12 k) T 125.9/41.1
R212 7030005160 S.RES ERJ2GEJ 105 X (1 M) T 122.1/41.1
R213 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 55.3/51.8
R214 7030004980 S.RES ERJ2GEJ 101 X (100) B 56.4/54
R215 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 63.5/61.3
R216 7030005590 S.RES ERJ2GEJ 680 X (68) B 61.9/62.3
R218 7030010040 S.RES ERJ2GEJ-JPW B 56.4/51.8
R219 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 46/49.8
R220 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 49.3/52
7 - 4
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
R221 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 44.4/49.8
R222 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 17.7/33.9
R223 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 16.2/33.9
R224 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 15.7/32.7
R225 7030005000 S.RES ERJ2GEJ 471 X (470) B 8/19.2
R226 7030004980 S.RES ERJ2GEJ 101 X (100) T 109.7/53.5
R227 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 107.1/49.3
R228 7410001140 S.ARY EXB28V104JX T 103.3/49
R230 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 124.7/42.7
R232 7030005530 S.RES ERJ2GEJ 100 X (10) T 120.4/41.1
R233 7410000750 S.ARY EXB-V4V 104JV (100 k) T 130/34.7
R234 7410001130 S.ARY EXB28V102JX B 129.4/34.4
R236 7030009530 S.RES ERJ2GEJ 270 X (27) B 63.9/71.5
R237 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) B 65.3/69.7
R238 7030005060 S.RES ERJ2GEJ 333 X (33 k)
[EXP-01], [EUR-01] B 61.9/65.1
7030008010 S.RES ERJ2GEJ 123 X (12 k) [USA-01] B 61.9/65.1
R240 7030005570 S.RES ERJ2GEJ 820 X (82) B 62.4/67.4
R241 7030004980 S.RES ERJ2GEJ 101 X (100) B 58.5/66
R242 7030004970 S.RES ERJ2GEJ 470 X (47) T 12/33.1
R243 7030009320 S.RES ERJ2GEJ 4R7 X (4.7) T 10/36
R244 7030005000 S.RES ERJ2GEJ 471 X (470) B 15.1/36.3
R245 7030005530 S.RES ERJ2GEJ 100 X (10) B 11.9/39.9
R246 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 7.5/38.6
R247 7030004990 S.RES ERJ2GEJ 221 X (220) B 7.7/36.3
R248 7410001130 S.ARY EXB28V102JX B 103.9/47.9
R249 7410001130 S.ARY EXB28V102JX B 123.9/27.6
R250 7410001130 S.ARY EXB28V102JX B 122.1/25.7
R251 7410001140 S.ARY EXB28V104JX T 124.7/28.7
R252 7410001140 S.ARY EXB28V104JX T 122.1/25.7
R253 7030005720 S.RES ERJ2GEJ 563 X (56 k) T 9.5/40.5
R254 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 7.4/42.2
R255 7030005310 S.RES ERJ2GEJ 124 X (120 k) B 6.6/38.6
R256 7030006610 S.RES ERJ2GEJ 394 X (390 k) T 13/41
R257 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 9/42.2
R258 7030005170 S.RES ERJ2GEJ 474 X (470 k) T 11/44.5
R259 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 6/45.1
R260 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 6/47
R261 7410001130 S.ARY EXB28V102JX B 99.7/43.5
R262 7410001130 S.ARY EXB28V102JX T 100.2/37.4
R263 7410001130 S.ARY EXB28V102JX B 97/40.7
R264 7410001140 S.ARY EXB28V104JX T 103.8/37
R265 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 103.8/39.2
R266 7410001130 S.ARY EXB28V102JX B 120.1/23.5
R267 7410001130 S.ARY EXB28V102JX B 118.3/21.7
R268 7410001130 S.ARY EXB28V102JX B 116.5/19.9
R269 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 119.4/20.8
R271 7030004980 S.RES ERJ2GEJ 101 X (100) T 77.6/78.5
R272 7030007280 S.RES ERJ2GEJ 331 X (330) T 61/76.5
R273 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 62.3/76.1
R274 7030004980 S.RES ERJ2GEJ 101 X (100) T 56.7/69.3
R275 7030005030 S.RES ERJ2GEJ 152 X (1.5 k) T 64.8/73.8
R276 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 65.8/73.8
R277 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 4.8/45.6
R278 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 132.2/29.9
R279 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 131.3/29.9
R280 7410001130 S.ARY EXB28V102JX B 95.2/38.9
R281 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 93.7/48.8
R282 7410000750 S.ARY EXB-V4V 104JV (100 k) T 97.2/45.3
R283 7410001130 S.ARY EXB28V102JX T 103.1/21.7
R284 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 111.2/25.1
R285 7410001130 S.ARY EXB28V102JX B 107.1/19.9
R286 7410001140 S.ARY EXB28V104JX T 121.7/22.2
R287 7030004990 S.RES ERJ2GEJ 221 X (220) T 55.7/72.6
R288 7030005100 S.RES ERJ2GEJ 154 X (150 k) T 54.1/68.2
7030005170 S.RES ERJ2GEJ 474 X (470 k) [USA-01] B 38/63.7
7030008300 S.RES ERJ2GEJ 184 X (180 k)
[EXP-01], [EUR-01] B 38/63.7
R290 7520000260 S.POS PRF18BB471QB1RB
[USA-01] only T 33.9/63
R291 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 109.2/24.5
R292 7030006070 S.RES ERJ12YJ101U (100) B 43.6/66.1
R293 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 50.6/70.5
R294 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 51.7/68.2
R295 7030008290 S.RES ERJ2GEJ 183 X (18 k) T 50.6/71.4
R296 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 53.8/64.2
R297 7030008010 S.RES ERJ2GEJ 123 X (12 k) T 50.5/68.6
R298 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 45.6/69.9
R300 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 99.9/59.6
R301 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) T 106.2/55.6
R302 7030000480 S.RES MCR10EZHJ 6.8 k T 79/64.4
R303 7030000480 S.RES MCR10EZHJ 6.8 k T 80.9/64.4
R304 7030000440 S.RES MCR10EZHJ 3.3 k T 82.8/64.4
R305 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 40.3/19.4
R306 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 41/21.7
R307 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 27/63
R309 7030005070 S.RES ERJ2GEJ 683 X (68 k) T 89.9/7.2
R310 7030004980 S.RES ERJ2GEJ 101 X (100) B 109.3/62.8
R311 7030000220 S.RES MCR10EZHJ 47 (470) B 15/76.9
R312 7030005700 S.RES ERJ2GEJ 274 X (270 k) B 31.5/62.4
R313 7030003370 S.RES ERJ3GEYJ 271 V (270) B 8.6/54
R314 7030005600 S.RES ERJ2GEJ 273 X (27 k) B 3/53
R315 7030000220 S.RES MCR10EZHJ 47 (470) B 3.5/57.4
R316 7030005170 S.RES ERJ2GEJ 474 X (470 k) T 90.8/11.3
R317 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 108.3/83.7
R318 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 112.5/82.7
R319 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 112.1/81.5
R320 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 107.2/82.4
R321 7030004970 S.RES ERJ2GEJ 470 X (47) B 108.4/82
R322 7030005600 S.RES ERJ2GEJ 273 X (27 k) B 2.1/79.2
R323 7030003370 S.RES ERJ3GEYJ 271 V (270) B 6.3/78.7
R324 7030000620 S.RES MCR10EZHJ 100 k B 5.6/85.5
R325 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 130.5/45.2
R326 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 131.8/51.7
S.=Surface mount
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
R327 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 131.1/54.2
R328 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 134.2/51.7
R331 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 110.1/21.6
R332 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 109.6/27.9
R333 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 109.6/26.9
R334 7030000100 S.RES MCR10EZHJ 4.7 (4R7) T 101.4/79.7
R335 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 101.8/83.9
R336 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 111.3/78.5
R337 7410001130 S.ARY EXB28V102JX T 104.6/75.9
R338 7030005651 S.RES ERA3YKD 304V (300 k) T 113.6/54.3
R339 7030005871 S.RES ERA3YKD 104V (100 k) T 113.6/52.9
R340 7030003560 S.RES ERJ3GEYJ 103 V (10 k) T 136.3/65.7
R341 7030003560 S.RES ERJ3GEYJ 103 V (10 k) B 130.7/85.9
R342 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 135.4/52.2
R343 7030007290 S.RES ERJ2GEJ 222 X (2.2 k) B 138.2/49.4
R344 7030005110 S.RES ERJ2GEJ 224 X (220 k) B 133.3/54.6
R345 7030005110 S.RES ERJ2GEJ 224 X (220 k) B 133.3/56.3
R346 7030008410 S.RES ERJ2GEJ 392 X (3.9 k) B 137/52.2
R347 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 137.8/53.7
R348 7030005700 S.RES ERJ2GEJ 274 X (270 k) B 129.1/77.2
R349 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 127.8/77.7
R350 7030005120 S.RES ERJ2GEJ 102 X (1 k) B 139.1/47.8
R351 7030004980 S.RES ERJ2GEJ 101 X (100) B 136.3/38.1
R352 7030008300 S.RES ERJ2GEJ 184 X (180 k) B 139.7/39
R353 7030005230 S.RES ERJ2GEJ 334 X (330 k) B 138.2/47.8
R354 7030010040 S.RES ERJ2GEJ-JPW T 140.4/36
R355 7030008280 S.RES ERJ2GEJ 271 X (270) B 139.7/34.3
R356 7540000290 ABS ERZV10D220
R359 7030005090 S.RES ERJ2GEJ 104 X (100 k) B 114.8/82.9
R360 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 80.6/5.3
R361 7030005600 S.RES ERJ2GEJ 273 X (27 k) T 78.4/5.3
R362 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 124.8/50.2
R363 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 42.9/38.3
R364 7030009140 S.RES ERJ2GEJ 272 X (2.7 k) T 42.9/37.4
R365 7030004970 S.RES ERJ2GEJ 470 X (47) T 38.3/37.9
R366 7030005050 S.RES ERJ2GEJ 103 X (10 k) B 131.4/63.4
R367 7030005000 S.RES ERJ2GEJ 471 X (470) B 130.1/63
R368 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 78.3/7.6
R370 7030005010 S.RES ERJ2GEJ 681 X (680) T 71.2/70.4
R371 7030005050 S.RES ERJ2GEJ 103 X (10 k) T 119.5/84.6
R372 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 25.9/8.1
R373 7030005040 S.RES ERJ2GEJ 472 X (4.7 k) T 74/21.6
R375 7030005030 S.RES ERJ2GEJ 152 X (1.5 k) T 27.6/5.3
R376 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 109.1/12.1
R377 7030005160 S.RES ERJ2GEJ 105 X (1 M) B 110.9/12.1
R378 7410001140 S.ARY EXB28V104JX B 100.7/18.3
R379 7030005090 S.RES ERJ2GEJ 104 X (100 k) T 111.6/23.8
R386 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 105.8/85.1
R387 7030005120 S.RES ERJ2GEJ 102 X (1 k) T 107.8/85.1
C1 4030017420 S.CER ECJ0EC1H470J T 88.9/54.3
C2 4030017420 S.CER ECJ0EC1H470J T 89.9/54.3
C3 4030017420 S.CER ECJ0EC1H470J T 41.5/15.4
C4 4030017420 S.CER ECJ0EC1H470J B 50/15
C5 4030017460 S.CER ECJ0EB1E102K T 89.4/34
C6 4550007080 S.TAN TEESVA 1C 106M8R T 80.8/55.1
C7 4030017420 S.CER ECJ0EC1H470J T 84/18.4
C8 4030017420 S.CER ECJ0EC1H470J T 89.9/52
C9 4030016930 S.CER ECJ0EB1A104K T 88.9/52
C10 4030016930 S.CER ECJ0EB1A104K T 80.6/50.7
C11 4030016930 S.CER ECJ0EB1A104K T 10.9/18.8
C12 4030016930 S.CER ECJ0EB1A104K T 8.5/7.4
C13 4030016930 S.CER ECJ0EB1A104K T 85.6/10
C14 4030016930 S.CER ECJ0EB1A104K T 86.6/10
C15 4030017460 S.CER ECJ0EB1E102K T 41.5/7.7
C16 4550000460 S.TAN TEESVA 1C 105M8R T 42.7/6.2
C17 4550000460 S.TAN TEESVA 1C 105M8R B 42.7/6.2
C18 4030017420 S.CER ECJ0EC1H470J T 41.5/14.5
C19 4030017420 S.CER ECJ0EC1H470J B 50/15.9
C20 4030016970 S.CER ECJ0EB1C223K B 100.9/52.3
C21 4030017420 S.CER ECJ0EC1H470J T 41.5/13.5
C22 4030017420 S.CER ECJ0EC1H470J T 41.5/12.6
C23 4030016930 S.CER ECJ0EB1A104K T 51.8/5.6
C24 4030017420 S.CER ECJ0EC1H470J B 39.8/9.8
C25 4030017420 S.CER ECJ0EC1H470J T 61.4/6
C26 4030016930 S.CER ECJ0EB1A104K B 37.2/5.8
C27 4030017760 S.CER ECJ0EB1H222K B 36.3/7.5
C28 4030016930 S.CER ECJ0EB1A104K T 79.3/7.6
C29 4030017460 S.CER ECJ0EB1E102K T 79/13.6
C30 4030016930 S.CER ECJ0EB1A104K T 78.1/13.6
C31 4030017460 S.CER ECJ0EB1E102K T 80.6/51.7
C32 4030017500 S.CER ECJ0EC1H560J B 33.3/15.9
C33 4030016930 S.CER ECJ0EB1A104K B 34.8/12.8
C34 4030017570 S.CER ECJ0EC1H040B B 32.1/15.4
C35 4030017590 S.CER ECJ0EC1H070C B 30.9/15.9
C36 4030016930 S.CER ECJ0EB1A104K T 22.4/14.9
C37 4030017360 S.CER ECJ0EC1H030B B 28.3/15.4
C38 4030016930 S.CER ECJ0EB1A104K T 22/6.2
C39 4030016930 S.CER ECJ0EB1A104K B 13.6/6.2
C40 4030016930 S.CER ECJ0EB1A104K T 23.8/6.2
C41 4030016930 S.CER ECJ0EB1A104K T 22/12.5
C42 4030016930 S.CER ECJ0EB1A104K T 23/12.5
C43 4030017430 S.CER ECJ0EC1H101J T 26.4/9.4
C44 4030017430 S.CER ECJ0EC1H101J T 25.5/9.4
C45 4030017790 S.CER ECJ0EB1E682K B 91.7/10
C46 4030016930 S.CER ECJ0EB1A104K B 93.8/10
C47 4030016970 S.CER ECJ0EB1C223K T 92.1/15.1
C48 4030017710 S.CER ECJ0EC1H181J B 49.7/9.1
C49 4550007080 S.TAN TEESVA 1C 106M8R T 52.1/15.4
C50 4030017460 S.CER ECJ0EB1E102K T 54.3/12
C51 4030017400 S.CER ECJ0EC1H220J T 47.8/19
C52 4030017400 S.CER ECJ0EC1H220J T 44.7/7.8
C53 4030017900 S.CER ECJ0EB1C123K T 59.1/10.6
7 - 5
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C54 4030018080 S.CER ECJ0EB1H182K T 59.1/11.5
C55 4030016790 S.CER ECJ0EB1C103K T 64.5/57
C56 4030017620 S.CER ECJ0EC1H100C T 87.7/35.5
C57 4030016930 S.CER ECJ0EB1A104K T 80.1/36.7
C58 4030017430 S.CER ECJ0EC1H101J T 85.2/38.6
C59 4030017460 S.CER ECJ0EB1E102K T 81.8/24.3
C60 4030017420 S.CER ECJ0EC1H470J T 82.9/41.5
C63 4030017620 S.CER ECJ0EC1H100C T 84/39.1
C64 4030017780 S.CER ECJ0EB1E472K T 81.3/41.3
C65 4030017460 S.CER ECJ0EB1E102K T 27.6/10.6
C66 4550006050 S.TAN TEESVA 0J 106M8R T 31.1/6.8
C67 4030017460 S.CER ECJ0EB1E102K T 27.6/7.1
C68 4030017460 S.CER ECJ0EB1E102K T 30.5/9
C69 4030017460 S.CER ECJ0EB1E102K T 32.6/15.4
C70 4030017420 S.CER ECJ0EC1H470J B 28.3/13.4
C71 4030016940 S.CER ECJ0EB1A393K B 91.7/8.3
C72 4030018860 S.CER ECJ0EB0J105K B 50.7/11
C73 4030017750 S.CER ECJ0EB1E122K B 51.3/16.6
C74 4030016930 S.CER ECJ0EB1A104K B 52.3/16.6
C75 4030016930 S.CER ECJ0EB1A104K B 56.2/12.6
C77 4030017460 S.CER ECJ0EB1E102K B 54.2/16.6
C78 4030017460 S.CER ECJ0EB1E102K B 53.7/9
C79 4550007080 S.TAN TEESVA 1C 106M8R T 66.5/55.3
C80 4030017780 S.CER ECJ0EB1E472K B 79.2/35
C81 4550000460 S.TAN TEESVA 1C 105M8R B 82.2/36.4
C82 4030017460 S.CER ECJ0EB1E102K B 84.1/26.9
C83 4550000460 S.TAN TEESVA 1C 105M8R B 84/32.5
C84 4030017460 S.CER ECJ0EB1E102K T 78.2/48.8
C85 4030017380 S.CER ECJ0EC1H050B B 77.1/47.2
C86 4030017350 S.CER ECJ0EC1H020B B 74.8/48.3
C87 4030017580 S.CER ECJ0EC1H060C B 73.7/48.3
C88 4030017380 S.CER ECJ0EC1H050B B 72.4/48.6
C89 4030017580 S.CER ECJ0EC1H060C B 71.1/49.1
C90 4030017350 S.CER ECJ0EC1H020B B 70/49.1
C91 4030016790 S.CER ECJ0EB1C103K T 27.3/17.3
C92 4030017460 S.CER ECJ0EB1E102K T 25.2/22.4
C93 4030017680 S.CER ECJ0EC1H820J T 32.6/12.6
C94 4030017460 S.CER ECJ0EB1E102K B 27.8/12.5
C95 4030016790 S.CER ECJ0EB1C103K T 28.9/20.1
C96 4030016930 S.CER ECJ0EB1A104K B 32.8/8.1
C97 4030016930 S.CER ECJ0EB1A104K B 29.6/9
C98 4030016930 S.CER ECJ0EB1A104K B 89.3/7.3
C99 4030016930 S.CER ECJ0EB1A104K B 90.7/14.8
C100 4030016930 S.CER ECJ0EB1A104K T 87.3/14.3
C101 4030017710 S.CER ECJ0EC1H181J T 83.9/7.2
C102 4030016930 S.CER ECJ0EB1A104K T 108/32.8
C103 4030016930 S.CER ECJ0EB1A104K B 55.3/19.3
C104 4550003250 S.TAN TEESVA 1V 474M8R B 67.2/24.2
C105 4030017420 S.CER ECJ0EC1H470J T 49.2/29.9
C106 4030017460 S.CER ECJ0EB1E102K B 78/29.1
C107 4030016930 S.CER ECJ0EB1A104K B 54.2/28.8
C109 4550006480 S.TAN TEESVA 1C 475M8R B 56.1/27.7
C110 4030017420 S.CER ECJ0EC1H470J T 60.2/27.3
C111 4030016930 S.CER ECJ0EB1A104K B 66.3/30.3
C112 4030017460 S.CER ECJ0EB1E102K B 67.4/30.3
C113 4030017420 S.CER ECJ0EC1H470J T 72.1/26.6
C114 4030016790 S.CER ECJ0EB1C103K T 24.3/22.4
C115 4030016790 S.CER ECJ0EB1C103K T 23/21.2
C116 4030016790 S.CER ECJ0EB1C103K T 28.5/22.6
C118 4030017640 S.CER ECJ0EC1H150J T 20.5/28.7
C120 4030016790 S.CER ECJ0EB1C103K T 32.6/22.5
C121 4030017570 S.CER ECJ0EC1H040B T 34.8/23.5
C122 4030017390 S.CER ECJ0EC1H180J T 39.8/28.9
C124 4030016930 S.CER ECJ0EB1A104K B 90.3/18.9
C125 4030017460 S.CER ECJ0EB1E102K B 128.5/52.6
C126 4030016930 S.CER ECJ0EB1A104K T 79.6/20.6
C127 4030016930 S.CER ECJ0EB1A104K B 82.8/20.1
C128 4030016930 S.CER ECJ0EB1A104K T 78.4/19.3
C129 4030016930 S.CER ECJ0EB1A104K B 63.7/16.4
C130 4030016930 S.CER ECJ0EB1A104K B 135.6/25.4
C131 4030017660 S.CER ECJ0EC1H330J T 135.9/25.7
C132 4030017660 S.CER ECJ0EC1H330J T 135.9/18
C133 4030017420 S.CER ECJ0EC1H470J T 48.1/35.5
C134 4030017620 S.CER ECJ0EC1H100C T 49.4/34.8
C135 4030017660 S.CER ECJ0EC1H330J T 64.1/32.5
C136 4030017340 S.CER ECJ0EC1H010B T 71.1/30.8
C137 4030017570 S.CER ECJ0EC1H040B T 71.1/29.9
C138 4030017730 S.CER ECJ0EB1E471K T 71.9/33
C139 4030017630 S.CER ECJ0EC1H120J T 62.1/32
C140 4030017360 S.CER ECJ0EC1H030B T 72.5/30.7
C141 4030017360 S.CER ECJ0EC1H030B T 72.1/29
C142 4030018860 S.CER ECJ0EB0J105K T 89.5/12.7
C143 4030017400 S.CER ECJ0EC1H220J T 71.3/36.6
C145 4030016790 S.CER ECJ0EB1C103K T 31.4/35.2
C147 4030016790 S.CER ECJ0EB1C103K T 34.5/35.2
C148 4030016790 S.CER ECJ0EB1C103K T 30.9/26.4
C149 4030016930 S.CER ECJ0EB1A104K B 78.2/17.4
C150 4030018560 S.CER C2012 JB 1A 475K-T B 86.9/19.8
C151 4030016930 S.CER ECJ0EB1A104K T 112.1/46
C152 4030016930 S.CER ECJ0EB1A104K T 109.6/34.3
C153 4030017460 S.CER ECJ0EB1E102K T 111.4/34.3
C154 4030018860 S.CER ECJ0EB0J105K T 82.7/19.8
C155 4030017420 S.CER ECJ0EC1H470J T 110.3/38.7
C156 4030017910 S.CER ECJ0EB1H152K T 104.9/42.3
C157 4030017420 S.CER ECJ0EC1H470J T 110.8/48.6
C158 4030017430 S.CER ECJ0EC1H101J T 110.3/37.8
C159 4030017460 S.CER ECJ0EB1E102K T 120.3/5.5
C160 4030017460 S.CER ECJ0EB1E102K B 130.6/25.4
C161 4030017660 S.CER ECJ0EC1H330J T 50.8/43.8
C162 4030017560 S.CER ECJ0EC1H2R5B T 52.1/43.4
C163 4030017650 S.CER ECJ0EC1H270J T 58.7/39.4
C164 4030017390 S.CER ECJ0EC1H180J T 48.6/45.8
C165 4030017390 S.CER ECJ0EC1H180J T 49.9/45.4
C166 4030017580 S.CER ECJ0EC1H060C T 60.1/38.9
S.=Surface mount
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C167 4030017420 S.CER ECJ0EC1H470J T 70/38.9
C168 4030017660 S.CER ECJ0EC1H330J T 59.1/40.8
C169 4030017670 S.CER ECJ0EC1H390J T 60.7/40.4
C170 4030017550 S.CER ECJ0EC1H1R5B T 70.4/36.6
C171 4030017570 S.CER ECJ0EC1H040B T 70/37.9
C172 4030017400 S.CER ECJ0EC1H220J T 70/42.9
C173 4030017400 S.CER ECJ0EC1H220J T 70/43.9
C174 4030017640 S.CER ECJ0EC1H150J T 38.3/38.8
C175 4030016790 S.CER ECJ0EB1C103K B 41.4/39.4
C176 4030016930 S.CER ECJ0EB1A104K B 41/33.2
C177 4030017730 S.CER ECJ0EB1E471K B 41/32.2
C178 4030016790 S.CER ECJ0EB1C103K B 34.5/33
C180 4030017740 S.CER ECJ0EB1E821K T 109.2/48.6
C181 4030016930 S.CER ECJ0EB1A104K T 112.1/43.2
C182 4030016780 S.CER ECJ0EB1C153K T 112.1/39.6
C183 4030017420 S.CER ECJ0EC1H470J T 104.9/45
C184 4030017760 S.CER ECJ0EB1H222K T 104.9/45.9
C185 4030017690 S.CER ECJ0EC1H121J T 107.8/48.6
C186 4030016790 S.CER ECJ0EB1C103K T 51.7/45.4
C187 4030017460 S.CER ECJ0EB1E102K T 52.6/45.4
C188 4030016790 S.CER ECJ0EB1C103K T 62.7/40.4
C189 4030017460 S.CER ECJ0EB1E102K T 63.7/40.4
C190 4030017540 S.CER ECJ0EC1HR75B T 55/48.3
C191 4030016790 S.CER ECJ0EB1C103K T 70/40.9
C192 4030017540 S.CER ECJ0EC1HR75B T 57.7/43
C193 4030017460 S.CER ECJ0EB1E102K T 70/39.9
C194 4030017530 S.CER ECJ0EC1H0R5B T 60/44.4
C195 4030016930 S.CER ECJ0EB1A104K B 39/30
C196 4030017730 S.CER ECJ0EB1E471K B 38.1/33.2
C197 4030016930 S.CER ECJ0EB1A104K B 38.1/32.2
C198 4030017730 S.CER ECJ0EB1E471K B 31.3/38.3
C199 4030016930 S.CER ECJ0EB1A104K B 31.3/39.2
C200 4030016930 S.CER ECJ0EB1A104K B 31.3/34
C201 4030017730 S.CER ECJ0EB1E471K B 31.3/33.1
C202 4030017460 S.CER ECJ0EB1E102K T 112.1/38.7
C203 4030017460 S.CER ECJ0EB1E102K B 100.9/47
C205 4030018900 S.CER ECJ0EB0J474K T 78.4/18.4
C206 4030016930 S.CER ECJ0EB1A104K T 78.5/16.7
C207 4030017730 S.CER ECJ0EB1E471K T 61/45.7
C208 4030017460 S.CER ECJ0EB1E102K T 60/45.7
C209 4030017460 S.CER ECJ0EB1E102K B 65/52.7
C210 4030017590 S.CER ECJ0EC1H070C B 57.6/50.3
C211 4030017620 S.CER ECJ0EC1H100C B 60/51.4
C212 4030017460 S.CER ECJ0EB1E102K B 63.8/50.8
C213 4030017460 S.CER ECJ0EB1E102K B 55.6/36.6
C214 4030017460 S.CER ECJ0EB1E102K B 66.8/41.3
C215 4030017390 S.CER ECJ0EC1H180J B 38.5/47.6
C216 4030017660 S.CER ECJ0EC1H330J B 43.1/47.6
C217 4030017730 S.CER ECJ0EB1E471K B 25/32.7
C218 4030016930 S.CER ECJ0EB1A104K B 25/31.7
C219 4030017650 S.CER ECJ0EC1H270J B 22.9/36.4
C220 4030017600 S.CER ECJ0EC1H080C B 22.4/37.7
C221 4030016930 S.CER ECJ0EB1A104K B 5.6/23.2
C222 4030017030 S.CER ECJ0EB1A273K B 128.6/45.3
C223 4030016930 S.CER ECJ0EB1A104K B 126.3/48.2
C224 4030017640 S.CER ECJ0EC1H150J T 124.2/40.1
C225 4030016790 S.CER ECJ0EB1C103K T 124.2/37.4
C226 4030017580 S.CER ECJ0EC1H060C T 124.2/41.1
C227 4030017460 S.CER ECJ0EB1E102K B 57.6/53.5
C228 4030017460 S.CER ECJ0EB1E102K B 56.4/53.1
C229 4030017620 S.CER ECJ0EC1H100C B 52.1/53.1
C230 4030017460 S.CER ECJ0EB1E102K B 63.5/62.3
C231 4030017360 S.CER ECJ0EC1H030B B 66.3/52.2
C232 4030017460 S.CER ECJ0EB1E102K B 68.6/49.5
C234 4030017390 S.CER ECJ0EC1H180J
[EXP-01], [EUR-01] only B 52.1/54
C235 4030017460 S.CER ECJ0EB1E102K B 44.4/50.7
C236 4030017390 S.CER ECJ0EC1H180J B 47.8/48.1
C237 4030017620 S.CER ECJ0EC1H100C B 47.4/49.4
C240 4030017460 S.CER ECJ0EB1E102K B 18.9/34.4
C241 4030017360 S.CER ECJ0EC1H030B B 17/37.7
C242 4030017460 S.CER ECJ0EB1E102K B 15/34.4
C243 4030017460 S.CER ECJ0EB1E102K B 18.9/33.5
C244 4030017460 S.CER ECJ0EB1E102K B 15.7/31.7
C245 4550006780 S.TAN TEESVB2 0J 476M8R B 5.6/18.7
C246 4030016930 S.CER ECJ0EB1A104K B 105.1/52.2
C247 4030016930 S.CER ECJ0EB1A104K B 107/52.9
C248 4030016930 S.CER ECJ0EB1A104K B 108.1/52
C249 4030018900 S.CER ECJ0EB0J474K B 121.8/47.4
C250 4030017630 S.CER ECJ0EC1H120J T 120.4/40.1
C251 4030017400 S.CER ECJ0EC1H220J B 61.9/64.2
C252 4030017420 S.CER ECJ0EC1H470J B 62.6/71.1
C253 4030017730 S.CER ECJ0EB1E471K B 61.6/71.1
C254 4030017420 S.CER ECJ0EC1H470J B 63.9/69.5
C255 4030017390 S.CER ECJ0EC1H180J
[EXP-01], [EUR-01] only B 61.9/63.2
C256 4030017460 S.CER ECJ0EB1E102K B 59.7/65.5
C257 4030017460 S.CER ECJ0EB1E102K B 63.4/67.4
C258 4030017460 S.CER ECJ0EB1E102K T 13.9/32.5
C259 4030017460 S.CER ECJ0EB1E102K T 10/35
C260 4030017620 S.CER ECJ0EC1H100C B 14.2/36.3
C261 4030017460 S.CER ECJ0EB1E102K B 11/35.3
C262 4030017460 S.CER ECJ0EB1E102K B 14.3/37.7
C263 4030017490 S.CER C1608 JB 1A 105K-T T 14.1/33.7
C264 4030017350 S.CER ECJ0EC1H020B B 8.4/38.6
C265 4030017420 S.CER ECJ0EC1H470J B 8.6/36.3
C266 4030017460 S.CER ECJ0EB1E102K B 9.5/36.3
C267 4030017460 S.CER ECJ0EB1E102K B 63.9/70.5
C268 4030017640 S.CER ECJ0EC1H150J B 68.2/69.1
C269 4030017390 S.CER ECJ0EC1H180J [USA-01] B 69.7/69.1
4030017650 S.CER ECJ0EC1H270J
[EXP-01], [EUR-01] B 69.7/69.1
C270 4030017390 S.CER ECJ0EC1H180J B 71.2/69
7 - 6
M.=Mounted side (T: Mounted on the Top side, B: Mounted on the Bottom side)
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C271 4030017390 S.CER ECJ0EC1H180J
[EXP-01], [EUR-01] T 74.3/71.7
4030017400 S.CER ECJ0EC1H220J [USA-01] T 74.3/71.7
C272 4030016930 S.CER ECJ0EB1A104K T 7.9/39.5
C273 4030016930 S.CER ECJ0EB1A104K T 9.5/39.5
C274 4030017460 S.CER ECJ0EB1E102K T 7.4/41.2
C275 4030016930 S.CER ECJ0EB1A104K T 15/41
C276 4030017620 S.CER ECJ0EC1H100C B 8.9/40.4
C277 4030017460 S.CER ECJ0EB1E102K T 14/41
C278 4030017350 S.CER ECJ0EC1H020B B 8.9/43.6
C279 4030017460 S.CER ECJ0EB1E102K B 6.9/44.2
C280 4030017550 S.CER ECJ0EC1H1R5B B 9.4/46.1
C281 4030017420 S.CER ECJ0EC1H470J T 97.9/34.2
C282 4030017420 S.CER ECJ0EC1H470J T 102.1/40
C283 4030017420 S.CER ECJ0EC1H470J B 97.4/44.6
C284 4030017420 S.CER ECJ0EC1H470J T 94.8/35.5
C285 4030017420 S.CER ECJ0EC1H470J B 94.2/44.4
C286 4030017420 S.CER ECJ0EC1H470J T 92.1/43.3
C287 4030017420 S.CER ECJ0EC1H470J T 92.1/41.6
C288 4030017460 S.CER ECJ0EB1E102K B 4.8/46.5
C290 4030017400 S.CER ECJ0EC1H220J T 74.3/73.6
C291 4030017730 S.CER ECJ0EB1E471K T 69.3/76.1
C292 4550000560 S.TAN TEESVA 1V 334M8R T 67.6/74.4
C293 4030017400 S.CER ECJ0EC1H220J
[EXP-01], [EUR-01] only
C294 4030017420 S.CER ECJ0EC1H470J T 70.4/76.1
C295 4030017420 S.CER ECJ0EC1H470J T 56.7/67.3
C296 4510008530 S.ELE EEE1HA2R2SR T 59.6/80
C297 4030017460 S.CER ECJ0EB1E102K T 56.7/68.3
C299 4030017460 S.CER ECJ0EB1E102K B 6.9/47.9
C300 4030017340 S.CER ECJ0EC1H010B B 8.9/48.5
C301 4030017580 S.CER ECJ0EC1H060C B 11.3/50.5
C302 4030017460 S.CER ECJ0EB1E102K B 4.4/44.4
C303 4030016930 S.CER ECJ0EB1A104K B 129.6/32
C304 4030017420 S.CER ECJ0EC1H470J B 90/43.4
C305 4030011140 S.CER GRM31M2C2H120JV01L T 27.6/78.7
C306 4030011120 S.CER GRM31M2C2H100JV01L T 27.6/76.1
C307 4030011120 S.CER GRM31M2C2H100JV01L T 27.7/71.8
C308 4030011070 S.CER GRM31M2C2H5R0CY21L)
[USA-01] T 27.7/69.2
4030011140 S.CER GRM31M2C2H120JV01L
[EXP-01], [EUR-01] T 27.7/69.2
C309 4030017460 S.CER ECJ0EB1E102K T 71.5/76.1
C310 4030017420 S.CER ECJ0EC1H470J T 43/76.1
C311 4030017460 S.CER ECJ0EB1E102K T 44.1/76.1
C312 4030017730 S.CER ECJ0EB1E471K T 45.3/76.1
C313 4510008680 S.ELE EEE1EA220SP T 51.7/77.7
C314 4030017730 S.CER ECJ0EB1E471K B 40.2/68.3
C315 4030017460 S.CER ECJ0EB1E102K T 55.7/73.6
C316 4030016790 S.CER ECJ0EB1C103K T 54.1/72.6
C317 4030011600 S.CER C1608 JB 1E 104K-T T 54.1/67
C318 4030017460 S.CER ECJ0EB1E102K [USA-01] only T 35.1/63.3
C319 4030017460 S.CER ECJ0EB1E102K [USA-01] only T 47.3/67.4
C320 4030017580 S.CER ECJ0EC1H060C B 15/52.7
C321 4030017460 S.CER ECJ0EB1E102K B 14.6/49.3
C322 4030017600 S.CER ECJ0EC1H080C B 19.3/52
C323 4030017570 S.CER ECJ0EC1H040B B 20/49.6
C324 4030017420 S.CER ECJ0EC1H470J B 90/41.8
C325 4030017460 S.CER ECJ0EB1E102K T 72.5/64.9
C326 4030017420 S.CER ECJ0EC1H470J B 46.2/64.3
C327 4030017460 S.CER ECJ0EB1E102K B 84.2/79
C328 4030017460 S.CER ECJ0EB1E102K B 83.2/79
C329 4030017460 S.CER ECJ0EB1E102K B 82.1/79
C330 4030017460 S.CER ECJ0EB1E102K B 81/79
C331 4030017460 S.CER ECJ0EB1E102K B 80/79
C332 4030016930 S.CER ECJ0EB1A104K T 51.9/71.9
C334 4030017460 S.CER ECJ0EB1E102K T 49.5/68.6
C335 4030017460 S.CER ECJ0EB1E102K T 53.8/63.2
C336 4030017580 S.CER ECJ0EC1H060C B 20.8/52
C337 4030017390 S.CER ECJ0EC1H180J B 25.1/51.2
C338 4510008600 S.ELE EEE1CA4R7NR T 79.1/69.1
C339 4030017460 S.CER ECJ0EB1E102K T 79.1/62.1
C340 4030017460 S.CER ECJ0EB1E102K T 37.5/20.8
C341 4030016790 S.CER ECJ0EB1C103K T 41.9/19.4
C342 4030017200 S.CER GRM31BR32J102KY01L T 25.3/62.5
C343 4030011270 S.CER GRM31M2C2H200JV01L T 22.1/63.9
C345 4030011170 S.CER GRM31M2C2H180JV01L T 17.3/57.4
C346 4030011170 S.CER GRM31M2C2H180JV01L T 30.2/62.8
C347 4030017520 S.CER ECJ0EC1H0R3B B 25.4/63
C348 4030017460 S.CER ECJ0EB1E102K B 31.5/63.4
C349 4030016930 S.CER ECJ0EB1A104K T 100.5/63.5
C350 4550005980 S.TAN TEESVA 1A 475M8R T 101.6/62
C351 4030016930 S.CER ECJ0EB1A104K T 110.6/67.4
C352 4030017460 S.CER ECJ0EB1E102K B 124.6/59.6
C353 4550005980 S.TAN TEESVA 1A 475M8R B 124.5/61.3
C354 4550006250 S.TAN TEESVA 1A 106M8R B 112.9/61.7
C355 4030017420 S.CER ECJ0EC1H470J B 112.6/60.1
C356 4030011270 S.CER GRM31M2C2H200JV01L T 14.7/62.9
C357 4030011270 S.CER GRM31M2C2H200JV01L T 10.4/62.9
C358 4030007030 S.CER C1608 CH 1H 150J-T B 10.6/56.4
C359 4030011340 S.CER C1608 CH 1H 471J-T B 9.4/56.4
C360 4030017460 S.CER ECJ0EB1E102K B 4/53
C361 4030017460 S.CER ECJ0EB1E102K T 103.9/53.5
C362 4030017460 S.CER ECJ0EB1E102K T 108.2/24.5
C363 4510008540 S.ELE EEE1CA100SR T 139.1/31.9
C365 4550007650 S.TAN F931V105MAABMA B 106.7/65
C366 4550007650 S.TAN F931V105MAABMA B 104.2/65
C367 4550007650 S.TAN F931V105MAABMA B 101.6/65
C368 4550007650 S.TAN F931V105MAABMA B 99.5/64.6
C369 4030011270 S.CER GRM31M2C2H200JV01L T 15.8/78.9
C370 4030011270 S.CER GRM31M2C2H200JV01L T 15.8/83.1
C371 4030017460 S.CER ECJ0EB1E102K B 4.1/81.6
C372 4030006850 S.CER C1608 JB 1H 471K-T B 8.3/77.1
C373 4030016930 S.CER ECJ0EB1A104K B 130.9/51.7
S.=Surface mount
[MAIN UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C374 4030016930 S.CER ECJ0EB1A104K B 133/51.3
C375 4030016930 S.CER ECJ0EB1A104K B 132.4/54.6
C377 4030017460 S.CER ECJ0EB1E102K T 105.9/51.9
C378 4030017460 S.CER ECJ0EB1E102K T 108.2/78
C379 4030016930 S.CER ECJ0EB1A104K B 108.4/80.3
C380 4030017460 S.CER ECJ0EB1E102K B 120.5/83.2
C381 4030016790 S.CER ECJ0EB1C103K B 135.9/70.5
C383 4030017460 S.CER ECJ0EB1E102K B 135.9/71.5
C384 4510008870 S.ELE EEE1AA471UP T 129.9/64.9
C386 4030016930 S.CER ECJ0EB1A104K B 138.8/53.7
C387 4030017720 S.CER ECJ0EB1H331K B 135.4/51.3
C388 4030018860 S.CER ECJ0EB0J105K B 138.6/52.2
C389 4030016930 S.CER ECJ0EB1A104K B 139.1/49.4
C390 4030016930 S.CER ECJ0EB1A104K B 137.8/55.4
C391 4030016930 S.CER ECJ0EB1A104K T 101.8/82.3
C392 4030017460 S.CER ECJ0EB1E102K B 127.8/76.8
C393 4030017460 S.CER ECJ0EB1E102K B 99/79
C394 4030017420 S.CER ECJ0EC1H470J B 115.4/68
C395 4030017460 S.CER ECJ0EB1E102K B 126.5/77.1
C397 4030017460 S.CER ECJ0EB1E102K B 99.8/86.3
C398 4030017420 S.CER ECJ0EC1H470J B 100.8/86.3
C399 4030018860 S.CER ECJ0EB0J105K B 136.3/37.1
C400 4030016930 S.CER ECJ0EB1A104K B 139.7/35.3
C411 4510008780 S.ELE EEE1EA471P T 117.2/63.6
C412 4510008780 S.ELE EEE1EA471P T 132.7/54.3
C413 4030018900 S.CER ECJ0EB0J474K B 135.1/46.8
C414 4510008540 S.ELE EEE1CA100SR T 118.7/50.5
C415 4030016930 S.CER ECJ0EB1A104K B 103/23.8
C416 4030016930 S.CER ECJ0EB1A104K B 120.3/51.6
C417 4030016790 S.CER ECJ0EB1C103K B 115.6/52.8
C418 4030017460 S.CER ECJ0EB1E102K T 109.6/54.5
C419 4030016790 S.CER ECJ0EB1C103K T 42.9/39.2
C420 4030017500 S.CER ECJ0EC1H560J T 41/37.4
C421 4030016930 S.CER ECJ0EB1A104K B 36/24.7
C422 4030016790 S.CER ECJ0EB1C103K T 43.1/31.9
C423 4030007080 S.CER C1608 CH 1H 390J-T T 39.9/35.3
C424 4030016930 S.CER ECJ0EB1A104K T 38.9/32.2
C425 4030017460 S.CER ECJ0EB1E102K B 134.8/66.1
C426 4030018860 S.CER ECJ0EB0J105K B 110/12.1
C427 4030017460 S.CER ECJ0EB1E102K B 109.1/10.4
C430 4030017570 S.CER ECJ0EC1H040B T 78.2/44.8
J1 6510025220 S.CNR AXK540145J T 124.5/9.7
J2 6510025220 S.CNR AXK540145J T 101.5/9.7
J3 6510021301 S.CNR 52365-1071 T 90.3/62.6
J5 6510023091 S.CNR 20FLT-SM2-TB (LF) T 108.3/81.8
J7 6450000140 CNR HSJ0807-01-010
J10 6510023091 S.CNR 20FLT-SM2-TB (LF) T 71/7
W1 7120000470 JMP ERDS2T0
W2 8900016250 CBL OPC-1701
EP1 6910015600 S.BEA ACZ1005Y-241 (240) B 39.8/8.1
EP2 6910015370 S.BEA ACZ1005Y-102-T B 50.1/12.4
EP3 6910015370 S.BEA ACZ1005Y-102-T T 82.6/37.1
EP4 6910010280 BEA HF70BB9.5X10.4X4.9
EP5 6910010280 BEA HF70BB9.5X10.4X4.9
EP6 6910011560 BEA HF70BB4.5X5X1.6
[CONNECT UNIT]
REF ORDER DESCRIPTION M. H/V
NO. NO.
LOCATION
C601 4030017420 S.CER ECJ0EC1H470J T 12.7/4.6
C602 4030017420 S.CER ECJ0EC1H470J T 15.4/4.6
C603 4030017420 S.CER ECJ0EC1H470J T 18.2/4.6
C604 4030017420 S.CER ECJ0EC1H470J T 19.6/4.6
C605 4030017420 S.CER ECJ0EC1H470J T 20.9/4.6
C606 4030017420 S.CER ECJ0EC1H470J T 25.1/4.6
C607 4030017420 S.CER ECJ0EC1H470J T 37.5/13.2
C608 4030017420 S.CER ECJ0EC1H470J T 16.8/4.6
C609 4030017420 S.CER ECJ0EC1H470J T 40.3/13.2
C610 4030017420 S.CER ECJ0EC1H470J T 41.7/4.6
J601 6510025240 S.CNR IMSA-9631S-20Y912 B 32.2/16.2
J602 6510023210 CNR CD6125SA1J0 <CVI>
W601 8900012711 CBL OPC-1297A (P0.5,N20,L62)
Screw abbreviations A, B0, BT: Self-tapping PH: Pan head ZK: Black NI-ZU: Nickel-Zinc SUS: Stainless
8 - 1
SECTION 8 MECHANICAL PARTS
[CHASSIS PARTS]
REF ORDER DESCRIPTION QTY.
NO. NO.
J1 6510004880 MR-DSE-01 1
MP1 8010020540 2979 CHASSIS 1
MP2 8930070860 O-RING (BM) 1
MP3 8110008960 2979 COVER 1
MP4 8930070920 2979 D-SUB PLATE 1
MP5 8510018090 2979 FILTER CASE 1
MP8 8930048550 2177 CLIP 1
MP9 8810008661 Screw BT B0 3X8 NI-ZC3 (BT) 10
MP10 8810008661 Screw BT B0 3X8 NI-ZC3 (BT) 2
MP11 8810008661 Screw BT B0 3X8 NI-ZC3 (BT) 2
MP12 8810009991 Screw BT B0 3X8 NI-ZK3 (BT) 4
MP13 8810009991 Screw BT B0 3X8 NI-ZK3 (BT) 2
MP14 8930071670 2979 M-PLATE 1
MP16 8930068420 SPONGE (IS) 4
[FRONT UNIT]
[ACCESSORIES]
[MAIN UNIT]
REF ORDER DESCRIPTION QTY.
NO. NO.
J503 6450002210 3017-8821 1
DS501 5030003020 L6-0226TVM-3 1
SP501 2510001400 3050S-E6227 1
W501 8900012711 OPC-1297A 1
W502 7120000470 ERDS2T0 1
W503 7120000470 ERDS2T0 1
EP502 8930072220 SRCN-2979-SP-N-W 2
MP501 8210023480 2979 FRONT PANEL (Incl. MP502) 1
MP502 8310068050 2979 WINDOW PLATE 1
MP503 8210023270 2979 REFLECTOR 1
MP504 8930070840 2979 LENS 1
MP505 8610013020 KNOB N-352 1
MP506 8930070830 2979 KEYBOARD 1
MP507 8930070850 2979 VOL RUBBER 1
MP508 8010020760 2979 SUB CHASSIS (Incl. MP509, MP515) 1
MP509 8930071350 2979 SPRING 1
MP510 8510018080 2979 LCD PLATE 1
MP511 8930071600 INSULATION SHEET (LR) 2
MP513 8930071610 2979 LCD FILTER 1
MP514 8930059000 2601 SP NET 1
MP515 8610007420 knob spring NO.6601 1
MP516 8810010501 Screw BT B0 3X10NI-ZC3 (BT) 3
REF ORDER DESCRIPTION QTY.
NO. NO.
J7 6450000140 HSJ0807-01-010 1
W1 7120000470 ERDS2T0 1
W2 8900016250 OPC-1701 1
EP4 6910010280 HF70BB9.5X10.4X4.9 1
EP5 6910010280 HF70BB9.5X10.4X4.9 1
EP6 6910011560 HF70BB4.5X5X1.6 2
MP1* 8510018070 2979 VCO CASE 1
MP2 8510018060 2979 VCO COVER 1
MP3 8930056510 2055 SHIELD PLATE 1
MP4 8510002280 VCO Sheild plate (A) 1
MP6 8930072270 Shield sponge (BV) 1
[CONNECT UNIT]
REF ORDER DESCRIPTION QTY.
NO. NO.
J602 6510023210 CD6125SA1J0 1
W601 8900012711 OPC-1297A 1
REF ORDER DESCRIPTION QTY.
NO. NO.
MC1
Optional product
HM-148 [USA-01] 1
Optional product
HM-152 [EXP-01], [EUR-01] 1
W1
Optional product
OPC-1132 [USA-01] 1
Optional product
OPC-1194A [EXP-01], [EUR-01] 1
W2 8900000730 OPC-049 * 1
MP1 8010020610 2979 MOBILE BRACKET 1
MP2 8820000530 Flange bolt M4X8 NI 4
MP3 8810000471 Screw PH (+-) M5X12 ZC3 4
MP4 8810000951 Screw BT A0 5X16 ZC3 4
MP5 8850000180 Flat washer M5 SUS 4
MP6 8850000391 SPRING WASHER M5 ZC3 4
MP7 8830000121 Nut M5 ZC3 4
MP8 8950005110 2289 MIC HANGER 1
MP10 8310068720 2979 LCD SEAL 1
MP11 8930059160 2601 FELT 2
MP12 8810004700 Screw BT A0 3X16 SUS 2
MP13 8930072530 SPONGE (JN) 2
MC1
MP8
MP12
W2
W1 MP13
MP1 MP5
MP6
MP2
MP3
(M5×12)
MP4
(M5×16)
MP7
MP10
MP11
(already attached)
*: Refer to SECTION 10 BOARD LAYOUTS.
8 - 2
160 ( )
161 ( )
45 (125/32)
149.1 ( ) 15 (
519/32
7/8
615/16
615/16
)
Unit: mm (inch)
FRONT UNIT
J1 (C)
MP1 (C)
MP10 (C)
MAIN UNIT
Black
Red
Unit abbreviations;
(C) : CHASSIS PARTS
(F) : FRONT UNIT
(M) : MAIN UNIT
(CN) : CONNECTOR UNIT
MP501 (F)
SP501 (F)
MP505 (F)
MP506 (F)
MP510 (F)
DS501 (F)
EP502 (F)
MP503 (F)
MP507 (F)
R546 (F)
J503 (F)
MP508 (F)
MP516 (F)
W501 (F)
MP517 (F)
MP2 (C)
MP4 (F)
CONNECTOR UNIT
W601 (CN)
MP13 (C)
J602 (CN)
J602 (CN)
MP14 (C)
IC15 (M)
MP11 (C)
J7 (M)
W2 (M)
EP5 (M)
EP4 (M)
MP9 (C)
MP5 (M)
MP6 (M)
MP9 (C)
MP4 (M)
MP3 (C)
MP9 (C)
MP13 (C)×4
MP13 (C)
MP2 (M)
MP1 (M)
MP9 (C)
MP8 (C) MP9 (C)
MP9 (C)
F5060 A3.indd 2-3 2007/02/27 16:23:02
9 - 1
SECTION 9 BOARD LAYOUTS
C1
C2
3C
C5
C6
7C
C8
C9
01C
C11
C12
C13
C14
51C
61C
81C
12C
22C
32C
C25
C28 C29
C30
13C
63C
C38
C40
C41
C42
C43
C44
74C
C49
05C
15C
25C
35C
45C
55C
C56
75C
C58
95C
06C
36C
C64
56C
66C
76C
86C
C69
C79
C84
19C
C92
C93
59C
001C
101C
201C
501C
011C
311C
C114
511C
611C
811C
021C
121C
221C
C126
821C
C131C132
C133
431C
531C
631C
731C
C138
C139
C140
141C
241C
C143
C145
C147
C148
151C
C152
C153
C154
551C
651C
C157
851C
951C
C161
261C
C163
461C
C165
661C 761C
861C
C169
C170
171C
271C
371C
471C
C180
181C
281C
381C
481C
C185
C186
C187
C188
C189
091C
191C
C192
391C
491C
202C
502C
602C
C207
C208
422C
522C
622C
052C
852C
952C
362C
172C
372C272C
472C
C275
C277
C281
282C
C284
C286C287
092C
C291
C292
C294
592C
C296
792C
503C
603C
703C
803C
C309
C310
C311
C312
313C
513C
613C
713C
C318
913C
C325
C332
C334
533C
C338
933C
C340
143C
C342
C343
C345
643C
943C
053C
C351
C356
C357
163C
C362
C363
963C
073C
C377
C378
483C
C391
114C
214C
414C
814C
914C
024C
C422
C423
C424
C430
1D
2D
D3
6D
D7
9D
8D
01D
11D
21D
31D
D14
51D
61D
71D
81D
02D
D21
22D
D23
D28
92D
13D
23D
D33
73D
83D
93D
D42
54D64D
D56
85D
D62
66D
76D
D68
D69
D70
17D
27D
3PE
1IF
2IF
2IF
FI3
FI4
1CI
4CI
IC5
7CI
IC17
91CI
IC21
1J2J
3J
5J
7J
01J
L1
6L5L
7L
L8
9L
L10
11L
21L
31L
41L
L15
L16
71L
02L
L30
L33
73L
L38
93L
L40
L41
L42
L43
L44
L45
L46
6Q
21Q
Q16
Q17
Q18
91Q
22Q
72Q
23Q
33Q
Q34
53Q
Q36
73Q
83Q 93Q
Q40
44Q
64Q
Q50
45Q
55Q
Q57
R2
R3
R5
6R
7R
8R
R11
21R
R13
R14
R19
R20
R21
82R72R
R29
33R
43R
R35
R38
R39
04R
14R
64R
74R
R51
25R
R53
55R
85R
95R
R60
R61
R66
R67
R69
R71
R72
R77
R83
48R
58R
R87
R91
29R
39R
49R
59R
201R
401R 601R
011R
111R
211R
511R
811R
R120
R122
R123
521R
821R
921R
031R
131R
231R
431R
531R
631R
931R
R140
R141
R142
R143
R144
R145
641R
741R
841R
941R
R150
151R
R152
R153
451R
551R
R156
851R
951R
061R
161R
R162
R163
R164
561R
661R
R167
R168
R169
R170
R171
871R
971R
081R
181R
281R
381R
481R
R186
781R
881R
981R
091R
191R
502R
702R
80
2
R012R
112R212R
622R
822R
232R
332R
R242
342R
152R
252R
352R
452R
R256
R257
852R
262R 462R
R265
R269
172R
272R
R273
472R
R275
R276
R278
R279
182R
282R
382R
R284
682R
782R
882R
R290
R291
392R
492R
592R
692R
R297
R298
R301
R302
R303
R304
503R
R306
903R
R316
R331
233R
333R
R334 R335
R336
733R
833R
933R
R340
R354
R356
063R163R
263R
363R
463R
563R
R368
R370
R371
273R
R373
573R
973R
R386
R387
983R
1X
X2
X3
X4
5X
3J
BIJKLMNDA FE
G
Q
R
WSGI KLB
DER
FHV
C7166-B
VL
C
EDOC
1248
SCRM
S
DNG
V8
YLNO PSD
HSALF
3PM
1
24PM
1W
0H5H01H51H02H52H03H53H04H54H05H55H06H56H07H57H08H58H09H59H001H501H011H511H021H521H031H531H041H
V0 V5 V10 V15 V20 V25 V30 V35 V40 V45 V50 V55 V60 V65 V70 V75 V80 V85 V90
025C
C527
C528
C539
D501D502D503
D508
D509
D510
DS502
DS503
DS504
DS505
605SD
DS507
DS508
DS509
DS510
DS511
DS512
DS513
305J
705R
805R
R522
R537
R538
R545
645R
R547
R548
R549
R560
0H5
H
01H
5
1H02H52H0
3
H53H04
H
54
H
05H55H06H56H07H57H08H58H09H59H001H501H
V0 V5 V10 V15 V20 V25 V30 V35
10
6
C
206C
3
06C
406C
506C
60
6C
70
6
C
80
6C
9
0
6C
016C
B-6619B
25 14
13 1
H0H5H10H15H20H25H30H35H40
H45H50
0V 5
V0
1V51V
J1
MC1
H0H5H10H15H20H25H30H35H40H45
0V5V01V51V02V52V03V
• CONNECT UNIT (TOP VIEW)
• HM-152 (TOP VIEW)
• MAIN UNIT (TOP VIEW)
HV
GND
• FRONT UNIT (TOP VIEW)
J1
40NCNC1
GNDGND
+5VPTTI
VCCPTTO
NCMCOT
MMUTINC
AFONMCIN
BEPONC
RMUTNC
DISCNC
AFOUTNC
NCBUSY
REMSIGO
CCSOPT1
CIRQOPT2
NCOPT3
CSOGND
CSIEMPH
CCKPFMF
21NCDASW20
J2
40D_IFD_IF1
GNDGND
+5VNC
8VNC
NCNC
NCDMO
NCNC
NCDMI
NCNC
DISCVREF
NCNC
DAFONC
NCNC
CCSOPT1
CIRQOPT2
NCOPT3
CSOGND
CSINC
CCKGND
21GNDGND20
W1
J1
(CHASSIS)
J503
1CLO
8V 2
PTT
AFO
MIC
MICE
7CLI
GND 8
J10
GND12GND
SP+ SP+
NC SP-
SP- NC
AFO MICE
MCIN MICE
POSW FMDA
MFDA 8V
GND NC
VCC19 20VCC
F5060 A3.indd 6-7 2007/02/27 16:23:11
9 - 2
4C
7
1
C
9
1C
0
2
C
C24
C26
C27
C32
3
3C
4
3C
C35
7
3
C
C39
C45
C46
C48
07C
C71
C72
C73
C74
57C
C77
8
7C
08C
18C
C82
C83
58
C
C86
C87
8
8
C
C89
C90
49C
C96
7
9C
C98
C99
301C
C104
C106
C107
C109
C111
C112
C124
C125
721C
9
21
C
031C
941C
C150
061C
C175
671
C
771C
8
71
C
591C
691C
7
91
C
891C
9
9
1C
0
0
2
C
1
0
2C
3
02C
C209
012C
112C
C212
3
12C
4
12C
C215
C216
7
12C
8
1
2C
C219
0
22C
C221
2
22
C
3
2
2C
C227
922C822C
0
3
2C
1
32C
232C
4
32
C
532C
632
C
C237
042
C
142
C
2
4
2C
342C
442C
C245
6
42
C
7
42C
842C
942C
152C
C252
C253
4
52C
552C
C256
C257
C260
C261
262C
C264 C265
C266
762C
C268
C269
C270
672C
872C
C279
C280
38
2
C582C
882C
C299
0
03C
103
C
C302
C303
C304
413C
02
3
C
C321
C322
323C
C324
C326
C327
C328
C329
C330
C331
C336
C337
743C
843C
253C
3
5
3
C4
5
3
C
553C
C358
C359
C360
C365
C366
C367
C368
173C
2
7
3
C
C373
473C
C375
C379
083C
183C
3
83C
C386
783C
8
83C
C389
C390
293C
C393
C394
C395
C397
C398
993
C
00
4C
314
C
5
1
4C
614
C
7
14C
124C
C425
C426
C427
4D
D5
9
1
D
D24
5
2
D
D26
D27
0
3
D
4
3
D
D35
D36
D47
8
4
D
D49
0
5
D
15
D
2
5
D
D53
D55
7
5
D
D59
D63
D65
3
7
D
EP1
2P
E
5
I
F
6
IF
7
IF
IC2
IC3
6
C
I
IC8
IC9
IC10
2
1C
I
3
1
C
I
4
1
C
I
IC16
IC18
IC20
2
2
C
I
3
2
C
I
L2
L3
L4
L18
9
1
L
12L
22
L
3
2
L
L24
5
2
L
L26
L27
L28
9
2
L
1
3
L
2
3
L
L34
5
3
L
6
3
L
1
Q
Q3
4
Q
Q5
Q7
8
Q
9
Q0
1
Q
31
Q
Q20
3
2Q
Q24
Q25
Q26
8
2
Q
9
2
Q
Q30
1
3
Q
Q41
2
4
Q
Q43
Q45
7
4
Q
Q48
Q49
1
5Q
2
5
Q
3
5
Q
R1
R4
R9
0
1
R
5
1
R
71R
R18
R22R23
42R
52R
6
2R
R30
R31
R32
R36
R37
R42 R43
R44
R45
84R
R49 R50
R54
6
5R
7
5R
26R
R63 R64
56R
86R
R73
47R
5
7R
R76
87R
R79
R80
R81
R82
R86
R88
R90
69R
R97
99R89R
R100
R101
R103
R105
701R
R108
R109
311R
411R
R116
721R
75
1
R
2
71
R
371R
5
7
1R471
R
6
71R
7
71
R
5
8
1R
291R
R193
R194
591R
R196
79
1
R
R198
R199
002R
1
0
2
R
2
0
2R
3
02R
R204
602R
9
0
2
R
R213
4
1
2R
512R
612R
R218
912R
022R
122R
R222
R223
422R
R225
722R
032R
4
3
2
R
632R
R237
832R
R240
142R
R244
R245
R246 R247
8
4
2R
9
4
2
R
0
5
2
R
R255
R259R260
1
6
2
R
3
6
2
R
6
6
2
R
7
62
R
8
6
2
R
7
72R
0
8
2
R
5
8
2
R
982R
R292
00
3R
703R
R310
1
1
3
R
213R
3
1
3
R
R314
5
1
3
R
R317
813R
R319
023R
R321
R322
3
2
3
R
R324
R325
R326
723R
R328
1
4
3
R
24
3
R
R343
R344R345
643R
R347
R348
943R
R350
153R
253R
R353
553R
R359
R366
763R
R376
R377
8
7
3
R
0H5
H0
1H51
H0
2
H52
H0
3
H53
H0
4
H5
4
H0
5H 5
5
H0
6
H56
H07
H5
7H0
8
H5
8
H0
9
H5
9H 0
01
H50
1H 0
1
1
H5
1
1
H0
21
H5
2
1
H0
3
1H 53
1
H0
41
H
V0V5V10V15V20V25V30V35V40V45V50V55V60V65V70V75V80V85V90
C501
C502
C503
C504
C505 C506
705C
C508
905C
C510
115C
C512
C513
415C
C515
C516
C517
C518
C519
C521
C522
C523
C524
625C525C
C529
035C
C531
C533
435C
535C
C536
C537
835C
C540
145C
345C445C
545C
645C
745C
C548
945C
C550
C551
C552
355C
C554
555C
C556
D504
D505
D506
705D
IC501
IC502
305CI
405CI
505CI
605CI
IC507
IC508
105J
205J
L501
105Q205Q
Q503
Q504
Q505
605Q
Q507
105R
205R
R503
R504
R505
R506
905R
R510
R511
R512
R513
R514
615R515R
715R
815R
R519
R520
325R
R524
525R
R526
825R
R529
035R
135R
235R
335R
R534
R535
635R
R539
045R
R541
245R
345R
R550 R551
R552
R553
455R
555R
R556
R557
855R
955R
105X
B8166-B
C
B
A
TSARTNOC
305R
-PS
+PS
OPF1
OPF0
OPF2
0H5H01H51H02H52H03H53H04H54H05H55H06H56H07H57H08H58H09H59H001H501H
V0V5V10V15V20V25V30V35
J601
J602
H0 H5 H10 H15 H20 H25 H30 H35 H40 H45 H50
0V
5
V
0
1V51
V
1C
2C
3C 4C
5C
6C
7C
8C
9C
01C
11C
R1
R2
3
R
R4
R6
S1
S2
S3
W1
W4
W5
W6
B6360A
CP1 CP2
H0 H5 H10 H15 H20 H25 H30 H35 H40 H45
0V5V01V51V02V52V03V
S-14319XH-P2
Printed in Japan
© 2007 Icom Inc.
• CONNECT UNIT (BOTTOM VIEW)
• MAIN UNIT (BOTTOM VIEW)
• FRONT UNIT (BOTTOM VIEW)
W502
J7
SP501
W503
• HM-152 (BOTTOM VIEW)
IC15
J502
GND1 2GND
SP+ SP+
NC SP-
SP- NC
AFO MICE
MCIN MICE
POSW FMDA
MFDA 8V
GND NC
VCC19 20VCC
J501
14GND5V1
GNDP86
GNDP87
NMIMFDA
RESP85
FMDAGND
8NCGND7
J601
PGI1 1
TXD
RXD
RTS
BUSY
CTS
COR
GND
EPTTO
GND
EXMOD
AUD
DISC
PA
HORNO
MMUTO
VCC
DIMO
MMUT
HANGO 20
F5060 A3.indd 8-9 2007/02/27 16:23:11
10 - 1
SECTION 10 BLOCK DIAGRAM
F5060 A3.indd 10-11 2007/02/27 16:23:12
11 - 1
SECTION 11 VOLTAGE DIAGRAM
CF20
CP506
47P C545
1M
R530
47P
C539
SML-311YT
DS511
CP508
0.1
C503
MA2S111
D505
10K
R557
2.2K
R541
SML-311YT
DS50 6
DA221
D502
DN
S507
47P
C520
CF20
CP507
SML-311YT
DS507
47K
R525
22K
R555
0.001
C553
0.1
C549
DTA114EU
Q50 3
CP509
100k
R517
100K
R559
P1
S502
100K
R524
10 0
R523
0.1
C505
2.7K
R534
CF20
CP505
SML-311YT
DS512
5.6K
R540
SML-311YT
DS505
1.2M
R501
20FLT-SM2-TB
J502
12
34
56
78
910
1112
1314
1516
1718
1920
1k
R547
CP501
0.001
C537
MA8056
D510
0.027
C513
1k
R548
4.7 MSVA
C556
P3
S504
0.1
C519
0.1
C551
470P
C509
6P
C516
0.01
C517
P0
S501
10K
R513
100K
R560
47K
R545
2.2K
R553
1k
R510
TC4W53FU
IC507
1
2
3
4
5
6
7
8
4.7 MSVA
C522
1k
R532
47K
R550
SML-311YT
DS513
14FLT-SM2-TB
J501
1 2
3 4
5 6
7 8
9 10
11 12
13 14
3.3K
R526
0
R539
SML-311YT
DS504
AN6123MS
IC505
1VCC
2DET 3
INPUT
4
GND
5
OUTPUT
15P
C518
47P C546
DA221
D503
0.001 C531
0.001
C521
0.1
C502
0.001
C547
1k
R508
0.1
C512
390
R552
100K
R535
TC7W04FU
IC504
1
2
3
45
6
7
8
180
R542
MA8056
D508
1
C508
100K
R538
47P C534
1
C548
390
R531
NJM2870
IC506
1CTRL
2GND
3NB 4
VOUT
5
VIN
SML-311YT
DS50 8
MA2S111
D506
22K
R536
100K
R537
0.1
C514
EVU-F2KFK3B14
R546
P2
S503
12K
R515
0.001
C528
680R507
2.2K
R533
2.2K
R554
10
R511
0.001
C540
HD64F3687FPV
IC503
1PB6/AN6
2PB7/AN7
3AVCC
4X2
5X1
6VCL
7RES
8TEST
9VSS
10 OSC2
11 OSC1
12 VCC
13 P50/WKP0
14 P51/WKP1
15 P34
16 P35
17 P36
18 P37
19 P52/WKP2
20 P53/WKP3
21 P54/WKP4
22 P55/WKP5/ADTRG
23 P10/TMOW
24 P11/PWM
25 P12
26 P56/SDA
27 P57/SCL
28 P74/TMRI V
29 P75/TMCIV
30 P76/TMOV
31 P24
32 P63/FTIOD0
33
P62/FTIOC0
34
P61/FTIOB0
35
NMI
36
P60/FTIOA0
37
P64/FTIOA1
38
P65/FTIOB1
39
P66/FTIOC1
40
P67/FTIOD1
41
P85
42
P86
43
P87
44
P20/SCK3
45
P21/RXD
46
P22/TXD
47
P23
48
P70/SCK3_2
49
P71/RXD_2 50
P72/TXD_2 51
P14/IRQ0 52
P15/IRQ1/TMIB1 53
P16/IRQ2 54
P17/IRQ3/TRGV 55
P33 56
P32 57
P31 58
P30 59
PB3/AN3 60
PB2/AN2
61
PB1/AN1
62
PB0/AN0
63
PB4/AN4
64
PB5/AN5
D TC114EU
Q506
3.3K
R551
DA221
D501
470k
R503
180
R543
1k
R506
P4
S505
0.1
C538
POW
S508
SML-311YT
DS509
10U
L501
33K
R558
CP504
TC75S51 F
IC 5 0 8
1
2
3
4
5
12K
R516
0.001
C552
10 MSVA
C524
DTC114TU
Q502
47P C544
100K
R529
12P
C515
DTC114TU
Q505
CP502
100K
R519
0.1
C536
1.2M
R502
100K
R520
0.1
C525
CP503
470P
C510
1k
R505
0.001
C507
DTC114TU
Q507
0.1
C501
100k
R518
47 P
C527
0.01
C526
0.001C555
ERTJ0EP473J
R509
1M
R514
2SC411 6
Q 504
S-80942CNMC
IC502
1
OUT 2
VDD 3
VSS
4NC
5CD 1k
R549
HR
YG
CL-165HR
DS502
10 MSVA
C523
1
C506
10 MSVA
C529
MA8056
D509
0.01 C511
CR-764
X501
DTC114TU
Q501
0.1
C535
S1D15206F00A200
IC501
1V1
2V2
3V3
4V4
5V5
6VR
7VDD
8VOUT
9CAP2-
10 CAP2+
11 CAP1-
12 CAP1+
13 VSS
14 M/S
15 SR2
16 SR1
17 WR
18 RD
19 CS2
20 CS1
21 A0
22 FR
23 CL
24 D0
25 D1
26 D2
27 D3
28 D4
29 D5
30 D6
31 D7
32 COM0
33 COM1
34 COM2
35 COM3
36 COM4
37 COM5
38 COM6
39
COM7
40
COM8
41
COM9
42
COM1 0
43
COM1 1
44
COM1 2
45
COM1 3
46
COM1 4
47
COM1 5
48
COMS
49
SEG0
50
SEG1
51
SEG2
52
SEG3
53
SEG4
54
SEG5
55
SEG6
56
SEG7
57
SEG8
58
SEG9
59
SEG10
60
SEG11
61
SEG12
62
SEG13
63
SEG14
64
SEG15
65
SEG16
66
SEG17
67
SEG18
68
SEG19
69
SEG20
70
SEG21
71
SEG22
72
SEG23
73
SEG24
74
SEG25
75
SEG26
76
SEG27
77
SEG28
78
SEG29
79
SEG30
80
SEG31
81
SEG32
82
SEG33
83
SEG34
84
SEG35
85
SEG36
86
SEG37
87
SEG38
88
SEG39
89
SEG40
90
SEG41
91
SEG42
92
SEG43
93
SEG44
94
SEG45
95
SEG46
96
SEG47
97
SEG48
98
SEG49
99
SEG50
100
SEG51
101
SEG52
102
SEG53
103 SEG54
104 SEG55
105 SEG56
106 SEG57
107 SEG58
108 SEG59
109 SEG60
110 SEG61
111 SEG62
112 SEG63
113 SEG64
114 SEG65
115 SEG66
116 SEG67
117 SEG68
118 SEG69
119 SEG70
120 SEG71
121 SEG72
122 SEG73
123 SEG74
124 SEG75
125 SEG76
126 SEG77
127 SEG78
128 SEG79
SML-311YT
DS503
SML-311YT
DS510
1k
R504
0.1
C504
0.1
C530
47P
C541
UP
S506
0.01
C554
0.001
C533
M A2S111
D507
3017-8821
J503
1
2
3
4
5
6
7
8
10K
R556 47P C543
100K
R522
12K
R512
0.47
C550
MA2S077
D504
100K
R528
MFDA
MFDA
LD3
OPF2
FMDA
COM11
COM10
COM12
COM16
COM0
COM5
LD6
COM0
OPF1
LD5
LD0
COM2
LA0
COM13
COM4
LWR
COM3
LA0
AFO
AFO
LD1
COM14
COM4
COM14
COM15
AFVI
PTT
COM11
COM6
COM8
COM5
LD 7
COM1
LD2
COM9 COM2
LRD
COM10
COM3
OPF0
LRES
LD4
COM13
LWR
COM6
COM1
LRD
CLO
POSW
LIGT2
LIGT1
P87
P86
P85
POSW
LIGT1
LIGT2
P8 6
P8 7
P8 5
CLI
HANG
HANG
KYP4
KYP3
KYP2
KYP1
KYP0
KYP2
KYP3
KYDN
KYUP
KYP0
KYP1
KYP4
FMDA
MFDA
LRES
TEM P
NMI
M FDA
FMDA
NMI
8V
CLO
CLI
PTT
5V
5V
5V
AFVI
MICE
ALC
KYUP
KYDN
SEG59
SEG58
SEG71
SEG54
SEG53
SEG52
SEG70
SEG47
SEG46
SEG45
SEG69
SEG41
SEG40
SEG68
SEG35
SEG34
SEG67
SEG29
SEG28
SEG27
SEG66
SEG22
SEG21
SEG20
SEG65
SEG15
SEG14
SEG13
SEG64
SEG8
SEG7
SEG6
SEG63
SEG62
SEG61
SEG60
SEG1
SEG0
SEG2
SEG3
SEG72
SEG4
SEG9
SEG10
SEG12
SEG16
SEG17
SEG73
SEG18
SEG19
SEG23
SEG24
SEG25
SEG26
SEG30
SEG31
SEG74
SEG32
SEG33
SEG36
SEG37
SEG38
SEG39
SEG42
SEG43
SEG75
SEG44
SEG48
SEG49
SEG50
SEG51
SEG55
SEG76
SEG56
SEG57
SEG52
SEG51
SEG50
SEG49
SEG48
SEG46
SEG45
SEG44
SEG43
SEG42
SEG40
SEG39
SEG38
SEG37
SEG36
SEG34
SEG33
SEG32
SEG31
SEG30
SEG28
SEG27
SEG26
SEG25
SEG24
SEG22
SEG21
SEG20
SEG18
SEG19
SEG16
SEG15
SEG14
SEG13
SEG12
SEG10
SEG9
SEG8
SEG7
SEG6
SEG4
SEG3
SEG2
SEG1
SEG0
SEG54
SEG55
SEG56
SEG57
SEG58
SEG60
SEG61
SEG62
SEG63
SEG64
SEG66
SEG67
SEG69
SEG68
SEG70
SEG72
SEG73
SEG74
SEG75
SEG76
SEG5
SEG11
SEG47
SEG41
SEG35
SEG29
SEG23
SEG17
SEG53
SEG59
SEG65
SEG71
LD7
LD6
LD5
LD4
LD 0
LD 1
LD 2
LD 3
COM9
COM7
COM15
COM16
COM8
COM12
SEG11
COM7
SEG5
LCD
MCIN
KEY
GND
MIC
CLO
V0
GND
PTT
AFVR
To EXT MIC
CL I
SP+
SP-
SP+
SP-
SP+
SP-
MICE
8V
VCC VCC(SQL )
8V
5V
5V
P8 6
P8 7
P8 5
M FDA
FMDA
RES
NMI
RES
8V
5V
5V
HANG
5V
5V
8V
MICE
POSW
A
B
C
FRONT UNIT
*; Refer to “PARTS LIST.
F5060 A3.indd 12-13 2007/02/27 16:23:12
11 - 2
M62364F P
IC6
1VIN1
2VOUT 1
3VOUT 2
4VIN2
5VDD
6LD
7CLK
8DI
9VIN3
10 VOUT 3
11 VOUT 4
12 VIN4 13
VIN5
14
VOUT5
15
VOUT6
16
VIN6
17
DO
18
VDAREF
19
RESET
20
GND
21
VIN7
22
VOUT7
23
VOUT8
24
VIN8
1k
R249
1k
R262
C P06 S
CP19
100 k
R286
J
CP1
0.001
C153
47K R162
10K
R371
0
R69
100K
R116
270K
R91
C
CP10
0.027
C222
1k
R35
0.001
C380
330K
R166
CP06S
CP66
CP06 S
CP1 8
47P
C324
68K
R185
ACZ1005Y
EP1
15K
R107
0.001
C427
0.0018
C54
CP06S
CP40
180P
C101
N
CP68
C P06 S
CP20
0.0068
C45
47P
C25
1 SVA
C17
CP06S
CP11
10K
R335
47P
C4
0.1
C303
56K
R32
1M
R376
470
R90
0.001
C50
100k
R251
0.012
C53
CD4053B
IC3
1Y1
2Y0
3Z1
4Z
5Z0
6INH
7VEE
8VSS 9
C
10
B
11
A
12
X0
13
X1
14
X
15
Y
16
VDD
47K
R96
0.0022
C184
82K
R94
100K
R92
0.1
C415
0.1
C14
470K
R30
C P06 S
CP29
3.3K
R43
1k
R206
0.1
C102
1k
R336
270K
R112
100K
R65
C P06 S
CP21
UNR9213J
Q57
1M
R49
10K
R23
0.47
C249
0.1
C100
0.1
C99
0.022
C47
22K
R45
NJM12902V
IC1
13
12
14
4.7K
R129
0.1
C181
10K
R110
0.1 C247
10K
R66
K
CP2
12P
C250
0.01
C28
10K
R47
0.1
C223
M
CP5
CP06S
CP36
47K
R158
UNR9213J
Q16
C P06 S
CP27
CP06S
CP23
CR-764
X5
AK2346P
IC2
1AGNDIN
2AGND
3TXIN
4TXINO
5LIMLV
6EXTLMI N
7MOD
8VSS
9TCLK
10 TDAT A
11 DI/O
12 RDF/FC 13
SCLK
14
DIR
15
XOUT
16
XIN
17
VDD
18
EXPOU T
19
RXAFI N
20
RXAF
21
RXLPFO
22
RXINO
23
RXIN
24
TEST
1 SVA
C16
NJM12902V
IC7
6
5
7
68K
R15
100K
R42
47P
C21
0.001
C78
22K
R63
10K
R22
12K
R211
1k
R387
1k
R234
6P
C226
47K
R160
47K
R178
S
CP73
CP06S
CP71
0.001
C203
1k
R268
3.3K
R27
AXK540145J
J1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2021
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
ACZ1005Y
EP2
1k
R267
S-80942CNM C
IC13
1
OU T 2
VDD 3
VSS
4NC
5CD
U NR9113J
Q27
D AN222
D5 9
1k
R285
0.1
C103
1k
R337
10K
R208
0.001
C77
10K
R230
L
CP4
20FLT-SM2-T B
J10
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
C P06 S
CP25
120K
R93
33K
R97
56K
R180
68K
R130
10K
R200
100k
R264
4.7K
R4 6
8.2K R67
0.1
C149
4.7K
R34
10
C49
100
R226
C P06 S
CP28
CP06S
CP12
1k
R280
1
C72
1k
R201
0.1
C13
0.1
C126
1MR136
100k
R252
0.01
C225
0.0012
C73
CP06S
CP24
33K
R48
CD4053B
IC8
1Y1
2Y0
3Z1
4Z
5Z0
6INH
7VEE
8VSS 9
C
10
B
11
A
12
X0
13
X1
14
X
15
Y
16
VDD
47P
C157
100K
R114
47K
R108
33K
R1
M62334FP
IC12
1AO1
2AO2
3AO3
4AO4 5
GND
6
SDA
7
SCL
8
VCC
1M R377
TC4W53F U
IC23
1
2
3
4
5
6
7
8
1k
R182
CP06S
CP34
10
R232
330KR165
10K
R265
0.039
C71
330K
R167
100 K
R281
820P
C180
NJM12902V
IC7
9
10
8
100K
R379
47P
C183
20FLT-SM2-TB
J5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
8.2K
R51
1k R333
1k
R2 5
180P
C48
1k
R386
0.1
C152
NJM12902V
IC7
V+
4
GND
11
470
R26
39KR99
47K
R159
0.1
C248
10K
R111
47K R163
10K
R278
10
C414
10K
R207
AXK540145J
J2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
2021
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
15K
R31
0.001
C15
15K
R44
330K
R19
47 MSVB2
C245
47P
C3
47P C24
22K
R181
SCRM
CP38
DAP222
D19
1M
R33
68K
R183
CP06S
CP33
100K
R282
NJM12902V
IC7
2
3
1
100K
R71
12K
R205
100KR20
CR-765
X2
100K
R50
100
R132
100K
R204
0.001
C159
UNR9213J
Q46
U NR9213J
Q28
0.1
C124
1k
R203
XP4601
Q4
1
2
34
5
6
18K
R128
100K
R389
0.1
C46
0.1
C127
180K
R179
56K
R95
68K
R131
1k
R266
68K
R21
MA8200
D71
10K
R68
22P
C52
1
C154
1k
R88
47K R164
0.1
C129
0.015
C182
0.1
C416
0.0015
C156
47P
C155
100K
R279
1.2K
R17
47P C19
100K
R332
12K
R210
0.1
C23
1k
R284
10K
R362
MA2S077
D23
1M
R212
100K
R115
10K
R347
4.7
R334
270K
R109
CP06S
CP31
CP06S
CP32
68K
R161
33K
R24
DAN222
D2 2
0.1
C246
100 k
R228
1k
R209
0.1
C26
DAP222
D7
100K
R269
47K
R113
4.7
C150
I
CP9
0.1
C98
15P
C224
NJM12902V
IC1 9
10
8
0.01
C417
0.1
C74
CP06 S
CP1 6
0.1
C390
C P06 S
CP26
10K
R368
24LC512T
IC16
1
A0 2
A1 3
A2 4
VSS
5SDA
6SC L
7WP
8VCC
0.001
C202
0.1
C151
10K
R127
DAN222
D58
A
CP3
1MR134
100K
R227
47P
C22
100K
R202
0.0022
C27
0.1
C75
1
C426
22K
R64
470
R29
100K
R359
NJM12902V
IC7
13
12
14
47P
C18
0
R28
0.022
C20
1k
R250
100K
R233
UNR9213 J
Q45
15K
R52
0.1
C391
22P
C51
0.1
C128
CP06S
CP39
CP06S
CP72
100P
C158
47P C304
22K
R184
B
CP7
1k
R248
CP06S
CP37
1k
R291
1MR135
HD64F2506FC2 6
IC14
1
PE5/D 5 2
PE6/D 6 3
PE7/D 7 4
PD0/D 8 5
PD1/D 9 6
PD2/D10 7
PD3/D11 8
PD4/D12 9
PD5/D13 10
PD6/D14 11
PD7/D15 12
Vss 13
PC0/A0 14
P1Vc c 15
PC1/A1 16
PC2/A2 17
PC3/A3 18
PC4/A4 19
PC5/A5 20
PC6/A6 21
PC7/A7 22
PB0/A 8 23
PB1/A 9 24
PB2/A10 25
PB3/A11 26
PB4/A12 27
PB5/A13 28
PB6/A14 29
PB7/A15 30
PA0/A1 6 31
PA1/A1 7 32
PA2/A1 8 33
PA3/A1 9 34
PA4/A2 0 35
PA5/A2 1 36
PA6/A2 2
37
PA7/A23
38
PH7
39
PH6
40
PH5
41
PH4
42
PH3
43
PH2
44
PH1
45
PH0
46
PJ7
47
PJ6
48
PJ5
49
PJ4
50
PJ3
51
PJ2
52
PJ1
53
PJ0
54
Vss
55
P97/AN15/DA1
56
P96/AN14/DA0
57
P95/AN13
58
P94/AN12
59
P93/AN11
60
P92/AN10
61
P91/AN9
62
P90/AN8
63
P47/AN7
64
P46/AN6
65
P45/AN5
66
P44/AN4
67
AVs s
68
P43/AN3
69
P42/AN2
70
P41/AN1
71
P40/AN0
72
Vref
73 A Vcc
74 P50/TxD2
75 P51/RxD 2
76 P52/SCK2
77 PF0/BREQ/IRQ 2
78 PF1/BACK/BUZZ
79 PF2/WAI T
80 PF3/LWR/ADTRG/IRQ3
81 PF4/HWR
82 PF5/RD
83 PF6/AS
84 P1Vcc
85 PF7/FAI
86 Vs s
87 TEST
88 VCL*
89 OSC2
90 OSC1
91 NMI
92 MD2
93 XTAL
94 Vs s
95 EXTA L
96 Vcc
97 MD0
98 MD1
99 STBY
100 RES
101 P20/TIOCA3
102 P21/TIOCB3
103 P22/TIOCC3
104 P23/TIOCD3
105 P24/TIOCA4
106 P25/TIOCB4
107 P26/TIOCA5
108 P27/TIOCB5
109 P17/TIOCB2/TCLKD
110 P16/TIOCA2/IRQ1
111 P15/TIOCB1/TCLKC
112 P14/TIOCA1/IRQ0
113 P13/TIOCD0/TCLK B
114 P12/TIOCC0/TCLKA
115 P11/TIOCB0
116 P10/TIOCA0
117 Vss
118 P2Vcc
119 P37/TxD4
120 P36/RxD 4
121 P35/SCK1/SCK4/SCL0/IRQ5
122 P34/RxD1/SDA0
123 P33/TxD1/SCL1
124 P32/SCK0/SDA1/IRQ4
125 P31/RxD 0
126 P30/TxD0
127 P77/TxD3
128 P76/RxD 3
129 P75/TMO3/SCK3
130 P74/TMO2/MRES
131 P73/TMO1/CS7
132 P72/TMO0/CS6
133 P71/TMRI23/TMCI23/CS5
134 P70/TMRI01/TMCI01/CS4
135 PG4/CS0
136 PG3/CS1
137 PG2/CS2
138 PG1/CS3/IRQ7
139 PG0/IRQ6
140 PE0/D 0
141 PE1/D 1
142 PE2/D 2
143 PE3/D 3
144 PE4/D 4
120P
C185
CP06 S
CP13
0.1
C221
4.7KR98
CP06 S
CP1 7
470
R225
180K
R18
CP06S
CP22
1k
R261
0.001
C125
1k
R263
4.7U
L41
SCK
+5V
DET
DUSE
TENC
8V
SSO
BEPO
DISC
DISC
CENC1
BEPO
TONE
VCC
BA L
CIRQA
DSDA
DAFO
TEMP
MCIN
BEEP
MCOT
MICA
+5V
AFOUT
SCK
CDEC
MICA
SDEC
CDEC
RLVA
MDIR
MODD
TLVA
CDEC
CENC2
MCOT
REF
AFONO
MSCK
TONEA
MTCK
+5V
SENC
CENC0
DASW
SQ L
MDIO
CIRQD
REM
CSO
+5V +5V
DMO
AFOUT
DISC
CCK
RMUT
DISC
PTTO
CIRQ
SIG
CCS
MRDF
T1
MTDT
T2
SENC
+5V
RTS
DET
ESDA
ESCL
TONE
TENC
CIRQD
DISC
DAFO
CS I
VREF
DMI
DMO
MD2
BEEP
MCIN
OPT3
OPT1
SIGO
BUSY
CCK
CS I
CSO
CIRQA
REM
+5V
VCC
+5V
TONE A
SIGNAL
DTMF
DISC
MCIN
0. 1
C206
0.47
C205
1M
R186
33K
R187
39K
R190
NJM12902V
IC1
6
5
7
100K
R188
56K
R189
+5V
DMI
MODD
TONE
VREF
MOD
PLST
DDSW
EMPH
RMUT O
SDEC
LVIN
BATV
OPT2
OPT1
OPT3
D_I F
RES
DDSD
PWR
PWON
NOIS
CENC2
CENC1
CENC0
NTXD
NRXD
ESDA
ESCL
XRXD
XTXD
MFDA
FMDA
CSO
DIM
PGI 3
PGI 2
PGI 1
MSCK
DDAC
DDST
MTCK
POSW
XRXD
XTXD
MFDA
FMDA
CPU5 V
DRES
DPDN
DPDN
DRES
RSSI
MDIR
CPU5V
MDIO
XRTS
AFO N
PA
HORN
CCK
CCS
HANGO
UNLK
TMUT
EPT T
OPT2
PMFM
PTTO
RXC
PWON
DAST
PTTI
EMPH
PMFM
DASW
DSDA
PGO1
PGO2
SDEC2
CIRQ
MRDF
RXD
TXD
CT S
SSO
SCK
RMUT
RMUT O
MMUTI
PTTO
+5V
XCTS
CS I
DDSW
DASW
PMFM
EMPH
+5V
HANGO
BUSY
DUSE
NWC2
NWC1
BUSY
CO R
DEXM
MMUTI
PA
+5V
MCIN
VCC
8V
FMDA
AFO
GND
SP+
CPU5 V
DAST
CPU5V
AFON2
POSW
MFDA
CPU5
NTXD
IGSW
NRXD
SCKO
SDEC2
PGI 1
IGSW
+5V
PTTI
CCS
IGSW
HORNO
EXMOD
EPTTO
CO R
DIMO
DTM C
MMUTO
AUD
MMUT O
AUD
TXC
CPU5V
MTDT
MMUTI
MMUTO
AUD
+5V
PTTI
OPV3
OPV2
OPV1
OPT3
OPT2
OPT1 (
(
)
)
( ) CIRQ
( ) CIRQ
Y:Ana/Digi(RX)
Z:Rx AF MUTE
X:Ana/Digi(MIC )
AFON
From FRONT
SP-
(EXO)
4
.194304MHZ
X4
100k
R139
33P
C132
0.1
C130
0.001
C160
BU8872FS
IC9
1INPUT
2NC
3OSC0
4NC
5NC
6OSCI
7NC
8GND 9
SD
10
NC
11
ACK
12
NC
13
NC
14
EST
15
NC
16
VDD
33P
C131
DTMF
+5V
DDAC
DDST
DDSD
CODE2 CP47
CODE4 CP48
100k
R378
CODE8
CP46
CODE1
CP49
1k
R283
UNR9213J
Q34
1M
R317
DA221
D37
0.001
C418
4.7 MSVA
C350
CP51
DA221
D57
470K
R316
CP53
CPU5
E
CP60
270K
R348
ERZV10D220
R356
DA221
D56
100K
R349
1
C36 6
3.3K
R304
CP59
0.1
C351
0.001
C377
0.1
C349
XP6501
Q36
1
2
34
5
6
UNR9213J
Q48
OPC-1701
W2
6.8K
R303
0.001
C383
D AN222
D6 3
GND
CP74
DS14C232T M
IC19
1
C1+ 2
V+ 3
C1- 4
C2+ 5
C2- 6
V- 7
DOUT 2 8
RIN2
9ROUT 2
10 DIN2
11 DIN1
12 ROUT 1
13 RIN1
14 DOUT 1
15 GND
16 VCC
2SA1577
Q38
D
CP61
1k
R319
DSA3A1
D62
1
C365
8V
CP75
2SB1132
Q35
27K
R361
1
C367
47
R321
CP58
0.01
C341
0.01
C381
D A22 1
D50
2SK301 9
Q55
0.001
C361
F
CP6 3
U NR9213 J
Q44
DA221
D55
47P
C355
2.2K
CP57
0.001
C352
CP50
4.7K
R373
100
R31 0
100K
R339
4.7 MSVA
C353
470
C411
1M
R318
CP56
1M
R320
0.001
C395
0.001
C392
10K
R300
68K
R309
4.7
C338
0.001
C393
UNR9213J
Q39
0.1
C379
2SD1664
Q37
1
C368
0.001
C325
0.001
C378
R
CP65
TA7808F
IC20
IO
G
0.001
C362
AN78L05M
IC18
IO
G
10
C363
2SJ144
Q41
0.001
C340 6.8K
R302
CP55
100K
R360
100K
R331
2SJ377
Q47
4.7K
R306
300K
R338
CP06S
U NR9213J
Q40
Q
CP64
10K
R305
10 MSVA
C354
47P
C394
0.001
C339
CTS
RTS
SIG
SIGO
F
TXD
RXD
DIM
R8V
PWR
HORN
DIMO
EXMOD
T8V
TXC
RXC
XRXD
XTXD
XRTS
XCTS
+5V
HORNO
TXD
RTS
RES
HANGO
HORN
PA
AFO N
DPDN
DRES
EPTTO
BATV
VCC
HV
CPU5
DEXM
DASW
8V
+5V
EPTT
EP4
EP5
AFVCC
R301
DET
SIGNALOUT
IMSA-9631S-20A-TB
J601
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 22
CD6125SA1J0
J602
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
47P
C607
47P
C603
47P
C601
47P
C608
47P
C604
47P
C606
47P
C602
47P
C610
47P
C605
47P
C609
HANGO
MMUT
RXD
EPTTO
VCC
PA
MMUTO
E XMOD
CTS
CO R
DISC
TXD
GND
BUSY
GND
HORNO
RTS
DIMO
PGI1
AUD
CONNECT UNIT
MAIN UNIT (1)
D-SUB 25pin
TO MAIN UNIT (2)
*; Refer to “PARTS LIST.
F5060 A3.indd 14-15 2007/02/27 16:23:12
11 - 3
0 .001
C331
4.7K
R62
56K
R253
0.1
C424
47
R12
M A2S111
D3 1
1k
R8
0.001
C193
8.2K
R38
0.1
C11
0 .001
C189
0.001
C228
FL-40 1
FI3
1
IN
2OUT 3
GND
4GND
5
6
470P
C198
27
R236
470P
C207
M A2S077
D24
18P
C215
0.01
C115
68N
L16
3.3U
L5
22P
C173
10K
R58
100
R192
0
R54
HVC375B
D3 0
0.001
C302
CDBKB450KCAY24
X3
47
R156
1SV308
D6 6
0.001
C261
7P
C35
*Q3 3
AS080547
L40
HVC375B
D3 4
*C308
M A2S077
D2 5
617DB
L19
100K
R259
47P C284
33P
C168
RB886G
D32
820
R170
4.7K
R8 0
2.7K
R364
0.001
C371
DAN235E
D6
27K
R314
TA75S01F
IC17
1
2
3
4
5
1.5P
C170
3P
C141
2.7K
R75
1SV252
D70
47
R315
2SC3356
Q30
ACZ1005 Y
EP3
68
R216
0.001
C299
*C268
HVC375B
D18
AS080547
L38
33P
C135
*D38
1kR293
2SK3019
Q10
15.3MHZ
X1
1VCON
2GND 3
OUT
4
VCC
3.3K
R74
390K
R256
6P
C87
470P
C217
100K
R171
80N
L15
100K
R324
0.001
C230
0
R218
47K
R150
0.001
C309
18P
C236
3P
C140
0.82U
L3
1.8K
R147
0.001
C67
3.3U
L8
12K
R297
47P C285
1SV284
D12
2P
C278
0.1
C36
0.1
C107
1k
R271
DA221
D2 8
0 .001
C311
10P
C307
0.001
C348
100K
R152
27K
R39
22P
C251
3.3U
L9
0.1
C421
10P C306
0.1
C197
100P
C43
120K
R149
HVC321B
D14
47
R125
47P
C8
270K
R312
68N
L32
0.1
C332
*IC15
1RF INPUT
2GATE BIAS
3DRAIN BIAS
4RF OUTOPUT
27K
R122
8P
C322
0.1
C9
DAN235E
D2 1
0.75P
C192
8.2K
R14
0.75P
C190
1K
R169
0.1
C317
0.001
C342
0.01
C114
2SC4215
Q12
0.001
C274
6 .8K
R5 5
3.3K
R86
470P
C314
52365-1071
J3
12
34
56
78
91 0
15P
C118
6P
C301
NFM60R20T152
FI6
12
3
5P
C85
0.01
C120
1 SVA
C81
4.7K
R276
0.001
C227
47P C286
XP1214
Q23
1
2
34
5
1k
R155
UNR9213J
Q24
47P
C294
DAN235E
D2
0.001
C243
3P
C37
AS080547
L37
100
R241
100
R175
6P
C166
68
R177
0.001
C277
47P
C105
270
R172
0.001
C65
1U
L36
HVC321 B
D10
*R238
1P
C300
470P
C201
33N
L22
22P
C172
270
R199
47P
C167
2SC411 6
Q9
4.7 MSVA
C109
*R290
12P
C139
56N
L35
M A2S077
D4
0.001
C235
680
R370
270
R101
4.7K
R220
DAN235E
D1
0.001
C315
2P
C264 0.001
C259
100K
R213
10K
R219
0.1
C1 0
1SV239
D20
10K
R215
4.7K
R7 9
27K
R123
HVC350 B
D2 7
10
C6
56N
L26
1SV284 D15
470K
R258
330
R84
2SK1829
Q32
*C234
10K
R197
2SC4226
Q18
10P
C56
82P
C93
0.1
C199
220K
R85
AS080547
L39
1.5K
R275
0.01
C175
10U
L14
56
R7 7
680K
R1 0
100K
R57
0.01
C145
0.1
C40
0 .001
C82
100K
R157
0.001
C106
3.3K
R153
220K
R81
0.1
C42
0.01
C422
4.7K
R237
0.01
C316
10
R245
1.5K
R100
390
R120
1k
R363
7P
C210
0.001
C92
10
C79
0 .001
C208
10K
R224
47P
C281
3.3K
R87
27K
R322
0 .001
C328
0.01
C419
470P
C196
0.001
C321
1.2K
R9
10K
R277
0
R142
27P
C219
0.1
C3 0
0
R148
2SK880
Q7
47P
C287
10K
R307
1.8K
R83
1.5K
R375
100K
R223
390K
R118
*C319
0.27U
L44
0.01
C147
0.00 1
C212
0.001
C244
47P
C265
82
R240
1SS375
D51
1SV308
D67
47
R154
47P
C1
47N
L29
68
R176
CFWKA450KHFA
FI2
IO
220K
R82
330K
R7
0.001
C240
0.01
C178
47P
C295
2SC4116
Q8
4P
C137
22P
C143
0 .001
C112
47N
L30
470K
R59
0.00 1
C335
1M
R6
10K
R221
HVC321 B
D1 3
*L27
10K
R294
67N
L10
6P
C336
0.22U
L43
1P
C136
0.001
C187
27K
R105
0.001
C266
47P
C283
270K
R4
4.7K
R56
2SC4226
Q17
47P
C252
27K
R13
0.01
C148
27P
C163
0.5P
C194
DAN222
D4 5
330
R104
47P
C254
0.001
C258
220K
R194
4.7
R243
18N
L4
3.3U
L7
0 .001
C256
10P
C211
33P
C165
100
R274
4.7K
R6 1
3.3U
L6
470
R73
10P
C237
270
R323
150
R173
82N
L25
2P
C86
470P
C372
56N
L28
1
C142
0.1
C195
470
R5 3
1 SVA
C83
0.01
C116
20P
C357
47P
C70
HVC321 B
D17
1.5K
R36
15P
C358
0.1
C200
470P
C253
10K
R273
2.2
C296
68K
R78
DAN222
D4 6
2SC5107
Q22
2SC4226
Q19
C6342A
L12
L709CE
D4 2
150
R106
CP06S
CP8
100
R191
*FI7
12
3
270
R313
DTC144EU
Q53
4P
C171
100K
R260
18K
R295
3SK293
Q31
4P
C34
4.7
R195
*C318
10P
C260
18P C345
UNR9213J
Q5
33P
C216
0.001
C242
100
R214
617DB
L24
0.001
C94
68N
L31
0 .001
C329
0.001
C334
0.1
C41
1.2K
R168
10P
C229
2P
C90
4P
C430
15K
R7 6
47
R311
ERTJ0EP473J
R2
0 .001
C209
0.1
C97
15P
C174
0
R11
10K
R254
20P C343
100K
R222
ERDS2T0
W1
M A2S111
D3
1.5P
C280
0.001
C327
220
R287
1.8K
R141
0.1U
L20
DAN222
D73
4P
C121
0.33 SV A
C292
47P
C7
0.001
C232
0.001
C297
0.001
C267
120K
R255
2.2K
R72
HVC350B
D26
617DB
L18
15P
C134
100 K
R5
20P
C370
NFM60R20T152
FI5
12
3
AS080547
L33
8P
C220
2SC4116
Q3
47P
C2
10K
R3
33N
L23
1SS375
D49
*C271
0.001
C279
0.47 MSVA
C104
470K
R40
2SC5107
Q25
UNR9113J
Q1
0.00 1
C5
470
R60
SPM5001
IC10
1G1
2D1
3D2 4
S2
5
S1
6
G2
100P
C44
3P
C231
0.01
C188
22
C313
HVC321B
D8
470P
C291
0.0047
C80
RB886G
D33
2.2K
R41
0.001
C288
18N
L21
DAN222
D72
0.01
C5 5
47P
C113
47
R242
39P
C161
0.00 1
C262
0.3P
C347
LMX2352TM
IC4
1
CUTO 2
VCCRF 3
VPRF 4
CPORF 5
GND 6
FINRF 7
FINRF 8
GND 9
OSCX 10
OSCIN 11
FO/LD 12
RF_EN
13 IF_EN
14 CLOCK
15 DATA
16 LE
17 GND
18 FINRF
19 FINI F
20 GND
21 CPOI F
22 VPI F
23 VCCI F
24 OUT1
3.9k
R143
470P
C177
100K
R298
20P
C369
0.01
C191
*R289
0.01
C186
0.1 C176
0.001
C213
0.001
C84
39P
C423
10N
L46
*C269
4.7K
R296
3P
C241
10U
L17
XP1214
Q26
1
2
34
5
100K
R246
330
R272
6P
C320
0.0047
C64
3.9k
R146
2SC4116
Q6
20P
C356
0.1
C272
1SV284 D11
100
R292
0.1
C12
1SS375
D47
47P
C110
100P
C58
470
R244
220
R247
47P
C282
0.1
C218
0.1
C96
1
C263
10
R102
47P
C60
47P
C310
3.9k
R140
3.3K
R37
47
R365
1U
L45
0.01
C91
3.3U
L13
0.001
C2 9
FL-335
FI4
1
IN
2OUT 3
GND
4GND
56
6P
C162
18P
C337
TA31136FNG
IC5
1OSCIN
2OSCOUT
3MIXOUT
4VCC
5IFIN
6DEC
7FILOUT
8FILIN 9
AFOUT
10
QUAD
11
IFOUT
12
RSSI
13
N-DET
14
N-REC
15
GND
16
MIXIN
4.7K
R372
0.1
C38
47P
C326
*C255
56P
C32
0.1
C39
*D39
0 .001
C330
0.01
C95
M A2S111
D29
18P
C346
5P
C88
10P
C276
NJM12902V
IC1
2
3
1
10P
C6 3
1k
R196
HVC321B
D9
0.1
C33
470P
C312
56N
L34
NJM12902V
IC1
V+
4
GND
11
27K
R103
10U
L42
0.001
C31
0.22U
L2
4P
C323
150K
R288
0.1
C275
12P
C305
DTC144EU
Q54
0.001
C68
0.001
C257
1SV284
D16
39P
C164
18P
C270
MA2S077
D3 5
1.8K
R144
470P
C138
39P
C169
56P
C420
0.001
C69
4.7K
R257
33K
R151
10 MSVA
C66
1.8U
L1
10K
R193
18P
C122
1SV308
D69
0.1
C111
2SC4116
Q13
33P
C133
18
R198
*C290
2SC5107
Q29
0.1
C57
6P
C89
2SC4215
Q50
0.001
C214
CFWM450G
FI1
IO
MA2S728
D36
M A2S077
D5
0.1
C273
100
R174
0.001
C59
10U
L11
0
R145
470P
C359
UNR9113J
Q20
DAN222
D48
1SV308
D68
0.00 1
C360
8V
+5V
UNLK
R8V
T2
+5V
MOD
MOD
+5V
TMUT
+5V
BAL
OUT1
OUT 1
PGI 3
TLVA
PGI 1
+5V
AFVCC
NWC2
SCK
T8V
PGI 2
TEM P
F
+5V
TXC
T1
NTXD
+5V
8V
T2
PLST
LVIN
8V
REF
SSO
RLVA
R8V
NOIS
RSSI
NRXD
T8V
D_I F
RSSI
DET
DAST
PWON
DASW
DSDA
TXC
RXC
PLST
+5V
R8V
NWC1
SQL
PGO1
PGO2
GPS
EP6
EP6
10K
R325
0.1
C373
U NR9213J
Q52
220K
R345 10K
R341
G
CP67
DAN222
D65
0.1
C389
LA4425A
IC21
1
2
3
4
5
2.2K
R343
10K
R340
270
R355
100
R351
DAN222
D52
TA75S01F
IC22
1
2
3
4
5
470
R367
470
C384
DTC363EK
Q43
180K
R352
0.001
C425
220K
R344
HSJ0807-01-010
J7
0R354
100K
R326
1
C388
H
CP62
M A2S111
D53
100K
R342
470
C412
U NR9213J
Q42
0.001
C397
10K
R36 6
0.1
C386
0.1
C400
1
C399
0.1
C374
100K
R328
330K
R353
0.1
C375
2SC4116
Q49
2 .2K
R327
1k
R350
3.9K
R346
0.47
C413
TPC6103
Q51
1
2
34
5
6
47P
C398
330P
C387
+5V
SIGNAL
SIGNALOUT
AFON
8V
CPU5 V
AFONO
AFON2
GND
AFO
SP+
EXT SP
SP-
HV
TO MAIN UNIT (1)
MAIN UNIT (2)
*; Refer to “PARTS LIST.
F5060 A3.indd 16-17 2007/02/27 16:23:13
12 - 1
SECTION 12 HM-152
[CHASSIS PARTS]
REF ORDER DESCRIPTION QTY.
NO. NO.
W1 8900014230 OPC-1471 1
W2 9028540010 AWG24 L=70 GRAY 1
MP2 8210022100 2854 S-FRONT PANEL 1
MP5 8210022120 2854 TOP PANEL 1
MP6 8930067080 2854 PTT BUTTON 1
MP7 8610012570 2854 SW BUTTON 1
MP8 8210022110 2854 SIDE PANEL
MP9 8930067120 2854 PTT RUBBER 1
MP10 8930067140 2854 MIC SEAL 1
MP11 8930067180 2854 16-KEY 1
MP12 8610012580 2854 HANGER KNOB 1
MP14 8930067100 2854 WEIGHT 2
MP15 8930067150 2854 PTT SPRING 1
MP17 8310066000 2854 NAME PLATE (G) 1
MP18 8810010520 Screw B0 3X16SUS 3
MP19 8810010530 Screw BiH M4X14 SUS 1
MP20 8810010240 Screw BT B0 2X6NI 3
MP23 8850002000 SPRING WASHER M4 SUS 1
MP24 8860001380 earth lug B3 (M4) BS AG 1
[MAIN UNIT]
REF ORDER DESCRIPTION
NO. NO.
R1 7030011410 S.RES ERJ3GE YJ 222
R2 7030011410 S.RES ERJ3GE YJ 222
R3 7030011420 S.RES ERJ3GE YJ 562
R4 7030011410 S.RES ERJ3GE YJ 222
C1 4510009230 S.ELE EEE1HA010SR
C2 4030018990 S.CER C1608 JB 1H 102K
C3 4030019000 S.CER C1608 JF 1H 104Z
C4 4030019010 S.CER C1608 JB 1H 103K
C5 4030018990 S.CER C1608 JB 1H 102K
C6 4030018990 S.CER C1608 JB 1H 102K
C7 4030018990 S.CER C1608 JB 1H 102K
C8 4030018990 S.CER C1608 JB 1H 102K
C9 4030018990 S.CER C1608 JB 1H 102K
C10 4030019000 S.CER C1608 JF 1H 104Z
C11 4030018990 S.CER C1608 JB 1H 102K
• ELECTRIC PARTS
• MECHANICAL PARTS
MC1
1R
2
R
C4
C5C6
C7
C8 C9
0
1C
S1
J1
1
2
3
4
5
6
7
8
2C
R3
HANGER
1
1
C
1
C
4
R
C3
5W
6W
8V
CLONE
AFO
PTT
MICE
MIC
GND
HANGER
HM-152
PTT
HM-152
8.00V7.57V
7.14V
• VOLTAGE DIAGRAM
[MAIN UNIT]
REF ORDER DESCRIPTION QTY.
NO. NO.
J1 6510025100 CON IL-S-8P-S2L2-EF 1
MC1 7700002720 MIC F9745AP382-101 1
S1 2260002890 SW SKQJLBA010 1
MP12 (C)
MP18 (C)MP3 (C)
MP6 (C)
MP15 (C)
MP4 (C)
MC1 (M)
S1 (M)
S1 (M)
MP18 (C)
MP17 (C)
MP20 (C)×3
W1 (C)
MP7 (C)
MP2 (C)
MP9 (C)
MP10 (C)
MP14 (C)
MP23 (C)
MP19 (C)
MP24 (C)
MAIN UNIT
Unit abbreviations
(C):CHASSIS PARTS
(M): MAIN UNIT
J1 (M)
• EXPLODED VIEW
F5060 A3.indd 18-19 2007/02/27 16:23:13
&.O3EC#HENG4EH2OAD4AIPEI4AIWAN2/#
0HONE &AX
52, HTTPWWWASIAICOMCOM
%MAILSALES ASIAICOMCOM
:ACDELA0LAINE
2UE"RINDEJONCDES-OULINAIS"0
4OULOUSE#EDEX&RANCE
0HONE &AX
52, HTTPWWWICOMFRANCECOM
%MAILICOM ICOMFRANCECOM
5NIT3EA3T(ERNE"AY+ENT#4,$5+
0HONE &AX
52, HTTPWWWICOMUKCOUK
%MAILINFO ICOMUKCOUK
#TRA2UBI3ANT#UGATDEL6ALLES"ARCELONA30!).
0HONE &AX
52, HTTPWWWICOMSPAINCOM
%MAILICOM ICOMSPAINCOM
#ORPORATE(EADQUARTERS
TH!VENUE.%"ELLEVUE7!53!
0HONE &AX
52, HTTPWWWICOMAMERICACOM
%MAILSALES ICOMAMERICACOM
#USTOMER3ERVICE
0HONE
'LENWOOD#ENTRE
(IGHWAY$ELTA"#6+"#ANADA
0HONE &AX
52, HTTPWWWICOMCANADACOM
%MAILINFO ICOMCANADACOM
5NIT'ARDEN2OAD#LAYTON6)#!USTRALIA
0HONE &AX
52, HTTPWWWICOMNETAU
%MAILSALES ICOMNETAU
!(ARRIS2OAD%AST4AMAKI
!UCKLAND.EW:EALAND
0HONE &AX
52, HTTPWWWICOMCONZ
%MAILINQUIRIES ICOMCONZ
2OOM#TH&LOOR,ONG3ILVER-ANSION.O
9ONG$ING2OAD(AIDIAN$ISTRICT"EIJING#HINA
0HONE&AX
52, HTTPWWWBJICOMCOM
%MAILBJICOM BJICOMCOM
3OPOT-AJA0OLAND
0HONE &AX
%MAILICOMPOLSKA ICOMPOLSKACOMPL
+AMIMINAMI(IRANOKU/SAKA*APAN
0HONE 
&AX 
52, HTTPWWWICOMCOJPWORLDINDEXHTML
#OMMUNICATION%QUIPMENT
(IMMELGEISTER3TR$$USSELDORF'ERMANY
0HONE &AX
52, HTTPWWWICOMEUROPECOM
%MAILINFO ICOMEUROPECOM
1-1-32, Kamiminami, Hirano-ku, Osaka 547-0003, Japan S-14319XZ-C1
© 2007 Icom Inc.

Navigation menu
