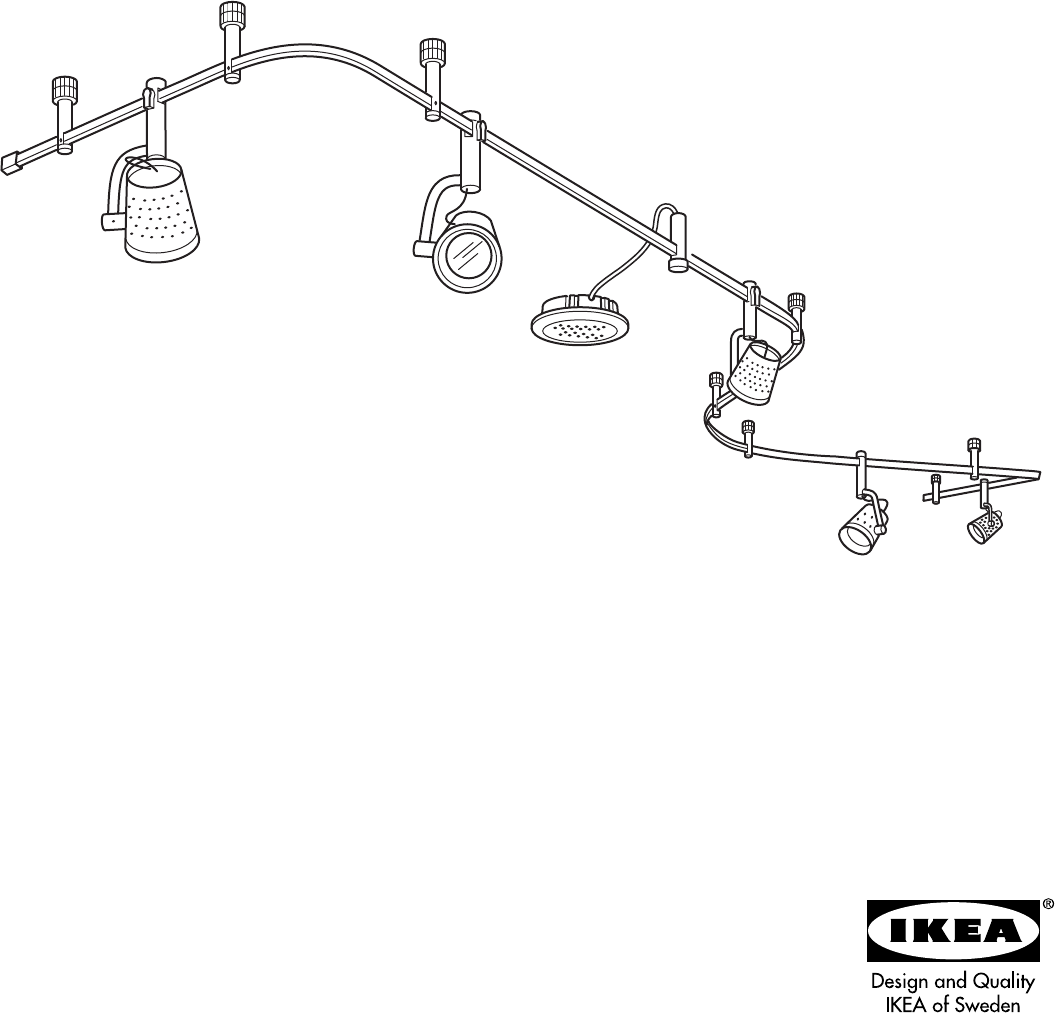

MAGNESIUM ENGLISH
FRANÇAIS
ESPAÑOL
2
ENGLISH
Different materials require differ-
ent types of ttings. Always choose
screws and plugs that are specially
suited to the material.
IMPORTANT
SAFETY
INSTRUCTIONS
When installing or using the light-
ing system, basic safety precau-
tions should always be followed
including the following:
1. Read all instructions.
2. Do not install this lighting system
in a damp or wet location.
3. Before energizing, make sure that
the light system is clear of
all material which could cause a
direct short and check all
electrical connections to make sure
they are tight.
ENGLISH
INSTALLATION INSTRUCTIONS
CAUTION: Before starting, turn off
power at main circuit panel.
4. CAUTION - HOT SURFACE. KEEP
AWAY FROM CURTAINS AND OTHER
COMBUSTIBLE MATERIALS.
5. LIGHTED LAMP IS HOT!
6. TURN OFF POWER AND ALLOW
TO COOL BEFORE REPLACING LAMP.
7. LAMP GETS HOT QUICKLY! CON-
TACT ONLY SWITCH OR PLUG WHEN
TURNING ON.
8. DO NOT TOUCH HOT LAMP LENS.
9. DO NOT TOUCH LAMP AT ANY
TIME. USE A SOFT CLOTH. OIL FROM
SKIN MAY DAMAGE LAMP.
10. DO NOT CONCEAL OR EXTEND
BUSBAR CONDUCTORS THROUGH A
BUILDING WALL.
11. TO REDUCE THE RISK OF FIRE
AND BURNS, DO NOT INSTALL THIS
LIGHTING SYSTEM WHERE UNIN-
SULATED OPEN BUSBAR CONDUC-
TORS CAN BE SHORTED OR CON-
TACT ANY CONDUCTIVE METALS.
12. TO REDUCE THE RISK OF FIRE
AND OVERHEATING, MAKE SURE
ALL CONNECTIONS ARE TIGHT.
13. DO NOT INSTALL ANY LUMI-
NAIRE CLOSER THAN 15.25 CM (6
INCHES) FROM ANY CURTAIN, OR
SIMILAR COMBUSTIBLE MATERIALS.
14. TURN OFF ELECTRICAL POWER
BEFORE MODIFYING THE LIGHT
SYSTEM IN ANY WAY.
15. The system is to be used only
with xtures identied for use
with the MAGNESIUM system.
CONSIGNES
DE SÉCURITÉ
IMPORTANTES
Lors de l’installation ou l’utilisation
du système d’éclairage, les mesures
de sécurité de base doivent toujours
être respectées, notamment :
1.Lire toutes les instructions.
2. Ne pas installer dans des locaux
humides.
3. Avant de brancher le système
d’éclairage, s’assurer que le système
n’est pas en contact avec des matéri-
aux pouvant causer un choc élec-
trique et que toutes les connections
sont étanches.
4. Ne pas laisser de rideaux ou
d’autres matériaux combustibles en
contact avec le système d’éclairage.
5. Allumée, l’ampoule devient
brûlante.
6. Eteindre, débrancher et laisser
refroidir le luminaire avant de rem-
placer l’ampoule.
7. L’ampoule devient chaude très
rapidement! Ne toucher qu’à
l’interrupteur/la che pour allumer.
8. Ne pas toucher le réecteur lor-
sque la lampe est allumée.
9. Ne jamais toucher l’ampoule avec
les doigts. Utiliser un chiffon doux.
La graisse de la peau peut endom-
mager l’ampoule.
10. Ne pas dissimuler ou rallonger les
conducteurs à travers un mur.
11. Pour réduire le risque d’incendie
et de brûlure, ne pas installer ce
système d’éclairage à un endroit où
les bus conducteurs non isolés peu-
vent être court-circuités ou toucher
d’autres matériaux conducteurs.
12. Pour éviter tout risque de sur-
chauffe ou d’incendie, s’assurer que
toutes les connections sont étanches.
13. Ne pas installer un luminaire à
moins de 15,25 cm (6 pouces) d’un ri-
deau ou autre matériau combustible.
14. Couper l’alimentation avant toute
intervention sur le système.
15. Les éléments utilisés doivent im-
pérativement être identiés comme
prévus pour le système MAGNE-
SIUM.
FRANÇAIS
INSTRUCTIONS D’INSTALLATION
Attention : coupez l’alimentation
avant de procéder à l’installation.
FRANÇAIS
Le choix des vis dépend du matériau
dans lequel elles doivent être xées.
Utiliser des vis et chevilles adaptées
au matériau du support.
AA-96974-4
3
INSTRUCCIONES
IMPORTANTES
DE SEGURIDAD
Al instalar o usar el sistema de ilu-
minación, siempre se deben tomar
ciertas precauciones básicas, como
las siguientes:
1. Leer todas las instrucciones.
2. No instalar este sistema de ilumi-
nación en lugares húmedos o mo-
jados.
3. Antes de encender el sistema de
iluminación, cerciorarse de que la
conexión está bien hecha para que
no haya un corto circuito. Comprobar
el estado de todas las conexiones
eléctricas.
4. ADVERTENCIA - SUPERFICIE
CALIENTE. MANTENER ALEJADA DE
CORTINAS U OTROS MATERIALES
COMBUSTIBLES.
5. ¡LA LÁMPARA ENCENDIDA ESTÁ
CALIENTE!
6. APAGA LA LÁMPARA Y DEJA QUE
LA BOMBILLA SE ENFRÍE ANTES DE
SUSTITUIRLA.
7. ¡LA LÁMPARA SE CALIENTA RÁPI-
DAMENTE! AL ENCENDER EL SISTE-
MA, SÓLO TOCAR EL INTERRUPTOR.
8. NO TOCAR LA LENTE CALIENTE
DE LA BOMBILLA.
9. EN NINGÚN CASO TOCAR LA BO-
BILLA. USAR UN PAÑO SUAVE. LA
GRASA DE LA PIEL PUEDE DAÑAR
LA BOMBILLA.
10. NO OCULTAR NI AMPLIAR
LAS BARRAS ELECTRIFICADAS NI
PASARLAS A TRAVÉS DE PAREDES.
11. PARA REDUCIR EL RIESGO DE
INCENDIO Y QUEMADURAS, NO
INSTALAR ESTE SISTEMA DE ILUMI-
NACIÓN DONDE LAS BARRAS ELEC-
TRIFICADAS NO AISLADAS PUEDEN
CAUSAR UN CORTOCIRCUITO O
ENTRAR EN CONTACTO CON MET-
ALES CONDUCTORES.
12. PARA REDUCIR EL RIESGO DE
INCENDIOS Y RECALENTAMIENTO,
CERCIORARSE DE QUE TODAS LAS
CONEXIONES TENGAN TOMA DE
TIERRA.
13. NO INSTALAR NINGUNA LUMI-
NARIA A UNA DISTANCIA INFERIOR
A 15,25 CM (6 PULGADAS) DE COR-
TINAS O MATERIALES SIMILARES
COMBUSTIBLES.
14. DESENCHUFAR EL SISTEMA DE
ILUMINACIÓN ANTES DE REALIZAR
CUALQUIER MODIFICACIÓN DE
ÉSTE.
15. Este sistema de iluminación sólo
se usará con lámparas indicadas
para su utilización con un sistema de
MAGNESIO.
ESPAÑOL
INSTRUCCIONES DE MONTAJE
ADVERTENCIA: Antes de comenzar
el montaje, cortar la luz en el cuadro
general.
ESPAÑOL
Diferentes materiales requieren dif-
erentes clases de herrajes. Recuerda
que los tornillos y tacos que elijas se
deben adaptar al material en el que
irán sujetos.
4AA-96974-4
5
6

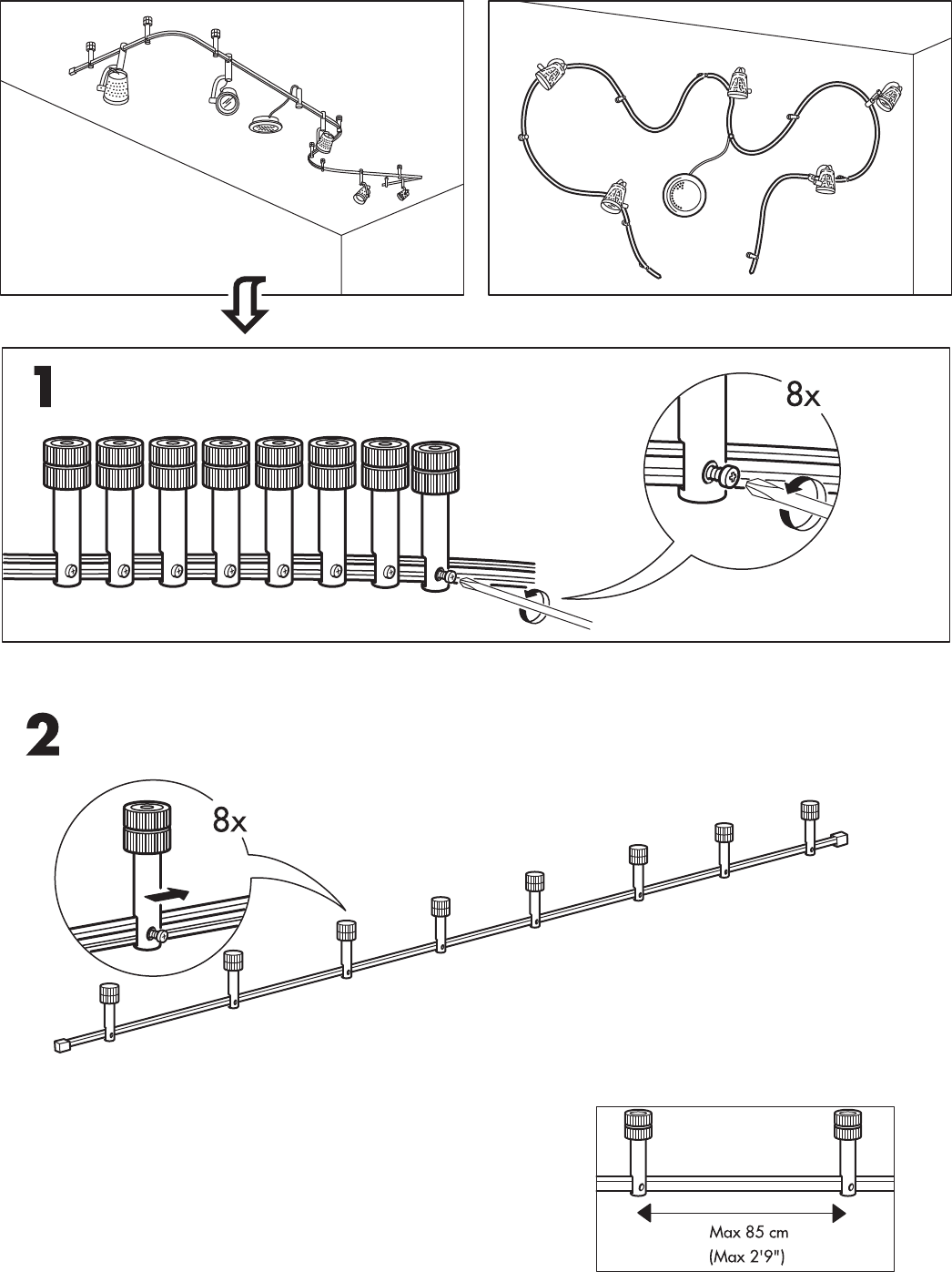

ENGLISH

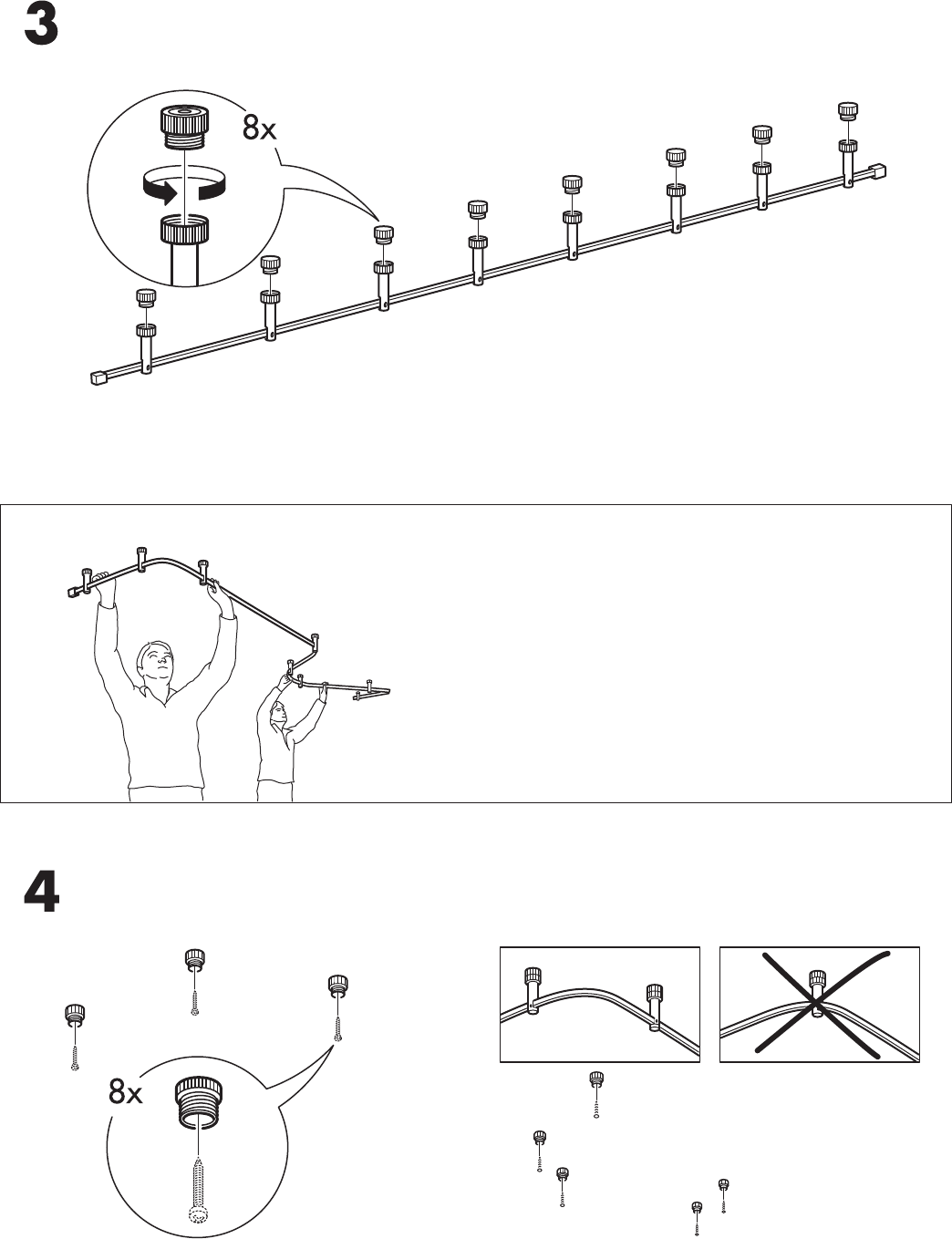

Ask someone for help when mounting the rail.
FRANÇAIS
Il est conseiller d’être plusieurs pour mettre en
forme le rail.
ESPAÑOL
Se recomienda montar este riel de iluminación
entre varios.
AA-96974-4

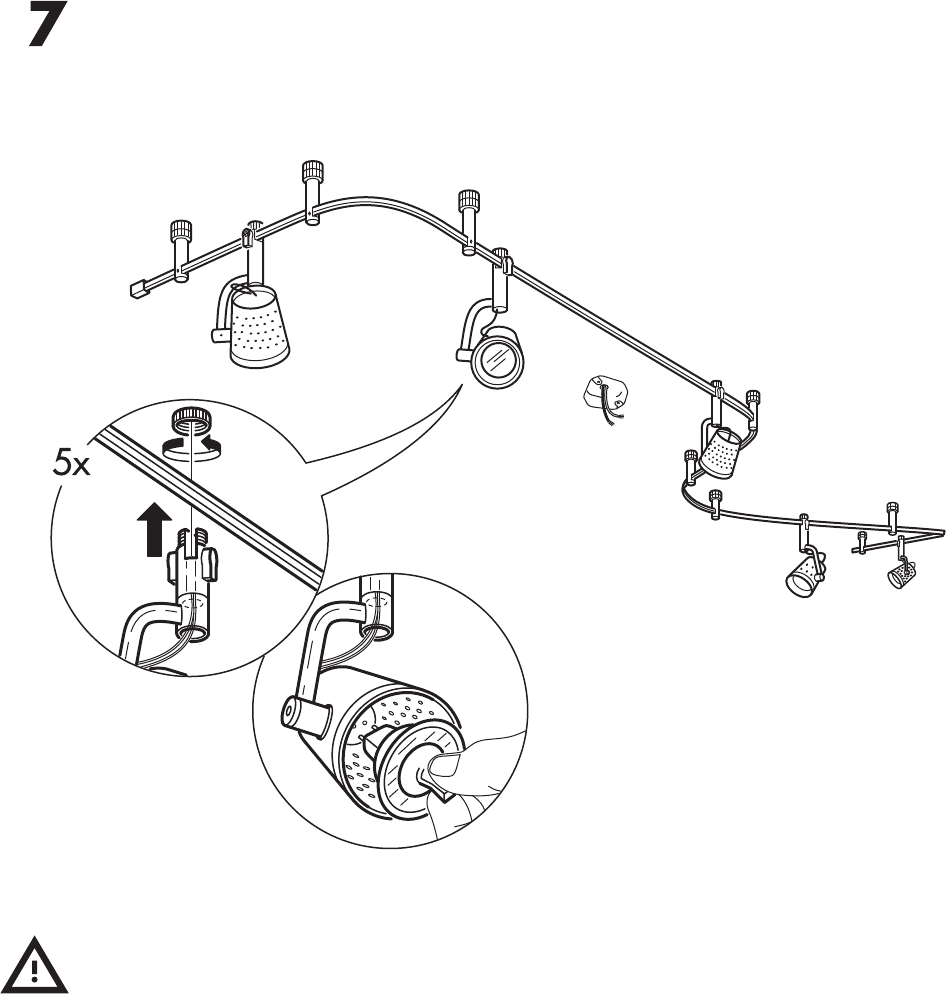

7
8

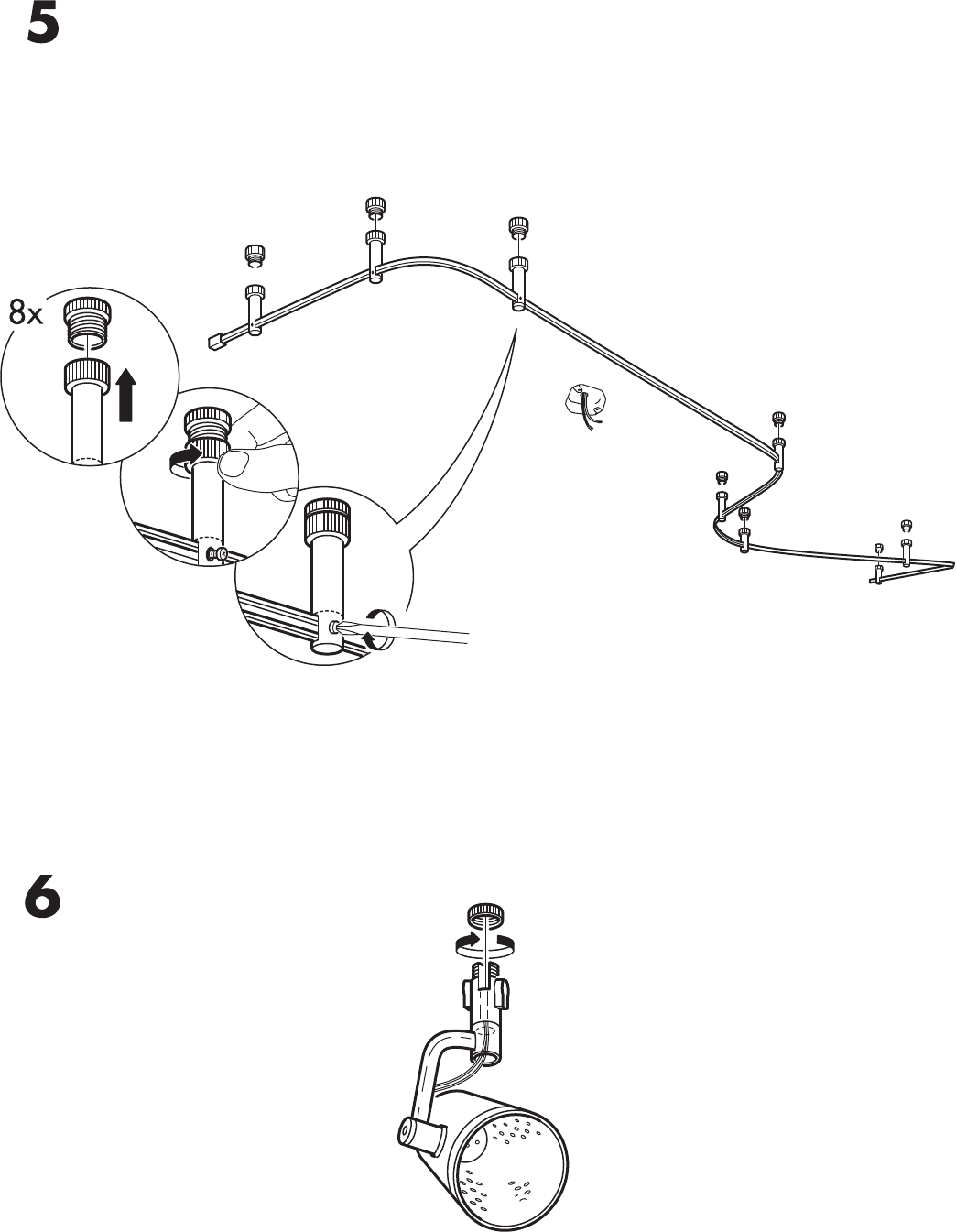

ENGLISH
Tighten the screws to avoid intermit-
tent contact.
FRANÇAIS
Pour éviter tout risque de faux con-
tact, s’asssurer que les vis sont ser-
rées à fond.
ESPAÑOL
Aprieta los tornillos para evitar
holguras.
AA-96974-4
9
10 AA-96974-4
11

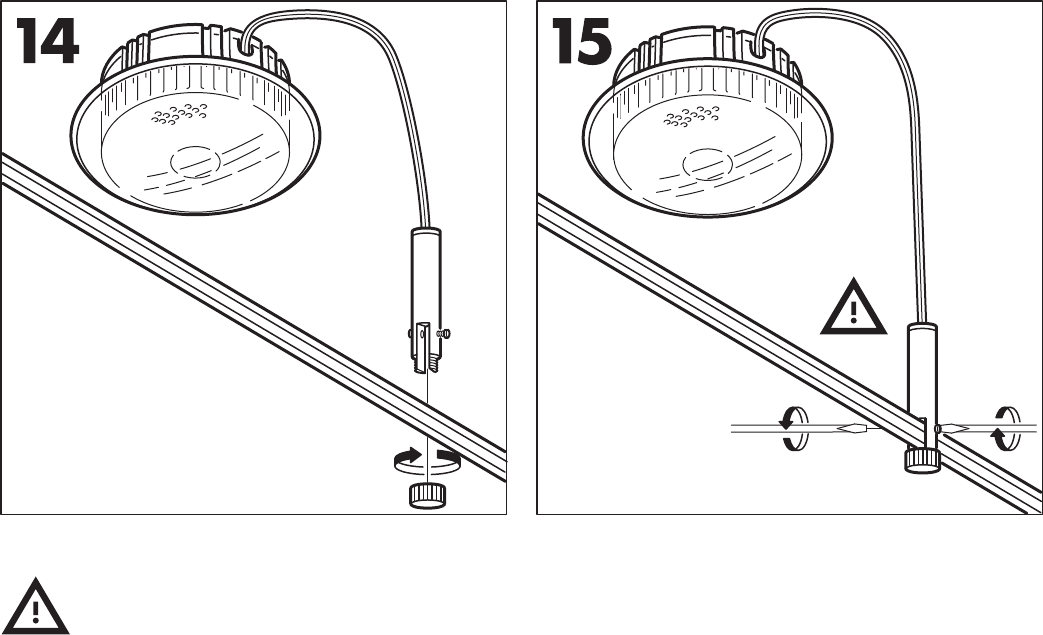

ENGLISH
Tighten the screws to avoid intermit-
tent contact.
FRANÇAIS
Pour éviter tout risque de faux con-
tact, s’asssurer que les vis sont ser-
rées à fond.
ESPAÑOL
Aprieta los tornillos para evitar
holguras.
© Inter IKEA Systems B.V. 200612

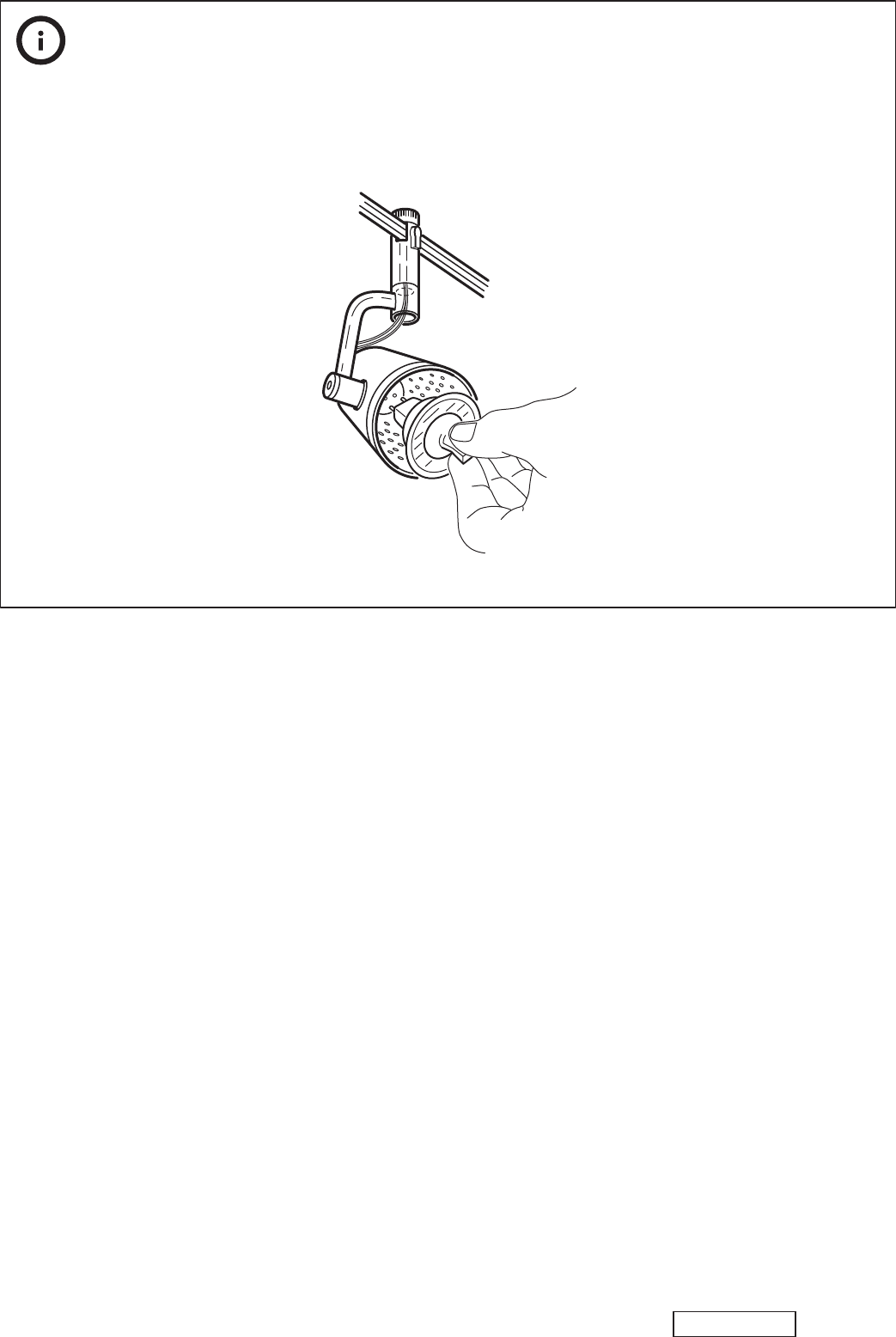

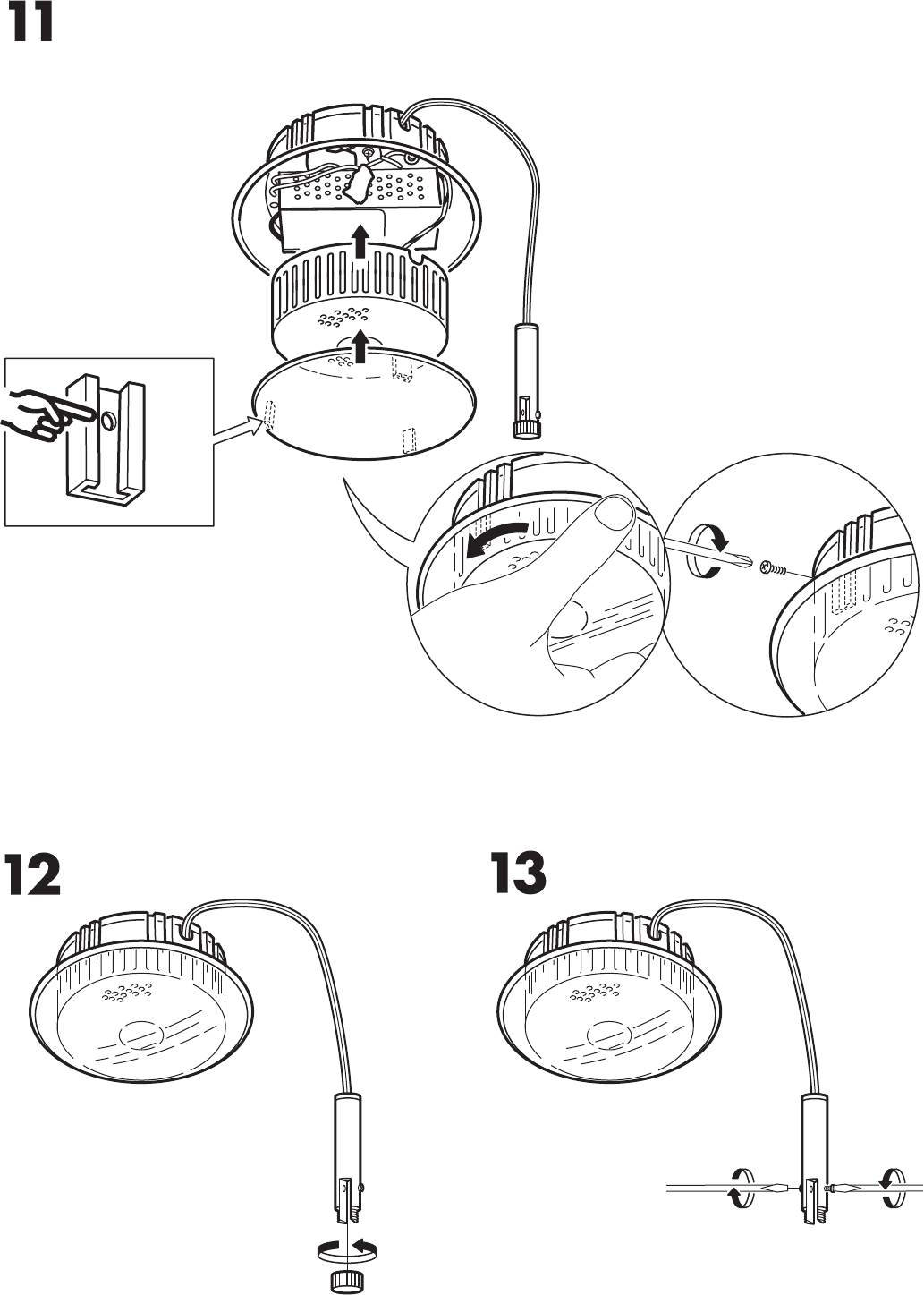

ENGLISH
WHEN REPLACING BULB - use an
MR 16 class bulb with built-in protec-
tive glass guard.
FRANÇAIS
REMPLACEMENT DE L’AMPOULE
- Utiliser une ampoule MR 16 avec
verre de protection intégré.
ESPAÑOL
AL SUSTITUIR LA BOMBILLA, usar
una bombilla tipo MR 16 con pantalla
de vidrio protector.
AA-96974-4
