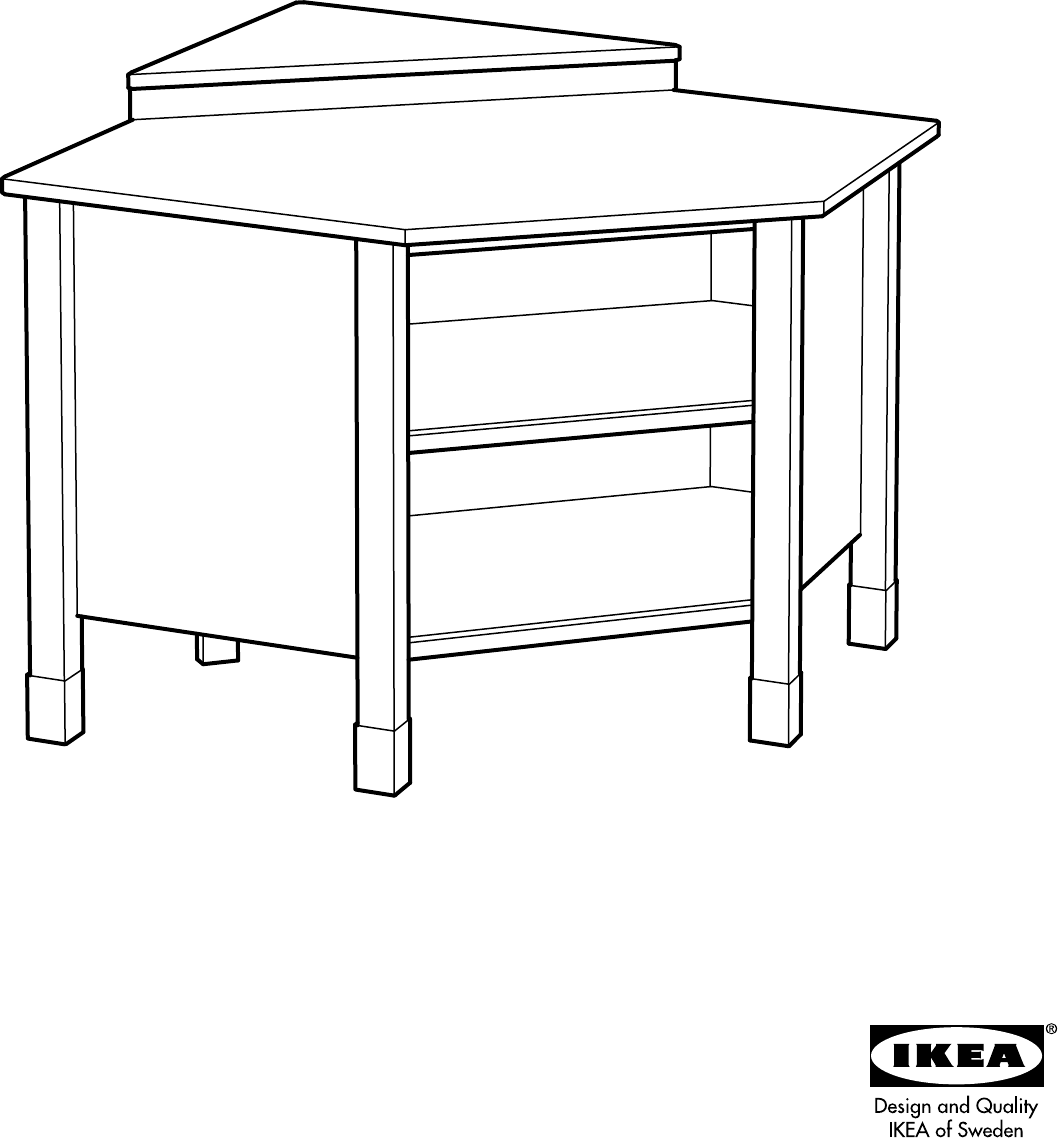

Ikea Varde Base Corner Cabinet 45X35 Assembly Instruction

: Ikea Ikea-Varde-Base-Corner-Cabinet-45X35-Assembly-Instruction ikea-varde-base-corner-cabinet-45x35-assembly-instruction ikea pdf

Open the PDF directly: View PDF .
Page Count: 20

VÄRDE

2

ENGLISH

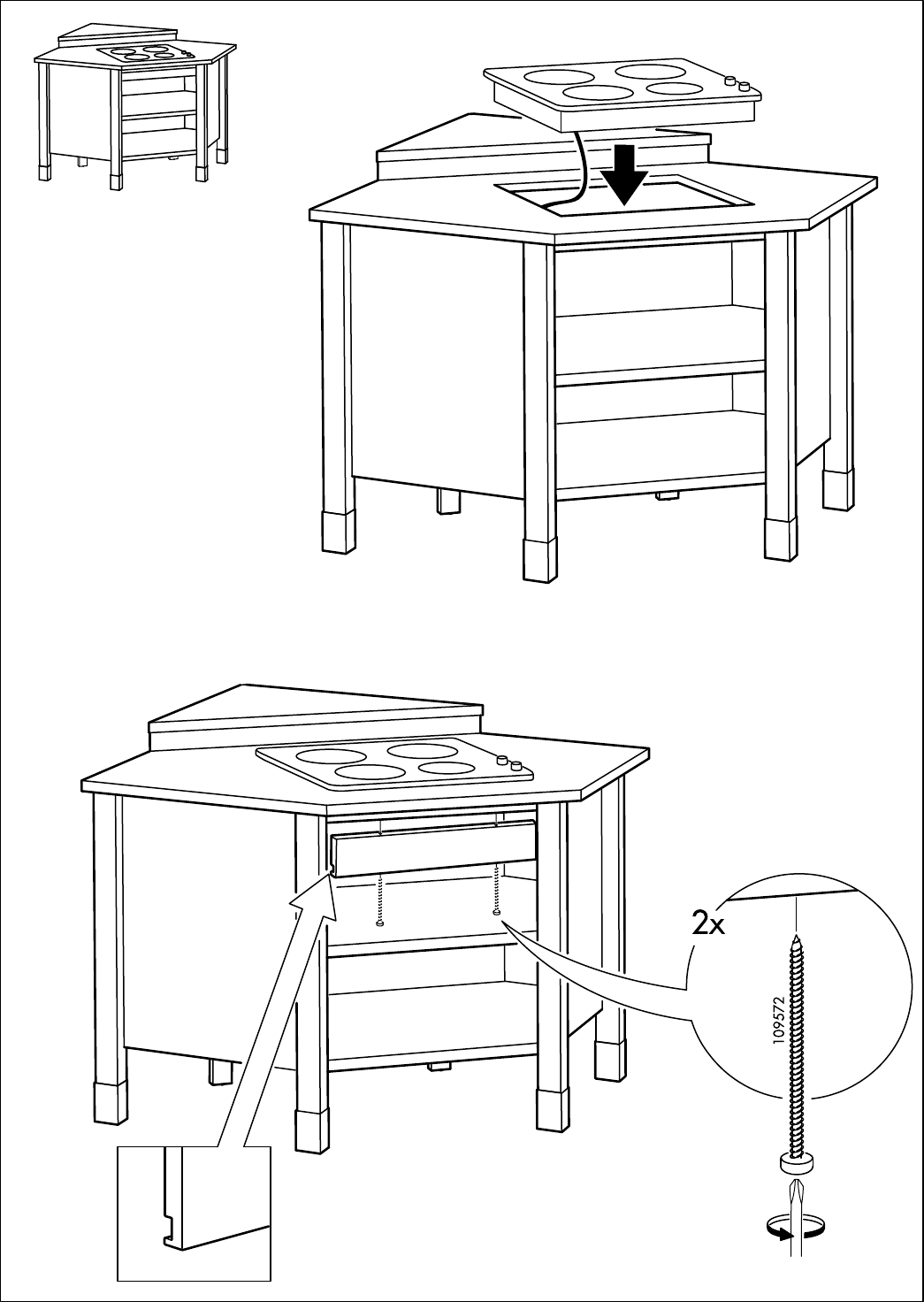

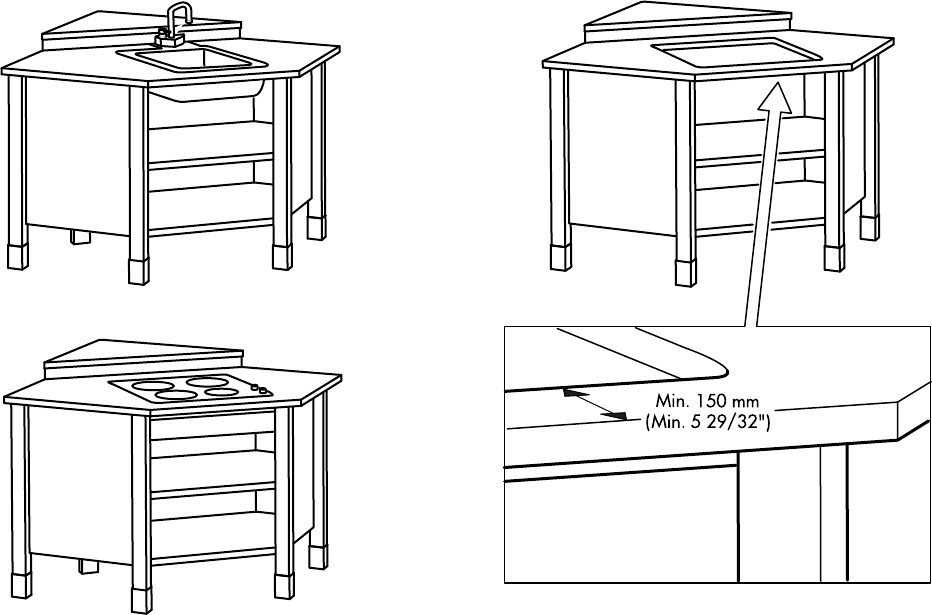

If you are going to install a cooker with

hob or a sink bowl, then you should pre-

pare the countertop for this before xing

it to the base cabinet frame. The cut-out

should be min. 150 mm (5 29/32”) in from

the front edge of the countertop. NOTE!

The cooker with hob must be combined

with a shielding panel xed to the base

cabinet frame. See pages 12-13.

DEUTSCH

Soll eine Kochmulde oder eine Spüle

installiert werden? Dann muss die Arbeits-

platte entsprechend vorbereitet sein,

bevor sie am Unterschrank befestigt wird.

Der Ausschnitt in der Arbeitsplatte muss

mindestens 150 mm (5 29/32”) Abstand

zur Vorder- und Außenkante haben.

WICHTIG! Beim Einbau einer Kochmulde

muss im Unterschrank zusätzlich die bei-

gepackte Abdeckung montiert werden,

um den nötigen Sicherheitsabstand zum

Kochfeld zu gewährleisten. Dieser Vor-

gang wird auf Seite 12-13 beschrieben.

FRANÇAIS

Vous souhaitez encastrer une table de

cuisson ou un évier dans le meuble. Il faut

alors y préparer le plan de travail avant

de xer celui-ci sur le meuble. Il est impor-

tant que le trou pratiqué dans le plan de

travail soit placé à 150mm minimum du

bord avant de celui-ci. NB Si vous souhai-

tez encastrer une table de cuisson, vous

devez équiper le meuble d’un panneau

d’isolation. Voir pages 12 et 13 pour plus

d’information.

NEDERLANDS

Ga je een kookplaat of spoelbak instal-

leren? Dan moet het werkblad hiervoor

worden voorbereid voordat dit aan de

onderkast bevestigd wordt. Bedenk dat

het gat tenminste 150 mm van de voor-

kant van het werkblad moet komen. N.B.!

Als je een kookplaat installeert, moet er

ook een beschermplaat op de onderkast

gemonteerd worden. Dit wordt beschre-

ven op pag. 12-13.

DANSK

Hvis du skal installere en kogeplade eller

opvaskemaskine, skal du forberede bord-

pladen, før du monterer den på under-

skabsstellet. Husk, at der skal være en af-

stand på mindst 150 mm fra bordpladens

forkant til det sted, du saver. BEMÆRK!

Hvis du skal installere en kogeplade, skal

du også montere et afskærmningspanel i

underskabsstellet. Se side 12-13.

NORSK

Skal du installere en komfyrtopp eller

en oppvaskkum? Da bør du forberede

topplaten for dette før du fester den i

stammen. Tenk på at utsagingen må være

minst 150 mm fra den fremre kanten på

topplaten. OBS! Skal du installere en

komfyrtopp, må du også montere fast

et avskjermingspanel i stammen. Dette

beskrives på side 12-13.

SUOMI

Aiotko asentaa keittotason tai astianpe-

sualtaan ? Silloin sinun täytyy käsitellä

pöytätaso ennekuin kiinnität sen run-

koon. Pidä mielessä että pöytätasoon

tehty upotusaukko täytyy olla vähintään

150mm pöytätason reunasta. HUOM !

Mikäli olet asentamassa keittotasoa sinun

täytyy asentaa runkoon suojapaneli.

Tämä on kuvattuna sivuilla 12-13.

SVENSKA

Ska du installera en spishäll eller diskho?

Då bör du förbereda toppskivan för detta

innan du fäster den i stommen. Tänk på

att ursågningen måste vara minst 150

mm (5 29/32”) från framkant på topp-

skivan. OBS! Ska du installera en spishäll

måste du också montera fast en avskärm-

ningspanel i stommen. Detta beskrivs på

sidorna 12-13.

AA-131619-6

3

ČESKY

Chcete-li nainstalovat sporák s var-

nou deskou nebo dřez, pracovní desku

upravte ještě předtím, než ji připevníte na

spodní skříňku. Výřez musí být minimálně

150 mm (5 29/32”) od předního okraje

pracovní desky. POZNÁMKA! Sporák s

varnou deskou musíte dovybavit ochran-

ným panelem připevněným k rámu spodní

skříňky. Více na str. 12-13.

ESPAÑOL

Si vas a instalar una placa o un frega-

dero, debes preparar la encimera antes

de jarla a la estructura de armario. El

corte debe empezarse como mínimo a

150 mm (5 29/32”) del borde frontal de la

encimera.

¡ADVERTENCIA! La placa se debe combi-

nar con un panel protector acoplado a la

estructura de armario. Ver páginas 12-13.

ITALIANO

Se devi installare un piano cottura o un

lavello, devi predisporre il piano di lavoro

prima di ssarlo alla struttura. Tieni pre-

sente che il foro deve avere una distanza

di almeno mm 150 (5 29/32”) dal bordo

frontale del piano di lavoro. N.B. Se in-

stalli un piano cottura devi anche montare

un pannello isolante nella struttura. Vai

alle pagine 12-13.

MAGYAR

A tűzhely vagy mosogatómedence szek-

rényvázba illesztése előtt, először elő kell

készítened a munkalapot.

A kivágott nyílás a munkalap első szélétől

min. 150 mm- re (5 29/32”) legyen.

FIGYELEM! A túzhelyet ki kell egészíteni

egy védőpanellel, melyet a szekrénybe

kell illeszteni.

Lásd a 12.- 13. oldalt.

POLSKI

Jeśli zamierzasz zainstalować kuchenkę

z płytą lub zlewem, powinieneś najpierw

przygotować blat, zanim przymocujesz

go do obudowy szafki. Wycięcie powinno

mieć min. głębokość 150 mm mierzoną

od przedniej krawędzi blatu. UWAGA!

Kuchenka z płytą musi być połączona z

panelem ochronnym przymocowanym do

obudowy szafki. Patrz strony 12-13.

PORTUGUÊS

Se for instalar uma placa ou um lava-

loiça, então deve preparar a bancada

para o efeito antes de a xar na estru-

tura do armário baixo. O recorte deve

car no mínimo a 150 mm (5 29/32”) da

borda dianteira da bancada. ATENÇÃO!

A placa do fogão deve combinar-se com

um painel protector xo na estrutura do

armário. Veja as páginas 12-13.

ROMÂNA

Dacă intenţionezi să instalezi un aragaz

cu plită sau un vas de chiuvetă, atunci

pregăteşte blatul înainte să îl xezi pe

cadrul corpului-bază. Tăietura trebuie

să e de min. 150 mm în interior faţă de

cantul frontal a blatului. ATENŢIE! Araga-

zul cu plită trebuie combinat cu un panou

ecranat xat pe cadrul corpului-bază.

Vezi paginile 12-13.

SLOVENSKY

Ak sa chystáte inštalovať sporák s varnou

doskou alebo drez, mali by ste na to

pripraviť pracovnú dosku ešte pred tým,

ako ju pripevníte na spodnú skrinku. Výrez

musí byť minimálne 150 mm (5 29/32”)

od predného okraja pracovnej dosky.

POZNÁMKA! Sporák s varnou doskou

musíte kombinovať s ochranným panelom,

pripevneným o rám spodnej skrinky. Pozri

strany 12-13.

БЪЛГАРСКИ

Ако смятате да монтирате печка с кот-

лони или мивка, трябва да подготвите

плота за целта, преди да го монтирате

в рамката на долния шкаф. Изрязаният

отвор трябва да се намира на поне 150

мм навътре от предния ръб на плота.

ВАЖНО! Печката с котлони трябва да

се комбинира със защитен панел, при-

крепен към рамката на долния шкаф.

Вижте стр. 12-13.

HRVATSKI

Ako ćete instalirati štednjak s kuhalištem

ili bazen sudopera, potrebno je pripre-

miti radnu ploču za instalaciju prije nego

je pričvrstite za okvir podnog elementa.

Izrezani dio radne ploče treba biti min.

150 mm od prednjeg ruba. ZAPAMTITE!

Štednjak s kuhalištem je potrebno kombi-

nirati sa zaštitnom pločom pričvršćenom

za okvir podnog elementa. Vidi str. 12-13.

ΕΛΛΗΝΙΚΑ

Εάν πρόκειται να εγκαταστήσετε μία

επιφάνεια εστιών ή ένα νεροχύτη, τότε

θα πρέπει να προετοιμάσετε την επιφά-

νεια εργασίας, πριν την στερεώσετε στο

πλαίσιο του ντουλαπιού βάσης. Το κόψιμο

του ανοίγματος, θα πρέπει να είναι σε μία

ελάχιστη απόσταση 150 mm από το χείλος

της επιφάνειας εργασίας. ΣΗΜΕΙΩΣΗ! Η

επιφάνεια εστιών θα πρέπει να συνδυ-

άζεται με μία προστατευτική επιφάνεια

στερεωμένη στο πλαίσιο του ντουλαπιού

βάσης. Βλέπε σελίδες 12-13.

РУССКИЙ

Перед тем, как установить плиту c

конфорочной панелью или мойку, не-

обходимо подготовить столешницу, а

затем прикрепить её к каркасу шкафа.

Вырез должен находиться мин. в 150 мм

(5 29/32”) от переднего края столешни-

цы. ВНИМАНИЕ! Плиту с конфорочной

панелью следует соединить с защитным

экраном, установленным на каркасе

шкафа. Смотрите стр. 12-13.

SRPSKI

Prilikom ugradnje šporeta sa grejnom

pločom ili sudoperom, pre nego što ih

pričvrstite za osnovni okvir kredenca

pripremite radnu površinu. Isečci moraju

biti najmanje 150mm i to na prednjoj

ivici radne površine. PAŽNJA! Šporet sa

grejnom pločom mora biti u kombinaciji sa

zaštitnom pločom pričvršćenom za okvir

kredenca. Pogledati stranice 12-13.

SLOVENŠČINA

Če boste nameščali kuhalno ploščo ali

korito, si delovno ploščo pripravite še

preden jo nameravate namestiti na okvir

talnega elementa. Izrezani del mora

biti najmanj 1,5 cm od sprednjega roba

plošče.

POZOR! Na kuhalnik pritrdite še zaščitno

ploščo in jo namestite na okvir talnega

elementa. Glej stran 12-13.

TÜRKÇE

Ocaklı fırın veya evye kuracaksanız

tezgahı alt dolap çerçevesine monte et-

meden önce ayarlamalısınız. Kesik kenar,

tezgahın ön kenarından itibaren min. 150

mm (5 29/32”) olmalıdır. NOT! Ocaklı fırın,

alt dolap çerçevesine monte edilmiş bir

kaplama panel ile kombine edilmelidir.

Sayfa 12-13’e bakınız.

Українська

Перед установленням плити із конфо-

рочною панеллю або мийки підготуй-

те стільницю, а потім прикріпіть її до

каркаса підлогової шафи. Виріз має

знаходитись щонайменше за 150 мм (5

29/32”) від переднього краю стільниці.

УВАГА! Плиту із конфорочною панеллю

треба з’єднати із захисним екраном,

встановленим на каркасі шафи. Див.

с.с.12-13.

4

ҚАЗАҚ

Кемпіректі панель немесе бақалшықты

орнататын болсаңыз, оларды шкафтың

каркасына бекітпес бұрын әдейі бет

тақтайша дайындап алу қажет. Қиық

бет тақтайдың беткі жиегінен шамамен

150мм аралықта болуы қажет.

ЕСКЕРІҢІЗ! Кемпіректі панельді шкаф

каркасында орнатылған қорғауыш

экранмен қосу керек. 12-13-беттерді

қараңыз.

中文

在进行灶具或水池安装时， 首先对

台面进行切割， 然后将其固定安装在底

柜框架上。 切割孔距离台面板前部边缘

应有至少 150 毫米。 注意！灶具应装配

护罩， 该护罩固定安装于底柜框架。 详

见说明第 12-13 页。

繁中

如果要安裝爐具式水槽, 在將其固定在底櫃

櫃框前應先準備好檯面控洞. 檯面前緣至少

需保有150公釐(5 29/32”). 注意! 爐具需與

底櫃櫃框的擋板連結. 請看12-13頁.

日本語

コンロや流しを設置する場合には、 これらを

ベースキャビネットフレームに取り付ける前に

カウンタートップを切り抜く必要があります。

カウンタートップの端は 150 ｍｍ以上残して

切断してください。

注意！コンロを設置する場合は、 ベースキャ

ビネットフレームにシールディングパネルを取

り付けてください。 P12-13 参照。

BAHASA MALAYSIA

Jika anda akan memasang alat masak

dengan dapur atau mangkuk sinki, anda

perlu menyediakan bahagian atas kaun-

ter sebelum memasangnya ke rangka

dasar kabinet. Pemotongan adalah

seminimum 150 mm (5 29/32”) ke dalam

daripada hujung sebelah depan baha-

gian atas kaunter. NOTA! Alat mema-

sak dengan dapur mesti digabungkan

dengan panel perisai yang dipasang

pada dasar rangka kabinet. Lihat pada

muka surat 12-13.

ﻋﺮﺑﻲ

     

   

      

      

      



      

    

  

ไทย

 

-

  -

     -



 -

  



AA-131619-6

5

6AA-131619-6

7

8AA-131619-6

9

10 AA-131619-6

11

12 AA-131619-6

13

14 AA-131619-6

15

16 AA-131619-6

17

18 AA-131619-6

19

© Inter IKEA Systems B.V. 200920 AA-131619-6
