User Manual

Evoke

F4 with Bluetooth

ENGLISH

Thank you for choosing Evoke F4 with Bluetooth. This wireless music and

radio system brings a world of listening simply and easily within your reach.

You can use it to enjoy music streamed wirelessly from your iOS or Android

device or from your PC or Mac; to listen to any Internet or FM radio station;

and to play thousands of podcasts, on-demand radio programs and evocative

ambient sounds. You can also access the Pure Connect cloud-based

on-demand subscription streaming service to gain instant access to millions of

music tracks. This manual will get you up and running in no time, and explains

how to make the most of your Evoke F4. We’re constantly improving and

adding new features to our products. To take advantage of any enhancements

made since your product was shipped, please visit support.pure.com/us

where you can download the latest version of this user guide in PDF format.

SelectVolume

Evoke

F4 with Bluetooth

Important Safety Instructions

1. Read these instructions – All the safety and operating instructions should be read before this product is

operated.

2. Keep these instructions – The safety and operating instructions should be retained for future reference.

3. Heed all warnings – All warnings on the appliance and in the operating instructions should be adhered to.

4. Follow all instructions – All operating and use instructions should be followed.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, stoves, or other apparatus that produce heat.

9. Only use attachments and accessories specified by the manufacturer.

10. Unplug the apparatus during lightning storms or when unused for long periods of time.

11. Do not use the mains adapter outdoors.

12. Be aware of volume levels when using headphones, excessive volume can damage your hearing.

13. Cease use immediately if apparatus exhibits any signs of mechanical damage, excessive temperature,

swelling or splitting.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been

damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects

have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate

normally, or has been dropped.

15. To reduce the risk of electric shock, do not remove cover (or back) as there are no user-serviceable parts

inside. Refer servicing to qualified personnel.

16. Use only power supplies listed in the user instructions (with model no. DSA-24CA-05 055357,

manufactured Pure).

17. Servicing is required when the apparatus has been damaged in any way, such as power supply cord or

plug is damaged, or the apparatus does not operate normally, or has been dropped.

18. WARNING To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

The apparatus shall not be exposed to dripping or splashing and that objects filled with liquids, such as

vases, shall not be placed on apparatus.

19. CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent

type.

20. WARNING: The direct plug-in adapter is used as disconnect device, the disconnect device shall remain

readily operable.

21. This equipment is a Class II or double insulated electrical appliance. It has been designed in such a

way that it does not require a safety connection to electrical earth.

Damage to hearing can occur with consistent exposure to high volume when using headphones. Always

check the volume level before inserting headphones into your ears.

Use of headphones while operating a vehicle is not recommended and is illegal in some areas. Stop

listening to your radio if you ﬁnd it distracting while operating any type of vehicle or performing any other

activity that requires your full attention.

Contents

4 Getting started

4 Quick start

5 Controls and sensors

6 Rear panel

6 Switching between Sleep, Standby and

7 Screen icons

8 Internet listening via Pure

Connect

8 Listening to Internet radio

9 Listening to other Internet content

10 Music streaming

10 Pure Connect tagging service

11 SiriusXM

12 Streaming from the Pure

Connect app

12 Download the Pure Connect app

12 Selecting Evoke or other Pure Jongo

compatible device in the Pure Connect

app

13 Streaming music from a PC

or Mac

13 Listening to streamed tracks on Evoke

13 Listening to FM radio

13 Changing FM stations

13 Storing a preset

13 Listening to a preset

14 Listening to audio from a

USB memory stick

14 Using Bluetooth

15 Recording radio programs

15 Instant recordings

15 Timed recordings

16 Setting alarms and timers

16 Setting an alarm

16 Setting the sleep timer

16 Setting the kitchen timer

16 Cancelling a sounding alarm or timer

16 Snoozing a sounding alarm

16 Changing the alarm snooze time

16 Cancelling a snoozing alarm

17 Options and settings

17 Pure Connect settings

17 FM settings

17 Network/USB media

18 Audio settings

19 Setting the clock

19 Changing the language shown on the

display

19 Changing Evoke’s name

19 Bluetooth settings

20 Upgrading Evoke

20 Resetting Evoke to factory settings

21 Network settings

22 Using an optional ChargePAK

22 Installing a ChargePAK

23 Help and advice

24 Speciﬁcations

Extend the aerial and insert the connector of the supplied power adapter into the 5.5V DC

input on the rear of Evoke. Plug the adapter into the power supply. Pure is displayed briefly

on-screen.

Getting started

Quick start

Note: If you have a ChargePAK F1 rechargeable battery (sold separately) ﬁt it now before plugging in

Evoke. See page 22 for more information.

Choose your display language (English, French or Spanish) by turning the Select dial to

highlight the language you want. Push the Select dial in to confirm your choice. Repeat this

process to select the time zone and region closest to you.

Stereo Out

Aerial

Aux Speaker

Stereo OutAux Speaker

5.5V DC

Network/USB media

Pure Connect

FM radio

Auxiliary input

Settings

The Home screen is displayed:

Turn the Select dial to highlight and press to select one of the following options:

Pure Connect See page 8

Network/USB media See page 13

FM radio See page 13

Auxiliary input See page 6

To change any of Evoke’s settings, tap the Settings button (see page 17).

Controls and sensors

No. Control Description

1 Home Tap to return to the Home screen.

Context-sensitive

touch buttons

Tap the button that corresponds to the function shown on screen that you

want to use.

3 Back Tap to go back to the previous screen.

4 Volume/mute dial Turn to adjust volume. Push to mute and un-mute.

5 Select dial

Turn to navigate menus, stations or options and push to select an item.

Push to pause a media track or podcast.*

6 Standby touch key

Tap

to switch between Sleep, Standby and On. See page 6 for

more information.

7 Light sensor Do not cover. Adjusts the display brightness according to the light levels in

your room (only works when brightness level is set to ‘Automatic’).

8 Record button Tap to instantly record the internet radio station that is playing. See page

15 for more information.

SnoozeHandle

Tap to snooze the alarm. Grip and hold to brighten the display to maximum

brightness for 3 seconds.

Note: The alarm will not sound if Evoke is powered down and if Evoke is not

connected to mains power.

* The > symbol indicates that you will need to use the same control to navigate through the various menu options.

SelectVolume

Rear panel

Switching between Sleep, Standby and On

Evoke has three power modes, Standby, Sleep and On. In Standby, Evoke uses minimal power. In Sleep

mode, Evoke remains connected to the wireless network (once attached) and is ready to stream music.

See page 12 for more information.

To enter Sleep mode, tap Standby.

To enter Standby mode, tap and hold Standby.

Once in Sleep/Standby mode, tap Standby to switch to On.

Note: If you press the Standby button and Evoke is being powered by the ChargePAK F1, Evoke will

power off and not enter the Sleep power state.

1. USB connector for USB Ethernet adapter, Bluetooth adapter or a USB drive for recording/playback.

Also used for upgrading Evoke’s software when an internet connection is not available.

2. Output connector for the Evoke F4 stereo speaker (sold separately).

3. Output connection for headphones (3.5mm).

4. 3.5mm auxiliary input connection for an iPod, MP3 player, etc.

5. 5.5V DC input connection for supplied mains adapter.

6. Acoustically tuned bass reflex port (do not cover).

7. Compartment for ChargePAK F1 rechargeable battery (sold separately).

8. USB Bluetooth adapter.

Aerial

5.5V DCStereo speaker Aux in

1 2 3 4 5

Welcome to Pure Connect

Add

Wide range of great content

♥Options

Screen icons

Source Icons

*ChargePAK F1 sold separately.

Source Icons

PC Pure Connect Volume level

MP Media player Mute

FM FM Alarm/timer set indicators

AUX Auxiliary input Clock

PS Music streaming ChargePAK battery level*

Stereo signal

Signal strength (FM or Wi-Fi)

Ethernet connection active

Ethernet connection lost

R Timed recording indicator

Context-

sensitive

buttons

BT Bluetooth

Internet listening via Pure Connect

Pure Connect is an online media portal that provides you with quick and easy access to thousands of

internet radio stations, on-demand programs, podcasts and ambient sounds. You can enjoy all this content

on your Evoke, on smartphones and tablets running the Pure Connect app, and on the Pure Connect

website. You can also use Pure Connect to access additional subscription services such as the Pure

Connect’s cloud-based music streaming service*, which provides you with instant access to millions of

music tracks, and SiriusXM, which provides you with access to over 140 additional satellite radio channels.

To access Pure Connect on Evoke, you will need to connect Evoke to your network. See below for more

information.

After connecting Evoke to your network, you can register your Evoke on the Pure Connect website. We

recommend registering your Evoke as this allows you to manage your Pure Connect favorites and access

additional services like music streaming and SiriusXM.

Connecting to the Internet

Using your wireless network

1. Tap Home and select Pure Connect from the Home screen.

Evoke will scan for wireless networks and show them in a list.

2. Select your network. If your network requires a key, follow steps

3-4.

3. Enter your network key or password by turning and pressing

the Select dial to highlight and select characters. Select sp

to insert a space. Tap More... for lower-case; tap it again for

symbols. Tap Delete to remove the last character.

4. Tap Save to finish. Evoke will connect to your network.

Helpful hint: Your Wi-Fi key is case sensitive, make sure to enter it

exactly as shown.

Using an Ethernet connection

You can also connect Evoke to the Internet using the optional Pure

USB Ethernet adapter.

To use the Pure USB Ethernet adapter, connect your network cable

to the adapter, then connect the adapter to the USB socket on your

Evoke. The adapter USB light comes on and a connection to your

network is made automatically.

The Ethernet connection status is shown on screen (see page 7).

A B CDEFGHIJKLM

NOPQRSTUVWXYZ

sp0123456789

Enter key or password

Delete Save More...

6578616D706C

LAN

USB

100Mbps

LAN

USB

My favorites♥

Pure Music

SiriusXM

Live Radio

Listen Again

Podcasts

Pure Connect menu

Listening to Internet radio

Thousands of radio stations around the world broadcast online. To

listen, select Pure Connect from the Home screen. Your Evoke will

tune to the last station you listened to or show you the stations list.

Turn the Select dial to enter the Pure Connect menu. Select Live

Radio to see a list of currently available Internet stations. Use the

Select dial to browse the list and push to tune in. You can add a

station to your Favorites by tapping Add.

* You will need to subscribe to our Blue or Violet subscription level to access music streaming on Evoke. For more information on the

various subscription levels visit connect.pure.com.

Search for a station

Tap Search when browsing the station list to search for stations by

Name, Genre, Country, Language, Quality (sound quality), or any

combination of these. Use the Select dial to set your options and tap

Go to see the list of results.

Searching for an internet radio station using Quick Jump

The Quick Jump function lets you to search for stations that begin with

a certain letter. To use Quick jump:

1. Tap the A-Z button to open the Quick Jump box.

2. Turn and press the Select dial to select the first letter of the

radio station that you want to search for.

Listening to other Internet content

Tap Home and select Pure Connect from the Home screen, then one

of the following content types:

Listen again

Select this option to access the BBC Listen Again service, which lets

you catch up with any BBC radio shows that you might of missed.

These archived radio programs are available to listen to for a set period

of time after the live broadcast.

Podcasts

Podcasts are prerecorded audio shows on a wide variety of subjects

such as comedy, arts, business, and culture, for you to enjoy anytime.

Pure Sounds

Our library of evocative ambient sounds, including birdsong,

cityscapes, and waves on shore.

Creating a Pure Connect account

All you need to create a Pure Connect account and register your Evoke

is a valid e-mail address. We’ll need to send you a couple of e-mails

and you won’t be able to complete the process without access to

them.

To create a Pure Connect account:

1. Open your Internet browser.

2. Go to connect.pure.com.

3. Click Create account and follow the instructions on-screen.

1. Log in to Pure Connect, click Me and select Devices. You’ll

see your registration code.

2. From Pure Connect settings on your radio, select Register

with Pure Connect to enter your code. Use the Select dial to

highlight and select characters; tap Del to erase characters;

and tap Save to finish.

Congratulations! You’ve registered your Evoke on Pure Connect. The

favorites you’ve created on Pure Connect will be visible on your Evoke,

and those you’ve created on Evoke will appear on Pure Connect.

Clear all Clear

Go Lounge

Name [All]

Genre [Classical]

Country [Netherlands]

Language [Dutch]

Quality [All]

Station search screen

Wind chimes in suburbs

Wooden lock

Accoustic guitar (E,A,D...

Active daytime birds

Arctic Blizzard

Browsing Pure Sounds

connect.pure.com

Optional registration at

connect.pure.com adds

advanced features to your

radio. Register now?

everLater

Enter registration code

DelSav

ore...

QPZKE

A B C D E F G H I J K L M

N O P Q R S T U V W X Y Z

sp 0 1 2 3 4 5 6 7 8 9

Music streaming

Pure Connect’s music streaming is a cloud-based on-demand subscription service that gives you instant

access to millions of music tracks from one of the world’s largest music catalogs covering almost every

conceivable artist and genre. You can listen on our music streaming and radio systems, on an Apple or

Android device running the Pure Connect app or on the Pure Connect website.

Pure Connect’s music streaming service is only available in certain countries. Please see http://www.pure.com/availability/ for details.

Accessing Pure Connect’s music streaming on Evoke

1. Tap Home and select Pure Connect from the Home screen.

2. Turn and press the Select dial to select Pure Music.

3. Turn and press the Select dial to select one of the following options:

My Tracks: Select this option to access the tracks that you have purchased from Pure Connect.

Catalog: Select this option to browse or search the complete music catalog on your Evoke.

By playlist: Select this option to listen to playlists created by you at connect.pure.com or via the Pure

Connect App (see “Streaming from the Pure Connect app” on page 12).

Pure Connect tagging service

The Pure Connect tagging service can be used to identify, bookmark and purchase tracks that are

playing on an FM or Internet radio station. In addition to accessing your favorite music tracks, the Pure

tagging service also automatically back catalogs any music by similar artists that you might be interested

in, allowing you to explore something completely new or rediscover forgotten favorites.

Note: To use the Pure Connect tagging service, your Evoke will need to be connected to the internet

and you will need a Pure Connect account. See page 9 for more information on setting up a Pure

Connect account.

1. Tap the Tag button.

2. Evoke will identify the name of the song that is being played and allow you to buy it (or stream it if

you have a music streaming subscription).

Note: To access your tagged tracks list, you will need to log in to your Pure Connect account at

connect.pure.com.

Note: The Pure Connect tagging service will attempt to identify and match any playing track using our

extensive catalog. Purchasing and streaming tracks is subject to availability.

SiriusXM

SiriusXM is a subscription service that is available in the USA that provides access to live radio and

on-demand content from over 140 satellite radio stations.

You can listen to SiriusXM on Evoke by linking your SiriusXM account to Evoke on the Pure Connect

website if you have a valid subscription to the SiriusXM internet radio service.

Linking Evoke to your SiriusXM account

1. Log in to Pure Connect, click Me and select My Account.

2. Click the Add credentials button in the SiriusXM Subscription panel to open the SiriusXM

Subscription page.

3. Enter your SiriusXM username and password and click the Save credentials button.

You will now be able to access SiriusXM on compatible products that are registered on your Pure

Connect account.

Accessing SiriusXM on Evoke

1. Press Home and select Pure Connect.

2. Turn and press the Select dial to select SiriusXM.

3. Turn and press the Select dial to select one of the following

options:

Live radio: Select this option to view the list of live radio station

that are available through the SiriusXM service. You can choose

to view all available radio stations or ﬁlter the list that is displayed

by a speciﬁc genre.

On Demand: Select this option to catch up with any radio shows

that you may have missed. You can choose to view all available

shows or ﬁlter the list that is displayed by a speciﬁc genre.

Pure Connect My Account page

SiriusXM Subscription page

SiriusXM Live Radio category

selection

All

Howard Stern

Latin & World

Music

News & Issues

Streaming from the Pure Connect app

Download the Pure Connect app

You can download the Pure Connect app on your smartphone or tablet from the Apple App Store or

Google Play.

You can use the Pure Connect app to stream any music stored on your smartphone or tablet as well as

all the content available on Pure Connect to Evoke and other Jongo compatible devices.

Note: Any devices that you want to use with the Pure Connect app will need to be on the same network.

from the Apple App Store from Google Play

Selecting Evoke or other Pure Jongo compatible device in the Pure

Connect app

With the Pure Connect app you can stream to a single Jongo device or multiple Jongo devices

simultaneously.

To start streaming content:

1. Select the content that you want to stream in the Pure Connect app.

2. Tap the icon in the app player bar on your iOS or Android device to view a list of available

devices on your network.

3. Tap the icon next to the Pure Jongo compatible devices that you want to stream to.

Your selected content will start playing on the Jongo devices that you selected.

See the help supplied with the app for more information on streaming to a Jongo device.

Pure Connect app

You can stream music stored on your computer or on a UPnP-compatible Network Attached Storage

(NAS) device to Evoke. To stream music from your computer you will need to install media server

software on it.

Listening to streamed tracks on Evoke

1. Tap Home and turn and press the Select dial to choose Network/USB media player from Home

screen.

2. Turn and press the Select dial to choose the media player that you want to stream music from.

3. Turn and press the Select dial to navigate and select the track or playlist.

Playing/pausing audio playback

Press the Select dial to pause/play a track that is playing on Evoke.

Seeking within a track

While paused, you can hold down the and buttons to seek within the track.

Skipping backwards and forwards between tracks

If you are streaming audio on Evoke from a media server, you can tap the buttons to skip back/

forward between tracks.

Streaming music from a PC or Mac

Listening to FM radio

Changing FM stations

Seek tuning

1. Turn the Select dial.

2. Tap the buttons to seek to the next or previous FM

radio station that has a strong signal.

Manual tuning

Turn the Select dial right or left to step up or down 0.05 MHz.

Storing a preset

Tune to the station you want to store as a preset and tap Presets.

Turn the Select dial to highlight a preset number. Tap Add to store

the preset. (You can replace existing presets.)

Listening to a preset

Tap Presets, select the station that you want to recall and tap

Listen, or push the Select dial.

Extend the aerial, then tap Home and select FM radio from the Home screen.

Buzz FM

Add

Empty 1

Empty 2

Empty 4

Empty 5

♥

Selecting a preset

Using seek tuning to change

FM stations

103.30

Seek tune

Options

To listen to tracks from a USB memory stick:

1. Tap Home and turn and press the Select dial to choose Network/USB media from the Home

screen.

2. Turn and press the Select dial to select the USB device.

3. Turn and press the Select dial to specify the type of audio (Playlists, Artists, Genres or Pure

recordings) that you want to listen to.

4. Turn and press the Select dial to select the audio that you want to listen to,

Playing/pausing audio playback

Press the Select dial to pause/play a track that is playing on Evoke.

Seeking within a track

While paused, you can hold down the and buttons to seek within the track.

Skipping backwards and forwards between tracks

Tap the buttons to skip back/forward between tracks.

Evoke can play music from a USB memory stick connected to the USB port on the back. Evoke supports

WMA (Standard V9), AAC, MP3 and MP2 audio ﬁles. By default, Evoke looks for audio on your network if

you have not connected a USB memory stick to the back of Evoke.

Listening to audio from a USB memory

stick

Using Bluetooth

If your phone or tablet is capable of storing audio ﬁles, you can use Bluetooth to stream any music stored

on your phone or tablet to Evoke.

Note: Adding a Bluetooth device varies on different mobile devices. See your Bluetooth mobile device

manual for speciﬁc information.

Preparing Evoke to stream audio using Bluetooth

1. Ensure that the Bluetooth adapter is inserted into Evoke’s USB connector.

2. Enable Bluetooth on your mobile device.

3. On your mobile device, select the option to add a new Bluetooth device. On some mobile devices you

may need to select the search or scan option.

4. Start the pairing process on your mobile device. Do this by selecting Evoke from the list of available

devices that appear on the mobile device’s screen. This will connect automatically once paired.

You will now be able to start streaming audio to Evoke from your Bluetooth device.

Note: You will need to disconnect any connected mobile Bluetooth devices from Evoke to stream using

Wi-Fi or to stream from a different Bluetooth device. Bluetooth will automatically disconnect if you go out of

range of Evoke. To manually disconnect you will usually need to use the Bluetooth settings on your

mobile device.

Note: For more help with Bluetooth , see our “Help and advice” on page 23.

Recording radio programs

Evoke allows you to record live radio from an internet (via Pure Connect) radio station. You can either

schedule recordings or record instantly. To record, you need to connect a USB memory stick to the USB

port on the back of Evoke. The length of time that you can record depends on the amount of space

available on your USB memory stick and the station that you are recording. A 2GB USB memory stick can

record around 15 to 30 hours of internet radio (based on the most common station data rates of 128kbps

and 64kbps, respectively). If your USB memory stick runs out of space during a recording, Evoke will stop

recording and display a message.

Note: You can only record live radio if you have selected Pure Connect as the audio source.

Note: You can not record any live radio or listen again content from the SiriusXM subscription service.

Instant recordings

To record instantly you will need to:

1. Tap Home to display the home menu.

2. Turn and press the Select dial to select Pure Connect.

3. Tune into the radio station that you want to record and tap the Record button on the front of Evoke to

begin recording.

To stop instant recording, tap the Record button on the front of Evoke.

Timed recordings

You can use the timed recordings function to schedule a recording from an internet radio station that has

been added to your favorites.

1. Tap Home to display the Home menu.

2. Tap Settings and turn and press the Select dial to select Timed recordings.

3. Turn and press the Select dial to choose a recording slot.

4. Tap the Edit button.

5. Turn and press the Select dial to turn the recording On or Off.

6. Turn the Select dial to adjust the hour the recording should start and press to conﬁrm. Repeat to set

the minutes.

7. Turn the Select dial to adjust the hour the recording should end and press to conﬁrm. Repeat to set

the minutes.

8. Turn the Select dial to set the days the timed recording should occur . Choose between Once only,

Daily, Weekdays, Weekends, Every Monday, Every Tuesday, Every Wednesday, Every Thursday,

Every Friday, Every Saturday and Every Sunday then press the Select dial to conﬁrm.

9. Press the Select dial to conﬁrm that you want to record content from Pure Connect.

10. Turn and press the Select dial to choose the radio station that you want to record from your favorites

list.

11. A timed recording is indicated by R in the icon bar.

Setting alarms and timers

Evoke has two alarms and two types of timers (kitchen and sleep). To set an alarm or a timer up, tap Home

to display the Home screen. Tap Settings. Turn and press the Select dial to select Alarms and timers.

Setting an alarm

1. From the Alarms and timers menu, turn and press the Select dial to select either Alarm 1 settings

or Alarm 2 settings and tap Edit.

2. Turn and press the Select dial to turn the alarm On or Off.

3. Turn the Select dial to adjust the hours and press to conﬁrm. Repeat to set the minutes.

4. Turn the Select dial to set the days the alarm sounds. Choose between Once only, Daily,

Weekdays, Weekends, Every Saturday and Every Sunday then press the Select dial to conﬁrm.

5. Turn the Select dial to set the alarm type. Choose between Pure Connect station, FM radio or Tone

then press the Select dial to conﬁrm.

6. If you’ve set the alarm type as Pure Connect station or FM radio, turn the Select dial to choose

between Last tuned (last station tuned to) or select a favorite Pure Connect station or FM preset if

you have any saved.

7. Turn the Select dial to change the alarm volume and press to conﬁrm.

8. A set alarm is indicated by in the icon bar.

Note: If you are powering Evoke using a ChargePAK, any alarms that are set will not go off unless Evoke

is powered on.

Setting the sleep timer

The sleep timer switches your radio into standby/sleep after a speciﬁed amount of time. From the Alarms

and timers menu, select Sleep timer. Use the Select dial to adjust the length of the sleep timer in 15

minute steps from 15 mins to 1 hour 30 mins. Tap Save to store.

A set sleep timer is indicated by in the icon bar.

Setting the kitchen timer

The kitchen timer sounds a beeping tone after a set period of time.

From the Alarms and timers menu select Kitchen timer and use the Select dial to adjust the length of

time. Tap Mins to toggle between minutes and hours. Tap Save to conﬁrm.

A set kitchen timer is indicated by in the icon bar.

Cancelling a sounding alarm or timer

To cancel a sounding alarm or timer, push either the Select or Volume dial. A sounding alarm will

automatically cancel after 1 hour.

Note: Pushing the Volume dial will not cancel a tone alarm.

Warning: When powered by ChargePAK F1, tapping Standby switches the radio off and any set alarms or

timers will not sound.

Snoozing a sounding alarm

Tap the Snooze button or the SnoozeHandle to snooze a sounding alarm for the speciﬁed time (default 9

minutes).

Changing the alarm snooze time

From the Alarms and timers menu, select Snooze time. Use the Select dial to adjust the duration of the

snooze from 5 to 15, then either 20/25/30/40 minutes, or 1 hour.

Cancelling a snoozing alarm

To cancel a snoozing alarm push either the Select or Volume dial.

Pure Connect settings

These settings are only available when listening to Pure Connect. Tap Home to display the home menu

and then tap Settings. Turn and press the Select dial to select Pure Connect.

Pure Music repeat

Turn and press the Select dial to select a repeat option for the specified content on Pure Connect’s cloud-

based on-demand streaming service. Select All to specify that all tracks should be repeated. Select Track to

specify that the track currently playing on Evoke should be repeated. Select Off to disable the repeat option.

Pure Music Shuffle

Turn and press the Select dial to select a shuffle option for the specified content on Pure Connect’s cloud-

based on-demand streaming service. Select On to shuffle all tracks. Select Off to disable shuffling.

Clear favorites

Select Clear favorites to remove all stations/podcasts/Pure Sounds from your favorites list, as well as

from Pure Connect if your radio is connected.

Enter your Pure Connect registration code if you haven’t already done so. See page 9 for more information.

FM settings

These settings are only available when listening to FM radio. Tap Home to display the home menu and

then tap Settings. Turn and press the Select dial to select FM.

FM stereo

Switch between receiving FM stations in Mono (default) or Stereo. If listening with headphones or have

connected an auxiliary speaker, you may want to change this setting to stereo.

Network/USB media

These settings are only available when listening to the Network/USB media source. Tap Home to display

the home menu and then tap Settings. Turn and press the Select dial to select Network/USB media.

Repeat

Select the repeat type.

Off (default): Tracks are played until the end of the current album, folder, playlist or search results.

All: Continuously repeats the current album, folder, playlist, or your search results.

Track: Repeats the current track.

Shuffle

Select the order that tracks in the current album, folder, playlist or search results are played:

Off (default): Tracks play in the order that they are displayed on-screen.

On: Tracks play in random order.

Media details

View technical details about your current media server or re-scan for alternative servers:

Current details: Turn the Select dial to view information about the media server, including the media

server name, the software version, the IP address and the port number.

Options and settings

Display options

Adjust display settings, such as screen duration and the information displayed while you are listening to

each source. Tap Home to display the home menu and then tap Settings. Turn and press the Select dial

to select Display.

Information

Different information displays are available for each audio source:

FM radio

Scrolling text: Text information broadcast by the current station. May include song titles, program

details, news, etc.

Reception info: Displays the current frequency and signal strength.

Time and date: Displays the current time and date.

Pure Connect

Description: Broadcast by the current station. May include song titles and program details. If

streaming a track from Pure Connect’s cloud-based on-demand streaming service this displays the

artist and album of the track.

Location and Genre: Information about the current station, e.g., US Rock.

Time offset: Most stations will be live streams, but otherwise displays how far into a broadcast the

station is. If streaming a track from Pure Connect’s cloud-based on-demand streaming service this

displays how far into the track’s duration you are.

Wi-Fi signal strength: Displays a bar indicating the current Wi-Fi signal strength.

Station URL: Displays the URL address of the current station. If streaming a track from Pure Connect’s

cloud-based on-demand streaming service this displays the URL of the track.

Time and date: Displays the date with a full-screen clock (as in standby mode).

Media player

Track info: Displays artist and album information (id3 tags).

Time offset/duration: Displays a progress bar and timers indicating the current track position.

Wi-Fi signal strength: Displays a bar indicating the current Wi-Fi signal strength.

Time and date: Displays the date with a full-screen clock (as in standby mode).

Active and Standby backlight

You can adjust the duration that the screen is illuminated when switched on or in standby. Select Active

backlight to adjust the display settings that apply when the radio is switched on or Standby backlight

to adjust the display settings that apply when your radio is in standby. Choose from Always on or Off

after 7 seconds.

Active and Standby brightness

You can adjust the brightness of the screen when Evoke is switched on or in standby. Select Active

brightness to adjust the display brightness when Evoke is switched on or Standby brightness to adjust

the display brightness when Evoke is in standby.

Audio settings

You can use this menu to adjust the bass and treble.

1. Tap Home to display the home menu and then tap Settings. Turn

and press the Select dial to select Audio.

2. Turn the Select dial to adjust the bass level.

3. Tap Treble and turn the Select dial to adjust the treble level.

4. Tap OK when you have ﬁnished adjusting the audio settings.

OK Treble

Bass 0

Treble 0

sp 0 1 2 3 4 5 6 7 8 9

- Bass -

Audio

Setting the clock

The clock will automatically set itself using your FM radio signal or your network. However, if you cannot

receive an updated time signal, or see the message ‘Time not available’, you can manually set the time

and date. To set up the time and date manually:

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Alarms and timers > Set clock.

3. Turn and press the Select dial to adjust the time and date.

4. Tap or to move to the previous or next setting.

5. Tap Save when you have ﬁnished setting up the time and date.

Changing the language shown on the display

To switch the display language between English, Spanish and French:

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Miscellaneous > Language.

3. Turn and press the Select dial to set the display language.

Changing Evoke’s name

Your Evoke is assigned a name. This name is used so that you can find your radio easily when using the

Pure Connect website to manage your listening. This name is also used to identify Evoke as an available

speaker in Pure Connect and Bluetooth. By default this name is Evoke F4 ******, but here you can change

this to anything you like to make it more memorable.

Note: ****** represents a six digit code that will be unique to each Evoke, which is based on the last six

digits of Evoke’s MAC address.

To assign a custom name to Evoke:

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Miscellaneous > View/change device name. The name

that has currently been assigned to Evoke will display at the top of the screen.

3. Turn and press the Select dial to enter a new name.

4. Tap Save when you have ﬁnished setting up the radio name.

Bluetooth settings

You can use the Bluetooth menu to make Evoke visible or invisible to other Bluetooth devices.

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Miscellaneous > Bluetooth

3. Turn and press the Select dial to select one of the following options:

On (Discoverable)

On (Hidden)

Off

Upgrading Evoke

Software updates may be issued in the future to provide new features and functions We recommend using

automatic software updates for your Evoke, which are delivered via the Wi-Fi connection. If a software

update is available, Evoke will display a message asking if you would like to install the software update.

To upgrade over your network manually

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Miscellaneous > Upgrade.

3. Evoke will search for any available updates. If an update is available the message New version

available: vX.X will appear on screen (X.X is the version number, i.e. v2.1).

4. Tap OK to download and install the new software. This can take up to 5 minutes.

To upgrade using a USB drive (when a network is not available)

Contact Pure technical support (http://support.pure.com/us) for information on how to upgrade Evoke to

the latest version of software.

Warning: Do not switch off Evoke while it is updating.

Resetting Evoke to factory settings

Carry out the following to reset your Evoke to factory settings:

1. Tap Home to display the Home menu and then tap Settings.

2. Turn and press the Select dial to select Miscellaneous > Factory reset.

3. Tap Yes to start the reset.

Network settings

Evoke can be connected to your network using a Wi-Fi or Ethernet connection. The settings that you can

change are different depending on the type of connection you are using. Tap Home to display the Home

menu and then tap Settings. Turn and press the Select dial to select Network.

Wireless network settings

Connection wizard

Scan for wireless networks to connect to.

View details

Displays your network configuration details.

Network name (SSID)

Encryption method (WEP, WPA or WPA2)

IP address

Network mask

DNS IP address

Router IP address

Device Wi-Fi MAC address

Access point MAC address

Manual setup

Manually configure your wireless network (for advanced users only).

Retry connection: Attempts to reconnect to the selected network.

Network name: Scan for networks or Enter SSID manually to specify a new SSID for your wireless

network.

Encryption mode: Change the encryption mode between WEP, WPA (PSK), WPA2 (PSK) or None.

Evoke automatically detects the mode for your network. Only change this setting if you think the

encryption mode is incorrect.

Key or password: Enter a new encryption key or password.

IP address: Choose between DHCP (dynamic) or Static. If you select Static, another menu will appear

where you will need to specify the IP address settings for Evoke.

Ethernet network settings

View details

Displays your network configuration details.

IP address

Network mask

DNS IP address

Router IP address

Device Wi-Fi MAC address

Ethernet MAC address

Manual setup

Manually configure your wireless network (for advanced users only).

IP address: Choose between DHCP (dynamic) or Static. If you select Static, another menu will appear

where you will need to specify the IP address settings for Evoke.

General network settings

Clear network settings

Evoke will delete all previous Wi-Fi connections, passwords and other network settings. If using the

wireless connection method, this will also perform a fresh scan for available networks.

ChargePAK makes your Evoke truly portable, so you can enjoy the programs you love in the yard or at

the beach.

Because it’s rechargeable, ChargePAK is much cheaper than regular batteries. It’s also more eco-friendly

because it reduces the amount of toxic substances sent to landﬁll. And, because it’s a ﬁt-and-forget

solution that charges whenever your radio is connected to the power outlet, it’s much more convenient

than standard rechargeable batteries.

Installing a ChargePAK

1. Switch your Evoke off and disconnect it from the power supply.

2. Open the battery compartment and position ChargePAK so that the Pure label is facing the

battery compartment lid and ChargePAK’s contacts line up with the three terminals in the battery

compartment.

3. Replace the battery door and connect your product to a power outlet.

4. ChargePAK will begin charging. When charging your ChargePAK for the first time or after an

extended period of inactivity we recommend that you charge it for around 24 hours to ensure full

battery power.

Note: It is normal for your ChargePAK to get warm, especially during charging. Your ChargePAK will give

years of trouble-free use under normal circumstances, but like all rechargeable batteries its efficiency will

gradually reduce with age.

Important: Evoke can only be powered with a Pure ChargePAK F1 and is not compatible with any other

batteries, either disposable or rechargeable, or any other ChargePAK model.

Using an optional ChargePAK F1

Help and advice

I am having trouble connecting to my network

• Your radio can’t connect to wireless networks that are access controlled, such as office networks,

without a WEP, WPA or WPA2 key or password.

• Your radio needs to be positioned within the range of your wireless network, which will be reduced

if there are walls between your router and radio. Although Evoke is very good at picking up wireless

networks, the strength of the Wi-Fi signal will vary depending on your router and the surrounding

environment. If Evoke fails to find your wireless network, or the signal drops off, move the radio closer

to the router.

• Unless your wireless network is ‘open’ (this is generally not recommended due to the risk of

unauthorized access), make sure you have your WEP, WPA or WPA2 key to hand.

• Make sure that you have entered the correct WEP, WPA or WPA2 key or password for your network.

• If you also experience trouble connecting to your network with the Ethernet adapter, check your

Internet connection using a computer. If this is OK, try restarting your router or modem.

Screen displays ‘Station not available’

• If a station will not play visit http://support.pure.com/us for assistance.

I can’t see Evoke in the list of available Bluetooth devices on my mobile device

This may be because your Evoke Bluetooth visibility setting is set to ‘On (Hidden)’ or ‘Off’ (see page

19). Your Evoke setting will need to be set to ‘On (Visible)’ to pair wih your mobile device.

My mobile device is prompting me for a passcode when I try to pair with Evoke

Some legacy Bluetooth devices may prompt you to enter a passcode when trying to pair with Evoke. If this

occurs, enter the code ‘0000’.

Radio FM and internet radio (via Wi-Fi or Ethernet connection).

Frequencies

FM 87.9-107.9 MHz.

Network Wi-Fi: 802.11b and 802.11g supported with WEP and WPA/WPA2 encryption.

2.412GHz ~ 2.462GHz (channels 1 to 11).

Ethernet (requires optional adapter): 10/100 Mbps.

0.5 MB broadband speed recommended.

Bluetooth: A2DP supported via supplied USB dongle.

Media streaming Audio codecs supported include WMA (Standard V9), AAC, MP3, MP2.

Media streaming requires UPnP server or PC/MAC running UPnP

server software (supplied upon registration to connect.pure.com).

Speaker 3.5" full range driver.

Input connectors 5.5V DC power adapter socket (adapter supplied). 3.5mm Line-in for

auxiliary devices. USB (Full-size A type) for USB recording/playback,

product updates (also available over Wi-Fi), Bluetooth dongle or

optional USB Ethernet adapter.

Output connectors 3.5mm stereo headphone socket. 3.5mm stereo socket for Evoke F4

stereo auxiliary speaker.

Presets 10 FM radio and unlimited internet radio favorites (requires registration at

connect.pure.com).

Display Large high contrast white on black graphical 128 x 64 OLED display.

Mains power adapter Input: 100-240C AC, 50/60Hz, 0.8A

Output: 5,5V DC, 3.57A

ChargePAK

Pure ChargePAK F1 rechargeable battery pack (available separately).

Power consumption Standby: <1W, Active: 3.4W.

Australian C-Tick N1600 and Electrical Safety.

Dimensions 8.23" (209 mm) wide x 4.33" (110 mm) deep x 6.89" (175 mm) high

Weight 3.31 lbs (1.5 kg)

Warranty Comprehensive two year warranty.

Approvals

CE marked. Hereby, Pure, declares that this Band II LPD device is in

compliance with the essential requirements and other relevant provisions

of Directive 1999/5/EC. The Declaration of Conformity may be consulted at

http://www.pure.com/R&TTE-DoC.

ETSI EN 300 401 compliant.

Speciﬁcations

FCC NOTICE TO A USER IN THE UNITED STATES

Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning the equipment

off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This

device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation.

FCC RF Radiation Exposure Statement

Caution: This Transmitter must be installed to provide a separation distance of at least 20 cm from all persons.

IC NOTICE TO A USER IN CANADA

Since digital circuitry may cause interference to other radio or television tuners nearby, switch this unit off when not

in use or move it away from the affected radio/television tuner.

NOTE: This digital apparatus does not exceed the Class B limits for radio noise emissions from digital

apparatus as set out in the Radio Interference Regulations of Industry Canada. These limits are designed

to provide reasonable protection against harmful interference in a residential installation. This equipment

generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful interference to radio

or television operation (which can be determined by turning the equipment off), the user is encouraged to try to

correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio / TV technician for help.

This Class B digital apparatus complies with Canadian ICES-003.

or distributed, transmitted, transcribed, stored in a retrieval system, or translated into any human or computer lan-

guage, in any form or by any means, electronic, mechanical, magnetic, manual or otherwise, or disclosed to third

parties without the express written permission of Imagination Technologies Limited. Version 2 January 2014.

Trademarks

Evoke F4 with Bluetooth, ChargePAK, Pure, the Pure logo, Imagination Technologies, and the Imagination

Technologies logo are trademarks or registered trademarks of Imagination Technologies Limited. All other product

names are trademarks of their respective companies.

Warranty Information

Imagination Technologies Limited warrants to the end user that this product will be free from defects in materials

and workmanship in the course of normal use for a period of two years from the date of purchase. This guarantee

covers breakdowns due to manufacturing or design faults; it does not apply in cases such as accidental damage,

however caused, wear and tear, negligence, adjustment, modiﬁcation or repair not authorized by us.

Please visit www.pure.com/register to register your product with us. Should you have a problem with your unit

please contact your supplier or contact Pure Support at the address shown at the rear of this manual.

Disclaimer

Imagination Technologies Limited makes no representation or warranties with respect to the content of this

document and speciﬁcally disclaims any implied warranties of merchantability or ﬁtness for any particular purpose.

Further, Imagination Technologies Limited reserves the right to revise this publication and to make changes in it

from time to time without obligation of Imagination Technologies Limited to notify any person or organization of

such revisions or changes.

Acknowledgement of License Agreements

Portions of the code used in Evoke F4 are subject to the GPL, LPGL, BSD, and other open source licenses. For

more details please refer to: http://www.pure.com/licensing

Disposal of Waste Electrical & Electronic Equipment

This symbol on the product or on its packaging indicates that this product should not be treated as

household waste. Instead it should be handed over to a suitable collection point for the recycling

of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will

help prevent potential negative consequences for the environment and human health, which could

otherwise be caused by inappropriate waste handling of this product. The recycling of materials will

help to conserve natural resources. For more detailed information about recycling of this product,

please contact your local council office, your household waste disposal service or the shop where

you purchased the product.

FRANÇAIS

Merci d'avoir choisi Evoke F4. Ce système de diffusion en continu de musique

et de radio vous permet d'écouter les contenus du monde entier en toute

facilité et simplicité. Vous pouvez l'utiliser pour profiter de la musique en

continu sans fil à partir de votre appareil iOS ou Android, ou depuis votre PC

ou votre Mac, pour écouter un vaste éventail de stations radio Internet ou

FM; ainsi que des milliers de podcasts, de programmes radio à la demande

et de sons d'ambiance évocateurs. Vous pouvez également accéder au

service d'abonnement de musique à la demande basé sur le «cloud», pour

accéder instantanément à des millions de titres de musique. L'objectif de ce

manuel est de vous permettre de mettre en service votre appareil en un rien

de temps et de tirer parti de la plupart des fonctionnalités de votre Evoke F4.

Nous améliorons et ajoutons de nouvelles fonctionnalités à nos produits en

permanence. Pour tirer parti des améliorations apportées depuis la sortie

de votre produit, veuillez visiter le site support.pure.com à partir duquel vous

pouvez télécharger la dernière version de ce guide utilisateur au format PDF.

SelectVolume

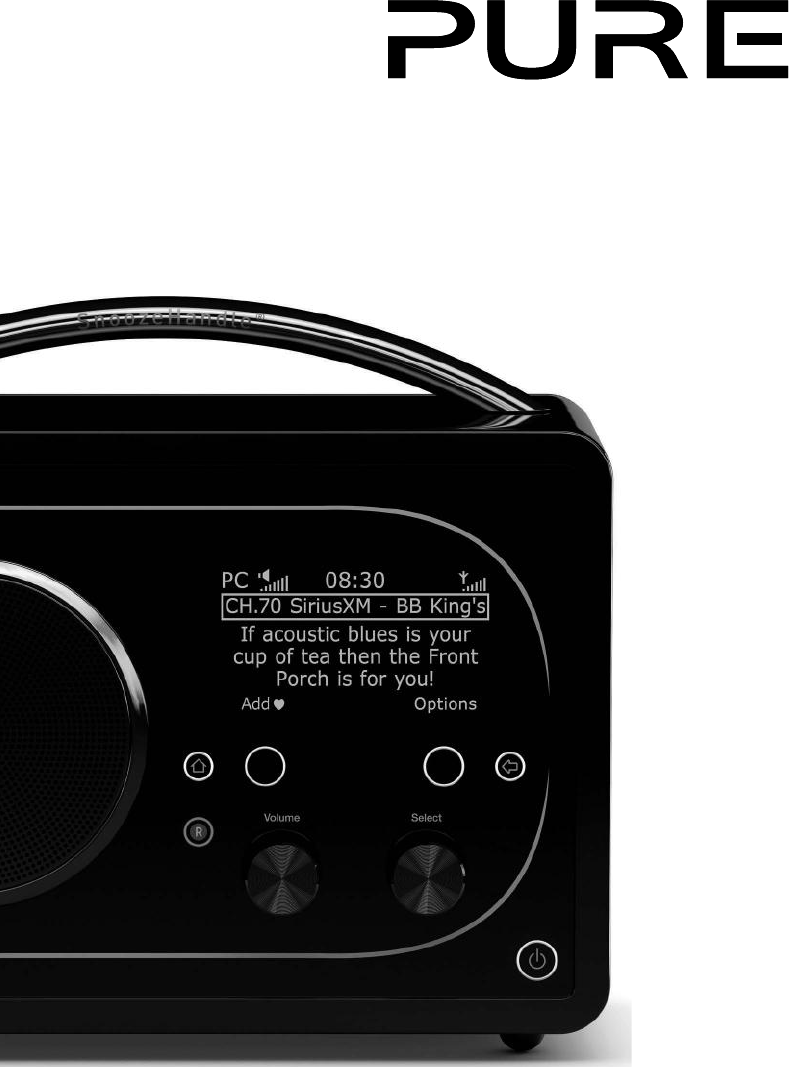

Evoke

F4 with Bluetooth

Instructions de sécurité importantes

1. Veuillez lire les présentes instructions: vous devez lire toutes les instructions de sécurité et d'utilisation

avant d'utiliser cet appareil.

2. Veuillez conserver les présentes instructions: vous devez conserver les instructions de sécurité et

d'utilisation en lieu sûr pour toute référence ultérieure.

3. Veuillez respecter tous les avertissements: vous devez respecter tous les avertissements figurant sur

l'appareil ou dans le mode d'emploi.

4. Veuillez suivre toutes les instructions: vous devez suivre toutes les instructions d'utilisation.

5. N'utilisez pas cet appareil à proximité d'un point d'eau.

6. Nettoyez l'appareil uniquement avec un chiffon sec.

7. Les orifices d'aération ne doivent pas être obstrués. Installez l'appareil conformément aux instructions du

fabricant.

8. N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des poêles ou tout

autre équipement qui produit de la chaleur.

9. N'utilisez que les fixations et accessoires spécifiés par le fabricant.

10. Débranchez l'appareil en cas d'orages ou avant toute inutilisation prolongée.

11. N'utilisez pas d'adaptateur secteur à l'extérieur.

12. Faites attention au niveau du volume lors de l'utilisation d'un casque d'écoute (tout volume excessif

risquant d'endommager votre système auditif).

13. Éteignez immédiatement l'appareil s'il présente des signes de dommage mécanique, de température

excessive, de gonflement ou de fissure.

14. Faites exécuter toutes les tâches de service après-vente par des techniciens qualifiés. Il est nécessaire

de procéder à un entretien quand l'appareil a subi des dommages, de quelque manière que ce soit; par

exemple, si une prise ou un cordon électrique est endommagé, si du liquide a éclaboussé l'appareil ou

des corps étrangers y ont pénétré, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne

pas correctement ou s'il est tombé.

15. Afin de réduire le risque de choc électrique, n'ôtez pas le couvercle (ni la partie arrière) car il ne renferme

pas de pièces devant faire l'objet d'un entretien. Faites exécuter toutes les tâches de service après-vente

par des techniciens qualifiés.

16. Utilisez cet appareil uniquement sur des tensions secteur conformes à celles spécifiées dans le guide de

l'utilisateur (en utilisant la référence DSA-24CA-05 055357, fabriquée par Pure).

17. Une réparation s'impose lorsque l'appareil a été endommagé (cordon d'alimentation ou prise, par

exemple), qu'il ne fonctionne pas normalement ou qu'il est tombé.

18. AVERTISSEMENT: afin de réduire le risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la

pluie ni à l'humidité. N'exposez pas cet appareil à des éclaboussements ni à des gouttes d'eau; ne placez

aucun objet contenant du liquide (tel qu'un vase) sur l'appareil.

19. ATTENTION: danger d’explosion si la pile n’est pas remise en place correctement. Remplacez-la

uniquement avec le même type de pile ou un type équivalent.

20. AVERTISSEMENT: l'adaptateur directement enfichable est utilisé comme dispositif de sectionnement,

lequel doit être prêt à fonctionner à tout moment.

21. Cet appareil est de classe 2 ou dispose d'un équipement à double isolation électrique. Il a été conçu

de sorte à ne requérir aucune connexion de sécurité pour la mise à la terre.

Une perte d’audition peut survenir en cas d’exposition constante à un fort volume lors de l’utilisation des

écouteurs. Vériﬁez toujours le niveau du volume avant d’insérer les écouteurs dans vos oreilles.

L’utilisation d’écouteurs lors de la conduite d’un véhicule n’est pas recommandée et est illégale dans

certaines régions. N’écoutez pas votre radio si cela vous distrait lorsque vous conduisez ou manœuvrez

tous types de véhicules, ou lorsque vous procédez à une autre activité nécessitant toute votre attention.

Table des matières

4 Pour commencer

4 Mise en service rapide

5 Commandes

6 Panneau arrière

6 Passage entre les modes veille

prolongée, veille et marche

7 Icônes de l'écran

8 Écoute d'Internet via Pure

Connect

8 Écoute des stations radio Internet

9 Écoute d'autres contenus Internet

11 Musique en streaming

11 Service de marquage Pure Connect

12 SiriusXM

13 Écoute de la musique en

continu depuis l’application

Pure Connect

13 Téléchargez l’application Pure Connect

13 Sélection d’Evoke ou d’un autre

appareil compatible Pure Jongo dans

l’application Pure Connect

14 Écoute de la musique en

continu depuis un PC ou un

Mac

14 Écoute de vos titres en continu sur

Evoke

14 Écoute de la radio FM

14 Changement de stations FM

14 Mémorisation d'une présélection

14 Écoute d'une présélection

15 Écoute audio à partir d'une

clé USB

15 Utilisation de la connexion

Bluetooth

16 Enregistrement de

programmes radio

16 Enregistrements instantanés

16 Enregistrements programmés

17 Paramétrage des alarmes et

minuteries

17 Paramétrage d'une alarme

17 Programmation de la minuterie de mise

en veille

17 Programmation de la minuterie de

cuisine

17 Annulation d'une alarme ou d'une

minuterie qui retentit

18 Interruption d'une alarme qui retentit

18 Modiﬁcation du délai avant rappel

d'alarme

18 Annulation d'une répétition d'alarme

18 Options et paramètres

18 Paramètres de Pure Connect

18 Paramètres FM

19 Réseau/clé USB

20 Paramètres audio

21 Réglage de l’horloge

21 Modiﬁcation de la langue afﬁchée

21 Modiﬁcation du nom de votre Evoke

21 Paramètres Bluetooth

22 Mise à jour de votre Evoke

22 Réinitialisation Evoke aux réglages

d’usine

22 Paramètres réseau

24 Utilisation d'un bloc-batterie

ChargePAK F1 proposé en

option

24 Installation d'une batterie ChargePAK

25 Aide et conseils

26 Spéciﬁcations

Sortez l'antenne et insérez le connecteur de l'adaptateur secteur fourni dans l'entrée 5,5Vc.c.

située sur la face arrière de votre Evoke. Branchez l'adaptateur au secteur. Pure apparaît

brièvement à l'écran.

Pour commencer

Mise en service rapide

Remarque: si vous disposez d'une batterie rechargeable ChargePAK F1 (vendue séparément), installez-la

maintenant, avant de brancher Evoke. Reportez-vous à la page 24pour obtenir plus d'informations.

Choisissez votre langue d'affichage (anglais, français ou espagnol) en tournant le bouton

Select (Sélectionner) pour mettre en surbrillance la langue de votre choix. Appuyez sur le

bouton Select (Sélectionner) pour valider votre choix. Répétez ce processus pour sélectionner

le fuseau horaire et le lieu le plus proche de chez vous.

Stereo Out

Aerial

Aux Speaker

Stereo OutAux Speaker

5.5V DC

Network/USB media

Pure Connect

FM radio

Auxiliary input

Settings

L'écran d'accueil s'affiche :

Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner l'une des options

suivantes:

Pure Connect Cf. page 8

Réseau/clé USB Cf. page 14

FM radio (Radio FM) Cf. page 14

Entrée auxiliaire Cf. page 6

Pour modifier l'un des paramètres de votre Evoke, appuyez sur le bouton Settings

(Paramètres) (cf. page 18).

Commandes

N° Commande Description

1 Accueil Appuyez pour revenir à l'écran d'accueil.

Boutons tactiles

contextuels

Appuyez sur le bouton correspondant à la fonction afﬁchée que vous

souhaitez utiliser.

3 Retour Une pression permet de revenir à l'écran précédent.

4 Bouton Volume/

Mode silence

Tournez le bouton pour régler le volume. Appuyez sur le bouton pour activer

ou désactiver le mode silence.

5 Bouton Select

(Sélectionner)

Tournez ce bouton pour parcourir les menus, les stations ou les options, puis

appuyez pour sélectionner un élément. Appuyez sur le bouton pour mettre en

pause un titre multimédia ou un podcast.*

6 Touche tactile de

mise en veille

Appuyez sur

pour commuter entre les modes Veille prolongée, Veille et

Marche. Reportez-vous à la page 6 pour obtenir plus d'informations.

7 Capteur de

luminosité

Ne pas recouvrir. Ce capteur corrige le niveau de luminosité de l'écran en

fonction de l'éclairage ambiant de la pièce (pour cela, le niveau de luminosité

doit être réglé sur «Automatic» (Automatique)).

8 Bouton

d'enregistrement

Appuyez pour enregistrer instantanément la station Internet actuellement

diffusée. Reportez-vous à la page 16 pour obtenir plus d'informations.

SnoozeHandle

Appuyez pour rappeler une alarme. Prenez la poignée à pleine main pour que

l'écran d'afﬁchage s'éclaire à sa luminosité maximum pendant 3secondes.

Remarque: l'alarme ne se déclenchera pas si votre radio Evoke est mise hors

tension et si Evoke n'est pas connecté au secteur.

* Le symbole > indique que vous devrez utiliser la même commande pour naviguer dans les diverses options de menu.

SelectVolume

Panneau arrière

Passage entre les modes veille prolongée, veille et marche

Evoke propose trois modes de fonctionnement: Standby (Veille), Sleep (Veille prolongée) et On

(Marche). En mode Veille, Evoke fonctionne à une puissance minime. En mode Veille prolongée, Evoke

reste connecté au réseau sans fil (auquel il a été configuré) et est prêt à lire de la musique. Reportez-vous

à la page 13 pour obtenir plus d'informations.

Pour passer en mode Veille prolongée, appuyez sur le bouton Standby (Veille).

Pour passer en mode Veille, maintenez le bouton Standby (Veille) enfoncé.

En mode Veille ou Veille prolongée, appuyez sur le bouton Standby (Veille) pour passer en mode Marche.

Remarque: si vous appuyez sur le bouton Standby (Veille) et qu'Evoke est alimenté par la batterie

ChargePAK F1, Evoke va directement s'éteindre, sans passer en mode Veille.

1. Connecteur USB pour adaptateur USB, adaptateur Bluetooth ou clé USB pour l'enregistrement/

la lecture. Également utilisé pour mettre à jour le logiciel d'Evoke en cas d'indisponibilité d'une

connexion Internet.

2. Sortie pour le haut-parleur stéréo Evoke F4 (vendu séparément).

3. Sortie pour écouteurs (prise mini-jack 3,5mm).

4. Entrée auxiliaire format mini-jack pour iPod, lecteur MP3, etc.

5. Entrée 5,5Vc.c. pour le transformateur secteur fourni.

6. Évent bass-reflex, acoustiquement équilibré (ne pas recouvrir).

7. Compartiment pour bloc-batterie rechargeable ChargePAKF1 (vendu séparément).

8. Adaptateur Bluetooth USB.

Aerial

5.5V DCStereo speaker Aux in

1 2 3 4 5

Welcome to Pure Connect

Add

Wide range of great content

♥Options

Icônes de l'écran

Source Icônes

*ChargePAK F1 vendu séparément.

Source Icônes

PC Pure Connect Volume sonore

MP Lecteur multimédia Son OFF

FM FM Témoins d'alarme/minuteur

AUX Entrée auxiliaire Horloge

PS Musique streaming Niveau de charge de la batterie ChargePAK*

Signal stéréo

Intensité du signal (FM/Wi-Fi)

Connexion Ethernet active

Connexion Ethernet perdue

R Témoin d'enregistrement programmé

Boutons

contextuels

BT Bluetooth

Écoute d'Internet via Pure Connect

Pure Connect est un portail multimédia en ligne qui donne rapidement et facilement accès à des milliers de

stations radio Internet, de programmes à la demande, de podcasts et d’ambiances sonores. Vous pouvez

proﬁter de tout ce contenu sur votre Evoke, sur des smartphones et des tablettes exploitant l’application

Pure Connect et sur le site Web Pure Connect. Vous pouvez également utiliser Pure Connect pour accéder

à d’autres services d’abonnement, tel que le service de diffusion de Pure Connect basé sur le « cloud »* qui

vous offre un accès instantané à des millions de titres de musique, et SiriusXM qui vous permet d’accéder

à plus de 140 chaînes de la radio satellite supplémentaires et à des contenus à la demande.

Pour accéder à Pure Connect sur Evoke, vous devez connecter Evoke à votre réseau. Voir ci-dessous pour

plus d’informations.

Une fois votre Evoke connecté à votre réseau, vous pouvez l’enregistrer sur le site Web Pure Connect.

Nous vous recommandons d’enregistrer votre Evoke pour pouvoir gérer vos favoris Pure Connect et

accéder aux autres services d’abonnement, tels que la musique en streaming et SiriusXM.

Connexion à Internet

Utilisation de votre réseau sans fil

1. Appuyez sur le bouton Accueil , puis sélectionnez Pure

Connect à partir de l'écran d'accueil. Evoke recherche les

réseaux sans fil et les affiche sous forme de liste.

2. Sélectionnez votre réseau. Si votre réseau requiert une clé

réseau, suivez les étapes 3-4.

3. Pour entrer votre clé réseau ou mot de passe, tournez et

appuyez sur le bouton Select (Sélectionner) pour mettre en

surbrillance et sélectionner les caractères. Sélectionnez sp

(espace) pour insérer un espace. Appuyez sur More... (Plus...)

pour accéder au bas de casse; appuyez de nouveau pour avoir

accès aux symboles. Appuyez sur Delete (Supprimer) pour

supprimer le dernier caractère.

4. Appuyez sur Save (Enregistrer) pour terminer. Evoke établit la

connexion à votre réseau.

Conseil utile: votre clé Wi-Fi est sensible à la casse, assurez-vous

de la saisir exactement telle qu'elle apparaît.

Utilisation d'une connexion Ethernet

Vous pouvez également connecter Evoke à Internet à l'aide de

l'adaptateur Ethernet USB Pure proposé en option.

Pour utiliser l'adaptateur Ethernet USB Pure, branchez votre câble

réseau sur l'adaptateur, puis branchez l'adaptateur sur la fiche USB

de votre Evoke. Le témoin de votre adaptateur USB s'allume et une

connexion est automatiquement établie à votre réseau.

L'état de la connexion Ethernet est affiché à l'écran (cf. page 7).

A B CDEFGHIJKLM

NOPQRSTUVWXYZ

sp0123456789

Enter key or password

Delete Save More...

6578616D706C

LAN

USB

100Mbps

LAN

USB

My favorites♥

Pure Music

SiriusXM

Live Radio

Listen Again

Podcasts

Menu Pure Connect

Écoute des stations radio Internet

Des milliers de stations radio à travers le monde diffusent du contenu

en ligne. Pour les écouter, sélectionnez Pure Connect depuis l'écran

d'accueil. Votre Evoke se syntonise sur la dernière station que vous

écoutiez ou vous afﬁche la liste des stations. Tournez le bouton Select

(Sélectionner) pour accéder au menu Pure Connect. Sélectionnez Live

Radio (Radio en direct) pour visualiser la liste des stations Internet

actuellement disponibles. Utilisez le bouton Select (Sélectionner) pour

parcourir cette liste, puis appuyez sur le nom d'une station pour la

sélectionner. Vous pouvez ajouter une station à vos Favorites (Favoris)

en appuyant sur Add (Ajouter).

* Vous devez vous abonner à notre niveau d’abonnement Blue ou Violet pour accéder au service de diffusion de musique en streaming

sur Evoke. Pour obtenir plus d’informations sur les différents niveaux d’abonnement, visitez le site connect.pure.com

Recherche d'une station

Appuyez sur Search (Rechercher) pour naviguer dans la liste de

stations par Name, Genre, Country, Language, Quality (nom, genre,

pays, langue, qualité du son), ou selon n'importe quelle combinaison

de ces critères. Déﬁnissez vos options à l'aide du bouton Select

(Sélectionner) et appuyez sur Go (Rechercher) pour visualiser la liste

des résultats.

Recherche d'une station radio Internet en utilisant l'Accès rapide

La fonction Accès rapide vous permet de rechercher des stations

commençant par une certaine lettre. Pour utiliser cette fonction:

1. Appuyez sur le bouton A-Z pour ouvrir la boîte de dialogue

Accès rapide.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour

sélectionner la première lettre de la station radio que vous

souhaitez rechercher.

Écoute d'autres contenus Internet

Appuyez sur la touche Accueil et sélectionnez Pure Connect depuis

l'écran d'accueil, puis l'un des types de contenus suivants:

Contenus à la demande

Sélectionnez cette option pour accéder au service de réécoute qui

vous permet d'écouter les émissions radio que vous avez manquées.

Ces programmes radio archivés peuvent être écoutés pendant une

période déterminée après la diffusion en direct.

Podcasts

Les podcasts sont des émissions audio pré-enregistrées portant sur

une large palette de sujets, tels que les comédies, l'art, les affaires et la

culture, dont vous pouvez proﬁter à tout moment.

Pure Sounds

Notre bibliothèque de sons d'ambiance évocateurs vous propose

notamment des chants d'oiseaux, des bruits de la ville, des vagues sur

la côte.

Clear all Clear

Go Lounge

Name [All]

Genre [Classical]

Country [Netherlands]

Language [Dutch]

Quality [All]

Écran de recherche de station

Wind chimes in suburbs

Wooden lock

Accoustic guitar (E,A,D...

Active daytime birds

Arctic Blizzard

Naviguer parmi les sons Pure

Création d'un compte Pure Connect

Pour créer un compte Pure Connect et enregistrer votre Evoke, il vous

sufﬁt de disposer d'une adresse e-mail valide. Nous devrons vous

envoyer quelques e-mails qui vous seront nécessaires pour terminer

votre processus d'inscription.

Pour créer un compte Pure Connect:

1. Ouvrez votre navigateur Internet.

2. Allez sur connect.pure.com.

3. Cliquez sur Create account (Créer un nouveau compte), puis

suivez les instructions à l'écran.

Enregistrement de votre Evoke sur Pure Connect

1. Connectez-vous à Pure Connect et cliquez sur Me (Moi), puis

sélectionnez Devices (Appareils). Le code d'enregistrement

apparaît alors à l'écran.

2. À partir du menu Pure Connect settings (Paramètres de

Pure Connect) de votre radio, sélectionnez Register with

the Pure Connect (M'enregistrer sur Pure Connect) pour

saisir votre code. Utilisez le bouton Select (Sélectionner) pour

mettre en surbrillance et sélectionner les caractères; appuyez

sur Del (Suppr.) pour effacer les caractères; puis sur Save

(Enregistrer) pour terminer.

Félicitations! Vous avez enregistré votre Evoke sur Pure Connect. Les

favoris que vous avez créés sur Pure Connect apparaîtront sur votre

Evoke, et inversement, ceux créés sur Evoke apparaîtront sur Pure

Connect.

connect.pure.com

Optional registration at

connect.pure.com adds

advanced features to your

radio. Register now?

everLater

Enter registration code

DelSav

ore...

QPZKE

A B C D E F G H I J K L M

N O P Q R S T U V W X Y Z

sp 0 1 2 3 4 5 6 7 8 9

Musique en streaming

La diffusion en streaming de Pure Connect est un service d’abonnement de musique à la demande

basé sur le « cloud » qui vous offre un accès instantané à des millions de titres de l’un des catalogues de

musique les plus importants au monde, regroupant quasiment tous les artistes et genres existants. Vous

pouvez écouter votre musique sur nos systèmes de diffusion en continu et nos systèmes radios, depuis

votre appareil Apple ou Android exécutant l’application Pure Connect ou sur le site Web Pure Connect.

Le service de diffusion de musique en streaming Pure Connect est uniquement disponible dans certains pays. Veuillez visiter http://www.pure.

com/availability/ pour plus de détails.

Accès musique en streaming depuis votre Evoke

1. Appuyez sur le bouton Accueil , puis sélectionnez Pure Connect à partir de l’écran d’accueil.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Pure Music.

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner l’une des options

suivantes:

My Tracks (Mes titres): sélectionnez cette option pour accéder aux titres que vous avez achetés

depuis Pure Connect.

Catalogue: sélectionnez cette option pour parcourir ou effectuer une recherche dans le complet

catalogue des musique en streaming sur votre Evoke.

By playlist (Par liste de lecture): sélectionnez cette option pour écouter des listes de lecture que

vous avez créées sur connect.pure.com ou via l’application Pure Connect (voir “Écoute de la musique

en continu depuis l’application Pure Connect” à la page 13).

Service de marquage Pure Connect

Le service de marquage Pure Connect peut être utilisé pour identifier, marquer et acheter des titres

diffusés sur une station radio Internet ou FM. En plus d’accéder à vos titres de musique favoris, le service

de marquage de Pure Connect effectue également automatiquement une recherche dans les catalogues

pour trouver des musiques d’artistes similaires susceptibles de vous intéresser. Vous pouvez ainsi

découvrir de toutes nouvelles choses ou redécouvrir vos musiques favorites oubliées.

Remarque: pour utiliser le service de marquage, votre Evoke doit être connecté à Internet et vous devez

disposer d'un compte Pure Connect. Reportez-vous à la page 10 pour obtenir plus d'informations sur

le paramétrage d'un compte Pure Connect.

1. Appuyez sur le bouton Tag.

2. Evoke identifie le nom de la chanson diffusée et vous permet de l’acheter (ou de l’écouter en continu

si vous disposez d’un abonnement au service de diffusion de musique en streaming).

Remarque: pour accéder à votre liste de titres marqués, vous devez vous connecter à votre compte

Pure Connect sur

connect.pure.com.

Remarque: le service de marquage Pure Connect tentera d'identifier et de faire correspondre les titres

de lectures en utilisant notre catalogue étendu. L'achat et la diffusion en continu de titres se font sous

réserve de disponibilité.

SiriusXM

SiriusXM est un service d'abonnement disponible aux États-Unis qui permet d'accéder à la radio en direct

et de réécouter des contenus à partir de plus de 140stations radio satellite.

Vous pouvez écouter SiriusXM sur nos systèmes de diffusion en continu et nos systèmes radios.

Remarque: Vous aurez besoin de relier votre Evoke à votre compte SiriusXM sur le site Pure Connect

avant que vous puissiez accéder au service SiriusXM. Voir connect.pure.com pour plus d’informations.

Associer Evoke à votre compte SiriusXM

1. Connectez-vous à Pure Connect et cliquez sur Me (Moi), puis sélectionnez My Account (Mon compte).

2. Cliquez sur le bouton Add credentials (Ajouter des identifiants) du volet SiriusXM Subscription pour

ouvrir la page d’abonnement SiriusXM.

3. Saisissez votre nom d’utilisateur et votre mot de passe SiriusXM, puis cliquez sur le bouton Save

credentials (Enregistrer les identifiants).

Vous pourrez à présent accéder à SiriusXM sur des produits compatibles enregistrés sur votre compte

Pure Connect.

Accès à SiriusXM depuis votre Evoke

1. Appuyez sur le bouton Home (Accueil) puis sélectionnez Pure

Connect.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour

sélectionner SiriusXM.

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour

sélectionner l'une des options suivantes:

Live radio (Radio en direct): sélectionnez cette option pour afﬁcher

la liste des stations radio en direct disponibles par le biais du service

SiriusXM. Vous pouvez choisir d'afﬁcher toutes les stations radio

disponibles ou de ﬁltrer la liste afﬁchée par genre.

On Demand (Contenu à la demande): sélectionnez cette option pour

écouter les émissions radio que vous avez manquées. Vous pouvez

choisir d'afﬁcher toutes les stations radio disponibles ou de ﬁltrer la

liste afﬁchée en fonction d'un genre spéciﬁque.

Page Mon compte Pure Connect

Page Abonnement SiriusXM

SiriusXM sélection de la

catégorie Live Radio

All

Howard Stern

Latin & World

Music

News & Issues

Écoute de la musique en continu depuis

l’application Pure Connect

Téléchargez l’application Pure Connect

L’application Pure Connect est téléchargeable sur votre smartphone ou votre tablette à partir de l’Apple

App Store ou de Google Play.

Vous pouvez utiliser l’application Pure Connect pour diffuser sur votre Evoke ou un appareil compatible

Jongo de la musique en continu stockée sur votre smartphone ou votre tablette et tout le outre contenu

Pure Connect.

Remarque : tous les appareils sur lesquels vous souhaitez utiliser la fonction multiroom sans fil Pure

doivent être connectés au même réseau.

à partir de

l’Apple App Store à partir de

Google Play

Sélection d’Evoke ou d’un autre appareil compatible Pure Jongo

dans l’application Pure Connect

Avec Pure Connect application, vous pouvez écouter à un dispositif Jongo seul ou plusieurs

périphériques simultanément Jongo.

Pour lancer le contenu en streaming:

1. Ouverture de l’application Pure Connect et choix de la musique.

2. Appuyez sur dans la barre du lecteur pour afficher une liste des appareils Jongo disponibles sur

votre réseau.

3. Appuyez sur en regard de votre appareil.

Vous pouvez alors diffuser de l’audio en continu sur votre appareil compatible Jongo.

Pour plus d’informations sur l’utilisation de l’application Pure Connect, veuillez vous reporter à l’aide

fournie avec l’application.

L’application Pure Connect

Vous pouvez écouter en continu de la musique enregistrée sur votre ordinateur ou sur un appareil de

stockage relié au réseau compatible UPnP à Evoke. Pour écouter en continu de la musique depuis

votre ordinateur, vous devez installer un logiciel serveur multimédia sur ce dernier.

Écoute de vos titres en continu sur Evoke

1. Appuyez sur le bouton Accueil puis tournez et appuyez sur le bouton Select (Sélectionner) pour

sélectionner Network/USB media player (Réseau/clé USB) à partir de l'écran d'accueil.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner le lecteur multimédia que

vous souhaitez utiliser pour écouter de la musique en continu.

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour naviguer et sélectionner le titre ou la

liste de lecture.

Lecture/mise en pause de la lecture audio

Appuyez sur le bouton Select (Sélectionner) pour mettre en pause/lire un titre actuellement diffusé

sur Evoke.

Recherche à l'intérieur d'un titre

Pendant que votre radio est en pause, vous pouvez maintenir enfoncés les boutons et pour

effectuer une recherche à l'intérieur du titre.

Passage d'un titre à un autre, en avançant ou en reculant

Si vous lisez des fichiers audio en continu sur Evoke à partir d'un serveur multimédia, vous pouvez

appuyer sur les boutons pour passer d'un titre à un autre, en avançant ou en reculant.

Écoute de la musique en continu depuis

un PC ou un Mac

Écoute de la radio FM

Changement de stations FM

Syntonisation automatique

1. Tournez le bouton Select (Sélectionner).

2. Appuyez sur les boutons pour syntoniser sur la station

suivante ou précédente sur la bande FM qui émette un signal

assez puissant.

Syntonisation manuelle

Tournez le bouton Select (Sélectionner) vers la droite ou la gauche

pour avancer ou reculer de 0,05 MHz dans la gamme de fréquences.

Mémorisation d'une présélection

Syntonisez sur la fréquence que vous souhaitez mémoriser en

présélection et appuyez sur Presets (Présélections). Tournez le

bouton Select (Sélectionner) pour mettre en surbrillance un numéro

de présélection. Appuyez sur Add (Ajouter) pour enregistrer la

présélection. (Vous pouvez remplacer les présélections existantes.)

Écoute d'une présélection

Appuyez sur Presets (Présélections), sélectionnez la station que

vous souhaitez activer, puis appuyez sur Listen (Écouter) ou sur le

bouton Select (Sélectionner).

Déployez l'antenne, puis appuyez sur Home (Accueil) et sélectionnez FM radio (Radio FM) depuis

l'écran d'accueil.

Buzz FM

Add

Empty 1

Empty 2

Empty 4

Empty 5

♥

Accès à une présélection

Utilisation de la syntonisation

automatique pour changer de

stations FM

103.30

Seek tune

Options

Pour écouter des titres depuis une clé USB:

1. Appuyez sur le bouton Accueil puis tournez et appuyez sur le bouton Select (Sélectionner) pour

sélectionner Network/USB media player (Réseau/clé USB) à partir de l'écran d'accueil.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner la clé USB.

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour spécifier le type d'audio (Playlists,

Artists, Genres (listes de lecture, artistes, genres)) ou Pure recordings (Enregistrements Pure) que

vous souhaitez écouter.

4. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner le contenu audio que vous

souhaitez écouter.

Lecture/mise en pause de la lecture audio

Appuyez sur le bouton Select (Sélectionner) pour mettre en pause/lire un titre actuellement diffusé sur

Evoke.

Recherche à l'intérieur d'un titre

Pendant que votre radio est en pause, vous pouvez maintenir enfoncés les boutons et pour

effectuer une recherche à l'intérieur du titre.

Passage d'un titre à un autre, en avançant ou en reculant

Appuyez sur les boutons pour passer d'un titre à un autre, en avançant ou en reculant.

Evoke peut lire de la musique à partir d'une clé USB connectée au port USB situé à l'arrière de l'appareil.

Evoke prend en charge les ﬁchiers audio WMA (norme V9), AAC, MP3 et MP2. Par défaut, Evoke recherche

des ﬁchiers audio sur votre réseau si vous n'avez pas branché de clé USB à l'arrière de votre Evoke.

Écoute audio à partir d'une clé USB

Utilisation de la connexion Bluetooth

Si votre téléphone ou votre tablette peut stocker des ﬁchiers audio, vous pouvez également utiliser le Bluethooth

pour diffuser en streaming de la musique enregistrée sur votre téléphone ou votre tablette sur Evoke.

Remarque:

l’ajout d’un appareil Bluetooth varie selon les appareils mobiles. Reportez-vous au manuel de

votre appareil mobile Bluetooth pour obtenir des informations spéciﬁques.

Préparation de votre Evoke pour diffuser de l'audio en continu via Bluetooth

Assurez-vous que l’adaptateur Bluetooth est inséré dans le port USB d’Evoke.

Activez le Bluetooth sur votre appareil mobile.

Sur ce dernier, sélectionnez l’option permettant d’ajouter un nouvel appareil Bluetooth. Sur certains appareils

mobiles, vous devrez peut-être sélectionner l’option de recherche ou d’analyse.

4. Démarrez le processus de couplage sur votre appareil mobile. Pour ce faire, sélectionnez votre Evoke à

partir de la liste des appareils disponibles qui s’afﬁche sur votre appareil mobile. Ce processus vous connectera

automatiquement une fois le couplage réalisé.

Vous pouvez alors commencer à diffuser de l'audio en continu sur votre Evoke depuis votre appareil Bluetooth.

Remarque: vous devrez déconnecter tout appareil mobile Bluetooth connecté d'Evoke pour diffuser en

Wi-Fi ou à partir d'un autre appareil Bluetooth. Le Bluetooth se déconnecte automatiquement si vous vous

trouvez hors de portée de votre Evoke. Pour vous déconnecter manuellement, vous devez en général passer

par les paramètres Bluetooth de votre appareil mobile.

Remarque: pour vous aider à utiliser le Bluetooth, consultez notre section “Aide et conseils” à la page 25.

Enregistrement de programmes radio

Evoke vous permet d'enregistrer la radio en direct à partir d'une station radio Internet (via Pure Connect).

Vous pouvez programmer des enregistrements ou effectuer des enregistrements instantanés. Pour

enregistrer, vous devez brancher une clé USB sur le port USB situé à l'arrière de votre Evoke. La durée

d'enregistrement dépend de la capacité disponible sur votre clé USB et de la station que vous enregistrez.

Une clé USB de 2Go peut enregistrer environ 15à 30heures de contenu radio Internet (basé sur des débits

de données les plus courants de 128en kb/s et 64en kb/s respectivement). Si votre clé USB n'a plus de

capacité disponible pendant un enregistrement, Evoke arrête l'enregistrement et afﬁche un message.

Remarque: vous pouvez uniquement enregistrer la radio en direct si vous avez sélectionné Pure Connect

comme source audio.

Remarque: vous ne pouvez pas enregistrer la radio en direct ni réécouter des contenus à partir du service

d'abonnement SiriusXM.

Enregistrements instantanés

Pour effectuer un enregistrement instantané, procédez comme suit:

1. Appuyez sur Home (Accueil) pour afficher le menu d'accueil.

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Pure Connect.

3. Syntonisez sur la station radio que vous souhaitez enregistrer, puis appuyez sur le bouton Record

(Enregistrer) sur la façade d'Evoke pour lancer l'enregistrement.

Pour arrêter l'enregistrement instantané, appuyez sur le bouton Record (Enregistrer) sur la façade d'Evoke.

Enregistrements programmés

Vous pouvez utiliser la fonction d'enregistrements programmés pour planiﬁer un enregistrement à partir

d'une station radio Internet qui a été ajoutée à vos favoris.

1. Appuyez sur Accueil pour afﬁcher le menu d'accueil.

2. Appuyez sur le bouton Settings (Paramètres) puis tournez et appuyez sur le bouton Select

(Sélectionner) pour sélectionner Timed recordings (Enregistrements programmés).

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner un emplacement

d'enregistrement.

4. Appuyez sur le bouton Edit (Modiﬁer).

5. Tournez et appuyez sur le bouton Select (Sélectionner) pour démarrer (On) ou arrêter (Off)

l'enregistrement.

6. Tournez le bouton Select (Sélectionner) pour régler l'heure à laquelle l'enregistrement doit commencer,

puis appuyez pour conﬁrmer. Répétez l'opération pour régler les minutes.

7. Tournez le bouton Select (Sélectionner) pour régler l'heure à laquelle l'enregistrement doit se terminer,

puis appuyez pour conﬁrmer. Répétez l'opération pour régler les minutes.

8. Tournez le bouton Select (Sélectionner) pour déﬁnir les jours auxquels l'enregistrement programmé

doit se faire. Choisissez entre Once only (Une seule fois), Daily (Quotidiennement), Weekdays (Jours

de semaine), Weekends, Every Monday (Chaque lundi), Every Tuesday (Chaque mardi), Every

Wednesday (Chaque mercredi), Every Thursday (Chaque jeudi), Every Friday (Chaque vendredi),

Every Saturday (Chaque samedi) et Every Sunday (Chaque dimanche) puis appuyez sur le bouton

Select (Sélectionner) pour conﬁrmer.

9. Appuyez sur le bouton Select (Sélectionner) pour conﬁrmer que vous souhaitez enregistrer du contenu

à partir de Pure Connect.

10. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner la station radio que vous

souhaitez enregistrer à partir de votre liste de favoris.

11. Un enregistrement programmé est indiqué par R dans la barre d'icônes.

Paramétrage des alarmes et minuteries

Evoke dispose de deux alarmes ainsi que deux types de minuterie (de cuisine et de mise en veille). Pour

régler une alarme ou une minuterie, appuyez sur Home (Accueil) pour afﬁcher l'écran d'accueil. Appuyez

sur Settings (Paramètres). Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner

Alarms and timers (Alarmes et minuteries).

Paramétrage d'une alarme

1. À partir du menu Alarms and timers (Alarmes et minuteries), tournez et appuyez sur le bouton

Select (Sélectionner) pour sélectionner Alarm 1 settings (Paramétrer l’alarme 1) ou Alarm 2 settings

(Paramétrer l’alarme 2) et appuyez sur Edit (Modiﬁer).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour activer ou désactiver l'alarme.

3. Tournez le bouton Select (Sélectionner) pour régler l'heure, puis appuyez pour valider. Répétez

l'opération pour régler les minutes.

4. Tournez le bouton Select (Sélectionner) pour déﬁnir les jours où l'alarme doit retentir. Choisissez Once

only (Une seule fois), Daily (Quotidiennement), Weekdays (Jours de semaine), Weekends, Every

Saturday (Chaque samedi) ou Every Sunday (Chaque dimanche) puis appuyez sur le bouton

Select (Sélectionner) pour conﬁrmer.

5. Tournez le bouton Select (Sélectionner) pour déﬁnir le type d'alarme. Choisissez Pure Connect station

(Station Pure Connect), FM radio (Radio FM) ou Tone (Sonnerie) puis appuyez sur le bouton Select

(Sélectionner) pour valider votre choix.

6. Si vous avez déﬁni le type d'alarme Pure Connect station (Station Pure Connect) ou FM radio (Radio

FM), tournez le bouton Select (Sélectionner) pour choisir Last tuned (Dernière station syntonisée) ou

sélectionner une station Pure Connect ou une présélection FM favorite si vous en avez enregistré une.

7. Tournez le bouton Select (Sélectionner) pour modiﬁer le volume de l'alarme, puis appuyez pour valider.

8. Une alarme programmée est indiquée par dans la barre d'icônes.

Remarque: si Evoke est alimenté par une batterie ChargePAK, les alarmes programmées ne sont pas

désactivées sauf si Evoke est sous tension.

Programmation de la minuterie de mise en veille

La minuterie de mise en veille fait passer votre radio en mode veille/veille prolongée après une durée

spéciﬁée. À partir du menu Alarms and timers (Alarmes et minuteries) , sélectionnez Sleep timer

(Minuterie de mise en veille). Utilisez le bouton Select (Sélectionner) pour ajuster la durée de l'alarme de

mise en veille selon des intervalles de 15minutes, entre 15minutes et 1heure 30minutes. Appuyez sur

Save (Enregistrer) pour valider.

Une minuterie de mise en veille programmée est indiquée par dans la barre d'icônes.

Programmation de la minuterie de cuisine

La minuterie de cuisine retentit à l'échéance d'un délai programmé.

A partir du menu Alarm or timer (Alarme ou minuterie) sélectionnez Kitchen timer (Minuterie de cuisine) et

utilisez le bouton Select (Sélectionner) pour régler la durée. Appuyez sur Mins (Minutes) pour passer des

minutes aux heures (et vice-versa). Appuyez sur Save (Enregistrer) pour valider.

Une minuterie de cuisine programmée est indiquée par dans la barre d'icônes.

Annulation d'une alarme ou d'une minuterie qui retentit

Pour arrêter complètement une alarme ou une minuterie qui retentit, appuyez sur le bouton Select

(Sélectionner) ou Volume. Toute alarme qui retentit s'arrête automatiquement après 1 heure.

Remarque: le fait d'appuyer sur le bouton Volume n'annule pas une alarme par sonnerie.

Avertissement: lorsque votre radio est alimentée par une batterie ChargePAK F1, appuyer sur

Standby (Mise en veille) met la radio hors tension, ce qui empêchera toutes les alarmes ou minuteries

programmées de retentir.

Interruption d'une alarme qui retentit

Appuyez sur le bouton Snooze ou sur SnoozeHandle (Répétition) pour répéter une alarme selon un

intervalle spéciﬁque (9minutes par défaut).

Modification du délai avant rappel d'alarme

À partir du menu Alarms and timers (Alarmes et minuteries), sélectionnez Snooze time (Temps de

répétition). Utilisez le bouton Select (Sélectionner) pour ajuster la durée de l'arrêt momentané de 5 à 15,

puis sur 20/25/30/40minutes ou 1heure.

Annulation d'une répétition d'alarme

Pour annuler une répétition d'alarme, appuyez sur le bouton Select (Sélectionner) ou Volume.

Paramètres de Pure Connect

Ces paramètres sont uniquement disponibles lors de l'écoute de Pure Connect. Appuyez sur Home

(Accueil) pour afficher le menu d'accueil, puis appuyez sur Settings (Paramètres). Tournez et appuyez sur le

bouton Select (Sélectionner) pour sélectionner Pure Connect.

Pure Music - Mode Répétition

Tournez et appuyez sur le bouton Select pour sélectionner une option de répétition pour le service

musique à la demande. Sélectionnez All (Toutes) pour spécifier que toutes les pistes doivent être répétées.

Sélectionnez Track (Piste) pour spécifier que la piste actuellement lue sur Evoke doit être répétée.

Sélectionnez Off (Désactiver) pour désactiver l’option de répétition.

Pure Music - Mode Aléatoire

Tournez et appuyez sur le bouton Select pour sélectionner une option de aléatoire pour le service musique

à la demande. Sélectionnez On (Activer) pour lire les pistes de façon aléatoire. Sélectionnez Off (Désactiver)

pour désactiver la lecture aléatoire.

Effacer les favoris

Sélectionnez Clear favourites (Effacer les favoris) pour supprimer toutes les stations, tous les podcasts ou

les sons Pure de votre liste de favoris, qui seront également supprimés de Pure Connect si votre radio est

connectée.

M'inscrire à Pure Connect

Saisissez votre code d'enregistrement à Pure Connect si vous ne l'avez pas encore fait. Reportez-vous à la

page 10 pour obtenir plus d'informations.

Paramètres FM

Ces paramètres sont uniquement disponibles lorsque vous écoutez une radio FM. Appuyez sur Home

(Accueil) pour afficher le menu d'accueil, puis appuyez sur Settings (Paramètres). Tournez et appuyez sur le

bouton Select (Sélectionner) pour sélectionner FM.

FM stereo (FM stéréo)

Vous avez le choix entre les modes de réception de stations FM Mono (valeur par défaut) ou Stereo

(Stéréo). Si vous utilisez des écouteurs ou un haut-parleur auxiliaire, vous voudrez peut-être passer en mode

stéréo pour ce paramètre.

Options et paramètres

Réseau/clé USB

Ces paramètres sont uniquement disponibles lorsque vous écoutez une source Réseau/clé USB. Appuyez

sur le bouton Home (Accueil) pour afficher le menu d'accueil, puis appuyez sur Settings (Paramètres).

Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Network/USB media (Réseau/

clé USB).

Répéter

Sélectionnez le type de répétition.

Off (Désactivé) (valeur par défaut): les titres sont lus jusqu'à la ﬁn de l'album, du dossier ou de la liste de

lecture en cours.

All (Tous): votre radio répète en boucle l'album, le dossier, la liste de lecture ou les résultats de votre

recherche en cours.

Track (Titre): votre radio répète le titre en cours d'écoute.

Lecture aléatoire

Sélectionnez l'ordre dans lequel les titres sont lus dans l'album, le dossier, la liste de lecture ou les résultats

de votre recherche en cours:

Off (Désactivé) (valeur par défaut): les titres sont lues dans l'ordre de leur affichage à l'écran.

On (Activé): les titres sont lues de façon aléatoire.

Infos média

Affichez les détails techniques concernant votre serveur multimédia ou procédez à un nouveau balayage

des serveurs alternatifs:

Current details (Détails actuels): tournez le bouton Select (Sélectionner) pour afﬁcher des informations

sur le serveur multimédia, y compris le nom du serveur multimédia, la version logicielle, l'adresse IP et le

numéro du port.

Options d'affichage

Réglez les paramètres d'affichage (tels que la durée d'affichage à l'écran, les informations qui s'affichent

à l'écran) lorsque vous écoutez une source audio. Appuyez sur le bouton Home (Accueil) pour afficher

le menu d'accueil, puis appuyez sur Settings (Paramètres). Tournez et appuyez sur le bouton Select

(Sélectionner) pour sélectionner Display (Affichage).

Informations

Différents écrans d'informations sont accessibles pour chaque source audio :

Radio FM

Scrolling text (Texte déﬁlant): texte d'information de l'émission diffusée par la station actuelle. Peut

inclure des textes de chanson, des détails de programme, des nouvelles, etc.

Reception info (Informations sur la réception): afﬁche la fréquence et l'intensité du signal actuels.

Time and date (Date et heure): l'appareil afﬁche l'heure et la date actuelles.

Pure Connect

Description: émission diffusée par la station actuelle. Peut inclure des textes de chanson et des détails

de programme. Si le ﬂux diffusé est une piste musique à la demande, ce champ afﬁche le nom d’artiste

et le nom d’album qui y sont associés.

Location and Genre (Localisation et genre): informations concernant la station actuelle; par ex., US

Rock.

Time offset (Décalage): la plupart des stations sont diffusées en direct, mais si ce n'est pas le cas,

la radio indique la position de lecture au sein du ﬂux diffusé. Si le ﬂux diffusé est une piste musique à la

demande, ce champ afﬁche la position de lecture au sein de la piste diffusée.

Wi-Fi signal strength (Intensité du signal Wi-Fi): afﬁche une barre indiquant la force du signal Wi-Fi

actuel.

Station URL (URL de la station): afﬁche l'adresse URL de la station actuelle. Si le ﬂux diffusé est une

piste musique à la demande, ce champ afﬁche l'URL du titre.

Time and date (Date et heure): afﬁche la date via une horloge plein écran (comme en mode de veille).

Lecteur multimédia

Track info (Informations sur le titre): afﬁche les informations concernant l'artiste et l'album (balises

id3).

Time offset/duration (Décalage/durée) afﬁche une barre de progression et des minuteries indiquant la

position actuelle du titre.

Wi-Fi signal strength (Intensité du signal Wi-Fi): afﬁche une barre indiquant la force du signal Wi-Fi

actuel.

Time and date (Date et heure): afﬁche la date via une horloge plein écran (apparence similaire au

mode veille).

Rétroéclairage en fonctionnement et en veille

Vous pouvez régler la durée d'illumination de l'écran lorsque la radio est en utilisation et lorsqu'elle est

en veille. Sélectionnez Active backlight (En fonctionnement) pour ajuster les paramètres d'affichage

lorsque la radio est allumée, ou Standby (En veille) pour ajuster les paramètres d'affichage lorsqu'elle est

en veille. Sélectionnez l'option Always on (Toujours allumé) ou Off after 7 seconds (Extinction après 7

secondes).

Luminosité en fonctionnement et en veille

Vous pouvez régler la luminosité de l'écran lorsqu'Evoke est en utilisation et en veille. Sélectionnez Active

brightness (En fonctionnement) pour ajuster les paramètres de luminosité lorsqu'Evoke est allumée, ou

Standby (En veille) pour ajuster les paramètres de luminosité lorsqu'Evoke est en veille.

Paramètres audio

Vous pouvez utiliser ce menu pour régler les basses et les aigus.

1. Appuyez sur le bouton Home (Accueil) pour afﬁcher le menu

d'accueil, puis appuyez sur Settings (Paramètres). Tournez et

appuyez sur le bouton Select (Sélectionner) pour sélectionner

Audio.

2. Tournez le bouton Select (Sélectionner) pour régler le niveau des

basses.

3. Appuyez sur Treble (Aigus), puis tournez le bouton Select

(Sélectionner) pour régler le niveau des aigus.

4. Appuyez sur OK lorsque vous avez terminé de régler les

paramètres audio.

OK Treble

Bass 0

Treble 0

sp 0 1 2 3 4 5 6 7 8 9

- Bass -

Audio

Réglage de l’horloge

L'horloge se programme automatiquement à l'aide de votre signal radio FM ou de votre réseau. Si toutefois

vous ne parvenez pas à recevoir une heure mise à jour ou que vous voyez apparaître le message «Time

not available» (Heure non disponible), l'heure et la date peuvent être réglées manuellement. Pour régler

l'heure/la date manuellement:

1. Appuyez sur Home (Accueil) pour afficher le menu Home (Accueil), puis appuyez sur Settings (Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Alarms and timers (Alarmes

et minuteries) > Set clock (Réglage de l'heure).

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour régler l'heure et la date.

4. Appuyez sur ou pour passer au paramètre précédent ou suivant.

5. Appuyez sur Save (Enregistrer) lorsque vous avez terminé de régler l'heure et la date.

Modification de la langue affichée

Pour choisir entre différentes options de langue d’affichage (anglais, espagnol et français):

1. Appuyez sur Home (Accueil) pour afﬁcher le menu Home (Accueil), puis appuyez sur Settings (Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Miscellaneous (Divers) >

Language (Langue).

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour définir la langue d’affichage.

Modification du nom de votre Evoke

Un nom a été attribué à votre Evoke. Ce nom vous permet de facilement identifier votre radio sur le site de

Pure Connect pour gérer votre écoute. Il sert également à identifier Evoke comme haut-parleur disponible

dans Pure Connect et Bluetooth. Par défaut, ce nom est Evoke F4 ******, mais vous pouvez le remplacer par

le nom de votre choix afin de vous le rappeler plus facilement.

Remarque: ****** représente un code à six chiffres, propre à chaque Evoke, qui est basé sur les six

derniers chiffres de l'adresse MAC d'Evoke.

Pour attribuer un nom personnalisé à Evoke:

1. Appuyez sur Home (Accueil) pour afﬁcher le menu Home (Accueil), puis appuyez sur Settings (Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Miscellaneous (Divers) > View/

change device name (Afficher/modifier le nom de l'appareil). Le nom actuellement attribué à Evoke

apparaît en haut de l'écran.

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour saisir un nouveau nom.

4. Appuyez sur Save (Enregistrer) lorsque vous avez terminé de définir le nom de la radio.

Paramètres Bluetooth

Vous pouvez utiliser le menu Bluetooth pour rendre Evoke visible ou invisible pour d’autres appareils

Bluetooth.

1. Appuyez sur Home (Accueil) pour afﬁcher le menu Home (Accueil), puis appuyez sur Settings

(Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Miscellaneous (Divers) >

Bluetooth

3. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner l’une des options suivantes:

Activé (découvrable)

Activé (masqué)

Désactivé

Mise à jour de votre Evoke

Des mises à jour logicielles peuvent être proposées ultérieurement pour vous fournir de nouvelles

fonctionnalités ou fonctions. Nous vous recommandons de procéder à des mises à jour logicielles

automatiques pour votre Evoke, qui sont fournies via la connexion Wi-Fi. Lorsqu'une mise à jour logicielle est

disponible, Evoke affiche un message vous invitant à installer la mise à jour logicielle.

Pour une mise à jour manuelle à partir de votre réseau

1. Appuyez sur Home (Accueil) pour afﬁcher le menu Home (Accueil), puis appuyez sur Settings (Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Miscellaneous (Divers) >

Upgrade (Mise à niveau).

3. Evoke recherchera toutes les mises à jour disponibles. Si une mise à jour est disponible, le message

«New version available: vX.X» (Nouvelle version disponible: vX.X) apparaît (X.X correspondant au

numéro de version, c'est-à-dire v2.1).

4. Appuyez sur OK pour télécharger et installer le nouveau logiciel. Cette opération peut prendre jusqu'à

5minutes.

Pour procéder à la mise à jour via un lecteur USB (en l'absence de réseau accessible)

Contactez le support technique de Pure (http://support.pure.com/us) pour obtenir davantage d'informations

sur la mise à jour de votre Evoke à la dernière version logicielle.

Avertissement: n'éteignez pas votre Evoke lorsqu'il est en cours de mise à jour.

Réinitialisation Evoke aux réglages d’usine

1. Appuyez sur Home (Accueil) pour afﬁcher le menu Home (Accueil), puis appuyez sur Settings (Paramètres).

2. Tournez et appuyez sur le bouton Select (Sélectionner) pour sélectionner Miscellaneous (Divers) >

Factory reset (réglages d’usine).

4. Appuyez sur Yes (Oui) pour pour démarrer la réinitialisation.

Paramètres réseau

Evoke peut être connecté à votre réseau en utilisant une liaison Wi-FI ou Ethernet. Les paramètres que

vous modifiez varient selon le type de connexion utilisée. Appuyez sur Home (Accueil) pour afﬁcher le

menu Home (Accueil), puis appuyez sur Settings (Paramètres). Tournez et appuyez sur le bouton

Select (Sélectionner) pour sélectionner Network (Réseau).

Paramètres de réseau sans fil

Connection wizard (Assistant de connexion)

Procédez à un balayage des réseaux sans fil où vous connecter.

View details (Afficher les détails)

Affiche les détails de configuration de votre réseau.

Network name (SSID) (Identiﬁant réseau)

Encryption method (Méthode de cryptage: WEP, WPA ou WPA2)

IP Address (Adresse IP)

Network mask (Masque réseau)

DNS IP address (Adresse IP DNS)

Router IP address (Adresse IP du routeur)

Adresse MAC WI-FI de l'appareil

Access point MAC address (Adresse MAC de point d'accès)

Manual setup (Configuration manuelle)

Permet de configurer manuellement votre réseau sans fil (pour les utilisateurs avancés uniquement).

Retry connection (Tenter de se connecter à nouveau): l'appareil essaie à nouveau d'établir la

connexion avec le réseau sélectionné.

Network name (Identiﬁant réseau): choisissez entre les options Scan for networks (Balayage des

réseaux) ou Enter SSID manually (Saisir manuellement le SSID) pour indiquer un nouveau SSID pour

votre réseau sans ﬁl.

Encryption mode (Mode de cryptage): cette option permet de changer de mode de cryptage, entre

WEP, WPA (PSK), WPA2 (PSK) ou None (Aucun). Evoke détecte automatiquement le mode de

cryptage de votre réseau. Modiﬁez ce paramètre uniquement si vous pensez que le mode de cryptage

est incorrect.

Key or password (Clé ou mot de passe): Permet de saisir une nouvelle clé de cryptage ou un

nouveau mot de passe.

IP address (Adresse IP): vous avez le choix entre DHCP (dynamique) ou Static (Statique). Si vous

sélectionnez Static (Statique), un autre menu apparaîtra. Vous devrez indiquer les paramètres d'adresse

IP pour Evoke dans ce menu.

Ethernet network settings (Paramètres réseau Ethernet)

View details (Afficher les détails)

Affiche les détails de configuration de votre réseau.

IP Address (Adresse IP)

Network mask (Masque réseau)

DNS IP address (Adresse IP DNS)

Router IP address (Adresse IP du routeur)

Adresse MAC WI-FI de l’appareil

Ethernet MAC address (Adresse MAC Ethernet)

Manual setup (Configuration manuelle)

Permet de configurer manuellement votre réseau sans fil (pour les utilisateurs avancés uniquement).

IP address (Adresse IP): vous avez le choix entre DHCP (dynamique) ou Static (Statique). Si vous

sélectionnez Static (Statique), un autre menu apparaîtra. Vous devrez indiquer les paramètres d’adresse

IP pour Evoke dans ce menu.

General network settings (Paramètres réseau généraux)

Clear network settings (Effacer les paramètres de réseau)

Evoke supprimera toutes les connexions WI-FI précédentes et tous les mots de passe et autres

paramètres réseaux précédents. Si vous utilisez le mode de connexion sans fil, un nouveau balayage des

réseaux existants sera également effectué.

ChargePAK F1 rend votre radio Evoke réellement portative et vous permet de proﬁter de vos programmes

préférés depuis votre jardin ou à la plage.

Rechargeable, ChargePAK est bien moins onéreuse que les batteries standard. Elle est également plus

écologique car elle réduit le nombre de substances toxiques envoyées dans les décharges. Par ailleurs,

ChargePAK est une solution simple qui peut se charger à tout endroit pourvu d'une connexion au secteur,

bien plus pratique que les batteries rechargeables standard.

Installation d'une batterie ChargePAK

1. Éteignez votre Evoke et débranchez-le de la prise secteur.

2. Ouvrez le compartiment batterie et placez la batterie ChargePAK de sorte que l'étiquette Pure soit

visible avant de remettre le capot et que les contacts de la batterie ChargePAK soient alignés sur les

trois bornes du compartiment batterie.

3. Refermez la trappe du compartiment batterie et reliez votre appareil à une prise secteur.

4. La batterie ChargePAK entre alors en charge. Si vous chargez votre batterie ChargePAK pour

la première fois ou suite à une période prolongée sans utilisation, nous vous recommandons de

respecter un temps de charge d'environ 24heures afin que la batterie soit chargée à son maximum.

Remarque: il est normal que votre ChargePAK s'échauffe, surtout pendant la charge. Votre ChargePAK

fonctionnera sans problème pendant de longues années dans des conditions d'utilisation normales, mais

comme toutes les batteries rechargeables, son efficacité diminuera progressivement au fil du temps.

Important: Evoke accepte uniquement les batteries ChargePAK F1 de Pure et n'est pas compatible

avec les autres piles et batteries, qu'elles soient jetables ou rechargeables, ni avec aucun autre modèle

ChargePAK.

Utilisation d'un bloc-batterie ChargePAK

F1 proposé en option

Aide et conseils

Je rencontre des problèmes de connexion à mon réseau

• Votre radio est incapable de se connecter aux réseaux sans fil dont les accès sont protégés (tels que

les réseaux de bureau) sans une clé WEP, WPA ou WPA2 ou un mot de passe.

• Votre radio doit être à portée effective de votre réseau sans fil, laquelle est réduite dès lors qu'un mur

en dur sépare le routeur de la radio. Votre Evoke est très performant pour détecter les réseaux sans fil,

cependant la puissance du signal Wi-Fi varie selon le routeur et l'environnement. Si Evoke n'arrive pas

à trouver votre réseau sans fil ou si le signal s'affaiblit, rapprochez-le du routeur.

• Sauf dans le cas où votre réseau sans fil est totalement «ouvert» (ce qui est généralement déconseillé

compte tenu du risque d'accès non-autorisé), assurez-vous d'avoir à portée de main votre clé WEP,

WPA ou WPA2.

• Assurez-vous d'avoir saisi correctement la clé WEP, WPA ou WPA2 ou le mot de passe pour votre

réseau.

• Si vous rencontrez des difficultés pour vous connecter au réseau avec l'adaptateur Ethernet, vérifiez

votre connexion Internet à l'aide d'un ordinateur. Si celle-ci est correcte, essayez de redémarrer votre

routeur ou votre modem.

L'écran affiche le message ‘Station not available’ (Station non disponible)

• Si une station ne peut être diffusée, rendez-vous sur http://support.pure.com/us pour obtenir de l'aide.

Je n’arrive pas à voir Evoke dans la liste des appareils Bluetooth disponibles sur

mon appareil mobile

Cela peut être venir du fait que votre paramètre de visibilité Evoke Bluetooth est défini sur « On (Hidden) »

(Activé (masqué)) ou sur « Off » (Désactivé) (voir la page 21). Votre paramètre Evoke doit être défini sur

« On (visible) » (Activé (visible)) pour être associé à votre appareil mobile.

Mon appareil mobile m’invite à saisir un mot de passe lorsque je tente de l’associer

à Evoke

Certains appareils Bluetooth existants vous invitent à saisir un mot de passe lorsque vous tentez d’associer

votre Evoke. Si tel est le cas, saisissez le code « 0000 ».

Radio Radio FM et Internet (via une connexion Wi-Fi ou Ethernet).

Fréquences

FM 87,9-107,9MHz.

Réseau Wi-Fi : Normes 802.11b et 802.11g prises en charge avec cryptage WEP

et WPA/WPA2.

2.412GHz ~ 2.462GHz (canaux 1 - 11).

Ethernet (nécessite un adaptateur en option): 10/100Mo/s.

Minimum 0,5Mo de vitesse de bande passante recommandé.

Bluetooth: A2DP pris en charge via le dongle USB, fourni.

Diffusion en continu Prise en charge des codecs audio WMA (version 9 standard), AAC, MP3,

MP2. Le streaming requiert un serveur UPnP ou un PC/MAC exécutant le

logiciel serveur UPnP (fourni lors de l'enregistrement sur le portail

connect.pure.com).

Haut-parleur 3,5" à gamme étendue.

Connectique d'entrée Prise 5,5 Vc.c. pour adaptateur secteur (fourni). Entrée ligne format mini-

jack pour appareils auxiliaires. USB (type A) pour l'enregistrement/la lecture

USB, les mises à jour produits (également disponibles via le Wi-Fi), dongle

Bluetooth ou adaptateur Ethernet USP facultatif.

Connectique de sortie Prise casque stéréo format mini-jack. Prise mini-jack stéréo pour haut-

parleur auxiliaire stéréo Evoke F4.

Présélections 10favoris radio FM et nombre illimité de favoris radio Internet (requiert une

inscription sur connect.pure.com).

Afﬁchage Large écran graphique OLED à fort taux de contraste, blanc sur noir, 128 x

64 pixels.

Adaptateur secteur Entrée: 100-240VCA, 50/60Hz, 0,8A

Sortie: 5,5VCC, 3,57mA

ChargePAK Bloc-batterie rechargeable ChargePAK F1 Pure (disponible séparément).

Consommation électrique En veille: <1W, en fonctionnement: 3,4W.

Marquage C-Tick et de sécurité électrique pour l'Australie.

Dimensions 8.23" (209mm) de largeur x 4.33" (110mm) de profondeur x

6.89" (175mm) de hauteur

Poids 3.31 lbs (1,5kg)

Garantie Garantie complète de deux ans.

Homologations

Certifié CE. Pure déclare par la présente que cet appareil LPD bande II est

conforme aux exigences essentielles et autres dispositions applicables de

la directive 1999/5/CE. La déclaration de conformité peut être consultée à

l'adresse http://www.pure.com/R&TTE-DoC.

Conformité ETSIEN300401.

Spéciﬁcations

NOTIFICATION DE LA COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC) À TOUT

UTILISATEUR AUX ÉTATS-UNIS

Avertissement ! Tous changements ou modifications apportés à cet appareil sans l’autorisation expresse de

Pure annuleront le droit de faire fonctionner l’appareil.

NOTE: Cet équipement a été testé et déclaré conforme aux limites établies pour les appareils numériques de

la classe B, conformément à la partie 15 des règlements FCC. Ces limites ont été établies pour fournir une

protection raisonnable contre toute interférence nuisible dans une installation résidentielle. Cet équipement

produit, utilise et peut irradier une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément

aux instructions, peut causer des interférences nuisibles pour les radiocommunications.

Cependant, il n’y a aucune garantie qu’il ne produira pas d’interférences dans une installation particulière. Si

cet appareil provoque une interférence nuisible à la réception radio ou télévision, laquelle peut être déterminée

en allumant et en éteignant l’appareil, il est recommandé que l’utilisateur tente de corriger l’interférence à l’aide

d’une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil dans une prise de courant ou un circuit autre que celui utilisé pour le récepteur.

• Consulter le revendeur ou un technicien compétent en radio/TV pour obtenir de l’aide.

Cet appareil est conforme à la partie 15 des règlements FCC. L’utilisation est soumise aux deux conditions

suivantes : (1) Cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toute

interférence reçue, y compris une interférence pouvant provoquer un fonctionnement non voulu.

Déclaration de la Commission Fédérale des Communications (FCC) RF de l’exposition aux

radiations

Avertissement ! Une distance de séparation d’au moins 20 cm doit être maintenue entre l’antenne du produit et

les personnes.

NOTICE IC POUR UN UTILISATEUR AU CANADA

Les circuits numériques pouvant occasionner des interférences avec d'autres syntoniseurs radio ou de télévision

placés à proximité, éteignez cette unité lorsque vous ne l'utilisez pas et éloignez-la des syntoniseurs radio ou de

télévision concernés.

REMARQUE: le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe B prescrites dans le Règlement sur le brouillage radioélectrique

édicté par le ministère des Communications du Canada. Ces limites ont été établies pour fournir une protection

raisonnable contre toute interférence nuisible dans une installation résidentielle. Cet équipement produit, utilise

et peut irradier une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions,

peut causer des interférences nuisibles pour les radiocommunications. Cependant, il n'y a aucune garantie

qu’il ne produira pas d’interférences dans une installation particulière. Si cet appareil provoque une interférence

nuisible au fonctionnement de la radio ou de la télévision, laquelle peut être déterminée en allumant et en

éteignant l'appareil, il est recommandé que l’utilisateur tente de corriger l’interférence à l'aide d'une ou plusieurs

des mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la distance entre l'appareil et le récepteur.

• Brancher l'appareil dans une prise de courant ou un circuit autre que celui utilisé pour le récepteur.

• Consulter le revendeur ou un technicien compétent en radio/TV pour obtenir de l'aide.

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003.

peut être copiée, distribuée, transmise, transcrite, stockée dans un système de restauration ou traduite dans un

langage humain ou informatique, en tout ou partie, sous quelque forme et par quelque procédé que ce soit, élec-

tronique, mécanique, magnétique, manuel ou autre, ni divulguée à des tiers, sans le consentement écrit préalable

d'Imagination Technologies Limited. Version du 2janvier 2014.

Marques déposées

Evoke F4 with Bluetooth, ChargePAK, Pure, le logo Pure, Imagination Technologies et le logo Imagination

Technologies sont des marques ou des marques déposées d'Imagination Technologies Limited. Tous les autres

noms de produit sont des marques déposées de leurs détenteurs respectifs.

Informations sur la garantie

Imagination Technologies Limited garantit à l’utilisateur ﬁnal que le présent produit est exempt de défauts de

matière et de main-d’œuvre dans le cadre d’une utilisation normale, pour une période de deux ans à compter de

la date d’achat. La présente garantie couvre les pannes dues à un défaut de conception ou de fabrication; elle

n'est pas applicable aux dommages accidentels, quelle qu'en soit la cause, à l'usure normale du produit, ainsi

qu'à tous les dommages dus à la négligence et aux interventions, modiﬁcations ou réparations effectuées sans

notre autorisation.

Connectez-vous sur www.pure.com/register pour enregistrer votre produit. Pour tout problème, veuillez vous

adresser à votre revendeur ou prendre contact avec l'assistance technique de Pure, à l'adresse indiquée au dos

du présent manuel d'utilisation.

Avis de non-responsabilité

Imagination Technologies Limited décline toute responsabilité et n'accorde aucune garantie quant au contenu du

présent document, notamment en ce qui concerne les garanties implicites de valeur marchande ou d’adéquation

à un usage spéciﬁque. En outre, Imagination Technologies Limited se réserve le droit de réviser la présente

publication et d’y apporter des modiﬁcations, quand elle le souhaite, sans obligation de sa part d'aviser les

personnes physiques ou morales desdites révisions ou modiﬁcations.

Déclaration des accords de licence

Des parties du code utilisé dans Evoke F4 sont soumises à des licences GPL, LPGL, BSD et d'autres licences

open source. Pour plus de détails, veuilles consulter la page: http://www.pure.com/licensing

Élimination en ﬁn de vie des appareils électriques et électroniques

Ce symbole, apposé directement sur le produit ou sur son emballage, indique que le produit ne

doit pas être éliminé avec les déchets ménagers. Il doit être remis à un point de collecte agréé pour

le recyclage des équipements électriques et électroniques. En veillant à éliminer comme il se doit

ce produit en fin de vie, vous contribuez à prévenir les conséquences potentiellement négatives

pour l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des

ressources naturelles. Pour tout complément d'information sur le recyclage de ce produit, n'hésitez

pas à contacter votre municipalité, votre déchetterie ou le magasin dans lequel vous avez acheté le

produit.

ESPAÑOL

Gracias por elegir Evoke F4. Este sistema de transmisión de

música y radio en flujo continuo trae a su alcance un mundo

de escucha de una manera sencilla y fácil. Puede usarlo para

disfrutar música transmitida en forma inalámbrica desde su

dispositivo iOS o Android, o desde su PC o Mac; para escuchar

una amplia gama de estaciones de radio por Internet o radio FM;

y para reproducir miles de podcasts, programas de radio bajo

demanda y evocadores sonidos de ambiente. También puede

acceder a transmisión por ﬂujo continuo de música, un servicio

de suscripción bajo demanda basado en la nube, que le ofrece

acceso instantáneo a millones de pistas de música. Este manual

le ayudará a comenzar a usar su Evoke F4 lo antes posible, y le

explicará cómo sacar el máximo provecho de este dispositivo.

Constantemente estamos mejorando y añadiendo nuevas

características a nuestros productos. Para aprovechar todas las

mejoras que se han realizado desde que se envió su producto,

visite la página support.pure.com, en donde podrá descargar la

última versión de esta guía del usuario en formato PDF.

SelectVolume

Evoke

F4 with Bluetooth

Instrucciones de seguridad importantes

1. Lea estas instrucciones. Antes de utilizar este producto se deben leer todas las instrucciones de

seguridad y de funcionamiento.

2. Conserve estas instrucciones. Conserve las instrucciones de seguridad y de funcionamiento para

consultarlas más adelante.

3. Respete todas las advertencias. Siga todas las advertencias que figuran en el aparato y en las

instrucciones de funcionamiento.

4. Siga todas las instrucciones. Se deben seguir todas las instrucciones de funcionamiento y de uso.

5. No use este aparato cerca de fuentes de agua.

6. Limpie sólo con un trapo seco.

7. No bloquee las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.

8. No instale cerca de fuentes de calor, como radiadores, estufas u otros aparatos que generen calor.

9. Use sólo los aparatos adicionales y accesorios especificados por el fabricante.

10. Desconecte el aparato durante tormentas eléctricas o cuando no se utilice por periodos prolongados de

tiempo.

11. No use el adaptador de alimentación eléctrica al aire libre.

12. Tenga cuidado con los niveles de volumen al usar los audífonos, un volumen excesivamente alto podría

dañar su oído.

13. Deje de usar de inmediato si el aparato presenta cualquier indicio de daño mecánico, temperatura

excesiva, dilatación o resquebrajamiento.

14. Remita todas las reparaciones al personal de servicio calificado. Se requerirán reparaciones cuando el

aparato se dañe de cualquier forma, como cuando se dañe el cable de alimentación o el enchufe, cuando

se derrame líquido o hayan caído objetos sobre el aparato, cuando éste haya quedado expuesto a la lluvia

o la humedad, cuando no funcione en forma normal o se haya caído al suelo.

15. Para reducir el riesgo de descarga eléctrica, no quite la cubierta (o parte posterior), ya que no hay piezas

que puedan ser reparadas por el usuario. Remita las reparaciones al personal calificado.

16. Use únicamente las fuentes de alimentación eléctricas enumeradas en las instrucciones del usuario (con

el núm. de modelo DSA-24CA-05 055357, fabricado por Pure).

17. Se requerirán reparaciones cuando el aparato se dañe de cualquier forma, como cuando se dañe el cable

de alimentación o el enchufe, cuando no funcione en forma normal o se haya caído al suelo.

18. ADVERTENCIA: para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la

lluvia ni a fuentes de humedad. No exponga el aparato a fuentes de goteo o de salpicaduras. Asimismo,

no coloque encima del aparato ningún recipiente que contenga líquido como, por ejemplo, un jarrón.

19. PRECAUCIÓN: si la batería se coloca de forma incorrecta, existe riesgo de explosión. Reemplace la

batería con un tipo similar o equivalente.

20. ADVERTENCIA: El adaptador de conexión directa se utiliza como dispositivo de desconexión, el cual debe

poder operarse fácilmente.

21. El equipo es un aparato eléctrico Clase II, o con doble aislamiento. Se diseñó de tal forma que no

requiere una conexión de seguridad a la tierra eléctrica.

Pueden producirse lesiones del oído tras una exposición constante a un volumen elevado al usar los

audífonos. Compruebe siempre el nivel de volumen antes de colocarse los audífonos en los oídos.

No se recomienda usar audífonos mientras conduce un vehículo, y en ciertas zonas es ilegal. Absténgase

de escuchar su radio si le parece que podría distraerlo cuando conduzca cualquier tipo de vehículo o

realice cualquier otra actividad que requiera de su total atención.

Contenido

4 Aspectos preliminares

4 Inicio rápido

5 Controles y sensores

6 Panel trasero

6 Cambio entre Sleep, Standby y On

(suspensión, espera y encendido)

7 Iconos en pantalla

8 Escucha de radio por

Internet a través de Pure

Connect

8 Escuchar radio por Internet

9 Escuchar otro contenido de Internet

11 Transmisión por ﬂujo continuo de

música

11 Servicio de etiquetado de Pure Connect

12 SiriusXM

13 Streaming desde el

aplicación Pure Connect

13 Descargue la aplicación Pure Connect

13 Seleccionar Evoke u otro dispositivo

compatible con Pure Jongo en la

aplicación Pure Connect

14 Transmisión por ﬂujo

continuo de música desde

una PC o Mac

14 Escuchar pistas transmitidas por ﬂujo

continuo en Evoke

15 Escuchar radio FM

15 Cambiar estaciones de FM

15 Almacenar una presintonía

15 Escuchar una presintonía

16 Escuche audio desde una

unidad de memoria USB

16 Utilización de Bluetooth

17 Grabe programas de radio

17 Grabaciones instantáneas

17 Grabaciones temporizadas

18 Conﬁgurar alarmas y

temporizadores

18 Conﬁgurar una alarma

18 Conﬁgurar el temporizador de repetición

18 Conﬁgurar el temporizador de cocina

19 Cancelar una alarma o temporizador

acústicos

19 Repetición de una alarma acústica

19 Cambiar el tiempo de repetición de la

alarma

19 Cancelar la repetición de una alarma

acústica

20 Opciones y conﬁguración

20 Conﬁguración de Pure Connect

20 Conﬁguración de FM

20 Medios de red/USB

22 Conﬁguración del reloj

22 Cambiar el idioma mostrado en la

pantalla

22 Conﬁguración de Bluetooth

22 Conﬁguración de audio

23 Cambiar el nombre de Evoke

23 Actualizar Evoke

23 Restaurar valores de fábrica

24 Conﬁguración de red

26 Utilización de un ChargePAK

F1 opcional

26 Instalación de un ChargePAK

27 Ayuda y asesoría

28 Especiﬁcaciones

Extienda la antena e inserte el conector del adaptador de corriente incluido en la entrada de

5.5 V CC en la parte trasera del Evoke. Conecte el adaptador a la fuente de alimentación.

Pure aparecerá brevemente en la pantalla.

Aspectos preliminares

Inicio rápido

Nota: Si tiene una batería recargable ChargePAK F1 (se vende por separado), colóquela ahora antes de

conectar el Evoke. Vea página 26 para obtener más información.

Seleccione su idioma de visualización (inglés, francés o español) girando la perilla Select

(Seleccionar) para resaltar el idioma que desee. Presione la perilla Select (Seleccionar) para

confirmar su elección. Repita este proceso para seleccionar la zona horaria y la región más

cercanas a usted.

Stereo Out

Aerial

Aux Speaker

Stereo OutAux Speaker

5.5V DC

Network/USB media

Pure Connect

FM radio

Auxiliary input

Settings

Aparecerá la pantalla de Home (Inicio):

Gire la perilla Select (Seleccionar) para resaltar y presione para seleccionar una de las

siguientes opciones:

Pure Connect Vea página 8

Medios de red/USB Vea página 14

Radio FM Vea página 15

Entrada auxiliar Vea página 6

Para modificar cualquier configuración de Evoke, toque el botón Settings (Configuración) (vea

página 20).

Controles y sensores

N.° Control Descripción

1 Inicio Toque para regresar a la pantalla de Home (Inicio).

Botones táctiles

sensibles al contexto

Toque el botón que corresponda a la función mostrada en pantalla que

desee utilizar.

3 Retroceso Toque para regresar a la pantalla anterior.

4 Perilla Volume/mute

(Volumen/silencio)

Gire par ajustar el volumen. Presione para alternar entre silenciar y reactivar

volumen.

5 Perilla de selección

Gire para navegar por los menús, estaciones u opciones y presione para

seleccionar un elemento. Presione para poner en pausa una pista o podcast.*

6 Tecla táctil de

Standby (Espera)

Toque

para cambiar entre los modos Sleep (Suspensión), Standby

(Espera) y On (Encendido). Vea página 6 para obtener más información.

7 Sensor de luz No cubrir. Ajusta el brillo de la pantalla de acuerdo con los niveles de luz

en su habitación (sólo funciona cuando el nivel de brillo se establece en

‘Automático’).

8 Botón Record

(Grabar)

Toque para empezar a grabar al instante la estación de radio por Internet

que se esté reproduciendo. Vea página 17 para obtener más información.

SnoozeHandle (Asa

de repetición de la

alarma)

Presione para activar la alarma en modo de repetición. Sujétela sin soltarla para

aumentar el brillo de la pantalla al máximo durante 3 segundos.

Nota: La alarma no sonará si Evoke está apagado o si se encuentra

desconectado de la alimentación eléctrica.

* El símbolo > indica que deberá usar el mismo control para navegar por las distintas opciones del menú.

SelectVolume

Panel trasero

Cambio entre Sleep, Standby y On (suspensión, espera y encendido)

Evoke tiene tres modos de activación, Standby (Espera), Sleep (Suspensión) y On (Encendido).

Cuando está en Standby (Espera), Evoke consume un mínimo de energía. En el modo Sleep

(Suspensión), Evoke permanece conectado a la red inalámbrica (una vez conectado) y está listo para

transmitir música. Vea página 13 para obtener más información.

Para activar el modo de Standby (Espera), toque Standby (Espera).

Para activar el modo de Sleep (Suspensión), toque y mantenga presionado Standby (Espera).

Una vez activado el modo de Sleep/Standby (Suspensión/Espera), toque Standby (Espera) para cambiar

a On (Encendido).

Nota: Si presiona el botón de Standby (Espera) y Evoke está funcionando con el ChargePAK F1, Evoke

se apagará sin entrar en el estado de alimentación Sleep (Suspensión).

1. Conector USB para adaptador USB Ethernet, adaptador Bluetooth o un dispositivo USB para

grabar/reproducir. También se utiliza para actualizar el software de Evoke cuando no hay una

conexión a Internet disponible.

2. Conector de salida para una bocina estéreo Evoke F4 (se vende por separado).

3. Conexión de salida para audífonos (3.5 mm).

4. Conexión de entrada auxiliar de 3.5 mm para iPod, reproductor MP3, etc.

5. Conexión de entrada de 5.5 V CC para el adaptador de alimentación eléctrica incluido.

6. Puerto de bajos optimizados (no cubrir).

7. Compartimiento para batería recargable ChargePAK F1 (se vende por separado).

8. Adaptador Bluetooth USB.

Aerial

5.5V DCStereo speaker Aux in

1 2 3 4 5

Welcome to Pure Connect

Add

Wide range of great content

♥Options

Iconos en pantalla

Fuente Iconos

*El ChargePAK F1 se vende por separado.

Fuente Iconos

PC Pure Connect Nivel de volumen

MP Media player (Reproductor de medios) Silenciar

FM FM Indicadores para establecer la alarma/temporizador

AUX Auxiliary input (Entrada auxiliar ) Reloj

PS Flujo continuo Nivel de batería de ChargePAK*

Señal estéreo

Fuerza de la señal (FM o Wi-Fi)

Conexión Ethernet activa

Se perdió la conexión Ethernet

R Indicador de grabación temporizada

Botones

sensibles al

contexto

BT Bluetooth

Escucha de radio por Internet a través de

Pure Connect

Pure Connect es un portal de medios en línea que le proporciona un acceso fácil y rápido a miles de

estaciones de radio por Internet, programas bajo demanda, podcasts y sonidos ambientales. Puede

disfrutar todo este contenido en su dispositivo Evoke, en teléfonos inteligentes y tabletas que ejecuten

la aplicación Pure Connect, y en el sitio Web de Pure Connect. También puede usar Pure Connect para

acceder a servicios de suscripción adicionales como el servicio de transmisión por ﬂujo continuo de

música basado en la nube* de Pure Connect, que le proporciona acceso instantáneo a millones de pistas

de música, y SiriusXM, que le proporciona acceso a más de 140 canales de radio satelital adicionales y

contenido bajo demanda.

Para acceder a Pure Connect desde Evoke, tendrá que conectar Evoke a su red. Vea más información a

continuación.

Después de conectar Evoke a su red, podrá registrar su Evoke en el sitio Web de Pure Connect. Le

recomendamos registrar su Evoke, ya que esto le permitirá administrar sus favoritos de Pure Connect y

acceder a servicios adicionales como como la transmisión por ﬂujo continuo de música y SiriusXM.

Conectarse a Internet

Utilizar su red inalámbrica

1. Toque Home (Inicio) y seleccione Pure Connect en la pantalla

de Home (Inicio). Evoke buscará las redes inalámbricas y las

mostrará en una lista.

2. Seleccione su red. Si su red requiere una clave, siga los pasos 3 y 4.

3. Introduzca su clave de red o contraseña, girando y presionando la

perilla Select (Seleccionar) para resaltar y seleccionar caracteres.

Seleccione sp (esp) para insertar un espacio. Toque More...

(Más...) para introducir letras minúsculas; toque de nuevo para

introducir símbolos. Toque Delete (Borrar) para quitar el último

carácter.

4. Toque Save (Guardar) para terminar. Evoke se conectará a su red.

Sugerencia útil: Su clave Wi-Fi es susceptible al uso de mayúsculas/

minúsculas, por lo que debe asegurarse de introducirla exactamente

como se indica.

Usar una conexión Ethernet

También puede conectar el Evoke a Internet mediante el adaptador

opcional USB Ethernet de Pure.

Para usar el adaptador USB Ethernet de Pure, conecte su cable de red

al adaptador y después conecte el adaptador al enchufe USB en su

dispositivo Evoke. La luz del adaptador USB se encenderá y se creará

una conexión a su red en forma automática.

El estado de la conexión Ethernet se muestra en la pantalla (vea

página 7).

A B CDEFGHIJKLM

NOPQRSTUVWXYZ

sp0123456789

Enter key or password

Delete Save More...

6578616D706C

LAN

USB

100Mbps

LAN

USB

My favorites♥

Pure Music

SiriusXM

Live Radio

Listen Again

Podcasts

Menú de Pure Connect

Escuchar radio por Internet

Miles de estaciones de radio de todo el mundo transmiten en línea.

Para escuchar, seleccione Pure Connect en la pantalla Home (Inicio).

Su dispositivo Evoke sintonizará la última estación que escuchó, o

le mostrará la lista de estaciones. Gire la perilla Select (Seleccionar)

para entrar al menú de Pure Connect. Seleccione Live Radio (Radio

en vivo) para ver una lista de las estaciones de Internet actualmente

disponibles. Use la perilla Select (Seleccionar) para navegar por la

lista y presione para sintonizar. Puede agregar una estación a sus

Favorites (Favoritos) si toca Add (Añadir).

*Tendrá que suscribirse a nuestro nivel de suscripción Azul o Violeta para acceder a la transmisión por ﬂujo continuo de música en Evoke.

Para obtener más información sobre los diversos niveles de suscripción, visite connect.pure.com

Buscar una estación

Toque Search (Buscar) al navegar por la lista de estaciones para

buscar estaciones por Name (Nombre), Genre (Género), Country

(País), Language (Idioma), Quality (calidad de sonido), o cualquier

combinación de estos parámetros. Use la perilla Select (Seleccionar)

para establecer sus opciones y toque en Go (Ir) para ver la lista de

resultados.

Buscar una estación de radio de Internet mediante Quick Jump

(Salto rápido)

La función Quick Jump (Salto rápido) le permite buscar estaciones que

comiencen por cierta letra. Para usar Quick jump (Salto rápido):

1. Toque el botón A-Z para abrir el cuadro de Quick Jump (Salto

rápido).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar

la primera letra de la estación de radio que desea buscar.

Escuchar otro contenido de Internet

Toque Home (Inicio) y seleccione Pure Connect en la pantalla de

Home (Inicio), después elija uno de los siguientes tipos de contenido:

Listen again

Seleccione esta opción para acceder al servicio BBC Listen Again,

el cual le permite ponerse al tanto de todos los programas de radio

de la BBC que pudiera haberse perdido. Estos programas de radio

archivados están disponibles para escucharse por un periodo ﬁjo de

tiempo después de haberse transmitido.

Podcasts

Los podcasts son programas de audio pregrabados sobre una amplia

variedad de temas, como comedia, artes, negocios y cultura, que

usted puede disfrutar en cualquier momento.

Pure Sounds

Nuestra biblioteca de evocadores sonidos de ambiente, incluyendo el

canto de aves, sonidos urbanos y las olas en la orilla del mar.

Clear all Clear

Go Lounge

Name [All]

Genre [Classical]

Country [Netherlands]

Language [Dutch]

Quality [All]

Pantalla de búsqueda de

estaciones

Wind chimes in suburbs

Wooden lock

Accoustic guitar (E,A,D...

Active daytime birds

Arctic Blizzard

Navegar por Pure Sounds

Crear una cuenta de Pure Connect

Lo único que necesita para crear una cuenta de Pure Connect y

registrar su Evoke es una dirección de correo electrónico válida.

Necesitaremos enviarle un par de correos electrónicos y no podrá

completar el proceso si no tiene acceso a ellos.

Para crear una cuenta de Pure Connect:

1. Abra su navegador de Internet.

2. Vaya a connect.pure.com.

3. Haga clic en Create account (Crear una cuenta) y siga las

instrucciones en pantalla.

Registrar su Evoke en Pure Connect

1. Inicie sesión en Pure Connect, haga clic en Me (Yo) y

seleccione Devices (Dispositivos). A continuación verá su

código de registro.

2. En Pure Connect Settings (Configuración de Pure Connect)

en su radio, seleccione Register with Pure Connect

(Registrarse en Pure Connect) para introducir su código.

Use la perilla Select (Seleccionar) para resaltar y seleccionar

caracteres; toque Del (Borr) para borrar caracteres; y toque

Save (Guardar) para terminar.

¡Felicidades! Ha registrado su Evoke en Pure Connect. Los favoritos

que creó en Pure Connect estarán visibles en su Evoke, y los que creó

en Evoke aparecerán en Pure Connect.

connect.pure.com

Optional registration at

connect.pure.com adds

advanced features to your

radio. Register now?

everLater

Enter registration code

DelSav

ore...

QPZKE

A B C D E F G H I J K L M

N O P Q R S T U V W X Y Z

sp 0 1 2 3 4 5 6 7 8 9

Transmisión por flujo continuo de música

La transmisión por flujo continuo de música de Pure Connect es un servicio de suscripción bajo

demanda basado en la nube, que le ofrece acceso instantáneo a millones de pistas de música incluidas

en uno de los catálogos de música más grandes del mundo, que abarca prácticamente todos los

artistas y géneros que pueda imaginar. Puede escuchar en nuestros sistemas de transmisión por flujo

continuo de música y radio, en un dispositivo Apple o Android que ejecute la aplicación Pure Connect, o

en el sitio web de Pure Connect.

El servicio de transmisión por ﬂujo continuo de música de Pure Connect sólo está disponible en ciertos países. Consulte http://www.pure.com/

availability/ para obtener información adicional.

Acceso a transmisión por flujo continuo de música en Evoke

1. Toque Home (Inicio) y seleccione Pure Connect en la pantalla Home (Inicio).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Pure Music.

3. Gire y presione la perilla Select (Seleccionar) para seleccionar una de las siguientes opciones:

My Tracks (Mis pistas): Seleccione esta opción para acceder a las pistas que compró en Pure

Connect.

Catalogue (Catálogo): Seleccione esta opción para navegar o buscar en el catálogo completo de

transmisión por ﬂujo continuo de música con su dispositivo Evoke.

By playlist (Por lista de reproducción): Seleccione esta opción para escuchar las listas de

reproducción que haya creado en connect.pure.com o mediante la aplicación Pure Connect (vea

“Streaming desde el aplicación Pure Connect” en la página 13).

Servicio de etiquetado de Pure Connect

El servicio de etiquetado de Pure Connect puede usarse para identificar, marcar y comprar las pistas

que se estén reproduciendo en una estación de radio FM o de Internet. Además de acceder a sus pistas

de música favoritas, el servicio de etiquetado de Pure Connect busca automáticamente en catálogos

anteriores cualquier música de artistas similares que pudiera interesarle, lo que le permite explorar cosas

completamente nuevas o redescubrir a sus favoritos olvidados.

Nota: Para usar el servicio de etiquetado de Pure Connect, su Evoke deberá estar conectado a Internet

y necesitará una cuenta de Pure Connect. Vea página 10 para obtener más información sobre cómo

establecer una cuenta de Pure Connect.

1. Toque el botón Tag (Etiquetar).

2. Evoke identificará el nombre de la canción que esté en reproducción y le permitirá comprarla (o

transmitirla por flujo continuo si cuenta con una suscripción al servicio de transmisión por flujo

continuo de música).

Nota: Para acceder a su lista de pistas etiquetadas, tendrá que iniciar sesión en su cuenta de Pure

Connect en connect.pure.com.

Nota: El servicio de etiquetado de Pure Connect intentará identificar y vincular cualquier pista en

reproducción usando nuestro exhaustivo catálogo. La compra y transmisión de pistas está sujeta a su

disponibilidad.

SiriusXM

SiriusXM es un servicio de suscripción disponible en Estados Unidos, que proporciona acceso a la radio

en vivo y contenidos de Listen Again provenientes de más de 140 estaciones de radio satelital.

Puede escuchar SiriusXM en nuestros sistemas de transmisión por flujo continuo de música y radio.

Vinculación de Evoke a su cuenta de SiriusXM

1. Inicie sesión en Pure Connect, haga clic en Me (Yo) y seleccione My Account (Mi cuenta).

2. Haga clic en el botón Add credentials (Agregar credenciales) en el panel SiriusXM Subscription

para abrir la página SiriusXM Subscription (Suscripción SiriusXM).

3. Escriba su nombre de usuario y contraseña de SiriusXM y haga clic en el botón Save credentials

(Guardar credenciales).

Ahora podrá acceder a SiriusXM en los productos compatibles que estén registrados en su cuenta de

Pure Connect.

Página Mi cuenta de Pure Connect

Acceso a Live Radio en

SiriusXM

All

Howard Stern

Latin & World

Music

News & Issues

Acceso a SiriusXM en Evoke

1. Toque Home (Inicio) y seleccione Pure Connect.

2. Gire y presione la perilla Select (Seleccionar) para seleccionar

SiriusXM.

3. Gire y presione la perilla Select (Seleccionar) para seleccionar

una de las siguientes opciones:

Live radio (Radio en vivo): Seleccione esta opción para visualizar

la lista de estaciones de radio en vivo que están disponibles a través

del servicio SiriusXM. Puede elegir entre ver todas las estaciones de

radio disponibles o ﬁltrar la lista por un género en especíﬁco.

On Demand (Bajo demanda): Seleccione esta opción para

ponerse al tanto de todos los programas de radio que pudiera

haberse perdido. Puede elegir entre ver todas las estaciones de

radio disponibles o ﬁltrar la lista por un género en especíﬁco.

Streaming desde el aplicación Pure Connect

Descargue la aplicación Pure Connect

Descargue la aplicación Pure Connect en su dispositivo Android o iOS y conecte su Evoke a todo un

mundo de música.

Puede utilizar la aplicación Pure Connect para reproducir en streaming en Evoke la música almacenada

en su smartphone o tablet, además de emisoras de radio en Internet, programas de radio bajo demanda

y podcasts.

Nota: Cualquier dispositivo con el que quiera utilizar la función multisala inalámbrica de Pure deberá

estar conectado a la misma red..

desde el

App Store de Apple

desde

Google Play

Seleccionar Evoke u otro dispositivo compatible con Pure Jongo en

la aplicación Pure Connect

Con la aplicación Pure Connect le puede transmitir a un solo dispositivo Jongo o varios dispositivos

Jongo simultáneamente.

Para iniciar la transmisión de contenido:

1. Escoja la música que desee en la aplicación Pure Connect.

2. Oprima en la barra del reproductor para ver una lista de los dispositivos Jongo disponibles en

su red.

3. Oprima al lado de su dispositivo compatible con Pure Jongo.

Ahora ya podrá transmitir audio a su dispositivo compatible con Jongo.

Para obtener más información sobre la utilización de la aplicación Pure Connect, consulte la ayuda que

se suministra con la aplicación.

Aplicación Pure Connect

Puede transmitir a su Evoke la música almacenada en su computadora o en un dispositivo de

almacenamiento conectado a la red (NAS) compatible con UPnP. Para transmitir música en flujo continuo

desde su computadora, tendrá que instalar software de servidor de medios en ella.

Escuchar pistas transmitidas por flujo continuo en Evoke

1. Toque Home (Inicio), luego gire y presione la perilla Select (Seleccionar) para seleccionar Network/USB

media player (Reproductor de medios de red/USB) en la pantalla de Home (Inicio).

2. Gire y presione la perilla Select (Seleccionar) para elegir el reproductor de medios del que desea

transmitir música por ﬂujo continuo.

3. Gire y presione la perilla Select (Seleccionar) para navegar y seleccionar la pista o lista de reproducción.

Reproducir/poner en pausa la reproducción de audio

Presione la perilla Select (Seleccionar) para poner en pausa/reproducir una pista que se esté

reproduciendo en Evoke.

Buscar dentro de una pista

Mientras esté en pausa, puede mantener presionados los botones y para buscar dentro de la

pista.

Saltar hacia atrás y hacia delante entre pistas

Si está trasmitiendo audio en el dispositivo Evoke desde un servidor de medios, puede tocar los botones

para saltar hacia atrás/hacia delante entre las pistas.

Transmisión por ﬂujo continuo de música

desde una PC o Mac

Escuchar radio FM

Cambiar estaciones de FM

Sintonización por búsqueda

1. Gire la perilla Select (Seleccionar).

2. Toque los botones para sintonizar la estación de radio

FM siguiente o anterior que tenga una señal fuerte.

Sintonización manual

Gire la perilla Select (Seleccionar) a la derecha o a la izquierda para

sintonizar en forma ascendente o descendente en intervalos de

0.05 MHz.

Almacenar una presintonía

Sintonice la estación que desea almacenar como presintonía y

toque Presets (Presintonías). Gire la perilla Select (Seleccionar)

para resaltar un número de presintonía. Toque Add (Añadir)

para almacenar la presintonía. (Puede reemplazar presintonías

existentes.)

Escuchar una presintonía

Toque Presets (Presintonías), seleccione la estación que desee

recordar y toque Listen (Escuchar), o presione la perilla Select

(Seleccionar).

Extienda la antena, después toque Home (Inicio) y seleccione FM radio (Radio FM) en la pantalla

Home (Inicio).

Buzz FM

Add

Empty 1

Empty 2

Empty 4

Empty 5

♥

Selección de una presintonía

Uso de la sintonización

mediante búsqueda para

sintonizar estaciones FM

103.30

Seek tune

Options

Para escuchar pistas de una unidad de memoria USB:

1. Toque Home (Inicio), después gire y presione la perilla Select (Seleccionar) para seleccionar Network/

USB Media (Medios de red/USB) en la pantalla Home (Inicio).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar el dispositivo USB.

3. Gire y presione la perilla Select (Seleccionar) para especificar el tipo de audio (Playlists (Listas de

reproducción), Artists ( Artistas), Genres (Géneros) o Pure recordings (Grabaciones Pure)) que desee

escuchar.

4. Gire y presione la perilla Select (Seleccionar) para seleccionar el audio que desee escuchar,

Reproducir/poner en pausa la reproducción de audio

Presione la perilla Select (Seleccionar) para poner en pausa/reproducir una pista que se esté

reproduciendo en Evoke.

Buscar dentro de una pista

Mientras esté en pausa, puede mantener presionados los botones y para buscar dentro de la pista.

Saltar hacia atrás y hacia delante entre pistas

Toque los botones para saltar hacia atrás/hacia delante entre las pistas.

Evoke puede reproducir música desde una unidad de memoria USB conectada al puerto USB en la parte

posterior del aparato. Evoke es compatible con archivos de audio WMA (Estándar V9), AAC, MP3 y MP2.

De manera predeterminada, Evoke busca el audio en su red si usted no ha conectado una unidad de

memoria USB a la parte posterior del dispositivo Evoke.

Escuche audio desde una unidad de

memoria USB

Utilización de Bluetooth

Si su teléfono o tablet es capaz de almacenar archivos de audio, puede usar Bluetooth para transmitir por

ﬂujo continuo cualquier música almacenada en su teléfono o tablet a Evoke.

Nota: El procedimiento para añadir un dispositivo Bluetooth varía entre los distintos dispositivos móviles.

Consulte el manual de su dispositivo móvil Bluetooth para obtener información especíﬁca.

Preparación de Evoke para transmitir audio por ﬂujo continuo usando

Bluetooth

Asegúrese de que se haya insertado un adaptador Bluetooth en el conector USB del Evoke.

Habilite Bluetooth en su dispositivo móvil.

En su dispositivo móvil, seleccione la opción de añadir un nuevo dispositivo Bluetooth. En algunos dispositivos

móviles tal vez tenga que seleccionar la opción de búsqueda o exploración.

Inicie el proceso de emparejamiento en su dispositivo móvil. Esto se hace seleccionando Evoke en la

lista de dispositivos disponibles que aparece en la pantalla del dispositivo móvil. Con esto se conectará

automáticamente, una vez que se haya emparejado.

Ahora podrá empezar a transmitir audio a Evoke desde su dispositivo Bluetooth.

Nota: Tendrá que desconectar todos los dispositivos móviles Bluetooth conectados al Evoke si desea

transmitir por ﬂujo continuo a través de Wi-Fi o transmitir por ﬂujo continuo desde otro dispositivo

Bluetooth. Si se aleja del rango de cobertura del Evoke, Bluetooth se desconectará en forma automática.

Para desconectarse en forma manual, por lo general tendrá que usar la conﬁguración de Bluetooth de su

dispositivo móvil.

Nota: Para obtener más ayuda con Bluetooth, consulte nuestra sección de “Ayuda y asesoría” en la

página 27.

Grabe programas de radio

Evoke le permite grabar radio en vivo de una estación de radio por Internet (a través de Pure Connect).

Puede programar las grabaciones o empezar a grabar al instante. Para grabar, es necesario que conecte

una unidad de memoria USB al puerto USB en la parte posterior del dispositivo Evoke. La longitud de

tiempo que pueda grabar depende de la cantidad de espacio disponible en su unidad de memoria USB y

de la estación que vaya a grabar. Una unidad de memoria USB de 2 GB puede grabar entre 15 y 30 horas

de radio de Internet aproximadamente (con base en las velocidades de datos típicas para una estación,

que son de 128 kbps y 64 kbps, respectivamente). Si su unidad de memoria USB se queda sin espacio

durante una grabación, Evoke dejará de grabar y mostrará un mensaje.

Nota: Para poder grabar radio en vivo debe haber seleccionado Pure Connect como fuente de audio.

Nota: No se puede grabar radio en vivo ni escuchar contenido de Listen Again desde el servicio de

suscripción de SiriusXM.

Grabaciones instantáneas

Para grabar al instante, haga lo siguiente:

1. Toque Home (Inicio) para mostrar el menú de inicio.

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Pure Connect.

3. Sintonice la estación que desee grabar y toque el botón Record (Grabar) en la parte frontal del

dispositivo Evoke para empezar a grabar.

Para detener una grabación instantánea, toque el botón Record (Grabar) en la parte frontal del dispositivo

Evoke.

Grabaciones temporizadas

Puede usar la función de grabaciones temporizadas para programar la grabación de una estación de radio

de Internet que haya sido añadida a sus favoritos.

1. Toque Home (Inicio) para mostrar el menú Home (Inicio).

2. Toque en Settings (Conﬁguración) y luego gire y presione la perilla Select (Seleccionar) para

seleccionar Timed recordings (Grabaciones temporizadas).

3. Gire y presione la perilla Select (Seleccionar) para elegir una ranura de grabación.

4. Toque el botón Edit (Editar).

5. Gire y presione la perilla Select (Seleccionar) para poner la grabación en On (Encendido) o en Off

(Apagado).

6. Gire la perilla Select (Seleccionar) para ajustar la hora en que debería comenzar la grabación y

presione para conﬁrmar. Repita para establecer los minutos.

7. Gire la perilla Select (Seleccionar) para ajustar la hora en que debería ﬁnalizar la grabación y presione

para conﬁrmar. Repita para establecer los minutos.

8. Gire la perilla Select (Seleccionar) para establecer los días en que debería activarse la grabación

temporizada. Seleccione entre Once only (Una sola vez), Daily (Diario), Weekdays (Días de la

semana), Weekends (Fines de semana), Every Monday (Cada lunes), Every Tuesday (Cada martes),

Every Wednesday (Cada miércoles), Every Thursday (Cada jueves), Every Friday (Cada viernes),

Every Saturday (Cada sábado) y Every Sunday (Cada domingo), y después presione la perilla Select

(Seleccionar) para conﬁrmar.

9. Presione la perilla Select (Seleccionar) para conﬁrmar que desea grabar contenido de Pure Connect.

10. Gire y presione la perilla Select (Seleccionar) para seleccionar la estación de radio en su lista de

favoritos que desee grabar.

11. Una grabación temporizada activa se indica mediante R en la barra de iconos.

Conﬁgurar alarmas y temporizadores

Evoke tiene dos alarmas y dos tipos de temporizadores (de cocina y de repetición automática). Para

conﬁgurar una alarma o un temporizador, toque Home (Inicio) para que se muestre la pantalla Home

(Inicio). Toque Settings (Conﬁguración). Gire y presione la perilla Select (Seleccionar) para seleccionar

Alarms and timers (Alarmas y temporizadores).

Configurar una alarma

1. En el menú Alarms and timers (Alarmas y temporizadores), gire y presione la perilla Select

(Seleccionar) para seleccionar entre Alarm 1 settings (Conﬁguración de alarma 1) o Alarm 2 settings

(Conﬁguración de alarma 2) y toque Edit (Editar).

2. Gire y presione la perilla Select (Seleccionar) para activar o desactivar la alarma mediante On

(Encendido) u Off (Apagado).

3. Gire la perilla Select (Seleccionar) para ajustar las horas y presione para conﬁrmar. Repita para

establecer los minutos.

4. Gire la perilla Select (Seleccionar) para establecer los días que sonará la alarma. Seleccione entre

Once only (Una sola vez), Daily (Diario), Weekdays (Días de la semana), Weekends (Fines de

semana), Every Saturday (Cada sábado) y Every Sunday (Cada domingo), y después presione la

perilla Select (Seleccionar) para conﬁrma.

5. Gire la perilla Select (Seleccionar) para establecer el tipo de alarma. Seleccione entre Pure Connect

station (Estación de Pure Connect), FM radio (Radio FM) o Tone (Tono) y después presione la perilla

Select (Seleccionar) para conﬁrmar.

6. Si estableció el tipo de alarma como Pure Connect o FM radio (Radio FM), gire la perilla Select

(Seleccionar) para elegir entre Last tuned (Última sintonizada) o seleccione entre sus favoritos una

estación de Pure Connect o presintonía de FM, si tiene alguna guardada.

7. Gire la perilla Select (Seleccionar) para cambiar el volumen de la alarma y presione para conﬁrmar.

8. Una alarma activa se indica mediante en la barra de iconos.

Nota: Si Evoke está funcionando con un ChargePAK, ninguna de las alarmas configuradas sonará a

menos que Evoke esté encendido.

Configurar el temporizador de repetición

El temporizador de repetición cambia su radio al modo de espera/suspensión después de una cantidad de

tiempo especiﬁcada. En el menú Alarms and timers (Alarmas y temporizadores), seleccione Sleep timer

(Temporizador de repetición). Use la perilla Select (Seleccionar) para ajustar la duración del temporizador

de repetición en intervalos de 15 minutos, desde 15 mins. hasta 1 hora 30 mins. Toque Save (Guardar)

para almacenar.

Un temporizador de repetición activo se indica mediante en la barra de iconos.

Configurar el temporizador de cocina

El temporizador de cocina emite un tono audible después de un periodo establecido de tiempo.

En el menú Alarms and timers (Alarmas y temporizadores), seleccione Kitchen timer (Temporizador de

cocina) y use la perilla Select (Seleccionar) para ajustar la duración. Toque Mins para alternar entre minutos

y horas. Toque Save (Guardar) para conﬁrmar.

Un temporizador de cocina activo se indica mediante en la barra de iconos.

Cancelar una alarma o temporizador acústicos

Para cancelar una alarma o temporizador en curso, presione la perilla Select (Seleccionar) o la perilla

Volume (Volumen). Una alarma que esté sonando se cancelará de manera automática después de 1 hora.

Nota: Si presiona la perilla Volume (Volumen) no se cancelará una alarma acústica.

Advertencia: Si el dispositivo está funcionando con el ChargePAK F1, al tocar Standby (Espera) el radio

se apagará y no sonará ninguna de las alarmas o temporizadores conﬁgurados.

Repetición de una alarma acústica

Toque el botón Snooze (Repetición de alarma) o el SnoozeHandle (Asa de repetición de la alarma) para

posponer la repetición de una alarma durante el tiempo especiﬁcado (el valor predeterminado es de 9

minutos).

Cambiar el tiempo de repetición de la alarma

En el menú Alarms and timers (Alarmas y temporizadores), seleccione Snooze time (Tiempo de

repetición). Use la perilla Select (Seleccionar) para ajustar la duración de la repetición de 5 a 15, después

de 20/25/30/40 minutos, o 1 hora.

Cancelar la repetición de una alarma acústica

Para cancelar una alarma con repetición, presione la perilla Select (Seleccionar) o Volume (Volumen).

Configuración de Pure Connect

Esta configuración sólo está disponible mientras se esté escuchando Pure Connect. Toque Home

(Inicio) para mostrar el menú de inicio y después toque Settings (Conﬁguración). Gire y presione la perilla

Select (Seleccionar) para seleccionar Pure Connect.

Repetición de Pure Music

Gire y presione la perilla Select (Seleccionar) para seleccionar una opción de repetición para el contenido

de transmisión por flujo continuo de música especificado. Seleccione All (Todas) para especificar que

todas las pistas deberán reproducirse de forma repetida. Seleccione Track (Pista) para especificar que

la pista actualmente en reproducción en el dispositivo Evoke deberá reproducirse de forma repetida.

Seleccione Off (Apagado) para deshabilitar la opción de repetición.

Reproducción aleatoria de Pure Music

Gire y presione la perilla Select (Seleccionar) para seleccionar una opción de reproducción aleatoria

para el contenido de transmisión por flujo continuo de música especificado. Seleccione On (Activado)

para reproducir todas las pistas en un orden aleatorio. Seleccione Off (Desactivado) para deshabilitar la

opción de reproducción aleatoria.

Borrar favoritos

Seleccione Clear favorites (Borrar favoritos) para eliminar todas las estaciones/podcasts/Pure Sounds

de su lista de favoritos, así como de Pure Connect si su radio está conectada.

Registrarse en Pure Connect

Introduzca su código de registro de Pure Connect, si aún no lo ha hecho. Vea página 10 para obtener

más información.

Configuración de FM

Esta configuración sólo está disponible mientras se esté escuchando la radio FM. Toque Home (Inicio)

para mostrar el menú de inicio y después toque Settings (Conﬁguración). Gire y presione la perilla Select

(Seleccionar) para seleccionar FM.

FM stereo (Estéreo FM)

Alterna entre recibir las estaciones FM en Mono (valor predeterminado) o Stereo. Si escucha con

audífonos o tiene una bocina auxiliar conectada, tal vez prefiera cambiar esta configuración a estéreo.

Medios de red/USB

Esta configuración sólo está disponible mientras se esté escuchando la fuente de Network/USB media

(medios de red/USB). Toque Home (Inicio) para mostrar el menú de inicio y después toque Settings

(Conﬁguración). Gire y presione la perilla Select (Seleccionar) para seleccionar Network/USB media

(Medios de red/USB).

Repeat (Repetición)

Seleccione el tipo de repetición.

Off (Desactivado, valor predeterminada): Las pistas se reproducen hasta el ﬁnal del álbum, carpeta,

lista de reproducción o resultados de búsqueda actuales.

All (Todo): Repite de manera continua el álbum, la carpeta, lista de reproducción o sus resultados de

búsqueda actuales.

Track (Pista): Repite la pista actual.

Opciones y conﬁguración

Shuffle (Aleatorio)

Seleccione el orden en el que se reproducen las pistas en el álbum, carpeta, lista de reproducción o

resultados de búsqueda actuales:

Off (Desactivado, valor predeterminado): Las pistas se reproducen en el orden en el que aparecen en

pantalla.

On (Activado): Las pistas se reproducen en orden aleatorio.

Detalles sobre los medios

Vea los detalles técnicos sobre su servidor de medios actual, o vuelva a explorar en busca de servidores

alternativos:

Current details (Detalles actuales): Gire la perilla Select (Seleccionar) para ver información sobre el

servidor de medios, incluyendo el nombre del servidor de medios, la versión del software, la dirección IP

y el número de puerto.

Opciones de visualización

Ajuste la configuración de visualización, como la duración de la pantalla y la información que se visualizará

mientras usted escuche cada fuente. Toque Home (Inicio) para mostrar el menú de inicio y después toque

Settings (Configuración). Gire y presione la perilla Select (Seleccionar) para seleccionar Display (Pantalla).

Información

Hay distintas pantallas de información disponibles para cada fuente de audio:

Radio FM

Scrolling text (Texto desplazable): Información de texto transmitida por la estación actual. Puede

incluir títulos de canciones, detalles de los programas, noticias, etc.

Reception info (Información de recepción): Muestra la frecuencia actual y la fuerza de la señal.

Time and date (Hora y fecha): Muestra la hora y fecha actuales.

Pure Connect

Description (Descripción): Transmitida por la estación actual. Puede incluir títulos de canciones y detalles

de los programas. Si está escuchando una pista de transmisión por ﬂujo continuo de música, lo que se

muestra es el artista y el álbum de la pista.

Location and Genre (Ubicación y género): Información sobre la estación actual; por ejemplo, US Rock.

Time offset (Intervalo de tiempo): La mayoría de las estaciones serán transmisiones en vivo, pero de lo

contrario muestra qué tan avanzada está la transmisión de la estación. Si está escuchando una pista de

transmisión por ﬂujo continuo de música, lo que se muestra es qué tan avanzada está la reproducción de

la pista.

Wi-Fi signal strength (Fuerza de la señal Wi-Fi): Muestra una barra que indica la fuerza actual de la

señal Wi-Fi.

Station URL (URL de la estación): Muestra la dirección del URL de la estación actual. Si está

escuchando una pista de transmisión por ﬂujo continuo de música, lo que se muestra es el URL de la

pista.

Time and date (Hora y fecha): Muestra la fecha con un reloj de pantalla completa (como en modo

de espera).

Media player (Reproductor de medios)

Track info (Información de pista): Muestra información sobre artista y álbum (etiquetas id3).

Time offset/duration (Intervalo de tiempo/duración): Muestra una barra de progreso y temporizadores

que indican la posición de la pista actual.

Wi-Fi signal strength (Fuerza de la señal Wi-Fi): Muestra una barra que indica la fuerza actual de la

señal Wi-Fi.

Time and date (Hora y fecha): Muestra la fecha con un reloj de pantalla completa (como en modo

de espera).

Luz de fondo activa y en espera

Puede ajustar el tiempo que se iluminará la pantalla cuando esté encendida o en modo de espera.

Seleccione Active backlight (Luz de fondo en Activo) para ajustar la configuración de visualización que

se aplicará cuando el radio esté encendido, o Standby backlight (Luz de fondo en Espera) para ajustar

la configuración de visualización que se aplicará cuando su radio esté en modo de espera. Seleccione

Always on (Siempre encendido) o Off after 7 seconds (Apagar después de 7 segundos).

Brillo en Activo y en Espera

Puede ajustar el brillo de la pantalla cuando el dispositivo Evoke está encendido o en modo de espera.

Seleccione Active brightness (Brillo en Activo) para ajustar el brillo de la pantalla cuando Evoke está

encendido, o Standby brightness (Brillo en Espera) para ajustar el brillo de la pantalla cuando Evoke

está en modo de espera.

Configuración de audio

Puede usar este menú para ajustar los graves y agudos.

1. Toque Home (Inicio) para mostrar el menú de inicio y después

toque en Settings (Conﬁguración). Gire y presione la perilla Select

(Seleccionar) para seleccionar Audio.

2. Gire la perilla Select (Seleccionar) para ajustar el nivel de los bajos.

3. Toque en Treble (Agudos) y gire la perilla Select (Seleccionar)

para ajustar el nivel de los agudos.

4. Toque en OK (Aceptar) cuando haya terminado de ajustar la

conﬁguración de audio.

OK Treble

Bass 0

Treble 0

sp 0 1 2 3 4 5 6 7 8 9

- Bass -

Audio

Configuración del reloj

El reloj se configurará de manera automática mediante su señal de radio FM o su red. Pero si no puede

recibir una señal de tiempo actualizada, o si ve el mensaje ‘Time not available’ (Hora no disponible),

puede ajustar la hora y fecha en forma manual. Para configurar la hora y fecha en forma manual:

1. Toque Home (Inicio) para mostrar el menú Home (Inicio) y después toque Settings (Configuración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Alarms and timers > Set clock

(Alarmas y temporizadores > Configurar el reloj).

3. Gire y presione la perilla Select (Seleccionar) para ajustar la hora y fecha.

4. Toque o para desplazarse a la configuración anterior o siguiente.

5. Toque Save (Guardar) cuando termine de configurar la hora y fecha.

Cambiar el idioma mostrado en la pantalla

Para cambiar el idioma de visualización entre inglés, español y francés:

1. Toque Home (Inicio) para mostrar el menú Home (Inicio) y después toque Settings (Conﬁguración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Miscellaneous > Language

(Misceláneos > Idioma).

3. Gire y presione la perilla Select (Seleccionar) para establecer el idioma de visualización.

Configuración de Bluetooth

Puede usar el menú Bluetooth para hacer que su Evoke sea visible o invisible para otros dispositivos

Bluetooth.

1. Toque Home (Inicio) para mostrar el menú Home (Inicio) y después toque Settings (Conﬁguración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Miscellaneous > Bluetooth

(Misceláneos > Bluetooth)

3. Gire y presione la perilla Select (Seleccionar) para seleccionar una de las siguientes opciones:

Encendido (Detectable)

Encendido (Oculto)

Off (Apagado)

Cambiar el nombre de Evoke

Su Evoke tiene asignado un nombre. Este nombre se usa para que usted pueda encontrar su radio

fácilmente cuando utilice el sitio Web de Pure Connect para administrar lo que escucha. Este nombre

también se utiliza para identificar el dispositivo Evoke como un altavoz disponible en Pure Connect y

Bluetooth. De manera predeterminada, el nombre es Evoke F4 ******, pero aquí usted puede cambiarlo

como desee para recordarlo con mayor facilidad.

Nota: ****** representa un código de seis dígitos que será único para cada Evoke y que está basado en

los últimos seis dígitos de la dirección MAC del Evoke.

Para asignar un nombre personalizado a Evoke:

1. Toque Home (Inicio) para mostrar el menú de Home (Inicio) y después toque Settings (Conﬁguración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Miscellaneous > View/change device

name (Misceláneos > Mostrar/cambiar el nombre del dispositivo). El nombre que actualmente está

asignado al Evoke se mostrará en la parte superior de la pantalla.

3. Gire y presione la perilla Select (Seleccionar) para introducir un nombre nuevo.

4. Toque Save (Guardar) cuando termine de establecer el nombre de la radio.

Actualizar Evoke

En el futuro podrían generarse actualizaciones de software que ofrezcan nuevas características y

funciones. Recomendamos usar las actualizaciones de software automáticas para su dispositivo Evoke,

que se suministran a través de la conexión Wi-Fi. Si hay una actualización de software disponible, el

dispositivo Evoke mostrará un mensaje en el que se le preguntará si desea instalar la actualización de

software.

Para actualizar en forma manual a través de su red

1. Toque Home (Inicio) para mostrar el menú de Home (Inicio) y luego toque Settings (Conﬁguración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Miscellaneous > Upgrade (Misceláneos

> Actualizar).

3. Evoke buscará las actualizaciones disponibles. Si hay una actualización disponible, el mensaje New

version available: vX.X (Nueva versión disponible) aparecerá en la pantalla (X.X es el número de

versión, por ejemplo v2.1).

4. Toque OK (Aceptar) para descargar e instalar el nuevo software. Esto puede tardar hasta 5 minutos.

Para actualizar usando un cable USB (cuando no haya una red disponible)

Póngase en contacto con el soporte técnico de Pure (http://support.pure.com/us) para obtener

información sobre cómo actualizar el dispositivo Evoke a la última versión de software.

Advertencia: No apague su dispositivo Evoke mientras éste se actualiza.

Restaurar valores de fábrica

1. Toque Home (Inicio) para mostrar el menú de Home (Inicio) y luego toque Settings (Conﬁguración).

2. Gire y presione la perilla Select (Seleccionar) para seleccionar Miscellaneous > Factory reset

(Misceláneos > Restaurar valores de fábrica).

3. Toque Yes (Sí) para restaurar valores de fábrica

Configuración de red

Evoke se puede conectar a su red utilizando una conexión Wi-Fi o Ethernet. Las configuraciones que

puede modificar varían según el tipo de conexión que esté usando. Toque Home (Inicio) para mostrar

el menú de Home (Inicio) y después toque Settings (Configuración). Gire y presione la perilla Select

(Seleccionar) para seleccionar Network (Red).

Configuración de red inalámbrica

Connection wizard (Asistente de conexión)

Explorar las redes inalámbricas a las que puede conectarse.

View details (Ver detalles)

Muestra los detalles de configuración de su red.

Network name (Nombre de red) (SSID)

Encryption method (Método de cifrado): WEP, WPA o WPA2

IP address (Dirección IP)

Network mask (Máscara de red)

DNS IP address (Dirección IP de DNS)

Router IP address (Dirección IP de router)

Dirección MAC Wi-Fi del dispositivo

Access point MAC address (Dirección MAC de punto de acceso)

Manual setup (Configuración manual)

Configure en forma manual su red inalámbrica (sólo para usuarios avanzados).

Retry connection (Reintentar conexión): Intentos de reconexión a la red seleccionada.

Network name (Nombre de red): Scan for networks (Explorar redes) o Enter SSID manually

(introducir SSID en forma manual) para especiﬁcar un nuevo SSID para su red inalámbrica.

Encryption mode (Modo de cifrado): Cambie el modo de cifrado entre WEP, WPA (PSK),

WPA2 (PSK) o None (Ninguno). Evoke detecta automáticamente el modo de la red. Cambie esta

conﬁguración sólo si cree que el modo de cifrado es incorrecto.

Key or password (Clave o contraseña): Introduzca una nueva clave de cifrado o contraseña.

IP address (Dirección IP): Seleccione entre DHCP (dinámica) o Static (estática). Si selecciona Static

(estática) aparecerá otro menú en el que tendrá que especiﬁcar la conﬁguración de la dirección IP para

el dispositivo Evoke.

Configuración de la red Ethernet

View details (Ver detalles)

Muestra los detalles de configuración de su red.

IP address (Dirección IP)

Network mask (Máscara de red)

DNS IP address (Dirección IP de DNS)

Router IP address (Dirección IP de router)

Dirección MAC Wi-Fi del dispositivo

Dirección MAC Ethernet

Manual setup (Configuración manual)

Configure en forma manual su red inalámbrica (sólo para usuarios avanzados).

IP address (Dirección IP): Seleccione entre DHCP (dinámica) o Static (estática). Si selecciona Static

(estática) aparecerá otro menú en el que tendrá que especiﬁcar la conﬁguración de la dirección IP para

el dispositivo Evoke.

General network settings (Configuración general de red)

Clear network settings (Borrar configuración de red)

Evoke eliminará todas las conexiones Wi-Fi, contraseñas y otras configuraciones de red anteriores. Si

está usando el método de conexión inalámbrica, también se realizará una exploración nueva en busca

de redes disponibles.

El ChargePAK hace que su dispositivo Evoke sea realmente portátil, de modo que pueda disfrutar sus

programas favoritos en su jardín o en la playa.

Debido a que es recargable, el ChargePAK es mucho más económico que las baterías regulares. También

es más respetuoso con el medio ambiente, ya que reduce la cantidad de substancias tóxicas que se

envían a los vertederos. Y, como es una solución ﬁt-and-forget (listo para usarse) que se carga cada vez

que su radio se conecta a la toma de corriente, es mucho más conveniente que las baterías recargables

estándar.

Instalación de un ChargePAK

1. Apague su dispositivo Evoke y desconéctelo de la fuente de alimentación eléctrica.

2. Abra el compartimiento de baterías y coloque el ChargePAK con la etiqueta Pure volteada hacia

la tapa del compartimiento de baterías y con los contactos del ChargePAK alineados con los tres

terminales del compartimiento de baterías.

3. Vuelva a colocar la puerta de las baterías y conecte su producto a una toma de corriente.

4. El ChargePAK empezará a cargarse. Cuando cargue su ChargePAK por primera vez, o

después de un periodo prolongado de inactividad, le recomendamos cargarlo durante 24 horas

aproximadamente, para asegurar una carga completa de la batería.

Nota: Es normal que su ChargePAK se caliente, en especial durante la carga. Su ChargePAK le

dará años de uso sin problemas bajo circunstancias normales, pero al igual que todas las baterías

recargables, su eficiencia se reducirá gradualmente con el paso del tiempo.

Importante: El dispositivo Evoke solo puede ser operado con un ChargePAK F1 de Pure, y no es

compatible con ninguna otra batería, ya sea desechable o recargable, ni con ningún otro modelo de

ChargePAK.

Utilización de un ChargePAK F1 opcional

Ayuda y asesoría

Tengo problemas para conectarme a mi red

• Su radio no puede conectarse a redes inalámbricas que estén ocultas o cuyo acceso esté controlado,

como las redes de oficinas, sin una clave o contraseña WEP, WPA o WPA2.

• Su radio necesita posicionarse dentro del rango de su red inalámbrica, el cual se reducirá si hay

paredes entre su router y el radio. Aunque el dispositivo Evoke es muy eficiente para detectar redes

inalámbricas, la fuerza de la señal Wi-Fi variará dependiendo de su router y del entorno circundante.

Si el dispositivo Evoke no puede encontrar su red inalámbrica o la señal se pierde, acerque más el

radio al router.

• A menos que su red inalámbrica esté ‘abierta’ (lo cual por lo general no se recomienda, debido al

riesgo de acceso sin autorización), asegúrese de tener su clave WEP, WPA o WPA2 a la mano.

• Asegúrese de que ha introducido la clave o contraseña WEP, WPA o WPA2 correcta para su red.

• Si también experimenta problemas para conectarse a su red con el adaptador Ethernet, revise su

conexión a Internet usando una computadora. Si la conexión está bien, pruebe reiniciando su router o

módem.

La pantalla muestra el mensaje ‘Station not available’ (Estación no disponible)

• Si no puede reproducir una estación, visite el sitio http://support.pure.com/us para obtener asistencia

al respecto.

No puedo ver a Evoke en la lista de dispositivos Bluetooth disponibles en mi

dispositivo móvil

Esto puede ser debido a que su configuración de visibilidad de Bluetooth de Evoke está en ‘On (Hidden)’

(Activado (Oculto)) u ‘Off’ (Desactivado) (vea la página 22). Su configuración de Evoke necesita

ajustarse a ‘On (Visible)’ (Activado (Visible)) para emparejarse con su dispositivo móvil.

Mi dispositivo móvil me pide un código de acceso cuando trato de emparejarlo

con Evoke

Algunos dispositivos móviles Bluetooth antiguos (heredados) podrían solicitarle que ingrese un código de

acceso al intentar emparejar con el dispositivo Evoke. Si esto sucede, ingrese el código ‘0000’.

Radio Radio FM y radio por Internet (a través de Wi-Fi o conexión Ethernet).

Frecuencias

FM 87.9 a 107.9 MHz.

Red Wi-Fi: 802.11b y 802.11 g soportados, con cifrado WEP y WPA/WPA2.

2.412GHz ~ 2.462GHz (canales 1 - 11).

Ethernet (requiere adaptador opcional): 10/100 Mbps.

Velocidad de 0.5 MB de banda ancha recomendada.

Bluetooth: Soporta A2DP mediante dongle USB incluido.

Transmisión de medios Los códecs de audio compatibles incluyen WMA (Estándar V9), AAC, MP3,

MP2. La transmisión de medios por ﬂujo continuo requiere un servidor

UPnP o PC/MAC ejecutando software de servidor UPnP (se suministra al

momento de registrarse en connect.pure.com).

Altavoz Transductor de 3.5 pulg. de rango completo.

Conectores de entrada Enchufe para adaptador de CC de 5.5 V (se incluye el adaptador). Entrada

de línea de 3.5 mm para dispositivos auxiliares. USB (tipo A, tamaño

completo) para grabación/reproducción USB, actualizaciones de producto

(disponibles también a través de Wi-Fi), dongle Bluetooth o adaptador USB

Ethernet opcional.

Conectores de salida Enchufe para audífono estéreo de 3.5 mm. Enchufe estéreo de 3.5 mm

para bocina estéreo auxiliar Evoke F4.

Presintonías 10 estaciones de radio FM y estaciones favoritas de radio de Internet

ilimitadas (es necesario registrarse en connect.pure.com).

Pantalla Pantalla gráﬁca OLEAD grande de 128 x 64 y alto contraste en blanco

sobre negro.

ChargePAK Paquete de batería recargable Pure ChargePAK F1 (disponible por

separado).

Consumo de energía Espera: <1 W, Activo: 3.4 W.

Norma C-Tick N1600 australiana y de seguridad eléctrica.

Medidas 8.23" (209 mm) ancho x 4.33" (110 mm) profundidad x 6.89" (175 mm) alto

Peso 3.31 lbs (1.5 kg)

Garantía Garantía amplia de dos años.

Homologaciones

Certificado CE. Por la presente, Pure declara que este dispositivo de baja

potencia (LPD, por sus siglas en inglés) y Banda II cumple los requisitos

esenciales y otras disposiciones pertinentes de la Directiva 1999/5/CE. La

Declaración de Conformidad puede consultarse en:

http://www.pure.com/R&TTE-DoC.

Cumple con la norma ETSI EN 300 401.

Especiﬁcaciones

Adaptador de alimentación

eléctrica

Entrada: 100-240C CC, 50/60 Hz, 0.8 A

Salida: 5.5 V CC, 3.57 A

AVISO DE LA FCC A LOS USUARIOS EN ESTADOS UNIDOS

¡Advertencia! Cualquier modificación o cambio a este dispositivo, a menos que lo apruebe Pure de manera explícita,

invalidará la autorización del dispositivo.

NOTA: Se ha comprobado que este equipo cumple los límites para dispositivos digitales de clase B, de

acuerdo con el apartado 15 de las normas de la FCC. Estos límites han sido diseñados para proporcionar

protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera,

utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones

suministradas, podría ocasionar interferencias perjudiciales para las comunicaciones por radio.

Sin embargo, no hay garantía de que la interferencia no ocurrirá en una instalación específica. Si este equipo

produce interferencia perjudicial para la recepción de radio o televisión, lo cual se puede determinar al

encender y apagar el equipo, el usuario debe intentar corregir la interferencia mediante una o más de las

siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo en una toma de un circuito diferente al que está conectado el receptor.

• Consultar al concesionario o un técnico experimentado de radio/TV para obtener ayuda.

Este dispositivo cumple con la parte 15 de las reglas de la FCC. La operación está sujeta a las siguientes dos

condiciones: (1) Este dispositivo no puede provocar interferencia perjudicial, y (2) este dispositivo debe aceptar

cualquier interferencia recibida, incluyendo la interferencia que pueda provocar una operación no deseada.

Aviso RF de la FCC a los usuarios en Estados Unidos

¡Advertencia! Se debe mantener una distancia de separación de cuando menos 20 cm entre la antena del producto

y todas las personas.

AVISO DE LA IC A LOS USUARIOS EN CANADÁ

Puesto que los circuitos digitales pueden provocar interferencia con otros sintonizadores de radio o televisión cercanos,

apague esta unidad cuando no la utilice, o aléjela del sintonizador de radio/televisión afectado.

NOTA: Este aparato digital no excede los límites de la clase B para las emisiones de ruido de radio de aparatos

digitales, según lo establecido en las Regulaciones de interferencia de radio industrial de Canadá. Estos

límites han sido diseñados para proporcionar protección razonable contra interferencias perjudiciales en una

instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala

y se utiliza de acuerdo con las instrucciones suministradas, podría ocasionar interferencias perjudiciales

para las comunicaciones por radio. Sin embargo, no hay garantía de que la interferencia no ocurrirá en una

instalación específica. Si este equipo produce interferencia perjudicial para la recepción de radio o televisión

(lo cual se puede determinar al encender y apagar el equipo), el usuario debe intentar corregir la interferencia

mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo en una toma de un circuito diferente al que está conectado el receptor.

• Consultar al concesionario o un técnico experimentado de radio/TV para obtener ayuda.

Este aparato digital clase B cumple con la norma canadiense ICES-003.

publicación puede copiarse o distribuirse, transmitirse, transcribirse, almacenarse en un sistema de recuperación,

ni traducirse en cualquier lenguaje humano o de computadora, en cualquier forma o por cualquier medio, ya sea

electrónico, mecánico, magnético, manual o de otra clase, o revelado a terceras partes sin el permiso expreso por

escrito de Imagination Technologies Limited.

Marcas registradas

Evoke F4 with Bluetooth, ChargePAK, Pure, el logotipo de Pure, Imagination Technologies y el logotipo de

Imagination Technologies son marcas comerciales o marcas comerciales registradas de Imagination Technologies

Limited. Todos los demás nombres de productos son marcas comerciales de sus respectivas empresas.

Versión 2 enero 2014.

Información de la garantía

Imagination Technologies Ltd. garantiza al usuario ﬁnal que este producto estará libre de defectos en materiales y

mano de obra, durante el curso de su uso normal y por un periodo de dos años a partir de la fecha de compra.

Esta garantía cubre descomposturas debido a fallas de fabricación o de diseño; No aplica en casos como daño

accidental, sin importar su causa, desgaste, desgarro, negligencia, ajuste, modiﬁcación o reparación que no

hayan sido autorizados por nosotros.

Visite www.pure.com/register para registrar su producto. Si tuviera problemas con su unidad, por favor póngase

en contacto con su proveedor o con Pure Support en la dirección que aparece en la parte posterior de este

manual.

Exención de responsabilidad

Imagination Technologies Limited no ofrece declaraciones ni garantías con respecto al contenido de este

documento, y rechaza de manera especíﬁca toda garantía implícita de comercialización o adecuación para

cualquier propósito especíﬁco. Además, Imagination Technologies Limited se reserva el derecho de revisar esta

publicación y realizar cambios en ella de vez en cuando, sin tener la obligación de notiﬁcar sobre estos cambios a

ninguna persona u organización.

Conﬁrmación de los contratos de licencias

Determinadas partes del código utilizado en Evoke F4 están sujetas a las licencias GPL, LPGL, BSD y otras

licencias de código fuente abierto. Si desea obtener información adicional, consulte la información en:

http://www.pure.com/licensing

Eliminación de residuos de equipo eléctrico y electrónico

Este símbolo en el producto o en su empaque indica que este producto no deberá tratarse como

residuo doméstico. Por el contrario, deberá entregarse en un punto de recolección adecuado para

el reciclaje de equipo eléctrico y electrónico. Al asegurar que este producto se elimine en forma

correcta, usted ayudará a prevenir consecuencias negativas potenciales para el medio ambiente

y la salud humana, que de otra forma podrían ser provocados debido a un manejo inapropiado de

la eliminación de los residuos de este producto. El reciclaje de materiales ayudará a conservar los

recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto,

contacte a la oficina de su ayuntamiento local, su servicio de eliminación de residuos domésticos o

la tienda en donde compró este producto.

Pure UK Headquarters

Imagination Technologies Limited

Home Park Estate

Kings Langley

Herts, WD4 8LZ

United Kingdom

www.pure.com

http://support.pure.com

Pure North America

Imagination Technologies

955 East Arques Avenue

Sunnyvale, CA 94085

USA

www.pure.com/us

http://support.pure.com/us

www.pure.com

connect.pure.com

www.facebook.com/pure

105DY

Imagination Technologies 0065 Evoke F4 User Manual

Imagination Technologies Ltd Evoke F4

User Manual

Navigation menu

Namespaces

Views

Navigation
