Manual
295007020 9000001734 R11 000 03/1009
INGENICO – 192 avenue Charles de Gaulle – 92200 Neuilly sur Seine - FRANCE
Tél. 33(0)1 46 25 82 00 - Fax 33 (0)1 47 72 56 95
www.ingenico.com Copyright © 2009 Ingenico
All rights reserved

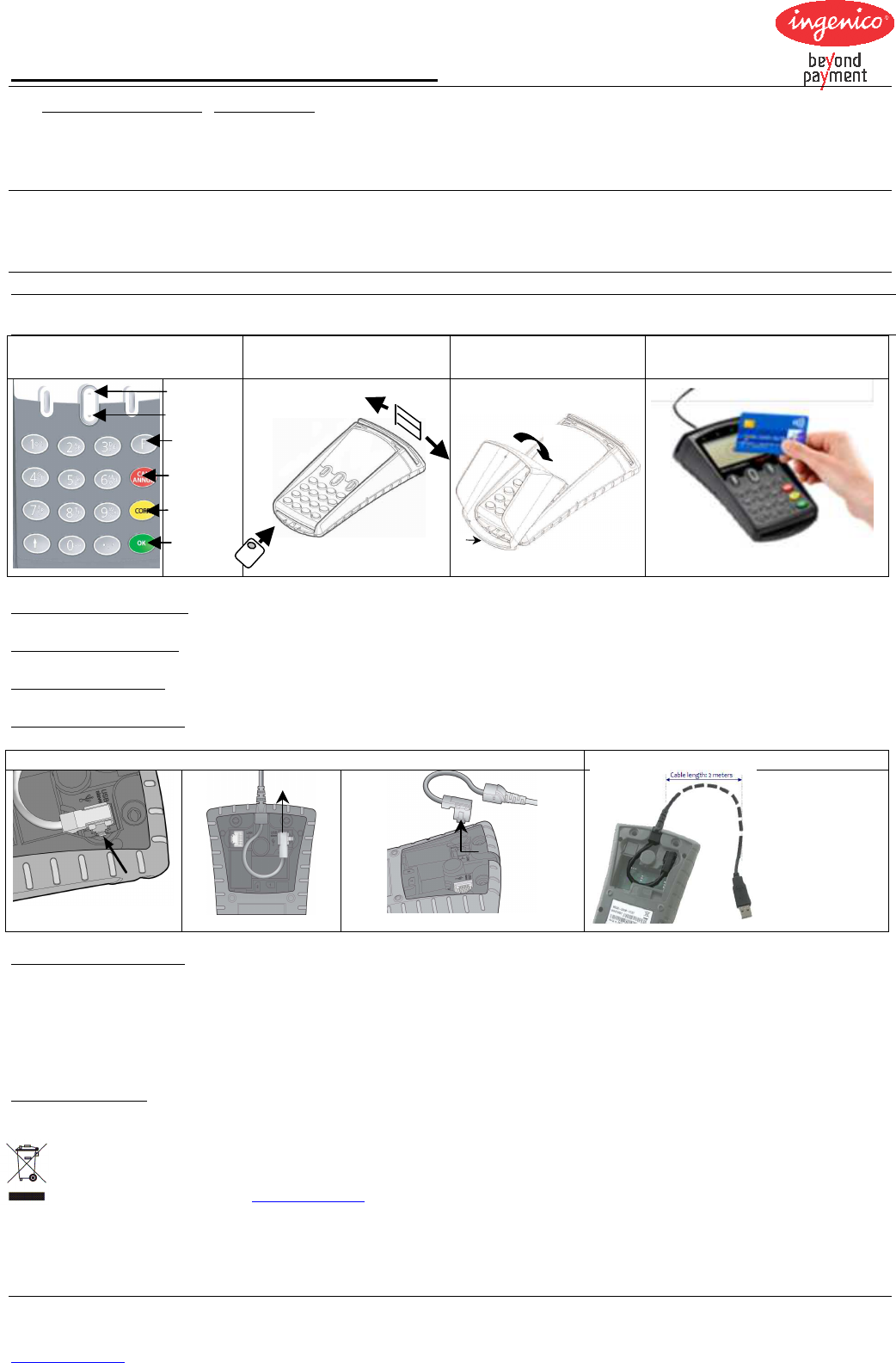

Notice d'installation P30 / P30 Contact’less
• Consignes de sécurité : Pile au lithium :
P30/ P30 Contactless est muni d'une pile au lithium qui n'est pas accessible à l'opérateur. Seule une personne informée et habilitée
peut ouvrir l'appareil et intervenir sur ce composant.
Respectez les polarités lors du remplacement de la pile au lithium. Une mauvaise installation de la pile peut entraîner une explosion
• VORSICHT: P30 / P30 contactless ist mit einer Lithium-Batterie, die nicht zugänglich ist für den Benutzer ausgestattet. Der
Wiedereinbau der Batterien muß von qualifiziertem Personal bewirkt werden.
Beachten Sie die Polarität für die Batterie Lithium. Eine fehlerhafte Installation der Batterie kann eine Explosion führen. Entsorgen Sie
die Batterien entsprechend den Anweisungen des Herstellers
• Caution : For Switzerland, Annex 4.10 of SR 814.013 applies for batteries
Description des touches Sens d’introduction des
cartes
Montage du cache code Lecture carte sans contact
( P30 Contact’less )
Flèche haut
Flèche bas
Fonction
Abandon
Correction
Validation
Option
Caractéristiques physiques : Masse (sans câble) 240g
Dimensions 165 x 95 max x 45mm (lxLxH)
Conditions d'exploitation : Température +5°C à +45°C
Humidité relative maximum 85% RH à +55°C
Conditions de stockage : Température -20°C à +55°C
Humidité relative maximum 85% RH à +55°C
Consommation maximum : 260 mA à +5V (P30) / 350mA à +5V ( P30 CL)
Montage et démontage du câble câble USB (2m droit) – 295 000 422
Appuyer sur le clip
Soulevez le connecteur
Poussez sur le passe fil et otez le cable
USB2.0 - full speed
(12Mbps max.)
USB slave
1 : 5 volts
2 : D-
3 : D+
4 : GND
USB type A plug
Sécurité de votre terminal
Dès réception de votre terminal, il est fortement recommandé de procéder à la vérification de l’état de votre équipement. Vous devait vérifier par
exemple : que le clavier est bien en place, qu’aucun fils ne soit déconnectés des ports du terminal ou des périphériques, vérifier également le lecteur de
carte à puce , ou toute autre partie de votre terminal. Ce contrôle permet de signaler toute modification inhabituelle sur votre équipement, et le
comportement suspect d'autres personnes qui ont accès à votre terminal. Votre terminal détecte un Etat "trafiqués». Dans ce cas, votre terminal émet
en clignotement le message « Alerte Irruption » et son utilisation ultérieure n’est pas possible. Si vous observez le message “Alert Irruption!”, vous
devez immédiatement contacter votre service d’assistance. Vous devez vous assurer que votre terminal est un accès à du personnel qualifié et digne
de confiance.
Fin de vie du produit
Le produit fait parti de la catégorie des équipements électriques et électroniques. A ce titre, il est soumis à la Directive DEEE qui impose la collecte et le
recyclage des équipements en fin de vie. Les équipements Ingenico portent les indications exigées par la directive DEEE.
Ainsi, ce symbole apposé sur le produit indique qu’il fait l’objet d’une collecte sélective et ne doit pas être éliminé avec les autres déchets
ménagers ou commerciaux. Afin d’assurer que le produit soit collecté et recyclé dans le respect de l’environnement, vous devez contacter
votre fournisseur qui vous donnera la marche à suivre (à défaut, adressez-vous au siège commercial Ingenico qui couvre votre zone locale en
vous rendant sur le site internet www.ingenico.com, rubrique « contactez-nous »). L’élimination incontrôlée des déchets peut porter préjudice
à l’environnement et à la santé humaine. Ainsi, en recyclant de façon responsable votre produit, vous contribuez à la préservation des ressources
naturelles et à la protection de la santé humaine.
295007020 9000001734 R11 000 03/1009
INGENICO – 192 avenue Charles de Gaulle – 92200 Neuilly sur Seine - FRANCE
Tél. 33(0)1 46 25 82 00 - Fax 33 (0)1 47 72 56 95
www.ingenico.com Copyright © 2009 Ingenico
All rights reserved
P30 / P30 contactless installation manual
Safety instructions : Lithium battery :
P30 / P30 contactless equipment is equipped with a lithium battery that is non-accessible for the user. Only a qualified operator is
authorized to open the unit and to replace this component.
Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries according to the instructions.
Keypad Inserting and sliding the
cards
Installing the privacy
shield
Reading the contactless card
( P30 contactless )
Flèche haut
Flèche bas
Function
Cancel
Clear
Validate
Option
Physical characteristics: Weight (without cable) 240g
Size 165 x 95 max. x 45mm (lxWxH)
Operating conditions: Temperature +5°C to +45°C
Maximum relative humidity 85% RH at +55°C
Storage conditions: Temperature -20°C to +55°C
Maximum relative humidity 85% RH at +55°C
Maximum consumption: 260mA at +5V (P30) / 350mA at +5V (P30CL)
Montage et démontage du câble cable USB (2m straight) – 295 000 422
Press the locking device
Hang on the connector
Push on the feed through and dismount it
USB2.0 - full speed
(12Mbps max.)
USB slave
1 : 5 volts
2 : D-
3 : D+
4 : GND
USB type A plug
ICES-003 Compliance — P30 : This Class B digital apparatus complies with Canadian ICES-003.
FCC ID : XKB-P30 – XKB-P30CL
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interface in a residential installation. This equipment generates uses and can radiate radio
frequency energy and, if not installed and used in accordance with instruction, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception which can be determined by turning the equipment off and on, the user is encouraged to try to correct interface by one or more of the
following measures :
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into a outlet on circuit different from that to which the receiver is connected.
• Consult the dealer or an experience radio/TV technician for help.
CAUTION : The user is cautioned that any changes or modification not approved by INGENICO could void user’s authority to operate the equipment
Security of your terminal
Upon receipt of your terminal you should check for signs of tampering of the equipment. It is strongly advised that these checks are performed
regularly after receipt. You should check, for example: that the keypad is firmly in place; that there is no evidence of unusual wires that have been
connected to any ports on your terminal or associated equipment, the chip card reader, or any other part of your terminal. Such checks would provide
warning of any unauthorised modifications to your terminal, and other suspicious behaviour of individuals that have access to your terminal. Your
terminal detects any “tampered state”. In this state the terminal will repeatedly flash the message” Alert Irruption!” and further use of the terminal will
not be possible. If you observe the “Alert Irruption!” message, you should contact the terminal helpdesk immediately. You are strongly advised to
ensure that privileged access to your terminal is only granted to staff that have been independently verified as being trustworthy.
End-of-life
The product belongs to the family of electrical and electronic equipment. Therefore, it is subjected to the WEEE directive which requires the collection
and the recycling at the end of life product. The Ingenico products present the symbol for the marking of electrical and electronic
equipment as required by the WEEE Directive. The crossed-out wheeled bin printed on the product gives the information about the
requirement not to dispose of WEEE as unsorted municipal waste and to collect such WEEE separately. To assure that the product is
collected and recycled with respect to the environment, you must contact your supplier (in defect, contact the Ingenico local office or the
commercial head office in charge of your country on www.ingenico.com, « contact us » page). The abandonment or uncontrolled disposal
of waste can cause harm to environment and to human health. So, by recycling your product in a responsible manner, you contribute to the
preservation of natural resources and to the protection of human health.
