Insignia NS-R5101 5.1 Surround Sound A/V Receiver
Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101
Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

5.1 Surround Sound A/V Receiver | Récepteur A/V avec son ambiophonique 5.1 Insignia |

Receptor de A/V con sonido envolvente 5.1

NS-R5101

User Guide | Guide de l’utilisateur | Guía del Usuario

www.insignia-products.com

Insignia NS-R5101

5.1 Surround Sound

A/V Receiver

Contents

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Safety information . . . . . . . . . . . . . . . . . . . . . . . . .3

Identifying features. . . . . . . . . . . . . . . . . . . . . . . . .5

Front controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Fluorescent display. . . . . . . . . . . . . . . . . . . . . . . . . . 6

Back . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Setting up your receiver . . . . . . . . . . . . . . . . . . . . .7

Unpacking your receiver. . . . . . . . . . . . . . . . . . . . . . 7

Locating your receiver . . . . . . . . . . . . . . . . . . . . . . . 7

Locating your speakers . . . . . . . . . . . . . . . . . . . . . . 7

Connecting your speakers . . . . . . . . . . . . . . . . . . . . 8

Connecting the antennas . . . . . . . . . . . . . . . . . . . . . 9

Connecting devices . . . . . . . . . . . . . . . . . . . . . . . . . 9

Connecting headphones . . . . . . . . . . . . . . . . . . . . 17

Connecting the power. . . . . . . . . . . . . . . . . . . . . . . 17

Modifying the settings . . . . . . . . . . . . . . . . . . . . .17

Navigating through the setup menu . . . . . . . . . . . . 17

Modifying the tone control . . . . . . . . . . . . . . . . . . . 18

Modifying the input settings . . . . . . . . . . . . . . . . . . 18

Modifying the speaker settings. . . . . . . . . . . . . . . . 19

Using the remote control . . . . . . . . . . . . . . . . . . .22

Using the buttons . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Installing batteries . . . . . . . . . . . . . . . . . . . . . . . . . 23

Using the remote control . . . . . . . . . . . . . . . . . . . . 23

Using your receiver . . . . . . . . . . . . . . . . . . . . . . .24

Using your receiver. . . . . . . . . . . . . . . . . . . . . . . . . 24

Using surround sound . . . . . . . . . . . . . . . . . . . . . . 26

Listening to radio broadcasts . . . . . . . . . . . . . . . . . 27

Recording . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Using the sleep timer . . . . . . . . . . . . . . . . . . . . . . . 29

Adjusting the display brightness. . . . . . . . . . . . . . . 29

Displaying the receiver status. . . . . . . . . . . . . . . . . 30

Maintaining. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . .30

Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . .31

1 Year Limited Warranty. . . . . . . . . . . . . . . . . . . .33

Français. . . . . . . . . . . . . . . . . . . . . . . . 35

Español . . . . . . . . . . . . . . . . . . . . . . . . 71

Introduction

Congratulations on your purchase of a

high-quality Insignia product. Your NS-R5101

represents the state of the art in digital home

theater receiver design and is designed for

reliable and trouble-free performance.

Safety information

Electric shock warning

Ventilation

Power cord

Warning

To reduce the risk of electric shock, do not remove the cover or

back. There are no user-serviceable parts inside. Refer

servicing to qualified service personnel.

This lightning flash with arrowhead symbol within

an equilateral triangle is intended to alert the user

to the presence of uninsulated dangerous voltage

within your receiver’s enclosure that may be of

sufficient magnitude to constitute a risk of electric

shock to persons.

The exclamation point within an equilateral triangle

is intended to alert the user to the presence of

important operating and maintenance (servicing)

instructions in the literature accompanying your

receiver.

Warning

To prevent fire or electric shock hazard, do not expose this

receiver to rain or moisture.

Caution

Your receiver should not be exposed to water (dripping or

splashing) and no objects filled with liquids, such as vases,

should be placed on it.

Caution

Do not block any ventilation openings. Install in accordance

with these instructions.

Slots and openings in the cabinet are provided for ventilation,

to ensure reliable operation of your receiver, and to protect it

from over-heating.

The openings should never be blocked by placing your receiver

on a bed, sofa, rug, or other similar surface. This receiver

should not be placed in a built-in installation, such as a

bookcase or rack, unless correct ventilation is provided or

these instructions have been followed.

Caution

We recommend that most appliances be placed upon a

dedicated circuit—a single outlet circuit which powers only that

appliance and has no additional outlets or branch circuits.

Check the specification page of this manual for power

requirements.

Do not overload wall outlets. Overloaded wall outlets, loose or

damaged wall outlets, extension cords, frayed power cords, or

damaged or cracked wire insulation are dangerous. Any of

these conditions could result in electric shock or fire.

Periodically examine your receiver cord, and if its appearance

indicates damage or deterioration, unplug it, discontinue use of

your receiver, and have the cord replaced with an exact

replacement part by an authorized service provider.

Protect the power cord from physical or mechanical abuse,

such as being twisted, kinked, pinched, closed in a door, or

walked upon. Pay particular attention to plugs, wall outlets, and

the point where the cord exits your receiver.

To disconnect power from the outlet, pull out the plug. When

installing your receiver, make sure that the plug is easily

accessible.

CAUTION

Risk of Electric Shock

Do Not Open

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Important safety instructions

• All of these safety and operating instructions

should be read before your receiver is

operated.

• The safety, operation, and use instructions

should be retained for future reference.

• All warnings on your receiver and in the

operating instructions should be adhered to.

• All operation and use instructions should be

followed.

• Do not use this receiver near water. For

example, do not use this receiver near a bath

tub, wash bowl, kitchen sink, laundry tub, in a

wet basement, near a swimming pool, and

other areas located near water.

• Clean only with dry cloth. Unplug this

receiver from the wall outlet before cleaning.

Do not use liquid cleaners.

• Do not block any ventilation openings. Install

in accordance with these instructions. Slots

and openings in the cabinet are provided for

ventilation, to ensure reliable operation of

your receiver, and to protect it from

over-heating. The openings should never be

blocked by placing your receiver on a bed,

sofa, rug, or other similar surface. This

receiver should not be placed in a built-in

installation such as a bookcase or rack

unless correct ventilation is provided or these

instructions have been adhered to.

• Do not install near any heat sources such as

radiators, heat registers, stoves, or other

electronic devices (including amplifiers) that

produce heat.

• Do not defeat the safety purpose of the

polarized or grounding-type plug. A polarized

plug has two blades with one wider than the

other. A grounding type plug has two blades

and a third grounding prong. The wide blade

or the third prong are provided for your safety.

If the provided plug does not fit into your

outlet, consult an electrician for replacement

of the obsolete outlet.

• Protect the power cord from being walked on

or pinched, particularly at plugs, receptacles,

and the point where they exit from your

receiver.

• Use only attachments or accessories

specified by Insignia.

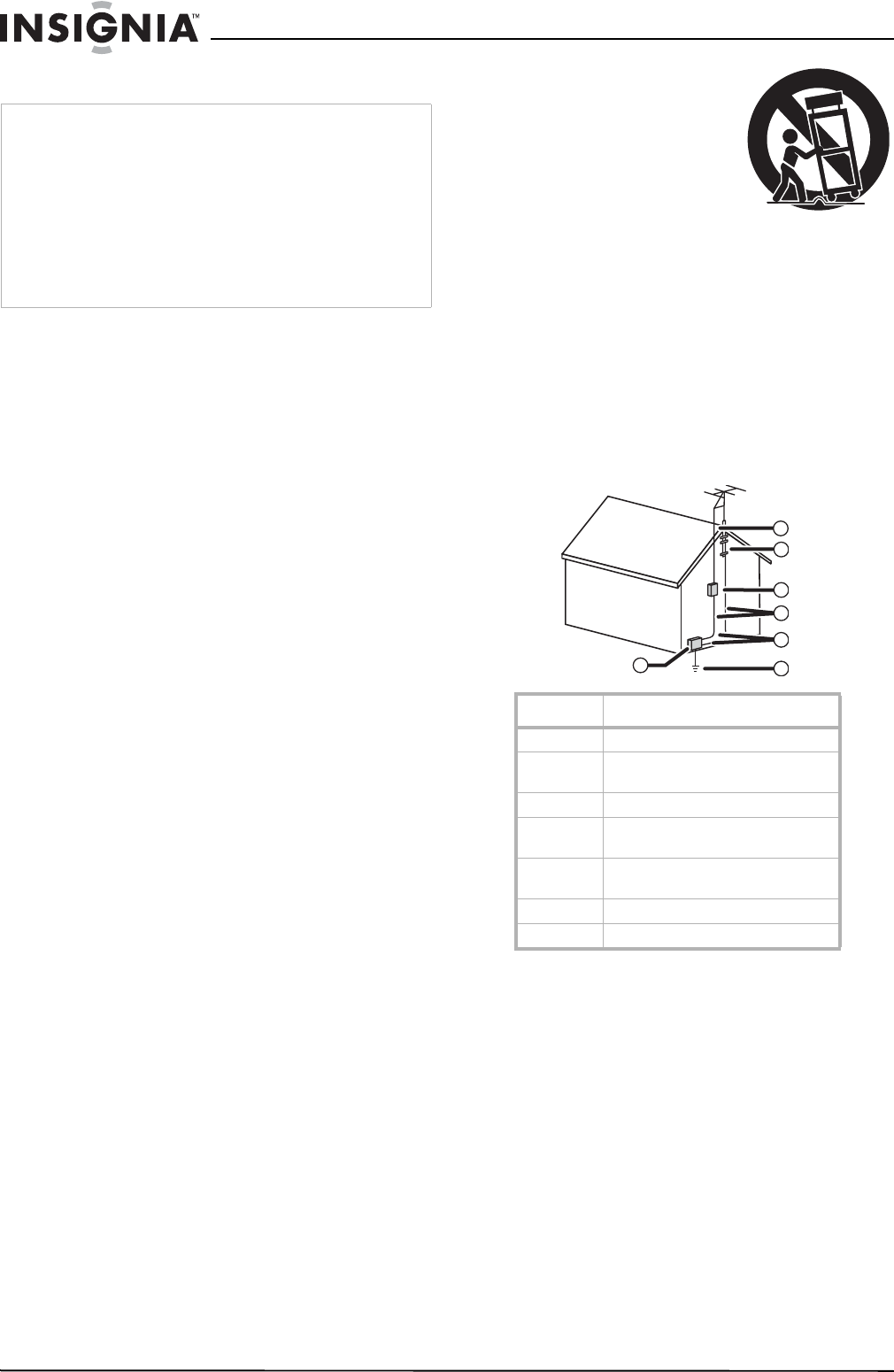

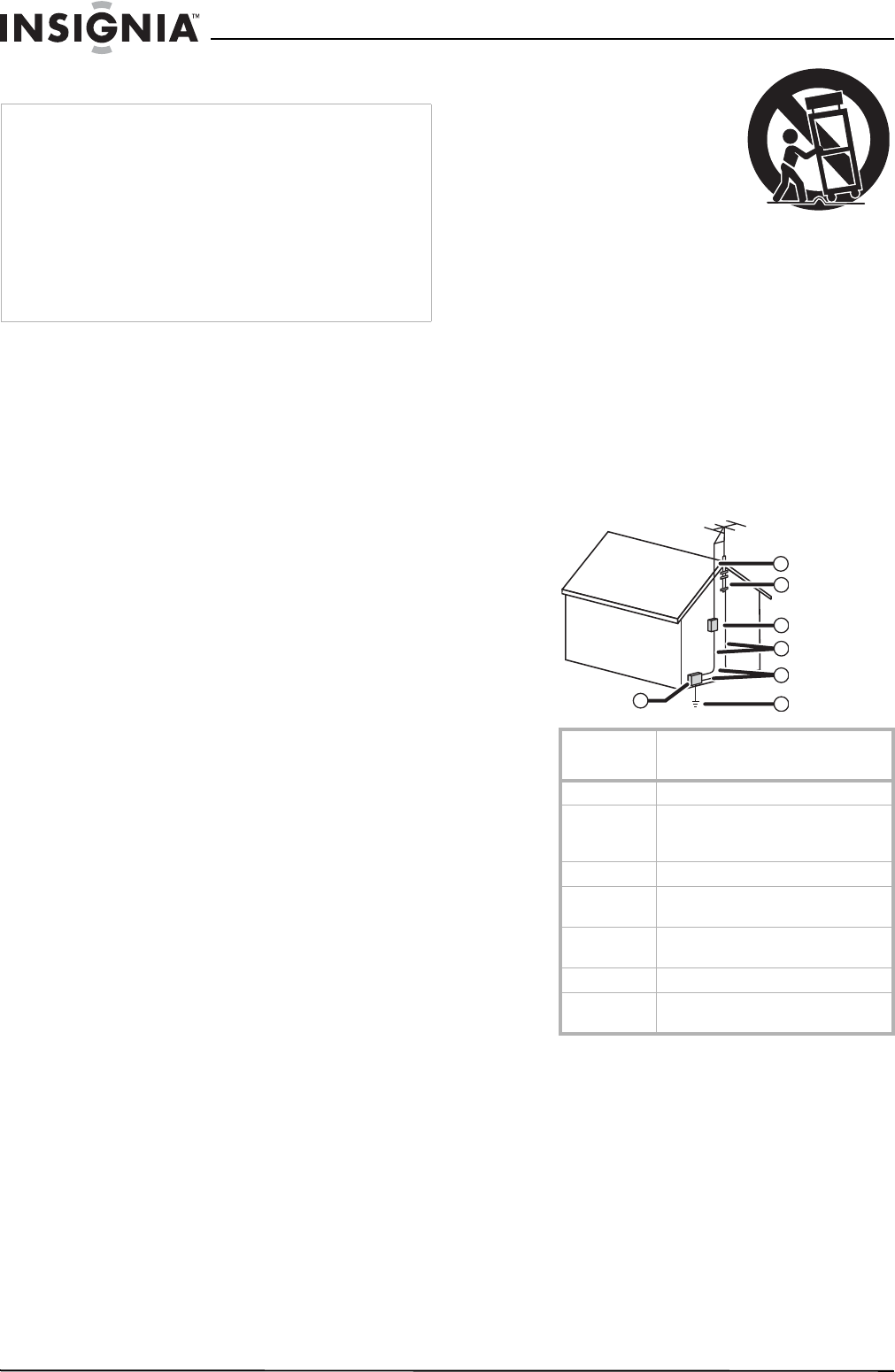

• Use only with a cart,

stand, tripod, bracket, or

table specified by

Insignia, or sold with this

receiver. When a cart is

used, use caution when

moving the cart/receiver

combination to avoid

injury from tip-over.

• If an outside antenna or cable system is

connected to your receiver, make sure that

the antenna or cable system is grounded to

provide some protection against voltage

surges and built-up static charges. Article

810 of the National Electrical Code,

ANSI/NFPA 70, provides information with

regard to proper grounding of the mast and

supporting structure, grounding of the lead-in

wire to an antenna discharge unit, size of

grounding conductors, location of

antenna-discharge unit, connection to

grounding electrodes, and requirements for

the grounding electrode.

• Use No. 10 AWG (5.3 mm2) copper,

No. 8 AWG (8.4 mm2) aluminum,

No. 17 AWG (1.0 mm2) copper-clad steel

or bronze wire, or larger, as a ground wire.

• Secure the antenna lead-in and ground

wires to the house with stand-off

insulators spaced from 4-6 feet

(1.22-1.83 meter) apart.

• Mount the antenna discharge unit as

close as possible to where the lead-in

enters the house.

• Use a jumper wire not smaller than

No. 6 AWG (13.3 mm2) copper, or the

equivalent, when a separate

antenna-grounding electrode is used. See

ANSI/NFPA70.

• Unplug this receiver during lightning storms

or when unused for long periods of time.

Caution

Read and observe all warnings and instructions in this manual

and those marked on your receiver. Retain this manual for

future reference.

This receiver has been designed and manufactured to ensure

personal safety. Improper use can result in electric shock or

fire hazard. The safeguards incorporated in this receiver will

protect you if you observe the following procedures for

installation, use, and servicing. This receiver does not contain

any parts that can be repaired by you.

Do not remove the cabinet cover or you may be exposed to

dangerous voltage. Refer servicing to qualified service

personnel only.

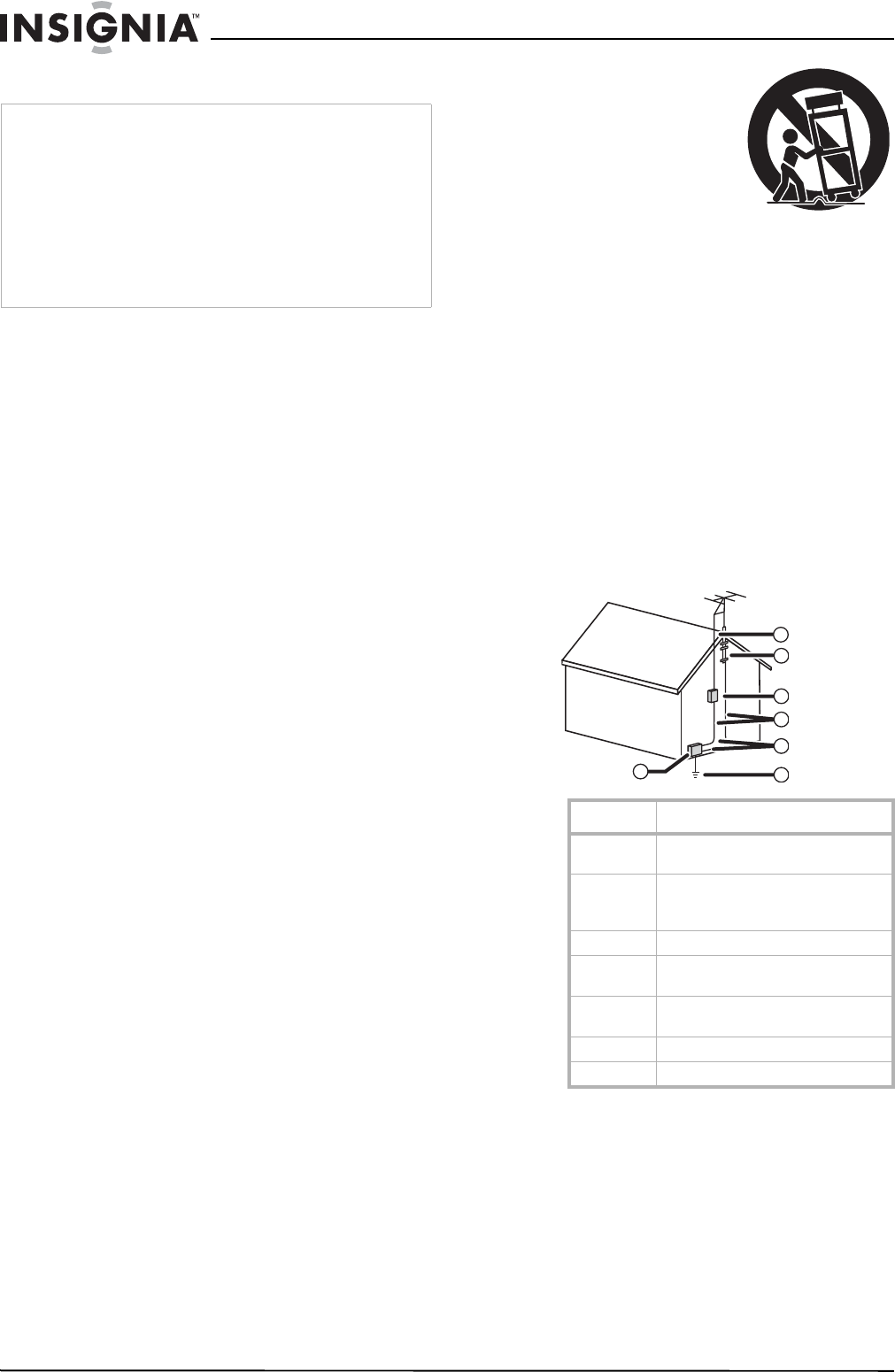

Reference Grounding component

1 Electric service equipment

2 Power service grounding electrode

system (NEC Art 250, Part H)

3 Ground clamp

4 Grounding conductors (NEC

Section 810-21)

5 Antenna discharge unit (NEC

Section 810-20)

6 Ground clamp

7 Antenna lead-in wire

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

• Refer all servicing to qualified service

personnel. Servicing is required when your

receiver has been damaged in any way, such

as power-supply cord or plug is damaged,

liquid has been spilled or objects have fallen

into your receiver, your receiver has been

exposed to rain or moisture, does not operate

normally, or has been dropped.

• When replacement parts are required, make

sure the service technician uses replacement

parts specified by the manufacturer or have

the same characteristics as the original part.

Unauthorized substitutions may result in fire,

electric shock, or other hazards.

• Upon completion of any service or repairs to

this receiver, ask the service technician to

perform safety checks to determine that your

receiver is in proper operation condition.

Identifying features

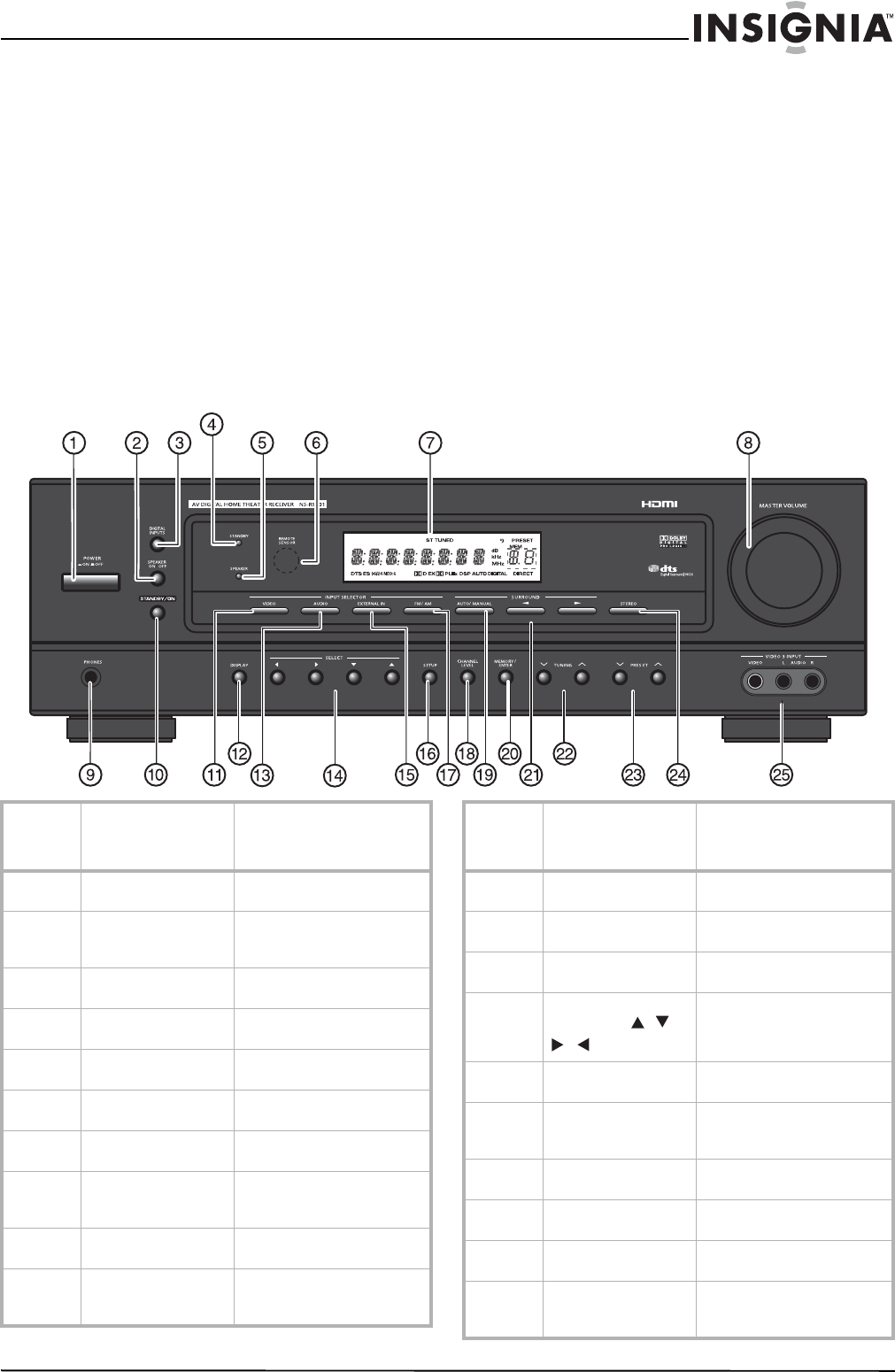

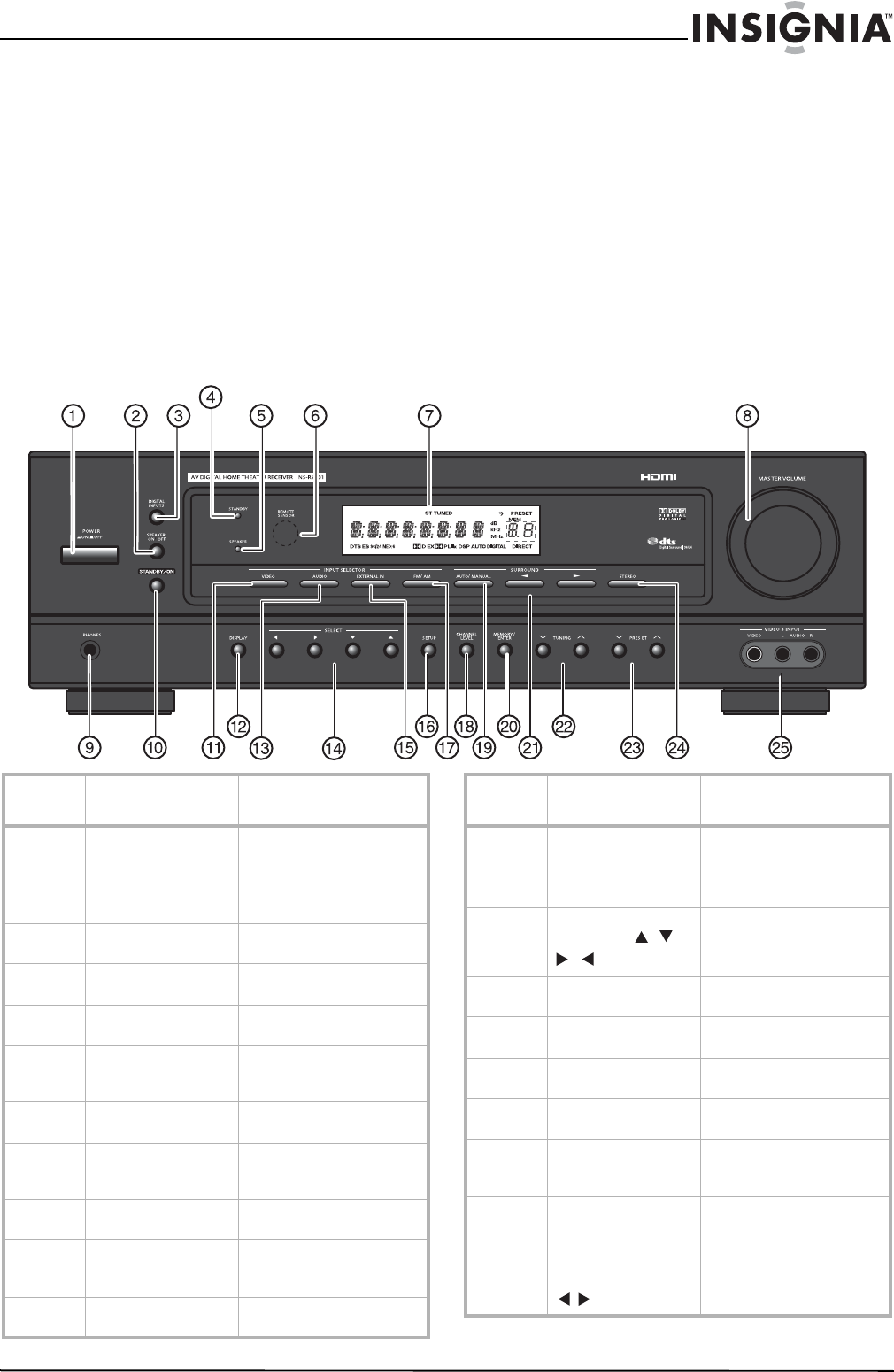

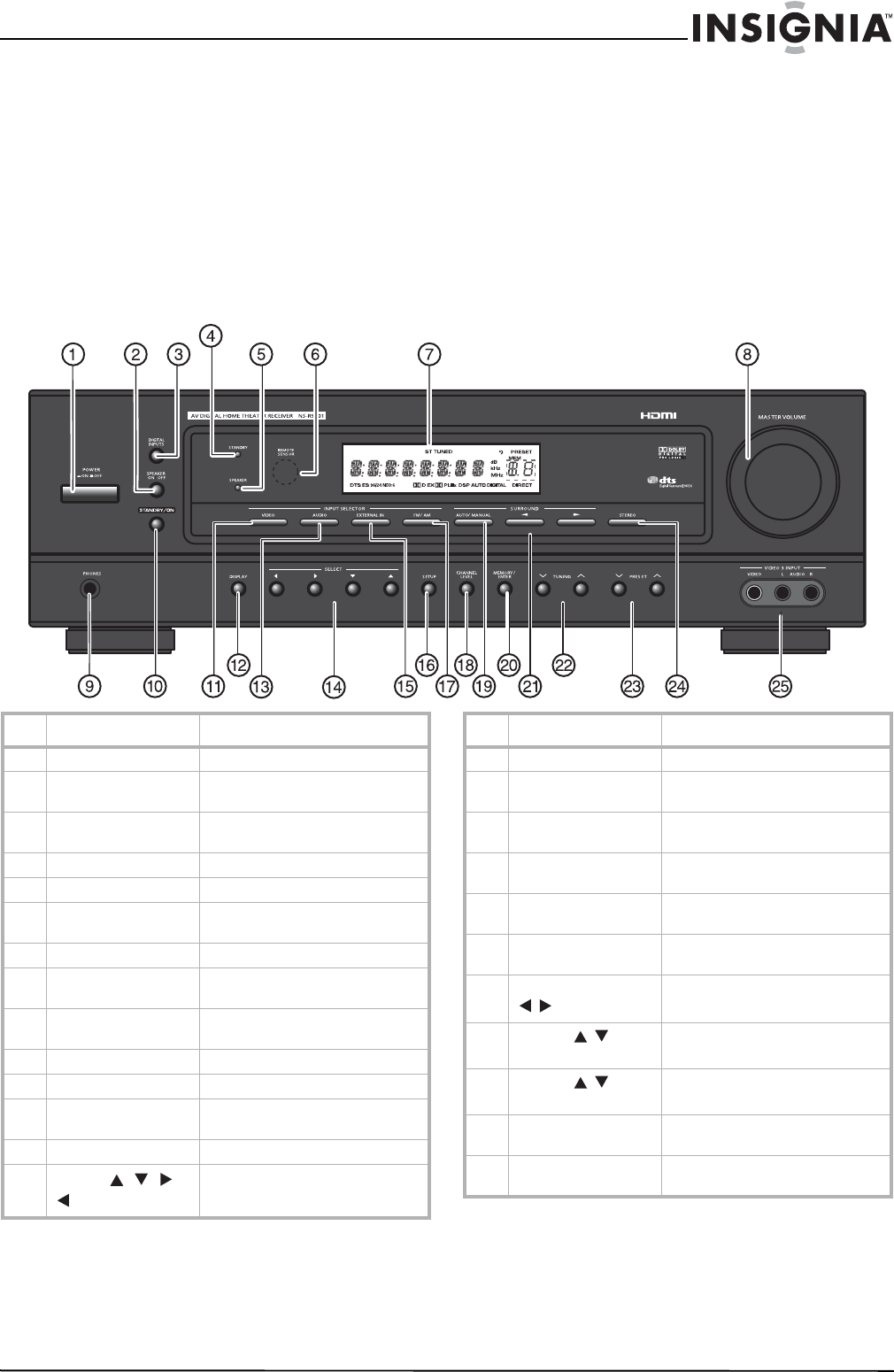

Front controls

Item Description For more information, see...

1POWER button “Using your receiver” on page 24.

2SPEAKER ON/OFF

button “Using your receiver” on page 24.

3DIGITAL INPUTS

button “Using your receiver” on page 24.

4STANDBY indicator “Using your receiver” on page 24.

5SPEAKER indicator “Using your receiver” on page 24.

6 Remote sensor “Using the remote control” on

page 23.

7 Fluorescent display “Fluorescent display” on page 6.

8MASTER VOLUME

control knob “Using your receiver” on page 24.

9PHONE jack Connecting headphones on

page 17.

10 STANDBY/ON button “Using your receiver” on page 24.

11 VIDEO button “Using your receiver” on page 24.

12 DISPLAY button “Displaying the receiver status” on

page 30.

13 AUDIO button “Using your receiver” on page 24.

14 SELECT , , ,

buttons

“Navigating through the setup

menu” on page 17.

15 EXTERNAL IN button “Using your receiver” on page 24.

16 SETUP button “Navigating through the setup

menu” on page 17.

17 FM/AM button “Listening to radio broadcasts” on

page 27.

18 CHANNEL LEVEL

button “Adjusting the current channel

level” on page 20.

19 SURROUND AUTO/

MANUAL button “Enjoying surround sound” on

page 26.

20 MEMORY/ENTER

button “Memorizing the adjusted channel

levels” on page 21.

21 SURROUND MODE

/ buttons “Enjoying surround sound” on

page 26.

22 TUNING /

buttons “Listening to radio broadcasts” on

page 27.

23 PRESET /

buttons “Tuning to preset stations” on

page 28.

24 STEREO button “Listening to radio broadcasts” on

page 27.

25 VIDEO 3 INPUT jacks “Connecting a video game console

or camcorder” on page 9.

Item Description For more information, see...

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

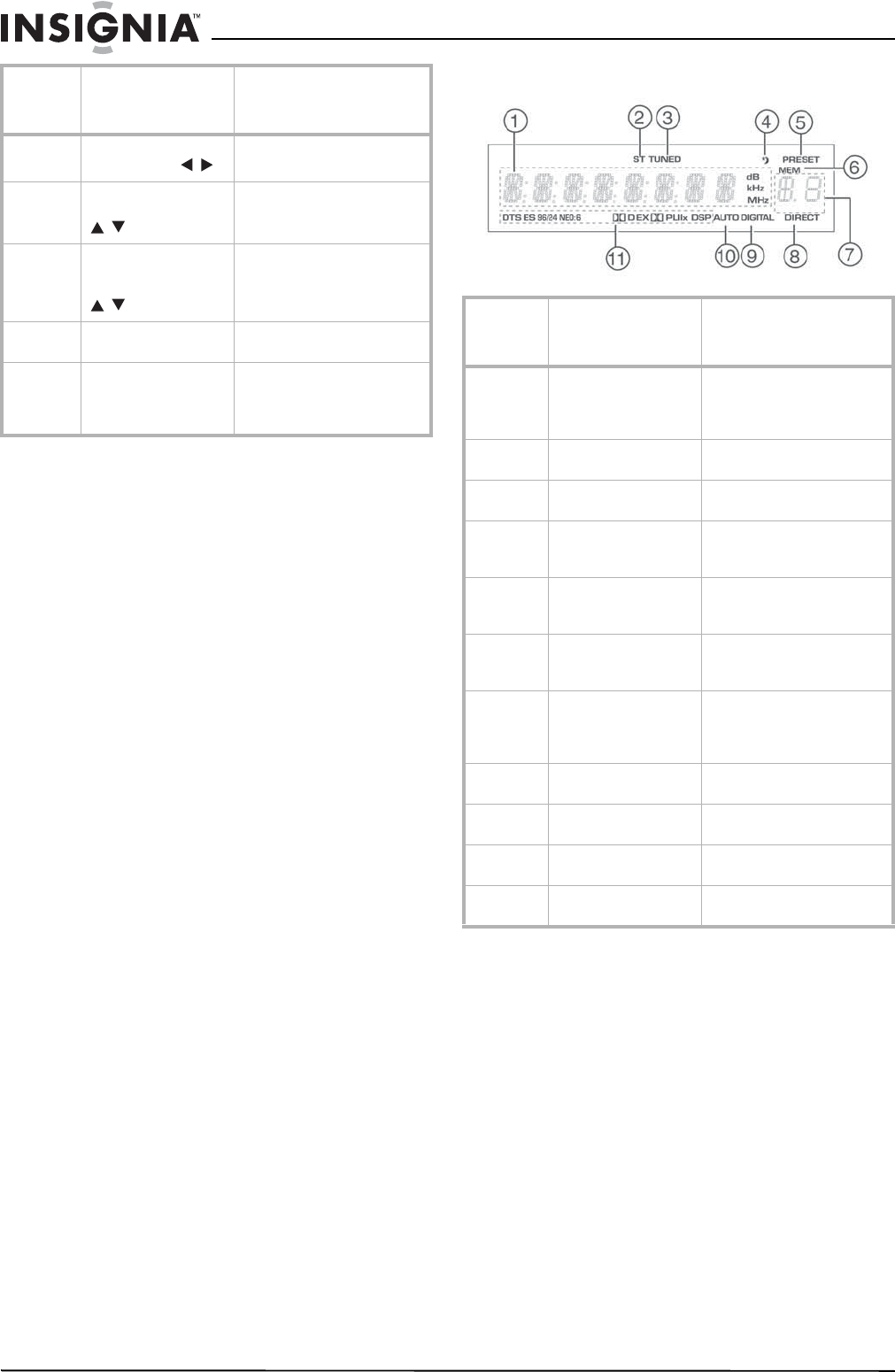

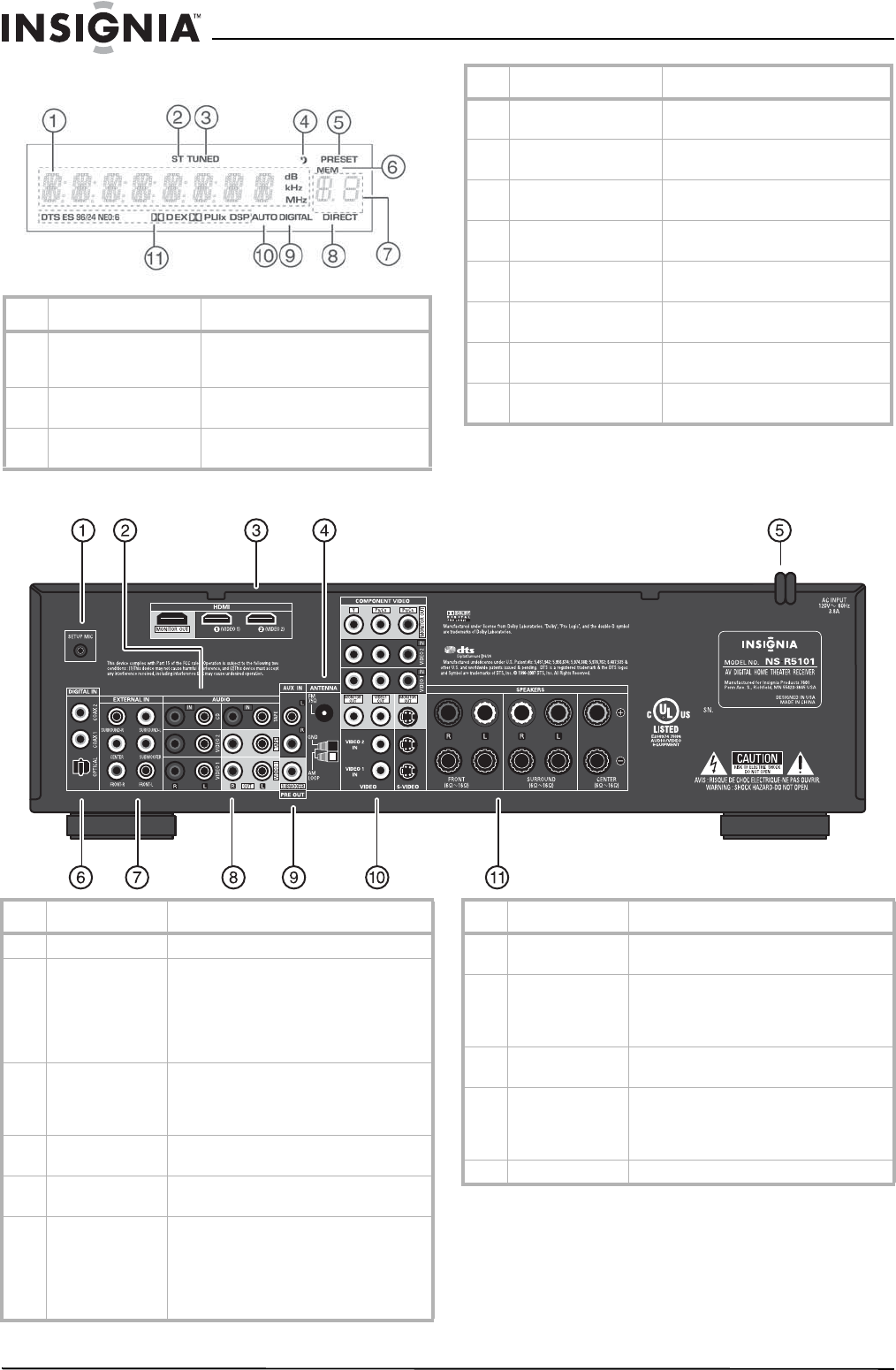

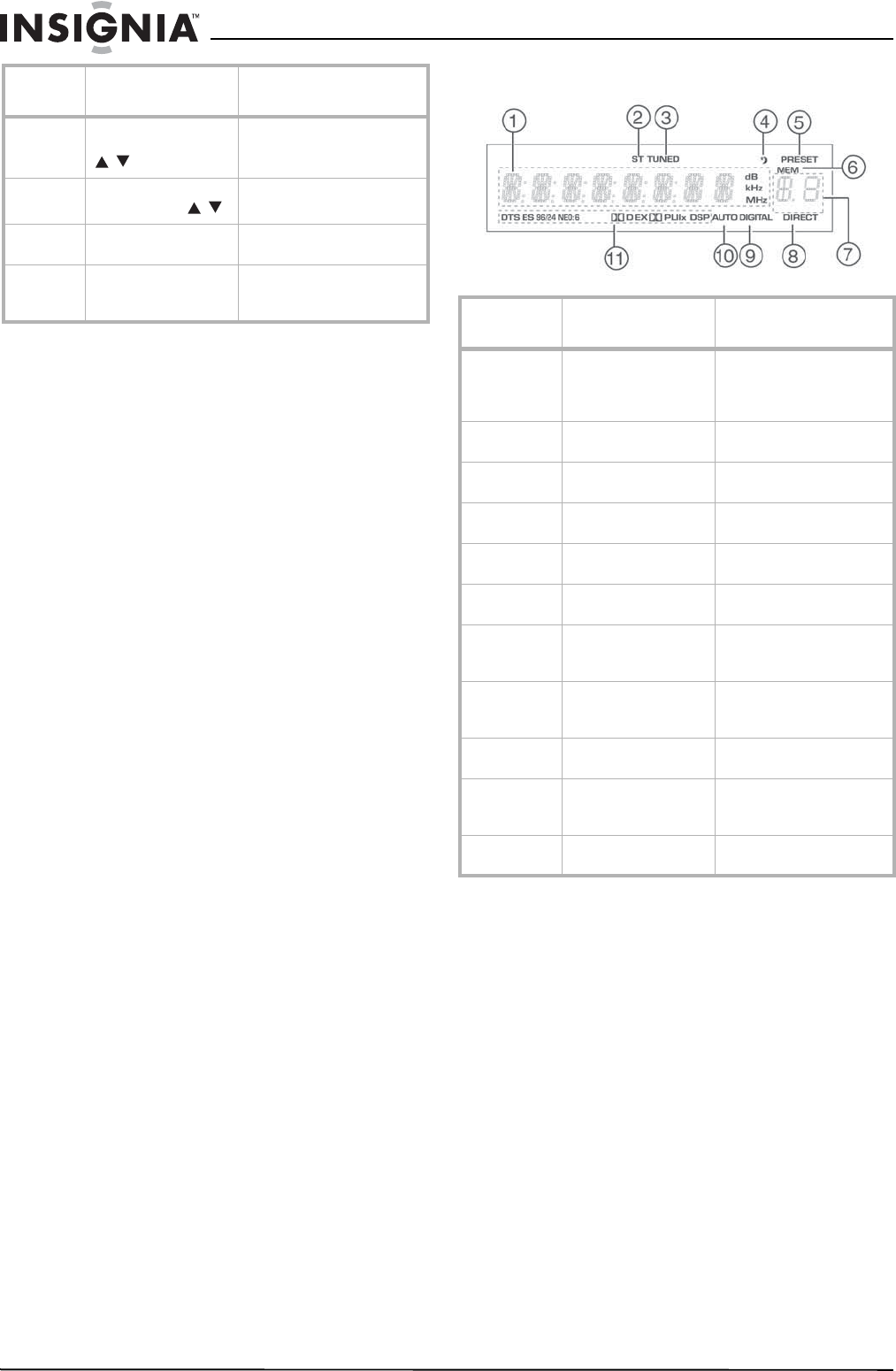

Fluorescent display

Back

Item Description For more information, see...

1 Input, frequency,

volume level,

operating information

“Displaying the receiver status” on

page 30.

2 Stereo indicator “Listening to radio broadcasts” on

page 27.

3TUNED indicator “Listening to radio broadcasts” on

page 27.

4 Sleep indicator “Using the sleep timer” on

page 29.

5PRESET indicator “Using the sleep timer” on

page 29.

6 Memory indicator “Using the sleep timer” on

page 29.

7 Preset number, sleep

time display “Using the sleep timer” on

page 29.

8DIRECT indicator “Modifying the tone control” on

page 18.

9DIGITAL input

indicator “Using your receiver” on page 24.

10 AUTO indicator “Enjoying surround sound” on

page 26.

11 Surround mode

indicators “Adjusting the sound parameters”

on page 21.

Item Description For more information, see...

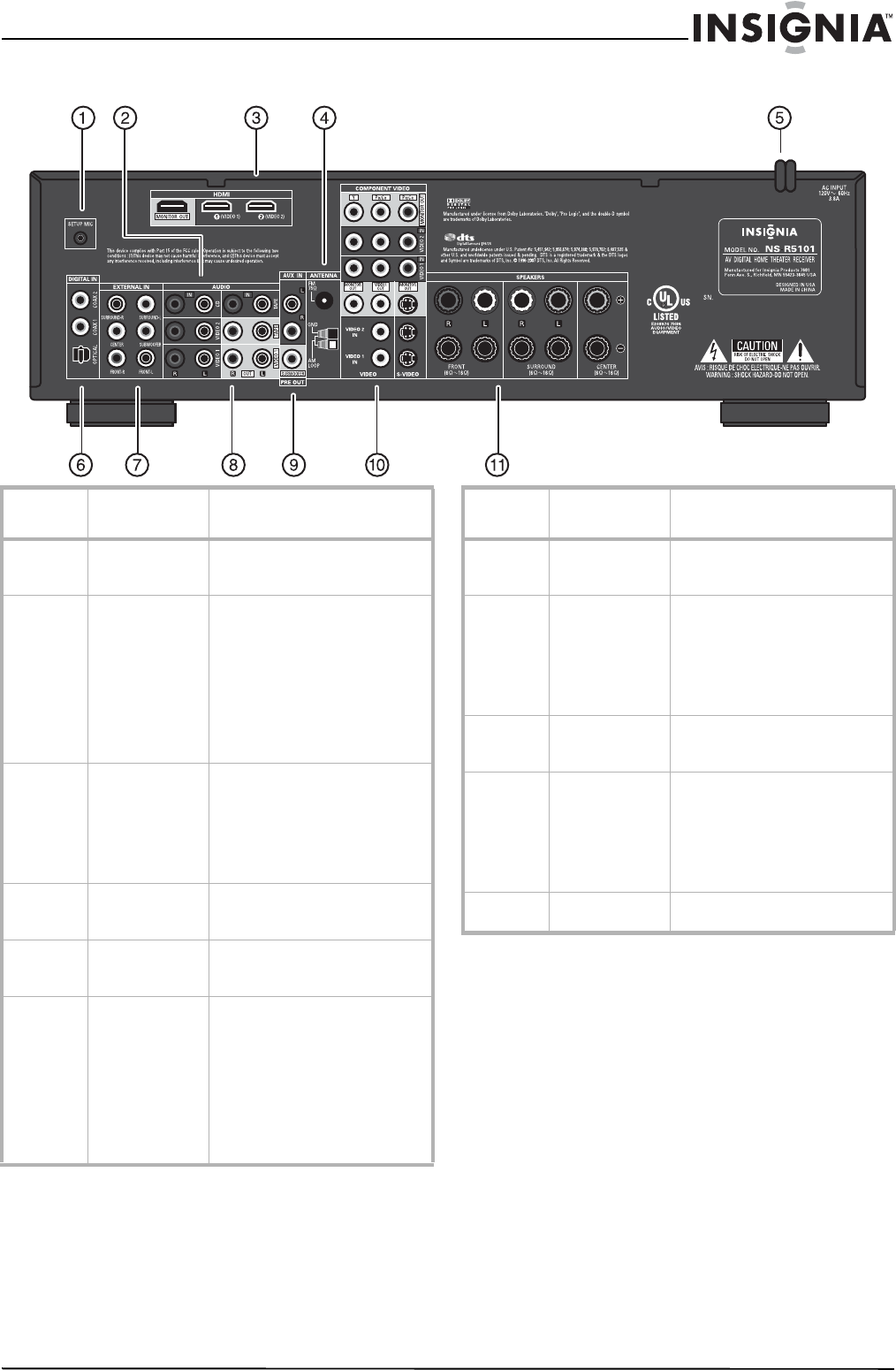

1 Setup MIC jack “Using Auto Setup” on page 19.

2AUDIO jacks • “Connecting a CD player” on

page 10.

• “Connecting a DVD player or

cable or satellite box” on page 11.

• “Connecting a VCR or DVD

recorder” on page 13.

3 HDMI jack • “Connecting a DVD player or

cable or satellite box” on page 11.

• “Connecting a VCR or DVD

recorder” on page 13.

4 AM and FM

ANTENNA jacks “Connecting the antennas” on page 9.

5AC INPUT power

cord “Connecting the power” on page 17.

6DIGITAL IN jacks • “Connecting a CD player” on

page 10.

• “Connecting a DVD player or

cable or satellite box” on page 11.

• “Connecting a VCR or DVD

recorder” on page 13.

7EXTERNAL IN

jacks “Connecting six channel components”

on page 16.

8VIDEO jacks • “Connecting a DVD player or

cable or satellite box” on page 11.

• “Connecting a VCR or DVD

recorder” on page 13.

9Subwoofer PRE

OUT jack “Connecting a powered subwoofer” on

page 8.

10 VIDEO jacks • “Connecting a DVD player or

cable or satellite box” on page 11.

• “Connecting a VCR or DVD

recorder” on page 13.

11 SPEAKERS jacks “Connecting your speakers” on page 8.

Item Description For more information, see...

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Setting up your receiver

Unpacking your receiver

Your box includes the following:

• One receiver

• One remote control with two batteries

• Quick Start Guide

•This

User Guide

• AM and FM antennas

• Microphone for auto setup

Locating your receiver

• Install your receiver on a stable, flat surface.

Position your receiver so that it can have a

direct line of sight to the remote control.

• Do not expose your receiver to extremes of

temperature or humidity.

• Avoid placing your receiver on a hot surface

such as on top of other hot running

equipment. Make sure that there is adequate

ventilation to your receiver.

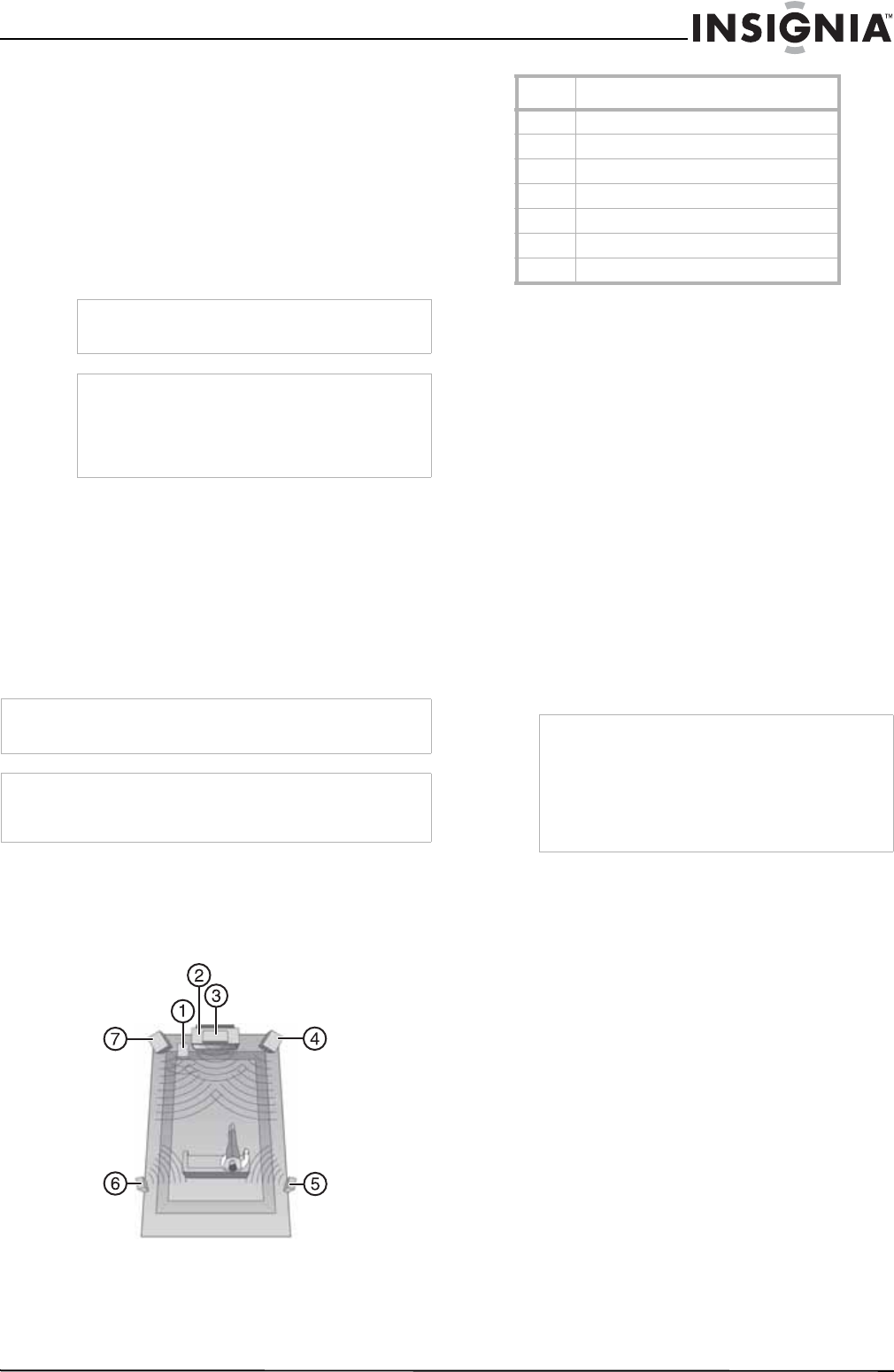

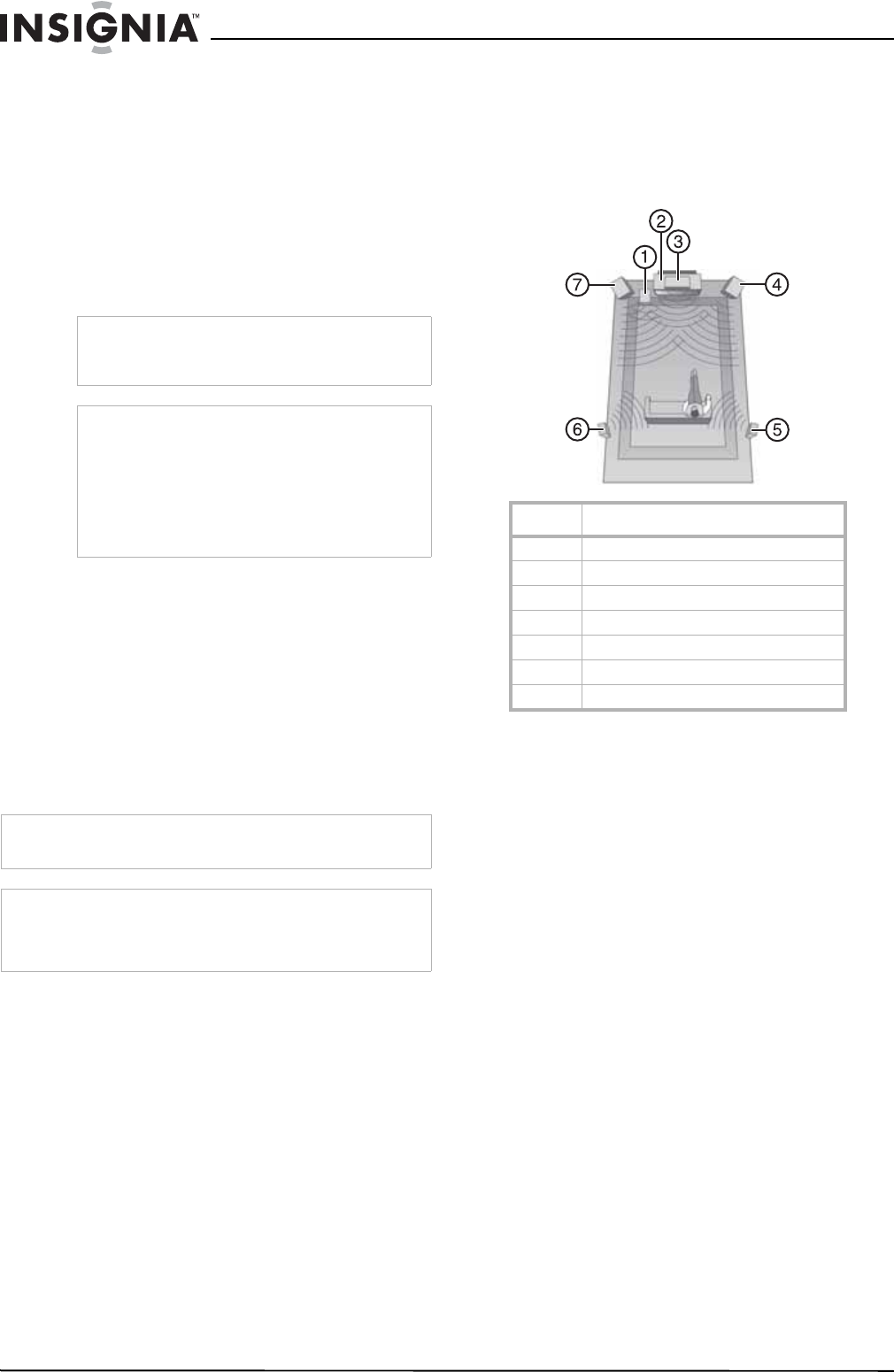

Locating your speakers

Ideal speaker placement varies depending on

the size of your room and the wall coverings. A

typical example of speaker placement and

recommendations are as follows.

Locating the front left and right speakers and

center speaker

• Place the front speakers with their front

surfaces as flush with the TV or monitor

screen as possible.

• Place the center speaker between the front

left and right speakers and no further from

the listening position than the front speakers.

• Place each speaker so that sound is aimed at

the location of the listener’s ears when at the

main listening position.

Locating the surround left and right speakers

Place the surround speakers approximately

40 inches (1 meter) above the ear level of a

seated listener on the direct left and right of

them or slightly behind.

Locating a powered subwoofer

The subwoofer reproduces powerful deep bass

sounds. Place a subwoofer anywhere in the front

as desired.

Warning

Do not plug the AC power cord into an AC power

outlet until all connections are completed.

Notes

• Be sure to observe the color coding when

connecting audio, video, and speaker cables.

• Make connections firmly and correctly. Failure

to do this can cause loss of sound, add noise to

the sound, or damage your receiver.

Caution

Do not install this receiver in a confined space such as a

bookcase.

NoteConnect the AC cord only after the speakers, antenna, and all

optional equipment have been connected. Never make or

change any connections with the power turned on.

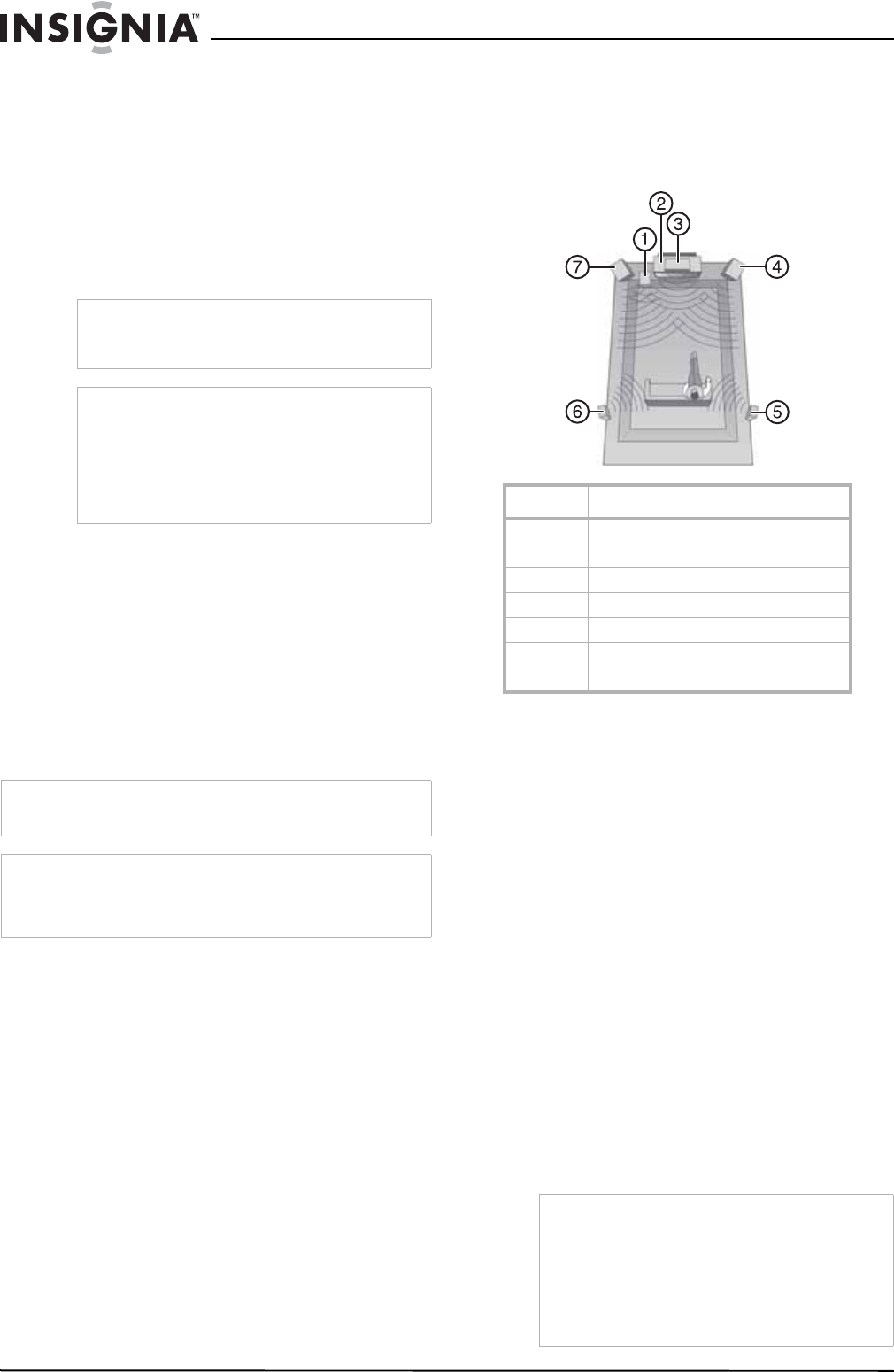

Item Description

1Subwoofer

2 Television

3 Center speaker

4 Front right speaker

5 Surround right speaker

6 Surround left speaker

7 Front left speaker

Notes

• When using a conventional TV, to avoid

interference with the TV picture, use only

magnetically shielded front left and right and

center speakers.

• To obtain the best surround effects, the

speakers except the subwoofer should be full

range speakers.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

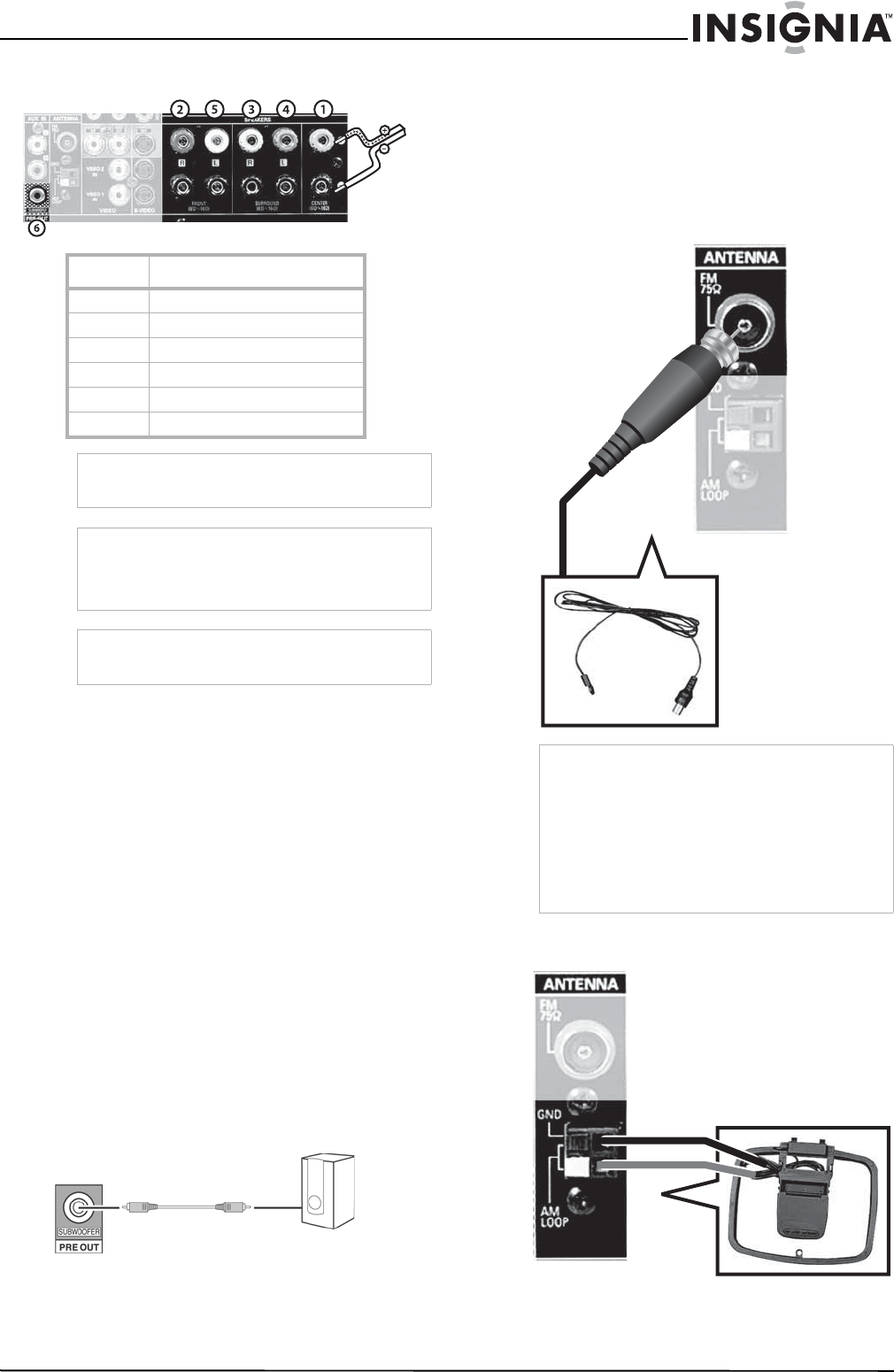

Connecting your speakers To connect your speakers:

1Twist to loosen knob.

2Insert cable into opening located on the side

of the post.

3Tighten knob.

Be sure to connect the speakers firmly and

correctly according to the channel (left and

right) and the polarity (+ and -). If you do not

make the connections correctly, you will not

hear any sounds from the speakers.

If the sound is unnatural and lacks bass, the

speaker polarity is incorrect.

After installing the speakers, adjust the

speaker settings according to your

environment and speaker layout. For more

information, see “Modifying the speaker

settings” on page 19.

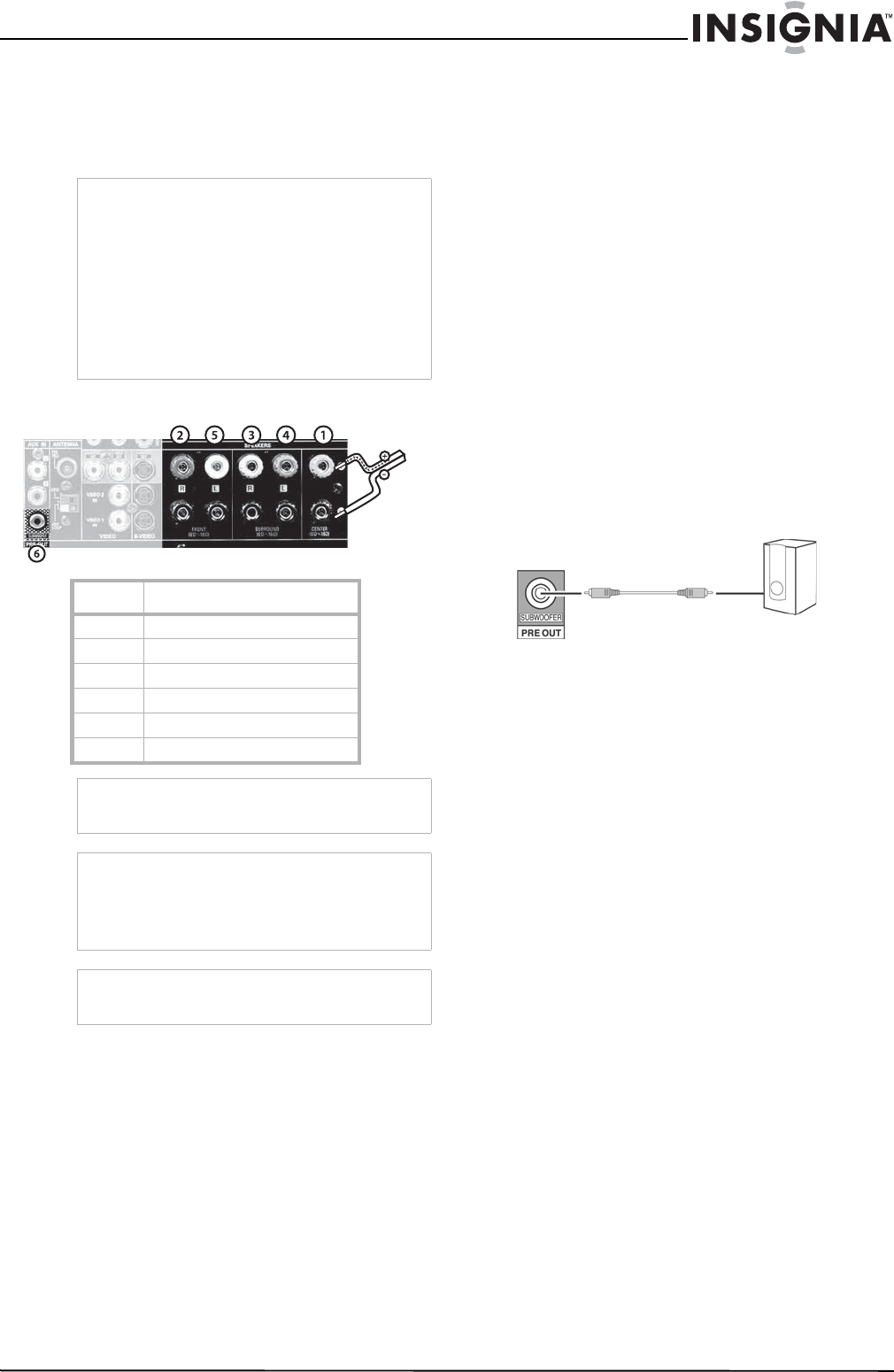

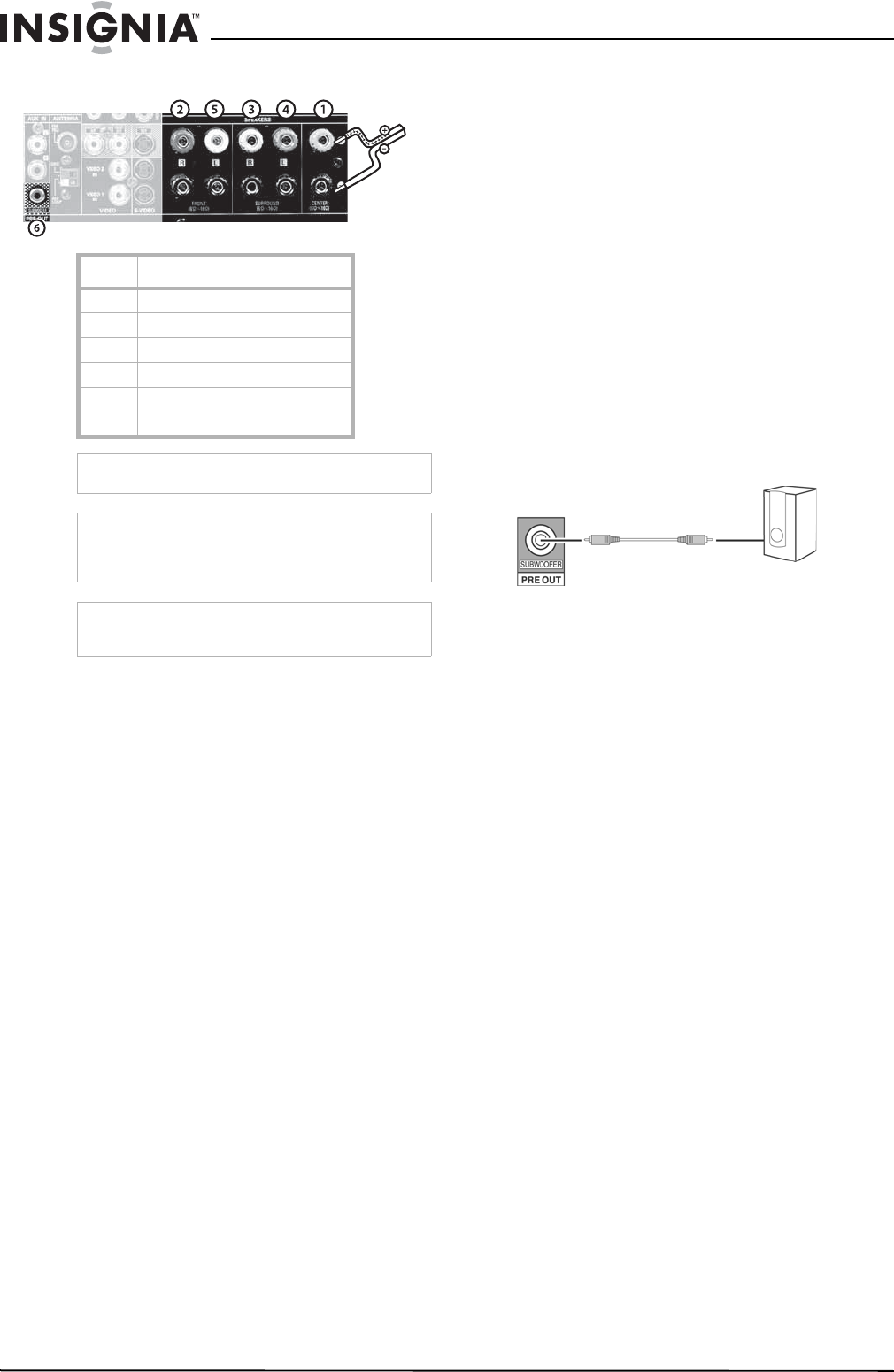

Connecting a powered subwoofer

Use a powered subwoofer to empathize deep

bass sounds.

To connect your subwoofer:

1Connect your subwoofer cable to the

receiver.

2Connect the other end of the cable to the

powered subwoofer.

Item Description

1 Center speaker

2 Front right speaker

3 Surround right speaker

4 Surround left speaker

5 Front left speaker

6 Subwoofer

Caution

Use speakers with an impedance of 6 Ω or more.

Caution

Do not let the bare speaker wires touch each other

or any metal part of this receiver. Doing so may

damage the receiver or speaker.

NoteBefore connecting the speakers, refer to “Locating

your speakers” on page 7.

Powered subwoofer

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

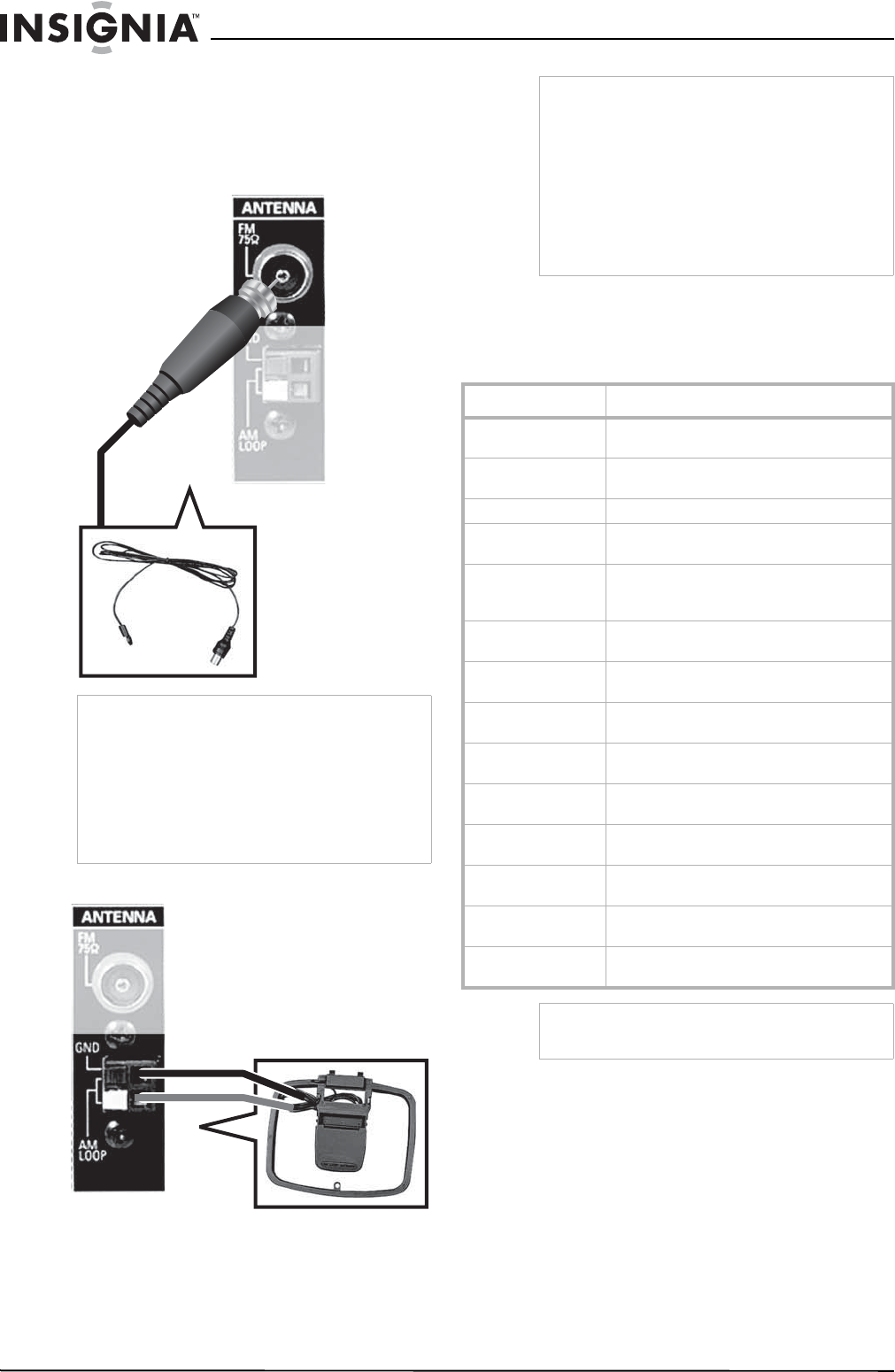

Connecting the antennas

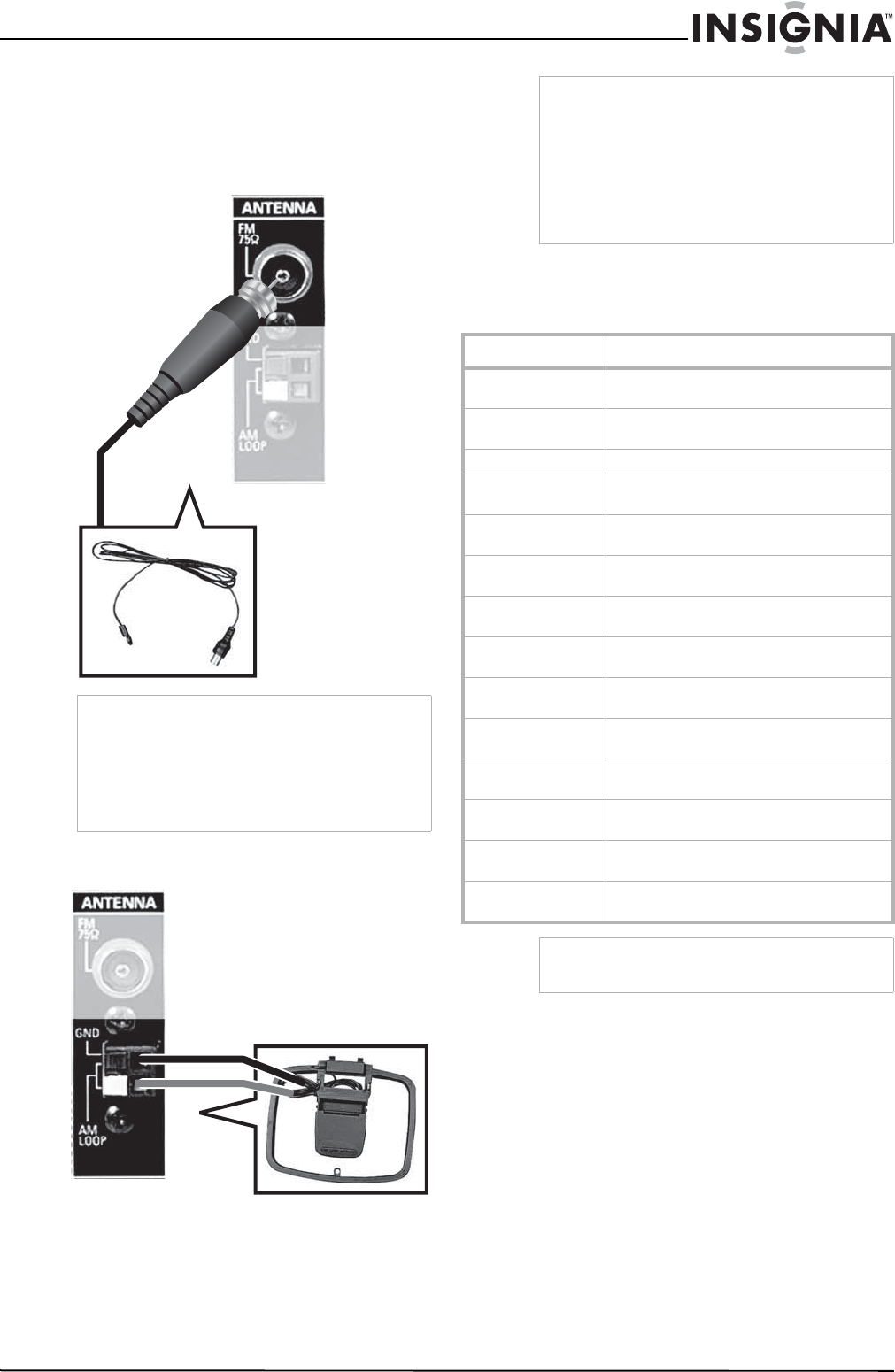

You should connect the included antennas to

listen to the AM/FM radio.

To connect the antennas:

1Connect the FM antenna to your receiver.

2Connect the AM loop antenna to your

receiver.

Connecting devices

Use the following table to locate the correct

procedure for the devices you want to connect.

Notes

• If you are using an indoor FM antenna, change

the position of the antenna until you get the

best reception of your favorite FM stations.

• To improve reception, you may use a 75 Ω

outdoor antenna instead of an indoor antenna.

Disconnect the indoor antenna before

replacing it with an outdoor antenna.

Note• Place the AM loop antenna as far as possible

from the receiver, television, speaker cords,

and the AC cord. Change the position of the

antenna until you get the best reception of your

favorite AM stations.

• To improve reception, you may use an outdoor

AM antenna instead of a loop AM antenna.

Disconnect the indoor antenna before

replacing it with an outdoor antenna.

To connect a... Go to...

Cable box Connecting a DVD player or cable or satellite

box on page 11.

Camcorder Connecting a video game console or

camcorder on page 16.

CD player Connecting a CD player on page 10.

DVD player Connecting a DVD player or cable or satellite

box on page 11.

DVD player with six

channel DTS output Connecting six channel components on

page 16.

DVD recorder Connecting a VCR or DVD recorder on

page 13.

Mini-disc recorder Connecting a tape player or mini-disc

recorder on page 16.

Satellite box Connecting a DVD player or cable or satellite

box on page 11.

Setup microphone Connecting the setup microphone on

page 16.

Six channel decoder Connecting six channel components on

page 16.

Tape player Connecting a tape player or mini-disc

recorder on page 16.

Television or monitor Connecting a television or monitor on

page 15.

VCR Connecting a VCR or DVD recorder on

page 13.

Video game console Connecting a video game console or

camcorder on page 16.

NoteFor more information, read the user guide that

came with your device.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

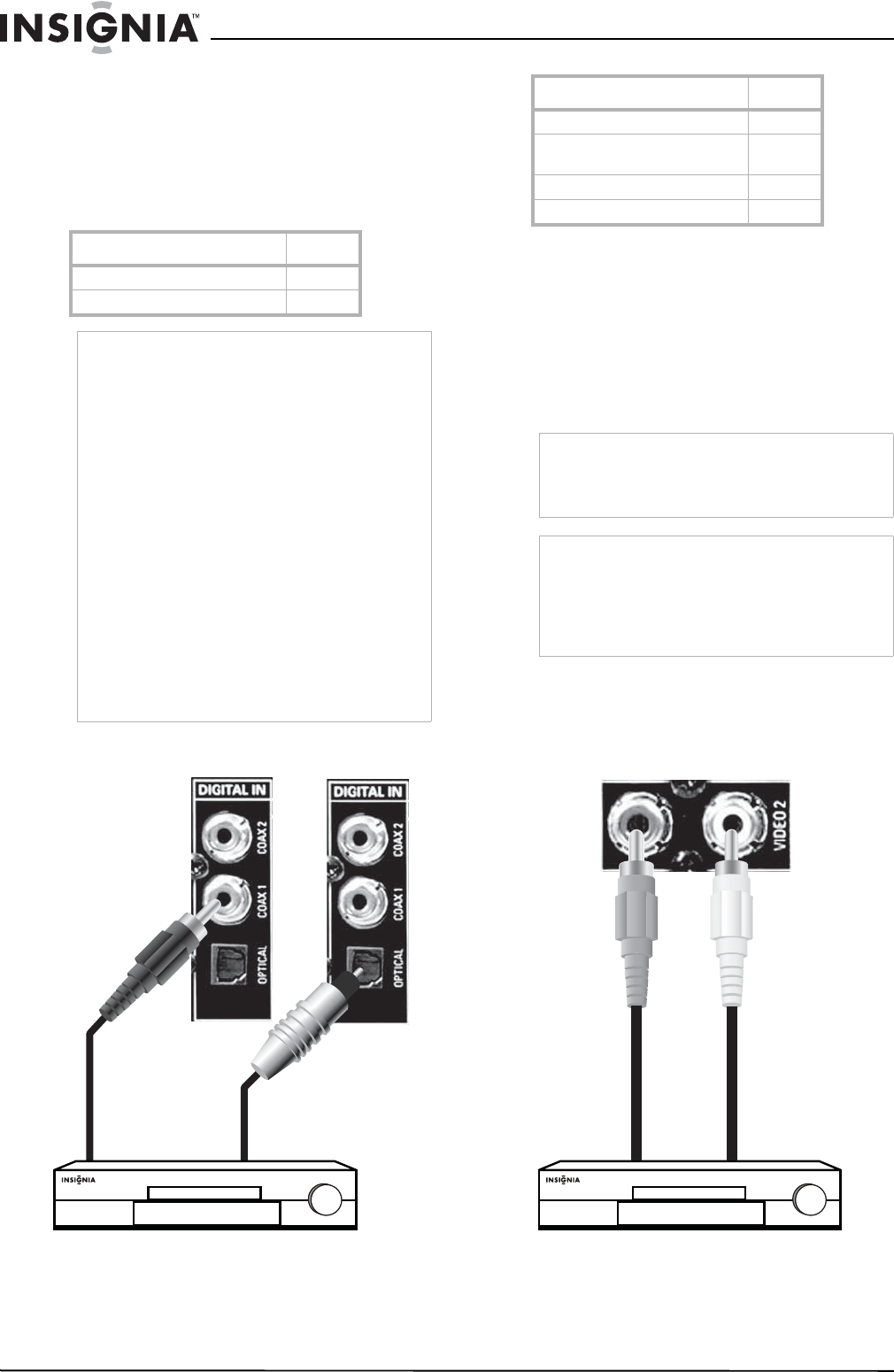

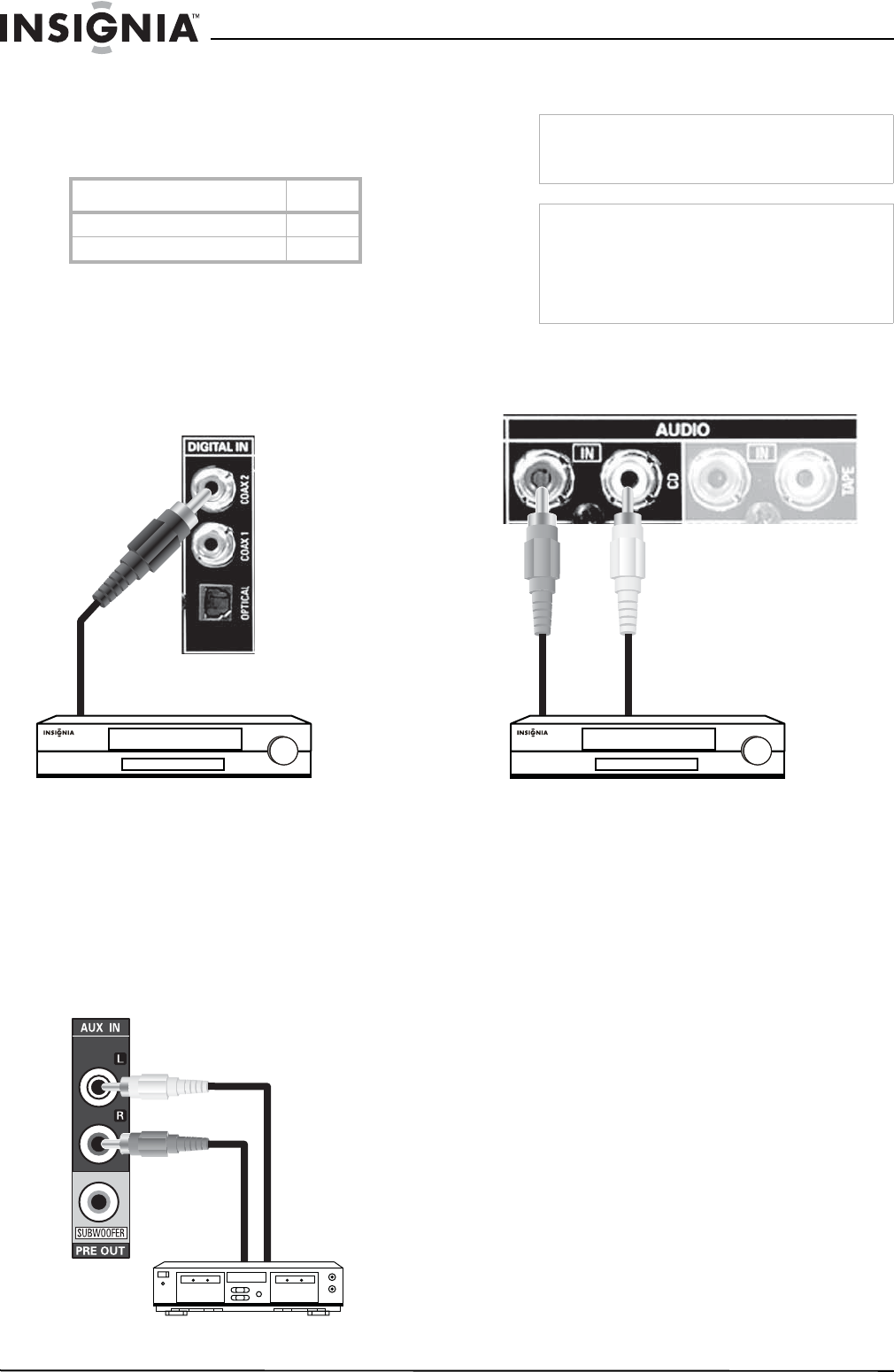

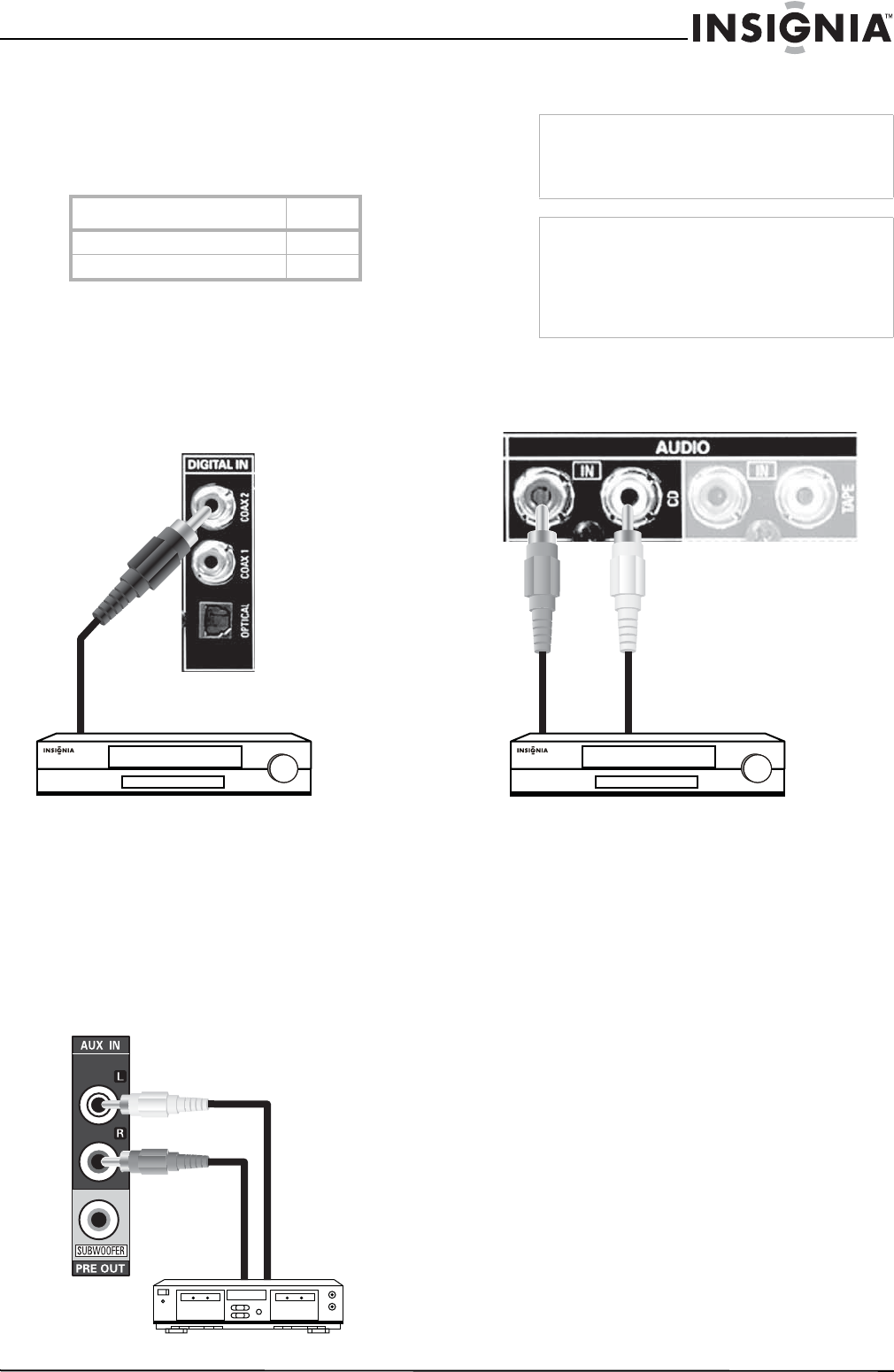

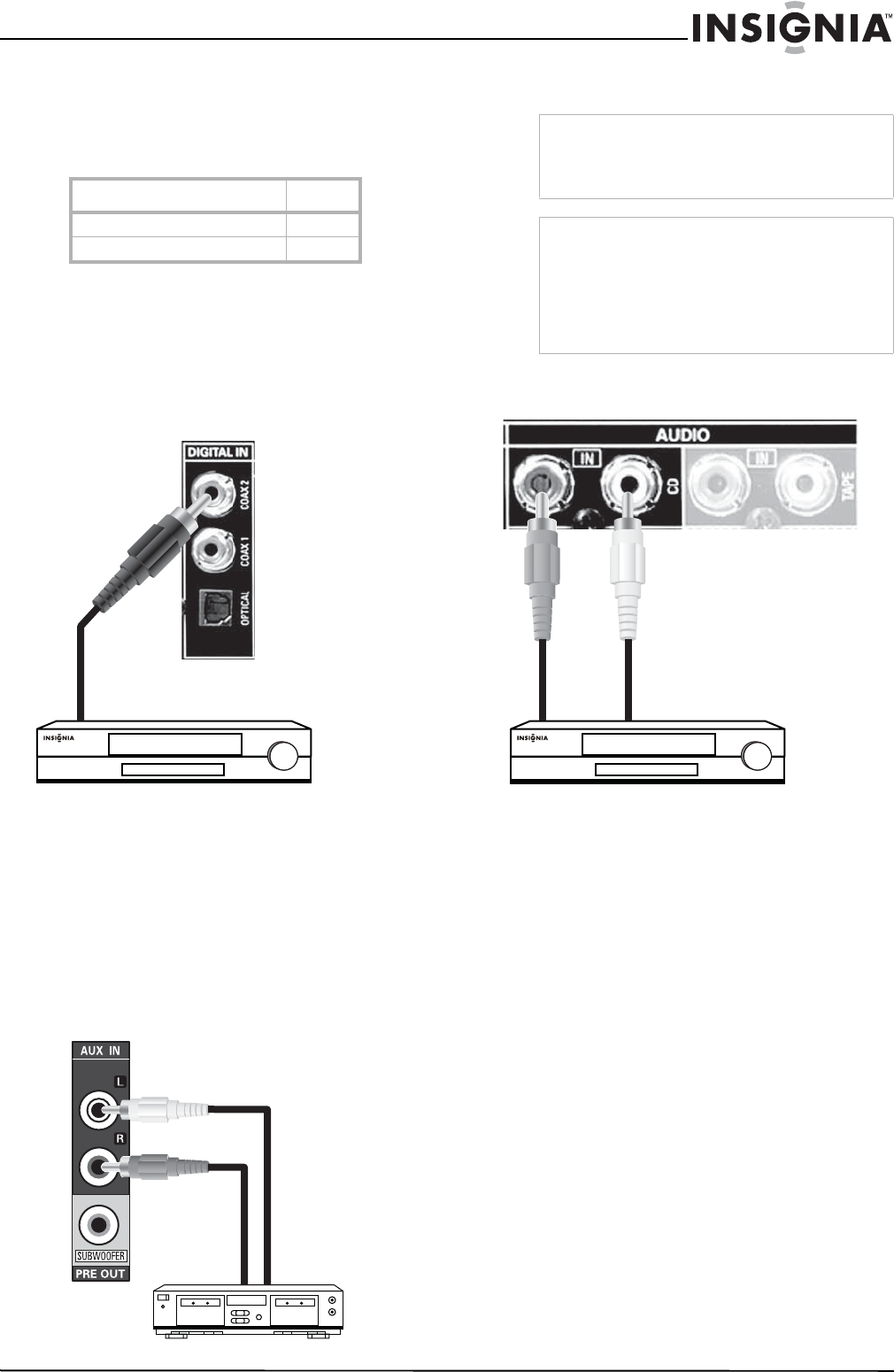

Connecting a CD player

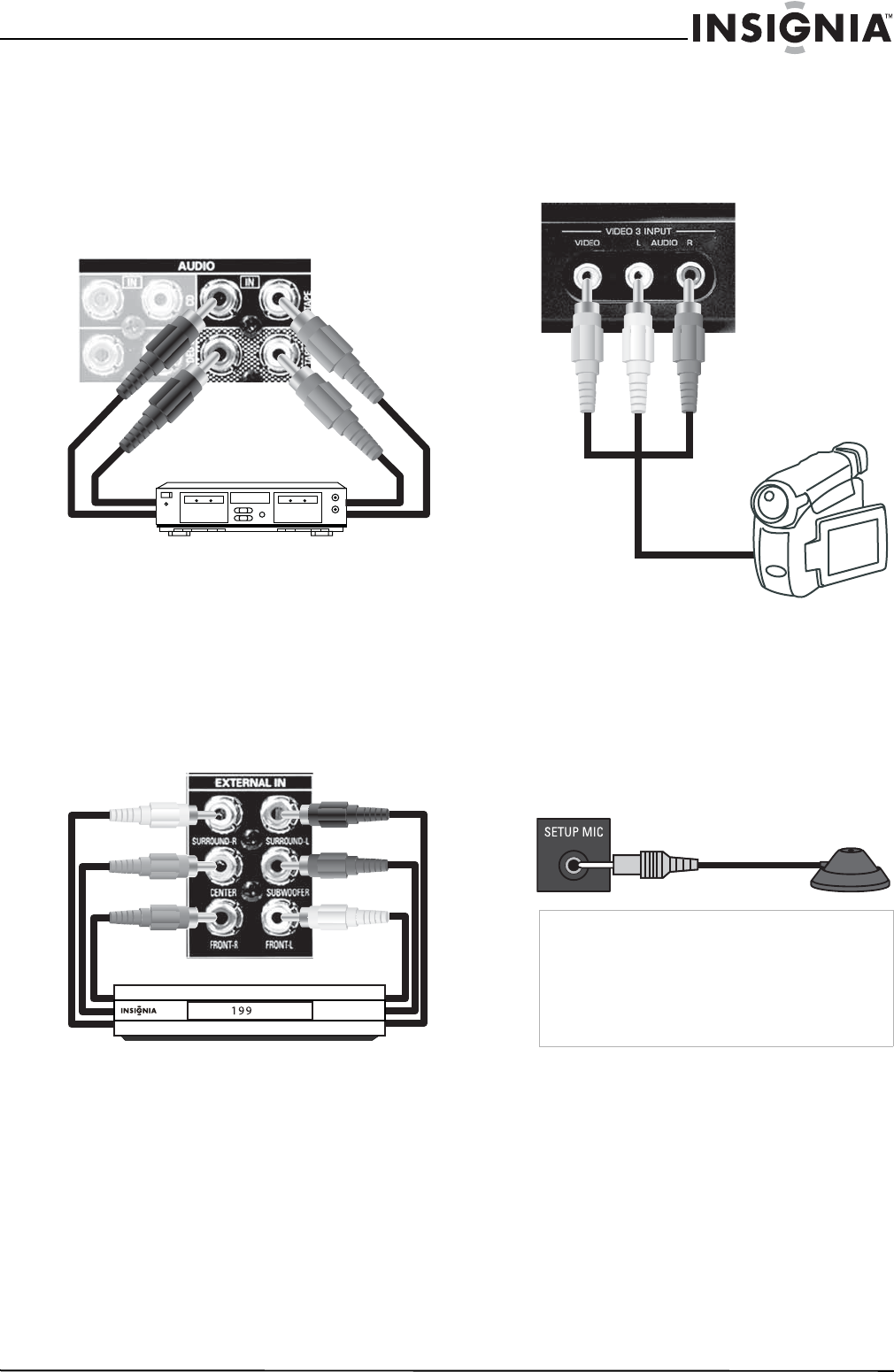

Before connecting a CD player, make sure that

you have the correct type of cable based on the

type of connector available on your CD player as

well as the sound quality you want to hear.

To connect a CD player:

• Connect the audio cable(s).

• Connect one end of the audio cable(s) to

your receiver.

• Connect the other end of the cable(s) to

your CD player.

Connecting a second audio component

To connect a tape deck or CD player:

• Connect the audio cable(s).

• Connect one end of the audio cable(s) to

your receiver.

• Connect the other end of the cable(s) to

your tape deck or CD player.

Audio connector type Quality

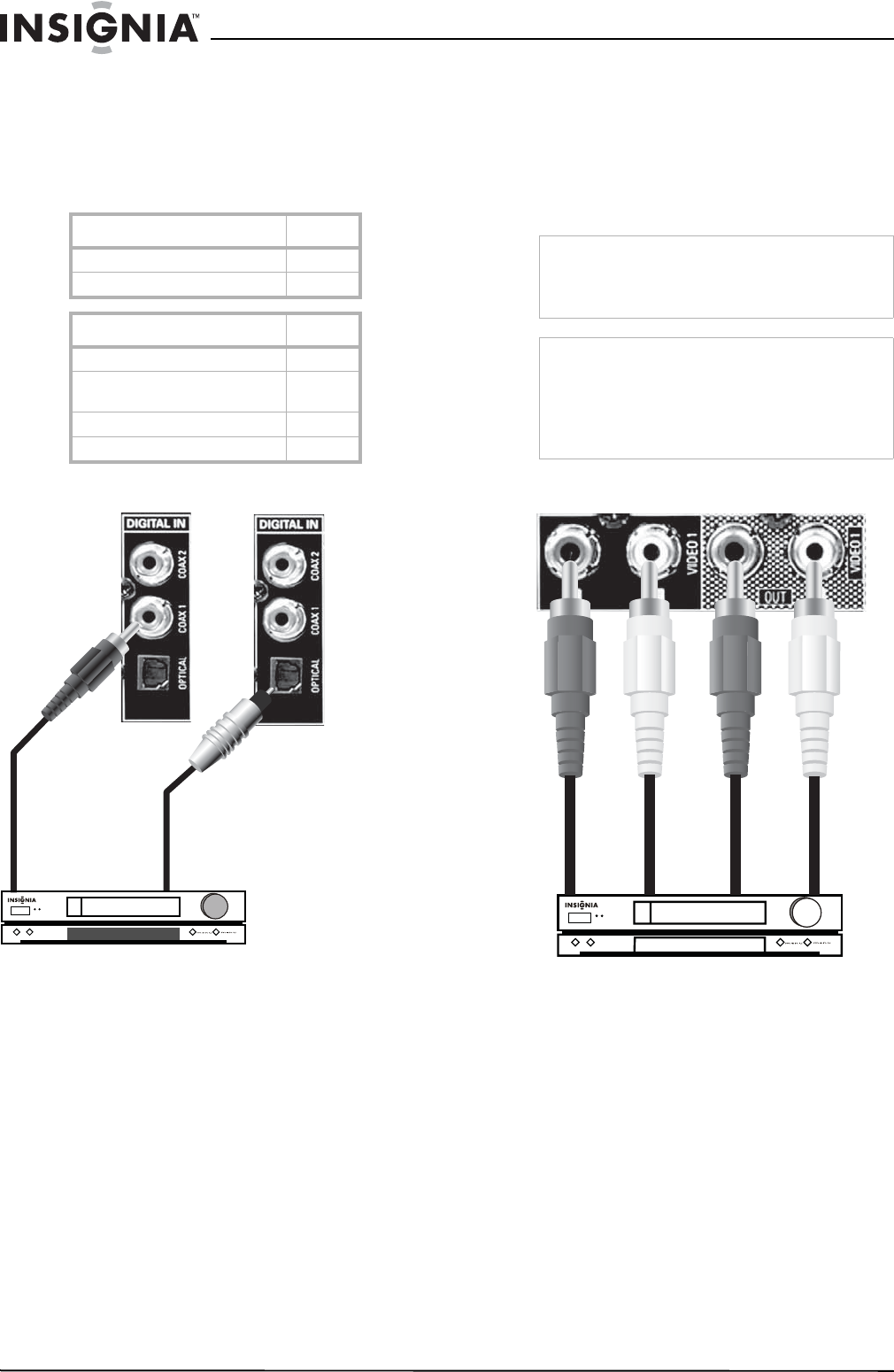

Digital (Coaxial or Optical) Best

Analog (RCA type plug) Good

Caution

Some optical fiber cords may not work with this

receiver. Consult your dealer if the optical cord

does not fit into the receiver.

Notes

• When making a coaxial connection, use a 75 Ω

coaxial cable instead of a conventional audio

cable.

• Use only one digital audio connection for each

device. Do not connect one device using more

than one connection.

Best quality CD connection Good quality CD connection

Default digital input for CD is COAX 2.

See “Modifying digital audio” on

page 18 for information about assigning

CD to a different digital input.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

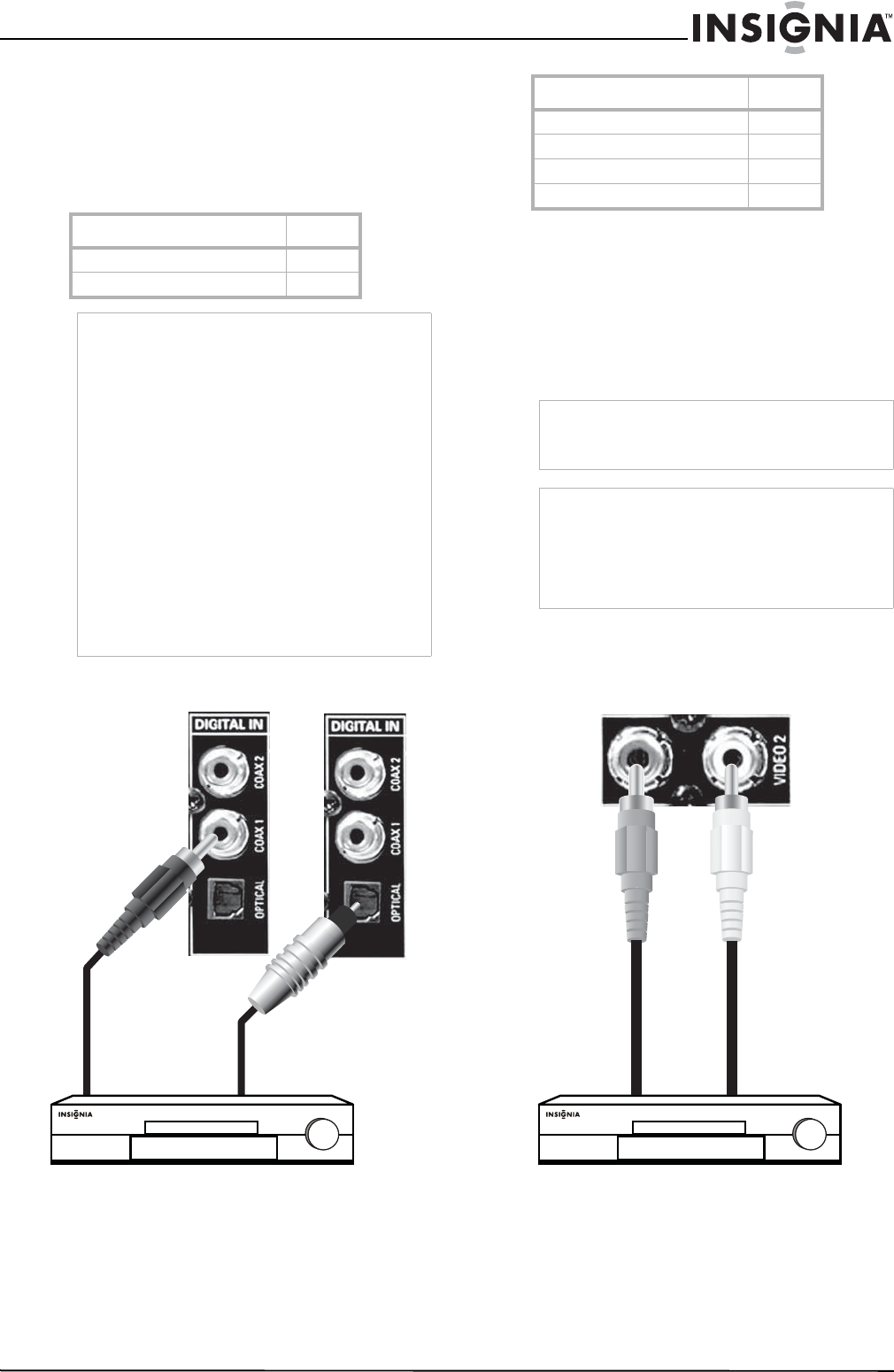

Connecting a DVD player or cable or satellite box

Before connecting a DVD player or cable or

satellite box, make sure that you have the

correct type of cable based on the type of

connectors available on your DVD player or box

as well as the picture quality you want to view

and the sound quality you want to hear.

To connect a DVD player or cable or satellite

box:

1Connect the audio cable(s).

• Connect one end of the audio cable(s) to

your receiver.

• Connect the other end of the audio

cable(s) to the audio out jack(s) on the

DVD player or cable or satellite box.

Audio connector type Quality

Digital (Coaxial or Optical) Best

Analog (RCA type plug) Good

Notes

• An HDMI connection can carry uncompressed

digital video signals and digital audio signals.

• This receiver can output digital video and

digital audio signals from the HDMI MONITOR

OUT of this receiver without passing through

any circuits as they were input into the HDMI IN

(the audio signals which are input into the

HDMI IN can not be reproduced on this

receiver).

• This receiver is HDMI ver. 1.3 compatible.

• HDMI, the HDMI logo and High-definition

Multimedia Interface are trademarks or

registered trademarks of HDMI licensing LLC.

• Depending on the connected component,

unreliable signal transfer may happen. For

more information, see the operating

instructions for your component.

• For stable signal transfer, we recommend using

HDMI cords that are a maximum of 15 feet (five

meters) in length.

Video connector type Quality

HDMI Best

Component (Y, PB/CB, PR/CR) Better

S-Video Good

Composite (RCA type plug) Fair

Caution

Some optical fiber cords may not work with this

receiver. Consult your dealer if the optical cord

does not fit into the receiver.

Notes

• When making a coaxial connection, use a 75 Ω

coaxial cable instead of a conventional audio

cable.

• Use only one digital audio connection for each

device. Do not connect one device using more

than one connection.

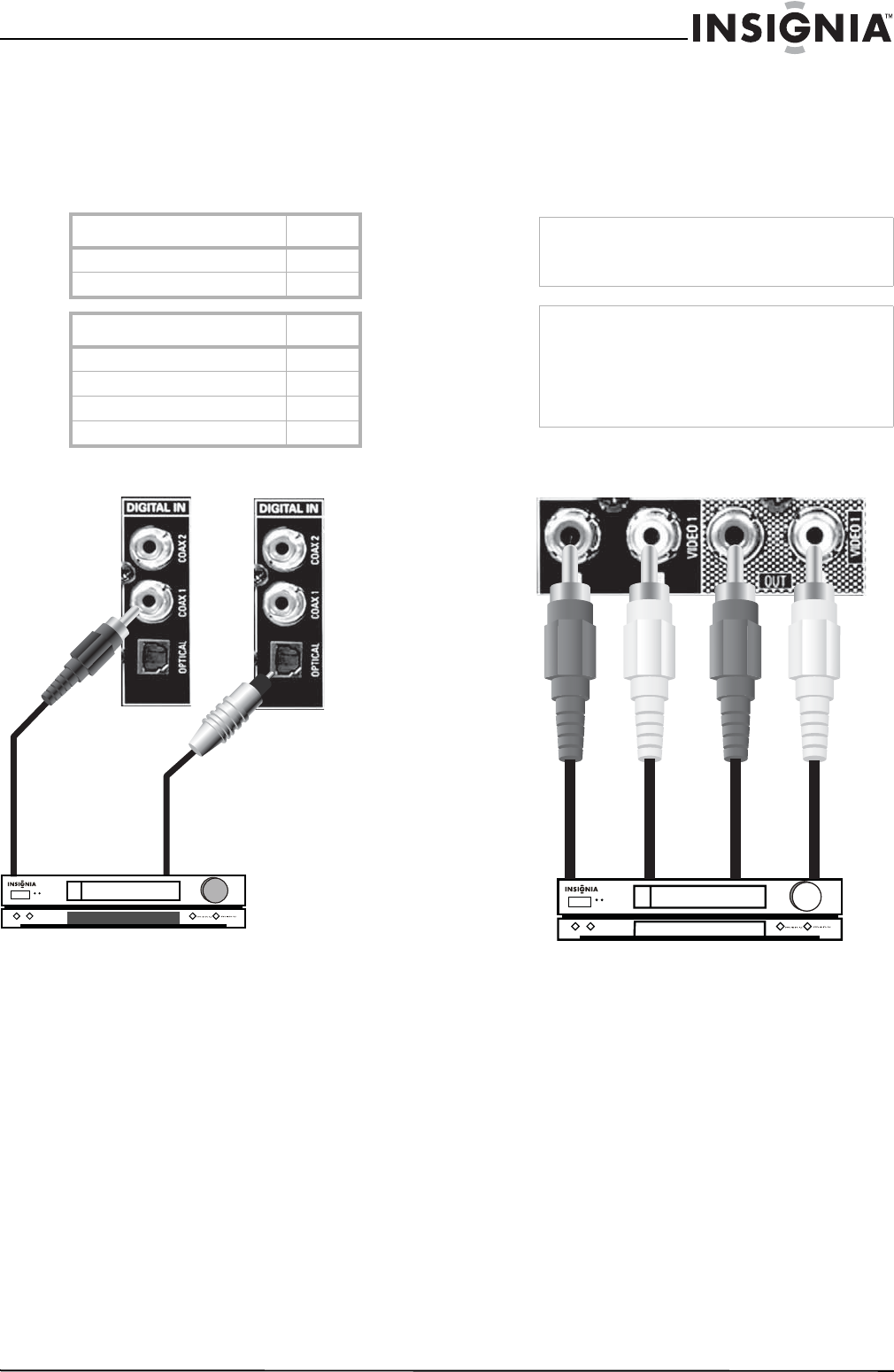

Best quality audio connection Good quality audio connection

Default digital input for Video 2 is COAX 1.

See “Modifying digital audio” on page 18 for

information about assigning Video 2 to a

different digital input.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

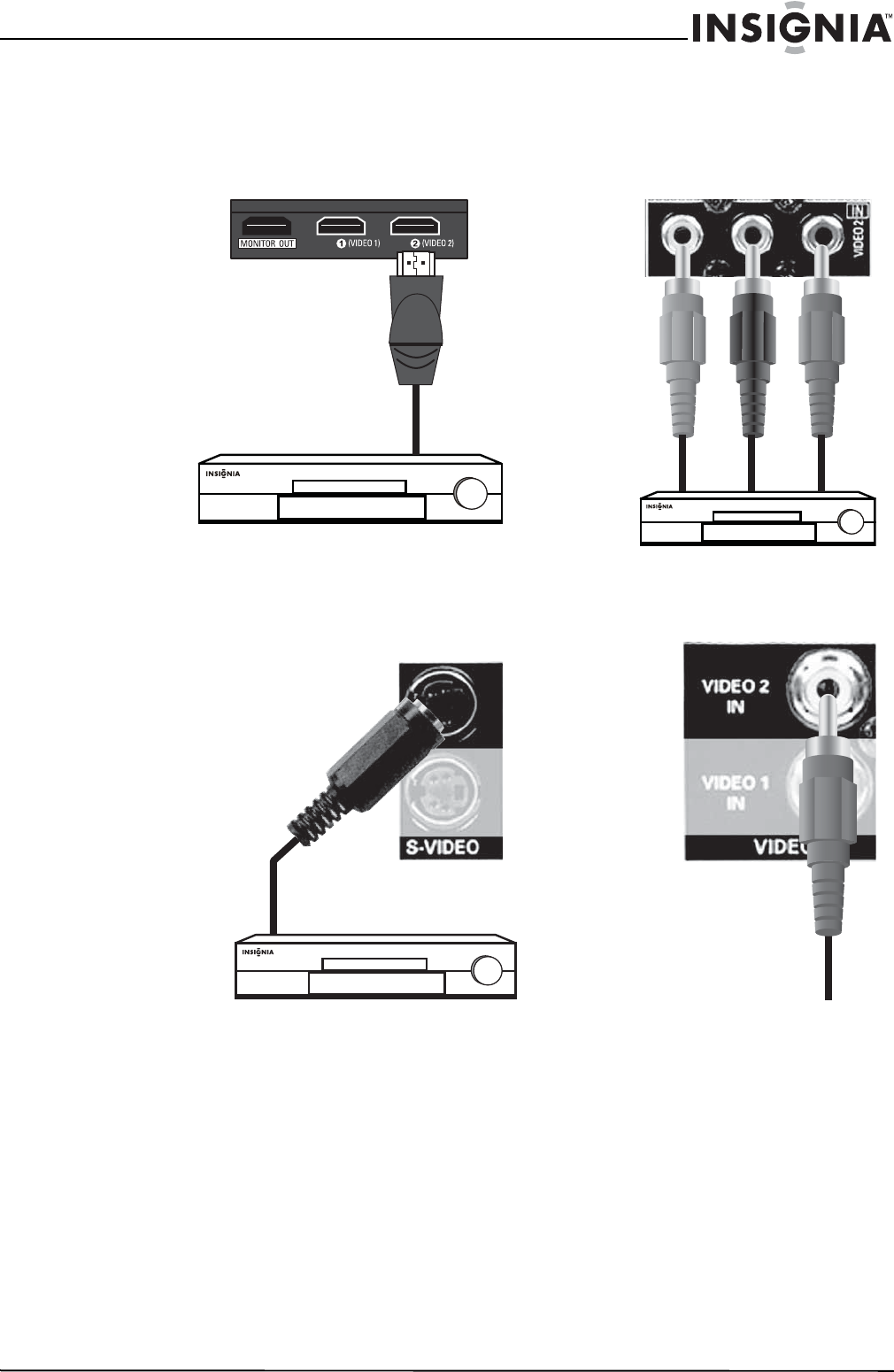

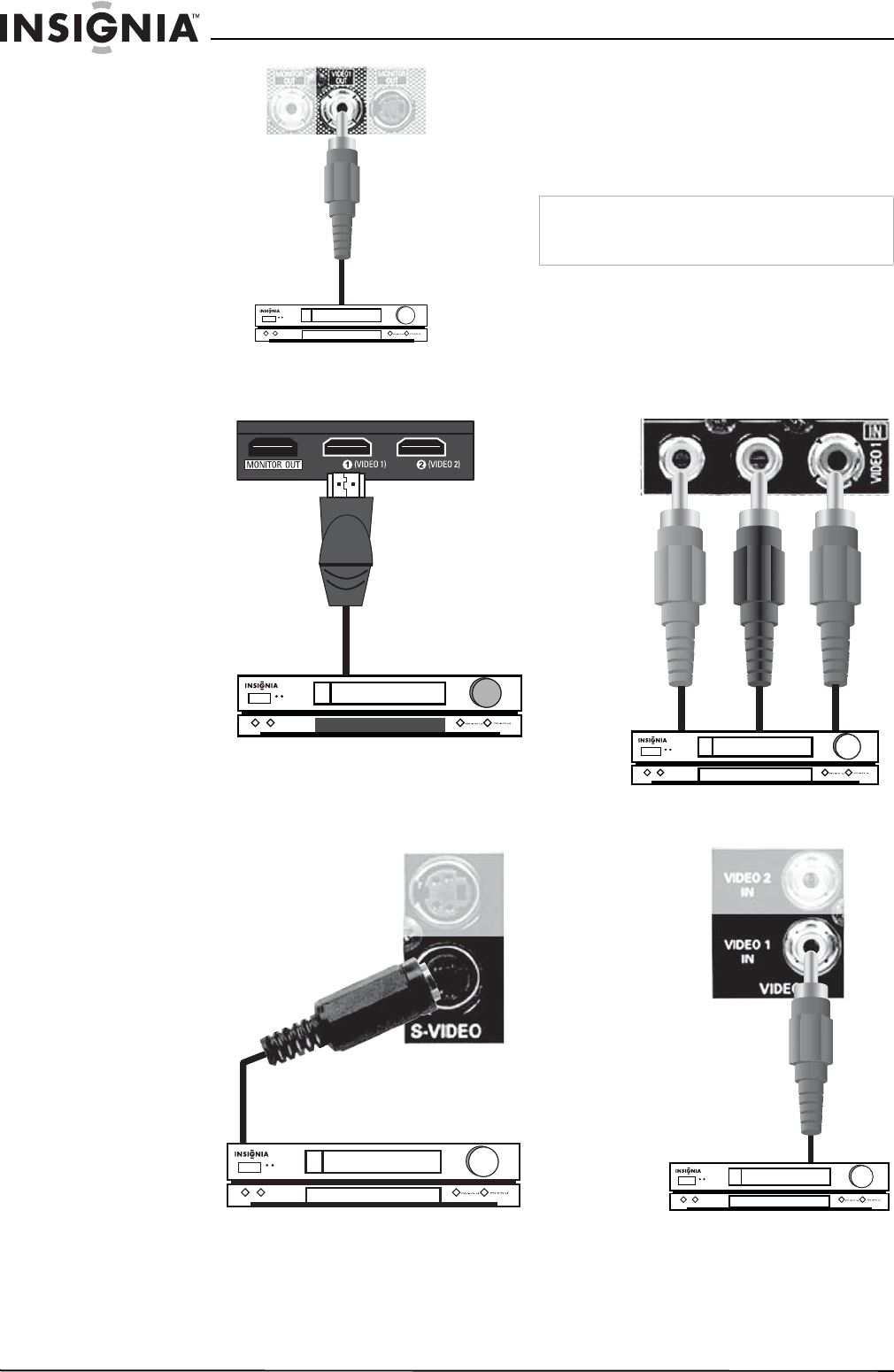

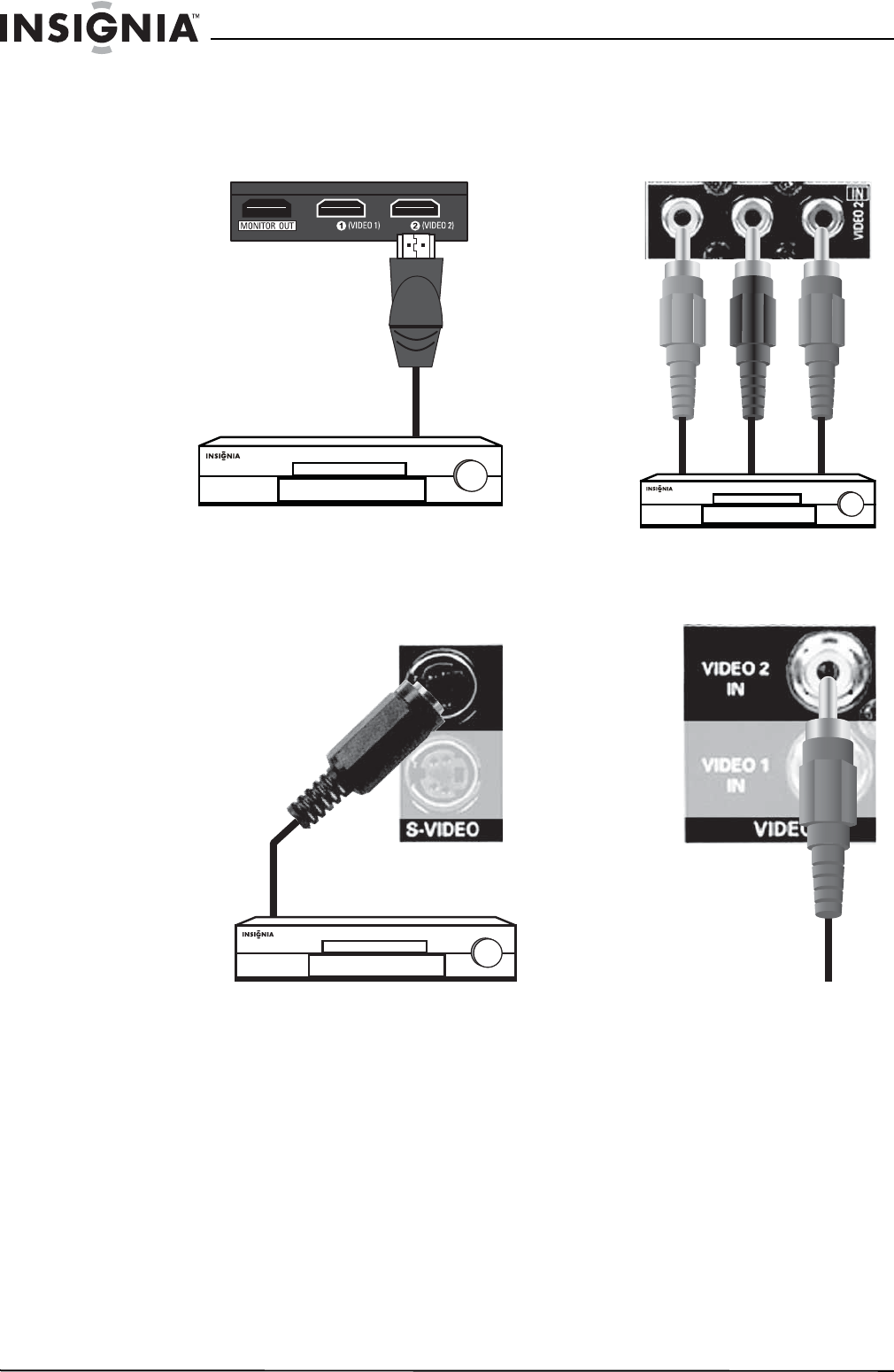

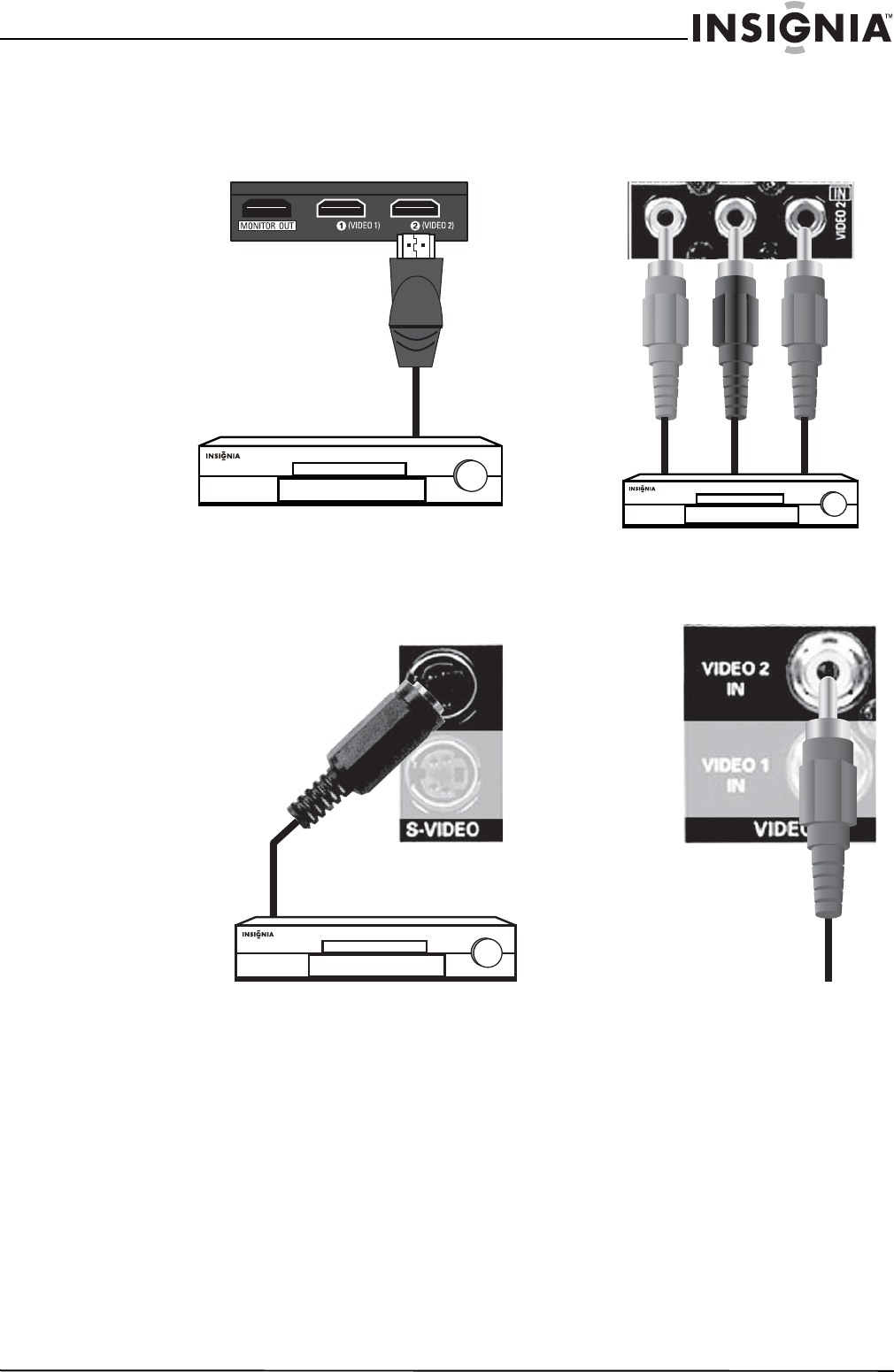

2Connect the video in cable(s).

• Connect one end of the video cable(s) to

your receiver’s video in jack(s).

• Connect the other end of the video

cable(s) to the video out jack(s) on the

DVD player or cable or satellite box.

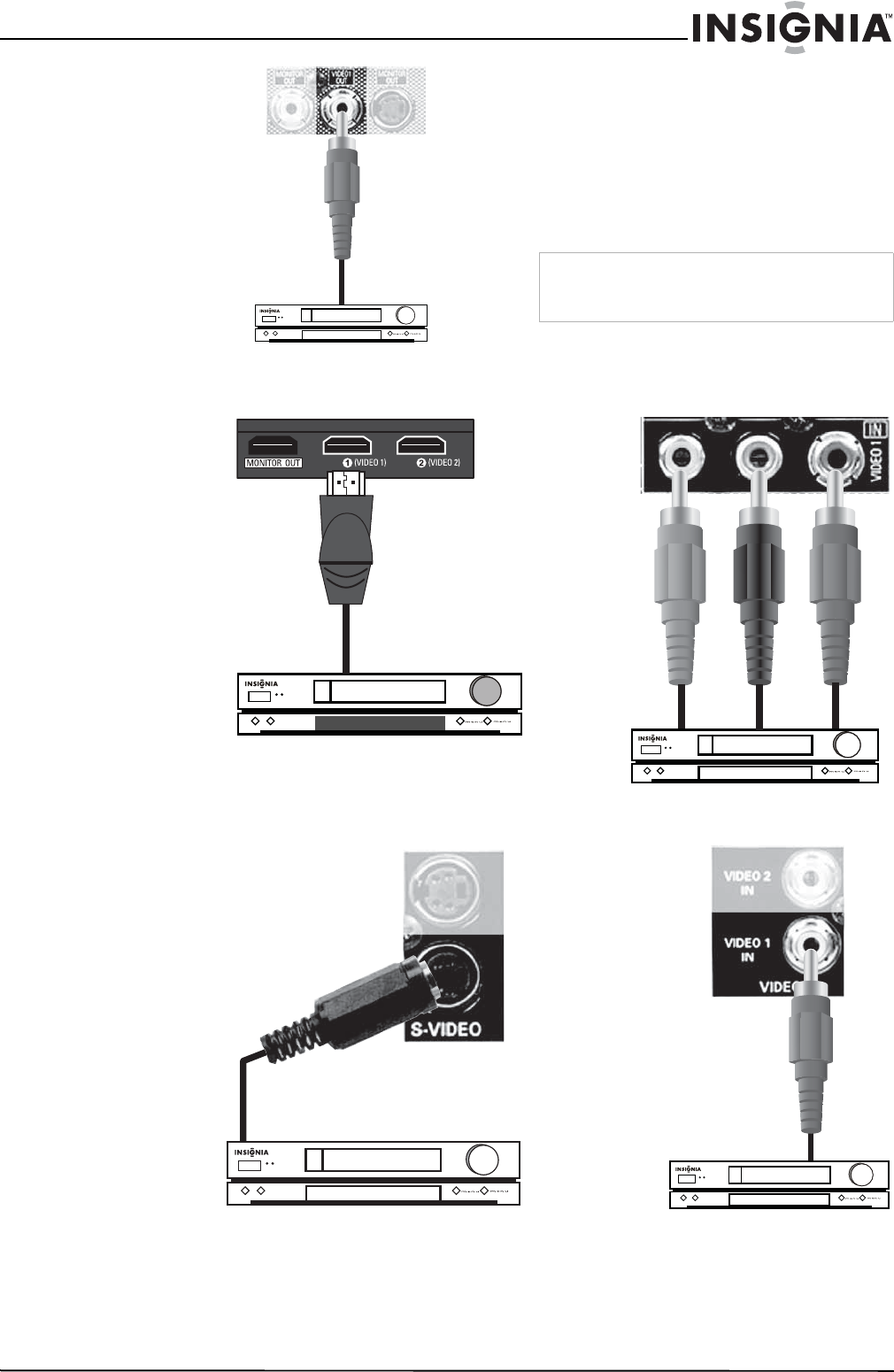

Better quality video connection

Good quality video connection Fair quality video connection

Best quality video connection

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

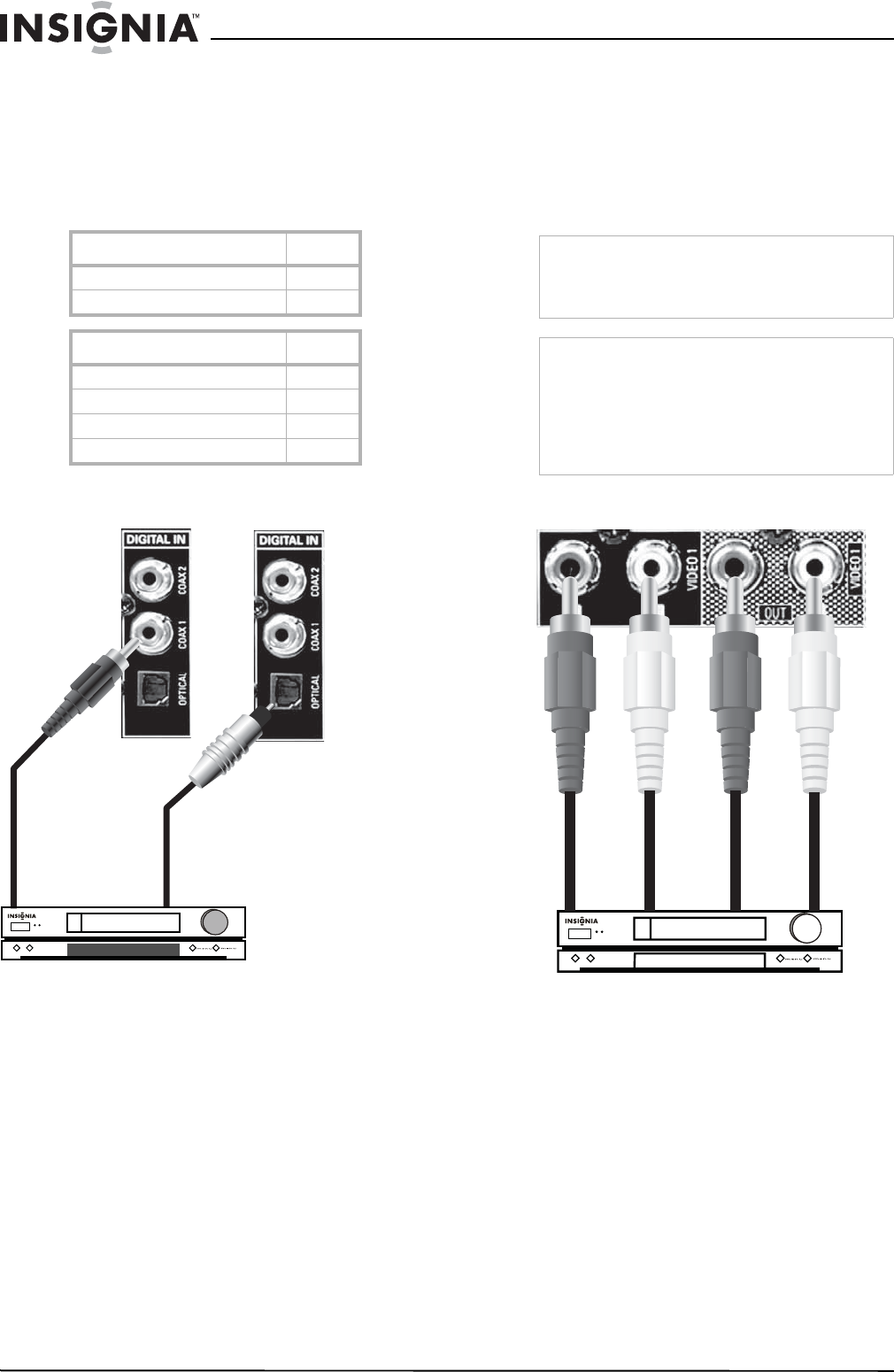

Connecting a VCR or DVD recorder

Before connecting a VCR or DVD recorder,

make sure that you have the correct type of

cable based on the type of connectors available

on your VCR or DVD recorder as well as the

picture quality you want to view and the sound

quality you want to hear.

To connect a VCR or DVD recorder:

1Connect the audio cable(s).

• Connect one end of the audio cable(s) to

your receiver.

• Connect the other end of the audio

cable(s) to the audio out jack(s) on the

VCR or DVD recorder.

Audio connector type Quality

Digital (Coaxial or Optical) Best

Analog (RCA type plug) Good

Video connector type Quality

HDMI Best

Component (Y, PB/CB, PR/CR) Better

S-Video Good

Composite (RCA type plug) Fair

Caution

Some optical fiber cords may not work with this

receiver. Consult your dealer if the optical cord

does not fit into the receiver.

Notes

• When making a coaxial connection, use a 75 Ω

coaxial cable instead of a conventional audio

cable.

• Use only one digital audio connection for each

device. Do not connect one device using more

than one connection.

qua

lit

y au

o connec

qua

lit

y au

o connec

Default digital input for Video 1 is OPTICAL.

See “Modifying digital audio” on page 18 for

information about assigning Video 1 to a

different digital input.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

2Connect the video

recording cable.

• Connect one end

of the video

recording cable

to your receiver.

• Connect the

other end of the

video recording

cable to the VCR

or DVD recorder.

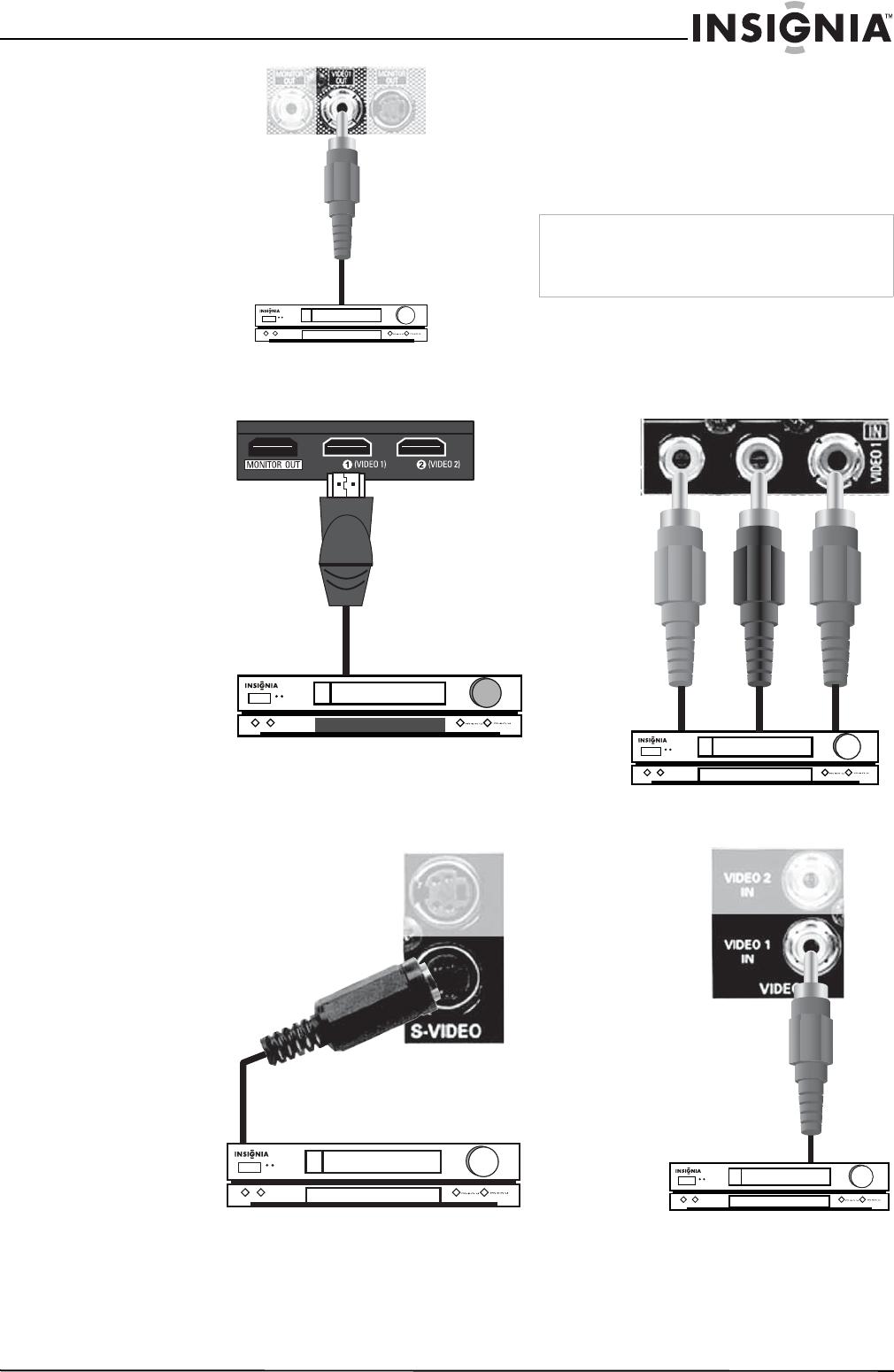

3Connect the video in cable(s).

• Connect one end of the video cable(s) to

your receiver’s video in jack(s).

• Connect the other end of the video

cable(s) to the video out jack(s) on the

VCR or DVD recorder.

NoteIf you are using the component video connections,

make sure that you are connecting Y to Y, PB/CB

to CB, PB, or B-Y and PR/CR to CR, PR, or R-Y.

Better quality video connection

Good quality video connection Fair quality video connection

Best quality video connection

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

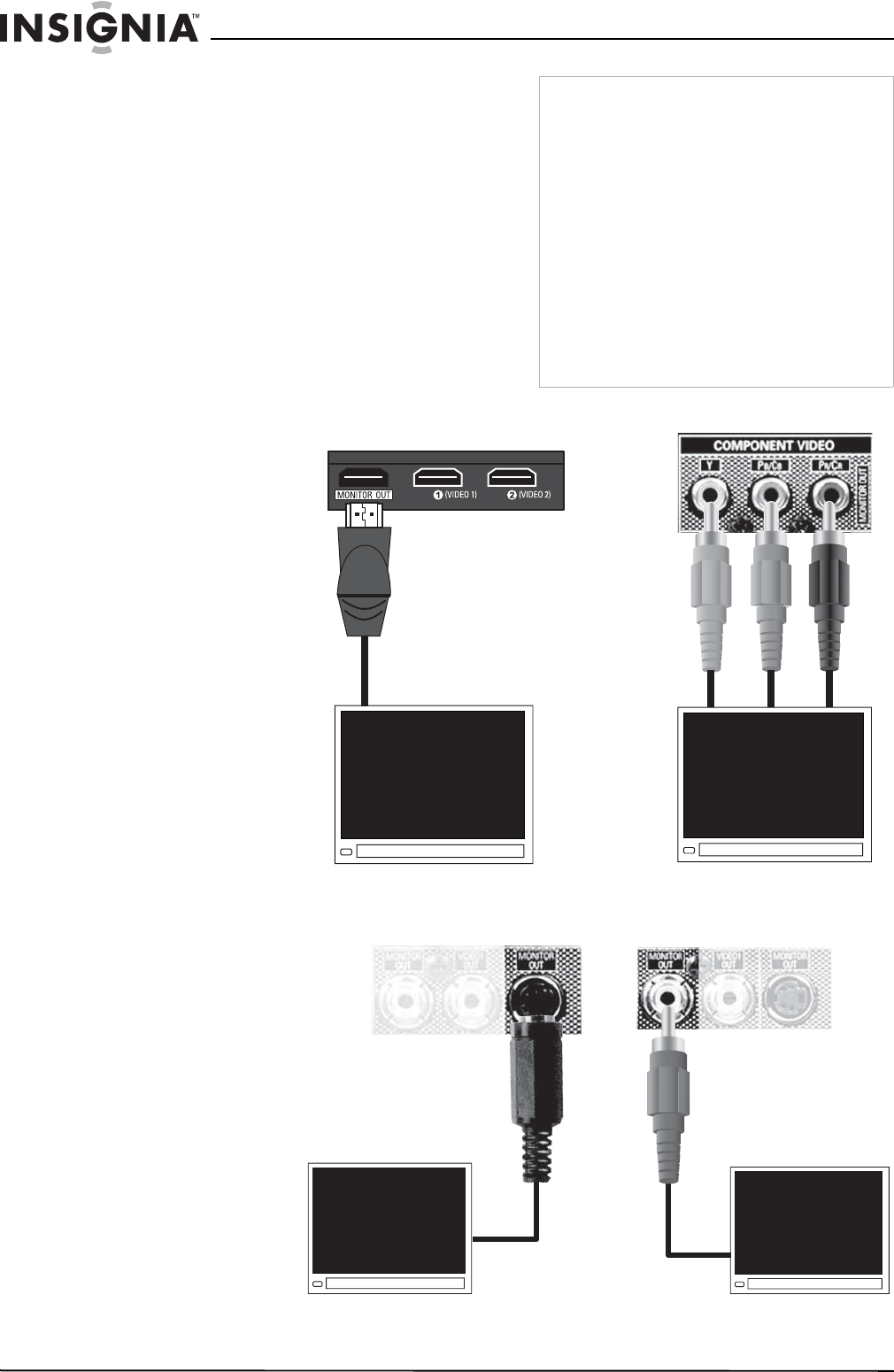

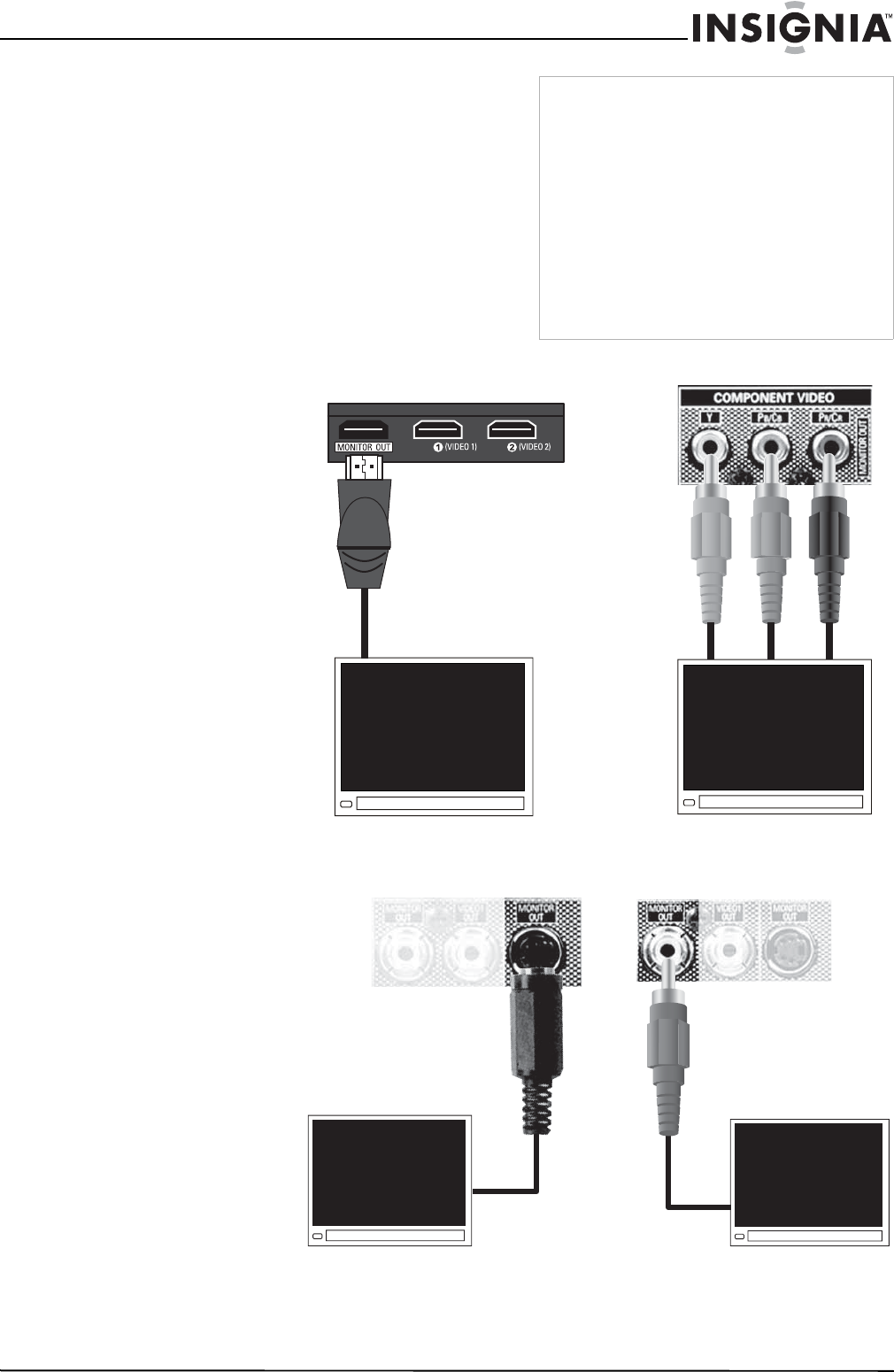

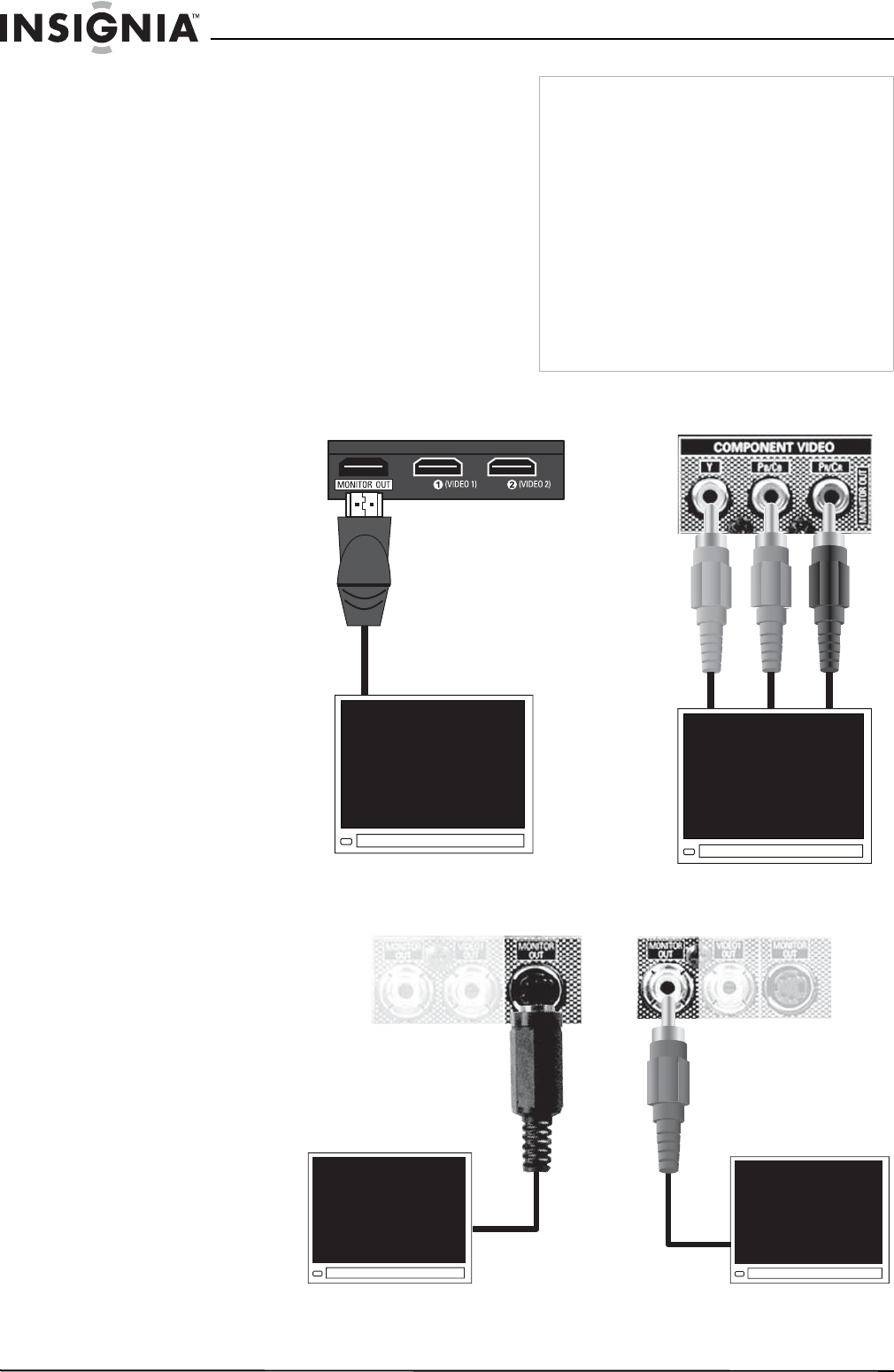

Connecting a television or monitor

To connect a television or monitor:

• Connect the television video cable(s).

• Connect one end of the video cable(s) to

your receiver’s video out jack(s).

• Connect the other end of the video

cable(s) to the television’s video in jack(s).

Notes

• When recording video sources through the

VIDEO 1 OUT jacks or viewing video sources

through the MONITOR OUT jack, you must use

the same type of video jacks that you used to

connect to the video playback components.

• If you are using the component video

connections, make sure that you are

connecting Y to Y, PB/CB to CB, PB, or B-Y and

PR/CR to CR, PR, or R-Y.

• When the video signals are input into the

VIDEO IN (composite) and the S-VIDEO IN

simultaneously, the On Screen Display menu

and the momentary On Screen Display can be

displayed using the S-VIDEO MONITOR OUT

only.

Better quality TV connection

Good quality TV connection Fair quality TV connection

Best quality TV connection

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

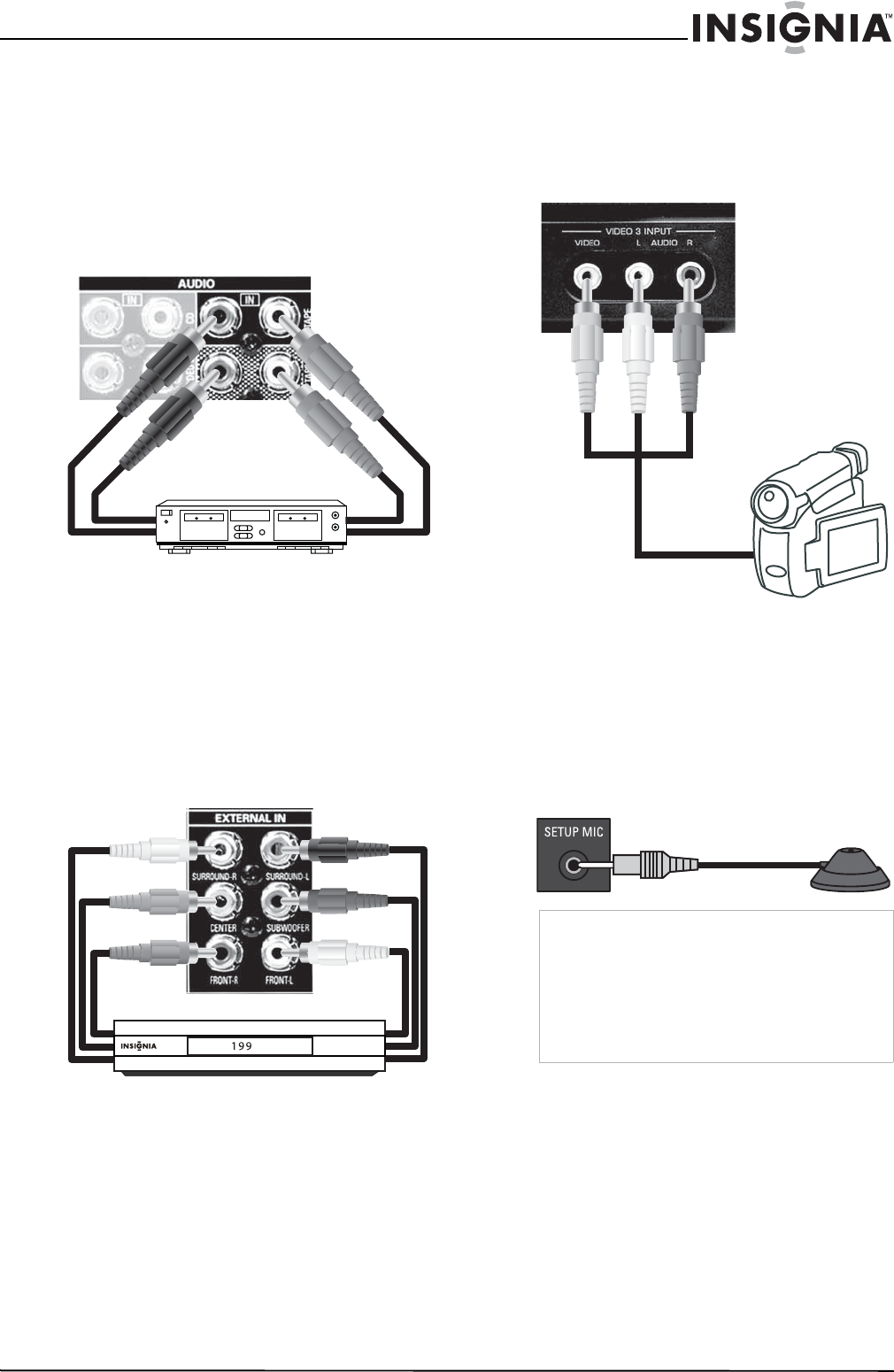

Connecting a tape player or mini-disc recorder

To connect a tape player or mini-disc

recorder:

• Connect the audio cable(s).

• Connect one end of the audio cables to

the receiver.

• Connect the other end of the cables to the

tape player or mini-disc recorder.

Connecting six channel components

To connect your six channel components:

• Connect the audio cable(s).

• Connect one end of the audio cables to

the receiver.

• Connect the other ends of the cables to

the corresponding analog outputs of a six

channel decoder or DVD player with six

channel Dolby Digital (DTS) output.

Connecting a video game console or camcorder

To connect a video game console or

camcorder:

1Connect your audio and video cables to the

receiver.

2Connect the other ends of the cables to the

video game console or camcorder.

Connecting the setup microphone

To connect the setup microphone:

• Connect the microphone to the SETUP MIC

jack when performing auto speaker setup.

For more information, see “Using Auto

Setup” on page 19.

Notes

• Because the microphone for Auto Setup is

designed for use with this receiver, do not use a

microphone other than the one supplied with

this receiver.

• After you have completed the auto setup

procedure, disconnect the microphone.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

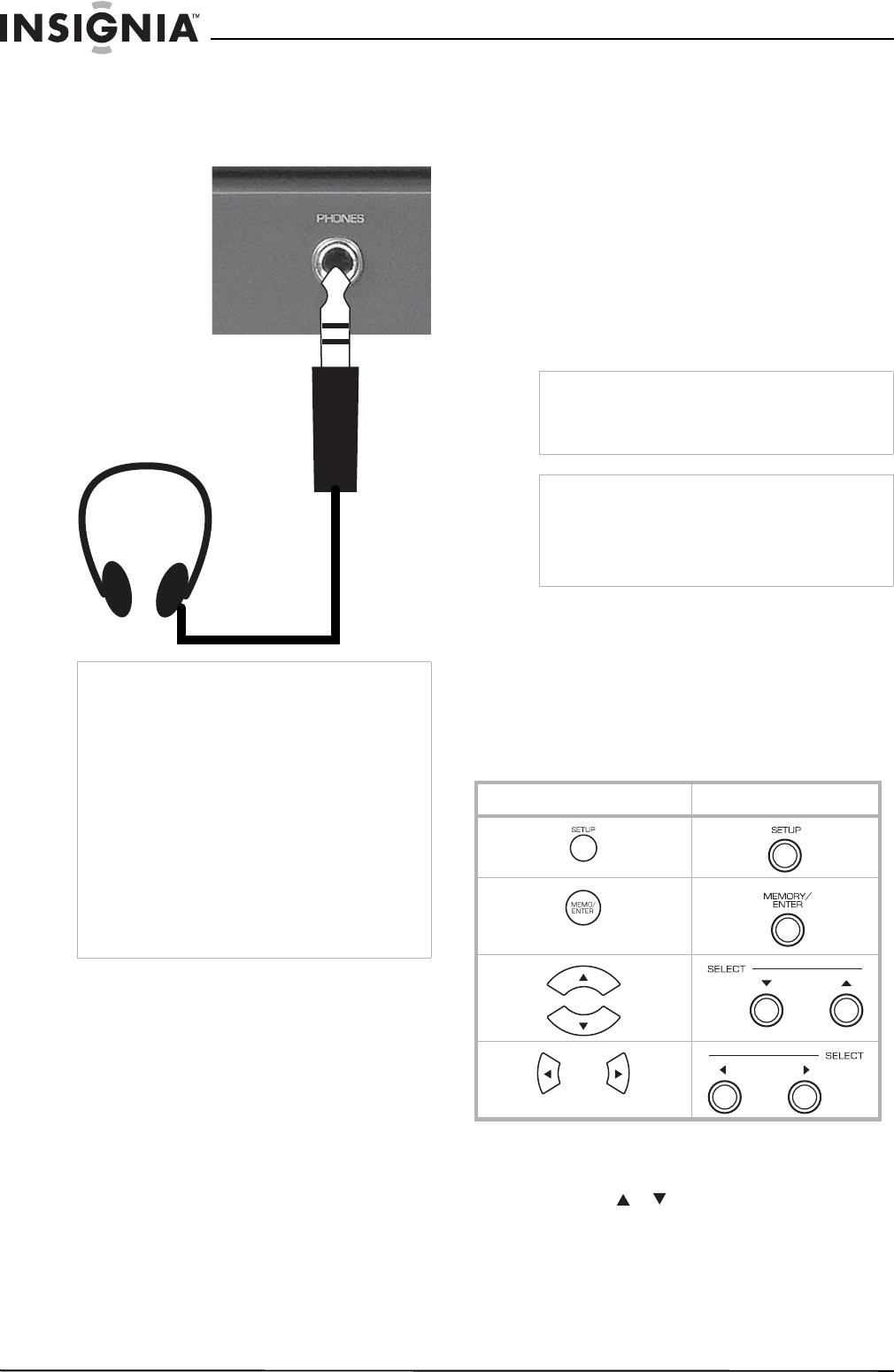

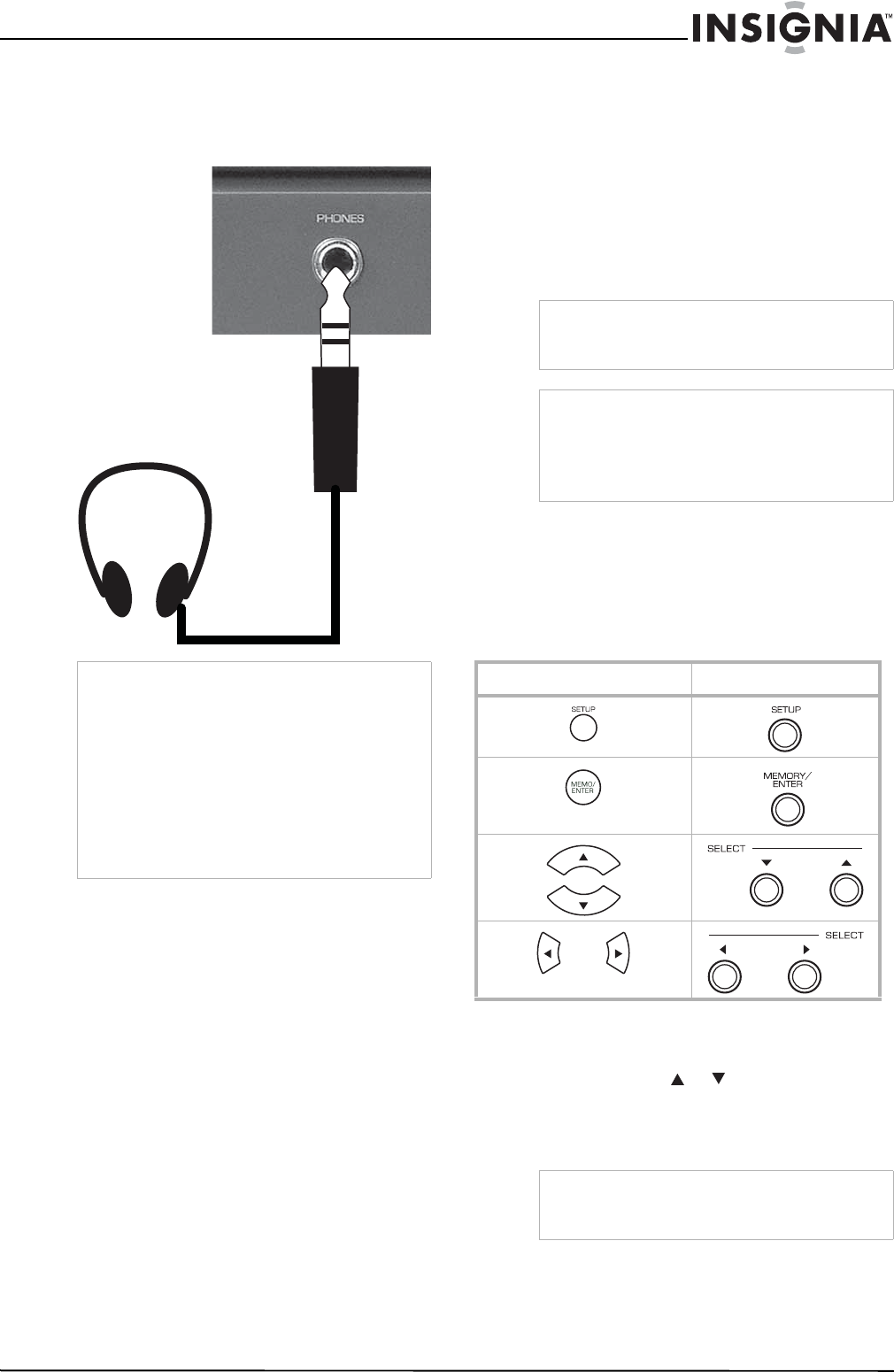

Connecting headphones

To connect your headphones:

• Insert the headphone plug into the

headphone jack on the receiver.

Connecting the power

To connect your receiver to power:

• Plug the power cord into an AC outlet.

Modifying the settings

The On Screen Display setup menu is displayed

on the monitor television and allows you to

perform the setup procedures. In most

situations, you will only need to set this once

during the installation and layout of your home

theater, and it rarely needs to be changed later.

The On Screen Display setup menu consists of

five main menus: system, input, speaker setup,

CH level, and sound parameter. These menus

are then divided into various sub-menus.

Navigating through the setup menu

The explanations here assume you are using the

buttons on the remote control when performing

the setup menu operation. However, you can use

the buttons on the front panel as well. The

buttons on the front panel correspond to those

on the remote control as shown.

To use the setup menu:

1Press the SETUP button to open the setup

menu.

2Press the select or buttons to select the

menu.

3Press the MEMORY/ENTER button to

confirm your selection.

Notes

• To hear sound from the headphones, make

sure the SPEAKER button is set to off.

• When listening to a DTS or Dolby Digital

program source, if the headphones are

plugged in and the SPEAKER button is set to

off, the receiver enters the 2CH downmix mode

automatically. For more information, see “2CH

downmix mode” on page 27.

• When EXTERNAL IN is selected as an input

source, only the front left and front right

channel signals can be reproduced through the

headphones.

NoteThe On Screen Display menu and the momentary

On Screen Display cannot be displayed using the

COMPONENT and the HDMI MONITOR OUTs.

NoteWhen the video signals are input into the VIDEO

IN (composite) and the S-VIDEO IN

simultaneously, the On Screen Display menu and

the momentary On Screen Display can be

displayed using the S-VIDEO MONITOR OUT

only.

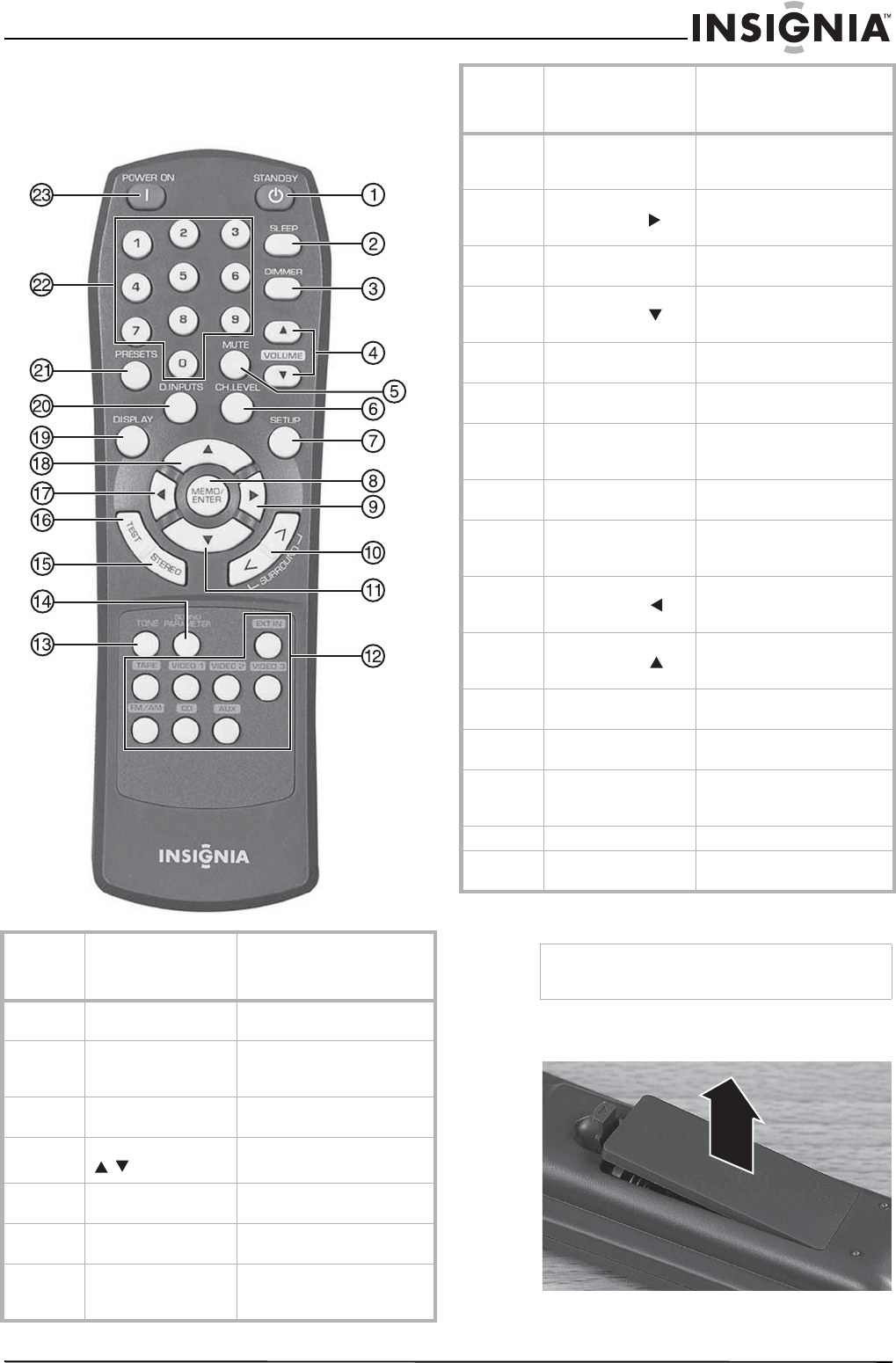

Button on the remote control Button on the front panel

NoteDuring setup menu operation, only the

STANDBY(/POWER ON) button and the buttons

required for system setup will function.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Receiver setup menu

Modifying the subwoofer mode

SW PLUS+ mode is effective only when FRONT

and CENTER are set to LARGE and

SUBWOOFER is set to YES on the SPEAKER

SETUP menu

(For details, refer to “Modifying

the speaker settings” on page 19.)

While playing the two channel source in

MATRIX, CHURCH, THEATER, HALL, or

STADIUM mode, the low frequency signals can

be reproduced from the subwoofer regardless of

the subwoofer mode setting.

Subwoofer mode settings include:

•NORMAL—The low frequency signals of

channels set to L are reproduced from those

channels only. In this mode, the low

frequency signals that are reproduced from

the subwoofer channel is only the low

frequency signals of LFE (Low Frequency

Effects) (from the multi-channel sources that

contains LFE channel, also called the .1

channel) and the channels set to SMALL.

•SW PLUS+—The low frequency signals of

channels set to LARGE are reproduced

simultaneously from those channels and the

subwoofer channel. In this mode, the low

frequency range expands more uniformly

through the room, but depending on the size

and shape of the room, interference may

result in a decrease of the actual volume of

the low frequency range.

Modifying the tone control

Tone settings include:

•OFF—To listen to a program source without

the tone effect. The DIRECT indicator lights

up.

•ON—To adjust the tone for your taste. The

DIRECT indicator goes off.

When TONE CONTROL is set to ON, you

can adjust the tone (bass and treble).

The tone level can be adjusted within the

range of -10 ~ +10 dB. In general, we

recommend the bass and treble to be

adjusted to 0 dB (flat level).

Modifying the momentary on screen

display

Settings include:

•ON—To turn on the OSD function that shows

the status corresponding to each operation

on this receiver.

•OFF—To turn off the OSD function.

Modifying the input settings

Input settings include setting the digital in and

auto surround for the VIDEO1, VIDEO2, and CD

inputs.

Modifying digital audio

For details about digital audio, refer to

“Connecting devices” on page 9.

You can select:

•OPT (optical)

•COAX 1 (coaxial 1)

•COAX 2 (coaxial 2)

• ANALOG

Menu Submenu

SYSTEM SETUP • SUB W MODE

• TONE CONTROL

• BASS

•TREBLE

• MOMENTARY OSD

INPUT SETUP • VIDEO 1 CONFIG

• DIGITAL AUDIO

• AUTO SURROUND

•VIDEO 2 CONFIG

• DIGITAL AUDIO

• AUTO SURROUND

• CD CONFIG

• DIGITAL AUDIO

• AUTO SURROUND

•AUTO SETUP

SPEAKER SETUP • AUTO SET UP

• SPEAKER CONFIG

• FRONT

•CENTER

• SURROUND

• SUBWOOFER

• SPEAKER DISTANCE

• FRONT LEFT

•CENTER

• FRONT RIGHT

• SURROUND RIGHT

• SURROUND LEFT

• SPEAKER X-OVER

•X-OVER FREQ

CH LEVEL SET UP • FRONT LEFT

•CENTER

• FRONT RIGHT

• SURR RIGHT

• SURR LEFT

• SUBWOOFER

•DD LFE

•DTS LFE

SOUND PARAMETER • NIGHT MODE

•DRC

• DOLBY PLII MUSIC

• PANORAMA

•CENTER WIDTH

•DIMENSION

NoteWhen EXTERNAL IN is selected as an input

source, the TONE cannot be set to ON.

Caution

Extreme settings at high volume may damage

your speakers.

NoteThe On Screen Display menu and the momentary

On Screen Display cannot be displayed using the

COMPONENT and the HDMI MONITOR OUTs.

NoteWhen the video signals are input into the VIDEO

IN (composite) and the S-VIDEO IN

simultaneously, the On Screen Display menu and

the momentary On Screen Display can be

displayed using the S-VIDEO MONITOR OUT

only.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Modifying auto surround

Depending on how to select a surround mode,

you can select the auto surround mode or the

manual surround mode.

•OFF (Manual surround mode)—You can

select from the different surround modes

selectable for the signal being input by using

the SURROUND MODE ( / or >/<)

buttons. (For details, refer to “Enjoying

surround sound” on page 26.)

•ON (Auto surround mode)—The optimum

surround mode will be automatically selected

depending on the signal format being input.

Modifying the speaker settings

After you have installed this receiver and

connected all the components, you should adjust

the speaker settings for the optimum sound

acoustics according to your environment and

speaker layout.

When you change speakers, speaker positions,

or the layout of your listening environment, you

should also adjust the speaker settings.

Using Auto Setup

Auto Setup lets you avoid troublesome

listening-based speaker setup and achieve good

surround sound.

You should connect the supplied microphone to

the SETUP MIC jack so that this receiver can

analyze the information from a series of test

tones emitted from speakers and can adjust the

size, distance and sound level of each speaker

automatically.

To use Auto Setup:

1Check that the speakers are securely

connected to the receiver.

If your subwoofer has adjustable volume and

crossover frequency, set the volume halfway

and set the crossover frequency to the

maximum or the low pass filter off.

2Connect the supplied microphone to the

SETUP MIC jack on the rear panel.

3Place the microphone on a flat level surface

close to the area in which you will be sitting.

4Press the select or buttons to select

AUTO SETUP.

5Press the MEMORY/ENTER button.

6Press the , , , or buttons to specify

the setting condition according to the number

of speakers connected and speaker’s

frequency characteristics.

• To specify the layout of the connected

speakers, press the SELECT or

button.

• To specify the crossover frequency, press

the SELECT LEFT button. You can

specify the crossover frequency within the

range of 40~130 Hz in 10 Hz intervals.

• To specify the subwoofer, press the

SELECT RIGHT button.

7Press the MEMORY/ENTER button to start

the auto speaker setup.

• Loud test tones are output from each

speaker and then. if the auto speaker

setup procedure has been completed, the

results of each adjustment will be

displayed.

• To stop the auto speaker setup procedure

while outputting the test tones, press the

MEMORY/ENTER button.

• If there may be a problem with the

speaker or microphone connection,

“ERROR” message is displayed. When

“ERROR” message is displayed, press

the SELECT RIGHT button to retry the

auto speaker setup procedure.

Input Default

Video 1 optical

Video 2 coaxial 1

CD coaxial 2

NoteIf DIGITAL IN is assigned to two input sources or

more, when these input sources are selected, the

digital audio signals can be heard from the same

DIGITAL IN.

Notes

• When the SPEAKER button is set to off, the

auto surround mode is invalid.

• When the auto surround mode is selected and

the PCM (2 channel) digital signal or the

analog stereo signal is being input, only the

stereo mode will be selected.

• When the auto surround mode is selected, the

surround modes other than the optimum

surround mode cannot be selected.

NoteWhen performing the AUTO SETUP procedure,

you do not need to perform the SPEAKER

CONFIGURATION, SPEAKER DISTANCE,

SPEAKER X-OVER, and CH LEVEL SETUP

procedures.

NoteThe microphone for Auto Setup is designed for

use with this receiver. To use the auto setup

function, do not use a microphone other than the

one supplied with this receiver.

After you have completed the auto setup

procedure, disconnect the microphone.

Note• If possible, use a tripod to place the

microphone at the same height as your ears

would be when you are seated in your listening

position.

• Make sure that there are no obstacles between

the speakers and the microphone.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

• If retrying the procedure dose not fix the

problem, turn off the power and check the

speaker or microphone connections.

8Press the MEMORY/ENTER button to view

the results.

• Check the results on each setup menu

(SPEAKER CONFIGURATION,

SPEAKER DISTANCE, SPEAKER

X-OVER, and CH LEVEL menu for

“REFERENCE 1" mode). See the

following procedures for more information.

• If the results are not satisfactory, you can

retry the auto setup procedure or

personalize your speaker setup and

channel level setup by making the settings

manually. See the following procedures

for more information.

Modifying the speaker configuration

Use the speaker configuration menu to select

the size of each speaker. Select large or small

not according to the actual size of the speaker

but according to the speaker's capacity for

playing low frequency (bass sound below

frequency set on the “X-OVER” menu) signals.

If you do not know, try comparing the sound at

both settings (setting the volume to a level low

enough so as not to damage the speakers) to

determine the proper setting.

Depending on the speaker type, you can select

one of the following:

•LARGE—Select this when connecting

speakers that can fully reproduce sounds

below crossover frequency.

•SMALL—Select this when connecting

speakers that cannot fully reproduce sounds

below crossover frequency. When this is

selected, sounds below crossover frequency

are sent to the subwoofer or speakers which

are set to LARGE when not using a

subwoofer.

•NONE— this when no speakers are

connected. When this is selected, sounds are

sent to the speakers which are not set to

NONE.

•YES/NONE—Select depending on whether a

subwoofer is connected or not.

Modifying the speaker distance

Use the speaker distance menu to select the

distance between the listening position and each

speaker to set the delay time for optimum

surround playback.

Modifying the speaker crossover

You can adjust the crossover frequency within

the range of 40 ~ 130 Hz in 10 Hz intervals.

When speakers are set to SMALL, low

frequencies in those channels that are below the

crossover frequency to output from the

subwoofer or front speakers which are set to

LARGE (when not using a subwoofer).

Refer to the operating instructions of the

speakers to be connected. If the frequency

range of your speaker is 100 Hz~20 kHz, the

crossover frequency should be set to 100 Hz (or

slightly higher).

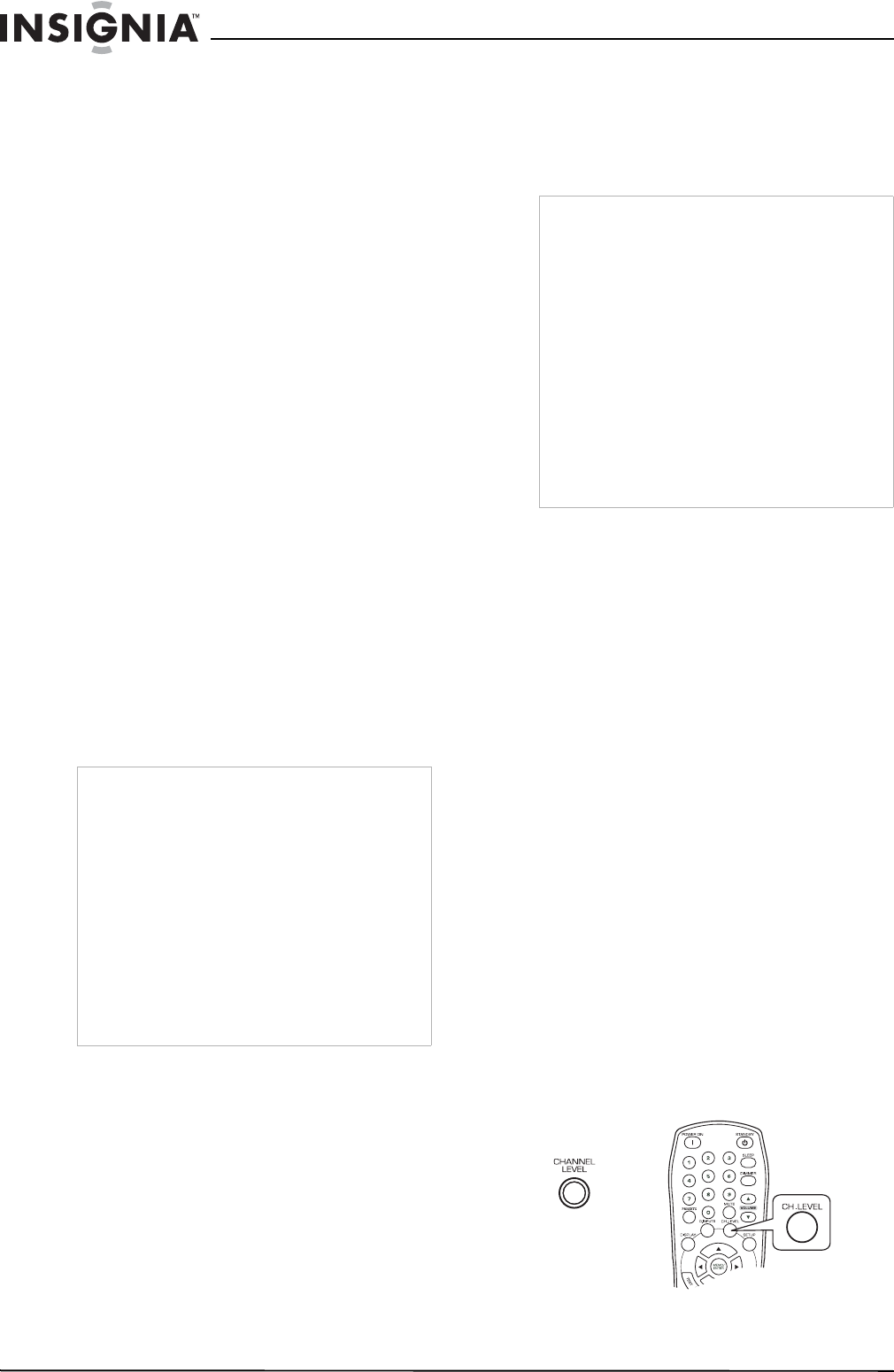

Adjusting the current channel level

After adjusting each channel level with test tone,

adjust the channel levels either according to the

program sources or to suit your tastes.

You can adjust the current channel levels as

desired. These adjusted levels are memorized

into user’s memory (CALI), not into preset

memory (REF 1 and REF 2). For more

information about REF 1 and REF 2, see

“Memorizing the adjusted channel levels” on

page 21.

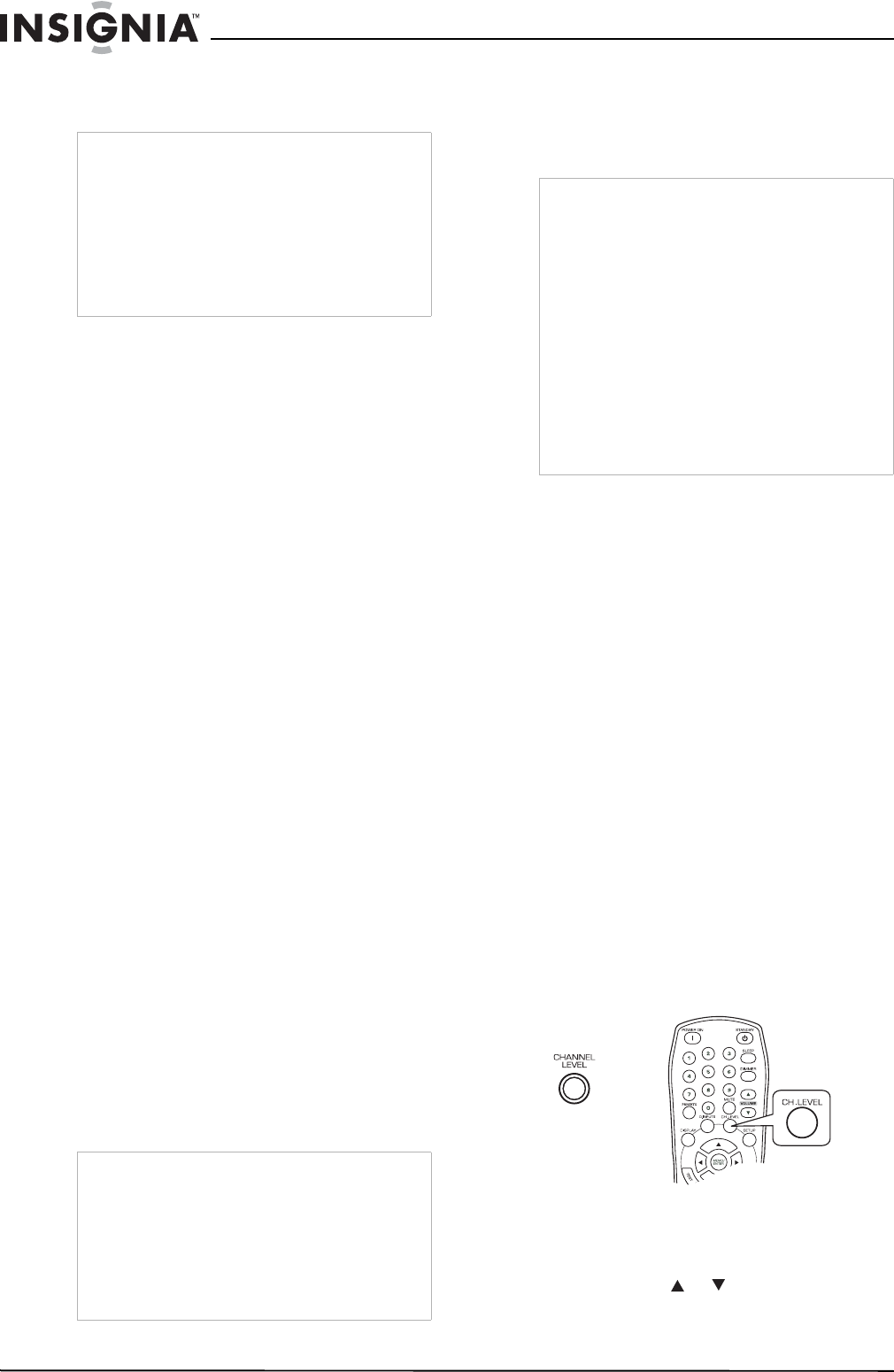

To adjust the current channel level:

1Press the CHANNEL LEVEL button.

The memory mode (CAL) is displayed for

several seconds. When the memory mode or

channel level disappears, you can press this

button again.

2Press the select or buttons to select the

channel.

Note• Because the test tones are very loud, make

sure that there no infants or small children in

the room.

• It is possible to lower the volume of the test

tones, but this could result in incorrect speaker

settings.

• For best results, make sure that the room is as

quiet as possible during the auto setup

procedure. If there is too much ambient noise,

the results may not be satisfactory.

Notes

• When speakers are set to SMALL, you should

set their crossover frequency correctly

according to their frequency characteristics.

(For details, refer to “Modifying the speaker

crossover” on page 20.)

• When SUBWOOFER is set to NONE, FRONT

is automatically set to LARGE.

• When the FRONT is set to SMALL, CENTER

and SURROUND cannot be set to LARGE.

Notes

• You cannot select the speakers set to NONE.

• When setting the distance, you can set the

distance within the range of 0 ~ 30 feet in 1 foot

intervals.

• When enjoying multi-channel surround

playback with Dolby Digital and DTS sources, it

is ideal that the center, surround, and

subwoofer speakers should be the same

distance from the main listening position as the

front speakers. By entering the distance

between the listening position and each

speaker, the delay times of center, surround,

and subwoofer speakers are automatically

adjusted to create an ideal listening

environment virtually as if the center, surround,

and subwoofer speakers were at their ideal

locations respectively.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

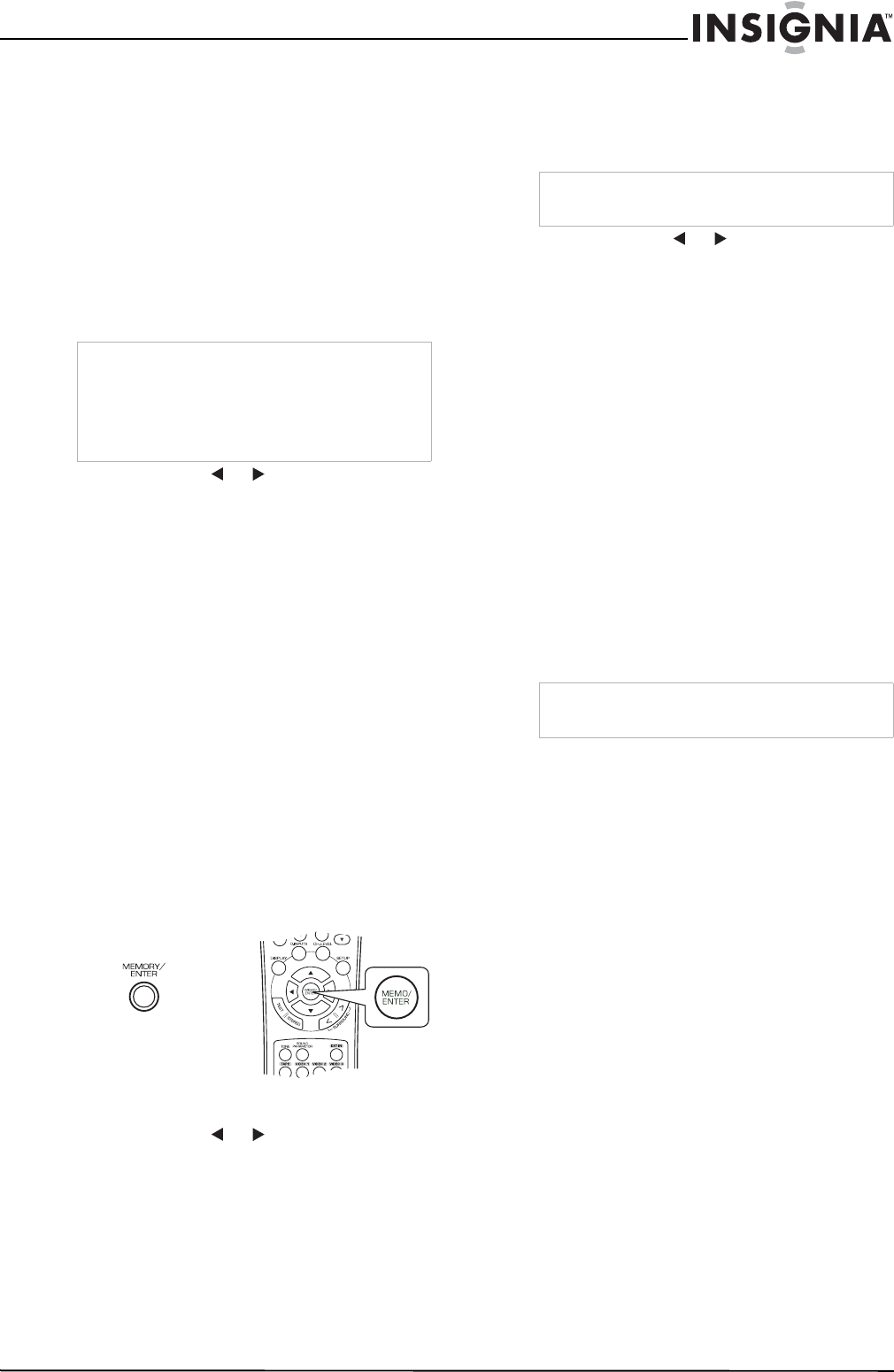

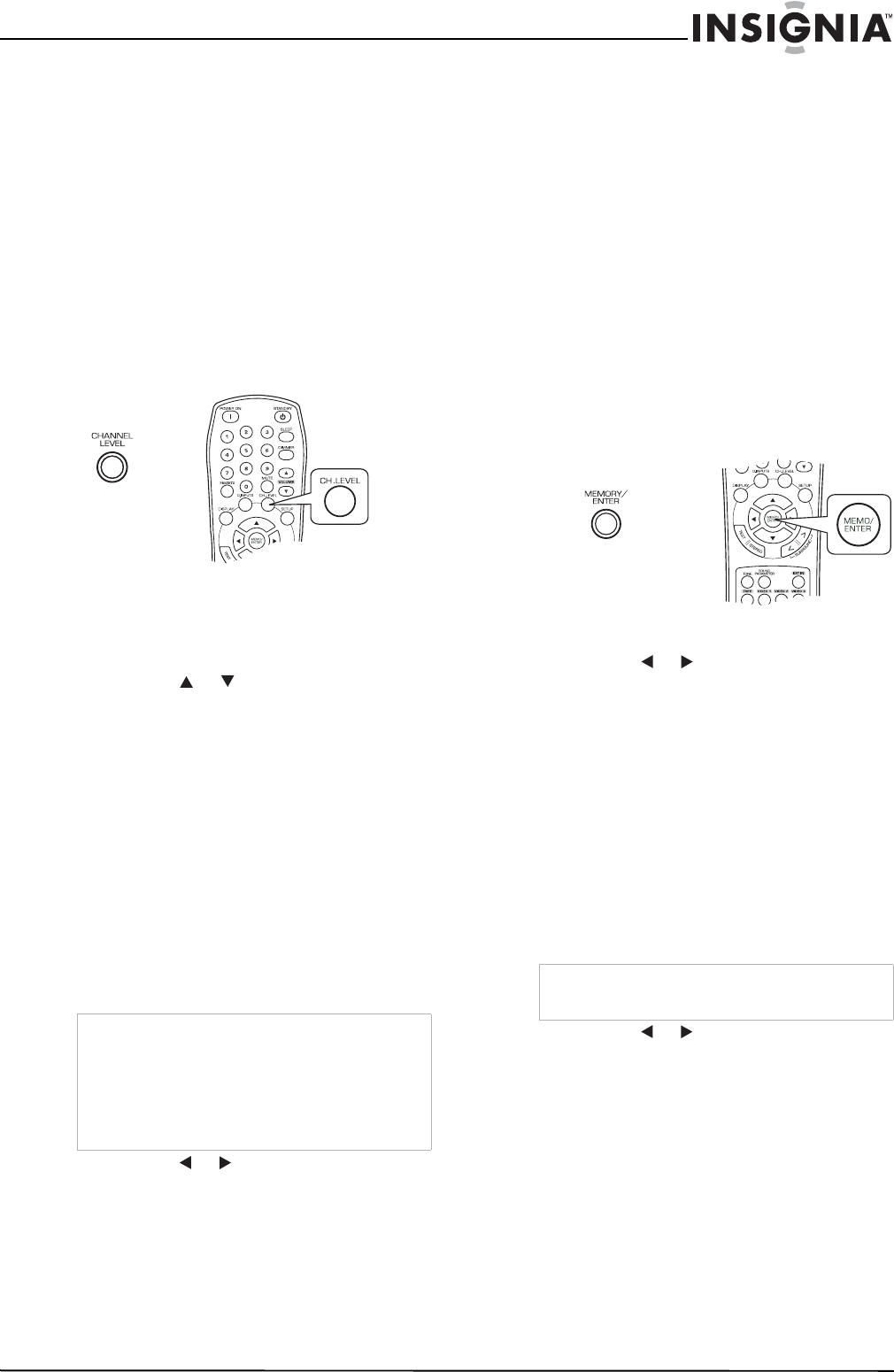

The corresponding channel is selected as

follows:

• REF 1, 2 (or CAL)

•FL

•C

•FR

•SR

•SL

•SW

• DTS or DD—Only when the digital signals

from Dolby Digital or DTS program

sources are input, these levels can be

displayed.

3Press the select or button to adjust the

level of the channel.

The LFE (low frequency effects) level can be

adjusted within the range of -10~0 dB and

other channel levels within the range of -15 ~

+15 dB.

In general, we recommend the LFE level to

be adjusted to 0 dB.(However, the

recommended LFE level for some early DTS

software is -10 dB.) If the recommended

levels seem too high, lower the setting as

necessary.

4Repeat this procedure to adjust each channel

level.

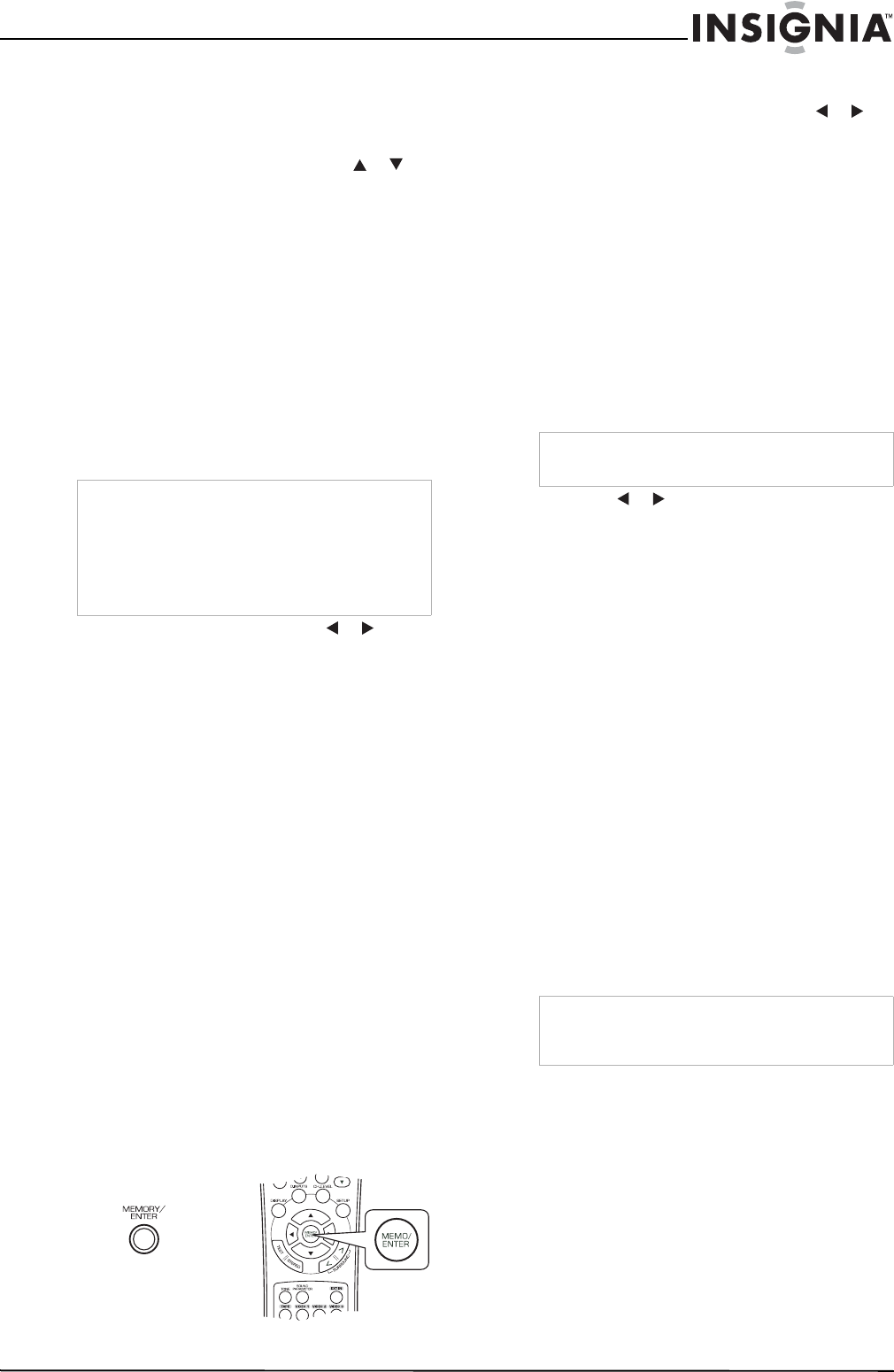

Memorizing the adjusted channel levels

You can memorize the adjusted channel levels

into preset memory (REF 1 or REF 2) and recall

the memorized levels whenever you want.

To memorize the adjusted channel levels:

1After completing the steps under “Adjusting

the current channel level” on page 20, press

the MEMORY/ENTER button.

The 1 of the REF 1 indicator flickers for

several seconds.

2Press the select or buttons to select

REF 1 or REF 2.

If the preset memory disappears, repeat

step 1 above.

3Press the MEMORY/ENTER button to

confirm your selection. The adjusted channel

levels have now been memorized into the

selected memory.

Recalling the memorized channel levels

To recall the memorized channel levels:

1Press the CHANNEL LEVEL button. CAL or

REF 1 is displayed for several seconds.

2Press the select or button to select

REF 1 or REF 2. The channel levels

memorized into the selected preset memory

are recalled.

Adjusting the sound parameters

While playing digital signals from a Dolby Digital

or DTS program source or listening in Dolby Pro

Logic II Music mode, you can adjust their

parameters for optimum surround effect.

Sound parameters include:

•DRC—Dynamic Range Compression mode

can be selected only while playing digital

signals from Dolby Digital or DTS source.

This function compresses the dynamic range

of previously specified parts of Dolby Digital

or DTS sound track (with extremely high

volume) to minimize the difference in volume

between the specified and non-specified

parts. This makes it easy to hear all of the

sound track when watching movies at night at

low levels. The DRC mode can be set in 11

steps from OFF (0.0) to MAX (1.0) (default

value is OFF).

•PANORAMA—Panorama mode can be

selected only while listening in Dolby Pro

Logic II Music mode. This mode extends the

front stereo image to include the surround

speakers for an exciting “wraparound” effect

with side wall imaging. Select “OFF” or “ON”

(default value is OFF).

•CENTER WIDTH—Center width control can

be selected only while listening in Dolby Pro

Logic II Music mode. This control adjusts the

center image so it may be heard only from

the center speaker, only from the left/right

speakers as a phantom image, or from all

three front speakers to varying degrees. The

control can be set in eight steps from 0 to 7

(default value is 3).

•DIMENSION—Dimension control can be

selected only while listening in Dolby Pro

Logic II Music mode. This control gradually

adjusts the soundfield either towards the front

or towards the rear. The control can be set in

seven steps from -3 to +3 (default value is 0).

Note• Depending on the speaker settings NONE and

surround mode, some channels cannot be

selected.

• When the SPEAKER button is set to off, only

the Front Left and Front Right channels can be

selected.

NoteIf the channel level mode display disappears,

press this button again.

NoteIn some Dolby Digital or DTS software, the night

mode may not be valid.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

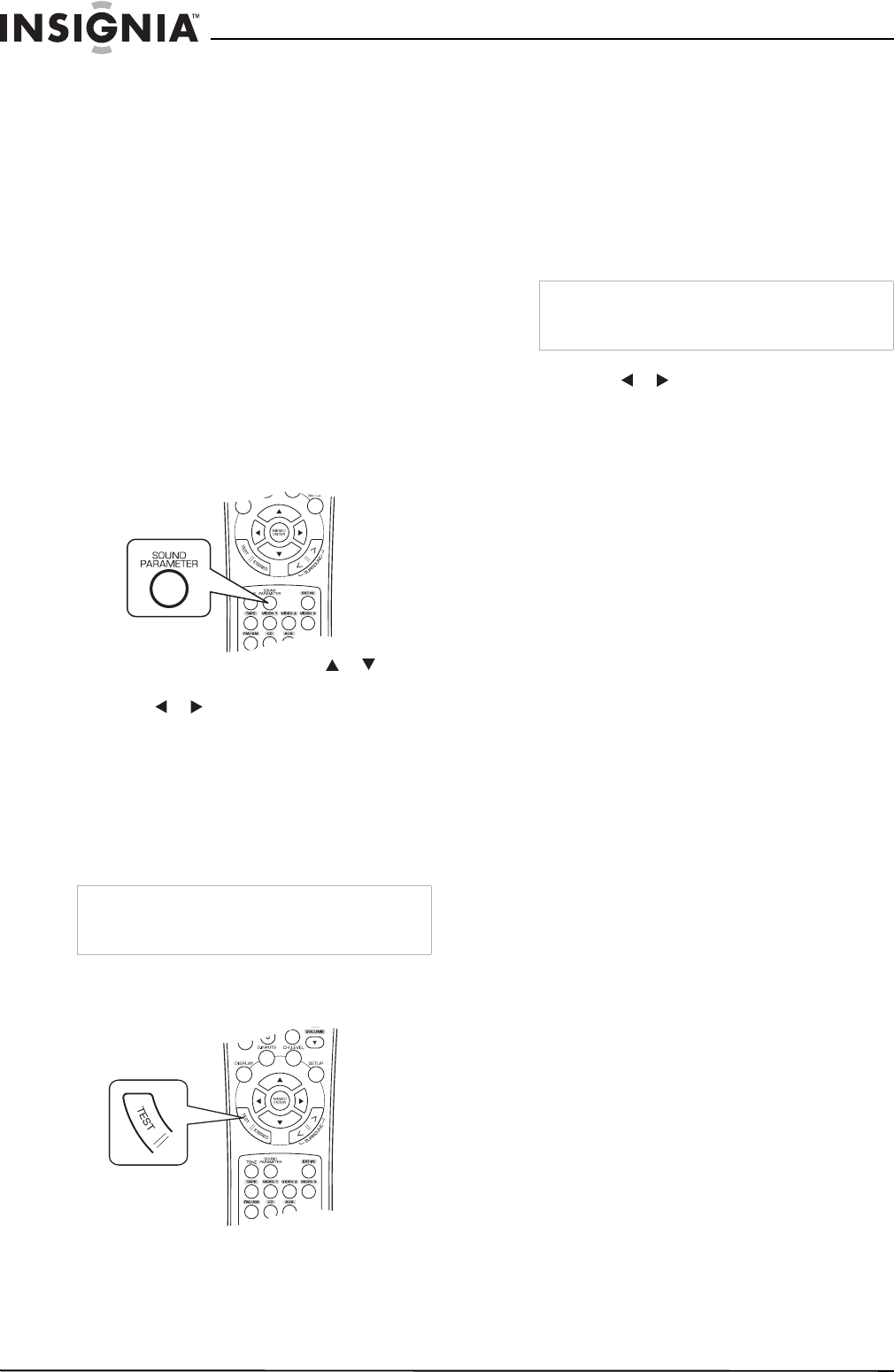

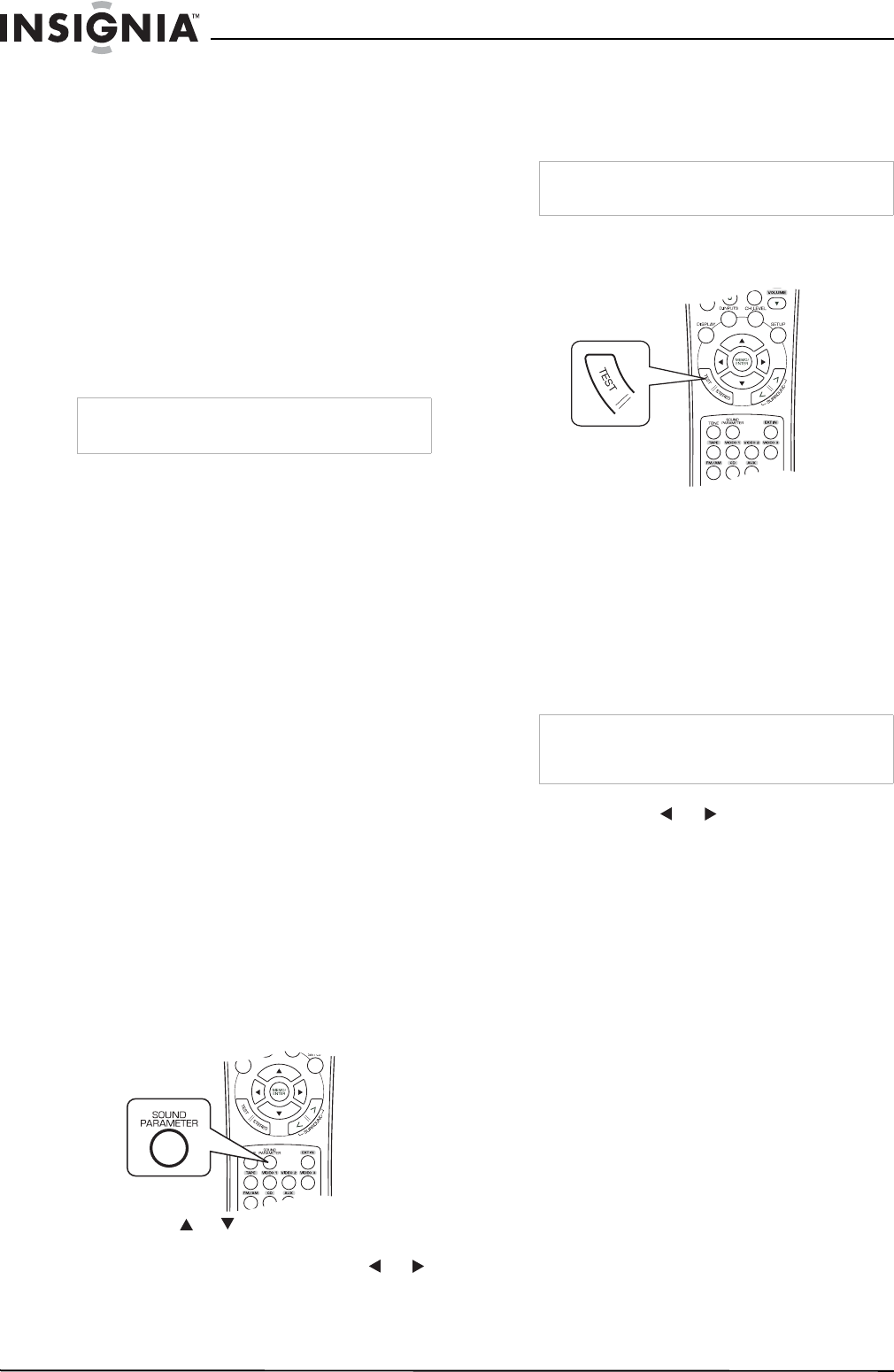

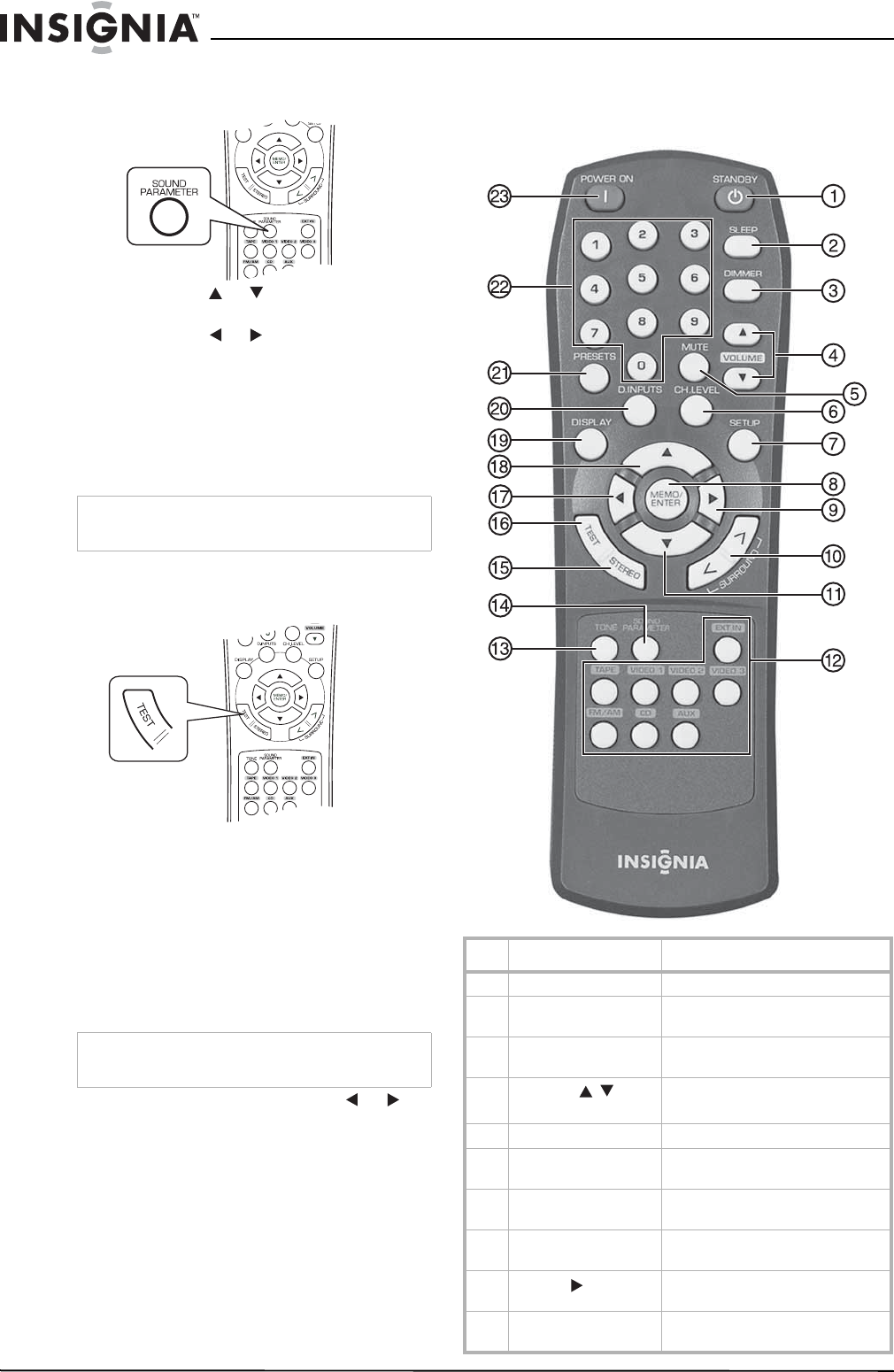

To adjust the sound parameters:

1Press the SOUND PARAMETER button.

2Press the select or buttons to select the

parameter.

3Press the select or buttons to adjust the

parameter.

4Repeat the above procedure to adjust the

other parameters.

Adjusting each channel level with test tone

The volume level of each channel can be

adjusted easily with the test tone function.

To adjust each channel level:

1Press the TEST button.

The test tone mode is displayed and is heard

from each channel’s speaker for two seconds

as follows:

• FL—Front Left

• C—Center

• FR—Front Right

• SR—Surround Right

• SL—Surround Left

• SW—Subwoofer

2At each channel, press the select or

buttons to adjust the level as desired until the

sound level of each speaker sounds equally

loud.

3Press TEST to cancel the test tone function.

Using the remote control

Using the buttons

NoteWhen the SPEAKER button is set to off, the test

tone function does not work.

NoteWhen the speaker setting is “N (NONE)”, the test

tone of the corresponding channel is not available.

Item Description For more information, see...

1STANDBY button “Using your receiver” on page 24.

2SLEEP button “Using the sleep timer” on

page 29.

3DIMMER button “Adjusting the display brightness”

on page 29.

4VOLUME /

buttons “Using your receiver” on page 24.

5MUTE button “Using your receiver” on page 24.

6CHANNEL LEVEL

button “Adjusting the current channel

level” on page 20.

7SETUP button “Navigating through the setup

menu” on page 17.

8MEMORY/ENTER

button “Memorizing the adjusted channel

levels” on page 21.

9SELECT button “Navigating through the setup

menu” on page 17.

10 Surround mode </>

buttons “Enjoying surround sound” on

page 26.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

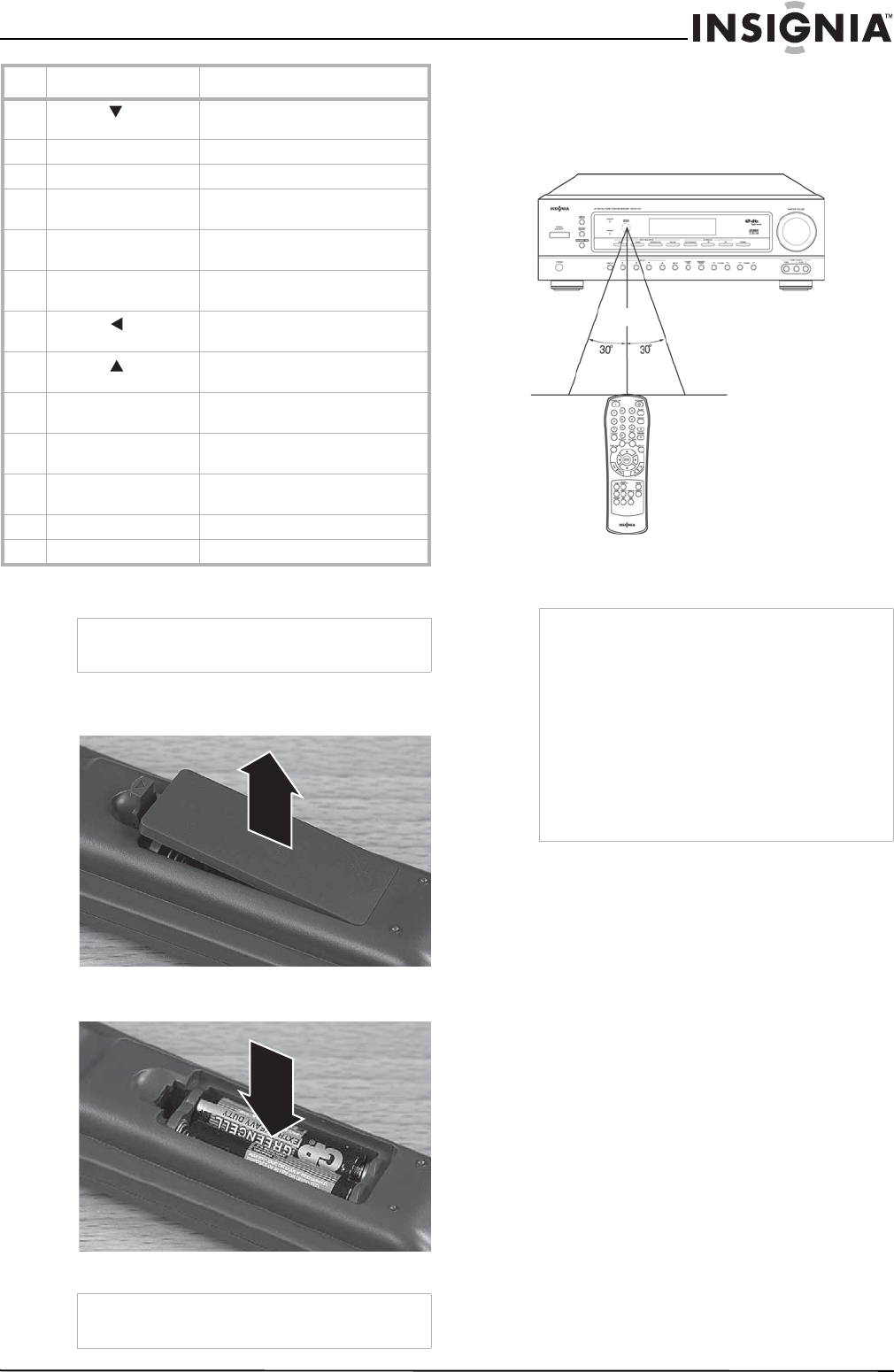

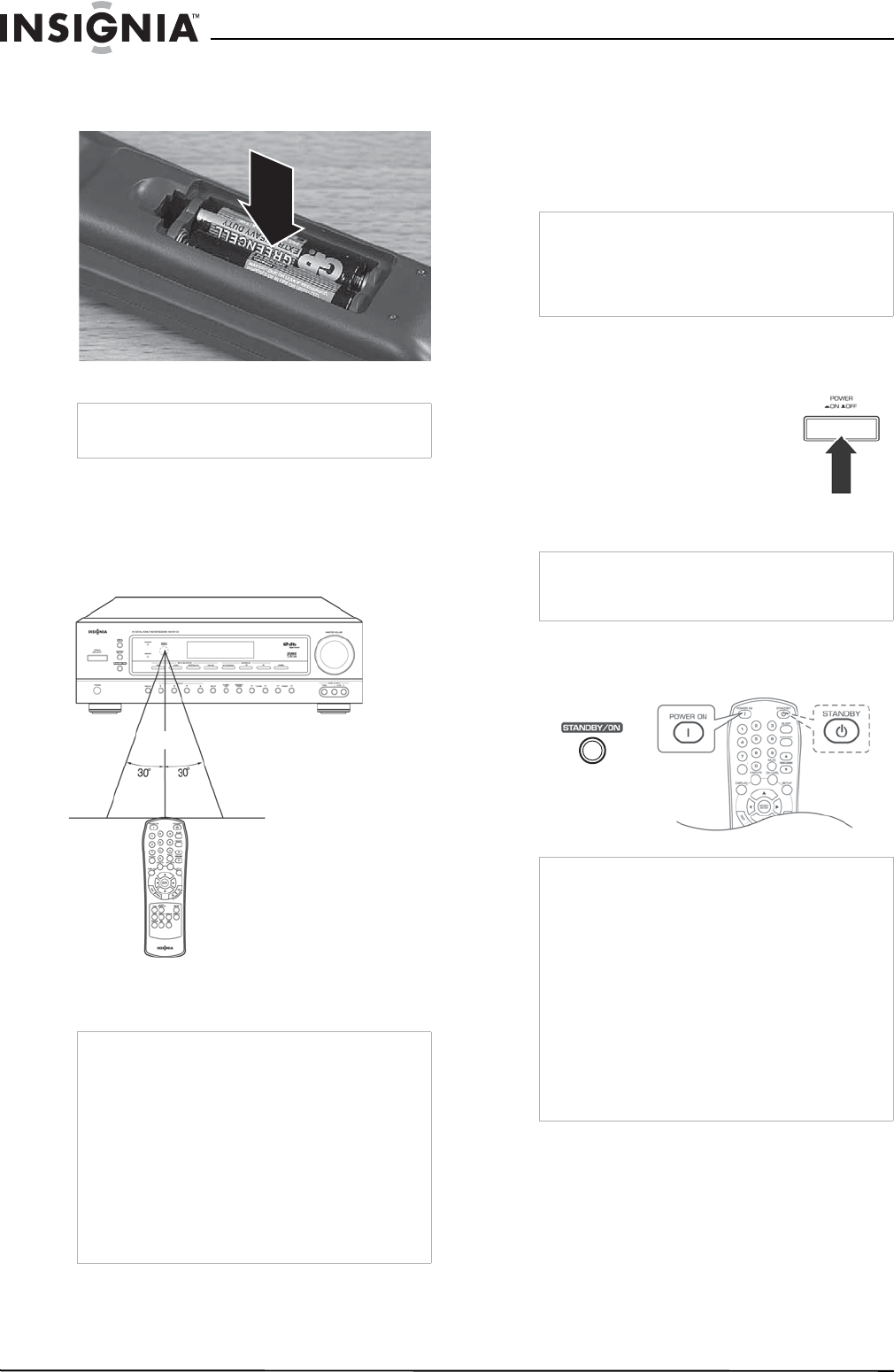

Installing batteries

To install the batteries:

1Remove the cover.

2Load two type AAA batteries into the

compartment matching the polarity indicated.

3Replace the cover.

Using the remote control

Use the remote control by pointing it towards the

receiver’s remote sensor window. Objects

between the remote control and sensor window

may prevent proper operation.

Use the remote control within about 23 feet

(7 meters) of the receiver and within 30 degrees

of perpendicular to the front of the receiver.

11 SELECT button “Navigating through the setup

menu” on page 17.

12 Input selector buttons “Using your receiver” on page 24.

13 TONE MODE button “Using your receiver” on page 24.

14 SOUND PARAMETER

button “Adjusting the sound parameters”

on page 21.

15 STEREO button “Listening to radio broadcasts” on

page 27.

16 TEST tone button “Adjusting each channel level with

test tone” on page 22.

17 SELECT button “Navigating through the setup

menu” on page 17.

18 SELECT button “Navigating through the setup

menu” on page 17.

19 DISPLAY button “Displaying the receiver status” on

page 30.

20 DIGITAL INPUTS

button “Using your receiver” on page 24.

21 PRESET SCAN button “Tuning to preset stations” on

page 28.

22 Numeric keypad

23 POWER ON button “Using your receiver” on page 24.

Caution

Do not use Ni-Cd rechargeable batteries in this

remote control.

NoteRemove the batteries if they are not to be used for

a long period of time.

Item Description For more information, see...

Caution

• Do not expose the remote control to shock. In

addition, do not expose the remote control to

liquids, and do not place in an area with high

humidity.

• Do not place the remote control under direct

sunlight. The heat may cause deformation of

the remote control.

• The remote control may not work properly if the

remote sensor window of the receiver is under

direct sunlight or strong lighting. In such a

case, change the angle of the lighting or

receiver, or operate the remote control closer to

the remote sensor window.

23’ (7m)

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

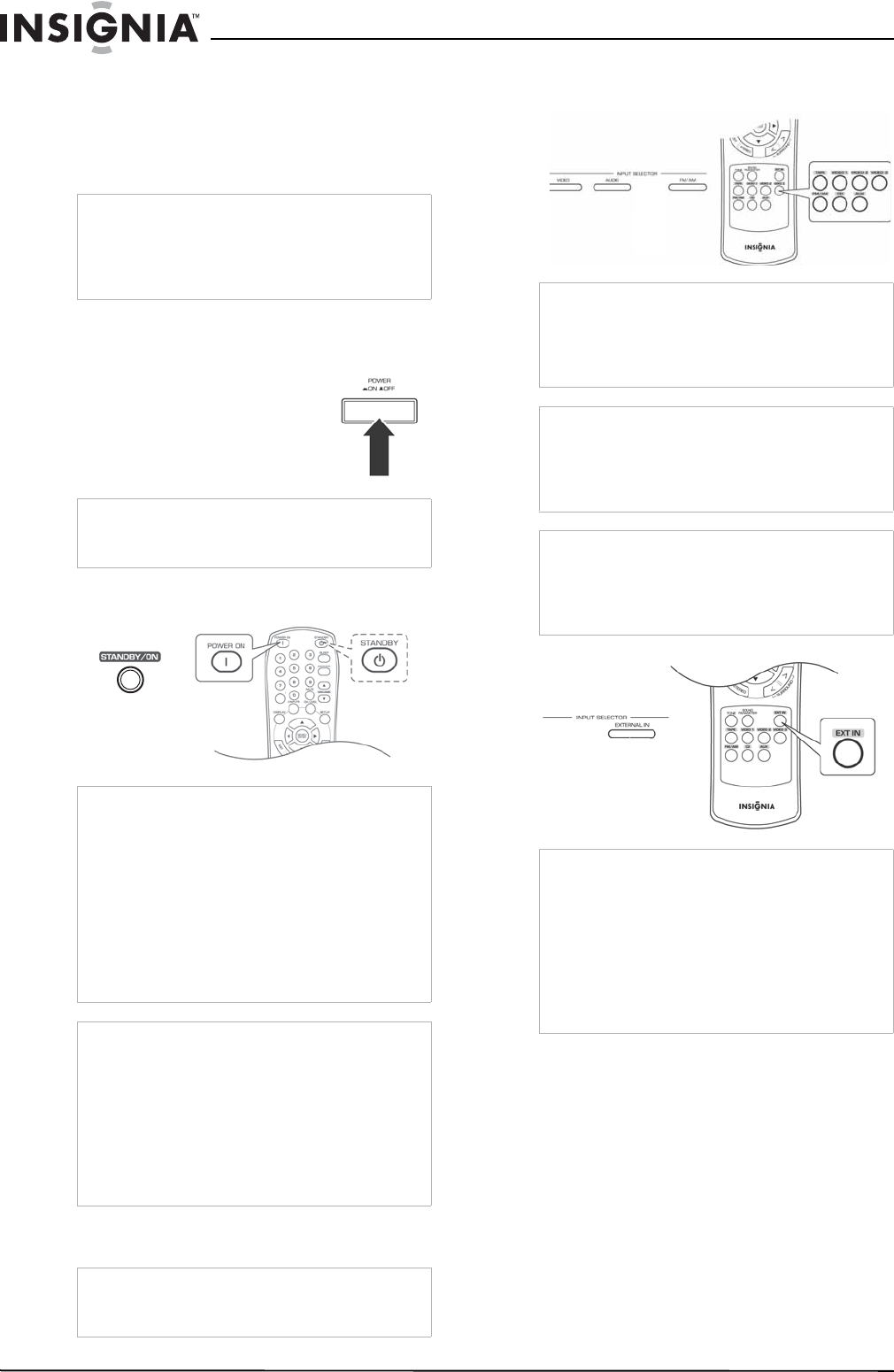

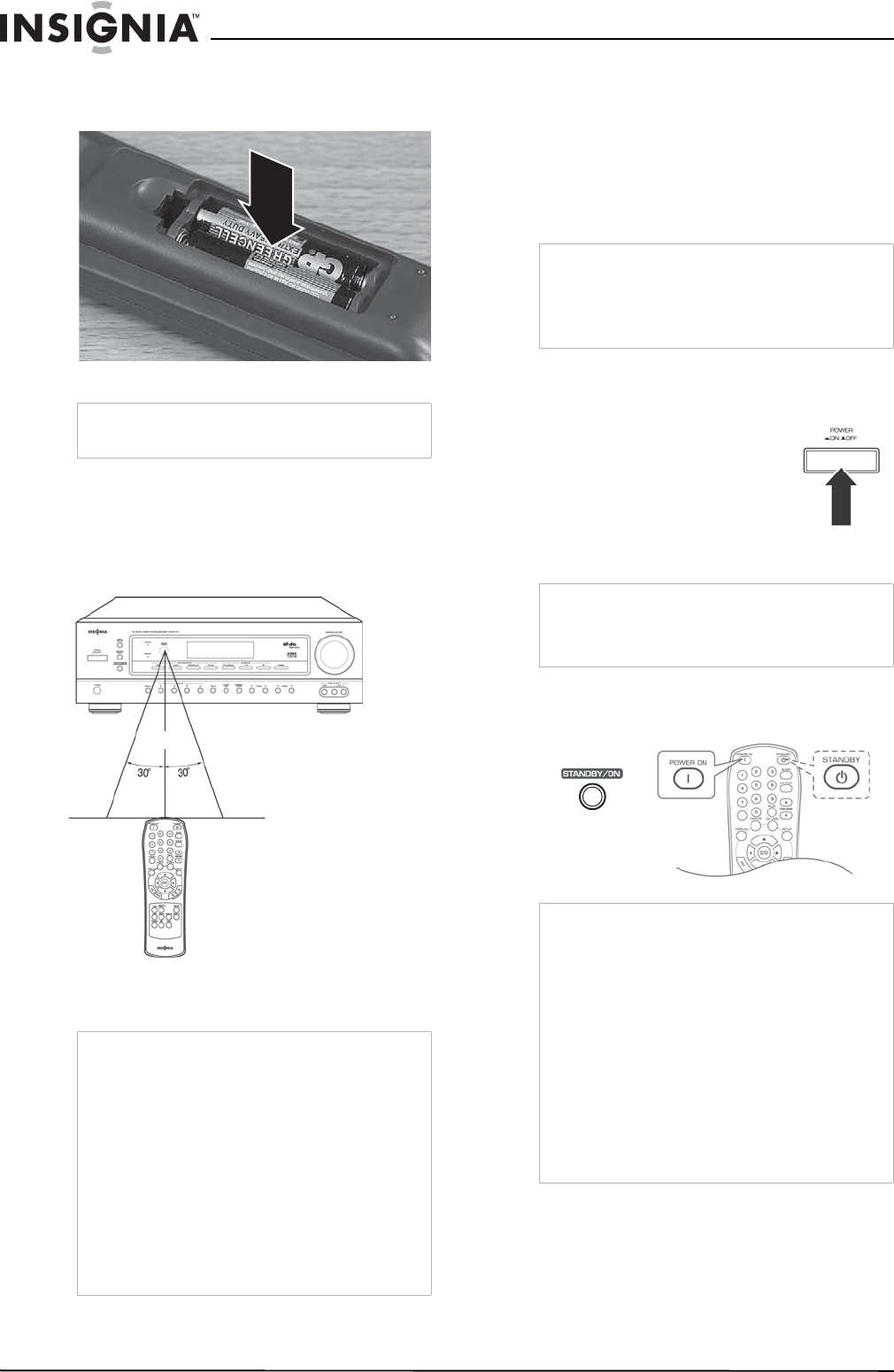

Using your receiver

After connecting power for the first time, set

up your receiver for optimum performance by

following the instructions in “Modifying the

settings” on page 17.

Using your receiver

To use your receiver:

1Press the POWER button on

the receiver to put the receiver

in Standby mode. The

STANDBY indicator lights up.

2Press the POWER ON button on the remote

control to turn the receiver on.

3Turn on and begin playing the component for

playback.

4Press an Input Selector button to select the

input source.

Tip The following settings are stored in memory

before the receiver is turned off:

• INPUT SELECTOR settings

• Surround mode settings

• Preset stations.

Tip You can turn the receiver off by pressing the

POWER button on the receiver while it is in

Standby mode.

Tips• You can put the receiver in Standby mode by

pressing the STANDBY button on the remote

control when the receiver is on.

• With the receiver in Standby mode, you can

also turn the power on by pressing an Input

Selector button.

• If you do not hear sound from the speakers,

press the SPEAKER button to turn the

speakers on. The SPEAKER indicator lights up

and sound can be heard from the speakers.

Press the SPEAKER button again to turn the

headphones on and the speakers off.

Notes

• When listening to a DTS or Dolby Digital

program source, if the headphones are

plugged in and the SPEAKER button is set to

off, the receiver enters the 2CH downmix mode

automatically. For more information, see “2CH

downmix mode” on page 27.

• When EXTERNAL IN is selected as an input

source, only front left and front right channel

signals can be reproduced through the

headphones.

NoteWhen playing back a program source with

surround sound, refer to “Enjoying surround

sound” on page 26.

PRESETS

NoteEach time the VIDEO button is pressed, the input

source changes as follows:

•VIDEO1

•VIDEO2

•VIDEO3

NoteEach time the AUDIO button is pressed, the input

source changes as follows:

•CD

•AUX

•TAPE

NoteEach time the FM/AM button is pressed, the band

changes as follows:

•FM ST

• FM MONO

•AM

Notes

• If you press EXTERNAL IN on the receiver or

EXT IN on the remote control, EXT IN appears

on the display and six separate analog signals

from the component connected to this input

pass through the tone and volume circuits and

can be heard from the speakers.

• These analog signals can be heard only. They

cannot be recorded.

• To cancel this function, press a different input

source button.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

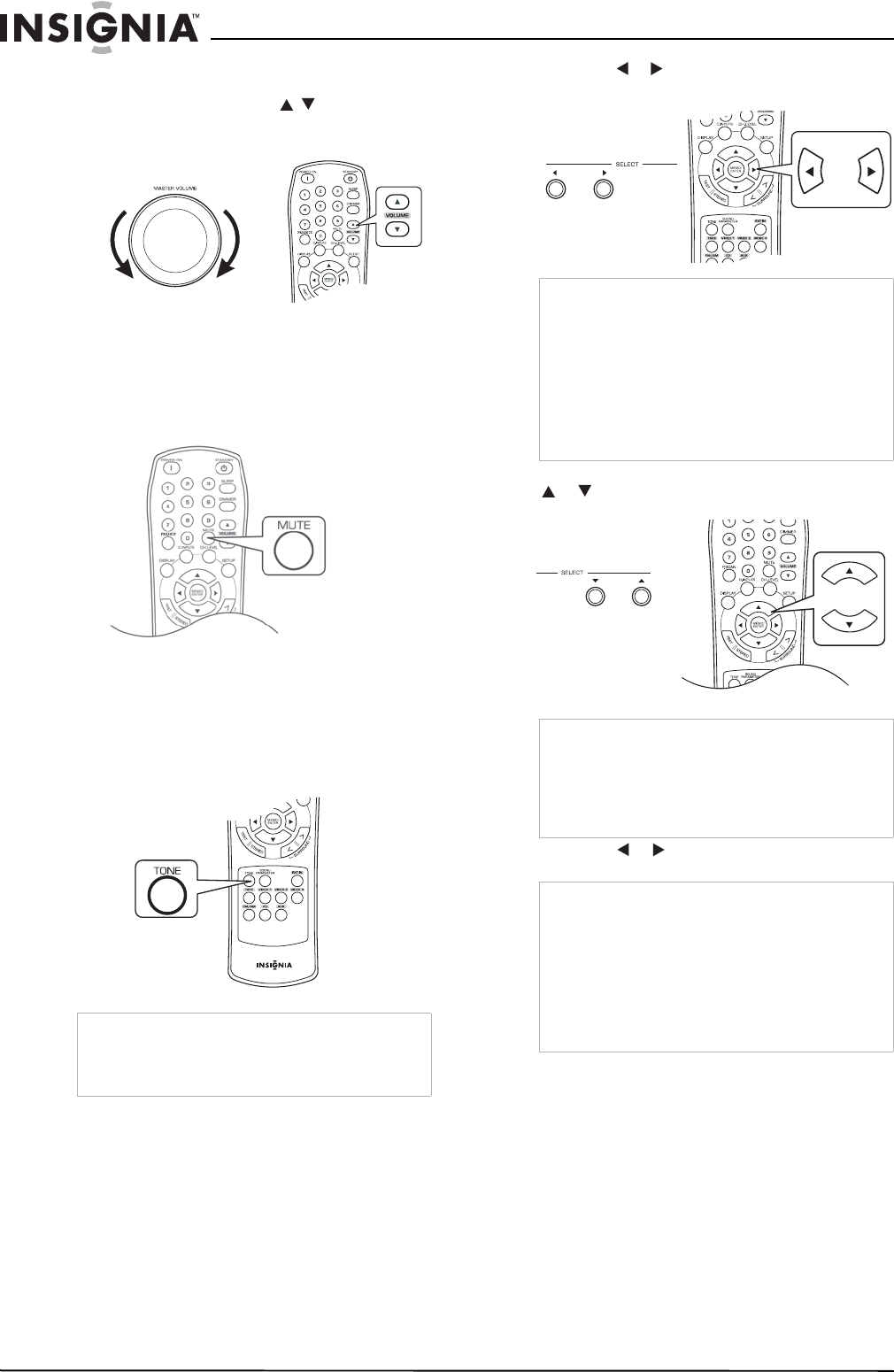

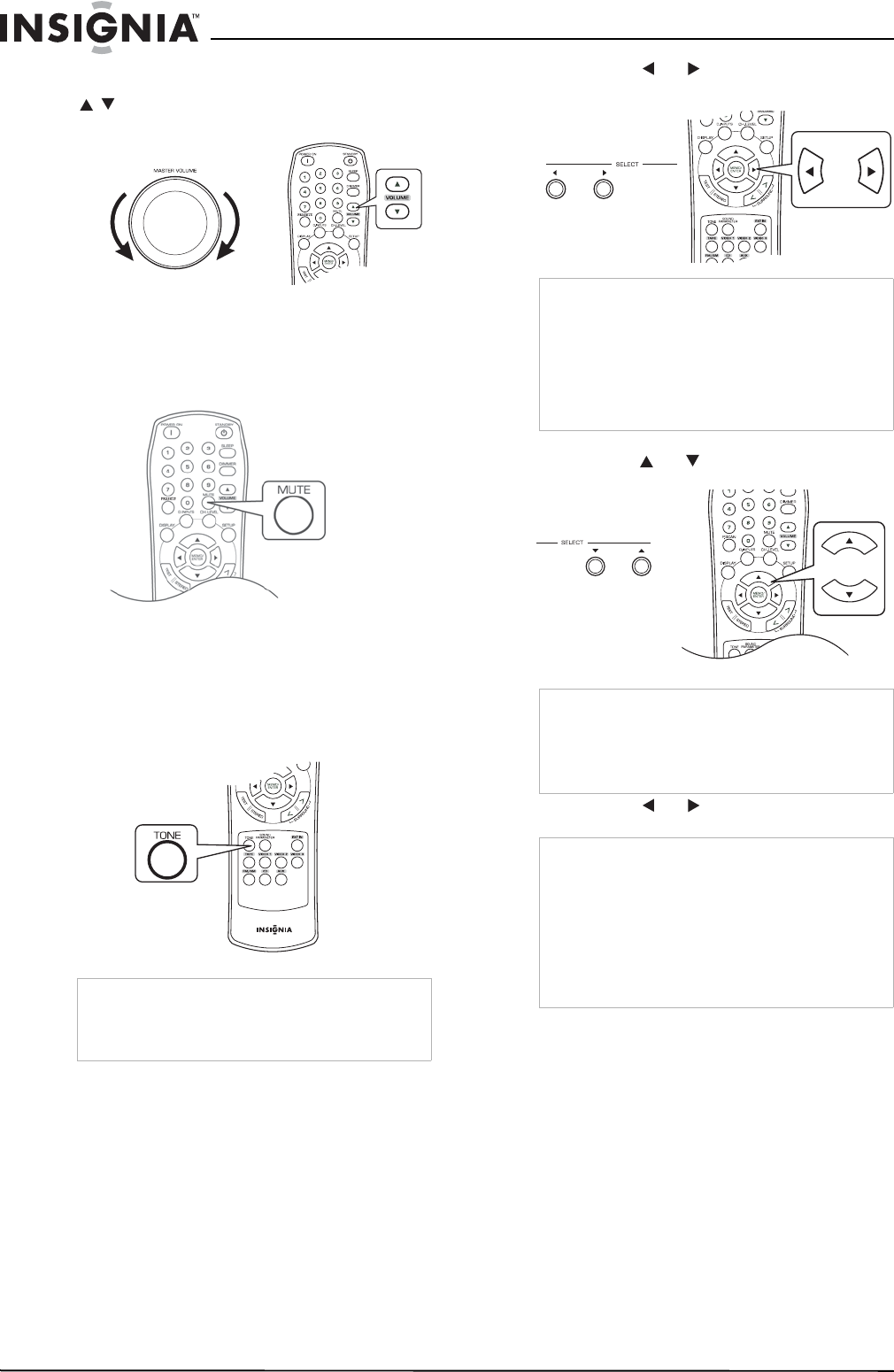

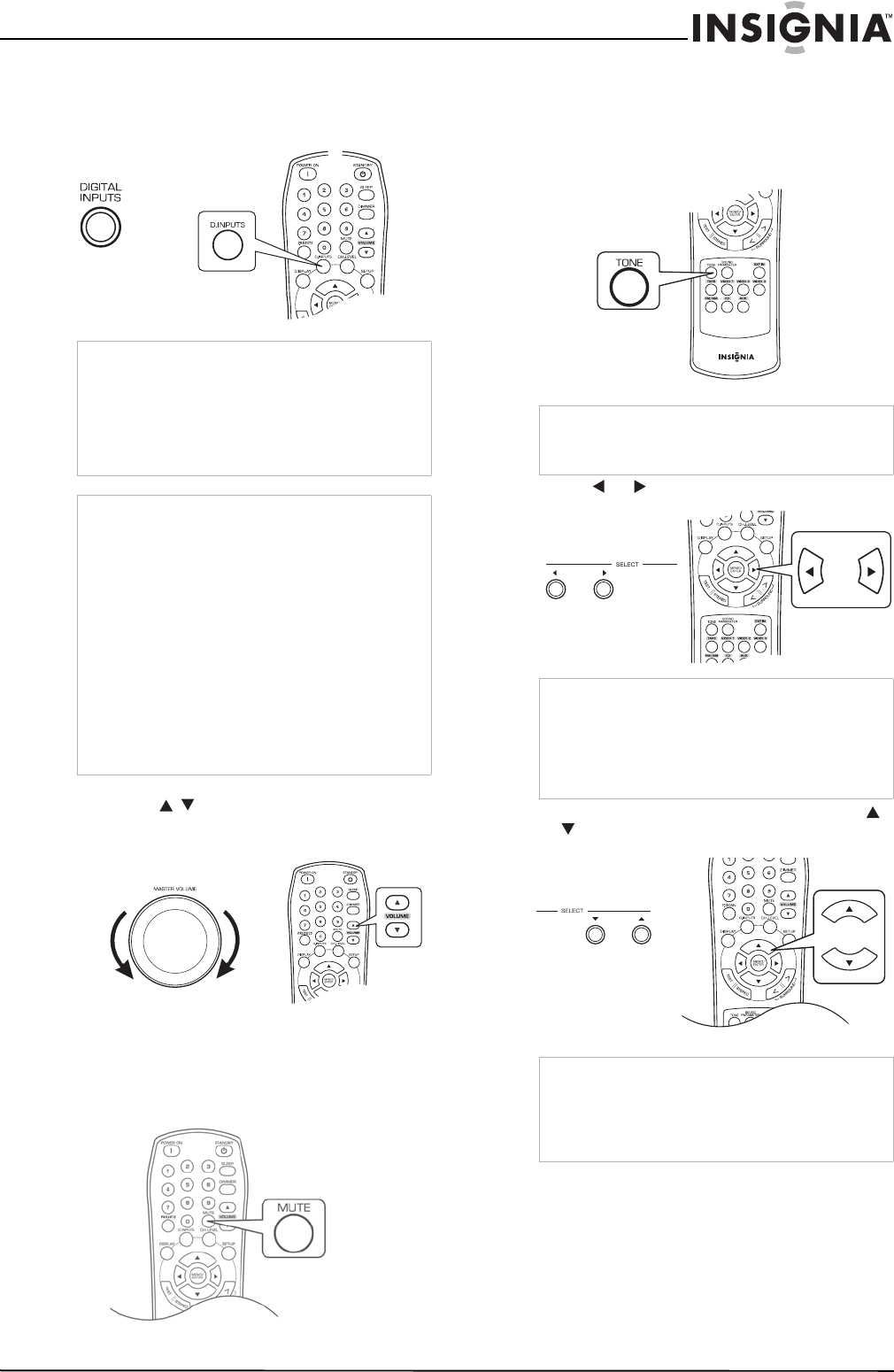

5If you selected CD, VIDEO1, or VIDEO2 as

the input source, you can press the DIGITAL

INPUTS button to select the digital or analog

audio input.

6Tur n the MASTER VOLUME dial or press the

VOLUME / buttons to adjust the sound

level.

-OR-

Press the MUTE button to turn the sound off.

MUTE flickers on the display. Press the

MUTE button again to turn the sound back

on.

Adjusting the treble and bass

To adjust the treble and bass:

1Press the TONE MODE button to enter the

tone mode. The tone mode is displayed for

several seconds.

2Press or to select the tone mode.

3With the Tone mode set to ON, press the

or .

NoteEach time the DIGITAL INPUTS button is

pressed, the audio input source changes as

follows:

• Optical (O)

• Coaxial1 (C1)

• Coaxial2 (C2)

• Analog (A)

Notes

• When TUNER, AUX, TAPE, EXTERNAL IN, or

VIDEO3 is selected as an input source, the

analog input is selected automatically.

• If the selected digital input is not connected,

the DIGITAL indicator flickers and the analog

input is automatically selected.

• The selected digital or analog input is

automatically assigned to the corresponding

input source on the INPUT setup menu. For

more information, see “Modifying the input

settings” on page 18. If you do not hear the

sound you expect, press DIGITAL INPUTS

until you hear the sound you want.

• The sound from the component connected to

the selected digital input can be heard

regardless of the selected input source.

NoteWhen EXTERNAL IN is selected as an input

source, you can not select the tone mode or adjust

the tone.

NoteEach time you press these buttons, the tone mode

changes as follows:

• OFF: To listen to a program source without the

tone effect. DIRECT appears on the display.

• ON: To adjust the tone to your taste. DIRECT

disappears from the display.

NoteEach time you press these buttons, the tone mode

changes as follows:

•TRBL

•BASS

• TONE ON

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

4Press or to adjust the tone.

Using surround sound

This receiver incorporates a sophisticated digital

signal processor that allows you to create

optimum sound quality and sound atmosphere in

your personal home theater.

Surround modes

DTS Digital Surround

DTS Digital Surround (also called simply dts) is

a multi-channel digital signal format which can

handle higher data rates. Discs bearing the

include the recording of up to 5.1 channels of

digital signals, which can be generally thought to

provide better sound quality due to the lower

audio compression required.

It also provides wide dynamic range and

separation, resulting in magnificent sound.

DTS 96/24

Conventional surround formats use sampling

frequencies of 48 or 44.1 kHz, which allows for a

maximum playback signal frequency of 20 kHz.

With DTS 96/24 the sampling frequency is

increased to 96 or 88.2 kHz to achieve a wide

frequency range of over 40 kHz. In addition, this

format has a resolution of 24 bits, resulting in the

same frequency band and dynamic range as

96 kHz/24 bit PCM signals.

As with conventional DTS surround, DTS 96/24

is compatible with a maximum of 5.1 channels.

DTS 96/24 is fully compatible with the

conventional DTS surround format, so

DTS 96/24 sources can be played using a

conventional DTS 5.1 channel decoder.

Manufactured under license under U.S. Patent #’s:

5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,22,616;

6,487,535 & other U.S. and worldwide patents issued &

pending. DTS and DTS Digital Surround are registered

trademarks and the DTS logos, Symbol and DTS 96/24 are

Reserved.

Dolby Digital

Dolby Digital is the multi-channel digital signal

format developed by Dolby Laboratories. Discs

bearing the includes the recording of up to

5.1 channels of digital signals, which can

reproduce much better sound quality, spatial

expansion, and dynamic range characteristics

than the previous Dolby Surround effect.

Dolby Pro Logic II surround

This mode applies conventional 2-channel

signals such as digital PCM or analog stereo

signals as well as Dolby Surround signals to

surround processing to offer improvements over

conventional Dolby Pro Logic circuits. Dolby Pro

Logic ll surround includes two modes as follows:

• Dolby Pro Logic ll MOVIE

When enjoying movies, this mode allows you

to further enhance the cinematic quality by

adding processing that emphasizes the

sounds of the action special effects.

• Dolby Pro Logic ll MUSIC

When listening to music, this mode allows you to

further enhance the sound quality by adding

processing that emphasizes the musical effects.

Dolby Pro Logic

Dolby Pro Logic is a specially encoded two

channel surround format which consists of four

channels (front left, center, front right and

surround). Sources bearing the

provide the theater-like surround sound.

The surround channel is monaural, but is played

through two surround speakers.

Manufactured under license from Dolby

Laboratories. Dolby, Pro Logic, and the

double-D symbol are trademarks of Dolby

Laboratories.

The following modes apply conventional

2-channel signals such as digital PCM or analog

stereo signals to high performance Digital Signal

Processor to recreate sound fields artificially.

MATRIX

This mode reproduces delayed signals from the

surround channels to emphasize the sense of

expansion for music sources.

CHURCH

This mode provides the ambience of a church for

baroque, string orchestral, or choral group

music.

THEATER

This mode provides the effect of being in a

movie theater when watching a movie source.

HALL

This mode provides the ambience of a concert

hall for classical music sources such as

orchestral, chamber music, or an instrumental

solo.

STADIUM

This mode provides the expansive sound field to

achieve the true stadium effect when watching

baseball or soccer games.

Enjoying surround sound

Before surround playback, first perform the

speaker setup procedure on the SETUP menu

for optimum performance. (For details, refer to

“Modifying the speaker settings” on page 19.)

When the EXTERNAL IN is selected as an input

source, the surround modes cannot be selected.

When TUNER, AUX, TAPE, or, VIDEO3 is

selected as an input source, the auto surround

mode cannot be selected.

Notes

• The tone level can be adjusted within the range

of -10 ~ +10 dB.

• In general, we recommend the bass and treble

to be adjusted to 0 dB (flat level).

• Extreme settings at high volume may damage

your speakers.

• To complete tone adjustment, or if the tone

display disappears, repeat this procedure.

DOLBY

D I G I T A L

NoteWhen the EXTERNAL INs are connected to the

6 CH decoder for a surround sound such as DTS

or Dolby Digital, you can enjoy the corresponding

surround sound too. (For details, see the

operator’s manual of the component to be

connected.)

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

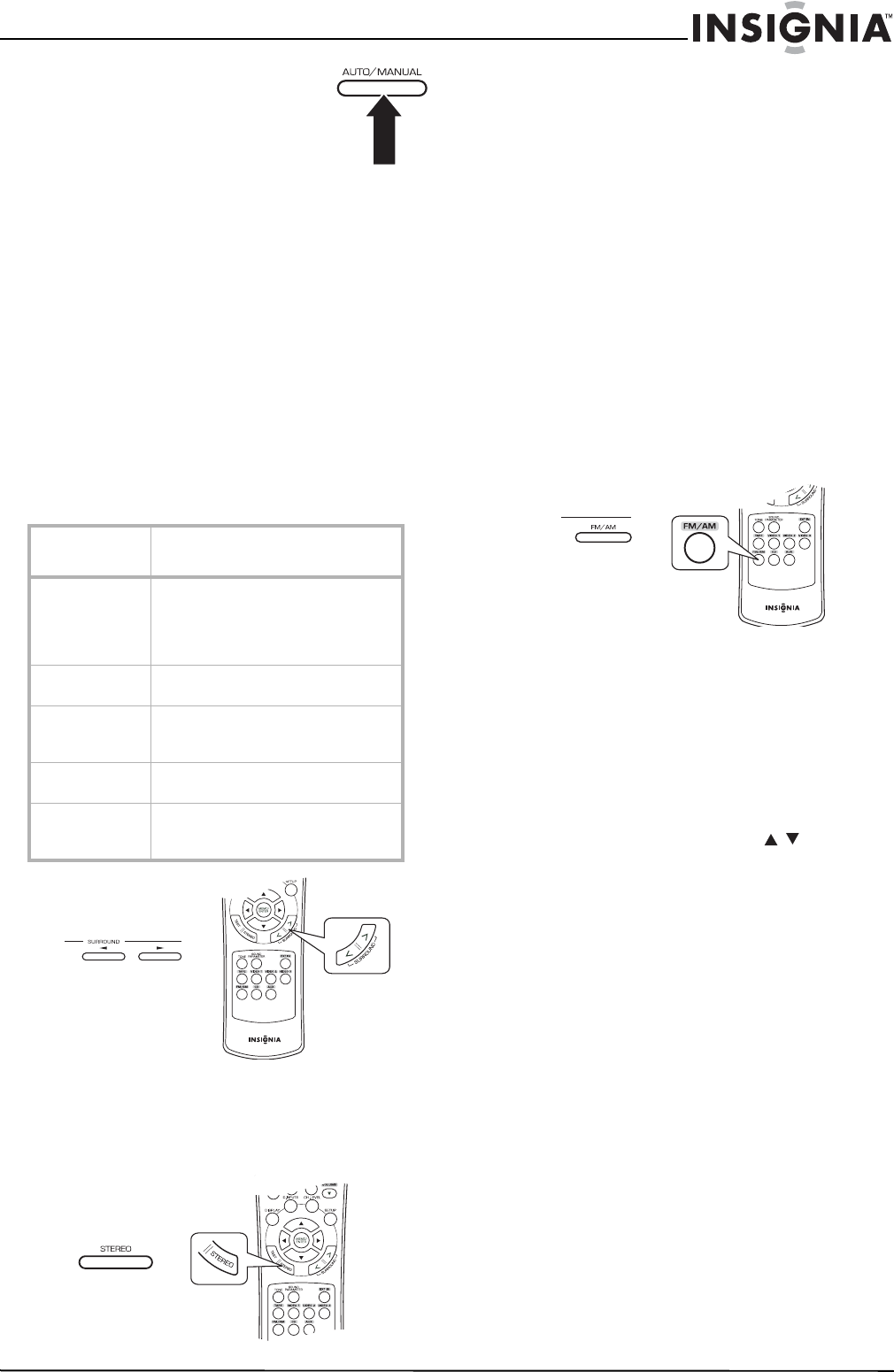

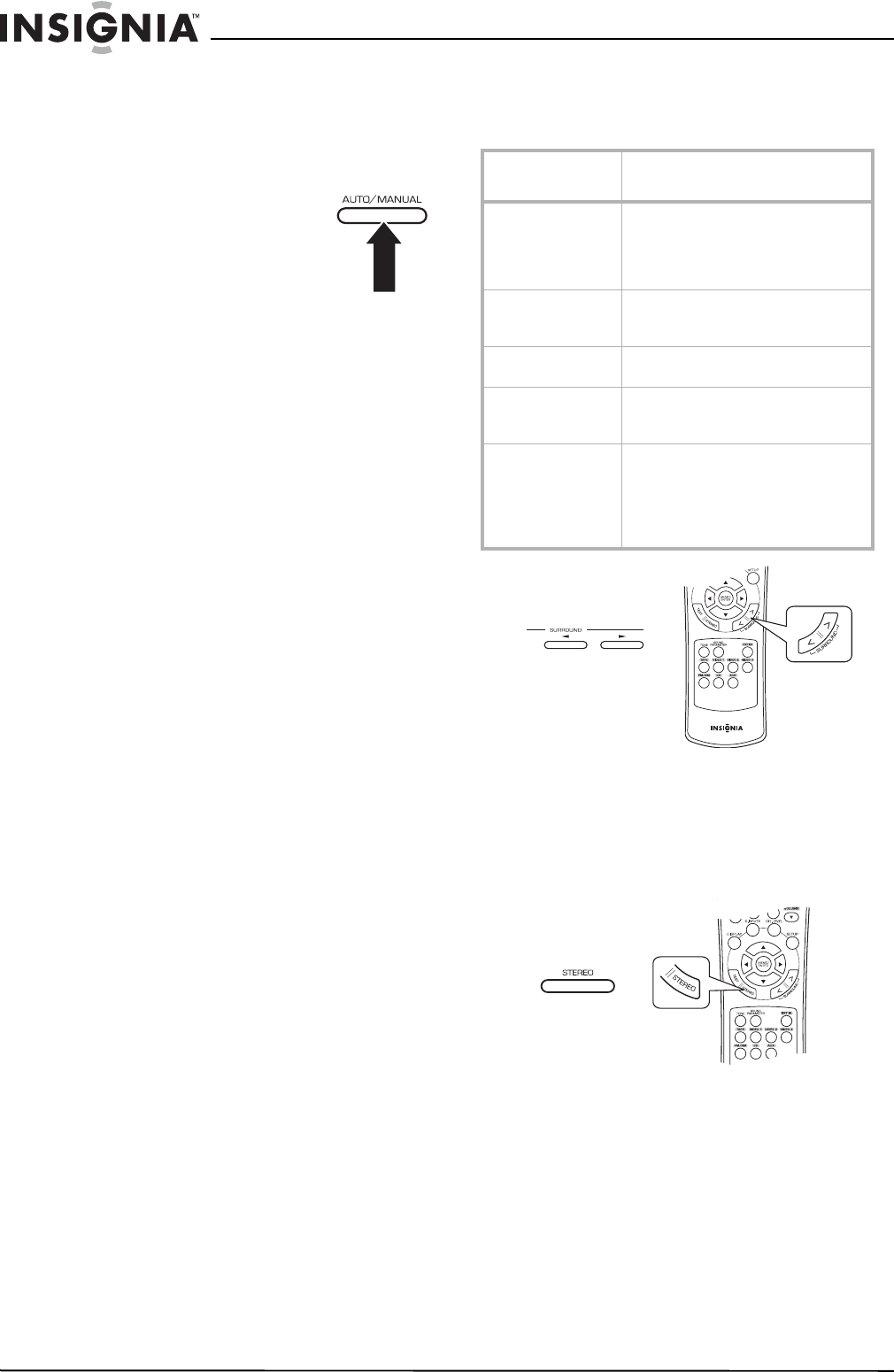

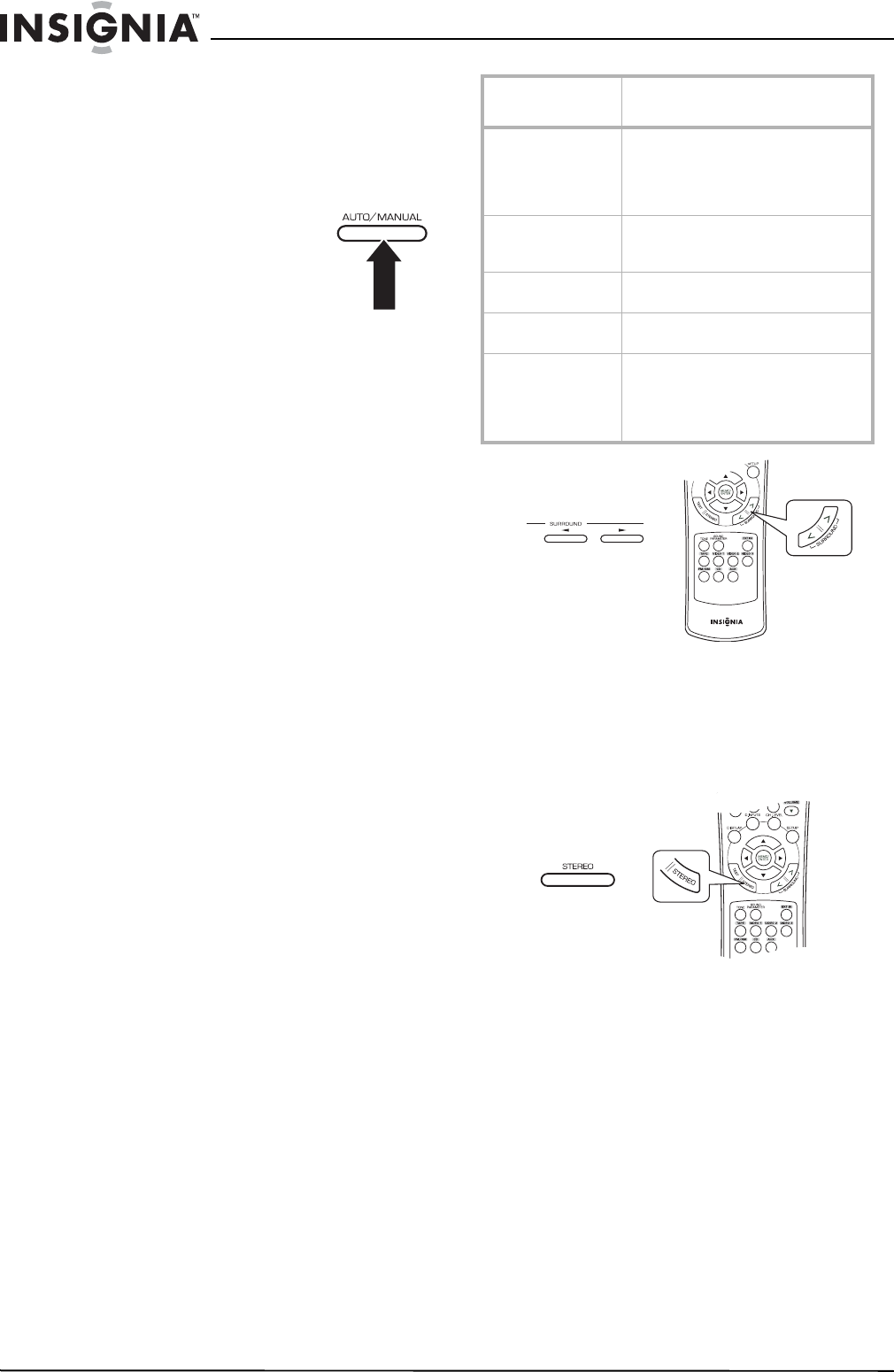

Press the AUTO/MANUAL button

to select the surround mode as

follows:

• Auto Surround mode—The

optimum surround mode is

automatically selected

depending on the signal format

being input. The Auto indicator lights up.

• Manual Surround mode—You can select a

different surround mode for the signal being

input using the surround mode </> buttons.

The Auto indicator turns off.

When the SPEAKER button is set to off, the

auto surround mode is invalid.

When the auto surround mode is selected and

the PCM (2 channel) digital signal or the analog

stereo signal is being input, only the stereo

mode will be selected.

When the auto surround mode is selected, the

surround modes other than the optimum

surround mode cannot be selected.

Each time the surround mode </> buttons are

pressed, the surround mode changes depending

on the input signal format as follows:

To cancel the surround mode for stereo

operation:

1Press the STEREO button. Depending on the

signal format being input, either the stereo

mode or the 2CH downmix mode is selected.

2To cancel either the stereo mode or the 2CH

downmix mode, select the surround mode

using the surround mode </> buttons.

2CH downmix mode

• This mode allows the multi-channel signals

encoded in DTS or Dolby Digital format to be

mixed down into two front channels and to be

reproduced through only two front speakers

or through headphones.

• When the SPEAKER button is set to OFF to

listen with headphones while playing the

multi-channel digital signals from DTS or

Dolby Digital sources, it will enter the 2CH

downmix mode automatically.

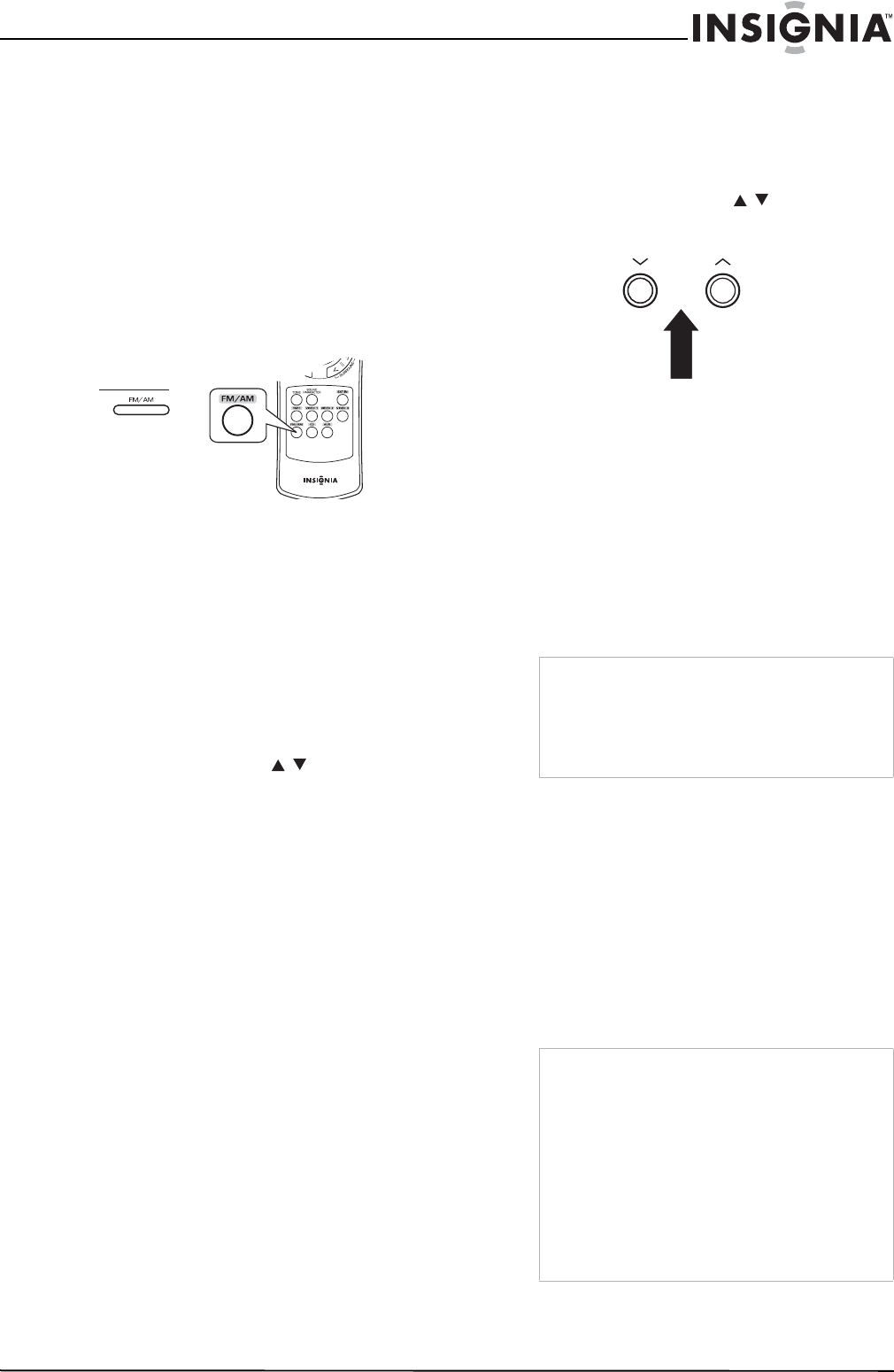

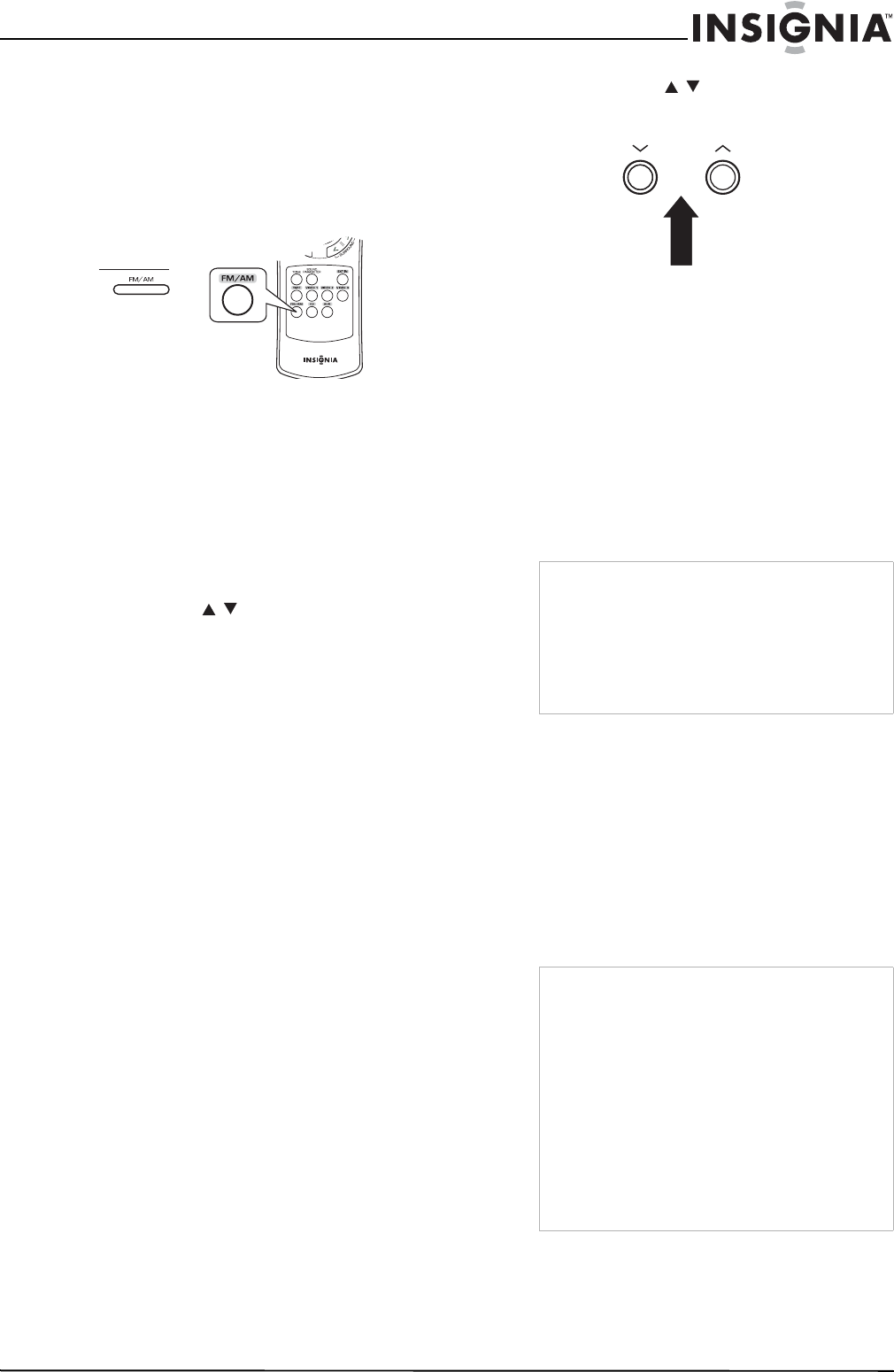

Listening to radio broadcasts

Auto tuning

To auto tune a radio station:

1Press FM/AM to select the band.

Each time this button is pressed, the band

changes as follows:

•FM ST

•FM MONO

•AM

When FM stereo broadcasts are poor

because of weak broadcast signals, select

the FM mono mode to reduce the noise. FM

broadcasts are then reproduced in monaural

sound.

2Press and hold the TUNING / buttons for

more than 0.5 seconds.

The tuner searches until a station of sufficient

strength has been found. The display shows

the tuned frequency and TUNED.

If the station found is not the station you want

to listen to, repeat this procedure.

Weak stations are skipped during auto

tuning.

Manual tuning

Manual tuning is useful when you already know

the frequency of the station you want to listen to.

To manually tune a radio station:

1Press FM/AM to select the band.

Each time this button is pressed, the band

changes as follows:

•FM ST

•FM MONO

•AM

When FM stereo broadcasts are poor

because of weak broadcast signals, select

the FM mono mode to reduce the noise. FM

broadcasts are then reproduced in monaural

sound.

Signal format

being input Selectable surround mode

Dolby Digital EX

6.1 channel

sources. Dolby

Digital 5.1

channel sources

DOLBY DIGITAL

Dolby Digital 2

channel sources DOLBY PLII MOVIE, DOLBY PLII

MUSIC, DOLBY PRO LOGIC

DTS sources,

DTS 96/24

sources

DTS or DTS 96/24

96 kHz PCM (2

channel) sources DOLBY PLII MOVIE, DOLBY PLII

MUSIC, DOLBY PRO LOGIC

PCM (2channel)

sources, Analog

stereo sources

DOLBY PLII MOVIE, DOLBY PLII

MUSIC, DOLBY PRO LOGIC, MATRIX,

CHURCH, THEATER, HALL, STADIUM

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

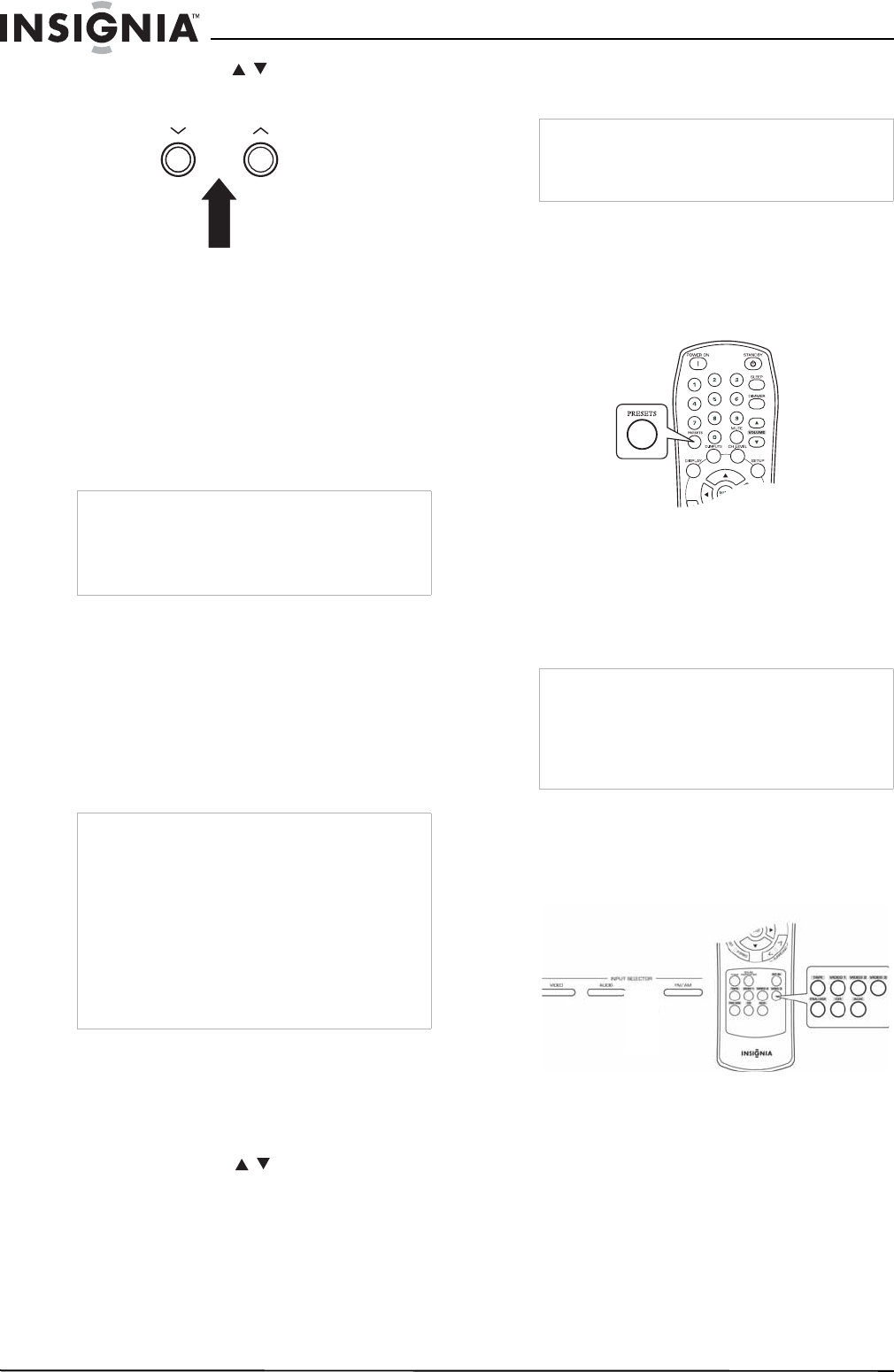

2Press the TUNING / buttons repeatedly

until the right frequency has been reached.

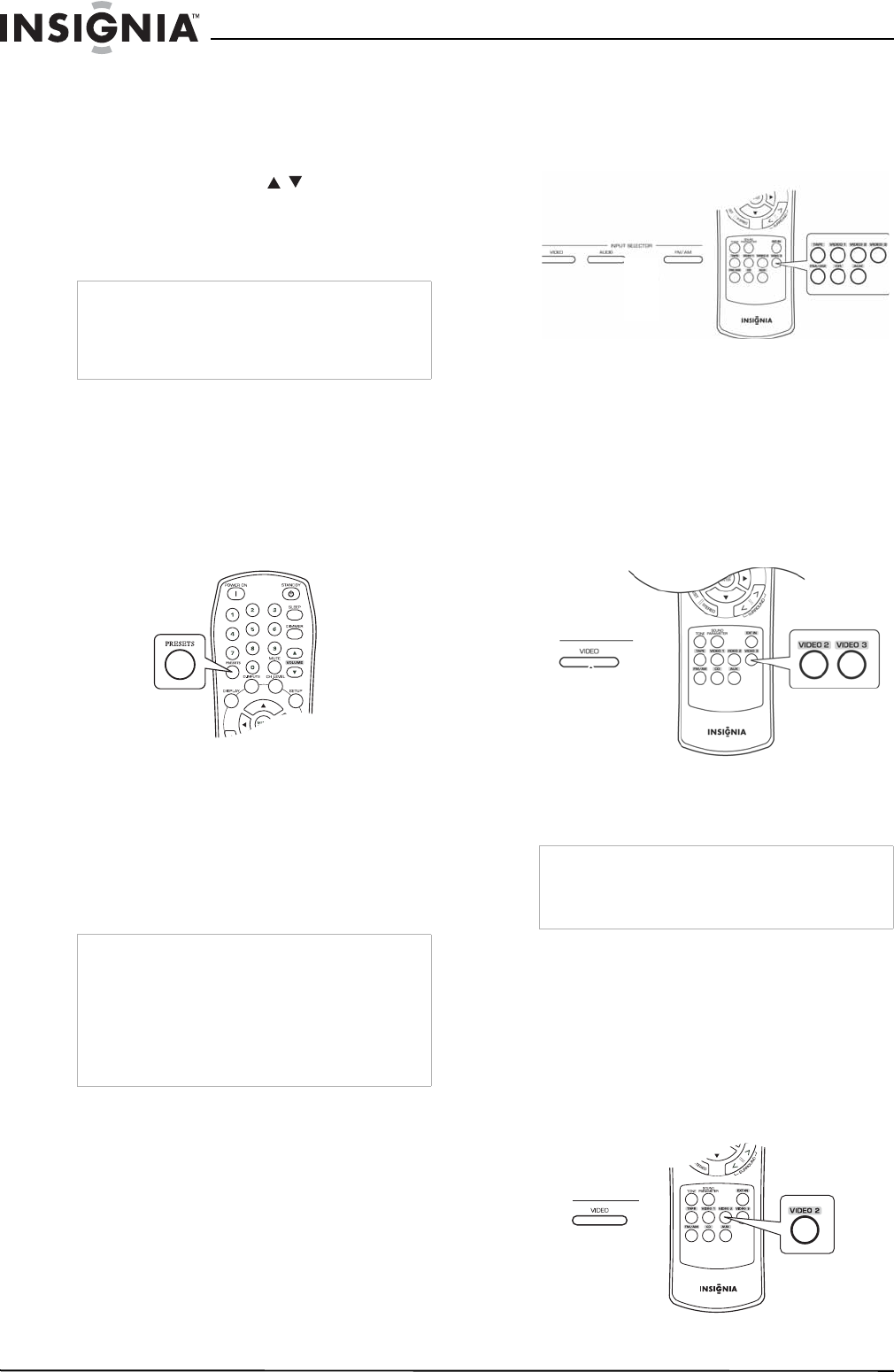

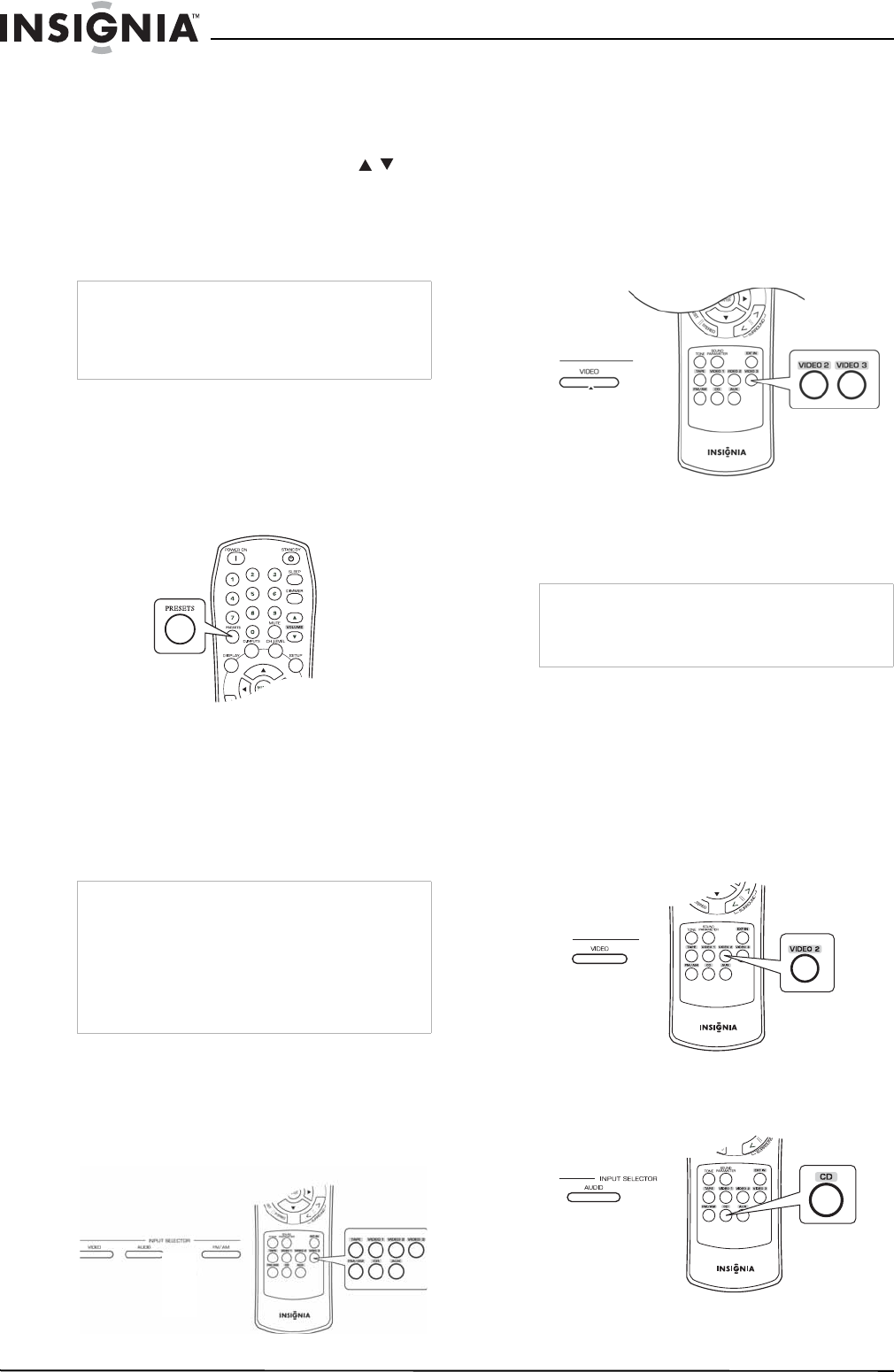

Auto presetting

The Auto Presetting function automatically

searches for FM stations only and stores them in

the memory.

To auto preset a radio station:

1While listening to a radio station, press and

hold the MEMORY/ENTER button for more

than two seconds.

The AUTO MEM flickers and the receiver

starts auto presetting.

Manual presetting

To manually preset a radio station:

1Tune to the station with auto or manual

tuning.

2Press the MEMORY/ENTER button. MEM

flickers for several seconds.

3Select a preset number between 1 and 30,

then press the MEMORY/ENTER button

again.

4Repeat this procedure to memorize

additional stations.

Tuning to preset stations

To tune to a preset station:

1Select the tuner as the input source.

2Press the PRESET / buttons on the

receiver.

-OR-

Enter the preset number using the numeric

keypad.

Scanning preset stations in sequence

To scan preset stations:

1Select the tuner as the input source.

2Press the PRESETS button on the remote

control.

The receiver starts scanning the stations in

the preset sequence. Each station is

sampled for five seconds.

3Press the PRESETS button again to stop

scanning.

Recording

Recording on audio (cassette) tape

To record on tape:

1Select the recording input source (this cannot

be TAPE).

2Start recording on the tape recorder.

3Start play on your input device.

Notes

• Up to 30 FM stations can be stored.

• Weak FM stations cannot be stored. To store

weak stations or AM stations, perform “Manual

presetting” on page 28 along with using

“Manual tuning” on page 27.

Notes

• When using the numeric keypad on the remote

control, press the number you want. If your

number is greater than nine, enter the first digit,

then enter the second digit within two

seconds.The station has been stored in

memory.

• When using the numeric keypad, the station is

stored automatically without pressing the

MEMORY/ENTER button.

• A stored frequency is erased from memory by

storing another frequency in its place.

• If MEM goes off, start again from step 2.

TUNING NoteWhen using the numeric keypad on the remote

control, press the number you want. If your

number is greater than nine, enter the first digit,

then enter the second digit within two seconds.

Notes

• Analog signals from the EXTERNAL INs as

well as the digital signals from the coaxial or

optical digital input can be heard but cannot be

recorded.

• The volume and tone (bass and treble) settings

have no effect on the recording signals.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

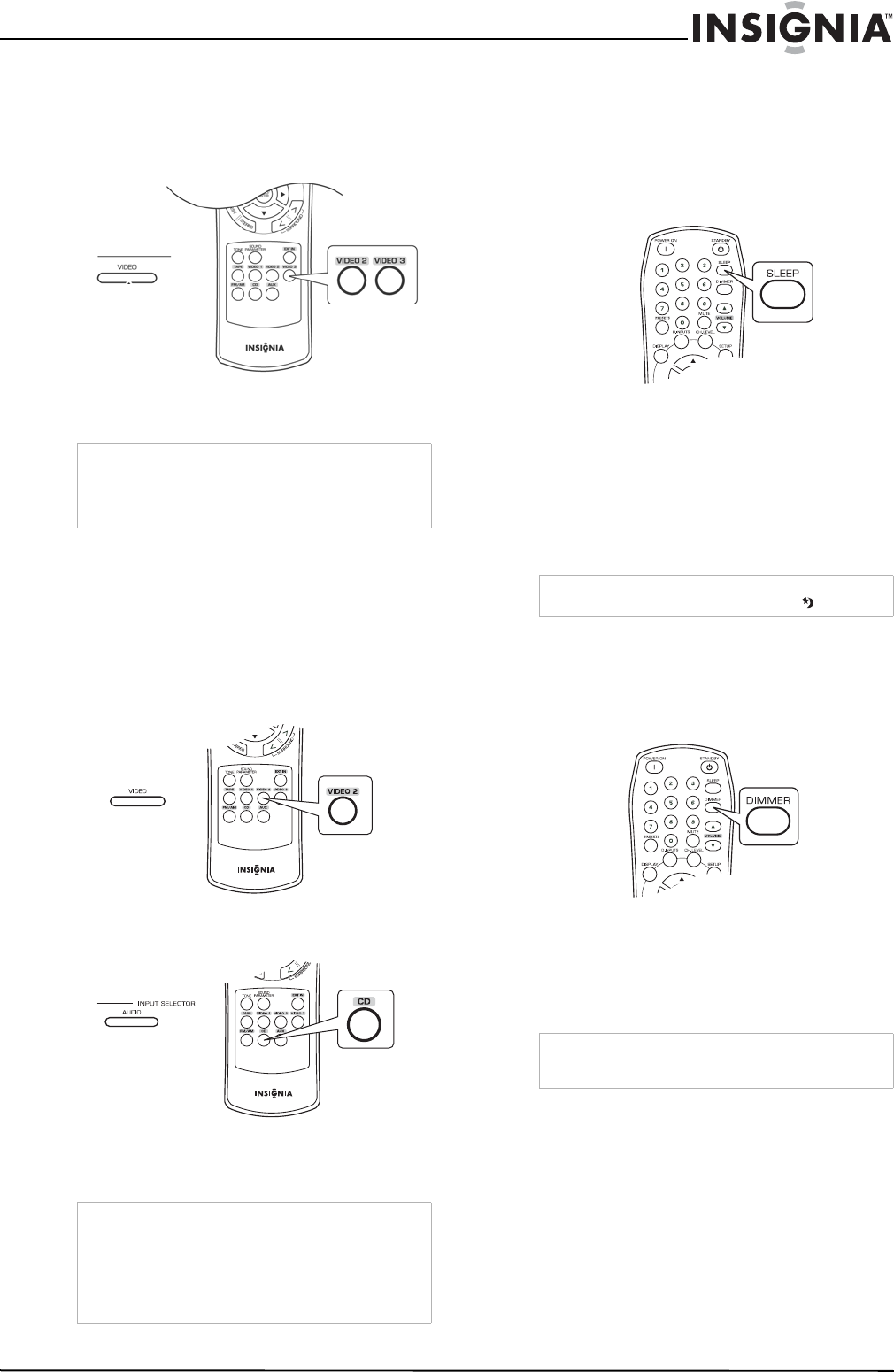

Dubbing from video components onto VIDEO1

(VCR or DVDR)

To dub from video components onto VIDEO1:

1Select the video source (VIDEO2 or

VIDEO3).

2Start recording on the video recorder.

3Start play on your input device.

Dubbing from audio and video signals separately

onto VIDEO1

Use this procedure if you are dubbing the video

from VIDEO2 and mixing it with the audio from

the CD audio onto VIDEO1.

To dub from video components onto VIDEO1:

1Select VIDEO2 as the video recording

source.

2Select CD as the audio recording source.

3Start recording on the video recorder.

4Start play on the video source and on the CD

source.

Using the sleep timer

The sleep timer automatically turns the receiver

off after a specified period of time.

To use the sleep timer:

• Press the SLEEP button to specify the

amount of time you want the receiver to play.

Each time this button is pressed, the time

changes as follows:

• 10 minutes

• 20 minutes

• 30 minutes

• ...

• 90 minutes

•OFF

Adjusting the display brightness

To adjust the display brightness:

• Press the DIMMER button to specify the

brightness of the display.

Each time this button is pressed, the

brightness changes as follows:

•ON

• dimmer

•OFF

NoteThe audio and video signals from the input are

dubbed onto the VIDEO1 recorder. You can view

them at the same time on the television and hear

them from the speakers.

Notes

• The audio and video signals from the inputs

are dubbed onto the VIDEO1 recorder. You can

view them at the same time on the television

and hear them from the speakers.

• Make sure that you follow the order of steps 1

and 2.

NoteWhile operating the sleep timer, the lights up.

NoteIf the display is off, pressing any button turns the

display on.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

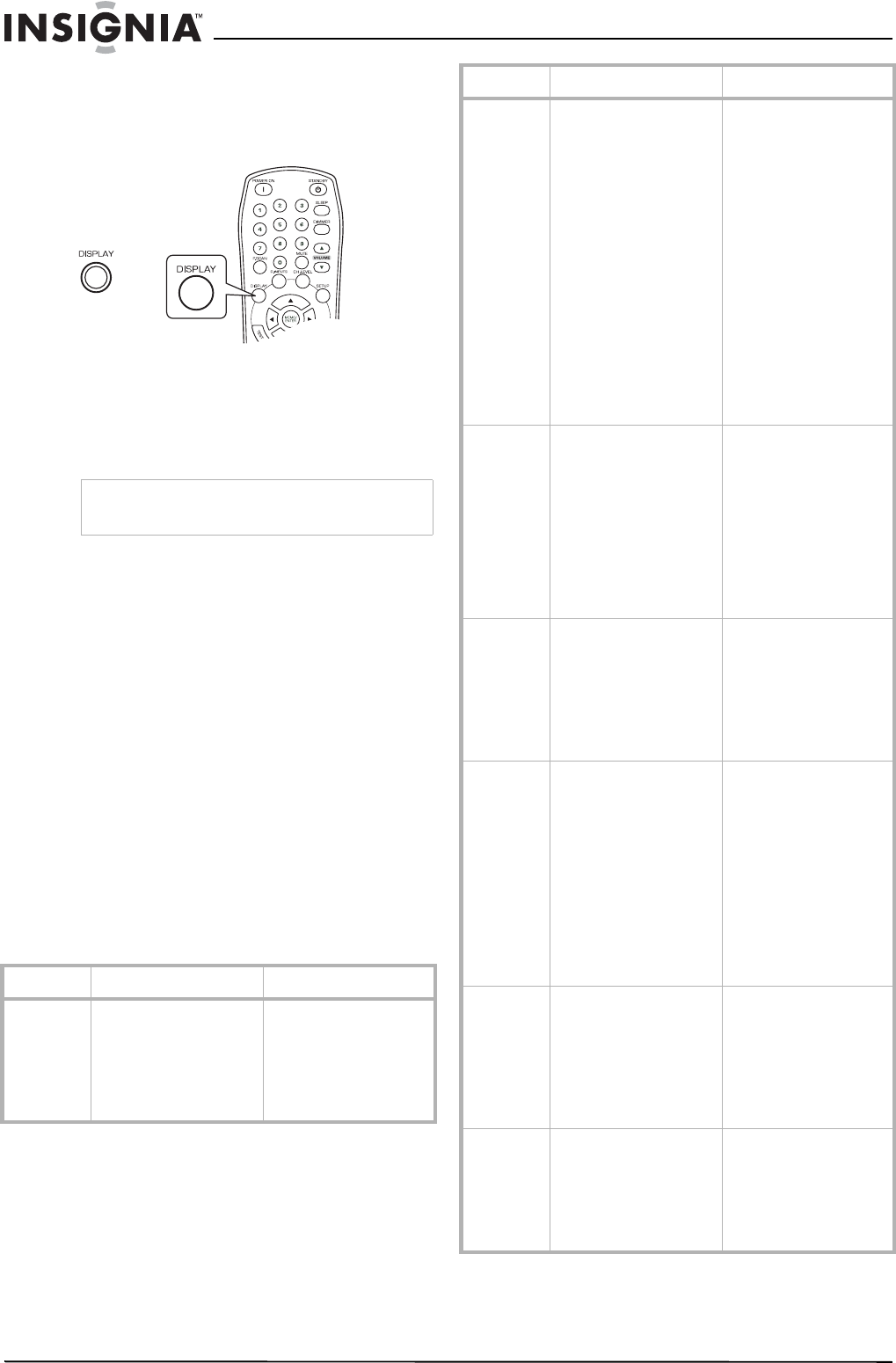

Displaying the receiver status

To display the receiver status:

• Press the DISPLAY button during playback to

view the receiver status.

Each time this button is pressed, the display

mode changes as follows:

• Surround Mode

•Volume

• Input source

Maintaining

To clean this receiver, wipe with a soft, dry cloth.

If the surfaces are extremely dirty, use a soft

cloth dipped in a soap and water solution or a

weak detergent solution.

• Never use alcohol, paint thinner, or benzine

to clean this receiver.

• Before using a chemically treated cloth, read

the instructions that came with the cloth

carefully.

Troubleshooting

If a problem occurs, use the following

troubleshooting table before contacting Insignia.

If the problem persists, attempt to solve it by

switching the receiver off and on again. If this

fails to resolve the problem, contact Insignia.

Under no circumstances should you attempt to

repair the receiver yourself as this could void the

warranty.

NoteIf the input source is EXTERNAL IN, the surround

mode is not displayed.

Category Problem Possible Solution

No power 1The AC power

cord is

disconnected.

2Poor connection

at AC wall outlet

or the outlet is

inactive.

1Connect the cord

securely.

2Check the outlet

using a lamp or

another

appliance.

No sound 1The speaker

cords are

disconnected.

2The master

volume is

adjusted too low.

3The MUTE button

on the remote

control is pressed

to ON.

4Speakers are not

switched on.

5Incorrect

selection of the

input source.

6Incorrect

connections

between the

components.

1Check the

speaker

connections.

2Adjust the master

volume.

3Press the MUTE

button to cancel

the muting effect.

4Press the

SPEAKER

button to ON.

5Select the

desired input

source correctly.

6Make

connections

correctly.

No sound

from the

surround

speakers

1Surround mode

is switched off

(stereo mode).

2Master volume

and surround

level are too low.

3A monaural

source is used.

4Surround

speaker setting is

“N”.

1Select a surround

mode.

2Adjust master

volume and

surround level.

3Select a stereo or

surround source.

4Select the

desired surround

speaker setting.

No sound

from the

center

speaker

1Surround mode

is switched off

(stereo mode).

2Center speaker

setting is “N”.

3Master volume

and center level

are too low.

1Select the

desired surround.

2Select the

desired center

speaker setting.

3Adjust master

volume and

center level.

No sound

from the

subwoofer

1Subwoofer

setting is “N”.

2Subwoofer

volume is too low.

3Subwoofer is not

working.

4Subwoofer

frequency set too

low.

1Set the

subwoofer setting

to ‘Y’.

2Adjust the

subwoofer

volume.

3Use the built-in

test tone to test

the speakers.

4Set the

subwoofer

frequency to its

highest limit.

Stations

cannot be

received

1No antenna is

connected.

2The desired

station frequency

is not tuned in.

3The antenna is in

wrong position.

1Connect an

antenna.

2Tune in the

desired station

frequency.

3Move the

antenna and retry

tuning.

Preset

stations

cannot be

received

1An incorrect

station frequency

has been

memorized.

2The memorized

stations are

cleared.

1Memorize the

correct station

frequency.

2Memorize the

stations again.

Category Problem Possible Solution

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Specifications

Legal notices

FCC Part 15

This device complies with Part 15 of the FCC Rules.

Operation of this product is subject to the following two

conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference

received, including interference that may cause undesired

operation.

This equipment has been tested and found to comply within

the limits for a class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses, and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more

of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced technician for

help.

FCC warning

Changes or modifications not expressly approved by the

party responsible for compliance with the FCC Rules could

void the user’s authority to operate this equipment.

Poor FM

reception 1No antenna is

connected.

2The antenna is

not positioned for

the best

reception.

1Connect an

antenna.

2Change the

position of the

antenna.

Continuous

hissing

noise during

reception,

especially

when a

stereo

broadcast is

received.

Weak signals. 1Change the

position of the

antenna.

2Install an outdoor

FM antenna.

Continuous

intermittent

hissing

noise during

reception,

especially at

night.

Noise is caused by

motors, fluorescent

lamps, or lightning.

1Keep the receiver

away from noise

sources.

2Install an outdoor

AM antenna.

Remote

control unit

does not

operate.

1Batteries are not

installed or do not

have a charge.

2The remote

sensor is

obstructed.

1Replace the

batteries.

2Remove the

obstacle.

Notes

• Design and specifications are subject to

change without notice.

• Weight and dimensions shown are

approximate.

• Specifications and external appearance may

be changed for the sake of improvement.

Amplifier Power output, stereo mode, 6 Ω, THD 0.7%,

40 Hz~20 kHz: 2×100 W

Total harmonic distortion, 6 Ω, 100 W, 1 kHz: 0.09%

Intermodulation distortion, 60 Hz, 7 kHz= 4:1 SMPTE,

6Ω, 100 W: 0.1 %

Input sensitivity, 47 kΩ, Line (CD, TAPE, VIDEO):

280 mV

Signal to noise ratio, IHF “A” weighted, Line (CD, TAPE,

VIDEO): 92 dB

Frequency response Line (CD, TAPE, VIDEO),

20 Hz~50 kHz: +0 dB, -3 dB

Output level

TAPE REC, 2.2 kΩ: 280 mV

PRE OUT (Subwoofer), 1 kΩ:1.0 V

Bass/Treble control, 100 Hz/10 kHz: ±10 dB

Surround mode, only channel driven

Front power output, 6Ω, 1 kHz, THD 0.7%: 125 W / 125

Center power output, 6Ω, 1 kHz, THD 0.7%: 125 W

Surround power output, 6Ω, 1 kHz, THD 0.7%: 125 W /

125 W

Category Problem Possible Solution Digital

Audio Sampling frequency: 32, 44.1, 48, 96 kHz

Digital input level

Coaxial, 75Ω: 0.5 Vp-p

Optical, 660nm: -15~-21dBm

Video Video format: NTSC

Input sensitivity (=Output level), 75Ω

Video (Composite (normal)): 1 Vp-p

S-Video (luminance signal): 1 Vp-p

(chrominance signal): 0.286 Vp-p

Component video (R-Y signal): 0.5 Vp-p

(B-Y signal): 0.5 Vp-p

(Y signal): 1.0 Vp-p

HDMI connector: 19 pin

FM Tuner Tuning frequency range: 87.5~108 MHz

Usable sensitivity, THD 3%, S/N 30 dB: 12.8 dBf

46 dB quieting sensitivity, mono/stereo: 20.2 / 45.3 dBf

Signal to noise ratio, 65 dBf, mono/stereo: 55 / 50 dB

Total harmonic distortion, 65 dBf,1 kHz, mono/stereo:

0.5 / 1.0%

Frequency response, 30 Hz~12 kHz: ±3.0 dB

Stereo separation, 1 kHz: 30 dB

Capture ratio: 4 dB

IF rejection ratio: 80 dB

Tuner Tuning frequency range: 520~1710 kHz

Usable sensitivity: 500 µV/m

Signal to noise ratio: 40 dB

Selectivity: 25 dB

General Power supply: 120 V ~ 60 Hz

Power consumption: 3.8 A

Dimensions (W×H×D, including protruding parts):

17-3/8×5-1/2×14-3/4 inches (440×141×376 mm)

Weight (Net): 20.5 lbs (9.3 kg)

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Canada ICES-003 statement

This Class B digital apparatus complies with Canadian

ICES-003.

trademarks of Best Buy Enterprise Services, Inc. Other

brands and product names are trademarks or registered

trademarks of their respective holders. Specifications and

features are subject to change without notice or obligation.

For service and support call (877) 467-4289.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

1 Year Limited Warranty

Insignia Products (“Insignia”) warrants to you, the

original purchaser of this new NS-5101 (“Product”), that

the Product shall be free of defects in the original

manufacture of the material or workmanship for a period

of one (1) year from the date of your purchase of the

Product (“Warranty Period”). This Product must be

purchased from an authorized dealer of Insignia brand

products and packaged with this warranty statement.

This warranty does not cover refurbished Product. If you

notify Insignia during the Warranty Period of a defect

covered by this warranty that requires service, terms of

this warranty apply.

How long does the coverage last?

The Warranty Period lasts for 1 year (365 days) from the

date you purchased the Product. The purchase date is

printed on the receipt you received with the Product.

What does this warranty cover?

During the Warranty Period, if the original manufacture of

the material or workmanship of the Product is

determined to be defective by an authorized Insignia

repair center or store personnel, Insignia will (at its sole

option): (1) repair the Product with new or rebuilt parts;

or (2) replace the Product at no charge with new or

rebuilt comparable products or parts. Products and parts

replaced under this warranty become the property of

Insignia and are not returned to you. If service of

Products or parts are required after the Warranty Period

expires, you must pay all labor and parts charges. This

warranty lasts as long as you own your Insignia Product

during the Warranty Period. Warranty coverage

terminates if you sell or otherwise transfer the Product.

How to obtain warranty service?

If you purchased the Product at a retail store location,

take your original receipt and the Product to the store

you purchased it from. Make sure that you place the

Product in its original packaging or packaging that

provides the same amount of protection as the original

packaging. If you purchased the Product from an online

web site, mail your original receipt and the Product to the

address listed on the web site. Make sure that you put

the Product in its original packaging or packaging that

provides the same amount of protection as the original

packaging.

To obtain in-home warranty service for a television with a

screen 25 inches or larger, call 1-888-BESTBUY. Call

agents will diagnose and correct the issue over the

phone or will have an Insignia-approved repair person

dispatched to your home.

Where is the warranty valid?

This warranty is valid only to the original purchaser of the

product in the United States and Canada.

What does the warranty not cover?

This warranty does not cover:

•Customer instruction

•Installation

•Set up adjustments

•Cosmetic damage

•Damage due to acts of God, such as lightning

strikes

•Accident

•Misuse

•Abuse

•Negligence

•Commercial use

•Modification of any part of the Product, including

the antenna

•Plasma display panel damaged by static

(non-moving) images applied for lengthy periods

(burn-in).

This warranty also does not cover:

•Damage due to incorrect operation or maintenance

•Connection to an incorrect voltage supply

•Attempted repair by anyone other than a facility

authorized by Insignia to service the Product

•Products sold as is or with all faults

•Consumables, such as fuses or batteries

•Products where the factory applied serial number

has been altered or removed

REPAIR REPLACEMENT AS PROVIDED UNDER THIS

WARRANTY IS YOUR EXCLUSIVE REMEDY.

INSIGNIA SHALL NOT BE LIABLE FOR ANY

INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR

THE BREACH OF ANY EXPRESS OR IMPLIED

WARRANTY ON THIS PRODUCT, INCLUDING, BUT

NOT LIMITED TO, LOST DATA, LOSS OF USE OF

YOUR PRODUCT, LOST BUSINESS OR LOST

PROFITS. INSIGNIA PRODUCTS MAKES NO OTHER

EXPRESS WARRANTIES WITH RESPECT TO THE

PRODUCT, ALL EXPRESS AND IMPLIED

WARRANTIES FOR THE PRODUCT, INCLUDING, BUT

NOT LIMITED TO, ANY IMPLIED WARRANTIES OF

AND CONDITIONS OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED IN DURATION TO THE WARRANTY PERIOD

SET FORTH ABOVE AND NO WARRANTIES,

WHETHER EXPRESS OR IMPLIED, WILL APPLY

AFTER THE WARRANTY PERIOD. SOME STATES,

PROVINCES AND JURISDICTIONS DO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED

WARRANTY LASTS, SO THE ABOVE LIMITATION MAY

NOT APPLY TO YOU. THIS WARRANTY GIVES YOU

SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO

HAVE OTHER RIGHTS, WHICH VARY FROM STATE

TO STATE OR PROVINCE TO PROVINCE.

Contact Insignia:

For customer service please call 1-877-467-4289

www.insignia-products.com

Distributed by Best Buy Purchasing, LLC

7601 Penn Avenue South, Richfield, Minnesota, U.S.A.

55423-3645

Enterprise Services, Inc. Registered in some countries.

All other products and brand names are trademarks of

their respective owners.

Insignia NS-R5101 5.1 Surround Sound A/V Receiver

www.insignia-products.com

Récepteur A/V avec

son ambiophonique

5.1 Insignia

NS-R5101

Table des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Informations sur la sécurité . . . . . . . . . . . . . . . . .35

Fonctionnalités. . . . . . . . . . . . . . . . . . . . . . . . . . .37

Commandes du panneau avant . . . . . . . . . . . . . . . 37

Affichage fluorescent . . . . . . . . . . . . . . . . . . . . . . . 38

Face arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Installation du récepteur. . . . . . . . . . . . . . . . . . . .40

Déballage du récepteur . . . . . . . . . . . . . . . . . . . . . 40

Emplacement du récepteur . . . . . . . . . . . . . . . . . . 40

Emplacement des haut-parleurs . . . . . . . . . . . . . . 40

Connexion des haut-parleurs . . . . . . . . . . . . . . . . . 41

Connexion des antennes . . . . . . . . . . . . . . . . . . . . 42

Connexion des périphériques. . . . . . . . . . . . . . . . . 42

Connexion d’un casque d'écoute . . . . . . . . . . . . . . 50

Connexion de l’alimentation . . . . . . . . . . . . . . . . . . 50

Modification des paramètres . . . . . . . . . . . . . . . .50

Parcourir le menu de configuration. . . . . . . . . . . . . 50

Modification du contrôle de la tonalité . . . . . . . . . . 52

Modification des réglages d'entrée. . . . . . . . . . . . . 52

Modification des réglages des haut-parleurs . . . . . 53

Utilisation de la télécommande . . . . . . . . . . . . . .57

Utilisation des touches . . . . . . . . . . . . . . . . . . . . . . 57

Installation des piles. . . . . . . . . . . . . . . . . . . . . . . . 57

Utilisation de la télécommande . . . . . . . . . . . . . . . 58

Fonctionnement du récepteur . . . . . . . . . . . . . . .58

Fonctionnement du récepteur. . . . . . . . . . . . . . . . . 58

Écoute du son ambiophonique. . . . . . . . . . . . . . . . 60

Écoute d'émissions radio . . . . . . . . . . . . . . . . . . . . 63

Enregistrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Utilisation de l’arrêt différé . . . . . . . . . . . . . . . . . . . 65

Réglage de la luminosité de l'écran . . . . . . . . . . . . 65

Affichage de l'état du récepteur . . . . . . . . . . . . . . . 65

Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Problèmes et solutions. . . . . . . . . . . . . . . . . . . . .65

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Garantie limitée d’un an. . . . . . . . . . . . . . . . . . . .69

Introduction

Félicitations d’avoir acheté ce produit Insignia de

haute qualité. Le modèle NS-R5101 représente

la dernière avancée technologique dans la

conception de récepteurs numériques pour

cinéma maison et a été conçu pour des

performances et une fiabilité exceptionnelles.

Informations sur la sécurité

Avertissement sur le risque de choc

électrique

Ventilation

Cordon d’alimentation

Avertissement

Afin de réduire le risque de choc électrique, ne pas enlever le

couvercle (ou le panneau arrière). Aucune pièce interne ne

peut être réparée par l'utilisateur. Confier l’entretien à du

personnel qualifié.

Le symbole d’un éclair à l’intérieur d’un triangle

équilatéral est destiné à alerter l'utilisateur de la

présence d'une tension dangereuse non isolée à

l’intérieur de l’appareil dont la puissance est

suffisante pour présenter un risque de choc

électrique.

Le point d’exclamation à l’intérieur d’un triangle

équilatéral est destiné à alerter l’utilisateur de la

présence d’instructions importantes sur le

fonctionnement et sur la maintenance (entretien)

dans la documentation accompagnant l’appareil.

Avertissement

Afin de réduire le risque d’incendie et de choc électrique, ne

pas exposer cet appareil à la pluie ou à l’humidité.

Attention

Ce récepteur ne doit pas être exposé à l’eau (éclaboussures

ou gouttes d’eau) et ne doit pas être utilisé pour y poser un

objet rempli de liquide, tel qu’un vase.

Attention

Ne pas obstruer les ouvertures d'aération. Installer l’appareil

conformément à ces instructions.

Les fentes et ouvertures au dos et au bas du boîtier sont

prévues pour la ventilation, afin d'assurer un fonctionnement

fiable de l'appareil et de le protéger contre toute surchauffe.

Elles ne doivent jamais être bloquées en installant l'appareil

sur un lit, un sofa, une moquette ou toute autre surface

semblable. Ne pas installer l'appareil dans un meuble encastré

comme une bibliothèque ou une étagère, sauf si une

ventilation adéquate a été prévue ou si ces instructions ont été

respectées.

Attention

Il est recommandé en général que les appareils

électroménagers soient branchés sur un circuit dédié – une

seule prise secteur qui alimente uniquement l’appareil sans

prises additionnelles ou autres circuits dérivés. Vérifier la

puissance nécessaire à la page relative aux spécifications

dans ce guide.

Ne pas surcharger les prises secteur. Des prises secteur

surchargées, desserrées ou endommagées, des rallonges,

des cordons effilochés ou des isolations de fils endommagées

ou craquelées, sont dangereux. N’importe quelle situation de

ce type peut être la cause d’un choc électrique ou d’un

incendie.

Vérifier régulièrement le cordon de l’appareil et s’il est

endommagé ou détérioré, le débrancher, arrêter d’utiliser

l’appareil et le faire remplacer par un cordon identique dans un

centre agréé.

Protéger le cordon d’alimentation des détériorations résultant

de torsions, déformations, pincements, coincements dans une

porte qui se ferme ou piétinement. Prêter particulièrement

attention au point de branchement du cordon à la prise, à la

prise secteur et à l’endroit où il est raccordé à l’appareil.

Pour débrancher le cordon, tirer sur la prise. Installer l’appareil

afin que la prise soit facilement accessible.

ATTENTION

Risque de choc

électrique

Ne pas ouvrir

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Instructions de sécurité importantes

• Toutes les instructions relatives à la sécurité

et au fonctionnement de l'appareil doivent

être lues avant utilisation.

• Conserver les instructions de sécurité de

fonctionnement et d’utilisation pour

consultation ultérieure.

• Observer les avertissements sur l’appareil et

dans les instructions de fonctionnement.

• Observer toutes les instructions d'utilisation

et de fonctionnement de l'appareil.

• Ne pas utiliser cet appareil près de l’eau. Par

exemple, ne pas utiliser cet appareil, à côté

d’une baignoire, d'un lavabo, d'un évier, d’un

bac à laver, dans une cave humide, à côté

d’une piscine ou à proximité de l’eau.

• Utiliser uniquement un chiffon sec pour le

nettoyage. Débrancher cet appareil de la

prise murale avant tout nettoyage. Ne pas

utiliser de détergents liquides.

• Ne pas obstruer les ouvertures d'aération.

Installer l’appareil conformément à ces

instructions. Les fentes et ouvertures au dos

et au bas du boîtier sont prévues pour la

ventilation, afin d'assurer un fonctionnement

fiable de l'appareil et de le protéger contre

toute surchauffe. Elles ne doivent jamais être

bloquées en installant l'appareil sur un lit, un

sofa, une moquette ou toute autre surface

semblable. Ne pas installer l'appareil dans un

meuble encastré comme une bibliothèque ou

une étagère, sauf si une ventilation adéquate

a été prévue ou si ces instructions ont été

respectées.

• Installer l’appareil à l’écart de sources de

chaleur, telles que radiateurs, bouches de

chaleur, fours ou autres appareils (y compris

les amplificateurs) qui produisent de la

chaleur.

• Ne pas chercher à modifier le dispositif de

sécurité de la prise polarisée ou de type mise

à la terre. Une prise polarisée comporte deux

plots, un plus large que l'autre. Une prise de

type mise à la terre est composée de deux

plots et d’un troisième de mise à la terre. Ce

troisième plot, large ou rond a été prévu pour

la sécurité de l’utilisateur. Si la prise fournie

ne rentre pas dans la prise secteur, faire

appel à un électricien pour qu’il remplace

cette dernière qui est obsolète.

• Protéger le cordon d’alimentation afin d’éviter

qu’il soit piétiné ou qu’il soit pincé, en

particulier au niveau des prises murales,

plaques multiprises et à l’endroit où il est

rattaché à l’appareil.

• N’utiliser que des périphériques et

accessoires spécifiés par Insignia.

• N'utiliser qu'avec la table

roulante, le pied, le

trépied, le support ou la

table recommandés par

Insignia ou vendus avec

cet appareil. Lorsqu’une

table roulante est

utilisée, déplacer

l’ensemble appareil/table

roulante avec précaution pour éviter les

blessures provoquées par une éventuelle

chute de l’appareil.

• Si cet appareil est connecté à une antenne

extérieure ou à un réseau câblé, vérifier que

l'antenne ou la connexion au réseau câblé

est mis à la terre afin de bénéficier d'une

certaine protection contre les sautes de

tension et les charges électrostatiques.

L'article 810 du Code national de l'électricité

(CNE), ANSI/NFPA 70, fournit des

informations relatives à la mise à la terre

correcte du mât et du support, la mise à la

terre du fil conducteur de l'antenne à l'unité

de décharge de l'antenne, la taille des

conducteurs de mise à la terre,

l'emplacement de l'unité de décharge de

l'antenne, la connexion aux conducteurs de

terre ainsi que les normes en matière de

prise de terre.

• Utiliser des fils en cuivre n° 10 AWG

(5,3 mm2), en aluminium n° 8 AWG

(8.4 mm2), en acier cuivré ou en bronze

n° 17 AWG (1 mm2) ou plus gros comme

fils de terre.

• Raccorder le fil conducteur de l’antenne

et les fils de masse à la maison au moyen

d’isolateurs muraux espacés de 1,22 à

1,83 m (4 à 6 pieds).

• Monter le fil conducteur de l’antenne

aussi près que possible du point d’entrée

de la maison.

Attention

Lire et respecter tous les avertissements et instructions

indiqués dans ce guide ou sur l’appareil. Conserver ce guide

pour toute référence ultérieure.

Cet appareil a été conçu et fabriqué pour garantir la sécurité

personnelle. Toute utilisation incorrecte peut provoquer un

risque de choc électrique ou d’incendie. Des dispositifs de

protection intégrés à cet appareil protégeront l’utilisateur sous

réserve de respecter les procédures ci-dessous lors de

l’installation, de l’utilisation et de l’entretien. Cet appareil ne

contient aucune pièce réparable par l'utilisateur.

L’ouverture du boîtier peut exposer l’utilisateur à des tensions

dangereuses. Ne confier l’entretien qu'à du personnel qualifié.

Référence Composant de mise à la terre

1 Équipement de la compagnie

d'électricité

2 Système de mise à la terre des

électrodes de la compagnie

d’électricité (CNE Art. 250, Par. H)

3 Serre-fil de mise à la terre

4 Conducteurs de mise à la terre

(CNE, Section 810-21)

5 Unité de décharge de l'antenne

(CNE, Section 810-20)

6 Serre-fil de mise à la terre

7 Fil conducteur de l’antenne

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

• Utiliser un cavalier d'au moins la taille

d'un fil de cuivre n° 6 AWG (13,3 mm2) ou

équivalent lorsqu'un conducteur de terre

d'antenne séparé est utilisé. Voir

ANSI/NFPA70.

• Débrancher l’appareil lors d’orages ou quand

il n’est pas utilisé pendant une longue

période.

• Toutes les réparations doivent être réalisées

par un personnel qualifié. Faire réparer

l’appareil s’il a été endommagé, qu’il s’agisse

du cordon d’alimentation ou de la prise qui

seraient détériorés, de liquide entré dans

l’appareil ou d’objets qui seraient tombés

dessus, d’une exposition à la pluie ou à l’eau,

d’un fonctionnement anormal ou qu’on l’ait

fait tomber.

• Si des pièces doivent être remplacées,

vérifier que le technicien a utilisé des pièces

spécifiées par le fabricant ou ayant les

mêmes caractéristiques que celles d’origine.

Toute substitution par des pièces non

autorisées peut provoquer un incendie, un

choc électrique ou d'autres dangers.

• Une fois les réparations ou l'entretien

terminés, demander au technicien d'effectuer

des contrôles de sécurité de routine pour

garantir un fonctionnement de l'appareil en

toute sécurité.

Fonctionnalités

Commandes du panneau avant

Élément Description Pour plus

d'informations, voir...

1Touche

MARCHE/ARRÊT « Fonctionnement du

récepteur » à la page 58.

2Touche

HAUT-PARLEUR

Activé/Désactivé.

« Fonctionnement du

récepteur » à la page 58.

3Touche ENTRÉES

NUMÉRIQUES « Fonctionnement du

récepteur » à la page 58.

4 Témoin ATTENTE « Fonctionnement du

récepteur » à la page 58.

5 Témoin de

HAUT-PARLEUR «Fonctionnement du

récepteur » à la page 58.

6 Capteur de

télécommande « Utilisation de la

télécommande » à la

page 58.

7 Affichage fluorescent « Affichage fluorescent » à

la page 38.

8 Bouton de commande

du VOLUME

PRINCIPAL

« Fonctionnement du

récepteur » à la page 58.

9Prise CASQUE

D'ÉCOUTE « Connexion d’un casque

d'écoute » à la page 50.

10 Touche

ATTENTE/MARCHE-A

RRÊT

“Fonctionnement du

récepteur » à la page 58.

11 Touche VIDÉO “Fonctionnement du

récepteur » à la page 58.

12 Touche AFFICHAGE « Affichage de l'état du

récepteur » à la page 65.

13 Touche AUDIO « Fonctionnement du

récepteur » à la page 58.

14 Touches de

SÉLECTION , ,

« Parcourir le menu de

configuration » à la page 50.

15 Touche ENTRÉE

EXTERNE « Fonctionnement du

récepteur » à la page 58.

16 Touche

CONFIGURATION « Parcourir le menu de

configuration » à la page 50.

17 Touche FM/AM « Écoute d'émissions

radio » à la page 63.

18 Touche VOLUME DES

CANAUX « Réglage du volume actuel

des canaux » à la page 55.

19 Touche

AMBIOPHONIE

AUTO/MANUELLE

« Écoute du son

ambiophonique » à la

page 61.

20 Touche

MÉMOIRE/ENTRÉE « Mémorisation du volume

réglé des canaux » à la

page 55.

21 Touches du MODE

AMBIOPHONIQUE

« Écoute du son

ambiophonique » à la

page 61.

Élément Description Pour plus

d'informations, voir...

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Affichage fluorescent

22 Touches

SYNTONISATION

« Écoute d'émissions

radio » à la page 63.

23 Touches de

PRÉRÉGLAGE / « Syntonisation des stations

préréglées » à la page 64.

24 Touche STÉRÉO « Écoute d'émissions

radio » à la page 63.

25 Prises d'ENTRÉE

VIDÉO 3 « Connexion d’une console

de jeux ou d’un

caméscope » à la page 42.

Élément Description Pour plus

d'informations, voir...

Élément Description Pour plus

d'informations, voir...

1 Entrée, fréquence,

volume sonore et

informations de

fonctionnement

« Affichage de l'état du

récepteur » à la page 65.

2 Témoin stéréo « Écoute d'émissions

radio » à la page 63.

3 Témoin de

SYNTONISATION « Écoute d'émissions

radio » à la page 63.

4 Témoin d'arrêt différé « Utilisation de l’arrêt

différé » à la page 65.

5 Témoin de

PRÉRÉGLAGE « Utilisation de l’arrêt

différé » à la page 65.

6 Témoin de

Mémorisation « Utilisation de l’arrêt

différé » à la page 65.

7 Affichage du numéro

de préréglage, de

l'heure d'arrêt différé

« Utilisation de l’arrêt

différé » à la page 65.

8 Témoin DIRECT « Modification du contrôle

de la tonalité » à la

page 52.

9 Témoin d’entrée

NUMÉRIQUE « Fonctionnement du

récepteur » à la page 58.

10 Témoin

AUTOMATIQUE « Écoute du son

ambiophonique » à la

page 61.

11 Témoins de mode

ambiophonique « Réglage des paramètres

son » à la page 55.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Face arrière

Élément Description Pour plus d'informations,

voir...

1Prise du

microphone de

configuration

« Utilisation de la configuration

automatique » à la page 53.

2 Prises AUDIO • « Connexion d’un lecteur

CD » à la page 43.

• « Connexion d'un lecteur

DVD ou d'un décodeur

câble ou satellite » à la

page 44.

• « Connexion d'un

magnétoscope ou d'un

graveur de DVD » à la

page 46.

3 Prise HDMI • « Connexion d'un lecteur

DVD ou d'un décodeur

câble ou satellite » à la

page 44.

• « Connexion d'un

magnétoscope ou d'un

graveur de DVD » à la

page 46.

4 Prises

d'ANTENNES AM

et FM

« Connexion des antennes » à la

page 42.

5 Cordon

d’alimentation

d'ENTRÉE CA

« Connexion de l’alimentation »

à la page 50.

6 Prises d'ENTRÉE

NUMÉRIQUE • « Connexion d’un lecteur

CD » à la page 43.

• « Connexion d'un lecteur

DVD ou d'un décodeur

câble ou satellite » à la

page 44.

• « Connexion d'un

magnétoscope ou d'un

graveur de DVD » à la

page 46.

7 Prises d'ENTRÉE

EXTERNE « Connexion de composants à

six canaux » à la page 49.

8 Prises VIDÉO • « Connexion d'un lecteur

DVD ou d'un décodeur

câble ou satellite » à la

page 44.

• « Connexion d'un

magnétoscope ou d'un

graveur de DVD » à la

page 46.

9Prise de SORTIE

PRÉAMPLI pour

caisson

d’extrêmes graves

« Connexion d'un caisson

d'extrêmes graves alimenté » à

la page 41.

10 Prises VIDÉO • « Connexion d'un lecteur

DVD ou d'un décodeur

câble ou satellite » à la

page 44.

• « Connexion d'un

magnétoscope ou d'un

graveur de DVD » à la

page 46.

11 Prises pour

HAUT-PARLEURS « Connexion des

haut-parleurs » à la page 41.

Élément Description Pour plus d'informations,

voir...

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Installation du récepteur

Déballage du récepteur

L'emballage doit comprendre ce qui suit :

• Un récepteur

• Une télécommande avec deux piles

• Guide de mise en service rapide

•Ce

Guide de l’utilisateur

• Les antennes AM et FM

• Microphone pour la configuration

automatique

Emplacement du récepteur

• Installer le récepteur sur une surface plane et

stable. Positionner le récepteur afin qu’il soit

directement dans la ligne de mire de la

télécommande.

• Ne pas exposer le récepteur à des

températures extrêmes ou à l’humidité.

• Éviter de placer le récepteur sur une surface

chaude, telle qu’un autre appareil dégageant

de la chaleur pendant son fonctionnement.

Vérifier que la ventilation du récepteur est

suffisante.

Emplacement des haut-parleurs

L'emplacement idéal des haut-parleurs varie en

fonction de la taille de la pièce et des

revêtements muraux. Un exemple typique

d'emplacement des haut-parleurs se trouve

ci-dessous, suivi de recommandations

pertinentes.

Positionnement des haut-parleurs avant gauche et

droit et du haut-parleur central

• Mettre les haut-parleurs avant de manière à

ce que leur surface avant soit autant que

possible au niveau de l'écran du téléviseur

ou du moniteur.

• Placer le haut-parleur central entre les

haut-parleurs avant gauche et droit, en

veillant à ce qu'il ne soit pas plus loin de la

position d'écoute que les haut-parleurs

avant.

• Placer chaque haut-parleur de manière à ce

que le son soit orienté vers les oreilles de

l'auditeur lorsqu'il est à la position d'écoute

principale.

Positionnement des haut-parleurs d'ambiance

gauche et droit

Placer les haut-parleurs d'ambiance à environ

40 po (1 m) au-dessus du niveau des oreilles

d'un auditeur assis, directement à gauche et à

droite de celui-ci ou légèrement en arrière.

Avertissement

Ne pas brancher le cordon d'alimentation CA dans

la prise secteur tant que toutes les connexions

n’ont pas été effectuées.

Remarques

• Veiller à observer les codes couleurs lors de la

connexion des câbles audio, vidéo et des

haut-parleurs.

• Veiller à ce que les branchements soient

corrects et les connexions franches. Sinon,

cela pourrait provoquer une perte de son,

ajouter des parasites au son ou endommager

le récepteur.

Attention

Ne pas installer ce récepteur dans un espace dépourvu

d’aération tel qu’une bibliothèque.

Remarque

Connecter le cordon d'alimentation CA uniquement après

avoir branché les haut-parleurs, l’antenne et tous les

périphériques. Ne jamais effectuer ni modifier de connexions

alors que l’appareil est sous tension.

Élément Description

1 Caisson d’extrêmes graves

2 Téléviseur

3 Haut-parleur central

4 Haut-parleur avant droit

5 Haut-parleur d’ambiance droit

6 Haut-parleur d’ambiance gauche

7 Haut-parleur avant gauche

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Positionnement d'un caisson d'extrêmes graves

alimenté

Le caisson d’extrêmes graves reproduit les sons

graves puissants et profonds. Placer un caisson

d'extrêmes graves n'importe où à l'avant.

Connexion des haut-parleurs

Pour connecter les haut-parleurs :

1Desserrer le capuchon.

2Insérer le câble dans l'ouverture située sur le

côté du capuchon.

3Resserrer le capuchon.

Veiller à connecter les haut-parleurs

fermement et correctement, en respectant le

canal (gauche et droit) et à la polarité (+ et -).

Si les connexions ne sont pas effectuées

correctement, les haut-parleurs n'émettront

aucun son.

Si le son n'est pas naturel et manque de

graves, la polarité du haut-parleur est

inversée.

Après avoir installé les haut-parleurs, ajuster

leurs réglages en fonction de

l'environnement et de leur disposition. Pour

plus d’informations, voir « Modification des

réglages des haut-parleurs » à la page 53.

Connexion d'un caisson d'extrêmes graves

alimenté

Utiliser un caisson d’extrêmes graves alimenté

pour accentuer les sons graves profonds.

Pour connecter un caisson d’extrêmes

graves :

1Connecter le câble du caisson d'extrêmes

graves au récepteur.

2Connecter l’autre extrémité du câble au

caisson d'extrêmes graves alimenté.

Remarques

• Lors de l'utilisation d'un téléviseur

conventionnel, afin d'éviter les interférences

avec l'image du téléviseur, utiliser uniquement

des haut-parleurs avant gauche et droit et un

haut-parleur central protégés contre les

champs magnétiques.

• Pour obtenir les meilleurs effets

ambiophoniques, tous les haut-parleurs, à

l'exception du caisson d'extrêmes graves,

doivent être des haut-parleurs à gamme

étendue.

Élément Description

1 Haut-parleur central

2 Haut-parleur avant droit

3 Haut-parleur d’ambiance droit

4 Haut-parleur d’ambiance gauche

5 Haut-parleur avant gauche

6 Caisson d’extrêmes graves

Attention

Utiliser des haut-parleurs d'une impédance de 6 Ω

ou plus.

Attention

Éviter que les fils dénudés des haut-parleurs

soient en contact entre eux ou avec une

quelconque partie métallique de ce récepteur.

Cela pourrait endommager le récepteur ou le

haut-parleur.

Remarque

Avant de connecter les haut-parleurs, voir

« Emplacement des haut-parleurs » à la page 40.

Caisson d’extrêmes

graves alimenté

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion des antennes

Les antennes fournit doivent être connectées

pour écouter la radio AM/FM.

Pour connecter les antennes :

1Connecter l’antenne FM au récepteur.

2Connecter l’antenne cadre AM au récepteur.

Connexion des périphériques

Utiliser le tableau ci-après pour déterminer la

procédure correcte pour connecter les

périphériques souhaités.

Remarques

• En cas d'utilisation d'une antenne FM

intérieure, changer la position de l'antenne

jusqu'à obtenir la meilleure réception des

stations FM préférées.

• Pour améliorer la réception, il est possible

d'utiliser une antenne extérieure de 75 Ω au

lieu d'une antenne intérieure. Déconnecter

l'antenne intérieure avant de la remplacer par

une antenne extérieure.

Remarque

• Placer l'antenne cadre AM aussi loin que

possible du récepteur, du téléviseur, des

câbles des haut-parleurs et du cordon CA.

Changer la position de l'antenne jusqu'à

obtenir la meilleure réception des stations AM

préférées.

• Pour améliorer la réception, il est possible

d'utiliser une antenne AM extérieure au lieu

d'une antenne cadre AM. Déconnecter

l'antenne intérieure avant de la remplacer par

une antenne extérieure.

Pour connecter... Voir...

Décodeur câble Connexion d'un lecteur DVD ou d'un

décodeur câble ou satellite à la page 44.

Caméscope Connexion d’une console de jeux ou d’un

caméscope à la page 49.

Lecteur CD Connexion d’un lecteur CD à la page 43.

Lecteur DVD Connexion d'un lecteur DVD ou d'un

décodeur câble ou satellite à la page 44.

Lecteur DVD avec

sortie DTS à six

canaux

Connexion de composants à six canaux à la

page 49.

Graveur de DVD Connexion d'un magnétoscope ou d'un

graveur de DVD à la page 46.

Graveur de

minidisques Lecteur de cassettes ou graveur de

minidisques à la page 49.

Décodeur satellite Connexion d'un lecteur DVD ou d'un

décodeur câble ou satellite à la page 44.

Microphone de

configuration Connexion du microphone de configuration

à la page 49.

Décodeur à six

canaux Connexion de composants à six canaux à la

page 49.

Lecteur de cassettes. Lecteur de cassettes ou graveur de

minidisques à la page 49.

Téléviseur ou

moniteur Connexion à un téléviseur ou à un moniteur

à la page 48.

Magnétoscope Connexion d'un magnétoscope ou d'un

graveur de DVD à la page 46.

Console de jeux

vidéo Connexion d’une console de jeux ou d’un

caméscope à la page 49.

Remarque

Pour plus d'informations, lire le guide de

l'utilisateur fourni avec le périphérique.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion d’un lecteur CD

Avant de connecter un lecteur CD, vérifier que le

câble utilisé est correct en fonction du type de

connecteur disponible du lecteur CD, ainsi que

de la qualité sonore souhaitée.

Pour connecter un lecteur DVD :

• Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité des câbles au

lecteur CD.

Connexion à un deuxième périphérique audio

Pour connecter une platine à cassettes ou un

lecteur CD :

• Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité des câbles à

la platine à cassettes ou au lecteur CD.

Type de connecteur audio Qualité

Numérique (coaxial ou optique) Optimale

Analogique (fiche de type RCA) Bonne

Attention

Certains câbles à fibre optique peuvent ne pas

fonctionner avec ce récepteur. Consulter le

revendeur s'il n'est pas possible de brancher le

câble optique sur le récepteur.

Remarques

• Pour effectuer une connexion coaxiale, utiliser

un câble coaxial de 75 Ω au lieu d'un câble

audio conventionnel.

• Utiliser une seule connexion audio numérique

pour chaque périphérique. Ne pas connecter

un périphérique en effectuant plusieurs

connexions.

Connexion de qualité optimale pour un CD Connexion de bonne qualité pour un CD

L'entrée numérique par défaut pour un CD est COAX

2. Voir « Modification de l'audio numérique » à la

page 52 pour toute information sur la façon d'affecter

une entrée numérique différente pour un CD.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion d'un lecteur DVD ou d'un décodeur

câble ou satellite

Avant de connecter un lecteur DVD ou un

décodeur câble ou satellite, veiller à utiliser un

type de câble adapté en fonction des

connecteurs disponibles sur le lecteur DVD ou le

décodeur et de la qualité d'image ou sonore

souhaitée.

Pour connecter un lecteur DVD ou un

décodeur câble ou satellite :

1Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité des câbles

audio aux prises de sortie audio du

lecteur DVD ou du décodeur câble ou

satellite.

Type de connecteur audio Qualité

Numérique (coaxial ou optique) Optimale

Analogique (fiche de type RCA) Bonne

Remarques

• Une connexion HDMI peut prendre en charge

des signaux vidéo et audio numériques non

compressés.

• Ce récepteur peut émettre des signaux de

sortie vidéo et audio numériques à partir de sa

sortie moniteur HDMI (HDMI MONITOR OUT)

sans passer par aucun des circuits tels qu’ils

sont entrés par le connecteur HDMI [HDMI IN]

(les signaux audio qui passent par l’entrée

HDMI [HDMI IN] ne peuvent être reproduits par

ce récepteur).

• Ce récepteur est compatible HDMI ver. 1.3.

• HDMI, le logo HDMI et High-Definition

Multimedia Interface sont des marques de

commerce ou des marques déposées de HDMI

licensing LLC.

• En fonction du composant connecté, un

transfert de signal inadapté peut se produire.

Pour plus d’informations, consulter les

instructions de fonctionnement du composant.

• Pour un signal de transfert stable, il est

recommandé d’utiliser des câbles HDMI d’une

longueur maximale de 15 pieds (cinq mètres).

Type de connecteur vidéo Qualité

HDMI Optimale

Composantes (Y, PB/CB, PR/CR) Meilleure

S-Vidéo Bonne

Composite (fiche de type RCA) Normale

Attention

Certains câbles à fibre optique peuvent ne pas

fonctionner avec ce récepteur. Consulter le

revendeur s'il n'est pas possible de brancher le

câble optique sur le récepteur.

Remarques

• Pour effectuer une connexion coaxiale, utiliser

un câble coaxial de 75 Ω au lieu d'un câble

audio conventionnel.

• Utiliser une seule connexion audio numérique

pour chaque périphérique. Ne pas connecter

un périphérique en effectuant plusieurs

connexions.

Connexion audio de qualité optimale Connexion audio de bonne qualité

L'entrée numérique par défaut pour Vidéo 2 est

COAX 1. Voir « Modification de l'audio numérique »

à la page 52 pour toute information sur l'affectation

d'une entrée numérique différente à Vidéo 2.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

2Connecter les câbles d'entrée vidéo.

• Connecter une extrémité des câbles vidéo

aux prises d'entrée vidéo du récepteur.

• Connecter l'autre extrémité des câbles

vidéo aux prises de sortie vidéo du lecteur

DVD ou du décodeur câble ou satellite.

Connexion vidéo de meilleure qualité

Connexion vidéo de bonne qualité Connexion vidéo de qualité normale

Connexion vidéo de qualité optimale

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion d'un magnétoscope ou d'un graveur de

DVD

Avant de connecter un magnétoscope ou un

graveur de DVD, veiller à utiliser un type de

câble adapté en fonction des connecteurs

disponibles sur le magnétoscope ou le graveur

de DVD et de la qualité d'image ou sonore

souhaitée.

Pour connecter un magnétoscope ou un

graveur de DVD :

1Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité des câbles

audio aux prises de sortie audio du

magnétoscope ou du graveur de DVD.

Type de connecteur audio Qualité

Numérique (coaxial ou optique) Optimale

Analogique (fiche de type RCA) Bonne

Type de connecteur vidéo Qualité

HDMI Optimale

Composantes (Y, PB/CB, PR/CR) Meilleure

S-Vidéo Bonne

Composite (fiche de type RCA) Normale

Attention

Certains câbles à fibre optique peuvent ne pas

fonctionner avec ce récepteur. Consulter le

revendeur s'il n'est pas possible de brancher le

câble optique sur le récepteur.

Remarques

• Pour effectuer une connexion coaxiale, utiliser

un câble coaxial de 75 Ω au lieu d'un câble

audio conventionnel.

• Utiliser une seule connexion audio numérique

pour chaque périphérique. Ne pas connecter

un périphérique en effectuant plusieurs

connexions.

onnex

on au

e qua

lité

onnex

on au

onne qua

lité

L’entrée numérique par défaut pour Vidéo 1 est

OPTIQUE. Voir « Modification de l'audio numérique »

on page 52 pour toute information sur l'affectation

d'une entrée numérique différente à Vidéo 1.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

2Connexion d’un

câble

d’enregistrement

vidéo.

• Connecter une

extrémité du

câble

d'enregistrement

vidéo au

récepteur.

• Connecter l'autre extrémité du câble

d'enregistrement vidéo au magnétoscope

ou au graveur de DVD.

3Connecter les câbles d'entrée vidéo.

• Connecter une extrémité des câbles vidéo

aux prises d'entrée vidéo du récepteur.

• Connecter l'autre extrémité des câbles

vidéo aux prises de sortie vidéo du

magnétoscope ou du graveur de DVD.

Remarque

Dans le cas de connexions vidéo à composantes,

veiller à connecter Y sur Y, PB/CB sur CB, PB ou

B-Y et PR/CR sur CR, PR ou R-Y.

Connexion vidéo de meilleure qualité

Connexion vidéo de bonne qualité Connexion vidéo de qualité normale

Connexion vidéo de qualité optimale

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion à un téléviseur ou à un moniteur

Pour connecter à un téléviseur ou à un

moniteur :

• Connecter les câbles d'entrée vidéo du

téléviseur.

• Connecter une extrémité des câbles vidéo

aux prises de sortie vidéo du récepteur.

• Connecter une extrémité des câbles vidéo

aux prises d'entrée vidéo du téléviseur.

Remarques

• Pour enregistrer des sources vidéo au moyen

des prises VIDEO 1 OUT (Sortie vidéo 1), ou

pour visualiser des sources vidéo au moyen de

la prise MONITOR OUT (Sortie moniteur), il est

nécessaire d'utiliser des prises vidéo du même

type que celles utilisées pour le branchement

aux composants de lecture vidéo.

• Dans le cas de connexions vidéo à

composantes, veiller à connecter Y sur Y,

PB/CB sur CB, PB ou B-Y et PR/CR sur CR, PR

ou R-Y.

• Quand les signaux vidéo passent

simultanément par l’entrée VIDEO IN

(composite) et S-VIDEO IN, le menu d’écran et

l’affichage momentané de l’écran ne peuvent

se faire qu’en utilisant la sortie S-VIDEO

MONITOR OUT (Sortie S-Vidéo du moniteur).

onnex

e me

ill

eure

qualité pour un téléviseur

Connexion de bonne qualité

pour un téléviseur Connexion de qualité normale

pour un téléviseur

Connexion de qualité optimale

pour un téléviseur

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Lecteur de cassettes ou graveur de minidisques

Pour connecter un lecteur de cassettes ou

un graveur de minidisques :

• Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité du câble au

lecteur de cassettes ou au graveur de

minidisques.

Connexion de composants à six canaux

Pour connecter des composants à six

canaux :

• Connecter les câbles audio.

• Connecter une extrémité des câbles

audio au récepteur.

• Connecter l'autre extrémité des câbles

aux sorties analogiques correspondantes

d'un décodeur à six canaux ou d'un

lecteur de DVD muni d'une sortie Dolby

Digital à six canaux (DTS).

Connexion d’une console de jeux ou d’un

caméscope

Pour connecter un caméscope ou une

console de jeux vidéo :

1Connecter les câbles audio et vidéo au

récepteur.

2Connecter les autres extrémités des câbles à

la console de jeux vidéo ou au caméscope.

Connexion du microphone de configuration

Pour utiliser le microphone de

configuration :

• Connecter le microphone à la prise SETUP

MIC pour effectuer une configuration

automatique des haut-parleurs. Pour plus

d’informations, voir « Utilisation de la

configuration automatique » à la page 53.

Remarques

• Comme le microphone pour configuration

automatique est conçu pour être utilisé avec ce

récepteur, ne pas utiliser d’autre microphone

que celui fourni avec cet appareil.

• Quand la procédure de configuration

automatique est terminée, déconnecter le

microphone.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Connexion d’un casque d'écoute

Pour connecter un casque d'écoute :

• Brancher la fiche du casque d’écoute sur la

prise de casque d’écoute du récepteur.

Connexion de l’alimentation

Pour connecter le récepteur à l’alimentation :

• Brancher le cordon d’alimentation sur une

prise secteur CA.

Modification des paramètres

Le menu de configuration s'affiche sur l’écran du

téléviseur et permet d'effectuer les procédures

de configuration. Dans la plupart des situations,

il suffit de réaliser cette configuration une fois au

cours de l'installation et de l'agencement du

cinéma maison, et elle a rarement besoin d'être

modifiée par la suite.

Le menu de configuration comporte cinq menus

principaux : system (système), input (entrée),

speaker setup (configuration des haut-parleurs),

CH level (volume des canaux) et sound

parameter (paramètre son). Ces menus sont

ensuite divisés en divers sous-menus.

Parcourir le menu de configuration

Les explications fournies ici supposent

l'utilisation des touches de la télécommande

pour gérer le fonctionnement du menu de

configuration. Toutefois il est possible d’utiliser

également les touches du panneau avant. Les

touches du panneau avant correspondent à

celles de la télécommande, comme illustré

ci-dessous.

Pour utiliser le menu de configuration :

1Appuyer sur SETUP (Configuration) pour

accéder au menu de configuration.

2Appuyer sur ou pour sélectionner le

menu.

Remarques

• Pour entendre le son à partir du casque

d'écoute, veiller à ce que la touche SPEAKER

(Haut-parleur) soit désactivée.

• Lors de l'écoute d'une source de programme

DTS ou Dolby Digital, si le casque d'écoute est

branché et que la touche SPEAKER

(Haut-parleur) est désactivée, le récepteur

passe automatiquement en mode de réduction

de mixage à deux canaux. Pour plus

d’informations, voir « Mode de réduction de

mixage à deux canaux » à la page 62.

• Lorsque EXTERNAL IN (Entrée externe) est

sélectionné en tant que source d'entrée, seuls

les signaux des canaux avant gauche et droit

peuvent être reproduits par le casque d'écoute.

Remarque

Le menu d’écran et l’affichage momentané à

l’écran ne peuvent être utilisés en même temps

que les sorties composantes (COMPONENT) et

moniteur HDMI (HDMI MONITOR).

Remarque

Quand les signaux vidéo passent simultanément

par l’entrée VIDEO IN (composite) et S-VIDEO IN,

le menu d’écran et l’affichage momentané de

l’écran ne peuvent se faire qu’en utilisant la sortie

S-VIDEO MONITOR OUT (Sortie S-Vidéo du

moniteur).

Touche de la télécommande Touche du panneau

avant

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

3Appuyer sur MEMORY/ENTER

(Mémoire/Entrée) pour confirmer la sélection.

Menu de configuration du récepteur

Modification du mode caisson d’extrêmes

graves

Le mode SW (Caisson d'extrêmes graves)

PLUS+ est opérationnel uniquement lorsque

FRONT (Avant) et CENTER (Central) sont

réglés sur LARGE (Ample) et que

SUBWOOFER (Caisson d'extrêmes graves) est

réglé sur YES (Oui) dans le menu

SPEAKER

SETUP

(Configuration des haut-parleurs)

(Pour

plus de détails, se reporter à la rubrique

« Modification des réglages des haut-parleurs »,

à la page 53.)

Remarque

Pendant l'utilisation du menu de configuration,

seules fonctionneront la touche

STANDBY(/POWER ON) [Attente/(Marche)] et les

touches requises pour la configuration du

système.

Menu Sous-menu

SYSTEM SETUP

(Configuration du

système)

• SUB W MODE (Mode

caisson d’extrêmes

graves

• TONE CONTROL

(Contrôle de la tonalité)

• BASS (Graves)

•TREBLE (Aigus)

• MOMENTARY OSD

(OSD momentané)

INPUT SETUP

(Configuration de

l’entrée)

•VIDEO 1 CONFIG

(Configuration de vidéo

• DIGITAL AUDIO

(Audio numérique)

• AUTO SURROUND

(Ambiophonie

automatique)

•VIDEO 2 CONFIG

(Configuration de vidéo

• DIGITAL AUDIO

(Audio numérique)

• AUTO SURROUND

(Ambiophonie

automatique)

• CD CONFIG

(Configuration CD)

• DIGITAL AUDIO

(Audio numérique)

• AUTO SURROUND

(Ambiophonie

automatique)

• AUTO SETUP

(Configuration

automatique)

SPEAKER SETUP

(Configuration des

haut-parleurs)

•AUTO SETUP

(Configuration

automatique)

• SPEAKER CONFIG

(Configuration des

haut-parleurs)

• FRONT (Avant)

• CENTER (Central)

• SURROUND

(Haut-parleur

d’ambiance)

• SUBWOOFER

(Caisson

d’extrêmes graves)

• SPEAKER DISTANCE

(Écartement des

haut-parleurs)

• FRONT LEFT (Avant

gauche)

• CENTER (Central)

• FRONT RIGHT

(Avant droit)

• SURROUND RIGHT

(Ambiance droit)

• SURROUND LEFT

(Ambiance gauche)

• SPEAKER X-OVER

(Haut-parleur à filtre

passif)

•X-OVER FREQ

(Fréquence du filtre

passif)

CH LEVEL SET UP

(Configuration du

volume des canaux)

• FRONT LEFT (Avant

gauche)

• CENTER (Central)

• FRONT RIGHT (Avant

droit)

• SURR RIGHT

(Ambiance droit)

• SURR LEFT (Ambiance

gauche)

• SUBWOOFER (Caisson

d’extrêmes graves)

• DD LFE (Effets basses

fréquences Dolby

Digital)

• DTS LFE (Effets basses

fréquences DTS)

SOUND PARAMETER

(Paramètre son) • NIGHT MODE (Mode

nuit)

• DRC (Compression

de la portée

dynamique)

• DOLBY PLII MUSIC

(Musique)

• PANORAMA

(Panoramique)

• CENTER WIDTH

(Ampleur centrale)

•DIMENSION

Menu Sous-menu

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Lors de la lecture d'une source à deux canaux

en mode MATRIX (Matricé), CHURCH (Église),

THEATER (Cinéma), HALL (Salle de concert)

ou STADIUM (Stade), les signaux basse

fréquence peuvent être reproduits par le caisson

d'extrêmes graves quel que soit le mode

configuré pour le caisson d'extrêmes graves.

Les modes possibles pour le caisson d'extrêmes

graves sont les suivants :

•NORMAL — Les signaux basse fréquence

des canaux réglés sur L sont reproduits à

partir de ces canaux uniquement. Dans ce

mode, les signaux basse fréquence qui sont

reproduits par le canal du caisson d'extrêmes

graves sont uniquement les signaux basse

fréquence du canal LFE (Effets basse

fréquence) (à partir des sources multicanaux

qui contiennent un canal LFE, également

appelé canal .1) et des canaux réglés sur

SMALL (Faible)

•SW PLUS+ — Les signaux basse fréquence

des canaux réglés sur LARGE (Ample) sont

reproduits simultanément à partir de ces

canaux et du canal du caisson d'extrêmes

graves. Dans ce mode, la gamme basse

fréquence est diffusée plus uniformément

dans la pièce, mais suivant la taille et la

forme de la pièce, des interférences peuvent

produire une diminution du volume réel de la

gamme basse fréquence.

Modification du contrôle de la tonalité

Les réglages de tonalité incluent :

•OFF (Désactivé) — Pour écouter une source

programmée sans effet de tonalité. Le témoin

DIRECT s'allume.

•ON (Activé) — Pour personnaliser la tonalité.

Le témoin DIRECT s’éteint.

Lorsque TONE CONTROL (Contrôle de la

tonalité) est réglé sur ON (Activé), il est

possible de régler la tonalité (graves et

aigus).

Le niveau de tonalité peut être réglé dans la

plage de -10 à +10 dB. En général, il est

recommandé de régler les graves et les

aigus à 0 dB (niveau plat).

Modification de l’affichage momentané

Les réglages incluent :

•ON (Activé) — Pour activer la fonction de

l’OSD qui affiche l’état correspondant de

chaque opération du récepteur.

•Off (Désactivé) — Pour désactiver la fonction

OSD.

Modification des réglages d'entrée

Les réglages d'entrée comprennent le réglage

de l'entrée numérique et du mode

ambiophonique automatique pour les entrées

VIDEO1, VIDEO2 et CD.

Modification de l'audio numérique

Pour plus de détails au sujet de l'audio

numérique, voir « Connexion des

périphériques », à la page 42.

Sélections possibles :

•OPT (optique)

•COAX 1 (coaxial 1)

•COAX 2 (coaxial 2)

• ANALOG (Analogique)

Modification de l’ambiophonie automatique

Selon la façon dont le mode ambiophonique est

sélectionné, il est possible de sélectionner le

mode ambiophonique automatique ou le mode

ambiophonique manuel.

•OFF (Mode ambiophonique manuel) — Il est

possible, à l'aide des touches de MODE

AMBIOPHONIQUE [SURROUND MODE]

( / ou >/<), de sélectionner un des

différents modes ambiophoniques

disponibles pour le signal d'entrée. (Pour

plus de détails, voir « Écoute du son

ambiophonique », à la page 61.)

•ON (Mode ambiophonique automatique) —

Le mode ambiophonique optimal est

automatiquement sélectionné en fonction du

format du signal d'entrée.

Remarque

Lorsque EXTERNAL IN (Entrée externe) est

sélectionné en tant que source d'entrée, le

sous-menu TONE (Tonalité) ne peut pas être

réglé sur ON.

Attention

À volume élevé, des réglages extrêmes risquent

d'endommager les haut-parleurs.

Remarque

Le menu d’écran et l’affichage momentané à

l’écran ne peuvent être utilisés en même temps

que les sorties composantes (COMPONENT) et

moniteur HDMI (HDMI MONITOR).

Remarque

Quand les signaux vidéo passent simultanément

par l’entrée VIDEO IN (composite) et S-VIDEO IN,

le menu d’écran et l’affichage momentané de

l’écran ne peuvent se faire qu’en utilisant la sortie

S-VIDEO MONITOR OUT (Sortie S-Vidéo du

moniteur).

Entrée Default (Par défaut)

Vidéo 1 optique

Vidéo 2 coaxial 1

CD coaxial 2

Remarque

Si DIGITAL IN (Entrée numérique) est assigné à

deux sources d'entrée ou plus, lorsque ces

sources d'entrée sont sélectionnées, les signaux

audio numériques peuvent être entendus à partir

de la même entrée DIGITAL IN.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Modification des réglages des

haut-parleurs

Après avoir installé ce récepteur et connecté

tous les composants, il est recommandé

d'ajuster les réglages des haut-parleurs pour

obtenir une acoustique sonore optimale en

fonction de l'environnement et de la disposition

des haut-parleurs.

En cas de changement au niveau des

haut-parleurs, de la position des haut-parleurs

ou de la disposition de l'environnement d'écoute,

il est recommandé de répéter l'ajustement des

réglages des haut-parleurs.

Utilisation de la configuration automatique

La configuration automatique permet d’éviter la

configuration difficile des haut-parleurs sur la

base de l’écoute et d’obtenir une bonne sonorité

ambiophonique.

Il est nécessaire de connecter le microphone

fournit à la prise SETUP MIC, afin que ce

récepteur puisse analyser l’information à partir

d’une série de tonalités test émises par le

haut-parleur et régler automatiquement

l’ampleur, la distance et le niveau sonore de

chaque haut-parleur.

Pour utiliser la configuration automatique :

1Vérifier que les haut-parleurs sont

correctement connectés au récepteur.

Si le caisson d’extrêmes graves dispose

d’une possibilité de réglage du volume et de

la fréquence du filtre passif, régler le volume

sur le niveau moyen et la fréquence du filtre

passif sur le maximum ou désactiver le filtre

passe-bas.

2Connecter le microphone fourni à la prise

SETUP MIC sur le panneau arrière.

3Positionner le microphone sur une surface

plane proche de la zone où l’utilisateur sera

assis.

4Appuyer sur ou pour sélectionner

AUTO SETUP (Configuration automatique).

5Appuyer sur MEMORY/ENTER

(Mémoire/Entrée).

6Appuyer sur , , ou pour spécifier la

condition de réglage en fonction du nombre

de haut-parleurs connectés et de leurs

caractéristiques de fréquence.

• Pour spécifier la répartition des

haut-parleurs connectés, appuyer sur les

touches directionnelles (SELECT) ou

• Pour spécifier la fréquence du filtre passif,

appuyer sur la touche directionnelle

gauche (SELECT LEFT) . Il est

possible de régler la fréquence du filtre

passif dans la plage de 40 à 200 Hz, par

pas de 10 Hz.

• Pour spécifier la fréquence du filtre passif,

appuyer sur la touche directionnelle droite

(SELECT RIGHT) .

7Appuyer sur la touche MEMORY/ENTER

(Mémoire/Entrée) pour commencer la

configuration automatique des haut-parleurs.

• De fortes tonalités test sont émises par

chaque haut-parleur, puis quand la

configuration automatique des

haut-parleurs est terminée, les résultats

de chaque réglage s’affichent.

• Pour interrompre la configuration

automatique des haut-parleurs lors de

l’émission des tonalités test, appuyer sur

MEMORY/ENTER (Mémoire/Entrée).

• En cas de problème avec les

haut-parleurs ou la connexion du

microphone le message « ERROR »

(Erreur) s’affiche. Quand le message

« ERROR » (Erreur) s’affiche, appuyer

sur la touche directionnelle droite

(SELECT RIGHT) pour essayer de

nouveau la configuration automatique des

haut-parleurs.

• Si cela ne permet pas de régler le

problème, mettre l’appareil hors tension et

vérifier les connexions des haut-parleurs

ou du microphone.

Remarques

• Lorsque SPEAKER (Haut-parleur) est

désactivé, le mode ambiophonique

automatique n'est pas disponible.

• Lorsque le mode ambiophonique automatique

est sélectionné et que le signal numérique

PCM (à 2 canaux) ou le signal stéréo

analogique est fourni en entrée, seul le mode

stéréo sera sélectionné.

• Lorsque le mode ambiophonique automatique

est sélectionné, les modes ambiophoniques

autre que le mode ambiophonique optimal ne

peuvent pas être sélectionnés.

Remarque

Lors de l’utilisation de la procédure de

configuration automatique (AUTO SETUP), il n’est

pas nécessaire de réaliser les réglages de

configuration des haut-parleurs (SPEAKER

CONFIGURATION), d’espacement des

haut-parleurs (SPEAKER DISTANCE), de filtre

passif des haut-parleurs (SPEAKER X-OVER) et

de configuration du volume des canaux (CH

LEVEL SETUP).

Remarque

Le microphone pour configuration automatique est

conçu pour être utilisé avec ce récepteur. Pour

utiliser la fonction de configuration automatique,

ne pas utiliser d’autres microphones que celui

fourni avec ce récepteur.

Quand la procédure de configuration automatique

est terminée, déconnecter le microphone.

Remarque

• Si possible, utiliser un trépied pour placer le

microphone à la même hauteur que les oreilles

de l’utilisateur en position d’écoute.

• Prendre soin de supprimer les obstacles entre

le lecteur et le microphone.

Remarque

• Comme les tonalités test sont très fortes, veiller

à éviter la présence de nouveau-nés ou

d’enfants dans la pièce.

• Il est possible de baisser le volume de ces

tonalités test, toutefois il peut en résulter un

réglage incorrect de haut-parleurs.

• Pour un résultat optimal, veiller à ce que la

pièce soit le plus tranquille possible pendant la

configuration automatique. En cas de bruit

ambiant élevé, les résultats peuvent ne pas

être satisfaisants.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

8Appuyer sur MEMORY/ENTER

(Mémoire/Entrée) pour voir les résultats.

• Vérifier les résultats de chaque menu de

configuration (menus SPEAKER

CONFIGURATION, SPEAKER

DISTANCE, SPEAKER X-OVER, et CH

LEVEL pour le mode « REFERENCE

1 »). Consulter les procédures suivantes

pour de plus amples informations.

• Si les résultats ne sont pas satisfaisants, il

est possible de recommencer la

configuration automatique ou de

personnaliser la configuration des

haut-parleurs et du volume des canaux en

effectuant les paramétrages

manuellement. Consulter les procédures

suivantes pour de plus amples

informations.

Modification de la configuration des haut-parleurs

Utiliser le menu de configuration des

haut-parleurs pour sélectionner la taille de

chaque haut-parleur. Le choix entre « grand » et

« petit » n'est pas destiné à représenter la taille

réelle du haut-parleur, mais plutôt la capacité du

haut-parleur à diffuser des signaux basse

fréquence (sons graves en dessous de la

fréquence définie dans le menu « X-OVER »).

Dans le doute, essayer de comparer le son avec

les deux réglages (en réglant le volume à un

niveau suffisamment faible pour ne pas

endommager les haut-parleurs) pour déterminer

la configuration correcte.

Suivant le type de haut-parleur, les sélections

possibles sont les suivantes :

•LARGE (Ample) — Sélectionner cette option

lorsque les haut-parleurs connectés peuvent

reproduire complètement des sons en

dessous de la fréquence du filtre passif.

•SMALL (Faible) — Sélectionner cette option

lorsque les haut-parleurs connectés ne

peuvent pas reproduire complètement des

sons en dessous de la fréquence du filtre

passif. Lorsque cette option est sélectionnée,

les sons en dessous de la fréquence du filtre

passif sont envoyés au caisson d'extrêmes

graves ou, si aucun caisson d'extrêmes

graves n'est utilisé, à des haut-parleurs qui

sont réglés sur LARGE (Ample).

•NONE (Aucun) — Sélectionner cette option

si aucun haut-parleur n'est connecté.

Lorsque cette option est sélectionnée, les

sons sont envoyés aux haut-parleurs qui ne

sont pas réglés sur NONE.

•YES/NONE (Oui/Aucun) — Sélectionner

l'option adéquate, suivant qu'un caisson

d'extrêmes graves est connecté ou non.

Modification de la distance des haut-parleurs

Utiliser le menu de distance des haut-parleurs

pour sélectionner la distance entre la position

d'écoute et chaque haut-parleur, afin de définir

le temps de retard pour une lecture

ambiophonique optimale.

Modification du filtre passif du haut-parleur

Il est possible de régler la fréquence du filtre

passif dans la plage de 40 à 130 Hz, par pas de

10 Hz.

Lorsque des haut-parleurs sont réglés sur

SMALL (Faible), les basses fréquences dans

ces canaux qui sont en dessous de la fréquence

du filtre passif sont envoyées vers le caisson

d'extrêmes graves ou les haut-parleurs avant qui

sont réglés sur LARGE [Ample] (en l'absence de

caisson d'extrêmes graves).

Consulter les instructions d’utilisation des

haut-parleurs à connecter. Si la gamme de

fréquence du haut-parleur est de 100 Hz à

20 kHz, la fréquence du filtre passif devrait être

réglée sur 100 Hz (ou légèrement plus haut).

Remarques

• Lorsque des haut-parleurs sont réglés sur

SMALL (Faible), il est recommandé de définir

correctement la fréquence de leur filtre passif

en fonction de leurs caractéristiques de

fréquence. (Pour plus de détails, voir

« Modification du filtre passif du haut-parleur »,

à la page 54.)

• Lorsque SUBWOOFER (Caisson d'extrêmes

graves) est réglé sur NONE(Aucun), FRONT

(Avant) est automatiquement réglé sur LARGE

(Ample)

• Quand le haut-parleur avant (FRONT est réglé

sur SMALL (Faible), il n’est pas possible de

régler celui du centre (CENTER) et

l’ambiophonique (SURROUND) sur ample

(LARGE).

Remarques

• Il n'est pas possible de sélectionner les

haut-parleurs réglés sur NONE (Aucun).

• Pour définir la distance, il est possible de fixer

une distance dans la plage de 0 à 9 mètres,

par pas de 0,3 mètre (ou de 0 à 30 pi par pas

de 1 pi).

• Pour écouter un son ambiophonique multicanal

avec des sources Dolby Digital et DTS, il est

idéal que le haut-parleur central, les

haut-parleurs d'ambiance et le caisson

d'extrêmes graves soient à la même distance

de la position d'écoute principale que les

haut-parleurs avant. En entrant la distance

entre la position d'écoute et chaque

haut-parleur, les temps de retard du

haut-parleur central, des haut-parleurs

d'ambiance et du caisson d'extrêmes graves

sont automatiquement ajustés pour créer un

environnement d'écoute idéal, pratiquement

comme si le haut-parleur central, les

haut-parleurs d'ambiance et le caisson

d'extrêmes graves étaient respectivement à

leur emplacement idéal.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Réglage du volume actuel des canaux

Après avoir ajusté le volume de chaque canal au

moyen de la tonalité d'essai, régler le volume

des canaux en fonction des sources

programmées ou des préférences personnelles.

Il est possible d'ajuster le volume actuel des

canaux à volonté. Ces volumes ajustés sont

mémorisés dans la mémoire de l'utilisateur

(CALI), pas dans la mémoire des préréglages

(REF 1 et REF 2). Pour des informations

supplémentaires relatives à REF 1 et REF 2,

voir « Mémorisation du volume réglé des canaux

» à la page 55.

Pour régler le volume actuel des canaux :

1Appuyer sur CHANNEL LEVEL (Volume des

canaux).

Le mode de mémorisation (CAL) s’affiche

pendant plusieurs secondes. Lorsque le

mode de mémorisation ou le volume des

canaux disparaît, appuyer de nouveau sur

cette touche.

2Appuyer sur ou pour sélectionner le

canal.

Le canal correspondant est sélectionné

comme suit :

• REF 1, 2 (ou CAL)

•FL

•C

•FR

•SR

•SL

•SW

• DTS ou DD — Ces volumes peuvent

uniquement être affichés lorsque les

signaux numériques de sources des

programmes Dolby Digital ou DTS sont

fournis en entrée.

3Appuyer sur ou pour régler le volume du

canal.

Le niveau LFE (effets basses fréquences)

peut être réglé dans la plage de - 10 à 0 dB

et le volume des autres canaux dans la plage

de - 15 à + 15 dB.

En général, il est recommandé que le niveau

LFE soit réglé à 0 dB. (Cependant, le niveau

LFE recommandé pour certains des premiers

logiciels DTS est de -10 dB.) Si les niveaux

recommandés semblent trop élevés, réduire

le réglage selon les besoins.

4Répéter cette procédure pour régler le

volume de chaque canal.

Mémorisation du volume réglé des canaux

Il est possible de mémoriser le volume ajusté

des canaux dans la mémoire des préréglages

(REF 1 ou REF 2) et de rappeler les volumes

mémorisés à n'importe quel moment.

Pour mémoriser le volume ajusté des

canaux :

1Après avoir exécuté les étapes de la rubrique

« Réglage du volume actuel des canaux », à

la page 55, appuyer sur MEMORY/ENTER

(Mémoire/Entrée).

Le 1 du témoin REF 1 scintille pendant

plusieurs secondes.

2Appuyer sur ou pour sélectionner REF 1

ou REF 2.

Si la mémoire des préréglages disparaît,

répéter l'étape 1 ci-dessus.

3Appuyer sur MEMORY/ENTER

(Mémoire/Entrée) pour confirmer la sélection.

Le volume ajusté des canaux a maintenant

été mémorisé dans la mémoire sélectionnée.

Rappel du volume mémorisé des canaux

Pour rappeler le volume mémorisé des

canaux :

1Appuyer sur CHANNEL LEVEL (Volume des

canaux). CAL ou REF 1 s’affiche pendant

plusieurs secondes.

2Appuyer sur ou pour sélectionner REF 1

ou REF 2. Le volume des canaux mémorisés

dans la mémoire des préréglages

sélectionnée est rappelé.

Réglage des paramètres son

Lors de la lecture de signaux numériques

provenant d'une source programmatique Dolby

Digital ou DTS, ou lors d'une écoute en mode

Dolby Pro Logic II musique, il est possible

d'ajuster les paramètres pour obtenir un effet

ambiophonique optimal.

Les paramètres son incluent :

Remarque

• Selon la configuration des haut-parleurs

(NONE [Aucun]) et du mode ambiophonique,

certains canaux ne peuvent pas être

sélectionnés.

• Lorsque SPEAKER (Haut-parleur) est

désactivé, seuls les canaux avant gauche et

avant droit peuvent être sélectionnés.

Remarque

Si l'affichage du mode de volume des canaux

disparaît, appuyer de nouveau sur cette touche.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

•DRC (Compression de la portée dynamique)

— Ce mode peut être sélectionné

uniquement lors de la lecture de signaux

numériques provenant d'une source Dolby

Digital ou DTS. Cette fonction comprime la

gamme dynamique des parties

préalablement spécifiées de la piste sonore

Dolby Digital ou DTS (dont le volume est

extrêmement élevé) pour minimiser la

différence de volume sonore entre les parties

spécifiées et celles qui ne le sont pas. Ceci

permet d'entendre facilement toute la piste

sonore lorsqu'on regarde des films la nuit à

un faible niveau sonore. Le mode de

compression de la portée dynamique (DRC)

peut être réglé à 11 niveaux, de OFF

[Désactivé] (0.0) à MAX (1.0) (la valeur par

défaut est OFF).

•PANORAMA (Panoramique) — Le mode

panoramique ne peut être sélectionné que

lors d'une écoute en mode Dolby Pro Logic II

musique. Ce mode permet de prolonger

l’image stéréo avant pour inclure les

haut-parleurs d’ambiance afin d’obtenir un

effet enveloppant avec imagerie latérale.

Sélectionner « OFF » (Désactivé) ou « ON »

(Activé) (la valeur par défaut est OFF).

•CENTER WIDTH — Le contrôle de l’ampleur

centrale ne peut être sélectionné que lors

d'une écoute en mode Dolby Pro Logic II

musique. Cette commande permet de régler

l’image centrale de manière à ce que le son

provienne uniquement du haut-parleur

central, uniquement des haut-parleurs

gauche/droit comme image fantôme ou des

trois haut-parleurs avant à divers degrés. La

commande peut être réglée à huit niveaux,

de 0 à 7 (la valeur par défaut est de 3).

•DIMENSION — La commande de dimension

ne peut être sélectionnée que lors d'une

écoute en mode Dolby Pro Logic II Music.

Cette commande permet le réglage graduel

du champ sonore, soit vers l’avant soit vers

l’arrière. La commande peut être réglée à

sept niveaux, de -3 à +3 (la valeur par défaut

est de 0).

Pour régler les paramètres du son :

1Appuyer sur SOUND PARAMETER

(Paramètre son).

2Appuyer sur ou pour sélectionner le

paramètre.

3Appuyer sur les touches de sélection ou

pour ajuster le paramètre.

4Répéter la procédure ci-dessus pour ajuster

les autres paramètres.

Réglage du volume de chaque canal à l'aide d'une

tonalité test

Le volume de chaque canal peut être réglé

facilement grâce à la fonction de tonalité test.

Pour régler le volume de chaque canal :

1Appuyer sur la touche TEST.

Le mode de tonalité test s'affiche et une

tonalité est émise par le haut-parleur de

chaque canal pendant deux secondes,

comme suit :

• FL — Avant gauche

• C — Central

• FR — Avant droit

• SR — Ambiance droit

• SL — Ambiance gauche

• SW — Caisson d’extrêmes graves

2À chaque canal, appuyer sur les touches

directionnelles ou pour régler le volume

de manière à ce que le niveau sonore de

tous les haut-parleurs soit le même.

3Appuyer sur TEST pour annuler la fonction

de tonalité test.

Remarque

Dans certains logiciels Dolby Digital ou DTS, le

mode nuit peut ne pas être disponible.

Remarque

Lorsque SPEAKER (Haut-parleur) est désactivé,

la fonction de tonalité test n'est pas disponible.

Remarque

Lorsque le réglage d'un haut-parleur est « N

(Aucun) », la tonalité test du canal correspondant

n'est pas disponible.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Utilisation de la

télécommande

Utilisation des touches

Installation des piles

Pour installer les piles :

1Retirer le couvercle.

Élément Description Pour plus d'informations,

voir...

1 Touche ATTENTE “« Fonctionnement du

récepteur » à la page 58.

2 Touche ARRÊT

DIFFÉRÉ “« Utilisation de l’arrêt différé »

à la page 65.

3 Touche GRADATEUR “« Réglage de la luminosité de

l'écran » à la page 65.

4 Touches VOLUME

/« Fonctionnement du

récepteur » à la page 58.

5 Touche SOURDINE « Fonctionnement du

récepteur » à la page 58.

6 Touche VOLUME DES

CANAUX « Réglage du volume actuel

des canaux » à la page 55.

7 Touche

CONFIGURATION « Parcourir le menu de

configuration » à la page 50.

8 Touche

MÉMOIRE/ENTRÉE « Mémorisation du volume

réglé des canaux » à la

page 55.

9 Touche

DIRECTIONNELLE « Parcourir le menu de

configuration » à la page 50.

10 Touches de mode

ambiophonique </>« Écoute du son

ambiophonique » à la page 61.

11 Touche

DIRECTIONNELLE « Parcourir le menu de

configuration » à la page 50.

12 Touches de sélection

de l’entrée « Fonctionnement du

récepteur » à la page 58.

13 Touche MODE

TONALITÉ « Fonctionnement du

récepteur » à la page 58.

14 Touche PARAMÈTRE

SON « Réglage des paramètres

son » à la page 55.

15 Touche STÉRÉO « Écoute d'émissions radio » à

la page 63.

16 Touche de tonalité

TEST « Réglage du volume de

chaque canal à l'aide d'une

tonalité test » à la page 56.

17 Touche

DIRECTIONNELLE « Parcourir le menu de

configuration » à la page 50.

18 Touche

DIRECTIONNELLE « Parcourir le menu de

configuration » à la page 50.

19 Touche AFFICHAGE « Affichage de l'état du

récepteur » à la page 65.

20 Touche ENTRÉES

NUMÉRIQUES « Fonctionnement du

récepteur » à la page 58.

21 Touche PARCOURIR

LES PRÉRÉGLAGES « Syntonisation des stations

préréglées » à la page 64.

22 Touches numériques

23 Touche MARCHE « Fonctionnement du

récepteur » à la page 58.

Attention

Ne pas utiliser de piles rechargeables Ni-Cd dans

cette télécommande.

Élément Description Pour plus d'informations,

voir...

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

2Mettre deux piles de type AAA dans le

compartiment, en respectant la polarité

indiquée.

3Remettre le couvercle en place.

Utilisation de la télécommande

Utiliser la télécommande en la pointant vers la

fenêtre du capteur de la télécommande du

récepteur. Des objets entre la télécommande et

le capteur peuvent empêcher le bon

fonctionnement de cette dernière.

Utiliser la télécommande jusqu'à environ 23 pi

(7 mètres) du récepteur et à moins de 30° de la

perpendiculaire au panneau avant du récepteur.

Fonctionnement du

récepteur

Après avoir connecté l'alimentation électrique

pour la première fois, configurer le récepteur

pour des performances optimales en suivant

les instructions de la rubrique « Modification

des paramètres » à la page 50.

Fonctionnement du récepteur

Pour utiliser le récepteur :

1Appuyer sur POWER

(Marche/Arrêt) sur le récepteur

pour le mettre en mode

Standby (Attente). Le

témoinSTANDBY (Attente)

s'allume.

2Appuyer sur POWER ON (Marche) sur la

télécommande pour mettre le récepteur sous

tension.

Remarque

Enlever les piles s'il n'est pas prévu de les utiliser

pendant une longue période.

Attention

• La télécommande ne doit pas recevoir de

chocs. La télécommande ne doit pas être

exposée à des liquides, ni se trouver à des

endroits de forte humidité.

• Ne pas placer la télécommande sous la

lumière solaire directe. La chaleur peut

provoquer une déformation de la

télécommande.

• La télécommande peut ne pas fonctionner

correctement si le capteur du récepteur reçoit

directement la lumière du soleil ou un éclairage

important. Dans ce cas, l’angle d’éclairage ou

le positionnement du récepteur doivent être

modifiés ou faire fonctionner la télécommande

en se rapprochant du capteur.

23 pi (7 m)

Conseil

Les paramètres suivants sont mis en mémoire

avant la mise hors tension du récepteur :

• Réglages de la SÉLECTION DE L’ENTRÉE

• Paramètres du mode ambiophonique

• Stations mémorisées.

Conseil

Il est possible de mettre le récepteur hors tension

en appuyant sur POWER (Marche/Arrêt) du

récepteur pendant que celui-ci est en mode

Standby (Attente).

Conseils

• Il est possible de mettre le récepteur en mode

Standby (Attente) en appuyant sur la touche

STANDBY de la télécommande lorsque le

récepteur est sous tension.

• Lorsque le récepteur est en mode attente, il est

également possible de le mettre sous tension

en appuyant sur une touche de sélection de

l'entrée.

• Pour entendre le son à partir des haut-parleurs,

appuyer sur la touche SPEAKER

(Haut-parleur) pour activer les haut-parleurs.

Le témoin SPEAKER (Haut-parleur) s'allume

et le son est diffusé par les haut-parleurs.

Appuyer de nouveau sur la touche SPEAKER

pour activer le casque d'écoute et désactiver

les haut-parleurs.

PRESETS

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

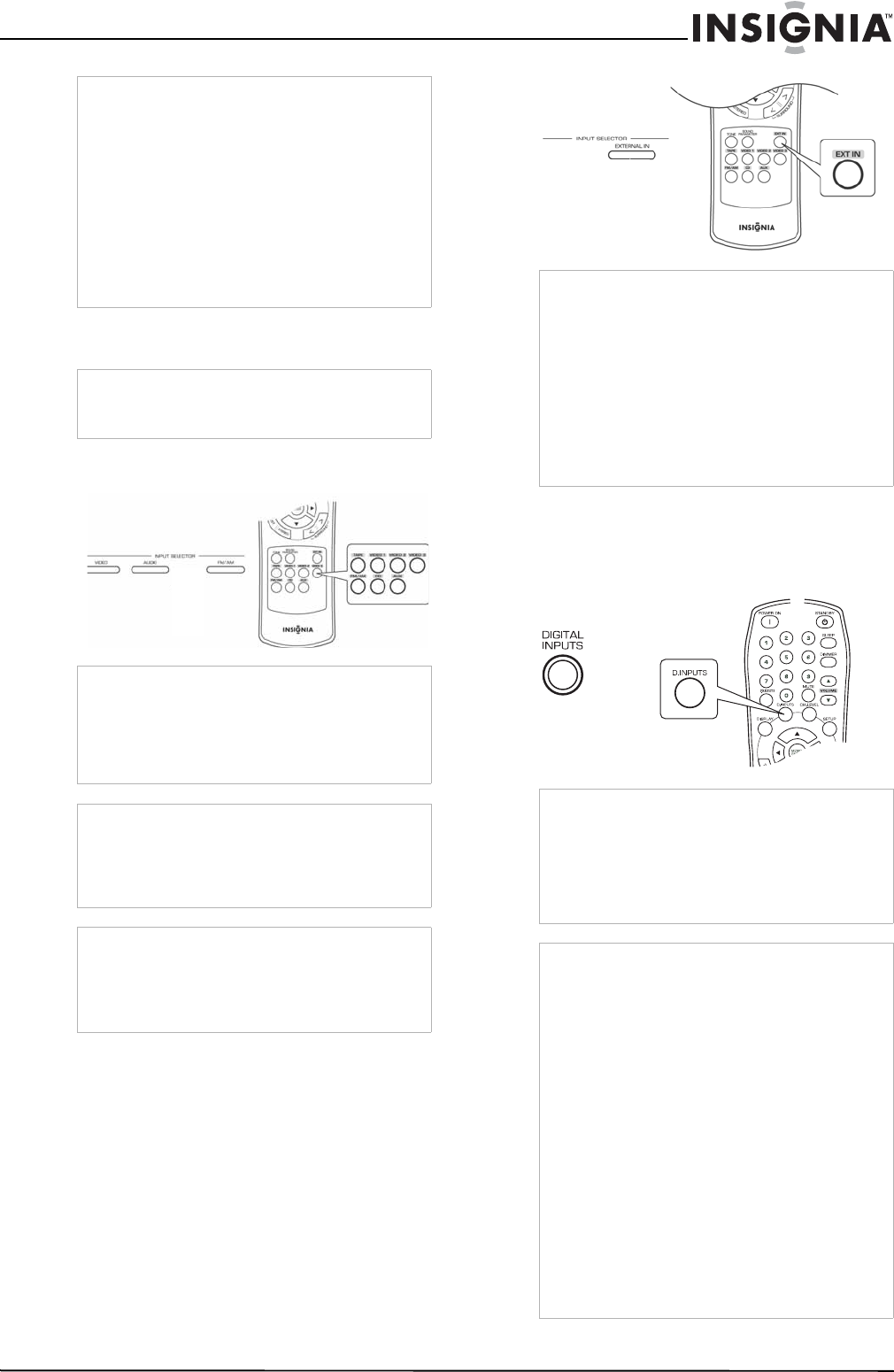

3Mettre le composant sous tension et

commencer la lecture.

4Appuyer sur une touche de sélection de

l'entrée pour sélectionner la source d’entrée.

5Si la source d'entrée sélectionnée est CD,

VIDEO1 ou VIDEO2, il est possible

d'appuyer sur la touche DIGITAL INPUTS

(Entrées numériques) pour sélectionner

l'entrée audio numérique ou analogique.

Remarques

• Lors de l'écoute d'une source de programme

DTS ou Dolby Digital, si le casque d'écoute est

branché et que la touche SPEAKER

(Haut-parleur) est désactivée, le récepteur

passe automatiquement en mode de réduction

de mixage à deux canaux. Pour plus

d’informations, voir « Mode de réduction de

mixage à deux canaux » à la page 62.

• Lorsque EXTERNAL IN (Entrée externe) est

sélectionné en tant que source d'entrée, seuls

les signaux des canaux avant gauche et avant

droit peuvent être reproduits par le casque

d'écoute.

Remarque

Lors de la lecture d'une source programmée en

ambiophonie, se reporter à « Écoute du son

ambiophonique » à la page 61.

Remarque

Chaque fois que la touche VIDEO (Vidéo) est

appuyée, la source d'entrée change de la façon

•VIDEO1

•VIDEO2

•VIDEO3

Remarque

Chaque fois que la touche AUDIO est appuyée, la

source d'entrée change de la façon suivante :

•CD

•AUX

• CASSETTE

Remarque

Chaque fois que la touche FM/AM est appuyée, la

bande change comme suit :

•FM ST

• FM MONO

•AM

Remarques

• Si la touche d'entrée externe (EXTERNAL IN

sur le récepteur ou EXT IN sur la

télécommande) est appuyée, EXT IN s'affiche

à l'écran et six signaux analogiques séparés

provenant du composant connecté à cette

entrée passent par les circuits de tonalité et de

volume et sont diffusés par les haut-parleurs.

• Il est seulement possible d'écouter ces signaux

analogiques. Il n'est pas possible de les

enregistrer.

• Pour annuler cette fonction, appuyer sur une

touche de source d'entrée différente.

Remarque

Chaque fois que la touche DIGITAL INPUTS

(Entrées numériques) est appuyée, la source

d'entrée audio change de la façon suivante :

• Optical [Optique] (O)

• Coaxial1 (C1)

• Coaxial2 (C2)

• Analogique (A)

Remarques

• Lorsque la source d'entrée sélectionnée est

TUNER (Syntoniseur), AUX, TAPE (Cassette),

EXTERNAL IN (Entrée externe) ou VIDEO3,

l'entrée analogique est automatiquement

sélectionnée.

• Si l'entrée numérique sélectionnée n'est pas

connectée, le témoin DIGITAL (Numérique)

scintille et l'entrée analogique est

automatiquement sélectionnée.

• L'entrée numérique ou analogique

sélectionnée est automatiquement assignée à

la source d'entrée correspondante dans le

menu de configuration INPUT (Entrée). Pour

plus d’informations, voir « Modification des

réglages d'entrée » à la page 52. Si le son

émis n'est pas celui attendu, appuyer sur

DIGITAL INPUTS (Entrées numériques)

jusqu'à l'obtention du son souhaité.

• Le son provenant du composant connecté à

l'entrée numérique sélectionnée peut être

entendu indépendamment de la source

d'entrée sélectionnée.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

6Tourner le bouton MASTER VOLUME

(Volume principal) ou appuyer sur VOLUME

/ pour régler le volume sonore.

- OU -

Appuyer sur MUTE (Sourdine) pour

désactiver le son. MUTE (Sourdine) clignote

à l'écran. Appuyer de nouveau sur MUTE

(Sourdine) pour réactiver le son.

Réglage des aigus et des graves

Pour régler les aigus et les graves :

1Appuyer sur TONE MODE (Mode tonalité)

pour accéder au mode de tonalité. Le mode

de tonalité s’affiche pendant plusieurs

secondes.

2Appuyer sur ou pour sélectionner le

mode de tonalité.

3Avec le mode de tonalité activé (ON),

appuyer sur ou .

4Appuyer sur ou pour régler la tonalité.

Écoute du son ambiophonique

Ce récepteur comprend un processeur

sophistiqué de signaux numériques qui permet

de créer une qualité de son et une atmosphère

sonore optimales dans un cinéma maison

personnel.

Remarque

Lorsque EXTERNAL IN (Entrée externe) est

sélectionné en tant que source d'entrée, il n'est

pas possible de sélectionner le mode de tonalité,

ni de régler la tonalité.

Remarque

À chaque appui sur ces touches, le mode de

tonalité change de la façon suivante :

• OFF (Désactivé) : Pour écouter une source

programmée sans effet de tonalité. DIRECT

s’affiche à l'écran.

• ON (Activé) : Pour régler la tonalité en fonction

des préférences personnelles. DIRECT

disparaît de l'écran.

Remarque

À chaque appui sur ces touches, le mode de

tonalité change de la façon suivante :

•TRBL (Aigus)

• BASS (Graves)

• TONE ON (Tonalité activée)

Remarques

• Le niveau de tonalité peut être réglé dans la

plage de - 10 à + 10 dB.

• En général, il est recommandé de régler les

graves et les aigus à 0 dB (niveau plat).

• À volume élevé, des réglages extrêmes

risquent d'endommager les haut-parleurs.

• Pour réaliser le réglage de la tonalité, ou si

l'affichage de tonalité disparaît, répéter cette

procédure.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Modes ambiophoniques

DTS Digital Surround

DTS Digital Surround (également appelé

simplement DTS) est un format de signal

numérique multicanal capable de gérer des

débits de données plus élevés. Les disques

portant le logo comprennent jusqu'à 5.1

canaux de signaux numériques pour

l'enregistrement, ce qui est généralement

considéré comme capable de fournir une

meilleure qualité sonore en raison de la plus

faible compression audio requise.

Il fournit également une gamme dynamique

étendue et une excellente séparation,

produisant un son magnifique.

DTS 96/24

Les formats ambiophoniques conventionnels

utilise des fréquences d’échantillonnage de 48

ou 44,1 kHz, ce qui permet une fréquence de

signal de reproduction maximale de 20 kHz.

Avec DTS 96/24 la fréquence d’échantillonnage

passe à 96 ou 88,2 kHz pour permettre d’obtenir

une gamme de fréquence ample supérieure à

40 kHz. En outre, ce format a une résolution de

24 bits, ce qui donne la même bande de

fréquence et de portée dynamique que des

signaux PCM à 96 kHz/24 bits.

Comme avec l’ambiophonique DTS

conventionnelle , DTS 96/24 est compatible

avec un maximum de 5.1 canaux. DTS 96/24 est

totalement compatible avec le format

ambiophonique DTS conventionnel, aussi des

sources DTS 96/24 peuvent être reproduites

avec un décodeur DTS conventionnel à 5.1

canaux.

Fabriqués sous licence des brevets américains n° :

5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,22,616;

6,487,535 et d’autres brevets américains et internationaux

émis et en instance. DTS et DTS Digital Surround sont des

marques déposées et les logos, symboles DTS et DTS

96/24 sont des marques de commerce de DTS, Inc.

Dolby Digital

Dolby Digital est le format de signal numérique

multicanal développé par Dolby Laboratories.

Les disques portant le logo comprennent

jusqu'à 5.1 canaux de signaux numériques pour

l'enregistrement, ce qui permet de produire de

bien meilleures caractéristiques, en termes de

qualité sonore, expansion spatiale et gamme

dynamique, que l'effet Dolby Surround antérieur.

Ambiophonie Dolby Pro Logic II

Ce mode applique au traitement ambiophonique

des signaux conventionnels à 2 canaux, tels que

des signaux PCM numériques ou stéréo

analogiques, et des signaux Dolby Surround,

offrant ainsi des améliorations par rapport aux

circuits Dolby Pro Logic conventionnels.

L'ambiophonie Dolby Pro Logic II comporte les

deux modes suivants :

• Dolby Pro Logic II FILM

Lors de la visualisation de films, ce mode

permet d'accroître la qualité

cinématographique en ajoutant un traitement

qui accentue les sons des effets spéciaux de

l'action.

• Dolby Pro Logic II MUSIQUE

Lors de l'écoute de musique, ce mode permet

d'accroître la qualité sonore en ajoutant un

traitement qui accentue les effets musicaux.

Dolby Pro Logic

Dolby Pro Logic est un format ambiophonique à

deux canaux spécialement codé qui comporte

quatre canaux (avant gauche, central, avant

droit et ambiance). Les sources portant le logo

offrent le son ambiophonique d'une

salle de cinéma.

Le canal d'ambiance est monophonique, mais il

est diffusé par deux haut-parleurs d'ambiance.

Fabriqué sous licence de Dolby Laboratories.

Dolby, Pro Logic et le symbole double D sont

des marques de commerce de Dolby

Laboratories.

Les modes suivants appliquent des signaux

conventionnels à 2 canaux, tels que des signaux

PCM numériques ou stéréo analogiques, à un

processeur de signaux numériques haute

performance pour recréer artificiellement des

champs sonores.

MATRIX (Matricé)

Ce mode reproduit des signaux décalés par

rapport aux canaux d'ambiance pour accentuer

la sensation d'expansion pour les sources

musicales.

CHURCH (Église)

Ce mode fournit l'ambiance d'une église pour de

la musique baroque, de la musique d'orchestre à

cordes ou de la musique de chœur.

THEATER (Cinéma)

Ce mode fournit l'impression d'être dans une

salle de cinéma lors de la visualisation d'un film.

HALL (Salle de concert)

Ce mode fournit l'ambiance d'une salle de

concert pour écouter de la musique classique,

telle que de la musique d'orchestre, de la

musique de chambre ou un solo instrumental.

STADIUM (Stade)

Ce mode fournit un champ sonore de l'amplitude

nécessaire pour obtenir le véritable effet de

stade pour regarder des matchs de base-ball ou

de football.

Écoute du son ambiophonique

Avant une lecture en son ambiophonique, suivre

d'abord la procédure de configuration des

haut-parleurs dans le menu SETUP

(Configuration) pour obtenir des résultats

optimaux. (Pour plus de détails, voir

« Modification des réglages des haut-parleurs »,

à la page 53.)

DOLBY

D I G I T A L

Remarque

Lorsque les entrées externes (EXTERNAL IN)

sont connectées au décodeur à 6 canaux pour un

son ambiophonique tel que DTS ou Dolby Digital,

il est possible d'entendre également le son

ambiophonique correspondant (pour plus de

détails, voir le manuel de l'utilisateur du

composant à connecter).

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Lorsque EXTERNAL IN (Entrée externe) est

sélectionné en tant que source d'entrée, les

modes ambiophoniques ne peuvent pas être

sélectionnés. Lorsque la source d'entrée

sélectionnée est TUNER (Syntoniseur), AUX,

TAPE (Cassette) ou VIDEO3, le mode

ambiophonique automatique ne peut être

sélectionné.

Appuyer sur AUTO/MANUAL

(Auto/Manuel) pour sélectionner le

mode ambiophonique, comme

suit :

• Mode ambiophonique

automatique — Le mode

ambiophonique optimal est

automatiquement sélectionné en fonction du

format du signal d'entrée. Le témoin Auto

s'allume.

• Mode ambiophonique manuel — Il est

possible, à l'aide des touches de mode

ambiophonique </>, de sélectionner un mode

ambiophonique différent pour le signal

d'entrée. Le témoin Auto s’éteint.

Lorsque SPEAKER (Haut-parleur) est

désactivé, le mode ambiophonique automatique

n'est pas disponible.

Lorsque le mode ambiophonique automatique

est sélectionné et que le signal numérique PCM

(à 2 canaux) ou le signal stéréo analogique est

fourni en entrée, seul le mode stéréo sera

sélectionné.

Lorsque le mode ambiophonique automatique

est sélectionné, les modes ambiophoniques

autre que le mode ambiophonique optimal ne

peuvent pas être sélectionnés.

Chaque fois que les touches de mode

ambiophonique </> sont appuyées, ce dernier

change en fonction du format du signal d'entrée,

comme suit :

Pour annuler le mode ambiophonique en

fonctionnement stéréo :

1Appuyer sur STEREO (Stéréo). Suivant le

format du signal fourni en entrée, le mode

sélectionné est soit le mode stéréo, soit le

mode de réduction de mixage à deux

canaux.

2Pour annuler le mode stéréo ou le mode de

réduction de mixage à deux canaux,

sélectionner le mode ambiophonique à l'aide

des touches de mode ambiophonique </>.

Mode de réduction de mixage à deux canaux

• Ce mode permet aux signaux multicanaux

codés au format DTS ou Dolby Digital d'être

mixés en deux canaux avant et d'être

reproduits par deux haut-parleurs avant

uniquement ou par un casque d'écoute.

• Lorsque SPEAKER (Haut-parleur) est

désactivé afin d'utiliser un casque d'écoute

lors de la lecture de signaux numériques

multicanaux provenant de sources DTS ou

Dolby Digital, le mode de réduction de

mixage à deux canaux est automatiquement

activé.

Format du signal

fourni en entrée Mode ambiophonique pouvant

être sélectionné

Sources à

6.1 canaux Dolby

Digital EX. Sources

à 5.1 canaux Dolby

Digital.

DOLBY DIGITAL

Sources à 2 canaux

Dolby Digital. DOLBY PLII MOVIE (Film), DOLBY

PLII MUSIC (Musique), DOLBY PRO

LOGIC

Sources DTS,

sources DTS 96/24 DTS ou DTS 96/24

Sources PCM (2

canaux) à 96 kHz DOLBY PLII MOVIE, DOLBY PLII

MUSIC, DOLBY PRO LOGIC

Sources PCM (à

2 canaux), sources

stéréo analogiques

DOLBY PLII MOVIE, DOLBY PLII

MUSIC, DOLBY PRO LOGIC, MATRIX

(Matricé), CHURCH (Église), THEATER

(Cinéma), HALL (Salle de concert),

STADIUM (Stade)

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Écoute d'émissions radio

Syntonisation automatique

Pour syntoniser automatiquement une

station radio :

1Appuyer sur FM/AM pour sélectionner la

bande.

À chaque appui sur cette touche, la bande

change de la façon suivante :

•FM ST

•FM MONO

•AM

Lorsque des émissions stéréo FM sont de

qualité médiocre parce que le signal reçu est

faible, sélectionner le mode mono FM pour

réduire les parasites. Les émissions FM sont

alors reproduites en son monophonique.

2Maintenir les touches TUNING

(Syntonisation) / appuyées pendant plus

d'une demie seconde.

Le syntoniseur cherche jusqu'à trouver une

station de puissance suffisante. L’écran

affiche la fréquence syntonisée et le témoin

TUNED (Syntonisée).

Si la station trouvée n'est pas la station

souhaitée, répéter cette procédure.

Les stations faibles sont ignorées lors de la

syntonisation automatique.

Syntonisation manuelle

La syntonisation manuelle est utile lorsque la

fréquence de la station recherchée est connue.

Pour syntoniser manuellement une station

radio :

1Appuyer sur FM/AM pour sélectionner la

bande.

À chaque appui sur cette touche, la bande

change de la façon suivante :

•FM ST

•FM MONO

•AM

Lorsque des émissions stéréo FM sont de

qualité médiocre parce que le signal reçu est

faible, sélectionner le mode mono FM pour

réduire les parasites. Les émissions FM sont

alors reproduites en son monophonique.

2Appuyer de façon répétée sur TUNING

(Syntonisation) / jusqu'à ce que la

fréquence souhaitée soit atteinte.

Préréglage automatique

La fonction de préréglage automatique

recherche automatiquement les stations FM

uniquement et les enregistre dans la mémoire.

Pour prérégler automatiquement une station

de radio :

1Pendant l’écoute d’une station de radio,

maintenir la touche MEMORY/ENTER

(Mémoire/Entrée) appuyée pendant plus de

deux secondes.

Le témoin AUTO MEM scintille et le

récepteur commence le préréglage

automatique.

Préréglage manuel

Pour prérégler manuellement une station de

radio :

1Syntoniser la station par syntonisation

automatique ou manuelle.

2Appuyer sur MEMORY/ENTER

(Mémoire/Entrée). MEM scintille pendant

plusieurs secondes.

3Sélectionner un numéro de préréglage entre

1 et 30, puis appuyer de nouveau sur

MEMORY/ENTER (Mémoire/Entrée).

4Répéter cette procédure pour mémoriser

d'autres stations.

Remarques

• Il est possible d'enregistrer jusqu'à 30 stations

FM.

• Les stations FM trop faibles ne peuvent pas

être enregistrées. Pour enregistrer des stations

faibles ou des stations AM, exécuter la

procédure « Préréglage manuel », à la

page 63, en utilisant la rubrique

« Syntonisation manuelle », à la page 63.

Remarques

• Lors de l'utilisation des touches numériques de

la télécommande, appuyer sur le numéro

souhaité. Si le nombre est supérieur à neuf,

entrer le premier chiffre, puis le deuxième en

moins de deux secondes. La station a été

mémorisée.

• Lors de l'utilisation des touches numériques, la

station est enregistrée automatiquement sans

appuyer sur MEMORY/ENTER

(Mémoire/Entrée).

• Toute fréquence mémorisée est effacée de la

mémoire lorsqu'une autre fréquence est

mémorisée à sa place.

• Si MEM s'éteint, recommencer à partir de

l'étape 2.

SYNTONI

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Syntonisation des stations préréglées

Pour syntoniser une station mémorisée :

1Sélectionner le syntoniseur comme source

d’entrée.

2Appuyer sur PRESET (Préréglage) / sur

le récepteur.

- OU -

Entrer le numéro de préréglage à l'aide des

touches numériques.

Balayage des stations préréglées en séquence

Pour balayer les stations préréglées :

1Sélectionner le syntoniseur comme source

d’entrée.

2Appuyer sur PRESETS (Préréglages) de la

télécommande.

Le récepteur commence à balayer les

stations dans l'ordre prédéfini. Chaque

station reste sélectionnée pendant cinq

secondes.

3Appuyer de nouveau sur PRESETS

(Préréglages) pour arrêter le balayage.

Enregistrement

Enregistrement sur une cassette audio

Pour enregistrer sur une cassette :

1Sélectionner la source d'entrée pour

l'enregistrement (cela ne peut pas être TAPE

[Cassette]).

2Commencer l'enregistrement sur le

magnétophone.

3Commencer la lecture sur le périphérique

d'entrée.

Duplication à partir de composants vidéo sur

VIDEO1 (magnétoscope ou DVDR)

Pour dupliquer à partir de composants vidéo

sur VIDEO1 :

1Sélectionner la source vidéo (VIDEO2 ou

VIDEO3).

2Commencer l'enregistrement sur

l'enregistreur vidéo.

3Commencer la lecture sur le périphérique

d'entrée.

Duplication sur VIDEO1 à partir de signaux audio et

vidéo séparés

Utiliser cette procédure pour repiquer la vidéo de

VIDEO2 et la mixer avec l'audio du CD audio sur

VIDEO1.

Pour dupliquer à partir de composants vidéo

sur VIDEO1 :

1Sélectionner VIDEO2 en tant que source

d'enregistrement vidéo.

2Sélectionner CD en tant que source

d’enregistrement audio.

3Commencer l'enregistrement sur

l'enregistreur vidéo.

Remarque

Lors de l'utilisation des touches numériques de la

télécommande, appuyer sur le numéro souhaité.

Si le nombre est supérieur à neuf, entrer le

premier chiffre, puis le deuxième en moins de

deux secondes.

Remarques

• Les signaux analogiques des entrées externes

(EXTERNAL IN), ainsi que les signaux

numériques de l'entrée numérique coaxiale ou

optique, peuvent être entendus, mais ne

peuvent pas être enregistrés.

• Les réglages de volume et de tonalité (graves

et aigus) n'ont aucun effet sur les signaux

enregistrés.

Remarque

Les signaux audio et vidéo provenant de l'entrée

sont dupliqués sur l'enregistreur VIDEO1. Il est

possible de les visualiser en même temps sur le

téléviseur et de les entendre par les haut-parleurs.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

4Commencer la lecture sur la vidéo source et

sur le CD source.

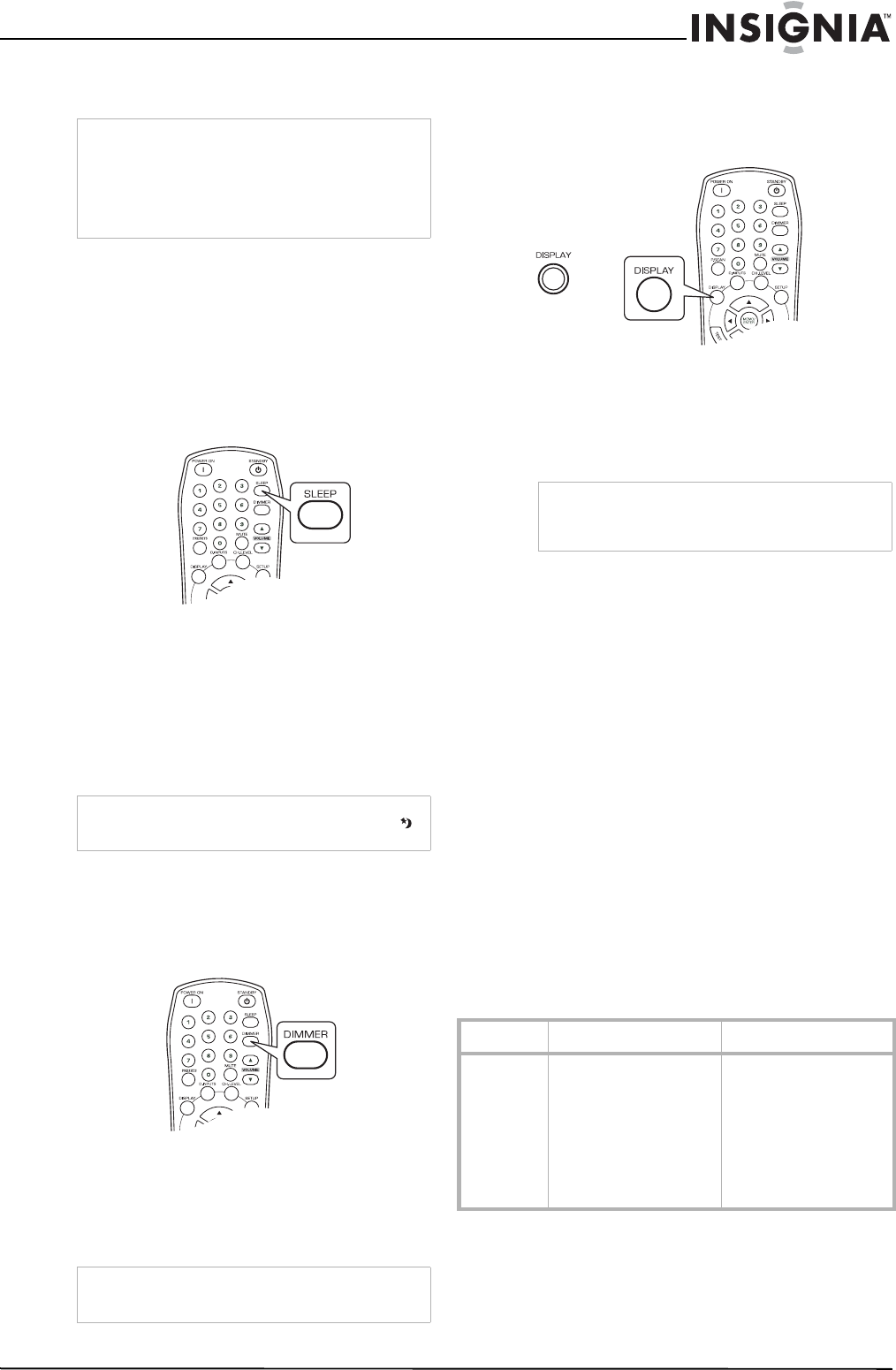

Utilisation de l’arrêt différé

L’arrêt différé permet de mettre

automatiquement le récepteur hors tension au

bout d'une durée spécifiée.

Pour utiliser l’arrêt différé :

• Appuyer sur SLEEP (Arrêt différé) pour

spécifier le délai de reproduction avant l'arrêt

du récepteur.

À chaque appui sur cette touche, le délai

change de la façon suivante :

• 10 minutes

• 20 minutes

• 30 minutes

• ...

• 90 minutes

• OFF (Désactivé)

Réglage de la luminosité de l'écran

Pour régler la luminosité de l’écran :

• Appuyer sur DIMMER (Gradateur) pour

spécifier la luminosité de l'écran.

À chaque appui sur cette touche, la

luminosité change de la façon suivante :

•ON (Activés)

• Luminosité atténuée

• OFF (Désactivé)

Affichage de l'état du récepteur

Pour afficher l'état du récepteur :

• Appuyer sur DISPLAY (Affichage) au cours

de la lecture pour voir l'état du récepteur.

À chaque appui sur cette touche, le mode

d'affichage change de la façon suivante :

• Mode ambiophonique

• Volume

• Source d’entrée

Entretien

Pour nettoyer ce récepteur, l’essuyer avec un

chiffon sec et doux. Si les surfaces sont très

sales, utiliser un chiffon doux trempé dans une

solution savonneuse ou dans une solution

détergente douce.

• Ne jamais utiliser d’alcool, de diluant ou de

benzène pour nettoyer ce récepteur.

• Avant d’utiliser un chiffon traité

chimiquement, lire avec soin les instructions

qui l’accompagnent.

Problèmes et solutions

En cas de problème, parcourir le tableau de

problèmes et solutions ci-dessous avant de

contacter Insignia.

Si le problème persiste, essayer de le résoudre

en éteignant et en rallumant le récepteur. Si cela

ne résout pas le problème, contacter Insignia.

L’utilisateur ne doit en aucun cas essayer de

réparer lui-même le récepteur, car cela pourrait

annuler la garantie.

Remarques

• Les signaux audio et vidéo provenant des

entrées sont dupliqués sur l'enregistreur

VIDEO1. Il est possible de les visualiser en

même temps sur le téléviseur et de les

entendre par les haut-parleurs.

• Veiller à suivre l'ordre des étapes 1 et 2.

Remarque

Pendant l'utilisation de l'arrêt différé, le témoin

s'allume.

Remarque

Si l'écran est éteint, appuyer sur n'importe quelle

touche pour l’allumer.

Remarque

Si la source d'entrée est EXTERNAL IN (Entrée

externe), le mode ambiophonique n'est pas

affiché.

Catégorie Problème Solution possible

Pas

d’alimentati

on.

1Le cordon

d’alimentation CA

est débranché.

2Mauvaise

connexion au

niveau de la prise

secteur CA ou la

prise n'est pas

alimentée.

1Connecter

fermement le

cordon

d'alimentation.

2Vérifier la prise à

l'aide d'une

lampe ou d'un

autre appareil.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Pas de son. 1Les câbles des

haut-parleurs

sont débranchés.

2Le volume

principal est réglé

à un niveau trop

faible.

3La touche MUTE

(Sourdine) de la

télécommande a

été appuyée et la

sourdine est ON

(Activée).

4Les haut-parleurs

ne sont pas

activés.

5Sélection

incorrecte de la

source d’entrée.

6Connexions

incorrectes entre

les composants.

1Vérifier les

connexions des

haut-parleurs.

2Régler le volume

principal.

3Appuyer sur

MUTE (Sourdine)

pour annuler

l'effet de

sourdine.

4Mettre la touche

SPEAKER

(Haut-parleur)

sur ON (Activé).

5Sélectionner

correctement la

source d'entrée

souhaitée.

6Effectuer les

connexions

correctes.

Pas de son

des

haut-parleur

d’ambiance

1Le mode

ambiophonique

est désactivé

(mode stéréo).

2Le volume

principal et le

volume des

haut-parleurs

d'ambiance sont

trop faibles.

3Une source

monophonique

est utilisée.

4Les haut-parleurs

d'ambiance sont

réglés sur « N »

(Non).

1Sélectionner un

mode

ambiophonique.

2Ajuster le volume

principal et le

volume des

haut-parleurs

d'ambiance.

3Sélectionner une

source stéréo ou

ambiophonique.

4Sélectionner le

réglage souhaité

pour les

haut-parleurs

d'ambiance.

Pas de son

haut-parleur

central

1Le mode

ambiophonique

est désactivé

(mode stéréo).

2Le haut-parleur

central est réglé

sur « N ».

3Le volume

principal et le

volume du

haut-parleur

central sont trop

faibles.

1Sélectionner le

mode

ambiophonique

souhaité.

2Sélectionner le

réglage souhaité

pour le

haut-parleur

central.

3Ajuster le volume

principal et le

volume du

haut-parleur

central.

Catégorie Problème Solution possible

Pas de son

reproduit

par le

caisson

d’extrêmes

graves

1Le caisson

d'extrêmes

graves est réglé

sur « N ».

2Le volume du

caisson

d'extrêmes

graves est trop

bas.

3Le caisson

d'extrêmes

graves ne

fonctionne pas.

4La fréquence du

caisson

d'extrêmes

graves est trop

basse.

1Régler le

paramètre du

caisson

d'extrêmes

graves sur « Y »

(Oui).

2Régler le volume

du caisson

d'extrêmes

graves.

3Utiliser la tonalité

test intégrée pour

tester les

haut-parleurs.

4 Régler la

fréquence du

caisson

d'extrêmes

graves sur la

limite la plus

élevée.

Impossible

de recevoir

des stations

1Aucune antenne

n'est connectée.

2La fréquence de

la station

souhaitée n’est

pas syntonisée.

3L'antenne est

dans une

mauvaise

position.

1Connecter une

antenne.

2Syntoniser la

fréquence de la

station souhaitée.

3Déplacer

l'antenne est

réessayer la

syntonisation.

Impossible

de recevoir

des stations

préréglées

1Une fréquence

de station

incorrecte a été

mémorisée.

2Les stations

mémorisées ont

été effacées.

1Mémoriser la

fréquence de la

station correcte.

2Mémoriser de

nouveau les

stations.

Mauvaise

réception

1Aucune antenne

n'est connectée.

2L'antenne n'est

pas positionnée

pour une

réception

optimale.

1Connecter une

antenne.

2Changer la

position de

l'antenne.

Sifflement

continu lors

de la

réception

FM, en

particulier

lorsqu'il

s'agit d'une

émission

stéréo

Signal faible. 1Changer la

position de

l'antenne.

2Installer une

antenne FM

extérieure.

Sifflement

continu ou

intermittent

lors de la

réception

AM, en

particulier

de nuit

Les parasites sont causés

par les moteurs, les

lampes fluorescentes ou

la foudre.

1Éloigner le

récepteur des

sources de

parasites.

2Installer une

antenne AM

extérieure.

télécomman

de ne

fonctionne

pas

1Les piles ne sont

pas installées ou

sont déchargées.

2Le signal de la

télécommande

est bloqué par un

obstacle.

1Remplacer les

piles.

2Retirer l’obstacle.

Catégorie Problème Solution possible

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Spécifications

Avis juridiques

FCC article 15

Ce dispositif est conforme à l’article 15 du règlement de la

FCC. Son utilisation est soumise aux deux conditions

suivantes : (1) cet appareil ne doit pas provoquer

d’interférences préjudiciables, et (2) il doit accepter toute

interférence reçue, y compris celles risquant d’engendrer un

fonctionnement préjudiciable.

Cet équipement a été mis à l’essai et déclaré conforme aux

limites prévues pour un appareil numérique de classe B,

définies dans la section 15 du règlement de la FCC. Ces

limites ont été établies pour fournir une protection

raisonnable contre les interférences préjudiciables lors d’une

installation résidentielle. Cet équipement génère, utilise et

diffuse des ondes radio et, s’il n’est pas installé et utilisé

conformément aux instructions dont il fait l’objet, il peut

provoquer des interférences préjudiciables aux

communications radio. Cependant, il n'est pas possible de

garantir qu’aucune interférence ne se produira pour une

installation particulière. Si cet équipement produit des

interférences préjudiciables lors de réceptions radio ou

télévisées, qui peuvent être détectées en éteignant puis en

rallumant l’appareil, essayer de corriger l’interférence au

moyen de l’une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’équipement et le

récepteur.

• Brancher l’équipement sur la prise électrique d’un

circuit différent de celui auquel le récepteur est relié.

• Contacter le revendeur ou un technicien qualifié pour

toute assistance.

Avertissement de la FCC

Tous changements ou toutes modifications qui ne seraient

pas expressément approuvés par les responsables de

l’application des règles FCC pourraient rendre nul le droit de

l’utilisateur d’utiliser cet équipement.

Déclaration NMB-003 du Canada

Cet appareil numérique de la classe B est conforme à la

norme NMB-003 du Canada.

Remarques

• La conception et les spécifications sont

sujettes à modifications sans avis préalable.

• Le poids et les dimensions indiqués sont

approximatifs.

• Les caractéristiques et l’apparence externe

peuvent être modifiées pour apporter des

améliorations.

Amplificateur Puissance de sortie, mode stéréo, 6 Ω,

DHT 0,7 %, 40 Hz à 20 kHz : 2 × 100 W

Distorsion harmonique totale, 6 Ω, 100 W,

1kHz: 0,09%

Distorsion d'intermodulation, 60 Hz,

7kHz=4:1SMPTE, 6Ω, 100 W : 0,1 %

Sensibilité à l'entrée, 47 kΩ, Ligne (CD,

CASSETTE, VIDEO) : 280 mV

Rapport signal sur bruit, IHF pondéré « A »,

Ligne (CD, CASSETTE, VIDEO) : 92 dB

Réponse en fréquence ligne (CD, CASSETTE,

VIDEO), 20 Hz à 50 kHz : + 0 dB, - 3 dB

Niveau de sortie

ENREGISTREMENT CASSETTE, 2,2 kΩ: 280 mV

PRE OUT (Caisson d'extrêmes graves), 1 kΩ:

Contrôle des graves/aigus, 100 Hz/10 kHz :

±10dB

Mode ambiophonique, alimenté uniquement par

les canaux

Puissance de sortie des canaux avant, 6Ω, 1 kHz,

DHT 0,7 % : 125 W / 125 W

Puissance de sortie du canal central, 6Ω, 1 kHz,

DHT 0,7 % : 125 W

Puissance de sortie des canaux d'ambiance, 6Ω,

1 kHz, DHT 0,7 % : 125 W / 125 W

Audio numérique Fréquence d’échantillonnage : 32, 44,1, 48,

96 kHz

Niveau d'entrée numérique

Coaxial, 75Ω: 0,5 V c-c

Optique, 660 nm : - 15 à - 21 dBm

Vidéo Format vidéo : NTSC

Sensibilité à l'entrée (= Niveau de sortie), 75 Ω

Vidéo (Composite (normale) : 1 V c-c

S-Vidéo (signal de luminance) : 1 V c-c

(signal de chrominance) : 0,286 V c-c

Vidéo à composantes (signal R-Y) : 0,5 V c-c

(signal B-Y): 0,5 V c-c

(signal Y) : 1 V c-c

CONNECTEUR HDMI 19 broches

Syntoniseur FM Gamme de fréquence de syntonisation : 87,5 à

108 MHz

Sensibilité utile, DHT 3 %, signal/bruit 30 dB :

12,8 dBf

Seuil de sensibilité 46 dB, mono/stéréo :

20,2/45,3 dBf

Rapport signal sur bruit, 65 dBf, mono/stéréo :

55/50 dB

Distorsion harmonique totale, 65 dBf, 1 kHz,

mono/stéréo : 0,5/1 %

Réponse en fréquence, 30 Hz à 12 kHz : ± 3 dB

Séparation stéréo, 1 kHz : 30 dB

Rapport de capture : 4 dB

Rapport de rejet d’interférences (IF) : 80 dB

Syntoniseur AM Gamme de fréquence de syntonisation : 520 à

1710 kHz

Sensibilité utile : 500 µV/m

Rapport signal sur bruit : 40 dB

Sélectivité : 25 dB

Générales Alimentation : 120 V à 60 Hz

Consommation électrique : 3,8 A

Dimensions (L × H × P, parties saillantes

comprises): 173/8×51/2×143/4pouces

(440 × 141 × 376 mm)

Poids (net) : 20,5 lb (9,3 kg)

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Droits d’auteurs

marques de commerce de Best Buy Enterprise Services, Inc.

Les autres noms de marques et de produits mentionnés sont

des marques de commerce ou des marques déposées de

leurs propriétaires respectifs. Les spécifications et

caractéristiques sont susceptibles d’être modifiées sans

préavis.

Pour l’assistance technique, appeler le (877) 467-4289.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Garantie limitée d’un an

Insignia Products (« Insignia ») garantit au premier

acheteur de ce NS-5101 neuf (« Produit »), qu’il est

exempt de vices de fabrication et de main-d’œuvre à

l’origine, pour une période d’un (1) an à partir de la date

d’achat du Produit (« Période de garantie »). Ce Produit

doit avoir été acheté chez un revendeur agréé des

produits de la marque Insignia et emballé avec cette

déclaration de garantie. Cette garantie ne couvre pas les

Produits remis à neuf. Les conditions de la présente

garantie s’appliquent à tout Produit pour lequel Insignia

est notifié pendant la Période de garantie, d’un vice

couvert par cette garantie qui nécessite une réparation.

Quelle est la durée de la couverture?

La Période de garantie dure 1 an (365 jours) à compter

de la date d’achat de ce Produit. La date d’achat est

imprimée sur le reçu fourni avec le Produit.

Que couvre cette garantie?

Pendant la Période de garantie, si un vice de matériau

ou de main-d’œuvre d'origine est détecté sur le Produit

par un service de réparation agréé par Insignia ou le

personnel du magasin, Insignia (à sa seule discrétion) :

(1) réparera le Produit en utilisant des pièces détachées

neuves ou remises à neuf; ou (2) remplacera le Produit

par un produit ou des pièces neuves ou remises à neuf

de qualité comparable. Les produits et pièces remplacés

au titre de cette garantie deviennent la propriété

d’Insignia et ne sont pas retournés à l’acheteur. Si les

Produits ou pièces nécessitent une réparation après

l’expiration de la Période de garantie, l’acheteur devra

payer tous les frais de main-d’œuvre et les pièces. Cette

garantie reste en vigueur tant que l’acheteur reste

propriétaire du Produit Insignia pendant la Période de

garantie. La garantie prend fin si le Produit est revendu

ou transféré d’une quelconque façon que ce soit à tout

autre propriétaire.

Comment obtenir une réparation sous

garantie?

Si le Produit a été acheté chez un détaillant, le rapporter

accompagné du reçu original chez ce détaillant. Prendre

soin de remettre le Produit dans son emballage d’origine

ou dans un emballage qui procure la même qualité de

protection que celui d’origine. Si le Produit a été acheté

en ligne, l’expédier accompagné du reçu original à

l’adresse indiquée sur le site Web. Prendre soin de

remettre le Produit dans son emballage d’origine ou

dans un emballage qui procure la même qualité de

protection que celui d’origine.

Pour obtenir le service de la garantie à domicile pour un

téléviseur avec écran de 25 po ou plus, appeler le

1-888-BESTBUY. L’assistance technique établira un

diagnostic et corrigera le problème au téléphone ou

enverra un technicien agréé par Insignia pour la

réparation à domicile.

Où cette garantie s’applique-t-elle?

Cette garantie ne s’applique qu’à l’acheteur original du

produit aux États-Unis et au Canada.

Ce qui n’est pas couvert par cette garantie

limitée

La présente garantie ne couvre pas :

•la formation du client;

•l’installation;

•les réglages de configuration;

•les dommages esthétiques;

•les dommages résultants de catastrophes

naturelles telles que la foudre;

•les accidents;

•une utilisation inadaptée;

•une manipulation abusive;

•la négligence;

•une utilisation commerciale;

•la modification de tout ou partie du Produit, y

compris l’antenne;

•un écran plasma endommagé par les images fixes

(sans mouvement) qui restent affichées pendant de

longues périodes (rémanentes).

La présente garantie ne couvre pas non plus :

•les dommages ayant pour origine une utilisation ou

une maintenance défectueuse;

•la connexion à une source électrique dont la

tension est inadéquate;

•toute réparation effectuée par quiconque autre

qu’un service de réparation agréé par Insignia pour

la réparation du Produit;

•les produits vendus en l’état ou hors service;

•les consommables tels que les fusibles ou les piles;

•les produits dont le numéro de série usine a été

altéré ou enlevé.

LA RÉPARATION OU LE REMPLACEMENT, TELS

QU’OFFERTS PAR LA PRÉSENTE GARANTIE,

CONSTITUENT LE SEUL RECOURS DE

L’ACHETEUR. INSIGNIA NE SAURAIT ÊTRE TENU

POUR RESPONSABLE DE DOMMAGES

ACCESSOIRES OU CONSÉCUTIFS, RÉSULTANT DE

L’INEXÉCUTION D'UNE GARANTIE EXPRESSE OU

IMPLICITE SUR CE PRODUIT, Y COMPRIS, SANS S’Y

LIMITER, LA PERTE DE DONNÉES, L’IMPOSSIBILITÉ

D’UTILISER LE PRODUIT, L’INTERRUPTION

D’ACTIVITÉ OU LA PERTE DE PROFITS. INSIGNIA

PRODUCTS N’OCTROIE AUCUNE AUTRE GARANTIE

EXPRESSE RELATIVE À CE PRODUIT; TOUTES LES

GARANTIES EXPRESSES OU IMPLICITES POUR CE

PRODUIT, Y COMPRIS MAIS SANS LIMITATION,

TOUTE GARANTIE DE QUALITÉ MARCHANDE,

D'ADÉQUATION À UN BUT PARTICULIER, SONT

LIMITÉES À LA PÉRIODE DE GARANTIE

APPLICABLE TELLE QUE DÉCRITE CI-DESSUS ET

AUCUNE GARANTIE EXPRESSE OU IMPLICITE NE

S’APPLIQUERA APRÈS LA PÉRIODE DE GARANTIE.

CERTAINS ÉTATS ET PROVINCES NE

RECONNAISSENT PAS LES LIMITATIONS DE LA

DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES.

PAR CONSÉQUENT, LES LIMITATIONS

SUSMENTIONNÉES PEUVENT NE PAS

S'APPLIQUER À L’ACHETEUR ORIGINAL. LA

PRÉSENTE GARANTIE DONNE À L'ACHETEUR DES

GARANTIES JURIDIQUES SPÉCIFIQUES; IL PEUT

AUSSI BÉNÉFICIER D'AUTRES GARANTIES QUI

VARIENT D'UN ÉTAT OU D'UNE PROVINCE À

L'AUTRE.

Pour contacter Insignia :

Pour le service à la clientèle, appeler le 1-877-467-4289

www.insignia-products.com

Distribué par Best Buy Purchasing, LLC

Dynex, 7601 Penn Avenue South, Richfield, Minnesota,

É.-U. 55423-3645

commerce de Best Buy Enterprise Services, Inc.

déposée dans certains pays. Tous les autres produits et

noms de marques sont des marques de commerce

appartenant à leurs propriétaires respectifs.

Récepteur A/V avec son ambiophonique 5.1 Insignia NS-R5101

www.insignia-products.com

Receptor de A/V con

sonido envolvente

5.1 Insignia

NS-R5101

Contenido

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Información de seguridad . . . . . . . . . . . . . . . . . .71

Identificación de las funcionalidades . . . . . . . . . .73

Controles frontales . . . . . . . . . . . . . . . . . . . . . . . . . 73

Pantalla fluorescente . . . . . . . . . . . . . . . . . . . . . . . 74

Vista posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Preparación de su receptor . . . . . . . . . . . . . . . . .76

Desempacando su receptor . . . . . . . . . . . . . . . . . . 76

Colocando su receptor . . . . . . . . . . . . . . . . . . . . . . 76

Ubicación de sus altavoces . . . . . . . . . . . . . . . . . . 76

Conectando sus altavoces . . . . . . . . . . . . . . . . . . . 77

Conexión de las antenas . . . . . . . . . . . . . . . . . . . . 77

Conectando los dispositivos. . . . . . . . . . . . . . . . . . 78

Conexión de auriculares. . . . . . . . . . . . . . . . . . . . . 86

Conectando la alimentación. . . . . . . . . . . . . . . . . . 86

Modificación de los ajustes . . . . . . . . . . . . . . . . .86

Navegando por el menú de configuración . . . . . . . 86

Modificación del control de tono. . . . . . . . . . . . . . . 88

Modificación de los ajustes de entrada . . . . . . . . . 88

Modificación de los ajustes de altavoces . . . . . . . . 88

Uso del control remoto. . . . . . . . . . . . . . . . . . . . .93

Uso de los botones. . . . . . . . . . . . . . . . . . . . . . . . . 93

Instalación de las pilas . . . . . . . . . . . . . . . . . . . . . . 93

Uso del control remoto . . . . . . . . . . . . . . . . . . . . . . 94

Uso de su receptor. . . . . . . . . . . . . . . . . . . . . . . .94

Uso de su receptor . . . . . . . . . . . . . . . . . . . . . . . . . 94

Uso del sonido envolvente . . . . . . . . . . . . . . . . . . . 96

Escuchando transmisiones de radio. . . . . . . . . . . . 99

Grabación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Uso del temporizador de apagado automático. . . 101

Ajuste del brillo de la pantalla. . . . . . . . . . . . . . . . 101

Visualización del estado del receptor. . . . . . . . . . 101

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . .101

Localización y corrección de fallas . . . . . . . . . .102

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . .103

Garantía limitada de un año. . . . . . . . . . . . . . . .105

Introducción

Felicitaciones por su compra de un producto de

alta calidad de Insignia. Su NS-R5101

representa el más moderno diseño de receptor

digital para teatro en casa, y está concebido

para brindar un rendimiento confiable y sin

problemas.

Información de seguridad

Advertencia de choque eléctrico

Ventilación

Cable de alimentación

Advertencia

Para reducir el riesgo de choque eléctrico, no retire la cubierta

ni la parte posterior. No existen partes reparables por el

usuario en el interior. Para las reparaciones, póngase en

contacto con personal de servicio calificado.

El símbolo de relámpago que termina en punta de

flecha y se encuentra dentro de un triángulo

equilátero tiene por finalidad alertar al usuario de

la presencia de voltaje peligroso sin aislamiento en

el interior del receptor que podría tener potencia

suficiente para constituir riesgo de choque

eléctrico para las personas.

El signo de admiración que se encuentra dentro de

un triángulo equilátero tiene por finalidad alertar al

usuario de la presencia de importantes

instrucciones de operación y mantenimiento

(servicio) en la literatura que se incluye con su

receptor.

Advertencia

Para reducir el riesgo de incendio o choque eléctrico, no

exponga este receptor a la lluvia o la humedad.

Cuidado

Su receptor no debe de ser expuesto al agua (goteo o

salpicaduras), y ningún objeto lleno de líquido, como por

ejemplo vasijas, deberá ser colocado sobre la unidad.

Cuidado

No bloquee ninguna abertura de ventilación. Instale la unidad

de acuerdo a estas instrucciones.

Las ranuras y aberturas en el gabinete se proveen para

ventilación, a fin de garantizar el funcionamiento confiable de

su receptor y para protegerlo contra el sobrecalentamiento.

Las aberturas nunca se deben bloquear si se coloca el

receptor en una cama, un sofá, una alfombra u otra superficie

similar. Este receptor no debe colocarse en una instalación

integrada, tal como un librero o estantería a menos que se

proporcione ventilación apropiada o se hayan seguido estas

instrucciones.

Cuidado

Recomendamos que la mayoría de los electrodomésticos se

coloquen en un circuito dedicado — un circuito con un

tomacorriente individual que alimenta solo ese

electrodoméstico y no tiene otro tomacorriente o ramas de

circuito. Refiérase a la página de especificaciones de este

manual para ver los requisitos de alimentación.

No sobrecargue los tomacorrientes de pared. Los

tomacorrientes sobrecargados, los cables de extensión flojos

o dañados, los cables de alimentación pelados o aislamientos

de cables que se hayan dañado o rajado son peligrosos.

Cualquiera de estas condiciones puede causar un choque

eléctrico o un incendio.

Examine periódicamente el cable de su receptor, y si su

apariencia indica daño o deterioración, desconéctelo,

descontinué el uso de su receptor, y reemplace el cable con

un reemplazo exacto proporcionado por un proveedor de

servicio autorizado.

Proteja el cable de alimentación de abusos físicos o

mecánicos como cuando se retuerce, se enrosca, se pellizca,

se aplasta al cerrar una puerta o se le pisa. Preste especial

atención a los enchufes, tomacorrientes y al lugar por donde el

cable sale de su receptor.

Para desconectar la alimentación del tomacorriente, jale el

enchufe. Cuando instale su receptor, verifique que el enchufe

se puede acceder fácilmente.

CUIDADO

Riesgo de choque

eléctrico

No abra la unidad

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Instrucciones importantes de seguridad

• Todas estas instrucciones de seguridad y

operación deben leerse antes de usar el

receptor.

• Las instrucciones de seguridad, operación y

uso deben guardarse para referencia futura.

• Deben seguirse todas las advertencias

indicadas en el receptor y en las

instrucciones de operación.

• Deben seguirse todas las instrucciones de

operación y uso.

• No utilice este receptor cerca del agua. Por

ejemplo, no use este receptor cerca de una

bañera, lavabo, fregadero de cocina, o

lavadero; en un sótano mojado o cerca de

una piscina, o en otras áreas cerca del agua.

• Limpie únicamente con un paño seco.

Desconectar este receptor del tomacorriente

en la pared antes de limpiarlo. No utilice

limpiadores líquidos.

• No bloquee ninguna abertura de ventilación.

Instale la unidad de acuerdo a estas

instrucciones. Las ranuras y aberturas en el

gabinete se proveen para ventilación, a fin de

garantizar el funcionamiento confiable de su

receptor y para protegerlo contra el

sobrecalentamiento. Las aberturas nunca se

deben bloquear si se coloca el receptor en

una cama, un sofá, una alfombra u otra

superficie similar. Este receptor no debe

colocarse en una instalación integrada, tal

como un librero o estantería a menos que se

proporcione ventilación apropiada o se

hayan seguido estas instrucciones.

• No instale la unidad cerca de fuentes de

calor tales cómo radiadores, estufas u otros

aparatos (incluyendo amplificadores) que

produzcan calor.

• No anule el propósito de seguridad del

enchufe con polarización o con conexión a

tierra. Un enchufe polarizado tiene dos

clavijas planas, una más ancha que la otra.

Un enchufe del tipo de conexión a tierra tiene

dos espigas y una tercera clavija de tierra. La

espiga ancha o tercera clavija se

proporcionan para su seguridad. Si el

enchufe proporcionado no entra en el

tomacorriente, consulte con un electricista

para reemplazar el tomacorriente obsoleto.

• Evite caminar sobre el cable de alimentación

o que éste sea aplastado especialmente en

los enchufes, los receptáculos y el punto

donde éste sale del receptor.

• Use sólo aditamentos y accesorios

especificados por Insignia.

• Use solamente con

carros, bases, trípodes,

soportes, o mesas

especificadas por

Insignia o que se vendan

con el receptor. Cuando

se usa un carro, se debe

tener precaución cuando

mueve la combinación

del carro y el receptor para evitar lesionarse

si el sistema se da vuelta.

• Si se conecta una antena exterior o un

sistema de cable a su receptor, verifique que

la antena o el sistema de cable esté

conectado a tierra, para proveer una

protección contra sobrevoltajes y cargas

estáticas acumuladas. El artículo 810 del

código nacional eléctrico, ANSI/NFPA

70-1984 proporciona información con

respecto a la conexión a tierra del poste y la

estructura de soporte, la conexión a tierra del

alambre principal de una unidad de descarga

de antena, el tamaño de los conductores de

la conexión a tierra y la conexión del

electrodo de conexión a tierra.

• Para el cable de tierra utilice un cable

calibre No. 10 AWG (5.3 mm2) de cobre,

No. 8 AWG (8.4 mm2) de aluminio,

No. 17 AWG (1.0 mm2) de bronce o acero

con revestimiento de cobre, o de calibre

mayor.

• Sujete en la casa los cables conductores

de entrada de antena y de conexión a

tierra usando aisladores separadores

espaciados con 4 a 6 pies (1.22 -1.83 m)

de separación.

• Monte la unidad de descarga de antena

tan cerca cómo sea posible al lugar

donde entra a la casa el conductor de

entrada.

Cuidado

Lea y observe todas las advertencias e instrucciones en este

manual y esas marcadas en su receptor. Guarde este manual

para una referencia futura.

Este receptor ha sido diseñado y fabricado para garantizar la

seguridad personal. El uso indebido del mismo puede

ocasionar un choque eléctrico o riesgo de incendio. Los

mecanismos de protección incorporados en este receptor le

protegerán si usted observa los siguientes procedimientos de

instalación, uso y mantenimiento. Este receptor no contiene

piezas que puedan ser reparadas por el usuario.

No retire la cubierta del gabinete ya que se podrá exponer a

voltajes peligrosos. Para realizar reparaciones acuda

exclusivamente al personal de servicio calificado.

Referencia Componente de conexión a

tierra

1 Equipo de servicio eléctrico

2 Sistema del electrodo a tierra del

servicio de energía (NEC Artículo

250, Parte H)

3 Abrazadera de tierra

4 Conectores de conexión a tierra

(NEC Sección 810-21)

5 Unidad de descarga de antena (NEC

Sección 810-20)

6 Abrazadera de tierra

7 Cable conductor de entrada de

antena

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

• Use un cable de empalme de cobre con

calibre de por lo menos No. 6 AWG

(13.3 mm2) o equivalente, cuando use un

electrodo de conexión a tierra separado

para la antena. Consulte ANSI/NFPA70.

• Desconecte este receptor durante tormentas

de rayos o cuando no se utilice durante

periodos de tiempo largos.

• Remita todas las reparaciones a personal de

servicio calificado. La reparación es

necesaria cuando su receptor ha sido

dañado en cualquier manera, como por

ejemplo, cuando se ha dañado el cable de

corriente o el enchufe, o se ha derramado

líquido u objetos han caído dentro de su

receptor, o su receptor ha sido expuesto a la

lluvia o humedad, o cuando éste no funcione

normalmente, o cuando se ha dejado caer.

• Cuando se necesiten repuestos, asegúrese

de que el técnico de reparación use

repuestos especificados por el fabricante que

tengan las mismas características que la

pieza original. Las substituciones no

autorizadas pueden resultar en incendio,

choque eléctrico u otros peligros.

• Después de completar el mantenimiento o la

reparación de este receptor, pídale al técnico

de servicio que realice verificaciones de

seguridad para determinar que su receptor

esté en buena condición de funcionamiento.

Identificación de las

funcionalidades

Controles frontales

Elemento Descripción Para obtener más

información, refiérase a

…

1 Botón de ENCENDIDO “Uso de su receptor” en la

página 94.

2 Botón ALTAVOZ

ACTIVADO/DESACTIV

ADO.

“Uso de su receptor” en la

página 94.

3 Botón de ENTRADAS

DIGITALES “Uso de su receptor” en la

página 94.

4 Indicador de

STANDBY “Uso de su receptor” en la

página 94.

5 Indicador de ALTAVOZ “Uso de su receptor” en la

página 94.

6 Sensor del control

remoto “Uso del control remoto” en

la página 94.

7 Pantalla fluorescente “Pantalla fluorescente” en la

página 74.

8 Perilla CONTROL

PRINCIPAL DE

VOLUMEN

“Uso de su receptor” en la

página 94.

9 Toma de auriculares

(PHONE)Conexión de auriculares en la

página 86.

10 Botón de

SUSPENSIÓN/ENCEN

DIDO

“Uso de su receptor” en la

página 94.

11 Botón de VIDEO “Uso de su receptor” en la

página 94.

12 Botón de

VISUALIZACIÓN “Visualización del estado del

receptor” en la página 101.

13 Botón de AUDIO “Uso de su receptor” en la

página 94.

14 Botones de

SELECCIÓN , ,

“Navegando por el menú de

configuración” en la

página 86.

15 Botón de ENTRADA

EXTERNA “Uso de su receptor” en la

página 94.

16 Botón de

CONFIGURACIÓN “Navegando por el menú de

configuración” en la

página 86.

17 Botón FM/AM “Escuchando transmisiones

de radio” en la página 99.

18 Botón de NIVEL DE

CANAL “Ajuste del nivel del canal

actual” en la página 90.

19 Botón ENVOLVENTE

AUTO/MANUAL “Disfrutando el sonido

envolvente” en la página 97.

20 Botón de

MEMORIA/ENTRAR “Memorización de los niveles

de canal ajustados” en la

página 91.

Elemento Descripción Para obtener más

información, refiérase a

…

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Pantalla fluorescente

21 Botones de MODO

ENVOLVENTE / “Disfrutando el sonido

envolvente” en la página 97.

22 Botones de

SINTONIZACIÓN

“Escuchando transmisiones

de radio” en la página 99.

23 Botones de

ESTACIONES

PROGRAMADAS

“Sintonización de estaciones

programadas” en la

página 100.

24 Botón de ESTÉREO “Escuchando transmisiones

de radio” en la página 99.

25 Tomas de ENTRADA

DE VIDEO 3 “Conectando una consola de

videojuegos o una

videocámara” en la

página 78.

Elemento Descripción Para obtener más

información, refiérase a

…

Elemento Descripción Para obtener más

información, refiérase a

…

1 Información de

entrada, frecuencia,

nivel de volumen y

funcionamiento

“Visualización del estado del

receptor” en la página 101.

2 Indicador de estéreo “Escuchando transmisiones

de radio” en la página 99.

3 Indicador de

SINTONIZACIÓN “Escuchando transmisiones

de radio” en la página 99.

4 Indicador de apagado

automático “Uso del temporizador de

apagado automático” en la

página 101.

5 Indicador de

ESTACIÓN

PROGRAMADA

“Uso del temporizador de

apagado automático” en la

página 101.

6 Indicador de memoria “Uso del temporizador de

apagado automático” en la

página 101.

7 Visualización de

número predefinido,

tiempo de apagado

automático

“Uso del temporizador de

apagado automático” en la

página 101.

8Indicador DIRECTO “Modificación del control de

tono” en la página 88.

9 Indicador de entrada

DIGITAL “Uso de su receptor” en la

página 94.

10 Indicador AUTO “Disfrutando el sonido

envolvente” en la página 97.

11 Indicadores de modo

envolvente “Ajuste de los parámetros de

sonido” en la página 91.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Vista posterior

Elemento Descripción Para obtener más

información, refiérase a …

1 Toma para

MICRÓFONO de

configuración

“Uso de la configuración

automática” en la página 89.

2 Tomas de AUDIO • “Conectando un

reproductor de CD” en la

página 79.

• “Conectando un

reproductor de DVD o una

caja de cable o satélite” en

la página 80.

• “Conectando un VCR o

una grabadora de DVD” en

la página 82.

3 Toma HDMI • “Conectando un

reproductor de DVD o una

caja de cable o satélite” en

la página 80.

• “Conectando un VCR o

una grabadora de DVD” en

la página 82.

4 Tomas de

ANTENA AM y

“Conexión de las antenas” en la

página 77.

5Cable de

alimentación de

ENTRADA DE CA

“Conectando la alimentación” en

la página 86.

6 Tomas de

ENTRADA

DIGITAL

• “Conectando un

reproductor de CD” en la

página 79.

• “Conectando un

reproductor de DVD o una

caja de cable o satélite” en

la página 80.

• “Conectando un VCR o

una grabadora de DVD” en

la página 82.

7 Tomas de

ENTRADA

EXTERNA

“Conectando los componentes de

seis canales” en la página 85.

8 Tomas de VIDEO • “Conectando un

reproductor de DVD o una

caja de cable o satélite” en

la página 80.

• “Conectando un VCR o

una grabadora de DVD” en

la página 82.

9Toma de SALIDA

PREAMPLIFICAD

A para subwoofer

“Conectando un subwoofer

alimentado” en la página 77.

10 Tomas de VIDEO • “Conectando un

reproductor de DVD o una

caja de cable o satélite” en

la página 80.

• “Conectando un VCR o

una grabadora de DVD” en

la página 82.

11 Tomas para

ALTAVOCES “Conectando sus altavoces” en la

página 77.

Elemento Descripción Para obtener más

información, refiérase a …

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Preparación de su receptor

Desempacando su receptor

Su caja incluye lo siguiente:

• Un receptor

• Un control remoto con dos pilas

• Guía de instalación rápida

•Esta

Guía del Usuario

• Antenas de AM y FM

• Micrófono para la configuración automática

Colocando su receptor

• Instale su receptor en una superficie plana y

estable. Ubique su receptor para que pueda

tener una línea de visión directa al control

remoto.

• No exponga su receptor a temperaturas o

humedad extremas.

• Evite ubicar su receptor en una superficie

caliente tal como encima de otro equipo que

se calienta cuando se utiliza. Asegúrese de

que haya una ventilación adecuada para su

receptor.

Ubicación de sus altavoces

La ubicación ideal de los altavoces depende del

tamaño de su habitación y los revestimientos de

las paredes de la habitación. A continuación, se

da un ejemplo típico de ubicación de los

altavoces y recomendaciones para los mismos.

Colocando los altavoces frontales izquierdo y

derecho y el altavoz central

• Coloque los altavoces frontales con sus

superficies frontales lo más al ras posible con

el televisor o el monitor.

• Coloque el altavoz central entre los altavoces

frontales izquierdo y derecho y no más

distante de la posición de escucha que de los

altavoces frontales.

• Sitúe cada altavoz de manera que el sonido

esté orientado hacia la posición de los oídos

del oyente cuando éste se encuentra en la

posición de escucha principal.

Colocando los altavoces envolventes izquierdo y

derecho

Sitúe los altavoces envolventes a

aproximadamente 40 pulgadas (1 metro) por

encima del nivel de los oídos del oyente sentado

en la posición directamente a la izquierda o

derecha de ellos o apenas detrás.

Colocando el subwoofer alimentado

El subwoofer reproduce sonidos graves

profundos y potentes. Coloque un subwoofer en

cualquier lugar al frente según guste.

Advertencia

No enchufe el cable de alimentación CA en el

tomacorriente hasta que haya finalizado todas las

conexiones.

Notas

• Asegúrese de observar la codificación de

colores cuando conecte los cables de audio,

de video y de altavoces.

• Haga las conexiones en forma firme y correcta.

La falta de hacer esto puede causar pérdidas

de sonido, agregación de ruido al sonido o

puede dañar su receptor.

Cuidado

No instale este receptor en un espacio encerrado tal como un

librero.

NotaConecte el cable de alimentación CA únicamente después de

haber conectado los altavoces, la antena y todos los demás

equipos opcionales. Nunca haga ni cambie conexiones con la

unidad encendida.

Elemento Descripción

1Subwoofer

2 Televisor

3 Altavoz central

4 Altavoz frontal derecho

5 Altavoz envolvente derecho

6 Altavoz envolvente izquierdo

7 Altavoz frontal izquierdo

Notas

• Cuando use un televisor convencional, para

evitar la interferencia con la imagen del

televisor, utilice únicamente altavoces frontales

izquierdo y derecho y central equipados con

blindaje magnético.

• Para obtener los mejores efectos envolventes,

los altavoces, excepto el subwoofer, deben ser

altavoces de rango completo.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando sus altavoces

Para conectar sus altavoces:

1Gire para aflojar la perilla.

2Inserte el cable en la abertura situada en la

parte lateral del poste.

3Apriete la perilla.

Asegúrese de conectar en forma firme y

correcta los altavoces de acuerdo con el

canal (izquierdo y derecho) y la polaridad (+

y -). Si no hace las conexiones en forma

correcta, no escuchará ningún sonido

proveniente de los altavoces.

Si el sonido no es natural y carece de graves,

la polaridad del altavoz es incorrecta.

Después de instalar los altavoces, ajuste los

ajustes de los altavoces de acuerdo con su

ambiente y la distribución de los altavoces.

Para obtener más información, refiérase a

“Modificación de los ajustes de altavoces” en

la página 88.

Conectando un subwoofer alimentado

Utilice un subwoofer alimentado para acentuar

los sonidos graves profundos.

Para conectar su subwoofer:

1Conecte el cable de su subwoofer en el

receptor.

2Conecte el otro extremo del cable en el

subwoofer alimentado.

Conexión de las antenas

Deberá conectar las antenas incluidas si desea

escuchar radio en AM/FM.

Para conectar las antenas:

1Conecte la antena de FM en su receptor.

2Conecte la antena de bucle de AM en su

receptor.

Elemento Descripción

1 Altavoz central

2 Altavoz frontal derecho

3 Altavoz envolvente derecho

4 Altavoz envolvente izquierdo

5 Altavoz frontal izquierdo

6Subwoofer

Cuidado

Utilice altavoces con una impedancia de 6 οηµιοσ

o más.

Cuidado

No permita que los cables desnudos de los

altavoces se toquen unos a otros o toquen las

partes metálicas de este receptor. Eso puede

dañar el receptor o el altavoz.

NotaAntes de conectar los altavoces, consulte

“Ubicación de sus altavoces” en la página 76.

Subwoofer

alimentado

Notas

• Si está usando una antena de FM interior,

cambie la posición de la antena hasta que

logre la mejor recepción de sus estaciones de

FM favoritas.

• Para mejorar la recepción, si lo desea, puede

usar una antena exterior de 75 Ω en lugar de

una antena interior. Desconecte la antena

interior antes de reemplazarla con una antena

exterior.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando los dispositivos

Refiérase a la siguiente tabla para encontrar el

procedimiento correcto para los dispositivos que

desea conectar.

Nota• Coloque la antena de bucle de AM lo más lejos

posible del receptor, televisor, cables de los

altavoces y el cable de CA. Cambie la posición

de la antena hasta que logre la mejor

recepción de sus estaciones de AM favoritas.

• Para mejorar la recepción, si lo desea, puede

usar una antena de AM exterior en lugar de la

antena de bucle de AM. Desconecte la antena

interior antes de reemplazarla con una antena

exterior.

Para conectar… Vaya a ...

Una caja de cable Conectando un reproductor de DVD o una

caja de cable o satélite en la página 80.

Una videocámara Conectando una consola de videojuegos o

una videocámara en la página 85.

Un reproductor de

CD Conectando un reproductor de CD en la

página 79.

Reproductor de DVD Conectando un reproductor de DVD o una

caja de cable o satélite en la página 80.

Un reproductor de

DVD con salida DTS

de seis canales

Conectando los componentes de seis

canales en la página 85.

Una grabadora de

DVD Conectando un VCR o una grabadora de

DVD en la página 82.

Una grabadora de

MiniDisc Conectando un reproductor de cinta o una

grabadora de MiniDisc en la página 85.

Una caja de satélite Conectando un reproductor de DVD o una

caja de cable o satélite en la página 80.

Micrófono de

configuración Conexión del micrófono de configuración en

la página 85.

Un decodificador de

seis canales Conectando los componentes de seis

canales en la página 85.

Un reproductor de

cinta Conectando un reproductor de cinta o una

grabadora de MiniDisc en la página 85.

Un televisor o

monitor Conectando un televisor o monitor en la

página 84.

VCR Conectando un VCR o una grabadora de

DVD en la página 82.

Una consola de

videojuegos Conectando una consola de videojuegos o

una videocámara en la página 85.

NotaPara obtener más información, lea la guía del

usuario que vino con su dispositivo.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando un reproductor de CD

Antes de conectar un reproductor de CD,

asegúrese de que tiene el tipo de cable

adecuado basado en el tipo de tomas

disponibles en su reproductor de CD, así como

de la calidad de sonido que desea escuchar.

Para conectar un reproductor de CD:

• Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte el otro extremo de los cables en

el reproductor de CD.

Conexión de un segundo componente de audio

Para conectar un reproductor de cinta o CD:

• Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte el otro extremo de los cables a

su reproductor de cinta o CD.

Tipo de toma de audio Calidad

Digital (Coaxial u óptica) Óptima

Analógica (Toma tipo RCA) Buena

Cuidado

Es posible que algunos cables de fibra óptica no

funcionen con este receptor. Consulte con su

distribuidor si el cable óptico no cabe en el

receptor.

Notas

• Cuando haga una conexión coaxial, utilice un

cable coaxial de 75 Ω en lugar de un cable de

audio convencional.

• Utilice únicamente una conexión de audio

digital para cada equipo. No conecte un equipo

usando más de una conexión.

Conexión de CD con calidad óptima Conexión de CD con buena calidad

La entrada digital predefinida para CD es COAX

2. Refiérase a “Modificación del audio digital” en

la página 88 para obtener información sobre

como asignar el CD a otra entrada digital.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando un reproductor de DVD o una caja de

cable o satélite

Antes de conectar un reproductor de DVD o caja

de cable o satélite, asegúrese de que tiene el

tipo de cable adecuado basado en el tipo de

tomas disponibles en su reproductor de DVD,

así como de la calidad de imagen que desea ver

y la calidad de sonido que desea escuchar.

Para conectar un reproductor de DVD o una

caja de cable o satélite:

1Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte el otro extremo de los cables de

audio a las tomas de audio en el

reproductor de DVD o la caja de cable o

satélite.

Tipo de toma de audio Calidad

Digital (Coaxial u óptica) Óptima

Analógica (Toma tipo RCA) Buena

Notas

• Una conexión HDMI puede llevar señales sin

compresión de video y audio digital.

• Este receptor puede proveer señales de video

y audio digital desde la toma de salida para

monitor HDMI sin pasar por ningún circuito

justo como fueron aplicadas en la toma de

entrada HDMI (las señales de audio que se

aplican a la toma de entrada HDMI no pueden

ser reproducidas en este receptor).

• Este receptor es compatible con HDMI versión

1.3.

• HDMI, el logotipo de HDMI y High-Definition

Multimedia Interface son marcas comerciales o

marcas registradas de HDMI licensing LLC.

• Dependiendo del componente conectado,

podría ocurrir una transferencia de señal

degradada. Para obtener más información,

refiérase las instrucciones de operación de su

componente.

• Para obtener una transferencia de señal

estable, le recomendamos usar cables de

HDMI con una longitud máxima de 15 pies (5

metros).

Tipo de toma de video Calidad

HDMI Óptima

De componentes (Y, PB/CB,

PR/CR)Mejor

S-Video Buena

Compuesto (Toma tipo RCA) Normal

Cuidado

Es posible que algunos cables de fibra óptica no

funcionen con este receptor. Consulte con su

distribuidor si el cable óptico no cabe en el

receptor.

Notas

• Cuando haga una conexión coaxial, utilice un

cable coaxial de 75 Ω en lugar de un cable de

audio convencional.

• Utilice únicamente una conexión de audio

digital para cada equipo. No conecte un equipo

usando más de una conexión.

Conexión de audio con calidad óptima Conexión de audio con buena calidad

La entrada digital predefinida para Video 2 es

COAX 1. Refiérase a “Modificación del audio

digital” en la página 88 para obtener información

sobre como asignar Video 2 a otra entrada digital.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

2Conecte los cables de video.

• Conecte un extremo de los cables de

video a las tomas de entrada de video de

su receptor.

• Conecte el otro extremo de los cables de

video a las tomas de video en el

reproductor de DVD o la caja de cable o

satélite.

Conexión de video con mejor calidad

Conexión de video con buena calidad Conexión de video con calidad normal

Conexión de video con calidad óptima

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando un VCR o una grabadora de DVD

Antes de conectar un VCR o una grabadora de

DVD, asegúrese de que tiene el tipo de cable

adecuado basado en el tipo de tomas

disponibles en su VCR o grabadora de DVD, así

como de la calidad de imagen que desea ver y

la calidad de sonido que desea escuchar.

Para conectar un VCR o una grabadora de

DVD:

1Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte el otro extremo de los cables de

audio a las tomas de audio en el VCR o la

grabadora de DVD.

Tipo de toma de audio Calidad

Digital (Coaxial u óptica) Óptima

Analógica (Toma tipo RCA) Buena

Tipo de toma de video Calidad

HDMI Óptima

De componentes (Y, PB/CB,

PR/CR)Mejor

S-Video Buena

Compuesto (Toma tipo RCA) Normal

Cuidado

Es posible que algunos cables de fibra óptica no

funcionen con este receptor. Consulte con su

distribuidor si el cable óptico no cabe en el

receptor.

Notas

• Cuando haga una conexión coaxial, utilice un

cable coaxial de 75 Ω en lugar de un cable de

audio convencional.

• Utilice únicamente una conexión de audio

digital para cada equipo. No conecte un equipo

usando más de una conexión.

onex

ió

e au

o con ca

lid

onex

ió

e au

o con

uena ca

lid

La entrada digital predefinida para el Video 1 es

OPTICAL (óptica). Refiérase a “Modificación del audio

digital” en la página 88 para obtener información

sobre como asignar Video 1 a otra entrada digital.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

2Conecte el cable de

video para grabar.

• Conecte un

extremo del cable

de video para

grabar a su

receptor.

• Conecte el otro

extremo del cable

de video para

grabar al VCR o

a la grabadora de

DVD.

3Conecte los cables de video.

• Conecte un extremo de los cables de

video a las tomas de entrada de video de

su receptor.

• Conecte el otro extremo de los cables de

video a las tomas de video en el VCR o la

grabadora de DVD.

NotaSi está usando las conexiones de video de

componentes, asegúrese de que esté conectando

Y a Y, PB/CB a CB, PB, o B-Y y PR/CR a CR, PR, o

R-Y.

Conexión de video con mejor calidad

Conexión de video con buena calidad Conexión de video con calidad normal

Conexión de video con calidad óptima

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando un televisor o monitor

Para conectar un televisor o monitor:

• Conecte los cables de video del televisor.

• Conecte un extremo de los cables de

video a las tomas de salida de video de

su receptor.

• Conecte el otro extremo de los cables de

video a las tomas de entrada de video de

su televisor.

Notas

• Cuando grabe fuentes de video a través de las

tomas VIDEO 1 OUT (Salida de Video 1) o vea

fuentes de video a través de la toma

MONITOR OUT (Salida de monitor), será

necesario que use el mismo tipo de tomas de

video que aquellas utilizadas para conectar a

los componentes reproductores de video.

• Si está usando las conexiones de video de

componentes, asegúrese de que esté

conectando Y a Y, PB/CB a CB, PB, o B-Y y

PR/CR a CR, PR, o R-Y.

• Cuando las señales de video se aplican a la

toma de entrada de video (VIDEO IN) [video

compuesto] y a la de S-VIDEO al mismo

tiempo, el menú de pantalla y la visualización

momentánea de pantalla sólo se podrán

mostrar usando la SALIDA PARA MONITOR

S-VIDEO.

Conexión de TV con mejor calidad

Conexión de TV con buena calidad Conexión de TV con calidad normal

Conexión de TV con calidad óptima

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conectando un reproductor de cinta o una

grabadora de MiniDisc

Para conectar un reproductor de cinta o una

grabadora de MiniDisc:

• Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte el otro extremo de los cables al

reproductor de cinta o a la grabadora de

MiniDisc.

Conectando los componentes de seis canales

Para conectar sus componentes de seis

canales:

• Conecte los cables de audio.

• Conecte un extremo de los cables de

audio a su receptor.

• Conecte los otros extremos de los cables

en las salidas analógicas

correspondientes de un decodificador de

seis canales o un reproductor de DVD

con seis canales de salida Dolby Digital (o

DTS).

Conectando una consola de videojuegos o una

videocámara

Para conectar una consola de videojuegos o

una videocámara:

1Conecte los cables de audio y video al

receptor.

2Conecte los otros extremos de los cables a la

consola de videojuegos o a la videocámara.

Conexión del micrófono de configuración

Para conectar el micrófono de configuración:

• Conecte el micrófono en la toma para

micrófono de configuración (SETUP MIC)

cuando realice la configuración automática

de altavoces. Para obtener más información,

refiérase a “Uso de la configuración

automática” en la página 89.

Notas

• Debido a que el micrófono para la

configuración automática está diseñado para

ser usado con este receptor, no utilice otro

micrófono que no sea el suministrado con este

receptor.

• Desconecte el micrófono después de haber

completado el procedimiento de configuración

automática.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Conexión de auriculares

Para conectar sus auriculares:

• Inserte la clavija del auricular en la toma para

auricular del receptor.

Conectando la alimentación

Para conectar su receptor a la alimentación

eléctrica:

• Enchufe el cable de alimentación en un

tomacorriente de CA.

Modificación de los ajustes

El menú de configuración se muestra en el

monitor de televisión y le permite realizar los

procedimientos de configuración. En la mayoría

de las situaciones, solo será necesario que

usted configure esto una vez durante la

instalación y distribución de su sistema de teatro

en casa, y rara vez será necesario cambiarla

posteriormente.

El menú de configuración consiste de cinco

menús principales: system (sistema), input

(entrada), speaker setup (configuración de

altavoces), CH level (nivel de canal) y sound

parameter (parámetros de sonido). Estos menús

están divididos en varios submenús.

Navegando por el menú de configuración

Las explicaciones que se dan aquí suponen que

usted está utilizando los botones en el control

remoto cuando realiza la operación del menú de

configuración. Sin embargo, también puede

utilizar los botones que están en el panel frontal.

Los botones en el panel frontal corresponden

con aquellos que están en el control remoto,

como se indica a continuación.

Para usar el menú de configuración:

1Presione el botón de configuración (SETUP)

para abrir el menú de configuración.

2Presione o para seleccionar el menú.

Notas

• Para escuchar sonido de los auriculares,

asegúrese de que el botón de altavoz

(SPEAKER) se encuentre en la posición de

desactivado.

• Cuando escuche una fuente de programación

DTS o Dolby Digital, si los auriculares están

conectados y el botón de altavoz (SPEAKER)

se encuentra en la posición de apagado, el

receptor pasa automáticamente al modo

mezclado de 2 canales (2CH downmix). Para

obtener más información, refiérase a “Modo

mezclado de 2 canales” en la página 98.

• Cuando se selecciona entrada externa

(EXTERNAL IN) como la fuente de entrada,

sólo las señales de los canales frontal

izquierdo y frontal derecho pueden ser

reproducidas a través de los auriculares.

NotaEl menú de pantalla y la visualización

momentánea no se pueden mostrar usando las

salidas de video de componentes y para monitor

HDMI.

NotaCuando las señales de video se aplican a la toma

de entrada de video (VIDEO IN) [video

compuesto] y a la de S-VIDEO al mismo tiempo,

el menú de pantalla y la visualización

momentánea de pantalla sólo se podrán mostrar

usando la SALIDA PARA MONITOR S-VIDEO.

Botón en el control remoto Botón en el panel frontal

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

3Presione memoria/entrar

(MEMORY/ENTER) para confirmar su

selección.

Menú de configuración del receptor

Modificación del modo de subwoofer

El modo SW PLUS+ sólo es efectivo cuando el

altavoz frontal (FRONT) y el central (CENTER)

están configurados como grandes (LARGE) y el

SUBWOOFER está configurado con sí (YES) en

el menú de configuración de altavoces

(SPEAKER SETUP)

(Para obtener más

detalles, refiérase a “Modificación de los ajustes

de altavoces” en la página 88).

Mientras se reproduce la fuente de dos canales

en modo MATRIX (Matriz), CHURCH (Iglesia),

THEATER (Teatro), HALL (Sala de

conciertos) o STADIUM (Estadio), las señales

de baja frecuencia pueden reproducirse a través

del altavoz de graves independientemente del

ajuste de modo de altavoz de graves.

Los ajustes de modo de altavoz de graves

incluyen:

NotaDurante la operación del menú de configuración,

solo el botón de suspensión/encendido

[STANDBY(/POWER ON)] y los botones

necesarios para configurar el sistema

funcionarán.

Menú Submenú

SYSTEM SETUP

(Configuración del

sistema)

• SUB W MODE (Modo

de subwoofer)

• TONE CONTROL

(Control de tono)

• BASS (Graves)

• TREBLE (Agudos)

• MOMENTARY OSD

(Visualización

momentánea)

INPUT SETUP

(Configuración de

entrada)

•VIDEO 1 CONFIG

(Configuración de video

• DIGITAL AUDIO

(Audio digital)

• AUTO SURROUND

(Sonido envolvente

automático)

•VIDEO 2 CONFIG

(Configuración de video

• DIGITAL AUDIO

(Audio digital)

• AUTO SURROUND

(Sonido envolvente

automático)

• CD CONFIG

(Configuración de CD)

• DIGITAL AUDIO

(Audio digital)

• AUTO SURROUND

(Sonido envolvente

automático)

• AUTO SETUP

(Configuración

automática)

SPEAKER SETUP

(Configuración de

altavoces)

• AUTO SET UP

(Configuración

automática)

• SPEAKER CONFIG

(Configuración de

altavoces)

• FRONT (Frontal)

• CENTER (Central)

• SURROUND

(Envolvente)

• SUBWOOFER

• SPEAKER DISTANCE

(Distancia de altavoces)

• FRONT LEFT

(Frontal izquierdo)

• CENTER (Central)

• FRONT RIGHT

(Frontal derecho)

• SURROUND RIGHT

(Envolvente

Derecho)

• SURROUND LEFT

(Envolvente

izquierdo)

• SPEAKER X-OVER

(Transición de

altavoces)

•X-OVER FREQ

(Frecuencia de

transición)

CH LEVEL SET UP

(Configuración del nivel

de canal)

• FRONT LEFT (Frontal

izquierdo)

• CENTER (Central)

• FRONT RIGHT (Frontal

derecho)

• SURR RIGHT

(Envolvente derecho)

• SURR LEFT

(Envolvente izquierdo)

• SUBWOOFER

•DD LFE

• DTS LFE

SOUND PARAMETER

(Parámetros de sonido) • NIGHT MODE (Modo

nocturno)

•DRC

• DOLBY PLII MUSIC

(Música)

• PANORAMA

• CENTER WIDTH

(Ancho central)

• DIMENSION

(Dimensión)

Menú Submenú

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

•NORMAL — Las señales de baja frecuencia

de los canales configurados como grandes

(L) se reproducen sólo a través de esos

canales. En este modo, las señales de baja

frecuencia que se reproducen a través del

subwoofer son sólo las señales de

frecuencia baja de LFE [Efectos de

Frecuencia Baja] (de fuentes multicanal que

contienen el canal LFE, también llamado el

canal .1) y de los canales configurados como

pequeños (SMALL).

•SW PLUS+ — Las señales de baja

frecuencia de los canales configurados como

grandes (LARGE) se reproducen

simultáneamente a través de esos canales y

el canal del subwoofer. En este modo, el

rango de frecuencias bajas se expande más

uniformemente a través de la habitación,

pero dependiendo del tamaño y la forma de

la habitación, la interferencia podría disminuir

el volumen actual del rango de frecuencias

bajas.

Modificación del control de tono

Los ajustes de tono incluyen:

•OFF (Desactivado) — Para escuchar una

fuente de programación sin el efecto de tono.

El indicador DIRECT (Directo) se ilumina.

•ON (Activado) — Para ajustar el tono al nivel

deseado. El indicador DIRECT (Directo) se

apaga.

Cuando se activa (ON) el control de tono

(TONE CONTROL) se puede ajustar el tono

(graves y agudos).

El nivel de tono puede ajustarse dentro del

margen de -10 ~ +10 dB. En general, le

recomendamos ajustar los graves y aguados

a 0 dB (nivel normal).

Modificación de la visualización

momentánea

Los ajustes incluyen:

•ON (Activado) — Permite activar la función

OSD que muestra el estado correspondiente

de cada operación de este receptor.

•OFF (Desactivado) – Permite desactivar la

función OSD.

Modificación de los ajustes de entrada

Los ajustes de entrada incluyen la entrada

digital y envolvente automático para las

entradas de VIDEO1, VIDEO2 y CD.

Modificación del audio digital

Para obtener más detalles sobre audio digital,

refiérase a “Conectando los dispositivos” en la

página 78.

Se puede seleccionar:

•OPT (Óptica)

•COAX 1 (Coaxial 1)

•COaX 2 (Coaxial 2)

• ANALOG (Analógica)

Modificación del sonido envolvente automático

Dependiendo de cómo seleccione un modo

envolvente, se puede seleccionar el modo

envolvente automático o el manual.

•OFF (Modo envolvente manual) — Usted

puede seleccionar entre los diferentes

modos envolventes disponibles para la señal

que está entrando, mediante los botones de

MODO ENVOLVENTE ( / o >/<). (Para

obtener más detalles, refiérase a

“Disfrutando el sonido envolvente” en la

página 97).

•ON (Modo envolvente automático) — El

modo envolvente óptimo se selecciona

automáticamente dependiendo del formato

de señal que esté entrando.

Modificación de los ajustes de altavoces

Después de que haya instalado este receptor y

conectado todos los componentes, debe ajustar

los ajustes de los altavoces para lograr la óptima

calidad acústica del sonido de acuerdo con su

ambiente y la distribución de los altavoces.

NotaCuando se selecciona entrada externa

(EXTERNAL IN) como la fuente de entrada, no se

puede activar el tono.

Cuidado

Los ajustes extremos a volumen alto pueden

dañar sus altavoces.

NotaEl menú de pantalla y la visualización

momentánea no se pueden mostrar usando las

salidas de video de componentes y para monitor

HDMI.

NotaCuando las señales de video se aplican a la toma

de entrada de video (VIDEO IN) [video

compuesto] y a la de S-VIDEO al mismo tiempo,

el menú de pantalla y la visualización

momentánea de pantalla sólo se podrán mostrar

usando la SALIDA PARA MONITOR S-VIDEO.

Entrada Default (Predefinido)

Video 1 Óptica

Video 2 Coaxial 1

CD Coaxial 2

NotaSi se asigna la entrada digital a dos fuentes de

entrada o más, cuando se seleccionan estas

fuentes de entrada, las señales de audio digital se

pueden escuchar a través de la misma entrada

digital.

Notas

• Cuando el botón SPEAKER (Altavoz) se

encuentra en desactivado, el modo envolvente

automático no es válido.

• Cuando se selecciona el modo envolvente

automático y esté entrando el tipo de señal

digital (de 2 canales) o señal estereofónica

analógica, sólo el modo estéreo será

seleccionado.

• Cuando se selecciona el modo envolvente

automático, no se podrán seleccionar otros

modos envolventes que no sean el modo

envolvente óptimo.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Cuando cambie los altavoces, la posición de los

altavoces o la distribución de su ambiente de

escucha, usted también debe ajustar los ajustes

de los altavoces.

Uso de la configuración automática

La configuración automática le permite evitar la

configuración de altavoces guiada por su oído

para obtener un buen sonido envolvente.

Deberá conectar el micrófono suministrado en la

toma para micrófono de configuración (SETUP

MIC) para que el receptor pueda analizar la

información de una serie de tonos de prueba

emitidos por los altavoces y así poder ajustar

automáticamente el tamaño, la distancia y el

nivel de sonido de cada altavoz.

Para usar la configuración automática:

1Verifique que los altavoces estén conectados

firmemente al receptor.

Si puede ajustar el volumen y la frecuencia

de transición de su subwoofer, ajuste del

volumen a la mitad y la frecuencia de

transición al máximo o desactive el filtro pasa

bajos.

2Conecte el micrófono suministrado en la

toma SETUP MIC (Micrófono de

Configuración) en el panel posterior.

3Coloque el micrófono sobre una superficie

plana y nivelada que se encuentre cerca del

área en el cual se sentará.

4Presione los botones de selección o

para seleccionar la configuración automática

(AUTO SETUP).

5Presione el botón de Memoria/Entrar

(MEMORY/ENTER).

6Presione los botones , , , o para

especificar la condición de ajuste de acuerdo

con el número de altavoces conectados y las

características de frecuencia de los mismos.

• Para especificar la distribución de los

altavoces conectados, presione el botón

de selección o .

• Para especificar la frecuencia de

transición, presione el botón de selección

izquierdo . Se puede especificar la

frecuencia de transición entre 40 ~ 130

Hz en intervalos de 10 Hz.

• Para especificar el subwoofer, presione el

botón de selección derecho .

7Presione el botón de memoria/entrar

(MEMORY/ENTER) para iniciar la

configuración automática de altavoces.

• Se escucharán tonos de prueba fuertes

desde cada altavoz y luego, si se ha

completado el procedimiento de

configuración de altavoces, se mostrarán

los resultados de cada ajuste.

• Para detener el procedimiento de

configuración automática de altavoces

mientras se escuchan los tonos de

prueba, presione el botón de

memoria/entrar (MEMORY/ENTER).

• Si se encuentra algún problema con el

altavoz o con la conexión del micrófono,

se mostrará el mensaje de “ERROR”.

Cuando se muestre el mensaje de

“ERROR”, presione el botón de selección

derecho para volver a intentar el

procedimiento de configuración

automática de altavoces.

• Si volver a intentar el procedimiento no

soluciona problema, apague la unidad y

revise las conexiones de los altavoces o

del micrófono.

8Presione el botón de memoria/entrar

(MEMORY/ENTER) para ver los resultados.

• Verifique los resultados en cada menú de

configuración (SPEAKER

CONFIGURATION, SPEAKER

DISTANCE, SPEAKER X-OVER y CH

LEVEL para el modo de Referencia 1

[“REFERENCE 1”]). Refiérase a los

siguientes procedimientos para obtener

más información.

• Si los resultados son insatisfactorios,

puede volver a intentar el procedimiento

de configuración automática o

personalizar la configuración de sus

altavoces y la configuración del nivel de

canal al realizar los ajustes manualmente.

Refiérase a los siguientes procedimientos

para obtener más información.

NotaCuando realice el procedimiento de configuración

automática (AUTO SETUP), no necesita realizar

los procedimientos de configuración de altavoces

(SPEAKER CONFIGURATION), distancia de

altavoces (SPEAKER DISTANCE), la transición

de altavoz (SPEAKER X-OVER) y de

configuración de nivel de canal (CH LEVEL

SETUP).

NotaEl micrófono para la configuración automática

está diseñado para ser usado con este receptor.

Para usar la función de configuración automática,

no utilice otro micrófono que no sea el

suministrado con el receptor.

Desconecte el micrófono después de haber

completado el procedimiento de configuración

automática.

Nota• Si es posible, utilice un trípode para colocar el

micrófono a la misma altura que sus oídos se

encontrarán cuando se siente en su posición

de escuchar.

• Verifique que no hay obstáculos entre los

altavoces y el micrófono.

Nota• Debido a que los tonos de pruebas son muy

fuertes, asegúrese de que no haya bebés o

niños pequeños en el salón.

• Se podría reducir el volumen de los tonos de

prueba, pero esto puede resultar en una

configuración incorrecta de altavoces.

• Para obtener los mejores resultados,

asegúrese de que el salón se encuentra tan

silencioso como sea posible durante el

procedimiento de configuración automática. Si

hay demasiado ruido ambiental, los resultados

podrían ser insatisfactorios.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Modificación de la configuración de los altavoces

Utilice el menú de configuración de los altavoces

para seleccionar el tamaño de cada altavoz.

Seleccione grande o pequeño no de acuerdo

con el tamaño actual del altavoz, si no de

acuerdo con la capacidad del altavoz para

reproducir señales de frecuencia baja (sonido

de graves por debajo de la frecuencia

establecida en el menú “X-OVER”).

Si no sabe esto, intente comparar el sonido a

ambos valores de ajuste (disponiendo el

volumen a un nivel suficientemente bajo para no

dañar los altavoces) para determinar el ajuste

correcto.

Dependiendo del tipo de altavoz, usted puede

seleccionar uno de lo siguiente:

•LARGE (Grande) — Seleccione esto cuando

conecte altavoces que pueden reproducir

totalmente los sonidos por debajo de la

frecuencia de transición.

•SMALL (Pequeño) — Seleccione esto

cuando conecte altavoces que no pueden

reproducir totalmente los sonidos por debajo

de la frecuencia de transición. Cuando se

selecciona esto, los sonidos por debajo de la

frecuencia de transición se envían al altavoz

de graves o a los altavoces que estén

configurados como grandes (LARGE)

cuando no se usa subwoofer.

•NONE (Ninguno) — Seleccione esto cuando

no hay ningún altavoz conectado. Cuando se

selecciona esto, los sonidos se envían a los

altavoces que no están configurados como

un ninguno (NONE).

•YES/NONE (Sí/Ninguno) — Seleccione,

dependiendo de si hay o no hay un

subwoofer conectado.

Modificación de la distancia de los altavoces

Utilice el menú de distancia de altavoces para

seleccionar la distancia entre la posición de

escucha y cada altavoz, a fin de establecer el

tiempo de retraso para lograr una reproducción

envolvente óptima.

Modificación de la transición de altavoz

Usted puede ajustar la frecuencia de transición

entre 40 ~ 130 Hz en intervalos de 10 Hz.

Cuando los altavoces se configuran como

pequeños [SMALL], las frecuencias bajas en

esos canales que están por debajo de la

frecuencia de transición se envían al subwoofer

o a los altavoces frontales que estén

configurados como grandes [LARGE] (cuando

no se usa un subwoofer).

Refiérase a las instrucciones de operación de

los altavoces que se van a conectar. Si el rango

de frecuencias de su altavoz es de 100 Hz ~ 20

kHz, la frecuencia de transición debe

establecerse en 100 Hz (o un poquito más alta).

Ajuste del nivel del canal actual

Después de ajustar el nivel de cada canal con el

tono de prueba, ajuste los niveles de los canales

ya sea de acuerdo con las fuentes de

programación o para adaptarlos a su gusto.

Usted puede ajustar los niveles de canal actual

según desee. Estos niveles ajustados se

memorizan en la memoria del usuario (CALI), no

en la memoria de valores predefinidos (REF 1 y

REF 2). Para obtener más información acerca

de REF 1 y REF 2, refiérase a “Memorización de

los niveles de canal ajustados” en la página 91.

Para ajustar el nivel del canal actual:

1Presione el botón CHANNEL LEVEL (Nivel

de canal).

Notas

• Cuando se configuran los altavoces como

pequeños (SMALL), se debe establecer

correctamente la frecuencia de transición de

acuerdo con sus características de frecuencia.

(Para obtener más detalles, refiérase a

“Modificación de la transición de altavoz” en la

página 90).

• Cuando se configura el SUBWOOFER como

ninguno (NONE), el altavoz frontal (FRONT) se

configura automáticamente como grande (

LARGE).

• Cuando se configura el altavoz frontal

(FRONT) como pequeño (SMALL), los

altavoces central (CENTER ) y envolvente

(SURROUND) no se pueden configurar como

grandes (LARGE).

Notas

• No se pueden seleccionar los altavoces

configurados como ninguno (NONE).

• Cuando se ajuste la distancia, puede

establecer la distancia dentro del rango de 0 ~

30 pies en intervalos de 1 pie.

• Cuando disfrute de una reproducción

envolvente multicanal con fuentes Dolby Digital

y DTS, es ideal que los altavoces central,

envolventes y subwoofer estén a la misma

distancia de la posición principal de escucha

que los altavoces frontales. Al ingresar la

distancia entre la posición de escucha y cada

altavoz, los tiempos de retraso de los altavoces

central, envolventes y de graves se ajustan

automáticamente para crear un ambiente ideal

para escuchar, casi como si los altavoces

central, envolventes y de graves estuvieran en

su posición ideal respectivamente.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

El modo de memoria (CAL) se muestra en la

pantalla por varios segundos. Cuando el

modo de memoria o el nivel de canal

desaparecen, usted puede presionar

nuevamente este botón.

2Presione los botones de selección o

para seleccionar el canal.

El canal correspondiente se selecciona como

se indica a continuación:

• REF 1, 2 (o CAL)

•FL

•C

•FR

•SR

•SL

•SW

• DTS o DD — Estos niveles pueden ser

visualizados sólo cuando entran señales

digitales de fuentes de programación

Dolby Digital o DTS.

3Presione el botón de selección o para

ajustar el nivel del canal.

El nivel LFE (Efectos de frecuencia baja)

puede ajustarse dentro del rango de -10 a 0

dB y los otros niveles de canal dentro del

rango de -15 a +15 dB.

Generalmente, le recomendamos ajustar el

nivel LFE a 0 dB (sin embargo, el nivel LFE

recomendado para algunos de los

programas de software de DTS antiguos es

-10 dB). Si los niveles recomendados

parecen ser muy altos, baje el ajuste según

sea necesario.

4Repita este procedimiento para ajustar el

nivel de cada canal.

Memorización de los niveles de canal ajustados

Usted puede memorizar los niveles ajustados de

canal en la memoria de valores predefinidos

(REF 1 o REF 2) y recuperar los niveles

memorizados siempre y cuando que usted

desee.

Para memorizar los niveles de canal

ajustados:

1Después de completar los pasos en la

sección “Ajuste del nivel del canal actual” en

la página 90, presione el botón de

memoria/entrar (MEMORY/ENTER).

El 1 del indicador REF 1 parpadea durante

varios segundos.

2Presione los botones de selección o

para seleccionar REF 1 o REF 2.

Si la memoria de valores predefinidos

desaparece, repita el paso 1 anterior.

3Presione MEMORY/ENTER

(Memoria/Entrar) para confirmar su

selección. Los niveles de canal ajustados

ahora están memorizados en la memoria

seleccionada.

Recuperación de los niveles de canal memorizados

Para recuperar los niveles de canal

memorizados:

1Presione el botón CHANNEL LEVEL (Nivel

de canal). El indicador CAL o REF 1 aparece

en la pantalla por varios segundos.

2Presione o para seleccionar REF 1 o

REF 2. Los niveles de canal memorizados en

la memoria seleccionada de valores

predefinidos son recuperados.

Ajuste de los parámetros de sonido

Cuando reproduce las señales digitales de una

fuente de programación Dolby Digital o DTS o

escucha música en el modo Dolby Pro Logic II

Music, usted puede ajustar sus parámetros para

lograr un efecto envolvente óptimo.

Los parámetros de sonido incluyen:

•DRC — El modo de compresión de rango

dinámica sólo puede seleccionarse mientras

se reproducen señales digitales de fuentes

Dolby Digital o DTS. Esta función comprime

el rango dinámico de las partes de una pista

de sonido Dolby Digital o DTS previamente

especificadas (con un volumen muy alto)

para minimizar la diferencia de volumen

entre las partes especificadas y aquellas no

especificadas. Esto facilita escuchar toda la

pista de sonido cuando se ven películas

durante la noche a niveles bajos. El modo

DRC puede ajustarse en 11 pasos desde

desactivado (0.0) a máximo (1.0) (el ajuste

predefinido es OFF).

•PANORAMA — El modo panorama puede

seleccionarse sólo mientras se escucha en el

modo Dolby Pro Logic II Music (Música).

Este modo extiende la imagen delantera del

estéreo para incluir los altavoces

envolventes para causar un efecto

envolvente con imágenes en las paredes

laterales. Seleccione desactivar (“OFF”) o

activar (“ON”) (el ajuste predeterminado es

OFF).

Nota• Dependiendo del ajuste de los altavoces

NONE (ninguno) y el modo envolvente, no se

pueden seleccionar algunos canales.

• Cuando se configura el botón de altavoz

(SPEAKER) como desactivado, sólo se

pueden seleccionar los canales Frontal

izquierdo y Frontal derecho.

NotaSi el modo de nivel de canal indicado desaparece,

presione nuevamente este botón.

NotaEn algunos de los programas de software para

Dolby Digital o DTS, el modo de noche podría no

ser válido.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

•CENTER WIDTH (Ancho central) — El

control de ancho frontal puede seleccionarse

sólo mientras se escucha en el modo Dolby

Pro Logic II Music (Música). Este control

ajusta la imagen central para que se pueda

oír solamente del altavoz central, solamente

de los altavoces izquierdo y derecho como

una imagen fantasma, o de todos los tres

altavoces delanteros en grados diferentes. El

control puede ajustarse en ocho pasos

desde 0 a 7 (el valor predeterminado es 3).

•DIMENSION (Dimensión) — El control de

dimensión puede seleccionarse sólo

mientras se escucha en el modo Dolby Pro

Logic II Music (Música). Este control ajusta

gradualmente el campo de sonido, ya sea

hacia el frente o hacia atrás. El control puede

ajustarse en siete pasos desde -3 a +3 (el

valor predeterminado es 0).

Para ajustar los parámetros de sonido:

1Presione el botón de parámetro de sonido

(SOUND PARAMETER).

2Presione el botón de selección o para

seleccionar el parámetro.

3Presione o para ajustar el parámetro.

4Repita el procedimiento anterior para ajustar

los otros parámetros.

Ajuste del nivel de cada canal con un tono de

prueba

El nivel de volumen de cada canal puede

ajustarse fácilmente con la función de tono de

prueba.

Para ajustar el volumen de cada canal:

1Presione el botón de prueba (TEST).

El modo de tono de prueba aparece en la

pantalla y se escucha del altavoz de cada

canal durante dos segundos como se indica

a continuación:

• FL — Frontal izquierdo

• C — Central

• FR — Frontal derecho

• SR — Envolvente derecho

• SL — Envolvente izquierdo

• SW — Subwoofer

2En cada canal, presione los botones de

selección o para ajustar el nivel según

se desee hasta que el nivel de sonido de

cada altavoz suene igualmente fuerte.

3Presione el botón de prueba (TEST) para

cancelar la función de tono de prueba.

NotaCuando se configura el botón de altavoz

(SPEAKER) como desactivado (off), la función de

tono de prueba no funciona.

NotaCuando el ajuste de altavoces es “N (NONE)”

[Ninguno], el tono de prueba del canal

correspondiente no está disponible.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Uso del control remoto

Uso de los botones

Instalación de las pilas

Para instalar las pilas:

1Quite la cubierta.

Elemento Descripción Para obtener más

información, refiérase a

…

1 Botón de

SUSPENSIÓN “Uso de su receptor” en la

página 94.

2 Botón de APAGADO

AUTOMÁTICO “Uso del temporizador de

apagado automático” en la

página 101.

3 Botón de

ATENUACIÓN “Ajuste del brillo de la

pantalla” en la página 101.

4 Botones de VOLUMEN

/“Uso de su receptor” en la

página 94.

5 Botón de SILENCIAR “Uso de su receptor” en la

página 94.

6 Botón de NIVEL DE

CANAL “Ajuste del nivel del canal

actual” en la página 90.

7 Botón de

CONFIGURACIÓN “Navegando por el menú de

configuración” en la

página 86.

8Botón

MEMORIA/ENTRAR “Memorización de los niveles

de canal ajustados” en la

página 91.

9 Botón de

SELECCIONAR “Navegando por el menú de

configuración” en la

página 86.

10 Botones de modo

envolvente </>“Disfrutando el sonido

envolvente” en la página 97.

11 Botón de

SELECCIONAR “Navegando por el menú de

configuración” en la

página 86.

12 Botones de selección

de entrada “Uso de su receptor” en la

página 94.

13 Botón de MODO DE

TONO “Uso de su receptor” en la

página 94.

14 Botón de

PARÁMETRO DE

SONIDO

“Ajuste de los parámetros de

sonido” en la página 91.

15 Botón de ESTÉREO “Escuchando transmisiones

de radio” en la página 99.

16 Botón de TONO DE

PRUEBA “Ajuste del nivel de cada canal

con un tono de prueba” en la

página 92.

17 Botón de

SELECCIONAR “Navegando por el menú de

configuración” en la

página 86.

18 Botón de

SELECCIONAR “Navegando por el menú de

configuración” en la

página 86.

19 Botón de

VISUALIZACIÓN “Visualización del estado del

receptor” en la página 101.

20 Botón de ENTRADAS

DIGITALES “Uso de su receptor” en la

página 94.

21 Botón de ESCAN DE

PREDEFINIDOS “Sintonización de estaciones

programadas” en la

página 100.

22 Teclado numérico

23 Botón de ENCENDIDO “Uso de su receptor” en la

página 94.

Cuidado

No utilice pilas recargables de Ni-Cd en este

control remoto.

Elemento Descripción Para obtener más

información, refiérase a

…

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

2Inserte dos pilas de tipo AAA en el

compartimiento de pilas, haciéndolas

coincidir con la polaridad indicada.

3Reinstale la cubierta.

Uso del control remoto

Para usar el control remoto, apunte éste hacia la

ventana del sensor del control remoto del

receptor. Los objetos entre el control remoto y la

ventana del sensor podrían impedir el

funcionamiento correcto.

Use el control remoto a menos de 23 pies

(7 metros) del receptor y dentro de 30 grados de

la perpendicular con el frente del receptor.

Uso de su receptor

Después de conectar la alimentación

eléctrica por primera vez, configure su

receptor para que éste funcione en forma

óptima, siguiendo las instrucciones en

“Modificación de los ajustes” en la página 86.

Uso de su receptor

Para usar su receptor:

1Presione el botón de

encendido (POWER) en el

receptor para ponerlo en el

modo de suspensión. Se

iluminará el indicador

STANDBY (Suspensión).

2Presione el botón de encendido (POWER

ON) en el control remoto para activar el

receptor.

NotaRetire las pilas si no se usaran durante un periodo

de tiempo extendido.

Cuidado

• No exponga el control remoto a impactos.

Además, no exponga el control remoto a

líquidos y no lo coloque en un área con alta

humedad.

• No coloque el control remoto en un lugar

donde esté expuesto a la luz solar directa. El

calor puede deformar el control remoto.

• Es posible que el control remoto no funcione

correctamente si la ventana del sensor remoto

del receptor está expuesta a la luz solar directa

o a una fuerte iluminación. En tal caso, cambie

el ángulo de la luz o el receptor, o acerque el

control remoto a la ventana del sensor remoto.

23’ (7 m)

Consejo

Los siguientes ajustes se guardan en la memoria

antes de apagar el receptor:

• Ajustes del SELECTOR DE ENTRADA

• Ajustes del modo envolvente

• Estaciones programadas.

Consejo

Se puede apagar el receptor si se presiona el

botón de encendido (POWER) en el receptor

mientras éste está en el modo de suspensión.

Consejos

• Se puede poner el receptor en el modo de

suspensión si se presiona el botón de

suspensión (STANDBY) en el control remoto

cuando el receptor está encendido.

• Con el receptor en el modo de suspensión,

usted también puede encender la unidad

presionando un botón de selección de entrada.

• Si no escucha sonido en los auriculares,

presione el botón de altavoz (SPEAKER) para

activar los altavoces. El indicador SPEAKER

(Altavoz) se ilumina y se puede escuchar el

sonido proveniente de los altavoces. Presione

nuevamente el botón de altavoz (SPEAKER)

para activar los auriculares y desactivar los

altavoces.

PRESETS

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

3Encienda y comience a reproducir el

componente que quiere usar.

4Presione un botón de selección de entrada

para seleccionar la fuente de entrada.

5Si usted seleccionó CD, VIDEO1, o VIDEO2

como la fuente de entrada, puede presionar

el botón de entradas digitales (DIGITAL

INPUTS) para seleccionar la entrada de

audio digital o analógica.

Notas

• Cuando escuche una fuente de programación

DTS o Dolby Digital, si los auriculares están

conectados y el botón de altavoz (SPEAKER)

se encuentra en la posición de apagado, el

receptor pasa automáticamente al modo

mezclado de 2 canales (2CH downmix). Para

obtener más información, refiérase a “Modo

mezclado de 2 canales” en la página 98.

• Cuando se selecciona entrada externa

(EXTERNAL IN) como la fuente de entrada,

sólo las señales de los canales frontal

izquierdo y frontal derecho pueden ser

reproducidas a través de los auriculares.

NotaCuando reproduzca una fuente de programa con

sonido envolvente, refiérase a “Disfrutando el

sonido envolvente” en la página 97.

NotaCada vez que se presiona el botón VIDEO la

fuente de entrada cambia como se indica a

continuación:

•VIDEO1

•VIDEO2

•VIDEO3

NotaCada vez que se presiona el botón AUDIO la

fuente de entrada cambia como se indica a

continuación:

• CD

•AUX

• TAPE (Cinta)

NotaCada vez que se presiona el botón FM/AM la

banda cambia como se indica a continuación:

• FM ST (FM Estéreo)

• FM MONO (Monofónico)

•AM

Notas

• Si usted presiona el botón de entrada externa

(EXTERNAL IN) en el receptor o en el control

remoto (EXT IN), en la pantalla aparece el

indicador EXT IN (Entrada externa) y seis

señales analógicas separadas provenientes

del componente que está conectado a esta

entrada pasan a través de los circuitos de tono

y volumen y pueden escucharse de los

altavoces.

• Estas señales analógicas solo pueden

escucharse. No se pueden grabar.

• Para cancelar esta función, presione otro

botón de fuente de entrada.

NotaCada vez que se presiona el botón de entradas

digitales (DIGITAL INPUTS) la fuente de entrada

de audio cambia como se indica a continuación:

• Óptica (O)

• Coaxial 1 (C1)

• Coaxial 1 (C2)

• Analógica (A)

Notas

• Cuando se selecciona TUNER (Sintonizador),

AUX, TAPE (Cinta), EXTERNAL IN (Entrada

externa), o VIDEO3 como la fuente de entrada,

la entrada analógica es seleccionada

automáticamente.

• Si la entrada digital seleccionada no está

conectada, el indicador DIGITAL parpadea y

se selecciona automáticamente la entrada

analógica.

• La entrada digital o analógica seleccionada es

asignada automáticamente a la fuente de

entrada correspondiente en el menú de

configuración de entrada (INPUT). Para

obtener más información, refiérase a

“Modificación de los ajustes de entrada” en la

página 88. Si no escucha el sonido que

espera, presione DIGITAL INPUTS (Entradas

digitales) hasta que escuche el sonido que

quiere.

• El sonido del componente que está conectado

a la entrada digital seleccionada puede

escucharse independientemente de la fuente

de entrada seleccionada.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

6Gire el control principal de volumen

(MASTER VOLUME) o presione los botones

de volumen (VOLUMEN) / para ajustar

el nivel del sonido.

-O-

Presione el botón de silenciar (MUTE) para

desactivar el sonido. El indicador MUTE

(Silenciar) parpadea en la pantalla. Presione

nuevamente el botón de silenciar (MUTE)

para reactivar el sonido.

Ajuste de los agudos y los graves

Para ajustar los agudos y los graves:

1Presione el botón de modo de tono (TONE

MODE ) para ingresar al modo de tono. El

modo de tono se muestra en la pantalla por

varios segundos.

2Presione o para seleccionar el modo de

tono.

3Con el modo de tono activado (ON), presione

o .

4Presione o para ajustar el tono.

Uso del sonido envolvente

Este receptor incorpora un sofisticado

procesador de señales digitales que le permite

crear una óptima calidad de sonido y atmósfera

de sonido en su sistema de cine en casa

personal.

NotaCuando se selecciona entrada externa

(EXTERNAL IN) como la fuente de entrada, no se

puede seleccionar el modo de tono ni ajustar el

tono.

NotaCada vez que se presionan estos botones, el

modo de tono cambia como se indica a

continuación:

• OFF (Desactivado): Para escuchar una fuente

de programación sin el efecto de tono. El

indicador DIRECT (Directo) aparece en la

pantalla.

• ON (Activado): Para ajustar el tono al nivel

deseado. El indicador DIRECT (Directo)

desaparece de la pantalla.

NotaCada vez que se presionan estos botones, el

modo de tono cambia como se indica a

continuación:

• TRBL (Agudos)

• BASS (Graves)

• TONE ON (Tono activado)

Notas

• El nivel de tono puede ajustarse dentro del

margen de -10 ~ +10 dB.

• En general, le recomendamos ajustar los

graves y aguados a 0 dB (nivel normal).

• Los ajustes extremos a volumen alto pueden

dañar sus altavoces.

• Para finalizar el ajuste de tono, o si la

indicación de tono desaparece, repita este

procedimiento.

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Modos envolventes

Sonido envolvente DTS Digital

El sonido envolvente DTS Digital (también

conocido simplemente como DTS) es un

formato de señal digital multicanal que permite

usar velocidades de transmisión datos más

altas. Los discos que tienen el logo incluyen

la grabación de hasta 5.1 canales de señales

digitales, que generalmente se consideran que

proporcionan una mejor calidad de sonido

debido a la más baja compresión de audio

necesaria.

También proporciona un rango dinámico amplio

y separación, lo cual produce un sonido

magnífico.

DTS 96/24

Formatos de sonido envolvente convencional

utilizan frecuencias de muestreo de 48 ó

44.1 kHz, lo que permite una frecuencia de

señal de reproducción máxima de 20 kHz. En el

caso de la DTS 96/24 la frecuencia de muestreo

se aumenta a 96 ó 88.2 kHz para lograr

alcanzar un rango de frecuencia ancho de más

de 40 kHz. Además, este formato cuenta con

una resolución de 24 bits, lo que resulta en la

misma banda de frecuencia y rango dinámico

que las señales PCM de 96 kHz/24 bits.

Como en el caso de sonido envolvente DTS

convencional, DTS 96/24 es compatible con un

máximo de 5.1 canales. DTS 96/24 es

completamente compatible con el formato de

sonido envolvente DTS convencional, así que

las fuentes DTS 96/24 puedan ser reproducidas

en un decodificador de DTS convencional de 5.1

canales.

Fabricado con licencia bajo los números de patente

estadounidenses siguientes: 5,451,942; 5,956,674;

5,974,380; 5,978,762; 6,22,616; 6,487,535 y otras patentes

estadounidenses y mundiales otorgadas y pendientes. DTS

y DTS Digital Surround son marcas registradas y los

logotipos de DTS, el símbolo DTS y DTS 96/24 son marcas

Dolby Digital

Dolby Digital es el formato de señal digital

multicanal desarrollado por Dolby Laboratories.

Los discos que tienen el logo incluyen la

grabación de hasta 5.1 canales de señales

digitales, que pueden reproducir características

de calidad de sonido, expansión espacial y

rango dinámico superiores al efecto envolvente

Dolby anterior.

Sonido envolvente Dolby Pro Logic II

Este modo aplica señales convencionales de 2

canales como PCM digital o señales

estereofónicas analógicas, así como señales

Dolby Sorround (Dolby envolvente) al

procesamiento envolvente para brindar mejoras

sobre los circuitos Dolby Pro Logic. El sonido

envolvente Dolby Pro Logic II incluye los dos

siguientes modos:

• Dolby Pro Logic II MOVIE (para películas)

Al disfrutar de películas, este modo le

permite a usted mejorar aún más la calidad

cinemática mediante la adición de un

procesamiento que pone énfasis en los

sonidos de los efectos especiales de la

acción.

• Dolby Pro Logic II MUSIC (para música)

Al escuchar música, este modo le permite a

usted mejorar aún más la calidad del sonido

mediante la adición de un procesamiento que

pone énfasis en los efectos musicales.

Dolby Pro Logic

Dolby Pro Logic es un formato envolvente de

dos canales especialmente codificado que

consta de cuatro canales (frontal izquierdo,

central, frontal derecho y envolvente). Las

fuentes que tienen el logo

proporcionan un sonido envolvente similar al

disponible en cines.

El canal envolvente es monofónico, pero se

reproduce a través de dos altavoces

envolventes.

Fabricado bajo licencia de Dolby Laboratories.

Dolby, Pro Logic, y el símbolo de la doble D

son marcas comerciales de Dolby Laboratories.

Los siguientes modos aplican señales

convencionales de 2 canales, tales como PCM o

señales estereofónicas analógicas a un

procesador de señales digitales de alta calidad

para recrear campos de sonido en forma

artificial.

MATRIX (Matriz)

Este modo reproduce las señales retrasadas de

los canales envolventes para poner énfasis en el

sentido de expansión para las fuentes de

música.

CHURCH (Iglesia)

Este modo proporciona el ambiente de una

iglesia para la música barroco, de orquesta de

cuerdas o grupo coral.

THEATER (Cine)

Este modo proporciona el efecto de estar en una

sala de cinema cuando se observa una fuente

de película.

HALL (Salón de conciertos)

Este modo proporciona el ambiente de un salón

de conciertos para fuentes de música clásica,

tales como de orquesta, música de cámara o

sólo de instrumentos.

STADIUM (Estadio)

Este modo proporciona el campo de sonido

expansivo para lograr el efecto verdadero de un

estadio cuando se observa juegos de béisbol o

fútbol.

Disfrutando el sonido envolvente

Antes de reproducir el sonido envolvente,

primero realice el procedimiento de

configuración de los altavoces que está en el

menú SETUP (Configuración) para lograr un

rendimiento óptimo. (Para obtener más detalles,

refiérase a “Modificación de los ajustes de

altavoces” en la página 88).

DOLBY

D I G I T A L

NotaCuando se conectan las Entradas Externas

(EXTERNAL INs) en el decodificador de

6 CANALES para el tipo de sonido envolvente

como DTS o Dolby Digital, usted también puede

disfrutar del sonido envolvente correspondiente.

(Para más detalles, consulte el manual del

operador del componente que se va a conectar).

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Cuando se selecciona EXTERNAL IN (Entrada

Externa) como la fuente de entrada, los modos

envolventes no se pueden seleccionar. Cuando

se selecciona TUNER, AUX, TAPE, o VIDEO3

como fuente de entrada, no se puede

seleccionar el modo de sonido envolvente

automático.

Presione AUTO/MANUAL para

seleccionar uno de los siguientes

modos envolventes:

• Auto Surround mode (Modo

envolvente automático) — El

modo envolvente óptimo se

selecciona automáticamente

dependiendo del formato de señal que esté

entrando. El indicador de Auto (Automático)

se ilumina.

• Manual Surround mode (Modo envolvente

manual) — Usted puede seleccionar otro

modo envolvente para la señal que esté

entrando usando los botones de modo

envolvente </>. El indicador de Auto

(Automático) se apaga.

Cuando el botón de altavoz (SPEAKER) se

encuentra en desactivado, el modo envolvente

automático no es válido.

Cuando se selecciona el modo envolvente

automático y esté entrando el tipo de señal

digital (de 2 canales) o señal estereofónica

analógica, sólo el modo estéreo será

seleccionado.

Cuando se selecciona el modo envolvente

automático, no se podrán seleccionar otros

modos envolventes que no sean el modo

envolvente óptimo.

Cada vez que se presionan los botones </> el

modo envolvente cambia dependiendo del

formato de la señal de entrada como se indica a

continuación:

Para cancelar el modo envolvente para

operación estereofónica:

1Presione el botón de estéreo (STEREO).

Dependiendo del formato de la señal que

esté entrando, se selecciona ya sea el modo

estereofónico o el modo mezclado de 2

canales.

2Para cancelar ya sea el modo estereofónico

o el modo mezclado de dos canales,

seleccione el modo envolvente usando los

botones de modo envolvente </>.

Modo mezclado de 2 canales

• Este modo permite mezclar las señales

multicanal codificadas en formato DTS o

Dolby Digital y convertirlas en dos canales

frontales para reproducirlas a través de dos

altavoces frontales o de auriculares.

Formato de la

señal entrante Modo envolvente disponible

Fuentes de 6.1

canales Dolby

Digital EX Fuentes

de 5.1 canales

Dolby Digital

DOLBY DIGITAL

Fuentes de 2

canales Dolby

Digital

DOLBY PLII MOVIE (para películas),

DOLBY PLII MUSIC (para música),

DOLBY PRO LOGIC

Fuentes DTS,

Fuentes DTS 96/24 DTS o DTS 96/24

Fuentes PCM (2

canales) de 96 kHz DOLBY PLII MOVIE (para películas),

DOLBY PLII MUSIC (para música),

DOLBY PRO LOGIC

Fuentes PCM (2

canales), Fuentes

estereofónicas

analógicas

DOLBY PLII MOVIE (para películas),

DOLBY PLII MUSIC (para música),

DOLBY PRO LOGIC, MATRIX (Matriz),

CHURCH (Iglesia), THEATER (Teatro),

HALL (Sala de conciertos), STADIUM

(Estadio)

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

• Cuando el botón de altavoz (SPEAKER) se

encuentra en la posición de desactivado

(OFF) para escuchar con auriculares

mientras se reproducen las señales digitales

multicanal de fuentes DTS o Dolby Digital, la

unidad pasará automáticamente al modo

mezclado de 2 canales.

Escuchando transmisiones de radio

Sintonización automática

Para sintonizar automáticamente una

estación de radio:

1Presione FM/AM para seleccionar la banda.

Cada vez que se presiona este botón, la

banda cambia como se indica a

continuación:

• FM ST (FM Estéreo)

• FM MONO (Monofónico)

•AM

Cuando las transmisiones de FM estéreo son

de mala calidad debido a señales de

transmisión débiles, seleccione el modo FM

monofónico para reducir el ruido. Las

transmisiones de FM entonces se

reproducen en sonido monofónico.

2Mantenga presionados los botones de

sintonización (TUNING) / por más de

medio segundo.

El sintonizador buscará hasta que encuentre

una estación con señal suficientemente

fuerte. La pantalla muestra la frecuencia

sintonizada y el indicador TUNED

(Sintonizado).

Si la estación encontrada no es la que usted

desea escuchar, repita este procedimiento.

Las estaciones débiles se omitirán durante la

sintonización automática.

Sintonización manual

La sintonización manual es útil cuando usted ya

conoce la frecuencia de la estación que usted

desea escuchar.

Para sintonizar manualmente una estación

de radio:

1Presione FM/AM para seleccionar la banda.

Cada vez que se presiona este botón, la

banda cambia como se indica a

continuación:

• FM ST (FM Estéreo)

• FM MONO (Monofónico)

•AM

Cuando las transmisiones de FM estéreo son

de mala calidad debido a señales de

transmisión débiles, seleccione el modo FM

monofónico para reducir el ruido. Las

transmisiones de FM entonces se

reproducen en sonido monofónico.

2Presione repetidamente los botones de

sintonización (TUNING) / hasta que

alcance la frecuencia correcta.

Programación automática

La función de programación automática busca

sólo estaciones de FM y las guarda en la

memoria.

Para programar automáticamente una

estación de radio:

1Mientras escucha una estación de radio,

presione y no suelte MEMORY/ENTER

(Memoria/Ingresar) durante más de dos

segundos.

El indicador AUTO MEM parpadea y el

receptor inicia la programación automática.

Programación manual

Para programar manualmente una estación

de radio:

1Sintonice la estación usando la sintonización

automática o manual.

2Presione el botón de memoria/entrar

(MEMORY/ENTER). El indicador MEM

parpadea por varios segundos.

3Seleccione un número de estación

programada entre 1 y 30, presione

nuevamente el botón de memoria/entrar

(MEMORY/ENTER).

4Repita este procedimiento para memorizar

más estaciones.

Notas

• Hasta 30 estaciones pueden ser almacenadas.

• Las estaciones de FM débiles no pueden ser

almacenadas. Para guardar estaciones débiles

o de AM, realice la “Programación manual” que

se indica en la página 99 y utilice a la vez la

“Sintonización manual” en la página 99.

Notas

• Cuando utilice el teclado numérico en el control

remoto, presione el número deseado. Si su

número es mayor que nueve, ingrese el primer

dígito, luego ingrese el segundo dígito dentro

de dos segundos.

• Cuando utilice el teclado numérico, la estación

se almacena automáticamente sin presionar el

botón de memoria/entrar (MEMORY/ENTER).

• Una frecuencia almacenada se borra de la

memoria al almacenar otra frecuencia en su

lugar.

• Si el indicador MEM desaparece, comience

nuevamente desde el paso 2.

SINTONIZ

100

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Sintonización de estaciones programadas

Para sintonizar una estación programada:

1Seleccione el sintonizador como la fuente de

entrada.

2Presione los botones de estación

programada (PRESET) / en el receptor.

-O-

Ingrese el número de estación programada

usando el teclado numérico.

Escaneando las estaciones programadas en

secuencia

Para escanear estaciones programadas:

1Seleccione el sintonizador como la fuente de

entrada.

2Presione el botón de estaciones

programadas (PRESETS) en el control

remoto.

El receptor comienza a escanear las

estaciones en la secuencia de estaciones

programadas. Cada estación es muestreada

por cinco segundos.

3Presione nuevamente el botón de estaciones

programadas (PRESETS) para detener la

operación de escaneo.

Grabación

Grabando una cinta de audio (casete)

Para grabar en una cinta:

1Seleccione la fuente de entrada para grabar

(ésta no puede ser TAPE [Cinta]).

2Comience a grabar en la grabadora de

casete.

3Comience a reproducir su dispositivo de

entrada.

Copiando de componentes de video a VIDEO1

(VCR o DVDR)

Para copiar de componentes de video a

VIDEO1:

1Seleccione la fuente de video (VIDEO2 o

VIDEO3).

2Comience a grabar en la grabadora de video.

3Comience a reproducir su dispositivo de

entrada.

Copiando las señales de audio y video en forma

separada a VIDEO1

Utilice este procedimiento si está copiando el

video de VIDEO2 y lo está mezclando con el

audio del CD en VIDEO1.

Para copiar de componentes de video a

VIDEO1:

1Seleccione VIDEO2 como la fuente de

grabación de video.

NotaCuando utilice el teclado numérico en el control

remoto, presione el número deseado. Si el

número es mayor que nueve, ingrese el primer

dígito, luego ingrese el segundo dígito dentro de

dos segundos.

Notas

• Las señales analógicas de las entradas

externas (EXTERNAL IN), así como las

señales digitales de las entradas digitales

coaxiales u ópticas pueden escucharse pero

no se pueden grabar.

• Los ajustes de volumen y tono (graves y

agudos) no tienen ningún efecto en las señales

de grabación.

NotaLas señales de audio y video de la entrada se

copian en la grabadora de VIDEO1. Usted puede

verlas simultáneamente en el televisor y

escucharlas en los altavoces.

101

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

2Seleccione CD como la fuente de grabación

de audio.

3Comience a grabar en la grabadora de video.

4Comience a reproducir la fuente de video y la

fuente de CD.

Uso del temporizador de apagado

automático

El temporizador de apagado automático apaga

el receptor después de un período tiempo

predefinido.

Para usar el temporizador de apagado

automático:

• Presione el botón de apagado automático

(SLEEP) para especificar la cantidad de

tiempo que usted desea que el receptor

reproduzca.

Cada vez que se presiona este botón, la

cantidad de tiempo cambia como se indica a

continuación:

• 10 minutos

• 20 minutos

• 30 minutos

• ...

• 90 minutos

• OFF (Desactivado)

Ajuste del brillo de la pantalla

Para ajustar el brillo de la pantalla:

• Presione el botón de atenuador ( DIMMER)

para ajustar el brillo de la pantalla.

Cada vez que se presiona este botón, el

brillo cambia como se indica a continuación:

•Activado

• Atenuador

• OFF (Desactivado)

Visualización del estado del receptor

Para visualizar el estado del receptor:

• Presione el botón de visualización (DISPLAY

) durante la reproducción para ver el estado

del receptor.

Cada vez que se presiona este botón, el

modo de pantalla cambia como se indica a

continuación:

• Surround Mode (Modo envolvente)

• Volume (Volumen)

• Input source (Fuente de entrada)

Mantenimiento

Para limpiar el receptor, use un paño suave y

seco. Si las superficies están extremadamente

sucias, use un paño suave humedecido con una

solución de jabón y agua o una solución de

detergente suave.

• Nunca use alcohol, diluyente de pintura ni

bencina para limpiar este receptor.

• Antes de usar un paño con tratamiento

químico, lea atentamente las instrucciones

del paño.

Notas

• Las señales de audio y video de las entradas

se copian en la grabadora de VIDEO1. Usted

puede verlas simultáneamente en el televisor y

escucharlas en los altavoces.

• Asegúrese de seguir el orden de los pasos 1 y

NotaMientras opera el temporizador de apagado

automático, se ilumina el indicador .

NotaSi la pantalla está desactivada, presionar

cualquier botón la activará.

NotaSi la fuente de entrada es EXTERNAL IN (Entrada

externa), el modo envolvente no aparece en la

pantalla.

102

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Localización y corrección

de fallas

Si ocurre un problema, use la tabla de

localización y corrección de fallas a continuación

antes de ponerse en contacto con Insignia.

Si el problema persiste, intente resolverlo

apagando y volviendo a encender el receptor. Si

esto no soluciona el problema, póngase en

contacto con Insignia. Bajo ninguna

circunstancia trate de reparar el receptor por su

cuenta, ya que esto podría anular la garantía.

Categoría Problema Solución posible

La unidad no

enciende 1El cable de

alimentación de

CA está

desconectado.

2Mala conexión en

el tomacorriente

de CA o éste

está inactivado.

1Conecte

firmemente el

cable.

2Verifique el

tomacorriente

usando una

lámpara u otro

aparato eléctrico.

No hay

sonido 1Los cables de los

altavoces están

desconectados.

2El control

principal de

volumen está

ajustado a un

volumen

demasiado bajo.

3El botón de

silenciar (MUTE)

en el control

remoto está

activado (ON).

4Los altavoces no

están activados.

5Selección

incorrecta de

fuente de

entrada.

6Conexiones

incorrectas entre

los componentes.

1Revise las

conexiones de

los altavoces.

2Ajuste el

volumen

principal.

3Presione el botón

de silenciar

(MUTE) para

cancelar el efecto

silenciamiento.

4Presione el botón

de altavoz

(SPEAKER) para

activarlo (ON) y

así activar los

altavoces.

5Seleccione

correctamente la

fuente de entrada

deseada.

6Haga las

conexiones en

forma correcta.

Los altavoces

envolventes

no producen

ningún

sonido.

1El modo

envolvente está

desactivado

(modo estéreo).

2El nivel de

volumen principal

y el nivel

envolvente están

demasiado bajos.

3Se usa una

fuente

monofónica.

4El ajuste de

altavoces

envolventes es

“N”.

1Seleccione un

modo

envolvente.

2Ajuste el nivel de

volumen principal

y el nivel

envolvente.

3Seleccione una

fuente

estereofónica o

envolvente.

4Seleccione el

ajuste deseado

de altavoces

envolventes.

No hay

sonido del

altavoz

central.

1El modo

envolvente está

desactivado

(modo estéreo).

2El ajuste de

altavoz central es

“N”.

3El nivel de

volumen principal

y el nivel de

altavoz central

están demasiado

bajos.

1Seleccione el

envolvente

deseado.

2Seleccione el

ajuste deseado

de altavoz

central.

3Ajuste el nivel de

volumen principal

y el nivel de

altavoz central.

El subwoofer

no emite

sonido alguno

1El ajuste del

subwoofer es

“N”.

2El volumen del

subwoofer es

demasiado bajo.

3El subwoofer no

funciona.

4La frecuencia del

subwoofer es

demasiado baja.

1Configure el

ajuste del

subwoofer como

‘Y’ (Sí).

2Ajuste el

volumen del

subwoofer.

3Utilice el tono de

prueba integrado

para verificar los

altavoces.

4Ajuste la

frecuencia del

subwoofer a su

límite más alto.

No se pueden

recibir

estaciones

1No se ha

conectado una

antena.

2No se ha

sintonizado la

frecuencia de la

estación

deseada.

3La antena está

mal ubicada.

1Conecte una

antena.

2Sintonice la

frecuencia de la

estación

deseada.

3Mueva la antena

y trate de

sintonizar

nuevamente.

No se pueden

recibir

estaciones

programadas

1Se ha

memorizado una

frecuencia de

estación

incorrecta.

2Se ha borrado las

estaciones

memorizadas.

1Memorice la

frecuencia

correcta de la

estación.

2Memorice

nuevamente las

estaciones.

Mala

recepción de

1No se ha

conectado una

antena.

2La antena no

está situada para

obtener la mejor

recepción.

1Conecte una

antena.

2Cambie la

posición de la

antena.

Ruido

silbante

continuo

durante la

recepción de

FM,

especialment

e cuando se

recibe una

transmisión

estereofónica.

Señales débiles. 1Cambie la

posición de la

antena.

2Instale una

antena de FM

exterior.

Categoría Problema Solución posible

103

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Especificaciones

Avisos legales

FCC Parte 15

Este dispositivo satisface la parte 15 del reglamento FCC.

La operación de este producto está sujeta a las dos

condiciones siguientes: (1) Este dispositivo no puede causar

interferencia dañina, y (2) este dispositivo debe aceptar

cualquier interferencia recibida incluyendo interferencias que

puedan causar una operación no deseada.

Este equipo ha sido sometido a prueba y se ha determinado

que satisface los límites establecidos para ser clasificado

cómo dispositivo digital de la Clase B de acuerdo con la

Parte 15 del reglamento FCC. Estos límites están diseñados

para proporcionar una protección razonable contra

interferencias dañinas en un ambiente residencial. Este

equipo genera, usa y puede emitir energía de

radiofrecuencia, y si no se instala y usa de acuerdo con las

instrucciones, puede causar interferencias perjudiciales a las

comunicaciones de radio. Sin embargo, no se garantiza que

no ocurrirá interferencia en una instalación particular. Si este

equipo causa interferencias perjudiciales en la recepción de

la señal de radio o televisión, lo cual puede comprobarse

encendiendo y apagando el reproductor alternativamente,

se recomienda al usuario corregir la interferencia mediante

uno de los siguientes procedimientos:

• Cambie la orientación o la ubicación de la antena

receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente de un circuito

distinto de aquel al que está conectado el receptor.

• Solicite consejo al distribuidor o a un técnico calificado

para obtener ayuda.

Advertencia de la FCC

Cualquier cambio o modificación que no esté aprobado

expresamente por la parte responsable por el cumplimiento

con el reglamento de FCC puede anular la autoridad del

usuario para operar este equipo.

Declaración del ICES-003 de Canadá

Este aparato digital de Clase B cumple con el ICES-003

canadiense.

Ruido

silbante

continuo o

intermitente

durante la

recepción de

AM,

especialment

e durante la

noche.

El ruido es causado por

motores, lámparas

fluorescentes, o

relámpagos.

1Mantenga el

receptor lejos de

las fuentes de

ruido.

2Instale una

antena de AM

exterior.

La unidad de

control

remoto no

funciona.

1Las pilas no

estan instaladas

o no tienen

carga.

2El sensor remoto

está obstruido.

1Reemplace las

pilas.

2Retire el

obstáculo.

Notas

• El diseño y las especificaciones están sujetos

a cambio sin aviso previo.

• El peso y las dimensiones mostradas son

aproximados.

• Las especificaciones y apariencia externa

podrían cambiarse para el fin de mejoramiento.

Amplificador Potencia de salida, modo estéreo, 6 Ω, DAT 0.7 %,

40 Hz ~ 20 kHz: 2 × 100 W

Distorsión armónica total, 6 Ω, 100 W, 1 kHz: 0.09%

Distorsión de intermodulación, 60 Hz, 7 kHz =

4:1 SMPTE, 6Ω, 100 W: 0.1 %

Sensibilidad de entrada, 47 kΩ, Línea (CD, CINTA,

VIDEO): 280 mV

Relación señal a ruido, IHF “A” ponderado, Línea

(CD, CINTA, VIDEO): 92 dB

Respuesta en frecuencia para Línea (CD, CINTA,

VIDEO), 20 Hz ~ 50 kHz: +0 dB, -3 dB

Nivel de salida

GRAB. DE CINTA, 2.2 kΩ: 280 mV

SALIDA PREAMPLIFICADA (Subwoofer), 1 kΩ:1.0 V

Control de graves/agudos, 100 Hz/10 kHz: ±10 dB

Modo envolvente, sólo accionado por canal

Salida de potencia frontal, 6Ω, 1 kHz, DAT 0.7%:

125 W/125 W

Salida de potencia central, 6Ω, 1 kHz, DAT 0.7%:

125 W

Salida de potencia envolvente, 6Ω, 1 kHz, DAT 0.7%:

125 W/125 W

Audio digital Frecuencia de muestreo: 32, 44.1, 48, 96 kHz

Nivel de entrada digital

Coaxial, 75Ω: 0.5 Vp-p

Óptica, 660 nm: -15~-21 dBm

Video Formato de video: NTSC

Sensibilidad de entrada (=Nivel de salida), 75Ω

Video (Compuesto (normal)): 1 Vp-p

S-Video (señal de luminancia): 1 Vp-p

(señal de crominancia): 0.286 Vp-p

Video de componentes (señal R-Y): 0.5 Vp-p

(señal B-Y): 0.5 Vp-p

(señal Y): 1.0 Vp-p

Toma HDMI: 19 terminales

Categoría Problema Solución posible Sintonizador

de FM Rango de frecuencias de sintonización:

87.5~108 MHz

Sensibilidad útil, DAT 3%, S/R 30 dB: 12.8 dBf

Sensibilidad de silenciamiento a 46 dB,

monofónico/estéreo: 20.2 / 45.3 dBf

Relación de señal a ruido, 65 dBf,

monofónico/estéreo: 55/50 dB

Distorsión armónica total, 65 dBf,1 kHz,

monofónico/estéreo: 0.5/1%

Respuesta en frecuencia, 30 Hz ~ 12 kHz: ±3.0 dB

Separación estereofónica, 1 kHz: 30 dB

Relación de captura: 4 dB

Relación de rechazo de FI: 80 dB

Sintonizador

de AM Rango de frecuencias de sintonización:

520~1710 kHz

Sensibilidad útil: 500 µV/m

Relación de señal a ruido: 40 dB

Selectividad: 25 dB

General Fuente de alimentación: 120 V ~ 60 Hz

Consumo de energía: 3.8 A

Dimensiones (Ancho × Alto × Profundidad,

incluyendo las partes que sobresalen): 17-3/8 ×

5-1/2 × 14-3/4 pulgadas (440 × 141 × 376 mm)

Peso (neto): 20.5 lb (9.3 kg)

104

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Derechos de reproducción

marcas comerciales de Best Buy Enterprise Services, Inc.

Otras marcas y nombres de productos son marcas

comerciales o marcas registradas de sus dueños

respectivos. Las especificaciones y características están

sujetas a cambio sin aviso previo u obligación.

Para reparación y soporte llamar al (877) 467-4289.

105

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

Garantía limitada de un año

Insignia Products (“Insignia”) le garantiza a usted, el

comprador original de este nuevo NS-5101 (“Producto”),

que éste se encontrará libre de defectos de material o

de mano de obra en su fabricación original por un

periodo de un (1) año a partir de la fecha de compra del

Producto (“Período de Garantía”). Este Producto debe

ser comprado en un distribuidor autorizado de productos

Insignia y empacado con esta declaración de garantía.

Esta garantía no cubre Productos reacondicionados. Si

notifica a Insignia durante el Período de Garantía sobre

un defecto cubierto por esta garantía que requiere

reparación, los términos de esta garantía se aplican.

¿Cuánto dura la garantía?

El Período de Garantía dura por 1 año (365 días) a partir

de la fecha en que compró el Producto. La fecha de

compra se encuentra impresa en el recibo que recibió

con el Producto.

¿Qué es lo que cubre esta garantía?

Durante el Período de Garantía, si un centro de

reparación autorizado de Insignia concluye que la

fabricación original del material o la mano de obra del

Producto se encuentran defectuosos Insignia (cómo su

opción exclusiva): (1) reparará el Producto con

repuestos nuevos o reacondicionados; o (2)

reemplazará el Producto con uno nuevo o con uno

reacondicionado con repuestos equivalentes. Los

Productos y repuestos reemplazados bajo esta garantía

se volverán propiedad de Insignia y no se le regresarán

a usted. Si se requiere la reparación de Productos o

partes después de que se vence el Período de Garantía,

usted deberá pagar todos los costos de mano de obra y

de repuestos. Esta garantía estará vigente con tal que

usted sea el dueño de su producto Insignia durante el

periodo de garantía. El alcance de la garantía se termina

si usted vende o transfiere el producto.

¿Cómo se obtiene la reparación de

garantía?

Si ha comprado el Producto en una tienda de ventas,

lleve su recibo original y el Producto a la tienda en

donde lo compró. Asegúrese de que vuelva a colocar el

Producto en su empaque original o en un empaque que

provea la misma protección que el original. Si compró el

Producto en un sitio Web, envíe por correo su recibo

original y el Producto a la dirección postal listada en el

sitio Web. Asegúrese de colocar el Producto en su

empaque original o en un empaque que provea la

misma protección que el original.

Para obtener servicio de garantía a domicilio para un

televisor con una pantalla de 25 pulgadas o más, llame

al 1-888-BESTBUY. El soporte técnico diagnosticará y

corregirá el problema por teléfono o enviará un técnico

certificado por Insignia a su casa.

¿En dónde es válida la garantía?

Esta garantía sólo es válida al comprador original del

producto en los Estados Unidos y en Canadá.

¿Qué es lo que no cubre la garantía?

Esta garantía no cubre:

•Capacitación del cliente

•Instalación

•Ajuste de configuración

•Daños cosméticos

•Daños debido a actos de la naturaleza, tal como

rayos

•Accidentes

•Mal uso

•Abuso

•Negligencia

•Uso comercial

•Modificación de alguna parte del Producto,

incluyendo la antena

•Un panel de pantalla de plasma dañado por la

persistencia de imágenes estáticas (sin

movimiento), mostradas por periodos de tiempo

extendido (efecto “burn-in”).

Esta garantía tampoco cubre:

•Daño debido al uso o mantenimiento incorrecto

•La conexión a una fuente de voltaje incorrecta

•El intento de reparación por alguien que no sea una

compañía autorizada por Insignia para reparar el

Producto

•Productos vendidos tal cual (en el estado en que se

encuentran) o con todas sus fallas

•Productos consumibles, tal como fusibles o

baterías

•Productos en los cuales el número de serie

asignado en la fábrica ha sido alterado o removido

EL REEMPLAZO DE REPARACIÓN SEGÚN

PROVISTO BAJO ESTA GARANTÍA ES SU ÚNICO

RECURSO. INSIGNIA NO SERÁ RESPONSABLE POR

DAÑOS INCIDENTALES O CONSECUENTES DEBIDO

AL INCUMPLIMIENTO DE CUALQUIER GARANTÍA

EXPRESA O IMPLÍCITA RELACIONADA CON ESTE

PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A

LA PÉRDIDA DE INFORMACIÓN, LA PÉRDIDA DE

NEGOCIOS O DE GANANCIAS. INSIGNIA PRODUCTS

NO HACE NINGUNA OTRA GARANTÍA EXPRESA E

IMPLÍCITA RELACIONADA A ESTE PRODUCTO,

INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER

GARANTÍA IMPLÍCITA Y CONDICIONES DE

COMERCIALIZACIÓN Y IDONEIDAD PARA UN USO

PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL

PERÍODO DE GARANTÍA DECLARADO

ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA

EXPRESA O IMPLÍCITA SE APLICARÁ DESPUÉS DEL

PERÍODO DE GARANTÍA. ALGUNOS ESTADOS,

PROVINCIAS Y JURISDICCIONES NO PERMITEN

RESTRICCIONES EN CUANTO A LA DURACIÓN DE

UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA

RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE

EN SU CASO. ESTA GARANTÍA LE DA DERECHOS

LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER

OTROS DERECHOS QUE VARÍAN DE ESTADO A

ESTADO, O DE PROVINCIA A PROVINCIA.

Comuníquese con Insignia:

Para servicio al cliente favor llamar al 1-877-467-4289

www.insignia-products.com

Distribuido por Best Buy Purchasing, LLC

Dynex, 7601 Penn Avenue South, Richfield, Minnesota,

E.U.A. 55423-3645

comercial de Best Buy Enterprise Services, Inc.

registrada en ciertos países. Todos los otros productos y

los nombres de marca son marcas comerciales de sus

respectivos dueños.

106

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

107

Receptor de A/V con sonido envolvente 5.1 Insignia NS-R5101

www.insignia-products.com

08-1022

www.insignia-products.com (877) 467-4289

Distributed by Best Buy Purchasing, LLC

7601 Penn Avenue South, Richfield, MN USA 55423-3645

All other products and brand names are trademarks of their respective owners.

Distribué par Best Buy Purchasing, LLC

7601 Penn Avenue South, Richfield, MN USA 55423-3645

Tous les autres produits ou noms de marques sont des marques de commerce qui appartiennent à leurs propriétaires respectifs.

Distribuido por Best Buy Purchasing, LLC

7601 Penn Avenue South, Richfield, MN USA 55423-3645

Todos los demás productos y marcas son marcas comerciales de sus respectivos dueños.

Insignia Ns R5101 Users Manual 5.1 Surround Sound A/V Receiver User Guide

NS-R5101 to the manual 1dcd221c-4358-d574-7dab-26be789c1578

Navigation menu

Versions of this User Manual:

Views

Navigation
