TABLE OF CONTENTS

Safety Instructions / PAGE 4

Mint’s Features / PAGE 6

Mint’s Buttons and Lights / PAGE 7

How Mint Cleans / PAGE 9

Sweep and Mop Modes / PAGE 11

Operating Mint / PAGE 13

Battery and Charging / PAGE 16

Maintenance / PAGE 18

Customer Support / PAGE 19

Trouble Shooting / PAGE 20

Limited Warranty / PAGE 26

PAGE 4

IMPORTANT SAFETY INSTRUCTIONS

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY

WARNING: READ AND SAVE THESE

INSTRUCTIONS.

To avoid the risk of injury or damage, these basic precautions should always be followed:

Read all safety and operating instructions before using Mint.

Read and heed all warnings in this manual and on Mint, the Cube and the charger.

Only use Mint in accordance with the specications outlined in this manual.

Do not attempt to repair or adjust any electrical or mechanical functions on this

device. Tampering with these functions may create a hazardous condition, and it

will void your warranty.

Be aware that oors may be slippery after wet cleaning with Mint.

Mint operates very quietly. Take care when walking in the area Mint is cleaning to

avoid stepping on Mint and tripping.

USE RESTRICTIONS

Mint is not a toy. Supervise children and pets when Mint is cleaning.

Mint has electrical parts. Do not spray, rinse or submerge it in water. Clean

with a dry cloth only.

Mint is for household use only.

Mint is for indoor use on hard surface oors only.

Do not use Mint to pick up large debris, liquid spills, bleach, paint,

or other chemicals.

Do not use Mint near any objects that are burning or smoking.

CAUTION: DO NOT EXPOSE THE ELECTRONICS OF MINT,

ITS BATTERY OR THE CHARGER. THERE ARE NO USER-

SERVICEABLE PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

PAGE 5

Before using Mint, remove fragile objects from the cleaning area, including objects

on furniture that can fall if the furniture is pushed or bumped.

Move any power cords as well as cords for blinds and curtains out of the way

to reduce the risk of objects being pulled down.

Do not operate Mint in areas with exposed electrical outlets in the oor.

Block off access to open balconies near the cleaning area with physical barriers.

Do not place anything on top of Mint.

Follow instructions on Page 13 for attaching the cleaning cloth to ensure proper

function of all sensors.

When mopping, do not use Mint in areas where wetness can damage unnished

or unsealed oors or delicate carpeting or rugs.

Operate at room temperature. Do not expose Mint or its batteries to freezing

or extreme heat.

BATTERY AND CHARGING

Charge using a standard U.S. (120V AC) outlet only.

Only use the included charger to charge Mint.

Only use rechargeable battery packs approved by the manufacturer.

Do not use a charger with a damaged cord or plug.

Do not handle or charge Mint when hands are wet.

Always disconnect Mint from the charger before cleaning.

Proposition 65 Warning: This product contains chemicals

known to the state of California to cause cancer and birth defects

or other reproductive harm.

Notice: Mint contains a software interface for the purpose

of enabling the manufacturer to provide updates to the internal

rmware if any such updates are made available to users.

Any attempt to access, retrieve, copy, modify, distribute or

otherwise use any of the Mint software is strictly prohibited.

PAGE 6

Control Buttons

NorthStar® Navigation Sensor

Navigation System Indicator

Bumper

Handle

NorthStar® Navigation Cube

On/Off Button on back corner

Removable Cleaning Pad

Battery Charging Port

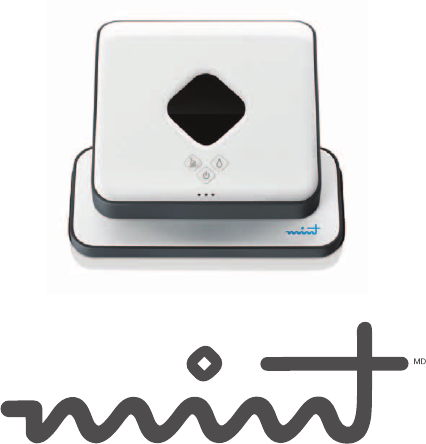

Mint’s Features

PAGE 7

Mint’s Buttons

Mint’s Lights

For cleaning with

dry cloths

Selected Cleaning Mode

blue solid

Power On

blue solid

Battery Starting to Get Low

red blinking

Low Battery

(needs to be recharged)

red solid

For cleaning with

wet cloths

Sweep Button

Sweep + Mop Buttons Power Button

Power Button Mop Button

Press once to

turn Mint on

Hold for 2 seconds

to turn Mint off

Mint’s Buttons and Lights

+

PAGE 8

Mint’s Lights Cont’d

Establishing Connection to

NorthStar Navigation Cube

single blue light blinking

Locked onto NorthStar

Navigation Cube

one or more solid blue lights

The number of lights indicates the

strength of Mint’s connection to

the navigation system, with 3 being

the strongest.

If there are no lights, Mint does not

detect a signal from the NorthStar

Navigation Cube.

Power On,

Broadcasting Signal

blue blinking

Power On,

Connected to Mint

blue solid

Low Battery

red solid

Thinking

blue ashing lights in sequence

Sleep Mode

blue ashing lights with pause

Error

solid red middle light

See trouble shooting section for more

information.

Indicator Lights

NorthStar® Navigation

Cube Lights

Other Modes

Navigation System Indicator Lights

PAGE 9

How Mint Cleans

Mint intelligently cleans your oor by mapping the room as it cleans.

Mint’s Cleaning Cycle

Mint starts by cleaning open areas, cleaning rst to the right and returning later

to clean the area to the left, covering the oor section by section.

When open areas are complete, Mint cleans along edges of furniture and walls

with the side of the cleaning cloth.

When nished, Mint returns to where it started and parks itself.

NorthStar® Navigation

The NorthStar Navigation Cube acts as a beacon, emitting a signal that guides

Mint’s cleaning.

When Mint detects the signal, it tries to establish a connection to the NorthStar

Navigation Cube, indicated by one ashing blue light on the Navigation System

Indicator. Once Mint has locked onto the Cube, the light turns solid blue.

The Navigation System Indicator also indicates Mint’s range. As Mint gets to the edge

of its range (such as going out of the room or far from the NorthStar Navigation Cube)

the number of lights will go down.

Mint may occasionally drive back toward the NorthStar Navigation Cube to conrm

its position before continuing on its cleaning path.

Mint builds a new map each time it starts a new cleaning cycle. Please note that

if you stop or move Mint mid-cycle it will clear its map and create a new one when

you restart it.

Note: Because the Cube is just one part of the NorthStar Navigation System, Mint can still

clean without the Cube present, however the cleaning area will be smaller and Mint will not

be able to perform edge cleaning at the end of the cleaning cycle.

Tip: The rst time you clean, start Mint in an open area to get a sense

of how it maneuvers.

Tip: Use Mint without the NorthStar Cube for a quick clean in small

areas like bathrooms.

PAGE 10

How Mint Cleans Cont’d

Mint’s Moves

In open areas, Mint methodically cleans

back and forth across your oor.

Mint starts where you place it and works

its way out from there, cleaning as far

as it can reliably go and automatically

adjusting to new areas it discovers.

As Mint encounters chair legs, furniture

and other obstacles it cleans around

them and then continues its cleaning

pattern. Mint will periodically return to

areas it skipped before continuing on.

Mint detects stairs and will maneuver

away from drop offs and back to the

cleaning area.

Mint also detects area rugs and raised

transitions to carpet so it can avoid

driving onto them.

Note: If your carpet is flush with your hard surface floor, you may need to add a temporary

barrier to provide Mint a boundary it can detect.

Mint follows along walls and edges as

it encounters them and at the end of its

cleaning cycle.

PAGE 11

Sweep and Mop Modes

Mint sweeps and mops hard surface oors using readily available dry

and wet cleaning cloths or the included reusable microber cloths.

See page 12 for additional information about cleaning cloths.

Sweep Mode

Sweep mode is intended for cleaning with a dry cloth.

In sweep mode, Mint moves ahead in a

straight line when it begins cleaning, then

cleans back and forth in parallel lines.

It is ideal for picking up dust, dirt and

hair to maintain clean, grit-free oors

every day.

Mop Mode

Mop mode is intended for cleaning with a wet cloth.

In mop mode, Mint drives forward a

short distance to one side, backs up

slightly then moves forward to the other

side, alternating to the left and right as

it progresses.

This mopping action helps dissolve

and pick up the deeper dirt and grime

on your oors.

Mint automatically adjusts to a smaller

cleaning area in mop mode to optimize

cleaning while the cloth is wet.

Tip: Start with dry sweep mode to pick up surface grit and then follow

with a wet cloth in mopping mode to get a deeper clean.

PAGE 12

Sweep and Mop Modes Cont’d

Cleaning Cloths

Mint is compatible with most disposable dry and pre-moistened wet cleaning cloths

such as Swiffer® brand and store brands like Target®.

Please note that Mint is not compatible with Swiffer® WetJet® Refills.

Microber cloths that are designed to work with Mint can also be used. These cloths

can be rewashed and reused. Different cloths are available for different types of

cleaning. To learn more visit www.mintcleaner.com.

Floor Types

Mint is designed to clean hard surface oors including wood, tile, vinyl,

linoleum and laminate.

Mint cleans best on smooth hard surfaces and may not perform on uneven

tiles, heavily waxed oors or rough surfaces like slate or brick which can snag

the cleaning cloth.

Mint is intended for indoor, household use only.

Mint is not a vacuum and is not intended for use on carpets.

Notice: Mint is not a vacuum and is not intended to pick up large

debris. Pick up large debris before cleaning with Mint and check

for gravel or sharp objects that could scratch the oor if captured

under the cleaning pad.

Notice: Wet cloths may not be suitable for cleaning unsealed

oors. Refer to the instructions included with wet cloths and

solutions to determine if they are safe for your oor.

Tip: Always follow the use and care instructions included with any dry or

wet cleaning cloths to care for your oors.

PAGE 13

Operating Mint

Put On a Cleaning Cloth

Set Mint on its end and remove the

cleaning pad.

Attach a dry or wet cleaning cloth to the

cleaning pad:

Lay the removable pad on an open

cleaning cloth.

Attach cloth by tucking it into the

gripping strips on both sides.

Re-attach the removable cleaning pad.

Magnets will help it snap back into place.

Caution: Make sure the cleaning

cloth does not drape into the middle channel

between the gripping strips as this could

impede sensor functions and safe operation.

4

PAGE 14

Operating Mint Cont’d

Place the NorthStar® Cube

Press the button on the back corner of

the NorthStar Navigation Cube to turn it

on. A blue light will flash on the opposite

corner when turned on, and then go solid

when Mint locks onto it.

If you forget to turn the Cube on, Mint will

send a signal to try to turn it on. If Mint is

successful, the blue flashing light will appear

on the Cube.

Note: You can set up additional Cubes (sold separately) to cover different areas in

your home. If two Cubes are in range, Mint will lock onto the one with the strongest

signal and clean that area. The other Cube will automatically shut off.

Place the NorthStar Navigation Cube on a

table or counter top, pointing the blue light

away from walls and toward the middle of

the room.

For Best Results

Place the NorthStar Navigation Cube where it has a clear view of the ceiling

(for example, no cabinet or shelf directly above it).

Do not move the NorthStar Navigation Cube once Mint has started cleaning

as it may impair Mint’s cleaning performance.

Do not put the NorthStar Navigation Cube on the oor as the cleaner may run

into it and move it.

PAGE 15

Start Cleaning

Place Mint on the oor near the NorthStar Navigation Cube.

Turn Mint on using the power button.

The button will light up blue when the

cleaner is on.

To start cleaning with a DRY CLOTH

just press the Sweep button.

To start cleaning with a WET CLOTH

just press the Mop button.

One blue light will start blinking on the Navigation System Indicator if Mint detects

a signal from the Cube. The light will turn solid blue once it locks onto the Cube.

If no lights appear, Mint does not detect a NorthStar signal.

When Mint nishes cleaning, it plays a short song, returns to where it started

and parks itself. Mint will also do this if the battery runs low while cleaning.

To turn Mint off, press the power button for two seconds. A tune will play and

the light will turn off.

To turn off the NorthStar Navigation Cube, press the button on the back corner.

The light on the opposite corner will turn off.

PAGE 16

Battery and Charging

Battery

Mint comes with a rechargeable battery. On a full charge, it will clean up

to 3 hours sweeping with dry cloths and up to 2 hours mopping with wet

cloths.

Charging

Stand Mint on its end to access the

charging port.

Plug the charger into a standard electri-

cal outlet and into Mint’s charging port.

Charge Mint overnight or until a blue

light appears on the power button.

Keep Mint plugged in regularly to keep a

full charge on the battery.

Charging Port

Tip: Charge Mint for 16 hours before the rst time you use it and allow it to

run down to red to maximize cleaning time.

Caution: Charge using a standard U.S. (120V AC) outlet only.

Only use the included charger to charge Mint. Always disconnect

Mint from the charger before cleaning.

PAGE 17

The NorthStar Navigation Cube

The Cube uses 2 C batteries. The battery door can be found on the bot-

tom of the Cube.

These lights appear on the power button when the charger is plugged in:

Power Button

Charging Indicators

Battery Charging

red pulsing

Battery Charged,

enough to use (80%)

blue pulsing

Battery Fully Charged

blue solid

Please dispose of all batteries properly

by nding a recycling resource near you.

PAGE 18

Maintenance

To keep your Mint in the best working condition, follow these

maintenance steps regularly.

Check tires to make sure they are in good condition before each use.

Use a damp cloth to wipe off dust and dirt on tires. Make sure that Mint

is not plugged in and that the cloth is not dripping.

Use a dry cloth to wipe dust or dirt from Mint’s exterior. Do not rinse

or submerge in water.

Place Mint on its end (handle side down) when charging or storing between uses.

For long term storage, remove C batteries from the NorthStar Navigation Cube

and remove the rechargeable battery from Mint by following these steps:

Remove the battery door cover on the bottom of the cleaner with

a screw driver.

Disconnect the rechargeable battery pack from the small white plug and `

remove the battery.

Replace the battery door and tighten the screw.

Store Mint on end, in its original packaging.

Replacement Parts

Replacement parts are available including:

Removable magnetic pad

NorthStar Navigation Cube

Rechargeable battery

Charger

To purchase or view a full list of available parts visit

www.mintcleaner.com.

PAGE 19

Customer Support

Visit www.mintcleaner.com for:

cleaning tips

frequently asked questions

trouble shooting

information about parts and service

If you require additional assistance, call customer support at 1.888.543.6468

Register Your Mint Online

It’s easy! Your registration allows us to share important product

updates and helps us serve you better.

Visit www.mintcleaner.com/register

PAGE 20

Trouble Shooting

Visit www.mintcleaner.com for additional tips and trouble shooting.

Problem

Mint won’t start cleaning

Mint isn’t cleaning where I want it to

PAGE 21

Trouble Shooting

Solution

Conrm the unit is powered on (a blue light will appear under the power button, bot-

tom center. If a red light appears, the cleaner requires charging before it can clean).

Make sure the removable cleaning pad is securely attached and that the cleaning

cloth is tucked cleanly into the gripping strips.

If the power is on, press the sweep button (left) to clean with a dry cloth or the mop

button (right) to clean with a wet cloth. Mint should start cleaning in 2-3 seconds.

When Mint starts cleaning, it moves forward and starts cleaning the area to its right.

Try starting Mint to the left of the area you’d like to clean.

Conrm the NorthStar Navigation Cube is on. A blue light will appear in one corner if

the power is on. If no light appears, replace the batteries with 2 new C batteries.

Check the position of the NorthStar Navigation Cube and make sure there is no

interference

Is there anything just above the NorthStar Navigation Cube, like

a cabinet overhang?

Move the Cube to an open area.

Is the NorthStar Navigation Cube close to a wall with the blue light facing

the wall?

Turn the Cube so the blue light faces into the room.

Is there a moving ceiling fan above the NorthStar Navigation Cube?

Turn off the fan (or move the Cube so it is not beneath the fan).

Is the ceiling in the room high or uneven?

Move the Cube to an area with a lower and even ceiling.

Try placing the NorthStar Navigation Cube in a new spot or facing it in

a different direction.

PAGE 22

Trouble Shooting Cont’d

Visit www.mintcleaner.com for additional tips and trouble shooting.

Problem

Mint is cleaning only a small area

(less than 200 square feet, for example)

Mint will not turn on

There is a red light on the cleaner

PAGE 23

Trouble Shooting

Solution

Mint requires the NorthStar Navigation Cube to maximize its cleaning area.

Make sure the Cube is in the area you want to clean.

See previous page for best placement of the Cube.

Plug the included charger into the cleaner and charge the battery overnight or until

the power button light turns blue while the charger is plugged in.

If the power does not turn on, make sure the rechargeable battery is

securely connected:

Remove the battery door cover on the bottom of the cleaner with a screw driver.

Disconnect and re-connect the rechargeable battery pack via the small

white plug.

Replace the battery door and tighten the screw.

Press the power button.

If the red light is on the power button, the battery needs to be charged. Plug the

charger that was provided into the cleaner and charge the battery overnight or

until a blue light appears on the power button.

If the red light appears in the Navigation System Indicator (the 3 dots below

the buttons), the cleaner has an error. Possible errors include:

Mint is stuck and cannot free itself.

One of Mint’s wheels has dropped off a ledge.

Mint is unable to return to its starting point.

The NorthStar Navigation System is not functioning.

The NorthStar Navigation Cube was removed during the cleaning cycle.

In any of these cases, move the cleaner and restart it.

PAGE 24

Trouble Shooting Cont’d

Visit www.mintcleaner.com for additional tips and trouble shooting.

Problem

Cleaner is stopped and blue lights are flashing

The Navigation System Indicator on Mint

does not show any lights

The Navigation System Indicator on Mint

keeps blinking blue

All of the lights are flashing on the cleaner

There is a red light on the NorthStar Navigation Cube

The NorthStar Navigation Cube won’t turn on

The NorthStar Navigation Cube periodically shuts down

PAGE 25

Trouble Shooting

Solution

If Mint is left untouched for more than 5 minutes after it nishes a cleaning cycle, it

goes into sleep mode and the blue indicator lights will appear in sequence. Press

any button to wake it.

Mint does not detect a NorthStar signal.

Make sure the NorthStar Navigation Cube is in the room and turned on (a blue light

will show in one corner of the Cube).

Mint detects the signal from the NorthStar Navigation Cube and is trying to lock

onto it. If Mint is cleaning, but the light is still blinking you may need to reposition the

NorthStar Cube to improve the range of the signal.

An incompatible charger has been connected to Mint. Remove the incompatible

charger and connect the charger that was included with Mint.

The batteries are low. Replace with 2 new C batteries.

The batteries may be dead. Replace with 2 new C batteries.

There may be interference with the NorthStar signal from some televisions and

uorescent lights.

Make sure the NorthStar Navigation Cube is not placed within 5 feet of

a Plasma or LCD television.

If the Cube is in a room with uorescent light, move the Cube to an

area without uorescent light or turn the uorescent light off.

If Mint has traveled out of range for a while, the NorthStar Navigation Cube may turn

itself off, but when Mint returns it will send a message to the Cube to turn it back on.

PAGE 26

Limited Warranty

Evolution Robotics, Inc. (“ER”) warrants that this Mint automatic oor cleaner product

(the “Product”) will be free from manufacturing defects in materials and workmanship

for a period of 1 year (the “Warranty Period”) from the date of purchase to the original

purchaser (the “Purchaser”). Please save your original sales receipt to validate the start

of the Warranty Period.



If the Product becomes defective during the Warranty Period, ER will, at its option, repair,

adjust, or replace the Product or its components. ER may, at its option, use new, recondi-

tioned or substitute parts or Products. For warranty support, Purchaser must contact ER

to obtain service instructions and warranty authorization by visiting www.mintcleaner.com

or calling 1.888.543.6468. Purchaser may be required to deliver the defective Product to

an authorized service center. If ER cannot reproduce the claimed defect Purchaser may be

responsible for the costs of shipping and diagnostics. All returned parts and Product will

become the property of ER. In general, you will need to deliver the Product in its original

packaging or equally protective packaging to the address specied by customer support.



This Limited Warranty applies only to Products purchased in North Americaand operated

under normal installation, use and service conditions. Warranty coverage will not apply

to any damage or failure of the Product which ER determines is due to any other causes,

including but not limited to: (i) failure to follow proper assembly, installation, operation,

maintenance, and safety instructions as described in the owner’s manual; (ii) use in

environments or for purposes for which the Product was not designed; (iii) negligence,

abuse, accident, or other physical damage; (iv) unauthorized repairs, alterations, or

modications; (v) use of any parts (such as a battery or charger) not provided by ER

or combining the Product with other components not intended or recommended for

use with the Product; (vi) wear and tear or cosmetic damage; (vii) causes beyond ER’s

control including re, ood, wind, freezing, power failure, generalized corrosion, biological

infestations, unusual atmospheric conditions, or acts of war or acts of God.



Warranty claims cannot be made where the serial number on the Product has been

altered, removed or cannot be conrmed. Refurbished or reconditioned or resold

Products are not eligible for warranty service.



No person or company is authorized to make any warranties other as provided herein.

THIS LIMITED WARRANTY IS THE SOLE AND EXCLUSIVE WARRANTY PROVIDED BY

ER IN CONNECTION WITH THE PRODUCT AND IS, WHERE PERMITTED BY LAW, IN

LIEU OF ALL OTHER WARRANTIES, GUARANTEES, REPRESENTATIONS, OBLIGATIONS

AND LIABILITIES, EXPRESS OR IMPLIED, STATUTORY OR OTHERWISE IN CONNEC-

TION WITH THE PRODUCT OR ITS PERFORMANCE, INCLUDING WITHOUT RESTRIC-

TION, ANY IMPLIED WARRANTY OR CONDITION OF QUALITY, MERCHANTABILITY,

FITNESS FOR A PARTICULAR PURPOSE OR NON-INFRINGEMENT. ANY IMPLIED

PAGE 27

WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE

TO THE EXTENT REQUIRED UNDER APPLICABLE LAW TO APPLY TO THE PRODUCT

SHALL BE LIMITED IN DURATION TO THE PERIOD STIPULATED UNDER THIS LIMITED

WARRANTY. IN NO EVENT WILL ER BE LIABLE FOR ANY SPECIAL, INDIRECT,

INCIDENTAL, PUNITIVE OR CONSEQUENTIAL DAMAGES, LOSSES, OR EXPENSES

HOWEVER CAUSED.



IN THE EVENT THE ABOVE REMEDIES FAIL, OR UNDER ANY OTHER THEORIES OF

RECOVERY, ER’s AGGREGATE LIABILITY, IF ANY, FOR DAMAGES, LOSS OR OTHER-

WISE, SHALL NOT EXCEED THE PURCHASE PRICE PAID TO ER FOR THE PRODUCT.

This warranty gives you specic legal rights, which may vary from state to state.



Evolution Robotics, Inc.

1055 E. Colorado Blvd.

Pasadena, CA 91106

Notice: This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) This device may not cause harmful interference,

and (2) this device must accept any interference received, including inteference that

may cause undesired operation.

Modelo número 4200

www.mintcleaner.com

1.888.543.6468

Limpiador de pisos automático Mint

Manual del propietario

LIMPIADOR DE PISOS AUTOMÁTICO

ÍNDICE

Instrucciones de seguridad / PÁGINA 4

Características del Mint / PÁGINA 6

Botones y luces del Mint / PÁGINA 7

Cómo limpia el Mint / PÁGINA 9

Modos de barrido y trapeado / PÁGINA 11

Funcionamiento del Mint / PÁGINA 13

Batería y recarga / PÁGINA 16

Mantenimiento / PÁGINA 18

Soporte a clientes / PÁGINA 19

Resolución de problemas / PÁGINA 20

Garantía limitada / PÁGINA 26

PÁGINA 4

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE

ELÉCTRICO O LESIONES

ADVERTENCIA: LEA Y GUARDE

ESTAS INSTRUCCIONES.

Para evitar el riesgo de lesiones o daños, siempre deberá seguir estas precauciones básicas:

Lea todas las instrucciones de seguridad y de funcionamiento antes de usar el Mint.

Lea y haga caso de todas las advertencias que se encuentran en este manual y en el

Mint, el Cubo y el cargador.

Solamente use el Mint de conformidad con las especicaciones que se describen en

este manual.

No intente reparar o ajustar ninguna función eléctrica o mecánica de este dispositivo.

Modicar estar funciones puede crear una condición peligrosa y anulará la garantía.

Tome en cuenta que los pisos pueden estar resbalosos después de lavarlos con el Mint.

El Mint funciona de manera silenciosa. Tenga cuidado al caminar en el área que está

limpiando el Mint para evitar pisar el Mint y tropezarse.

RESTRICCIONES DE USO

El Mint no es un juguete. Supervise a los niños y los animales cuando esté limpiando

con el Mint.

El Mint tiene piezas eléctricas. No lo rocíe, enjuague ni sumerja en agua. Límpielo

solamente con un paño seco.

El Mint solamente es para uso doméstico.

El Mint es para uso en interiores solamente en pisos con supercie rígida.

No use el Mint para levantar basura grande, derrames de líquidos, blanqueador,

pintura u otros productos químicos.

No use el Mint cerca de objetos que estén ardiendo o humeando.

PRECAUCIÓN: NO EXPONGA LAS PARTES ELECTRÓNICAS

DEL MINT, SU BATERÍA O EL CARGADOR. NO HAY PARTES

INTERNAS QUE PUEDAN SER REPARADAS. REFIERA EL

SERVICIO AL PERSONAL DE SERVICIO CALIFICADO.

PÁGINA 5

Antes de usar el Mint, retire los objetos frágiles del área de limpieza, incluyendo los ob-

jetos sobre los muebles que se puedan caer en caso de empujar o golpear el mueble.

Despeje el área de cualquier cable eléctrico así como de los cordones de las persia-

nas y cortinas, a n de reducir el riesgo de jalar algún objeto.

No opere su Mint en áreas donde haya contactos eléctricos expuestos en el piso.

Bloquee con barreras físicas el acceso a los balcones abiertos cercarnos al área de

limpieza.

No coloque ningún objeto sobre el Mint.

Siga las instrucciones de la Página 13 para colocar el trapo de limpieza y garantizar

el funcionamiento correcto de todos los sensores.

Cuando trapee, no use el Mint en áreas donde la humedad pueda dañar los pisos sin

acabado o sin sellar o las alfombras o tapetes delicados.

Opere a temperatura ambiente. No exponga el Mint o sus baterías a temperaturas de

congelamiento o de calor extremo.

BATERÍA Y RECARGA

Recargue solamente con un tomacorriente estándar (120VCA) para los

EstadosUnidos.

Use solamente el cargador incluído para recargar el Mint.

Use solamente paquetes de baterías recargables aprobadas por el fabricante.

No use un cargador con el cable o enchufe dañados.

No manipule o cargue su Mint con las manos húmedas.

Antes de limpiar su Mint, desconéctelo siempre del cargador.

Advertencia de la Propuesta 65: Este producto contiene pro-

ductos químicos conocidos en el estado de California por

causar cáncer y defectos genéticos u otros daños reproductivos.

Aviso: El Mint contiene una interfaz de software para permitir al

fabricante proporcionar actualizaciones del rmware interno en

caso de que dichas actualizaciones estén disponibles para los

usuarios. Se prohíbe estrictamente cualquier intento de acceder,

recuperar, copiar, modicar, distribuir o usar de otro modo

cualquier parte del software del Mint.

PÁGINA 6

Botones de control

Sensor de navegación NorthStar®

Indicador del sistema de navegación

Tope

Manija

Cubo de navegación NorthStar®

Botón de encendido/apagado en la esquina posterior

Almohadilla de limpieza removible

Puerto de recarga de baterías

Características del Mint

PÁGINA 7

Botones del Mint

Luces del Mint

Para limpieza con

pañossecos

Modo de limpieza

seleccionado azul jo

Encendido

azul jo

Batería empieza a

estar baja

rojo parpadeando

Batería baja

(necesita recargarse)

rojo jo

Para limpieza con

pañoshúmedos

Botón de barrido

Botones de barrido +

trapeado Botón de energía

Botón de energía Botón de

trapeado

Presione una vez para

encender el Mint

Manténgalo presionado

durante 2 segundos para

apagar el Mint

Botones y luces del Mint

+

PÁGINA 8

Luces del Mint (continuación)

Estableciendo la conexión con el

Cubo de navegación NorthStar

luz azul sencilla parpadeando

Fijo al Cubo de navegación

NorthStar

una o más luces azules jos

El número de luces indica la inten-

sidad de la conexión del Mint con el

sistema de navegación, siendo 3 la

conexión más intensa.

Si no hay luces, el Mint no detecta

una señal del Cubo de navegación

NorthStar.

Encendido,

señal de transmisión

azul parpadeando

Encendido,

conectado al Mint

azul jo

Batería baja

rojo jo

Pensando

luces azules parpadeando

en secuencia

Modo de reposo

luces azules parpadeando con pausa

Error

luz central rojo jo

Para más información, consulte la

sección de resolución de problemas.

Luces del indicador

Luces del cubo de

navegación NorthStar®

Otros modos

Luces del indicador del sistema de navegación

PÁGINA 9

Cómo limpia el Mint

Mint limpia su piso de manera inteligente, trazando un mapa de la habi-

tación a medida que limpia.

Ciclo de limpieza del Mint

El Mint empieza por limpiar las áreas abiertas, primero limpia a la derecha y después

regresa a limpiar el área de la izquierda, cubriendo el piso sección por sección.

Cuando están completas las áreas abiertas, el Mint limpia a lo largo de las orillas de

los muebles y las paredes con el lado del paño de limpieza.

Cuando termina, el Mint regresa al lugar donde empezó y se estaciona.

Navegación NorthStar®

El cubo de navegación NorthStar actúa como una baliza, emitiendo una señal que

guía la limpieza del Mint.

Cuando el Mint detecta la señal, trata de establecer una conexión con el Cubo de

navegación NorthStar, que se indica con una luz azul parpadeando en el indicador

del sistema de navegación. Una vez que el Mint se ja en el Cubo, la luz se vuelve

azul sólido.

El indicador del sistema de navegación también indica el rango del Mint. A medida

que el Mint llega a la orilla de su rango (como salir de la habitación o lejos del Cubo

de navegación NorthStar) disminuirá el número de luces.

Ocasionalmente el Mint puede retroceder hacia el Cubo de navegación NorthStar

para conrmar su posición antes de continuar con su ruta de limpieza.

El Mint elabora un mapa nuevo cada vez que empieza un ciclo de limpieza nuevo.

Tome en cuenta que si detiene o cambia el Mint a mitad del ciclo, borrará su mapa y

creará uno nuevo cuando lo reinicie.

Nota: Dado que el Cubo es solamente una parte del Sistema de navegación NorthStar, el

Mint puede limpiar sin que esté presente el Cubo; sin embargo, el área de limpieza será

menor y el Mint no podrá realizar la limpieza de las orillas al finalizar el ciclo de limpieza.

Sugerencia: La primera vez que limpie, arranque el Mint en un área

abierta para darse una idea de cómo hace las maniobras.

Sugerencia: Use el Mint sin el Cubo NorthStar para una limpieza

rápida en áreas pequeñas como baños.

PÁGINA 10

Cómo limpia el Mint (continuación)

Movimientos del Mint

En áreas abiertas, el Mint limpia de

manera metódica hacia adelante y hacia

atrás por todo el piso.

El Mint empieza donde lo coloque y

trabaja a partir de ahí, limpiando lo más

lejos que pueda avanzar de manera

conada y ajustándose automáticamente

a las áreas nuevas que descubre.

Cuando el Mint encuentra patas de

sillas, muebles y otros obstáculos, limpia

alrededor de los mismos y después

continúa su patrón de limpieza. Antes de

continuar, el Mint regresará periódica-

mente a las áreas que le faltaron.

Mint detecta las escaleras y maniobrará

lejos de los puntos de caída y de nuevo

al área de limpieza.

El Mint también detecta los tapetes del

área y las transiciones elevadas a la alfom-

bra para evitar toparse con las mismas.

Nota: Si su alfombra está al nivel de su piso con superficie rígida, necesitará agregar una

barrera temporal para que Mint tenga un límite que pueda detectar.

El Mint sigue a lo largo de las paredes

y las orillas conforme las encuentra y al

nal de su ciclo de limpieza.

PÁGINA 11

Modos de barrido y trapeado

El Mint barre y trapea pisos con supercie rígida usando paños de

limpieza secos y húmedos fácilmente disponibles o los paños de micro

bra reutilizables que se incluyen. Vea en la página 12 información adi-

cional sobre los paños de limpieza.

Modo de barrido

El modo de barrido está previsto para la limpieza con un paño seco.

En el modo de barrido, el Mint se mueve

en línea recta hacia adelante cuando

empieza a limpiar, después limpia hacia

atrás y hacia adelante en líneas paralelas.

Es ideal para levantar polvo, suciedad y

cabellos y mantener los pisos limpios y

sin tierra todos los días.

Modo de trapeado

El modo de trapeado está previsto para la limpieza con un paño húmedo.

En el modo de trapeado, el Mint se mueve

hacia adelante un pequeño tramo a un

lado, retrocede ligeramente y después

se mueve hacia adelante al otro lado,

alternando a la izquierda y a la derecha

conforme avanza.

Esta acción de trapeado ayuda a disolver

y levantar la suciedad y más profunda de

sus pisos.

El Mint se ajusta automáticamente a un

área de limpieza menor cuando está en

modo de trapeado a n de optimizar la

limpieza mientras está húmedo el paño.

Sugerencia: Empiece con el modo de barrido seco para levantar

latierra de la supercie y después siga con un paño

húmedo en modo de trapeado para realizar una limpieza

más profunda.

PÁGINA 12

Modos de barrido y trapeado (continuación)

Paños de limpieza

El Mint es compatible con la mayoría de los paños de limpieza desechables secos y

húmedos como de la marca Swiffer® y de las marcas de tiendas como Target®.

Tome en cuenta que el Mint no es compatible con los repuestos Swiffer® WetJet®.

También se pueden usar paños de micro bra diseñados para el Mint. Estos paños

se pueden lavar y volver a utilizar. Existen paños diferentes para diferentes tipos de

limpieza. Para obtener más información diríjase a www.mintcleaner.com.

Tipos de piso

El Mint está diseñado para limpiar pisos con supercie rígida como madera, azulejo,

vinilo, linóleo y laminado.

El Mint limpia mejor sobre supercies rígidas lisas y es posible que no funcione sobre

azulejos disparejos, pisos con mucha cera o supercies rugosas como pizarra o

ladrillo, las cuales pueden enredar el paño de limpieza.

El Mint está diseñado solamente para uso doméstico en interiores.

El Mint no es una aspiradora y no está diseñado para usarse sobre alfombras.

Aviso: El Mint no es una aspiradora y no está diseñado para levantar

basura grande. Recoja la basura grande antes de limpiar con el Mint y

revise que no haya grava u objetos cortantes que puedan rayar el piso

en caso de quedar atrapados en la almohadilla de limpieza.

Aviso: Es posible que los paños húmedos no sean apropiados

para limpiar pisos no sellados. Consulte las instrucciones que se

incluyen con los paños húmedos y las soluciones para determinar

si son seguros para su piso.

Sugerencia: Siempre siga las instrucciones de uso y cuidado que

se incluyen con cualquier paño seco o húmedo para el

cuidado de sus pisos.

PÁGINA 13

Funcionamiento del Mint

Coloque un paño de limpieza

Coloque el Mint sobre su extremo y retire la

almohadilla de limpieza.

Fije un paño de limpieza seco o húmedo a la

almohadilla de limpieza:

Coloque la almohadilla removible

sobre un paño de limpieza abierto.

Fije el paño sujetándolo dentro de

las cintas de inmovilización en

ambos lados.

Vuelva a jar la almohadilla de limpieza

removible.

Los imanes ayudarán a que quede ja en

su lugar.

Precaución: Asegúrese de que el paño

de limpieza no quede envuelto en el canal

central entre las cintas de inmovilización, ya

que esto impedirá que funcione el sensor y

que la operación sea segura.

4

PÁGINA 14

Funcionamiento del Mint (continuación)

Coloque el Cubo NorthStar®

Oprima el botón en la esquina posterior del

Cubo de navegación NorthStar para encen-

derlo. Cuando se enciende, parpadeará una

luz azul en la esquina contraria y después

se volverá sólida cuando el Mint esté fijo

almismo.

Si olvida encender el Cubo, el Mint enviará

una señal para tratar de encenderlo. Si el

Mint puede hacerlo, aparecerá en el Cubo

laluz azul parpadeante.

Nota: Puede colocar Cubos adicionales (de venta por separado) para cubrir diferentes

áreas de su casa. Si hay dos Cubos en el rango, el Mint se fijará al que tenga la señal

más intensa y limpiará dicha área. El otro Cubo se apagará de manera automática.

Coloque el Cubo de navegación NorthStar

sobre una mesa o cubierta de mostrador,

apuntando la luz azul lejos de las paredes

yhacia el centro de la habitación.

Para mejores resultados

Coloque el Cubo de navegación NorthStar donde tenga una vista libre del techo

(por ejemplo, que no haya algún gabinete o repisa directamente sobre el mismo).

No mueva el Cubo de navegación NorthStar una vez que haya empezado a limpiar

el Mint, ya que perjudicaría el desempeño de limpieza del Mint.

No coloque el Cubo de navegación NorthStar sobre el piso, ya que el limpiador lo

puede golpear y moverlo.

PÁGINA 15

Inicio de la limpieza

Coloque el Mint sobre el piso cerca del Cubo de navegación NorthStar.

Encienda el Mint usando el botón

de energía.

Cuando el limpiador esté encendido,

el botón se iluminará de color azul.

Para empezar a limpiar con un PAÑO

SECO, solamente presione el botón

deBarrido.

Para empezar a limpiar con un PAÑO

HÚMEDO, solamente presione el botón

deTrapeado.

Si el Mint detecta una señal del Cubo, empezará a parpadear una luz azul en el

indicador del sistema de navegación. La luz se volverá azul sólido una vez que el

Mint quede jo al Cubo. Si no se encienden luces, el Mint no detecta una señal

deNorthStar.

Cuando el Mint termina la limpieza, reproduce una melodia corta, regresa al lugar

donde empezó y se estaciona. El Mint también hará lo mismo en caso de que la

batería se baje durante la limpieza.

Para apagar el Mint, oprima el botón de energía durante dos segundos. Se

reproducirá una melodía y se apagará la luz.

Para apagar el Cubo de navegación NorthStar, oprima el botón en la esquina

posterior. Entonces se apagará la luz de la esquina contraria.

PÁGINA 16

Batería y recarga

Batería

El Mint incluye una batería recargable. Cuando está totalmente cargada,

puede limpiar hasta 3 horas en modo de barrido con paños secos y

hasta 2 horas en modo de trapeado con paños húmedos.

Recarga

Coloque el Mint sobre su extremo para

acceder al puerto de recarga.

Conecte el cargador en un contacto

eléctrico estándar y en el puerto de

recarga del Mint.

Recargue el Mint toda la noche o hasta

que aparezca una luz azul en el botón

de energía.

Mantenga conectado regularmente

el Mint para mantener la batería total-

mente cargada.

Charging Port

Sugerencia: Recargue el Mint durante 16 horas antes de su primer

uso y deje que se descargue hasta que aparezca la luz

roja para maximizar el tiempo de limpieza.

Precaución: Recargue solamente con un tomacorriente

estándar (120VCA) para los Estados Unidos. Use solamente el

cargador incluido para recargar el Mint. Antes de limpiar su Mint,

desconéctelo siempre del cargador.

Puerto de recarga

PÁGINA 17

El Cubo de navegación NorthStar

El Cubo usa 2 baterías tipo ‘C’. La tapa de las baterías se encuentra en

la parte inferior del Cubo.

Aparecen las siguientes luces en el botón de energía cuando el cargador

está conectado en:

Botón de energía

Indicadores de carga

Cargador de baterías

roja parpadeante

Batería cargada,

suciente para

usar (80%)

azul parpadeante

Batería totalmente

cargada

azul jo

Deseche correctamente todas las baterías

en un centro de reciclado cercano.

PÁGINA 18

Mantenimiento

Para mantener su Mint en óptimas condiciones de funcionamiento,

siga regularmente estos pasos de mantenimiento.

Antes de cada uso, revise las ruedas para cerciorarse de que estén en

buenas condiciones.

Use un paño mojado para eliminar el polvo y la suciedad de las llantas. Asegúrese de

que el Mint no esté conectado y que el paño no esté goteando.

Use un paño seco para limpiar el polvo o la suciedad del exterior del Mint. No lo

enjuague ni lo sumerja en agua.

Coloque el Mint sobre su extremo (con la manija hacia abajo) cuando lo recargue o lo

guarde entre cada uso.

Para guardarlo por períodos prolongados, retire las baterías ‘C’ del Cubo de

navegación NorthStar y retire la batería recargable del Mint siguiendo estos pasos:

Retire la cubierta de la tapa de la batería en la parte inferior del limpiador con

undestornillador.

Desconecte el paquete de baterías recargables del conector blanco pequeño y

retire la batería.

Vuelva a colocar la tapa de la batería y apriete el tornillo.

Guarde el Mint sobre su costado, en su empaque original.

Repuestos

Los repuestos disponibles incluyen:

Almohadilla magnética removible

Cubo de navegación NorthStar

Batería recargable

Cargador

Para comprar o ver una lista completa de las refacciones disponibles,

diríjase a www.mintcleaner.com.

PÁGINA 19

Soporte a clientes

Visite www.mintcleaner.com para:

sugerencias de limpieza

preguntas frecuentes

resolución de problemas

información sobre piezas y servicio

Si requiere ayuda adicional, llame a nuestro soporte a clientes al 1.888.543.6468

Registre su Mint en línea

¡Es fácil! Su registro nos permite compartir con usted actualizaciones

importantes del producto y nos ayuda a brindarle un mejor servicio.

Visite www.mintcleaner.com/register

PÁGINA 20

Resolución de problemas

Diríjase a www.mintcleaner.com para obtener sugerencias y

resolución de problemas adicionales.

Problema

El Mint no empieza la limpieza

El Mint no limpia donde yo quiero

PÁGINA 21

Trouble Shooting

Solución

Cerciórese de que la unidad esté encendida (aparecerá una luz azul debajo del

botón de energía, en el centro inferior. Si aparece una luz roja, el limpiador necesita

recargarse antes de poder limpiar).

Compruebe que la almohadilla de limpieza removible esté rmemente sujeta y que el

paño de limpieza esté bien inserto dentro de las tiras de inmovilización.

Si está encendido, oprima el botón de barrido (izquierdo) para limpiar con un paño

seco o el botón de trapeado (derecho) para limpiar con un paño húmedo. El Mint

deberá empezar a limpiar en los siguientes 2 a 3 segundos.

Cuando el Mint empieza a limpiar, se mueve hacia adelante y empieza a limpiar

el área de su derecha. Pruebe colocando el Mint a la izquierda del área que usted

desea limpiar.

Cerciórese de que el Cubo de navegación NorthStar esté encendido. En caso

armativo, aparecerá una luz azul en una de las esquinas. Si no aparece una luz,

cambie las baterías por 2 baterías ‘C’ nuevas.

Verique la posición del Cubo de navegación NorthStar y compruebe que no tenga

interferencias:

¿Hay algo exactamente arriba del Cubo de navegación NorthStar, como una

saliente de algún gabinete?

Mueva el cubo a un área abierta.

¿El Cubo de navegación NorthStar está cerca de una pared con la luz azul

dirigida hacia la pared?

Gire el Cubo para que la luz azul esté hacia la habitación.

¿Hay algún ventilador de techo en movimiento arriba del Cubo de navegación

NorthStar?

Apague el ventilador (o mueva el Cubo para que no esté debajo del ventilador).

¿El techo de la habitación es alto o disparejo?

Mueva el Cubo a un área con un techo más bajo y parejo.

Intente colocar el Cubo de navegación NorthStar en un nuevo punto o apuntando

hacia una dirección diferente.

PÁGINA 22

Resolución de problemas (continuación)

Diríjase a www.mintcleaner.com para obtener sugerencias y

resolución de problemas adicionales.

Problema

El Mint solamente limpia un área pequeña

(menos de 200 pies cuadrados, por ejemplo)

El Mint no enciende

Hay una luz roja en el limpiador

PÁGINA 23

Trouble Shooting

Solución

El Mint requiere el Cubo de navegación NorthStar para maximizar su área de limpieza.

Cerciórese de que el Cubo esté en el área que quiera limpiar.

Consulte la página anterior para la mejor colocación del Cubo.

Conecte el cargador incluido en el limpiador y recargue la batería toda la noche o

hasta que la luz del botón de energía esté azul mientras el cargador esté conectado.

Si no enciende, compruebe que la batería recargable esté rmemente conectada:

Retire la cubierta de la tapa de la batería en la parte inferior del limpiador con

un destornillador.

Desconecte y vuelva a conectar el paquete de baterías recargables con el

conector blanco pequeño.

Vuelva a colocar la tapa de la batería y apriete el tornillo.

Oprima el botón de energía.

Si aparece una luz roja en el botón de energía, necesita recargar la batería. Conecte

el cargador incluido con el limpiador y recargue la batería toda la noche o hasta que

aparezca una luz azul en el botón de energía.

Si aparece una luz roja en el indicador del sistema de navegación (los 3 puntos debajo

de los botones), el limpiador tiene un error. Las posibles causas son:

El Mint está atorado y no se puede liberar.

Una de las ruedas del Mint se cayó de una cornisa.

El Mint no puede regresar a su punto de inicio.

El sistema de navegación NorthStar no está funcionando.

Se retiró el Cubo de navegación NorthStar durante el ciclo de limpieza.

En cualquiera de estos casos, mueva el limpiador y vuelva a iniciarlo.

PÁGINA 24

Resolución de problemas (continuación)

Diríjase a www.mintcleaner.com para obtener sugerencias y

resolución de problemas adicionales.

Problema

El limpiador se detuvo y tiene luces azules parpadeando

El indicador del sistema de navegación del Mint

no muestra ninguna luz

El indicador del sistema de navegación del Mint

continúa parpadeando azul

Están parpadeando todas las luces del limpiador

Hay una luz roja en el Cubo de navegación NorthStar

El Cubo de navegación NorthStar no enciende

El Cubo de navegación NorthStar se apaga periódicamente

PÁGINA 25

Trouble Shooting

Solución

Si deja el Mint sin funcionar durante más de 5 minutos después de que termina un

ciclo de limpieza, pasará a un modo de reposo y aparecerán en secuencia las luces

azules del indicador. Oprima cualquier botón para despertarlo.

El Mint no detecta una señal de NorthStar.

Compruebe que el Cubo de navegación NorthStar esté en la habitación y se

encuentre encendido (se mostrará una luz azul en una esquina del cubo).

El Mint detecta la señal del Cubo de navegación NorthStar y trata de jarse al mismo.

Si el Mint está limpiando, pero la luz sigue parpadeando, tal vez necesite cambiar la

posición del Cubo NorthStar para mejorar el rango de la señal.

Se conectó al Mint un cargador incompatible. Retire el cargador incompatible y

conecte el cargador incluido con el Mint.

Las baterías están bajas. Sustituya con 2 baterías ‘C’ nuevas.

Es posible que las baterías estén agotadas. Sustituya con 2 baterías ‘C’ nuevas.

Puede haber interferencia de algunos televisores y luces uorescentes con la señal

de NorthStar.

Compruebe que el Cubo de navegación NorthStar no esté colocado a menos

de5 pies de un televisor de plasma o LCD.

Si el cubo está en una habitación con luces uorescentes, mueva el Cubo a un

área sin luces uorescentes o apague la luz uorescente.

Si el Mint se salió de rango por un tiempo, se puede apagar solo el Cubo de

navegación NorthStar, pero cuando el Mint regresa enviará un mensaje al Cubo

para que se vuelva a encender.

PÁGINA 26

Garantía limitada

Evolution Robotics, Inc. (“ER”) garantiza que este producto para limpieza automática de

pisos Mint (el “Producto”) estará libre de defectos en materiales y mano de obra por un

periodo de 1 año (el “Periodo de garantía”) a partir de la fecha de compra del comprador

original (el “Comprador”). Por favor conserve su recibo original de compra para validar el

inicio del Periodo de garantía.



Si el Producto resulta defectuoso durante el Periodo de garantía, ER, a su elección,

reparará, ajustará o cambiará el Producto o sus componentes. ER podrá, a su elección,

usar piezas o Productos nuevos, reacondicionados o sustitutos. Para soporte de garantía,

el Comprador deberá contactar a ER para obtener instrucciones de servicio y autorización

de garantía, visitando el sitio www.mintcleaner.com o llamando al 1.888.543.6468. Se

podrá solicitar al Comprador que entregue el Producto defectuoso en un centro de

servicio autorizado. Si ER no puede reproducir el defecto reclamado, el Comprador

podrá resultar responsable de los costos de envío y de diagnóstico. Todas las piezas y

Productos devueltos pasarán a ser propiedad de ER. En general, necesitará entregar el

Producto en su empaque original o en un empaque protector similar a la dirección que se

especique en soporte a clientes.



Esta Garantía limitada solamente aplica a los Productos comprados en los Estados

Unidos y que han sido operados bajo condiciones normales de instalación, uso y servicio.

La cobertura de garantía no aplica a cualquier daño o fallas del Producto que,

a consideración de ER, se deban a cualquier otra causa, incluyendo las siguientes:

(i) no seguir las instrucciones apropiadas de ensamble, instalación, operación,

mantenimiento y seguridad como se describe en el manual del propietario; (ii) uso en

entornos o para propósitos para los cuales no fue diseñado el Producto; (iii) negligencia,

abuso, accidente u otros daños físicos; (iv) reparaciones, alteraciones o modicaciones

no autorizadas; (v) uso de cualquier parte (como una batería o un cargador) que no haya

sido proporcionado por ERo combinar el Producto con otros componentes que no

estén diseñados o recomendados para ser usados con el Producto; (vi) daños por uso

y desgaste o daños estéticos; (vii) causas más allá del control de ER, como incendio,

inundación, viento, congelamiento, falla de energía, corrosión generalizada, infestaciones

biológicas, condiciones atmosféricas inusuales o actos de guerra o fortuitos.



No se podrán hacer reclamaciones de garantía cuando el número de serie del Producto

haya sido alterado, retirado o que no se pueda conrmar. Los Productos remanufacturados

o reacondicionados o de reventa no son elegibles para el servicio de garantía.



Ninguna persona o compañía está autorizada a extender garantías más allá de las

previstas en el presente. ESTA GARANTÍA LIMITADA ES LA ÚNICA Y EXCLUSIVA

GARANTÍA QUE OFRECE ER EN RELACIÓN CON EL PRODUCTO Y, DONDE LO

PERMITE LA LEY, ES EN LUGAR DE CUALQUIER OTRA GARANTÍA, DECLARACIÓN,

PÁGINA 27

OBLIGACIÓN Y RESPONSABILIDAD, EXPRESA O IMPLÍCITA, OTORGADA POR

LEY O DE OTRA FORMA, EN RELACIÓN CON EL PRODUCTO O SU DESEMPEÑO,

INCLUYENDO SIN RESTRICCIÓN, CUALQUIER GARANTÍA IMPLÍCITA O CONDICIÓN

DE CALIDAD, COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO PARTICULAR

O DE NO VIOLACIÓN. CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O

IDONEIDAD PARA UN PROPÓSITO PARTICULAR QUE DEBE APLICAR AL PRODUCTO

EN LA MEDIDA QUE LO REQUIERE LA LEY VIGENTE ESTARÁ LIMITADA EN SU

DURACIÓN AL PERIODO ESTIPULADO BAJO ESTA GARANTÍA LIMITADA. POR NINGÚN

CONCEPTO SE ASUME RESPONSABILIDAD POR DAÑOS, PÉRDIDAS O GASTOS

ESPECIALES, INDIRECTOS, FORTUITOS, PUNITIVOS O CONSECUENTES, SIN

IMPORTAR CÓMO FUERON CAUSADOS.



EN CASO DE NO APLICAR LOS DERECHOS Y ACCIONES ANTERIORES, O BAJO

CUALQUIER OTRA TEORÍA DE RECUPERACIÓN, LA RESPONSABILIDAD AGREGADA

DE ER, EN CASO DE PROCEDER, POR DAÑOS, PÉRDIDAS U OTRAS, NO PODRÁ

EXCEDER EL PRECIO DE COMPRA PAGADO A ER POR EL PRODUCTO.

Esta garantía le otorga derechos legales especícos que pueden variar entre los estados.



Evolution Robotics, Inc.

1055 E. Colorado Blvd.

Pasadena, CA 91106

Aviso: Este dispositivo cumple con la Parte 15 de las Normas de la FCC.

Laoperación está sujeta a las siguientes dos condiciones: (1) Este dispositivo

no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar

cualquier interferencia recibida, incluyendo la interferencia que pueda causar un

funcionamiento no deseado.

Modelo número 4200

www.mintcleaner.com

©2010 Evolution Robotics, Inc. Todos los derechos reservados. Evolution

Robotics, el logotipo de Evolution, Northstar y Mint son marcas comerciales de

Evolution Robotics, Inc. Todas las demás marcas comerciales son propiedad

de sus respectivos dueños. Se prohíbe estrictamente la reproducción por

cualquier medio sin el permiso escrito de Evolution Robotics, Inc.

Números de patente en los EE.UU. 7,148,458, 7,720,554. Otras patentes en trámite.

Modèle numéro 4200

www.mintcleaner.com

1.888.543.6468

Nettoyeur haute pression

automatique Mint

Manuel du propriétaire

NETTOYEUR HAUTE PRESSION AUTOMATIQUE

TABLE DES MATIÈRES

Instructions de sécurité / PAGE 4

Accessoires du Mint / PAGE 6

Boutons et voyants lumineux du Mint / PAGE 7

Comment le Mint nettoie / PAGE 9

Modes balais et serpillère / PAGE 11

Fonctionnement du Mint / PAGE 13

Batterie et chargement / PAGE 16

Entretien / PAGE 18

Assistance technique / PAGE 19

Dépannage / PAGE 20

Garantie limitée / PAGE 26

PAGE 4

INSTRUCTIONS DE SÉCURITÉ

IMPORTANTES

POUR RÉDUIRE LE RISQUE D’INCENDIE, DE CHOC

ÉLECTRIQUE, OU DE BLESSURE

AVERTISSEMENT: VEUILLEZ LIRE ET

CONSERVER CES INSTRUCTIONS

Pour éviter le risque de blessure ou de dommages, vous devez toujours observer les

précautions de base suivantes:

Lire toutes les instructions concernant la sécurité et le fonctionnement avant d’utiliser

le Mint.

Lisez et observez tous les avertissements contenus dans ce manuel ou apposés sur

le Mint, le Cube et le chargeur.

Utilisez uniquement le Mint conformément aux spécications exposées dans ce manuel.

N’essayez pas de réparer ou de régler les fonctions électriques ou mécaniques,

quelles qu’elles soient, de cet appareil. Une altération de ces fonctions comporte un

risque, et annulera votre garantie.

Sachez que les sols peuvent être glissants après nettoyage avec le Mint.

Le Mint fonctionne silencieusement. Faites attention si vous vous déplacez dans la

zone en cours de nettoyage avec le Mint pour éviter de marcher ou de trébucher sur

le Mint.

RESTRICTIONS D’UTILISATION

Le Mint n’est pas un jouet. Surveillez les enfants et les animaux domestiques lorsque

vous utilisez le Mint.

Le Mint est équipé de composants électriques. Ne le vaporisez pas, ne le rincez pas

ou ne l’immergez pas dans l’eau. Nettoyez-le uniquement avec un chiffon humide.

Le Mint est destiné à un usage domestique uniquement.

Le Mint est conçu uniquement pour un usage à l’intérieur et pour les sols en

revêtement dur.

N’utilisez pas le Mint pour aspirer des débris, des liquides répandus, de l’eau de

Javel, de la peinture, ou d’autres produits chimiques.

N’utilisez pas le Mint à proximité d’objets en train de brûler ou d’émettre de la fumée.

ATTENTION: NE PAS EXPOSER LES PIÈCES ÉLECTRONIQUES DU

MINT, LA BATTERIE OU LE CHARGEUR. CET APPAREIL N’EST PAS

ÉQUIPÉ DE PIÈCES RÉPARABLES PAR L’UTILISATEUR. CONFIEZ

LES RÉPARATIONS À UN PROFESSIONNEL QUALIFIÉ.

PAGE 5

Avant d’utiliser le Mint, retirez tous les objets fragiles de la surface à nettoyer, y compris

les objets posés sur les meubles qui risqueraient de tomber si vous déplacez ou

heurtez le meuble.

Dégagez tous les câbles d’alimentation électrique, ou les cordons des stores et

rideaux an de réduire le risque de chute des objets.

N’utilisez pas le Mint dans des zones équipées de prises électriques au sol.

Bloquez physiquement les accès aux balcons ouverts à proximité de la zone à nettoyer.

Ne déposez aucun objet sur la partie supérieure du Mint.

Suivez les instructions de la page 13 pour xer le chiffon de nettoyage an de garantir

un fonctionnement correct de tous les capteurs.

Si vous faites fonctionner le Mint en mode serpillère, ne l’utilisez pas dans des zones

où l’humidité pourrait endommager des sols non terminés ou non xés, ou des mo-

quettes ou tapis fragiles.

Faites fonctionner le Mint à température ambiante. N’exposez pas le Mint ou ses

batteries au gel ou à une chaleur extrême.

BATTERIE ET CHARGEMENT

Chargez à l’aide d’une prise de courant à ches plates (120 V CA) uniquement.

Utilisez uniquement le chargeur fourni pour charger le Mint.

Utilisez uniquement les batteries rechargeables agréées par le fabricant.

N’utilisez pas le chargeur si le cordon ou la prise sont endommagés.

Ne manipulez pas ou ne rechargez pas le Mint si vous avez les mains mouillées.

Toujours débrancher le Mint du chargeur avant le nettoyage.

Avertissement au sujet de la proposition 65:

Ce produit contient des produits chimiques reconnus dans

l’État de Californie comme étant une cause de cancer et de

malformations congénitales ou de toxicité pour la reproduction.

Avertissement: Mint est équipé d’une interface logicielle an

de permettre au fabricant de fournir des mises à jour pour le

microprogramme interne, pour le cas où ces mises à jour seraient

disponibles pour les utilisateurs.

Toute tentative d’accès, de récupération, de copie, de

modication, de distribution ou d’utilisation de quelque manière

que ce soit du logiciel Mint est strictement interdite.

PAGE 6

Boutons de commande

Capteur de navigation NorthStarMD

Indicateur du système de navigation

Pare-choc

Poignée

Cube de navigation NorthStarMD

Bouton Marche/Arrêt dans l’angle arrière

Tampon de nettoyage amovible

Port de chargement de la batterie

Accessoires du Mint

PAGE 7

Boutons du Mint

Voyants lumineux du Mint

Pour nettoyage avec

des chiffons secs

Mode de nettoyage

sélectionné bleu foncé

Marche

bleu xe

Affaiblissement de

la batterie

rouge clignotant

Batterie faible

(devant être rechargée)

rouge xe

Pour nettoyage

avec des chiffons

humides

Bouton Balais

Boutons Balais +

Serpillère Le bouton

d’alimentation

Le bouton

d’alimentation Bouton

Serpillère

Appuyez une fois pour

mettre le Mint en marche

Maintenez le bouton appuyé

pendant deux secondes

pour arrêter le Mint

Boutons et voyants lumineux du Mint

+

PAGE 8

Voyants lumineux du Mint (Suite)

Établissement de la connexion

avec le Cube de navigation

NorthStar

un seul voyant lumineux

bleu clignotant

Verrouillé sur le Cube de

navigation NorthStar

un ou plusieurs voyants lumineux

bleus xes

Le nombre de voyants lumineux

indique la puissance de la connexion

du Mint au système de navigation,

3 étant la plus puissante.

Si aucun voyant lumineux n’est

allumé, cela signifie que le Mint ne

détecte pas le signal émis par le Cube

de navigation NorthStar.

Marche,

signal d’émission

bleu clignotant

Marche,

connecté au Mint

bleu xe

Batterie faible

rouge xe

Pensée

voyants lumineux bleus clignotant

en séquence

Mode veille

voyants lumineux bleus clignotant

avec pause

Erreur

Voyant lumineux central rouge xe

Pour en savoir plus, veuillez consulter

la section «Dépannage».

Voyants lumineux

Voyants lumineux du

Cube de navigation

NorthStarMD

Autres modes

Voyants lumineux du système de navigation

PAGE 9

Comment le Mint nettoie-t-il?

Mint nettoie de manière intelligente votre sol en établissant la carte

géographique de la pièce dans laquelle il opère.

Cycle de nettoyage du Mint

Mint commence par nettoyer les zones dégagées, en commençant par la droite, puis

en revenant nettoyer la zone par la gauche, couvrant le sol section par section.

Lorsque le nettoyage des zones dégagées est terminé, Mint nettoie le long des bords

des meubles et des murs en utilisant la partie latérale du chiffon.

Lorsque le nettoyage est terminé, Mint revient vers son point de départ et s’arrête

automatiquement.

Navigation NorthStarMD

Le Cube de navigation NorthStar fonctionne comme une balise, en émettant un

signal qui guide le nettoyage du Mint.

Quand le Mint détecte le signal, il essaye d’établir une connexion avec le Cube de

navigation NorthStar, repéré par un voyant lumineux bleu clignotant sur l’indicateur

du système de navigation. Après connexion du Mint sur le Cube, le voyant lumineux

bleu reste xe.

L’indicateur du système de navigation signale également la portée du Mint. À mesure

que le Mint atteint la limite de sa portée (par exemple, en sortant de la pièce ou loin

du Cube de navigation NorthStar), le nombre de voyants lumineux diminue.

Mint peut parfois revenir vers le Cube de navigation NorthStar pour conrmer sa

position avant de poursuivre son trajet de nettoyage.

Mint élabore une nouvelle carte chaque fois qu’il commence un nouveau cycle de

nettoyage. Veuillez remarquer que si vous interrompez ou déplacez le Mint en milieu

de cycle, il finira de nettoyer la surface couverte par sa carte et en créera une nouvelle

lorsque vous le remettrez en marche.

Note: Étant donné que le Cube est une pièce du système de navigation NorthStar, Mint

peut continuer à nettoyer sans la présence du Cube; toutefois, la zone de nettoyage sera

plus petite et le Mint ne pourra pas nettoyer les bordures à la fin du cycle de nettoyage.

Conseil: Pour la première utilisation du Mint, faites-le fonctionner dans une

zone dégagée an que vous puissiez observer ses manœuvres.

Conseil: Utilisez le Mint sans le Cube NorthStar pour un nettoyage rapide

dans de petites zones, comme une salle de bains par exemple.

PAGE 10

Comment le Mint nettoie (Suite)

Mouvements du Mint

Dans les zones dégagées, le Mint nettoie

méthodiquement votre sol d’arrière en

avant.

Mint commence par l’endroit où vous le

déposez, puis calcule son trajet à partir

de ce point, nettoyant aussi loin qu’il le

peut et ajustant automatiquement les

nouvelles zones qu’il découvre.

À mesure que le Mint se retrouve devant

des pieds de chaise, meubles et autres

obstacles, il nettoie autour d’eux, puis

poursuit son chemin. Le Mint retournera

fréquemment vers les zones qu’il n’aura

pas nettoyées avant de continuer.

Le Mint peut détecter les escaliers, il

manœuvrera an d’éviter une chute et

reviendra vers la surface de nettoyage.

Le Mint peut également détecter les zones

recouvertes pas des tapis et les zones de

transition plus élevées vers les espaces en

moquette, an de les éviter.

Note: Si votre moquette est au même niveau que votre sol en revêtement dur, vous devrez

peut-être ajouter une barrière temporaire pour fournir au Mint une limite qu’il pourra détecter.

Le Mint suit les murs et les bordures au

fur à mesure qu’il les rencontre, et à la n

de son cycle de nettoyage.

PAGE 11

Modes balais et serpillère

Le Mint balaie et nettoie à la serpillère les sols en revêtement dur à l’aide

de chiffons secs et humides disponibles dans le commerce, ou avec les

chiffons en microbre réutilisables fournis.

Pour en savoir plus, consultez la page 12 à propos des chiffons

denettoyage.

Mode Balais

Le mode Balais est conçu pour nettoyer avec un chiffon sec.

En mode Balais, le Mint avance en ligne

droite quand il commence à nettoyer,

puis il nettoie d’arrière en avant le long

delignes parallèles.

Ce mode est idéal pour éliminer la

poussière, la saleté et les poils, et pour

avoir chaque jour un sol propre et net.

Mode Serpillère

Le mode Serpillère est conçu pour nettoyer avec un chiffon humide.

En mode Serpillère, le Mint avance sur

une courte distance vers un côté, revient

légèrement en arrière, puis avance vers

l’autre côté, alternant les déplacements

vers la gauche et la droite au fur et à

mesure qu’il progresse.

Cette action de serpillère permet

de dissoudre et éliminer les saletés

incrustées dans vos sols.

En mode Serpillère, le Mint se règle auto-

matiquement sur une plus petite surface

de nettoyage, an d’optimiser le net-

toyage pendant que le chiffon est humide.

Conseil: Commencez par le mode Balais sec pour éliminer les saletés

en surface, suivi du mode Serpillère pour un nettoyage plus

enprofondeur.

PAGE 12

Modes balais et serpillère (Suite)

Chiffons de nettoyage

Le Mint est compatible avec la plupart des chiffons de nettoyage jetables secs et

pré-humidiés, par exemple de la marque SwifferMD et des marques de distributeurs

telles que TargetMD.

Veuillez noter que le Mint n’est pas compatible avec les recharges SwifferMD

WetJetMD.

Vous pouvez également employer les chiffons en microbre qui sont conçus pour être

utilisés avec le Mint. Ces chiffons peuvent être relavés et réutilisés. Différents chiffons

sont disponibles pour différents types de nettoyage. Pour en savoir plus, consultez le

site www.mintcleaner.com.

Types de sol

Le Mint est conçu pour nettoyer des sols en revêtement dur, y compris le parquet,

lecarrelage, le vinyle, le linoléum et le stratié.

Le Mint est plus efcace sur des surfaces dures et lisses et peut ne pas fonctionner

sur des carrelages irréguliers, sur des planchers excessivement cirés, ou sur des

surfaces d’aspect rugueux telles que l’ardoise ou la brique, qui peuvent accrocher le

chiffon de nettoyage.

Le Mint est conçu pour un usage intérieur et domestique uniquement.

Le Mint n’est pas un aspirateur, et il n’est pas conçu pour être utilisé sur de la moquette.

Avertissement: Le Mint n’est pas un aspirateur, et il n’est pas

conçu pour ramasser de gros débris. Ramassez les gros débris avant

de nettoyer avec le Mint, et vériez qu’il n’y ait pas de graviers ou

d’objets pointus qui pourraient rayer le sol s’ils étaient pris sous le

tampon de nettoyage.

Avertissement: Les chiffons humides peuvent ne pas convenir

au nettoyage de sols non scellés. Consultez les instructions fournies

avec les chiffons et les solutions humides an de déterminer si vous

pouvez les utiliser en toute sécurité pour vos sols.

Conseil: Observez toujours le mode d’emploi et d’entretien fourni

avec les chiffons de nettoyage secs ou humides pour

l’entretien de vos sols.

PAGE 13

Fonctionnement du Mint

Mise en place d’un chiffon de nettoyage

Déposez le Mint sur le côté, puis retirez le

tampon de nettoyage.

Fixer un chiffon de nettoyage sec ou humide

sur le tampon de nettoyage:

Déposez le tampon amovible sur un

chiffon de nettoyage déplié.

Fixez le chiffon en l’insérant sous les

brides de xation des deux côtés.

Remettez le tampon de nettoyage en place.

Les aimants vous aideront à le xer

correctement.

Attention: Assurez-vous que le chiffon

de nettoyage ne otte pas entre les brides de

xation car cela pourrait perturber les fonc-

tions du capteur et empêcher un fonctionne-

ment sûr.

4

PAGE 14

Fonctionnement du Mint (Suite)

Mise en place du Cube NorthStarMD

Appuyez sur le bouton situé sur l’angle ar-

rière du Cube de navigation NorthStar pour le

mettre en marche. Un voyant lumineux bleu

clignotera dans l’angle opposé lors de la mise

en marche, puis deviendra fixe après établis-

sement de la connexion avec le Mint.

Si vous oubliez de mettre le Cube en marche,

le Mint émettra un signal pour essayer de

le mettre en marche. En cas de réussite, le

voyant lumineux bleu clignotera sur le Cube.

Note: Vous pouvez ajouter des Cubes supplémentaires (vendus séparément) pour

couvrir différentes zones de votre maison. Si deux Cubes sont à portée, le Mint se

connectera sur celui qui émettra le signal le plus puissant, et nettoiera cette zone.

L’autre Cube sera automatiquement éteint.

Déposez le Cube de navigation NorthStar

sur une table ou sur un plan de travail, en

orientant le voyant lumineux bleu à l’écart

des murs et en direction du milieu de

lapièce.

Pour de meilleurs résultats

Déposez le Cube de navigation NorthStar à un endroit où il a une vue dégagée sur

leplafond (par exemple, pas d’armoire ou d’étagère directement au-dessus de lui).

Ne déplacez pas le Cube de navigation NorthStar après que le Mint a démarré le

nettoyage, car cela pourrait altérer la performance de nettoyage du Mint.

Ne déposez pas le Cube de navigation NorthStar sur le sol car le nettoyeur pourrait

leheurter et le déplacer.

PAGE 15

Commencez le nettoyage

Placez le Mint sur le sol près du Cube de navigation NorthStar.

Mettez le Mint en marche à l’aide du

bouton d’alimentation.

Le bouton s’allume en bleu lorsque le

nettoyeur se met en marche.

Pour commencer à nettoyer avec un

CHIFFON SEC, appuyez simplement

sur lebouton Balais.

Pour commencer à nettoyer avec un

CHIFFON HUMIDE, il suft d’appuyer

sur le bouton Serpillère.

Un voyant bleu se met à clignoter sur l’indicateur du système de navigation si le Mint

détecte un signal venant du Cube. Le voyant lumineux devient bleu xe une fois qu’il

capte le Cube. Si aucun voyant ne s’allume, le Mint ne détecte pas le signal Northstar.

Lorsque le Mint termine le nettoyage, il émet un son bref, revient à son point de dé-

part et se gare lui-même. Le Mint se comportera également de la même manière sila

batterie s’épuise pendant le nettoyage.

Pour éteindre le Mint, appuyez sur le bouton d’alimentation pendant deuxsecondes.

Une sonnerie est émise et le voyant s’éteint.

Pour désactiver le Cube de navigation NorthStar, appuyez sur le bouton à l’angle

arrière. Le voyant sur l’angle opposé s’éteint.

PAGE 16

Batterie et charge

La batterie

Le Mint est livré avec une batterie rechargeable. Pour une charge

complète, il fera un maximum de 3heures de nettoyage avec des

chiffons secs et 2heures d’essuyage avec des chiffons humides.

Charger

Posez le Mint sur son extrémité pour

accéder au port de charge.

Branchez le chargeur sur une prise

électrique standard et sur le port de

charge du Mint.

Chargez le Mint la nuit ou jusqu’à ce

qu’un voyant bleu apparaisse sur le

bouton d’alimentation.

Branchez le Mint régulièrement pour

maintenir une charge complète de la

batterie.

Charging Port

Conseil: Chargez le Mint pendant 16heures avant la première utilisation

et laissez la batterie se décharger jusqu’à l’allumage du voyant

rouge an de maximiser le temps de nettoyage.

Attention: Chargez à l’aide d’une prise de courant à ches

plates (120 V CA) uniquement. Utilisez uniquement le chargeur

fourni pour charger le Mint. Toujours débrancher le Mint du

chargeur avant le nettoyage.

Port de charge

PAGE 17

Le Cube de navigation NorthStar

Le Cube utilise des batteries C2. L’entrée de la batterie se trouve au bas

du Cube.

Ces voyants apparaissent sur le bouton d’alimentation lorsque le chargeur

est branché:

Le bouton d’alimentation

Indicateurs de charge

Charge de la batterie

pulsation rouge

Batterie chargée,

assez pour

utiliser (80%)

pulsation bleue

Batterie entièrement

chargée

bleu xe

Veuillez vous débarrasser correctement

de toutes les batteries en trouvant une

ressource de recyclage près de chez vous.

PAGE 18

Entretien

Pour garder votre Mint dans le meilleur état de marche, respectez ces

étapes d’entretien régulièrement.

Vériez les pneus an de vous assurer qu’ils sont en bon état avant chaque utilisation.

Utilisez un chiffon humide pour essuyer la poussière et la saleté sur les pneus.

Assurez-vous que le Mint n’est pas branché et que le chiffon n’est pas trempé.

Utilisez un chiffon sec pour essuyer la poussière ou la saleté de l’extérieur du Mint.

Ne pas rincer, ni plonger dans l’eau.

Placez le Mint sur son extrémité (côté poignée vers le bas) lors de la charge ou de

l’entreposage entre deux utilisations.

Pour l’entreposage à long terme, retirez les piles C du Cube de navigation NorthStar

et retirez la batterie rechargeable du Mint en suivant les étapes suivantes:

Retirez le couvercle du compartiment de la batterie au bas de l’appareil à l’aide

d’un tournevis.

Déconnectez le bloc de la batterie rechargeable de la petite che blanche et

retirez la batterie.

Remettez le couvercle de la batterie et serrez la vis.

Entreposez le Mint sur l’extrémité, dans son emballage d’origine.

Pièces de rechange

Des pièces de rechange sont disponibles, notamment:

Une garniture magnétique amovible

Un Cube de navigation NorthStar

Une batterie rechargeable

Un chargeur

Pour acheter ou voir la liste complète des pièces disponibles,

consultezle site www.mintcleaner.com.

PAGE 19

Assistance à la clientèle

Consultez le site www.mintcleaner.com pour:

Conseils de nettoyage

Foire aux questions

Dépannage

Informations sur les pièces et le service après-vente

Si vous avez besoin d’une assistance supplémentaire, appelez l’assistance à la clientèle

au 1.888.543.6468.

Enregistrez votre Mint en ligne

C’est facile! Votre inscription nous permet de vous faire part des mises

à jour importantes du produit et de mieux vous servir.

Consultez le site www.mintcleaner.com/register

PAGE 20

Dépannage

Visitez le site www.mintcleaner.com pour des conseils

supplémentaires et le dépannage.

Problème

Le Mint ne démarre pas le nettoyage

Le Mint ne nettoie pas où je veux

PAGE 21

Trouble Shooting

Solution

Vériez que l’appareil est sous tension (Une lumière bleue apparaît sous le bouton

d’alimentation, en bas au milieu. Si un voyant rouge s’allume, le nettoyeur doit être

rechargé avant de pouvoir nettoyer.).

Assurez-vous que le tampon de nettoyage amovible est solidement xé et que le

chiffon de nettoyage est bien rentré dans les brides de xation.

Si l’appareil est allumé, appuyez sur le bouton Balais (gauche) pour nettoyer avec un

chiffon sec ou le bouton Serpillère (à droite) pour nettoyer avec un chiffon humide.

LeMint doit commencer le nettoyage après 2 à 3secondes.

Lorsque le Mint commence à nettoyer, il s’avance et commence à nettoyer la zone

située à sa droite.

Essayez de démarrer le Mint à la gauche de la zone que vous souhaitez nettoyer.

Vériez que le Cube de navigation NorthStar est en marche. Une lumière bleue

apparaît dans un angle si l’appareil est sous tension. Si aucune lumière n’apparaît,

remplacez les batteries par 2 batteries C neuves.

Vériez la position du Cube de navigation NorthStar et assurez-vous qu’il n’y a au-

cune interférence.

Y a-t-il quelque chose juste au-dessus du Cube de navigation NorthStar,

telqu’un meuble qui dépasse?

Déplacez le Cube vers une zone dégagée.

Le Cube de navigation NorthStar est-il près d’un mur avec le voyant lumineux

bleu faisant face au mur?

Tournez le Cube de sorte que le voyant lumineux bleu soit face à la pièce.

Y a-t-il un ventilateur de plafond mobile au-dessus du Cube de navigation

NorthStar?

Éteignez le ventilateur (ou déplacez le Cube de sorte qu’il ne soit pas sous

leventilateur).

Le plafond de la pièce est-il haut ou irrégulié?

Déplacez le Cube dans une zone avec un plafond plus bas et régulier.

Essayez de placer le Cube de navigation NorthStar à un autre endroit ou dirigez-le

vers une direction différente.

PAGE 22

Dépannage (suite)

Visitez le site www.mintcleaner.com pour des conseils

supplémentaires et le dépannage.

Problème

Le Mint ne nettoie qu’une zone réduite

(Moins de 18mètres carrés, par exemple)

Le Mint ne s’allume pas

Il y a une lumière rouge sur le nettoyeur

PAGE 23

Trouble Shooting

Solution

Le Mint nécessite que le Cube de navigation NorthStar maximise son aire de net-

toyage. Assurez-vous que le Cube est dans la zone que vous voulez nettoyer.

Voir page précédente pour le meilleur placement du Cube.

Branchez le chargeur inclus dans le nettoyeur et chargez la batterie pendant la nuit

ou jusqu’à ce que le voyant du bouton d’alimentation s’allume en bleu lorsque le

chargeur est branché.

Si l’appareil ne s’allume pas, vériez que la batterie est correctement connectée:

Retirez le couvercle du compartiment de la batterie au bas de l’appareil à l’aide

d’un tournevis.

Débranchez et rebranchez la batterie rechargeable via la petite che blanche.

Remettez le couvercle de la batterie et serrez la vis.

Appuyez sur le bouton d’alimentation.

Si le voyant lumineux rouge est sur le bouton d’alimentation, la batterie doit être rechar-

gée. Branchez le chargeur qui a été fourni avec le nettoyeur et chargez la batterie pen-

dant la nuit ou jusqu’à ce qu’une lumière bleue apparaisse sur le bouton d’alimentation.

Si le voyant lumineux rouge apparaît dans l’indicateur du système de navigation (les

3 points en dessous des boutons), il y a une anomalie dans le nettoyeur. Les erreurs

possibles sont:

Le Mint est coincé et ne peut pas se libérer.

L’une des roues du Mint s’est bloquée sur un rebord.

Le Mint est incapable de retourner à son point de départ.

Le système de navigation du NorthStar ne fonctionne pas.

Le Cube de navigation du NorthStar a été retiré pendant le cycle de nettoyage.

Dans l’un de ces cas, déplacez le nettoyeur et redémarrez-le.

PAGE 24

Dépannage (suite)

Visitez le site www.mintcleaner.com pour des conseils

supplémentaires et le dépannage.

Problème

Le nettoyeur est arrêté et les voyants bleus clignotent

L’indicateur du système de navigation sur le Mint

n’affiche pas tous les voyants

L’indicateur du système de navigation sur le Mint

continue à clignoter en bleu

Tous les voyants clignotent sur le nettoyeur

Il y a un voyant rouge sur le Cube de navigation NorthStar

Le Cube de navigation NorthStar ne s’allume pas

Le Cube de navigation NorthStar s’arrête régulièrement

PAGE 25

Trouble Shooting

Solution

Si le Mint est laissé inactif pendant plus de 5minutes après la n d’un cycle de

nettoyage, il passe en mode veille et le voyant bleu apparaîtra en série. Appuyez sur

n’importe quelle touche pour l’activer.

Le Mint ne détecte pas un signal NorthStar.

Assurez-vous que le Cube de navigation NorthStar est dans la pièce et qu’il est

allumé (un voyant bleu s’allume dans un angle du Cube).

Le Mint détecte le signal à partir du Cube de navigation NorthStar et tente de le

capter. Si le Mint nettoie, mais que le voyant continue de clignoter, vous pouvez avoir

besoin de repositionner le Cube NorthStar pour améliorer la portée du signal.

Un chargeur incompatible a été connecté au Mint. Retirez le chargeur incompatible

etconnectez le chargeur qui a été fourni avec le Mint.

Les batteries sont faibles. Remplacez-les par 2 batteries C neuves.

Les batteries peuvent être épuisées. Remplacez-les par 2 batteries C neuves.

Il peut y avoir des interférences avec le signal NorthStar et certains téléviseurs et

lampes uorescentes.

Assurez-vous que le Cube de navigation NorthStar n’est pas placé à moins de

1,5m d’un écran plasma ou LCD.

Si le Cube est dans une pièce avec lumière uorescente, déplacez-le dans une

zone sans lumière uorescente ou éteignez la lumière uorescente.

Si le Mint s’est déplacé pour être hors de portée pendant un certain temps,

le Cube de navigation NorthStar peut s’éteindre, mais lorsque le Mint revient,

il va envoyer un message au Cube pour le rallumer.

PAGE 26

Garantie limitée

Evolution Robotics, Inc. («ER») garantit à l’acheteur original («l’Acheteur») que ce robot

de nettoyage de sols Mint (le «Produit») sera exempt de défauts de fabrication, pièces et

main d’œuvre, pendant une période d’un (1) an (la «Période de garantie») à compter de

la date d’achat. Veuillez conserver votre reçu de vente original pour valider le début de la

Période de garantie.



Si le Produit est défectueux pendant la Période de garantie, ER pourra, à sa discrétion,

réparer, régler ou remplacer le Produit ou ses composants. ER peut, à sa discrétion,

utiliser des pièces neuves, remises en état ou de remplacement ou des Produits. Pour

l’assistance garantie, l’Acheteur doit communiquer avec ER pour obtenir des instructions

de service après-vente et l’autorisation de garantie en visitant le site www.mintcleaner.com

ou en appelant le 1.888.543.6468. Il peut être demandé à l’Acheteur de déposer le Produit

défectueux dans un centre de service agréé. Si ER ne peut pas reproduire le défaut

signalé, l’Acheteur peut être responsable des frais d’expédition et de diagnostic. Toutes

les pièces retournées et le Produit deviendront la propriété d’ER. En général, vous devrez

envoyer le Produit dans son emballage d’origine ou un emballage de protection équivalent

à l’adresse indiquée par le service d’assistance à la clientèle.



La présente Garantie limitée s’applique uniquement aux Produits achetés en Amérique

du Nord et utilisés dans des conditions normales d’installation, d’utilisation et de service.

La garantie ne s’applique pas à tout dommage ou défaillance du produit qui, selon ER,

serait dû à toute autre cause, y compris, mais sans s’y limiter: (i) le non-respect des

consignes d’assemblage, d’installation, d’exploitation, d’entretien et de sécurité comme

décrites dans le manuel du propriétaire; (ii) l’utilisation dans des environnements ou à

des ns pour lesquelles le produit n’a pas été conçu; (iii) la négligence, une utilisation

abusive, un accident, ou d’autres dommages physiques; (iv) les réparations, altérations

ou modications non autorisées; (v) l’utilisation d’une pièce (telle qu’une batterie ou

un chargeur) qui n’est pas fournie par ER ou en combinant le Produit avec d’autres

composants non prévus ou recommandés pour une utilisation avec le Produit; (vi) l’usure

ou les dommages cosmétiques; (vii) des causes indépendantes de la volonté d’ER,

notamment, incendie, inondations, vent, neige, panne de courant, corrosion généralisée,

infestations biologiques, conditions atmosphériques inhabituelles, actes de guerre ou

catastrophe naturelle.



Toute demande d’application de la garantie ne pourra être acceptée si le numéro de série

sur le produit a été modié, supprimé ou ne peut être conrmé. Les Produits remis à neuf,

reconditionnés ou revendus ne sont pas couverts par la Garantie.



Aucun individu ou aucune société n’est autorisée à faire une garantie autre que celle

prévue par les présentes. LA PRÉSENTE GARANTIE LIMITÉE CONSTITUE LA GARANTIE

UNIQUE ET EXCLUSIVE FOURNIE PAR ER EN RELATION AVEC LE PRODUIT ET

PAGE 27

REMPLACE, LORSQUE LA LOI LE PERMET, TOUTES LES AUTRES GARANTIES,

DÉCLARATIONS, OBLIGATIONS ET RESPONSABILITÉS, EXPLICITES OU IMPLICITES,

STATUTAIRES OU AUTREMENT CONCERNANT LE PRODUIT OU SA PERFORMANCE,

Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE TACITE DE QUALITÉ, DE

VALEUR MARCHANDE, D’ADÉQUATION À UN USAGE PARTICULIER OU D’ABSENCE

DE CONTREFAÇON. AUCUNE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU

D’ADÉQUATION À UN USAGE PARTICULIER DANS LA MESURE REQUISE SELON LA

LOI APPLICABLE AU PRODUIT NE SERA LIMITÉE DANS LA DURÉE À LA PÉRIODE

PRÉVUE PAR LA PRÉSENTE GARANTIE LIMITÉE. EN AUCUNE CIRCONSTANCE ER

N’ENGAGE SA RESPONSABILITÉ AU TITRE DE DOMMAGES ET INTÉRÊTS SPÉCIAUX,

INDIRECTS, ACCESSOIRES, PUNITIFS OU CONSÉCUTIFS, DES PERTES OU DÉPENSES

CAUSÉES D’UNE MANIÈRE OU D’UNE AUTRE.



DANS LE CAS OÙ LES RECOURS PRÉCITÉS ÉCHOUENT, OU EN VERTU D’AUTRES

THÉORIES DE RÉCUPERATION, LA RESPONSABILITÉ GLOBALE D’ER, LE CAS

ÉCHÉANT, POUR DOMMAGES, PERTES OU AUTREMENT, NE DÉPASSERA PAS LE PRIX

D’ACHAT PAYÉ À ER POUR LE PRODUIT.

La présente garantie confère des droits légaux spéciques, qui peuvent varier d’un État à

un autre.



Evolution Robotics, Inc.

1055 E. Colorado Blvd.

Pasadena, CA 91106

Avertissement: cet appareil est conforme à la section 15 de la réglementation

FCC. Son utilisation est soumise aux deux conditions suivantes: (1) il ne doit pas

générer d’interférences nuisibles; et (2) il doit accepter toute interférence reçue, y

compris celles susceptibles d’entraver son fonctionnement.

Modèle numéro 4200

www.mintcleaner.com

©2010EvolutioinRobotics, Inc. Tous droits réservés. EvolutionRobotics, le logo

Evolution, Northstar, et Mint sont des marques d’EvolutionRobotics, Inc. Toutes les

autres marques sont la propriété de leurs propriétaires respectifs. La reproduction

de quelque manière que ce soit sans l’autorisation écrite d’EvolutionRobotics, Inc.

est strictement interdite.

Numéros de brevets des États-Unis. 7,148,458, 7,720,554. Autres brevets en instance.
