JBL Live Free NC TWS QSG

JBL_Live Free NC+ TWS_QSG JBL Live Free NC+ TWS | True wireless Noise Cancelling earbuds

User Manual: JBL JBL Live Free NC+ TWS | True wireless Noise Cancelling earbuds

Open the PDF directly: View PDF PDF.
Page Count: 40

quick
start
guide

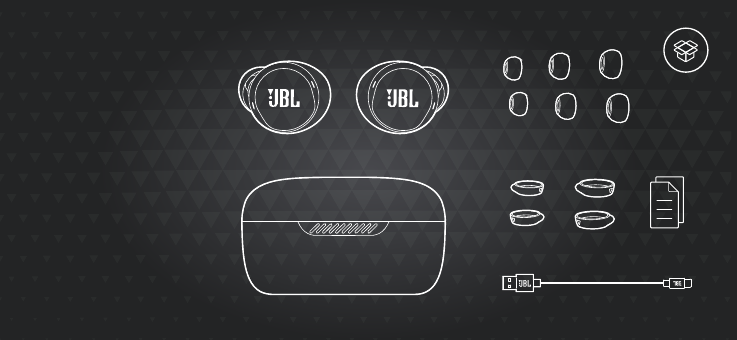

WHAT’S
IN THE
BOX
S M L
S M
WHAT’S
IN THE
BOX
S M L
S M

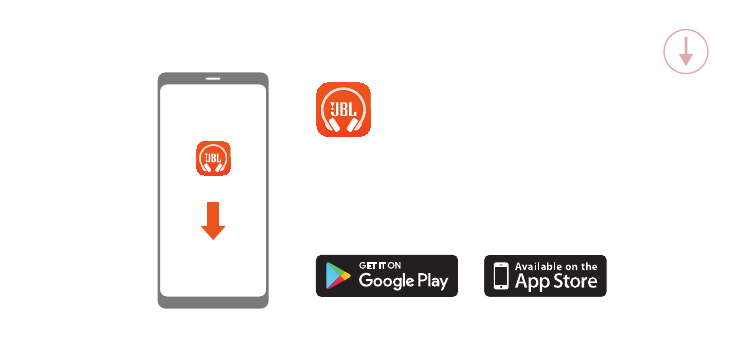

APP
GET EVEN MORE CONTROL AND PERSONALIZATION OF YOUR LISTENING EXPERIENCE
WITH THIS FREE APP.
My JBL Headphones

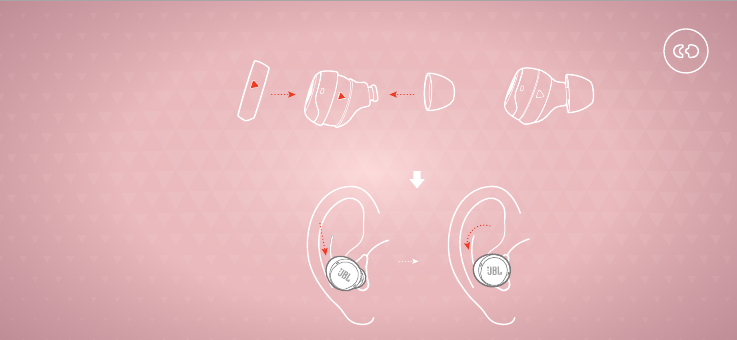

how
to
wear
Mix and match for a perfect fit and audio performance
S / M / L S / M
APP
GET EVEN MORE CONTROL AND PERSONALIZATION OF YOUR LISTENING EXPERIENCE
WITH THIS FREE APP.
My JBL Headphones
how
to
wear
Mix and match for a perfect fit and audio performance
S / M / L S / M

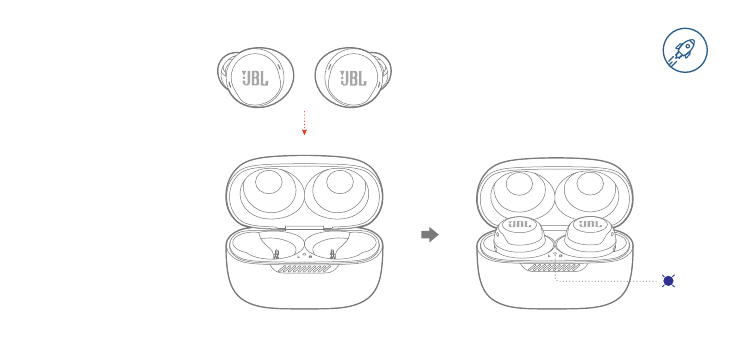

First
time
use
power
on &
CONNECT
ON
Choose "JBL LIVE FREE NC+ TWS" to connect
OTHERS
Settings
Bluetooth
Bluetooth
DEVICES
Now Discoverable
Connected
JBL LIVE FREE NC+ TWS
• now
Tap to pair. Device will be tied to
Your Google Account
JBL LIVE FREE NC+ TWS
Android 6.0+
power
on &
CONNECT
ON
Choose "JBL LIVE FREE NC+ TWS" to connect
OTHERS
Settings
Bluetooth
Bluetooth
DEVICES
Now Discoverable
Connected
JBL LIVE FREE NC+ TWS
• now
Tap to pair. Device will be tied to
Your Google Account
JBL LIVE FREE NC+ TWS
Android 6.0+

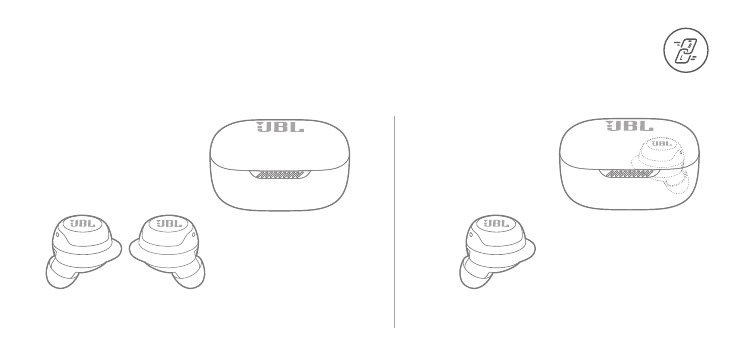

Stereo Mode Mono Mode
L R L/R
DUAL CONNECT + SYNC

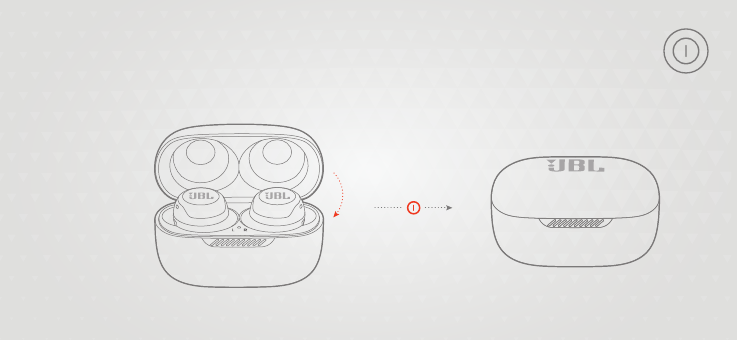

POWER
OFF
Stereo Mode Mono Mode
L R L/R
DUAL CONNECT + SYNC
POWER
OFF
RESETRECONNECT LEFT & RIGHT
Manual Controls
Connect to a Bluetooth device
GESTURES
tAP
PRESS
L/R
×2 5S
BUTTON COMMAND
* Enable advance controls by connecting your JBL LIVE FREE NC+ TWS to My JBL Headphones App .
L R
ANC/
Ambient Aware*/OFF
Voice Assistant**
** ENABLE VOICE ASSISTANT THROUGH MY JBL HEADPHONES APP AND ASSIGN IT TO YOUR PREFERRED EARBUD (L/R).
TALKTHRU*
BIXBY/SIRI®/OTHERS
Voice Assistant**
BIXBY/SIRI®/OTHERS
RESETRECONNECT LEFT & RIGHT
Manual Controls
Connect to a Bluetooth device
GESTURES
tAP
PRESS
L/R
×2 5S
BUTTON COMMAND
* Enable advance controls by connecting your JBL LIVE FREE NC+ TWS to My JBL Headphones App .
L R
ANC/
Ambient Aware*/OFF
Voice Assistant**
** ENABLE VOICE ASSISTANT THROUGH MY JBL HEADPHONES APP AND ASSIGN IT TO YOUR PREFERRED EARBUD (L/R).
TALKTHRU*
BIXBY/SIRI®/OTHERS
Voice Assistant**
BIXBY/SIRI®/OTHERS

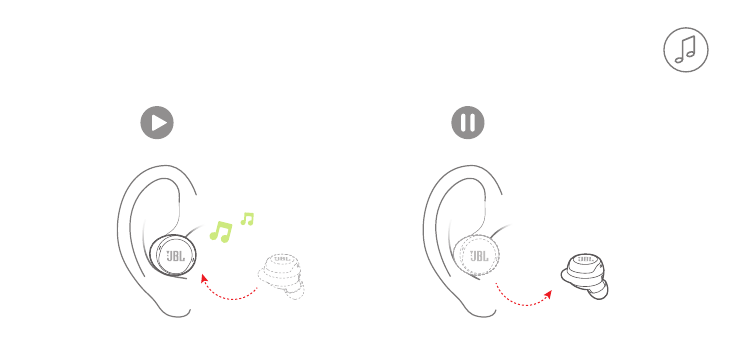

Auto Play/Pause
Auto Play/Pause
DO MORE WITH THE APP
Charging through a Qi-certified wireless charging pad
(NOT INCLUDED)
Charging
2HR
1HR
10MIN
led
behaviors
BT connecting
BT connected
Reboot
Low Battery
BT connecting
BT connected
power on
BT NOT connected
<25%
<50%
<75%
100%
Charging through a Qi-certified wireless charging pad
(NOT INCLUDED)
Charging
2HR
1HR
10MIN
led
behaviors
BT connecting
BT connected
Reboot
Low Battery
BT connecting
BT connected
power on
BT NOT connected
<25%
<50%
<75%
100%

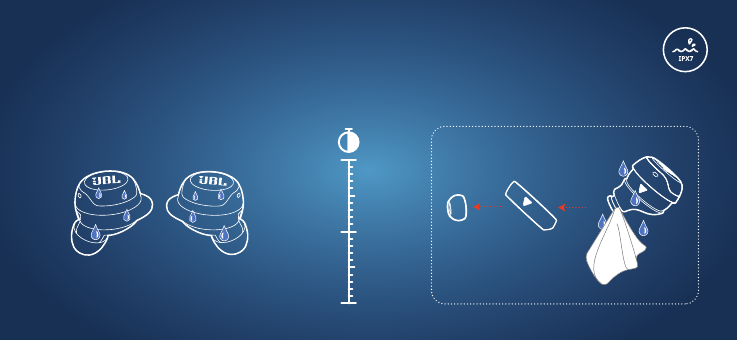

WATERPROOF IPX7
1m
30 mins
TECH
SPEC
WATERPROOF IPX7
1m
30 mins
TECH
SPEC
Model: LIVE FREE NC+ TWS
Driver Size: 6.8 mm/0.27” Dynamic Driver
Power supply: 5 V 1 A
Earpiece: 7 g per pc (14 g combined) / 0.015 lbs per pc (0.03 lbs combined)
Charging case: 40 g / 0.088 lbs
Headset battery type: Lithium-ion polymer (3.7 V, 50 mAh)
Charging case battery type: Lithium-ion polymer (3.7 V, 300 mAh)
Charging time: 2 hrs from empty
Music playtime with BT on and ANC off : up to 7 hrs
Music playtime with BT on and ANC on : up to 6 hrs
Frequency Response: 20 Hz – 20 kHz
Impedance: 16 ohm
Sensitivity: 96 dB SPL@1 kHz
Maximum SPL: 94 dB
Microphone sensitivity: -26 dBV/Pa@1 kHz
Bluetooth version: 5.1
Bluetooth profile version: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth transmitter frequency range: 2400 - 2483.5 MHz
Bluetooth transmitter power: <10 dBm (EIRP)
Bluetooth transmitter modulation: GFSK, π/4 DQPSK, 8DPSK
Maximum Operation temperature: 45 °C
DA DE
HVAD ER DER I ÆSKEN
APP
My JBL Headphones
Få mere kontrol og en personligt
skræddersyet lytteoplevelse med
denne gratis app.
SÅDAN BÆRES DE
Miks og match for at opnå en
perfekt pasform og lyd
BRUG FØRSTE GANG
TÆND, OG OPRET
FORBINDELSE
Vælg “JBL LIVE FREE NC+ TWS”
for at oprette forbindelse
Fast Pair aktiveret af Google
DUAL CONNECT + SYNC
Stereotilstand
Monotilstand
SLUK
MANUEL STYRING
Bevægelser
Berør
Tryk
Opret forbindelse til en
Bluetooth-enhed
Forbind igen venstre og højre
Nulstil
STYRING MED KNAP
VERPACKUNGSINHALT
APP
My JBL Headphones
Hole dir mit dieser kostenlosen
App noch mehr Kontrolle
und Personalisierung für dein
Hörerlebnis.
TRAGEMÖGLICHKEITEN
Für eine perfekte Passform und
Audio-Performance können die
Aufsätze gemischt werden
ERSTMALIGE VERWENDUNG
EINSCHALTEN UND VERBINDEN
„JBL LIVE FREE NC+ TWS“ zum
Verbinden auswählen
Fast Pair aktiviert durch Google
DUAL CONNECT + SYNC
Stereo-Modus
Mono-Modus
AUSSCHALTEN
MANUELLE BEDIENELEMENTE
Gesten
Tippen
Drücke
Mit Bluetooth-Gerät verbinden
Links und Rechts erneut
verbinden
Zurücksetzen
TASTENBEFEHL
ANC /
Ambient Aware* / Fra
Talkthru*
Stemmeassistent**
* Aktiver avanceret kontrol ved
at tilslutte din JBL LIVE FREE
NC+ TWS til appen My JBL
Headphones
** Aktivér din stemmeassistent
via appen My JBL Headphones,
og knyt den til det ørestykke, du
foretrækker (V/H).
AUTOMATISK AFSPILNING/
PAUSE
GØR MERE MED APPEN
OPLADNING
Opladning gennem en Qi-
certiceret trådløs opladningspude
(ikke inkluderet)
LED-SYMBOLER
Tændt
Bluetooth forbinder
Bluetooth forbundet
Bluetooth ikke forbundet
Lavt batteri
Bluetooth forbinder
Bluetooth forbundet
Genstart
VANDTÆT (IPX7)
ANC /
Ambient Aware* / Aus
Talkthru*
Sprachassistent**
* Aktiviere erweiterte Steuerelemente,
indem du die
JBL LIVE FREE NC+ TWS
mit der App My JBL Headphones
verbindest
** Aktiviere den Sprachassistenten
über die App My JBL Headphones
und weise ihn deinem bevorzugten
Ohrhörer zu (L/R).
AUTOM. WIEDERGABE/PAUSE
MACH NOCH MEHR MIT DER APP
WIRD GELADEN
Auaden über ein Qi-zertizierte
kabelloses Ladegerät (nicht
mitgeliefert)
LED-VERHALTEN
Einschalten
BT wird verbunden
BT verbunden
BT nicht verbunden
Akku schach
BT wird verbunden
BT verbunden
Neustarten
WASSERDICHT IPX7
TEKNISKE SPECIFIKATIONER
Model: LIVE FREE NC+ TWS
Driverstørrelse: 6,8 mm / 0,27” dynamisk enhed
Strømforsyning: 5 V 1 A
Ørestykke:
7 g per styk (14 g kombineret)
Opladeretui: 40 g
Hovedsæt batteritype: Lithium-ion polymer (3,7 V, 50 mAh)
Batteritype for opladningsetui:
Lithium-ion polymer (3,7 V, 300 mAh)
Opladningstid: 2 timer fra tom
Musikspilletid med Bluetooth
tændt og aktiv støjreduktion
slukket: op til 7 timer
Musikspilletid med Bluetooth
og aktiv støjreduktion tændt: op til 6 timer
Frekvensområde: 20 Hz – 20 kHz
Impedans: 16 ohm
Følsomhed: 96 dB SPL@1 kHz
Maksimal SPL: 94 dB
Mikrofonfølsomhed: -26 dBV/Pa@1 kHz
Bluetooth-version: 5.1
Bluetooth-profilversion: A2DP V1.3, AVRCP V1.6, HFP V1.7
Frekvensområde for
Bluetooth-transmitter: 2400 - 2483,5 MHz
Bluetooth-sendeeffekt: <10 dBm (EIRP)
Bluetooth-sendemodulation: GFSK, π/4 DQPSK, 8DPSK
Maksimal driftstemperatur:
45 °C
TECHNISCHE DATEN
Modell: LIVE FREE NC+ TWS
Treibergröße: Dynamischer Treiber 6,8mm (0,27")
Energieversorgung: 5 V 1 A
Ohrhörer:
7 g pro Stk. (14 g zusammen)/
0,015 lbs. pro Stk. (0,03 lbs. zusammen)
Ladebox: 40 g (0,088 lbs)
Headset-Akkutyp:
Lithium-Ionen-Polymer (3,7V, 50mAh)
Ladebox-Akkutyp:
Lithium-Ionen-Polymer (3,7V, 300mAh)
Ladezeit: 2Std. ab leerem Akku
Musikwiedergabezeit mit
aktivem BT und deaktivier-
tem ANC: Bis zu 7 Std.
Musikwiedergabezeit mit
aktivem ANC und BT: Bis zu 6 Std.
Frequenzbereich: 20Hz – 20kHz
Impedanz: 16Ohm
Empfindlichkeit: 96dB SPL bei 1kHz
Maximaler Schalldruckpegel: 94dB
Mikrofonempfindlichkeit: -26dBV/Pa bei 1kHz
Bluetooth-Version: 5.1
Bluetooth-Profilversion: A2DP V1.3, AVRCP V1.6, HFP V1.7
Frequenzbereich für die
Bluetooth-Übertragung: 2400–2483,5MHz
Bluetooth-
Übertragungsleistung: <10 dBm (EIRP)
Bluetooth-
Übertragungsmodulation: GFSK, π/4 DQPSK, 8DPSK
Maximale Betriebstemperatur:
45°C
EL
ΠΕΡΙΕΧΟΜΕΝΟ ΤΗΣ ΣΥΣΚΕΥΑΣΙΑΣ
ΕΦΑΡΜΟΓΗ
My JBL Headphones
Εξασφαλίστε ακόμα μεγαλύτερο
έλεγχο και εξατομίκευση της
εμπειρίας ακρόασης με αυτή την
δωρεάν εφαρμογή.
ΠΩΣ ΝΑ ΤΟ ΦΟΡΕΣΕΤΕ
Ταιριάξτε τα για τέλεια εφαρμογή
και μεγάλη απόδοση ήχου.
ΧΡΗΣΗ ΠΡΩΤΗ ΦΟΡΑ
ΑΝΑΜΜΑ & ΣΥΝΔΕΣΗ
Επιλέξτε “JBL LIVE FREE NC+
TWS” για να συνδεθείτε
Γρήγορη ζεύξη υποστηρίζεται
από τη Google
ΔΙΠΛΗ ΣΥΝΔΕΣΗ + ΣΥΓΧΡΟΝΙΣΜΟΣ
Στερεοφωνική λειτουργία
Μονοφωνική λειτουργία
ΣΒΗΣΙΜΟ
ΧΕΙΡΟΚΙΝΗΤΟΣ ΕΛΕΓΧΟΣ
Χειρονομίες
Πατήστε
Πιέστε
Συνδεθείτε σε συσκευή Bluetooth
Επανασύνδεση αριστερά & δεξιά
Επαναφορά
ΕΝΤΟΛΗ ΠΛΗΚΤΡΟΥ
ANC /
Ambient Aware* / Απενεργ
Talkthru*
Φωνητικός βοηθός**
* Ενεργοποιήστε τους προηγμένους
ελέγχους, συνδέοντας το JBL LIVE
FREE NC+ TWS στην εφαρμογή My
JBL Headphones
** Ενεργοποιήστε τον βοηθό
φωνής μέσω της εφαρμογής My
JBL Headphones και συνδέστε
τον στο ακουστικό που προτιμάτε
(Α/Δ).
ΑΥΤΟΜΑΤΗ ΑΝΑΠΑΡΑΓΩΓΗ/
ΠΑΥΣΗ
ΚΑΝΤΕ ΠΕΡΙΣΣΟΤΕΡΑ ΜΕ ΤΗΝ
ΕΦΑΡΜΟΓΗ
ΦΟΡΤΙΣΗ
Φόρτιση μέσω ασύρματης βάσης
φόρτισης με πιστοποίηση Qi (δεν
περιλαμβάνεται)
ΛΕΙΤΟΥΡΓΙΑ LED
Άναμμα |
Σύνδεση BT |
BT συνδέθηκε | BT δεν συνδέθηκε |
Χαμηλή στάθμη μπαταρίας |
Σύνδεση BT | BT συνδέθηκε |
Επανεκκίνηση
ΑΔΙΑΒΡΟΧΗ ΠΡΟΣΤΑΣΙΑ IPX7
ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
Μοντέλο: LIVE FREE NC+ TWS
Μέγεθος οδηγού: 6,8 mm/0,27" Δυναμικός οδηγός
Τροφοδοσία: 5 V 1 A
Ακουστικό:
7 g ανά τμχ. (14 g μαζί)/ 0,015 lbs
ανά τμχ. (0,03 lbs μαζί)
Θήκη φόρτισης: 40 g/0,088 lbs
Τύπος μπαταρίας ακουστικού:
Πολυμερή ιόντα λιθίου (3,7 V, 50 mAh)
Τύπος μπαταρίας θήκης φόρτισης:
Πολυμερή ιόντα λιθίου (3,7 V, 300 mAh)
Χρόνος φόρτισης: 2 ώρες όταν είναι άδεια
Διάρκεια αναπαραγωγής μουσικής
με το BT ενεργοποιημένο και το
ANC απενεργοποιημένο:
έως 7 ώρες
Διάρκεια αναπαραγωγής μουσικής
με το BT και το ANC ενεργοποιημένα:
έως 6 ώρες
Συχνότητα απόκρισης: 20 Hz – 20 kHz
Αντίσταση: 16 ohm
Ευαισθησία: 96 dB SPL@1 kHz
Μέγιστο SPL: 94 dB
Ευαισθησία μικροφώνου: -26 dBV/Pa@1 kHz
Έκδοση Bluetooth: 5.1
Έκδοση προφίλ Bluetooth: A2DP V1.3, AVRCP V1.6, HFP V1.7
Εύρος συχνοτήτων πομπού
Bluetooth: 2400 - 2483,5 MHz
Ισχύς πομπού Bluetooth: <10 dBm (EIRP)
Διαμόρφωση πομπού Bluetooth:
GFSK, π/4 DQPSK, 8DPSK
Μέγιστη θερμοκρασία λειτουργίας:
45 °C
ES
CONTENIDO DE LA CAJA
APLICACIÓN
My JBL Headphones
Consigue todavía más control
y personaliza tu escucha con
más detalle con esta aplicación
gratuita.
CÓMO SE LLEVAN
Combínalos para lograr el ajuste y
el rendimiento de audio perfectos
USO POR PRIMERA VEZ
ENCENDER Y CONECTAR
Selecciona “JBL LIVE FREE NC+ TWS”
para conectar
Emparejamiento rápido
mediante Google
CONEXIÓN DUAL +
SINCRONIZACIÓN
Modo estéreo | Modo mono
APAGAR
CONTROLES MANUALES
Gestos
Tocar
Pulsar
Conectar con un dispositivo
Bluetooth
Volver a conectar izquierdo
y derecho
Restablecer
COMANDOS DE LOS BOTONES
ANC /
Ambient Aware* / Apagado
Talkthru*
Asistente de voz**
* Activa los controles avanzados
conectando los JBL LIVE FREE
NC+ TWS a la aplicación My JBL
Headphones
** Activa tu asistente de voz
mediante la aplicación My JBL
Headphones y asígnalo al auricular
que preeras (izquierdo o derecho).
REPRODUCCIÓN/PAUSA
AUTOMÁTICA
CONSIGUE MÁS CON LA APLICACIÓN
CARGA
Cargar mediante una base de carga
inalámbrica certicada para Qi
(no incluida)
COMPORTAMIENTOS DE LOS LED
Encendido |
Bluetooth conectando |
Bluetooth conectado | Bluetooth
no conectado | Batería baja |
Bluetooth conectando | Bluetooth
conectado | Reiniciar
IMPERMEABLE IPX7
ESPECIFICACIONES TÉCNICAS
Modelo: LIVE FREE NC+ TWS
Tamaño de la unidad: Unidad dinámica de 6,8 mm/0,27"
Alimentación: 5 V 1 A
Auricular:
7 g por unidad (14 g combinados)
Estuche de carga: 40g
Tipo de batería de los auriculares:
Ion-litio polimérica (3,7V, 50mAh)
Tipo de batería del escuche de carga:
Ion-litio polimérica (3,7V, 300mAh)
Tiempo de carga: 2h desde carga agotada
Tiempo de reproducción de música
con la función Bluetooth activada
y la cancelación activa del ruido
desactivada:
hasta 7 horas
Tiempo de reproducción de música con
las funciones de Bluetooth y
cancelación activa del ruido activadas:
hasta 6 horas
Respuesta en frecuencias: 20Hz– 20kHz
Impedancia: 16Ohm
Sensibilidad: 96dB NPS a 1kHz
NPS máximo: 94dB
Sensibilidad del micrófono: -26dBV/Pa a 1kHz
Versión Bluetooth: 5.1
Versión del perfil de Bluetooth:
A2DP V1.3, AVRCP V1.6, HFP V1.7
Alcance de frecuencia del transmisor
Bluetooth: 2400 – 2483,5MHz
Potencia del transmisor Bluetooth:
<10 dBm (EIRP)
Modulación del transmisor Bluetooth:
GFSK, π/4 DQPSK, 8DPSK
Temperatura máxima de funcionamiento:
45ºC
FI
MITÄ PAKKAUS SISÄLTÄÄ
SOVELLUS
My JBL Headphones
Tällä ilmaisella sovelluksella voit
hallita kuuntelukokemustasi
entistäkin paremmin ja muokata
siitä henkilökohtaisemman.
KÄYTTÖOHJEET
Kokeile ja yhdistele, jotta saat
parhaan istuvuuden ja äänenlaadun
ENSIMMÄINEN KÄYTTÖKERTA
VIRRAN KYTKEMINEN JA
YHDISTÄMINEN
Valitse “JBL LIVE FREE NC+ TWS”
muodostaaksesi yhteyden
Googlen nopea parinmuodostus
KAKSOILIITÄNTÄ + SYNKR.
Stereotila | Monotila
VIRTA POIS
MANUAALISET SÄÄTIMET &
PAINIKKEET
Eleet
Napauta
Paina
Yhdistä bluetooth-laitteeseen
Uudelleen kytketään vasen ja oikea
Nollaus
PAINIKEKOMENTO
ANC /
Ambient Aware* / Pois päältä
Talkthru*
Puheavustaja**
* Ota käyttöön innovatiiviset
ohjaimet yhdistämällä JBL LIVE FREE
NC+ TWS -kuulokkeesi sovellukseen
My JBL Headphones
** Ota käyttöön puheavustajasi
My JBL Headphones -sovelluksen
avulla ja määritä se haluamaasi
nappikuulokkeeseen (V/O).
AUTOMAATTINEN TOISTO/TAUKO
LISÄÄ SOVELLUKSEN KÄYTÖN
MAHDOLLISUUKSIA
LATAUTUU
Lataus langattoman Qi-sertioidun
latausalustan avulla (ei sisällytetty)
LED-MERKKIVALON TOIMINNOT
Virta päälle
Muodostetaan BT-yhteyttä
BT yhdistetty
BT ei yhdistetty
Akun varaus vähissä
Muodostetaan BT-yhteyttä
BT yhdistetty
Käynnistä uudelleen
VEDENPITÄVÄ IPX7
FR
CONTENU DE LA BOÎTE
APPLICATION
My JBL Headphones
Obtenez encore plus de contrôle
et de personnalisation de votre
expérience d’écoute avec cette
application gratuite.
COMMENT LES PORTER
Choisissez et associez pour un
maintien et des performances
audio parfaits
PREMIÈRE UTILISATION
ALLUMAGE ET CONNEXION
Choisissez la connexion à
« JBL LIVE FREE NC+ TWS »
Jumelage rapide de Google
DUAL CONNECT + SYNC
Mode stéréo
Mode mono
ARRÊT
COMMANDES MANUELLES
Mouvements
Toucher
Appuyer
Connexion à un appareil bluetooth
Reconnexion gauche et droite
Réinitialiser
COMMANDES DES BOUTONS
ANC (RBA) /
Ambient Aware* / Désactivé
Talkthru*
Assistant vocal**
* Activez les commandes avancées
en connectant vos JBL LIVE FREE
NC+ TWS à l’application My JBL
Headphones
** Activez votre assistant vocal via
l’application My JBL Headphones
et aectez-le à l’écouteur de votre
choix (G/D).
LECTURE/PAUSE AUTO
PLUS DE POSSIBILITÉS AVEC
L’APPLICATION
CHARGE
Charge sur une base de charge sans
l certiée Qi (non incluse)
SIGNIFICATIONS DES TÉMOINS
Allumé
Connexion BT
BT connecté
BT non connecté
Batterie faible
Connexion BT
BT connecté
Redémarrage
ÉTANCHÉITÉ IPX7
SPÉC. TECHNIQUES
Modèle : LIVE FREE NC+ TWS
Taille de haut-parleur : Haut-parleur dynamique de 6,8
mm/ 0,27"
Alimentation électrique : 5 V 1 A
Écouteurs :
7 g pièce (14 g combinés)/
0,015 lbs pièce (0,03 lbs combinés)
Boîtier chargeur : 40 g/ 0,088 lbs
Type de batterie des écouteurs :
Polymère lithium-ion (3,7 V, 50 mAh)
Type de batterie du boîtier chargeur :
Polymère lithium-ion (3,7 V, 300 mAh)
Temps de charge : 2 h depuis vide
Autonomie de lecture de musique
avec BT actif et RBA inactive :
jusqu’à 7 heures
Autonomie de lecture de musique
avec BT et RBA actifs :
jusqu’à 6 heures
Réponse en fréquence : 20 Hz – 20 kHz
Impédance : 16 ohms
Sensibilité : 96 dB SPL à 1 kHz
Pression sonore max. : 94 dB
Sensibilité du microphone : -26 dBV/Pa à 1 kHz
Version Bluetooth : 5.1
Version du profil Bluetooth : A2DP V1.3, AVRCP V1.6, HFP V1.7
Bande de fréquences de
l'émetteur Bluetooth : 2400 - 2483,5 MHz
Puissance de l'émetteur Bluetooth :
< 10 dBm (PAR)
Modulation de l'émetteur
Bluetooth : GFSK, π/4 DQPSK, 8DPSK
Température de fonctionnement
maximale :
45°C
TEKNISET TIEDOT
Malli: LIVE FREE NC+ TWS
Elementin koko:
6,8 mm / 0,27" dynaaminen elementti
Virransyöttö: 5 V 1 A
Korvanappi:
7 g/kpl (14 g yhdistettynä)/0,015 pau-
naa/kpl (0,03 paunaa yhdistettynä)
Latauskotelo: 40 g / 0,088 paunaa
Kuulokkeen akun tyyppi:
Litium-ion polymeeriakku (3,7 V / 50 mAh)
Latauskotelon akkutyyppi:
Litium-ion polymeeriakku (3,7 V / 300 mAh)
Latausaika: 2 h tyhjästä
Musiikin toistoaika BT ja
ANC pois päältä: jopa 7 tuntia
Musiikin toistoaika BT ja
ANC päällä: jopa 6 tuntia
Taajuusvaste: 20 Hz – 20 kHz
Impedanssi: 16 ohmia
Herkkyys: 96 dB SPL@1 kHz
Maksimi SPL: 94 dB
Mikrofonin herkkyys: -26 dBV/Pa@1 kHz
Bluetooth versio: 5.1
Bluetooth-profiiliversio: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth-lähettimen
taajuusalue: 2400−2483,5 MHz
Bluetooth-lähettimen teho: < 10 dBm (EIRP)
Bluetooth-lähettimen
modulaatio: GFSK, π/4 DQPSK, 8DPSK
Maksimi käyttölämpötila:
45 °C
HU
A DOBOZ TARTALMA
ALKALMAZÁS
My JBL Headphones
Ezzel az ingyenes alkalmazással
még több ellenőrzést és személyre
szabott zenehallgatási élményt
kaphat.
A HASZNÁLAT MÓDJA
Keverje össze és válassza
ki a tökéletes egyezés és
audio-teljesítmény eléréséhez
ELSŐ HASZNÁLAT
BEKAPCSOLÁS ÉS CSATLAKOZÁS
Válassza a „JBL LIVE FREE NC+ TWS”-t
a csatlakozáshoz
Gyors párosítás a Google által
KETTŐS CSATLAKOZÁS +
SZINKRONIZÁLÁS
Sztereó üzemmód
Monó üzemmód
KIKAPCSOLÁS
KÉZI VEZÉRLŐK
Mozdulatok
Koppintás
Nyomva tartás
Csatlakoztassa egy Bluetooth
eszközhöz
Bal és jobb oldal újracsatlakoztatása
Visszaállítás
GOMB PARANCS
ANC /
Ambient Aware (Környezeti
érzékelés)*/ Ki
Talkthru*
Hangvezérlési asszisztens**
* Engedélyezze a fejlesztett vezérlőt
azáltal, hogy a JBL LIVE FREE NC+ TWS
-t csatlakoztatja a My JBL Headphones
alkalmazáshoz
** Engedélyezze a hang-asszisztens My
JBL Headphones alkalmazáson keresztül
történő használatát és társítsa azt
bármely fülhallgatóhoz (bal/jobb).
AUTOMATIKUS LEJÁTSZÁS/ SZÜNET
TEGYEN TÖBBET AZ ALKALMAZÁSSAL
TÖLTÉS
Töltés Qi-tanúsított vezeték
nélküli töltő padon keresztül (a
szállítmány nem tartalmazza)
LED TULAJDONSÁGAI
Bekapcsolás
BT csatlakoztatása
BT csatlakoztatva
BT nincs csatlakoztatva
Alacsony akkumulátortöltöttség
BT csatlakoztatása
BT csatlakoztatva
Újraindítás
VÍZÁLLÓ IPX7
MŰSZAKI SPECIFIKÁCIÓK
Modell: LIVE FREE NC+ TWS
Hangszóró mérete: 6,8 mm / 0,27” dinamikus hangszóró
Tápellátás: 5 V 1 A
Fülhallgató:
7 g darabonként (14 g együttesen)/
0,015 font darabonként (0,03 font
együttesen)
Töltőtok: 40 g/0,088 font
Fülhallgató akkumulátor
típusa: Lítiumion polimer (3,7 V, 50mAh)
Töltőtok akkumulátorának
típusa:
Lítiumion polimer (3,7 V, 300mAh)
Töltési idő: 2óra teljesen lemerült állapotból
Lejátszási idő BT funkcióval és
ANC funkció nélkül: legfeljebb 7 óra
Lejátszási idő BT funkcióval és
ANC funkcióval: legfeljebb 6 óra
Frekvenciaválasz: 20 Hz–20 kHz
Impedancia: 16 ohm
Érzékenység: 96 dB SPL1kHz-en
Maximális SPL: 94 dB
Mikrofon érzékenysége: -26 dBV/Pa 1 kHz-en
Bluetooth-verzió: 5.1
Bluetooth-profilverzió: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth jeladó frekvencia
tartomány: 2400 – 2483,5 MHz
Bluetooth-eladó teljesítmény:
<10 dBm (EIRP)
Bluetooth jeladó moduláció: GFSK, π/4 DQPSK, 8DPSK
Maximális üzemi hőmérséklet:
45 °C
IT
CONTENUTO DELLA CONFEZIONE
APP
My JBL Headphones
Ottieni un maggiore controllo
e personalizzazione della tua
esperienza di ascolto con questa
App gratuita.
COME INDOSSARLI
Mischia e abbina per comfort e
prestazioni audio perfetti
AL PRIMO UTILIZZO
ACCENSIONE E COLLEGAMENTO
Scegli “JBL LIVE FREE NC+ TWS”
per eettuare il collegamento
Fast Pair mediante Google
DUAL CONNECT + SYNC
Modalità stereo
Modalità mono
SPEGNIMENTO
COMANDI MANUALI
Movimenti
Tocca
Premi
Collegamento ad un dispositivo
Bluetooth
Riconnessione sinistro & destro
Ripristino
PULSANTE COMANDO
ANC /
Ambient Aware* / Spento
Talkthru*
Assistente vocale**
* Attiva i controlli avanzati collegando
i tuoi JBL LIVE FREE NC+ TWS all’app
My JBL Headphones
** Attiva l’assistente vocale tramite
l’app My JBL Headphones ed assegnalo
all’auricolare preferito (L/R).
PLAY/PAUSA AUTOMATICI
FAI DI PIÙ CON L’APP
RICARICA
Ricarica tramite un pad di ricarica
wireless certicato Qi (non incluso)
COMPORTAMENTO DEI LED
Acceso
Collegamento BT
BT collegato
BT non collegato
Batteria scarica
Collegamento BT
BT collegato
Riavvio
WATERPROOF IPX7
NL
VERPAKKINGSINHOUD
APP
My JBL Headphones
Geniet van nog meer controle en
de mogelijkheid om jouw eigen
luisterervaring te creëren met
deze gratis app.
DRAGEN
Mix en match voor de perfecte
pasvorm en audioprestaties
INGEBRUIKNAME
INSCHAKELEN EN VERBINDEN
Selecteer “JBL LIVE FREE NC+
TWS” om verbinding te maken
Werkt met Fast Pair van Google
DUAL CONNECT + SYNC
Stereo-modus
Mono-modus
UITSCHAKELEN
HANDMATIGE BEDIENING
Gebaren
Tik
Druk
Maak verbinding met een
Bluetooth-apparaat
Links en rechts opnieuw verbinden
Resetten
KNOPFUNCTIE
ANC /
Ambient Aware* / Uit
Talkthru*
Stemassistent**
* Schakel geavanceerde bediening
in door de JBL LIVE FREE NC+ TWS
te verbinden met de My JBL
Headphones-app
** Schakel je stemassistent in via
de My JBL Headphones-app en
wijs deze toe aan het gewenste
oordopje (L / R).
AUTOMATISCH AFSPELEN/PAUZE
DOE MEER MET DE APP
OPLADEN
Opladen via een Qi-gecerticeerd
draadloze oplaadpad (niet bijgeleverd)
LED-FUNCTIES
Voeding aan
BT verbinden
BT verbonden
BT niet verbonden
Batterij bijna leeg
BT verbinden
BT verbonden
Herstart
WATERPROOF IPX7
TECHNISCHE SPECIFICATIES
Model: LIVE FREE NC+ TWS
Driver afmeting: 6,8 mm/0,27 inch dynamische driver
Voeding: 5 V 1 A
Oordopje:
7 gram elk (14 gram samen)/
0,015 lbs elk (0,03 lbs samen)
Oplader: 40 gram/0,088 lbs
Type batterij voor headset: Lithium-ion-polymeer (3,7 V, 50 mAh)
Batterijtype oplader:
Lithium-ion-polymeer (3,7 V, 300 mAh)
Oplaadtijd: 2 uur wanneer leeg
Afspeeltijd voor muziek met
BT aan en ANC uit: maximaal 7 uur
Afspeeltijd voor muziek met
BT aan en ANC aan: maximaal 6 uur
Frequentierespons: 20 Hz – 20 kHz
Impedantie: 16 ohm
Gevoeligheid: 96 dB SPL@1 kHz
Maximum SPL: 94 dB
Microfoongevoeligheid: -26 dBV/Pa@1 kHz
Bluetooth-versie: 5.1
Bluetooth-profielversie: A2DP V1.3, AVRCP V1.6, HFP V1.7
Frequentiebereik Blue-
tooth-zender: 2400 - 2483,5 MHz
Vermogen Bluetooth-zender: <10 dBm (EIRP)
Modulatie Bluetooth-zender: GFSK, π/4 DQPSK, 8DPSK
Maximale bedrijfstemperatuur:
45 °C
SPECIFICHE TECNICHE
Modello: LIVE FREE NC+ TWS
Dimensione del driver: Driver dinamico da 6,8 mm/0,27"
Alimentazione: 5 V 1 A
Auricolari:
7 g per pz (14 g combinato)/ 0,015 lb
per pz (0,03 lb combinato)
Custodia di ricarica: 40 g/0,088 lbs
Tipo di batteria delle cuffie:
Polimero agli ioni di litio (3,7 V, 50 mAh)
Tipo di batteria custodia
di ricarica:
Polimero agli ioni di litio (3,7 V, 300 mAh)
Tempo di ricarica: 2 ore da scarichi
Autonomia in riproduzione
con BT attivo e ANC spenta: no a 7 ore
Autonomia in riproduzione
con BT e ANC attivi: no a 6 ore
Risposta in Frequenza: 20 Hz – 20 kHz
Impedenza: 16 ohm
Sensibilità: 96 dB SPL@1 kHz
SPL massimo: 94 dB
Sensibilità del microfono: -26 dBV/Pa@1 kHz
Versione Bluetooth: 5.1
Versione profilo Bluetooth: A2DP V1.3, AVRCP V1.6, HFP V1.7
Intervallo di frequenza del
trasmettitore Bluetooth: 2400 - 2483,5 MHz
Potenza del trasmettitore
Bluetooth: <10 dBm (EIRP)
Modulazione del trasmettitore
Bluetooth: GFSK, π/4 DQPSK, 8DPSK
Temperatura d’esercizio massima:
45 °C
NO
ESKENS INNHOLD
APP
My JBL Headphones
Få bedre kontroll og tilpasning
av lytteopplevelsen med denne
gratisappen.
SLIK BRUKES PRODUKTET
Miks og match for å nne den
perfekte passformen og lyden
FØRSTE GANGS BRUK
SLÅ PÅ OG KOBLE TIL
Velg “JBL LIVE FREE NC+ TWS”
for å koble til
Hurtigsammenkobling levert
av Google
DOBBELTTILKOBLING +
SYNKRONISERING
Stereomodus
Monomodus
STRØM AV
MANUELLE KONTROLLER
Håndbevegelser
Tapp
Trykk
Koble til en Bluetooth-enhet
Kobler til høyre og venstre igjen
Tilbakestill
KNAPPEKOMMANDO
ANC /
Ambient Aware* / Av
Talkthru*
Voice Assistant**
* Aktiver avanserte kontroller ved
å koble JBL LIVE FREE NC+ TWS til
appen My JBL Headphones
** Aktiver taleassistenten gjennom
My JBL Headphones-appen og
tilordne den til den foretrukne
øreproppen (H/V).
AUTOMATISK AVSPILLING/PAUSE
GJØR MER MED APPEN
LADER
Lade gjennom en Qi-sertisert
trådløs ladepute (ikke inkludert)
LED-ATFERD
Strøm på
BT koble til
BT tilkoblet
BT ikke tilkoblet
Lite batteri
BT koble til
BT tilkoblet
Start på nytt
VANNTETT IPX7
TEKNISKE SPESIFIKASJONER
Modell: LIVE FREE NC+ TWS
Driverstørrelse: 6,8 mm/0,27” dynamisk driver
Strømforsyning: 5 V 1 A
Øretelefon:
7 g pr. stk. (14 g kombinert)/
0,015 pund pr. stk. (0,03 pund
kombinert)
Ladeeske: 40 g/0,088 pund
Hodetelefonenes batteritype: Lithium-ion polymer (3,7 V, 50 mAh)
Ladeeskens batteritype:
Lithium-ion polymer (3,7 V, 300 mAh)
Ladetid: 2 timer når tomt
Musikkavspillingstid med BT
på og ANC av: opptil 7 timer
Musikkavspillingstid med BT
på og ANC på: opptil 6 timer
Frekvensrespons: 20 Hz – 20 kHz
Impedans: 16 ohm
Følsomhet: 96 dB SPL v/ 1 kHz
Maksimum SPL: 94 dB
Mikrofonfølsomhet: -26 dBV/Pa@1 kHz
Bluetooth-versjon: 5.1
Bluetooth-profilversjon: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth-senderens
frekvensområde: 2400 - 2483,5 MHz
Bluetooth-senderens strøm: <10 dBm (EIRP)
Bluetooth-senderens
modulasjon: GFSK, π/4 DQPSK, 8DPSK
Maks driftstemperatur
45 °C
PL
ZAWARTOŚĆ ZESTAWU
APLIKACJA
My JBL Headphones
Zyskaj jeszcze większą kontrolę i
możliwość personalizacji brzmienia,
wykorzystując tę bezpłatną aplikację.
JAK KORZYSTAĆ ZE SŁUCHAWEK
Połącz ze sobą odpowiednie
końcówki i wkładki, aby uzyskać
wygodę noszenia słuchawek i
najlepsze parametry audio
PRZED PIERWSZYM UŻYCIEM
WŁĄCZANIE ZASILANIA I
ŁĄCZENIE
Wybierz „JBL LIVE FREE NC+ TWS”,
aby nawiązać połączenie
Google Fast Pair
DUAL CONNECT + SYNC
Tryb dźwięku stereo
Tryb dźwięku mono
WYŁĄCZANIE ZASILANIA
STEROWANIE RĘCZNE
Gesty
Stuknij
Naciśnij
Łączenie z urządzeniem Bluetooth
Ponowne łączenie prawej i lewej
słuchawki
Resetowanie
DZIAŁANIE PRZYCISKÓW
ANC /
Ambient Aware */ Wył.
Talkthru*
Voice Assistant**
* Włącz sterowanie zaawansowane łącząc
słuchawki JBL LIVE FREE NC+ TWS z
aplikacją My JBL Headphones
** Włącz asystenta głosowego w
aplikacji My JBL Headphones i przypisz go
do preferowanej słuchawki (L/P).
AUTOMATYCZNE ODTWARZANIE/
WSTRZYMANIE
WIĘKSZE MOŻLIWOŚCI DZIĘKI
APLIKACJI
ŁADOWANIE
Ładowanie przez podkładkę do
ładowania bezprzewodowego z certy-
kowaną funkcją Qi (nie dołączono)
DZIAŁANIE DIODY LED
Włączanie
Nawiązywanie połączenia BT
BT podłączone
BT niepodłączone
Niski poziom akumulatora
Nawiązywanie połączenia BT
BT podłączone
Ponowne uruchomienie
WODOODPORNOŚĆ IPX7
PT-BR
DANE TECHNICZNE
Model: LIVE FREE NC+ TWS
Rozmiar przetwornika:
Dynamiczny przetwornik 6,8 mm (0,27")
Zasilanie: 5 V 1 A
Słuchawka:
7 g każda (14 g razem)/
0,015 funta każda (0,03 funta razem)
Pokrowiec ładujący: 40 g / 0,088 funta
Typ baterii do słuchawek:
Polimerowy akumulator litowo-jonowy
(3,7 V, 50 mAh)
Typ akumulatora do
pokrowca ładującego:
Polimerowy akumulator litowo-jonowy
(3,7 V, 300 mAh)
Czas ładowania: 2 godz. od wyczerpania
Czas odtwarzania muzyki z
wyłączoną funkcją ANC: do 7 godz.
Czas odtwarzania muzyki z
włączoną funkcją ANC oraz
Bluetooth: do 6 godz.
Pasmo przenoszenia: 20 Hz – 20 kHz
Impedancja: 16 omów
Efektywność: 96 dB SPL przy 1 kHz
Maksymalne ciśnienie
akustyczne SPL: 94 dB
Czułość mikrofonu: -26 dBV/Pa przy 1 kHz
Wersja Bluetooth: 5.1
Wersja profilu Bluetooth: A2DP V1.3, AVRCP V1.6, HFP V1.7
Pasmo przenoszenia
nadajnika Bluetooth: 2400 – 2483,5 MHz
Moc nadajnika Bluetooth: < 10 dBm (EIRP)
Modulacja nadajnika Bluetooth:
GFSK, π/4 DQPSK, 8DPSK
Maks. temperatura robocza:
45°C
CONTEÚDO DA CAIXA
APLICATIVO
My JBL Headphones
Aplicativo gratuito que personaliza
seus comandos e a experiência
de áudio.
MODO DE USAR
Escolha as ponteiras para mais
conforto
PRIMEIRA UTILIZAÇÃO
LIGA/DESLIGA E CONEXÃO
Selecione o item “JBL LIVE FREE
NC+ TWS” para conectar
Fast Pair (padrão da Google)
DUAL CONNECT E SYNC
Modo estéreo
Modo mono
DESLIGA
CONTROLES MANUAIS
Gestos
Toque
Pressão
Conectar um dispositivo Bluetooth
Reconectar fones esquerdo e direito
Reiniciar
BOTÃO DE COMANDO
ANC /
Ambient Aware* / Desliga
Talkthru*
Assistente de voz**
* Para ativar os controles avançados
do JBL LIVE FREE NC+ TWS, use o
aplicativo My JBL Headphones
** Para usar o assistente voz, ligue
o aplicativo My JBL Headphones
e selecione o fone que deseja
usar (D ou E).
FUNÇÃO AUTO PLAY/PAUSA
OUTROS RECURSOS DO APP
CARREGANDO
Carregado por um carregador sem
o certicado Qi (não incluídos)
FUNCIONAMENTO DO LED
Ligado
BT conectando
BT conectado
BT não conectado
Bateria fraca
BT conectando
BT conectado
Reiniciar
À PROVA D’ÁGUA (IPX7)
ESPECIFICAÇÕES TÉCNICAS
Modelo: LIVE FREE NC+ TWS
Tamanho do driver: Drivers dinâmicos de 6,8 mm (0,27")
Alimentação de energia: 5 V 1 A
Fones:
7 g (0,015 lb) a unidade;
14 g (0,03 lb) o par
Estojo carregador: 40 g (0,088 lb)
Bateria dos fones: Íon de Li (3,7 V, 50 mAh)
Bateria do estojo carregador:
Íon de Li (3,7 V, 300 mAh)
Tempo de carregamento: 2 horas (carga total)
Autonomia com Bluetooth
e sem ANC: Até 7 horas
Autonomia com Bluetooth e
ANC ligados: Até 6 horas
Resposta de frequência: 20 Hz a 20 kHz
Impedância: 16 Ohms
Sensibilidade: 96 dB SPL a 1 kHz
SPL máximo: 94 dB
Sensibilidade do microfone: -26 dBV/Pa a 1 kHz
Versão Bluetooth: 5.1
Perfil e versão Bluetooth: A2DP V1.3, AVRCP V1.6 e HFP V1.7
Intervalo de frequência de
transmissão Bluetooth: 2400 a 2483,5 MHz
Potência de transmissão
Bluetooth: <10 dBm (EIRP)
Modulação de transmissão
Bluetooth: GFSK, π/4 DQPSK e 8DPSK
Temperatura máxima de uso:
45 °C
SV
DETTA FINNS I LÅDAN
APP
My JBL Headphones
Få ännu mer kontroll och
anpassning av din musikupplevelse
med den här kostnadsfria appen.
HUR DE SKA SITTA
Blanda och välj optimal passform
för att få ett perfekt ljud
FÖRSTA ANVÄNDNINGEN
SLÅ PÅ & ANSLUT
Välj ”JBL LIVE FREE NC + TWS”
för att ansluta
Snabb Google-parkoppling
DUBBEL ANSLUTNING + SYNK
Stereo-läge
Mono-läge
STÄNG AV
MANUELLA KONTROLLER
Gester
Knacka på
Tryck på
Anslut en Bluetooth-enhet
Återanslutning vänster och höger
Reset (Återställ)
KNAPPKOMMANDO
ANC /
Ambient Aware*/ Av
TalkThru*
Röstassistent**
* Aktivera avancerade kontroller
genom att ansluta dina JBL
LIVE FREE NC + TWS till My JBL
Headphones-appen
** Aktivera din röstassistent med
My JBL Headphones-appen och
tilldela den till öronsnäckan du
föredrar (H/V).
AUTOMATISK UPPSPELNING/PAUS
GÖR MER MED APPEN
LADDNING
Laddning via en Qi-certierad
trådlös laddningsplatta (ingår ej)
LED-FUNKTIONER
Starta upp
BT ansluter
BT anslutet
BT ej anslutet
Låg batterinivå
BT ansluter
BT anslutet
Starta om
IPX7-VATTENTÄT
TEKNISKA SPECIFIKATIONER
Modell: LIVE FREE NC+ TWS
Storlek på element: 6,8 mm/0,27 tum dynamiskt
Strömförsörjning: 5 V 1 A
Öronsnäcka:
7 g styck (14 g tillsammans)
Laddningsfodral: 40 g
Hörlurarnas batterityp: Litiumjonpolymer (3,7 V, 50 mAh)
Laddningsfodralets batterityp
Litiumjonpolymer (3,7 V, 300 mAh)
Laddningstid: 2 timmar från tomt
Musikspeltid med Bt på och
ANC Av: Upp till 7 timmar
Musikspeltid med BT och
ANC på: Upp till 6 timmar
Frekvensåtergivning: 20 Hz – 20 kHz
Impedans: 16 ohm
Känslighet: 96 dB SPL vid 1 kHz
Max SPL: 94 dB
Mikrofonkänslighet: -26 dBV/Pa vid 1 kHz
Bluetooth-version: 5.1
Bluetooth-profilens version: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth-sändarens
frekvensomfång: 2400 – 2483,5 MHz
Bluetooth-sändarens effekt: < 10 dBm (EIRP)
Bluetooth-sändarens
modulering: GFSK, π/4 DQPSK, 8DPSK
Max drifttemperatur:
45 °C
TR
KUTU İÇERİĞİ
UYGULAMA
My JBL Headphones
Bu ücretsiz uygulama ile dinleme
deneyiminizi daha da kontrol edin
ve kişiselleştirin.
NASIL TAKILIR
En iyi uyum ve ses performansı
için karıştırın ve eşleştirin
İLK KULLANIM
GÜCÜ AÇMA VE BAĞLANMA
Bağlanmak için “JBL LIVE FREE
NC+ TWS”i seçin
Google ile hızlı eşleştirme
özelliğine sahiptir
İKİLİ BAĞLANTI + SENKRONİ-
ZASYON
Stereo mod
Mono mod
GÜCÜ KAPATMA
MANUEL KONTROLLER
Hareketler
Dokunun
Basın
Bir Bluetooth cihazına bağlanın
Sol ve Sağ kulaklığı yeniden
bağlanıyor
Sıfırlama
DÜĞME KOMUTU
ANC /
Ambient Aware (Ortam Farkındalığı)* /
Kapalı
Talkthru*
Sesli Asistan**
* JBL LIVE FREE NC+ TWS iniz ile My JBL
Headphones Uygulamasına bağlanarak
ileri düzey kontrolleri etkinleştirin
** My JBL Headphones uygulaması ile
Sesli Asistanınızı etkinleştirin ve istediğiniz
(Sol/Sağ) kulaklığınıza atayın.
OTOMATİK OYNAT/DURAKLAT
UYGULAMA İLE DAHA FAZLASINI
YAPIN
ŞARJ ETME
Qi-sertikalı kablosuz şarj pedi ile şarj
edin (Dahil değildir)
LED HAREKETLERİ
Güç açık
BT bağlanıyor
BT bağlandı
BT bağlı değil
Düşük pil gücü
BT bağlanıyor
BT bağlandı
Yeniden başlatın
SU GEÇİRMEZ IPX7
RU
КОМПЛЕКТ ПОСТАВКИ
ПРИЛОЖЕНИЕ
My JBL Headphones
Дополнительные возможности
управления и настройки параметров
прослушивания с помощью нашего
бесплатного приложения.
КАК ИСПОЛЬЗОВАТЬ
Комбинируйте для идеальной
посадки и звучания
ПЕРВОЕ ИСПОЛЬЗОВАНИЕ
ВКЛЮЧЕНИЕ И СОПРЯЖЕНИЕ
Выберите «JBL LIVE FREE NC+ TWS»
для подключения
Возможно быстрое сопряжение с
помощью Google
ДВОЙНОЕ ПОДКЛЮЧЕНИЕ +
СИНХРОНИЗАЦИЯ
Стереорежим
Монорежим
ВЫКЛЮЧЕНИЕ
ЭЛЕМЕНТЫ РУЧНОГО УПРАВЛЕНИЯ
Жесты
Касание
Нажатие
Подключение к Bluetooth-устройству
Повторное подключение правого и
левого наушников
Сброс
КНОПКИ УПРАВЛЕНИЯ
ANC (Активное шумоподавление) /
Ambient Aware (Увеличенная
слышимость окружающей
среды)* / Выкл.
Talkthru (Понижение уровня громкости
для комфортного общения)*
Голосовой помощник**
* Подключите дополнительные
элементы управления при
подключении наушников JBL LIVE
FREE NC+ TWS к приложению My JBL
Headphones
** Подключите голосовой помощник
через приложение My JBL Headphones
и назначьте его на выбранный
наушник (L (Левый)/R (Правый)).
АВТОМАТИЧЕСКОЕ ВОСПРОИЗВЕДЕНИЕ
И ПРИОСТАНОВКА
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
С ПРИЛОЖЕНИЕМ
ЗАРЯДКА
Зарядка с помощью беспроводной
зарядной площадки с сертификацией
Qi (не входит в комплект поставки)
СИГНАЛЫ ИНДИКАТОРОВ
Включить
Подключение Bluetooth
Подключение по Bluetooth установлено
Подключение по Bluetooth не установлено
Аккумулятор разряжен
Подключение Bluetooth
Подключение по Bluetooth установлено
Перезагрузка
ЗАЩИТА ОТ ВЛАГИ IPX7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: LIVE FREE NC+ TWS
Размер мембраны: мембрана динамика 6,8мм / 0,27дюйма
Источник питания: 5В 1 A
Наушник: 7 г/шт. (14 г в комплекте)/
0,015 фунта/шт. (0,03 фунта в комплекте)
Зарядный футляр: 40г / 0,088фунта
Тип батареи наушников: литий-ионный полимерный аккумулятор
(3,7 В / 50 мА·ч)
Тип аккумулятора зарядного футляра: литий-ионный полимерный аккумулятор
(3,7 В / 300 мА·ч)
Время зарядки: 2ч после полной разрядки
Время воспроизведения музыки
при включенной функции ANC и
выключенной функции Bluetooth: до 7 ч
Время воспроизведения музыки при
включенных функциях ANC и Bluetooth:
до 6 ч
Частотная характеристика: 20Гц — 20КГц
Сопротивление: 16 Ом
Чувствительность: 96дБ УЗД при 1кГЦ
Макс. уровень звукового давления: 94 дБ
Чувствительность микрофона: -26дБВ/Па при 1кГц
Версия Bluetooth: 5.1
Версия профиля Bluetooth: A2DP V1.3, AVRCP V1.6, HFP V1.7
Частотный диапазон передатчика
Bluetooth: 2400–2483,5МГц
Мощность передатчика Bluetooth: < 10 дБ/мВт (ЭИИМ)
Модуляция передатчика Bluetooth: GFSK, π/4 DQPSK, 8DPSK
Максимальная температура
эксплуатации: 45°C
TEKNİK ÖZELLİKLER
Model: LIVE FREE NC+ TWS
Sürücü Boyutu: 6,8 mm/0,27" Dinamik Sürücü
Güç kaynağı: 5 V 1 A
Kulaklık:
7 g bir tanesi (14 g ikisi) / 0,015 lbs
bir tanesi (0,03 lbs ikisi)
Şarj kutusu: 40 g / 0,088 lbs
Kulaklık pil türü: Lityum-iyon polimer (3,7 V, 50 mAh)
Şarj kutusu pil türü:
Lityum-iyon polimer (3,7 V, 300 mAh)
Şarj süresi: Boşaldıktan sonra 2 saat
BT açık ve ANC kapalıyken
müzik çalma süresi: 7 saate kadar
BT ve ANC açıkken müzik
çalma süresi: 6 saate kadar
Frekans Tepkisi: 20 Hz – 20 kHz
Empedans: 16 ohm
Hassasiyet: 96 dB SPL@1 kHz
Maksimum SPL: 94 dB
Mikrofon hassasiyeti: -26 dBV/Pa@1 kHz
Bluetooth versiyonu: 5.1
Bluetooth profil sürümü: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth vericisi frekans
aralığı: 2400 - 2483,5 MHz
Bluetooth verici gücü: <10 dBm (EIRP)
Bluetooth vericisi
modülasyonu: GFSK, π/4 DQPSK, 8DPSK
Maksimum çalışma sıcaklığı:
45 °C
ZH-CN ZH-TW
内容清单
应用
My JBL Headphones
立即下载这款免费应
用，打造更具个性化的
聆听体验，全面掌控耳
机的各项功能。
佩戴方法
混合和匹配不同耳塞
套实现良好的贴合和
音频性能
首次使用
开启与连接
选择“JBL LIVE FREE NC+
TWS”以连接
由 Google 提供快速配
对功能
双连 + 同步
立体声模式
单声道模式
关闭
手动控制
手势
点击
按下
连接蓝牙设备
重新连接左侧和右侧耳机
重置
包裝盒內物品
應用程式
My JBL Headphones
使用此免費的應用，
對您的聆聽體驗進行
更大的控制和個性化
處理。
如何佩戴
混合搭配以獲得完美的
貼合度及音效
首次使用
開機並連接
選擇「JBL LIVE FREE NC+ TWS」
以進行連接
由 Google 啟用快速配對
雙重連接 + 同步
立體聲模式
單聲道模式
關機
手動控制鈕
手勢
輕觸
按下
連接至藍牙裝置
重新連接左和右耳機
重設
按鈕命令
按钮命令
ANC(主动降噪)/
Ambient Aware (环境感
知)* /关闭
Talkthru(自由通话)*
语音助手**
* 将 JBL LIVE FREE NC+ TWS
连接到 My JBL Headphones
应用
** 通过 My JBL Headphones 应
用启用语音助手，设置
要使用此功能的耳塞
(左/右)。
自动播放/暂停
使用应用执行更多操作
充电
使用经过Qi认证的无线充
电板充电（不随附）
LED 变化模式
开机
蓝牙正在连接
蓝牙已连接
蓝牙未连接
电量不足
蓝牙正在连接
蓝牙已连接
重启
IPX7 防水等级
ANC /
Ambient Aware* / 關閉
Talkthru*
語音助理**
* 透過將您的 JBL LIVE FREE
NC+ TWS 連接到 My JBL
Headphones 應用程式
** 透過 My JBL Headphones 應
用啟用您的語音助理，
然後將其指定給您首選
的耳塞（左/右）。
自動播放/暫停
藉此應用做更多的事
充電中
透過 Qi 認證的無線充電
板(未隨附)
LED 狀態
開機
藍牙正在連接
藍牙已連接
藍牙未連接
電池電力不足
藍牙正在連接
藍牙已連接
重新啟動
IPX7 防水
技术规格
型号： LIVE FREE NC+ TWS
驱动单元尺寸： 6.8 mm/0.27" 动圈驱动单元
电源： 5 V 1 A
耳机：
一只 7 g（一副 14 g）/
一只 0.015 lbs（一副 0.03 lbs）
充电保护盒： 40 g/0.088 lbs
耳机电池类型： 锂离子聚合物 (3.7 V, 50 mAh)
充电保护盒电池类型：
锂离子聚合物 (3.7 V, 300 mAh)
充电时间： 2 小时（从空电量到充满）
开启蓝牙但关闭 ANC
(主动降噪)时的音乐播
放时间： 高达 7 小时
开启蓝牙和 ANC
(主动降噪)时的音乐播
放时间： 高达 6 小时
频率响应： 20 Hz – 20 kHz
阻抗： 16 ohm
灵敏度： 96 dB SPL@1 kHz
最大声压级： 94 dB
麦克风灵敏度： -26 dBV/Pa@1 kHz
蓝牙版本： 5.1
蓝牙配置文件版本： A2DP V1.3、AVRCP V1.6、HFP V1.7
蓝牙发射器频率范围： 2400 - 2483.5 MHz
蓝牙发射器功率： <10 dBm (EIRP)
蓝牙发射器调制： GFSK、
π/4 DQPSK、8DPSK
最高运行温度：
45 °C
ID
ISI KOTAK
APLIKASI
My JBL Headphones
Miliki aplikasi gratis ini agar kontrol
dan personalisasi pengalaman
mendengarkan sepenuhnya ada di
tangan Anda.
CARA PEMAKAIAN
Padu padankan demi kenyamanan
dan kualitas audio
PENGGUNAAN PERTAMA
MENYALAKAN & MENYAMBUNGKAN
Pilih “JBL LIVE FREE NC+ TWS”
untuk menyambungkan
Penyambungan Cepat didukung
oleh Google
PENYAMBUNGAN +
SINKRONISASI GANDA
Mode Stereo
Mode Mono
MEMATIKAN
KONTROL MANUAL
Gestur
Ketuk
Tekan
Sambungkan ke perangkat Bluetooth
Menyambungkan kembali earbud
kiri & kanan
Atur Ulang
TOMBOL PERINTAH
ANC /
Ambient Aware* / Mati
Talkthru*
Asisten Suara**
* Aktifkan kontrol lanjutan dengan
menyambungkan JBL LIVE FREE
NC+ TWS ke aplikasi My JBL
Headphones
** Aktifkan asisten suara melalui
aplikasi My JBL Headphones
dan tetapkan ke earbud pilihan
Anda (Kr/Kn).
PUTAR/JEDA OTOMATIS
KEGUNAAN LAIN APLIKASI
MENGISI DAYA
Mengisi daya melalui alas pengisi
daya nirkabel bersertikat Qi (tidak
termasuk)
POLA LED
Daya hidup
BT menyambungkan
BT tersambung
BT tidak tersambung
Daya baterai lemah
BT menyambungkan
BT tersambung
Menyalakan ulang
TAHAN AIR IPX7
SPESIFIKASI TEKNIS
Model: LIVE FREE NC+ TWS
Ukuran Driver: Driver Dinamis 6,8 mm/0,27"
Catu daya: 5 V 1 A
Earpiece:
7 g per buah (total 14 g)/
0,015 lbs per buah (total 0,03 lbs)
Casing pengisi daya: 40 g/0,088 lbs
Tipe baterai headset: Polimer litium-ion (3,7 V, 50 mAh)
Tipe baterai casing pengisi
daya:
Polimer litium-ion (3,7 V, 300 mAh)
Lama pengisian daya: 2 jam dari keadaan kosong
Lama pemutaran musik saat
BT aktif dan ANC mati: hingga 7 jam
Lama pemutaran musik saat
BT aktif dan ANC aktif: hingga 6 jam
Respons Frekuensi: 20 Hz – 20 kHz
Impedans: 16 ohm
Sensitivitas: 96 dB SPL@1 kHz
SPL Maksimum: 94 dB
Sensitivitas mikrofon: -26 dBV/Pa@1 kHz
Versi Bluetooth: 5.1
Versi profil Bluetooth: A2DP V1.3, AVRCP V1.6, HFP V1.7
Rentang frekuensi pemancar
Bluetooth: 2400 - 2483,5 MHz
Daya pemancar Bluetooth: <10 dBm (EIRP)
Modulasi pemancar Bluetooth: GFSK, π/4 DQPSK, 8DPSK
Suhu pengoperasian maksimal:
45 °C
技術規格
型號： LIVE FREE NC+ TWS
驅動器尺寸： 6.8 mm/0.27"動態驅動器
電源： 5 V 1 A
耳機：
每隻 7 g（兩隻 14 g）/
每隻 0.015 lbs（兩隻 0.03 lbs）
充電盒： 40 g/0.088 lbs
耳機電池類型：
聚合體鋰離子電池 (3.7 V, 50 mAh)
充電盒電池類型：
聚合體鋰離子電池 (3.7 V, 300 mAh)
充電時間： 從無電量到充滿需 2 小時
在藍牙開啟及 ANC 關閉時
的音樂播放時間：
長達 7 小時
在藍牙及 ANC 均開啟時的
音樂播放時間： 長達 6 小時
頻率回應： 20 Hz – 20 kHz
阻抗： 16 歐姆
敏感度： 96 dB SPL@1 kHz
最大 SPL： 94 dB
麥克風靈敏度： -26 dBV/Pa@1 kHz
藍牙版本： 5.1
藍牙設定檔版本： A2DP V1.3、AVRCP V1.6、HFP V1.7
藍牙發射機頻率範圍：
2400 - 2483.5 MHz
藍牙發射機功率： <10 dBm (EIRP)
藍牙發射機調變： GFSK、
π/4 DQPSK、8DPSK
最大工作溫度：
45 °C
JP
同梱品
アプリ
My JBL Headphonesアプリ
無料専用アプリで各種設
定や調整をおこなってく
ださい。
装着方法
完璧なフィット感とオ
ーディオパフォーマン
スを追求
初めての使用
電源オン&接続
接続するには「JBL LIVE FREE
NC+TWS」を選択
Google Fast Pair対応
デュアルコネクト+
シンク
ステレオモード
モノラルモード
電源オフ
手動での操作
タッチ操作
タップ
押す
Bluetooth対応デバイスに接続
左&右のイヤホンを再
接続中
リセット
ボタン操作
ANC/
アンビエントアウェア*/オフ
トークスルー*
ボイスアシスタント**
*My JBL HeadphonesアプリにJBL
LIVE FREE NC+TWSを接続すれ
ば、さらに詳細な操作設
定が可能です
**My JBL Headphonesアプリの設
定でボイスアシスタントを
有効にしていずれかのイヤ
ホン本体（L/R）に割り当
てることが可能です。
自動再生/一時停止
アプリでさらに多くのこ
とができます
充電中
Qi認定ワイヤレス充電パッ
ド（同梱せず）で充電中
LEDの動作
電源オン
Bluetoothに接続中
Bluetooth接続済み
Bluetooth未接続
バッテリー残量少
Bluetoothに接続中
Bluetooth接続済み
再起動
IPX7防水仕様
技術仕様
モデル： LIVE FREE NC+TWS
ドライバーサイズ： 6.8mmダ イナ ミックドラ イバ ー
電源： 5V 1A
イヤホン本体左右：
左右各約7g（合計約14g）
充電ケース： 約40g
イヤホン本体のバッテリ
ータイプ：
リチウム イオン ポリマ ー 電 池
（3.7V、50mAh）
充電ケースのバッテリー
タイプ：
リチウム イオン ポリマ ー 電 池
（3.7V、300mAh）
充電時間： 約2時間
Bluetoothオン、ANCオフで
の再生時間： 最大約7時間
Bluetoothオン、ANCオンで
の再生時間： 最大約6時間
周波数特性： 20Hz～20kHz
インピーダンス： 16Ω
出力音圧レベル： 96dB SPL@1kHz
最大音圧レベル： 94dB
マイクの出力音圧レベル：
-26dBV/Pa@1kHz
Bluetoothバージョン： 5.1
Bluetoothプロファイルバ
ージョン： A2DP V1.3、AVRCP V1.6、HFP V1.7
Bluetooth対応トランスミッ
ター周波数帯域： 2400～2483.5MHz
Bluetooth対応トランスミッ
ター出力： 10dBm未満（EIRP）
Bluetooth対応トランスミッ
ター変調： GFSK、
π/4 DQPSK、8DPSK
最大動作保証温度：
45°C
KO
구성품
앱
My JBL Headphones
이 무료 앱을 통해 청취 경
험을 더욱 잘 제어하고 사
용자에 맞게 설정할 수
있습니다.
착용 방법
완벽한 착용감과 오디오 성
능을 위한 믹스 앤 매치
처음 사용
전원 켜기 & 연결
연결할 “JBL LIVE FREE NC+ TWS”
선택
Google Fast Pair 활성화
이중 연결 + 동기화
스테레오 모드
모노 모드
전원 끄기
수동 제어
제스처
탭하기
누르기
Bluetooth 장치 연결
양쪽 재연결
리셋
버튼 명령
ANC /
Ambient Aware* / 해제
Talkthru*
Voice Assistant**
* JBL LIVE FREE NC+ TWS를 My JBL
Headphones 앱
** My JBL Headphones 앱을 통해
음성 비서를 활성화하여 기
본 설정 이어버드(L/R)에 지
정합니다.
자동 재생/일시 중지
앱으로 더 많은 기능 즐기기
충전
Qi 인증 무선 충전 패드로 충전
(포함되지 않음)
LED 동작
전원 켜기
BT 연결중
BT 연결됨
BT 연결 안 됨
배터리 부족
BT 연결중
BT 연결됨
재부팅
방수 IPX7
MM


My JBL Headphones







“JBL LIVE FREE NC+ TWS” 
Google








Bluetooth




ANC /
Ambient Aware* / 
Talkthru*
Voice Assistant**
*  JBL LIVE FREE NC+ TWS  My JBL Headphones 


** My JBL Headphones Voice Assistant
L/R) 





LED

BT
BT
BT

BT
BT

WATERPROOF IPX7
기술 사양
모델: LIVE FREE NC+ TWS
드라이버 크기: 6.8mm/0.27" 다이내믹
드라이버
전원 공급 장치: 5V 1A
이어피스:
피스당 7g(총 14g)/피스당
0.015lbs(총 0.03lbs)
충전 케이스: 40g/0.088lbs
헤드셋 배터리 유형: 리튬 이온 폴리머(3.7V, 50mAh)
충전 케이스 배터리 유형:
리튬 이온 폴리머(3.7V, 300mAh)
충전 시간: 배터리 방전부터 2시간
BT 사용 및 ANC 해제 시 음악
재생 시간: 최대 7시간
BT 및 ANC 사용 시 음악 재
생 시간: 최대 6시간
주파수 응답: 20Hz~20kHz
임피던스: 16Ω
민감도: 96dB SPL@1kHz
최대 SPL: 94dB
마이크 민감도:-26dBV/Pa@1kHz
Bluetooth 버전: 5.1
Bluetooth 프로필 버전: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth 송신기 주파수 범위:
2400~2483.5MHz
Bluetooth 송신기 출력: <10dBm(EIRP)
Bluetooth 송신기 변조: GFSK, π/4 DQPSK, 8DPSK
최대 작동 온도:
45°C
TECH SPEC
Model: LIVE FREE NC+ TWS
Driver Size: 6.8 mm/0.27” Dynamic Driver
Power supply: 5 V 1 A




 
Headset battery type: Lithium-ion polymer (3.7 V, 50 mAh)
Charging case battery type:
Lithium-ion polymer (3.7 V, 300 mAh)
Charging time: 2 hrs from empty
Music playtime with BT on
and ANC off : up to 7 hrs
Music playtime with BT on
and ANC on : up to 6 hrs
Frequency Response: 20 Hz – 20 kHz
Impedance: 16 ohm
Sensitivity: 96 dB SPL@1 kHz
Maximum SPL: 94 dB
Microphone sensitivity: -26 dBV/Pa@1 kHz
Bluetooth version: 5.1
Bluetooth profile version: A2DP V1.3, AVRCP V1.6, HFP V1.7
Bluetooth transmitter frequency
range: 2400 - 2483.5 MHz
Bluetooth transmitter power: <10 dBm (EIRP)
Bluetooth transmitter modulation:
GFSK, π/4 DQPSK, 8DPSK
Maximum operation temperature:
45 °C
AR
ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ
ﻖﻴﺒﻄﺘﻟﺍ
My JBL Headphones
ﺪﻨﻋ ﺰﻴﻤﺘﻟﺍﻭ ﻢﻜﺤﺘﻟﺍ ﻦﻣ ٍﺪﻳﺰ ﻊﺘﻤﺘﺳﺍ
.ﺎﺠﳌﺍ ﻖﻴﺒﻄﺘﻟﺍ ﺍﺬﻫ ﻡﺍﺪﺨﺘﺳﺎﺑ ﻉﺘﺳﻻﺍ
ﺀﺍﺪﺗﺭﻻﺍ ﺔﻴﻔﻴﻛ
ﺕﻮﺼﻟﺍ ﲆﻋ ﻝﻮﺼﺤﻠﻟ ﻂﺒﻀﻟﺍﻭ ﺞﻣﺪﻟﺍ
ﻞﻀﻓﻷﺍ ﺀﺍﺩﻷﺍﻭ ﻰﻘﻧﻷﺍ
ﻝﻭﻷﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ
ﻞﻴﺻﻮﺘﻟﺍﻭ ﺔﻗﺎﻄﻟﺍ ﻞﻴﻐﺸﺗ
“JBL LIVE FREE NC+ TWS” ﱰﺧﺍ
ﻞﻴﺻﻮﺘﻠﻟ
Google ﻦﻣ ﻊﻳﴪﻟﺍ ﻥﺍﺮﻗﻹﺍ
(ﺔﻨﻣﺍﺰﻣ) SYNC + ﺝﻭﺩﺰﳌﺍ ﻞﻴﺻﻮﺘﻟﺍ
ﻮﻳﱰﺳ ﻊﺿﻭ
ﻱﺩﺎﺣﺃ ﻊﺿﻭ
ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﺇ
ﻱﻭﺪﻴﻟﺍ ﻢﻜﺤﺘﻟﺍ ﺕﺍﻭﺩﺃ
ﺕﺍﺀﺎﻹﺍ
ﻕﻮﻓ ﺮﻘﻧﺍ
ﲆﻋ ﻂﻐﺿﺍ
ﺙﻮﺗﻮﻠﺑ ﺯﺎﻬﺠﺑ ﻞﻴﺻﻮﺘﻟﺍ
ﻰﻨﻤﻴﻟﺍﻭ ﻯﴪﻴﻟﺎﺑ ﻝﺎﺼﺗﻻﺍ ﺓﺩﺎﻋﺇ
ﻂﺒﻀﻟﺍ ﺓﺩﺎﻋﺇ
ﺭﺰﻟﺍ ﺮﻣﺍﻭﺃ
/(ﺀﺎﺿﻮﻀﻟﺍ ﺔﺤﻓﺎﻜﻣ ﻡﺎﻈﻧ) ANC
/*(ﻂﻴﺤﳌﺍ ﻉﺳ) Ambient Aware
ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﺇ
*(ﻰﻘﻴﺳﻮﳌﺍ ﺔﺋﺪﻬﺗ) Talkthru
**ﻮﺼﻟﺍ ﺪﻋﺎﺴﳌﺍ
ﻖﻳﺮﻃ ﻦﻋ ﺔﻣﺪﻘﺘﳌﺍ ﻢﻜﺤﺘﻟﺍ ﺕﺍﻭﺩﺃ ﻜ *
JBL LIVE FREE NC+ TWS ﻞﻴﺻﻮﺗ
My JBL Headphones ﻖﻴﺒﻄﺘﺑ
ﻖﻴﺒﻄﺗ ﻝﻼﺧ ﻦﻣ ﻮﺼﻟﺍ ﺪﻋﺎﺴﳌﺍ ﻜ **
ﺔﻋﺴﻟ ﻪﻨﻴﻴﻌﺗﻭMy JBL Headphones
.(ﻯﴪﻴﻟﺍ/ﻰﻨﻤﻴﻟﺍ) ﺔﻠﻀﻔﳌﺍ ﻥﺫﻷﺍ
ﺖﻗﺆﳌﺍ ﻑﺎﻘﻳﻹﺍ/ﺎﻘﻠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ
ﻖﻴﺒﻄﺘﻟﺎﺑ ﺪﻳﺰﳌﺍ ﻞﻌﻓ ﻚﻨﻜ
ﻦﺤﺸﻟﺍ
ﺔﻴﻜﻠﺳﻻ ﻦﺤﺷ ﺔﺼﻨﻣ ﻝﻼﺧ ﻦﻣ ﻦﺤﺸﻟﺍ
(ﻦﻤﻀﻣ ﻏ) ﺓﺪﻤﺘﻌﻣ ﴚﺗ ﺔﻴﻨﻘﺘﺑ ﺓﺩﻭﺰﻣ
LED ﺕﺍﴍﺆﻣ ﻁﺎﺃ
ﻞﻴﻐﺸﺘﻟﺍ
ﺙﻮﺗﻮﻠﺒﻟﺎﺑ ﻞﻴﺻﻮﺘﻟﺍ
ﻞﺼﺘﻣ ﺙﻮﺗﻮﻠﺒﻟﺍ
ﻞﺼﺘﻣ ﻏ ﺙﻮﺗﻮﻠﺒﻟﺍ
ﺔﻀﻔﺨﻨﻣ ﺔﻳﺭﺎﻄﺒﻟﺍ
ﺙﻮﺗﻮﻠﺒﻟﺎﺑ ﻞﻴﺻﻮﺘﻟﺍ
ﻞﺼﺘﻣ ﺙﻮﺗﻮﻠﺒﻟﺍ
ﻞﻴﻐﺸﺘﻟﺍ ﺓﺩﺎﻋﺇ
ﺀﻠﻟ ﺔﻣﻭﺎﻘﻣ IPX7
ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ
:ﺯﺍﺮﻄﻟﺍ
LIVE FREE NC+ TWS :ﻞﻐﺸﳌﺍ ﻢﺠﺣ
ﺔﺻﻮﺑ 0.27/ﻢﻣ 6.8 ﻴﻣﺎﻨﻳﺩ ﻞﻐﺸُﻣ :ﺔﻗﺎﻄﻟﺎﺑ ﺩﺍﺪﻣﻹﺍ ﺭﺪﺼﻣ
ﺒﻣﺃ 1 ﺖﻟﻮﻓ 5 :ﻥﺫﻷﺍ ﺔﻋﺳ
0.015/ (ﺎًﻌﻣ ﻨﺛﻼﻟ ﻢﺟ 14) ﺔﻋﺳ ﻞﻜﻟ ﻢﺟ 7
(ﺎًﻌﻣ ﻨﺛﻼﻟ ﻞﻃﺭ 0.03) ﺔﻋﺳ ﻞﻜﻟ ﻞﻃﺭ
:ﻦﺤﺸﻟﺍ ﺔﺒﻠﻋ
ﻞﻃﺭ 0.088/ﻢﺟ 40 :ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺔﻳﺭﺎﻄﺑ ﻉﻮﻧ
ﲇﻠﻣ 50 ،ﺖﻟﻮﻓ 3.7) ﻥﻮﻳﺃ ﻡﻮﻴﺜﻴﻟ ﺔﻳﺭﺎﻄﺑ
(ﺔﻋﺎﺴﻟﺍ ﰲ ﺒﻣﺃ :ﻦﺤﺸﻟﺍ ﺔﺒﻠﻋ ﺔﻳﺭﺎﻄﺑ ﻉﻮﻧ
ﲇﻠﻣ 300 ،ﺖﻟﻮﻓ 3.7) ﻥﻮﻳﺃ ﻡﻮﻴﺜﻴﻟ ﺔﻳﺭﺎﻄﺑ
(ﺔﻋﺎﺴﻟﺍ ﰲ ﺒﻣﺃ
:ﻦﺤﺸﻟﺍ ﺖﻗﻭ
ﺔﻏﺭﺎﻓ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻥﺎﺘﻋﺎﺳ ﺔﻴﻨﻘﺗ ﻞﻴﻐﺸﺗ ﻊﻣ ﻰﻘﻴﺳﻮﳌﺍ ﻞﻴﻐﺸﺗ ﺖﻗﻭ
ANC ﺔﻴﺻﺎﺧ ﻞﻴﻐﺸﺗ ﻑﺎﻘﻳﺇﻭ ﺙﻮﺗﻮﻠﺒﻟﺍ
:(ﺀﺎﺿﻮﻀﻟﺍ ﺔﺤﻓﺎﻜﻣ ﻡﺎﻈﻧ)ﺕﺎﻋﺎﺳ 7 ﻰﺘﺣ ﺔﻴﻨﻘﺗ ﻞﻴﻐﺸﺗ ﻊﻣ ﻰﻘﻴﺳﻮﳌﺍ ﻞﻴﻐﺸﺗ ﺖﻗﻭ
ﻡﺎﻈﻧ) ANC ﺔﻴﺻﺎﺧ ﻞﻴﻐﺸﺗﻭ ﺙﻮﺗﻮﻠﺒﻟﺍ
:(ﺀﺎﺿﻮﻀﻟﺍ ﺔﺤﻓﺎﻜﻣﺕﺎﻋﺎﺳ 6 ﻰﺘﺣ :ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍ
ﺰﺗﺮﻫ ﻮﻠﻴﻛ 20 – ﺰﺗﺮﻫ 20 :ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍ
ﻡﻭﺃ 16 :ﺔﻴﺳﺎﺴﺤﻟﺍ
ﲆﻋ ﺕﻮﺼﻟﺍ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﻦﻣ ﻞﺒﻴﺴﻳﺩ 96
ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1 :ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃ
ﻞﺒﻴﺴﻳﺩ 94 :ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺔﻴﺳﺎﺴﺣ
ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1 ﲆﻋ ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ ﻞﺒﻴﺴﻳﺩ 26- :ﺙﻮﺗﻮﻠﺒﻟﺍ ﺭﺍﺪﺻﺇ
5.1 :ﺙﻮﺗﻮﻠﺒﻟﺍ ﻒﻳﺮﻌﺗ ﻒﻠﻣ ﺭﺍﺪﺻﺇ
A2DP V1.3, AVRCP V1.6, HFP V1.7 :ﺙﻮﺗﻮﻠﺒﻟﺍ ﻞﺳﺮﳌ ﻱﺩﺩﱰﻟﺍ ﻕﺎﻄﻨﻟﺍﺰﺗﺮﻫ ﺎﺠﻴﻣ 2483.5 - 2400 :ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﺎﺳﺭﺇ ﺯﺎﻬﺟ ﺓﺭﺪﻗ
(EIRP) ﻁﺍﻭ ﲇﻠﻣ ﻞﺒﻴﺴﻳﺩ 10 > :ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﺎﺳﺭﺇ ﺯﺎﻬﺟ ﺕﺍﺪﺣﻭ ﻂﺒﺿ8DPSK ،π/4 DQPSK ،GFSK
:ﻯﻮﺼﻘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ
ﺔﻳﻮﺌﻣ ﺔﺟﺭﺩ 45
HE
הזיראב המ
היצקילפא
My JBL Headphones
   
   
  
. 
דונעל דציכ
  
  

הנושארה םעפב שומיש
רוביחו הלעפה
JBL LIVE FREE NC+ TWS-  
 
Google   Fast Pair
ןורכנס + לופכ רוביח
 
 
יוביכ
םיינדי םידקפ



Bluetooth  
     

ןצחל תדוקפ
/ ANC
 / *Ambient Aware
*Talkthru
** 
,    *
JBL LIVE FREE NC+ TWS   
My JBL Headphones 
     **
My JBL  
   Headphones
.( - R/ - L) 
היהשה/תיטמוטוא הלעפה
היצקילפאה םע רתוי תושעל
הניעט
  
 -  
( )Qi
יוויחה תירונ דוקפת

BT- 
 BT
  BT
 
BT- 
 BT
 
IPX7 הגרדב םימ ינפב דימע
ינכט טרפמ
:םגד
LIVE FREE NC+ TWS
:רביירד לדוג
 0.27/” 6.8  
:למשח תקפסא
5V 1A
:הינזוא
(  14)   7
:הניעט קיתרנ
 40
:תוינזואה תללוס גוס
(3.7 V, 50 mAh)  -
:הניעטה קיתרנ תללוס גוס
(3.7 V, 300 mAh)  -
:הניעט ןמז
    2
BT םע הקיזומ תעמשה ןמז
:יובכ ANC-ו לעופ 7 
BT םע הקיזומ תעמשה ןמז
:םילעופ ANC -ו 6 
:רדת תבוגת
20 Hz – 20 kHz
:הבכע
 16
:תושיגר
96 dB SPL@1 kHz
:יברמ SPL
94 dB
:ןופורקימ תושיגר
-26 dBV/Pa@1 kHz
: Bluetooth תסרג
5.1
:Bluetooth ליפורפ תסרג
A2DP V1.3, AVRCP V1.6, HFP V1.7
רדשמ לש םירדת חווט
:Bluetooth2400 - 2483.5 MHz
:Bluetooth רדשמ תמצוע
(EIRP) dBm 10- 
:Bluetooth רדשמ ןונפאGFSK, π/4 DQPSK, 8DPSK
:תיברמ הלעפה תרוטרפמט
45°C
TO PROLONG BATTERY LIFESPAN, FULLY CHARGE AT LEAST
ONCE EVERY 3 MONTHS. BATTERY LIFE VARIES BY USE AND
SETTINGS.
DA FOR AT FORLÆNGE BATTERIETS LEVETID SKAL DU OPLADE DET HELT
MINDST ÉN GANG HVER 3. MÅNED. BATTERIETS LEVETID VARIERER
AFHÆNGIG AF BRUG OG INDSTILLINGER.
DE ZUM VERLÄNGERN DER AKKULEBENSDAUER MINDESTENS EINMAL
ALLE 3 MONATE VOLLSTÄNDIG AUFLADEN. DIE AKKULEBENSDAUER
VARIIERT JE NACH ANWENDUNG UND EINSTELLUNGEN.
EL ΓΙΑ ΝΑ ΠΑΡΑΤΕΙΝΕΤΕ ΤΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ, ΦΟΡΤΙΣΤΕ
ΤΗΝ ΠΛΗΡΩΣ ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΚΑΘΕ 3 ΜΗΝΕΣ. Η ΔΙΑΡΚΕΙΑ
ΖΩΗΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ ΠΟΙΚΙΛΛΕΙ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΧΡΗΣΗ ΚΑΙ ΤΙΣ
ΡΥΘΜΙΣΕΙΣ.
ES PARA PROLONGAR LA DURACIÓN DE LA BATERÍA, CÁRGALA
COMPLETAMENTE POR LO MENOS UNA VEZ CADA 3 MESES. LA DURA-
CIÓN DE LA BATERÍA DEPENDE DEL USO Y DE LOS AJUSTES.
FI PIDENNÄ AKUN KÄYTTÖIKÄÄ LATAAMALLA SE TÄYTEEN VÄHINTÄÄN
KERRAN 3 KUUKAUDESSA. AKUN KÄYTTÖIKÄ VAIHTELEE KÄYTÖN JA
ASETUSTEN MUKAISESTI.
FR POUR PROLONGER LA VIE DE LA BATTERIE, CHARGEZ-LA COMPLÈTE-
MENT AU MOINS UNE FOIS TOUS LES 3 MOIS. LA DURÉE DE VIE DE LA
BATTERIE VARIE EN FONCTION DE L’UTILISATION ET DES RÉGLAGES.
HU
AZ AKKUMULÁTOR ÉLETTARTAMÁNAK NÖVELÉSE ÉRDEKÉBEN
3 HAVONTA LEGALÁBB EGYSZER TÖLTSE FEL. AZ AKUMULÁTOR
ÉLETTARTAMA A HASZNÁLATTÓL ÁS A BEÁLLÍTÁSOKTÓL FÜGGŐEN
VÁLTOZIK.
IT PER PROLUNGARE LA VITA UTILE DELLA BATTERIA, RICARICARE
COMPLETAMENTE ALMENO UNA VOLTA OGNI 3 MESI. LA VITA UTILE
DELLA BATTERIA VARIA A SECONDA DELL’USO E DELLE IMPOSTAZIONI.
NL OM DE LEVENSDUUR VAN DE BATTERIJ TE OPTIMALISEREN, 1 KEER PER
3 MAANDEN VOLLEDIG OPLADEN. DE LEVENSDUUR VAN DE BATTERIJ
IS AFHANKELIJK VAN GEBRUIK EN INSTELLINGEN.
NO FORLENG BATTERIETS LEVETID VED Å LADE DET HELT OPP MINST HVER
3. MÅNED. BATTERIETS LEVETID VARIERER AVHENGIG AV BRUK OG
INNSTILLINGER.
PL ABY PRZEDŁUŻYĆ ŻYWOTNOŚĆ BATERII, NAŁADUJ JĄ W PEŁNI CO
NAJMNIEJ RAZ CO 3 MIESIĄCE. ŻYWOTOŚĆ BATERII JEST ZALEŻNA OD
SPOSOBU UŻYTKOWANIA I USTAWIEŃ.
PT-BR
PARA PROLONGAR A VIDA ÚTIL DA BATERIA, CARREGUE-A ATÉ A
CARGA MÁXIMA PELO MENOS UMA VEZ A CADA TRÊS MESES. A
DURABILIDADE DA BATERIA DEPENDE DE COMO E ONDE ELA É USADA.
SV LADDA BATTERIET MINST EN GÅNG VAR TREDJE MÅNAD FÖR ATT
FÖRLÄNGA DESS LIVSLÄNGD. BATTERIETS LIVSLÄNGD VARIERAR
BEROENDE PÅ ANVÄNDNING OCH INSTÄLLNINGAR.
TR PİL ÖMRÜNÜ UZATMAK İÇİN HER 3 AYDA EN AZ BİR DEFA TAM ŞARJ
EDİNİZ. PİL ÖMRÜ, KULLANIM ŞEKLİNE VE AYARLARA GÖRE DEĞİŞKEN-
LİK GÖSTERMEKTEDİR.
RU ЧТОБЫ ПРОДЛИТЬ СРОК ЭКСПЛУАТАЦИИ АКУМУЛЯТОРА, ВЫПОЛНЯЙТЕ
ПОЛНУЮ ЗАРЯДКУ ХОТЯ БЫ РАЗ В 3 МЕСЯЦА. СРОК ЭКСПЛУАТАЦИИ
АККУМУЛЯТОРА ЗАВИСИТ ОТ ИСПОЛЬЗОВАНИЯ И НАСТРОЕК.
ZH-CH
要延长电池寿命，请至少每三个月完全充电一
次。电池寿命因不同使用方式和设置而异。
ZH-TW 為延長電池壽命，每 3 個月至少要充滿電一
次。電池壽命視使用和設定而異。
ID
AGAR MASA PAKAI BATERAI LEBIH LAMA, ISI DAYA HINGGA PENUH
SETIDAKNYA 3 BULAN SEKALI. MASA PAKAI BATERAI BERBEDA-BEDA
TERGANTUNG PEMAKAIAN DAN PENGATURAN.
JP バッテリーをより長く使用するために、約3
か月毎に満充電してください。バッテリーの
寿命は使用方法および設定等により異なりま
す 。
KO 배터리 수명을 늘리려면 3개월에 한 번 이상 배터리를
완전히 충전하십시오. 배터리 수명은 사용법 및 설정
에 따라 다릅니다.
MM



ﻒﻠﺘﺨﻳﻭ .ﺮﻬﺷﺃ 3 ﻞﻛ ﻞﻗﻷﺍ ﲆﻋ ًﺓﺪﺣﺍﻭ ًﺓﺮﻣ ﻞﻣﺎﻜﻟﺎﺑ ﺎﻬﻨﺤﺷﺍ ،ﺔﻳﺭﺎﻄﺒﻟﺍ ﺮﻤﻋ ﺔﻟﺎﻃﻹ AR
.ﺕﺍﺩﺍﺪﻋﻹﺍﻭ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺐﺴﺣ ﺔﻳﺭﺎﻄﺒﻟﺍ ﺮﻤﻋ
    ,     HE
   .    
.   
IC RF Exposure Information and Statement
The SAR limit of Canada (C) is 1.6 W/kg averaged over one gram of tissue. Device types: (IC: 6132A-LIVEFREENTP) has also been tested against this SAR limit According to this standard, the highest SAR value reported during
product certication for head use is 0.33W/Kg.
The device was tested for typical bodily operations where the product was kept 0 mm from the head. To maintain compliance with IC RF exposure requirements, use accessories that maintain a separation distance of 0mm between
the user’s head and the back of the headset. The use of belt clips, holsters and similar accessories shall not contain metal parts in its assembly. Use of accessories that do not meet these requirements may not comply with IC RF
exposure requirements and should be avoided.
Head operation
The device was subjected to a typical head manipulation test. In order to comply with RF exposure requirements, a minimum separation distance of 0 cm must be maintained between the user’s ear and the product (including the
antenna). Head exposure that do not meet these requirements may not meet RF exposure requirements and should be avoided. Use only the supplied or approved antenna.
IC: 6132A-LIVEFREENTP
Informations et énoncés sur l’exposition RF de l’IC.
La limite DAS du Canada (C) est de 1,6 W/kg, arrondie sur un gramme de tissu. Types d’appareils: (IC: 6132A-LIVEFREENTP) a également été testé en relation avec cette limite DAS selon ce standard. La valeur DAS la plus élevée
mesurée pendant la certication du produit pour une utilisation au niveau de la tête est de 0.33W/Kg.
L’appareil a été testé dans des cas d’utilisation typiques en relation avec le corps, où le produit a été utilisé à 0.33W/Kg de la tête. Pour continuer à respecter les standards d’exposition RF de l’IC, utilisez des accessoires qui
maintiennent une distance de séparation de 0 mm entre la tête de l’utilisateur et l’arrière du casque. L’utilisation de clips de ceinture, d’étui ou d’accessoires similaires ne doivent pas contenir de pièces métalliques. Les accessoires
ne respectant pas ces exigences peuvent ne pas respecter les standards d’exposition RF de l’IC et doivent être évités.
Utilisation au niveau de la tête
L’appareil est testé dans un cas d’utilisation typique autour de la tête. Pour respecter les standards d’exposition RF, une distance de séparation minimum de 0 cm doit être maintenue entre l’oreille et le produit (antenne comprise).
L’exposition de la tête ne respectant pas ces exigences peut ne pas respecter les standards d’exposition RF et doit être évité. Utilisez uniquement l’antenne incluse ou une antenne certiée.
IC: 6132A-LIVEFREENTP
해당무선설비는전파혼신가능성이있으므로인명안전과관련된서비스는할수없음.
Торговая марка: JBL
Назначение товара: Пользовательские наушники
Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США,06901 Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500
Страна происхождения: Китай
Импортер в Россию: OOO “ХАРМАН РУС СиАйЭс“, Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1
Гарантийный период: 1 год
Информация о сервисных центрах: www.harman.com/ru тел. +7-800-700-0467
Срок службы : 2 года
Товар сертифицирован
Дата производства: Дата изготовления устройства определяется по двум буквенным обозначениям из второй группы символов
серийного номера изделия, следующих после разделительного знака «-». Кодировка соответствует порядку букв
латинского алфавита, начиная с января 2010 года: 000000-MY0000000, где «M» - месяц производства (А - январь,
B - февраль, C - март и т.д.) и «Y» - год производства (A - 2010, B - 2011, C - 2012 и т.д.).
Используйте устройство только по прямому назначению в соответствии с предоставленной инструкцией. Не пытайтесь самостоятельно вскрывать корпус товара и осуществлять ремонт.
В случае обнаружения недостатков или дефектов, обращайтесь за гарантийным обслуживанием в соответствии с информацией из гарантийного талона. Особые условия хранения,
реализации и (или) транспортировки не предусмотрены. Избегайте воздействия экстремальных температур, долговременного воздействия влаги, сильных магнитных полей. Устройство
предназначено для работы в жилых зонах. Срок годности не ограничен при соблюдении условий хранения. Пожалуйста, не утилизируйте устройства с литий-ионными аккумуляторами
вместе с бытовыми отходами.
Este produto está homologado pela Anatel, de acordo com os procedimentos regulamentados para
avaliação da conformidade de produtos para telecomunicações e atende aos requisitos técnicos aplicados.
Para maiores informações, consulte o site da Anatel – www.anatel.gov.br
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar
interferência em sistemas devidamente autorizados.
The Bluetooth® word mark and logos are registered trademarks owned by
Bluetooth SIG, Inc. and any use of such marks by HARMAN International
Industries, Incorporated is under license. Other trademarks and trade names
are those of their respective owners.
Google, Android and Google Play are trademarks of Google LLC. Amazon, Alexa, Amazon Music, and all related logos are trademarks of Amazon, Inc. or its aliates.
Alexa is not available in all languages and countries, Alexa features and functionality may vary by location.
See www.amazon.com/alexa-availability for details.
FCC ID: APILIVEFREENTPFCC ID: APILIVEFREENTP 018-200269018-200269
WPC Receiver Band: 110K-205KHz
HP_JBL_Live Free NC+ TWS_QSG_CR_V20

Navigation menu
