Hall of Fame Reverb – 手册 （2014-05-14） 1

Hall of Fame Reverb

手册 – 2014-05-14

Hall of Fame Reverb – 手册 （2014-05-14） 2

目录

重要安全说明 3

注意 4

维修 4

警告 4

EMC / EMI 4

图形符号说明 5

开始之前 6

关于本手册 7

获得支持 7

关于本踏板 8

Hall of Fame Reverb 9

真实直通 9

TonePrint 10

什么是 TonePrints？ 11

将 TonePrints 通过 TonePrint 软件传送

到踏板 11

使用 TonePrint Editor 编辑 TonePrints 12

设置 13

准备... 14

设置... 14

演 奏 吧！ 14

输 入，输 出 和 控 件  15

电源 / 切换效果器的开关 16

脚钉开关 16

音频输入和输出 16

效果器控件 17

Reverb类型拨档 17

维修 19

更新固件 20

更换电池 20

在真实直通到缓冲直通模式间切换 21

Kill-dry 开关 21

常见问题 22

关于 TonePrint 踏板的常见问题 23

链接 24

TonePrint 资源 25

支持资源 25

TC Electronic 在... 25

技术规格 26

重要安全说明

Hall of Fame Reverb – 手册 （2014-05-14） 3

重要安全说明

重要安全说明

Hall of Fame Reverb – 手册 （2014-05-14） 4

1. 阅读这些说明。

2. 保存这些说明。

3. 注意所有警告。

4. 遵照所有说明。

5. 不要在靠近水的地方使用本设备。

6. 只能用干布清洁。

7. 不要遮挡任何通风孔。按照制造商的说明进

行安装。

8. 请不要在散热器、 热风器、 炉灶或其它能

产 生 热 量 的 设 备（包 括 功 放）等 热 源 附 近 安

装使用本设备。

9. 请勿破坏极性插头或接地型插头的安全设

施。极性插头有两个插片，其中一个比另一

个宽。接地型插头有两个插片，另外还有一

个接地插片。极性插头的宽插片和接地型插

头的接地插片为您提供安全保障。如果提

供的插头无法插入您使用的插座，请咨询电

工，更 换 其 他 的 插 座 。

10. 防止电源线被踩踏或挤压，特别是在插拔插

头和插座时注意不要损坏插头和插座连接处

的电源线。

11. 仅使用制造商指定的附件/配件。

12. 仅使用制造商指定的或与设备一

同出售的推车、支架、 三角架或桌

子 。当 使 用 推 车 时，要 小 心 移 动 与

设备连在一起的推车，以免推车翻

倒损坏设备。

13. 遇雷雨天气或长时间不使用设备时，请拔下

设备的插头。

14. 请将所有维修事项交由有资质的售后服务人

员完成。设备发生损坏时需进行维修，例如

电源线或插头损坏，液体溅入设备或物体坠

落到设备上，设备不能正常工作或被摔坏。

注意

对本手册中未明确批准的任何变动或修改，都可

能让您丧失操作此设备的权利。

维修

所有维修必须由有资质的人员进行。

警告

为降低火灾或电击风险，此设备请勿淋雨或置于

潮湿环境中，请勿在设备上放置装有液体的物体，

如花瓶。

不要将设备安装在密闭空间中。

EMC / EMI

电磁兼容性 /

电磁干扰

本设备经过测试，符合 FCC技术法规第 15 部分 B

级数字设备的限制条件。

这些限制条件为在住宅安装中消除有害干扰提供

合理的保护。此类设备会产生、使用和发射无线电

波。如果不按照操作说明安装和使用，可能对无线

电通讯造成有害干扰。但不能保证在特定的安装

中不会产生干扰。

设备是否会对广播或电视接收造成有害干扰，可

以通过关闭设备的开关来确定，我们鼓励用户尝

试通过以下一个或多个措施来消除干扰。

– 重新定向或定位接收天线。

– 增加设备和接收器之间的距离。

– 将设备连接到与接收器不同电路的电源插座

上。

– 咨 询 经 销 商 或 经 验 丰 富 的 广 播 / 电 视 技 术 人 员

以寻求帮助。

重要安全说明

Hall of Fame Reverb – 手册 （2014-05-14） 5

For customers in Canada:

This Class B digital apparatus complies with

Canadian ICES-003.

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

图形符号说明

等边三角形内带有箭头的闪电状标志意在提醒用

户，在产品的外壳内存在未绝缘的“危险电压”，

且电压可能很高，足以构成触电危险。

等 边 三 角 形 内 带 有 感 叹 号 的 标 志 意 在 提 醒 用 户，

随产品附带的文字资料中有重要的操作和维修说

明。

开始之前

Hall of Fame Reverb – 手册 （2014-05-14） 6

开始之前

开始之前

Hall of Fame Reverb – 手册 （2014-05-14） 7

关于本手册

本手册将帮您了解和操作 TC 产品。

若要获得全部内容，请通读本手册，否则您可能会

错过重要内容。

本手册是仅可从 TC Electronic 网站下载 PDF 格

式的文件。

当然，您可以打印本手册，但我们鼓励您使用 PDF

版本，因为文件中有内部和外部的超链接。例如，

点击每一页左上角的徽标即可进入目录页。

您可从以下网址下载到最新版本的参考手册：

tcelectronic.com/support/manuals/

获得支持

如果你在阅读本手册后仍有关于产品的问题，请

与我们的 TC 技术支持联系：

tcelectronic.com/support/

好好享受您的TC产品吧！

关于本踏板

Hall of Fame Reverb – 手册 （2014-05-14） 8

关于本踏板

关于本踏板

Hall of Fame Reverb – 手册 （2014-05-14） 9

感谢您购买 TC Electronic 的产品！我们已尽力

确保它将为您服务多年，同时我们也希望您会喜

欢使用它。

Hall of Fame Reverb

TC Electronic 是某些最佳混响音色的代名词。回

想一下一首近二十年您听过的带有混响的歌曲，有

很大机会就是使用我们的硬件制作的。我们将您

知道和喜爱的标志性混响音色收集到一起，这些

音色听起来出奇的好，您只是想要试一试。

范围就是一切

Hall Of Fame 让您实验并以合适的方式带混响

演奏。通过十种不同的混响类型，您将获得完美的

混响音色。

自由混响王朝

我们不知道您要使用您的音色做什么，这些音色

都将被 Hall Of Fame 踏板所影响。我们提供给

您实现声音和氛围的全面选项。我们甚至提供了

模拟干声直通功能，方便干声在混音时不会有任

何影响。

控制是个动词

神奇之处莫过于只有三个控件（Decay，Tone 和

Level）就能提供这样广泛的音色选择——明亮和

轻 快，温 暖 和 饱 满 或 非 常 暗 淡 。

真实直通

TC 的简单哲学是：当您使用我们的产品时，您将

以最佳方式聆听声音，如果没有使用我们的产品，

您将无法得到最好的结果。这就是此踏板带来的

真实直通。当 打 开 直 通 时，效 果 器 关 闭 且 完 全 不 会

影响到您的声音，其结果就是获得了优化的清晰

度和高频零缺失。

您也会乐于听到（字面理解）TC Electronic 效果

器将让您的干声，未压缩的声音甚至无需模数转

换，确保原始音色纯净无任何延迟。此特性称作

模拟干声直通。

有时，将效果器踏板从真实直通切换到缓冲直通

模式更好。更多内容，参见“将效果器踏板从真实

直通切换到缓冲直通”。

TonePrint

Hall of Fame Reverb – 手册 （2014-05-14） 10

TonePrint

TonePrint

Hall of Fame Reverb – 手册 （2014-05-14） 11

此产品支持 TonePrints。如需了解更多

TonePrints 内容，访问：

tcelectronic.com/toneprint/

什么是TonePrints？

当您看 TC Electronic 的效果器踏板时，只能看

到几个旋钮。实际上，某些踏板只有一个旋钮。因

此，一个旋钮就只有一个功能吗？

实际上，还有很多您看不到的功能。

明星签名音色

TC Electronic 在生产效果器踏板时，控件和参数

的关联均由使用音色的开发商，音乐人和产品专家

定义好了。这种预置参数是非常好的开始点：一个

带有均衡控件的优质音色踏板。

基 于 世界 知 名 的 吉 他 手（如 Paul Gilbert，Guthrie

Govan，John Petrucci 或 Steve Vai）制 作 好 的 音

色 自 由 定 制 还 不 够 酷 吗？

那 么自己 制 作 音 色 怎么样？

这正是 TonePrint 能够做到的。

TC Electronic 和世界顶尖吉他手合作挖掘出踏

板隐藏的潜能，重新定义控件并创造出个性化的

TonePrints。我们现在将这些定制的 TonePrints

提供给您。将它们上传到您的踏板中相当容易（参

见 “将 TonePrints 通过 TonePrint 软件传送到

踏板” ），使用神奇的 TonePrint Editor，您就

可以根据自己喜好调整并创造属于自己的签名效

果 了。

您可以根据自己的喜好在踏板上更改 TonePrint，

而 最 重 要 的 是：

它完全免费。

将TonePrints通过TonePrint

软件传送到踏板

完全控制 TC Electronic 效果器无需大量的额

外设备。TonePrint 软件就是为了实现这个目的

而产生的。TonePrint 软件是一款免费软件，可

以用于流行的智能手机上，让您随时随地将新的

TonePrints 传送到效果踏板中。

获取 TonePrint 软件

如果您是 iPhone 手机用户，可在苹果的 App

Store 下载到 TonePrint 软件。

如果您是 Android 手机用户，可在Google Play

下载到 TonePrint 软件。

下载此软件后，无需进行额外下载或程序内购买。

您可以通过此软件访问所有可用的 TonePrints。

TonePrint

Hall of Fame Reverb – 手册 （2014-05-14） 12

将 TonePrints 传送到踏板

– 启动您智能手机上的 TonePrint 应用程序。

– 查找要使用的 TonePrint。您可以按艺术家或

产品（如踏板类型）浏览 TonePrints。您也会看

到 Featured（推荐）的TonePrints。

– 将吉他和贝斯连接到 TonePrint 踏板上。

– 打开 TonePrint 踏板的电源。

– 调高乐器音量，并将乐器拾音器设为一个拾音

器。

– 将智能手机的喇叭靠近选择的拾音器，并触

摸“Beam to pedal”。

使用TonePrintEditor编

辑TonePrints

TonePrint 应用程序允许您使用由您喜欢的吉他

手和贝斯手创建的 TonePrints。但这只是开始。

使用 TC 的 TonePrint Editor，您可以创建您自己

的签名踏板音色。

TonePrint Editor 特性

– 使用 TonePrint Editor 创造您自己的音色。

– 享受对所有效果器参数和动作完全控制的快乐

吧——这是您的视界，您的声音。

– 定制旋钮功能和旋钮范围以适应您的需要和音

色。

– 在实时现场表演中试听您的创作吧——更改立

即生效并听到结果。

– 可用于 PC 和 Mac。

最后但并非不重要...

– TonePrint Editor 完全 免 费！

获取 TonePrint Editor

如果您需要在 Windows 或 OS X 电脑上使用

TonePrint Editor，请在以下网址下载：

tcelectronic.com/toneprint-editor/

如果您需要在 Apple iPad 上使用 TonePrint

Editor，请在 App Store 下载。

请注意：2.0 或更高版本的 TonePrint Editor 需

要和 TC Electronic Mini 踏板一起使用。2.0 版

本有库功能，可让您进入和使用 TonePrints 而无

需互联网连接。

获取 TonePrint Editor 手册

从以下网址下载 TonePrint Editor 手册：

tcelectronic.com/toneprint-editor/support/

如果您在 Adobe Reader 中打开TonePrint

Editor 手册，则可点击目录直接跳转到您感兴趣

的章节。

设置

Hall of Fame Reverb – 手册 （2014-05-14） 13

设置

设置

Hall of Fame Reverb – 手册 （2014-05-14） 14

准备...

在您的 TC Electronic 效果器踏板的包装盒中应

该 包 含 以 下 内 容：

– TC Electronic 效果器踏板

– 2 个用于“非尼龙搭扣”踏板搁板安装的橡胶脚

垫

– 1 张 TC Electronic 贴纸

– 1 个 TC 吉他效果器产品宣传页

检查所有内容是否有运输损伤的痕迹。万一发生

运输损伤，请通知承运人和供应商。

如果发现损伤，请保留所有包装作为处理证据。

设置...

– 将一个 9 V 电源连接到 TC Electronic 效果器

踏板的 DC 输入接口。

本产品未附带电源。

– 将电源插入电源接口中。

– 将乐器通过 1/4 英寸电缆连接到踏板右侧的输

入接口中。

– 将功放音箱通过 1/4 英寸电缆连接到踏板左侧

的输出接口中。

演 奏 吧！ 

输 入，输 出 和 控 件

Hall of Fame Reverb – 手册 （2014-05-14） 15

输 入，输 出 和 控 件 

输 入，输 出 和 控 件

Hall of Fame Reverb – 手册 （2014-05-14） 16

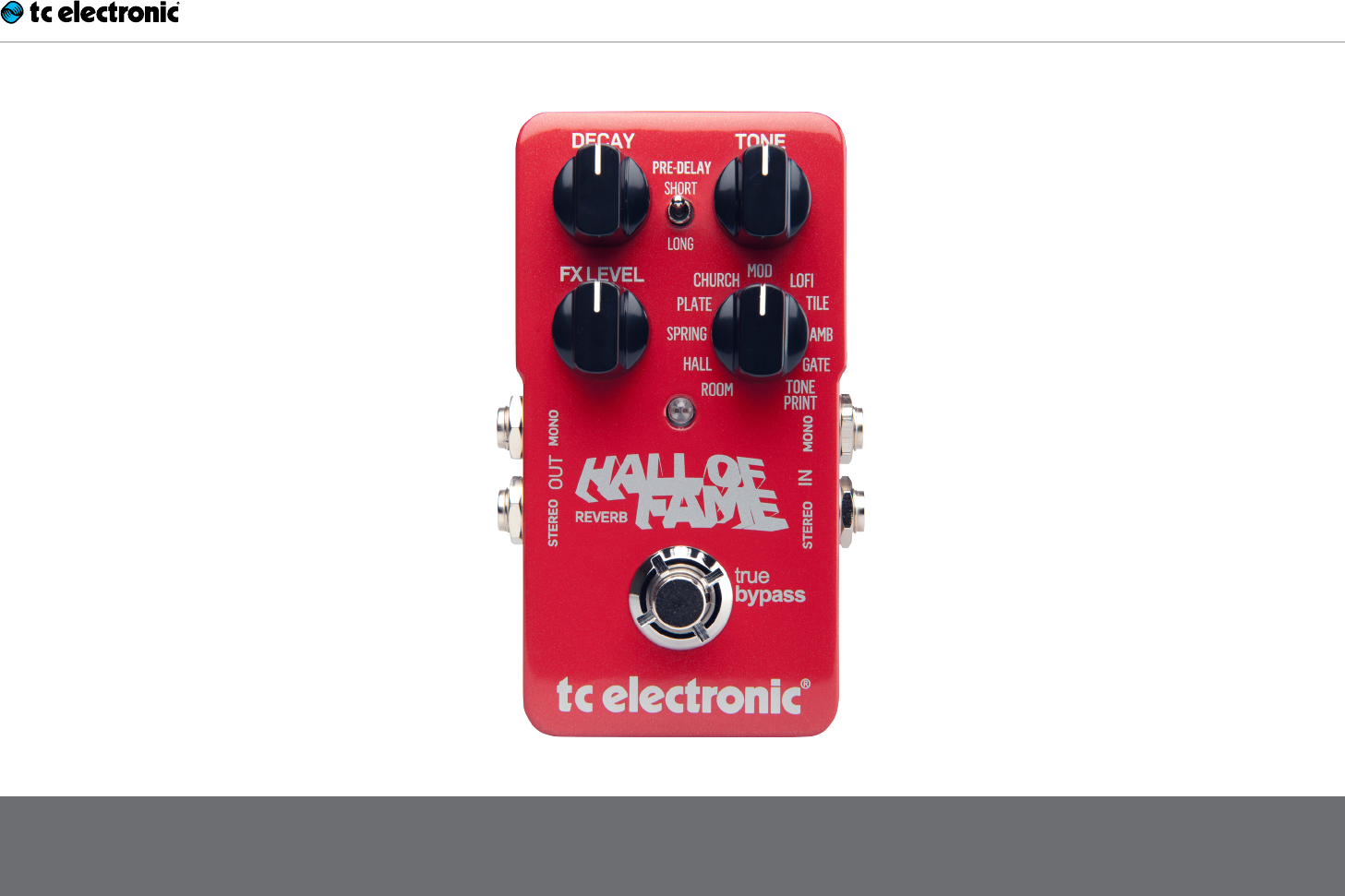

Hall of Fame Reverb

电源/切换效果器的开关

电源输入

要打开踏板电源，将电源连接到电源输入接口。

电源输入接口是标准的 5.5 / 2.1 毫米直流插口（

中 心 线 为 负 极）

效果踏板需要 9 V 100mA 的电源输入（未附带）

。

为了尽量减少嗡嗡声，请使用单独的电源。

脚钉开关

– 要打开效果器，轻踩脚钉开关。

– 要关闭效果器，再次轻踩脚钉开关。

音频输入和输出

音 频 输 入（立 体 声）

音频输入采用标准的 1/4 英寸接口（单声道/大二

芯）位 于 踏 板 右侧。

– 如果信号源为单声道，则将其连接到踏板的

MONO IN 接口。

– 如果信号源为立体声，则将左通道信号电缆连

接到 MONO IN 接口，将右通道信号电缆连接

到 STERO IN 接口。

音 频 输 出（立 体 声）

音频输出采用标准的 1/4 英寸接口（单声道/大二

芯）位 于 踏 板 左侧。

– 如果信号链上下一个设备有单声道输入（如功

放），则将效果踏板的 MONO OUT 接口连接

到其他设备的输入接口。

– 如果信号链上下一个设备有立体声输入（如另

一个立体声效果踏板），则将左通道信号电缆连

接到 MONO OUT 接口，将右通道信号电缆连

接到 STERO OUT 接口。

输 入，输 出 和 控 件

Hall of Fame Reverb – 手册 （2014-05-14） 17

USB 接口

使用效果踏板上的标准的 Mini-B USB 端口讲踏

板连接到电脑。可用于将 TonePrints 传入电脑或

使用 TonePrint Editor 创建自己的 TonePrint。

更 多 内 容，参 见“TonePrint”。

骇客使用此 USB 端口进行踏板固件升级，参见“

更新固件”。

效果器控件

请注意：效果踏板的旋钮分配为默认分配。使

用 TonePrint Editor，可重新定义所有旋钮，以

便控制选择的一个或多个参数。更多内容，参见

TonePrint Editor 手册。

DECAY 旋钮——衰减时间控制

使用此旋钮控制混响的电平。

使用此旋钮能够添加的最大混响量取决于混响类

型以及目前载入的 TonePrint。

直接、未经压缩的信号总是以原始电平通过。当调

节此旋钮时混响电平才会改变。

TONE 旋钮——音色控制

使 用 此 旋 钮 控 制 强 调 高 频 或 低 频 。“ 最 佳 ” 设 置 就

是您希望混响听起来有多明显的设置。

FX LEVEL 旋钮——效果电平控制

使用此旋钮控制混响电平。

直接、未经压缩的信号总是以原始电平通过。当调

节此旋钮时混响电平才会改变。

混响类型拨档

使用此开关选择需要的混响类型。

混响类型见“Reverb 类型拨档”部分的说明。

Reverb类型拨档

ROOM 混响

此混响模拟一个相对小但漫射良好的房间。在这

个房间中，很多反射都被柔软材料吸收，声音仅被

墙面（贴了墙纸）、窗户和某些家具反射并持续。

HALL 混响

此混响是一种宽阔但有稍微弥漫的混响。它模拟

了一个大的环境，但在声源材料中加入了独特的声

学韵味。不仅可用于大型史诗类型的宏大音色（较

长的衰减时间），还非常适合真实环境的音色（较

短 的 衰 减 时 间）。

SPRING 混响

此混响用于再现旧弹簧混响的音色，如在复古吉

他功放中使用的那些。

PLATE 混响

在数字时代以前，混响是通过弹簧或大型金属板

创造的。板式混响通过其非常弥散的明朗的音色

很容易识别，非常适合吉他乐器使用。

CHURCH 混响

此混响带有大量漫射，模拟传统教堂内大量不同

形状的硬质表面反射的音色。如果您正在寻找大

型混响音色，认为 Hall 混响过于干净，可以试试

此混响。

MOD（调制）混响

早期的数字混响往往听起来枯燥冰冷，所以工程

师向混响中添加合唱来获得“更温暖”的声音。调

输 入，输 出 和 控 件

Hall of Fame Reverb – 手册 （2014-05-14） 18

制的混响更前进了一步，让您可以设置不同的调制

参 数 。此 混 响 实 际 上 很 明 显 ，但 在 现 场 表 演 时 有 所

削减。

LOFI (Low-Fi) 混响

此混响是一种“低落和脏”的混响。使用此混响并

显示您的“平稳”，离散的录音棚混响类型的反向

意 识 。发 表 一 项 声 明 吧！

TILE 混响

如果您需使用“浴室”效果，而无需您真在浴室演

奏，可使用此混响。此混响模拟小到中等大小的有

很多反射的瓷砖墙面的房间，同时面向原始声源。

这不是柔软平滑的混响，会削减混音。

AMB (Ambient) 混响

此混响很酷，很短的混响模拟环境感。适合补偿靠

近话筒的干旱的沙漠感。

GATE 混响

这是经典的混响类型，可在很多八十年代唱片上听

到它们用于小鼓和打鼓。门过去常常用于突然缩

短混响衰减。试试看，用在吉他上是什么效果。

TONEPRINT – TonePrint 设置

将拨档设为 TONEPRINT 可使用 TonePrints。

使用和编辑 TonePrints 的方法参见“TonePrint”

的内容。

维修

Hall of Fame Reverb – 手册 （2014-05-14） 19

维修

维修

Hall of Fame Reverb – 手册 （2014-05-14） 20

更新固件

TC 可能提供踏板内置软件（固件）的更新。更新

TC 踏板固件需要...

– 运行 Microsoft Windows 或 OS X 并带有标

准 USB 接口的电脑。

– 指定的踏板直流电源。

准备固件更新

– 从 TC 踏板的“支持”页下载最新固件。有两种

更新文件格式

– Microsoft Windows（使用 ZIP 文件，其中

包 含 固 件 安 装 器）

– O S X（使 用 磁 盘 镜 像 文 件，其 中 包 含 固 件 安

装 器）

– 拔掉 TC 踏板上所有电缆（包括电源线）。

– 使用 USB 电缆将踏板连接到电脑。

– 按住 TC 踏板最左侧的脚钉开关。

– 插入电源线插头。

– 踏板最左侧的指示灯变为绿色。表示踏板已经

准 备 好 接 收 软 件 更 新 了。

– 松开脚钉开关。

– 您的 TC 踏板现在可被识别为可升级设备。

应用固件更新

– 退出电脑上所有 MIDI 相关程序（如DAW），启

动在步骤1中下载的固件安装器。

– 在固件安装器程序中，从“STEP 1”标题下的下

拉菜单中选择您的 TC 踏板。

– 在“STEP 2”标题下的“Update”按钮变绿色

后，点击它。

更新的固件将被传送到您的 TC 踏板中。等待进度

条到达 100%。更新过程完成后，踏板自动重启。

更换电池

如果需要更换踏板的电池，则按照以下流程操作：

– 拆下踏板后的螺丝并分离背板。

– 取 出 旧 电 池，安 装 新 电 池，确 保 极 性 正 确 。

– 重新安装背板。

有关电池的说明

– 电池决不允许被加热、 被拆开或扔到火或水

中。

– 仅可充电电池才可充电。

– 踏板长期不用时应取出电池以延长电池寿命。

– 应根据当地法律和法规处置电池。

维修

Hall of Fame Reverb – 手册 （2014-05-14） 21

在真实直通到缓冲直通模式间切换

真实直通和缓冲直通的介绍

真实直通模式是一种实线直通，踏板直通后，绝对

无声染。这是效果踏板的默认模式。

如有多个踏板连接，则在所有踏板上使用真实直

通，同时在踏板前后使用短电缆是最佳选择。

如果...

– 您在吉他和第一个踏板间使用长电缆或

– 如果您在搁板上使用多个踏板或

– 如果您在搁板和功放间使用长电缆

...那么最佳解决方案是：将信号链上 第一个 和 最

后一个 踏板设置为 缓冲直通 模式。

您能听到真实直通或缓冲直通模式之间的区别

吗？

可能行，可能不行——有很多因素影响：主动/被

动拾音，单线圈/拾音器，电缆质量，功放阻抗等

等。我们无法给出单一的最终答案。使用您的耳朵

找 出 最 佳 方 案 吧！

要 设 置 直 通 模 式，操 作 如 下：

– 断开踏板连接，翻转踏板底部朝上。

– 取下踏板的背板螺丝，可以看到左上角有两个

小的拨动开关。

– 上面的拨动开关（靠近电源接口）控制着真实

直通模式（默认）和缓冲直通模式。

– 将开关设到需要的位置。

– 重新安装背板。

Kill-dry开关

激活 Kill-dry 后，直接信号将从踏板输出删除。当

把踏板至于并行效果器循环中时，使用此模式。

要设置 Kill-dry 模式，操作如下：

– 断开踏板连接，翻转踏板底部朝上。

– 取下踏板的背板螺丝，可以看到左上角有两个

小的拨动开关。

– 下面的拨动开关（远离电源接口）控制着 Kill-

dry 模式的开关。

如果您使用拨动开关选择了缓冲直通，您可以只

从信号路径中删除干声信号——参见“在真实直

通到缓冲直通模式间切换”。在 真 实 直 通 模 式 下

Kill-dry 不可用。

真实直通

缓冲直通

Kill-dry 关

Kill-dry 开

常见问题

Hall of Fame Reverb – 手册 （2014-05-14） 22

常见问题

常见问题

Hall of Fame Reverb – 手册 （2014-05-14） 23

关于TonePrint踏板的常见问题

“TonePrint 踏板是模拟

的 还 是 数 字 的？”

吉他的干声信号直接通过效果踏板，无法数字

化。“湿”信号刚被添加。

“TonePrint 踏板有平衡或

非 平 衡 输 入 / 输 出 吗？”

TonePrint 踏板有非平衡输入和输出。使用大二

芯接口的电缆（如标准乐器电缆）

“可将 TonePrint 踏板用于电子

管 功 放 效 果 器 循 环 中 吗？”

可以。所有 TonePrint 踏板都有很宽的增益范围，

可用于乐器和线路连接。由于效果器循环的设计

方式，有一些功放能支持比常规 + 4 dBu 多的线

路电平信号。使用这些功放，可能使输入限幅。但

对于 99% 的功放来说，TonePrint 踏板可以正常

工作。

有关 TC Electronic TonePrint 效果踏板的更多内

容，请访问 TC Electronic 支持网页：

tcelectronic.com/support/

链接

Hall of Fame Reverb – 手册 （2014-05-14） 24

链接

链接

Hall of Fame Reverb – 手册 （2014-05-14） 25

TonePrint资源

– TonePrint：

tcelectronic.com/toneprint/

– TonePrint产品：

tcelectronic.com/toneprint/toneprint-

products/

– TonePrint应用：

tcelectronic.com/toneprint-app/

– TonePrint编辑器：

tcelectronic.com/toneprint-editor/

– TonePrint编辑器手册：

tcelectronic.com/toneprint-editor/

support/

支持资源

– TCElectronic支持：

tcelectronic.com/support/

– TCElectronic–产品软件：

tcelectronic.com/support/software/

– TCElectronic–所有产品手册：

tcelectronic.com/support/manuals/

– TCElectronic用户论坛：

forum.tcelectronic.com/

TCElectronic在...

– 网 站：

tcelectronic.com/

– F a c e b o o k：

facebook.com/tcelectronic

– GooglePlus：

plus.google.com/+tcelectronic/

– Tw i t t e r：

twitter.com/tcelectronic

– Yo uTu b e：

youtube.com/user/tcelectronic

技术规格

Hall of Fame Reverb – 手册 （2014-05-14） 26

技术规格

技术规格

Hall of Fame Reverb – 手册 （2014-05-14） 27

由于持续开发，以下规格如有更改，恕不另行通知。

直通模式 真正直通（可选缓冲直通）

信号电路 模拟干声直通

尺寸（宽 x 深 x 高） 72 x 122 x 50 mm – 2.8 x 4.8 x 2.0”

输入接口 两个标准 1/4 英寸插口——单声道/大二芯自动单声道/立体声感应

输入接口 两个标准 1/4 英寸插口——单声道/大二芯自动单声道/立体声感应

电源输入 标准 9V 直流输入，（不含电源）

电池选项 标 准 9 V（不 含 电 源）

输入阻抗 1 MΩ

输出阻抗 100 Ω

USB 接口 Mini USB 接口，用于上传和编辑自定义 TonePrints 和软件更新

技术规格

Hall of Fame Reverb – 手册 （2014-05-14） 28
