BEDIENUNGSANLEITUNG

GR-DVL867

GR-DVL865

GR-DVL767

GR-DVL765

GR-DVL567

GR-DVL367

GR-DVL365

GR-DVL167

GR-DVL160

DIGITAL-CAMCORDER

Die Abbildungen in dieser

Anleitung zeigen Modell GR-DVL867.

Für die Aufnahme auf Speicherkarte

geeignete Modelle:

GR-DVL867, GR-DVL865, GR-DVL767,

GR-DVL765, GR-DVL-567, GR-DVL367

und GR-DVL365

DEUTSCH

INHALT

AUTOMATISCHER VORFÜHRMODUS

6

SO IST IHR CAMCORDER

EINSATZBEREIT

7 – 14

BANDAUFNAHME

& -WIEDERGABE

15 – 24

BANDAUFNAHME ..........................

16 – 20

BANDWIEDERGABE ........................

21 – 24

SPEICHERKARTENAUFNAHME

& -WIEDERGABE

25 – 36

SPEICHERKARTENAUFNAHME .........

26 – 27

SPEICHERKARTENWIEDERGABE ......

28 – 29

WEITERE FUNKTIONEN ...................

30 – 36

WEITERE FUNKTIONEN

37 – 66

BEI AUFNAHME .............................

38 – 45

MENÜBEZOGENE EINSTELLUNGEN ...

46 – 51

KOPIERMODUS .............................

52 – 53

VERWENDUNG DER

FERNBEDIENUNG

.........................

54 – 64

SYSTEM-ANSCHLÜSSE ...................

65 – 66

BEZUGSANGABEN

67 –

Rückseite

EINZELHEITEN .....................................

68

STÖRUNGSSUCHE .........................

69 – 73

PFLEGE UND INSTANDHALTUNG .............

74

VORSICHTSMASSNAHMEN .............

75 – 77

TECHNISCHE DATEN ......................

78 – 79

GERÄTEÜBERSICHT .......................

80 – 86

STICHWORTVERZEICHNIS ........

87 –

Rückseite

2

DE

HINWEISE:

●Das Typenschild (mit der Seriennummer) und

Sicherheitshinweise befinden sich an der Unter-

und/oder Rückseite des Geräts.

●Das Typenschild und Sicherheitshinweise des

Netzgeräts befinden sich an dessen Ober- und

Unterseite.

ACHTUNG:

SCHÜTZEN SIE DIESES GERÄT

VOR NÄSSE UND FEUCHTIGKET,

DAMIT ES NICHT IN BRAND

GERÄT UND KEIN

KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

●Um elektrische Schläge zu vermeiden, das

Gehäuse nicht öffnen! Dieses Gerät enthält

keinerlei Teile, die vom Benutzer gewartet

werden können. Überlassen Sie

Wartungsarbeiten bitte qualifizierten Service-

Fachleuten.

●Bei Nichtgebrauch des Netzgeräts über einen

längeren Zeitraum wird empfohlen, das

Netzkabel von der Netzsteckdose abzuziehen.

Zu dieser Bedienungsanleitung

• Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe (Vorderseite) aufgelistet.

• Die meisten Nebenpunkte werden durch Hinweise ergänzt, die Sie bitte ebenfalls durchlesen sollten.

• Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen und spezielle Funktionen bzw.

Bedienschritte gegliedert.

Wir empfehlen . . .

..... vor der Ingebrauchnahme die Bezugnahme auf die Übersicht (墌 S. 80 bis 86), um sich mit der Anordnung

etc. der Bedienelemente vertraut zu machen.

..... die folgenden Sicherheitshinweise sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen zur

sachgemäßen Handhabung Ihres neuen Camcorders.

Beachten Sie bitte insbesonders die Sicherheitsmaßnahmen auf den Seiten 75 bis 77.

Vielen Dank für den Kauf dieses Digital-Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen

durch, um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

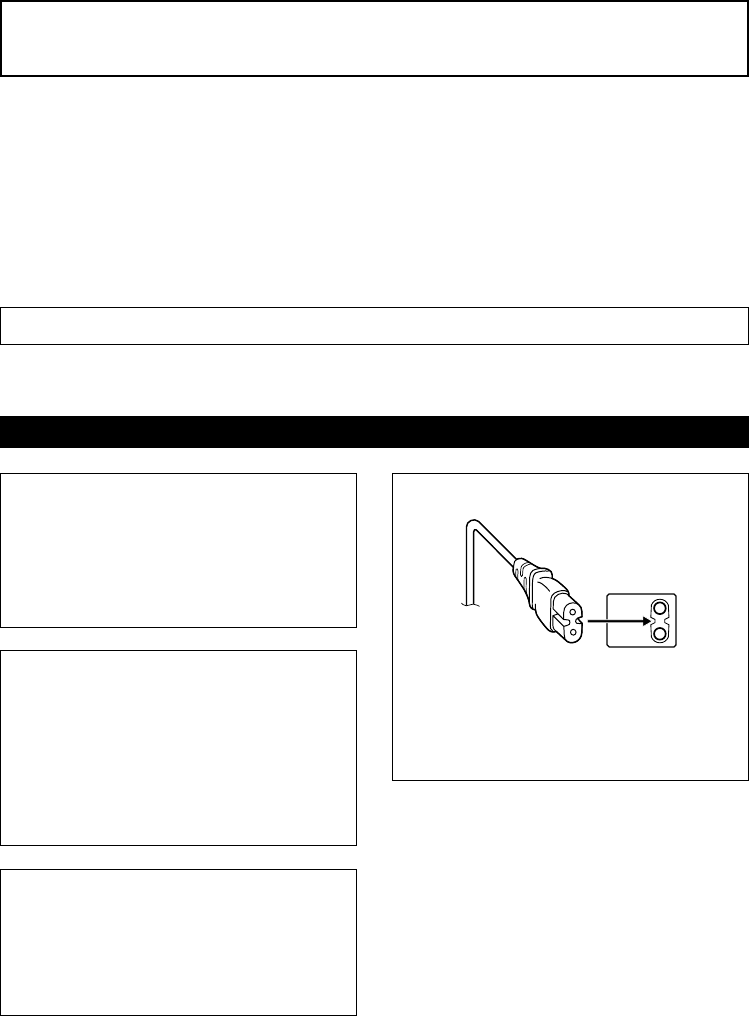

VORSICHT:

Zur Vermeidung von Stromschlägen und

Geräteschäden stets erst den geräteseitigen

Stecker des Netzkabels am Netzadapter

einwandfrei anbringen. Dann erst den

Netzstecker an einer Netzsteckdose

anschließen.

SICHERHEITSHINWEISE

DE

3

VORSICHTSMASSNAHMEN:

●Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät

einer anderen Farbnorm nicht möglich. Selbstverständlich ist das Filmen mit LCD-Monitor- oder

Sucherbildüberwachung überall möglich.

●Batteriesatz JVC BN-V408U/V416U/V428U verwenden. Zur Aufladung dieser Batteriesätze und zum

Camcorder-Netzbetrieb das Netzgerät mit variabler Netzspannung und das Netzkabel (beide

mitgeliefert) verwenden. (In Ländern mit einer anderen Netzsteckdosennorm muss ein geeigneter

Netzsteckeradapter verwendet werden.)

Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils

10 cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu

gewährleisten. Niemals die Ventilationsöffnungen blockieren (z.B. durch eine Zeitung oder eine Stoffdecke

etc.). Andernfalls können die im Geräteinneren auftretenden hohen Temperaturen nicht abgestrahlt werden.

Niemals offenes Feuer (z.B. eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren.

Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltende Vorschriften zum

Umweltschutz und zur Müllentsorgung eingehalten werden.

Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen.

Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder Wasserdampf

auftreten kann (z.B. Badezimmer).

Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen,

Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar neben dem Gerät plazieren.

(Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

4

DE

Niemals das Objektiv oder den Sucher direkter Sonneneinstrahlung aussetzen. Dies kann Augenschäden zur

Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlag- und Feuergefahr.

ACHTUNG!

Die folgenden Handhabungshinweise beachten, um Camcorder-Schäden und Verletzungen zu vermeiden.

Zum Transportieren unbedingt den mitgelieferten Schultergurt einwandfrei anbringen und stets verwenden! Den

Camcorder beim Transportieren niemals am Sucher und/oder LCD-Monitor fassen. Andernfalls kann der

Camcorder herunterfallen oder anderweitig beschädigt werden.

Finger und Gegenstände können am Cassettenhalter eingeklemmt werden. Diesbezüglich insbesondere auf

Kinder achten. Kinder sollten diesen Camcorder nicht handhaben.

Bei Verwendung eines Stativs auf stabile Aufstellung (schräger, unebener Untergrund etc.) achten, so dass es

nicht umfällt. Der Camcorder kann andernfalls schwer beschädigt werden.

ACHTUNG!

Der mit dem TV-Gerät/Videorecorder verbundene (Audio/Video-, S-Videokabel etc.) Camcorder sollte nicht auf

dem TV-Gerät oder an einem Ort plaziert werden, wo die Kabel Behinderungen verursachen. Die Kabel so

verlegen, dass ein versehentliches Verrutschen (und Herunterfallen) des Camcorders nicht möglich ist.

䡲Dieser Camcorder ist für Digital-Videocassetten, die das Zeichen “ ” tragen, und für

Speicherkarten*, die das Zeichen “” und “ ” tragen, ausgelegt.

Vor der Herstellung wichtiger Aufnahmen . . .

.... Stellen Sie sicher, dass Sie geeignete Cassetten ( ) verfügbar haben.

.... Stellen Sie sicher, dass Sie geeignete Speicherkarten* ( oder ) verfügbar haben.

.... Beachten Sie, dass dieser Camcorder mit anderen Digitalformaten nicht kompatibel ist.

.... Berücksichtigen Sie, dass dieser Camcorder ausschließlich für den privaten Gebrauch vorgesehen

ist. Der Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (Wenn

Sie bei einer öffentlichen Veranstaltung (Konzert, Ausstellung etc.) aufnehmen möchten, empfehlen

wir Ihnen, sich zuvor eine Genehmigung zu besorgen.)

* Speicherkarten können nur für die folgenden Modelle verwendet werden: GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367 und DVL365.

SICHERHEITSHINWEISE

DE

5

Anbringen der Objektivschutzkappe

Zum Schutz der Objektivlinse die mitgelieferte Objektivschutzkappe wie gezeigt am Camcorder anbringen.

HINWEIS:

Sicherstellen, dass die Objektivschutzkappe einwandfrei angebracht ist und flach an der Vorderseite anliegt.

1 2 3

Nur für GR-DVL867/

DVL865/DVL767/

DVL765:

Die

Objektivschutzkappe

kann nur bei bereits am

Camcorder befestigter

Gegenlichtblende

angebracht werden.

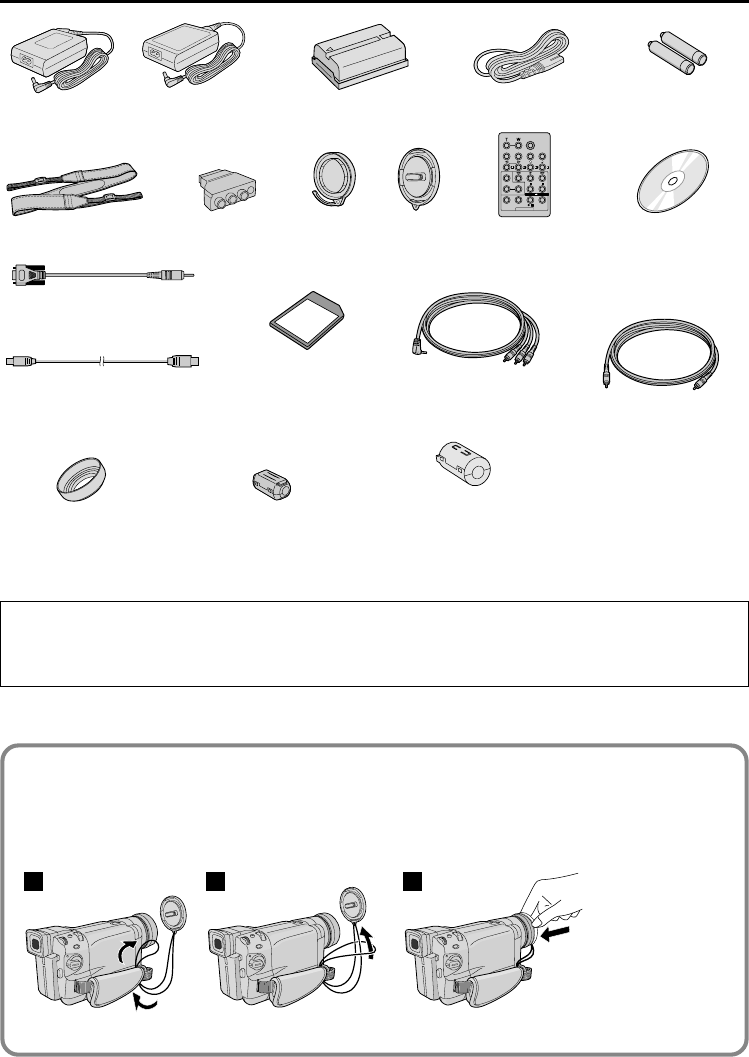

MITGELIEFERTES ZUBEHÖR

HINWEIS:

Damit bei Kabelanschluss keine Camcorder-Leistungseinbußen auftreten, können die mitgelieferten Kabel

jeweils ein oder mehr Kabelfilter vorweisen. Ist nur ein Kabelfilter am Kabel angebracht, muss dieses

Kabelende am Camcorder angeschlossen werden.

Fernbedienung

RM-V717U CD-ROM (nur

GR-DVL867/DVL865/

DVL767/DVL765/

DVL567/DVL367/

DVL365/DVL167)

2 Batterien

(R03/AAA) für

Fernbedienung

AV-Kabel (Ministecker

(ø 3,5 mm) zu

Cinchstecker)

Schultergurt

Speicherkarte (8 MB)

(nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365) (bereits

im Camcorder eingesetzt)

USB-Kabel (nur GR-DVL867/

DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365)

Batteriesatz

BN-V408U

PC-Anschlusskabel

(nur GR-DVL167)

Netzgerät AP-V10EG, AP-V11EG

oder AP-V12EG

Netzkabel

Kabeladapter

Schnittsteuerkabel

GR-DVL167/DVL160:

Ein Stecker mit 3

Ringkontakten, ein

Stecker mit 1

Ringkontakt.

GR-DVL867/DVL865/

DVL767/DVL765/

DVL567/DVL367/

DVL365:

Beide Stecker jeweils

mit 1 Ringkontakt.

Objektivschutzkappe

(Anbringung siehe

unten)

Kabelfilter x 1

(nur GR-DVL160) für

PC-Anschlusskabel

(im optionalen HS-V16KITE

enthalten), zur Anbringung

墌 S. 6)

Kabelfilter x 1 (für

optionales S-Video-Kabel,

zur Anbringung 墌 S. 6)

Gegenlichtblende (bereits

am Camcorder angebracht;

nur GR-DVL867/DVL865/

DVL767/DVL765)

oder

oder

6

DE

Anbringen von Kabelfiltern

Schließen Sie Kabelfilter (wenn zu Ihrem Camcordermodell mitgeliefert, 墌 S. 5) am (an den) optionalen

Kabel(n) an. Kabelfilter verringern die Einwirkung von Störeinstreuungen.

3 cm

123

AUTOMATISCHER VORFÜHRMODUS

Der Vorführmodus wird ausgelöst, wenn für den Menüeintrag

“DEMO MODE” der Einstellstatus “ON” (Einstellung ab Werk) gilt.

䡲Der automatische Vorführmodus wird automatisch ausgelöst, wenn

keine Cassette im Camcorder eingelegt ist und der Hauptschalter auf

”

AUTO

” oder ”

MANUAL

” gestellt wird, ohne dass hierauf innerhalb von

ca. 3 Minuten ein weiterer Bedienschritt vorgenommen wird.

䡲Der Vorführmodus wird unterbrochen, sobald am Camcorder ein

Bedienschritt vorgenommen wird. Falls innerhalb von 3 Minuten kein

weiterer Bedienschritt erfolgt, wird der Vorführmodus automatisch

fortgesetzt.

䡲“DEMO MODE” verbleibt auch nach Ausschaltung des Camcorders im

Status “ON”.

䡲So beenden Sie den automatischen Vorführmodus:

1. Den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf

“

MANUAL

” stellen und dann MENU/BRIGHT andrücken. Das Menü

wird gezeigt.

2. Durch Drehen von MENU/BRIGHT “ SYSTEM” wählen und dann

MENU/BRIGHT andrücken. Das SYSTEM-Menü wird gezeigt.

3. Durch Drehen von MENU/BRIGHT “DEMO MODE” wählen und

dann MENU/BRIGHT andrücken. Das Untermenü wird gezeigt.

4. Durch Drehen von MENU/BRIGHT “OFF” wählen und dann MENU/

BRIGHT andrücken.

5. Durch Drehen von MENU/BRIGHT “ RETURN” wählen und dann

MENU/BRIGHT zweimal andrücken. Hierauf erfolgt die normale

Anzeige.

HINWEIS:

Wenn die Objektivschutzkappe des Camcorders nicht entfernt wird,

können die im automatischen Vorführmodus demonstrierten Änderungen

nicht auf dem LCD-Monitor oder Sucherbildschirm dargestellt werden.

MODEDEMO –ON

OFF

MENU/BRIGHT-Wählrad

Untermenü

Nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365

Sperrknopf

Hauptschalter

Klinken Sie die

beiden Riegel

aus.

Legen Sie das Kabel so im Filter ein, daß zwischen

Kabelstecker und Kabelfilter ca. 3 cm Abstand

eingehalten werden. Wickeln Sie dann das Kabel wie

gezeigt einmal in Längsrichtung um das Kabelfilter.

• Das Kabel muß straff gewickelt werden.

HINWEIS:

Darauf achten, daß das Kabel nicht beschädigt wird.

Schließen Sie das

Kabelfilter. Hierbei müssen

beide Riegel einrasten.

䡲Bei Anbringung stets das Kabelende mit dem Kabelfilter am Camcorder anschließen.

Einmal umwickeln.

Riegel

DE

7

SO IST IHR CAMCORDER EINSATZBEREIT

SO IST IHR CAMCORDER

EINSATZBEREIT

INHALT

Spannungsversorgung ............................... 8 – 9

Einstellung der Griffschlaufe........................... 10

Suchereinstellung........................................ 10

Anbringung des Schultergurtes ........................ 10

Stativanbringung ........................................ 10

Datum-/Zeiteinstellung ................................ 11

Einlegen und Entnehmen einer Cassette .............. 12

Einstellung der Aufnahmegeschwindigkeit ........... 13

Einsetzen einer Speicherkarte

(Nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ................................... 14

Einstellung der Bildqualität

(Nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ................................... 14

8

DE

5

6

3

2

1

4

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

Spannungsversorgung

Da dieser Camcorder zweifach mit Strom versorgt

werden kann, können Sie stets die für die

Aufnahmesituation bestgeeignete Stromquelle

verwenden. Die mitgelieferte Stromquelle nicht für

andere Geräte verwenden.

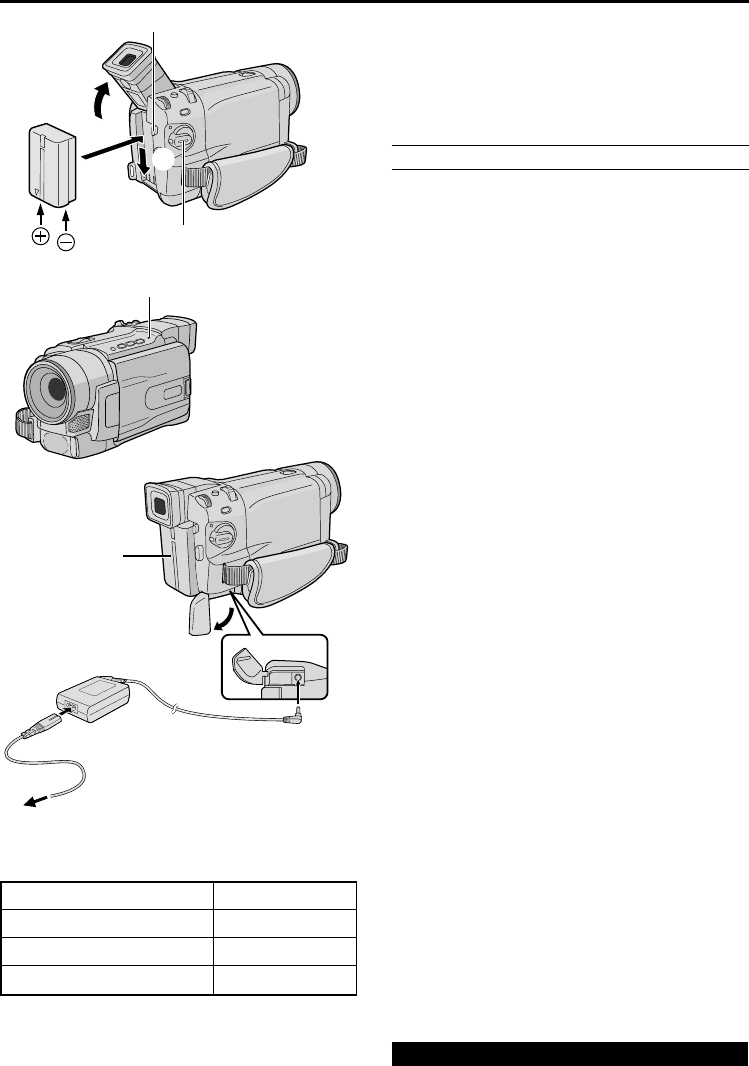

LADEN EINES BATTERIESATZES

1Den Sucher nach oben 1 klappen. Drücken Sie

den Batteriesatz mit nach unten weisendem

Pfeilsymbol leicht gegen die Camcorder-

Rückwandhalterung 2 und dann nach unten 3, bis

er einrastet.

2Stellen Sie den Hauptschalter auf “OFF”.

Schließen Sie erst das Netzgerät am Camcorder 4

und dann das Netzkabel am Netzgerät an 5.

3Schließen Sie das Netzkabel an einer

Netzsteckdose an 6. Die blinkende CHARGE-

Anzeige bestätigt, dass der Ladebetrieb stattfindet.

4Wenn die CHARGE-Anzeige vom Blinksignal auf

eine Daueranzeige wechselt, ist der Ladevorgang

abgeschlossen. Erst das Netzkabel von der

Netzsteckdose und dann das Netzgerät vom

Camcorder abtrennen.

Abnehmen des Batteriesatzes . . .

..... Entriegeln Sie den Batteriesatz mit BATT.

RELEASE und nehmen Sie den Batteriesatz ab.

HINWEISE:

●Falls die Batteriesatzschutzkappe noch nicht entfernt

wurde, muss diese nun abgenommen werden.

●Während des Ladevorganges arbeiten die Camcorder-

Bedienungselemente nicht.

●Der Ladevorgang kann nicht durchgeführt werden,

wenn die verwendete Batterie ungeeignet ist.

●Wenn der Batteriesatz zum ersten Mal oder nach einer

langen Aufbewahrung aufgeladen wird, leuchtet die

CHARGE-Anzeige ggf. nicht. In diesem Fall den

Batteriesatz vom Camcorder abtrennen und hierauf

erneut versuchen, einen Ladevorgang auszulösen.

●Falls sich die Batteriesatz-Nutzungsdauer nach voller

Aufladung deutlich verkürzt, ist der Batteriesatz

verbraucht und nicht mehr nutzbar. Einen neuen

Batteriesatz verwenden.

●Bei Verwendung des als Sonderzubehör erhältlichen

Netz-/Ladegeräts AA-V40EG kann ein Batteriesatz

(BN-V408U/V416U/V428U) auch ohne Anbringung am

Camcorder aufgeladen werden. Allerdings kann dieses

Netz-/Ladegerät nicht als Netzgerät verwendet werden.

An Netzsteckdose

Batteriesatz

Netzgerät

CHARGE-Anzeige

An die

DC-Buchse

BATT. RELEASE-Entriegelung

Hauptschalter

Batteriesatz

BN-V408U

BN-V416U (nicht mitgeliefert)

BN-V428U (nicht mitgeliefert)

Ladedauer

Ca. 1 Std. 30 Min.

Ca. 3 Std.

Ca. 5 Std.

Weitere Hinweise siehe Seite 68

DE

9

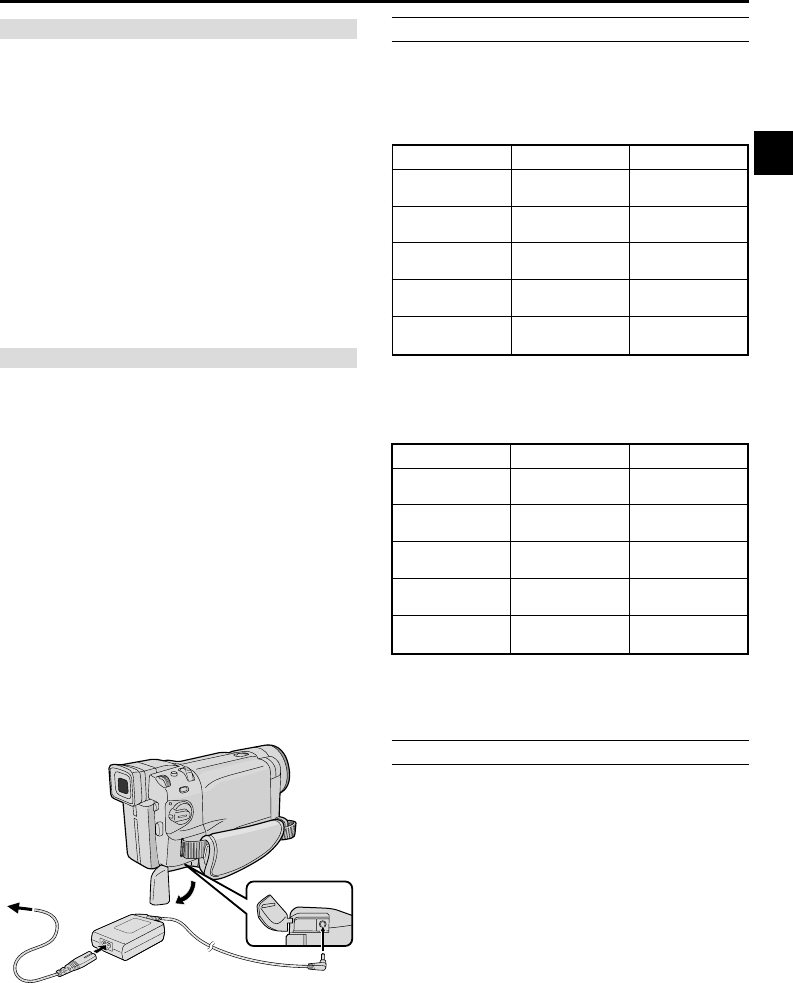

NETZBETRIEB

Das Netzgerät verwenden (die Anschlüsse wie

gezeigt vornehmen).

HINWEISE:

●Das mitgelieferte Netzgerät arbeitet mit automatischer

Netzspannungsanpassung für Versorgungsnetze von

110 V bis 240 V Wechselspannung.

●Weitere Hinweise 墌 S. 68.

ACHTUNG

Vor Abtrennen der Spannungsversorgung unbedingt

den Camcorder ausschalten. Andernfalls können

Camcorder-Fehlfunktionen auftreten.

HINWEISE:

●Die bei Batteriebetrieb verfügbare Aufnahmezeit kann

sich wesentlich verkürzen, wenn:

•häufig die Zoomfunktion oder die

Aufnahmebereitschaft verwendet werden.

•der LCD-Monitor häufig benutzt wird.

•der Wiedergabemodus häufig verwendet wird.

●Ist längerer Batteriebetrieb vorgesehen, sollten Sie

genügend voll geladene Batteriesätze bereithalten. Als

Faustregel gilt: Genügend Batteriesätze für die

dreifache ursprünglich geplante Aufnahmedauer

bereithalten.

BATTERIESATZ-VERWENDUNG

Den Schritt 1 von Abschnitt “LADEN EINES

BATTERIESATZES” durchführen (墌 S. 8).

Ungefähre Aufnahmezeit

<

GR-DVL567/DVL367/DVL365/DVL167/DVL160

>

( ) : Bei eingeschalteter Videoleuchte

Batteriesatz

BN-V408U

BN-V416U

(Sonderzubehör)

BN-V428U

(Sonderzubehör)

BN-V840U

(Sonderzubehör)

BN-V856U

(Sonderzubehör)

LCD-Monitor ein

1 Std.

(35 Min. )

2 Std.

(1Std. 10 Min.)

3 Std. 30 Min.

(2 Std. )

5 Std.

(2 Std. 50 Min.)

7 Std.

(4 Std. )

Sucher ein

1 Std. 15 Min.

(40 Min.)

2 Std. 30 Min.

(1 Std. 20 Min.)

4 Std. 20 Min.

(2 Std. 20 Min.)

6 Std. 10 Min.

(3 Std. 20 Min.)

8 Std. 40 Min.

(4 Std. 40 Min.)

An die DC-Buchse

An

Netzsteckdose

Netzgerät

ZU IHRER INFORMATION

Die Langzeit-Batteriesatz-Ausrüstung besteht aus

Batteriesatz und Netz-/Ladegerät:

VU-V840 KIT : Batteriesatz BN-V840U und Netz-/

Ladegerät AA-V15EG

VU-V856 KIT : Batteriesatz BN-V856U und Netz-/

Ladegerät AA-V80EG

Vor dem Gebrauch dieser Ausrüstung bitte die

zugehörige Bedienungsanleitung durchlesen.

Andernfalls können die Batteriesätze BN-V840U oder

BN-V856U mit dem JVC Gleichspannungskabel

VC-VBN856U (nicht mitgeliefert) zur

Stromversorgung des Camcorders an diesem

angeschlossen werden.

Ungefähre Aufnahmezeit

<

GR-DVL867/DVL865/DVL767/DVL765

>

( ) : Bei eingeschalteter Videoleuchte

Batteriesatz

BN-V408U

BN-V416U

(Sonderzubehör)

BN-V428U

(Sonderzubehör)

BN-V840U

(Sonderzubehör)

BN-V856U

(Sonderzubehör)

LCD-Monitor ein

55 Min.

(35 Min.)

1 Std. 55 Min.

(1 Std. 15 Min.)

3 Std. 25 Min.

(2 Std. 15 Min.)

4 Std. 25 Min.

(2 Std. 55 Min.)

6 Std. 40 Min.

(4 Std. 15 Min.)

Sucher ein

1 Std. 10 Min.

(45 Min.)

2 Std. 25 Min.

(1 Std. 30 Min.)

4 Std. 20 Min.

(2 Std. 40 Min.)

5 Std. 40 Min.

(3 Std. 30 Min.)

8 Std. 30 Min.

(5 Std. 5 Min.)

10

DE

PAUSE

2

1

3

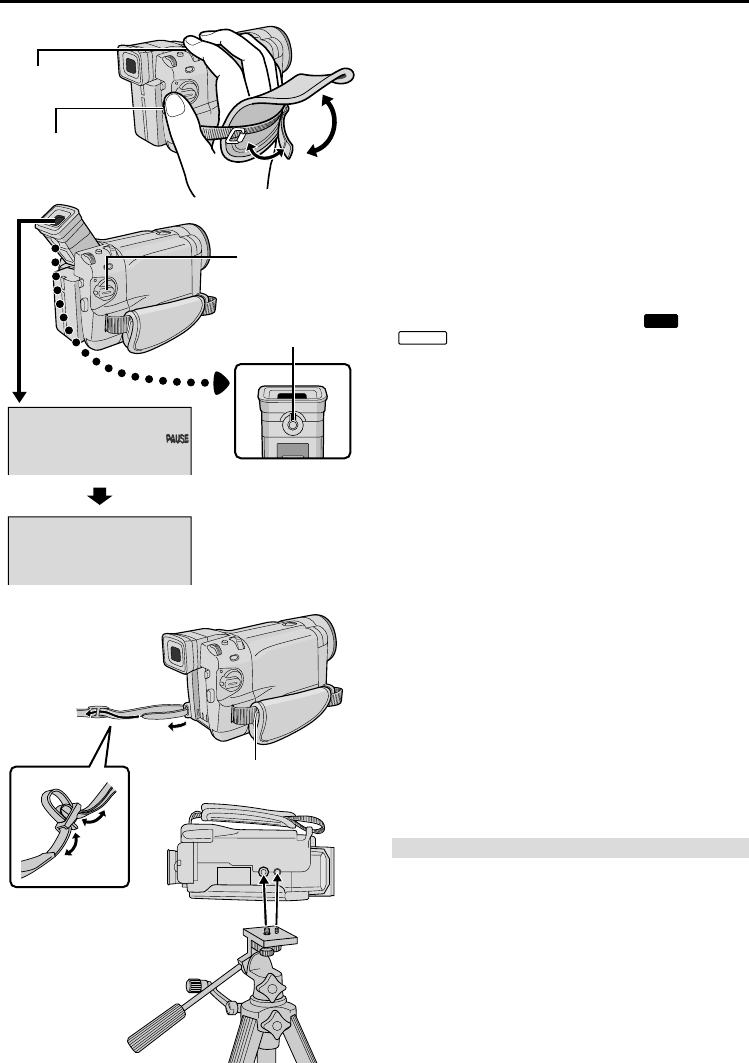

Einstellung der Griffschlaufe

1Öffnen Sie den Klettverschluss.

2Stecken Sie Ihre rechte Hand durch die Schlaufe

und fassen Sie den Griff.

3Stellen Sie die Griffschlaufenlänge so ein, dass

Sie die Aufnahme-Start/Stopp-Taste, den

Hauptschalter und den Motorzoomregler unbehindert

bedienen können, und drücken Sie dann den

Klettverschluss an.

Suchereinstellung

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Schalter-Sperrknopf auf “

AUTO

” oder

“

MANUAL

”.

2Drehen Sie den Dioptrienregler, bis die

Sucheranzeigen einwandfrei scharf abgebildet

werden.

Dioptrienregler

Hauptschalter

Anbringung des Schultergurtes

1Der Batteriesatz darf nicht am Camcorder

angebracht sein. Führen Sie wie gezeigt das

Gurtende durch die Öse 1 und dann durch die

Schnalle 2, so dass eine Schlaufe entsteht.

Wiederholen Sie diesen Vorgang für die andere Öse

3 unter der Griffschlaufe und stellen Sie sicher, dass

sich der Gurt nicht verdreht.

Stativanbringung

VORSICHT

Bei Gebrauch eines Stativs darauf achten, dass die

Stativbeine ausreichend gespreizt und einwandfrei

eingerastet sind, um eine sichere Camcorder-

Aufstellung zu gewährleisten. Kein zu kleines Stativ

verwenden, da der Camcorder andernfalls umfallen

und schwer beschädigt werden kann.

1Zur Stativanbringung des Camcorders richten Sie

Passstift und Schraube des Stativs auf die

Passstiftöffnung und das Stativgewinde des

Camcorders aus und ziehen dann die Stativschraube

im Uhrzeigersinn fest. Es ist möglich, dass je nach

Stativausführung kein Passstift vorhanden ist.

Aufnahme-

Start/Stopp-Taste

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

Motorzoom-

regler

DE

11

OF

F

FADER

/ W I P E AM AEPROGR

ACAMERLMANUAMSYSTE

DSC

END

AYDISPL

C

AN E

W. BAL

RE NEON SC LCD / TV

UAOT

IMETDATE /

T I ME CODE

CLOCK

ADJ .

–

–

–FFO

12..02

52

17

30

:

NRETUR

CLOCK

ADJ .

EXPOSURE

12..02

52

17

30

:

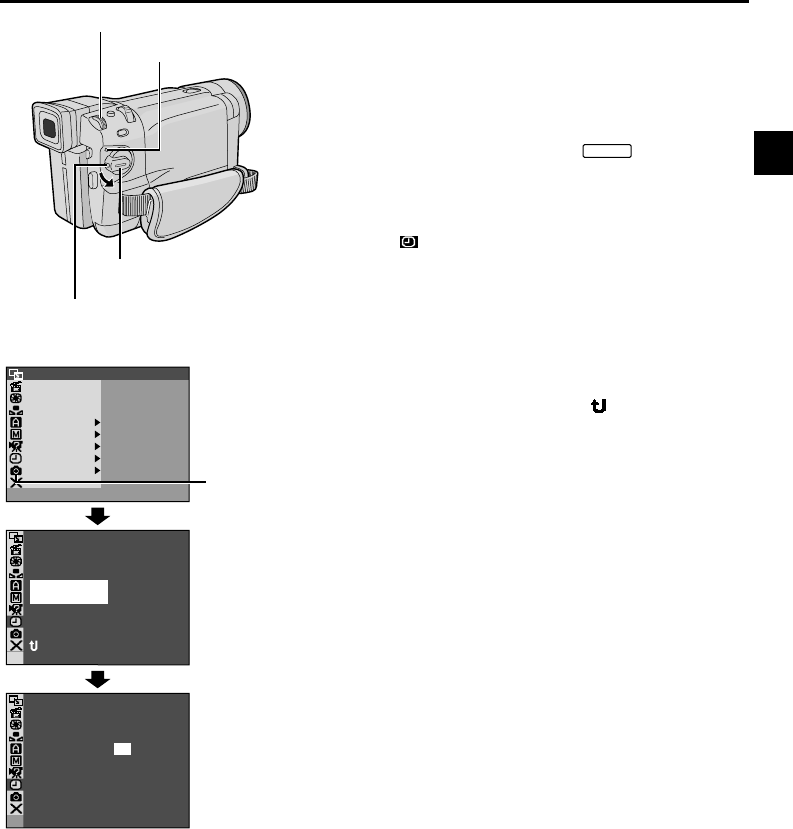

Datum-/Zeiteinstellung

Datum und Zeit werden stets automatisch mit

aufgezeichnet. Bei der Wiedergabe können Sie diese

Anzeige nach Belieben beibehalten oder ausschalten

(墌 S. 50, 51).

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”. Der Camcorder

wird eingeschaltet, die Betriebsanzeige leuchtet.

2Drücken Sie zum Menüaufruf MENU/BRIGHT.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ DISPLAY” und drücken Sie dann MENU/

BRIGHT an. Das DISPLAY-Menü erscheint.

4Wählen Sie durch Drehen von MENU/BRIGHT

“CLOCK ADJ.” und drücken Sie dann MENU/BRIGHT

an. Das Tagesfeld wird markiert.

Geben Sie durch Drehen von MENU/BRIGHT den

Tag ein und drücken Sie dann MENU/BRIGHT an.

Wiederholen Sie diese Bedienschritte für Monat,

Jahr, Stunden und Minuten. Wählen Sie durch

Drehen von MENU/BRIGHT “ RETURN” und

drücken Sie MENU/BRIGHT zweimal kurz an, um

das Menü zu schließen.

HINWEIS:

Wenn der Leuchtbalken auf “CLOCK ADJ.” steht und

noch kein Einstellbereich aufgerufen wurde, arbeitet die

eingebaute Zeitmessung weiterhin. Die Zeitmessung

stoppt, sobald der erste Einstellbereich (Tag) aufgerufen

wird. Wenn nach der Minuteneingabe MENU/BRIGHT

angedrückt wird, wird die Datums- und Zeitmessung ab

diesem Zeitpunkt ausgelöst.

Anzeige

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Menü DISPLAY

Betriebsanzeige

Nur GR-DVL867/

DVL865/DVL767/

DVL765/DVL567/

DVL367/DVL365

12

DE

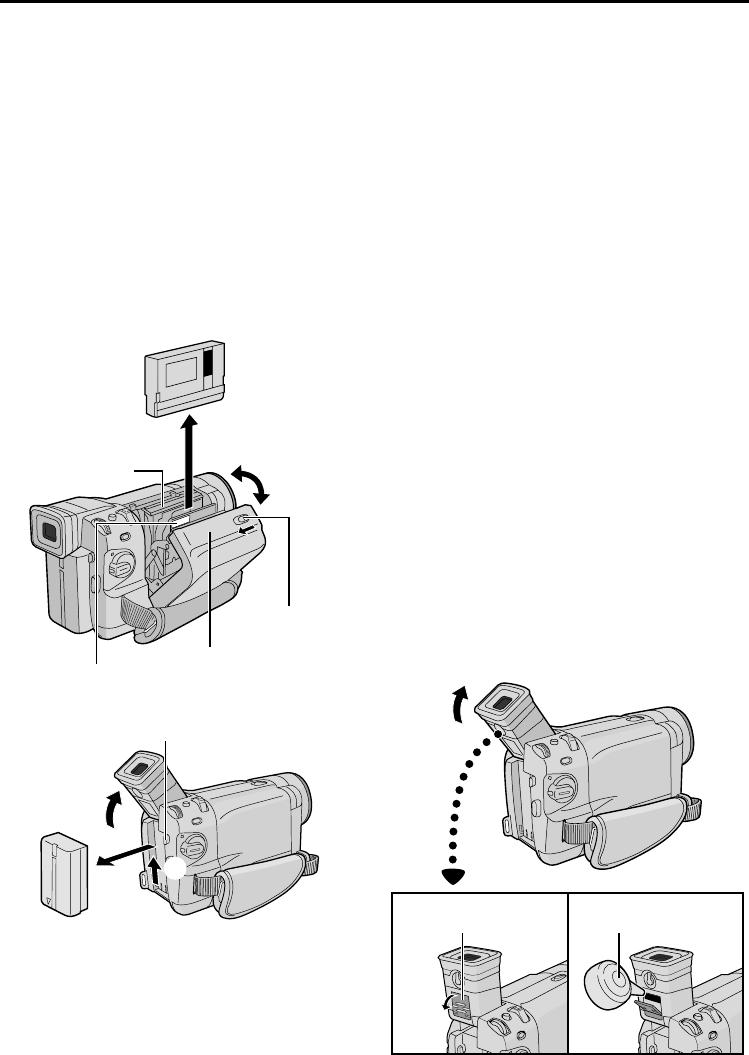

OPEN/EJECT-

Riegel

Drücken (PUSH HERE)

Cassettenfachklappe

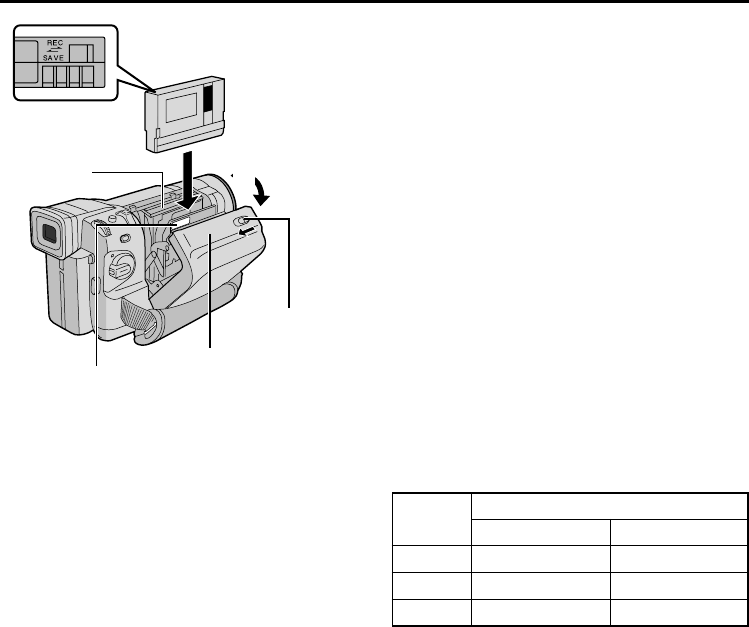

Sicherstellen,

dass das

Cassettenfenster

nach außen weist.

Aufnahmeschutzschieber*

* Zum Schutz vor versehentlicher Löschung . . .

.... Den am Cassettenrücken befindlichen

Aufnahmeschutzschieber in Position “SAVE”

bringen. Hierauf ist diese Cassette für den

Aufnahmebetrieb gesperrt. Soll diese Cassette

erneut für Aufnahmen verwendet werden, den

Schieber in Position “REC” bringen.

Beim Schließen des Cassettenfachs stets auf den mit

“PUSH HERE” markierten Bereich drücken.

Andernfalls kann Ihr Finger im Cassettenfach

eingeklemmt werden. Hierbei besteht

Verletzungsgefahr und es kann zu Schäden am

Camcorder kommen.

Cassette Aufnahmegeschwindigkeit

SP LP

30 Min. 30 Min. 45 Min.

60 Min. 60 Min. 90 Min.

80 Min. 80 Min. 120 Min.

Ungefähre Aufnahmezeit

HINWEISE:

●Das Cassettenfach wird mit einer Verzögerung von wenigen Sekunden ausgeschoben. Das Cassettenfach nicht mit

Gewalt öffnen.

●Wenn das Cassettenfach nach einigen Sekunden nicht ausgeschoben wird, die Cassettenfachklappe schließen und

erneut öffnen. Wird das Cassettenfach weiterhin nicht ausgeschoben, den Camcorder aus- und erneut einschalten.

●Wenn das Band nicht einwandfrei eingefädelt wird, die Cassettenfachklappe vollständig öffnen und die Cassette

entnehmen. Warten Sie einige Minuten, ehe Sie die Cassette erneut einlegen.

●Wenn der Camcorder einem plötzlichen Temperaturwechsel von kalt zu warm ausgesetzt war, einige Zeit bis zum

Öffnen der Cassettenfachklappe warten.

●Niemals die Cassettenfachklappe vor Ausschub des Cassettenfachs schließen! Andernfalls kann der Camcorder

beschädigt werden.

●Eine Cassette kann auch bei ausgeschaltetem Camcorder eingelegt/entnommen werden. Wird das Cassettenfach bei

ausgeschaltetem Camcorder geschlossen, wird dieses ggf. nicht eingezogen. Wir empfehlen, vor dem Einlegen/

Entnehmen einer Cassette den Camcorder einzuschalten.

●Wenn die Cassettenfachklappe bei eingelegter Cassette geöffnet wurde (mit oder ohne Ausschub des

Cassettenfachs), wird bei der nächsten Aufnahmeanfügung ein kurzer Bandabschnitt ohne Bildsignal bespielt oder das

Ende der vorhergehenden Szene gelöscht (durch den Anfang der nächsten Szene überdeckt). Weitere Angaben zu

Aufnahmeanfügungen siehe Seite 20.

●Die Griffschlaufe lockern, falls diese das Öffnen der Cassettenfachklappe behindert (墌 S. 10).

Einlegen und Entnehmen einer Cassette

Zum Einlegen oder Entnehmen einer Cassette muss

der Camcorder mit Spannung versorgt werden.

1Schieben und halten Sie den OPEN/EJECT-

Riegel in Pfeilrichtung und klappen Sie dann die

Cassettenfachklappe nach außen, bis sie einrastet.

Das Cassettenfach wird automatisch ausgeschoben.

•Greifen Sie niemals in das Cassettenfach.

2Nach dem Einlegen bzw. der Entnahme der

Cassette drücken Sie das Cassettenfach im Bereich

“PUSH HERE” hinunter.

•Sobald das Cassettenfach einrastet, wird es

automatisch eingezogen. Warten Sie, bis es

vollständig eingezogen ist, und schließen Sie dann

die Cassettenfachklappe.

•Bei zu geringer Batteriesatzleistung kann die Klappe

ggf. nicht vollständig geschlossen werden. IN

KEINEM FALL VERSUCHEN, die Klappe unter

starker Druckausübung zu schließen. Wechseln Sie

den Batteriesatz gegen einen voll geladenen aus

und schließen Sie hierauf die Klappe.

3Drücken Sie die Cassettenfachklappe bis zum

Einrasten fest an.

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

Cassettenfach

DE

13

SPREC MODE –LP

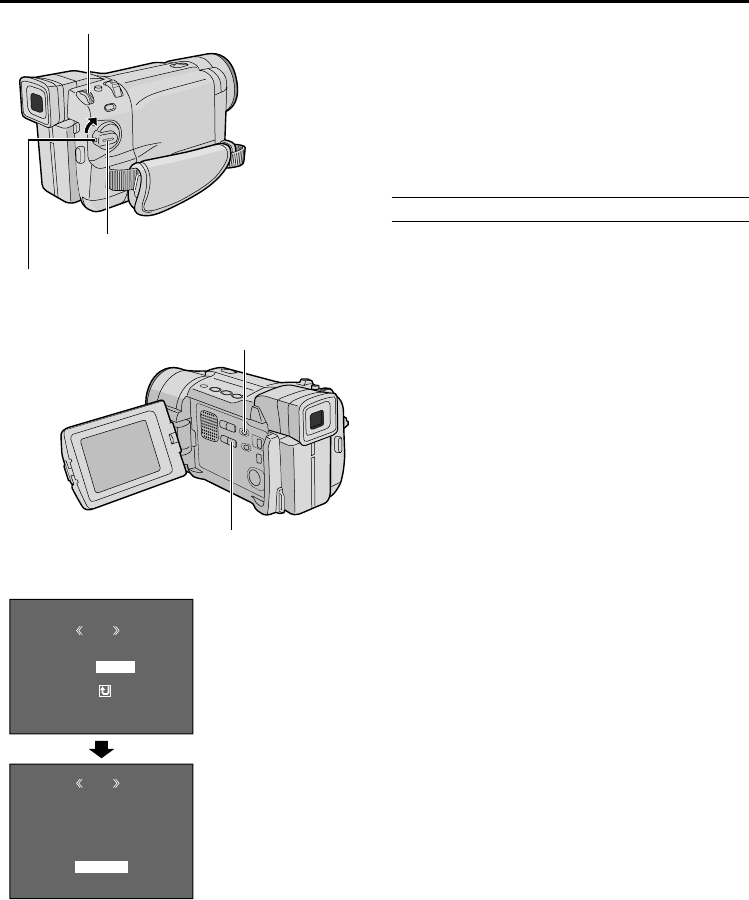

Einstellung der Aufnahmegeschwindigkeit

Wählen Sie die bevorzugte Geschwindigkeit.

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”. Der Camcorder

wird eingeschaltet, die Betriebsanzeige leuchtet.

2Drücken Sie MENU/BRIGHT an, so dass das

Menü erscheint.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ CAMERA” und drücken Sie dann MENU/BRIGHT

an. Das CAMERA-Menü erscheint.

4Wählen Sie durch Drehen von MENU/BRIGHT

“REC MODE” und drücken Sie dann MENU/BRIGHT

an. Das Untermenü erscheint. Wählen Sie durch

Drehen von MENU/BRIGHT “SP” oder “LP” und

drücken Sie dann MENU/BRIGHT an. Bei auf “

RETURN” gesetztem Leuchtbalken drücken Sie

MENU/BRIGHT zweimal kurz an, um das Menü zu

schließen.

•Ein im SP-Modus bespieltes Band kann zur

Nachvertonung (墌 S. 63) oder zum Insert-Schnitt

(墌 S. 64) verwendet werden.

•Der LP-Modus bietet eine bessere Bandnutzung, da

die Aufnahmezeit um das Eineinhalbfache

verlängert wird.

HINWEISE:

●Wird die Aufnahmegeschwindigkeit während der

Aufnahme umgestellt, treten am Umschaltpunkt

Bildstörungen auf.

●Aufnahmen, die in LP-Geschwindigkeit mit diesem

Camcorder hergestellt wurden, sollten nach Möglichkeit

mit diesem Camcorder abgespielt werden.

●Wird ein Band abgespielt, das auf einem anderen

Camcorder bespielt wurde, können Bildmosaik-

störmuster und kurzzeitiger Tonausfall auftreten.

Anzeige

Menüanzeige

Untermenü

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Betriebsanzeige

Nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365

14

DE

TYQUAL I

REC SELECT

FINE

021X7486

IMAGE SIZE –

–

–

NRETUR

Speicherkarte

Kartenfachklappe

Schrägkante

Etikett

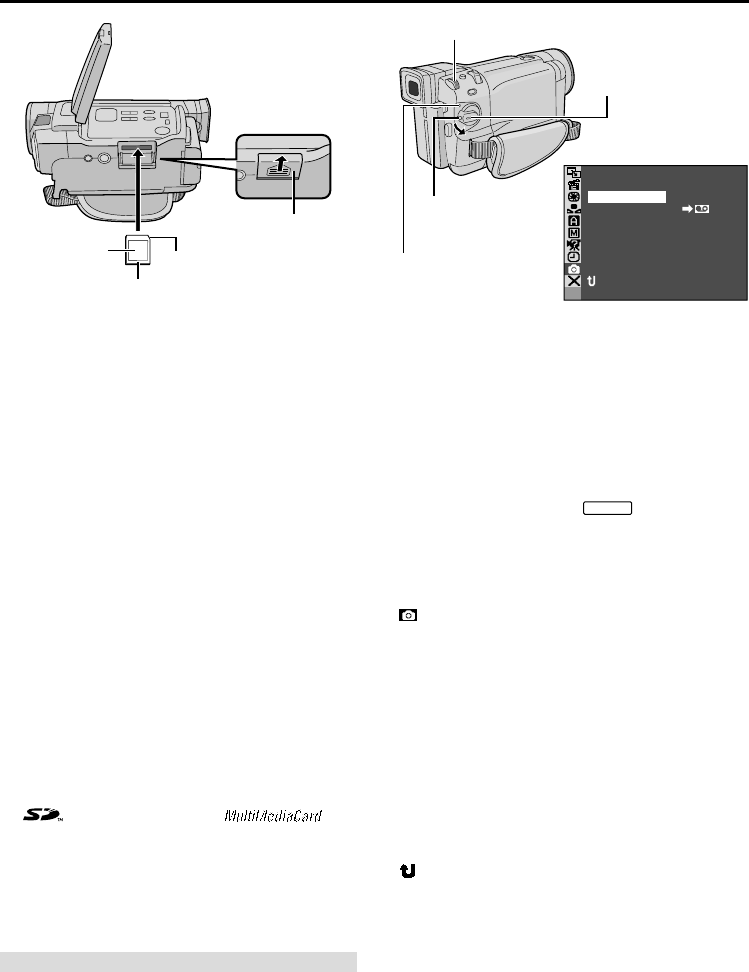

Einstellung der Bildqualität und Bildgröße

(Nur GR-DVL867/GR-DVL865/GR-DVL767/GR-DVL765/

GR-DVL-567/GR-DVL367/GR-DVL365)

Sie können die Bildqualität und Bildgröße je nach

Bildverwendungszweck wählen. Bitte beziehen Sie

sich auf die weiter Tabelle von Seite 27.

1Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”. Der

Camcorder wird eingeschaltet, die Betriebsanzeige

leuchtet.

2

Drücken Sie MENU/BRIGHT. Das Menü wird gezeigt.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ DSC” und drücken Sie dann MENU/BRIGHT an.

Das DSC-Menü wird gezeigt.

4Wählen Sie durch Drehen von MENU/BRIGHT

“QUALITY” und drücken Sie dann MENU/BRIGHT

an. Das Untermenü wird gezeigt. Wählen Sie durch

Drehen von MENU/BRIGHT den gewünschten

Modus drücken Sie dann MENU/BRIGHT an.

5Wählen Sie durch Drehen von MENU/BRIGHT

“IMAGE SIZE” und drücken Sie dann MENU/BRIGHT

an. Das Untermenü wird gezeigt. Wählen Sie durch

Drehen von MENU/BRIGHT den gewünschten

Modus drücken Sie dann MENU/BRIGHT an.

6Wählen Sie durch Drehen von MENU/BRIGHT

“ RETURN” und drücken Sie dann MENU/

BRIGHT zweimal an. Das Menü wird geschlossen.

Einsetzen einer Speicherkarte

(Nur GR-DVL867/

DVL865/DVL767/DVL765/DVL567/DVL367/DVL365)

Die mitgelieferte Speicherkarte ist bereits ab Werk im

Camcorder eingesetzt.

1Vergewissern Sie sich, dass der Camcorder

ausgeschaltet ist.

2Öffnen Sie den LCD-Monitor mit dessen PUSH

OPEN-Riegel und öffnen Sie dann die

Kartenfachklappe (MEMORY CARD).

3Schieben Sie die Speicherkarte mit nach unten

weisender Schrägkante ein.

•Hierbei den auf der Kartenunterseite befindlichen

Anschlussbereich nicht berühren.

4Schließen Sie die Kartenfachklappe, bis diese

einrastet.

Entnehmen einer Speicherkarte . . .

..... In Schritt 3 drücken Sie die Speicherkarte nach

innen, um diese auszuklinken, wobei diese

automatisch ausgeschoben wird. Die

Speicherkarte entnehmen und die

Kartenfachklappe schließen.

HINWEISE:

●Ausschließlich Speicherkarten der Ausführung SD

(“”) oder MultiMediaCard (“ ”)

verwenden.

●Nicht jede Speicherkarten-Ausführung ist für diesen

Camcorder geeignet. Bitte informieren Sie sich vor dem

Kauf einer Speicherkarte beim Kartenhersteller oder

bei einem Fachhändler.

●Wenn Sie eine neue Speicherkarte verwenden, muss

diese zunächst formatiert werden 墌 S. 36.

ACHTUNG

Niemals die Speicherkarte einsetzen oder

entnehmen, wenn der Camcorder eingeschaltet ist!

Andernfalls können Datenverluste auf der

Speicherkarte auftreten und/oder der Camcorder

kann den Karteneinlegstatus nicht erkennen.

Anzeige

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Betriebsanzeige

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

DE

15

BANDAUFNAHME & -WIEDERGABE

BANDAUFNAHME

& -WIEDERGABE

INHALT

BANDAUFNAHME .................................. 16 – 20

Einfache Aufnahme ........................................... 16

Aufnahme bei hoch oder tief gehaltenem Camcorder .... 17

Eigenportraitaufnahme ...................................... 17

Moduswahl.................................................... 17

Zoomen ........................................................ 18

Videoleuchte .................................................. 19

Zeitcode ....................................................... 20

BANDWIEDERGABE ................................ 21 – 24

Normale Wiedergabe ........................................ 21

Standbildwiedergabe ........................................ 21

Bildsuchlauf ................................................... 21

Einzelbildfortschaltung....................................... 21

Anschlüsse............................................. 22 – 23

Leerabschnitte-Suchlauf ..................................... 24

16

DE

25

min

BR I GHT

90 min 89 min 3 min

2 min

1 min0 min

min

180°90°

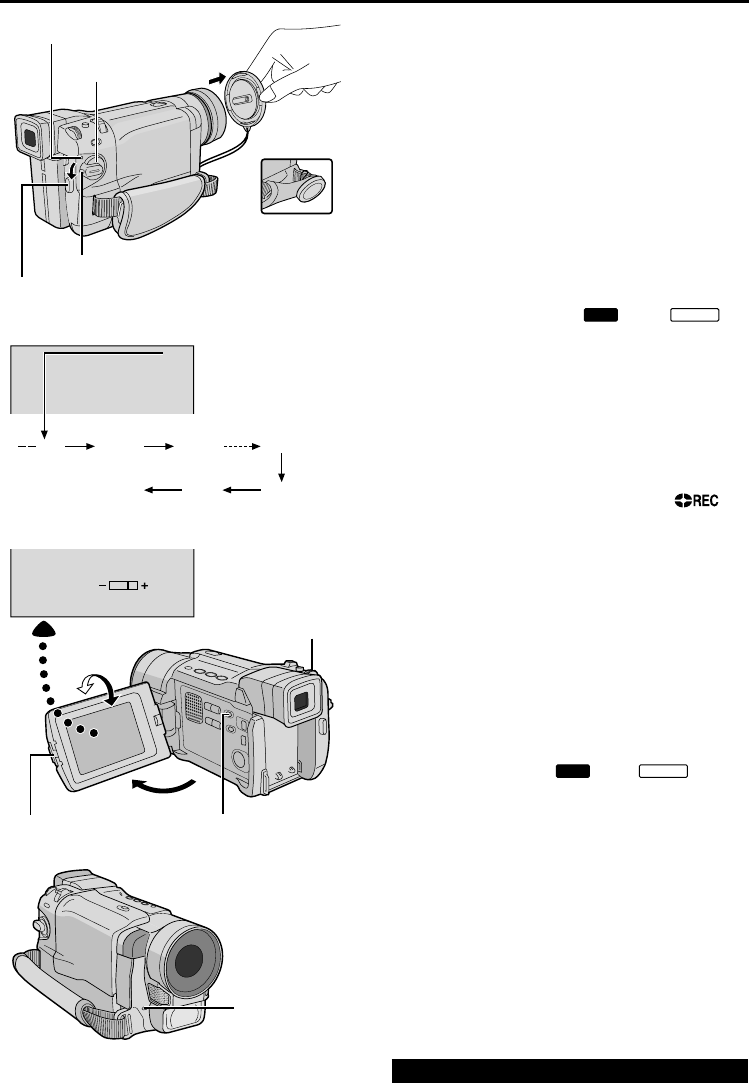

BANDAUFNAHME

Betriebsanzeige

Rotlicht

(leuchtet bei

Aufnahmebetrieb)

Sperrknopf

Aufnahme-Start/Stopp-Taste

Bandrestzeitanzeige

(Annäherungswert)

(Berechnete

Restzeit)

(Blinksignal) (Blinksignal) (Blinksignal)

Anzeige

MENU/BRIGHT-Wählrad

Hauptschalter

PUSH OPEN-Riegel

Einfache Aufnahme

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht

der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●Spannungsversorgung (墌 S. 8)

●Einstellung der Griffschlaufe (墌 S. 10)

●Suchereinstellung (墌 S. 10)

●Einlegen einer Cassette (墌 S. 12)

●Einstellung der Aufnahmegeschwindigkeit (墌 S. 13)

1Nehmen Sie die Objektivkappe ab.

Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365: Entriegeln (PUSH OPEN) und

öffnen Sie den LCD-Monitor und stellen Sie den

Schalter VIDEO/MEMORY auf “VIDEO”.

2Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

AUTO

” oder “

MANUAL

”.

Aufnahme mit LCD-Monitor-Bildüberwachung:

Den LCD-Monitor vollständig ausklappen sowie in die

erforderliche Stellung drehen.

Aufnahme mit Sucherbildüberwachung:

Den LCD-Monitor schließen.

•Die Betriebsanzeige leuchtet und der Camcorder

schaltet auf Aufnahmebereitschaft. Hierbei wird die

Anzeige “PAUSE” eingeblendet.

3Drücken Sie die Aufnahme-Start/Stopp-Taste.

Während der Aufnahme wird die Anzeige “ ”

eingeblendet.

Zum Aufnahmestopp . . .

..... Drücken Sie die Aufnahme-Start/Stopp-Taste.

Der Camcorder wechselt auf

Aufnahmebereitschaft.

Bildhelligkeitseinstellung . . .

..... Drehen Sie MENU/BRIGHT, bis die

Bildhelligkeitsanzeige arbeitet und die

gewünschte Helligkeitseinstellung erzielt wurde.

HINWEISE:

●

Überschreitet die Aufnahmebereitschaft die Dauer von 5

Minuten, schaltet sich der Camcorder selbsttätig aus. Zur

erneuten Camcorder-Einschaltung den Hauptschalter

auf “OFF” und dann auf

“

AUTO

” oder “

MANUAL

”

stellen.

●Die Wiedergabe erfolgt nicht gleichzeitig auf dem LCD-

Monitor und Sucherbildschirm. Die Wiedergabe erfolgt

auf dem Sucher, wenn der LCD-Monitor eingeklappt ist.

Die Wiedergabe erfolgt auf dem LCD-Monitor, wenn

dieser vollständig geöffnet ist.

●Enthält das Band unbespielte Abschnitte zwischen den

Aufnahmen, ist der Zeitcode unterbrochen.

Dementsprechend können beim Schnittbetrieb Fehler

auftreten. Um dies zu vermeiden, wie im Abschnitt

“Wenn eine Aufnahme nicht am Bandanfang gestartet

wird” beschrieben vorgehen (墌 S. 20).

● Sollen die Rotlichtanzeige und/oder die

Warntonabgabe während der Aufnahme

unterbleiben, 墌 S. 46, 48.

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365)

Während der

Aufnahme

Weitere Hinweise, 墌 S. 68

DE

17

1024

MANUAL

AUTO

PLAY

OFF

Eigenportrait

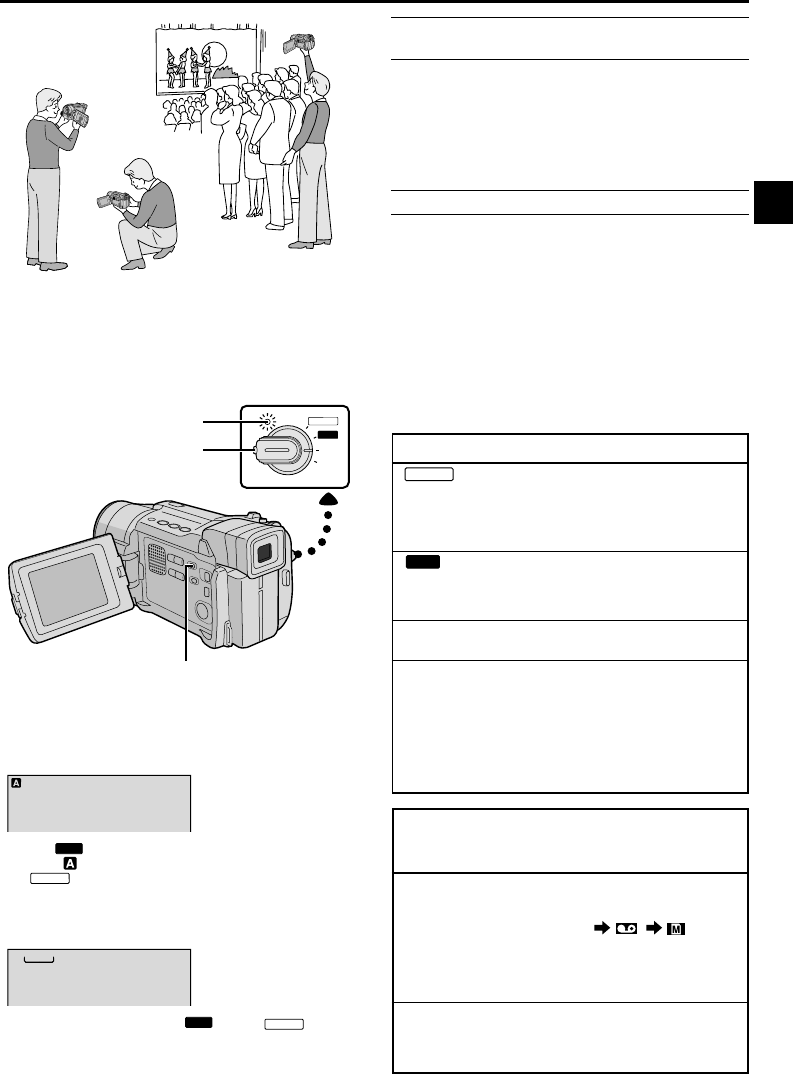

AUFNAHME BEI HOCH ODER TIEF

GEHALTENEM CAMCORDER

Gelegentlich ist es empfehlenswert oder erforderlich,

einen ungewöhnlichen Aufnahmewinkel zu wählen.

Bringen Sie den Camcorder in die gewünschte Position

und kippen/drehen Sie den LCD-Monitor so, dass eine

Bildüberwachung möglich ist. Der LCD-Monitor kann

um 90° nach unten und um 180° nach oben gekippt

werden. Dies entspricht einem 270°-Drehbereich.

EIGENPORTRAITAUFNAHME

Sie können sich selber bei handgehaltenem

Camcorder aufnehmen, wobei Sie das Aufnahmebild

im LCD-Monitor überwachen. Öffnen und drehen Sie

hierzu den LCD-Monitor um 180° nach oben und

vorne und richten Sie das Objektiv auf sich aus.

Starten Sie dann die Aufnahme.

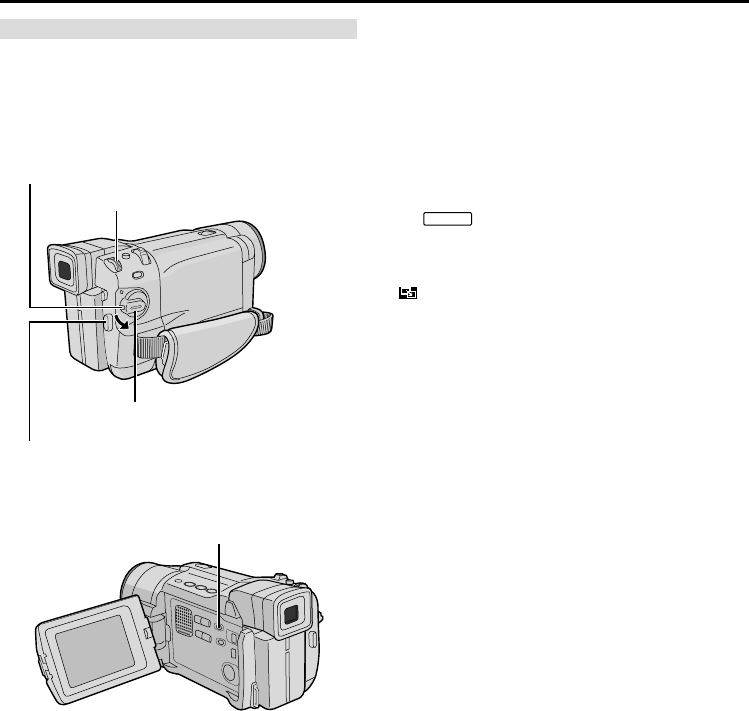

Moduswahl

Wählen Sie den gewünschten Modus mit dem

Hauptschalter und dem Schalter VIDEO/MEMORY

(nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365).

Hauptschalterposition

MANUAL

(Manuelle Aufnahme):

Verschiedene Aufnahmefunktionen können bei Menü-

Bezugnahme benutzerspezifisch eingestellt werden. Sie

haben größeren kreativen und situationsangepassten

Spielraum als bei der Vollautomatik.

AUTO

(Vollautomatik-Aufnahme):

Aufnahme ohne Spezialeffekte oder manuelle

Einstellmöglichkeit. Geeignet für herkömmliche

Aufnahmesituationen.

OFF (Aus):

In dieser Stellung ist der Camcorder ausgeschaltet.

PLAY:

•Sie können Videobandaufnahmen wiedergeben.

•Sie können Videoband-Standbilder auf einen

Computer übertragen (nur GR-DVL167/DVL160).

•Die auf einer Speicherkarte enthaltenen Bilder können

wiedergegeben und/oder auf einen Personal

Computer übertragen werden (nur GR-DVL867/

DVL865/DVL767/DVL765/DVL567/DVL367/DVL365).

VIDEO/MEMORY-Schalterpositionen

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365)

VIDEO:

•Die Aufnahme auf Band oder die Wiedergabe vom

Band ist möglich. Gilt im Menü “DSC” für “REC

SELECT” der Einstellstatus “/”,

werden Standbilder gleichzeitig auf der

Speicherkarte aufgezeichnet.

•Die Zoomvergrößerung (über 10fach, 墌 S. 18, 47)

ist möglich.

MEMORY:

Daten können auf die eingelegte Karte geschrieben

(Aufnahme) oder von dieser gelesen (Wiedergabe)

werden.

Zur Camcorder-Einschaltung den Hauptschalter

bei gedrückt gehaltenem Sperrknopf in eine

beliebige Stellung (außer “OFF”) bringen.

Hauptschalter

Sperrknopf

Bei auf “

AUTO

” gestelltem Hauptschalter erscheint die

Anzeige “”. Diese Anzeige unterbleibt bei Einstellung

auf “

MANUAL

” oder “PLAY”.

Betriebsanzeige

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365; der

LCD-Monitor muss aufgeklappt sein.)

(Nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365)

Wenn der Hauptschalter auf “

AUTO

” oder “

MANUAL

” und

VIDEO/MEMORY auf “MEMORY” gestellt ist, wird die

zu diesem Zeitpunkt gültige Bildgröße angezeigt.

Diese Anzeige unterbleibt bei Einstellung auf “VIDEO”.

18

DE

1x

WT

01x

WT

01x

WT

02x

WT

04x

WT

Einzoomen (T: Tele)

Auszoomen (W: Weitwinkel)

Motorzoomregler

Zoomanzeige

FUNKTION: Zoomen

AUFGABE:

Einzoomen oder Auszoomen, oder sofortige

Änderung in der Bildvergrößerung.

BEDIENUNG:

Einzoomen

Drücken Sie den Motorzoomregler in Richtung “T”.

Auszoomen

Drücken Sie den Motorzoomregler in Richtung

“W”.

䡲Je stärker Sie den Motorzoomregler bewegen,

desto schneller läuft der Zoomvorgang ab.

HINWEISE:

●Während des Zoomvorgangs kann die

Scharfeinstellung beeinträchtigt werden. In

diesem Fall bei Aufnahmebereitschaft zoomen,

manuell scharfstellen und die Focus-

Verriegelung verwenden (墌 S. 43). Dann bei

der Aufnahme ein- oder auszoomen.

●Es kann bis zur 500fachen Bildvergrößerung

gezoomt werden, und die Umschaltung auf die

optische Zoomfunktion (bis 10fach) ist möglich

(墌 S. 47).

●Bei Überschreiten der maximalen optischen

Zoomvergrößerung (10fach) erfolgt der

Zoomvorgang im Digitalzoom-Modus.

●Bei Betrieb mit dem Digitalzoom können ggf.

Bildeinbußen auftreten.

●Bei auf “MEMORY” gestelltem Schalter VIDEO/

MEMORY kann der Digitalzoom-Modus nicht

verwendet werden (墌 S. 17).

●In der maximalen Weitwinkelstellung (“W”)

können Makroaufnahmen (ab ca. 5 cm

Entfernung) hergestellt werden. Siehe auch

“TELE MACRO” im Menü auf Seite 48.

Zoomverhältnis (Annäherungswert)

Digitalzoombereich

10fach-Zoombereich

(optisch)

BANDAUFNAHME

(Forts.)

DE

19

GEFAHR

䡲Die Videoleuchte ist bei und für

einige Zeit nach dem Ausschalten

noch sehr heiß. Nicht berühren.

Andernfalls besteht

Verletzungsgefahr!

䡲Den Camcorder niemals unmittelbar nach

Gebrauch der Videoleuchte im Tragekoffer

unterbringen! Die Videoleuchte strahlt auch nach

Gebrauch noch einige Zeit sehr hohe Temperaturen

ab.

䡲Bei Gebrauch darauf achten, dass zwischen der

Videoleuchte und Personen bzw. Gegenständen

ein Mindestabstand von 30 cm eingehalten wird.

䡲Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

䡲Niemals den Camcorder in einem geschlossenen

Behälter, Fach etc. aufbewahren, wenn die

Videoleuchte eingeschaltet ist.

䡲Wenn der Camcorder bei Verwendung der

Videoleuchte stabil aufgestellt werden soll, diesen

auf einem Stativ befestigen und nicht direkt auf

einer Tischplatte etc. platzieren.

䡲Wir empfehlen, den Birnenwechsel bei Ihrem JVC

Fachhändler vornehmen zu lassen.

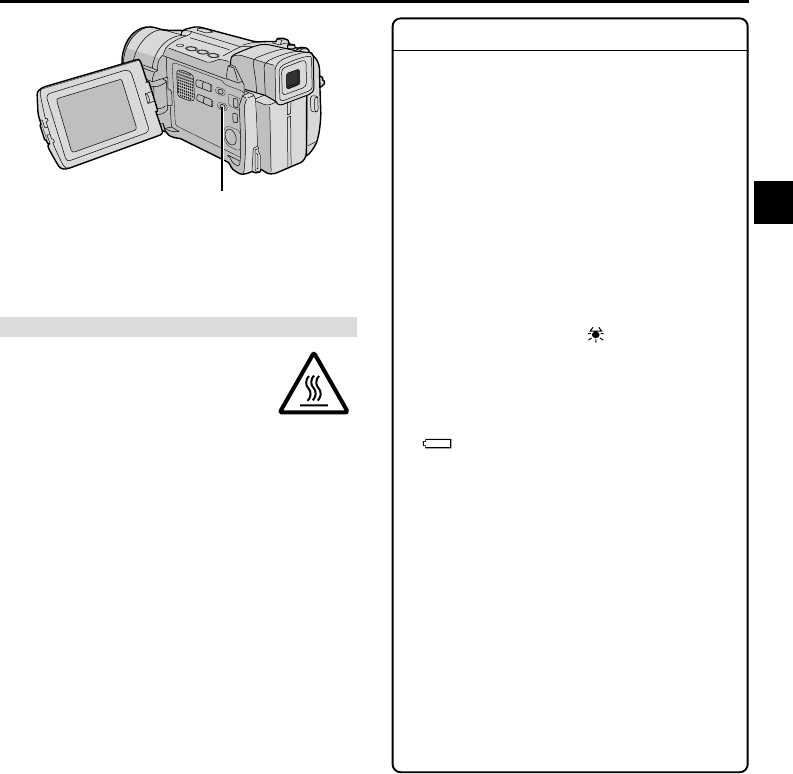

LIGHT OFF/AUTO/ON-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

FUNKTION: Videoleuchte

AUFGABE:

Bei unzureichender Umgebungshelligkeit kann die

Aufnahmeszene mit der Videoleuchte aufgehellt

werden.

BEDIENUNG:

Den Wahlschalter LIGHT OFF/AUTO/ON in die

erforderliche Position bringen:

OFF : Zur Ausschaltung der Videoleuchte.

AUTO : Die Leuchte wird nur im erforderlichen Fall

automatisch zur Aufhellung eingeschaltet.

ON : Die Leuchte bleibt eingeschaltet, solange

der Camcorder eingeschaltet ist.

䡲Die Leuchte kann nur bei eingeschaltetem

Camcorder verwendet werden.

䡲Bei Verwendung der Leuchte wird die

Weißbalance-Einstellung (墌 S. 45)

empfohlen.

䡲Bei nicht erforderlicher Aufhellung die Leuchte

ausschalten, um die Batterie zu schonen.

HINWEISE:

●Selbst bei nicht blinkender Batterie-Warnanzeige

() kann bei niedriger Batterieleistung eine

automatische Camcorder-Abschaltung erfolgen,

wenn bei Aufnahme die Videoleuchte

eingeschaltet bzw. wenn bei eingeschalteter

Videoleuchte die Aufnahme gestartet wird.

●Wenn LIGHT OFF/AUTO/ON auf “AUTO”

gestellt ist:

•Je nach Umgebungslichtverhältnissen kann

die Ein- oder Ausschaltung der Leuchte

ausbleiben. In diesem Fall die Leuchte mit

LIGHT OFF/AUTO/ON manuell ein- oder

ausschalten.

•Im SHUTTER- oder SPORTS-Betrieb

(墌 S. 39) bleibt die Leuchte ggf.

eingeschaltet.

•Bei TWILIGHT-Betrieb (墌 S. 39) arbeitet die

Leuchte nicht.

•Bei aktiviertem Nachtsichtmodus (墌 S. 38)

arbeitet die Videoleuchte nicht.

20

DE

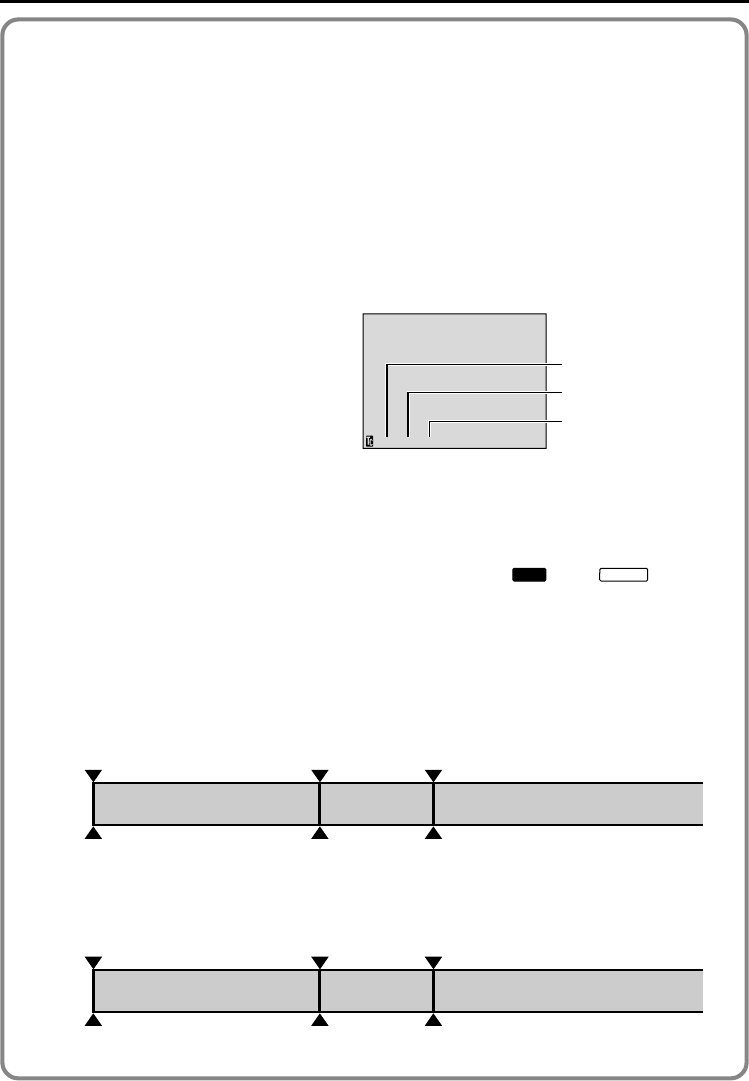

Zeitcode

Bei der Aufnahme wird gleichzeitig ein Zeitcode auf das Band geschrieben, der die Szenenanwahl bei der

Wiedergabe erleichtert.

Wird die Aufnahme bei einem unbespielten Bandabschnitt begonnen, wird die Zeitcodemessung bei

“00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Wird die Aufnahme bei Anfügung an einen

vorhergehenden Aufnahmeabschnitt ausgelöst, wird der Zeitcode ab hier (dem letzten Zeitcode)

entsprechend fortlaufend gemessen.

Zur Durchführung des Random Assemble-Schnittes (墌 S. 58 – 62) ist ein Zeitcodesignal erforderlich. Tritt

bei der Aufnahme ein teilweise unbespielter Bandabschnitt auf, wird die nächste Aufnahme bei Zeitcode

“00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Dies bedeutet, dass dieses Band den gleichen

Zeitcode an verschiedenen Bandabschnitten aufweisen kann.

Um dies zu vermeiden, in den folgenden Fällen Aufnahmeanfügungen wie unten im Abschnitt “Wenn eine

Aufnahme nicht am Bandanfang gestartet wird” beschrieben herstellen:

• Bei Aufnahmefortsetzung nach

Wiedergabebetrieb.

• Wenn bei Aufnahme die Spannungsversorgung

unterbrochen wurde.

• Wenn bei Aufnahme die Cassette entnommen

und erneut eingelegt wurde.

• Wenn die Cassette bereits teilweise bespielt ist.

• Wenn die Aufnahme auf einen unbespielten

Abschnitt zwischen bereits bespielten

Abschnitten fällt.

• Wenn bei Aufnahmeunterbrechung das

Cassettenfach geöffnet und geschlossen wurde.

Wenn eine Aufnahme nicht am Bandanfang gestartet wird

1. Bestimmen Sie die Bandstelle, an der die Aufnahme starten soll (bei Wiedergabe oder mit dem

Leerabschnitte-Suchlauf (墌 S. 24), und schalten Sie auf Standbild (墌 S. 21).

2. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “

AUTO

” oder “

MANUAL

” und starten

Sie die Aufnahme.

HINWEISE:

●Der Zeitcode ist nicht rückstellbar.

●Beim Bandumspulen wird die Zeitcodeanzeige nicht durchgehend weitergeschaltet.

●Der Zeitcode wird nur angezeigt, wenn für “TIME CODE” der Einstellstatus “ON” vorliegt (墌 S. 49, 50).

Aufnahmestart

NeuaufnahmeUnbespieltBereits aufgenommen

Zeitcode

05:43:21 Zeitcode

00:00:00

Band

Zeitcode

00:00:00

AufnahmestartAufnahmestopp

Letzte AufnahmeNeuaufnahmeBereits aufgenommen

Vollbilder

(25 Vollbilder = 1 Sekunde)

Sekunden

Minuten

Während der Aufnahme

unterbleibt die

Vollbildzahlanzeige

Wenn das Band unbespielte Abschnitte enthält

Einwandfreie Aufnahmeanfügung

Zeitcode

00:00:00 Zeitcode

05:43:21 Zeitcode

05:44:00

Aufnahmestart Aufnahmestart Aufnahmestart

Band

12:34:24

BANDAUFNAHME

(Forts.)

Anzeige

DE

21

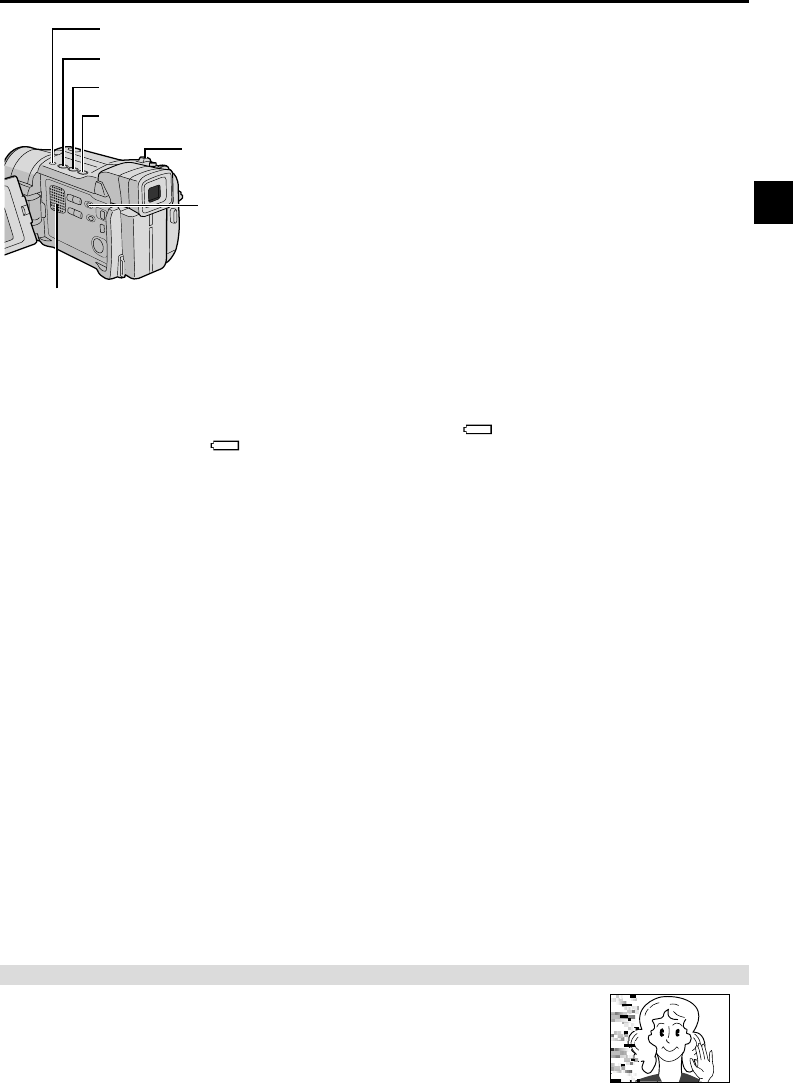

Rückspultaste (

2

)

Vorspultaste (

3

)

Wiedergabe-/Pausentaste (

4

/6)

Stopptaste (5)

Motorzoomregler (VOL.)

Lautsprecher

BANDWIEDERGABE

Normale Wiedergabe

1Legen Sie eine Cassette ein (墌 S. 12).

2Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf

auf “PLAY”. Zum Wiedergabestart drücken Sie

4

/6.

•Zum Wiedergabestopp drücken Sie 5.

•Zum Bandumspulen vorwärts oder rückwärts

drücken Sie bei auf Stopp geschaltetem Camcorder

2

oder

3

.

Einstellen der Lautsprecher-Lautstärke . . .

..... Drücken Sie den Motorzoomregler (VOL.) in

Richtung “+” oder “–”, um die Lautstärke

anzuheben oder abzusenken.

HINWEISE:

●Ist der Camcorder bei Batteriebetrieb für mehr als 5 Minuten auf Stopp geschaltet, erfolgt automatische Abschaltung.

Zum erneuten Einschalten des Camcorders den Hauptschalter erst auf “OFF” und dann auf “PLAY” stellen.

●Die Wiedergabe kann über den Sucher, LCD-Monitor oder auf einem angeschlossenen TV-Gerät (墌 S. 22) erfolgen.

●Der LCD-Monitor kann zur Wiedergabe gedreht und flach am Camcordergehäuse angelegt werden.

●LCD-Monitor-/Sucheranzeigen:

•Bei Spannungsversorgung vom Batteriesatz: Der Batterieladezustand “” wird angezeigt.

Bei Netzbetrieb: Die Anzeige “” unterbleibt.

•Im Stoppmodus unterbleibt diese Anzeige.

●Ist ein Kabel an der AV-Buchse angeschlossen, arbeitet der eingebaute Lautsprecher nicht.

Standbildwiedergabe:

Ermöglicht die kurzzeitige Wiedergabeunterbrechung.

1) Drücken Sie bei Wiedergabe die Taste

4

/6.

2) Drücken Sie zur Wiedergabefortsetzung nochmals die Taste

4

/6.

●Dauert die Standbildwiedergabe länger als 3 Minuten, wechselt der Camcorder automatisch auf Bandstopp.

Dauert der Stoppmodus länger als 5 Minuten, schaltet sich der Camcorder automatisch aus.

●Bei Betätigen der Taste

4

/6wird das Bild ggf. nicht sofort angehalten, damit der Camcorder das Standbild

stabilisieren kann.

Bildsuchlauf:

Ermöglicht die Zeitrafferwiedergabe vorwärts oder rückwärts.

1) Bei Wiedergabe die Taste

3

(Suchlauf vorwärts) oder

2

(Suchlauf rückwärts) drücken.

2) Zur erneuten normalen Wiedergabe die Taste

4

/6 betätigen.

●Bei Wiedergabe die Taste

2

(rückwärts) oder

3

(vorwärts) gedrückt halten. Der Bildsuchlauf vorwärts oder

rückwärts erfolgt, solange die Taste gedrückt gehalten wird. Bei Tastenfreigabe erfolgt erneut normale

Wiedergabe.

●Beim Bildsuchlauf tritt ein leichter Mosaikeffekt auf. Dies ist keine Fehlfunktion.

Einzelbildfortschaltung: Ermöglicht die Wiedergabe in Einzelbildschritten.

1) Auf Standbild schalten.

2) Bei Standbildwiedergabe kann durch Drehen von MENU/BRIGHT gleichfalls eine Einzelbild-Weiterschaltung

vorwärts (in Richtung +) oder rückwärts (in Richtung –) durchgeführt werden.

●Zum Wechsel auf normale Wiedergabe

4

/6 drücken.

●Die mitgelieferte Fernbedienung kann gleichfalls zur Einzelbild-Weiterschaltung verwendet werden (墌 S. 56).

Zeitlupenwiedergabe, Wiedergabezoom und Wiedergabe-Effekte

Nur in Verbindung mit der mitgelieferten Fernbedienung (墌 S. 56, 57).

ACHTUNG

Während des Bildsuchlaufs können Bildverzerrungen, insbesondere am linken

Bildrandbereich, auftreten.

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365; der

LCD-Monitor muss

aufgeklappt sein.)

22

DE

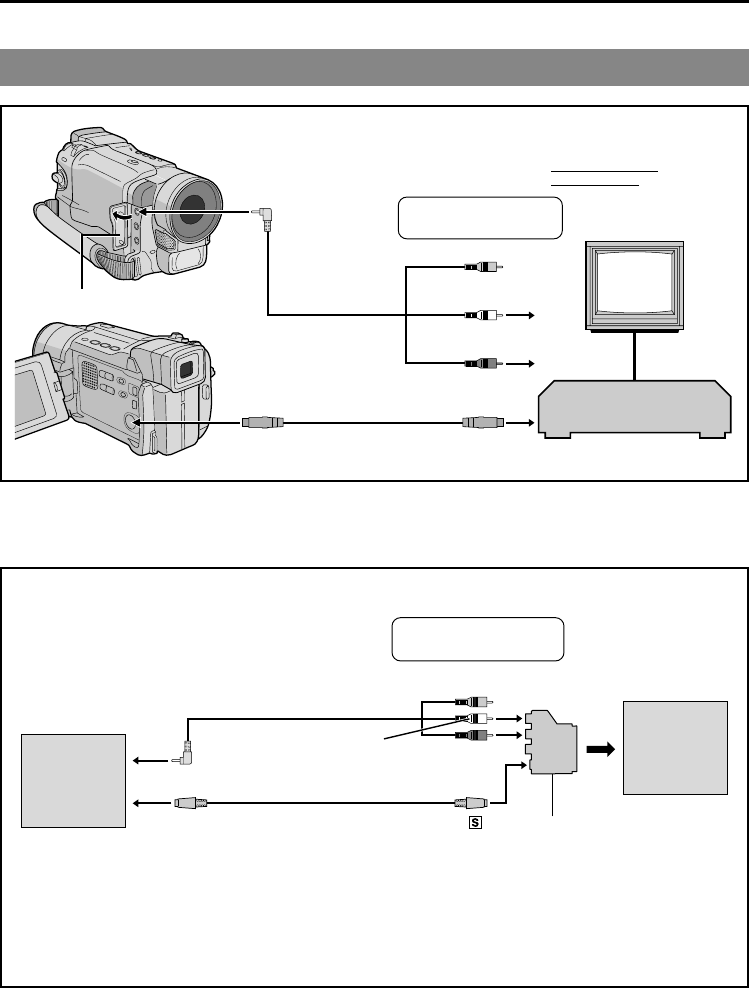

Anschlüsse

Das mitgelieferte AV- Kabel und ein optionales S-Video-Kabel verwenden.

An S-VIDEO

An AV

AV-Kabel

[Mini/Cinch]

(mitgeliefert)

Weiß an

AUDIO L IN**

Rot an

AUDIO R IN**

An S-VIDEO IN

An TV-Gerät oder

Videorecorder

S-Video-Kabel

(nicht mitgeliefert)

TV-

Gerät

Videorecorder

Buchsenabdeckung* Gelb an

VIDEO IN

* Buchsenabdeckung: Vor Gebrauch der Buchsen aufklappen.

** Das Audiokabel ist nicht erforderlich, wenn Einzelbilder betrachtet werden sollen.

BANDWIEDERGABE

(Forts.)

Wenn das S-Video-Kabel

nicht benutzt wird.

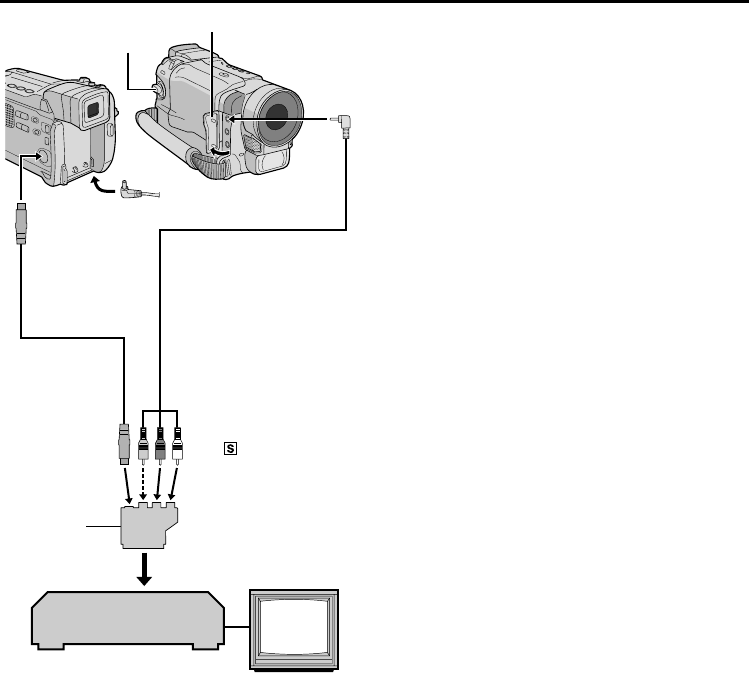

Wenn das TV-Gerät mit einer Eurobuchse (21-pol. SCART) ausgerüstet ist.

Den mitgelieferten Kabeladapter verwenden.

S-Video-Kabel

(nicht mitgeliefert) Video-Ausgangs-

wahlschalter

(Y/C oder CVBS)

Kabeladapter

HINWEIS:

Den Videoausgangsschalter des Kabeladapters wie erforderlich einstellen:

Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-Gerät/einen Videorecorder mit S-Video-Kompatibilität.

CVBS : Bei Anschluss mit AV-Kabel an ein TV-Gerät/einen Videorecorder ohne S-Video-Kompatibilität.

Camcorder

An AV

TV-Gerät oder

Videorecorder

Gelb

An -IN

Weiß an

AUDIO L* Rot an

AUDIO R*

AV-Kabel [Mini/Cinch]

(mitgeliefert)

* Das Audiokabel ist nicht erforderlich, wenn Einzelbilder

betrachtet werden sollen.

An S-VIDEO

p

Wenn das S-Video-Kabel

nicht benutzt wird.

p

DE

23

HINWEISE:

●Es wird empfohlen, den Camcorder per Netzgerät

mit Spannung zu versorgen (墌 S. 9).

●Soll das Bild- und Tonsignal vom Camcorder ohne

eingelegte Cassette oder Speicherkarte* geliefert

werden, den Hauptschalter auf “

AUTO

” oder “

MANUAL

”

stellen. Dann das TV-Gerät auf externen Eingang

schalten.

*Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365

●Stellen Sie die TV-Lautstärke zunächst auf die

Minimalposition, um das plötzliche Einsetzen des

Camcorder-Audiosignals zu vermeiden.

●Falls das TV-Gerät oder die Lautsprecherboxen keine

magnetische Abschirmung besitzen, auf ausreichenden

Abstand achten. Andernfalls wird das Wiedergabebild

durch magnetische Einstreuungen gestört.

●Solange an der AV-Buchse das AV-Kabel

angeschlossen ist, arbeitet der Lautsprecher nicht.

1Stellen Sie sicher, dass alle Geräte ausgeschaltet

sind.

2Verbinden Sie den Camcorder mit dem TV-Gerät

oder Videorecorder wie auf Seite 22 gezeigt.

Bei Verwendung eines Videorecorders: Weiter bei

Schritt 3

Andernfalls: Weiter bei Schritt 4

3Verbinden Sie den Videorecorder-Ausgang mit

dem TV-Gerät-Eingang. Siehe hierzu die

Bedienungsanleitung des Videorecorders.

4Schalten Sie Camcorder, Videorecorder und TV-

Gerät ein.

5Schalten Sie den Videorecorder auf AUX-Betrieb

und das TV-Gerät auf VIDEO-Betrieb.

Die folgenden Anzeigen können wahlweise auf

dem TV-Bildschirm eingeblendet werden . . .

•Datum/Zeit

.....Im Menü für “DATE/TIME” den Status “AUTO”,

“ON” oder “OFF” eingeben (墌 S. 50).

Oder DISPLAY auf der mitgelieferten

Fernbedienung drücken, um die

Datumsanzeige ein- oder auszuschlten.

•Zeitcode

.....Im Menü für “TIME CODE” den Status “ON”

oder “OFF” eingeben (墌 S. 50).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits-

und Bandlaufanzeige

.....Geben Sie im Menü für “ON SCREEN” den

Status “LCD” oder “LCD/TV” ein (墌 S. 50).

24

DE

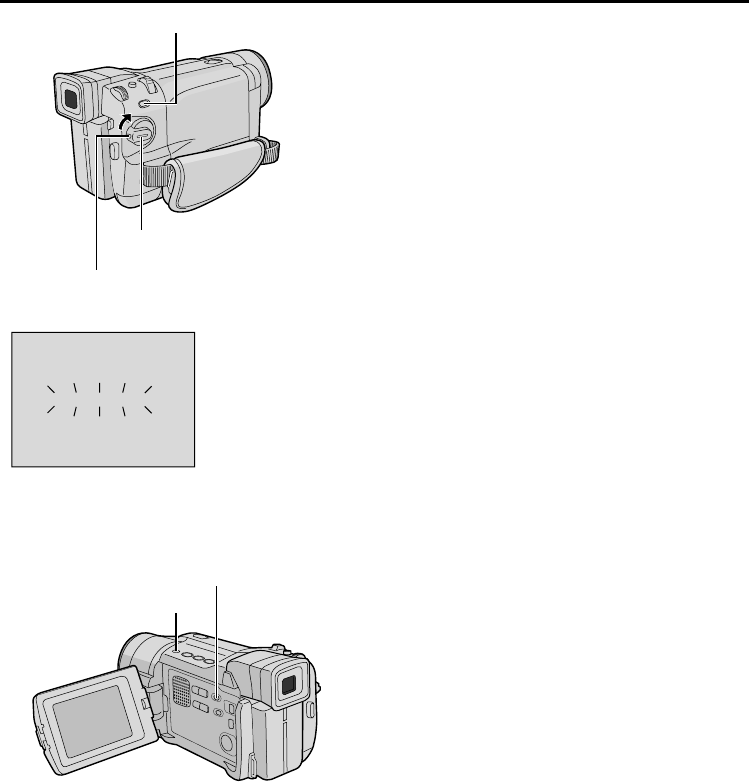

Leerabschnitte-Suchlauf

Erleichtert das Auffinden unbespielter

Bandabschnitte, wenn auf ein bereits teilweise

bespieltes Band ohne Unterbrechung des Zeitcodes

(墌 S. 20) aufgenommen werden soll.

1Legen Sie eine Cassette ein (墌 S. 12).

2Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf

auf “PLAY”.

3Drücken Sie BLANK.

•Die blinkende Meldung “BLANK SEARCH” erscheint

und der Camcorder schaltet auf Suchlauf vorwärts

oder rückwärts. Das Band wird ca. 3 Sekunden vor

Beginn des erfassten Leerabschnittes automatisch

gestoppt.

So brechen Sie den Leerabschnitte-Suchlauf

vorzeitig ab:

Drücken Sie 5.

HINWEISE:

●Wenn bei Schritt 3 ein unbespielter Bandabschnitt

vorliegt, erfolgt der Suchlauf in Rückwärtsrichtung.

Entsprechend erfolgt der Suchlauf in Vorwärtsrichtung,

wenn bei Suchlaufstart ein bereits bespielter Abschnitt

vorliegt.

●Der Leerabschnitte-Suchlauf arbeitet nicht, wenn nach

Einlegen der Cassette die Warnanzeige “HEAD

CLEANING REQUIRED. USE CLEANING CASSETTE”

(Verschmutzte Köpfe. Eine Reinigungscassette

verwenden) erscheint.

●Wird beim Leerabschnitte-Suchlauf der Bandanfang

oder das Bandende erreicht, schaltet der Camcorder

automatisch auf Stopp.

●Unbespielte Bandabschnitte, die kürzer als 5 Sekunden

sind, können beim Leerabschnitte-Suchlauf ggf. nicht

erfasst werden.

●Ein unbespielter Bandabschnitt kann sich zwischen

bereits bespielten Bandabschnitten befinden. Sie

sollten sich vor dem Aufnahmestart vergewissern, dass

auf den erfassten Leerabschnitt kein bereits bespielter

Abschnitt folgt.

BANDWIEDERGABE

(Forts.)

BLANK SEARCH

44

Sperrknopf

BLANK-Taste

Hauptschalter

Anzeige

Stopptaste (5)

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365; der LCD-Monitor

muss aufgeklappt sein.)

DE

25

INHALT

SPEICHERKARTENAUFNAHME........... 26 – 27

Einfache Aufnahme

(Foto-Schnappschuss) ..................... 26 – 27

SPEICHERKARTENWIEDERGABE......... 28 – 29

Normale Wiedergabe ............................. 28

Automatische Wiedergabe ....................... 28

Index-Wiedergabemodus......................... 29

Anzeige von dateibezogenen Informationen ... 29

Deaktivieren der Bildschirmanzeigen ........... 29

WEITERE FUNKTIONEN ................... 30 – 36

Dateischreibschutz ................................ 30

Dateilöschung ...................................... 31

Kopieren von Standbildsignalen

(Band zur Speicherkarte) .......................... 32

E-Mail-Clip-Aufnahme ............................. 33

Druckeinstellungen

(DPOF-Einstellung) ........................ 34 – 35

Anlegen eines neuen Ordners .................... 36

Formatierung einer Speicherkarte ............... 36

SPEICHERKARTENAUFNAHME

& -WIEDERGABE

Für die Aufnahme auf Speicherkarte

geeignete Modelle:

GR-DVL867, GR-DVL865, GR-DVL767,

GR-DVL765, GR-DVL-567, GR-DVL367

und GR-DVL365.

SPEICHERKARTENAUFNAHME & -WIEDERGABE

26

DE

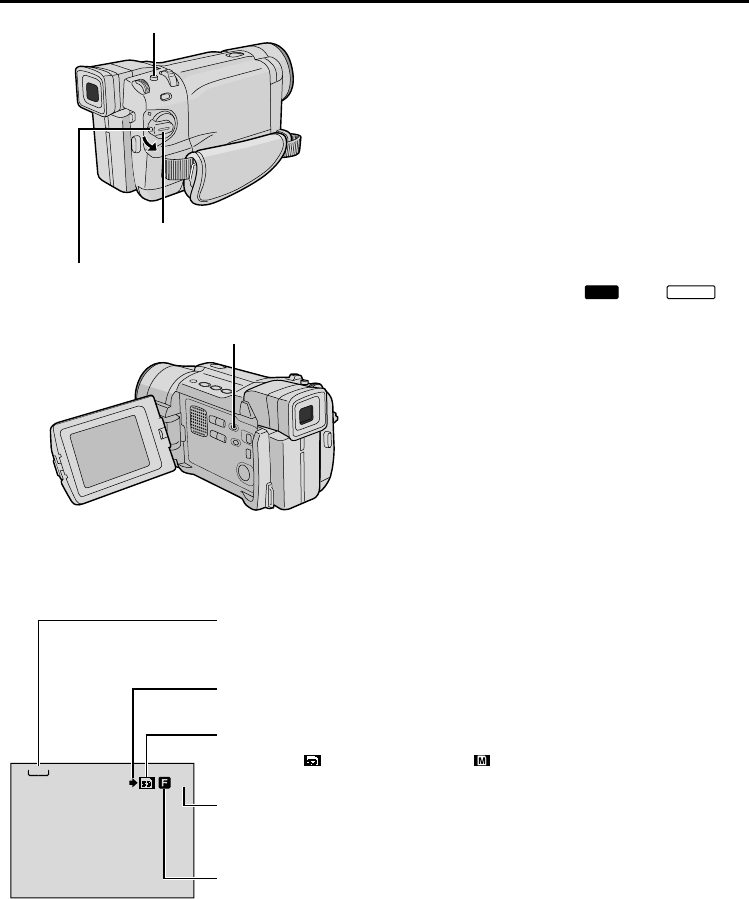

SPEICHERKARTENAUFNAHME

Einfache Aufnahme (Foto-Schnappschuss)

Sie können Ihren Camcorder wie eine Digital-

Fotokamera (D.S.C.) verwenden, um Standbilder

digital aufzunehmen.

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht

der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●Spannungsversorgung (墌 S. 8)

●Einstellung der Griffschlaufe (墌 S. 10)

●Suchereinstellung (墌 S. 10)

●Einsetzen einer Speicherkarte (墌 S. 14)

●Einstellung der Bildqualität und Bildgröße (墌 S. 14)

1Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

AUTO

oder “

MANUAL

”.

2Drücken Sie SNAPSHOT. Während der

Schnappschussaufnahme erscheint die Anzeige

“PHOTO”.

Die Bilddaten werden auf der Speicherkarte

abgespeichert.

The image is recorded on the memory card.

•Im Schnappschussmodus hergestellte

Standbildaufnahmen werden ohne Rahmen

aufgenommen.

Sperrknopf

SNAPSHOT-Taste

Hauptschalter

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss aufgeklappt sein.)

51

1024

Anzeige

Aufnahmesymbol

Erscheint als Blinksignal bei der Aufnahme.

Restaufnahmen

Zeigt die Anzahl der noch verfügbaren speicherbaren Aufnahmen an.

Die Anzahl schwankt in Abhängigkeit von der gewählten Bildqualität und Bildgröße etc.

Bildqualität

Anzeige der Bildqualität: F (Fein) oder S (Standard) (in abnehmender Qualitätsabstufung)

(墌 S. 14).

Kartensymbol

Erscheint, wenn eine Speicherkarte eingesetzt ist. Blinkt, wenn keine Speicherkarte

eingesetzt ist: (SD-Speicherkarte) oder (MultiMediaCard-Speicherkarte)

Bildgröße

Anzeige der Bildgröße: 1280 (1280 x 960)*, 1024 (1024 x 768) oder 640 (640 x 480).

(墌 S. 14).

*Nur für GR-DVL867/DVL865/DVL767/DVL765.

DE

27

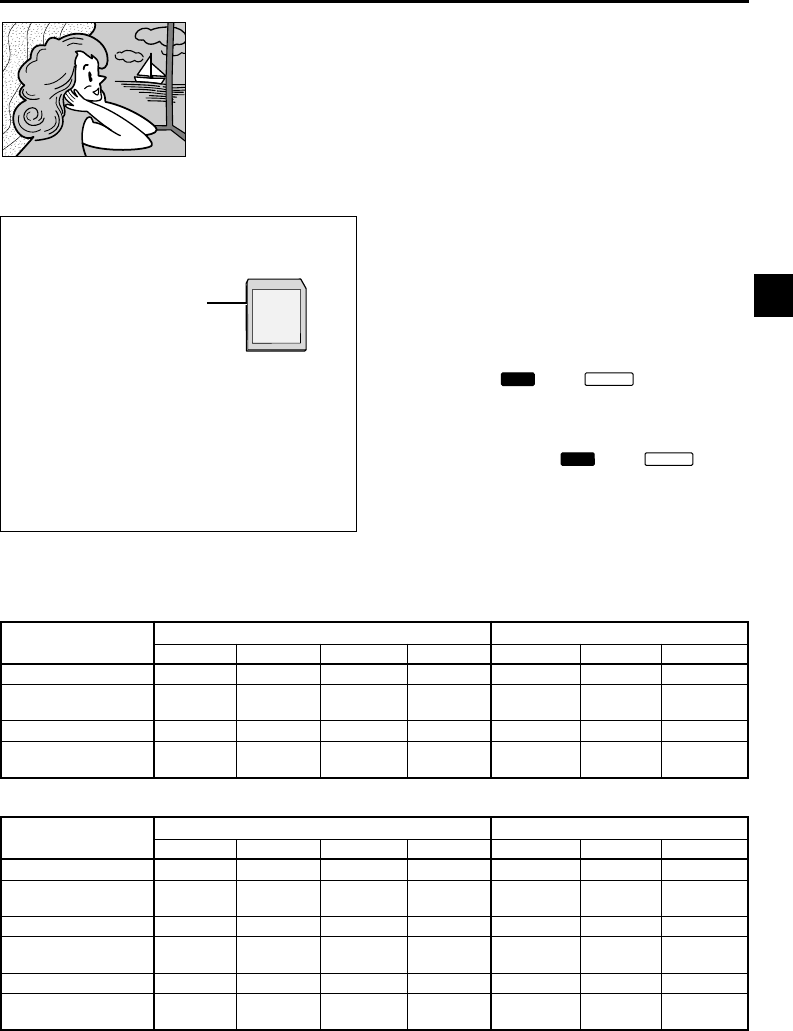

So löschen Sie nicht mehr benötigte Einzelbilder . . .

..... Zur Vorgehensweise bei der Löschung von

Bilddaten, wenn die Speicherkarte nicht benötigte

Bilder enthält oder voll ist, siehe “Dateilöschung”

(墌 S. 31).

Aufnahme ohne simuliertes Verschlussgeräusch . . .

..... Soll das Verschlussgeräusch nicht bei Aufnahme

über den Lautsprecher abgegeben werden, im

Menü für BEEP den Status “OFF” eingeben

(墌 S. 46, 48).

HINWEISE:

●Selbst bei aktiviertem (ON) Status für “DIS” (墌 S. 47)

ist die Bildstabiliserfunktion deaktiviert.

●Wenn die Schnappschussaufnahme nicht möglich ist,

blinkt die Anzeige “PHOTO” bei Betätigen der Taste

SNAPSHOT.

●AE-Programm-Bildeffekte (墌 S. 38), die nicht in

Verbindung mit dem Schnappschussmodus eingesetzt

werden können, werden bei der Schnappschuss-

aufnahme deaktiviert. In diesem Fall blinkt das

zugehörige Anzeigesymbol.

●Erfolgt bei auf “

AUTO

” oder “

MANUAL

” gestelltem

Hauptschalter innerhalb von 5 Minuten keinerlei

Bedienschritt am batteriebetriebenen Camcorder,

erfolgt automatische Ausschaltung, um Batteriestrom

zu sparen. Zur erneuten Aufnahme den Hauptschalter

auf “OFF” und dann auf “

AUTO

” oder “

MANUAL

” stellen.

●Bei auf “MEMORY” gestelltem Schalter VIDEO/

MEMORY ist der Serienaufnahmemodus (墌 S. 42)

deaktiviert.

●Die gespeicherten Einzelbilder unterstützen den DCF-

Speicherstandard (Design rule for Camera File). Die

Einzelbilder sind nicht kompatibel mit Geräten, die ohne

DCF-Unterstützung arbeiten.

FULL

Ungerahmter

Schnappschuss

Mit simuliertem Verschlussgeräusch.

Um wertvolle Dateien zu schützen (steht nur

bei einer SD-Speicherkarte zur Verfügung) . . .

. . . schieben Sie die Schreibschutzzunge, die sich

an der Seite der Speicherkarte befindet, in die

Richtung von “LOCK”. Dadurch wird

verhindert, dass auf die Speicherkarte mit

neuen Daten überschrieben wird. Um erneut

Daten auf der Speicherkarte zu speichern,

schieben Sie die Zunge auf die “LOCK”

gegenüberliegende Position zurück, bevor Sie

die Speicherkarte einsetzen.

Schreibschutzzunge

Anzahl der speicherbaren Bilder (Annäherungswert)

<

GR-DVL567/DVL367/DVL365

>

Bildgrößen-/ SD-Speicherkarte MultiMediaCard

Bildqualitätsmodus 8MB 16MB 32MB 64MB 8MB 16MB 32MB

1024 x 768/FINE 20 45 95 190 24 48 100

1024 x 768/ 65 145 310 605 75 160 320

STANDARD

640 x 480/FINE 45 95 205 405 55 105 215

640 x 480/ 160 295 625 1215 190 320 645

STANDARD

HINWEIS:

Die Anzahl der speicherbaren Bilder schwankt in Abhängigkeit vom eingestellten Bildqualitätsmodus, dem Bildinhalt

sowie der verwendeten Speicherkarte.

Anzahl der speicherbaren Bilder (Annäherungswert)

<

GR-DVL867/DVL865/DVL767/DVL765

>

Bildgrößen-/ SD-Speicherkarte MultiMediaCard

Bildqualitätsmodus 8MB 16MB 32MB 64MB 8MB 16MB 32MB

1280 x 960/FINE 12 28 62 120 16 32 64

1280 x 960/ 44 98 205 405 50 100 200

STANDARD

1024 x 768/FINE 20 46 98 190 25 50 100

1024 x 768/ 66 145 310 605 80 160 320

STANDARD

640 x 480/FINE 46 98 205 405 50 105 210

640 x 480/ 150 295 625 1215 160 320 640

STANDARD

28

DE

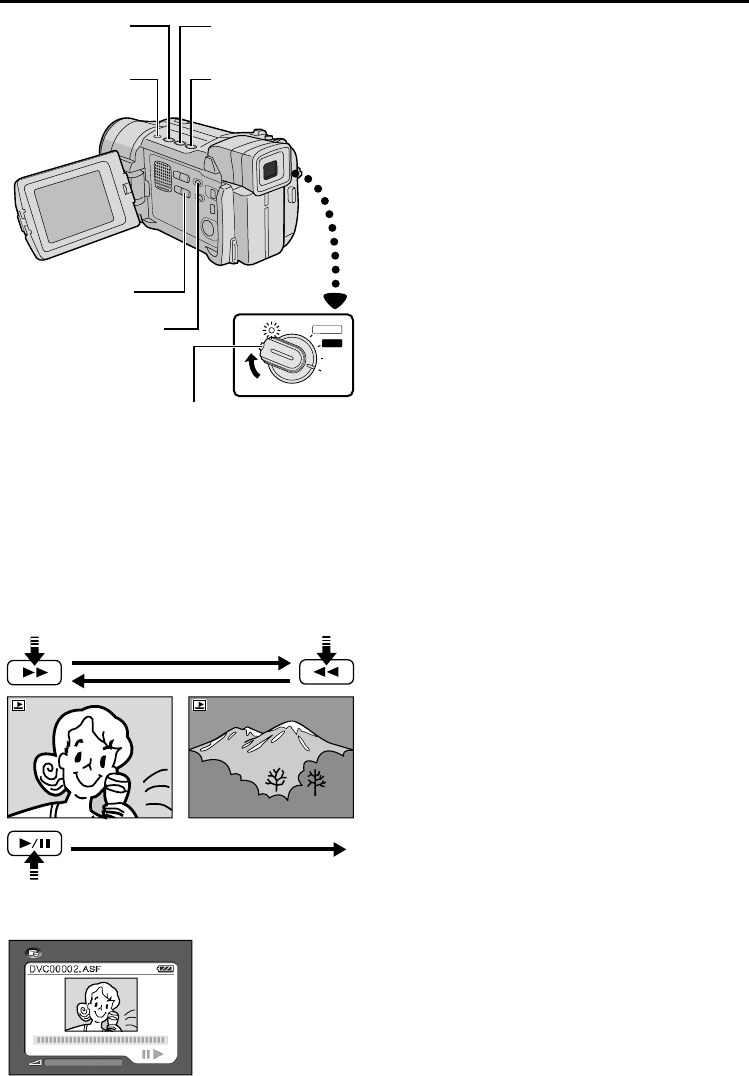

Normale Wiedergabe

1Setzen Sie eine Speicherkarte ein (墌 S. 14).

2Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

•Eine gespeicherte Datei (der gleiche Dateityp wie

bei der letzten Wiedergabe) wird wiedergegeben.

Soll ein anderer Dateityp gewählt werden, weiter

bei Schritt 3. Andernfalls weiter bei Schritt 4.

3Drücken Sie SELECT. Das MEMORY SELECT-

Menü erscheint. Zur Wahl des Dateityps, IMAGE oder

E-MAIL CLIP (墌 S. 33), MENU/BRIGHT drehen und

dann andrücken. Der gewählte Dateityp wird

angezeigt.

4Bei der Wiedergabe einer IMAGE-Datei . . .

Die Taste

3

drücken, um das nächste Bild

aufzurufen. Die Taste

2

drücken, um das

vorhergehende Bild aufzurufen.

Bei der Wiedergabe einer E-MAIL CLIP-Datei . . .

Die Taste

4

/6drücken, um den angezeigten

Videoclip wiederzugeben. Zum Wiedergabestopp die

Taste 5 drücken.

HINWEISE:

●Mit der Taste INFO können zur Datei gehörige

Informationen aufgerufen werden (墌 S. 29, “Anzeige von

dateibezogenen Informationen”).

●Es können gleichzeitig mehrere Dateien gezeigt werden

(墌 S. 29, “Index-Wiedergabemodus”).

●Die Bildschirm-Wiedergabeanzeigen können deaktiviert

werden (墌 S. 29, “Deaktivieren der Bildschirmanzeigen”).

Automatische Wiedergabe

Die gespeicherten Bilder können nacheinander

automatisch aufgerufen werden.

1Führen Sie die obigen Bedienschritte 1 und 2

durch.

2Drücken Sie die Taste

4

/6.

•Zum automatischen Aufruf der Bilder in

Rückwärtsrichtung drücken Sie

2

.

•Zum automatischen Aufruf der Bilder in

Vorwärtsrichtung drücken Sie

3

.

3Drücken Sie zum Beenden der automatischen

Wiedergabe 5.

HINWEISE:

●Wird nach der Wiedergabe eines Bildes mit niedriger

Indexnummer eine neue Aufnahme hergestellt, wird das

nächste Bild nicht durch die Neuaufnahme gelöscht, da die

Neuaufnahme stets automatisch als letzte Aufnahme

angefügt wird.

●Bilder, die in einer Bildgröße aufgenommen wurden, die

nicht mit diesem Camcorder kompatibel ist, werden

verkleinert als Minibilder angezeigt. Diese Minibilder können

nicht auf einen PC übertragen werden.

●Bilder, die mit einem nicht DCF-kompatiblen Gerät (wie JVC

GR-DVX7) aufgenommen wurden, können nicht auf diesem

Camcorder gezeigt werden. In diesem Fall erscheint die

Anzeige “UNSUPPORTED FILES”.

MANUAL

AUTO

PLAY

OFF

Hauptschalter

Sperrknopf

Rückspultaste (

2

)

Vorspultaste (

3

)

Wiedergabe-/

Pausentaste (

4

/6)

Stopptaste (5)

SPEICHERKARTENWIEDERGABE

SELECT-Taste

E-MAIL CLIP

Aufruf des

nächsten Bildes

Anzeige

[Automatische Wiedergabe: IMAGE]

Normale Wiedergabe:

E-MAIL CLIP

Aufruf des

vorherigen Bildes

[Normale Wiedergabe: IMAGE]

VIDEO/MEMORY-Schalter

(Der LCD-Monitor

muss aufgeklappt sein.)

DE

29

F

F

D

S

Q

P

O

I

A

I

U

R

L

L

T

Z

A

O

D

E

E

E

L

T

E

I

E

R

T

C

Y

T

:

:

:

:

:

:

1

D

2

1

F

O

0

V

7

0

I

F

0

C

.

2

N

F

J

0

4

E

V

0

3X

C

0

.7

G

1

06

R

DCF :100-0010

0

28

RETURN

DISPLAY

M

E

NU

ON

OFF

1 2 3

4 5 6

7 8 9

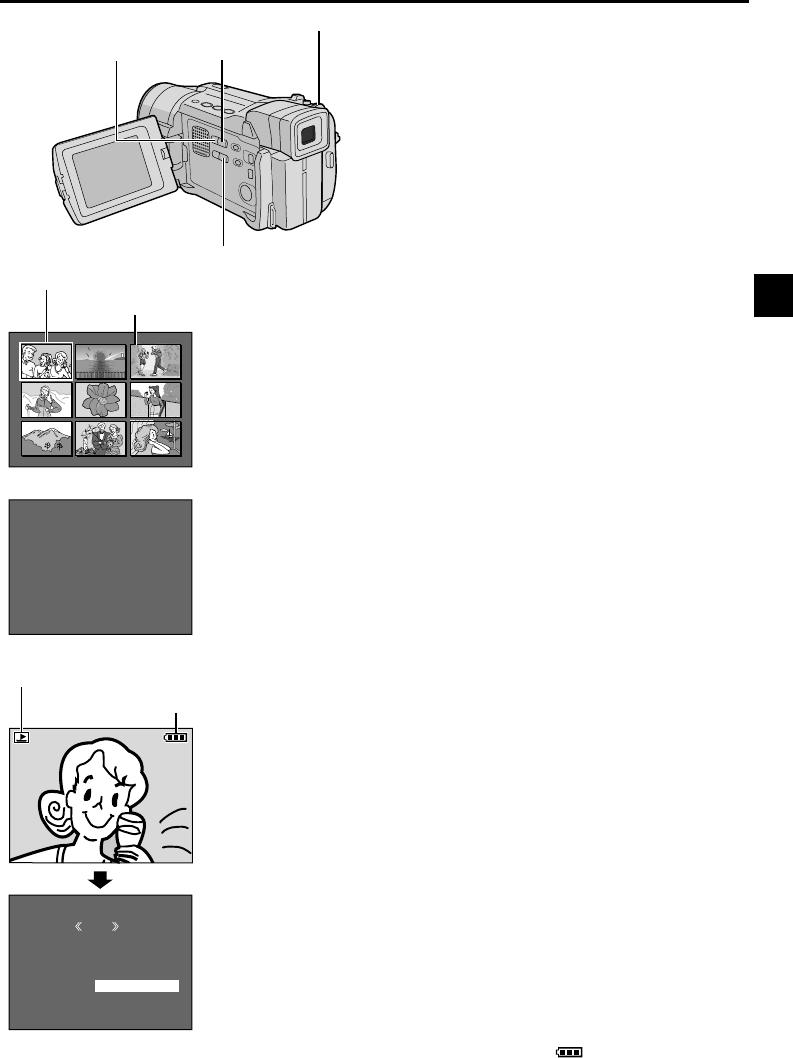

Index-Wiedergabemodus

Sie können sich mehrere auf der Speicherkarte

gespeicherte Dateien gleichzeitig anzeigen lassen.

Auf diese Weise lassen sich einzelne Dateien leicht

aussuchen.

1Führen Sie die Schritte 1 bis 3 von “Normale

Wiedergabe” durch.

2Drücken Sie INDEX, um die Indextafel aufzurufen.

3Versetzen Sie den grünen Suchrahmen durch Drehen

von MENU/BRIGHT auf das gewünschte Bild.

•Die Taste

3

drücken, um die nächste Indextafel

aufzurufen. Die Taste

2

drücken, um die

vorhergehende Indextafel aufzurufen.

•Mit der Taste INFO können die zur angewählten Datei

gehörigen Informationen aufgerufen werden

(墌 “Anzeige von dateibezogenen Informationen”).

4MENU/BRIGHT andrücken, um die gewählte Datei

zu zeigen.

•Mit der Taste INFO können die zur angezeigten Datei

gehörigen Informationen aufgerufen werden

(墌 “Anzeige von dateibezogenen Informationen”).

Anzeige von dateibezogenen Informationen

Die zur angezeigten Datei gehörigen Daten können

mit der Taste INFO während der normalen oder

Index-Wiedergabe aufgerufen werden.

DCF :Ordner- und Dateinummer (nur IMAGE)

FOLDER :Ordnername (墌 S. 36)

FILE :Dateiname (墌 S. 36)

DATE :Datum der Dateiaufzeichnung

SIZE :Bildgröße (墌 S. 14)

QUALITY :Bildqualität (nur IMAGE 墌 S. 14)

TIME :Wiedergabedauer

(nur E-MAIL CLIP 墌 S.33)

PROTECT :Im Einstellstatus ON ist der Schreibschutz

aktiviert, um ein versehentliches Löschen

der Datei zu verhindern (墌 S. 30).

•Zum Schließen des INFO-Menüs nochmals die Taste

INFO drücken.

HINWEIS:

Für Bilder, die mit einem anderen Gerät aufgenommen

oder auf einem Personal Computer bearbeitet wurden,

erscheint die Information “QUALITY: – – –”.

Deaktivieren der Bildschirmanzeigen

1Führen Sie die Schritte 1 und 2 von “Normale

Wiedergabe” durch (墌 S. 28).

2Vergewissern Sie sich, dass eine IMAGE-Datei

angezeigt wird (墌 S. 28). Wenn dies nicht der Fall ist,

rufen Sie mit SELECT das MEMORY SELECT-Menü auf.

Wählen Sie durch Drehen von MENU/BRIGHT die Option

“IMAGE” und drücken Sie MENU/BRIGHT dann an.

3Drücken Sie MENU/BRIGHT an, um das Menü

aufzurufen. Wählen Sie durch Drehen von MENU/

BRIGHT den Eintrag “DISPLAY” und drücken Sie MENU/

BRIGHT dann an.

4Wählen Sie durch Drehen von MENU/BRIGHT die

Einstelloption “OFF” und drücken Sie dann MENU/

BRIGHT an. Die Betriebsart- und die

Batteriezustandsanzeige ( ) erlöschen.

•Soll die Bildschirmanzeige erneut aktiviert werden, bei

Schritt 4 “ON” wählen.

Dateibezogene

Informationen

INDEX-Taste

Angewähltes Bild

Index-Nr.

Indextafel

INFO-Taste

Menüanzeige

Batteriezustandsanzeige

Betriebartsanzeige

Wiedergabebild-

schirm

SELECT-Taste

MENU/BRIGHT-Wählrad

30

DE

WEITERE FUNKTIONEN

MENU

DISPLAY

END

PROTECT

DELETE

DPOF

NO . RESET

FORMAT

ROTECTP

RETURN

PROTECTED

PROTECTM

E

NU RENT

PROT . ALL

CANC.ALL

RETURN

CUR

Anzeige

Sperrknopf

MENU/BRIGHT-Wählrad

PROTECT-Menü

Dateischreibschutz

Der Schreibschutz verhindert das versehentliche

Löschen von Bilddaten.

1Setzen Sie eine Speicherkarte ein (墌 S. 14).

2Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

•Eine gespeicherte Datei wird wiedergegeben.

Soll ein anderer Dateityp gewählt werden, weiter bei

Schritt 3. Andernfalls weiter bei Schritt 4.

3Drücken Sie SELECT. Das MEMORY SELECT-Menü

erscheint. Zur Wahl des Dateityps, IMAGE oder E-MAIL

CLIP (墌 S. 33), MENU/BRIGHT drehen und dann

andrücken. Der gewählte Dateityp wird angezeigt.

4 Drücken Sie zum Menüaufruf MENU/BRIGHT an.

Wählen Sie durch Drehen von MENU/BRIGHT

“PROTECT” und drücken Sie hierauf MENU/BRIGHT an.

5 Wählen Sie durch Drehen von MENU/BRIGHT den

gewünschten Modus.

CURRENT : Der Schreibschutz wird der zu diesem

Zeitpunkt angezeigten Datei hinzugefügt.

PROT.ALL : Der Schreibschutz wird allen auf der

Speicherkarte enthaltenen Dateien

hinzugefügt.

6 Drücken Sie MENU/BRIGHT an, um das PROTECT-

Menü aufzurufen.

•Wenn bei Schritt 5 “CURRENT” gewählt wurde, kann

die gewünschte Datei mit der Taste

2

oder

3

aufgerufen werden.

7 Wählen Sie durch Drehen von MENU/BRIGHT die

Option ”EXECUTE” und drücken Sie MENU/BRIGHT

dann an.

•Soll der Schreibschutz unterbleiben, wählen Sie

“RETURN”.

HINWEISE:

●Wenn das Symbol “ ” gezeigt wird, ist die zu diesem

Zeitpunkt angezeigte Datei schreibgeschützt.

●Wenn die Speicherkarte neuformatiert wird oder

beschädigte Daten aufweist, gehen auch

schreibgeschützte Dateien verloren. Dateien, die Sie

behalten möchten, sollten Sie auf einen PC übertragen

und abspeichern.

SO MACHEN SIE DEN SCHREIBSCHUTZ RÜCKGÄNGIG

Zunächst die obigen Schritte 1 bis 4 vornehmen.

5 Wählen Sie durch Drehen von MENU/BRIGHT den

gewünschten Modus.

CURRENT : Der Schreibschutz wird für die zu diesem

Zeitpunkt angezeigte Datei annulliert.

CANC.ALL : Der Schreibschutz wird für alle auf der

Speicherkarte enthaltenen Dateien

annulliert.

6 Drücken Sie MENU/BRIGHT an, um das PROTECT-

Menü aufzurufen.

•Wenn bei Schritt 5 “CURRENT” gewählt wurde, kann

die gewünschte Datei mit der Taste

2

oder

3

aufgerufen werden.

7 Wählen Sie durch Drehen von MENU/BRIGHT die

Option “EXECUTE” und drücken Sie MENU/BRIGHT

dann an.

•Soll die Annullierung unterbleiben, wählen Sie

“RETURN”.

Menüanzeige

Hauptschalter

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

SELECT-Taste

DE

31

DELETE

M

E

NU

RENT

ALL

RETURN

CUR

ELETED

EXECUTE

DELETE?

RETURN

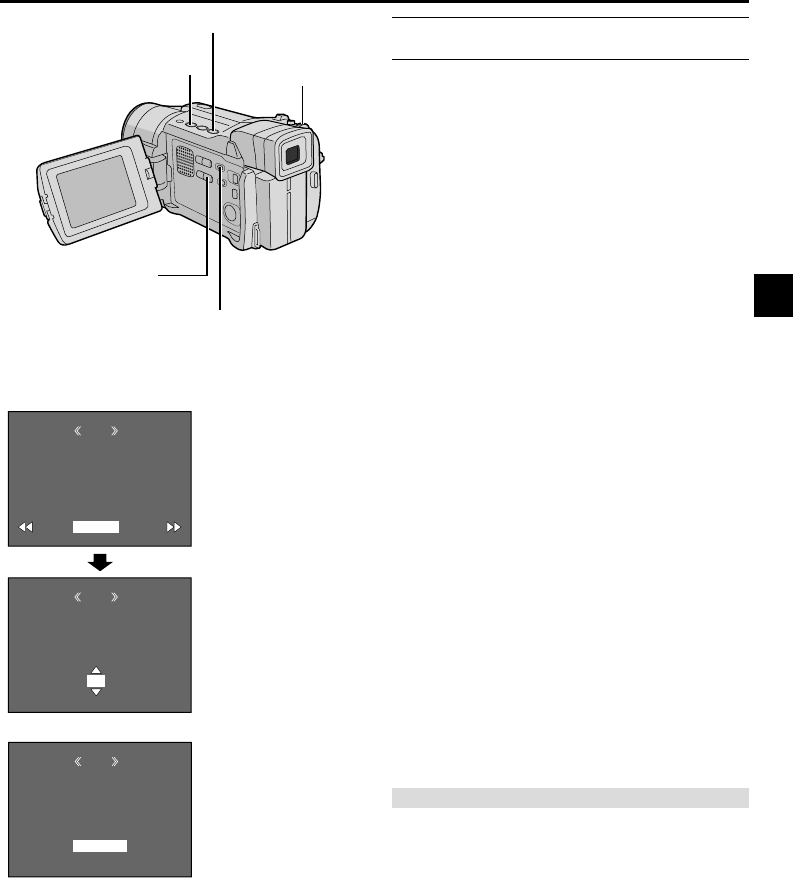

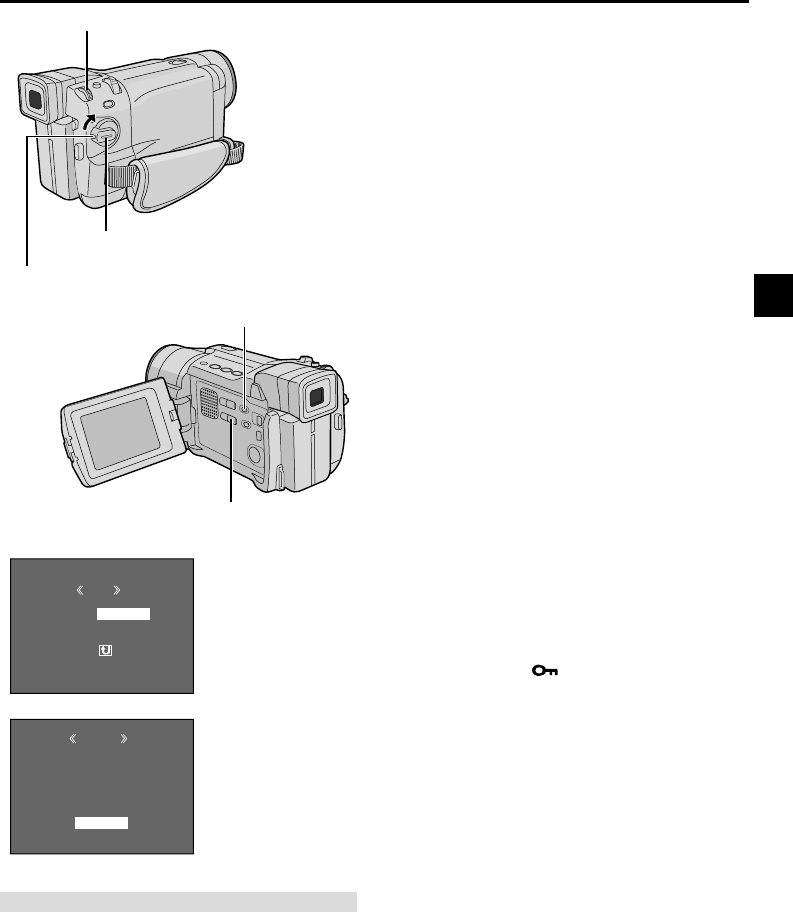

Dateilöschung

Gespeicherte Dateien können einzeln oder gesamt

gelöscht werden.

1Setzen Sie eine Speicherkarte ein (墌 S. 14).

2Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

•Eine gespeicherte Datei wird wiedergegeben.

Soll ein anderer Dateityp gewählt werden, weiter

bei Schritt 3. Andernfalls weiter bei Schritt 4.

3Drücken Sie SELECT. Das MEMORY SELECT-

Menü erscheint. Zur Wahl des Dateityps, IMAGE oder

E-MAIL CLIP (墌 S. 33), MENU/BRIGHT drehen und

dann andrücken. Der gewählte Dateityp wird angezeigt.

4 Drücken Sie zum Menüaufruf MENU/BRIGHT an.

Wählen Sie durch Drehen von MENU/BRIGHT

“DELETE” und drücken Sie hierauf MENU/BRIGHT

an.

5 Wählen Sie durch Drehen von MENU/BRIGHT

den gewünschten Modus.

CURRENT : Die Löschung erfolgt für die zu diesem

Zeitpunkt angezeigte Datei.

ALL : Die Löschung erfolgt für alle auf der

Speicherkarte enthaltenen Dateien.

6 Drücken Sie MENU/BRIGHT an, um das

DELETE-Menü aufzurufen.

•Wenn bei Schritt 5 “CURRENT” gewählt wurde,

kann die gewünschte Datei mit der Taste

2

oder

3

aufgerufen werden.

7 Wählen Sie durch Drehen von MENU/BRIGHT

“EXECUTE” und drücken Sie dann MENU/BRIGHT

an.

•Wenn das Symbol “ ” gezeigt wird, ist die zu

diesem Zeitpunkt angezeigte Datei schreibgeschützt

und kann nicht gelöscht werden (墌 S. 30).

•Soll die Löschung unterbleiben, wählen Sie

“RETURN”.

HINWEISE:

●Schreibgeschützte Dateien (墌 S. 30) können auf die

obige Weise nicht gelöscht werden. Um sie zu löschen,

heben Sie zuerst den Schreibschutz auf.

●Nachdem die Dateien gelöscht wurden, können sie

nicht mehr wiederhergestellt werden. Überprüfen Sie

die Dateien daher, bevor Sie sie löschen.

Anzeige

DELETE-Menü

VORSICHT!

Während des Löschvorganges niemals die

Speicherkarte entnehmen oder am Camcorder einen

Bedienschritt (z.B. Ausschalten) ausführen! Den

Camcorder im Netzbetrieb (mitgeliefertes Netzgerät)

verwenden. Falls sich der Batteriesatz während des

Löschvorganges entlädt, kann es zu Datenausfall auf

der Speicherkarte kommen. Eine Speicherkarte, die

beschädigte Daten enthält, muss neu formatiert

werden. (墌 S. 36)

Menüanzeige

Sperrknopf

MENU/BRIGHT-Wählrad

Hauptschalter

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

SELECT-Taste

32

DE

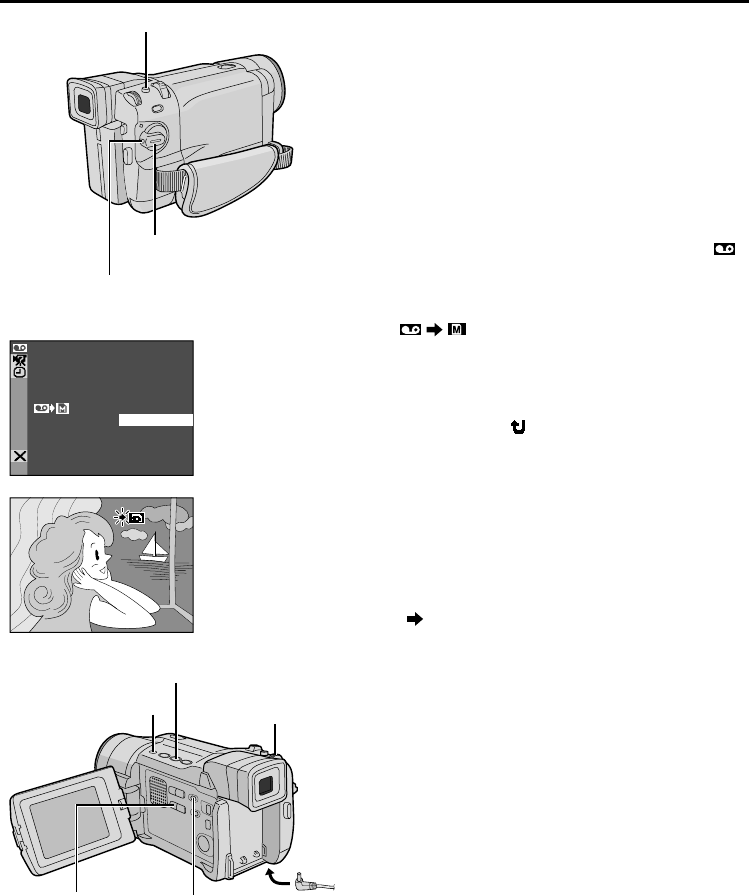

Kopieren von Standbildsignalen (Band

zur Speicherkarte)

Standbilder können vom Band auf die Speicherkarte

kopiert werden.

1Legen Sie eine Speicherkarte (墌 S. 14) und

eine Cassette (墌 S. 12) ein.

2Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

3Drücken Sie zum Menüaufruf MENU/BRIGHT an.

Wählen Sie durch Drehen von MENU/BRIGHT “

VIDEO” und drücken Sie hierauf MENU/BRIGHT an.

Das VIDEO-Menü erscheint.

4Wählen Sie durch Drehen von MENU/BRIGHT

“ COPY” und drücken Sie hierauf MENU/

BRIGHT an, um das Untermenü aufzurufen. Wählen

Sie “ON” und drücken Sie MENU/BRIGHT an. Damit

ist die Einstellung abgeschlossen.

5Zum Schließen des Menüs drücken Sie MENU/

BRIGHT bei auf “RETURN” gesetztem

Leuchtbalken zweimal an. Die normale

Bildschirmanzeige erscheint.

6Schalten Sie mit Taste

4

/6 auf Wiedergabe und

in der Szene mit dem vorgesehenen Zuspielmaterial

wie erforderlich auf Standbild.

7Zum Kopierstart SNAPSHOT drücken. Das

gezeigte Bild wird auf der Speicherkarte

abgespeichert.

•Während des Kopiervorganges blinkt die Anzeige

“ ”.

HINWEISE:

●Ist keine Speicherkarte eingelegt, erscheint die

Bildschirmmeldung “COPYING FAILED”, wenn in

Schritt 7 die Taste SNAPSHOT gedrückt wird.

●Wurde das zu kopierende Bild im Breitformat (WIDE)

(墌 S. 48) aufgezeichnet, wird das WIDE-Kennsignal

nicht mit auf der Speicherkarte abgespeichert.

●Soll das Bild einschließlich Bildeffekte kopiert werden,

hierzu vor Schritt 7 die mitgelieferte Fernbedienung

verwenden (墌 S. 56).

●Bilder werden in der Bildgröße 640 x 480 Pixel kopiert.

WEITERE FUNKTIONEN

(Forts.)

44

COPY OFF

ON

–

6

SP

6

SP

Wiedergabe-/Pausentaste (

4

/6)

Anzeige

Sperrknopf

SNAPSHOT-Taste

Hauptschalter

MENU/BRIGHT-Wählrad

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

Menüanzeige

E-MAIL-Taste

Stopptaste (5)

DE

33

ILCLIAM

-

E P

ILCLIAM

-

E P

00 : 15

CER

ELP DETMOC

160 35

00 : 00

STANDBY

mi n

1 06

ILCLIAM

-

EP

ILCLIAM

-

EP

e

00:15

CER

160 3

min

5

00:00

STANDBY

160 35

mi n

3

min

5

ELPDETMOC

E-Mail-Clip-Aufnahme

Sie können Kamerabilder direkt auf der Speicherkarte

aufzeichnen oder vom Band auf die Speicherkarte

kopieren. Die so hergestellten E-Mail-Videoclips

können Sie dann von einem PC aus als E-Mail-

Anfügung verschicken.

HERSTELLEN EINES VIDEOCLIPS BEI

DIREKTAUFNAHME

1Legen Sie eine Speicherkarte ein (墌 S. 14).

Stellen Sie VIDEO/MEMORY auf “MEMORY” und

dann den Hauptschalter bei gedrücktem Sperrknopf

auf “

AUTO

” oder “

MANUAL

”.

2Drücken Sie E-MAIL. Der Camcorder schaltet auf

E-Mail-Clip-Aufnahmebereitschaft.

3 Drücken Sie die Aufnahme-Start/Stopp-Taste, um

die Aufnahme zu starten.

4 Drücken Sie nochmals die Aufnahme-Start/Stopp-

Taste, um die Aufnahme zu stoppen. Die Meldung

“COMPLETED” erscheint. Hierauf schaltet der

Camcorder erneut auf E-Mail-Clip-

Aufnahmebereitschaft.

5 Drücken Sie E-MAIL, um den E-Mail-Clip-

Aufnahmemodus zu annullieren. Der Camcorder

zeigt erneut die normale Bildschirmanzeige

Soll eine E-Mail-Clip-Datei wiedergegeben werden . . .

..... 墌 S. 28, 29.

HERSTELLEN EINES VIDEOCLIPS DURCH

KOPIEREN EINER BANDAUFNAHME

1Legen Sie eine Speicherkarte (墌 S. 14) und eine

Cassette (墌 S. 12) ein. Stellen Sie VIDEO/

MEMORY auf “VIDEO” und dann den Hauptschalter

bei gedrücktem Sperrknopf auf “PLAY”.

2Drücken Sie die Taste

4

/6, um die

Bandwiedergabe zu starten.

3Drücken Sie E-MAIL. Die Meldung “E-MAIL CLIP

STANDBY” erscheint und der Camcorder schaltet auf

E-Mail-Clip-Aufnahmebereitschaft.

4Drücken Sie die Aufnahme-Start/Stopp-Taste, um

die E-Mail-Clip-Aufnahme zu starten.

5Drücken Sie nochmals die Aufnahme-Start/Stopp-

Taste, um die Aufnahme zu stoppen. Die Meldung

“COMPLETED” erscheint. Hierauf schaltet der

Camcorder erneut auf E-Mail-Clip-

Aufnahmebereitschaft.

6 Drücken Sie E-MAIL, um den E-Mail-Clip-

Aufnahmemodus zu annullieren. Der Camcorder

zeigt erneut die normale Bildschirmanzeige.

Soll die E-Mail-Clip-Aufnahmebereitschaft

annulliert werden . . .

..... Drücken Sie nach Schritt 3 nochmals E-MAIL oder

die Taste 5, um die Bandwiedergabe zu stoppen.

Soll eine E-Mail-Clip-Datei wiedergegeben werden . . .

..... 墌 S. 28, 29.

Anzeige

HINWEISE:

●E-Mail-Clips werden in der Bildgröße 160 x 120 Pixel

aufgenommen.

●Während der E-Mail-Clip-Aufnahme ist keine

Wiedergabe möglich.

●Wird in Schritt 3 das Bandende erreicht, wird die E-

Mail-Clip-Aufnahmebereitschaft automatisch annulliert.

●Die mit diesem Camcorder hergestellten E-Mail-Clip-

Dateien sind mit dem MPEG4-Standard kompatibel. Mit

einem anderen Gerät hergestellten MPEG4-

E-Mail-Clip-Dateien können ggf. nicht auf diesem

Camcorder abgespielt werden.

●E-Mail-Clips können bei Bedarf wieder gelöscht

(墌 S. 31, “Dateilöschung”) oder mit Schreibschutz

versehen (墌 S. 30, “Um eine Datei zu schützen”)

werden.

●Bei der Wiedergabe von E-Mail-Clips auf dem LCD-

Monitor oder Sucher kann Bildrauschen auftreten.

Diese Bildrauschstörungen sind nicht in der auf der

Speicherkarte gespeicherten Datei enthalten.

●Die E-Mail-Clips können auch auf einem PC abgespielt

werden. Hierzu die Windows® Media Player-Software

verwenden. Weitere Angaben hierzu entnehmen Sie

bitte der zum PC und der Software gehörigen

Bedienungsanleitung.

Die Aufnahme wird bei

Betätigen der Aufnahme-

Start/Stopp-Taste

gestartet.

Die Aufnahme wird beim

nochmaligen Betätigen

der Aufnahme-Start/

Stopp-Taste gestoppt.

Vollständige Aufnahme

Restzeit

34

DE

DPOF

M

E

NU

RENT

ALL 1

RESET

RETURN

CUR

DPOF

EXECUTE

ALL1?

RETURN

Druckeinstellungen (DPOF-Einstellung)

Dieser Camcorder entspricht der DPOF-Norm (Digital

Print Order Format), um in Zukunft verfügbare

Systeme, wie die automatische Druckfunktion (Daten

über Anzahl der Drucke etc.), nutzen zu können. Zwei

Druckeinstellungen sind verfügbar: “Einzelausdruck

aller Bilder” (siehe weiter unten) und “Ausdruck

vorgewählter Bilder in vorbestimmter Anzahl” auf

Seite 35.

EINZELAUSDRUCK ALLER BILDER

1Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

•Eine gespeicherte Datei wird wiedergegeben.

2Vergewissern Sie sich, dass eine IMAGE-Datei

angezeigt wird (墌 S. 28). Wenn dies nicht der Fall

ist, rufen Sie mit SELECT das MEMORY SELECT-

Menü auf. Wählen Sie durch Drehen von MENU/

BRIGHT die Option ”IMAGE” und drücken Sie

MENU/BRIGHT dann an.

3Drücken Sie zum Menüaufruf MENU/BRIGHT an.

4Wählen Sie durch Drehen von MENU/BRIGHT

“DPOF” und drücken Sie hierauf MENU/BRIGHT an,

um das Untermenü aufzurufen.

5Wählen Sie durch Drehen von MENU/BRIGHT

“ALL 1” und drücken Sie hierauf MENU/BRIGHT an.

Damit ist die Vorwahl abgeschlossen und das DPOF-

Menü erscheint.

6Zum Ausdrucken wählen Sie durch Drehen von

MENU/BRIGHT “EXECUTE” und drücken hierauf

MENU/BRIGHT an. Die normale Bildschirmanzeige

erscheint.

•Soll dieser Ausdruck unterbleiben, setzen Sie den

Leuchtbalken auf “RETURN” und drücken dann

MENU/BRIGHT an.

So annulieren Sie die Vorwahl . . .

..... Wählen Sie in Schritt 5 “RETURN”. Hierdurch

wird für alle Bilder die Vorwahl auf 0 rückgestellt.

Menüanzeige

Anzeige

DPOF-Indexbild-Menü

WEITERE FUNKTIONEN

(Forts.)

Sperrknopf

MENU/BRIGHT-Wählrad

Hauptschalter

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

SELECT-Taste

DE

35

RETURN

SHEETS

DPOF

00

SHEETS

DPOF

05

DPOF

EXECUTE

SAVE?

CANCEL

AUSDRUCK VORGEWÄHLTER BILDER IN

VORBESTIMMTER ANZAHL

1Führen Sie die Schritte 1 bis 4 von Seite 34

durch.

2Wählen Sie durch Drehen von MENU/BRIGHT

“CURRENT” und drücken Sie hierauf MENU/BRIGHT

an. Das DPOF-Indexbild-Menü erscheint.

3Rufen Sie mit der Taste

2

oder

3

das

auszudruckende Bild auf.

4Versetzen Sie durch Drehen von MENU/BRIGHT

die Markierung auf das SHEETS-Nummernfeld und

drücken Sie MENU/BRIGHT dann an.

5Die Anzahl der Ausdrucke geben Sie durch

Drehen von MENU/BRIGHT ein.

Hierauf drücken Sie MENU/BRIGHT an. Wiederholen

Sie die Schritte 3 bis 5 wie erforderlich.

•Maximal kann ein Bild wiederholt 15 Mal

ausgedruckt werden.

•Soll die Anzahl der Ausdrucke nachträglich geändert

werden, wählen Sie das Indexbild an und geben

erneut die Zahl der Ausdrucke ein.

6Wählen Sie durch Drehen von MENU/BRIGHT

die Option “RETURN” und drücken Sie MENU/

BRIGHT dann an. Damit ist die Auswahl

abgeschlossen. Die Meldung “SAVE?” erscheint.

•Falls für die Schritte 3 bis 5 keine Einstellungen

vorgenommen werden, wird erneut das Menü

angezeigt.

7Wählen Sie durch Drehen von MENU/BRIGHT

die Option “EXECUTE” und drücken Sie MENU/

BRIGHT dann an, um die Einstellung zu speichern.

•Soll dieser Ausdruck unterbleiben, setzen Sie den

Leuchtbalken auf “CANCEL” und drücken dann

MENU/BRIGHT an.

So annulieren Sie die Vorwahl . . .

..... Wählen Sie in Schritt 5 von Seite 34 “RESET”.

Hierdurch wird für alle Bilder die Vorwahl auf 0

rückgestellt.

VORSICHT

Bei Durchführung der obigen Bedienschritte

NIEMALS die Stromquelle abtrennen. Andernfalls

können Daten verloren gehen! Aus

Sicherheitsgründen sind bei Schritt 6 alle

Bedienelemente, einschließlich des Hauptschalters,

deaktiviert.

HINWEISE:

●Wenn die Batterieleistung nachläßt, erscheint die

Batteriewarnung “BATTERY LOW”.

●Wird eine Speicherkarte, die bereits wie oben

beschrieben zum Ausdruck vorbereitet wurde, in einen

DPOF-kompatiblen Drucker eingelegt, werden die

vorgemerkten Einzelbilder automatisch ausgedruckt.

●Sollen Videobilder (vom Band) ausgedruckt werden,

müssen diese als Einzelbild zunächst auf der

Speicherkarte abgespeichert werden (墌 S. 32).

MENU/BRIGHT-

Wählrad

DPOF-Indexbild-Menü

Anzeige

Rückspultaste (

2

)

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

Vorspultaste (

3

)

SELECT-Taste

36

DE

WEITERE FUNKTIONEN

(Forts.)

MANUAL

AUTO

PLAY

OFF

ORMATF

EXECUTE

DATA?EX I ST I NG

ERASE ALL

RETURN

MENU/BRIGHT-Wählrad

Sperrknopf

Hauptschalter

Anzeige

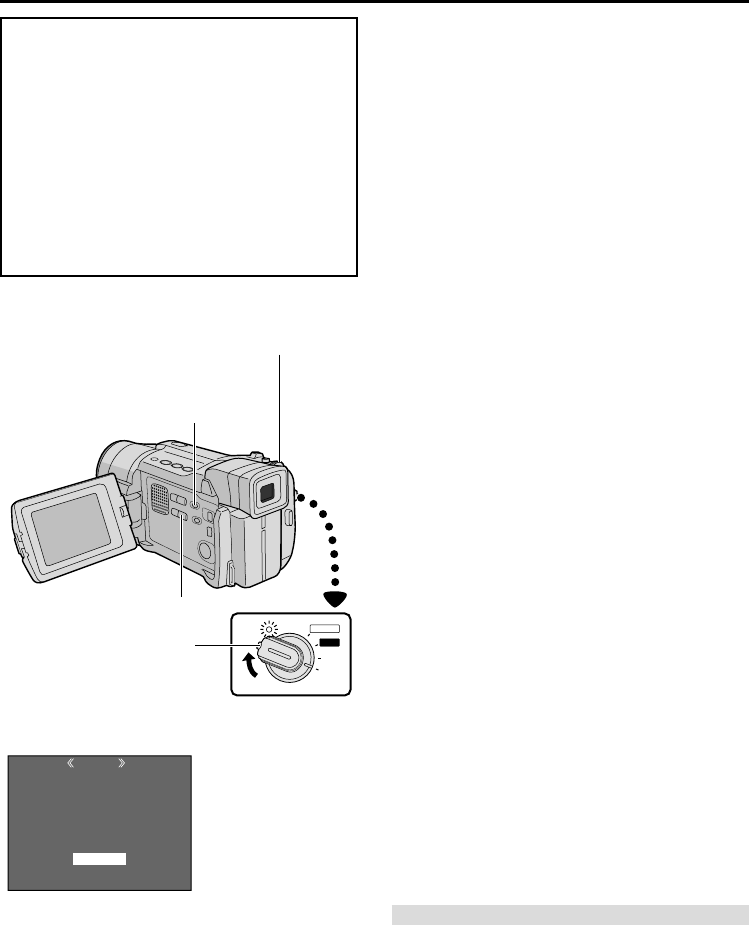

Anlegen eines neuen Ordners

Neue Dateien können getrennt von zuvor

hergestellten Dateien in einem anderen Ordner

abgelegt werden, wobei der neue erste Dateiname

auf DVC00001 zurückgestellt wird. Neue Dateien

werden nun in einem neuen Ordner gespeichert.

1Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und dann den Hauptschalter bei

gedrücktem Sperrknopf auf “PLAY”.

•Es wird eine gespeicherte Datei angezeigt.

2Vergewissern Sie sich, dass eine IMAGE-Datei

angezeigt wird (墌 S. 28). Wenn dies nicht der Fall

ist, rufen Sie mit SELECT das MEMORY SELECT-

Menü auf. Wählen Sie durch Drehen von MENU/

BRIGHT die Option “IMAGE” und drücken Sie

MENU/BRIGHT dann an.

3Drücken Sie MENU/BRIGHT an, um das Menü

aufzurufen. Wählen Sie durch Drehen von MENU/

BRIGHT den Eintrag “NO. RESET” und drücken Sie

MENU/BRIGHT dann an. Das NO. RESET-Menü wird

angezeigt.

4Wählen Sie durch Drehen von MENU/BRIGHT

die Option “EXECUTE” und drücken Sie MENU/

BRIGHT dann an. Hierbei wird ein neuer Ordner

(z.B. 101.JVCGR) angelegt und der nächsten

Aufnahme wird die Dateinummer DVC 00001

zugewiesen.

Formatierung einer Speicherkarte

Die eingesetzte Speicherkarte kann jederzeit

formatiert werden. Beim Formatieren der

Speicherkarte werden alle Daten, auch diejenigen

von schreibgeschützten Dateien, gelöscht.

1Führen Sie Schritt 1 von “Anlegen eines neuen

Ordners” weiter oben durch.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT

an. Wählen Sie durch Drehen von MENU/BRIGHT

“FORMAT” und drücken Sie hierauf MENU/BRIGHT

an. Das FORMAT-Menü erscheint.

3Zum Formatieren wählen Sie durch Drehen von

MENU/BRIGHT “EXECUTE” und drücken hierauf

MENU/BRIGHT an. Der Formatiervorgang wird

ausgelöst. Nach vollständiger Durchführung erscheint

die Meldung “NO IMAGES STORED” oder

“NO E-MAIL CLIP STORED”.

•Soll die Formatierung unterbleiben, setzen Sie den

Leuchtbalken auf “RETURN” und drücken dann

MENU/BRIGHT an.

VORSICHT!

Während des Formatiervorganges niemals die

Speicherkarte entnehmen oder am Camcorder einen

Bedienschritt (z.B. Ausschalten) ausführen! Den

Camcorder im Netzbetrieb (mitgeliefertes Netzgerät)

verwenden. Falls sich der Batteriesatz während des

Löschvorganges entlädt, kann es zu Datenausfall auf

der Speicherkarte kommen. Eine Speicherkarte, die

beschädigte Daten enthält, muss neu formatiert

werden.

Menüanzeige

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

Ordner- und Dateinamen

Jeder Aufnahme wird ein Dateiname in Form

einer Dateinummer zugewiesen, die jeweils um

den Wert 1 über der zu diesem Zeitpunkt gültigen

höchsten Dateinummer liegt. Selbst wenn eine

Datei gelöscht wird, deren Nummer unter der

höchsten Nummer liegt, wird die gelöschte

Nummer nicht wieder verwendet.

Dementsprechend tritt an dieser Stelle eine

Auslassung bei der durchgehenden

Nummerierung auf. Wenn die Dateinummer

DVC09999 erreicht wird, wird ein neuer Ordner

(z.B. 101.JVCGR) angelegt und die Dateien

werden erneut ab DVC00001 durchnummeriert.

SELECT-Taste

DE

37

WEITERE FUNKTIONEN

INHALT

BEI AUFNAHME............................................. 38 – 45

Nachtsichtmodus ..................................................... 38

AE-Programm-Bildeffekte .................................... 38 – 39

Fader- und Wischeffekte ..................................... 40 – 41

Schnappschuss (bei Bandaufnahme) ............................... 42

Auto-Focus/Manuelle Scharfstellung .............................. 43

Belichtungseinstellung ............................................... 44

Blendenarretierung ................................................... 44

Weißbalance-Modus-Anwahl ....................................... 45

Manuelle Weißbalance-Einstellung ................................. 45

MENÜBEZOGENE EINSTELLUNGEN ...................... 46 – 51

Angaben zum Aufnahme-Menü.............................. 46 – 49

Angaben zum Wiedergabe-Menü............................ 50 – 51

KOPIERMODUS............................................. 52 – 53

Kopieren vom Camcorder zu einem Videorecorder ............... 52

Kopieren von/zu einem Videogerät mit DV-Anschluss.......... 53

VERWENDUNG DER FERNBEDIENUNG .................. 54 – 64

Einlegen der Batterien ............................................... 54

Zeitlupenwiedergabe ................................................ 56

Einzelbildfortschaltung............................................... 56

Wiedergabe-Effekte.................................................. 56

Wiedergabe-Zoom ................................................... 57

Random Assemble-Schnitt.................................... 58 – 62

Erhöhte Schnittgenauigkeit.......................................... 62

Nachvertonung........................................................ 63

Insert-Schnitt ......................................................... 64

SYSTEM-ANSCHLÜSSE..................................... 65 – 66

Anschluss an einen Personal Computer ............................ 65

Verwendung des Camcorders als Webkamera

(nur GR-DVL867/DVL865) ................................................ 66

WEITERE FUNKTIONEN

38

DE

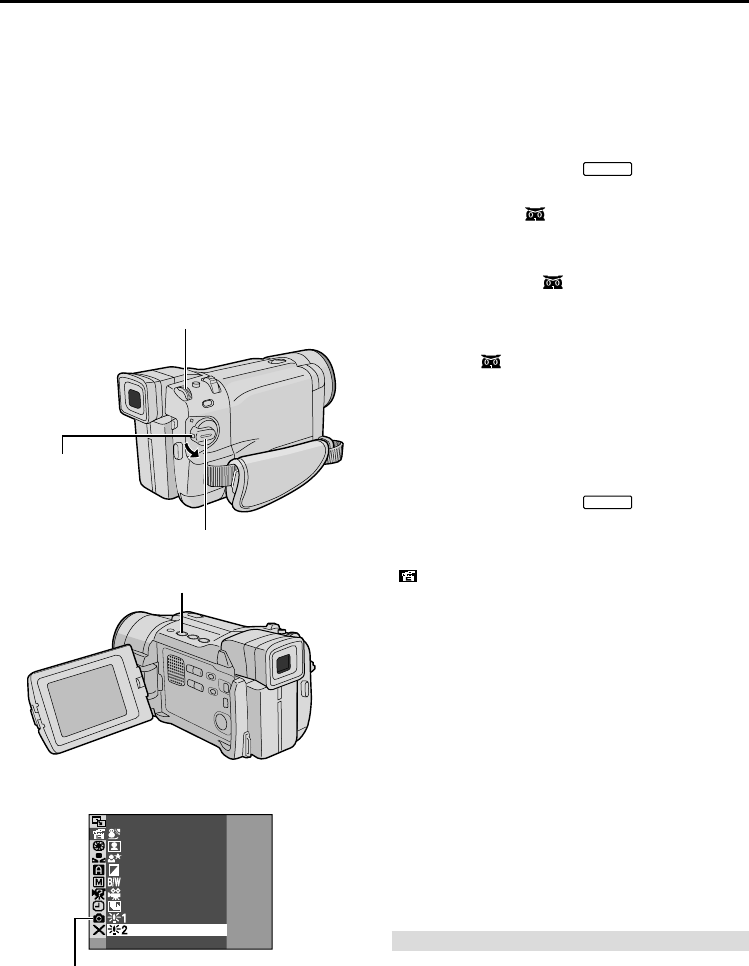

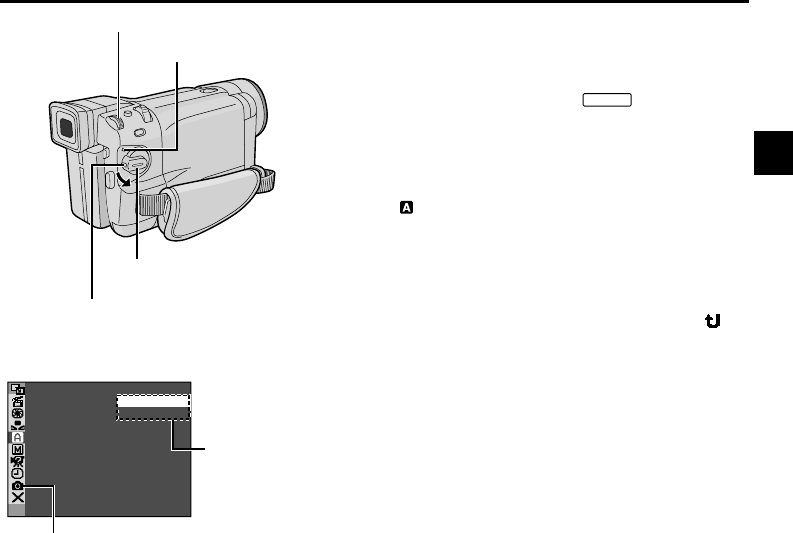

AE-Programm-Bildeffekte

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ PROGRAM AE” und drücken Sie MENU/

BRIGHT an.

4Wählen Sie durch Drehen von MENU/BRIGHT

den gewünschten Modus/Effekt (墌 S. 39) und

drücken Sie MENU/BRIGHT an. Damit ist diese

Einstellung abgeschlossen. Drücken Sie nochmals

MENU/BRIGHT. Das Menü wird geschlossen.

•Das PROGRAMME AE-Menü erlischt und der

gewählte Modus ist aktiviert. Dies wird durch die

zugehörige Modusanzeige bestätigt.

So deaktivieren Sie den gewählten Modus . . .

..... Wählen Sie in Schritt 4 “OFF”.

HINWEISE:

●Der AE-Programm-Bildeffekt kann während der

Aufnahme oder der Aufnahmepause geändert werden.

●Bei aktiviertem Nachtsichtmodus sind einige AE-

Programm-Bildeffekte nicht verfügbar.

Nachtsichtmodus

Hellt Motive oder Motivbereich stark auf (heller als bei

gut ausreichender natürlicher Beleuchtung). Die

Bildqualität ist hierbei nicht körnig, es kann jedoch

infolge der langen Verschlusszeit ein Flimmereffekt

auftreten.

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie NIGHT, so dass die

Nachtsichtanzeige ” ” erscheint.

•Die Verschlusszeit wird automatisch so gewählt,

dass die bis zu 30fache Empfindlichkeit verfügbar

ist.

•Neben dem Symbol ” ” erscheint ”A”, wenn die

Verschlusszeit automatisch gewählt wird.

So deaktivieren Sie den Nachtsichtmodus . . .

..... Drücken Sie nochmals NIGHT, so dass das

Symbol ” ” erlischt.

HINWEISE:

●Bei aktiviertem Nachtsichtmodus sind die folgenden

Funktionen oder Einstellungen nicht verfügbar und die

zugehörigen Anzeigen blinken oder erlöschen:

•Einige AE-Programm-Bildeffekte (墌 S. 38, 39).

•“GAIN UP” im CAMERA-Menü (墌 S. 47).

•“DIS” im MANUAL-Menü (墌 S. 47).

•Die Videoleuchte arbeitet nicht, wenn für LIGHT OFF/

AUTO/ON der Einstellstatus “AUTO” (墌 S. 19) gilt.

●Im Nachtsichtmodus kann die Scharfstellung ggf.

schwierig sein. Zur Abhilfe wird empfohlen, den

Camcorder auf einem Stativ zu montieren und die

manuelle Scharfstellung zu verwenden.

BEI AUFNAHME

IC FILMCLASS

SEP I AGHTT

W

ILI

ONEMONOT

SNO

W

GIHTSPOTL

ESTROB

4

SL XO

W

10

SL XO

W

䊱

䊲

NIGHT-Taste

Sperrknopf

Hauptschalter

MENU/BRIGHT-Wählrad

Anzeige

Nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365

WICHTIG

Einige AE-Programm-Bildeffekte arbeiten nicht mit

verschiedenen Fader- und Wischeffekten (墌 S. 40,

41) zusammen. In einem solchen Fall blinkt die

zugehörige Effekt-Symbolanzeige.

DE

39

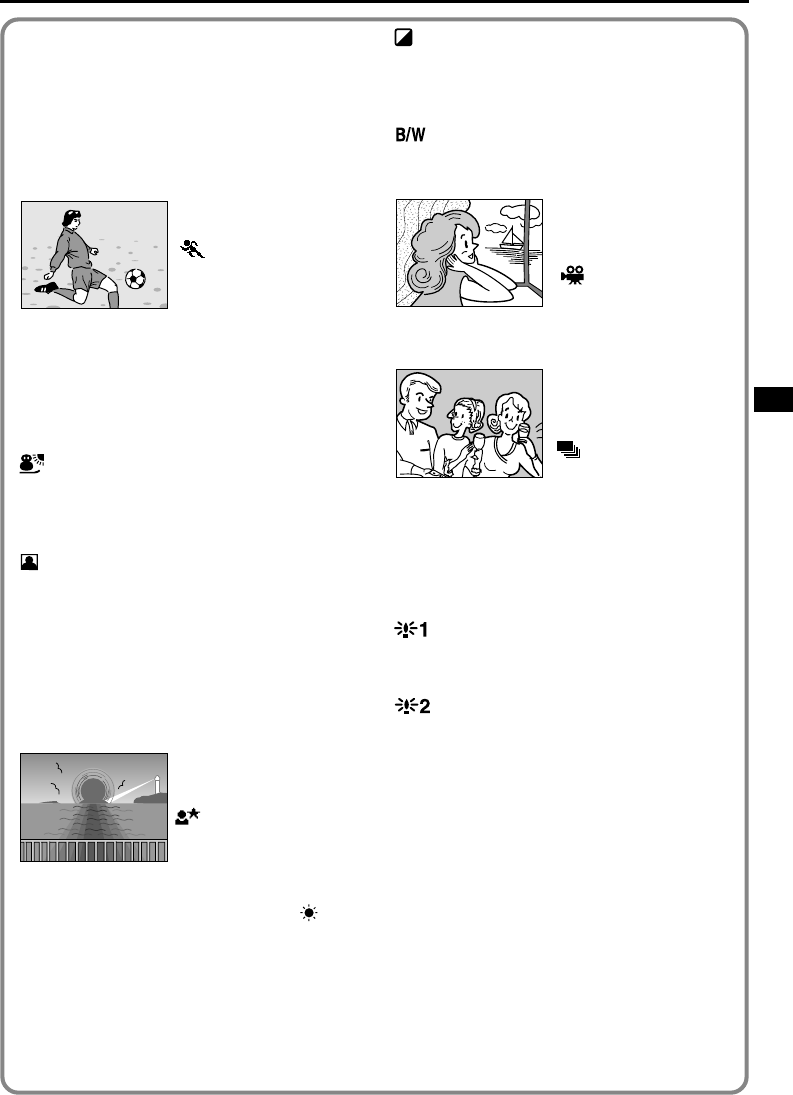

SEPIA (Sepia-Effekt)

Die Aufnahme erfolgt in einem einfarbigen

Sepiaton (rotbraun), wie bei alten Fotoabzügen.

Der “Oldie”-Effekt kann noch verstärkt werden,

wenn zusätzlich der Cinema-Effekt verwendet wird.

MONOTONE (Schwarzweiß-Effekt)

Die Aufnahme erfolgt in Schwarzweiß. Dieser Effekt

kann noch verstärkt werden, wenn zusätzlich der

Cinema-Effekt verwendet wird.

Die Bilder werden mit einem Flimmereffekt, wie bei

Kintopp-Filmen gezeigt.

Die Bildwiedergabe erfolgt abgehackt, mit

Bewegungssprüngen.

SLOW (Langsame Shutter-Zeit) (Nur

GR-DVL567/DVL367/DVL365/DVL167/DVL160)

So kann die Bildhelligkeit ohne zusätzliche

Beleuchtung angehoben werden. Nur bei dunkler

Umgebungshelligkeit verwenden.

SLOW 4X

Bei langsamer Shutterzeit erhöht sich die

Lichtempfindlichkeit, so dass auch bei schwacher

Umgebungshelligkeit aufgenommen werden kann.

SLOW 10X

Nochmals verlangsamte Shutterzeit mit noch

höherer Lichtempfindlichkeit, für Aufnahmen bei

besonders schwacher Umgebungshelligkeit.

HINWEISE:

●Bei Verwendung der langsamen Shutter-Zeit

(SLOW) tritt ein Stroboskop-Effekt auf.

●Bei der Verwendung von “SLOW” kann es u. U.

schwierig sein, den Camcorder scharfzustellen.

Um dies zu verhindern, empfehlen wir die

Verwendung der manuellen Scharfstellung und/

oder eines Stativs.

* Nur für GR-DVL867/DVL865/DVL767/DVL765:

Verfügbar, wenn der Schalter VIDEO/MEMORY auf

“VIDEO” gestellt ist.

SHUTTER

1/50–Die Shutter-Zeit ist auf 1/50 Sek. festgelegt.

Die normalerweise beim Filmen von TV-

Bildschirmen auftretenden schwarzen Rollbalken

fallen weniger deutlich auf.

1/120–Die Shutter-Zeit ist auf 1/120 Sek.

festgelegt. Die bei Aufnahmen unter Fluoreszenz-

oder Quecksilberdampfleuchten auftretenden

Flackerstörungen werden verringert.

Verwenden, wenn schnelle Bewegungsabläufe

(Sportaufnahmen etc.) aufgezeichnet werden.

Diese Bilder können bei der Zeitlupenwiedergabe

weitgehend verwischungsfrei gezeigt werden. Da

bei kurzen Shutter-Zeiten eine Bildabdunkelung

auftritt, sollte dieser Aufnahme-Modus nur bei

hoher Umgebungshelligkeit verwendet werden.

SNOW (Schnee)

Diesen Modus für Aufnahmen verwenden, bei

denen das Motiv vor einem extrem hellen

Hintergrund abgebildet wird (z.B. Schneepiste),

damit das Motiv nicht unterbelichtet wird.

SPOTLIGHT (Punktstrahler)

Diesen Modus für Aufnahmen verwenden, bei

denen das aufgehellte Motiv vor einem extrem

dunklen Hintergrund abgebildet wird (z.B.

Scheinwerferlicht), damit das Motiv nicht

überbelichtet wird.

HINWEIS:

Im SPOTLIGHT-Modus wird die gleiche

Belichtungseinstellung wie bei

Belichtungskorrektur “–3” gewählt (墌 S. 44).

So werden Sonnenuntergänge, Abendstimmungen

etc. in natürlichen Farben aufgenommen. Die

Weißbalance (墌 S. 45) ist anfänglich auf

eingestellt. Eine andere, bevorzugte Einstellung ist

verwendbar. Im Dämmerlicht-Modus stellt der

Camcorder automatisch zwischen 10 m und

unendlich scharf. Bei kürzerem Abstand muss

manuell scharfgestellt werden.

SPORTS

(Variable

Shutterzeit:

1/250 – 1/4000)

CLASSIC FILM*

(Kintopp-Effekt)

TWILIGHT

(Dämmerlicht-

Modus)

STROBE*

(Stroboskop-Effekt)

40

DE

WICHTIG

Einige Fader-/Wischblendeneffekte können nicht

verwendet werden, wenn bereits ein bestimmer

AE-Programm-Bildeffekt ( S. 38, 39) aktiviert ist.

Wird ein ungeeigneter Fader-/Wischblendeneffekt

aufgerufen, blinkt die zugehörige Anzeige.

Fader- und Wischeffekte

Zur interessanteren Gestaltung von

Szenenüberblendungen können zahlreiche Fader-

und Wischeffekte eingesetzt werden.

Der Fader-/Wischblendeneffekt arbeitet bei Band-

Aufnahmestart und -stopp.

1Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf

auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ WIPE/FADER” und drücken Sie MENU/BRIGHT

an.

4Wählen Sie durch Drehen von MENU/BRIGHT

den gewünschten Effekt und drücken Sie MENU/

BRIGHT an. Damit ist diese Einstellung

abgeschlossen. Drücken Sie nochmals MENU/

BRIGHT.

• Der Effekt wird vorgemerkt und das WIPE/FADER-

Menü erlischt. Das Effekt-Symbol wird eingeblendet.

5Bei Betätigen der Aufnahme-Start/Stopp-Taste

wird der Fader- oder Wischeffekt ausgelöst.

So deaktivieren Sie den gewählten Effekt . . .

..... Wählen Sie in Schritt 4 “OFF”.

HINWEIS:

Die Effektdauer kann verlängert werden, indem die

Aufnahme-Start/Stopp-Taste entprechend lange gedrückt

gehalten wird.

BEI AUFNAHME

(Forts.)

Aufnahme-Start/Stopp-Taste

MENU/BRIGHT-Wählrad

Sperrknopf

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365; der

LCD-Monitor muss aufgeklappt sein.)

Hauptschalter

DE

41

Effekt

Bild-Ein-/Ausblendung von/auf weißen Bildschirm.

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

Farbbild-Ein-/Ausblendung von/auf Schwarzweiß-Bild.

Einblenden: Das Bild wird ab der rechten oberen Bildecke diagonal in

den schwarzen Bildschirm eingeblendet.

Ausblenden: Das Bild wird durch eine von der linken unteren Bildecke

diagonal zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der Bildmitte diagonal in alle vier

Bildecken eingeblendet.

Ausblenden: Das Bild wird von allen vier Ecken diagonal zur Bildmitte

hin schwarz abgedeckt.

Einblenden: Das Bild wird ab der rechten Bildkante nach links

eingeblendet.

Ausblenden: Das Bild wird durch eine von links zunehmende

schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der senkrechten Mittelachse nach links

und rechts auf einen schwarzen Bildschirm eingeblendet.

Ausblenden: Das Bild wird durch eine von beiden Seitenkanten nach

innen zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der unteren Bildkante nach oben auf

einen schwarzen Bildschirm eingeblendet.

Ausblenden: Das Bild wird ab der oberen Bildkante durch eine nach

unten zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird von der Bildmitte nach oben und unten auf

einen schwarzen Bildschirm eingeblendet.

Ausblenden: Das Bild wird von oben und unten zur waagerechten

Mittelachse durch zunehmende schwarze Balken abgedeckt.

Fader- und Wischblenden-Menü

Menü

FADER — WHITE

(WEISSER FADER)

FADER — BLACK

(SCHWARZER FADER)

FADER — B.W

(SCHWARZ/WEISS-FADER)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

42

DE

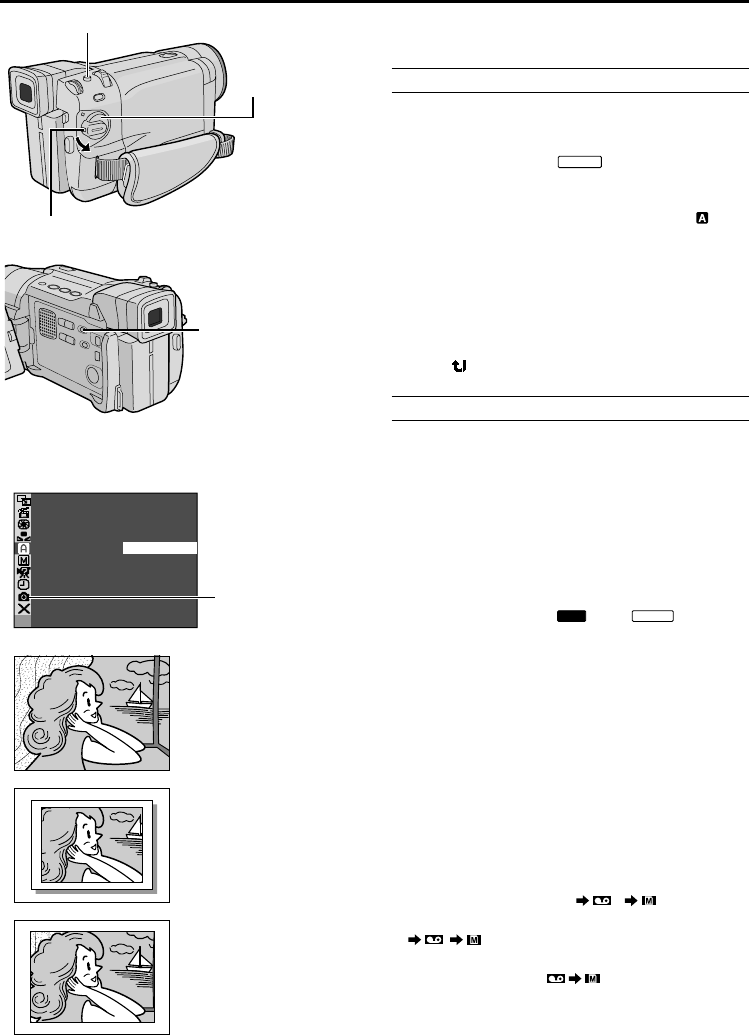

Schnappschuss (bei Bandaufnahme)

Diese Schappschussaufnahme wird auf Band festgehalten.

SCHNAPPSCHUSS-MODUSWAHL

1Stellen Sie den Schalter VIDEO/MEMORY auf “VIDEO”

(nur GR-DVL867/DVL865/DVL767/DVL765/GR-DVL567/

DVL367/DVL365) und dann den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT “

CAMERA” und drücken Sie MENU/BRIGHT dann an. Das

CAMERA Menü erscheint.

4Drehen Sie MENU/BRIGHT auf “SNAP MODE” und

drücken Sie MENU/BRIGHT dann an.

5Wählen Sie durch Drehen von MENU/BRIGHT den

gewünschten Schnappschussmodus und drücken Sie MENU/

BRIGHT dann an. Wählen Sie durch Drehen von MENU/

BRIGHT “ RETURN” und drücken Sie MENU/BRIGHT

dann zweimal an, um das Menü zu schließen.

SCHNAPPSCHUSS-AUFNAHME

1Drücken Sie die Taste SNAPSHOT. Schnappschuss-

aufnahme erscheint die Anzeige “PHOTO”.

Schnappschuss bei Aufnahmebereitschaft:

...... Anzeige “PHOTO” erscheint. Das Standbild wird für ca. 6

Sekunden aufgenommen. Hierauf wechselt der

Camcorder erneut auf Aufnahmebereitschaft.

Schnappschuss bei Aufnahme:

...... Anzeige “PHOTO” erscheint. Das Standbild wird für ca. 6

Sekunden aufgenommen. Hierauf wechselt der

Camcorder erneut auf normale Aufnahme.

•Die Schnappschussaufnahme erfolgt unabhängig von der

Hauptschaltereinstellung (“

AUTO

” oder “

MANUAL

”) im

gewählten Schnappschussmodus.

Serienaufnahme

Wird die Taste SNAPSHOT gedrückt gehalten, erfolgt eine

Serienaufnahme von Einzelbildern. (Der Abstand zwischen

den Einzelbildern beträgt ca. 1 Sek.)

HINWEISE:

●Soll das simulierte Verschlussgeräusch unterbleiben,  “BEEP”

auf Seite 46, 48.

●Wenn der Schnappschussmodus nicht eingesetzt werden kann,

blinkt die Anzeige “PHOTO”, sobald die Taste SNAPSHOT

gedrückt wird.

●Es ist zu beachten, dass bei einer Schnappschussaufnahme mit

AE-Programm-Bildeffekt

( S. 38) einige AE-Programm-Bildeffekte nicht verfügbar sind.

In diesem Fall blinkt das zugehörige Anzeigesymbol.

●Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im

Einstellstatus “ON”,  S. 47) gedrückt, wird die

Bildstabilisierung deaktiviert.

●Der Serienaufnahmemodus arbeitet nicht, wenn im Menü für

”REC SELECT” die Einstellung “ / ” gilt

( S. 49).

●Gilt im Menü “DSC” für “REC SELECT” der Einstellstatus

“/”, werden Standbilder gleichzeitig auf der

Speicherkarte aufgezeichnet (640 X 480 Bildpunkte).

●Die Schnappschussmodi sind auch im Video-Wiedergabemodus

verfügbar, wenn im Menü “ COPY” auf “OFF” gestellt

ist ( S. 50). Hierbei unterbleibt jedoch die Abgabe des

simulierten Verschlussgeräusches.

●Bei der Schnappschussaufnahme kann das im Sucher gezeigte

Bild teilweise fehlen. Dies trifft nicht für das aufgenommene Bild

zu.

●Ist der AV-Anschluss belegt, wird das simulierte

Verschlussgeräusch nicht über den Lautsprecher abgegeben,

jedoch auf Band aufgezeichnet.

BEI AUFNAHME

(Forts.)

SNAP MODE –PIN–UP

FRAME

FULL

SNAPSHOT-Taste

Sperrknopf

Anzeige

Menüanzeige

Mit simuliertem Verschlussgeräusch.

FULL

Ungerahmter

Schnappschuss

FRAME

Eingerahmter

Schnappschuss

PIN-UP

Pin-up-Modus

Hauptschalter

Nur GR-DVL867/

DVL865/DVL767/

DVL765/DVL567/

DVL367/DVL365

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365; der

LCD-Monitor muss

aufgeklappt sein.)

DE

43

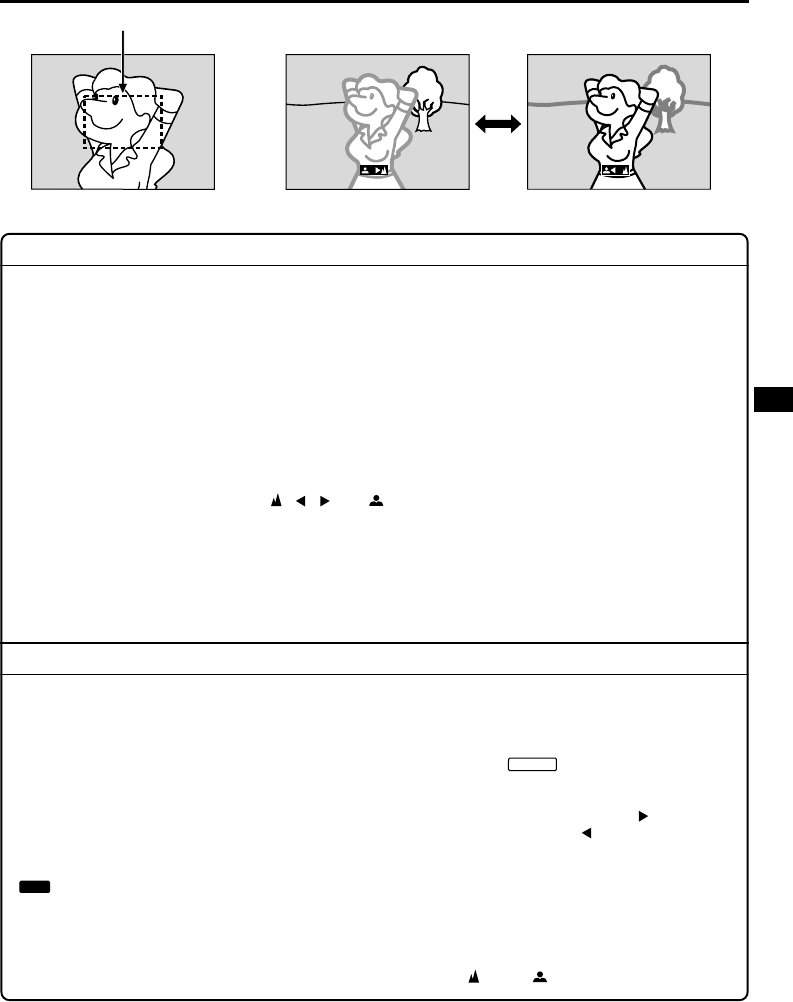

Auf näheres Motiv

scharfstellen

Auf weiter entferntes Motiv

scharfstellen

Focus-Messbereich

FUNKTION: Auto-Focus

AUFGABE:

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung

vom Nahaufnahmebereich (ab 5 cm) bis unendlich.

In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle

Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive überlappen.

•Wenn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen

reflektiert wird.

•Wenn der Hintergrund besonders starken Kontrast vorweist.

* Die blinkende Kontrastwarnanzeige ( , , und ) erscheint.

HINWEISE:

●Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das

Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen Tuch

entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

●Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen ( S. 18). Wenn bei Auto-

Focus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder)

automatisch auszoomen. Bei Tele-Makro-Betrieb (TELE MACRO) ( S. 48) ist dies nicht der Fall.

FUNKTION:

Manuelle Scharfstellung

AUFGABE:

Manuelle Einstellung der korrekten Entfernung.

BEDIENUNG:

1) Bei Verwendung des Suchers sollten die erforderlichen Suchereinstellungen ( S. 10) bereits erfolgt sein.

2) Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “

MANUAL

” und drücken Sie dann

FOCUS ( S. 80 und 81, # Fokussiertaste [FOCUS]). Die Anzeige für manuelle Scharfstellung

erscheint.

3) Für weiter entfernte Motive MENU/BRIGHT in Richtung “+” drehen. Die blinkende Anzeige “ ” erscheint.

Für nähere Motive MENU/BRIGHT in Richtung “–” drehen. Die blinkende Anzeige “ ” erscheint.

4) Drücken Sie MENU/BRIGHT einmal an. Damit ist die Scharfstellung abgeschlossen.

Um auf die Autofocus-Messung zurückzuschalten, FOCUS zweimal drücken oder den Hauptschalter auf

“

AUTO

” stellen. Wird FOCUS einmal gedrückt, wechselt der Camcorder erneut auf manuelle Scharfstellung.

HINWEISE:

●Die manuelle Scharfstellung muss in der maximalen Teleposition erfolgen. Falls die Scharfstellung im

Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe bei

längerer Brennweite abnimmt.

●Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “ ” oder “ ”.

44

DE

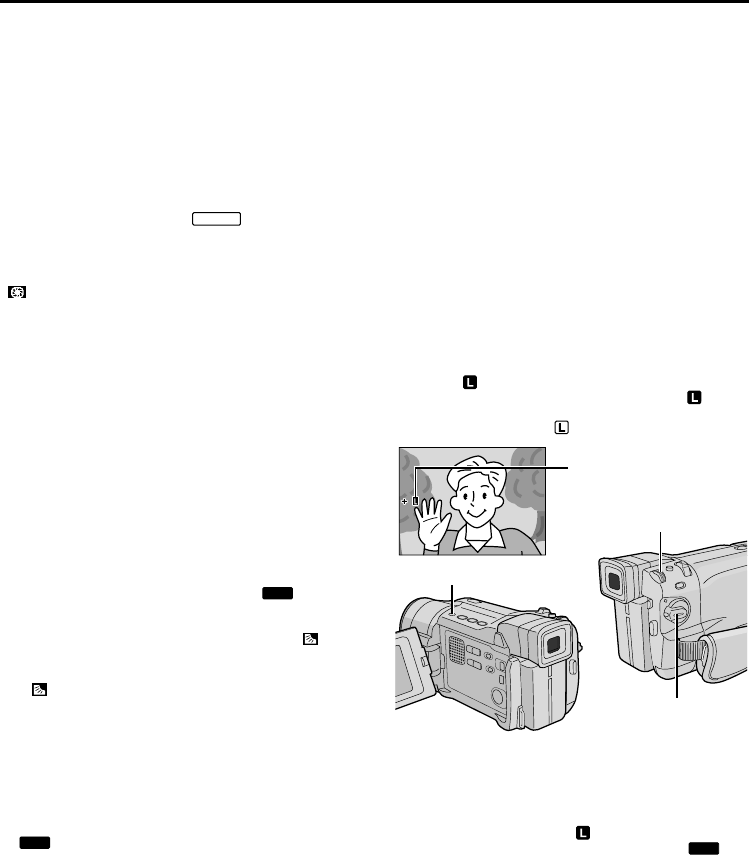

Belichtungseinstellung

Die Belichtungseinstellung wird in den folgenden

Fällen empfohlen:

•Wenn das Hauptmotiv bei Gegenlicht oder

besonders hellem Hintergrund aufgenommen wird.

•Wenn bei besonders grellem, reflektierendem Licht

(am Strand/auf Skipisten etc.) aufgenommen wird.

•Wenn das helle Hauptmotiv bei besonders dunklem

Hintergrund aufgenommen wird.

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ EXPOSURE” und drücken Sie MENU/BRIGHT

an.

4Rufen Sie durch Drehen von MENU/BRIGHT den

Status “MANUAL” auf und drücken Sie MENU/

BRIGHT an. Die Belichtungskorrekturanzeige

erscheint.

5Zum Aufblenden MENU/BRIGHT in Richtung “+”

drehen. Zum Abblenden MENU/BRIGHT in Richtung

“–” drehen. Die Belichtungskorrekturanzeige wechselt

bis max. ±6.

6Drücken Sie MENU/BRIGHT an. Damit ist die

Belichtungseinstellung abgeschlossen.

So schalten Sie auf die automatische

Belichtungs-einstellung zurück:

..... Rufen Sie in Schritt 4 “AUTO” auf oder bringen

Sie den Hauptschalter in Stellung “

AUTO

”.

Schnelle Motivaufhellung . . .

..... Drücken Sie BACKLIGHT. Das Symbol “ ”

erscheint und das Motiv erscheint aufgehellt. Die

gleiche Taste nochmals drücken, um die Anzeige

zu deaktivieren und auf Standardbelichtung

zurückzuschalten.

•Bei Belichtungskorrektur +3 wird der gleiche

Aufhellungseffekt wie bei Betätigen der Taste

BACKLIGHT erzielt.

•Bei Verwendung der Taste BACKLIGHT kann ggf.

eine zu starke Aufhellung des Hintergrundes

auftreten, wobei das Motiv überstrahlt wird.

•Die Gegenlichtkorrektur arbeitet auch bei auf

“

AUTO

” gestelltem Hauptschalter.

HINWEIS:

Wenn bei manueller Belichtungseinstellung

aufgenommen wird, arbeiten die Gegenlichtkorrektur, der

SPOTLIGHT- ( S. 39) und der SNOW-Modus

(S. 39) nicht.

Blendenarretierung

Diese Funktion sollte in den folgenden Fällen eingesetzt

werden:

•Wenn ein sich bewegendes Motiv aufgenommen wird.

•Wenn sich der Abstand zwischen Motiv und Camcorder

ändert (wobei sich die Abbildungsgröße auf dem LCD-

Monitor oder Sucher verändert), z.B. bei sich

entfernendem Motiv.

•Wenn bei besonders grellem, reflektierendem Licht (am

Strand/auf Skipisten etc.) aufgenommen wird.

•Wenn das Hauptmotiv von einem Spotlicht-Strahler

angeleuchtet wird.

•Wenn gezoomt wird.

Die Blende bei groß abgebildetem Motiv verriegeln.

Wenn sich das Motiv vom Camcorder entfernt, tritt keine

Abdunkelung oder Aufhellung auf.

Führen Sie vor diesem Schritt zunächst die Schritte 1

bis 4 (linke Spalte) durch.

5Erfassen Sie das bildwichtige Motiv bildschirmfüllend

(LCD-Monitor oder Sucher) und drücken Sie dann

MENU/BRIGHT für mehr als 2 Sekunden an. Die

Belichtungskorrekturanzeige erscheint zusammen mit der

Anfügung “”.

Drücken Sie MENU/BRIGHT an. Die Anzeige “”

wechselt zur Bestätigung der ausgeführten

Blendenverriegelung auf “”.

So schalten Sie auf die automatische Belichtungs-

einstellung zurück . . .

..... Rufen Sie in Schritt 4 durch Drehen von MENU/

BRIGHT die Anzeige “AUTO” auf und drücken Sie

MENU/BRIGHT an. Die Belichtungskorrektur- und

Blendenarretieranzeige “” erlöschen. Oder

bringen Sie den Hauptschalter in Stellung “

AUTO

”.

Gleichzeitige Belichtungs- und Blendenarretierung . . .

..... Stellen Sie nach Schritt 4 (von “Belichtungs-

einstellung”) durch Drehen von MENU/BRIGHT die

Belichtung ein und arretieren Sie hierauf die Blende

entsprechend Schritt 5 (von ”Blendenarretierung”).

Zur automatischen Verriegelung wählen Sie in

Schritt 4 durch Drehen von MENU/BRIGHT die

Anzeige “AUTO”. Drücken Sie hierauf MENU/

BRIGHT an. Die Blende wird nach ca. 2 Sekunden

automatisch eingestellt.

Blende

Die Blende arbeitet ähnlich der Pupille des menschlichen

Auges. Bei starker Lichteinwirkung verengt sie sich, um den

Lichteinfall zu verringern. Bei schwacher Lichteinwirkung

erweitert sie sich, um den Lichteinfall zu erhöhen.

BEI AUFNAHME

(Forts.)

33

MENU/BRIGHT-Wählrad

Hauptschalter

BACKLIGHT-Taste (5)

Anzeige für

Blendenarretierung

DE

45

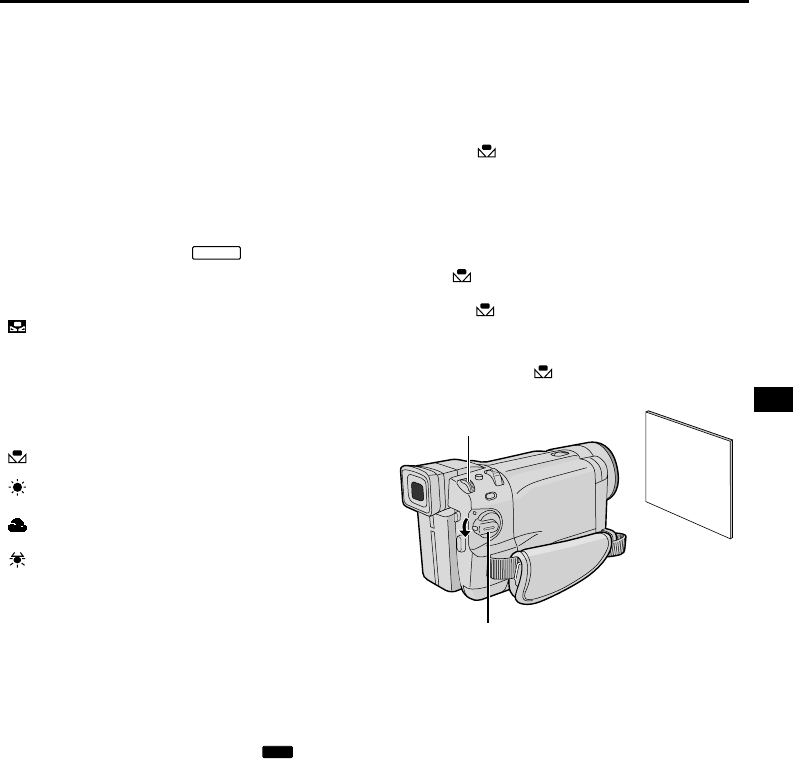

Weißbalance-Modus-Anwahl

Die Weißbalance erfolgt zur Erzielung einer

naturgetreuen Farbwiedergabe in Anpassung an die

Umgebungs-Farbtemperatur. Bei korrekt

abgeglichener Weißbalance werden alle Farben

korrekt wiedergegeben.

Dieser Camcorder steuert die Weißbalance im

Normalfall automatisch. Wenn Sie bereits Erfahrung

beim Videofilmen gesammelt haben, empfiehlt sich

die Verwendung der manuellen Weißbalance, um

eine professionellere Farbgebung im Bild zu erzielen.

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

“ W.BALANCE” und drücken Sie MENU/BRIGHT

an. Das W.BALANCE-Menü erscheint.

4Rufen Sie durch Drehen von MENU/BRIGHT den

gewünschten Modus auf.

“AUTO”.................. Die Weißbalance wird

automatisch korrigiert

(Einstellung ab Werk).

“ MWB”............. Manuelle Weißbalance-

Einstellung.

“ FINE”.............. Einstellung für Außenaufnahmen

(wolkenloser Himmel).

“ CLOUD”......... Einstellung für Außenaufnahmen

(bewölkter Himmel).

“ HALOGEN”.... Einstellung für Kunstlicht

(Videoleuchte etc.).

5Drücken Sie abschließend MENU/BRIGHT an.

Damit ist die Anwahl abgeschlossen. Drücken Sie

nochmals MENU/BRIGHT. Das Menü wird

geschlossen und das Symbol für den gewählten

Modus (außer ”AUTO”) wird gezeigt.

So schalten Sie auf die automatische

Weißbalance zurück . . .

..... Rufen Sie in Schritt 4 “AUTO” auf. Oder bringen

Sie den Hauptschalter in Stellung “

AUTO

”.

HINWEIS:

Die Weißbalance kann nicht eingestellt werden, wenn die

AE-Programm-Bildeffekte “SEPIA” oder “MONOTONE”

aktiviert sind ( S. 39).

Manuelle Weißbalance-Einstellung

Eine manuelle Weißbalance-Einstellung wird

erforderlich, wenn gleichzeitig mehrere Lichtquellen

mit unterschiedlicher Farbtemperatur vorliegen.

1Führen Sie die Schritte 1 bis 4 von Abschnitt

“Weißbalance-Modus-Anwahl” durch. Wählen Sie

den Modus “ MWB”.

2Halten Sie einen weißen Papierbogen vor das

Motiv. Bilden Sie den Papierbogen formatfüllend ab

(zoomen oder den Abstand zum Camcorder

verändern).

3Halten Sie MENU/BRIGHT angedrückt, bis die

Anzeige schnell zu blinken beginnt.

Bei vollständig durchgeführter Einstellung wechselt

die Anzeige auf ein langsameres Blinksignal.

4Drücken Sie MENU/BRIGHT. Das Menü wird

geschlossen und das Symbol für den

Weißabgleichmodus wird gezeigt.

HINWEISE:

●Falls der Autofocus in Schritt 2 nicht einwandfrei auf die

weiße Vorlage scharfstellt, muss manuell scharfgestellt

werden ( S. 43).

●Wenn bei Innenaufnahmen gleichzeitig stark

voneinander abweichende Farbtemperaturen

(einfallendes Tageslicht, Fluoreszenzleuchte,

Kerzenlicht etc.) auftreten, ist die manuelle

Weißbalance-Einstellung besser geeignet, um eine

möglichst naturgetreue Farbreproduktion zu erzielen.

●Die manuell abgespeicherte Weißbalance-Einstellung

wird auch nach Ausschaltung des Camcorders bzw.

nach Abnehmen des Batteriesatzes beibehalten.

Weiße Vorlage

Hauptschalter

MENU/BRIGHT-Wählrad

46

DE

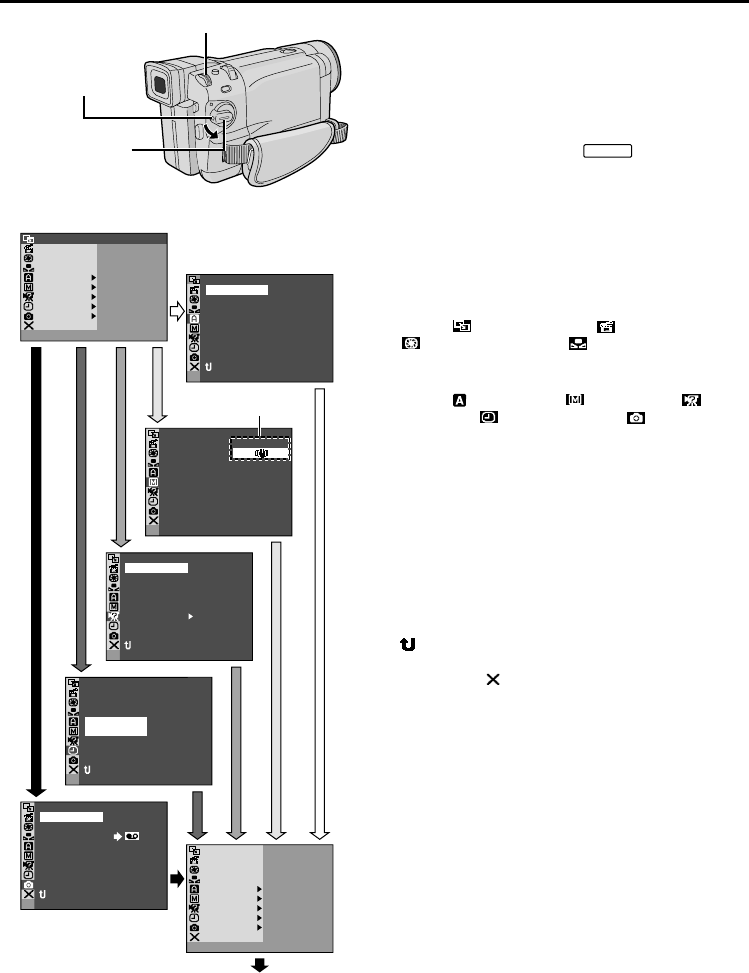

Angaben zum Aufnahme-Menü

Dieser Camcorder bietet ein leicht bedienbares und

übersichtliches Menü-System, das zahlreiche

Camcorder-Einstellungen vereinfacht ( S. 47 –

49).

1Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

MANUAL

”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

das gewünschte Menü und drücken Sie MENU/

BRIGHT an. Das zugehörige Funktionsmenü

erscheint.

4Die Funktionsmenü-Einstellung erfolgt

entsprechend der Funktion.

Wurde “ WIPE/FADER”, “ PROGRAM AE”,

“ EXPOSURE” oder “ W. BALANCE”

gewählt . . .

..... Siehe Seite 47.

Wurde “ CAMERA”, “ MANUAL”, “

SYSTEM”, “ DISPLAY” oder “ DSC (nur

GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/

DVL365 only)” gewählt . . .

..... Weiter bei Schritt 5.

5Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/

BRIGHT an. Das Untermenü erscheint.

Geben Sie durch Drehen von MENU/BRIGHT den

gewünschten Einstellwert/-status ein und drücken Sie

MENU/BRIGHT an. Damit ist die Einstellung

abgeschlossen.

6Wählen Sie durch Drehen von MENU/BRIGHT

“ RETURN” und drücken Sie MENU/BRIGHT so

oft an, bis das Menü geschlossen wird.

•Das Symbol bedeutet “END”.

HINWEIS:

Wird das Menü für die Dauer von einigen Minuten

durchgehend gezeigt, kann auf dem Bildschirm ein

Bildecho auftreten, dass nach einigen Sekunden

verschwindet. Dies stellt keine Fehlfunktion dieses

Geräts dar.

MENÜBEZOGENE EINSTELLUNGEN

RE NEON SC LCD / TV

UAOT

IMETDATE /

T I ME CODE

CLOCK

ADJ .

–

–

–FFO

12 0..2

52

17

3:0

NRETUR

TYQUAL I FINE

1024X768

–

ISIGMA ZEE–

NRETUR

MODESNAP

SP I

12

BTMODESOUND

ZOOM

UPGA I N

–

–

–

–

–

40

XLFUL

AGC

NRETUR

DIS –ON

OFF

BEEP MELODY

NO

TALLY

ID N MUBER

–

–

–60

DEMO MODE –NO

–NO

SID L EED

NRETUR

FADER/ W I P E AM AEPROGRUREEXPOS

ACAMERLMANUAMSYSTE

DSC

END

AYDISPL

C

AN E

W. BAL

EELREC CTS–

CAM ERSET

OF

F

FADER

/ W I P E AM AEPROGR

ACAMERLMANUAMSYSTE

DSC

END

AYDISPL

C

AN E

W. BAL

EXPOSURE

ODEREC M

Anzeige

Menüanzeige

MENU/BRIGHT-Wählrad

Sperrknopf

Hauptschalter

Untermenü

Normale Anzeige

*Die tatsächliche Menüanzeige kann von den hier

gezeigten Abbildungen abweichen. Die Menüanzeige

sowie der Menüumfang fallen je nach Modellausführung

unterschiedlich aus.

DE

47

Erläuterung der Menüanzeigen

CAMERA

MANUAL

: Einstellung ab Werk

NOTES:

●Die im Menü “ CAMERA” vorgenommenen Einstellungen werden unabhängig von der Hauptschaltereinstellung

(“

AUTO

” oder “

MANUAL

”) beibehalten. Um jedoch Einstellungen ändern zu können, muss der Hauptschalter auf

“

MANUAL

” gestellt sein.

●Die Einstellungen für “ MANUAL” gelten nur bei auf “

MANUAL

”gestelltem Hauptschalter.

Siehe “Fader- und Wischeffekte” ( S. 40, 41).

Siehe “AE-Programm-Bildeffekte” ( S. 38, 39).

Siehe “Belichtungseinstellung” und “Blendenarretierung” ( S. 44).

Siehe “Weißbalance-Modus-Anwahl” und “Manuelle Weißbalance-Einstellung”

( S. 45).

Ermöglicht die beliebige Einstellung der Band-Aufnahmegeschwindigkeit (SP

oder LP) ( S. 13).

Stereoaufnahme auf vier Kanälen. Wird empfohlen, wenn Nachvertonung

durchgeführt werden soll. (Entspricht dem 32-kHz-Modus vorhergehender

Modelle.)

Das Audiosignal kann in Stereo auf zwei Kanälen aufgenommen werden.

(Entspricht dem 48-kHz-Modus vorhergehender Modelle.)

Bei Einstellung auf “10X” wird der Digitalzoom-Modus deaktiviert und die

Zoomvergrößerung erfolgt mit dem optischen Zoom.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis

40facher Vergrößerung (maximaler Digitalzoom) mit digitaler

Bildsignalbearbeitung gezoomt.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis

500facher Vergrößerung (maximaler Digitalzoom) mit digitaler

Bildsignalbearbeitung gezoomt.

Siehe “Schnappschuss (bei Bandaufnahme)” ( S. 42).

Auch bei dunklen Szenen wird ohne elektronische Aufhellung gefilmt.

Das aufgehellte Bild erscheint körnig.

Die Shutter-Zeit wird automatisch bestimmt (1/25 – 1/200 Sek.). Bei der auf

1/25 Sek. verlangsamten Shutter-Zeit liegt ein helleres Bild als im AGC-Modus

vor, jedoch erscheinen Bewegungsabläufe abgehackt und das aufgehellte Bild

erscheint körnig. Während der automatischen Verschlusszeitwahl erscheint die

Anzeige “ ”.

Kompensiert Bildverwackelungen, die durch leichte Kameraschwankungen

verursacht werden und sich insbesonders bei starkem Telezoom bemerkbar

machen.

HINWEISE:

●Eine vollständige Kompensierung ist bei besonders unruhiger

Camcorderführung und in den folgenden Fällen ggf. nicht erzielbar:

•Bei Motiven mit senkrechten oder waagerechten Streifen.

•Bei dunklen oder unzureichend beleuchteten Motiven.

•Bei starkem Gegenlicht.

•Bei einer Vielzahl von Motiven, die sich gleichzeitig in unterschiedliche

Richtungen bewegen.

•Bei geringem Hintergrundkontrast.

●Bei Stativmontage des Camcorders sollte dieser Modus deaktiviert werden.

●Wenn die Bildstabiliseranzeige “ ” blinkt, kann die digitale

Bildstabilisierung nicht ausgelöst werden.

WIPE/FADER

PROGRAM AE

EXPOSURE

W.BALANCE

REC MODE

SOUND

MODE

ZOOM

SNAP MODE

GAIN UP

DIS

12BIT

16BIT

10X

40X

500X

OFF

AGC

AUTO

OFF

ON

FORTSETZUNG NÄCHSTE SEITE

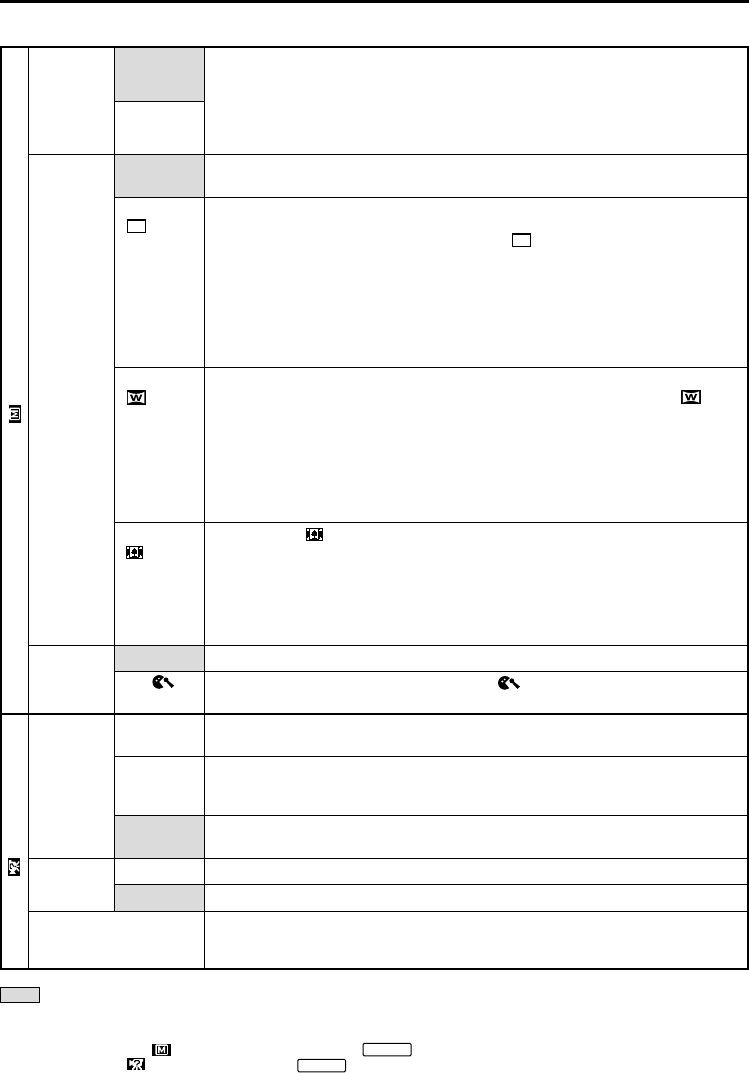

48

DE

MENÜBEZOGENE EINSTELLUNGEN

(Forts.)

: Einstellung ab Werk

Erläuterung der Menüanzeigen (Forts.)

HINWEISE:

●Die Einstellungen für “ MANUAL” gelten nur bei auf “

MANUAL

” gestelltem Hauptschalter.

●Einstellungen für “ SYSTEM”, die bei auf “

MANUAL

” gestelltem Hauptschalter vorgenommen werden, gelten auch

bei auf “PLAY” gestelltem Hauptschalter ( S. 50).

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall

kann bei einem Abstand von unter 1m zum Motiv nicht in der maximalen

Telezoom-Position scharfgestellt werden. Bei Position “ON” kann bis zu einem

Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt

werden.

•Je nach Zoomposition kann Bildunschärfe auftreten.

Die Aufnahme erfolgt bei herkömmlichem Bildseitenverhältnis und wird so auf

einem TV-Gerät wiedergegeben.

Am oberen und unteren Bildrand werden schwarze Balken eingeblendet. Bei

Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bild ohne

Balken im Breitformat gezeigt. Das Symbol “ ” erscheint. Bitte auch die zum

Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser

Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit

Seitenverhältnis 4:3 verwendet, wird das Bild oben und unten mit einem

schwarzen Balken (“Letterbox”-Format) versehen.

•Der CINEMA-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/MEMORY (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365).

Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das

Bildsignal diesem Bildformat verzerrungsfrei angepasst. Das Symbol “ ”

erscheint. Bitte auch die zum Breitformat-TV-Gerät mitgelieferte

Bedienungsanleitung beachten. Wird dieser Modus bei Aufnahme oder

Wiedergabe auf einem Bildschirm mit Seitenverhältnis 4:3 verwendet, wird das

Bild in senkrechter Richtung gedehnt.

•Der SQUEEZE-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/MEMORY (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365).

Die Anzeige “ ” erscheint. Der Zoombereich wird über den maximalen

optischen Weitwinkel-Zoombereich erweitert. Dieser Modus entspricht dem

Weitwinkeleffekt einer 0,9fach Weitwinkelvorsatzlinse. Der Zoombereich reicht

dementsprechend von 0,9fach– bis 10fach–Zoom. Dieser Modus empfiehlt

sich für Innenaufnahmen in kleinen Räumen etc.

•Der “S.WIDE”-Modus ist nur bei auf “VIDEO” gestelltem Schalter VIDEO/

MEMORY verfügbar.

Der Windfilter ist deaktiviert.

Der Windfiltermodus ist aktiviert. Anzeige “ ” erscheint. Das Klangbild

verändert sich. Dies ist keine Fehlfunktion.

Die Verschlussgeräuschabgabe unterbleibt bei der Aufnahme, das

Verschlussgeräusch wird aber auf Band aufgezeichnet.

Ein Warnton ertönt bei Camcorder-Ein und -Ausschaltung und am Anfang oder

Ende einer Aufnahme. In diesem Modus arbeitet auch die

Verschlussgeräuschabgabe ( S. 26, 42).

Anstelle des Warntons ertönt eine Melodie bei der Bedienung. In diesem

Modus arbeitet auch die Verschlussgeräuschabgabe ( S. 26, 42).

Die Rotlichtanzeige bleibt stets ausgeschaltet.

Während der Aufnahme leuchtet die Rotlichtanzeige.

Dient dem Anschluss an einen Personal Computer (per J-Buchse (JLIP) oder

PC-Anschluss) etc. Der Einstellbereich reicht von 01 bis 99. Die Einstellung ab

Werk ist 06.

TELE

MACRO

WIDE

MODE

WIND

CUT

BEEP

TALLY

ID NUMBER

(nur GR-DVL167/DVL160)

SYSTEM MANUAL

OFF

ON

OFF

CINEMA

SQUEEZE

S.WIDE

OFF

ON

OFF

BEEP

MELODY

OFF

ON

(nur GR-

DVL867/

DVL865/

DVL767/

DVL765)

DE

49

: Einstellung ab Werk

HINWEISE:

●

Einstellungen für “ SYSTEM” und “ DISPLAY”, die bei auf “

MANUAL

” gestelltem Hauptschalter vorgenommen werden, gelten

auch bei auf “PLAY” gestelltem Hauptschalter (



S. 50). “CLOCK ADJ.” wird nur bei auf “

MANUAL

” gestelltem Hauptschalter gezeigt.

●Die im Menü “ DISPLAY” vorgenommenen Einstellungen werden unabhängig von der Hauptschaltereinstellung (“

AUTO

”

oder “

MANUAL

”) beibehalten. Um jedoch Einstellungen ändern zu können, muss der Hauptschalter auf “

MANUAL

” gestellt sein.

●Die Datumsanzeige kann auch mit der Taste DISPLAY auf der Fernbedienung (mitgeliefert) aktiviert/deaktiviert werden

( S. 23, 52, 59).

SYSTEM

DISPLAY

/

Siehe einstellung der Bildqualität und Bildgröße ( S. 14).

Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter VIDEO/

MEMORY, wird der Schnappschuss ausschließlich auf Band aufgezeichnet.

Erfolgt die Schnappschussaufnahme bei auf “VIDEO” gestelltem Schalter VIDEO/

MEMORY, wird der Schnappschuss auf Band und auf der Speicherkarte aufgezeichnet

(640 x 480 Bildpunkte). In diesem Modus gilt die im Menü CAMERA für den Eintrag SNAP

MODE gewählte Einstelloption auch für die Aufnahme auf Speicherkarte.

QUALITY

IMAGE SIZE

REC

SELECT

(Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365)

DSC

SIDE LED

(nur GR-DVL867/

DVL865/DVL767/

DVL765)

OFF

ON

ON

OFF

CANCEL

EXECUTE

LCD

LCD/TV

OFF

AUTO

ON

OFF

ON

DEMO

MODE

CAM

RESET

ON

SCREEN

DATE/

TIME

TIME

CODE

CLOCK ADJ.

Der Vorführmodus arbeitet nicht.

Aktiviert den Vorführmodus für AE-Programm-Bildeffekte etc., so dass die Arbeitsweise

dieser Funktionen verdeutlicht wird.

Der Vorführmodus wird in den folgenden Fällen ausgelöst:

•Wenn für “DEMO MODE” die Einstelloption “ON” gewählt wurde und das Menü hierauf

geschlossen wird.

•Wenn der Hauptschalter auf “

AUTO

” oder “

MANUAL

” gestellt wird, ohne dass hierauf

innerhalb von ca. 3 Minuten ein weiterer Bedienschritt vorgenommen wird.

Der Vorführmodus wird unterbrochen, sobald am Camcorder ein Bedienschritt

vorgenommen wird. Falls innerhalb von 3 Minuten kein weiterer Bedienschritt erfolgt, wird

der Vorführmodus automatisch fortgesetzt.

HINWEISE:

●Bei eingelegter Cassette arbeitet der Vorführmodus nicht.

●“DEMO MODE” verbleibt auch nach Ausschaltung des Camcorders im Status “ON”.

●Ist “DEMO MODE” auf “ON” eingestellt, sind einige Funktionen nicht verfügbar. Nach der

Bezugnahme auf den Vorführmodus sollte dieser daher deaktiviert (“OFF”) werden.

Die seitliche LED ( S. 80, 81) leuchtet, wenn der Hauptschalter auf “

AUTO

” oder

“

MANUAL

” gestellt ist.

Keine Gesamtrückstellung auf den Einstellstatus ab Werk.

Gesamtrückstellung auf den Einstellstatus ab Werk.

Die Camcorder-Anzeigen (außer Datum, Uhrzeit und Zeitcode bei Wiedergabe) erscheinen

nicht auf dem Bildschirm eines angeschlossenen TV-Geräts.

Die Camcorder-Anzeigen erscheinen auf dem Bildschirm eines angeschlossenen TV-

Geräts

Datum/Uhrzeit werden nicht angezeigt.

Datum/Uhrzeit werden in den folgenden Fällen automatisch für ca. 5 Sekunden

eingeblendet:

•Wenn der Hauptschalter von “OFF” auf “

AUTO

” oder “

MANUAL

” gestellt wird.

•Bei Bandwiedergabestart. Datum und die Uhrzeit beziehen sich auf den Zeitpunkt, an

dem die Aufnahme stattfindet.

•Wenn das Datum bei Bandwiedergabe umgestellt wird.

Datum/Uhrzeit werden stets angezeigt.

Die Zeitcodeanzeige unterbleibt.

Der Zeitcode wird am Camcorder und auf dem Bildschirm eines angeschlossenen TV-

Geräts angezeigt. Bei Aufnahme unterbleibt die Vollbildnummernanzeige.

Datum und Uhrzeit können neu eingegeben werden ( S. 11).

50

DE

MDOESOUND MDOE

12

BIT

ROSYNCHODEREC MCOPY

STEREO–SOUND

1

SP

OFF

–

–

–

–

NRETUR

O.O

RE NEON SC LCD / TV

UAOT

IMETDATE /

T I ME CODE

–

–

–FFO

NRETUR

BEEP MELODY

NO

TALLY –

–

ID UNMERB–

60

DEMO MODE –NO

–NOSID L EED

NRETUR

CAM ERSET

MSYSTEAYDISPL

VIDEO SOUND MODE

MODE

MODE

12

BIT

SYNC ROH

REC

END

COPY

Angaben zum Wiedergabe-Menü

Die folgenden Angaben gelten für alle

Menüeinstellungen außer der Schnittsynchronisation

( S. 62).

1Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf

auf “PLAY”.

2Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/

BRIGHT an. Das zugehörige Funktionsmenü wird

gezeigt.

4Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/

BRIGHT an. Das zugehörige Untermenü erscheint.

5Geben Sie durch Drehen von MENU/BRIGHT den

gewünschten Einstellwert/-status ein und drücken Sie

MENU/BRIGHT an. Damit ist die Einstellung

abgeschlossen.

6Zum Schließen des Menüs drücken Sie MENU/

BRIGHT bei auf “ RETURN” gesetztem

Leuchtbalken zweimal an.

Anzeige

Hauptschalter

MENU/BRIGHT-Wählrad

Aufnahme-Start/Stopp-

Taste

HINWEISE:

●Die Datumsanzeige kann auch mit der Taste DISPLAY auf

der Fernbedienung (mitgeliefert) aktiviert/deaktiviert werden.

●Die Einstellung für “REC MODE” ist bei auf “

MANUAL

” oder

“PLAY” ( S. 13, 47) gestelltem Hauptschalter möglich.

Erläuterung der Menüanzeigen

 S. 51.

 S. 51.

 S. 62.

Bestimmt den

Bandaufnahmemodus (SP oder

LP) ( S. 13). “REC MODE” im

Menü “ VIDEO” muss

verwendet werden, wenn der

Camcorder als Aufnahmegerät

beim Kopieren (nur GR-

DVL867/DVL767/DVL567/

DVL367/DVL167,  S. 53)

verwendet wird.

ON: Ermöglicht das Kopieren

vom Band auf eine

Speicherkarte ( S. 32).

OFF: Ermöglicht die Aufnahme

von Schnappschüssen während

der Bandaufnahme.

SOUND MODE

12BIT MODE

SYNCHRO

REC MODE

COPY

(

nur

GR-DVL867/

DVL865/DVL767/

DVL765/DVL567/

DVL367/DVL365)

SYSTEM

DISPLAY

Jede Einstellung ist mit “

DISPLAY” oder “ SYSTEM”,

verkoppelt, das bei auf “

MANUAL

”

gestellten Hauptschalter ( S. 48,

49) gezeigt wird. Die Einstellbereiche

gelten wie auf Seite 48 und 49

beschrieben.

VIDEO

MENÜBEZOGENE EINSTELLUNGEN

(Forts.)

Sperrknopf

* Die tatsächliche Menüanzeige kann von den hier

gezeigten Abbildungen abweichen. Die Menüanzeige

sowie der Menüumfang fallen je nach Modellausführung

unterschiedlich aus.

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365; der LCD-Monitor

muss aufgeklappt sein.)

DE

51

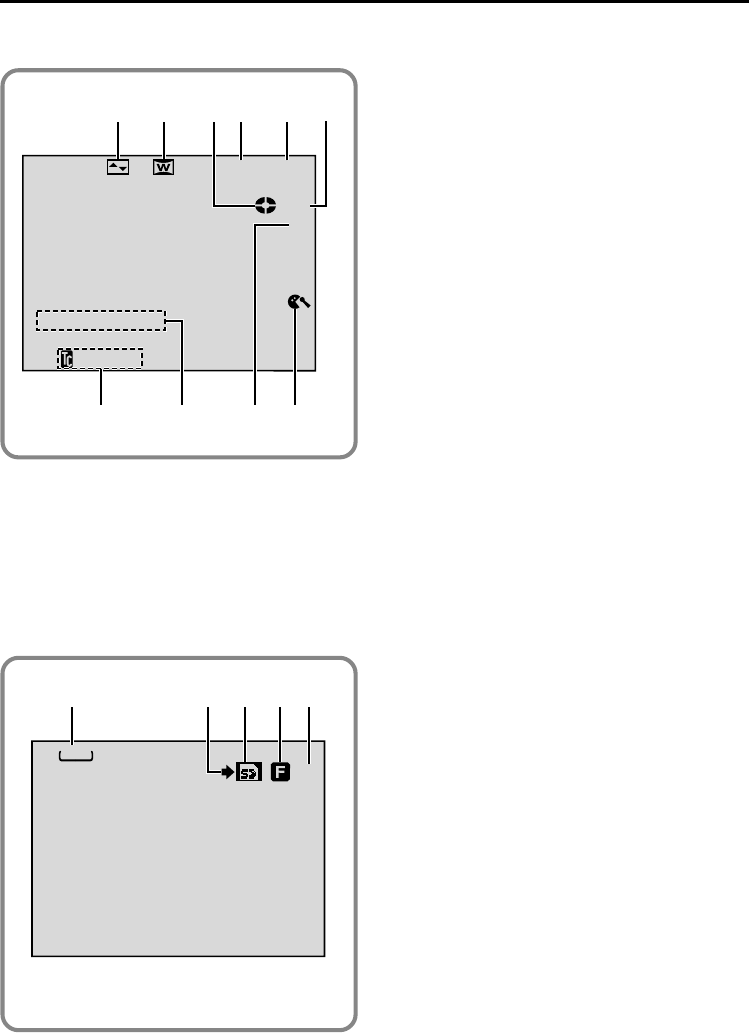

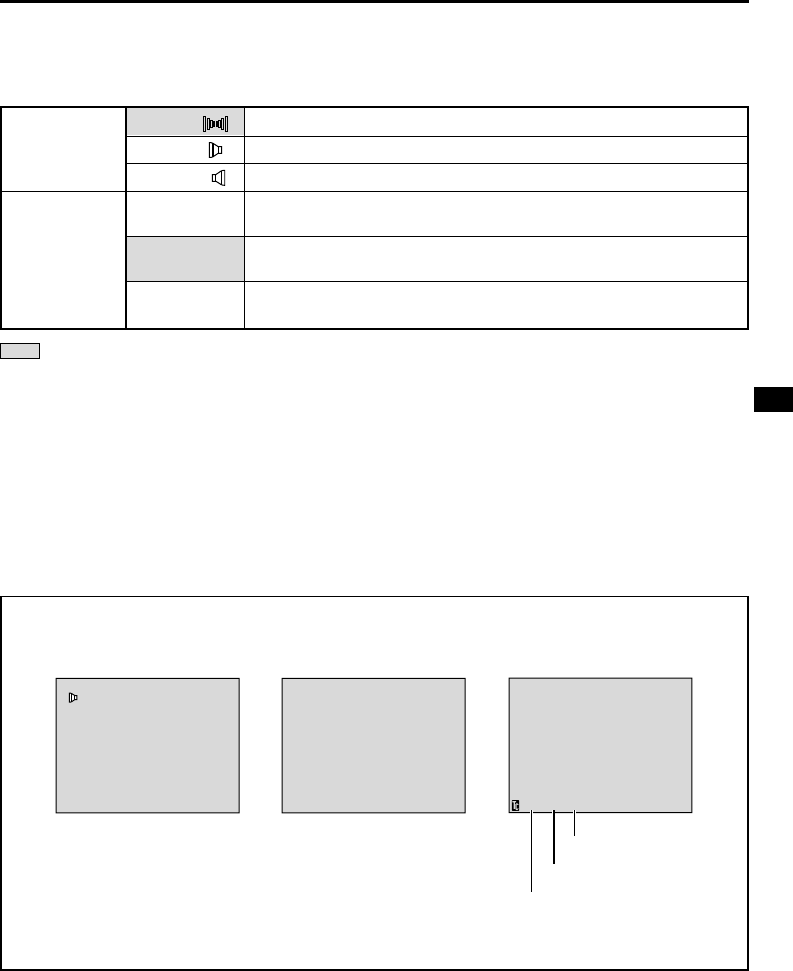

1

L2

12:34:24

BIT/SOUND

1

PS

4

6

12..02

52

17

30

:

Minuten

Sekunden

Vollbilder*

* 25 Vollbilder = 1 Sekunde

ON SCREEN-Einstellung:

Für Wiedergabe-Audiomodus

und Bandgeschwindigkeit. DATE/TIME-Einstellung:

Für Datum/Uhrzeit. TIME CODE-Einstellung:

Für Zeitcode.

Anzeige

Audio-Wiedergabe

Bei der Bandwiedergabe liefert der Camcorder das Audiosignal entsprechend dem abgetasteten Band-

Audiosignalmodus. Das Audio-Wiedergabesignal kann gewählt werden. Wählen Sie wie auf Seite 50

beschrieben “SOUND MODE” oder “12BIT MODE” und geben Sie den gewünschten Einstellstatus ein.

SOUND MODE

12BIT MODE

STEREO

SOUND L

SOUND R

MIX

SOUND 1

SOUND 2

Stereo-Wiedergabe beider Kanäle.

Wiedergabe des linken Kanals.

Wiedergabe des rechten Kanals.

Original-Audiosignal und Nachvertonungssignal werden gemischt in

Stereo auf beiden Kanälen wiedergegeben.

Das Original-Audiosignal wird in Stereo auf beiden Kanälen

wiedergegeben.

Das Nachvertonungssignal wird in Stereo auf beiden Kanälen

wiedergegeben.

HINWEISE:

●Die SOUND MODE-Einstellung ist für den 12-Bit- und 16-Bit-Audiomodus verfügbar. Bei vorhergehenden Modellen

wird der Audiomodus “12 Bit” als “32 kHz”-Modus und der Audiomodus “16 Bit” als “48 kHz”-Modus bezeichnet.

●Beim Umspulen kann der Camcorder das Band-Audio-Signal nicht erfassen. Bei der Wiedergabe wird der Audiomodus

links oben auf dem Bildschirm gezeigt.

: Einstellung ab Werk

52

DE

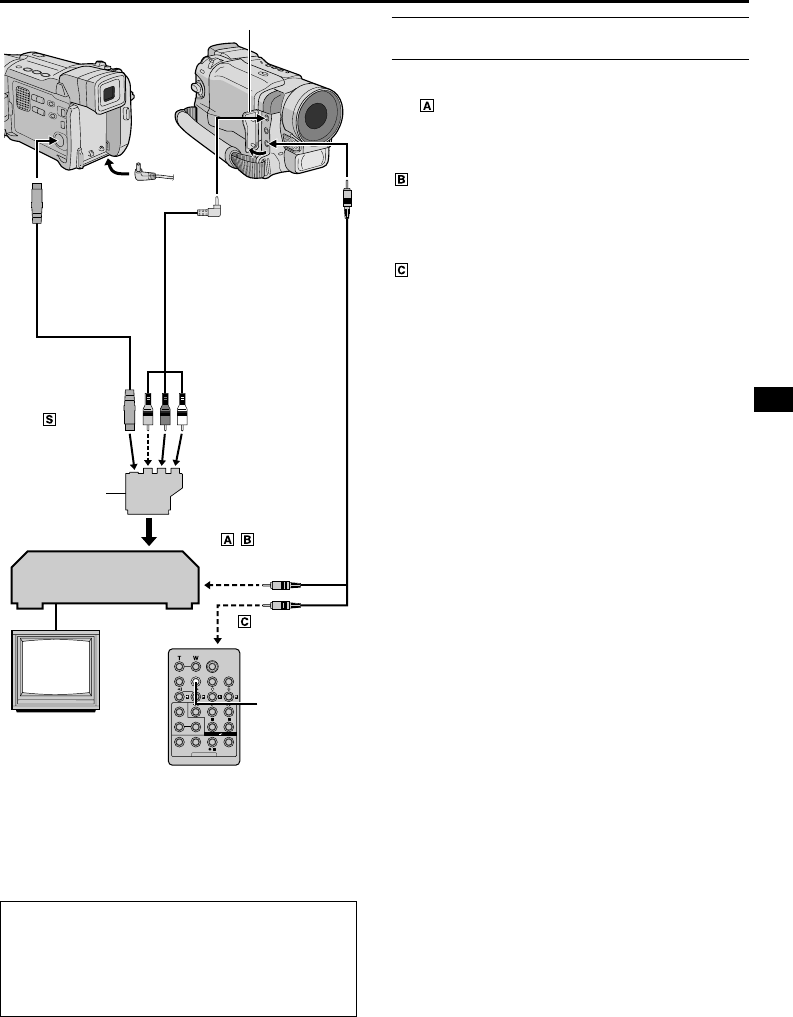

KOPIERMODUS

Kopieren vom Camcorder zu einem

Videorecorder

1Stellen Sie die Anschlüsse zwischen Camcorder

und Videogerät wie nebenstehend gezeigt her. Siehe

auch Seite 22 und 23.

2Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter des Camcorders bei gedrückt

gehaltenem Sperrknopf auf “PLAY”. Schalten Sie den

Videorecorder ein und legen Sie jeweils eine

geeignete Cassette ein.

3Schalten Sie den Videorecorder auf externen

Eingang (AUX) und hierauf auf Aufnahmepause.

4Spielen Sie die im Camcorder eingelegte

Cassette ab. Drücken Sie kurz vor dem

vorgesehenen Schnittstart-punkt die Taste

4

/6 am

Camcorder.

5Drücken Sie am Camcorder die Taste

4

/6 und

schalten Sie den Videorecorder auf Aufnahme.

6Schalten Sie den Videorecorder auf

Aufnahmepause und drücken Sie am Camcorder die

Taste

4

/6.

7Wiederholen Sie die Schritte 4 bis 6 wie

erforderlich. Schalten Sie nach dem letzten Schnitt

Videorecorder und Camcorder auf Stopp.

HINWEISE:

●Sobald der Camcorder die Wiedergabe startet, erfolgt

die Bildwiedergabe auf dem TV-Bildschirm. Hierdurch

werden die Anschlüsse und der AUX-Kanal für den

Überspielbetrieb bestätigt.

●Vor dem Überspielstart sicherstellen, dass der TV-

Bildschirm keine Camcorder-Anzeigen enthält.

Andernfalls werden die beim Überspielen

eingeblendeten Anzeigen mit aufgezeichnet.

●Den Videoausgangsschalter des Kabeldapters wie

erforderlich einstellen:

Y/C : Bei Anschluss an ein TV-Gerät/einen

Videorecorder mit S-Video-Kompatibilität.

CVBS : Bei Anschluss an ein TV-Gerät/einen

Videorecorder ohne S-Video-Kompatibilität.

Die folgenden Anzeigen können wahlweise auf dem

TV-Bildschirm eingeblendet werden:

•Datum/Zeit

..... Im Menü für “DATE/TIME” den Status, “AUTO”,

“ON” oder “OFF” eingeben ( S. 50).

Oder die Datumsanzeige mit der Taste DISPLAY

auf der Fernbedienung (mitgeliefert) aktivieren/

deaktivieren.

•Zeitcode

..... Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben ( S. 50).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits- und

Bandlaufanzeige

..... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “LCD/TV” ein ( S. 50).

*Vor dem Kabelanschluss die Buchsenabdeckung

abklappen.

** Belegen, wenn der S-Video-Anschluss nicht verwendet

wird.

Videorecorder

Buchsenabdeckung*

TV-Gerät

An AV

An

S-VIDEO

S-Video-Kabel

(nicht

mitgeliefert)

Hauptschalter

An AUDIO-, VIDEO-**

und -IN-Buchse

Videoausgangs-

schalter

(Y/C, CVBS)

Kabeladapter (mitgeliefert)

Für einen Video-recorder mit

SCART-Buchse den mitgelie-

ferten Kabeladapter

verwenden.

AV-Kabel [Mini/Cinch]

(mitgeliefert)

DE

53

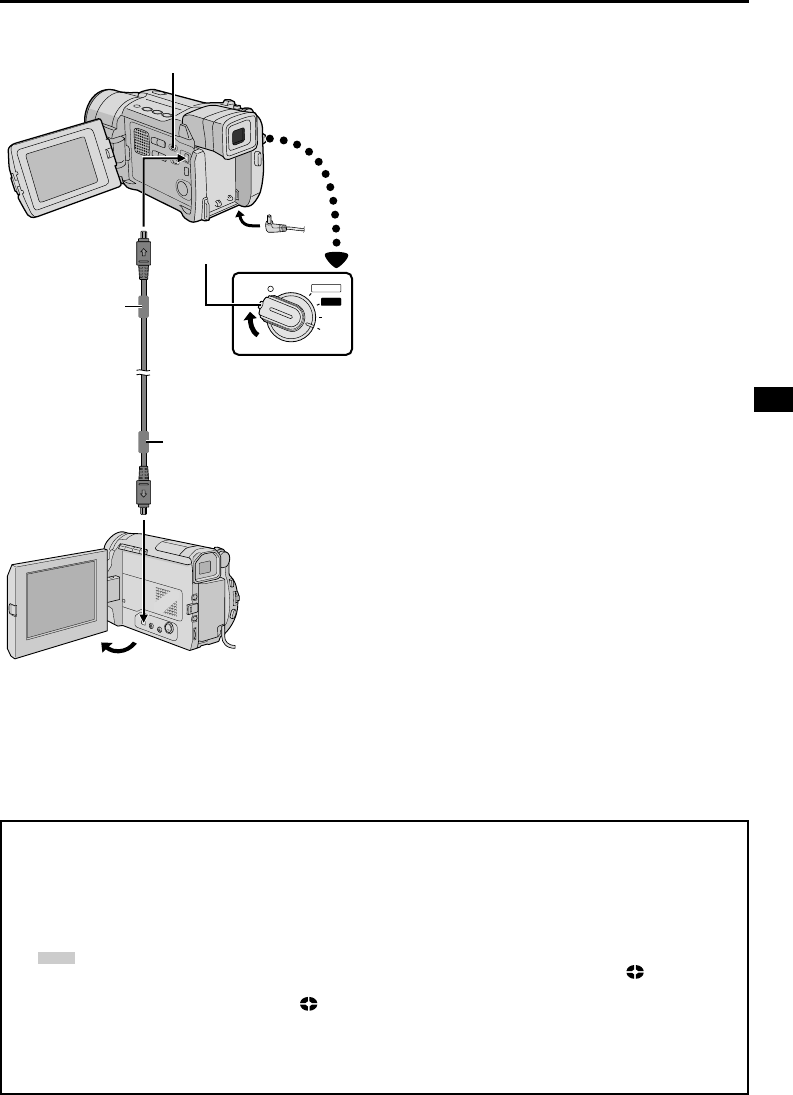

Kopieren von/zu einem Videogerät mit

DV-Anschluss (Digitalkopiermodus)

Szenen können von diesem Camcorder auf ein

Videogerät mit DV-Anschluss überspielt werden.

Dieser digitale Kopiervorgang erfolgt praktisch ohne

jede Kopierverluste beim Bild- und Tonsignal.

[Wenn dieser Camcorder als Wiedergabegerät

eingesetzt wird]

1Stellen Sie sicher, dass die Geräte ausgeschaltet

sind. Schließen Sie diesen Camcorder an dem

Videogerät mit DV-Anschluss mittels eines DV-Kabels

wie gezeigt an.

2Stellen Sie den Schalter VIDEO/MEMORY dieses

Camcorders auf “VIDEO” (nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/DVL367/DVL365) und

dann den Hauptschalter bei gedrückt gehaltenem

Sperrknopf auf “PLAY”. Schalten Sie den

Videorecorder ein und legen Sie jeweils eine

geeignete Cassette ein.

3Drücken Sie

4

, um das Band der Videoquelle

abzuspielen.

4Bei Wiedergabebildüberwachung auf dem

Monitor das Videogerät mit DV-Anschluss auf

Aufnahme schalten, sobald die Videoquelle die

gewünschte Wiedergabe-Bandstelle erreicht.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb

mit Spannung versorgt werden (



S. 9).

●Wird die Fernbedienung verwendet und sind Aufnahme-

und Wiedergabegerät von JVC, führen beide Geräte den

gleichen Bedienschritt aus. Um dies zu verhindern, die

Bedienelemente an beiden Geräten verwenden.

●

Wird bei Überspielbetrieb ein unbespielter oder

beeinträchtigter Bandabschnitt erfasst, kann der

Überspielvorgang ggf. abgebrochen werden, so dass diese

Bildbeeinträchtigung nicht mit aufgenommen wird.

●Auch bei korrekt angebrachtem DV-Kabel kann ggf. in

Schritt 4 Bildausfall auftreten. In diesem Fall die Geräte

ausschalten und erneut alle Anschlüsse herstellen.

●

Auch wenn bei Wiedergabe auf Wiedergabe-Zoom

(



S. 57), Wiedergabe-Effekte (



S. 56) oder

Schnappschuss geschaltet wird, gibt die Buchse DV

ausschließlich das auf Band aufgezeichnete Originalsignal ab.

●Als DV-Kabel muss Ausführung JVC VC-VDV204U

(nicht mitgeliefert) verwendet werden.

MANUAL

AUTO

PLAY

OFF

DV-Kabel

(nicht

mitgeliefert)

Videogerät mit

DV-Anschluss

An DV

IN/OUT-

Buchse

An DV-

Buchse

Hauptschalter

Kabelfilter

Kabelfilter

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365)

Sperrknopf

Nur für die Modelle GR-DVL867/DVL767/DVL567/DVL367/DVL167:

So verwenden Sie diesen Camcorder als Videorecorder:

1. Stellen Sie den Schalter VIDEO/MEMORY dieses Camcorders auf “VIDEO” (nur GR-DVL867/DVL767/

DVL567/DVL367) und dann den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “PLAY”.

2. Geben Sie im Menü für “REC MODE” die Aufnahmegeschwindigkeit “SP” or “LP” ( S. 50) ein.

3.

Schließen Sie das DV-Kabel wie in der Abbildung gezeigt an und legen Sie die zu bespielende Cassette ein.

4. Schalten Sie mit der Aufnahme-Start/Stopp-Taste auf Aufnahmebereitschaft. Die Bildschirmanzeige

“DV. IN ” erscheint.

5.

Zum Aufnahmestart drücken Sie die Aufnahme-Start/Stopp-Taste. Das sich drehende Symbol wird gezeigt.

6. Zur Unterbrechung der Aufnahme drücken Sie nochmals die Aufnahme-Start/Stopp-Taste. Bei

Aufnahmepause dreht sich das Symbol nicht mehr.

HINWEISE:

●Die digitale Bandkopie wird in dem Audiomodus, der auf der Zuspielcassette vorliegt, durchgeführt. Hierbei ist der

zu diesem Zeitpunkt gültige Einstellstatus von “SOUND MODE” ( S. 47) ohne Bedeutung.

●Beim digitalen Kopierbetrieb arbeitet die AV-Buchse nicht.

54

DE

+

–

+

–

1

2

3

VERWENDUNG DER FERNBEDIENUNG

Die Vollfunktions-Fernbedienung ist für diesen

Camcorder und die grundsätzlichen

Laufwerksfunktionen Ihres Videorecorders

(Wiedergabe, Stopp, Pause, Umspulen vor-/

rückwärts) ausgelegt. Zudem sind zusätzliche

Wiedergabefunktionen verfügbar.

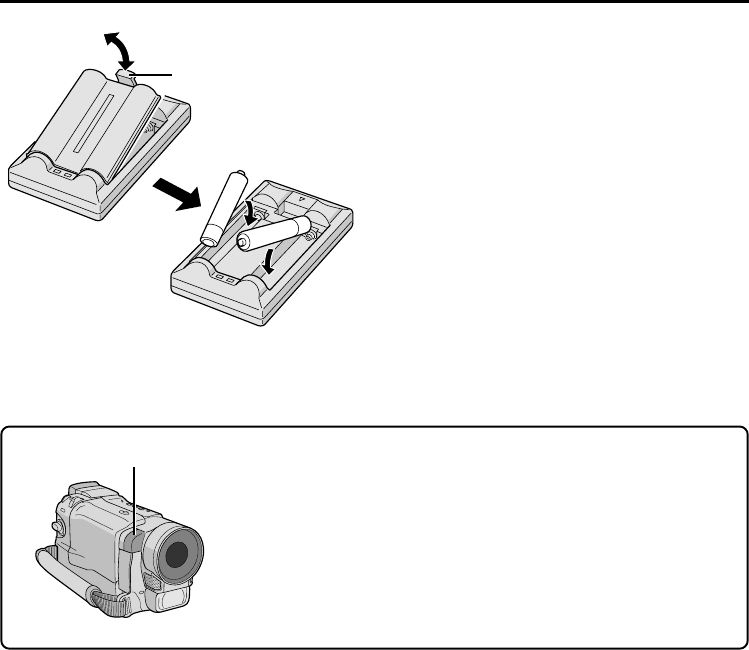

Einlegen der Batterien

In die Fernbedienung müssen 2 Batterien (R03/AAA)

eingelegt werden. Siehe “Allgemeine Batterie-

Sicherheitshinweise” auf Seite 75.

1Den Batteriefachdeckel wie gezeigt bei

angedrücktem Riegel nach oben abnehmen.

2Zwei Batterien (R03/AAA) polrichtig einlegen.

3Den Batteriefachdeckel wieder einwandfrei

anbringen.

Bei Gebrauch die Fernbedienung unbedingt auf den

Fernbediensensor des Camcorders ausrichten.

Bei Innenaufnahmen beträgt die Fernbediensignalreichweite ca.

5 Meter.

Bei Außenaufnahmen oder wenn der Fernbediensensor direkter

Sonneneinstrahlung oder einer anderen sehr hellen Lichtquelle

ausgesetzt ist, kann die Übertragung des Fernbediensignals

behindert werden, bzw. können Fehlfunktionen auftreten.

Riegel

Fernbediensensor

DE

55

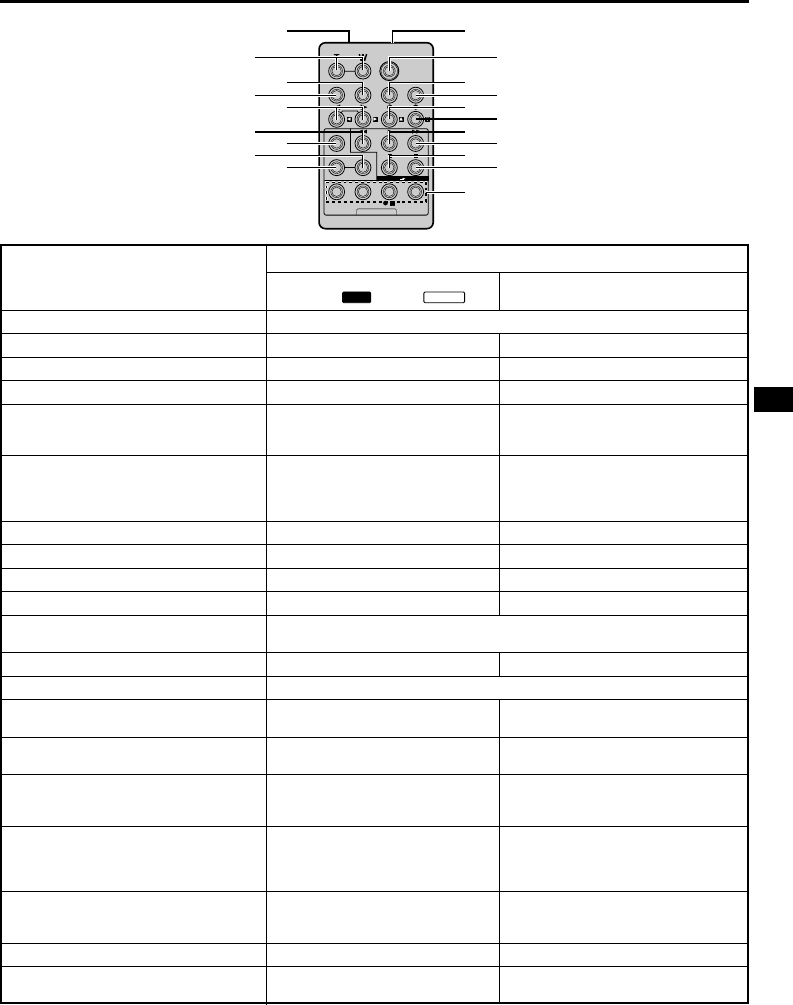

1

2

3

4

6

8

5

7

9

0

)

@

$

!

#

%

^&

*(

* Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365.

Tasten

1Fernbediensignal-Fenster

2Zoomtasten (T/W)

3Anzeigetaste (DISPLAY)

4Versetzungstaste (SHIFT)

5Zeitlupentasten

(vorwärts/rückwärts) (SLOW)

Links/rechts-Tasten

6Rückspultaste (REW)

7

Fader-/Wischblendentaste (FADE/WIPE)

8

Effekt-Ein/Aus-Taste (EFFECT ON/OFF)

9Effekttaste (EFFECT)

0Pause-Eingang (PAUSE IN)

!Aufnahme-Start/Stopp-Taste

(START/STOP)

@

Herstellercode-Einstelltaste (MBR SET)

#Schnappschusstaste (SNAPSHOT)

$Aufwärtstaste

Insert-Taste (INSERT)

%Abwärtstaste

Nachvertonungstaste (A.DUB)

^Wiedergabetaste (PLAY)

&Vorspultaste (FF)

*Stopptaste (STOP)

(Pausentaste (PAUSE)

)Random Assemble-Schnitt-Tasten

(R.A.EDIT)

Funktionen

Camcorder-Hauptschalter in

Position “

AUTO

” oder “

MANUAL

”.

Gibt das Fernbediensignal ab.

Ein-/Auszoomen ( S. 18)

—

—

—

—

—

—

—

—

—

Funktion wie bei der Aufnahme-Start/Stopp-Taste des Camcorders.

—

Funktion wie bei der SNAPSHOT-Taste am Camcorder.

—

—

—

—

—

—

—

—

—

Camcorder-Hauptschalter in

Position “PLAY”.

Ein-/Auszoomen ( S. 57)

 S. 23, 50, 59

 S. 57, 58

 S. 56

 S. 57

•Band-Rückspulen/-Bildsuchlauf

rückwärts ( S. 21)

•Ruft die vorhergehende Indextafel/

Datei der Speicherkarte auf* ( S. 28)

 S. 60

 S. 56

 S. 56

 S. 59

 S. 58

 S. 57

 S. 64

 S. 57

 S. 63

•Band-Wiedergabestart ( S. 21)

•

Startet die automatische Wiedergabe für

Speicherkarten-Bilder* (



S. 28)

•Band-Vorspulen/-Bildsuchlauf

vorwärts ( S. 21)

•Ruft die nächste Indextafel/Datei der

Speicherkarte auf*

(

 S. 28)

•Bandstopp ( S. 21)

•

Stoppt die automatische Wiedergabe für

Speicherkarten-Bilder* (



S. 28)

Pause ( S. 56)

 S. 58 – 62

56

DE

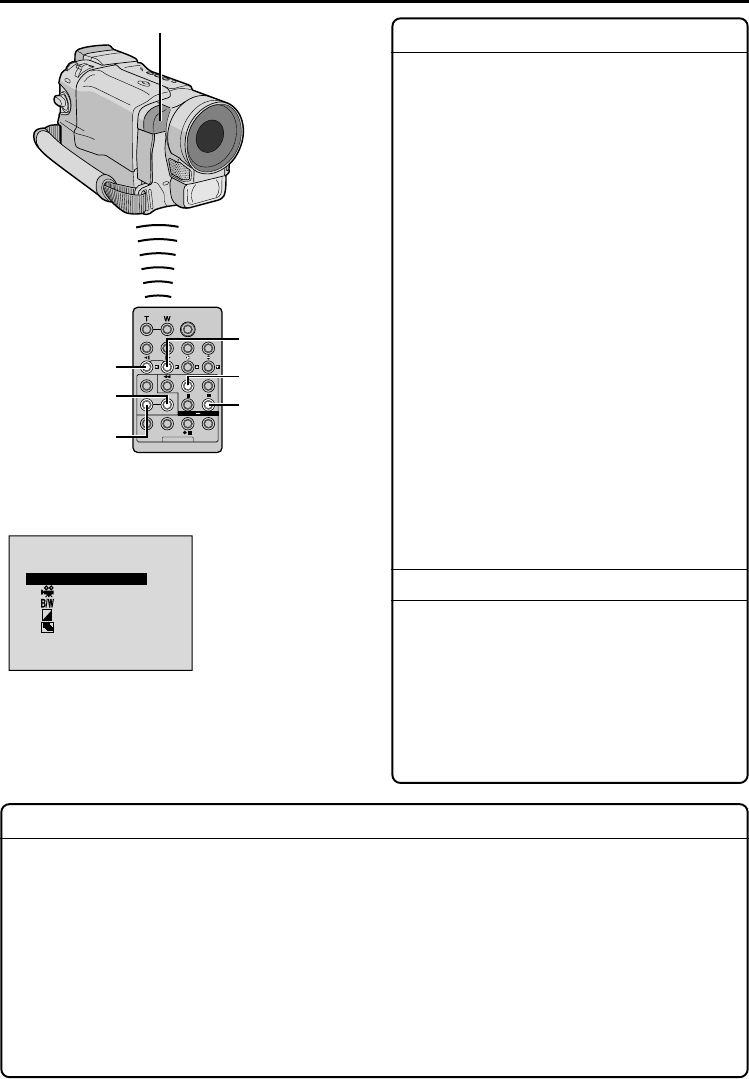

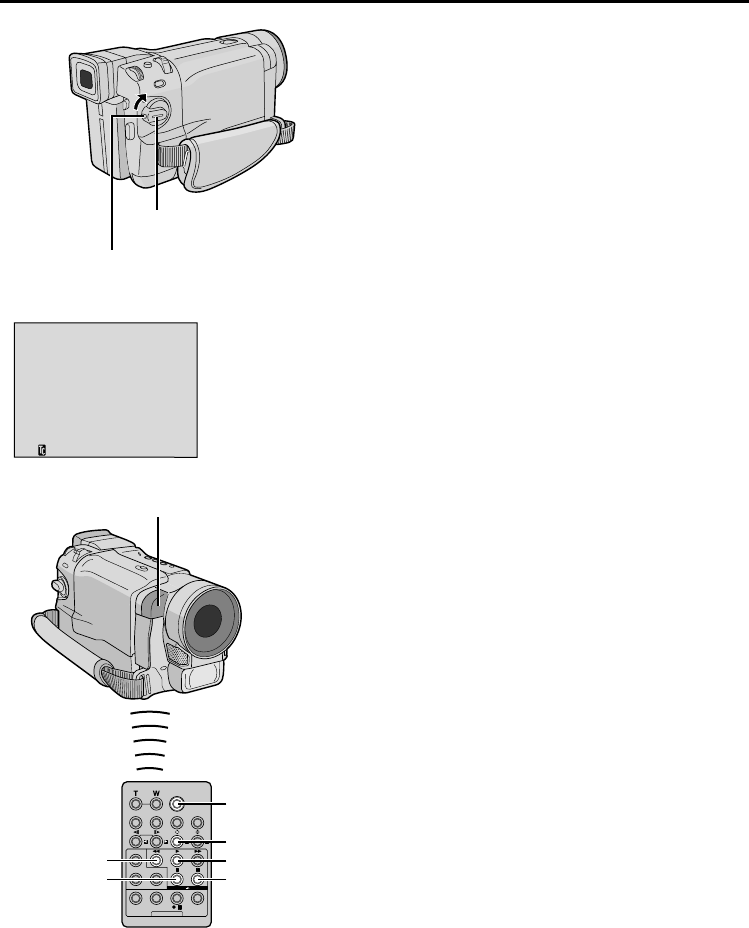

FUNKTION: Zeitlupenwiedergabe

AUFGABE:

Bandzeitlupenwiedergabe in Vorwärts- oder

Rückwärtsrichtung.

BEDIENUNG:

1) Zum Wechsel von normaler Wiedergabe auf

Zeitlupe die Taste SLOW (

9

oder

0

) für mehr

als 2 Sekunden gedrückt halten. Nach ca. 1

Minute Zeitlupe rückwärts bzw. 2 Minuten

Zeitlupe vorwärts wird automatisch auf normale

Wiedergabe umgeschaltet.

Zum Beenden der Zeitlupenwiedergabe die

Taste PLAY (

4

) betätigen.

HINWEISE:

●

Die Zeitlupe kann auch bei Standbildwiedergabe

ausgelöst werden. Hierzu SLOW für mehr als 2

Sekunden gedrückt halten.

●Bei der Zeitlupenwiedergabe kann infolge der

digitalen Bildbearbeitung ein leichter

Mosaikeffekt auftreten.

●Nach Betätigen der Taste SLOW (

9

oder

0

)

kann für einige Sekunden ein Standbild gezeigt

werden, gefolgt von einem Blausignal. Dies ist

keine Fehlfunktion.

●Zwischen gewählter und tatsächlicher

Zeitlupenstart-Bandstelle kann ein leichter

Versatz auftreten.

●Bei Zeitlupenwiedergabe können

Bildbeeinträchtigungen, wie eine unruhige

Bildwiedergabe, insbsonders bei unbewegten

Motiven, auftreten. Dies ist keine Fehlfunktion.

●Bei Zeitlupenwiedergabe mit Taste PAUSE (6)

auf Pause schalten.

FUNKTION:

Einzelbildfortschaltung

AUFGABE:

Ermöglicht Bandbildsuchlauf in Einzelbildschritten.

BEDIENUNG:

1) Zum Wechsel von Wiedergabe auf Einzelbild-

Weiterschaltung die Taste SLOW

0

(vorwärts)

oder SLOW

9

(rückwärts) wiederholt antippen.

HINWEIS:

Die Einzelbild-Weiterschaltung kann auch bei

Standbildwiedergabe ausgelöst werden. Hierzu

SLOW (

9

oder

0

) wiederholt antippen.

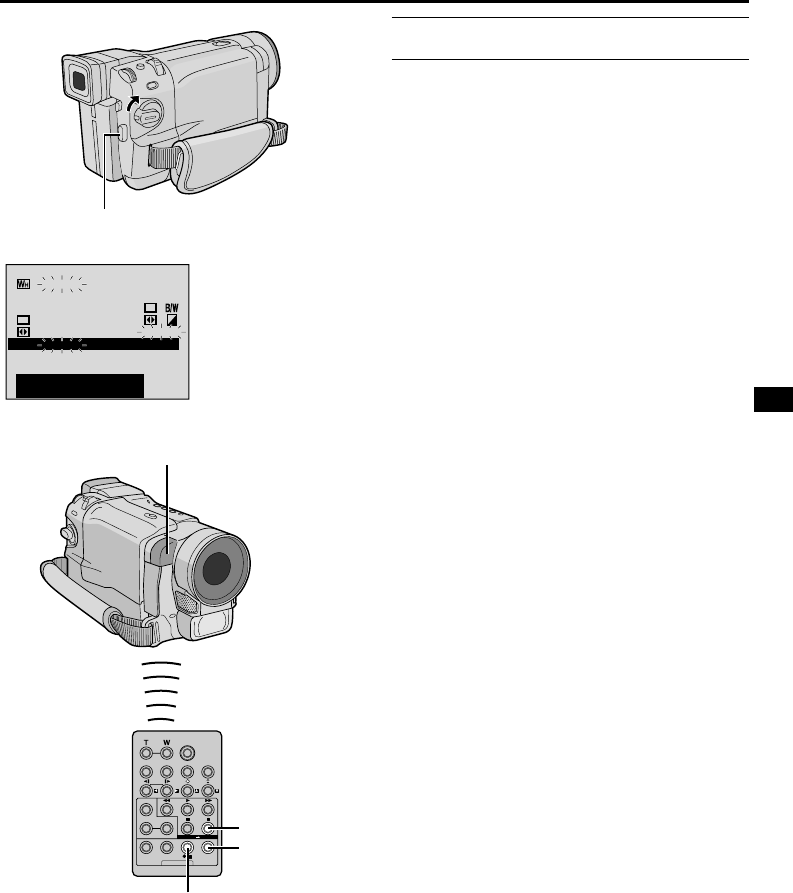

FUNKTION: Wiedergabe-Effekte

AUFGABE:

Ermöglicht das Hinzufügen eines Spezialeffektes bei der Bandwiedergabe.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (

4

) starten.

2) Sicherstellen, dass die Fernbedienung auf den Fernbediensensor am Camcorder weist. Dann die Taste

EFFECT drücken. Das Menü “PLAYBACK EFFECT” erscheint.

3) Durch wiederholtes Antippen der Taste EFFECT den Leuchtbalken auf den gewünschten Effekt versetzen.

Die angewählte Funktion wird aktiviert. Das Menü erlischt nach 2 Sekunden.

Soll der gewählte Effekt deaktiviert werden, auf der Fernbedienung die Taste EFFECT ON/OFF betätigen.

Bei erneutem Drücken ist der Effekt wieder verfügbar.

Soll ein anderer Effekt verwendet werden, nochmals wie ab Schritt 2 oben beschrieben vorgehen.

HINWEIS:

Die bei Wiedergabe verfügbaren Bildeffekte sind “CLASSIC FILM”, “MONOTONE”, “SEPIA” und “STROBE”.

Diese Bildeffekte arbeiten wie bei der Aufnahme ( S. 39).

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

OF

1

2

3

4

FCLASS I C

MONOTONE

SEP I A

STROBE

PLAY TEFFE

BACK C

FILM

Fernbediensensor

PLAYBACK EFFECT-

Menü

SLOW-Rückwärts-

Taste

EFFECT

ON/OFF

EFFECT

SLOW-Vorwärts-

Taste

PLAY

PAUSE

DE

57

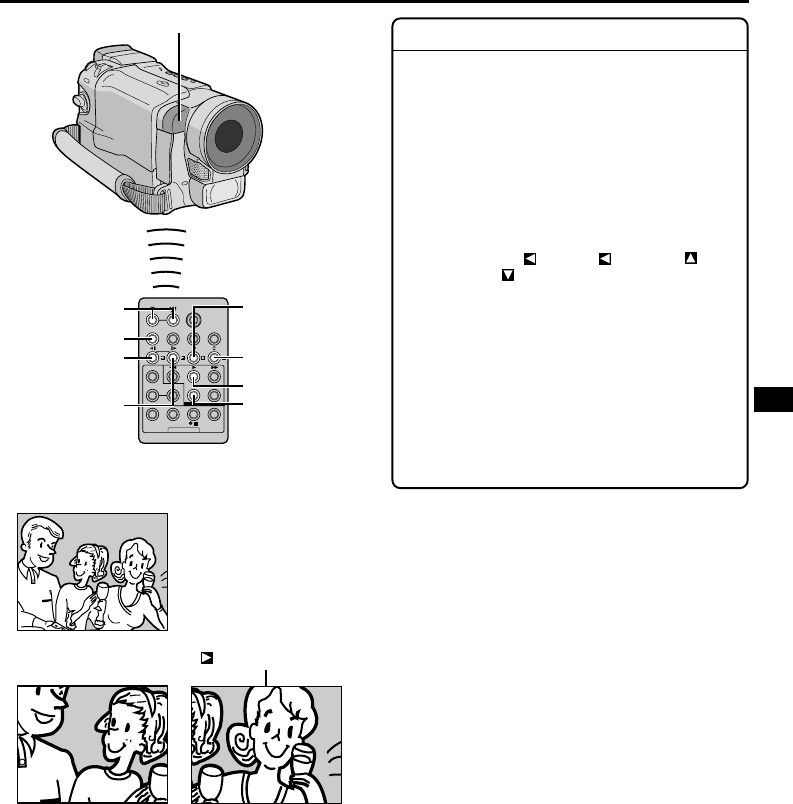

FUNKTION: Wiedergabe-Zoom

AUFGABE:

Ermöglicht die bis zu 50fache Wiedergabe-

vergrößerung.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (

4

) starten.

2) Die Zoomtasten (T/W) der Fernbedienung

verwenden. Sicherstellen, dass die

Fernbedienung auf den Fernbediensensor am

Camcorder weist. Mit Taste T kann eingezoomt

werden.

3) Bei gedrückt gehaltener Taste SHIFT können

mit den Tasten (links), (rechts),

(oben) und (unten) verschiedene

Bildausschnitte zur Vergrößerung ausgewählt

werden.

Zur weiteren Wiedergabe ohne Zoomeffekt die

Taste W drücken, bis normale Bildwiedergabe

erfolgt. Oder erst STOP (5) und dann PLAY (

4

)

drücken.

HINWEISE:

●Die Zoomfunktion kann auch bei Zeitlupe und

Standbild eingesetzt werden.

●Die Bildqualität kann infolge der digitalen

Bildsignalbearbeitung beeinträchtigt werden.

Fernbediensensor

Abwärtstaste

T drücken

Normale Wiedergabe

Zur Versetzung des

Bildausschnittes bei

gedrückt gehaltener

Taste SHIFT die Taste

() (rechts) betätigen.

SHIFT

Links-Taste

Rechts-Taste

Zoomtasten

PLAY

STOP

Aufwärtstaste

58

DE

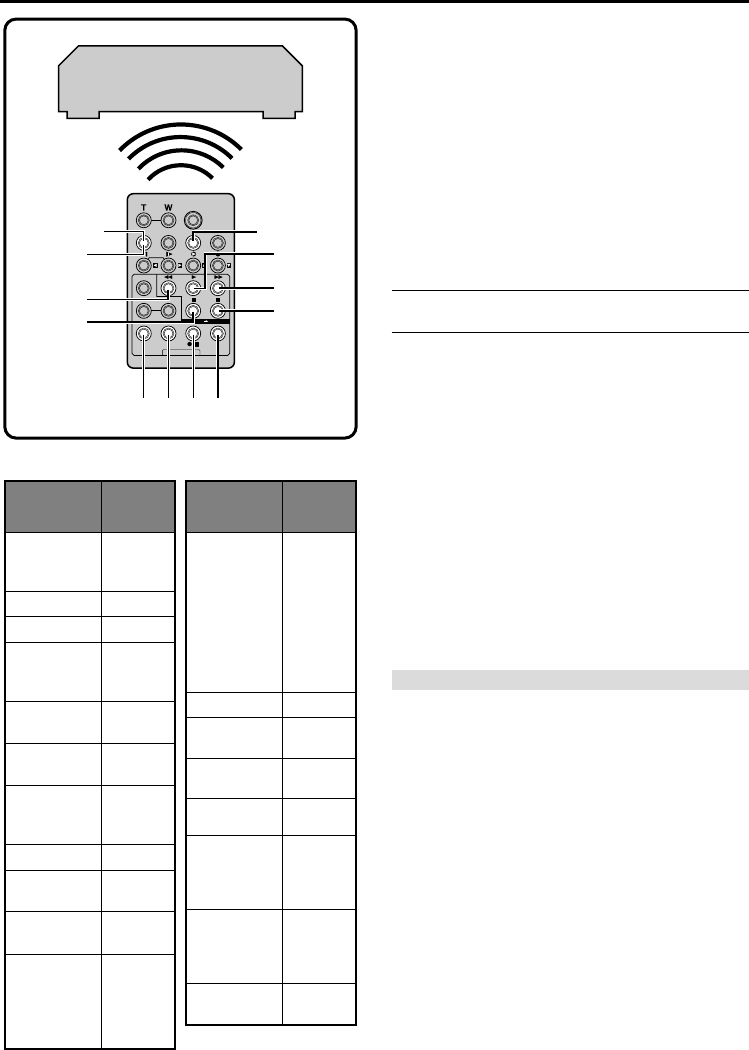

Random Assemble-Schnitt

(Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden,

da der als Wiedergabegerät eingesetzte Camcorder 8

beliebige Szenen speichern kann, die in der

vorbestimmten Reihenfolge automatisch zum

Videorecorder überspielt werden. Diese

Schnittcomputerfunktion wird erleichtert, wenn die

Multi Brand-Fernbedienung auf den Videorecorder-

Fernbediencode eingestellt ist (siehe Videorecorder-

Code-Übersicht). Andernfalls kann der Videorecorder

manuell bedient werden.

Vor dem Gebrauch sicherstellen, dass Batterien in

der Fernbedienung eingelegt sind ( S. 54).

GEBEN SIE DEN VIDEORECORDER-

FERNBEDIENCODE EIN

1Schalten Sie den Videorecorder aus und richten

Sie die Fernbedienung auf dessen Infrarot-

Empfangssensor. Drücken und halten Sie dann die

Taste MBR SET unter Bezugnahme auf die

Videorecorder-Code-Übersicht, und geben Sie den

Markencode ein.

Der zweistellige Code wird automatisch

abgespeichert, sobald Sie die Taste MBR SET

loslassen und der Videorecorder sich einschaltet.

2Der Videorecorder muss eingeschaltet sein. Bei

gedrückt gehaltener Taste SHIFT können Sie nun die

gewünschte Funktion fernbedienen: PLAY, STOP,

PAUSE, FF, REW und VCR REC STBY (letztere

arbeitet auch, wenn Taste SHIFT nicht gedrückt

gehalten wird).

Nun sind Sie für den Ramdom Assemble-Schnitt

vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit

Videorecordern der Firma JVC und anderer

Hersteller kompatibel ist, kann sie ggf. für Ihren

Videorecorder nicht oder nur eingeschränkt

geeignet sein.

HINWEISE:

●Wenn Ihr Videorecorder in Schritt 1 nicht eingeschaltet

wird, sollten Sie einen anderen Videorecorder-Code

ausprobieren.

●Bei einigen Videorecorder-Geräten ist die Einschaltung

in Schritt 1 nicht möglich. In diesem Fall den

Videorecorder per Hand einschalten und Schritt 2

ausführen.

●Falls mit der Fernbedienung keine Funktion am

Recorder steuerbar ist, müssen die Bedienelemente

am Recorder verwendet werden.

●Wenn die Batterien der Fernbedienung entladen sind,

wird die abgespeicherte Code-Eingabe gelöscht. Neue

Batterien einlegen und erneut den Videorecorder-Code

eintippen.

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

VIDEORECORDER-CODE-ÜBERSICHT

6 2

6 4

7 7

MITSUBISHI 6 7

6 8

NEC 3 7

3 8

GRUNDIG 1 4

3 4

HITACHI 6 6

6 3

PANASONIC 1 3

1 7

1 1

9 4

1 8

JVC 9 1

9 6

9 3

BLAUPUNKT

AKAI

9 7

9 8

3 2

FERGUSON

1 3

SAMSUNG 9 4

DAEWOO 1 8

LG/GOLDSTAR

1 1

A

B

C

SANYO 3 6

3 5

SHARP 1 5

1 `

TOSHIBA 6 9

6 1

SONY 6 5

6 `

3 9

3 1



THOMSON,

TELEFUNKEN,

SABA,

NORDMENDE

9 1

9 6

9 7

3 2

SELECO,

REX

9 1

9 6

PHILIPS 1 9

9 5

1 1

9 4

9 1

9 6

1 2

3 3

7 2





MBR SET

SHIFT

3

1

6

789`

4

2

5

VIDEO-

RECORDER-

HERSTELLER

VIDEO-

RECORDER-

HERSTELLER

Marken-

code Marken-

code

Videorecorder

(Aufnahme)

DE

59

DISPLAY

STELLEN SIE DIE ERFORDERLICHEN

ANSCHLÜSSE HER

Siehe auch Seite 22 und 23.

1 Bei Anschluss an einen JVC Video-

Recorder mit Fernsteuer-Pause-Eingang . . .

..... Schließen Sie das Schnittsteuerkabel an die

Fernsteuer-PAUSE-Buchse an.

Bei Anschluss an einen JVC Video-Recorder

mit R.A.EDIT-Buchse (ohne Fernsteuer-Pause-

Eingang) . . .

..... Schließen Sie das Schnittsteuerkabel an die

Buchse R.A.EDIT an.

Bei Anschluss an einen Videorecorder ohne

obige Anschlußmöglichkeit . . .

..... Schließen Sie das Schnittsteuerkabel an die

Pause-Eingangs-Buchse der Fernbedienung an.

2Legen Sie eine Cassette in den Camcorder ein.

Stellen Sie den Schalter VIDEO/MEMORY auf

“VIDEO” (nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) und dann den

Hauptschalter bei gedrückt gehaltenem Sperrknopf

auf “PLAY”.

3Schalten Sie den Videorecorder ein, legen Sie

eine bespielbare Cassette ein und schalten Sie auf

externes Eingangssignal (AUX-Betrieb) (siehe die

Bedienungsanleitung des Videorecorders).

HINWEISE:

●Vor dem Random Assemble-Schnitt sicherstellen, dass

der TV-Bildschirm keine Camcorder-Anzeigen enthält.

Andernfalls werden diese Anzeigen bei der Random

Assemble-Schnittaufnahme mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem

TV-Bildschirm eingeblendet werden:

•Datum/Zeit

..... Im Menü für “DATE/TIME” den Status “AUTO”,

“ON” oder “OFF” eingeben ( S. 50).

Oder DISPLAY auf der mitgelieferten

Fernbedienung drücken, um die Datumsanzeige

aufzurufen.

•Zeitcode

..... Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben ( S. 50).

•Wiedergabe-Audiomodus-, Bandlauf- und

Bandgeschwindigkeitsanzeige

..... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “LCD/TV” ein ( S. 50).

●Den Videoausgangsschalter des Kabeladapters wie

erforderlich einstellen:

Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-

Gerät/einen Videorecorder mit S-Video-

Kompatibilität.

CVBS: Bei Anschluss mit AV-Kabel an ein TV-Gerät/

einen Videorecorder ohne S-Video-

Kompatibilität.

●Bei Verwendung eines Videorecorders mit DV-

Anschluss kann anstelle der S-Video- oder AV-

Anschlussverbindung die DV-Anschlussverbindung

mittels DV-Kabel verwendet werden.

An

Fernbedien-Pause

oder R.A.EDIT

An PAUSE IN

Schnittsteuer-

kabel

(mitgeliefert)

S-Video-

Kabel (nicht

mitgeliefert)

AV-Kabel

[Mini/Cinch]

(mitgeliefert)

* Belegen, wenn der S-Video-Anschluss nicht

verwendet wird.

** Vor Kabelanschluss öffnen.

*** JLIP : GR-DVL167/DVL160

EDIT : GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365

Buchsenabdeckung**

An AV

An JLIP***

oder EDIT***

An S-VIDEO

An AUDIO-,

VIDEO*- und

-IN-

Buchse Für einen

Videorecorder mit

SCART-Buchse

den Kabeladapter

(mitgeliefert)

verwenden.

Nur für GR-DVL167/DVL160:

WICHTIG FÜR SCHNITTSTEUER-KABEL

Stets das mit dem Kabelfilter versehene

Kabelende (Stecker mit drei Stiftkontakt-ringen)

am Camcorder anschließen.

Videorecorder

TV-

Gerät

Videoausgangs-

schalter

(Y/C, CVBS)

60

DE

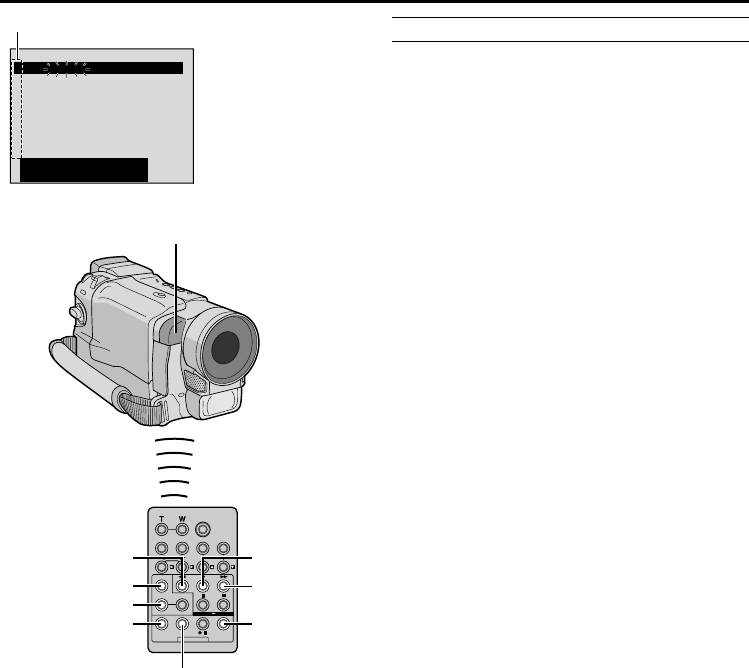

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN AUS

4Richten Sie die Fernbedienung auf den

Fernbediensensor am Camcorder aus. Drücken Sie

dann auf der Fernbedienung erst PLAY (

4

) und dann

R.A.EDIT ON/OFF.

Das R.A.-Schnitt- Menü erscheint.

5Wenn Sie mit Fader/Wischblende einblenden,

drücken Sie die Taste FADE/WIPE auf der

Fernbedienung.

• Die Fader-/Wischblenden-Anzeigen können durch

wiederholtes Antippen der Taste nacheinander

abgerufen werden.

6Drücken Sie an der Einstiegsposition die Taste

EDIT IN/OUT auf der Fernbedienung. Die

Schnitteinstiegsdaten werden im R.A.Schnitt-Menü

eingefügt.

7Drücken Sie an der Ausstiegsposition die Taste

EDIT IN/OUT. Die Schnittausstiegsdaten werden im

R.A.Schnitt-Menü eingefügt.

8Wenn Sie mit Fader/Wischblende ausblenden,

drücken Sie die Taste FADE/WIPE.

• Die Fader-/Wischblenden-Anzeigen können durch

wiederholtes Antippen der Taste nacheinander

abgerufen werden.

• Der für einen Schnittausstieg gewählte Fader-/

Wisch-Effekt gilt automatisch für den Einstieg der

nächsten Schnittszene.

• Die Fader-Effekt-Zeit wird automatisch für die

Schnittgesamtzeit berücksichtigt.

9Wenn Sie einen Wiedergabe-Effekt verwenden,

drücken Sie die Taste EFFECT (墌 S. 56).

10

Wiederholen Sie die Schritte 6 bis 9 wie

erforderlich.

• Zur Korrektur eines Einstiegs oder Ausstiegs die

Taste CANCEL auf der Fernbedienung drücken. Die

Löschung erfolgt rückwirkend, jeweils ab dem

zuletzt gespeicherten Einstieg/Ausstieg.

• Falls kein Fader-/Wischeffekt oder AE-Programm-

Bildeffekt eingesetzt wird, müssen nur die Schritte 6

und 7 wiederholt ausgeführt werden.

HINWEISE:

●Auf ausreichende Länge (Zeitabstand zwischen Einstieg und Ausstieg) der Schnittszenen achten.

●Wenn die Suche nach einem Schnitteinstieg die Dauer von 5 Minuten überschreitet, beendet der Videorecorder die

Aufnahmebereitschaft, so dass keine Schnittaufnahme möglich ist.

●Wenn vor oder nach dem Einstieg/Ausstieg unbespielte Bandabschnitte vorliegen, kann die Schnittaufnahme “Blue

Screen”-Abschnitte enthalten.

●Da die Zeitcode-Daten nur in Sekundengenauigkeit erfasst werden, kann zwischen Gesamtzeitanzeige und

tatsächlicher Schnittaufnahme-Gesamtzeit eine leichte Abweichung auftreten.

●Bei Ausschaltung des Camcorders werden alle Schnittspeicherungen gelöscht.

●Bei Verwendung des Sepia- oder Schwarzweiß-Bildeffektes kann der Überblendeffekt bzw. die Ein-/Ausblendung

(schwarzer oder weißer Fader) nicht eingesetzt werden. Wenn dies versucht wird, blinkt die zugehörige Anzeige.

Sobald der nächste Einstieg abgespeichert wird, wird der Effekt gelöscht. Wenn Sie diese Effekte kombinieren

möchten, müssen Sie den Sepia- oder Schwarzweiß-Effekt bereits bei der Aufnahme einsetzen. Hierauf können Sie für

diese Schnittaufnahme den Überblendeffekt oder den schwarzen oder weißen Fader einsetzen.

●Beim Random Assemble-Schnitt mit DV-Kabelanschluss können Fader/Wischblenden und AE-Programm-Bildeffekte

nicht verwendet werden.

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

1

2

3

4

5

6

7

8

––:–– ~

~

~

~

~

~

~

~––

:

––

0:000

––

TOTAL

CODETIME

NIOUT

MODE

PLAY

R.A.EDIT

ON/OFF

EFFECT

FADE/WIPE

EDIT IN/OUT

CANCEL

REW

FF

R.A.-Schnitt-Menü

Schnittszene

Fernbediensensor

DE

61

AUTOMATISCHE VIDEORECORDER-

SCHNITTAUFNAHME

11

Spulen Sie das Band im Camcorder zum Beginn

der gewünschten Schnittszene und drücken Sie die

Taste PAUSE (6).

12

Drücken Sie die Taste VCR REC STBY (q6) auf

der Fernbedienung, die auf den Videorecorder-

Fernbediensensor ausgerichtet sein muss, oder

schalten Sie den Videorecorder manuell auf

Aufnahmepause.

13

Drücken Sie die Aufnahme-Start/Stopp-Taste des

Camcorders. Alle Schnittszenen werden in der

abgespeicherten Reihenfolge überspielt.

•Bei vollständiger Schnittaufnahme schaltet der

Camcorder auf Pause und der Videorecorder auf

Aufnahmepause.

•Wenn kein Schnitt-Ausstieg abgespeichert wird,

wird das Band automatisch bis zum Bandende

überspielt.

•Wird während der automatischen Schnittaufnahme

am Camcorder ein Bedienschritt vorgenommen,

wechselt der Videorecorder auf Aufnahmepause

und der automatische Schnittvorgang wird

abgebrochen.

14

Schalten Sie am Camcorder und am

Videorecorder auf Stopp.

Zur Löschung der Random Assemble-Schnitt-

Zähleranzeige die Taste R.A.EDIT ON/OFF auf der

Fernbedieneinheit drücken.

HINWEISE:

●Durch Drücken der Taste R.A.EDIT ON/OFF auf der

Fernbedienung werden alle R.A.-Schnittdaten gelöscht.

●Ist beim Schnittbetrieb das Schnittsteuerkabel an der

Pause-Fernbedienbuchse der Fernbedienung

angeschlossen, muss die Fernbedienung auf den

Fernbediensensor des Videorecorders ausgerichtet

sein. Stellen Sie sicher, dass der Signalpfad nicht

(durch Personen, Gegenstände etc.) unterbrochen

wird.

●Wenn auf einem Band der gleiche Zeitcode mehrfach

vorliegt (墌 S. 20), sind Funktionsbeeinträchtigungen

beim Random Assemble-Schnitt möglich.

FORTSETZUNG NÄCHSTE SEITE

1

2

3

4

5

6

7

8

00:25

~

02:05

––––

07:18

~

08:31

–– ––

03:33

~

05:53

13:15

15:

:55

~

~

~

~

16:29

––––

––

––

–– –– ––

NIOUTMODE

09:30

~

16

:

30

9:39

TOTAL

CODETIME

VCR REC STBY

R.A.EDIT

ON/OFF

PAUSE

Aufnahme-Start/Stopp-Taste

R.A.-Schnitt-Menü

Fernbediensensor

62

DE

Erhöhte Schnittgenauigkeit

Je nach Videorecordermodell kann der Wechsel von

Aufnahmepause auf Aufnahme leicht verzögert

erfolgen. Selbst wenn Camcorder und Videorecorder

den Schnittvorgang zeitgleich auslösen, kann infolge

dieser Verzögerung ein minimaler Abschnitt der

Schnittszene fehlen oder nicht beabsichtigtes

Aufnahmematerial hinzugefügt werden. Wir

empfehlen, den Zeitversatz zwischen Videorecorder

und Camcorder zu überprüfen und hierauf die

Videorecorder-Camcorder-Synchronisation

entsprechend zu korrigieren.

ZEITVERSATZMESSUNG (ZWISCHEN

VIDEORECORDER UND CAMCORDER)

1Spielen Sie das Band im Camcorder ab und

richten Sie die Fernbedienung auf den

Fernbediensensor des Camcorders. Drücken Sie

hierauf die Taste R.A.EDIT ON/OFF.

Das R.A.-Schnitt-Menü erscheint.

2Geben Sie nur den Einstieg für Schnittszene 1

ein. Um die Zeitverzögerung zwischen Camcorder-

Wiedergabestart und Videorecorder-Aufnahmestart

zu überprüfen, sollten Sie einen Szenenwechsel als

Einstieg wählen.

3Spielen Sie die aufgenommene Szene ab.

•Wenn die Aufnahme Bildmaterial der vorhergehenden

Szene enthält, führt der Videorecorder den Wechsel

von Aufnahmepause zu Aufnahme zu schnell durch.

•Wenn in der Aufnahme Bildmaterial der neuen

Szene fehlt, führt der Videorecorder den Wechsel

von Aufnahmepause zu Aufnahme langsam durch.

ZEITVERSATZAUSGLEICH ZWISCHEN

VIDEORECORDER UND CAMCORDER

4Richten Sie die Fernbedienung auf den

Fernbediensensor am Camcorder und drücken Sie

erst R.A.EDIT ON/OFF, so dass das R.A.-Schnitt-

Menü erlischt, und dann MENU/BRIGHT an. Die

Menütafel erscheint.

5Wählen Sie durch Drehen von MENU/BRIGHT

“ VIDEO” und drücken Sie MENU/BRIGHT an.

Das VIDEO-Menü erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

“SYNCHRO” und drücken Sie MENU/BRIGHT an.

Der zugehörige Einstellwert wird markiert.

6Je nach festgestelltem Zeitversatz kann nun die

Recorder-Umschaltung beschleunigt (MENU/

BRIGHTin Richtung “+” drehen) oder verlangsamt

(MENU/BRIGHT in Richtung “–” drehen) werden. Die

Einstellung erfolgt in 0,1-Sekunden-Schritten im

Bereich von –1,3 bis +1,3 Sekunden.

Drücken Sie zum Abschluss der Einstellung MENU/

BRIGHT an.

7Wählen Sie durch Drehen von MENU/BRIGHT

“ RETURN” und drücken Sie MENU/BRIGHT

zweimal kurz an.

Nun können Sie den Random Assemble-Schnitt,

beginnend bei Schritt 4 von Seite 60, durchführen.

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

1

2

3

4

5

6

7

8

––:–– ~

~

~

~

~

~

~

~

–– NIOUT

MODE

ROSYNCH O.1

–

––

:

––

0:000

TOTAL

CODETIME

R.A.EDIT

ON/OFF

R.A.-Schnitt-Menü

Schnittszene 1

Fernbediensensor

Menü VIDEO

HINWEISE:

●Vor der eigentlich Random Assemble-Schnitt-Aufnahme

sollten Sie einige Probeaufnahmen durchführen, um die

Zeitversatz-Einstellung zu überprüfen. Falls

erforderlich, erneut eine Zeitversatz-Einstellung

vornehmen.

●Bei einigen Videorecordermodellen kann ggf. die

Zeitabweichung nicht vollständig korrigiert werden.

DE

63

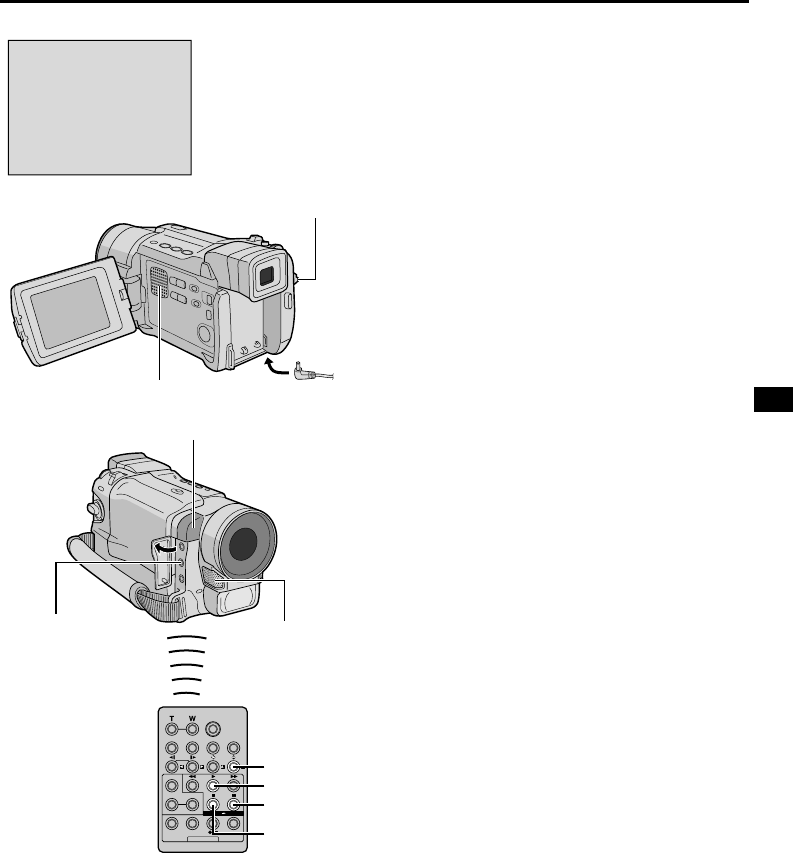

Nachvertonung

Eine Audio-Aufnahme, die im 12-Bit-Modus hergestellt

wurde, kann nachvertont werden (墌 S. 47).

HINWEISE:

●Die Nachvertonung ist für ein im 16-Bit-Modus, ein in

LP-Geschwindigkeit bespieltes Band oder unbespielte

Bandabschnitte nicht möglich.

●Soll die Nachvertonung bei Bildüberwachung über den

TV-Bildschirm erfolgen, die erforderlichen Anschlüsse

(墌 S. 22) herstellen.

1Spielen Sie die Aufnahme ab und drücken Sie an

der gewünschten Bandstelle die Taste PAUSE (6).

2Betätigen Sie auf der Fernbedienung bei gedrückt

gehaltener Taste A.DUB (e) die Taste PAUSE (6).

Die Anzeige “6e” erscheint.

3Drücken Sie die Taste PLAY (

4

) und sprechen

Sie den “Kommentar”. Sprechen Sie in das Mikrofon.

•Zur Nachvertonungspause drücken Sie die Taste

PAUSE (6).

4Zum Nachvertonungsstopp drücken Sie erst

PAUSE (6) und dann STOP (5).

Zur Wiedergabe des nachvertonten

Audiosignals . . .

..... Geben Sie im Menü für “12 BIT MODE” den

Status “SOUND 2” oder “MIX” ein (墌 S. 50, 51).

HINWEISE:

●Bei der Nachvertonung arbeitet der eingebaute

Lautsprecher nicht.

●Bei Nachvertonung auf ein im12-Bit-Modus bespieltes

Band werden Original- und nachvertontes Signal

voneinander getrennt bearbeitet und aufgezeichnet.

●Wenn die Nachvertonung auf einen unbespielten

Bandabschnitt fällt, können Tonaussetzer auftreten.

Sicherstellen, dass ausschließlich bereits bespielte

Bandabschnitte nachvertont werden.

●Falls bei TV-Bildüberwachung

Rückkopplungsstörungen auftreten, das Mikrofon

weiter entfernt aufstellen oder die TV-Lautstärke

verringern.

●Wurde bei der Aufnahme vom 12-Bit- auf den 16-Bit-

Modus umgeschaltet, kann der 16-Bit-Bandabschnitt

der Cassette nicht für die Nachvertonung verwendet

werden.

●Wird bei der Nachvertonung ein Bandabschnitt, der in

LP-Geschwindigkeit oder im 16-Bit-Modus bespielt

wurde, oder ein unbespielter Bandabschnitt erreicht,

bricht die Nachvertonung ab (墌 S. 85).

Nur für GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365:

●Zur Nachvertonung kann auch ein an der MIC-Buchse

angeschlossenes Mikrofon (nicht mitgeliefert)

verwendet werden.

●Bei angeschlossenem externen Mikrofon (nicht

mitgeliefert) arbeitet das eingebaute Mikrofon nicht.

e

6

A.DUB

PLAY

PAUSE

STOP

Lautsprecher

Stereomikrofon

Nachvertonungs-

bereitschaft

Hauptschalter

Fernbediensensor

Anzeige

MIC-Buchse

(für externes Mikrofon;

nur GR-DVL867/DVL865/

DVL767/DVL765/

DVL567/

DVL367/DVL365)

64

DE

VERWENDUNG DER FERNBEDIENUNG

(Forts.)

Insert-Schnitt

In ein bereits bespieltes Band kann ein neuer

Aufnahmeabschnitt eingefügt werden, wobei das

ursprüngliche Videosignal durch das neue

Videosignal ersetzt wird. Am Schnitteinstieg/-ausstieg

treten hierbei nur minimale Bildbeeinträchtigungen

auf. Das Audiosignal wird unverändert beibehalten.

HINWEISE:

●Vergewissern Sie sich vor der Durchführung der

folgenden Schritte, dass für den Menüeintrag ”TIME

CODE” der Einstellstatus ”ON” gilt (墌 S. 49, 51).

●Der Insert-Schnitt kann nicht für ein im LP-Modus

bespieltes Band oder einen unbespielten Bandabschnitt

durchgeführt werden.

●Soll der Insert-Schnitt bei Bildüberwachung auf einem

TV-Bildschirm erfolgen, müssen die erforderlichen

Anschlüsse zum TV-Gerät hergestellt werden

(墌 S. 22).

1Starten Sie die Wiedergabe und drücken Sie am

vorgesehenen Schnittausstieg die Taste PAUSE (6).

Beachten Sie den an dieser Bandstelle vorliegenden

Zeitcode (墌 S. 49, 51).

2Drücken Sie REW (

2

), bis der vorgesehene

Schnitteinstieg erreicht wird, und drücken Sie dann

PAUSE (6).

3Halten Sie INSERT (w) auf der Fernbedienung

gedrückt und drücken Sie PAUSE (6). Das Symbol

“6w” und die Zeitcodeanzeige (Min.:Sek.) bestätigen,

dass der Camcorder nun auf Insert-Pause geschaltet

ist.

4Zum Schnittstart drücken Sie die Taste START/

STOP.

•Beachten Sie die Zeitcode-Anzeige.

•Zur Schnittunterbrechung drücken Sie START/

STOP. Zur Schnittfortsetzung drücken Sie diese

Taste nochmals.

5Zum Schnittabbruch drücken Sie am

Schnittausstieg erst START/STOP und dann STOP

(5).

HINWEISE:

●Um den Insert-Schnittszenen eine besondere Note zu

verleihen, können Sie die AE-Programm-Bildeffekte

(墌 S. 38, 39) einsetzen.

●Beim Insert-Schnitt ändert sich die Datums- und

Zeitinformation.

●Falls der Insert-Schnitt für einen unbespielten

Bandabschnitt erfolgt, kann Ton- und Bildausfall

auftreten. Achten Sie darauf, dass der zum Insert-

Schnitt vorgesehene Bandabschnitt bereits bespielt ist.

●Wird während des Insert-Schnittes ein im LP-Modus

bespielter oder ein unbespielter Bandabschnitt erreicht,

wird der Insert-Schnitt abgebrochen (墌 S. 86).

w

6

12: 34

PLAY

PAUSE

INSERT

REW

START/STOP

STOP

Sperrknopf

Anzeige

Fernbediensensor

Hauptschalter

DE

65

HINWEISE:

●Weitere Angaben zur Installation der beigefügten

Software und Treiber siehe “SOFTWARE-

INSTALLATION UND USB- (oder PC-) ANSCHLUSS”.

●Der Camcorder sollte nach Möglichkeit im

Netzbetrieb mit Spannung versorgt werden (墌 S. 9).

●Niemals gleichzeitig das USB- oder PC-

Anschlusskabel und das DV-Kabel am Camcorder

anschließen. Ausschließlich das für die zu

verwendende Anschlussverbindung erforderliche

Kabel anbringen.

●Wenn der PC, an dem das USB-Kabel angeschlossen

ist, nicht eingeschaltet ist, wechselt der Camcorder

nicht auf den USB-Modus.

●Die Datums- und Uhrzeitdatenanzeige kann nicht auf

den PC übertragen werden.

●Siehe die Bedienungsanleitungen für die mitgelieferte

Software.

●Die Einzelbildübertragung zum PC kann auch mittels

einer Capture-Karte, die mit einem DV-Anschluss

ausgerüstet ist, erfolgen.

●Wenn ein DV-Kabel verwendet wird, je nach

Ausführung der DV-Buchse am PC (4-pol. oder

6-pol.) das geeignete optionale JVC DV-Kabel

(VC-VDV206U oder VC-VDV204U) oder das zur

Capture-Karte mitgelieferte DV-Kabel verwenden.

●Je nach PC- oder Capture-Kartenausführung kann es

ggf. zu Systemstörungen kommen.

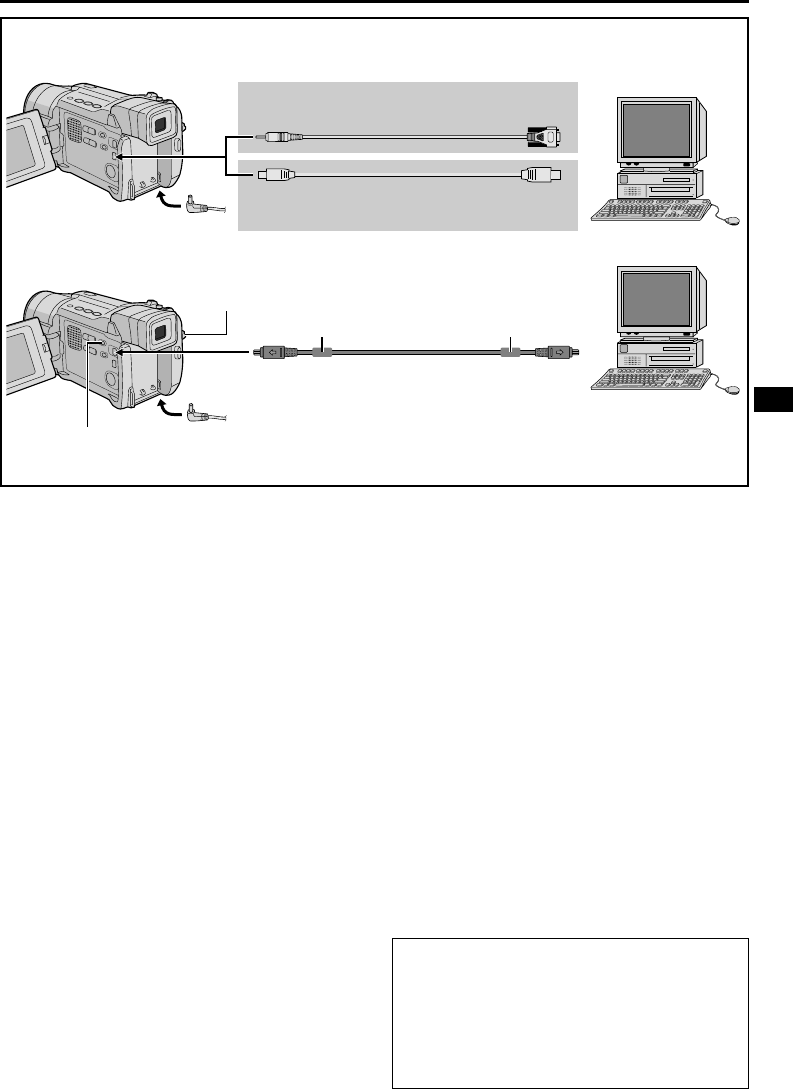

Anschluss an einen Personal Computer

[A] Anschluss mittels USB- oder

PC-Anschlusskabel

Sie können Bilddaten von diesem Camcorder auf

einen PC übertragen. Hierzu ist die Software (zu

GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365/DVL167 mitgeliefert, für

GR-DVL160 die als Sonderzubehör erhältliche

Software HS-V16KITE verwenden) erforderlich.

[B] Anschluss mittels DV-Kabel

Die Bildübertragung vom Camcorder ist auch mittels

DV-Anschluss möglich. Hierbei muss die zum PC

mitgelieferte oder im Fachhandel erhältliche Software

verwendet werden.

1Stellen Sie sicher, dass alle Geräte ausgeschaltet

sind.

2Beim Anschluss des Camcorders am PC die

gezeigten Anschlussverbindungen einwandfrei

herstellen.

3Nur für GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365: Bei Verwendung der USB-

Anschlussverbindung muss der Schalter VIDEO/

MEMORY auf ”MEMORY” gestellt werden.

4Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”. Schalten Sie den

PC ein.

•Angaben zur Bildübertragung auf den PC

entnehmen Sie bitte der zur Software gehörigen

Benutzerdokumentation.

5Schalten Sie zuerst den PC und dann den

Camcorder aus.

Nur für GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365:

Wenn ein Datenaustausch/Datenzugriff zwischen PC und

Camcorder erfolgt, erscheint die Meldung ”ACCESSING

FILES” auf dem LCD-Monitor.

NIEMALS DAS USB-KABEL ABTRENNEN, WENN AUF

DIE LCD-MONITOR ”ACCESSING FILES” GEZEIGT

WIRD. ANDERNFALLS KÖNNEN

BETRIEBSSTÖRUNGEN UND SCHÄDEN AUFTRETEN.

An DV

An USB-Buchse

DV-Kabel (nicht

mitgeliefert) An

DV-Buchse

USB-Kabel

(mitgeliefert)

An USB

Hauptschalter

PC mit DV-

Anschluss

PC

Kabelfilter

VIDEO/MEMORY-Schalter

(Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365;

der LCD-Monitor muss aufgeklappt sein.)

ODER

Kabelfilter

An RS-232C

PC-Anschlusskabel

(nur zu

GR-DVL167 mitgeliefert)

An PC

Nur GR-DVL167/DVL160

[A] Anschluss mittels USB- oder PC-Anschlusskabel

[B] Anschluss mittels DV-Kabel

SYSTEM-ANSCHLÜSSE

Nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365

66

DE

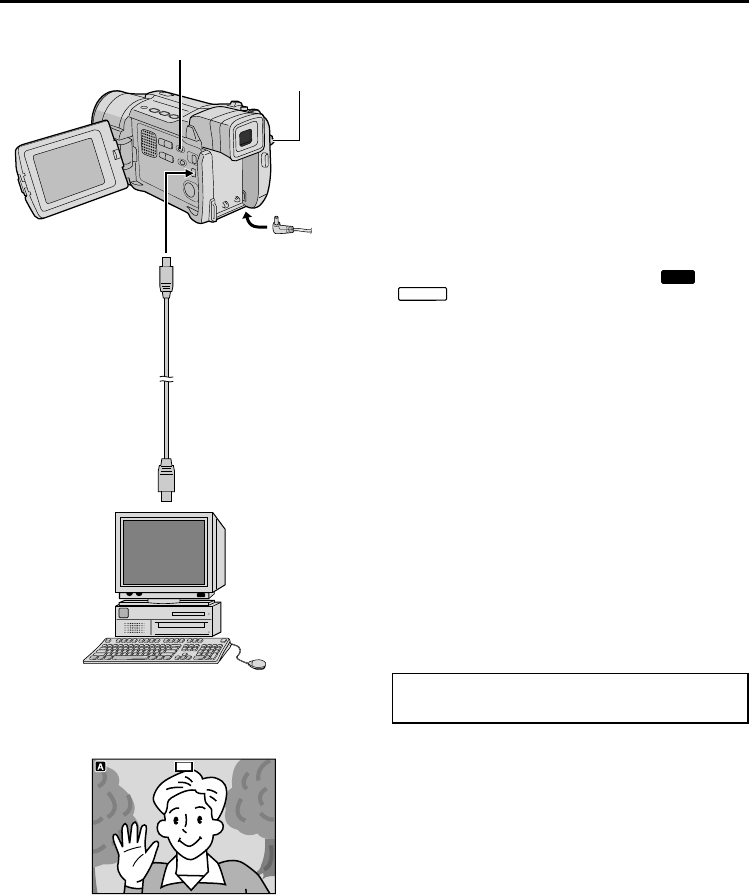

Verwendung des Camcorders als

Webkamera

(Nur GR-DVL867/DVL865)

Dieser Camcorder kann bei USB-Anschluss an einem

PC auch als Webkamera verwendet werden.

1Vergewissern Sie sich, dass die erforderliche

Software (mitgeliefert) im PC installiert ist und alle

Geräte ausgeschaltet sind.

2Schließen Sie den Camcorder mittels des USB-

Kabels am PC an.

3Stellen Sie den Schalter VIDEO/MEMORY auf

“MEMORY” und den Hauptschalter auf “

AUTO

” oder

“

MANUAL

”. Schalten Sie hierauf den PC ein.

•Auf dem Bildschirm wird “WebCAMERA” gezeigt.

•Wenn der PC nicht ein geschaltet ist, schaltet der

Camcorder nicht auf den Webkamera-Modus.

4 Abschließend zuerst den PC und dann den

Camcorder ausschalten und hierauf das USB-Kabel

vom PC und Camcorder abtrennen.

HINWEISE:

●Der Camcorder sollte nach Möglichkeit im

Netzbetrieb mit Spannung versorgt werden

(墌 S. 9).

●Für die Capture-Funktion von Videobildern in Echtzeit

die mitgelieferte PIXELA IomageMixer-Software

verwenden.

●Dieser Camcorder kann auch für Internet-

Konferenzschaltungen verwendet werden. Hierzu ist

die Windows® Microsoft Netmeeting-Software und die

Anmeldung bei Microsoft Hotmail erforderlich.

●Im Webkamera-Modus können die folgenden

Bedienelemente nicht verwendet werden: E-MAIL,

SNAPSHOT und Aufnahme-Start/Stopp-Taste.

b CAMERAeW bCAMERAeW

P

C

An

USB-Buchse

USB-Kabel

(mitgeliefert)

An USB

Hauptschalter

PC mit USB-Schnittstelle

VIDEO/MEMORY-Schalter

(Der LCD-Monitor muss

aufgeklappt sein.)

Anzeige

SYSTEM-ANSCHLÜSSE

(Forts.)

Siehe die Bedienungsanleitungen für die

mitgelieferte Software.

DE

67

BEZUGSANGABEN

INHALT

EINZELHEITEN .................................... 68

STÖRUNGSSUCHE......................... 69 – 73

PFLEGE UND INSTANDHALTUNG ............... 74

VORSICHTSMASSNAHMEN .............. 75 – 77

TECHNISCHE DATEN ...................... 78 – 79

GERÄTEÜBERSICHT ....................... 80 – 86

Bedienelemente, Anschlüsse und

Anzeigen..................................... 80 – 81

Anzeigen..................................... 82 – 86

STICHWORTVERZEICHNIS .... 87 – Rückseite

BEZUGSANGABEN

68

DE

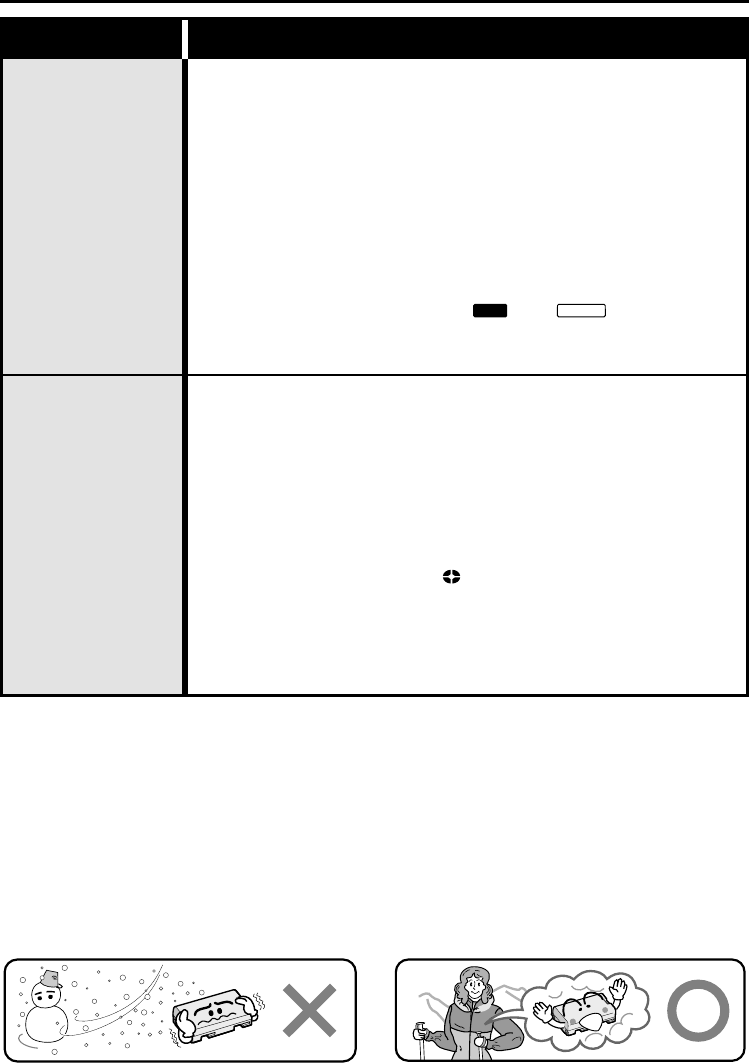

EINZELHEITEN

B E T R I F F T E R L Ä U T E R U N G E N

❍Den Ladebetrieb im Umgebungstemperaturbereich zwischen 10° C und

35° C durchführen. (Die ideale Umgebungstemperatur für den Ladebetrieb liegt

zwischen 20° C und 25° C). Bei zu niedrigen Umgebungstemperaturen kann der

Batteriesatz ggf. nicht vollständig geladen werden.

❍Die angegebenen Ladezeiten beziehen sich jeweils auf einen vollständig

entladenen Batteriesatz.

❍Die Ladedauer variiert in Abhängigkeit von der Umgebungstemperatur und dem

Betriebszustand des Batteriesatzes.

❍Das Netzgerät nicht in der Nähe eines Radioempfängers betreiben, um

Empfangsstörungen zu vermeiden.

❍Das Netzgerät erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion.

Sicherstellen, dass das Netzgerät an einem Ort aufgestellt wird, an dem kein

Hitzestau auftreten kann.

❍Die folgenden Bedienschritte beenden den Ladevorgang:

•Wenn der Hauptschalter auf “PLAY”, “

AUTO

” oder “

MANUAL

” gestellt wird.

•Wenn das Netzgerät vom Camcorder abgetrennt wird.

•Wenn das Netzkabel des Netzgeräts von der Netzsteckdose abgetrennt wird.

•Wenn der Batteriesatz vom Camcorder abgenommen wird.

❍Bei Außenaufnahmen unter sehr hellen Lichtbedingungen kann das LCD-Monitor-

Bild ggf. nur schwer erkennbar sein. In diesem Fall bei der Aufnahme die

Sucherbildüberwachung verwenden.

❍Das Cassettenfach kann nur bei mit Spannung versorgtem Camcorder geöffnet

werden.

❍Nach Öffnen der Cassettenfachklappe wird das Cassettenfach ggf. mit leichter

Verzögerung ausgeschoben. Das Cassettenfach niemals mit Gewalt öffnen!

❍Sobald das Cassettenfach einrastet, wird es automatisch eingezogen. Warten Sie,

bis es vollständig eingezogen ist, und schließen Sie dann das Cassettenfach.

❍Wenn die Aufnahme-Start/Stopp-Taste gedrückt wird, kann der Aufnahmestart ggf.

mit leichter Verzögerung ausgelöst werden. Der tatsächliche Aufnahmestart wird

durch das sich drehende Symbol ”” bestätigt.

❍Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die

Messgenauigkeit variieren in Abhängigkeit von der verwendeten Cassette.

❍Bei Erreichen des Bandendes erscheint die Anzeige “TAPE END”. Unterbleibt

hierauf für 5 Minuten jeder weitere Bedienschritt, schaltet der Camcorder

automatisch ab. Diese Anzeige erscheint auch, wenn eine Cassette eingelegt

wird, die bereits das Bandende erreicht hat.

➪BAND-

AUFNAHME

(墌 S. 16, 17)

➪Spannungs-

versorgung

(墌 S. 8)

Lithium-Ionen-Batterien sind kälteempfindlich.

Batteriehinweise

GEFAHR! Batteriesätze niemals auseinandernehmen, offenem Feuer oder starker Hitze aussetzen! Andernfalls

besteht Feuer- und Explosionsgefahr!

ACHTUNG! Batteriesätze und insbesonders deren Polkontakte niemals mit metallischen Gegenständen in

Berührung bringen! Andernfalls können Kurzschlüsse mit Feuergefahr auftreten.

Vorzüge von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten Abmessungen. Bei Einwirkung niedriger

Umgebungstemperaturen (unter 10°C) kann jedoch ein vorübergehender starker Leistungsabfall auftreten. In

diesem Fall die Batterie kurz aufwärmen (in Jackeninnentasche etc.) und dann wieder am Camcorder anbringen.

Solange die Batterie nicht abkühlt, sollte sie ihre Leistung voll abgeben.

(Wird die Batterie mit einem chemischen Heizkissen erwärmt, darauf achten, dass die Batterie nicht in direkte

Berührung mit dem Heizkissen kommt!)

DE

69

Falls die Störung nach Durchführung der aufgelisteten Abhilfemaßnahmen weiterhin besteht, wenden Sie sich

bitte an Ihren JVC Service.

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TV-

Gerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle

abtrennen (Batteriesatz, Netzgerät etc.) und einige Minuten warten. Dann die Spannungsquelle anschließen

und die erforderlichen Bedienschritte durchführen.

•Die Spannungsversorgungs-quelle

ist nicht einwandfrei

angeschlossen.

•Der Batteriesatz ist entladen.

•Datum und Zeit wurden nicht

eingestellt.

•Die eingebaute Uhrenbatterie ist

erschöpft und die Datums-/

Zeitdaten wurden gelöscht.

— Für Bandaufnahme —

•Der Cassetten-

Aufnahmeschutzschieber ist auf

“SAVE” gestellt.

•Der Hauptschalter ist auf “PLAY”

oder “OFF” gestellt.

•Schalter VIDEO/MEMORY ist auf

“MEMORY” gestellt.

•Die Anzeige “TAPE END” liegt vor.

•Die Cassettenfachklappe ist

geöffnet.

— Für Speicherkartenaufnahme —

•Schalter VIDEO/MEMORY ist auf

“VIDEO” gestellt.

•Der Camcorder wird nicht mit

Spannung versorgt oder es liegt

eine Betriebsblockierung vor.

•Der Camorder ist auf manuelle

(MANUAL) Scharfstellung

eingestellt.

•Bei der Aufnahme lag

unzureichende Beleuchtung oder

ein kontrastarmes Motiv vor.

•Das Objektiv ist verschmutzt oder

beschlagen.

•Das Netzgerät einwandfrei

anschließen (墌 S. 9).

•Wechseln Sie den Batteriesatz

gegen einen voll aufgeladenen aus

(墌 S. 8, 9).

•Datum und Zeit einstellen

(墌 S. 11).

•Wenden Sie sich bezüglich

Batteriewechsel an Ihren JVC

Service.

•Den Cassetten-Aufnahme-

schutzschieber auf “REC” stellen

(墌 S. 12).

•Den Hauptschalter auf “

AUTO

”

oder “

MANUAL

” stellen (墌 S. 17).

•Den Schalter VIDEO/MEMORY auf

“VIDEO” stellen.

•Eine neue Cassette einlegen

(墌 S. 12).

•Die Cassettenfachklappe

schließen.

•Den Schalter VIDEO/MEMORY auf

“MEMORY” stellen.

•Schalten Sie den Camcorder aus

und wieder ein (墌 S. 17).

•Schalten Sie auf automatische

Scharfstellung (墌 S. 43).

•Reinigen Sie das Objektiv und

überprüfen Sie die Scharfstellung

(墌 S. 74).

STÖRUNG MÖGLICHE URSACHE ABHILFE

1Keine Spannungs-

versorgung.

2Die Anzeige “SET DATE/

TIME!” erscheint.

3Es kann nicht auf Aufnahme

geschaltet werden.

4Keine Bildwiedergabe.

5Es kann nicht einwandfrei

automatisch scharfgestellt

werden.

FORTSETZUNG NÄCHSTE SEITE

STÖRUNGSSUCHE

70

DE

•Die Cassette ist nicht einwandfrei

eingelegt.

•Die Batterieleistung ist

unzureichend.

•Die Speicherkarte wird falsch

ausgerichtet.

•Der Breitformat-Modus ist aktiviert.

•Die Lichtquelle und/oder das Motiv

enthalten nicht die Farbe weiß oder

es wirken verschiedene

Lichtquellen auf das Motiv ein.

•Die Bildeffekte “SEPIA” oder

“MONOTONE” werden verwendet.

•Es wurde bei aktivierter

Gegenlichtkorrektur aufgenommen.

•Das Motiv ist zu hell.

•Es ist auf 10fach-Zoom (optisch)

geschaltet.

•Schalter VIDEO/MEMORY ist auf

“MEMORY” gestellt.

•Der Sepia- oder Schwarzweiß-

Bildeffekt ist aktiviert.

•Beim Videofilmen unter dunklen

Lichtverhältnissen arbeitet der

Camcorder mit hoher

Lichtempfindlichkeit. Die

Bildqualität ist ähnlich wie bei

langsamer Shutterzeit.

•Richten Sie die Cassette korrekt

aus (墌 S. 12).

•Legen Sie einen voll aufgeladenen

Batteriesatz ein (墌 S. 8, 9).

•Die Speicherkarte einwandfrei

ausrichten (墌 S. 14).

•Den Breitformat-Modus

deaktivieren (墌 S. 48).

•Den Bildausschnitt so wählen,

dass auch ein weißer Gegenstand

mit ins Bild kommt (墌 S. 26, 42).

•Die Bildeffekte “SEPIA” oder

“MONOTONE” deaktivieren

(墌 S. 38, 39).

•Die Taste BACKLIGHT drücken

(墌 S. 44).

•Geben Sie im Menü für “PRO-

GRAM AE” den Einstellstatus

“SPOTLIGHT” ein (墌 S. 38).

•Im Menü für “ZOOM” den

Einstellwert “40X” oder “500X”

wählen (墌 S. 47).

•Den Schalter VIDEO/MEMORY auf

“VIDEO” stellen (墌 S. 17, 18).

•Deaktivieren Sie den Sepia- oder

Schwarzweiß-Bildeffekt (墌 S. 38,

40).

•Zur Erzielung eines natürlicheren

Wiedergabebildes die

Verstärkungsanhebung im Menü

auf “AGC” oder “OFF” stellen

(墌 S. 47).

STÖRUNG MÖGLICHE URSACHE ABHILFE

6Die Cassette kann nicht

eingelegt werden.

7Die Speicherkarte kann

nicht einwandfrei eingesetzt

werden.

8Der Schnappschuss-Modus

arbeitet nicht.

9Die im Schnappschuss-

modus hergestellte

Aufnahme zeigt

Farbverfälschungen.

0Die im Schnappschuss-

modus hergestellte

Aufnahme ist unterbelichtet.

!Die im Schnappschuss-

modus hergestellte

Aufnahme ist überbelichtet.

@Die Digital-Zoom-Funktion

arbeitet nicht.

#Die Fader-Funktion (weiß/

schwarz) arbeitet nicht.

$Obwohl nicht auf langsame

Shutterzeit geschaltet war,

erscheint das

Wiedergabebild mit

Verwischungen.

STÖRUNGSSUCHE

(Forts.)

DE

71

•Der Sepia- oder Schwarzweißeffekt

ist aktiviert.

•Dies ist auf den extremen

Bildkontrast zurückzuführen und

stellt keine Fehlfunktion dar.

•Dies ist keine Fehlfunktion.

•Im Menü ist “DATE/TIME” auf

“OFF” eingestellt.

•Die auf der Speicherkarte

gespeicherten Dateien sind

schreibgeschützt.

•“TIME CODE” ist auf “OFF”

eingestellt.

•Bei niedrigen Umgebungs-

temperaturen verdunkelt sich das

LCD-Monitorbild (dies ist

konstruktionsbedingt). In diesem

Fall stimmen die Farben des

Aufnahmesignals und des LCD-

Monitors nicht überein. Dies ist

keine Fehlfunktion.

•Wenn die Fluoreszenzleuchte des

LCD-Monitorbildschirms das Ende

ihrer Lebensdauer erreicht hat,

erscheinen die LCD-Monitor-

Bildsignale stark abgedunkelt.

Wenden Sie sich an Ihren JVC

Service.

•Den Sepia- oder Schwarzweiß-

Bildeffekt deaktivieren (墌 S. 39,

45).

————

————

•Im Menü “DATE/TIME” auf “ON”

stellen (墌 S. 49).

•Heben Sie den Schreibschutz für

die auf der Speicherkarte

gespeicherten Dateien auf, und

löschen Sie die Dateien dann.

(墌 S. 30, 31).

•“TIME CODE” auf “ON” einstellen

(墌 S. 49, 50).

•Stellen Sie die LCD-Monitor-

Bildhelligkeit ein und/oder ändern

Sie den LCD-Monitor-Sichtwinkel

(墌 S. 16, 17).

STÖRUNG MÖGLICHE URSACHE ABHILFE

%Die Weißbalance kann nicht

eingestellt werden.

^Bei der Aufnahme von

extrem hellen Lichtquellen

treten senkrechte

Nachziehbalken auf.

&Wenn bei Außenaufnahmen

Sonnenlicht direkt in den

LCD-Monitorbildschirm

einfällt, ist dieser kurzzeitig

rot oder schwarz eingefärbt.

*Bei der Aufnahme

unterbleibt die Datum/Zeit-

Anzeige.

(Auf der Speicherkarte

gespeicherte Dateien

können nicht gelöscht

werden.

)Zeitcode wird nicht gezeigt.

qZu dunkles oder blasses

LCD-Monitorbild.

FORTSETZUNG NÄCHSTE SEITE

72

DE

•Dies wird durch den LCD-

Leuchtschirm verursacht.

•Dies ist möglich, wenn Druck auf

den LCD-Leuchtschirm/Monitor-

Rahmen ausgeübt wird.

•Es wurden gleichzeitig AE-

Programm-Bildeffekte sowie

Fader- und Wischeffekte oder der

Bildstabilisiermodus gewählt, die

nicht zusammen arbeiten.

•Der LCD-Monitor/Sucherbildschirm

wird in Hochpräzisionstechnologie

gefertigt. Wenn auf dem LCD-

Monitor/Sucherbildschirm dunkle

oder farbige (rot, grün oder blau)

Punkte dauerhaft sichtbar sind,

handelt es sich nicht um eine

Fehlfunktion. Diese Bildpunkte sind

nicht Bestandteil des Aufnahme-

signals. (Effektive Bildpunkte:

Größer 99,99 %).

•Dies ist keine Fehlfunktion.

•Der Hauptschalter ist auf “

AUTO

”,

“

MANUAL

” gestellt.

•Der Hauptschalter ist auf “

AUTO

”,

“

MANUAL

” gestellt.

•Schalter VIDEO/MEMORY ist auf

“VIDEO” gestellt.

•Bei der Wiedergabe von nicht

bespielten Bandabschnitten,

Bildsuchlauf und Standbild treten

Anzeigeverzerrungen auf. Dies ist

keine Fehlfunktion.

•Zu hoher Lautstärkepegel.

————

•Schließen Sie den LCD-Monitor

zur Abschaltung oder stellen Sie

den Hauptschalter auf “OFF”.

Warten Sie, bis eine Abkühlung

aufgetreten ist.

————

•Bitte lesen Sie die ent-

sprechenden Kapitel (AE-

Programm-Bildeffekte, Fader- und

Wischeffekte, Bildstabilisiermodus)

in dieser Anleitung durch

(墌 S. 38 – 41, 47).

————

————

•Den Hauptschalter auf “PLAY”

stellen (墌 S. 21).

•Den Haptschalter auf “PLAY”

stellen (墌 S. 28).

•Den Schalter VIDEO/MEMORY auf

“MEMORY” stellen.

————

•Die Lautsprecher-Lautstärke

verringern (墌 S. 21).

•Eine Videokopfreinigung mit einer

Reinigungscassette (nicht

mitgeliefert) durchführen

(墌 S. 76).

STÖRUNG MÖGLICHE URSACHE ABHILFE

wStarke Erwärmung der

LCD-Monitor-Rückseite.

eVerwischte LCD-Monitor-

Anzeigen und -Farben.

rLCD-Monitor- oder

Sucheranzeigen blinken.

tAuf dem LCD-Monitor oder

Sucherbildschirm sind

vereinzelt farbige (rot, grün

oder blau) Punkte dauerhaft

sichtbar.

yKein Tonsignalabgabe bei

der Aufnahme.

uWiedergabe- und Umspul-

funktionen arbeiten nicht.

iDie Speicherkarten-

Wiedergabe ist nicht

möglich.

oVerzerrte LCD-Monitor-

Anzeigen.

pEs tritt LCD-Monitor-

Bildzittern auf.

QBei Wiedergabe treten

Klötzchenbildungen auf

oder anstelle des

Wiedergabebildes wird ein

blauer Bildschirm gezeigt.

STÖRUNGSSUCHE

(Forts.)

DE

73

————

————

•Es ist eine Camcorder-Fehlfunktion

aufgetreten. Hierauf werden alle

Camcorder-Funktionen gesperrt.

•Es ist eine Camcorder-Fehlfunktion

aufgetreten. Hierauf werden alle

Camcorder-Funktionen gesperrt.

•Die Batteriesatztemperatur ist

extrem hoch oder niedrig.

•Der Ladebetrieb kann bei extrem

hohen oder niedrigen

Umgebungstemperaturen

beeinträchtigt werden.

•Dies ist keine Fehlfunktion.

•Das DV-Kabel wurde bei

eingeschaltetem Camcorder

abgezogen oder angeschlossen.

————

•Vorsichtig mit einem weichen Tuch

reinigen. Keinen zu hohen Druck

ausüben (墌 S. 74).

•Beachten Sie die Angaben zu den

LCD-Monitor-/Sucherbildschirm-

Anzeigen (墌 S. 82 – 86).

•Die Spannungsquelle abtrennen

(Batteriesatz, Netz-/Ladegerät etc.)

und einige Minuten warten, bis die

Anzeige erlischt. Dann die

Spannungsquelle anschließen und

den Camcorder erneut verwenden.

Falls die Anzeige trotz wiederholter

Ausführung dieser Abhilfeschritte

beibehalten wird, wenden Sie sich

bitte an Ihren JVC Service.

Niemals die Cassette auswerfen.

Andernfalls kann das Band schwer

beschädigt werden.

•Die Cassette einmal auswerfen

und erneut einlegen. Hierauf

überprüfen, ob die Fehleranzeige

weiterhin gezeigt wird. Dann die

Spannungsquelle anschließen und

den Camcorder erneut verwenden.

Falls die Anzeige trotz wiederholter

Ausführung dieser Abhilfeschritte

beibehalten wird, wenden Sie sich

bitte an Ihren JVC Service.

•

Ein Batteriesatz sollte bei zulässigen

Umgebungstemperaturen (10°C bis

35°C) aufgeladen werden

(

墌

S. 75).

•Dies kann bei Verwendung der

digitalen Bildstabilisierung

(墌 S. 47) verhindert werden.

•Den Camcorder aus- und erneut

einschalten. Dann die

Bedienschritte durchführen.

•Die Speicherkarte einige Male

leicht nach innen drücken

(墌 S. 14).

STÖRUNG MÖGLICHE URSACHE ABHILFE

WLCD-Monitor, Sucher und/

oder Objektiv sind

verschmutzt.

EEine Anzeige stimmt nicht

mit dem Modus überein.

REine Fehleranzeige (E01,

E02 oder E06) erscheint.

TEine Fehleranzeige (E03

oder E04) erscheint.

YDie Ladeanzeige des

Camcorders leuchtet nicht.

UBeim Bildausdruck

erscheint ein schwarzer

Balken am unteren

Bildrand.

IDer Camcorder arbeitet

nicht bei DV-

Anschlussverbindung.

ODie Speicherkarte kann

nicht aus dem Camcorder

entnommen werden.

74

DE

Reinigen des Camcorders

1Verwenden Sie zur äußeren Reinigung ein

weiches fusselfreies Tuch.

Bei starker Verschmutzung ein mit mildem

Seifenwasser befeuchtetes Tuch verwenden.

Anschließend trockenreiben.

2Drücken Sie PUSH OPEN und öffnen Sie den

LCD-Monitor. Reiben Sie den geöffneten LCD-

Monitor vorsichtig (ohne starke Druckausübung) mit

einem trockenen fusselfreien Tuch ab. Schließen Sie

den LCD-Monitor wieder.

3Verwenden Sie zur Objektivreinigung einen

Blasebalgpinsel und reinigen Sie vorsichtig mit

Linsenreinigungspapier nach.

4Zur Sucherreinigung klappen Sie den Sucher

senkrecht nach oben. Öffnen Sie den Okulardeckel in

Pfeilrichtung 1.

5Reinigen Sie das Okularinnere mit einem weichen

Tuch oder einem Blasebalgpinsel 2.

6Bringen Sie den Okulardeckel wieder so an, dass

dieser einrastet. Senken Sie den Sucher auf seine

waagerechte Position ab.

HINWEISE:

●Keine starken Reinigungsmittel wie Benzin oder Alkohol

verwenden.

●Vor der Reinigung unbedingt die Spannungsquelle

(Batteriesatz, Netzgerät etc.) abtrennen.

●Bei langdauernder Verunreinigung der Objektivlinse

kann sich Schimmel bilden.

●Bei Verwendung eines chemischen Reinigers oder

chemisch behandelten Reinigungstuches bitte die

zugehörigen Angaben beachten.

Nach dem Gebrauch

1Schalten Sie den Camcorder aus.

2Schieben und halten Sie den OPEN/EJECT-

Riegel in Pfeilrichtung und klappen Sie dann die

Cassettenfachklappe nach außen, bis sie einrastet.

Das Cassettenfach wird automatisch ausgeschoben.

Entnehmen Sie die Cassette.

3Drücken Sie das Cassettenfach zum Schließen

im Bereich “PUSH HERE” an und schließen Sie dann

die Cassettenfachklappe.

4Den Sucher nach oben 1 klappen. Drücken Sie

die BATT. RELEASE-Entriegelung 2 und nehmen

Sie den Batteriesatz ab 3.

PFLEGE UND INSTANDHALTUNG

21

3

2

1

Cassettenfachklappe

OPEN/EJECT-Riegel

PUSH HERE-Bereich

Okulardeckel

BATT. RELEASE-Entriegelung

Entnehmen.

Blasebalgpinsel

Cassettenfach

DE

75

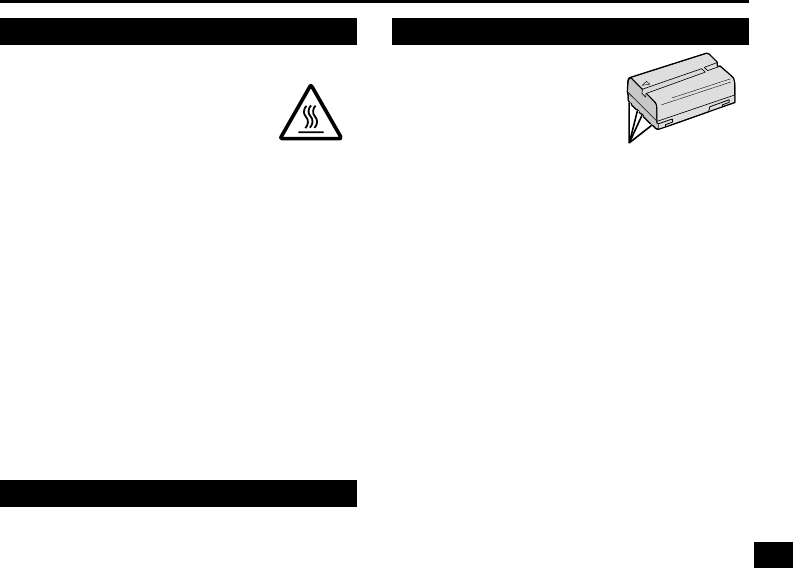

VORSICHTSMASSNAHMEN

Videoleuchte

GEFAHR

䡲Die Videoleuchte ist bei und für einige

Zeit nach dem Ausschalten noch sehr

heiß. Nicht berühren. Andernfalls

besteht Verletzungsgefahr!

䡲Den Camcorder niemals unmittelbar

nach Gebrauch der Videoleuchte im Tragekoffer

unterbringen! Die Videoleuchte strahlt auch nach

Gebrauch noch einige Zeit sehr hohe

Temperaturen ab.

䡲Bei Gebrauch darauf achten, dass zwischen der

Videoleuchte und Personen bzw. Gegenständen

ein Mindestabstand von 30 cm eingehalten wird.

䡲Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

䡲Niemals den Camcorder in einem geschlossenen

Behälter, Fach etc. aufbewahren, wenn die

Videoleuchte eingeschaltet ist.

䡲Wenn der Camcorder bei Verwendung der

Videoleuchte stabil aufgestellt werden soll, diesen

auf einem Stativ befestigen und nicht direkt auf

einer Tischplatte etc. platzieren.

䡲Wir empfehlen, den Birnenwechsel bei Ihrem JVC

Fachhändler vornehmen zu lassen.

Allgemeine Batterie-Sicherheitshinweise

Wenn die Fernbedienung bei einwandfreier

Handhabung nicht arbeitet, sind die Batterien

verbraucht und müssen gegen frische Batterien

ausgetauscht werden.

Ausschließlich die folgende Batterieausführung

verwenden: R03 (AAA) x 2

Bitte beachten Sie die folgenden Batterie-

Handhabungshinweise. Bei unsachgemäßer

Handhabung können Batterien auslaufen und/oder

platzen.

1. Angaben zum Batteriewechsel siehe Seite 54.

2. Niemals eine ungeeignete Batterieausführung

verwenden.

3. Batterien stets polrichtig einlegen.

4. Niemals wiederaufladbare Batterien verwenden.

5. Batterien niemals extrem hohen Temperaturen

aussetzen, da diese andernfalls auslaufen und/

oder platzen können.

6. Batterien niemals zur Entsorgung verbrennen.

7. Bei längerer Nichtbenutzung und Lagerung die

Batterien entnehmen. Falls Batterien auslaufen,

kann es zu Geräteschäden kommen.

8. Niemals die mitgelieferten Batterien

wiederaufladen.

Batteriesätze

Bei dem mitgelieferten

Batteriesatz handelt es sich um

eine Lithium-Ionen-Ausführung.

Bitte lesen Sie vor der

Ingebrauchnahme des

Batteriesatzes die folgenden

Sicherheitshinweise durch.

1. Zur Unfallverhütung Batteriesätze . . .

... niemals verbrennen.

... niemals an den Polkontakten kurzschließen.

Beim Transportieren stets die mitgelieferte

Schutzkappe am Batteriesatz anbringen. Ist die

Schutzkappe nicht verfügbar, den Batteriesatz

vor dem Transportieren in einer Plastiktüte

unterbringen.

... niemals zerlegen oder umbauen.

... niemals auf über 60° erwärmen (Brand- und

Explosionsgefahr).

... ausschließlich mit einem zulässigen Ladegerät

laden.

2. Zur Schadensverhütung und für eine

verlängerte Nutzungsdauer Batteriesätze . . .

... niemals einer starken Erschütterung aussetzen.

... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die

verwendete Batteriesatzausführung arbeitet mit

chemischer Reaktion — bei zu niedrigen

Temperaturen wird die chemische Ablauf be-

einträchtigt, bei zu hohen Temperaturen kann

keine vollständige Aufladung erzielt werden.

... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer Einwirkung

von hohen Temperaturen wird die natürliche

Entladung beschleunigt und die Nutzungsdauer

verkürzt.

... den Batteriesatz alle 6 Monate vollständig laden

und wieder entladen, wenn dieser über einen

besonders langen Zeitraum gelagert wird.

... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte auch

im abgeschalteten Zustand Spannung

verbrauchen können.

HINWEISE:

●Die Erwärmung des Batteriesatzes nach dem

Ladevorgang bzw. nach dem Gebrauch ist normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb .............................. 10°C bis 35°C

Betrieb ..................................... 0°C bis 40°C

Lagerung ................................. –10°C bis 30°C

●Die Ladedauer ist auf eine Umgebungstemperatur

von 20°C bezogen.

●Je geringer die Umgebungstemperatur, desto

länger die Ladedauer.

Kontakte

76

DE

Cassetten

Bitte beachten Sie die folgenden Angaben zur ein-

wandfreien Handhabung und Lagerung Ihrer Cassetten :

1. Bei Cassettengebrauch . . .

.... sicherstellen, dass die Cassette das Zeichen “Mini

DV” trägt.

.... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video- und

Audiosignale automatisch gelöscht.

.... sicherstellen, dass die Cassette einwandfrei

eingesetzt wird.

.... die Cassette nicht wiederholt einlegen und

entnehmen, ohne dass das Band transportiert

wurde. Andernfalls kann das Band durchhängen

und beschädigt werden.

.... niemals die Bandschutzklappe öffnen. Andernfalls

wird das Band der Einwirkung von Fingerabdrücken

und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung

darauf, dass . . .

.... stets ausreichender Abstand zu Heizkörpern und

anderen Hitze abstrahlenden Orten gewährleistet

ist.

.... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

.... Cassetten niemals übermäßigen Erschütterungen

und Vibrationen ausgesetzt sind.

.... Cassetten niemals starken Magnetfeldern (Motoren,

Transformatoren, Magneten etc.) ausgesetzt sind.

.... Cassetten in ihrer Schutzhülle senkrecht aufgestellt

werden.

Speicherkarte

Zur Gewährleistung der einwandfreien Handhabung und

Aufbewahrung von Speicherkarten die folgenden

Angaben beachten:

1. Bei Gebrauch . . .

.... Ausschließlich eine Speicherkarte verwenden, die

das SD- oder das MultiMediaCard-Zeichen

vorweist.

.... Die Speicherkarte einwandfrei ausrichten und

einsetzen.

2. Bei Datenaustausch mit der Speicherkarte

(Aufnahme, Wiedergabe, Löschung, Formatierung

etc.) . . .

.... niemals die Speicherkarte entnehmen oder den

Camcorder ausschalten.

3. Bei Aufbewahrung . . .

.... Die Speicherkarte nicht in der Nähe von

Heizkörpern etc. aufbewahren.

.... Die Speicherkarte nicht direktem Sonnenlicht

aussetzen.

.... Die Speicherkarte keinen Erschütterungen oder

Vibrationen aussetzen

.... Die Speicherkarte keinen starken

elektromagnetischen Feldern (Motoren.

Generatoren, Magneten etc.) aussetzen.

LCD-Monitor

1. Zur Vermeidung von LCD-Monitor-Schäden

NIEMALS . . .

.... starken Druck auf den LCD-Monitor ausüben.

.... den Camcorder mit nach unten weisendem LCD-

Monitor ablegen.

2. Zur Gewährleistung einer langen Nutzungsdauer . . .

.... zur Reinigung keine rauhen Materialien (grobes

Tuch etc.) verwenden.

3. Beachten Sie, dass die folgenden LCD-Monitor-

Eigenschaften keine Fehlfunktion darstellen:

•Bei Camcordergebrauch können sich LCD-Monitor-

Rahmen und -Rückseite erwärmen.

•Ist der Camcorder lange eingeschaltet, kann sich der

LCD-Monitor-Rahmen stark erwärmen.

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

.... Gehäuseteile entfernen.

.... das Gerät zerlegen oder umbauen.

.... die Batteriepole kurzschließen.

Einen Batteriesatz bei Aufbewahrung von

metallischen Gegenständen entfernt halten.

.... entflammbare oder metallische Gegenstände bzw.

Flüssigkeit in das Geräteinnere gelangen lassen.

.... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

.... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

.... die hoher Luftfeuchtigkeit oder Staubeinwirkung

ausgesetzt sind.

.... die Dampf- oder Rußeinwirkung (Kochstelle etc.)

ausgesetzt sind.

.... die Erschütterungen oder Vibrationen ausgesetzt

sind.

.... die starken magnetischen oder

elektromagnetischen Feldern (von Lautsprecher,

Sendeantenne etc.) ausgesetzt sind.

.... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

.... die extremen Temperaturen (über 40° C bzw. unter

0° C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

.... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

.... die extrem geringer (unter 35 %) oder hoher (über

80 %) Luftfeuchtigkeit ausgesetzt sind.

.... die direkter Sonneneinstrahlung ausgesetzt sind.

.... an denen Hitzestaus auftreten (Fahrzeuginnenraum

im Sommer etc.) können.

.... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

.... Nässe aussetzen.

.... fallenlassen oder gegen harte Gegenstände stoßen

lassen.

.... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

.... mit dem Objektiv für lange Zeit auf eine besonders

helle Lichtquelle richten.

.... so halten, dass Sonnenlicht direkt in das Objektiv

einfallen kann.

.... beim Transportieren am LCD-Monitor oder Sucher

halten.

.... an der Handschlaufe oder am Tragegurt schwingen.

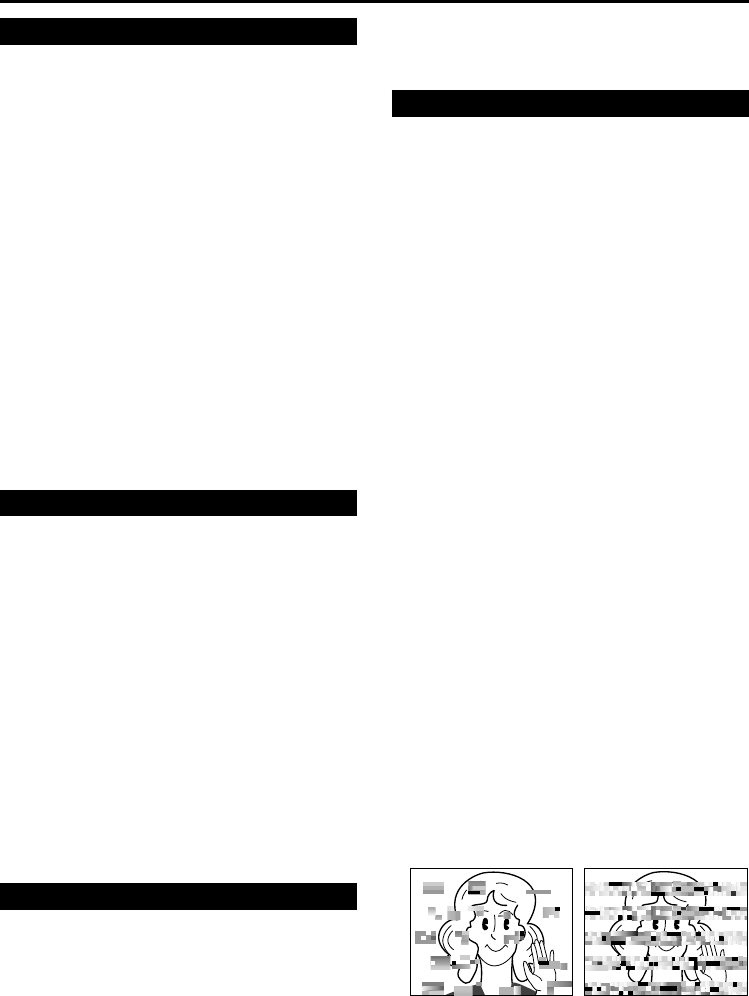

5. Bei verschmutzten Videoköpfen können die

folgenden Beeinträchtigungen auftreten:

•Keine Bild- und Tonwiedergabe.

•Blockförmige Wiedergabestöreinstreuungen.

VORSICHTSMASSNAHMEN

(Forts.)

DE

77

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den

Camcorder auf keinen Fall benutzen. Wenden

Sie sich umgehend an Ihren JVC Fachhändler.

Dieser Camcorder ist ein Mikrocomputer-

gesteuertes Gerät. Externe Störsignale und

Interferenzen (TV-Gerät, Radio etc.) können

Funktionsbeeinträchtigungen verursachen. In

diesem Fall die Spannungsquelle (Batteriesatz

etc.) abtrennen und einige Minuten warten.

Hierauf den Camcorder erneut mit Spannung

versorgen und die erforderlichen Bedienschritte

durchführen.

Feuchtigkeitskondensation . . .

●Wenn ein Glas mit kalter Flüssigkeit gefüllt

wird, bilden sich an der Glasaußenfläche

Kondenswassertropfen. Dementsprechend tritt

Kondensationsniederschlag im Cam-

corderinneren auf, wenn Ihr Camcorder einem

starken Temperaturwechsel von kalt zu warm

(Ortswechsel, Aufheizen eines kalten Raumes

etc.), extremer Luftfeuchtigkeit oder direkt dem

Luftstrom einer Klimaanlage ausgesetzt ist.

●Bei Kondensationsniederschlag an der

Kopftrommel kann das Band und/oder der

Bandmechanismus ernsthaft beschädigt

werden.

•Bei der Aufnahme oder Wiedergabe erscheint die

LCD-Monitor- Warnanzeige für verschmutzte

Videoköpfe “ ”.

•Es kann keine einwandfreie Aufnahmequalität

erzielt werden.

In diesem Fall die Reinigungscassette

(Sonderzubehör) verwenden. Legen Sie die

Reinigungscassette ein und schalten Sie auf auf

Wiedergabe. Der Camcorder stoppt den Bandlauf

nach 20 Sekunden automatisch. Wird die

Reinigungscassette in zu kurzen Abständen

wiederholt eingesetzt, können die Videoköpfe

beschädigt werden.

Falls nach einem Reinigungsvorgang weiterhin

Verschmutzungsprobleme auftreten, wenden Sie

sich bitte an Ihren JVC Fachhändler.

Die Kopftrommel und das Laufwerk unterliegen

Schmutzeinwirkungen und

Abnutzungserscheinungen. Nach ca. 1000

Betriebsstunden sollten regelmäßig Inspektionen

vorgenommen werden, um eine einwandfreie

Bildqualität beizubehalten. Wenden Sie sich bitte an

Ihren JVC Service.

CD-ROM-Handhabung

•Die Signalseite (unbedruckt) stets frei von

Verunreinigungen und Kratzern halten. Die CD-

ROM niemals beschriften oder bekleben!

Verunreinigungen mit einem weichen Tuch

entfernen. Hierbei gerade von der CD-ROM-Mitte

zur Kante wischen.

•Niemals herkömmliche Schallplattenreiniger oder

Reinigungssprays verwenden.

•Die CD-ROM niemals biegen und niemals die

Signalseite berühren.

•Die CD-ROM niemals an Orten aufbewahren, die

Staub, extremem Temperaturen, hoher

Luftfeuchtigkeit oder direkter Sonneneinstrahlung

ausgesetzt sind.

78

DE

TECHNISCHE DATEN

Camcorder

Allgemein

Spannungsversorgung : 11 V Gleichstrom (bei Netzbetrieb)

7,2 V Gleichstrom (bei Batteriebetrieb)

Leistungsaufnahme

Bei ausgeschaltetem LCD-Monitor

und eingeschaltetem Sucher : Ca. 4,5 W (GR-DVL867/DVL865/DVL767/DVL765)

Ca. 4,3 W (GR-DVL567/DVL367/DVL365/DVL167/DVL160)

Bei eingeschaltetem LCD-Monitor

und ausgeschaltetem Sucher : Ca. 5,7 W (GR-DVL867/DVL865/DVL767/DVL765)

Ca. 5,3 W (GR-DVL567/DVL367/DVL365/DVL167/DVL160)

Videoleuchte : Ca. 2,8 W (GR-DVL867/DVL865/DVL767/DVL765)

Ca. 3,5 W (GR-DVL567/DVL367/DVL365/DVL167/DVL160)

Abmessungen (B x H x T) : 79 mm x 89 mm x 184 mm

(GR-DVL867/DVL865/DVL767/DVL765)

79 mm x 89 mm x 167 mm

(GR-DVL567/DVL367/DVL365/DVL167/DVL160)

(bei eingeklapptem LCD-Monitor und vollständig abgesenktem

Sucher)

Gewicht : Ca. 580 g

(GR-DVL867/DVL865)

Ca. 570 g

(GR-DVL767/DVL765/DVL567)

Ca. 560 g

(GR-DVL367/DVL365)

Ca. 550 g

(GR-DVL167/DVL160)

Umgebungs-Betriebstemperatur :0°C – 40°C

Umgebungs-Luftfeuchtigkeit : 35% – 80%

Umgebungs-Lagerungstemperatur :–20°C – 50°C

Bildwandler : 1/3,8" -CCD-Chip (GR-DVL867/DVL865/DVL767/DVL765)

1/4" -CCD-Chip (GR-DVL567/DVL367/DVL365/DVL167/DVL160)

Objektiv : F 1,8, f = 3,8 mm bis 38 mm, 10fach Motorzoom

(GR-DVL867/DVL865/DVL767/DVL765)

F 1,8, f = 3,6 mm bis 36 mm, 10fach Motorzoom

(GR-DVL567/DVL367/DVL365/DVL167/DVL160)

Filterdurchmesser : 37 mm

LCD-Monitor : 3,5" diagonal, LCD-Bildschirm/TFT Active Matrix

(GR-DVL867/DVL865/DVL567)

2,5" diagonal, LCD-Bildschirm/TFT Active Matrix

(GR-DVL767/DVL765/DVL367/DVL365/DVL167/DVL160)

Sucher : Elektronischer Sucher mit 0,24"-Schwarzweiß-LCD

Lautsprecher : Mono

DE

79

Digital-Camcorder

Aufnahmeformat : DV-Format (SD-Modus)

Farbsignalnorm :PAL

Aufnahme/Wiedergabe : Video: Digital-Komponenten-Aufnahme

: Audio: PCM-Digitalaufnahme, 32-kHz 4-Kanal (12 Bit),

48 kHz 2-Kanal (16 Bit)

Cassette : Mini-DV

Bandgeschwindigkeit : SP: 18,8 mm/Sek.

LP: 12,5 mm/Sek.

Max. Aufnahmezeit : SP: 80 Min.

(mit 80-Min.-Cassette) LP: 120 Min.

Digitalkamera-Funktion (nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365)

Speichermedium : SD-Speicherkarte/MultiMediaCard

Datenkompression : Standbild : JPEG (kompatibel)

Bewegtes Bild : MPEG4 (kompatibel)

Dateigröße: 3 Stufen (1280 X 960 Bildpunkte*, 1024 x 768 Bildpunkte,

640 x 480 Bildpunkte)

Bildqualität: 2 Stufen (FINE/STANDARD)

Anzahl der speicherbaren Bilder : Siehe Seite 27.

* Nur GR-DVL867/DVL865/DVL767/DVL765.

Anschlüsse

S

Ausgang : Y : 1 Vss, 75 Ω, analog

C : 0,29 Vss, 75 Ω, analog

AV

Videoausgang : 1 Vss, 75 Ω, analog

Audioausgang : 300 mV (eff.), 1 kΩ, analog, Stereo

DV

Ausgang : 4-pol. nach IEEE 1394

Eingang (nur GR-DVL867/DVL767/ : 4-pol. nach IEEE 1394

DVL567/DVL367/DVL167)

USB (nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365 ) : 5-pol.

PC (nur GR-DVL167/DVL160) : 3-pol. (ø2,5 mm)

EDIT (nur GR-DVL867/DVL865/

DVL767/DVL765/DVL567/

DVL367/DVL365) : 2-pol. (ø3,5 mm)

JLIP (nur GR-DVL167/DVL160) : 4-pol. (ø3,5 mm)

Netzgerät

Spannungsversorgung : 110 V bis 240 V Netzstrom, 50 Hz/60 Hz

Nennabgabe : 11 V, Gleichstrom, 1 A

Die Angaben gelten, falls nicht anders angegeben, für die SP-Geschwindigkeit. Irrtümer sowie

Änderungen des Designs und der technischen Daten vorbehalten.

80

DE

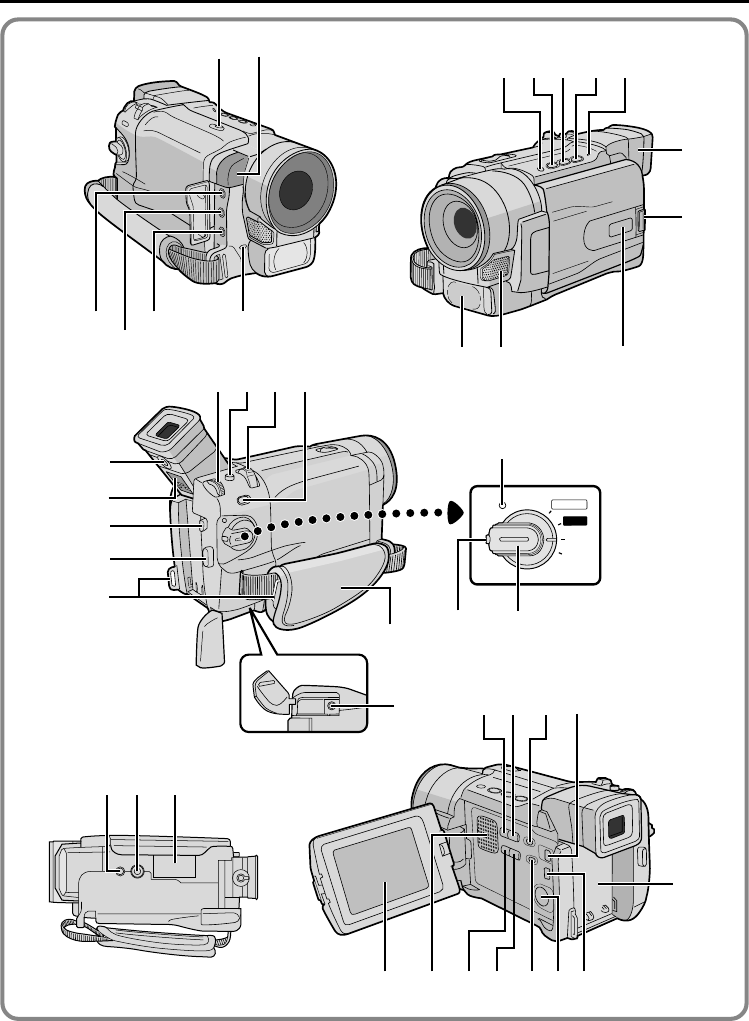

GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

MANUAL

AUTO

PLAY

OFF

6

T

P

Y

o

7

8

9

I

U

R

s

32 4 5

@ #0 !

W

%

f gd

E

a

O

$

q( )

y

iu

rew

1p

^ & *

t

Q

DE

81

Bedienelemente

1Öffnen-/Auswurf-Riegel [OPEN/EJECT].. 墌 S. 12

2• Stopptaste [5] ....................................... 墌 S. 21

• Gegenlichttaste [BACKLIGHT] .............. 墌 S. 44

3• Rückspultaste [

2

]................................ 墌 S. 21

• Nachtsichttaste [NIGHT] ........................ 墌 S. 38

4Wiedergabe-/Pausentaste [

4

/6] ............. 墌 S. 21

5Vorspultaste [

3

] .................................... 墌 S. 21

6LCD-Monitorriegel [PUSH OPEN] ........... 墌 S. 16

7Dioptrienausgleichsregler ........................ 墌 S. 10

8Batteriesatz-Entriegelung

[BATT. RELEASE] ................................... 墌 pg. 8

9Aufnahme-Start/Stopp-Taste ................... 墌 S. 16

0• Menüwahl-/Einstellrad [+, –, PUSH] ...... 墌 S. 46

• LCD-Monitor-Helligkeitsregler

[BRIGHT] [+, –] ..................................... 墌 S. 16

!Schnappschusstaste

[SNAPSHOT] ......................... 墌 S. 26, 27, 32, 42

@• Motorzoomregler [T/W] .......................... 墌 S. 18

• Lautsprecher-Lautstärkeregler

[VOL.] .................................................... 墌 S. 21

#• Fokussiertaste [FOCUS]........................ 墌 S. 43

• Leerabschnitte-Suchlauftaste

[BLANK] ................................................. 墌 S. 24

$Sperrknopf ............................................... 墌 S. 17

%Videoleuchtenschalter

[

AUTO

,

MANUAL

, PLAY, OFF] ................... 墌 S. 17

^Index-Taste [INDEX]

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ...................... 墌 S. 29

&INFO-Taste

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ...................... 墌 S. 29

*VIDEO/MEMORY-Modus-Wahlschalter

[VIDEO, MEMORY]

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ...................... 墌 S. 17

(Taste für die Aufnahme von E-Mail-Clips

[E-MAIL]

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ...................... 墌 S. 33

)SELECT-Taste

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) ...................... 墌 S. 28

qVideoleuchtenschalter

[LIGHT OFF/AUTO/ON] ........................... 墌 S. 19

Anschlüsse

Die Buchsen w bis t befinden sich unter der

Buchsenabdeckung.

wAV-Ausgang [AV] ......................... 墌 S. 22, 52, 59

eBuchse für externes Stereo-Mikrofon

[MIC (nur GR-DVL867/DVL865/DVL767/

DVL765/DVL567/DVL367/DVL365)] ....... 墌 S. 63

r• J-Buchse [JLIP (Joint Level Interface Protocol)]

(nur GR-DVL167/DVL160) .................... 墌 S. 59

Mit Anschlussmöglichkeit an einen JLIP-

Kompatiblen Camcorder oder Videorecorder zur

Steuerung von einem PC aus. Die optionale

Software HS-V16KITE ist erforderlich.

• Schnittsteuerbuchse [EDIT]

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) .................... 墌 S. 59

tGleichspannungseingangsbuchse......... 墌 S. 8, 9

yDigital-Videobuchse

DV-Eingang/Ausgang [DV IN/OUT: GR-DVL867/

DVL767/DVL567/DVL367/DVL167] DV-Ausgang

[DV OUT: GR-DVL865/DVL765/DVL365/DVL160]

(i.Link*) .............................................. 墌 S. 53, 65

* i.Link verweist auf die Industrienorm

IEEE1394-1995 und zugehörige Erweiterungen.

Das Logo kennzeichnet Geräte, die mit der

i.Link-Norm kompatibel sind.

uS-Video-Ausgangsbuchsen

[S-VIDEO] .................................... 墌 S. 22, 52, 59

i• Digital-Fotobild-Buchse [PC]

(nur GR-DVL167/DVL160) .................... 墌 S. 65

• USB-Buchse (Universal Serial Bus)

(nur GR-DVL867/DVL865/DVL767/DVL765/

DVL567/DVL367/DVL365) .............. 墌 S. 65, 66

Anzeigen

oRotlichtanzeige ................................. 墌 S. 16, 48

pCHARGE-Anzeige .................................... 墌 S. 8

QSeitliche LED-Anzeige (nur GR-DVL867/

DVL865/DVL767/DVL765) ..................... 墌 S. 49

WBetriebsanzeige ................................ 墌 S. 16, 17

Andere Bereiche

E• Sensorfenster für Fernbediensignal ..... 墌 S. 54

• Messsensorfenster

Diesen Bereich nicht abdecken, da er die zum

Aufnehmen erforderlichen Messsensoren enthält.

RSucher .................................................... 墌 S. 10

TVideoleuchte ........................................... 墌 S. 19

YEingebautes Stereo-Mikrofon ................. 墌 S. 63

USucherokulardeckel ................................ 墌 S. 74

IRiemenösen............................................ 墌 S. 10

OGriffschlaufe ............................................ 墌 S. 10

PLCD-Monitor ..................................... 墌 S. 16, 17

aLautsprecher ........................................... 墌 S. 21

sBatteriehalter ............................................ 墌 S. 8

dPassstiftöffnung ...................................... 墌 S. 10

fStativgewinde ......................................... 墌 S. 10

gKartenfachabdeckung (nur GR-DVL867/

DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365) ................................... 墌 S. 14

82

DE

LCD-Monitor-/Sucheranzeigen bei Bandaufnahme

1Zeigt den gewählten Fader-/Wischblendeneffekt

an. (墌 S. 40, 41)

2Erscheint bei aktiviertem Breitformat- oder

Cinema- Modus. (墌 S. 48)

3Dreht sich bei Bandlauf. (墌 S. 16)

4Zeigt die Aufnahmegeschwindigkeit

(SP oder LP) an. (墌 S. 13)

5Zeigt die Bandrestzeit an. (墌 S. 16)

6•Anzeige bei Aufnahme: REC.

•Anzeige bei Aufnahmepause: PAUSE.

(墌 S. 16)

7Erscheint bei aktiviertem Mikrofon-

Windfiltermodus. (墌 S. 48)

8Erscheint, wenn der Camcorder auf Insert-Schnitt

(w) oder Insert-Schnittpause (6w) geschaltet ist.

(墌 S. 64)

9Zeigt nach Camcorder-Einschaltung für ca. 5

Sekunden den Audio-Modus an. (墌 S. 47)

0Zeigt den Zeitcode an. (墌 S. 20, 49)

LCD-Monitor-/Sucheranzeigen bei Speicherkartenaufnahme

(nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365)

1Anzeige der Bildgröße. (墌 S. 14)

2Erscheint als Blinkanzeige bei der Aufnahme.

(墌 S. 26)

3•Erscheint bei Aufnahme.

•Blinkt, wenn keine Speicherkarte eingesetzt ist.

(墌 S. 26)

4Anzeige der Bildqualität.

Wahlweise 2 Bildqualitätsmodi: F (Fein) und S

(Standard) (in abnehmender Qualiutät).(墌 S. 14)

5Anzeige der noch speicherbaren Restaufnahmen.

(墌 S. 26)

PL

CER

SOUND B I T

5

21

15:55

0

min

6

w

12 4 56

87

3

90

51

1024

13 4 52

GERÄTEÜBERSICHT

Anzeigen

DE

83

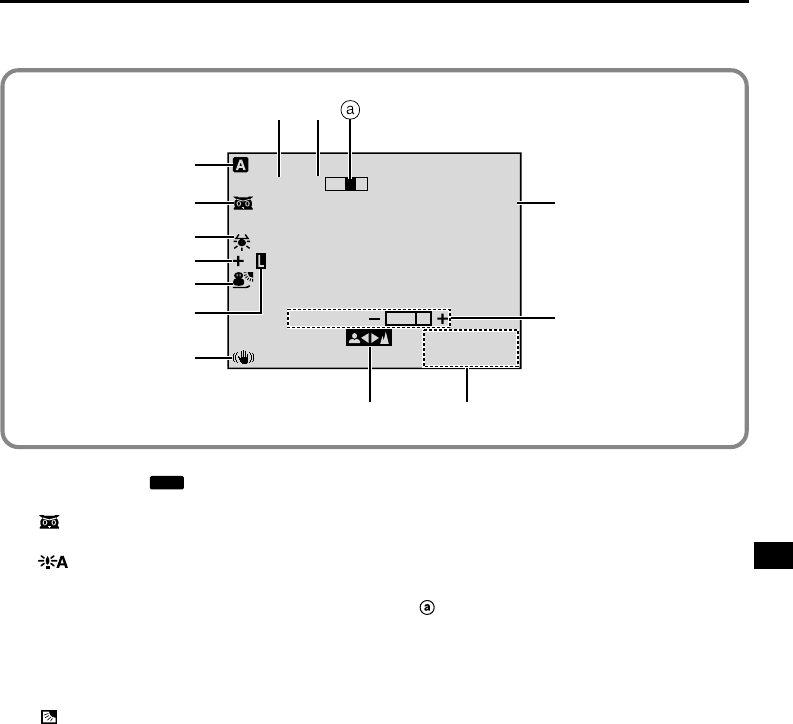

LCD-Monitor-/Sucheranzeigen bei Band- und Speicherkartenaufnahme

4

3

20.1

01:

0

0

xW T

10. 00


BR I GHT

1

2

4

7

6

3

5

#

8 9

0

!

@

1Erscheint bei auf “

AUTO

” gestelltem

Hauptschalter. (墌 S. 17)

2•: Erscheint bei aktiviertem

Nachtsichtmodus. (墌 S. 38)

•: Erscheint, wenn für “GAIN UP” der

Einstellstatus “AUTO” gilt und die

Shutterzeit automatisch gewählt wird.

(墌 S. 47)

3Erscheint bei Weißbalanceeinstellung. (墌 S. 45)

4•“ⴣ”:Erscheint bei der Belichtungseinstellung.

(墌 S. 44)

•: Erscheint bei der Gegenlichtkorrektur.

(墌 S. 44)

5Zeigt den gewählten AE-Programm-Bildeffekt an.

(墌 S. 38)

6Erscheint bei Blendenverriegelung. (墌 S. 44)

7Erscheint bei aktiviertem Bildstabilisierer (“DIS”).

(墌 S. 47)

8Zoomverhältnis (Annäherungswert): Erscheint

beim Zoomen. (墌 S. 18)

9Erscheint beim Zoomen.

Zoompegelanzeige (墌 S. 18)

0Erscheint bei aktiviertem Schnappschuss-Modus.

(墌 S. 26, 42)

!Zeigt die LCD-Monitor-Helligkeit an. (墌 S. 16)

@Anzeigefeld für Datum und Zeit. (墌 S. 11)

#Erscheint bei manueller Scharfeinstellung.

(墌 S. 43)

84

DE

LCD-Monitor-/Sucheranzeigen bei Bandwiedergabe

1Zeigt den Audiomodus an. (墌 S. 50, 51)

2Erscheint bei Leerabschnitte-Suchlauf. (墌 S. 24)

3Zeigt die Aufnahmegeschwindigkeit an.(墌 S. 13)

4Erscheint bei Bandlauf.

4

: Wiedergabe

3

: Vorspulen/Bildsuchlauf vorwärts

2

:Rückspulen/Bildsuchlauf rückwärts

6: Pause

6

4

: Vorwärts-Zeitlupe

1

6:Rückwärts-Zeitlupe

e: Nachvertonung

6e : Nachvertonungspause

5Anzeigefeld für Datum/Zeit. (墌 S. 50, 51)

6•BRIGHT : Zeigt den Pegel bei Helligkeits-

einstellung (LCD-Monitor) an.

(墌 S. 16)

•VOLUME : Zeigt den Lautstärkepegel an.

(墌 S. 21)

Die Pegelmarke wird versetzt.

7Zeigt den Zeitcode an. (墌 S. 50, 51)

6

w

12 / 1

BI SOUND

BLANK SEARCH

VOLUME

T

116:21:25

PS

6

4

L

2

0

.2

01:

1

25. 00

5

1 32 4

7 6

GERÄTEÜBERSICHT

Anzeigen (Forts.)

1Anzeige der Betriebsart. (墌 S. 29)

2Zeigt den LCD-Monitor-Helligkeitspegel an.

(墌 S. 16)

Die Pegelmarke wird versetzt.

BR I GHT

1

2

LCD-Monitor-/Sucheranzeigen bei Speicherkartenwiedergabe

(nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365 only)

DE

85

Anzeigen Funktion

Zeigt die Batteriesatz-Restleistung an.

Restleistung: Hoch

Restleistung: Erschöpft

Wenn der Batteriesatz nahezu keine Leistung mehr abgibt, blinkt die Anzeige

. Bei erschöpftem Batteriesatz wird der Camcorder automatisch

ausgeschaltet.

Erscheint, wenn keine Cassette eingelegt ist. (墌 S. 12)

Erscheint, wenn die eingelegte Cassette schreibgeschützt (Schreibschutz-

schieber auf “SAVE”) ist und der Camcorder zur Bandaufnahme verwendet

werden soll (Schalter VIDEO/

MEMORY

auf “VIDEO” (nur

GR-DVL867/DVL865/

DVL767/DVL765/DVL567/DVL367/DVL365

), Hauptschalter auf “

AUTO

” oder

“

MANUAL

”).

(

墌

S

. 12)

Erscheint, wenn bei Aufnahme oder Wiedergabe eine Verschmutzung der

Videoköpfe festgestellt wird. Eine Reinigungscassette (Sonderzubehör)

verwenden. (墌 S. 76)

Erscheint, wenn im Camcorderinneren Kondensationsniederschlag

festgestellt wird. In diesem Fall mehr als eine Stunde warten, bis sich der

Niederschlag verflüchtigt hat.

Erscheint, wenn keine Cassette eingelegt ist und die Aufnahme-Start/Stopp-

Taste und die Taste SNAPSHOT bei auf “

AUTO

” oder “

MANUAL

” gestelltem

Hauptschalter und auf “VIDEO” gestelltem Schalter VIDEO/MEMORY (nur

GR-DVL867/DVL865/DVL767/DVL765/DVL567/DVL367/DVL365) gedrückt wird.

Erscheint, wenn das Bandende bei Aufnahme oder Wiedergabe erreicht wird.

(墌 S. 68)

Erscheint, wenn eine ungeeignete Cassettenausführung eingelegt ist und der

Schalter VIDEO/MEMORY (nur GR-DVL867/DVL865/DVL767/DVL765/DVL567/

DVL367/DVL365) auf "VIDEO" gestellt ist.

●Erscheint, wenn keine Datum/Zeit-Einstellung vorgenommen wurde.

(墌 S. 11)

●Erscheint, wenn die eingebaute Uhrenbatterie erschöpft ist und die

Datums-/Zeitdaten gelöscht wurden. Bezüglich Batteriewechsel wenden Sie

sich bitte an Ihren JVC Service.

Erscheint für ca. 5 Sekunden, wenn bei Einschaltung die Objektivschutz-

kappe angebracht ist.

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung

geschaltet wird. (墌 S. 63)

●Erscheint, wenn für einen im LP-Modus bespielten Bandabschnitt auf

Nachvertonung geschaltet wird. (墌 S. 63)

●Erscheint, wenn für einen im 16-Bit-Modus bespielten Bandabschnitt auf

Nachvertonung geschaltet wird. (墌 S. 63)

●Erscheint, wenn auf der Fernbedienung die Taste A.DUB (e) gedrückt wird

und der Aufnahmeschutzschieber der eingelegten Cassette auf “SAVE”

gestellt ist. (墌 S. 63)

Warnanzeigen

TAPE!

TAPE END

SET DATE/TIME!

CHECK TAPE’S ERASE

PROTECTION TAB

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

CONDENSATION

OPERATION PAUSED

PLEASE WAIT

DIFFERENT

FORMATTED TAPE

A. DUB ERROR!

<CANNOT DUB

ON A LP RECORDED TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

<CHECK TAPE’S ERASE

PROTECTION TAB>

A. DUB ERROR!

FORTSETZUNG NÄCHSTE SEITE

LENS CAP

oder

LENS COVER

86

DE

Anzeigen Function

Erscheint, wenn beim Insert-Schnitt ein unbespielter Bandabschnitt vorliegt/

erreicht wird. (墌 S. 64)

●Erscheint, wenn beim Insert-Schnitt ein im LP-Modus bespielter

Bandabschnitt vorliegt/erreicht wird. (墌 S. 64)

●Erscheint, wenn auf der Fernbedienung die Taste INSERT (w) gedrückt wird

und der Löschschutzschieber der Cassette auf ”SAVE” gestellt ist.

(墌 S. 64)

Erscheint, wenn die Speicherkarte voll und keine weitere Aufnahme möglich

ist.

●Erscheint, wenn im Kopiermodus ein kopiergeschütztes Signal an den als

Aufnahmegerät eingesetzten Camcorder angelegt wird.

●Erscheint bei der Datenübertragung vom Videoband auf die Speicherkarte:

– Wenn keine Speicherkarte eingelegt ist.

– Wenn die Speicherkarte voll ist.

– Wenn die Speicherkarte nicht formatiert ist. (墌 S. 32, 33)

Erscheint, wenn keine Speicherkarte eingelegt ist und versucht wird,

Speicherkartendaten aufzunehmen oder wiederzugeben.

Erscheint, wenn die Speicherkarte beschädigte Daten enthält oder noch nicht

formatiert ist. Die Speicherkarte muss in diesem Fall formatiert werden.

(墌 S. 36)

Erscheint, wenn die eingelegte Speicherkarte keine Bilddateien enthält und

versucht wird, Speicherkartendaten wiederzugeben.

Erscheint, wenn die eingelegte Speicherkarte keine E-Mail-Clip-Dateien

enthält und versucht wird, Speicherkartendaten wiederzugeben. (墌 S. 33)

Erscheint, wenn der Camcorder die eingelegte Speicherkarte nicht

identifizieren kann. Die Speicherkarte entnehmen und nochmals einlegen.

Diesen Vorgang wiederholen, bis diese Anzeige unterbleibt. Wenn die

Anzeige beibehalten wird, liegt ein Speicherkartenfehler/-schaden vor.

Erscheint, wenn eine aufgerufene Datei in einem nicht kompatiblen Format

abgespeichert wurde.

●Erscheint, wenn ein Aufnahmevorgang versucht wird und die eingelegte

SD-Speicherkarte schreibgeschützt ist.

●Erscheint, wenn ein Menüeinstellvorgang versucht wird und die eingelegte

SD-Speicherkarte schreibgeschützt ist.

Die Fehleranzeige (E01, E02 oder E06) verweist auf die Art der Fehlfunktion.

Bei Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die

Spannungsquelle abtrennen (Batteriesatz etc.) und einige Minuten warten.

Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden.

Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

Die Fehleranzeige (E03 oder E04) verweist auf die Art der Fehlfunktion. Bei

Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die Cassette

einmal auswerfen und erneut einlegen. Hierauf überprüfen, ob die

Fehlermeldung weiterhin gezeigt wird. Wenn die Anzeige erlischt, kann der

Camcorder erneut verwendet werden. Falls die Anzeige nicht erlischt, wenden

Sie sich bitte an Ihren JVC Service.

PLEASE

FORMAT

MEMORY CARD!

oder

PLEASE INSERT CARD

COPYING FAILED

CARD ERROR!

CHECK CARD’S WRITE

PROTECTION SWITCH

MEMORY IS FULL

INSERT ERROR!

<CANNOT EDIT

ON A LP RECORDED TAPE>

<CHECK TAPE’S ERASE

PROTECTION TAB>

NO IMAGES STORED

UNSUPPORTED FILES

GERÄTEÜBERSICHT

Anzeigen (Forts.)

INSERT ERROR!

E01, E02 oder E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

E03 oder E04

UNIT IN SAFEGUARD

MODE EJECT AND

REINSERT TAPE

NO E-MAIL CLIP STORED

DE

87

Stichwortverzeichnis

A

AE-Programm-Bildeffekte ....................... 墌 S. 38, 39

Anschlüsse .............. 墌 S. 8, 9, 22, 23, 52, 59, 65, 66

Audio-Modus ..................................... 墌 S. 47, 50, 51

Audiokanäle (links/rechts) ............................. 墌 S. 51

Aufnahmebereitschaft ................................... 墌 S. 16

Aufnahmegeschwindigkeit ............................ 墌 S. 13

Auto-Datum ................................................... 墌 S. 49

Auto-Focus .................................................... 墌 S. 43

Automatische Ausschaltung .............. 墌 S. 16, 21, 27

Automatische Wiedergabe ............................ 墌 S. 28

B

Bandumspulen .............................................. 墌 S. 21

Batteriesatz ........................................... 墌 S. 8, 9, 75

Batteriesatz-Ladebetrieb ................................. 墌 S. 8

Batteriewarnung ............................................ 墌 S. 85

Belichtungsregelung ..................................... 墌 S. 44

Bildstabilisierung [DIS] .................................. 墌 S. 47

Bildsuchlauf ................................................... 墌 S. 21

Blendeneinstellung ........................................ 墌 S. 44

Blendenverriegelung ..................................... 墌 S. 44

Breitformat-Modus ........................................ 墌 S. 48

C

Camcorder-Reinigung ................................... 墌 S. 74

Cassette einlegen ......................................... 墌 S. 12

Cassetten entnehmen ................................... 墌 S. 12

Cinema-Bildeffekt .......................................... 墌 S. 48

Classic Film-Bildeffekt ................................... 墌 S. 39

D

Dämmerlicht-Bildeffekt .................................. 墌 S. 39

Dateilöschung ............................................... 墌 S. 31

Dateischreibschutz ........................................ 墌 S. 30

Datums-/Uhrzeitanzeige ....................... 墌 S. 49 – 51

Datums-/Uhrzeiteinstellung ........................... 墌 S. 11

Digitalzoom ............................................. 墌 S. 18, 47

Dioptrienkorrektur ......................................... 墌 S. 10

DPOF (Digital Print Order Format) ................ 墌 S. 34

E

Eigenportraitaufnahme .................................. 墌 S. 17

Einzelbildfortschaltung ............................ 墌 S. 21, 56

Einstellung der Bildqualität und Bildgröße .... 墌 S. 14

E-Mail-Clip-Aufnahme ................................... 墌 S. 33

F

Fader-Effekt ............................................ 墌 S. 40, 41

Fernbedienung .............................................. 墌 S. 54

Fernbedienungs-Herstellercode .................... 墌 S. 58

Formatieren einer Speicherkarte .................. 墌 S. 36

G

Gegenlichtkorrektur (BACKLIGHT) ............... 墌 S. 44

Griffeinstellung .............................................. 墌 S. 10

H

Hauptschalterpositionen ............................... 墌 S. 17

Hoch oder tief gehaltener Camcorder ........... 墌 S. 17

I

Index-Bildmenü............................................. 墌 S. 29

Index-Wiedergabe ......................................... 墌 S. 29

Insert-Schnitt ................................................. 墌 S. 64

K

Kopiermodus ........................................... 墌 S. 52, 53

L

Lautsprecherlautstärke ................................. 墌 S. 21

Langsamer Shutter ....................................... 墌 S. 39

LCD-Monitor-Bildaufhellung .......................... 墌 S. 16

LCD-Monitor-Bildabdunkelung ...................... 墌 S. 16

LCD-Monitor-/Sucheranzeigen ............. 墌 S. 82 – 86

Leerabschnitte-Suchlauf ............................... 墌 S. 24

M

Manuelle Scharfstellung ................................ 墌 S. 43

Menü CAMERA ............................................. 墌 S. 47

Menü DISPLAY ....................................... 墌 S. 49, 50

Menü DSC .............................................. 墌 S. 14, 49

Menü MANUAL ....................................... 墌 S. 47, 48

Menü SYSTEM ..................................... 墌 S. 48 – 50

Menü VIDEO ................................................. 墌 S. 50

Mitgeliefertes Zubehör .................................... 墌 S. 5

Monoton-Bildeffekt ........................................ 墌 S. 39

MultiMediaCard ....................................... 墌 S. 14, 76

N

Nachtsichtmodus .......................................... 墌 S. 38

Nachvertonung .............................................. 墌 S. 63

Netzgerät .................................................... 墌 S. 8, 9

R

Random Assemble-Schnitt .................... 墌 S. 58 – 62

Rotlicht .......................................................... 墌 S. 48

Rückstellmodus ............................................. 墌 S. 49

FORTSETZUNG NÄCHSTE SEITE

COPYRIGHT© 2002 VICTOR COMPANY OF JAPAN, LTD.

VICTOR COMPANY OF JAPAN, LIMITED

EG Gedruckt in Japan

1201HOV

*

UN

*

VP

S

Schnappschuss ....................................... 墌 S. 26, 42

Schnappschussmodus .................................. 墌 S. 42

Schnee-AE-Programm .................................. 墌 S. 39

Schreibschutz ............................................... 墌 S. 12

SD-Speicherkarte .................................... 墌 S. 14, 76

Sepia-Bildeffekt ............................................. 墌 S. 39

Serienbildaufnahme ...................................... 墌 S. 42

Shutterzeiten ................................................. 墌 S. 39

Speicherkarte .......................................... 墌 S. 14, 76

Sport-AE-Programm ..................................... 墌 S. 39

Spotlight-AE-Programm ................................ 墌 S. 39

Squeeze-Bildeffekt ........................................ 墌 S. 48

Standbildwiedergabe .................................... 墌 S. 21

Stativanbringung ........................................... 墌 S. 10

Stroboskop-Bildeffekt .................................... 墌 S. 39

Symbolanzeigen ................................... 墌 S. 47 – 49

T

Technische Daten ................................... 墌 S. 78, 79

Tele-Makro .................................................... 墌 S. 48

V

Vorführmodus ............................................ 墌 S. 6, 49

Verstärkungsanhebung (Gain-up) ................. 墌 S. 47

Videoleuchte ................................................. 墌 S. 19

VIDEO/MEMORY-Umschaltung .................... 墌 S. 17

W

Warnton ......................................................... 墌 S. 48

Webkamera ................................................... 墌 S. 66

Weißbalance ................................................. 墌 S. 45

Wiedergabe-Bildeffekte ................................. 墌 S. 56

Wiedergabezoom .......................................... 墌 S. 57

Windfilter ....................................................... 墌 S. 48

Wischblenden ......................................... 墌 S. 40, 41

Z

Zeitcode .......................................... 墌 S. 20, 49 – 51

Zeitlupe ................................................... 墌 S. 21, 56

Zoomen ......................................................... 墌 S. 18

Siehe auch die vorhergehende Seite.
