CD/SD RECEIVER KD-AR960

Para cancelar a demonstração no visor, consulte a página 9.

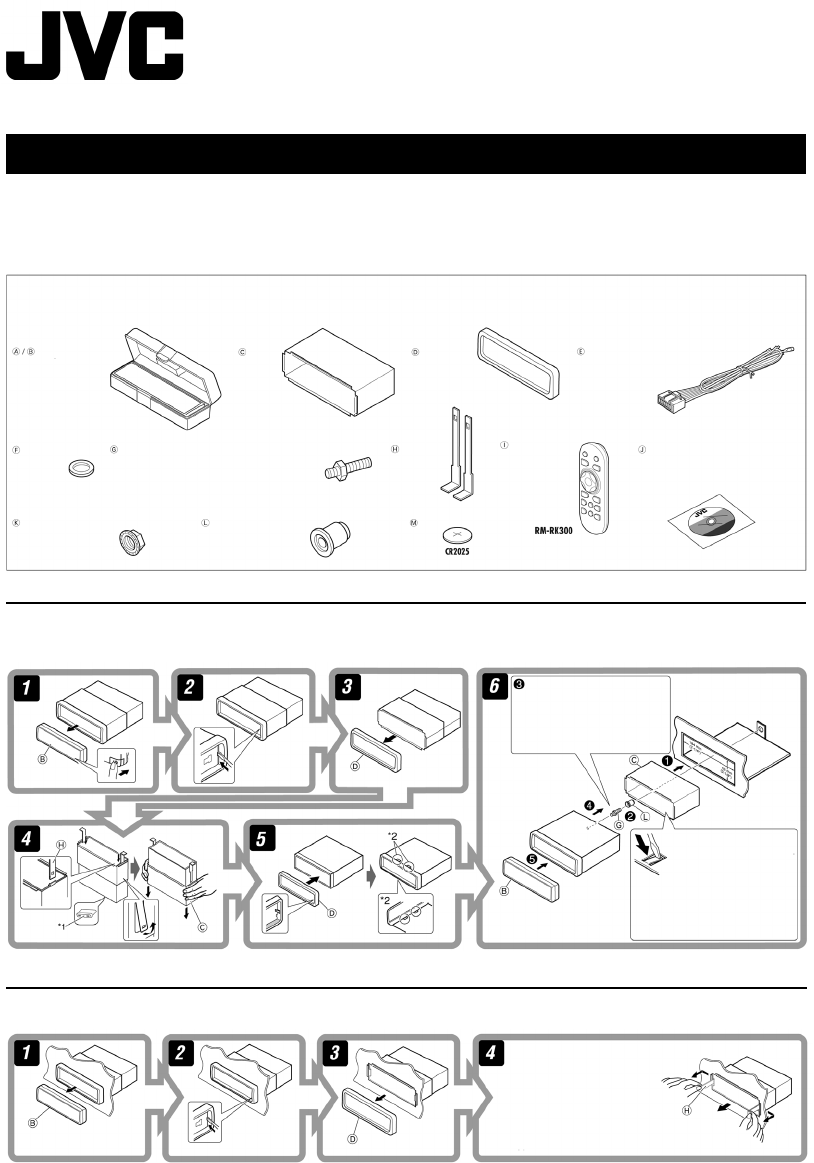

Para obter informações sobre instalação e conexão, consulte o manual

correspondente.

*O Sistema SIRIUS não está disponível no Brasil.

INSTRUÇÕES

Para uso do cliente:

Preencha abaixo o Nº do

Modelo e Nº de Série

localizados na parte superior

ou inferior do gabinete.

Guarde essas informações

para utilização futura.

N° do Modelo

N° de Série

GET0272-001A

[J]

PORTUGUÊS

IMPORTANTE PARA PRODUTOS A LASER

1. PRODUTO A LASER DE CLASSE 1

2. CUIDADO: Não abra a tampa superior. Não há peças reparáveis pelo usuário dentro da unidade;

qualquer reparo deve ser feito por pessoal técnico qualificado.

3. CUIDADO: Há radiações visíveis ou invisíveis na abertura de um intertravamento falho ou

inoperante. Evite a exposição direta ao feixe de irradiação.

Obrigado por ter adquirido um produto JVC.

Leia todas as instruções cuidadosamente antes de iniciar a operação, para assegurar um entendimento

completo do funcionamento e obter o melhor desempenho possível da unidade.

INFORMAÇÕES (EUA apenas)

Esse equipamento foi testado e está em conformidade com os limites dos dispositivos digitais

Classe B, pertinentes à Parte 15 das Regulamentações da FCC. Esses limites são projetados para

prover uma proteção razoável contra interferências prejudiciais em uma instalação residencial. Esse

equipamento gera, utiliza e pode irradiar energia de freqüência de rádio, sendo que se não for

instalado e utilizado de acordo com as instruções, ele poderá causar interferências prejudiciais às

comunicações de rádio. Entretanto, não há garantia de que não ocorrerão interferências em uma

instalação específica. Se esse equipamento realmente causar interferência à recepção de rádio ou

televisão, o que pode ser determinado ligando e desligando o equipamento, o usuário será aconse-

lhado a tentar corrigir a interferência mediante uma ou mais das seguintes medidas:

– Reorientar ou reposicionar a antena de recepção.

– Aumentar a distância de separação entre o equipamento e o receiver.

– Conectar o equipamento em uma tomada em um circuito diferente daquele em que o receiver

estiver conectado.

– Consultar o revendedor ou um técnico experiente em rádio/TV para obter auxílio.

Advertências:

Se você precisar operar o receiver enquanto

estiver dirigindo o carro, certifique-se de

olhar para frente cuidadosamente ou poderá

se envolver em um acidente de trânsito.

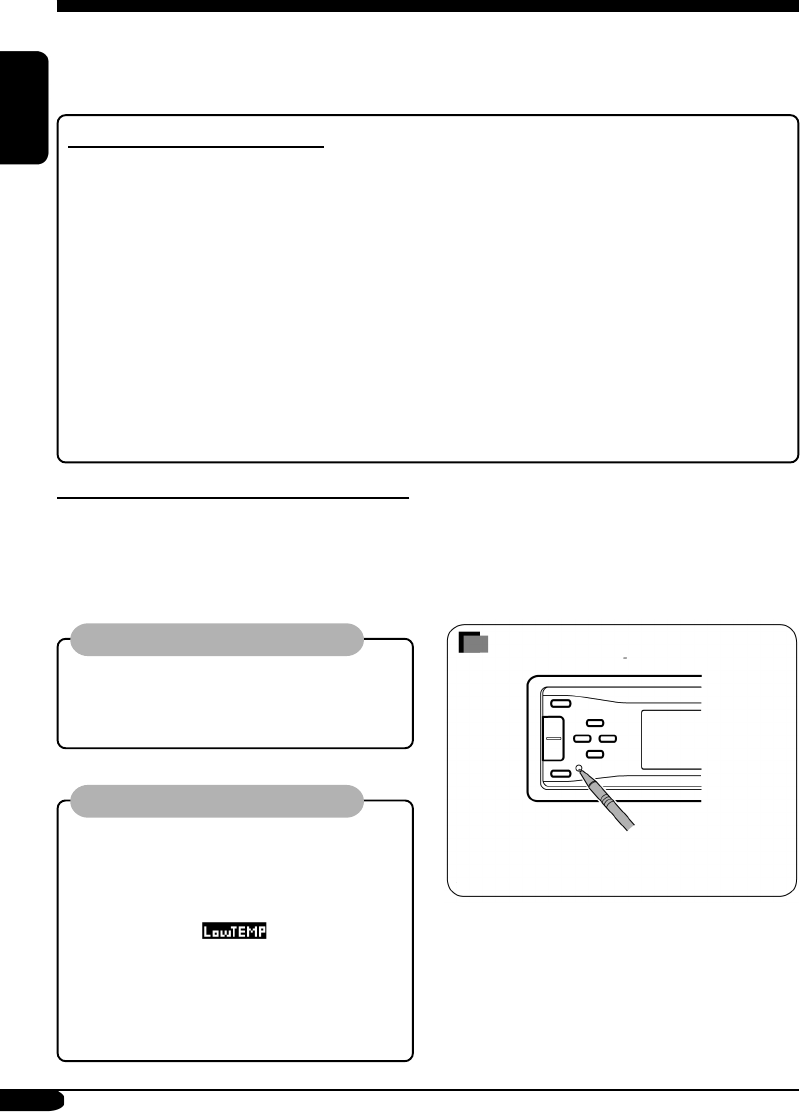

Como reiniciar a sua unidade

Este procedimento reinicializará o

microcomputador. Os seus ajustes também

serão removidos.

Cuidados:

• Se a temperatura dentro do carro for

menor que 0°C (32°F), a animação e

rolagem de texto não serão exibidas no

visor, para que não fiquem incompletas.

Em vez disso, aparece no visor.

• Quando a temperatura aumentar e a

temperatura de operação for normalizada,

estas funções voltarão a funcionar

normalmente.

PORTUGUÊS

Índice

* Por segurança...

• Não aumente demais o nível do volume, pois

isso vai dificultar o entendimento de sons

externos, o que pode tornar a condução do

carro perigosa.

• Pare o carro antes de realizar quaisquer

operações complicadas.

* Temperatura dentro do carro...

Se tiver estacionado o carro por um longo

período sob um clima muito quente ou muito

frio, espere a temperatura se normalizar dentro

do carro antes de operar a unidade.

Como reiniciar a sua unidade .......................... 2

Como ler este manual...................................... 4

Como ejetar um disco forçadamente............... 4

Como alterar o padrão do visor

durante a reprodução ....................................... 5

Como acessar os diferentes menus ................. 5

Painel de controle................................6

Identificação das partes ................................... 6

Controle remoto - RM-RK300 ...............7

Principais elementos e recursos ...................... 7

Primeiros passos ................................. 8

Operações básicas ......................................... 8

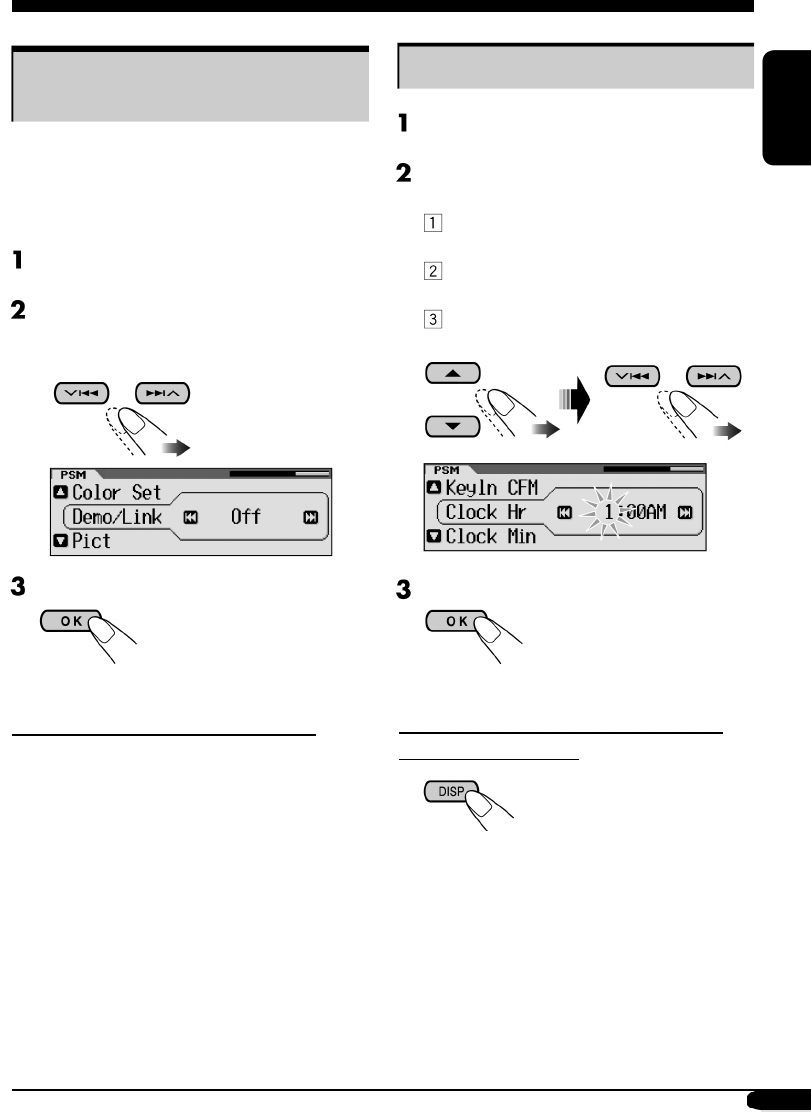

Como cancelar as demonstrações no visor ..... 9

Como ajustar o relógio .................................... 9

Operações do rádio .......................... 10

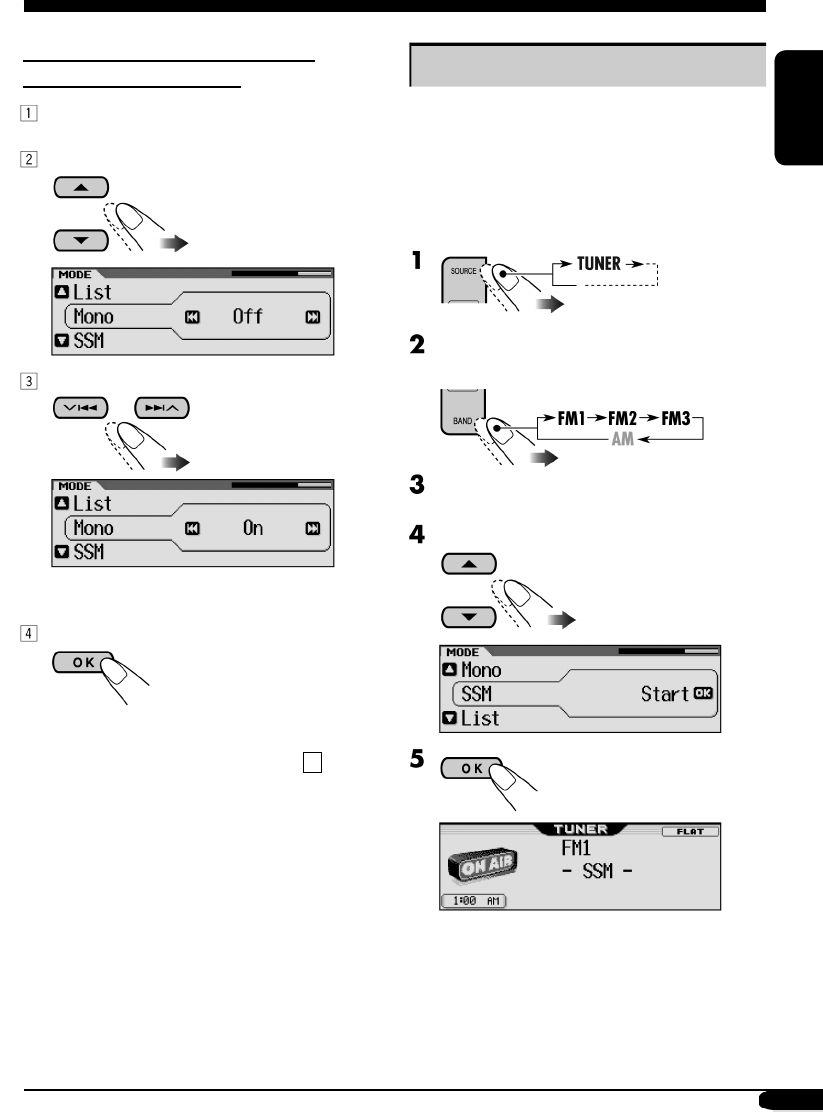

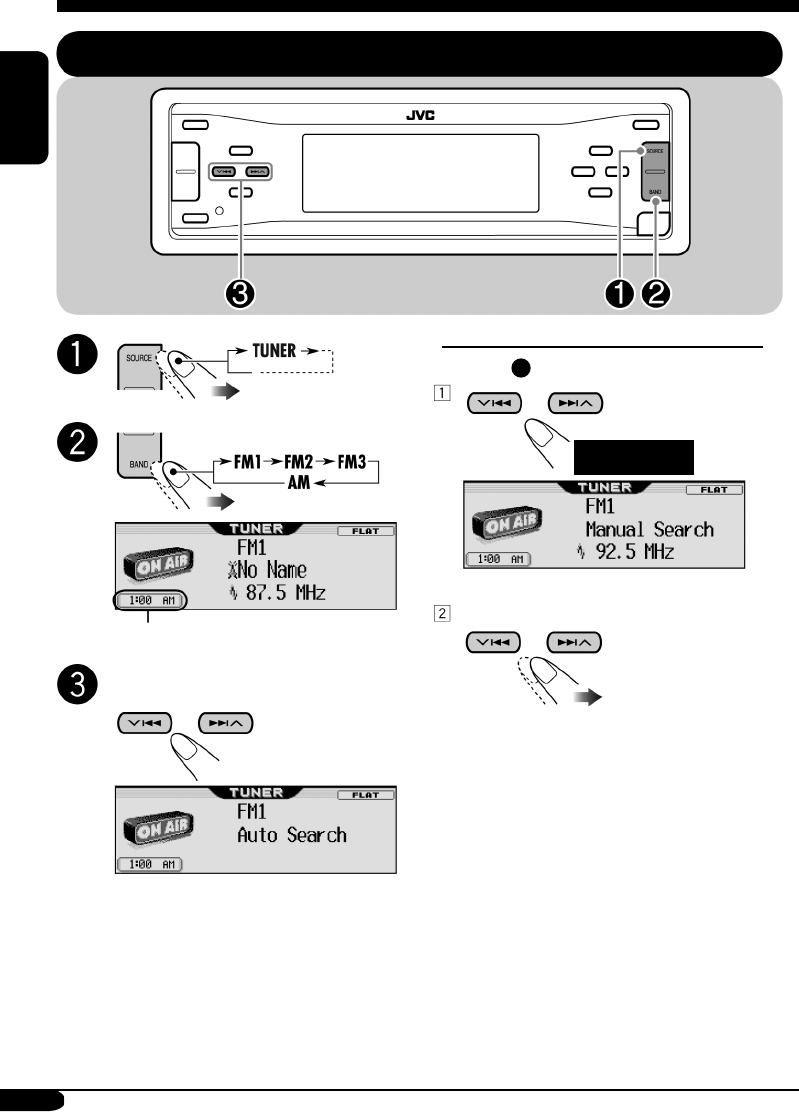

Ouvir rádio ..................................................... 10

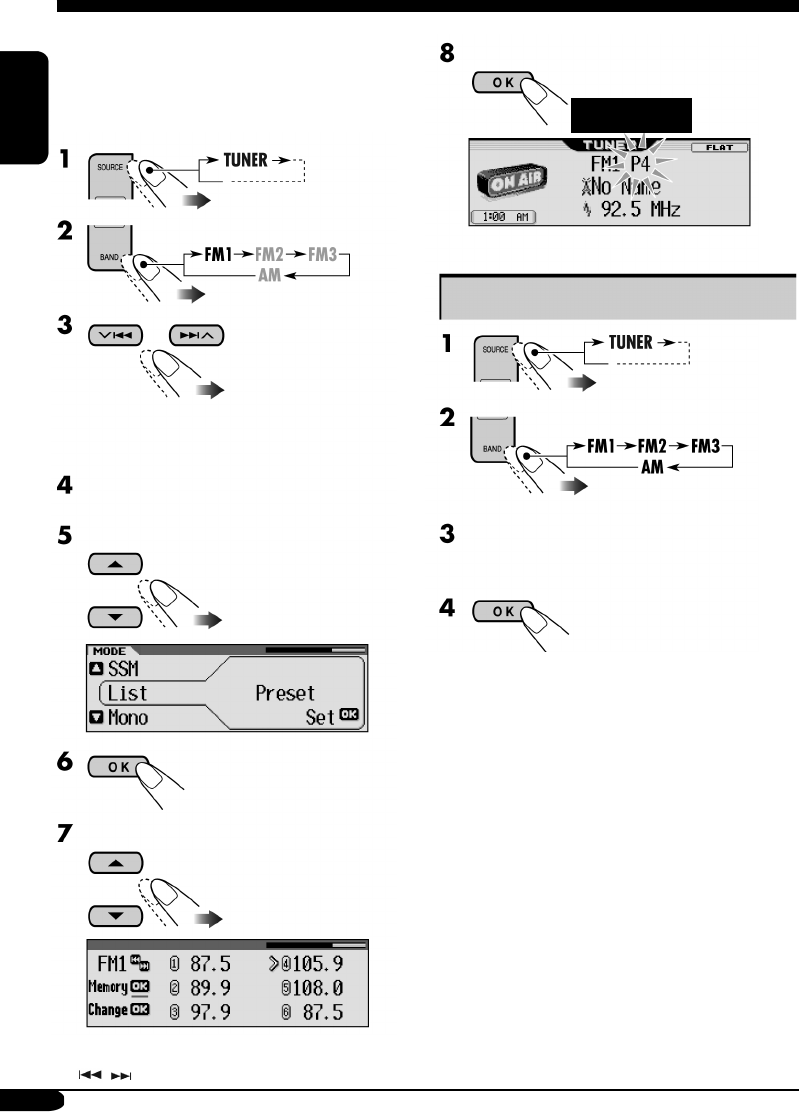

Como armazenar estações na memória ......... 11

Como ouvir uma estação armazenada........... 12

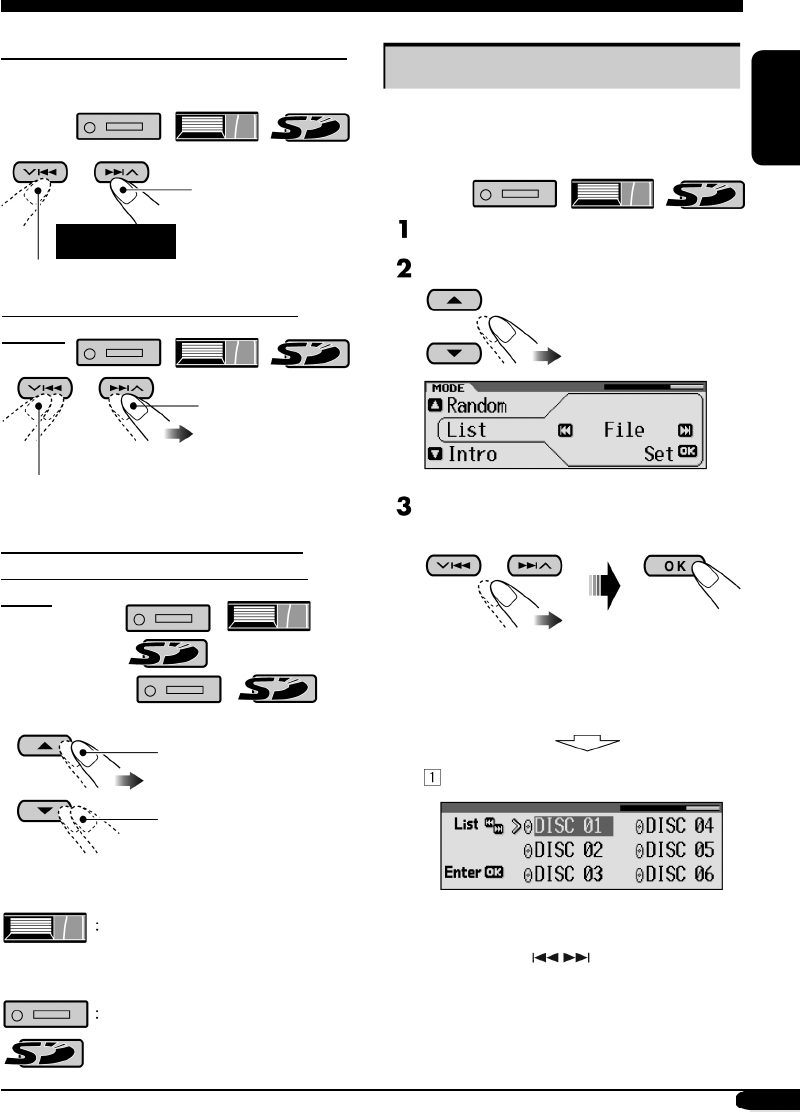

Operações com o CD/cartão SD ........ 13

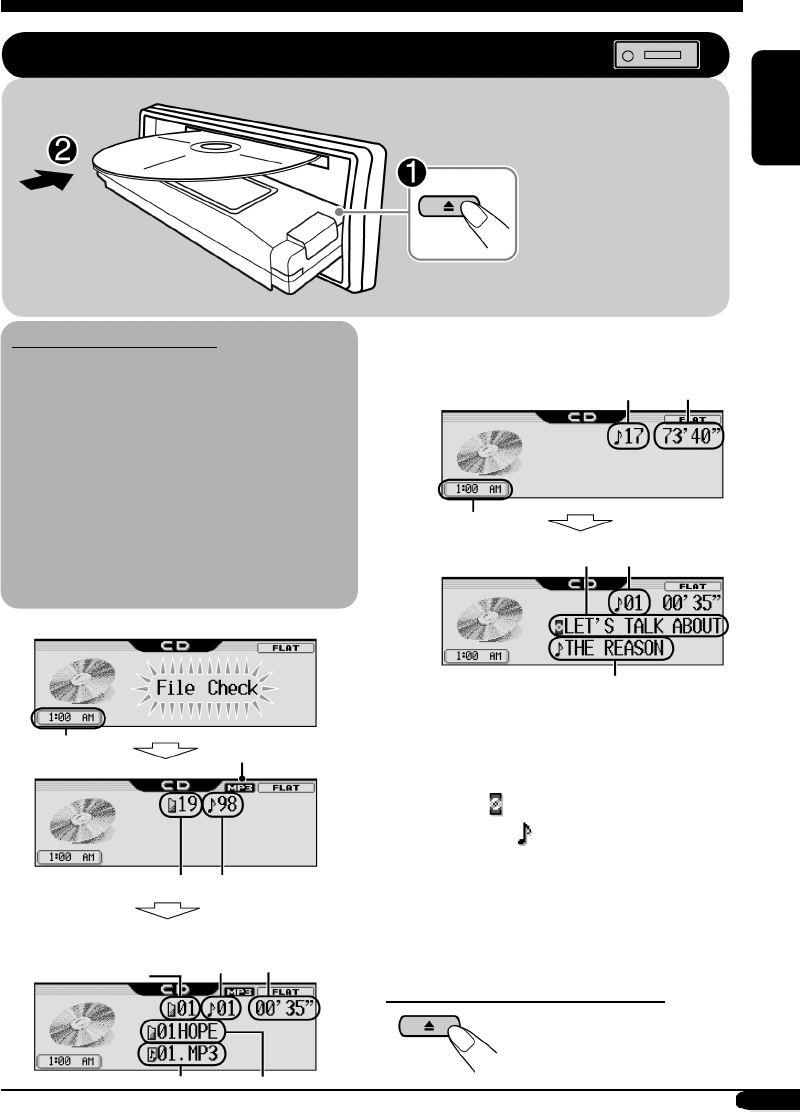

Como reproduzir um CD no receiver .......... 13

Reproduzindo CDs na disqueteira de CD ... 14

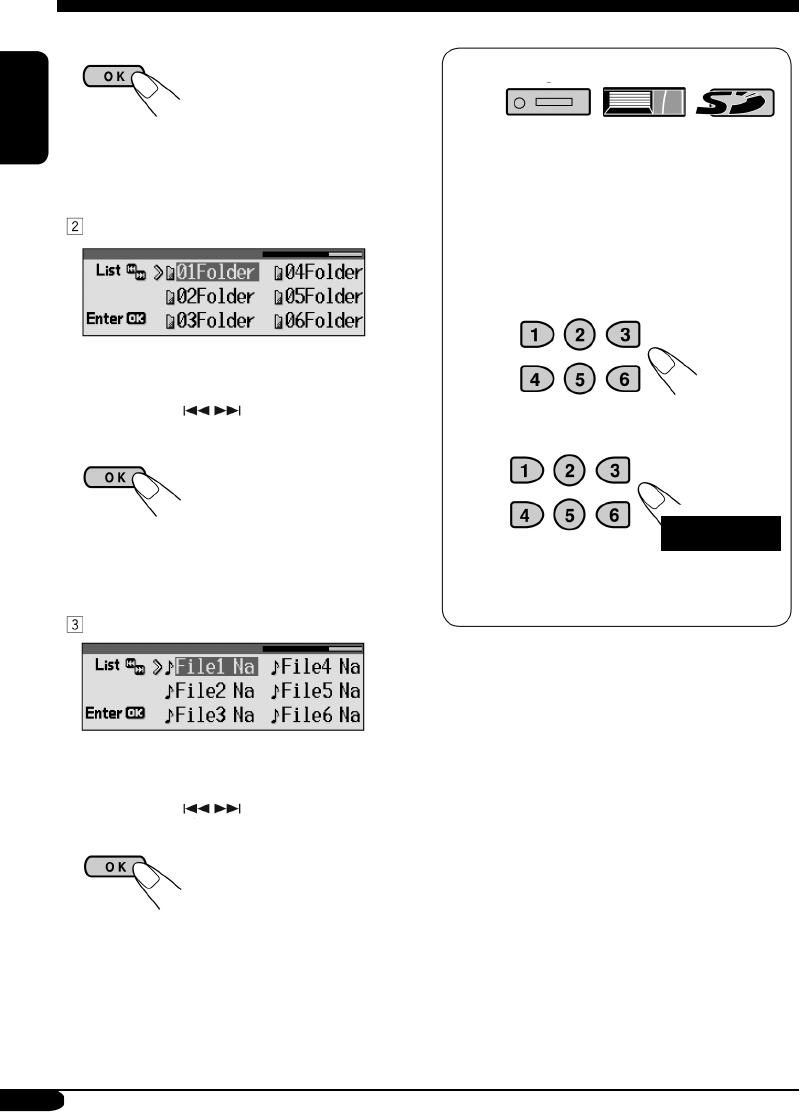

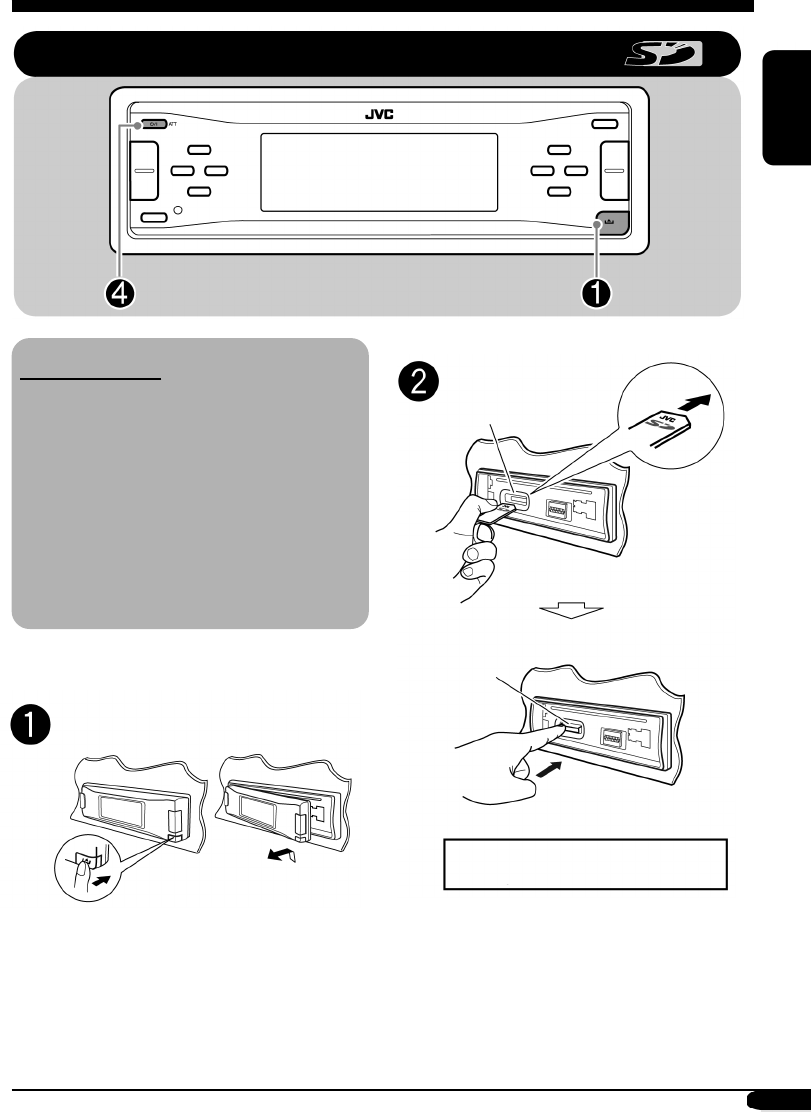

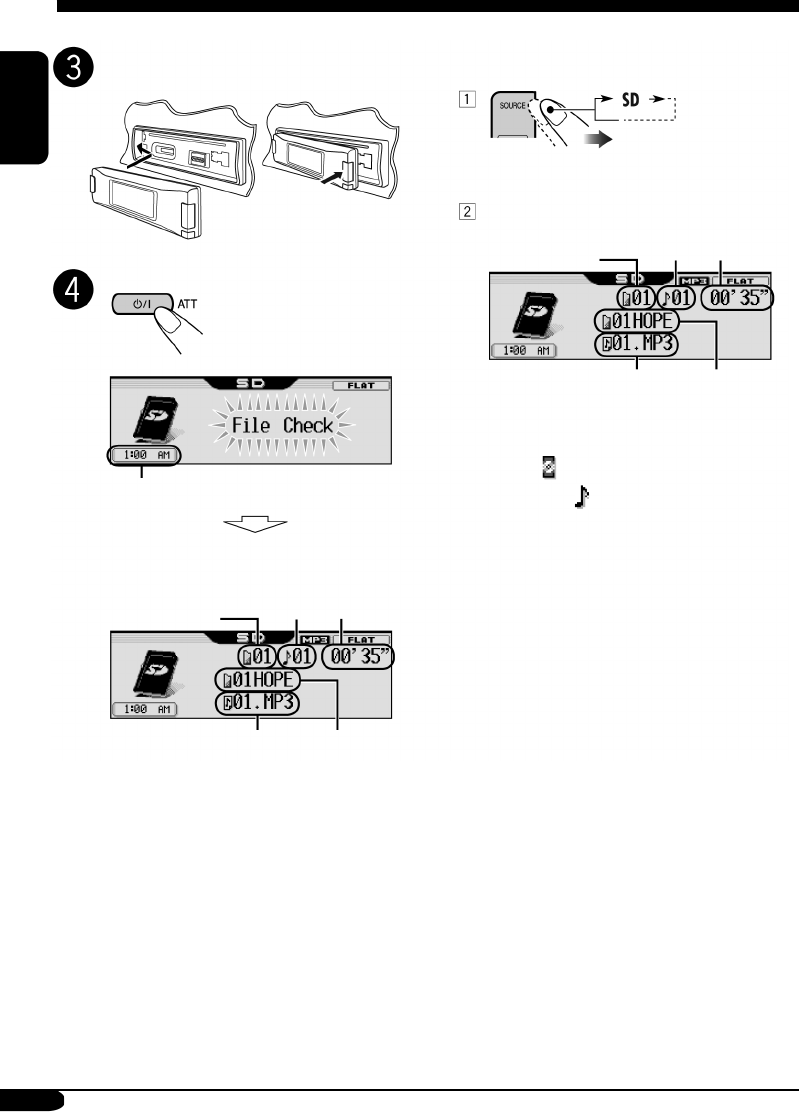

Como reproduzir um cartão SD ................... 15

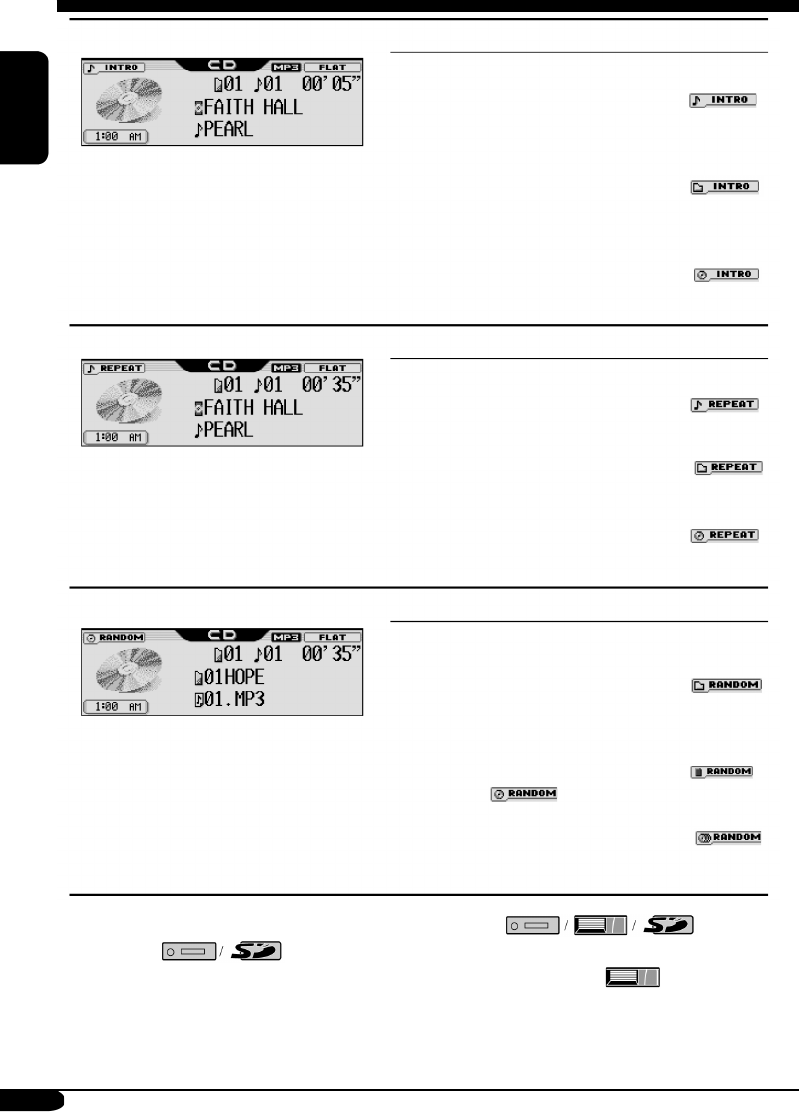

Outras funções principais .............................. 17

Como ouvir uma estação pré-ajustada .......... 19

Ajustes do som .................................. 21

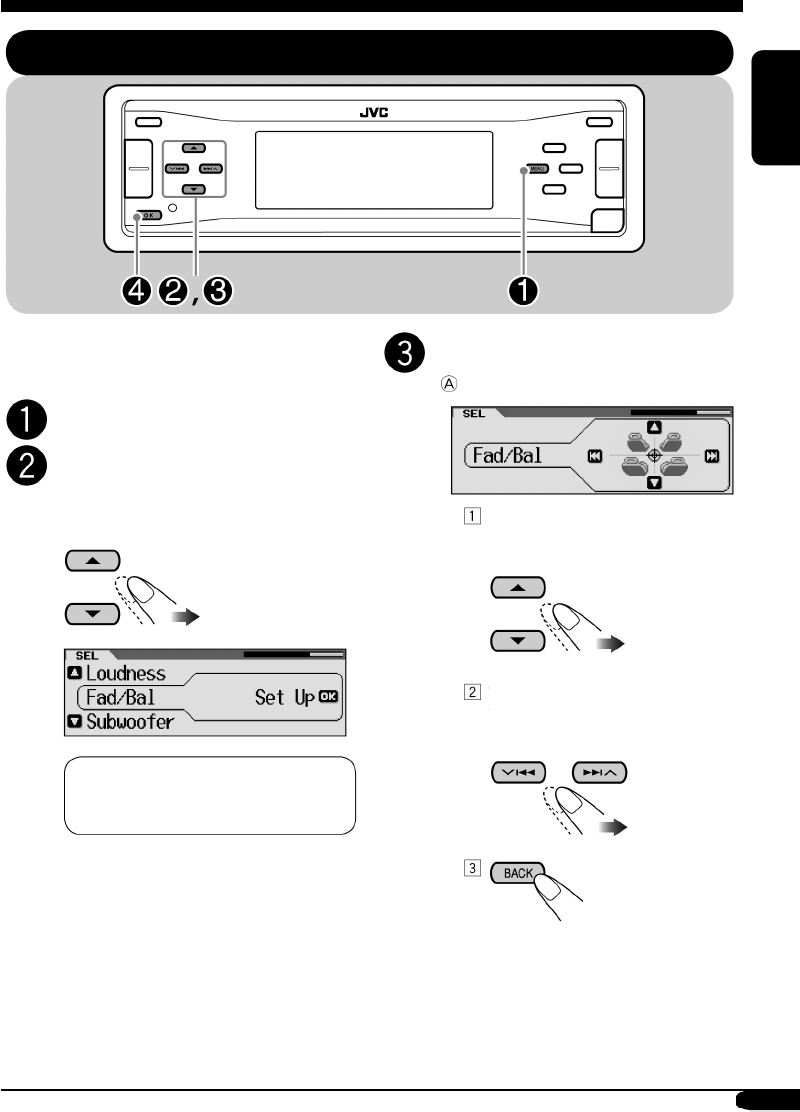

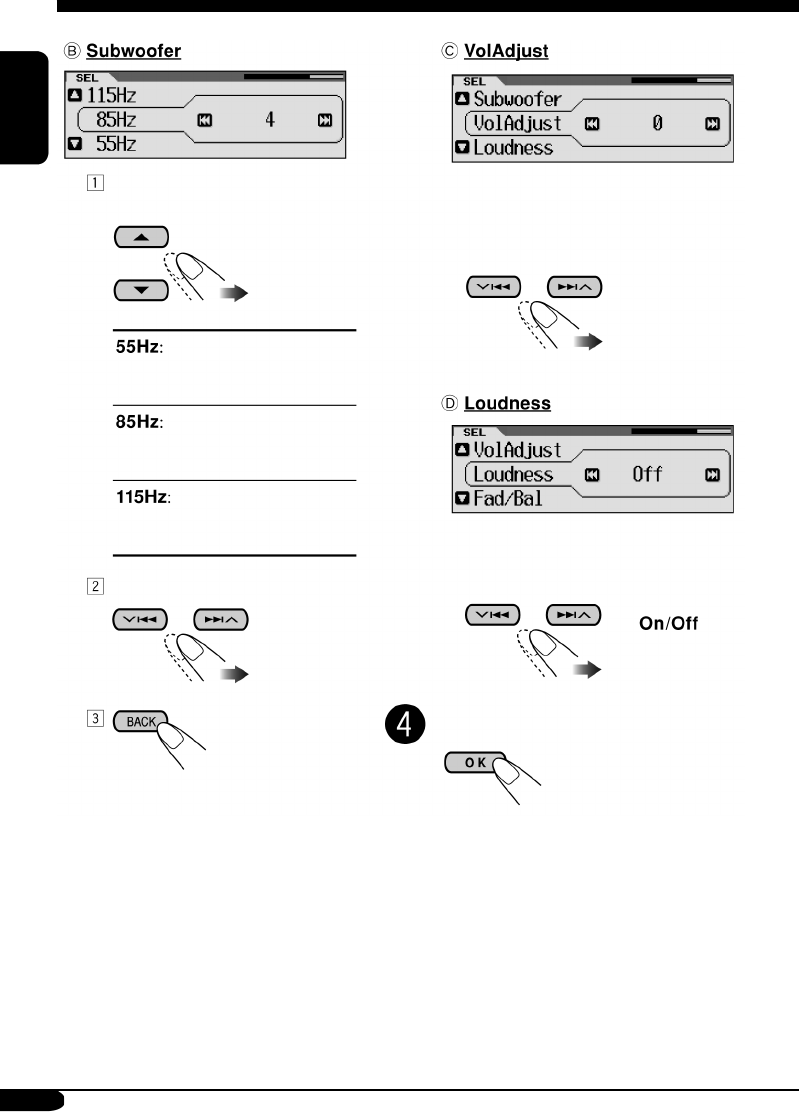

Como ajustar o menu básico de seleção

de som - SEL ................................................. 21

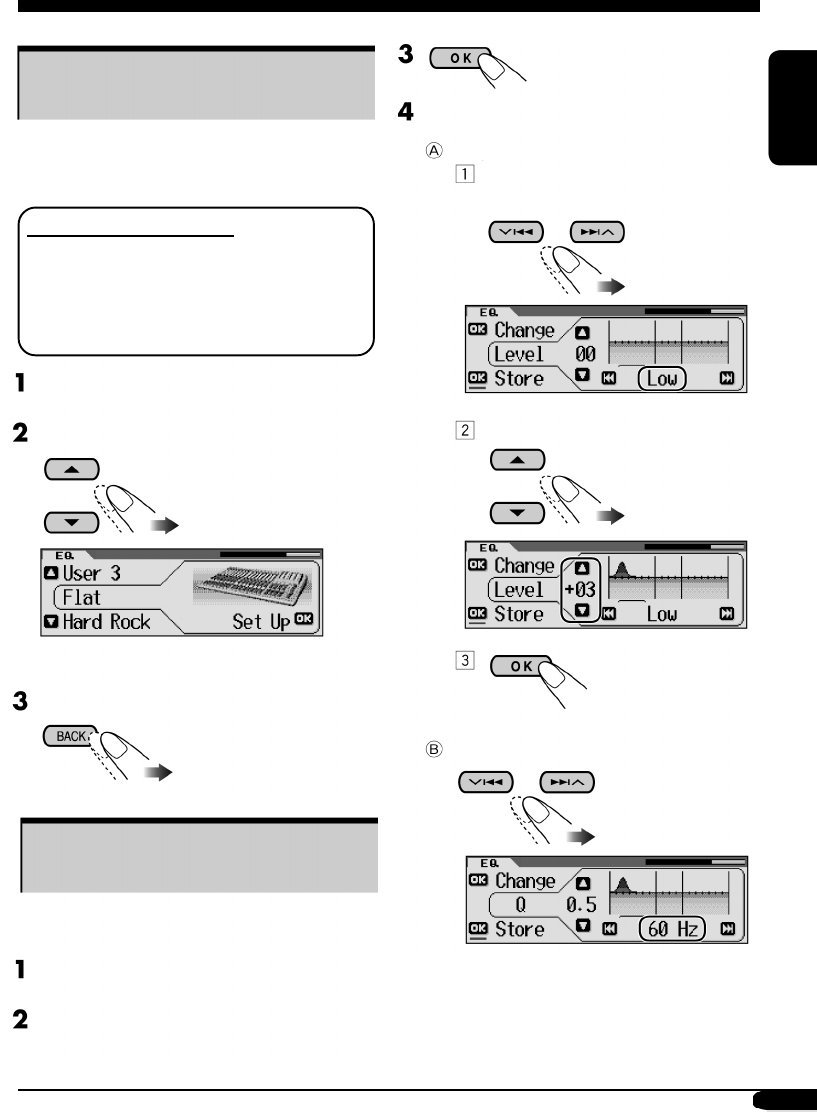

Como selecionar os modos de som pré-

ajustados (i-EQ: equalizador inteligente)...... 23

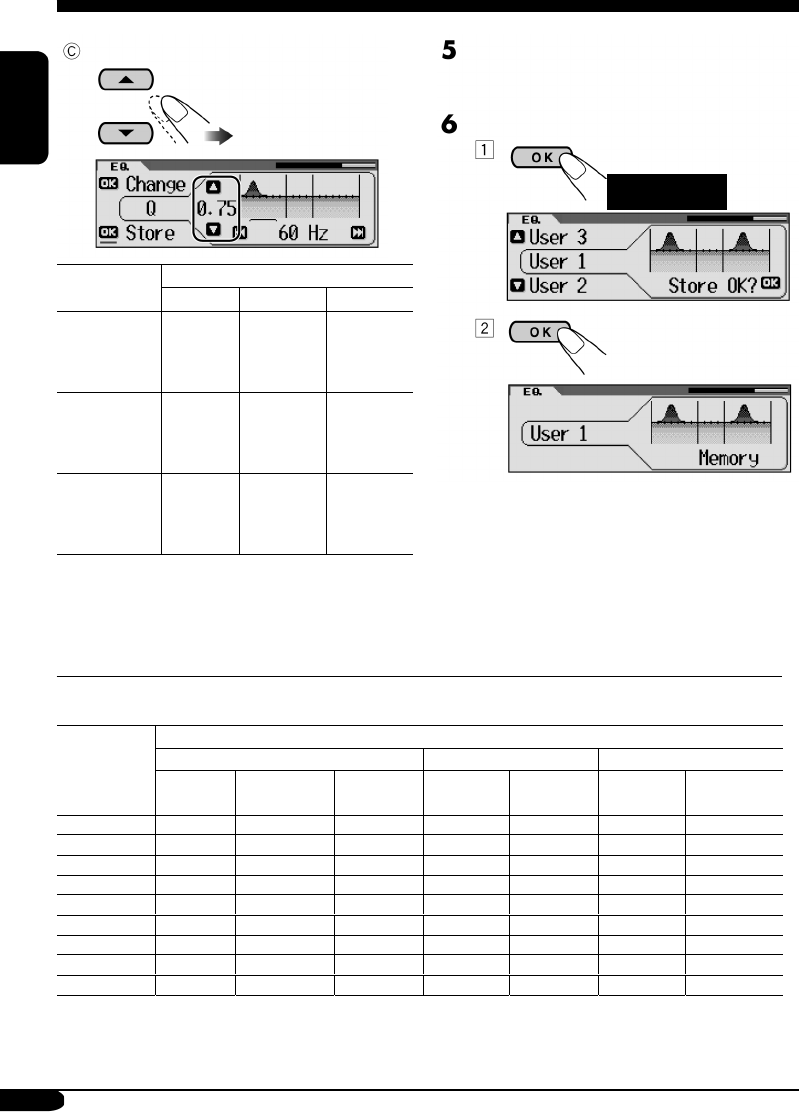

Como armazenar seus próprios

modos de som ............................................... 23

Exibições gráficas.............................. 25

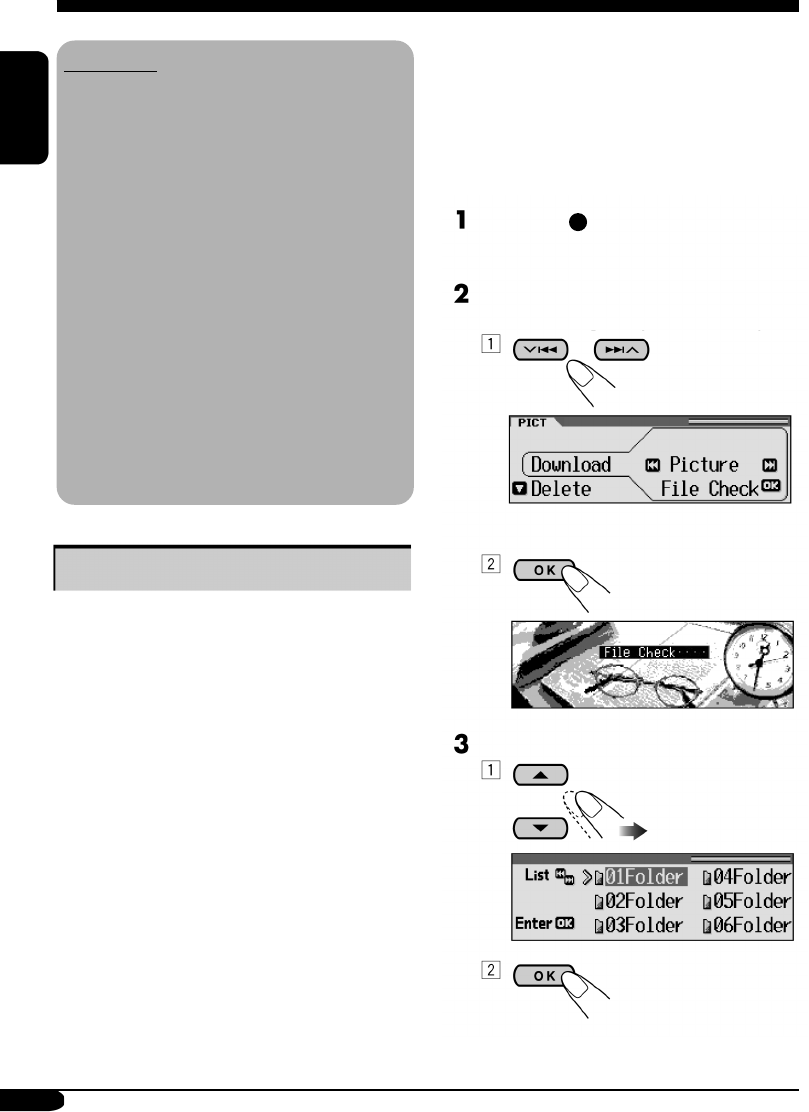

Procedimento básico .................................... 25

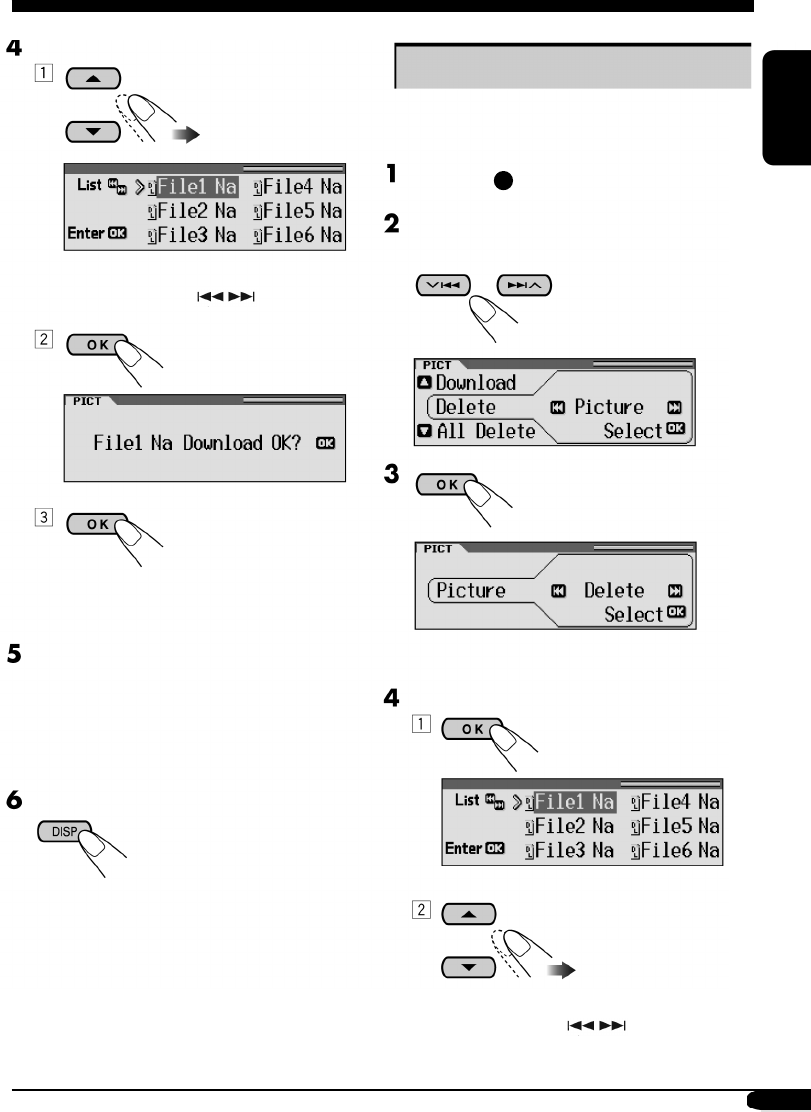

Download de arquivos .................................. 26

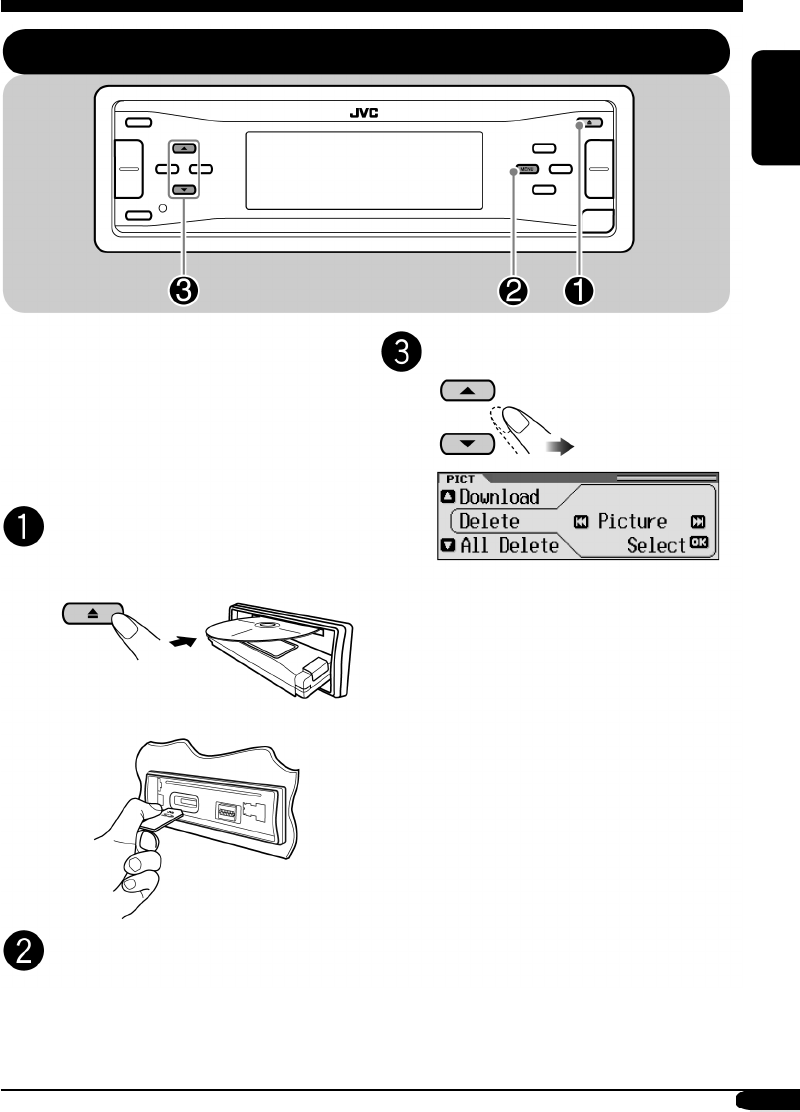

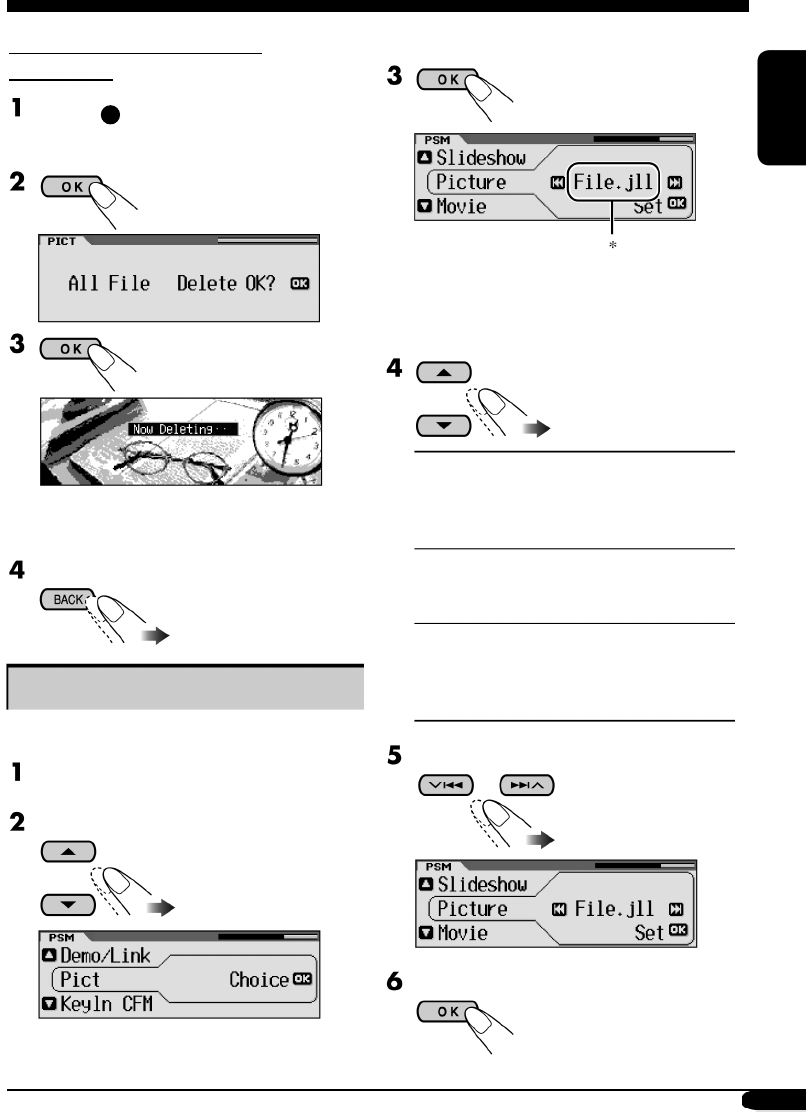

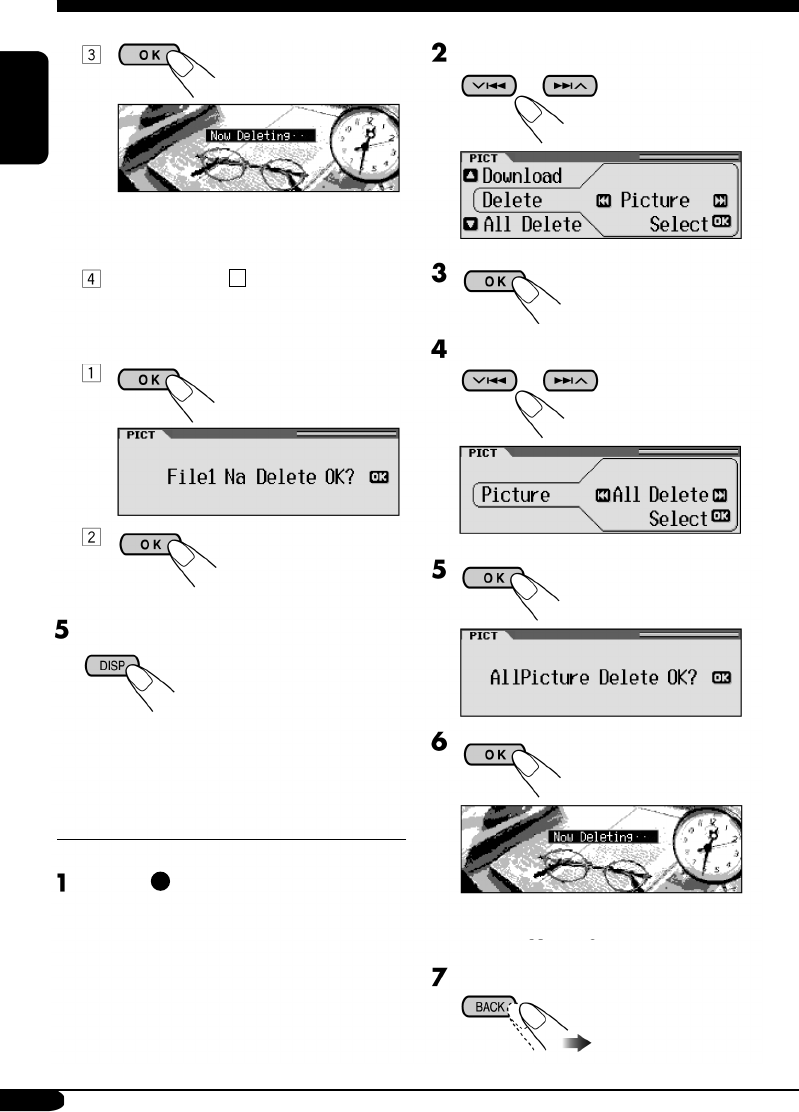

Como remover arquivos ................................ 27

Como ativar os arquivos de download .......... 29

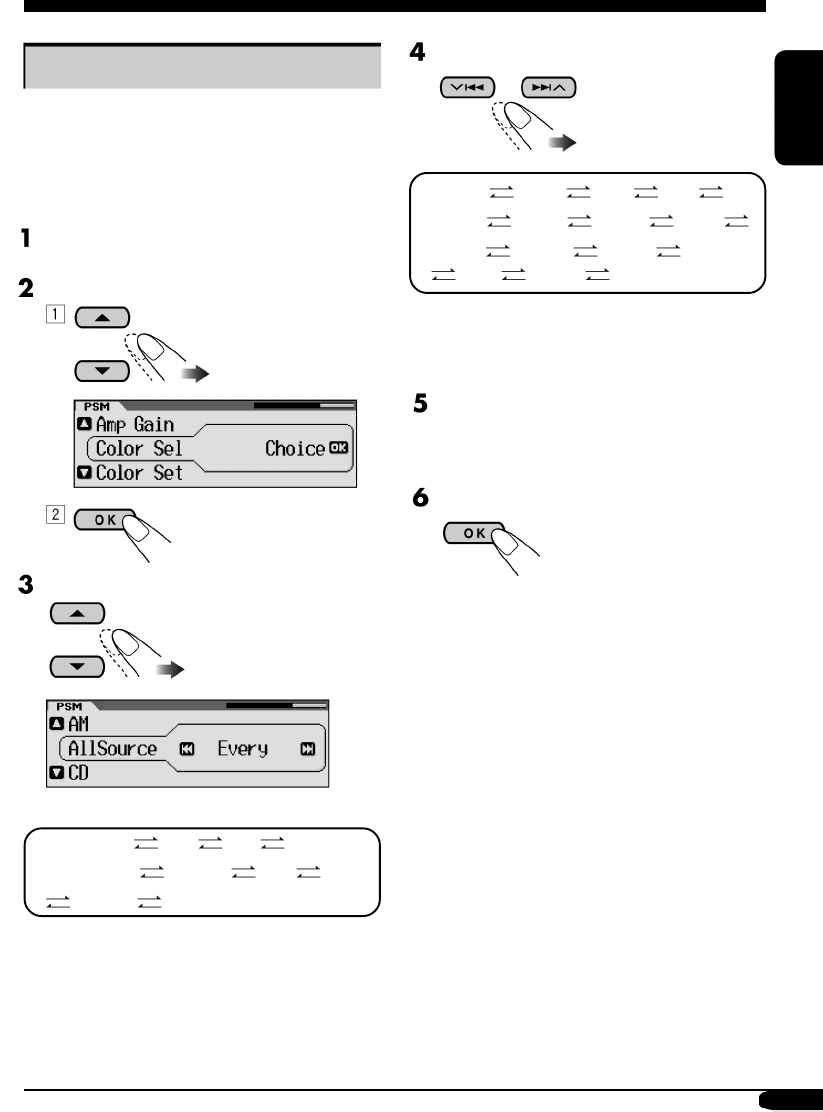

Ajustes gerais - PSM .......................... 30

Procedimento básico ..................................... 30

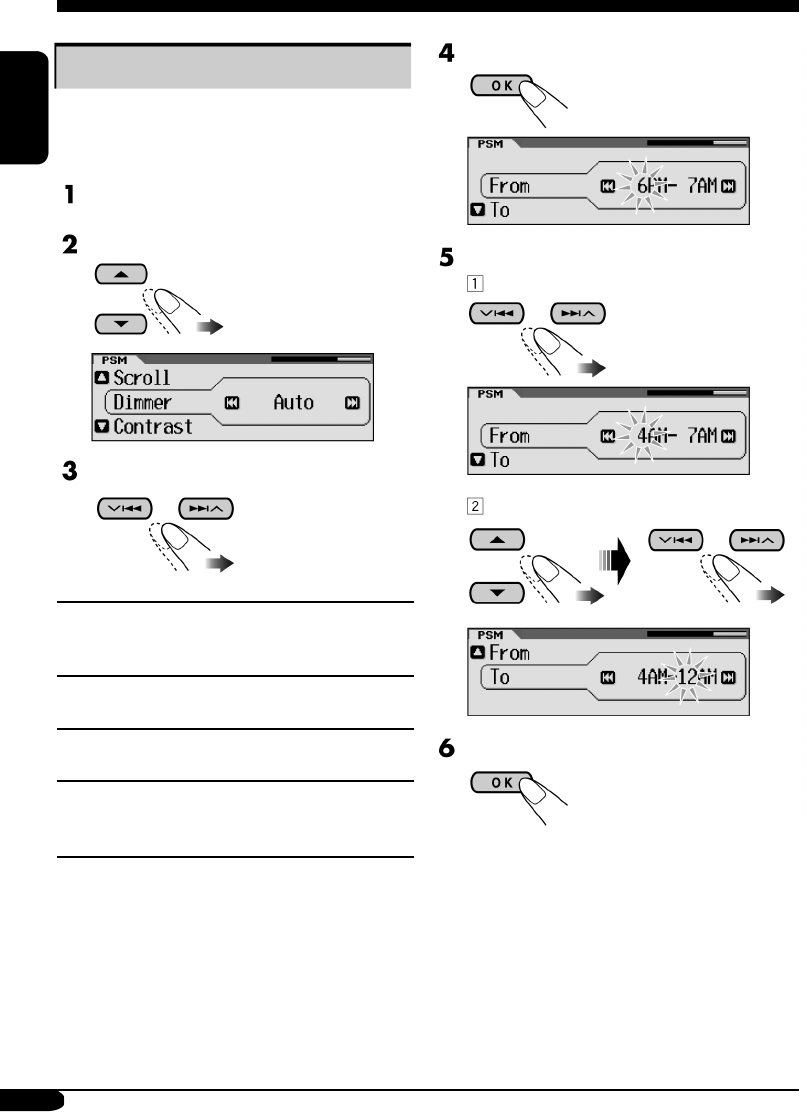

Como selecionar o modo dimmer ................. 34

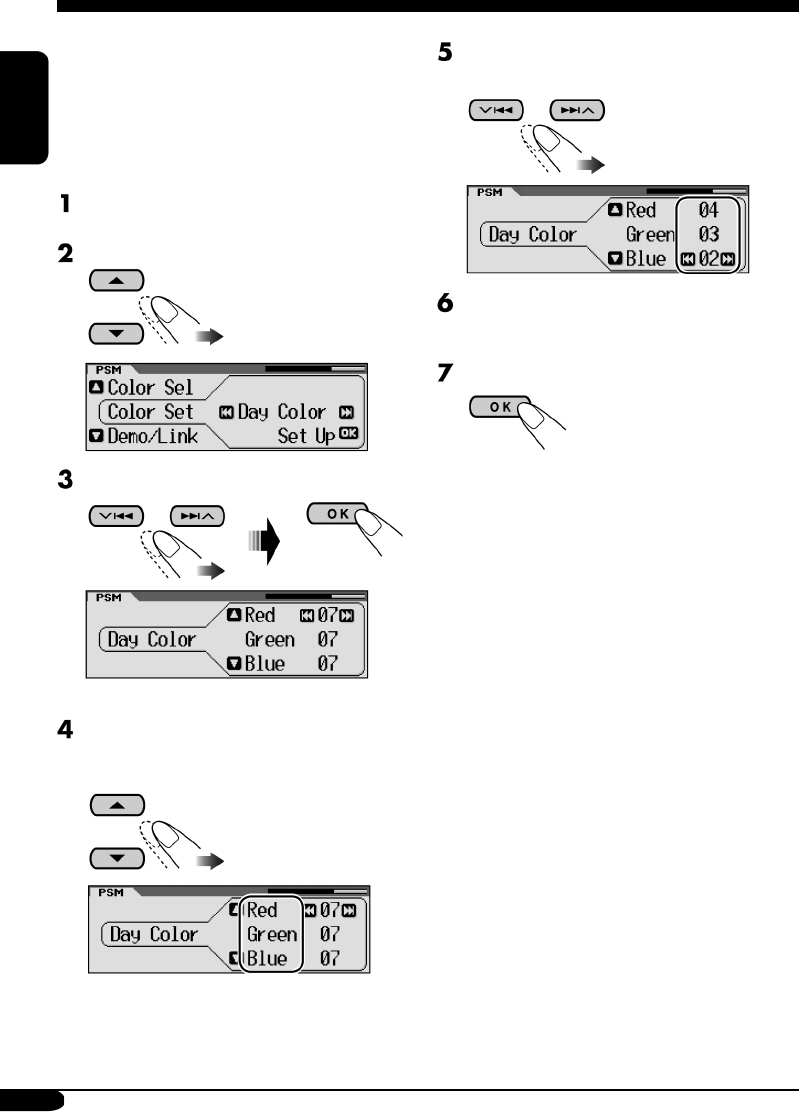

Como alterar a cor do visor ........................... 35

Outras funções principais .................. 37

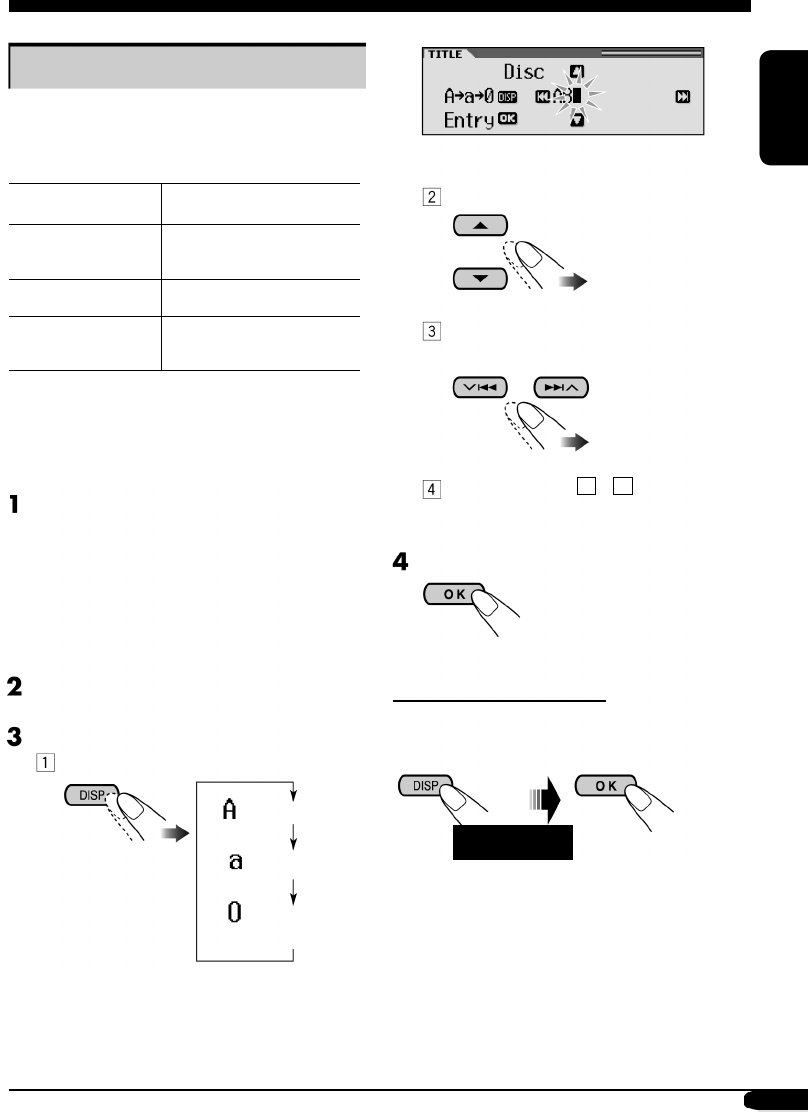

Como atribuir títulos às fontes ...................... 37

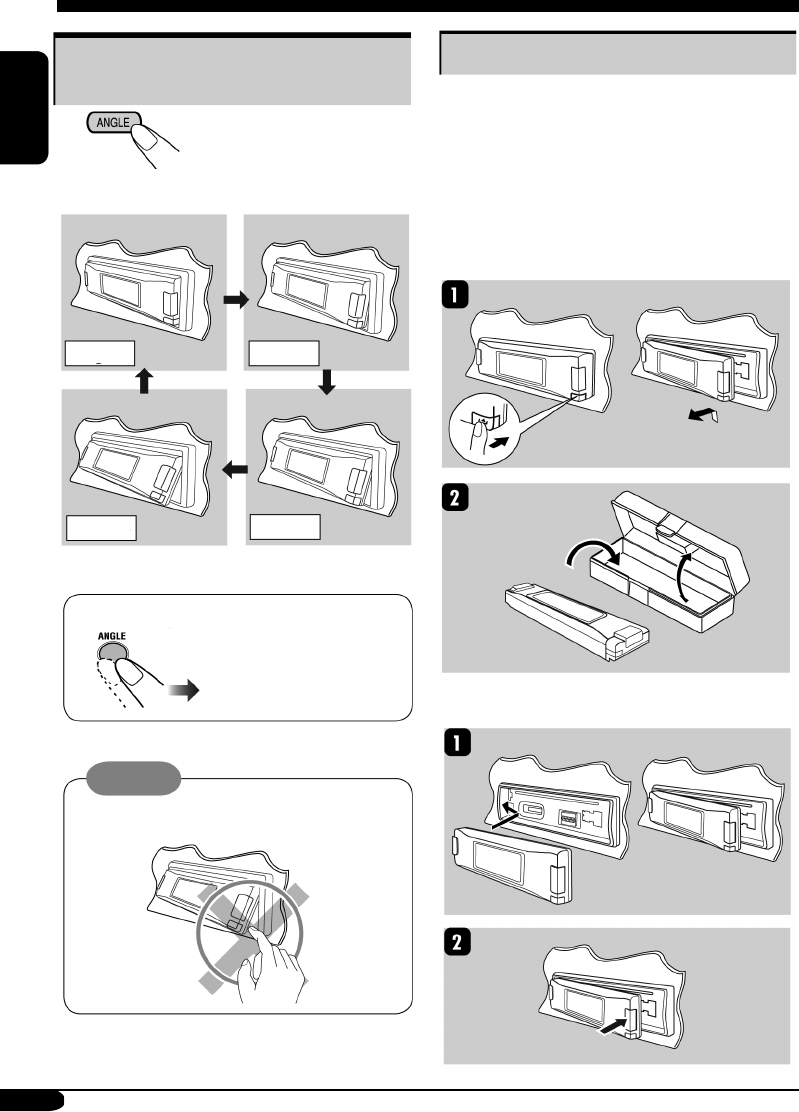

Como alterar o ângulo do painel

de controle ..................................................... 38

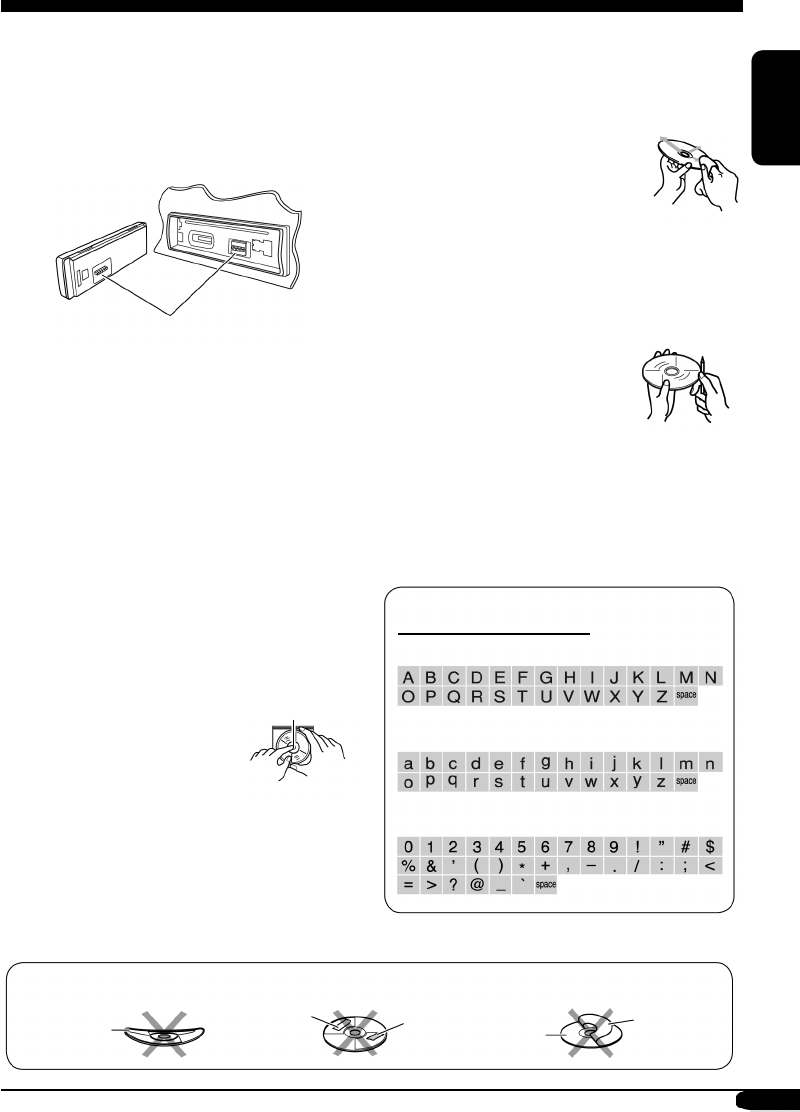

Como remover o painel de controle .............. 38

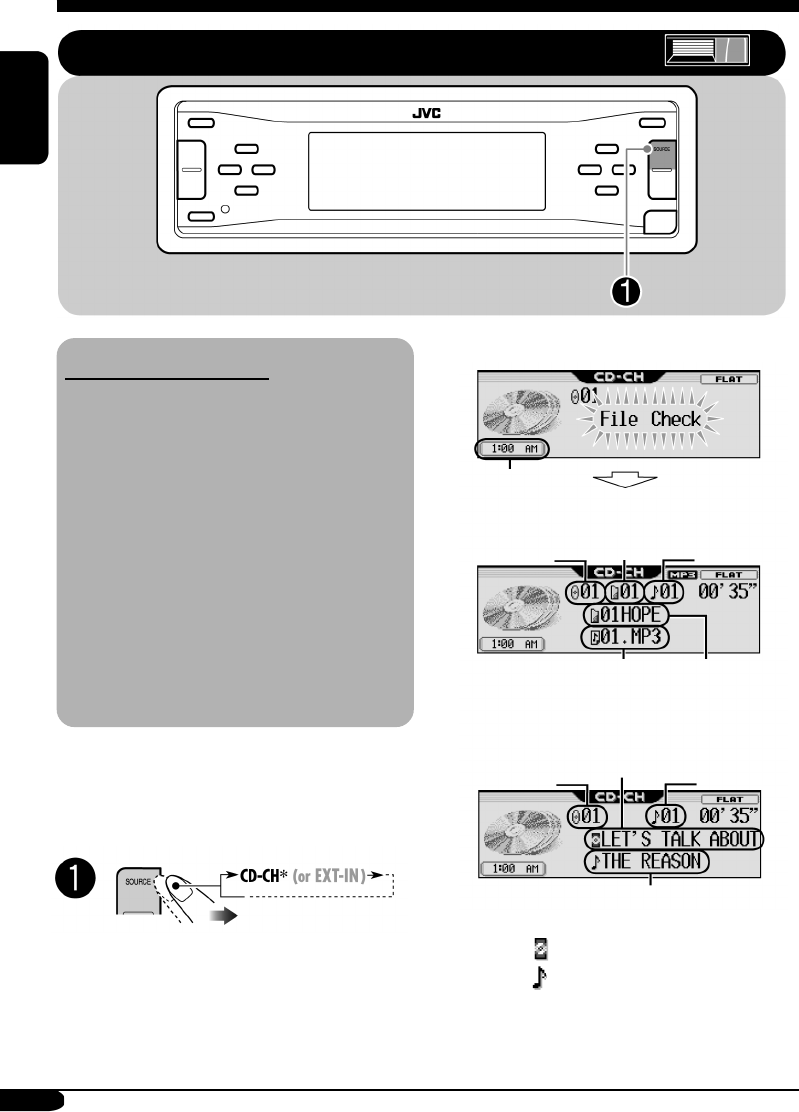

Operações de componentes externos . 39

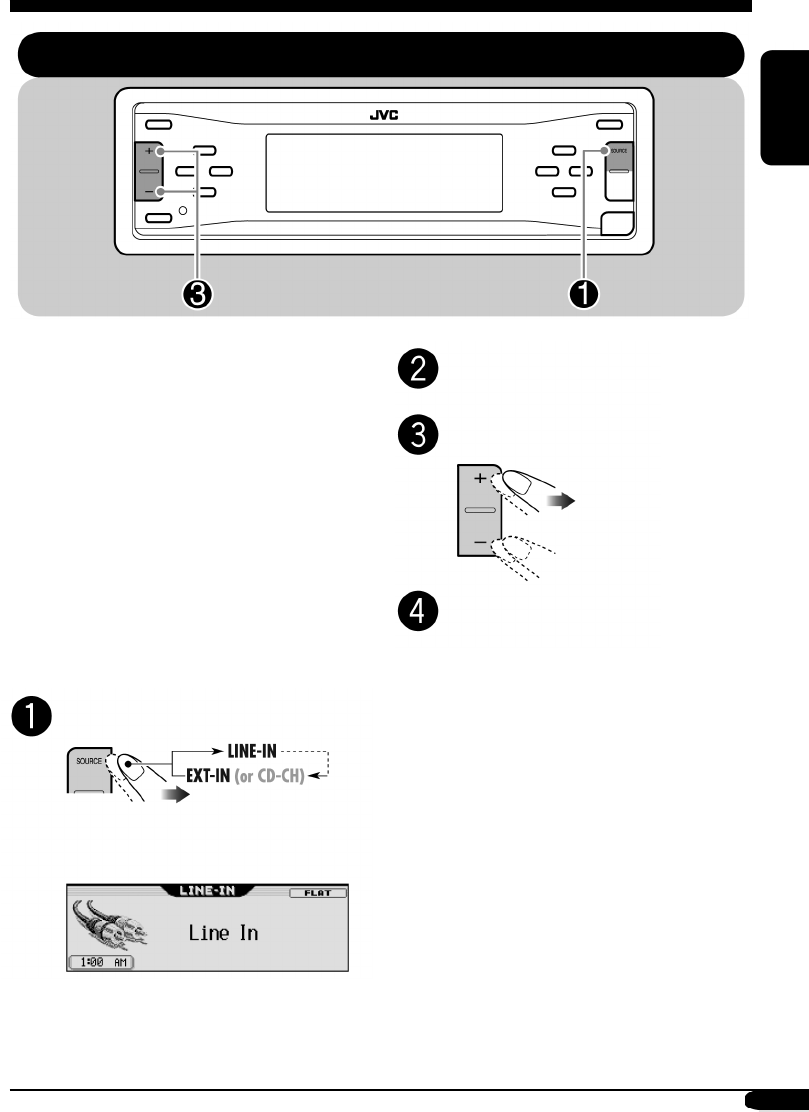

Para reproduzir um componente externo .. 39

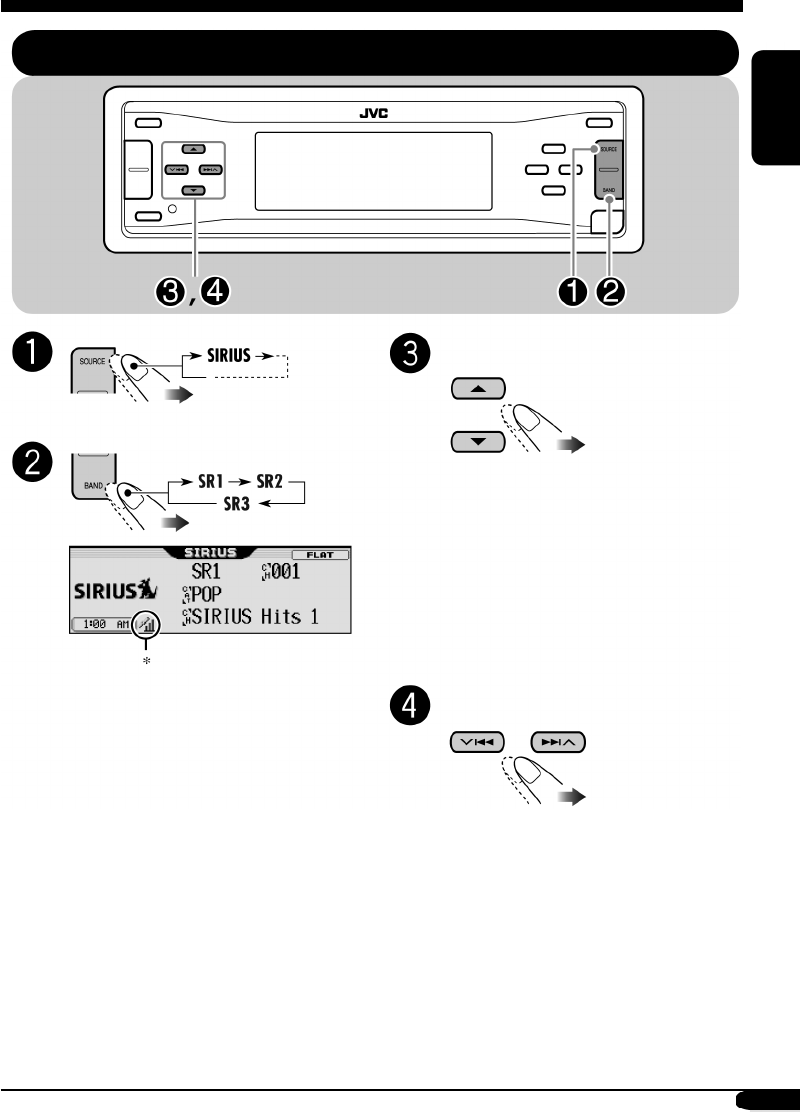

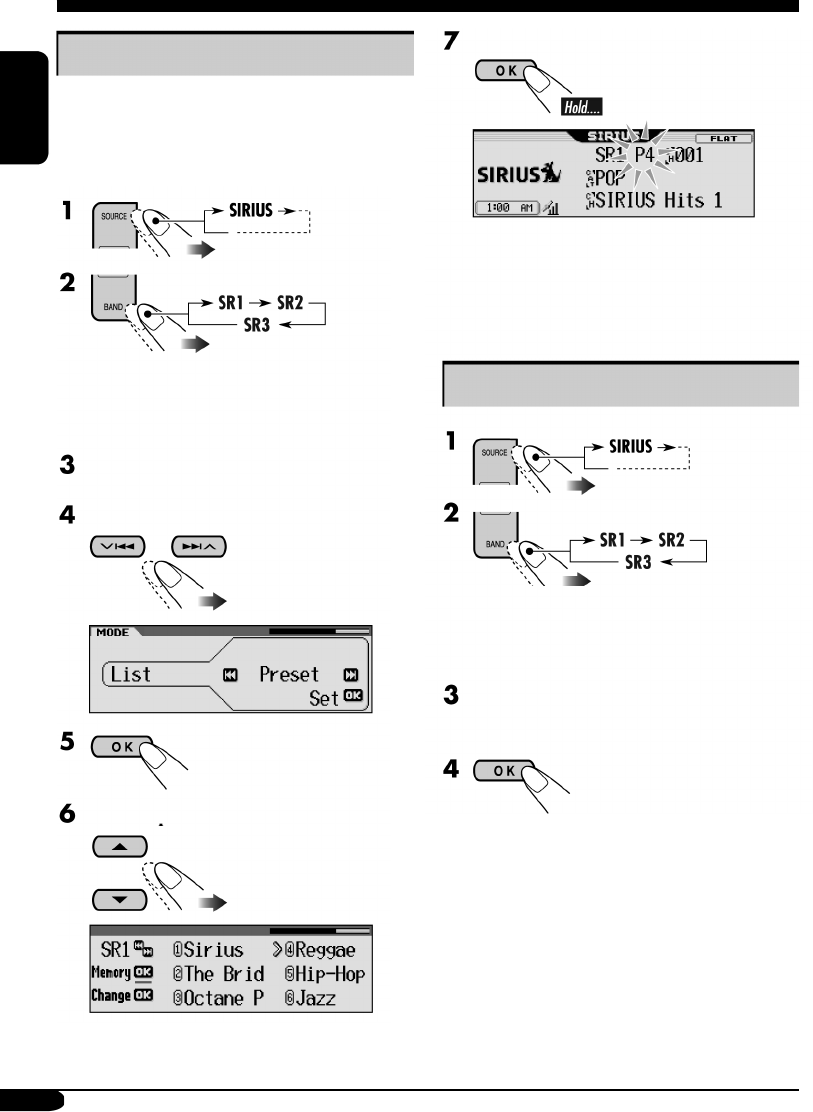

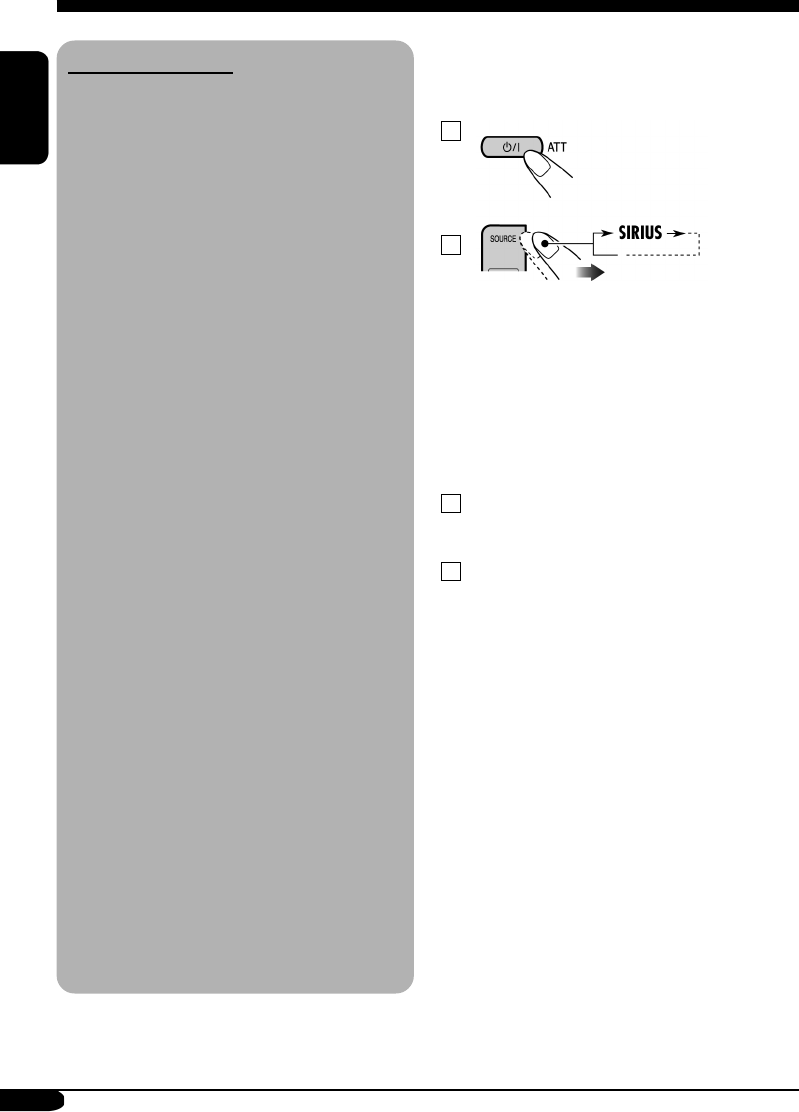

Operações do rádio SIRIUS®......................... 40

Para ouvir o rádio SIRIUS®............................................. 41

Armazenando canais na memória ................. 42

Para ouvir um canal do usuário ..................... 42

Selecionando uma categoria/um

canal da lista.................................................. 43

Manutenção ...................................... 45

Informações adicionais sobre esse

receiver ............................................ 46

Diagnóstico e correção de falhas........49

Especificações ................................... 53

PORTUGUÊS

Pressione brevemente.

Pressione

repetidamente.

Pressione qualquer

um.

Pressione e mantenha

o botão pressionado

até obter o ajuste

desejado.

Pressione e mantenha

ambos os botões

pressionados ao

mesmo tempo.

As marcas a seguir são utilizadas para

indicar...

Operações embutidas do CD player.

Operações externas da disqueteira de

CD.

Operações do cartão SD.

Como ler este manual

Os seguintes métodos são utilizados para

simplificar as explicações e facilitar a compreen-

são:

• Algumas dicas e observações relacionadas são

explicadas em "Mais informações sobre este

receiver" (páginas 46 - 48).

• As operações dos botões são explicadas

principalmente por meio das seguintes

ilustrações:

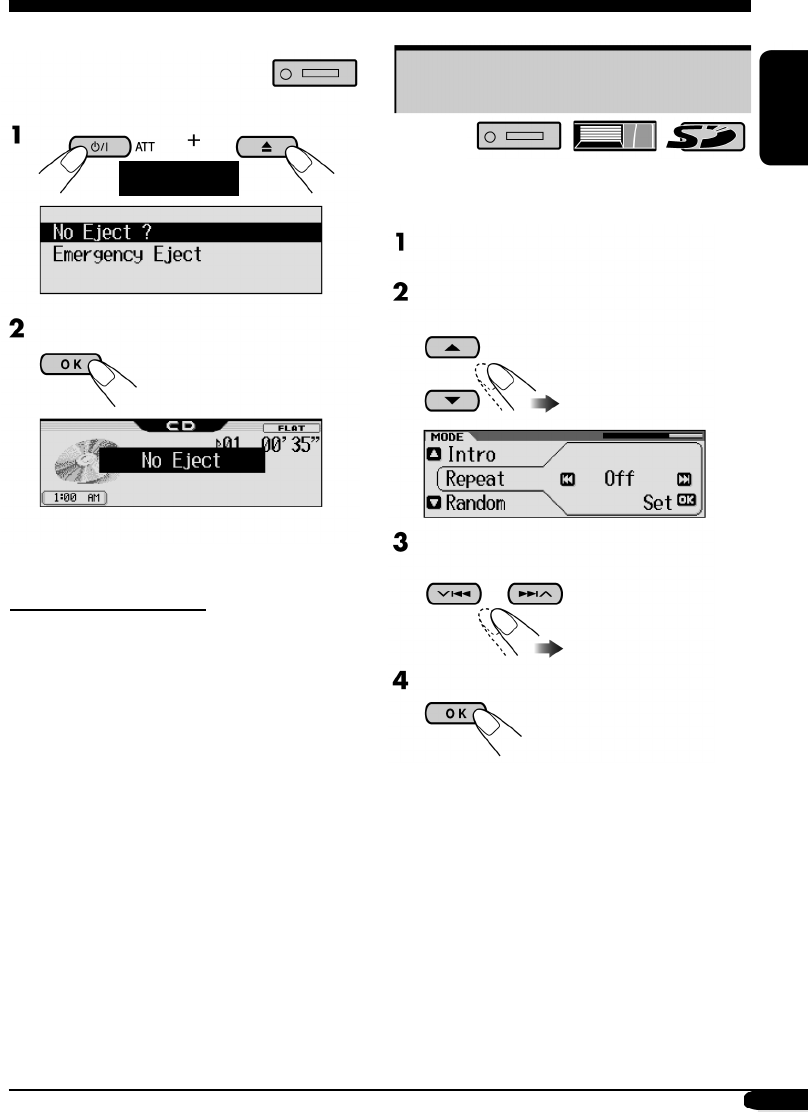

Como ejetar um disco forçadamente

Se um disco não puder ser reconhecido pelo

receiver ou não puder ser retirado, force para

remover o disco seguindo os passos abaixo:

• Se um cartão SD estiver inserido, retire o

cartão SD primeiro (consulte a página 15).

Mantenha o botão

pressionado....

Mantenha o botão

pressionado....

•Se este procedimento não funcionar, reinicie o

seu receiver.

•Cuidado para não deixar cair o disco ao

removê-lo.

Cuidado com o volume:

Discos produzem pouco ruído comparados

com outras fontes sonoras. Abaixe o volume

antes de reproduzir um disco para prevenir

danos aos alto-falantes por aumento repenti-

no no volume de saída.

Mantenha o botão

pressionado....

PORTUGUÊS

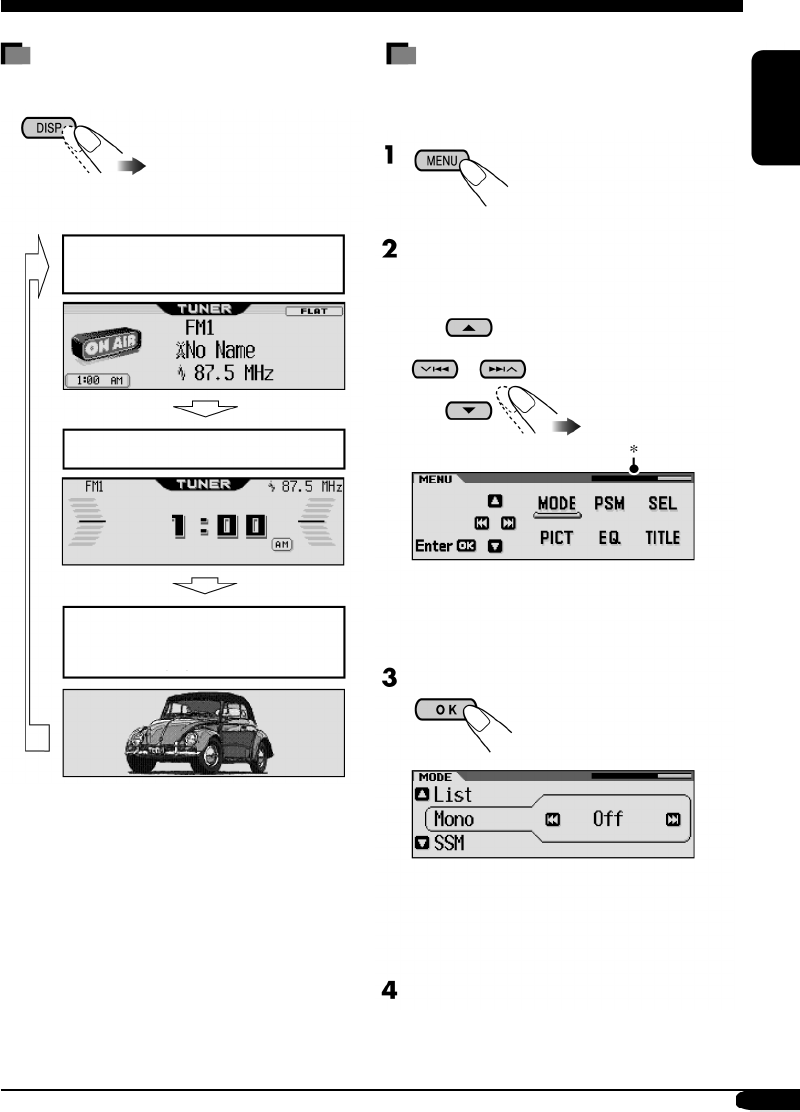

Como alterar o padrão do visor

durante a reprodução

• Se a fonte atual for "SIRIUS", veja os

detalhes na página 44.

Padrão de exibição da fonte / Medição

do Nível de Áudio

Padrão de exibição da hora

A tela gráfica vai aparecer somente

depois que você fizer o download de um

arquivo (consulte as páginas 25 a 29).

Ex.: quando o som está no modo Tuner.

Como acessar os diferentes menus

O menu principal contém seis menus (MODE,

PSM, SEL, PICT, EQ, TITLE).

Mova o cursor para selecionar o menu

desejado (MODE, PSM, SEL, PICT, EQ,

TITLE).

• Para voltar à tela anterior pressione BACK.

*Funciona como um indicador de contagem

regressiva.

Entre no menu selecionado.

Ex.: quando o menu MODE está selecionado

• Para voltar à tela MENU, pressione MENU.

Siga as instruções da tela.

PORTUGUÊS

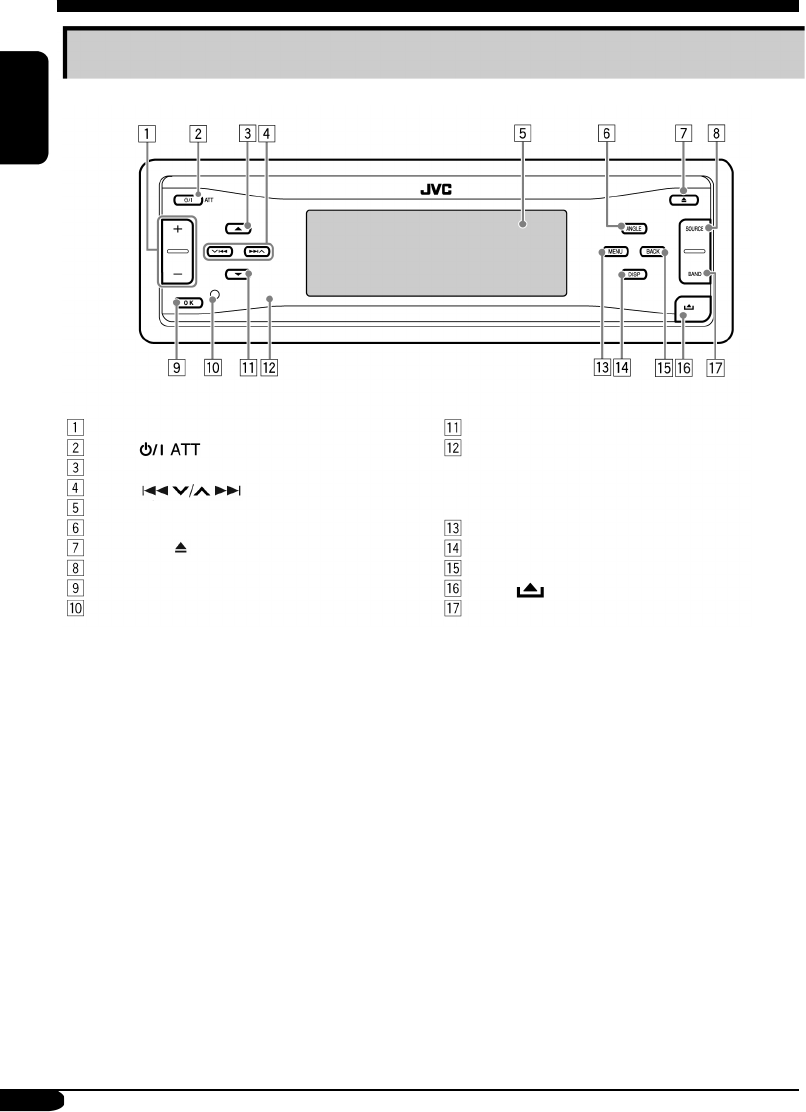

Painel de controle

Identificação das partes

Botão VOLUME + / -

Botão (standby/liga-desliga/atenuador)

Botão ▲ (para cima)

Botões

Painel de toque

Botão ANGLE

Botão eject (remover)

Botão SOURCE (fonte sonora)

Botão OK

Botão Reset (reiniciar)

Botão ▼ (para baixo)

Sensor remoto

•NÃO exponha o sensor remoto à luz forte

(exposição direta à luz do sol ou iluminação

artificial).

Botão MENU

Botão DISP (visor)

Botão BACK (voltar)

Botão (soltar painel de controle)

Botão BAND (faixa de freqüência)

PORTUGUÊS

- Botão (em espera/ligado/atenuador)

•Liga e desliga a alimentação de energia e

atenua o som.

Botão SOURCE

•Seleciona a fonte.

Botões ▲ (para cima) / ▼ (para baixo)

•Altera as estações pré-ajustadas.

•Altera as categorias do SIRIUS®.

•Altera as pastas MP3/WMA.

Botões + / - VOL (volume)

•Ajusta o nível do volume.

Botões numéricos

•Seleciona a estação pré-ajustada, ou armazena

uma estação se mantido pressionado.

•Seleciona os canais pré-ajustados enquanto

ouve o rádio SIRIUS, ou armazena um canal

se mantido pressionado.

•Seleciona as faixas enquanto reproduz um

CD de áudio ou Textos do CD.

•Seleciona as pastas enquanto reproduz

discos MP3/WMA ou um cartão SD.

•Seleciona os discos enquanto opera a

disqueteira de CD.

Botão ANGLE

•Ajusta o ângulo do painel de controle.

Botão BAND

•Seleciona a faixa para FM/AM e SIRIUS.

Botões

•Procura estações, ou ignora freqüências se

mantido pressionado.

•Muda de faixa do disco ou do cartão SD.

•Avança ou volta faixas se mantido pressionado.

•Enquanto ouve o rádio SIRIUS:

- Muda os canais se pressionado rapidamente.

- Muda os canais rapidamente se mantido

pressionado.

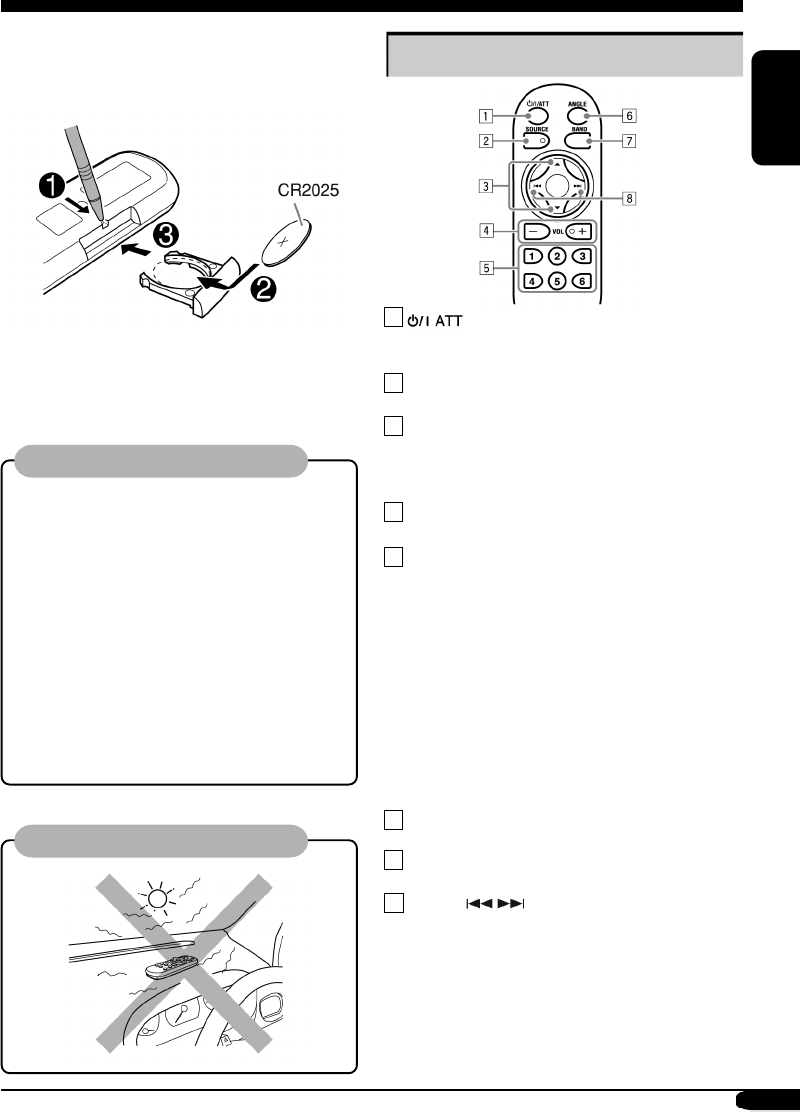

Controle remoto - RM-RK300

Advertência:

• Armazene a bateria em local fora do

alcance de crianças para evitar riscos de

acidentes.

• Para evitar que a bateria superaqueça,

rompa ou se incendeie:

–Não recarregue, cause curtos, desmonte,

aqueça e nem jogue a bateria no fogo.

–Não deixe a bateria junto a outros

materiais metálicos.

–Não perfure a bateria com pinças ou

ferramentas pontiagudas similares.

–Embrulhe a bateria em fita e material

isolante quando for jogá-la fora ou

guardá-la.

Cuidado:

Principais elementos e recursos

• Quando estiver operando, direcione o

controle remoto para o sensor remoto no

receiver. Remova qualquer obstáculo entre

o sensor e o controle.

■■

■Instalação da bateria de lítio redonda

(CR2025)

PORTUGUÊS

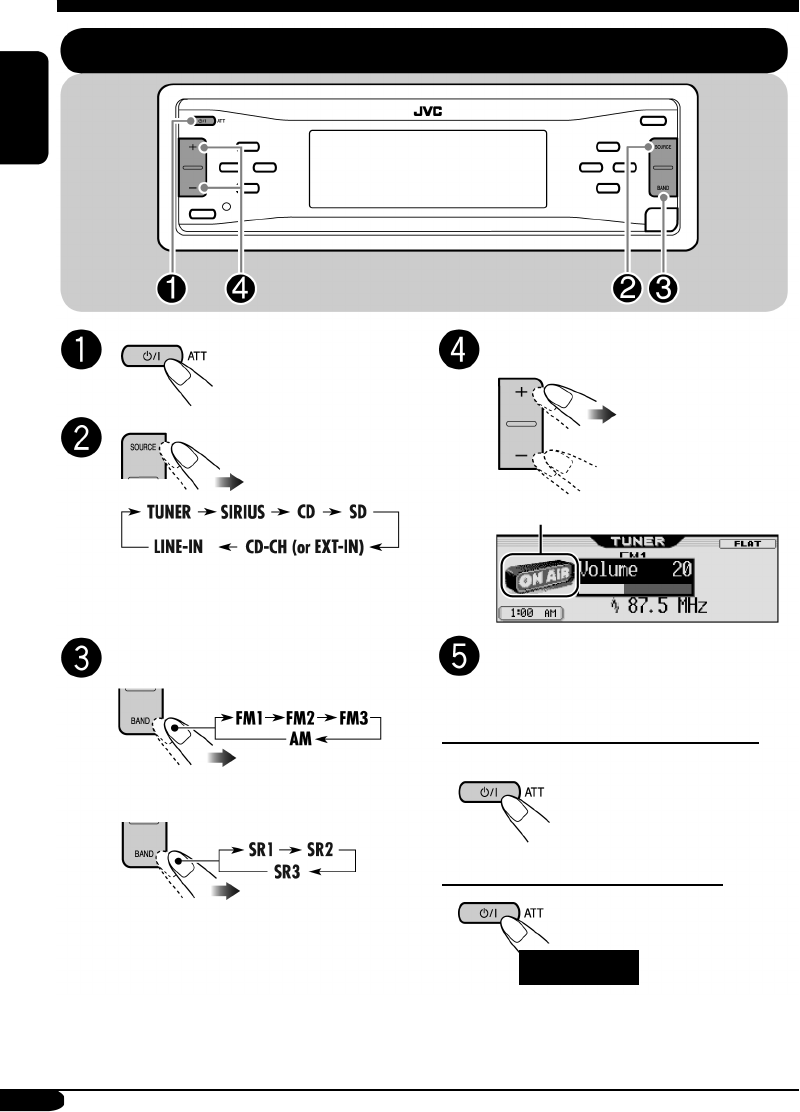

Primeiros passos

Operações básicas

Não será possível selecionar fontes se não

estiverem prontas.

• Para o sintonizador de FM/AM

apenas BAND

• Para rádio SIRIUS® apenas BAND

Ajuste o som conforme desejado

(consulte as páginas 21 - 24)

Para reduzir o volume de uma vez (ATT)

Para exibir o medidor de nível

(veja a página 32)

Para restaurar o som, pressione

o botão novamente.

Para desligar a alimentação elétrica

Mantenha o botão

pressionado....

Ajuste o volume

PORTUGUÊS

Como cancelar as demonstrações

no visor Como ajustar o relógio

Se nenhuma operação for realizada por aproxi-

madamente 20 segundos, as demonstrações no

visor se iniciarão.

[Initial: Demo]- consulte ajustes na página 30.

Para ativar as demonstrações no visor

No passo 2 acima, selecione "Demo" ou "Image

Link."

Mais detalhes na página 30.

Entre no menu PSM (consulte a página 5).

Ajuste a hora, minuto e sistema de relógio.

Selecione "Adjust Hr" (hora) e ajuste a

hora

Selecione "Adjust Min" (minuto) e

ajuste o minuto

Selecione "24H/12H" e selecione

"24H" ou "12H"

Entre no menu PSM (veja a página 5).

Selecione "Off".

• Esteja certo de que "Demo Link" esteja

aparecendo no display; se não, pressione

5 ou 6.

Sair do ajuste. Sair do ajuste.

Para verificar a hora do relógio quando o

rádio estiver desligado

PORTUGUÊS

Ouvir rádio

Operações do rádio

Mostrador do relógio

Comece a procurar por uma estação.

Quando uma estação for encontrada a

procura é interrompida.

Para interromper a procura, pressione

o mesmo botão novamente.

Para procurar uma estação manualmente

No passo 3 à esquerda

Mantenha o botão

pressionado....

Selecione as estações desejadas.

PORTUGUÊS

Como armazenar estações na memória

Você pode armazenar seis freqüências para cada

banda.

■■

■Armazenamento automático de estação

FM - SSM (Armazenamento Seqüencial de

Estações com Sinal Forte)

Selecione a faixa FM (FM1 - FM3) em que

deseja armazenar.

Quando estiver difícil de receber uma

transmissão em FM estéreo

Selecione "On".

Sair do ajuste.

A recepção melhora, mas não há mais o

efeito estéreo.

Para restaurar o efeito estéreo, repita o

procedimento e aperte "Off" no passo 3 .

Entre no menu MODE (consulte a

página 5)

Selecione "Mono"

Entre no menu MODE (consulte a

página 5).

Selecione "SSM"

Estações locais de FM com os sinais mais fortes

são procuradas e armazenadas automaticamente

na faixa FM.

PORTUGUÊS

■■

■Armazenamento manual

Ex.: armazenando a estação de FM freqüência

92,5 Mhz na posição número 4 de

armazenamento na faixa FM1.

Segurando ▲/▼ , a Lista de Estações Pré-

ajustadas também é exibida (veja passo 7

abaixo).

Entre no menu MODE (ver a página 5).

Selecione "List".

Selecione um número para armazenamento.

•Se a faixa atual for FM, você pode mover para

as listas de outras faixas FM pressionando

/ .

Armazene a estação

Como ouvir uma estação armazenada

Repita os passos 4 a 7 (da coluna da

esquerda) para entrar na Lista de Estações

Pré-ajustadas.

Mantenha o botão

pressionado....

PORTUGUÊS

Como reproduzir um CD no receiver

Operações com o CD/cartão SD

Todas as faixas serão

reproduzidas repetida-

mente até que você

troque a fonte ou

retire o CD.

Sobre discos MP3 e WMA

"Faixas" (as palavras "Arquivo" e "Faixa" são

usadas alternadamente) de MP3 e WMA

(Windows Media® Audio) são gravadas em

"Pastas".

•Quando uma pasta de MP3 ou de WMA

inclui um arquivo de imagem <jll> editado

pelo Image Converter (Wide Ver. 1.2) -

fornecido no CD-ROM, é possível exibir a

imagem no visor enquanto as faixas da

pasta são reproduzidas - Image Link (veja

detalhes nas páginas 15, 30 e 48).

• Ao inserir um CD de MP3 ou WMA:

Mostrador do

relógio

Tipo de

arquivo*1

• Ao utilizar um CD de áudio ou um CD de

texto:

Número total

de faixas

Tempo total de

reprodução

Nome da faixa*3

Para parar de tocar e ejetar o disco

Número total de pastas Número total de

faixas

Número da pasta atual

Número

da faixa

atual

Tempo de

reprodução

decorrido

Nome da faixa´*2 Nome da pasta*2

Mostrador do

relógio Número da faixa

atual

Nome do CD*3

´*1 Ou a luz indicadora de MP3 ou a de WMA

acenderá, dependendo do tipo de arquivo

detectado.

´*2 O nome do álbum / artista aparecerá com

indicador e o nome da faixa aparecerá

com indicador se o "ID3 Tag" estiver

marcado como "On" (ver a página 32).

´*3 Só aparece para CDs de Texto e CDs se já

foram designados ou gravados. ("No Name"

aparece por alguns instantes se nenhum nome

está gravado ou designado para um CD de

áudio.)

Para retornar o painel de

controle à posição anterior,

pressione esta tecla novamente.

PORTUGUÊS

Reproduzindo CDs na disqueteira de CD

Sobre a disqueteira de CD

É recomendável que você use uma disqueteira

de CD JVC MP3 compatível com seu receiver.

• Você também pode conectar outras

disqueteiras de CD CH-X (exceto CH-99 e

CH-100). Entretanto, elas não são compatí-

veis com CDs de MP3, então você não pode

reproduzir CDs de MP3.

• Você não pode usar disqueteiras de CD da

série KD-MK com este receiver.

• Informações de texto do CD gravadas no CD

de texto podem ser exibidas quando uma

disqueteira de CD compatível com CD JVC

estiver conectada.

• Você não pode reproduzir WMA na

disqueteira de CD.

•Quando o disco atual é um CD de MP3

Todas as faixas dos discos inseridos no magazine

serão reproduzidas repetidamente até que você

troque a fonte ou retire o magazine da disqueteira

de CD.

* Se você mudou a opção "Exit Input"

para "Ext In" (consulte a página 32)

você não poderá selecionar a

disqueteira de CD.

Mostrador do

relógio

Número do

disco atual

Número

da pasta

atual *1 Número da

faixa atual

Nome da faixa*1 Nome da pasta*1

•Quando o disco atual é um CD de áudio ou

um CD de texto:

Número do

disco atual

Nome do

disco*2 Número da

faixa atual

Nome da faixa*2

*1 O nome do álbum / artista aparecerá com

indicador e o nome da faixa aparecerá com

indicador se o "ID3 Tag" está marcado como

"On" (consulte a página 32).

*2 Só aparece para CDs de Texto e CDs se já foram

designados ou gravados ("No Name" aparece por

alguns instantes se nenhum nome está gravado ou

designado para um CD de áudio).

PORTUGUÊS

Como reproduzir um cartão SD

Sobre o cartão SD

Você pode reproduzir faixas de MP3/WMA

gravadas no cartão SD e exibir a imagem no

visor enquanto as faixas da pasta são

reproduzidas - Image Link (veja detalhes nas

páginas 13, 30 e 48).

O formato requerido para gravação de SD é

FAT 12/16 e é recomendado que o tipo de

armazenagem seja de 8 Mb a 512 Mb.

• Você não pode usar MMC ou mini SD com

este receiver.

Antes de remover o painel frontal, desligue o

aparelho.

Abertura para

carregamento

do SD

Cartão SD

Pressione o cartão SD até que você

escute um clique.

Para retirar o cartão SD, pressione o cartão

SD novamente.

Remova o painel frontal.

PORTUGUÊS

Recoloque o painel frontal

• O painel frontal volta à

posição anterior

(consulte a página 38).

Mostrador do relógio

Número da pasta

atual

Número

da faixa

atual

Tempo de

reprodução

decorrido

Nome da faixa* Nome da pasta*

A reprodução começa automaticamente se

há faixas gravadas.

Se um cartão SD foi carregado...

Número da pasta

atual

Número

da faixa

atual

Tempo de

reprodução

decorrido

Nome da faixa* Nome da pasta*

*O nome do álbum / artista aparecerá com

indicador e o nome da faixa aparecerá

com indicador se o "ID3 Tag" está

marcado como "On" (consulte a página 32).

PORTUGUÊS

Para avançar ou voltar a faixa rapidamente

Avançar rápido

Voltar rápido

Mantenha o botão

pressionado....

Para ir para a próxima faixa ou faixa

Para as próximas

faixas

Para o início da faixa atual, depois

para as faixas anteriores.

Para ir para a próxima pasta ou pasta

anterior (apenas para faixas de MP3 e

WMA)

Para faixas de

MP3:

Para faixas de

WMA:

Para próximas pastas

Para pastas anteriores

Com esses botões pressionados é

possível visualizar a lista de

discos (consulte a próxima

coluna).

Com esses botões pressionados é

possível visualizar a Lista de

Pastas (consulte a página 18).

Outras funções principais

■■

■Como selecionar um disco/pasta/

faixa da lista

Entre no menu MODE (veja a página 5).

Selecione "List".

Selecione o tipo de lista - "Disc"*1

(disco), "Folder"*2 (pasta), "File"*2

(arquivo).

*1 Somente quando a fonte é CD-CH

*2 Somente para discos MP3/WMA ou

cartão SD.

Quando "Disc" (disco) está selecionado:

A Lista de Discos aparece.

• Você pode mover para as outras listas

pressionando (▲/▼).

Continua...

PORTUGUÊS

Para iniciar a reprodução.

• Se você selecionou o disco atual de MP3

(realçado no visor), a lista de pastas do disco

aparece.

Quando "Folder" (pasta) é selecionado:

A lista de pastas aparece.

• Você pode mover para as outras listas

pressionando (▲/▼).

Para iniciar a reprodução.

• Se você selecionou a pasta atual (realçado no

visor), a lista de arquivos do disco aparece.

Quando "File" (arquivo) é selecionado:

A lista de arquivos aparece.

• Você pode mover para as outras listas

pressionando (▲/▼).

Para iniciar a reprodução.

Utilizando o controle remoto...

•Para selecionar diretamente um CD na

disqueteira de CD

•Para selecionar uma faixa no CD de

áudio ou CD de Texto

•Para selecionar diretamente uma pasta

num disco de MP3/WMA ou cartão SD

Para selecionar um número de 1 - 6:

Para selecionar um número de 7 (1) - 12 (6):

Mantenha o botão

pressionado....

É necessário que as pastas estejam nomeadas

com números de 2 dígitos no começo dos nomes

das pastas - 01, 02, 03 e assim por diante.

PORTUGUÊS

■■

■Proibindo a retirada

de disco

Mantenha o botão

pressionado....

Você pode travar um disco no aparelho.

Selecione "No Eject ?"

"No Eject" pisca, e o disco não pode ser

retirado.

Para cancelar a proibição

Repita o mesmo procedimento, pressione OK no

passo 2 depois de ter certeza que "Eject OK ?"

foi selecionado (realçado).

"Eject OK" pisca.

Como ouvir uma estação

pré-ajustada

Você pode utilizar apenas um dos modos de

reprodução de cada vez.

Entre no menu MODE (veja a página 5).

Selecione um dos modos de reprodução -

"Intro" (introdução), "Repeat" (repetir)

ou "Random" (aleatório).

Selecione o seu modo de reprodução

desejado.

Sair do ajuste.

Veja detalhes na tabela

da página 20.

PORTUGUÊS

Reprodução modo Intro

Ex.: quando "Track Intro" é selecionado

enquanto um disco de MP3 é

reproduzido no receiver.

Modo Reproduz repetidamente

Track: Todas as faixas do disco atual ou cartão SD.

• Durante a reprodução a luz

se acende.

Folder*1:As primeiras faixas de todas as pastas do

disco atual ou cartão SD.

• Durante a reprodução a luz se

acende.

Disc*2:As primeiras faixas de todos os discos

colocados.

• Durante a reprodução a luz se

acende.

Off: Cancela.

Reprodução modo Repeat

Ex.: quando "Track Repeat" é selecionado

enquanto um disco de MP3 é reproduzi-

do no receiver.

Reprodução modo Random

Ex.: quando "Disc Random" é selecionado

enquanto um disco de MP3 é reproduzi-

do no receiver.

*1 Somente quando estiver reproduzindo um disco MP3 ( )ou

WMA( ).

*2 Somente quando estiver reproduzindo discos na disqueteira de CD ( ) .

Modo Reproduz repetidamente

Track: A faixa atual.

• Durante a reprodução a luz se

acende.

Folder*1:Todas as faixas da pasta atual.

• Durante a reprodução a luz se

acende.

Disc*2:Todas as faixas do disco atual.

• Durante a reprodução a luz se

acende.

Off: Cancela.

Modo Reproduz repetidamente

Folder*1:Todas as faixas da pasta atual, depois da

próxima pasta e assim por diante.

• Durante a reprodução a luz

se acende.

Disc ou SD: Todas as faixas do disco atual ou cartão

SD.

• Durante a reprodução a luz ou

se acende.

All*2:Todas as faixas dos discos colocados.

• Durante a reprodução a luz se

acende.

Off: Cancela.

PORTUGUÊS

Ajustes do som

Como ajustar o menu básico de seleção de som - SEL

Você pode ajustar as características do som para

sua preferência.

Entre no menu SEL (consulte a pág. 5).

Selecione um item para ajustar - "Fad/

Bal", "Subwoofer", "Vol Adjust" ou

"Loudness"

Quando selecionando "Fad/Bal" e

"Subwoofer", pressione OK para

entrar no menu selecionado.

Ajuste o item selecionado

Fad/Bal

Para ajustar a saída de volume

entre os alto-falantes da frente e

os de trás - Frente Para Trás.

Para ajustar a saída de volume

entre os alto-falantes da esquerda

e os da direita - Esquerda Para

Direita.

Continua...

PORTUGUÊS

Para selecionar a freqüência de

corte para o subwoofer.

Frequências acima de

55 Hz são cortadas para o

subwoofer.

Frequências acima de

85 Hz são cortadas para o

subwoofer.

Frequências acima de

115 Hz são cortadas para

o subwoofer.

Ajuste o nível de saída do subwoofer.

0 (mín.) a

8 (máx.)

Para ajustar o nível de entrada de cada fonte

(exceto FM).

Ajuste os níveis de entrada para se igualarem

com o volume de FM.

-5 (mín.) a

8 (máx.)

Para ajustar o loudness de modo a se obter

um som bem balanceado em níveis de

volume mais baixos.

Sair do ajuste.

PORTUGUÊS

Como selecionar os modos de som pré-

ajustados (i-EQ: equalizador inteligente)

Você pode selecionar um modo de som previa-

mente ajustado indicado que seja adequado ao

gênero musical.

Entre no menu EQ (consulte a página 5).

Selecione um modo de som.

Modos de som disponíveis

Flat (nenhum modo é aplicado)

Hard Rock, R&B (Rhythm&Blues),

Pop, Jazz, Dance, Country,

Reggae, Classic, User 1, User 2,

User 3

Ex: quando "Flat" está selecionado

Sair do ajuste.

Como armazenar seus próprios

modos de som

Você pode ajustar o modo de som e gravar seus

ajustes na memória.

Entre no menu EQ (consulte a página 5).

Selecione um modo de som (veja o passo 2

acima).

Selecione os elementos de som que você

quer ajustar.

Ajuste os níveis de realce

Selecione "Low" (grave), "Mid"

(médio) ou "High" (agudo).

Ajuste o nível (de -06 a +06).

Selecione a freqüência central

Continua...

PORTUGUÊS

Selecione uma largura de banda

* Ao pressionar o botão OK você voltará para o

mostrador inicial

Repita o passo 4 para ajustar as outras

bandas de freqüência.

Grave os ajustes.

Ex: quando "User 1" estiver selecionado.

A lista abaixo indica os valores de cada ajuste para os modos de som:

Valores do ajuste

Low Mid High

Indicação Nível Freqüência

Central

Q (Larg.

banda)

Nível Q (Larg.

banda)

Nível Freqüência

Central

Flat 00 60Hz Q 0,5 00 Q 1,0 00 8kHz

Hard Rock +03 120Hz Q 1,25 00 Q 1,0 +02 8kHz

R&B +03 80Hz Q 0,5 +01 Q 1,0 +03 15kHz

Pop +02 120Hz Q 0,5 +01 Q 1,0 +02 10kHz

Jazz +03 80Hz Q 0,5 00 Q 1,0 +03 10kHz

Dance +04 60Hz Q 0,75 -02 Q 1,85 +01 8kHz

Country +02 60Hz Q 1,0 00 Q 1,0 +02 12kHz

Reggae +03 60Hz Q 0,5 +02 Q 1,0 +02 12kHz

Classic +01 80Hz Q 0,5 00 Q 1,0 +03 10kHz

Ajustes possíveis

Indicação Low Mid High

Nível -06

(mín.) a

+06

(máx.)

-06

(mín.) a

+06

(máx.)

-06

(mín.) a

+06

(máx.)

Freqüência

Central

60 Hz

80 Hz

100 Hz

120 Hz

fixa 8kHz

10kHZ

12kHz

15kHz

Q (Largura

de banda)

Q 0,5

Q 0,75

Q 1,0

Q 1,25

Q 1,0

Q 1,85

fixa

Mantenha o botão

pressionado....

PORTUGUÊS

Procedimento básico

Exibições gráficas

Antes de iniciar o procedimento abaixo,

prepare um CD-R ou cartão SD contendo

imagens (figuras) e animações (vídeos).

• Com o Image Converter (Versão Wide 1.2)

incluído no CD-ROM fornecido, você pode

criar suas próprias imagens e animações. (No

CD-ROM estão incluídas algumas amostras.)

Insira um CD-R, um cartão SD ou o

CD-ROM fornecido.

• CD-R/CD-ROM fornecido

• Cartão SD

Entre no menu PICT

(consulte a página 5).

Selecione o item.

Ex.: quando "Delete" (remover) estiver

selecionado

• Para fazer download de arquivo(s):



"Download de arquivos"

(consulte a página 26)

• Para remover arquivo(s):



"Removendo arquivos"

(consulte a página 27)

• Para remover todos os arquivos:



"Remover Todos os Arquivos"

(consulte a página 28)

• Para ativar arquivo(s):



Ativando os arquivos de download

(consulte a página 29)

Continua...

PORTUGUÊS

Importante:

• Consulte também os arquivos PDF do

Image Converter incluídos na pasta

"Manual" do CD-ROM fornecido.

• Imagens (figuras) devem ter a extensão

<jll> e animações (vídeos) devem ter a

extensão <jla> no nome de seus arquivos.

• Antes de fazer download ou remover

arquivos, observe o seguinte:

–Não faça download de um arquivo

enquanto estiver dirigindo.

–Não desligue a ignição do carro

enquanto estiver fazendo download ou

removendo um arquivo. *

–Não retire o painel frontal do receiver

enquanto estiver fazendo download ou

removendo um arquivo.*

* Se fizer isso, o processo de download ou de

exclusão do arquivo não será realizado

corretamente.

Download de arquivos

•Picture: tela gráfica

Para fazer download/remover imagens (no

máximo 30 imagens) que serão exibidas

durante a reprodução de uma fonte.

•Movie: tela gráfica

Para fazer download/remover animações (no

máximo 90 quadros) que serão exibidos

durante a reprodução de uma fonte.

•Opening: tela de abertura

Para fazer download/remover animações (no

máximo 30 quadros) que serão exibidas

depois que o aparelho for ligado.

•Ending: tela de encerramento

Para fazer download/remover animações (no

máximo 30 quadros) que serão exibidas antes

que o aparelho desligue.

■■

■Download de figuras ou animações

• O download de uma animação leva um longo

tempo para ser feito. Veja detalhes na

página 48.

• Para ativar os arquivos de download, vá para

a página 29.

Selecione o tipo de tela - "Picture",

"Movie", "Opening" ou "Ending".

Ex: quando "Picture" for selecionado

Selecione uma pasta.

No passo 3 da página 25, selecione

"Download".

PORTUGUÊS

Selecione um arquivo.

• Você pode mover para outras listas

pressionando .

• Ao terminar o download do arquivo

a lista aparecerá novamente.

•Para fazer download de mais figuras

da mesma pasta, repita o passo 4.

•Para fazer download de mais figuras

de outra pasta, pressione BACK.

Depois, repita os passos 3 e 4.

Sair do ajuste

Como remover arquivos

■■

■Para remover figuras e animações

armazenadas

No passo 3 da página 25, selecione

"Delete".

Selecione o tipo de tela - "Picture",

"Movie", "Opening", ou "Ending".

Ex.: quando "Picture" for selecionado.

• Para remover figuras armazenadas

• Você pode mover para outras listas

pressionando .

Continua...

PORTUGUÊS

• Depois que o arquivo for removido,

a lista aparecerá novamente.

Sair do ajuste.

■■

■Para remover todas as figuras e

animações armazenadas

Para remover todas as figuras armazenadas

No passo 3 da página 25, selecione

"Delete".

Selecione "Picture".

Selecione "All Delete".

• Quando todas as figuras forem

removidas, o menu PICT aparecerá

novamente.

Sair do ajuste.

Repita o passo 2 para remover mais

arquivos.

•Para remover uma animação armaze-

nada.

PORTUGUÊS

Para remover todos os arquivos

armazenados

No passo 3 da página 25, selecione "All

Delete".

• Quando todos os arquivos forem

removidos, o menu PICT aparecerá

novamente.

Sair do ajuste.

Como ativar os arquivos de download

Entre no menu PSM (consulte a página 5).

Selecione "PICT".

* Se não houver nenhuma imagem ou animação

de download, "No Picture", "No Movie" ou

"No Slide" aparecerá no visor.

Picture: Uma de suas imagens armaze-

nada em "Picture" é ativada.

 Vá para o passo 5.

Movie: Sua animação editada armaze-

nada em "Movie" é ativada.

 Vá para o passo 6.

Slideshow: Suas imagens editadas armaze-

nadas em "Slide" são ativadas e

exibidas na seqüência.

 Vá para o passo 6.

Selecione um arquivo.

Termine o procedimento.

PORTUGUÊS

Procedimento básico

Ajustes gerais - PSM

Entre no menu PSM (veja a página 5).

Selecione um item PSM.

Ex.: ao selecionar "Dimmer".

Faça o ajuste.

Repita os passos 2 e 3 para ajustar os

outros itens PSM se necessário.

Termine o procedimento.

É possível mudar os itens PSM (Modo Preferido

de Ajuste) listados na tabela a seguir.

Indicações Ajustes selecionáveis [página de referência]

Demo/Link

Demonstração no visor

Demo: [Inicial]: Demonstração no visor (animação) e indicador da

fonte de reprodução são exibidos alternadamente.

Image Link: Para exibir uma imagem enquanto reproduz uma faixa

MP3/WMA [13, 15, 48].

Off: Cancela.

Esses gráficos aparecem se nenhuma operação for feita por 20 segundos.

Pict Você pode ativar a tela gráfica usando uma imagem ou uma animação [29].

Figuras Picture:[Inicial]: Uma de suas imagens armazenadas em “Picture”

é ativada.

Movie:Sua animação editada armazenada em “Movie” é ativada.

Slideshow:Suas imagens armazenadas em “Slide” são ativadas e

exibidas em seqüência.

KeyIn CFM

Confirmação de chave

On:[Inicial]: Uma imagem de animação aparece quando você

liga ou desliga o aparelho e seleciona um i-EQ.

Off:Cancela.

PORTUGUÊS

Continua...

Indicações Ajustes selecionáveis [página de referência]

Opening*1

Tela de abertura

Ending*1

Tela de encerramento

Default: [Inicial]: A animação predeterminada de fábrica é utilizada [26].

User: Sua própria animação é utilizada.

Clock Hr

Hora do relógio

1 – 12 (0 – 23), [9]

[Inicial: 1 (1:00 AM)]

Clock Min

Minuto do relógio

00 – 59, [9]

[Inicial: 00 (1:00 AM)]

24H/12H

Sistema do relógio

12Hours 24Hours, [9]

[Inicial: 12Hours]

Clock Adj*2

Ajuste automático do

relógio

Auto: [Inicial]: O relógio interno é automaticamente ajustado usando a

hora fornecida via rádio SIRIUS®.

Off: Cancela.

Time Zone*2*3

Fuso horário

Selecione a sua área residencial de um dos seguintes fusos horários para

ajuste de relógio.

Eastern

[In icial]

Atlantic Newfndlnd (Newfoundland)

Alaska Pacific Mountain Central (volta ao início)

DST*2 *3

Horário de verão

Ative essa função se sua região está sujeita a horário de verão.

On: [Inicial]: Ativa horário de verão.

Off: Cancela.

Scroll

Modo de rolagem

A informação de texto completa pode ser exibida por rolagem se não puder

ser exibida de uma só vez.

Once: [Inicial]: O texto rola apenas uma vez.

Auto: O texto rola repetidas vezes (intervalo de 5 segundos).

Off: Cancela.

Se você mantiver o botão DISP pressionado por mais de um segundo, o

texto irá rolar independentemente da opção escolhida.

Dimmer

Controlador da luz Auto: [Inicial]: Acende o visor quando você acende os faróis.

Off: Cancela.

On: Ativa esta função.

Time Set: Ajusta o timer para ativar esta função [34].

From – To*4

Horário para ativar

controlador da luz

(De...Até..)

Qualquer hora – Qualquer hora, [34].

[Inicial: 6PM – 7AM]

*1 Exibido somente quando tiver um arquivo de download armazenado.

*2 Exibido somente quando o rádio SIRIUS® está conectado.

*3 Exibido somente quando “Clock Adj” está ajustado em “Auto”.

*4 Exibido somente quando “Dimmer” está ajustado em “Time Set”.

PORTUGUÊS

Indicações Ajustes selecionáveis [página de referência]

Contrast

Contraste do visor

1 – 10: Ajusta o contraste do visor para que as indicações do visor

fiquem claras e legíveis.

[Inicial: 5]

LCD Type

Tipo de visor

Auto: [Inicial]: Padrão positivo ficará selecionado durante o dia*1 e

padrão negativo ficará selecionado durante a noite*1.

Positive: Padrão positivo do visor.

Negative: Padrão negativo do visor (exceto imagens e animações).

Font Type

Tipo de fonte

Você pode selecionar a fonte do visor.

[I n icial]

ID3 Tag

Sinalizador

On: [Inicial]: Exibe o sinalizador ID3 quando reproduzir faixas MP3/

WMA [13, 14, 16].

Off: Cancela.

Theme

Medidor do nível de áudio

Você pode selecionar o medidor de nível durante a reprodução.

SRC Anime: (Animação de fonte) [Inicial] Meter 1 Meter 2

Meter 3 (volta ao início).

Pressione DISP repetidamente para exibir o medidor selecionado.

IF Filter

Filtro de freqüência

intermediária

Auto: [Inicial]: Aumenta a seletividade do sintonizador para reduzir

ruídos de interferência entre estações (o efeito estéreo

também será perdido).

Wide: Sujeito a ruídos de interferência de estações adjacentes, mas

não se perde qualidade do som nem o efeito estéreo.

Area Change

Intervalo do sintonizador

EU: Selecione essa opção se não estiver na América do Norte ou do

Sul (FM: 50kHz – sintonização manual, 100kHz – busca

automática; AM: 9kHz).

US: [Inicial]: Selecione essa opção se estiver na América do Norte ou

do Sul (FM: 200kHz; AM: 10kHz).

SIRIUS®

ID*2

Número ID SIRIUS®

O número de identificação de 12 dígitos SIRIUS aparece no visor [40].

Beep

Som de toque de tecla

On: [Inicial]: Ativa o som de toque de tecla.

Off: Desativa o som de toque de tecla.

Ext Input*3

Entrada externa

Changer [Inicial]: Para usar um trocador de CDs JVC [14].

Ext In: Para usar outro componente externo (que não seja SIRIUS

DLP) [39].

PORTUGUÊS

Indicações Ajustes selecionáveis, [página de referência]

Telephone

Telefone mudo

Muting1/Muting2: Selecione um dos dois para eliminar o som

enquanto você usa o telefone celular.

Off: [Inicial]: Cancela.

Se o CD ou a disqueteira de CDs estiver selecionado como fonte, a

reprodução será interrompida enquanto o telefone estiver mudo.

Amp Gain

Controle de ganho do

amplificador

Você pode mudar o nível de volume máximo desse aparelho.

High PWR: [Inicial]: Volume 00 – Volume 50

Low PWR: Volume 00 – Volume 30 (selecione essa opção se a

potência do alto-falante for menor que 50W para não

danificar os alto-falantes).

Off*4: Desativa o amplificador interno.

Color Set

Seleção de cores

[Inicial: AllSource]: Você pode selecionar sua cor de visor favorita

para cada fonte (ou para todas as fontes) [35].

Color Set

Seleção de cores

Vermelho

Verde

Azul

Você pode criar suas próprias cores e selecioná-las para usá-las no

display [36].

Day Color: cor usada durante o dia *1 .

NightColor: cor usada durante a noite *1 .

00-11 [Inicial: Day Color: 07, NightColor: 05]

*1 Depende do ajuste da função “Dimmer”.

*2 Exibido somente quando o rádio SIRIUS® está conectado.

*3 Não pode ser selecionado se a fonte for “CD-CH” ou “EXT IN”.

PORTUGUÊS

Como selecionar o modo dimmer

Você pode iluminar o visor à noite ou quando

ajustar o horário.

Entre no menu PSM (veja a página 5).

Selecione "Dimmer".

Selecione um ajuste.

Auto Ilumina o visor quando você

liga os faróis.

 Vá para o passo 6.

Off Cancela.

 Vá para o passo 6.

On Sempre ilumina o visor.

 Vá para o passo 6.

Time Set: Ajusta o horário para iluminar/

apagar o visor.

 Vá para o passo 4.

Entre na tela Time Set (ajustar horário).

Ajuste o horário para iluminar o visor.

Selecione o horário para iluminar o visor.

Selecione o horário para apagar o visor.

Termine o procedimento.

PORTUGUÊS

Como alterar a cor do visor

Você pode selecionar sua cor de visor favorita

para cada fonte (ou para todas as fontes).

■■

■Para selecionar a cor do visor

Entre no menu PSM (veja a página 5).

Selecione "Color Sel".

Selecione a fonte.

Ex.: quando "AllSource" estiver selecionado.

AllSource*1 CD SD Changer

(ou Ext In*2) Line In FM AM

Sirius*3 (volta ao início)

*1 Quando você seleciona AllSource, pode usar

a mesma cor para todas as fontes.

*2 Depende do ajuste "Ext Input", consulte a

página 32.

*3 Exibido somente quando o rádio SIRIUS®

estiver conectado.

Selecione a cor.

Every*4 Aqua Sky Sea

Leaves Grass Apple Rose

Amber Honey Violet Grape

Pale User*5 (volta ao início)

*4 A cor muda a cada 2 segundos.

*5 As cores editadas pelo usuário - "Day Color"

e "NightColor" serão utilizadas (veja

detalhes na página 36).

Repita os passos 3 e 4 para selecionar a

cor para cada fonte (exceto quando

selecionar "AllSource" no passo 3).

Termine o procedimento.

PORTUGUÊS

■■

■Como criar sua própria cor – Usuário

Você pode criar suas próprias cores - "Day

Color" e "NightColor".

Entre no menu PSM (veja a página 5).

Selecione "Color Set".

Entre no menu PSM (veja a página 5).

Selecione "Color Set".

Selecione "Day Color" ou "NightColor".

Ex.: quando "Day Color" está selecionado.

Selecione as cores primárias - "Red"

(vermelho), "Green" (verde) ou "Blue"

(azul).

Ajuste o nível (00 - 11) da cor primária

selecionada.

Repita os passos 4 e 5 para ajustar as

outras cores primárias.

Termine o procedimento.

PORTUGUÊS

Como atribuir títulos às fontes

Outras funções principais

Você pode atribuir títulos às estações de rádio,

CDs (tanto desse aparelho quanto da disqueteira

de CD), e componentes externos.

*1 Não é possível atribuir um nome para um CD

de Texto ou para um CD de MP3/WMA.

Selecione a fonte de reprodução:

• Para sintonizador FM/AM: sintonize uma

estação.

• Para um CD do aparelho: insira um CD.

• Para CDs na disqueteira de CD: selecione

"CD-CH", e selecione um número de disco.

• Para componentes externos: selecione "EXT

IN" ou "LINE IN" (veja a página 32).

Entre no menu TITLE (veja a página 5).

Atribua um título.

Selecione o tipo de caractere:

(A-Z: letra maiúscula)

(a-z: letra minúscula)

(0-9: números e

símbolos)

Ex.: quando você atribui título a um CD.

Selecione um caractere.

Veja na página 45

os caracteres

disponíveis.

Avance para a próxima posição de

caractere (ou retorne).

Repita os passos 1 a 3 até que você

tenha terminado o título.

Termine o procedimento.

Para excluir o título inteiro

No passo 3 à esquerda...

Mantenha o botão

pressionado....

Fonte Número máximo de

caracteres

Freqüências de rádio Até 10 caracteres (até 30

freqüências incluindo as de

FM e as de AM)

CDs, CD-CH*1 Até 32 caracteres (até 30

discos)

Componentes

externos (“EXT IN”

ou “LINE IN”)

Até 8 caracteres

PORTUGUÊS

Como alterar o ângulo do painel

de controle

O painel de controle troca de ângulo conforme

ilustrado a seguir:

ÂNGULO 1 ÂNGULO 2

ÂNGULO 4 ÂNGULO 3

Quando estiver usando o controle remoto...

Cuidado:

Não insira o dedo atrás do painel de

controle.

Como remover o painel de controle

Quando remover ou colocar o painel de controle,

cuidado para não danificar os conectores da parte

traseira do painel de controle e da unidade

principal.

■■

■Como remover o painel de controle

Antes de remover o painel de controle, verifique

se o equipamento está desligado.

■■

■Como colocar o painel de controle

PORTUGUÊS

Operações de componentes externos

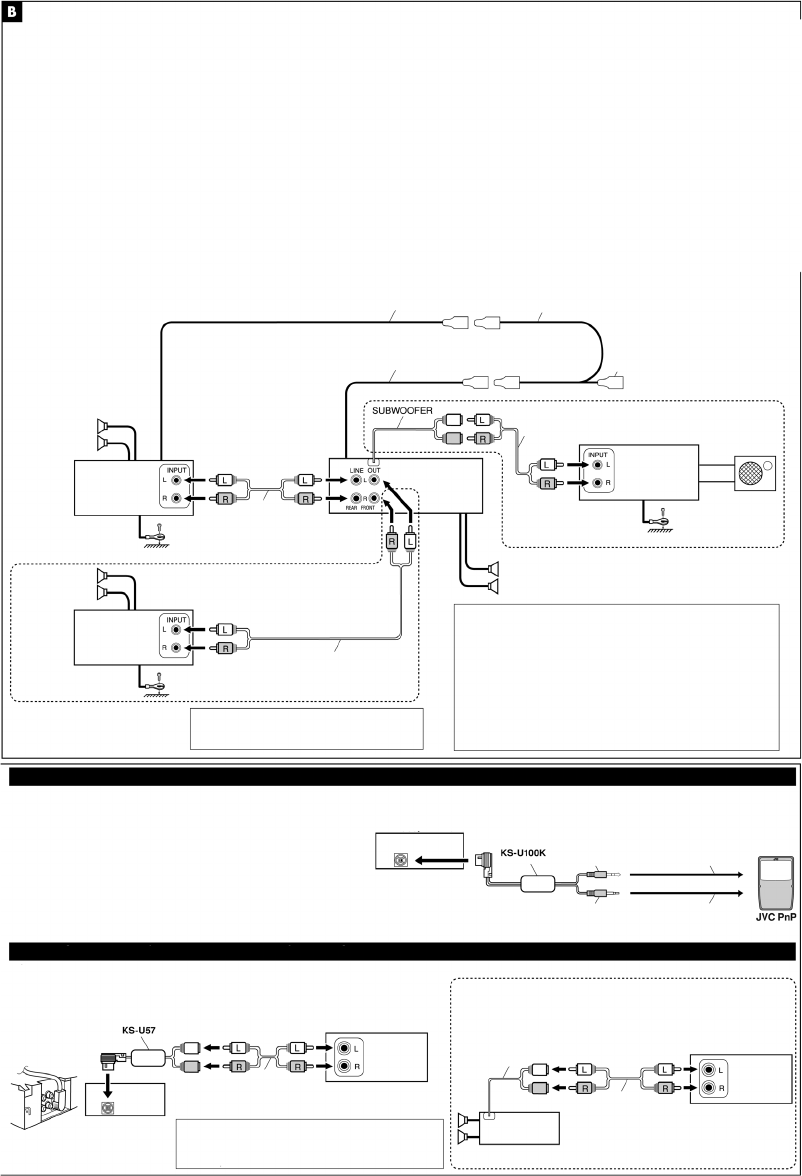

Para reproduzir um componente externo

Você pode conectar um componente externo aos

conectores LINE IN na parte traseira do receiver.

Você pode conectar um componente externo ao

conector EXIT-IN da disqueteira de CD na parte

traseira do aparelho usando o adaptador de

entrada KS-U57 (não fornecido).

Antes de utilizar o componente externo, selecio-

ne corretamente a entrada externa (veja a

página 32).

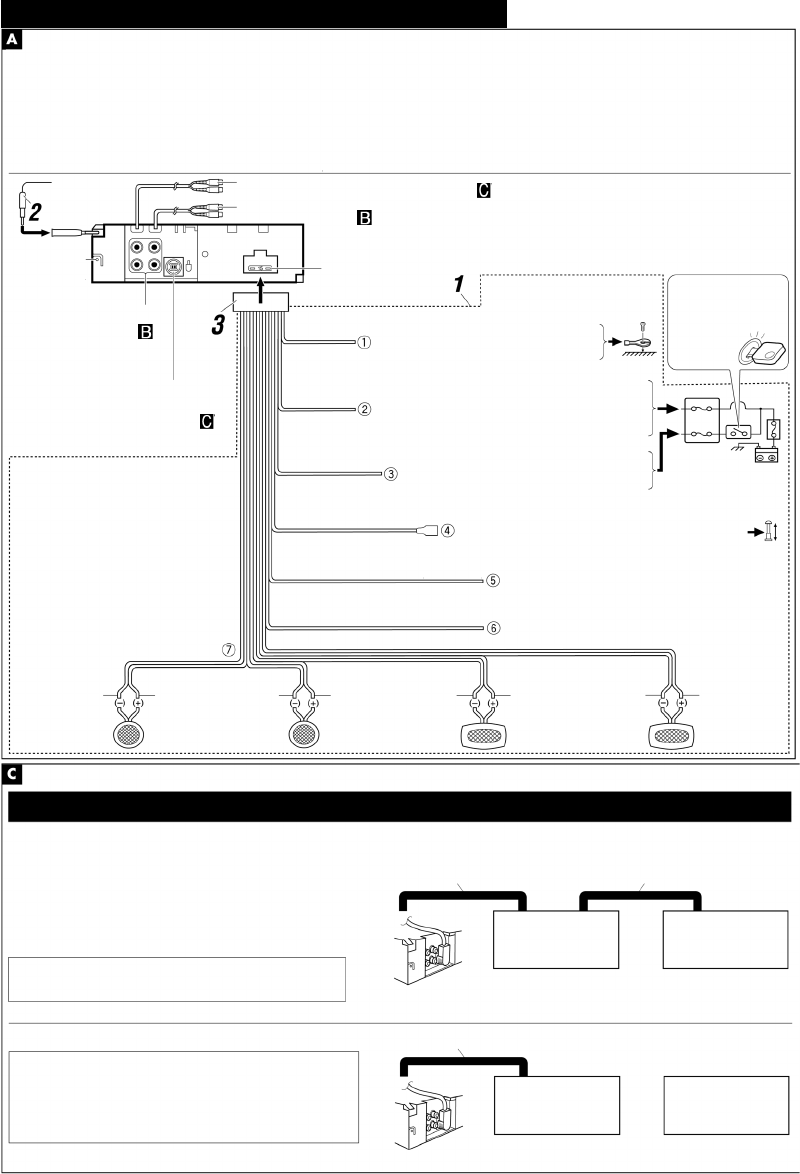

• Para conexão, veja o Manual de Instalação/

Conexão (manual separado).

LINE-IN: Para selecionar o componente

externo ligado no conector

LINE IN.

EXT-IN: Para selecionar o componente

externo ligado no conector da

disqueteira de CD.

Ligue o componente conectado e

comece a reproduzir a fonte.

Ajuste o volume.

Ajuste o som como desejar

(consulte as páginas 21 - 24).

PORTUGUÊS

Operações do rádio SIRIUS®

Sobre o rádio SIRIUS

O SIRIUS é um rádio satélite que fornece um

som de qualidade digital.

O SIRIUS tem 65 canais de música sem

propaganda e 50 canais de programas de

esportes, notícias e entretenimento.

Você pode ouvir e controlar os canais de

entretenimento do rádio digital SIRIUS do

receiver conectando o DLP (Down Link

Processor) JVC do rádio SIRIUS (compra

opcional) no conector da disqueteira de CD na

parte traseira do aparelho.

• Você pode também conectar o PnP (Plug

And Play) do rádio SIRIUS JVC, o KT-

SR1000 ou o KT-SR2000, usando o

adaptador KS-U100K (não fornecido) do

rádio SIRIUS JVC. Ao ligar o seu receiver

você pode ligar ou desligar o PnP JVC.

Entretanto, você não pode controlar o PnP

por meio do receiver.

Atualização do GCI (controle de informação

global):

• Se os canais forem atualizados após a

assinatura a atualização começará automati-

camente.

• "Channels Updating XX%* Completed"

aparecerá e nenhum som será ouvido.

• A atualização demora alguns minutos para

terminar.

• Não pressione qualquer botão nem faça

qualquer operação até terminar a atualização.

Antes de utilizar seu rádio SIRIUS:

• Para conexão, veja o Manual de Instalação/

Conexão (manual correspondente).

• Veja também as instruções fornecidas com

seu rádio SIRIUS.

*As atualizações são completadas a cada

20% (ex: 20%, 40%, 60%).

Antes de poder ouvir o DLP JVC, ative a

assinatura do SIRIUS depois de conectá-lo:

O DLP JVC começa a atualizar todos os

canais SIRIUS (ver atualização de GCI na

coluna da esquerda).

Ao completar a atualização, o DLP JVC

sintoniza o canal-padrão, CH184.

Verifique seu número de identificação

SIRIUS, veja a página 32.

Contate SIRIUS na internet no endereço

<http://activate.siriusradio.com/> para ativar

sua assinatura, ou você pode telefonar para

SIRIUS 1-888-539-SIRIUS (7474).

"Subscription Updated Press Any Key to

Continue" aparecerá no visor quando a

assinatura for concluída.

(O sistema SIRIUS não está disponível no Brasil.)

PORTUGUÊS

Para ouvir o rádio SIRIUS®

Selecione uma categoria.

*A barra indicadora do nível de sinal

aumenta à medida que o sinal recebido

melhora. Se nenhum sinal for recebido,

a barra desaparece.

Selecione um canal para ouvir.

Você pode sintonizar todos os canais de

cada categoria selecionando "ALL". Ao

selecionar uma categoria em particular

(SPORTS, ENTERTAINMENT, etc) você

só poderá ouvir os canais da categoria

selecionada.

• Mantenha esses botões pressionados para

exibir a lista de categorias (veja a

página 43).

Mantenha esses botões pressionados para

mudar os canais rapidamente.

• Quando estiver mudando de categoria ou

canal, os canais inválidos ou não assinados

serão omitidos automaticamente.

PORTUGUÊS

Armazenando canais na memória

Você pode armazenar seis canais em cada

banda.

Ex: armazenando um canal na posição 4.

• Ao segurar esse botão você pode selecionar

diretamente a lista de posição de canais (ver o

passo 6 abaixo).

Entre no menu MODE (veja a página 5).

Selecione "Preset".

Selecione o número pré-ajustado.

• Se a faixa atual for SIRIUS, você pode mover

para as outras listas de faixas SIRIUS

pressionando /.

Armazene o canal.

• Você pode também adicionar/omitir a lista de

posição de canais seguindo o procedimento

"Selecionando um favorito da lista" nas

páginas 43 e 44.

Para ouvir um canal do usuário

• Ao segurar esse botão você pode selecionar

diretamente a lista de posição de canais (veja

o passo 6 abaixo).

Execute os passos 3 a 6 (na coluna da

esquerda) para entrar na lista de posições e

canais.

PORTUGUÊS

Selecionando uma categoria/

um canal da lista

Entre no menu MODE (veja a página 5).

Selecione uma categoria.

• Você pode mover para as outras listas

pressionando /(▲/▼).

O primeiro canal da categoria selecionada é

sintonizado.

• Se você selecionou a categoria atual (em

destaque no visor), a sua lista de canais

aparecerá.

• Mantenha pressionado ▲/▼ para exibir a

lista de categorias enquanto ouve um canal.

•Para ouvir um canal.

■■

■Selecionando um favorito da lista

Enquanto é exibida a lista de canais ou a lista

de posições armazenadas (veja a página 42 e

coluna da esquerda)...

• Você pode mover para as outras listas

pressionando /(▲/▼).

Entre no modo de informação da lista.

• Você ouvirá um som

antes de prosseguir.

• Se nenhuma operação

for executada em 5

segundos, o modo de

informação de lista será

cancelado.

Mantenha o botão

pressionado....

Lista de canais (Nome do canal)

Lista de canais (Nome do artista)

Continua...

Lista de canais (Nome da música)

PORTUGUÊS

Selecione um item.

Ex: para selecionar sua música preferida.

• Você pode mover para as outras listas

pressionando /.

■■

■Omitindo canais

Quando o visor exibir a lista de canais (consulte

as páginas 42 e 43)...

Ex: para omitir o item listado 6

* Você não pode omitir o canal-padrão,

CH184.

Selecione o canal que deseja omitir.

• Você pode mover para as outras listas

pressionando /.

Mantenha o botão

pressionado....

O item listado 6 será omitido quando você

pressionar / ou ▲/▼ para procurar um

canal.

• O canal omitido (nesse caso, o item 6) não

pode ser selecionado na lista de canais.

• Se todos os canais numa categoria forem

omitidos, então a categoria também será

omitida.

Para adicionar (restaurar) canais omitidos,

repita este mesmo procedimento.

Para adicionar (restaurar) todos os canais

omitidos de uma categoria, selecione a

categoria "ALL" antes de fazer o procedimento

acima.

Para mudar as informações do visor

Nome da categoria e

nome do canal

Nome do artista/compositor e

nome da música/programa

Hora do relógio

Tela gráfica (se houver)

PORTUGUÊS

■■

■ Como limpar os conectores

A remoção freqüente deteriorará os conectores.

Para minimizar esta possibilidade, limpe

periodicamente os conectores com um cotonete

ou pano umedecido com álcool, tomando o

cuidado para não danificar os conectores.

Manutenção

■■

■ Condensação de umidade

Pode haver condensação proveniente da umidade

na lente dentro do CD player nos seguintes

casos:

• Após ligar o aquecedor do carro.

• Se a umidade dentro do carro ficar muito alta.

Se isto ocorrer, o CD player pode não funcionar

corretamente. Neste caso, retire o CD e deixe o

receiver ligado por algumas horas até que a

umidade evapore.

■■

■ Como manusear CDs/cartões SD

Quando for remover um CD

do estojo, pressione para baixo

o pino central do estojo e

levante o CD, segurando-o

pelas bordas.

• Sempre segure o CD pelas

bordas. Não toque na superfície gravada.

Quando for guardar um CD no estojo, insira

com cuidado o CD em volta do pino central (com

a superfície impressa para cima).

• Certifique-se de guardar os CDs nos estojos

após o uso.

Conector

Cartões SD são produtos delicados. NÃO os

dobre, nem derrube, nem molhe.

■■

■ Para manter os CDs limpos

Um CD sujo pode não ser reprodu-

zido corretamente. Se um CD

estiver sujo, limpe-o com um pano

fino numa linha reta do centro para

a borda.

• Não use solvente (por exemplo, limpador de

discos convencionais, spray, thinner, benzina,

etc.) para limpar os CDs.

■■

■ Para reproduzir discos novos

CDs novos podem apresentar

alguns pontos ásperos ao redor

das bordas interna e externa. Se

um CD nesse estado for utiliza-

do, esse aparelho pode ejetar o

disco. Para remover esses pontos ásperos,

esfregue as bordas com um lápis ou caneta

esferográfica.

Caracteres disponíveis

Letras maiúsculas

Letras minúsculas

Números e símbolos

Não use os seguintes CDs:

dobrado CD

Resíduo do

adesivo

Adesivo Etiqueta

adesiva

Pino

central

PORTUGUÊS

Informações adicionais sobre esse receiver

Operações básicas

Ligando o aparelho

• Você também pode ligar o aparelho pressio-

nando SOURCE.

Desligando o aparelho

• Se você desligar o aparelho enquanto estiver

ouvindo um disco, ao ligá-lo novamente, a

reprodução do disco recomeçará do ponto que

tinha parado.

Selecionando a fonte

• Quando nenhum disco ou cartão SD estiver

carregado no aparelho, você não poderá

selecionar "CD" ou "SD".

• Se você não conectar o rádio SIRIUS ou a

disqueteira de CD, não poderá selecionar

"SIRIUS" ou "CD-CH".

• Para selecionar "EXT IN" como fonte de

reprodução, faça os ajustes da entrada externa

corretamente (consulte a página 32).

Operações do sintonizador

Armazenando estações na memória

• Durante a busca SSM.

- Todas as estações previamente armazena-

das serão excluídas e as novas estações

serão armazenadas.

- As estações recebidas são armazenadas nos

números de 1 (freqüência mais baixa) a 6

(freqüência mais alta).

- Quando o SSM acabar, a estação armaze-

nada na posição 1 será sintonizada

automaticamente.

• Ao armazenar estações manualmente, uma

estação pré-ajustada anteriormente é apagada

quando uma nova estação é armazenada no

mesmo número de pré-ajuste.

Operação do CD/Cartão SD

Cuidados com reprodução de DualDisc

• O lado não DVD de um "DualDisc" não é

compatível com o padrão "Áudio Digital

Compact Disc". Portanto, o uso do lado não

DVD de um DualDisc, neste equipamento,

não é recomendado.

Geral

• Este aparelho foi desenvolvido para reproduzir

CDs/CDs de Texto e CD-R (graváveis)/CD-RW

(regraváveis) em áudio CD (CD-DA), formato

MP3 e WMA e arquivos MP3/WMA gravados

num cartão SD.

• Quando um disco ou cartão SD for carregado

você pode começar a reprodução selecionando

"CD" ou "SD" como fonte de reprodução.

• Quando uma faixa ou pasta cujo número é

maior que 99 for selecionada, o ícone antes do

número ( ) desaparece (para exibir o

número de três dígitos).

Inserindo um disco

• Quando um disco é colocado de cabeça para

baixo o painel de controle se move para baixo e

o disco é automaticamente ejetado do aparelho.

• Quando você mantém o painel de controle

aberto por mais de 1 minuto (um bip será

ouvido se "Beep" estiver na opção "On" -

consulte a página 32), o painel de controle volta

para a posição anterior.

• Não coloque discos de 8 cm (3-3/16") (CD

single) ou discos com diferentes formatos

(coração, flor, etc.) no aparelho.

Reproduzindo um disco/cartão SD

• Enquanto estiver reproduzindo um CD de áudio:

Se você atribuiu um título ao CD (consulte a

página 37), este será exibido no visor.

• Durante a operação de avanço ou retrocesso

rápido em um disco MP3 ou WMA, você

poderá somente ouvir sons intermitentes.

• Quando estiver reproduzindo um cartão SD, a

ordem de reprodução pode ser diferente de

outros reprodutores de cartão SD.

• Este receiver pode não conseguir reproduzir

alguns cartões SD por causa das suas

características ou condições de gravação.

• Este aparelho não reproduz minicartão SD ou

MMC.

• Se o cartão SD inserido não tiver arquivos

corretos, "SD" será ejetado.

Reproduzindo um CD-R/CD-RW

• Utilize somente CD-R/CD-RW finalizados.

• Este aparelho somente reproduz o primeiro tipo

de arquivo detectado num disco que contiver

arquivos de áudio (CD-DA) e arquivos MP3/

WMA.

PORTUGUÊS

• Este aparelho pode reproduzir discos

multissessão; entretanto, sessões não finalizadas

serão omitidas da reprodução.

• Alguns CD-R ou CD-RW podem não ser

reproduzidos nesse aparelho por causa das suas

características e pelos seguintes motivos:

- Disco sujo ou riscado.

- Condensação de umidade na lente dentro

do receiver.

- A lente de captação dentro do receiver suja.

- Os arquivos estão gravados nos CD-R/

CD-RW pelo método "Packet Write".

- Condições de gravação impróprias (falta de

dados, etc) ou condições da mídia impró-

prias (mancha, risco, dobra, etc.).

• Os CD-RW podem levar mais tempo para serem

lidos, já que sua refletividade é menor que a dos

CDs normais.

• Não use os seguintes CD-R/CD-RW:

- Discos com adesivos, rótulos ou selo

protetor colados na superfície.

- Discos com rótulos impressos diretamente

com impressora jato de tinta.

O uso desses discos em altas temperaturas ou

alta umidade pode causar mau funcionamento

ou danos aos discos.

Reproduzindo uma faixa MP3/WMA

• Este aparelho pode reproduzir arquivos MP3/

WMA com extensões <.mp3> ou <.wma>

(maiúscula ou minúscula).

• O receiver pode exibir o nome dos álbuns,

artistas e a identificação ID3 (versões 1.0, 1.1,

2.2, 2.3 ou 2.4) para arquivos MP3 ou WMA.

• Este aparelho pode mostrar somente caracteres

de um byte. Nenhum outro caracter pode ser

corretamente mostrado (consulte a página 45).

• Este aparelho reproduz arquivos MP3/WMA

que estejam nas seguintes condições:

- Bit rate: 8kbps - 320 kbps

- Freqüência de amostragem:

48 kHz, 44,1 kHz, 32 kHz (para MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (para MPEG-2)

48 kHz, 44,1 kHz, 32 kHz (para WMA)

- Formato do disco: ISO 9660 Level1/

Level 2, Romeo, Joliet, Windows long file

name

• Para discos de MP3/WMA:

O número máximo de caracteres para nomes

de pastas/arquivos varia conforme o formato

de disco usado (incluindo 4 caracteres de

extensão <.mp3> ou <.wma>)

- ISO 9660 Level 1: até 12 caracteres

- ISO 9660 Level 2: até 31 caracteres

- Romeo*: até 128 (72) caracteres

- Joliet*: até 64 (36) caracteres

- Windows long file name*: até 128 (72)

caracteres

* O número em parênteses é o número

máximo de caracteres para nome de pasta/

arquivo se o total de arquivos e pastas for

313 ou maior.

• Para cartões SD:

É possível introduzir um número máximo de 8

caracteres para o nome da pasta e 12 caracteres

para o nome do arquivo.

O aparelho não reconhece pasta com um

ponto (.) em seu nome.

• Este aparelho reconhece um total de 512

arquivos, 200 pastas e de 8 hierarquias num

disco de MP3/WMA; 255 arquivos e 63

pastas num cartão SD.

• Este aparelho reproduz arquivos gravados

com VBR (taxa de bit variável).

Os arquivos gravados em VBR possuem uma

discrepância no tempo decorrido exibido e

não indicam o tempo decorrido. Especialmen-

te depois de executar a função de busca, essa

diferença fica mais perceptível.

• Este aparelho não pode reproduzir os

seguintes arquivos:

- Arquivos MP3 codificados com formato

MP3i e MP3 PRO.

- Arquivos MP3 codificados em formato

inadequado.

- Arquivos MP3 codificados com Layer 1/2.

- Arquivos WMA codificados com formato

lossless, professional ou voice.

- Arquivos WMA que não têm base no

Windows Media® Audio.

- Arquivos WMA protegidos contra cópia

com DRM.

- Arquivos que têm dados como WAVE,

ATRAC3, etc.

• A função busca opera, mas a velocidade da

busca não é constante.

Continua...

PORTUGUÊS

Troca de fonte

• Ao mudar a fonte, a reprodução será inter-

rompida (o disco não será ejetado).

Na próxima vez que selecionar "CD", "SD"

ou "CD-CH" como fonte, a reprodução

continuará do ponto em que havia parado

anteriormente.

Image Link

• O Image Link não funcionará nos seguintes

casos:

- Se nenhum arquivo <jll> estiver incluído

na pasta de MP3/WMA.

- Se o modo de reprodução INTRO está

ativado.

- Se a fonte for trocada de "CD" ou "SD"

para outra.

- Se mais de um arquivo <jll> estiver

incluído na pasta, o arquivo de menor

número será exibido na tela gráfica.

Ejetar um CD

• Se o CD ejetado não for removido em 15

segundos, ele será reinserido automaticamente

no aparelho para evitar depósito de poeira (o

CD não será reproduzido automaticamente).

Ajuste de som

Geral

• Se você estiver usando um sistema de alto-

falantes de 2 canais, ajuste o nível de "fader"

para o centro.

• Ajustes de "subwoofer" só terão efeito se um

subwoofer estiver conectado.

• Você não pode mudar o nível de entrada -

VolAdjust das estações de FM. Se a fonte for

FM, "Fix" aparecerá no visor quando você

tentar ajustar o nível.

Visor gráfico

Fazer download (ou remover) arquivos

• Você pode fazer download apenas quando

"CD" ou "SD" estiver selecionado como

fonte; no entanto, pode remover um arquivo

enquanto estiver selecionado qualquer fonte.

• Se você já tiver feito download de uma

animação para "Opening", "Ending" ou

"Movie" e fizer download de uma nova

animação, a anterior será removida.

• Demora um longo tempo para fazer download

de uma animação.

- Aproximadamente 3 a 4 segundos para uma

imagem (um quadro).

- Aproximadamente 1 a 2 minutos para uma

animação de 30 quadros.

- Aproximadamente 4 minutos para uma

animação de 90 quadros.

• Se o disco colocado não contém arquivos

<jll> ou <jla>, um som será ouvido ao tentar

executar o download.

• Ao tentar armazenar uma 31ª imagem para a

tela, a mensagem "Picture Full" aparece e

você não pode fazer o download. Remova

arquivos indesejáveis antes de executar o

download.

• Se o total de quadros de uma animação

exceder o número abaixo, os quadros

excedentes serão ignorados:

- Para "Opening" e "Ending": 30

- Para "Movie": 90

Ajustes gerais – PSM

• A função "Auto Dimmer" pode não funcionar

corretamente em alguns veículos, particular-

mente os que tiverem controle de intensidade

de luz. Nesse caso, mude a função "Dimmer"

para qualquer ajuste que não seja "Auto".

• Se o "LCD Type" estiver ajustado para

"Auto", o padrão do visor mudará de

"Positive" para "Negative" dependendo do

ajuste da função "Dimmer".

• Se você mudar o ajuste "AmpGain" de

"HighPWR" para "LowPWR" quando o nível

de volume estiver maior que "Volume 30", o

aparelho automaticamente mudará o volume

para "Volume 30".

Outras funções principais

Atribuir títulos às fontes

• Ao tentar atribuir um título ao 31º disco ou à

31ª freqüência, a indicação "Name Full"

aparecerá e você não conseguirá entrar no

modo de introdução de texto.

• Os títulos atribuídos a discos na disqueteira de

CD também serão exibidos se você reproduzir

o disco no receiver.

PORTUGUÊS

Diagnóstico e correção de falhas

Um problema que aparece nem sempre é sério. Procure na tabela abaixo antes de entrar em contato

com a assistência técnica.

Sintomas Causas Correção

• Não se escuta som algum

nos alto-falantes.

• O receiver não funciona de

forma alguma.

• "Connect Error" aparece no

visor.

• "Push Reset" aparece no

visor e o movimento do

painel de controle está

travado.

• Armazenamento de

memórias automática SSM

não funciona.

• Ruído de estática ao ouvir

o rádio.

• Não há reprodução de

CD-R/CD-RW.

• As faixas no CD-R/

CD-RW não podem ser

saltadas.

• O CD não ejeta.

• O CD não é reconhecido

("No Disc", "Loading

Error" ou "Eject Error"

pisca).

• O som do CD é, às vezes,

interrompido.

O volume está no mínimo.

As conexões estão incorretas.

O microcomputador interno

pode ter funcionado incorreta-

mente por causa de ruído, etc.

O painel de controle não está

colocado corretamente.

Algo está bloqueando o

movimento do painel de

controle.

Os sinais estão muito fracos.

A antena não está bem

conectada.

CD-R/CD-RW não está

finalizado.

O CD está travado.

O reprodutor de CD pode

estar funcionado incorreta-

mente.

Você está dirigindo numa

estrada esburacada.

O CD está riscado.

As conexões estão incorretas.

Ajuste o nível de volume.

Confira os cabos e conexões.

Reinicie o equipamento

(consulte a página 2).

Retire o painel de controle,

limpe os conectores, e então

recoloque-o (consulte as

páginas 38 e 45).

Reinicie o equipamento

(consulte a página 2). Se isso

não funcionar reveja a

instalação.

Armazene as estações

manualmente.

Conecte a antena correta-

mente.

• Insira um CD-R/CD-RW

finalizado.

• Finalize o CD-R/CD-RW

com o componente usado

na gravação.

Destrave o CD (consulte a pág. 19).

Force a retirada do CD

(consulte a página 4).

Pare a reprodução enquanto

estiver em estradas esburacadas.

Troque o CD.

Confira os cabos e conexões.

Reprodução do CD FM/AM Geral

Continua...

PORTUGUÊS

Sintomas Causas Correção

Não há faixas MP3/WMA

gravadas.

As faixas MP3/WMA não têm

a extensão <.mp3> ou

<.wma> no nome dos

arquivos.

As faixas MP3/WMA não

estão gravadas de acordo com

o formato ISO 9660 Level1,

Level2, Romeo ou Joliet.

A faixa reproduzida não é

MP3/WMA (apesar de ter a

extensão <.mp3> ou

<.wma>).

Isso ocorre ocasionalmente

por causa da maneira em que

a faixa foi gravada.

• A faixa não está codificada

no formato apropriado.

• Não são reproduzidas

faixas WMA protegidas

contra cópia.

• Não há faixas MP3/WMA

no CD.

• Só há arquivos <jll> e/ou

<jls> gravados nesse CD.

O cartão SD não foi inserido

corretamente

As faixas não estão gravadas

num formato apropriado.

O cartão SD ou as faixas não

podem ser reproduzidas.

Este aparelho só pode exibir

letras do alfabeto (maiúsculas:

A-Z ou minúsculas: a-z),

números e uma quantidade

limitada de símbolos

(consulte a página 45).

Troque o CD ou cartão SD.

Coloque as extensões <.mp3>

ou <.wma> no nome dos

arquivos.

Troque o CD ou cartão SD

(grave faixas MP3/WMA

utilizando um aplicativo de

acordo com o formato

exigido).

Avance para outra faixa ou

troque o CD ou cartão SD

(Não coloque a extensão

<.mp3> ou <.wma> num

arquivo que não for MP3 ou

WMA).

Avance para a próxima faixa.

Troque o CD ou cartão SD.

Retire o painel de controle e

recoloque o cartão SD. O

painel de controle volta para o

ângulo 1 (consulte as páginas

15 e 38).

Use cartões SD formatados

em FAT 12/16.

Troque o cartão SD.

Reprodução em CD MP3/WMA ou cartão SD

• "No Files" aparece por

alguns instantes, depois o

CD é retirado.

• Existe ruído na reprodução.

• O tempo decorrido da

música não está correto.

• "Not Support" aparece no

visor e a faixa é omitida.

• "No Music" aparece no

visor.

• "SD Loading Error"

aparece no visor.

• "Read Failed" aparece no

visor.

• Os caracteres corretos não

aparecem (ex. nome do

álbum).

PORTUGUÊS

Sintomas Causas Correção

• O download parece não

terminar.

• As animações de abertura e

encerramento não apare-

cem.

• A animação não se move.

• Não foi realizado o

download inteiro da

animação.

• A função de visor gráfico

não funciona corretamente.

• Não é possível selecionar

uma imagem ou animação

para "Pict" ("No Picture",

"No Movie", "No Slide"

aparece como item

selecionado).

• "No Magazine" pisca no

visor.

• "No Disc" pisca no visor.

• "Reset 08" pisca no visor.

• "Reset 01" - "Reset 07"

pisca no visor.

• A disqueteira de CD não

funciona.

Leva muito tempo para fazer

download de uma animação com

muitos quadros (consulte a pág. 48).

"KeyIn CFM" está ajustado

para "Off".

A temperatura dentro do carro

está abaixo de 0°C -

aparece no visor.

"OPENING" e "ENDING" só

podem armazenar na memória

até 30 quadros da animação

mesmo incluindo 90 quadros.

A temperatura dentro do carro

está abaixo de 0°C (32º F) -

aparece no visor.

Nenhum download de arquivo

foi realizado ainda.

O magazine não está carregado

na disqueteira de CD.

Não há CDs no magazine.

O CD está colocado de cabeça

para baixo.

O receiver não está conectado

corretamente à disqueteira

de CD.

A disqueteira de CD pode estar

funcionado incorretamente.

O microcomputador interno

pode estar funcionado

incorretamente por causa de

ruído, etc.

Selecione "On" (consulte a

página 30).

Espere que a temperatura de

operação retorne.

Espere até que a temperatura

de operação retorne.

Selecione uma imagem

somente depois de fazer o

download dos arquivos para

a memória.

Coloque o magazine.

Coloque CD no carregador.

Coloque o CD corretamente.

Conecte corretamente o

receiver à disqueteira de CD

e reajuste a disqueteira

Reinicie a disqueteira de CD.

Reinicie o equipamento

(consulte a página 2).

Disqueteira de CDs PSM Gráficos

Continua...

PORTUGUÊS

Sintomas Causas Correção

A inscrição não foi feita.

Os sinais estão muito fracos.

A antena não está conectada

corretamente.

Não há transmissão no canal

selecionado.

O canal foi ajustado para ser

omitido.

Não há informação de texto

para esse canal.

"Channels updating XX%*

Completed" aparece no visor.

O microcomputador interno

pode ter funcionado incorreta-

mente por causa de ruído, etc.

Faça a inscrição

(consulte a página 40).

Vá para um lugar com sinais

mais fortes.

Conecte a antena com firmeza.

Selecione outro canal ou

continue ouvindo o canal

anterior.

Adicione o canal novamente

(consulte a página 44).

O aparelho está atualizando as

informações do canal e levará

alguns minutos para terminar.

Reconecte o rádio SIRIUS

depois de alguns segundos.

SIRIUS

• "CALL 1-888-539-SIRIUS

TO SUBSCRIBE" rola no

visor

• "NO SIGNAL" rola no

visor.

• "NO ANTENNA" rola no

visor

• "Invalid Channel" aparece

no visor por aproximada-

mente 5 segundos, depois

retorna ao visor anterior.

• "Skipped Channel" aparece

no visor ao armazenar um

canal.

• "No Name" aparece ou rola

no visor.

• Não se ouve som.

• O rádio SIRIUS não

funciona.

• Microsoft e Windows Media são marcas registradas ou marcas da Microsoft Corporation nos

Estados Unidos e/ou outros países.

• O logo SD é uma marca registrada.

* Muda a cada 20% completado (ex.: 20%, 40%, 60%)

PORTUGUÊS

■■

■SEÇÃO DO AMPLIFICADOR DE ÁUDIO

Especificações

Impedância de Carga: 4 Ω (4 Ω a 8 Ω de tolerância)

Faixa de Controle do Equalizador:

Baixa: ± 12 dB (60 Hz, 80 Hz, 100 Hz, 120 Hz)

Média: ± 12 dB (Fix)

Alta: ± 12 dB (8 kHz, 10 kHz, 12 kHz, 15 kHz)

Resposta de freqüência: 40 Hz a 20000 Hz

Nível/Impedância de Entrada de Linha:

1,5 V/20 kΩ de carga

Nível/Impedância de Saída de Linha:

5,0 V/20 kΩ de carga (escala total)

Impedância de Saída: 1 k Ω

Nível/Impedância de Saída do Subwoofer:

2,0 V/20 k Ω de carga (escala total)

Outros Terminais:

Disqueteira de CDs, LINE IN

■■

■SEÇÃO DO SINTONIZADOR

Faixa de Freqüência:

FM: 87,5 MHz a 107,9 MHz (com intervalo de

canais ajustado em 200 kHz)

87,5 MHz a 108,0 MHz (com intervalo de

canais ajustado em 50 kHz)

AM: 530 kHz a 1710 kHz (com intervalo de canais

ajustado em 10 kHz)

531 kHz a 1602 kHz (com intervalo de canais

ajustado em 9 kHz)

[Sintonizador de FM]

Sensibilidade útil: 11,3 dBf (1,0 µ V/75Ω )

Sensibilidade Silenciosa a 50 dB 16,3 dBf

(1,8 µ V/75 Ω )

Seletividade de Alternância de Canal (400 kHz): 65 dB

Resposta de Freqüência: 40 Hz a 15000 Hz

Separação de Estéreo 35 dB

Relação de Captura: 1,5 dB

Potência de Saída:

20 W RMS × 4 Canais a 4 Ω e ≤ 1% THD+N

Relação Sinal-Ruído:

80 dBA (referência: 1 W em 4 Ω )

[Sintonizador de AM]

Sensibilidade: 20 µ V

Seletividade: 35 dB

■■

■SEÇÃO DO CD/SD PLAYER

Tipo: CD player

Sistema de Detecção de Sinal: captação óptica sem

contato (laser semicondutor)

Número de Canais: 2 canais (estéreo)

Resposta de Freqüência: 5 Hz a 20000 Hz

Faixa Dinâmica: 96 dB

Relação Sinal-Ruído 98 dB

Wow e Flutter: Menor que o limite mensurável.

Formato de decodificação de MP3 (MPEG 1/2 Áudio

Layer 3)

Máx. Taxa de Bit: 320 Kbps

Formato de decodificação de WMA (Windows Media®

Audio):

Taxa Máx. de Bit: 192 kbps

Cartão SD reprodutível: Formato: Fat 12/16

Armazenamento: Máx. 512 MB

Formato de Áudio Reproduzível em Cartão SD:

MP3/WMA

■■

■GERAL

Requisitos de Alimentação Elétrica:

Tensão de Operação:

14,4 VCC (11 V a 16 V de tolerância)

Sistema de Aterramento: aterramento negativo

Temperatura de Operação Permissível:

0°C a +40°C (32°F a 104°F)

Dimensões (L x A x P):

Tamanho da Instalação (aproximado):

182 mm x 52 mm x 159 mm

(7-3/16" x 2-1/16" x 6-5/16")

Tamanho do painel (aproximado):

188 mm x 58 mm x 12 mm

(7-7/16" x 2-5/16" x 1/2")

Massa (aproximada):

1,7 kg (3,8 libras) (excluindo os acessórios)

O design e as especificações estão sujeitas a

alterações sem notificação prévia.

Se você precisar de um kit para seu carro,

consulte uma loja especializada em áudio.

KD-AR960

Manual de Conexões e Instalação

GET0247-002A

[J]

PORTUGUÊS

Esse receiver foi projetado para operar em sistemas elétricos de 12 Vcc com aterramento NEGATIVO. Se o seu veículo não

tiver esse sistema disponível, será necessário um inversor de tensão, que pode ser comprado em um revendedor de áudio para

carros JVC.

Lista de peças para a instalação e conexão

As seguintes peças são fornecidas para este receiver. Após conferí-las, coloque-as corretamente.

INSTALAÇÃO (MONTAGEM NO PAINEL)

A ilustração abaixo exibe uma instalação típica. Se você tiver alguma dúvida ou precisar de informações sobre os kits de

instalação, consulte um revendedor de áudio para carro JVC ou uma empresa fornecedora de kits.

• Caso você não tenha certeza sobre como instalar este receiver corretamente, solicite a um técnico qualificado.

Estojo rígido/

Painel de

Controle

Placa de

guarnição

Controle

remoto

Arruela

( ∅ 5)

Porca de aperto

(M5)

Parafuso de montagem -

(M5 x 20 mm)

Gabinete

Cabo de alimentação

Amortecedor

de borracha

Suportes

Bateria

CD-ROM (Conversor de

imagem: Versão Wide 1.2)

Dobre as lingüetas

adequadamente para

manter o suporte de

encaixe firme no lugar.

Faça as conexões

elétricas necessárias.

*1 Ao colocar o receiver na vertical, tome cuidado para não

danificar o fusível na parte traseira.

*2 Encaixe as saliências fora do receiver.

Remoção do receiver

Antes de remover o receiver, solte a seção traseira.

Insira os dois suportes e

depois puxe-os conforme

ilustrado, para que o

receiver possa ser

removido.

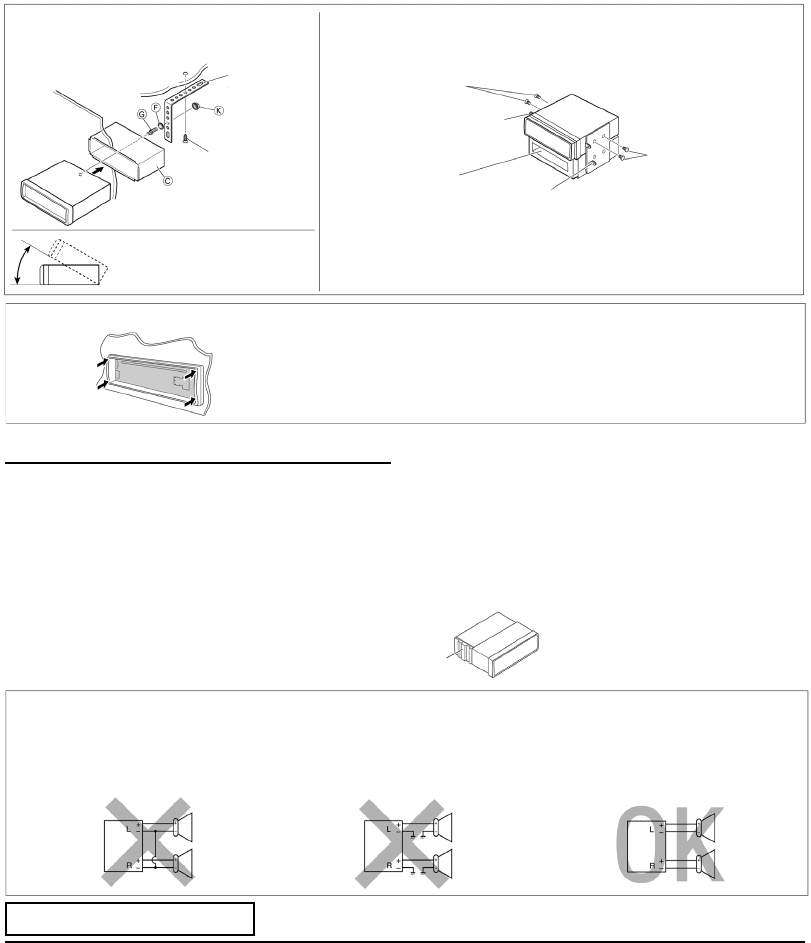

Instale o receiver a um

ângulo inferior a 30º.

Placa à prova de fogo

Ao utilizar o suporte opcional

Suporte (opcional)

Parafuso

(opcional)

Painel

Ao instalar o receiver sem o suporte para encaixe

Num carro da marca Toyota, por exemplo, primeiro remova o rádio do carro,

e depois instale o receiver em seu lugar.

Parafusos de cabeça

chata (M5 x 8 mm)*2

Suporte*3

Compartimento

Suporte*3

*3 Não incluso para este

modelo de receiver .

Parafusos de cabeça plana

(M5 x 3/8”)*2

Cuidado ao instalar

Instale o receiver no suporte de montagem encaixando os

quatro cantos da placa de guarnição.

• NÃO pressione o painel (sombreado na ilustração).

CONEXÕES ELÉTRICAS

Para evitar curtos-circuitos, recomendamos que você

desconecte o terminal negativo da bateria e faça todas as

conexões elétricas antes de instalar o receiver.

•Não deixe de fazer a conexão de aterramento do

equipamento ao chassi do carro novamente após a

instalação.

Notas:

• Substitua o fusível somente por outro com a mesma

especificação. Se o fusível queimar com freqüência,

consulte um revendedor de áudio JVC para automóveis.

• Recomendamos conectar alto-falantes com potência

máxima de 50 W (tanto na frente quanto atrás, com

impedância de 4 Ω Ω

Ω Ω

Ω a 8 Ω Ω

Ω Ω

Ω ). Se a potência máxima for

menor que 50 W, altere o ajuste "Amp Gain" para evitar

danos aos alto-falantes. Consulte a página 33.

• Para evitar curto-circuito, isole os terminais dos fios

UNUSED (não utilizados) com fita isolante.

• O dissipador de calor fica muito quente após o uso.

Cuidado para não tocá-lo quando remover o receiver.

Dissipador de calor

PRECAUÇÕES ao fazer as conexões de alimentação e alto-falantes:

• NÃO conecte os fios dos alto-falantes à bateria do carro, pois o receiver pode ficar seriamente danificado.

• ANTES de conectar os fios dos alto-falantes, verifique a fiação dos alto-falantes do seu carro.

DIAGNÓSTICO DE FALHA

• O fusível queima sempre.

* Os fios vermelho e preto estão conectados corretamente?

• O equipamento não liga.

* O fio amarelo está conectado?

• Os alto-falantes não emitem som.

* O fio de saída do alto-falante está curto-circuitado?

• O som está distorcido.

* O fio de saída do alto-falante está aterrado?

* Os terminais "-" dos alto-falantes da esquerda (L) e da

direita (R) estão aterrados juntos?

• Ruído está interferindo no som.

* O terminal de aterramento traseiro está conectado ao

chassi do carro usando cabos mais curtos e mais grossos?

• O receiver fica quente.

* O fio de saída do alto-falante está aterrado?

* Os terminais "-" dos alto-falantes da esquerda (L) e da

direita (R) estão aterrados juntos?

• O receiver não funciona de forma alguma.

* Você já tentou restaurar os ajustes do seu receiver?

Nota: Ao instalar o receiver no suporte de montagem, assegure-se de

utilizar parafusos de 8 mm (3/8") de comprimento. Se parafusos

mais longos forem utilizados, eles poderão danificar o receiver.

PORTUGUÊS

Conexões Típicas

Antes de conectar: Verifique a fiação do veículo cuidadosamente. Conexões incorretas podem causar sérios danos a este

receiver.

Os fios do cabo de alimentação e dos conectores da carroceria do carro podem ter cores diferentes.

Conecte os fios coloridos do cabo de alimentação na ordem especificada conforme ilustração abaixo.

Conecte o cabo da antena.

Finalmente conecte o chicote de fiação ao receiver.

Terminal de

aterramento

traseiro

Saída da conexão -

Consulte o diagrama

A disqueteira de CDs, um outro

componente externo ou rádio

SIRIUS® (consulte o diagrama ).

LINE IN*1

Entrada da conexão - Consulte o diagrama )

SUBWOOFER

Consulte o diagrama )

Fusível de 15 A

Preto

Amarelo *2

Vermelho

Azul com listra branca

Laranja com

listra branca

Marrom

*2 Antes de verificar a operação

deste receiver, antes da

instalação, este fio deve estar

conectado, ou então não haverá

energia para ligar o receiver.

*1 Não incluso neste modelo

de receiver Chave de ignição

Ao invólucro metálico ou chassi do

carro

A um terminal energizado do painel de

fusíveis, conectado à bateria do carro

(desviando da chave de ignição) (12 V

constante).

A um terminal acessório no painel de

fusíveis.

Ao cabo do equipamento remoto ou outro

equipamento, ou antena automática, se houver

(máx. 200 mA).

À chave de controle das luzes do carro.

Ao sistema de telefone celular.

Painel de fusíveis

(ILUMINAÇÃO)

Branco com

listra preta

Branco

Alto-falante

esquerdo (frontal)

Cinza com

listra preta Cinza

Alto-falante direito

esquerdo (frontal)

Verde com

listra preta

Alto-falante

direito (traseiro)

Verde

Alto-falante

(traseiro)

Roxo com

listra preta Roxo

Conexão de outros componentes

Ajuste "Ext Input" em "CHANGER" (Consulte a página 32 das INSTRUÇÕES)

Disqueteira de CD e DLP (Processador de Down Link) JVC

•É possível conectar ambos os componentes em

série, conforme ilustração abaixo.

*5 Cabo de sinal fornecido com a sua disqueteira

de CD ou DLP JVC

PRECAUÇÃO

•Antes de conectar a disqueteira de CD e/ou o

DLP JVC, certifique-se de que o receiver

esteja desligado.

Disqueteira de

CD JVC

JVC DLP

Disqueteira de

CD JVC

JVC DLP ou

*5 *5

Conexão dos amplificadores externos

É possível conectar amplificadores para aprimorar o sistema estéreo do seu carro.

• Conecte o fio remoto (azul com a faixa branca) ao fio remoto do outro equipamento

de modo que ele possa ser controlado por meio deste receiver.

• Somente para o amplificador:

- Desconecte os alto-falantes do receiver, conecte-os ao amplificador. Não

utilize os cabos para alto-falante deste receiver.

- Você pode desativar o amplificador interno e enviar os sinais de áudio somente

para o(s) amplificador(es) externo(s), para obter sons nítidos e evitar o

aumento de calor dentro do receiver. Consulte a página 33.

- O ajuste do nível de saída deste receiver é alto, para manter sons hi-fi

reproduzidos por este receiver. Ao conectar um amplificador externo a este

receiver, abaixe o controle de ganho (GAIN) do amplificador externo, para obter

o melhor desempenho deste receiver.

Fio remoto Conector Y (não fornecido para

este receiver)

Fio remoto (Azul com faixa branca)

Alto-falantes

traseiros

Amplificador

JVC

Alto-falantes

frontais

Amplificador

JVC

Amplificador

JVC

Para o fio remoto de

outro equipamento ou

antena automática, se

houver.

Alto-falantes

frontais

Subwoofer

*3 Fixe com firmeza o fio de aterramento à carroceria

metálica ou ao chassi do carro - a um local não

revestido com pintura (se estiver revestido com

pintura, remova-a antes de fixar o fio). A não

observância desta recomendação pode causar danos

ao receiver.

*4 Cabo de sinal (não fornecido para

este receiver)

Ajuste "EXTERNAL IN" em "EXTERNAL IN" (Consulte a página 32 das INSTRUÇÕES)

JVC PnP (Plugar e Tocar)

Você também pode conectar o JVC PnP por esse

receiver utilizando o adaptador de rádio SIRIUS, KS-

U100K (não fornecido).

• Ao ligar e desligar o receiver é possível também

ligar e desligar o JVC PnP. Jack da disqueteira de

CDs

Miniplugue estéreo Para o jack dos

fones de ouvido

Plugue de

alimentação CC

Para o jack DC IN

Ajuste "Ext Input" em "Ext In" (Consulte a página 32 das

INSTRUÇÕES)

Componente externo

Jack da disqueteira

de CDs

*6 Adaptador de Entrada de Linha KS-U57

(não fornecido com este receiver)

Componente externo

ENTRADA DE LINHA

Componente externo

JVC KD AR960 AR960_manual.p65 User Manual GET0272 001A

Navigation menu

Versions of this User Manual:

Views

Navigation
