ENGLISH
2
Thank you for purchasing a JVC product.
Please read all instructions carefully before operation, to ensure your complete understanding and to obtain the best
possible performance from the unit.
IMPORTANT FOR LASER PRODUCTS

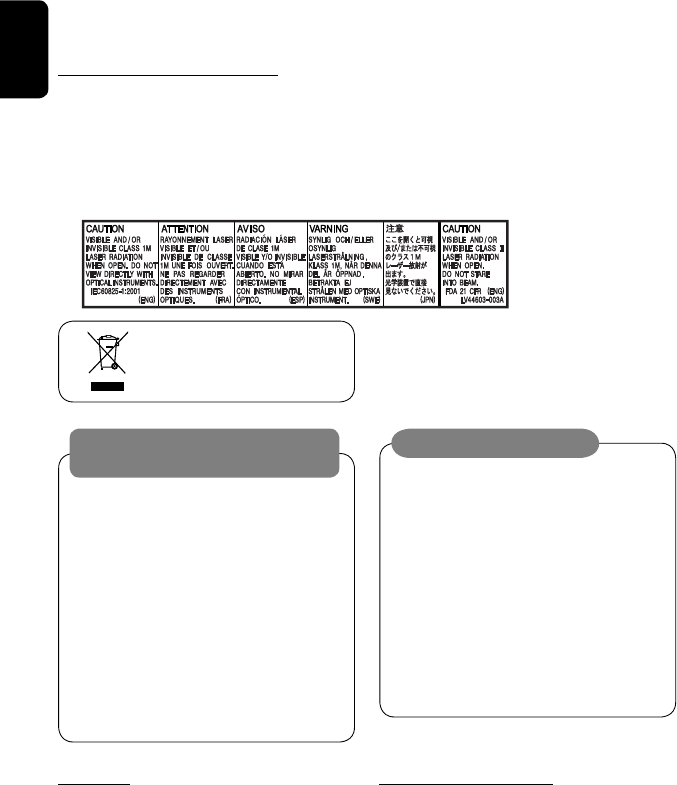

1. CLASS 1 LASER PRODUCT
2. CAUTION: Do not open the top cover. There are no user serviceable parts inside the unit; leave all servicing to
qualified service personnel.
3. CAUTION: Visible and/or invisible class 1M laser radiation when open. Do not view directly with optical
instruments.

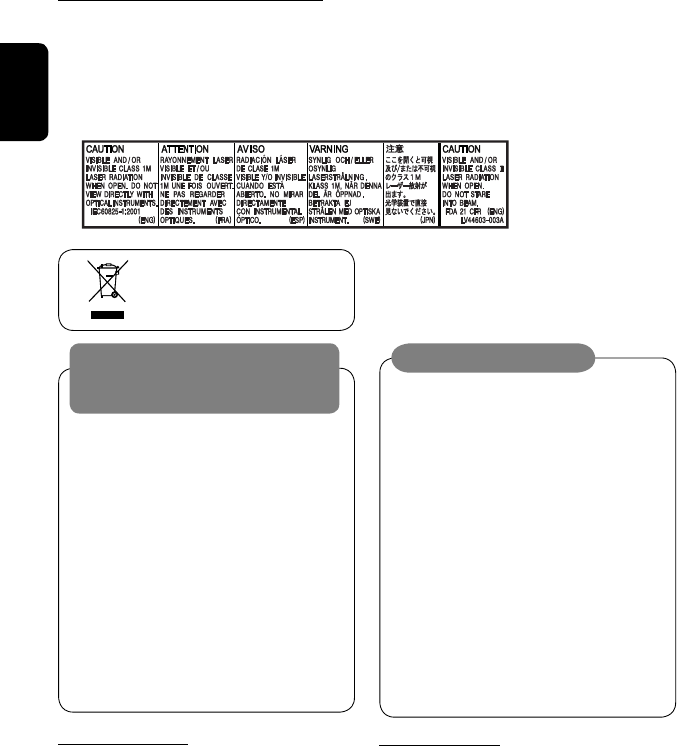

4. REPRODUCTION OF LABEL: CAUTION LABEL, PLACED OUTSIDE THE UNIT.
WARNINGS:
To prevent accidents and damage
• DO NOT install any unit and wire any cable in
locations where;
– it may obstruct the steering wheel and
gearshift lever operations.
– it may obstruct the operation of safety devices
such as air bags.
– it may obstruct visibility.
• DO NOT operate the unit while driving.
If you need to operate the unit while driving, be
sure to look around carefully.
• The driver must not watch the monitor while
driving.
Cautions on the monitor:
• The monitor built in this unit has been produced
with high precision, but it may have some
ineffective dots. This is inevitable and is not
malfunction.
• Do not expose the monitor to direct sunlight.
• When the temperature is very cold or very hot...
– Chemical changes occur inside, causing
malfunction.
– Pictures may not appear clearly or may move
slowly. Pictures may not be synchronized with
the sound or picture quality may decline in
such environments.
For safety...
• Do not raise the volume level too much, as this will
block outside sounds, making driving dangerous.
• Stop the car before performing any complicated
operations.
Temperature inside the car...
If you have parked the car for a long time in hot or cold
weather, wait until the temperature in the car becomes
normal before operating the unit.
[European Union only]
EN_KD-AVX11UN-f.indb 2EN_KD-AVX11UN-f.indb 2 07.1.12 5:54:21 PM07.1.12 5:54:21 PM
3
ENGLISH

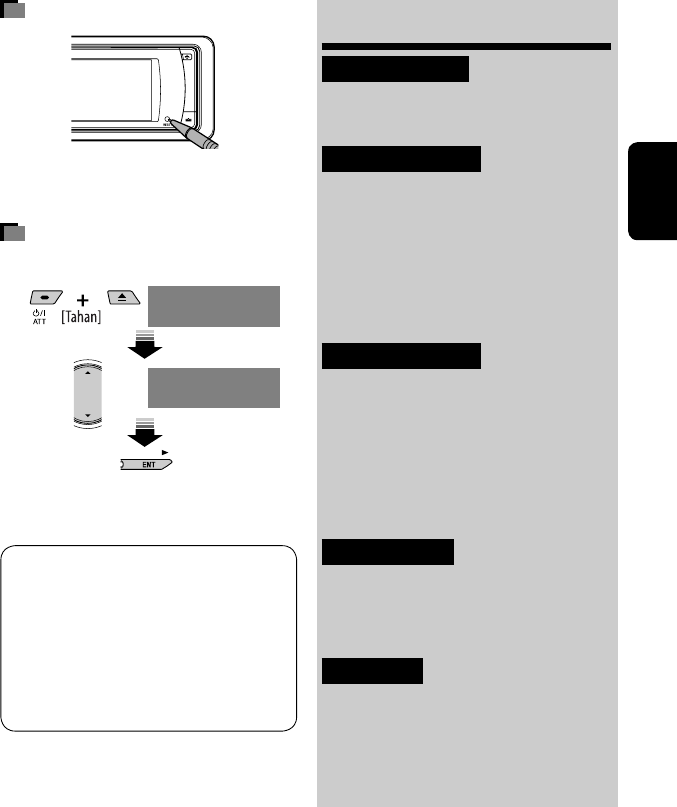

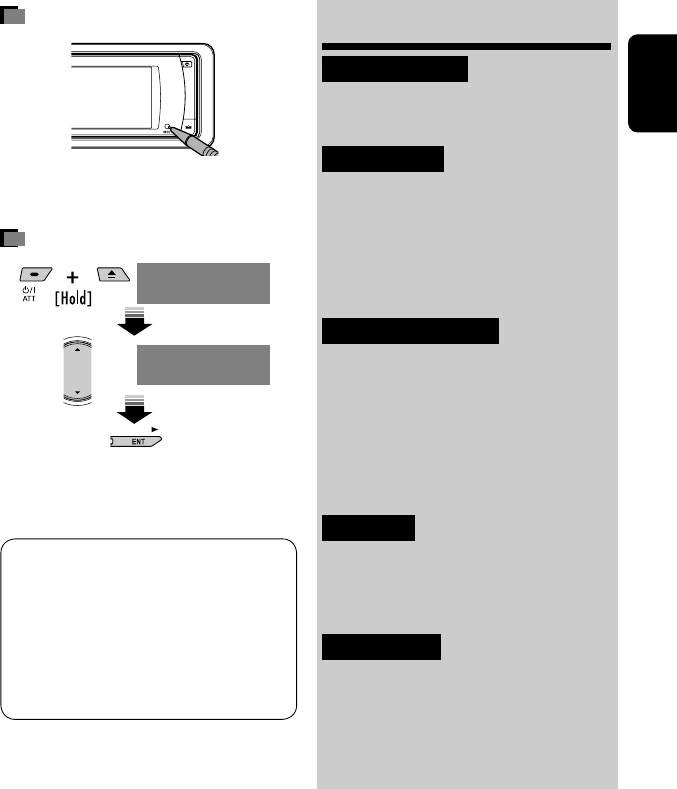

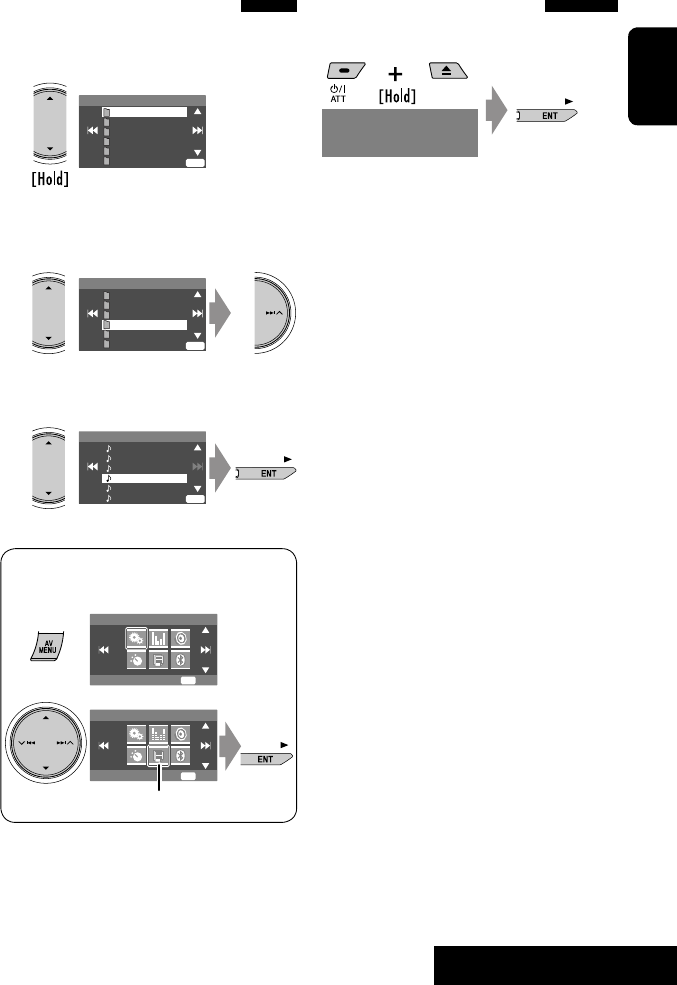

How to reset your unit
• Your preset adjustments (except for the registered
Bluetooth devices) will also be erased.
How to forcibly eject a disc
• If this does not work, reset the unit.
This product incorporates copyright protection
technology that is protected by U.S. patents and
other intellectual property rights. Use of this
copyright protection technology must be authorized
by Macrovision, and is intended for home and
other limited viewing uses only unless otherwise
authorized by Macrovision. Reverse engineering or
disassembly is prohibited.
NO EJECT?
EMERGENCY EJECT?
NO EJECT?
EMERGENCY EJECT?
Contents
INTRODUCTION
Playable disc type ............................ 4
Before operating the unit ................ 5
OPERATIONS
Basic operations—Control panel ...... 7
Basic operations—
Remote controller (RM-RK241) ...... 8
Listening to the radio ...................... 10
Disc operations ................................ 13
EXTERNAL DEVICES
Using the Bluetooth® devices—
Cellular phone/audio player .......... 22
Listening to the CD changer .............. 28
Listening to the iPod/D. Player ......... 30
Listening to other external
components ................................. 31
SETTINGS
Sound equalization .......................... 32
Assigning titles to the sources .......... 33
Menu operations ............................. 34
REFERENCES
Maintenance ................................... 44
More about this unit ........................ 45
Troubleshooting .............................. 51
Specifications .................................. 54
EN_KD-AVX11UN-f.indb 3EN_KD-AVX11UN-f.indb 3 07.1.12 5:54:33 PM07.1.12 5:54:33 PM
ENGLISH
4

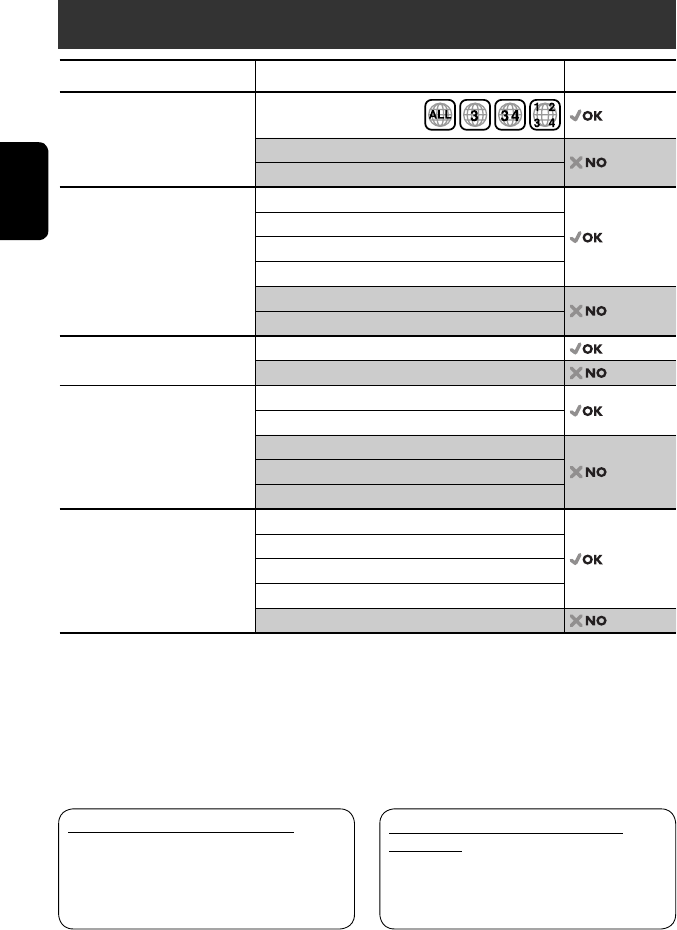

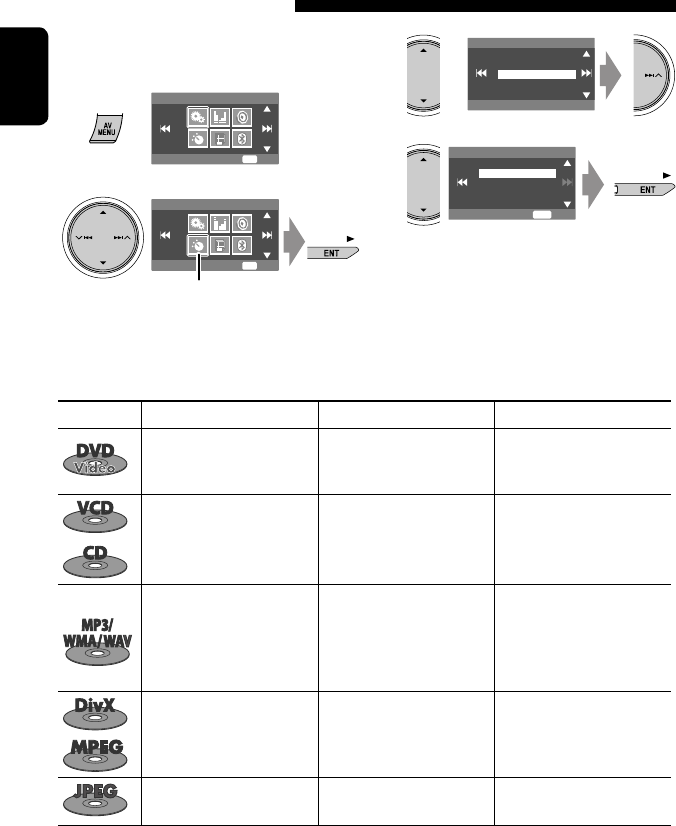

Playable disc type
Disc type Recording format, file type, etc. Playable
DVD DVD Video (Region Code: 3)*1
DVD Audio
DVD-ROM
DVD Recordable/Rewritable
(DVD-R*2/-RW, +R/+RW*3)
• Compliant to UDF bridge format
• DVD-RAM cannot be played.
DVD Video
DivX/MPEG1/MPEG2
JPEG
MP3/WMA/WAV
MPEG4
DVD-VR, +VR
Dual Disc DVD side
Non-DVD side
CD/VCD Audio CD/CD Text (CD-DA)
VCD (Video CD)
DTS-CD*4
CD-ROM
CD-I (CD-I Ready)
CD Recordable/Rewritable
(CD-R/-RW)
• Compliant to ISO 9660 level 1,
level 2, Romeo, Joliet
CD-DA
MP3/WMA/WAV
JPEG
DivX/MPEG1/MPEG2
MPEG4
*1 If you insert a DVD Video disc of an incorrect Region Code, “Region code error” appears on the monitor.
*2 DVD-R recorded in multi-border format is also playable (except for dual layer discs).
*3 It is possible to play back finalized +R/+RW (Video format only) discs. However, the use of +R double layer disc is
not recommended.
*4 To reproduce DTS sound, use the digital connection. (☞ Installation/Connection Manual)
• “DVD Logo” is a trademark of DVD Format/Logo Licensing Corporation registered in the US, Japan and other
countries.
Notes on reproduced sound (☞ page 49)
Through the analog terminals (Speaker out/LINE
OUT) of this unit...
• Multi-channel signals are downmixed.
• DTS sound cannot be reproduced.
Caution for DualDisc playback
The Non-DVD side of a “DualDisc” does not comply
with the “Compact Disc Digital Audio” standard.
Therefore, the use of Non-DVD side of a DualDisc on
this product may not be recommended.
EN_KD-AVX11UN-f.indb 4EN_KD-AVX11UN-f.indb 4 07.1.12 5:54:34 PM07.1.12 5:54:34 PM
INTRODUCTION
AV Menu
Setup Enter
ENT
5
ENGLISH
Continued on the next page
Demonstration
Display
Clock
Disc Setup 1
Disc Setup 2
Tuner On
Demonstration
Wall Paper
Scroll
Tag Display
Dimmer
Off
On
Exit
ENT
Setup Display Demonstration
Off
On
Exit
ENT
Demonstration

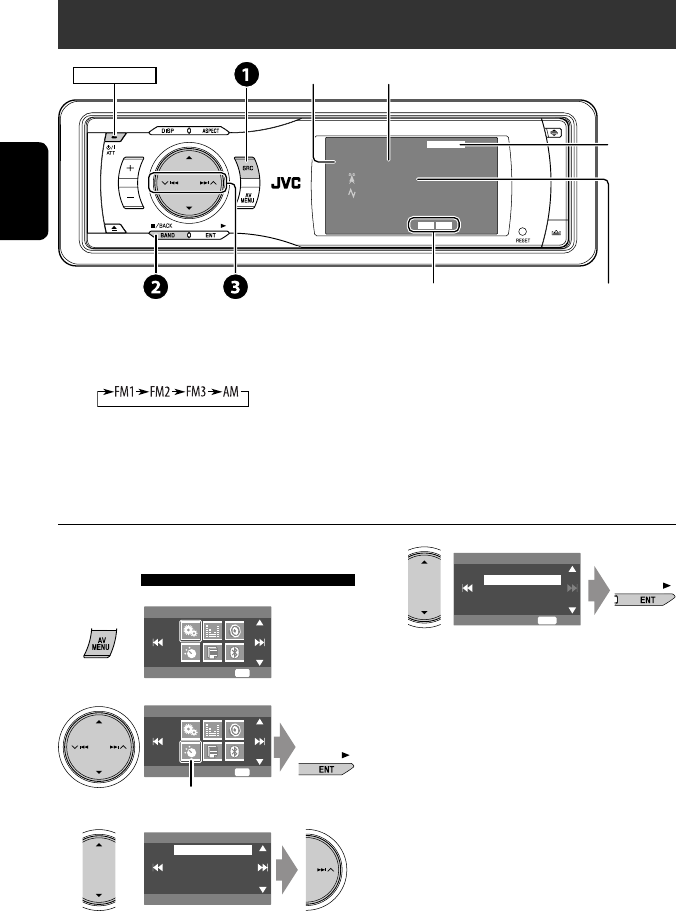

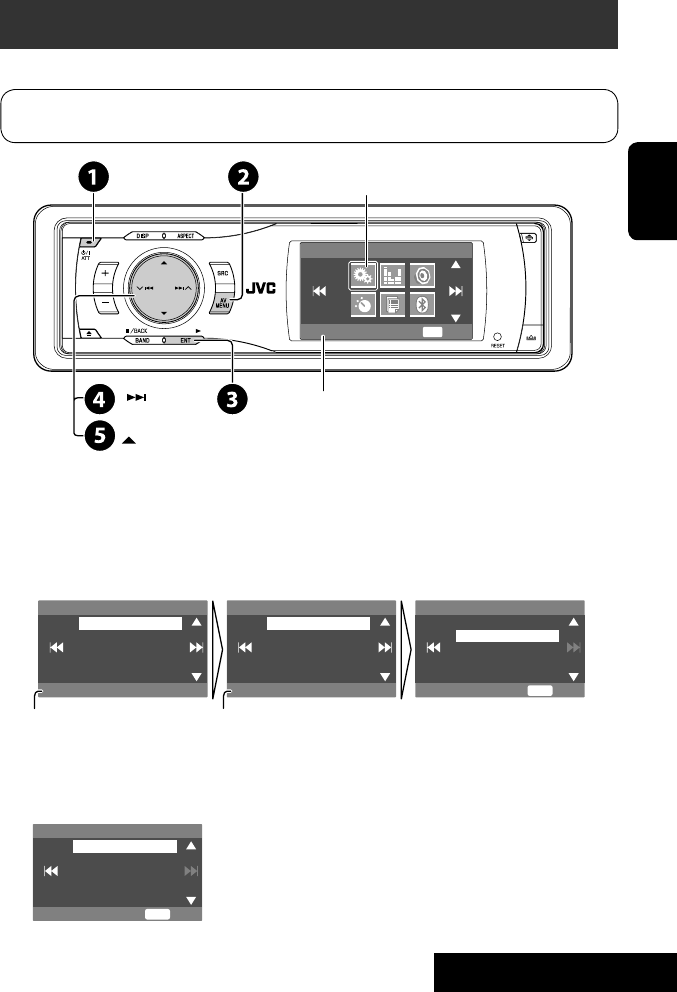

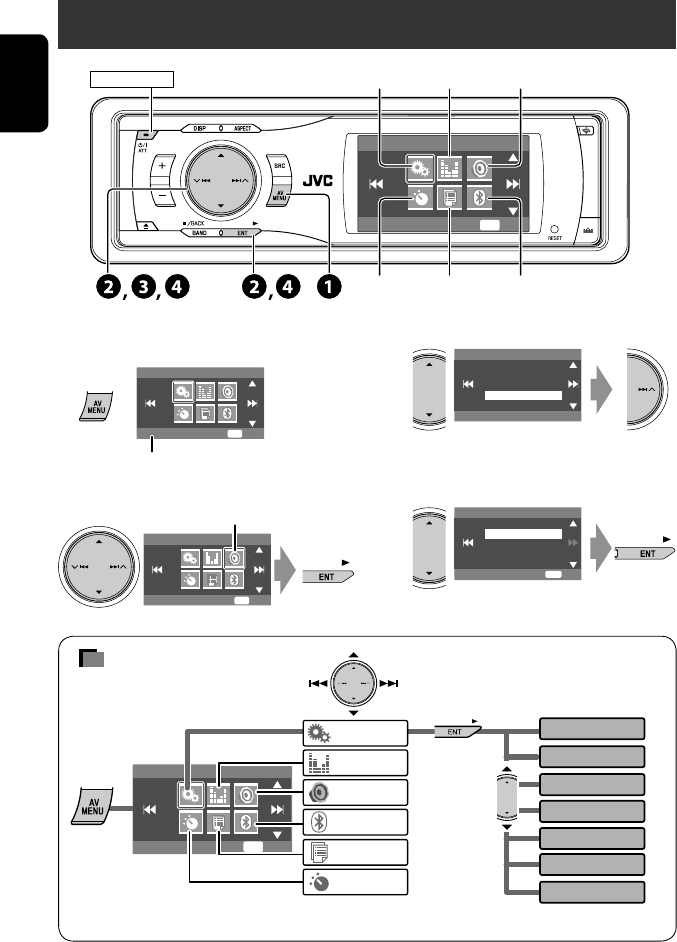

Before operating the unit

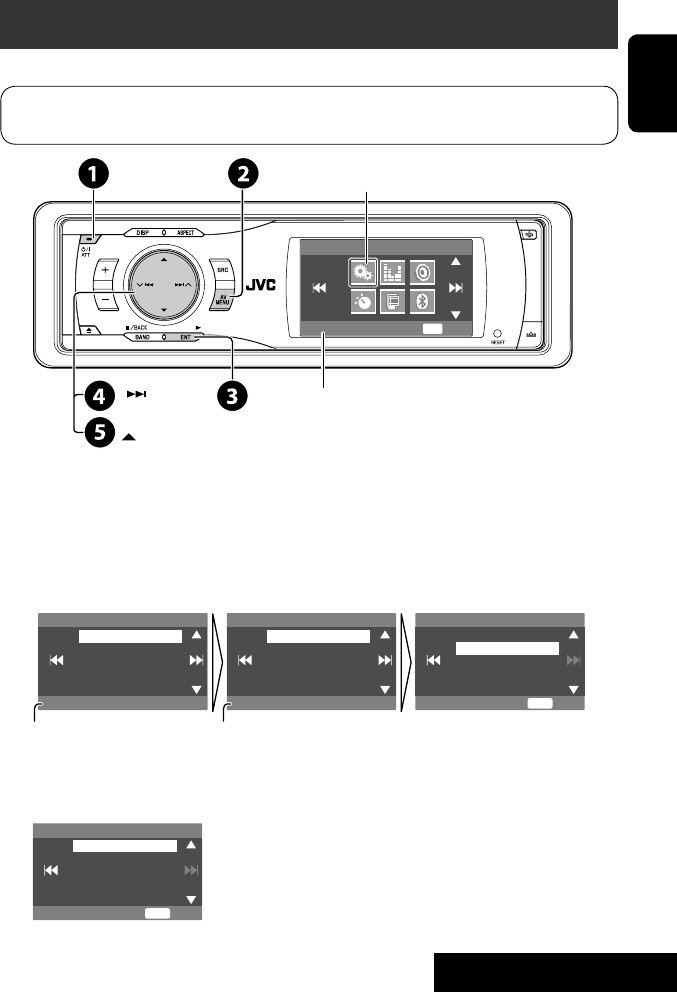

Cancel the display demonstration and set the clock. (☞ also pages 35 and 36)
Indication language: In this manual, English indications are used for purpose of explanation. You
can select the indication language on the monitor. (☞ page 36)

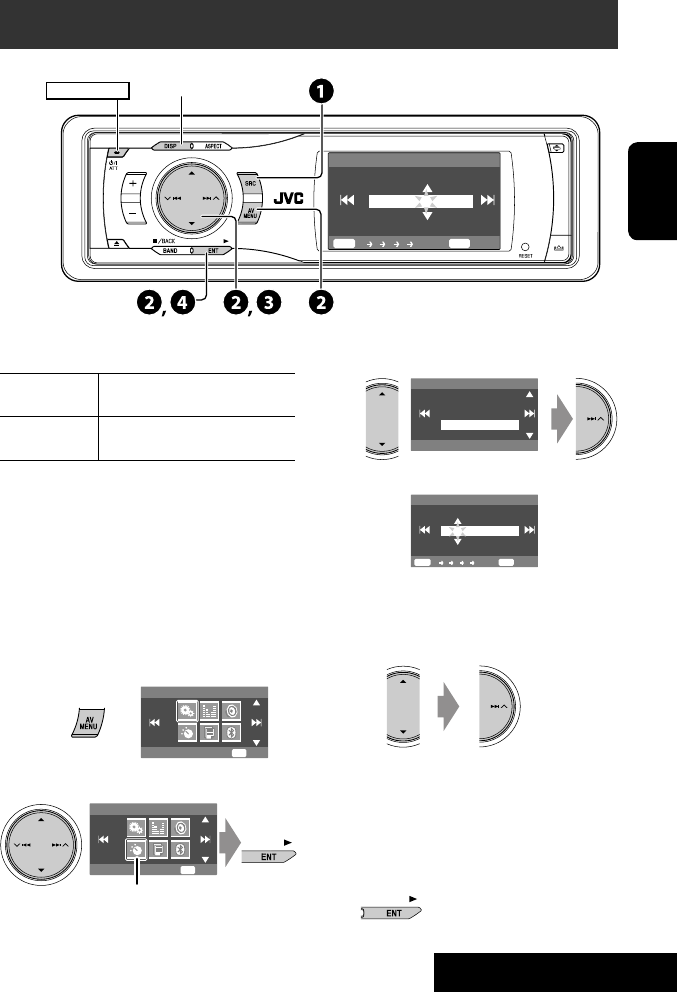

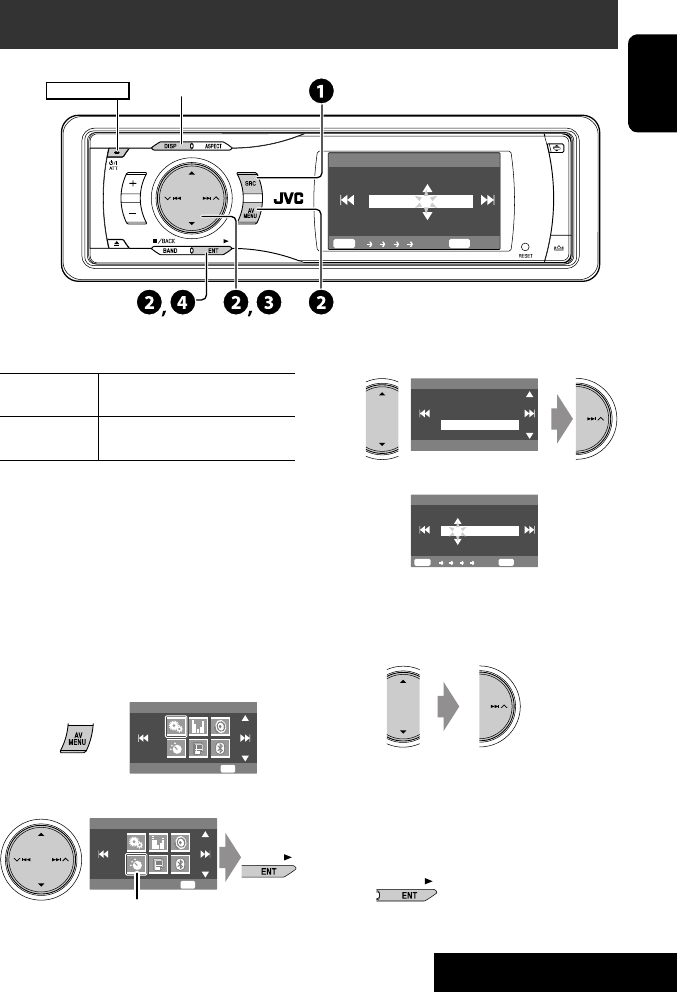

~ Turn on the power.
Ÿ Display <AV Menu>.
! Enter the <Setup> menu.
⁄ Select <Display> ] <Demonstration>, then activate the <Demonstration> screen.
@ Cancel the display demonstrations.
Select <Off>.
Currently selected submenu Current setting
Currently selected menu
Setup menu icon
EN_KD-AVX11UN-f.indb 5EN_KD-AVX11UN-f.indb 5 07.1.12 5:54:35 PM07.1.12 5:54:35 PM

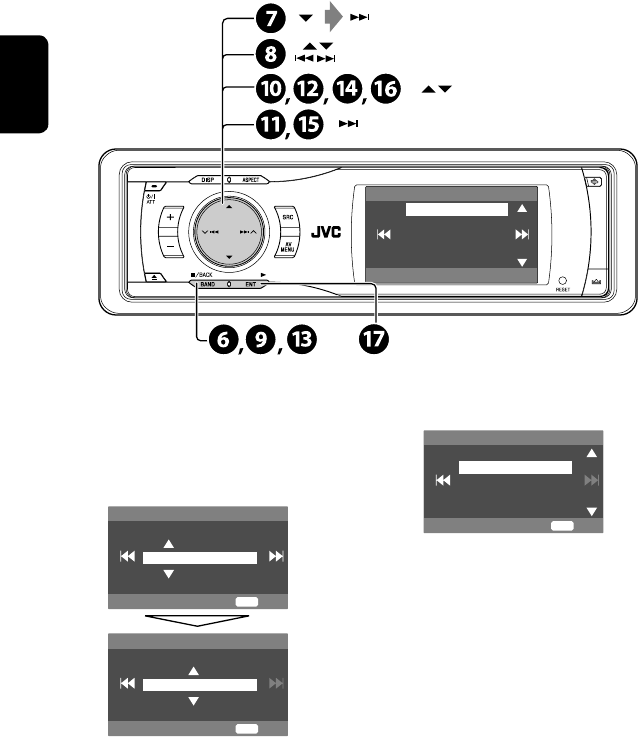

(twice)
ENGLISH
6
fi Select either the 12-hour or 24-hour
system.
^ Return to the <Clock> menu.
fl Select <OSD Clock>.
& Activate the <OSD Clock> screen.
‡ Select the <OSD Clock> setting.
• Off: The clock time is not displayed while
playing back a video source.
• On: The clock time is displayed while playing
back a video source.
* Finish the procedure.
¤ Return to the <Setup> menu.
# Select <Clock> ]<Time Set>, then
activate the <Time Set> screen.
‹ Set the clock time.
$ Return to the <Clock> menu.
› Select <12Hours/24Hours>.
% Activate the <12Hours/24Hours>
screen.
12Hours/24Hours
12 Hours
24 Hours
Exit
ENT
Time Set
Hours
1 : 00AM
Exit
ENT
Time Set
Minutes
3 : 45PM
Exit
ENT
Clock
1:00AM
Time Set
12Hours/24Hours
OSD Clock
EN_KD-AVX11UN-f.indb 6EN_KD-AVX11UN-f.indb 6 07.1.12 5:54:36 PM07.1.12 5:54:36 PM
OPERATIONS
7
ENGLISH

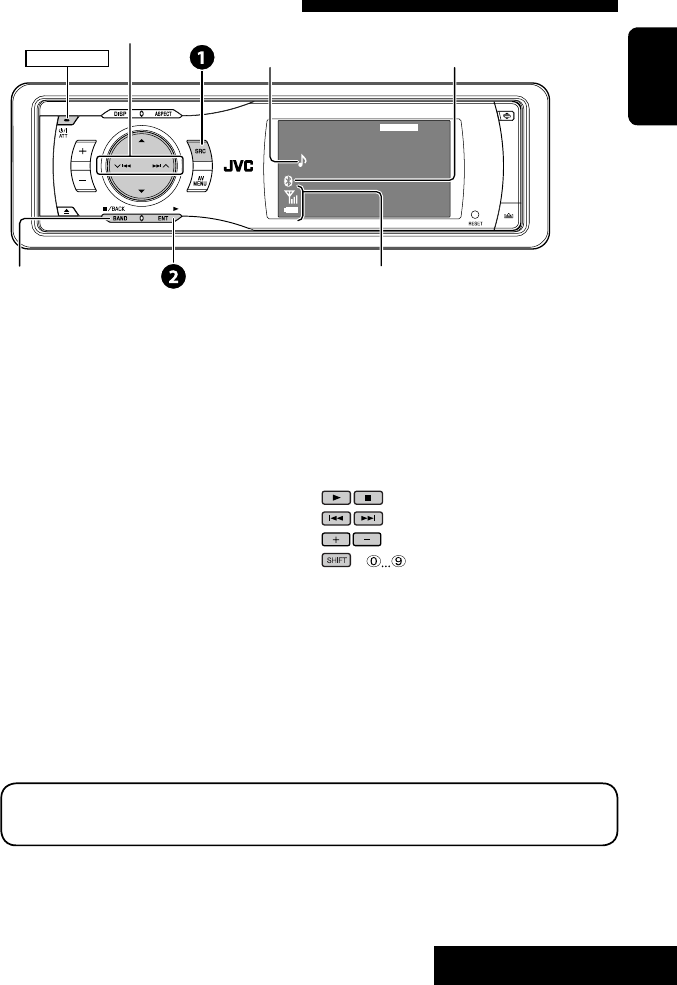

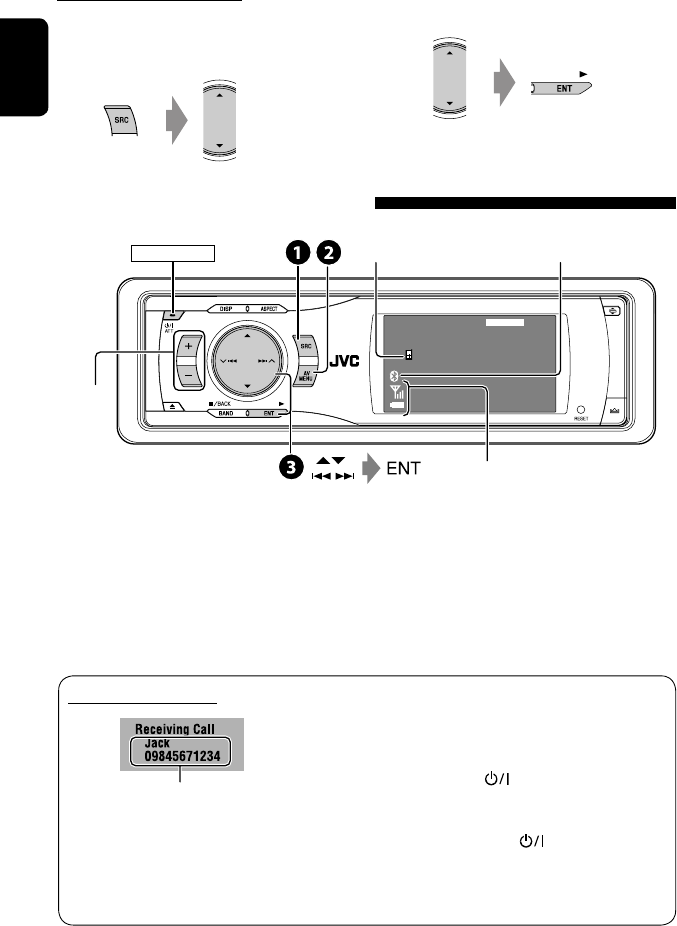

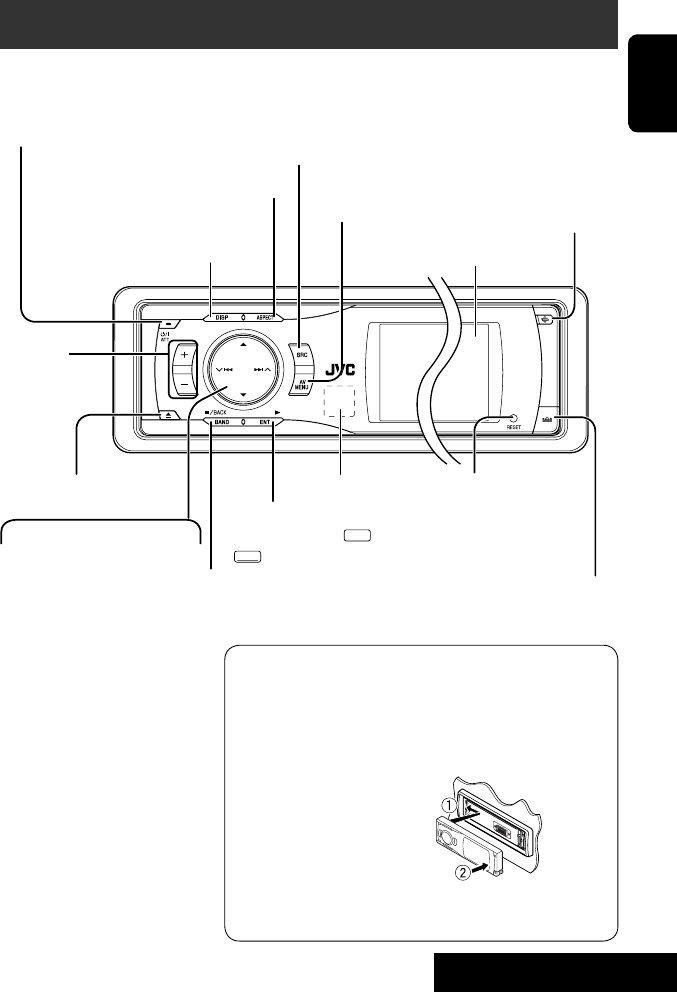

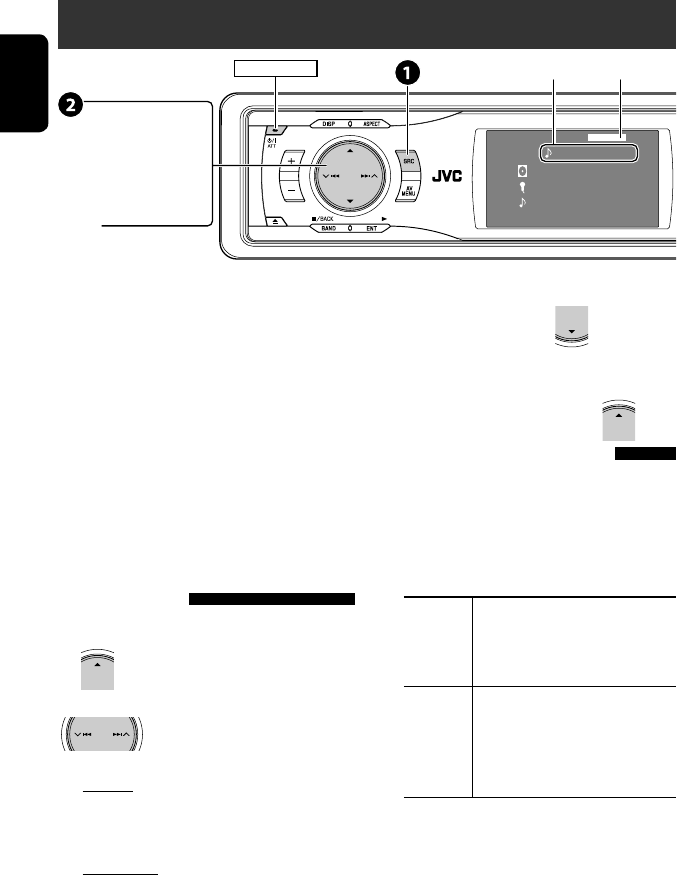

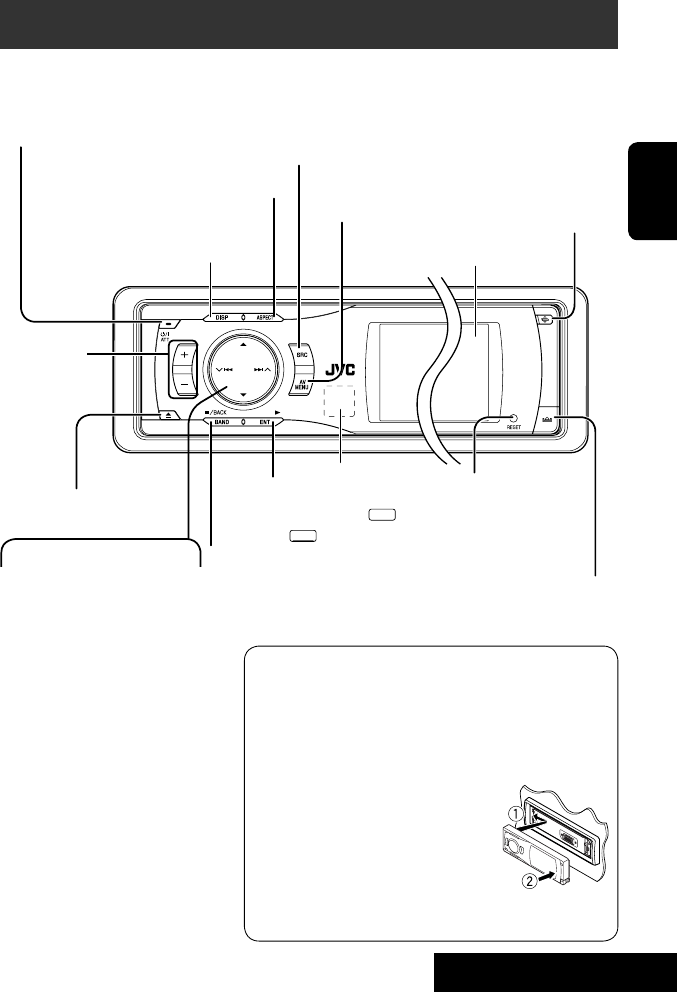

Basic operations — Control panel
• TUNER: Select the bands.
• DISC: Stop playback.
• On menus: Back.
Select the source.
TUNER =DISC (DVD/VCD/CD) =CD-CH, iPod, D.PLAYER,
or EXT-IN = Bluetooth Phone = Bluetooth Audio =
AV-IN =(back to the beginning)
• You cannot select these sources if they are not ready.
Display window
Eject the disc.

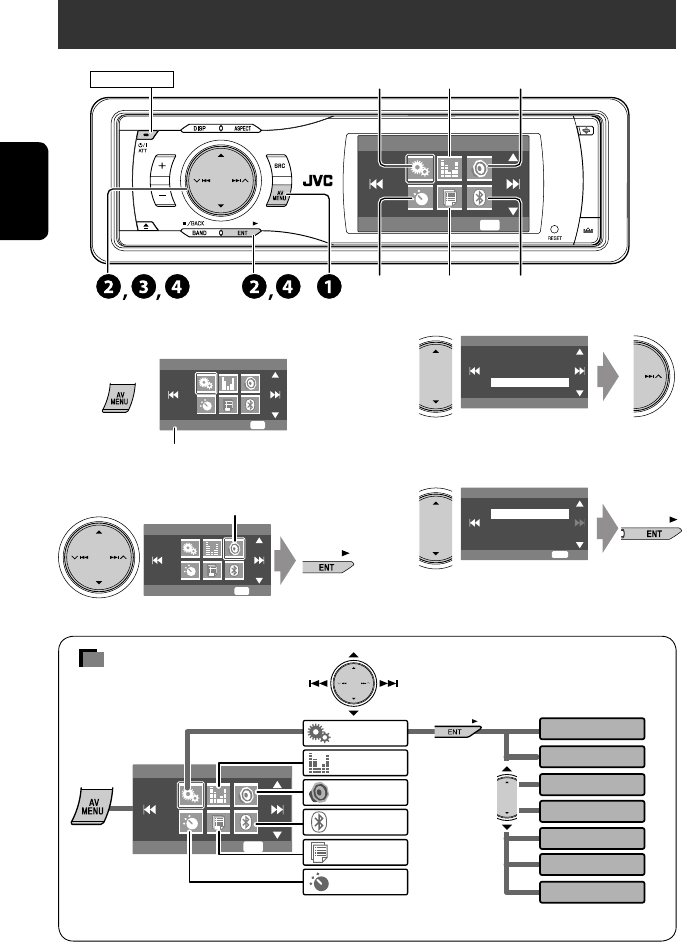

*1 <AV Menu> screens
You can use the menus to set up various settings.
The <AV Menu> screen consists of the following sub-menus—
Setup/Equalizer/Sound/Mode/List/Bluetooth.
• For details, see pages 34 to 43.
*2 To attach the control panel
*3 By holding 5 / ∞, you can display the list accessible for the
selected source.
• Turn on the power.
• Turn off the power [Hold].
• Attenuate the sound (if the
power is on).
Change the display information.
4 / ¢
• TUNER: Search for stations.
• DISC: Select chapters/tracks.
• On menus: Go to previous/
next step.
• iPod/D.PLAYER: Select tracks.
• Bluetooth Audio: Reverse
skip/forward skip
5 / ∞*3
• TUNER: Select preset
stations.
• DISC: Select titles/folders.
• On menus: Select items.
• iPod/D.PLAYER: Enter
player’s menu/pause or stop
playback.
• Bluetooth Phone/Bluetooth
Audio: Select a device.
Change the control panel
tilt (Tilt1 – Tilt4).
Remote sensor
Adjust the
volume.
Reset the unit.
• Use only when the internal
system malfunctions.
Display or erase
<AV Menu>*1.
• DISC: Start playback.
• On menus: Enter. (ENT : [Press]/
ENT : [Hold])
Change the aspect ratio.
Detach the control panel*2.
EN07-12_KD-AVX11UN.indd 7EN07-12_KD-AVX11UN.indd 7 07.1.15 6:44:19 PM07.1.15 6:44:19 PM
8
ENGLISH

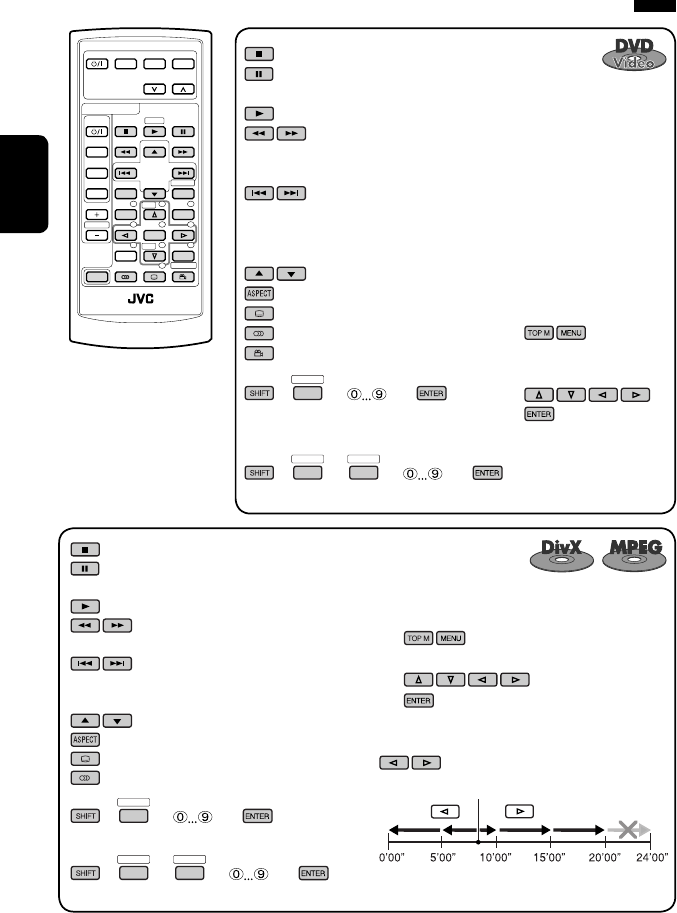

EXTRA MONITOR
1 Monitor control buttons
• Used for a JVC monitor—KV-MR9010, or KV-
MH6510.
DVD/RECEIVER
2 • Turns on the power.
• Attenuates the sound if the power is on.
• Turns off the power if pressed and held (while
the power is on).
3 Selects the source.
4 Selects the FM/AM bands.
5 Changes the aspect ratio of the playback
pictures.
6 Not used for this unit.
7 Adjusts the volume level.
• Not used as 2nd VOL button for this unit.
8*1 • DVD/DivX 6: Shows the disc menu.
• VCD: Resumes PBC playback (☞ page 19).
9*1 Not used as SETUP button for this unit.
p SHIFT button

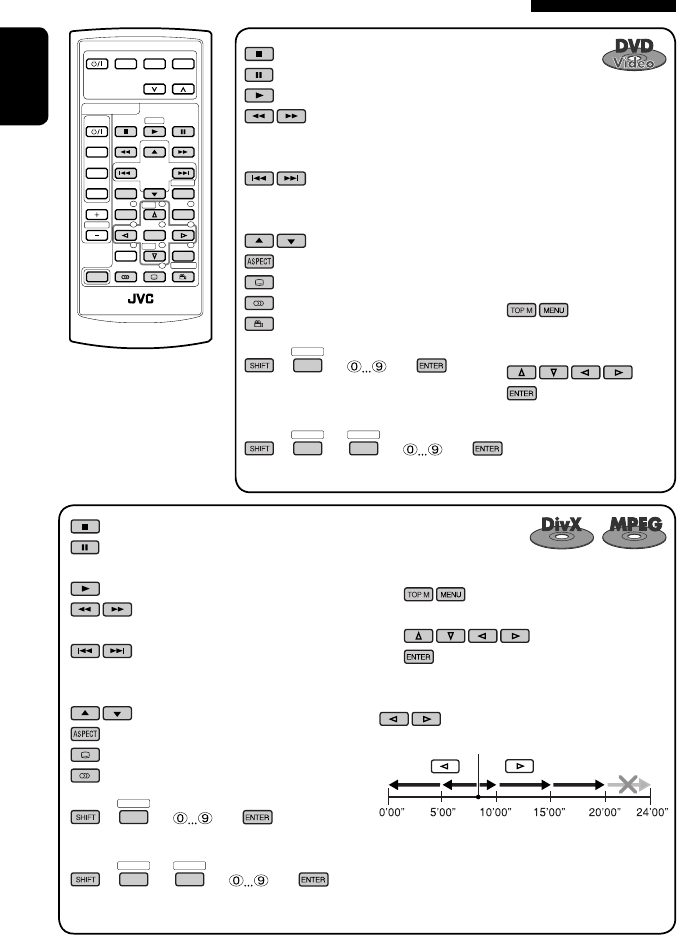

Basic operations — Remote controller (RM-RK241)

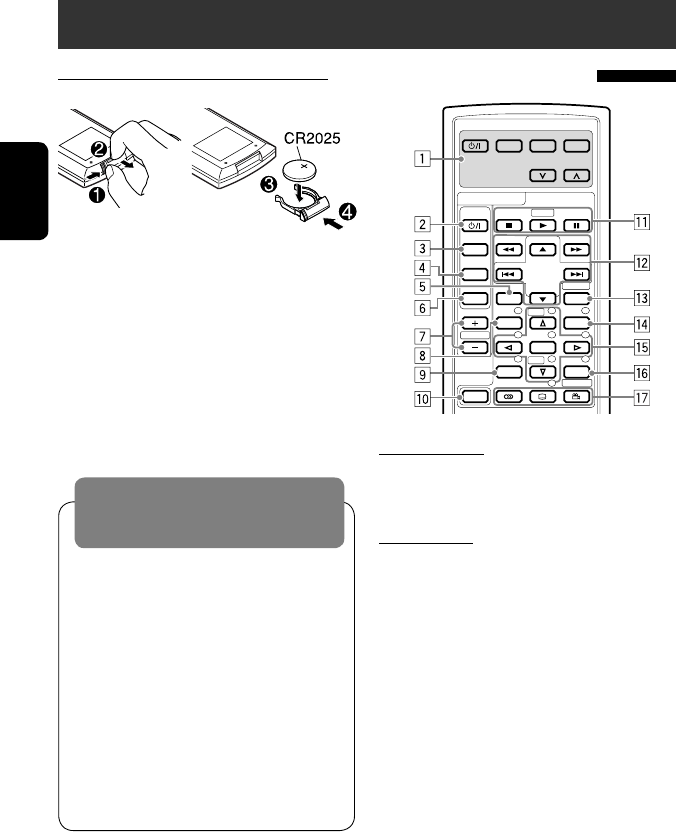

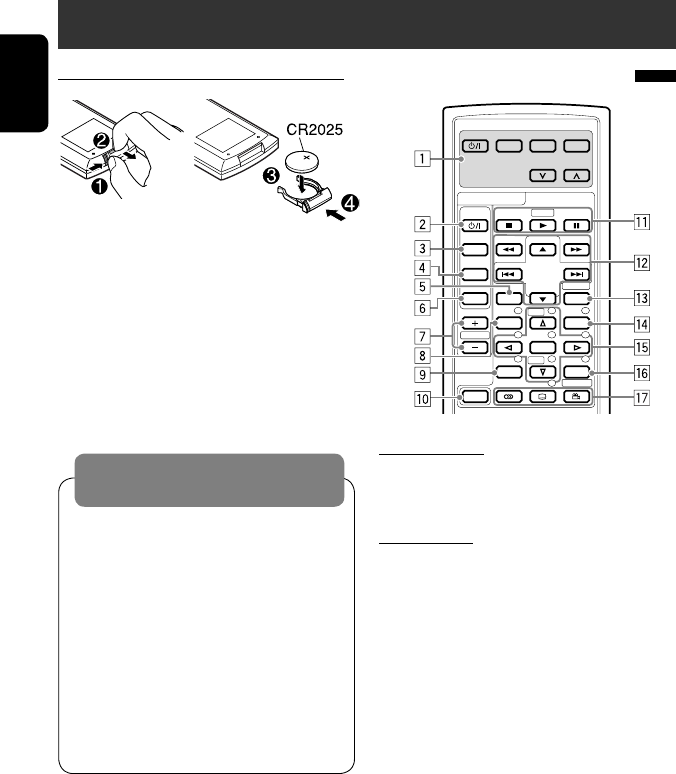

Installing the lithium coin battery (CR2025)
If the range of effectiveness of the remote controller
decreases, replace the battery.
Before using the remote controller:
• Aim the remote controller directly at the remote
sensor on the unit.
• DO NOT expose the remote sensor to bright light
(direct sunlight or artificial lighting).
Warning:
To prevent accidents and damage
• Do not install any battery other than CR2025 or
its equivalent.
• Store the battery in a place where children
cannot reach.
• Do not recharge, short, disassemble, or heat the
battery or dispose of it in a fire.
• Do not leave the battery with other metallic
materials.
• Do not poke the battery with tweezers or similar
tools.
• Wrap the battery with tape and insulate when
throwing away or saving it.
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
Main elements and features
EN_KD-AVX11UN-f.indb 8EN_KD-AVX11UN-f.indb 8 07.1.12 5:54:38 PM07.1.12 5:54:38 PM
OPERATIONS
9
ENGLISH
q 7 (stop)*2, 3 (play)*3, 8 (pause)
• 3 (play) also functions as ZOOM button when
pressed with SHIFT button (☞ page 20).
• Not applicable for CD changer operations.
w For advanced disc operations:
• 5 / ∞
DVD: Selects the titles.
Other discs except VCD/CD: Selects the folders.
• 4 / ¢:
Press briefly: reverse skip/forward skip
Press and hold: reverse search/forward search
• 1 / ¡: reverse search/forward search
For FM/AM operations:
• 5 / ∞: Changes the preset stations.
• 4 / ¢:
– Functions to search for stations.
Press briefly: Auto Search
Press and hold: Manual Search
For Apple iPod/JVC D. player operations:
• ∞: Pauses/stops or resumes playback.
• 5: Enters the main menu (then 5 / ∞ /
4 / ¢ work as the menu selecting
buttons).*4
• 4 / ¢ (in menu selecting mode)
– Selects an item if pressed briefly. (Then,
press ∞ to confirm the selection.)
– Skips 10 items at a time if pressed and held.
For Bluetooth operations:
• 4 / ¢: Reverse skip/forward skip (for
audio operation)
e Shows the on-screen bar.
• Also functions as DIRECT button when pressed
with SHIFT button. (☞ pages 18 and 19)
r*1 • DVD/DivX 6: Shows the disc menu.
• VCD: Resumes PBC playback. (☞ page 19)
t*1 • Makes selection/settings.
• ~: Skips back or forward by 5 minutes for
DivX/MPEG1/MPEG2.
• DISC +/– buttons: Changes discs for “CD-CH.”
y*1 RETURN button
u • DVD: Selects audio language ( ),
subtitles ( ), angle ( )*5.
• DivX: Selects audio language ( ),
subtitles ( ).
• VCD: Selects audio channel ( ).
*1 Functions as number buttons when pressed with
SHIFT button.
– TUNER: Selects preset station.
– DISC: Selects chapter/title/folder/track.
– Bluetooth Phone:
Dials preset phone number.
Enters phone number/PIN code.
*2 Ends the call for Bluetooth phone operations. (☞
page 26)
*3 Answers the incoming call for Bluetooth phone
operations. (☞ page 26)
*4 5 : Returns to the previous menu.
∞ : Confirms the selection.
*5 Not used as SURROUND button for this unit.
EN_KD-AVX11UN-f.indb 9EN_KD-AVX11UN-f.indb 9 07.1.12 5:54:39 PM07.1.12 5:54:39 PM
3: 45PM
FLAT
DXMO
TUNER
FM1 Preset1
ABC Radio
87.5 MHz
POWER]ON
10
ENGLISH
When an FM stereo broadcast is
hard to receive
1
2
Mode menu icon
3

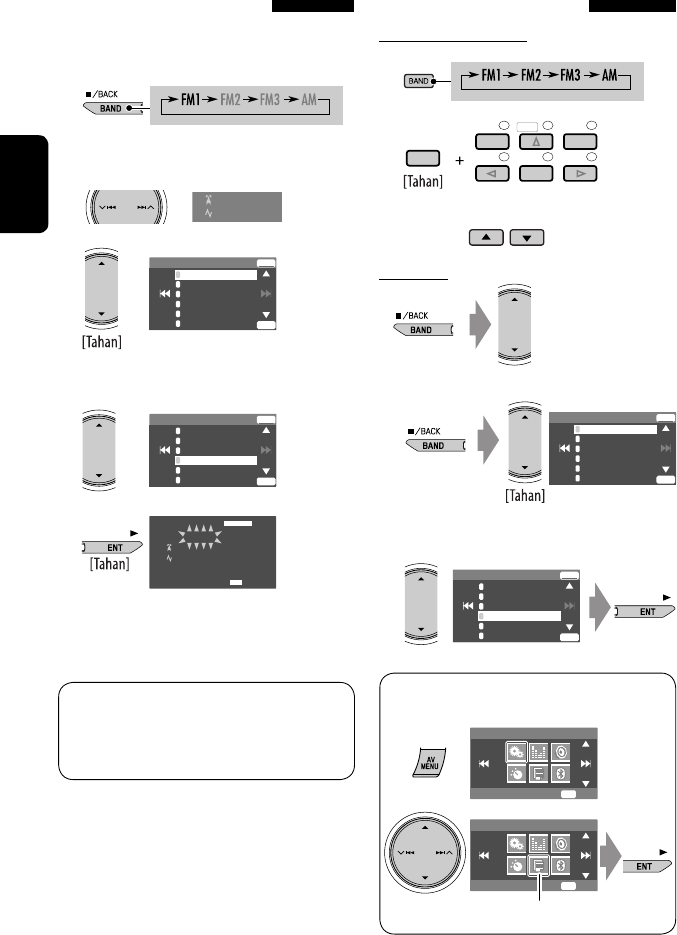

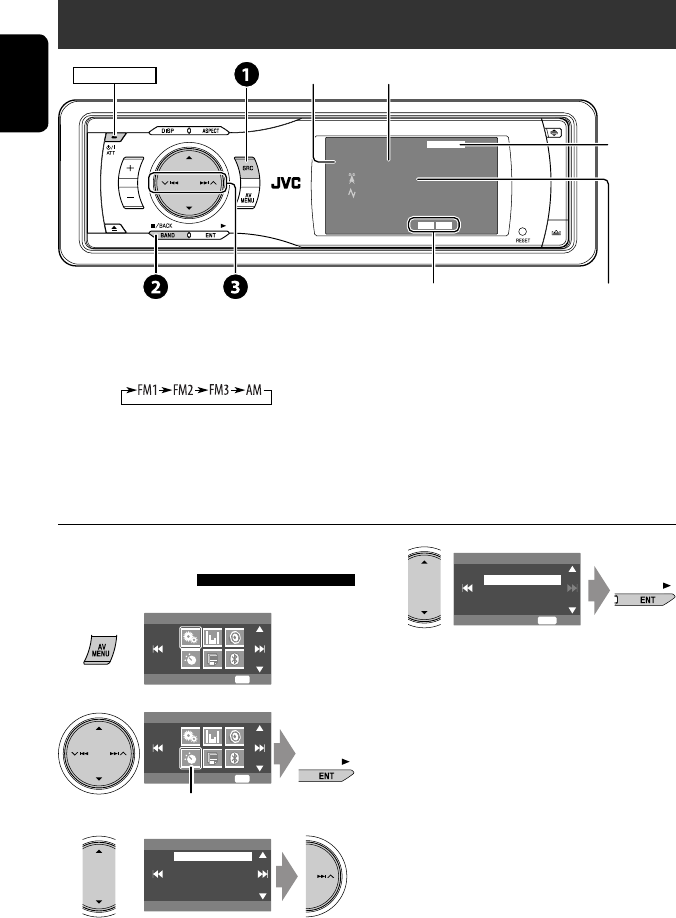

Listening to the radio
~ Select “TUNER.”
Ÿ Select the bands.
! Search for a station—Auto Search.
• Manual Search: Hold either 4 or ¢ until “Manual Search” appears on the display, then press it
repeatedly.
• The ST indicator lights up when receiving an FM stereo broadcast with sufficient signal strength.
4
Reception improves, but stereo effect will be lost.
• The MO indicator lights up.
To restore stereo effect, select <Off> in step 4.
Assigned station name (☞ page 33).
If no name is assigned, “No Name”
appears.
Preset No.Band
☞ page 32
Tuner indicators
AV Menu
Setup Enter
ENT
Mode
Off
Mono
DX/Local
SSM
Title Entry
Mono Off
On
Exit
ENT
AV Menu
Mode Enter
ENT
EN_KD-AVX11UN-f.indb 10EN_KD-AVX11UN-f.indb 10 07.1.12 5:54:41 PM07.1.12 5:54:41 PM
OPERATIONS
11
ENGLISH

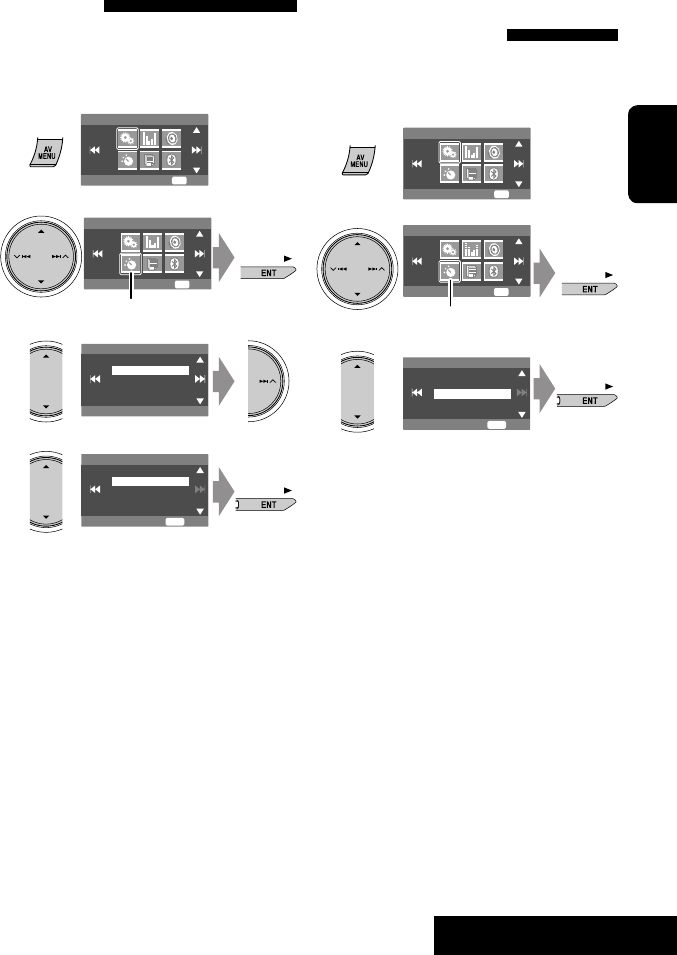

FM station automatic presetting
—SSM (Strong-station
Sequential Memory)
This function works only for FM bands.
You can preset six stations for each band.
1
2
Mode menu icon
3
Local FM stations with the strongest signals are
searched and stored automatically in the FM band.
Tuning in to stations with
sufficient signal strength
This function works only for FM bands.
Once you have activated this function (selected
<Local>), it always works when searching for FM
stations.
1
2
Mode menu icon
3
4
Only stations with sufficient signal strength will be
detected.
• The DX indicator goes off, then the LO indicator
lights up.
Mode
DX
Mono
DX/Local
SSM
Title Entry
DX/Local
DX
Local
Exit
ENT
Mode Mono
DX/Local
SSM
Title Entry
Start
ENT
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
EN_KD-AVX11UN-f.indb 11EN_KD-AVX11UN-f.indb 11 07.1.12 5:54:42 PM07.1.12 5:54:42 PM
12
ENGLISH

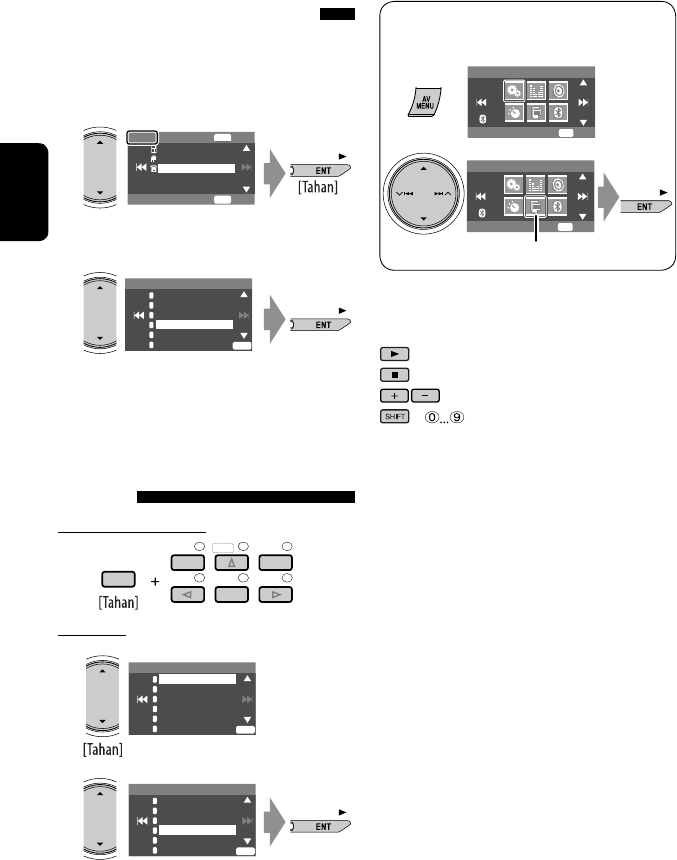

Selecting preset stations

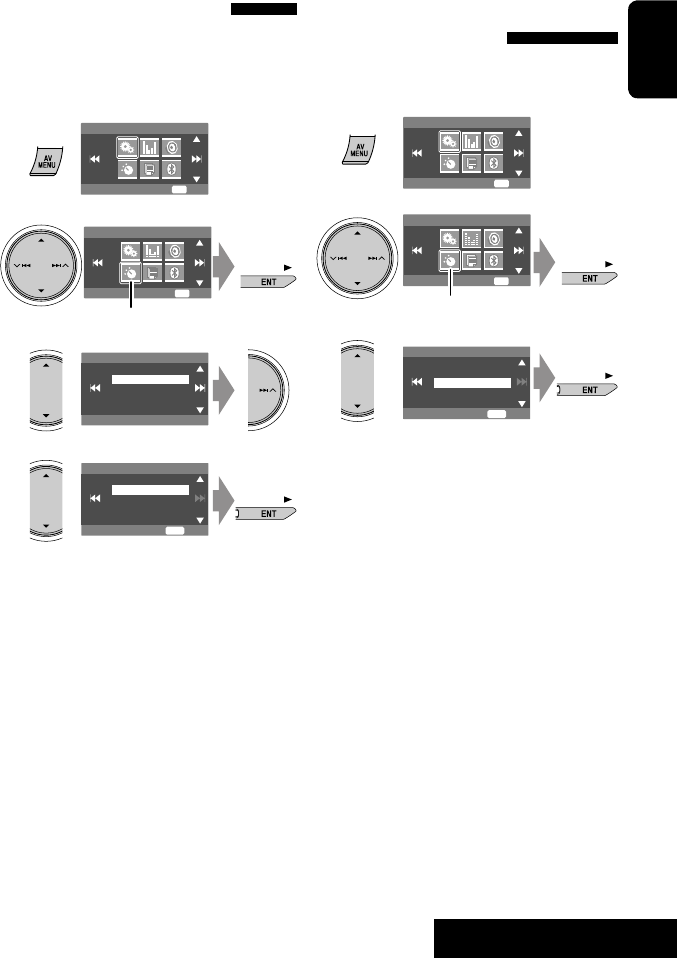

On the remote:
1
2
or
On the unit:
or
1
• Each time you hold the button,
you can change the FM bands.
2
• Preset List can also be accessed through <AV
Menu> = <List>.
FM1 Store
87.5
89.9
97.9
92.5
108.0
107.9 ENT
1
2
3
4
5
6
ENT
AV Menu
List Enter
ENT
List menu icon
DISC+
123
456
MENUTOP M
ENTER
SHIFT
FM1 Store
87.5
89.9
97.9
92.5
108.0
107.9 ENT
1
2
3
4
5
6
ENT
AV Menu
Setup Enter
ENT
Manual presetting
Ex.: Storing FM station of 92.5 MHz into preset
number 4 of the FM1 band.
1
2 Tune in to a station you want to preset.
3
Preset List appears.*
4 Select a preset number.
5
The station selected in step 2 is now stored in
preset number 4.
* Each time you hold the button, you can change
the FM bands.
• Preset List can also be accessed through <AV
Menu> = <List>. (☞ right)
FM1 Store
87.5
89.9
97.9
105.9
108.0
107.9 ENT
1
2
3
4
5
6
ENT
FM1 Store
87.5
89.9
97.9
105.9
108.0
107.9 ENT
1
2
3
4
5
6
ENT
3:45PM
FLAT
DX
TUNER
FM1 Preset4
No Name
92.5 MHz
No Name
92.5 MHz
EN_KD-AVX11UN-f.indb 12EN_KD-AVX11UN-f.indb 12 07.1.12 5:54:43 PM07.1.12 5:54:43 PM
3:45PM
DISC
Now Reading ...
OPERATIONS
13
ENGLISH

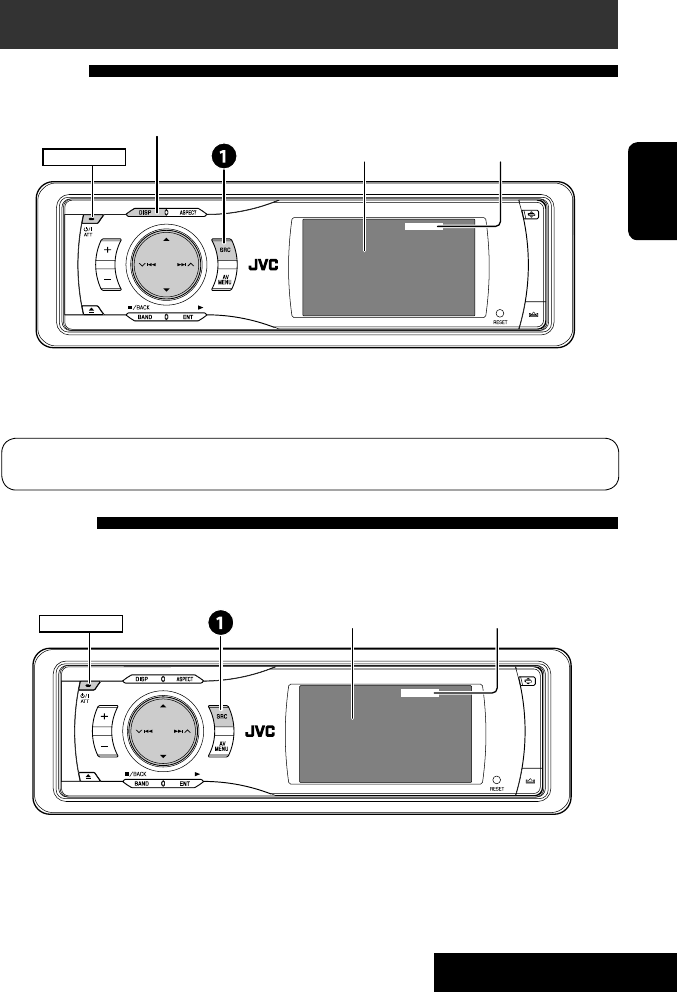

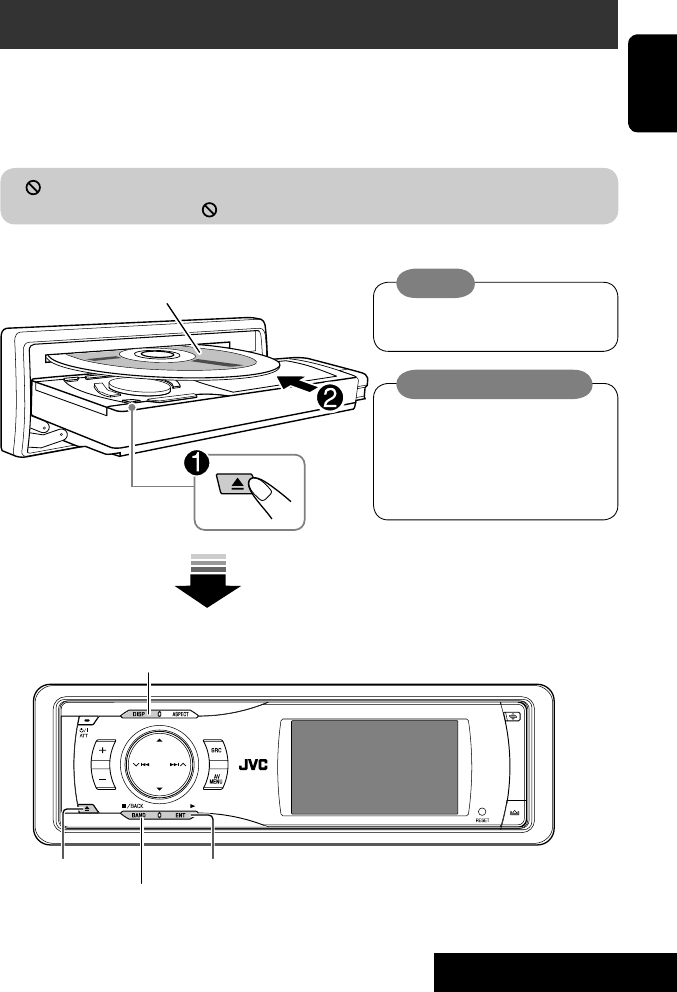

Disc operations
The disc type is automatically detected, and playback starts automatically (for some discs: automatic start depends
on its internal program).
If a disc does not have any disc menu, all tracks in it will be played repeatedly until you change the source or eject the
disc.
If “ ” appears on the monitor, the unit cannot accept the operation you have tried to do.
• In some cases, without showing “ ,” operations will not be accepted.

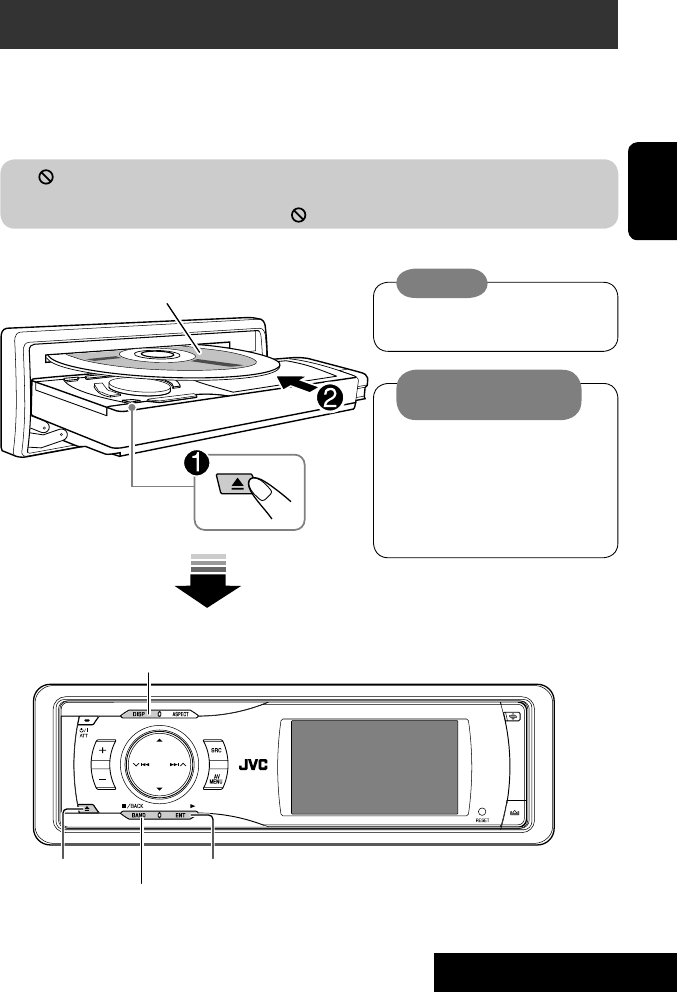

Label side
0: Eject the disc. 3: Start playback if necessary.
DISP: Press if no playback picture appears, but disc
information (☞ pages 14 and 15) screen is displayed.
Insert the disc.
Playback starts automatically.
7: Stop playback.
Caution:
Do not place your finger behind the
control panel.
Caution on volume setting:
Discs produce very little noise compared
with other sources. Lower the volume
before playing a disc to avoid damaging
the speakers by the sudden increase of the
output level.
EN_KD-AVX11UN-f.indb 13EN_KD-AVX11UN-f.indb 13 07.1.12 5:54:45 PM07.1.12 5:54:45 PM
3:45PM
FLAT
CHAP. RPT
DIGITALVIDEO
DVD
T 01 C 02 0:45:38
3:45PM
FLAT
RPT
DivX
CD
T 01 C 02 0:45:38
Current Folder Name
Current File Name.avi
3:45PM
FLATPBC
VCD
01 0:45:38
14
ENGLISH

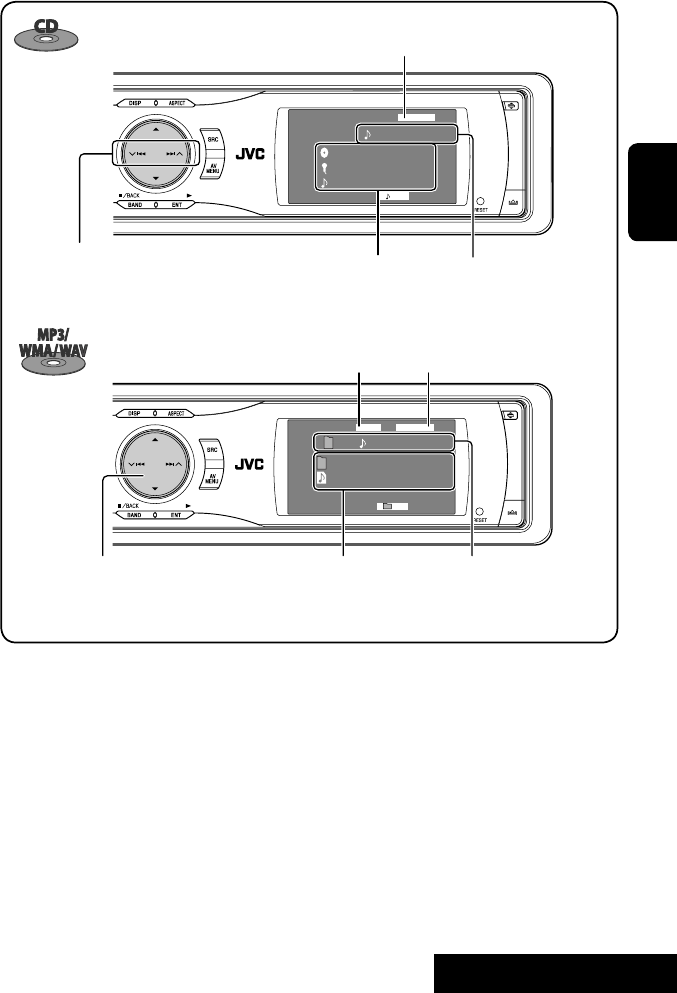

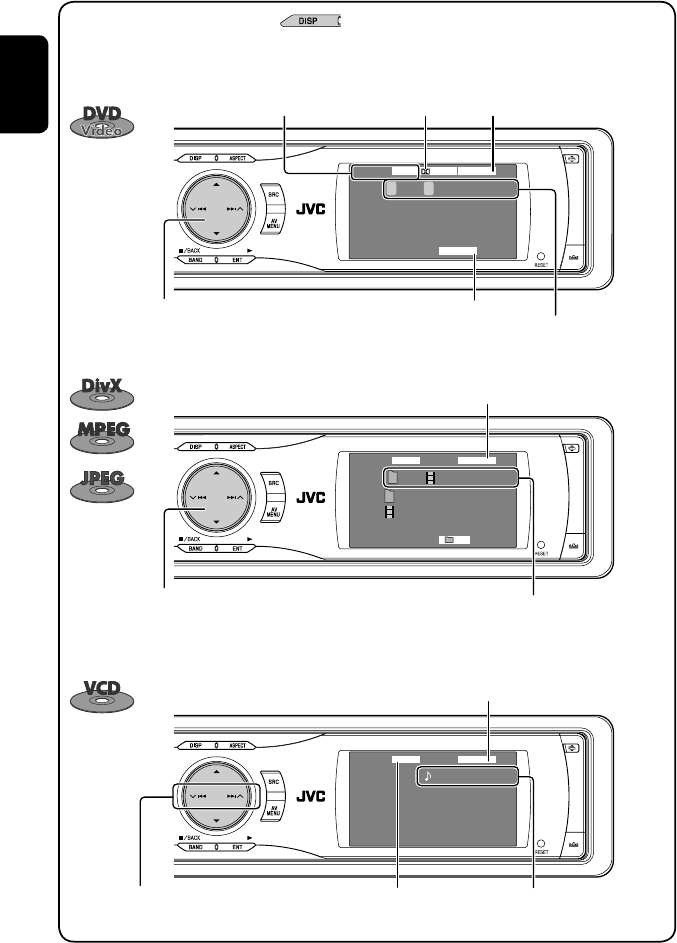

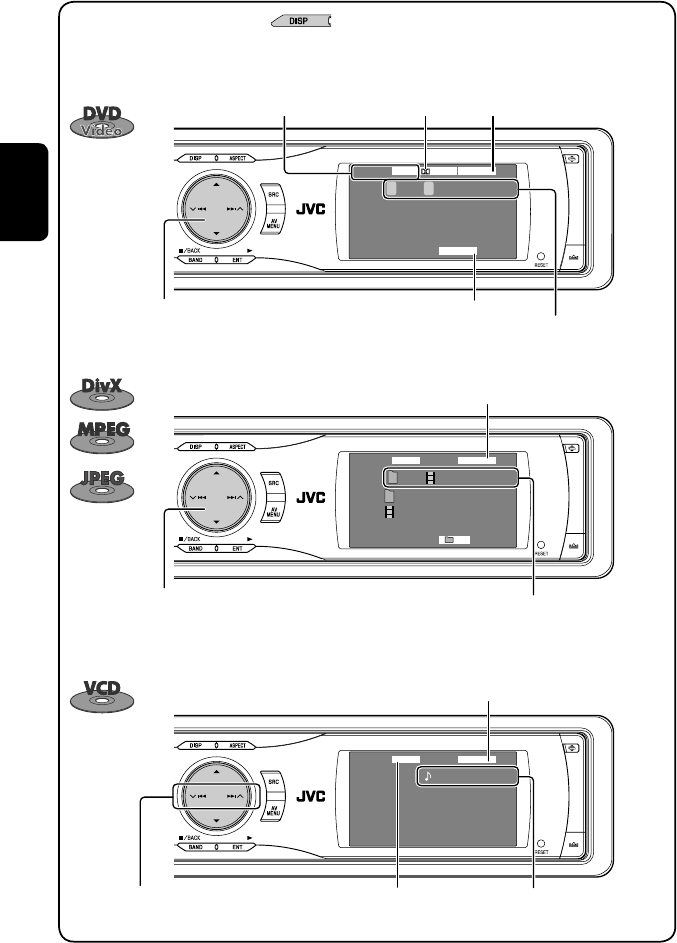

While playing the following discs, press .
• Each time you press the button, playback picture and disc information screens appear alternately.
• For discs except DVD and VCD: The control screen appears on the connected external monitor. (☞ page 47)
Audio format
Title no./Chapter no./Playing time
Playback mode
For DivX/MPEG: Folder no./Track no./Playing time
For JPEG: Folder no./Track no.
Track no./Playing timePBC indicator
lights up when PBC is in use.
Disc type
4 ¢ Press: Select chapter
Hold: Reverse/forward search*1
5 ∞ Press: Select title
4 ¢ Press: Select track
Hold: Reverse/forward search*1
☞ page 32
☞ page 32
☞ page 32
4 ¢ Press: Select track
Hold: Reverse/forward search for DivX/MPEG*2
5 ∞ Press: Select folder
Hold: Display Folder List
EN_KD-AVX11UN-f.indb 14EN_KD-AVX11UN-f.indb 14 07.1.12 5:54:46 PM07.1.12 5:54:46 PM

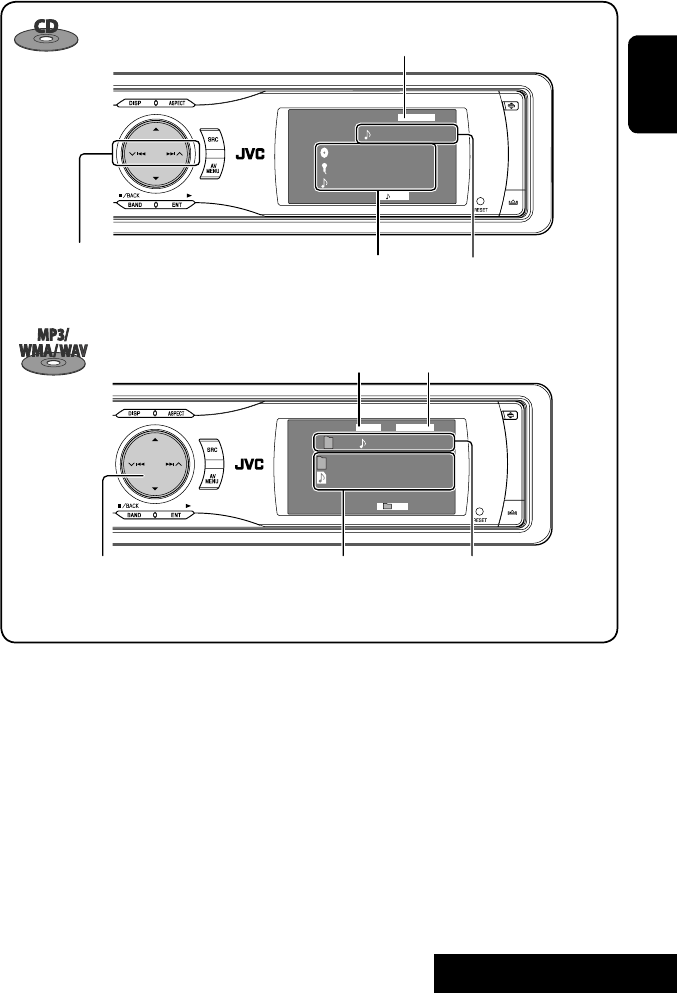

3:45PM
FLAT
RPT
CD
01 0:45:38
Disc Title
Artist Name
Current Track Title
FLAT
RPT
MP3
CD
01 02 0:45:38
Current Folder Name
Current File Name.mp3
3:45PM
OPERATIONS
15
ENGLISH
Track no./Playing timeDisc title/Artist name/Track title
(only for CD Text)*3
Folder no./Track no./Playing time4 ¢ Press: Select track
Hold: Reverse/forward search*1
5 ∞ Press: Select folder
Hold: Display Folder List
Audio format
(MP3/WMA/WAV)
*1 Search speed: x2 ] x10.
*2 Search speed: ¡1 ] ¡2.
*3 “No Name” appears for conventional CDs.
*4 Tag data will be shown instead of folder/file names when they are recorded and <Tag Display> is set to <On>. (☞ page
35)
• DivX, DivX Ultra Certified, and associated logos are trademarks of DivX, inc. and are used under license.
• Official DivX® Ultra Certified product
• Plays all versions of DivX® video (including DivX® 6) with enhanced playback of DivX® media files and the DivX®
Media Format
• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft Corporation in the
United States and/or other countries.
*4
4 ¢ Press: Select track
Hold: Reverse/forward search*1
☞ page 32
☞ page 32
EN_KD-AVX11UN-f.indb 15EN_KD-AVX11UN-f.indb 15 07.1.12 5:54:47 PM07.1.12 5:54:47 PM
16
ENGLISH
You can use only one of the following playback
modes—Intro/Repeat/Random.
Ex. To select Track Repeat
1
2
Mode menu icon
3
4
When one of the playback modes is selected,
the corresponding indicator lights up on the disc
information screen.
To cancel, select <All Off> in step 3 or <Off> in
step 4.

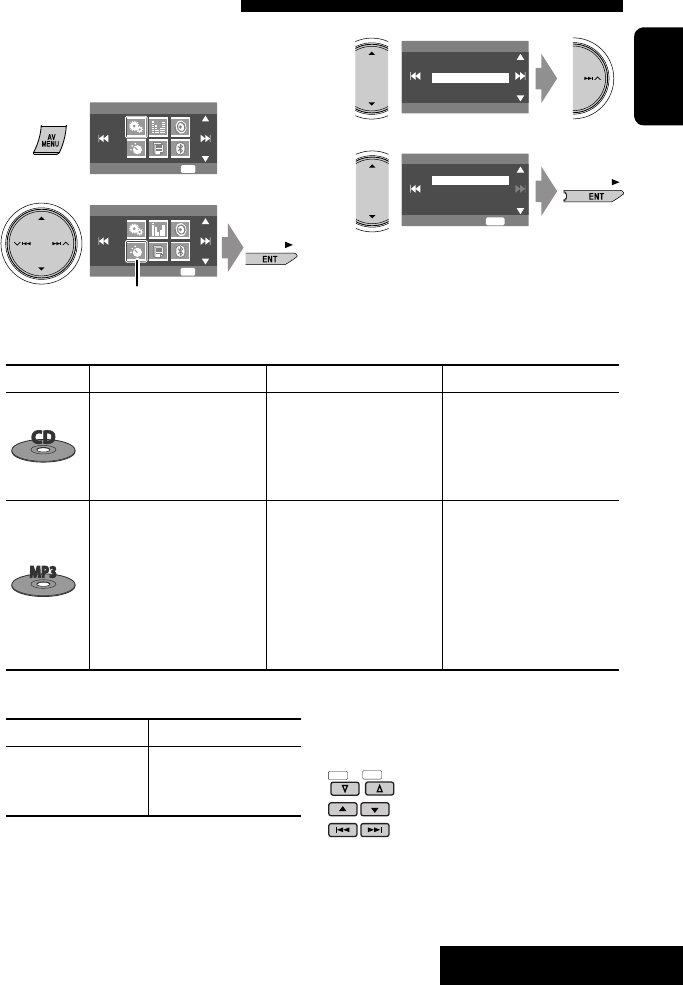

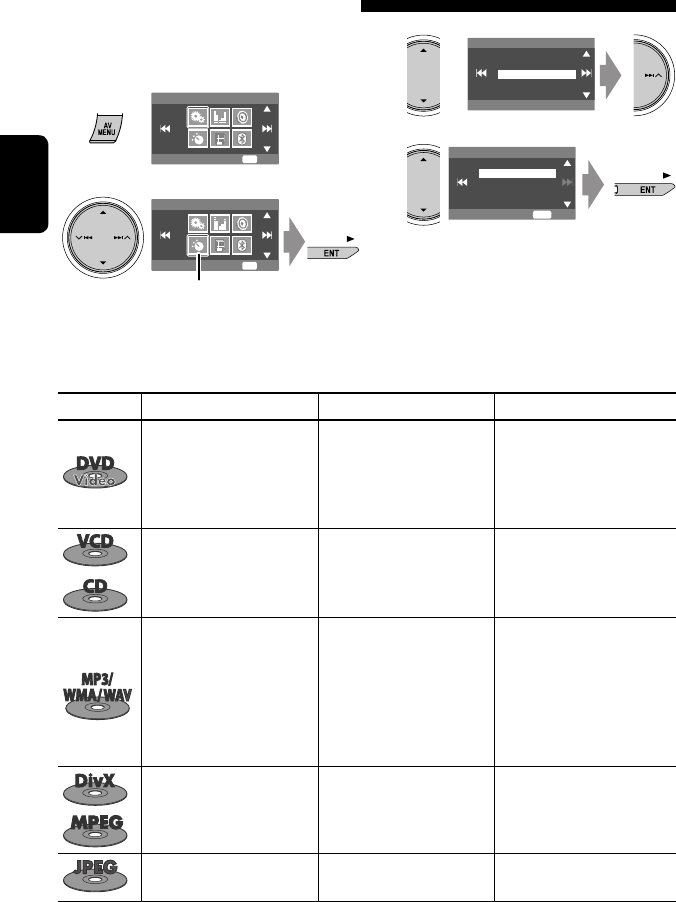

Selecting playback modes
Disc type Intro Repeat Random
—
Chapter: Repeats current
chapter
Title: Repeats current title
—
Track: Plays the first 15
seconds of each track (for
VCD: PBC not in use)
Track: Repeats current track
(for VCD: PBC not in use)
Disc: Randomly plays all tracks
(for VCD: PBC not in use)
Track: Plays the first 15
seconds of each track
Folder: Plays the first 15
seconds of the first track of
each folder
Track: Repeats current track
Folder: Repeats all tracks of
the current folder
Folder: Randomly plays all
tracks of current folder,
then tracks of next folders
Disc: Randomly plays all tracks
—
Track: Repeats current track
Folder: Repeats current folder —
—Folder: Repeats current folder —
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
Mode
Off
All Off
Intro
Repeat
Random
RepeatOff
Track
Folder
Set
ENT
EN_KD-AVX11UN-f.indb 16EN_KD-AVX11UN-f.indb 16 07.1.12 5:54:48 PM07.1.12 5:54:48 PM
OPERATIONS
17
ENGLISH

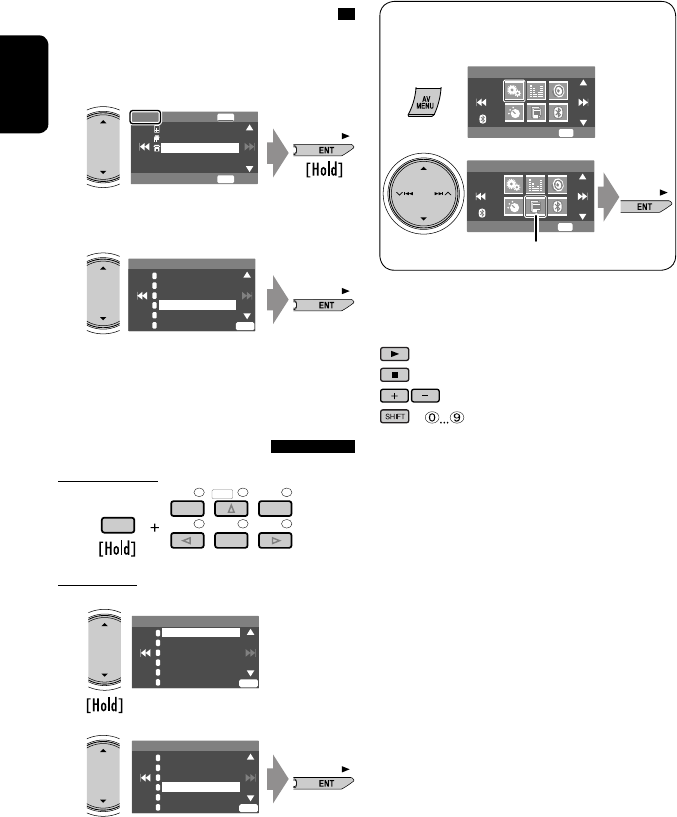

Selecting tracks on the list
If a disc includes folders, you can display the Folder/
Track (File) Lists, then start playback.
1
Folder List appears.
• Hold the button to see the next/previous folders.
2 Select a folder, then activate the Track List.
Track List of the selected folder appears.
3 Select a track, and start playing.
• Folder List can also be accessed through <AV
Menu> = <List>.
Prohibiting disc ejection
You can lock a disc in the loading slot.
“No Eject” appears.
To cancel the prohibition, repeat the same
procedure to select “EJECT OK?”.
NO EJECT?
EMERGENCY EJECT?
AV Menu
Setup Enter
ENT
AV Menu
List Enter
ENT
List menu icon
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
File List
Off
Song011.mp3
Song012.mp3
Song013.mp3
Song014.mp3
Song015.mp3
Song016.mp3 ENT
EN_KD-AVX11UN-f.indb 17EN_KD-AVX11UN-f.indb 17 07.1.12 5:54:49 PM07.1.12 5:54:49 PM
18
ENGLISH

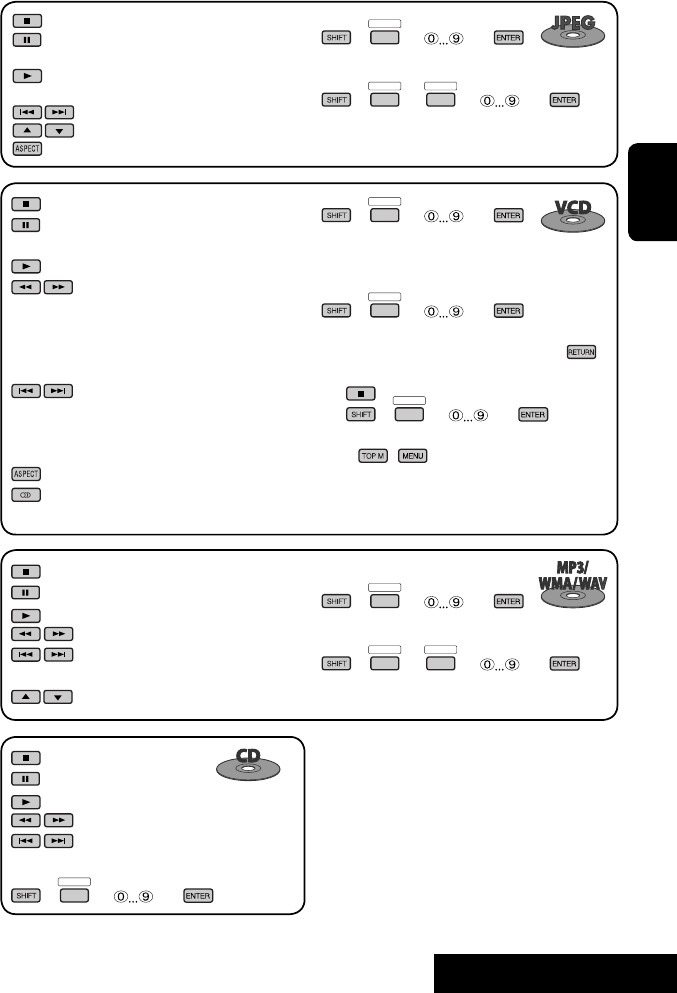

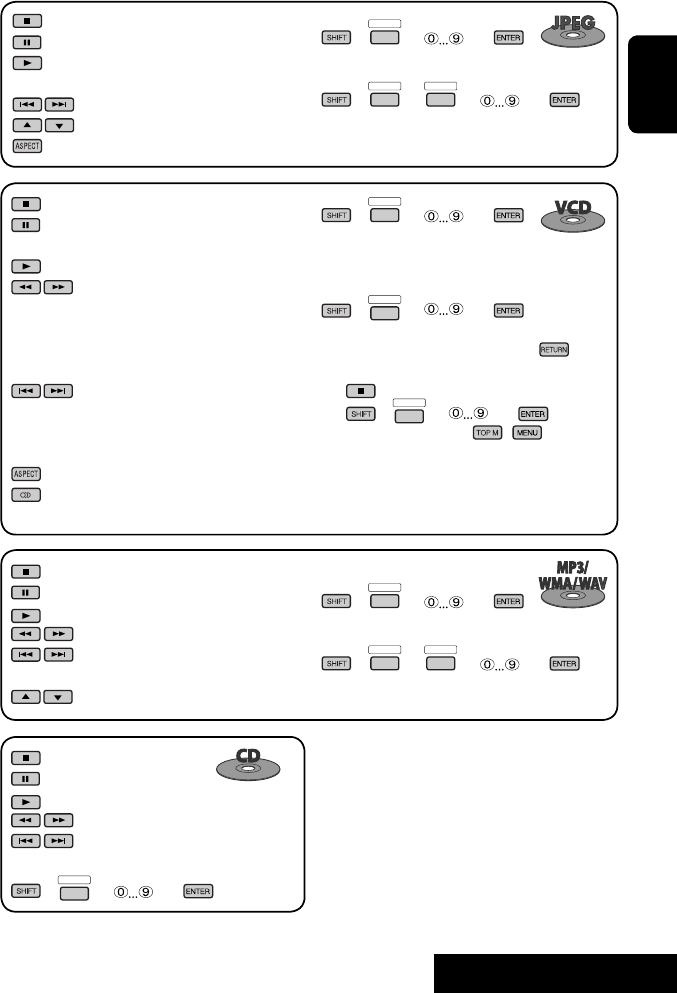

Operations using the remote controller—RM-RK241
: Stop playback.
: Pause (Frame by frame playback if pressed during pause).
: Start playback.
:
Reverse/forward search*1. (No sound can be heard.)
(Slow motion*2 during pause. No sound can be heard.)
:
Press: Select chapter (within the same title, during play or pause).
Hold: Reverse/forward search*3
: Select title (during play or pause).
: Select aspect ratio.
: Select subtitle language.
: Select audio language.
: Select view angle.
+( OSD
DIRECT
= ) = :
Select chapter (during play or pause).
Select title (when not playing).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Select title (during play or pause).
: Stop playback.
: Pause (Frame by frame playback if pressed
during pause).
: Start playback.
: Reverse/forward search*4. (No sound
can be heard.)
: Press: Select track.
Hold: Reverse/forward search*5. (No
sound can be heard.)
: Select folder.
: Select aspect ratio.
: Select subtitle language. (DivX only)
: Select audio language. (DivX only)
+( OSD
DIRECT
= ) = :
Select track (within the same folder).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Select folder.
1st press
1st press 2nd press
3rd press
2nd press
For DivX 6: Using menu driven features...
1
2 Select an item you want to start play.
3
While playing...
: Return/advance the scenes by 5 minutes.
Current playback position
Using menu driven
features...
1
2 Select an item you want to
start play.
3
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
RM-RK241
EN_KD-AVX11UN-f.indb 18EN_KD-AVX11UN-f.indb 18 07.1.12 5:54:50 PM07.1.12 5:54:50 PM
OPERATIONS
19
ENGLISH
+( OSD
DIRECT
= ) = :
Select track.
During PBC playback...
+( OSD
DIRECT = ) = :
Select an item on the menu.
• To return to the previous menus, press .
To cancel PBC playback
1
2 +( OSD
DIRECT = ) =
• To resume PBC, press / .
: Stop playback.
: Pause (Frame by frame playback if pressed
during pause).
: Start playback.
:
Reverse/forward search*1. (Forward slow
motion*2 during pause. No sound can be
heard.)
• Reverse slow motion does not work.
:
Press: Select track.
Hold: Reverse/forward search*3. (No sound
can be heard.)
: Select aspect ratio.
: Select audio channel (ST: stereo, L: left,
R: Right).
: Stop playback.
: Shows the current file until you change it.
: Start playback (Slide show: each file is shown
for a few seconds.).
: Select track.
: Select folder.
: Select aspect ratio.
+( OSD
DIRECT
= ) = :
Select track (within the same folder).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Select folder.
*1 Search speed: x2 ] x5 ] x10 ] x20 ] x60
*2 Slow motion speed: 1/32 ] 1/16 ] 1/8 ] 1/4 ] 1/2
*3 Search speed: x2 ] x10
*4 Search speed: ¡1 ] ¡2 ] ¡3
*5 Search speed: ¡1 ] ¡2
: Stop playback.
: Pause.
: Start playback.
: Reverse/forward search*1.
: Press: Select tracks.
Hold: Reverse/forward search*3.
: Select folder.
: Stop playback.
: Pause.
: Start playback.
: Reverse/forward search*1.
: Press: Select track.
Hold: Reverse/forward search*3.
+( OSD
DIRECT = ) = : Select track.
+( OSD
DIRECT
= ) = :
Select track (within the same folder).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Select folder.
EN_KD-AVX11UN-f.indb 19EN_KD-AVX11UN-f.indb 19 07.1.12 5:54:55 PM07.1.12 5:54:55 PM
20
ENGLISH
While pausing...
To cancel zoom, select “ZOOM OFF.”

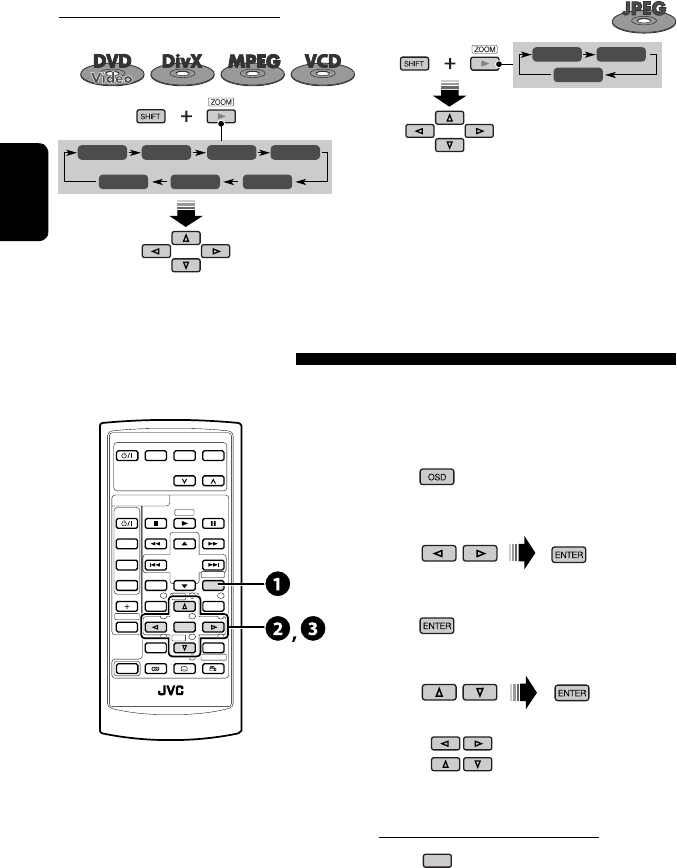

Operations using the on-screen bar (DVD/VCD/DivX/MPEG1/MPEG2/
JPEG)
These operations are possible on the monitor using the remote controller.
~ Display the on-screen bar. (☞ page 21)
(twice)
Ÿ Select an item.
! Make a selection.
If a pop-up menu appears...
• For entering time/numbers...
: Move the entry position
: Select a number
To remove the on-screen bar

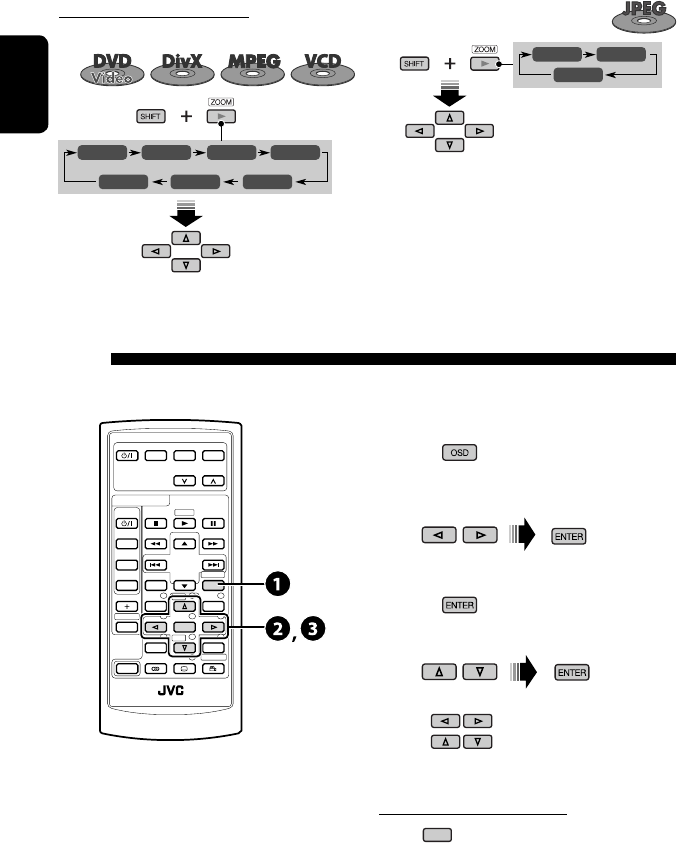

Enlarging the view (Zoom in)
During moving picture playback...
ZOOM 1 ZOOM 2 ZOOM 3 ZOOM 4
ZOOM 5ZOOM 6
ZOOM OFF
ZOOM 1 ZOOM 2
ZOOM OFF
Move the enlarged
portion.
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
RM-RK241
OSD
EN_KD-AVX11UN-f.indb 20EN_KD-AVX11UN-f.indb 20 07.1.12 5:54:59 PM07.1.12 5:54:59 PM
OPERATIONS
21
ENGLISH

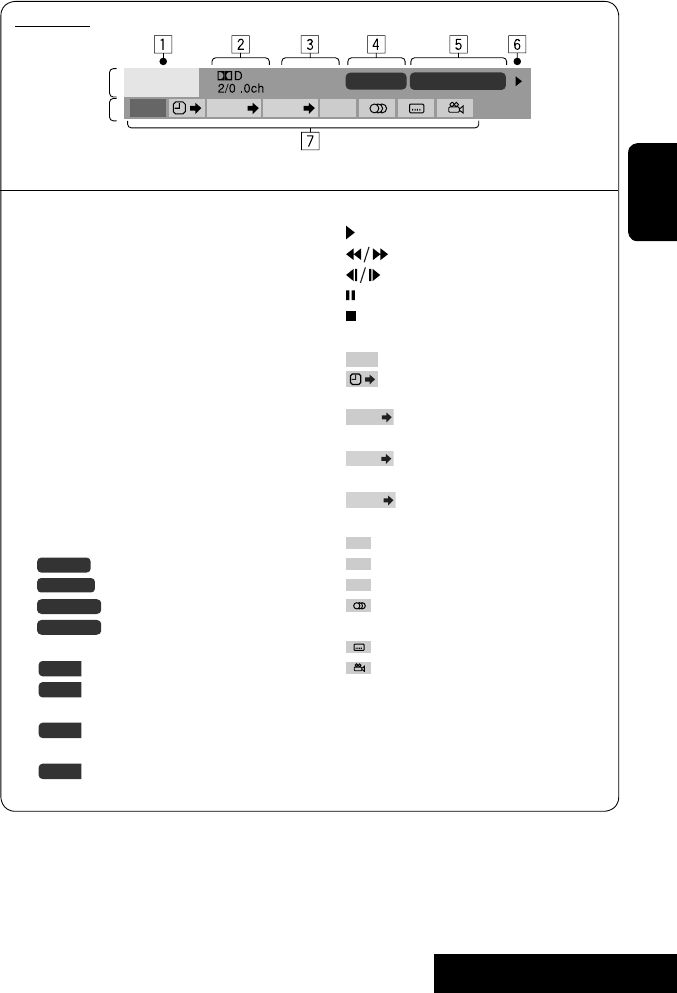

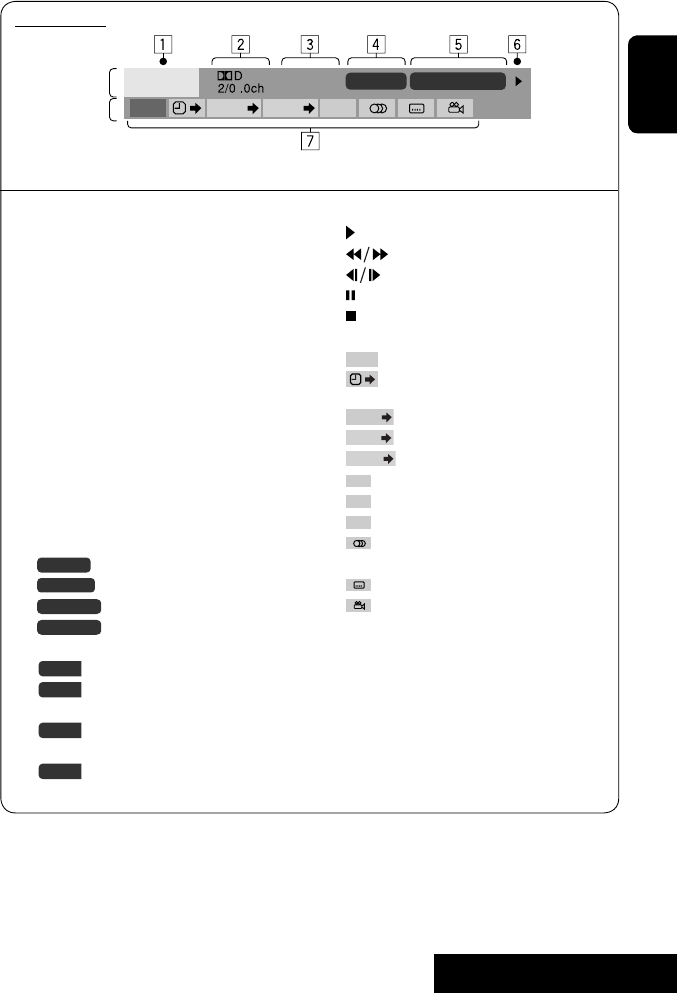

Information
Operation
On-screen bar
1 Disc type
2 • DVD: Audio signal format
• VCD: PBC
3 Playback mode*
DVD Video:
T. RPT: Title repeat
C. RPT: Chapter repeat
DivX/MPEG:
T. RPT: Track repeat
F. RPT: Folder repeat
JPEG:
F. RPT: Folder repeat
VCD:
T. RPT: Track repeat
D. RND: Disc random
T. INT: Track intro
4 Playback information
T02-C03 Current title/chapter
TRACK 01 Current track
F001-T001 Current folder/track
F001-F002 Current folder/file
5 Time indication
TOTAL Elapsed playing time of the disc
T. REM Remaining title time (for DVD)
Remaining disc time (for others)
TIME Elapsed playing time of the current
chapter/track
REM Remaining time of the current
chapter/track
6 Playback status
Play
Reverse/forward search
Reverse/forward slow-motion
Pause
Stop
7 Operation icons
TIME Change time indication (see 5)
Time Search (Specify a certain scene
by entering time.)
TITLE Title Search (by its number)
CHAP Chapter Search (by its number)
TRACK
Track Search (by its number)
RPT Repeat play*
INT Intro play*
RND Random play*
Change the audio language or audio
channel
Change the subtitle language
Change the view angle
* ☞ page 16
Above example is of DVD Video. Items shown on the bar vary due to the disc type.
DVD -V T02-C03 TOTAL 1:25:58
TIME TITLE CHAP
RPT
C. RPT
EN_KD-AVX11UN-f.indb 21EN_KD-AVX11UN-f.indb 21 07.1.12 5:55:01 PM07.1.12 5:55:01 PM
22
ENGLISH

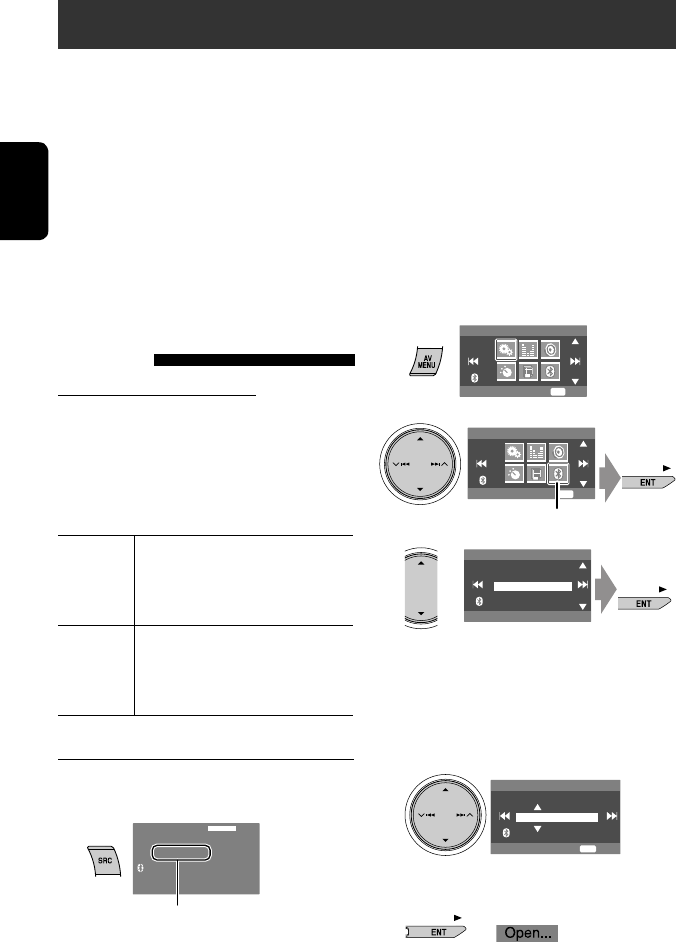

Using the Bluetooth® devices — Cellular phone/audio player
For Bluetooth operations, it is required to connect the Bluetooth Adapter (KS-BTA200) to the CD changer jack on the
rear.
• Refer also to the instructions supplied with the Bluetooth Adapter and the Bluetooth device.
• Refer to the list (included in the box) to see the countries where you may use the Bluetooth® function.
Preparation: Operate the device to turn on its Bluetooth function.
To use a Bluetooth device through the unit (“Bluetooth Phone” and “Bluetooth Audio”) for the first time, you need to
establish Bluetooth wireless connection between the unit and the device.
• Once the connection is established, it is registered in the unit even if you reset your unit. Up to five devices can be
registered in total.
• Only one device can be connected at a time for each source (“Bluetooth Phone” and “Bluetooth Audio”).
Registering a Bluetooth device

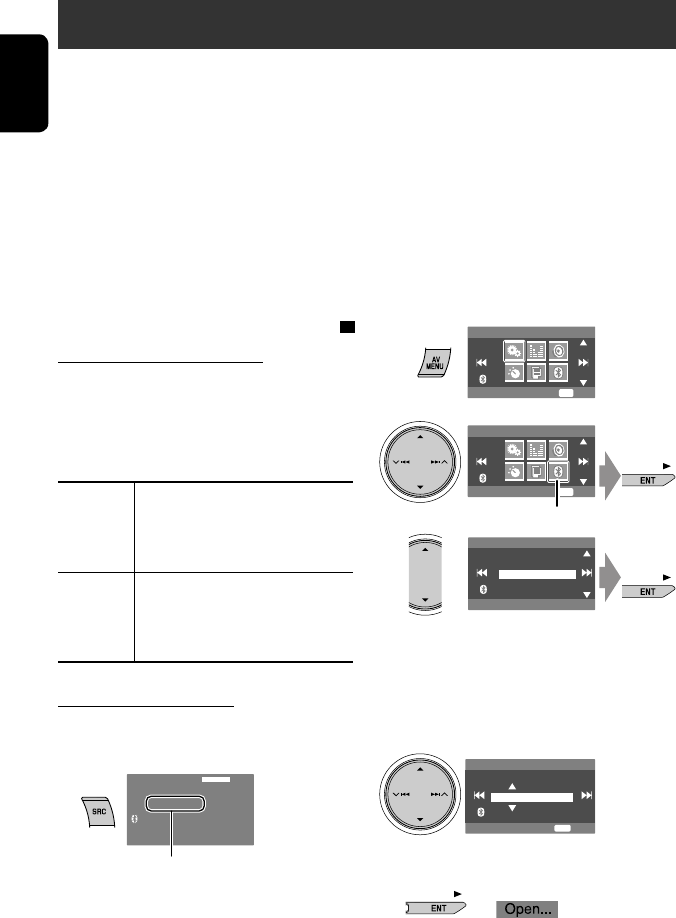

Registration (Pairing) methods
Use either of the following items in the <Bluetooth>
menu to register and establish the connection with a
device.
• Select “Bluetooth Phone” or “Bluetooth Audio” as the
source to operate the <Bluetooth> menu.
<Open> Make the unit ready to establish
a new Bluetooth connection.
Connection is established by
operating the Bluetooth device.
<Search> Make the unit ready to establish
a new Bluetooth connection.
Connection is established by
operating this unit.
Registering using <Open>
1 Select “Bluetooth Phone” or “Bluetooth
Audio.”
2
3
4
5 Enter a PIN (Personal Identification
Number)* code to the unit.
• You can enter any number you like (1-digit to
16-digit number).
* Some devices have their own PIN code. Enter the
specified PIN code to the unit.
• To delete an unwanted digit, select blank space.
6
AV Menu
Setup Enter
ENT
AV Menu
Bluetooth Enter
ENT
Bluetooth menu icon
Select “NEW DEVICE” by pressing 5 / ∞.
15: 45
FLAT
NEW DEVICE
Bluetooth Phone
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
PIN Code
1234
Enter
ENT
EN_KD-AVX11UN-f.indb 22EN_KD-AVX11UN-f.indb 22 07.1.12 5:55:03 PM07.1.12 5:55:03 PM
23 EXTERNAL DEVICES
ENGLISH
7 Operate the target Bluetooth device.
Enter the same PIN code (as entered in the above
step) on the device to be connected.
Now connection is established and you can use the
device through the unit.
The device remains registered even after you
disconnect the device. Use <Connect> (or activate
<Auto Connect>) to connect the same device
from next time. (☞ pages 42 and 43)

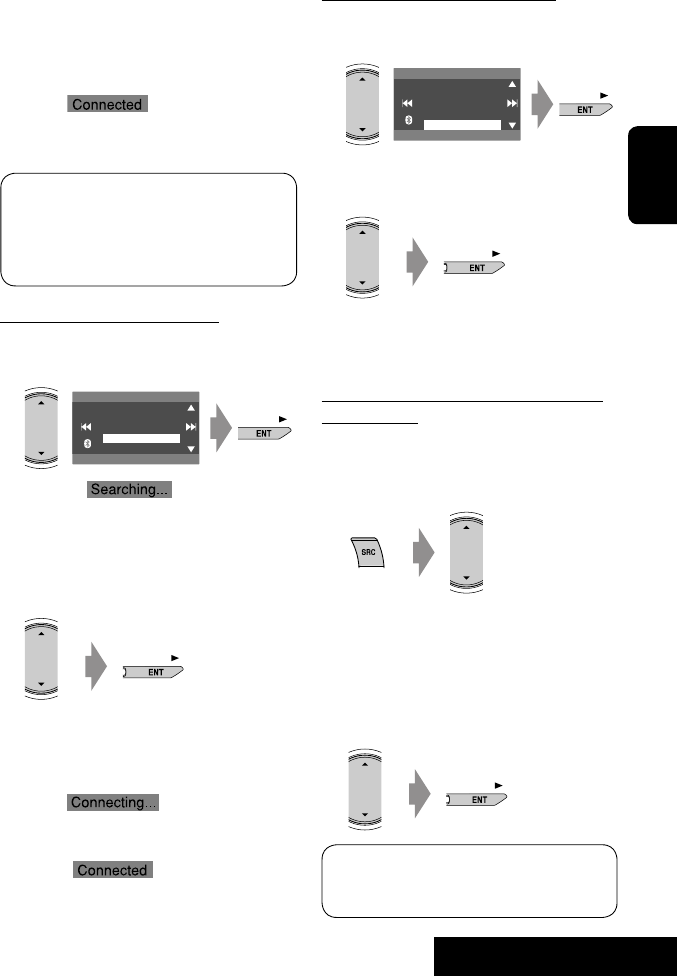

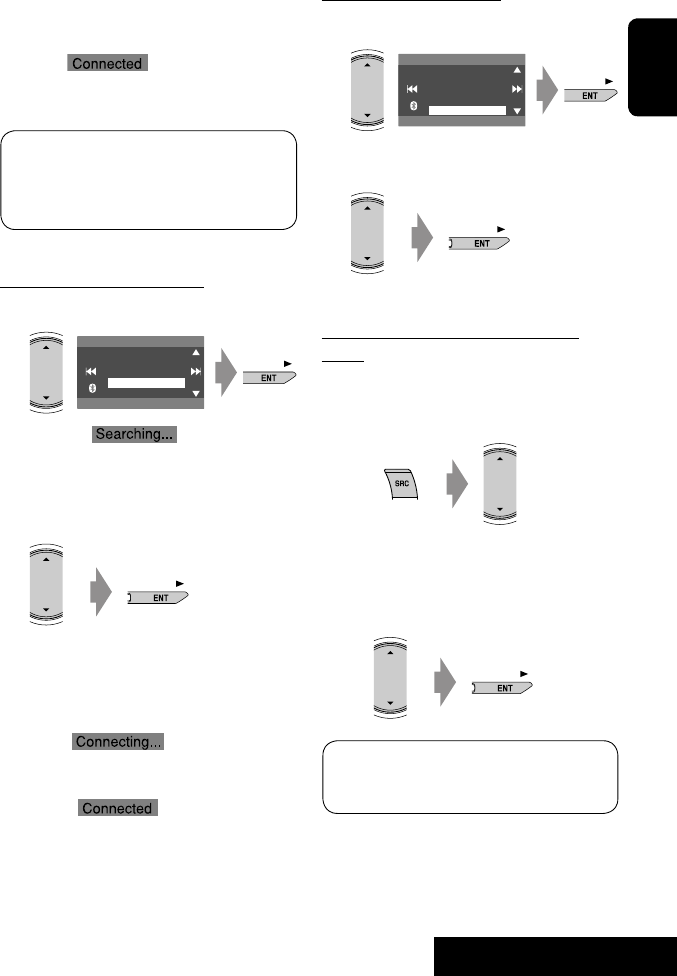

Searching for available devices
Perform steps 1 to 3 on page 22, then...
1
The unit searches for available devices and displays
the list of them. (If no available device is detected,
“Device Unfound” appears.)
2 Select a device you want to connect.
3 Enter the specific PIN code of the device to
the unit.
• Refer to the instructions supplied with the device
to check the PIN code.
4 Use the Bluetooth device to connect.
Now connection is established and you can use the
device through the unit.
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
Connecting a special device
Perform steps 1 to 3 on page 22, then...
1
The unit displays the list of the preset devices.
2 Select a device you want to connect.
3 Use <Open> (or <Search>) to connect.
Connecting/disconnecting a registered
device
1 Select “Bluetooth Phone” or “Bluetooth
Audio,” then select a registered device you
want to connect/disconnect.
2 Perform steps 2 and 3 on page 22, then...
• Select <Connect> to connect the selected
device.
• Select <Disconnect> to disconnect the selected
device.
You can set the unit to connect a Bluetooth device
automatically when the unit is turned on. (☞ page
43)
EN_KD-AVX11UN-f.indb 23EN_KD-AVX11UN-f.indb 23 07.1.12 5:55:04 PM07.1.12 5:55:04 PM
24
ENGLISH

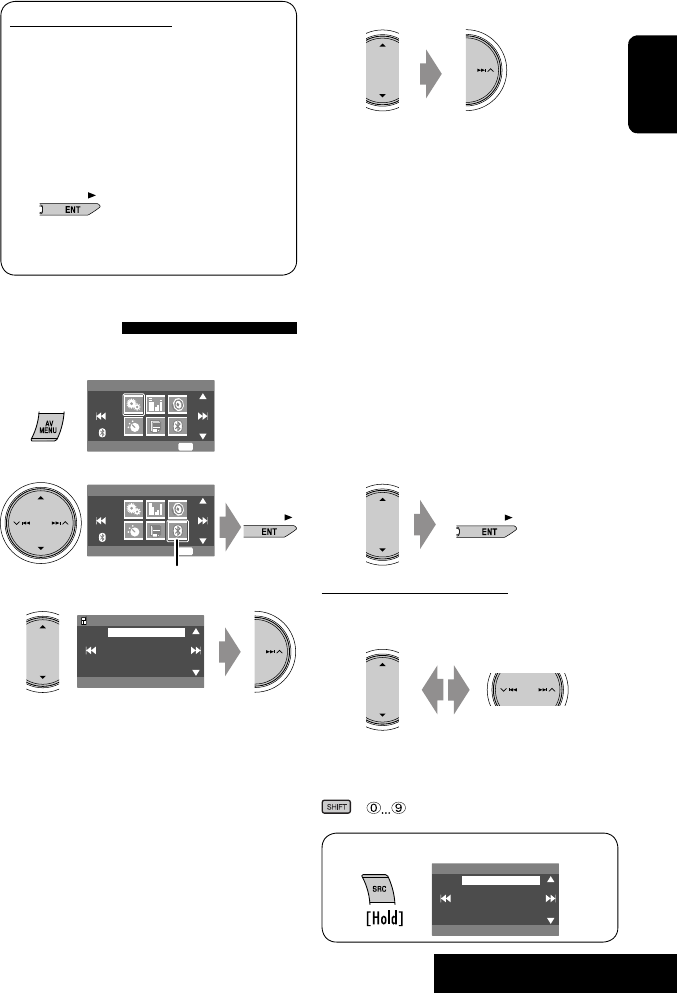

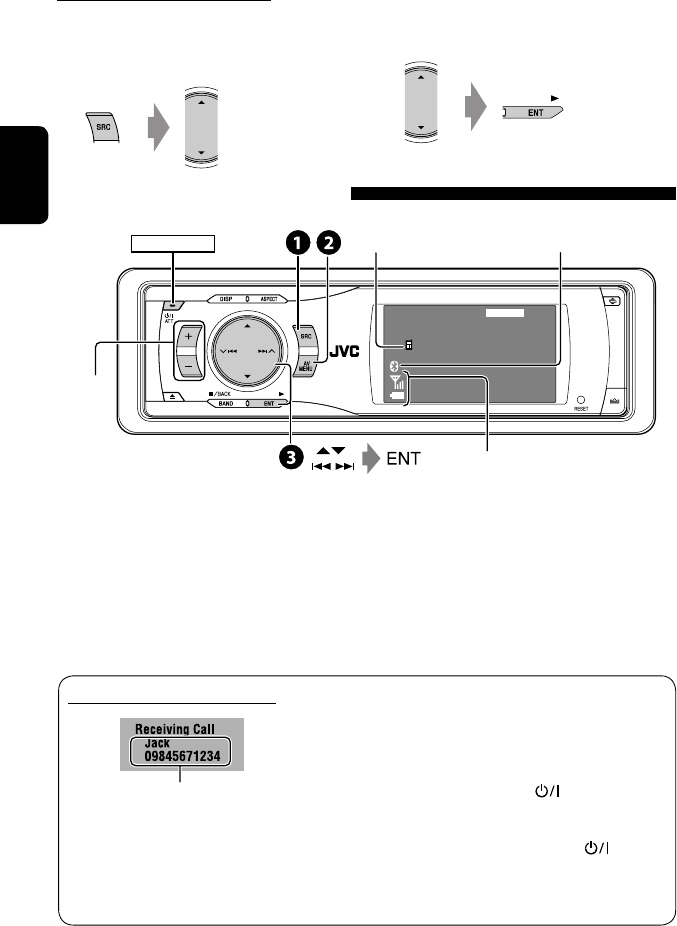

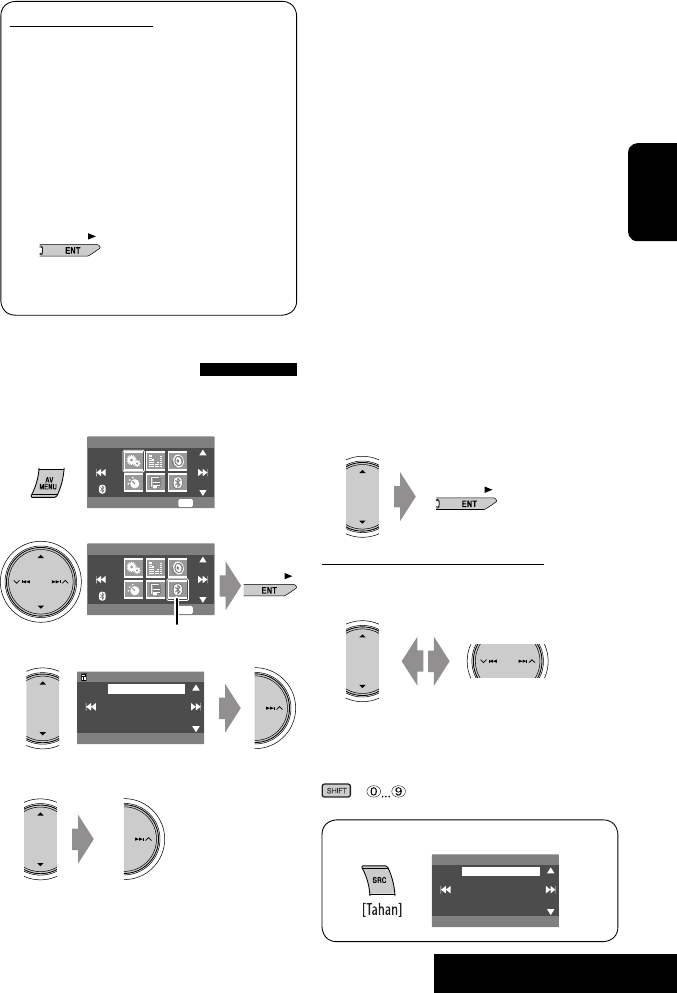

~ Select “Bluetooth Phone.”
Ÿ Enter the <Bluetooth> menu.
! Establish the connection with a device,
then make a call (or settings using the
<Bluetooth> menu).
☞ pages 34, 41 – 43

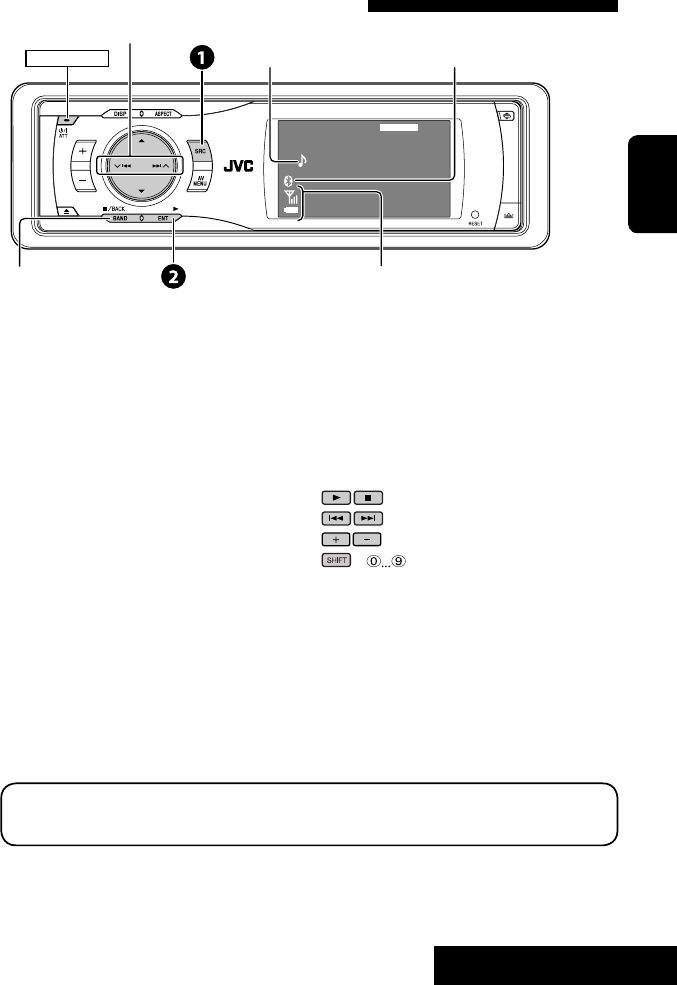

FLAT
Connected Device Name
Bluetooth Phone
3:45PM
POWER]ON
Connected device
name*1
Using the Bluetooth cellular phone
*1 Each time you press 5 ∞, the registered device name
(and “NEW DEVICE” when a new device can be registered)
appear in turn.
*2 Appears only when the information comes from the
device.
*3 You can adjust the volume level for “Bluetooth Phone”
without affecting the volume level for other sources.
Status of the device*2
Signal strength/Battery remainder
Bluetooth icon
lights up when the adapter is connected.
Adjust the
volume*3
When a call comes in...
Name and phone number (if acquired)
• The source is automatically changed to
“Bluetooth Phone.”
When <Auto Answer> is activated...
The unit answers the incoming calls automatically.
(☞ page 43)
• When <Auto Answer> is deactivated, press any
button (except ATT or +/–) to answer the
incoming call.
To end the call
Hold any button (except ATT or +/–).
• You can adjust the microphone volume level. (☞
page 43)
Deleting a registered device
1 Select “Bluetooth Phone” or “Bluetooth
Audio,” then select a registered device you
want to delete.
2 Perform steps 2 and 3 on page 22, then...
• Select <Delete Pair>, then <Yes>.
EN_KD-AVX11UN-f.indb 24EN_KD-AVX11UN-f.indb 24 07.1.12 5:55:06 PM07.1.12 5:55:06 PM
25 EXTERNAL DEVICES
ENGLISH
4 Select the method to make a call.
• Redial : Shows the list of the phone numbers
you have dialed. Go to the following step.
• Received Calls : Shows the list of the received
calls. Go to the following step.
• Phonebook : Shows the phone book of the
connected cellular phone. Go to the following
step.
• Missed Calls : Shows the list of the missed calls.
Go to the following step.
• Phone Number : Shows the phone number
entry screen. ☞ “How to enter phone number”
below.
• Voice Dialing (Only when the connected
cellular phone has the voice recognition system):
Speak the name you want to call.
5 Select the name/phone number you want to
call.
How to enter phone number
On the unit:
Select a number. Move the entry position.
• To delete an unwanted digit, select blank space.
On the remote:
+
• <Dial Menu> can also be accessed by...
When an SMS comes in...
If the cellular phone is compatible with SMS
(Short Message Service) and <Message Info> is
set to <Auto> (☞ page 43), the unit rings and
“Receiving Message” appears on the monitor to
inform you of the arrival of the message.
To read the message
While “Receiving Message” is displayed...
• You cannot edit or send a message through the
unit.
Making a call
You can make a call using one of <Dial Menu> items.
1
2
Bluetooth menu icon
3
P902i
Redial
Dial Menu
Message
Open
Search
Special Device
AV Menu
Bluetooth Enter
ENT
AV Menu
Setup Enter
ENT
Dial Menu
09845671234
Redial
Received Calls
Phonebook
Missed Calls
Phone Number
EN_KD-AVX11UN-f.indb 25EN_KD-AVX11UN-f.indb 25 07.1.12 5:55:07 PM07.1.12 5:55:07 PM
26
ENGLISH
Presetting the phone numbers
You can preset up to six phone numbers.
1 Display the phone number you want to
preset by using one of <Dial Menu> items.
Ex.: “Jack” is selected from the phone book
2 Select a preset number.
The phone number selected in step 1 is now stored
in preset number 4.
To call a preset number
On the remote:
On the unit:
1
2
AV Menu
List Enter
ENT
List menu icon
DISC+
123
456
MENUTOP M
ENTER
SHIFT
You can use the following buttons on the remote
controller for the Bluetooth phone operations.
: Answer the incoming call.
: End the call.
: Adjust the volume.
+ : Enter the phone number/PIN code.
• Preset List can also be accessed through <AV
Menu> = <List>.
AV Menu
Setup Enter
ENT
11122223333
22233336666
44455556666
09845671234
99988887777
55566668888
1
2
3
4
5
6ENT
Preset List
11122223333
22233336666
44455556666
09845671234
99988887777
55566668888
1
2
3
4
5
6ENT
Preset List
11122223333
22233336666
44455556666
11133334444
99988887777
55566668888
1
2
3
4
5
6ENT
Preset Memory
Jack 12312341234
09898765432
09845671234
Dial
Store
ENT
ENT
EN_KD-AVX11UN-f.indb 26EN_KD-AVX11UN-f.indb 26 07.1.12 5:55:09 PM07.1.12 5:55:09 PM
27 EXTERNAL DEVICES
ENGLISH
Using the Bluetooth audio player
FLAT
Connected Device Name
Bluetooth Audio
3:45PM
POWER]ON
Pause
Reverse/forward skip
Connected device name*1
Status of the device*2
Signal strength/Battery remainder
Bluetooth icon
lights up when the adapter is connected.
*1 Each time you press 5 ∞, the registered device names
(and “NEW DEVICE” when a new device can be registered)
appear in turn.
*2 Appears only when the information comes from the
device.

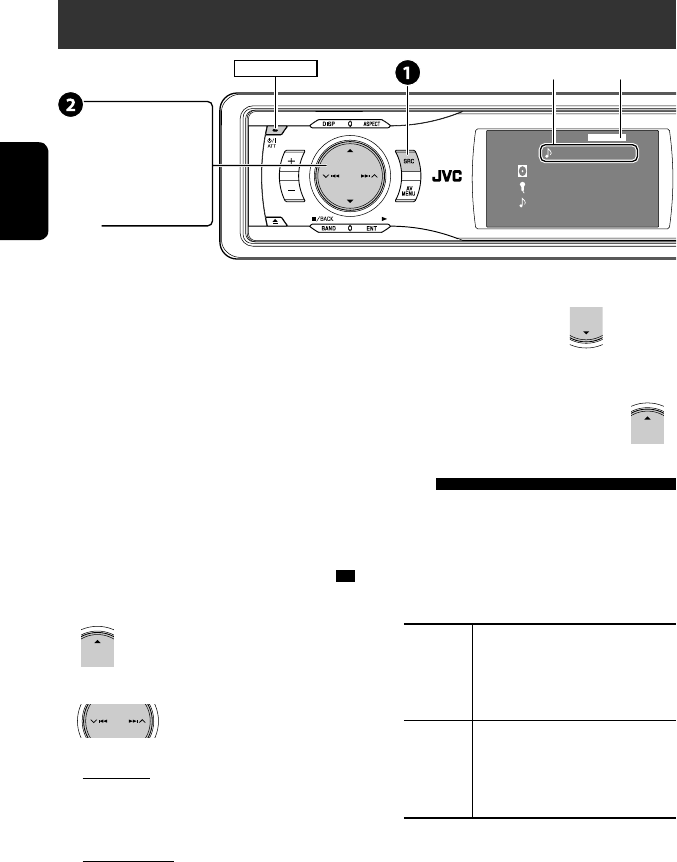

You can use the following buttons on the remote
controller for the Bluetooth audio operations.
: Start playback/pause.
: Reverse/forward skip
: Adjust the volume.
+ : Enter the PIN code.
~ Select “Bluetooth Audio.”
Ÿ Start playback.
• See page 22 for connecting a new device.
• See pages 23 for connecting/disconnecting a
registered device.
• See page 24 for deleting a registered device.
Bluetooth Information:
If you wish to receive more information about Bluetooth, visit our JVC web site.
• The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Victor
Company of Japan, Limited (JVC) is under license. Other trademarks and trade names are those of their respective
owners.
EN22-27_KD-AVX11UN.indd 27EN22-27_KD-AVX11UN.indd 27 07.1.12 8:12:07 PM07.1.12 8:12:07 PM
FLAT
CD-CH
01 01 0:02:38
Disc Title
Artist Name
Current Track Title
3:45PM
POWER]ON
28
ENGLISH
Listening to the CD changer
It is recommended to use a JVC MP3-compatible CD
changer with your unit.
• You can play only CDs (CD-DA) and MP3 discs.
Preparation:
Make sure <Changer> is selected for the external
input setting. (☞ page 39)
~ Select “CD-CH.”
Ÿ Display the Disc List.
• Each time you hold the button, you can
display the other list of the remaining discs.
! Select a disc to start playing.
“No Name” appears for conventional CDs
Disc no./Track no./Playing time

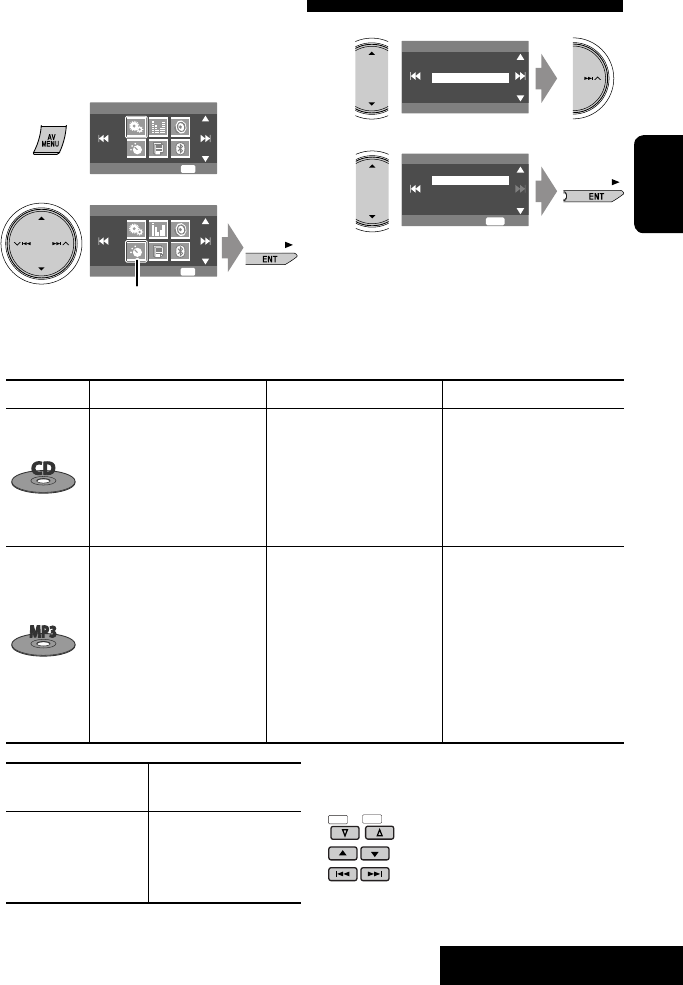

• While playing an MP3 disc, you can select and
start playing a track in the disc using the Lists:
Disc List (select the current disc) = Folder List
= File List, then start playing a track you want.
4 ¢ Press: Select track
Hold: Reverse/forward search
5 ∞ Press: Select folder (MP3 only)
Hold: Display Disc List
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
File List
Off
Song011.mp3
Song012.mp3
Song013.mp3
Song014.mp3
Song015.mp3
Song016.mp3 ENT
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
EN_KD-AVX11UN-f.indb 28EN_KD-AVX11UN-f.indb 28 07.1.12 5:55:12 PM07.1.12 5:55:12 PM
29 EXTERNAL DEVICES
ENGLISH
You can use only one of the following playback
modes—Intro/Repeat/Random.
Ex. To select Track Repeat
1
2
Mode menu icon
3
4
When one of the playback modes is selected, the
corresponding indicator lights up on the monitor.
To cancel, select <All Off> in step 3 or <Off> in
step 4.
Selecting playback modes
Disc type Intro Repeat Random
Track: Plays the first 15
seconds of each track
Disc: Plays the first 15 seconds
of the first track of all
loaded discs
Track: Repeats current track
Disc: Repeats all tracks of the
current disc
Disc: Randomly plays all tracks
of the current disc
All: Randomly plays all tracks
of all loaded discs
Track: Plays the first 15
seconds of each track
Folder: Plays the first 15
seconds of the first track of
each folder
Disc: Plays the first 15 seconds
of the first track of all
loaded discs
Track: Repeats current track
Folder: Repeats all tracks of
the current folder
Disc: Repeats all tracks of the
current disc
Folder: Randomly plays all
tracks of current folder,
then tracks of next folders
Disc: Randomly plays all tracks
All: Randomly plays all tracks
of all loaded discs
You can use the following buttons on the remote
controller to operate the CD changer.
DISC–
DISC+
: Select disc.
: Select folder (MP3 only).
: Select track.
To use <Mode> menu ☞ above.
To use <List> menu
☞ page 28.
Disc List = Folder List =
File List
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
Mode
Off
All Off
Intro
Repeat
Random
RepeatOff
Track
Disc
Set
ENT
EN_KD-AVX11UN-f.indb 29EN_KD-AVX11UN-f.indb 29 07.1.12 5:55:13 PM07.1.12 5:55:13 PM
3:45PM
FLAT
D.PLAYER
01 0:45:38
Album Name
Artist Name
Track Title
POWER]ON
30
ENGLISH

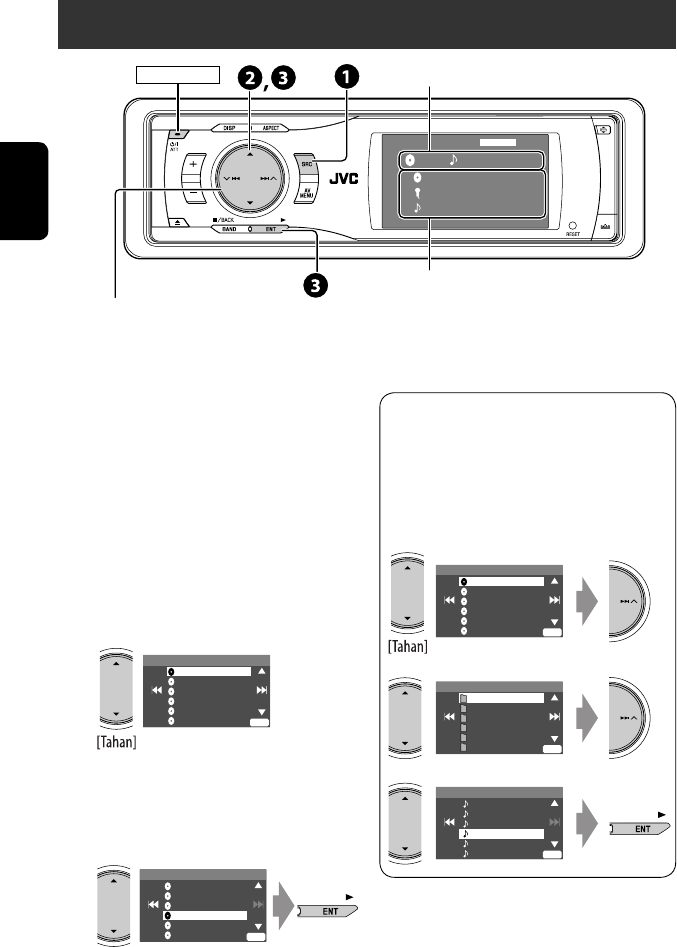

Listening to the iPod/D. player
It is required to connect the interface adapter (KS-
PD100 for Apple iPod or KS-PD500 for JVC D. player) to
the CD changer jack on the rear.
Preparation:
Make sure <iPod> or <D. Player> is selected for the
external input setting. (☞ page 39)
~ Select “iPod” or “D. PLAYER.”
Playback starts automatically.
Ÿ Select a track.
Selecting a track from the
player’s menu
1 Enter the player’s menu.
• This mode will be canceled if no
operations are done for about 5 seconds.
2 Select the desired item.
Press: Select an item
Hold: Skip 10 items at a time
For iPod:
Playlists Ô Artists Ô Albums Ô Songs
Ô Genres Ô Composers Ô (back to the
beginning)
For D. player:
Playlist Ô Artist Ô Album Ô Genre Ô
Track Ô (back to the beginning)
3 Confirm the selection.
4 Repeat steps 2 and 3 to select a track.
• When a track is selected finally, playback starts.
• To return to the previous menu...
Selecting playback modes
1 Display <AV Menu>, then select <Mode>
menu icon.
2 Enter the <Mode>, then select <Repeat> or
<Random>.
3 Select an appropriate option.
Repeat One: Functions the same as “Repeat
One” or “Repeat Mode = One.”
All: Functions the same as “Repeat
All” or “Repeat Mode = All.”
Random Album: Functions the same as
“Shuffle Albums” of the iPod.
Song/On: Functions the same as
“Shuffle Songs” or “Random Play
= On.”
• When one of the playback modes is selected, the
corresponding indicator lights up on the monitor.
To cancel, select <All Off> in step 2 or <Off> in
step 3.
• iPod is a trademark of Apple Computer, Inc., registered in
the U.S. and other countries.
¢ 4 :
Press: Select track
Hold: Reverse/forward search
5 ∞
5 : Enter player’s menu
∞ : Pause/stop playback
• To resume, press again.
Track no./Playing time ☞ page 32
EN_KD-AVX11UN-f.indb 30EN_KD-AVX11UN-f.indb 30 07.1.12 5:55:15 PM07.1.12 5:55:15 PM
31
3:45PM
FLAT
AV-IN
AV-INPUT
POWER]ON
EXTERNAL DEVICES
ENGLISH
Listening to other external components
AV-INPUT
You can connect an external component to the LINE IN/VIDEO IN plugs.
~ Select “AV-IN.”
Ÿ Turn on the connected component and start playing the source.
If you select <Camera Mirror> for <AV Input> (☞ page 39), some status messages such as volume level
change will not appear on the monitor while viewing the picture.
EXT-INPUT
You can connect an external component to the CD changer jack on the rear using the Line Input Adapter—KS-U57
(not supplied) or AUX Input Adapter—KS-U58 (not supplied).
Preparation:
Make sure <External Input> is selected for the external input setting. (☞ page 39)
~ Select “EXT-IN.”
Ÿ Turn on the connected component and start playing the source.
DISP: Press if no playback picture appears, but source information (this) screen is displayed.
Assigned title (☞ page 33) ☞ page 32
FLAT
EXT-IN
EXT-INPUT
3:45PM
POWER]ON Assigned title (☞ page 33) ☞ page 32
EN_KD-AVX11UN-f.indb 31EN_KD-AVX11UN-f.indb 31 07.1.12 5:55:16 PM07.1.12 5:55:16 PM
32
ENGLISH

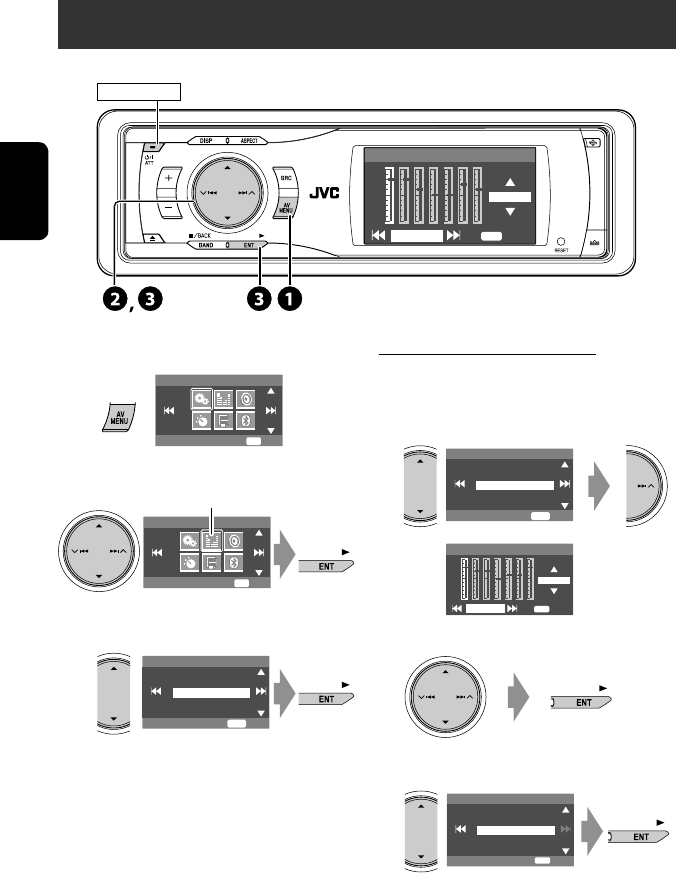

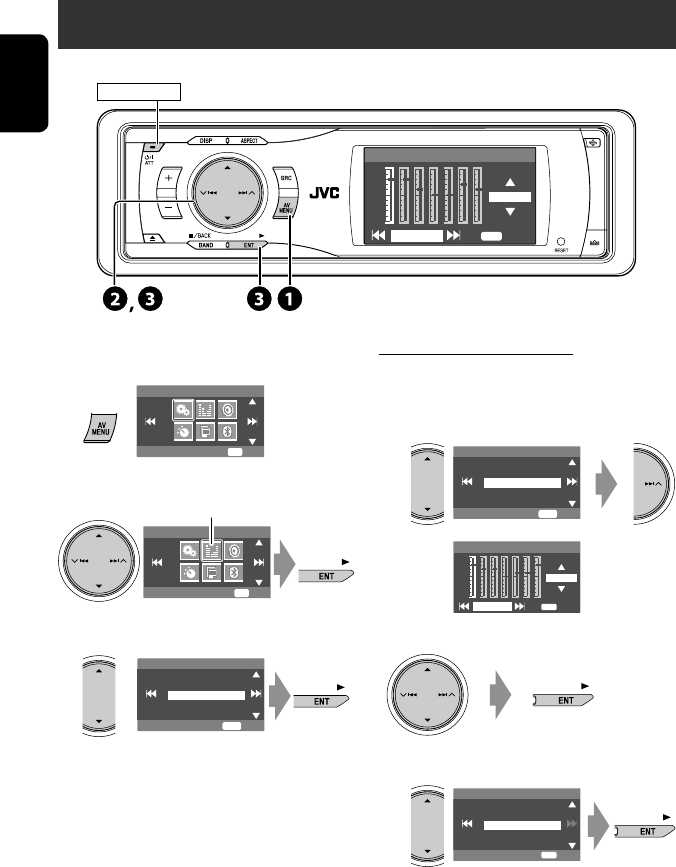

Selecting sound mode
~
Ÿ
! Select a sound mode.
• For preset values of each sound mode, ☞ page
50.
Storing your own adjustment
You can store your adjustment into User1, User2, and
User3.
1 Repeat steps ~ and Ÿ, then...
2 Adjust.
3 Store.
Sound equalization
AV Menu
Equalizer Enter
ENT
AV Menu
Setup Enter
ENT
Flat
Hard Rock
R&B
Pop
Jazz Exit
ENT
Equalizer
Flat
Hard Rock
R&B
Pop
Jazz Exit
ENT
Equalizer
Edit
60.0 Hz ENT
+03
Store
User Store
User1
User2
User3
ENT Store
Equalizer menu icon
Edit
Store
60.0 Hz ENT
+03
POWER]ON
EN_KD-AVX11UN-f.indb 32EN_KD-AVX11UN-f.indb 32 07.1.12 5:55:17 PM07.1.12 5:55:17 PM
SETTINGS
33
ENGLISH
You can assign titles as follows.
FM/AM stations Up to 16 characters—up to 30
stations.
AV-IN
EXT-IN
Up to 16 characters
• If you try to assign a title to a 31st station, “Name
Full” flashes on the monitor. Delete unwanted titles
before assignment.
~ Select the source.
• For FM/AM stations: Select the band, then
tune into a station.
• For “AV-IN”/“EXT-IN”: Select the source.
Ÿ Display the title entry screen.
1
2
Mode menu icon
3
Ex. When you select FM as the source
! Assign a title.
1 Select a character, then move the entering
position.
• To change the character set, press DISP.
(For available characters, ☞ page 49.)
2 Repeat step 1 until you finish entering the
title.
⁄ Finish the procedure.
Assigning titles to the sources
Press: Change character set
Hold: Erase title
AV Menu
Setup Enter
ENT
Station Name
ABC Radio
Store
ENT
Title Entry
DISP A a 0 Á á
POWER]ON
AV Menu
Mode Enter
ENT
Mode Mono
DX/Local
SSM
Title Entry
Station Name
ABC
Store
ENT
Title Entry
DISP A a 0 Á á
EN_KD-AVX11UN-f.indb 33EN_KD-AVX11UN-f.indb 33 07.1.12 5:55:18 PM07.1.12 5:55:18 PM
34
ENGLISH
AV Menu
Setup
Input
Display
Clock
Disc Setup 1
Disc Setup 2
Tuner
Others
Setup
Equalizer
Sound
Mode
Bluetooth
List
Enter
ENT
!
• For some items, repeat this steps to set the
sub-items.
⁄
Menu items
Menu operations
Ex. Changing the <High Pass Filter> setting
~
Non-available items will be displayed being
shaded.
Ÿ
Setup Equalizer Sound
Mode List Bluetooth
Sound
Through
Fader/Balance
Volume Adjust
Subwoofer
High Pass Filter
Crossover
Through
On
Exit
ENT
High Pass Filter
AV Menu
Setup Enter
ENT
AV Menu
Sound Enter
ENT
• The display indications may change according to change of the specifications.
Sound menu icon
AV Menu
Setup Enter
ENT
POWER]ON
EN_KD-AVX11UN-f.indb 34EN_KD-AVX11UN-f.indb 34 07.1.12 5:55:19 PM07.1.12 5:55:19 PM
SETTINGS
35
ENGLISH
Initial: Underlined
Setup
Menu items Selectable settings, [reference page]
Display
Demonstration Off : Cancels.
On : Activates the demonstration on the monitor.
Wall Paper You can select the background picture of the monitor.
Crystal-Blue
,
Crystal-Pink, Crystal-Green, Wave-Yellow,
Wave-Green, Metal-A, Metal-B, Ball-A, Ball-B, Ball-C, Clown Fish,
Simple-Red, Simple-Orange, Simple-Bluegreen, Simple-Blue
Scroll Off : Cancels.
Once : Scrolls the disc information once.
Auto : Repeats scrolling (5-second intervals).
• Holding DISP scrolls the information regardless of this setting.
Tag Display Off : Cancels.
On : Shows the Tag data while playing MP3/WMA/WAV tracks.
Dimmer Off : Cancels.
On : Activates dimmer.
Auto : Dims the monitor when you turn on the headlights.*1
Time Set : Press ENT (or ¢) to display the time setting screen, then
set the Dimmer On/Off times.
Bright You can adjust brightness of the monitor.
–15 (darkest) to +15 (brightest); Initial 00
Picture Adjust*2You can adjust the following to make the monitor clear and legible for
watching the playback picture. The setting will be stored separately for
“DISC” and “AV-IN.”
–15 to +15; Initial 0
Bright : Adjust if the picture is too bright or too dark.
Contrast : Adjust the contrast.
Color : Adjust the color of the picture—lighter or darker.
Tint : Adjust the tint if the human skin color is unnatural (not adjustable
for PAL signals).
*1 The ILLUMINATION CONTROL lead connection is required. (☞ Installation/Connection Manual)
*2 Adjustable only when the source is a disc containing pictures or movies, or “AV-IN.”
Continued on the next page
EN_KD-AVX11UN-f.indb 35EN_KD-AVX11UN-f.indb 35 07.1.12 5:55:20 PM07.1.12 5:55:20 PM
36
ENGLISH
Menu items Selectable settings, [reference page]

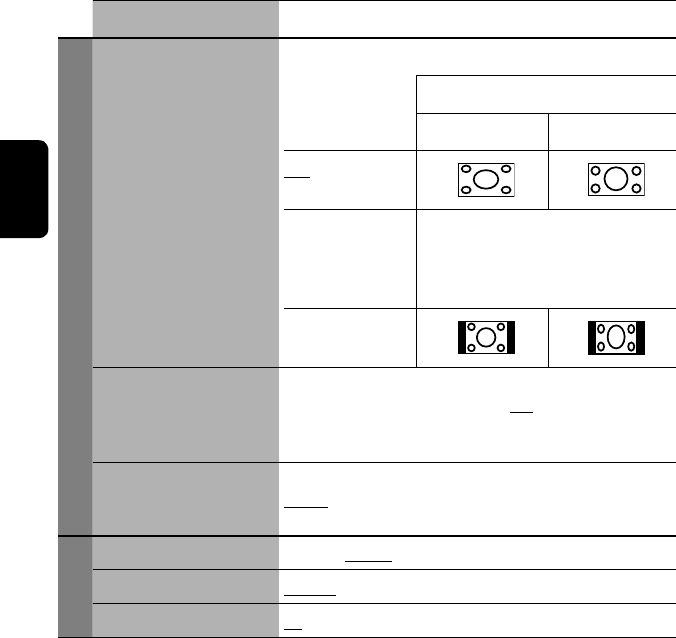

Display

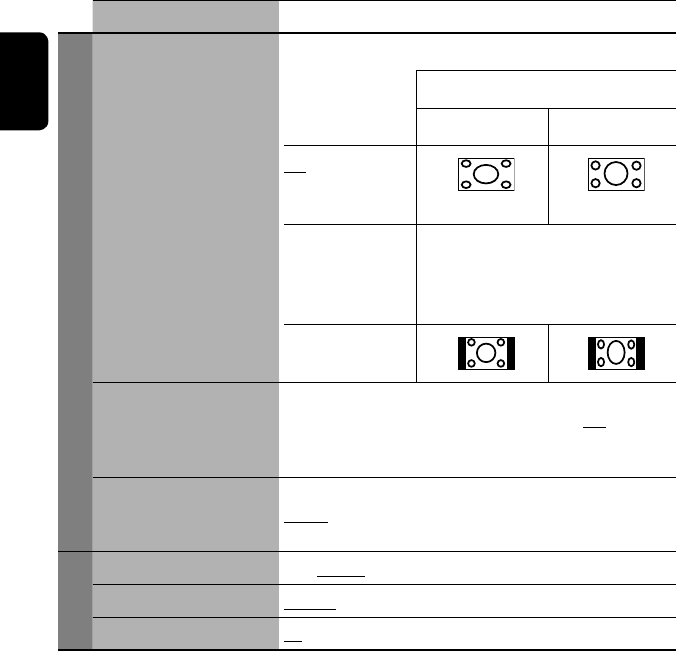

Aspect*3You can change the aspect ratio of the picture.
Aspect ratio of incoming signal
4:3 16:9
Full :
For 16:9 original
pictures
Auto :
•
For “DISC”:
Aspect ratio is automatically
selected to match to the incoming signals.
•
For the other video sources:
Aspect ratio is
fixed to <
Regular
>.
Regular :
For 4:3 original pictures
NTSC/PAL This setting is valid only to the external monitor connected.
Select the color system of the external monitor—NTSC, PAL.
•
Turn off the power and turn it on again to make the new setting
effective.
Language*4Select the indication language shown on the monitor.
English, Spanish, French, German, Italian, Dutch, Swedish,
Danish, Russian
Clock
Time Set Initial 1:00 AM, ☞ [6]
12Hours/24Hours 12 Hours, 24 Hours, ☞ [6]
OSD Clock Off, On, ☞ [6]
*3 Not adjustable for audio sources.
*4 After you change the indication language setting, turn off then on the power so that your setting takes effect.
EN32-43_KD-AVX11UN.indd 36EN32-43_KD-AVX11UN.indd 36 07.1.15 6:44:58 PM07.1.15 6:44:58 PM
SETTINGS
37
ENGLISH
Menu items Selectable settings, [reference page]

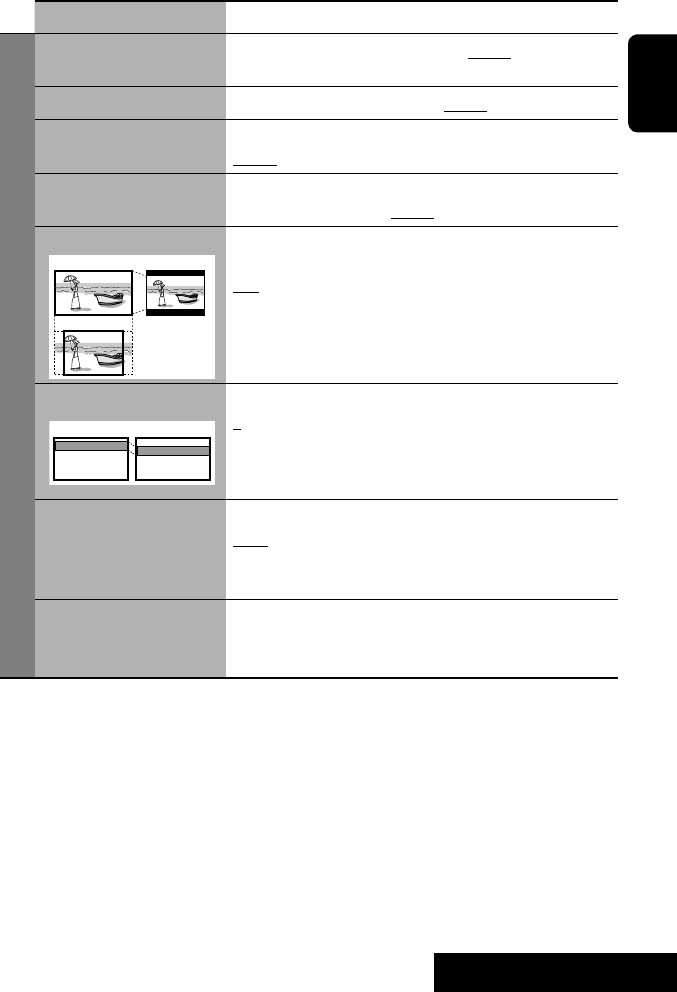

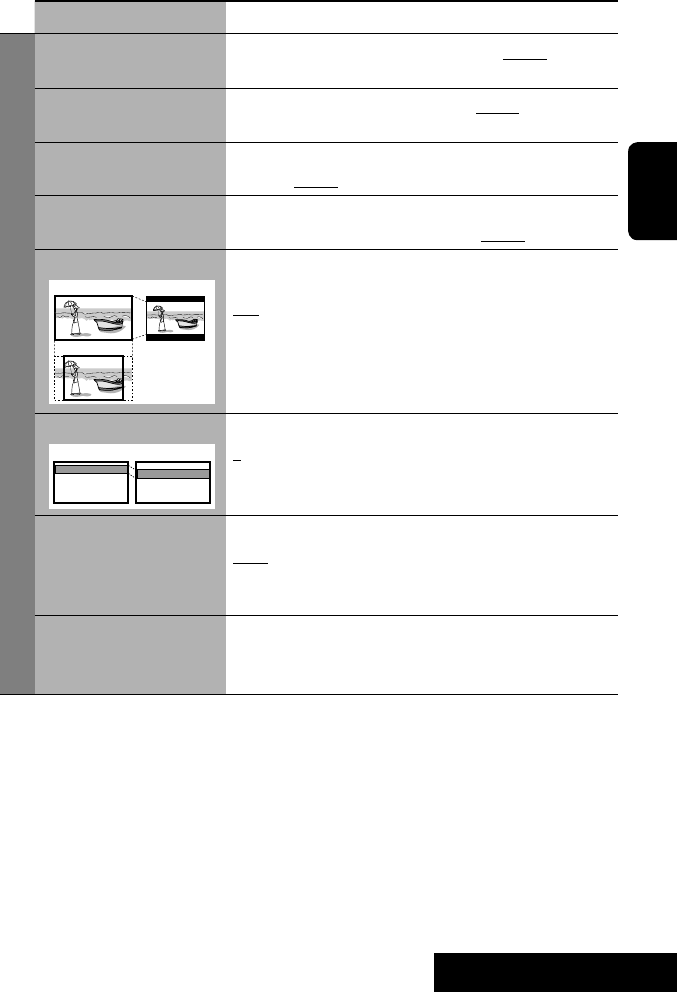

Disc Setup 1*5
Menu Language Select the initial disc menu language; Initial English (☞ also page
50).
Audio Language Select the initial audio language; Initial English (☞ also page 50).
Subtitle Select the initial subtitle language or erase the subtitle (<Off>); Initial
English (☞ also page 50).
OSD Language Select the on-screen language used for the external monitor connected
to the VIDEO OUT plug; Initial English.
Monitor Type Select the monitor type to watch a wide screen picture on the external
monitor.
16:9 : Select when the aspect ratio of the external monitor is 16:9.
4:3 Letterbox/4:3 Pan Scan : Select when the aspect ratio of the
external monitor is 4:3. Refer to the illustrations on the left to see
how the pictures are shown on the monitor.
OSD Position Select the position of the on-screen bar, ☞ [21].
1 : Higher position
2 : Lower position
File Type Select playback file type when a disc contains different types of files.
Audio : Plays back audio files.
Still Picture : Plays back JPEG files.
Video : Plays back DivX/MPEG1/MPEG2 files.
DivX Regist. (Registration) This unit has its own Registration Code. Once you have played back a
disc in which the Registration Code recorded, this unit’s Registration
Code is overwritten for copyright protection.
*5 Selectable only for “DISC” (disc playback pauses).
Position 1 Position 2
16:9 4:3 Letterbox
4:3 Pan Scan
EN_KD-AVX11UN-f.indb 37EN_KD-AVX11UN-f.indb 37 07.1.12 5:55:22 PM07.1.12 5:55:22 PM
38
ENGLISH
Menu items Selectable settings, [reference page]
Disc Setup 2*5
D. Audio Output Select the signal format emitted through the DIGITAL OUT (optical)
terminals. (☞ also page 49)
PCM Only : Select this when connecting an amplifier or a decoder
incompatible with Dolby Digital, DTS, or MPEG Audio, or
connecting to a recording device.
Dolby Digital : Select this when connecting an amplifier or a decoder
compatible with Dolby Digital.
Stream : Select this when connecting an amplifier or a decoder
compatible with Dolby Digital, DTS, or MPEG Audio.
Down Mix When playing back a multi-channel disc, this setting affects the signals
reproduced through the LINE OUT plugs.
Dolby Surround : Select this to enjoy multi-channel surround audio
by connecting an amplifier compatible with Dolby Surround.
Stereo : Normally select this.
D. (Dynamic) Range Compres.
(Compression)
You can enjoy a powerful sound at a low volume level while playing
Dolby Digital software.
Auto : Select to apply the effect to multi-channel encoded software.
On : Select this to always use this function.
Tuner
IF Band Width Auto : Increases the tuner selectivity to reduce interference noises
between adjacent stations. (Stereo effect may be lost.)
Wide : Subject to the interference from adjacent stations, but sound
quality will not be degraded and the stereo effect will remain.
*5 Selectable only for “DISC” (disc playback pauses).
EN_KD-AVX11UN-f.indb 38EN_KD-AVX11UN-f.indb 38 07.1.12 5:55:23 PM07.1.12 5:55:23 PM
SETTINGS
39
ENGLISH
Menu items Selectable settings, [reference page]
Input
AV Input You can determine the use of LINE IN and VIDEO IN plugs.
Off : Select when no component is connected (“AV-IN” is skipped while
selecting the source).
Audio&video : Select when connecting an AV component such as a
VCR.
Audio : Select when connecting an audio component such as a digital
audio player.
Camera*6: Select when connecting the rear view camera.
Camera Mirror*6: The mirror image of the rear view is displayed on
the monitor. (The monitor on the unit only; the normal rear view
appears on the external monitor.)
External Input*7When connecting an external component to the CD changer jack on the
rear.
Changer/iPod/D. Player*8: CD changer, iPod, or D. player ☞ [28, 30]
External Input : Any other than the above. ☞ [31]
Others
Beep Off : Cancels.
On : Activates the key-touch tone.
Telephone Muting*9Off : Cancels.
Muting1, Muting2 : Select either one which mutes the sounds while
using the cellular phone.
Initialize Initialize all settings you have made in <AV Menu>. Press ENT, then
reset the unit (☞ page 3).
*6 Reverse lamp lead connection is required. See Installation/Connection Manual (separate volume). The rear view
through the camera appears on the monitor in “Full” aspect ratio (regardless of the aspect ratio setting) when you
shift the gear to the reverse (R) position.
*7 Cannot be selected if the source is “CD-CH,” “iPod,” “D.PLAYER,” or “EXT-IN.”
*8 The name of the component detected through the CD changer jack is shown.
*9 The TEL MUTING lead connection is required. See Installation/Connection Manual (separate volume).
EN_KD-AVX11UN-f.indb 39EN_KD-AVX11UN-f.indb 39 07.1.12 5:55:24 PM07.1.12 5:55:24 PM
40
ENGLISH

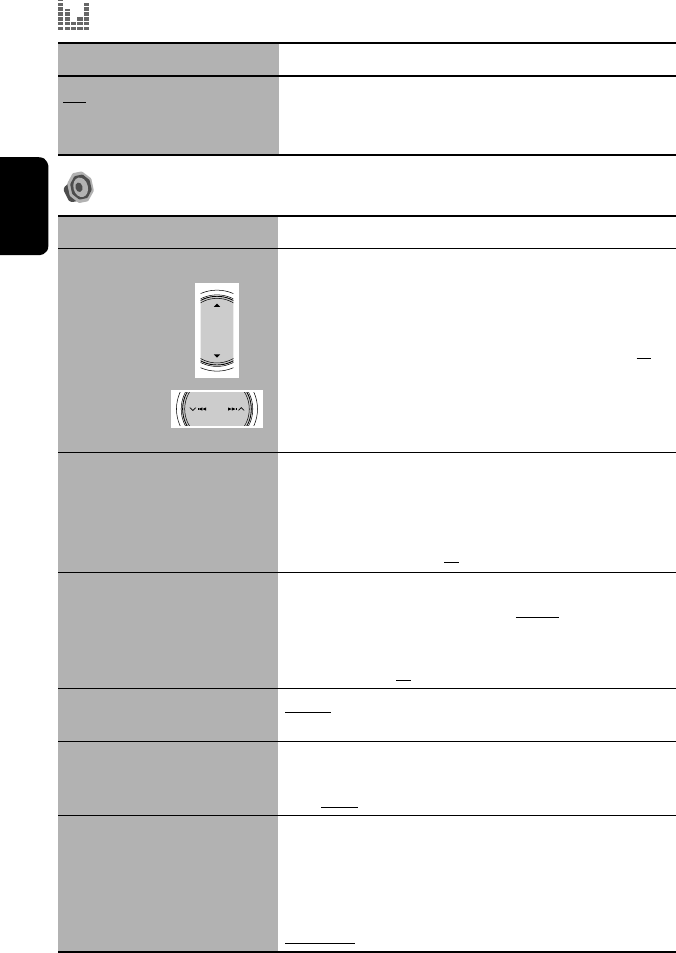

Equalizer
Menu items Selectable settings, [reference page]
Flat/Hard Rock/R&B/Pop/Jazz/
Dance/Country/Reggae/Classic/
User1/User2/User3
☞ [32]
Sound
Menu items Selectable settings, [reference page]
Fader/Balance Adjust fader—speaker output balance between the front and rear
speakers.
• Upmost—front only
• Downmost—rear only
When using a two-speaker system, set the fader to the center (00).
Adjust balance—speaker output balance between the left and right
speakers.
• Leftmost—left only
• Rightmost—right only
Volume Adjust Adjust and store auto-adjustment volume level for each source,
comparing to the FM volume level. The volume level will automatically
increase or decrease when you change the source.
–12 to +12; Initial 00
Subwoofer Adjust the settings below in the submenu:
Phase : Subwoofer phase. Select either <Normal> or <Reverse>,
which reproduces a better sound.
Level: Subwoofer output level. Level: –06 to +08; Initial 00
High Pass Filter Through : Select when the subwoofer is not connected.
On : Select when the subwoofer is connected.
Crossover Adjust the crossover frequency between the front/rear speakers and the
subwoofer.
80Hz, 120Hz, 150Hz
Amplifier Gain You can change the maximum volume level of this unit.
Off : Deactivates the built-in amplifier.
Low Power : VOL 00 to 30 (Select this if the maximum power of the
speakers is less than 50 W)
High Power : VOL 00 to 50
Adjusts fader
Adjust balance
EN_KD-AVX11UN-f.indb 40EN_KD-AVX11UN-f.indb 40 07.1.12 5:55:25 PM07.1.12 5:55:25 PM
SETTINGS
41
ENGLISH

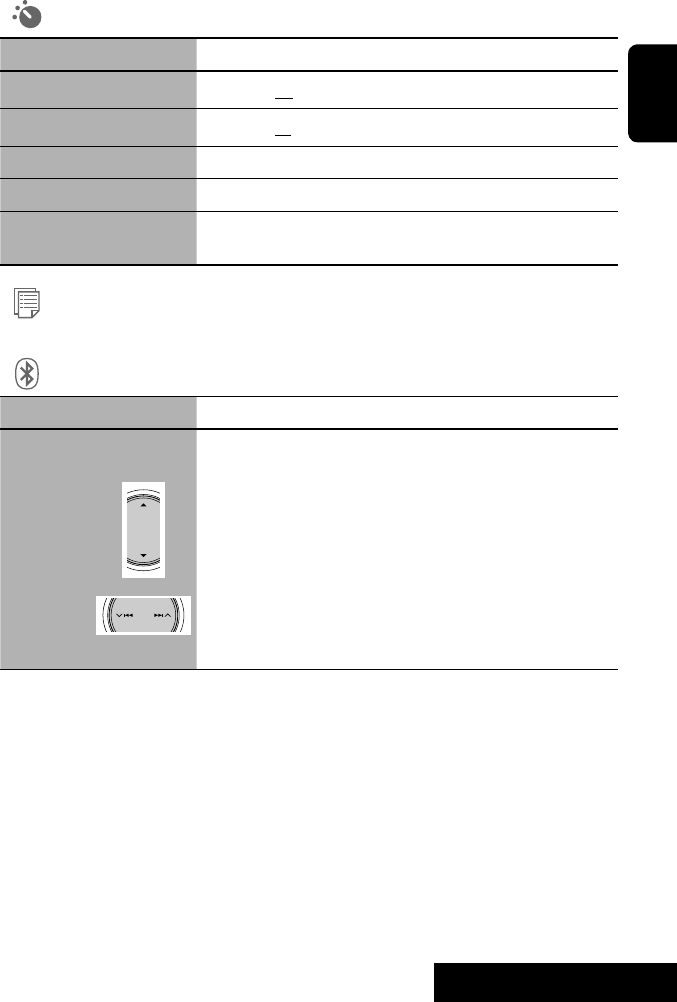

Mode*10
Menu items Selectable settings, [reference page]
Mono Only for FM. (Off, On), ☞ [10]
DX/Local Only for FM. (DX, Local), ☞ [11]
SSM Only for FM. ☞ [11]
Title Entry Only for FM/AM stations, “AV-IN,” and “EXT-IN.” ☞ [33]
All Off/Intro/Repeat/Random Only for disc playback and iPod/D. player.
☞ [16, 29, 30]
List
The accessible lists differ depending on the sources, ☞ [12, 17, 26, 28]
Bluetooth*11
Menu items Selectable settings, [reference page]
Dial Menu*12 Only for the device connected for “Bluetooth Phone.”
Select the method to make a calls, ☞ [25].
Redial : Select a phone number from the list of the phone numbers you have
dialed.
Received Calls : Select a phone number from the list of the received calls.
Phonebook : Select a name, then phone number from the phone book of
the connected cellular phone.
Missed Calls : Select a phone number from the list of the missed calls.
Phone Number : Enter the phone number.
Voice Dialing : If the connected cellular phone has the voice recognition
system, you can call by voice command.
*10 Items listed under <Mode> vary among the playback sources.
*11 Selectable only for “Bluetooth Phone” or “Bluetooth Audio.” Selected a device (or “NEW DEVICE”) before operating
the menu.
*12 Selectable items vary depending on the connected device.
To enter a phone number
Select a number
Move the entry
position
Continued on the next page
EN_KD-AVX11UN-f.indb 41EN_KD-AVX11UN-f.indb 41 07.1.12 5:55:26 PM07.1.12 5:55:26 PM
42
ENGLISH
Menu items Selectable settings, [reference page]
Message Only for the device connected for “Bluetooth Phone.”*13
You can read a message from the following message histories.
Unread : Messages you have not read.
Read : Messages you have read.
Unsent : Messages you have not sent.
Sent : Messages you have sent.
Open Only for “NEW DEVICE.”
Make the unit ready to establish a new Bluetooth connection. Select this when
establishing a Bluetooth connection with a device for the first time, mainly from
the device, ☞ [22].
• Once the connection is established, it is registered in the unit. You can connect
the unit and the device by using <Connect> (☞ below) from the next time.
Search*14 Only for “NEW DEVICE.”
Make the unit ready to establish a new Bluetooth connection. Select this when
establishing a Bluetooth connection with a device for the first time, mainly from
the unit. The unit searches for available new devices, ☞ [23].
• Before starting a search, turn on the Bluetooth function of the device so that
the unit can detect it.
• Once the connection is established, it is registered in the unit. You can connect
the unit and the device by using <Connect> (☞ below) from the next time.
Special Device Only for “NEW DEVICE.”
Shows the list of Bluetooth devices which requires some special procedure to
establish Bluetooth connection. Select a device you want to connect, ☞ [23].
• After selecting the device, use <Open> or <Search> (☞ above) for
connection.
• Once the connection is established, it is registered in the unit. You can connect
the unit and the device by using <Connect> (☞ below) from the next time.
Connect Only for the registered devices.
After selecting a device from among the registered devices (☞ pages 24 and 27),
establish the connection with it, ☞ [23].
Disconnect Only for the device being connected.
Disconnect the current device before connecting another device, ☞ [23].
Delete Pair Only for the registered devices.
Delete the registered devices, ☞ [24].
*13 Selectable only when the device is compatible with SMS.
*14 To establish the connection, enter the specific PIN code of the device on the unit and/or the device.
When operating the Bluetooth device, refer also to the instructions supplied with the device.
EN_KD-AVX11UN-f.indb 42EN_KD-AVX11UN-f.indb 42 07.1.12 5:55:27 PM07.1.12 5:55:27 PM
SETTINGS
43
ENGLISH
Menu items Selectable settings, [reference page]
Settings
Auto Connect*15 When the unit is turned on, the connection is established automatically
with...
Off : No Bluetooth device.
Last : The last connected Bluetooth device.
Order : The available registered Bluetooth device found at first.
Auto Answer*16 On : The unit answers the incoming calls automatically.
Off : The unit does not answer the calls automatically. Answer the calls
manually.
Reject : The unit rejects all incoming calls.
Message Info*16 Auto : The unit informs you of the arrival of a message by ringing and
displaying “Receiving Message.” To read the message, press ENT
(☞ page 25).
Manual : The unit does not inform you of the arrival of a message.
MIC Setting*16 Adjust microphone volume connected to the Bluetooth adapter.
01, 02, 03
Version*17 The Bluetooth software and hardware versions are shown.
*15 Selectable only for “Bluetooth Phone.”
*16 Only for the device connected for “Bluetooth Phone.” Not selectable for “NEW DEVICE.”
*17 If you wish to receive more information about Bluetooth, visit our JVC web site.
EN_KD-AVX11UN-f.indb 43EN_KD-AVX11UN-f.indb 43 07.1.12 5:55:28 PM07.1.12 5:55:28 PM
ENGLISH
44

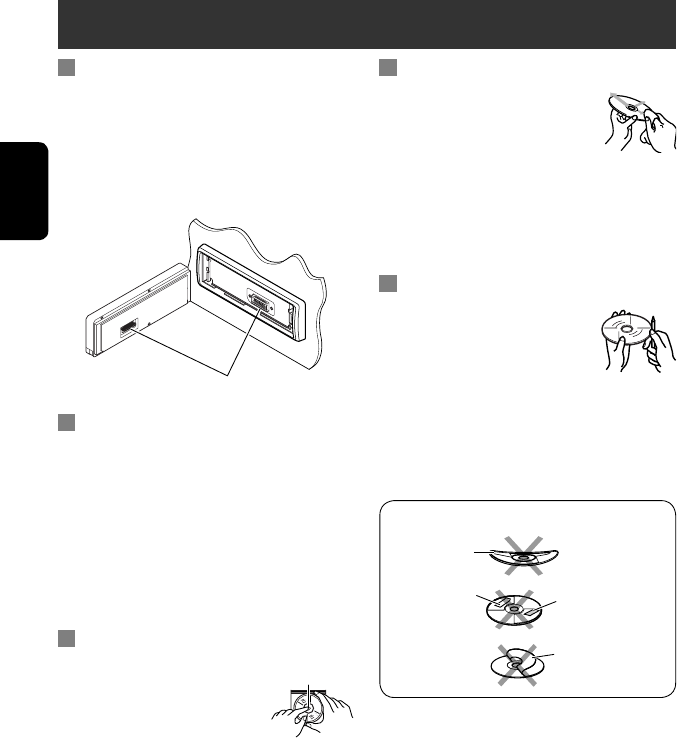

Maintenance
How to clean the connector
Frequent detachment will deteriorate the connectors.
To minimize this possibility, periodically wipe the
connectors with a cotton swab or cloth moistened with
alcohol, being careful not to damage the connectors.
Connector
Moisture condensation
Moisture may condense on the lens inside the unit in
the following cases:
• After starting the heater in the car.
• If it becomes very humid inside the car.
Should this occur, the unit may malfunction. In this
case, eject the disc and leave the unit turned on for a
few hours until the moisture evaporates.
How to handle discs
When removing a disc from its
case, press down the center holder
of the case and lift the disc out,
holding it by the edges.
• Always hold the disc by the edges.
Do not touch its recording surface.
When storing a disc into its case, gently insert the
disc around the center holder (with the printed surface
facing up).
• Make sure to store discs into the cases after use.
To keep discs clean
A dirty disc may not play correctly.
If a disc does become dirty, wipe it with
a soft cloth in a straight line from center
to edge.
• Do not use any solvent (for example, conventional
record cleaner, spray, thinner, benzine, etc.) to clean
discs.
To play new discs
New discs may have some rough spots
around the inner and outer edges. If
such a disc is used, this unit may reject
the disc.
To remove these rough spots, rub the edges with a
pencil or ball-point pen, etc.
Stick-on label
Sticker Sticker residue
Warped disc
Do not use the following discs:
Center holder
EN_KD-AVX11UN-f.indb 44EN_KD-AVX11UN-f.indb 44 07.1.12 5:55:29 PM07.1.12 5:55:29 PM
45 REFERENCES
ENGLISH
More about this unit
General
Turning on the power
• By pressing SRC (source) on the unit, you can also
turn on the power. If the source is ready, playback
starts.
FM/AM
Storing stations in memory
• When SSM is over, received stations are preset in No.
1 (lowest frequency) to No. 6 (highest frequency).
Disc
General
• In this manual, words “track” and “file” are
interchangeably used.
• This unit can also play back 8 cm discs.
• This unit can only play back audio CD (CD-DA) files
if different type of audio files (MP3/WMA/WAV) are
recorded in the same disc.
• This unit can display only one-byte characters. No
other characters can be correctly displayed.
Inserting a disc
• When a disc is inserted upside down, “Cannot play
this disc Check the disc” appears on the monitor. Eject
the disc.
Ejecting a disc
• If the ejected disc is not removed within 15 seconds,
the disc is automatically inserted again into the
loading slot to protect it from dust. (Disc playback
starts.)
Changing the source
• If you change the source, playback also stops without
ejecting the disc.
Next time you select “DISC” for the playback source,
disc play starts from where it stopped previously.
Playing Recordable/Rewritable discs
• This unit can recognize a total of 5 000 files and 250
folders (a maximum of 999 files per folder).
• Use only “finalized” discs.
• This unit can play back multi-session discs; however,
unclosed sessions will be skipped while playing.
• This unit can recognize a total 25 characters for file/
folder names.
• Some discs or files may not be played back due to
their characteristics or recording conditions.
EN_KD-AVX11UN-f.indb 45EN_KD-AVX11UN-f.indb 45 07.1.12 5:55:30 PM07.1.12 5:55:30 PM
ENGLISH
46
Playing MP3/WMA/WAV files
• This unit can play back files with the extension code
<.mp3>, <.wma>, or <.wav> (regardless of the
letter case—upper/lower).
• This unit can play back the files meeting the
conditions below:
– Bit rate: MP3/WMA: 32 kbps — 320 kbps
– Sampling frequency:
48 kHz, 44.1 kHz, 32 kHz (for MPEG1)
24 kHz, 22.05 kHz, 16 kHz (for MPEG2)
48 kHz, 44.1 kHz, 32 kHz, 22.05 kHz (for WMA)
44.1 kHz (for WAV)
• This unit can show ID3 Tag Version
1.0/1.1/2.2/2.3/2.4 (for MP3). This unit can also show
WAV Tag and WMA Tag.
• This unit can play back files recorded in VBR (variable
bit rate).
Files recorded in VBR have a discrepancy in elapsed
time indication.
• This unit cannot play back the following files:
–
MP3 files encoded with MP3i and MP3 PRO format.
– MP3 files encoded with Layer 1/2.
– WMA files encoded with lossless, professional,
and voice format.
– WMA files which are not based upon Windows
Media® Audio.
– WMA files copy-protected with DRM.
– Files which have the data such as AIFF, ATRAC3,
etc.
Playing DivX files
• This unit can play back DivX files with the extension
code <.divx>, <.div>, <.avi> (regardless of the
letter case—upper/lower).
• This unit supports the DivX files whose resolution is
720 x 576 pixels or less.
• This unit supports DivX 6.x, 5.x, 4.x, and 3.11.
• Audio stream should conform to MP3 or Dolby Digital.
• This unit does not support GMC (Global Motion
Compression).
• The file encoded in the interlaced scanning mode
may not be played back correctly.
• The maximum bit rate for video is 4 Mbps (average).
Playing MPEG files
• This unit can play back MPEG files with the extension
code <.mpg> or <.mpeg>.
• The stream format should conform to MPEG system/
program stream.
• The file format should be MP@ML (Main Profile at
Main Level)/SP@ML (Simple Profile at Main Level)/
MP@LL (Main Profile at Low Level).
• Audio streams should conform to MPEG1 Audio
Layer-2.
• The maximum bit rate for video is 4 Mbps (average).
Playing JPEG files
• This unit can play back JPEG files with the extension
code <.jpg> or <.jpeg>.
• It is recommended that you record a file at 640 x 480
resolution.
• This unit can play back baseline JPEG files.
Progressive JPEG files or lossless JPEG files cannot be
played.
EN44-50_KD-AVX11UN.indd 46EN44-50_KD-AVX11UN.indd 46 07.1.12 8:12:30 PM07.1.12 8:12:30 PM
47 REFERENCES
ENGLISH
CD
1 Selected playback mode
2 Elapsed playing time of the current track
3 Operation status
4 Current track number/total number of tracks
on the disc
5 Track information
6 Track list
7 Current track (highlighted bar)

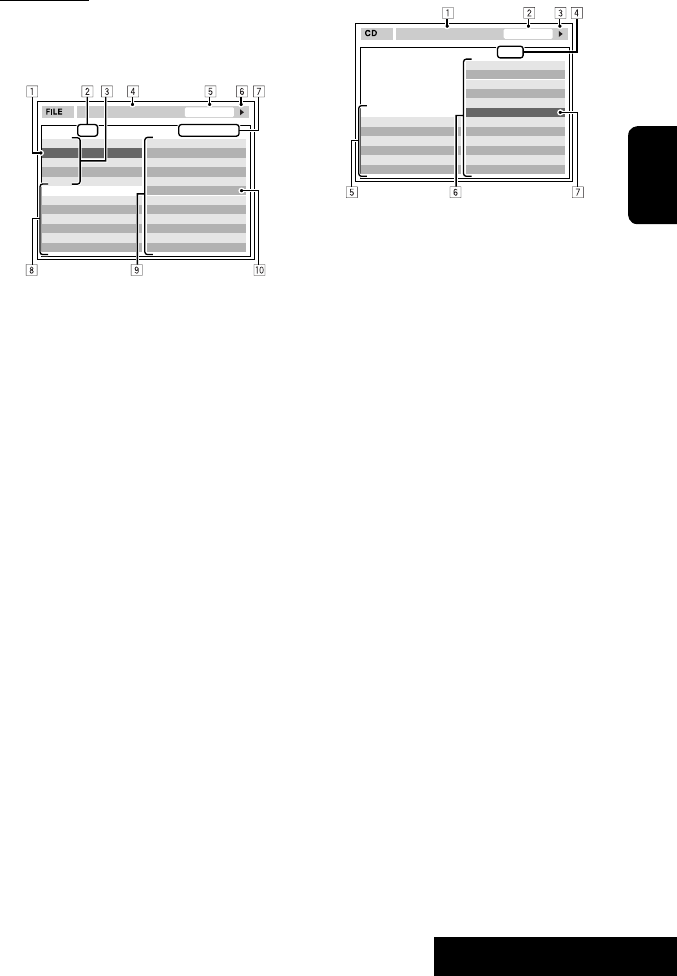

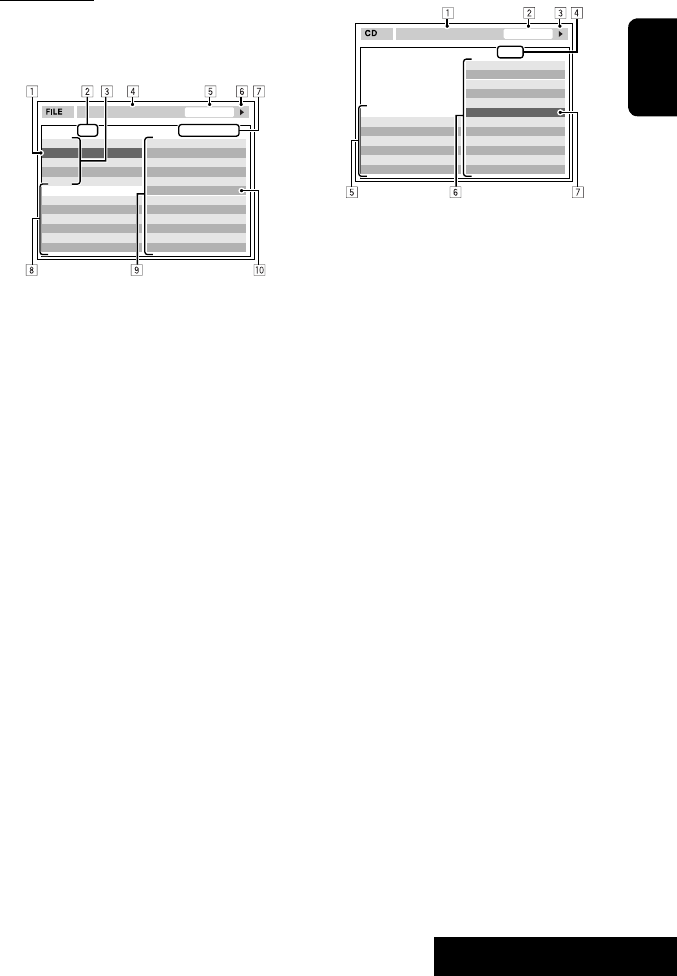

Control screen
• The following control screens appear only on the
external monitor.
DivX/MPEG1/MPEG2/JPEG/MP3/WMA/WAV
1 Current folder (highlighted bar)
2 Current folder number/total folder number
3 Folder list
4 Selected playback mode
5 Elapsed playing time of the current track (not
displayed for JPEG)
6 Operation status
7 Current track number/total number of tracks
in the current folder (total number of tracks on
the disc)
8 Track information (only for MP3/WMA/WAV)
9 Track list
p Current track (highlighted)
Folder : 2 / 3
TIME 00:00:14T. RPT
Track : 6 / 14 (Total 41)
01 Music
02 Music
03 Music
Track Information
Cloudy.mp3
Fair.mp3
Fog.mp3
Hail.wma
Indian summer.mp3
Rain.mp3
Shower.mp3
Snow.mp3
Thunder.wma
Typhoon.mp3
Wind.mp3
Winter sky.mp3
Album
Weather
Artist
Robert M. Smith
Title
Rain
TIME 00:14
Tra ck : 6 / 14
Track Information
Cloudy
Fair
Fog
Hail
Indian summer
Rain
Shower
Snow
Thunder
Typhoon
Wind
Winter sky
Album
Four seasons
Artist
Robert M. Smith
Title
Rain
T. RPT
EN44-50_KD-AVX11UN.indd 47EN44-50_KD-AVX11UN.indd 47 07.1.15 7:15:59 PM07.1.15 7:15:59 PM
ENGLISH
48
Icons for phone types
• These icons indicate the phone type set on the device.
: Cellular phone
: Household phone
: Office
: General
: Other than above
iPod/D. player operations
• When you turn on this unit, the iPod/D. player is
charged through this unit.
• The text information may not be displayed correctly.
This unit can display up to 40 characters.
Note:
When operating an iPod or a D. player, some
operations may not be performed correctly or as
intended. In this case, visit the following JVC web
site:
For iPod users: <http://www.jvc.co.jp/english/car/
support/ks-pd100/index.html>
For D. player users: <http://www.jvc.co.jp/
english/car/support/ks-pd500/index.html>
Menu settings
• If you change the <Amplifier Gain> setting
from <High Power> to <Low Power> while
the volume level is set higher than “30,” the unit
automatically changes the volume level to “VOL 30.”
• After you change any of <Menu Language/Audio
Language/Subtitle> settings, turn off then on the
power, and re-insert the disc (or insert another disc)
so that your setting takes effect.
• When you select <16:9> for a picture whose aspect
ratio is 4:3, the picture slightly changes due to the
process for converting the picture width.
• Even if <4:3 Pan Scan> is selected, the screen size
may become <4:3 Letterbox> for some discs.
Bluetooth operations
General
• While driving, do not perform complicated operation
such as dialing the numbers, using phone book, etc.
When you perform these operations, stop your car in
a safe place.
• Some Bluetooth devices may not be connected to
this unit depending on the Bluetooth version of the
device.
• This unit may not work for some Bluetooth devices.
• Connecting condition may vary depending on
circumstances around you.
• When the unit is turned off, the device is
disconnected.
Warning messages for Bluetooth operations
• Connection Error : The device is registered but the
connection has failed. Use <Connect> to connect
the device again. (☞ page 23)
• Error : Try the operation again. If “Error” appears
again, check if the device supports the function you
have tried.
• Device Unfound : No available Bluetooth device is
detected by <Search>.
• Loading : The unit is updating the phone book and/
or SMS.
• Please Wait... : The unit is preparing to use
the Bluetooth function. If the message does not
disappear, turn off and turn on the unit, then connect
the device again (or reset the unit).
• Reset 08 : Check the connection between the
adapter and this unit.
EN_KD-AVX11UN-f.indb 48EN_KD-AVX11UN-f.indb 48 07.1.12 5:55:32 PM07.1.12 5:55:32 PM
49 REFERENCES
ENGLISH

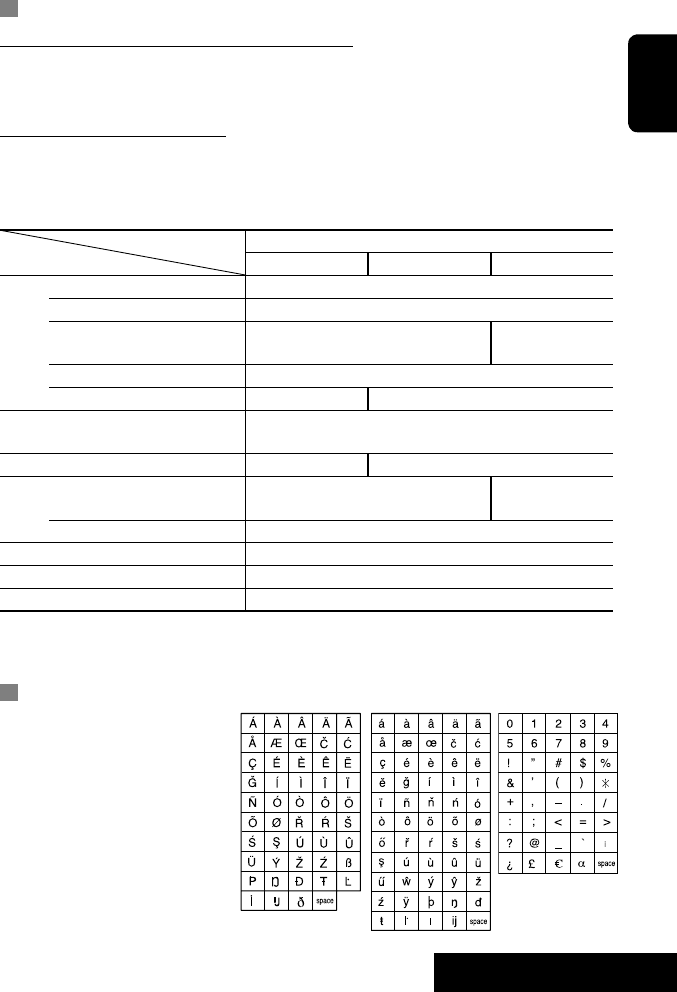

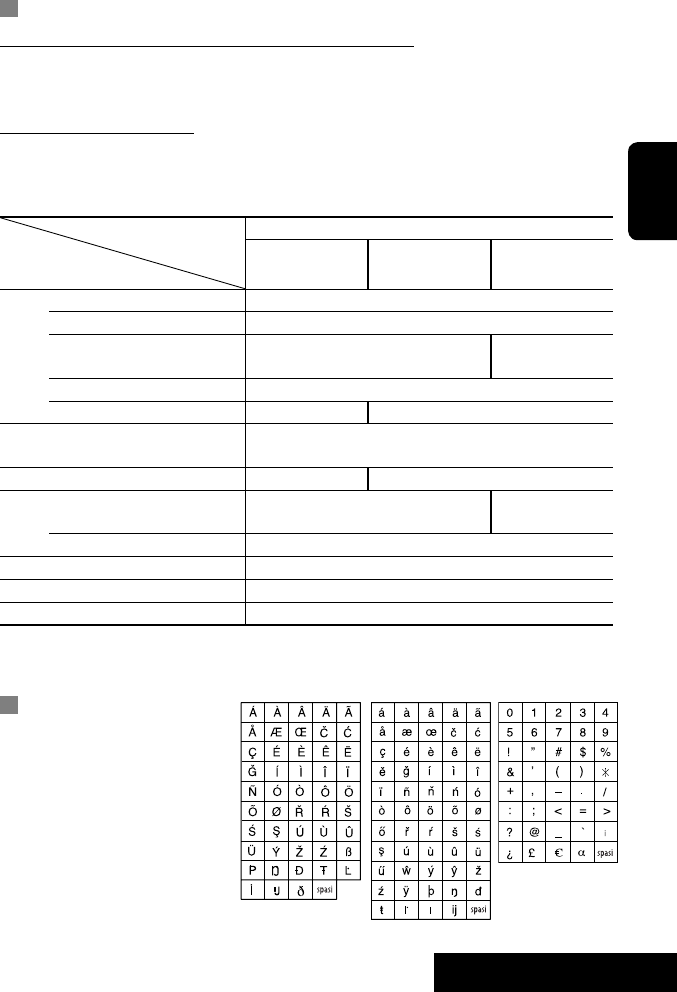

Sound signals emitted through the rear terminals
Through the analog terminals (Speaker out/LINE OUT)
2-channel signal is emitted. When playing multi-channel encoded disc, multi-channel signals are downmixed.
• DTS sound cannot be reproduced.
Through the DIGITAL OUT terminal
Digital signals (Linear PCM, Dolby Digital, DTS, MPEG Audio) are emitted.
• To reproduce the multi-channel sounds such as Dolby Digital, DTS, and MPEG Audio, connect an amplifier or a
decoder compatible with these multi-channel sources to this terminal, and set <D. Audio Output> correctly.
(☞ page 38)
D. Audio Output
Playback disc
Output signals
Stream Dolby Digital PCM Only
DVD 48 kHz, 16/20/24 bits Linear PCM 48 kHz, 16 bits stereo Linear PCM*
96 kHz, Linear PCM 48 kHz, 16 bits stereo Linear PCM
with Dolby Digital Dolby Digital bitstream 48 kHz, 16 bits stereo
Linear PCM
with DTS DTS bitstream
with MPEG Audio MPEG bitstream 48 kHz, 16 bits stereo Linear PCM
Audio CD, Video CD 44.1 kHz, 16 bits stereo Linear PCM /
48 kHz, 16 bits stereo Linear PCM
Audio CD with DTS DTS bitstream 48 kHz, 16 bits stereo Linear PCM
DivX with Dolby Digital Dolby Digital bitstream 48 kHz, 16 bits stereo
Linear PCM
with MPEG Audio 32/44.1/48 kHz, 16 bits Linear PCM
MPEG1/MPEG2 44.1/48 kHz, 16 bits Linear PCM
MP3/WMA 32/44.1/48 kHz, 16 bits Linear PCM
WAV 44.1 kHz, 16 bits stereo Linear PCM
* Digital signals may be emitted at 20 or 24 bits (at their original bit rate) through the DIGITAL OUT terminal if the
discs are not copy-protected.
Characters shown on the monitor
In addition to the roman alphabet (A – Z,
a – z), the following characters will be
used to show the various information on
the monitor.
• You can also use the following
characters to assign titles. (☞ page 33).
Numbers and symbols
Upper and lower cases
EN_KD-AVX11UN-f.indb 49EN_KD-AVX11UN-f.indb 49 07.1.12 5:55:33 PM07.1.12 5:55:33 PM
ENGLISH
50
Language codes (for DVD/DivX language selection)
Code Language Code Language Code Language Code Language Code Language
AA Afar FA Persian KL Greenlandic OC Occitan ST Sesotho
AB Abkhazian FI Finnish KM Cambodian OM (Afan) Oromo SU Sundanese
AF Afrikaans FJ Fiji KN Kannada OR Oriya SW Swahili
AM Ameharic FO Faroese KO Korean (KOR) PA Panjabi TA Tamil
AR Arabic FY Frisian KS Kashmiri PL Polish TE Telugu
AS Assamese GA Irish KU Kurdish PS Pashto, Pushto TG Tajik
AY Aymara GD Scots Gaelic KY Kirghiz PT Portuguese TH Thai
AZ Azerbaijani GL Galician LA Latin QU Quechua TI Tigrinya
BA Bashkir GN Guarani LN Lingala RM Rhaeto-Romance TK Turkmen
BE Byelorussian GU Gujarati LO Laothian RN Kirundi TL Tagalog
BG Bulgarian HA Hausa LT Lithuanian RO Rumanian TN Setswana
BH Bihari HI Hindi LV Latvian, Lettish RW Kinyarwanda TO Tonga
BI Bislama HR Croatian MG Malagasy SA Sanskrit TR Turkish
BN Bengali, Bangla HU Hungarian MI Maori SD Sindhi TS Tsonga
BO Tibetan HY Armenian MK Macedonian SG Sangho TT Tatar
BR Breton IA Interlingua ML Malayalam SH Serbo-Croatian TW Twi
CA Catalan IE Interlingue MN Mongolian SI Singhalese UK Ukrainian
CO Corsican IK Inupiak MO Moldavian SK Slovak UR Urdu
CS Czech IN Indonesian MR Marathi SL Slovenian UZ Uzbek
CY Welsh IS Icelandic MS Malay (MAY) SM Samoan VI Vietnamese
DZ Bhutani IW Hebrew MT Maltese SN Shona VO Volapuk
EL Greek JI Yiddish MY Burmese SO Somali WO Wolof
EO Esperanto JW Javanese NA Nauru SQ Albanian XH Xhosa
ET Estonian KA Georgian NE Nepali SR Serbian YO Yoruba
EU Basque KK Kazakh NO Norwegian SS Siswati ZU Zulu
Preset equalizing values
Frequency 60 Hz 150 Hz 400 Hz 1 kHz 2.5 kHz 6.3 kHz 15 kHz
Sound mode
Flat 00 00 00 00 00 00 00
Hard Rock +03 +03 +01 00 00 +02 +01
R&B +03 +02 +02 00 +01 +01 +03
Pop 00 +02 00 00 +01 +01 +02
Jazz +03 +02 +01 +01 +01 +03 +02
Dance +04 +02 00 –02 –01 +01 +01
Country +02 +01 00 00 00 +01 +02
Reggae +03 00 00 +01 +02 +02 +03
Classic +02 +03 +01 00 00 +02 00
User1/2/3 00 00 00 00 00 00 00
EN_KD-AVX11UN-f.indb 50EN_KD-AVX11UN-f.indb 50 07.1.12 5:55:34 PM07.1.12 5:55:34 PM
51 REFERENCES
ENGLISH
Troubleshooting
What appears to be trouble is not always serious. Check the following points before calling a service center.
Symptoms Remedies/Causes
General
• No sound comes out of the speakers. • Adjust the volume to the optimum level.
• Check the cords and connections.
• DTS sound cannot be reproduced through the analog
terminals (Speaker out/LINE OUT).
• The monitor is not clear and legible. Sunshine from the windshield may cause this symptom.
Adjust <Bright>. (☞ page 35)
• The unit does not work at all. Reset the unit. (☞ page 3)
• “No Signal” appears. • Change the source.
• Start the playback on the external component connected
to VIDEO IN plug.
• Check the cords and connections.
• Signal input is too weak.
FM/AM
• SSM automatic presetting does not work. Store stations manually. (☞ page 12)
• Static noise while listening to the radio. Connect the antenna firmly.
Disc playback
• Disc can be neither recognized nor played . Eject the disc forcibly. (☞ page 3)
• Disc cannot be ejected. Unlock the disc. (☞ page 17)
• Recordable/Rewritable discs cannot be
played back.
• Tracks on the Recordable/Rewritable discs
cannot be skipped.
• Insert a finalized disc.
• Finalize the discs with the component which you used
for recording.
• Playback does not start. • Insert the disc correctly again.
• Region code of the DVD is not correct. (☞ page 4)
• The format of files is not supported by the unit.
• The playback picture is not clear and legible. Adjust items in <Picture Adjust>. (☞ page 35)
• Sound and pictures are sometimes
interrupted or distorted.
• Stop playback while driving on rough roads.
• Change the disc.
• No playback picture appears on the monitor. Parking brake lead is not connected properly.
(☞ Installation/Connection Manual)
• No picture appears on the external monitor. • Connect the video cord correctly.
• Select the correct input on the external monitor.
EN_KD-AVX11UN-f.indb 51EN_KD-AVX11UN-f.indb 51 07.1.12 5:55:36 PM07.1.12 5:55:36 PM
ENGLISH
52
Symptoms Remedies/Causes
MP3/WMA/WAV playback
• Disc cannot be played back. • Change the disc.
• Record the tracks using a compliant application in the
appropriate discs. (☞ page 4)
• Add appropriate extension codes to the file names.
• Noise is generated. The track played back is not a playable file format. Skip to
another file.
• Tracks are not played back as you have
intended them to play.
Playback order may differs from the one played back using
other players.
• Elapsed playing time is not correct. This sometimes occurs during playback. This is caused by
how the tracks are recorded.
Bluetooth*
• Bluetooth device does not detect the unit. This unit can be connected with one Bluetooth cellular
phone and one Bluetooth audio device at a time.
While connecting a device, this unit cannot be detected
from another device. Disconnect currently connected device
and search again.
• The unit does not detect the Bluetooth
device.
• Check the Bluetooth setting of the device.
• Search from the Bluetooth device. After the device
detects the unit, select <Open> on the unit to connect
the device. (☞ page 22)
• The unit does not make pairing with the
Bluetooth device.
• Enter the same PIN code for both the unit and target
device. If the PIN code of the device is not indicated on its
instructions, try “0000” or “1234.”
• Select the device name from <Special Device>, then
try to connect again. (☞ page 23, 42)
• Echo or noise occurs. Adjust the position of the microphone unit.
• Phone sound quality is poor. Move the car to place where you can get a better signal
reception.
• The sound is interrupted or skipped during
playback of a Bluetooth audio device.
• Place the Bluetooth audio device nearer to the adapter.
• Disconnect the device connected for “Bluetooth phone.”
• Turn off, then turn on the unit.
• (When the sound is not yet restored,) connect the device
again.
• The connected audio device cannot be
controlled.
Check whether the connected audio device supports AVRCP
(Audio Video Remote Control Profile).
* For Bluetooth operations, refer also to the instructions supplied with the Bluetooth Adapter.
EN_KD-AVX11UN-f.indb 52EN_KD-AVX11UN-f.indb 52 07.1.12 5:55:37 PM07.1.12 5:55:37 PM
53 REFERENCES
ENGLISH
Symptoms Remedies/Causes
CD changer
• “No Disc” appears on the monitor. Insert a disc into the magazine.
• “No Magazine” appears on the monitor. Insert the magazine.
• “No Files” appears on the monitor. Disc does not include playable files. Replace the disc with
playable files.
• “Reset 08” appears on the monitor. Connect this unit and the CD changer correctly and press
the reset button of the CD changer.
• “Reset 01” – “Reset 07” appears on the
monitor.
Press the reset button of the CD changer.
• The CD changer does not work at all. Reset the unit. (☞ page 3)
iPod/D. player playback
• The iPod/D. player does not turn on or does
not work.
• Check the connecting cable and its connection.
•
Charge the battery.
• For D. player: Update the firmware version.
• The sound is distorted. Deactivate the equalizer either on this unit or the iPod/
D. player.
• “Disconnect” appears on the monitor. Check the connecting cable and its connection.
• For iPod: Playback stops. The headphones are disconnected during playback. Restart
playback.
• No sound can be heard.
• “Error 01” appears on the monitor when
connecting a D. player.
Disconnect the D. player from the adapter. Then, connect
them again.
• “No Files” or “No Track” appears on the
monitor.
No tracks are stored. Import tracks to the iPod or D. player.
• “Reset 01” – “Reset 07” appears on the
monitor.
Disconnect the adapter from both this unit and iPod/
D. player. Then, connect them again.
• “Reset 08” appears on the monitor. Check the connection between the adapter and this unit.
• The iPod’s or D. player’s controls do not work
after disconnecting from this unit.
Reset the iPod or D. player.
AV-IN
• No picture appears on the monitor. • Turn on the video component if it is not on.
• This unit is not connected to the video component
correctly. Connect it correctly.
• The playback picture is not clear and legible. Adjust items in <Picture Adjust>. (☞ page 35)
EN_KD-AVX11UN-f.indb 53EN_KD-AVX11UN-f.indb 53 07.1.12 5:55:38 PM07.1.12 5:55:38 PM
ENGLISH
54
Specifications
AMPLIFIER
Maximum Power Output: Front/Rear: 50 W per channel
Continuous Power
Output:
Front/Rear: 20 W per channel into 4 Ω, 40 Hz to
20 000 Hz at no more than 0.8% total
harmonic distortion.
Load Impedance: 4 Ω (4 Ω to 8 Ω allowance)
Equalizer Control Range: Frequencies: 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2.5 kHz,
6.3 kHz, 15 kHz
Level: ±10 dB
Signal-to-Noise Ratio: 70 dB
Audio Output Level
LINE OUT (FRONT/
REAR)/SUBWOOFER:
Line-Out Level/Impedance: 2.5 V/20 kΩ load (full scale)
Output Impedance: 1 kΩ
Color System: NTSC/PAL
Video Output (composite): 1 Vp-p/75 Ω
Other Terminals: Input: LINE IN, VIDEO IN, Antenna input
Output: VIDEO OUT, DIGITAL OUT (optical)
Others: CD changer
FM/AM TUNER
Frequency Range: FM: 87.5 MHz to 108.0 MHz
AM: 531 kHz to 1 602 kHz
FM Tuner Usable Sensitivity: 11.3 dBf (1.0 μV/75 Ω)
50 dB Quieting Sensitivity: 16.3 dBf (1.8 μV/75 Ω)
Alternate Channel Selectivity
(400 kHz):
65 dB
Frequency Response: 40 Hz to 15 000 Hz
Stereo Separation: 35 dB
AM Tuner Sensitivity/Selectivity: 20 μV/35 dB
EN_KD-AVX11UN-f.indb 54EN_KD-AVX11UN-f.indb 54 07.1.12 5:55:38 PM07.1.12 5:55:38 PM
55 REFERENCES
ENGLISH
DVD/CD
Signal Detection System: Non-contact optical pickup (semiconductor laser)
Frequency Response: DVD, fs=48 kHz: 16 Hz to 22 000 Hz
DVD, fs=96 kHz: 16 Hz to 22 000 Hz
VCD/CD: 16 Hz to 20 000 Hz
Dynamic Range: 93 dB
Signal-to-Noise Ratio: 95 dB
Wow and Flutter: Less than measurable limit
MONITOR
Screen Size: 2.7 inch wide liquid crystal display
Number of Pixel: 123 200 pixels: 560 (horizontal) × 220 (vertical)
Drive Method: TFT (Thin Film Transistor) active matrix format
Color System: NTSC/PAL
Aspect Ratio: 16:9 (wide)
Allowable Storage Temperature: –10°C to +60°C
Allowable Operating Temperature: 0°C to +40°C
GENERAL
Power Requirement: Operating Voltage: DC 14.4 V (11 V to 16 V allowance)
Grounding System: Negative ground
Allowable Operating Temperature: 0°C to +40°C
Dimensions (W × H × D): Installation Size (approx.): 182 mm × 52 mm × 160 mm
Panel Size (approx.): 188 mm × 58 mm × 14 mm
Mass (approx.): 2.1 kg (excluding accessories)
Design and specifications are subject to change without notice.
• Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby
Laboratories.
• “DTS” and “DTS Digital Out” are registered trademarks of DTS, Inc.
EN_KD-AVX11UN-f.indb 55EN_KD-AVX11UN-f.indb 55 07.1.12 5:55:39 PM07.1.12 5:55:39 PM
INDONESIA
2
Terima kasih telah membeli produk JVC.
Harap membaca seluruh petunjuk dengan teliti sebelum mengoperasikan, untuk memastikan anda memahami
secara keseluruhan dan mendapatkan performansi terbaik dari unit ini.
PENTING UNTUK PRODUK-PRODUK LASER
1. PRODUK LASER KELAS 1
2. PERHATIAN: Jangan membuka penutup atas. Tidak ada bagian yang dapat diperbaiki oleh pengguna di dalam
unit tersebut; biarkanlah semua bagian yang diperbaiki untuk memenuhi syarat perbaikan teknis.
3. PERHATIAN: Apabila terbuka, radiasi laser kelas 1M dapat terlihat dan/atau tidak terlihat. Jangan langsung
melihatnya dengan alat optik.
4. REPRODUKSI DARI LABEL: LABEL PERHATIAN, TEMPATKAN DI LUAR UNIT TERSEBUT.
PERINGATAN:
Untuk mencegah kecelakaan dan
kerusakan
• JANGAN menginstal unit apa pun atau
menyambungkan kabel apa pun pada lokasi di
mana;
– ini dapat menghalangi pengoperasian roda
kemudi dan tuas gigi persneling.
– ini dapat menghalangi pengoperasian alat
pengaman seperti kantung udara.
– ini dapat menghalangi pandangan.
• JANGAN mengoperasikan unit sewaktu
mengemudi.
Jika Anda harus mengoperasikan unit sewaktu
mengemudi, pastikan Anda melihat ke sekeliling
dengan hati-hati.
• Pengemudi tidak boleh menonton monitor selagi
mengemudi.
Perhatian pada monitor:
• Monitor yang dipasang di dalam alat penerima
ini dibuat dengan presisi tinggi, tetapi mungkin
masih mengandung titik-titik yang tidak
efektif. Hal ini tidak dapat dihindari dan bukan
merupakan kerusakan.
• Jangan biarkan monitor terkena sinar matahari
langsung.
• Ketika temperatur sangat dingin atau sangat
panas...
– Terjadi perubahan kimia di dalam,
menyebabkan kesalahan fungsi.
– Gambar-gambar mungkin tidak tampak bersih
atau mungkin bergerak lambat. Gambar-
gambar mungkin tidak singkron dengan suara
atau kualitas gambar mengalami kemunduran
dalam beberapa lingkungan-lingkungan.
Untuk keselamatan...
• Jangan menaikkan level volume terlalu tinggi
karena akan menghalangi suara dari luar, dan
membahayakan perjalanan anda.
• Hentikan mobil sebelum melakukan pengoperasian
yang rumit.
Suhu dalam mobil...
Jika anda telah memarkir mobil terlalu lama dalam
cuaca yang panas atau dingin, tunggu hingga suhu
dalam mobil menjadi normal kembali sebelum
mengoperasikan unit ini.
[Hanya Uni Eropa]
IN02-06_KD-AVX11[UN]f.indd 2IN02-06_KD-AVX11[UN]f.indd 2 1/5/07 9:44:02 AM1/5/07 9:44:02 AM
3
INDONESIA
Bagaimana mereset unit anda
• Penyesuaian prasetel Anda (kecuali untuk perangkat
Bluetooth yang terdaftar) juga akan dihapus.
Bagaimana secara paksa
mengeluarkan sebuah disk
• Jika ini tidak bekerja, coba mengeset kembali (reset)
alat penerima anda.
Produk ini tergabung dalam teknologi perlindungan
hak cipta yang dilindungi oleh paten Amerika
dan hak cipta harus disahkan oleh Macrovision,
dan diperuntukkan untuk rumah dan hanya
penggunaan-penggunaan pemandangan terbatas
yang lain kalau sebaliknya harus disahkan oleh
Microvision. Membalik keahlian tehnik atau
pembongkaran adalah dilarang.
NO EJECT?
EMERGENCY EJECT?
NO EJECT?
EMERGENCY EJECT?
Daftar isi
PENDAHULUAN
Jenis disk yang dapat diputar ........... 4
Sebelum mengoperasikan unit ......... 5
PENGOPERASIAN
Pengoperasian dasar—
Panel kontrol ............................... 7
Pengoperasian dasar—
Remote kontrol (RM-RK241) .......... 8
Mendengarkan radio ....................... 10
Pengoperasian disk ......................... 13
ALAT EKSTERNAL
Menggunakan perangkat Bluetooth®
—Ponsel/pemutar audio .............. 22
Mendengarkan CD changer ............... 28
Mendengarkan iPod/D. Player .......... 30
Mendengarkan komponen eksternal
lainnya ........................................ 31
PENGATURAN
Penyeragaman suara ....................... 32
Menetapkan judul pada sumber ....... 33
Pengoperasian menu ....................... 34
REFERENSI
Perawatan ...................................... 44
Lebih lagi tentang alat penerima ini
... 45
Pemecahan masalah ........................ 51
Spesifikasi ....................................... 54
IN02-06_KD-AVX11[UN]f.indd 3IN02-06_KD-AVX11[UN]f.indd 3 1/5/07 9:44:05 AM1/5/07 9:44:05 AM
INDONESIA
4
Jenis disk yang dapat diputar
Tipe disk Format perekaman, jenis file, dsb. Dapat diputar
DVD
DVD Video (Kode Wilayah: 3)*1
DVD Audio
DVD-ROM
DVD dapat direkam/dapat
ditulis ulang (DVD-R*2/-RW,
+R/+RW*3)
• Sesuai standar format UDF
bridge
• DVD-RAM tidak bisa diputar.
Video DVD
DivX/MPEG1/MPEG2
JPEG
MP3/WMA/WAV
MPEG4
DVD-VR, +VR
Dual Disc Bagian DVD
Bagian non-DVD
CD/VCD Audio CD/Teks CD (CD-DA)
VCD (Video CD)
DTS-CD*4
CD-ROM
CD-I (CD-I Ready)
CD dapat direkam/dapat
ditulis ulang (CD-R/-RW)
• Sesuai standar ISO 9660 level 1,
level 2, Romeo, Joliet
CD-DA
MP3/WMA/WAV
JPEG
DivX/MPEG1/MPEG2
MPEG4
Catatan mengenai suara reproduksi (☞
halaman 49)
Melalui terminal analog (keluaran Speaker/LINE
OUT) unit ini...
• Sinyal multi-saluran di-downmixed.
• Suara DTS tidak dapat direproduksi.
Perhatian untuk putar ulang DualDisc
Sisi yang non-DVD dari sebuah “DualDisc”, tidak
tunduk pada standar “Compact Disc Digital Audio”.
Oleh karena itu, penggunaan sisi Non-DVD dari
sebuah DualDisc pada produk ini tidak disarankan.
*1 Jika anda menyisipkan sebuah disk DVD Video yang tidak benar Kode Regionnya, “Region code error” muncul pada
monitor.
*2 DVD-R yang direkam dalam format multi-border, juga dapat diputar (kecuali disk lapis ganda).
*3 Anda dapat memutar kembali disk +R/+RW (hanya format video DVD) yang sudah dirampungkan. Namun,
penggunaan disk lapis ganda +R tidak direkomendasikan.
*4 Untuk menghasilkan suara DTS, gunakan koneksi digital. (☞ Manual Pemasangan/Penyambungan.)
• “DVD Logo” adalah merek dagang dari format DVD/Badan Hukum Lisensi Logo yang terdaftar di Amerika, Jepang
dan negara-negara lain.
IN02-06_KD-AVX11[UN]f.indd 4IN02-06_KD-AVX11[UN]f.indd 4 1/11/07 10:16:01 AM1/11/07 10:16:01 AM
PENDAHULUAN
AV Menu
Setup Enter
ENT
5
INDONESIA
Bersambung ke halaman berikutnya
Mengatur ikon menu
Sebelum mengoperasikan unit
Batalkan demo tampilan dan setel jam. (☞ juga halaman 35 dan 36)
Bahasa petunjuk: Dalam buku panduan ini, petunjuk dalam bahasa Inggris digunakan untuk
memberikan penjelasan. Anda dapat memilih bahasa petunjuk pada monitor. (☞ halaman 36)
~ Menghidupkan power.
Ÿ Tampilkan <AV Menu>.
! Masuk ke menu <Setup>.
⁄ Pilih <Display> ] <Demonstration>, kemudian aktifkan layar <Demonstration>.
@ Batalkan demo tampilan.
Pilih <Off>.
Menu yang sekarang dipilih
Demonstration
Display
Clock
Disc Setup 1
Disc Setup 2
Tuner
On
Demonstration
Wall Paper
Scroll
Tag Display
Dimmer
Off
On
Exit
ENT
Setup Display Demonstration
Off
On
Exit
ENT
Demonstration
Submenu yang sekarang dipilih Pengaturan sekarang
IN02-06_KD-AVX11[UN]f.indd 5IN02-06_KD-AVX11[UN]f.indd 5 1/5/07 9:44:06 AM1/5/07 9:44:06 AM
INDONESIA
6

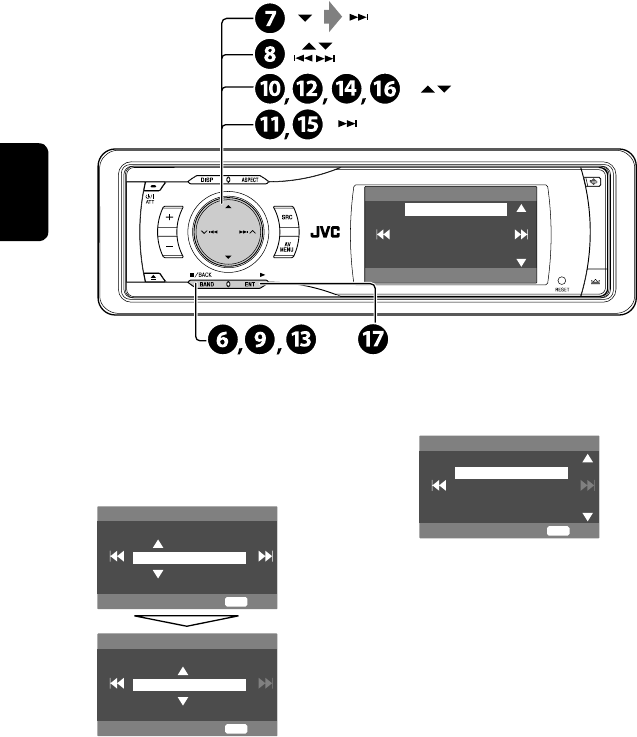

fi Pilih salah satu, sistem 12-jam atau
24-jam.
^ Kembali ke menu <Clock>.
fl Pilih <OSD Clock>.
& Aktifkan layar <OSD Clock>.
‡ Pilih pengaturan <OSD Clock>.
• Off: Waktu jam tidak ditampilkan sewaktu
memutar kembali sumber video.
• On: Waktu jam ditampilkan sewaktu
memutar kembali sumber video.
* Prosedur selesai.
¤ Kembali ke menu <Setup>.
# Pilih <Clock> ] <Time Set>,
kemudian aktifkan layar <Time Set>.
‹ Atur waktu jam.
$ Kembali ke menu <Clock>.
› Pilih <12Hours/24Hours>.
% Aktifkan layar <12Hours/24Hours>.
12Hours/24Hours
12 Hours
24 Hours
Exit
ENT
Time Set
Hours
1 : 00AM
Exit
ENT
Time Set
Minutes
3 : 45PM
Exit
ENT
Clock
1:00AM
Time Set
12Hours/24Hours
OSD Clock
(dua kali)
IN02-06_KD-AVX11[UN]f.indd 6IN02-06_KD-AVX11[UN]f.indd 6 1/5/07 9:44:06 AM1/5/07 9:44:06 AM
PENGOPERASIAN
7
INDONESIA
Pengoperasian dasar — Panel kontrol
• TUNER: Pilih jalur.
• DISC: Hentikan pemutaran.
• Pada menu: Kembali.
Pilih sumbernya.
TUNER =DISC (DVD/VCD/CD) = CD-CH, iPod, D.PLAYER, atau
EXT-IN = Bluetooth phone = Bluetooth Audio = AV-IN
=(kembali ke permulaan)
• Anda tidak dapat memilih sumber ini jika sumber tersebut tidak siap.
Jendela tampilan
Mengeluarkan disk.
*1 Layar <AV Menu>
Anda dapat menggunakan menu untuk menata berbagai
pengaturan.
Layar <AV Menu> terdiri atas sub-menu berikut ini—Setup/
Equalizer/Sound/Mode/List/Bluetooth.
• Untuk lebih jelas, lihat halaman 34 sampai 43.
*2 Memasang panel kontrol
*3 Dengan menekan terus 5 / ∞, anda dapat menampilkan
daftar yang bisa diakses untuk sumber yang dipilih.
• Menghidupkan power.
• Matikan daya [Tahan].
• Melemahkan suara (jika daya
dalam posisi on)
Mengganti tampilan informasi.
4 / ¢
• TUNER: Cari stasiun-stasiun.
• DISC: Pilih bab-bab/trek-trek.
• Pada menu: Ke langkah
sebelum/berikutnya.
• iPod/D.PLAYER: Pilih trek-trek.
• Bluetooth Audio: Melompat
mundur/melompat maju
5 / ∞*3
• TUNER: Memilih stasiun
prasetel.
• DISC: Pilih judul/folder.
• Pada menu: Pilih item.
• iPod/D.PLAYER: Masuk ke
menu/jeda pemutar atau
menghentikan pemutaran.
• Bluetooth Phone/Bluetooth
Audio: Pilih perangkat.
Mengubah ungkitan panel
kontrol (Tilt1 – Tilt4).
Reset alat penerima.
• Hanya gunakan apabila
sistem internal tidak
berfungsi dengan baik.
Tampilkan atau
hapus <AV Menu>*1.
• DISC: Mulai memutar.
• Pada menu: Masuk. (ENT :
[Tekan]/ ENT : [Tahan])
Mengubah rasio aspek.
Lepaskan panel control*2.
Setel volume.
Sensor jauh
IN07-12_KD-AVX11[UN]f.indd 7IN07-12_KD-AVX11[UN]f.indd 7 1/16/07 3:52:04 PM1/16/07 3:52:04 PM
8
INDONESIA
EXTRA MONITOR
1 Tombol-tombol kontrol monitor
• Digunakan untuk monitor JVC—KV-MR9010
atau KV-MH6510.
DVD/RECEIVER
2 • Menghidupkan daya.
• Melemahkan suara jika daya dalam posisi on.
• Mematikan power (daya) jika ditekan terus
(sewaktu power menyala).
3 Memilih sumber.
4 Memilih jalur-jalur FM/AM.
5 Mengubah rasio aspek gambar pemutaran
ulang.
6 Tidak digunakan untuk unit ini.
7 Menyetel level volume.
• Tidak digunakan sebagai tombol 2nd VOL
untuk unit ini.
8*1 • DVD/DivX 6: Tunjukkan menu disk.
• VCD: Memulai pemutaran PBC (☞ halaman
19).
9*1 Jangan digunakan sebagai tombol SETUP untuk
alat penerima ini.
p Tombol SHIFT
Pengoperasian dasar — Remote kontrol (RM-RK241)
Memasang baterai koin lithium (CR2025)
Jika kisaran efektif remote control menurun, ganti
baterainya.
Sebelum menggunakan pengendali jarak jauh:
• Arahkan remote kontrol secara langsung ke sensor
remote kontrol pada unit.
• JANGAN memaparkan sensor jarak jauh ke cahaya
yang sangat terang (cahaya matahari langsung atau
pencahayaan artifisial).
Peringatan:
Untuk mencegah kecelakaan dan
kerusakan
• Jangan memasang baterai selain CR2025 atau
yang setara.
• Simpan baterai di tempat yang tidak dapat
dijangkau anak-anak.
• Jangan mengisi ulang, menghubung-pendekkan,
membongkar, atau memanaskan baterai atau
membuangnya ke dalam api.
• Jangan meninggalkan baterai bersama bahan
logam lainnya.
• Jangan melubangi baterai dengan tang atau alat
sejenis.
• Bungkus baterai dengan pita atau isolasi ketika
membuang atau menyimpannya.
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
Elemen dan fitur utama
IN07-12_KD-AVX11[UN]f.indd 8IN07-12_KD-AVX11[UN]f.indd 8 1/5/07 9:45:24 AM1/5/07 9:45:24 AM
PENGOPERASIAN
9
INDONESIA
q 7 (berhenti)*2, 3 (putar)*3, 8 (jeda)
• 3 (putar) berfungsi juga sebagai tombol
ZOOM ketika ditekan dengan tombol SHIFT
(☞ halaman 20).
• Tidak berlaku untuk pengoperasian CD
changer.
w Untuk operasi disk lanjutan:
• 5 / ∞
DVD: Memilih title [judul].
Disk lainnya kecuali VCD/CD: Memilih folder-
folder.
• 4 / ¢:
Tekan sekilas: Melompat mundur/melompat
maju
Tekan dan tahan: Pencarian mundur/
pencarian maju
• 1 / ¡: Pencarian mundur/pencarian
maju
Untuk operasi FM/AM:
• 5 / ∞: Mengubah stasiun radio prasetel.
• 4 / ¢:
– Sejumlah fungsi untuk mencari stasiun
radio.
Tekan sekilas: Auto Search [Pencarian
Otomatis]
Tekan dan tahan: Manual Search [Pencarian
Manual]
Untuk pengoperasian Apple iPod/JVC D.
player:
• ∞: Jeda/menghentikan atau memulai
kembali playback.
• 5: Masuk ke menu utama (selanjutnya, 5 /
∞ / 4 / ¢ berfungsi sebagai tombol
pemilihan menu).*4
• 4 / ¢ (dalam modus pemilihan menu)
– Memilih item jika ditekan sebentar. (Lalu,
tekan ∞ untuk menegaskan pemilihan.)
– Melompati 10 item sekaligus jika ditekan
dan ditahan.
Untuk operasi Bluetooth:
• 4 / ¢: Lompat mundur/lompat maju
(untuk operasi audio)
e Menunjukkan bar pada-layar.
• Juga berfungsi sebagai tombol DIRECT
[LANGSUNG] apabila ditekan bersama tombol
SHIFT [TUKAR]. (☞ halaman 18 dan 19)
r*1 • DVD/DivX 6: Tunjukkan menu disk.
• VCD: Memulai pemutaran PBC. (☞ halaman
19)
t*1 • Melakukan pemilihan/pengaturan.
• ~: Lompati atau majukan 5 menit untuk
DivX/MPEG1/MPEG2.
• Tombol DISC +/–: Ganti disk ke “CD-CH”.
y*1 Tombol RETURN
u • DVD: Memilih bahasa audio ( ),
subtitle ( ), sudut ( )*5.
• DivX: Memilih bahasa audio ( ),
subtitle ( ).
• VCD: Memilih saluran audio ( ).
*1 Berfungsi sebagai tombol angka apabila ditekan
dengan tombol SHIFT.
– TUNER: Memilih stasiun preset.
– DISC: Memilih chapter/title/folder/track.
– Bluetooth Phone:
Sambung nomor telepon prasetel.
Masukkan nomor telepon/kode PIN.
*2 Mengakhiri panggilan untuk telepon Bluetooth.
(☞ hal. 26)
*3 Menjawab panggilan masuk untuk telepon
Bluetooth. (☞ hal. 26)
*4 5 : Kembali ke menu sebelumnya.
∞ : Mengonfirmasi pemilihan.
*5 Jangan digunakan sebagai tombol SURROUND untuk
alat penerima ini.
IN07-12_KD-AVX11[UN]f.indd 9IN07-12_KD-AVX11[UN]f.indd 9 1/8/07 4:54:38 PM1/8/07 4:54:38 PM
3: 45PM
FLAT
DXMO
TUNER
FM1 Preset1
ABC Radio
87.5 MHz
POWER]ON
10
INDONESIA
Apabila siaran stereo FM sulit
diterima
1
2
Mode ikon menu
3
Mendengarkan radio
~ Pilih “TUNER”.
Ÿ Memilih jalur.
! Mencari stasiun—Auto Search [Cari Otomatis].
• Manual Search (Pencarian Manual): Tahan 4 atau ¢ sampai muncul “Manual Search” [Cari Manual]
di layar, kemudian tekan berulang-ulang.
• Indikator ST menyala ketika menerima sebuah siaran stereo FM dengan kekuatan sinyal yang cukup.
4
Penerimaan membaik, tetapi efek stereo akan
hilang.
• Lampu indikator MO menyala.
Untuk menyimpan efek stereo, pilih <Off> pada
langkah 4.
No. PrasetelJalur
☞ halaman 32
Indikator tuner
AV Menu
Setup Enter
ENT
Mode
Off
Mono
DX/Local
SSM
Title Entry
Mono
Off
On
Exit
ENT
AV Menu
Mode Enter
ENT
Tentukan nama stasiun (☞ halaman
33). Jika tidak ada nama yang
ditentukan, muncul “No Name”.
IN07-12_KD-AVX11[UN]f.indd 10IN07-12_KD-AVX11[UN]f.indd 10 1/5/07 9:45:26 AM1/5/07 9:45:26 AM
PENGOPERASIAN
11
INDONESIA
Prapengaturan otomatis stasiun
radio FM—SSM (Strong-station
Sequential Memory)
Fungsi ini hanya untuk jalur FM.
Anda dapat memprasetel enam stasiun radio untuk
setiap jalur.
1
2
Mode ikon menu
3
Stasiun radio FM setempat dengan sinyal yang
paling kuat akan dicari dan disimpan secara
otomatis dalam jalur FM.
Menala stasiun yang sinyalnya
cukup kuat
Fungsi ini hanya untuk jalur FM.
Setelah Anda mengaktifkan fungsi ini (pilih <Local>),
fungsi ini selalu menjadi aktif apabila mencari stasiun
FM.
1
2
Mode ikon menu
3
4
Hanya stasiun radio yang sinyalnya cukup kuat
yang akan terdeteksi.
• Indikator DX menghilang kemudian indikator LO
menyala.
Mode
DX
Mono
DX/Local
SSM
Title Entry
DX/Local
DX
Local
Exit
ENT
Mode
Mono
DX/Local
SSM
Title Entry
Start
ENT
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
IN07-12_KD-AVX11[UN]f.indd 11IN07-12_KD-AVX11[UN]f.indd 11 1/5/07 9:45:27 AM1/5/07 9:45:27 AM
12
INDONESIA
Memilih stasiun preset
Pada pengontrol jauh:
1
2
atau
Pada unit:
1
• Setiap kali menahan tombol,
Anda dapat mengganti jalur FM.
2
• Daftar Prasetel juga dapat diakses melalui
<AV Menu> = <List>.
AV Menu
List Enter
ENT
Ikon menu daftar
DISC+
123
456
MENUTOP M
ENTER
SHIFT
AV Menu
Setup Enter
ENT
Prapengaturan manual
Contoh: Menyimpan stasiun FM dari 92.5 MHz ke dalam
pengaturan sebelumnya nomor 4 dari jalur FM1.
1
2 Menala ke stasiun yang ingin Anda setel
sebelumnya.
3
Daftar prasetel muncul.*
4 Pilih nomor yang telah diatur sebelumnya.
5
Stasiun yang dipilih dalam langkah 2 sekarang
disimpan dalam nomor prasetel 4.
* Setiap kali menahan tombol, Anda dapat
mengganti jalur FM.
• Daftar Prasetel juga dapat diakses melalui <AV
Menu> = <List>. (☞ kanan)
FM1 Store
87.5
89.9
97.9
105.9
108.0
107.9 ENT
1
2
3
4
5
6
ENT
FM1 Store
87.5
89.9
97.9
105.9
108.0
107.9 ENT
1
2
3
4
5
6
ENT
3:45PM
FLAT
DX
TUNER
FM1 Preset4
No Name
92.5 MHz
No Name
92.5 MHz
FM1 Store
87.5
89.9
97.9
92.5
108.0
107.9 ENT
1
2
3
4
5
6
ENT
FM1 Store
87.5
89.9
97.9
92.5
108.0
107.9 ENT
1
2
3
4
5
6
ENT
atau
IN07-12_KD-AVX11[UN]f.indd 12IN07-12_KD-AVX11[UN]f.indd 12 1/5/07 9:45:28 AM1/5/07 9:45:28 AM
3:45PM
DISC
Now Reading ...
PENGOPERASIAN
13
INDONESIA
Pengoperasian disk
Tipe disk secara otomatis terdeteksi dan mulai memutar ulang secara otomatis (untuk beberapa disk: start otomatis
bergantung pada program internalnya).
Jika disk tidak memiliki menu disk apa pun, semua trek akan diputar berulang-ulang sampai Anda mengubah
sumber atau mengeluarkan disk.
Jika “ ” muncul pada monitor, berarti radio tersebut tidak dapat menerima pengoperasian yang anda coba
lakukan.
• Dalam beberapa kasus, tanpa mempertunjukkan “ ” pengoperasian tidak akan diterima.
Sisi label
0: Mengeluarkan disk. 3: Mulai pemutaran jika perlu.
DISP: Tekan jika tidak ada gambar pemutaran ulang muncul, tapi layar
informasi disk (☞ halaman 14 dan 15) ditampilkan.
Masukkan disk.
Putar ulang mulai secara otomatis.
7: Hentikan pemutaran.
Perhatian:
Jangan memasukkan jari Anda di
belakang panel kontrol.
Kewaspadaan mengenai
pengaturan volume:
Disk-disk mengeluarkan bunyi desis
yang sedikit sekali dibandingkan sumber
lainnya. Turunkan volume sebelum
memutar disk untuk menghindari
kerusakan pada pengeras suara akibat
peningkatan level keluaran yang tiba-tiba.
IN13-21_KD-AVX11[UN]f.indd 13IN13-21_KD-AVX11[UN]f.indd 13 1/5/07 9:47:35 AM1/5/07 9:47:35 AM
3:45PM
FLAT
CHAP. RPT
DIGITALVIDEO
DVD
T 01 C 02 0:45:38
3:45PM
FLAT
RPT
DivX
CD
T 01 C 02 0:45:38
Current Folder Name
Current File Name.avi
3:45PM
FLATPBC
VCD
01 0:45:38
14
INDONESIA
Sewaktu memutar disk berikut, tekan .
• Setiap kali Anda menekan tombol, layar informasi pemutaran gambar dan disc muncul silih berganti.
• Untuk disk, kecuali DVD dan VCD: Layar kontrol muncul pada monitor eksternal yang terhubung.
(☞ halaman 47)
Format audio
No. Judul/No. Chapter/Waktu putar
Mode putar ulang
Untuk DivX/MPEG: No. Folder/No. Trek/
Waktu putar
Untuk JPEG: No. Folder/No. Trek
No. Trek/Waktu putarIndikator PBC
menyala apabila PBC sedang digunakan.
Tipe disk
4 ¢ Tekan: Pilih chapter
Tahan: Pencarian mundur/maju*1
5 ∞ Tekan: Pilih judul
4 ¢ Tekan: Pilih trek
Tahan: Pencarian mundur/maju untuk DivX/MPEG*2
5 ∞ Tekan: Pilih folder
Tahan: Tampilkan Folder List [Daftar Folder]
4 ¢ Tekan: Pilih trek
Tahan: Pencarian mundur/maju*1
☞ halaman 32
☞ halaman 32
☞ halaman 32
IN13-21_KD-AVX11[UN]f.indd 14IN13-21_KD-AVX11[UN]f.indd 14 1/5/07 9:47:39 AM1/5/07 9:47:39 AM
3:45PM
FLAT
RPT
CD
01 0:45:38
Disc Title
Artist Name
Current Track Title
FLAT
RPT
MP3
CD
01 02 0:45:38
Current Folder Name
Current File Name.mp3
3:45PM
PENGOPERASIAN
15
INDONESIA
No. Trek/Waktu putarJudul disk/Nama artis/Judul
trek (hanya untuk Teks CD)*3
No. Folder/No. Trek/Waktu putar4 ¢ Tekan: Pilih trek
Tahan: Pencarian mundur/maju*1
5 ∞ Tekan: Pilih folder
Tahan: Tampilkan Folder List [Daftar Folder]
Format audio
(MP3/WMA/WAV)
*1 Kecepatan cari: x2 ] x10.
*2 Kecepatan cari: ¡1 ] ¡2.
*3 “No Name” [Tidak Ada Nama] muncul untuk CD konvensional.
*4 Data tag akan ditunjukkan alih-alih nama folder/file apabila direkam dan <Tag Display> [Tampilan Tag] disetel ke <On>.
(☞ halaman 35)
• DivX, DivX Ultra Certified, dan logo-logo terkai adalah merek dagang dari DivX, inc. dan digunakan di bawah
lisensi.
• Produk Bersertifikat Resmi DivX® Ultra
• Memutarkan semua versi video DivX® (termasuk DivX® 6) dengan memperluas pemutaran file media DivX® dan
DivX® Media Format
• Microsoft dan Windows Media adalah baik merek dagang yang terdaftar maupun merek dagang dari Badan
Hukum Microsoft di Amerika Serikat dan/atau negara-negara lain.
*4
4 ¢ Tekan: Pilih trek
Tahan: Pencarian mundur/maju*1
☞ halaman 32
☞ halaman 32
IN13-21_KD-AVX11[UN]f.indd 15IN13-21_KD-AVX11[UN]f.indd 15 1/5/07 9:47:39 AM1/5/07 9:47:39 AM
16
INDONESIA
Anda dapat menggunakan hanya satu dari mode putar
ulang berikut—Intro/Repeat/Random.
Contoh: Untuk memilih Track Repeat [Ulang Trek]
1
2
Mode ikon menu
3
4
Apabila salah satu modus playback [pemutaran]
dipilih, lampu indikator yang terkait menyala pada
layar informasi disk.
Untuk membatalkan, pilih <All Off> [Semua Mati]
dalam langkah 3 atau <Off> [Mati] dalam langkah 4.
Memilih mode-mode putar ulang
Tipe disk Intro Repeat [Ulangi] Random [Acak]
—
Chapter: Mengulangi chapter
yang sekarang diputar
Title: Mengulangi title
[judul] yang sekarang
diputar
—
Track: Memutar 15 detik
pertama dari setiap
trek (untuk VCD: PBC
tidak digunakan)
Track: Mengulangi trek yang
sekarang diputar
(untuk VCD: PBC tidak
digunakan)
Disc: Memutar secara acak
semua trek (untuk VCD:
PBC tidak digunakan)
Track: Memutar 15 detik
pertama dari setiap
trek
Folder: Memutar 15 detik
pertama dari trek
pertama setiap folder
Track: Mengulangi trek yang
sekarang diputar
Folder: Mengulang semua
trek dari folder yang
sekarang diputar
Folder: Memutar secara acak
semua trek dari folder
yang sekarang diputar,
kemudian trek dari
folder berikutnya
Disc: Memutar secara acak
semua trek
—
Track: Mengulangi trek yang
sekarang diputar
Folder: Mengulangi folder
yang sekarang diputar
—
—Folder: Mengulangi folder
yang sekarang diputar —
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
Mode
Off
All Off
Intro
Repeat
Random
Repeat
Off
Track
Folder
Set
ENT
IN13-21_KD-AVX11[UN]f.indd 16IN13-21_KD-AVX11[UN]f.indd 16 1/5/07 9:47:40 AM1/5/07 9:47:40 AM
PENGOPERASIAN
17
INDONESIA
Memilih trek dalam daftar
Jika disc menyertakan folder, Anda dapat menampilkan
Daftar Folder/Trek (File), lalu memulai pemutaran.
1
Daftar Folder muncul.
• Tekan terus tombol untuk melihat folder
berikutnya/sebelumnya.
2 Pilih folder, kemudian aktifkan Track List
[Daftar Trek].
Daftar Trek dari folder yang dipilih akan muncul.
3 Pilih trek, lalu mulai putarkan.
• Daftar folder dapat juga diakses melalui
<AV Menu> = <List>.
Melarang pengeluaran disk
Anda dapat mengunci disk dalam slot pemuatan.
“No Eject” muncul.
Untuk membatalkan larangan, ulangi prosedur
yang sama untuk memilih “EJECT OK?”.
NO EJECT?
EMERGENCY EJECT?
AV Menu
Setup Enter
ENT
AV Menu
List Enter
ENT
Ikon menu daftar
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
File List
Off
Song011.mp3
Song012.mp3
Song013.mp3
Song014.mp3
Song015.mp3
Song016.mp3 ENT
IN13-21_KD-AVX11[UN]f.indd 17IN13-21_KD-AVX11[UN]f.indd 17 1/5/07 9:47:41 AM1/5/07 9:47:41 AM
18
INDONESIA
Pengoperasian dengan menggunakan remote control—RM-RK241
: Hentikan pemutaran.
: Jeda (Pemutaran frame demi frame jika ditekan sewaktu
jeda).
: Mulai memutar.
:
Pencarian mundur/maju*1. (Tidak ada suara yang terdengar.)
(Gerakan lamban*2 sewaktu jeda. Tidak ada suara yang terdengar.)
:
Tekan: Pilih chapter (dalam judul yang sama, sewaktu pemutaran
atau jeda).
Tahan: Pencarian mundur/maju*3
: Pilih judul (sewaktu pemutaran atau jeda).
: Pilih rasio aspek.
: Pilih bahasa subtitle.
: Pilih bahasa audio.
: Pilih sudut tampilan.
+( OSD
DIRECT
= ) = :
Pilih chapter (sewaktu pemutaran atau jeda).
Pilih judul (ketika tidak memutar).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Memilih judul (sewaktu pemutaran atau jeda).
: Hentikan pemutaran.
: Jeda (Pemutaran frame demi frame jika
ditekan sewaktu jeda).
: Mulai memutar.
: Pencarian mundur/maju*4. (Tidak ada
suara yang terdengar).
: Tekan: Pilih trek.
Tahan: Pencarian mundur/maju*5.
(Tidak ada suara yang terdengar.)
: Pilih folder.
: Pilih rasio aspek.
: Pilih bahasa subtitle. (Hanya DivX)
: Pilih bahasa audio. (Hanya DivX)
+( OSD
DIRECT
= ) = :
Pilih trek (dalam folder yang sama).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Pilih folder.
Tekanan ke-1
Tekanan ke-1 Tekanan ke-2
Tekanan ke-3
Tekanan ke-2
Untuk DivX 6: Menggunakan fitur arahan
menu...
1
2 Pilih item yang ingin Anda putar.
3
Sewaktu memutar...
: Kembali/majukan scene 5 menit.
Posisi playback saat ini
Menggunakan fitur arahan
menu...
1
2 Pilih item yang ingin Anda
putar.
3
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
RM-RK241
IN13-21_KD-AVX11[UN]f.indd 18IN13-21_KD-AVX11[UN]f.indd 18 1/5/07 11:21:21 AM1/5/07 11:21:21 AM
PENGOPERASIAN
19
INDONESIA
+( OSD
DIRECT
= ) = :
Memilih trek.
Sewaktu pemutaran PBC...
+( OSD
DIRECT
= ) = :
Pilih item pada menu.
• Untuk kembali ke menu sebelumnya, tekan .
Untuk membatalkan pemutaran PBC
1
2 +( OSD
DIRECT
= ) = :
• Untuk melanjutkan kembali PBC, tekan
/ .
: Hentikan pemutaran.
: Jeda (Pemutaran frame demi frame jika
ditekan sewaktu jeda).
: Mulai memutar.
:
Pencarian mundur/maju*1. (Gerakan
lamban*2 sewaktu jeda. Tidak ada suara
yang terdengar).
• Gerakan lamban mundur tidak bekerja.
:
Tekan: Pilih trek.
Tahan: Pencarian mundur/maju*3. (Tidak
ada suara yang terdengar).
: Pilih rasio aspek.
: Pilih saluran audio (ST: stereo, L: Kiri,
R: Kanan).
: Hentikan pemutaran.
: Menunjukkan file yang sekarang aktif sampai
Anda menggantinya.
: Mulai memutar (Tayangan slide: setiap file
ditunjukkan selama beberapa detik).
: Pilih trek.
: Pilih folder.
: Pilih rasio aspek.
+( OSD
DIRECT
= ) = :
Pilih trek (dalam folder yang sama).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Pilih folder.
*1 Kecepatan cari: x2 ] x5 ] x10 ] x20 ] x60
*2 Kecepatan gerakan lamban: 1/32 ] 1/16 ] 1/8 ] 1/4
] 1/2
*3 Kecepatan cari: x2 ] x10
*4 Kecepatan cari: ¡1 ] ¡2 ] ¡3
*5 Kecepatan cari: ¡1 ] ¡2
: Hentikan pemutaran.
: Jeda.
: Mulai memutar.
: Pencarian mundur/maju*1.
: Tekan: Pilih trek-trek.
Tahan: Pencarian mundur/maju*3.
: Pilih folder.
: Hentikan pemutaran.
: Jeda.
: Mulai memutar.
: Pencarian mundur/maju*1.
: Tekan: Pilih trek.
Tahan: Pencarian mundur/maju*3.
+( OSD
DIRECT
= ) = : Pilih trek.
+( OSD
DIRECT
= ) = :
Pilih trek (dalam folder yang sama).
+( OSD
DIRECT
= OSD
DIRECT
= ) = :
Pilih folder.
IN13-21_KD-AVX11[UN]f.indd 19IN13-21_KD-AVX11[UN]f.indd 19 1/5/07 9:47:44 AM1/5/07 9:47:44 AM
20
INDONESIA
Sewaktu menunda...
Untuk membatalkan zoom, pilih “ZOOM OFF”.
Pengoperasian dengan menggunakan bar pada layar (DVD/VCD/
DivX/MPEG1/MPEG2/JPEG)
Pengoperasian ini dapat dilakukan pada monitor dengan menggunakan remote kontrol.
~ Menampilkan bar pada-layar.
(☞ halaman 21)
(dua kali)
Ÿ Pilih item.
! Buat sebuah pilihan.
Jika menu pop-up muncul...
• Untuk memasukkan waktu/angka...
: Pindah posisi entri
: Pilih nomor
Untuk menghapus bar pada layar
Memperbesar tampilan (Zoom in)
Sewaktu menggerakkan pemutaran gambar...
ZOOM 1 ZOOM 2 ZOOM 3 ZOOM 4
ZOOM 5ZOOM 6
ZOOM OFF
ZOOM 1 ZOOM 2
ZOOM OFF
Memindahkan bagian
yang diperbesar.
MODE MENU
ASPECT
ZOOM
AT T
SOURCE
DISC+
DISC–
DVD / RECEIVER
EXTRA MONITOR
123
456
78
0
9
BAND
OSD
MENUTOP M
SETUP
RETURN
ENTER
DUAL
SHIFT
VOL
2nd VOL
DIRECT
ASPECT
SURROUND
RM-RK241
OSD
IN13-21_KD-AVX11[UN]f.indd 20IN13-21_KD-AVX11[UN]f.indd 20 1/5/07 10:54:50 AM1/5/07 10:54:50 AM
PENGOPERASIAN
21
INDONESIA
Informasi
Operasi
Bar di layar
1 Jenis disk
2 • DVD: Format sinyal audio
• VCD: PBC
3 Modus playback*
Video DVD:
T. RPT: Pengulangan judul
C. RPT: Pengulangan chapter
DivX/MPEG:
T. RPT: Pengulangan trek
F. RPT: Pengulangan folder
JPEG:
F. RPT: Pengulangan folder
VCD:
T. RPT: Pengulangan trek
D. RND: Disk random
T. INT: Trek intro
4 Informasi playback
T02-C03 Judul/chapter saat ini
TRACK 01 Trek saat ini
F001-T001 Folder/trek saat ini
F001-F002 Folder/file yang sekarang aktif
5 Penunjuk waktu
TOTAL Waktu main yang dilalui dari disk
T. REM Sisa waktu judul (untuk DVD)
Sisa waktu disk (untuk lain)
TIME Waktu putar yang sudah berlalu
dari chapter/trek saat ini
REM Sisa waktu pemutaran dari
chapter/trek saat ini
6 Status playback
Memainkan
Pencarian mundur/maju
Mundur/maju gerak lambat
Jeda
Henti
7 Ikon pengoperasian
TIME Ubah penunjuk waktu (lihat 5)
Cari Waktu (Menjelaskan situasi
tertentu dengan memasukkan waktu.)
TITLE Pencarian Judul (berdasarkan
nomornya)
CHAP Pencarian Chapter (berdasarkan
nomornya)
TRACK
Pencarian Trek (berdasarkan
nomornya)
RPT Putar ulang*
INT Putar pembuka*
RND Putar acak*
Mengganti bahasa audio atau channel
audio
Mengganti bahasa subtitle
Mengganti sudut tampilan
* ☞ halaman 16
Di atas adalah contoh DVD Video. Item yang ditunjukkan pada bar bervariasi sesuai tipe disk.
DVD -V T02-C03 TOTAL 1:25:58
TIME TITLE CHAP
RPT
C. RPT
IN13-21_KD-AVX11[UN]f.indd 21IN13-21_KD-AVX11[UN]f.indd 21 1/5/07 9:47:47 AM1/5/07 9:47:47 AM
22
INDONESIA
Menggunakan perangkat Bluetooth® — Ponsel/pemutar audio
Untuk operasi Bluetooth, Anda harus menghubungkan Bluetooth Adapter (KS-BTA200) ke jack CD changer di bagian
belakang.
• Juga lihat petunjuk yang disertakan dengan Bluetooth Adapter dan perangkat Bluetooth.
• Lihat daftar (disertakan dalam kemasan) untuk negara-negara yang memungkinkan Anda menggunakan fungsi
Bluetooth®.
Persiapan: Operasikan perangkat untuk mengaktifkan fungsi Bluetooth.
Untuk menggunakan perangkat Bluetooth melalui unit (“Bluetooth Phone” dan “Bluetooth Audio”) untuk pertama
kali, Anda harus melakukan koneksi nirkabel Bluetooth antara unit dan perangkat.
• Setelah koneksi terjalin, koneksi ini akan terdaftar di unit meskipun Anda menyetel ulang unitnya. Total
perangkat yang dapat didaftarkan adalah lima buah.
• Hanya satu perangkat yang dapat dihubungkan pada satu waktu untuk masing-masing sumber (“Bluetooth
Phone” dan “Bluetooth Audio”).
Mendaftarkan perangkat
Bluetooth
Metode Pendaftaran (Pairing)
Gunakan salah satu item berikut dalam menu
<Bluetooth> untuk mendaftar dan menjalin koneksi
dengan perangkat.
• Pilih “Bluetooth Phone” atau “Bluetooth Audio”
sebagai sumber untuk mengoperasikan menu
<Bluetooth>.
<Open>
[Buka]
Menyiapkan unit untuk melakukan
koneksi Bluetooth yang baru. Koneksi
terjalin dengan mengoperasikan
perangkat Bluetooth.
<Search>
[Cari]
Menyiapkan unit untuk melakukan
koneksi Bluetooth yang baru. Koneksi
terjalin dengan mengoperasikan
unit ini.
Mendaftarkan dengan menggunakan <Open>
1 Pilih “Bluetooth Phone” atau “Bluetooth
Audio”.
2
3
4
5 Masukkan kode PIN (Personal Identification
Number)* ke unit.
• Anda dapat memasukkan angka berapa saja
yang Anda inginkan (1 sampai 16 digit).
* Beberapa perangkat memiliki kode PIN sendiri.
Masukkan kode PIN tertentu ke unit.
• Untuk menghapus digit yang tidak diinginkan,
pilih spasi kosong.
6
AV Menu
Setup Enter
ENT
AV Menu
Bluetooth Enter
ENT
Ikon menu Bluetooth
Pilih “NEW DEVICE” [PERANGKAT BARU] dengan
menekan 5 / ∞.
15: 45
FLAT
NEW DEVICE
Bluetooth Phone
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
PIN Code
1234
Enter
ENT
IN22-27_KD-AVX11[UN]f.indd 22IN22-27_KD-AVX11[UN]f.indd 22 1/11/07 10:19:04 AM1/11/07 10:19:04 AM
23 ALAT EKSTERNAL
INDONESIA
7 Mengoperasikan perangkat Bluetooth
sasaran.
Masukkan kode PIN yang sama (seperti yang
dimasukkan pada langkah di atas) pada perangkat
yang akan dihubungkan.
Sekarang koneksi terjalin dan Anda dapat
menggunakan perangkat melalui unit.
Perangkat tetap terdaftar meskipun Anda telah
memutuskan perangkat. Gunakan <Connect>
(atau aktifkan <Auto Connect>) untuk
menghubungkan perangkat yang sama di waktu
berikutnya. (☞ halaman 42 dan 43)
Mencari perangkat yang tersedia
Lakukan langkah 1 hingga 3 pada halaman 22,
kemudian...
1
Unit mencari perangkat yang tersedia dan
menampilkan daftarnya. (Jika tidak terdeteksi
perangkat yang tersedia, “Device Unfound”
[Perangkat Tak Ditemukan] akan muncul.)
2 Pilih perangkat yang ingin Anda hubungkan.
3 Masukkan kode PIN khusus perangkat ke
unit.
• Lihat petunjuk yang disediakan bersama
perangkat untuk memeriksa kode PIN.
4 Gunakan perangkat Bluetooth untuk
menghubungkan.
Sekarang koneksi terjalin dan Anda dapat
menggunakan perangkat melalui unit.
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
Menghubungkan perangkat khusus
Lakukan langkah 1 hingga 3 pada halaman 22,
kemudian...
1
Unit menampilkan daftar perangkat prasetel.
2 Pilih perangkat yang ingin Anda hubungkan.
3 Gunakan <Open> (atau <Search>) untuk
menghubungkan.
Menghubungkan/memutuskan perangkat
yang terdaftar
1 Pilih “Bluetooth Phone” atau “Bluetooth
Audio,” kemudian pilih perangkat terdaftar
yang Anda ingin hubungkan/putuskan.
2 Lakukan langkah 2 dan 3 pada halaman 22,
kemudian...
• Pilih <Connect> untuk menghubungkan
perangkat yang dipilih..
• Pilih <Disconnect> untuk memutuskan
perangkat yang dipilih.
Anda dapat menyetel unit untuk menghubungkan
perangkat Bluetooth secara otomatis jika unit
dihidupkan. (☞ halaman 43)
NEW DEVICE
Dial Menu
Message
Open
Search
Special Device
IN22-27_KD-AVX11[UN]f.indd 23IN22-27_KD-AVX11[UN]f.indd 23 1/8/07 1:58:46 PM1/8/07 1:58:46 PM
24
INDONESIA
~ Pilih “Bluetooth Phone”.
Ÿ Masuklah ke menu <Bluetooth>.
! Lakukan koneksi dengan perangkat,
lalu lakukan panggilan (atau
pengaturan dengan menggunakan
menu <Bluetooth>).
☞ halaman 34, 41 – 43
FLAT
Connected Device Name
Bluetooth Phone
3:45PM
POWER]ON
Nama perangkat
yang terhubung*1
Menggunakan ponsel Bluetooth
*1 Setiap kali menekan 5 ∞, nama perangkat yang
terdaftar (dan “NEW DEVICE” [PERANGKAT BARU] apabila
perangkat baru itu dapat didaftarkan), muncul secara
bergiliran.
*2 Hanya muncul jika informasi berasal dari perangkat.
*3 Anda dapat menyesuaikan tingkat volume untuk
“Telepon Bluetooth” tanpa mempengaruhi tingkat
volume sumber yang lain.
Status perangkat*2
Kekuatan sinyal / Sisa baterai
Ikon Bluetooth
menyala apabila adaptor terhubung.
Setel
volume*3
Apabila ada panggilan masuk...
Nama dan nomor telepon (jika ada)
• Sumber secara otomatis berubah ke “Bluetooth
Phone”.
Apabila <Auto Answer> [Jawab Otomatis]
diaktifkan...
Unit akan menjawab panggilan masuk secara
otomatis. (☞ halaman 43)
• Jika <Auto Answer> dinon-aktifkan, tekan
tombol apa saja (kecuali ATT atau +/–)
untuk menjawab panggilan masuk.
Untuk mengakhiri panggilan
Tekan terus tombol apa saja (kecuali ATT atau
+/–).
• Anda dapat menyesuaikan tingkat volume
mikrofon. (☞ halaman 43)
Menghapus perangkat terdaftar
1 Pilih “Bluetooth Phone” atau “Bluetooth
Audio,” kemudian pilih perangkat terdaftar
yang ingin Anda hapus
2 Lakukan langkah 2 dan 3 pada halaman 22,
kemudian...
• Pilih <Delete Pair>, lalu <Yes>.
IN22-27_KD-AVX11[UN]f.indd 24IN22-27_KD-AVX11[UN]f.indd 24 1/11/07 10:19:08 AM1/11/07 10:19:08 AM
25 ALAT EKSTERNAL
INDONESIA
Apabila SMS masuk ...
Jika ponsel mendukung SMS (Short Message
Service) dan <Message Info> disetel ke <Auto>
(☞ hal. 43), unit akan berdering dan “Receiving
Message” [Menerima Pesan] muncul di layar
monitor untuk memberitahukan adanya pesan yang
masuk.
Untuk membaca pesan
Sewaktu “Receiving Message” [Menerima Pesan]
ditampilkan...
• Anda tidak dapat mengedit atau mengirim pesan
melalui unit.
Melakukan panggilan
Anda dapat melakukan panggilan dengan
menggunakan salah satu item <Dial Menu>.
1
2
Ikon menu Bluetooth
3
4 Pilih metode untuk melakukan panggilan.
P902i
Redial
Dial Menu
Message
Open
Search
Special Device
AV Menu
Bluetooth Enter
ENT
AV Menu
Setup Enter
ENT
• Redial [Sambung Ulang] : Menampilkan
daftar nomor telepon yang sudah Anda panggil.
Ke langkah berikutnya.
• Received Calls [Panggilan Diterima] :
Menampilkan daftar panggilan yang diterima.
Ke langkah berikutnya.
• Phonebook [Buku telepon] : Menampilkan
buku telepon ponsel yang terhubung. Ke
langkah berikutnya.
• Missed Calls [Panggilan Tak Terjawab]:
Menampilkan daftar panggilan yang tidak
terjawab. Ke langkah berikutnya.
• Phone Number [Nomor telepon]:
Menampilkan layar entri nomor telepon.
☞ “How to enter phone number” [Cara
memasukkan nomor telepon] di bawah.
•
Menyambung dengan Suara (Hanya jika ponsel
yang terhubung dilengkapi sistem pengenalan
suara): Ucapkan nama yang ingin Anda panggil.
5 Pilih nama/nomor telepon yang ingin Anda
panggil.
Cara memasukkan nomor telepon
Pada unit:
Pilih nomor. Pindah posisi entri.
• Untuk menghapus digit yang tidak diinginkan, pilih
spasi kosong.
Pada pengontrol jauh:
+
• <Dial Menu> dapat juga diakses dengan...
Dial Menu
09845671234
Redial
Received Calls
Phonebook
Missed Calls
Phone Number
IN22-27_KD-AVX11[UN]f.indd 25IN22-27_KD-AVX11[UN]f.indd 25 1/11/07 10:19:09 AM1/11/07 10:19:09 AM
26
INDONESIA
Memprasetel nomor telepon
Anda dapat memprasetel hingga enam nomor telepon.
1 Menampilkan nomor telepon yang ingin
Anda prasetel dengan menggunakan item
<Dial Menu>.
Contoh: “Jack” dipilih dari buku telepon
2 Pilih sebuah nomor pengaturan sebelumnya.
Nomor telepon yang dipilih pada langkah 1,
sekarang disimpan dalam nomor prasetel 4.
Untuk memanggil nomor
prasetel
Pada pengontrol jauh:
Pada unit:
1
2
AV Menu
List Enter
ENT
Ikon menu daftar
DISC+
123
456
MENUTOP M
ENTER
SHIFT
Anda dapat menggunakan tombol berikut pada remote
control untuk mengoperasikan telepon Bluetooth.
: Menjawab panggilan masuk.
: Mengakhiri panggilan.
: Setel volume.
+ : Masukkan nomor telepon/kode PIN.
• Daftar Prasetel juga dapat diakses melalui
<AV Menu> = <List>.
AV Menu
Setup Enter
ENT
11122223333
22233336666
44455556666
09845671234
99988887777
55566668888
1
2
3
4
5
6ENT
Preset List
11122223333
22233336666
44455556666
09845671234
99988887777
55566668888
1
2
3
4
5
6ENT
Preset List
11122223333
22233336666
44455556666
11133334444
99988887777
55566668888
1
2
3
4
5
6ENT
Preset Memory
Jack
12312341234
09898765432
09845671234
Dial
Store
ENT
ENT
IN22-27_KD-AVX11[UN]f.indd 26IN22-27_KD-AVX11[UN]f.indd 26 1/5/07 9:49:28 AM1/5/07 9:49:28 AM
27 ALAT EKSTERNAL
INDONESIA
Menggunakan pemutar audio Bluetooth
FLAT
Connected Device Name
Bluetooth Audio
3:45PM
POWER]ON
Jeda
Lompat mundur/lompat maju
Nama perangkat yang terhubung*1
Status perangkat*2
Kekuatan sinyal / Sisa baterai
Ikon Bluetooth
menyala apabila adaptor terhubung.
*1 Setiap kali menekan 5 ∞, nama perangkat yang
terdaftar (dan “NEW DEVICE” [PERANGKAT BARU] apabila
perangkat baru itu dapat didaftarkan), muncul secara
bergiliran.
*2 Hanya muncul jika informasi berasal dari perangkat.
Anda dapat menggunakan tombol-tombol berikut pada
remote control untuk pengoperasian audio Bluetooth.
: Mulai pemutaran/jeda
: Lompat mundur/maju
: Setel volume.
+ : Masukkan kode PIN.
~ Pilih “Bluetooth Audio”.
Ÿ Mulai memutar.
• Lihat hal. 22 untuk menghubungkan perangkat baru.
• Lihat hal. 23 untuk menghubungkan/memutuskan
perangkat terdaftar.
• Lihat hal. 24 untuk menghapus perangkat terdaftar.
Informasi Bluetooth:
Jika ingin menerima informasi lebih lanjut mengenai Bluetooth, kunjungi situs web JVC kami.
• Tanda kata dan logo Bluetooth dimiliki oleh Bluetooth SIG, Inc. dan segala penggunaan tanda tersebut oleh Victor
Company of Japan, Limited (JVC) adalah berdasarkan lisensi. Merek dagang dan nama dagang lainnya adalah hak
pemilik masing-masing.
IN22-27_KD-AVX11[UN]f.indd 27IN22-27_KD-AVX11[UN]f.indd 27 1/16/07 3:43:03 PM1/16/07 3:43:03 PM
FLAT
CD-CH
01 01 0:02:38
Disc Title
Artist Name
Current Track Title
3:45PM
POWER]ON
28
INDONESIA
Mendengarkan CD changer
Disarankan untuk menggunakan JVC CD changer yang
kompatibel-MP3 dengan alat penerima anda.
• Anda dapat memutar hanya disk CD (CD-DA) dan
MP3.
Persiapan:
Pastikan Anda memilih <Changer> untuk pengaturan
input eksternal. (☞ halaman 39)
~ Pilih “CD-CH”.
Ÿ Tampilkan Disk List [Daftar Disk].
• Setiap kali Anda menahan tombol, Anda
dapat menampilkan daftar lain dari disk
sisanya.
! Memilih disk untuk diputar.
“No Name” [Tidak Ada Nama] muncul untuk CD konvensional
No. Disk/No. Trek/Waktu putar
• Sewaktu memutar disk MP3, Anda dapat
memilih dan mulai memutarkan trek dalam disk
dengan menggunakan Daftar: Disc List [Daftar
Disk] (pilih disk yang sekarang diputar) =
Folder List [Daftar Folder] = File List [Daftar
File], kemudian mulai putar trek yang Anda
inginkan.
4 ¢ Tekan: Memilih trek
Tahan: Pencarian mundur/maju
5 ∞ Tekan: Memilih folder (hanya MP3)
Tahan: Tampilkan Daftar Disk
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
Folder List
Off
My Best
Cinema
Pops
My Best2
Favorite Song
Cinema2 ENT
File List
Off
Song011.mp3
Song012.mp3
Song013.mp3
Song014.mp3
Song015.mp3
Song016.mp3 ENT
Disc List
Off
MP3 DISC
DISC 02
DISC 03
DISC 04
DISC 05
DISC 06 ENT
IN28-31_KD-AVX11[UN]f.indd 28IN28-31_KD-AVX11[UN]f.indd 28 1/5/07 9:50:02 AM1/5/07 9:50:02 AM
29 ALAT EKSTERNAL
INDONESIA
Anda dapat menggunakan hanya satu dari mode putar
ulang berikut—Intro/Repeat/Random.
Contoh: Untuk memilih Track Repeat [Ulang Trek]
1
2
Mode ikon menu
3
4
Apabila salah satu modus playback [pemutaran]
dipilih, lampu indikator yang terkait menyala pada
monitor.
Untuk membatalkan, pilih <All Off> [Semua Mati]
dalam langkah 3 atau <Off> [Mati] dalam langkah 4.
Memilih mode-mode putar ulang
Tipe disk Intro Repeat [Ulangi] Random [Acak]
Track: Memutar 15 detik
pertama dari setiap
trek
Disc: Memutar 15 detik
pertama dari trek
pertama dari semua
disk yang dimuatkan
Track: Mengulangi trek yang
sekarang diputar
Disc: Mengulang semua
trek dari disk yang
sekarang diputar
Disc: Memutar secara acak
semua trek dari disk
yang sekarang diputar
All: Secara acak memutar
semua trek dari semua
disk yang dimuatkan
Track: Memutar 15 detik
pertama dari setiap
trek
Folder: Memutar 15 detik
pertama dari trek
pertama setiap folder
Disc: Memutar 15 detik
pertama dari trek
pertama dari semua
disk yang dimuatkan
Track: Mengulangi trek yang
sekarang diputar
Folder: Mengulang semua
trek dari folder yang
sekarang diputar
Disc: Mengulang semua
trek dari disk yang
sekarang diputar
Folder: Memutar secara acak
semua trek dari folder
yang sekarang diputar,
kemudian trek dari
folder berikutnya
Disc: Memutar secara acak
semua trek
All: Secara acak memutar
semua trek dari semua
disk yang dimuatkan
Anda dapat menggunakan tombol berikut pada remote
control untuk mengoperasikan CD changer.
DISC–
DISC+
: Pilih disk.
: Pilih folder (hanya MP3).
: Pilih trek.
Untuk menggunakan
menu <Mode>
☞ di atas.
Untuk menggunakan
menu <List>
☞ halaman 28.
Disc List [Daftar Disk] =
Folder List [Daftar Folder]
= File List [Daftar File]
AV Menu
Setup Enter
ENT
AV Menu
Mode Enter
ENT
Mode
Off
All Off
Intro
Repeat
Random
Repeat
Off
Track
Disc
Set
ENT
IN28-31_KD-AVX11[UN]f.indd 29IN28-31_KD-AVX11[UN]f.indd 29 1/5/07 9:50:04 AM1/5/07 9:50:04 AM
3:45PM
FLAT
D.PLAYER
01 0:45:38
Album Name
Artist Name
Track Title
POWER]ON
30
INDONESIA
Mendengarkan iPod / D. player
Anda harus menghubungkan adaptor antarmuka
(KS-PD100 untuk Apple iPod atau KS-PD500 untuk JVC
D. player) ke jack CD changer di bagian belakang.
Persiapan:
Pastikan Anda memilih <iPod> atau <D. Player>
untuk pengaturan input eksternal. (☞ halaman 39)
~ Pilih “iPod” atau “D. PLAYER”.
Putar ulang mulai secara otomatis.
Ÿ Memilih sebuah trek.
Memilih trek dari menu player
1 Masuk ke menu player.
• Mode ini akan dibatalkan jika tidak ada
pengoperasian selama sekitar 5 detik.
2 Pilih item yang dikehendaki.
Tekan: Pilih sebuah item
Tahan: Lompat 10 item sekaligus
Untuk iPod:
Playlists Ô Artists Ô Albums Ô Songs
Ô Genres Ô Composers Ô (kembali ke
permulaan)
Untuk D. player:
Playlist Ô Artist Ô Album Ô Genre Ô
Track Ô (kembali ke permulaan)
3 Mengonfirmasi pemilihan.
4 Ulangi langkah 2 dan 3 untuk memilih trek.
• Setelah trek dipilih, pemutaran akan dimulai.
• Untuk kembali ke menu sebelumnya...
Memilih mode-mode putar
ulang
1 Tampilkan <AV Menu>, kemudian pilih ikon
menu <Mode>.
2 Masuk ke <Mode>, kemudian pilih
<Repeat> atau <Random>.
3 Pilih opsi yang sesuai.
Repeat
[Ulangi]
One: Fungsinya sama seperti
“Repeat One” atau “Repeat Mode
= One”.
All:
Fungsinya sama seperti “Repeat
All” atau “Repeat Mode
=
All”.
Random
[Acak]
Album: Fungsinya sama seperti
“Shuffle Albums” pada iPod.
Song/On: Fungsinya sama seperti
“Shuffle Songs” atau “Random Play
= On”.
• Apabila salah satu modus playback [pemutaran]
dipilih, lampu indikator yang terkait menyala
pada monitor.
Untuk membatalkan, pilih <All Off> [Semua Mati]
dalam langkah 2 atau <Off> [Mati] dalam langkah 3.
• iPod adalah merek dagang dari Apple Computer, Inc.,
terdaftar di Amerika Serikat dan di negara-negara lain.
¢ 4 :
Tekan
: Pilih trek
Tahan
: Pencarian mundur/maju
5 ∞
5 : Masuk ke menu player
∞ : Jeda/menghentikan pemutaran
• Untuk melanjutkan, tekan lagi.
No. Trek/Waktu putar ☞ halaman 32
IN28-31_KD-AVX11[UN]f.indd 30IN28-31_KD-AVX11[UN]f.indd 30 1/8/07 2:00:28 PM1/8/07 2:00:28 PM
31
3:45PM
FLAT
AV-IN
AV-INPUT
POWER]ON
ALAT EKSTERNAL
INDONESIA
Mendengarkan komponen eksternal lainnya
AV-INPUT
Anda dapat menghubungkan komponen eksternal ke steker LINE IN/VIDEO IN.
~ Pilih “AV-IN”.
Ÿ Hidupkan komponen yang telah tersambung dan mulai memainkan sumber tersebut.
Jika Anda memilih <Camera Mirror> [Cermin Kamera] untuk <AV Input> (☞ halaman 39), beberapa pesan
status seperti perubahan level volume tidak akan muncul pada monitor sewaktu Anda menayangkan gambar.
EXT-INPUT
Anda dapat menghubungkan komponen eksternal pada jack CD changer di bagian belakang dengan menggunakan
Line Input Adapter [Adaptor Input Saluran]—KS-U57 (tidak disediakan) atau AUX Input Adapter [Adaptor Input
AUX]—KS-U58 (tidak disediakan).
Persiapan:
Pastikan Anda memilih <External Input> untuk pengaturan input eksternal. (☞ halaman 39)
~ Pilih “EXT-IN”.
Ÿ Hidupkan komponen yang telah tersambung dan mulai memutar sumber tersebut.
DISP: Tekan, jika gambar pemutaran ulang tidak muncul, tetapi layar informasi sumber (yang ini) ditampilkan.
FLAT
EXT-IN
EXT-INPUT
3:45PM
POWER]ON
Judul yang ditentukan (☞ halaman 33) ☞ halaman 32
Judul yang ditentukan (☞ halaman 33) ☞ halaman 32
IN28-31_KD-AVX11[UN]f.indd 31IN28-31_KD-AVX11[UN]f.indd 31 1/5/07 10:56:30 AM1/5/07 10:56:30 AM
32
INDONESIA
Memilih mode suara
~
Ÿ
! Pilih sebuah mode suara.
• Untuk angka setelan prasetel dari setiap
modus suara, ☞ halaman 50.
Menyimpan setelan Anda sendiri
Anda dapat menyimpan setelan Anda ke dalam User1,
User2, dan User3.
1 Ulangi langkah ~ dan Ÿ, lalu...
2 Setel.
3 Simpan.
Penyeragaman suara
AV Menu
Equalizer Enter
ENT
AV Menu
Setup Enter
ENT
Flat
Hard Rock
R&B
Pop
Jazz Exit
ENT
Equalizer
Flat
Hard Rock
R&B
Pop
Jazz Exit
ENT
Equalizer
Edit
60.0 Hz ENT
+03
Store
User Store
User1
User2
User3
ENT Store
Ikon menu equalizer
Edit
Store
60.0 Hz ENT
+03
POWER]ON
IN32-43_KD-AVX11[UN]f.indd 32IN32-43_KD-AVX11[UN]f.indd 32 1/5/07 9:51:34 AM1/5/07 9:51:34 AM
PENGATURAN
33
INDONESIA
Anda dapat menentukan judul sebagai berikut.
Stasiun FM/AM Hingga16 karakter—hingga 30
karakter.
AV-IN
EXT-IN
Hingga 16 karakter
•
Jika anda menentukan judul ke stasiun ke-31, “Name
Full” [Nama Penuh] berkedip-kedip di monitor. Hapus
judul yang tidak dikehendaki sebelum menetapkan.
~ Pilih sumbernya.
• Untuk stasiun FM/AM: Pilih jalur, kemudian
tala ke stasiun.
• Untuk “AV-IN”/”EXT-IN”: Pilih sumbernya.
Ÿ Tampilkan layar entri judul.
1
2
Mode ikon menu
3
Contoh: Ketika anda memilih FM sebagai sumber
! Tetapkan sebuah judul.
1 Pilih karakter, kemudian pindahkan posisi
masukan.
• Untuk mengubah set karakter, tekan
DISP. (Untuk melihat karakter yang
tersedia, ☞ halaman 49).
2 Ulangi langkah 1 sampai anda selesai
memasukkan judul.
⁄ Prosedur selesai.
Menetapkan judul pada sumber
Tekan: Mengubah set karakter
Tahan: Menghapus judul
AV Menu
Setup Enter
ENT
Station Name
ABC Radio
Store
ENT
Title Entry
DISP A a 0 Á á
POWER]ON
AV Menu
Mode Enter
ENT
Mode Mono
DX/Local
SSM
Title Entry
Station Name
ABC
Store
ENT
Title Entry
DISP A a 0 Á á
IN32-43_KD-AVX11[UN]f.indd 33IN32-43_KD-AVX11[UN]f.indd 33 1/11/07 10:30:09 AM1/11/07 10:30:09 AM
34
INDONESIA
AV Menu
Setup
Input
Display
Clock
Disc Setup 1
Disc Setup 2
Tuner
Others
Setup
Equalizer
Sound
Mode
Bluetooth
List
Enter
ENT
!
• Untuk beberapa item, ulangi langkah ini
untuk menetapkan sub-item.
⁄
Item menu
Pengoperasian menu
Contoh: Mengubah pengaturan <High Pass Filter>
~
Item yang tidak tersedia akan ditampilkan
dalam bayangan.
Ÿ
Pengaturan Equalizer Sound [Suara]
Sound
Through
Fader/Balance
Volume Adjust
Subwoofer
High Pass Filter
Crossover
Through
On
Exit
ENT
High Pass Filter
AV Menu
Setup Enter
ENT
AV Menu
Sound Enter
ENT
• Indikasi tampilan dapat berubah sesuai perubahan spesifikasi.
Ikon menu Suara
AV Menu
Setup Enter
ENT
POWER]ON
Mode [Modus] List [Daftar] Bluetooth
IN32-43_KD-AVX11[UN]f.indd 34IN32-43_KD-AVX11[UN]f.indd 34 1/5/07 9:51:40 AM1/5/07 9:51:40 AM
PENGATURAN
35
INDONESIA
Permulaan: Yang digaris-bawahi
Setup
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Display
Demonstration Off: Membatalkan.
On: Aktifkan demo pada monitor.
Wall Paper Anda dapat memilih gambar latar belakang monitor.
Crystal-Blue, Crystal-Pink, Crystal-Green, Wave-Yellow,
Wave-Green, Metal-A, Metal-B, Ball-A, Ball-B, Ball-C, Clown Fish,
Simple-Red, Simple-Orange, Simple-Bluegreen, Simple-Blue
Scroll Off: Membatalkan.
Once: Menggulung informasi disk sekali.
Auto: Mengulangi scrolling (interval 5 detik).
• Tahan DISP yang menggulir informasi terlepas dari pengaturan ini.
Tag Display Off: Membatalkan.
On: Menunjukkan Tag data sewaktu memutar trek MP3/WMA/
WAV.
Dimmer Off: Membatalkan.
On: Mengaktifkan peredup.
Auto: Meredupkan monitor ketika anda menghidupkan lampu
utama.*1
Time Set: Tekan ENT (atau ¢) untuk menampilkan layar
pengaturan waktu, kemudian tetapkan waktu Dimmer On/
Off [Peredup Hidup/Mati].
Bright Anda dapat menyesuaikan kecerahan untuk membuat tampilan jelas
dan terbaca.
–15 (paling gelap) hingga +15 (paling terang); Permulaan 00
Picture Adjust*2Anda dapat menyesuaikan yang berikut ini untuk membuat monitor
terlihat bersih dan jelas untuk menonton pemutaran ulang gambar.
Pengaturan akan disimpan terpisah untuk “DISC” dan “AV-IN”.
–15 sampai +15; Permulaan 0
Bright: Sesuaikan jika gambar terlalu terang atau terlalu gelap.
Contrast: Sesuaikan kontras.
Color: Sesuaikan warna gambar—lebih cerah atau lebih gelap.
Tint: Sesuaikan warna jika warna kulit manusia tidak alami
(sinyal PAL tak dapat disetel).
*1
Diperlukan sambungan kabel ILLUMINATION CONTROL [KONTROL SINAR]. (☞ Manual Pemasangan/Penyambungan)
*2 Dapat disesuaikan hanya bilamana sumber berupa disk yang berisi gambar atau film, atau “AV-IN”.
Bersambung ke halaman berikutnya
IN32-43_KD-AVX11[UN]f.indd 35IN32-43_KD-AVX11[UN]f.indd 35 1/11/07 10:58:41 AM1/11/07 10:58:41 AM
36
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Display
Aspect *3Anda dapat mengubah rasio aspek gambar.
Rasio aspek sinyal yang masuk
4:3 16:9
Full :
Untuk gambar asli 16:9
Auto :
•
Untuk “DISC”:
Rasio aspek secara otomatis
dipilih dan diselaraskan dengan sinyal masuk.
•
Untuk sumber video yang lain:
Perbandingannya ditetapkan ke <
Regular
>.
Regular :
Untuk gambar asli 4:3
NTSC/PAL Pengaturan ini sahih hanya untuk monitor eksternal disambungkan.
Pilih sistem warna untuk montor—NTSC, PAL.
•
Matikan daya dan hidupkan kembali agar dapat berlaku pengaturan
baru.
Language*4Pilih bahasa petunjuk yang ditampilkan pada monitor.
English, Spanish, French, German, Italian, Dutch, Swedish,
Danish, Russian
Clock
Time Set Permulaan 1:00 AM, ☞ [6]
12Hours / 24Hours 12 Hours, 24 Hours, ☞ [6]
OSD Clock Off, On, ☞ [6]
*3 Tidak dapat disesuaikan untuk sumber audio.
*4 Setelah Anda mengubah pengaturan bahasa petunjuk, matikan lalu nyalakan kembali agar pengaturan Anda
berlaku.
IN32-43_KD-AVX11[UN]f.indd 36IN32-43_KD-AVX11[UN]f.indd 36 1/11/07 2:10:30 PM1/11/07 2:10:30 PM
PENGATURAN
37
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Disc Setup 1*5
Menu Language Memilih bahasa menu disk permulaan; Permulaan English (☞ juga
halaman 50).
Audio Language
Memilih bahasa audio permulaan;
Permulaan
English (☞ juga
halaman 50).
Subtitle Memilih bahasa subtitle permulaan atau menghapus subtitle (<Off>);
Permulaan English (☞ juga halaman 50).
OSD Language Pilih bahasa pada layar yang digunakan untuk monitor eksternal yang
dihubungkan ke steker VIDEO OUT; Permulaan English.
Monitor Type Pilih jenis monitor untuk menonton film layar lebar pada monitor
eksternal Anda.
16:9 : Pilih, apabila rasio aspek monitor eksternal 16:9.
4:3 Letterbox/4:3 Pan Scan:
Pilih, apabila rasio aspek monitor eksternal 4:3. Rujuk ke gambar
di sebelah kiri untuk melihat bagaimana gambar ditampilkan
pada monitor.
OSD Position Pilih posisi bar pada layar, ☞ [21].
1 : Posisi lebih tinggi
2 : Posisi lebih rendah
File Type Pilih jenis file playback bila disk berisi jenis file yang berbeda.
Audio: Pemutaran file audio.
Still picture: Memutar file JPEG.
Video: Memutar file DivX/MPEG1/MPEG2.
DivX Regist. Unit ini memiliki Kode Registrasi sendiri. Setelah Anda memutar disk
yang mana akan direkam oleh Kode Registrasi, tulisan Kode Registrasi
unit ini akan ditimpa demi melindungi hak cipta.
*5 Hanya dapat dipilih untuk ”DISC” (jeda pemutaran disc).
Position 1 Position 2
16:9 4:3 Letterbox
4:3 Pan Scan
IN32-43_KD-AVX11[UN]f.indd 37IN32-43_KD-AVX11[UN]f.indd 37 1/11/07 10:30:16 AM1/11/07 10:30:16 AM
38
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Disc Setup 2*5
D. Audio Output Pilih format sinyal yang dipancarkan melalui terminal DIGITAL OUT
(Optik). (☞ juga halaman 49)
PCM Only:
Pilih ini ketika menyambungkan sebuah penguat atau sebuah
decoder (alat pengarti sandi) yang tidak kompatibel dengan
Dolby Digital, DTS, atau MPEG Audio atau menyambungkan
sebuah peralatan rekaman.
Dolby Digital :
Pilih ini ketika menyambungkan sebuah penguat atau sebuah
decoder yang kompatibel dengan Dolby Digital.
Stream: Pilih ini ketika menyambungkan sebuah penguat atau
sebuah decoder yang kompatibel dengan Dolby Digital, DTS
atau MPEG Audio.
Down Mix Saat memutar ulang disk multi-saluran, pengaturan ini mempengaruhi
sinyal-sinyal yang direproduksi melalui steker LINE OUT.
Dolby Surround:
Pilih ini untuk menikmati audio surround multi-saluran
dengan menghubungkan amplifier yang kompatibel dengan
Dolby Surround.
Stereo: Secara normal pilih ini.
D. (Dynamic) Range Compres.
(Compression)
Anda dapat menikmati suara yang dahsyat pada level volume rendah
sewaktu memutar perangkat lunak Dolby Digital.
Auto: Pilih ini untuk menerapkan efek pada perangkat lunak
multisaluran yang dikodekan.
On: Pilih ini untuk selalu menggunakan fungsi ini.
Tuner
IF Band Width Auto: Penambahan selektivitas radio untuk menekan gangguan
desis di antara stasiun-stasiun dekat. (Efek stereo mungkin
hilang.)
Wide: Kecuali apabila ada gangguan dari stasiun radio yang
berdampingan, kualitas suara/bunyi tidak akan menurun dan
efek stereo tidak akan hilang.
*5 Hanya dapat dipilih untuk ”DISC” (jeda pemutaran disc).
IN32-43_KD-AVX11[UN]f.indd 38IN32-43_KD-AVX11[UN]f.indd 38 1/11/07 10:30:17 AM1/11/07 10:30:17 AM
PENGATURAN
39
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Input
AV Input Anda dapat menentukan penggunaan steker LINE IN dan VIDEO IN.
Off: Pilih, apabila tidak ada komponen yang dihubungkan (“AV-IN”
dilompati sewaktu memilih sumber).
Audio&video:
Pilih ini apabila menghubungkan komponen AV seperti VCR.
Audio: Pilih ini apabila menghubungkan komponen audio seperti
pemutar audio digital.
Camera*6:
Pilih ini apabila menghubungkan kamera tampilan belakang.
Camera Mirror*6:
Citra kaca pada pandangan belakang ditampilkan di monitor.
(Hanya monitor pada penerima; pandangan belakang normal
muncul di monitor luar).
External Input
*7
Apabila menghubungkan komponen eksternal ke jack CD changer di
bagian belakang.
Changer/iPod/D. player*8: CD changer, iPod atau D. player ☞ [28, 30]
External Input
:
Apa pun selain yang di atas. ☞ [31]
Others
Beep Off: Membatalkan.
On: Mengaktifkan suara sentuh-kunci.
Telephone Muting*9Off: Membatalkan.
Muting1, Muting2 :
Pilih salah satu yang membungkam suara sementara
menggunakan telepon selular.
Initialize Inisialisasi semua pengaturan yang sudah Anda buat dalam
<AV Menu>. Tekan ENT, kemudian setel ulang unit (
☞
hal. 3).
*6 Anda harus memutar-balik hubungan timah lampu. Lihat Manual Pemasangan/Penyambungan (bagian yang
terpisah). Tampilan belakang melalui kamera, muncul dengan rasio aspek “Full” [Penuh] pada monitor (terlepas
dari pengaturan rasio aspeknya) apabila Anda memindahkan gigi persneling ke posisi mundur (R).
*7 Tidak dapat dipilih jika sumbernya iaitu “CD-CH”, “iPod”, “D.PLAYER” atau “EXT-IN”.
*8 Nama komponen yang terdeteksi melalui jack CD changer jack akan diperlihatkan.
*9 Diperlukan sambungan timah TEL MUTING [MEREDAM TELP]. Lihat Manual Pemasangan/Penyambungan (bagian
yang terpisah).
IN32-43_KD-AVX11[UN]f.indd 39IN32-43_KD-AVX11[UN]f.indd 39 1/11/07 10:30:17 AM1/11/07 10:30:17 AM
40
INDONESIA
Equalizer
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Flat/Hard Rock/R&B/Pop/Jazz/
Dance/Country/Reggae/Classic/
User1/User2/User3
☞ [32]
Sound
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Fader/Balance Menyesuaikan seimbangan output fader—pengeras suara antara
pengeras suara depan dan belakang.
• Paling atas—depan saja
• Paling bawah—belakang saja
Apabila menggunakan sistem dua-speaker, setel fader ke tengah (00).
Menyesuaikan seimbangan output balance—pengeras suara antara
pengeras suara kiri dan kanan.
• Paling kiri—hanya kiri
• Paling kanan—hanya kanan
Volume Adjust Menyesuaikan dan menyimpan tingkat volume penyesuaian-otomatis
untuk masing-masing sumber, membandingkan dengan tingkat volume
FM. Tingkat volume akan secara otomatis bertambah atau berkurang
apabila Anda mengubah sumber.
–12 sampai +12; Permulaan 00
Subwoofer Sesuaikan setting di bawah dalam submenu:
Phase:
Fase Subwoofer. Pilih salah satu, <Normal> atau <Reverse>,
yang mereproduksi suara yang lebih baik.
Level: Tingkat output subwoofer. Level: –06 sampai +08;
Permulaan 00
High Pass Filter
Through:
Pilih apabila subwoofer tidak dihubungkan.
On: Pilih apabila subwoofer dihubungkan.
Crossover Sesuaikan frekuensi crossover antara pengeras suara depan/belakang
dan subwoofer.
80Hz, 120Hz, 150Hz
Amplifier Gain Anda dapat mengganti level volume maksimum dari alat penerima ini.
Off: Menonaktifkan penguat-penguat yang terpasang tetap
di dalam.
Low Power: VOL 00 hingga 30 (Pilih ini jika daya maksimum pengeras
suara kurang dari 50 W)
High Power: VOL 00 hingga 50
Sesuaikan fader
Sesuaikan
balance
IN32-43_KD-AVX11[UN]f.indd 40IN32-43_KD-AVX11[UN]f.indd 40 1/11/07 10:51:33 AM1/11/07 10:51:33 AM
PENGATURAN
41
INDONESIA
Mode*10
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Mono Hanya untuk FM.(Off, On), ☞ [10]
DX/Local Hanya untuk FM. (DX, Local), ☞ [11]
SSM Hanya untuk FM. ☞ [11]
Title Entry Hanya untuk stasiun FM/AM, AV-IN, dan EXT-IN. ☞ [33]
All Off/Intro/Repeat/Random Hanya untuk pemuaran disk dan iPod/D. player.
☞ [16, 29, 30]
List
Daftar yang dapat diakses berbeda-beda, tergantung pada sumbernya, ☞ [12, 17, 26, 28]
Bluetooth*11
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Menu Dial*12 Hanya perangkat yang dihubungkan untuk “Bluetooth Phone”.
Pilih metode untuk melakukan panggilan, ☞ [25].
Redial: Pilih nomor telepon dari daftar nomor yang sudah Anda
sambung.
Received Calls: Pilih nomor telepon dari daftar panggilan yang diterima.
Phonebook: Pilih nama, lalu nomor telepon dari buku telepon ponsel
yang terhubung.
Missed Calls: Pilih nomor telepon dari daftar panggilan yang tidak
terjawab.
Phone Number: Masukkan nomor telepon.
Voice Dialing: Jika ponsel yang terhubung memiliki sistem pengenalan
suara, Anda dapat memanggil dengan perintah suara.
*10 Item yang tercantum di bawah <Mode> bervariasi di antara sumber pemutaran.
*11 Hanya dapat dipilih untuk “Bluetooth Phone” atau “Bluetooth Audio”. Pilih perangkat (atau “NEW DEVICE”
[PERANGKAT BARU]) sebelum mengoperasikan menu.
*12 Item yang dapat dipilih beragam, bergantung perangkat yang dihubungkan.
Untuk memasukkan nomor
telepon
Pilih nomor
Pindah posisi
entri
Bersambung ke halaman berikutnya
IN32-43_KD-AVX11[UN]f.indd 41IN32-43_KD-AVX11[UN]f.indd 41 1/11/07 10:30:18 AM1/11/07 10:30:18 AM
42
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Message Hanya perangkat yang dihubungkan untuk “Bluetooth Phone”.*13
Anda dapat membaca pesan dari riwayat pesan berikut ini.
Unread: Pesan yang belum Anda baca.
Read: Pesan yang sudah Anda baca.
Unsent: Pesan yang belum Anda kirim.
Sent: Pesan yang sudah Anda kirim.
Open Hanya untuk “NEW DEVICE” [PERANGKAT BARU].
Menyiapkan unit untuk melakukan koneksi Bluetooth yang baru. Pilih ini saat
melakukan koneksi Bluetooth dengan perangkat untuk pertama kali, terutama
dari perangkat, ☞ [22].
• Setelah koneksi dilakukan, koneksi terdaftar dalam unit. Anda dapat
menghubungkan unit dan perangkat dengan menggunakan <Connect>
(☞ bawah) pada waktu berikutnya.
Search*14 Hanya untuk “NEW DEVICE” [PERANGKAT BARU].
Menyiapkan unit untuk melakukan koneksi Bluetooth yang baru. Pilih ini apabila
melangsungkan koneksi Bluetooth dengan perangkat untuk pertama kali,
terutama dari unit. Unit mencari perangkat baru yang tersedia, ☞ [23].
• Sebelum mulai pencarian, aktifkan fungsi Bluetooth perangkat agar unit dapat
mendeteksinya.
• Setelah koneksi dilakukan, koneksi terdaftar dalam unit. Anda dapat
menghubungkan unit dan perangkat dengan menggunakan <Connect> (☞
bawah) pada waktu berikutnya.
Special Device Hanya untuk “NEW DEVICE” [PERANGKAT BARU].
Menunjukkan daftar perangkat Bluetooth yang memerlukan prosedur khusus
untuk melangsungkan koneksi Bluetooth. Pilih perangkat yang ingin Anda
hubungkan.
• Setelah memilih perangkat, gunakan <Open> [Buka] atau <Search> [Cari]
(☞ atas) untuk koneksi.
• Setelah koneksi dilakukan, koneksi terdaftar dalam unit. Anda dapat
menghubungkan unit dan perangkat dengan menggunakan <Connect>
(☞ bawah) pada waktu berikutnya.
Connect Hanya untuk perangkat yang terdaftar.
Setelah memilih perangkat di antara perangkat yang terdaftar (☞ halaman 24
dan 27), langsungkan koneksi dengan perangkat ini, ☞ [23].
Disconnect Hanya untuk perangkat yang terhubung.
Putus hubungan perangkat yang sedang aktif sebelum menghubungkan
perangkat yang lain, ☞ [23].
Delete Pair Hanya untuk perangkat yang terdaftar.
Hapus perangkat yang terdaftar, ☞ [24].
*13 Hanya dapat dipilih apabila perangkat kompatibel dengan SMS.
*14 Untuk melakukan koneksi, masukkan kode PIN khusus dari perangkat tersebut pada unit dan/atau perangkat.
Apabila mengoperasikan perangkat Bluetooth, lihat juga petunjuk yang disediakan bersama perangkat.
IN32-43_KD-AVX11[UN]f.indd 42IN32-43_KD-AVX11[UN]f.indd 42 1/11/07 10:30:19 AM1/11/07 10:30:19 AM
PENGATURAN
43
INDONESIA
Item menu Pengaturan yang dapat dipilih, [halaman referensi]
Settings
Auto Connect*15 Apabila unit diaktifkan, koneksi dilakukan secara otomatis dengan...
Off: Tidak ada perangkat Bluetooth.
Last: Perangkat Bluetooth yang terakhir dihubungkan.
Order: Perangkat Bluetooth terdaftar yang tersedia yang
ditemukan pertama kali.
Auto Answer*16 On: Unit akan menjawab panggilan masuk secara otomatis.
Off: Unit tidak menjawab panggilan secara otomatis. Menjawab
panggilan secara manual.
Reject: Unit menolak semua panggilan masuk.
Message Info*16 Auto: Unit memberitahukan adanya pesan yang masuk dengan
berdering dan menampilkan –Receiving Message
[Menerima Pesan].” Untuk membaca pesan, tekan ENT
(☞hal. 25).
Manual: Unit tidak memberitahukan adanya pesan yang masuk.
MIC Setting*16 Menyesuaikan volume mikrofon yang dihubungkan ke adaptor
Bluetooth.
01, 02, 03
Version*17 Versi perangkat lunak dan perangkat keras Bluetooth diperlihatkan.
*15 Hanya dapat dipilih untuk ”Bluetooth Phone”.
*16 Hanya perangkat yang dihubungkan untuk “Bluetooth Phone”. Tidak dapat dipilih untuk “NEW DEVICE”
[PERANGKAT BARU].
*17 Jika ingin menerima informasi lebih lanjut mengenai Bluetooth, kunjungi situs web JVC kami.
IN32-43_KD-AVX11[UN]f.indd 43IN32-43_KD-AVX11[UN]f.indd 43 1/16/07 3:46:48 PM1/16/07 3:46:48 PM
INDONESIA
44
Perawatan
Cara membersihkan konektor
Sering kali melepaskan unit akan memperburuk
konektor.
Untuk meminimalkan kemungkinan ini, seka konektor
secara berkala dengan cotton swab [batang kapas/
korek telinga] atau kain yang dilembabkan dengan
alkohol, dengan hati-hati agar tidak merusak konektor.
Konektor
Pengembunan uap air
Uap air mungkin mengembun pada lensa di dalam alat
penerima dalam kasus-kasus berikut:
• Setelah menjalankan pemanas di dalam mobil.
• Jika udara menjadi sangat lembab di dalam mobil.
Jika ini terjadi, alat penerima mungkin mengalami
kesalahan fungsi. Keluarkan disk atau biarkan alat
penerima hidup untuk beberapa jam sampai uap air
menguap.
Cara memegang disk-disk
Ketika memindahkan sebuah
disk dari wadahnya, tekan ke
bawah penahan tengah dari wadah
tersebut dan angkat disk keluar,
pegang CD pada bagian pinggir.
• Selalu pegang disk pada bagian pinggirnya. Jangan
menyentuh permukaan rekaman disk.
Apabila menyimpan disk ke dalam wadahnya,
masukkan disk dengan hati-hati pada sekeliling
dudukan bagian tengah (dengan permukaan yang
tercetak menghadap ke atas).
• Pastikan menyimpan disk ke dalam wadahnya
setelah digunakan.
Menjaga kebersihan disk-disk
Disk yang kotor tidak dapat diputar
dengan benar.
Jika disk menjadi kotor, seka dengan kain
halus dengan arah lurus dari tengah ke
pinggir.
• Jangan menggunakan larutan apapun (misalnya,
pembersih piringan hitam konvensional, semprotan,
pengencer, bensin, dsb.) untuk membersihkan disk.
Untuk memutar disk-disk baru
Pada disk yang baru mungkin terdapat
bagian kasar di seputar pinggiran
dalam dan luar. Jika disk seperti ini
digunakan, alat penerima ini mungkin
menolak disk tersebut.
Untuk menghilangkan bagian yang kasar, gosok
pinggiran disk dengan pinsil atau bolpen, dsb.
Label tempel
Tempel Bekas tempel
Disk yang
melengkung
Jangan menggunakan disk berikut:
Dudukan tengah
IN44-50_KD-AVX11[UN]f.indd 44IN44-50_KD-AVX11[UN]f.indd 44 1/8/07 2:04:05 PM1/8/07 2:04:05 PM
45 REFERENSI
INDONESIA
Lebih lagi tentang alat penerima ini
Umum
Menghidupkan daya
• Dengan menekan tombol SRC (sumber) pada alat
penerima, anda dapat juga menghidupkan power.
Jika sumber sudah siap, pemutaran dimulai.
FM/AM
Menyimpan stasiun radio ke dalam memori
• Apabila SSM sudah berakhir, stasiun radio yang
diterima diprasetel pada No. 1 (frekuensi terendah)
hingga No. 6 (frekuensi tertinggi).
Disk
Umum
• Dalam manual ini, kata-kata “track” dan “file” secara
bergantian digunakan.
• Radio ini juga dapat memutar ulang disk-disk 8 cm.
• Unit ini hanya dapat memutar file CD audio (CD-DA)
jika jenis file (MP3/WMA/WAV) yang berbeda
direkam dalam disk yang sama.
• Alat penerima ini dapat menampil hanya 1 byte
karakter. Tidak ada karakter lainnya yang dapat
ditampilkan dengan benar.
Menyisipkan sebuah disk
• Apabila disk dimasukkan terbalik, akan muncul
“Cannot play this disc Check the disc” di monitor.
Mengeluarkan disk.
Mengeluarkan disk
• Jika disk yang dikeluarkan tidak dipindahkan dalam
15 detik, disk secara otomatis akan disisipkan
kembali ke dalam tempat pemuatan untuk
melindungnya dari debu. (Pemutaran disk dimulai.)
Mengubah sumber
• Jika Anda mengubah sumber, pemutaran juga akan
berhenti tanpa mengeluarkan disk.
Pada waktu berikutnya Anda memilih “DISC” untuk
sumber pemutaran, disk mulai memutar dari tempat
yang dihentikan sebelumnya.
Memutarkan disk Recordable/Rewritable
• Unit ini dapat mengenali sebanyak 5 000 file dan 250
folder (maksimum 999 file per folder).
• Hanya gunakan disk yang sudah “dituntaskan”.
• Alat penerima ini dapat memutar ulang disk-disk
multisesi; bagaimanapun, sesi-sesi yang belum
ditutup akan dilewati sementara memutar.
• Unit ini dapat mengenali sebanyak 25 karakter nama
file/folder.
• Beberapa disk atau file mungkin tidak dapat diputar
ulang karena karakteristik atau kondisi rekamannya.
IN44-50_KD-AVX11[UN]f.indd 45IN44-50_KD-AVX11[UN]f.indd 45 1/5/07 9:56:13 AM1/5/07 9:56:13 AM
INDONESIA
46
Memutarkan file MP3/WMA/WAV
• Alat penerima ini dapat memutar ulang file-file
dengan kode perpanjangan <.mp3>, <.wma> atau
<.wav> (mengabaikan jenis huruf—huruf besar/
kecil).
• Alat receiver ini dapat memutar kembali file yang
memenuhi kondisi di bawah:
– Bit rate: MP3/WMA: 32 kbps — 320 kbps
– Frekuensi sampling:
48 kHz, 44.1 kHz, 32 kHz (untuk MPEG1)
24 kHz, 22.05 kHz, 16 kHz (untuk MPEG2)
48 kHz, 44.1 kHz, 32 kHz, 22.05 kHz (untuk WMA)
44.1 kHz (untuk WAV)
• Unit ini dapat memperlihatkan ID3 Tag Versi
1.0/1.1/2.2/2.3/2.4 (untuk MP3). Unit ini juga dapat
memperlihatkan Tag WAV dan Tag WMA.
• Alat penerima ini dapat memutar ulang file yang
terekam dalam VBR (Rata-rata bit variabel).
File yang direkam dalam VBR memiliki selisih indikasi
waktu yang berlalu.
• Alat penerima ini tidak dapat memutar ulang file
berikut:
–
File MP3 yang disandikan dengan format MP3i dan
MP3 PRO.
– File MP3 yang disandikan dengan Layer 1/2.
– File WMA yang disandikan dengan format
lossless, professional dan voice.
– File WMA yang tidak berbasis pada Windows
Media® Audio.
– File WMA yang diproteksi-salin dengan DRM.
–
File yang memiliki data seperti AIFF, ATRAC3, dsb.
Memutarkan file DivX
• Unit ini dapat memutar kembali file DivX dengan
kode ekstension <.divx>, <.div>, <.avi> (tanpa
menghiraukan bentuk huruf—besar/kecil).
• Unit ini mendukung file DivX files yang memiliki
resolusi 720 x 576 piksel atau kurang.
• Unit ini mendukung DivX 6.x, 5.x, 4.x dan 3.11.
• Audio stream [Pengaliran audio] harus sesuai standar
MP3 atau Dolby Digital.
• Unit ini tidak mendukung GMC (Global Motion
Compression).
• File yang disandi dalam mode pemindaian saling
mengait, mungkin tidak dapat diputar kembali
secara tepat.
• Bit rate maksimum untuk sinyal video yaitu 4 Mbps
(rata-rata).
Memutarkan file MPEG
• Unit ini dapat memutarkan kembali file MPEG
dengan kode ekstension <.mpg> atau <.mpeg>.
• Format stream [pengaliran] harus sesuai dengan
MPEG system/program stream.
• Format file harus MP@ML (Main Profile at Main
Level)/SP@ML (Simple Profile at Main Level)/MP@LL
(Main Profile at Low Level).
• Audio stream [Pengaliran audio] harus sesuai standar
MPEG1 Audio Layer-2.
• Bit rate maksimum untuk sinyal video yaitu 4 Mbps
(rata-rata).
Memutarkan file JPEG
• Unit ini dapat memutarkan kembali file JPEG dengan
kode ekstension <.jpg> atau <.jpeg>.
• Anda dianjurkan untuk merekam file pada resolusi
640 x 480.
• Unit ini hanya dapat memutar file JPEG baseline. File
JPEG Progressive dan file JPEG lossless tidak dapat
diputar.
IN44-50_KD-AVX11[UN]f.indd 46IN44-50_KD-AVX11[UN]f.indd 46 1/16/07 3:49:23 PM1/16/07 3:49:23 PM
47 REFERENSI
INDONESIA
CD
1 Modus pemutaran yang dipilih
2 Waktu putar yang telah lewat dari trek yang
sekarang
3 Status pengoperasian
4 Nomor trek/total jumlah trek yang sedang
digunakan pada disk
5 Informasi trek
6 Daftar trek
7 Trek yang sekarang (bar yang disorot)
Layar kontrol
• Layar kontrol berikut ini hanya muncul pada monitor
eksternal.
DivX/MPEG1/MPEG2/JPEG/MP3/WMA/WAV
1 Folder yang sekarang (bar yang disorot)
2 Nomor folder/total jumlah folder saat ini
3 Daftar folder
4 Modus pemutaran yang dipilih
5 Waktu putar yang telah lewat dari trek yang
sekarang (tidak ditampilkan untuk JPEG)
6 Status pengoperasian
7 Nomor trek/total jumlah trek yang sekarang
dalam folder yang sedang digunakan (total
jumlah trek pada disk)
8 Informasi trek (hanya untuk MP3/WMA/WAV)
9 Daftar trek
p Trek yang sekarang (disorot)
Folder : 2 / 3
TIME 00:00:14T. RPT
Track : 6 / 14 (Total 41)
01 Music
02 Music
03 Music
Track Information
Cloudy.mp3
Fair.mp3
Fog.mp3
Hail.wma
Indian summer.mp3
Rain.mp3
Shower.mp3
Snow.mp3
Thunder.wma
Typhoon.mp3
Wind.mp3
Winter sky.mp3
Album
Weather
Artist
Robert M. Smith
Title
Rain
TIME 00:14
Track : 6 / 14
Track Information
Cloudy
Fair
Fog
Hail
Indian summer
Rain
Shower
Snow
Thunder
Typhoon
Wind
Winter sky
Album
Four seasons
Artist
Robert M. Smith
Title
Rain
T. RPT
IN44-50_KD-AVX11[UN]f.indd 47IN44-50_KD-AVX11[UN]f.indd 47 1/16/07 5:41:24 PM1/16/07 5:41:24 PM
INDONESIA
48
Ikon untuk jenis telepon
• Ikon-ikon ini menunjukkan jenis telepon yang disetel
pada perangkat.
: Ponsel
: Telepon rumah
: Kantor
: Umum
: Selain yang di atas
Pengoperasian iPod / D. player
• Sewaktu anda menghidupkan unit ini, maka iPod
atau D. player akan dihidupkan melalui unit ini.
• Informasi teks mungkin tidak akan dapat ditampilkan
dengan benar. Unit ini dapat menampilkan maksimal
40 karakter.
Catatan:
Sewaktu mengoperasikan iPod atau D. player,
beberapa operasi mungkin tidak dapat dilakukan
dengan benar atau sebagaimana yang dimaksud.
Dalam hal ini, silakan kunjungi situs web JVC berikut:
Untuk pengguna iPod: <http://www.jvc.co.jp/
english/car/support/ks-pd100/index.html>
Untuk pengguna D. player: <http://www.jvc.
co.jp/english/car/support/ks-pd500/index.html>
Pengaturan menu
•
Jika anda mengganti pengaturan <Amplifier Gain>
dari <High Power> ke <Low Power> sementara
level volume diatur lebih tinggi dari “30”, radio secara
otomatis mengganti level volume ke “VOL 30”.
• Setelah Anda mengubah pengaturan <Menu
Language/Audio Language/Subtitle> [Bahasa
Menu/Bahasa Audio/Teks film], matikan power dan
masukkan kembali disk (atau masukkan disk yang
lain) agar pengaturan Anda berlaku.
• Apabila Anda memilih <16:9> untuk gambar
dengan rasio aspek 4:3, gambar akan berubah sedikit
akibat proses perubahan lebar gambar.
• Meskipun <4:3 Pan Scan> dipilih, ukuran layar
dapat berubah menjadi <4:3 Letterbox> untuk
sejumlah disk-disk.
Pengoperasian Bluetooth
Umum
• Sewaktu mengemudi, jangan melakukan
pengoperasian yang rumit seperti menelepon,
mengakses buku telepon, dsb.
Jika Anda perlu melakukan operasi ini, hentikan
mobil di tempat yang aman.
• Ada beberapa perangkat Bluetooth yang mungkin
tidak bisa dihubungkan ke unit ini, bergantung versi
perangkat Bluetooth yang digunakan.
• Unit ini mungkin tidak akan berfungsi pada beberapa
perangkat Bluetooth.
• Kondisi penyambungan dapat beragam, bergantung
keadaan di sekitar Anda.
• Apabila unit dimatikan, perangkat terputus.
Pesan peringatan untuk pengoperasian
Bluetooth
• Connection Error [Kesalahan Koneksi] :
Perangkat sudah terdaftar tetapi koneksi gagal.
Gunakan <Connect> untuk menghubungkan lagi
perangkat. (☞ halaman 23)
• Error [Kesalahan] : Cobalah pengoperasian sekali
lagi. Jika “Error” [Kesalahan] muncul lagi, cek apakah
perangkat mendukung fungsi yang Anda coba.
• Device Unfound [Perangkat Tak Ditemukan] :
Tidak ada perangkat Bluetooth yang terdeteksi oleh
<Search>.
• Loading [Memuat] : Unit sedang memperbarui
buku telepon dan/atau SMS.
• Please Wait... [Tunggu] : Unit sedang bersiap
untuk menggunakan fungsi Bluetooth. Jika pesan
tidak muncul, matikan dan hidupkan lagi unit,
kemudian hubungkan kembali perangkat (atau setel
ulang unitnya).
• Reset 08 : Periksa sambungan antara adaptor dan
unit ini.
IN44-50_KD-AVX11[UN]f.indd 48IN44-50_KD-AVX11[UN]f.indd 48 1/8/07 2:04:15 PM1/8/07 2:04:15 PM
49 REFERENSI
INDONESIA
Sinyal suara dikeluarkan melalui terminal belakang
Melalui terminal-terminal analog (Keluaran speaker/LINE OUT)
Sinyal saluran 2 dikirimkan. Sewaktu memainkan multi-saluran encoded disk, maka sinyal multi-saluran akan
di- downmixed’.
• Suara DTS tidak dapat direproduksi.
Melalui terminal DIGITAL OUT
Sinyal digital (Linear PCM, Dolby Digital, DTS, MPEG Audio) dipancarkan.
• Untuk mereproduksi suara multi-saluran seperti Dolby Digital, DTS dan MPEG Audio, hubungkan amplifier atau
decoder yang kompatibel dengan sumber multi-saluran ini ke terminal ini, dan setel <D. Audio Output>
dengan benar. (☞ halaman 38)
D. Audio Output
[Keluaran Audio]
Disk Putar ulang
Sinyal-sinyal Output
Stream Dolby Digital PCM Only
DVD 48 kHz, 16/20/24 bits Linear PCM 48 kHz, 16 bits stereo Linear PCM*
96 kHz, Linear PCM 48 kHz, 16 bits stereo Linear PCM
dengan Dolby Digital Dolby Digital bitstream 48 kHz, 16 bits stereo
Linear PCM
dengan DTS DTS bitstream
dengan MPEG Audio MPEG bitstream 48 kHz, 16 bits stereo Linear PCM
Audio CD, Video CD 44.1 kHz, 16 bits stereo Linear PCM /
48 kHz, 16 bits stereo Linear PCM
Audio CD dengan DTS DTS bitstream 48 kHz, 16 bits stereo Linear PCM
DivX dengan Dolby Digital Dolby Digital bitstream 48 kHz, 16 bits stereo
Linear PCM
dengan MPEG Audio 32/44.1/48 kHz, 16 bits Linear PCM
MPEG1/MPEG2 44.1/48 kHz, 16 bits Linear PCM
MP3/WMA 32/44.1/48 kHz, 16 bits Linear PCM
WAV 44.1 kHz, 16 bits stereo Linear PCM
* Sinyal digital dapat dipancarkan pada 20 atau 24 bit (pada bit rate asal) melalui terminal DIGITAL OUT jika disc
tidak dilengkapi proteksi-salin.
Karakter yang diperlihatkan
pada tampilan
Selain abjad romawi (A – Z, a – z),
karakter berikut akan digunakan untuk
memperlihatkan berbagai informasi pada
monitor.
• Anda juga dapat menggunakan karakter
berikut untuk menetapkan judul.
(☞ halaman 33). Angka dan simbol
Huruf besar dan huruf kecil
IN44-50_KD-AVX11[UN]f.indd 49IN44-50_KD-AVX11[UN]f.indd 49 1/11/07 10:32:06 AM1/11/07 10:32:06 AM
INDONESIA
50
Kode bahasa (untuk pemilihan bahasa DVD/DivX)
Kode Bahasa Kode Bahasa Kode Bahasa Kode Bahasa Kode Bahasa
AA Afar FA Persia KL Greenland OC Occitan ST Sesotho
AB Abkhazian FI Finnish KM Kamboja OM (Afan) Oromo SU Sunda
AF Afrikaans FJ Fiji KN Kannada OR Oriya SW Swahili
AM Amharik FO Faroese KO Korean PA Panjabi TA Tamil
AR Arab FY Frisian KS Kasmir PL Polandia TE Telugu
AS Assamese GA Irish KU Kurdi PS Pashto, Pushto TG Tajik
AY Aymara GD Scots Gaelic KY Kirghiz PT Portugis TH Thai
AZ Azarbaijan GL Galician LA Latin QU Quechua TI Tigrinya
BA Bashkir GN Guaran LN Lingala RM Rhueto-
Romance
TK Turkmen
BE Belarusia GU Gujarati LO Laothian RN Kirundi TL Tagalog
BG Bulgaria HA Hausa LT Lithuania RO Rumania TN Setswana
BH Bihari HI Hindi LV Latvian, Lettish RW Kinyarwanda TO Tonga
BI Bislama HR Kroasia MG Malagasi SA Sanskrit TR Turki
BN Benggali,
Bangla
HU Hungaria MI Maori SD Sindhi TS Tsonga
BO Tibet HY Armenia MK Makedonia SG Sangho TT Tatar
BR Breton IA Interligua ML Malayualam SH Serbo-Kroasia TW Twi
CA Catalan IE Interligue MN Mongolia SI Singhalese UK Ukraina
CO Corsican IK Inupiak MO Maldovian SK Slovakia UR Urdu
CS Czech IN Indonesia MR Marathi SL Slovenia UZ Uzbek
CY Welsh IS Icelandic MS Melayu SM Samoa VI Vietnam
DZ Butan IW Ibrani MT Maltese SN Shona VO Volapuk
EL Yunani JI Yiddish MY Burma SO Somali WO Wolof
EO Esperanto JW Jawa NA Nauru SQ Albania XH Xhoso
ET Estonia KA Georgian NE Nepal SR Serbia YO Yoruba
EU Basque KK Kazakh NO Norwegia SS Siswati ZU Zulu
Frekuensi
60 Hz 150 Hz 400 Hz 1 kHz 2.5 kHz 6.3 kHz 15 kHz
Sound mode
[Modus bunyi]
Flat 00 00 00 00 00 00 00
Hard Rock +03 +03 +01 00 00 +02 +01
R&B +03 +02 +02 00 +01 +01 +03
Pop 00 +02 00 00 +01 +01 +02
Jazz +03 +02 +01 +01 +01 +03 +02
Dance +04 +02 00 –02 –01 +01 +01
Country +02 +01 00 00 00 +01 +02
Reggae +03 00 00 +01 +02 +02 +03
Classic +02 +03 +01 00 00 +02 00
User1/2/3 00 00 00 00 00 00 00
Nilai penyamaan prasetel
IN44-50_KD-AVX11[UN]f.indd 50IN44-50_KD-AVX11[UN]f.indd 50 1/5/07 9:56:15 AM1/5/07 9:56:15 AM
51 REFERENSI
INDONESIA
Pemecahan masalah
Apa yang tampaknya sebagai masalah tidak selalu serius. Periksa hal berikut sebelum menghubungi pusat servis.
Gejala Solusi/Penyebab
Umum
• Tidak ada suara yang keluar dari pengeras
suara.
• Sesuaikan volume ke level optimum.
• Periksa kabel dan sambungan.
• Suara DTS tidak dapat direproduksi melalui terminal
analog (Keluaran speaker/LINE OUT).
• Monitor tidak jelas dan tidak terbaca. Mungkin, sinar matahari dari kaca depan yang
menyebabkan gejala ini.
Sesuaikan <Bright> [Kecerahan]. (☞ halaman 35)
• Alat penerima tidak bekerja secara
keseluruhan.
Reset alat penerima. (☞ halaman 3)
• “No Signal” muncul. • Ganti sumber.
• Jalankan pemutaran pada komponen eksternal yang
terhubung ke steker VIDEO IN.
• Periksa kabel dan sambungan.
• Input sinyal terlalu lemah.
FM/AM
• Prasetel otomatis SSM tidak berfungsi. Simpan stasiun radio secara manual. (☞ halaman 12)
• Desis statis pada saat mendengarkan radio. Kencangkan sambungan antena.
Pemutaran disk
• Disk tidak dapat dikenali maupun diputar. Keluarkan disk secara paksa. (☞ halaman 3)
• Disk tidak dapat dikeluarkan. Buka kunci disk. (☞ halaman 17)
• Recordable/Rewritable disk tak dapat
dimainkan kembali.
• Trek pada disk Recordable/Rewritable tidak
dapat diloncati.
• Masukkan disk yang telah selesai.
• Selesaikan disk dengan komponen yang anda gunakan
untuk merekam.
• Pemutaran tidak mau memulai. • Masukkan lagi disk dengan benar.
• Region code [Kode wilayah] DVD salah. (☞ halaman 4)
• Format file tidak didukung oleh unit.
• Gambar pemutaran tidak jelas dan tidak
terbaca.
Sesuaikan item dalam <Picture Adjust> [Setel Gambar].
(☞ halaman 35)
• Suara dan gambar kadang-kadang diinterupsi
atau didistorsi.
• Hentikan pemutaran sewaktu mengemudi pada jalan
yang kasar.
• Ganti disk tersebut.
• Gambar playback tidak ada yang tampak di
monitor.
Timbal rem parkir tidak terhubung dengan benar.
(☞ Manual Pemasangan/Penyambungan)
• Sama sekali tidak ada gambar yang muncul
pada monitor eksternal.
• Hubungkan kabel video dengan benar.
• Pilih input yang benar pada monitor eksternal.
IN51-55_KD-AVX11[UN]f.indd 51IN51-55_KD-AVX11[UN]f.indd 51 1/5/07 9:58:20 AM1/5/07 9:58:20 AM
INDONESIA
52
Gejala Solusi/Penyebab
Pemutaran MP3/WMA/WAV
• Disk tidak dapat diputar. • Ganti disk tersebut.
• Rekam trek dengan menggunakan aplikasi sesuai standar
dalam disk yang sesuai. (☞ halaman 4)
• Tambah kode ekstension yang sesuai pada nama file.
• Timbul bunyi desis. Trek yang diputar bukan merupakan format file yang dapat
diputar. Lompati dan langsung ke file lainnya.
• Trek tidak dapat diputar seperti yang Anda
kehendaki.
Urutan pemutaran dapat berbeda dari yang diputar dengan
menggunakan player lain.
• Waktu putar yang sudah berlalu salah. Kadang-kadang ini terjadi sewaktu pemutaran. Hal ini
disebabkan dengan bagaimana trek-trek tersebut direkam
pada disk.
Bluetooth*
• Perangkat Bluetooth tidak mendeteksi unit. Unit ini dapat dihubungkan dengan satu ponsel Bluetooth
dan satu perangkat audio Bluetooth secara bersamaan.
Sewaktu menghubungkan suatu perangkat, unit ini tidak
dapat dideteksi dari perangkat lain. Putuskan perangkat
yang sekarang terhubung lalu cari lagi.
• Unit tidak mendeteksi perangkat Bluetooth. • Cek pengaturan Bluetooth perangkat tersebut.
• Cari dari perangkat Bluetooth. Setelah perangkat
mendeteksi unit, pilih <Open> pada unit untuk
menghubungkan perangkat. (☞ halaman 22)
• Unit tidak melakukan pairing dengan
perangkat Bluetooth.
• Masukkan kode PIN yang sama untuk unit dan perangkat
sasaran. Jika kode PIN perangkat tidak diindikasikan
pada petunjuknya,coba “0000 ” atau “1234 ”.
• Pilih nama perangkat dari <Special Device>, lalu coba
hubungkan lagi. (☞ halaman 23, 42)
• Ada echo atau derau. Sesuaikan posisi unit mikrofon.
• Kualitas suara telepon buruk. Pindahkan mobil ke tempat di mana Anda dapat menerima
sinyal yang lebih baik.
• Suara terputus atau terlompati sewaktu
pemutaran perangkat audio Bluetooth.
• Tempatkan perangkat audio Bluetooth lebih dekat ke
adaptor.
•
Putuskan perangkat yang terhubung ke “Bluetooth phone”.
• Matikan kemudian hidupkan kembali unitnya.
• (Apabila suara belum juga pulih,) hubungkan lagi
perangkat.
• Perangkat audio yang terhubung tidak dapat
dikendalikan.
Cek apakah perangkat audio yang terhubung mendukung
AVRCP (Audio Video Remote Control Profile).
* Untuk operasi Bluetooth, baca juga petunjuk yang disertakan dengan Bluetooth Adapter.
IN51-55_KD-AVX11[UN]f.indd 52IN51-55_KD-AVX11[UN]f.indd 52 1/8/07 2:08:52 PM1/8/07 2:08:52 PM
53 REFERENSI
INDONESIA
Gejala Solusi/Penyebab
Pengganti CD
• “No Disc” muncul pada monitor. Masukkan disk ke dalam magazine.
• “No Magazine” muncul pada monitor. Masukkan magazine.
• “No Files” muncul pada monitor. Di dalam disk tidak ada file yang dapat diputar. Ganti disk
dengan disk lain yang berisi file yang dapat diputar.
• “Reset 08” muncul pada monitor. Sambungkan alat penerima ini dan CD changer secara
benar dan tekan tombol reset dari CD changer.
• “Reset 01” – “Reset 07” muncul pada monitor. Tekan tombol reset CD changer.
•
CD changer tidak berfungsi secara keseluruhan.
Reset alat penerima. (☞ halaman 3)
Pemutaran iPod / D. player
• iPod atau D. player tidak hidup atau tidak
berfungsi.
• Periksa kabel penghubung serta sambungannya.
•
Isikan baterai.
• Untuk D. player: Mutakhirkan versi firmware.
• Suara terdistorsi. Dinonaktifkan equalizer pada unit atau iPod/D.player.
• “Disconnect” muncul pada monitor. Periksa kabel penghubung serta sambungannya.
• Untuk iPod: Pemutaran berhenti. Sambungan headphone terputus selama pemutaran.
Mulaikan lagi pemutaran.
• Tak ada suara yang dapat terdengar.
• “Error 01” muncul pada monitor sewaktu
menghubungkan D. player.
Putus hubungan D. player dari adaptor. Lalu, hubungkan
lagi.
• “No Files” atau “No Track” muncul pada
monitor.
Tak ada trek yang tersimpan. Masukkan trek ke iPod atau
D. player.
• “Reset 01” – “Reset 07” muncul pada monitor. Lepaskan adaptor dari kedua-dua unit dan iPod/D. player.
Lalu, hubungkan lagi.
• “Reset 08” muncul pada monitor. Periksa sambungan antara adaptor dan unit ini.
• Kontrol iPod’s atau D. player tidak berfungsi
setelah sambungan dilepas dari unit ini.
Reset iPod atau D. player.
AV-IN
• Tidak ada gambar yang muncul pada monitor. • Hidupkan komponen video jika belum dinyalakan.
• Unit ini tidak tersambung ke komponen video dengan
benar. Sambungkan yang benar.
• Gambar pemutaran tidak jelas dan tidak
terbaca.
Sesuaikan item dalam <Picture Adjust> [Setel Gambar].
(☞ halaman 35)
IN51-55_KD-AVX11[UN]f.indd 53IN51-55_KD-AVX11[UN]f.indd 53 1/11/07 10:34:08 AM1/11/07 10:34:08 AM
INDONESIA
54
Spesifikasi
AMPLIFIER
Maksimum keluaran
power:
Depan/Belakang: 50 W per saluran
Output Power Kontinu: Depan/Belakang: 20 W per saluran dalam 4 Ω, 40 Hz ke
20 000 Hz pada lebih dari 0.8% total distorsi
harmoni.
Impedansi Beban: 4 Ω (Diizinkan 4 Ω sampai 8 Ω)
Cakupan Kontrol
Ekualiser:
Frekuensi-frekuensi: 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2.5 kHz,
6.3 kHz, 15 kHz
Level: ±10 dB
Perbandingan sinyal derau: 70 dB
Audio output level
LINE OUT (FRONT/
REAR)/SUBWOOFER:
Level/Impedansi Line-Out
(Salurnya keluar):
2.5 V/20 kΩ muat (skala penuh)
Impedansi Output: 1 kΩ
Sistem warna: NTSC/PAL
Output video (composite): 1 Vp-p/75 Ω
Terminal Lain: Input: LINE IN, VIDEO IN, Aerial [Antena] input
Output: VIDEO OUT, DIGITAL OUT (optik)
Lainnya: CD changer
TUNER FM/AM
Cakupan Frekuensi: FM: 87.5 MHz hingga 108.0 MHz
AM: 531 kHz hingga 1 602 kHz
Tuner FM Sensitivitas yang dapat digunakan: 11.3 dBf (1.0 µV/75 Ω)
50 dB Sensitivitas Peredaan: 16.3 dBf (1.8 µV/75 Ω)
Selektifitas Saluran Alternatif
(400 kHz):
65 dB
Respon Frekuensi: 40 Hz hingga 15 000 Hz
Pemisahan Stereo: 35 dB
Tuner AM Sensitifitas/Selektifitas: 20 μV/35 dB
IN51-55_KD-AVX11[UN]f.indd 54IN51-55_KD-AVX11[UN]f.indd 54 1/11/07 10:34:12 AM1/11/07 10:34:12 AM
55 REFERENSI
INDONESIA
DVD/CD
Sistem Pendeteksi Sinyal: Optik non kontak terbuka (laser semikonduktor)
Respon Frekuensi: DVD, fs=48 kHz: 16 Hz hingga 22 000 Hz
DVD, fs=96 kHz: 16 Hz hingga 22 000 Hz
VCD/CD: 16 Hz hingga 20 000 Hz
Cakupan Dinamik: 93 dB
Perbandingan sinyal derau: 95 dB
Wow dan Flutter: Kurang dari batas yang terukur
MONITOR
Ukuran Layar: 2.7 inci tampilan lebar kristal cair
Jumlah elemen gambar: 123 200 elemen gambar: 560 (horisontal) × 220(vertikal)
Metode Drive: Format matrix aktif TFT (Thin Film Transistor)
Sistem Warna: NTSC/PAL
Rasio perbandingan: 16:9 (lebar)
Temperatur penyimpanan yang diizinkan: –10°C hingga +60°C
Temperatur pengoperasian yang diizinkan: 0°C hingga +40°C
UMUM
Power yang Diperlukan: Voltase Pengoperasian: DC 14.4 V (kelonggaran 11 V sampai 16 V)
Sistem Pertanahan: Pentanahan negatif
Temperatur pengoperasian yang diizinkan: 0°C hingga +40°C
Dimensi (L × T × T): Ukuran instalasi (kira-kira): 182 mm × 52 mm × 160 mm
Ukuran panel (kira-kira): 188 mm × 58 mm × 14 mm
Massa (kira-kira): 2.1 kg (tidak termasuk aksesoris)
Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
• Diproduksi di bawah lisensi dari Dolby Laboratories. Dolby dan simbol D-ganda merupakan merek-merek dagang
dari Dolby Laboratories.
• “DTS” dan “DTS Digital Out” adalah merek dagang terdaftar dari DTS, Inc.
IN51-55_KD-AVX11[UN]f.indd 55IN51-55_KD-AVX11[UN]f.indd 55 1/11/07 10:34:12 AM1/11/07 10:34:12 AM
EN, IN
0107MNMMDWJEIN
© 2007 Victor Company of Japan, Limited
Having TROUBLE with operation?
Please reset your unit
Refer to page of How to reset your unit
Ada MASALAH dengan cara
pengoperasian?
Setel kembali unit Anda
Lihat halaman mengenai Bagaimana mereset unit anda
Rear_KD-AVX11U_004.indd 2Rear_KD-AVX11U_004.indd 2 06.12.22 9:10:26 PM06.12.22 9:10:26 PM
Instructions DVD/CD RECEIVER KD-AVX11
