1
托座*
空壳
平头螺丝钉 (M5 × 8 mm)*

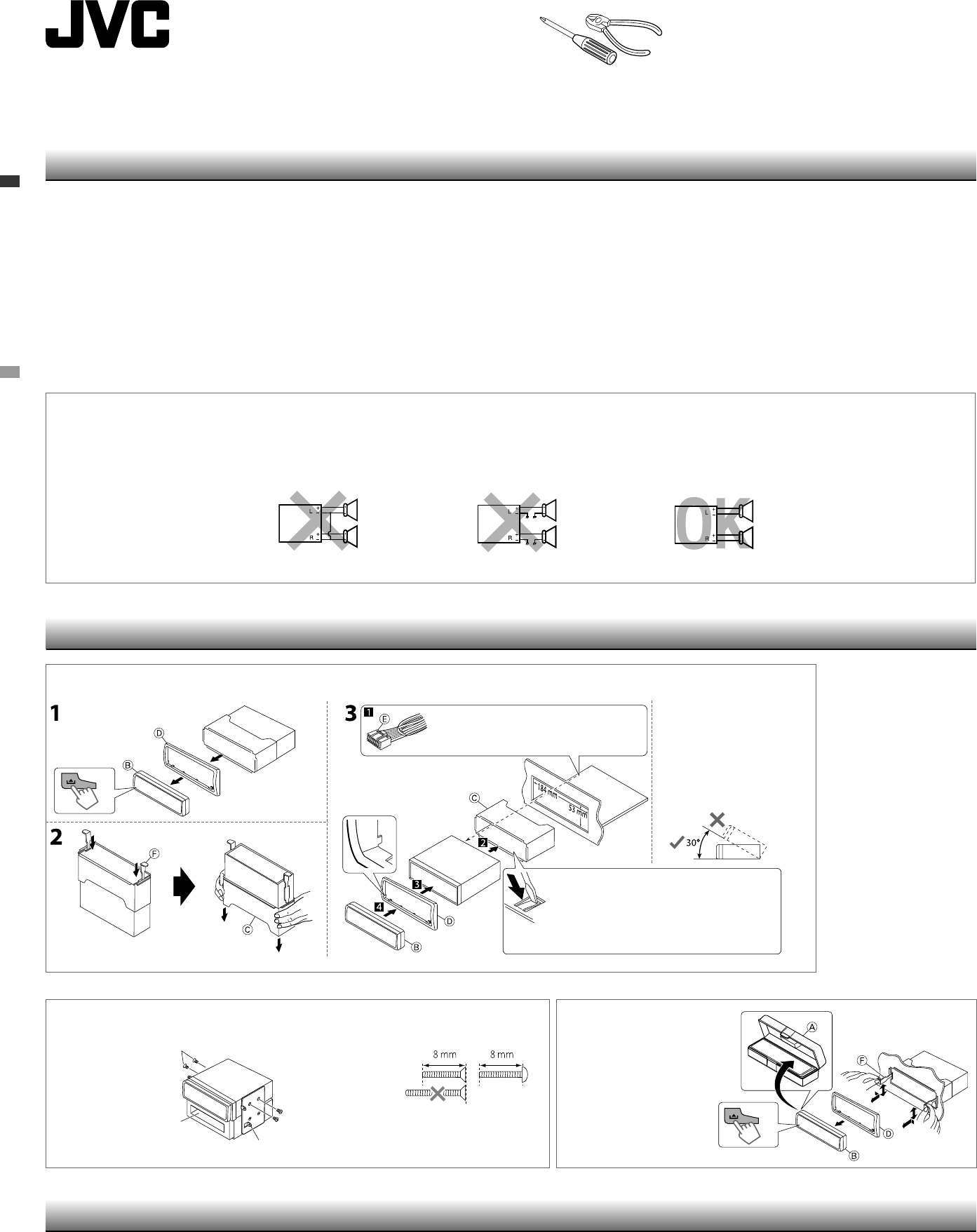

安装
若不使用外套机壳安装本机
装设、固定在仪表盘内
• 本产品的安装和布线需要技能和经验。出于安全考虑，请由专业人士安装和布线。如果在安装过程中遇到任何问题，请咨询您的 JVC 汽车音响分销商。
• 本机仅可安装在以直流 12 V 供电，负极接地的车内。
• 在安装本机之前，断开电池的负极端子，并把所有电路都连接好。
• 连接最大功率大于 50 W 的扬声器（阻抗为 4 Ω - 8 Ω）。否则，请切换 <AMP GAIN> 设定。(参阅使用说明书的第 13 页。)
• 用绝缘带或其他类似材料使未连接的电线绝缘。 为防止电源短路，请勿除去未连接的电线或端子两端的保护盖。
• 如果保险丝烧坏，首先请确认电线没有接触而导致短路，然后用相同负荷值的保险丝更换旧的保险丝。
• 将本机安装在车内的控制台上。
• 安装本机时安装角度最大为 30°。
• 安装完毕后务必将本机的地线重新接至车身。
• 安装完本机后，请检查车上的刹车灯，信号灯，雨刷等是否能正常工作。
• 请勿在使用本机的过程中和在使用本机后不久触摸本机的金属部分。金属部分如散热片和外壳变得很热。
警告
拆卸本机
首先将本机后背部分松开...
进行所需的电路连接。
弄弯机壳的突舌，把外套机壳牢固
在仪表盘内。
将本机安装在少于
30
˚
的角度。
* 不随本机提供。
零件清单
A 硬盒 (×1)
B 控制面板 (×1)
C 外套机壳 (×1)
D 装饰框 (×1)
E 电源连接用的配线束 (×1)
F 板条型把手 (×2)
电源和扬声器接线注意事项
• 切勿把扬声器导线接头接至电池，否则本机将会严重损坏。
• 在把扬声器导线接头接至扬声器之前，检查您汽车上的扬声器线路。
• 保险丝烧断。
h
检查红色导线接头和黑色导线接头是否接触正确？
• 电源不能接通。
h
检查黄色导线接头是否接上？
• 扬声器没有声音。
h
检查扬声器输出导线接头是否短路？
• “MISWIRING CHK WIRING THEN RESET UNIT”/“WARNING CHK WIRING THEN RESET UNIT” 字样在显示屏上出现且无法进行任何操作。
h
检查扬声器输出导线是否短路或碰触汽车底盘/主机？ 您是
否已经重设您的机组？
• 声音失真。
h
检查扬声器输出端子是否接地？ 检查扬声器的左（L）、右（R）端子的负极“–”是否共同接地？
• 噪音干扰音响。
h
后接地端子与车身是否使用较短和较厚的电线连接？
• 本机发热。
h
检查扬声器输出端子是否接地？ 检查扬声器的左（L）、右（R）端子的负极“–”是否共同接地？
• 本机完全不能操作。
h
您是否已经重设您的机组？
故障排除
KD-R536/KD-R436
安装/连接手册
0812MYHSANJEIN
CS
© 2012 JVC KENWOOD Corporation
GET0770-010A
[U]
Install_KD-R536_CS.indd 1Install_KD-R536_CS.indd 1 8/1/2012 10:49:46 AM8/1/2012 10:49:46 AM
2
KD-R436
KD-R536
黑色
黑色
条纹导线接头
将导线接头拧在一起
焊接剂
胶带
保险丝单元
点火开关
蓝色
蓝色（白色条纹）
汽车专用配线束（另购）
将相同颜色的导线连接在一起。
想要连接导线的开口端:
黄色
供您参考:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
前置扬声器（左）
白色
白色（黑色条纹）
前置扬声器（右）
灰色
灰色（黑色条纹）
后置扬声器（左）
绿色
绿色（黑色条纹）
后置扬声器（右）
紫色
功率放大器开启（最大 200 mA）
红色
12 V 点火开关
12 V 电池
地线
照明
电话静音
紫色（黑色条纹）
信号导线 *1
延长导线 *1
遥控导线
本机后背接地端子 10 A
保险丝
天线端子
*1 不随本机提供。
*2 将地线与金属车体或汽车底盘紧密连接，连接处应该没有被油漆覆盖。
*3 进行相应的 <L/O MODE> 设定，参阅使用说明书的第 12 页。
电路连接
重设本机。
JVC 功率放大器
建议的连接
连接蓝牙适配器或便携式音频播放机
橙色（白色条纹）
褐色
褐色 接至附带电源线
E
的褐色导线
接至附带电源线
E
的蓝色（白色条纹）导线
地线
E
电源连接用的配
线束
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – 或 – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
KS-BTA100
(另购)
便携式音频播放机等 * 1
3.5 mm 立体声迷你型插头 *1
进行相应的 <SRC SELECT> 设定，参阅使用
说明书的第 9 和 13页。
如果汽车的出厂配线束没有“12 V 点火开
关”导线，则将附带电源线
E
的红色导线连
接至汽车保险丝单元（从保险丝接头附带的
另外红色导线）。
出厂配线束（汽车）
电源不能接通？
另外的红色导线
注意
蓝色（白色条纹）
自动天线（最大 250 mA）
KD-R536:
FRONT : 前置扬声器
REAR/SW : 后置扬声器或重低音扬声器 * 3
– – – – – – – – – – – – – – – – – – – – – – – – – – – –
KD-R436:
REAR/SW : 后置扬声器或重低音扬声器 * 3
