KD-R811

Installations/anslutningshandbok

Brugsanvisning for installation og tilslutning

Asennus/Liitäntäohjekirja

SVENSKA / DANSK / SUOMI

0110DTSMDTJEIN

SW, DA, FI

GET0653-011A

[E]

Fäste / Konsol / Tuki *2

Fick / Lomme / Tasku

Skruvar med försänkt skalle (M5 × 8 mm) /

Fladhovedede skruer (M5 × 8 mm) /

Tylppäkantaiset ruuvit (M5 × 8 mm) *2

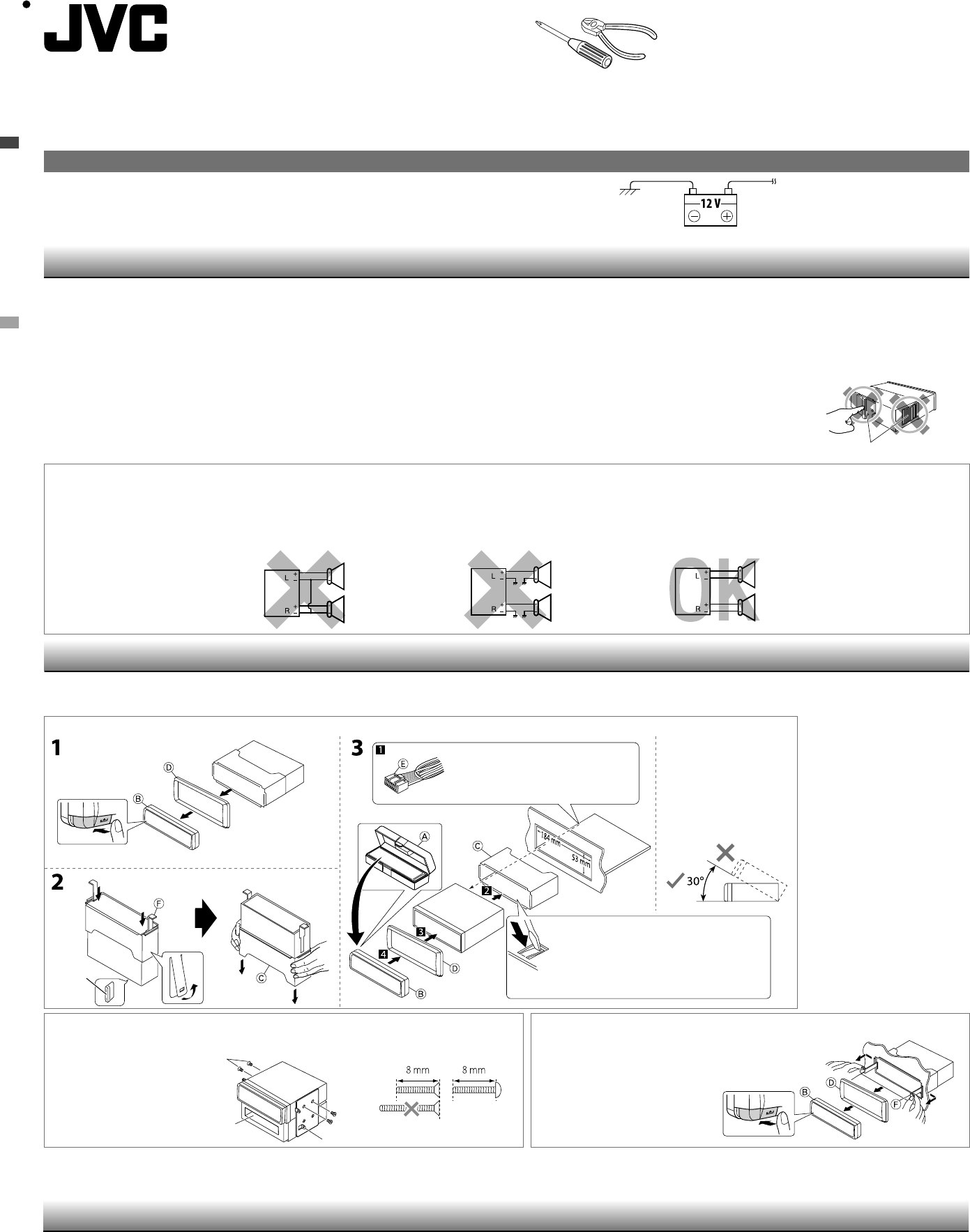

INSTALLATION / INSTALLATION / ASENNUS

Vid installation av enheten utan att använda hylsan / Når enheden installeres

uden brug af monteringshuset / Laitteen asentaminen ilman kehikkoa

• För att förhindra kortslutningar:

– Koppla loss batteriets negativa pol och utför alla elektriska anslutningar

innan bilstereon monteras.

– Täck alla anslutningskopplingar till kablar som INTE ANVÄNDS med

isoleringstejp.

• Kontrollera att du jordar denna apparat till bilens chassi igen efter

monteringen.

• Byt ut säkringen mot en säkring med angivet amperetal.

• Anslut högtalare med en maximal uteffekt på över 50 W (impedans på 4

Ω till 8 Ω). Ändra i annat fall inställningen <Amplifier Gain>. (Se sidan 29 i

BRUKSANVISNING.)

• Kyldonet blir mycket varmt efter användning. Var försiktig så att du inte

kommer åt det när du tar ut enheten.

• Forhindring af kortslutninger:

– Tag batteriets negative terminal ud af forbindelse og udfør alle el-

tilslutninger, inden du installerer apparatet.

– Dæk terminalerne på de UBRUGTE ledninger med isolerbånd.

• Husk at jordforbinde denne enhed med bilens karrosseri igen efter

installeringen.

• Skift sikringen ud med en sikring med den specificerede rating.

• Tilslut højttalere med en maks. kapacitet på mere end 50 W (impedans

på 4 Ω til 8 Ω). Ændr i andre tilfælde <Amplifier Gain> indstillingen. (Se

side 29 i INSTRUKTIONSBOG.)

• Kølepladen bliver meget varm efter brug. Pas på ikke at røre den, når

enheden tages ud.

• Oikosulkujen estäminen:

– Irrota akun negatiivinen liitin ja tee kaikki sähköliitännät ennen laitteen

asentamista.

– Peitä KÄYTTÄMÄTTÖMINÄ olevien johtojen liitännät eristysteipillä.

• Varmista, että laite on maadoitettu auton runkoon uudelleen asennuksen

jälkeen.

• Vaihda sulake teknisissä tiedoissa mainitun arvon omaavaan sulakkeeseen.

• Liitä kaiuttimet, joiden suurin teho on yli 50 W (impedanssi 4 Ω - 8 Ω). Muuta

muussa tapauksessa <Amplifier

Gain> -asetus. (Lisätietoja on

KÄYTTÖOHJE sivulla 29.)

• Jäähdytyslevystä tulee erittäin

kuuma käytössä. Älä koske siihen

poistaessasi laitetta.

12 V likström, NEGATIV jordning / 12 V DC, NEGATIV jord / 12 V TASAVIRTA, NEGATIIVINEN maadoitus

Till bilens elsystem / Til bilsystemet /

Autojärjestelmään

De monteringssatser som är anpassade för aktuell bilmodell behövs. /

Du skal bruge de installationssæt, som svarer til din bil. /

Tarvitset autollesi sopivat asennustarvikkeet.

Kontrollera bilens batterisystem /

Kontroller batterisystemet i din bil /

Tarkasta autosi akkujärjestelmä

VARNINGAR / ADVARSLER / VAROITUKSIA

Ta bort enheten / Udtagning af hele

enheden / Laitteen poistaminen

Frigör den bakre delen först... / Frigør bagsektionen først... /

Vapauta ensin takaosa...

Illustrationen nedan visar en normal installation. Har du frågor, eller

behöver information om installationssatser, kontakta JVC-återförsäljaren för

bilutrustningar eller ett företag som säljer sådana satser.

Kyldonet / Køleplade / Jäähdytyslevy

Billedet nedenfor viser en typisk montering. Hvis du har spørgsmål eller

behøver information vedrørende installationssættene, bedes du henvende

dig til din JVC-bilradioforhandler eller et andet firma, der leverer sættene.

Seuraavassa kuvassa esitetään tyypillinen asennus. Jos sinulla on kysyttävää

asennussarjasta tai tarvitset siihen liittyvää tietoja, ota yhteys JVC-

autostereoiden jälleenmyyjään tai asennussarjoja myyvään liikkeeseen.

Utför de elektriska anslutningarna (se sidan 2).

Forbind de nødvendige ledninger (se side 2).

Tee tarvittavat sähkökytkennät (katso sivua 2).

Böj de flikar som ska hålla hylsan ordentligt på plats.

Bøj de passende tapper for at holde monteringshuset

fast.

Taivuta tarpeellisia kielekkeitä pitääksesi asennuskehikon

paikallaan.

Installera enheten i en vinkel

som är mindre än 30˚.

Installer enheden i en vinkel på

mindre end 30 grader.

Asenna laite alle 30 asteen

kulmaan.

*1 Var försiktig så att du inte skadar säkringen på baksidan när du ställer

enheten på högkant.

*2 Levereras inte med enheten.

*1 Pas på ikke at skade sikringen på bagsiden, når du stiller enheden op.

*2 Ikke inkluderet med denne enhed.

*1 Kun pidät laitetta pystysuorassa, varo vahingoittamasta takana olevaa

sulaketta.

*2 Ei toimiteta tämän laitteen mukana.

FÖRSIKTIGHETSANVISNINGAR för ström- och

högtalaranslutningar

• Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det

kommer enheten att skadas allvarligt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens

högtalarledningar ansluts till högtalarna.

ADVARSLER vedr. strømforsyning og højtaler

tilslutning

• Forbind IKKE højtalerledningerne til strømledningen til bilens batteri,

da enheden ellers vil blive alvorligt beskadiget.

• Tjek ledningsføringen til højtalerne i din bil, INDEN du tilslutter

højtalerledningerne til højtalerne.

VAROITUKSIA virtalähteen ja kaiuttimien

kytkennästä

• ÄLÄ kytke virtakaapelin kaiuttimen johtoja auton akkuun. Jos teet näin, laite

vahingoittuu vakavasti.

• ENNEN kuin kytket virtakaapelin kaiuttimen johdot kaiuttimiin, tarkista autosi

kaiuttimien johdotus.

Lista över delar / Liste over dele /

Osaluettelo

Hård kåpa / Æske / Säilytyskotelo

(×1)

B Kontrollpanelen / Kontrolpanel /

Ohjauspaneeli (×1)

C Hylsa / Monteringshus / Kehys (×1)

D Kantplåt / Panelholder / Etulevy (×1)

E Nätsladd / Netledning / Virtajohto

(×1)

F Handtag / Greb / Kahvat (×2)

G Mikrofon / Mikrofon / Mikrofoni

(×1)

H Mikrofonklämmor /

Mikrofonklemmer /

Mikrofonikiinnikkeet (×2)

I KS-UBT1: USB Bluetooth-adapter /

USB-Bluetooth-adapter / USB

Bluetooth-sovitin (×1)

Montering i instrumentbräda / Montering i instrumentbræt / Kojelauta-asennus

• Säkringen går. ] Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på. ] Är den gula ledaren ansluten?

• Inget ljud från högtalarna. ] Är den utgående högtalarsladden

kortsluten?

• Ljudet är förvrängt. ] Är den utgående högtalarsladden jordad? ; Är de

vänstra och högra högtalarnas “–”-uttag gemensamt jordade?

• Brus stör ljudet. ] Är det bakre jorduttaget anslutet till bilens chassi

med kortare och tjockare kablar?

• Enheten blir varm. ] Är den utgående högtalarsladden jordad? ; Är de

vänstra och högra högtalarnas “–”-uttag gemensamt jordade?

• Mottagaren fungerar inte alls. ] Har du återställt mottagaren?

• Sikringen springer. ] Er de røde og sorte ledninger forbundet korrekt?

• Apparatet kan ikke tændes. ] Er den gule ledning forbundet?

• Ingen lyd fra højtalerne. ] Er højtalerledningen kortsluttet?

• Lyden er forvrænget. ] Er højtalerledningen jordforbundet? ; Er “–”

enderne for L og R højtalere jordforbundne sammen?

• Støj blandes med lyden. ] Er de bageste jordforbindelser forbundet

med bilens karrosseri med kortere eller tykkere kabler?

•

Apparatet bliver meget varmt. ] Er højtalerledningen jordforbundet? ;

Er “–” enderne for L og R højtalere jordforbundne sammen?

• Receiveren virker slet ikke. ] Har du nulstillet receiveren?

• Sulake palaa. ] Onko musta ja punainen johto kytketty oikein?

• Virta ei kytkeydy. ] Onko keltainen johto kytketty?

• Kaiuttimista ei tule ääntä. ] Onko kaiuttimien lähtöjohto oikosulussa?

• Äänessä on säröjä. ] Onko kaiuttimien lähtöjohto maadoitettu? ; Ovatko

vasemman ja oikean kanavan “–”-päät samassa maadoituksessa?

• Äänessä on häiriöitä. ] Onko takaosan maadoitusliitin yhdistetty auton

runkoon lyhyillä ja paksuilla johdoilla?

• Laite lämpenee. ] Onko kaiuttimien lähtöjohto maadoitettu? ; Ovatko

vasemman ja oikean kanavan “–”-päät samassa maadoituksessa?

• Tämä vastaanotin ei toimi ollenkaan. ] Oletko säätänyt

vastaanottimen alkutilaan?

FELSÖKNING / PROBLEMLØSNING / ONGELMIEN RATKAISEMINEN

Install_KD-R811_011A_1.indd 1Install_KD-R811_011A_1.indd 1 1/15/10 9:54:52 AM1/15/10 9:54:52 AM

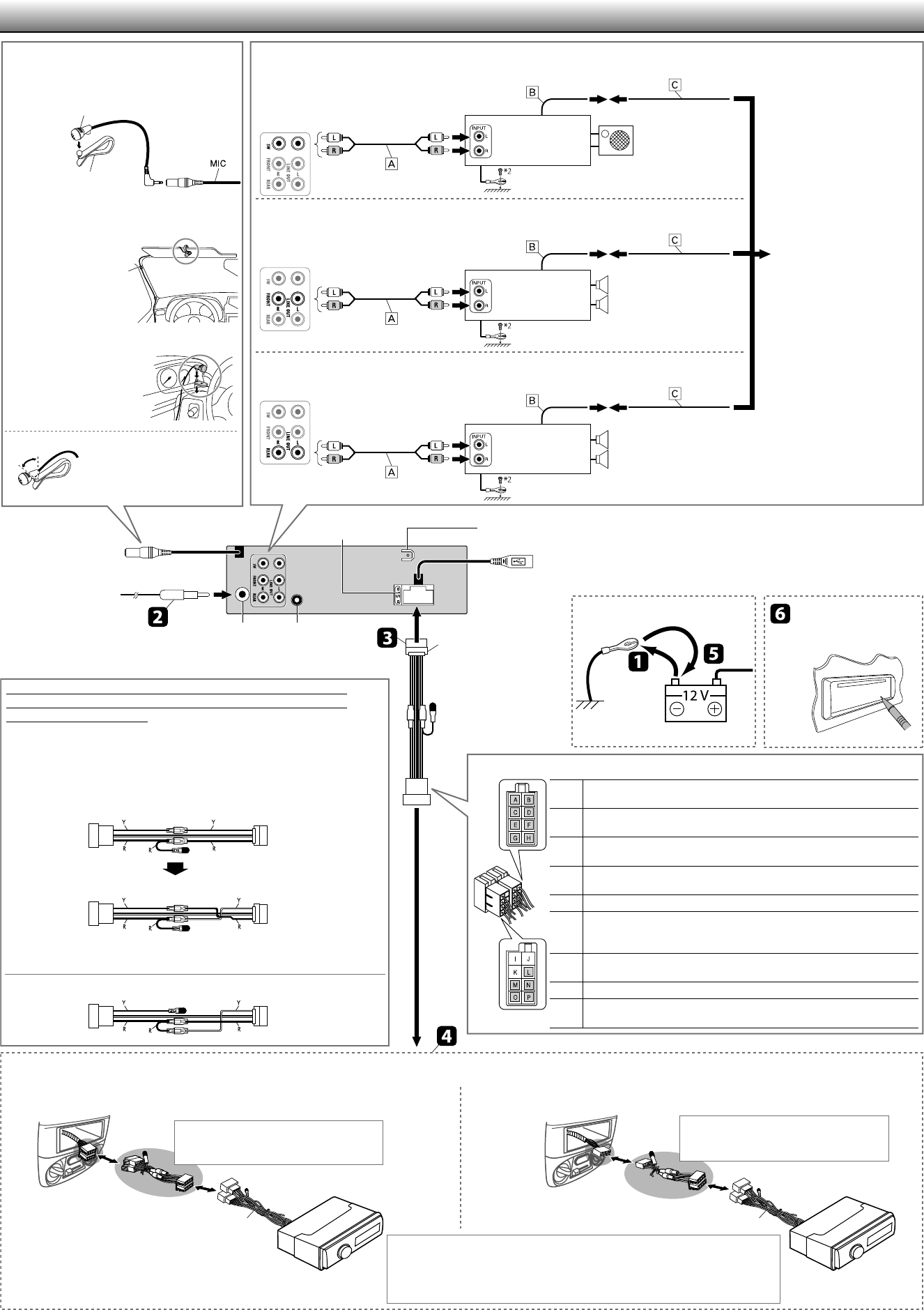

ELANSLUTNINGAR / ELEKTRISKE TILSLUTNINGER / SÄHKÖKYTKENNÄT

Anslutning av en lågbashögtalare (via ett JVC-slutsteg) / Tilslutning af en subwoofer (via en JVC-forstærker) /

Subwooferin liittäminen (JVC-vahvistimen kautta)

Anslutning av framhögtalare (via ett JVC-slutsteg) / Tilslutning af fronthøjttalerne

(via en JVC-forstærker) / Etukaiuttimien liittäminen (JVC-vahvistimen kautta)

Anslutning av bakhögtalare (via ett JVC-slutsteg) / Tilslutning af baghøjttalerne

(via en JVC-forstærker) / Takakaiuttimien liittäminen (JVC-vahvistimen kautta)

Levereras inte med enheten.

Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en

omålad fästpunkt (eller avlägsna färgen innan ledaren fästs). Apparaten

kan skadas om detta inte görs.

Ei toimiteta tämän laitteen mukana.

Kiinnitä maajohto tukevasti metalliosaan tai auton koriin

maalaamattomaan osaan (jos kiinnityskohdassa on maalia, poista maali

ennen johdon kiinnittämistä). Jos et tee näin, laite voi vahingoittua.

Ikke inkluderet med denne enhed.

Ledningen til jordforbindelse skal fæstnes godt til metalemne eller

bilens karrosseri på et sted, der ikke er dækket af maling (hvis det er

dækket med maling, skrabes det af, før kablet fæstnes). Undladelse af

dette kan medføre skade på apparatet.

VIKTIGT/VIGTIGT/TÄRKEÄÄ: En anpassad kabelkoppling (separat inköpt) lämplig för aktuell bil rekommenderas för anslutning mellan bilstereon och bilen. / Et brugertilpasset ledningsnet (kan købes separat), som

er velegnet til din bil, anbefales til tilslutning mellem enheden og bilen. / Erityinen kaapelinippu (hankittava erikseen), joka sopii autoosi, on suositeltava laitteen ja auton väliseen liitäntään.

(A) Om bilen har en ISO-koppling / Hvis din bil har en ISO-terminal / Jos autossa on ISO-liitäntä (B) Om bilen INTE har någon ISO-koppling / Hvis din bil IKKE har en ISO-terminal / Jos autossa EI

ole ISO-liitäntää

H Mikrofonklämma /

Mikrofonklämme /

Mikrofonikiinnike

H Mikrofonklämma /

Mikrofonklämme / Mikrofonikiinnike

Fäst vid behov mikrofonkabeln

med hjälp av kabelklämmor *1 /

Fastgør mikrofonkablet ved

hjælp af kabelklemmer *1, hvis det

er nødvendigt. / Kiinnitä mikrofonin

johto johtokiinnittimillä *1, jos

tarpeen.

Justera mikrofonvinkeln / Justér

mikrofonens vinkel / Säädä

mikrofonin kulmaa

G Mikrofon / Mikrofon / Mikrofoni

– – – – – – – – – – eller / eller / tai– – – – – – – – – –

Ansluta mikrofonenheten /

Tilslutning af mikrofon-enhed /

Mikrofonin liittäminen

MIC (mikrofoningångsterminal /

mikrofonindgangsstik /

mikrofonin tuloliitin)

Till bilstereons blåa kabel (med vit

rand) / Til den blå (hvid stribe)

ledning på apparatet / Laitteen

siniseen (valkoinen juova) johtoon

JVC Förstärkaren /

JVC forstærker /

JVC-vahvistin

JVC Förstärkaren /

JVC forstærker /

JVC-vahvistin

JVC Förstärkaren /

JVC forstærker /

JVC-vahvistin

Främre högtalare / Højtalere

front / Etukaiuttimet

Bakre högtalare / Højtalere bag /

Takakaiuttimet

Subwoofer / Subwoofer /

Subwoofer

Rattens fjärrinkoppling /

Ratbetjeningsinput /

Ohjauspyörän kauko-

ohjaimen syöttö

Bakre jordningsuttag / Jordforbindelsesstik bag på enheden / Takamaadoituspääte

15 A-säkring / 15 Amp.

sikring / 15 A sulake

Antenningång /

Antenneindgang /

Antennitulo

För vissa bilar av märket VW/Audi eller Opel (Vauxhall) / For nogle

VW/Audi eller Opel (Vauxhall) biler / Joidenkin VW/Audi- tai Opel

(Vauxhall)-autojen kohdalla

Du kan behöva ändra ledningarna i den medföljande nätsladden enligt bilden. / Det kan

blive nødvendigt at ændre ledningsføringen i den medfølgende netledning som vist. /

Mukana tulevaa virtajohtoa on ehkä muutettava kuvan mukaisesti.

• Kontakta din auktoriserade bilhandlare innan du anstallerar denna mottagare. / Kontakt

din autoriserede bilforhandler før du installerer receiveren. / Ota yhteyttä auton

valtuutettuun jälleenmyyjään ennen tämän vastaanottimen asennusta.

ISO-koppling /

ISO-stik /

ISO-liitäntä Y: Gul / Gul / Keltainen

R: Röd / Rød / Punainen

Original ledning / Oprindelig ledningsføring / Alkuperäinen johdotus

Modifierad kabel

/ Ændret ledningsføring

/ Muutettu johdotus

Använd den modifierade kabeln 2 om mottagaren inte slås på. /

Brug ændret ledningsføring 2 hvis receiveren ikke tænder. /

Käytä muutettua johdotusta 2, jos vastaanotin ei mene päälle.

Modifierad kabel

/ Ændret ledningsføring

/ Muutettu johdotus

ISO-koppling / ISO-stik / ISO-liitäntä

Å/ ı

Höger bakhögtalare (lila/lila, svart rand) (+/–) / Baghøjttaler, højre (violet/violet,

sort stribe) (+/–) / Takakaiutin, oikea (purppura/purppura, musta juova) (+/–)

Ç/ Î

Höger framhögtalare (grå/grå, svart rand) (+/–) / Fronthøjttaler, højre (grå/grå, sort

stribe) (+/–) / Etukaiutin, oikea (harmaa/harmaa, musta juova) (+/–)

‰/ Ï

Vänster framhögtalare (vit/vit, svart rand) (+/–) / Fronthøjttaler, venstre (hvid/hvid,

sort stribe) (+/–) / Etukaiutin, vasen (valkoinen/valkoinen, musta juova) (+/–)

Ì/ Ó

Vänster bakhögtalare (grön/grön, svart rand) (+/–) / Baghøjttaler, venstre (grøn/

grøn, sort stribe) (+/–) / Takakaiutin, vasen (vihreä/vihreä, musta juova) (+/–)

12 V bilbatteri (Gul) / Bilbatteri 12 V (Gul) / Auton akku 12 V (Keltainen)

Fjärrstyrningskabel/motorantenn, max 200 mA (Blå, vit rand) /

Fjernbetjeningsledning/strøm-antenne, 200 mA max. (Blå, hvid stribe) /

Kaukojohto/tehoantenni, maks. 200 mA (Sininen, valkoinen juova)

Bilens ljusregleringsomkopplare (orange, vit rand) / Billygtekontrolkontakt

(orangefarvet, hvid stribe) / Ajoneuvon valojen säätökytkin (oranssi, valkoinen juova)

Ingång för tillbehör (Röd) / Terminal til tilbehør (Rød) / Lisäosan liitäntä (Punainen)

∏

Bilens metallkaross/underrede (Svart) / Bilens metalkrop/chassis (Sort) / Auton

metallikori/alusta (Musta)

Anpassad kabelkoppling (separat inköpt) /

Brugertilpasset ledningsnet (kan købes separat) /

Erityinen kaapelinippu (hankittava erikseen)

E Nätsladd / Netledning / Virtajohto E Nätsladd / Netledning / Virtajohto

Anpassad kabelkoppling (separat inköpt) /

Brugertilpasset ledningsnet (kan købes separat) /

Erityinen kaapelinippu (hankittava erikseen)

Kontakta en återförsäljare av JVC-bilstereoutrustning eller ett företag som tillhandahåller

tillbehör angående detaljer kring anslutning. / Rådfør dig med din JVC-bilradioforhandler

af dele i bilen eller en forretning, som sælger sæt, angående detaljer om tilslutningen. / Ota

yhteys JVC-autostereoiden jälleenmyyjään tai tarvikkeita myyvään liikkeeseen ja kysy tarkemmat

tiedot liitännästä.

E Nätsladd / Netledning /

Virtajohto

USB-kabel (ca 1,2 m) / USB-kabel (ca. 1,2 m) / USB-kaapeli (noin 1,2 m)

Signalledning / Signalledning / Signaalijohto

* 1

Fjärrledare / Fjerntilslutningsledning / Etäjohto

Y-kontakt / Y-kabel / Y-liitin * 1

Återställ mottagaren. /

Nulstil enheden. / Nollaa

vastaanotin.

Install_KD-R811_011A_1.indd 2Install_KD-R811_011A_1.indd 2 1/15/10 9:54:52 AM1/15/10 9:54:52 AM

JVC KD R811E Install_KD R811_011A_1 User Manual GET0653 011A

KD-R811E KD-R811E INSTALLATION MANUAL GET0653-011A

Navigation menu

Versions of this User Manual:

Views

Navigation
