ENGLISH

FRANÇAIS

GET0946-001A [E/EN/EU]

KD-X210 / KD-X110

DIGITAL MEDIA RECEIVER

INSTRUCTION MANUAL

RÉCEPTEUR MULTIMÉDIA NUMÉRIQUE

MANUEL D’INSTRUCTIONS

Please read all instructions carefully before

operation to obtain the best possible performance

from the unit.

Veuillez lires les instructions attentivement avant

d’utiliser l’appareil afin d’obtenir les meilleures

performances possibles de l’appareil.

EN_KD-X210[E_EU]1.indd 1EN_KD-X210[E_EU]1.indd 1 10/23/2013 4:19:33 PM10/23/2013 4:19:33 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

Information on Disposal of Old Electrical and Electronic Equipment and Batteries

(applicable for EU countries that have adopted separate waste collection systems)

Products and batteries with the symbol (crossed-out wheeled bin) cannot be disposed as

household waste.

Old electrical and electronic equipment and batteries should be recycled at a facility capable of

handling these items and their waste byproducts.

Contact your local authority for details in locating a recycle facility nearest to you. Proper

recycling and waste disposal will help conserve resources whilst preventing detrimental effects

on our health and the environment.

Notice: The sign “Pb” below the symbol for batteries indicates that this battery contains lead.

Information sur l’élimination des anciens équipements électriques et électroniques

et piles électriques (applicable dans les pays de l’Union Européenne qui ont adopté

des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne

peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés

sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage

adapté et l’élimination des déchets aideront à conserver les ressources et à nous préserver des

leurs effets nocifs sur notre santé et sur l’environnement.

Remarque: Le symbole “Pb“ ci-dessous sur des piles électrique indique que cette pile contient

du plomb.

For Israel

EN_KD-X210[E_EU]1.indd iEN_KD-X210[E_EU]1.indd i 10/23/2013 4:19:36 PM10/23/2013 4:19:36 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

Declaration of Conformity with regard to the EMC Directive 2004/108/EC

Declaration of Conformity with regard to the RoHS Directive 2011/65/EU

Manufacturer:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU Representative’s:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Déclaration de conformité se rapportant à la directive EMC 2004/108/EC

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Représentants dans l’UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

EN_KD-X210[E_EU]1.indd iiEN_KD-X210[E_EU]1.indd ii 10/23/2013 4:19:36 PM10/23/2013 4:19:36 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

CONTENTS BEFORE USE

Warning

Do not operate any function that takes your attention away from safe driving.

Caution

Volume setting:

• Adjust the volume so that you can hear sounds outside the car to prevent accidents.

• Lower the volume before playing digital sources to avoid damaging the speakers by the sudden increase of

the output level.

General:

• Avoid using the USB device or iPod/iPhone if it might hinder safe driving.

• Make sure all important data has been backed up. We shall bear no responsibility for any loss of recorded

data.

• Never put or leave any metallic objects (such as coins or metal tools) inside the unit, to prevent a short

circuit.

Remote control (RM-RK52):

• Do not leave the remote control in hot places such as on the dashboard.

• The Lithium battery is in danger of explosion if replaced incorrectly. Replace it only with the same or

equivalent type.

• The battery pack or batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

• Keep the battery out of reach of children and in its original packaging when not in used. Dispose of used

batteries promptly. If swallowed, contact a physician immediately.

BEFORE USE 2

BASICS 3

GETTING STARTED 4

USB / iPod 5

RADIO 7

AUX 8

AUDIO SETTINGS 9

DISPLAY SETTINGS 10

MORE INFORMATION 11

TROUBLESHOOTING 12

SPECIFICATIONS 13

INSTALLATION /

CONNECTION 14

How to read this manual

• Operations are explained mainly

using buttons on the faceplate of

KD-X110

•

[XX]

indicates the selected items.

•

( XX)

indicates references are

available on the stated page.

Maintenance

Cleaning the unit: Wipe off dirt on the faceplate with a dry silicone or soft

cloth.

Cleaning the connector: Detach the faceplate and clean the connector

gently with a cotton swab, being careful not to damage the connector. Connector (on the reverse

side of the faceplate)

EN_KD-X210[E_EU]1.indd 2EN_KD-X210[E_EU]1.indd 2 10/23/2013 4:19:36 PM10/23/2013 4:19:36 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

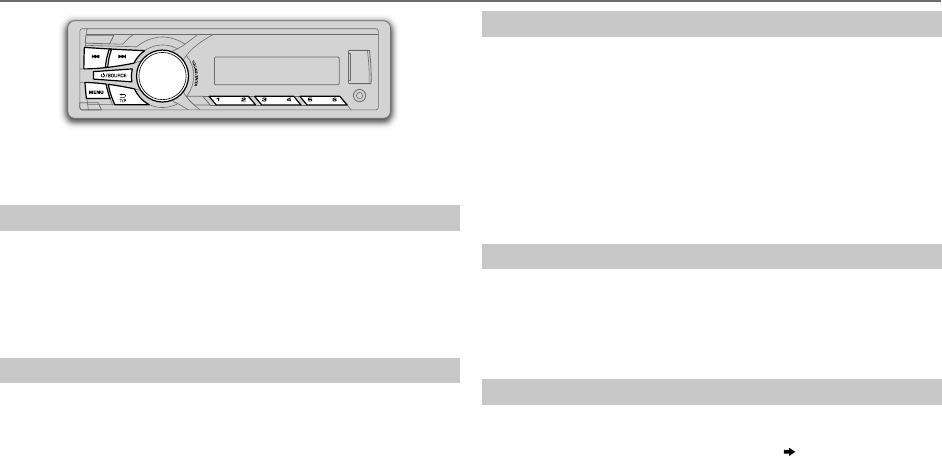

BASICS

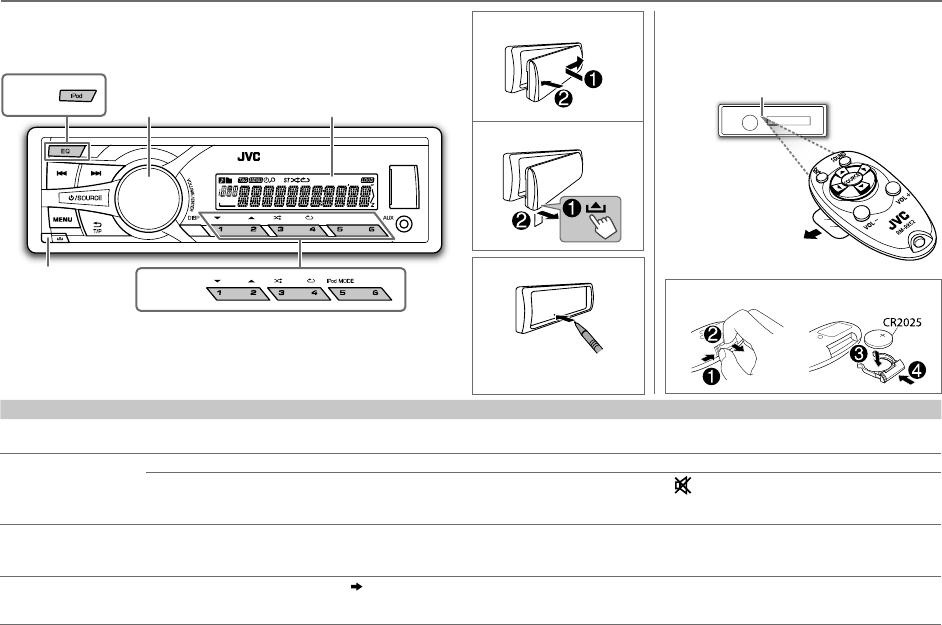

Remote control (RM-RK52)

KD-X110

can be remotely controlled with an

optionally purchased remote control.

To Do this (on the faceplate) Do this (on the remote control)

Turn on the power Press B /SOURCE.

• Press and hold to turn off the power. ( not available )

Adjust the volume Turn the volume knob. Press VOL + or VOL –.

Press the volume knob to mute the sound or pause playback.

• Press again to cancel. Press to mute the sound or pause playback.

• Press again to cancel.

Select a source • Press B /SOURCE repeatedly.

• Press B /SOURCE, then turn the volume knob within 2 seconds.

Press SOURCE repeatedly.

Change the display

information

Press DISP repeatedly.

( 11)

• Press and hold to scroll the current display information. ( not available )

Attach

How to reset

Detach

Your preset adjustments

will also be erased.

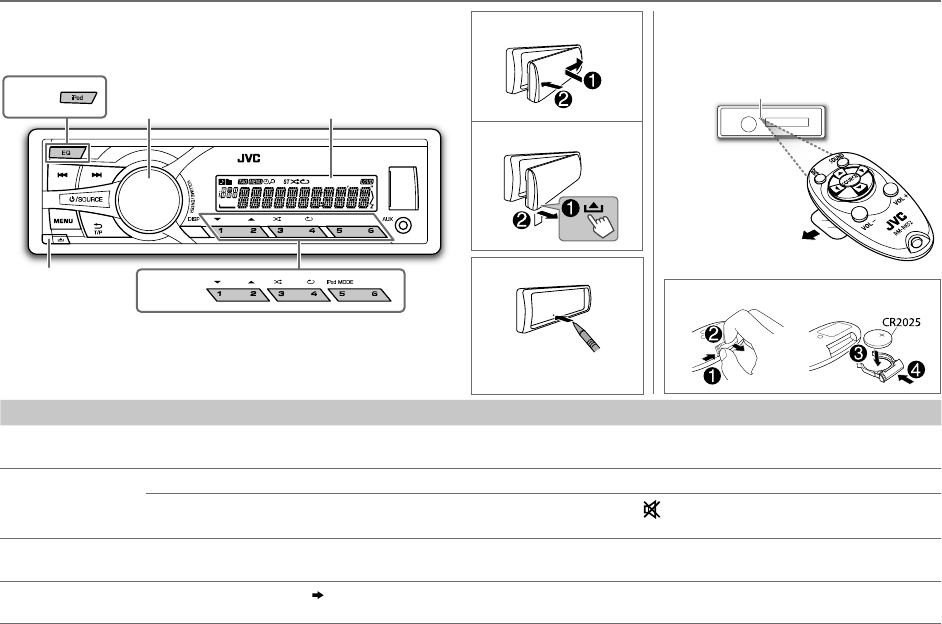

Faceplate

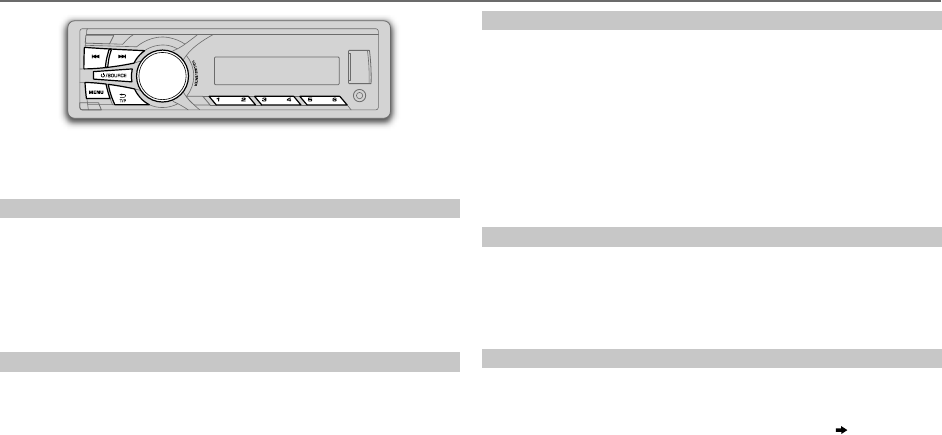

KD-X210

KD-X210 Volume knob

(turn/press)

Detach

button

Display window

ENGLISH |

Pull out the insulation sheet

when using for the first time.

How to replace the battery

Remote sensor

(Do not expose to bright sunlight.)

EN_KD-X210[E_EU]1.indd 3EN_KD-X210[E_EU]1.indd 3 10/23/2013 4:19:36 PM10/23/2013 4:19:36 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

GETTING STARTED

Cancel the demonstration

1 Press and hold MENU.

2 Turn the volume knob to select

[DEMO]

, then press the knob.

3 Turn the volume knob to select

[DEMO OFF]

, then press the knob.

4 Press MENU to exit.

Set the clock

1 Press and hold MENU.

2 Turn the volume knob to select

[CLOCK]

, then press the knob.

3 Turn the volume knob to select

[CLOCK SET]

, then press the knob.

4 Turn the volume knob to make the settings, then press the knob.

Day Hour Minute

5 Turn the volume knob to select

[24H/ 12H]

, then press the knob.

6 Turn the volume knob to select

[12 HOUR]

[24 HOUR]

, then press the

knob.

7 Press MENU to exit.

Set the basic settings

1 Press and hold MENU.

2 Turn the volume knob to make a selection (see the following table),

then press the knob.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press T/P.

Default:

CLOCK

CLOCK ADJ AUTO

:The clock time is automatically set using the Clock Time (CT) data in

FM Radio Data System signal.;

OFF

:Cancels.

CLOCK DISP ON

:The clock time is shown on the display even when the unit is turned

off.;

OFF

:Cancels.

SETTINGS

BEEP ON

:Activates the keypress tone.;

OFF

:Deactivates.

SRC SELECT

:Enables AM in source selection.;

OFF

:Disables.

AUX

:Enables AUX in source selection.;

OFF

:Disables.;

BT ADAPTER

:Select

when the KS-BTA100 Bluetooth adapter is connected to the auxiliary input

jack

( 8)

. The source name will change to BTAUDIO.

LANGUAGE

Selects the display language for menu and Tag information (folder name, file

name, song title, artist name, album name) if applicable.

ENGLISH

:Display language is English.

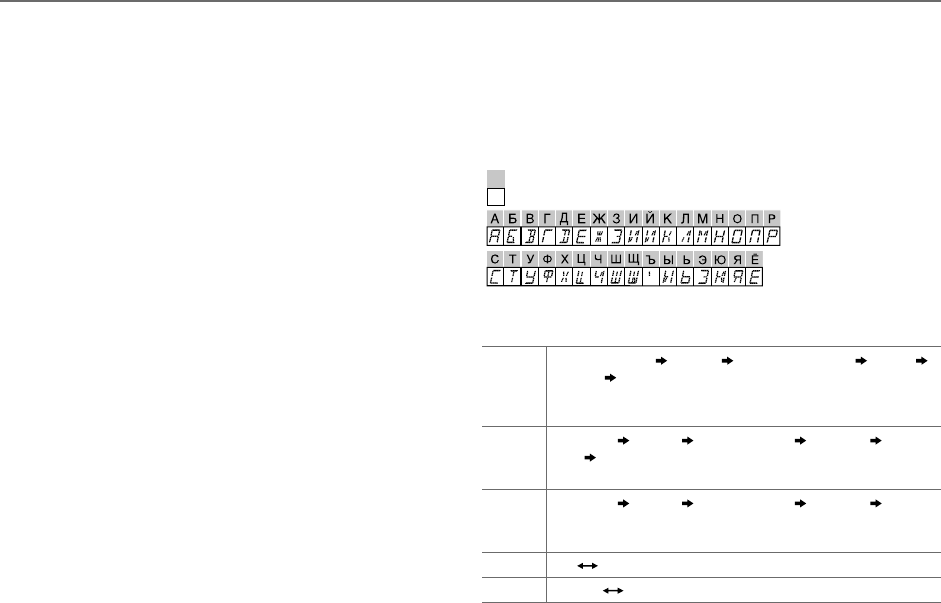

РУССКИЙ

:Display language is Russian.

F/W UPDATE

SYSTEM

F/W xxxx YES

:Starts upgrading the firmware.;

:Cancels (upgrading is not

activated).

For details on how to update the firmware, see:

<http://www.jvc.net/cs/car/>.

* Not displayed when the corresponding source is selected.

EN_KD-X210[E_EU]1.indd 4EN_KD-X210[E_EU]1.indd 4 10/23/2013 4:19:36 PM10/23/2013 4:19:36 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

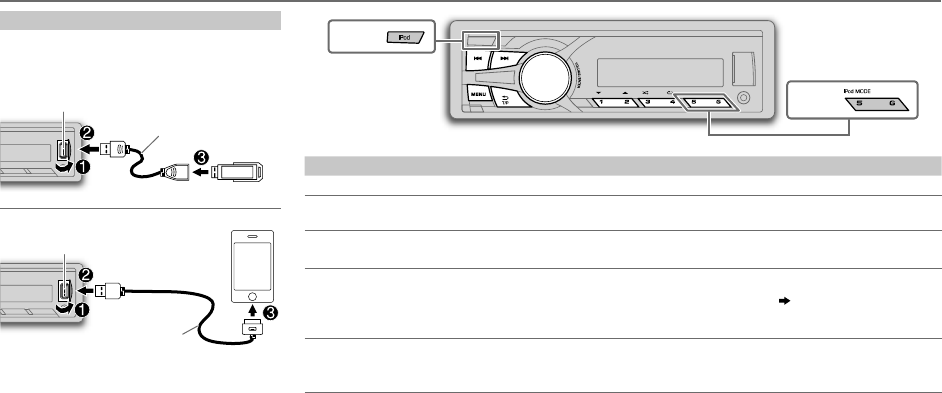

USB / iPod

KD-X210

To Do this

Select a file Press S/ T (or press H / I on RM-RK52).

Select a folder *2Press 1 K / 2 J (or press J / K on RM-RK52).

Reverse/

Fast-forward

Press and hold S/ T (or press and hold H / I on RM-RK52).

Repeat play *3Press 4  repeatedly to make a selection.

• JVC Playlist Creator (JPC) / JVC Music Control (JMC) file

( 11)

: TRACKRPT,

RPTOFF

• MP3/WMA/WAV/FLAC file: TRACKRPT, FOLDERRPT, RPTOFF

• iPod: ONE RPT, ALL RPT, RPT OFF

Random play *3Press 3  repeatedly to make a selection.

• MP3/WMA/WAV/FLAC file or JPC / JMC file: FOLDERRND, ALLRND,

RNDOFF

• iPod: SONGRND, ALLRND, RNDOFF

*1 Do not leave the cable inside the car when not using.

*2 Only for MP3/WMA/WAV/FLAC files. This does not work for iPod.

*3 For iPod: Applicable under

[HEAD MODE]

only.

Start playback

The source changes automatically and

playback starts.

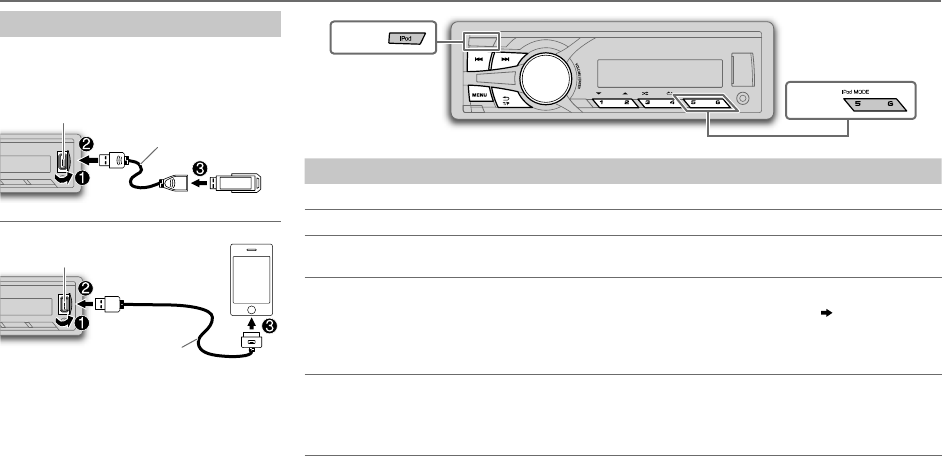

USB

iPod/iPhone (for

KD-X210

)

• You can also change the source from the

other source to iPod by pressing iPod.

Press 5 iPod MODE repeatedly to select the

control mode (

[HEAD MODE]

[IPHONE MODE]

USB input terminal

USB input terminal USB 2.0 cable

(commercially available)

(Accessory of the iPod/iPhone)

EN_KD-X210[E_EU]1.indd 5EN_KD-X210[E_EU]1.indd 5 10/23/2013 4:19:37 PM10/23/2013 4:19:37 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

Select a file from a list

For iPod: Applicable only when

[HEAD MODE]

is selected.

( 5)

1 Press MENU

2 Turn the volume knob to make a selection, then press the knob.

• MP3/WMA/WAV/FLAC file: Select the desired folder, then a file.

• iPod or JPC / JMC file: Select the desired file from the list (PLAYLISTS,

ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*,

AUDIOBOOKS*).

Only for iPod.

If you have many files....

You can search through them quickly (on step 2 above) by turning the

volume knob quickly.

• Not applicable for iPod.

Select a song by name

(For

KD-X210

)

While listening to the iPod and

[HEAD MODE]

is selected

( 5)

....

If you have many folders or files, you can search through them quickly

according to the first character (A to Z, 0 to 9 and OTHERS).

• “OTHERS” appear if the first character is other than Ato Z, 0 to 9.

1 Press MENU .

2 Turn the volume knob to select the desired list, then press the

knob.

3 Press 1 K / 2 J or turn the volume knob quickly to select the desired

character.

4 Turn the volume knob to select the desired folder or file, then press

the knob.

Change the USB drive

When a smartphone (Mass Storage Class) is connected to the USB input

terminal, you can select its internal memory or external memory (such as an

SD card) to playback the stored songs.

You can also select the desired drive to playback when a multiple drives

device is connected.

Press number button 5 repeatedly to select the desired drive.

(or)

1 Press and hold MENU .

2 Turn the volume knob to select

[USB/IPOD]

, then press the knob.

3 Turn the volume knob to select

[USB]

, then press the knob.

4 Press the volume knob to select

[DRIVECHANGE]

The next drive is selected automatically.

Repeat steps 1 to 4 to select the following drives.

Selectable items:

[DRIVE



[DRIVE



Change the playback speed of the Audiobook

(For

KD-X210

)

While listening to the iPod and

[HEAD MODE]

is selected

( 5)

....

1 Press and hold MENU .

2 Turn the volume knob to select

[USB/IPOD]

, then press the knob.

3 Turn the volume knob to select

[IPOD]

, then press the knob.

4 Turn the volume knob to make a selection, then press the knob.

BOOK NORMAL

BOOK FASTER

BOOK SLOWER

: Select the desired playback

speed of the Audiobooks sound file in your iPod/iPhone.

(Default: Depends on your iPod/iPhone setting.)

• To return to the previous setting item or hierarchy, press T/P.

• To cancel, press MENU.

USB / iPod

EN_KD-X210[E_EU]1.indd 6EN_KD-X210[E_EU]1.indd 6 10/23/2013 4:19:37 PM10/23/2013 4:19:37 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

RADIO

“ST” lights up when receiving an FM stereo broadcast with sufficient

signal strength.

Search for a station

1 Press B /SOURCE to select FM or AM.

2 Press S/ T (or press H / I on RM-RK52) to search for a station

automatically.

(or)

Press and hold S/ T (or press and hold H / I on RM-RK52) until

“M” flashes, then press repeatedly to search for a station manually.

Store a station

You can store up to 18 stations for FM and 6 stations for AM.

While listening to a station....

Press and hold one of the number buttons (1 to 6) to store.

(or)

1 Press and hold the volume knob until “PRESETMODE” flashes.

2 Turn the volume knob to select a preset number, then press the

knob.

The preset number flashes and “MEMORY” appears.

• To select a stored station: Press one of the number buttons (1to6).

(or)

Press MENU, then turn the volume knob to select a preset number and

press the knob to confirm.

Search for your favorite program (PTY Search)

Available only for FM source.

1 Press and hold T/P.

2 Turn the volume knob to select a PTY code, then press the knob to

start searching.

If there is a station broadcasting a program of the same PTY code as

you have selected, that station is tuned in.

PTY code:

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

(music),

ROCK M

(music),

EASY M

(music),

LIGHT M

(music),

CLASSICS

OTHER M

(music),

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

(music),

OLDIES

FOLK M

(music),

DOCUMENT

Activate TA Standby Reception

Available only for FM source.

Press T/P.

The unit will temporarily switch to Traffic Announcement (TA) (if

available) from any source other than AM.

• To deactivate, press T/P again.

Other settings

1 Press and hold MENU.

2 Turn the volume knob to select

[TUNER]

, then press the knob.

3 Turn the volume knob to make a selection

( 8)

, then press the

knob.

4 Press MENU to exit.

To return to the previous setting item or hierarchy, press T/P.

EN_KD-X210[E_EU]1.indd 7EN_KD-X210[E_EU]1.indd 7 10/23/2013 4:19:37 PM10/23/2013 4:19:37 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

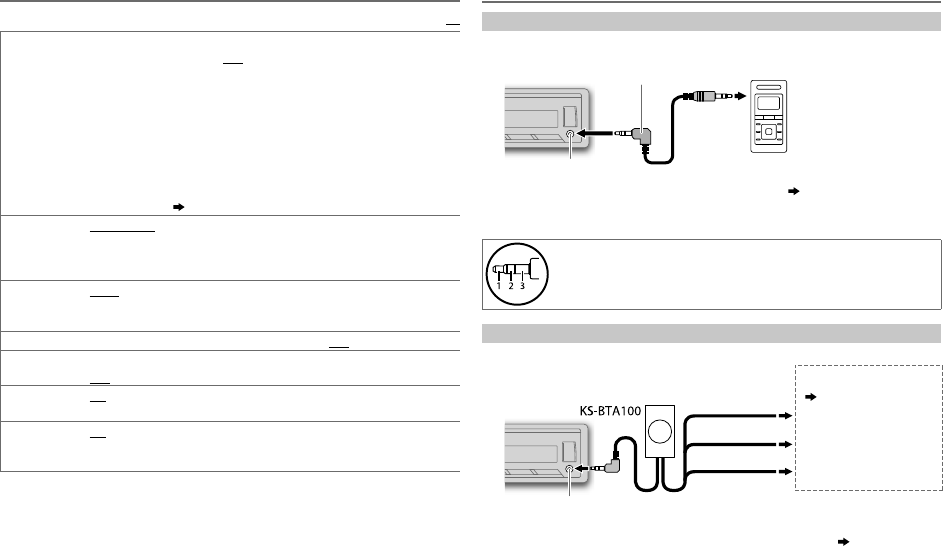

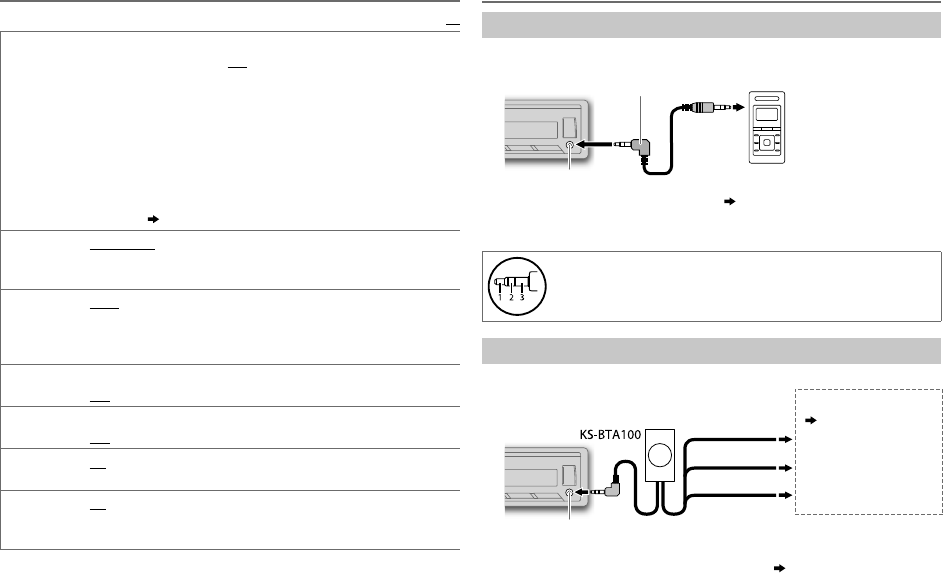

Use a portable audio player

1 Connect a portable audio player (commercially available).

2 Select

[ON]

for

[AUX]

[SRC SELECT]

( 4)

3 Press B /SOURCE to select AUX.

4 Turn on the portable audio player and start playback.

Use a 3-core plug head stereo mini plug for optimum audio

output.

Use a Bluetooth® device

1 Connect the Bluetooth adapter, KS-BTA100 (separately purchased).

2 Register (pair) the Bluetooth device with KS-BTA100.

3 Select

[BT ADAPTER]

for

[AUX]

[SRC SELECT]

( 4)

4 Press B /SOURCE to select BT AUDIO.

5 Start using the Bluetooth device.

For details, refer to the instruction manual of KS-BTA100.

3.5mm stereo mini plug with “L” shaped connector

(commercially available)

Portable audio player

Auxiliary input jack

Blue/white Blue/white: Remote

Black Black: Ground

Brown Brown: Tel muting

Wiring harness of the unit

( 15)

AUX

Default:

RADIO TIMER

Turns on the radio at a specific time regardless of the current source.

ONCE

DAILY

WEEKLY

OFF

:Select how often the timer will be turned

on.

:Select the FM or AM band.

(for FM)/

(for AM):Select the preset station.

Set the activation day and time.

• “

” lights up when complete.

Radio Timer will not activate for the following cases.

• The unit is turned off.

•

[OFF]

is selected for

[AM]

[SRC SELECT]

after Radio Timer for AM is

selected.

( 4)

SSM SSM 01 – 06

SSM 07 – 12

SSM 13 – 18

:Automatically presets up to

18 stations for FM. “SSM” stops flashing when the first 6 stations are stored.

Select

SSM 07 – 12

SSM 13 – 18

to store the following 12 stations.

IF BAND

AUTO

:Increases the tuner selectivity to reduce interference noises from

adjacent FM stations. (Stereo effect may be lost.);

WIDE

:Subjects to

interference noises from adjacent FM stations, but sound quality will not be

degraded and the stereo effect will remain.

MONO

:Improves the FM reception, but the stereo effect will be lost.;

OFF

:Cancels.

NEWS-STBY

:The unit will temporarily switch to News Programme if available.;

OFF

:Cancels.

REGIONAL

: Switches to another station only in the specific region using the “AF”

control.;

OFF

:Cancels.

AF SET

: Automatically searches for another station broadcasting the same

program in the same Radio Data System network with better reception

when the current reception is poor.;

OFF

: Cancels.

* Only for FM source.

RADIO

EN_KD-X210[E_EU]2.indd 8EN_KD-X210[E_EU]2.indd 8 10/30/2013 9:50:14 AM10/30/2013 9:50:14 AM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

AUDIO SETTINGS

(For

KD-X110

)

To Do this

Select a preset

equalizer

Press EQ repeatedly.

(or)

Press EQ, then turn the volume knob within

2seconds.

FLAT (default), HARD ROCK, JAZZ, POP, R&B,

TALK, USER1, USER2, VOCAL BOOST, BASS BOOST,

CLASSICAL, DANCE

Store your

own sound

settings

Default:

1 Press and hold EQ.

2 Turn the volume knob to select

[EASY EQ]

, then press

the knob.

3 Turn the volume knob to select

[USER1]

[USER2]

then press the knob.

4 Turn the volume knob to make a selection, then

press the knob.

SUB.W

*: –08 to +08

BASSLVL: –06 to +06

MIDLVL:–06to+06

TRELVL: –06 to +06

• To return to the previous setting item, press GT/P.

• To exit, press EQ.

* Displayed only when

[L/O



MODE]

is set to

[SUB.W]

( 10)

and

[SUB.W]

is set

[ON]

( 9)

Other settings

1 Press and hold MENU.

2 Turn the volume knob to make a selection

(

see the following table

)

then press the knob.

Repeat step 2 until the desired item is selected.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

Default:

EQ SETTING

EQ PRESET FLAT

/

HARD ROCK

/

JAZZ

/

POP

/

R&B

/

TALK

/

USER1

/

USER2

/

VOCAL BOOST

/

BASS BOOST

/

CLASSICAL

/

DANCE

:Selects a preset

equalizer.

EASY EQ

Default:

USER1

USER2

:Select a preset name.

Adjust your own sound settings.

SUB.W

–08

to

+08

BASS



LVL

–06

to

+06

MID



LVL: –06

to

+06

TRE



LVL

–06

to

+06

PRO EQ

USER1

USER2

:Select a preset name.

BASS

MIDDLE

TREBLE

:Select a sound tone.

Adjust the sound elements of the selected sound tone.

BASS

Frequency:

100

200 Hz

Default: (

80 Hz

)

Level:

–06

+06

(

)

Q1.0

Q1.25

Q1.5

Q2.0

(

Q1.0

)

MIDDLE

Frequency:

0.5

1.0

1.5

2.5 kHz

Default: (

1.0 kHz

)

Level:

–06

+06

(

)

Q0.75

Q1.0

Q1.25

(

Q1.25

)

TREBLE

Frequency:

10.0

12.5

15.0

17.5 kHz

Default: (

10.0 kHz

)

Level:

–06

+06

(

)

Q FIX

(

Q FIX

)

AUDIO

BASS BOOST

+01

/

+02

: Selects your preferred bass boost level.;

OFF

:Cancels.

LOUD 01

/

:Boosts low or high frequencies to produce a well-balanced sound

at low volume.;

OFF

:Cancels.

SUB.W LEVEL

–08

—

+08

(

):Adjusts the subwoofer output level.

SUB.W

/

OFF

: Turns on or off the subwoofer output.

SUB.W



LPF

THROUGH

:All signals are sent to the subwoofer. ;

LOW



55Hz

/

MID



85Hz

/

HIGH 120Hz

:Audio signals with frequencies lower than

55Hz/ 85Hz/ 120Hz are sent to the subwoofer.

EN_KD-X210[E_EU]2.indd 9EN_KD-X210[E_EU]2.indd 9 10/30/2013 9:50:15 AM10/30/2013 9:50:15 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

1 Press and hold MENU.

2 Turn the volume knob to make a selection (see the following table),

then press the knob.

Repeat step

2 until the desired item is selected.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

Default:

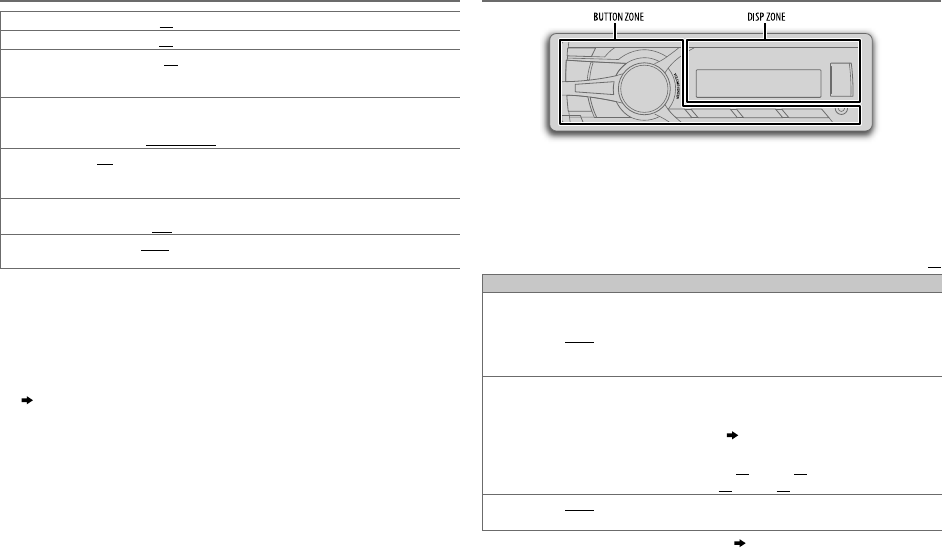

DISPLAY

DIMMER

Selects the display and button illumination adjusted in the

[BRIGHTNESS]

setting.

AUTO

:Changes between the day and night adjustments when you turn off

or on the car headlights. *

;

:Selects the night adjustments.;

OFF

:Selects

the day adjustments.

BRIGHTNESS

Sets the button, display and USB input terminal brightness for day and night

separately.

DAY

NIGHT

:Select day or night.

Select a zone for setting.

( Illustration above)

Set the brightness level (

(Default:

BUTTON ZONE

DAY

:

;

NIGHT

:

DISP ZONE

DAY

:

;

NIGHT

:

)

SCROLL

* 2

ONCE

:Scrolls the display information once.;

AUTO

:Repeats scrolling at

5-second intervals.;

OFF

:Cancels.

The illumination control wire connection is required.

( 15)

Some characters or symbols will not be shown correctly (or will be blanked).

DISPLAY SETTINGS

FADER

R06

—

F06

(

):Adjusts the front and rear speaker output balance.

BALANCE

L06

—

R06

(

):Adjusts the left and right speaker output balance.

VOL



ADJUST –05

—

+05

(

):Presets the volume adjustment level of each source

(compared to the FM volume level). Before adjustment, select the source

you want to adjust. (“VOLADJFIX” appears if FM is selected.)

AMP



GAIN LOW



POWER

:Limits the maximum volume level to 30. (Select if the

maximum power of each speaker is less than 50W to prevent damaging

the speakers.);

HIGH POWER

:The maximum volume level is 50.

D.T.EXP

(Digital Track

Expander)

:Creates realistic sound by compensating the high-frequency

components and restoring the rise-time of the waveform that are lost in

audio data compression.;

OFF

:Cancels.

TEL



MUTING

:Mutes the sounds while using the cellular phone (not connected

through KS-BTA100).;

OFF

:Cancels.

L/O



MODE SUB.W

/

REAR

:Selects whether rear speakers or a subwoofer are

connected to the REAR/SW line out terminals on the rear panel (through an

external amplifier).

*1 Displayed only when

[L/O



MODE]

is set to

[SUB.W]

and

[SUB.W]

is set to

[ON]

*2 This adjustment will not affect the subwoofer output.

*3 Displayed only when

[SUB.W]

is set to

[ON]

*4 Displayed only when

[L/O



MODE]

is set to

[SUB.W]

*5 If you are using a two-speaker system, set the fader level to

[00]

*6 Does not work if

[BT



ADAPTER]

is selected for

[AUX]

[SRC



SELECT]

( 4)

AUDIO SETTINGS

EN_KD-X210[E_EU]f.indd 10EN_KD-X210[E_EU]f.indd 10 11/12/2013 5:05:51 PM11/12/2013 5:05:51 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

MORE INFORMATION

Playable files

• Playable audio file: MP3 (.mp3), WMA (.wma), WAV(.wav), FLAC (.flac)

• Playable USB device file system: FAT12, FAT16, FAT32

Even when audio files comply with the standards listed above, playback may be impossible

depending on the types or conditions of media or device.

About USB devices

• This unit can play MP3/WMA/WAV/FLAC files stored on a USB mass storage class device.

• You cannot connect a USB device via a USB hub.

• Connecting a cable whose total length is longer than 5m may result in abnormal playback.

• The maximum number of characters for:

- Folder names: 64 characters

- File names: 64 characters

- MP3 Tag: 64 characters

- WMA Tag: 64 characters

- WAV Tag: 64 characters

• This unit can recognize a total of 20 480 files, 999 folders (999 files per folder including folder

without unsupported files), and of 8 hierarchies.

• This unit cannot recognize a USB device whose rating is other than 5V and exceeds 1A.

About iPod/iPhone

• Made for

- iPod touch (1st, 2nd, 3rd, 4th, and 5th generation)

- iPod classic

- iPod nano (3rd, 4th, 5th, 6th and 7th generation)

- iPhone, iPhone 3G, 3GS, 4, 4S, 5

• It is not possible to browse video files on the “Videos” menu in

[HEAD MODE]

• The song order displayed on the selection menu of this unit may differ from that of the iPod/

iPhone.

• If some operations are not performed correctly or as intended, visit:

<http://www.jvc.net/cs/car/>.

About JVC Playlist Creator and JVC Music Control

• This unit supports the PC application JVC Playlist Creator and Android

application JVC Music

Control.

• When you play audio file with song data added using the JVC Playlist Creator or JVC Music

Control, you can search for audio file by Genres, Artists, Albums, Playlists, and Songs.

• JVC Playlist Creator and JVC Music Control are available from the following web site:

<http://www.jvc.net/cs/car/>.

Available Cyrillic letters

Change the display information

Press DISP repeatedly.

Station name (PS)*

Frequency Program type (PTY)*

Title*

Day/Clock (back to the beginning)

For FM Radio Data System stations only.

If unavailable, “NO PTY” / “NO TEXT” appears.

USB

Playing time Day/Clock Album title/Artist*

Track title*

Folder/file

name (back to the beginning)

If not recorded, “NO NAME” appears.

USB-IPOD

Playing time Day/Clock Album title/Artist*

Track title*

(back to

the beginning)

If not recorded, “NO NAME” appears.

AUX

AUX Day/Clock

BT AUDIO

BT AUDIO Day/Clock

Available characters

Display indications

EN_KD-X210[E_EU]2.indd 11EN_KD-X210[E_EU]2.indd 11 10/30/2013 9:50:16 AM10/30/2013 9:50:16 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

TROUBLESHOOTING

Symptom Remedy

Sound cannot be heard. • Adjust the volume to the optimum level.

• Check the cords and connections.

“MISWIRING CHK WIRING THEN

RESET UNIT” / “WARNING CHK

WIRING THEN RESET UNIT”

appears and no operations can

be done.

Check to be sure the terminals of the speaker wires are

insulated properly, then reset the unit. If this does not solve

the problem, consult your nearest service center.

Source cannot be selected. Check the

[SRC SELECT]

setting.

( 4)

Radio reception is poor. / Static

noise while listening to the radio.

• Connect the antenna firmly.

• Pull the antenna out all the way.

Correct characters are not

displayed.

This unit can only display uppercase letters, numbers, and

a limited number of symbols. The unit can also display

uppercase Cyrillic letters.

( 11)

Playback order is not as intended. The playback order is determined by the file name (USB).

Elapsed playing time is not

correct.

This depends on the recording process earlier.

“NOT SUPPORT” appears and

track skips.

Check whether the track is a playable format.

( 11)

“CANNOT PLAY” flashes and/

or connected device cannot be

detected.

• Check whether the connected device is compatible with this

unit and ensure the files are in supported formats.

( 11)

• Reattach the device.

“READING” keeps flashing. • Do not use too many hierarchical levels and folders.

• Reattach the USB device.

The iPod/iPhone does not turn on

or does not work.

• Check the connection between this unit and iPod/iPhone.

• Detach and reset the iPod/iPhone using hard reset.

If you still have troubles, reset the unit. ( 3)

EN_KD-X210[E_EU]1.indd 12EN_KD-X210[E_EU]1.indd 12 10/23/2013 4:19:39 PM10/23/2013 4:19:39 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

SPECIFICATIONS

Auxiliary



Frequency Response (±3dB) 20Hz—20kHz

Input Maximum Voltage 1200mV

Input Impedance 30kΩ

Audio

Maximum Output Power 50W×4

Output Power

(DIN 45324, +B = 14.4 V)

30W×4

Speaker Impedance 4Ω—8Ω

Preout Level/Load (USB) 2500mV/10kΩ

Preout Impedance ≤600Ω

General

Operating Voltage 14.4V (10.5V—16V allowable)

Maximum Current Consumption 10A

Operating Temperature Range 0°C to +40°C

Installation Size (W×H×D) 182mm×53mm×106mm

Weight 0.62k

Subject to change without notice.

TUNER

FM Frequency Range 87.5MHz to 108.0MHz (50kHz step)

Usable Sensitivity (S/N=26dB) 0.71μV/75Ω

Quieting Sensitivity

(DINS/N=46dB)

2.0μV/75Ω

Frequency Response (±3dB) 30Hz to 15kHz

Signal-to-Noise Ratio (MONO) 64dB

Stereo Separation (1kHz) 40dB

AM Frequency Range MW 531kHz to 1611kHz (9kHz step)

LW 153kHz to 279kHz (9kHz step)

Usable Sensitivity (S/N=20dB) MW 28.2μV

LW 50μV

USB

USB Standard USB1.1, USB2.0 (Full speed)

Compatible Devices Mass storage class

File System FAT12/16/32

Maximum Supply Current DC5V 1A

D/A Converter 24 Bit

Frequency Response (±1dB) 20Hz to 20kHz

Signal-to-Noise Ratio (1kHz) 105dB

Dynamic Range 88dB

Channel Separation 90dB

MP3 Decode Compliant with MPEG-1/2 Audio Layer-3

WMA Decode Compliant with Windows Media Audio

WAV Decode RIFF waveform Audio Format (Linear PCM only)

FLAC Decode FLAC files

EN_KD-X210[E_EU]1.indd 13EN_KD-X210[E_EU]1.indd 13 10/23/2013 4:19:39 PM10/23/2013 4:19:39 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

INSTALLATION / CONNECTION

Warning

• The unit can only be used with a 12V DC power supply, negative ground.

• Disconnect the battery’s negative terminal before wiring and mounting.

• Do not connect Battery wire (yellow) and Ignition wire (red) to the car

chassis or Ground wire (black) to prevent a short circuit.

• Insulate unconnected wires with vinyl tape to prevent a short circuit.

• Be sure to ground this unit to the car’s chassis again after installation.

Caution

• For safety’s sake, leave wiring and mounting to professionals. Consult the

car audio dealer.

• Install this unit in the console of your vehicle. Do not touch the metal

parts of this unit during and shortly after use of the unit. Metal parts such

as the heat sink and enclosure become hot.

• Do not connect the

[

wires of speakers to the car chassis or Ground wire

(black), or connect them in parallel.

• Connect speakers with a maximum power of more than 50W. If the

maximum power of the speakers is lower than 50W, change the

[AMP GAIN]

setting to avoid damaging the speakers.

(



10)

•

Mount the unit at an angle of less than 30º.

• If your vehicle wiring harness does not have the ignition terminal,

connect Ignition wire (red) to the terminal on the vehicle’s fuse box

which provides 12 V DC power supply and is turned on and off by the

ignition key.

• After the unit is installed, check whether the brake lamps, blinkers,

wipers, etc. on the car are working properly.

• If the fuse blows, first make sure the wires are not touching car’s chassis,

then replace the old fuse with one that has the same rating.

Basic procedure

1 Remove the key from the ignition switch, then

disconnect the [ terminal of the car battery.

2 Connect the wires properly.

See Wiring connection.

(



15)

3 Install the unit to your car.

See Installing the unit (in-dash mounting).

4 Connect the [ terminal of the car battery.

5 Reset the unit.

(



How to remove the unit

Bracket (not supplied)

Pocket

Flat or round head screws

(not supplied) M5 × 8mm

Do the required wiring.

(



15)

Bend the appropriate tabs to

hold the sleeve firmly in place.

Hook on the top side

Orientate the trim plate as

illustrated before fitting.

Dashboard of

your car

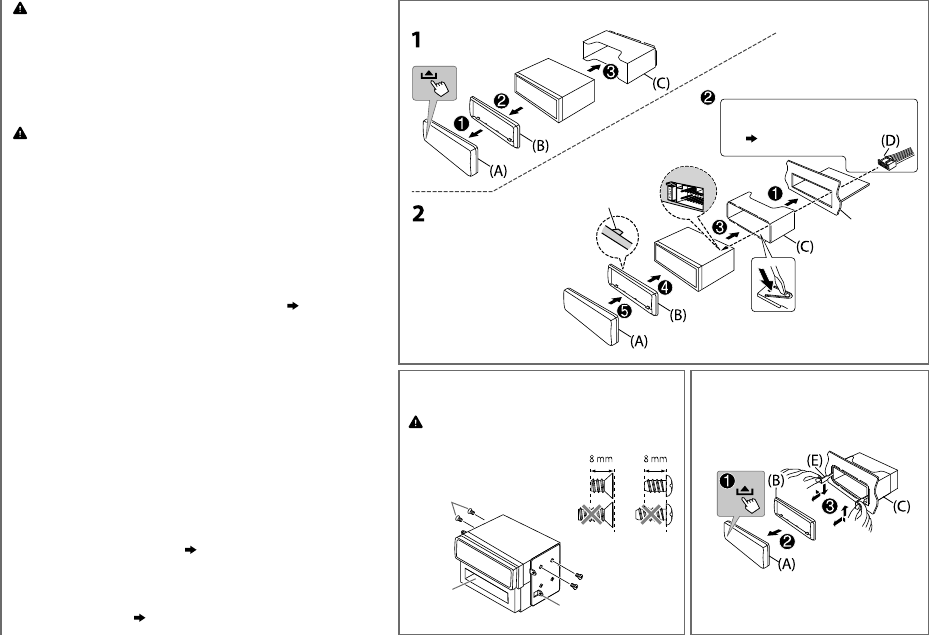

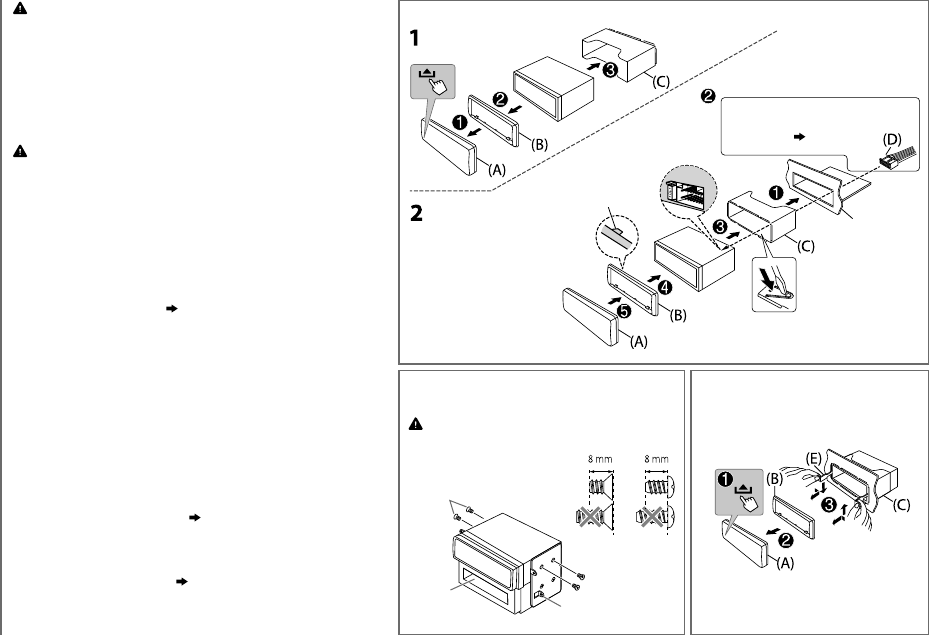

Installing the unit (in-dash mounting)

When installing without the mounting

sleeve

Use only the specified screws. Using wrong screws

might damage the unit.

EN_KD-X210[E_EU]1.indd 14EN_KD-X210[E_EU]1.indd 14 10/23/2013 4:19:39 PM10/23/2013 4:19:39 PM

ENGLISH |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

STEERING

WHEEL

REMOTE

Part list for

installation

(A)

Faceplate

(C)

Mounting sleeve

(B)

Trim plate

(D)

Wiring harness

(E)

Extraction key

Light blue/yellow

(For

KD-X210

)

To the steering wheel

remote control adapter

IMPORTANT:

A custom wiring harness

(separately purchased) which is suitable for

your car is recommended for connection.

If your car does NOT have an

ISO terminal

( or )

ISO connector

* Custom wiring harness (separately

purchased)

For some VW/Audi or Opel (Vauxhall)

automobiles

You may need to modify the wiring of the

supplied power cord

(D)

as illustrated.

If the unit does not turn on with modified

wiring 1, use modified wiring 2 instead.

Y: Yellow R: Red

Original wiring

Modified wiring 1

Modified wiring 2

Color and function

A2 Brown : To mobile phone system

A4 Yellow : Battery

A5 Blue/White : Power control

A6 Orange/white : Car light control switch

A7 Red : Ignition (ACC)

A8 Black : Earth (ground) connection

B1 Purple : Rear speaker (right)

B2 Purple/black

B3 Gray : Front speaker (right)

B4 Gray/black

B5 White : Front speaker (left)

B6 White/black

B7 Green : Rear speaker (left)

B8 Green/black

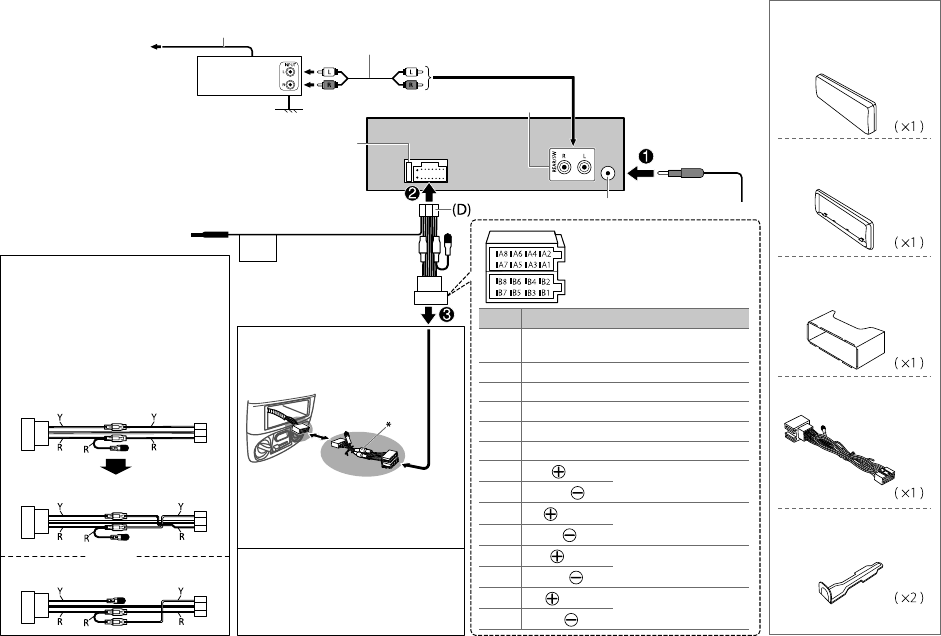

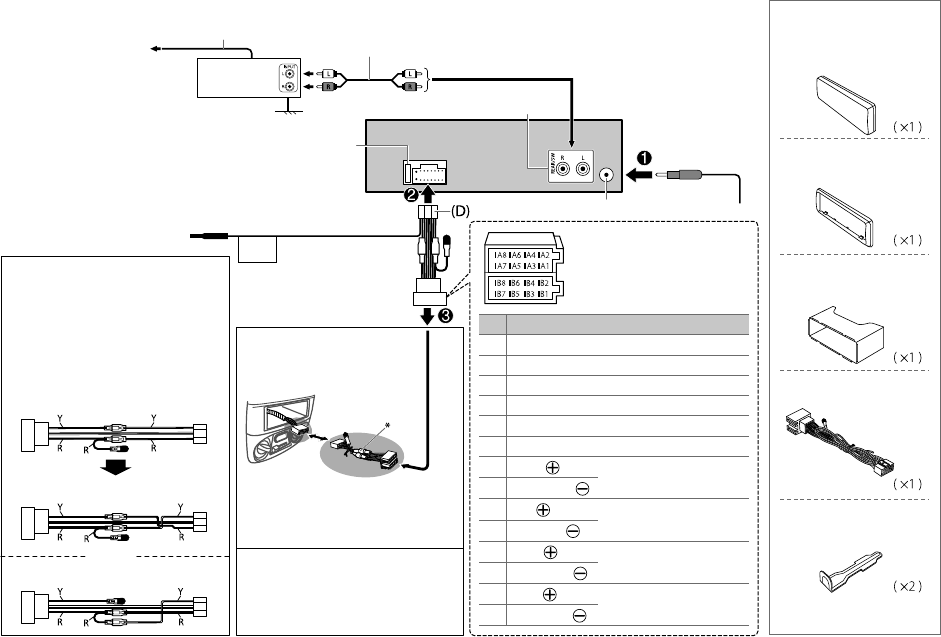

Wiring connection

Signal cord (not supplied)

Remote wire (not supplied)

Fuse (10A)

To Blue/white wire of the

wiring harness

(D)

JVC Amplifier

Rear/subwoofer output

Aerial terminal

EN_KD-X210[E_EU]1.indd 15EN_KD-X210[E_EU]1.indd 15 10/23/2013 4:19:39 PM10/23/2013 4:19:39 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

TABLE DES MATIERES

AVANT L’UTILISATION

Avertissement

N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.

Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.

• Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine

augmentation du niveau de sortie.

Généralités:

• Évitez d’utiliser un périphérique USB ou un iPod/iPhone s’il peut gêner la conduite en toute sécurité.

• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute

perte des données enregistrées.

• Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin

d’éviter tout risque de court-circuit.

Télécommande (RM-RK52):

• Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.

• La pile au lithium risque d’exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de

pile ou son équivalent.

• Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.

• Gardez la pile hors de la portée des enfants et dans son emballage d’origine quand elle n’est pas utilisée. Débarrassez-vous des

piles usagées rapidement. En cas d’ingestion, contactez un médecin immédiatement.

AVANT L’UTILISATION 2

FONCTIONNEMENT DE BASE

PRISE EN MAIN 4

USB / iPod 5

RADIO 7

AUX 8

RÉGLAGES AUDIO 9

RÉGLAGES D’AFFICHAGE 10

PLUS D’INFORMATIONS 11

GUIDE DE DÉPANNAGE 12

SPÉCIFICATIONS 13

INSTALLATION /

RACCORDEMENT 14

Comment lire ce manuel

• Les opérations sont expliquées

principalement en utilisant les touches

de la façade du

KD-X110

•

[XX]

indique les éléments choisis.

•

( XX)

indique que des références sont

disponibles aux page citées.

Entretien

Nettoyage de l’appareil:

Essuyez la saleté de la façade avec un chiffon sec au silicone

ou un chiffon doux.

Nettoyage du connecteur:

Détachez la façade et nettoyez le connecteur à l’aide d’un

coton tige en faisant attention de ne pas endommager le connecteur. Connecteur (sur la face arrière

de la façade)

FR_KD-X210[E_EU]1.indd 2FR_KD-X210[E_EU]1.indd 2 4/11/2013 9:52:18 AM4/11/2013 9:52:18 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

FONCTIONNEMENT DE BASE

Télécommande (RM-RK52)

KD-X110

peut être commandé à distance avec une

télécommande vendue séparément.

Pour Faire (sur la façade) Faire (sur la télécommande)

Mettez l’appareil sous

tension Appuyez sur

/SOURCE

• Maintenez la touche enfoncée pour mettre l’appareil hors tension. ( non disponible )

Ajustez le volume Tournez le bouton de volume. Appuyez sur

VOL+

VOL–

Appuyez sur le bouton de volume pour couper le son ou mettre la lecture en

pause.

• Appuyez une nouvelle fois pour annuler.

Appuyez sur pour couper le son ou mettre la lecture en

pause.

• Appuyez une nouvelle fois pour annuler.

Sélectionner la source • Appuyez répétitivement sur

/SOURCE

• Appuyez sur

/SOURCE

, puis tournez le bouton de volume avant

2 secondes.

Appuyez répétitivement sur

SOURCE

Changez l’information

sur l’affichage Appuyez répétitivement sur

DISP

( 11)

• Maintenez la touche enfoncée pour faire défiler les informations actuelles de

l’affichage.

( non disponible )

Attachez

Comment réinitialiser

Détachez

Vos ajustements préréglés sont

aussi effacés.

Façade

KD-X210

Bouton de volume

(tournez/appuyez)

Touche de

détachement

Fenêtre d’affichage

FRANÇAIS |

Retirez la feuille d’isolant lors de la

première utilisation.

Comment remplacer la pile

Capteur de télécommande

(Ne l’exposez Pas à la lumière directe du soleil.)

FR_KD-X210[E_EU]1.indd 3FR_KD-X210[E_EU]1.indd 3 4/11/2013 3:38:58 PM4/11/2013 3:38:58 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

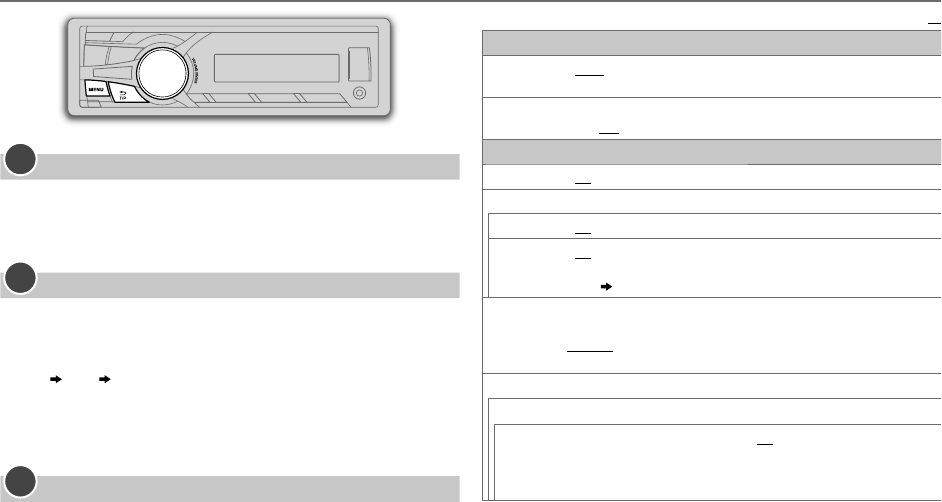

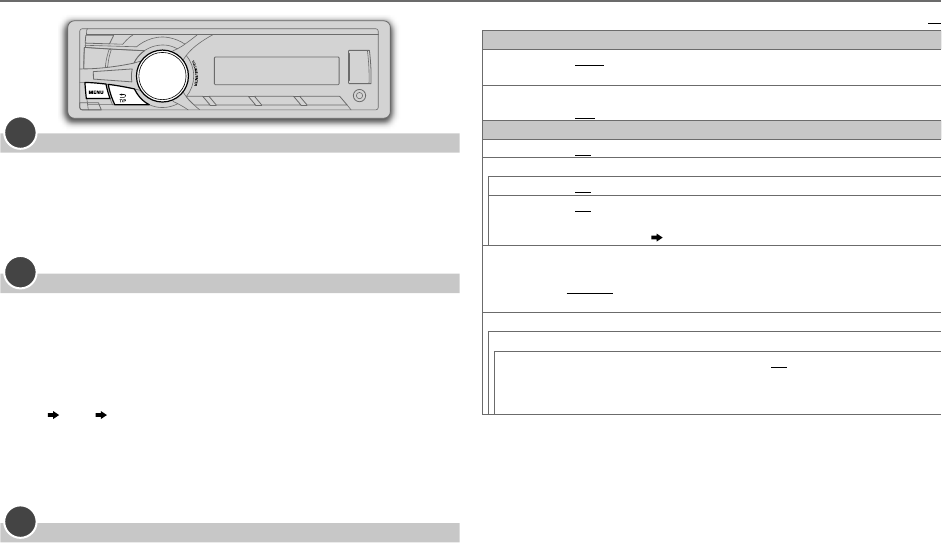

PRISE EN MAIN

Annulez la démonstration

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour choisir

[DEMO]

, puis appuyez sur le

bouton.

3 Tournez le bouton de volume pour choisir

[DEMOOFF]

, puis appuyez sur

le bouton.

4 Appuyez sur MENU pour quitter.

Réglez l’horloge

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour choisir

[CLOCK]

, puis appuyez sur le

bouton.

3 Tournez le bouton de volume pour choisir

[CLOCKSET]

, puis appuyez sur

le bouton.

4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur

le bouton.

Jour Heure Minute

5 Tournez le bouton de volume pour choisir

[24H/ 12H]

, puis appuyez sur

le bouton.

6 Tournez le bouton de volume pour choisir

[12 HOUR]

[24 HOUR]

, puis

appuyez sur le bouton.

7 Appuyez sur MENU pour quitter.

Faites les réglages de base

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau

suivant), puis appuyez sur le bouton.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur



T/P

Défaut:

CLOCK

CLOCK ADJ AUTO

:L’horloge est réglée automatiquement à l’aide des données d’horloge (CT) comprises

dans les données du signal FM Radio Data System.;

OFF

:Annulation.

CLOCK DISP ON

:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.;

OFF

:Annulation.

SETTINGS

BEEP ON

:Met en service la tonalité des touches.;

OFF

:Met hors service la fonction.

SRC SELECT

:Met en service AM dans la sélection de la source.;

OFF

:Hors service.

AUX

:Met en service AUX dans la sélection de la source.;

OFF

:Hors service.;

BTADAPTER

:

Sélectionnez ce réglage quand l’adaptateur Bluetooth KS-BTA100 est connecté à la prise

d’entrée auxiliaire

( 8)

. Le nom de la source change sur BT AUDIO.

LANGUAGE

Sélectionnez la langue d’affichage pour les menus et les informations des balises (nom de

dossier, nom de fichier, titre du morceau, nom de l’artiste, nom de l’album) si applicable.

ENGLISH

:La langue d’affichage est l’anglais.

РУССКИЙ

:La langue d’affichage est le russe.

F/W UPDATE

SYSTEM

F/W xxxx YES

:Démarrer la mise à niveau du micrologiciel.;

:Annulation (la mise à niveau n’est

pas activée).

Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à:

<http://www.jvc.net/cs/car/>.

* Pas d’affichage quand la source correspondante est sélectionnée.

FR_KD-X210[E_EU]1.indd 4FR_KD-X210[E_EU]1.indd 4 4/11/2013 9:52:19 AM4/11/2013 9:52:19 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

USB / iPod

KD-X210

Pour Faire

Sélectionnez un fichier Appuyez sur

(ou appuyez sur

sur la RM-RK52).

Sélectionnez un

dossier

*2

Appuyez sur

(ou appuyez sur

sur la RM-RK52).

Recherche rapide vers

l’arrière/vers l’avant Maintenez pressée

(ou maintenez pressée

sur la RM-RK52).

Répéter la lecture

*3

Appuyez répétitivement sur la touche



pour faire un choix.

• Fichier JVC Playlist Creator (JPC) / JVC Music Control (JMC)

( 11)

: TRACKRPT, RPT OFF

• Fichier MP3/WMA/WAV/FLAC: TRACKRPT, FOLDER RPT, RPT OFF

• iPod: ONE RPT, ALL RPT, RPT OFF

Lecture aléatoire

*3

Appuyez répétitivement sur la touche



pour faire un choix.

• Fichier MP3/WMA/WAV/FLAC ou fichier JPC / JMC: FOLDERRND, ALL RND, RND OFF

• iPod: SONG RND, ALL RND, RND OFF

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.

Uniquement pour les fichiers MP3/WMA/WAV/FLAC. Cela ne fonctionne pas pour l’iPod.

Pour iPod:

Applicable uniquement avec

[HEADMODE]

Démarrez la lecture

La source change automatiquement et le lecture

démarre.

USB

iPod/iPhone (pour

KD-X210

)

• Vous pouvez aussi changer la source à partir d’une

autre source sur iPod en appuyant sur

iPod.

Appuyez répétitivement sur

5 iPod MODE

pour

sélectionner le mode de commande (

[HEAD MODE]

[IPHONE MODE]

Prise d’entrée USB

Prise d’entrée USB Câble USB 2.0

(en vente dans le commerce)

(Accessoire du iPod/iPhone)

FR_KD-X210[E_EU]1.indd 5FR_KD-X210[E_EU]1.indd 5 4/11/2013 9:52:19 AM4/11/2013 9:52:19 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

Sélectionnez un fichier à partir d’une liste

Pour iPod

: Fonctionne uniquement quand

[HEADMODE]

est sélectionné.

( 5)

1 Appuyez sur MENU

2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur

le bouton.

• Fichier MP3/WMA/WAV/FLAC: Sélectionnez le dossier souhaité, puis un fichier.

• iPod ou fichier JPC / JMC: Sélectionnez le fichier souhaité à partir de la liste

(PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS

, GENRES, COMPOSERS

AUDIOBOOKS

Uniquement pour iPod.

S’il y a beaucoup de fichiers....

Vous pouvez faire une recherche rapidement (à l’étape

ci-dessus) en tournant le

bouton de volume rapidement.

• Ne peut pas être utilisé pour iPod.

Sélectionnez un morceau par son nom

(Pour

KD-X210

)

Pendant l’écoute de l’iPod et quand

[HEADMODE]

est sélectionné

( 5)

....

Si vous avez beaucoup de dossiers ou de fichiers, vous pouvez faire une recherche parmi

eux rapidement à partir du premier caractère (A à Z, 0 à 9 et OTHERS).

• “OTHERS” apparaît si le premier caractère est autre que Aà Z, 0 à 9.

1 Appuyez sur MENU .

2 Tournez le bouton de volume pour choisir la station souhaitée, puis

appuyez sur le bouton.

3 Appuyez sur 1 K / 2 J ou tournez le bouton de volume rapidement pour

sélectionner le caractère souhaité.

4 Tournez le bouton de volume pour choisir le dossier ou fichier souhaité,

puis appuyez sur le bouton.

Changez le lecteur USB

Quand un smartphone (périphérique à mémoire de grande capacité) est connecté à la

prise d’entrée USB, vous pouvez sélectionnez sa mémoire interne ou sa mémoire externe

(une carte SD par exemple) pour lire les morceaux mémorisés.

Vous pouvez aussi choisir le lecteur que vous souhaitez quand plusieurs lecteurs sont

connectés.

Appuyez répétitivement sur la touche numérique

pour choisir le lecteur souhaité.

(ou)

1 Maintenez enfoncée MENU .

2 Tournez le bouton de volume pour choisir

[USB/IPOD]

, puis appuyez sur

le bouton.

3 Tournez le bouton de volume pour choisir

[USB]

, puis appuyez sur le

bouton.

4 Appuyez sur le bouton de volume pour sélectionner

[DRIVECHANGE]

Le lecteur suivant est sélectionné automatiquement.

Répétez les étapes

pour choisir les lecteurs suivants.

Options sélectionnables:

[DRIVE



[DRIVE



Change la vitesse de lecture des livres audio

(Pour

KD-X210

)

Pendant l’écoute de l’iPod et quand

[HEADMODE]

est sélectionné

( 5)

....

1 Maintenez enfoncée MENU .

2 Tournez le bouton de volume pour choisir

[USB/IPOD]

, puis appuyez sur

le bouton.

3 Tournez le bouton de volume pour choisir

[IPOD]

, puis appuyez sur le

bouton.

4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur

le bouton.

BOOKNORMAL

BOOKFASTER

BOOKSLOWER

: Choisissez la vitesse de lecture

souhaité du fichier sonore des livres audio dans votre iPod/iPhone.

(Défaut: Dépend du réglage de votre iPod/iPhone.)

• Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur



T/P

• Pour annuler, appuyez sur

USB / iPod

FR_KD-X210[E_EU]1.indd 6FR_KD-X210[E_EU]1.indd 6 4/11/2013 9:52:19 AM4/11/2013 9:52:19 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

RADIO

“ST” s’allume lors de la réception d’une émission FM stéréo avec un signal suffisamment

fort.

Recherchez une station

1 Appuyez sur B /SOURCE pour choisir FM ou AM.

2 Appuyez sur S/ T (ou appuyez sur H / I sur la RM-RK52) pour

rechercher une station automatiquement.

(ou)

Maintenez en enfoncé S/ T (ou maintenez pressée H / I sur la

RM-RK52) jusqu’à ce que “M” clignote, puis appuyez répétitivement

dessus pour rechercher une station manuellement.

Mémorisez une station

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Pendant l’écoute d’une station....

Maintenez pressée une des touches numériques (

) pour mémoriser.

(ou)

1 Maintenez enfoncé le bouton de volume jusqu’à ce que “PRESETMODE”

clignote.

2 Tournez le bouton de volume pour choisir un numéro de préréglage,

puis appuyez sur le bouton.

Le numéro de préréglage clignote et “MEMORY” apparaît.

•

Pour choisir une station mémorisée:

Appuyez sur l’une des touches numériques

(

(ou)

Appuyez sur

, puis tournez le bouton de volume pour choisir un numéro

préréglé, puis appuyez sur le bouton pour valider.

Recherche de votre programme préféré (recherche PTY)

Disponible uniquement pour la source FM.

1 Maintenez enfoncée T/P.

2 Tournez le bouton de volume pour sélectionner un code PTY, puis

appuyez sur la bouton pour démarrer la recherche.

S’il y a une station diffusant un programme du code PTY que vous avez choisi, la

station est accordée.

Code PTY:

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

(musique),

ROCK M

(musique),

EASY M

(musique),

LIGHT M

(musique),

CLASSICS

OTHER M

(musique),

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

(musique),

OLDIES

FOLK M

(musique),

DOCUMENT

Mise en service de l’attente de réception TA

Disponible uniquement pour la source FM.

Appuyez sur



T/P

L’appareil commute temporairement sur l’annonce d’informations routières (TA) (s’il y en

a une), à partir de n’importe quelle source autre que AM.

• Pour désactiver, appuyez à nouveau sur



T/P

Autres paramètres

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour choisir

[TUNER]

, puis appuyez sur le

bouton.

3 Tournez le bouton de volume pour faire une sélection

( 8)

, puis

appuyez sur le bouton.

4 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur



T/P

FR_KD-X210[E_EU]1.indd 7FR_KD-X210[E_EU]1.indd 7 4/11/2013 9:52:19 AM4/11/2013 9:52:19 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

Utilisation d’un lecteur audio portable

1 Connectez un lecteur audio portable (en vente dans le commerce).

2 Sélectionnez

[ON]

pour

[AUX]

dans

[SRC SELECT]

( 4)

3 Appuyez sur B /SOURCE pour choisir AUX.

4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d’une fiche à 3 connecteurs pour

obtenir une sortie audio optimum.

Utilisation d’un périphérique Bluetooth®

1 Connectez l’adaptateur Bluetooth, KS-BTA100 (vendu séparément).

2 Enregistrement (pairage) d’un appareil Bluetooth avec le KS-BTA100.

3 Sélectionnez

[BT ADAPTER]

pour

[AUX]

dans

[SRC SELECT]

( 4)

4 Appuyez sur B /SOURCE pour choisir BT AUDIO.

5 Commencez à utiliser le périphérique Bluetooth.

Pour plus de détails, se reporter au manuel d’instructions du KS-BTA100.

Mini fiche stéréo de 3,5 mm avec connecteur en forme de “L”

(en vente dans le commerce)

Lecteur audio portable

Prise d’entrée auxiliaire

Bleu/blanc Bleu/blanc: Télécommande

Noir Noir: Masse

Marron Marron: Sourdine téléphonique

Faisceau de fils de l’appareil

( 15)

AUX

Défaut:

RADIO TIMER

Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.

ONCE

DAILY

WEEKLY

OFF

:Sélectionnez la fréquence de mise en service de la

minuterie.

:Choisissez la bande FM ou AM.

(pour FM)/

(pour AM):Sélectionnez la station préréglée.

Réglez l’heure et le jour de mise en service.

• “

” s’allume quand le réglage est terminé.

La minuterie de radio ne se met pas en service dans les cas suivants.

• L’appareil est mis hors tension.

•

[OFF]

est sélectionné pour

[AM]

dans

[SRCSELECT]

après la sélection de la minuterie

de radio pour AM.

( 4)

SSM SSM01–06

SSM07–12

SSM13–18

: Prérègle automatiquement un

maximum de 18 stations pour FM. “SSM” s’arrête de clignoter quand les 6 premières stations

sont mémorisées. Sélectionnez

SSM07–12

SSM13–18

pour mémoriser les 12

stations suivantes.

IF BAND

AUTO

:Augmente la sélectivité du tuner pour réduire les interférences des stations FM

adjacentes. (L’effet stéréo peut être perdu.);

WIDE

:Il y a des interférences des stations FM

adjacentes, mais la qualité du son n’est pas dégradée et l’effet stéréo est conservé.

MONO

: Améliore la réception FM mais l’effet stéréo sera perdu.;

OFF

:Annulation.

NEWS-STBY

:L’appareil commute temporairement sur le programme d’information s’il est disponible.;

OFF

:Annulation.

REGIONAL

: Commute sur une autre station uniquement dans la région spécifiée, à l’aide de la

commande “AF”.;

OFF

:Annulation.

AF SET

: Recherche automatiquement une autre station diffusant le même programme dans le

même réseau Radio Data System mais qui possède une meilleure réception quand la réception

actuelle est mauvaise.;

OFF

: Annulation.

* Uniquement pour la source FM.

RADIO

FR_KD-X210[E_EU]1.indd 8FR_KD-X210[E_EU]1.indd 8 4/11/2013 9:52:20 AM4/11/2013 9:52:20 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

RÉGLAGES AUDIO

(Pour

KD-X110

)

Pour Faire

Choisissez

un égaliseur

préréglé

Appuyez répétitivement sur EQ.

(ou)

Appuyez sur EQ, puis tournez le bouton de volume

avant 2 secondes.

FLAT (défaut), HARD ROCK, JAZZ, POP, R&B, TALK, USER1, USER2,

VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

Mémorisez

vos propres

ajustements

sonores

Défaut:

1 Maintenez pressée EQ.

2 Tournez le bouton de volume pour choisir

[EASY EQ]

puis appuyez sur le bouton.

3 Tournez le bouton de volume pour choisir

[USER1]

[USER2]

, puis appuyez sur le bouton.

4 Tournez le bouton de volume pour faire une sélection,

puis appuyez sur le bouton.

SUB.W

: –08 à +08

BASSLVL: –06 à +06

MIDLVL:–06 à +06

TRELVL: –06 à +06

• Pour retourner à l’option de réglage précédente, appuyez sur



T/P

• Pour quitter, appuyez sur

* Affichez uniquement quand

[L/O



MODE]

est réglé sur

[SUB.W]

( 10)

et que

[SUB.W]

est réglé sur

[ON]

( 9)

Autres paramètres

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour réaliser une sélection

(

voir le tableau

)

, puis appuyez sur le bouton.

Répétez l’étape

jusqu’à ce que l’élément souhaité soit sélectionné.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur



T/P

Défaut:

EQSETTING

EQPRESET FLAT

/

HARD ROCK

/

JAZZ

/

POP

/

R&B

/

TALK

/

USER1

/

USER2

/

VOCALBOOST

/

BASSBOOST

/

CLASSICAL

/

DANCE

: Choisit un égaliseur

préréglé.

EASYEQ

Défaut:

USER1

USER2

:Sélectionnez un nom préréglé.

Ajustez vos propres ajustements sonores.

SUB.W

–08

+08

BASS



LVL

–06

+06

MID



LVL:–06

+06

TRE



LVL

–06

+06

PRO EQ

USER1

USER2

:Sélectionnez un nom préréglé.

BASS

MIDDLE

TREBLE

:Choisissez une tonalité de son.

Ajustez les éléments sonores de la tonalité de son choisie.

BASS

Fréquence:

100

200Hz

Défaut: (

80 Hz

)

Niveau:

–06

+06

(

)

Q1.0

Q1.25

Q1.5

Q2.0

(

Q1.0

)

MIDDLE

Fréquence:

0.5

1.0

1.5

2.5 kHz

Défaut: (

1.0 kHz

)

Niveau:

–06

+06

(

)

Q0.75

Q1.0

Q1.25

(

Q1.25

)

TREBLE

Fréquence:

10.0

12.5

15.0

17.5 kHz

Défaut: (

10.0 kHz

)

Niveau:

–06

+06

(

)

QFIX

(

QFIX

)

AUDIO

BASS BOOST

+01

/

+02

: Choisit votre niveau préféré d’accentuation des graves.;

OFF

:Annulation.

LOUD 01

/

:Accentue les basses ou hautes fréquences pour produire un son plus équilibré aux

faibles niveaux de volume.;

OFF

:Annulation.

SUB.W LEVEL

–08

—

+08

(

):Ajuste le niveau de sortie du caisson de grave.

SUB.W

/

OFF

: Active ou désactive la sortie de caisson de grave.

SUB.W



LPF

THROUGH

:Tous les signaux sont envoyés au caisson de grave. ;

LOW



55Hz

/

MID



85Hz

/

HIGH120Hz

:Les signaux audio avec des fréquences inférieures à 55 Hz/

85 Hz/ 120 Hz sont envoyés sur le caisson de grave.

FR_KD-X210[E_EU]1.indd 9FR_KD-X210[E_EU]1.indd 9 4/11/2013 9:52:21 AM4/11/2013 9:52:21 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

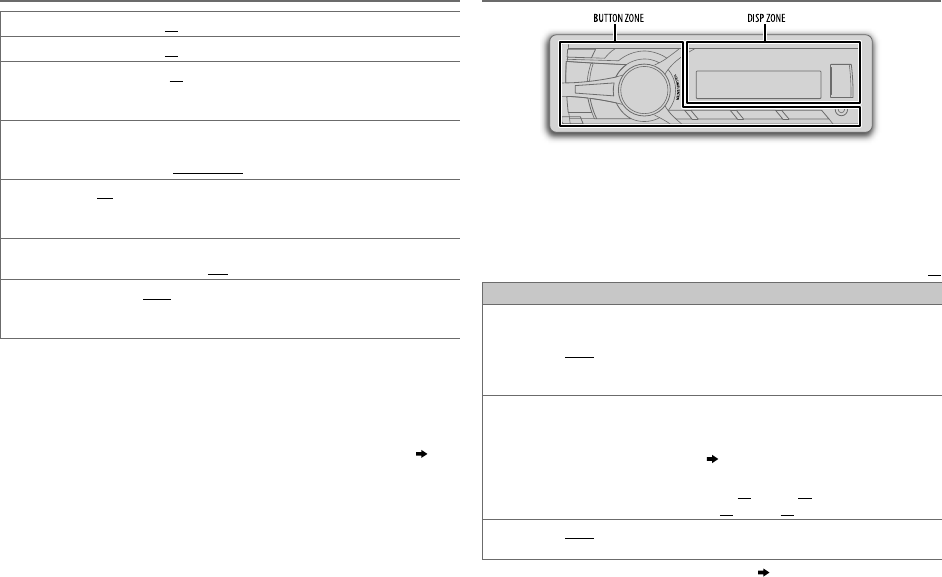

1 Maintenez enfoncée MENU.

2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau

suivant), puis appuyez sur le bouton.

Répétez l’étape

jusqu’à ce que l’élément souhaité soit sélectionné.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur



T/P

Défaut:

DISPLAY

DIMMER

Permet de sélectionner l’éclairage de l’affichage et des touches ajusté dans le réglage

[BRIGHTNESS]

AUTO

:Commute entre les réglages pour la journée et la nuit quand vous allumez ou éteignez

les feux de la voiture. *

;

:Choisit les réglages pour la nuit.;

OFF

:Choisit les réglages pour

le jour.

BRIGHTNESS

Règle la luminosité des touches, de l’affichage et de la prise d'entrée USB séparément pour le

jour et la nuit.

DAY

NIGHT

:Choisissez le jour ou la nuit.

Choisissez une zone pour le réglage.

( illustration ci-dessus)

Réglez le niveau de luminosité (

(Défaut:

BUTTONZONE

DAY

:

;

NIGHT

:

DISPZONE

DAY

:

;

NIGHT

:

)

SCROLL

ONCE

:Fait défiler une fois les informations de l’affichage.;

AUTO

:Répète le défilement à 5

secondes d’intervalle.;

OFF

:Annulation.

La connexion du fil de commande de l’éclairage est requise.

( 15)

Certains caractères ou symboles n’apparaissent pas correctement (ou un blanc apparaît à leur place).

RÉGLAGES D’AFFICHAGE

FADER

R06

—

F06

(

):Ajustez la balance de sortie avant-arrière des enceintes.

BALANCE

L06

—

R06

(

):Règle la balance de sortie gauche-droite des enceintes.

VOL



ADJUST –05

—

+05

(

):Prérègle le niveau d’ajustement du volume de chaque source (en

comparaison avec le niveau de volume FM). Avant un ajustement, choisissez la source que

vous souhaitez ajuster. (“VOLADJFIX” apparaît si FM est choisi.)

AMP



GAIN LOW



POWER

:Limite le volume maximum à 30. (Choisissez ce réglage si la puissance

maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage des

enceintes.);

HIGHPOWER

:Le niveau de volume maximum est de 50.

D.T.EXP

(Extension

numérique de plage)

:Crée un son réaliste en compensant les composants haute fréquence et en rétablissant

le temps de montée de la forme d’onde qui est perdu lors de la compression des données

audio.;

OFF

: Annulation.

TEL



MUTING

:Coupe le son pendant l’utilisation d’un téléphone portable (non connecté par le

KS-BTA100).;

OFF

:Annulation.

L/O



MODE SUB.W

/

REAR

:Choisit si les enceintes arrière ou un caisson de grave sont connectés aux

prises de sortie de ligne REAR/SW sur le panneau arrière (à travers un amplificateur extérieur).

Affichez uniquement quand

[L/O



MODE]

est réglé sur

[SUB.W]

et que

[SUB.W]

est

réglé sur

[ON]

L’ajustement ne peut pas affecter la sortie du caisson de grave.

Affiché uniquement quand

[SUB.W]

est réglé sur

[ON]

Affiché uniquement quand

[L/O



MODE]

est réglé sur

[SUB.W]

Si vous utilisez un système à deux enceintes, réglez le niveau du fader sur

[00]

Ne fonctionne pas si

[BT



ADAPTER]

est sélectionné pour

[AUX]

dans

[SRC



SELECT]

( 4)

RÉGLAGES AUDIO

FR_KD-X210[E_EU]2.indd 10FR_KD-X210[E_EU]2.indd 10 13/11/2013 10:45:36 AM13/11/2013 10:45:36 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

PLUS D’INFORMATIONS

Fichiers pouvant être lus

• Fichier audio reproductible: MP3 (.mp3), WMA (.wma), WAV(.wav), FLAC (.flac)

• Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32

Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas

possible suivant le type ou les conditions du support ou périphérique.

À propos des périphériques USB

• Cet appareil peut reproduire les fichiers MP3/WMA/WAV/FLAC mémorisés sur un périphérique USB à mémoire de

grande capacité.

• Vous ne pouvez pas connecter un périphérique USB via un hub USB.

• La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement

anormal de la lecture.

• Nombre maximum de caractère pour:

- Noms de dossier: 64 caractères

- Noms de fichier: 64 caractères

- Balises MP3: 64 caractères

- Balises WMA: 64 caractères

- Balises WAV: 64 caractères

• Cet appareil peut reconnaître un maximum de 20480 fichiers, 999 dossiers (999 fichiers par dossier y compris les

dossiers sans fichier) et 8 hiérarchies.

• Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A.

À propos de l’iPod/iPhone

• Made for

- iPod touch (1st, 2nd, 3rd, 4th et 5th generation)

- iPod classic

- iPod nano (3rd, 4th, 5th, 6th et 7th generation)

- iPhone, iPhone 3G, 3GS, 4, 4S, 5

• Il n’est pas possible de parcourir les fichiers vidéo sur le menu “Videos” en mode

[HEAD MODE]

• L’ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/iPhone.

• Si certaines opération ne sont pas effectuées correctement ou comme vous le souhaitez, consultez:

<http://www.jvc.net/cs/car/>.

À propos de JVC Playlist Creator et de JVC Music Control

• Cet appareil prend en charge l’application PC JVC Playlist Creator et l’application AndroidTM JVC Music Control.

• Quand vous reproduisez un fichier audio avec des données de chanson ajoutée en utilisant JVC Playlist Creator ou

JVC Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.

• JVC Playlist Creator et JVC Music Control, sont disponibles à partir des sites web suivants:

<http://www.jvc.net/cs/car/>.

Lettres cyrilliques disponibles

Changez l’information sur l’affichage

Appuyez répétitivement sur

DISP

Nom de la station (PS)*

Fréquence Type de programme (PTY)*

Titre*

Jour/

Horloge (retour au début)

Pour les stations FM Radio Data System uniquement.

Si elle n’est pas disponible, “NO PTY” / “NO TEXT” apparaît.

USB

Durée de lecture Jour/Horloge Titre d’album/Artiste*

Titre de plage*

Noms de

dossier/fichier (retour au début)

Si rien n’est enregistré, “NO NAME” apparaît.

USB-IPOD

Durée de lecture Jour/Horloge Titre d’album/Artiste*

Titre de plage*

(retour au

début)

Si rien n’est enregistré, “NO NAME” apparaît.

AUX

AUX Jour/Horloge

BT AUDIO

BT AUDIO Jour/Horloge

Caractères disponibles

Indications sur l’affichage

FR_KD-X210[E_EU]1.indd 11FR_KD-X210[E_EU]1.indd 11 4/11/2013 3:39:04 PM4/11/2013 3:39:04 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

GUIDE DE DÉPANNAGE

Symptôme Remède

Le son ne peut pas être entendu. • Ajustez le volume sur le niveau optimum.

• Vérifiez les cordons et les connexions.

“MISWIRING CHK WIRING THEN RESET

UNIT” / “WARNING CHK WIRING THEN

RESET UNIT” apparaît et aucune opération

ne peut être réalisée.

Assurez-vous que les prises des fils d’enceintes sont isolées correctement,

puis réinitialisez l’appareil. Si cela ne résout pas le problème, consultez

votre centre de service le plus proche.

Vous ne pouvez pas choisir la source. Cochez le réglage

[SRCSELECT]

( 4)

La réception radio est mauvaise. / Bruit

statique pendant l’écoute de la radio.

• Connectez l’antenne solidement.

• Sortez l’antenne complètement.

Les caractères corrects ne sont pas affichés. Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et

un nombre limité de symboles. Cet appareil peut aussi afficher l’alphabet

cyrillique majuscule.

( 11)

L’ordre de lecture n’est pas celui que

vous pensiez.

L’ordre de lecture est déterminé par le nom du fichier (USB).

La durée de lecture écoulée n’est

pascorrecte.

Cela dépend du processus d’enregistrement utilisé.

“NOT SUPPORT” apparaît et la plage

est sautée. Vérifiez si la plage est dans un format compatible.

( 11)

“CANNOT PLAY” clignote et/ou le

périphérique connecté ne peut pas etre

détecté.

• Vérifiez si le périphérique connecté est compatible avec cet appareil et

assurez-vous que les fichiers sont dans un format compatible.

( 11)

• Reconnectez le périphérique.

“READING” clignote sur. • N’utilisez pas trop de niveaux de hiérarchie et de dossiers.

• Reconnectez le USB périphérique.

iPod/iPhone ne peut pas être mis sous

tension ou ne fonctionne pas.

• Vérifiez la connexion entre cet appareil et l’iPod/iPhone.

• Détachez et réinitialisez l’iPod/iPhone en utilisant un réinitialisation

matérielle.

Si vous avez toujours des problème, réinitialisez l’appareil. ( 3)

FR_KD-X210[E_EU]1.indd 12FR_KD-X210[E_EU]1.indd 12 4/11/2013 9:52:22 AM4/11/2013 9:52:22 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

SPÉCIFICATIONS

Auxiliaire



Réponse en fréquence (±3 dB) 20Hz—20kHz

Tension maximum d’entrée 1200 mV

Impédance d’entrée 30k

Audio

Puissance de sortie maximum 50W×4

Puissance de sortie

(DIN 45324, +B = 14,4 V)

30W×4

Impédance d’enceinte 4—8

Niveau de préamplification/charge (USB) 2500 mV/10k

Impédance du préamplificateur ≤600

Généralités

Tension de fonctionnement 14,4V (10,5 V — 16V admissible)

Consommation de courant maximale 10 A

Gamme de température de fonctionnement 0°C à +40°C

Dimensions d’installation (L × H × P) 182 mm × 53 mm × 106 mm

Poids 0,62 k

Sujet à changement sans notification.

TUNER

FM Plage de fréquences 87,5 MHz à 108,0 MHz (pas de 50 kHz)

Sensibilité utilisable (S/B = 26dB) 0,71 V/75 Ω

Seuil de sensibilité (DIN S/N = 46dB) 2,0 V/75 Ω

Réponse en fréquence (±3 dB) 30 Hz à 15 kHz

Taux de Signal/Bruit (MONO) 64 dB

Séparation stéréo (1 kHz) 40 dB

AM Plage de fréquences PO 531 kHz à 1611 kHz (pas de 9 kHz)

GO 153 kHz à 279 kHz (pas de 9 kHz)

Sensibilité utilisable (S/B = 20dB) PO 28,2V

GO 50V

USB

Standard USB USB1.1, USB2.0 (vitesse maximale)

Périphériques compatibles À mémoire de grande capacité

Système de fichiers FAT12/16/32

Courant d’alimentation maximum CC5 V 1A

Convertisseur D/A 24 Bit

Réponse en fréquence (±1 dB) 20 Hz à 20 kHz

Taux de Signal/Bruit (1 kHz) 105 dB

Gamme dynamique 88 dB

Séparation des canaux 90 dB

Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3

Décodeur WMA Compatible Windows Media Audio

Décodeur WAV Format audio de forme d’onde RIFF (PCM linéaire

uniquement)

Décode FLAC Fichiers FLAC

FR_KD-X210[E_EU]1.indd 13FR_KD-X210[E_EU]1.indd 13 4/11/2013 3:39:12 PM4/11/2013 3:39:12 PM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

INSTALLATION / RACCORDEMENT

Avertissement

• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse

négative.

• Déconnectez la borne négative de la batterie avant le câblage et le montage.

• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la

voiture ou au fil de masse (noir) pour éviter les courts-circuits.

• Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.

• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la

voiture après l’installation.

Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels.

Consultez votre revendeur autoradio.

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties

métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques,

comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

• Ne connectez pas les fils

[

des l’enceintes au châssis de la voiture, au fil de masse (noir)

ou en parallèle.

• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance

maximum des enceintes est inférieure à 50W, changez le réglage

[AMPGAIN]

pour

éviter d’endommager les enceintes.

(



10)

•

Montez l’appareil avec un angle de moins de 30˚.

• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez

le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une

alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants,

etc. de la voiture fonctionnent correctement.

• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la

voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne [

de la batterie de la voiture.

2 Connectez les fils correctement.

Reportez-vous à Connexions.

(



15)

3 Installez l’appareil dans votre voiture.

Reportez-vous à Installation de l’appareil (montage encastré).

4 Connectez la borne [ de la batterie de la voiture.

5 Réinitialisez l’appareil.

(



Comment retirer l’appareil

Applique (non fournie)

Poche

Vis à tête plate ou ronde (non

fournie) M5 × 8mm

Réalisez les connexions

nécessaires.

(



15)

Tordez les languettes appropriées pour

maintenir le manchon en place.

Crochet sur le côté supérieur

Orientez la plaque de garniture de la

façon illustrée avant la fixation. Tableau de bord de

votre voiture

Installation de l’appareil (montage encastré)

Lors d’une installation sans manchon

de montage

N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut

endommager l’appareil.

FR_KD-X210[E_EU]1.indd 14FR_KD-X210[E_EU]1.indd 14 4/11/2013 9:52:22 AM4/11/2013 9:52:22 AM

FRANÇAIS |

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

STEERING

WHEEL

REMOTE

Liste des pièces pour

l’installation

(A)

Façade

(C)

Manchon de montage

(B)

Plaque d’assemblage

(D)

Faisceau de fils

(E)

Clé d’extraction

Bleu clair/jaune

(Pour

KD-X210

)

À l’adaptateur de

télécommande volant

IMPORTANT:

Un faisceau de fils personnalisé

(vendu séparément) qui est adapté à votre voiture est

recommandé pour la connexion.

Si votre voiture ne possède

pas de prise ISO

(ou)

Connecteur ISO

* Faisceau de fils personnalisé (vendu

séparément)

Pour certaines automobiles VW/Audi

ou Opel (Vauxhall)

Vous aurez peut-être besoin de modifier le câblage

du cordon d’alimentation

(D)

fourni comme montré

sur l’illustration.

Si l’appareil ne se met pas sous tension avec le câblage

modifié 1, utilisez le câblage modifié 2 à la place.

Y: Jaune R: Rouge

Câblage original

Câblage modifié 1

Câblage modifié 2

Broche

Couleur et fonction

A2 Marron : Au système de téléphone

portable

A4 Jaune : Pile

A5 Bleu/Blanc : Commande d’alimentation

A6 Orange/blanc : Éclairage de la voiture

A7 Rouge : Allumage (ACC)

A8 Noir : Connexion à la terre (masse)

B1 Violet : Enceinte arrière (droit)

B2 Violet/noir

B3 Gris : Enceinte avant (droit)

B4 Gris/noir

B5 Blanc : Enceinte avant (gauche)

B6 Blanc/noir

B7 Vert : Enceinte arrière (gauche)

B8 Vert/noir

Connexions

Cordon de signal (non fournie)

Fil de télécommande (non fournie)

Fusible (10 A)

Le fil bleu/blanc du faisceau de

fils

(D)

JVC Amplificateur

Sortie arrière/caisson de grave

Prise d’antenne

FR_KD-X210[E_EU]1.indd 15FR_KD-X210[E_EU]1.indd 15 4/11/2013 9:52:23 AM4/11/2013 9:52:23 AM

Data Size: B6L (182 mm x 128 mm)

Book Size: B6L (182 mm x 128 mm)

• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft

Corporation in the United States and/or other countries.

• “Made for iPod,” and “Made for iPhone” mean that an electronic accessory has been designed to

connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to

meet Apple performance standards. Apple is not responsible for the operation of this device or

its compliance with safety and regulatory standards. Please note that the use of this accessory

with iPod or iPhone may affect wireless performance.

• iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc., registered in

the U.S. and other countries.

• Lightning is a trademark of Apple Inc.

• Android is trademark of Google Inc.

libFLAC

Redistribution and use in source and binary forms, with or without modification, are permitted

provided that the following conditions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and

the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions

and the following disclaimer in the documentation and/or other materials provided with the

distribution.

- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used

to endorse or promote products derived from this software without specific prior written

permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND ONTRIBUTORS “AS IS” AND ANY

EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL

THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL,

EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)

HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,

OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS

SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

EN_KD-X210[E_EU]1.indd 16EN_KD-X210[E_EU]1.indd 16 10/23/2013 4:19:40 PM10/23/2013 4:19:40 PM

JVC KD X110EN EN_KD X210[E_EU]1 User Manual X110EN, X210EN GET0946 001A

KD-X210E KD-X210E, KD-X210EN, KD-X210EU GET0946-001A nglish, French, Instruction manual

KD-X110E, KD-X110EN, KD-X110EU KD-X110E, KD-X110EN, KD-X110EU Instruction manual (Europe) GET0946-001A

Navigation menu

Versions of this User Manual:

Views

Navigation
