INDONESIA
B5A-1826-00 [A9]
[TIPE]
KD-X141
[RADIO TAPE MOBIL]
PENERIMA MEDIA DIGITAL
BUKU PETUNJUK
JS_JVC_KD-X141_A9_C.indd 1JS_JVC_KD-X141_A9_C.indd 1 13/9/2016 5:29:54 PM13/9/2016 5:29:54 PM
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
2BAHASA INDONESIA
ISI SEBELUM MENGGUNAKAN
PENTING
•
Untuk memastikan penggunaan yang benar, harap baca dengan saksama panduan ini sebelum menggunakan produk. Anda sangat perlu
membaca dan memperhatikan Peringatan dan Perhatian dalam panduan ini.
•
Simpanlah panduan ini di tempat yang aman dan dapat diakses untuk referensi di saat mendatang.
PERINGATAN
•
Jangan mengoperasikan fungsi mana pun yang mengalihkan Anda dari mengemudi yang aman.
•
Jangan menelan baterai, terdapat risiko Bahaya Mengalami Luka Bakar Akibat Bahan Kimia
Remote control yang disertakan bersama produk ini berisi sel baterai koin/kancing.
Jika sel baterai koin/kancing tertelan, baterai dapat menyebabkan luka bakar yang parah hanya dalam waktu 2 jam dan dapat
menyebabkan kematian.
Jauhkan baterai baru dan bekas dari anak-anak.
Jika tempat baterai tidak tertutup dengan aman, hentikan penggunaan produk dan jauhkan dari anak-anak.
Jika Anda mengira bahwa baterai mungkin telah tertelan atau berada di bagian dalam tubuh mana pun, segera cari bantuan medis.
Perhatian
Pengaturan volume:
•
Setel volume sedemikian rupa sehingga Anda masih dapat mendengar suara di luar mobil untuk mencegah kecelakaan.
•
Turunkan volume sebelum memutar sumber digital ini untuk menghindari kerusakan pada speaker akibat peningkatan level output yang
tiba-tiba.
Umum:
•
Hindari penggunaan perangkat eksternal jika mengganggu keamanan mengemudi.
•
Pastikan semua data penting sudah di-back up. Kami tidak bertanggung jawab atas segala kehilangan data yang telah direkam.
•
Jangan pernah meletakkan atau meninggalkan benda logam (misalnya koin atau perkakas logam) di dalam unit, untuk mencegah
terjadinya korslet.
Remote control (RM-RK52):
•
Jangan tinggalkan remote control di tempat yang panas seperti di dasbor.
•
Baterai lithium dapat meledak jika dipasang secara tidak benar. Gantilah hanya dengan jenis yang sama atau setara.
•
Baterai tidak boleh terpapar ke panas yang berlebihan seperti sinar matahari, api atau semacamnya.
SEBELUM MENGGUNAKAN 2
DASAR-DASAR 3
MEMULAI 4
1 Membatalkan demonstrasi
2 Mengatur jam dan tanggal
3 Menetapkan pengaturan
dasar
RADIO 5
USB/ANDROID 7
AUX 8
PENGATURAN AUDIO 9
PENGATURAN TAMPILAN 11
REFERENSI 11
Perawatan
Informasi lebih lanjut
PEMECAHAN MASALAH 12
SPESIFIKASI 13
Bagaimana membaca manual ini
•
Operasi yang dijelaskan utamanya menggunakan tombol di pelat bagian depan.
•
Penunjuk berbahasa Inggris digunakan sebagai penjelasan. Anda dapat memilih bahasa tampilan dari menu.
( 5)
•
[XX]
menunjukkan item yang dipilih.
•
( XX)
menunjukkan referensi yang terletak di halaman yang ditunjukkan.
JS_JVC_KD-X141_A9_IN.indd 2JS_JVC_KD-X141_A9_IN.indd 2 6/10/2016 3:44:06 PM6/10/2016 3:44:06 PM
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
3
BAHASA INDONESIA
DASAR-DASAR
Untuk Pada pelat depan Pada remote control
Menghidupkan daya Tekan .
• Tekan dan tahan untuk mematikan daya. ( Tidak tersedia )
Setel volume Putar kenop volume. Tekan atau .
• Tekan dan tahan untuk terus
menambah volume hingga 15.
Tekan kenop volume untuk mematikan suara atau menghentikan
sejenak pemutaran.
• Tekan sekali lagi untuk membatalkan.
Tekan untuk mematikan suara atau
menghentikan sejenak pemutaran.
• Tekan sekali lagi untuk membatalkan.
Pilih sumber • Tekan secara berulang.
• Tekan , kemudian putar kenop volume dalam 2 detik.
Tekan SOURCE secara berulang.
Mengubah informasi tampilan Tekan secara berulang.
( 12)
( Tidak tersedia )
Memasang Cara mengatur ulangMelepas
Penyesuaian pra-atur
juga akan dihapus
kecuali stasiun radio
sudah disimpan.
Pelat depan
Kenop volume
Tombol untuk melepas
Jendela tampilan
Remote control (RM-RK52)
Unit ini bisa dikendalikan secara jarak jauh dengan
pengendali jarak jauh yang bisa dibeli sesuai pilihan.
Cara mengganti baterai
Lepaskan lembar insulasi saat
menggunakan untuk pertama
kalinya.
Sensor remote control
(Jangan sampai terkena sinar matahari.)
ST
T I
JS_JVC_KD-X141_A9_IN.indd 3JS_JVC_KD-X141_A9_IN.indd 3 6/10/2016 3:44:06 PM6/10/2016 3:44:06 PM
BAHASA INDONESIA
4
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
MEMULAI
Membatalkan demonstrasi
Bila Anda menyalakannya (atau setelah Anda mereset unit), layarnya akan
menampilkan: “CANCEL DEMO” “PRESS” “VOLUME KNOB”
1 Tekan kenop volume.
[YES]
dipilih untuk pengaturan awal.
2 Tekan lagi kenop volume.
“DEMO OFF” muncul.
Mengatur jam dan tanggal
1 Tekan dan tahan .
2 Putar kenop volume untuk memilih
[CLOCK]
, kemudian tekan kenop.
Untuk menyesuaikan jam
3 Putar kenop volume untuk memilih
[CLOCK ADJUST]
, kemudian tekan kenop.
4 Putar kenop volume untuk membuat pengaturan, kemudian tekan kenop.
Jam Menit
5 Putar kenop volume untuk memilih
[CLOCK FORMAT]
, kemudian tekan
kenop.
6 Putar kenop volume untuk memilih
[12H]
atau
[24H]
, kemudian tekan
kenop.
Untuk mengatur tanggal
7 Putar kenop volume untuk memilih
[DATE SET]
, kemudian tekan kenop.
8 Putar kenop volume untuk membuat pengaturan, kemudian tekan kenop.
Hari Bulan Tahun
9 Tekan untuk keluar.
Untuk kembali ke item pengaturan sebelumnya, tekan .
1
2
Menetapkan pengaturan dasar
1 Tekan dan tahan .
2 Putar kenop volume untuk memilih item (lihat tabel berikut),
kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih atau
diaktifkan.
4 Tekan untuk keluar.
Untuk kembali ke item pengaturan sebelumnya, tekan .
Default:
XX
SYSTEM
KEY BEEP ON
:Mengaktifkan nada tombol saat ditekan.;
OFF
:Menonaktifkan.
SOURCE SELECT
AM SRC
*
ON
:Mengaktifkan AM pada pemilihan sumber.;
OFF
:Menonaktifkan.
( 5)
SW1 SRC
*
ON
:Mengaktifkan SW1 pada pemilihan sumber.;
OFF
:Menonaktifkan.
( 5)
SW2 SRC
*
ON
:Mengaktifkan SW2 pada pemilihan sumber.;
OFF
:Menonaktifkan.
( 5)
BUILT-IN AUX
*
ON
:Mengaktifkan AUX pada pemilihan sumber.;
OFF
:Menonaktifkan.
( 8)
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx YES
:Mulai memutakhirkan firmware.;
NO
:Pembatalan (pemutakhiran tidak diaktifkan).
Untuk rincian tentang cara memutakhirkan firmware, lihat:
<http://www.jvc.net/cs/car/>.
*
Tidak ditampilkan ketika sumber yang bersangkutan dipilih.
3
JS_JVC_KD-X141_A9_IN.indd 4JS_JVC_KD-X141_A9_IN.indd 4 6/10/2016 3:44:07 PM6/10/2016 3:44:07 PM
BAHASA INDONESIA 5
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
CLOCK
TIME SYNC ON
:Waktu jam secara otomatis ditetapkan
menggunakan data Clock Time (CT)
dalam sinyal FM Radio Data System.;
OFF
:Pembatalan.
CLOCK DISPLAY ON
:Waktu jam akan ditampilkan pada
layar sekalipun saat unit dimatikan.;
OFF
:Pembatalan.
ENGLISH
Pilih bahasa tampilan untuk menu dan
informasi musik jika berlaku.
Secara default,
ENGLISH
telah dipilih.
ESPANOL
RADIO
“ST” menyala ketika menerima siaran FM stereo dengan kekuatan sinyal yang memadai.
Cari stasiun
1 Tekan secara berulang-ulang untuk memilih FM, AM, SW1 atau SW2.
2 Tekan (atau tekan di remote control) untuk mencari stasiun secara
otomatis.
(atau)
Tekan dan tahan (atau tekan dan tahan di remote control) sampai “M”
berkedip, kemudian tekan berulang-ulang untuk mencari stasiun secara manual.
Pengaturan di memori
Anda dapat menyimpan sampai 18 stasiun untuk FM dan 6 stasiun untuk AM/SW1/SW2.
Menyimpan stasiun
Saat mendengarkan sebuah stasiun...
Tekan dan tahan salah satu tombol angka (1 hingga 6).
(atau)
1 Tekan dan tahan kenop volume sampai “PRESETMODE” berkedip.
2 Putar kenop volume untuk memilih nomor terprogram, kemudian tekan kenop.
Nomor terprogram akan berkedip dan muncul “MEMORY”.
Memilih stasiun yang disimpan
Tekan salah satu tombol angka (1hingga6).
(atau)
1 Tekan .
2 Putar kenop volume untuk memilih nomor terprogram, kemudian tekan kenop.
MEMULAI
JS_JVC_KD-X141_A9_IN.indd 5JS_JVC_KD-X141_A9_IN.indd 5 6/10/2016 3:44:07 PM6/10/2016 3:44:07 PM
BAHASA INDONESIA
6
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Pengaturan lainnya
1 Tekan dan tahan .
2 Putar kenop volume untuk memilih item
(
lihat tabel berikut
)
,
kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan
atau ikuti petunjuk yang diberikan pada item yang dipilih.
4 Tekan untuk keluar.
Untuk kembali ke item pengaturan sebelumnya, tekan .
Default:
XX
TUNER SETTING
RADIO TIMER
Menyalakan radio pada waktu tertentu, apa pun sumber saat ini.
1
ONCE
/
DAILY
/
WEEKLY
/
OFF
:Pilih seberapa sering timer akan
dinyalakan.
2
FM
/
AM
/
SW1
/
SW2
:Pilih band.
3
01
hingga
18
(untuk FM)/
01
hingga
06
(untuk AM/SW1/SW2):Pilih
stasiun terprogram.
4
Atur waktu dan hari aktivasi
*1
.
“
M
” akan menyala ketika selesai.
Radio Timer tidak akan diaktifkan untuk kasus-kasus berikut.
•
Unit dimatikan.
•
[OFF]
dipilih untuk
[AM SRC]
/
[SW1 SRC]
/
[SW2 SRC]
di
[SOURCE SELECT]
setelah Radio Timer untuk AM/SW1/SW2 dipilih.
( 4)
SSM SSM 01–06
/
SSM 07–12
/
SSM 13–18
: Secara otomatis memprogram
sampai 18 stasiun untuk FM. “SSM” akan berhenti berkedip ketika 6 stasiun
pertama telah disimpan. Pilih
SSM 07–12
/
SSM 13–18
untuk menyimpan
12 stasiun berikutnya.
LOCAL SEEK ON
:Mencari hanya stasiun AM/SW1/SW2 dengan penerimaan yang baik.;
OFF
:Pembatalan.
•
Pengaturan yang dibuat hanya berlaku untuk sumber/stasiun yang dipilih.
Setelah mengubah sumber/stasiun, Anda perlu melakukan pengaturan
lagi.
RADIO
IF BAND AUTO
:Meningkatkan penjaringan tuner untuk mengurangi gangguan
interferensi dari stasiun FM yang berdekatan. (Efek stereo mungkin
hilang.);
WIDE
:Bergantung pada gangguan interferensi dari stasiun FM
yang berdekatan, tetapi kualitas suara tidak akan berkurang dan efek
stereo tidak terpengaruh.
MONO SET ON
:Memperbaiki penerimaan FM, tetapi efek stereo mungkin akan
hilang.;
OFF
:Pembatalan.
NEWS SET
*2
ON
:Unit akan beralih sementara ke News Program jika tersedia.;
OFF
:Pembatalan.
REGIONAL
*2
ON
: Beralih ke stasiun lain hanya di wilayah tertentu menggunakan kendali
“AF”.;
OFF
:Pembatalan.
AF SET
*2
ON
: Secara otomatis mencari stasiun lain yang menyiarkan program yang
sama dalam jaringan Radio Data System yang sama dengan penerimaan
yang lebih baik ketika penerimaan saat ini sedang buruk.;
OFF
: Pembatalan.
TI
*2
ON
: Memungkinkan unit untuk sementara beralih ke Informasi Lalu Lintas
jika tersedia (lampu “TI” menyala). ;
OFF
:Pembatalan.
PTY SEARCH
*2
Memilih kode PTY (lihat di bawah).
Jika terdapat stasiun yang menyiarkan program berkode PTY sama dengan
yang Anda pilih, maka stasiun itu akan dijaring.
*1
Hanya dapat dipilih saat
[ONCE]
atau
[WEEKLY]
dipilih di langkah
1
.
*2
Hanya untuk sumber FM.
Kode PTY
NEWS
,
AFFAIRS
,
INFO
,
SPORT
,
EDUCATE
,
DRAMA
,
CULTURE
,
SCIENCE
,
VARIED
,
POP
M
(musik),
ROCK M
(musik),
EASY M
(musik),
LIGHT M
(musik),
CLASSICS
,
OTHER
M
(musik),
WEATHER
,
FINANCE
,
CHILDREN
,
SOCIAL
,
RELIGION
,
PHONE IN
,
TRAVEL
,
LEISURE
,
JAZZ
,
COUNTRY
,
NATION M
(musik),
OLDIES
,
FOLK M
(musik),
DOCUMENT
JS_JVC_KD-X141_A9_IN.indd 6JS_JVC_KD-X141_A9_IN.indd 6 6/10/2016 3:44:07 PM6/10/2016 3:44:07 PM
BAHASA INDONESIA 7
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
USB/ANDROID
• Untuk memilih langsung sumber USB/ANDROID, tekan .
Untuk Pada pelat depan Pada remote control
Trek mundur/Maju-
Cepat*3
Tekan dan tahan . Tekan dan tahan .
Pilih file Tekan .Tekan .
Pilih folder*4Tekan . Tekan .
Ulangi pemutaran*3Tekan secara berulang.
TRACK REPEAT
/
FOLDER REPEAT
/
ALL REPEAT
: File MP3/WMA/WAV/FLAC
ONE REPEAT
/
ALL REPEAT
/
REPEAT OFF
: ANDROID
Putar acak*3Tekan secara berulang.
FOLDER RANDOM
/
ALL RANDOM
/
RANDOM OFF
: File MP3/WMA/WAV/FLAC
SONG RANDOM
/
ALL RANDOM
/
RANDOM OFF
: ANDROID
Memilih mode kontrol
Saat di sumber ANDROID, tekan berulang-ulang.
AUTO MODE
: Mengontrol perangkat Android dari unit ini melalui aplikasi JVC MUSIC PLAY yang telah
diinstal di perangkat Android.
AUDIO MODE
: Mengontrol perangkat Android menggunakan perangkat Android itu sendiri melalui
aplikasi pemutar media lain yang telah diinstal di perangkat Android. Walau demikian,
Anda tetap dapat memutar/menghentikan sementara atau melompati file dari unit ini.
Mulai memutar
Sumber akan berubah secara otomatis dan
pemutaran akan dimulai.
*1
Jangan tinggalkan kabel di dalam mobil ketika sedang
tidak digunakan.
*2
Saat menghubungkan perangkat Android, akan
ditampilkan “Press [VIEW] to install JVC MUSIC PLAY
APP”. Ikuti petunjuk untuk menginstal aplikasi.
Anda juga dapat menginstal versi terbaru aplikasi
JVC MUSIC PLAY di perangkat Android sebelum
menghubungkan. Untuk informasi lebih lanjut,
kunjungi <http://www.jvc.net/cs/car/>.
*3
Untuk ANDROID: Hanya berlaku bila
[AUTO MODE]
telah dipilih.
*4
Hanya untuk file MP3/WMA/WAV/FLAC. Ini tidak
berfungsi untuk ANDROID.
Terminal masukan USB
Kabel USB 2.0
*1
(dijual bebas)
Kabel Micro USB 2.0
*1
(dijual bebas)
USB
ANDROID*2
JS_JVC_KD-X141_A9_IN.indd 7JS_JVC_KD-X141_A9_IN.indd 7 6/10/2016 3:44:07 PM6/10/2016 3:44:07 PM
BAHASA INDONESIA
8
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

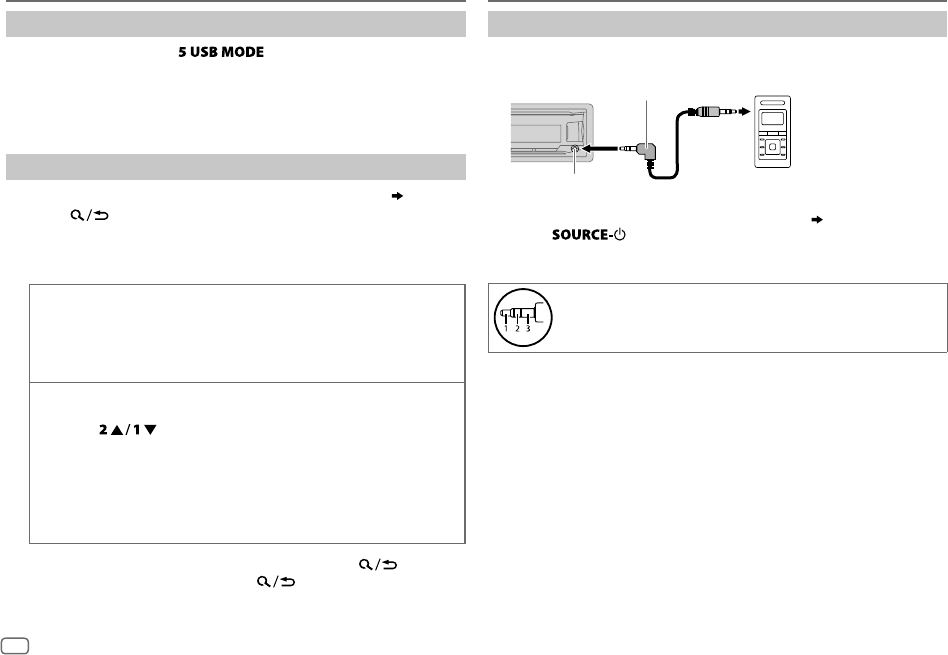

Memilih drive musik
Saat di sumber USB, tekan berulang-ulang.
Lagu yang disimpan di drive berikut akan diputar.
• Memori internal atau eksternal yang dipilih pada smartphone (Kelas
Penyimpanan Massal).
• Drive yang dipilih pada perangkat multi-drive.
Memilih file dari folder/daftar
Untuk ANDROID, hanya berlaku bila
[AUTO MODE]
telah dipilih.
( 7)
1 Tekan .
2 Putar kenop volume untuk memilih folder/daftar, kemudian tekan
kenop.
3 Putar kenop volume untuk memilih file, kemudian tekan kenop.
Pencarian cepat
Jika Anda memiliki banyak file, Anda dapat mencarinya dengan
cepat.
Putar kenop volume dengan cepat untuk menjelajahi daftar
dengan cepat.
Pencarian abjad
(hanya berlaku untuk sumber ANDROID)
Anda dapat mencari file sesuai dengan karakter pertama.
1 Tekan untuk masuk pencarian karakter.
2 Putar kenop volume untuk memilih karakter yang diinginkan.
^A^ : Huruf besar (A hingga Z)
_A_ : Huruf kecil (a hingga z)
-0- : Angka (0 hingga 9)
-OTHERS- : Karakter selain Ahingga Z, 0 hingga 9
3 Tekan kenop volume untuk mulai mencari.
• Untuk kembali ke item pengaturan sebelumnya, tekan .
• Untuk membatalkan, tekan dan tahan .
USB/ANDROID
Menggunakan pemutar audio portabel
1 Sambungkan pemutar audio portabel (dijual bebas).
2 Pilih
[ON]
untuk
[BUILT-IN AUX]
di
[SOURCE SELECT]
.
( 4)
3 Tekan secara berulang-ulang untuk memilih AUX.
4 Hidupkan pemutar audio portabel dan mulai memutar.
Gunakan plug mini stereo dengan kepala plug 3-inti agar
output audio optimal.
Steker mini stereo 3.5mm dengan
konektor bentuk “L” (dijual bebas)
Pemutar audio portabel
Jack input auksiliari
AUX
JS_JVC_KD-X141_A9_IN.indd 8JS_JVC_KD-X141_A9_IN.indd 8 6/10/2016 3:44:08 PM6/10/2016 3:44:08 PM
BAHASA INDONESIA 9
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

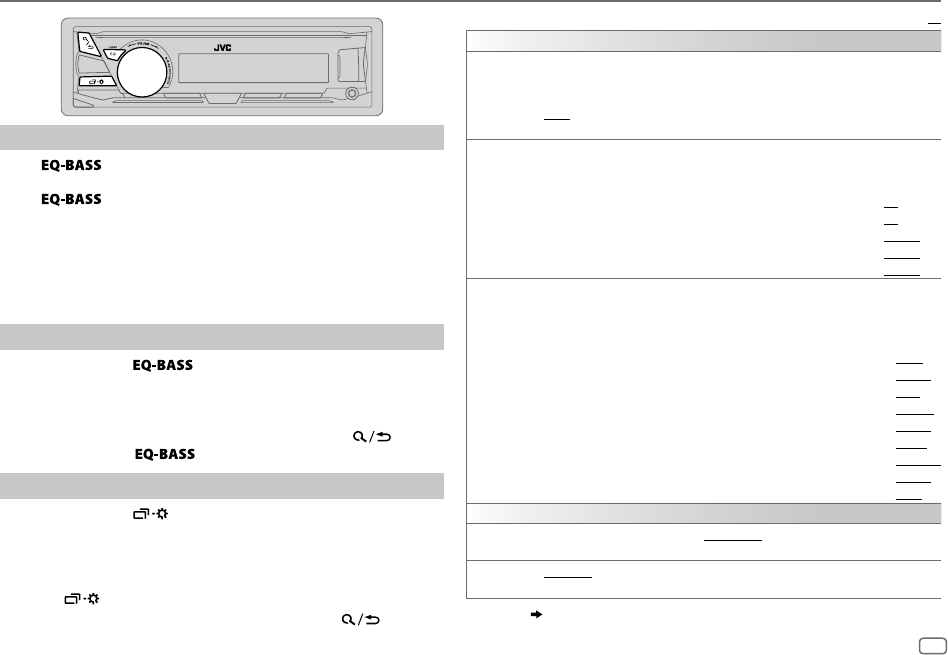

PENGATURAN AUDIO
Memilih equalizer terprogram
Tekan secara berulang.
(atau)
Tekan , kemudian putar kenop volume dalam 5 detik.
Equalizer terprogram:
FLAT
(default),
DRVN 3
,
DRVN 2
,
DRVN 1
,
HARD ROCK
,
HIP HOP
,
JAZZ
,
POP
,
R&B
,
TALK
,
USER
,
VOCAL BOOST
,
BASS BOOST
,
CLASSICAL
,
DANCE
• Equalizer drive (
DRVN 3
/
DRVN 2
/
DRVN 1
) akan memperkuat frekuensi
tertentu dalam sinyal audio untuk mengurangi bising yang terdengar
dari luar mobil atau bunyi berisik ban yang berputar.
Menyimpan pengaturan suara Anda sendiri
1 Tekan dan tahan untuk masuk ke pengaturan EASY EQ.
2 Putar kenop volume untuk memilih item, kemudian tekan kenop.
Lihat di
[EASY EQ]
untuk mengetahui pengaturan dan hasilnya akan
disimpan ke
[USER]
.
• Untuk kembali ke item pengaturan sebelumnya, tekan .
• Untuk keluar, tekan .
Pengaturan lainnya
1 Tekan dan tahan .
2 Putar kenop volume untuk memilih item
(
lihat tabel berikut
)
,
kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan
atau ikuti petunjuk yang diberikan pada item yang dipilih.
4 Tekan untuk keluar.
Untuk kembali ke item pengaturan sebelumnya, tekan .
Default:
XX
EQ SETTING
PRESET EQ
Pilih equalizer prasetel yang sesuai dengan genre musik tersebut.
•
Pilih
[USER]
untuk menggunakan pengaturan yang dibuat di
[EASY EQ]
atau
[PRO EQ]
.
FLAT
/
DRVN 3
/
DRVN 2
/
DRVN 1
/
HARD ROCK
/
HIP HOP
/
JAZZ
/
POP
/
R&B
/
TALK
/
USER
/
VOCAL BOOST
/
BASS BOOST
/
CLASSICAL
/
DANCE
EASY EQ
Sesuaikan pengaturan suara Anda sendiri.
•
Pengaturan ini akan disimpan ke
[USER]
.
•
Pengaturan yang dibuat dapat memengaruhi pengaturan
[PRO EQ]
saat ini.
SUB.W SP
*1*2:
00
hingga
+06
(Default:
03
SUB.W
*1*3:
–08
hingga
+08 00
BASS
:
LVL–06
hingga
LVL+06 LVL 00
MID
:
LVL–06
hingga
LVL+06 LVL 00
TRE
:
LVL–06
hingga
LVL+06 LVL 00
)
PRO EQ
1
BASS
/
MIDDLE
/
TREBLE
:Pilih nada suara.
2
Sesuaikan elemen suara untuk nada suara yang dipilih.
•
Pengaturan ini akan disimpan ke
[USER]
.
•
Pengaturan yang dibuat dapat memengaruhi pengaturan
[EASY EQ]
saat ini.
BASS
Frekuensi:
60HZ
/
80HZ
/
100HZ
/
200HZ
(Default:
80HZ
Tingkat:
LVL–06
hingga
LVL+06 LVL 00
Q:
Q1.0
/
Q1.25
/
Q1.5
/
Q2.0 Q1.0
)
MIDDLE
Frekuensi:
0.5KHZ
/
1.0KHZ
/
1.5KHZ
/
2.5KHZ
(Default:
1.0KHZ
Tingkat:
LVL–06
hingga
LVL+06 LVL 00
Q:
Q0.75
/
Q1.0
/
Q1.25 Q1.25
)
TREBLE
Frekuensi:
10.0KHZ
/
12.5KHZ
/
15.0KHZ
/
17.5KHZ
(Default:
10.0KHZ
Tingkat:
LVL–06
hingga
LVL+06 LVL 00
Q:
Q FIX Q FIX
)
AUDIO CONTROL
BASS BOOST LEVEL +01
hingga
LEVEL +05
(
LEVEL +01
): Pilih tingkat dorongan bass yang
Anda sukai.;
OFF
:Pembatalan.
LOUDNESS LEVEL 01
/
LEVEL 02
:Meningkatkan frekuensi rendah atau tinggi untuk
menghasilkan suara yang seimbang pada volume rendah.;
OFF
:Pembatalan.
*1, *2, *3:
(
10
)
JS_JVC_KD-X141_A9_IN.indd 9JS_JVC_KD-X141_A9_IN.indd 9 6/10/2016 3:44:08 PM6/10/2016 3:44:08 PM
BAHASA INDONESIA
10
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
PENGATURAN AUDIO
SUB.W LEVEL
*1
SPK-OUT
*2
SUB.W 00
hingga
SUB.W +06
(
SUB.W +03
):
Sesuaikan tingkat output subwoofer yang
terhubung lewat penghubung speaker.
PRE-OUT
*3
SUB.W –08
hingga
SUB.W +08
(
SUB.W 00
):
Menyesuaikan tingkat output subwoofer yang
dihubungkan ke terminal saluran keluar
(REAR/SW) melalui amplifier eksternal.
SUBWOOFER SET
*3
ON
: Nyalakan keluaran subwoofer.;
OFF
: Pembatalan.
SUBWOOFER LPF
*1
FRQ THROUGH
:Semua sinyal dikirim ke subwoofer;
FRQ 55HZ
/
FRQ 85HZ
/
FRQ 120HZ
:Sinyal audio dengan frekuensi
yang lebih rendah dari 55Hz/85Hz/120Hz akan dikirim ke
subwoofer.
SUB.W PHASE
*1*4
REVERSE
(180°)/
NORMAL
(0°):Memilih fase keluaran subwoofer
agar sejajar dengan keluaran speaker agar kinerjanya optimal.
FADER POSITION R06
hingga
POSITION F06
(
POSITION 00
):
Menyesuaikan keseimbangan keluaran speaker depan dan
belakang.
BALANCE
*5
POSITION L06
hingga
POSITION R06
(
POSITION 00
):
Menyesuaikan keseimbangan keluaran speaker kiri dan kanan.
VOLUME ADJUST LEVEL –15
hingga
LEVEL +06
(
LEVEL 00
):Pra-atur tingkat volume
awal untuk masing-masing sumber (dibandingkan dengan level
volume FM). Sebelum melakukan penyesuaian, pilih sumber yang
ingin Anda sesuaikan. (“VOLADJFIX” akan muncul jika FM dipilih.)
AMP GAIN LOW POWER
:Membatasi tingkat volume maksimal ke 25.
(Pilih jika daya maksimal setiap speaker kurang dari 50W untuk
mencegah kerusakan pada speaker.);
HIGH POWER
:Tingkat
volume maksimal adalah 35.
*1
Hanya ditampilkan ketika
[SUBWOOFER SET]
diatur ke
[ON]
.
*2
Hanya ditampilkan ketika
[SPK/PRE OUT]
diatur ke
[SUB.W/SUB.W]
.
*3
Hanya ditampilkan ketika
[SPK/PRE OUT]
diatur ke
[REAR/SUB.W]
atau
[SUB.W/SUB.W]
.
*4
Hanya dapat dipilih jika pengaturan selain
[FRQ THROUGH]
dipilih untuk
[SUBWOOFER LPF]
.
*5
Penyesuaian ini tidak akan memengaruhi output subwoofer.
D.T.EXPANDER
(Digital Track
Expander)
ON
:Menghasilkan suara yang realistis melalui kompensasi komponen-
komponen frekuensi tinggi dan memulihkan waktu-naik bentuk gelombang
yang hilang dalam kompresi data audio.;
OFF
:Pembatalan.
SPK/PRE OUT
Bergantung pada metode koneksi speaker, pilih pengaturan yang sesuai untuk
mendapatkan output yang diinginkan. (
Pengaturan output speaker
)
Pengaturan output speaker
Pilih pengaturan output untuk speaker
[SPK/PRE OUT]
, berdasarkan metode
koneksi speaker.
Koneksi melalui terminal saluran-keluar
Untuk koneksi melalui amplifier eksternal.
Pengaturan pada
[SPK/PRE OUT]
Sinyal audio melalui terminal saluran-keluar
REAR/SW
REAR/REAR
Output speaker belakang
REAR/SUB.W
(default) Output subwoofer
SUB.W/SUB.W
Output subwoofer
Koneksi melalui titik sambung speaker
Untuk koneksi tanpa menggunakan amplifier eksternal. Walau demikian,
dengan pengaturan ini Anda juga dapat menikmati output subwoofer.
Pengaturan pada
[SPK/PRE OUT]
Sinyal audio melalui titik sambung speaker belakang
L (kiri) R (kanan)
REAR/REAR
Output speaker belakang Output speaker belakang
REAR/SUB.W
Output speaker belakang Output speaker belakang
SUB.W/SUB.W
Output subwoofer (Diam)
Jika
[SUB.W/SUB.W]
dipilih:
–
[FRQ 120HZ]
dipilih di
[SUBWOOFER LPF]
dan
[FRQ THROUGH]
tidak tersedia.
–
[POSITION R01]
dipilih di
[FADER]
dan kisaran yang dapat dipilih adalah
[POSITION R06]
hingga
[POSITION 00]
.
JS_JVC_KD-X141_A9_IN.indd 10JS_JVC_KD-X141_A9_IN.indd 10 6/10/2016 3:44:08 PM6/10/2016 3:44:08 PM
BAHASA INDONESIA 11
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
1 Tekan dan tahan .
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan
kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan atau ikuti
petunjuk yang diberikan pada item yang dipilih.
4 Tekan untuk keluar.
Untuk kembali ke item pengaturan sebelumnya, tekan .
Default:
XX

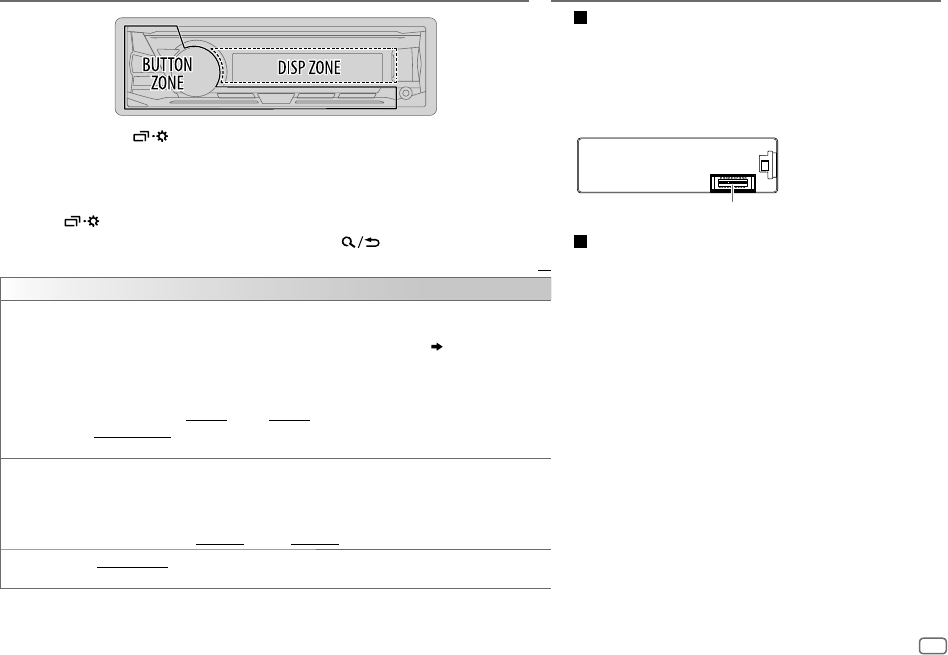

DISPLAY
DIMMER
Meredupkan cahaya.
OFF
:Dimmer dimatikan. Kecerahan berubah ke pengaturan
[DAY]
.
ON
:Dimmer diaktifkan. Kecerahan berubah ke pengaturan
[NIGHT]
. (
[BRIGHTNESS]
)
DIMMER TIME
:Mengatur waktu untuk menyalakan dan mematikan dimmer.
1
Putar kenop volume untuk memilih waktu
[ON]
, kemudian tekan kenop.
2
Putar kenop volume untuk memilih waktu
[OFF]
, kemudian tekan kenop.
(Default:
[ON]
:
PM6:00
;
[OFF]
:
AM6:00
)
DIMMER AUTO
:Dimmer dinyalakan dan dimatikan secara otomatis ketika Anda menyalakan
atau mematikan lampu depan mobil.
*1
BRIGHTNESS
Atur kecerahan masing-masing untuk siang dan malam.
1
DAY
/
NIGHT
:Pilih siang atau malam.
2
Pilih sebuah zona.
3
LEVEL 00
hingga
LEVEL 31
: Mengatur tingkat kecerahan.
(Default:
DAY
:
LEVEL 31
;
NIGHT
:
LEVEL 15
)
TEXT SCROLL
*2
SCROLL ONCE
:Menggulung informasi yang ditampilkan sebanyak satu kali.;
SCROLL AUTO
:Mengulangi menggulung dengan interval 5 detik.;
SCROLL OFF
:Pembatalan.
*1
Diperlukan sambungan kabel pengendali cahaya.
*2
Beberapa karakter atau simbol tidak akan ditampilkan dengan benar (atau akan dikosongkan).
PENGATURAN TAMPILAN
Perawatan
Membersihkan unit
Seka kotoran pada pelat depan dengan silikon kering atau kain lembut.
Membersihkan konektor
Lepas pelat permukaan dan bersihkan pelan-pelan konektor dengan kapas
pembersih telinga, dan jangan sampai merusak konektor.
Konektor (pada sisi sebaliknya dari pelat permukaan)
Informasi lebih lanjut
Untuk: – Pembaruan firmware terbaru dan daftar item terbaru yang
kompatibel
– Informasi terbaru lainnya
Kunjungi <http://www.jvc.net/cs/car/>.
File yang dapat diputar
•
Untuk informasi terperinci dan catatan tentang file audio yang dapat
diputar, kunjungi <http://www.jvc.net/cs/car/>.
•
File audio yang dapat diputar: MP3 (.mp3), WMA (.wma), WAV (.wav),
FLAC (.flac)
•
Sistem file alat USB yang dapat dimainkan: FAT12, FAT16, FAT32
Meskipun file audio sesuai dengan standar yang disebutkan di atas,
pemutaran bisa jadi tidak bisa dilakukan tergantung pada tipe atau kondisi
media atau alat.
Tentang alat USB
•
Anda tidak dapat menghubungkan alat USB melalui hub USB.
•
Menyambung kabel yang panjang totalnya di atas 5 m dapat
mengganggu pemutaran yang normal.
•
Unit ini tidak dapat mengenali perangkat USB yang pentarafannya di luar
5 V dan melampaui 1 A.
REFERENSI
JS_JVC_KD-X141_A9_IN.indd 11JS_JVC_KD-X141_A9_IN.indd 11 6/10/2016 3:44:08 PM6/10/2016 3:44:08 PM
BAHASA INDONESIA
12
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
REFERENSI
Tentang perangkat Android
•
Unit ini mendukung Android OS 4.1 ke atas.
•
Sebagian perangkat Android (dengan OS 4.1 ke atas) mungkin tidak mendukung penuh
Android Open Accessory (AOA) 2.0.
•
Jika perangkat Android mendukung perangkat kelas penyimpanan massal maupun AOA 2.0,
unit ini selalu memutar melalui AOA 2.0 sebagai prioritas.
Mengubah informasi tampilan
Tiap kali Anda menekan tombol , informasi tampilan akan berubah.
•
Jika informasi tidak tersedia atau tidak terekam, “NO TEXT”, “NO NAME”, atau informasi lain
(yakni nama stasiun) akan muncul.
Nama sumber Informasi tampilan
FM
atau
AM
Frekuensi (Tanggal/Jam)
(Hanya untuk stasiun FM Radio Data System)
Nama stasiun (PS)/Jenis program (PTY) (Tanggal/Jam) Radio Text
(Tanggal/Jam) Radio Text+ (Radio Text+) Judul lagu (Artis) Judul
lagu (Tanggal/Jam) Frekuensi (Tanggal/Jam) (kembali ke awal)
USB (Untuk file MP3/WMA/WAV/FLAC)
Judul lagu (Artis) Judul lagu (Nama album) Judul lagu (Tanggal/
Jam) Nama file (Nama folder) Nama file (Tanggal/Jam) Waktu
pemutaran (Tanggal/Jam) (kembali ke awal)
ANDROID
Bila
[AUTO MODE]
telah dipilih
( 7)
:
Judul lagu (Artis) Judul lagu (Nama album) Judul lagu (Tanggal/Jam)
Waktu pemutaran (Tanggal/Jam) (kembali ke awal)
AUX
AUX (Tanggal/Jam)
PEMECAHAN MASALAH
Gejala Perbaikan
Umum
Suara tidak terdengar.
•
Sesuaikan volume ke tingkat optimum.
•
Cek kabel-kabel dan penyambungan-penyambungan.
“MISWIRING CHECK
WIRING THEN PWR ON”
muncul.
Matikan unit, kemudian periksa untuk memastikan
bahwa terminal kabel speaker telah diisolasi dengan
benar. Nyalakan lagi unit.
“PROTECTING SEND
SERVICE” muncul.
Kirim unit ke pusat servis terdekat.
Sumber tidak dapat
dipilih.
Periksa pengaturan
[SOURCE SELECT]
.
( 4)
Radio
•
Penerimaan radio buruk.
•
Noise (Desis)
statis sementara
mendengarkan radio.
Sambungkan antena secara rapat.
USB
Urutan pemutaran tidak
seperti yang seharusnya.
Urutan pemutaran ditentukan oleh nama file.
Waktu putar yang sudah
lewat tidak benar.
Ini bergantung pada proses perekaman sebelumnya.
Muncul “NOT SUPPORT”
dan file dilompati.
Periksa apakah format file tersebut dapat diputar.
( 11)
“READING” menyala terus.
•
Jangan menggunakan terlalu banyak tingkat hierarki dan
folder.
•
Pasang kembali perangkat USB.
“CANNOT PLAY” berkedip
dan/atau perangkat yang
dihubungkan tidak dapat
dideteksi.
•
Periksa apakah perangkat yang dihubungkan tersebut
kompatibel dengan unit ini dan pastikan file dalam
format yang didukung.
( 11)
•
Pasang kembali perangkat.
Karakter yang benar tidak
ditampilkan.
•
Unit ini hanya dapat menampilkan huruf besar, angka,
dan simbol dalam jumlah terbatas.
•
Bergantung pada bahasa tampilan yang dipilih
( 5)
,
sebagian karakter mungkin tidak ditampilkan dengan
benar.
JS_JVC_KD-X141_A9_IN.indd 12JS_JVC_KD-X141_A9_IN.indd 12 6/10/2016 3:44:08 PM6/10/2016 3:44:08 PM
BAHASA INDONESIA 13
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
PEMECAHAN MASALAH
Gejala Perbaikan
ANDROID
•
Suara tidak terdengar
selama pemutaran.
•
Suara hanya dikeluarkan
dari perangkat Android.
•
Hubungkan kembali perangkat Android.
•
Jika dalam
[AUDIO MODE]
, buka aplikasi pemutar media
apa saja di perangkat Android dan mulai pemutaran.
•
Jika dalam
[AUDIO MODE]
, buka kembali aplikasi
pemutar media saat ini atau gunakan aplikasi pemutar
media yang lain.
•
Nyalakan kembali perangkat Android.
•
Jika ini tidak mengatasi masalah, berarti perangkat
Android tersebut tidak dapat menyalurkan sinyal audio
ke unit.
( 12)
Tidak dapat memutar di
[AUTO MODE]
.
•
Pastikan JVC MUSIC PLAY APP telah diinstal pada
perangkat Android.
( 7)
•
Hubungkan kembali perangkat Android dan pilih mode
kontrol yang sesuai.
( 7)
•
Jika ini tidak mengatasi masalah, berarti perangkat
Android yang dihubungkan tidak mendukung
[AUTO MODE]
.
( 12)
“NO DEVICE” atau
“READING” menyala terus.
•
Nonaktifkan opsi pengembang pada perangkat Android.
•
Hubungkan kembali perangkat Android.
•
Jika ini tidak mengatasi masalah, berarti perangkat
Android yang dihubungkan tidak mendukung
[AUTO MODE]
.
( 12)
Pemutaran terputus-putus
atau suaranya melompat-
lompat.
Nonaktifkan mode hemat daya pada perangkat Android.
“CANNOT PLAY”
•
Pastikan perangkat Android berisi file audio yang dapat
diputar.
•
Hubungkan kembali perangkat Android.
•
Nyalakan kembali perangkat Android.
Jika Anda masih mengalami kesulitan, atur ulang unit.
( 3)
SPESIFIKASI
Tuner
FM Kisaran Frekuensi 87,5MHz — 108,0MHz (interval 50kHz)
Sensitivitas yang dapat
digunakan (S/N= 26 dB)
8,2dBf (0,71μV/75Ω)
Sensitivitas Pendiaman
(DIN S/N= 46 dB)
17,2dBf (2,0μV/75Ω)
Respon Frekuensi (±3dB) 30Hz — 15kHz
Rasio Sinyal-terhadap-Derau
(MONO)
64 dB
Pemisahan Stereo (1 kHz) 40 dB
AM Kisaran Frekuensi Band 1 (AM): 531kHz — 1602kHz
(interval 9kHz)
Band 2 (SW1): 2940kHz — 7735kHz
(interval 5kHz)
Band 3 (SW2): 9500kHz — 10135kHz /
11580kHz — 18135kHz
(interval 5kHz)
Sensitivitas yang dapat
digunakan (S/N= 20 dB)
AM: 29dBμ (28,2μV)
SW: 30dBμ (32μV)
JS_JVC_KD-X141_A9_IN.indd 13JS_JVC_KD-X141_A9_IN.indd 13 6/10/2016 3:44:09 PM6/10/2016 3:44:09 PM
BAHASA INDONESIA
14
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
USB
USB Standar USB1.1, USB2.0 (Kecepatan penuh)
Perangkat Kompatibel Kelas penyimpanan massal
Sistem File FAT12/16/32
Arus Suplai Maksimum DC5V 1A
Konverter D/A 24Bit
Respon Frekuensi (±1dB) 20 Hz — 20 kHz
Rasio Sinyal-terhadap-Derau (1kHz) 105 dB
Kisaran Dinamis 90 dB
Separasi Saluran 85 dB
Dekode MP3 Sesuai dengan MPEG-1/2 Audio Layer-3
Dekode WMA Sesuai dengan Windows Media Audio
Dekode WAV RIFF waveform Audio Format (Hanya PCM Linier)
Dekode FLAC File FLAC
Auksiliari
Respon Frekuensi (±3dB) 20 Hz — 20 kHz
Tegangan Maksimum Input 1 000mV
Impedansi Input 30kΩ
Audio
Daya Output Maksimum 50W×4 atau
50W×2 + 50W×1 (Subwoofer = 4Ω)
Daya Bandwith Penuh
(kurang dari 1% THD)
22W×4
Impedansi Speaker 4Ω — 8Ω
Tingkat/Pemuatan Preout (USB) 2500mV/10kΩ beban
Impedansi Preout ≤600Ω
SPESIFIKASI
Umum
Tegangan Pengoperasian
(10.5 V – 16 V yang diizinkan)
14,4V
Konsumsi Arus Maksimum 10A
Kisaran Temperatur Pengoperasian –10°C—+60°C
Ukuran Instalasi (P x T x L) 182 mm × 53 mm × 114mm
Berat Bersih (termasuk Pelat Dekorasi) 0,53k
g
Dapat berubah sewaktu-waktu tanpa pemberitahuan.
JS_JVC_KD-X141_A9_IN.indd 14JS_JVC_KD-X141_A9_IN.indd 14 6/10/2016 3:44:09 PM6/10/2016 3:44:09 PM
JS_JVC_KD-X141_A9_IN.indd 15JS_JVC_KD-X141_A9_IN.indd 15 6/10/2016 3:44:09 PM6/10/2016 3:44:09 PM
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
© 2016 JVC KENWOOD Corporation 1016DTSMDTJEIN
• Microsoft and Windows Media are either registered trademarks or
trademarks of Microsoft Corporation in the United States and/or other
countries.
• Android is trademark of Google Inc.
Ada MASALAH dengan unit anda?
Silakan setel (reset) terlebih dahulu unit anda
Lihat pada halaman bagaimana cara mereset unit anda.
Jika masalah masih timbul, silakan
menghubungi pusat service kami:
PT. Jaya Victori Cemerlang
Jl. Cideng Timur No. 6D
Jakarta 10130
Indonesia.
Telp: (62)(021) 6386 7836
Fax: (62)(021) 6386 7837
Dibuat oleh:
PT. JVC ELECTRONICSINDONESIA
Jl. Surya Lestari Kav. I-16B, Kota Industri
Surya Cipta Karawang 41361, Jawa Barat.
libFLAC
Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh
Coalson
Redistribution and use in source and binary forms, with or without
modification, are permitted provided that the following conditions are met:
- Redistributions of source code must retain the above copyright notice, this
list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice,
this list of conditions and the following disclaimer in the documentation
and/or other materials provided with the distribution.
- Neither the name of the Xiph.org Foundation nor the names of its
contributors may be used to endorse or promote products derived from
this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND
CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES,
INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS
BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA,
OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY
THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT
(INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF
THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
JS_JVC_KD-X141_A9_C.indd 2JS_JVC_KD-X141_A9_C.indd 2 13/9/2016 5:24:33 PM13/9/2016 5:24:33 PM

Navigation menu
