Janome 1000Cpx Instruction Booklet 796A2 Cover(ESF)

: Janome Janome-1000Cpx-Instruction-Booklet-715806 janome-1000cpx-instruction-booklet-715806 janome pdf

Open the PDF directly: View PDF .
Page Count: 58

Instruction Book

Manual de instrucciones

Manuel d’instructions

IMPORTANT SAFETY INSTRUCTIONS

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning

use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with this sewing machine.

When using an electrical appliance, basic safety precautions should always be followed, including the

following:

This sewing machine is designed and manufactured for household use only.

Read all instructions before using this sewing machine.

DANGER——To reduce the risk of electric shock:

1. An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the

electric outlet immediately after using and before cleaning.

2. Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 15 Watts.

WARNING——To reduce the risk of burns, fire, electric shock, or injury to persons:

1. Do not allow children to play with the machine. The machine is not intended for use by children or infirmed

persons without proper supervision.

Do not allow to be used as a toy. Close attention is necessary when this sewing machine is used by or near

children.

2. Use this appliance only for its intended use as described in this owner’s manual.

Use only attachments recommended by the manufacturer as contained in this owner’s manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been

dropped or damaged, or dropped into water.

Return this sewing machine to the nearest authorized dealer or service center for examination, repair, electrical

or mechanical adjustment.

4. Never operate the appliance with any air opening blocked. Keep ventilation openings of this sewing machine and

foot controller free from accumulation of lint, dust and loose cloth.

5. Never drop or insert any object into any opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

8. To disconnect, turn all controls to the off (“O”) position, then remove plug from outlet.

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts. Special care is required around the sewing machine needles.

11. Always use the proper needle plate. The wrong plate can cause the needle to break.

12. Do not use bent needles.

13. Do not pull or push fabric while stitching. It may deflect the needle causing it to break.

14. Switch this sewing machine off (“O”) when making any adjustment in the needle area, such as threading the

needle, changing the needle, threading the bobbin or changing the presser foot, and the like.

15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when

making any other adjustments mentioned in this owner’s manual.

SAVE THESE INSTRUCTIONS

The design and specifications are subject to change without a prior notice.

Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating

to electrical/electronic products. If in doubt please contact your retailer for guidance. (European Union only)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Esta máquina no fue concebida para ser usada por personas (incluyendo a los niños) con capacidades físicas,

sensoriales o mentales reducidas, o bien con falta de experiencia y conocimientos, salvo si están supervisadas o

han recibido instrucciones relativas al uso de la máquina por parte de una persona encargada de su seguridad.

Los niños deben ser vigilados para asegurarse de que no jueguen con la máquina.

Cuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad,

como las siguientes:

Lea todas las instrucciones antes de utilizar este aparato.

PELIGRO — Para reducir el riesgo de choque eléctrico:

1. No deje nunca el aparato sin vigilancia mientras est enchufado. Desenchufe siempre la máquina de la toma

eléctrica inmediatamente después de utilizarla y antes de limpiarla.

2. Desenchufe la máquina cada vez que vaya a cambiar la bombilla. Cambie la bombilla por otra del mismo tipo

(15 W).

AVISO— Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a personas:

1. No deje que nadie utilice la máquina como si fuera un juguete. Preste especial atención cuando la máquina de

coser sea utilizada por niños o cerca de ellos.

2. Utilice el aparato únicamente para los usos descritos en este manual del usuario.

Utilice únicamente los accesorios recomendados por el fabricante e indicados en este manual del usuario.

3. Nunca utilice esta máquina de coser si tiene un enchufe o un cable en mal estado, si no funcionacorrectamente,

si se ha golpeado o est dañada, o si ha caído en agua.

Envíe esta máquina de coser a la tienda o centro de mantenimiento más próximo si es necesario examinarla,

repararla o someterla a ajustes eléctricos o mecánicos.

4. No utilice nunca el aparato si tiene bloqueada alguna vía de ventilación. Mantenga las vías de ventilación de

esta máquina de coser y el pedal de control libres de pelusa, polvo y trozos de tela.

5. No deje caer ni introduzca ningún tipo de objeto en ninguna abertura.

6. No utilice la máquina en exteriores.

7. No utilice la máquina donde se empleen productos de aerosol (spray) o donde se administre oxígeno.

8. Para desconectar, ponga todos los controles en la posición OFF (“0”) y desenchufe la máquina.

9. No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.

10. Mantenga los dedos alejados de todas las piezas móviles. Tenga especial cuidado alrededor de la aguja de la

máquina de coser.

11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja y/o

lámina de corte.

12. No utilice agujas que estén dobladas.

13. No tire de la tela ni la empuje mientras est cosiendo. La aguja podría desviarse y romperse.

14. Apague esta máquina de coser (“0”) cada vez que tenga que hacer ajustes en la zona de la aguja, como

enhebrar la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones similares.

15. Desenchufe esta máquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier

otro de los ajustes mencionados en este manual del usuario.

CONSERVE ESTAS INSTRUCCIONES

El diseño y las especificaciones están conforme a cambio sin un aviso anterior.

Rogamos tenga en cuenta que para la destruccion y/o reciclado de este producto debe seguir las normas

de la legislacion nacional relativa a productos electricos y/o electronicos. En caso de duda Pregunte a su

distribuidor. (Sólo Unión Europea)

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Cette machine n'est pas censée être utilisée par des personnes (y compris des enfants) ayant des capacités phy-

siques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, sauf si elles sont sous

surveillance ou ont été instruites sur l'usage de la machine par une personne responsable de leur sécurité.

Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec la machine.

Cette machine à coudre a été conçue et fabriquée uniquement pour un usage domestique.

Lors de l’utilisation d’un appareil électrique, il convient de toujours suivre les consignes de sécurité élémentaires, et

de prendre notamment les précautions suivantes :

Lire toutes les instructions avant d’utiliser cette machine.

DANGER— Pour réduire le risque de décharge électrique :

1. Ne jamais laisser un appareil électrique sans surveillance lorsqu’il est branché. Toujours débrancher cette

machine à coudre de la prise de courant, immédiatement après son utilisation et avant de procéder au

nettoyage.

2. Toujours débrancher la machine avant de remplacer l’ampoule. Remplacer l’ampoule par une ampoule de même

puissance : 15 Watts.

AVERTISSEMENT— Pour réduire les risques de brûlures, incendie, électrocution ou blessures

corporelles:

1. Ne pas utiliser cette machine comme un jouet. Il convient de faire particulièrement attention lorsque cette

machine à coudre est utilisée par des enfants ou dans leur entourage.

2. Ne jamais utiliser cette machine à d’autres fins que celles pour lesquelles elle a été conçue, telles que décrites

dans le présent manuel d’utilisation.

Utiliser uniquement les accessoires recommandés par le fabricant tels que repris dans le présent manuel

d’utilisation.

3. Ne jamais faire fonctionner cette machine à coudre si le cordon d’alimentation ou la fiche ont été endommagés,

s’il y a un problème de fonctionnement, si elle est tombée ou a été abîmée, ou si elle est tombée dans l’eau.

Retourner cette machine à coudre au revendeur autorisé ou au service technique le plus proche afin qu’on

puisse l’examiner, la réparer ou effectuer certains réglages.

4. Ne jamais faire fonctionner la machine si l’un des orifices de ventilation est obstrué. Veiller à ce que les orifices

de ventilation et la pédale de cette machine à coudre ne soient jamais encombrés de peluches, poussières et

morceaux de tissus.

5. Ne jamais laisser tomber ou insérer des objets dans ces ouvertures.

6. Ne jamais utiliser à l’extérieur.

7. Ne pas faire fonctionner en cas d’utilisation de produits aérosols (vaporisateurs) ou d’administration d’oxygène.

8. Pour l’éteindre, mettre tous les interrupteurs sur la position Arrêt (“ O ”), puis retirer la fiche de la prise.

9. Ne pas débrancher en tirant sur le cordon d’alimentation. Pour débrancher, saisir la fiche, et non le cordon.

10. Tenir ses doigts à l’écart de toute pièce mobile. Faire tout spécialement attention aux abords de l’aiguille de la

machine à coudre.

11. Toujours utiliser la plaque à aiguille adéquate. Une mauvaise plaque peut casser l’aiguille.

12. Ne pas utiliser d’aiguilles tordues.

13. Ne pas tirer ou pousser le tissu en cousant. Cela pourrait dévier l’aiguille et la rompre.

14. Éteindre cette machine à coudre (mettre l’interrupteur sur “ O ”) avant d’effectuer des réglages à proximité de

l’aiguille, tels que l’enfilage, le changement d’aiguille, la mise en place de la canette ou le changement de pied-

de-biche, etc.

15. Toujours débrancher cette machine à coudre de la prise électrique avant de retirer les plaques de protection, de

la lubrifier, ou avant d’effectuer tout réglage mentionné dans le présent manuel d’utilisation.

CONSERVER CES INSTRUCTIONS

La conception et les spécifications peuvent être modifiées sans préavis.

Selon la législation nationale ce produit doit être recyclé en toute sécurité en accord avec les règles prévues

pour les appareils électriques ou électroniques.

En cas de doute contactez votre revendeur de machine à coudre. (union européenne seulement)

KNOW YOUR MACHINE

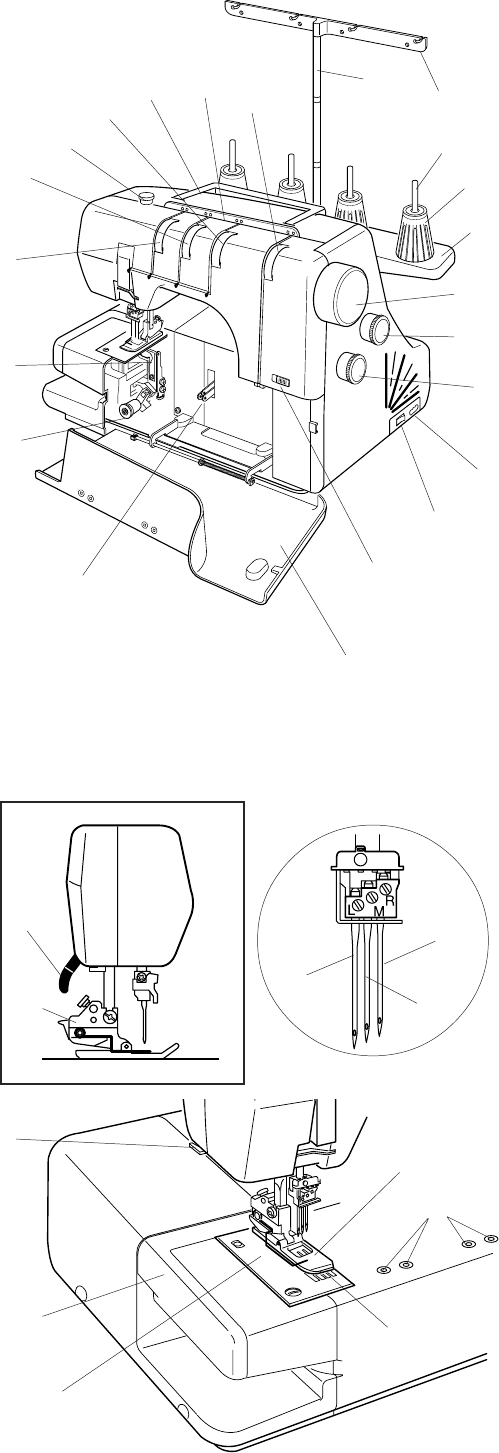

Names of Parts .............................................................. 2

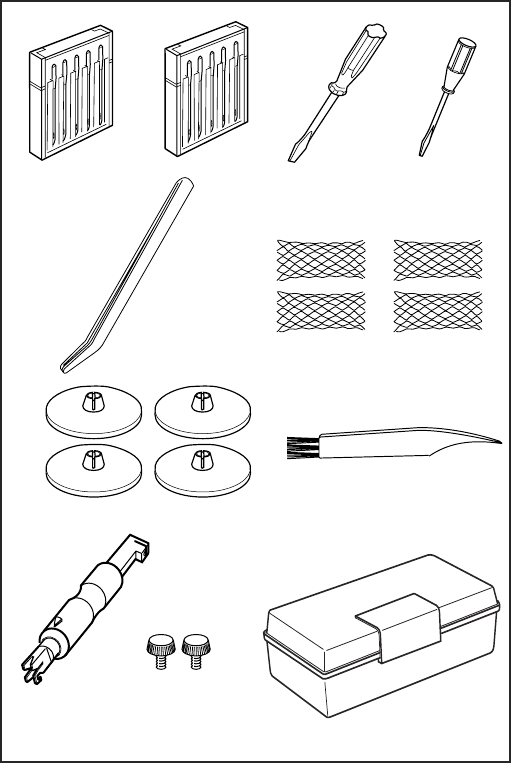

Standard Accessories .................................................... 4

GETTING READY TO SEW

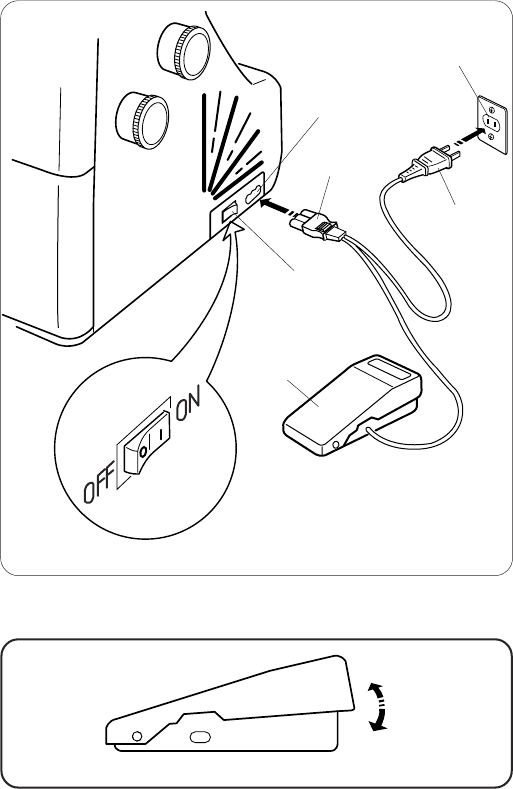

Connecting the Machine to the Power Supply .............. 6

Controlling Sewing Speed ............................................. 6

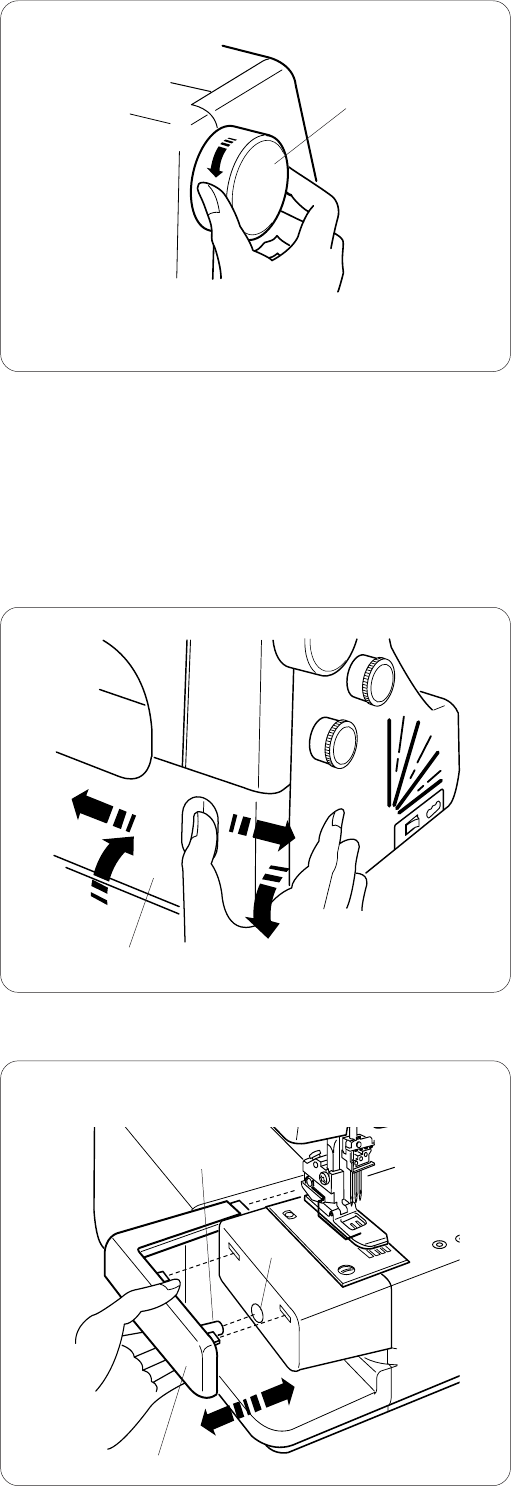

How to Turn the Handwheel .......................................... 8

Opening and Closing the Looper Cover ........................ 8

Extension Table ............................................................. 8

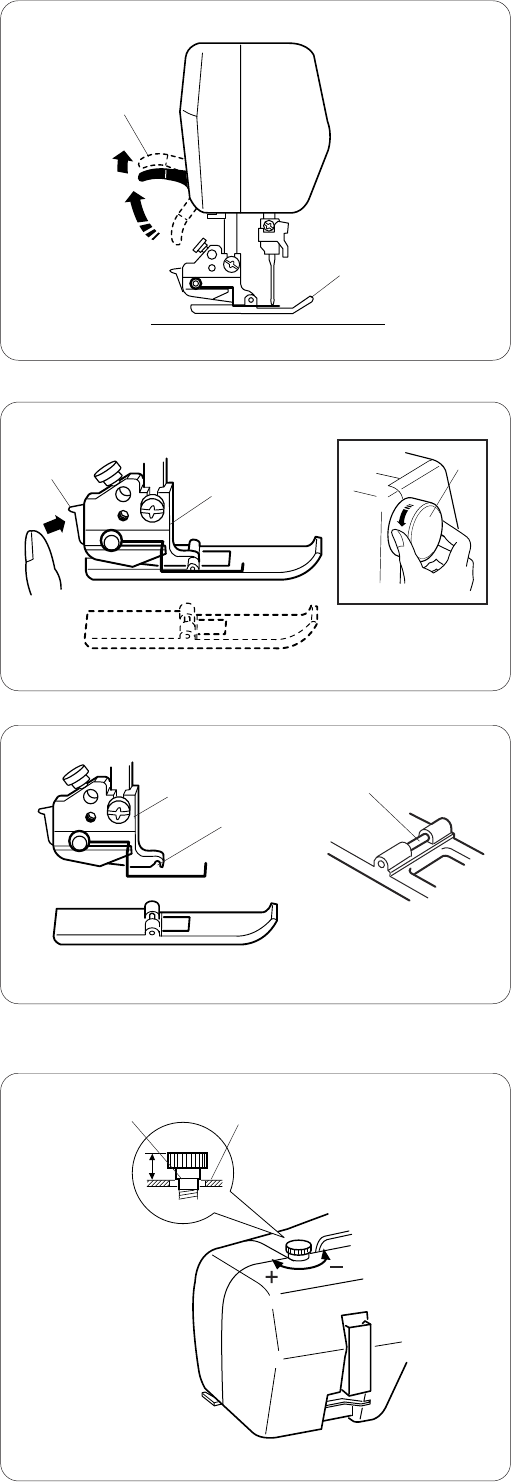

Raising or Lowering the Presser Foot .......................... 10

Removing the Presser Foot ......................................... 10

Attaching the Presser Foot .......................................... 10

Adjustment of Foot Pressure ....................................... 10

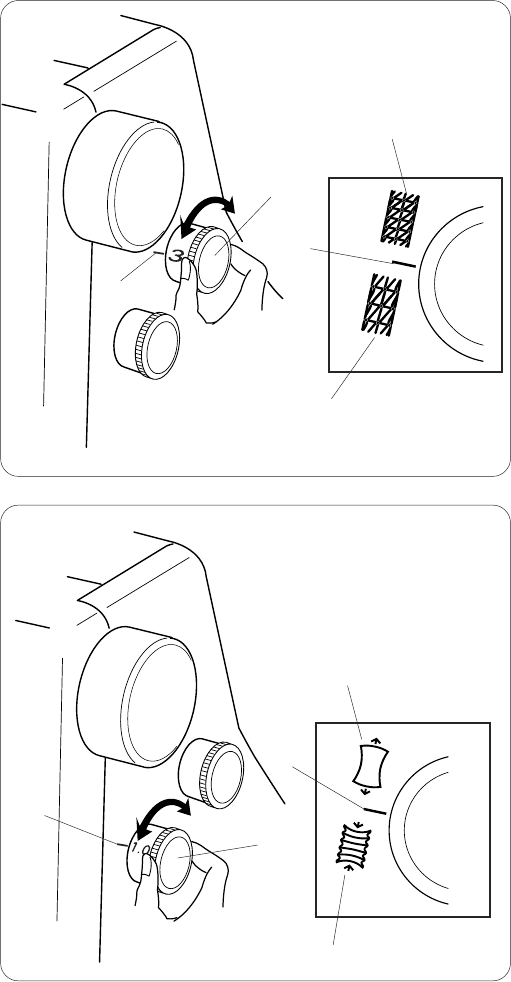

Adjustment of Stitch Length......................................... 12

Adjustment of Differential Feed Ratio .......................... 12

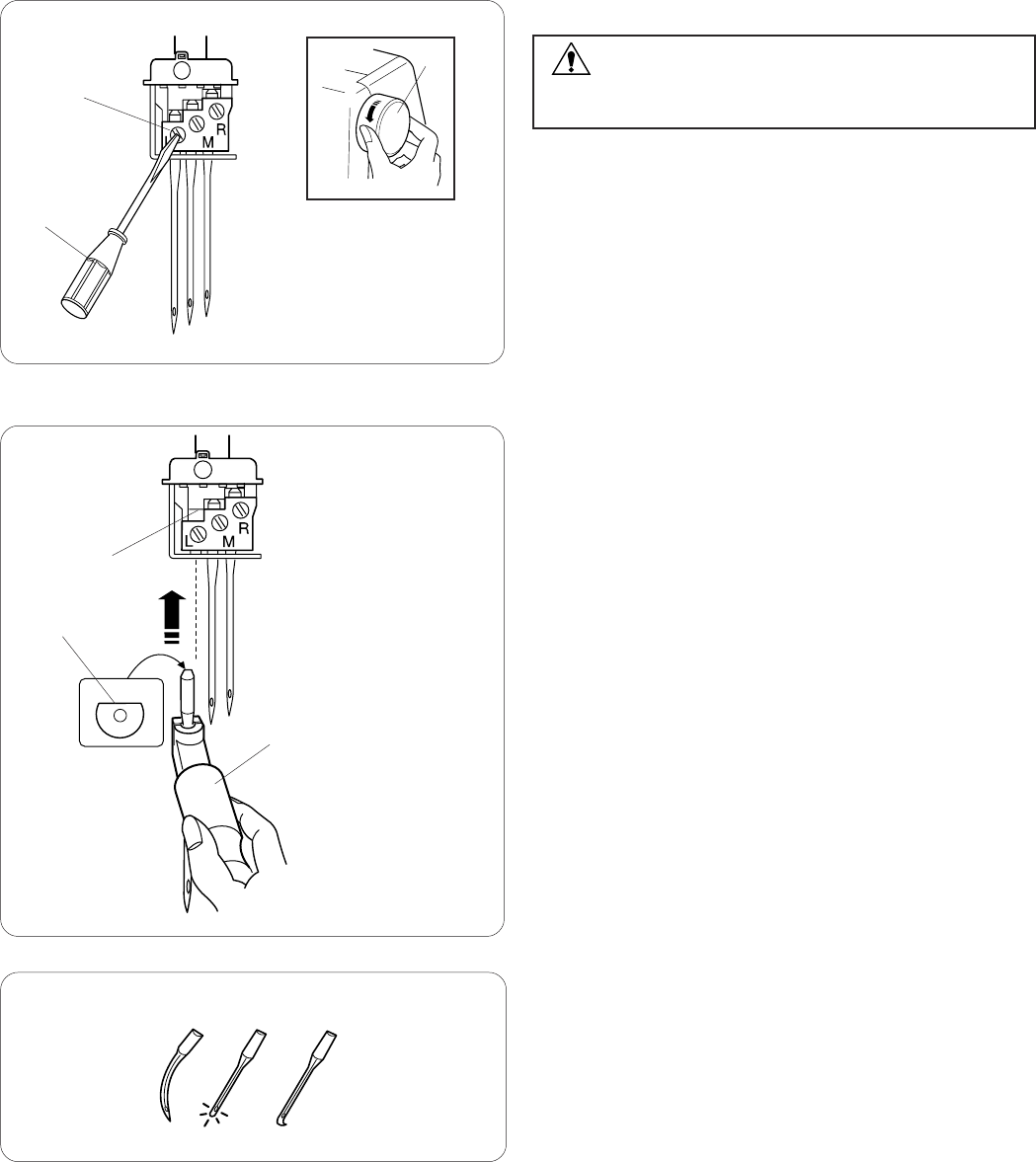

Changing Needle ......................................................... 14

How to use the needle threader/holder ................... 14

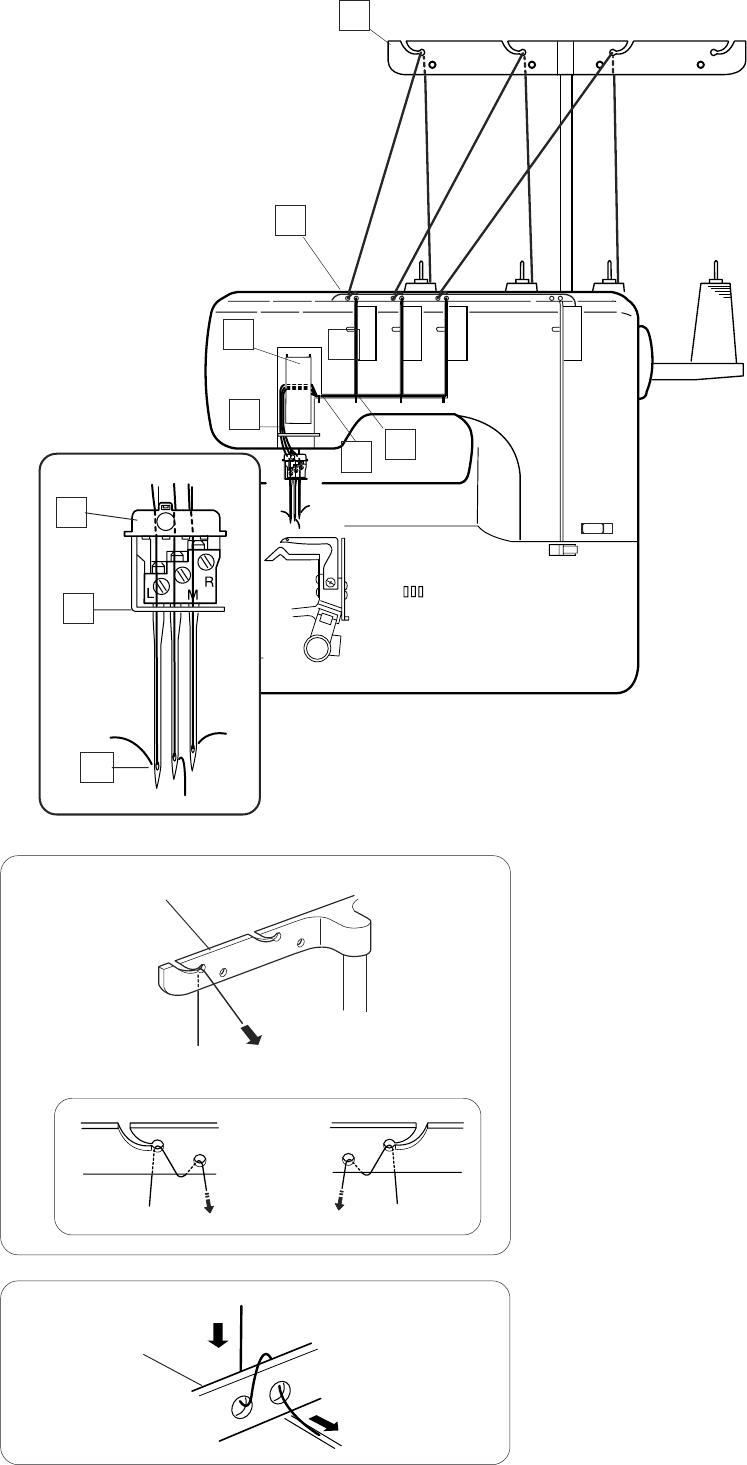

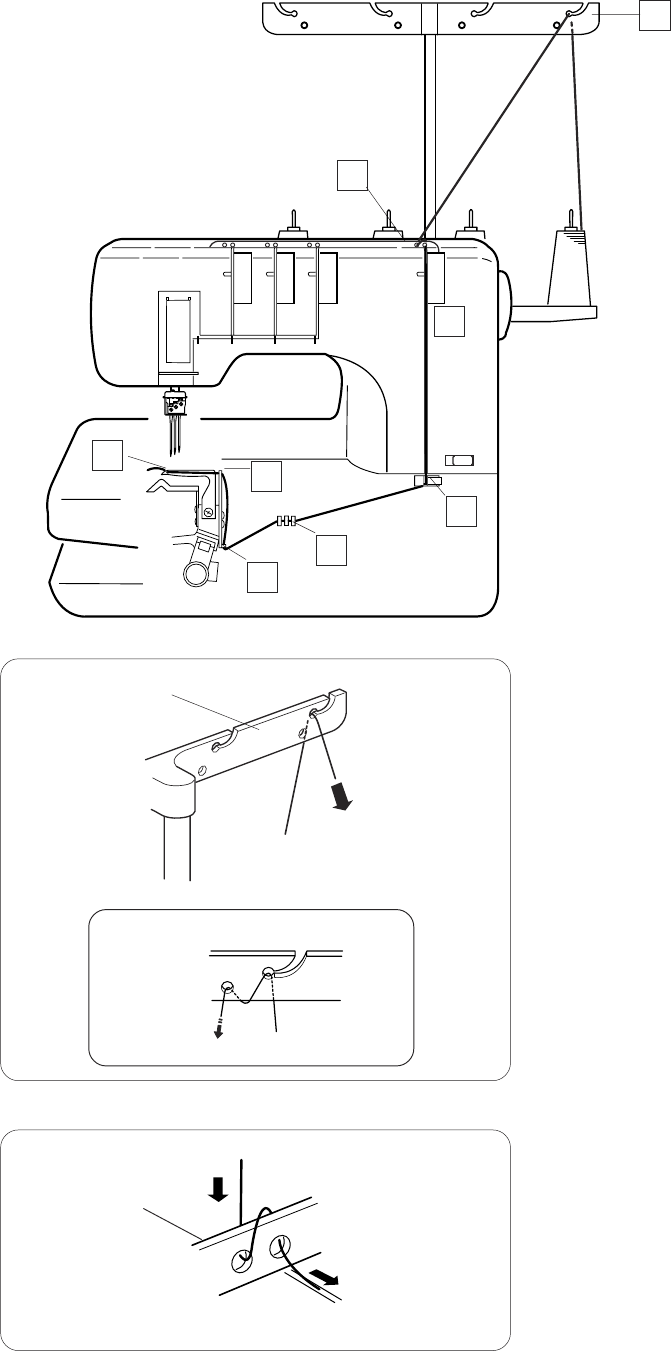

Setting the Thread Guide Bar ...................................... 16

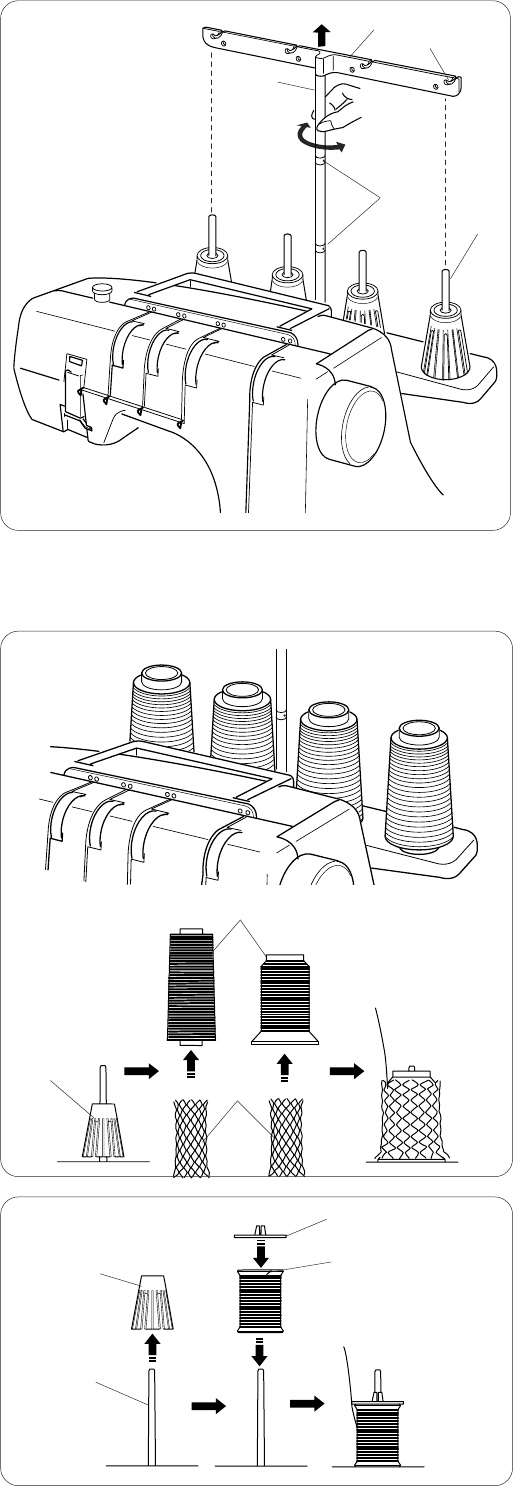

Setting the Spool Cones .............................................. 16

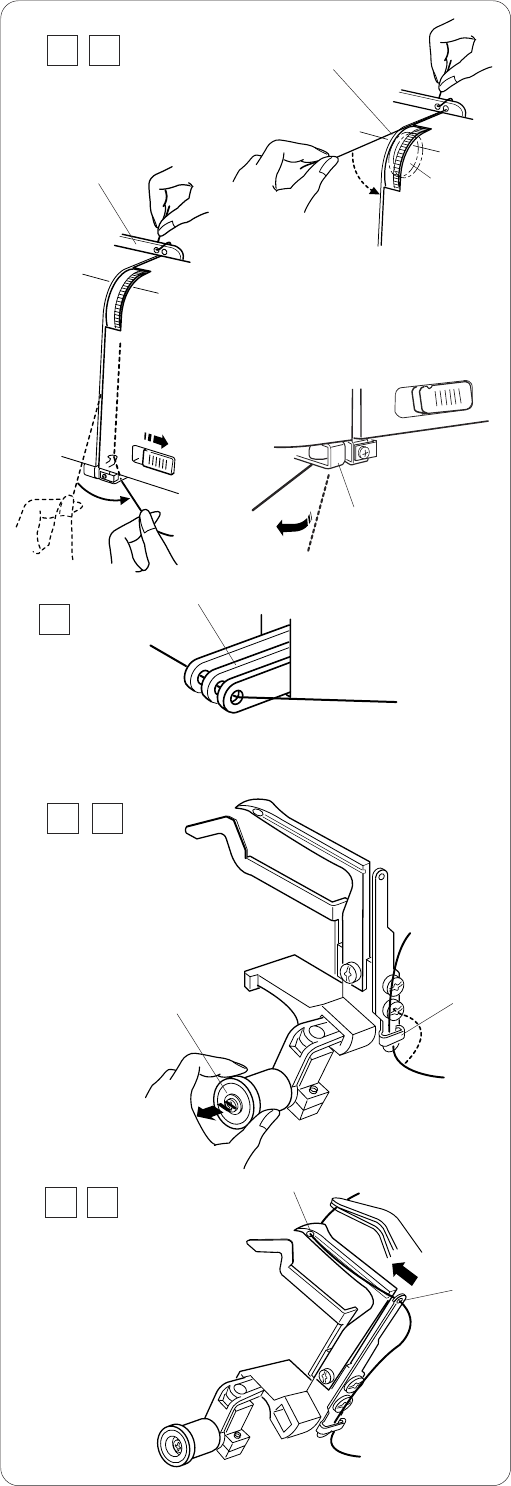

Threading the Machine ................................................ 18

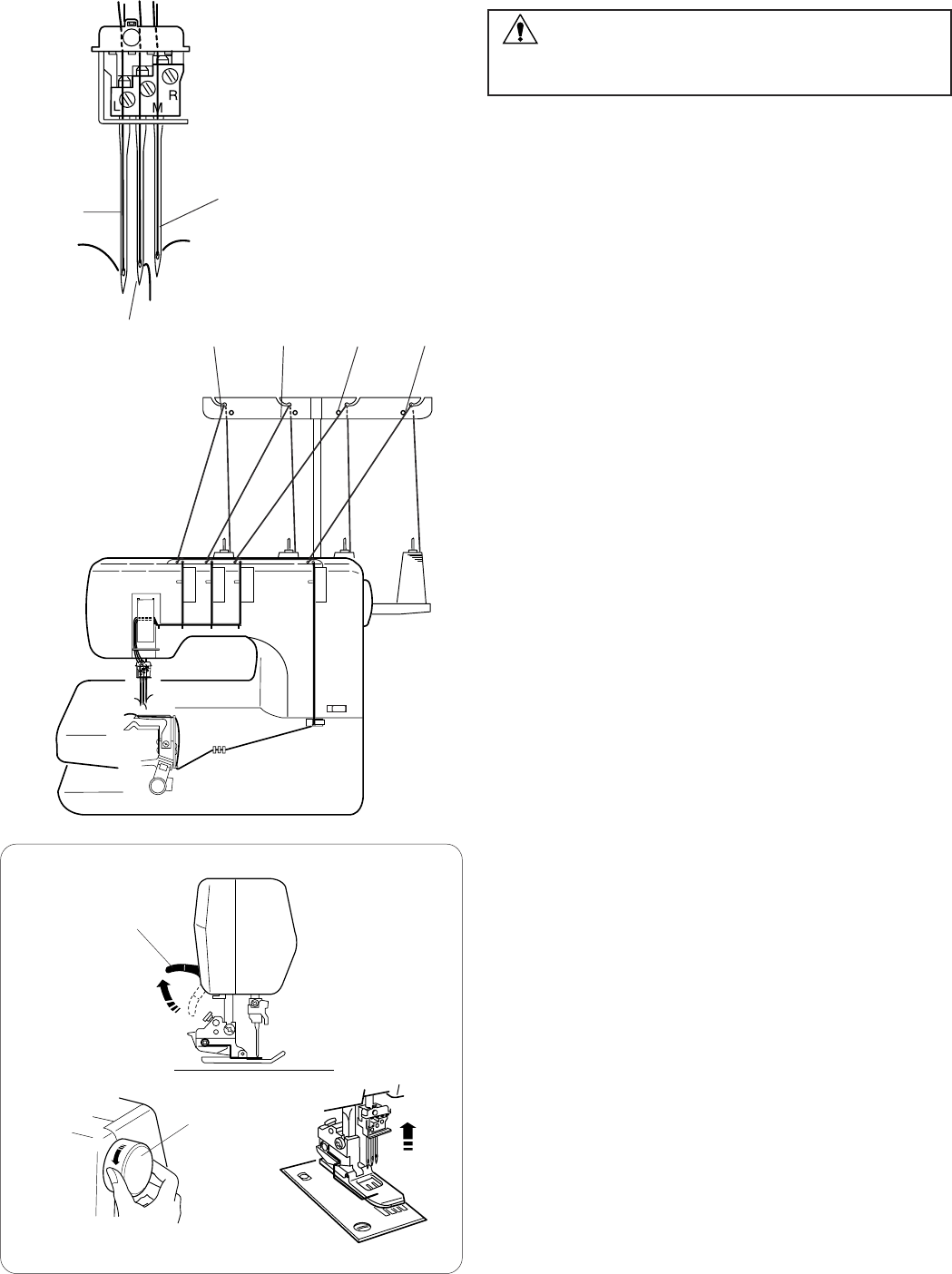

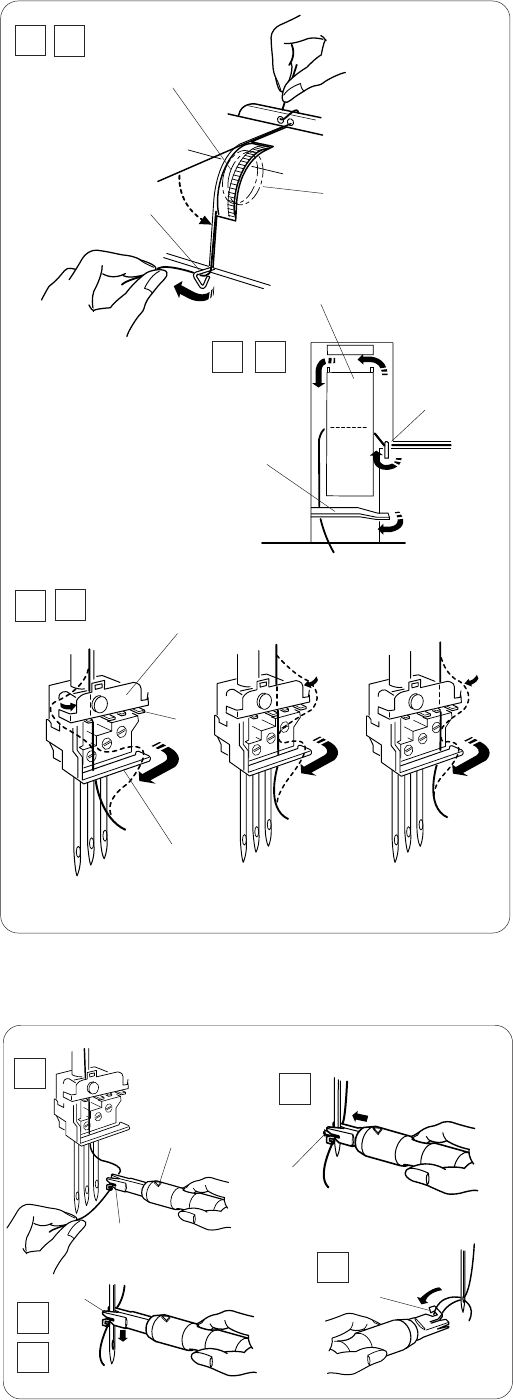

Threading the needles ............................................ 20

How to use the threader .......................................... 22

Threading the looper ............................................... 24

STITCH TYPES

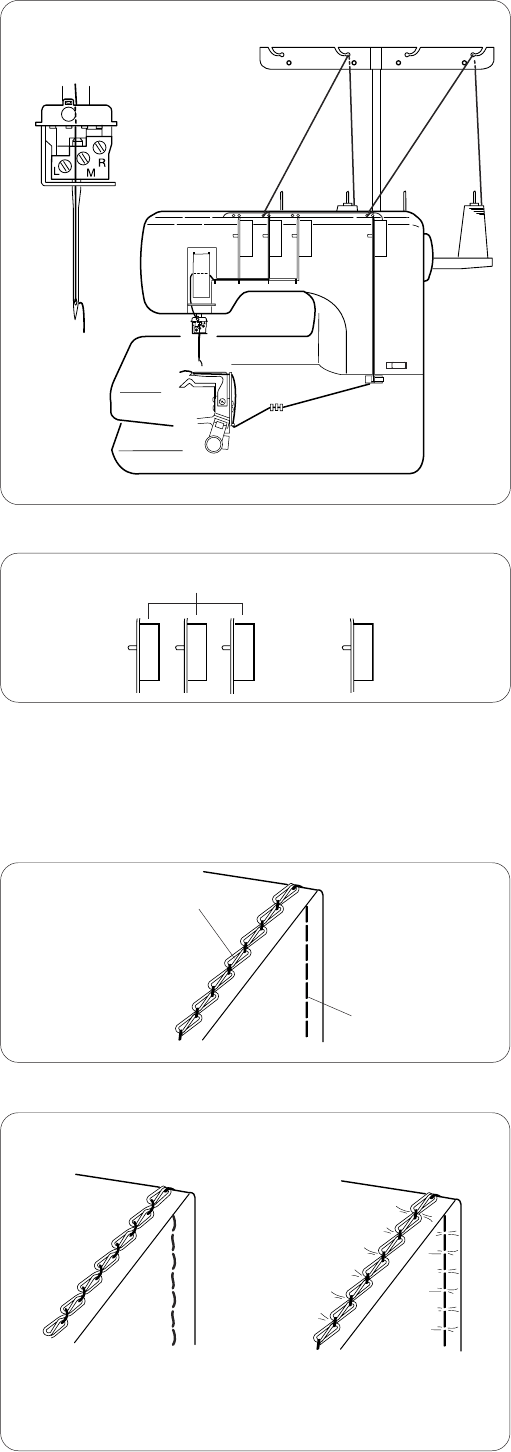

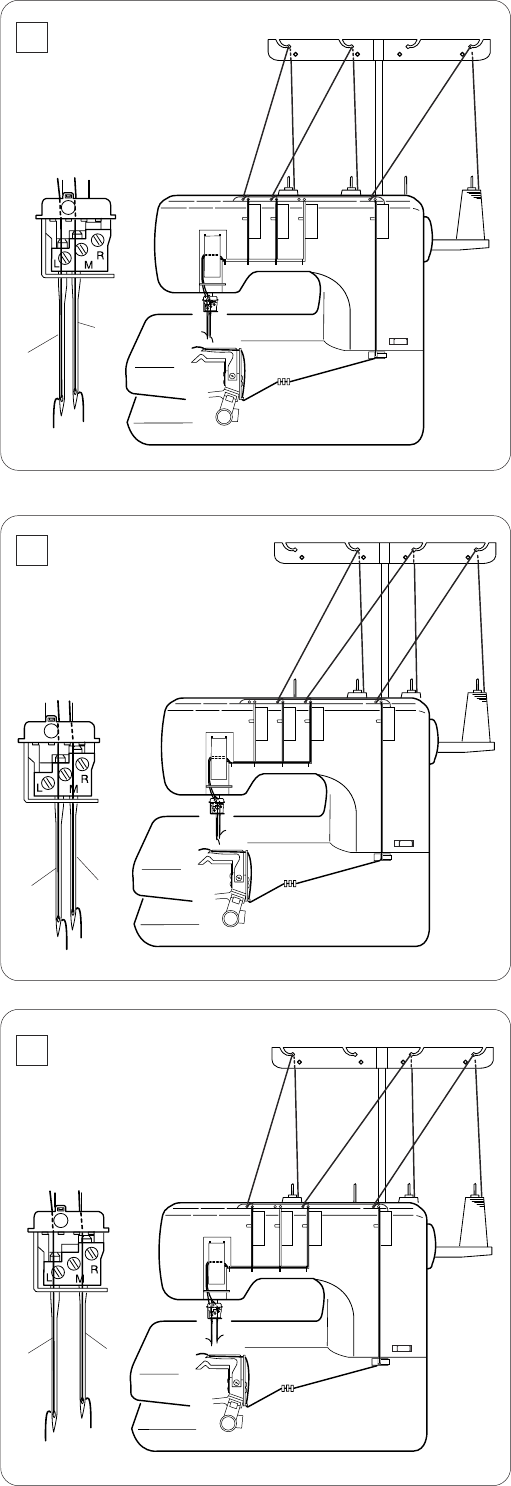

Triple Cover Stitch ........................................................ 28

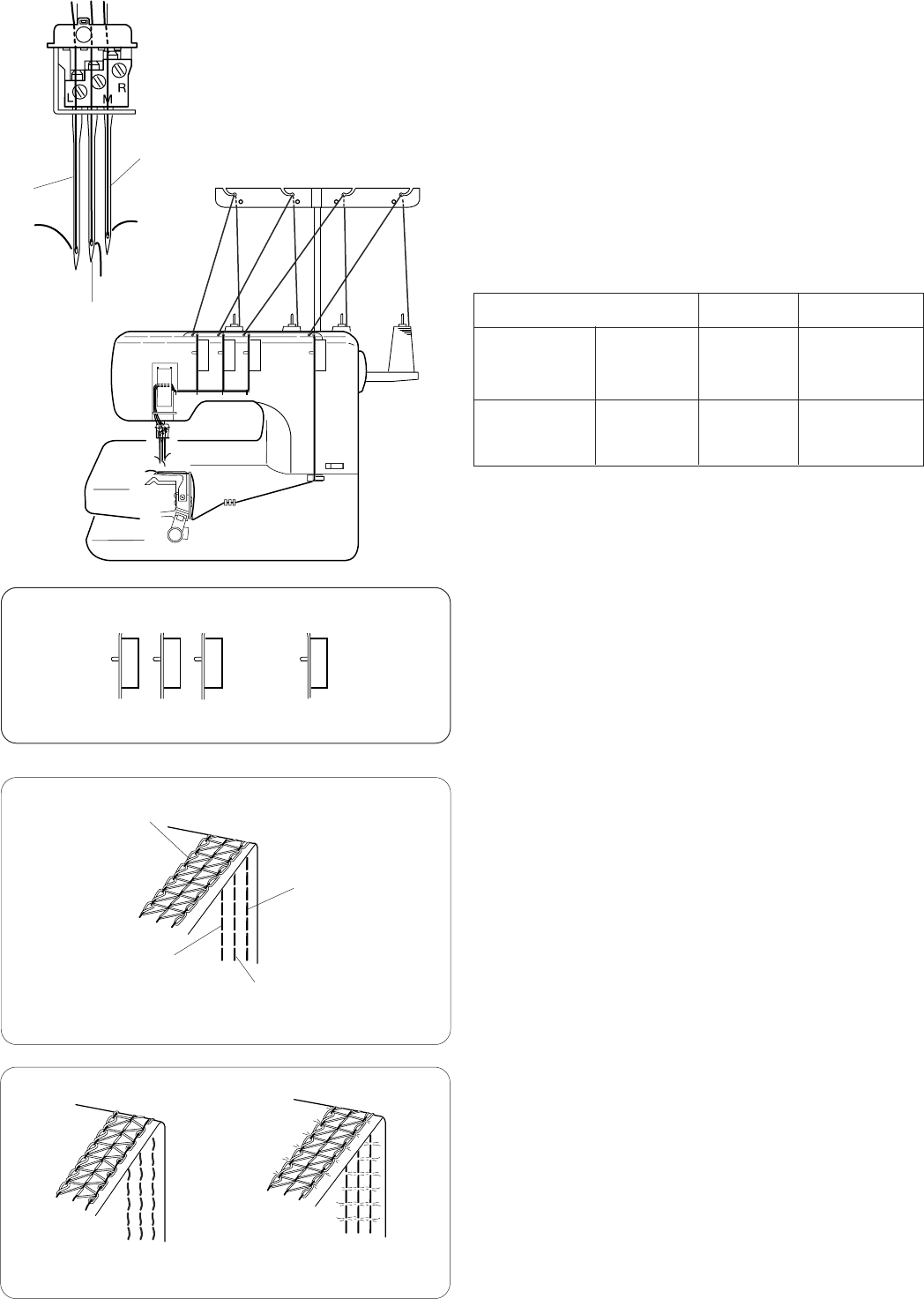

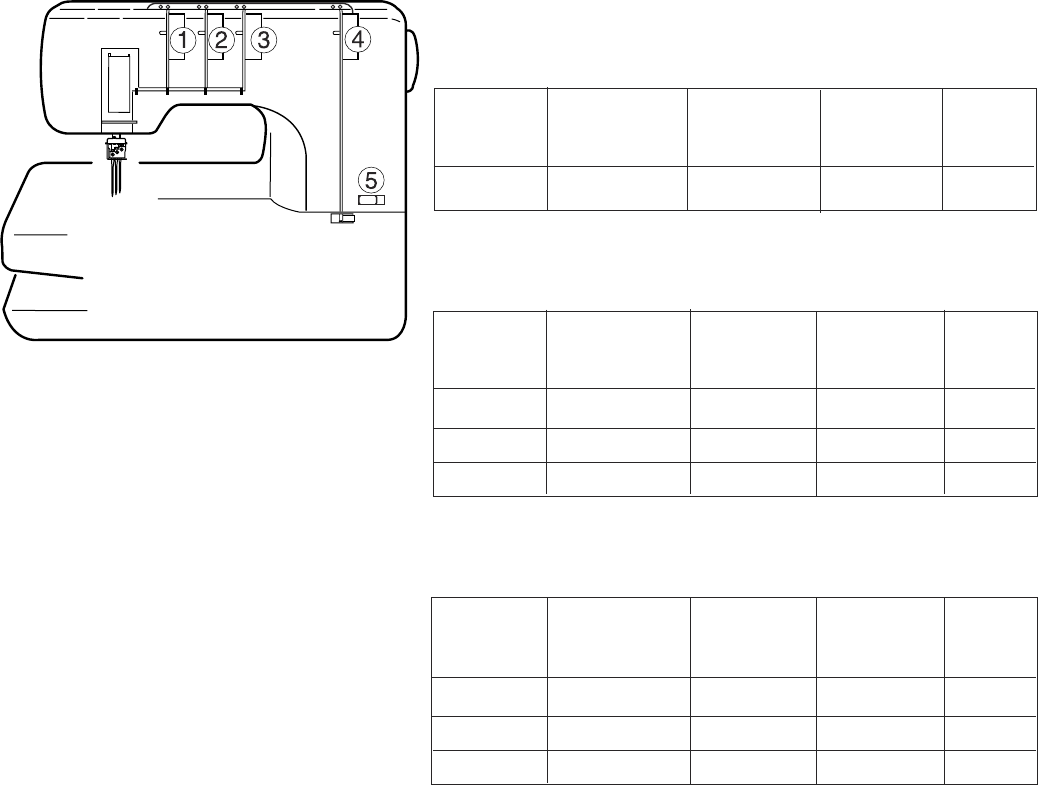

Balancing the thread tension .................................. 28

Cover Stitch .................................................................. 30

Balancing the thread tension .................................. 32

Chain Stitch .................................................................. 34

Balancing the thread tension .................................. 34

Looper Thread Tension Slider ...................................... 36

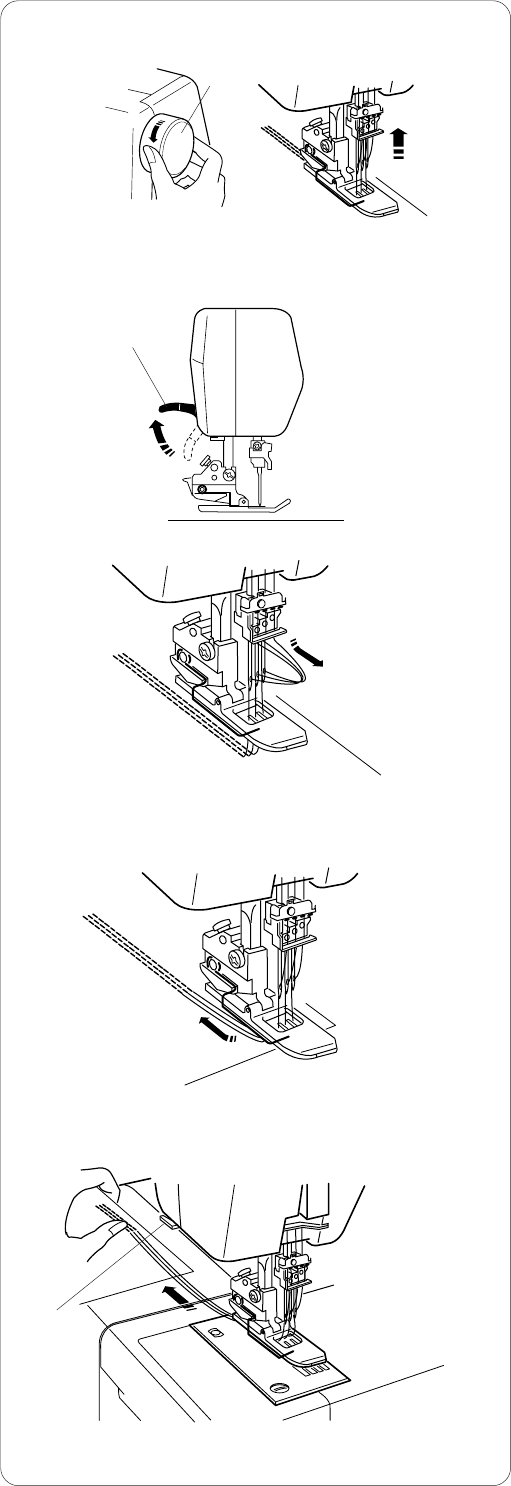

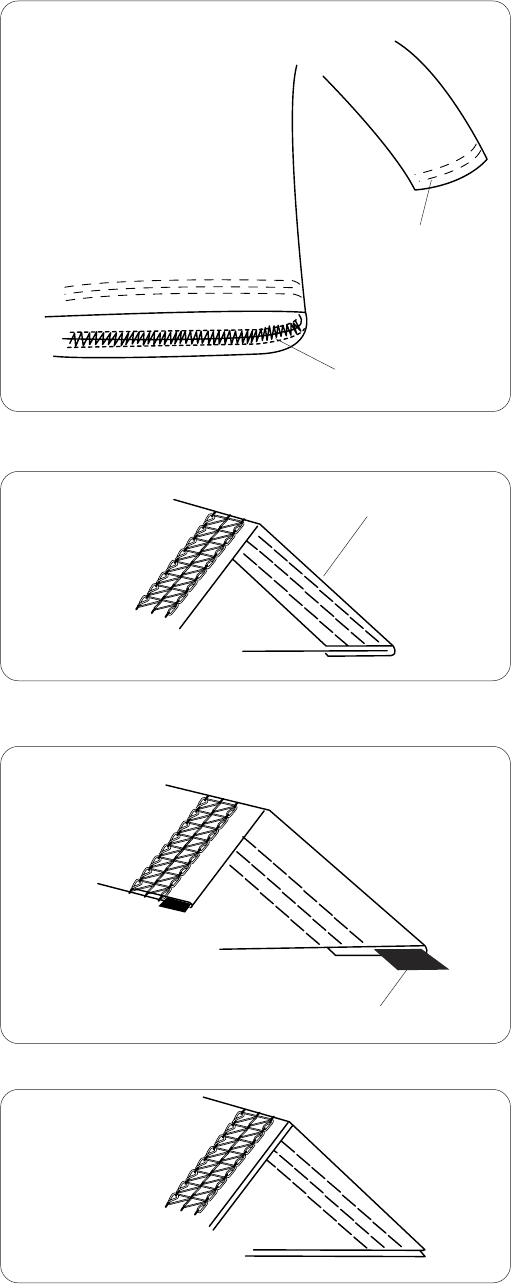

Finishing the Seam ...................................................... 38

Beginning of the seam ............................................ 38

End of the seam ...................................................... 38

Knotting the threads ................................................ 38

Removing the Fabric in the Middle of the Stitching ...... 40

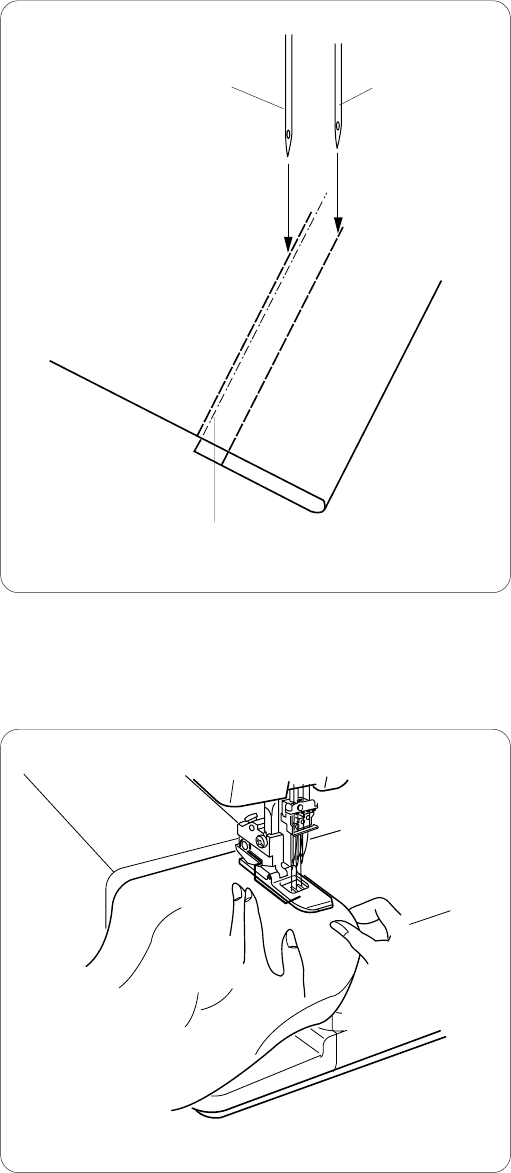

Hemming with the Cover Stitch .................................... 42

Free Arm Hemming ...................................................... 42

Triple Cover Stitch Applications ................................... 44

CARE OF YOUR MACHINE

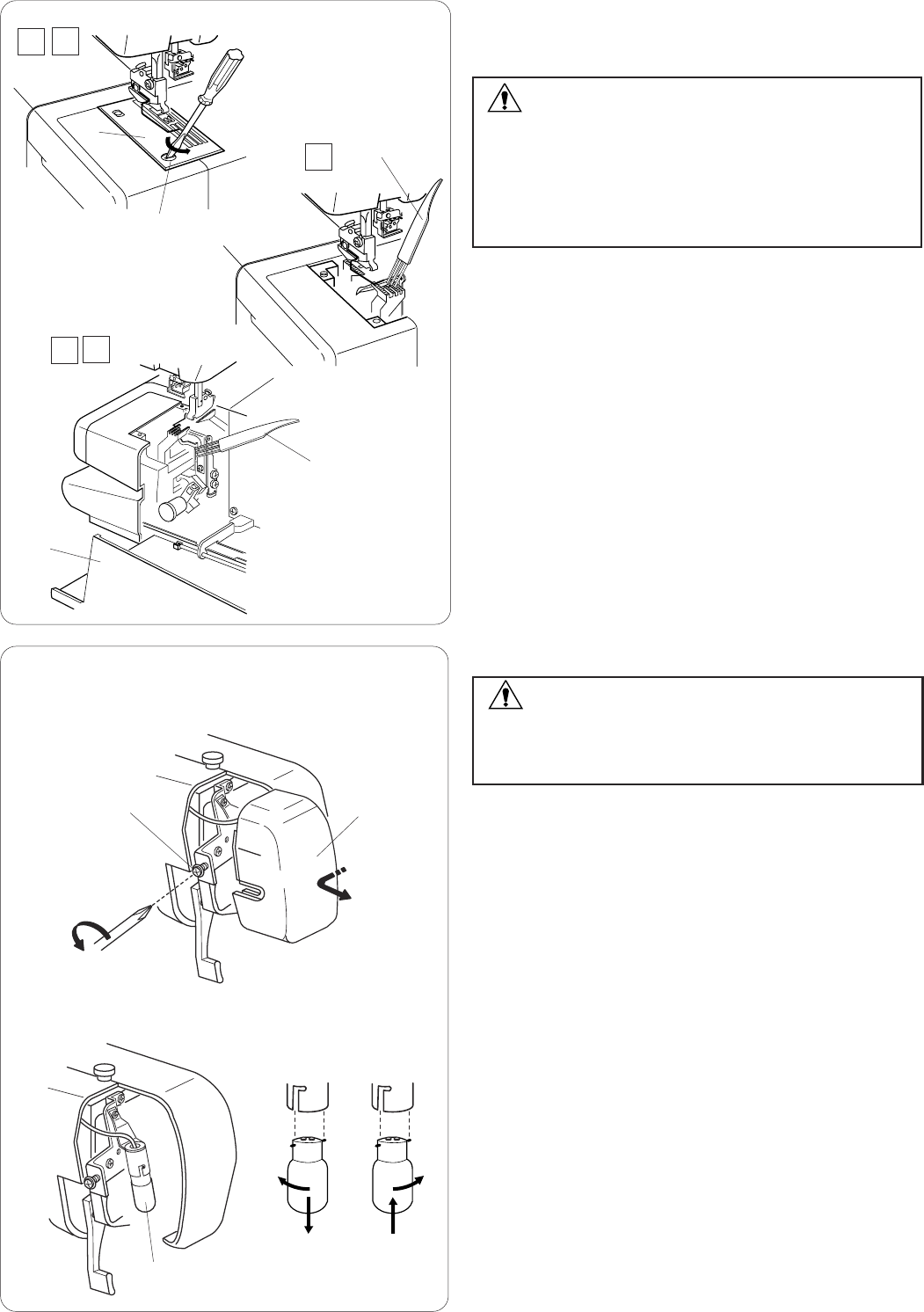

Cleaning the Feed Dogs and Looper Area................... 46

Replacing the Light Bulb .............................................. 46

Troubleshooting ........................................................... 48

TABLE OF CONTENTS

ÍNDICE

DESCRIPCIÓN DE LA MÁQUINA

Nombre de las partes..................................................... 3

Accesorios estándar ...................................................... 5

PREPARATIVOS ANTES DE COSER

Conexión de la máquina a la fuente de alimentación .... 7

Control de la velocidad de costura ................................. 7

Cómo girar el volante ..................................................... 9

Apertura y cierre de la tapa del gancho ......................... 9

Tabla de ampliación ....................................................... 9

Subida o bajada del prénsatelas .................................. 11

Extracción del prénsatelas ........................................... 11

Instalación del pie prénsatelas ..................................... 11

Ajuste de la presión del prénsatelas ............................ 11

Ajuste de la longitud de las puntadas .......................... 13

Ajuste de la relación de alimentación con diferencial .. 13

Cambio de la aguja ...................................................... 15

Utilización del enhebrador / soporte de la aguja ....... 15

Colocación de la barra del guiahilos ............................ 17

Colocación de los conos de hilo................................... 17

Enhebrado de la máquina ............................................ 19

Enhebrado de las agujas. .......................................... 21

Utilización del enhebrador ......................................... 23

Enhebrado del gancho .............................................. 25

TIPOS DE PUNTADA

Puntada de recubrir triple............................................. 29

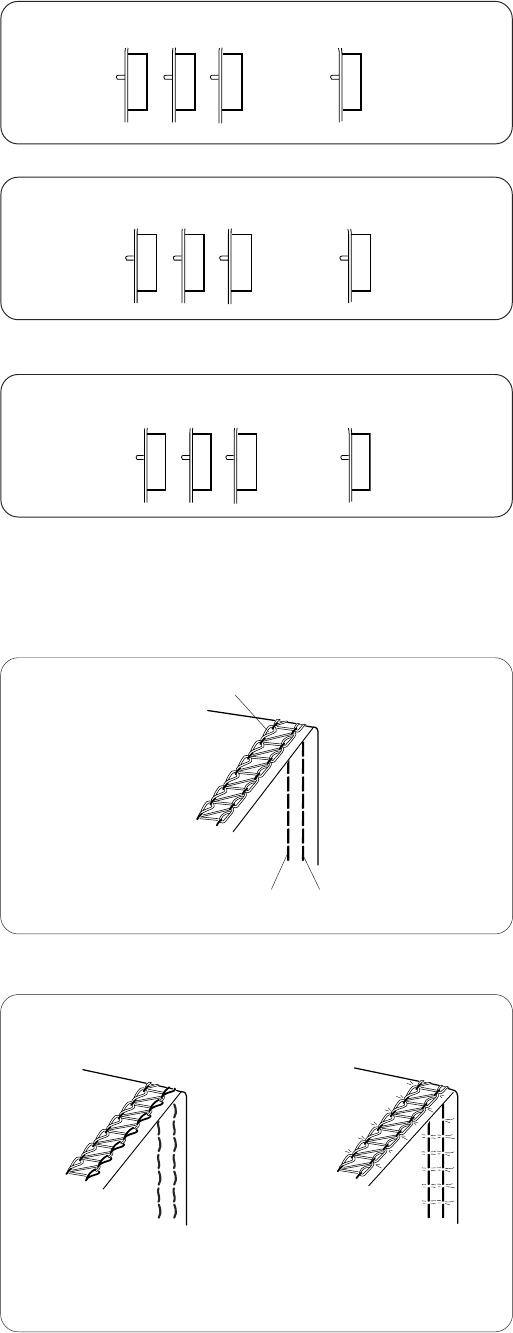

Equilibrado de la tensión del hilo ............................... 29

Puntada de recubrir ..................................................... 31

Equilibrado de la tensión del hilo ............................... 33

Puntada de cadeneta ................................................... 35

Equilibrado de la tensión del hilo ............................... 35

Deslizador de tensión del hilo del gancho.................... 37

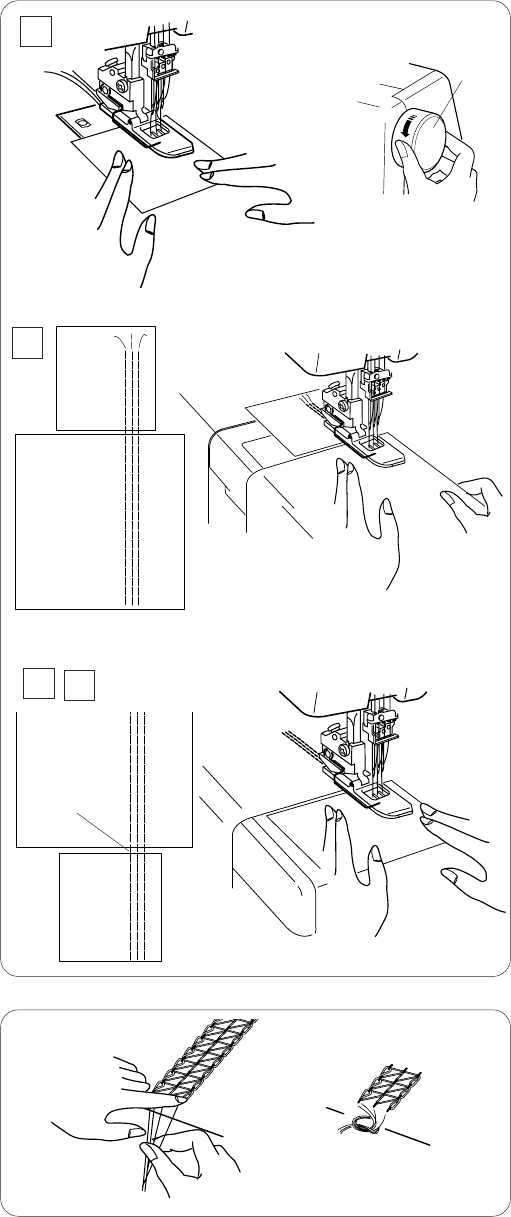

Acabado de la costura ................................................. 39

Principio de la costura ............................................... 39

Final de la costura ..................................................... 39

Anudado de los hilos ................................................. 39

Extracción de la tela en medio de la costura ............... 41

Dobladillos con la puntada de recubrir ......................... 43

Dobladillos con el brazo libre ....................................... 43

Aplicaciones de la puntada de recubrir triple ............... 45

EL MANTENIMIENTO DE SU MÁQUINA

Limpieza de los dientes de arrastre y la zona del

gancho ....................................................................... 47

Cambio de la ampolleta ............................................... 47

Detección y resolución de problemas .......................... 49

TABLE DES MATIÈRES

FAMILIARISATION AVEC LA MACHINE

Dénomination des composants ...................................... 3

Accessoires standard ..................................................... 5

PRÉPARATION DU TRAVAIL DE COUTURE

Raccordement de la machine au secteur....................... 7

Contrôle de la vitesse de couture................................... 7

Manipulation du volant ................................................... 9

Ouverture et fermeture du couvercle du boucleur.......... 9

Rallonge de tableTable de rallonge ................................ 9

Relevage et abaissement du pied presseur ................. 11

Retrait du pied presseur ............................................... 11

Installation du pied presseur ........................................ 11

Réglage de la pression du pied.................................... 11

Réglage de la longueur de point .................................. 13

Réglage de l’entraînement différentiel ......................... 13

Changement de l’aiguille .............................................. 15

Utilisation de l’enfile/porte-aiguille ............................. 15

Installation de la barre de guidage du fil ...................... 17

Installation des cônes de fil .......................................... 17

Enfilage de la machine ................................................. 19

Enfilage des aiguilles ................................................. 21

Utilisation de l’enfile-aiguille ...................................... 23

Enfilage du boucleur .................................................. 25

TYPES DE POINTS

Triple point de recouvrement ........................................ 29

Équilibrage de la tension de fil................................... 29

Point de recouvrement ................................................. 31

Équilibrage de la tension de fil................................... 33

Point de chaînette ........................................................ 35

Équilibrage de la tension de fil................................... 35

Curseur de tension de fil du boucleur .......................... 37

Finition de la couture .................................................... 39

Début de la couture ................................................... 39

Fin de la couture ........................................................ 39

Nouage des fils .......................................................... 39

Retrait du tissu au milieu de la couture ........................ 41

Réalisation d’ourlets avec le point de recouvrement.... 43

Réalisation d’ourlets avec le bras libre......................... 43

Applications du triple point de recouvrement ............... 45

ENTRETIEN DE VOTRE MACHINE

Nettoyage des griffes d’entraînement et du boucleur .. 47

Remplacement de l’ampoule........................................ 47

Dépistage des pannes ................................................. 50

2

KNOW YOUR MACHINE

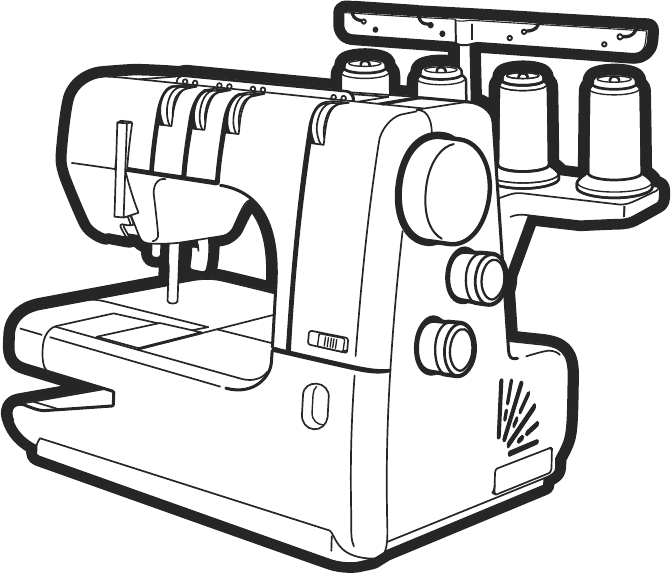

Names of Parts

qDifferential feed dial

wStitch length dial

eHandwheel

rSpool stand

tSpool holder

ySpool pin

uThread guide bar

iThread guide plate

oThread guide post

!0 Looper thread tension dial

!1 Carrying handle

!2 Right needle thread tension dial

!3 Pressure adjusting screw

!4 Center needle thread tension dial

!5 Left needle thread tension dial

!6 Looper

!7 Looper release knob

!8 Looper thread take-up lever

!9 Looper cover

@0 Looper thread tension slider

@1 Power switch

@2 Machine socket

@3 Presser foot lifter

@4 Presser foot holder

@5 Thread cutter

@6 Extension table

@7 Needle plate

@8 Attachment mount

@9 Presser foot

#0 Left needle (#80/12)

#1 Center needle (#80/12)

#2 Right needle (#80/12)

#3 Feed dogs

w

q

@0

r

e

t

y

!3

!4

!5

!6

!7

!8

!9

#1

@1

@2

@4

@9

#0

@8

@7

@5

@6 #3

@3

u

i

!0

o

!1

!2

#2

3

FAMILIARISATION AVEC LA MACHINE

Dénomination des composants

qCadran d’entraînement différentiel

wSélecteur de longueur de point

eVolant

rSupport de bobines

tPorte-bobine

yTige porte-bobine

uBarre de guidage du fil

iPlaque de guide-fil

oTringle de guidage du fil

!0 Cadran de tension de fil du boucleur

!1 Poignée de transport

!2 Cadran de tension de fil, aiguille droite

!3 Vis de réglage de pression

!4 Cadran de tension de fil, aiguille centrale

!5 Cadran de tension de fil, aiguille gauche

!6 Boucleur

!7 Bouton de dégagement du boucleur

!8 Bras de relevage de fil du boucleur

!9 Couvercle du boucleur

@0 Curseur de tension de fil du boucleur

@1 Interrupteur d’alimentation

@2 Prise de la machine

@3 Relève-presseur

@4 Porte-pied presseur

@5 Coupe-fil

@6 Table de rallonge

@7 Plaque à aiguille

@8 Trous de montage pour accessoires

@9 Pied presseur

#0 Aiguille gauche (#80/12)

#1 Aiguille centrale (#80/12)

#2 Aiguille droite (#80/12)

#3 Griffes d’entraînement

DESCRIPCIÓN DE LA MÁQUINA

Nombre de las partes

qRegulador de la alimentación con diferencial

wRegulador de longitud de la puntada

eVolante

rPortacarretes

tPortacarretes

yPasador del carrete

uBarra del guiahilos

iPlaca del guiahilos

oBarra vertical del guiahilos

!0 Regulador de tensión del hilo del gancho

!1 Asa de transporte

!2 Regulador de la tensión del hilo de la aguja derecha

!3 Tornillo de ajuste de la presión

!4 Regulador de la tensión del hilo de la aguja central

!5 Regulador de la tensión del hilo de la aguja izquierda

!6 Gancho

!7 Manilla de liberación del áncora

!8 Palanca tira hilos del áncora

!9 Cubierta del áncora

@0 Deslizador de tensión del hilo del gancho

@1 Interruptor de encendido

@2 Toma de corriente de la máquina

@3 Alzador del pie prénsatelas

@4 Soporte del pie prénsatelas

@5 Corta hilos

@6 Tabla de ampliación

@7 Placa de la aguja

@8 Punto de montaje de elementos adicionales

@9 Pie prénsatelas

#0 Aguja izquierda (n.º 80/12)

#1 Aguja central (n.º 80/12)

#2 Aguja derecha (n.º 80/12)

#3 Dientes de arrastre

4

Standard Accessories

qSet of needles: 5 X #80/12 (Organ EL X 705)

wSet of needles: 5 X #90/14 (Organ EL X 705)

eScrewdriver (Large)

rScrewdriver (Small)

t Tweezers

y Nets

u Spool holder caps

i Lint brush

o Needle threader

!0 Attachment screws (for fixing optional accessories)

(Refer to the instruction sheet of the optional accessory)

!1 Accessory box

wqre

ty

o

ui

!1

!0

5

Accessoires standard

qEnsemble d’aiguilles : 5 X #80/12 (Organ EL X 705)

wEnsemble d’aiguilles : 5 X #90/14 (Organ EL X 705)

eTournevis (grand)

rTournevis (petit)

tPinces

yFilets

uCapuchons de porte-bobine

iBrosse anti-peluche

oEnfile-aiguille

!0 Vis (pour la fixation d’accessoires en option)

(Voir notices des différents accessoires)

!1 Boîte de rangement des accessoires

Accesorios estándar

qJuego de agujas: 5 x n.º 80/12 (Organ EL X 705)

wJuego de agujas: 5 x n.º 90/14 (Organ EL X 705)

eDestornillador (grande)

rDestornillador (pequeño)

t Pinzas

yRedes

uTapones de portacarretes

iCepillo para pelusa

oEnhebrador de agujas

!0 Tornillos de fijación (para instalar los accesorios opcionales)

(consulte la hoja de instrucciones del accesorio opcional)

!1 Caja de accesorios

6

w

q

r

e

t

y

q

GETTING READY TO SEW

Connecting the Machine to the Power Supply

zTurn off the power switch, and connect the

machine plug to the machine socket.

xConnect the power supply plug to your power

supply.

cTurn on the power switch.

qPower switch

wMachine plug

eMachine socket

rPower supply plug

tPower supply

yFoot control

Controlling Sewing Speed

Sewing speed can be varied by the foot control.

The harder you press on the control, the faster the

machine runs.

Step on the foot control with the presser foot lifter up, and

practice controlling the speed.

qFoot control

For Your Safety:

* While the machine is in operation, always keep your

eyes on the sewing area, and do not touch any moving

parts such as the thread take-up lever, loopers,

handwheel or needles.

* Always disconnect the machine from the power

supply:

— when leaving the machine unattended.

— when attaching or removing parts.

— when threading or cleaning the machine.

* Do not place anything on the foot control,

except when the machine is in use.

Operating instruction:

• The symbol “O” of a switch indicates the “off” position of

a switch.

• Foot controller Model YC-482-J is for use with this

sewing machine (U.S.A. and Canada only).

7

PRÉPARATION DU TRAVAIL DE

COUTURE

Raccordement de la machine au secteur

zCoupez l’alimentation de la machine et insérez la fiche de la

machine dans la prise de la machine.

xInsérez ensuite la fiche d’alimentation dans la prise murale.

cMettez l'interrupteur d'alimentation en position de marche.

qInterrupteur d’alimentation

wFiche de la machine

ePrise de la machine

rFiche d’alimentation

tPrise murale

yPédale

Contrôle de la vitesse de couture

La pression exercée sur la pédale fait varier la vitesse de

couture.

Plus vous appuyez sur la pédale, plus rapidement fonctionne la

machine.

Placez le pied sur la pédale, en ayant soin d’avoir remonté au

préalable le relève-presseur, et exercez-vous à contrôler la

vitesse.

qPédale

PREPARATIVOS ANTES DE COSER

Conexión de la máquina a la fuente de

alimentación

zApague el interruptor de encendido e introduzca la toma del

cable en la toma correspondiente de la máquina.

xConecte la toma de alimentación a la red eléctrica.

cEncienda el interruptor.

qInterruptor de encendido

wEnchufe de la máquina

eToma de corriente de la máquina

rEnchufe de suministro eléctrico

tFuente de alimentación

yPedal

Control de la velocidad de costura

La velocidad de costura se puede variar con el pedal de control

de velocidad.

Cuanto más pise el pedal, a mayor velocidad funcionará la

máquina.

Pise el pedal con el elevador del prénsatelas elevado y

practique el control de la velocidad.

qPedal

Para su seguridad:

* Mientras la máquina esté en funcionamiento, no pierda de

vista la zona de costura y no toque ninguna pieza móvil,

como la palanca tira hilos, las áncoras, el volante o agujas.

* Desconecte la máquina de la fuente de alimentación:

— Cuando vaya a dejar la máquina sin vigilancia

— Cuando vaya a fijar o a retirar una pieza

— Cuando vaya a enhebrar o limpiar la máquina

* No coloque ningún objeto sobre el pedal; salvo cuando la

máquina esté en funcionamiento.

Instrucciones de uso:

• El símbolo “O” de un interruptor indica que está en posición

“OFF” (apagado).

• Con esta máquina se debe utilizar el pedal modelo YC-482-J

(Los E.E.U.U. y Canadá solamente).

Pour votre sécurité :

* Pendant le fonctionnement de la machine, maintenez toujours

votre attention sur la zone de couture, et ne touchez aucun

élément en mouvement tel que le bras de relevage du fil, le

boucleur, le volant ou les aiguilles.

* Débranchez toujours la machine du secteur :

— lorsque vous laissez la machine sans surveillance,

— lorsque vous installez ou démontez des éléments,

— lorsque vous enfilez ou nettoyez la machine.

*Ne placez aucun objet sur la pédale quand la machine n’est

pas utilisée.

Instructions d’utilisation:

• Le symbole "O" d'un interrupteur indique la position Arrêt.

• La pédal de contrôle YC-482-J s’utilise avec cette machine

(Les Estas-Unis et le Canada seulement).

8

q

q

(A)

(B)

w

e

q

Opening and Closing the Looper Cover

To open: (A)

While pushing with the thumb to the right as far as it will

go, pull the looper cover toward you.

To close: (B)

Lift the looper cover and push it against the machine.

The looper cover snaps into its position automatically.

qLooper cover

Extension Table

The extension table provides added sewing surface and

can be easily removed for free arm sewing.

Detaching the table:

Pull the table away from the machine.

qExtension table

Attaching the table:

Align the pin on the table with the hole in the machine.

Push the extension table until it snaps into the machine.

wPin

eHole

How to Turn the Handwheel

Always turn the handwheel toward you (counterclockwise).

qHandwheel

9

Manipulation du volant

Tournez toujours le volant vers vous (dans le sens inverse des

aiguilles d’une montre).

qVolant

Ouverture et fermeture du couvercle du boucleur

Ouverture: (A)

Avec le pouce, poussez au maximum le couvercle vers la droite

tout en le tirant vers vous.

Fermeture: (B)

Relevez le couvercle contre la machine.

Le couvercle se verrouille automatiquement.

qCouvercle du boucleur

Table de rallonge

La table de rallonge procure une surface de couture

supplémentaire et est facilement escamotable pour la couture

en bras libre.

Dépose de la table de rallonge:

Écartez la table de rallonge de la machine.

qTable de rallonge

Pose de la table de rallonge :

Alignez la goupille de la table avec le trou de la machine.

Poussez la table de rallonge jusqu’à ce qu’elle s’enclenche dans

la machine.

wGoupille

eTrou

Cómo girar el volante

Gire siempre el volante hacia usted (a la izquierda, mirándolo

de frente).

qVolante

Apertura y cierre de la tapa del gancho

Apertura: (A)

Tire de la tapa del gancho hacia usted mientras la empuja con

el pulgar hacia la derecha, hasta el tope.

Cierre: (B)

Levante la tapa del gancho y vuelva a presionarla contra la

máquina.

La tapa del gancho encaja en su posición de forma automática.

qCubierta del gancho

Tabla de ampliación

La tabla de ampliación proporciona una superficie de costura

adicional que se puede retirar fácilmente para coser con el

brazo libre.

Soltar la tabla:

Tire de la tabla para sacarla de la máquina.

qTabla de ampliación

Fijar la tabla:

Alinee el pasador de la tabla con el orificio de la máquina.

Empuje la tabla de ampliación hasta que encaje en la máquina.

wPasador

eAgujero

10

w

e

q

w

e

q

wq

Removing the Presser Foot

zTurn off the power switch and unplug the machine.

xTurn the handwheel toward you to raise the needle.

Raise the presser foot.

cPress the lever located on the back of the foot holder.

The presser foot will drop off.

qHandwheel

wLever

eFoot holder

Attaching the Presser Foot

zTurn off the power switch and unplug the machine.

xPlace the presser foot so that the pin on the foot lies

just under the groove of the foot holder.

cLower the foot holder to lock the foot into place.

vRaise the presser foot lifter to check that the presser

foot is secure.

qFoot holder

wGroove

ePin

Raising or Lowering the Presser Foot

By raising or lowering the presser foot lifter, the presser

foot goes up or down.

* While in operation, keep the presser foot lowered

except when threading the machine or test running

without threads.

NOTE:

Thread tension will be released when the presser foot

lifter is raised.

qPresser foot

wPresser foot lifter

w

q

Adjusting the Foot Pressure

It is not necessary to adjust the pressure of the presser

foot for regular sewing.

When sewing heavyweight fabrics, increase the foot

pressure by turning the adjusting screw in the direction

of “+”.

When sewig lightweight fabrics, decrease the foot

pressure by turning the adjusting screw in the direction

of “–”.

For regular sewing, align the line on the screw with the

top surface of the machine.

qLine

wTop surface

11

Relevage et abaissement du pied presseur

Manœuvrez le relève-presseur vers le haut ou vers le bas pour

relever ou abaisser le pied presseur.

* Pendant le fonctionnement de la machine, veillez à ce que le

pied presseur soit toujours abaissé sauf pour enfiler la

machine ou effectuer des essais de marche sans fil.

REMARQUE:

Le fil se détend lorsque le relève-presseur est remonté.

qPied presseur

wRelève-presseur

Retrait du pied presseur

zCoupez l’alimentation et débranchez la machine.

xFaites tourner le volant vers vous pour relever l’aiguille.

Relevez le pied presseur.

cAppuyez sur le levier situé à l’arrière du porte-pied. Le pied

presseur se détache.

qVolant

wLevier

ePorte-pied

Installation du pied presseur

zCoupez l’alimentation et débranchez la machine.

xPlacez le pied presseur de façon à ce que la charnière du

pied se trouve juste sous l’échancrure du porte-pied.

cAbaissez le porte-pied pour verrouiller le pied en position.

vRemontez le relève-presseur pour vérifier que le pied est

bien fixé.

qPorte-pied

wÉchancrure

eCharnière

Subida o bajada del prénsatelas

El prénsatelas se eleva y se baja moviendo el alzador.

* Mientras la máquina esté en funcionamiento, mantenga

bajado el prénsatelas, salvo cuando vaya a enhebrar la aguja

o haga una costura de prueba sin hilo.

NOTA:

La tensión del hilo se aflojará al levantar el alzador del

prénsatelas.

qPie prénsatelas

wAlzador del pie prénsatelas

Extracción del prénsatelas

zPonga el interruptor en OFF y desenchufe la máquina.

xSuba la aguja girando el volante hacia usted. Eleve el

prénsatelas.

cPresione la palanca situada en la parte posterior del soporte

del pie. El pie prénsatelas se suelta.

qVolante

wPalanca

eSujetador del prénsatelas

Instalación del pie prénsatelas

zPonga el interruptor en OFF y desenchufe la máquina.

xColoque el pie de forma que el pasador quede bajo la ranura

del prénsatelas.

cBaje el soporte del pie hasta que quede bien colocado.

vEleve el alzador del prénsatelas para verificar que el pie está

bien sujeto.

qSujetador del prénsatelas

wRanura

ePasador

Réglage de la pression du pied

Pour une couture régulière il n'est pas nécessaire de

régler la pression du pied presseur.

Pour coudre des tissus épais, augmentez la pression du

pied en tournant la vis de réglage dans la direction “+”.

Pour coudre des tissus légers, diminuez la pression du

pied en tournant la vis de réglage dans la direction “–”.

Pour une couture régulière, alignez la ligne de référence

sur la vis avec la surface supérieure de la machine.

qLigne de référence

wSurface supérieure

Ajuste de la presión del pie

Para la costura regular no es necesario ajustar la

presión del pie prensatelas.

Para coser telas gruesas aumente la presión del pie

girando el tornillo de ajuste en la dirección “+”.

Para coser telas delgadas disminuya la presión del pie

girando el tornillo de ajuste en la dirección “–”.

Para una costura regular, haga coincidir la línea de

referencia sobre el tornillo con la superficie superior de

la máquina.

qLínea de referencia

wSuperficie superior

12

w

e

q

r

w

w

e

q

r

w

Adjustment of Stitch Length

To adjust the stitch length, turn the dial.

The larger the number, the longer the stitch.

For regular sewing, set the stitch length at 3 – 3.5.

qStitch length dial

wSetting mark

eTo lengthen

rTo shorten

Adjustment of Differential Feed Ratio

The differential feed ratio can be altered by turning the

dial.

The number on the dial indicates the ratio between the

main and the sub feed motion.

• Set the dial at 1.0 for regular sewing.

• Set the dial at a lower number when sewing fine fabrics

that tend to pucker.

• Set the dial at a higher number when sewing stretch

fabrics such as knits, jersey and tricot.

qDifferential feed dial

wSetting mark

eTo shrink

rChanging Needle

13

Réglage de la longueur de point

Utilisez le sélecteur de longueur de point.

Plus le chiffre est élevé, plus le point est long.

Pour les travaux de couture ordinaires, réglez la longueur de

point entre 3 et 3,5.

qSélecteur de longueur de point

wRepère de réglage

eAugmentation de la longueur

rDiminution de la longueur

Réglage de l’entraînement différentiel

Utilisez le cadran de réglage de l’entraînement différentiel.

Le chiffre affiché sur le cadran indique le rapport entre le

mouvement d’entraînement principal et le mouvement

d’entraînement secondaire.

• Pour les travaux de couture ordinaires, réglez le cadran sur

1.0.

• Pour coudre des tissus fins qui ont tendance à froncer, réglez

le cadran sur un chiffre moins élevé.

• Pour coudre des tissus extensibles comme des tissus à

mailles, des jerseys ou des tricots, réglez le cadran sur un

chiffre plus élevé.

qCadran d’entraînement différentiel

wRepère de réglage

eRétrécissement

rÉtirement

Ajuste de la longitud de las puntadas

Para ajustar la longitud de la puntada, gire el regulador.

Cuanto más alto sea el número, más larga será la puntada.

En el caso de la costura normal, fije la longitud de la puntada en

3 ó 3,5.

qRegulador de longitud de la puntada

wMarca de referencia

ePara aumentar la longitud

rPara reducir la longitud

Ajuste de la relación de alimentación con

diferencial

La relación de la alimentación con diferencial se puede

modificar con el regulador.

El número del regulador indica la relación entre los movimientos

de alimentación principal y secundario.

• Ponga el regulador en 1,0 para una costura normal.

• Ponga el regulador en un número más bajo cuando vaya a

coser telas finas con tendencia a encoger.

• Ponga el regulador en un número más alto cuando vaya a

coser telas elásticas, como punto, jersey o tricot.

qRegulador de la alimentación con diferencial

wMarca de referencia

ePara reducir

rPara alargar

14

w

q

r

e

t

y

Changing Needle

Turn the handwheel toward you to raise the needle to its

highest position.

qHandwheel

Then loosen the needle clamp screw for the needle you

are going to remove.

wNeedle clamp screw

eSmall screwdriver

Insert a new needle into the needle clamp with the flat

side to the back and push it up against the stopper, then

tighten the needle clamp screw.

rFlat side

tStopper

How to use the needle threader/holder

To attach the needle easily, use the end of the needle

threader to hold the needle.

Insert a needle into the needle threader/holder with

the flat side facing back as shown.

Hold the stem and insert the needle into the needle

clamp and push it up as far as it will go.

Tighten the needle clamp screw firmly while supporting

the holder in place.

Pull the holder down to remove it.

yNeedle threader/holder

WARNING:

Turn the power switch off and unplug the machine

before changing needles.

NOTES:

Use Organ needles EL X 705 size 80/12 or EL X 705

size 90/14.

Do not use any needle which is bent or blunt.

15

Changement de l’aiguille

AVERTISSEMENT :

Coupez l'alimentation et débranchez la machine avant de

changer les aiguilles.

Tournez le volant vers vous pour relever l’aiguille à la position la

plus haute.

qVolant

Desserrez la vis du pince-aiguille correspondant à l’aiguille à

changer.

wVis du pince-aiguille

ePetit tournevis

Insérez une nouvelle aiguille dans le pince-aiguille, côté plat

orienté vers l’arrière, poussez-la vers le haut contre la butée,

puis resserrez la vis.

rCôté plat

tButée

Utilisation de l’enfile/porte-aiguille

Pour fixer l’aiguille facilement, utilisez l’extrémité de l’enfile-

aiguille pour maintenir l’aiguille.

Introduisez une aiguille dans l’enfile/porte-aiguille, côté plat

orienté vers l’arrière, comme illustré.

En maintenant la tige, insérez l’aiguille dans le pince-aiguille et

poussez-la à fond vers le haut.

Resserrez fermement la vis du pince-aiguille en ne lâchant pas

le porte-aiguille.

Baissez le porte-aiguille et enlevez-le.

yEnfile/porte-aiguille

REMARQUES:

Utilisez des aiguilles Organ EL X 705 80/12 ou EL X 705 90/14.

Évitez les aiguilles déformées ou émoussées.

Cambio de la aguja

ATENCIÓN:

Apague y desenchufe la máquina antes de cambiar la

aguja.

Gire el volante hacia usted una vuelta para elevar la aguja

hasta su posición más alta.

qVolante

Después, afloje el tornillo de fijación de la aguja que va a

cambiar.

w Tornillo de fijación de la aguja

eDestornillador pequeño

Introduzca una nueva aguja en la fijación, con el lado plano

hacia atrás, y llévela hasta el tope. Después, apriete el tornillo

de fijación de la aguja.

rLado plano

tTope

Utilización del enhebrador / soporte de la aguja

Para fijar fácilmente la aguja, use el extremo del enhebrador

para sujetarla.

Introduzca una nueva en el enhebrador / soporte de la aguja,

con la parte plana hacia atrás.

Sujete la barra e introduzca la aguja en su sujeción. Después,

empújela hasta el tope.

Apriete el tornillo de fijación de la aguja con fuerza, mientras

sujeta el soporte en su sitio.

Tire del soporte hacia abajo para sacarlo.

yEnhebrador / soporte de la aguja

NOTAS:

Utilice agujas Organ EL X 705, tamaño 80/12 o EL X 705,

tamaño 90/14.

No utilice agujas dobladas o dañadas.

16

w

q

r

e

t

y

w

q

r

e

w

t

Setting the Thread Guide Bar

Pull the thread guide bar up as far as it will go.

Turn the thread guide bar so that the thread guides are

right above the spool pins.

qThread guide bar

wThread guide

eSpool pin

rStoppers

tThread guide post

NOTE:

Make sure the two stoppers on the thread guide post, as

shown, are set in at the correct position.

Setting the Spool Cones

Place the spool cones on the spool holders.Thread the

machine in the following order:

If the thread slips down from a spool cone during thread-

ing and/or sewing, put a net over the spool cone as

illustrated to prevent jamming.

qSpool cone

wSpool holder

eNet

When using small spools, remove the spool holders from

the spool pins.

rSmall spool of thread

tSpool pin

Place the spool with its slit side up, and put the spool

holder cap on top of it.

ySpool holder cap

17

Installation de la barre de guidage du fil

Relevez à fond la barre de guidage du fil.

Tournez la barre de façon à ce que les guide-fil soient justes au-

dessus des tiges porte-bobine.

qBarre de guidage du fil

wGuide-fil

eTige porte-bobine

rButées

tTringle de guidage du fil

REMARQUE:

Vérifiez la bonne position des deux butées situées sur la tringle

de guidage du fil, comme illustré.

Installation des cônes de fil

Placez les cônes de fil sur les porte-bobine.

Si le fil glisse d’un cône pendant l’enfilage et/ou la couture,

placez un filet par-dessus le cône (voir illustration) pour éviter

les bourrages.

qCône de fil

wPorte-bobine

eFilet

Pour les petites bobines, retirez les porte-bobine des tiges.

rPetite bobine de fil

tTige porte-bobine

Positionnez la bobine, côté avec rainure vers le haut, et placez

par-dessus le capuchon de porte-bobine.

yCapuchon de porte-bobine

Colocación de la barra del guiahilos

Baje la barra del guiahilos tanto como sea posible.

Gire la barra del guiahilos de forma que éste quede justo sobre

los carretes de hilo.

qBarra del guiahilos

wGuiahilos

ePasador del carrete

rTopes

tBarra vertical del guiahilos

NOTA:

Asegúrese de que los dos topes de la barra vertical del

guiahilos están en la posición correcta, como se muestra.

Colocación de los conos de hilo

Ponga los conos de hilo en los portacarretes.

Si el hilo se desliza hacia abajo desde uno de los conos

mientras usted enhebra una aguja o está cosiendo, ponga una

red alrededor del cono, como muestra la ilustración, para evitar

que el hilo se enrede.

qCono de carrete

wPortacarretes

eRed

Cuando utilice carretes pequeños, saque los portacarretes de

los pasadores.

rCarrete de hilo pequeño

tPasador del carrete

Ponga el carrete con el lado con la ranura hacia arriba y

coloque la tapa del portacarretes encima.

yTapón de portacarretes

18

w

q

z

x

c

zLeft needle thread

xCenter needle thread

cRight needle thread

vLooper thread

Threading the Machine

Raise the presser foot lifter.

qPresser foot lifter

NOTE:

When threading the machine always raise the presser

foot.

Turn the handwheel toward you to bring the needles to

their highest position.

wHandwheel

WARNING:

Turn the power switch off and unplug the machine

before threading the machine.

zx cv

19

Enfilage de la machine

AVERTISSEMENT :

Coupez l'alimentation et débranchez la machine avant de

procéder à l'enfilage.

zFil d'aiguille gauche

xFil d'aiguille centrale

cFil d'aiguille droite

vFil du boucleur

Remontez le relève-presseur.

qRelève-presseur

REMARQUE:

Pour enfiler la machine, le pied presseur doit toujours être

relevé.

Tournez le volant vers vous pour relever les aiguilles au maxi-

mum.

wVolant

Enhebrado de la máquina

ATENCIÓN:

Apague y desenchufe la máquina antes de enhebrar la

máquina.

zHilo de la aguja izquierda

xHilo de la aguja central

cHilo de la aguja derecha

vHilo del gancho

Suba el alzador prénsatelas.

qAlzador del pie prénsatelas

NOTA:

Cuando vaya a enhebrar la máquina, suba siempre el pie

prénsatelas.

Gire el volante hacia usted una vuelta para elevar las agujas

hasta su posición más alta.

wVolante

20

w

(A)

(B)

q

z

x

Threading the needles

Thread each needle in the following steps:

zDraw the thread through the left side thread guide bar

from back to front as shown (A).

NOTE:

If the thread is coming out from the thread guide notch,

pass the thread through the thread guide hole again as

shown (B)

qThread guide bar

xPass the thread through the holes on the left side of

the thread guide plate as illustrated.

wThread guide plate

1

2

3

4

5

6

7

8

9

10

21

Enfilage des aiguilles

Enfilez chaque aiguille en procédant comme suit:

zFaites passer le fil par le côté gauche de la barre de guidage

du fil en l’enfilant par derrière, comme illustré (A).

REMARQUE:

Si le fil sort de l’encoche du guide-fil, refaites passer le fil par

l’orifice du guide-fil, comme illustré (B).

qBarre de guidage du fil

xEnfilez le fil par les orifices situés dans la partie gauche de la

plaque de guide-fil, comme illustré.

wPlaque de guide-fil

Enhebrado de las agujas

Siga estos pasos para enhebrar cada aguja:

zPase el hilo por el guiahilos de la izquierda, de detrás hacia

adelante (A).

NOTA:

Si el hilo sale de la ranura del guiahilos, páselo por el orificio del

guiahilos otra vez, como se muestra en la figura (B)

qBarra del guiahilos

xPase el hilo por los orificios de la izquierda de la placa del

guiahilos, como muestra la imagen.

wPlaca del guiahilos

22

e

r

t

y

u

i

w

r

e

o

!0

e

!1

q

t

1

3

2

5

4

34

5 6

78

(A) (B) (C)

cHold the thread at both ends and tug gently to

ensure the thread is correctly inserted between

the tension disks. ( If the presser foot lifter is

raised, the thread easily inserts between the

tension discs.)

eTension dial

rTension disks

vPass the thread through the thread guide (A) from the

right.

t Thread guide (A)

bDraw the thread to the left and pass it through the

thread guide (B).

Draw the thread up and slip it behind the take-up

lever cover.

y Thread guide (B)

u Take-up lever cover

nPull the thread down and slip it behind the thread

guide (C) from the right.

i Thread guide (C)

mThread each needle as follows:

Left Needle (A): Pass the thread behind the thread

guide plate from the left. Pass the thread between the

first and second prongs from the left.

Center needle (B): Pass the thread behind the

thread guide plate from the right. Pass the thread

between two inner prongs.

Right needle (C): Pass the thread behind the thread

guide plate from the right. Pass the thread between

the first and second prongs from the right.

o Thread guide plate

!0 Prongs

,Slip all the threads behind the needle bar thread

guide from the right.

Thread each needle with the threader (see below).

!1 Needle bar thread guide

How to use the threader

zHold the grip of the threader with the triangle mark up.

Insert the thread into the slit of the Y-shaped notch.

qTriangle mark

wY-shaped notch

xPlace the V-shaped notch over the needle just above

the needle eye.

cSlide the threader down along the needle while

pushing it against the needle, until the threader pin

enters into the needle eye.

eV-shaped notch

rThreader pin

vPush the threader and the thread will go through the

needle eye.

bRemove the threader from the needle. Then pick up

the loop of the thread with the hook. Pull the thread

end out to the back.

tHook

23

cMaintenez le fil par les deux bouts et tirez légèrement

dessus pour vérifier que le fil est correctement inséré entre

les disques de tension. (Si le relève-presseur est remonté, le

fil s’insère facilement entre les disques de tension).

eCadran de tension

rDisques de tension

vFaites passer le fil par le guide-fil (A) par la droite.

tGuide-fil (A)

bTirez le fil vers la gauche et enfilez-le dans le guide-fil (B).

Faites remonter le fil et faites-le passer derrière le couvercle

du bras de relevage.

yGuide-fil (B)

uCouvercle du bras de relevage

nFaites descendre le fil et faites-le glisser derrière le guide-fil

(C) par la droite.

iGuide-fil (C)

mEnfilez chaque aiguille comme suit :

Aiguille gauche (A): Faites passer le fil derrière la plaque

de guide-fil par la gauche. Glissez le fil entre la première et la

deuxième patte en partant de la gauche.

Aiguille centrale (B): Faites passer le fil derrière la plaque

de guide-fil par la droite. Glissez le fil entre les deux pattes

du milieu.

Aiguille droite (C): Faites passer le fil derrière la plaque de

guide-fil par la droite. Glissez le fil entre la première et la

deuxième patte en partant de la droite.

oPlaque de guide-fil

!0 Pattes

,Faites glisser tous les fils derrière le guide-fil de la barre

d’aiguille par la droite.

Enfilez chaque aiguille à l’aide de l’enfile-aiguille (voir ci-

dessous).

!1 Guide-fil de la barre d'aiguille

Utilisation de l’enfile-aiguille

zMaintenez le manche de l’enfile-aiguille de façon à ce que la

marque du triangle soit orientée vers le haut.

Introduisez le fil dans la fente de l’encoche en Y.

qMarque du triangle

wEncoche en Y

xPlacez l’encoche en V sur l’aiguille, juste au-dessus du chas.

cFaites descendre l’enfile-aiguille le long de l’aiguille tout en

exerçant une pression contre celle-ci, jusqu’à ce que la tige

de l’enfile-aiguille pénètre dans le chas de l’aiguille.

eEncoche en V

rTige de l’enfile-aiguille

vPoussez sur l’enfile-aiguille pour que le fil pénètre dans le

chas de l’aiguille.

bÉloignez l’enfile-aiguille de l’aiguille. Saisissez ensuite la

boucle du fil avec le crochet. Tirez l’extrémité du fil vers

l’arrière.

tCrochet

cSujete el hilo por ambos extremos y tire suavemente, para

asegurarse de que está bien introducido entre los discos de

tensión. Si se eleva el alzador del prénsatelas, el hilo se

introduce con facilidad entre los discos de tensión.

eRegulador de tensión

rDiscos de tensión

vPase el hilo por el guiahilos (A), desde la derecha.

tGuiahilos (A)

bLleve el hilo a la izquierda y páselo por el guiahilos (B).

Lleve el hilo hacia arriba y páselo detrás de la cubierta de la

palanca tira hilos.

yGuiahilos superior (B)

uCubierta de la palanca tira hilos

nTire del hilo hacia abajo y páselo por detrás del guiahilos (C)

desde la derecha.

iGuiahilos (C)

mEnhebre las agujas como se indica a continuación:

Aguja izquierda (A): Pase el hilo detrás de la placa del

guiahilos desde la izquierda. Pase el hilo entre la primera y

la segunda guía, empezando por la izquierda.

Aguja central (B): Pase el hilo detrás de la placa del

guiahilos desde la derecha. Pase el hilo entre las dos guías

interiores.

Aguja derecha (C):

Pase el hilo detrás de la placa del guiahilos desde la

derecha. Pase el hilo entre la primera y la segunda guía,

empezando por la derecha.

oPlaca del guiahilos

!0 Guías

,Pase todos los hilos por detrás del guiahilos de la barra de

agujas, desde la derecha.

Enhebre las agujas con el enhebrador (más abajo).

!1 Guiahilos de la barra de agujas

Utilización del enhebrador

zSujete el asa del enhebrador con la marca triangular hacia

arriba.

Introduzca el hilo en el corte de la ranura en forma de Y.

qMarca triangular

wRanura en forma de Y

xPonga la ranura en forma de V sobre la aguja, justo encima

del ojo.

cDeslice el enhebrador hacia abajo por la aguja, mientras lo

presiona contra ésta, hasta que el pasador del enhebrador

atraviese el ojo de la aguja.

eRanura en forma de V

rPasador del enhebrador

vEmpuje el enhebrador; el hilo atravesará el ojo de la aguja.

bSaque el enhebrador de la aguja. Después, coja el bucle de

hilo con el gancho. Tire del extremo del hilo hacia atrás.

tGancho

24

q(A)

(B)

w

z

x

Threading the looper

Thread the looper in the following steps:

zDraw the thread through the right side thread guide

bar from back to front as shown (A).

NOTE:

If the thread is coming out from the thread guide notch,

pass the thread through the thread guide hole again as

shown (B).

qThread guide bar

xPass the thread through the holes on the right side

of the thread guide plate as illustrated.

wThread guide plate

1

2

3

4

5

6

7

8

25

Enfilage du boucleur

Enfilez le boucleur en procédant comme suit:

z Faites passer le fil par le côté droit de la barre de guidage du

fil en l’enfilant par derrière, comme illustré (A).

REMARQUE:

Si le fil sort de l’encoche du guide-fil, refaites passer le fil par

l’orifice du guide-fil, comme illustré (B).

q Barre de guidage du fil

x Enfilez le fil par les orifices situés dans la partie droite de la

plaque de guide-fil, comme illustré.

w Plaque de guide-fil

Enhebrado del gancho

Enhebre el gancho como se indica a continuación:

z Pase el hilo por el guiahilos de la derecha, de detrás hacia

adelante (A).

NOTA:

Si el hilo sale de la ranura del guiahilos, páselo por el orificio del

guiahilos otra vez, como se muestra en la figura (B).

q Barra del guiahilos

x Pase el hilo por los orificios de la derecha de la placa del

guiahilos, como muestra la imagen.

w Placa del guiahilos

26

cHold the thread at both ends and tug gently to

ensure the thread is correctly inserted between

the tension disks. (If the presser foot lifter is

raised, the thread easily inserts between the

tension disks.)

eTension dial

rTension disks

v

Draw the thread down into the looper thread guide (A).

Pull the thread to pass it through the looper thread

guide (A) while holding the thread at the thread guide

plate.

t Looper thread guide (A)

yThread guide plate

NOTE:

Always set the looper thread tension slider to the right

when threading.

bPass the thread through the eyes of the looper

take-up levers.

uLooper take-up lever

NOTE:

Be sure to raise the needles to the highest position so the

eyes of the looper take-up levers will align.

nSlip the thread behind the looper thread guide (B)

from the right.

iLooper thread guide (B)

mPull the looper release knob and the looper will slant

to the right for easy access.

oLooper release knob

,Pass the thread through the eye of the looper thread

guide (D) then through the eye of looper.

Draw the thread end 4” (10 cm) to the back

!0 Looper thread guide (D)

!1 Eye of the looper

NOTE:

You may use a pair of tweezers.

.Push the looper in the direction of the arrow, back to

the original position.

34

5

6 7

8 9

e

t

u

oi

!1

!0

r

y

27

cMaintenez le fil par les deux bouts et tirez légèrement

dessus pour s'assurer qu'il soit correctement inséré entre

les disques de tension. (Si le pied presseur est levé, le fil

s'insère facilement entre les disques de tension.)

eCadran de tension

rDisques de tension

v

Avancez le fil vers le bas dans le guide-fil du boucleur (A).

Tirez du fil pour le faire passer au travers du guide-fil

du boucleur (A) tout en maintenant le fil dans la plaque

du guide-fil.

Tirez alors du fil vers la gauche.

t Guide-fil du boucleur (A)

yPlaque du guide-fil

REMARQUE:

Lors de l'enfilage, positionnez toujours le curseur de tension de

fil du boucleur vers la droite.

Continuez par l'étape 5 du manuel d'instructions..

bEnfilez le fil dans les passe-fil des bras de relevage du

boucleur.

uBras de relevage du boucleur

REMARQUE:

Les aiguilles doivent être relevées au maximum pour que les

passe-fils des bras de relevage du boucleur soient alignés.

nFaites passer le fil derrière le guide-fil du boucleur (B) par la

droite.

iGuide-fil du boucleur (B)

mTirez sur le bouton de dégagement du boucleur. Celui-ci

s'incline vers la droite, ce qui permet d'y accéder facilement.

oBouton de dégagement du boucleur

,Enfilez le fil dans le passe-fil du guide-fil du boucleur (D),

puis dans le passe-fil du boucleur.

Tirez 10 cm de fil vers l’arrière.

!0 Guide-fil du boucleur (D)

!1 Passe-fil du boucleur

REMARQUE:

Vous pouvez utiliser des pinces.

.Poussez le boucleur dans le sens indiqué par la flèche pour

le ramener à sa position d’origine.

cMantenga el hilo por los dos extremos e introdúzcalo

suavemente para asegurarse de que el hilo esté

inserto correctamente entre los discos de tensión. (Si el

alzador del pie prensatelas está levantado, el hilo se

inserta fácilmente entre los discos de tensión.)

eRegulador de tensión

rDiscos de tensión

v

Descienda el hilo hacia el guía-hilos del gancho (A).

Tire del hilo para pasarlo a través del guía-hilos del gancho

(A), y mantenga a la vez el hilo en la placa del guía-hilos.

Tire entonces el hilo hacia la izquierda.

t Guía-hilos del gancho (A)

yPlaca del guía-hilos

NOTA:

Al coser, ponga siempre el deslizador de tensión del hilo del

gancho hacia la derecha.

Continúe con la etapa 5 del manual de instrucciones.

bPase el hilo por los ojos de las palancas tira hilos del

gancho.

uPalanca tira hilos del gancho

NOTA:

Asegúrese de que ha subido las agujas hasta la posición más

alta para que los ojos de las palancas tira hilos del gancho

queden alineados.

nPase el hilo por detrás del guiahilos del gancho (B), desde

la derecha.

iGuiahilos del gancho (B)

mTire de la manilla de liberación del gancho para que ésta se

incline a la derecha para facilitar el acceso.

oManilla de liberación del gancho

,Pase el hilo por el ojo del guiahilos del gancho (D) y

después por el ojo del gancho.

Lleve 10 cm de hilo hacia atrás.

!0 Guiahilos del gancho (D)

!1 Ojo del gancho

NOTA:

Puede usar unas pinzas.

.Empuje el gancho en la dirección de la flecha hasta situarla

en su posición original.

28

444 3

e

q

w

qwe r

q

w

t

r

e

(A) (B)

STITCH TYPES

Triple Cover Stitch

The triple cover stitch is sewn with all three needles.

This stitch forms three parallel rows of the straight stitch

on the right side, ideal for hemming, attaching elastics,

decorative stitches etc.

qLeft needle

wCenter needle

eRight needle

Light to

medium weight

Heavyweight

Fine knits

Fine Jersey

Jersey

Fleece

#60-90 Spun

#60 Spun

Type of Fabric Needle Size Type of Thread

NOTE: The machine is installed with the #80/12 needles.

Balancing the thread tension

zSet the tension dials as follows:

q Left needle thread tension dial: 4

w Center needle thread tension dial: 4

e Right needle thread tension dial: 4

r Looper thread tension dial: 3

xCheck the tension balance by test stitching on the

same fabric and threads as actual garments.

Fine-tune the tension as necessary.

Balanced tension:

The rows of stitches on the right side of the fabric are

straight and even. The looper thread forms the dual rows

of squares with diagonals.

qWrong side of the fabric

wLooper thread

eLeft needle thread

rCenter needle thread

tRight needle thread

80/12 or

90/14

90/14

(A) If the needle thread tension is too loose:

– The stitches on the right side are irregular and loose.

– There is a gap between head and tail of the looper

thread crossing points.

Tighten the needle thread tension, and/or loosen the

looper thread tension to correct it.

(B) If the needle thread tension is too tight:

– The fabric puckers.

Loosen the needle thread tension, and/or tighten the

looper thread tension to correct it.

29

Fin à

moyennement

épais

Épais

Tissus fins à

mailles

Jersey fin

Jersey

Molleton

Polar #60-90

Polar #60

Type de tissu

Taille d’aiguille

Type de fil

80/12 ou

90/14

90/14

TYPES DE POINTS

Triple point de recouvrement

Le triple point de recouvrement s'effectue avec les trois aigu-

illes.

Ce point, qui forme trois rangées parallèles de points droits sur

l’endroit du tissu, est idéal pour réaliser des ourlets, fixer des

élastiques, les points fantaisie, etc.

qAiguille gauche

wAiguille centrale

eAiguille droite

REMARQUE: La machine est installée avec les aiguilles de

#80/12.

Équilibrage de la tension de fil

zRéglez les cadrans de tension comme suit:

qCadran de tension de fil, aiguille gauche: 4

wCadran de tension de fil, aiguille centrale: 4

eCadran de tension de fil, aiguille droite: 4

rCadran de tension de fil du boucleur: 3

xVérifiez l’équilibrage de la tension en réalisant un échantillon

de couture sur le même tissu et avec les mêmes fils que

ceux qui seront utilisés pour l’ouvrage. Réglez plus

précisément la tension si nécessaire.

Tension équilibrée:

Les rangées de points sur l’endroit du tissu sont droites et

régulières. Le fil du boucleur forme les rangée duelles de carrés

barrés.

qEnvers du tissu

wFil du boucleur

eFil d'aiguille gauche

rFil d'aiguille centrale

tFil d'aiguille droite

(A) Si le fil d'aiguille n'est pas assez tendu:

— Les points situés sur l'endroit du tissu sont irréguliers et

lâches.

— Il y a un espace entre la tête et l’embout des points de

croisement formés par le fil du boucleur.

Augmentez la tension de fil de l’aiguille et/ou diminuez la

tension de fil du boucleur pour corriger le problème.

(B) Si le fil d'aiguille est trop tendu:

— Le tissu fronce.

Réduisez la tension de fil de l’aiguille et/ou augmentez la

tension de fil du boucleur pour corriger le problème.

TIPOS DE PUNTADA

Puntada de recubrir triple

La puntada de recubrir triple se cose con las tres agujas.

Esta puntada forma tres filas paralelas de la puntada recta en el

lado derecho, ideal para coser dobladillos, fijar elásticos, hacer

puntadas decorativas, etc.

qAguja izquierda

wAguja central

eAguja derecha

Peso ligero a

medio

Pesada

Punto fino

Jersey fina

Jersey

Vellón

n.º 60-90 Spun

n.º 60 Spun

Tipo de tela Tamaño de la

aguja Tipo de hilo

80/12 o

90/14

90/14

Equilibrado de la tensión del hilo

zAjuste los reguladores de tensión como se indica a

continuación:

qRegulador de la tensión del hilo de la aguja izquierda: 4

wRegulador de la tensión del hilo de la aguja central: 4

eRegulador de la tensión del hilo de la aguja derecha: 4

rRegulador de tensión del hilo del gancho: 3

xCompruebe el equilibrio de la tensión haciendo unas

puntadas de prueba en la misma tela y con el mismo hilo

que va a usar en su labor. Ajuste la tensión si fuera

necesario.

Tensión equilibrada:

Las filas de puntadas del anverso de la tela son rectas y

uniformes. El hilo del gancho forma las filas duales de

cuadrados con diagonales.

qReverso de la tela

wHilo del gancho

eHilo de la aguja izquierda

rHilo de la aguja central

tHilo de la aguja derecha

NOTA: Agujas # 80/12 estan instaladas en la maquina

(A) Si el hilo de la aguja no está suficientemente tenso:

– Las puntadas del lado derecho aparecerán irregulares y flojas.

– Habrá un espacio entre el principio y el final de los puntos de

cruce del hilo del gancho.

Aumente la tensión del hilo de la aguja y/o afloje la tensión del

hilo del enhebrador para corregir este problema.

(B) Si el hilo de la aguja está demasiado tenso:

– La tela se frunce.

Afloje la tensión del hilo de la aguja y/o aumente la tensión del

hilo del enhebrador para corregir este problema.

30

Cover Stitch

This stitch is sewn with two needles and forms two

parallel rows of the straight stitch on the right side, widely

used on cuffs and stretch welts of T-shirts etc.

There are three types of cover stitch:

• Narrow-left (3 mm wide)

• Narrow-right (3 mm wide)

• Wide (6 mm wide).

xNarrow-right (3 mm wide)

Remove the left needle (see page 14). Thread the

looper, right and center needles.

NOTE:

Tighten the needle clamp screw on the side that is not

being used to prevent losing the screw.

wCenter needle

eRight needle

cWide (6 mm wide)

Remove the center needle (see page 14). Thread the

looper, right and left needles.

NOTE:

Tighten the needle clamp screw on the side that is not

being used to prevent losing the screw.

qLeft needle

eRight needle

zNarrow-left (3 mm wide)

Remove the right needle (see page 14). Thread the

looper, left and center needles.

NOTE:

Tighten the needle clamp screw on the side that is not

being used to prevent losing the screw.

qLeft needle

wCenter needle

q

w

we

qe

3

1

2

31

Point de recouvrement

Ce point s'effectue avec deux aiguilles et forme deux rangées

parallèles de points droits sur l’endroit du tissu. Il est

fréquemment utilisé sur les manchettes, les bords cotes

extensibles des tee-shirts, etc.

Il existe trois types de point de recouvrement:

• Étroit gauche (largeur de 3 mm)

• Étroit droit (largeur de 3 mm)

• Large (largeur de 6 mm)

zÉtroit gauche (largeur de 3 mm)

Retirez l'aiguille droite (voir en page 15). Enfilez le boucleur,

l'aiguille gauche et l'aiguille centrale.

REMARQUE:

Resserrez la vis du pince-aiguille qui ne sert pas pour éviter de

la perdre.

qAiguille gauche

wAiguille centrale

xÉtroit droit (largeur de 3 mm)

Retirez l'aiguille gauche (voir en page 15). Enfilez le

boucleur, l'aiguille droite et l'aiguille centrale.

REMARQUE:

Resserrez la vis du pince-aiguille qui ne sert pas pour éviter de

la perdre.

wAiguille centrale

eAiguille droite

cLarge (largeur de 6 mm)

Retirez l'aiguille centrale (voir en page 15). Enfilez le

boucleur, l'aiguille droite et l'aiguille gauche.

REMARQUE:

Resserrez la vis du pince-aiguille qui ne sert pas pour éviter de

la perdre.

qAiguille gauche

eAiguille droite

Puntada de recubrir

Esta puntada se cose con dos agujas y forma dos filas

paralelas de puntada recta, a la derecha. Se utiliza mucho en

los puños y los dobladillos elásticos de las camisetas, por

ejemplo.

Hay tres tipos de puntada de recubrir:

• Estrecha - izquierda (3 mm de ancho)

• Estrecha - derecha (3 mm de ancho)

• Ancho (6 mm de ancho)

zEstrecha - izquierda (3 mm de ancho)

Saque la aguja derecha (consulte la página 15). Enhebre las

agujas izquierda, central y el gancho.

NOTA:

Apriete el tornillo de fijación de la aguja por el lado que no se va

a utilizar para evitar que se pierdan los tornillos.

qAguja izquierda

wAguja central

xEstrecha - derecha (3 mm de ancho)

Saque la aguja izquierda (consulte la página 15). Enhebre

las agujas derecha, central y el gancho.

NOTA:

Apriete el tornillo de fijación de la aguja por el lado que no se va

a utilizar para evitar que se pierdan los tornillos.

wAguja central

eAguja derecha

cAncho (6 mm de ancho)

Saque la aguja central (consulte la página 15). Enhebre las

agujas derecha, izquierda y el gancho.

NOTA:

Apriete el tornillo de fijación de la aguja por el lado que no se va

a utilizar para evitar que se pierdan los tornillos.

qAguja izquierda

eAguja derecha

32

44 3

44 3

443

qwe

q

w

r

e

qwe

qw e

(A) (B)

Balancing the thread tension

zSet the tension dials as follows:

For narrow-left (3 mm wide):

q Left needle thread tension dial: 4

w Center needle thread tension dial: 4

e Looper thread tension dial: 3

For narrow-right (3 mm wide):

q Center needle thread tension dial: 4

wRight needle thread tension dial: 4

e Looper thread tension dial: 3

For Wide (6 mm wide):

q Left needle thread tension dial: 4

wRight needle thread tension dial: 4

e Looper thread tension dial: 3

xCheck the tension balance by test stitching on the

same fabric and threads as actual garment.

Fine-tune the tension as necessary.

Balanced tension:

The rows of stitches on the right side of the fabric are

straight and even. The looper thread forms a row of

squares with diagonals.

qWrong side of the fabric

wLooper thread

eLeft needle thread

rRight needle thread

(A) If the needle thread tension is too loose:

– The stitches on the right side are irregular and loose.

– There is a gap between head and tail of the looper

thread crossing points.

Tighten the needle thread tension, and/or loosen the

looper thread tension to correct it.

(B) If the needle thread tension is too tight:

– The fabric puckers.

Loosen the needle thread tension, and/or tighten the

looper thread tension to correct it.

33

Équilibrage de la tension de fil

zRéglez les cadrans de tension comme suit :

Point étroit gauche (largeur de 3 mm):

qCadran de tension de fil, aiguille gauche : 4

wCadran de tension de fil, aiguille centrale : 4

eCadran de tension de fil du boucleur : 3

Point étroit droit (largeur de 3 mm):

qCadran de tension de fil, aiguille centrale : 4

wCadran de tension de fil, aiguille droite : 4

eCadran de tension de fil du boucleur : 3

Point large (largeur de 6 mm):

qCadran de tension de fil, aiguille gauche : 4

wCadran de tension de fil, aiguille droite : 4

eCadran de tension de fil du boucleur : 3

xVérifiez l’équilibrage de la tension en réalisant un échantillon

de couture sur le même tissu et avec les mêmes fils que

ceux qui seront utilisés pour l’ouvrage. Réglez plus

précisément la tension si nécessaire.

Tension équilibrée:

Les rangées de points sur l’endroit du tissu sont droites et

régulières. Le fil du boucleur forme une rangée de carrés barrés.

qEnvers du tissu

wFil du boucleur

eFil d'aiguille gauche

rFil d'aiguille droite

(A) Si le fil d'aiguille n'est pas assez tendu:

— Les points situés sur l'endroit du tissu sont irréguliers et

lâches.

— Il y a un espace entre la tête et l’embout des points de

croisement formés par le fil du boucleur.

Augmentez la tension de fil de l’aiguille et/ou diminuez la

tension de fil du boucleur pour corriger le problème.

(B) Si le fil d'aiguille est trop tendu:

— Le tissu fronce.

Réduisez la tension de fil de l’aiguille et/ou augmentez la

tension de fil du boucleur pour corriger le problème.

Equilibrado de la tensión del hilo

zAjuste los reguladores de tensión como se indica a

continuación:

Para la puntada estrecha - izquierda (3 mm de ancho)

qRegulador de la tensión del hilo de la aguja izquierda: 4

wRegulador de la tensión del hilo de la aguja central: 4

eRegulador de tensión del hilo del gancho: 3

Para la puntada estrecha - derecha (3 mm de ancho):

qRegulador de la tensión del hilo de la aguja central: 4

wRegulador de la tensión del hilo de la aguja derecha: 4

eRegulador de tensión del hilo del gancho: 3

Para la puntada ancha (6 mm de ancho):

qRegulador de la tensión del hilo de la aguja izquierda: 4

wRegulador de la tensión del hilo de la aguja derecha: 4

eRegulador de tensión del hilo del gancho: 3

xCompruebe el equilibrio de la tensión haciendo unas

puntadas de prueba en la misma tela y con el mismo hilo

que va a usar en su labor. Ajuste la tensión si fuera

necesario.

Tensión equilibrada:

Las filas de puntadas del anverso de la tela son rectas y

uniformes. El hilo del gancho forma una fila de cuadrados con

diagonales.

qReverso de la tela

wHilo del gancho

eHilo de la aguja izquierda

rHilo de la aguja derecha

(A) Si el hilo de la aguja no está suficientemente tenso:

— Las puntadas del lado derecho aparecerán irregulares y

flojas.

— Habrá un espacio entre el principio y el final de los puntos de

cruce del hilo del gancho.

Aumente la tensión del hilo de la aguja y/o afloje la tensión del

hilo del enhebrador para corregir este problema.

(B) Si el hilo de la aguja está demasiado tenso:

— La tela se frunce.

Afloje la tensión del hilo de la aguja y/o aumente la tensión del

hilo del enhebrador para corregir este problema.

34

444 3

qw

q

w

e

(A) (B)

Chain Stitch

This stitch is sewn with a single needle and forms a chain

of looper thread on the wrong side of the fabric.

This is a durable and flexible stitch used for seaming knit

fabrics, attaching elastics, attaching bias tapes etc.

Thread one of the three needles and looper. Remove the

needles not to be used (see page 14).

NOTE:

Tighten the needle clamp screws on the sides that are

not being used to prevent losing the screws.

Balancing the thread tension

zSet the tension dials as follows:

q Needle thread tension dial: 4

w Looper thread tension dial: 3

NOTE:

Adjust the tension dial for the needle being used.

xCheck the tension balance by test stitching on the

same fabric and threads as actual garment. Fine-tune

the tension as necessary.

Balanced tension:

The straight stitch on the right side of the fabric is

straight and even. The looper thread forms a chain.

q Wrong side of the fabric

w Looper thread

e Needle thread

(A) If the needle thread tension is too loose:

– The stitch on the right side is irregular and loose.

– The needle thread forms loops on the wrong side of

the fabric.

Tighten the needle thread tension, and/or loosen the

looper thread tension to correct it.

(B) If the needle thread tension is too tight:

– The fabric puckers.

Loosen the needle thread tension, and/or tighten the

looper thread tension to correct it.

35

Point de chaînette

Ce point est réalisé avec une seule aiguille et forme une chaîne

avec le fil du boucleur sur l’envers du tissu.

Il s’agit d’un point solide et flexible qui est utilisé pour coudre

des tissus à mailles, fixer des élastiques ou des biais, etc.

Enfilez l’une des trois aiguilles et le boucleur. Retirez les

aiguilles non utilisées (voir en page 15).

REMARQUE:

Resserrez les vis des pince-aiguille qui ne servent pas pour

éviter de les perdre.

Équilibrage de la tension de fil

zRéglez les cadrans de tension comme suit :

qCadran de tension de fil d’aiguille : 4

wCadran de tension de fil du boucleur : 3

REMARQUE:

Réglez le cadran de tension correspondant à l’aiguille qui est

utilisée.

xVérifiez l’équilibrage de la tension en réalisant un échantillon

de couture sur le même tissu et avec les mêmes fils que

ceux qui seront utilisés pour l’ouvrage. Réglez plus

précisément la tension si nécessaire.

Tension équilibrée:

Le point droit situé sur l'endroit du tissu est droit et régulier. Le fil

du boucleur forme une chaîne.

qEnvers du tissu

wFil du boucleur

eFil d’aiguille

(A) Si le fil d'aiguille n'est pas assez tendu:

– Le point situé sur l'endroit du tissu est irrégulier et lâche.

– Le fil d’aiguille forme des boucles sur l’envers du tissu.

Augmentez la tension de fil de l’aiguille et/ou diminuez la

tension de fil du boucleur pour corriger le problème.

(B) Si le fil d'aiguille est trop tendu:

– Le tissu fronce.

Réduisez la tension de fil de l’aiguille et/ou augmentez la

tension de fil du boucleur pour corriger le problème.

Puntada de cadeneta

La puntada se realiza con una sola aguja y forma una cadena

con el hilo del enhebrador en el reverso de la tela.

Es una puntada duradera y flexible que se utiliza con las telas

de punto, o para fijar elásticos, cintas de bies, etc.

Enhebre una de las tres agujas y el enhebrador. Saque las

agujas que no vaya a utilizar (consulte la página 15).

NOTA:

Apriete los tornillos de fijación de la aguja por los lados que no

se van a utilizar para evitar que se pierdan los tornillos.

Equilibrado de la tensión del hilo

zAjuste los reguladores de tensión como se indica a

continuación:

qRegulador de la tensión del hilo de la aguja: 4

wRegulador de tensión del hilo del áncora: 3

NOTA:

Ajuste el regulador de tensión según la aguja que vaya a

utilizar.

xCompruebe el equilibrio de la tensión haciendo unas

puntadas de prueba en la misma tela y con el mismo hilo

que va a usar en su labor. Ajuste la tensión si fuera

necesario.

Tensión equilibrada:

La costura recta del anverso de la tela es recta y uniforme. El

hilo del enhebrador forma una cadena.

qReverso de la tela

wHilo del gancho

eHilo de la aguja

(A) Si el hilo de la aguja no está suficientemente tenso:

– La puntada del lado derecho aparecerá irregular y floja.

– El hilo de la aguja forma bucles en el reverso de la tela.

Aumente la tensión del hilo de la aguja y/o afloje la tensión del

hilo del enhebrador para corregir este problema.

(B) Si el hilo de la aguja está demasiado tenso:

– La tela se frunce.

Afloje la tensión del hilo de la aguja y/o aumente la tensión del

hilo del enhebrador para corregir este problema.

36

Recommended tension settings for heavyweight

fabrics

Triple cover stitch

q w e r t

Left needle Center needle Right needle Looper Lever

8 6 6 3 Left

Cover Stitch

q w e r t

Left needle Center needle Right needle Looper Lever

4 4 - 3 Left

5 - 3 3 Left

- 6 4 3 Left

Chain stitch

q w e r t

Left needle Center needle Right needle Looper Lever

8 - - 3 Left

- 8 - 3 Left

- - 7 3 Left

Looper Thread Tension Slider

This slider controls the looper thread tension.

Shifting this slider to the left will tighten the looper thread

tension for sewing on heavyweight fabrics.

The needle thread tensions should be tightened by

turning the tension dials when the slider is set to the left.

Shift the slider back to the right and return the tension

dials back to their original settings for normal sewing.

NOTE:

Increase the stitch length ans/or assist fabric feed with hands when

sewing over bulky layers.

Layers thicker than 6 mm may not be fed smoothly and may result

in skipped stitches and/or thread or needle breakage.

37

Puntada de recubrir triple Triple point de recouvrement

qwert

Aguja izquierda Aguja central Aguja derecha Gancho Deslizador

Aiguille gauche Aiguille centrale Aiguille droite Boucleur Curseur

8663Izquierda/Gauch

Puntada de recubrir Point de recouvrement

qwert

Aguja izquierda Aguja central Aguja derecha Gancho Deslizador

Aiguille gauche Aiguille centrale Aiguille droite Boucleur Curseur

44-3Izquierda/Gauch

5-33Izquierda/Gauch

-643Izquierda/Gauch

Puntada de cadeneta Point de chaînette

qwert

Aguja izquierda Aguja central Aguja derecha Gancho Deslizador

Aiguille gauche Aiguille centrale Aiguille droite Boucleur Curseur

8--3Izquierda/Gauch

-8-3Izquierda/Gauch

--73Izquierda/Gauch

Curseur de tension de fil du boucleur

Ce curseur contrôle la tension du fil du boucleur.

Le déplacement du curseur vers la gauche serre la

tension du fil pour coudre des tissus épais.

Les tensions de fil de l'aiguille doivent être serrées en

tournant le cadran de tension lorsque le curseur est

positionné vers la gauche.

Pour la couture normale, repositionnez le curseur vers

la droite et remettez le cadran de tension à sa position

de réglage initiale.

Réglages de tension recommandés pour des

tissus épais

REMARQUE:

Pour coudre des couches épaisses de tissu, augmentez

la longueur du point et aidez l'avancement du tissu

avec les mains.

Il se peut que des couches de plus de 6 mm

d'épaisseur n'avancent pas doucement, ce qui peut

entraîner des points sautés et/ou des ruptures du fil ou

de l'aiguille.

Deslizador de tensión del hilo del gancho

Este deslizador controla la tensión del hilo del gancho.

Al desplazar el deslizador hacia la izquierda, se aprieta

la tensión del hilo del gancho para coser telas gruesas.

Las tensiones del hilo de las agujas deben apretarse

girando los reguladores de tensión cuando el deslizador

está a la izquierda.

Para coser normalmente, devuelva el deslizador hacia

la derecha y reposicione los reguladores de tensión

según los ajustes iniciales.

Ajustes de tensión recomendados para telas

gruesas

NOTA:

Al coser capas gruesas de tejido, alargue la puntada y/

o ayude al avance de la tela con las manos.

Es posible que las capas de más de 6 Mm de grosor no

puedan avanzar suavemente, lo cual puede implicar

puntadas saltadas y/o ruptura del hilo o de la aguja.

38

q

w

t

r

e

1

2

34

Finishing the Seam

To achieve the best results, use a piece of scrap fabric at

the beginning and end of the seam.

Beginning of the seam

zRaise the presser foot and insert a piece of scrap

fabric under the foot. Lower the foot and turn the

handwheel several times toward you.

Depress the foot control to start sewing slowly.

q Handwheel

xStop sewing at the end of the scrap fabric.

Insert the work fabric after the scrap as shown, then

start sewing on the work fabric.

w Scrap fabric

e Work fabric

End of the seam

cStop sewing at the end of the work fabric.

Insert another piece of scrap fabric after the work

fabric as shown, then sew through the scrap.

r Another scrap fabric

vCut the connecting threads between the work fabric

and scrap fabric.

t Connecting threads

Knotting the threads

Draw the needle threads to the wrong side of the

fabric by using a pair of tweezers and knot them together.

39

Finition de la couture

Pour obtenir les meilleurs résultats, utilisez une chute de tissu

au début et à la fin de la couture.

Début de la couture

zRelevez le pied presseur et insérez une chute de tissu sous

le pied. Abaissez le pied et faites tourner le volant plusieurs

fois vers vous.

Appuyez sur la pédale pour commencer à coudre lentement.

qVolant

xArrêtez de coudre à l’extrémité du morceau de tissu.

Insérez votre ouvrage après la chute de tissu, comme

illustré, puis commencez à coudre sur l’ouvrage.

wChute de tissu

eOuvrage

Fin de la couture

cArrêtez de coudre à l’extrémité de l’ouvrage.

Insérez une autre chute de tissu après l’ouvrage, comme

illustré, puis poursuivez la couture jusqu’à l’extrémité de la

chute de tissu.

rAutre chute de tissu

vCoupez les fils de liage entre l’ouvrage et les chutes de

tissu.

tFils de liage

Nouage des fils

À l’aide de pinces, amenez les fils d’aiguille sur l’envers du tissu

et nouez-les ensemble.

Acabado de la costura

Para lograr unos resultados óptimos, utilice un retazo de tela al

principio y al final de la costura.

Principio de la costura

zLevante el pie prénsatelas e introduzca una pieza de retazo

bajo el pie. Baje el pie y gire el volante varias veces hacia

usted.

Pise el pedal para empezar a coser lentamente.

qVolante

xPare de coser cuando llegue al final del retazo.

Introduzca la tela de trabajo detrás del retazo, como muestra

la imagen y empiece a coser en esa tela.

wRetazo

eTela de trabajo

Final de la costura

cPare de coser cuando llegue al final de la tela de trabajo.

Introduzca otro retazo detrás, como muestra la imagen, y

cosa hasta el final del retazo.

rOtro retazo

vCorte los hilos que unen los retazos con la tela de trabajo.

tHilos de unión

Anudado de los hilos

Lleve los hilos de la aguja al reverso de la tela con un par de

pinzas. Después, anúdelos.

40

q

w

e

z

x

c

v

b

Removing the Fabric in the Middle

of the Stitching

zRaise the needles to their highest position by turning

the handwheel toward you.

qHandwheel

xRaise the presser foot with the presser foot lifter.

wPresser foot lifter

cPull the needle threads before the needle eyes.

This prevents the threads from being caught when

removing the fabric.

vPull the fabric to the rear.

bRemove the fabric and cut the threads with the thread

cutter.

eThread cutter

41

Retrait du tissu au milieu de la couture

zFaites tourner le volant vers vous pour relever les aiguilles au

maximum.

qVolant

xRemontez le pied presseur à l’aide du relève-presseur.

wRelève-presseur

cTirez sur les fils d’aiguille de façon à les amener devant les

chas des aiguilles.

Cela évite que les fils se coincent lors du retrait du tissu.

vTirez sur l'arrière du tissu.

bRetirez le tissu et coupez les fils avec le coupe-fil.

eCoupe-fil

Extracción de la tela en medio de la costura

zLevante las agujas hasta su posición más alta, girando el

volante hacia usted.

qVolante

xLevante el prénsatelas con el alzador.

wAlzador del pie prénsatelas

cLleve los hilos de la aguja hasta delante de los ojos de las

agujas.

De este modo, los hilos no se enredarán al sacar la tela.

vTire de la tela hacia atrás.

bRetire la tela y corte los hilos con el corta hilos.

eCorta hilos

42

q

w

r

e

Hemming with the Cover Stitch

zFold up the edge of the fabric to the wrong side and

press.

xDraw a line with a tailor’s chalk on the right side of the

fabric to mark the fabric edge.

cPlace the fabric so the left needle drops just to the

left side of the marked line. Lower the presser foot.

vSew carefully along the marked line.

bAfter finishing sewing, raise the presser foot and

remove the fabric to the rear.

nDraw the needle threads to the wrong side of the

fabric and knot them together.

qMarked line

wLeft needle

eRight needle

rRight side of the fabric

Free Arm Hemming

The extension table can be detached for free arm

hemming on the tubular parts of the garments, such as

sleeves, cuffs etc.

zDetach the extension table (see page 8).

xStitch the hem in the same way as hemming with

cover stitch.

cContinue to sew over the stitches 2˝ (4 to 5 cm)

beyond the beginning of the seam and stop the

machine.

Cut the threads at the beginning and at the end.

43

Réalisation d’ourlets avec le point de

recouvrement

zRepliez le bord du tissu sur l’envers et appuyez dessus.

xÀ l’aide d’une craie de tailleur, tracez une ligne sur l’endroit

du tissu pour marquer le bord du tissu.

cPositionnez le tissu de façon à ce que l’aiguille gauche pique

juste à gauche du tracé. Abaissez le pied presseur.

vCousez en suivant soigneusement le tracé.

bUne fois la couture terminée, relevez le pied et enlevez le

tissu par derrière.

nAmenez les fils d’aiguille sur l’envers du tissu et nouez-les

ensemble.

qTracé

wAiguille gauche

eAiguille droite

rEndroit du tissu

Réalisation d’ourlets avec le bras libre

La table de rallonge se détache et offre un bras libre pour

effectuer des ourlets sur les parties de vêtement de forme

circulaire comme les manches, les manchettes, etc.

zDétachez la table de rallonge (voir en page 9).

xCousez l’ourlet en procédant de la même manière qu’avec le

point de recouvrement.

cContinuez à coudre 4 à 5 cm par-dessus le début de la

couture et arrêtez la machine.

Coupez les fils au début et à la fin.

Dobladillos con la puntada de recubrir

zDoble el borde de la tela hacia el reverso y apriete.

xDibuje una línea con una tiza de sastre en el anverso de la

tela para marcar el borde.

cPonga la tela de forma que la aguja izquierda caiga justo a la

izquierda de la línea que ha dibujado. Haga descender el pie

prénsatelas.

vCosa cuidadosamente por la línea marcada.

bCuando acabe el trabajo de costura, suba el prénsatelas y

retire la tela hacia atrás.

nLleve los hilos de la aguja hacia el reverso de la tela y

anúdelos entre sí.

qLínea marcada

wAguja izquierda

eAguja derecha

rAnverso de la tela

Dobladillos con el brazo libre

La tabla de ampliación se puede soltar para coser dobladillos

con el brazo libre en las partes tubulares de prendas, como

mangas o puños, etc.

zSuelte la tabla de ampliación (consulte la página 9).

xCosa el dobladillo igual que los dobladillos con la puntada de

recubrir.

cSiga cosiendo encima de las puntadas entre 4 y 5 cm, más

allá del principio de la costura y detenga la máquina.

Corte los hilos al principio y al final.

44

q

w

e

q

w

e

q

w

q

w

Triple Cover Stitch Applications

Attaching laces and tapes

qTape or lace

wRight side of the fabric

eWrong side of the fabric

Attaching elastics

qRight side of the fabric

wWrong side of the fabric

eElastic

Decorative stitch

qRight side of the fabric

wWrong side of the fabric

Hemming on sleeves and waistlines

qSleeve

wWaistline

45

Applications du triple point de recouvrement

Ourlets de manches et tailles

qManche

wTaille

Fixation de dentelles et de rubans

qRuban ou dentelle

wEndroit du tissu

eEnvers du tissu

Fixation d’élastiques

qEndroit du tissu

wEnvers du tissu

eÉlastique

Point fantaisie

qEndroit du tissu

wEnvers du tissu

Aplicaciones de la puntada de recubrir triple

Dobladillos de mangas y cinturillas

qManga

wCintura

Fijación de cintas y cordones

qCinta o cordón

wAnverso de la tela

eReverso de la tela

Fijación de elásticos

qAnverso de la tela

wReverso de la tela

eElástico

Puntadas decorativas

qAnverso de la tela

wReverso de la tela

46

5

12

3

4

q

w

r

e

e

r

qw

e

AB

CARE OF YOUR MACHINE

Cleaning the Feed Dogs and Looper Area

WARNING:

Turn the power switch off and unplug the machine

before cleaning.

NOTE:

Do not dismantle the machine in any way other than

what is explained in this section.

zRemove the presser foot and needles.

xRemove the setscrew and needle plate.

cClean the feed dogs with a lint brush.

qSetscrew

wNeedle plate

eLint brush

vOpen the looper cover and clean the looper and

surrounding area with the lint brush.

bReplace the needle plate, needles and presser foot.

Close the looper cover.

rLooper cover

Replacing the Light Bulb

WARNING:

Turn the power off before replacing the light bulb.

The bulb could be HOT, wait until it has cooled down

before touching it.

zRemove the setscrew and face plate.

xPush up and twist the bulb counterclockwise (in the

direction “A”) to remove it.

Push up and twist the bulb clockwise (in the

direction “B”) to replace it.

cAttach the face plate with the setscrew.

qSetscrew

wFace plate

eLight bulb

47

ENTRETIEN DE VOTRE MACHINE

Nettoyage des griffes d’entraînement et du

boucleur

AVERTISSEMENT:

Coupez l'alimentation et débranchez la machine avant de

procéder à son nettoyage.

REMARQUE:

Ne démontez pas la machine en outrepassant les instructions

de cette section.

zRetirez les aiguilles et le pied presseur.

xRetirez la vis de fixation et la plaque à aiguille.

cNettoyez les griffes d’entraînement avec une brosse anti-

peluche.

qVis de fixation

wPlaque à aiguille

eBrosse anti-peluche

vOuvrez le couvercle du boucleur, et nettoyez le boucleur et

ses alentours avec la brosse anti-peluche.

bRemettez la plaque à aiguille, le pied presseur et les

aiguilles en place.

Refermez le couvercle du boucleur.

rCouvercle du boucleur

Remplacement de l’ampoule

AVERTISSEMENT :

Mettez la machine hors tension avant de remplacer l’ampoule.

L’ampoule risque d’être BRÛLANTE. Attendez qu’elle ait

refroidi avant de la toucher.

zRetirez la vis de fixation et la plaque frontale.

xEnfoncez l’ampoule et tournez-la dans le sens inverse des

aiguilles d’une montre (sens "A") pour la retirer.

Pour la remettre en place, enfoncez-la et tournez-la dans le

sens des aiguilles d’une montre (sens "B").

cFixez la plaque frontale à l'aide de la vis de fixation.

qVis de fixation

wPlaque frontale

eAmpoule

EL MANTENIMIENTO DE SU

MÁQUINA

Limpieza de los dientes de arrastre y la zona del

gancho

ATENCIÓN:

Apague y desenchufe la máquina antes de limpiarla.

NOTA:

La máquina sólo debe desmontarse como se indica en esta

sección.

zRetire el prénsatelas y las agujas.

xSaque el tornillo de sujeción y la placa de la aguja.

cLimpie los dientes de arrastre con un cepillo para pelusa.

qTornillo de sujeción

wPlaca de la aguja

eCepillo para pelusa

vAbra la cubierta del gancho y limpie el gancho y la zona de

alrededor con el cepillo para pelusa.

bVuelva a poner la placa de la aguja, las agujas y el

prénsatelas.

Cierre la cubierta del gancho.

rCubierta del gancho

Cambio de la bombilla

ATENCIÓN:

Apague la máquina antes de cambiar la bombilla.

La bombilla puede estar CALIENTE. Si es así, espere hasta

que se enfríe antes de tocarla.

zSaque el tornillo de sujeción y la placa frontal.

xEmpuje hacia arriba y gire la bombilla a la izquierda (en la

dirección “A”) para sacarla.

Empuje hacia arriba y gire la bombilla a la derecha (en la

dirección “B”) para volver a ponerla.

cFije la placa frontal con el tornillo de sujeción.

qTornillo de sujeción

wPlaca frontal

eBombilla

48

Problem

Needle thread

breaks.

Needle bends or

breaks.

Skipped stitches

Seam puckering

Machine does not

operate.

Cause

1. The machine is not threaded correctly.

2. The thread tension is too tight.

3. The needle is bent or blunt.

4. The needle is not set correctly.

5. A wrong needle is used.

1. The needle is bent or blunt.

2. The needle is not set correctly.

3. The needle clamp screw is loose.

4. The fabric is forcedly pulled.

1. The needle is not set correctly.

2. The needle is bent or blunt.

3. The tension is out of balance.

4. The machine is not threaded correctly.

1. The tension is out of balance.

1. The machine is not connected to the power supply.

2. The foot control is not plugged in firmly.

Reference

See pages 16–26.

See pages 28, 32, 34.

See page 14.

See page 14.

See page 14.

See page 14.

See page 14.

See page 14.

Do not pull the fabric.

See page 14.

See page 14.

See pages 28, 32, 34.

See pages 18 - 26.

See pages 28, 32, 34.

See page 6.

See page 6.

Troubleshooting

49

Problema

El hilo de la aguja

se rompe.

La aguja se dobla

o se rompe.

Se saltan

puntadas

Fruncido de

costuras

La máquina no

funciona.

Causa

1. La máquina no está correctamente enhebrada.

2. El hilo está demasiado tenso.

3. La aguja está doblada o dañada.

4. La aguja no está bien colocada.

5. Se utiliza una aguja errónea.

1. La aguja está doblada o dañada.

2. La aguja no está bien colocada.

3. El tornillo de fijación de la aguja está flojo.

4. La tela está demasiado estirada.

1. La aguja no está bien colocada.

2. La aguja está doblada o dañada.

3. La tensión está desequilibrada.

4. La máquina no está correctamente enhebrada.

1. La tensión está desequilibrada.

1. La máquina no está conectada a la red eléctrica.

2. El pedal no está bien enchufado.

Referencia

Consulte las páginas 17 a 27.

Consulte las páginas 29, 33 y 35.

Consulte la página 15.

Consulte la página 15.

Consulte la página 15.

Consulte la página 15.

Consulte la página 15.

Consulte la página 15.

No tire de la tela.

Consulte la página 15.

Consulte la página 15.

Consulte las páginas 29, 33 y 35.

Consulte las páginas 19 a 27.

Consulte las páginas 29, 33 y 35.

Consulte la página 7.

Consulte la página 7.

Detección y resolución de problemas

50

Anomalie

Le fil d'aiguille

casse

L'aiguille se

déforme ou se

rompt

Des points sont

sautés

Les piqûres

froncent

La machine ne

fonctionne pas

Cause

1. La machine n’est pas enfilée correctement.

2. La tension de fil est trop élevée.

3. L’aiguille est déformée ou émoussée.

4. L'aiguille n'est pas correctement installée.

5. Une mauvaise aiguille est utilisée.

1. L’aiguille est déformée ou émoussée.

2. L'aiguille n'est pas correctement installée.

3. La vis du pince-aiguille est desserrée.

4. Le tissu est retiré de force.

1. L'aiguille n'est pas correctement installée.

2. L’aiguille est déformée ou émoussée.

3. La tension est déséquilibrée.

4. La machine n’est pas enfilée correctement.

1. La tension est déséquilibrée.

1. La machine n'est pas raccordée au secteur.

2. La pédale est mal branchée.

Références

Voir en pages 17-27.

Voir en pages 29, 33 et 35.

Voir en page 15.

Voir en page 15.

Voir en page 15.

Voir en page 15.

Voir en page 15.

Voir en page 15.

Ne tirez pas sur le tissu.

Voir en page 15.

Voir en page 15.

Voir en pages 29, 33 et 35.

Voir en pages 19-27.

Voir en pages 29, 33 et 35.

Voir en page 7.

Voir en page 7.

Dépistage des pannes

796-806-013 (E/S/F)
