Jasco 97686 Wireless Audio System User Manual

Jasco Products Company, LLC Wireless Audio System Users Manual

Users Manual

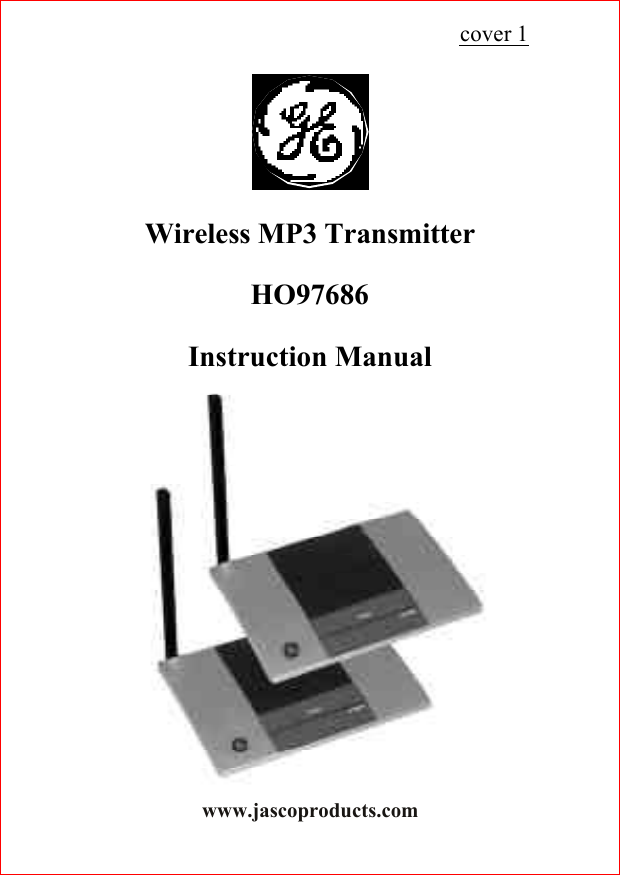

www.jascoproducts.comWireless MP3 TransmitterHO97686Instruction Manualcover 1

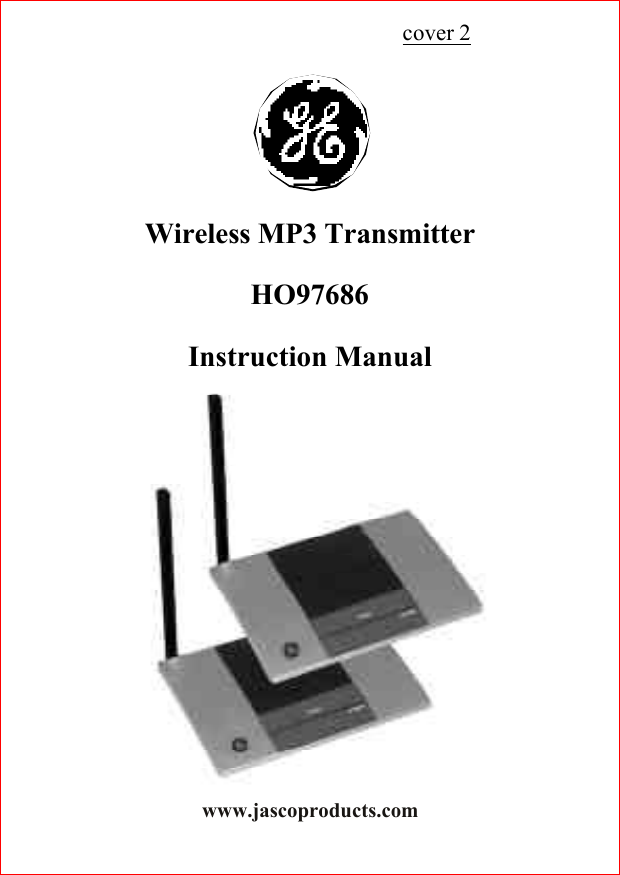

www.jascoproducts.comWireless MP3 TransmitterHO97686Instruction Manualcover 2

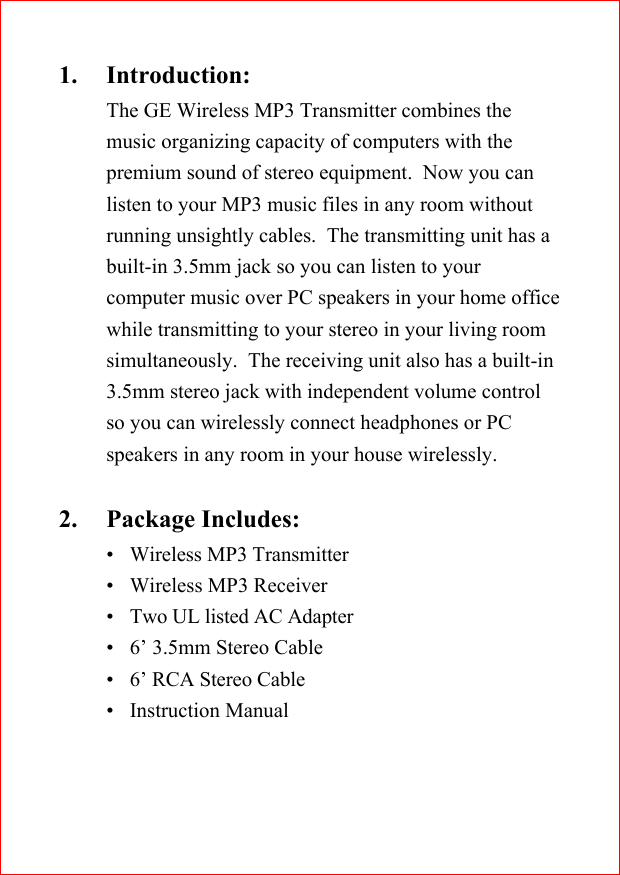

1. Introduction:The GE Wireless MP3 Transmitter combines themusic organizing capacity of computers with thepremium sound of stereo equipment. Now you canlisten to your MP3 music files in any room withoutrunning unsightly cables. The transmitting unit has abuilt-in 3.5mm jack so you can listen to yourcomputer music over PC speakers in your home officewhile transmitting to your stereo in your living roomsimultaneously. The receiving unit also has a built-in3.5mm stereo jack with independent volume controlso you can wirelessly connect headphones or PCspeakers in any room in your house wirelessly.2. Package Includes:•Wireless MP3 Transmitter•Wireless MP3 Receiver•Two UL listed AC Adapter•6’ 3.5mm Stereo Cable•6’ RCA Stereo Cable•Instruction Manual

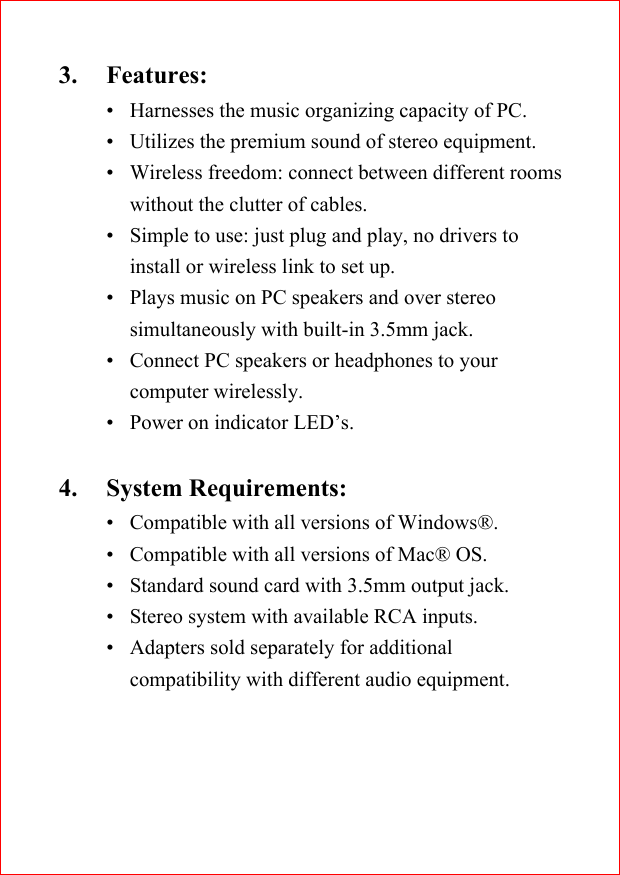

3. Features:• Harnesses the music organizing capacity of PC.• Utilizes the premium sound of stereo equipment.• Wireless freedom: connect between different roomswithout the clutter of cables.• Simple to use: just plug and play, no drivers toinstall or wireless link to set up.• Plays music on PC speakers and over stereosimultaneously with built-in 3.5mm jack.• Connect PC speakers or headphones to yourcomputer wirelessly.• Power on indicator LED’s.4. System Requirements:• Compatible with all versions of Windows®.• Compatible with all versions of Mac® OS.• Standard sound card with 3.5mm output jack.• Stereo system with available RCA inputs.• Adapters sold separately for additionalcompatibility with different audio equipment.

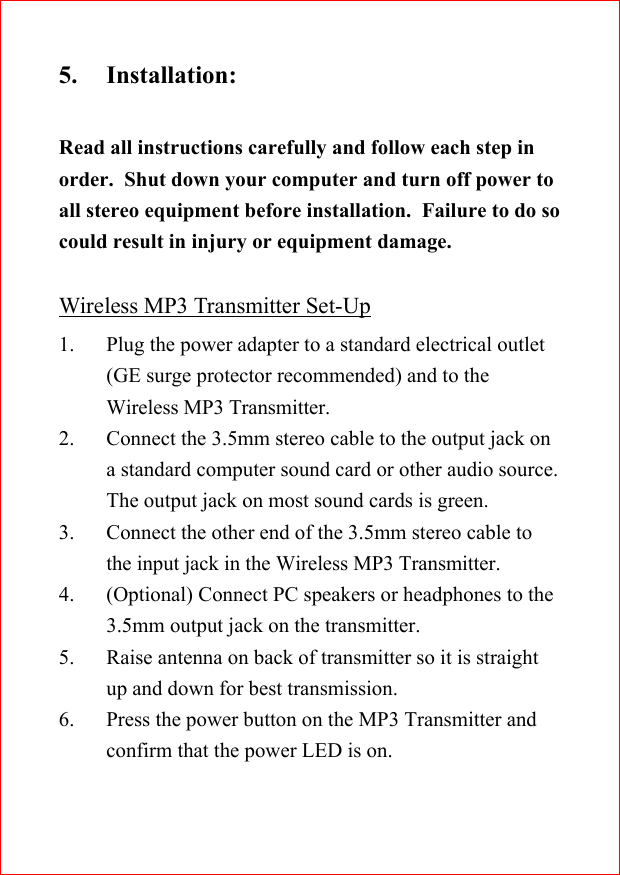

5. Installation:Read all instructions carefully and follow each step inorder. Shut down your computer and turn off power toall stereo equipment before installation. Failure to do socould result in injury or equipment damage.Wireless MP3 Transmitter Set-Up1. Plug the power adapter to a standard electrical outlet(GE surge protector recommended) and to theWireless MP3 Transmitter.2. Connect the 3.5mm stereo cable to the output jack ona standard computer sound card or other audio source.The output jack on most sound cards is green.3. Connect the other end of the 3.5mm stereo cable tothe input jack in the Wireless MP3 Transmitter.4. (Optional) Connect PC speakers or headphones to the3.5mm output jack on the transmitter.5. Raise antenna on back of transmitter so it is straightup and down for best transmission.6. Press the power button on the MP3 Transmitter andconfirm that the power LED is on.

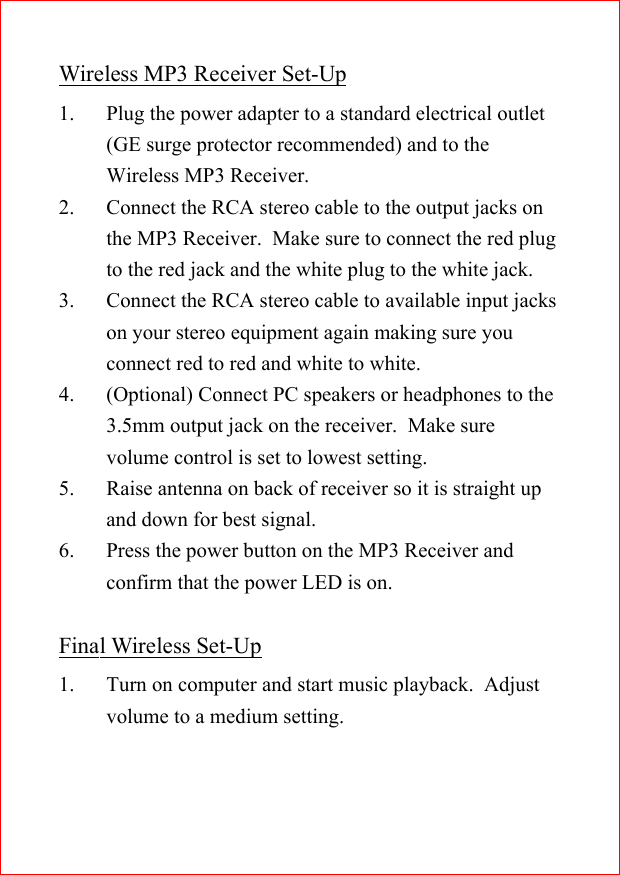

Wireless MP3 Receiver Set-Up1. Plug the power adapter to a standard electrical outlet(GE surge protector recommended) and to theWireless MP3 Receiver.2. Connect the RCA stereo cable to the output jacks onthe MP3 Receiver. Make sure to connect the red plugto the red jack and the white plug to the white jack.3. Connect the RCA stereo cable to available input jackson your stereo equipment again making sure youconnect red to red and white to white.4. (Optional) Connect PC speakers or headphones to the3.5mm output jack on the receiver. Make surevolume control is set to lowest setting.5. Raise antenna on back of receiver so it is straight upand down for best signal.6. Press the power button on the MP3 Receiver andconfirm that the power LED is on.Final Wireless Set-Up1. Turn on computer and start music playback. Adjustvolume to a medium setting.

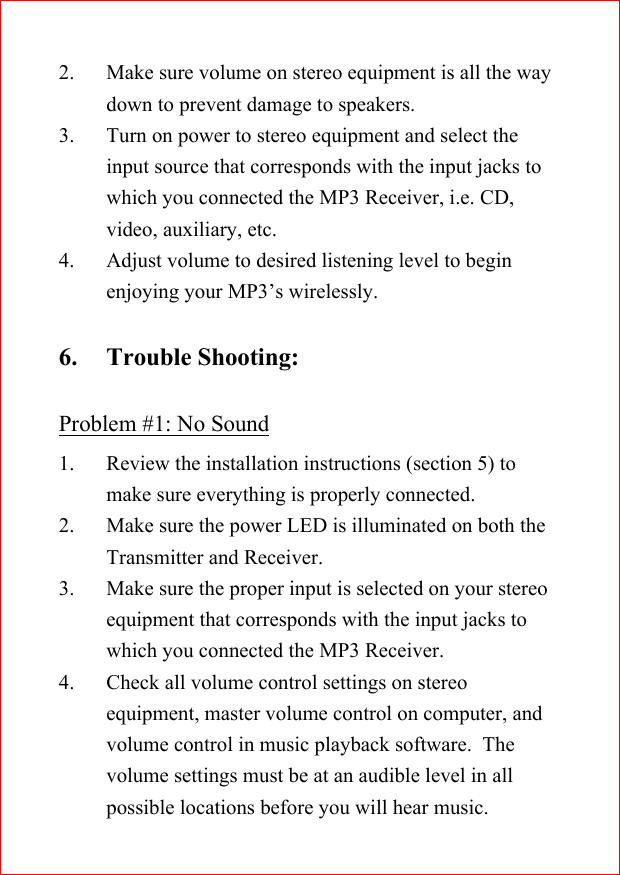

2. Make sure volume on stereo equipment is all the waydown to prevent damage to speakers.3. Turn on power to stereo equipment and select theinput source that corresponds with the input jacks towhich you connected the MP3 Receiver, i.e. CD,video, auxiliary, etc.4. Adjust volume to desired listening level to beginenjoying your MP3’s wirelessly.6. Trouble Shooting:Problem #1: No Sound1. Review the installation instructions (section 5) tomake sure everything is properly connected.2. Make sure the power LED is illuminated on both theTransmitter and Receiver.3. Make sure the proper input is selected on your stereoequipment that corresponds with the input jacks towhich you connected the MP3 Receiver.4. Check all volume control settings on stereoequipment, master volume control on computer, andvolume control in music playback software. Thevolume settings must be at an audible level in allpossible locations before you will hear music.

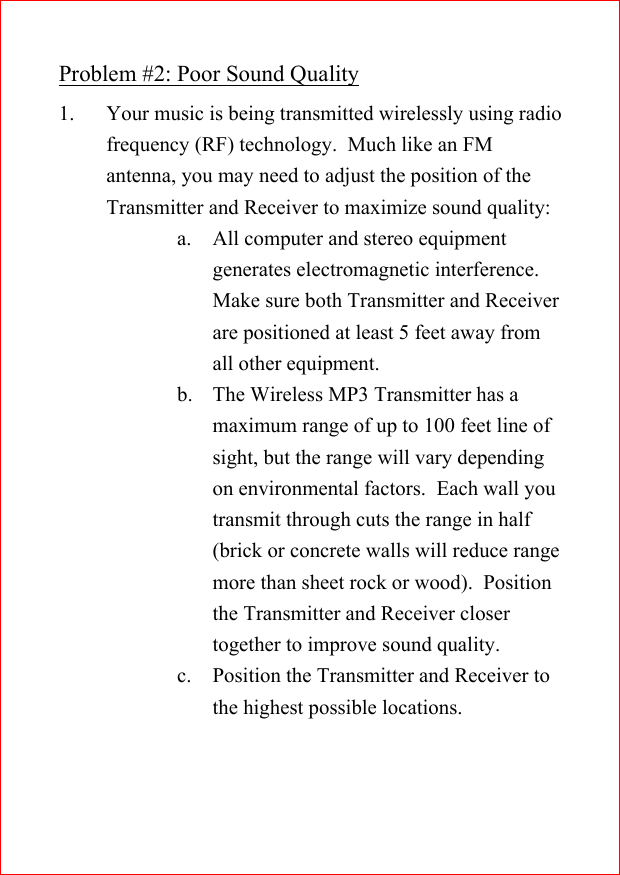

Problem #2: Poor Sound Quality1. Your music is being transmitted wirelessly using radiofrequency (RF) technology. Much like an FMantenna, you may need to adjust the position of theTransmitter and Receiver to maximize sound quality:a. All computer and stereo equipmentgenerates electromagnetic interference.Make sure both Transmitter and Receiverare positioned at least 5 feet away fromall other equipment.b. The Wireless MP3 Transmitter has amaximum range of up to 100 feet line ofsight, but the range will vary dependingon environmental factors. Each wall youtransmit through cuts the range in half(brick or concrete walls will reduce rangemore than sheet rock or wood). Positionthe Transmitter and Receiver closertogether to improve sound quality.c. Position the Transmitter and Receiver tothe highest possible locations.

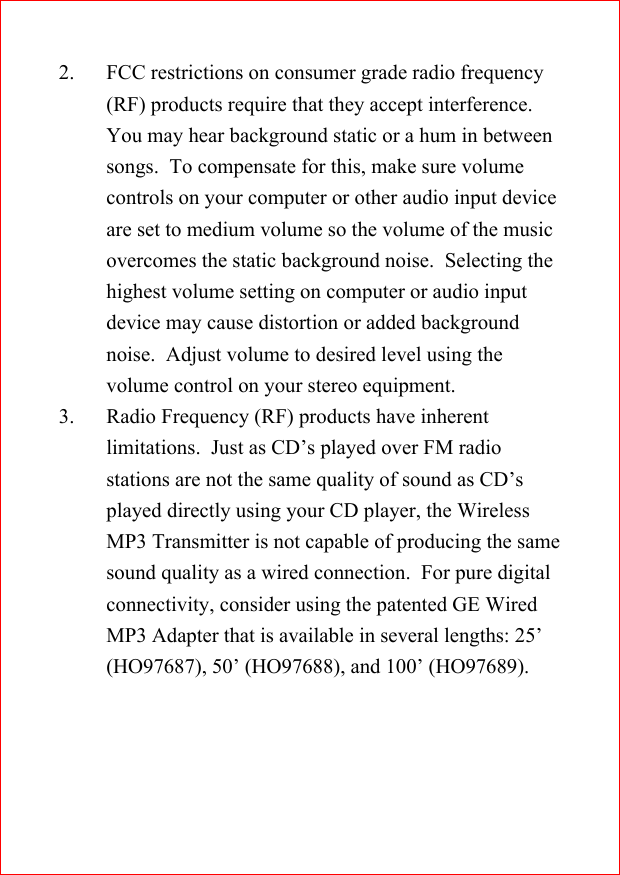

2. FCC restrictions on consumer grade radio frequency(RF) products require that they accept interference.You may hear background static or a hum in betweensongs. To compensate for this, make sure volumecontrols on your computer or other audio input deviceare set to medium volume so the volume of the musicovercomes the static background noise. Selecting thehighest volume setting on computer or audio inputdevice may cause distortion or added backgroundnoise. Adjust volume to desired level using thevolume control on your stereo equipment.3. Radio Frequency (RF) products have inherentlimitations. Just as CD’s played over FM radiostations are not the same quality of sound as CD’splayed directly using your CD player, the WirelessMP3 Transmitter is not capable of producing the samesound quality as a wired connection. For pure digitalconnectivity, consider using the patented GE WiredMP3 Adapter that is available in several lengths: 25’(HO97687), 50’ (HO97688), and 100’ (HO97689).

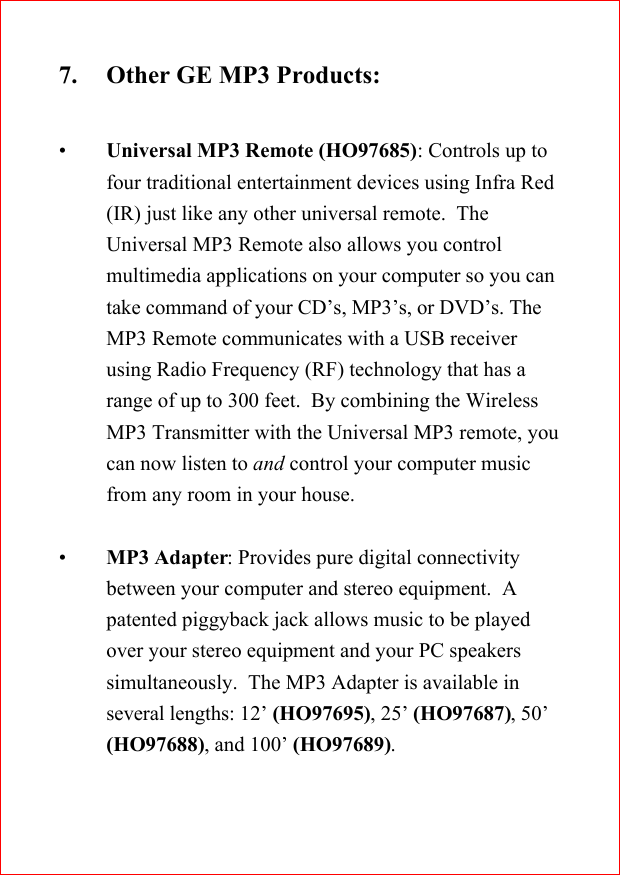

7. Other GE MP3 Products:•Universal MP3 Remote (HO97685): Controls up tofour traditional entertainment devices using Infra Red(IR) just like any other universal remote. TheUniversal MP3 Remote also allows you controlmultimedia applications on your computer so you cantake command of your CD’s, MP3’s, or DVD’s. TheMP3 Remote communicates with a USB receiverusing Radio Frequency (RF) technology that has arange of up to 300 feet. By combining the WirelessMP3 Transmitter with the Universal MP3 remote, youcan now listen to and control your computer musicfrom any room in your house.•MP3 Adapter: Provides pure digital connectivitybetween your computer and stereo equipment. Apatented piggyback jack allows music to be playedover your stereo equipment and your PC speakerssimultaneously. The MP3 Adapter is available inseveral lengths: 12’ (HO97695), 25’ (HO97687), 50’(HO97688), and 100’ (HO97689).

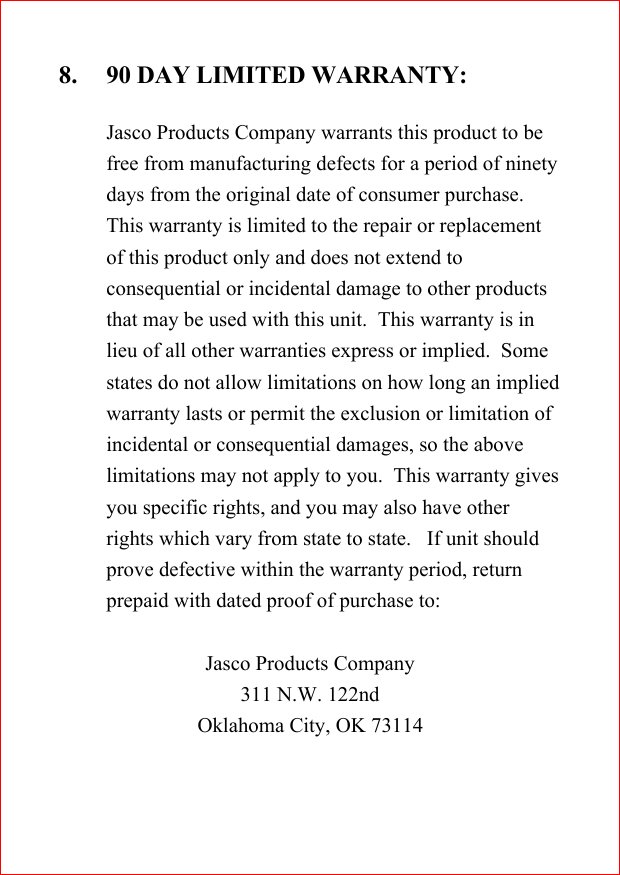

8. 90 DAY LIMITED WARRANTY:Jasco Products Company warrants this product to befree from manufacturing defects for a period of ninetydays from the original date of consumer purchase.This warranty is limited to the repair or replacementof this product only and does not extend toconsequential or incidental damage to other productsthat may be used with this unit. This warranty is inlieu of all other warranties express or implied. Somestates do not allow limitations on how long an impliedwarranty lasts or permit the exclusion or limitation ofincidental or consequential damages, so the abovelimitations may not apply to you. This warranty givesyou specific rights, and you may also have otherrights which vary from state to state. If unit shouldprove defective within the warranty period, returnprepaid with dated proof of purchase to:Jasco Products Company311 N.W. 122ndOklahoma City, OK 73114

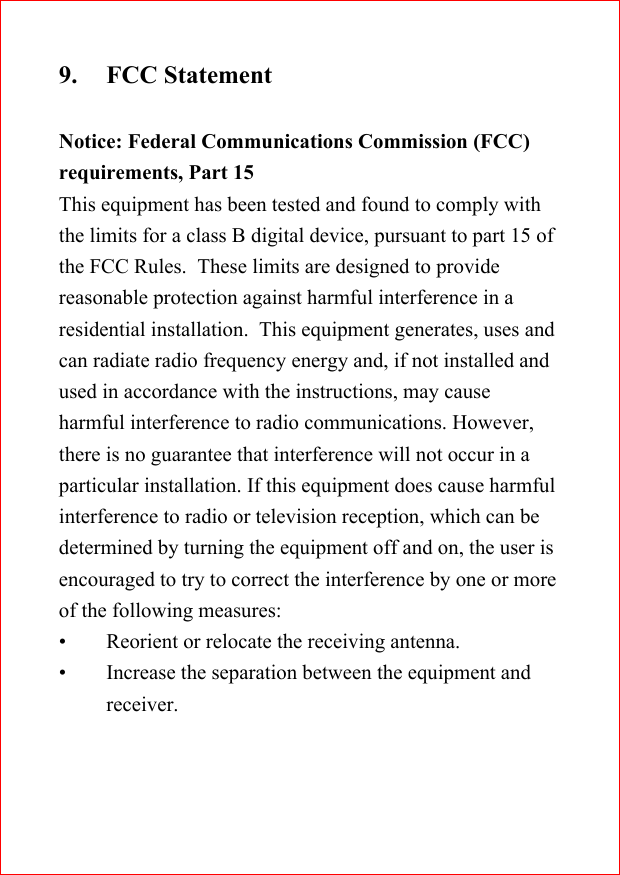

9. FCC StatementNotice: Federal Communications Commission (FCC)requirements, Part 15This equipment has been tested and found to comply withthe limits for a class B digital device, pursuant to part 15 ofthe FCC Rules. These limits are designed to providereasonable protection against harmful interference in aresidential installation. This equipment generates, uses andcan radiate radio frequency energy and, if not installed andused in accordance with the instructions, may causeharmful interference to radio communications. However,there is no guarantee that interference will not occur in aparticular installation. If this equipment does cause harmfulinterference to radio or television reception, which can bedetermined by turning the equipment off and on, the user isencouraged to try to correct the interference by one or moreof the following measures:• Reorient or relocate the receiving antenna.• Increase the separation between the equipment andreceiver.

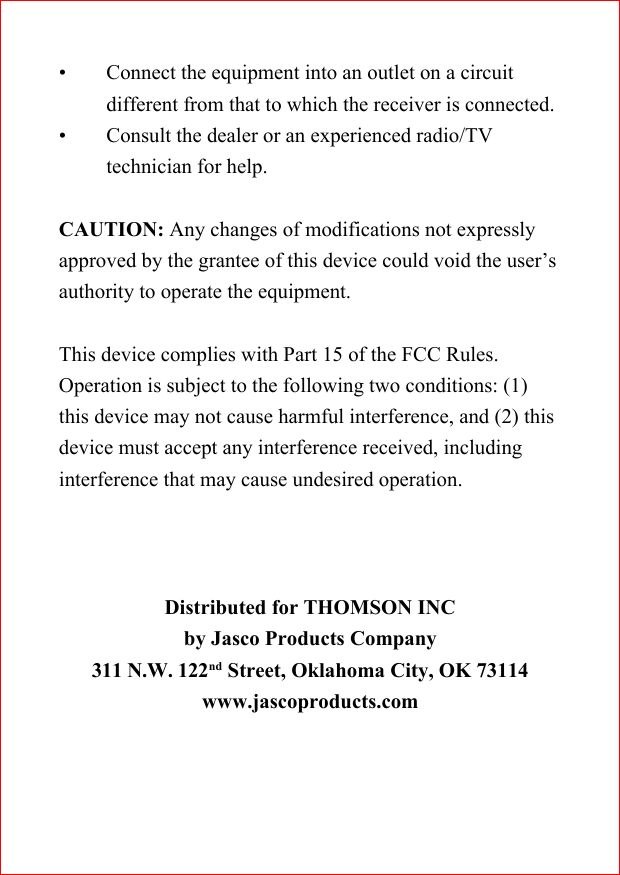

• Connect the equipment into an outlet on a circuitdifferent from that to which the receiver is connected.• Consult the dealer or an experienced radio/TVtechnician for help.CAUTION: Any changes of modifications not expresslyapproved by the grantee of this device could void the user’sauthority to operate the equipment.This device complies with Part 15 of the FCC Rules.Operation is subject to the following two conditions: (1)this device may not cause harmful interference, and (2) thisdevice must accept any interference received, includinginterference that may cause undesired operation.Distributed for THOMSON INCby Jasco Products Company311 N.W. 122nd Street, Oklahoma City, OK 73114www.jascoproducts.com

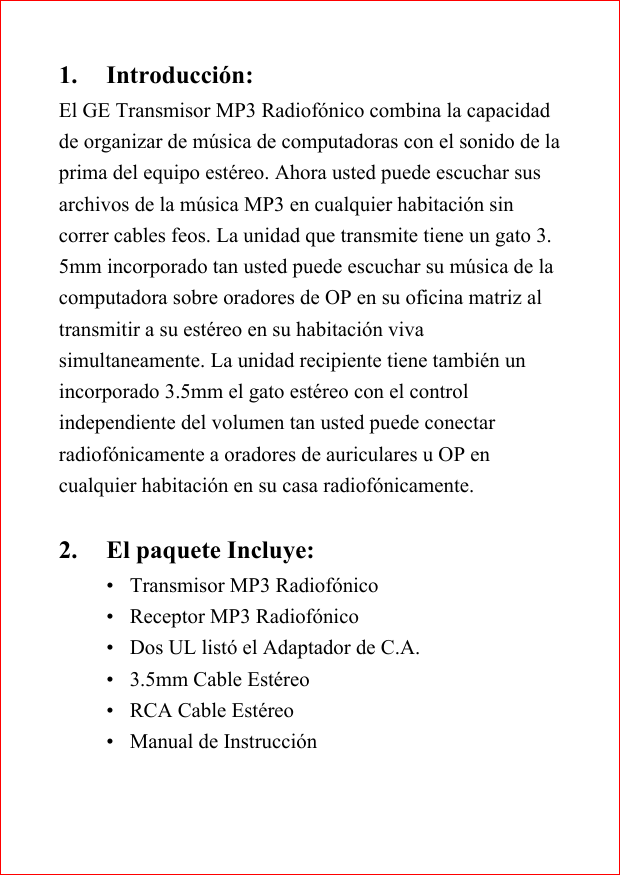

1. Introducción:El GE Transmisor MP3 Radiofónico combina la capacidadde organizar de música de computadoras con el sonido de laprima del equipo estéreo. Ahora usted puede escuchar susarchivos de la música MP3 en cualquier habitación sincorrer cables feos. La unidad que transmite tiene un gato 3.5mm incorporado tan usted puede escuchar su música de lacomputadora sobre oradores de OP en su oficina matriz altransmitir a su estéreo en su habitación vivasimultaneamente. La unidad recipiente tiene también unincorporado 3.5mm el gato estéreo con el controlindependiente del volumen tan usted puede conectarradiofónicamente a oradores de auriculares u OP encualquier habitación en su casa radiofónicamente.2. El paquete Incluye:• Transmisor MP3 Radiofónico• Receptor MP3 Radiofónico• Dos UL listó el Adaptador de C.A.• 3.5mm Cable Estéreo• RCA Cable Estéreo• Manual de Instrucción

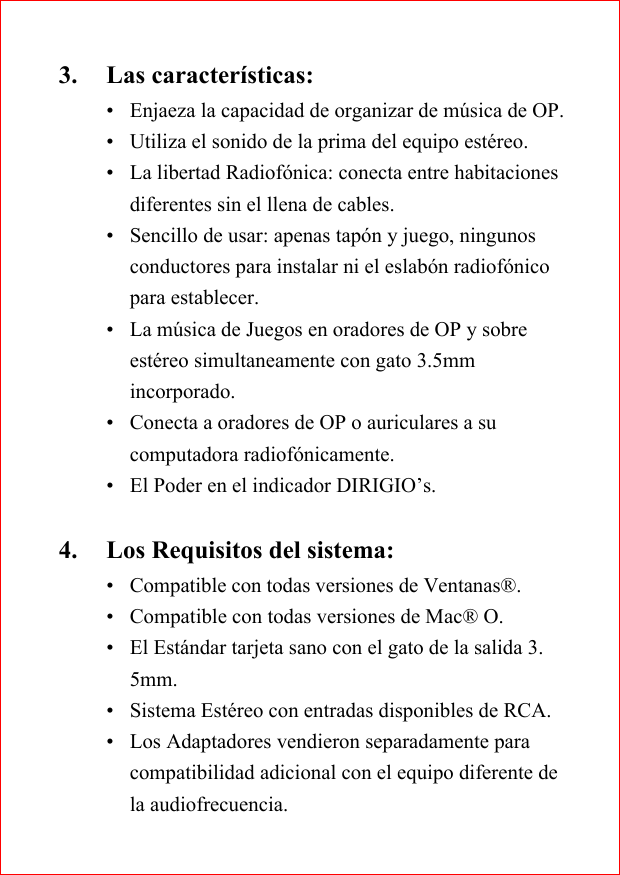

3. Las características:• Enjaeza la capacidad de organizar de música de OP.• Utiliza el sonido de la prima del equipo estéreo.• La libertad Radiofónica: conecta entre habitacionesdiferentes sin el llena de cables.• Sencillo de usar: apenas tapón y juego, ningunosconductores para instalar ni el eslabón radiofónicopara establecer.• La música de Juegos en oradores de OP y sobreestéreo simultaneamente con gato 3.5mmincorporado.• Conecta a oradores de OP o auriculares a sucomputadora radiofónicamente.• El Poder en el indicador DIRIGIO’s.4. Los Requisitos del sistema:•Compatible con todas versiones de Ventanas®.•Compatible con todas versiones de Mac® O.• El Estándar tarjeta sano con el gato de la salida 3.5mm.• Sistema Estéreo con entradas disponibles de RCA.• Los Adaptadores vendieron separadamente paracompatibilidad adicional con el equipo diferente dela audiofrecuencia.

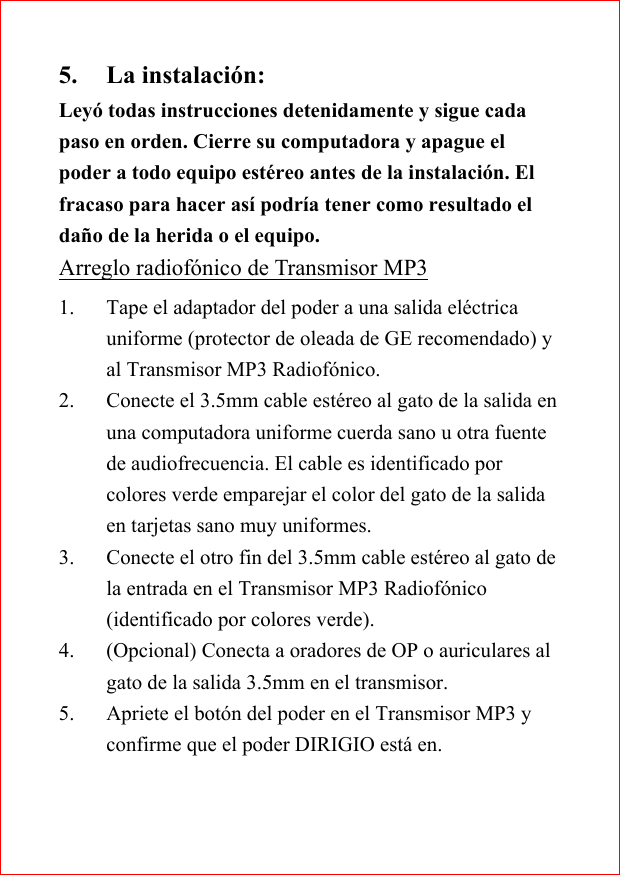

5. La instalación:Leyó todas instrucciones detenidamente y sigue cadapaso en orden. Cierre su computadora y apague elpoder a todo equipo estéreo antes de la instalación. Elfracaso para hacer así podría tener como resultado eldaño de la herida o el equipo.Arreglo radiofónico de Transmisor MP31. Tape el adaptador del poder a una salida eléctricauniforme (protector de oleada de GE recomendado) yal Transmisor MP3 Radiofónico.2. Conecte el 3.5mm cable estéreo al gato de la salida enuna computadora uniforme cuerda sano u otra fuentede audiofrecuencia. El cable es identificado porcolores verde emparejar el color del gato de la salidaen tarjetas sano muy uniformes.3. Conecte el otro fin del 3.5mm cable estéreo al gato dela entrada en el Transmisor MP3 Radiofónico(identificado por colores verde).4. (Opcional) Conecta a oradores de OP o auriculares algato de la salida 3.5mm en el transmisor.5. Apriete el botón del poder en el Transmisor MP3 yconfirme que el poder DIRIGIO está en.

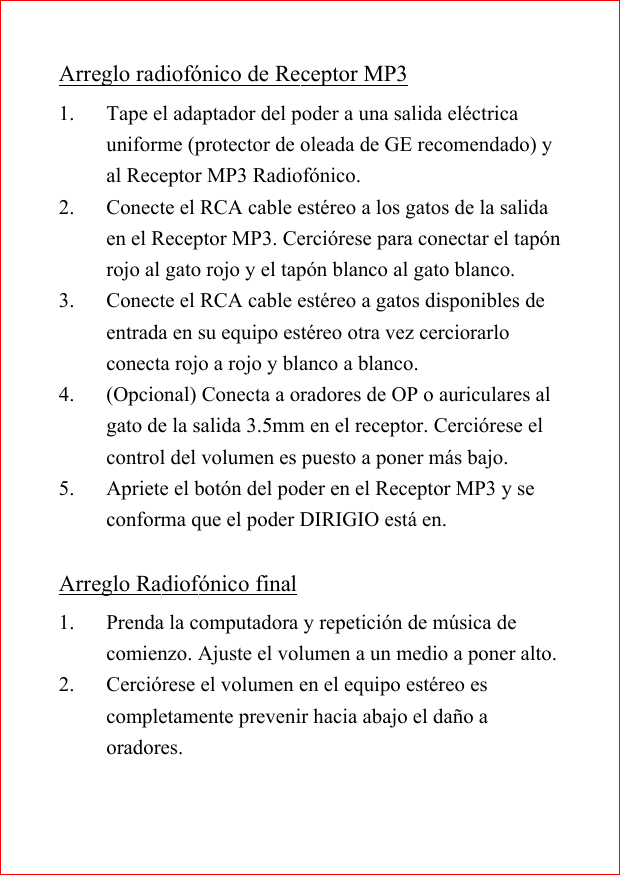

Arreglo radiofónico de Receptor MP31. Tape el adaptador del poder a una salida eléctricauniforme (protector de oleada de GE recomendado) yal Receptor MP3 Radiofónico.2. Conecte el RCA cable estéreo a los gatos de la salidaen el Receptor MP3. Cerciórese para conectar el tapónrojo al gato rojo y el tapón blanco al gato blanco.3. Conecte el RCA cable estéreo a gatos disponibles deentrada en su equipo estéreo otra vez cerciorarloconecta rojo a rojo y blanco a blanco.4. (Opcional) Conecta a oradores de OP o auriculares algato de la salida 3.5mm en el receptor. Cerciórese elcontrol del volumen es puesto a poner más bajo.5. Apriete el botón del poder en el Receptor MP3 y seconforma que el poder DIRIGIO está en.Arreglo Radiofónico final1. Prenda la computadora y repetición de música decomienzo. Ajuste el volumen a un medio a poner alto.2. Cerciórese el volumen en el equipo estéreo escompletamente prevenir hacia abajo el daño aoradores.

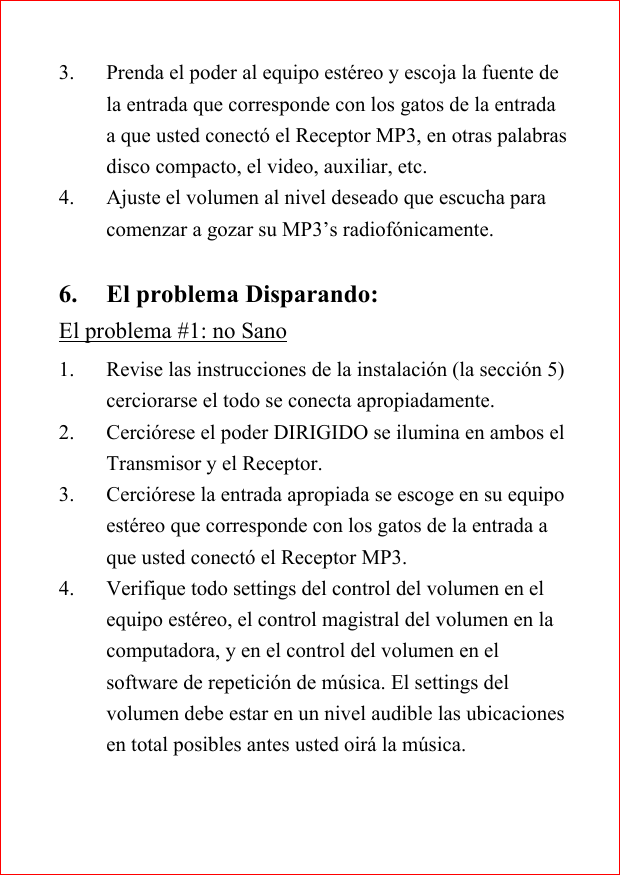

3. Prenda el poder al equipo estéreo y escoja la fuente dela entrada que corresponde con los gatos de la entradaa que usted conectó el Receptor MP3, en otras palabrasdisco compacto, el video, auxiliar, etc.4. Ajuste el volumen al nivel deseado que escucha paracomenzar a gozar su MP3’s radiofónicamente.6. El problema Disparando:El problema #1: no Sano1. Revise las instrucciones de la instalación (la sección 5)cerciorarse el todo se conecta apropiadamente.2. Cerciórese el poder DIRIGIDO se ilumina en ambos elTransmisor y el Receptor.3. Cerciórese la entrada apropiada se escoge en su equipoestéreo que corresponde con los gatos de la entrada aque usted conectó el Receptor MP3.4. Verifique todo settings del control del volumen en elequipo estéreo, el control magistral del volumen en lacomputadora, y en el control del volumen en elsoftware de repetición de música. El settings delvolumen debe estar en un nivel audible las ubicacionesen total posibles antes usted oirá la música.

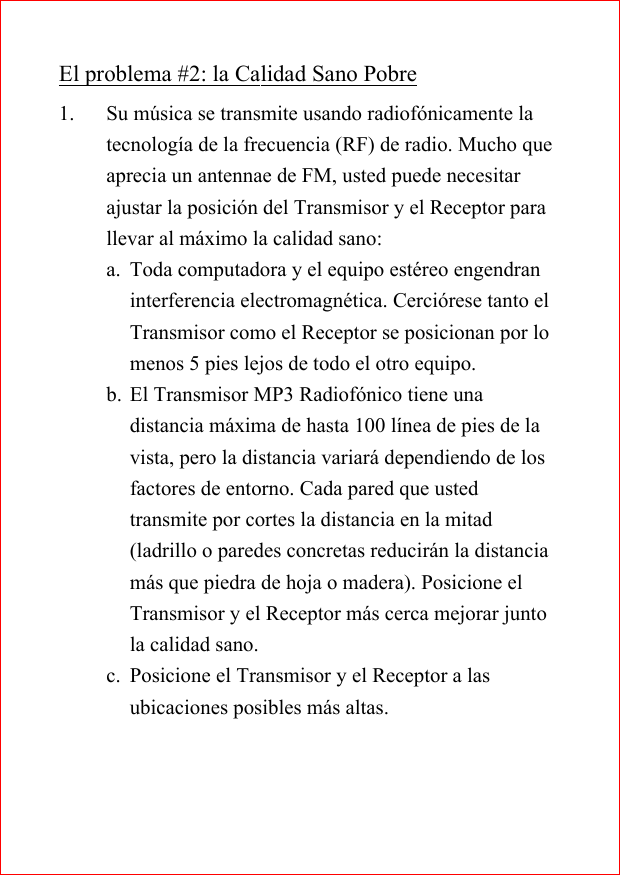

El problema #2: la Calidad Sano Pobre1. Su música se transmite usando radiofónicamente latecnología de la frecuencia (RF) de radio. Mucho queaprecia un antennae de FM, usted puede necesitarajustar la posición del Transmisor y el Receptor parallevar al máximo la calidad sano:a. Toda computadora y el equipo estéreo engendraninterferencia electromagnética. Cerciórese tanto elTransmisor como el Receptor se posicionan por lomenos 5 pies lejos de todo el otro equipo.b. El Transmisor MP3 Radiofónico tiene unadistancia máxima de hasta 100 línea de pies de lavista, pero la distancia variará dependiendo de losfactores de entorno. Cada pared que ustedtransmite por cortes la distancia en la mitad(ladrillo o paredes concretas reducirán la distanciamás que piedra de hoja o madera). Posicione elTransmisor y el Receptor más cerca mejorar juntola calidad sano.c. Posicione el Transmisor y el Receptor a lasubicaciones posibles más altas.

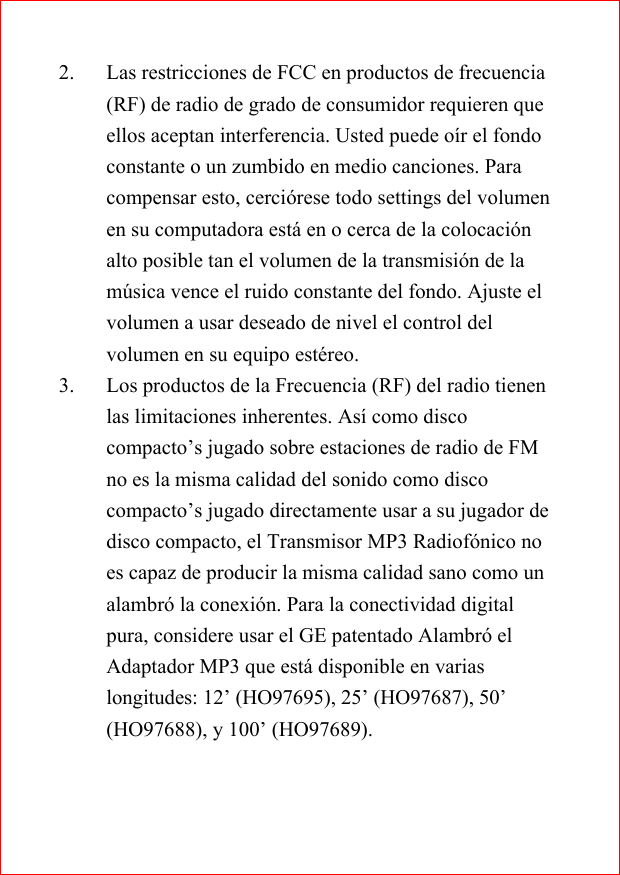

2. Las restricciones de FCC en productos de frecuencia(RF) de radio de grado de consumidor requieren queellos aceptan interferencia. Usted puede oír el fondoconstante o un zumbido en medio canciones. Paracompensar esto, cerciórese todo settings del volumenen su computadora está en o cerca de la colocaciónalto posible tan el volumen de la transmisión de lamúsica vence el ruido constante del fondo. Ajuste elvolumen a usar deseado de nivel el control delvolumen en su equipo estéreo.3. Los productos de la Frecuencia (RF) del radio tienenlas limitaciones inherentes. Así como discocompacto’s jugado sobre estaciones de radio de FMno es la misma calidad del sonido como discocompacto’s jugado directamente usar a su jugador dedisco compacto, el Transmisor MP3 Radiofónico noes capaz de producir la misma calidad sano como unalambró la conexión. Para la conectividad digitalpura, considere usar el GE patentado Alambró elAdaptador MP3 que está disponible en variaslongitudes: 12’ (HO97695), 25’ (HO97687), 50’(HO97688), y 100’ (HO97689).

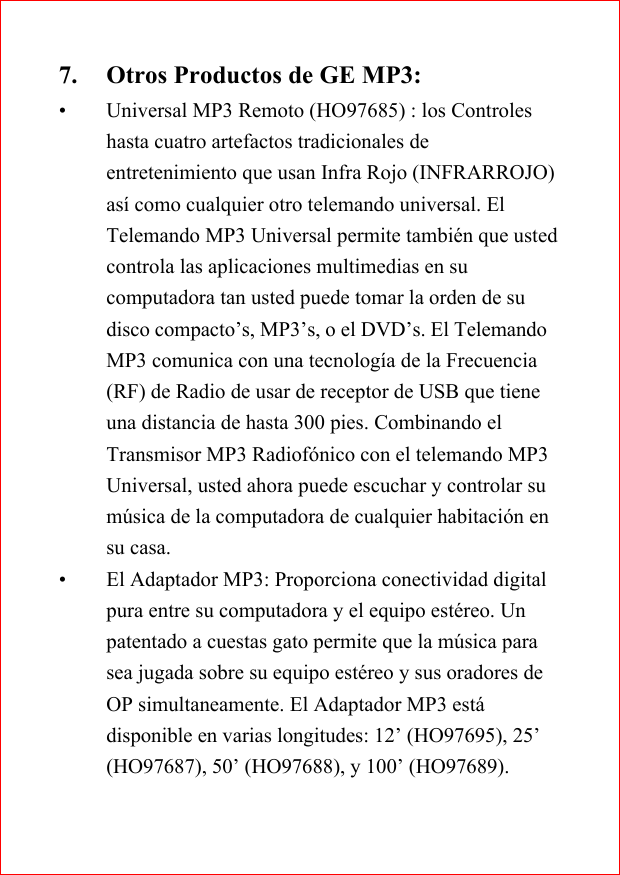

7. Otros Productos de GE MP3:• Universal MP3 Remoto (HO97685) : los Controleshasta cuatro artefactos tradicionales deentretenimiento que usan Infra Rojo (INFRARROJO)así como cualquier otro telemando universal. ElTelemando MP3 Universal permite también que ustedcontrola las aplicaciones multimedias en sucomputadora tan usted puede tomar la orden de sudisco compacto’s, MP3’s, o el DVD’s. El TelemandoMP3 comunica con una tecnología de la Frecuencia(RF) de Radio de usar de receptor de USB que tieneuna distancia de hasta 300 pies. Combinando elTransmisor MP3 Radiofónico con el telemando MP3Universal, usted ahora puede escuchar y controlar sumúsica de la computadora de cualquier habitación ensu casa.• El Adaptador MP3: Proporciona conectividad digitalpura entre su computadora y el equipo estéreo. Unpatentado a cuestas gato permite que la música parasea jugada sobre su equipo estéreo y sus oradores deOP simultaneamente. El Adaptador MP3 estádisponible en varias longitudes: 12’ (HO97695), 25’(HO97687), 50’ (HO97688), y 100’ (HO97689).

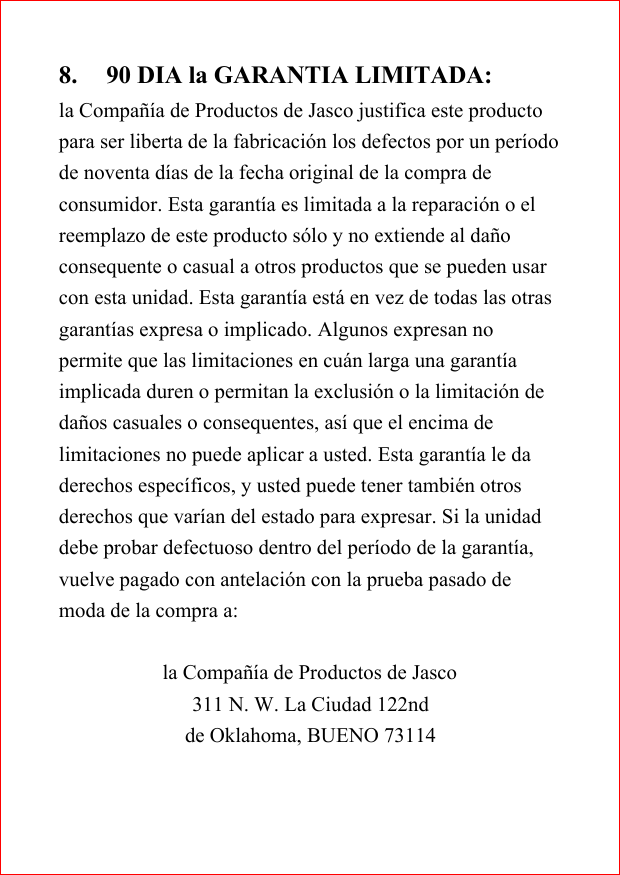

8. 90 DIA la GARANTIA LIMITADA:la Compañía de Productos de Jasco justifica este productopara ser liberta de la fabricación los defectos por un períodode noventa días de la fecha original de la compra deconsumidor. Esta garantía es limitada a la reparación o elreemplazo de este producto sólo y no extiende al dañoconsequente o casual a otros productos que se pueden usarcon esta unidad. Esta garantía está en vez de todas las otrasgarantías expresa o implicado. Algunos expresan nopermite que las limitaciones en cuán larga una garantíaimplicada duren o permitan la exclusión o la limitación dedaños casuales o consequentes, así que el encima delimitaciones no puede aplicar a usted. Esta garantía le daderechos específicos, y usted puede tener también otrosderechos que varían del estado para expresar. Si la unidaddebe probar defectuoso dentro del período de la garantía,vuelve pagado con antelación con la prueba pasado demoda de la compra a:la Compañía de Productos de Jasco311 N. W. La Ciudad 122ndde Oklahoma, BUENO 73114

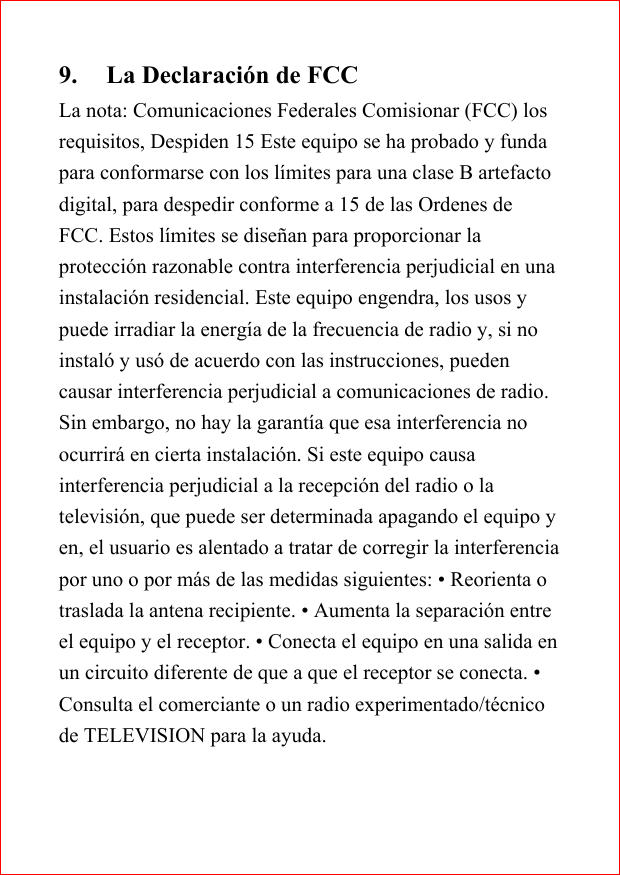

9. La Declaración de FCCLa nota: Comunicaciones Federales Comisionar (FCC) losrequisitos, Despiden 15 Este equipo se ha probado y fundapara conformarse con los límites para una clase B artefactodigital, para despedir conforme a 15 de las Ordenes deFCC. Estos límites se diseñan para proporcionar laprotección razonable contra interferencia perjudicial en unainstalación residencial. Este equipo engendra, los usos ypuede irradiar la energía de la frecuencia de radio y, si noinstaló y usó de acuerdo con las instrucciones, puedencausar interferencia perjudicial a comunicaciones de radio.Sin embargo, no hay la garantía que esa interferencia noocurrirá en cierta instalación. Si este equipo causainterferencia perjudicial a la recepción del radio o latelevisión, que puede ser determinada apagando el equipo yen, el usuario es alentado a tratar de corregir la interferenciapor uno o por más de las medidas siguientes: • Reorienta otraslada la antena recipiente. • Aumenta la separación entreel equipo y el receptor. • Conecta el equipo en una salida enun circuito diferente de que a que el receptor se conecta. •Consulta el comerciante o un radio experimentado/técnicode TELEVISION para la ayuda.

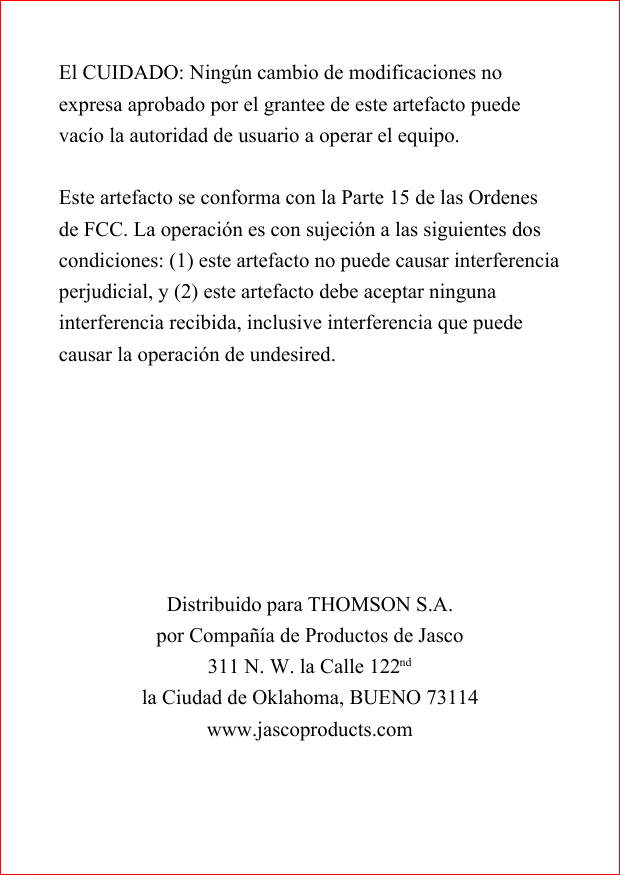

El CUIDADO: Ningún cambio de modificaciones noexpresa aprobado por el grantee de este artefacto puedevacío la autoridad de usuario a operar el equipo.Este artefacto se conforma con la Parte 15 de las Ordenesde FCC. La operación es con sujeción a las siguientes doscondiciones: (1) este artefacto no puede causar interferenciaperjudicial, y (2) este artefacto debe aceptar ningunainterferencia recibida, inclusive interferencia que puedecausar la operación de undesired.Distribuido para THOMSON S.A.por Compañía de Productos de Jasco311 N. W. la Calle 122ndla Ciudad de Oklahoma, BUENO 73114www.jascoproducts.com
