MSR3007

Installation and Operation Manual

MARINE AUDIO SYSTEM

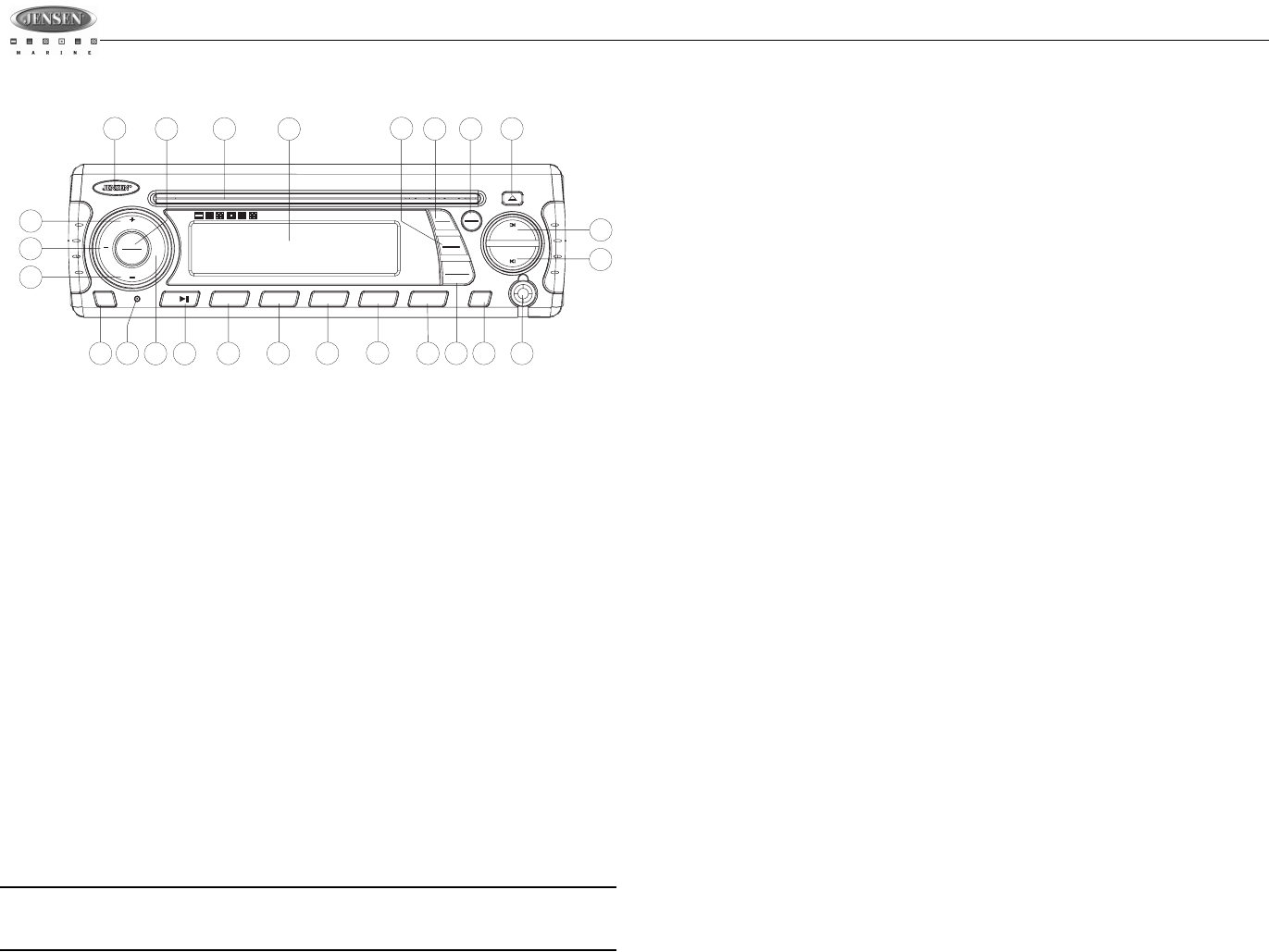

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654

RDMRPT

INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40W x 4

Manual de la Instalación y Operación / Guide d'installation et d'opération

MSR2007

CONTENTS

Safety Information .............................................................................................. 1

Installation........................................................................................................... 2

Wiring................................................................................................................... 3

Basic Operation .................................................................................................. 4

Tuner Operation.................................................................................................. 6

CD Player Operation........................................................................................... 7

SIRIUS Radio Operation..................................................................................... 8

iPod Operation .................................................................................................... 9

Care and Maintenance...................................................................................... 10

Troubleshooting................................................................................................ 10

Specifications ................................................................................................... 11

CONTENIDO

Información de Seguridad................................................................................ 13

Instalación......................................................................................................... 14

Cableado............................................................................................................ 15

Operación Básica ............................................................................................. 16

Operación del Sintonizador ............................................................................. 18

Operación del Equipo de CD ........................................................................... 19

Operación de Radio Sirius............................................................................... 20

Operación del iPod........................................................................................... 21

Cuidado y Mantenimiento................................................................................ 22

Solución de Problemas .................................................................................... 22

Especificaciones............................................................................................... 23

TABLE DES MATIÈRES

Informations sur la securite............................................................................. 25

Installation......................................................................................................... 26

Cablage.............................................................................................................. 27

Operation de base............................................................................................. 28

Operation tuner................................................................................................. 30

Operation platine CD........................................................................................ 31

Operation radio Sirius...................................................................................... 32

Operation iPod .................................................................................................. 33

Soin et entretien................................................................................................ 34

Dépannage ........................................................................................................ 34

Specifications ................................................................................................... 35

MSR3007

SAFETY INFORMATION

When Boating

Keep the volume level Iow enough to be aware of your surroundings.

Protect from Water

Do not expose the product directly to water, as this can cause electrical shorts, fire or other

damage.

Protect from High Temperatures

Exposure to direct sunlight for an extended period of time can produce very high temperatures

inside your vessel. Give the interior a chance to cool down before starting playback.

Do not mount radio within close proximity of engine compartment.

Use the Proper Power Supply

This product is designed to operate with a 12 volt DC negative ground battery system.

Protect the Disc Mechanism

Avoid inserting any foreign objects into the disc slot. Misuse may cause malfunction or

permanent damage due to the precise mechanism of this unit.

CAUTION:

THIS MOBILE CD PLAYER IS A CLASS I LASER PRODUCT. THIS UNIT USES A VISIBLE/

INVISIBLE LASER BEAM WHICH COULD CAUSE HAZARDOUS RADIATION IF EXPOSED

DIRECTLY. BE SURE TO OPERATE THE MOBILE CD PLAYER AS INSTRUCTED.

USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OR PROCEDURES OTHER

THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

DO NOT OPEN COVERS AND DO NOT REPAIR BY YOURSELF. PLEASE REFER

SERVICING TO A QUALIFIED TECHNICIAN.

WARNING:

• TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS

EQUIPMENT DIRECTLY TO WATER.

• TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK AND INTERFERENCE, USE

ONLY THE RECOMMENDED ACCESSORIES.

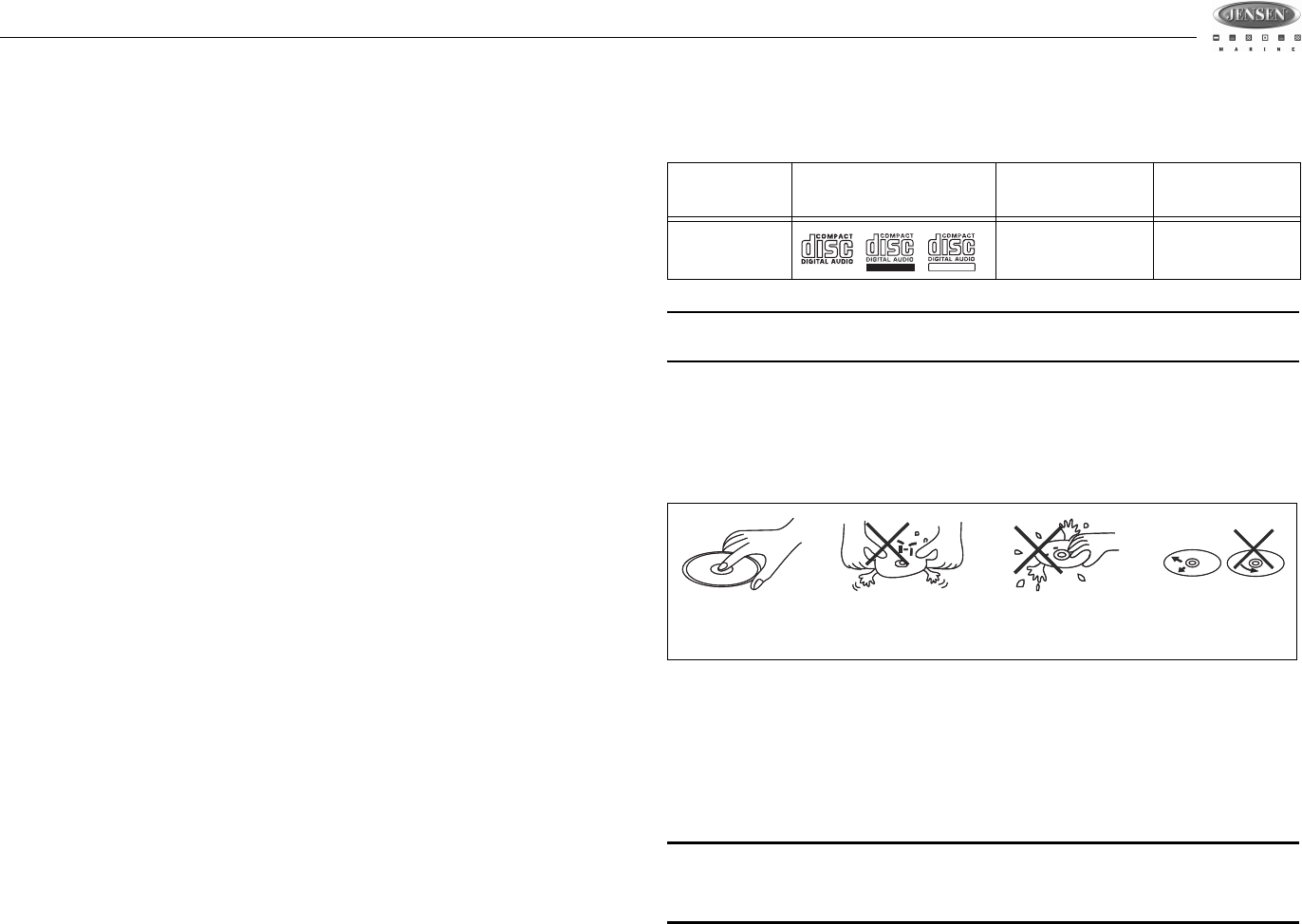

DISC NOTES

Depending on the recording status, conditions of the disc, and the equipment used for

recording, some CD-Rs/CD-RWs may not play on this unit. For more reliable playback, please

adhere to the following recommendations:

• Use CD-RWs with speed 1x to 4x and write with speed 1x to 2x.

• Use CD-Rs with speed 1x to 8x and write with speed 1x to 2x.

• Do not play a CD-RW which has been written more than 5 times.

Compatible Disc Types

NOTE: CD-R and CD-RW discs will not play unless the recording session is closed and

the CD is finalized.

Disc Maintenance

• A dirty or defective disc may cause sound dropouts while playing. Before playing, wipe

the disc using a clean cloth, working from the center hole towards the outside edge.

Never use benzene, thinners, cleaning fluids, anti-static liquids or any other solvent.

• Be sure to use only round CDs for this unit and do not use any special shape CDs. Use of

special shape CDs may cause the unit to malfunction.

• Do not stick paper or tape on the disc. Do not use CDs with labels or stickers attached or

that have sticky residue from removed stickers.

• Do not expose discs to direct sunlight or heat sources.

NOTE: A disc may become scratched (although not enough to make it unusable)

depending on how you handle it and other conditions in the usage environment. These

scratches are not an indication of a problem with the player.

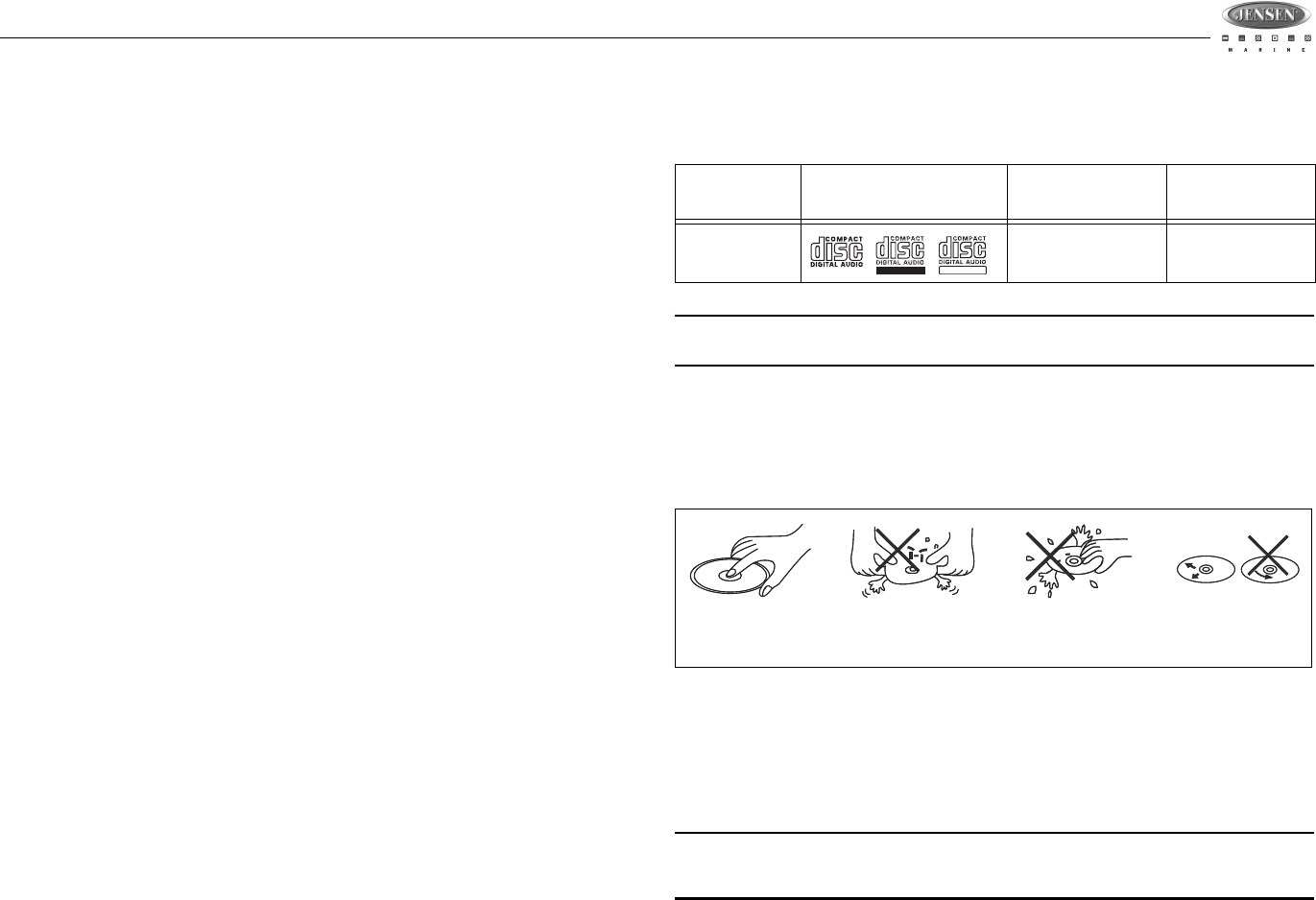

Table 1: General Disc Information

Disc Type Logo Diameter/

Playable Sides Playback Time

Audio CD 12 cm single side 74 minutes

REWRITABLE

RECORDABLE

Insert label Do not bend. Never touch

the under side

of the disc.

Wipe clean from

the center to the

edge.

side up.

MSR3007

INSTALLATION

Before You Begin

1. Disconnect Battery

Before you begin, always disconnect the battery negative terminal.

2. Remove Transport Screws

Important Notes

• Before final installation, test the wiring connections to make sure the unit is connected

properly and the system works.

• Use only the parts included with the unit to ensure proper installation. The use of

unauthorized parts can cause malfunctions.

• Consult with your nearest dealer if installation requires the drilling of holes or other

modifications to your vessel.

• Install the unit where it does not interfere with driving and cannot injure passengers if

there is a sudden or emergency stop.

• If the installation angle exceeds 30º from horizontal, the unit might not give optimum

performance.

• This unit is not waterproof and is intended for interior mounting applications only.

Exterior mounting of the unit requires use of an ASA approved marine housing.

• Avoid installing the unit where it will be subject to high temperatures from direct sunlight,

hot air, or from a heater, or where it would be subject to excessive dust, dirt or vibration.

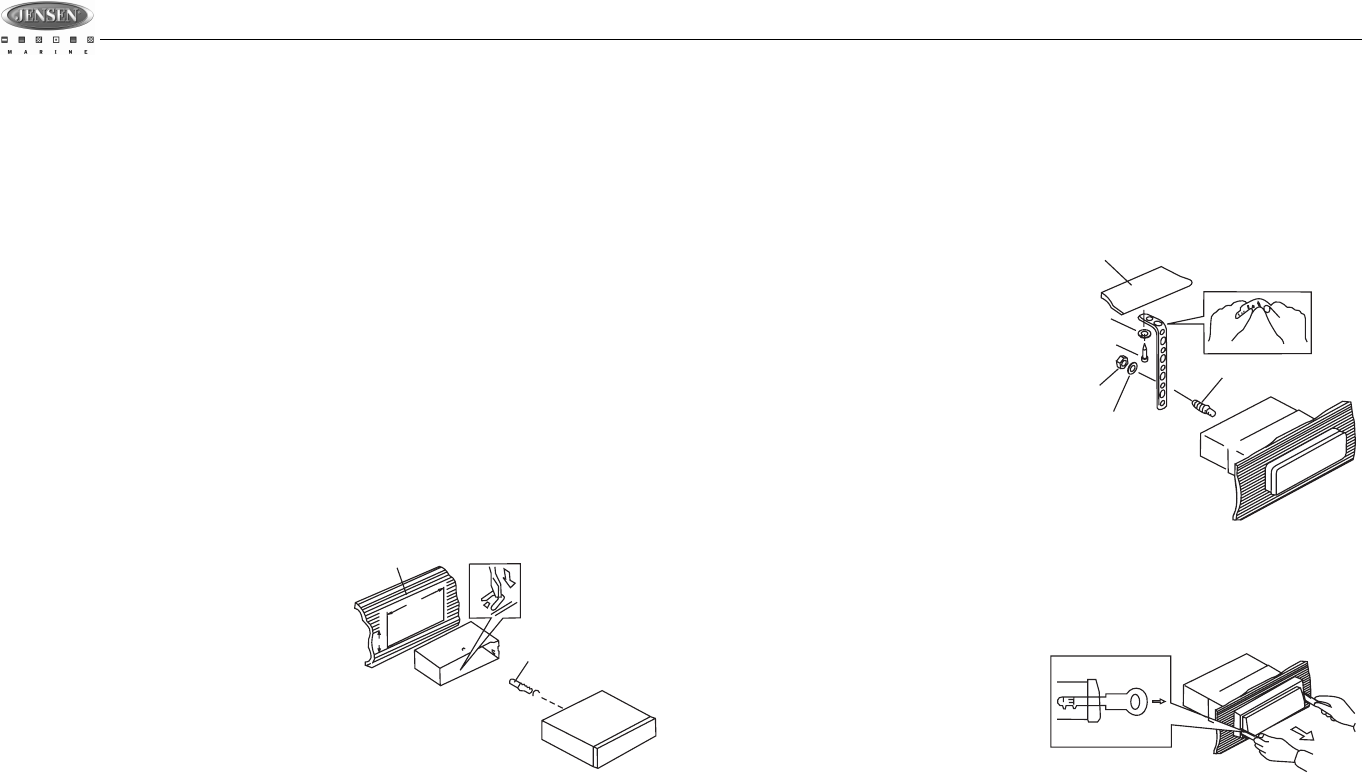

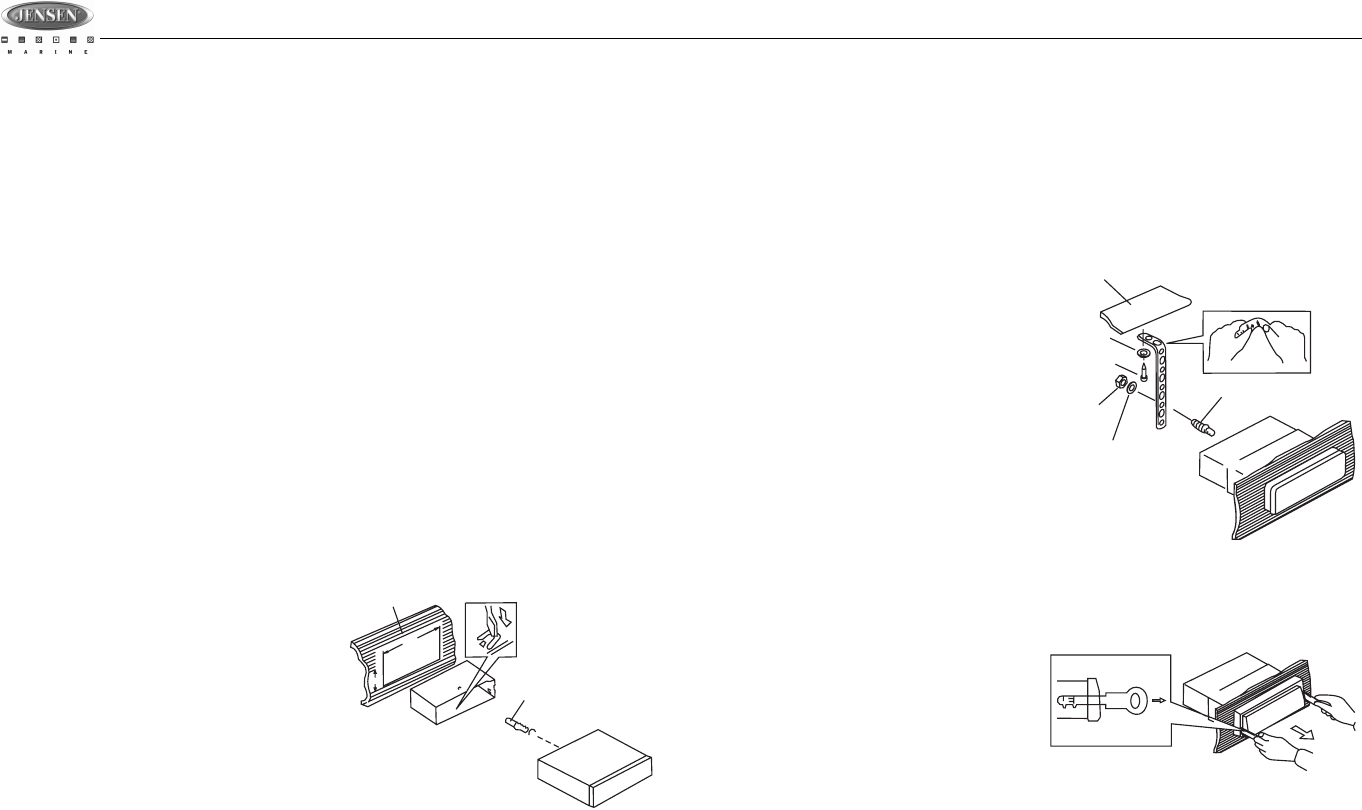

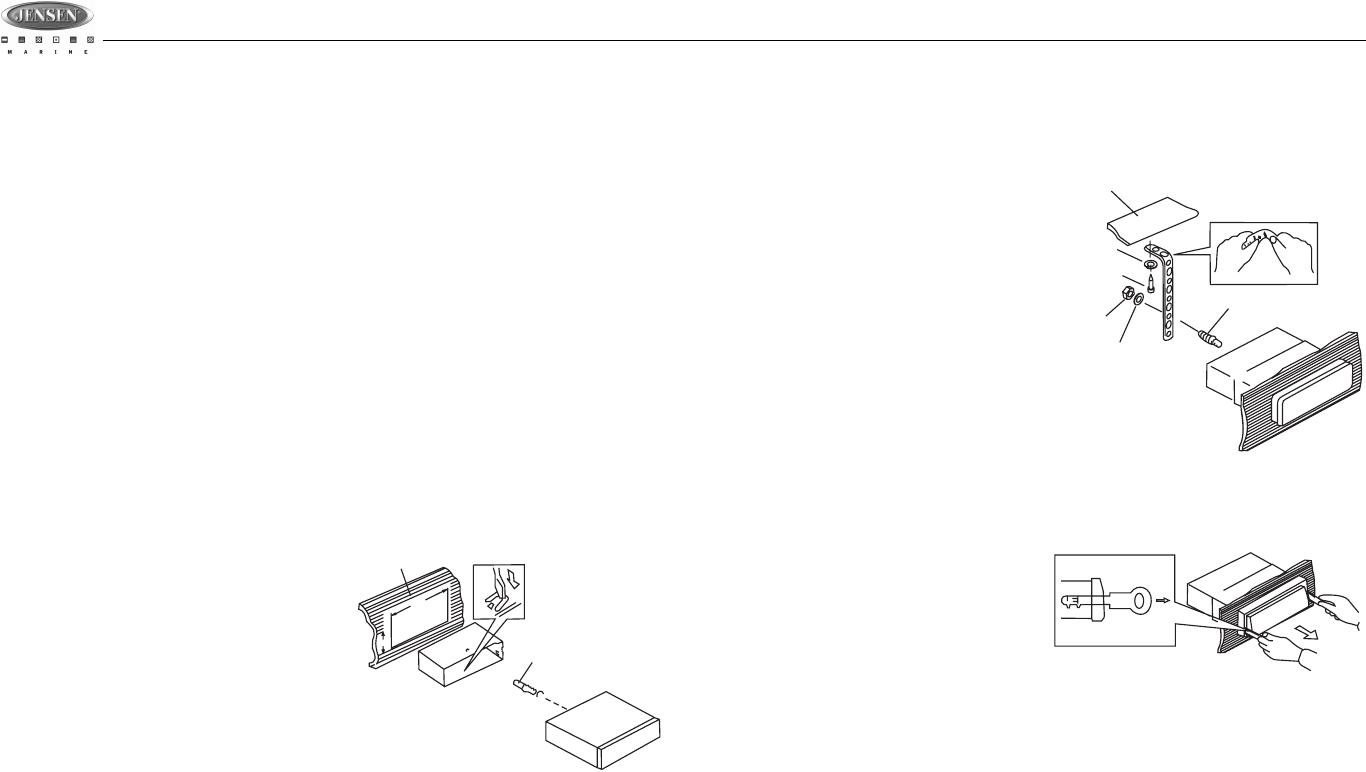

DIN Front Mount

1. Slide the mounting sleeve off of the chas-

sis if it has not already been removed. If it

is locked into position, use the removal

keys (supplied) to disengage it. The

removal keys are depicted in “Removing

the Unit” on page 2.

2. Check the dashboard opening size by

sliding the mounting sleeve into it. If the

opening is not large enough, carefully cut

or file as necessary until the sleeve easily

slides into the opening. Do not force the

sleeve into the opening or cause it to bend

or bow. Check that there will be sufficient

space behind the dashboard for the radio chassis.

3. Locate the series of bend tabs along the top, bottom and sides of the mounting sleeve.

With the sleeve fully inserted into the dashboard opening, bend as many of the tabs

outward as necessary to firmly secure the sleeve to the dashboard.

4. Place the radio in front of the dashboard opening so the wiring can be brought through the

mounting sleeve.

5. Follow the wiring diagram carefully and make certain all connections are secure and

insulated with crimp connectors or electrical tape to ensure proper operation.

6. After completing the wiring connections, turn the unit on to confirm operation (vessel

accessory switch must be on). If the unit does not operate, recheck all wiring until the

problem is corrected. Once proper operation is achieved, turn the accessory switch off

and proceed with final mounting of the chassis.

7. Carefully slide the radio into the mounting sleeve making sure it is right-side-up until it is

fully seated and the spring clips lock it into place.

8. Attach one end of the

perforated support strap

(supplied) to the screw stud on

the rear of the chassis using

the hex nut and spring washer

provided. Fasten the other end

of the perforated strap to a

secure part of the dashboard

either above or below the radio

using the screw and plain

washer provided. Bend the

strap, as necessary, to position

it. CAUTION: The rear of the

radio must be supported with

the strap to prevent damage to

the dashboard from the weight

of the radio or improper

operation due to vibration.

9. Test radio operation by referring to the operating instructions for the unit.

Removing the Unit

To remove the radio after installation, pull back

the rubber covers, insert the removal keys

straight back until they click, and then pull the

radio out. If removal keys are inserted at an

angle, they will not lock properly to release the

unit.

Reconnect Battery

When wiring is complete, reconnect the battery negative terminal.

182

Dashboard

Bend Tabs

Screw Stud

Dashboard

Plain Washer

Screw (4 x12mm)

Hex Nut (5mm)

Spring Washer

Screw Stud

Support Strap

Removal Key

MSR3007

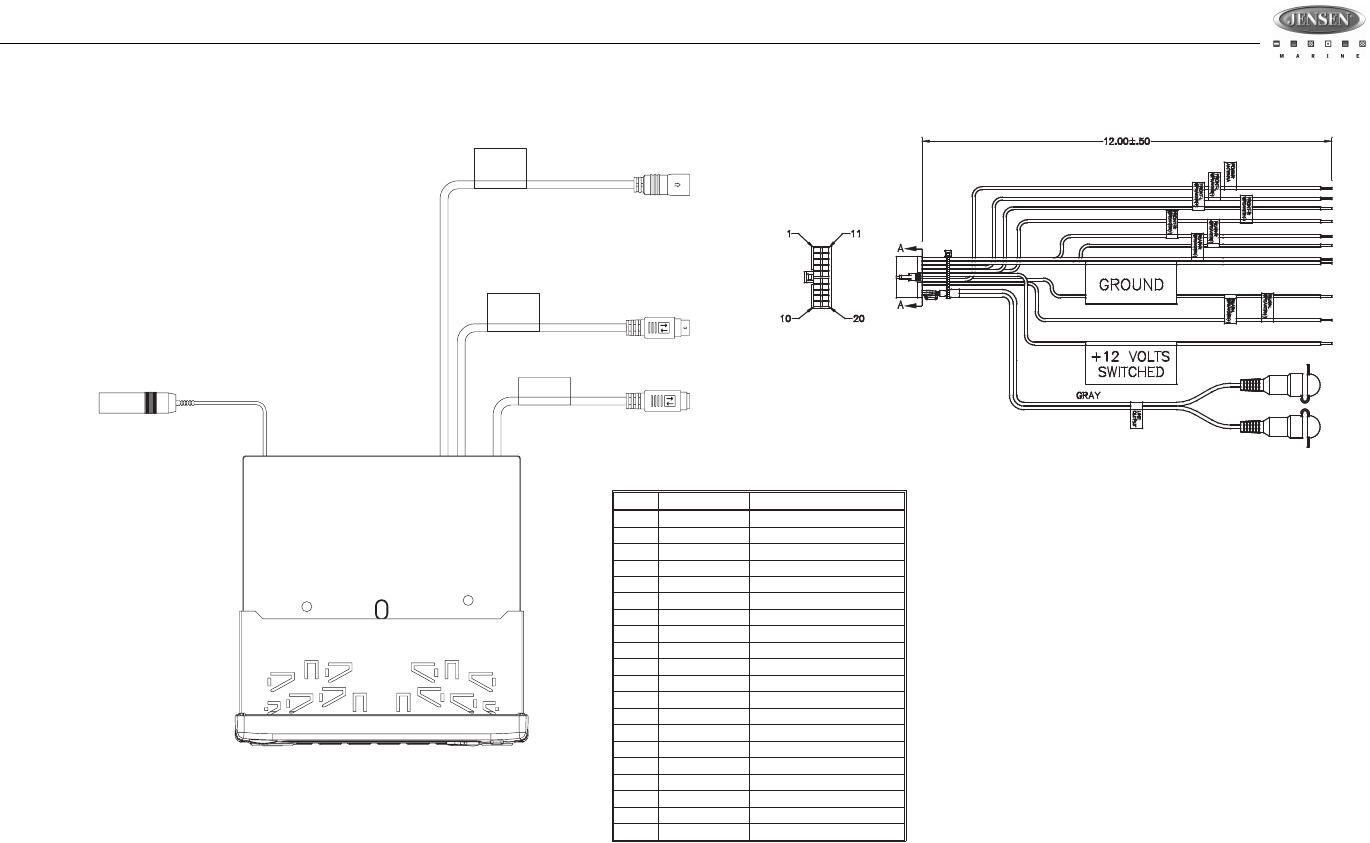

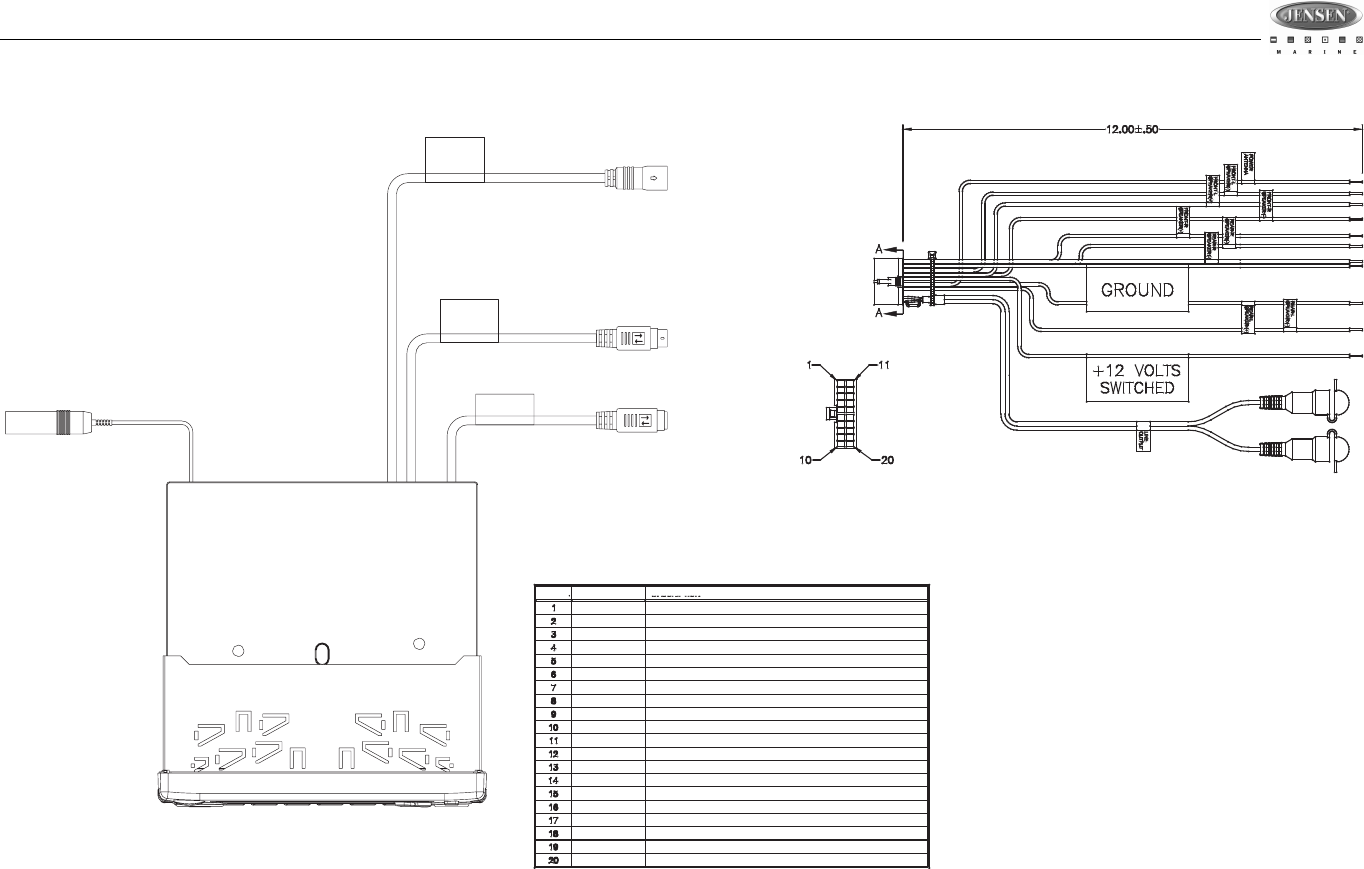

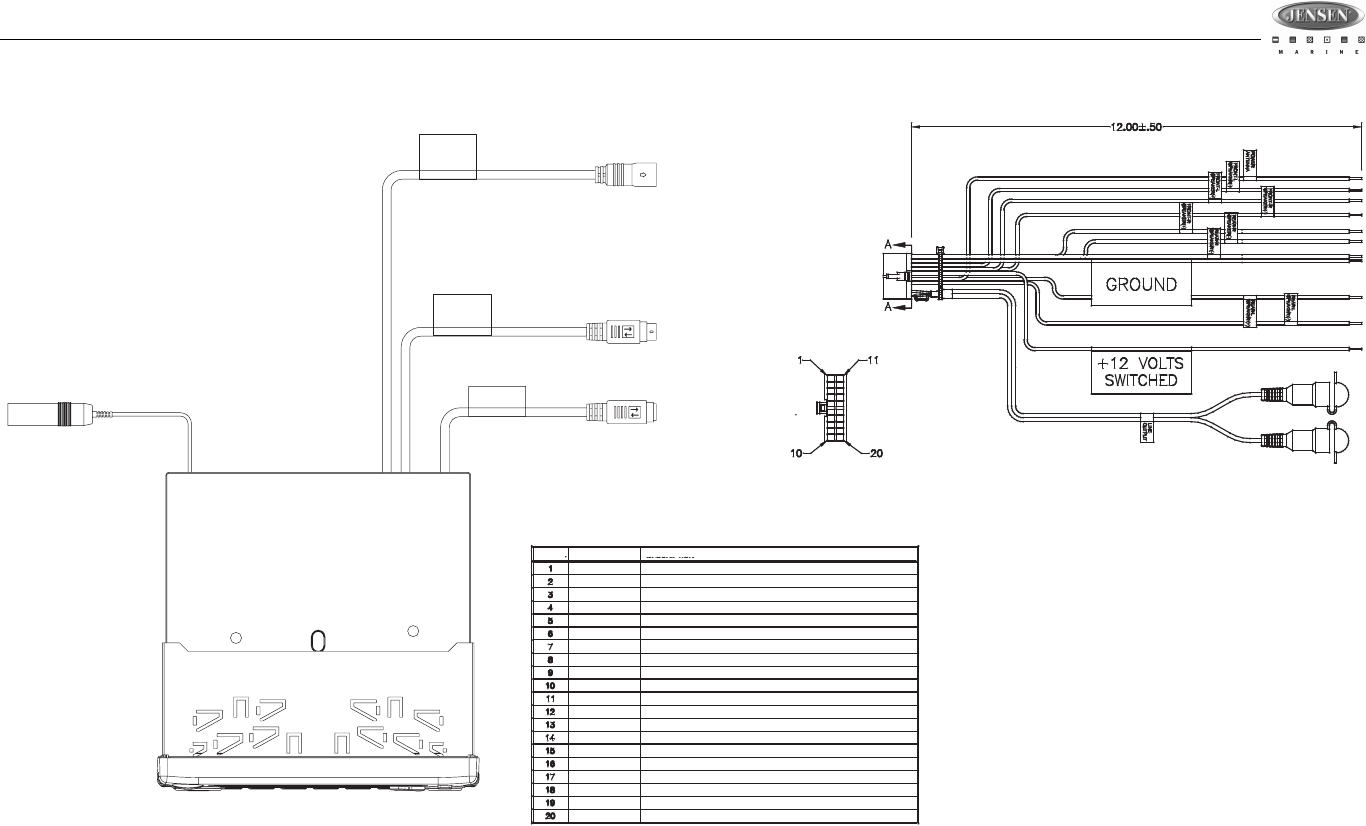

WIRING

ACCESSORY/IGNITION (+)

LEFT REAR SPEAKER (+)

RIGHT REAR SPEAKER (-)

RIGHT REAR SPEAKER (+)

LEFT REAR SPEAKER (-)

LEFT FRONT SPEAKER (+)

REAR RIGHT LINE LEVEL OUT

REAR LINE AUDIO NEGATIVE

LEFT FRONT SPEAKER (-)

NO CONNECTION

REAR LEFT LINE LEVEL OUT

RIGHT FRONT SPEAKER (-)

RIGHT FRONT SPEAKER (+)

WIRE INSERTION VIEW

NO CONNECTION

POWER ANTENNA

DESCRIPTION

RED

GRAY/BLACK

WHITE/BLACK

BLACK/SHIELD

GREEN/BLACK

VIOLET/BLACK

WIRE COLOR

BLACK

BLUE

EMPTY

RED

EMPTY

WHITE

VIOLET

GREEN

GRAY

EMPTY

WHITE

PIN NO.

VIEW A-A

GROUND

Chassis Ground

Connect to ground terminal or clean

unpainted metal part of chassis.

12V TURN ON +ACC

Connect to existing radio wire or radio fuse.

Power Antenna

Connect to power antenna or amplifier. If

not used, tape bare end of wire.

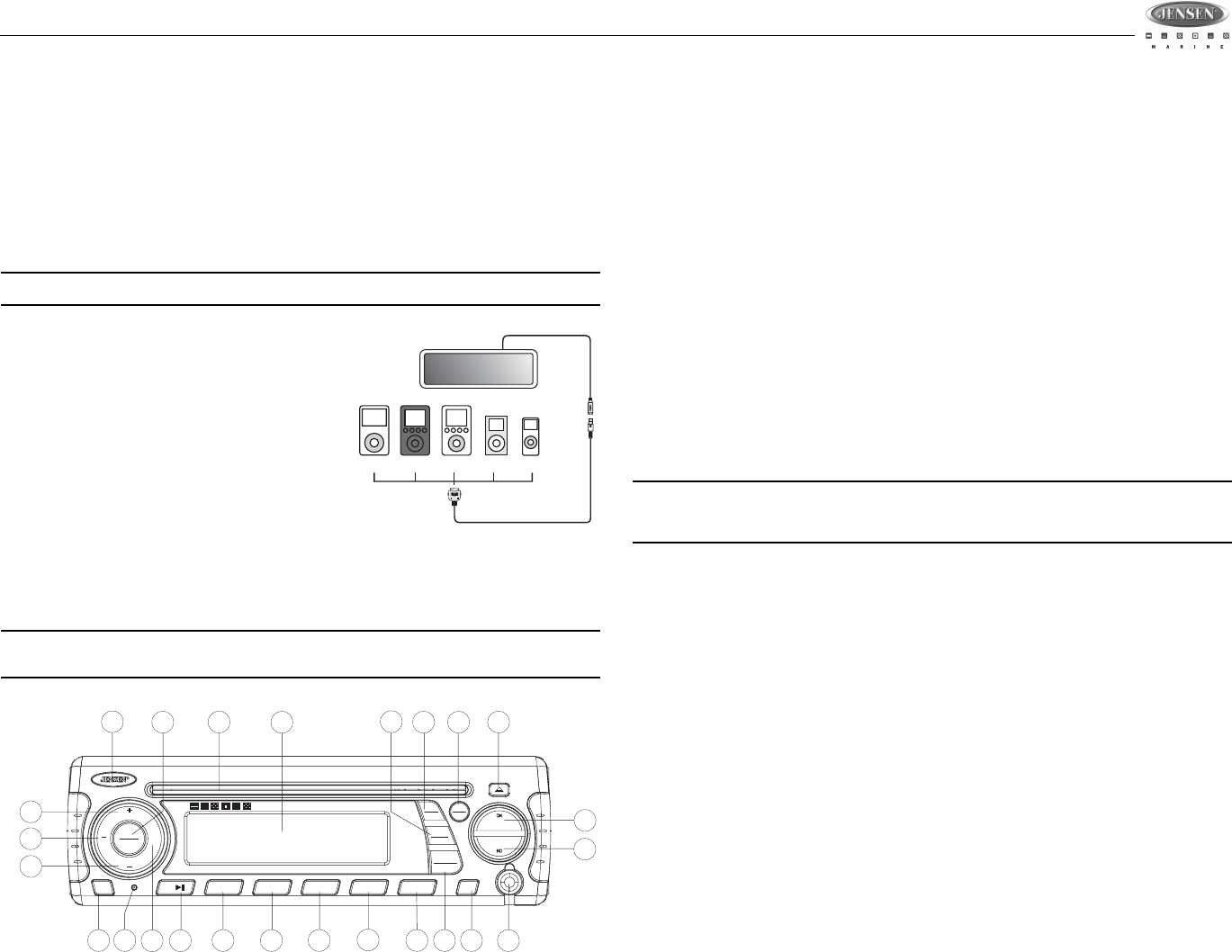

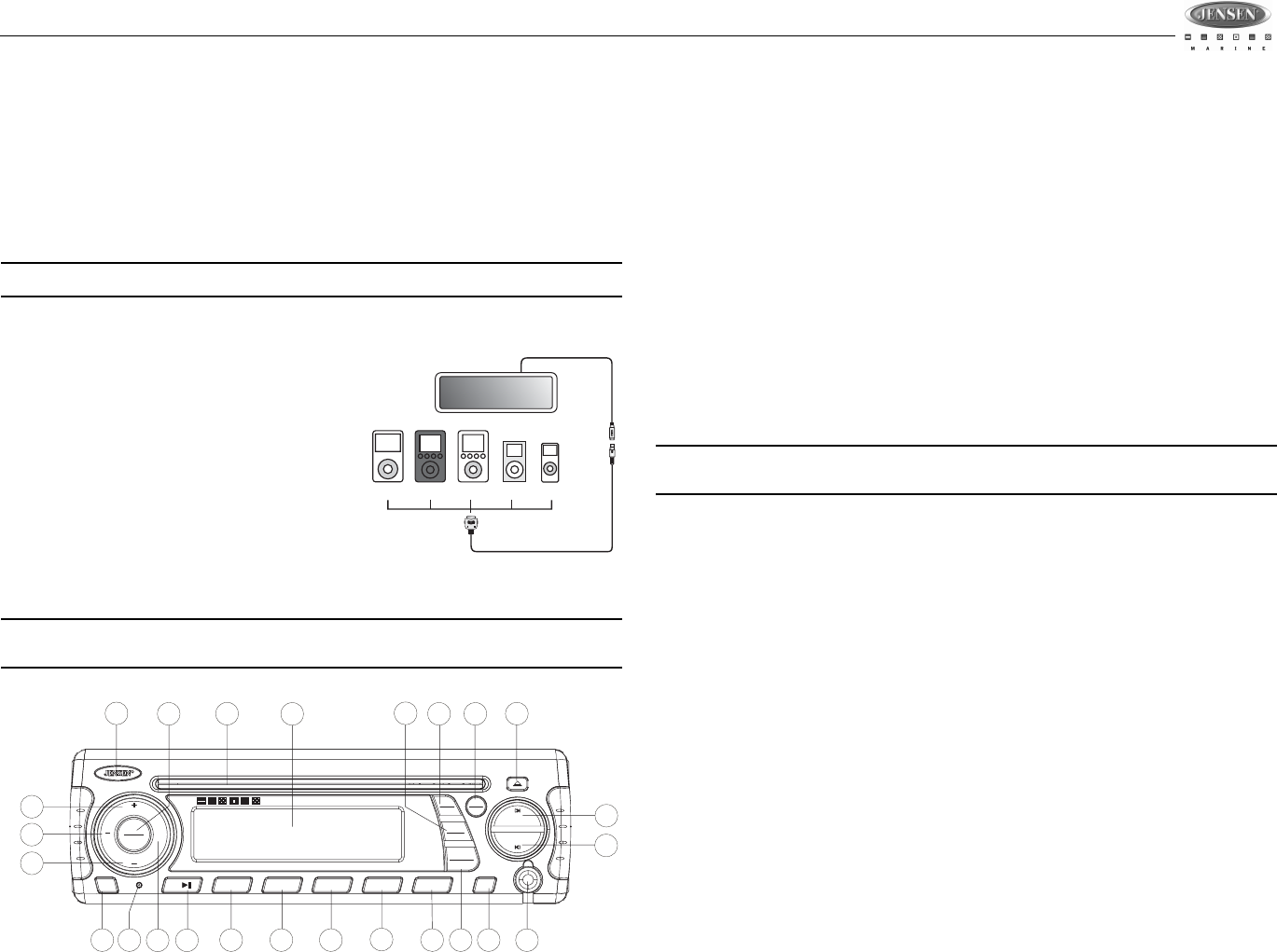

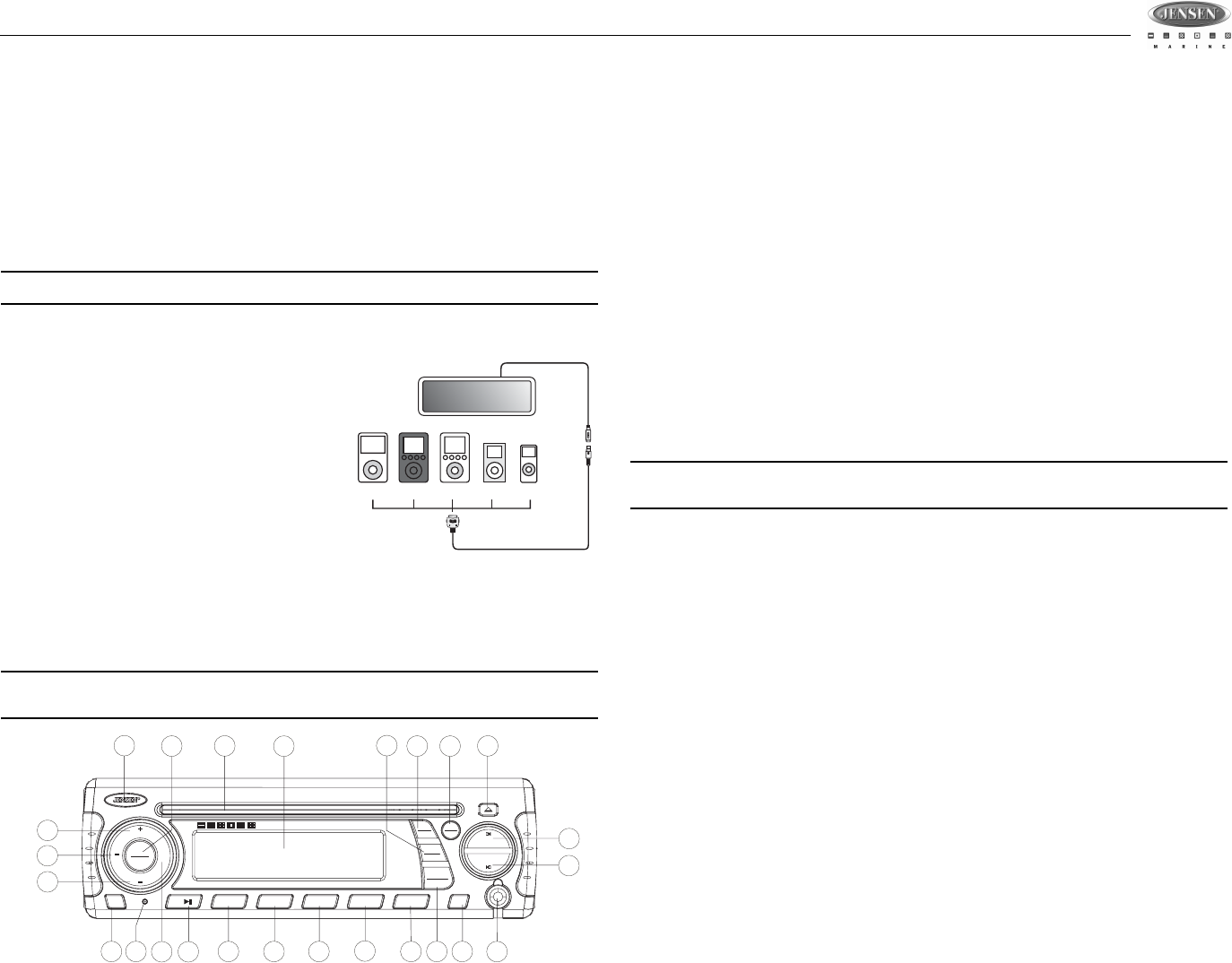

TO iPod

ANTENNA JACK BLACK 3" IPOD

WIRED REMOTE

SIRIUS

GRAY

BLACK

WHITE

NO CONNECTIONEMPTY

WIRED

REMOTE

SIRIUS

MODULE

MSR3007

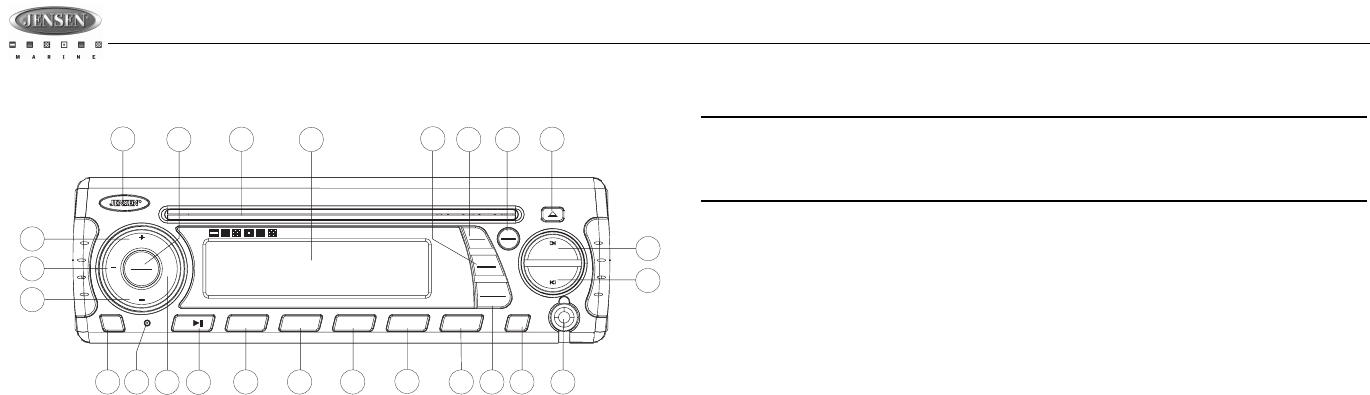

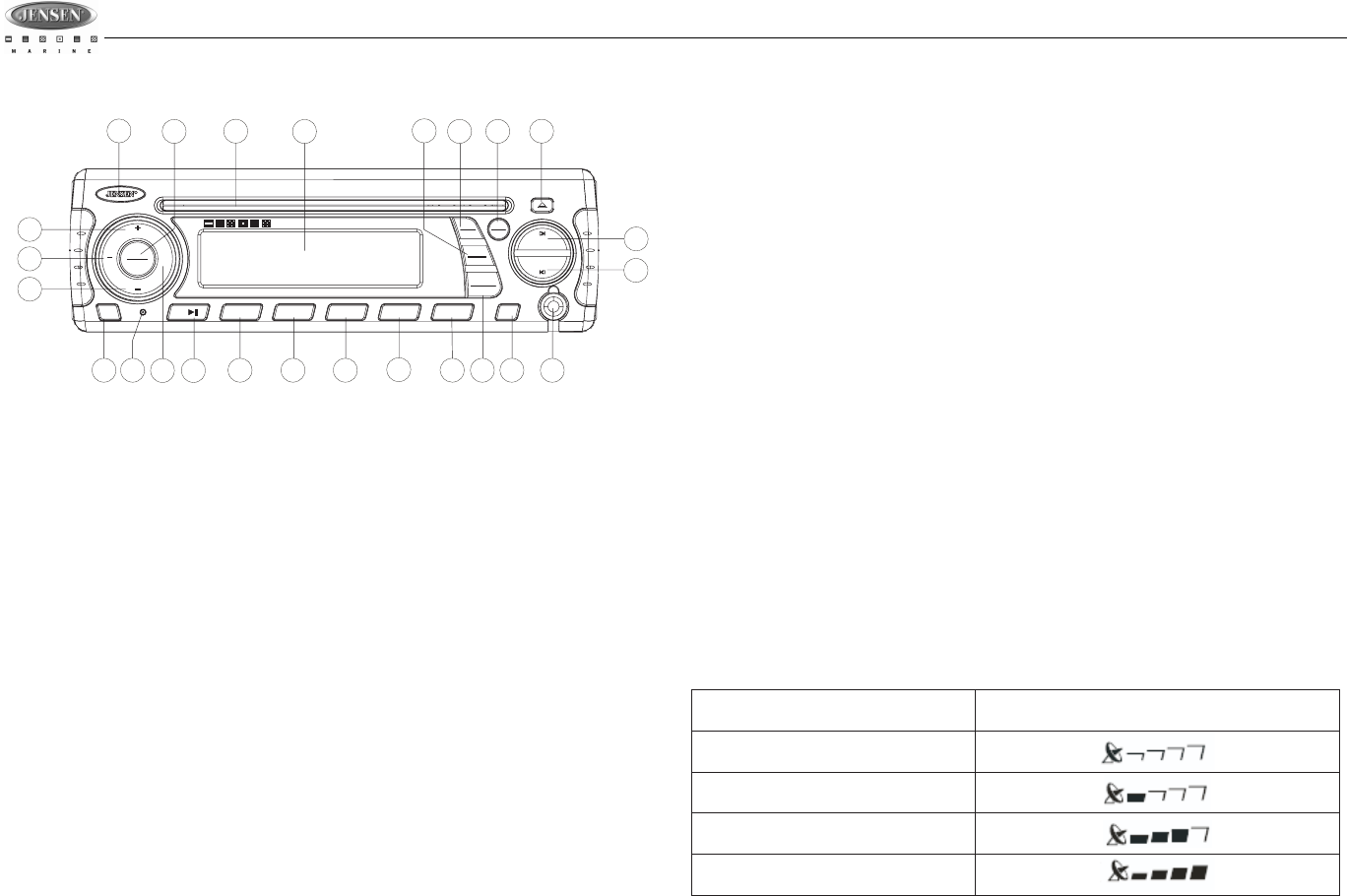

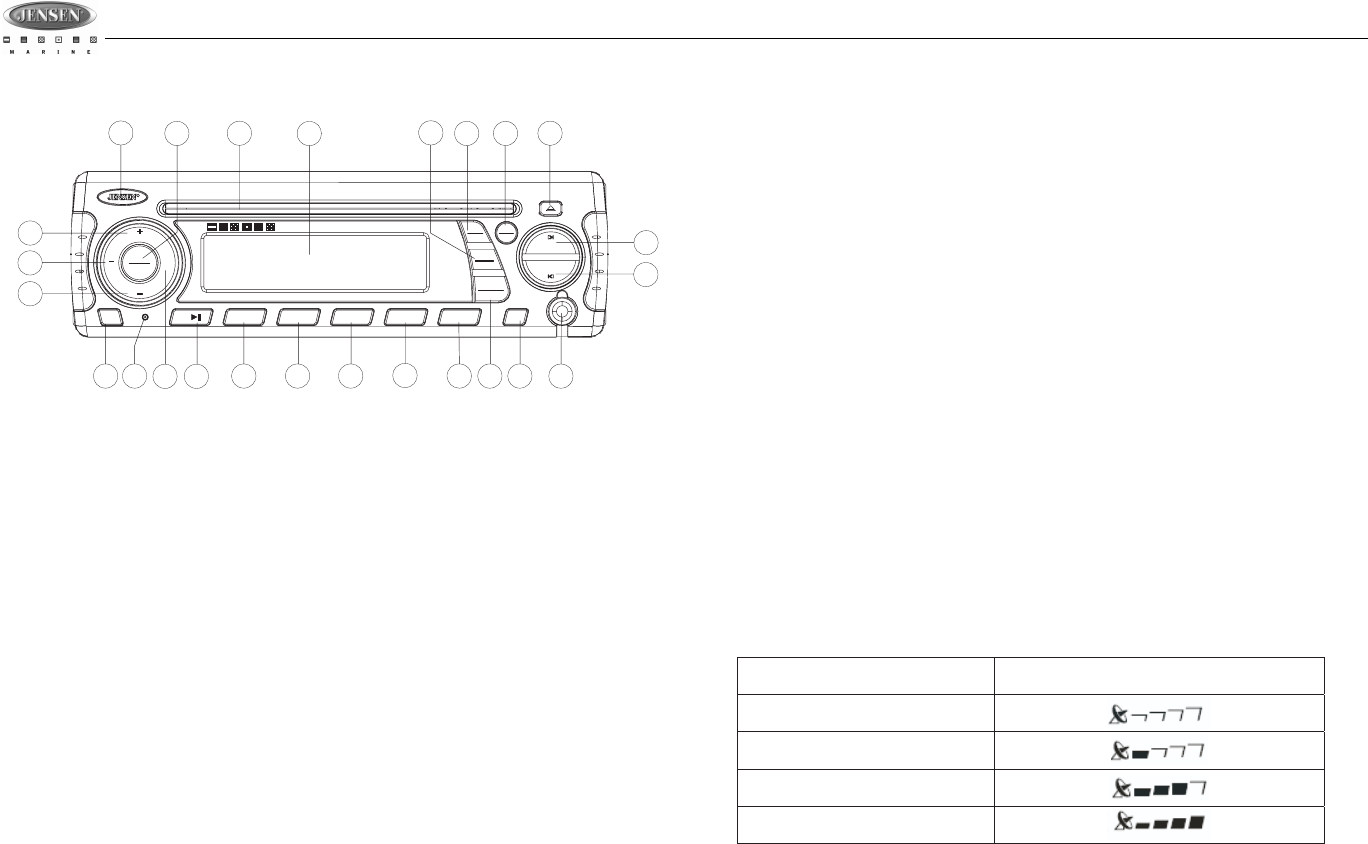

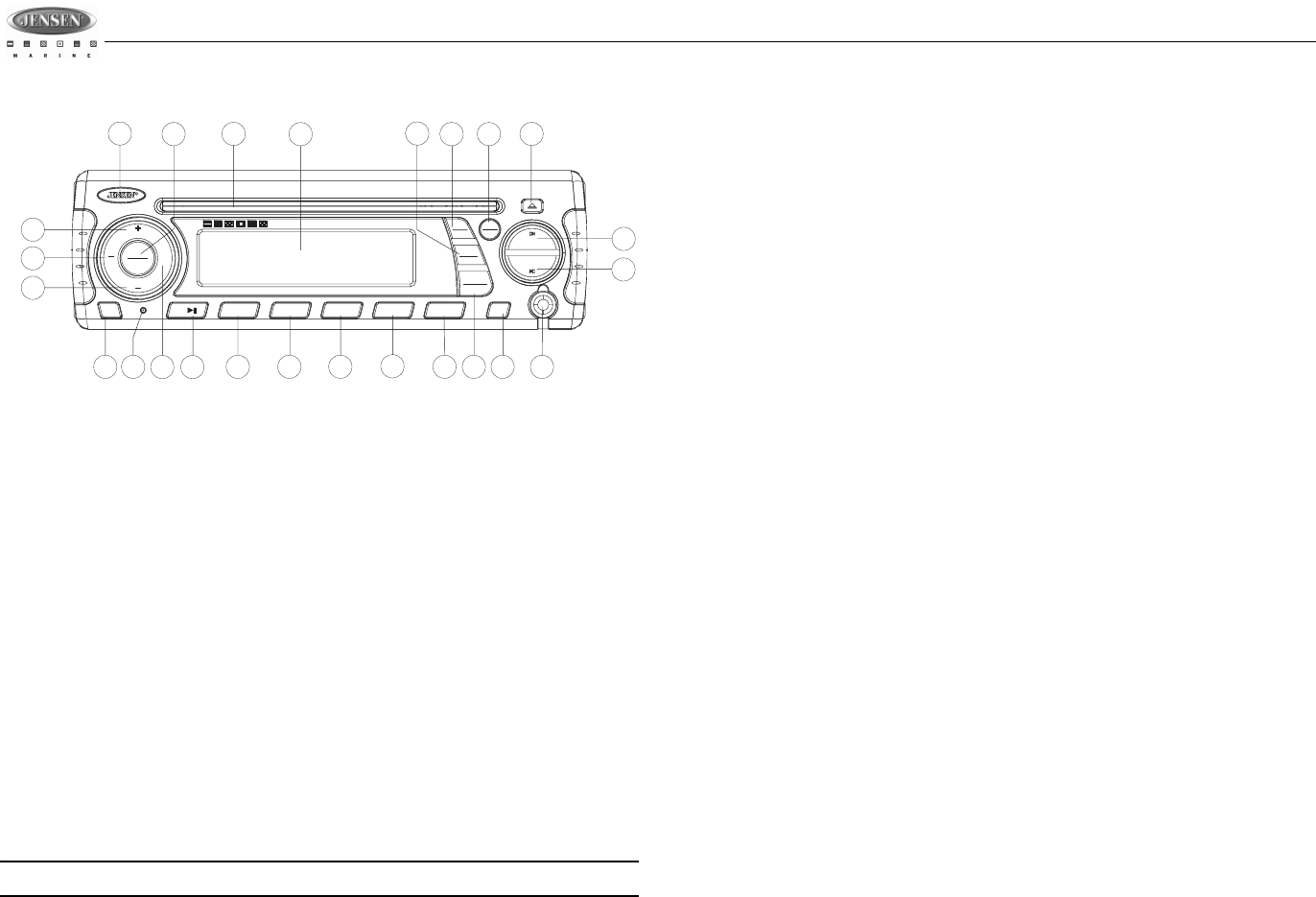

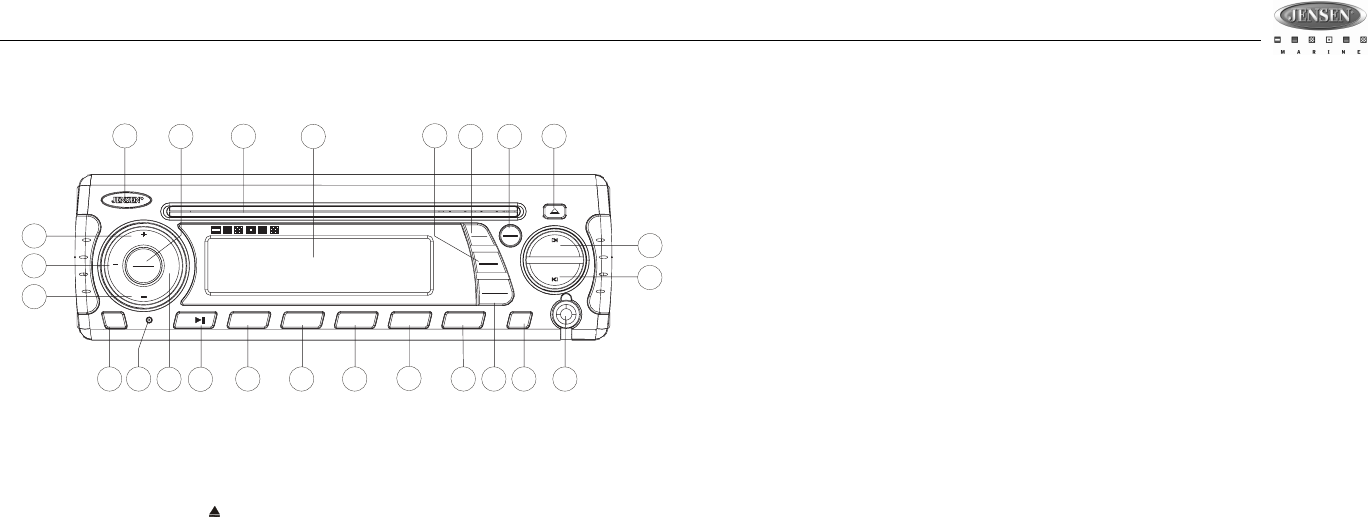

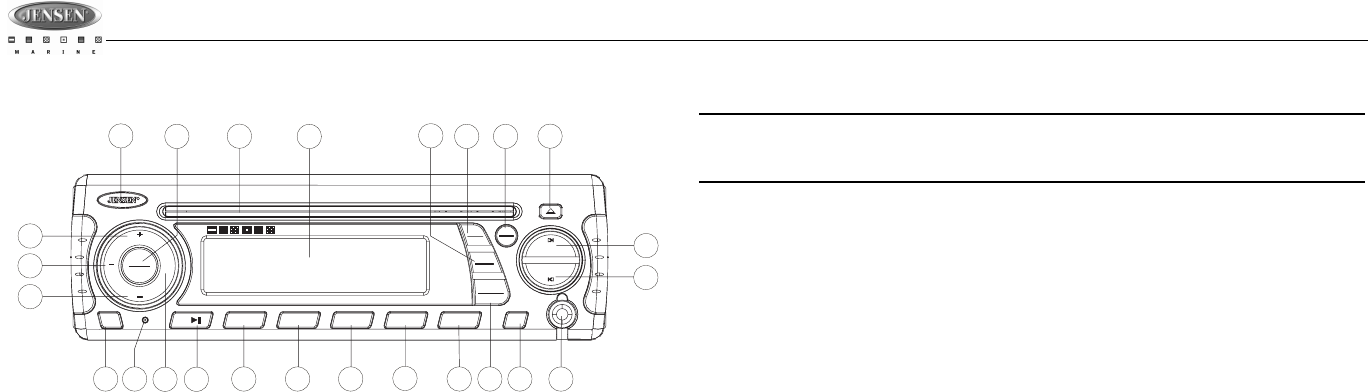

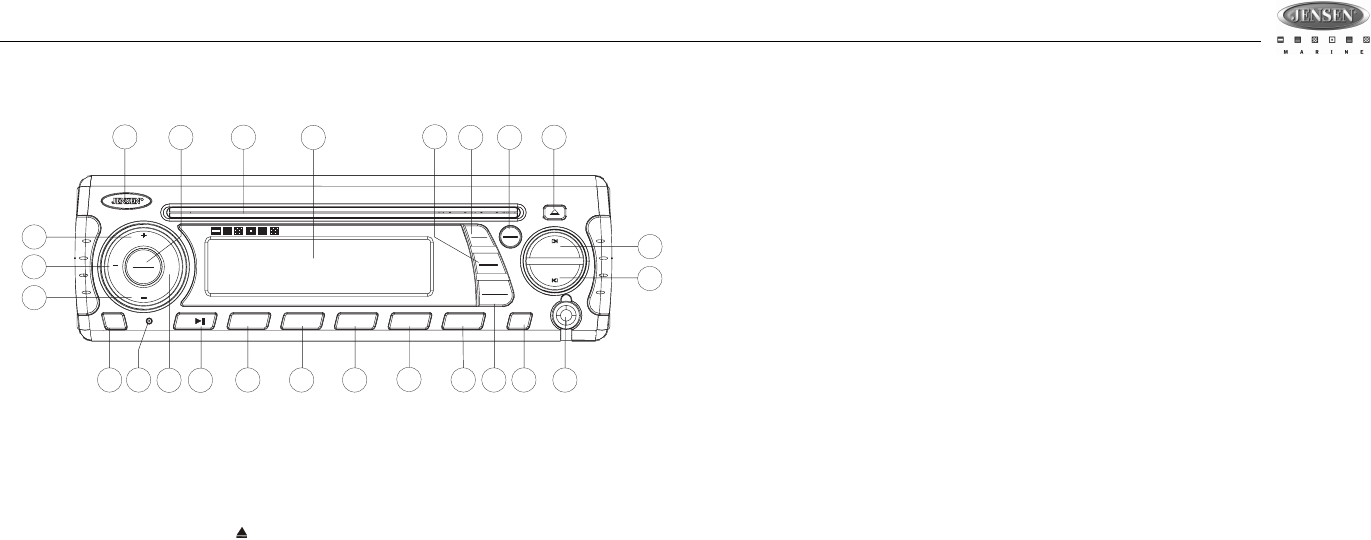

BASIC OPERATION

Power On/Off

Press any button on the front panel to turn the unit on. Press the POWER button (1) to turn the

unit off.

• If a disc is being inserted when the radio power is off and the ACC (accessory switch) is

on, the unit will automatically power up and playback will start.

• If a CD is present, playback resumes at the last position in memory before the ignition

was turned off or the POWER button was pressed.

• If no CD is present, the unit will resume at the last mode selected (Tuner, Aux, etc.). The

POWER button is illuminated whenever the IGN lead (red wire) is powered, regardless of

whether the unit is on or off.

Volume Control

To increase the volume, press the VOLUME + button (2a). To decrease the volume, press the

VOLUME - button (2b).

Mute

Press the MUTE button (17) on the control panel to mute the audio output. Press MUTE again

to restore the audio output to the previous level.

Mode

Press the MODE button (4) on the control panel to select a different mode of operation, as

indicated on the display panel. Available modes include Tuner, SIRIUS, CD, iPod and AUX In

(optional Auxiliary Input).

NOTE: CD, IPOD, or SIRIUS mode will be skipped if the module is not installed.

Reset

The reset button should be activated for the following reasons:

• initial installation of the unit when all wiring is completed

• function buttons do not operate

• error symbol on the display

Use a ball point pin or thin metal object to press the RESET button (18). This may be

necessary should the unit display an error code.

You can recover factory default settings using the RESUME function located on the system

menu. With “YES” flashing, press the MODE button (4) to activate.

Audio Menu

Press the AUDIO button (3) on the control panel to access the audio menu. You can navigate

through the audio menu items by pressing the AUDIO button repeatedly. Once the desired

menu item appears on the display, adjust that option by pressing the VOLUME +/- buttons (2)

within 5 seconds. The unit will automatically exit the audio menu after five seconds of inactivity.

The following menu items can be adjusted.

Bass Level

Use the VOLUME buttons to adjust the Bass level range from “-6” to “+6”.

Treble Level

Use the VOLUME buttons to adjust the Treble level range from “-6” to “+6”.

Balance

Use the VOLUME buttons to adjust the Balance between the left and right speakers from “L12”

(full left) to “R12” (full right).

Fader

Use the VOLUME buttons to adjust the Fader between the rear and front speakers from “R12”

(full rear) to “F12” (full front).

Volume Level

Use the VOLUME buttons to adjust the Volume level.

System Menu

1. Press and hold the AUDIO button (3) for more than 3 seconds to enter the system menu.

“MENU” will appear on the display, followed by the first menu item, “CONTRAST.”

2. Press the TUNE/TRK >>| or |<< button (21, 20) or press the AUDIO button repeatedly to

navigate the system menu and select the desired item.

3. Press the VOLUME +/- buttons (2) to adjust the selected menu item.

4. Press the AS/PS button to return to the previous operation immediately or wait for 5

seconds to return automatically.

The following items can be adjusted:

• CONTRAST (0 – 10): Set LCD contrast.

• LOW BATT (ON/OFF): Monitor voltage on ACC line.

• LOCAL: This mode favors access to local stations whose signals are much stronger,

• Distant: This is terminate the local receive mode to nomal receive mode

• AREA (USA/LATIN/EUROPE): Set frequency spacing for various regions.

• VOL PGM (0 – 46): Select an automatic turn-on volume.

• BEEP TONE (ON/OFF): Turn the audible beep ON/OFF (heard when functions/buttons

are selected). NOTE: Beep tone off will not affect LOW BATT audible tone.

• RESUME: Return the EEPROM to factory default set up values and reset the Sirius Tuner

Settings. "Yes" will blink on the LCD to confirm. Press MODE to select.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40W x 4

14 15

916

17 18 19

124

thereby improving radio reception.

MSR3007

LOW BATTERY Operation

If LOW BATT is set to “ON”, a alarm will sound (8 beeps every 30 sec) when the voltage drops

to 10.8V (+/- 0.03V). A visual warning (LOBA) will appear flashing (8 flashes every 30 sec) in

the lower left corner of the LCD display.

NOTE: “OFF” is the default setting for LOW BATT. If the audio is muted or the volume is

set to 0, the audible beep will not be heard.

Equalizer

Press the EQ button (11) to turn on the equalization function and select between five pre-

defined bass and treble curves: OFF > POP > JAZZ > CLASSIC > BEAT > ROCK.

iX-Bass

Press and hold the EQ/IX-BASS button (11) toggle true loudness on/off. When listening to

music at low volumes, this feature will boost the bass and treble ranges to compensate for the

characteristics of human hearing.

Auxiliary Input

To access an auxiliary device:

1. Connect the portable audio player to the AUX IN on the front panel (19).

2. Press the MODE button (4) to select Aux In mode.

3. Press MODE again to cancel Aux In mode and go to the next mode.

Liquid Crystal Display (LCD)

The current frequency and activated functions are shown on the LCD panel (23).

NOTE: LCD panels may take longer to respond when subjected to cold temperatures for

an extended period of time. In addition, the visibility of the numbers on the LCD may

decrease slightly. The LCD display will return to normal when the temperature increases

to a normal range.

Scroll

When the information is too long to be displayed on the LCD, press and hold the INFO/

SCROLL button (12) to view the entire title. The information will scroll twice and then return to

abbreviated text.

Quick Exit Hot Key

In the following modes and conditions, press the AS/PS button < 3 seconds to quickly exit the

current operation without waiting for the system default time out:

• System menu operation

• Searching mode

• Audio menu operation

MSR3007

TUNER OPERATION

Select a Band

Press the BAND button (16) to change between three FM bands and two AM (MW) bands.

Manual Tuning

Press the TUNE/TRK >>| or |<< buttons (20, 21) to seek stations up/down step by step.

Auto Seek Tuning

Press and hold the TUNE/TRK >>| or |<< buttons (20, 21) to automatically seek the next or

previous strong station.

Preset Stations

Six numbered preset buttons store and recall stations for each band.

Store a Station

Select a band (if needed), then select a station. Press and hold a preset button (5-10) for two

seconds. The preset number will appear in the display.

Recall a Station

Select a band (if needed). Press a preset button (5-10) to select the corresponding stored

station.

Automatically Store / Preset Scan (AS/PS)

Automatically Store

Select a band (if needed). Press and hold the AS/PS (15) button for more than three seconds

to automatically select six strong stations and store them in the current band. The new stations

replace any stations already stored in that band.

NOTE: During Auto Store (AS), the tuner will default to “Local” mode while scanning the

band initially. After scanning the entire band once, the unit will switch to “Distant” mode

for all subsequent Auto Store tuning.

Preset Scan

Select a band (if needed). Press AS/PS (15) to scan stations stored in the current band. The

unit will pause for ten seconds at each preset station. Press AS/PS again to stop scanning

when the desired station is reached.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

CD PLAYER OPERATION

Inserting and Ejecting a Disc

Insert a disc, label-side up, into the disc slot (24) with the unit turned on. The unit will

automatically draw the disc in and play the first track on the disc.

Press the eject button (22) to stop disc play and eject the disc. The unit does not have to be

turned on to eject the disc.

Controlling Disc Playback

Selecting Tracks

Press the TUNE/TRK >>| (21) or TUNE/TRK |<< button (20) to advance to the next track on

the CD. The selected track number will appear on the display. Press and hold the TUNE/TRK

>>| or |<< button to fast forward or fast reverse through the disc. CD play starts when the

button is released.

Play/Pause Disc Playback

Press the 1/>|| button (8) to suspend disc play. Press the 1/>|| button again to resume disc

Play.

Previewing Tracks

Press the 2/INT button (6) to play the first 10 seconds of each track sequentially. Press 2/INT

again to stop Intro Scan and resume normal play at the current track.

Repeat Play

Press the 3/RPT button (5) during disc play to repeat play the current track. Press 3/RPT again

to stop repeat play.

Random Play

Press the 4/RDM button (7) during disc play to play all tracks on a CD in random, shuffled

order. Press 4/RDM again to stop random play.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

SIRIUS RADIO OPERATION

Switching to SIRIUS Mode

Press the MODE button (4) to change the mode to Sirius radio mode.

Accessing your SIRIUS ID

1. In Sirius mode, press and hold the BAND/SEARCH button (16) to select DIRECT mode.

2. Press the MODE button (4) to activate Direct mode.

3. Press the MODE button for each digit to enter “000”.

4. Press MODE again to confirm. This will display the Sirius ID number for your tuner.

5. The Sirius ID number will scroll twice and then freeze with the first 11 digits on the display.

Press the INFO/SCROLL button (12) to display the remaining digit.

Selecting a Band

In Sirius mode, press the BAND button (16) to access the Sirius user-preset channel groups in

the following order: SR-1, SR-2, SR-3.

Category Tuning

1. Press the CAT - /+ buttons (13/14) to change the category. Each category title and song

title will be displayed in increments.

2. While in the category mode, press the CAT - /+ buttons again to view category names.

(The lowest channel number within the chosen category will always be the default first

channel tuned.)

3. Press the MODE button (4) or the TUNE/TRK |<< / >>| buttons (20/21) to choose desired

channels in that category.

4. Press the TUNE/TRK buttons to select a channel within the chosen category.

5. Press MODE to confirm channel selection.

Channel Up/Down Tuning

Press the TUNE/TRK |<< / >>| buttons (20/21) to search for a channel. Press and hold the

TUNE/TRK buttons to fast search.

Storing Preset Channels

The preset buttons (5-10) can be used to store 6 channels, allowing convenient access to your

favorite channels.

Programming Channels

1. Select the channel you want to store in memory.

2. Press and hold a preset button (5-10) until the corresponding preset button number

appears.

3. Repeat steps 1 and 2 to program additional channels.

Quick Tuning

Press one of the six preset buttons (5-10) to select a preset channel directly.

Channel Direct Access Searching

1. Press and hold the BAND/SEARCH button (16) to access Direct Tune mode. “DIRECT-T”

appears on the display for a few seconds.

2. Press the MODE button (4) to confirm.

3. Press the TUNE/TRK |<< / >>| buttons (20/21) to move between the three digits.

4. Use the VOLUME +/- buttons (2) to select a number for each position.

5. Press the MODE button to confirm each digit.

6. Press the MODE button again to tune to the selected file.

Alternate Display Information

Press INFO/SCROLL button (12) to change the display information in the following order:

ARTIST NAME > SONG TITLE > CATEGORY > CHANNEL NAME.

Satellite Signal Strength

The display will indicate satellite reception strength as shown below.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

Signal Strength Strength Display

No Signal

Weak

Good

Excellent

MSR3007

iPod OPERATION

This unit is equipped with an iPod ready function that will allow you to control your iPod (if

compatible) using the control panel control buttons. The following iPod versions are supported:

• iPod 3G (firmware version 2.2 only)

• iPod Mini

• iPod 4G

• iPod Photo

• iPod Nano

• iPod 5G (Video)

NOTE: iPod and iPod Cable sold separately.

Accessing iPod Mode

The unit will automatically switch to iPod mode

when an iPod is plugged into the iPod cable.

To return to the iPod menu from any other source,

press the MODE button (4) on the control panel or

remote control until “iPod” appears on the display.

Turning the iPod On/Off

The iPod power turns on automatically when an

iPod is connected to 30-pin iPod cable, as long as

the vehicle ignition is turned on. You can turn the

iPod off by disconnecting it from the cable or by

turning the ignition off. When the ignition is turned

off, the iPod will pause and then enter sleep mode after 2 minutes. While the iPod is

connected, the power cannot be turned on or off from the iPod itself.

NOTE: The iPod will continuously recharge when connected to the unit, as long as the

vehicle ignition is turned on.

Controlling Playback

Pausing Playback

During playback, press the 1/>|| button (8) to pause the iPod player. “Pause” will appear on the

LCD. Press 1/>|| again to resume playback.

Repeat Play

During playback, press the 3/RPT button (5) to repeat the current song. “Repeat” will appear

on the LCD. Press 3/RPT again to stop repeat playback.

Random Play

During playback, press the 4/RDM button (7) to play all songs in the current category in

random order. Random play will begin once the current song has finished playing. “Shuffle” will

appear on the LCD. Press 4/RDM again to stop random playback.

Selecting Tracks

During playback, press the TUNE/TRK |<< / >>| button (20/21) to play the previous or next

track in the current category. Press the TUNE/TRK |<< button (20) once to play the song from

the start position or press TUNE/TRK |<< twice to play the previous track.

Press and hold the TUNE/TRK |<< / >>| button (20/21) to fast reverse/forward the song.

NOTE: If you press and hold the TUNE/TRK |<< / >>| button to change the current song

to the previous/next song, you will exit fast reverse/forward mode.

Alternate Display Information

Press INFO/SCROLL button (12) to change the display information in the following order:

ARTIST NAME > SONG TITLE > FOLDER NAME.

Search Mode

Press and hold the BAND/SEARCH button (16) to enter iPod search mode. Press BAND/

SEARCH again to access Playlist, Artist, Album, Genre, Song, or Composer (consecutively).

When search mode is selected, press the MODE button (4) to confirm selection. Use the

VOLUME +/- buttons (2) to navigate through various list selections. Press MODE (4) to make

your final selection.

iPod


iPod iPod

mini

iPod

nano

HEAD UNIT

8 Din iPod Ready Cable

iPod Cable

iPod

Video

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

CARE AND MAINTENANCE

• Keep the product dry. If it does get wet, wipe it dry immediately. Liquids might contain

minerals that can corrode the electronic circuits.

• Keep the product away from dust and dirt, which can cause premature wear of parts.

• Handle the product gently and carefully. Dropping it can damage circuit boards and

cases, and can cause the product to work improperly.

• Wipe the product with a dampened cloth occasionally to keep it looking new. Do not use

harsh chemicals, cleaning solvents, or strong detergents to clean the product.

• Use and store the product only in normal temperature environments. High temperature

can shorten the life of electronic devices, damage batteries, and distort or melt plastic

parts.

Ignition

The most common source of noise in reception is the ignition system. This is a result of the

radio being placed close to the ignition system (engine). This type of noise can be easily

detected because it will vary in intensity of pitch with the speed of the engine.

Usually, the ignition noise can be suppressed considerably by using a radio suppression type

high voltage ignition wire and suppressor resistor in the ignition system. (Most vessels employ

this wire and resistor but it may be necessary to check them for correct operation.) Another

method of suppression is the use of additional noise suppressors. These can be obtained from

most CB/A radio or electronic supply shops.

Interference

Radio reception in a moving environment is very different from reception in a stationary

environment (home). It is very important to understand the difference.

AM reception will deteriorate when passing under a bridge or when passing under high voltage

lines. Although AM is subject to environmental noise, it has the ability to received at great

distance. This is because broadcasting signals follow the curvature of the earth and are

reflected back by the upper atmosphere.

TROUBLESHOOTING

Symptom Cause Solution

No power The vessel’s accessory

switch is not on If the power supply is properly

connected to the vessel’s acces-

sory terminal, switch the ignition

key to “ACC”.

The fuse is blown Replace the fuse.

Disc cannot be loaded or

ejected Presence of CD disc inside

the player Remove the disc in the player and

insert the new one.

Inserting the disc in reverse

direction Insert the compact disc with the

label facing upward.

Compact disc is extremely

dirty or disc is defective Clean the disc or try to play a new

one.

Condensation Leave the player off for an hour or

so, then try again.

No sound Volume is too low Adjust volume to audible level.

Wiring is not properly con-

nected. Check wiring connections.

The operation keys do

not work Control panel not properly

installed Reinstall control panel.

The built-in microcomputer

is not operating properly

due to noise

Press the RESET button.

Sound skips The installation angle is

more than 30 degrees. Adjust the installation angle to

less than 30 degrees.

The disc is dirty or defec-

tive. Clean the disc and try to play

again or use new disc.

Cannot tune to radio sta-

tion, auto-seek does not

work

The antenna cable is not

connected. Insert the antenna cable firmly.

The signals are too weak. Select a station manually.

MSR3007

SPECIFICATIONS

Signal to Noise Ratio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 75 dB

Channel Separation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .: More than 50 dB

Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : 20 Hz - 20 kHz

FM Radio

Frequency Coverage (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 to 107.9 MHz

Frequency Coverage (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 to 108 MHz

Sensitivity (S/N=30dB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4µV

Image Rejection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >45 dB

Stereo Separation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25 dB

AM/MW

Frequency Range (USA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720 kHz

Frequency Range (Europe). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620 kHz

Sensitivity (S/N=20dB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 dB

General

Operating Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .DC 12 Volts

Grounding System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Negative Ground

Speaker Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8 ohms per channel

Tone Controls:

Bass (at 100 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Treble (at 10 kHz). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Power Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40W x 4

Current Drain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Ampere (max.)

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 (W) x 183 (D) x 58 (H)

MSR3007

INFORMACIÓN DE SEGURIDAD

Cuando Navegue

Mantenga el volumen lo suficientemente bajo para escuchar a su alrededor.

Protéjalo del Agua

No sumerja o exponga el producto directamente al agua, pues puede causar cortos eléctricos,

incendios o daños.

Protéjalo contra las Altas Temperaturas

Exposición a luz solar directa por un periodo extendido de tiempo puede producir muy altas

temperaturas dentro de su buque. Deje que el interior se enfríe antes de iniciar la

reproducción.

No monte un radio en las proximidades del compartimiento del motor.

Utilice la Alimentación de Energía Adecuada

Este producto está diseñado para operar con un sistema de baterías de 12 voltios de Corriente

Continua negativa conectado a tierra.

Proteja el Mecanismo del Disco

Evite insertar cualquier objeto extraño dentro de la ranura del disco. Un uso equivocado causa

mal funcionamiento o daño permanente debido al mecanismo de precisión de esta unidad.

CUIDADO:

ESTE REPRODUCTOR DE CD MÓVIL ES UN PODUCTO LÁSER DE PRIMERA CLASE. LA

UNIDAD UTILIZA UN RAYO LÁSER VISIBLE/INVISIBLE CUYA EXPOSICIÓN DIRECTA

PODRÍA CAUSAR RADIACIÓN PELIGROSA. ASEGÚRESE DE OPERAR EL

REPRODUCTOR DE CD MÓVIL COMO SE DETALLA.

EL USO DE CONTROLES O AJUSTES O DESEMPEÑOS O PROCEDIMIENTOS

DISTINTOS A AQUELLOS ESPECIFICADOS AQUÍ PUEDEN PROVOCAR EN UNA

PELIGROSA EXPOSICIÓN A LA RADIACIÓN.

NO ABRA COBERTURAS O TAPAS Y NO LO REPARE USTED MISMO. POR FAVOR,

LLÉVELO AL SERVICIO DE UN TÉCNICO CALIFICADO.

ADVERTENCIA:

• PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO, NO EXPONGA

ESTE EQUIPO DIRECTAMENTE AL AGUA.

• PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO E

INTERFERENCIA, UTILICE SOLAMENTE LOS ACCESORIOS RECOMENDADOS.

Notas Sobre Discos

Algunos CD-Rs/CD-RWs pueden no funcionar en esta unidad dependiendo del estado de

grabación, las condiciones del disco y el equipo usado para grabar. Para reproducciones más

confiables, por favor siga estas recomendaciones:

• Use CD-RWs con velocidad 1x a 4x y grabe con velocidad 1x a 2x.

• Use CD-Rs con velocidad 1x a 8x y grabe con velocidad 1x a 2x.

• No reproduzca CD-RWs que hayan sido grabados más de cinco veces.

Tipos Compatibles del Disco

NOTA: CD-R y CD-RW no se reproducirán al menos que la sesión de grabación esté

cerrada y el CD finalizado.

Mantenimiento del Disco

• Un disco sucio o defectuoso puede causar saltos mientras se está reproduciendo. Antes

de reproducir un CD, pase una tela limpia desde el agujero central hacia los bordes

externos. Nunca utilice bencina, aguarrás, líquidos de limpieza, líquidos antiestática o

ningún otro solvente.

• Asegúrese de usar sólo CDs redondos en esta unidad y no use ninguna otra forma

especial de CDs. Usar CDs de formas especiales pueden causar el mal funcionamiento

de la unidad.

• No pegue papel o cinta en el disco. No pegue etiquetas o autoadhesivos al CD y quite

todos los residuos pegajosos de etiquetas despegadas.

• No exponga discos a luz solar directa o fuentes de calor.

NOTA: Un disco puede estar rayado (tal vez no lo suficiente para quedar inutilizado)

dependiendo de cómo lo maneja y otras condiciones en el ambiente de uso. Estos

rayones no indican problemas con el reproductor.

Table 1: Información General del Disco

Tipo de

Disco Logo Diámetro/Lados

Reproducibles Tiempo de

Reproducción

CD de Audio Lado simple de 12

cm. 74 minutos

REWRITABLE

RECORDABLE

No lo doble. Nunca toque el

lado de abajo

del disco.

Inserte el lado de la

etiqueta hacia arriba. Límpielo desde el

centro hacia los

costados.

MSR3007

INSTALACIÓN

Antes de Empezar

1. Desconecte la Batería

Antes de empezar, siempre desconecte el terminal negativo de la batería.

2. Quite Tornillos de Transporte

Notas Importantes

• Antes de la instalación final, pruebe las conexiones de cables para asegurarse de que la

unidad esté conectada adecuadamente y el sistema funcione.

• Utilice solamente las partes incluidas con la unidad para asegurarse una instalación

adecuada. El uso de partes no autorizadas puede causar mal funcionamiento.

• Consulte su revendedor más cercano si la instalación requiere taladrar agujeros u otras

modificaciones a su buque.

• Instale la unidad donde no interfiera con el manejo y no pueda herir a ningún pasajero si

se frena repentinamente o de emergencia.

• Si el ángulo de instalación excede los 30º de horizontalidad, la unidad puede no tener un

rendimiento óptimo.

• Esta unidad no es impermeable y está destinada solamente a interiores. El montaje

exterior de la unidad requiere usar una cubierta marina aprobada por ASA.

• Evite instalar la unidad donde sea sometida a altas temperaturas debido a luz directa del

sol, aire caliente o del calentador, o donde reciba polvo, suciedad o vibración en exceso.

Montaje Delantero de DIN

1. Deslice la manga de montaje fuera del

chasis si aún no ha sido quitada. Si está

trabada, utilice las llaves para quitarla

(provistas) para soltarla. Las llaves para

quitar están descriptas en Quitando la

Unidad.

2. Verifique el tamaño de apertura del

tablero deslizando la manga de montaje

adentro del mismo. Si la apertura no es lo

suficientemente grande, cuidadosamente

corte o lime hasta que la manga se

deslice dentro de la apertura. No fuerce la

manga al introducirla en la apertura o

provoque que se doble. Verifique que haya suficiente espacio detrás del tablero para el

chasis del radio.

3. Localice la serie de lengüetas para doblar en la parte superior, inferior y costados de la

manga de montaje. Con la manga completamente insertada en la apertura del tablero,

doble hacia afuera todas las lengüetas que sean necesarias para que quede sujeta

firmemente al tablero.

4. Ubique el radio en frente de la apertura del tablero de manera tal que los cables puedan

pasar por la manga de montaje.

5. Siga el diagrama de cableado detalladamente y asegúrese de que todas las conexiones

estén seguras y aisladas con conectores crimpados o cinta aisladora para asegurar una

instalación adecuada.

6. Luego de completar las conexiones del cableado, encienda la unidad para confirmar la

operación (el interruptor accesorio del buque debe estar encendido). Si la unidad no

opera, verifique nuevamente todas las conexiones de cables hasta que se solucione el

problema. Una vez que se alcanza una operación correcta, apague el interruptor

accesorio y proceda con el montaje final del chasis.

7. Cuidadosamente deslice el radio dentro de la manga de montaje hasta que esté

completamente colocado y que las presillas se traben en su lugar, asegurándose que el

lado correcto esté hacia arriba.

8. Adjunte un extremo

de la correa de

soporte perforada

(provista) al perno en

la parte trasera del

chasis utilizando la

tuerca hexagonal y la

arandela de resorte

provistas. Asegure el

otro extremo de la

correa perforada a

una parte segura del

tablero, ya sea arriba

o abajo del radio,

utilizando el tornillo y

las arandelas planas

provistos. Doble la correa hasta colocarla en la posición necesaria. CUIDADO: La parte

trasera del radio debe estar soportada con la correa para prevenir daño al tablero debido

al peso del radio o prevenir una operación incorrecta debido a la vibración.

9. Verifique la operación del radio leyendo las instrucciones de operación para la unidad.

Quitando la Unidad

Para quitar el radio luego de la instalación, jale

los cobertores de goma, inserte las llaves para

quitar derecho hacia atrás hasta que suenen en

un "clic", y luego jale el radio hacia afuera. Si

las llaves para quitar se insertan en ángulo, no

se fijarán adecuadamente para liberar la

unidad.

Reconecte la Batería

Cuando el cableado se complete, reconecte el terminal negativo de la batería.

182

Tablero

Doble las

Lengüetas

Perno

Tablero

Arandela Plana

Tornillo (4 x 12mm)

Tuerca Hexagonal (5mm)

Arandela de Resorte

Perno

Correa de Soporte

Llaves Para Quitar

MSR3007

CABLEADO

TO iPod

FICHA DE

LAANTENA

BLACK 3" IPOD

REMOTO CABLEADO

SIRIUS

GRIS

NEGRO

BLANCO

Toma a Tierra del Chasis

Conecte a un terminal a tierra o parte metálica

del chasis limpia y sin pintura.

Encendido en 12V +ACC

Conecte el cable del radio existente o el

fusible del radio..

Antena de Energía

Conecte a la antena de energía o amplificador.

Si no se la usa, coloque cinta al extremo del

cable si está pelado.

WIRED

REMOTE

SIRIUS

MODULE

GRIS

GRIS/NEGRO

GRIS

VIOLETA

VIOLETA/NEGRO

VACÍO

VERDE

VERDE/NEGRO

NEGRO/SHIELD

ROJO

BLANCO

BLANCO/NEGRO

AZUL

ROJO

NEGRO

BLANCO

VACÍO

PIN DESCRIPCIÓN

COLOR ALAMBRE

ALTAVOZ DELANTERO DERECHO (-)

(+)

ALTAVOZ TRASERO DERECHO (+)

ALTAVOZ TRASERO DERECHO (-)

SIN CONEXIÓN

ALTAVOZ TRASERO IZQUIERDO (+)

ALTAVOZ TRASERO IZQUIERDO (-)

LÍNEA DE AUDIO NEGATIVA TRASERA

LÍNEA DE NIVEL DE SALIDA DERECHA TRASERA

ALTAVOZ DELANTERO IZQUIERDO (+)

ALTAVOZ DELANTERO IZQUIERDO (-)

SIN CONEXIÓN

ANTENA DE ENERGÍA

IGNICIÓN ACCESORIA

TIERRA

LÍNEA DE NIVEL DE SALIDA IZQUIERDA TRASERA

ALTAVOZ DELANTERO DERECHO

SIN CONEXIÓN

VISTAA-A

VISTA DE INSERCIÓN DE CABLE

MSR3007

OPERACIÓN BÁSICA

Encendido / Apagado

Presione cualquier botón en el panel delantero para encender la unidad. Presione el botón

POWER (1) para apagar la unidad.

• Si se inserta un disco cuando el radio está apagado y el ACC (interruptor accesorio) está

encendido, la unidad automáticamente se encenderá y empezará la reproducción.

• Si hay un CD, la reproducción reinicia en la última posición en memoria antes que la

ignición fuera apagada o el botón de POWER fuera presionado.

• Si no hay CD, la unidad reiniciará en el último modo seleccionado (Tuner, Aux, etc.). El

botón POWER se ilumina siempre que enciende la llave IGN (cable rojo), sin importar si

la unidad está prendida o apagada.

Control de Volumen

Para subir el volumen, presione el botón VOLUME + (2a). Para bajar el volumen, presione el

botón VOLUME - (2b).

Mute (Mudo)

Press the MUTE button (17) on the control panel to mute the audio output. Press MUTE again

to restore the audio output to the previous level.

Mode

Presione el botón MODE (4) en el panel de control para seleccionar un modo de operación

diferente, como se indica en la pantalla. Modos disponibles incluyen Tuner (Radio), SIRIUS,

CD, iPod y AUX In (Entrada Auxiliar opcional).

OTA: Los iPod y SIRIUS se saltearán si el módulo no está instalado.

Reiniciar

El botón de reinicio (reset) se debe presionar por las siguientes razones:

• En la instalación inicial, cuando todo el cableado esté completo

• No funcionan los botones de función

• Hay un símbolo de error en pantalla

Utilice un bolígrafo o un objeto de metal delgado para presionar el botón RESET, ubicado en la

caja del radio.

Usted puede volver a la configuración de fábrica usando la función RESUME ubicada en el

menú de sistema. Con el cartel "YES" destellando, presione el botón MODE (4) para activar.

Menú de Audio

Presione el botón AUDIO (3) en el panel de control para acceder al menú de audio. Usted

puede navegar a través de los ítems de menú de audio presionando repetidas veces el botón

AUDIO. Una vez que el menú deseado aparezca en pantalla, ajuste la opción presionando los

botones de VOLUMEN +/- (2) dentro de los 5 segundos. La unidad automáticamente saldrá

del menú de audio luego de cinco segundos de inactividad. Se pueden ajustar los siguientes

ítems de menú.

Nivel de Bajos (Bass)

Utilice los botones VOLUME para ajustar el rango de nivel de Bajos desde "-6" a "+6".

Nivel de Agudos (Treble)

Utilice los botones VOLUME para ajustar el rango de nivel de Agudos desde "-6" a "+6".

Balance

Gire los botones de VOLUME para ajustar el balance entre los altavoces posteriores y

delanteros desde "R12" (completamente hacia atrás) hasta "F12" (completamente hacia

adelante).

Nivel de Volumen

Use los botones VOLUME para ajustar el nivel de Volumen.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

Menú de Sistema

1. Mantenga presionado el botón AUDIO (3) por más de 3 segundos para acceder al menú

de sistema. "MENU" aparecerá en pantalla, seguido del primer ítem, "CONTRAST"

(Contraste).

2. Presione los botones TUNE/TRK >>| o |<< (19, 18) o presione el botón AUDIO repetidas

veces para navegar el menú de sistema y seleccionar el ítem deseado.

3. Presione los botones VOLUME +/- (2) para ajustar el ítem de menú seleccionado.

4. Presione el botón AS/PS para volver a la operación previa inmediatamente o esperar por

5 segundos para volver automáticamente.

Se pueden ajustar los siguientes ítems:

• CONTRAST (Contraste) (0 - 10): Configurar el contraste del LCD.

• LOW BATT (Batería baja) (ON/OFF): Voltaje de monitor en línea ACC.

•ÁREA(USA/AMERICALATINA/EUROPA):Configura espacio en la frecuencia para

varias regiones.

• VOL PGM (0 - 46): Seleccione un volumen de encendido automático.

• BEEP TONE/TONO DE BIP (ENCENDIDO/APAGADO): Encienda o apaga el bip audible

(escuchado cuando se seleccionan botones o funciones). NOTA: El tono de bip apagado

no afectará el tono audible de batería baja.

• RESUME: Regrese el EEPROM a los valores por defecto de fábrica y reinicia la

Configuración de Radio Sirius. "Yes" destellará en el LCD para confirmar. Presione

MODE para seleccionar.

Operación con Batería Baja (LOW BATTERY)

Si LOW BATT está en "ON", una alarma sonará (8 bips cada 30 segundos) cuando el voltaje

cae a 10.8V (+/- 0.03V). Una advertencia visual (LOBA) aparecerá (8 destellos cada 30

segundos) en la esquina inferior izquierda de la pantalla.

NOTA: La configuración por defecto para LOW BATT es apagado ("OFF"). Si se

enmudece un audio o el volumen está en 0, el bip audible no se escuchará.

Ecualizador

Presione el botón EQ (11) para encender la función de ecualización y seleccionar entre cinco

curvas de bajos y agudos predefinidos: OFF > POP > JAZZ > CLASSIC > BEA

T > ROCK.

iX-Bass (Graves iX)

Mantenga presionado el botón EQ/IX-BASS (11) para cambiar entre sonoridad encendida o

apagada. Cuando escuche música en volumen bajo, esta función potenciará los rangos

graves para compensar las características del oído humano.

Entrada Auxiliar

Para acceder a un dispositivo auxiliar:

1. Conecte el reproductor de audio portátil a la entrada auxiliar del panel delantero (AUX IN,

19).

2. Presione el botón MODE (4) para seleccionar el modo Aux In.

3. Presione MODE nuevamente para cancelar el modo Aux In e ir al modo siguiente.

Pantalla de Cristal Líquido (LCD)

La frecuencia de corriente y las funciones activas se muestran en pantalla (23).

NOTA: Los paneles LCD pueden tardar más en responder cuando estén expuesto a

temperaturas bajas durante un período prolongado de tiempo. Además, la visibilidad de

los números en el LCD puede bajar levemente. La pantalla LCD volverá a su normalidad

cuando la temperatura suba a un rango normal.

Scroll (Avanzar)

Cuando la información es muy larga para entrar en la pantalla, mantenga presionado el botón

INFO/ SCROLL (12) para ver el título entero. La información pasará dos veces y luego volverá

al texto abreviado.

Tecla de Salida Rápida

En los modos y condiciones siguientes, presione el botón AS/PS < 3 segundos para salir

rápidamente de la operación actual sin esperar el cierre por defecto del sistema:

• Operación de menú de sistema

• Modo de búsqueda

• Operación de menú de audio

Este modo favors Para admit locales stations avails senates son mass fetes.

Para majored mass radio senates.

DISTANCE: Est. determine Los locales recevidores del modo mormales

recevidores de mode.

•

MSR3007

OPERACIÓN DEL SINTONIZADOR

Seleccione una Banda

Presione el botón BAND (16) para cambiar entre tres bandas FM y dos bandas AM (MW).

Sintonía Manual

Presione los botones TUNE/TRK >>| o |<< (21, 20) para buscar estaciones una a una hacia

arriba o hacia abajo.

Sintonía de Búsqueda Automática

Presione los botones TUNE/TRK >>| o |<< (21, 20) para buscar automáticamente la estación

potente siguiente o anterior en el dial.

Estaciones Preseleccionadas

Seis botones numerados almacenan y sintonizan estaciones preseleccionadas por cada

banda.

Almacene una Estación

Seleccione una banda (si es necesario), luego seleccione una estación. Mantenga presionado

el botón de configuración previa (5-10) por dos segundos. El número preseleccionado

aparecerá en la pantalla.

Ir a una Estación

Seleccione una banda (si es necesario). Presione el botón de preselección (5-10) para

seleccionar la estación almacenada correspondiente.

Grabado Automático/Recorrido Preseleccionado de

Sintonía (AS/PS)

Grabado Automático

Seleccione una banda (si es necesario). Mantenga presionado el botón AS/PS (15) por más

de tres segundos para seleccionar automáticamente seis estaciones fuertes y grabarlas en la

banda actual. Las nuevas estaciones reemplazan cualquier estación almacenada

anteriormente en esa banda.

NOTA: Durante el Grabado Automático (AS), el radio por defecto estará en modo

"Local" mientras realiza el escaneo inicial de la banda. Luego de escanear toda la

banda una vez, la unidad cambiará a modo "Distante" para toda configuración de

Grabado Automático subsiguiente.

Escaneo Preseleccionado

Seleccione una banda (si es necesario). Presione el botón AS/PS (15) para recorrer

estaciones grabadas en la banda actual. La unidad se detiene por 10 segundos en cada

estación potente. Presione AS/PS nuevamente para detener el escaneo cuando se alcanza la

estación deseada.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

OPERACIÓN DEL EQUIPO DE CD

Insertando y Quitando un Disco

Inserte un disco dentro de la ranura (24) con la unidad encendida y la etiqueta del mismo hacia

arriba. La unidad automáticamente jalará el disco y reproducirá la primera pista.

Presione el botón de eyectar (22) para detener el disco y quitarlo. La unidad no debe estar

encendida para quitar el disco.

Controlando la Reproducción del Disco

Seleccionando Pistas

Presione el botón TUNE/TRK >>| (21) o TUNE/TRK |<< (20) para avanzar a la pista siguiente

en el CD. El número de pista seleccionado aparecerá en pantalla. Mantenga presionado el

botón TUNE/TRK >>| o |<< para avanzar o retroceder rápido por el disco. La reproducción del

CD inicia cuando el botón se libera.

Reproducción/Pausa de Disco

Presione el botón 1/>|| (8) para suspender la reproducción del disco. Presione nuevamente 1/

>|| para reasumir la reproducción.

Viendo Previamente las Pistas

Presione el botón 2/INT (6) para reproducir los primeros 10 segundos de cada pista en

secuencia. Presione 2/INT nuevamente para detener el escaneo de las introducciones (Intro

Scan) y reasumir la reproducción normal de la pista actual.

Reproducción en Repetición

Presione el botón 3/RPT (5) durante la ejecución del disco para repetir continuamente la

misma pista. Presione 3/RPT nuevamente para detener la repetición.

Reproducción Aleatoria

Presione el botón 4/RDM (7) durante la reproducción del disco para pasar todas las pistas del

CD en orden aleatorio, entremezclado. Presione 4/RDM nuevamente para detener la

ejecución aleatoria.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

OPERACIÓN DE RADIO SIRIUS

Cambiando a Modo SIRIUS (Requiere el Radio Sirius)

Presione el botón MODE (4) para cambiar el modo a radio Sirius.

Accediendo al Identificador de SIRIUS

1. En modo Sirius, mantenga presionado el botón BAND/SERCH (16) para seleccionar el

modo DIRECT.

2. Presione el botón MODE para entrar en cada dígito "000".

3. Presione MODE nuevamente para confirmar. Esto mostrará el número de identificación

(ID) de Sirius para su radio.

4. Este número de identificación Sirius pasará dos veces y luego se congelará con los

primeros 11 dígitos en pantalla. Presione el botón INFO/SCROLL (12) para mostrar el

dígito remanente.

Seleccionando una Banda

En modo Sirius, presione el botón BAND (16) para accederlos grupos de canales

preseleccionados por el usuario en Sirius en el siguiente orden: SR-1, SR-2, SR-3.

Sintonía de Categoría

1. Presione los botones CAT -/+ (13/14) para cambiar de categoría. Cada título de cate-

goría y título de canción se mostrará en pantalla en aumento.

2. Mientras esté en modo de categoría, presione los botones CAT - / + nuevamente para

ver los nombres de categorías. (El número de canal más bajo dentro de la categoría

elegida siempre será el primer canal en sintonizar por defecto.)

3. Presione el botón MODE (4) o los botones TUNE/TRK |<< / >>| (20/21) para elegir los

canales deseados en esa categoría.

4. Presione los botones TUNE/TRK para seleccionar un canal entre las categorías.

5. Presione MODE para confirmar la selección del canal.

Sintonía de Canal hacia Arriba o Hacia Abajo

Presione los botones TUNE/TRK |<< / >>| (20/21) para buscar un canal. Mantenga presionado

los botones TUNE/TRK para búsqueda rápida.

Guardando Canales Preseleccionados

Los botones de preselección (5-10) se pueden usar para guardar hasta 6 canales, permitiendo

acceso conveniente a sus canales favoritos.

Programando Canales

1. Seleccione el canal que usted quiere guardar en memoria.

2. Mantenga presionado el botón de configuración previa (5 - 10) hasta que el número del

botón correspondiente aparece.

3. Repita los pasos 1 y 2 para programar canales adicionales.

Sintonía Rápida

Presione uno de los seis botones de preselección (5 - 10) para seleccionar directamente un

canal.

Buscando un Acceso Directo a un Canalg

1. Mantenga presionado el botón BAND/SEARCH (Banda/Búsqueda, 16) para acceder a

modo de Sintonía Directa. "DIRECT-T" aparece en pantalla por pocos segundos.

2. Presione el botón de MODE (4) para confirmar.

3. Presione los botones TUNE/TRK |<< / >>| (20/21) para moverse entre los tres dígitos.

4. Utilice los botones de VOLUME +/- (2) para seleccionar un número para cada posición.

5. Presione el botón de MODE para confirmar cada dígito.

6. Presione el botón MODE nuevamente para sintonizar el archivo seleccionado.

Información Alterna en Pantalla

Presione el botón INFO/SCROLL (12) para cambiar la información de pantalla en el siguiente

orden: ARTIST NAME (Nombre del Artista) > SONG TITLE (Título de la Canción) >

CATEGORY (Categoría) > CHANNEL NAME (Nombre del Canal).

Fuerza de la Señal Satelital

La pantalla indica la fuerza de la recepción satelital como se muestra abajo.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

Fuerza de la Señal Fuerza en Pantalla

Sin Señal

Débil

Buena

Excelente

MSR3007

OPERACIÓN DEL IPOD

Esta unidad está equipada con una función de compatibilidad con iPod que permite controlar

su iPod (si es compatible) usando los botones del panel de control. Son compatibles las

siguientes versiones de iPod:

• iPod 3G (soportes lógico inalterable 2.2 solamente)

• iPod Mini

• iPod 4G

• iPod Photo

• iPod Nano

• iPod 5G (Video)

NOTA: iPod y Cable de iPod se venden por separado.

Accediendo al Modo iPod

La unidad automáticamente cambiará a modo de

iPod cuando un iPod se enchufa en el cable de

iPod.

To return to the iPod menu from any other source,

press the MODE button (4) on the control panel or

remote control until “iPod” appears on the display.

Para volver al menú de iPod desde cualquier otra

fuente, presione el botón MODE (4) en el panel de

control o en el control remoto hasta que "iPod"

aparezca en pantalla.

Encendiendo/Apagando el iPod

El iPod se enciende automáticamente cuando un iPod se conecta al cable de 30 pines de

iPod, siempre que la ignición del vehículo esté encendida. Usted puede apagar el iPod

desconectándolo del cable o apagando la ignición. Cuando la ignición del vehículo se apaga,

el iPod hará una pausa y luego de 2 minutos entrará en modo dormir. Mientras está

conectado, el iPod no se puede encender o apagar usando los controles del iPod.

NOTA: El iPod se recargará continuamente cuando esté conectado a la unidad,

mientras que la ignición del vehículo esté encendida.

Controlando la Ejecución

Deteniendo la Reproducción

Durante la reproducción, presione el botón 1/>|| (8) para pausar el reproductor del iPod. En

pantalla aparecerá "Pause". Presione nuevamente 1/>|| para reasumir la reproducción.

Reproducción en Repetición

Durante la reproducción, presione el botón 3/RPT (5) para repetir la canción actual. En

pantalla aparecerá "Repeat". Presione 3/RPT nuevamente para detener la repetición.

Reproducción Aleatoria

Durante la reproducción, presione el botón 4/RDM (7) para pasar todas las canciones de esa

categoría en orden aleatorio. La reproducción aleatoria se iniciará cuando la canción actual

finalice. En pantalla aparecerá "Shuffle". Presione 4/RDM nuevamente para detener la

ejecución aleatoria.

Seleccionando Pistas

Durante la reproducción, presione los botones TUNE/TRK |<< / >>| (20/21) para reproducir la

pista anterior o siguiente en la categoría actual. Presione el botón TUNE/TRK |<< (20) una vez

para reproducir la canción desde la posición inicial o presiones TUNE/TRK |<< dos veces para

reproducir la pista previa. Mantenga presionado el botón TUNE/TRK |<< / >>| (20/21) para

retroceder o avanzar rápidamente la canción.

NOTA: Si mantiene presionado el botón TUNE/TRK |<< / >>| para cambiar la canción

actual por la siguiente o a la previa, usted saldrá del modo retroceso o avance rápido.

Información de Pantalla Alterna

Presione el botón INFO/SCROLL (12) para cambiar la información de pantalla en el siguiente

orden: ARTIST NAME (Nombre del Artista) > SONG TITLE (Título de la Canción) > FOLDER

NAME (Nombre de la Carpeta).

Modo de Búsqueda

Mantenga presionado el botón BAND/SEARCH (Banda/Búsqueda, 16) para acceder a modo

de búsqueda de iPod. Presione BAND/ SEARCH nuevamente para acceder

consecutivamente a Playlist (Lista de reproducción), Artist (Artista), Album (Álbum), Gender

(Género), Song (Canción) o Composer (Compositor).

Cuando esté seleccionado el modo de búsqueda, presione el botón MODE (4) para confirmar

la selección. Utilice los botones VOLUME+/- (2) para navegar a través de varias selecciones

de listas. Presione MODE (4) para asegurar su selección final.

iPod


iPod iPod

mini

iPod

nano

HEAD UNIT

8 Din iPod Ready Cable

iPod Cable

iPod

Video

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40W x 4

14 15

916

17 18 19

124

MSR3007

CUIDADO Y MANTENIMIENTO

• Mantenga el producto seco. En el caso de mojarse, séquelo inmediatamente. Los

líquidos pueden contener minerales que corroen los circuitos electrónicos.

• Mantenga el producto lejos de polvo y suciedad, lo cual puede causar un desgaste

prematuro de las partes.

• Maneje el producto suave y cuidadosamente. Dejarlo caer puede dañar circuitos y cajas,

y puede causar que el producto funcione inadecuadamente.

• Ocasionalmente limpie el producto con un trapo mojado para que mantenerlo como

nuevo. No utilice químicos fuertes, solventes de limpieza o detergentes fuertes para

limpiar el producto.

• Utilice y guarde el producto solamente en ambientes de temperatura normal. Las altas

temperaturas pueden acortar la vida de los dispositivos electrónicos, dañar baterías y

distorsionar y derretir las partes plásticas.

Ignición

La fuente más común de ruido en la recepción es el sistema de ignición. Esto es el resultado

de un radio ubicado cerca del sistema de ignición (motor). Este tipo de ruido puede ser

detectado fácilmente porque variará en intensidad de tono con la velocidad del motor.

Usualmente, el ruido de la ignición se puede suprimir considerablemente usando un cable de

ignición de la suspensión de alto voltaje y un resistor supresor en el sistema de ignición. (La

mayoría de los buques emplean este cable y resistor pero puede ser necesario verificarlos

para una operación correcta.) Otro método de supresión es el uso de supresores adicionales.

Éstos se pueden obtener en la mayoría de los comercios CB/A de radio o electrónica.

Interferencia

La recepción de radio en un ambiente en movimiento es muy diferente de la recepción en un

ambiente estacionado (casa). Es muy importante entender la diferencia.

La recepción AM se deteriorará cuando pase bajo un puente o cuando pase bajo líneas de alto

voltaje. A pesar que banda AM está sujeta a ruidos medioambientales, tiene la habilidad de

recibir a gran distancia. Esto es porque las señales de transmisión siguen la curvatura de la

tierra y se rebotan de vuelta en la atmósfera superior.

SOLUCIÓN DE PROBLEMAS

Problema Cause Solución

No hay energía La llave accesoria del

buque no está encendida Si la energía no está conectada

adecuadamente al terminal acce-

sorio del buque, cambia la llave

de ignición a "ACC".

El fusible está quemado Reemplace el fusible.

El disco no se puede

insertar o eyectar Hay un CD dentro del

reproductor Quite el disco en el reproductor e

inserte uno nuevo.

Insertando el disco en

dirección reversa Inserte el disco compacto con la

etiqueta hacia arriba.

El disco compacto está muy

sucio o tiene un defecto Limpie el disco o intente repro-

ducir otro.

Condensación Deje el reproductor apagado por

una hora, luego intente nueva-

mente.

No hay sonido El volumen está muy bajo Ajuste el volumen a un nivel audi-

ble.

El cableado no está

conectado adecuadamente Verifique las conexiones de

cables.

Los botones de oper-

ación no funcionan El panel de control no está

instalado correctamente Reinstale el panel de control.

El microcomputador inte-

grado no está operando

adecuadamente debido al

ruido

Presione el botón RESET.

El sonido salta El ángulo de instalación es

de más de 30 grados Ajuste el ángulo de instalación a

menos de 30 grados.

El disco está sucio o tiene

un defecto Limpie el disco e intente nueva-

mente o use un nuevo disco.

No se puede sintonizar a

una estación de radio, la

búsqueda automática no

funciona

The antenna cable is not

El cable de la antena no

está conectado

Inserte el cable de la antena

firmemente.

Las señales son muy

débiles Seleccione una estación manual-

mente.

MSR3007

ESPECIFICACIONES

Señal a Coeficiente de Ruido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 75 dB

Separación de Canal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Más de 50 dB

Frecuencia de Respuesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Hz - 20 kHz

Radio FM

Cobertura de la Frecuencia (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 a107.9 MHz

Cobertura de la Frecuencia (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 a 108 MHz

Sensibilidad (S/N=30dB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4µV

Rechazamiento de la Imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >45 dB

Separación Estérea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25 dB

AM/MW

Cobertura de la Frecuencia (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720 kHz

Cobertura de la Frecuencia (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620 kHz

Sensibilidad (S/N=20dB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 dB

General

Voltaje de Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DC 12 Volts

Poner a Tierra el Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tierra Negativa

Impedancia del Altavoz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 ohmios por el canall

Controles del Tono:

Bajo (at 100 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Agudos (at 10 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Salida de Energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40W x 4

Dren Eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Ampere (max.)

Dimensiones de Comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 (W) x 183 (D) x 58 (H)

MSR3007

INFORMATIONS SUR LA SECURITE

Lorsque vous êtes en bateau

Gardez le niveau de volume assez bas pour être conscient de votre environnement.

Protéger de l'eau

Ne submergez pas et n'exposez pas le produit directement à l'eau. Cela peut produire des

court-circuits, incendies ou d'autres types de dommages.

Protéger des températures hautes

Exposition à des rayons de soleil directs peut produire des températures très hautes à

l'intérieur de votre vaisseau. Donnez à l'intérieur le temps de se rafraîchir avant de commencer

la reproduction.

Ne montez pas la radio près du compartiment du moteur.

Utiliser l'alimentation correcte

Ce produit est conçu pour opérer avec un système de pile négative terre 12 Volt DC.

Protéger le mécanisme du disque

Evitez d'insérer des objets étrangers dans la fente du disque. La mauvaise utilisation peut

provoquer un mauvais fonctionnement ou un endommagement permanent à cause du

mécanisme précis de cet appareil.

CAUTION:

CETTE PLATINE CD MOBILE EST UN PRODUIT LASER DE CLASSE 1. CET APPAREIL

UTILISE UN RAYON DE LASER VISIBLE/INVISIBLE QUI PEUT CAUSER UNE RADIATION

DANGEREUSE S'IL EST EXPOSE DIRECTEMENT. ASSUREZ-VOUS QUE VOUS OPEREZ

CETTE PLATINE CD MOBILE SELON LES INSTRUCTIONS.

UTILISATION DES CONTROLES OU DES AJUSTEMENTS OU DE LA PERFORMANCE OU

DES PROCEDURES AUTRES QUE CEUX SPECIFIES DANS CE GUIDE PEUT RESULTER

EN UNE EXPOSITION A L'EFFET HASARDEUX DE LA RADIATION.

N'OUVREZ PAS LES COUVERTURES ET NE DEPANNEZ PAS VOUS-MEME. FAITES

DEPANNER PAR UN TECHNICIEN QUALIFIE.

AVERTISSEMENT:

• POUR REDUIRE LES RISQUES D'INCENDIE OU DE CHOC ELECTRIQUE

N'EXPOSEZ PAS CET EQUIPEMENT DIRECTEMENT A L'EAU.

• POUR REDUIRE LE RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE ET

D'INTERFERENCE UTILISEZ UNIQUEMENT DES ACCESSOIRES RECOMMANDES.

Notes du disque

Certains CD-Rs/CD-RWs peuvent être incompatibles avec cet appareil en fonction du statut de

reproduction, des conditions du disque, et de l'équipement utilisé pour l'enregistrement. Pour

une reproduction fiable adhérez-vous aux recommandations suivantes :

• Utilisez des CD-RWs avec vitesse 1x à 4x et écrivez avec vitesse 1x à 2x

• Utilisez les CD-Rs avec une vitesse 1x à 8x et écrivez avec une vitesse 1x à 2x

• N'utilisez pas un CD-RW qui a été écrit plus de 5 fois

Types de disques compatibles

A NOTER : Des disques CD-R et CD-RW ne joueront pas à moins que la séance

d'enregistrement est terminé et le CD est finalisé.

Entretien du disque

• Un disque sale ou défectueux peut donner des lacunes de son pendant la reproduction.

Avant de jouer, essuyez le disque avec un tissu propre, commençant par le centre et

allant petit à petit au bord extérieur. N'utilisez jamais de benzène, des diluants, des

détergents, des liquides anti-statique ou d'autres solutions.

• Assurez-vous que vous n'utilisez que des disques ronds pour cet appareil, et n'utilisez

pas des CDs avec une forme spéciale. Utilisation des CDs avec une forme spéciale peut

causer un mauvais fonctionnement.

• Ne collez pas de papier ou de bande adhésive sur le disque. N'utilisez pas de CD avec

des étiquettes ou des autocollants attachés ou des CDs qui ont un résidu collant des

autocollants enlevés.

• N'exposez pas le disque à des rayons de soleil directs ou à des sources de chaleur.

A NOTER : Un disque peut devenir égratigné (bien que pas autant de le rendre

inutilisable) dépendant de la façon dont vous le manipulez et des autres conditions

dans l'ambience de l'utilisation. Ces égratignures ne sont pas une indication d'un

problème avec la platine.

Table 1: Information Générale du disque

Type du

disque Logo Diamètre/Côtés

jouables Temps de

reproduction

CD Audio 12 cm côté simple 74 minutes

REWRITABLE

RECORDABLE

No pliez pas. Ne touchez pas

le côté inférieur

Insérez avec

du disque

Essuyez du

périphérie

centre jusqu'à la

l'étiquette en haut

MSR3007

INSTALLATION

Avant de commencer

1. Débranchez la pile

Avant de commencer, débranchez toujours la borne négative de la pile

2. Enlevez les écrous de transportation

Notes importantes

• Avant l'installation finale vérifiez les branchement pour être sûr que l'appareil est bien

branché et que le système fonctionne.

• N'utilisez que les parties fournies avec cet appareil pour assurer une bonne installation.

L'utilisation des parties non-autorisées peut causer un mauvais fonctionnement.

• Consultez avec le détaillant le plus proche si l'installation exige le perçage des trous ou

d'autres modification de votre vaisseau.

• Installez l'appareil de façon à ce qu'il n'interfère pas avec la conduite de la voiture, et ne

blesse pas les passagers lors d'un arrêt brusque ou d'urgence.

• Si l'angle d'installation est plus de 30° depuis l'horizontal, l'appareil peut ne pas donner

une performance optimale.

• Cet appareil n'est pas imperméable et est conçu pour des applications de montage

internes seulement. Montage à l'extérieur de l'appareil exige un logement marin approuvé

par l'ASA.

• Evitez d'installer l'appareil là où il sera sujet à des températures hautes provenant des

rayons de soleil directs, de l'air chaud ou d'un réchaud ou bien là où il sera soumis à de la

poussière, des ordures ou des vibrations.

Montage de devant DIN

1. Glissez le manchon de montage du châs-

sis s'il n'a pas déjà été enlevé. S'il est ver-

rouillé, utilisez les clés de l'enlèvement

(fournis) pour le désengager. Les clés de

l'enlèvement sont dépeints dans “Enlevez

l'appareil” à la page 26.

2. Vérifiez la taille de l'ouverture du tableau

de bord en glissant le manchon de

montage dedans. Si l'ouverture n'est pas

assez large, coupez comme nécessaire

jusqu'à ce que le manchon glisse

facilement dans l'ouverture. Ne forcez pas

le manchon dans l'ouverture et ne le pliez

pas non plus. Assure-vous qu'il y aura de l'espace suffisant derrière le tableau de bord

pour le châssis de la radio.

3. Trouvez la série des languettes de pliage en haut, en bas et aux côtés du manchon de

montage. Avec le manchons bien inséré dans le tableau de bord, pliez autant de

languettes vers le dehors comme nécessaire pour attachez le manchon au tableau de

bord.

4. Placez la radio devant l'ouverture du tableau de bord, pour que le câblage puisse

traverser le manchon de montage.

5. Suivez avec soin le diagramme de montage et assurez vous que tous les branchements

sont sûrs et isolés avec des raccords à sertir ou de la bande électrique pour donner une

bonne opération.

6. Après avoir terminé les branchements, mettez l'appareil en marche pour confirmer

l'opération (l'interrupteur accessoire du vaisseau doit être en marche). Si l'appareil ne

fonctionne pas, vérifiez tout le câblage jusqu'à ce que le problème soit résout. Dès que la

bonne opération est atteinte, mettez l'interrupteur accessoire en arrêt, et continuez avec

le montage final du châssis.

7. Glissez doucement la radio dans le manchon de montage en vous assurant qu'il est bien

orienté jusqu'à ce qu'il soit bien assis et les attaches à ressort le verrouille.

8. Attachez un bout du harnais

de soutien perforé fourni au

boulon à l'arrière du châssis

en utilisant l'écrou hexagonal

et la rondelle de ressort.

Attachez l'autre bout du

harnais à une partie sûre du

tableau de bord soit

audessous ou audessus de

la radio en utilisant l'écrou et

la rondelle fournis. Pliez le

harnais si nécessaire pour le

positionner. CAUTION :

L'arrière de la radio doit être

soutenu avec le harnais pour

empêcher l'endommagement

du tableau de bord à cause

du poids de la radio ou la mauvaise opération à cause de la vibration.

9. Essayez l'opération radio en vous référent aux instructions d'opération pour cet appareil.

Enlevez l'appareil

Pour enlevez l'appareil après l'installation, tirez

sur les couvertures en caoutchouc, insérez les

clés de l'enlèvement jusqu'à ce qu'ils cliquent,

et puis retirez la radio. Si les clés de

l'enlèvement sont insérés à un angle, ils ne

s'engageront pas correctement pour relâcher

l'appareil.

Rebrancher la pile

Lorsque le câblage est terminé, rebranchez la borne négative de la pile.

182

Tableau de bord

Languettes de

pliage

Ecrou

Tableau de bord

Rondelle

Ecrou (4 x 12mm)

Ecrou hexagonal

(5mm)

Rondelle de ressort

Ecrou

Harnais de soutien

Clés de l'enlèvement

MSR3007

CABLAGE

Terre du chassis

Branchez à la borne terre ou à une partie

métallique propre et non-peinte du châssis.

Mise en marche 12V + ACC

Branchez au fil de la radio existante ou au

fusible de la radio.

Antenne de puissance

Branchez à l'antenne de puissance ou à

l'amplificateur. S'il n'est pas utilisé mettez la

bande adhésive sur le bout dénudé du fil.

TO iPod

PRISE D'ANTENNE

NOIR 3" IPOD

CÂBLÉ À DISTANCE

SIRIUS

GRIS

NOIR

BLANC

VUE D'INSERTION DU FIL

VUE A-A

WIRED

REMOTE

SIRIUS

MODULE

GRIS

HAUT PARLEUR D'AVANT GAUCHE (-)

HAUT PARLEUR D'AVANT GAUCHE (+)

HAUT PARLEUR D'AVANT DROITE (+)

HAUT PARLEUR D'AVANT DROITE (-)

PAS DE CONNECTION

HAUT PARLEUR D'ARRIERE GAUCHE (+)

HAUT PARLEUR D'ARRIERE GAUCHE (-)

PAS DE CONNECTION

AUDIO NEGATIF LIGNE ARRIERE

NIVEAU LIGNE ARRIERE DROITE EN MARCHE

HAUT PARLEUR D'AVANT GAUCHE (+)

HAUT PARLEUR D'AVANT GAUCHE (-)

PAS DE CONNECTION

ANTENNE DE PUISSANCE

ALLUMAGE ACCESSOIRE

TERRE

PAS DE CONNECTION

NIVEAU LIGNE ARRIERE GAUCHE EN MARCHE

GRIS/NOIR

GRIS

VIOLET

VIOLET/NOIR

VIDE

VERT

VERT/NOIR

VIDE

NOIR/SHIELD

ROUGE

BLANC

BLANC/NOIR

VIDE

BLEU

ROUGE

NOIR

VIDE

BLANC

AIGUILLE COULEUR DE FIL DESCRIPTION

MSR3007

OPERATION DE BASE

Puissance en marche/en arrêt

Appuyez sur n'importe quel bouton sur le panneau d'avant pour mettre l'appareil en marche.

Appuyez sur le bouton POWER (1) pour mettre l'appareil en arrêt.

• Si un disque est en train d'être inséré alors que la puissance radio est en arrêt et ACC

(interrupteur accessoires) est en marche, l'appareil va s'alimenter automatiquement et la

reproduction commencera.

• Si un CD est présent, la reproduction reprend à la dernière position en mémoire avant

que l'allumage n'ait été éteint ou le bouton POWER n'ait été appuyé.

• S'il n'y a pas de CD, l'appareil va reprendre à la dernière mode sélectionnée (Tuner, Aux,

etc ). Le bouton POWER est illuminé lorsque le fil IGN (fil rouge) est alimenté, peu

importe si l'appareil est en marche ou non.

Contrôle du volume

Pour augmenter le volume, appuyez sur le bouton VOLUME + (2a). Pour diminuer le volume,

appuyez sur le bouton VOLUME - (2b).

Muet

Appuyez sur le bouton MUTE (17) sur le panneau de contrôle pour assourdir la sortie audio.

Appuyez de nouveau sur MUTE pour rétablir la sortie audio au niveau précédent.

Mode

Appuyez sur le bouton MODE (4) sur le panneau de contrôle pour sélectionner une mode

d'opération différente. Les modes disponibles comprennent : Tuner, Sirius, CD, iPod, et AUX In

(Entrée Auxiliaire facultatif).

A NOTER : Les iPod et Sirius seront sautés si le module n'est pas installé.

Réinitialisation

Le bouton de réinitialisation doit être activée pour des raisons suivantes :

• Installation de l'appareil lorsque tout le câblage est terminé

• Les bouton de fonctions n'opère pas

• Symbole d'erreur sur l'affichage

Utilisez une bille ou un objet métallique fin pour appuyez sur le bouton de réinitialisation situé

sur la boîte tuner.

Vous pouvez retrouver les réglages par défaut d'usine en utilisant la fonction RESUME situé

sur le menu système. Avec YES clignotant, appuyez sur le bouton MODE (4) pour activer.

Menu Audio

Appuyez sur le bouton AUDIO (3) sur le panneau de contrôle pour accéder au menu Audio.

Vous pouvez naviguer à travers le menu Audio en appuyant sur le bouton AUDIO. Lorsque

l'article de menu désiré apparaît sur l'affichage ajustez l'option en appuyant sur les boutons

VOLUME + et - (2) dans 5 secondes. L'appareil va automatiquement sortir du menu audio

après 5 secondes d'inaction. Les articles de menu suivants peuvent être ajustés.

Niveau de basse

Utilisez les boutons VOLUME pour ajuster la gamme de niveau Basse de -6 à +6.

Niveau d'aigu

Utilisez les boutons VOLUME pour ajuster la gamme de niveau Aigu de -6 à +6.

Balance

Utilisez les boutons VOLUME pour ajuster la Balance entre les haut parleur de droite et de

gauche de L12 (plein gauche) à R12 (plein droite).

Equilibreur

Utilisez les boutons VOLUME pour ajuster l'Equilibre entre les haut parleurs d'avant et d'arrière

de R12 (plein arrière) à F12 (plein avant).

Niveau de volume

Utilisez les boutons Volume pour ajuster le niveau de Volume.

Menu système

1. Appuyez et maintenez l'appui sur le bouton AUDIO pendant plus de 3 secondes pour

entrer dans le menu système. MENU apparaîtra sur l'affichage suivi par le premier article

CONTRASTE.

2. Appuyez sur le bouton TUNE/TRK >>| ou |<< (21, 20) ou sur le bouton AUDIO pour

naviguer à travers le menu système.

3. Appuyez sur les boutons VOLUME +/- (2) pour ajuster l'article menu sélectionné.

4. Appuyez sur le bouton AS/PS pour revenir immédiatement à l'opération précédente ou

attendez 5 secondes pour revenir automatiquement.

Les articles suivants peuvent être ajustés :

• CONTRAST (0-10) : Réglez le contraste d'affichage à cristaux liquides.

• LOW BATT (ON/OFF) : Surveiller le voltage sur la ligne ACC.

• AREA (Etats-Unis, AMERIQUE LATINE, E UROPE,) : Réglez l'espacement de

fréquence pour chaque région.

• VOL PGM (0-46) : Sélectionnez un volume automatique.

• BEEP TONE (ON/OFF) : Mettez le bip audible en marche/en arrêt (entendu lorsque les

fonctions/boutons sont sélectionnés). A NOTER : La tonalité bip en arrêt n'affectera pas

la tonalité audible LOW BATT.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40W x 4

14 15

916

17 18 19

124

LOCAL : Ce mode préfère l'approche aux stations lacal dont les signaux sont

beaucoup de stonger, là en améliorant la réception radio.

LA DISTANCE : le fait de terminer le mode de réception local au mode de

réception normal.

•

MSR3007

• RESUME : Rendez le EEPROM aux valeurs de réglage par défaut d'usine et réinitialiser

les réglages du tuner Sirius. YES va clignoter sur le panneau d'affichage à cristaux

liquides pour confirmer. Appuyez sur MODE pour sélectionner.

Operation de pile basse

Si LOW BATT est réglé en marche, un alarme va sonner (8 bips toutes les 30 secondes)

lorsque le voltage tombe à 10.8V (+ /- 0.03). Un avertissement visuel (LOBA) apparaîtra

clignotant (8 clignotements toutes les 30 secondes) dans le coin gauche en bas de l'affichage

aux cristaux liquides.

A NOTER : OFF est le réglage par défaut pour LOW BATT. Si l'audio est assourdi et le

volume est réglé à 0, le bip audible ne sera pas entendu.

Egaliseur

Appuyez sur le bouton EQ (11) pour mettre l'égaliseur en marche et pour sélectionner entre

cinq courbes basse ou aigu pré-définies : OFF, POP, JAZZ, CLASSIC, BEAT, ROCK.

iX-Bass

Appuyez et maintenez l'appui sur le bouton EQ/IX-BASS (11) pour basculer l'intensité en

marche/en arrêt. Lorsque vous écoutez la musique à des volumes bas, cette fonction va

augmenter la gamme de basse pour compenser pour les caractéristiques de l'ouie humaine.

Entrée auxiliaire

Pour accéder à un engin auxiliaire :

1. Branchez la platine audio portable à AUX IN sur le panneau d'avant (19).

2. Appuyez sur le bouton MODE (4) pour sélectionner la mode Aux IN.

3. Appuyez de nouveau sur le bouton MODE pour annuler la mode AUX IN et passer à la

mode prochaine.

L'affichage aux cristaux liquides (LCD)

La fréquence courante et les fonctions activées sont montrées sur le panneau d'affichage aux

cristaux liquides (23).

A NOTER : Les panneaux d'affichage aux cristaux liquides peuvent prendre du temps à

répondre lorsqu'ils ont été exposés à des températures très basses pendant une

période longue. En outre, la visibilité des numéros sur l'affichage aux cristaux liquides

peut diminuer légèrement. L'affichage aux cristaux liquides va revenir à normal lorsque

la température augmente et redevient normale.

Déroulement

Lorsque l'information est trop longue pour être affichée sur l'affichage aux cristaux liquides,

appuyez et maintenez l'appui sur le bouton INFO/SCROLL (12) pour voir le titre entier.

L'information va se dérouler deux fois et puis revenir au texte abrégé.

Touche rapide pour sortie rapide

Dans les modes et conditions suivantes, appuyez sur le bouton AS/PS pour sortir rapidement

de l'opération courante sans attendre le temps mort par défaut du système.

• Opération menu système

• Mode de recherche

• Opération menu audio

MSR3007

OPERATION TUNER

Sélectionnez une bande

Appuyez sur le bouton BAND (16) pour changer entre trois bandes FM et deux bandes AM

(MW).

Syntonisation à la main

Appuyez sur le bouton TUNE/TRK >>| ou |<< (18, 19) pour chercher des stations vers le haut

ou vers le bas, une station à la fois.

Syntonisation auto-recherche

Appuyez et maintenez l'appui sur le bouton TUNE/TRK >>| ou |<< pour automatiquement

chercher la prochaine ou la précédente station forte.

Stations pré-réglées

Six boutons de pré-réglage numérotés mettent en mémoire et rappellent des stations pour

chaque bande.

Mise en mémoire d'une station

Sélectionnez une bande (si nécessaire) et puis sélectionnez une station. Appuyez et

maintenez l'appui sur un bouton de pré-réglage (5-10) pendant plus de 2 secondes. Le numéro

de pré-réglage apparaîtra sur l'affichage.

Rappelez une station

Sélectionnez une bande (si nécessaire). Appuyez sur un bouton de pré-réglage (5-10) pour

sélectionner la station mise en mémoire correspondante.

Mise en mémoire automatique/Balayage pré-réglé (AS/PS)

Mise en mémoire automatique

Sélectionnez une bande (si nécessaire). Appuyez et maintenez l'appui sur le bouton AS/PS

(15) pendant plus de 3 secondes pour automatiquement sélectionner six stations fortes et les

mettre en mémoire dans la bande courante. Les nouvelles stations remplacent les stations

déjà mises en mémoire dans cette bande.

A NOTER : Pendant Auto Store (AS) le tuner va revenir par défaut à la mode Locale

lorsqu'il balaye la bande. Après avoir balayé la bande une fois, l'appareil va changer à la

mode Distant pour tout la syntonisation AS suivante.

Balayage pré-réglé

Sélectionnez une bande (si nécessaire). Appuyez sur AS/PS (15) pour balayer toutes les

stations mises en mémoire dans la bande courante. L'appareil va s'arrêter pendant dix

secondes à chaque station pré-réglée. Appuyez de nouveau sur le bouton AS/PS pour arrêter

le balayage et lorsque vous arrivez à la station désirée.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

OPERATION PLATINE CD

Insérer et Ejecter un disque

Insérez un disque avec l'étiquette en haut dans la fente du disque (24) avec l'appareil en

marche. L'appareil va automatiquement tirer le disque et commencera la reproduction de la

première piste.

Appuyez sur le bouton d'éjection (22) pour arrêter la reproduction du disque et éjecter le

disque. Ce n'est pas nécessaire de mettre l'appareil en marche pour faire éjecter un disque.

Contrôler la reproduction du disque

Sélection des pistes

Appuyez sur le bouton TUNE/TRK >>| (21) ou le bouton TUNE/TRK |<< (20) pour avancer

jusqu'à la prochaine piste sur le CD. Le numéro de piste sélectionné va apparaître sur

l'affichage. Appuyez et maintenez l'appui sur les boutons TUNE/TRK >>/ ou |<< pour avancer

ou reculer rapidement. La reproduction recommencer quand le bouton est relâché.

Reproduction/Pause pendant la reproduction du disque

Appuyez sur le bouton 1/>|| (8) pour suspendre la reproduction du disque. Appuyez de

nouveau sur le bouton 1/>|| pour reprendre la reproduction.

Prévue des pistes

Appuyez sur le bouton 2/INT (6) pour jouer les dix premières secondes de chaque piste en

séquence. Appuyez de nouveau sur le bouton 2/INT pour laisser tomber le balayage

d'introduction et reprendre le jeu normal de la piste courante.

Reproduction répétée

Appuyez sur le bouton 3/RPT (5) pendant la reproduction du disque pour répéter la piste

courante. Appuyez de nouveau sur 3/RPT pour arrêter la répétition.

Reproduction au hasard

Appuyez sur le bouton 4/RDM (7) pendant la reproduction du disque pour jouer toutes les

pistes dans un ordre mélangé au hasard. Appuyez de nouveau sur le bouton 4/RDM pour

arrêter la reproduction au hasard..

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

OPERATION RADIO SIRIUS

Changer à la mode Sirius (Exige un tuner Sirius facultatif)

Appuyez sur le bouton MODE (4) pour changer la mode à la mode radio Sirius.

Accéder à votre identité Sirius

1. En mode Sirius, appuyez et maintenez l'appui sur le bouton BAND/SEARCH (16) pour

sélectionner la mode Directe.

2. Appuyez sur le bouton MODE pour activer la mode Directe.

3. Appuyez sur le bouton MODE pour chaque chiffre pour entrer « 000 ».

4. Appuyez de nouveau sur le bouton MODE pour confirmer. Ceci va afficher le numéro

d'identité Sirius pour votre tuner.

5. Le numéro d'identité Sirius va se dérouler deux fois et se gèlera avec les 11 premiers

chiffres affichés. Appuyez sur le bouton INFO/SCROLL pour afficher le chiffre qui reste.

Sélectionnez une bande

En mode Sirius, appuyez sur le bouton BAND (16) pour accéder aux groupes de chaînes pré-

réglées par l'utilisateur Sirius dans l'ordre suivant : SR1, SR2, SR3.

Syntonisation de catégories

1. Appuyez sur les boutons CAT +/- (13, 14) pour changer de catégories. Chaque titre de

catégorie et titre de chanson seront affichés en incréments.

2. Lorsque vous êtes dans la mode catégorie, appuyez de nouveau sur les boutons CAT +/-

pour voir les noms de catégories. (Le numéro de chaîne le plus bas dans la catégorie

choisie sera toujours la première chaîne syntonisée par défaut).

3. Appuyez sur le bouton MODE (4) ou les boutons TUNE/TRK >>| ou |<< (18, 19) pour

choisir les chaînes désirées dans cette catégorie.

4. Appuyez sur les boutons TUNE/TRK pour sélectionner u ne chaîne dans la catégorie

choisie.

5. Appuyez sur le bouton MODE pour confirmer la sélection de chaîne.

Syntonisation de chaîne vers le haut/vers le bas

Appuyez sur le bouton TUNE/TRK >>| ou |<< pour chercher une chaîne. Appuyez et

maintenez l'appui sur le bouton TUNE/TRK pour chercher rapidement.

Mise en mémoire des chaînes pré-réglées

Les boutons de pré-réglage (5-10) peuvent être utilisés pour mettre en mémoire 6 chaînes

permettant un accès commode à vos chaînes favories.

Programmer des chaînes

1. Sélectionnez la chaîne que vous voulez mettre en mémoire.

2. Appuyez et maintenez l'appui sur un bouton de pré-réglage (5-10) jusqu'à ce que le

numéro pré-réglé correspondant apparaisse.

3. Répétez les démarches 1 et 2 ci-dessus pour programmer des chaînes supplémentaires.

Syntonisation rapide

Appuyez sur l'un des boutons de pré-réglage (5-10) pour sélectionner une chaîne pré-réglée

directement.

Recherche de chaîne accès direct

1. Appuyez et maintenez l'appui sur le bouton BAND/SEARCH (16) pour accéder à la mode

Syntonisation Directe. DIRECT-T apparaît sur l'affichage pendant quelques secondes.

2. Appuyez sur le bouton MODE (4) pour confirmer.

3. Appuyez sur les boutons TUNE/TRK >>| ou |<< (18, 19) pour vous déplacer entre les

trois chiffres.

4. Utilisez les boutons VOLUME +/- pour sélectionner un numéro pour chaque position.

5. Appuyez sur le bouton MODE pour confirmer chaque chiffre.

6. Appuyez de nouveau sur le bouton MODE pour syntoniser le fichier sélectionné.

Affichage d'information alternatif

Appuyez sur le bouton INFO/SCROLL (12) pour changer l'information affichée dans l'ordre

suivant : Nom de l'artiste, titre de chanson, catégorie, nom de la chaîne.

Force du signal satellite

L'affichage va indiquer la force de réception satellite comme montré ci-dessous.

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

Force du signal Exhibition de force

Pas de signal

Faible

Bon

Excellent

MSR3007

OPERATION IPOD

Cet appareil est équipé d'une fonction « prête pour iPod » qui vous permettra de contrôler

votre iPod (si compatible) en utilisant les boutons du panneau de contrôle. Les versions iPod

suivantes sont soutenues :

• iPod 3G (progiciels 2.2 seulement)

• iPod Mini

• iPod 4G

• iPod Photo

• iPod Nano

• iPod 5G (Video)

A NOTER : iPod et le câble iPod sont vendus séparément.

Accéder la mode iPod

Pour revenir au menu iPod de n'importe quelle

source, appuyez sur le bouton MODE sur le

panneau de contrôle ou la télécommande jusqu'à

ce que iPod apparaisse sur l'affichage.

Mettre l'iPod en marche/en

arrêt

La puissance iPod se met en marche

automatiquement lorsqu'un iPod est branché au

câble iPod à 30 aiguille, aussi longtemps que le

véhicule est allumé. Vous pouvez mettre l'iPod en

arrêt en le débranchant du câble iPod ou mettant l'allumage en arrêt. Lorsque l'allumage est

mis en arrêt, l'iPod fera une pause et puis entrera dans la mode sommeil après 2minutes.

Pendant que l'iPod est branché, la puissance ne peut pas être mis en marche ou en arrêt à

partir d'iPod lui-même.

A NOTER : L'iPod va se charger d'une manière continue lorsqu'il est branché à

l'appareil, aussi longtemps que l'allumage du véhicule est en marche.

Contrôler la reproduction

Faire pause pendant la reproduction

Pendant la reproduction, appuyez sur le bouton 1/>// pour faire pause. « Pause » va apparaître

dans l'affichage. Appuyez de nouveau sur le bouton 1/>// pour reprendre la reproduction.

Reproduction répétée

Pendant la reproduction, appuyez sur le bouton 3/RPT (5) pour répéter la chanson actuelle. «

Repeat » va apparaître sur l'affichage aux cristaux liquides. Appuyez de nouveau sur 3/RPT

pour arrêter la répétition de la reproduction.

Reproduction au hasard

Pendant la reproduction, appuyez sur le bouton 4/RDM (7) pour jouer toutes les chansons

dans la catégorie actuelle dans un ordre mélangé. La reproduction au hasard commencera

dès que la chanson actuelle est terminée. « Shuffle » va apparaître sur l'affichage aux cristaux

liquides. Appuyez de nouveau sur 4/RDM pour arrêter la reproduction au hasard.

Sélection des pistes

Pendant la reproduction, appuyez sur les boutons TUNE/TRK >>| ou |<< pour jouer la piste

prochaine ou précédente dans la catégories actuelle. Appuyez une fois sur le TUNE/TRK |<<

pour jouer la chanson depuis la position de départ ou appuyez deux fois sur le bouton TUNE/

TRK |<< pour jouer la piste précédente. Appuyez et maintenez l'appui sur les boutons TUNE/

TRK >>| ou |<< pour faire avance ou recul rapide.

A NOTER : Si vous appuyez et maintenez l'appui sur les bouton TUNE/TRK >>| ou |<<

pour changer la chanson actuelle à la chanson prochaine ou précédente, vous allez

sortir de la mode avance et recul rapide.

Affichage d'information altenatif

Appuyez sur le bouton INFO/SCROLL (12) pour changer l'information affichée dans l'ordre

suivant : ARTIST NAME (Nom de l'artiste) > SONG TITLE (titre de la chanson) > FOLDER

NAME (nom du répertoire).

Mode recherche

Appuyez et maintenez l'appui sur le bouton BAND/SEARCH (16) pour entrer dans la mode de

recherche iPod. Appuyez de nouveau sur BAND/SEARCH pour accéder à la liste de

reproduction, l'artiste, l'album, le genre, la chanson ou le compositeur. Lorsque la mode de

recherche est sélectionnée, appuyez sur le bouton MODE (4) pour confirmer la sélection.

Utilisez les boutons de VOLUME + /- (2) pour naviguer à travers les listes de sélection

diverses. Appuyez sur MODE (4) pour faire votre sélection finale.

iPod


iPod iPod

mini

iPod

nano

HEAD UNIT

8 Din iPod Ready Cable

iPod Cable

iPod

Video

IX BASS

SCROLL

INFO

BAND

AUDIO

TUNE/TRK

SEEK

TUNE/TRK

654 RDMRPT

32 INT

MUTE

MODE

SEL

VOLUME

CAT CAT

POWER

AUX

AS/PS

MSR3007

40Wx4

14 15

916

17 18 19

124

MSR3007

SOIN ET ENTRETIEN

• Gardez le produit sec. S'il devient moite, essuyez tout de suite. Des liquides peuvent

contenir des minéraux qui peuvent endommager les circuits électroniques.

• Gardez le produit loin de la poussière et d es ordures, qui peut prématurément usé les

parties.

• Manipuler le produit doucement et avec soin. Si vous le laissez tomber, cela peut

endommager les bords de circuits, et peut produire un mauvais fonctionnement du

produit.

• Essuyez le produit de temps en temps avec un tissu moite pour qu'il paraisse neuf.

N'utilisez par de produits chimiques corrosifs, des détergents, ou des solutions de

nettoyage pour nettoyer le produit.

• Utilisez et gardez le produit dans des températures normales. Des hautes températures

peuvent raccourcir la vie des produits électroniques, endommager les piles, et fondre les

plastiques.

Allumage

La source de bruit le plus commun dans la réception est l'allumage. Cela résulte de

l'emplacement de la radio près du système d'allumage (le moteur). Ce type de bruit peut être

facilement détecté parce que son intensité variera avec la vitesse du moteur.

Normalement, le bruit de l'allumage peut être supprimé en utilisant un fil d'allumage haut

voltage du type suppression de la radio et un résisteur supprimeur dans le système

d'allumage. (La plupart des vaisseaux utilise ce fil et résisteur, mais il peut être nécessaire de

les contrôler pour une opération bonne). Une autre méthode de suppression est d'utiliser les

supprimeurs de bruit supplémentaires. On peut les procurer des magasins de radio et

fournitures électroniques CB/A.

Interférence

La réception radio dans un environnement mobile est très différent de la réception radio dans

un environnement stationnaire. Il est très important de comprendre cette différence.

La réception AM va se détériorer lorsque vous passez sous un pont ou sous les lignes de haut

voltage. Bien que AM soit sujet à des bruits environnementaux, il a la capacité de recevoir à

une grande distance. Ceci parce que les signaux de transmission suivent la courbe de la terre

et sont réfléchis par l'atmosphère supérieur.

DÉPANNAGE

Symptôme Cause Solution

Pas de puissance L'interrupteur accessoire du

vaisseau n'est pas en

marche

Si l'alimentation est bien branchée

à la borne accessoire du vais-

seau, changez le commutateur

d'allumage à ACC

Le fusible est sauté Remplacez le fusible

Disque ne peut pas être

chargé ou électé Présence d'un disque CD à

l'intérieur de la platine Enlevez le disque dans la platine

et en insérez un nouveau..

Insérez un disque dans la

direction contraire Insérez un disque compact avec

l'étiquette en haut.

Le disque compact est très

sale ou le disque est défec-

tueux

Nettoyez le disque ou essayez

d'en jouer un nouveau.

Condensation Laissez la platine en arrêt pour

une heure environ et puis essayer

de nouveau.

Pas de son Le volume est trop bas Ajustez le volume à un niveau

audible

Le câblage n'est pas bien

branché Vérifiez les connexions

Les clés d'opération ne

fonctionne pas Le panneau du contrôle

n'est pas bien installé Réinstaller le panneau du contrôle

L'ordinateur encastré ne

fonctionne pas à cause du

bruit

Appuyez sur le bouton RESET

Le son saute L'angle d'installation est

plus de 30° Ajustez l'angle d'installation à

moins de 30°.

Le disque est sale ou

défectueux Nettoyez le disque et essayez de

jouer ou bien utilisez un nouveau

disque.

Ne peut pas syntoniser à

une station de radio,

auto-recherche ne fonc-

tionne pas

Le câble d'antenne n'est

pas branché Insérez le câble d'antenne

Les signaux sont trop fai-

bles Sélectionnez u ne station à la

main

MSR3007

SPECIFICATIONS

Rapport signal au bruit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .> 75 dB

Séparation des chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .More than 50 dB

Réponse fréquence. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Hz - 20 kHz

Radio FM

Assurance de Fréquence (USA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 à 107.9 MHz

Assurance de Fréquence (Europe). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5 à 108 MHz

Sensibilité (S/N=30dB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4µV

Rejet d'Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >45 dB

Séparation Stéréo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25 dB

AM/MW

Chaîne de Fréquence (USA). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720 kHz

Chaîne de Fréquence (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620 kHz

Sensibilité (S/N=20dB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 dB

Généralités

Tension d'Opération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DC 12 Volts

Fondre le Système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . La Terre Négative

Impédance de Haut Parleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 4 ohms par canal

Commandes de Tonalité:

Basse (at 100 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Aigu (at 10 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . : ±10 dB

Rendement de Puissance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40W x 4

Drainage Courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Ampere (max.)

Commandant Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . .5.15” (W) x 1.2” (D) x 3.7” (H)

Tuner/Amp Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8.35” (W) x 6.55” (D) x 2.4” (H)

ASA Electronics Corporation

www.asaelectronics.com

v.031907

Jensen Msr3007 Users Manual

msr3007_owners_manual Manuals & Guides

MSR3007 msr3007_owners_manual

MSR3007 msr3007_owners_manual

MSR3007 to the manual b293bce6-c421-429b-967c-5c8f1ed3e984

Navigation menu

Versions of this User Manual:

Views

Navigation
