160

Watts Peak

Watts en Crête

Vatios el Máximo

40W x 4

VM9423

Operation Manual

Manual de Operación

Instructions d'opération

Multimedia Receiver

Press Audio

OPEN

Enter

SR C

NAV

INT

DISP

WIDE

PIC

CONTENTS

Thank you for choosing a Jensen product. We hope you will find the instructions in this owner’s

manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to

use all the features of your new Jensen VM9423 Mobile Multimedia Receiver for maximum

enjoyment.

Introduction ........................................................................................................................... 1

Anti-Theft Feature ................................................................................................................. 2

Controls and Indicators ......................................................................................................... 3

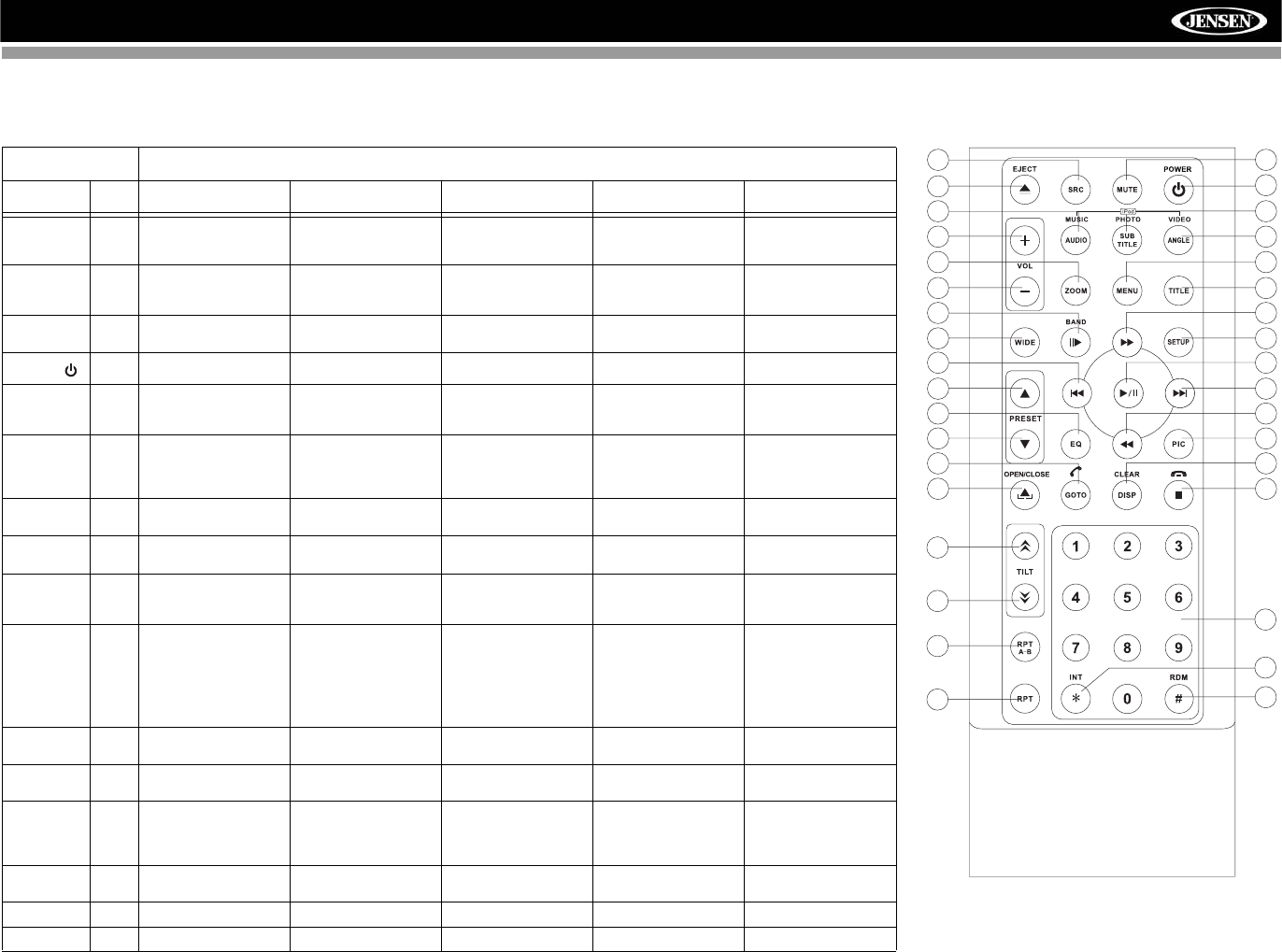

Remote Control ..................................................................................................................... 5

Using the TFT Monitor .......................................................................................................... 7

Operating Instructions ........................................................................................................... 8

Setup Menu......................................................................................................................... 10

Tuner Operation .................................................................................................................. 12

Satellite Radio Operation .................................................................................................... 15

DVD/VCD Video Operation ................................................................................................. 17

DVD/CD Audio Operation ................................................................................................... 20

Playing MP3/WMA Files...................................................................................................... 21

iPod Operation .................................................................................................................... 24

Bluetooth Operation ............................................................................................................ 26

Troubleshooting .................................................................................................................. 29

Specifications ...................................................................................................................... 32

CONTENIDO

Gracias por elegir los productos Jensen. Esperamos que encuentre en este manual

instrucciones claras y fáciles de seguir. Si se toma unos pocos minutos para leerlo, aprenderá

cómo utilizar todas las funciones de su nuevo radio Jensen VM9423 para su máximo

entretenimiento.

Preparación......................................................................................................................... 33

Dispositivo Anti-robo ........................................................................................................... 35

Controles e Indicadores ...................................................................................................... 36

Control Remoto ................................................................................................................... 38

Cómo Usar el Monitor TFT.................................................................................................. 41

Instrucciones de Funcionamiento ....................................................................................... 43

Menú de Configuración ....................................................................................................... 45

Operación de Sintonizador.................................................................................................. 48

Operación de Radio Satelital .............................................................................................. 51

Operación de Video de DVD/VCD ...................................................................................... 53

Operación de Audio de DVD/CD......................................................................................... 56

Cómo Reproducir Archivos MP3/WMA ............................................................................... 58

Operación de iPod .............................................................................................................. 61

Operación de Bluetooth ...................................................................................................... 63

Resolución de Problemas ................................................................................................... 66

Especificaciones ................................................................................................................. 69

TABLE DES MATIÈRES

Merci d'avoir choisi un produit Jensen. Nous espérons que vous allez trouver les instructions

dans ce guide de propriétaire claires et faciles à suivre. Prenez quelques minutes à le

consulter, vous apprendrez à utiliser toutes les fonctions de votre nouvelle radio Jensen

VM9423 pour en tirer une jouissance maximum.

Preparation......................................................................................................................... 71

Fonctions anti-vol ............................................................................................................... 73

Commandes et indicateurs................................................................................................. 74

Telecommande................................................................................................................... 76

Utilisation du moniteur TFT ................................................................................................ 79

Instructions d’operation ...................................................................................................... 80

Menu configuration (Setup)................................................................................................ 82

Operation tuner .................................................................................................................. 85

Operation radio Satellite..................................................................................................... 88

Operation video DVD/VCD................................................................................................. 90

Operation audio DVD/CD................................................................................................... 93

Jouer des fichiers MP3/WMA............................................................................................. 94

Operation iPod ................................................................................................................... 97

Operation Bluetooth ........................................................................................................... 99

Depannage....................................................................................................................... 102

Specifications ................................................................................................................... 106

VM9423

INTRODUCTION

Congratulations on your purchase of the Jensen VM9423

Mobile Multimedia Receiver.

It’s a good idea to read all of the instructions before beginning

the installation. We recommend having your head unit

installed by a reputable installation shop.

Features

DVD

• Aspect Ratio - Cinema, Normal and OFF (Standby)

• Fast Forward, Fast Reverse - 2X, 4X, 6X and 8X

• Slow Forward, Slow Reverse - 2X, 4X and 8X

• Play, Pause, Stop, Next Chapter and Previous Chapter

• ESP - 2MB Buffer

CD / MP3 / WMA

• ID3 Tag Compatible

• Directory Search (MP3 / WMA Only)

• Direct Track Access via Remote control

• Burn Up To 1500 MP3 and WMA Files onto a DVD+R /

• Audible Forward / Reverse Track Search

• Random, Repeat and Intro

• Play, Pause, Stop, Next Track and Previous Track

• ESP - 2MB Buffer

Tuner

• HDRM-2 HD Radio Module*

• USA / Europe Frequency Spacing

• 24 Station Presets (18 FM / 6 AM)

• Auto Stereo / Mono

• Auto Store

Sat Radio Ready

• Requires XM CNP2000UC and CNPJEN1 (Both Sold

Separately)

• Satellite Channel Name, Artist, Song and Categories

Displayed on TFT Screen

iPod

• High Speed Direct Connect Interface to Access iPod

Playlists, Artists, Albums and Songs. Play music and

view video files from your iPod.

• Power Management Charges iPod while Connected

• Requires jLink3 iPod Interface Cable (included)

• iTunes® Tagging

MediaLink4

• Under Dash Interface Allows Portable Media Devices to

be Connected

• MediaLink4 Includes the Following Connectivity:

• USB - Supports Hard Drives and Flash Memory

Drives

• jLinkDirect for iPod

• RCA Audio /Video Input

Chassis

• 2.0 DIN (Import/ISO-DIN Mountable)

• 6.5" Motorized Slide Down TFT Active Matrix LCD with

Anti-Glare Coating

• Screen Tilt/Angle Adjustment

• Heat Management System - Forced-Air Cooling to Keep

the Chip Sets Operating at Nominal Temperatures

General

• Bluetooth ready with hands-free profile for safety /

convenience and A2DP profile for streaming music from

a PDA / PMP

• Navigation Ready (NAV102 Only)

• Infrared Remote Control

• Two Composite Video Outputs for Additional Screens

• Compatible with MZ7TFT Rear Seat Monitors with

Touch Screen Interface

• Two Audio /Video Auxiliary Inputs

• 200-Ohm Preamp Line Output - All Audio Channels

• 4VRMS Line Output - All Channels

• Rotary Encoder Audio Control

• Seven-Band EQ with Eight Preset EQ Curves

• Spectrum Analyzer

• Front, Rear, and Subwoofer Line Output

• Subwoofer Crossover and Phase Control

• Programmable Volume Control

• Rear Camera Input (Normal and Mirror Image View)

• Auto TFT Dimmer

• 5-Way Joystick

• SWC Interface – Compatible with PAC adapter SWI-PS

Steering Wheel Control Interface, sold separately

Optional Equipment

•NAV102

The head unit is "navigation ready." Before accessing

any navigation features, you must purchase and install

the NAV102 module. All installation and operating

instructions will be included with the NAV102 navigation

module.

Once the NAV102 is connected and operating properly,

the NAV source mode will become active. While the

NAV102 is not installed, the NAV option appears gray,

indicating the function is not available.

•Rear Camera

The head unit is "camera ready." Before accessing any

camera features, you must purchase and install a rear

video camera. Once the rear camera is connected and

operating properly, the CAMERA source mode will

become active. While the camera is not installed, the

CAMERA option appears gray, indicating the function is

not available.

•Satellite Radio Tuner

See “Satellite Radio Operation” on page 15.

•iPod

See “Playing MP3/WMA Files” on page 21.

•Bluetooth Phone

See “Bluetooth Operation” on page 26.

WARNING! To reduce the risk of a traffic accident (except

when using for rear view video camera) never use the

video display function while driving the vehicle. This is a

violation of federal law.

WARNING! Never disassemble or adjust the unit.

WARNING! To prevent injury from shock or fire, never

expose this unit to moisture or water.

WARNING! Never use irregular discs.

WARNING! To prevent damage to the mechanism inside

this unit, avoid impact to the TFT monitor.

WARNING! Using an improper fuse may cause damage

to the unit and result in a fire.

*HD Radio™ Technology Manufactured Under License From

iBiquity Digital Corporation. U.S. and Foreign Patents. HD

Radio™ and the HD and HD Radio logos are proprietary

trademarks of iBiquity Digital Corporation.

VM9423

ANTI-THEFT FEATURE

The VM9423 is equipped with an anti-theft feature requiring

the user to enter a password upon initial power on.

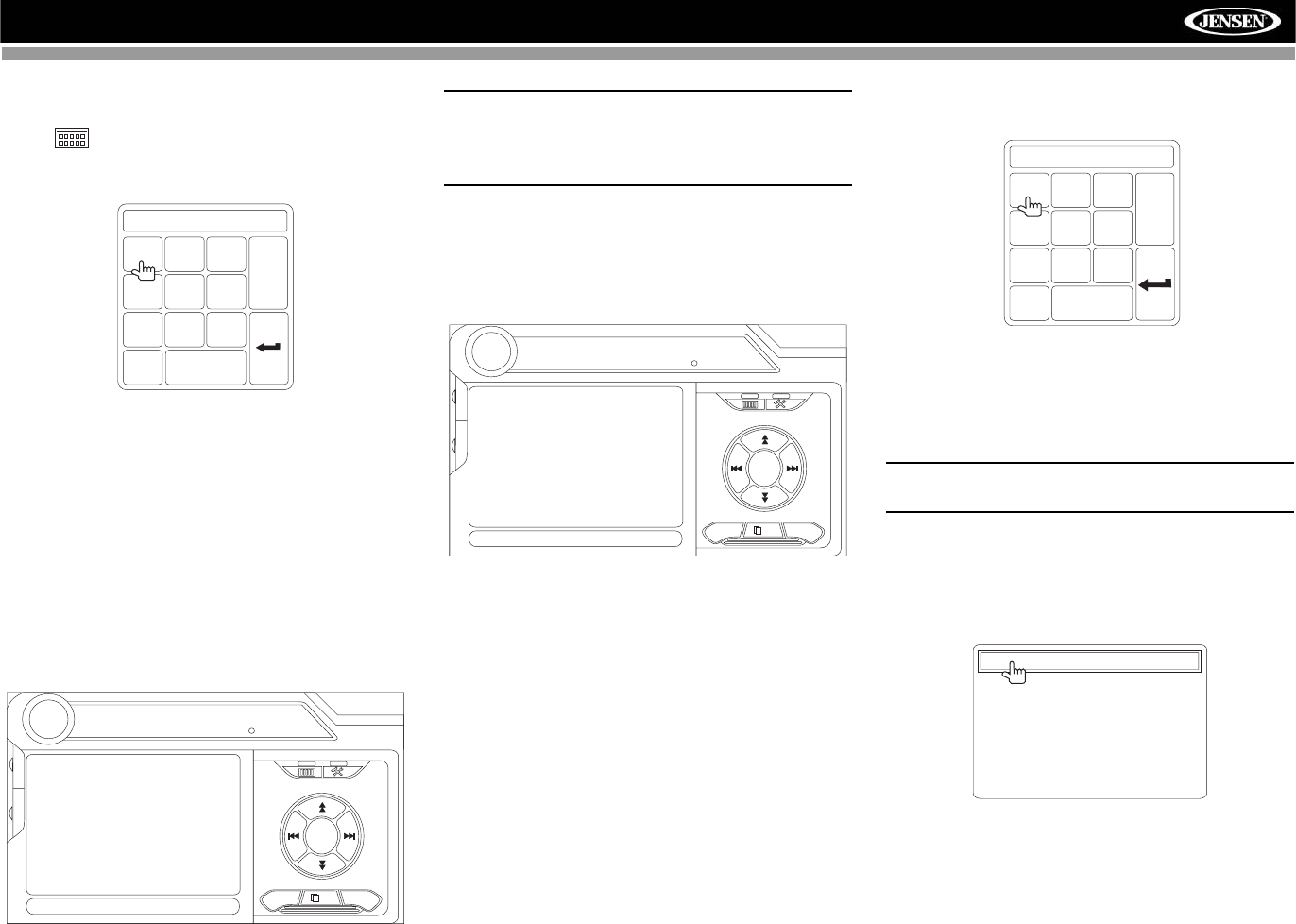

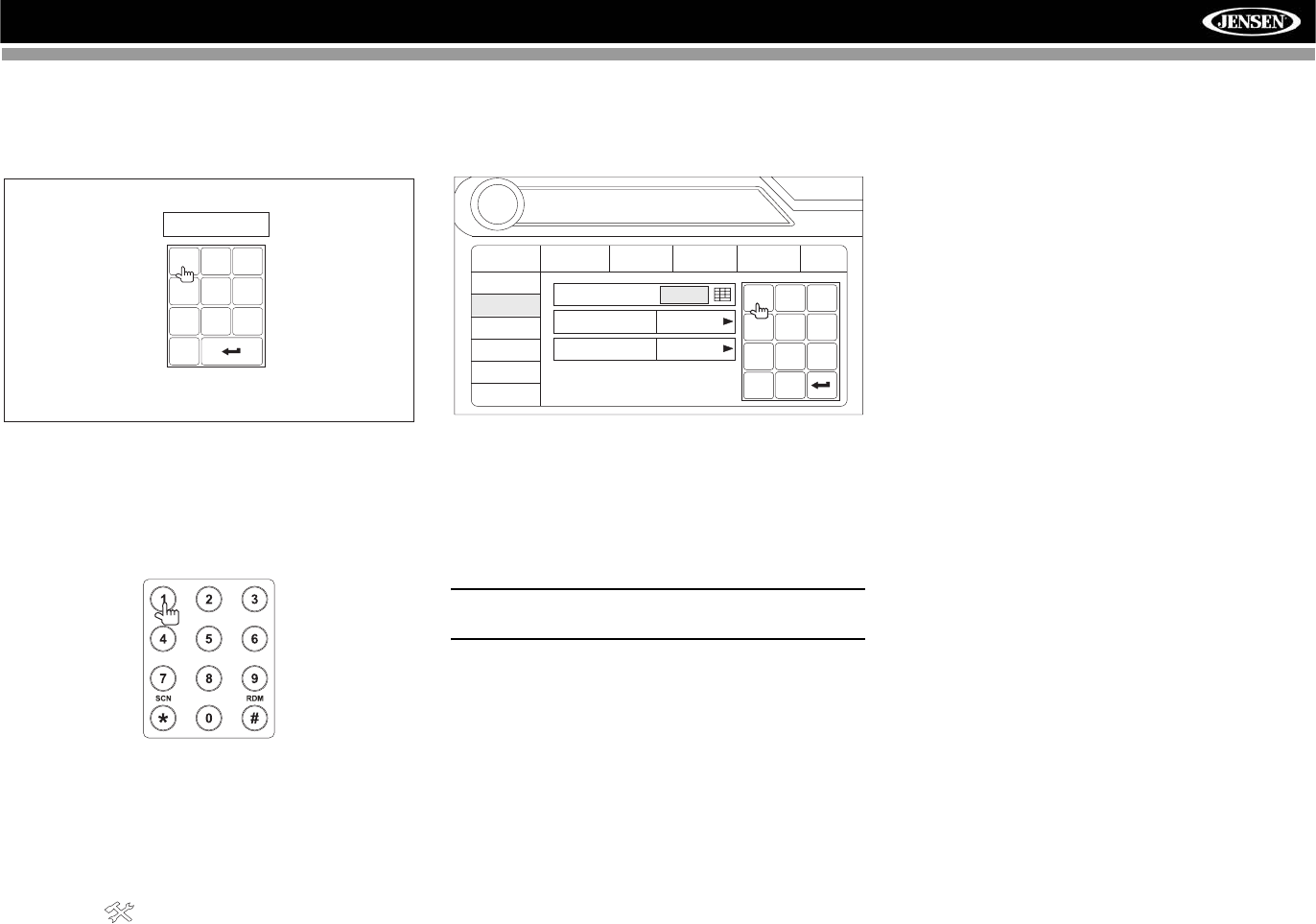

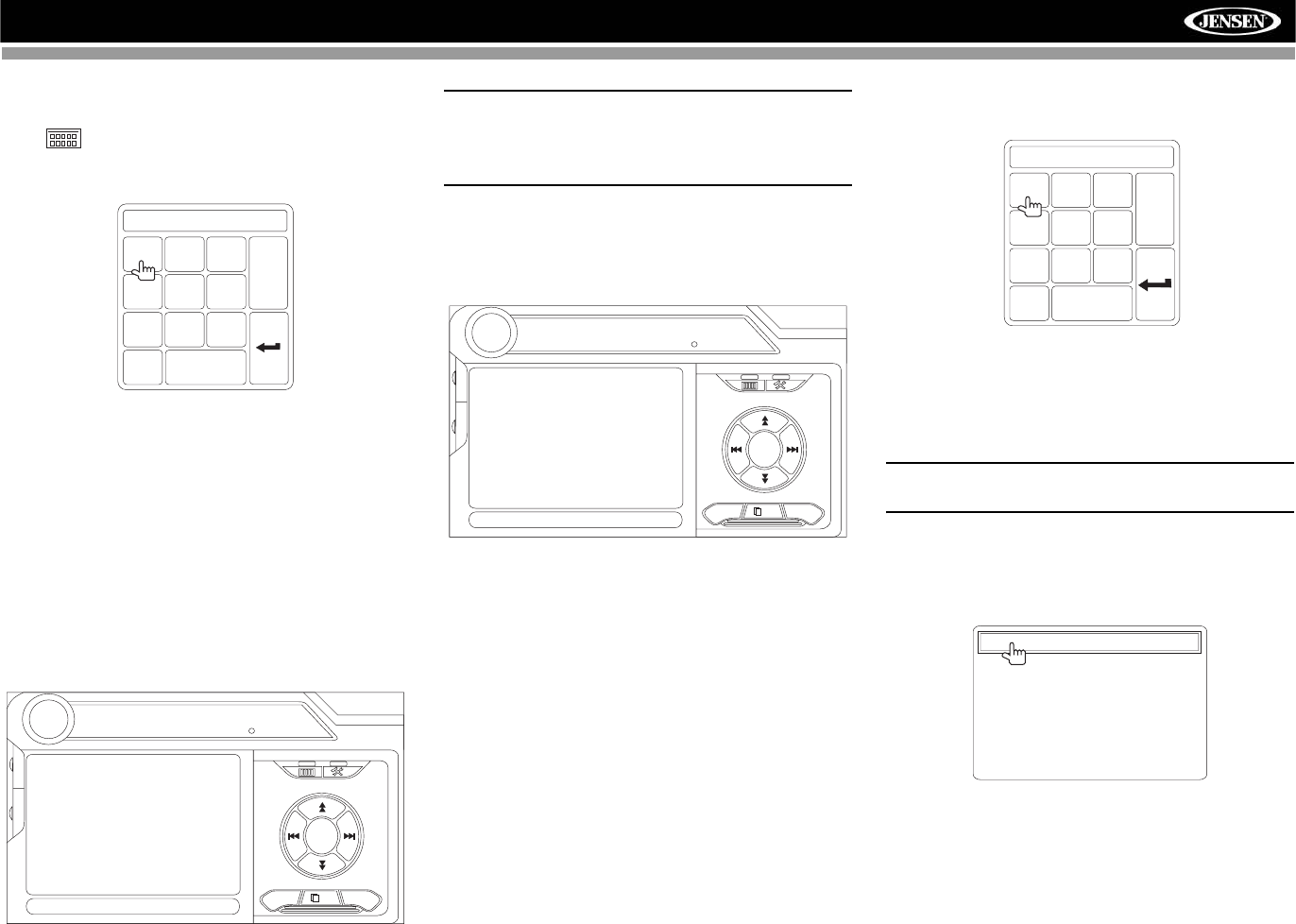

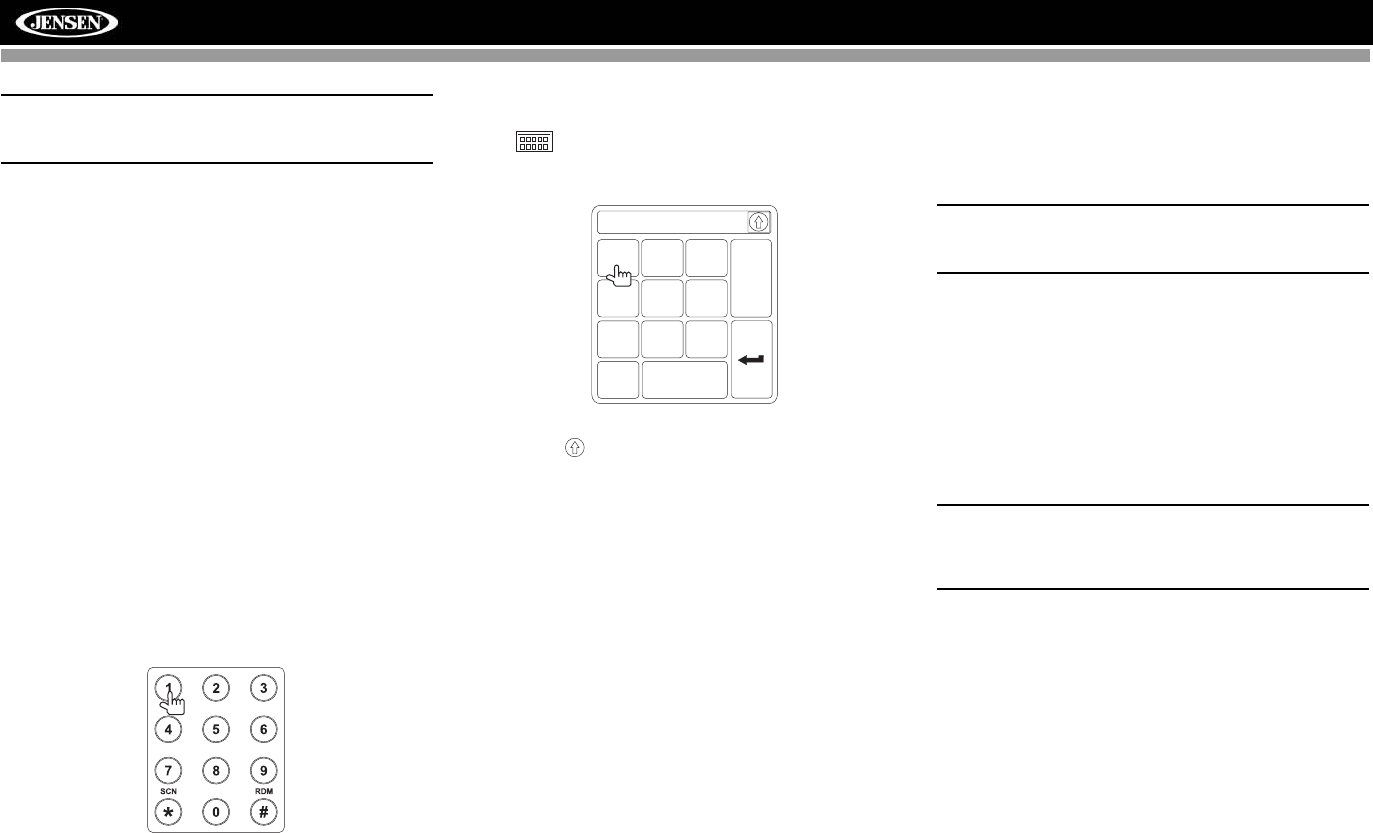

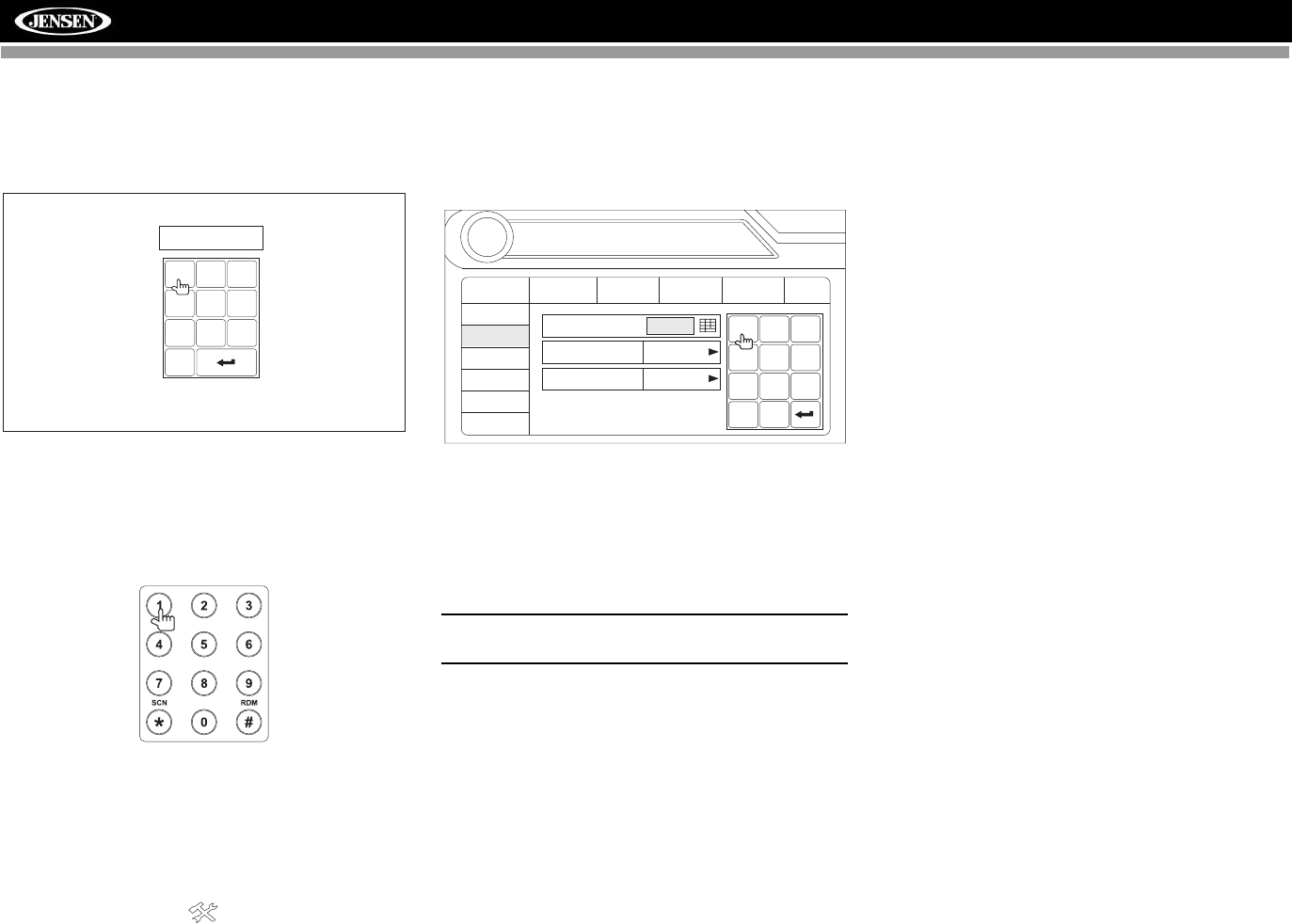

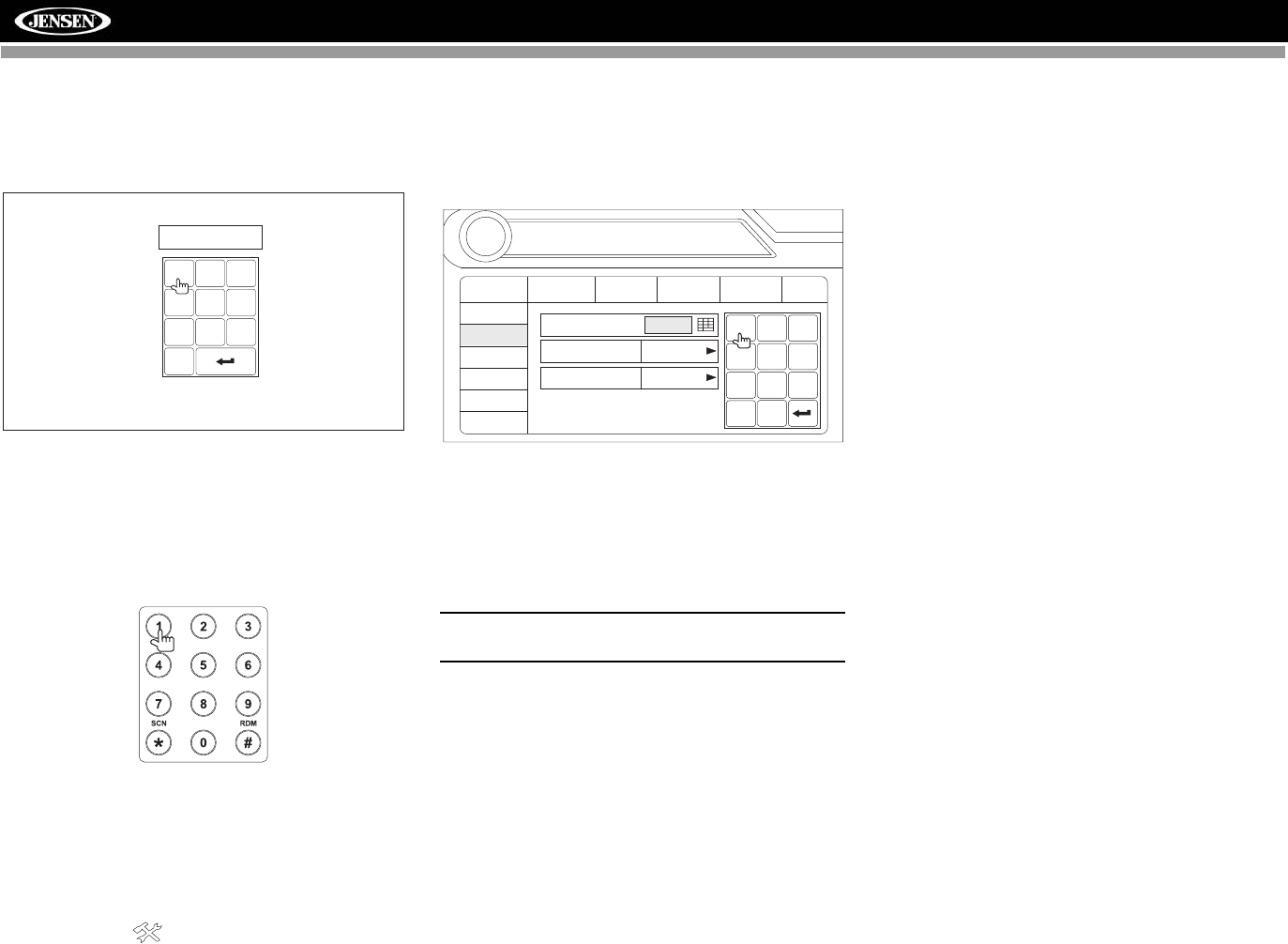

Entering the Default Password

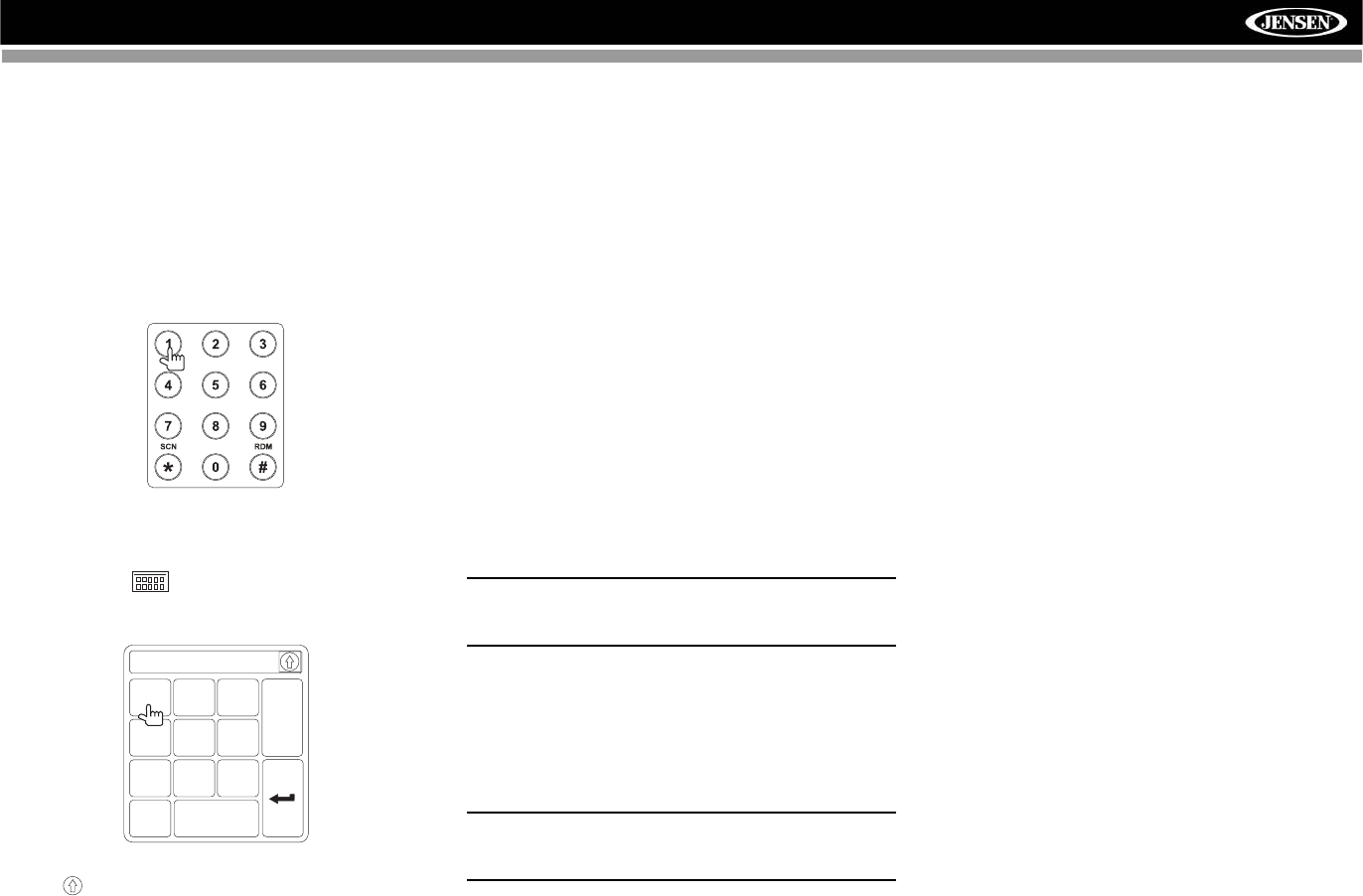

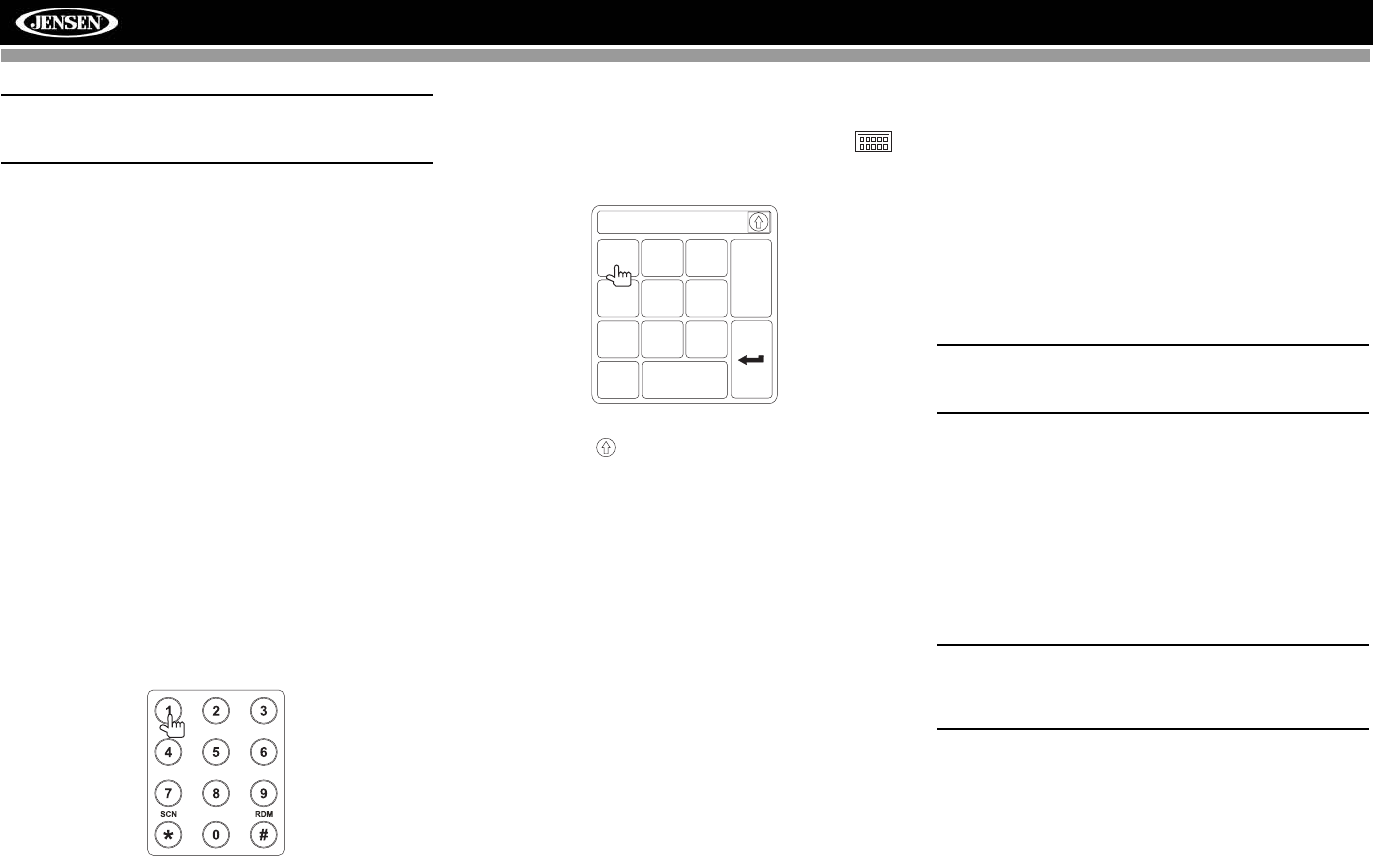

The default user password is 012345 (6 digits). Enter the

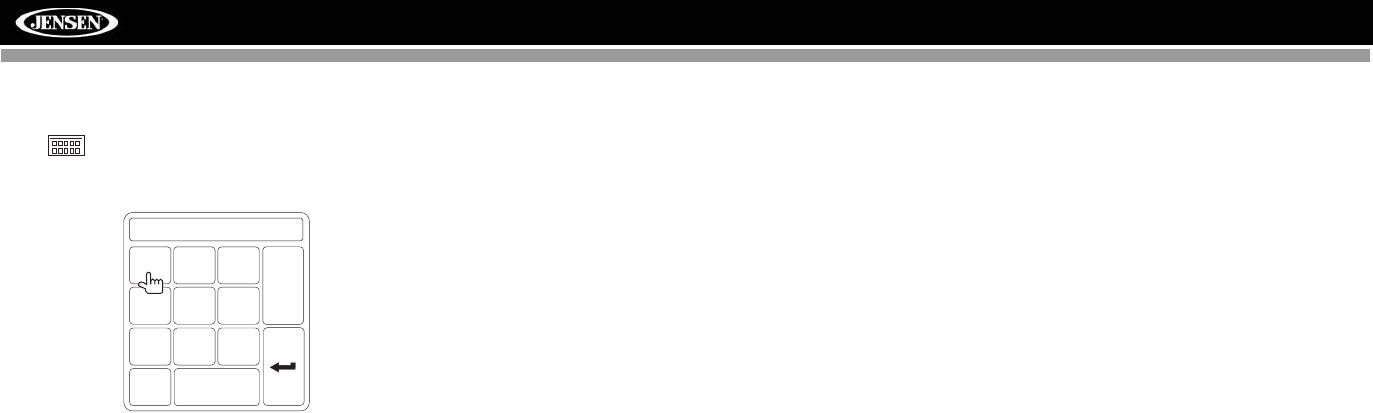

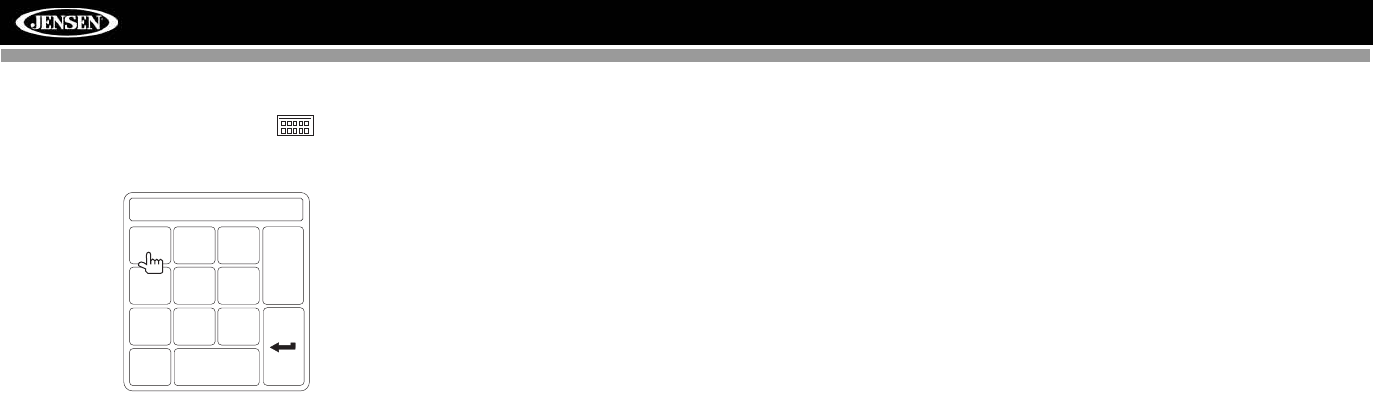

password using the on-screen keypad and then press the

Enter (arrow) button. You can also use the remote control

keypad to enter the password.

Press the joystick Enter button (18) on the remote control to

confirm.

Changing the Password

To change the anti-theft and RATINGS protection password,

perform the following steps:

1. Press the SETUP button (31) on the remote control or

touch the button on the screen to enter the

“SETUP” menu.

2. Touch RATING to view the “RATING” sub-menu. An

open lock icon to the right of the “Password” field

indicates that a user password had not yet been

entered.

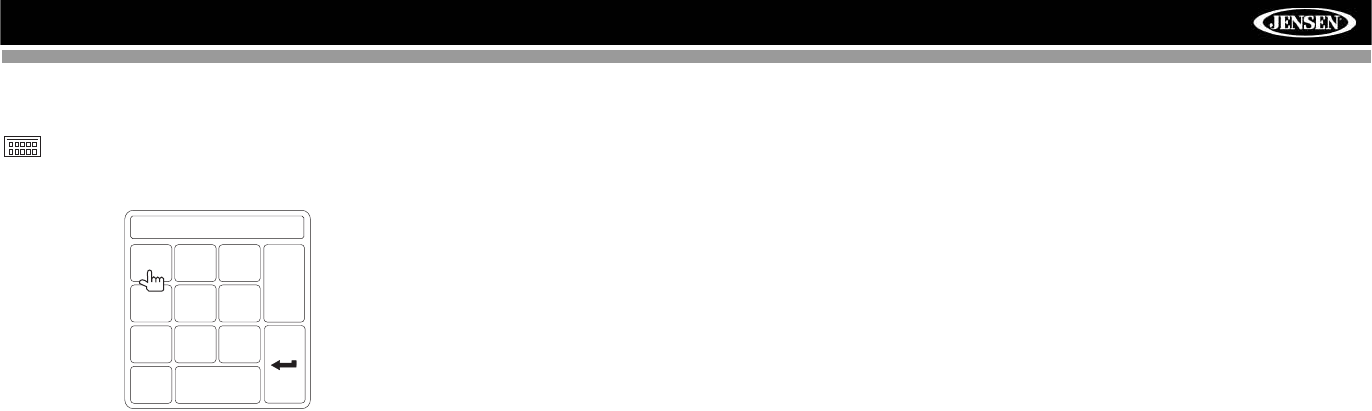

3. Touch the keypad icon next to the blue box in the

“Password” field to open the on-screen keypad.

4. Enter a new 6-digit password and press the Enter

(arrow) button.

The "lock" icon will now appear closed and the new anti-

theft password will be set, as well as the password for

RATING protection (see “Rating Sub-menu Features”

on page 11).

NOTE: If you forget your password, contact Customer

Service at 1-800-323-4815 for assistance.

123

456

789

Enter Password:

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Password

Rating 8. Adult

Load Factory Reset

Speaker

Demo

Bluetooth

02:40

123

456

789

Clear

VM9423

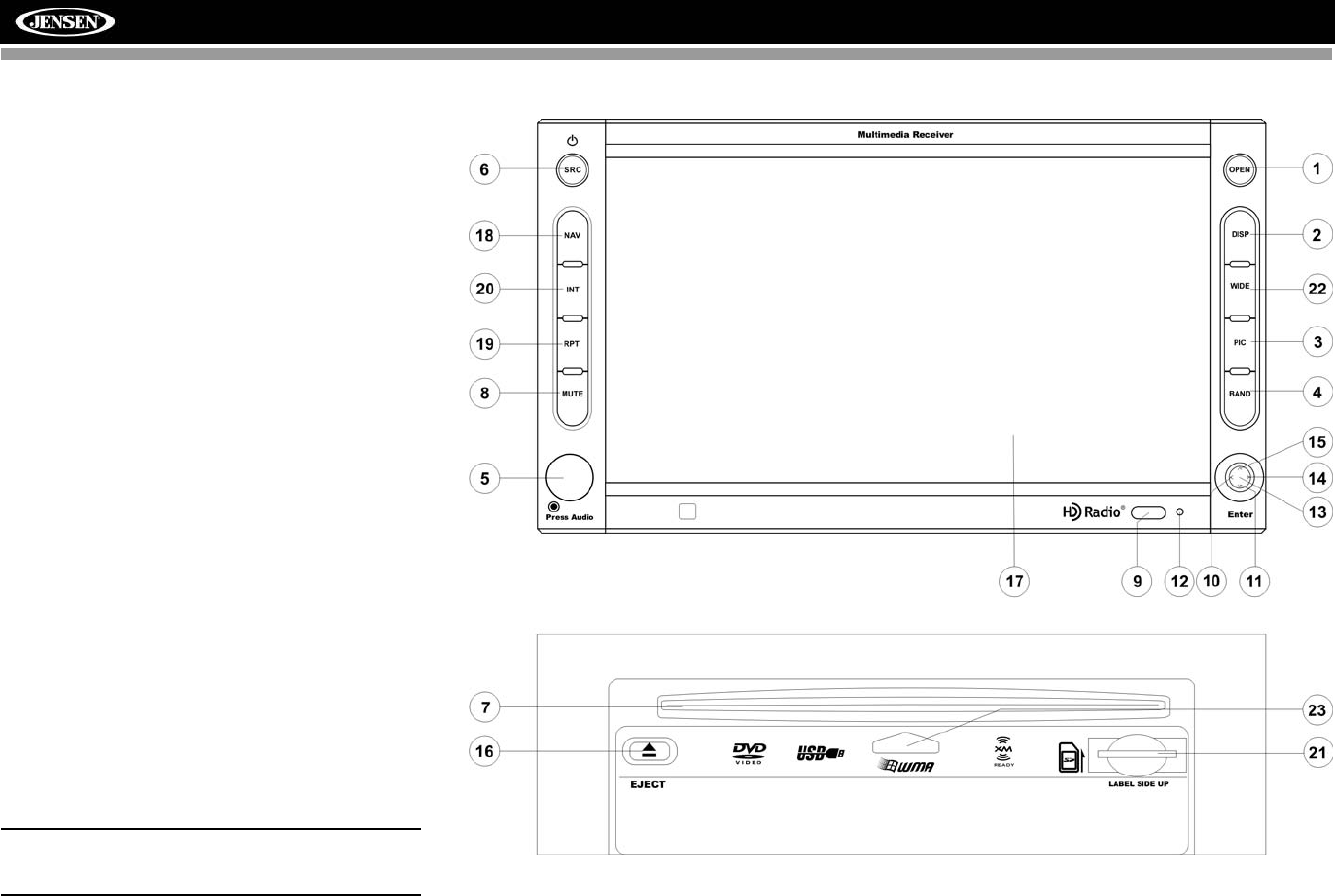

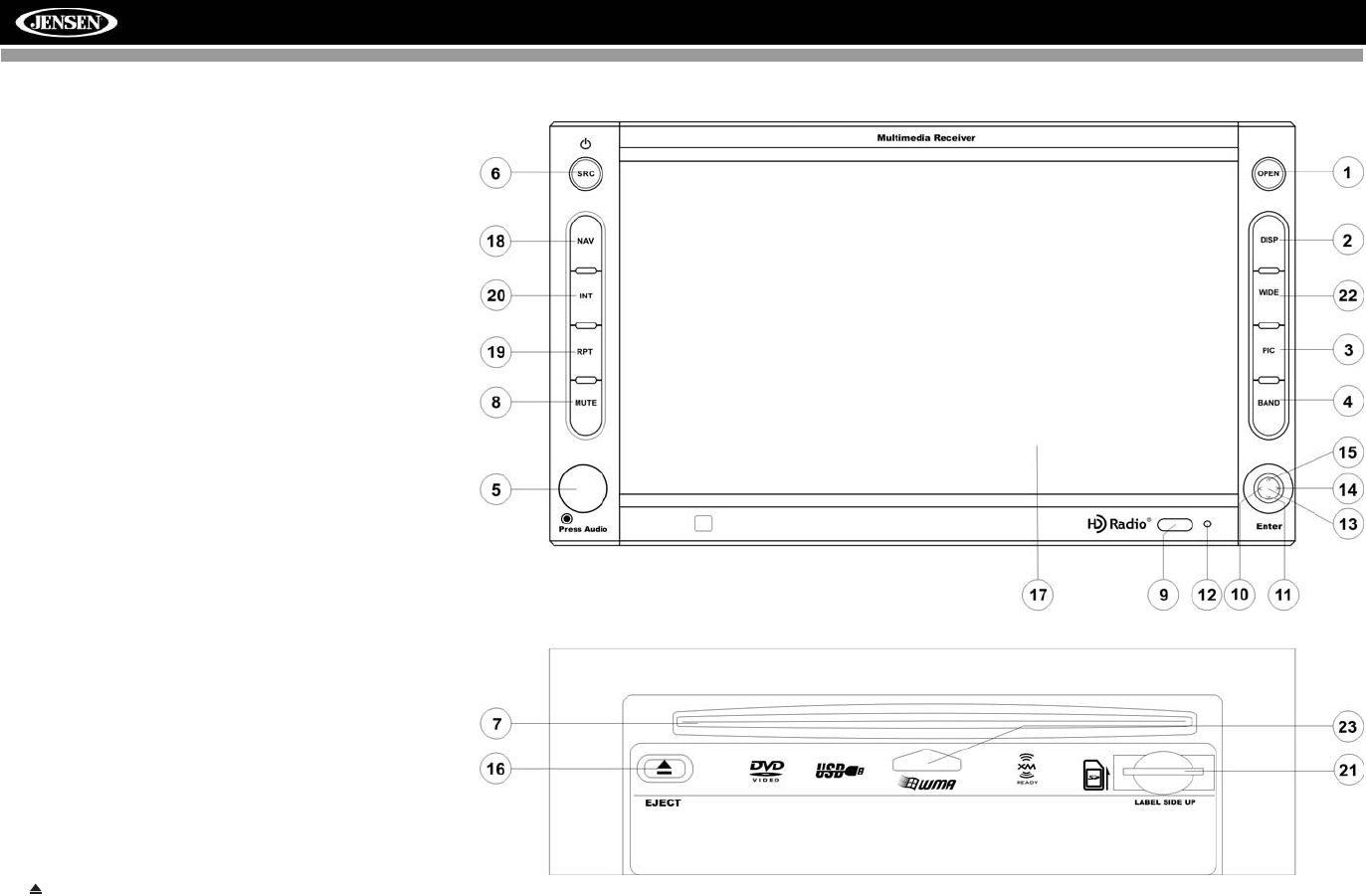

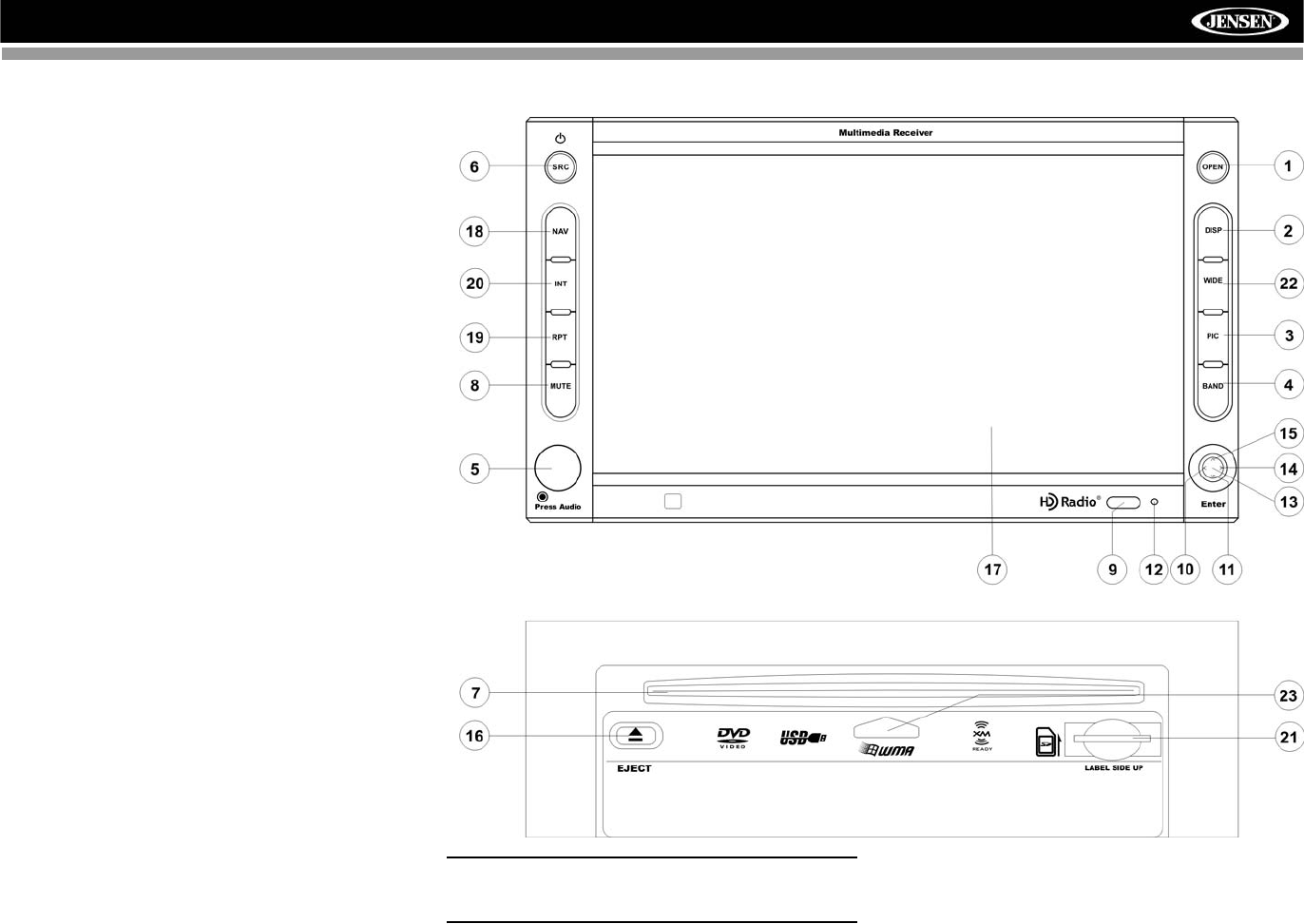

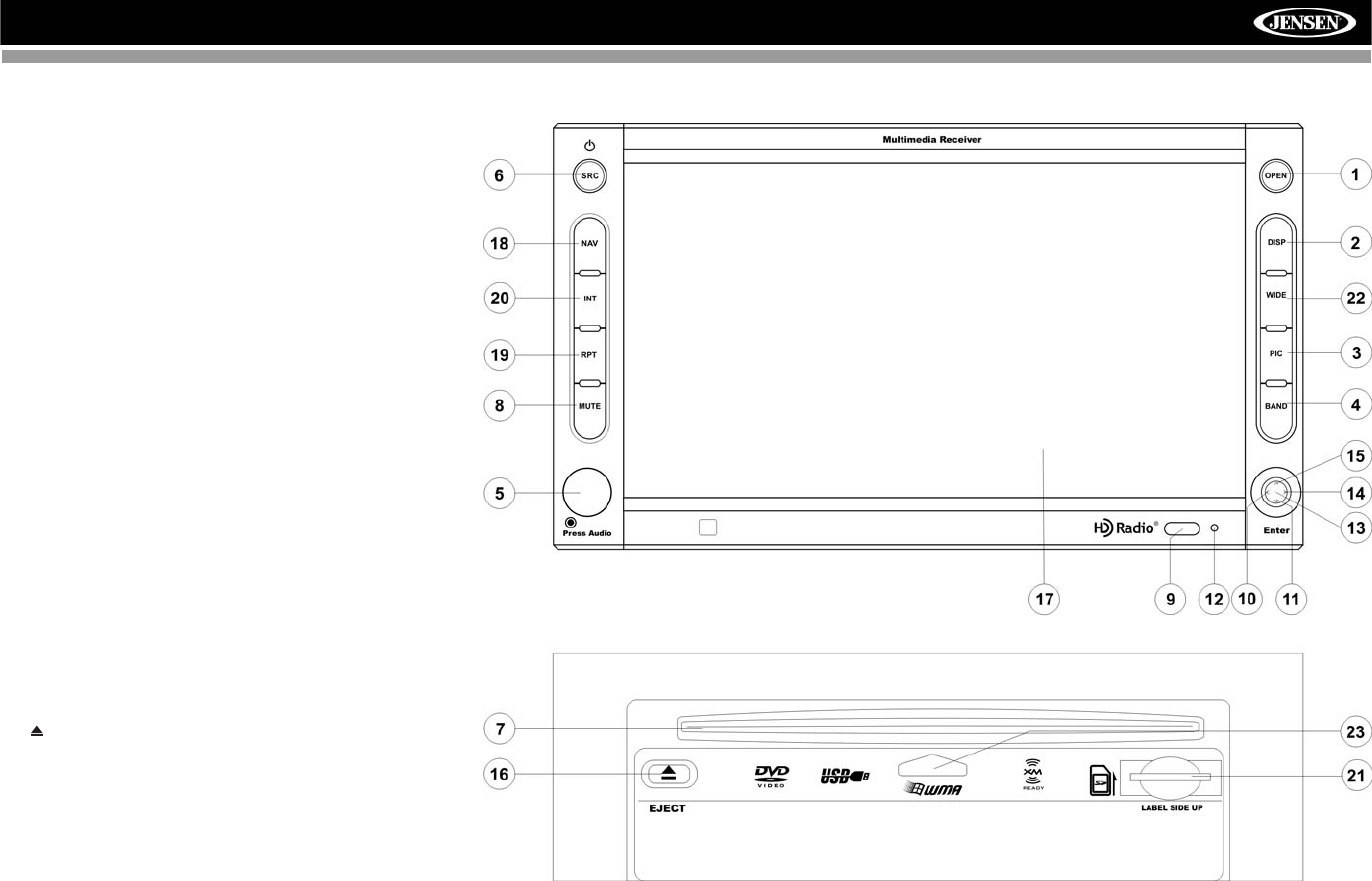

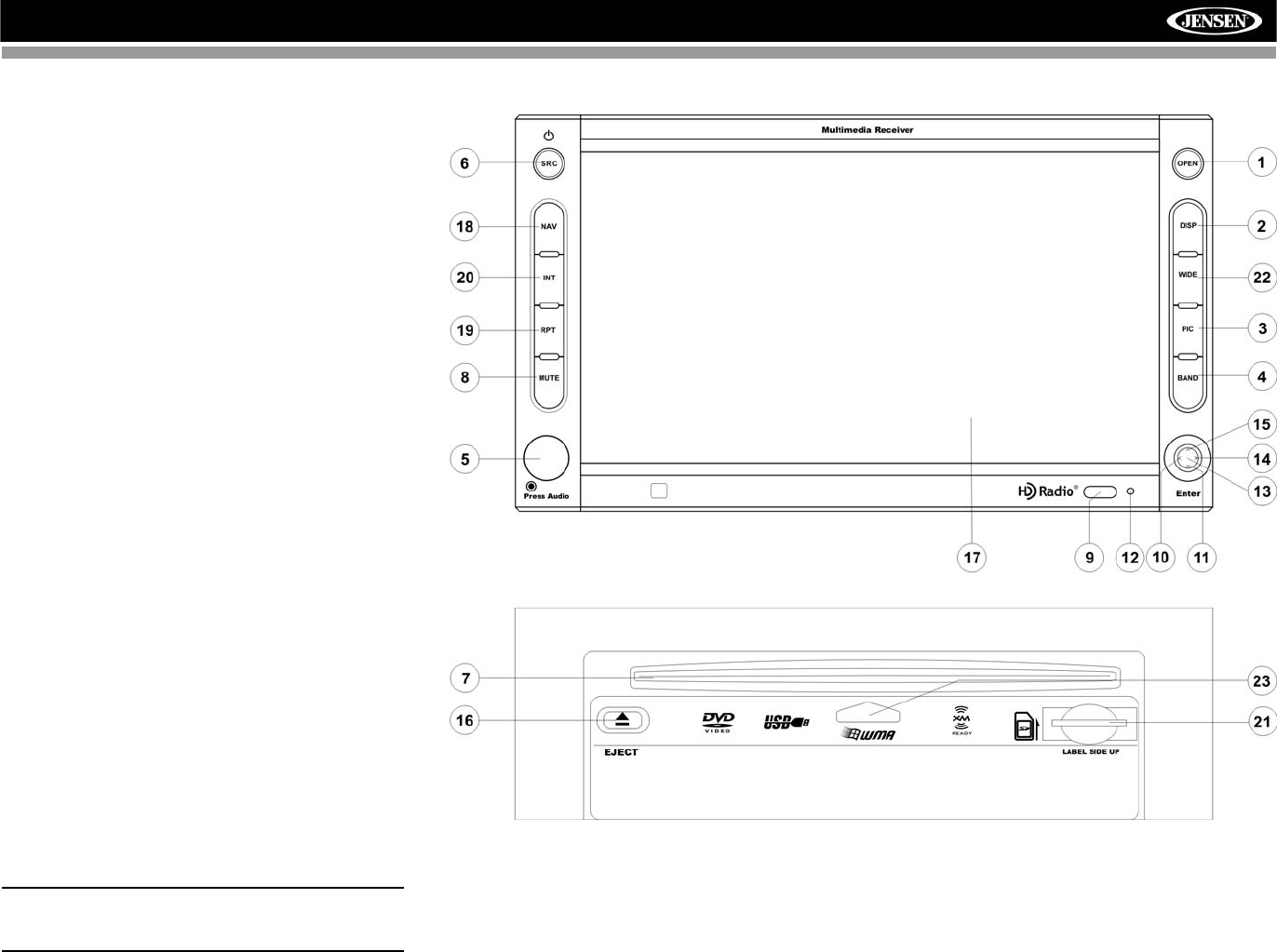

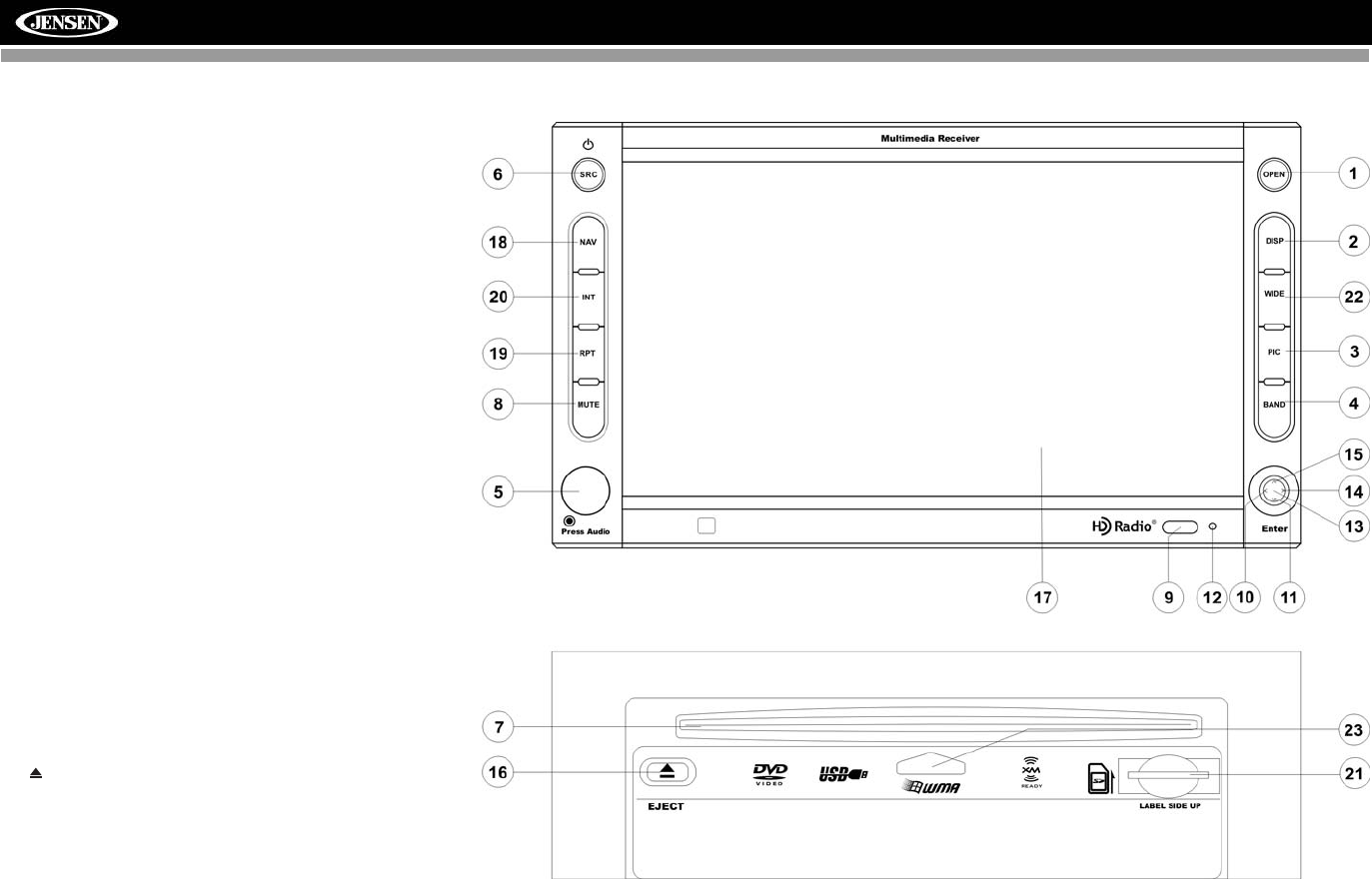

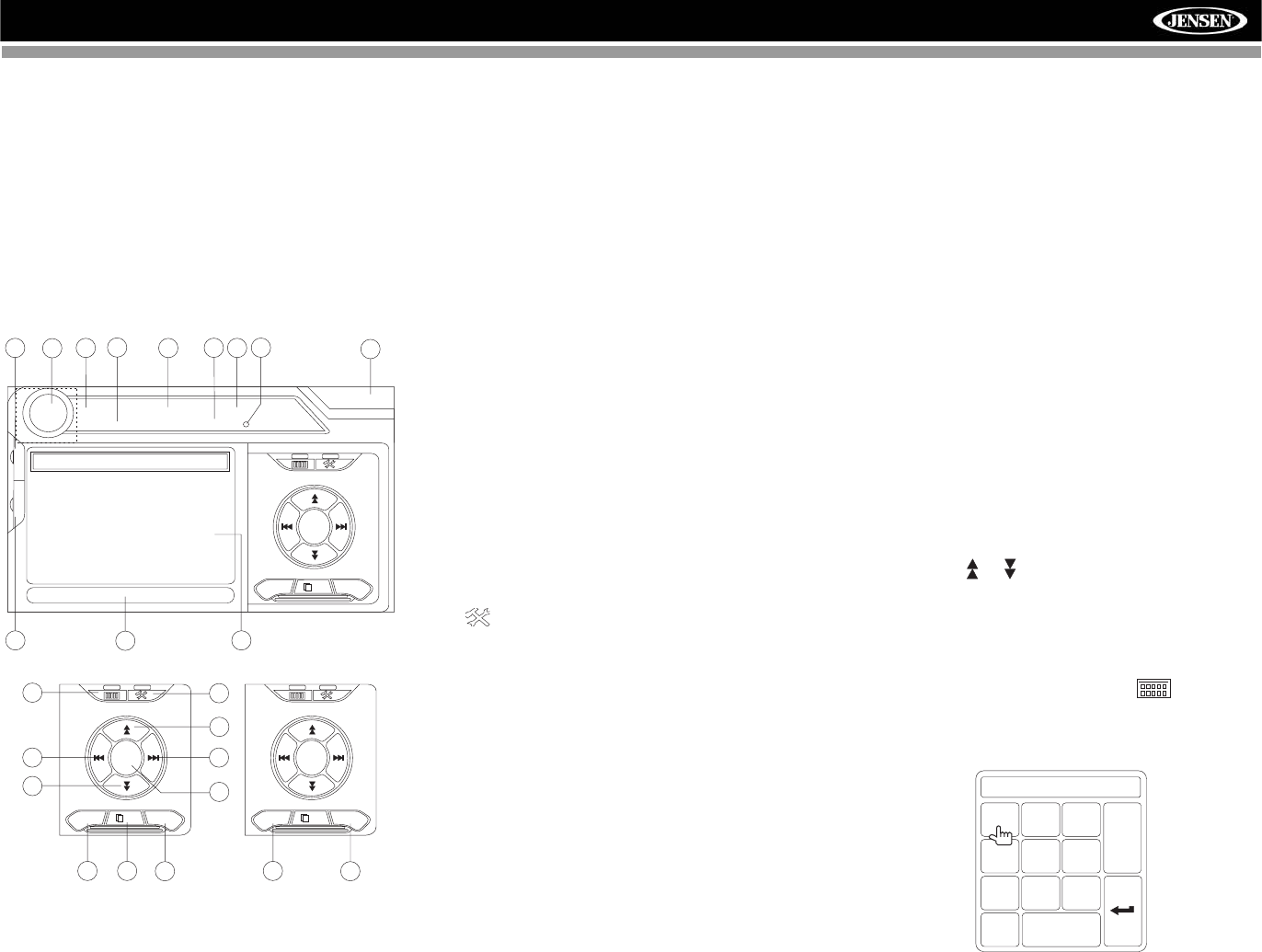

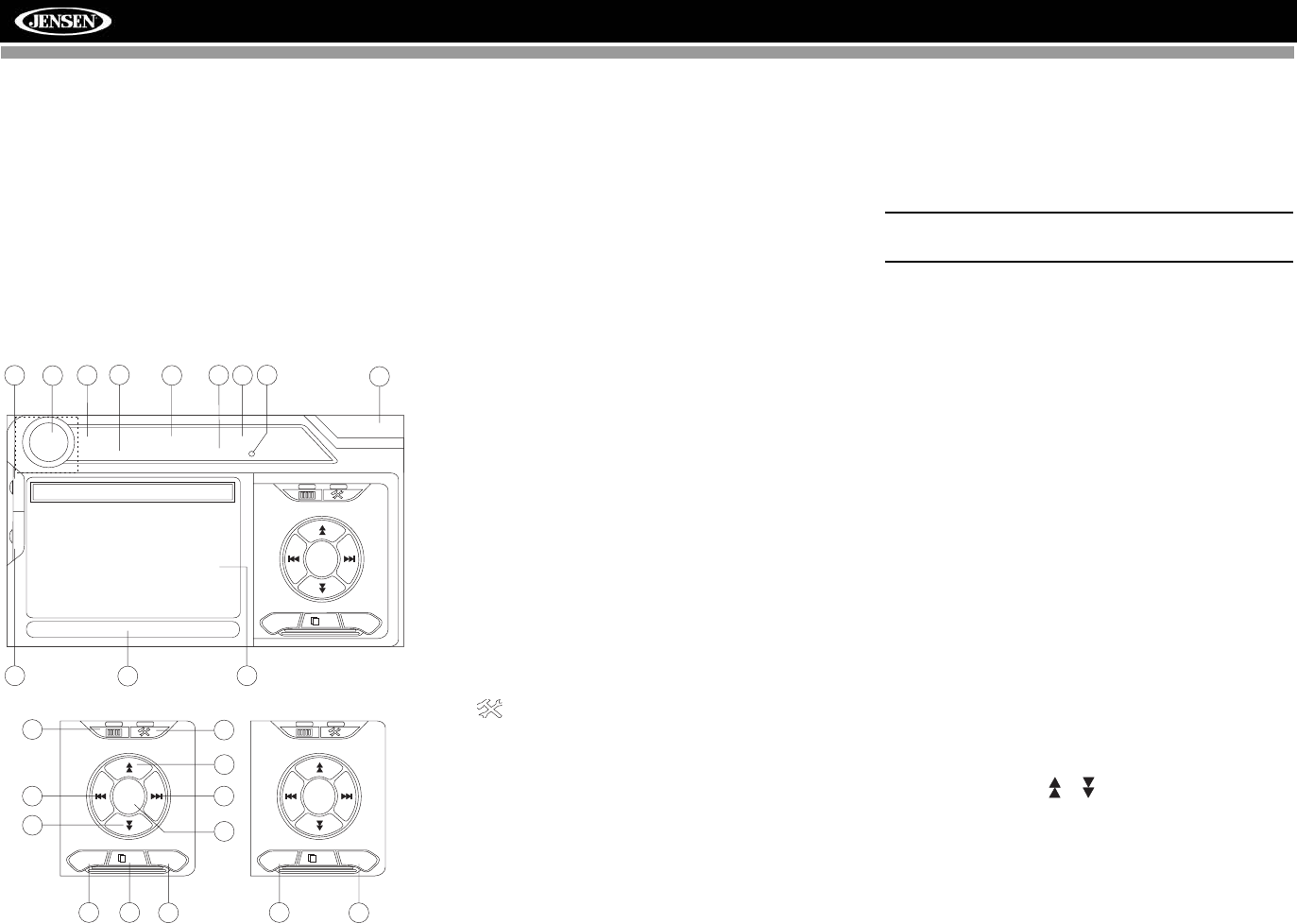

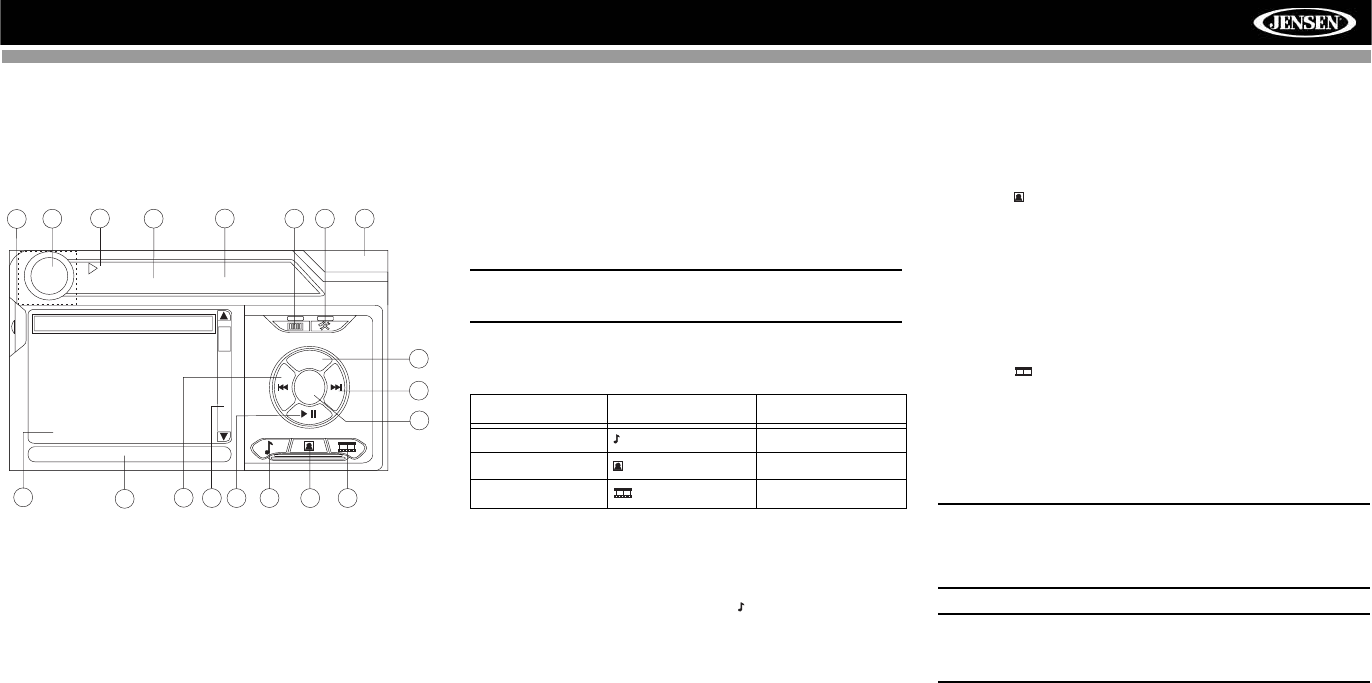

CONTROLS AND INDICATORS

Button Operation

1. OPEN

Press to activate the automatic mechanical system and slide

the TFT monitor down to reveal the disc and SD slots. Press

again to close the TFT.

Press and hold to activate the "Tilt" function. While the Tilt

icon is flashing, use the up/down joystick buttons to move the

TFT into the desired position. Press and hold to exit the

function or wait ten seconds for it to time out.

2. DISP

When viewing files in DVD/disc mode, press to view the top

and bottom information bars. Press again to select "Display

Off".

In DVD Mode, press to view the top and bottom information

bars. Press again to turn “Display Off”.

3. PIC

Press to view and adjust Brightness and Contrast settings.

4. BAND

Press the BAND button to change the AM, FM or SAT band.

5. AUDIO

Rotate to adjust the volume. Press to access audio EQ menu.

6. SRC

Press to select playing mode.

When you change the source during navigation, the voice

prompts will still be heard, although the navigation map

cannot be seen. (The selected source audio will be muted

until the navigation voice prompt command is completed,

after which the source audio will resume.)

7. DISC SLOT

8. MUTE

Press to silence the receiver. Press again to resume previous

volume level.

NOTE: This head unit features Softmute, which will allow

the volume to increase gradually when the MUTE

function is deactivated.

9. IR Remote Control Receiver

VM9423

CONTROLS AND INDICATORS

10. (left joystick)

DVD/Disc Mode: Press once to play back the previous

chapter/track.

TUNER Mode: Press once to auto-search for the previous

available radio station.

MENU Mode: Press once to move the cursor to the left.

11. (down joystick)

DVD/Disc Mode: Press once for slow forward/slow reverse.

TUNER Mode: Press to go down one frequency step.

MENU Mode: Press once to move the cursor down.

12. Reset

Press to reset system settings to factory default (except the

password and parental lock setting).

13. Pause/Play/Enter

Press to pause or resume playback or to confirm current

selection.

14. (right joystick)

DVD/Disc Mode: Press once to enter the next chapter or

track.

TUNER Mode: Press once to auto-search the next available

radio station.

MENU Mode: Press once to move the cursor to the right.

15. (up joystick)

DVD/Disc Mode: Press once for fast forward/fast reverse.

TUNER Mode: Press to go up one frequency step.

MENU Mode: Press once to move the cursor up.

16. /EJECT

Press once for disc insertion/ejection.

Press and hold to reset core mechanism position.

17. TFT Display

18. NAV

When the NAV102 is connected to the head unit, press to

display the navigation user interface.

19. RPT

Press to control repeat playback function.

20. INT

Press to control intro playback function.

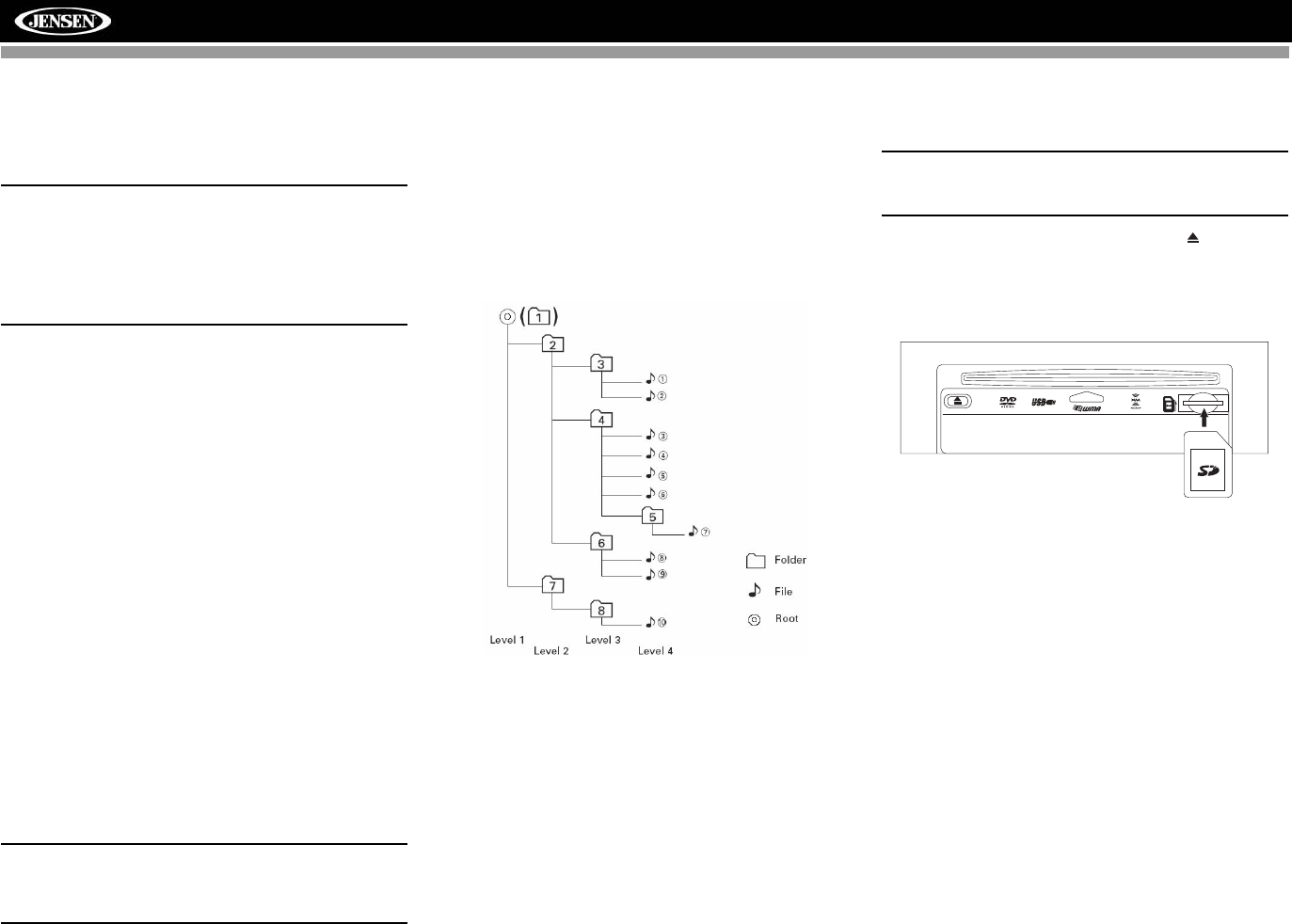

21. SD Card Slot

Insert SD card for playback of audio/video files.

22. WIDE

Press to adjust the display aspect of the picture to one of two

settings: CINEMA, NORMAL or Standby (screen off). NOTE:

Only CINEMA and Standby are available for non-video

sources.

23. Disc Present Indicator

VM9423

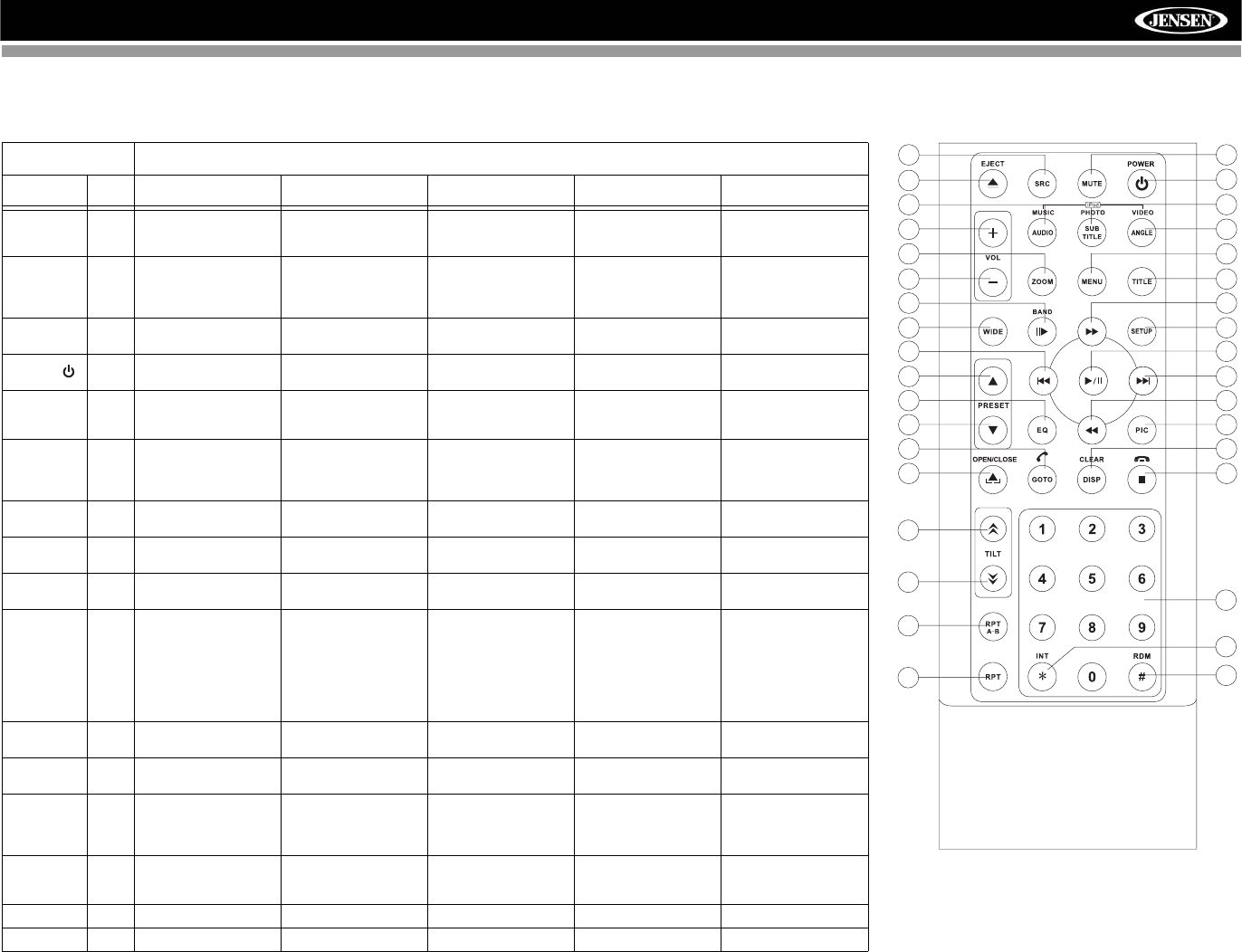

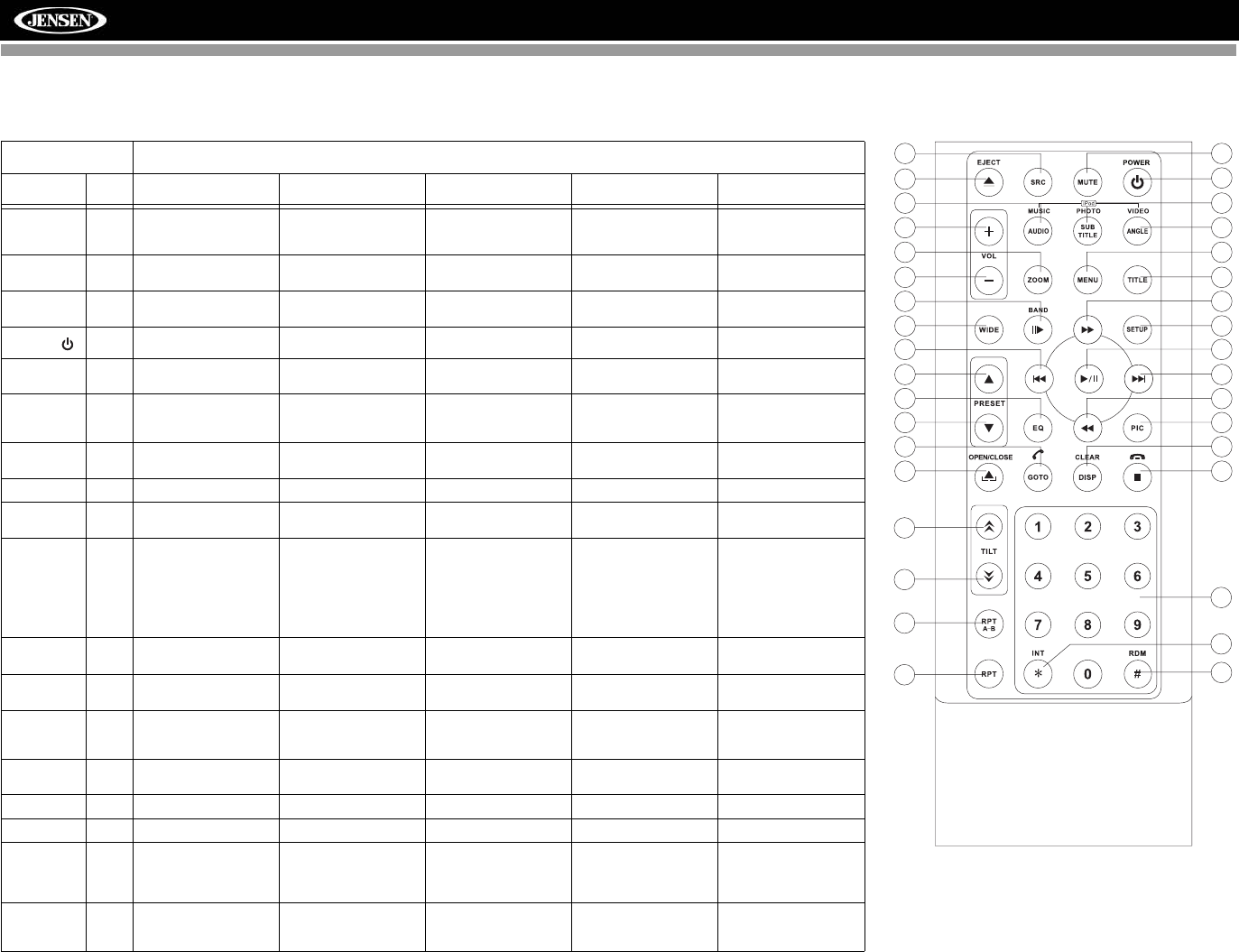

REMOTE CONTROL

Table 1: Remote Control Functions

Button Function

Name Ref# DVD VCD TUNER CD/MP3/USB/SD SATELLITE

MENU 1 Enter the main menu of

the disc Turn on/off PBC when

playing VCD TAG HD Radio sta-

tions for transfer to an

iPod

Displays diagnostics

screen

TITLE 2 Enter the title menu of

the disc Play first ten seconds

of each chapter/title Play first ten seconds

of each file Category list in CG

mode

MUTE 3 Toggle on/off audio out-

put Toggle on/off audio out-

put Toggles on/off audio

output

POWER/ 4 Turn the power on/off Turn the power on/off Turn the power on/off Turn the power on/off Turns the power on/off

AUDIO 5 Change the audio lan-

guage for disc playback

REPT A-B 6 Setup to repeat play-

back from time frame A

to time frame B

Setup to repeat play-

back from time frame A

to time frame B

REPT 7 Repeat playback of

current chapter Repeat playback of

current track

SRC 8 Select playing mode Select playing mode Select playing mode Select playing mode Selects playing source

SUBTITLE 9 Language selection for

subtitle

DISP/

CLEAR 10 Display playback infor-

mation

Delete entry or move

backwards to correct

error in Direct Access

mode

Display playback infor-

mation

Delete entry or move

backwards to correct

error in Direct Access

mode

Displays audio mode

Delete entry or move

backwards to correct

error in Direct Access

mode

PRESET /\ 11 Navigate the preset

station list Navigates the preset

station list

PRESET \/ 12 Navigate the preset

station list Navigates the preset

station list

ANGLE 13 Play back disc in differ-

ent angle for a scene Play back Picture CD

with different angle of

picture displayed

Switches MEM key-

pad off

>> 14 Fast forward the disc

content Fast forward the disc

content Changes station up

one increment Fast forward the disc

content

VOL - 15 Decrease volume Decrease volume Decrease volume Decrease volume Decreases volume

VOL + 16 Increase volume Increase volume Increase volume Increase volume Increases volume

|<< 17 Select the previous

chapter for playback Select the previous

chapter for playback Search an available

radio station by

decreasing tuning fre-

quency

Select the previous

track for playback Searches an available

radio station by

decreasing tuning fre-

quency

>/|| 18 Pause playback/start

playback Pause playback/start

playback ENTER, Toggles the

on-screen menu

between CAT/CH mode

TA G

VM9423

>>| 19 Select the next chapter

for playback Select the next chapter

for playback Search an available

radio station by

increasing tuning fre-

quency

Select the next track for

playback Searches an available

radio station by

increasing tuning fre-

quency

/20 Stop playback/end call Stop playback/end call End call Stop playback/end call

GOTO/ 21 Go to specific time

frame and playback/

dial call

Go to specific time

frame and playback/

dial call

Dial call Dial call Enters Direct Access

mode

<< 22 Slow playback/fast

rewind playback Slow playback/fast

rewind playback Changes station down

one increment

ZOOM 23 Zoom in/out on an

image Zoom in/out on an


PIC 24 Display set-up parame-

ters Display set-up parame-

ters Displays Brightness/

Contrast Controls

OPEN/

CLOSE 25 Open/close the TFT

monitor Open/close the TFT

monitor Opens/closes the TFT

monitor

TILT 26 Decrease monitor tilt

angle Decrease monitor tilt

angle Decreases monitor tilt

angle

TILT 27 Increase monitor tilt

angle Increase monitor tilt

angle Increases monitor tilt

angle

WIDE 28 Select display mode:

FULL or NORMAL Selects display mode:

CINEMA or Standby

1, 2, 3, 4, 5,

6, 7, 8, 9, 0

(Numeric

Keypad)

29 Directly access chapter 1-6 selects preset for

current band Directly access track 1-6 selects preset for

current band

/BAND 30 Slow motion playback Slow motion playback Change AM/FM band Slow motion playback Selects SAT1, SAT2 or

SAT3 band.

SETUP 31 Display Setup menu Display Setup menu Display Setup menu Display Setup menu Displays Setup menu

EQ 32 Modify equalizer set-

tings Modify equalizer set-

tings

RDM 33 Play all chapters in ran-

dom order Play all tracks in ran-

dom order

INT 34 Play the first ten sec-

onds of each track Preview scan

EJECT 35 Eject disc Eject disc Eject disc Eject disc Ejects disc

Table 1: Remote Control Functions

Button Function

Name Ref# DVD VCD TUNER CD/MP3/USB/SD SATELLITE

VM9423

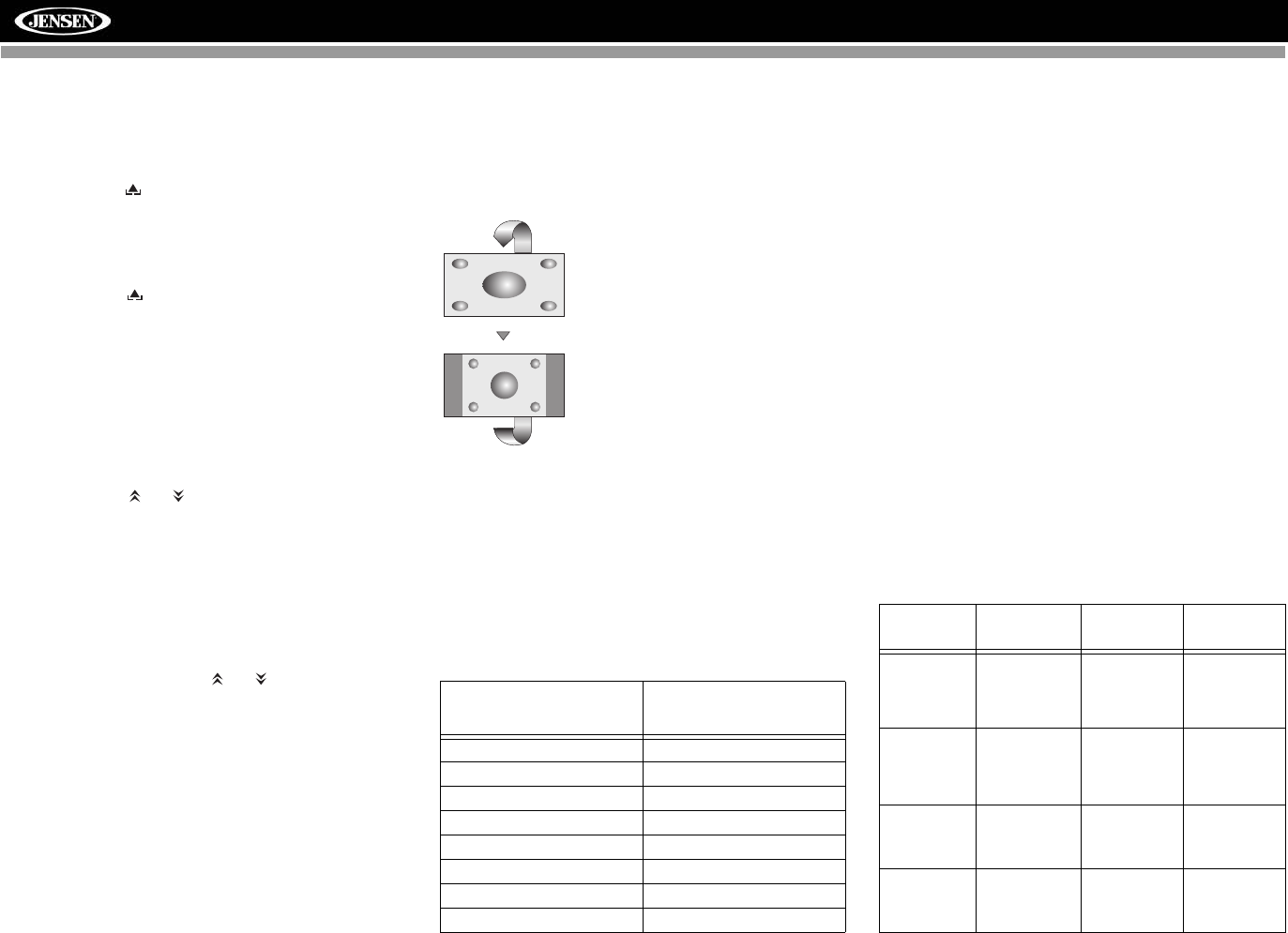

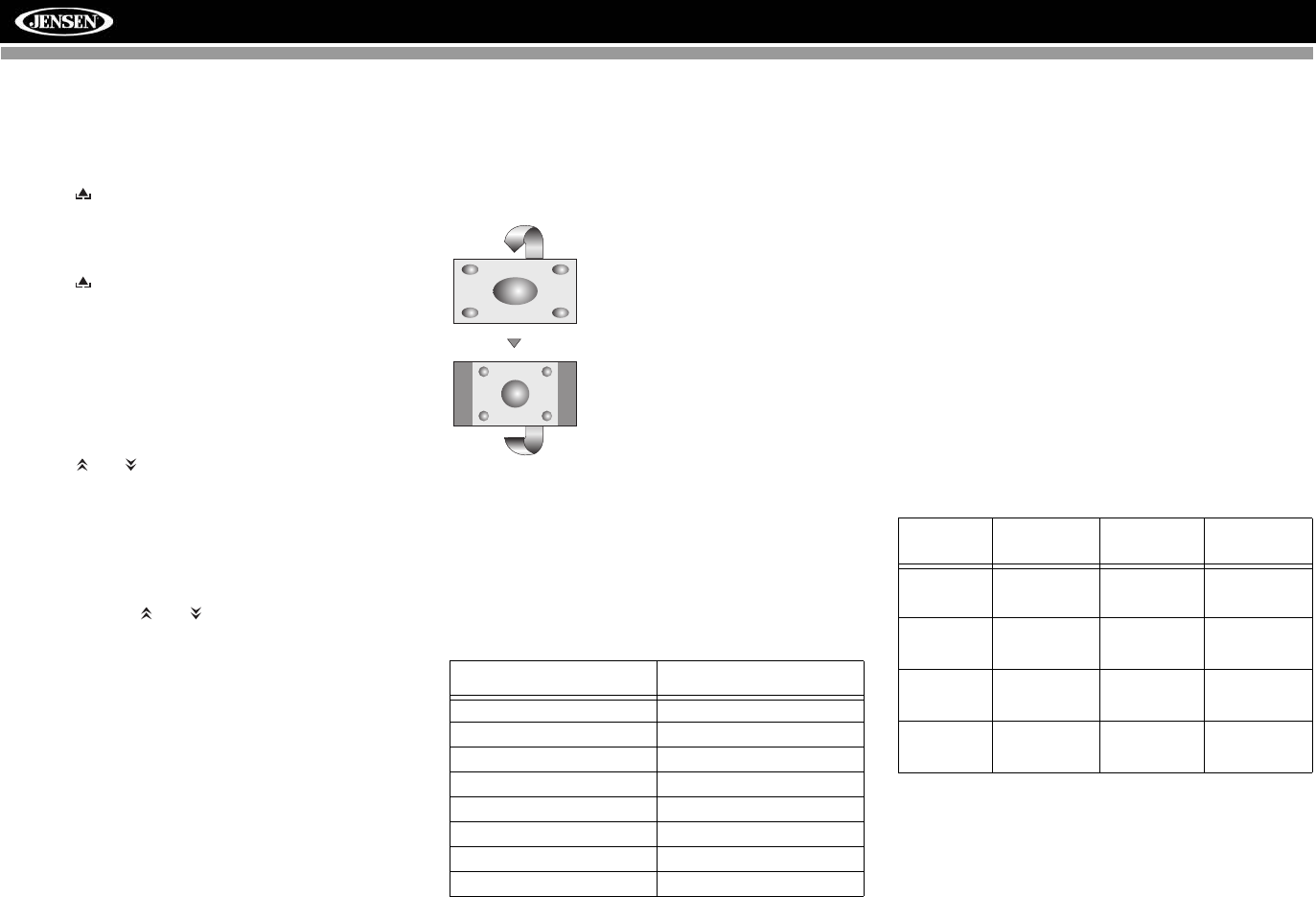

USING THE TFT MONITOR

Open/Close TFT Monitor

Open TFT Monitor

Press the OPEN/CLOSE button (1) on the front panel or

press the ( ) button (25) on the remote control to slide the

monitor down and reveal the disc and SD card slots.

Close TFT Monitor

Press the OPEN/CLOSE button (1) on the front panel or

press the ( ) button (25) on the remote control close the

monitor panel.

Monitor Tilt Angle Adjustment

A known characteristic of LCD panels is the quality of the

display in relationship to the viewing angle. The monitor

angle can be adjusted for optimum viewing using one of the

following methods.

Step by Step Angle Adjustment

Press the ( ) or ( ) button on the remote control (26, 27) to

adjust the tilt angle of the screen one step at a time.

You can also adjust the tilt by pressing and holding the OPEN

button (1) on the front panel. Use the up/down joystick

buttons to adjust the angle of the screen while the red tilt icon

is flashing.

Continuous Angle Adjustment

Press and hold the ( ) or ( ) button on the remote control

to adjust the tilt angle in a continuous motion.

Reverse Driving Use

If the rear-view video camera is connected, the unit is on, and

the monitor is stationed inside the main compartment of the

unit, the monitor automatically moves into the viewing

position and switches to CAMERA mode upon reverse

driving. When the reverse driving stops, the monitor returns

to the main storage compartment.

If the monitor is in display mode, the monitor automatically

switches to CAMERA mode upon reverse driving. When the

reverse driving stops, the monitor returns to its original input

mode.

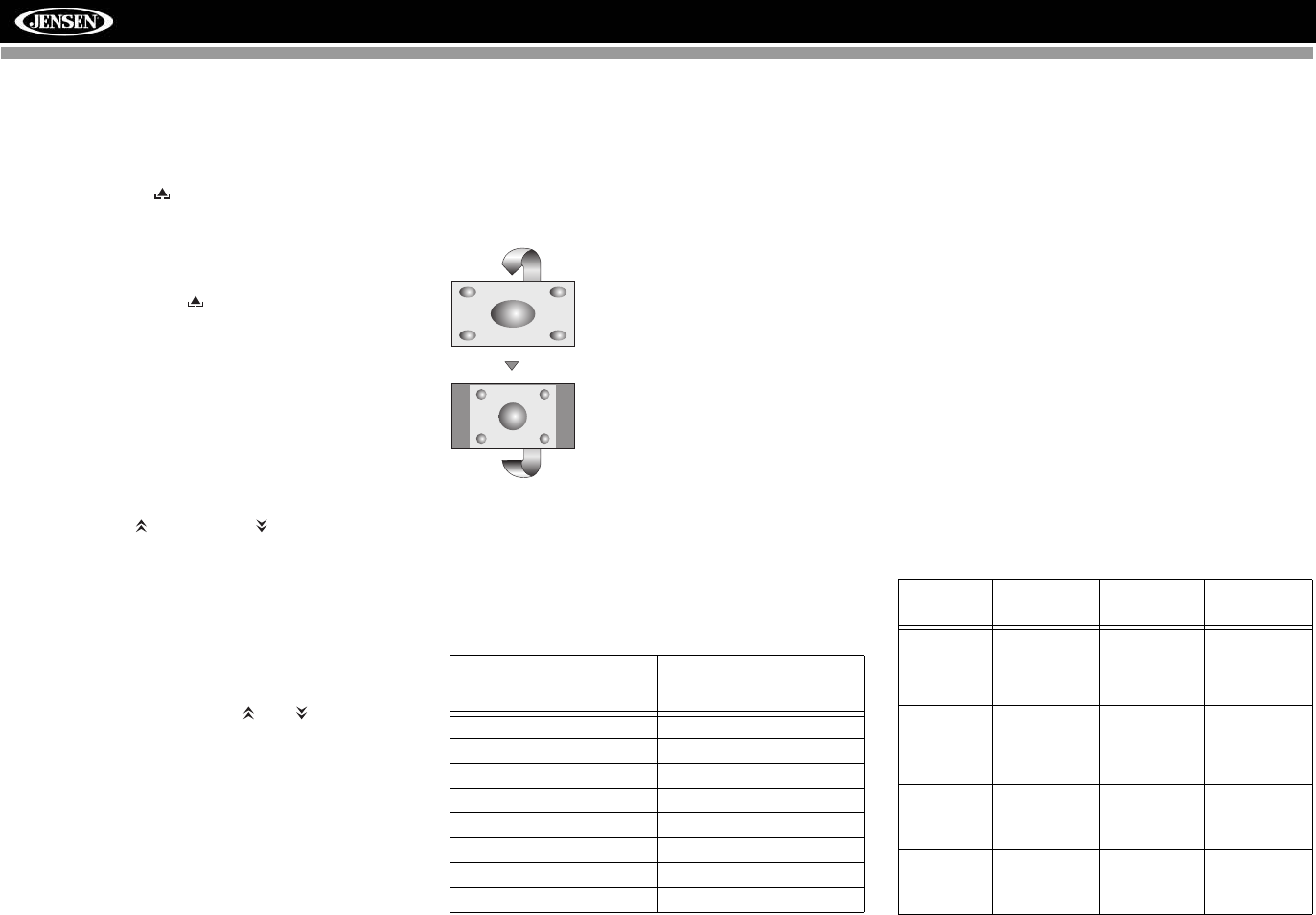

Aspect Ratio

Press the WIDE button (28) on the remote control or WIDE

button (22) on the monitor to adjust the aspect ratio as

follows (only active with video source):

Image Setting

Table 2 shows the video output mode for each playing

source.

*CVBS – Composite Video Baseband Signal

Parameter Adjustment Procedure

1. Enter Picture Quality Setting Mode:

Press the PIC button on the remote control or monitor.

2. Select Item to Set:

Use the up/down joystick buttons to select “BRIGHT” or

“CONTRAST”.

3. Set Parameters:

Use the left/right joystick buttons to modify the settings.

4. Exit Picture Quality Setting Mode:

Press the PIC button on the remote control or monitor.

Parking Brake Inhibit

When the pink "Parking" wire is connected to the vehicle

Parking Brake circuit, the front TFT monitor will display video

when the Parking Brake is engaged. (When the pink wire is

grounded via the Parking Brake circuit, video will be

displayed.)

Monitor Movement Mechanism

If an obstruction occurs in the monitor path, the following

protective measurements can be executed to prevent

damage to the mechanism or monitor:

After the protective procedure is executed, normal operation

is resumed by pressing the OPEN button (1) or disconnecting

and reconnecting the power.

Table 2: Video Output Modes

Playing Source Video Output Modes

RADIO RGB Mode

SAT RGB Mode

DISC RGB Mode

BT RGB Mode

AUX 1 CVBS Mode

AUX 2 CVBS Mode

NAV RGB Mode

CAMERA CVBS Mode

CINEMA

The entire screen is extended

horizontally to the aspect ratio of 16 to

9. The extension ratio is the same at

any point.

NORMAL

The conventional display image has a

4 to 3 ratio of horizontal to vertical,

leaving a blank area on the right and

left sides of the display.

STANDBY

Screen becomes black. Touch screen

to resume. Table 3: Monitor Protective Measures

Obstruction Self

Protection OPEN Button

Pressed Power

Reconnected

Monitor load-

ing out hori-

zontally

Unit stops at

obstruction

point

Monitor fully

extended hori-

zontally

Monitor is auto-

matically

loaded into unit

Monitor load-

ing in hori-

zontally

Unit stops at

obstruction

point

Monitor fully

extended hori-

zontally

Monitor is auto-

matically

loaded into unit

Monitor load-

ing out verti-

cally

Unit stops at

obstruction

point

Monitor swiv-

els back to the

unit

Monitor swiv-

els back to the

unit

Monitor load-

ing in verti-

cally

Unit stops at

obstruction

point

Monitor swiv-

els back to the

unit

Monitor swiv-

els back to the

unit

VM9423

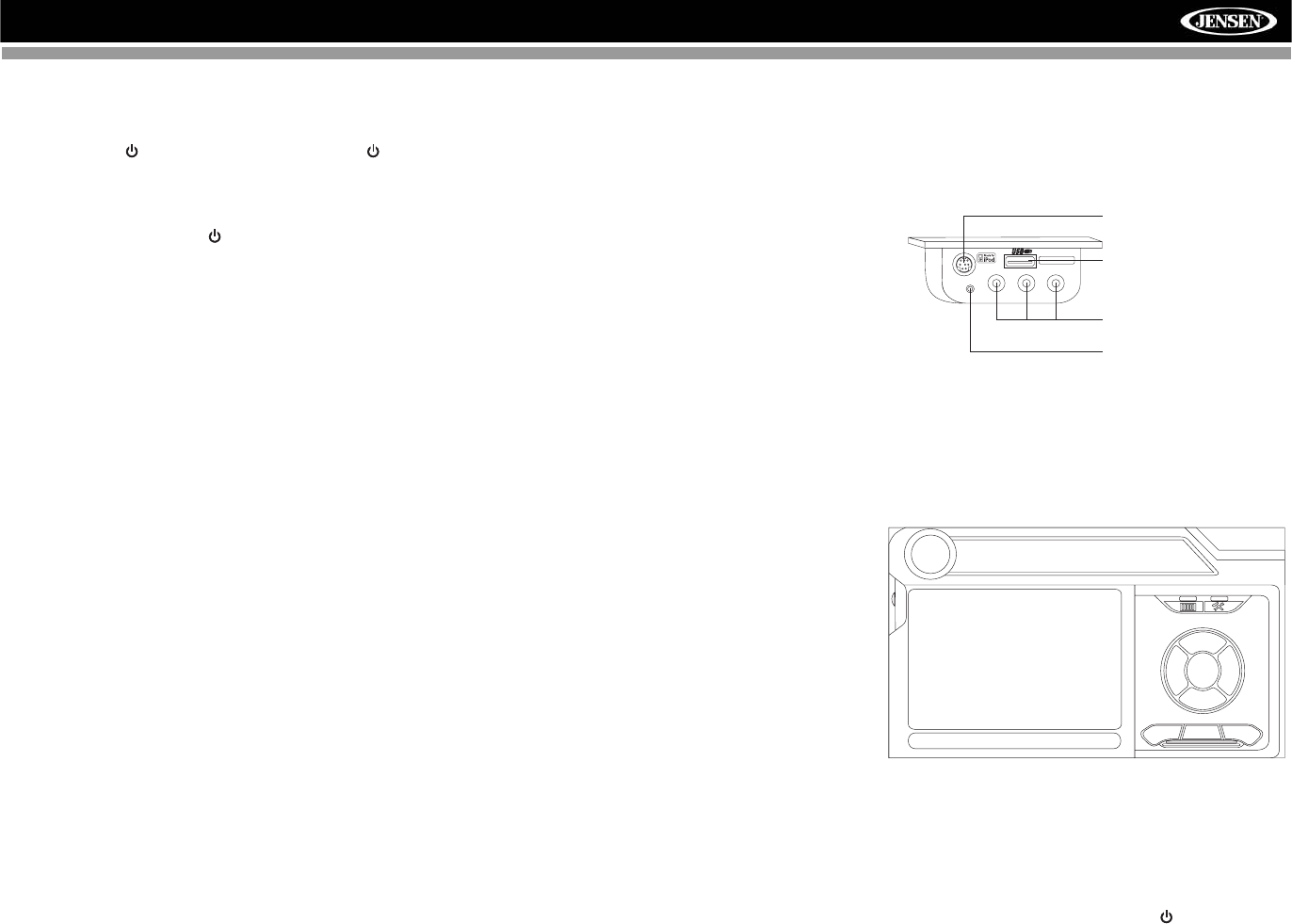

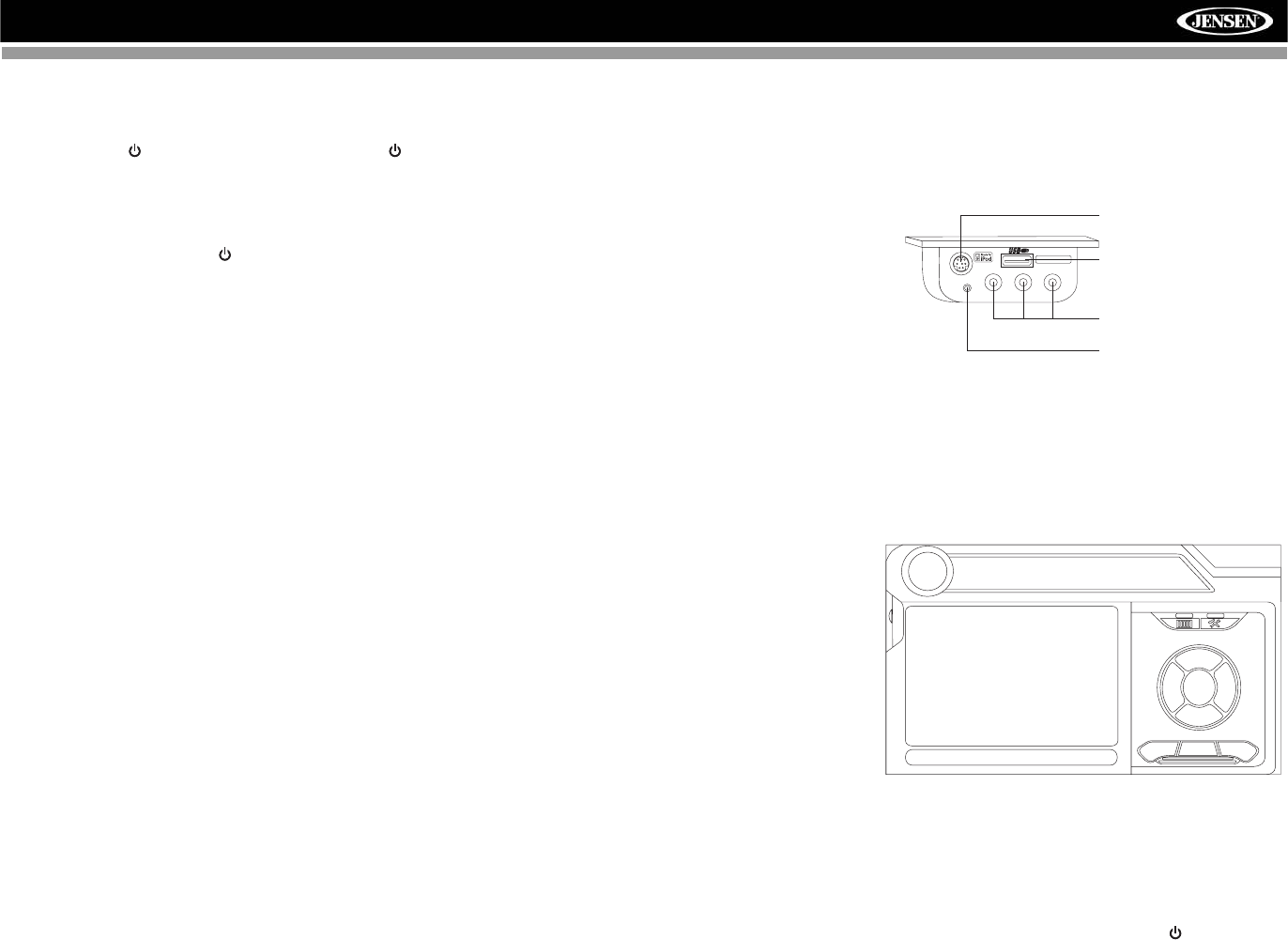

OPERATING INSTRUCTIONS

Power On / Off

Press the /SRC button (6) on the unit (or the /POWER

button (4) on the remote control) to turn the unit on. The

buttons on the front of the unit light up and the current mode

status appears in the LCD (7).

Press and hold the button to power off the unit.

Audible Beep Confirmation

An audible beep tone confirms each function selection. The

Beep tone can be disabled through the Setup menu.

Volume Adjustment

To increase or decrease the volume level, turn the AUDIO

control (5) on the front panel or press the VOL+/ VOL-

buttons (15, 16) on the remote control. When the volume

level reaches “0” or “40”, a beep sounds, indicating that the

adjustment limit has been reached. The volume ranges from

“0” to “40”. The LCD or TFT screen displays the volume level

for 3 seconds.

Programmable Turn-On Volume

This feature allows the user to select a turn-on volume setting

regardless of the volume setting prior to turning the unit off.

To program a specific turn-on volume level, turn the AUDIO

control (2) to adjust the volume to the desired turn-on volume.

Push and hold the AUDIO button while the yellow speaker

icon and level indication is displayed on the screen. The unit

will beep two times to confirm your turn-on volume setting.

Mute

Press the MUTE button on the front panel (8) or remote

control (3) to mute the volume from the unit. Press the MUTE

button again to restore the volume. “MUTE” is displayed on

the LCD. Adjusting the volume or using any of the audio

setup features cancels the mute function.

Line Mute

If the “MUTE” wire is connected, audio output mutes when a

telephone call is received by the cell phone.

Steering Wheel Control (SWC)

This head unit is compatible with the PAC (Pacific Accessory

Corporation) steering wheel control adapter SWI-PS. A

3.5mm female connector (labeled “SWC Interface”) on the

back of the head unit allows connectivity to the PAC adapter.

Please refer to the instructions included with the PAC adapter

for detailed installation information.

SWC Functions

The following controls are available for most vehicles:

1. Vol Down

2. Vol Up

3. Mute

4. Seek Down / Previous Track / ** Preset Down

5. Seek Up / Next Track / ** Preset Up

6. SRC (Source)

7. ** Select

8. ** Select

9. Band

** If additional steering wheel control buttons are available on

the vehicle, function 7 / 8 may be assigned the "Select"

feature. This feature / function may not be available on some

vehicles.

Select Operation

If "Select" (function 7 or 8) is held down and function 4 is

pressed momentarily, Preset Up will be selected. If "Select"

(function 7 or 8) is held down and function 5 is pressed

momentarily, Preset Down will be selected.

Playing Source Selection

Press the SRC button on the front panel (6) or remote control

(8) to change between available playing sources in the

following order: RADIO, SAT, DISC, NAV, BT, iPod, SD, USB,

AUX1, AUX2 and CAMERA. The playing mode is displayed

on the TFT and LCD screens.

Auxiliary Devices

External peripheral devices can be connected to this unit via

RCA output (AUX IN 2) or the MediaLink4.

Select “AUX 1” to play an auxiliary device connected via the

MediaLink4 RCA or 3.5mm inputs. For example, you can play

music files from a portable music player, video from a video

camera and even view photos stored on a digital camera.

Select “AUX 2” mode to access and control auxiliary devices

connected to the “AUX IN 2” inputs on the back of the radio.

Selecting a Source while Navigating

While navigating, other sources may be selected and listened

to such as AM-FM Tuner, CD, etc. To select a source, press

the /SRC button (6) and then select a source from the

Front Source Menu. Navigation voice prompts will be heard

automatically, although the navigation map cannot be seen.

(The selected source audio will be muted until the navigation

voice prompt command is completed, after which the source

audio will resume.)

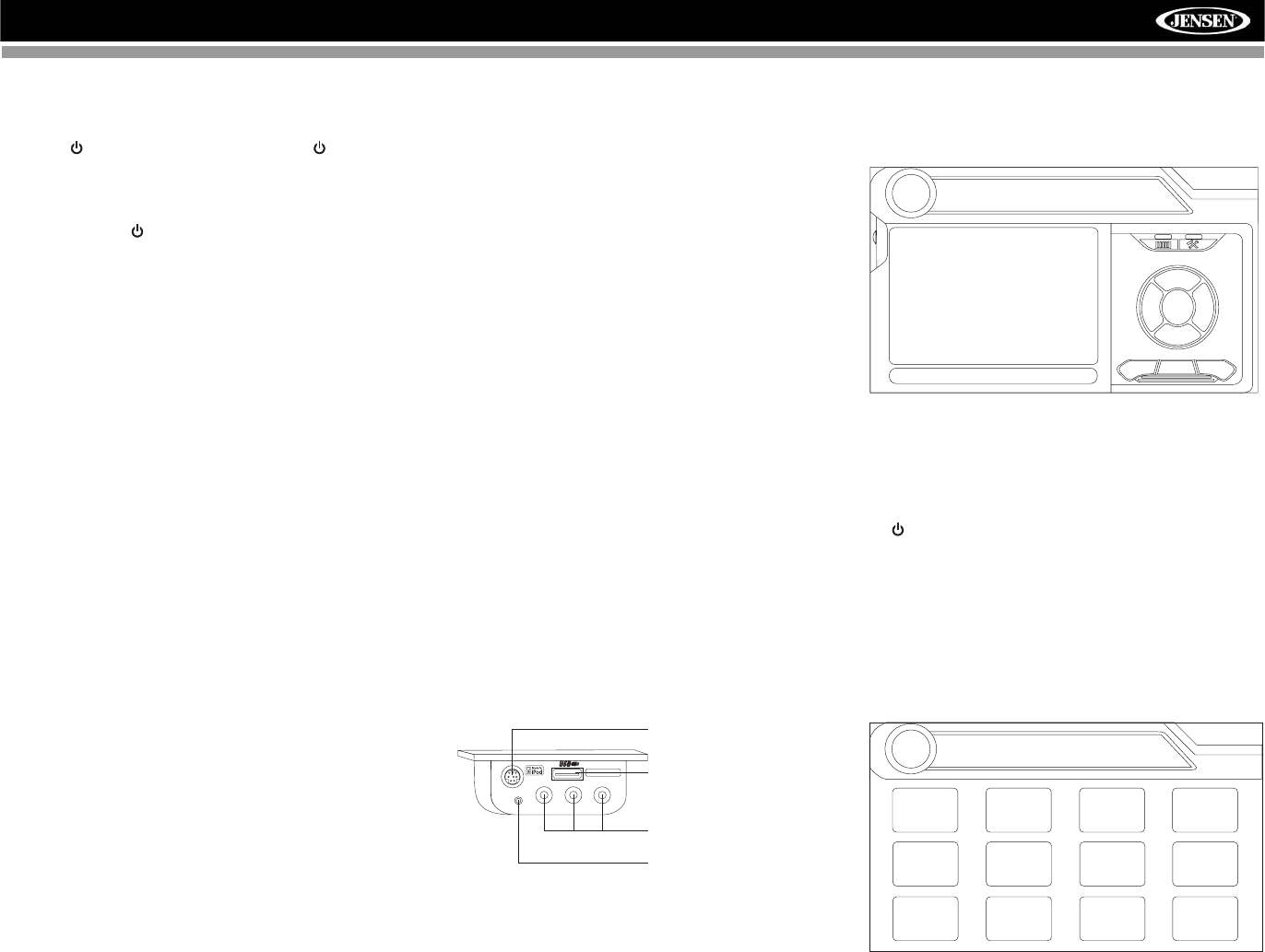

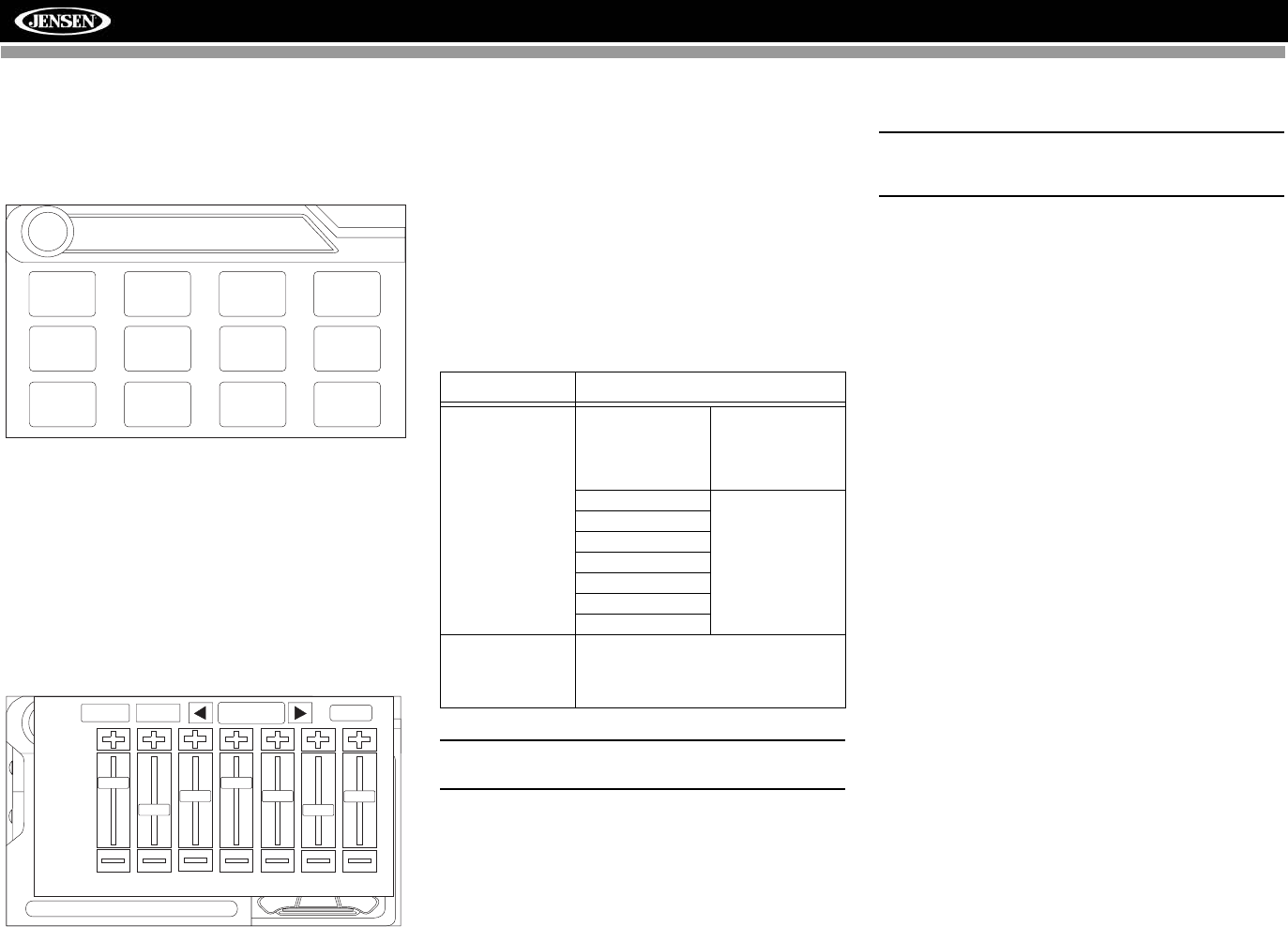

Source Menu

To access the SOURCE MENU, touch the TFT screen in the

top left corner of the screen.

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

iPod Connector

USB Connector (Type A)

RCA Inputs (AUX 1)

3.5mm Left & Right

Stereo Inputs (AUX 1)

AUX1

No Video Signal

01:53 PM

DISC

SOURCE MENU

DISC

RADIO

iPod

SAT

USB

AUX 1 AUX 2

NAV

CAMERA

VM9423

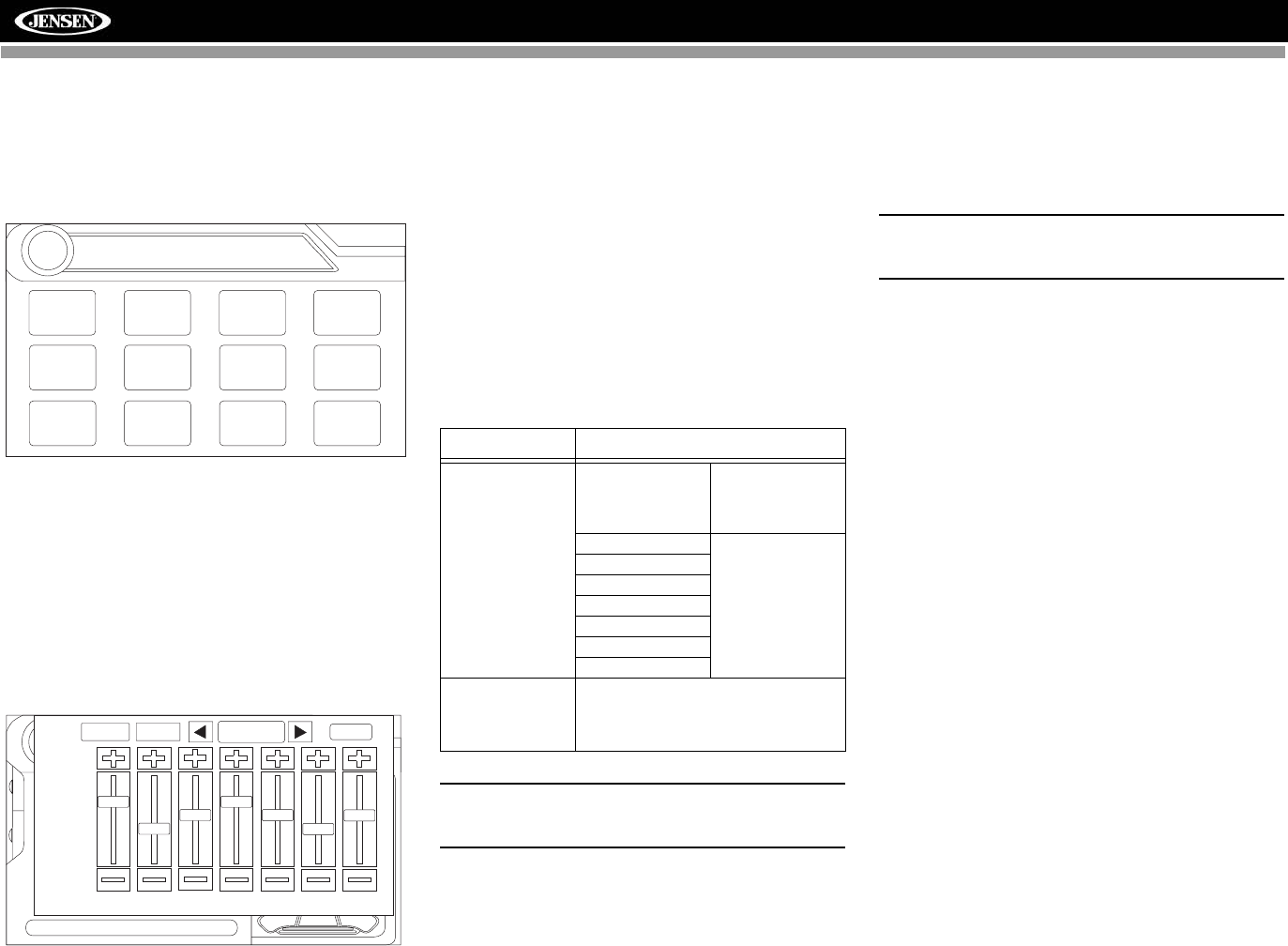

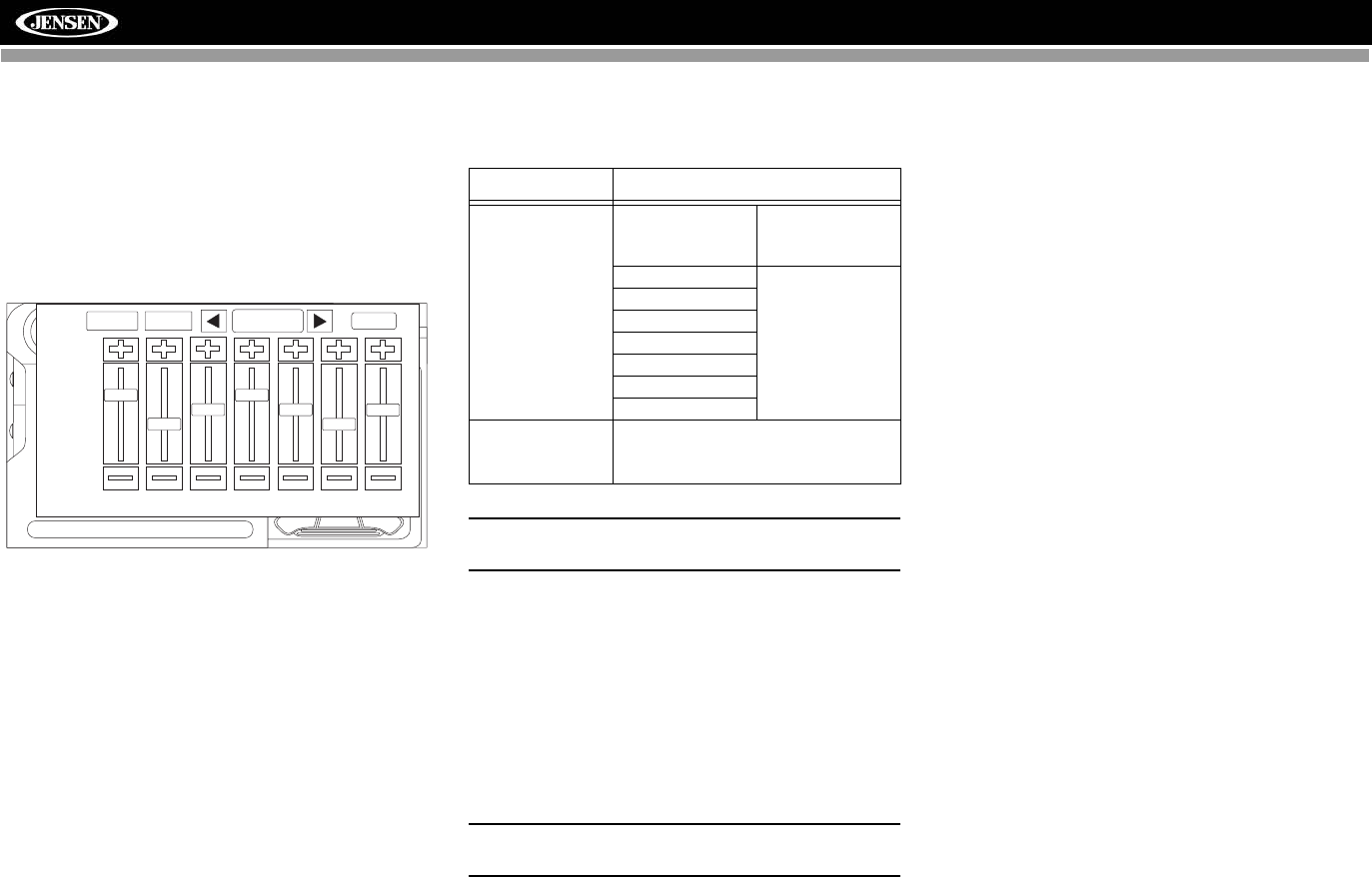

7-Band Graphic Equalizer

The VM9423 features a 7-band graphic equalizer that allows

you to easily adjust your audio system to meet the acoustical

characteristics of your vehicle, which vary depending on the

type of vehicle and its measurements. Proper setting of the

Fader and Balance boosts the effects of the cabin equalizer.

Press the AUDIO button (5) on the front panel or press the

the onscreen EQ button twice to display the following audio

menu.

• Touch the FAD-BAL button to access a second screen

with the Balance/Fader settings.

• Touch the EQ button to return to the Equalizer settings

screen.

• Use the arrows on either side of the box where "User" is

selected, to choose a preset equalizer level.

To adjust an audio feature:

1. Use the left/right joystick buttons to highlight the audio

feature to be adjusted.

2. Press the joystick ENTER button on the control panel

(13) or remote control (18) to select the highlighted

option.

3. Use the joystick to adjust the selected feature to the

desired setting.

NOTE: The EQ mode will automatically change to

“USER” when individual EQ bands are adjusted.

Proper setting of the Fader and Balance complement the

effects of the cabin equalizer.

The Audio menu will automatically exit after a few seconds of

inactivity. To exit quickly, touch the top left corner of the

screen or press and hold the AUDIO button (5).

System Reset

To correct a system halt or other illegal operation, use the tip

of a pen to press the reset button (12) located on the front

bottom-right corner of the unit. After a system reset, the unit

restores all factory default settings.

NOTE: If the unit is reset while a DVD is playing, the DVD

resumes play once the reset is complete.

EQ: User

+12 —

0—

–12 —

80 250 600 1k 4k 10k 16k

FAD-BAL EQ USER BACK

Table 4: Audio Adjustments

Function Adjustment Options

EQ User In user mode, you

can manually adjust

each of the seven fre-

quency bands.

Acoustic Use the on-screen

arrows to select a

predefined equaliza-

tion curve.

Urban

Rave

Latin

Dance

Hip Hop

Rock

FAD-BAL Use this screen to adjust the output level for

each speaker in your surround system from 0

to -24dB. You can also adjust the master vol-

ume from this screen.

VM9423

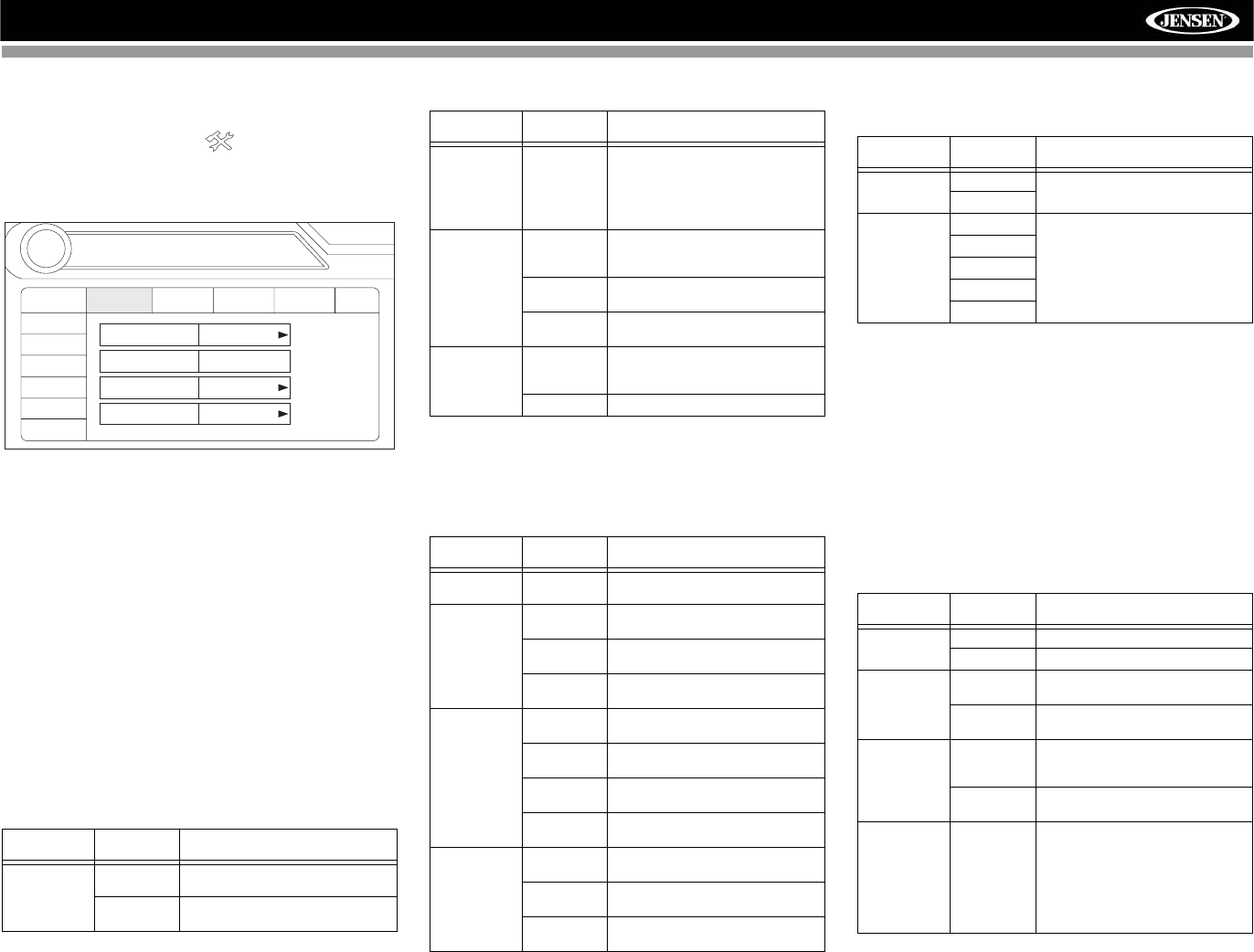

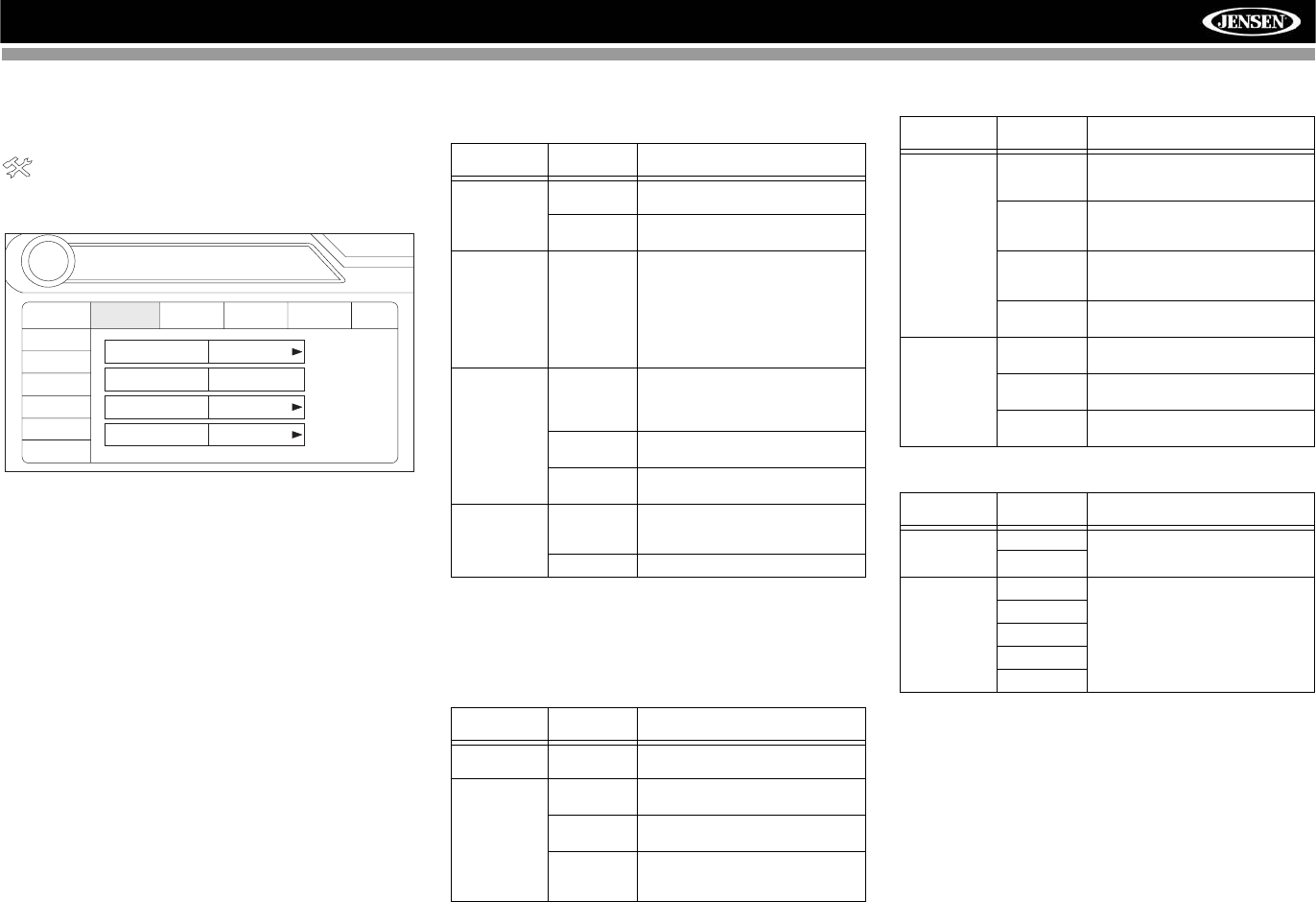

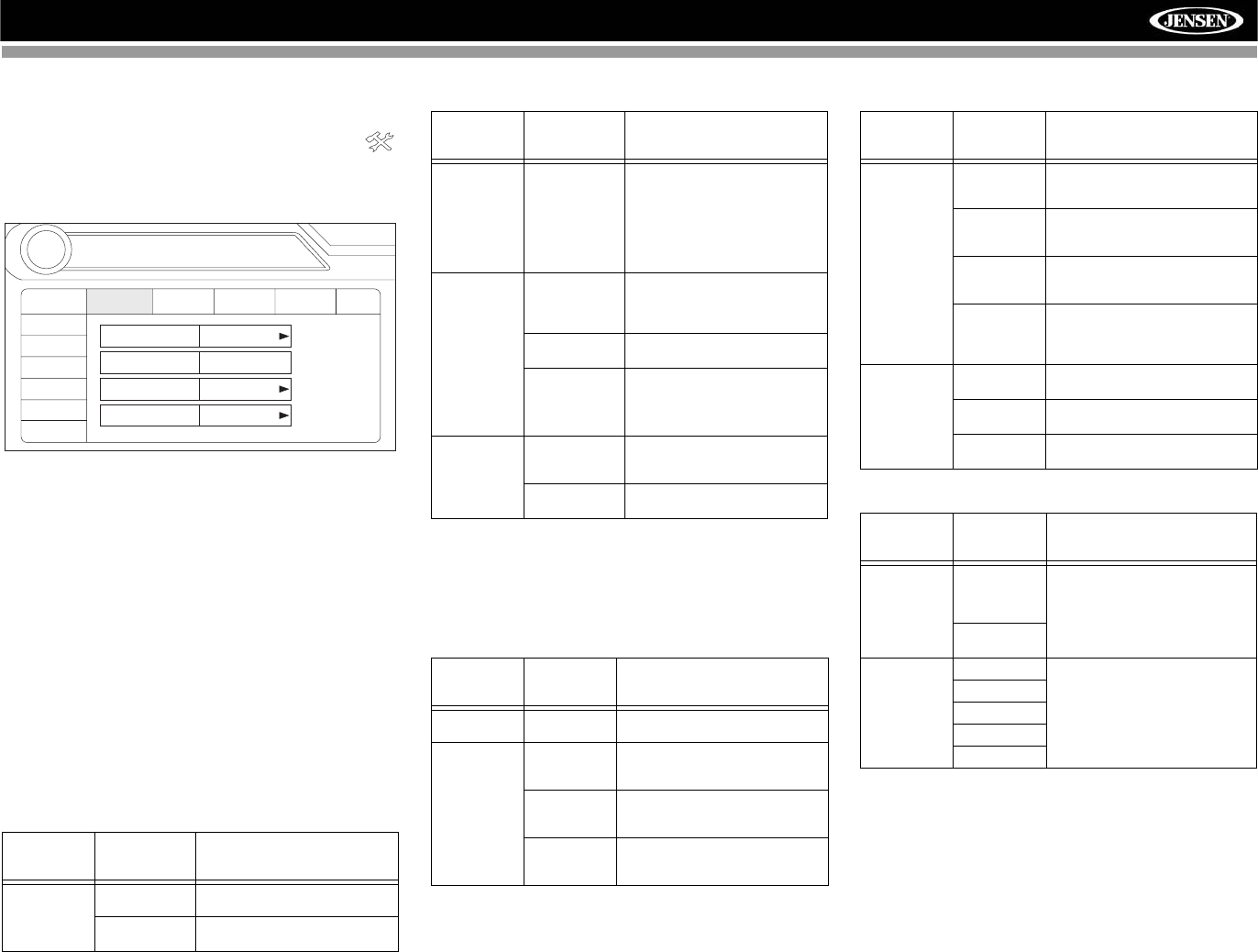

SETUP MENU

To access system settings, press the SETUP button (31) on

the remote control or touch the button on the screen to

enter the “SETUP” menu. The “GENERAL” sub-menu

appears highlighted in blue.

Accessing Menu Items

Touch the sub-menu name or use the joystick to select a sub-

menu (Language, Audio, RDS, etc.).

The features available for adjustment under the highlighted

sub-menu option will appear in the center of the screen.

Adjusting a Feature

1. Use the touchscreen or press the /\ or V buttons on the

joystick to select the feature to be adjusted.

2. Enter the option field for the feature you want to adjust

by using the touchscreen or pressing the ENTER

(joystick) button. A submenu appears in a second row

with the selected option highlighted in blue.

3. Select a new value by using the touchscreen or pressing

the /\ or V buttons on the joystick.

4. Use the touchscreen or press the ENTER (joystick)

button to confirm setup.

General Sub-menu Features

Language Sub-menu Features

If a DVD supports more than 1 Subtitle or Audio language, all

the languages are available for selection during playback. If

the selected language is not supported by the DVD, then the

default language is used.

Audio Sub-menu Features

Speaker Sub-menu Features

• Choose 4 CH or 4.1 CH depending on the speaker

configuration in your vehicle.

• Use the Test Tone feature to verify speaker settings.

Make changes using the EQ/FAD-BAL menu, accessed

by pressing and holding the AUDIO button (volume

control).

• Subwoofer Phase Adjustment: Touch the subw icon to

access the subwoofer polarity controls and reverse the

subwoofer signal polarity from 0° to 180°. Reversing

polarity can improve bass response related to speaker

configuration.

Bluetooth Sub-menu Features

Setting Options Function

Clock Mode 12 Hour Clock displays 12 hour time using

AM and PM.

24 Hour Clock displays 24 hour time up to

23:59.

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Clock Mode 12 Hour

Clock Adjust 04 : 31 AM

Video Input AUTO

Beep On

Speaker

Demo

Bluetooth

02:40

Clock Adjust (HH:MM) The clock appears in the top right

corner of the screen and on the

LCD screen during certain opera-

tions. NOTE: The AM/PM indication

will change as you continue to

adjust the hour past 12.

Video Input

(Input cir-

cuitry autode-

tects the

video signal

from the Aux

In source).

Auto The color signal output is switched

automatically based on the current

video input signal - NTSC or PAL.

NTSC The color signals are output in the

standard NTSC format.

PAL The color signals are output in the

standard PAL format.

Beep On When turned on, an audible beep

tone confirms each function selec-

tion.

Off No beep sounds.

Setting Options Function

OSD English On Screen Display appears in

English.

DVD Audio English DVD Audio is heard in English

when the option is available.

Spanish DVD Audio is heard in Spanish

when the option is available.

French DVD Audio is heard in French when

the option is available.

DVD Subtitle English DVD subtitles automatically appear

in English when available.

Spanish DVD subtitles automatically appear

in Spanish when available.

French DVD subtitles automatically appear

in French when available.

Off DVD subtitles do not appear auto-

matically.

Disc Menu English DVD menu (if applicable) is dis-

played in English.

Spanish DVD menu (if applicable) is dis-

played in Spanish.

French DVD menu (if applicable) is dis-

played in French.

Setting Options Function

DRC Off Employ the Dynamic Range Control

for better playback for low volumes.

Sub. W Filter 50Hz Selecting a crossover frequency

sets a cut-off frequency of the sub-

woofer's LPF (low-pass filter).

80Hz

100Hz

120Hz

150Hz

Setting Options Function

Bluetooth On Enable Bluetooth function.

Off Disable Bluetooth function.

Auto Answer On The unit automatically answers all

incoming calls.

Off Manually answer calls by touching

the “call” button.

Connect Manual Connect the last active mobile

phone by touching the CONNECT

icon when disconnected.

Auto Automatically connect when your

paired phone is in range.

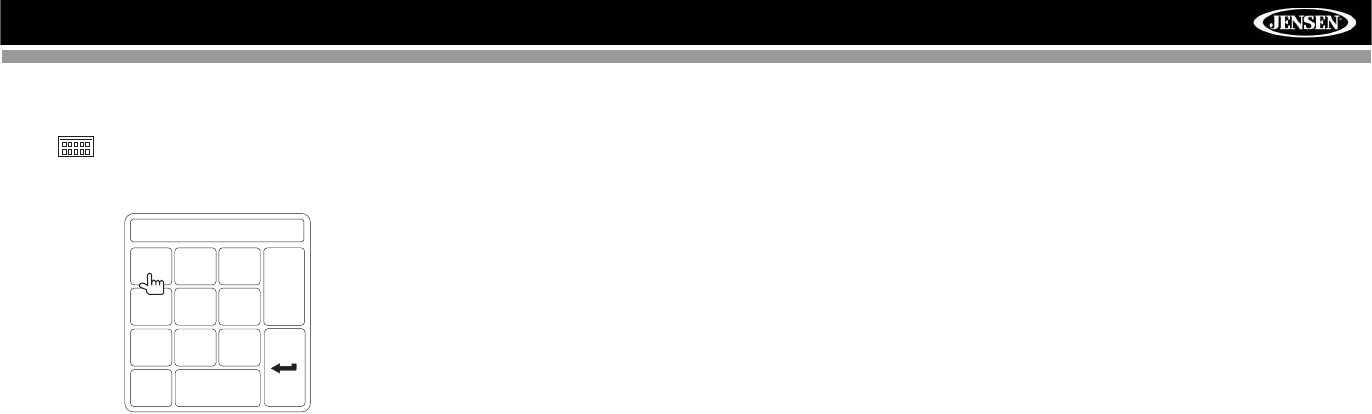

Pairing Code The default code is “1234”. Touch

the keypad icon to open the keypad

and enter the pairing code or pass

key required for Bluetooth connec-

tion to your mobile phone. Not all

phones/devices require a pairing

code. The default code is “0000” for

many models.

VM9423

RDS Sub-menu Features

Rating Sub-menu Features

The DVD system has a built-in parental lock feature to

prevent unauthorized persons from viewing restricted disc

content. By default, the rating system is set at the highest

setting (with no restrictions). The parental lock is released

only by entering the correct password. Once the password is

entered, rating is available for setup.

To reset the password, access the “RATING” menu and enter

the current password. Once the correct password is entered,

you can access the “Password” field and enter a new one.

NOTE: Record the password and keep it in a safe place

for future reference. The rating for each disc is marked

on the disc, disc packing, or documentation. If the rating

is not available on the disc, the parental lock feature is

unavailable. Some discs restrict only portions of the disc

and the appropriate content will play. For details, please

refer to the disc description.

Demo Sub-Menu Features

You can stop/run demonstration mode or turn Demo Auto

Run on/off by choosing the “Demo” option from the SETUP

MENU.

When "Demo Auto Run" is Off, you can select "Demo Mode >

Run" to start Demo Mode. Demo Mode scrolls through the

various source screens, simulating activity on the display.

“Demo Mode” is discreetly displayed in yellow text (below the

clock), to indicate the unit is in Demo Mode. To stop Demo

Mode, press the upper-left quadrant of the TFT (Source

select).

When “Demo Auto Run” is On, the unit will automatically

display Demo Mode when powered on.

Hardware Sub-menu Features

If the rear-view video camera is connected, the unit is on, and

the TFT monitor is retracted inside the unit, the TFT monitor

automatically moves into the viewing position and Camera

mode is selected upon shifting into REVERSE gear. When

shifting into DRIVE gear, the TFT monitor is retracted back

inside unit after ten seconds.

If the monitor is in display mode, the monitor automatically

switches to CAMERA mode upon reverse driving. When the

reverse driving stops, the monitor returns to its original input

mode.

P.VOL Sub-menu Features

TS Cal (Screen Calibration)

To access the “Screen Calibration” function from the SETUP

menu, select the “TS CAL” option.

After entering calibration mode, a crosshair appears in a

corner quadrant of the screen. To begin calibration, press and

hold the crosshair for one second until it moves to the next

quadrant. Continue for each quadrant until the calibration is

completed.

To exit without performing calibration, touch the BACK

button.

Exiting the System Setup Menu

To exit setup mode and resume normal playback, press the

SETUP button (31) on the remote control or touch the BACK

button on the screen.

Setting Options Function

Tuner

Region USA

USA

Canada

Mexico

South

America

FM Band: 87.9MHz -

107.9MHz, channel separation

@ 200kHz

AM Band: 530kHz - 1710kHz,

channel separation @ 10kHz

Europe

Africa

FM Band: 87.6MHz -

107.9MHz, channel separation

@ 100kHz

AM Band: 531kHz - 1602kHz,

channel separation @ 9kHz

Setting Options Function

Password _ _ _ _ _ _ Enter the default six-digit password

(012345).

Rating 1. Kid Safe Select the appropriate rating level

for the intended audience.

You may override higher ratings by

using your password.

2. G

3. PG

4. PG-13

5. PG-R

6. R

7. NC-17

8. Adult

Load Factory Reset Select “Reset” to restore the factory

default settings for the Rating sys-

tem only.

Setting Options Function

Camera In Normal

Mirror Reverse the camera image as if

looking through a rear-view mirror.

TFT Set

Open Auto The TFT panel automatically opens

when the unit is turned on.

Manual When the ignition is turned OFF, the

TFT panel DOES NOT retract if it

was previously out

Off You must press the OPEN button

(1) to open the TFT panel.

TFT Set Back Off TFT screen remains fully extended.

On TFT screen moves back slightly

after opening.

Auto Dimmer Off TFT screen brightness remains

constant unless manually adjusted.

On TFT screen will automatically dim

when less light is available.

Setting Options Function

Source DISC Choose a source for which you

would like to increase the rela-

tive volume (LEVEL).

Use the +/- buttons to increase

or decrease relative volume for

specified source up to 6 deci-

bels.

RADIO

SAT

AUX 1

USB

AUX 2

iPod

NAV

VM9423

TUNER OPERATION

About HD Radio™ Technology

HD Radio technology allows CD-quality digital broadcasting

of your local AM and FM radio stations. HD Radio broadcasts

can include multiple channels on the same frequency, which

is called multicasting. With multicasting, you can receive up

to eight additional multicast channels: HD1~HD8. With your

VM9423 radio, you will receive HD Radio digital broadcasts

automatically when tuned to a station that offers HD Radio

technology.

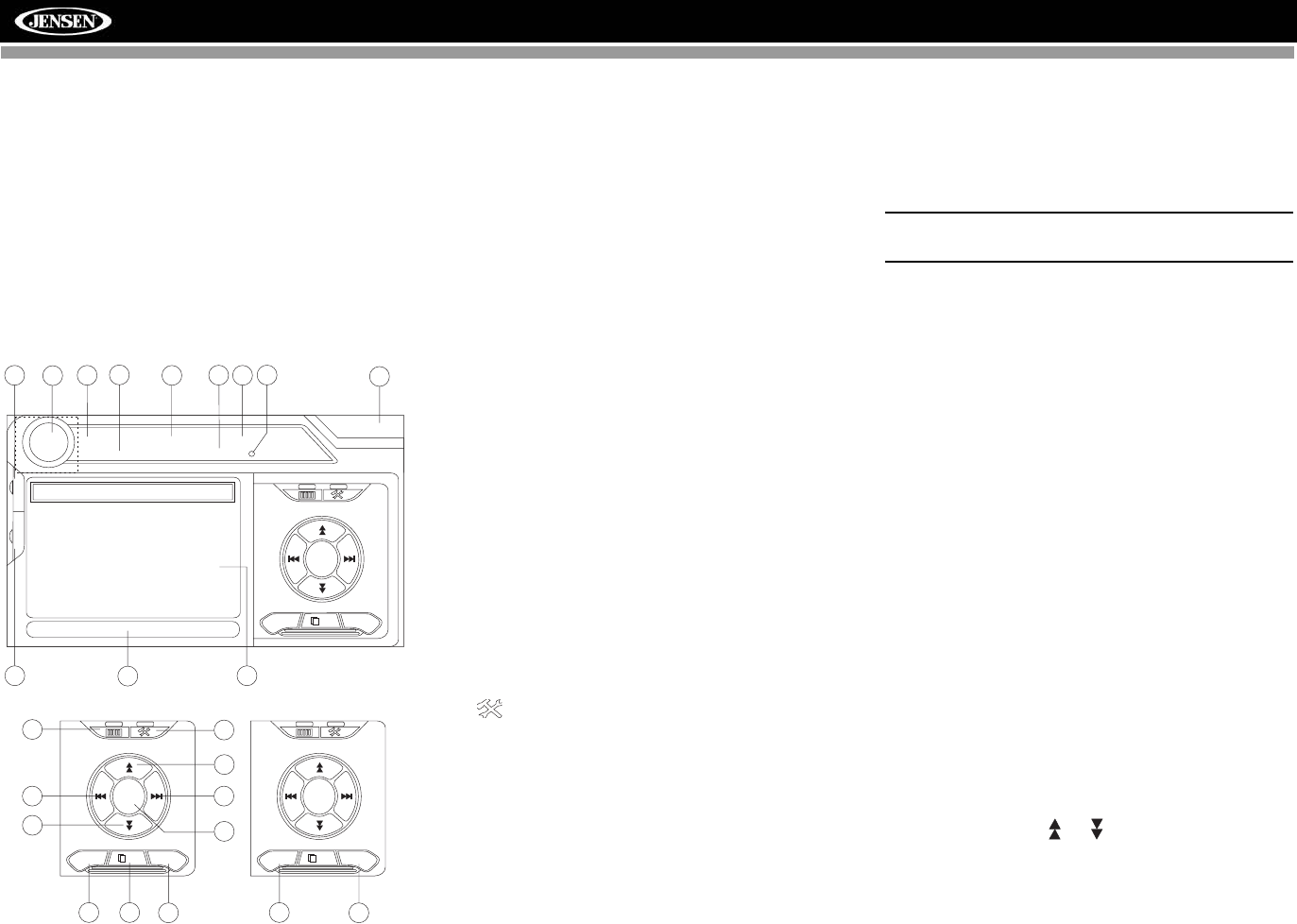

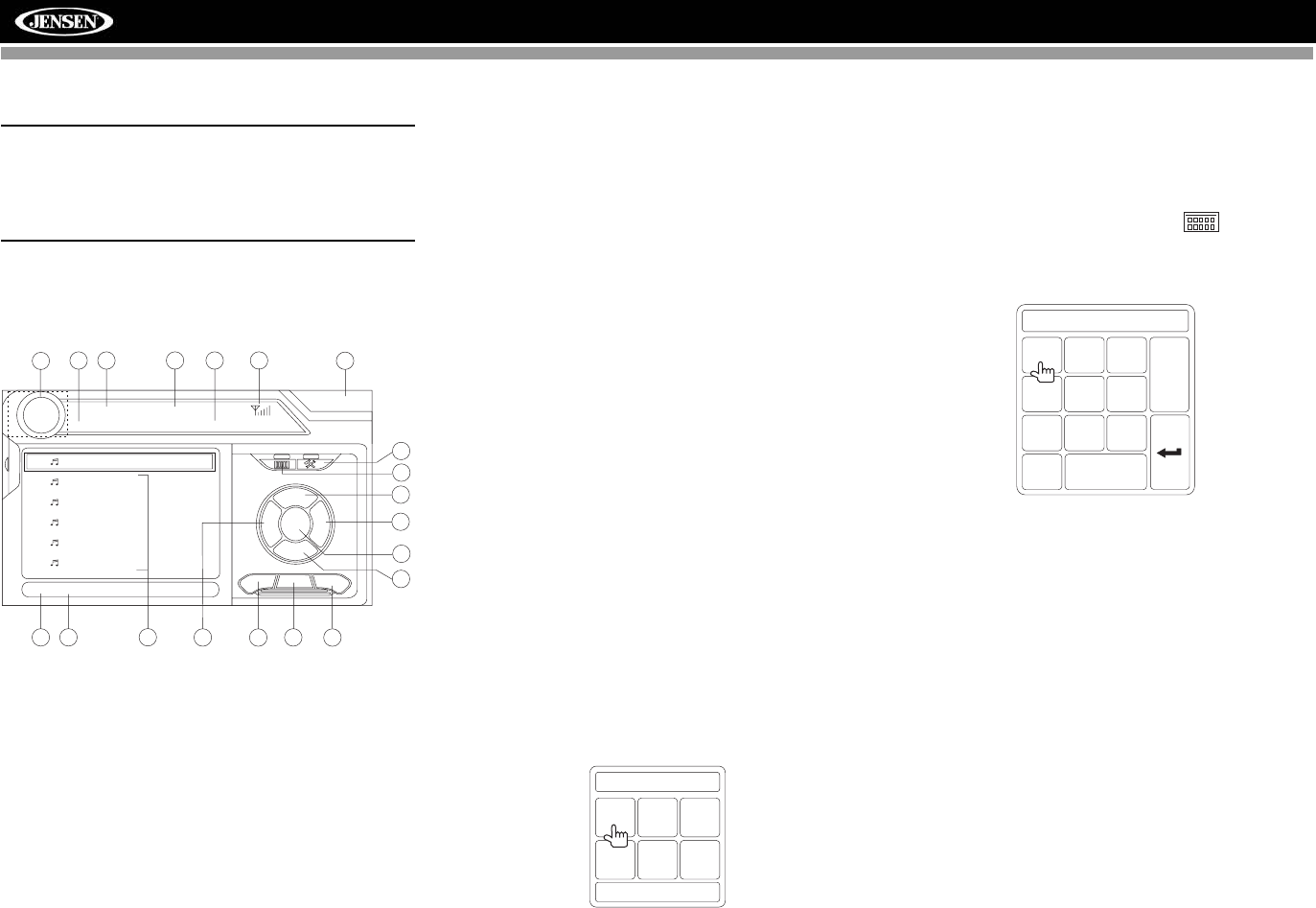

Tuner TFT Display

1. Current radio band indicator

2. Radio frequency indicator

3. Clock

4. Radio station name (call letters)

5. Tuning mode indicator

6. Preset radio stations: Touch to recall preset stations

7. Program Information: Title, Artist, Type

NOTE: The amount of information displayed when

receiving an HD Radio signal is dependent upon what is

being broadcast. Some stations broadcast their call

letters (name), the artist's name, song title, and category

of music.

8. Touch for quick access to Equalizer level settings

9. Touch to access the direct entry screen

10. HD Radio band indicator

11. |<<: Touch to seek backward

12. >>|: Touch to seek forward

13. <<: Touch to tune backward one step, including

multicast channels

14. >>: Touch to tune forward one step, including multicast

channels

15. BAND: Touch to change between AM/FM bands

16. Touch to view the SOURCE MENU and select a new

playback source

17. MEM: View screen used to enter current channel into

preset memory

18. 1/2 or 2/2: Touch this page button to view a second page

of on-screen buttons.

NOTE: In AM mode, there is only one page of on-screen

button options. The PROG button is not visible since

Multicast channels are not available for AM stations.

19. : Touch to view the SETUP menu

20. PROG: Touch to view the HD Radio Multicast channel

display

21. A/D: Touch to select Auto, Analog or Digital tuning

mode.

22. HD Radio station indicator

23. Auto memory scan

24. TAG: Touch to perform iTunes Tagging for current song

Switching to HD Radio Reception

• Touch the top left corner of the screen (the circle) to

view the SOURCE MENU. Touch “Radio”.

• Press the SRC button (6) on the front panel or remote

control (8) to switch to the AM/FM or RADIO source.

Selecting the AM/FM Band

Touch the BAND button (15) on the screen, or press the

BAND button on the unit (4) or remote control (20) to select

the AM or FM band.

Selecting a Tuning Mode

Touch the A/D button (21) to choose from the following

modes:

• Auto: Search for both digital and analog stations.

• Analog: Search and broadcast only analog channels.

• Digital: Search and broadcast only digital stations.

Tuning

Not all FM or AM stations offer HD Radio (digital)

broadcasting. You can receive both analog and digital

stations with the VM9423.

Seek Tuning

To seek the next station:

• Touch the >>| button on screen (13).

• Press the >>| button (19) on remote control.

• Press the > button on the joystick (14).

To seek the previous station:

• Touch the |<< button on screen (12).

• Press the |<< button (17) on the remote control.

• Press the < button on the joystick (10).

Manual Tuning

To increase or decrease the tuning frequency one step:

• Touch the or buttons on screen (14, 15).

• Press the >> or << buttons (14, 22) on the remote

control.

• Press the /\ or V buttons (11, 15) on the joystick.

Direct Tuning

To enter a radio station directly, touch the button or

press the GOTO button (21) on the remote control to display

the direct entry menu.

RADIO

FM 101.9 MHz HD-1

01:02 PM

BAND 1/2 AS

MEM

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

Info: Sheryl Crow

WJHM-FM Auto HD

510 22

11 12

BAND 1/2 AS

MEM MEM

18 23

PROG 2/2 A/D

FM:___._MHz

123

456

789

Clear

Exit

VM9423

Enter the desired radio station using the on-screen number

pad. Press Enter to tune to the selected station. To exit the

screen without changing the station, touch Exit. To clear your

entry and start over, touch Clear.

HD Radio Multicast Channels

To tune to an HD Radio multicast channel, tune to the main

signal and then press the PROG button (20) on page 2/2 . If a

Multicast channel is being broadcast for the current station,

the corresponding multicasting number appears on the left

side of the screen. To view the title and artist, if available,

select HD-1, HD-2, HD3, etc.

NOTE: The amount of information displayed when

receiving an HD Radio signal is dependent upon what is

being broadcast. Some stations broadcast their call

letters (name), the artist's name, song title, and category

of music.

PTY Search

After tuning to an HD Radio channel, the Program Type

categories are listed, allowing listeners to find similar

programming by genre.

If the PTY menu is not displayed, press the PROG button

(20) on page 2/2 to toggle between HD Radio multicast

channels and PTY categories.

When a PTY category is selected from the touch screen

menu, the radio will start scanning for stations broadcasting

in the selected category.

Using Preset Stations

You can store up to 18 presets for FM and 6 presets for AM.

Stored stations appear on the left side of the screen.

Storing a Station

1. Select a band (if needed), then select a station.

2. Touch the on-screen MEM button (17) to open the

preset screen.

3. Enter the preset number for which you would like to

store the current station (or press EXIT to cancel and

close the menu). The preset number and station

appears highlighted on the left side of the screen.

NOTE: Multicast stations can be stored as preset

stations.

Recalling a Station

1. Select a band (if needed).

2. Touch an on-screen preset button (6) to select the

corresponding stored station.

Auto Store (AS)

To select six strong stations and store them in the current

band:

1. Select a band (if needed).

2. Touch the on-screen AS button to activate the Auto

Store function.

The new stations replace stations already stored in that band.

RADIO

FM 106.7 MHz HD-2

02:27 AM

PROG 2/2 A/D

MEM

HD-1

HD-2

HD-3

Title: Lil Love

WXXL-FM Auto HD

RADIO

FM 106.7 MHz HD-1

02:07 AM

PROG 2/2 A/D

MEM

01 Non-specific

02 News

03 Information

04 Sports

05 Talk

06 Rock

Title: DAWSON McALLIST

WXXL-FM Auto HD

Preset: _ _

123

456

789

0Clear

Exit

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

VM9423

iTunes® Tagging

The VM9423 offers iTunes® Tagging, which allows the user

to "Tag" songs playing on HD Radio™ stations for purchase

later through iTunes. When the onscreen TAG button (24) is

touched, the unit stores the title and artist song information

that can then be transferred to your iPod when connected to

the MediaLink4. A list titled "Tagged" will appear in iTunes,

allowing you the option to purchase your tagged songs.

iPod Compatibility

Models supported, but not limited to, include the following

• iPod nano 4G

• iPod Classic

• iPod Touch

• iPod 5G

• iPod nano 3G

Tagging Music

To begin tagging music, tune to an HD Radio station. The HD

icon at the top of the display must be illuminated, indicating a

digital station is being received. Touch the onscreen TAG

button or press the MENU/TAG button on the remote control.

“Adding Tag...” will appear in the display. The song

information is saved to the VM9423 memory until an iPod is

connected. When the first tag is successful, the bottom of the

screen displays “Tag Stored 1 of 64”. You can tag up to 64

songs before the tags must be transferred to an iPod or

deleted. When the Tag memory reaches capacity (64 tags)

the bottom of the screen displays “Memory Full, Connect

iPod”.

NOTE: Tags saved to your iPod can be managed using

the iTunes software, available at www.apple.com/itunes.

Downloading Tags to your iPod

To download tags to your iPod, plug an iPod into the iPod

jLink3 and then into the MediaLink4 iPod connector. All

existing tags are automatically transferred to the iPod and

deleted from the head unit's memory. If an iPod is connected

when a song is tagged, the Tag will be immediately

transferred to the iPod.

NOTE: When transferring Tags to an iPod, the VM9423

must remain in Radio mode until the “## Tag(s) Sent”

message is displayed. To purchase tagged songs, you

must sync your iPod to iTunes and then click the

"Tagged" list on the left side of the iTunes software

screen. Click the "view" button for purchasing

information.

Table 5: TAG Messages

Tag Message Reason

Storing Tag… TAG button is pressed

Tag Stored ## of 64 Successful Storage of Tag

## Tag(s) Sent Tags have been transferred

successfully

Memory full, Connect iPod Tag storage is full

Insufficient Tag Data Tag data is not available

Tag transfer failed Tag transfer failed

iPod full, Tag cannot be stored iPod memory is full

Tagging not supported Unsupported iPod is con-

nected

VM9423

SATELLITE RADIO OPERATION

Listeners can subscribe to XM® Radio on the Web by

visiting www.xmradio.com, or by calling (800) 967-2346.

Customers should have their Radio ID ready (see

“Displaying the Identification (ID) Code”). Customers can

receive a limited number of free-to-air channels without

activation.

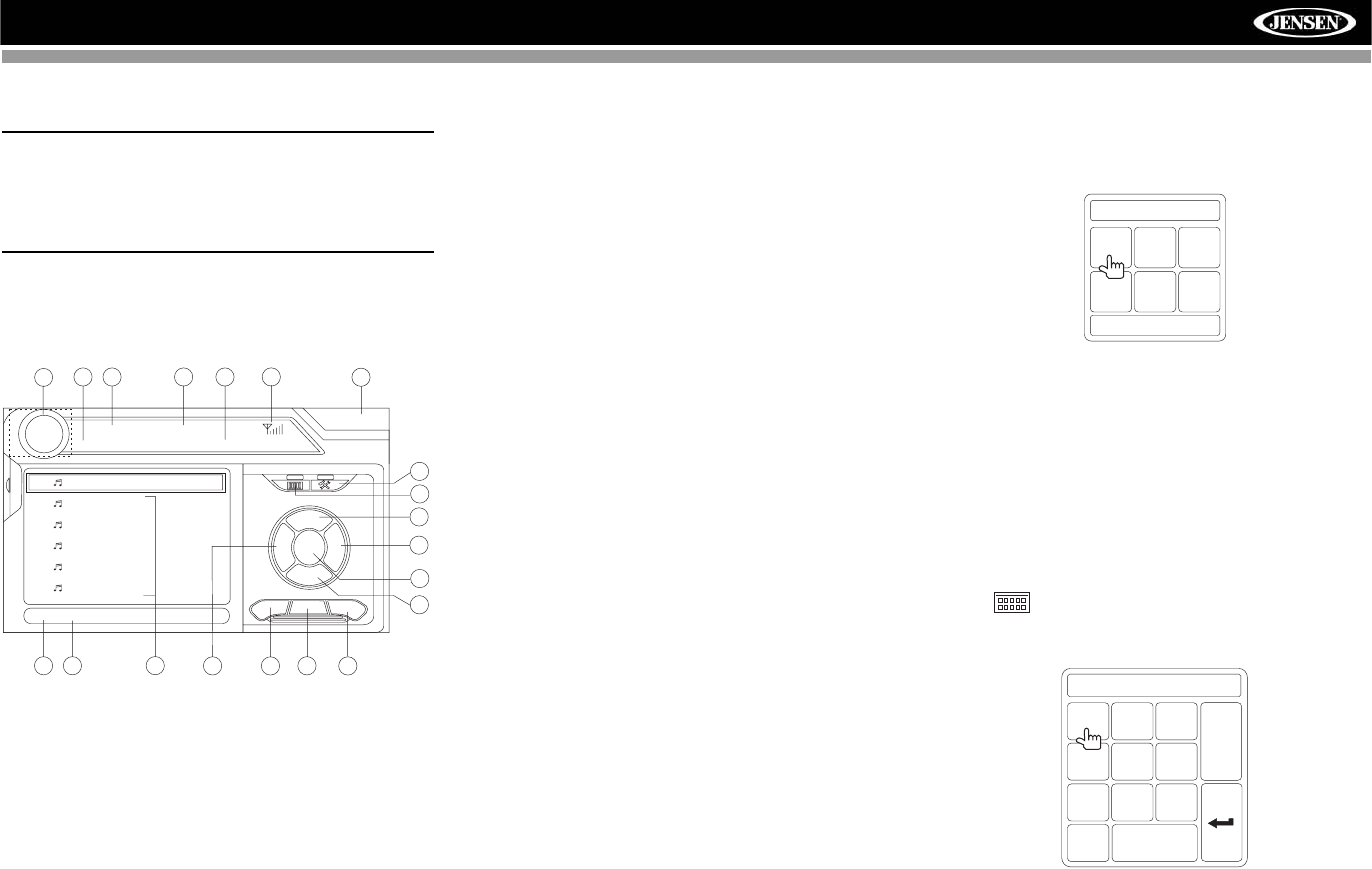

Accessing Satellite Radio Mode

Press the SRC button (6) on the front panel or remote control

(8) to switch to the SAT source.

1. SAT channel name

2. SAT channel number

3. SAT band

4. Time

5. Song title

6. Artist name

7. Song category

8. Signal strength indicator

9. Current preset channels/on-screen preset buttons

10. CH -: Select the previous channel

11. CH +: Select the next channel

12. CAT +: Select next channel in current category only

13. CAT -: Select previous channel in current category only

14. Touch to enter channel directly using keypad on screen

15. CG: Access Channel/Category Guide mode

16. BAND: Change between SAT1, SAT2 and SAT3 bands

17. Touch to view the SETUP menu

18. Touch this area to view the SOURCE MENU and select

a new playback source

19. MEM: View screen used to enter current channel into

preset memory

20. DIAG: This feature is reserved for use by service

professionals for troubleshooting.

Displaying the Identification (ID)

Code

Before you listen to satellite radio, you must subscribe to the

service using your radio’s identification number. To display

the radio ID, press the left/right buttons (16, 17) on the

joystick or the CH - or CH + buttons on the touch screen

repeatedly to tune to channel “000”. The screen displays the

radio ID where the channel name is usually displayed.

Selecting a Station

Use the left/right joystick buttons or the CH - or CH + buttons

on the touch screen to change to another station.

Preset Mode

To enter preset mode, touch the BAND button on the screen,

or press the BAND button on the unit (4) or remote control

(20) to change between the following bands: SAT1, SAT2, or

SAT3 (indicated in the top left corner of the TFT screen).

Six numbered preset buttons store and recall stations for

each band. All six stored stations (P1-P6) for the current

band appear on the TFT screen.

Storing a Station

1. Select a band (if needed), then select a station.

2. Touch the on-screen MEM button (18) to open the

preset screen.

3. Touch the preset number in which you would like to

store the current station (or press EXIT to cancel and

close the menu). The preset number and station

appears highlighted.

Recalling a Station

1. Select a band (if needed).

2. Touch an on-screen preset button to select the

corresponding stored station.

Direct Tuning

To enter a radio station directly, touch the button or

press the GOTO button (21) on the remote control to display

the direct entry menu.

Enter the desired radio station using the on-screen number

pad. Touch the Enter button to tune to the selected station.

To exit the screen without changing the station, touch Exit. To

clear your entry and start over, touch Clear.

Channel/Category Guide Mode

There are two search modes to help navigate through

channels and or categories. To access the Channel/Category

Guide mode, press the ENTER button (18) on the remote

control or the CG button on the touch screen.

Channel Guide is the default search mode. To access

Category Guide, press the TITLE button (2) on the remote

control or touch CAT on the touch screen. To return to

Channel Guide, touch CH on the screen or press the

SUBTITLE button (9) on the remote control.

Channel Guide Mode

When Channel Guide mode is selected, the first six satellite

channels are displayed in the boxes in the bottom left of the

TFT screen and the on-screen menu changes to facilitate

search mode.

SAT

SAT1 CH001

01:02

BAND MEM DIAG

P1 XM Preview

P2 XM Preview

P3 XM Preview

P4 XM Preview

P5 XM Preview

P6 XM Preview

Title: Fridays XM144!

XM Preview Preview

CAT

CHCH +

18 4

3 21

516

919 20

Mem:

Exit

P1 P2 P3

P4 P5 P6

CHNO:___/255

123

456

789

Clear

Exit

VM9423

• While in Search Mode, to switch between Channel and

Category search modes, press the CH or CAT buttons

on the touch screen.

• Use the scroll bar and arrows on the touch screen to

view the next/previous page of stations. Each page

contains six channels to select from.

• Press the on-screen SCN button or the INT button (20)

on the control panel to preview each of the 6 channels

displayed for 10 seconds.

• Press the CG button to return to the Preset Mode

screen.

• To select a channel while in Channel Guide mode, touch

the channel name on the screen. The channel will begin

playing and the unit will return to the Preset Mode.

Category Guide Mode

When Category Mode is selected, folder icons appear on the

screen next to category choices.

• While in Search Mode, to switch between Channel and

Category search modes, press the CH or CAT buttons

on the touch screen.

• Use the scroll bar and arrows on the touch screen to

view the next/previous page of categories. Each page

contains six categories to select from.

• To select a category, touch the corresponding category

name or folder icon. The channels in that category will

be displayed on the screen.

• Use the scroll bar and arrows on the touch screen to

view the next/previous six stations in the selected

category.

• Touch the on-screen SCN button to preview each

channel in the selected category for 10 seconds.

• Touch the channel name to play that channel.

• Touch the on-screen CG button to return to the Preset

Mode screen.

SAT

SAT1 CH001

01:02

SCN MEM DIAG

########

001 XM Preview

004 The 40s

005 The 50s

006 The 60s

007 The 70s

Title: www.xmradio.com

XM Preview Preview

CAT

VM9423

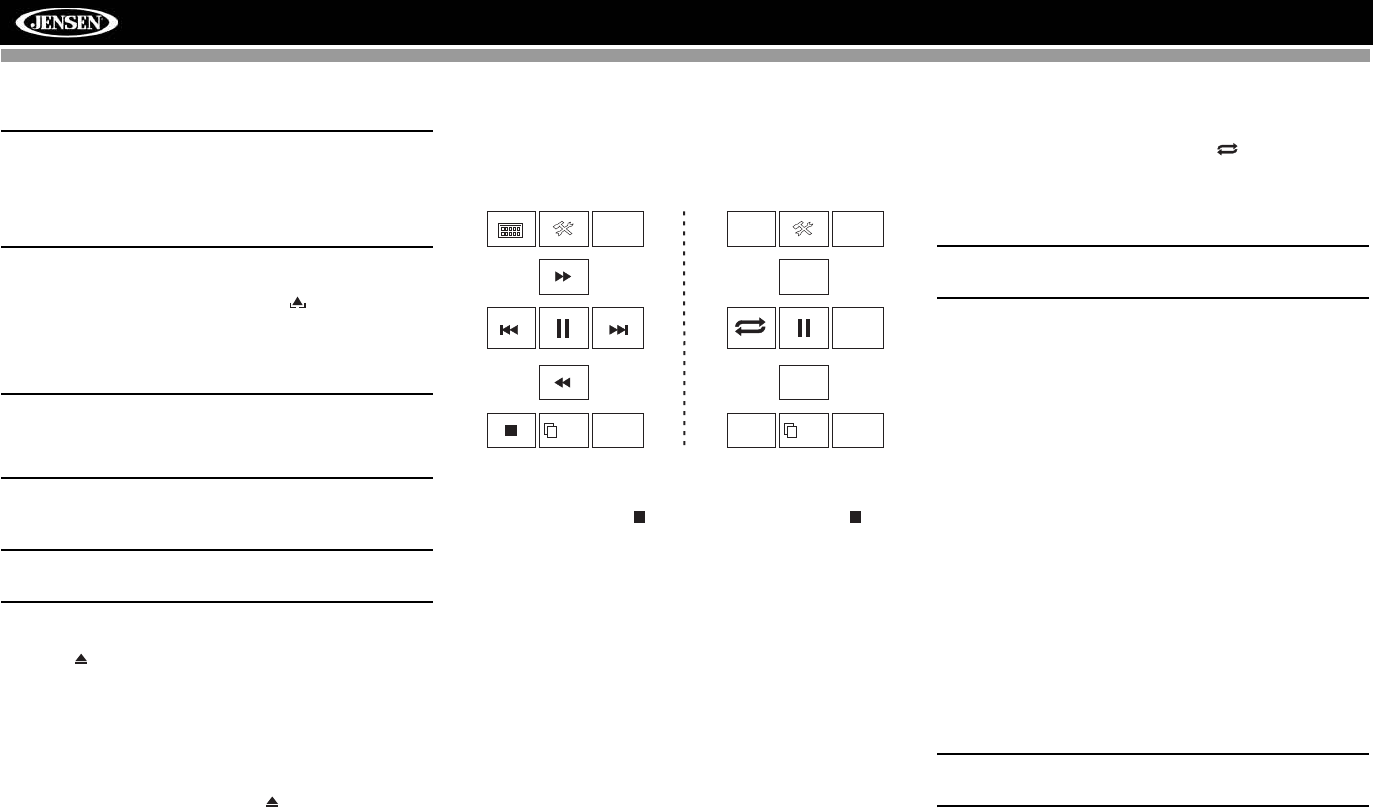

DVD/VCD VIDEO OPERATION

NOTE: When properly installed, DVD video cannot be

displayed on the main TFT screen unless the parking

brake is applied. If you attempt to play a DVD while the

vehicle is moving, the TFT screen displays “PARKING”

with a blue background. Rear video screens, if

applicable, will operate normally.

Insert/Eject Disc

To insert a disc, you must first press the button (4) to

open the front panel and reveal the disc slot. Upon inserting a

DVD disc, DVD mode is entered and disc play begins. The

disc indicator light (9) illuminates when a disc is inserted.

NOTE: If Parental Lock (Rating) is activated and the disc

inserted is not authorized, the 6-digit code must be

entered and/or the disc must be authorized (see “General

Sub-menu Features” on page 10).

You cannot insert a disc if there is already a disc in the unit or

if the power is off.

NOTE: DVD-R and DVD-RW will not play unless the

recording session is finalized and the DVD is closed.

Ejecting a Disc

Press the button (16) on the unit or remote control (35) to

eject the disc. The unit automatically reverts to Tuner mode.

You may eject a disc with the unit powered off. The unit will

remain off after the disc is ejected.

Reset the Loading Mechanism

If the disc loads abnormally or an abnormal core mechanism

operation occurs, press and hold the button (16) on the

unit or remote control (35) to reset the loading mechanism.

Normal operation resumes.

Accessing DVD Mode

To switch to DVD mode when a disc is already inserted,

press the SRC button (6) on the front panel or remote control

(8) until “DISC” appears at the bottom of the screen.

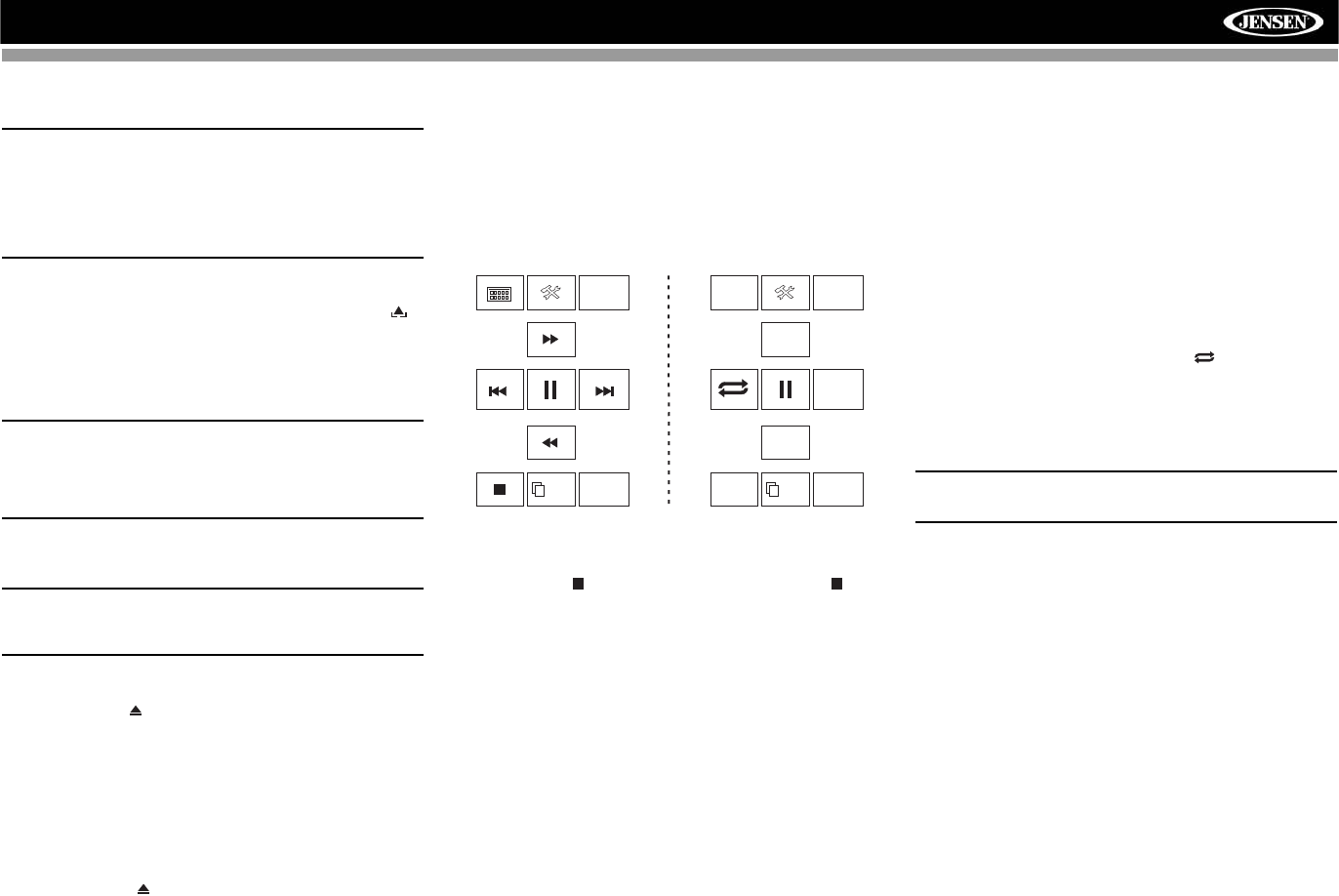

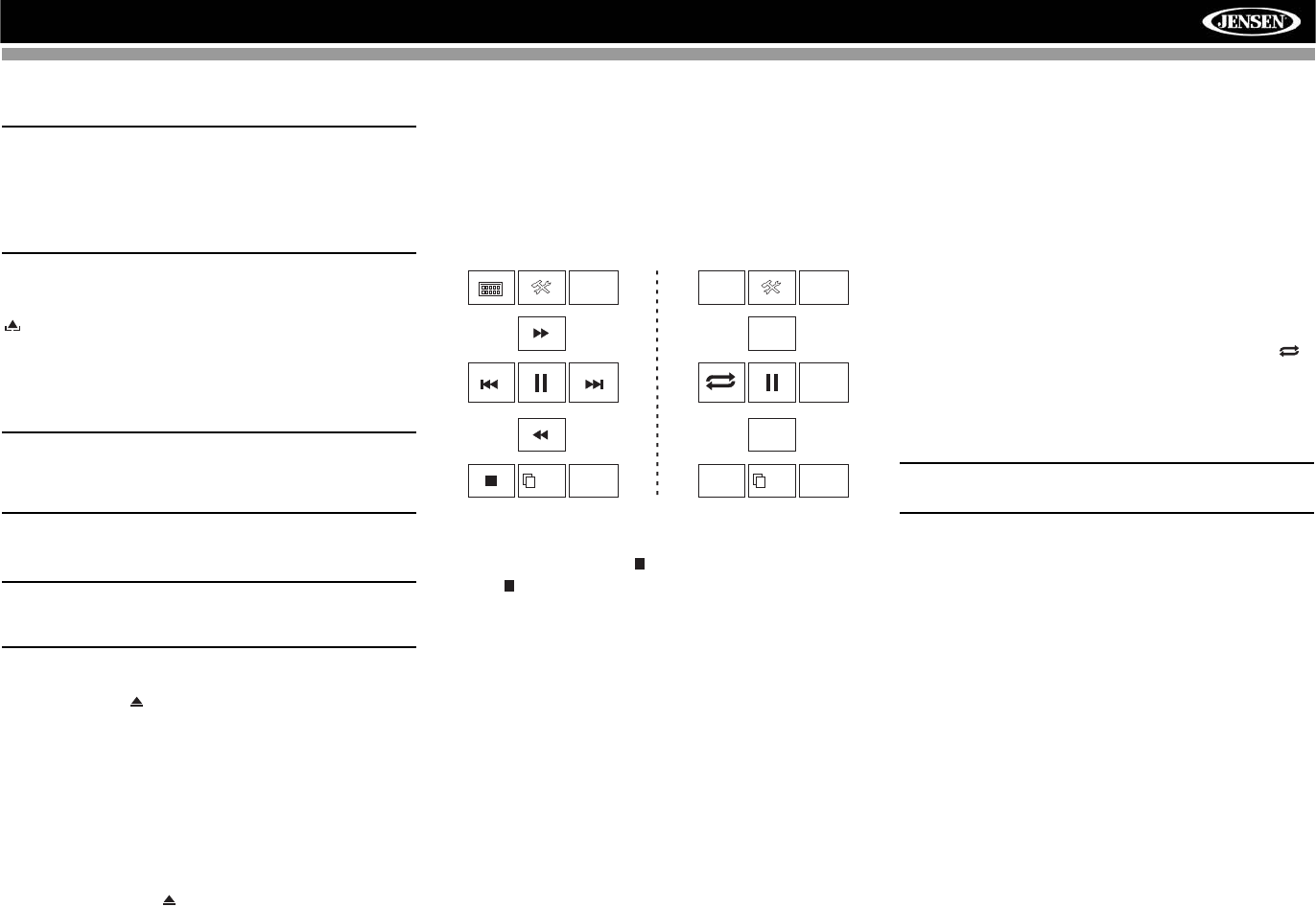

Controlling Playback

To access the on-screen controls, touch the screen. Touch

the 1/2 button to view a second page of controls

Stopping Playback

Touch the stop button ( ) on the screen or press the /

BAND button (20) on the remote control to stop DVD play.

Pausing Playback

Touch the pause button ( || ) on the screen (or press the >/||

button on the remote control) to suspend disc playback.

Press the > button on the screen to resume disc playback.

Fast Forward Playback

Press the /\ button on the joystick or the >> button on the

screen to fast forward. Keep pressing and releasing the

button to increase the rate from “2X” to “4X”, “6X”, and “8X”.

Press the joystick enter button (18) on the remote control or

touch the play button (>) to resume normal playback.

Fast Reverse Playback

Press the \/ joystick button or touch the << button on the

screen to play the current title in fast reverse. Keep pressing

and releasing the button to increase the rate from “2X” to

“4X”, “6X”, and “8X”.

Press the joystick ENTER button (13) on the unit or touch the

play button (>) to resume normal playback.

Slow Forward/Slow Reverse Playback

Press the ||>/BAND button on the remote control to slow

forward/slow reverse. Keep pressing and releasing the button

to increase the slow forward rate from “2X” to “4X” and “8X”

and then begin slow reverse.

Repeat Playback

Press the RPT button (19) on the control panel, the RPT

button (7) on the remote control, or the button on screen

to alter repeat mode according to the following:

• DVD: Repeat Chapter, Repeat Title, Repeat Off

• VCD (PBC Off): Repeat Single, Repeat Off

NOTE: For VCD play, the repeat function is not available

if PBC is on.

Sectional Repeat Function (A-B)

Use the A-B function to define a specific area of a disc to

repeat.

• Press the RPT A-B button (6) on the remote control (or

the A-B button on screen) to set the start point (A) of the

repeated section.

• Press the RPT A-B button again once you reach the

desired end point (B) of the repeated section. The

selected portion of the DVD will now repeat

continuously.

• Press the RPT A-B button again to cancel the A-B

section setting and stop repeat play.

Random Playback

With a DVD, VCD, or CD playing, press the RDM button on

the remote control (33) to activate random playback and play

all chapters/tracks in random order. “On” appears on the

screen.

Press the > button on the joystick to play the next random

track.

Press the RDM button again to turn random play off.

NOTE: When a VCD is playing with PBC turned “On”,

activating random playback automatically turns PBC off.

Accessing the DVD Menu

Press the MENU button (1) on the remote control to recall the

main DVD menu. Use the joystick to select a title from the

menu or touch the title on screen.

Press the TITLE button (2) on the remote control or on

screen to select a different title for playback.

Press the ENTER (joystick) button to confirm your selection

and begin playback. You can also select a title using the

touch screen.

1/2

BACKBACK

MENU 2/2 DISP

AUDIO

A-B

TITLE

SUBTITLE

VM9423

Moving Through Chapters

Press the > button on the joystick or the >>| button on screen

to advance to the next chapter on the DVD.

Press the < button on the joystick or the |<< button on screen

to move to the previous chapter.

Direct Chapter / Track Selection

Remote Control Direct Entry

During DVD, VCD and CD playback, you can use the

numeric keypad on the remote control (29) to access a track

directly.

Touch Screen Direct Entry

To select a title, chapter/track, or specific playback time

directly, touch the button on screen control to display

the direct entry menu.

Use the button to select Title, Chapter, or Time entry.

• Title: _/#

• Chapter: _ _/##

• Time: _ _:_ _:_ _

Enter the desired title, chapter/track, or time using the on-

screen number pad and then press the Enter button. To exit

the screen without making a selection, touch Exit. To clear

your entry and start over, touch Clear.

Viewing an Alternate Picture Angle

(DVD Only)

Some DVDs contain scenes that have been shot

simultaneously from different angles. For discs recorded with

multiple angles, press the ANGLE button (13) on the remote

control to toggle available angles of the on-screen image.

Zooming

Press the PRESET /\ and \/ buttons (11, 12) on the remote

control to enlarge and pan through the video image using the

following options: “ZOOM 1.5”, “ZOOM 2”, “ZOOM 3”, and

“OFF”.

Multi-Language Discs (DVD Only)

Changing Audio Language

If you are watching a disc recorded in multiple languages,

press the AUDIO button (5) on the remote control to choose

a language.

Changing Subtitle Language

If you are watching a disc recorded in multiple languages with

subtitles, press the SUBTITLE button (9) on the remote

control to choose the language in which you would like the

subtitles to appear.

NOTE: During VCD playback, press the AUDIO button (5)

on the remote control to choose between Left Channel,

Right Channel, and Stereo.

PBC (Play Back Control - VCD Only)

For VCDs with play back functionality, play back control

(PBC) provides additional controls for VCD playback.

Press the MENU button (1) on the remote control to toggle

the PBC function “On”/”Off”. Once PBC is on, playback starts

from track 1 of the play list.

NOTE: When PBC is activated, fast forward, slow

playback, and previous/next track are available. Repeat

and direct track selection are not available.

When PBC is activated, selecting random, scan, or search

playback automatically deactivates PBC.

Playback Information

During DVD and VCD playback, press the DISP button on the

control panel (2) or remote control (10) to display playback

information on the screen, including the media playing and

current playback time.

DVD Playback Information

The following information is displayed at the top of the screen

during DVD playback:

• Title: 05/08 – “05/08" indicates the fifth of 8 titles on the

DVD is currently playing.

• Chapter: 012/016 – “002/016" indicates that the second

of 16 titles on the DVD is currently playing.

• 00:41:28 – “00:41:28” indicates the playback time of the

current title.

The following information is displayed at the bottom of the

screen:

• Front: Source

• Rear: Source

•CLOCK

VCD Playback Information

The following information is displayed at the top of the screen

during VCD playback:

• VCD 2.0 – Format of current disc.

• Title: 06/18 – “06/18” indicates the sixth of 18 tracks on

the VCD is currently playing.

• 00:02:18 – “00:02:18” indicates the playback time of the

current track.

Chapter: _ _

123

456

789

0Clear

Exit

VM9423

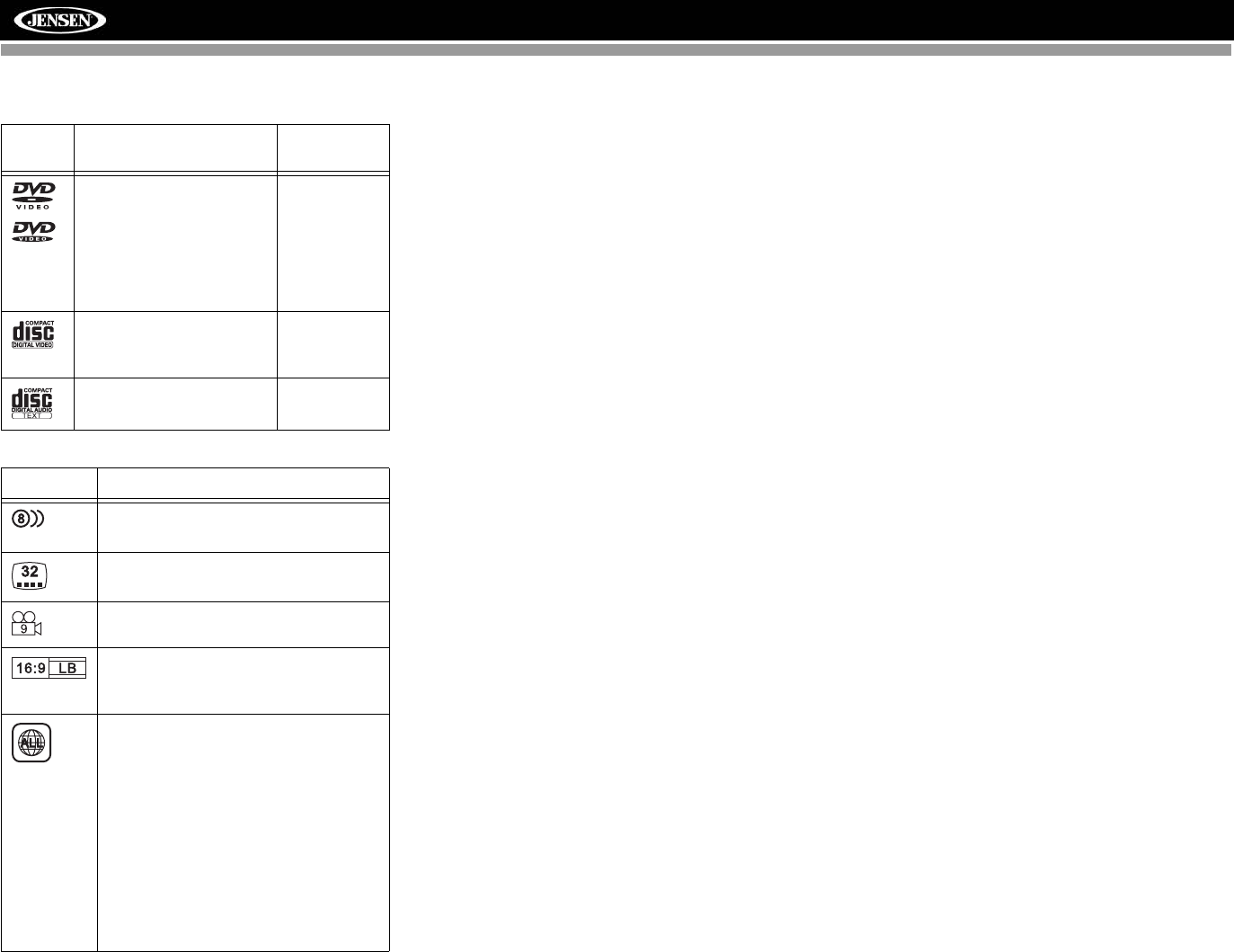

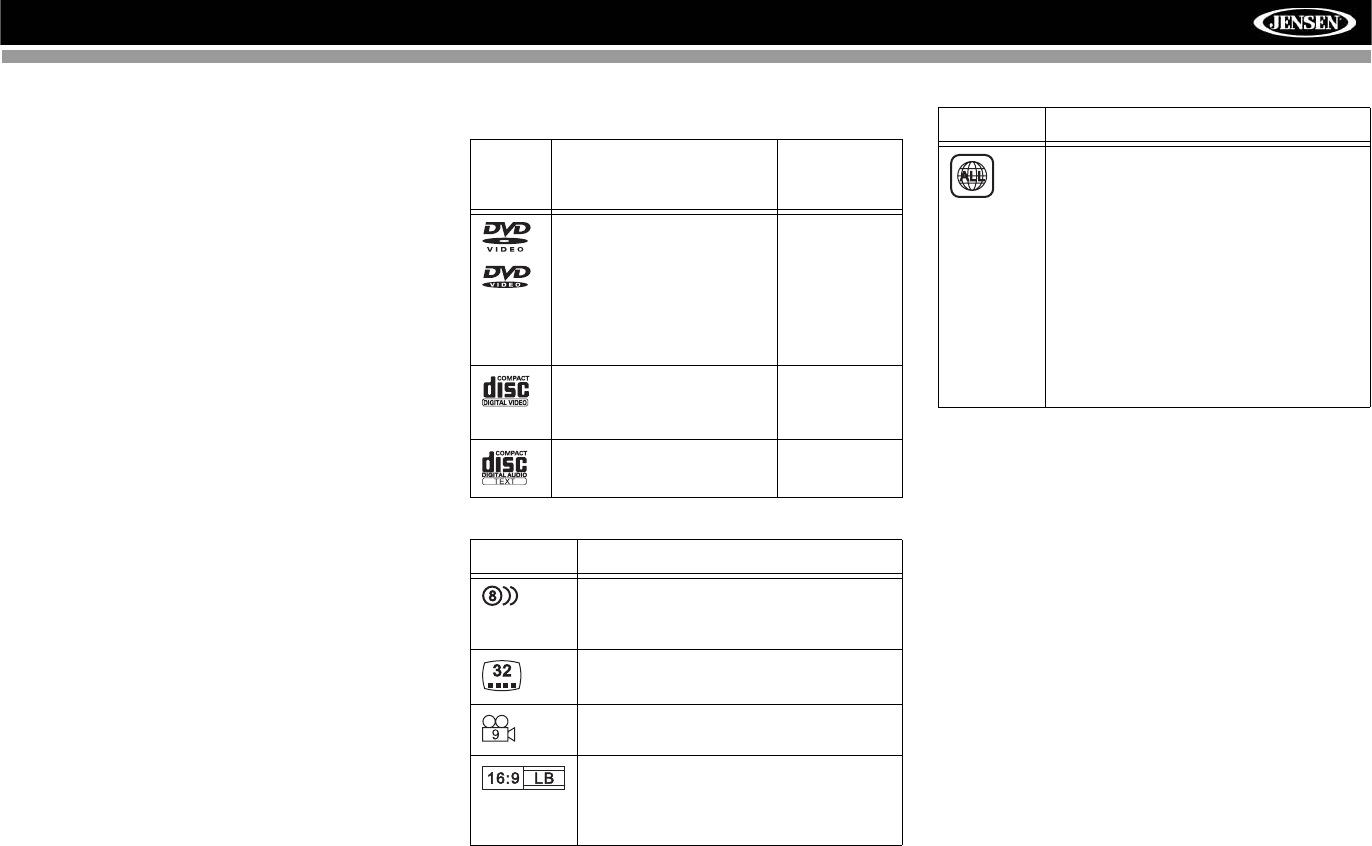

General Disc Information

Table 6: Disc Properties

Symbol 12cm Disc Properties Max Play

Time

Single side single layer

(DVD-5)

Single side double layer

(DVD-9)

Double side single layer

(DVD-10)

Double side double layer

(DVD-18)

(MPEG 2

Method)

133 minutes

242 minutes

266 minutes

484 minutes

Single side single layer

(VCD)

(MPEG 1

Method)

74 minutes

Single side single layer 74 minutes

Table 7: Disc Symbols

Symbol Meaning

Number of voice languages recorded. The

number inside the icon indicates the num-

ber languages on the disc (maximum of 8).

Number of subtitle languages available on

the disc (maximum of 32).

Number of angles provided (maximum of

9).

Aspect ratios available. “LB” stands for Let-

ter Box and “PS” stands for Pan/Scan. In

the example on the left, the 16:9 video can

be converted to Letter Box video.

Indicates the region code where the disc

can be played.

• Region 1: USA, Canada, East Pacific Ocean

Islands

• Region 2: Japan, Western Europe, Northern

Europe, Egypt, South Africa, Middle East

• Region 3: Taiwan, Hong Kong, South Korea,

Thailand, Indonesia, South-East Asia

• Region 4: Australia, New Zealand, Middle and

South America, South Pacific Ocean Islands/

Oceania

• Region 5: Russia, Mongolia, India, Middle

Asia, Eastern Europe, North Korea, North

Africa, North-West Asia

• Region 6: Mainland China

• ALL: All regions

VM9423

DVD/CD AUDIO OPERATION

Instructions for TFT control and Insert/Eject are the same for

DVD and CD operation. Please see the DVD/Disc Video

Operation section for information about these topics.

The VM9423 will play music or other audio files from the

following disc media/formats:

• CD-DA

• CD-R/RW

•DVD

•DVD+R/RW

•DVD-R/RW

Upon inserting a disc, the disc and track title (if available),

along with the track number and playing time appear on the

screen.

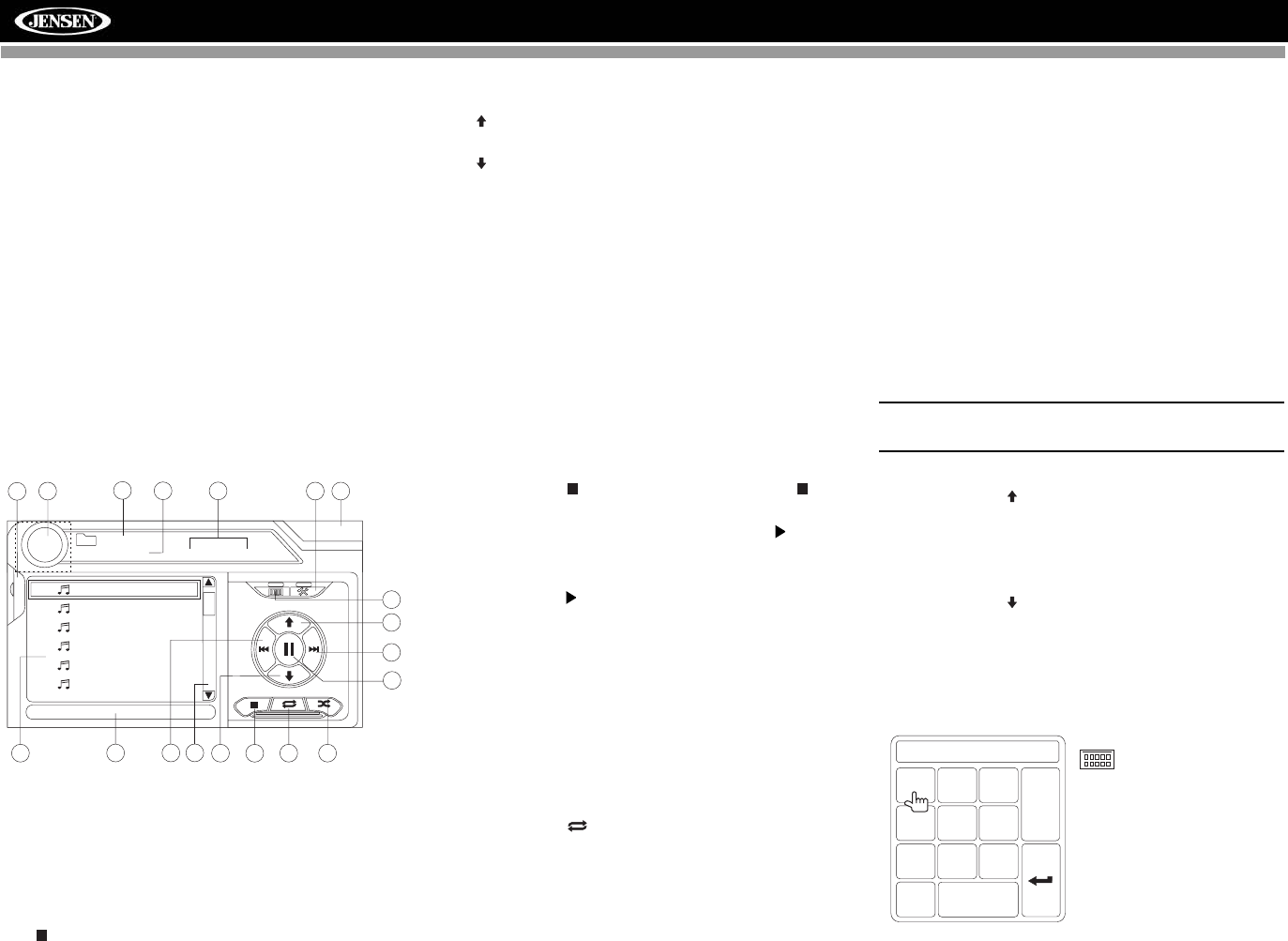

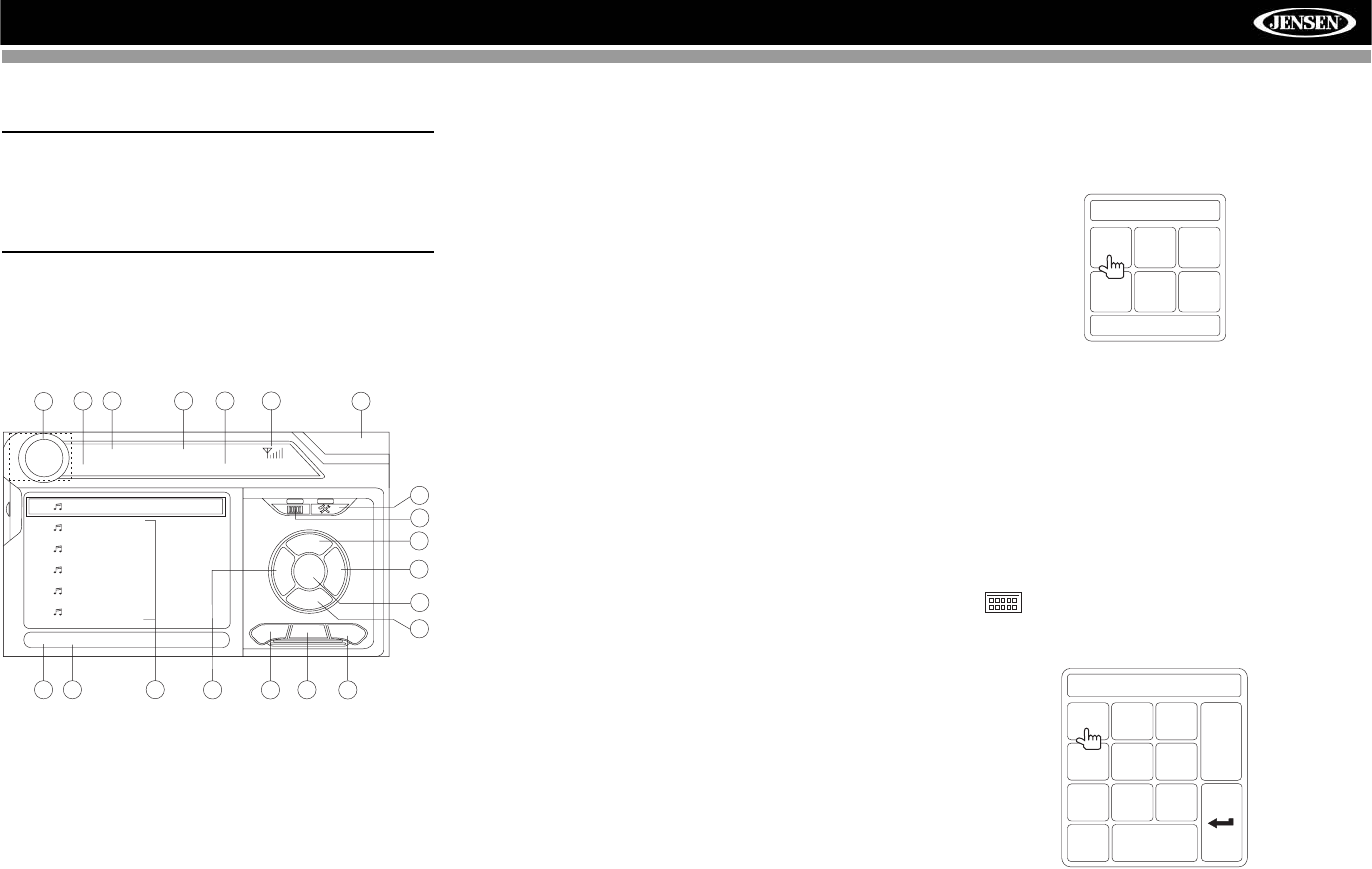

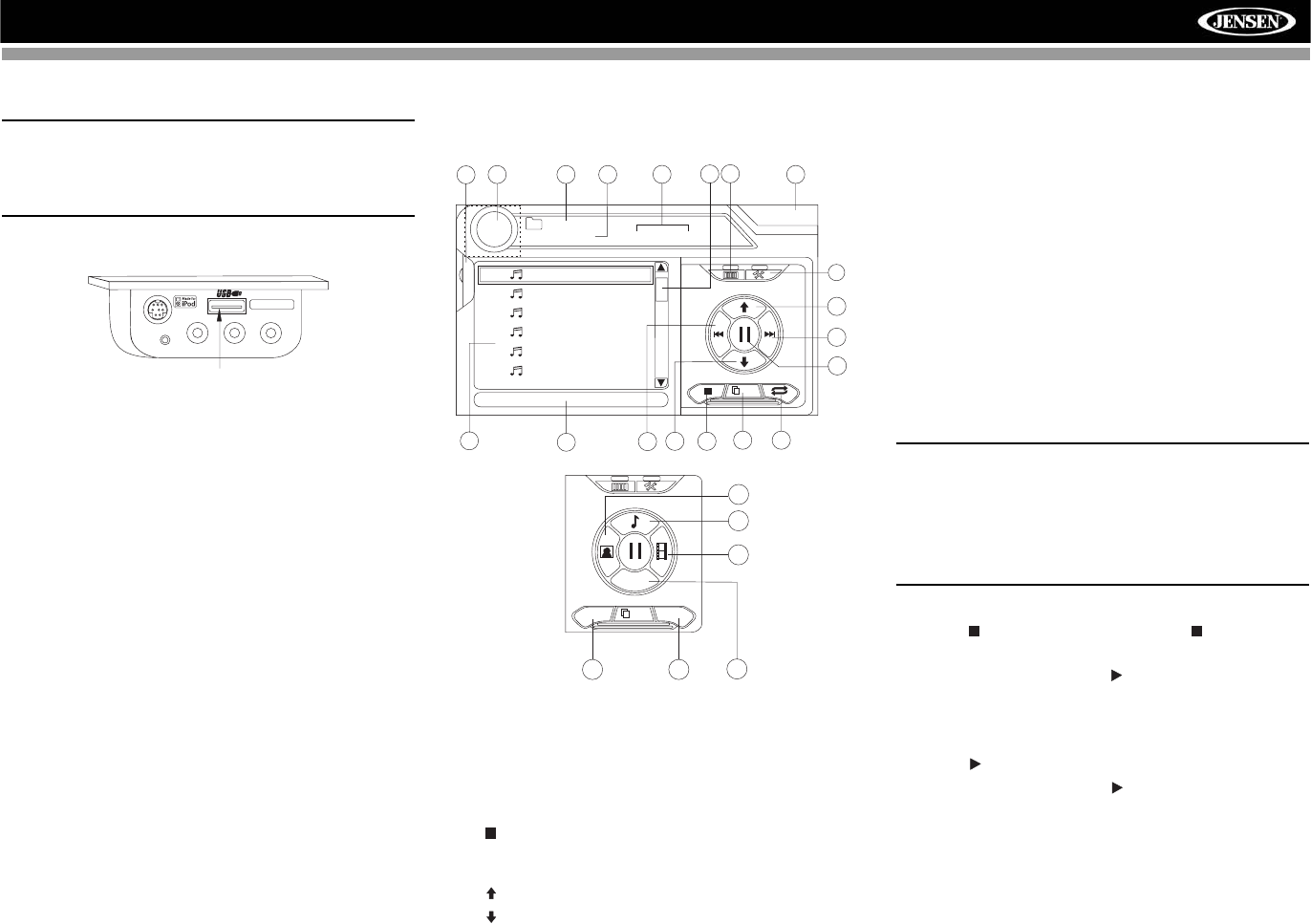

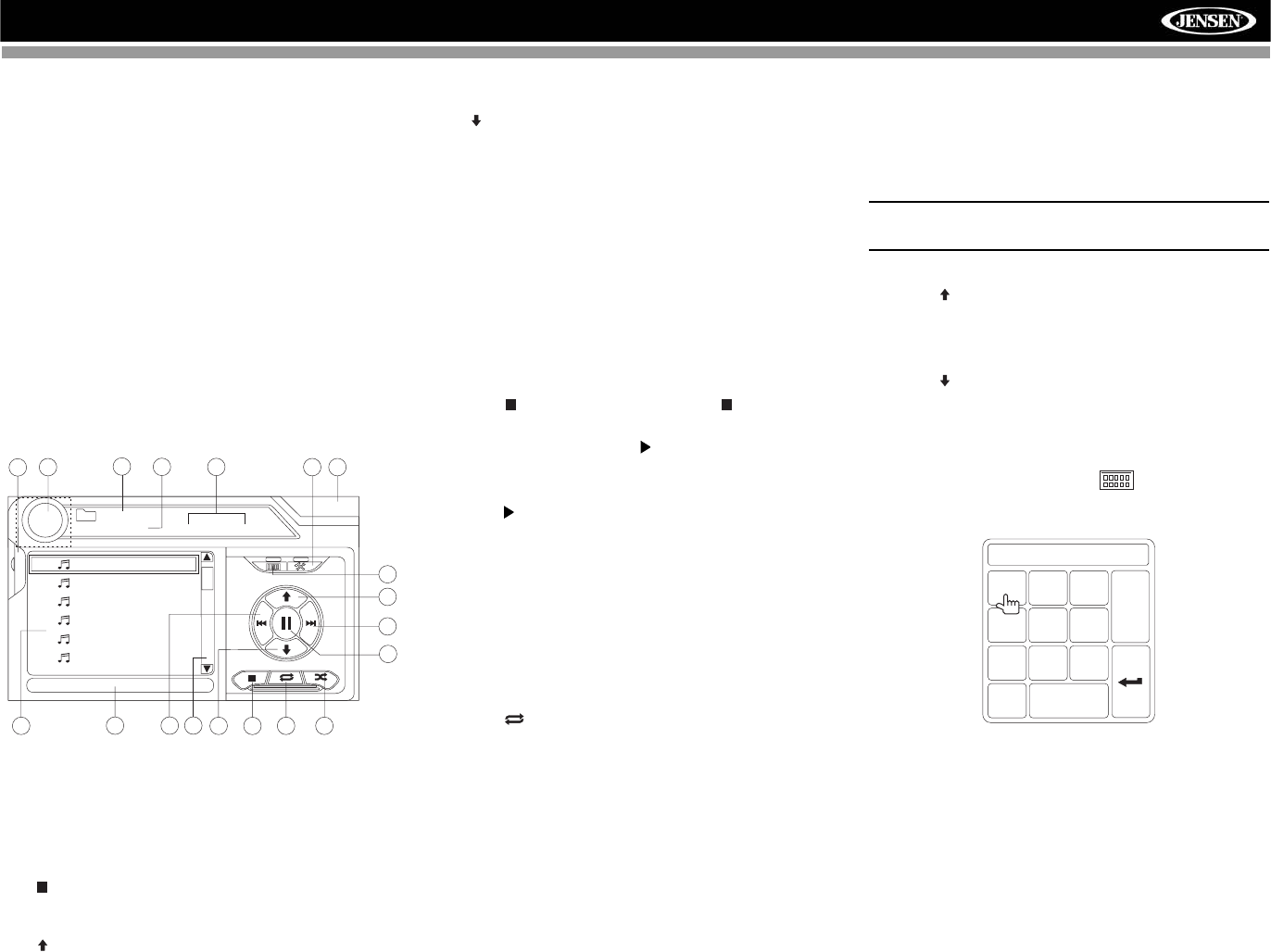

CD Player User Interface

The on-screen indicators and touch key areas for CD

playback are outlined below.

1. Current track and total number of tracks on disc

2. Elapsed playing time/length of track

3. Disc title

4. Available track titles

5. ID3 information

6. ||: Touch to pause/play disc playback

7. : Touch to stop disc playback

8. >>|: Touch to move to next track

9. |<<: Touch to move to previous track

10. />>: Touch to navigate playlist/touch to fast forward

11. /<<: Touch to navigate playlist/touch to fast rewind or

reverse

12. Touch to activate/deactivate Random play mode

13. Touch to activate/deactivate Repeat play mode

14. Touch to access the direct entry screen

15. Touch to view the SETUP menu

16. Touch to view Spectrum Analyzer > Equalizer

17. Touch to view the SOURCE MENU and select a new

playback source

18. Touch the scroll bar and arrows to view the previous/

next page of songs

19. Current time

Controlling Playback

Stopping Playback

Touch the button on screen or press the button (20) on

the remote control to stop disc playback.

To resume playback, touch the button on screen or press

the joystick button.

Pausing Playback

Touch the button on screen or press the joystick button to

suspend or resume disc playback.

Moving Through Tracks

Press the >>| button (19) on the remote control or on screen

or use the > button on the joystick to advance to the next

track on the disc.

Press the |<< button (17) on the remote control or on screen

or use the < button on the joystick to move to the previous

track.

Repeat Playback

Touch the button on screen, press the RPT button on the

remote control (7) or control panel (19) to alter repeat mode

according to the following:

• DVD: Repeat Chapter, Repeat Title, Repeat Off

• CD-DA: Repeat One, Repeat All, Repeat Off

• CD-R/RW: Repeat One, Repeat All, Repeat Off

• DVD-R/RW: Repeat One, Repeat All, Repeat Off

Track Scan Select (CD-DA discs only)

During disc play, press the SCN button on the remote control

(34) or the INT button (20) on the control panel to play the

first 10 seconds of each track. When a desired track is

reached, press the SCN button again to cancel the function

and play the selected track.

Random Play Select

While disc play is stopped, press the RDM button on the

remote control (33) to play the tracks on the disc in a random,

shuffled order. Touch the RDM button again to cancel

Random Play mode.

NOTE: CD-R and CD-RW will not play unless the

recording session is finalized.

Fast Forward

Touch the button on screen or press the /\ button on the

joystick to fast forward. Keep pressing and releasing the

button to increase the rate from “2X” to “4X”, “6X”, and “8X”.

Fast Reverse

Touch the button on screen or press the /\ button on the

joystick to fast reverse. Keep pressing and releasing the

button to increase the rate from “2X” to “4X”, “6X”, and “8X”.

Direct Track Entry

To select a track directly, touch the button on screen to

display the direct entry menu.

Enter the desired track number using the on-screen number

pad, and then press the Enter button. To exit the screen

without making a selection, touch Exit. To clear your entry

and start over, touch Clear.

DISC

CD 1/10 01:23 04:31

01:02

1 Track 01

2 Track 02

3 Track 03

4 Track 04

5 Track 05

6 Track 06

4911

Audio CD

TRACK:__/##

123

456

789

Clear

Exit

VM9423

PLAYING MP3/WMA FILES

Instructions for TFT control and Insert/Eject are the same for

DVD and MP3 operation. Please see the DVD/Disc Video

Operation section for information about these topics.

NOTE: When burning MP3 / WMA files onto a DVD

disc, use the 2X or 4X burning option, if available.

This slower burning speed will help eliminate

buffer errors and increase disc reading reliability.

Also, use folders when burning large numbers of

songs / files to a disc for easy music navigation.

Select the "Disc at Once" option and close your

disc.

MP3/WMA Media and File

Requirements

This player allows you to play back MP3 and WMA files

recorded onto CD-R/RWs, DVD+R/RWs, and DVD-R/RWs.

For CD-RW discs, please make sure it is formatted using the

full method and not the quick method to prevent illegal disc

operation.

Up to 1500 songs/files can be burned onto a disc for a MEGA

DVD music mix. Do not exceed this number of songs/files or

disc readability problems may occur.

MP3 Format Compatibility

The file naming formats listed below are compatible with this

unit:

• ISO 9660 – file name: 12 characters, file extension: 3

characters

• ISO 9660 – file name: 31 characters, file extension: 3

characters

• Joliet – 64 characters

If the file or folder name does not conform to ISO 9660 file

system standards, it may not be displayed or played back

correctly. Use the following settings when compressing audio

data for your MP3 disc:

• Transfer Bit Rate: 128kbps

• Sampling Frequency: 48kHz

NOTE: When recording MP3 up to the maximum

disc capacity, disable additional writing. For

recording on an empty disc up to maximum disc

capacity, use the "Disc at once" setting.

MP3 Playing Order

When selected for play, files and folders (Folder Search, File

Search or Folder Select) are accessed in the order they were

written by the CD writer. As a result, the order in which they

are expected to be played may not match the order in which

they are actually played. You may be able to set the order in

which MP3/WMA files are to be played by writing them onto a

medium such as a CD-R with their file names beginning with

play sequence numbers such as "01" to "99".

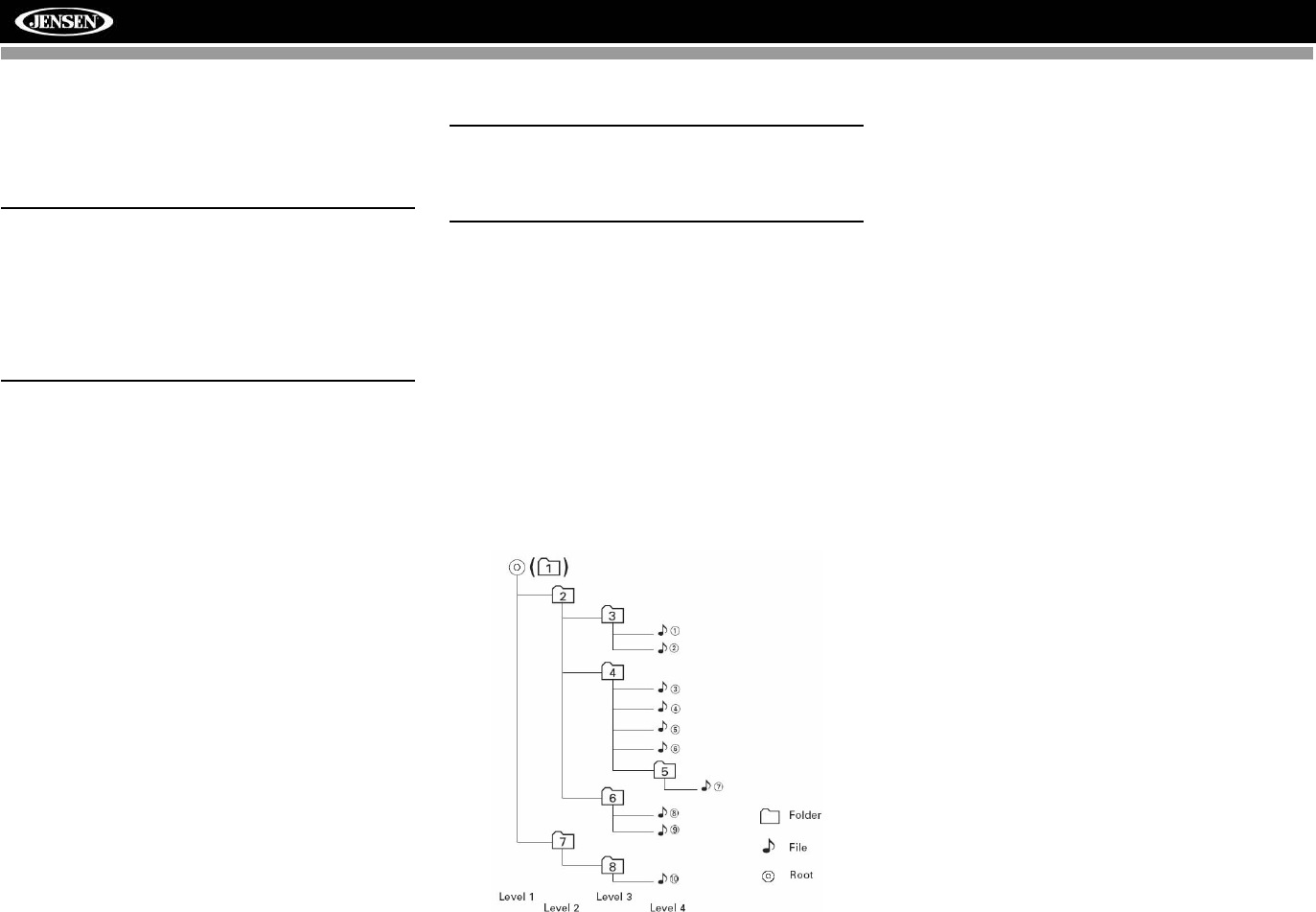

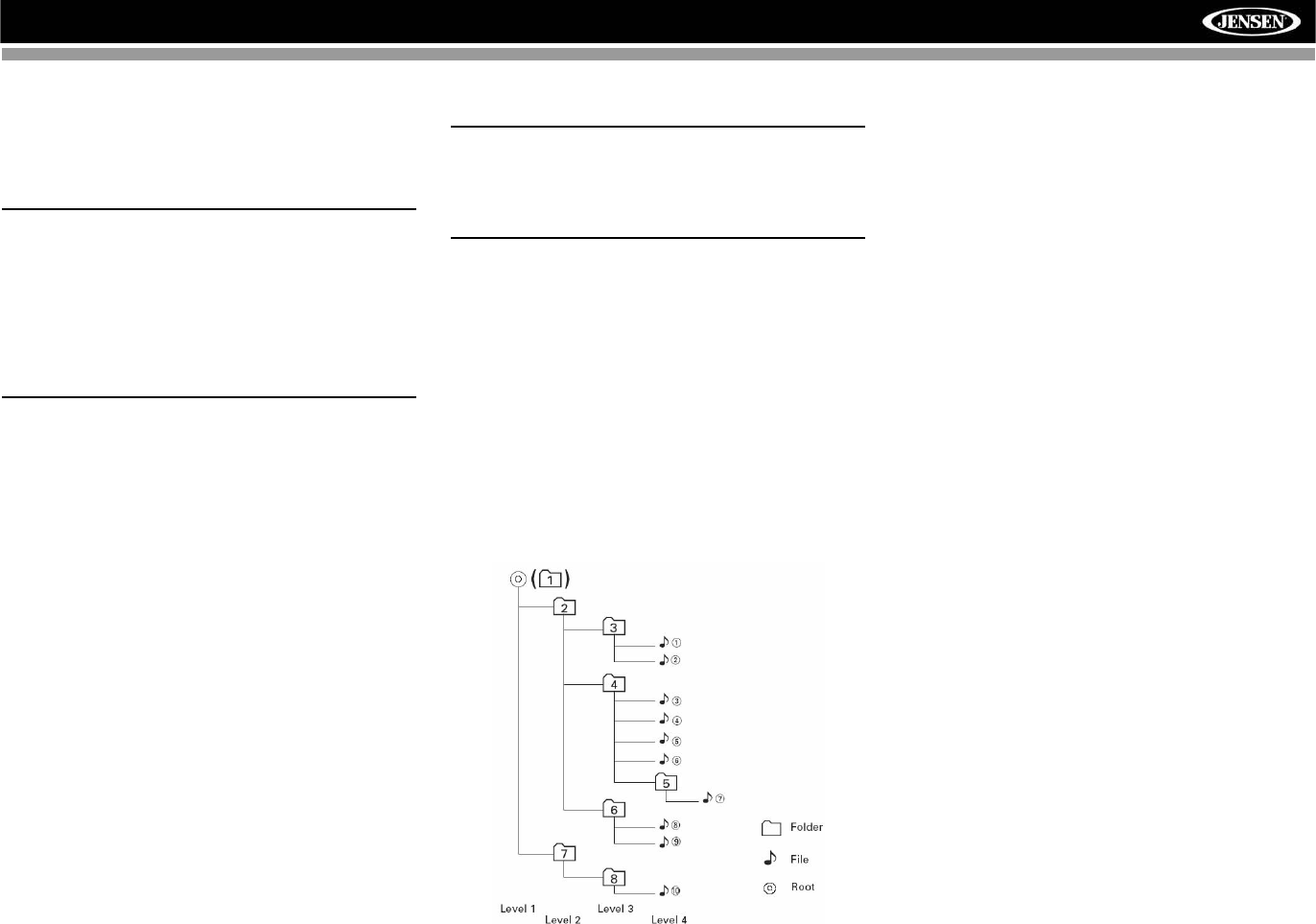

For example, a medium with the following folder/file hierarchy

is subject to Folder Search, File Search or Folder Select, as

shown below.

The VM9423 player will only recognize three folder levels and

does not display folders containing only other folders. In the

example above, the unit will display folders 3, 4, 6, and 8, but

not 2 and 7 since they do not contain any tracks directly.

Folder 5 is not recognized at all since it is at the fourth level.

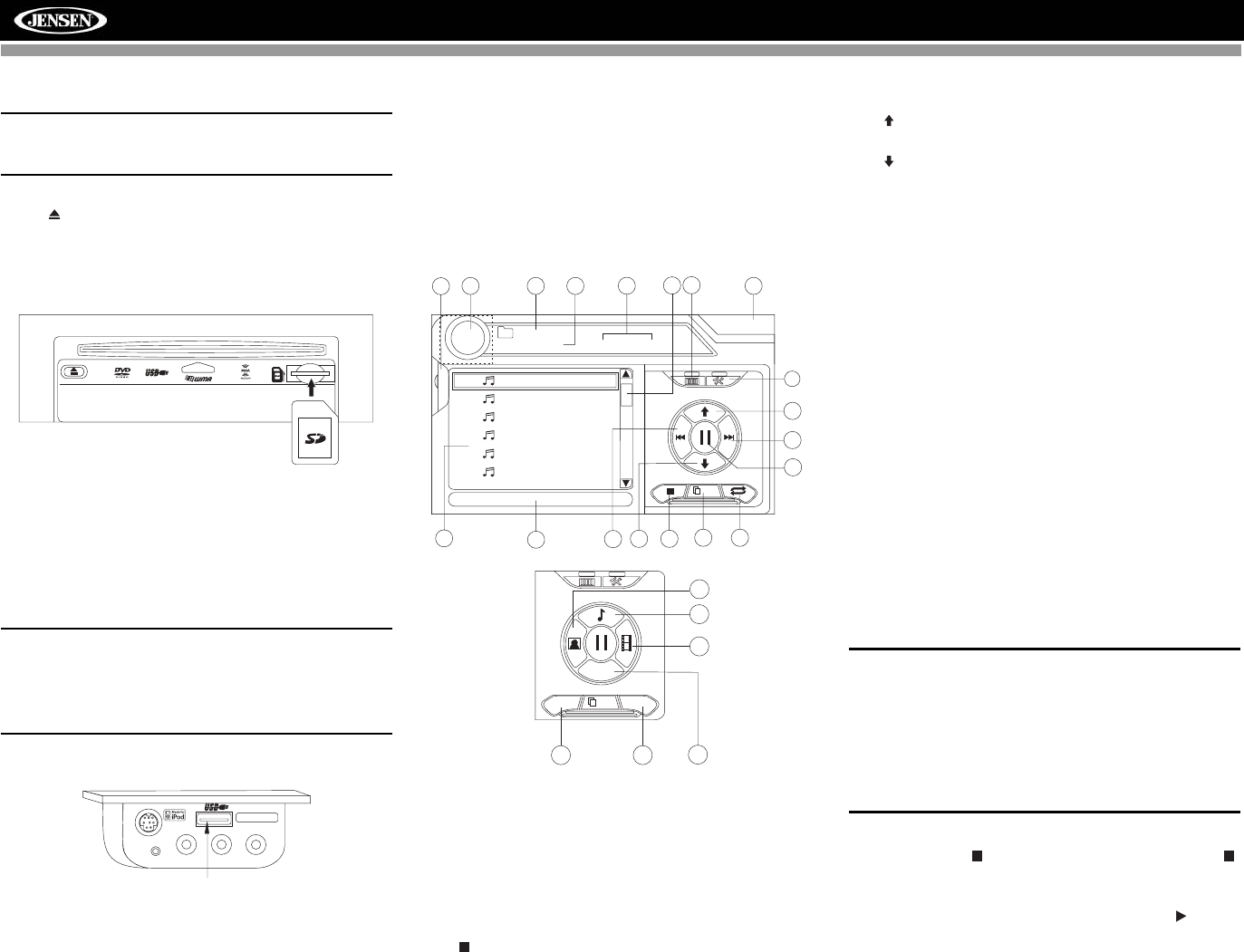

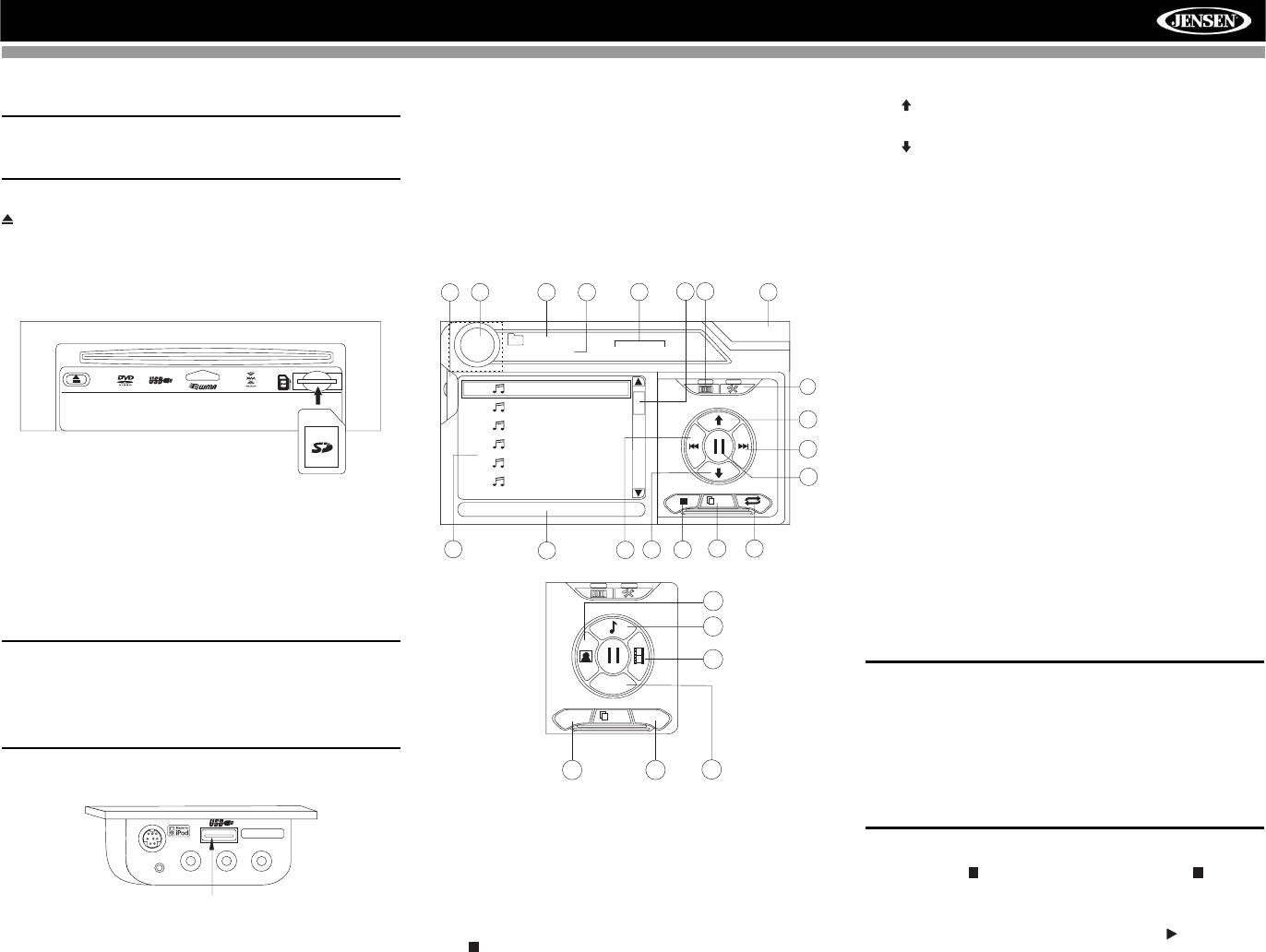

Loading an SD Card

NOTE: The VM9423 will support up to 8GB SD Cards. SD

Cards larger than this (SDHC Cards) will not be

recognized.

To Insert an SD card, you must first press the /EJECT

button on the control panel (5) or remote control (23) to

reveal the SD card slot (14). Insert the SD card into the card

slot and the unit will read the media files on the card

automatically.

To remove the card, first press the SRC button (6) to switch to

another mode and stop SD playback. Push in and release to

pop the card out. Grasp the SD card and pull it straight out.

Most cards have a thin recess that helps with removal.

EJECT LABEL SIDE UP

VM9423

Loading a USB Device

NOTE: The USB port will recognize most USB flash

memory devices, as well as portable hard drives with

audio / video files. The hard drive must be formatted to

FAT32. The head unit operating system does not support

NTFS file structure.

1. Locate the USB jack on the MediaLink4.

2. Insert the USB device into the USB connector. The unit

will read the audio/video media files on the USB device

automatically.

To remove the USB device, press the SRC button (6) to

switch to another mode and then remove the USB device

from the USB connector.

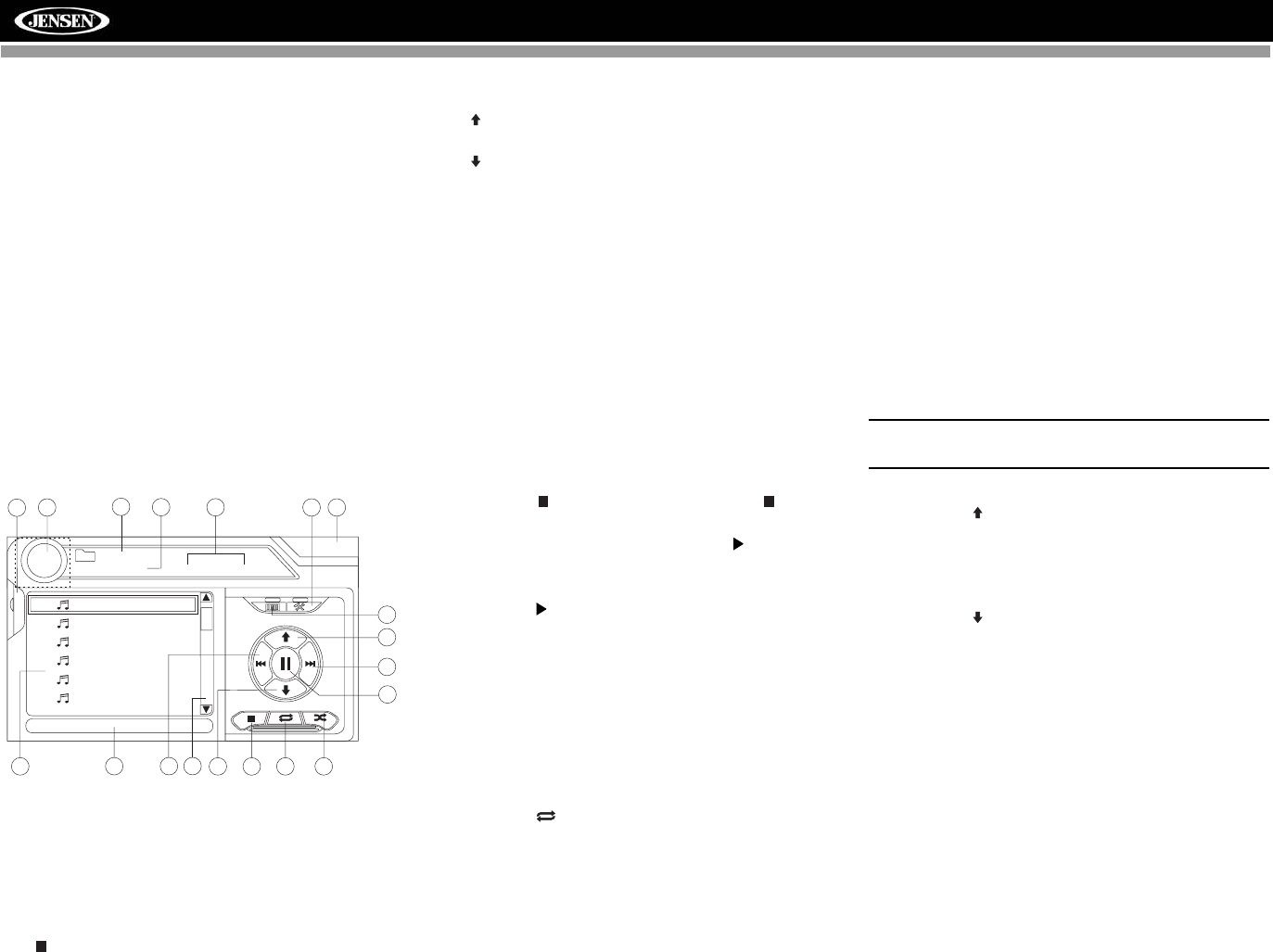

MP3 User Interface

The on-screen indicators and touch key areas for MP3

playback are outlined below.

1. Current track and total number of tracks on root of disc

2. Elapsed playing time, track length

3. Current time

4. Track titles

5. ID3 information

6. || : Touch to play/pause disc playback

7. : Touch to stop disc playback

8. >>|: Touch to move to next track

9. |<<: Touch to move to previous track

10. />>: Touch to navigate playlist/touch to fast forward

11. /<<: Touch to navigate playlist/touch to fast rewind or

reverse

12. DIR -: Touch to view the previous folder

13. DIR +: Touch to view the next folder

14. Touch to access the direct entry screen

15. Touch to view the SETUP menu

16. Touch to view Spectrum Analyzer > Equalizer

17. Touch to view the SOURCE MENU and select a new

playback source

18. Folder name

19. 1/2 or 2/2: Touch this page button to view a second page

of on-screen buttons

20. Touch the scroll bar and arrows to view the previous/

next page of songs

21. Touch to activate/deactivate Repeat play mode

22. Touch to access the Music menu

23. Touch to access the Video menu

24. Touch to access the Photo menu

25. Browse all files

Controlling MP3/WMA Disc Playback

Playing MP3/WMA Files

After inserting a MP3/WMA disc, files will play in the

sequence of the “Root’ directory.

NOTE: When burning MP3 / WMA files onto a DVD

disc, use the 2X or 4X burning option, if available.

This slower burning speed will help eliminate

buffer errors and increase disc reading reliability.

Also, use folders when burning large numbers of

songs / files to a disc for easy music navigation.

Select the "Disc at Once" option and close your

disc.

Stopping Playback

Touch the button on screen or press the /BAND button

(20) on the remote control to stop disc playback.

To resume playback, touch the button on screen, press

the joystick button (13) on the front panel, or press the >/||

button (18) on the remote control.

Pausing Playback

Touch the button on screen, press the joystick button (13)

on the front panel, or press the /|| button (18) on the

remote control to suspend or resume disc playback.

Moving Through Tracks

Press the >>| button (19) on the remote control or on screen

or use the > button on the joystick (14) to advance to the next

track on the disc.

Press the |<< button (17) on the remote control or on screen

or use the < button on the joystick (10) to move to the

previous track.

Repeat Playback

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

Type A USB Connector

16 3

DISC

MP3 4/84 01:56 00:00:23

01:02 AM

1 Cherry Poppin Da

2 Chris Isaak - Baby

3 Crazy Town - Butt

4 Phish - Birds Of A

5 Phish - Bouncin' R

6 Phish - Freebird (L

(Root)

1/2

911

19 20

2/2

DIR - DIR +

ALL

VM9423

Touch the button on screen, press the RPT button (19)

on the control panel or press the RPT button (7) on the

remote control to alter repeat mode according to the

following: Repeat Single, Folder Repeat, Repeat Off.

Random Play Select

Press the RDM button (33) on the remote control to play the

files on the disc in a random, shuffled order. Press RDM

again to cancel Random Play mode.

NOTE: CD-R and CD-RW will not play unless the

recording session is finalized.

VM9423

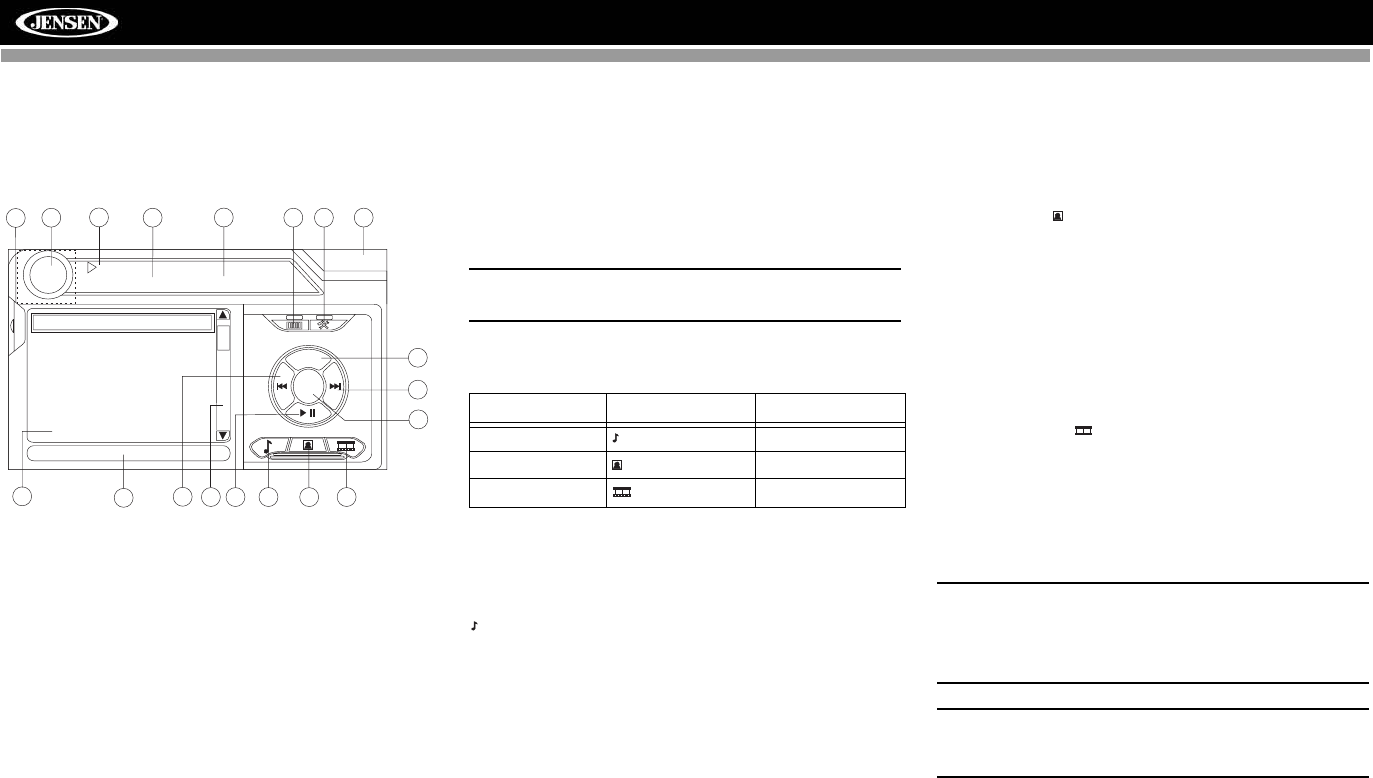

iPod OPERATION

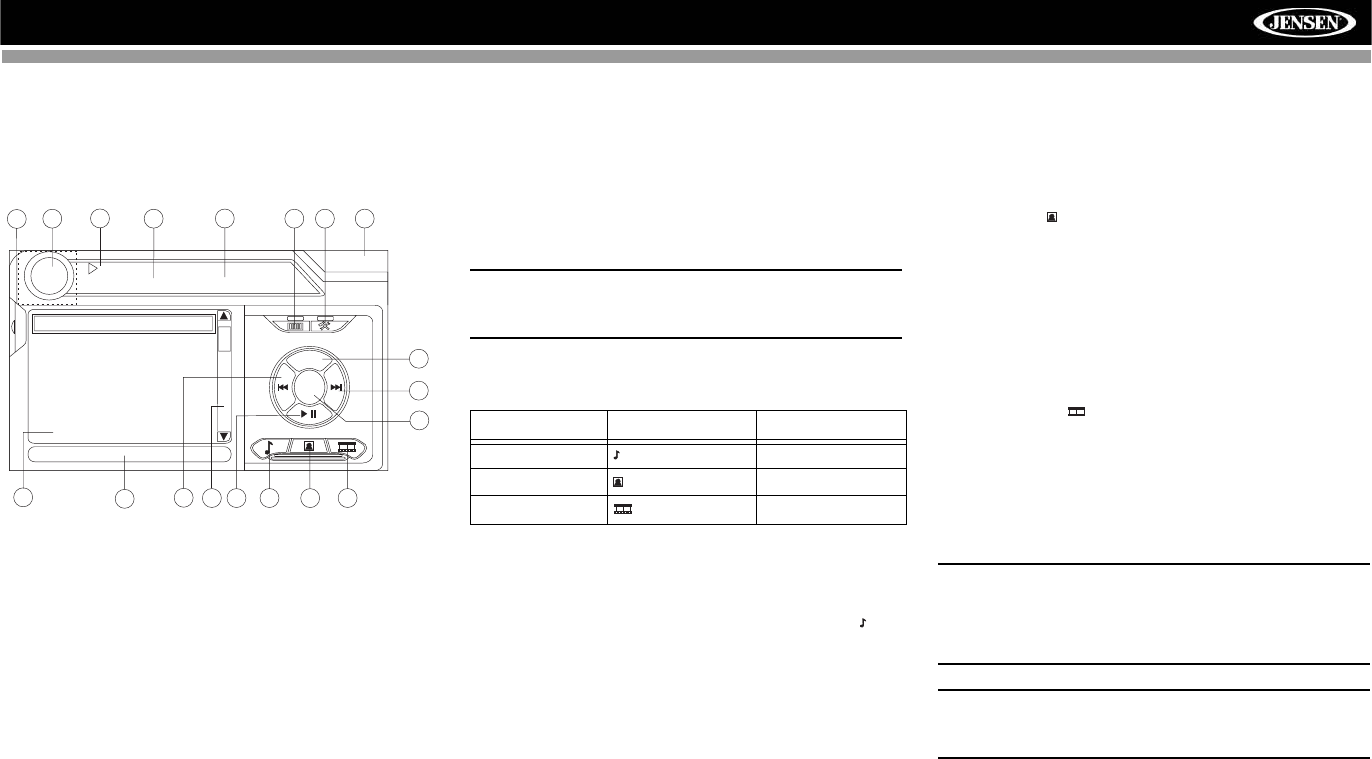

iPod User Interface

The on-screen indicators and touch key areas for iPod

playback are outlined below.

1. Elapsed playing time

2. Current track and total number of files

3. Current time

4. Media titles/menu information

5. ID3 information

6. Enter

7. Touch to access photos

8. >>|: Touch to move to next track

9. |<<: Touch to move to previous track

10. Touch to access the iPod menu

11. >|| : Touch to play/pause disc playback

12. Touch to access music files

13. Touch to access video files

14. Touch to access the SETUP screen

15. Touch to view Spectrum Analyzer > Equalizer

16. Touch to view the SOURCE MENU and select a new

playback source

17. Song title

18. Touch to view the direct entry menu

19. Touch the scroll bar and arrows to view the previous/

next page of songs

Controlling Your iPod

The unit will automatically switch to iPod mode when an iPod

is plugged into the MediaLink4. To return to the iPod menu

from any other source menu, press the SRC button (6) on the

front panel or remote control (8) until the iPod menu appears

on the screen.

NOTE: Be sure your iPod has the latest Apple firmware

installed to avoid connectivity issues.

The following touch screen icons and remote control buttons

are used to access the iPod menus:

Use the touchscreen, the joystick, or the directional keys on

the remote control to navigate the iPod menus.

iPod Music Playback

To access iPod music files, touch the button on screen or

press the AUDIO button (5) on the remote control.

• Touch the > || button on screen to play/pause.

• Touch >>| on screen, press the >>| button (19) on the

remote control, or press the > button on the joystick (17)

to move to the next item on the menu.

• Touch |<< on screen, press the |<< button (17) on the

remote control, or press the < button on the joystick (16)

to move to the previous item on the menu.

• Use the touch screen or press the >/|| button (18) on the

remote control or the joystick ENTER button (20) on the

control panel to select the highlighted menu option.

• Press the >> button (14) on the remote control or the /\

button (18) on the joystick, or touch the MENU button on

screen to return to the previous menu.

Fast Forward/Fast Reverse

Press and hold the |<< or >>| buttons on screen or on the

remote control (17, 19) for 1 second and continue to hold for

fast forward or fast reverse. Release to resume normal

playback.

Photo Playback

While iPod photos can be viewed on the VM9423 screen, you

must use the iPod to control photo playback options.

Touch the icon on screen or press the SUB-TITLE button

(9) on the remote control to access the iPod PHOTO mode.

The VM9423 will release control back to the iPod so you can

select video media to be displayed on the TFT monitor. To

exit PHOTO mode, touch the screen.

Video Playback

While iPod video can be viewed on the VM9423 screen, you

must use the iPod to control video playback options.

Touch the button on screen or press the ANGLE button

(13) on the remote control to access iPod VIDEO mode. The

VM9423 will release control back to the iPod so you can

select video media to be displayed on the TFT monitor. To

exit VIDEO mode, touch the screen, press the >> button (14)

on the remote control, or press the MENU button on the iPod.

NOTE: To transmit the video from your iPod to the

VM9423 screen, you must set the following options

through the iPod video settings menu: TV Out = On, TV

Signal = NTSC, and Widescreen = On.

NOTE: After disconnecting your iPod, the VM9423 will

always return to the last mode accessed when the iPod

is plugged back into the unit.

iPod

1:08 2/124

01:02 AM

0001 A Rush Of Blood to

0002 40

0003 4th of July

0004 A Little Less Conver

0005 A Message

0006 A Sort of Homecomi

4911

A Rush of Blood to the Head

Artist: Coldplay

Enter

Menu Touch Screen Remote Control

Music AUDIO

Photos SUB-TITLE

Videos ANGLE

VM9423

Direct Track/File Entry

To select a track/file directly, touch the button on

screen control to display the direct entry menu.

Enter the desired track/file using the on-screen number pad.

Press the Enter button to tune to the selected station. To exit

the screen without changing the station, touch Exit. To clear

your entry and start over, touch Clear.

You can also use the numeric keypad (29) on the remote

control to access files directly.

TRACK:__/##

123

456

789

Clear

Exit

VM9423

BLUETOOTH OPERATION

NOTE: Bluetooth operation requires optional BTM10

accessory.

About Bluetooth

Bluetooth is a short-range wireless radio connectivity

technology that is developed as a cable replacement for

mobile phones, handheld PCs and other devices. Bluetooth

operates in 2.4 GHz frequency range and transmits voice and

data at speeds up to 1 megabit per second. Bluetooth was

launched by a special interest group (SIG) comprised of

Ericsson Inc., Intel Corp., Nokia Corp., Toshiba and IBM in

1998, and it is currently developed by nearly 2,000

companies worldwide. The Bluetooth word mark and logos

are owned by the Bluetooth SIG, Inc. and any use of such

marks by Audiovox Corporation is under license. Other

trademarks and trade names are those of their respective

owners.

NOTE: The line-of-sight distance between this unit and

your cellular phone must be 8 meters or less for sending

and receiving voice and data via Bluetooth wireless

technology. However, the transmission distance may

become shorter than the estimated distance, depending

on the environment in use.

Before attempting to use the Bluetooth functions on the

VM9423, please make sure your mobile phone supports

Bluetooth functions (Headset or Handsfree profiles or both).

Adhere to the following guidelines for successful operation.

• Before using Bluetooth functions, you must pair your

mobile phone to the VM9423 head unit (see “Pairing the

Bluetooth System with Your Mobile Phone and Head

Unit”). To ensure the best reception for pairing and

reconnection, please make sure the phone battery is

fully charged before you begin.

• Try to perform pairing within a few minutes of the phone

being turned on.

• Once the unit has been paired with the phone, the unit’s

model number, “VM9423”, will be displayed on the

mobile phone.

• To achieve the best performance, always keep the

mobile phone within 3 meters of the head unit.

• Always keep a clear path between the mobile phone

and the head unit. Never place a metal object or any

other obstacle between the mobile phone and the head

unit.

• Some mobile phones (like Sony Ericsson) may have a

"Power Saving Mode" option. PLEASE DO NOT use the

power saving mode with the VM9423.

• Before accepting or making a call, make sure your

mobile phone's “Bluetooth function” is turned on.

• To ensure the best conversation quality/performance,

stay within one meter of the head unit when talking.

• To “disconnect” the mobile phone from the head unit,

turn the Bluetooth connectivity off on the mobile phone.

•Phone Book direct searching through the head unit

is only available if the mobile phone supports Phone

Book Download. If the feature is not supported, the

head unit will display “Phone book not provided by this

phone” when an attempt is made to download a phone

book.

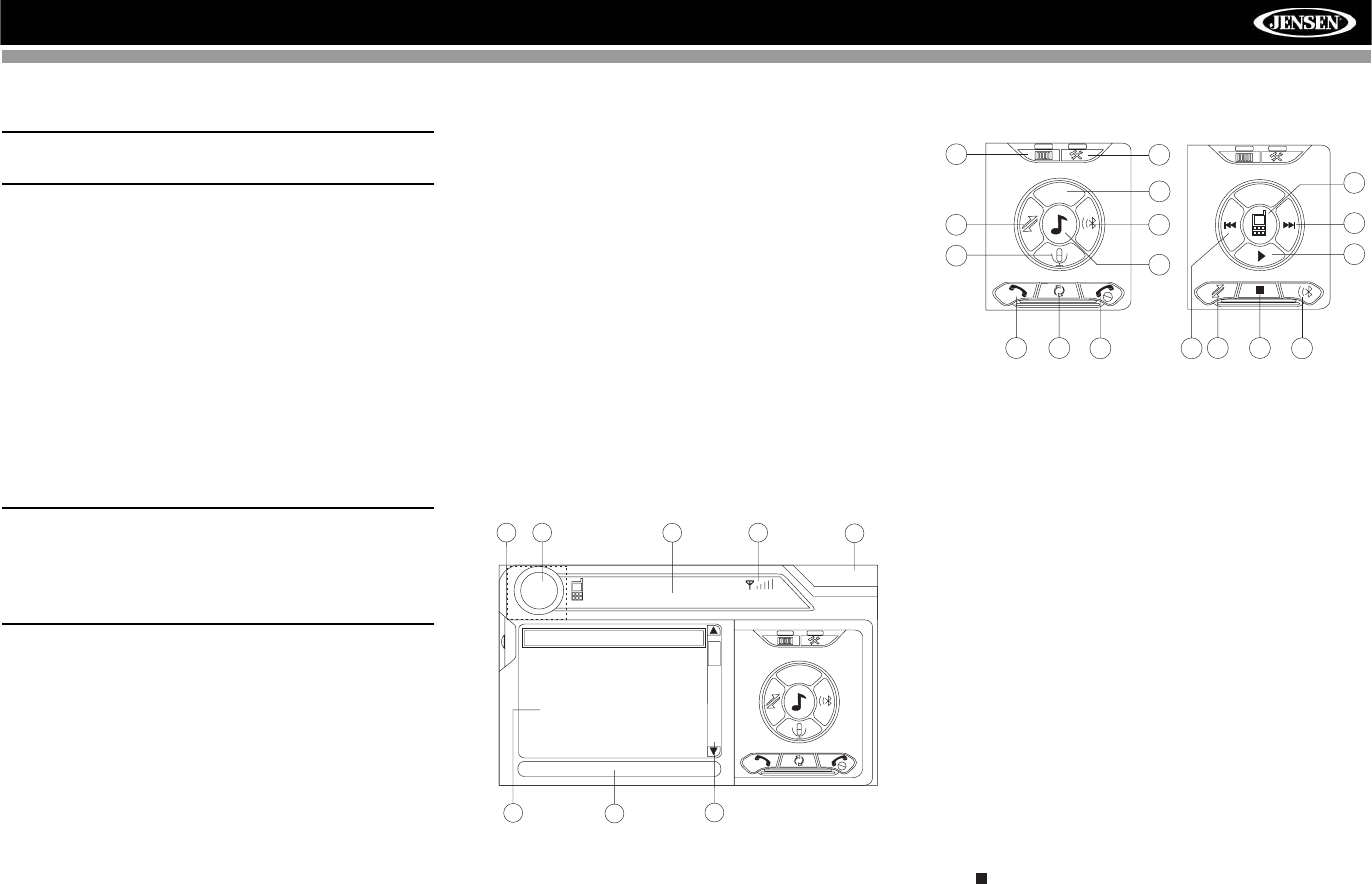

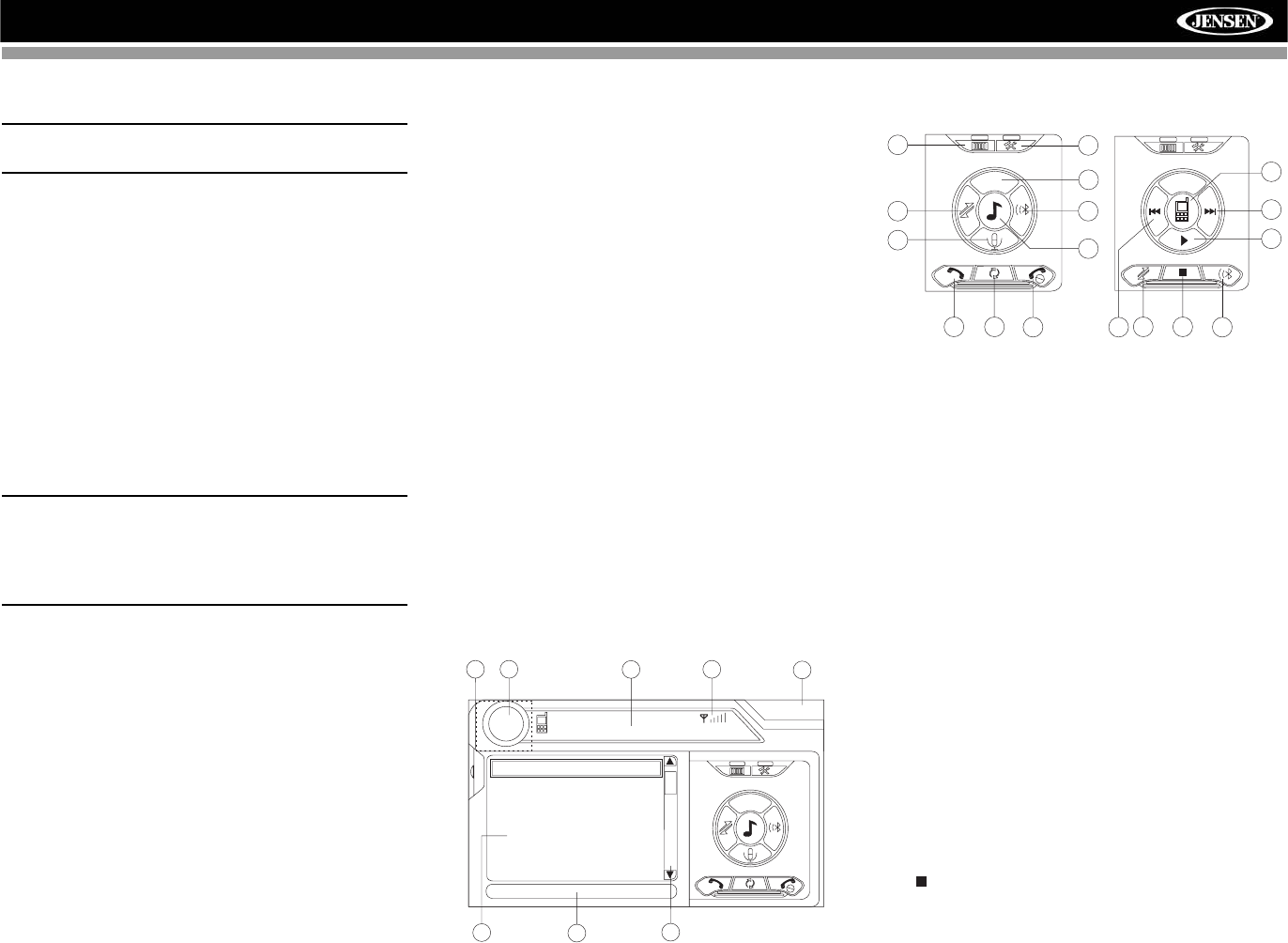

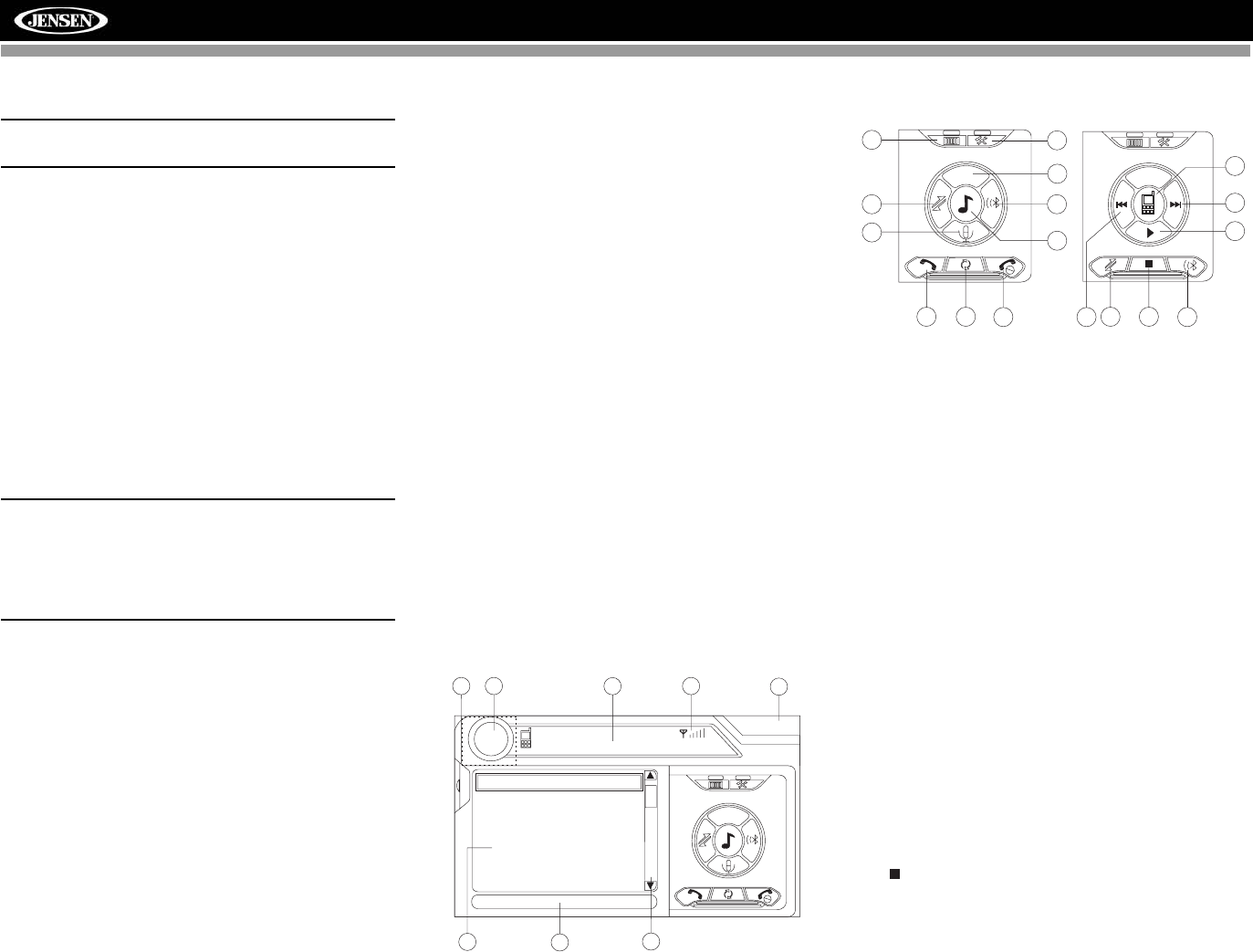

Bluetooth User Interface

The on-screen indicators and touch key areas for Bluetooth

operation are outlined below.

1. Current connection status/device connected

2. Current time

3. Bluetooth menu

4. Current operation status

5. Toggle Music/Phone menu

6. Transfer active call back to handset

7. Pair your Bluetooth phone (first time use)

8. Connect/disconnect Bluetooth device (phone, PDA,

personal music player, etc.) with hand-free function

9. Exit call listing display

10. Mute/unmute microphone (located on left side of radio)

during active call

11. Answer incoming call/make call

12. Reject incoming call/end call/quit pairing process/quit

reading phone book or call listing

13. Touch to view the SETUP menu

14. Touch to view Spectrum Analyzer > Equalizer

15. Touch to view the SOURCE MENU and select a new

playback source

16. Indicates connection/current operation (--> indicates

incoming call, <-- indicates dialing alert)

17. Touch to access the direct entry screen

18. : Touch to stop playback

19. Touch the scroll bar and arrows to view the previous/

next page of songs

20. Toggle Music/Phone menu/mode

21. Play/Pause selected file

22. |<<: Touch to move to the previous file

23. >>|: Touch to move to the next file

24. Signal strength indicator

14 2

Disconnected

01:02 AM

1 Missed Calls

2 Received Calls

3 Dialed Calls

4 Phone Book

Menu List

612

22 18

PHONE INTERFACE MUSIC INTERFACE

VM9423

Hands Free Profile (HFP)

To use a phone wirelessly with this unit, it is necessary to first

establish a connection using Bluetooth wireless technology.

Connection is normally established using HFP (Hands Free

Profile), which gives you full control of functions available on

the telephone source. However, depending on your phone,

the connection may be made using HSP (Head Set Profile),

making some functions unavailable. This is a limitation of

your phone, not the VM9423.

Since there are a number of Bluetooth mobile phone

implementations available on the market, operations with

your Bluetooth mobile phone using this unit vary greatly.

Please refer to the instruction manual that came with your

Bluetooth mobile phone along with this manual while

operating your phone with this unit.

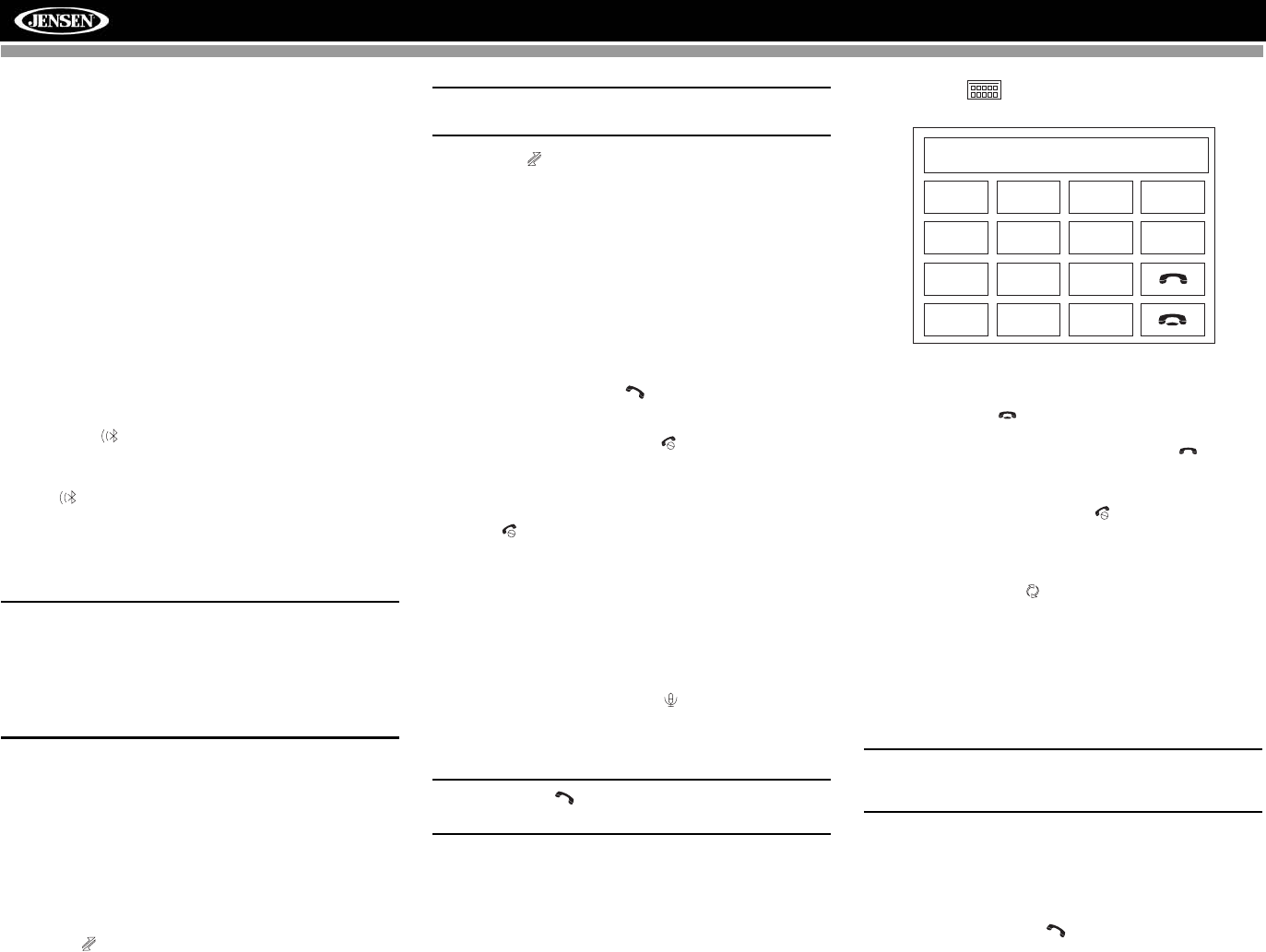

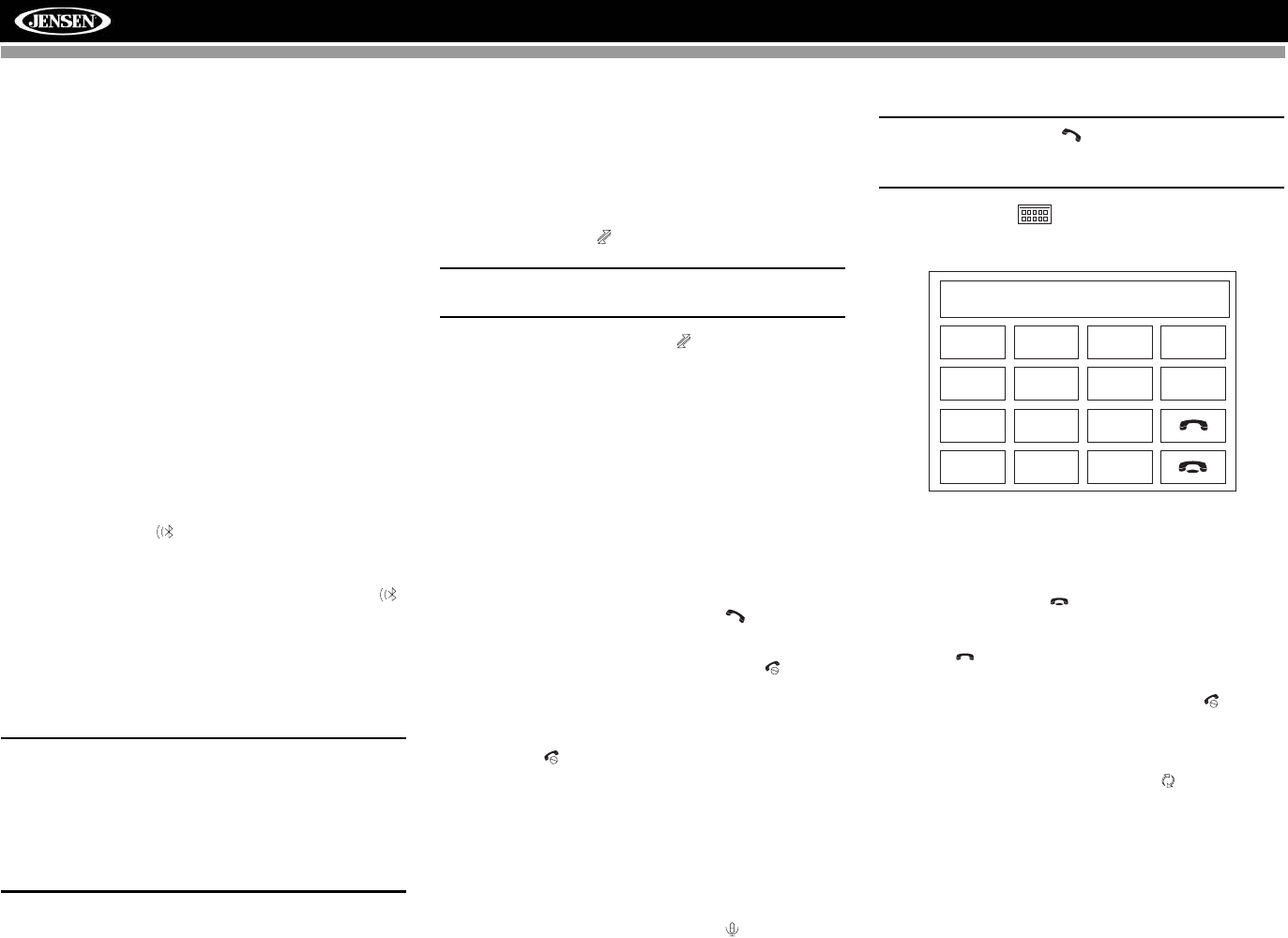

Pairing the Bluetooth System with

Your Mobile Phone and Head Unit

1. Press the button (8) to initiate the pairing process.

Keep the mobile phone within 2 meters of the head unit

when pairing. (To terminate the pairing process, press

the button again.)

2. Select the Bluetooth setup option on the mobile phone

to be paired (please refer to the phone’s instruction

manual to learn how to enter Bluetooth setup, turn

Bluetooth on/off, and perform pairing).

NOTE: Some phones require a “pass key” or pairing

code to connect. If your phone requires a pass key or

pairing code, you will need to enter this number in the

Pairing Code field under the Bluetooth SETUP menu. The

default pairing code for many phones is “0000”. The

default code for the VM9423 is “1234”. See “Bluetooth

Sub-menu Features” on page 10 for instructions on

entering the pairing code.

3. Select “VM9423” from the pairing list on the mobile

phone.

• If pairing is successful, the TFT will display the

paired mobile phone model number or name (as

specified in your phone’s Bluetooth Setup menu).

• If pairing fails, “Phone Pairing Fail” is displayed at

the bottom of the screen.

Reconnecting

Once the Bluetooth device has been paired, you can touch

the connect button to reconnect.

NOTE: You can only connect to a phone using the

buttons on the on-screen Phone interface.

Each time the button is pressed, the head unit will

automatically reconnect with the mobile phone once (only if

the mobile phone was previously paired with the head unit).

Managing Incoming Calls

When connected to a Bluetooth phone, the unit will mute

audio output, pause CD play, and change to the Bluetooth

screen when a call is received. An incoming phone number

will appear at the top of the screen. If the screen is closed,

the number will scroll across the LCD. If the incoming call has

no caller ID, the TFT or LCD will display “Restricted Number”.

Answering an Incoming Call

To answer the call, touch the button.

For best reception, speak loudly and clearly.

To end the conversation, press the button. The screen will

display the call duration for 3 seconds, and then return to the

previous mode.

Rejecting an Incoming Call

Touch the button to reject an incoming call. The call will

revert to your phone and can be answered directly or left for

voice mail.

Volume Control

To increase or decrease the volume level, turn the AUDIO

control (5) on the front panel or press the VOL+/ VOL-

buttons (15, 16) on the remote control.

Microphone Mute

To mute the microphone, touch the button. Touch again to

resume microphone functionality.

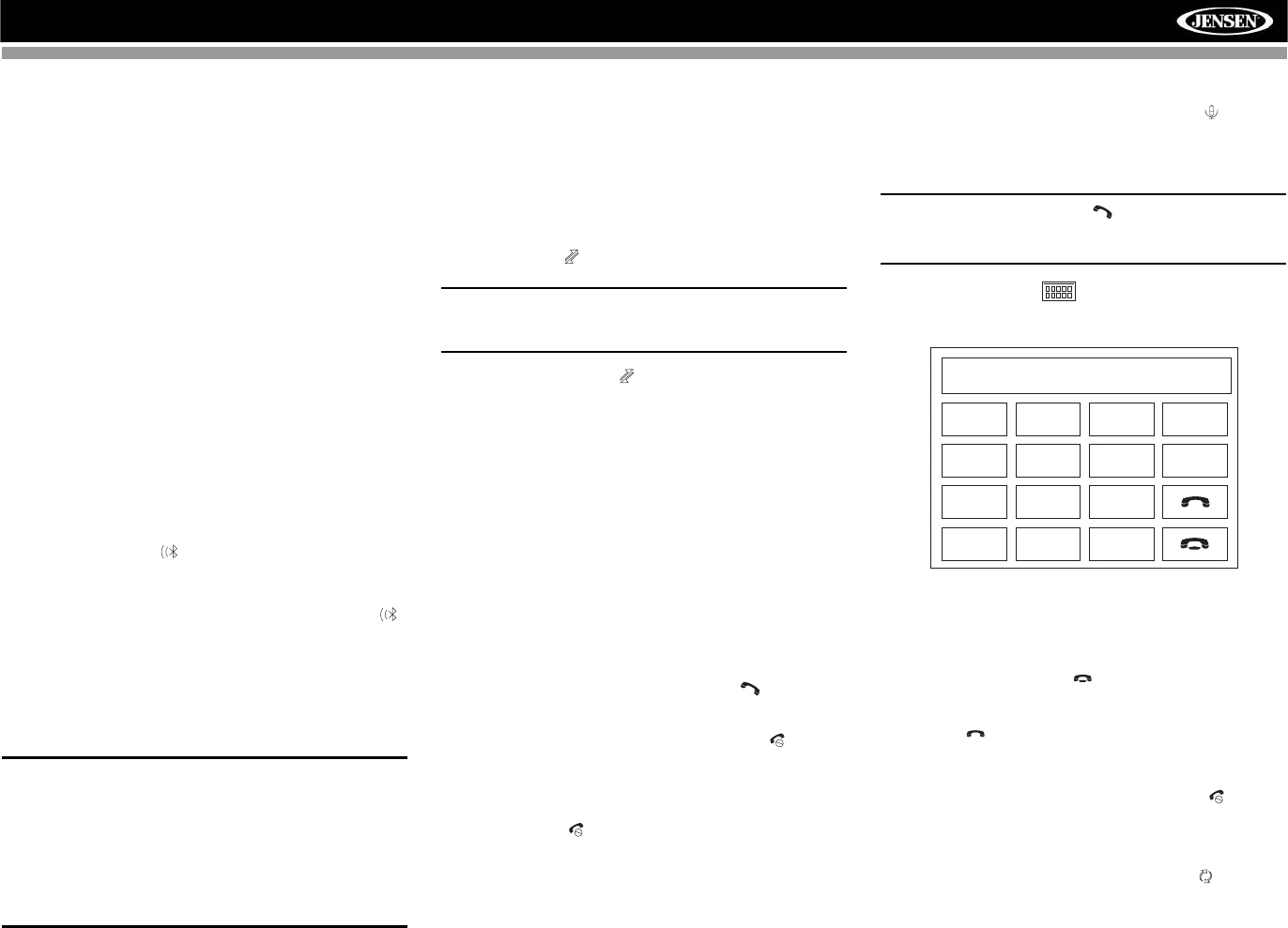

Making an Outgoing Call

NOTE: Press the button from the main Bluetooth

screen to automatically dial the last call received.

1. Touch the button to open the direct dial screen.

2. Use the 0-9, *, and # buttons to input the phone number.

• Touch the CLEAR button to clear the last digit.

• Touch the button to clear the entire number and

start over.

3. After entering the phone number, press the button to

dial the call. The direct dial screen will close once your

call is connected.

To end the conversation, press the button.

Call Transfer

While talking, to transfer audio from the head unit back to the

mobile phone, touch the button (7). The TFT will display

“Transfer”. You can only transfer a call after it has been

answered.

Menu List

The menu list appears on the left side of the screen and can

be accessed from other modes by touching the MENU button

on the right side of the screen.

NOTE: Not all phones allow access to missed, received

or dialed calls and some will not allow uploading of your

phone’s address book.

Missed Calls

The Missed Calls list retrieves the list of Missed numbers

from your phone. The last missed number is the first number

on the list. Touch the Missed Calls menu option to view the

list. To make a call from the Missed Calls list, touch the

number and then touch the button. The TFT will display

“Cannot get missed record” when the feature is not available.

Dialed Calls

Exit

Clear

123

45 6

789

VM9423

The Dialed Calls list retrieves the list of dialed numbers from

your phone. The last dialed number is the first number on the

list. Touch the Dialed Calls menu option to view the list. To

make a call from the Dialed Calls list, touch the number and

then touch the button. The TFT will display “Cannot get

dialed record” when the feature is not available.

Received Calls

Use the Received Calls list to view the last 10 received

numbers stored on your phone. To access the Received list,

touch the Received Calls menu option. The last received

number is the first number on the list. To make a call from the

Received Calls list, touch the number and then touch the

button. The TFT will display “Cannot get received record”

when the feature is not available.

Phone Book

1. Touch the Phone Book menu option to display the

phone book stored on your mobile phone, if compatible.

The screen will display “Ready...” while the phone book

is downloading.

2. Once the download is completed, you can use the arrow

buttons and scroll bar on the right side of the window to

navigate the list. Since the unit downloads one page of

entries at a time, there may be a slight delay while the

next page of numbers is downloaded.

3. Touch to highlight the number you want to dial and then

touch the button.

NOTE: Some mobile phones do not support Phone Book

upload through Bluetooth. This is a limitation of the

phone, not the VM9423.

Bluetooth Setup

Auto Answer

You can choose to have the VM9423 automatically answer

incoming calls to your paired Bluetooth phone. To turn “Auto

answer” on:

1. Touch the button to view the SETUP menu.

2. Select the “Bluetooth” sub-menu.

3. Touch the area to the right of “Auto answer” to select

“On”.

Auto Connect

The auto Connect option will allow the VM9423 to

automatically connect to your previously paired Bluetooth

when it is in range. When the Connect option is set to

“Manual”, you must press the button to re-establish a

connection with your phone. To turn auto “Connect” on:

1. Touch the button to view the SETUP menu.

2. Select the “Bluetooth” sub-menu.

3. Touch the area to the right of “Connect” to select “Auto”.

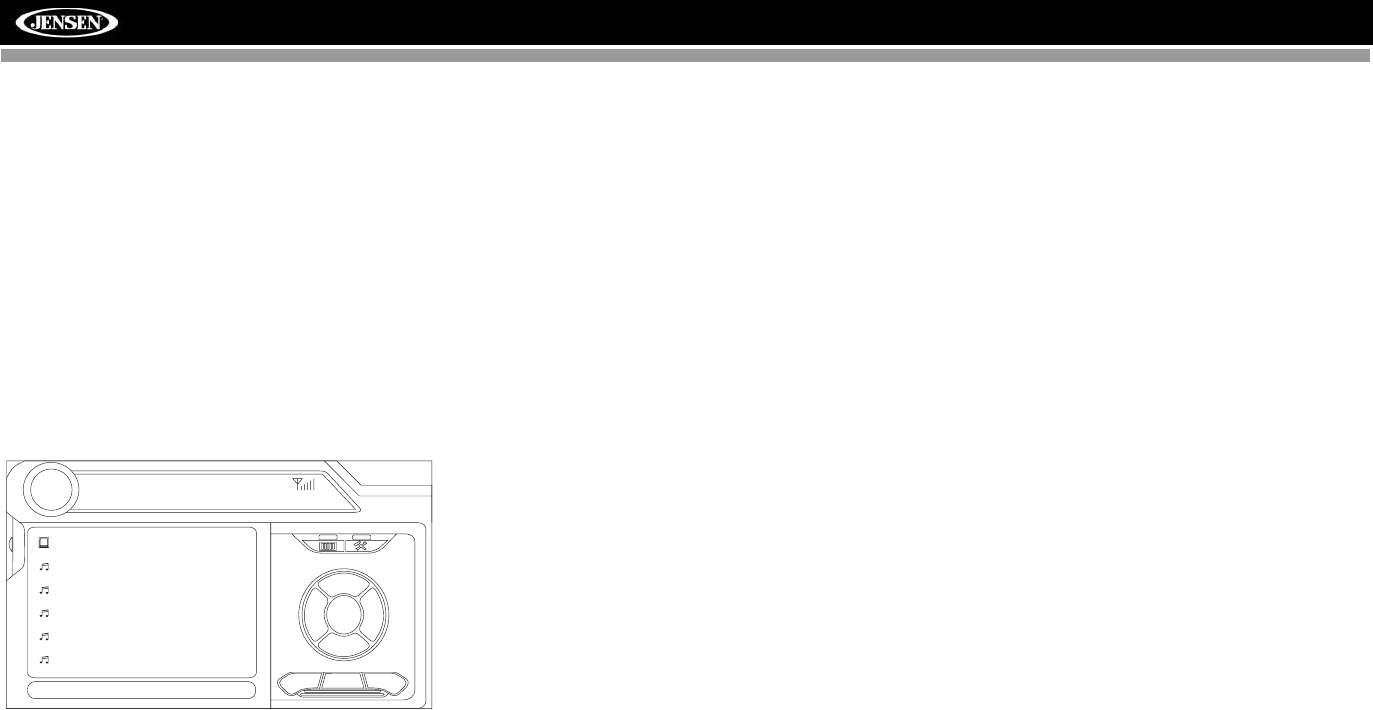

Advanced Audio Distribution Profile

(A2DP)

The VM9423 allows you to play back audio files from your

phone, PDA or personal music player using a Bluetooth

connection.

Before using an audio player, it may be necessary to enter a

PIN code into the unit. Enter the PIN code referring to

“Bluetooth Sub-menu Features” on page 10.

NOTE: Please quit A2DP mode before attempting to

make a phone call, as unexpected results may occur

depending on your mobile phone model.

The VM9423 can control a Bluetooth audio player via

Advanced Audio Distribution Profile (A2DP) or Audio/Video

Remote Control Profile (AVRCP). Bluetooth audio players (or

Bluetooth adapters) compatible with these profiles can be

connected to this unit. Functionality varies depending on the

profile used:

• A2DP: Stream audio from your Bluetooth compatible

audio player and listen to the music through your

VM9423. Play/pause, song selection, etc. are not

possible.

• AVRCP: Play back, pause, select songs, etc. while

streaming audio from your Bluetooth compatible audio

player to the VM9423.

NOTE: Song information (e.g. elapsed playing time, song

title, song index, etc.) cannot be displayed on this unit.

Since there are a number of Bluetooth audio players

available on the market, operations with your Bluetooth audio

player using this unit vary greatly.

Please refer to the instruction manual that came with your

Bluetooth audio player as well as this manual while operating

your player with the VM9423.

Refer to the MUSIC INTERFACE instructions under

“Bluetooth User Interface” on page 26 for information about

on-screen indicators and touch screen functions that may be

available during audio playback.

VM9423

TROUBLESHOOTING

Table 8: Troubleshooting

Problem Cause Corrective Action

GENERAL

Unit will not power on Radio Fuse blown Install new fuse with correct rating

Car battery fuse blown Install new fuse with correct rating

Illegal operation Press the RESET button located in the bottom right corner of the front panel

Remote control does not function Battery depleted Replace battery with new one

Battery installed incorrectly Remove battery and install correctly

No/low audio output Improper audio output connection Check wiring and correct

Volume set too low Increase volume level

Improper “MUTE” connection Review wiring diagram and check “MUTE” connection

Speakers damaged Replace speakers

Heavily biased volume balance Adjust the channel balance to the center position

Speaker wiring is in contact with metal part of car Insulate all speaker wiring connections

Poor sound quality or distortion Pirated disc is in use Use original copy

Speaker power rating not compatible with unit Connect proper speakers

Speaker is shorted Check speaker contact

Tel-Mute malfunction “MUTE” wire is grounded Check that the “MUTE” connection is not grounded and that it’s properly insulated

Unit resets itself when engine is off Incorrect connection between ACC and positive battery

wire Check wiring and correct

TFT MONITOR

No image Incorrect connection to parking brake wire Check wiring and correct

PRK SW is activated and parking brake is not engaged Stop vehicle in safe place and apply parking brake

Flashing image or interference appears on screen DVD is not compatible with current video settings Change setup to accommodate disc

Improper video signal connections Check wiring and correct

Prolonged image or improper height/width ratio dis-

play Improper aspect ratio setup Use correct aspect ratio setting

Monitor stops at incorrect position Moving path is blocked Press OPEN key to restart monitor movement

TUNER

Weak station searching Auto antenna is not fully extended Connect the auto antenna control cable properly

Auto antenna not properly connected Connect the auto antenna control cable properly

HD Radio broadcast is too far away Switch to Analog tuning mode

CD/DVD

Cannot insert disc Disc already inside unit Eject current disc and insert new one

VM9423

Error Messages

Disc does not play back Disc is warped or scratched Use disc in good condition

Disc is dirty or wet Clean disc with soft cloth

Laser pickup is dirty Clean laser pickup with cleaning disc

Incompatible disc is used Use compatible disc

Disc rating exceeds Parental Lock rating limit Change Parental Lock settings to lower restriction

Disc region code is not compatible with unit Use disc with proper region code

Disc is inserted upside down Insert disc with label side up

Image blurred, distorted, or dark Disc is illegally copied Use original disc

PBC cannot be used during VCD playback PBC is not available on the disc

No repeat or searching while playing VCD PBC is on Turn PBC off

MP3

Interruption occurred during playback Disc is dirty or scratched Clean disc or replace

File is damaged/bad recording Recreate disc with good files

Incorrect playback message displayed Message is longer than LCD can display

SAT RADIO

No Sound Incorrect cable connections Check RCA cables

Satellite source not available Incorrect cable connections Check Satellite Data cable

IPOD

iPod source not available Incorrect cable connections Check jLink3 and MediaLink4 cables

Cannot see video and photo media on TFT screen Wrong iPod Video Settings Change iPod video settings to TV Out = On

Table 8: Troubleshooting

Problem Cause Corrective Action

Table 9: Error Messages

Message Displayed Cause Corrective Action

Loading Disc is being read

No Disc Disc is dirty Clean disc with soft cloth

Disc is upside down Insert disc with label side up

Disc not present in loading compartment Insert disc

Bad Disc Disc is dirty Clean disc with soft cloth

Disc is upside down Insert disc with label side up

Unknown disc Disc format is not compatible with this unit

Region Error DVD is not compatible with region code of unit

Error Illegal mechanism operation Press EJECT key for 5 seconds to reset loading mechanism

VM9423

Care and Maintenance

1. Use only a clean silicone cloth and neutral detergent to

clean the front panel or monitor. A rough cloth and non-

neutral detergent (such as alcohol) may result in

scratching or discoloration.

2. Do not get water or cleaning fluids on the unit.

3. If the temperature inside the player gets too hot, a

protective circuit automatically stops play of the disc. If

this occurs, allow the unit to cool before operating the

player again.

4. Never insert anything other than a 5” (12 cm) disc into

the player as the mechanism can be damaged by

foreign objects.

5. Do not attempt to use a 3” (8 cm) CD-Single disc in this

unit, either with or without an adaptor, as damage to the

player and/or disc may occur. Such damage is not

covered by the Warranty on this product.

6. The CD player may not operate properly in extreme hot

or cold. If such conditions occur, allow the interior of the

vehicle to reach a normal temperature before using

player.

7. When the vehicle warms up during cold weather or

under damp conditions, condensation may appear on

the LCD panel. Should this occur, the screen will not

operate properly until the moisture has evaporated.

8. We suggest you use a cleaning disc in this unit more

frequently than in the unit in your home due to the

environmental conditions of the vehicle.

VM9423

SPECIFICATIONS

DVD/CD Player

Compatible Disc Media: DVD+R / RW (Single and Dual

Layer) and CD-R / RW

Compatible Formats: CD-DA, MP3, WMA, VCD, SVCD,

MPEG1 / 2 and Kodak picture CD (JPEG).

Signal to Noise Ratio: >95dBA

Dynamic Range: >95dB

Frequency Response: 20Hz to 20 kHz, -3dB

Channel Separation: > 60dB @ 1 kHz

D/A Converter: High performance 24-bit / 192 kHz sample

rate, Multi-Bit Sigma-Delta Modulator

Video

Format: NTSC, PAL (auto-detection)

Output: 1Vp-p (75-ohm)

Input: 1Vp-p (75-ohm)

FM Analog Tuner

Tuning Range: 87.5MHz - 107.9MHz

Mono Sensitivity (-30dB): 9dBf

Quieting Sensitivity (-50dB): 15dBf

Alternate Channel Selectivity: 70dB

Signal to Noise Ratio @ 1 kHz: 58dB

Image Rejection: 80dB

Stereo Separation @ 1 kHz: >30dB

Frequency Response: 30Hz - 15 kHz, -3dB

HD Radio Tuner

FM: Hybrid -89 dBm, (40 dBf), All Digital -112 dBm (17dBf)

AM: Hybrid -93, dBm, (36 dBf) All Digital -103 dBm (25dBf)

Stereo Separation: 70 dB

Audio THD: .4%

Frequency Response (+/-3dB) 20 Hz - 18 kHz

Signal-to-Noise Ratio (Stereo): 70 dB

AM Tuner

Tuning Range: 530 kHz - 1710 kHz

Sensitivity (-20dB): 12uV

Signal to Noise Ratio @ 1 kHz: 50dB

Image Rejection: 60dB

Frequency Response: 150Hz - 2 kHz, -3dB

Monitor

Screen Size: 6.5" (Measured diagonally), 16:9 Widescreen

• 6.1" (155mm) W X 3.51" (89.2mm) H

Screen Type: TFT Liquid Crystal Display (LCD) active matrix

Response Time: 30mSec rise time, 50mSec fall time

Resolution:

• 280,800 sub pixels, 1200 (W) X 234 (H)

Viewing angle:

• 60 degrees left or right

• 40 degrees up

• 55 degrees down

General

Auxiliary Input Impedance: 10k-ohm

Power Supply: 11 to 16VDC, negative ground

Power Antenna (Blue): 500mA max, current limited protection

Amplifier Remote (Blue/White): 500mA max, current limited

protection

Operating Temperature: -20C ~ 65C

Fuse: 15-amp, mini ATM type

DIN chassis dimensions: 7" X 7" X 4" (178mm x 178mm x 1

00mm)

CEA Power Ratings

Power Output: 13 Watts RMS x 4 channels into 4-Ohms @ <

1% THD+N

Signal to Noise Ratio: 70dBA below reference (Reference: 1

Watt, 4-Ohms)

Frequency Response: 20 Hz - 20 kHz, -3dB. (Aux Input used

as reference input)

Reference Supply Voltage: 14.4VDC

*Specifications subject to change without notice.

VM9423

PREPARACIÓN

Felicitaciones por su compra del Jensen VM9423 Mobile

Multimedia Receiver.

Es una buena idea leer todas las instrucciones antes de

comenzar la instalación. Recomendamos hacer instalar su

unidad Jensen principal por un taller de instalación confiable

Características

DVD

• Proporción de aspecto - Cinema, Normal y OFF

(Espera)

• Avance Rápido, Retroceso Rápido - 2X, 4X, 6X y 8X

• Avance Lento, Retroceso Lento - 2X, 4X, 6X y 8X

• Reproducir, Pausar, Detener, Capítulo Próximo y

Capítulo Previo

• ESP - Almacenamiento de 2MB

CD / MP3 / WMA

• Compatible Etiqueta ID3

• Búsqueda de Directorio (Sólo MP3 / WMA)

• Acceso a Pista Directa vía Control Remoto

• Graba hasta 1500 Archivos MP3 y WMA en un DVD+R /

• Búsqueda de Pista Hacia Adelante / Atrás Audible

• Aleatorio, Repetir e Intro

• Reproducir, Pausar, Detener, Capítulo Próximo y

Capítulo Previo

• ESP - Almacenamiento de 2MB

Sintonizador

• Módulo de HD Radio HDRM-2*

• Espaciado de Frecuencia EEUU / Europa

• Prefijado de 24 Estaciones (18 FM / 6 AM)

• Auto Estéreo / Mono

• Almacenamiento Automático

Listo para Radio Satelital

• Requiere XM CNP2000UC y CNPJEN1 (Ambos

Vendidos por Separado)

• Nombre de Canal Satelital, Artista, Canción y

Categorías Mostradas en la Pantalla TFT

iPod

• Interfaz de Conexión Directa de Alta Velocidad para

acceder a las Listas de Canciones del iPod, Artistas,

Albums y Canciones. Reproduce archivos de música y

de video desde su iPod.

• El Administrador de Energía carga el iPod mientras está

conectado

• Requiere cable de interfaz jLink3 iPod (incluido)

• Etiquetado de iTunes®

MediaLink4

• La interfaz bajo Consola Permite que se conecten

Dispositivos Portátiles

• MediaLink4 Incluye la Siguiente Conectividad:

• USB - Soporta Discos Duros y Dispositivos de

Memoria Flash

• jLinkDirect para iPod

• Entrada RCA de Audio/Video

Chasis

• 2.0 DIN (Import/Montable ISO-DIN)

• 6.5" Motorizada Deslizante hacia Abajo LCD TFT de

Matriz Activa con recubrimiento anti brillo

• Inclinación de Pantalla / Ajuste de Ángulo

• Sistema de Administración de Calor - Aire de

refrigeración forzada para mantener el conjunto de Chip

funcionando a Temperaturas Nominales

General

• Listo para Bluetooth con perfil de manos libres para

seguridad / comodidad y perfil A2DP para reproducción

continua de música de un PDA / PMP

• Listo para Navegación (Sólo NAV102)

• Control remoto infrarrojo

• Dos salidas de Video Compuesto para Pantallas

Adicionales

• Compatible con monitores para asiento trasero MZ7TFT

con Interfaz de Pantalla Táctil

• Dos entradas auxiliares de Audio /Video

• Salida de Línea de Preamplificador de 200-Ohm –

Todos los canales de audio

• Salida de Línea 4VRMS - Todos los Canales

• Codificador Giratorio de Control de Audio

• EQ de siete bandas con ocho curvas de EQ prefijadas

• Analizador de Espectro

• Salida de Línea Frontal, Trasera y Subwoofer

• Separador de Frecuencias y Fase de Subwoofer

• Control de Volumen Programable

• Entrada de Cámara Trasera (Vista de Imagen Normal y

Espejo)

• Oscurecimiento Automático de TFT

• Joystick de 5 vías

• Interfaz SWC – Compatible con adaptador PAC de

Interfaz de Control de Volante SWI-PS, vendido por

separado

Equipo Opcional

•NAV102

La unidad principal está "lista para navegación." Antes

de acceder a cualquier función de navegación, debe

comprar e instalar el módulo de navegación NAV102.

Todas las instrucciones de instalación y uso se incluirán

con el módulo de navegación NAV102.

Una vez que el módulo NAV102 está adecuadamente

conectado y funcionando, se activará el modo de fuente

NAV. Mientras el NAV102 no está instalado, la opción

NAV aparece grisada, indicando que la función no está

disponible.

•Cámara Posterior

La unidad principal está "lista para cámara." Antes de

acceder cualquier función de cámara, debe comprar e

instalar una cámara de video posterior. Una vez que la

cámara está adecuadamente conectada y funcionando,

se activará el modo de fuente CÁMARA. Mientras la

cámara no está instalada, la opción CÁMARA aparece

grisada, indicando que la función no está disponible.

•Sintonizador de Radio Satelital

Vea “Operación de Radio Satelital” en página 50.

•iPod

Vea “Cómo reproducir archivos MP3/WMA” en

página 57.

•Teléfono Bluetooth

Ver “Operación de Bluetooth” en página 62.

*Tecnología HD Radio™ Fabricado bajo licencia de iBiquity

Digital Corp. U.S. y Patentes Extranjeras. Los logos de HD

Radio™ y HD Radio son marcas propietarias de iBiquity

Digital Corporation.

VM9423

¡ADVERTENCIA! Para reducir el riesgo de accidente de

tránsito (excepto cuando usa la cámara de video de

visión trasera) nunca use la función de mostrar video

mientras conduce el vehículo. Esto es una violación de

la ley federal.

¡ADVERTENCIA! Nunca desarme o ajuste la unidad.

¡ADVERTENCIA! Para evitar lesiones por choque o

incendio, nunca exponga esta unidad al agua o la

humedad.

¡ADVERTENCIA! Nunca use discos irregulares.

¡ADVERTENCIA! Para evitar el daño al mecanismo

dentro de la unidad, evite el impacto del monitor TFT.

¡ADVERTENCIA! El uso de un fusible inadecuado podría

producir un daño a la unidad y llevar a un incendio.

VM9423

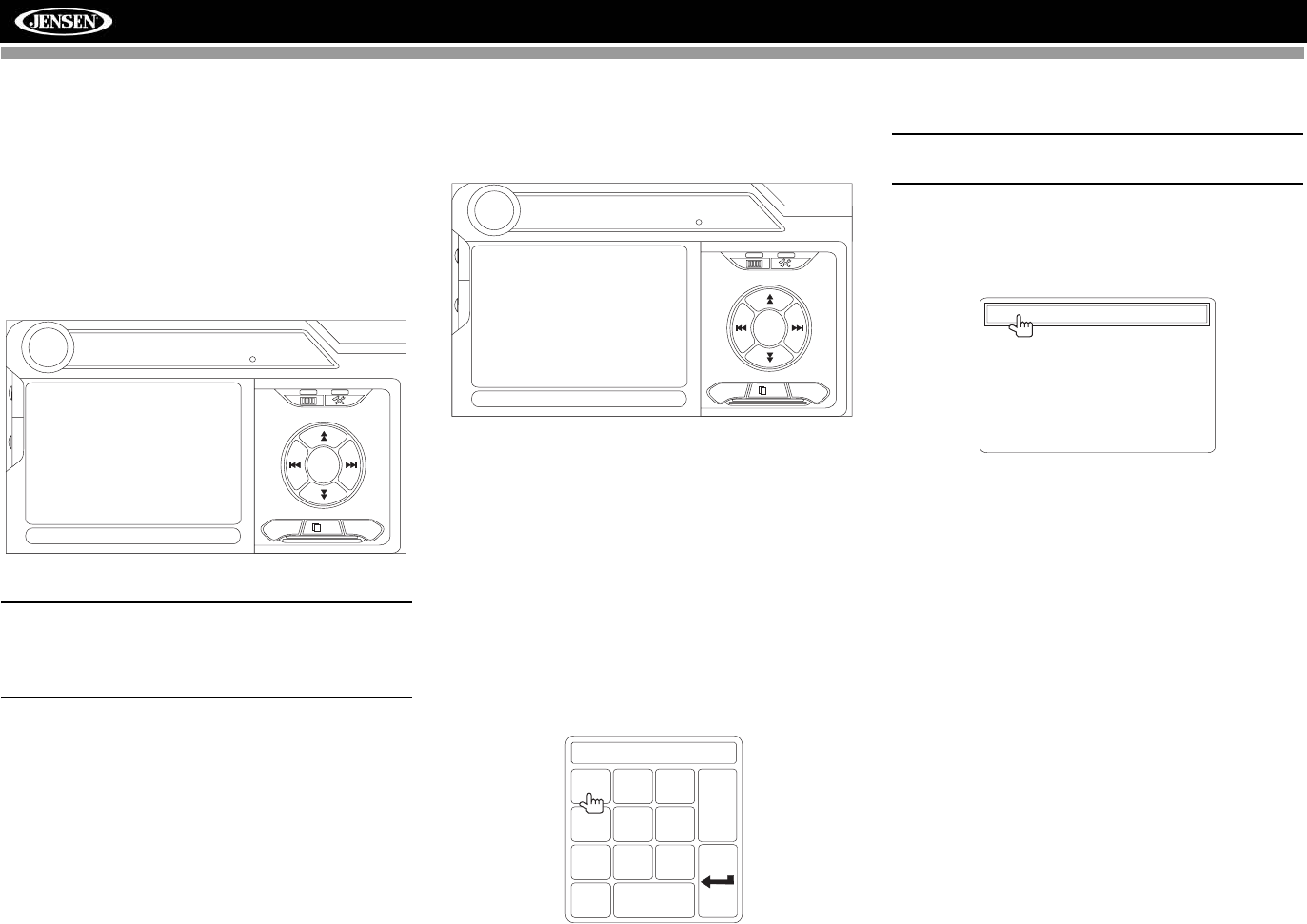

DISPOSITIVO ANTI-ROBO

El VM9423 está equipado con un dispositivo anti-robo que

requiere que el usuario ingrese una contraseño luego del

encendido inicial.

Cómo Ingresar la Contraseña

Predeterminada

La contraseña de usuario predeterminada es 012345 (6

dígitos). Ingrese la contraseña usando el teclado en pantalla

y luego presione el botón Intro (flecha). También puede usar

el teclado del control remoto para ingresar la contraseña.

Presione el botón Intro de joystick (18) en el control remoto

para confirmar.

Cómo Cambiar la Contraseña

Para cambiar las contraseñas de protección anti-robo y

calcificaciones, realizar los siguiente pasos:

1. Presione el botón SETUP (31) en el control remoto o

toque el botón en la pantalla para ingresar al menú

“SETUP”.

2. Toque RATING para ver el sub-menú RATING

"CALIFICACIONES". Un ícono de candado abierto a la

derecha del campo "Contraseña" indica que la

contraseña de usuario todavía no se ha ingresado.

3. Toque el ícono de teclado junto al cuadro azul en el

campo "Contraseña" para abrir el teclado en pantalla.

4. Ingrese una nueva contraseña de 6 dígitos y presione el

botón Intro (flecha).

El ícono de "Candado" ahora aparecerá cerrado y la

nueva contraseña anti-robo se fijará, así como la

contraseña para protección de RATING

“CALIFICACIONES” (ver “Funciones de Sub-menú

Calificación” en página 45).

NOTA: Si olvida su contraseña, contacte a servicio al

cliente al 1-800-323-4815 por asistencia.

123

456

789

Enter Password:

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Password

Rating 8. Adult

Load Factory Reset

Speaker

Demo

Bluetooth

02:40

123

456

789

Clear

VM9423

CONTROLES E INDICADORES

Botón de Operación

1. ABRIR

Presione para activar el sistema mecánico automático y

mover el monitor TFT a una posición de visión. Presione

nuevamente para cerrar el TFT.

Presione y mantenga para activar la función tilt "inclinar".

Mientras el ícono inclinar está parpadeando, use los botones

arriba/abajo del joystick para mover el TFT a la posición

deseada. Presione y mantenga para salir de la función o

espere 10 segundos para que pase a tiempo excedido.

2. DISP

Cuando mira archivos en el modo DVD/disco, presione para

ver las barras de información superior e inferior. Presione

nuevamente para seleccionar "Pantalla Apagada".

En modo DVD, presione para ver las barras de información

superior e inferior. Presione nuevamente para seleccionar

"Pantalla Apagada".

3. PIC

Presione para ver y ajustar las fijaciones de Brillo y

Contraste.

4. BAND

Pulse BAND para cambiar las bandas AM,FM o SAT.

5. AUDIO

Gire para ajustar el volumen. Presione para acceder el menú

EQ de audio.

6. SRC

Presione para seleccionar el modo de reproducción.

Cuando cambia la fuente durante la navegación, los

mensajes de voz se seguirán escuchando, aunque el mapa

de navegación no pueda verse. (La fuente de audio

seleccionada se silenciará hasta que la indicación de

navegación por voz se complete, luego de eso la fuente de

audio continuará.)

7. RANURA DE DISCO

8. MUTE

Presione para silenciar el receptor. Presione nuevamente

para volver al nivel de volumen previo.

NOTA: Esta unidad central posee Softmute, lo que

permitir+a que el volumen suba gradualmente cuando la

función SILENCIAR “MUTE” es desactivada.

9. Receptor IR de Control Remoto

10. (joystick izquierda)

Modo DVD/Disco: Presione una vez para reproducir el

capítulo/pista previo.

Modo TUNER (sintonizador): Presione una vez para

búsqueda automática de la estación de radio previa

disponible.

Modo MENÚ: Presione una vez para mover el cursor a la

izquierda.

VM9423

CONTROLES E INDICADORES

11. (joystick abajo)

Modo DVD/Disco: Presione una vez para avance lento/

retroceso lento.

Modo TUNER (sintonizador): Presione para bajar un paso de

frecuencia.

Modo MENÚ: Presione una vez para mover el cursor hacia

abajo.

12. Reset(Restaurar)

Presione para restaurar las especificaciones del sistema a

las fijadas de fábrica (excepto la contraseña y el ajuste de

bloqueo parental).

13. Pausar/Reproducir/Intro

Presione para pausar o reiniciar la reproducción o para

confirmar la selección actual.

14. (joystick derecha)

Modo DVD/Disco: Presione una vez para reproducir el

siguiente capítulo o pista.

Modo TUNER (sintonizador): Presione una vez para

búsqueda automática de la estación de radio siguiente

disponible.

Modo MENÚ: Presione una vez para mover el cursor a la

derecha.

15. (joystick arriba)

Modo DVD/Disco: Presione una vez para avance rápido/

retroceso rápido.

Modo TUNER (sintonizador): Presione para ir hacia arriba un

paso de frecuencia.

Modo MENÚ: Presione una vez para mover el cursor hacia

arriba.

16. /EJECT

Presione una vez para inserción/ expulsado del disco.

Presione y mantenga para restaurar la posición central del

mecanismo.

17. Pantalla TFT

18. NAV

Cuando el NAV102 está conectado a la unidad principal,

presione para mostrar la interfaz de usuario de navegación.

19. RPT

Presione para controlar la función de repetir la reproducción.

20. INT

Presione para controlar la función de introducir a

reproducción.

21. Ranura de Tarjeta SD

Insertar la tarjeta SD para reproducción de archivos de audio/

video.

22. WIDE

Presione para ajustar el aspecto de pantalla de la imagen a

uno de estas dos prefijadas: CINEMA, NORMAL o Standby

(pantalla apagada). NOTA: Sólo CINEMA y Standby están

disponible para fuentes que no sean video.

23. Indicador de presencia de Disco

VM9423

CONTROL REMOTO

Tabla 1: Funciones de Control Remoto

Botón Función

Nombre Ref# DVD VCD SINTONIZADOR CD/MP3/USB/SD SATELITAL

MENÚ 1 Ingresa al menú

principal del disco Enciende/Apaga PBC

cuando reproduce VCD MARCAR estaciones

de Radio HD para

transferir a un iPod

Muestra la pantalla de

diagnóstico

TITLE 2 Ingresa al menú Títulos

del disco Reproduce los

primeros diez

segundos de cada

capítulo/pista

Reproduce los

primeros diez

segundos de cada

archivo

Lista de Categoría en

modo CG

MUTE 3 Alterna la salida de

audio on/off Alterna la salida de

audio on/off

POWER/ 4 Cambia el encendido

on/off Cambia el encendido

on/off

AUDIO 5 Cambia el idioma de

audio para

reproducción de disco

RPT A-B 6 Fija la repetición de

reproducción desde el

momento A al

momento B

Fija la repetición de

reproducción desde el

momento A al

momento B

RPT 7 Repite la reproducción

del capítulo actual Repite la reproducción

de la pista actual

SRC 8 Selecciona el modo de

reproducción Selecciona el modo de

reproducción Selecciona fuente de

reproducción

SUBTITLE 9 Selección de idioma

para subtítulo

DISP/

CLEAR 10 Muestra información de

reproducción

Borra la entrada o

mueva hacia atrás para

corregir errores en

modo de Acceso

Directo

Muestra información de

reproducción

Borra la entrada o

mueva hacia atrás para

corregir errores en

modo de Acceso

Directo

Muestra modo de audio

Borra la entrada o

mueva hacia atrás para

corregir errores en

modo de Acceso

Directo

PRESET /\ 11 Navega la lista de

estaciones prefijadas Navega la lista de

estaciones prefijadas

PRESET V 12 Navega la lista de

estaciones prefijadas Navega la lista de

estaciones prefijadas

ANGLE 13 Reproduce el disco en

distinto ángulo para

una escena

Reproduce CD de

imagen con un ángulo

distinto de la imagen

mostrada

Cambia a teclado MEM

a apagado

>> 14 Avance rápido del

contenido del disco Avance rápido del

contenido del disco Cambia la estación

hacia arriba un

incremento.

Avance rápido del

contenido del disco

VOL - 15 Desminuye el volumen Desminuye el volumen Desminuye el volumen Desminuye el volumen Disminuye el volumen

VOL + 16 Aumenta el volumen Aumenta el volumen Aumenta el volumen Aumenta el volumen Aumenta el volumen

TA G

VM9423

|<< 17 Selecciona el capítulo

anterior para

reproducción

Selecciona el capítulo

anterior para

reproducción

Busca una estación de

radio disponible

disminuyendo la

frecuencia de

sintonización.

Selecciona la pista

anterior para

reproducción

Busca una estación de

radio disponible

disminuyendo la

frecuencia de

sintonización.

>/|| 18 Pausa la reproducción/

inicia la reproducción Pausa la reproducción/

inicia la reproducción INTRO, Alterna el

menú en pantalla entre

los modos CAT/CH

>>| 19 Selecciona el capítulo

siguiente para

reproducción

Selecciona el capítulo

siguiente para

reproducción

Busca una estación de

radio disponible

aumentando la

frecuencia de

sintonización.

Selecciona la pista

siguiente para

reproducción

Busca una estación de

radio disponible

aumentando la

frecuencia de

sintonización.

/20 Detiene la

reproducción/finaliza la

llamada

Detiene la

reproducción/finaliza la

llamada

Finaliza llamada Detiene la

reproducción/finaliza la

llamada

GOTO/ 21 Va a un momento

específico y reproduce/

disca un llamado

Va a un momento

específico y reproduce/

disca un llamado

Marcar llamado Marcar llamado Ingresa al modo de

Acceso Directo

<< 22 Reproducción lenta/

reproducción rápida

hacia atrás

Reproducción lenta/

reproducción rápida

hacia atrás

Cambia la estación

hacia abajo un

incremento.

ZOOM 23 Acerca/aleja una

imagen Acerca/aleja una

imagen

PIC 24 Muestra los parámetros

de preparación Muestra los parámetros

de preparación Muestra Controles de

Brillo/Contraste

OPEN/

(ABRIR/

CERRAR)

25 Abre/Cierra el Monitor

TFT Abre/Cierra el Monitor

TFT

TILT 26 Disminuye el ángulo de

inclinación del monitor Disminuye el ángulo de

inclinación del monitor

TILT 27 Aumenta el ángulo de

inclinación del monitor Aumenta el ángulo de

inclinación del monitor

WIDE 28 Selecciona el modo de

pantalla: COMPLETO o

NORMAL.

Selecciona el modo de

pantalla COMPLETO o

NORMAL.

Selecciona el modo de

pantalla CINEMA o

Standby

1, 2, 3, 4, 5,

6, 7, 8, 9, 0,

(Teclado

Numérico)

29 Accede Directamente

el capítulo 1-6 selecciona las

estaciones prefijadas

para la banda actual

Accede Directamente

la pista 1-6 selecciona las

estaciones prefijadas

para la banda actual

/BAND 30 Reproducción de

movimiento lento Reproducción de

movimiento lento Cambia la Banda AM/

FM Reproducción de

movimiento lento Selecciona banda

SAT1, SAT2 o SAT3.

SETUP 31 Muestra el Menú de

Configuración Muestra el Menú de

Configuración Muestra el menú de

preferencias

EQ 32 Modifica las

preferencias de

ecualizador

Modifica las

preferencias de

ecualizador

Modifica las

preferencias de

ecualizador

Modifica las

preferencias de

ecualizador

Tabla 1: Funciones de Control Remoto

Botón Función

Nombre Ref# DVD VCD SINTONIZADOR CD/MP3/USB/SD SATELITAL

VM9423

RDM 33 Reproduce todos los

Capítulos en Orden

Aleatorio

Reproduce todas las

pistas en Orden

Aleatorio

INT 34 Reproduce los

primeros diez

segundos de cada

pista

Búsqueda de

Exploración Previa

EJECT. 35 Expulsa el Disco Expulsa el Disco Expulsa el Disco Expulsa el Disco Expulsa el Disco

Tabla 1: Funciones de Control Remoto

Botón Función

Nombre Ref# DVD VCD SINTONIZADOR CD/MP3/USB/SD SATELITAL

VM9423

CÓMO USAR EL MONITOR TFT

Abrir/Cerrar el Monitor TFT

Abrir el Monitor TFT

Presione el botón OPEN/CLOSE (1) en el panel frontal o

presione el botón ( ) (25) en el control remoto para deslizar

hacia abajo el panel monitor para revelar las ranuras de

disco y tarjeta SD.

Cerrar el Monitor TFT

Presione el botón OPEN/CLOSE (1) en el panel frontal o

presione el botón ( ) (25) en el control remoto cierra el

panel de monitor.

Ajuste de ángulo de Inclinación de

Monitor

Una característica conocida de los paneles LCD es la calidad

de visión en relación con el ángulo de visión. El ángulo del

monitor puede ajustarse para una visión óptima usando uno

de los siguientes métodos.

Ajuste de Ángulo Paso a Paso

Presione el botón ( ) o ( ) en el control remoto (26, 27)

para ajustar el ángulo de inclinación de la pantalla un paso a

la vez.

También puede ajustar la inclinación presionando y

manteniendo el botón OPEN (1) en el panel frontal Use el

botones de joystick arriba/abajo para ajustar el ángulo de la

pantalla mientras el ícono rojo de inclinación está

parpadeando.

Ajuste Continuo de Ángulo

Presione y mantenga el botón ( ) o ( ) en el en el control

remoto para ajustar el ángulo de inclinación en un

movimiento continuo.

Uso de Conducción en Reversa

Si la cámara de video de visión de vista posterior está

conectada, la unidad está activa, y el monitor está

estacionado dentro del compartimiento principal de la unidad,

el monitor se mueve automáticamente a la posición de visión

y cambia al modo CAMERA cuando conduce en reversa.

Cuando detiene la conducción en reversa, el monitor vuelve

a su compartimiento principal de almacenamiento.

Si el monitor está en modo pantalla, el monitor

automáticamente cambia al modo CÁMARA cuando conduce

en reversa. Cuando detiene la conducción en reversa, el

monitor vuelve a su modo de entrada original.

Proporción de Aspecto

Presione el botón WIDE (28) en el control remoto o el botón

WIDE (22) en el monitor para ajustar la proporción de

aspecto como sigue (sólo activo con fuente de video):

Ajuste de Imagen

La Tabla 2 muestra el modo de salida de video para cada

fuente de reproducción.

*CVBS – Señal de Banda Base de Video Compuesta

Procedimiento de Ajuste de Parámetro

1. Ingresar al Modo de Ajuste de Calidad de Imagen:

Presione el botón PIC en el control remoto o monitor.

2. Seleccionar Ítem a personalizar:

Use los botones arriba/abajo del joystick para

seleccionar “BRIGHT” o “CONTRAST”.

3. Ajustar Parámetros:

Use los botones izquierdo/derecho del joystick para

modificar las preferencias.

4. Salir del Modo de Ajuste de Calidad de Imagen:

Presione el botón PIC en el control remoto o monitor.

Inhibición de Freno de

Estacionamiento

Cuando el cable rosa de "Estacionamiento" está conectado

al interruptor del freno del vehículo, el monitor frontal TFT

mostrará video sólo cuando el freno de estacionamiento está

aplicado. (Cuando el cable rosa está a tierra vía el circuito de

Freno de Estacionamiento, se mostrará el video.)

Mecanismo de Movimiento de Monitor

Si se produce una obstrucción en el paso del monitor, las

siguientes medidas de protección pueden realizarse para

evitar daños al mecanismo o el monitor:

Después de ejecutarse el procedimiento protector, la

operación normal se retoma presionando el botón OPEN (1)

o desconectando y volviendo a conectar la energía.

Tabla 2: Modos de Salida de Video

Fuente de

Reproducción Modos de Salida de

Video

RADIO Modo RGB

SAT Modo RGB

DISC Modo RGB

BT Modo RGB

AUX 1 Modo CVBS

AUX 2 Modo CVBS

NAV Modo RGB

CÁMARA Modo CVBS

CINEMA

Toda la pantalla se extiende

horizontalmente a la proporción de

aspecto de 16 a 9. La proporción de

extensión es la misma en cualquier

punto.

NORMAL

La imagen de pantalla convencional

tiene una proporción de 4 a 3 de

horizontal a vertical, dejando un área

negra en los lados derechos e

izquierdo de la pantalla.

STANDBY

La pantalla se pone negra. Toque la

pantalla para volver.

Tabla 3: Medidas de Protección del Monitor

Obstrucción Auto

Protección Botón OPEN

Presionado Energía

Reconectada:

Monitor

cargando

afuera

horizontalmen

La unidad se

detiene en el

punto de

obstrucción

Monitor

extendido

completament

e en forma

horizontal

El monitor está

cargado

automáticame

nte dentro de

la unidad

Monitor

cargando

adentro

horizontalmen

La unidad se

detiene en el

punto de

obstrucción

Monitor

extendido

completament

e en forma

horizontal

El monitor está

cargado

automáticame

nte dentro de

la unidad

Monitor

cargando

afuera

Verticalmente

La unidad se

detiene en el

punto de

obstrucción

El monitor

vuelve a la

unidad

El monitor

vuelve a la

unidad

Monitor

cargando

adentro

verticalmente

La unidad se

detiene en el

punto de

obstrucción

El monitor

vuelve a la

unidad

El monitor

vuelve a la

unidad

VM9423

INSTRUCCIONES DE FUNCIONAMIENTO

Encendido / Apagado

Presione el botón /SRC (6) en la unidad (o el botón /

POWER (4) en el control remoto) para encender la unidad.

Los botones en el frente de la unidad se iluminan y el estado

del modo actual aparece en el LCD (7). .

Presione y mantenga el botón para apagar la unidad.

Bip Audible de Confirmación

Un tono bip audible confirma cada selección de función. El

tono bip puede desactivarse a través del menú de

Configuración.

Ajuste de Volumen

Para aumentar o disminuir el nivel de volumen, gire el control

AUDIO (5) en el panel frontal o presione los botones VOL+/

VOL- (15, 16) en el control remoto. Cuando el nivel de

volumen alcanza “0” o “40”, suena un bip, indicando que se

ha alcanzado los límites del ajuste. El volumen varía de “0” a

“40”. La pantalla LCD o TFT muestra el nivel de volumen por

3 segundos.

Volumen de encendido Programable

Esta función le permite al usuario seleccionar el ajuste del

volumen de encendido sin importar el ajuste de volumen

anterior al apagado de la unidad. Para programar un nivel

específico de encendido, gire el control AUDIO (2) para

ajustar el volumen al volumen de encendido deseado.

Presione y mantenga el botón AUDIO mientras el icono

amarillo de parlante y la indicación de nivel se muestra en la

pantalla. La unidad tocará un bip para confirmar su

preferencia de volumen de encendido.

Silenciar

Presione el botón MUTE en el panel frontal (8) o el control

remoto (3) para reproducir el próximo archivo. Presione el

botón MUTE nuevamente para restaurar el volumen. Se

muestra MUTE” en el LCD. El ajustar el volumen o usando

cualquier de las funciones de configuración de audio cancela

la función de silenciar.

Silenciar Línea

Si el cable “MUTE” está conectado, la salida de audio se

silencia cuando se recibe un llamado telefónico en el teléfono

celular.

Control de Volante (SWC)

La unidad principal es compatible con el adaptador SWI-PS

de volante de PAC (Pacific Accessory Corporation). Un

conector hembra de 3.5mm (marcado “SWC Interface”) en la

parte trasera de la unidad principal permite conectividad al

adaptador PAC. Por favor refiérase a las instrucciones

incluidas en el adaptador PAC para información detallada de

instalación.

Funciones SWC

Los siguiente controles están disponibles en la mayoría de

los vehículos

1. Bajar Volumen

2. Subir Volumen

3. Silenciar

4. Buscar Hacia Abajo / Pista Previa/**Prefijada Hacia

Abajo

5. Buscar Hacia Arriba / Pista Próxima/**Prefijada Hacia

Arriba

6. SRC (Fuente)

7. ** Seleccionar

8. ** Seleccionar

9. Banda

** Si hay botones adicionales de control de volante en el

vehículo, podrían asignarse las funciones 7 / 8 a la función

"Seleccionar". Esta función/ característica podría no estar

disponible en algunos vehículos.

Seleccionar operación

Si "Seleccionar" (función 7 u 8) se mantiene presionada y

función 4 se presiona momentáneamente. se seleccionará

Prefijadas Hacia Arriba. Si "Seleccionar" (función 7 u 8) se

mantiene presionada y función 5 se presiona

momentáneamente. se seleccionará Prefijadas Hacia Abajo.

Selección de Fuente de Reproducción

Presione el botón SRC en el panel de frontal (6) o el control

remoto (8) para cambiar entre las fuentes de reproducción

disponibles en el siguiente orden: RADIO, SAT, DISC, NAV,

BT, iPod, SD, USB, AUX1, AUX2 y CAMERA. El modo de

reproducción es mostrado en las pantallas TFT y LCD.

Dispositivos Auxiliares

Pueden conectarse dispositivos periféricos externos a esta

unidad vía una salida RCA (AUX IN 2) o el MediaLink4.

Seleccione “AUX 1” para reproducir un dispositivo auxiliar

conectado vía las entradas MediaLink4 RCA o 3.5mm. Por

ejemplo, puede reproducir archivos de música de un

reproductor de música portátil, video desde una cámara de

video e incluso ver fotos almacenadas en una cámara digital.

Seleccionar el modo “AUX 2” para acceder y controlar

dispositivos auxiliares conectados a las entradas “AUX IN 2”

en la parte posterior de la radio.

Cómo seleccionar una Fuente mientras Navega

Mientras navega, otras fuentes podrían seleccionarse y

escucharse tales como el Sintonizador AM-FM, CD, etc. Para

seleccione una fuente, presione el botón /SRC (6) y luego

seleccione una fuente desde el Menú de Fuente Frontal. Las

indicaciones de navegación por voz se oirán

automáticamente, a pesar que el mapa de navegación no se

va poder ver. (La fuente de audio seleccionada se silenciará

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

iPod Connector

USB Connector (Type A)

RCA Inputs (AUX 1)

3.5mm Left & Right

Stereo Inputs (AUX 1)

AUX1

No Video Signal

01:53 PM

VM9423

hasta que la indicación de navegación por voz se complete,

luego de eso la fuente de audio continuará.)

Menú Fuente

Para acceder al MENÚ SOURCE, toque la esquina superior

izquierda de la pantalla TFT.

Ecualizador Gráfico de 7-Bandas

El VM9423 posee un ecualizador gráfico de 7-bandas que le

permite ajustar su sistema de audio para cubrir las

características acústicas de su vehículo, la cual variará

dependiendo del tipo de vehículo y sus dimensiones. El

ajuste adecuado del Fader y Balance refuerza los efectos del

ecualizador de cabina.

Presione el botón AUDIO (5) en el panel frontal o presione el

botón en pantalla EQ dos veces para mostrar el siguiente

menú de audio.

• Toque el botón de FAD-BAL para tener acceso a una

segunda pantalla con los ajustes del balance/del

atenuador.

• Toque el botón de EQ para volver a la pantalla de los

ajustes del equalizador.

• Utilice las flechas de cualquier lado de la caja donde

"User" se selecciona, para elegir un nivel del

equalizador de la precolocación.

Para ajustar una función de audio:

1. Use los botones izquierdo/derecho del joystick para

resaltar las características de audio a ser ajustadas.

2. Presione el botón de joystick INTRO en el panel frontal

(13) o control remoto (18) para seleccionar una opción

resaltada de menú.

3. Use el joystick para ajustar la característica

seleccionada al valor deseado.

NOTA: El modo EQ cambiará automáticamente a “USER”

cuando son ajustadas bandas EQ individuales.

El valor adecuado del Fader y Balance refuerza los efectos

del ecualizador de cabina.

El menú de audio saldrá automáticamente después de unos

segundos de inactividad. Para salir rápidamente, toque la

esquina superior izquierda de la pantalla o presione y

mantenga el botón AUDIO (5).

Restauración del Sistema

Para corregir una falla de sistema u otra operación impropia,

use la punta de una pluma para presionar el botón de

restaurar (12) ubicado en la esquina inferior derecha frontal

de la unidad. Después de restaurar el sistema, la unidad

restablece todas las características especificadas de fábrica.

NOTA: Si la unidad es restaurada mientras se reproduce

un DVD, el DVD vuelve a reproducción una vez que la

restauración se completa.

DISC

SOURCE MENU

DISC

RADIO

iPod

SAT

USB

AUX 1 AUX 2

NAV

CAMERA

EQ: User

+12 —

0—

–12 —

80 250 600 1k 4k 10k 16k

FAD-BAL EQ USER BACK

Tabla 4: Ajustes de Audio

Función Opciones de Ajuste

EQ User

(Usuario) En modo usuario,

puede ajustar

manualmente cada

una de las siete

bandas de

frecuencia.

Acoustic Use las flechas en

pantalla para

seleccionar una curva

de ecualización

predefinida.

Urban

Rave

Latin

Dance

Hip Hop

Rock

FAD-BAL Use esta pantalla para ajustar el nivelo de

salida de cada parlante en su sistema

envolvente de 0 a -24dB. También puede

ajustar el volumen maestro desde esta

pantalla.

VM9423

MENÚ DE CONFIGURACIÓN

Para acceder a las preferencias del sistema, presione el

botón SETUP (31) en el control remoto o toque el botón

en la pantalla para ingresar al menú “SETUP”. El sub-menú

“GENERAL” aparece resaltado en azul.

Cómo acceder Ítems de menú

Toque el nombre de sub-menú o use el joystick para

seleccionar un sub-menú (Idioma, Audio, RDS, etc.).

Los dispositivos disponibles para ajustes bajo la opción de

sub-menú resaltada aparecerán en el centro de la pantalla.

Cómo ajustar una función

1. Use la pantalla táctil o presione los botones /\ o V en el

joystick para seleccionar la función para ajustar.

2. Ingrese el campo de opción para la función que desea

ajustar usando la pantalla táctil o presionando el botón

INTRO (joystick). Aparece un submenú en una segunda

línea con la opción seleccionada resaltada en azul.

3. Seleccione un nuevo valor usando la pantalla táctil o

presionando los botones/\ o V en el joystick.

4. Use la pantalla táctil o presione el botón INTRO

(joystick) para confirmar el valor.

Funciones de Sub-menú General

Funciones de Sub-menú Idioma

Si un DVD soporta más de 1 Subtítulo o Idioma de Audio,

todos los idiomas que se encontrarán disponibles para la

selección durante la reproducción. Si el idioma seleccionado

no está soportado por el DVD, entonces es usado el idioma

predeterminado.

Funciones de Sub-menú de Audio

Funciones de Sub-menú de Parlantes

• Elija 4 CH o 4.1 CH dependiendo de la configuración de

parlantes en su vehículo.

• Use la función Tono de Prueba para verificar las

preferencias de parlantes. Haga cambios usando el

menú EQ/FAD-BAL, accedida presionando y

manteniendo el botón AUDIO (control de volumen).

• Ajuste de Fase de Subwoofer: Toque el ícono subw

para acceder los controles de polaridad de subwoofer e

invertir la polaridad de señal de subwoofer de 0° a 180°.

Preferenc

ias Opciones Función

Clock Mode

(Modo Reloj): 12 Hour

(12 Horas) El reloj muestra 12 horas usando

AM y PM.

24 Hour

(24 Horas) El reloj muestra 24 horas hasta

las 23:59.

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Clock Mode 12 Hour

Clock Adjust 04 : 31 AM

Video Input AUTO

Beep On

Speaker

Demo

Bluetooth

02:40

Clock Adjust

(Ajuste de

Reloj)

(HH:MM) El reloj aparece en la esquina

superior derecha de la pantalla y

en la pantalla LCD durante

determinadas operaciones.

NOTA: La indicación AM/PM

cambiará a medida que continúa

ajustando la hora pasadas las

12.

Video Input

“Entrada de

Video”

El circuito de

entrada

detecta

automáticam

ente la señal

de video de

la fuente de

entrada

Auxiliar).

Auto La señal de color cambia

automáticamente basada en la

señal de entrada de video actual

- NTSC o PAL.

NTSC Las señales de color están en el

formato de la norma NTSC.

PAL Las señales de color están en el

formato de la norma PAL.

Beep On

“Activado” Cuando está activado, Un tono

bip audible confirma cada

selección de función.

Off

“Desactivado” Sin sonido bip

Preferenc

ias Opciones Función

OSD English

“Inglés” La pantalla se muestra en Inglés.

DVD Audio English

“Inglés” El Audio del DVD se escucha en

Inglés cuando la opción está

disponible.

Spanish

“Español” El Audio del DVD se escucha en

Español cuando la opción está

disponible.

French

“Francés” El Audio del DVD se escucha en

Frances cuando la opción está

disponible.

Preferenc

ias Opciones Función

DVD Subtitle

“Subtítulo de

DVD”

English

“Inglés” Los subtítulos de DVD aparecen

automáticamente en Inglés

cuando está disponible.

Spanish

“Español” Los subtítulos de DVD aparecen

automáticamente en Español

cuando está disponible.

French

“Francés” Los subtítulos de DVD aparecen

automáticamente en Frances

cuando está disponible.

Off

“Desactivado

”

Los subtítulos de DVD no

aparecen automáticamente.

Disc Menu

“Menú de

Disco”

English

“Inglés” El Menú de DVD (si corresponde)

se muestra en Inglés.

Spanish

“Español” El Menú de DVD (si corresponde)

se muestra en Español.

French

“Francés” El Menú de DVD (si corresponde)

se muestra en Frances.

Preferenc

ias Opciones Función

DRC Off

“Desactivado

”

Emplee el Control Dinámico de

Rango para mejor reproducción

en bajos volúmenes.

“Activado”

Sub W. Filter

Filtro de Sub.

50Hz Seleccionando una frecuencia de

fusión fija una frecuencia de corte

para los LPF del subwoofer (Filtro

de graves).

80Hz

100Hz

120Hz

150Hz

Preferenc

ias Opciones Función

VM9423

El invertir la polaridad puede mejorar la respuesta de

graves relativa a la configuración de parlantes.

Funciones de Sub-menú de Bluetooth

Funciones de Sub-menú RDS

Funciones de Sub-menú Calificación

El sistema de DVD tiene incorporado una función de bloqueo

parental para evitar que personas no autorizadas vean un

disco con contenido restringido. Como predeterminado, el

sistema de calificación está fijado en la mayor calificación

(sin restricciones). El bloqueo parental es liberado sólo al

ingresar la contraseña correcta. Una vez ingresada la

contraseña, la calificación está disponible para ser fijada.

Para restaurar la contraseña, acceda al menú “RATING” e

ingrese la contraseña actual. Una vez ingresada la

contraseña correcta, puede acceder al campo “Password

(contraseña)” e ingresar una nueva.

NOTA: Registre la contraseña y guárdela en un lugar

seguro para referencias futuras. La calificación para

cada disco está marcada en cada disco, empaque del

disco o documentación. Si la calificación no está

disponible en el disco, la función de bloqueo parental no

está disponible. Algunos discos sólo restringen

porciones del disco y el contenido adecuado se

reproducirá. Para detalles, por favor refiérase a la

descripción del disco.

Funciones de Sub-menú Demo

Puede detener/correr el modo demostración o encender

apagar el Modo Demo eligiendo la opción "Demo" desde el

MENÚ SETUP (CONFIGURACIÓN).

Cuando "Auto Run" (Auto Ejecución) está Desactivado,

puede seleccionar "Modo Demo > Run", “Modo Demo >

Ejecutar” para iniciar el Modo Demo. El Modo Demo navega

por distintas pantallas de fuente, simulando actividad en la

pantalla. El “Modo Demo” es directamente mostrado en texto

amarillo (debajo del reloj), para indicar que la unidad está en

Modo Demo. Para detener el Modo Demo, presione el

cuadrante superior izquierdo del TFT (seleccionar Fuente).

Cuando “Demo Auto Run” está en On, la unidad

automáticamente mostrará Modo Demo cuando se enciende.

Preferenc

ias Opciones Función

Bluetooth On

“Activado” Activar función Bluetooth.

Off

“Desactivado

”

Desactivar función Bluetooth.

Auto Answer

(Respuesta

Automática)

“Activado” La unidad responde

automáticamente todas las

llamadas entrantes.

Off

“Desactivado

”

Responder manualmente

llamadas tocando el botón

"llamada"

Connect

“Conectar” Manual Conectar el último teléfono móvil

activo tocando el icono

CONECTAR cuando se

desconecta.

Auto Conectar Automáticamente

cuando el teléfono apareado está

en rango.

Pairing Code

“Código de

Apareamient

o”

El código predeterminado es

“1234”. Toque el icono de teclado

para abrir un teclado e ingresar un

código de apareamiento o clave

de acceso requerido para la

conexión Bluetooth a su teléfono

móvil. No todos los teléfonos/

dispositivos requieren un código

de apareamiento. El código

predeterminado es “0000” para

muchos modelos.

Preferenc

ias Opciones Función

Tuner

Region

“Región de

Sintonizado

r”

USA

EEUU

Canadá

México

Sud

América

Banda FM: 87.9MHz -

107.9MHz, separación de

canal cada @ 200kHz

Banda AM: 530kHz -

1.710kHz, separación de

canal cada @ 10kHz

Europe

Europa

África

Banda FM: 87,6MHz -

107.9MHz, separación de

canal cada @ 100kHz

Banda AM: 531kHz -

1.602kHz, separación de

canal cada @ 9kHz

Preferenc

ias Opciones Función

Password

“Contraseña” _ _ _ _ _ _ Ingrese la contraseña

predeterminada de seis dígitos

(012345).

Rating

“Calificación” 1. Kid Safe

“Niño seguro” Seleccione el nivel de calificación

adecuado para la audiencia

deseada.

Podría pasar por encima de

calificaciones mayores usando su

contraseña.

2. G

3. PG

4. PG-13

5. PG-R

6. R

7. NC-17

8. Adult

“Adulto”

Load Factory

“Carga de

Fábrica”

Reset

“Restaurar” Seleccione “Reset” para restaurar

la configuración predeterminada

de fábrica sólo para el sistema de

calificación.

VM9423

Funciones de Sub-menú de Dispositivos

Si la cámara de video de visión trasera está conectada, la

unidad está encendida, y el monitor TFT está retraído dentro

de la unidad, el monitor TFT se mueve automáticamente a la

posición de visión y se selecciona el modo Cámara cuando el

auto se coloca en REVERSA. Cuando se coloca el cambio

en DRIVE, el monitor TFT se vuelve a retraer dentro de la

unidad después de diez segundos.

Si el monitor está en modo de muestra, el monitor

automáticamente cambia al modo CÁMARA cuando conduce

en reversa. Cuando detiene la conducción en reversa, el

monitor vuelve a su modo de entrada original.

Funciones de Sub-menú P.VOL

TS Cal (Calibración de pantalla)

Para acceder la función de "Calibración de Pantalla" desde el

menú SETUP, seleccione la opción “TS CAL”.

Después de ingresar al modo de calibración, aparece un cruz

en una esquina de cuadrante de la pantalla. Para

comenzar la calibración, presione y mantenga a cruz por un

segundo hasta que se mueva al cuadrante siguiente.

Continúe con cada cuadrante hasta completar la calibración.

Para salir sin realizar la calibración, toque el botón BACK.

Cómo salir del Menú de Configuración

del Sistema

Para salir del modo preferencias y volver a la reproducción

normal presione el botón SETUP (31) en el control remoto o

toque el botón BACK en la pantalla.

Preferenc

ias Opcione

sFunción

Camera In

“Cámara In” Normal

Mirror

“Espejo” Invierte la imagen de la cámara

como si mirara por el espejo retro-

visor.

TFT Set

Open

“TFT fijado

abierto”

Auto El panel TFT abre automáticamente

cuando la unidad se enciende.

Manual Cuando se apaga el encendido, el

panel TFT NO se retrae si

previamente estaba afuera

Off

“Desactivad

o”

Debe presionar el botón OPEN (1)

para abrir el panel TFT.

TFT Set Back

“Volver

Fijación de

TFT”

Off

“Desactivad

o”

La pantalla TFT permanece

totalmente extendida.

“Activado” La pantalla TFT se mueve hacia

atrás levemente después de abrir.

Auto Dimmer

“Oscurecimie

nto

Automático”

Off

“Desactivad

o”

El brillo de la pantalla TFT

permanece constante a menos que

se ajuste manualmente.

“Activado” La pantalla TFT se oscurecerá

automáticamente cuando hay

disponible menos luz.

Preferenc

ias Opcione

sFunción

Source

“Fuente” DISC Elija una fuente para la cual

desea aumentar el volumen

relativo (NIVEL).

Use los botones +/- para

aumentar o disminuir el

volumen relativo para la fuente

especificada hasta 6 decibeles.

RADIO

SAT

AUX 1

USB

AUX 2

iPod

NAV

VM9423

OPERACIÓN DE SINTONIZADOR

Acerca de la Tecnología HD Radio™

La tecnología HD Radio permite la transmisión digital de

calidad CD de sus estaciones locales de radio AM y FM. La

transmisión de HD Radio puede incluir canales múltiples en

la misma frecuencia, lo cual se llama multidifusión. Con

multidifusión, puede recibir hasta ocho canales adicionales

de multidifusión: HD1~HD8. Con su radio VM9423 recibirá

transmisiones digitales de HD Radio automáticamente

cuando sintoniza una estación que ofrece tecnología de HD

Radio.

Pantalla TFT de Sintonizador

1. Indicador de banda actual de radio

2. Indicador de frecuencia de Radio

3. Reloj

4. Nombre de la estación de radio (letras de identificación)

5. Indicador de Modo de Sintonía

6. Estaciones de radio prefijadas: Toque para activar las

estaciones prefijadas

7. Información de Programa: Artista, Título, Tipo

NOTA: La cantidad de información mostrada cuando

recibe una señal de HD Radio depende de lo que se

está transmitiendo. Algunas estaciones transmiten sus

letras de identificación (nombre), el nombre del artista,

el título de la canción, y la categoría de la música.

8. Toque para acceso rápido a fijaciones de nivel de

ecualizador

9. Toque para acceder el ingreso directo a pantalla.

10. Indicador de Banda de HD Radio

11. |<<: Toque para buscar hacia atrás

12. >>|: Toque para buscar hacia adelante

13. <<: Toque para sintonizar un paso hacia atrás,

incluyendo canales múltiples

14. >>: Toque para sintonizar un paso hacia adelante,

incluyendo canales múltiples

15. BAND: Toque para cambiar entre las bandas AM/FM

16. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

17. MEM: Ver pantalla usada para ingresar el canal actual

dentro de una memoria prefijada

18. 1/2 o 2/2: Toque el botón de esta página para ver la

segunda página de botones en pantalla.

NOTA: En modo AM, sólo hay una página de opciones

de botones en pantalla. El botón PROG no se encuentra

visible dado que los canales multidifusión no se

encuentran disponibles en estaciones AM.

19. : Toque para ver el menú SETUP

20. PROG: Toque para mostrar el canal de multidifusión de

HD Radio

21. A/D: Toque para seleccionar el modo del sintonizador

Auto, Analógico o Digital.

22. Indicador de Estación Radio HD

23. Exploración automática de memoria

24. TAG: Toque para realizar el Etiquetado de iTunes para

la canción actual

Cambio de Recepción de HD Radio

• Toque la esquina superior izquierda de la pantalla

(círculo) para ver el MENÚ SOURCE. Toque “Radio”.

• Presione el botón (6) SRC en el panel frontal o el control

remoto (8) para cambiar a la fuente AM/FM o RADIO.

Cómo Seleccionar la Banda AM/FM

Toque el botón BAND (15) en la pantalla, o presione el botón

BAND en la unidad (4) o control remoto (20) para cambiar

entre las bandas AM o FM:

NOTA: El botón BAND en la unidad sólo funciona cuando

el TFT está cerrado.

Selección del Modo de Sintonización

Toque el botón A/D (21) para elegir uno de los siguientes

modos:

• Auto: Buscar estaciones analógicas y digitales.

• Analógica: Buscar solamente canales analógicos.

• Digital: Buscar y reproducir solamente estaciones

digitales.

Sintonizador

No todas las estaciones FM o AM ofrecen transmisión de HD

Radio (digital). Puede recibir estaciones analógicas y

digitales con el VM9423.

Buscar Sintonización

Para buscar la siguiente estación:

• Toque el botón >>| en pantalla (13).

• Presione el botón >>| (19) en el control remoto.

• Presione el botón > en el joystick (14).

Para buscar la estación previa:

• Toque el botón |<< en pantalla (12).

• Presione el botón |<< (17) en el control remoto.

• Presione el botón < en el joystick (10).

Sintonizado Manual

Para aumentar o disminuir un paso la frecuencia de

sintonización:

• Toque los botones o en pantalla (14, 15).

• Presione los botones >> o << (14, 22) en el control

remoto.

• Presione los botones /\ o V (11, 15) en el joystick.

RADIO

FM 101.9 MHz HD-1

01:02 PM

BAND 1/2 AS

MEM

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

Info: Sheryl Crow

WJHM-FM Auto HD

510 22

11 12

BAND 1/2 AS

MEM MEM

18 23

PROG 2/2 A/D

VM9423

Sintonía Directa

Para ingresar directamente una estación de radio, toque el

botón o presione el botón GOTO (21) en el control

remoto para mostrar el menú de ingreso directo.

Ingrese la estación de radio deseada usando el teclado

numérico en pantalla. Presione Intro para sintonizar la

estación seleccionada. Para salir de la pantalla sin cambiar

de estación, toque Exit(Salir). Para limpiar su ingreso y

comenzar de nuevo, toque Clear (Limpiar).

Canales de HD Radio Multidifusión

Para sintonizar un canal de HD Radio Multidifusión, sintonice

la señal principal y luego presione el botón PROG (20) en

página 2/2 . Si un canal multidifusión se está transmitiendo

para la estación actual, el número correspondiente de

multidifusión aparece en el lado izquierdo de la pantalla. Para

ver el título y el artista, si se encuentra disponible, seleccione

HD-1, HD-2, HD3, etc.

NOTA: La cantidad de información mostrada cuando

recibe una señal de HD Radio depende de lo que se está

transmitiendo. Algunas estaciones transmiten sus letras

de identificación (nombre), el nombre del artista, el título

de la canción, y la categoría de la música.

Búsqueda PTY

Después de seleccionar un canal de HD Radio, se enumeran

las categorías de Tipo de Programa, permitiendo a los

oyentes encontrar programas similares por genero.

Si el menú PTY no es mostrado, pulse el botón PROG (20)

en la página 2/2 para cambiar entre los canales de

multidifusión de HD Radio y las categorías de PTY.

Cuando se selecciona una categoría PTY del menú de la

pantalla táctil, la radio comenzará a buscar estaciones que

transmiten en la categoría seleccionada.

Cómo usar Estaciones Prefijadas

Puede guardar hasta 18 memorias para FM y 6 memorias

para AM. Las estaciones almacenadas aparecen en el lado

izquierdo de la pantalla.

Cómo almacenar una Estación

1. Seleccione una banda (si es necesario), luego

seleccione una estación.

2. Toque el botón en pantalla MEM (17) para abrir la

pantalla de prefijados.

3. Toque el número de prefijado donde desea almacenar

la estación actual (o presione EXIT (SALIR) para

cancelar y cerrar el menú). El número predefinido y la

estación aparece resaltada en el lado izquierdo de la

pantalla.

NOTA: Las estaciones de multidifusión pueden ser

guardadas como estaciones predefinidas.

Cómo activar una Estación

1. Seleccione una banda (si es necesario).

2. Toque un botón (6) de prefijado en pantalla para

seleccionar la estación almacenada correspondiente.

Almacenamiento Automático (AS)

Para seleccionar seis estaciones fuertes y almacenarlas en

la banda actual:

1. Seleccione una banda (si es necesario).

2. Toque el botón en pantalla AS para activar la función

de Almacenamiento Automático.

Las nuevas estaciones reemplazan las estaciones ya

almacenadas en esa banda.

FM:___._MHz

123

456

789

Clear

Exit

RADIO

FM 106.7 MHz HD-2

02:27 AM

PROG 2/2 A/D

MEM

HD-1

HD-2

HD-3

Title: Lil Love

WXXL-FM Auto HD

RADIO

FM 106.7 MHz HD-1

02:07 AM

PROG 2/2 A/D

MEM

01 Non-specific

02 News

03 Information

04 Sports

05 Talk

06 Rock

Title: DAWSON McALLIST

WXXL-FM Auto HD

Preset: _ _

123

456

789

0Clear

Exit

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

VM9423

Etiquetado de iTunes®

El VM9423 ofrece Etiquetado iTunes®, lo cual permite al

usuario "Etiquetar" canciones que se reproducen en

estaciones HD Radio™ para su compra posterior a través de

iTunes. Cuando el botón en pantalla TAG (24) es tocado, la

unidad almacena información de título y artista de canción

que luego pueden ser transferidas a su iPod cuando se

conecta al MediaLink4. Una lista titulada "Etiquetada"

aparecerá en iTunes, permitiéndole la opción de comprar sus

canciones etiquetadas.

Compatibilidad iPod

Los modelos apoyados, pero no limitados a, incluyen el

• iPod nano 4G

• iPod Classic

• iPod Touch

• iPod 5G

• iPod nano 3G

Cómo Etiquetar Música

Para comenzar a etiquetar música, sintonice una estación de

HD Radio. El ícono HD en la parte superior de la pantalla

debe estar iluminado, indicando que se está recibiendo una

estación digital. Toque el botón en pantalla TAG o presione el

botón MENU/TAG en el control remoto. Aparecerá en la

pantalla “Adding Tag...” (agregando etiqueta...). La

información de canción es guardada en la memoria del

VM9423 hasta que se conecte un iPod. Cuando la primera

etiqueta es satisfactoria, la parte inferior de la pantalla

muestra "Etiqueta almacenada 1 de 64". Puede etiquetar

hasta 64 canciones antes que las etiquetas deban ser

transferidas a un iPod o borrarse. Cuando la memoria de

Etiquetas alcanza la capacidad (64 etiquetas) la parte inferior

de la pantalla muestra "Memoria Llena, Conecte un iPod".

NOTA: Las etiquetas guardadas en su iPod pueden ser

administradas usando el software iTunes, disponible en

www.apple.com/itunes.

Descarga de Etiquetas a su iPod

Para descargar etiquetas a su iPod, enchufe un iPod dentro

del iPod jLink3 y luego dentro del conector MediaLink4 iPod.

Todas las etiquetas existentes son transferidas

automáticamente al iPod y borradas de la memoria de la

Unidad principal. Si se conecta un iPod cuando una canción

está etiquetada, la etiqueta será transferida inmediatamente

al iPod.

NOTA: Cuando transfiere Etiquetas a un iPod, el VM9423

debe permanecer en modo Radio hasta que el mensaje

“## Etiqueta(s) Enviada” se muestre. Para comprar

canciones etiquetadas, debe sincronizar su iPod a

iTunes ay luego pulsar la lista "Etiquetada" en el lado

izquierdo de la pantalla de software iTunes. Pulse el

botón "view" ver para información de compra.

Tabla 5: Mensajes de Etiquetado

Mensaje de Etiquetado Motivo

Almacenando Etiqueta... El botón Etiqueta está

presionado

Etiqueta Almacenada ## de 64 Almacenamiento Satisfactorio

de Etiquetas

## Etiqueta(s) Enviado Las etiquetas fueron

transferidas satisfactoriamente

Memoria llena, Conecte un iPod Almacenamiento de Etiquetas

lleno

Datos de Etiqueta insuficientes Datos de Etiqueta no

disponible

Transferencia de Etiqueta fallida Transferencia de Etiqueta

fallido

iPod lleno, no puede

almacenarse Etiqueta Memoria de iPod llena

Etiquetado no soportado iPod no soportado conectado

Tabla 5: Mensajes de Etiquetado

Mensaje de Etiquetado Motivo

VM9423

OPERACIÓN DE RADIO SATELITAL

Los oyentes pueden suscribirse a XM® Radio en la Web

visitando www.xmradio.com, o llamando al (800) 967-

2346. Los clientes deberían tener preparada su ID de

Radio (ver “Cómo mostrar el código de identificación

(ID)”). Los clientes pueden recibir un número limitado de

canales libres al aire sin la activación.

Cómo Acceder al Modo de Radio

Satelital

Presione el botón SRC (6) en el panel frontal o el control

remoto (8) para cambiar a fuente SAT.

1. Nombre del Canal SAT

2. Número de Canal SAT

3. Banda SAT

4. Hora

5. Título de Canción

6. Nombre de Artista

7. Categoría de la canción

8. Indicador de fuerza de señal

9. Canales actualmente pre-definidos/botones pre-

definidos en la pantalla

10. CH -: Selecciona el canal previo

11. CH +: Selecciona el siguiente canal

12. CAT +: Selecciona el próximo canal solamente en la

actual categoría

13. CAT -: Selecciona el canal previo solamente en la

actual categoría

14. Toque para ingresar directamente el canal usando el

teclado en pantalla

15. CG: Modo de Canal de Acceso/Guía de Categoría

16. BANDA: Cambio entre las bandas SAT1, SAT2 y SAT3

17. Toque para ver el menú SETUP

18. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

19. MEM: Ver pantalla usada para ingresar el canal actual

dentro de una memoria prefijada

20. DIAG: Esta función está reservada para ser usada sólo

por el profesional de servicio para determinación de

problemas.

Cómo mostrar el código de

identificación (ID)

Antes que pueda escuchar la radio satelital, debe suscribirse

al servicio usando su número de identificación de radio. Para

mostrar la ID de radio, presione los botones izquierdo/

derecho (16, 17) en el joystick o los botones CH - o CH + en

la pantalla táctil repetidamente para sintonizar al canal el

“000”. La pantalla muestra la ID de radio donde el nombre del

canal es generalmente mostrado.

Cómo Seleccionar una Estación

Use los botones izquierdo/derecho del joystick o los botones

CH - o CH + en la pantalla táctil para cambiar a otra estación.

Modo Prefijado

Para ingresar al modo prefijado, Toque el botón BAND en la

pantalla, o presione el botón BAND en la unidad (4) o control

remoto (20) para cambiar entre las siguientes bandas: SAT1,

SAT2, o SAT3 (indicadas en la esquina superior de la

pantalla TFT).

Seis botones numerados de prefijado almacenan y activan

estaciones para cada banda. Las seis estaciones

almacenadas (P1-P6) para la banda actual aparecen en la

pantalla TFT.

Cómo almacenar una Estación

1. Seleccione una banda (si es necesario), luego

seleccione una estación.

2. Toque el botón en pantalla MEM (18) para abrir la

pantalla de prefijados.

3. Toque el número de prefijado donde desea almacenar

la estación actual (o presione EXIT (SALIR) para

cancelar y cerrar el menú). El número prefijado y la

estación aparecen resaltados.

Cómo activar una Estación

1. Seleccione una banda (si es necesario).

2. Toque un botón de prefijado en la pantalla táctil para

seleccionar la estación almacenada correspondiente.

Sintonía Directa

Para ingresar directamente una estación de radio, toque el

botón o presione el botón GOTO (21) en el control

remoto para mostrar el menú de ingreso directo.

Ingrese la estación de radio deseada usando el teclado

numérico en pantalla. Presione el botón Intro para sintonizar

la estación seleccionada. Para salir de la pantalla sin cambiar

de estación, toque Exit (SALIR). Para limpiar su ingreso y

comenzar de nuevo, toque Clear (Limpiar).

SAT

SAT1 CH001

01:02

BAND MEM DIAG

P1 XM Preview

P2 XM Preview

P3 XM Preview

P4 XM Preview

P5 XM Preview

P6 XM Preview

Title: Fridays XM144!

XM Preview Preview

CAT

CHCH +

18 4

3 21

516

919 20

Mem:

Exit

P1 P2 P3

P4 P5 P6

CHNO:___/255

123

456

789

Clear

Exit

VM9423

Modo de Canal de Acceso/Guía de

Categoría

Hay dos modos de acceso para ayudarlo a navegar a través

de los canales y o categorías. Para acceder al modo Guía de

Canal/Categoría, presione el botón INTRO (18) en el control

remoto o en el botón CG en la pantalla táctil.

Guía de Canal es el modo de búsqueda predeterminado.

Para acceder a la Guía de Categoría, pulse el botón TITLE

(2) en el control remoto o toque CAT en la pantalla táctil.

Para regresar, a la Guía de Canal, toque CH sobre la pantalla

o pulse el botón SUBTITLE (9) en el control remoto.

Modo Guía de Canal

Cuando el Modo de Guía de Canal es seleccionado, los

primeros seis canales satelitales son mostrados en las

casillas en la parte inferior izquierda de la pantalla TFT y el

menú en pantalla cambia para facilitar el modo de búsqueda.

• Mientras está en Modo Búsqueda, para cambiar entre

los modos de búsqueda de Canal y Categoría, presione

los botones CH o CAT en la pantalla táctil.

• Utilice la barra deslizante y las flechas en la pantalla

táctil para ver la página previa/siguiente de las

estaciones. Cada página contiene seis canales entre los

cuales seleccionar.

• Presione el botón en pantalla SCN o los botones INT

(20) en el panel de control para vista previa de cada uno

de los 6 canales mostrados por 10 segundos.

• Presione el botón CG para regresar la pantalla al Modo

Preset.

• Para seleccionar un canal mientras se encuentra en el

modo Guía de canal, toque el nombre del canal en la

pantalla. El canal comenzará a reproducirse y la unidad

regresará al modo Prefijado.

Modo de Guía de Categoría

Cuando el Modo de Guía de Categoría es seleccionado,

aparecen en pantalla iconos de carpeta al lado de las

opciones de categorías.

• Mientras está en Modo Búsqueda, para cambiar entre

los modos de búsqueda de Canal y Categoría, presione

los botones CH o CAT en la pantalla táctil.

• Utilice la barra deslizante y las flechas en la pantalla

táctil para ver la página previa/siguiente de las

categorías. Cada página contiene seis categorías entre

las cuales seleccionar.

• Para seleccionar una categoría, toque el nombre de la

correspondiente categoría o icono de carpeta. Los

canales en la categoría serán mostrados en la pantalla.

• Utilice la barra deslizante y las flechas en la pantalla

táctil para ver las seis estaciones previas/siguientes en

la categoría seleccionada.

• Pulse el botón SCN en pantalla para escuchar por 10

segundos cada canal.

• Toque el nombre del canal para reproducirlo.

• Presione el botón en pantalla CG para regresar la

pantalla al Modo Preset.

SAT

SAT1 CH001

01:02

SCN MEM DIAG

########

001 XM Preview

004 The 40s

005 The 50s

006 The 60s

007 The 70s

Title: www.xmradio.com

XM Preview Preview

CAT

VM9423

OPERACIÓN DE VIDEO DE DVD/VCD

NOTA: Cuando está instalado correctamente, no puede

mostrarse video de DVD en la pantalla principal TFT

salvo que esté aplicado el freno de estacionamiento. Si

intenta reproducir un DVD mientras el vehículo está en

movimiento, la pantalla TFT muestra "PARKING" sobre

un fondo azul. Las pantallas de video traseras, si las hay,

funcionarán normalmente.

Insertar/Expulsar Disco

Para insertar un disco, primero debe presionar el botón

(4) para abrir el panel frontal y mostrar la ranura del disco.

Luego de insertar un disco DVD, se ingresa al modo DVD y

comienza la reproducción del disco. La luz indicadora de

disco (9) se ilumina cuando se inserta un disco.

NOTA: Si el Bloqueo de Padres (calificación) está

activado y el disco insertado no está autorizado, debe

ingresarse el código de 6 dígitos y/o el disco debe

autorizarse (ver “Funciones de Sub-menú General” en

página 44).

No puede insertar un disco si ya hay un disco en la unidad o

si está apagada.

NOTA: Los DVD-R y DVD-RW no se reproducirán a

menos que la sesión de grabación esté finalizada y el

DVD esté cerrado.

Cómo Expulsar un Disco

Presione el botón (16) en la unidad o el control remoto

(35) para expulsar el disco. La unidad vuelve

automáticamente al modo Sintonizador. Puede expulsar un

disco con la unidad apagada. La unidad permanecerá

apagada luego de expulsar el disco.

Restaurar el Mecanismo de Carga

Si el disco carga anormalmente o se produce un

funcionamiento anormal del mecanismo principal, presione y

mantenga el botón (16) en la unidad o el control remoto

(35) para restaurar el mecanismo de carga. Se vuelve a la

operación normal.

Cómo Acceder el Modo DVD

Para cambiar al modo DVD cuando el disco ya está

insertado, presione el botón (6) SRC en el panel frontal o el

control remoto (8) hasta que aparezca “DISC” en la parte

inferior de la pantalla.

Cómo Controlar la Reproducción

Para acceder los controles en pantalla, toque la pantalla.

Toque el botón 1/2 para ver una segunda página de los

controles

Cómo Detener la Reproducción

Toque el botón ( ) en la pantalla o presione el botón /

BAND (20) en el control remoto para detener la reproducción

del DVD.

Cómo Pausar la Reproducción

Presione el botón ( || ) en la pantalla (o presione el botón >/||

en el control remoto) para suspender la reproducción del

disco. Presione el botón > en pantalla para volver a la

reproducción del disco.

Reproducción Avance Rápido

Presione el botón /\ en el control remoto o el botón >> en la

pantalla para avance rápido. Mantenga presionando y

liberando el botón para aumentar la velocidad de “2X” a “4X”,

“8X”, y “20X”.

Presione el botón ENTER (18) en el control remoto o toque el

botón reproducir (>) para volver a la reproducción normal.

Reproducción en retroceso rápido

Presione el botón \/ del joystick o toque el botón << en la

pantalla para reproducir el título actual en retroceso rápido.

Mantenga presionando y liberando el botón para aumentar la

velocidad de “2X” a “4X”, “8X”, y “20X”.

Presione el botón de joystick ENTER (13) en la unidad o

toque el botón reproducir (>) para volver a la reproducción

normal.

Reproducción en Avance Lento/Retroceso Lento:

Presione el botón ||>/BAND en el control remoto para

reproducción de avance lento/retroceso lento. Mantenga

presionando y liberando el botón para aumentar la velocidad

de avance lento de “2X” a “4X” y “8X”, y luego comenzar el

retroceso lento.

Repetir Reproducción

Presione el botón RPT (19) en el panel de control, el botón

RPT (7) en el control remoto, o el botón en pantalla para

alternar el modo repetir de acuerdo a lo siguiente:

• DVD: Repetir Capítulo, Repetir Título, Repetición

Desactivada

• VCD (PBC Off): Repetir una, Repetición desactivada

NOTA: Para reproducir VCD, la función repetir no está

disponible si PBC está activado.

Función de Repetir Sección (A-B)

Use la función A-B para definir un área específica de un

disco a repetir.

• Presione el botón RPT A-B (6) en el control remoto (o el

botón A-B en pantalla) para fijar el punto de inicio (A) de

la sección repetida.

• Presione nuevamente el botón RPT A-B una vez que

alcanza el punto final (B) deseado de la sección

repetida. La porción seleccionada del DVD se repetirá

ahora continuamente.

• Presione nuevamente el botón RPT A-B para cancelar

el ajuste de la sección A-B y detener la repetición de

reproducción.

Reproducción Aleatoria

Con un DVD, VCD, o CD reproduciéndose, presione el botón

RDM (33) en el control remoto para activar la reproducción

aleatoria y reproducir todos los capítulos/pistas en forma

aleatoria. Aparece “On” (Activado) en la pantalla.

Presione el botón > en el joystick para reproducir la próxima

pista aleatoria.

Presione el botón RDM nuevamente para desactivar la

reproducción aleatoria.

1/2

BACKBACK

MENU 2/2 DISP

AUDIO

A-B

TITLE

SUBTITLE

VM9423

NOTA: Cuando un VCD está reproduciendo con PBC

activado, el activar la reproducción aleatoria

automáticamente desactiva el PBC.

Cómo acceder el Menú DVD

Presione el botón MENÚ (1) en el control remoto para llamar

al menú DVD principal. Use el joystick para seleccionar un

título desde el menú o toque el título en pantalla.

Presione el botón TITLE (TÍTULO) (2) en el control remoto o

en la pantalla para seleccionar un título distinto para

reproducción.

Presione el botón INTRO (joystick) para confirmar su

selección y comenzar la reproducción. También puede

seleccionar un título usando la pantalla táctil.

Cómo moverse por los capítulos

Presione el botón > en el joystick o el botón >>| en pantalla

para avanzar al siguiente capítulo en el DVD.

Presione el botón < en el joystick o el botón |<< en pantalla

para moverse al capítulo anterior.

Selección Directa de Capítulo / Pista

Ingreso Directo en Control Remoto

Durante la reproducción de DVD, VCD y CD, puede usar el

teclado numérico en el control remoto (29) para acceder

directamente una pista.

Ingreso Directo en Pantalla Táctil

Para seleccionar directamente un capítulo/pista, toque el

botón en la pantalla de control para mostrar el menú

de ingreso directo.

Use el botón para seleccionar entrada de Título,

Capítulo, o Tiempo.

• Título: _/#

• Capítulo: _ _/##

• Hora: _ _:_ _:_ _

Ingrese el título, capítulo/pista, o tiempo deseado usando el

teclado numérico en pantalla y luego presione el botón Intro.

Para salir de la pantalla sin cambiar de estación, toque Exit

(SALIR). Para limpiar su ingreso y comenzar de nuevo,

toque Clear (Limpiar).

Cómo ver un Ángulo de Visión

Alternativo (Sólo DVD)

Algunos DVDs contienen escenas que se han grabado

simultáneamente desde distintos ángulos. Para discos

grabados con ángulos múltiples, presione el botón ANGLE

(13) en el control remoto para cambiar entre los ángulos

disponibles de la imagen en pantalla.

Acercamiento

Presione los botones PRESET /\ y \/ (11, 12) en el control

remoto para agrandar y tener una vista panorámica de la

imagen de video usando las siguientes opciones: “ZOOM

1.5”, “ZOOM 2”, “ZOOM 3”, y “OFF”.

Discos Multi-Idioma (Sólo DVD)

Cómo cambiar el idioma de Audio

Si está mirando un disco grabado con idiomas múltiples,

presione el botón AUDIO (5) en el control remoto para elegir

un idioma.

Cómo cambiar el idioma de Subtítulos

Si está mirando un disco grabado con idiomas múltiples con

subtítulos, presione el botón SUBTITLE (9) en el control

remoto para elegir el idioma en el cual desea que aparezcan

los subtítulos.

NOTA: Durante la reproducción de VCD, presione el

botón AUDIO (5) en el control remoto para elegir entre

Canal Izquierdo, Canal Derecho, y Estéreo.

PBC (Control de Reproducción - Sólo

VCD)

Para VCDs con funcionalidad de reproducción, el control de

reproducción (PBC) provee controles adicionales para

reproducción de VCD.

Presione el botón MENU (1) en el control remoto para

cambiar la función PBC "On"/"Off". Cuando PBC está

activado, comienza la reproducción desde la pista 1 de la

lista de reproducción.

NOTA: Cuando PBC está activado, están disponible el

avance rápido, reproducción lenta, y pista previa/

siguiente. No están disponibles Repetición y selección

directa de pista.

Cuando PBC está activada, el seleccionar aleatorio,

búsqueda, o búsqueda de reproducción desactiva

automáticamente el PBC.

Información de Reproducción

Durante una reproducción de DVD y VCD, presione el botón

DISP (2) en el panel de control o en el control remoto (10)

para mostrar información de reproducción en la pantalla,

incluyendo el medio de reproducción y el tiempo actual de

reproducción.

Información de Reproducción de DVD

La siguiente información es mostrada en la parte superior de

la pantalla durante la reproducción de DVD:

• Título: 05/08 – “05/08" indica que el quinto de 8 títulos

en el DVD se está reproduciendo actualmente.

• Capítulo: 002/016 – “002/016" indica que el segundo de

16 títulos en el DVD se está reproduciendo

actualmente.

• 00:41:28 – “00:41:28” indica el tiempo de reproducción

del título actual.

La siguiente información es mostrada en la parte inferior de

la pantalla:

Chapter: _ _

123

456

789

0Clear

Exit

VM9423

• Frente: Fuente

• Trasero: Fuente

• Reloj

Información de Reproducción de VCD

La siguiente información es mostrada en la parte superior de

la pantalla durante la reproducción de VCD:

• VCD 2.0 – Formato del disco actual.

• Título: 06/18 – “06/ 18" indica que el sexto de 18 títulos

en el VCD se está reproduciendo actualmente.

• 00:02:18 – “00:02:18” indica el tiempo de reproducción

de la pista actual.

Información General de Disco

Tabla 6: Propiedades del Disco

Símbol

oPropiedades de Disco

de 12cm

Tiempo

Máximo de

Reproducci

ón

Un lado una capa (DVD-5)

Un lado capa doble (DVD-9)

Dos lados una capa (DVD-

10)

Dos lados capa doble (DVD-

18)

(Método

MPEG 2)

133 minutos

242 minutos

266 minutos

484 minutos

Un lado una capa (VCD) (Método

MPEG 1)

74 minutos

Un lado una capa 74 minutos

Tabla 7: Símbolos de Disco

Símbolo Significado

Número de idiomas de voces grabadas. El

número dentro del icono indica el número

de idiomas en el disco (máximo de 8).

Número de idiomas de subtítulos disponible

en el disco (máximo de 32).

Números de ángulos provistos (máximo de

9).

Proporciones de Aspecto disponibles. “LB”

proviene de Letter Box y “PS” proviene de

Pan/Scan. En el ejemplo de la izquierda; el

video 16:9 puede convertirse a video Letter

Box.

Indica el código de región donde el disco

puede reproducirse.

• Región 1: EE.UU, Canadá, Islas del Pacífico

Este

• Región 2: Japón, Europa Occidental, Europa

del Norte, Egipto, Sud África, Oriente medio

• Región 3: Taiwán, Hong Kong, Corea del Sur,

Tailandia, Indonesia, Asia Sud-oriental

• Región 4: Australia, Nueva Zelanda, América

central y Sud América, Islas del Pacífico Sur/

Oceanía

• Región 5: Rusia, Mongolia, India, Asia

Central, Europa Oriental, Corea del Norte,

África del norte, Asia nor-occidental

• Región 6: China Continental

• ALL: Todas las regiones

Tabla 7: Símbolos de Disco

Símbolo Significado

VM9423

OPERACIÓN DE AUDIO DE DVD/CD

Las instrucciones para control de TFT e insertar/expulsar son

las mismas para la operación de DVD y CD. Por favor vea la

sección Operación de Video DVD/Disco para información

sobre estos tópicos.

El VM9423 reproducirá música u otros archivos de audio de

los siguientes medios de disco:

• CD-DA

• CD-R/RW

•DVD

•DVD+R/RW

•DVD-R/RW

Luego de insertar un disco , el disco y el título de pista (si

está disponible), junto con el número de pista y el tiempo de

reproducción aparecen en la pantalla.

Interfaz de Usuario del Reproductor

de CD

Los indicadores en pantalla y las áreas táctiles clave para la

reproducción de CD se indican a continuación.

1. Pista actual y número total de pistas en el disco

2. Tiempo transcurrido de reproducción/duración de la

pista

3. Titulo de Disco

4. Títulos de pista disponible

5. Información de ID3

6. ||: Toque para reproducir/pausar reproducción de disco

7. : Toque para detener reproducción de disco

8. >>|: Toque para moverse a la pista siguiente

9. |<<: Toque para moverse a la pista previa.

10. />>: Toque para navegar la lista de reproducción/

toque para avance rápido

11. /<<: Toque para navegar la lista de reproducción/

toque para retroceso rápido

12. Toque para activar/desactivar el modo de reproducción

Aleatorio

13. Toque para activar/desactivar el modo de reproducción

Repetir

14. Toque para acceder el ingreso directo a pantalla.

15. Toque para ver el menú SETUP

16. Toque para ver el Spectrum Analyzer > Equalizer

“Analizador de Espectro > Ecualizador”

17. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

18. Toque la barra deslizante y flechas para ver la página

previa/siguiente de canciones

19. Tiempo Actual

Cómo Controlar la Reproducción

Cómo Detener la Reproducción

Toque el botón en pantalla o presione el botón (20) en

el control remoto para detener la reproducción del disco.

Para volver a la reproducción, toque el botón en pantalla o

presione el botón en el joystick.

Cómo Pausar la Reproducción

Toque el botón en pantalla o presione el botón en el

joystick para suspender o volver a la reproducción de disco.

Cómo moverse por las pistas

Presione el botón >>| (19) en el control remoto o en la

pantalla o use el botón > en el joystick para avanzar a la

próxima pista en el disco.

Presione el botón |<< (17) en el control remoto o en la

pantalla o use el botón < en el joystick para moverse a la

pista previa.

Repetir Reproducción

Toque el botón en la pantalla o presione el botón RPT (7)

en el control remoto o panel de control (19) para alternar el

modo repetición de acuerdo a lo siguiente:

• DVD: Repetir Capítulo, Repetir Título, Repetición

Desactivada

• CD-DA: Repetir Uno, Repetir Todo, Repetición

Desactivada

• CD-R/RW: Repetir Uno, Repetir Todo, Repetición

Desactivad

• DVD-R/RW: Repetir Uno, Repetir Todo, Repetición

Desactivada

Seleccionar exploración de Pista (sólo discos CD-DA)

Durante la reproducción de disco, presione el botón SCN en

el control remoto (34) o el botón INT (20) en el panel de

control para reproducir los primeros 10 segundos de cada

pista. Cuando se alcanza la pista deseada, presione

nuevamente el botón SCN para cancelar la función y

reproducir la pista seleccionada.

Seleccionar Reproducción Aleatoria

Mientras esta detenida la reproducción de disco, presione el

botón RDM (33) en el control remoto para reproducir las

pistas en el disco en forma aleatoria. Toque el botón RDM

nuevamente para cancelar el modo de Reproducción

Aleatorio.

NOTA: CD-R y CD-RW no se reproducirán salvo que la

sesión de grabación esté finalizada.

Avance Rápido

Toque el botón en pantalla o presione el botón /\ en el

joystick para avance rápido. Mantenga presionando y

liberando el botón para aumentar la velocidad de “2X” a “4X”,

“8X”, y “20X”.

Retroceso rápido

Toque el botón en pantalla o presione el botón /\ en el

joystick para retroceso rápido. Mantenga presionando y

liberando el botón para aumentar la velocidad de “2X” a “4X”,

“8X”, y “20X”.

DISC

CD 1/10 01:23 04:31

01:02

1 Track 01

2 Track 02

3 Track 03

4 Track 04

5 Track 05

6 Track 06

4911

Audio CD

VM9423

Ingreso Directo de Pista

Para seleccionar una pista directamente, toque el botón

en el control de pantalla para mostrar el menú de

ingreso directo.

Ingrese el número de pista deseado usando el teclado

numérico en pantalla y luego presione el botón Intro. Para

salir de la pantalla sin cambiar de estación, toque Exit

(SALIR). Para limpiar su ingreso y comenzar de nuevo,

toque Clear (Limpiar).

TRACK:__/##

123

456

789

Clear

Exit

VM9423

CÓMO REPRODUCIR ARCHIVOS MP3/WMA

Las instrucciones para control de TFT e insertar/expulsar son

las mismas para la operación de DVD y MP3. Por favor vea

la sección Operación de Video DVD/Disco para información

sobre estos tópicos.

NOTA: Cuando graba archivos MP3 / WMA dentro

de un disco DVD, use la opción de grabación 2X o

4X, si está disponible. Esta baja velocidad de

grabación ayudará a eliminar errores de buffer y

aumentará la capacidad de legibilidad del disco.

También, use carpetas cuando graba un gran

número de canciones / archivos a un disco para

una fácil navegación de la música. Seleccione la

opción "Disc at Once" (Todo el Disco a la Vez) y

cierre su disco.

Requisitos de Medio y Archivos MP3/

WMA

Este reproductor le permite reproducir archivos MP3 y WMA

grabados en CD-R/RWs, DVD+R/RWs, y DVD-R/RWs. Para

discos CD-RW, por favor asegúrese que se le da formato

usando el método completo y no el método rápido para evitar

operación ilegal del disco.

Hasta 1500 canciones/archivos pueden grabarse dentro de

un disco para una mezcla de música de MEGA DVD. No

exceda este número de canciones/archivos dado que se

podrían producir problemas de legibilidad.

Compatibilidad de Formato MP3

Los formatos de nomenclatura de archivo listados a

continuación son compatibles con esta unidad:

• Nombre de archivo - ISO 9660: 12 caracteres,

extensión de archivo: 3 caracteres

• Nombre de archivo - ISO 9660: 31 caracteres,

extensión de archivo: 3 caracteres

• Joliet – 64 caracteres

Si el nombre de archivo o carpeta no cumple con las normas

de sistema de archivos ISO 9660, podría no ser mostrado o

reproducido correctamente. Use las siguientes preferencias

cuando comprime datos de audio para su disco MP3:

• Tasa de Transferencia de Bit: 128kbps

• Frecuencia de la Muestra: 48kHz

NOTA: Cuando graba MP3 hasta la máxima

capacidad del disco, desactive escritura

adicional. Para grabar un disco vacío hasta la

capacidad máxima del disco, use la opción "Disc

at once" (Todo el Disco a la Vez).

Orden de Reproducción MP3

Cuando se seleccionan para reproducción los archivos y

carpetas (Búsqueda de Carpeta, Búsqueda de Archivo o

Selección de Carpeta) son accedidos en el orden que fueron

grabados por el grabador de CD. Como resultado, el orden

en cual se espera que sean reproducidos podría no coincidir

con el orden en que son realmente reproducidos. Podría fijar

el orden en el cual los archivos MP3/WMA serán

reproducidos grabándolos en el medio de forma tal de

escribir los nombres de archivos en el CD comenzando con

los números de secuencia de reproducción como "01" a "99".

Por ejemplo, un medio con la siguiente organización de

carpeta/archivo está sujeto a Búsqueda de Carpeta,

Búsqueda de Archivo o Selección de Carpeta, como se

muestra a continuación.

El reproductor VM9423 sólo reconocerá tres niveles de

carpeta y no muestra carpetas que contienen sólo otras

carpetas. En el ejemplo de arriba, la unidad mostrará las

carpetas 3, 4, 6, y 8, pero no 2 y 7 dado que no contienen

ninguna pista directamente. La carpeta 5 no es reconocida

para nada dado que está en el cuarto nivel.

VM9423

Cómo Cargar una Tarjeta SD

NOTA: El VM9423 soportará Tarjetas SD de hasta 8GB.

Las tarjetas SD mayores a estas (Tarjetas SDHC) no

serán reconocidas.

Para insertar un tarjeta SD, primero debe presionar el botón

/EJECT (EXPULSAR) en el panel de control (5) o el

control remoto (23) para revelar la ranura de tarjeta SD (14)

Inserte la tarjeta SD dentro de la ranura de tarjeta, la unidad

leerá los archivos de audio/video en la tarjeta

automáticamente.

Para quitar la tarjeta, primero presione el botón SRC (6) para

cambiar a otro modo y detener la reproducción SD. Presione

y suelte para sacar la tarjeta. Agarre la tarjeta SD y quítela en

forma recta. La mayoría de las tarjetas tienen un fino

descanso que ayuda a removerla.

Cómo cargar un Dispositivo USB

NOTA: El puerto USB reconocerá la mayoría de los

dispositivos de memoria flash USB, así como discos

duros portátiles con archivos de audio / video. El disco

duro debe estar formateado en FAT32. El sistema

operativo de la unidad central no soporta estructuras de

archivo NTFS.

1. Ubique un conector USB localizado en el MediaLink4.

2. Inserte el dispositivo USB en el conector USB. La

unidad leerá automáticamente los archivos de audio/

video en el dispositivo USB.

Para quitar el dispositivo USB, presione el botón (6) SRC

para cambiar a otro modo y luego de quitar el dispositivo

USB del Conector USB.

Interfaz de usuario MP3

Los indicadores en pantalla y las áreas táctiles clave para la

reproducción de MP3 se indican a continuación.

1. Pista actual y número total de pistas en la raíz del disco

2. Tiempo transcurrido de reproducción, duración de la

pista

3. Tiempo actual

4. Títulos de Pistas

5. Información de ID3

6. || : Toque para reproducir/pausar reproducción de disco

7. : Toque para detener reproducción de disco

8. >>|: Toque para moverse a la pista siguiente

9. |<<: Toque para moverse a la pista previa.

10. />>: Toque para navegar la lista de reproducción/

toque para avance rápido

11. /<<: Toque para navegar la lista de reproducción/

toque para retroceso rápido

12. DIR -: Toque para ver la carpeta previa

13. DIR +: Toque para ver la carpeta siguiente

14. Toque para acceder al ingreso directo a pantalla.

15. Toque para ver el menú SETUP

16. Toque para ver el Spectrum Analyzer > Equalizer

“Analizador de Espectro > Ecualizador”

17. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

18. Nombre de Carpeta

19. 1/2 o 2/2: Toque el botón de esta página para ver la

segunda página de botones en pantalla.

20. Toque la barra deslizante y flechas para ver la página

previa/siguiente de canciones

21. Toque para activar/desactivar el modo de reproducción

Repetir

22. Toque para acceder al menú Música

23. Toque para acceder al menú Vídeo

24. Toque para acceder al menú Photo

25. Navegar todos los archivos

Cómo controlar la Reproducción de

MP3/WMA

Cómo Reproducir Archivos MP3/WMA

Después de insertar un disco MP3/WMA, los archivos se

reproducirán en secuencia del directorio "Raíz".

NOTA: Cuando graba archivos MP3 / WMA dentro

de un disco DVD, use la opción de grabación 2X o

4X, si está disponible. Esta baja velocidad de

grabación ayudará a eliminar errores de buffer y

aumentará la capacidad de legibilidad del disco.

También, use carpetas cuando graba un gran

número de canciones / archivos a un disco para

una fácil navegación de la música. Seleccione la

opción "Disc at Once" (Todo el Disco a la Vez) y

cierre su disco.

Cómo Detener la Reproducción

Toque el botón en pantalla o presione el botón /BAND

(20) en el control remoto para detener la reproducción del

disco.

Para volver a la reproducción, toque el botón en la

pantalla, presione el botón del joystick (13) en el panel

frontal, o presione el botón >/|| (18) en el control remoto.

EJECT LABEL SIDE UP

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

Conector USB Tipo A

16 3

DISC

MP3 4/84 01:56 00:00:23

01:02 AM

1 Cherry Poppin Da

2 Chris Isaak - Baby

3 Crazy Town - Butt

4 Phish - Birds Of A

5 Phish - Bouncin' R

6 Phish - Freebird (L

(Root)

1/2

911

19 20

2/2

DIR - DIR +

ALL

VM9423

Cómo Pausar la Reproducción

Toque el botón en la pantalla, presione el botón del

joystick (13) en el panel frontal, o presione el botón /|| (18)

on el control remoto para suspender o reanudar la

reproducción del disco.

Cómo moverse por las pistas

Presione el botón >>| (19) en el control remoto o en la

pantalla o use el botón > en el joystick (14) para avanzar a la

próxima pista en el disco.

Presione el botón |<< (17) en el control remoto o en la

pantalla o use el botón < en el joystick (10) para moverse a la

pista previa.

Repetir Reproducción

Toque el botón en pantalla, presione el botón RPT (19)

en el panel de control o presione el botón RPT (7) en el

control remoto para alternar el modo de acuerdo a lo

siguiente: Repetir una, Repetir Carpeta, Repetición

desactivada.

Seleccionar Reproducción Aleatoria

Presione el botón RDM (33) en el control remoto para

reproducir los archivos en el disco en forma aleatoria.

Presione RDM nuevamente para cancelar el modo de

Reproducción Aleatorio.

NOTA: CD-R y CD-RW no se reproducirán salvo que la

sesión de grabación esté finalizada.

VM9423

OPERACIÓN DE iPod

Interfaz de Usuario iPod

Los indicadores en pantalla y las áreas táctiles clave para la

reproducción del iPod se indican a continuación.

1. Tiempo transcurrido de reproducción

2. Pista actual y número total de archivos

3. Tiempo Actual

4. Información de títulos/menú de Medio

5. Información de ID3

6. Intro

7. Toque para acceder fotos

8. >>|: Toque para moverse a la pista siguiente

9. |<<: Toque para moverse a la pista previa.

10. Toque para acceder al menú iPod

11. >|| : Toque para reproducir/pausar reproducción de

disco

12. Toque para acceder archivos de música

13. Toque para acceder archivos de video

14. Toque para acceder a la pantalla SETUP

15. Toque para ver el Spectrum Analyzer > Equalizer

“Analizador de Espectro > Ecualizador”

16. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

17. Título de Canción

18. Toque para ver el menú de ingreso directo.

19. Toque la barra deslizante y flechas para ver la página

previa/siguiente de canciones

Cómo controlar su iPod

La unidad cambiará automáticamente a modo iPod cuando

un iPod es enchufado al MediaLink4. Para volver al menú

iPod desde cualquier otro menú de fuente, presione el botón

(6) SRC en el panel frontal o el control remoto (8) hasta que

aparezca el menú iPod en la pantalla.

NOTA: Asegúrese que su iPod tiene instalado el último

firmware de Apple para evitar problemas de

conectividad.

Los siguientes iconos de la pantalla táctil y botones del

control remoto se usan para acceder a menús del iPod:

Use la pantalla táctil, el joystick, o las teclas direccionales en

el control remoto para navegar los menús de iPod.

Reproducción de Música del iPod

Para acceder archivos de música iPod, toque el botón en

pantalla o presione el botón AUDIO (5) en el control remoto.

• Toque el botón > || en la pantalla para reproducir/

pausar.

• Toque >>| en pantalla, presione el botón >>| (19) en el

control remoto, o presione el botón > en el joystick (17)

para mover al siguiente ítem en el menú.

• Toque |<< en pantalla, presione el botón |<< (17) en el

control remoto, o presione el botón < en el joystick (16)

para moverse al ítem anterior en el menú.

• Use la pantalla táctil o presione el botón >/|| (18) en el

control remoto o el botón de joystick INTRO (20) en el

panel de control para seleccionar la opción de menú

resaltada.

• Presione el botón >> (14) en el control remoto o el botón

/\ (18) en el joystick, o toque el botón MENU en pantalla

para volver al menú previo.

Avance Rápido/Retroceso Rápido

Presione y mantenga los botones |<< o >>| en el control

remoto (17, 19) por 1 segundo y continúe manteniendo

pulsado para avance rápido o retroceso rápido. Suelte para

volver a la reproducción normal.

Reproducción de Fotos

Mientras que las fotos y videos iPod pueden ser vistos en la

pantalla VM9423 debe usar el iPod para controlar las

opciones de reproducción de fotos y videos.

Toque el ícono en pantalla o presione el botón SUB-TITLE

(9) en el control remoto para acceder el modo iPod FOTO. El

VM9423 liberará el control de nuevo al iPod de forma tal que

puede seleccionar el medio de video a ser mostrado en el

monitor TFT. Para salir del modo FOTO, toque la pantalla.

Reproducción de Video

Mientras que los videos iPod pueden ser vistos en la pantalla

VM9423 debe usar el iPod para controlar las opciones de

reproducción de videos.

Presione el botón en pantalla o presione el botón ANGLE

(13) en el control remoto para acceder al modo iPod VIDEO.

El VM9423 liberará el control de nuevo al iPod de forma tal

que puede seleccionar el medio de video a ser mostrado en

el monitor TFT. Para salir del modo de VIDEO, toque la

pantalla, pulse el botón >> (14) en el control remoto, o pulse

el botón MENU en el iPod.

NOTA: Para transmitir el video desde su iPod a la

pantalla del VM9423, debe fijar las siguientes opciones a

través del menú preferencias de video iPod: TV Out (Sal.

de TV) = On, TV Signal (Señal de TV) = NTSC, y

Widescreen (Pantalla Ancha)= On.

NOTA: Después de desconectar su iPod, el VM9423

siempre retornará al último modo accedido cuando el

iPod es conectado nuevamente a la unidad.

iPod

1:08 2/124

01:02 AM

0001 A Rush Of Blood to

0002 40

0003 4th of July

0004 A Little Less Conver

0005 A Message

0006 A Sort of Homecomi

4911

A Rush of Blood to the Head

Artist: Coldplay

Enter

Menú Pantalla Táctil Control Remoto

Música AUDIO

Fotos SUB-TITLE

Videos ANGLE

VM9423

Ingreso Directo de Pista/Archivo

Para seleccionar directamente un pista/archivo, toque el

botón en la pantalla de control para mostrar el menú

de ingreso directo.

Ingrese la pista/archivo deseada usando el teclado numérico

en pantalla. Presione el botón Intro para sintonizar la

estación seleccionada. Para salir de la pantalla sin cambiar

de estación, toque Exit (SALIR). Para limpiar su ingreso y

comenzar de nuevo, toque Clear (Limpiar).

También puede usar el teclado numérico (29) en el control

remoto para acceder archivos directamente.

TRACK:__/##

123

456

789

Clear

Exit

VM9423

OPERACIÓN DE BLUETOOTH

NOTA: La operación de Bluetooth requiere el accesorio

opcional BTM10.

Acerca de Bluetooth

Bluetooth es una tecnología de conectividad de radio

inalámbrica de corto alcance que está desarrollada como un

reemplazo de cables para teléfonos móviles, PCs de mano y

otros dispositivos. Bluetooth funciona en el rango de

frecuencia de 2.4 GHz y transmite voz y datos hasta 1

megabits por segundo. Bluetooth fue presentado por un

grupo especial de interés (SIG) compuesto por Ericsson Inc.,

Intel Corp., Nokia Corp., Toshiba e IBM en 1998, y

actualmente es desarrollado por cerca de 2,000 compañías

en el mundo. La palabra, marca y logos Bluetooth son

propiedad de Bluetooth SIG, Inc. y cualquier uso de tales

marcas por Audiovox Corporation es bajo licencia. Otras

marcas y nombres de marcas son aquellos de sus

respectivos propietarios.

NOTA: La distancia de línea de señal entre esta unidad y

su teléfono celular debe ser de 8 metros o menos para

enviar y recibir voz y datos vía la tecnología inalámbrica

Bluetooth. Sin embargo, la distancia de transmisión

podría acortarse más que la distancia estimada,

dependiendo del ambiente en uso.

Antes de intentar usar las funciones Bluetooth en el VM9423,

por favor asegúrese que su teléfono móvil soporta funciones

Bluetooth (perfiles de auriculares o manos libres o ambos).

Siga las siguientes guías para una operación satisfactoria.

• Antes de usar las funciones Bluetooth, debe aparear su

teléfono móvil con la unidad central VM9423 (ver “Cómo

aparear el Sistema Bluetooth con su Teléfono Móvil y la

Unidad Central”). Para asegurar la mejor recepción para

aparear y reconexión, por favor asegúrese que la

batería de su teléfono está completamente cargada

antes de comenzar.

• Trate de realizar el apareado a los pocos minutos de

haber encendido su teléfono.

• Una vez que la unidad se ha apareado con el teléfono,

el número de modelo de la unidad, “VM9423”, se

mostrará en el teléfono móvil.

• Para lograr el mejor rendimiento, siempre mantenga el

teléfono móvil dentro de los 3 metros de la unidad

central.

• Siempre mantenga un paso despejado entre el teléfono

móvil y la unidad central. Nunca coloque un objeto

metálico o cualquier otro obstáculo entre el teléfono

móvil y la unidad central.

• Algunos teléfonos móviles (como el Sony Ericsson)

podrían tener una opción de "Modo de Ahorro de

Energía". POR FAVOR NO use el modo de ahorro de

energía con el VM9423.

• Antes de aceptar o hacer un llamado, asegúrese que la

función “Bluetooth” de su teléfono móvil está activada.

• Para asegurar la mejor calidad/rendimiento de

conversación, permanezca a menos de un metro de la

unidad principal cuando habla.

• Para “desconectar” el teléfono móvil de la unidad

central, desactive la conectividad Bluetooth del teléfono

móvil.

•La búsqueda directa en la Libreta de Teléfonos a

través de la unidad central sólo está disponible si el

teléfono móvil soporta Descarga de Libreta de

Teléfonos. Si la función no está soportada, la unidad

central mostrará “Phone book not provided by this

phone” - "Libreta de teléfonos no provista para este

teléfono" cuando se hace un intento de descargar una

libreta de teléfonos.

Interfaz de Usuario Bluetooth

Los indicadores en pantalla y las áreas táctiles clave para la

operación de Bluetooth se indican a continuación.

1. Estado de Conexión Actual/dispositivo conectado

2. Tiempo Actual

3. Menú de Bluetooth

4. Estado Actual de Operación

5. Alterna entre menú de Música/Teléfono

6. Transferir llamada activa de nuevo al microteléfono

7. Aparear su teléfono Bluetooth (uso por primera vez)

8. Conectar/desconectar dispositivos Bluetooth (teléfono,

PDA,reproductor personal de música, etc.) con función

manos libres

9. Salir de pantalla de listado de llamados

10. Silenciar/activar el micrófono (ubicado en el lado

izquierdo de la radio) durante una llamada activa

11. Responder llamadas entrantes/hacer llamadas

12. Rechazar llamadas entrantes/finalizar llamada/salir de

proceso de apareado/salir de lectura de libreta de

teléfonos o lista de llamadas

13. Toque para ver el menú SETUP

14. Toque para ver el Spectrum Analyzer > Equalizer

“Analizador de Espectro > Ecualizador”

15. Toque para ver el MENÚ SOURCE y seleccione una

nueva fuente de reproducción

16. Indica conexión/operación actual (--> indica llamada

entrante, <-- indica alerta de discado)

17. Toque para acceder el ingreso directo a pantalla.

18. : Toque para detener reproducción

19. Toque la barra deslizante y flechas para ver la página

previa/siguiente de canciones

20. Alterna entre menú/modo de Música/Teléfono

21. Reproduce/Pausa archivo seleccionado

22. |<<: Toque para moverse al archivo previo

23. >>|: Toque para moverse al archivo siguiente

14 2

Disconnected

01:02 AM

1 Missed Calls

2 Received Calls

3 Dialed Calls

4 Phone Book

Menu List

612

22 18

INTERFAZ DE TELÉFONO INTERFAZ DE

MÚSICA

VM9423

24. Indicador de fuerza de señal

Perfil de Manos Libres (HFP)

Para usar un teléfono en forma inalámbrica con esta unidad,

es necesario primero establecer una conexión usando

tecnología inalámbrica Bluetooth. La conexión normalmente

se establece usando HFP (Perfil de Manos Libres), el cual le

brinda control de funciones completas disponibles en el

teléfono fuente. Sin embargo, dependiendo de su teléfono, la

conexión puede hacerse usando HSP (Perfil de Auricular), lo

que hace a algunas funciones no disponibles. Esta es una

limitación de su teléfono, no del VM9423.

Dado que hay una gran cantidad de implementaciones de

teléfono móvil Bluetooth disponibles en el mercado, las

operaciones con su teléfono móvil Bluetooth usando esta

unidad varía ampliamente.

Por favor refiérase al manual de instrucciones que viene con

su teléfono móvil Bluetooth junto con este manual mientras

opera su teléfono con esta unidad.

Cómo aparear el Sistema Bluetooth

con su Teléfono Móvil y la Unidad

Central

1. Presione el botón (8) para iniciar el proceso de

apareamiento. Mantenga el teléfono móvil a menos de 2

metros de la unidad central cuando aparea. (Para

terminar el proceso de apareado, presione el botón

nuevamente.)

2. Seleccione la opción de configuración de Bluetooth en

el teléfono móvil ha ser apareado (por favor refiérase al

manual de instrucciones del teléfono para conocer

como ingresar a la configuración Bluetooth, activar/

desactivar Bluetooth, y realizar el apareado).

NOTA: Algunos teléfonos requieren “clave de paso” o

código de apareado para conectar. Si su teléfono

requiere la clave de paso o código de apareo, deberá

ingresar el número en el campo Código de Apareado

bajo el menú de CONFIGURACIÓN Bluetooth. El código

de apareamiento es “0000” para muchos teléfonos. El

código predeterminado para el VM9423 es “1234”. Ver

“Funciones de Sub-menú de Bluetooth” en página 45

para instrucciones para ingresar el código de apareado.

3. Seleccione “VM9423” de la lista de apareado en el

teléfono móvil.

• Si el apareado es satisfactorio, el TFT mostrará el

número o nombre de modelo de teléfono móvil

apareado (como se especifica en el menú de

configuración Bluetooth del teléfono).

• Si el apareado falla, se muestra "Phone Pairing

Fail" (falla de apareado de teléfono) en la parte

inferior de la pantalla:

Cómo Reconectar

Una vez que el dispositivo Bluetooth se ha apareado, puede

tocar el botón conectar para reconectar.

NOTA: Sólo puede conectar un teléfono usando los

botones en pantalla de Interfaz de Teléfono.

Cada vez que se presiona el botón , la unidad central

reconectará automáticamente con el teléfono móvil una vez

(sólo si el teléfono móvil fue apareado previamente con la

unidad central).

Cómo administrar Llamadas Entrantes

Cuando está conectado a un teléfono Bluetooth, la unidad

silenciará la salida de audio, pausará la reproducción de CD,

y cambiará a la pantalla Bluetooth cuando es recibida la

llamada. El número telefónico entrante aparecerá en la parte

superior de la pantalla. Si la pantalla está cerrada, el número

se desplazará por el LCD. Si la llamada entrante no tiene ID

de llamada, el TFT o LCD mostrará “Restricted Number”.

Cómo responder a una Llamada Entrante

Para responder el llamado, toque el botón .

Para una mejor recepción, hable fuerte y claramente.

Para finalizar la conversación, presione el botón . La

pantalla mostrará la duración de llamada por 3 segundos, y

luego vuelve al modo previo.

Cómo rechazar a una Llamada Entrante

Toque el botón para rechazar una llamada entrante. El

llamado revertirá a su teléfono y puede ser respondido

directamente o dejado para su correo de voz.

Control de Volumen

Para aumentar o disminuir el nivel de volumen, gire el control

AUDIO (5) en el panel frontal o presione los botones VOL+/

VOL- (15, 16) en el control remoto.

Silenciar Micrófono

Para silenciar el micrófono, toque el botón . Toque

nuevamente para volver a la funcionalidad de micrófono.

Cómo Hacer una Llamada Saliente

NOTA: Presione el botón de la pantalla principal

Bluetooth para marcar automáticamente el último

llamado recibido.

1. Toque el botón para abrir la pantalla de discado

directo.

2. Use los botones 0-9, *, y # para ingresar el número

telefónico.

• Toque el botón CLEAR (LIMPIAR) para borrar el

último dígito.

• Toque el botón para borrar todo el número y

comenzar de nuevo.

3. Después de ingresar el número de teléfono, presione el

botón para discar el llamado. La pantalla de discado

directo se cerrará una vez que su llamado se conecte.

Para finalizar la conversación, presione el botón .

Transferencia de Llamada

Mientras habla, para transferir audio desde la unidad central

de nuevo al teléfono móvil, toque el botón (7). El TFT

mostrará “Transfer” (transferir). Sólo puede transferir

después de haber respondido.

Lista de Menú

La lista de menú aparece en el lado izquierdo de la pantalla y

puede accederse desde otros modos tocando el botón

MENÚ en el lado derecho de la pantalla.

Exit

Clear

123

45 6

789

VM9423

NOTA: No todos los teléfonos permiten acceso a

llamadas perdidas, recibidas o realizadas y algunos no

permitirán descargar la libreta de direcciones de su

teléfono.

Llamadas Perdidas

La lista de llamadas perdidas obtiene la lista de números

Perdidos de su teléfono. El último número perdido es el

primer número de la lista. Toque la opción de menú de

Llamados Perdidos para ver la lista. Para hacer un llamado

desde la lista de Llamados Perdidos, toque el número y

luego toque el botón . El TFT mostrará “Cannot get

missed record” (no puede obtenerse el registro perdido)

cuando esta función no está disponible.

Llamadas Realizadas

La lista de llamadas realizadas recupera la lista de números

llamados desde su teléfono. El último número marcado es el

primer número de la lista. Toque la opción de menú de

Llamados Realizados para ver la lista. Para hacer un llamado

desde la lista de Llamados Realizados, toque el número y

luego toque el botón . El TFT mostrará “Cannot get dialed

record” (no puede obtenerse el registro marcado) cuando

esta función no está disponible.

Llamadas Recibidas

Use la lista de Llamadas Recibidas para ver los 10 últimos

números almacenados en su teléfono. Para acceder a la lista

de Recibidas, toque la opción de menú Llamadas Recibidas.

El último número recibido es el primer número de la lista.

Para hacer un llamado desde la lista de Llamadas Recibidas,

toque el número y luego toque el botón . El TFT mostrará

“Cannot get received record” (no puede obtenerse el registro

recibido) cuando esta función no está disponible.

Libreta de Teléfonos

1. Toque la opción Phone Book (libreta de teléfonos) para

mostrar la libreta de teléfonos almacenada en su

teléfono móvil, si es compatible. La pantalla mostrará

“Ready...” (Listo...) mientras se está descargando la

libreta de teléfonos.

2. Una vez que se completa la descarga, puede usar los

botones flecha y la barra de desplazamiento en el lado

derecho de la ventana para navegar la lista. Dado que

la unidad descarga una página de entradas por vez,

podría haber una pequeña demora mientras los

números de la siguiente página se descargan.

3. Toque el número resaltado que desea marcar y luego

toque el botón .

NOTA: Algunos teléfonos móviles no soportan descarga

de Libreta de Teléfonos a través de Bluetooth. Esta es

una limitación de su teléfono, no del VM9423.

Configuración Bluetooth

Respuesta Automática

Puede elegir hacer que el VM9423 responda

automáticamente llamadas entrantes a su teléfono Bluetooth

apareado. Para activar "Auto answer" (responder

automáticamente):

1. Toque el botón para ver el menú SETUP

(configuración).

2. Seleccione el Sub-menú "Bluetooth".

3. Toque el área de la derecha de “Auto answer” para

seleccionar “On”.

Conexión Automática

La opción de Conexión Automática le permitirá al VM9423

conectar automáticamente a su Bluetooth previamente

apareado cuando está en rango. Cuando la opción Conexión

se fija en “Manual”, debe presionar el botón para re-

establecer conexión con su teléfono. Para activar "Auto

connect" (conectar automáticamente):

1. Toque el botón para ver el menú SETUP

(configuración).

2. Seleccione el Sub-menú "Bluetooth".

3. Toque el área de la derecha de “Conectar” para

seleccionar “Auto”.

Perfil Avanzado de Distribución de

Audio (A2DP)

El VM9423 le permite reproducir archivos de audio de su

teléfono, PDA o reproductor personal de música usando la

conexión Bluetooth.

Antes de usar un reproductor de audio, podría ser necesario

ingresar un código PIN en la unidad. Ingrese el código PIN

referente a “Funciones de Sub-menú de Bluetooth” en

página 45.

NOTA: Por favor salga del modo A2DP antes de intentar

hacer un llamado telefónico, dado que podrían

producirse resultados inesperados dependiendo del

modelo de su teléfono móvil.

El VM9423 puede controlar el reproductor de audio Bluetooth

vía Advanced Audio Distribution Profile (A2DP) o Audio/

Video Remote Control Profile (AVRCP). Los reproductores

de audio Bluetooth (o adaptadores Bluetooth) compatibles

con estos perfiles pueden conectarse a esta unidad. La

funcionalidad varía dependiendo del perfil usado

• A2DP: Reproduzca música en forma continua desde su

reproductor de audio Bluetooth compatible y escuche la

música a través de su VM9423. Reproducción/pausa,

selección de canción, etc. no son posibles.

• AVRCP: Reproduzca, pause, seleccione canciones, etc.

mientras pasa audio continuo desde su reproductor de

audio Bluetooth compatible al VM9423.

NOTA: Información de canción (por ejemplo tiempo

transcurrido de reproducción, título de canción, índice

de canción, etc.) no pueden ser mostrados en esta

unidad.

Dado que hay una gran número de reproductores de audio

Bluetooth disponibles en el mercado, las operaciones con su

reproductor de audio Bluetooth usando esta unidad varía

ampliamente.

Por favor refiérase al manual de instrucciones que viene con

su reproductor de audio Bluetooth así como este manual

mientras opera su reproductor con el VM9423.

Refiérase a las instrucciones INTERFAZ DE MÚSICA bajo

“Interfaz de Usuario Bluetooth” en página 62 para

información relativa a indicadores en pantalla y las funciones

de pantalla táctil que podrían estar disponibles durante la

reproducción de audio.

VM9423

RESOLUCIÓN DE PROBLEMAS

Tabla 8: Resolución de Problemas

Problema Causa Acción Correctiva

GENERAL

La unidad no enciende Fusible de Radio quemado Instale un nuevo fusible con la especificación correcta

Fusible de batería de automóvil quemado Instale un nuevo fusible con la especificación correcta

Operación Ilegal Presione el botón RESET ubicado en la esquina inferior derecha del panel frontal

Control Remoto no funciona Batería agotada Reemplace la batería con una nueva

Batería instalada incorrectamente Quite la batería e instálela correctamente

Sin/baja salida de audio Conexión de salida de audio inadecuada Verifique cableado y corrija

Volumen fijado demasiado bajo Aumente el nivel de volumen

Conexión de "MUTE" inadecuada Revise el diagrama de cableado y verifique la conexión de “MUTE”

Parlantes dañados Reemplace parlantes

Balance de volumen fuertemente desviado Ajuste el balance del canal a la posición central

Cableado de parlantes en contacto con partes

metálicas del automóvil Aísle todas las conexiones de cableado de parlantes

Mala calidad de sonido o distorsión Disco pirata en uso Use copia original

Especificación de potencia de los parlantes no

compatible con la unidad Conecte parlantes adecuados

Parlante en corto circuito Verifique contacto de parlantes

Falla de Silenciar-Teléfono el cable "MUTE" está a tierra Verifique que la conexión de "MUTE" no está a tierra y está correctamente aislada

La unidad se restaura a si misma cuando se apaga

el motor. Conexión incorrecta entre ACC y cable positivo de

batería Verifique cableado y corrija

PANTALLA TFT

Sin imagen Conexión incorrecta al cable de freno de

estacionamiento Verifique cableado y corrija

El interruptor de Estacionamiento está conectado pero

el Freno de Estacionamiento no está aplicado Detenga el vehículo en lugar seguro y aplique el freno de estacionamiento

Imagen intermitente o interferencia aparece en la

pantalla el DVD no es compatible con las preferencias actuales

de Video Cambie la configuración para acomodar el disco

Conexiones de señal de video inadecuadas Verifique cableado y corrija

Imagen alargada o inadecuada muestra de

relación alto/ancho Inadecuada configuración de proporción de aspecto Use la configuración de proporción de aspecto correcta

El monitor se detiene en una posición incorrecta El camino del movimiento está bloqueado Presione la tecla OPEN para restaurar el movimiento del monitor

SINTONIZADOR

Búsqueda de estación débil Antena del automóvil no está completamente extendida Conecte el cable de control de antena de automóvil adecuadamente

Antena del automóvil no conectada adecuadamente Conecte el cable de control de antena de automóvil adecuadamente

La transmisión de HD Radio está demasiado lejos Cambie al modo de sintonía Analógica

CD/DVD

No se puede insertar disco Ya hay un disco en la unidad Expulse el disco actual e inserte uno nuevo

VM9423

Mensajes de Error

No reproduce el disco Disco doblado o roto Use discos en buenas condiciones

Disco sucio o mojado Limpie el disco con un paño suave

Lector láser sucio Limpie el lector láser con un disco de limpieza

Se está usando un disco incompatible Use disco compatible

Calificación del disco excede el límite de calificación de

Bloqueo Parental Cambie la configuración de Bloqueo Parental a una restricción más baja

Código de región no es compatible con la unidad Use disco con el adecuado código de región

El disco está insertado con la cara superior hacia abajo Inserte el disco con la etiqueta hacia arriba

Imagen borrosa, distorsionada, u oscura Disco copiado ilegalmente Use copia original

PBC no puede usarse durante la reproducción de

VCD PBC no está disponible en el disco

Sin repetición o búsqueda durante la reproducción

de VCD PBC está activado Desactive el PBC

MP3

Se produce una interrupción durante la

reproducción Disco sucio o roto Limpie o reemplace el disco

Archivo está dañado/mal grabado Vuelva a crear el disco con archivos buenos

Mensaje de reproducción mostrado

incorrectamente El mensaje es más largo de lo que el LCD puede

mostrar

RADIO SAT

Sin Sonido Conexiones incorrectas de cableado Verifique los cables RCA

Fuente satelital no disponible Conexiones incorrectas de cableado Verifique el cable de datos del satélite

IPOD

Fuente iPod no disponible Conexiones incorrectas de cableado Verifique cables jLink3 y MediaLink4 cables

No se pueden ver videos o fotos en la pantalla TFT Preferencia de Vídeo del iPod incorrectas Cambiar las preferencias de Vídeo del iPod a TV Out = On

Tabla 8: Resolución de Problemas

Problema Causa Acción Correctiva

Tabla 9: Mensajes de Error

Mensaje Mostrado Causa Acción Correctiva

Cargando Se está leyendo el disco

Sin Disco Disco sucio Limpie el disco con un paño suave

El disco está insertado con la cara superior hacia abajo Inserte el disco con la etiqueta hacia arriba

Sin disco en el compartimiento de carga Inserte Disco

Disco Malo Disco sucio Limpie el disco con un paño suave

El disco está insertado con la cara superior hacia abajo Inserte el disco con la etiqueta hacia arriba

Disco Desconocido Formato del disco no es compatible con la unidad

Error de Región DVD no es compatible con el código de región de la

unidad

Error Operación Ilegal del mecanismo Presione la tecla EJECT por 5 segundos para restaurar el mecanismo de carga

VM9423

Cuidado y Mantenimiento

1. Use sólo un paño con siliconas limpio y detergente

neutro para limpiar el panel frontal o el monitor. Un paño

áspero y detergente no neutro (tal como alcohol) podría

llevar a raspaduras o decoloración.

2. No aplique agua o fluidos de limpieza en la unidad.

3. Si la temperatura dentro del reproductor está muy

caliente, un circuito protector detiene automáticamente

la reproducción del disco. Si esto se produce, permita

que la unidad se enfríe antes de operar nuevamente el

reproductor.

4. Nunca inserte nada distinto a discos compactos de 5”

(12 cm) dentro del reproductor dado que el mecanismo

puede ser dañado por objetos extraños.

5. No intente usar CD simples de 3” (8 cm.) en esta

unidad, con o sin adaptador, dado que se podría

producir el daño del reproductor y/o disco. Tales daños

no están cubiertos por la garantía de este producto.

6. El reproductor de CD podría no funcionar

adecuadamente en calor o frío extremo. Si se produce

tal condición, permita que el interior del vehículo

alcance la temperatura normal antes de usar el

reproductor.

7. Cuando el vehículo se calienta durante clima frío o bajo

condiciones de humedad, puede aparecer

condensación en el panel LCD. Si esto se produce, la

pantalla no funcionará adecuadamente hasta que se

evapore la humedad.

8. Sugerimos que use un disco de limpieza en esta unidad

más frecuentemente que en la unidad en su casa

debido a las condiciones ambientales del vehículo.

VM9423

ESPECIFICACIONES

Reproductor de DVD/CD

Medios Compatibles de Disco: DVD + R / RW (Capa simple y

doble) y CD-R / RW

Formatos compatibles: CD-DA, MP3, WMA, VCD, SVCD,

MPEG1 / 2, XviD, y Kodak picture CD (JPEG).

Relación Señal Ruido: > 95dBA

Rango Dinámico >95dB

Respuesta a Frecuencias: 20Hz a 20 kHz, -3dB

Separación de Canales: > 60dB @ 1 kHz

Convertidor D/A: Tasa de transferencia de 24-bit / 192 kHz de

alto rendimiento, Modulador Multi-Bit Sigma-Delta

Video

Formato: NTSC, PAL (detección automática)

Salida: 1Vp-p (75-ohm)

Entrada: 1Vp-p (75-ohm)

Sintonizador Analógico de FM

Rango de Sintonización: 87.5MHz - 107.9MHz

Sensibilidad Mono (-30dB): 9dBf

Sensibilidad Acallado (-50dB): 15dBf

Selectividad de Canal Alternativo 70dB

Relación Señal Ruido @ 1 KHz: 58dB

Rechazo de Imagen 80dB

Separación Estéreo @ 1 kHz: >30dB

Respuesta a Frecuencias: 30Hz - 15 kHz, -3dB

Sintonizador de Radio HD

FM: Híbrido -89 dbm, (40 dBf), Todo Digital -112 dBm (17dBf)

AM: Híbrido -93 dbm, (36 dBf), Todo Digital -103 dBm (17dBf)

Separación Estéreo: 70 dB

Audio THD: .4%

Respuesta de frecuencia (+/-3dB)20 Hz - 18 kHz

Relación Señal Ruido (Estéreo): 70 dB

Sintonizador AM

Rango de Sintonización: 530 kHz - 1710 kHz

Sensibilidad (-20dB): 12uV

Relación Señal Ruido @ 1 KHz: 50dB

Rechazo de Imagen 60dB

Respuesta a Frecuencias: 150Hz - 2 kHz, -3dB

Monitor

Tamaño de pantalla: 6,5" (Medido diagonalmente), 16:9

Widescreen

• 6,1" (155mm) D X 3,51" (89,2mm) A

Tipo de Pantalla: Pantalla de Cristal Líquido (LCD) TFT

matriz activa

Tiempo de Respuesta: 30mSec tiempo de subida, 50mSec

tiempo de bajada

Resolución:

• 336,960 sub píxeles, 1200 (W) X 234 (H)

Ángulo de visión:

• 60 grados izquierda o derecha

• 40 grados hacia arriba

• 55 grados hacia abajo

General

Impedancia de Entrada Auxiliar 10k-ohm

Fuente de Alimentación: 11 a 16VCC, negativo a tierra

Alimentación de Antena (Azul): 500mA máx., protección

limitada de corriente

Amplificador Remoto (Azul/Blanco): 500mA máx., protección

limitada de corriente

Temperatura de Funcionamiento -20C ~ 65C

Fusible: 15-amp, Tipo ATM mini

Dimensiones de chasis DIN: 7" X 7" X 2" (178mm x 178mm x 1

00mm)

Calificaciones de Potencia CEA

Potencia de Salida: 13 Watts RMS x 4 canales dentro de 4-

Ohms @ < 1% THD+N

Relación Señal Ruido: 70dBA bajo referencia (Referencia: 1

Watt, 4-Ohms)

Respuesta a Frecuencias: 20Hz - 20 kHz, -3dB Entrada Aux.

usada como referencia de entrada)

Voltaje de Alimentación de Referencia: 14.4VDC

*Especificaciones sujetas a cambio sin aviso.

VM9423

PREPARATION

Félicitations d’avoir acheté un Récepteur Multimédia Portatif

Jensen VM9423.

C’est une bonne idée de lire toutes les instructions avant de

commencer l’installation. Nous recommandons que vous

fassiez installer votre installation de tête par une boutique

d’installation de bonne réputation.

Caractéristiques

DVD

• Rapport largeur/longueur - Cinéma, Normal and OFF

(En attente)

• Avance rapide ; Recul rapide - 2X, 4X, 6X et 8X

• Avance en ralenti, Recul en ralenti - 2X, 4X et 8X

• Jouer ; Suspendre, Arrêt, Chapitre prochain et Chapitre

• ESP - 2MB Tampon

CD / MP3 / WMA

• Compatible avec ID3 Tag

• Recherche répertoire (MP3 / WMA uniquement)

• Accès direct à la piste par la télécommande

• Enregistrez jusqu’à 1500 fichiers MP3 et WMA sur un

DVD+R / RW

• Recherche audible de piste en avant/en arrière

• Hasard, répétition et Intro

• Jouer ; suspendre ; arrêt ; piste prochaine et piste

• ESP - 2MB tampon

Tuner

• Module HD Radio HDRM-2 *

• Espacement de fréquence Etats-Unis/Europe

• 24 Stations préréglées (18 FM / 6 AM)

• Stéréo/Mono automatique

• Mise en mémoire automatique

Prêt pour la radio satellite

• EXige XM CNP2000UC et CNPJEN1 (Vendu ; tous les

deux ; séparément)

• Nom de canal satellite, artiste, chanson et catégories

affichés sur l’écran TFT.

iPod

• Interface de branchement direct à haut vitesse pour

accéder aux listes d’écoute iPod, des artistes ; des

albums et des chansons. Jouer des fichiers musique et

vidéo depuis votre iPod.

• Gestion de puissance charge iPod lorsqu’il est branché.

• Exige un câble d’interface iPod jLink3 (fourni)

• Repérage iTunes®

MediaLink4

• Inteface sous le tableau de bord permet aux dispositifs

média portatifs d’être branchés

• MediaLink4 comprend les types de branchements

suivants :

• USB - Soutient des disques durs et des des à

mémoire flash

• jLinkDirect pour iPod

• Entrée Audio/Vidéo RCA

Châssis

• 2.0 DIN (Importer/Montable ISO-DIN)

• TFT matrice active affichage aux cristaux liquides et

enrobement anti-reflet, Motorisé 6.5" Slide Down

• Inclinaison d’écran/angle d’ajustement

• Système de gestion de chaleur - air conditionnement

forcé pour garder le jeu de puces opérant à une

température nominale

Général

• Prêt pour Bluetooth avec profil mains libres pour la

sécurité/commodité et profil A2DP pour la lecture en

transit de la musique d’un PDA/PMP

• Prêt pour la navigation (Uniquement NAV102)

• Télécommande Infrarouge

• Deux sorties vidéo composites pour des écrans

supplémentaires

• Compatible avec des moniteurs MZ7TFT pour siège

arrière avec interface Ecran Tactile

• Deux entrées auxiliaires audio/vidéo

• Sortie de ligne préamplification à 200-Ohm - Tous les

canaux audio

• Sortie de ligne 4VRMS - Tous les canaux

• Commande audio à l’enchiffreur à rotation

• Egaliseur à sept bandes avec huit courbes EQ

préréglées

• Analyseur de spectre

• Sortie de ligne Avant, Arrière et Caisson de basse

• Aire de recouvrement caisson de basse et commande

de phase

• Commande de volume programmable

• Entrée de caméra à l’arrière (Visionnement de l’image

normale et en miroir)

• Gradateur automatique TFT

• Manette de jeu à 5-Voies

• Interface SWC – Compatible avec l’adaptateur PAC

Interface commande de volant SWI-PS (vendu

séparément

Equipement facultatif

•NAV102

L’installation de tête est prête pour la navigation. Avant

d’accéder aux fonctions de navigation vous devez

acheter et installer le module NAV102. Toutes les

instructions d’opération et d’installation sont fournies

avec le module de navigation NAV102.

Lorsque le NAV102 est branché et fonctionne

correctement, le mode de source NAV deviendra actif.

Lorsque le NAV102 n’est pas installé, la choix NAV se

colore en gris indiquant que la fonction n’est pas

disponible.

•Caméra en arrière

L’installation de tête est « prête pour la caméra ». Avant

d’accéder à des fonctions caméra vous devez acheter

installer une caméra vidéo en arrière. Lorsque la

caméra en arrière est branchée et fonctionne

normalement, le mode de source CAMERA deviendra

actif. Lorsque la CAMERA n’est pas installée, la choix

CAMERA se colore en gris indiquant que la fonction

n’est pas disponible.

•Satellite Radio Tuner

Voir « Operation radio Satellite » á la page 88.

•iPod

Voir « Operation iPod » á la page 97.

•Bluetooth Phone

Voir « Operation Bluetooth » á la page 99.

*Technologie HD Radio™ Fabriquée sous licence d’iBiquity

Digital Corporation. Des Brevets Américains et étrangers. HD

Radio™ et les logos HD et HD Radio sont les marqués

déposées d’iBiquity Digital Corporation.

VM9423

AVERTISSEMENT! Pour réduire le risque d’un accident

de la circulation (excepté lorsque vous l’utilisez pour la

caméra vidéo à vue arrière) n’utilisez jamais la fonction

d’affichage vidéo lorsque vous conduisez le véhicule.

C’est une violation de la loi fédérale.

AVERTISSEMENT! Ne démontez ni n’ajustez jamais cet

appareil.

AVERTISSEMENT! Pour empêcher l’endommagement

par un choc ou une incendie n’exposez jamais cet

appareil à l’eau ou à l’humidité.

AVERTISSEMENT! N’utilisez jamais de disques

irréguliers.

AVERTISSEMENT! Pour empêcher l’endommagement au

mécanisme à l’intérieur de cet appareil, évitez d’impacter

le moniteur TFT.

AVERTISSEMENT! Utilisation d’un fusible incorrect peut

endommager l’appareil et causer une incendie.

VM9423

FONCTIONS ANTI-VOL

Le VM9423 est équipé d’une fonction anti-vol qui exige de

l’utilisateur un mot de passe après la mise en marche de

l’appareil.

Entrer le mot de passe par défaut

Le mot de passe par défaut est 012345 (6 chiffres). Entrez

le mot de passe en utilisant le clavier sur écran et puis

pressez le bouton Enter (flèche). Vous pouvez aussi utilisez

le claiver sur la télécommande pour entrer le mot de passe.

Pressez le bouton Enter de la manette (18) sur la

télécommande pour confirmer.

Changer le mot de passe

Pour changer le mot de passe anti-vol ou de la protection de

RATINGS performez les étapes suivantes :

1. Pressez le bouton SETUP (31) sur la télécommande ou

bien touchez le bouton sur l’écran pour entrer dans

le menu « SETUP ».

2. Touchez RATING pour voir le sous-menu RATING. Un

icône de verrou ouvert à la droite du champ de mot de

passe indique qu’un mot de passe d’utilisateur n’a

toujours pas été entré.

3. Touchez l’icône clavier à côté de la boîte bleue dans le

champ « Mot de Pass » pour ouvrir un clavier sur écran.

4. Entrez un nouveau mot de passe à 6 chiffres et pressez

Enter (flèche).

L’icône « verrou » apparaîtra fermé et le nouveau mot

de passe anti-vol sera réglé, aussi bien que le mot de

passe pour RATING (voir « Fonctions du sous-menu

Rating » á la page 83.

A NOTER : Si vous avez oublié votre mot de passe

contactez Customer Service à 1-800-323-4815 pour aide.

123

456

789

Enter Password:

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Password

Rating 8. Adult

Load Factory Reset

Speaker

Demo

Bluetooth

02:40

123

456

789

Clear

VM9423

COMMANDES ET INDICATEURS

Opération Bouton

1. OPEN

Pressez pour activer le système mécanique automatique et

ramené le moniteur TFT à une position de visionnement.

Pressez encore une fois pour fermer le TFT.

Pressez et maintenez pour activer la fonction « Inclinaison »

(Tilt). Alors que l’icône Tilt clignote, utilisez les boutons vers

le haut/vers le bas de la manette pour mouvoir le TFT à une

position désirée. Pressez et maintenez pour quitter la

fonction ou bien attendez dix secondes pour que le

mécanisme fasse temps mort.

2. DISP

En visionnant des fichiers en mode DVD/disque, pressez

pour visionner les barres d’information en haut et en bas.

Pressez de nouveau pour sélectionner « Display Off »

(Affichage éteint).

En mode DVD, pressez pour voir les barres d’information en

haut et en bas. Pressez de nouveau pour éteindre « Display

Off ».

3. PIC

Pressez pour visionner et ajuster les réglages Luminosité et

Contraste.

4. BAND

Pressez le bouton BAND pour changer entre les bandes AM,

FM ou SAT.

5. AUDIO

Tournez pour ajuster le volume. Pressez pour accéder au

menu audio EQ.

6. SRC

Pressez pour sélectionner le mode de reproduction.

Lorsque vous changez de source pendant la navigation, les

soufflets vocaux seront toujours entendus bien que le plan de

navigation ne soit pas visible. (La source audio sélectionnée

sera mise en sourdine jusqu’à ce que la commande de

soufflet vocal de navigation ne soit terminée, après quoi la

source audio reprendra).

7. DISC SLOT

8. MUTE

Pressez pour mettre le récepteur en sourdine. Pressez de

nouveau pour reprendre le niveau de volume précédent.

A NOTER : L’installation de tête a Softmute ce qui permet

au volume d’augmenter par grades lorsque la fonction

MUTE est désactivée.

VM9423

COMMANDES ET INDICATEURS

9. IR Remote Control Receiver

10. (manette de gauche)

DVD/Disc Mode : Pressez une fois pour reproduire le

chapitre/piste précédent.

TUNER Mode : Pressez une fois pour rechercher

automatiquement la station de radio précédente disponible.

MENU Mode : Pressez une fois pour déplacer le curseur à

gauche.

11. (manette vers le bas)

DVD/Disc Mode : Pressez une fois pour avance ralentie/recu

ralenti.

TUNER Mode : Pressez pour désendre une étape de

fréquence.

MENU Mode : Pressez une fois pour déplacer le curseur vers

le bas.

12. Reset

Pressez pour réinitiliaser le système aux réglages d’usine par

défaut (sauf le mot de passe et le verrouillage parental).

13. Pause/Play/Enter

Pressez pour suspendre ou reprendre la reproduction ou

pour confirmer la sélection actuelle.

14. (manette à droite)

DVD/Disc Mode : Pressez une fois pour entrer le prochain

chapitre ou piste.

TUNER Mode : Pressez une fois pour chercher

automatiquement la prochaine station de radio disponible.

MENU Mode : Pressez une fois pour déplacer le curseur à

droite.

15. (manette vers le haut)

DVD/Disc Mode : Pressez une fois pour avance/recul rapide.

TUNER Mode : Pressez pour monter d’une étape de

fréquence.

MENU Mode : Pressez une fois pour déplacer le curseur vers

le haut.

16. /EJECT

Pressez une fois pour insertion/éjection du disque.

Pressez et maintenez pour réinitialiser la position du

mécanisme de coeur.

17. TFT Display

18. NAV

Lorsque le NAV102 est branché à l’installation de tête,

pressez pour afficher l’interface d’utilisateur de navigation.

19. RPT

Pressez pour commander la fonction à reproduction répétée.

20. INT

Pressez pour commander la reproduction d’intro.

21. SD Card Slot

Insérez carte SD pour reproduction des fichiers audio/video.

22. WIDE

Pressez pour ajuster l’aspect d’affichage de l’image à l’un

des réglages suivants : CINEMA, NORMAL ou En attente

(écran éteint). A NOTER : Seulement CINEMA et En attente

sont disponibles pour des sources non-vidéo.

23. Illumine quand un disque est présent

VM9423

TELECOMMANDE

Table 1: Fonctions Télécommande

Bouton Fonction

Nom Ref# DVD VCD TUNER CD/MP3/USB/SD SATELLITE

MENU 1 Entrez le menu princi-

pal du disque Mettre le PBC en

marche/ en arrêt en

jouant le VCD

TAG HD Radio sta-

tions pour transfert à un

iPod

Affiche l’écran des

diagnostiques

TITLE 2 Entrez le menu titre du

disque Jouez les dix premières

secondes de chaque

chapitre/titre

Jouer les dix premières

secondes de chaque

fichier

Liste des catégories en

mode CG

MUTE 3 Bascule en marche/en

arrêt la sortie audio Bascule en marche/en

arrêt la sortie audio

POWER/ 4 Allumer/Eteindre Allumer/Eteindre Allumer/Eteindre Allumer/Eteindre Allumer/Eteindre

AUDIO 5 Changer la langue

audio pour la reproduc-

tion du disque

REPT A-B 6 Réglage pour répéter la

reproduction du cadre

temporel A au cadre

temporel B

Réglage pour répéter la

reproduction du cadre

temporel A au cadre

temporel B

REPT 7 Répéter la reproduction

des chapitres actuels Répéter la reproduction

du chapitre actuel Répéter la reproduction

des pistes actuelles

SRC 8 Sélectionner des

modes de reproduction Sélectionner des

modes de reproduction

SUBTITLE 9 Sélectionner des

langues pour sous-

titrage

DISP/

CLEAR 10 Afficher l’information de

reproduction

Effacer l’entrée ou bien

faites marche arrière

pour corriger l’erreur en

mode d’accès direct.

Afficher l’information de

reproduction

Effacer l’entrée ou bien

faites marche arrière

pour corriger l’erreur en

mode d’accès direct.

Afficher le mode audio

Efface l’entrée et faites

marche arrière pour

corriger l’erreur en

mode d’accès direct

PRESET /\ 11 Naviguer la liste des

stations préréglées Naviguez la liste des

stations préréglées

PRESET \/ 12 Naviguer la liste des

stations préréglées Naviguer la liste des

stations préréglées

ANGLE 13 Reproduire le disque

depuis un angle dif-

férent pour une scène

Reproduire le CD Pic-

ture avec un angle dif-

férent de l’image

affichée

Eteindre le claiver

MEM

>> 14 Avance rapide du con-

tenu du disque Avance rapide du con-

tenu du disque Change la station par

une étape vers le haut Avance rapide du con-

tenu du disque

VOL - 15 Diminue le volume Diminue le volume Diminue le volume Diminue le volume Diminue le volume

VOL + 16 Augmente le volume Augmente le volume Augmente le volume Augmente le volume Augmente le volume

TA G

VM9423

|<< 17 Sélectionne le chapitre

précédent pour repro-

duction

Sélectionne le chapitre

précédent pour repro-

duction

Cherche une station de

radio disponible en

diminuant la fréquence

de syntonisation

Sélectionne la piste

précédente pour repro-

duction

Cherche une station de

radio disponible en

diminuant la fréquence

de syntonisation

>/|| 18 Suspend la reproduc-

tion/démarre la repro-

duction

Suspend la reproduc-

tion/démarre la repro-

duction

Suspend la reproduc-

tion/démarre la repro-

duction

ENTER, Bascule le

menu sur écran entre

les modes CAT/CH

>>| 19 Sélectionne le chapitre

prochain pour repro-

duction

Sélectionne le chapitre

prochain pour repro-

duction

Cherche une station de

radio disponible en

augmentant la

fréquence de syntoni-

sation

Sélectionne la piste

prochaine pour repro-

duction

Cherche une station de

radio disponible en

augmentant la

fréquence de syntoni-

sation

/20 Arrête la reproduction/

termine l’appel Arrête la reproduction/

termine l’appel Termine l’appel Arrête la reproduction/

termine l’appel

GOTO/ 21 Allez à un cadre tempo-

rel spécifique et repro-

duisez/composez

l’appel

Allez à un cadre tempo-

rel spécifique et repro-

duisez/composez

l’appel

Composez le numéro Composez le numéro Entre dans le mode

d’Accès Direct

<< 22 Reproduction en ral-

enti/rembobinage

rapide reproduction

Reproduction en ral-

enti/rembobinage

rapide reproduction

Change de station une

étape à la fois

ZOOM 23 Zoom sur/ arrière une

image Zoom sur/ arrière une


PIC 24 Paramètres de configu-

ration d’affichage Paramètres de configu-

ration d’affichage Affiche des com-

mandes de Luminosité/

Contraste

OPEN/

CLOSE 25 Ouvrir/fermer le moni-

teur TFT Ouvrir/fermer le moni-

teur TFT

TILT 26 Diminue l’angle d’incli-

naison du moniteur Diminue l’angle d’incli-

naison du moniteur

TILT 27 Augmente l’angle

d’inclinaison du moni-

teur

Augmente l’angle

d’inclinaison du moni-

teur

Augmente l’angle

d’inclinaison du moni-

teur

Augmente l’angle

d’inclinaison du moni-

teur

Augmente l’angle

d’inclinaison du moni-

teur

WIDE 28 Sélectionne mode

d’affichage : PLEIN ou

NORMAL

Sélectionne mode

d’affichage : PLEIN ou

NORMAL

Sélectionne le mode

d’affichage : CINEMA

ou En Attente

1, 2, 3, 4, 5,

6, 7, 8, 9, 0

(Numeric

Keypad)

29 Accéder directement

aux chapitres 1-6 sélectionnent des

préréglés pour la

bande actuelle

Accéder directement

aux pistes 1-6 sélectionne des

préréglés pour la

bande actuelle

/BAND 30 Reproduction en ralenti Reproduction en ralenti Changer la bande AM/

FM Reproduction en ralenti Sélectionne la bande

SAT1, SAT2 ou SAT3

SETUP 31 Affiche le menu SETUP Affiche le menu SETUP Affiche le menu SETUP Affiche le menu SETUP Affiche le menu SETUP

EQ 32 Modifier les réglages

d’égaliseur Modifier les réglages

d’égaliseur

RDM 33 Jouer tous les chapi-

tres dans un ordre

mélangé

Jouer toutes les pistes

dans un ordre mélangé

Table 1: Fonctions Télécommande

Bouton Fonction

Nom Ref# DVD VCD TUNER CD/MP3/USB/SD SATELLITE

VM9423

INT 34 Jouer les dix premières

secondes de chaque

piste

Scannage de prévision-

nement

EJECT 35 Ejecter le disque Ejecter le disque Ejecter le disque Ejecter le disque Ejecter le disque

Table 1: Fonctions Télécommande

Bouton Fonction

Nom Ref# DVD VCD TUNER CD/MP3/USB/SD SATELLITE

VM9423

UTILISATION DU MONITEUR TFT

Ouvrir/Fermer le moniteur TFT

Ouvrir le moniteur TFT

Pressez le bouton OPEN/CLOSE (1) sur le panneau avant

ou pressez le bouton ( ) (25) sur la télécommande.pour

glisser le moniteur vers le bas et révéler les fentes de carte

SD et du disque.

Fermer le Moniteur TFT

Pressez le bouton OPEN/CLOSE (1) sur le panneau avant

ou bien pressez le bouton ( ) (25) sur la télécommande

.fermer le panneau du moniteur.

Ajustement de l’angle d’inclinaison du

moniteur

UN caractéristique connu des panneaux d’affichage aux

cristaux liquides est la qualité de l’affichage par rapport à

l’angle de visionnement. L’angle du moniteur peut être ajusté

pour un visionnement optimal en utilisant les méthodes

suivantes.

Ajustement d’angle étape par étape

Pressez le bouton ( ) ou le bouton ( ) sur le sur la

télécommande (26, 27) pour ajuster l’angle d’inclinaison de

l’écran une étape à la fois.

Vous pouvez aussi ajuster l’incilnaison en pressant et

maintenant le bouton OPEN (1) sur le panneau avant.

Utilisez les boutons de la manette vers le haut/vers le bas

pour ajuster l’angle de l’écran lorsque l’icône d’inclinaison

rouge clignote.

Ajustement d’angle continuel

Pressez et maintenez les boutons () ou () sur le la

télécommande pour ajuster l’angle d’inclinaision en une

motion continuelle.

Marche arrière

Si la caméra vidéo à vue arrière est branchée, l’appareil est

en marche et le moniteur est stationné à l’intérieur du

compartiment principal de l’appareil, le moniteur se meut

automatiquement à une position de visionnement et change

au mode CAMERA lorsque le véhicule fait marche arrière.

Lorsque la marche arrière s’arrête, le moniteur revient au

compartiement de stockage principal.

Si le moniteur est en mode d’affichage, le moniteur change

automatiquement au mode CAMERA lorsque le véhicule fait

marche arrière. Lorsque la marche arrière s’arrête, le

moniteur revient à sont mode d’entrée original.

Rapport largeur/longueur

Pressez le bouton WIDE (28) sur la télécommande ou le

bouton WIDE (22) sur le moniteur pour ajuster le rapport

largeur/longueur comme suit (n’est actif qu’avec une source

vidéo).

Réglage d’image

Table 2 montre le mode de sortie vidéo pour chaque source

de reproduction.

*CVBS – Composite Video Baseband Signal

Procédure d’ajustement des paramètres

1. Entrer le mode de réglage de la qualité de l’image :

Pressez le bouton PIC sur la télécommande ou bien

moniteur.

2. Sélectionnez l’article à régler :

Utilisez les boutons de la manette pour sélectionner «

BRIGHT » ou « CONTRAST ».

3. Réglez les paramètres :

Utilisez les boutons de la manette gauche/droite pour

modifier les réglages.

4. Quitter le mode de réglage de la qualité de l’image :

Pressez le bouton PIC sur la télécommande ou monitor.

Inhibition du frein de stationnement

Lorsque le fil rose de « Stationnement » est branché au

circuit du frein de stationnement du véhicule, le moniteur TFT

avant affichera de la vidéo lorsque le frein de

stationnementest engagé. (Lorsque le fil rose est terré par le

circuit du frein de stationnement, la vidéo s’affichera).

Mécanisme du mouvement du

moniteur

S’il y a un obstacle dans le chemin du moniteur, les mesures

de protection suivantes peuvent êre exécutées pour

empêcher que le mécanisme ou le moteur ne soit

endommagés.

Après l’exécution de la procédure de protection l’opération

normale se reprend en pressant le bouton OPEN (1) ou en

débranchant et rebranchant la puissance.

Table 2: Mode de sortie vidéo

Source de

reproduction Mode de sortie vidéo

RADIO RGB Mode

SAT RGB Mode

DISC RGB Mode

BT RGB Mode

AUX 1 CVBS Mode

AUX 2 CVBS Mode

NAV RGB Mode

CAMERA CVBS Mode

CINEMA

L’écran tout entier est étendu

horizontalement à un rapport largeur/

longueur de 16 à 9. Le rapport

d’extension est le même à n’importe

quel point.

NORMAL

L’image d’affichage conventionnel a un

rapport de 4 à 3 horizontal au vertical,

laissant une zone blanche à droite et à

gauche de l’affichage.

STANDBY

L’écran devient noir. Touchez l'écran

pour reprendre.

Table 3: Mesures de Protection du Moniteur

Obstacle Protection de

soi Bouton OPEN

pressé Puissance

rebranchée

Moniteur se

charge hori-

zontalement

L’appareil

s’arrête au

point d’obsta-

cle

Moniteur

étendu

jusqu’au bout

horizontale-

ment

Moniteur se

charge

automatique-

ment dans

l’appareil

Moniteur se

charge hori-

zontalement

L’appareil

s’arrête au

point d’obsta-

cle

Moniteur

étrendu

jusqu’au bout

horizontale-

ment

Moniteur se

charge auto-

maitquement

dans l’appareil

Moniteur se

charge

dehors verti-

calement

L’appareil

s’arrête au

point d’obsta-

cle

Moniteur se

pivote de

retour dans

l’appareil

Moniteur se

pivote de retour

dans l’appareil

Moniteur se

charge

dedans verti-

calement

L’appareil

s’arrête au

point d’obsta-

cle

Moniteur se

pivote de

retour vers

l’appareil

Moniteur se

pivote de retour

vers l’appareil

VM9423

INSTRUCTIONS D’OPERATION

Puissance en marche/en arrêt

Pressez le bouton /SRC (6) sur l’appareil (ou le bouton /

POWER (4) sur la télécommande) pour allumer l’appareil.

Les boutons sur l’avant de l’appareil s’illuminent et le statut

du mode actuel apparaît dans l’affichage aux cristaux

liquides (7).

Pressez et maintenez le bouton pour éteindre l’appareil.

Confirmation au bip audible

Une tonaltié bip audible confirmer chanque sélection de

fonction. La tonalité BIP peut être désactivée par le menu

Setup (Configuration).

Ajustement du volume

Pour augmenter ou diminuer le niveau de volume, tournez la

commande AUDIO (5) sur le panneau avant ou bien presser

les boutons VOL+/ VOL- (15, 16) sur la télécommande.

Lorsque le niveau de volume atteint « 0 » ou « 40 », un bip se

fait entendre indiquant qu’une limite d’ajustement a été

atteinte. Le volume va de « 0 » à « 40 ». L’affichage aux

cristaux liquides ou l’écran TFT afficher le niveau de volume

pendant 3 secondes.

Volume d’allumage programmable

Cette fonction permet à l’utilisateur de sélectionner un

volume d’allumage peu importe le réglage de volume avant

que l’appareil n’ait été éteint. Pour programmer un niveau de

volume d’allumage spécifique, tournez la commande AUDIO

(2) pour ajuster le volume au volume d’allumage désiré.

Pressez et maintenez le bouton AUDIO alors que l’icône

jaune du haut parleur et l’indication du niveau sont affichés

sur l’écran. L’appareil va faire bip deux fois pour confirmer

votre réglage du volume d’allumage.

Mute

Pressez le bouton MUTE sur le panneau avant (8) ou sur la

télécommande (3) pour mettre le volume en sourdine depuis

l’appareil. Pressez le bouton MUTE de nouveau pour rétablir

le volume. « MUTE » est affiché sur l’affichage aux cristaux

liquides. Ajuster le volume ou utiliser les fonctions de

configuration audio annulent la fonction de mise en sourdine.

Line Mute

Si le fil « MUTE » est branché, la sortie audio se met en

sourdine lorsqu’un appel téléphonique est reçu par le

téléphone cellulaire.

Commande du Volant (SWC)

Cette installation de tête est compatible avec l’adaptateur de

commande du volant SWI-PS du PAC (Pacific Accessory

Corporation). Un connecteur femelle à 3.5mm (étiqueté «

SWC Interface ») sur le dos de l’installation de tête permet la

connexion à l’adaptateur PAC. Veuillez vous référer aux

instructions fournies avec l’adaptateur PAC pour des

informations d’installation détaillées.

Fonctions SWC

Les commandes suivantes sont disponibles pour la plupart

des véhicules :

1. Vol Diminution

2. Vol Augmentation

3. Mise en sourdine

4. Cherche vers le bas/Piste précédente/Préréglé vers le

bas

5. Cherche vers le haut / Piste prochaine/ ** Préréglé vers

le haut

6. SRC (Source)

7. ** Sélectionnez

8. ** Sélectionnez

9. Bande

** Si des boutons de commande du volant supplémentaires

sont disponibles sur le véhicule, les fonctions 7/8 peuvent

être attribuées à la fonction « Sélectionner ». Cette fonction/

caractéristique peut ne pas être disponible sur certains

véhicules.

Sélectionnez l’opération

Si « Sélectionner » (fonction 7 ou 8) est pressé et la fonction

4 est pressée momentanément, le préréglé vers le haut sera

sélectionné. Si « Sélectionner » (Fonction 7 ou 8) est pressé

et la fonction 5 est pressée momentanément, préréglé vers le

bas sera sélectionné.

Sélection de source de reproduction

Pressez le bouton SRC sur le panneau avant (6) ou sur la

télécommande (8) pour changer entre les sources de

reproduction dans l’ordre suivant : RADIO, SAT, DISC, NAV,

BT, iPod, SD, USB, AUX1, AUX2 et CAMERA. Le mode de

de reproduction est affiché sur les écrans TFT et LCD.

Dispositifs auxiliaires

Des dispositifs périphériques externes peuvent être branché

à l’appareil par la sortie RCA (AUX IN 2) ou MediaLink4.

Sélectionnez « AUX 1 » pour jouer un dispositif auxiliaire

branché par le RCA MediaLink4 ou les entrées 3.5mm. Par

exemple, vous pouvez jouer des fichiers musiques depuis un

lecteur de musique portatif, de la vidéo depuis une caméra

vidéo et vous pouvez même visionner des photos stockées

sur un appareil photographique numérique.

Sélectionnez « AUX 2 » pour accéder aux et commander ds

dispositifs auxiliaires branchés à AUX IN 2 sur le dos de la

radio.

Sélectionner une source en naviguant

D’autres sources, telles que AM-FM Tuner, CD, etc. peuvent

être sélectionnés et écoutés tout en naviguant. Pour

sélectionner une source pressez le bouton /SRC (6) et

puis sélectionnez une source depuis le Menu Source Avant.

Des soufflets vocaux de navigation seront entendus

automatiquement, bien que le plan de navigation ne peut pas

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

iPod Connector

USB Connector (Type A)

RCA Inputs (AUX 1)

3.5mm Left & Right

Stereo Inputs (AUX 1)

AUX1

No Video Signal

01:53 PM

VM9423

être vu. (La source audio sélectionnée sera mise en sourdine

jusqu’à ce que la commande de soufflet vocal de navigation

ne soit terminée, après quoi la source audio va reprendre).

Menu Source

Pour accéder au MENU SOURCE, touchez l’écran TFT au

coin gauche supérieur de l’écran.

Egaliseur Graphique à 7-Bande

Le VM9423 a un égaliseur graphique à 7-bandes qui vous

permet d’ajuster facilement votre système audio pour

satisfaire aux caractéristiques acoustiques de votre véhicule

qui varie selon le type du véhicule et ses dimensions. Un

réglage bon de l’égaliseur et la balance augmente les effets

de l’égaliseur de cabine.

Pressez le bouton AUDIO (5) sur le panneau avant ou bien

pressez le bouton sur écran EQ deux fois pour afficher le

menu audio suivant :

• Touchez le bouton de FAD-BAL pour accéder à un

deuxième écran avec les arrangements d'équilibre/

affaiblisseur.

• Touchez le bouton d'EQ pour retourner à l'écran

d'arrangements d'égaliseur.

• Employez les flèches de chaque côté de la boîte où

« User » est choisi, pour choisir un niveau d'égaliseur de

préréglage.

Pour ajuster une fonction audio :

1. Utilisez les boutons manette gauche/droite pour sur-

ligner la fonction audio à ajuster.

2. Pressez le bouton manette ENTER sur le panneau de

commande (13) ou sur la télécommande (18) pour

sélectionner la choix surlignée.

3. Utilisez la manette pour ajuster la fonction sélectionnée

au réglage désiré.

A NOTER : Le mode EQ se changera automatiquement à

« USER » lorsque les bandes EQ individuelles sont

ajustées.

Un réglage bon de l’Egaliseur et la Balance suppléent aux

effets d’égaliseur de cabine.

Le menu AUDIO va automatiquement quitter au bout de

quelques secondes d’inaction. Pour quitter rapidement,

touchez le coin gauche supérieur de l’écran ou bien pressez

et maintenez le bouton AUDIO (5).

Réinitialisation du système

Pour corriger un arrêt du système ou d’autres opérations

illégales, utilisez le bout d’un stylo pour presser le bouton de

réinitialisation (12) situé sur le coin droite avant en bas de

l’appareil. Après une réinitialisation du système l’appareil

rétablit tous les réglages par défaut d’usine.

A NOTER : Si l’appareil est réinitialiser alors qu’un DVD

est en train d’être joué, le DVD reprend la reproduction

dès que la réinitialisation est terminée.

DISC

SOURCE MENU

DISC

RADIO

iPod

SAT

USB

AUX 1 AUX 2

NAV

CAMERA

EQ: User

+12 —

0—

–12 —

80 250 600 1k 4k 10k 16k

FAD-BAL EQ USER BACK

Table 4: Ajustements Audio

Fonction Choix d’ajustements

EQ Utilisateur En mode utilisateur,

vous pouvez ajuster à

la main chacune des

sept bands de

fréquence

Acoustique Utilisez les flèches

sur écran pour sélec-

tionner une courbe

d’égalisation

prédéfinie

Urban

Rave

Latin

Dance

Hip Hop

Rock

FAD-BAL Utilisez cet écran pour ajuster le niveau de

sortie pour chaque haut parleur dans votre

système quadriphonique de 0 à 24dB. Vous

pouvez aussi ajuster le volume maître depuis

cet écran.

VM9423

MENU CONFIGURATION (SETUP)

Pour accéder aux réglages du système, pressez le bouton

SETUP (31) sur la télécommande ou bien touchez le bouton

sur écran pour entrer dans le menu « SETUP ». Le

sous-menu « GENERAL » apparaît surligné en bleu.

Accéder aux articles du menu

Touchez le nom du sous-menu ou bien utilisez la manette du

jeu pour sélectionner un sous-menu (Langue, Audio, RDS ;

etc.).

Les fonctions disponibles pour ajustement sous la choix du

sous-menu surligné apparaîtront au centre de l’écran.

Ajustement d’une fonction

1. Utilisez l’écran tactile ou bien pressez les boutons /\ ou

V sur la manette pour sélectionner la fonction à ajuster.

2. Entrez le champ de choix pour la fonction que vous

voulez ajuster en utilisant l’écran tactile ou bien en

pressant le bouton ENTER (manette). Un sous-menu

apparaît dans le deuxième rang avec la choix

sélectionnée surlignée en bleu.

3. Sélectionnez une nouvelle valeur en utilisant l’écran

tactile ou bien en pressant les boutons /\ ou V sur la

manette.

4. Utilisez l’écran tactile ou bien pressez le bouton ENTER

(manette) pour confirmer la configuration.

Fonctions du sous-menu Général

Fonctions du sous-menu Langue

Si un DVD soutient plus d’une langue de sous-titrage ou

d’audio, toutes les langues sont disponibles pour sélection

pendant la reproduction. Si la langue sélectionnée n’est pas

soutenue par le DVD une langue par défaut est utilisée.

Fonctions du sous-menu Audio

Fonction du sous-menu haut parleur

• Choisissez 4 CH ou 4.1 CH en fonction de la

configuration des hauts parleurs dans votre véhicule.

• Utilisez la fonction Test Tone pour vérifier les réglages

haut parleur. Faites des changements en utilisant le

menu EQ/FAD-BAL, accédé en pressant et maintenant

le bouton AUDIO (commande du volume).

• Ajustement de phase de caisson de basse : Touchez

l’icône subw pour accéder au x commandes de polarité

des caissons de basse et inversez la polarité du signal

du caisson de basse de 0° à 180°. Inverser la polarité

peut améliorer la réponse basse liée à la configuration

des hauts parleurs.

RADIO

SETUP

RDS

Rating

Hardware

P.VOL

TS Cal

General Language Audio Back

Clock Mode 12 Hour

Clock Adjust 04 : 31 AM

Video Input AUTO

Beep On

Speaker

Demo

Bluetooth

02:40

Réglage Choix Fonction

Mode horloge 12 Heures L’horloge affiche l’heure à 12 heu-

res en utilisant AM et PM.

24 Heures L’horloge affiche l’heure à 24heures

jusqu’à 23:59.

Ajustement

de l’horloge (HH:MM) L’horloge apparaît au coin droite

supérieur de l’écran et sur l’écran

d’affichage aux cristaux liquides

pendant certaines opérations. A

NOTER : L’indication AM/PM

changera au fu et à mesure que

vous continuez à ajuster l’heure au

delà de 12 heures.

Entrée vidéo

(la circuiterie

d’entrée

détecte

automatique-

ment le signal

vidéo de la

source AUX

IN)

Auto La sortie du signal couleur se

change automatiquement basé sur

le signal d’entrée vidéo actuel -

NTSC ou PAL

NTSC Les signaux couleur sont sortis

dans le format NTSC standardisé

PAL Les signaux couleurs sont sortis

dans le format PAL standardisé

Bip On Allumé, une tonalité bip audible

confirmer chaque sélection de fonc-

tion.

Off Pas de tonalité bip

Réglage Choix Fonction

OSD English L’affichage sur écran apparaît en

anglais

DVD Audio English L’audio DVD est entendu en anglais

lorsque la choix est disponible

Spanish L’audio DVD est entendu en espag-

nol lorsque la choix est disponible

French L’audio DVD est entendu en

français lorsque la choix est dis-

ponible

DVD Sous-

titrage English Les sous-titres DVD apparaissent

automatiquement en anglais lor-

sque disponible.

Spanish Les sous-titres DVD apparaissent

automatiquement en espagnol lor-

sque disponible.

French Les sous-titres DVD apparaissent

automatiquement en français lors

disponible

Off Les sous-titres DVD n’apparaissent

pas automatiquement

Disc Menu English Le menu DVD (où applicable) est

affiché en anglais

Spanish Le menu DVD (où applicable) est

affiché en espagnol

French Le menu DVD (où applicable) est

affiché en français

Setting Options Function

DRC Eteint Employez le Dynamic Range Con-

trol pour une meilleure reproduction

à des volumes bas

Allumé

Filtres cais-

son de basse 50Hz Sélectionner une fréquence d’aire

de recouvrement règle une

fréquence de coupure du filtre

passe bas (LPF) du cassion de

basse.

80Hz

100Hz

120Hz

150Hz

Réglage Choix Fonction

VM9423

Fonctions du sous-menu Bluetooth

Fonctions du sous-menu RDS

Fonctions du sous-menu Rating

Le système DVD a un verrrou parental encastré qui empêche

des personnes non-autorisées de visionner un disque

restreint. Par défaut, le système de rating est réglé au

réglage le plus haut (sans restrictions). Le verrou parental

n’est relâché qu’en entrant le mot de passe correct. Lorsque

le mot de passe est entré, le rating est disponible pour

configuration.

Pour régler le mot de passe de nouveau, accéder au menu «

RATING » et entrez le mot de passe actuel. Lorsque le mot

de passe correct est entré vous pouvez accéder au champ «

Password » et en entrer un nouveau.

A NOTER : Enregistrez le mot de passe et gardez-le dans

un endroit sûr pour référence à l’avenir. Le rating pour

chaque disque est marqué sur le disque, sur l’emballage

du disque ou dans la documentation. Si le rating n’est

pas disponible sur le disque, la fonction de verrouillage

parental n’est pas disponible. Certains disques ne

restreignent que des parties de disque et le contenu

approprié va jouer. Pour des détails veuillez vous référer

à la description du disque.

Fonctions du sous-menu Démo

Vous pouvez arrêter et faire marcher le mode de

démonstration ou allumer/éteindre le Demo Auto Run en ch

oisissant la choix « Demo » depuis le MENU SETUP

(Configuration).

Lorsque le "Demo Auto Run" est éteint, vous pouvez

sélectionner "Demo Mode > Run" pour démarrer le Mode

Démo. Le Mode Démo se défile à travers les écrans de

source divers, simulant l’activité sur l’affichage. « Demo

Mode » est affiché discrètement en texte jaune (sous

l’horloge) pour indiquer que l’appareil est en mode démo.

Pour arrêter le Mode démo, pressez le quadrant à gauche

supérieur du TFT (Sélection de source).

Lorsque « Demo Auto Run » est Allumé, l’appareil va

automatiquement afficher le Mode Démo lorsqu’il est mis en

marche.

Réglage Choix Fonction

Bluetooth Allumé Active la fonction Bluetooth

Eteint Désactive la fonction Bluetooth

Autorépon-

deur Allumé L’appareil répond automatique-

ment à tous les appels entrants

Eteint Répondez aux appels en touchant

le bouton « call ».

Connect Manual Connectez le dernier téléphone

portatif actif en touchant l’icône

CONNECT lorsque celui-ci est

débranché.

Auto Branchez automatiquement lorsque

votre téléphone apparié est à

portée.

Code d’appa-

riment Le code par défaut est « 1234 ».

Touchez l’icône clavier et entrez le

code d’appariment ou la clé de

passe exigés pour la connexion

Bluetooth pour votre téléphone por-

tatif. Tous les téléphones/dispostifs

n’exigent pas un code d’appari-

ment. Le code par défaut est «

0000 » pour plusieurs modèles.

Réglage Choix Fonction

Région

Tuner USA

USA

Canada

Mexico

South

America

FM Band : 87.9MHz -

107.9MHz, channel separation

@ 200kHz

AM Band : 530kHz - 1710kHz,

channel separation @ 10kHz

Europe

Africa

FM Band : 87.6MHz -

107.9MHz, channel separation

@ 100kHz

AM Band : 531kHz - 1602kHz,

channel separation @ 9kHz

Réglage Choix Fonction

Mot de passe _ _ _ _ _ _ Entrez le mot de passe à 6 chiffres

par défaut (012345)

Rating 1. Kid Safe Sélectionnez le niveau de rating

approprié pour le public voulu.

Vous pouvez surpasser des ratings

plus hauts en utilisant votre mot de

passe

2. G

3. PG

4. PG-13

5. PG-R

6. R

7. NC-17

8. Adult

Load Factory Reset Sélectionnez « Reset » pour rétablir

les réglages par défaut d’usine pour

le système Rating uniquement.

VM9423

Fonctions du sous-menu matériel

Si la caméra vidéo à vue arrière est branchée, l’appareil est

en marche et le moniteur TFT est retiré à l’intérieur de

l’appareil, le moniteur TFT se meut automatiquement à une

position de visionnement et le mode Caméra est sélectionné

lorsque le véhicule fait marche arrière. Lorsque la vitesse se

remet à « conduire », le moniteur TFT se retire dans

l’appareil au bout de dix secondes.

Si le moniteur est en mode d’affichage , le moniteur change

automatiquement au mode CAMERA lors de la marche

arrière. Lorsque la marceh arrière s’arrête le moniteur revient

à son mode d’entrée original.

Fonctions du sous-menu P.VOL

TS Cal (Calibration d’écran)

Pour accéder la fonction « Calibration d’écran » depuis le

menu SETUP (configuration), sélectionnez la choix

« TS CAL ».

Après être entré dans le mode de calibration, un réticule

apparaîtra dans un quandrant du coin de l’écran. Pour

commencer la calibration, pressez et maintenez le réticule

pour une seconde jusqu’à ce qu’il se metu au prochain

quadrant. Continuez pour chaque quadrant jusqu’à ce que la

calibration soit terminée.

Pour sortir sans calibrer, touchez le bouton BACK.

Sortir du menu de la configuration du

système

Pour quitter le mode de configuration et reprendre la

reproduction normale, pressez le bouton SETUP (31) sur la

télécommande ou touchez le bouton BACK sur l’écran.

Réglage Choix Fonction

Camera In Normal

Miroir Renverse l’image de la caméra

comme si l’on regardait un miroir à

vue arrière.

TFT Set

Open Auto Le panneau TFT s’ouvre automa-

tiquement lorsque l’appareil se met

en marche.

Manual Lorsque le commutateur d’allumage

est éteint ; le panneau TFT NE SE

RETIRE PAS s’il était auparavant

dehors.

Eteint Vous devez presser le bouton

OPEN (1) pour ouvrir le panneau

TFT.

TFT Set Back Eteint L’écran TFT reste étendu jusqu’au

bout

Allumé L’écran TFT se meut en arrière un

peu après l’ouverture

Auto Grada-

teur Eteint La luminosité de l’écran TFTreste

constante à moins qu’ajusté à la

main.

Allumé L’écran TFT va automatiquement

s’estomper lorsque moins de

lumière est disponible.

Setting Options Function

Source DISC Choisissez une source pour

laquelle vous voudriez aug-

menter le volume relatif

(NIVEAU).

Utilisez les boutons +/- pour

augmenter ou diminuer le vol-

ume relatif pour une source

spécifiée jusqu’à 6 décibels.

RADIO

SAT

AUX 1

USB

AUX 2

iPod

NAV

VM9423

OPERATION TUNER

A propos de la technologie HD Radio™

La technologie HD Radio permet une émission de qualité CD

numérique de vos stations AM et FM. Les émissions HD

Radio peuvent inclure des canaux multiples sur la même

fréquence, ce qui s’appelle le mutliplexage des programmes.

Avec le multiplexage, vous pouvez recevoir jusqu’à huit

canaux multiplexage supplémentaires : HD1~HD8. Avec

votre radio VM9423, vous recevrez des émissions

numériques HD Radio automatiquement lorsque vous

syntoniser à une station qui offre la technologie HD Radio.

Affichage Tuner TFT

1. Indicateur de bande radio actuelle

2. Indicateur de fréquence radio

3. Horloge

4. Nom de la station de radio (indicatif)

5. Indicateur de mode de syntonisation

6. Des stations de radio préréglées. Touchez pour rappeler

des stations préréglées.

7. Information de programme : Titre, Artiste, Type

A NOTER : La quantité de l’information affichée lorsque

vous recevez un signal HD Radio dépend de ce qui est

en train d’être émis. Certaines stations émettent leur

indicatif (nom), le nom de l’artiste, le titre de la chanson ;

et la catégorie de musique.

8. Touchez pour accès rapide aux réglages du niveau

d’Egaliseur

9. Touchez pour accéder à l’écran d’accès direct

10. Indicateur de la bande HD Radio

11. |<< : Touchez pour chercher en arrière

12. >>| : Touchez pour chercher en avant

13. << : Touchez pour syntoniser une étape en arrière, y

compris des canaux multiplexage

14. >> : Touchez pour syntoniser une étape en avant, y

compris des canaux multiplexage

15. BAND : Touchez pour changer entre les bandes AM/FM

16. Touchez pour voir la SOURCEMENU et sélectionner

une nouvelle source de reproduction.

17. MEM : Voir l’écran utilisé pour entrer le canal actuel

dans la mémoire préréglée

18. 1/2 ou 2/2 : Touchez ce bouton page pour voir une

deuxième page des boutons sur écran.

A NOTER : En mode AM, il n’y a qu’une page de

boutons sur écran. Le bouton PROG n’est pas visible

puisque les canaux multiplexage ne sont pas

disponibles pour des stations AM.

19. : Touchez pour voir le menu SETUP.

20. PROG : Touchez pour voir l’affichage des canaux

multiplexage HD Radio.

21. A/D : Touchez pour sélectionner le mode de

syntonisation Auto, Analogue ou Numérique.

22. Indicateur de station HD Radio

23. Scanner la mémoire automatique

24. TAG : Touchez pour faire un Repérage iTunes pour la

ch anson actuelle.

Changer à la réception HD Radio

• Touchez le coin gauche supérieur de l’écran ( le cercle)

pour voir le MENU SOURCE. Touchez « Radio ».

• Pressez le bouton SRC (6) sur le panneau avant ou sur

la télécommande (8) pour changer à la source AM/FM

ou RADIO.

Sélectionner la bande AM/FM

Touchez le bouton BAND (15) sur l’écran ou bien pressez le

bouton BAND sur l’appareil (4) ou sur la télécommande (20)

pour sélectionner la bande AM ou FM.

A NOTER : Le bouton BAND sur l’appareil ne fonctionne

que lorsque le TFT est fermé.

Sélectionner un mode de

syntonisation

Touchez le bouton A/D (21) pour choisir entre les modes

suivants :

• Auto : Cherchez des stations analogues et numériques.

• Analog : Cherchez et émettre des canaux analogues

uniquement.

• Digital : Cherchez et émettre des canaux numériques

uniquement.

Syntonisation

Toutes les stations FM ou AM n’offrent pas d’émission

(numérique) HD Radio. Vous pouvez recevoir des stations

analogue et numériques avec le VM9423.

Syntonisation à recherche

Pour chercher la prochaine station :

• Touchez le bouton >>| sur écran (13).

• Pressez le bouton >>| (19) sur la télécommande.

• Pressez le bouton > sur la manette (14).

Pour chercher la station précédente :

• Touchez le bouton |<< sur écran (12).

• Pressez le bouton |<< (17) sur la télécommande.

• Pressez le bouton < sur la manette (10).

Syntonisation à la main

Pour augmenter ou diminuer la fréquence de syntonisation

par une étape :

• Touchez le bouton ou sur écran (14, 15).

• Pressez le bouton >> ou << (14, 22) sur la

télécommande.

• Pressez le bouton /\ ou V (11, 15) sur la manette.

RADIO

FM 101.9 MHz HD-1

01:02 PM

BAND 1/2 AS

MEM

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

Info: Sheryl Crow

WJHM-FM Auto HD

510 22

11 12

BAND 1/2 AS

MEM MEM

18 23

PROG 2/2 A/D

VM9423

Syntonisation directe

Pour entrer une station de radio directement , touchez le

bouton ou bien pressez le bouton GOTO (21) sur la

télécommande pour afficher le menu d’entrée directe.

Entrez la station de radio désirée en utilisant le pavé

numérique sur écran. Pressez Enter pour syntoniser à la

station sélectionnée. Pour quitter l’écran sans faire de

changements, touchez Exit. Pour effacer votre entrée et

recommencer touchez Clear.

Des canaux multiplexage HD Radio

Pour syntoniser à un canal multiplexage HD Radio,

syntoniser au signal principal et puis pressez le bouton

PROG (20) à la page 2/2 . Si un canal multiplexage est en

train d’être émis pour la station actuelle, le numéro de

multiplexage correspondant apparaît au côté gauche de

l’écran. Pour voir le titre et l’artiste, si disponible, sélectionnez

HD-1, HD-2, HD3, etc.

A NOTER : La quantité de l’information affichée lorsque

vous recevez un signal HD Radio dépend de ce qui est

émis. Certaines stations émettent leur indicatif (nom), le

nom de l’artiste, le titre de la chanson et la catégorie de

musique.

Recherche PTY

Après avoir syntonisé à un canal HD Radio , les catégories

du Type de Programme sont listées permettant aux

écouteurs de trouver de la programmation semblable par

genre.

Si le menu PTY n’est pas affiché, pressez le bouton PROG

(20) à la page 2/2 pour basculer entre les canaux

multiplexage HD Radio et les catégories PTY.

Lorsqu’une catégorie PTY est sélectionnée depuis un menu

d’écran tactile, la radio se mettra à scanner pour des stations

émettantes dans la catégorie sélectionnée.

Utiliser les stations préréglées

Vous pouvez mettre en mémoire jusqu’à 18 préréglés pour

FM et 6 préréglés pour AM. Les stations mises en mémoire

apparaîtront au côté gauche de l’écran.

Mettre une station en mémoire

1. Sélectionnez une bande (si nécessaire) et puis sélec-

tionner une station.

2. Touchez le bouton sur écran MEM (17) pour ouvrir

l’écran préréglé.

3. Entrez le numéro préréglé pour lequel vous voudriez

mettre la station actuelle en mémoire (ou bien pressez

Exit pour annuler et fermer le menu). Le numéro

préréglé et la station apparaissent surlignés au côté

gauche de l’écran.

A NOTER : Des stations multiplexage peuvent être mises

en mémoire comme des stations préréglées.

Rappeler une station

1. Sélectionnez une bande (si nécessaire).

2. Touchez un bouton préréglé sur écran (6) pour

sélectionner la station mise en mémoire

correspondante.

Mise en mémoire automatique (AS)

Pour sélectionner six stations fortes et les mettre en mémoire

dans la bande actuelle :

1. Sélectionnez une bande (si nécessaire).

2. Touchez le bouton sur écran AS pour activer la fonction

Mise en mémoire automatique.

Les nouvelles stations remplacent les stations déjà mises en

mémoire dans cette bande.

FM:___._MHz

123

456

789

Clear

Exit

RADIO

FM 106.7 MHz HD-2

02:27 AM

PROG 2/2 A/D

MEM

HD-1

HD-2

HD-3

Title: Lil Love

WXXL-FM Auto HD

RADIO

FM 106.7 MHz HD-1

02:07 AM

PROG 2/2 A/D

MEM

01 Non-specific

02 News

03 Information

04 Sports

05 Talk

06 Rock

Title: DAWSON McALLIST

WXXL-FM Auto HD

Preset: _ _

123

456

789

0Clear

Exit

P1 87.5 MHz

P2 90.1 MHz

P3 98.1 MHz

P4 106.1 MHz

P5 107.9 MHz

P6 102.9 MHz

VM9423

Repérage iTunes®

Le VM9423 offre iTunes® Tagging, qui permet à l’utilisateur

de repérer des chansons jouant sur des stations HD Radio

pour un achat ultérieur par iTunes. Lorsque le bouton TAG

(24) est touché, l’appareil met le titre et l’information sur

l’artiste de la chanson en mémoire ce qui peut alors être

transféré à votre iPod lorsque celui-ci est branché au

MediaLink4. Une liste intitulé "Tagged" apparaîtra dans

iTunes ; vous permettant la choix d’acheter vos chansons

repérées.

Compatibilité iPod

Les modèles soutenus, mais non limités à, incluent ce qui

suit :

• iPod nano 4G

• iPod Classic

• iPod Touch

• iPod 5G

• iPod nano 3G

Repérer la musique

Pour commencer à reprérer la musique, syntonisez à une

station HD Radio. L’icône HD en haut de l’affichage doit être

illuminé, indiquant que l’on reçoit la station numérique.

Touchez le bouton sur écran TAG ou bien pressez le bouton

MENU/TAG sur la télécommande. « Adding Tag... »

apparaîtra sur l’affichage. L’information sur la chanson est

enregistrée dans la mémoire du VM9423 jusqu’à ce qu’un

iPod est branché. Lorsque la première repère a réussi, le bas

de l’écran affiche « Tag Stored 1 of 64 ». Vous pouvez

repérer jusqu’à 64 chansons avant que les repères ne soient

transférées à un iPod ou effacées. Lorsque la mémoire Tag

atteint sa capacité maximale (64 repères) le bas de l’écran

affiche « Memory Full, Connect iPod ».

A NOTER : Des repères sauvées à votre iPod peuvent

être gérées en utilisant le logiciel iTunes, disponible sur

www.apple.com/itunes.

Télédéchargez vos repères sur votre iPod

Pour télédécharger des repères sur votre iPod, branchez un

iPod à votre iPod jLink3 et puis au connecteur iPod

MediaLink4. Toutes les repères existantes seront

automaitquement transférées à l’iPod et effacées de la

mémoire de l’installation de tête. Si un iPod est branché

lorsqu’une chanson est repérée, la repère sera

immédiatement transférée à l’iPod.

A NOTER : Lorsque vous transférez les repères à un

iPod, le VM9423 doit rester en mode Radio jusqu’à ce

que le message « ## Tag(s) Sent » est affiché. Pour

acheter les chansons reprérées vous devez

synchronisez votre iPod à iTunes et puis cliquez sur la

liste « Tagged » au côté droite de l’écran du logiciel

iTunes. Cliquez le bouton « view » pour information sur

l’achat.

Table 5: Messages TAG

Message Tag Raison

Storing Tag… Le bouton Tag est pressé

Tag Stored ## of 64 Mise en mémoire des reprères

réussie

## Tag(s) Sent Les repères ont été trans-

férées

Memory full, Connect iPod La mémoire Tag est pleine

Insufficient Tag Data Les données Tag ne sont pas

disponibles

Tag transfer failed Transfert de repères n’a pas

réussi

iPod full, Tag cannot be stored Mémoire iPod est pleine

Tagging not supported Un iPod non-soutenu est

branché

Table 5: Messages TAG

Message Tag Raison

VM9423

OPERATION RADIO SATELLITE

Des écouteurs peuvent s’abonner à XM® Radio sur le

Web en visitant www.xmradio.com, ou en appelant (800)

967-2346. Des clients doivent avoir leur identification

Radio prête (voir « Affichage du code d’identification ID

»). Des clients peuvent recevoir un nombre limité de

canaux gratuits sans activation.

Accéder au mode Radio Satellite

Pressez le bouton SRC (6) sur le panneau avant ou sur la

télécommande (8) pour changer à la source SAT.

1. Nom de canal SAT

2. Numéro du canal SAT

3. Bande SAT

4. L’heure

5. Titre de chanson

6. Nom de l’artiste

7. Catégorie de chanson

8. Indicateur de la force du signal

9. Canaux préréglés actuels/boutons des préréglés sur

écran

10. CH - : Sélectionnez le canal précédent

11. CH + : Sélectionnez le canal prochain

12. CAT + : Sélectionnez le canal prochain dans la

catégorie actuelle uniquement

13. CAT - : Sélectionnez le canal précédent dans la

catégorie actuelle uniquement

14. Touchez pour entrer le canal directement en utilisant le

clavier sur écran.

15. CG : Accéder au mode du Guide Canal/Catégorie

16. BAND : Changez entre les bandes SAT1, SAT2 et SAT3

17. Touchez pour voir le menu SETUP

18. Touchez cette zone pour voir le MENU SOURCE et

sélectionner une nouvelle source de reproduction

19. MEM : Voir l’écran utilisé pour entrer le canal actuel

dans la mémoire préréglée

20. DIAG : Cette fonction est réservée pour des

professionnels du service pour le dépannage.

Afficher le code d’identification (ID)

Avant d’écouter votre radio satellite, vous devez vous

abonner au service en utilisant le numéro d’identification de

votre radio. Pour afficher l’identification radio, pressez les

boutons gauche/droite (16, 17) sur la manette ou les boutons

CH - ou CH + sur l’écran tactile plusieurs fois de suite pour

syntoniser au canal « 000 ». L’écran afficher l’identification

radio où le nom du canal est normalement affiché.

Sélectionner une station

Utilisez les boutons gauche/droite de la manette ou les

boutons CH - ou CH + sur l’écran tactile pour changer à une

autre station.

Mode préréglé

Pour entrer dans le mode préréglé, touchez le bouton BAND

sur l’écran, ou bien pressez le bouton BAND sur l’appareil (4)

ou sur la télécommande (20) pour changer entre les bandes

suivantes : SAT1, SAT2, ou SAT3 (indiqué au coin gauche

supérieur de l’écran TFT).

Six boutons préréglés numérotés mettent en mémoire et

rappellent des stations pour chaque bande. Toutes les six

stations mises en mémoire (P1-P6) pour la bande actuelle

apparaissent sur l’écran TFT.

Mettre une station en mémoire

1. Sélectionnez une bande (s’il le faut), et puis sélection-

nez une station.

2. Touchez le bouton MEM sur écran (18) pour ouvrir

l’écran des préréglés.

3. Touchez le numéro préréglé dans lequel vous voudriez

mettre en mémoire la station actuelle (ou bien pressez

EXIT pour annuler et fermer le menu). Le numéro

préréglé et la station apparaissent surlignés.

Rappeler une station

1. Sélectionnez une bande (s’il le faut).

2. Touchez un bouton préréglé sur écran pour sélectionner

la station mise en mémoire correspondante.

Syntonisation Directe

Pour entrer une station de radio directement, touchez le

bouton ou bien pressez le bouton GOTO (21) sur la

télécommande pour afficher le menu d’entrée directe.

Entrez la station de radio désirée en utilisant le pavé

numérique sur écran. Touchez le bouton Enter pour

syntoniser à la station sélectionnée. Pour quitter l’écran sans

changer de station, touchez Exit. Pour effacer votre entrée et

recommencer, touchez Clear.

SAT

SAT1 CH001

01:02

BAND MEM DIAG

P1 XM Preview

P2 XM Preview

P3 XM Preview

P4 XM Preview

P5 XM Preview

P6 XM Preview

Title: Fridays XM144!

XM Preview Preview

CAT

CHCH +

18 4

3 21

516

919 20

Mem:

Exit

P1 P2 P3

P4 P5 P6

CHNO:___/255

123

456

789

Clear

Exit

VM9423

Mode du Guide Canal/Catégorie

Il y a deux modes de recherche pour aider à naviguer les

canaux et/ou les catégories. Pour accéder au mode du guide

Canal/Catégorie, pressez le bouton ENTER (18) sur la

télécommande ou le bouton CG sur l’écran.

Guide des canaux est le mode de recherche par défaut. Pour

accéder au Guide Catégorie, pressez le bouton TITLE (2) sur

la télécommande ou touchez CAT sur l’écran tactile. Pour

revenir au guide des canaux touchez CH sur écran ou

pressez le bouton SUBTITLE (9) sur la télécommande.

Mode du guide canal

Lorsque le mode du Guide des Canaux est sélectionné, les

six premiers canaux satellites sont affichés dans des boîtes

en bas à gauche de l’lécran TFT et le menu sur écran change

pour faciliter le mode de recherche.

• Lorsque vous êtes en mode recherche, pour changer

entre les modes de rechercher Canal et Catégorie,

pressez le bouton CH ou CAT sur l’écran tactile.

• Utilisez la barre de défilement et les flèches sur l’écran

tactile pour voir la page prochaine/précédente des

stations. Chaque page contient six canaux à

sélectionner.

• Pressez le bouton SCN sur écran ou le bouton INT (20)

sur le panneau de commande pour prévisionner chacun

des six canaux affichés pour 10 secondes à la fois.

• Pressez le bouton CG pour revenir à l’écran du mode

des préréglés.

• Pour sélectionner un canal alors que vous êtes en mode

du Guide des Canaux, touchez le nom du canal sur

l’écran. Le canal se mettre à jouer et l’appareil reviendra

au mode des préréglés.

Mode du Guide Catégorie

Lorsque le MOde Catégorie est sélectionné, des icônes des

dossiers apparaissent sur l’écran à côté des choix de

catégories.

• Alors que vous êtes en mode rechercher, pout changer

entre les modes de rechercher par Canal et par

CAtégorie, pressez le bouton CH ou CAT sur l’écran

tactile.

• Utilisez la barre de défilement et les flèches sur l’écran

tactile pour voir la page prochaine/précédente des

catégories. Chaque page contient six catégories à

sélectionner.

• Pour sélectionner une catégorie touchez le nom de

catégorie correspondante ou l’icône du dossier. Les

canaux dans cette catégorie seront affichés sur l’écran.

• Utilisez la barre de défilement et les flèches sur l’écran

tactile pour voir les six stations prochaines/précédentes

dans la catégorie sélectionnée.

• Touchez le bouton SCN sur écran pour passer en revue

chaque canal dans la catégorie sélectionnée pour 10

secondes à la fois.

• Touchez le nom du canal pour jouer ce canal-là.

• Touchez le bouton CG sur écran pour revenir à l’écran

du mode des préréglés.

SAT

SAT1 CH001

01:02

SCN MEM DIAG

########

001 XM Preview

004 The 40s

005 The 50s

006 The 60s

007 The 70s

Title: www.xmradio.com

XM Preview Preview

CAT

VM9423

OPERATION VIDEO DVD/VCD

A NOTER : Lorsqu’il est bien installé la vidéo DVD ne

peut pas être affichée sur l’écran TFT principal à moins

que le frein de stationnement ne soit appliqué. Si vous

tentez de jouer un DVD alors que véhicule se meut,

l’écran TFT affiche « PARKING » avec arrière-fond en

bleu. Les écrans vidéo en arrière fonctionneront

normalement où applicable.

Insérez/Ejecter un Disque

Pour insérer un disque vous devez d’abord presser le bouton

(4) pour ouvrir le panneau avant et révéler la fente du

disque. Après avoir inséré un disque DVD, le mode DVD est

entré et la reproduction du disque commence. La lumière

d’indication du disque (9) s’illumine lorsqu’un disque est

inséré.

A NOTER : Si le Verrouillage Parental est activé et le

disque inséré n’est pas autorisé, il faut entrer le code à 6

chiffres et/ou le disque doit être autorisé (voir «

Fonctions du sous-menu Général » á la page 82).

Vous ne pouvez insérer un disque s’il y a déjà un disque dans

l’appareil ou si la puissance est éteinte.

A NOTER : DVD-R et DVD-RW ne joueront pas à moins

que la séance d’enregistrement ait été finalisée et le DVD

soit fermé.

Ejecter un disque

Pressez le bouton (16) sur l’appareil ou sur la

télécommande (35) pour éjecter le disque. L’appareil revient

automatiquement au mode Tuner. Vous pouvez éjecter un

disque lorsque la puissance est éteinte. L’appareil restera

éteint après l’ejection du disque.

Réinitialiser le mécanisme de

chargement

Si le disque se charge d’une manière anormale ou une

opération du mécanisme de coeur anormale advient, pressez

et maintenez le bouton (16) sur l’appareil ou sur la

télécommande pour réinitialiser le mécanisme de

chargement. L’opération normale se reprend.

Accéder au mode DVD

Pour changer au mode DVD lorsqu’un disque est déjà inséré,

pressez le bouton SRC (6) sur le panneau avant ou sur la

télécommande (8) jusqu’à ce que « DISC » apparaisse en

bas de l’écran.

Commander la reproduction

Pour accéder aux commandes sur écran, touchez l’écran.

Touchez le bouton 1/2 pour voir la deuxième page des

commandes.

Arrêter la reproduction

Touchez le bouton d’arrêt ( ) sur l’écran ou bien pressez le

bouton /BAND (20) sur la télécommande pour arrêter la

reproduction du DVD.

Suspendre la reproduction

Touchez le bouton de suspension ( || ) sur l’écran (ou bien

pressez le bouton >/|| sur la télécommande) pour suspendre

la reproduction du disque. Pressez le bouton > sur l’écran

pour reprendre la reproduction du disque.

Reproduction avance rapide

Pressez le bouton /\ sur la manette ou le bouton >> sur

l’écran pour faire avance rapide. Pressez et relâchez

plusieurs fois de suite pour augmenter la vitesse de « 2X » à

« 4X », « 6X », et « 8X ».

Pressez le bouton enter de la manette (18) sur la

télécommande ou touchez le bouton jouez (>) pour reprendre

la reproduction normale.

Reproduction recul rapide

Pressez le bouton de la manette \/ ou bien touchez le bouton

<< sur l’écran pour jouer le titre actuel en recul rapide.

Pressez et relâchez plusieurs fois de suite pour augmenter la

vitesse de « 2X » à « 4X », « 6X », et « 8X ».

Pressez le bouton de la manette ENTER (13) sur l’appareil

ou bien touchez le bouton jouez (>) pour reprendre la

reproduction normale.

Reproduction avance ralentie/recul en ralenti

Pressez le bouton ||>/BAND sur la télécommande pour faire

avance ralentie/ recul en ralenti. Pressez et relâchez

plusieurs fois de suite pour augmenter la vitesse du ralenti de

« 2X » à « 4X » et « 8X » et puis commencer le recul en

ralenti.

Reproduction répétée

Pressez le bouton RPT (19) sur le panneau de commande, le

bouton RPT (7) sur la télécommande ou bien le bouton

sur l’écran pour modifier le mode de répétition selon le

• DVD : Répéter Chapitre, Répéter Titre, Répéter Eteint

• VCD (PBC Off) : Répéter Simple, Répéter Eteint

A NOTER : Pour le VCD, la fonction de répétition n’est

pas disponible si le PBC est allumé.

Fonction de répétition par segment (A-B)

Utilisez la fonction A-B pour définir une zone spécifique du

disque à répéter.

• Pressez le bouton RPT A-B (6) sur la télécommande

(ou le bouton A-B sur écran) pour régler le point de

démarrage (A) du segment à répéter.

• Pressez le bouton RPT A-B de nouveau lorsque vous

êtes arrivé au point final (B) du segment à répéter. La

partie sélectionnée du DVD va se répéter

continuellement.

• Pressez le bouton RPT A-B de nouveau pour annuler la

section A-B et arrêter la reproduction répétée.

• Reproduction au hasard

Avec un DVD, VCD ou un CD en train de jouer, pressez le

bouton RDM sur la télécommande (33) pour activer la

reproduction au hasard et jouer tous les chapitres/pistes

dans un ordre mélangé. « On » apparaît sur l’écran.

Pressez le bouton > sur la manette pour jouer la prochaine

piste au hasard.

Pressez le bouton RDM de nouveau pour éteindre la

reproduction au hasard.

1/2

BACKBACK

MENU 2/2 DISP

AUDIO

A-B

TITLE

SUBTITLE

VM9423

A NOTER : Lorsqu’un VCD est en train de jouer avec le

PBC allumé, activer la reproduction au hasard va

automatiquement éteindre le PBC.

Accéder au menu DVD

Pressez le bouton MENU (1) sur la télécommande pour

rappeler le menu DVD principal. Utilisez la manette pour

sélectionner un titre du menu ou touchez le titre sur l’écran.

Pressez le bouton TITLE (2) sur la télécommande ou sur

l’écran pour sélectionner un titre différent pour la

reproduction.

Pressez le bouton ENTER (manette) pour confirmer votre

sélection et commencer la reproduction. Vous pouvez aussi

sélectionner un titre utilisant l’écran tactile.

Se mouvoir à travers les chapitres

Pressez le bouton > sur la manette ou le bouton >>| sur

écran pour avancer jusqu’au prochain chapitre sur le DVD.

Pressez le bouton < sur la manette ou le bouton |<< sur

l’écran pour aller au chapitre précédent.

Sélection directe du chapitre/de la

piste

Entrée directe par télécommande

Pendant la reproduction du DVD, VCD et CD, vous pouvez

utiliser le pavé numérique sur la télécommande (29) pour

accéder directement à une piste.

Entrée directe par écran tactile

Pour sélectionner un titre, chapitre/piste ou un temps de

reproduction spécifiée directement, touchez le bouton

sur l’écran pour afficher le menu d’entrée directe.

Utilisez le bouton pour sélectionner le Titre ; Chapitre, ou

l’entrée Heure.

• Titre : _/#

• Chapitre : _ _/##

• Heure : _ _:_ _:_ _

Entrez le titre, chapitre/piste désiré ou l’heure désirée en

utilisant le pavé numéirque sur écran et puis pressez le

bouton Enter. Pour quitter l’écran sans faire une sélection,

touchez Exit. Pour effacer votre entrée et recommencer

touchez Clear.

Visionner un angle de l’image

alternatif (Uniquement DVD)

Certains DVDs contiennent des scènes qui ont été filmées

des angles différents simultanément. Pour des disques

enregistrés avec des angles multiples, pressez le bouton

ANGLE (13) sur la télécommande pour basculer entre les

angles disponibles de l’image sur écran.

Zooming

Pressez les boutons PRESET /\ et \/ buttons (11, 12) sur la

télécommande pour élargir et faire panoramique par une

image vidéo en utilisant les choix suivantes : « ZOOM 1.5 »,

« ZOOM 2 », « ZOOM 3 », and « OFF ».

Des disques à langues multiples (DVD

uniquement)

Changer la langue audio

Si vous regardez un disque enregistré dans des langues

multiples, pressez le bouton AUDIO (5) sur la télécommande

pour choisir une langue.

Changer la langue de sous-titrage

Si vous regardez un disque enregistré dans des langues

multiples avec des sous-titres, pressez le bouton SUBTITLE

(9) sur la télécommande pour choisir la langue dans laquelle

vous voudriez que les sous-titres apparaissent.

A NOTER : Pendant la reproduction d’un VCD, pressez le

bouton AUDIO (5) sur la télécommande pour choisir

entre le canal Gauche, Canal Droite et Stéréo.

PBC (Commande de reproduction -

VCD uniquement)

Pour des VCDs avec la fonctionnalité de reproduction, la

commande de reproduction (PBC) fournit des commandes

supplémentaires pour la reproduction VCD.

Pressez le bouton MENU (1) sur la télécommande pour

basculer entre les fonctions PBC « Allumé/Eteint ». Lorsque

le PBC est allumé, la reproduction commencer à partir de

piste 1 de la liste d’écoute.

A NOTER : Lorsque le PBC est activé, avance rapide,

reproduction en ralenti, piste prochaine/précédente sont

disponible. La reproduction répétée et la sélection

directe de piste ne sont pas disponibles.

Lorsque le PBC est activé, sélectionner la reproduction au

hasard, scannage ou la reproduction à rechercher désactive

automatiquement le PBC.

Information sur la reproduction

Pendant la reproduction DVD et VCD, pressez le bouton

DISP sur le panneau de commande (2) ou sur la

télécommande (10) pour afficher l’information sur la

reproduction sur l’écran y comprise la média qui joue et le

temps de reproduction actuel.

Information sur la reproduction DVD

L’information suivante est affichée en haut de l’écran pendant

la reproduction DVD :

• Titre : 05/08 – « 05/08" indique que le cinquième des 8

titres sur le DVD est actuellement reproduit.

• Chapitre : 012/016 – « 002/016" indique que le deuxième des 16 titres sur le DVD est actuellement reproduit.

Chapter: _ _

123

456

789

0Clear

Exit

VM9423

• 00:41:28 – « 00:41:28 » indique le temps de

reproduction du titre actuel

L’information suivante est affichée en bas de l’écran :

• Avant : Source

• Arrière : Source

•HORLOGE

Information sur la reproduction du VCD

L’information suivante est affichée en haut de l’écran pendant

la reproduction VCD :

• VCD 2.0 – Format du disque actuel.

• Titre : 06/18 – « 06/18 » indique que le sixième des 18

pistes sur le VCD est actuellement reproduit

• 00:02:18 – « 00:02:18 » indique le temps de

reproduction de la piste actuelle.

Information général sur le disque

Table 6: Propriétés du disqueDisc Properties

Symbol

ePropriétés du disque à

12cm

Temps de

reproductio

n maximal

Simple face simple couche

(DVD-5)

Simple face double couche

(DVD-9)

Double face simple couche

(DVD-10)

Double face double couche

(DVD-18)

(MPEG 2

Méthode)

133 minutes

242 minutes

266 minutes

484 minutes

Simple face simple couche

(VCD)

(MPEG 1

Méthode)

74 minutes

Simple face simple couche 74 minutes

Table 7: Symbôles du disque

Symbôle Signification

Le nombre des langues vocales enregis-

trées. Le numéro à l’intérieur de l’icône

indique le nombre de langues sur le disque

(maximum 8)

Nombre de langue de sous-titrages disponi-

bles sur le disque (maximum 32)

Nombre d’angles fourni (maximum 9)

Rapport largeur/longueur disponibles. « LB

» signifie Boîtes à Lettres et PS signifie

Panoramique/Scannage. Dans l’exemple à

gauche la vidéo 16:9 peut être converti en

vidéo Boîtes à Lettres.

Indique le code régional où le disque peut

être joué.

• Region 1 : USA, Canada, East Pacific Ocean

Islands

• Region 2 : Japan, Western Europe, Northern

Europe, Egypt, South Africa, Middle East

• Region 3 : Taiwan, Hong Kong, South Korea,

Thailand, Indonesia, South-East Asia

• Region 4 : Australia, New Zealand, Middle and

South America, South Pacific Ocean Islands/

Oceania

• Region 5 : Russia, Mongolia, India, Middle

Asia, Eastern Europe, North Korea, North

Africa, North-West Asia

• Region 6 : Mainland China

• TOUT : Toutes les régions

Table 7: Symbôles du disque

Symbôle Signification

VM9423

OPERATION AUDIO DVD/CD

Des instructions pour la commande TFT et Insérer/Ejecter

sont les mêmes pour opération DVD et CD. Veuillez voir la

section sur Opération Vidéo DVD/Disque pour des

informations sur ces sujets.

Le VM9423 jouera de la musique ou d’autres fichiers audio

depuis les formats/média disque suivants :

• CD-DA

• CD-R/RW

•DVD

•DVD+R/RW

•DVD-R/RW

Après l’insertions du disque , le disque et le titre de la piste (si

disponible) avec le numéro de la piste et le temps de

reproduction apparaissent sur l’écran.

Interface d’utilisateur lecteur CD

Les indicateurs sur écran et les zones de clé tactile pour la

reproduction CD sont donnés ci-dessous.

1. Piste actuelle et le nombre total des pistes sur le disque

2. Temps de reproduction écoulé/longueur de la piste

3. Titre du disque

4. Titres de piste disponibles

5. Information ID3

6. || : Touchez pour suspendre/ jouer la reproduction du

disque

7. : Touchez pour arrêter la reproduction du disque

8. >>| : Touchez pour aller à la piste prochaine

9. |<< : Touchez pour aller à la piste précédente

10. />> : Touchez pour naviguer la liste d’écoute/touchez

pour faire avance rapide

11. /<< : Touchez pour naviguer la liste d’écoute/touchez

pour faire recul ou rembobinage rapide

12. Touchez pour activer/ désactiver mode de reproduction

au hasard

13. Touchez pour activer/désactiver le mode de

reproduction répétée

14. Touchez pour accéder à l’écran d’entrée directe

15. Touchez pour voir le menu SETUP

16. Touchez pour voir Analyseur de Spectre > Egaliseur

17. Touchez pour voir le MENU SOURCE et sélectionner

une nouvelle source de reproduction

18. Touchez la barre de défilement et des flèches pour voir

la page précédente/prochaine des chansons

19. Temps actuel

Commander la reproduction

Arrêter la reproduction

Touchez le bouton sur écran ou pressez le bouton (20)

sur la télécommande pour arrêter la reproduction du disque.

Pour reprendre la reproduction, touchez le bouton sur

l’écran ou bien pressez le bouton de la manette.

Suspendre la reproduction

Touchez le bouton sur écran ou bien pressez le bouton de

la manete pour suspendre ou reprendre la reproduction du

disque.

Se mouvoir à travers les pistes

Pressez le bouton >>| (19) sur la télécommande ou sur

l’écran ou utiliser le bouton > sur la manette pour avancer

jusqu’à la piste prochaine sur le disque.

Pressez le bouton |<< (17) sur la télécommande ou sur

l’écran ou utilisez le bouton < sur la manette pour aller à la

piste précédente.

Reproduction répétée

Touchez le bouton sur l’écran, pressez le bouton RPT

sur la télécommande (7) ou sur le panneau de commande

(19) pour modifier le mode de reproduction répétée selon le

• DVD : Répéter Chapitre, Répéter Titre, Répéter Eteint

• CD-DA : Répéter Un, Répéter Tout, Répéter Eteint

• CD-R/RW : Répéter UN, Répéter Tout, Répéter Eteint

• DVD-R/RW : Répéter Un, Répéter Tout, Répéter Eteint

Sélection de scannage des pistes (CD-DA disques

uniquement)

Pendant la reproduction du disque, pressez le bouton SCN

sur la télécommande (34) ou le bouton INT (20) sur le

panneau de commande pour jouer les dix premières

secondes de chaque piste. Lorsqu’une piste désirée est

atteinte, pressez le bouton SCN de nouveau pour annuler la

fonction et jouer la piste sélectionnée.

Sélection de reproduction au hasard

Lorsque la reproduction du disque est arrêtée, pressez le

bouton RDM sur la télécommande (33) pour jouer les pistes

sur le disque dans un ordre mélangé au hasard. Touchez le

bouton RDM de nouveau pour annuler le mode de

reproduction au hasard.

A NOTER : CD-R et CD-RW ne joueront pas à moins que

la séance d’enregistrement n’ait été finalisée.

Avance Rapide

Touchez le bouton sur l’écran ou bien pressez le bouton /\

sur la manette pour faire avance rapide. Pressez et relâchez

le bouton plusieurs fois de suite pour augmenter la vitesse de

« 2X » à « 4X », « 6X », et « 8X ».

Recul rapide

Touchez le bouton sur l’écran ou bien pressez le bouton /\

sur la manette pour faire recul rapide. Pressez et relâchez le

bouton pour augmenter la vitesse de « 2X » à « 4X », « 6X »,

et « 8X ».

Entrée directe de piste

Pour sélectionner une piste

directement, touchez le bouton

sur l’écran pour afficher

le menu d’entrée directe.

Entrez le numéro de piste

désiré en utilisant le pavé

numérique sur écran et puis

pressez le bouton Enter. Pour

quitter l’écran sans faire de

sélection, touchez Exit. Pour

effacer votre entrée et

recommencer, touchez Clear.

DISC

CD 1/10 01:23 04:31

01:02

1 Track 01

2 Track 02

3 Track 03

4 Track 04

5 Track 05

6 Track 06

4911

Audio CD

TRACK:__/##

123

456

789

Clear

Exit

VM9423

JOUER DES FICHIERS MP3/WMA

Instructions pour la commande TFT et Insérer/Ejecter sont

les même pour opération DVD et MP3. Veuillez voir la section

sur l’opération vidéo DVD/Disque pour des informations sur

ces sujets.

A NOTER : Lorsque vous enregistrez des fichiers

MP3/WMA sur un disque DVD, utiliser la choix

d’enregistrement 2x ou 4x si disponible. Cette

vitesse d’enregistrement plus lente aidera à

éliminer des erreurs tampons et augmenter la

fiabilité de la lecture du disque. Aussi, utilisez

des dossiers lorsque vous enregistrez un nombre

important de chansons/fichiers sur un disque

pour une navigation de la musique facile.

Sélectionnez la choix « Disc at Once » et fermez

votre disque.

Exigence fichiers et média MP3/WMA

Ce lecteur vous permet de reproduire des fichiers MP3 et

WMA enregistrés sur des CD-R/RWs, DVD+R/RWs, and

DVD-R/RWs. Pour des disques CD-RW veuillez vous

rassurer qu’ils soient formatés en utilisant la méthode pleine

et non pas la méthode rapide pour empêcher des opérations

de disque illégales.

Vous pouvez enregistrez jusqu’à 1500 chansons/fichiers sur

un disque pour un mélange de musique MEGA DVD.

N’excédez pas ce nombre de chansons/fichiers sinon il peut

y avoir des problèmes de lisibilité.

Compatibilité avec format MP3

Les formats de nomination des fichiers donnés ci-dessous

sont compatibles avec cet appareil :

• ISO 9660 – nom du fichiers : 12 caractères, extension

du fichier : 3 caractères

• ISO 9660 – nom du fichier : 31 caractères, extension du

fichier : 3 caractères

• Joliet – 64 caractères

Si le nom du fichier ou du dossier ne se conforme pas au

standards du système de fichier ISO 9660, il peut ne pas être

affiché ou reproduit correctement. Utilisez les réglages

suivants lorsque vous comprimez des données audio pour

votre disque MP3 :

• Taux de transfert de bits : 128kbps

• Fréquence d’échantillonnage : 48kHz

A NOTER : Lorsque vous enreigstrez des fichiers

MP3 jusqu’à la capacité maximum du disque,

désactivez l’écriture supplémentaire. Pour

enregistrement sur un disque vide jusqu’à sa

capacité maximum, utilisez le réglage « Disc at

Once ».

L’ordre de reproduction MP3

Lorsqu’ils sont sélectionnés pour reproduction, des fichiers et

des dossiers (Recherche Dossier ; Recherche Fichier, ou

Sélectionnez Dossier) sont accédés dans l’ordre dans lequel

ils avaiient été écrits par l’écrivain CD. Par conséquent,

l’ordre dans lequel on s’attend à les écouter peut ne pas

s’accorder avec l’ordre dans lequel ils sont actuellement

joués. Vous pouvez régler l’ordre dans lequel des fichiers

MP3/WMA sont joués en les écrivant sur un médium tel que

CD-R avec les noms de fichier commençant avec les

numéros de séquence de reproduction tels que « 01 » à

« 99 ».

Par exemple, un médium avec la hiérarchie dossier/fichier

suivant est soumis à la Recherche Dossier, Recherche

Fichier ou Sélectionner dossier, comme montré ci-dessous.

Le lecteur VM9423 ne reconnaîtra que trois niveaux de

dossiers et n’affiche pas de dossiers qui ne contiennent que

d’autres dossiers. Dans l’exemple ci-dessus, l’appareil

afficher des dossiers 3, 4, 6 et 8, mais non pas 2 et 7

puisqu’ils ne contiennent pas de pistes directement. Dossier

5 n’est pas reconnu du tout puisqu’il est au quatrième niveau.

VM9423

Charger une carte SD

A NOTER : Le VM9423 soutiendra des cartes SD jusqu’à

8GB. Des cartes SD plus grandes que celles-ci (Cartes

SDHC) ne seront pas reconnues.

Pour insérer une Carte SD, vous devez d’abord presser le

bouton /EJECT sur le panneau de commande (5) ou sur la

télécommande (23) pour révéler la fente de la carte SD (14).

Insérez la carte SD dans la fente destinée à la carte et

l’appareil lira les fichiers audio/vidéo sur la carte

automatiquement.

Pour enlever la carte, pressez d’abord le bouton SRC (6)

pour changer à un autre mode et arrêter la reproduction SD.

Poussez et relâchez pour faire sauter la carte vers le dehors.

Tenez la carte SD et tirez-la tout droit. La plupart des cartes

ont un recoin mince qui aident à l’enlèvement.

Charger un dispositif USB

A NOTER : Le port USB reconnaîtra la plupart des

dispositifs USB à mémoire flash aussi bien que des

disques durs portatifs avec des fichiers vidéo/audio. Ce

disque dur doit être formaté à FAT32. L’installation de

tête du système d’opération ne soutient pas de structure

de fichier NTFS.

1. Trouvez le jack USB situé sur le MediaLink4.

2. Insérez le dispositif USB dans le connecteur USB.

L’appareil lira les fichiers de média audio/video sur le

dispositif USB automatiquement.

Pour enlever le dispositif USB, pressez le bouton SRC (6)

pour changer à un autre mode et puis enlevez le dispositif

USB du connecteur USB.

Interface d’utilisateur MP3

Les indicateurs sur écran et les zones de clés tactiles pour la

reproduction Mp3 sont donnés ci-dessous.

1. Piste actuelle et le nombre total de piste sur la racine du

disque

2. Temps de reproduction écoulé, longueur de piste

3. Temps actuel

4. Titres de piste

5. Information ID3

6. || : Touchez pour jouer/suspendre la reproduction du

disque

7. : Touchez pour arrêter la reproduction du disque

8. >>| : Touchez pour aller à la piste prochaine

9. |<< : Touchez pour aller à la piste précédente

10. />> : Touchez pour naviguer la liste d’écoute/touchez

pour faire avance rapide

11. /<< : Touchez pour naviguer la liste d’écoute/ touchez

pour faire recul ou rembobinage rapides

12. DIR - : Touchez pour voir le dossier précédent

13. DIR + : Touchez pour voir le dossier prochain

14. Touchez pour accéder à l’écran d’entrée directe

15. Touchez pour voir le menu SETUP

16. Touchez pour voir l’Analyseur de Spectre > Egaliseur

17. Touchez pour voir le MENU SOURCE et sélectionner

une nouvelle source de reproduction

18. Nom du dossier

19. 1/2 ou 2/2 : Touchez ce bouton page pour voir une

deuxième page de boutons sur écran.

20. Touchez la barre de défilement et les flèches pour voir la

page prochaine/précédente de chansons

21. Touchez pour activer/désactiver le mode de

reproduction à répétition

22. Touchez pour accéder au menu Musique

23. Touchez pour accéder au menu Vidéo

24. Touchez pour accéder au menu Photo

25. Naviguez tous les fichiers

Commander la reproduction du disque

MP3/WMA

Jouer des fichiers MP3/WMA

Après l’insertion d’un disque MP3/WMA, les fichiers joueront

dans la séquence établie par le répertoire « Racine ».

A NOTER : Lorsque vousenregistrez des fichiers

MP3/WMA sur un disque DVD, utilisez la choix

d’enregistrement 2x ou 4X si disponible. Cette

vitesse d’enregistrement plus lente aidera à

éliminer des erreurs tamons et augmentera la

fiabilité de la lecture du disque. Aussi, utilisez

des dossiers lorsque vous enregistrez une

quantité importante de chansons/fichiers pou

une navigation facile de la musique. Sélectionnez

« Disc at Once » et fermez votre disque.

Arrêter la reproduction

Touchez le bouton sur écran ou bien pressez le bouton /

BAND (20) sur la télécommande pour arrêter la reproduction

du disque.

Pour reprendre la reproduction, touchez le bouton sur

écran, pressez le bouton de la manette (13) sur le panneau

EJECT LABEL SIDE UP

VIDEO LEFT RIGHT

3.5mm - Audio

MediaLink

Connecteur USB du Type A

16 3

DISC

MP3 4/84 01:56 00:00:23

01:02 AM

1 Cherry Poppin Da

2 Chris Isaak - Baby

3 Crazy Town - Butt

4 Phish - Birds Of A

5 Phish - Bouncin' R

6 Phish - Freebird (L

(Root)

1/2

911

19 20

2/2

DIR - DIR +

ALL

VM9423

avant, ou bien pressez le bouton >/|| (18) sur la

télécommande.

Suspendre la reproduction

Touchez le bouton sur écran, pressez le bouton manette

(13) sur le panneau avant, ou bien pressez le bouton /||

(18) sur la télécommande pour suspendre ou reprendre la

reproduction du disque.

Se mouvoir à travers les pistes

Pressez le bouton >>| (19) sur la télécommande ou sur écran

ou bien utilisez le bouton > sur la manette (14) pour avancer

jusqu’à la piste prochaine sur le disque.

Pressez le bouton |<< (17) sur la télécommande ou sur écran

ou bien utilisez le bouton < sur la manette (10) pour aller à la

piste précédente.

Reproduction répétée

Touchez le bouton sur écran, pressez le bouton RPT (19)

sur la télécommande pour modifier le mode de répétition

selon le suivant : Répéter Simple, Répéter Dossier, Répéter

Eteint.

Sélectionner la reproduction au hasard

Pressez le bouton RDM (33) sur la télécommande pour jouer

les fichiers sur un disque au hasard dans un ordre mélangé.

Pressez RDM de nouveau pour annuler le mode de

Reproduction au Hasard.

A NOTER : CD-R et CD-RW ne joueront pas à moins que

la séance d’enregistrement n’ait été finalisée.

VM9423

OPERATION iPod

Interface d’utilisateur iPod

Les indicateurs sur écran et les zones de clés tactiles pour la

reproduction iPod sont donnés ci-dessous.

1. Temps de reproduction écoulé

2. Piste actuelle et le nombre total des fichiers

3. Temps actuel

4. Information menu/titres média

5. Information ID3

6. Entrez

7. Touchez pour accéder aux photos

8. >>| : Touchez pour aller à la piste prochaine

9. |<< : Touchez pour aller à la piste précédente

10. Touchez pour accéder au menu iPod

11. >|| : Touchez pour suspendre/jouer la reproduction du

disque

12. Touchez pour accéder aux fichiers musiques

13. Touchez tpour accéder aux fichiers vidéo

14. Touchez pour accéder à l’écran SETUP

15. Touchez pour voir l’Analyseur de Spectre > Egaliseur

16. Touchez pour voir le SOURCE MENU et sélectionner

une nouvelle source de reproduction

17. Titre de chanson

18. Touchez pour voir le menu d’entrée directe

19. Touchez la barre de défilement et les flèches pour voir la

page prochaine/précédente des chansons

Commander votre iPod

L’appareil changera automatiquement au mode iPod

lorsqu’un iPod est branché dans le MediaLink4. Pour revenir

au menu iPod de n’importe quelle source , pressez le bouton

SRC (6) sur le panneau avant ou la télécommande (8)

jusqu’à ce que le menu iPod apparaisse sur l’écran.

A NOTER : Soyez sûr que votre iPod a le dernier logiciel

Apple installé pour éviter des questions de connectivité.

Les icônes d’écran tactile suivants et les boutons de

télécommande sont utilisés pour accéder aux menus iPod.

Utilisez l’écran tactile, la manette ou les clés directionnels sur

la télécommande pour naviguer les menus iPod.

Reproduction de musique iPod

Pour accéder aux fichiers musiques iPod, touchez le bouton

sur écran ou bien pressez le bouton AUDIO (5) sur la

télécommande.

• Touchez le bouton > || sur l’écran pour jouer/ suspendre.

• Touchez >>| SUR ÉCRAN, PRESSEZ LE BOUTON >>|

(19) sur la télécommande ou bien pressez le bouton >

sur la manette (17) pour aller à l’article prochain sur le

menu.

• Touchez |<< sur écran ; pressez le bouton |<< (17) sur

la télécommande, ou bien pressez le bouton < sur la

manette (16) pour aller à l’article précédent sur le menu.

• Utilisez l’écran tactile ou bien pressez le bouton >/|| (18)

sur la télécommande ou le bouton ENTER sur la

manette (20) sur le panneau de commande pour

sélectionner la choix menu surlignée.

• Pressez le bouton >> (14) sur la télécommande ou le

bouton /\ (18) sur la manette, touchez le bouton MENU

sur écran pour revenir au menu précédent.

Avance rapide/Recul rapide

Pressez et maintenez les boutons |<< ou >>| sur l’écran ou

sur la télécommande (17, 19) pour une seconde et continuer

à faire avance rapide ou recul rapide. Relâchez pour

reprendre la reproduction normale.

Reproduction des photos

Alors que des photos iPod peuvent être visionnées sur

l’écran du VM9423 vous devez utiliser les commandes de

choix de reproduction photos iPod.

Touchez l’icône sur écran ou bien pressez le bouton SUB-

TITLE (9) sur la télécommande pour accéder au mode

PHOTO iPod. Le VM9423 relâchera la commande vers l’iPod

pour que vous puissiez sélectionner de la média vidéo pour

aêtre affichée sur le moniteur TFT. Pour quitter le mode

PHOTO, touchez l’écran.

Reproduction Vidéo

Alors que de la vidéo iPod peut être visionnée sur l’écran

VM9423 vousdevez utiliser l’iPod pour commander des choix

de reproduction vidéo.

Touchez le bouton sur l’écran ou bien pressez le bouton

ANGLE (13) sur la télécommande pour accéder au mode

iPod VIDEO. Le VM9423 relâchera la commande à l’iPod

pour que vous puissiez sélectionner la média vidéo pour être

affichée sur le moniteur TFT. Pour quitter le mode VIDEO,

touchez l’écran, pressez le bouton >> (14) sur la

télécommande, ou bien pressez le bouton MENU sur l’iPod.

A NOTER : Pour transmettre de la vidéo depuis votre

iPod à l’écran du VM9423 vous devez d’abord régler les

choix suivantes à travers le menu des réglages vidéo

iPod : TV Out = On, TV Signal = NTSC, et Widescreen =

On.

A NOTER : Après le débranchement de votre iPod, le

VM9423 reviendra toujours au dernier mode accédé

lorsque l’iPod est branché dans l’appareil.

iPod

1:08 2/124

01:02 AM

0001 A Rush Of Blood to

0002 40

0003 4th of July

0004 A Little Less Conver

0005 A Message

0006 A Sort of Homecomi

4911

A Rush of Blood to the Head

Artist: Coldplay

Enter

Menu Ecran Tactile Télécommande

Musique AUDIO

Photos SUB-TITLE

Videos ANGLE

VM9423

Entrée directe Piste/Fichier

Pour sélectionner une piste/un fichier directement, touchez le

bouton sur la commande sur écran pour afficher le

menu d’entrée directe.

Entrez la piste/le fichier désiré en utilisant le pavé numérique

sur écran. Pressez le bouton Enter pour syntoniser à la

station sélectionnée. Pour quitter l’écran sans changer de

station, touchez Exit. Pour effacer votre entrée et

recommencer, touchez Clear.

Vous pouvez aussi utiliser le pavé numérique (29) sur la

télécommande pour accéder directement aux fichiers.

TRACK:__/##

123

456

789

Clear

Exit

VM9423

OPERATION BLUETOOTH

A NOTER : Opération Bluetooth exige un accessoire

BTM10 facultatif.

A propos de Bluetooth

Bluetooth est une technologie de branchement radio sans fil

à courte portée qui s’est développée comme un

remplacement de câble pour des téléphones portatifs , des

ordinateurs de proche et d’autres dispositifs encore.

Bluetooth opère dans la gamme de fréquence 2.4 GHz et

transmet des données et de la voix à des vitesses de jusqu’à

1 mégabit par seconde. Bluetooth était lancé par un groupe à

intérêt spécial composé de Ericsson Inc., Intel Corp., Nokia

Corp., Toshiba et IBM en 1998, et il est actuellement

développé par preque 2000 entreprises partout dans le

monde. La marque déposée Bluetooth et les logos

appartiennent à Bluetooth SIG, Inc. et tout utilisation de telles

marques par Audiovox Corporation se fait sous licence.

D’autres marques déposées et des noms commerciaux

appartiennent à leur propriétaires respectifs.

A NOTER : La distance ligne de vue entre cet appareil et

votre téléphone cellulaire doit être 8mètres ou moins

pour envoyer et recevoir des données et de la voix par la

technologie sans fil Bluetooth. Pourtant, la distance de

transmission peut devenir plus courte que la distance

estimée en fonction de l’environnement dans lequel il est

utilisé.

Avant de tenter d’utiliser des fonctions Bluetooth sur le

VM9423, veuillez vous assurer que votre téléphone portatifs

soutient des fonctions Bluetooth (Combiné ou profils mains

libres ou les deux). Adhérez aux consignes suivantes pour

une opération réussie :

• Avant d’utiliser des fonctions Bluetooth, vous devez

apparier votre téléphone portatif à l’installation de tête

du VM9423 (voir Apparier le Système Bluetooth avec

votre Téléphone Portatif et l’Installation de tête). Pour

assurer la meilleure réception pour appariment et

rebranchement veuillez vous assurer que la pile du

téléphone est chargé au bout avant que vous ne

commenciez.

• Essayez de performer l’appariment dans quelques

secondes de la mise en marche du téléphone.

• Lorsque l’appareil a été apparié avec le téléphone, le

numéro du modèle de l’appareil, « VM9423 »,

s’affichera sur le téléphone portatif.

• Pour avoir la meilleure performance, gardez toujours le

téléphone portatif dans 3 mètres de l’installation de tête.

• Gardez toujours un chemin dégagé entre le téléphone

portatif et l’installation de tête. Ne placez jamais un objet

métallique ou tout autre obstacle entre le téléphone

portatif et l’installation de tête.

• Certains téléphone portatifs (comme le Sony Ericsson)

peuvent avoir une choix « Mode Economie de

Puissance ». VEUILLEZ NE PAS se servir du mode

d’économie de puissance avec le VM9423.

• Avant d’accepter ou faire un appel, assurez-vous que la

fonction Bluetooth de votre téléphone portatif est

allumée.

• Pour assurer la meilleure qualité/performance de

conversation, rester à l’intérieur d’un mètre de

l’installation de tête lorsque vous parlez.

• Pour débranchez le téléphone portatif de l’installation de

tête, éteignez la connectivité Bluetooth sur votre

téléphone portatif.

•La recherche directe de l’annuaire à travers

l’installation de tête n’est disponible que si votre

téléphone portatif soutient le télédéchargement de

l’annuaire. Si la fonction n’est pas soutenue,

l’installation de tête affichera « Phone book not provided

by this phone » lorsqu’une tentative est faite de

télédécharger un annuaire.

Interface d’utilisateur Bluetooth

Les indicateurs sur écran et les zones de clés tactiles pour

l’opération Bluetooth sont donnés ci-dessous.

1. Statut de branchement actuel/dispositif branché

2. Temps actuel

3. Menu Bluetooth

4. Statut d’opération actuelle

5. Basculer menu Musique/Téléphone

6. Transférez appel actif au combiné

7. Apparier votre téléphone Bluetooth (Utilisation pour la

première fois)

8. Branchez/Débranchez dispositif Bluetooth (téléphone ;

PDA, lecteur de musique personnel, etc.) avec la

fonction mains libres.

9. Quitter l’affichage du listing des appels

10. Mettre le microphone (situé sur le côté gauche de la

radio) en sourdine/ rétablir le volume pendant un appel

actif.

11. Répondre à l’appel entrant/faire un appel

12. Rejeter l’appel entrant/ quitter le processus

d’appariment/quitter lire l’annuaire ou le listing des

appels

13. Touchez pour voir le menu SETUP

14. Touchez pour voir l’Analyseur de Spectre > Egaliseur

15. Touchez pour voir le MENU SOURCE et sélectionner

une nouvelle source de reproduction

16. Indique le branchement/l’opération actuelle (--> indique

un appel entrant, <-- indique une alerte de composition)

17. Touchez pour accéder à l’écran d’entrée directe

18. : Touchez pour arrêter la reproduction

19. Touchez la barre de défilement et les flèches pour voir la

page prochaine/précédentes de chansons

20. Bascule Musique/Téléphone mode/menu

21. Jouer/Suspendre le fichier sélectionné

22. |<< : Touchez pour aller au fichier précédent

14 2

Disconnected

01:02 AM

1 Missed Calls

2 Received Calls

3 Dialed Calls

4 Phone Book

Menu List

612

22 18

Interface Phone Interface Musique

100

VM9423

23. >>| : Touchez pour aller au fichier prochain

24. Indicateur de force du signal

Profil Mains Libres (HFP)

Pour utiliser un téléphone sans fil avec cet appareil, il est

nécessaire d’abord d’établir un branchement en utilisant la

technologie sans fil Bluetooth. Le branchement est

normalement établi en utilisant le HFP (Profil Mains Libres)

ce qui vous donne une commande totale des fonctions

disponibles. Pourtant, dépendant de votre téléphone le

branchement peut être fait en utilisant HSP (Profil Combiné)

rendant certaines fonctions non-disponibles. C’est une

limitation de votre téléphone et non pas du VM9423.

Puisqu’il y a toujours un nombre de mise en oeuvre du

téléphone portatif au Bluetooth disponible sur le marché, les

opérations avec votre téléphone portatif Bluetooth varieront

d’une manière signifiante.

Veuillez vous référer au mode d’emploi qui accompagna

votre téléphone portatif Bluetooth avec ce mode d’emploi

lorsque vous opérez votre téléphone avec cet appareil.

Apparier le Système Bluetooth avec

votre Téléphone Portatif et

l’Installation de tête

1. Pressez le bouton (8) pour initier le processus

d’appariment. Gardez le téléphone portatif à 2 mètres

de l’installation de tête lorsque vous appariez. Pour ter-

miner le processus d’appariment pressez le bouton

de nouveau).

2. Sélectionnez la choix de configuration Bluetooth sur le

téléphone portatif à apparier (veuillez vous référer au

mode d’emploi du téléphone pour apprendre comment

entrer dans la configuration Bluetooth ; allumer et

éteindre Bluetooth et performer l’appariment).

A NOTER : Certains téléphones exigent un « clé de passe

» ou un code d’appariment pour brancher. Si votre

téléphone exige un clé de passe ou un code

d’appariment vous aurez besoin d’entrer ce numéro

dans le champ Pairing Code sous le menu de

Configuration Bluetooth. Le code d’appariment par

défaut de plusieurs téléphones est « 0000 ». Le code par

défaut pour le VM9423 est « 1234 ». Voir « Fonctions du

sous-menu Bluetooth » á la page 83 pour des

instructions pourentrer le code d’appariment.

3. Sélectionnez « VM9423 » depuis la liste d’appariment

sur le téléphone portatif.

• Si l’appariment est réussi le TFT va afficher le

numéro du téléphone portatif apparié ou son nom

(comme spécifié dans le menu de Configuration

Bluetooth de votre téléphone).

• Si l’appariment fait échec, « Phone Pairing Fail »

est affiché en bas de l’écran.

Rebranchement

Lorsque le dispositif Bluetooth est apparié, vous pouvez

touchez le bouton pour rebrancher.

A NOTER : Vous ne pouvez vous branchez qu’à un

téléphone utilisant des boutons sur l’interface Téléphone

sur écran.

Chaque fois que le bouton est pressé, l’installation de tête

rebranchera automatiquement avec le téléphone portatif

(seulement si le téléphone portatif a été auparavant apparié

avec l’installation de tête).

Gestion des appels entrants

Lorsque vous êtes branché à un téléphone Bluetooth,

l’appareil va mettre la sortie audio en sourdine, suspendre la

reproduction du CD et change à l’écran Bluetooth lorsqu’un

appel est reçu. Le numéro du téléphone entrant apparaîtra

en haut de l’écran. Si l’écran est fermé le numéro se

déroulera à travers l’affichage aux cristaux liquides. Si l’appel

entrant n’a pas d’identification de l’appeleur, le TFT ou

l’affichage aux cristaux liquides va afficher « Restricted

Number ».

Répondre à un appel entrant

Pour répondre à un appel touchez le bouton .

Pour une méilleure réception, parlez fort et clairement.

Pour terminer la conversation, pressez le bouton . L’écran

va afficher la durée d’appel pendant 3 secondes et puis

revenir au mode précédent.

Rejeter un appel entrant

Touchez le bouton pour rejeter un appel entrant. L’appel

va revenir à votre téléphone et peut être répondu directement

ou laissé pour messagerie vocale.

Contrôle de volume

Pour augmenter ou diminuer le volume, tournez la

commande AUDIO (5) sur le panneau avant ou bien pressez

les boutons VOL+/ VOL- (15, 16) sur la télécommande.

Mise en sourdine du microphone

Pour assourdir le microphone, touchez le bouton . Touchez

de nouveau pour reprendre la fonctionnalité du microphone.

Faire un appel sortant

A NOTER : Pressez le bouton depuis l’écran principal

Bluetooth pour automatiquement composer le dernier

numéro reçu.

1. Touchez le bouton pour ouvrir l’écran de composi-

tion directe.

2. Utilisez les boutons 0-9, *, et # pour entrer le numéro du

téléphone.

• Touchez le bouton CLEAR pour effacer le dernier

chiffre.

• Touchez le bouton pour dégager le numéro tout

entier et recommencer.

3. Après avoir entré le numéro du téléphone, pressez le

bouton pour composer lenuméro. L’écran de

composition directe se fermera dès que votre appel est

branché.

Pour terminer la conversation, pressez le bouton .

Transfert d’appel

Alors que vous parlez, pour transférer l’audio de l’installation

de tête au téléphone portatif, touchez le bouton (7). Le

TFT affichera « Transfer ». Vous ne pouvez transférer un

appel qu’après y avoir répondu.

Exit

Clear

123

45 6

789

101

VM9423

La liste menu

La liste menu apparaît au côté gauche de l’écran et peut être

accédé des autres modes en touchant le bouton MENU au

côté droite de l’écran.

A NOTER : Tous les téléphones ne permettent pas

d’accès aux appels manqués, reçus ou composés et

certains ne permettront pas le téléchargement de le

carnet d’adresses de votre téléphone.

Appels manqués

La liste des appels manqués récupère la liste des numéros

manqués de votre téléphone. Le dernier appel manqué et le

premier numéro sur la liste. Touchez la choix menu Appels

Manqués pour voir la liste. Pour faire un appel depuis la liste

des Missed Calls touchez le numéro et puis touchez le

bouton . Le TFT affichera « Cannot get missed record »

lorsque la fonction n’est pas disponible.

Appels composés

La liste Dialled Calls récupère la liste des numéros composés

de votre téléphone. Le dernier numéro composé est le

premier sur la liste. Touchez le menu choix Dialled Calls pour

voir la liste. Pour faire un appel depuis la liste Dialled Calls

touchez le numéro et puis touchez le bouton . Le TFT

affichera « Cannot get dialed record » lorsque la fonction

n’est pas disponibles.

Appels reçus

Utilisez la liste Received Calls pour voir les dix derniers

numéros mis en mémoire sur votre téléphone. Pour accéder

à la liste des Reçus, touchez la choix menu Received Calls.

Le dernier numéro reçu sera le premier sur la liste. Pour faire

un appel depuis la liste des Reçus touchez le numéro et puis

touchez le bouton . Le TFT affichera « Cannot get

received record » lorsque la fonction n’est pas disponible.

Annuaire

1. Touchez la choix menu Annuaire pour afficher l’annuaire

mis en mémoire dans votre téléphone portatif, si com-

patible. L’écran affichera « Ready » alors que l’annuaire

se télédécharge.

2. Télédéchargement terminé, vous pouvez utiliser les

flèches et la barre de défilement au côté droite de la

fenêtre pour naviguer la liste. Puisque l’appareil télé

décharge une page d’entrées à la fois, il peut y avoir un

léger retard alors que la prochaine page de numéros se

télédéchargent.

3. Touchez pour surligner le numéro que vous voulez

composer et puis touchez le bouton .

A NOTER : Certains téléphones portatifs ne soutiennent

pas le téléchargement de l’annuaire par Bluetooth. C’est

une limitation du téléphone, non pas du VM9423.

Configuration Bluetooth

Autorépondeur

Vous pouvez choisir d’avoir le VM9423 répondre

automatiquement les appels entrants à votre téléphone

apparié Bluetooth. Pour mettre « Auto answer » en marche :

1. Touchez le bouton pour voir SETUP.

2. Sélectionnez le sous-menu Bluetooth.

3. Touchez la zone à droite de « Auto answer » pour

sélectionner « On ».

Branchement automatique

L’option Branchement automatique permettra au VM9423 de

se brancher automatiquement à votre Bluetooth auparavant

apparié lorsqu’il est dans la portée. Lorsque la choix Connect

est réglé à « Manual », vous devez presser le bouton pour

rétablir le branchement avec votre téléphone. Pour mettre

« auto Connect » en marche :

1. Touchez le bouton pour voir le menu SETUP.

2. Sélectionnez le sous-menu Bluetooth.

3. Touchez la zone à droite de Connect pour sélectionner

« Auto ».

Profil de distribution audio avancé

(A2DP)

Le VM9423 vous permet de reproduire des fichiers audio de

votre téléphone, PDA ou lecteur personnel de musique en

utilisant un branchement Bluetooth.

Avant d’utiliser un lecteur audio, il peut être nécessaire

d’entrer un code d’identification personnelle dans l’appareil ;

Entrez le code d’identification personnelle env ous référant à

« Fonctions du sous-menu Bluetooth » á la page 83.

A NOTER : Veuillez quitter le mode A2DP avant de tenter

de faire un appel téléphonique comme des résultats

inattendus peuvent advenir dependant du modèle de

votre téléphone portatif.

Le VM9423 peut commander un lecteur audio Bluetooth par

le Profil de distribution audio avancé (A2DP) ou par le Profil

Télécommande Audio/Vidéo. Des lecteurs audio Bluetooth

(ou des adaptateurs Bluetooth) compatibles avec ces profils

peuvent être branchés à cet appareil. La fonctionnalité varie

selon le profil utilisé.

• A2DP : Lecture en transit de votre lecteur audio

Bluetooth compatible et écoutez la musique à travers

votre VM9423. Reproduction/suspension, sélection de

chanson, etc. ne sont pas possibles.

• AVRCP : Reproduction, suspension, sélection de

chanson, etc. alors que l’audio se lit en transit de votre

lecteur audio Bluetooth compatible au VM9423.

A NOTER : Information sur la chanson (par exemple,

temps de reproduction, titre de chanson, index de

chanson, etc.) ne peut pas être affiché sur l’appareil.

Puisqu’il y une quantité de lecteurs audio Bluetooth

disponible sur le marché, les opérations avec votre lecteur

audio Bluetooth utilsiant cet appareil varieront de manière

signifiante.

Veuillez référer au mode d’emploi qui accompagna votre

lecteur audio Bluetooth aussi bien que ce mode d’emploi-ci

en opérant votre lecteur avec le VM9423.

Référez-vous aux instructions sur MUSIC INTERFACE sous

« Interface d’utilisateur Bluetooth » á la page 99 pour des

informations sur des indicateurs sur écran et des fonctions

d’écran tactile qui peuvent être disponibles pendant la

reproduction audio.

102

VM9423

DEPANNAGE

Table 8: Dépannage

Problème Cause Correction

GENERAL

L’appareil ne marche pas Fusible radio a sauté Installez un nouveau fusible avec le bon rating

Fusible de la pile de la voiture a sauté Installez un nouveau fusible avec le bon rating

Opération illégale Pressez le bouton RESET situé au coin droite inférieur du panneau avant

La télécommande ne fonctionne pas Remote con-

trol does not function Pile épuisée Remplacez la pile avec une nouvelle

Pile installée incorrectement Enlevez la pile et installez correctement

Pas de sortie audio/sortie audio faible Branchement de sortie audio incorrect Vérifiez le câblage et corrigez

Volume réglé trop bas Augmentez le niveau de volume

Branchement MUTE mauvais Revoyez le diagramme du câblage et vérifiez le branchement « MUTE »

Hauts parleurs endommagés Remplacez les hauts parleurs

Equilibre du volume asymmétrique Ajustez la balance du canal à la position centre

Le câblage du haut parleur est en contact avec la partie

métallique de la voiture Isolez les branchements du câble des hauts parleurs

Qualité de son pauvre ou distorsion Disque piraté Utilisez la copie originale

Le rating de puissance du haut parleur n’est pas com-

patible avec cet appareil Branchez les bons hauts parleurs

Cour-circuit du haut parleur Vérifiez les contacts des hauts parleurs

Malfonction Tel-Mute Le fil « MUTE » est terré Vérifiez que le branchement MUTE n’est pas terré et qu’il est bien isolé.

L’appareil se réinitialise lorsque le commutateur

d’allumage est éteint. Branchement incorrect entre le fil positif de la pile et

ACC Vérifiez le câblage et corrigez

TFT MONITOR

Pas d’image Branchement incorrect au fil de frein de stationnement Vérifiez le câblage et corrigez

PRK SW est activé et le frein de stationnement n’est

pas engagé Arrêtez le véhicule dans un endroit sûr et appliquez le frein de stationnement

Image clignotante ou l’interférence apparaissent

sur l’écran DVD n’est pas compatible avec les réglages de vidéo

actuels Changez la configuration pour accommoder le disque

Branchement signal vidéo incorrect Vérifiez le câblage et corrigez

Image prolongé ou mauvais rapport hauteur/

largeur affiché Configuration mauvaise du rapport largeur/longueur Utilisez le bon réglage pour le rapport largeur/longueur

Moniteur s’arrête à une position incorrecte Le chemin est bloqué Pressez la clé OPEN pour redémarrer le mouvement du moniteur

TUNER

Recherche de station faible Antenne n’est pas étendu jusqu’au bout Branchez le câble de commande d’antenne correctement

Antenne n’est pas bien branché Branchez le câble de commande d’antenne correctement

L’émission HD Radio est trop loin Changez au mode de syntonisation Analogue

CD/DVD

Ne peut pas insérer le disque Il y a déjà un disque dans l’appareil Ejectez le disque actuel et en insérer un nouveau

103

VM9423

Messages Erreur

Disque ne se reproduit pas Disque est voilé ou égratigné Utilisez disque en bon état

Disque est sale ou moite Nettoyez disque avec un tissu doux

Le pickup laser est sale Nettoyez le pickup laser avec u n disque de nettoyage

Disque incompatible utilisé Utilisez disque compatible

Rating du disque excéde la limite établie par le verrouil-

lage parental Changez les réglages de verrouillage parental pour abaisser les restrictions

Le code régional du disque n’est pas compatible avec

cet appareil Utilisez un disque avec le bon code régional

Le disque est inséré la face en bas Insérez disque avec la face étiquette en haut

Image floue, tordue ou sombre Disque est illégalement copié Utilisez disque original

PBC ne peut pas être utilisé durant la reproduction

VCD PBC n’est pas disponible sur le disque

Pas de répétition ou de rechercher en jouant le

VCD PBC est allumé Eteindre PBC

MP3

Interruption a eu lieu pendant la reproduction Disque est sale ou égratigné Nettoyez le disque ou remplacez-le

Fichier endommagé/mauvais enregistrement Recréez le disque avec de bon fichiers

Message de reproduction affiché incorrect Message est plus long que l’affichage aux cristaux liq-

uides

SAT RADIO

Pas de son Branchement câble incorrect Vérifiez les câbles RCA

Source satellite n’est pas disponible Branchement de câble incorrect Vérifiez le câble des Données Satellite

IPOD

Source iPod n’est pas disponible Branchement de câble incorrect Vérifiez les câbles jLink3 et MediaLink4

Ne peut pas voir la vidéo et la média photo sur

l’écran TFT Réglages vidéo iPod mauvais Vérifiez les réglages vidéo iPod à TV Out = On

Table 8: Dépannage

Problème Cause Correction

Table 9: Messages erreur

Message Affiché Cause Correction

Loading Disque est en train d’être lu

No Disc Disque est sale Nettoyez disque avec un tissu doux

Disque est sens dessus sens dessous Insérez disque avec la face étiquette en haut

Disque n’est pas présent dans le compartiment de

chargement Insérez disque

Bad Disc Disque est sale Nettoyez disque avec un tissu doux

Disque est sens dessus sens dessous Insérez disque avec la face étiquette en haut

Unknown disc Format disque n’est pas compatible avec cet appareil

Region Error DVD n’est pas compatible avec le code régional de

l’appareil

104

VM9423

Error Opération du mécanisme illégale Pressez la clé EJECT pour 5secondes pour réinitialiser le mécanisme de chargement

Table 9: Messages erreur

Message Affiché Cause Correction

105

VM9423

Soin et Maintenance

1. N’utilisez qu’un tissu propre en silicone et un détergent

neutre pour nettoyer le panneau avant ou le moniteur.

Un tissu rugueux et un détergent qui n’est pas neutre

(tel que l’alcool) peut donner des égratignures ou la

décoloration.

2. Ne mettez pas d’eau ou des fluides de nettoyage sur

l’appareil.

3. Si la température à l’intérieur du lecteur devient trop

chaud, un circuit de protection arrête automatiquement

la reproduction du disque. Si cela arrive, permettez à

l’appareil de se refroidir avant de l’opérer de nouveau.

4. N’insérez jamais rien d’autre qu’un disque de 5” (12cm)

dans le lecteur comme le mécanisme peut être

endommagé par des objets étrangers.

5. Ne tentez pas d’utiliser un disque CD-Single à 3” (8cm)

dans cet appareil, soit sans ou avec un adaptateur

puisque cela peut endommager le lecteur et/ou le

disque. De tels endommagements ne sont pas couverts

par la garantie sur ce produit.

6. Le lecteur CD peut ne pas opérer bien dans l’extrême

chaleur ou le froid. Si de telles conditions adviennent

permettez à l’intérieur du véhicule d’atteindre une

température normale avant d’utiliser le lecteur.

7. Lorsque le véhicule se réchauffe pendant la saison

froide ou dans des conditions moites, de la

condensation peut apparaître sur le panneau

d’affichage aux cristaux liquides. Si cela advient, l’écran

n’opérera pas bien jusqu’à ce que la condensation ait

évaporé.

8. Nous suggérons que vous utilisez un disque de

nettoyage sur cet appareil plus fréquemment que sur

l’appareil chez vous à cause des condititons

environnementales auxquelles le véhicule est exposé.

106

VM9423

SPECIFICATIONS

DVD/CD Player

Compatible Disc Media : DVD+R / RW (Single and Dual

Layer) and CD-R / RW

Formats Compatibles : CD-DA, MP3, WMA, VCD, SVCD,

MPEG1 / 2 and Kodak picture CD (JPEG).

Rapport signal au bruit : >95dBA

Gamme dynamique : >95dB

Réponse en fréquence : 20Hz to 20 kHz, -3dB

Séparation des canaux : > 60dB @ 1 kHz

Adaptateur D/A : Haute performance 24-bit / 192 kHz taux

d’échantillonnage, Modulateur Sigma-Delta Multi-bit

Video

Format : NTSC, PAL (auto-detection)

Sortie : 1Vp-p (75-ohm)

Entrée : 1Vp-p (75-ohm)

FM Analog Tuner

Gamme de syntonisation : 87.5MHz - 107.9MHz

Sensibilité Mono (-30dB) : 9dBf

Sensibilité de mise en sourdine (-50dB) : 15dBf

Sélectivité de canal alternative : 70dB

Rapport signal au bruit @ 1 kHz : 58dB

Rejet de l’image : 80dB

Séparation stéréo @ 1 kHz : >30dB

Réponse en fréquence : 30Hz - 15 kHz, -3dB

HD Radio Tuner

FM : Hybrid -89 dBm, (40 dBf), All Digital -112 dBm (17dBf)

AM : Hybrid -93, dBm, (36 dBf) All Digital -103 dBm (25dBf)

Séparation stéréo : 70 dB

Audio THD : .4%

Réponse enfréquence (+/-3dB) 20 Hz - 18 kHz

Rapport signal au bruit (Stereo) : 70 dB

AM Tuner

Gamme de syntonisation : 530 kHz - 1710 kHz

Sensibilité (-20dB) : 12uV

Rapport signal au bruit @ 1 kHz : 50dB

Rejet de l’image : 60dB

Réponse en fréquence : 150Hz - 2 kHz, -3dB

Monitor

Taille de l’écran : 6.5" (Mesuré diagonalement), 16:9 Ecran

large

• 6.1" (155mm) W X 3.51" (89.2mm) H

Type d’écran : TFT L’affichage aux cristaux liquides (LCD)

matrice active

Temps de réponse : 30mSec temps d’ascension, 50mSec

temps de déscente

Résolution :

• 280,800 sub pixels, 1200 (W) X 234 (H)

Angle de visionnement :

• 60 degrés gauche ou droite

• 40 degrés vers le haut

• 55 degrés vers le bas

GENERAL

iImpédance d’entrée auxiliaire : 10k-ohm

Alimentation : 11 à 16VDC, terre négative

Antenne puissance (Bleue) : 500mA max, protection limitée

actuelle

Amplificateur à distance (Bleu/Blanc) : 500mA max,

protection limitée actuelle

Température d’opération : -20C ~ 65C

Fusible : 15-amp, mini ATM type

Dimensions châssis DIN : 7" X 7" X 2" (178mm x 178mm x 1

00mm)

CEA Power Ratings

Sortie Puissance : 13 Watts RMS x 4 channels into 4-Ohms

@ < 1% THD+N

Rapport signal au bruit : 70dBA sous référence (Référence :

1 Watt, 4-Ohms)

Réponse en fréquence : 20 Hz - 20 kHz, -3dB. (Entrée

auxiliaire utilisé comme entrée de référence)

Voltage fourni de référence : 14.4VDC

*Specifications susceptibles à changer sans avis préalable.

Limited Warranty DO NOT RETURN THIS PRODUCT TO THE STORE

CD or Multimedia Radios/Headunits

Audiovox Electronics Corporation (“the Company”) is committed to

quality and customer service, and are pleased to offer you this

Warranty. Please read it thoroughly and contact the Company at 1-800-

323-4815 with any questions.

Who is covered?

The Company extends this warranty to the original retail purchaser of products

purchased through an authorized Audiovox retailer in the U.S.A., Puerto Rico or

Canada. This warranty is not transferable or assignable. Proof of purchase is

required in the form of an original sales receipt.

What is covered?

The Company warrants that should this product or any part thereof, under normal

use, be proven defective in material or workmanship within 12 months from the

date of original purchase, such defect(s) will be repaired or replaced with a new or

reconditioned product (at the Company's option) without charge for parts and

repair labor.

What is not covered?

This Warranty does not cover the following:

• Damage incurred during shipping or transporting the product to the

Company or a service center

• Elimination of car static or motor noise

• Defects in cosmetic, decorative or non-operative structural parts

• Correction of antenna problems

• Costs incurred for installation, removal or reinstallation of the product

• Consequential damage to compact discs, USB devices, digital media

cards, accessories or vehicle electrical systems

• Damage caused by improper installation, mishandling, misuse, neglect,

accident, blown fuse, battery leakage, theft or improper storage

• Products whose factory serial number/bar code label(s) or markings

have been removed or defaced

• Damage resulting from moisture, humidity, excessive temperature,

extreme environmental conditions or external natural causes

Please review the “Care and Maintenance” section of your Installation

and Operation Manual for additional information regarding the proper

use of your product.

Limitations

THE EXTENT OF THE COMPANY'S LIABILITY UNDER THIS WARRANTY

IS LIMITED TO THE REPAIR OR REPLACEMENT PROVIDED ABOVE AND,

IN NO EVENT, SHALL THE COMPANY'S LIABILITY EXCEED THE

PURCHASE PRICE PAID BY PURCHASER FOR THE PRODUCT.

This Warranty is in lieu of all other express warranties or liabilities. ANY IMPLIED

WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF

MERCHANTABILITY, SHALL BE LIMITED TO THE DURATION OF THIS

WRITTEN WARRANTY. ANY ACTION FOR BREACH OF ANY WARRANTY

HEREUNDER INCLUDING ANY IMPLIED WARRANTY OF

MERCHANTABILITY MUST BE BROUGHT WITHIN A PERIOD OF 24

MONTHS FROM DATE OF ORIGINAL PURCHASE. IN NO CASE SHALL THE

COMPANY BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL

DAMAGES FOR BREACH OF THIS OR ANY OTHER WARRANTY, EXPRESS

OR IMPLIED, WHATSOEVER. No person or representative is authorized to

assume for the Company any liability other than expressed herein in connection

with the sale of this product.

Some states do not allow limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential damage so the above

limitations or exclusions may not apply to you. This Warranty gives you specific

legal rights and you may also have other rights which vary from state to state.

Obtaining Warranty Service

• To obtain repair or replacement within the terms of this Warranty,

call 1-800-323-4815 for the location of a warranty station serving

your area.

• You must prepay the initial shipping charges to the Company.

The Company will pay the return shipping charges for all

warranteed products returned to an address within the U.S.A.,

Puerto Rico or Canada.

• Please package the product securely to avoid shipping damage.

We recommend using a carrier that provides tracking service to

prevent lost packages. Lost or damaged packages are not

covered by this warranty.

• Provide a detailed description of the problem(s) for which you

require service.

Garantía Limitada NO RETORNE ESTE PRODUCTO A LA TIENDA

Radios del CD o de los Multimedia

Audiovox Electronics Corporation (“la Compañía) es una corporación

comprometida con la calidad y el servicio al cliente, y se complace en

ofrecerle esta Garantía. Por favor, léala completamente y contacte a la

Compañía al 1-800-323-4815 por cualquier duda.

¿Quién está cubierto?

La Compañía extiende esta garantía al comprador minorista original de los

productos comprados a un distribuidor Audiovox autorizado en USA, Puerto Rico o

Canadá. Esta garantía no es transferible o asignable. Se requiere prueba de compra en

forma de recibo de venta original.

¿Qué está cubierto?

La Compañía garantiza que si este producto o cualquier parte del mismo, bajo uso

normal, se prueba que tiene defectos en materiales o mano de obra dentro de los 12

meses desde la fecha de compra original, dichos defectos serán reparados o

reemplazados con un producto nuevo o reacondicionado (a opción de la Compañía)

sin costos por repuestos o por labor de reparación.

¿Qué no está cubierto?

Esta Garantía no cubre lo siguiente:

• Daños ocurridos durante el envío o transporte del producto a la Compañía o al

centro de servicio

• Eliminación de estática o ruido de motor

• Defectos en cosmética, partes estructurales decorativas o no operativas

• Corrección de problemas de antena

• Costos incurridos por instalación, retiro o reinstalación del producto

• Daños consecuentes a discos compactos, dispositivos USB, tarjetas

multimedia digitales, accesorios o sistemas eléctricos del vehículo

• Daños causados por instalación inadecuada, mal manejo o uso, negligencia,

accidentes, fusibles quemados, goteras en la batería, robo o almacenamiento

inadecuado.

• Productos cuyo número de serie o código de barra de fábrica o sus marcas

hayan sido quitados o borrados

• Daños resultantes de la humedad, temperatura excesiva, condiciones

medioambientales extremas o causas naturales externas

Por favor, revea la sección “Cuidados y Mantenimiento” de su Manual de

Instalación y Operación para obtener información adicional relacionada al uso

adecuado de su producto.

Limitaciones

LA EXTENSIÓN DE LA RESPONSABILIDAD DE LA COMPAÑÍA BAJO

ESTA GARANTÍA SE LIMITA A LA REPARACIÓN O REEMPLAZO

PROVISTO ARRIBA Y, EN NINGÚN CASO, EXCEDERÁ LA

RESPONSABILIDAD DE LA COMPAÑÍA EL PRECIO DE COMPRA

PAGADO POR EL COMPRADOR DEL PRODUCTO.

Esta Garantía está en lugar de todas las otras garantías o responsabilidades.

CUALQUIER GARANTÍAS IMPLICADAS, INCLUYENDO CUALQUIER

GARANTÍA IMPLICADA DE MERCANTIBILIDAD, SERÁ LIMITADA A LA

DURACIÓN DE ESTA GARANTÍA ESCRITA. CUALQUIER ACCIÓN POR

INCLUMPLIMIENTO DE CUALQUIER GARANTÍA AQUÍ ESPECIFICADA

INCLUIDA CUALQUIER GARANTÍA IMPLÍCITA DE MERCANTIBILIDAD DEBE

SER LLEVADA A CABO DENTRO DE UN PERIDO DE 24 MESES DESDE LA

FECHA DE COMPRA ORIGINAL. IN NINGÚN CASO LA COMPAÑÍA SERÁ

RESPONSABLE POR NINGÚN DAÑO CONSECUENTE O INCIDENTAL POR

INCLUMPLIMIENTO DE ESTA O CUALQUIER OTRA GARANTÍA, EXPRESA

O IMPLICADA, DE NINGUNA FORMA. No se autoriza a ninguna persona o

representante a asumir por parte de la Compañía ninguna responsabilidad

diferente a la aquí expresada en conexión con la venta de este producto.

Algunos estados no permiten limitaciones sobre el tiempo de duración de una

garantía implicada o de la exclusión o limitación de daños incidentales o

consecuentes, entonces las limitaciones y exclusiones antes mencionadas

pueden no aplicarle a usted. Esta Garantía le da derechos legales específicos

y usted también puede tener otros derechos que pueden variar de estado en

estado.

Obteniendo el Servicio de Garantía

• Para obtener reparación o reemplazo dentro de los términos de esta

Garantía, llame al 1-800-323-4815 por la ubicación de un servicio de

garantía en su área.

• Usted debe pagar previamente los costos de envío inicial a la

Compañía. La Compañía pagará los costos de envío de retorno de

todos los productos en garantía enviados a direcciones dentro de

USA, Puerto Rico o Canadá.

• Por favor empaquete el producto de forma segura para evitar daños en

el transporte. Recomendamos usar una empresa de transporte que

provea servicio de rastreo para prevenir la pérdida de paquetes.

Paquetes perdidos o dañados no están cubiertos por esta garantía.

• Provea una descripción detallada del problema o problemas por los

cuales usted requiere servicio.

Garantie Limitée NE RENVOYEZ PAS CE PRODUIT AU MAGASIN

Radios CD ou Multimédia / Unités principales

Audiovox Electronics Corporation (la Société) s’engage à la qualité et

au service des clients, et est content de vous offrir cette garantie. Nous

vous prions de le lire attentivement et prendre contact avec la Société

au 1-800-323-4815 avec des questions.

Qui est couvert ?

La Société étend cette garantie à l’acheteur d’origine en détail des produits achetés à

un détaillant autorisé d’Audiovox aux Etats-Unis, Puerto Rico ou Canada. Cette

garantie ne peut pas être transférée ni aliénée. Preuve d’achat est exigé sous forme

du récépissé de vente d’origine.

Ce qui est couvert ?

La Société garantit que si ce produit ou une partie de ce produit, sous l’utilisation

normale par l’acheteur d’origine, dans des conditions normales, s’avère

défectueux en matériel ou en artisanat, dans 12 mois depuis la date d’achat

d’origine, de tels défauts seront réparés ou remplacés avec un nouveau produit

ou un produit reconditionné (à la seule discrétion de la société) sans frais pour les

pièces de rechange ou le travail réparateur.

Ce qui n’est pas couvert ?

Cette garantie ne couvre pas le suivant :

• Des dommages survenus lors de la transportation de ce produit à la

Société ou à un centre d’entretien.

• Elimination des parasites de voiture ou le bruit du moteur

• Des défauts dans des parties cosmétiques, décoratives ou structurelles

non-opératives

• Rectification des problèmes d’antenne

• Le coût de l’installation, de l’enlèvement ou de la réinstallation du produit

• Dommages indirects aux disques compacts, des engins USB, des cartes

de média digitales, des accessoires ou le système électrique du véhicule

• Des dégâts survenus à cause de la manipulation mauvaise, l’installation

incorrecte, mauvaise utilisation, négligence, des accidents, des fusibles

sautés, fuite de la pile, du vol et du stockage incorrect

• Produits soumis à l’enlèvement ou la dégradation du numéro de série

d’usine/étiquettes de code à barres ou des marquages.

• Des dégâts survenus à cause de la moisissure, l’humidité, des

températures excessives, des conditions environnementales extrêmes ou

des causes naturelles externes

Veuillez revoir la section Soin et Entretien de votre Guide d’Opération,

pour avoir des informations supplémentaires quant à la bonne

utilisation de votre produit.

Limitations

LA MESURE DE LA RESPONSABILITE DE LA SOCIETE SOUS CETTE

GARANTIE EST LIMITEE A LA REPARATION OU REMPLACEMENT

MENTIONNES CI-DESSUS ET DANS AUCUN CAS LA RESPONSABILITE

DE LA SOCIETE N’EXCEDERA LE PRIX D’ACHAT PAYE PAR

L’ACHETEUR POUR CE PRODUIT.

Cette garantie tient lieu de toute autre garantie ou responsabilité expresses.

TOUTE GARANTIE IMPLIQUEE, Y COMPRISE UNE GARANTIE IMPLIQUEE

DE MARCHANDABILITE , SERA LIMITEE A LA DUREE DE CETTE GARANTIE

ECRITE. TOUTE ACTION POUR RUPTURE D’UNE GARANTIE

QUELCONQUE SOUS LA PRESENTE, Y COMPRIS TOUTE GARANTIE

IMPLIQUEE DE MARCHANDABILITE DOIT ËTRE PORTEE DANS UNE

PERIODE DE 24 MOIS DEPUIS LA DATE D’ACHAT D’ORIGINE. EN AUCUN

CAS LA SOCIETE NE SERA RESPONSABLE POUR TOUT DOMMAGE

INDIRECT OU ACCESSOIRE POUR RUPTURE DE CETTE GARANTIE OU

TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLIQUEE. Aucune personne ni

un représentant n’est autorisée d’assumer de la part de la société une

responsabilité autre que celle exprimée ici relatif à la vente de ce produit.

Certains états ne permettent pas de limitations sur la durée d’une garantie

impliquée ou sur l’exclusion ou la limitation des dommages indirects et

accessoires, tels que les informations ci-dessus ne s’appliquent pas à vous. Cette

garantie vous donne des droits légaux spécifiques et vous pouvez aussi jouir

d’autres droits qui varient d’état à l’état.

Obtenir le service de garantie

• Pour obtenir la réparation ou le remplacement dans les termes

de cette garantie, appelez 1-800-323-4815 pour avoir

l’emplacement d’une station de garantie qui dessert votre région.

• Si le produit est envoyé pour un service de garantie vous devez

payer les frais de transportation de départ. La Société payera la

transportation de retour pour tout produit sous garantie si le

produit est retourné à une adresse située aux Etats-Unis, Puerto

Rico ou Canada.

• Assurez-vous que le produit soit bien emballé pour éviter des

accidents pendant la transportation. Nous recommandons un

transporteur qui fourni un service de dépistage pour éviter la

perte des paquets. Des paquets perdus ou endommagés ne sont

pas couverts par cette garantie.

• Fournissez une description détaillée des problèmes que vous

voulez faire résoudre par le service de garantie.

Audiovox Electronics Corporation

Hauppauge, NY 11788

Technical Assistance: 1-800-323-4815

www.jensen.com

Ver. 031809

Printed in China

Jensen Vm9423 Users Manual VM9413

vm9423 139f479b-e085-45f4-a167-dd4380c8894d Jensen Car Video System VM9423 User Guide |

Navigation menu

Versions of this User Manual:

Views

Navigation
