Please read the instruction manual prior to

connecting or operating this product.

Por favor, lea el manual de instrucciones

antes de conectar u operar este producto.

STOP

PLEASE DO NOT IMMEDIATELY RETURN THIS

PRODUCT TO YOUR PLACE OF PURCHASE.

ASSISTANCE IN PRODUCT HOOK-UP AND USE

IS AVAILABLE AT:

www.jvc.com or by phone at 1-800-252-5722

ALTO

NO DEVUELVA INMEDIATAMENTE, POR FAVOR,

ESTE PRODUCTO AL LUGAR DE ADQUISICIÓN.

ASISTENCIA PARA CONEXIÓN Y UTILIZACIÓN

DEL PRODUCTO DISPONIBLE EN:

www.jvc.com o por tel. al 1-800-252-5722

Dear Customers

Thank you for purchasing this camcorder.

Before use, please read the safety

information and precautions contained

in pages 2 and 3 to ensure safe use of

this product.

For Future Reference:

Enter the Model No. (located on the

bottom of the camcorder) and Serial No.

(located on the battery pack mount of the

camcorder) below.

Model No.

Serial No.

Apreciado cliente

Muchas gracias por haber adquirido

esta cámara con disco duro integrado.

Antes de usarla, lea la información de

seguridad y las precauciones contenidas

en las páginas 2 y 3 para garantizar un

uso seguro de este producto.

Para futuras consultas:

Escriba a continuación el número

de modelo (situado en la base de la

cámara) y el número de serie (situado

en el compartimiento de la batería de la

cámara).

Número de modelo

Número de serie

ENGLISH

ESPAÑOL

GZ-MG680

GZ-MG650

GZ-MG630

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

HARD DISK CAMERA

VIDEOCÁMARA

SPEN

2EN

Safety Precautions

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated "dangerous voltage" within the

product's enclosure that may be of sufficient magnitude

to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in

the literature accompanying the appliance.

WARNING: TO PREVENT FIRE OR SHOCK

HAZARD, DO NOT EXPOSE THIS UNIT TO

RAIN OR MOISTURE.

NOTES:

• The rating plate and safety caution are on the

bottom and/or the back of the main unit.

• The serial number plate is on the battery pack

mount.

• The rating information and safety caution of the

AC adapter are on its upper and lower sides.

Caution on Replaceable lithium battery

The battery used in this device may present a ﬁre

or chemical burn hazard if mistreated.

Do not recharge, disassemble, heat above 100°C

or incinerate.

Replace battery with Panasonic, Sanyo, Sony or

Maxell CR2025.

Danger of explosion or Risk of ﬁre if the battery is

incorrectly replaced.

• Dispose of used battery promptly.

• Keep away from children.

• Do not disassemble and do not dispose of in ﬁre.

For USA-California Only

This product contains a CR Coin Cell Lithium

Battery which contains Perchlorate Material

– special handling may apply.

See www.dtsc.ca.gov/hazardouswaste/perchlorate

When the equipment is installed in a cabinet or on

a shelf, make sure that it has sufﬁcient space on all

sides to allow for ventilation (10 cm (3-15/16") or

more on both sides, on top and at the rear).

Do not block the ventilation holes.

(If the ventilation holes are blocked by a

newspaper, or cloth etc. the heat may not be able

to get out.)

No naked ﬂame sources, such as lighted candles,

should be placed on the apparatus.

When discarding batteries, environmental

problems must be considered and the local rules or

laws governing the disposal of these batteries must

be followed strictly.

The apparatus shall not be exposed to dripping or

splashing.

Do not use this equipment in a bathroom or places

with water.

Also do not place any containers ﬁlled with water

or liquids (such as cosmetics or medicines, ﬂower

vases, potted plants, cups etc.) on top of this unit.

(If water or liquid is allowed to enter this

equipment, ﬁre or electric shock may be caused.)

Do not point the lens directly into the sun. This

can cause eye injuries, as well as lead to the

malfunctioning of internal circuitry. There is also a

risk of ﬁre or electric shock.

CAUTION!

The following notes concern possible physical

damage to the camcorder and to the user.

Carrying or holding the camcorder by the LCD

monitor can result in dropping the unit, or in a

malfunction.

Do not use a tripod on unsteady or unlevel

surfaces. It could tip over, causing serious damage

to the camcorder.

CAUTION!

Connecting cables (Audio/Video, S-Video, etc.) to

the camcorder and leaving it on top of the TV is not

recommended, as tripping on the cables will cause

the camcorder to fall, resulting in damage.

CAUTION:

The mains plug shall remain readily operable.

WARNING:

Batteries, including lithium batteries installed in the

camcorder and the remote control, should not be

exposed to excessive heat such as direct sunshine,

ﬁre or the like.

SAFETY1

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such

as radiators, heat registers, stoves, or other

apparatus (including ampliﬁers) that produce heat.

9. Only use attachments/accessories speciﬁed by the

manufacturer.

10. Use only with the cart,

stand, tripod, bracket,

or table speciﬁed by

the manufacturer, or

sold with the apparatus.

When a cart is used,

use caution when

moving the cart/

apparatus combination

to avoid injury from tip-over.

11. Unplug this apparatus during lightning storms or

when unused for long periods of time.

12. Refer all servicing to qualiﬁed service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

Remember that this camcorder is intended for

private consumer use only.

Any commercial use without proper permission

is prohibited. (Even if you record an event such

as a show, performance or exhibition for personal

enjoyment, it is strongly recommended that you

obtain permission beforehand.)

Trademarks

• Manufactured under license from Dolby

Laboratories. Dolby and the double-D symbol

are trademarks of Dolby Laboratories.

• HDMI is a trademark of HDMI

Licensing, LLC.

• Windows® is either registered

trademark or trademark of Microsoft Corporation

in the United States and/or other countries.

•

Macintosh is a registered trademark of Apple Inc.

•

iTunes, iMovie, iPhoto are trademarks of Apple Inc.,

registered in the U.S. and other countries.

• YouTube and the YouTube logo are trademarks

and/or registered trademarks of YouTube LLC.

• Other product and company names included in

this instruction manual are trademarks and/or

registered trademarks of their respective holders.

If this symbol is shown, it is only valid

in the European Union.

SAFETY2

4EN

Easy Start Guide

CAUTION

• Be sure to use JVC battery packs. If you use any other battery packs besides

JVC battery packs, safety and performance can not be guaranteed.

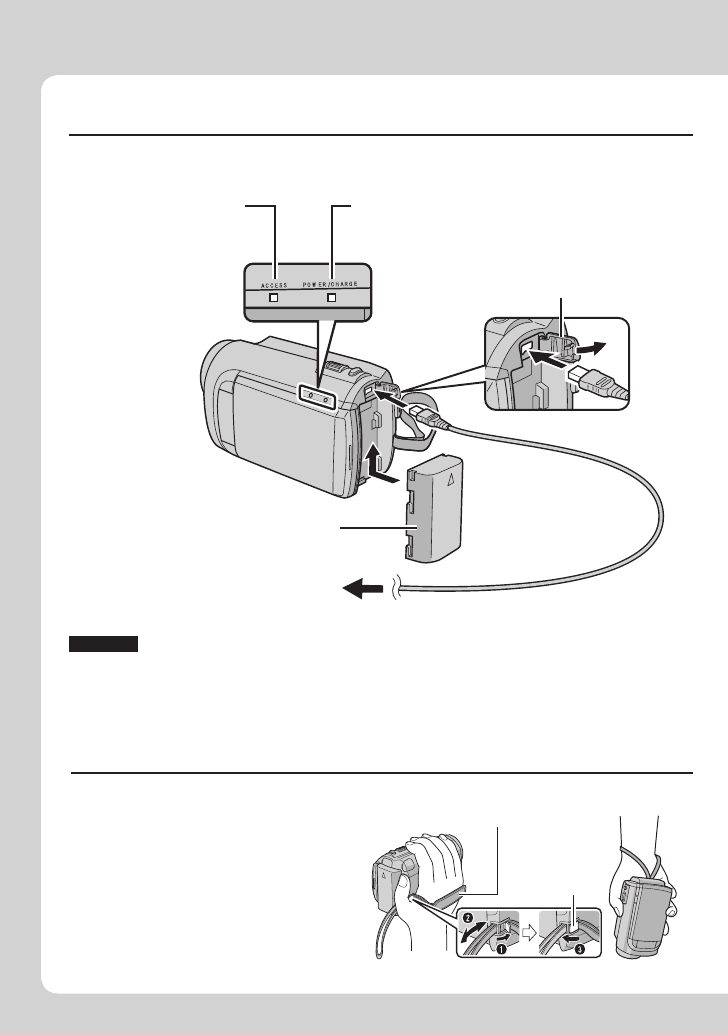

Charge the battery before recording

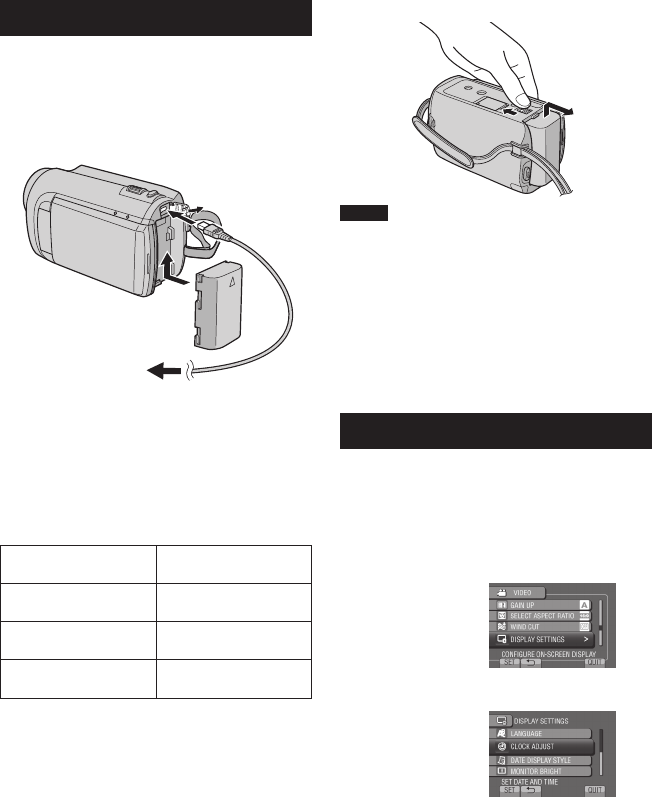

Turn off the camcorder and attach the battery pack.

Grip Adjustment

Adjust the strap and fasten.

• Fasten the strap when you grip the

camcorder.

• When carrying the camcorder,

please be careful not to drop it.

Grip Strap

Fasten

Power/charge lamp

blinks: Charging

goes out: Charging ﬁnished

Battery Pack

AC Adapter

To AC Outlet

(110V to 240V)

Open the cover

The battery pack is not

charged at the time of

purchase.

Access lamp

blinks: Accessing ﬁles

Do not remove the

AC adapter, the

battery pack or the

microSD card when

the lamp is blinking.

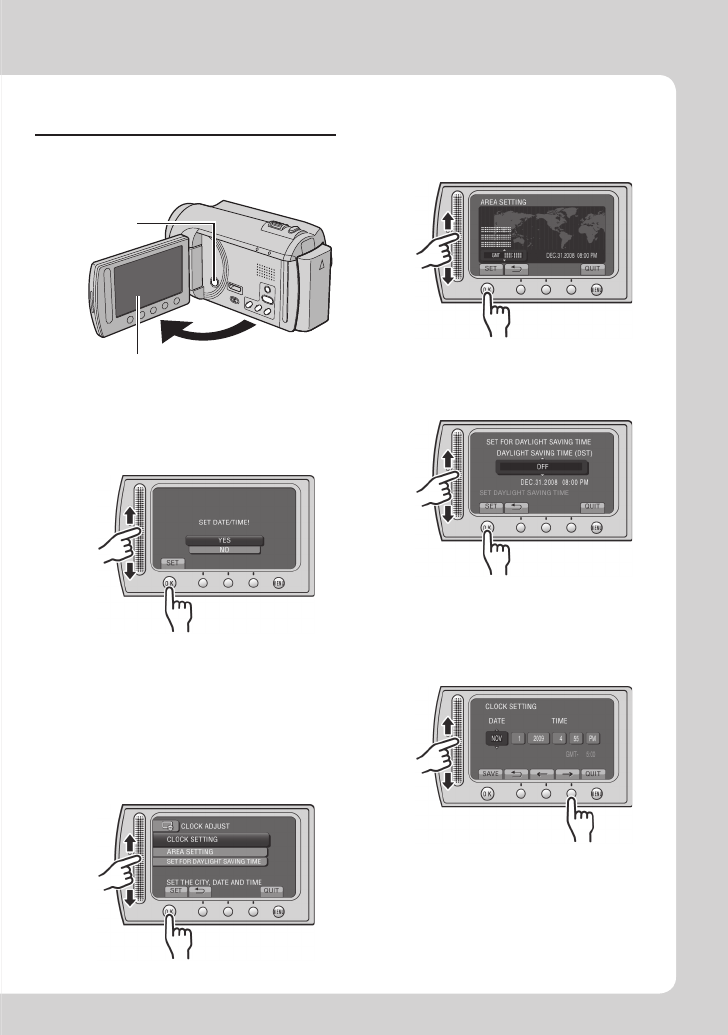

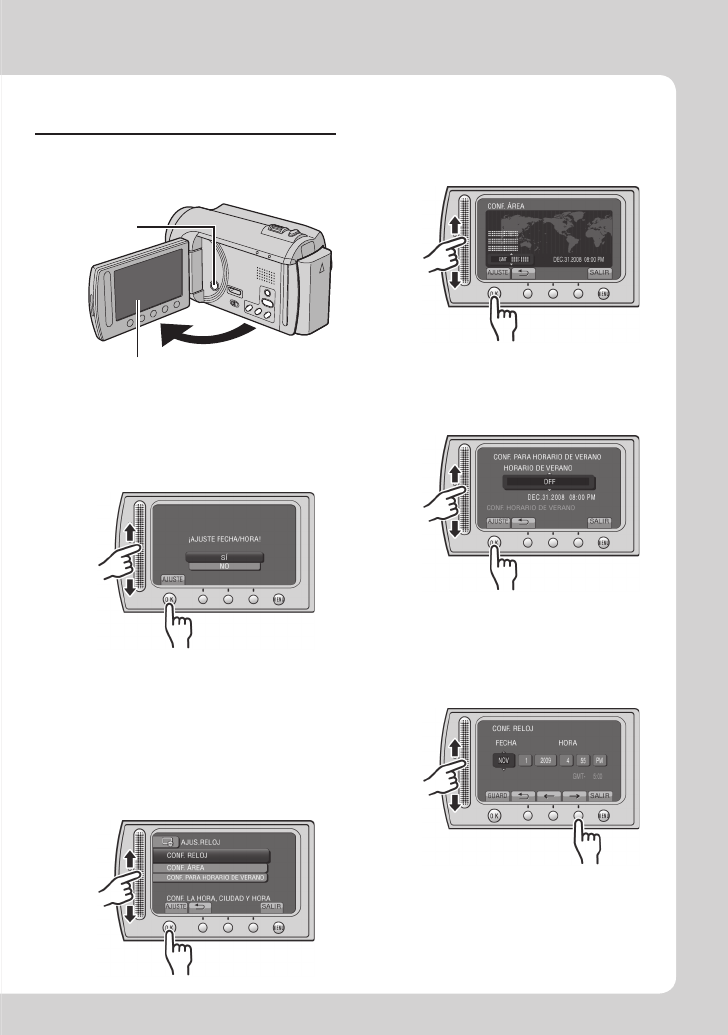

Date/Time Setting

QOpen the LCD monitor to

turn on the camcorder

Power button

LCD monitor

SSelect [CLOCK SETTING]

TSelect the city closest to

the area where you use

the camcorder

USelect [ON] if daylight

saving time is effective

RSelect [YES] within

10 seconds

• When the message disappears, press the

power button for at least 2 seconds to turn

off the power, and then press it again for at

least 2 seconds.

• Touch the sensors with your ﬁnger. The

sensors do not function if you touch them

with your ﬁnger nail or with gloves on.

Slide your ﬁnger up and down on the

sensor. Then touch OK.

VSet the date and time

Touch sensor: Sets the date and time

&: Moves the cursor to the right

OK: Clock starts

6EN

Video recording

CAUTION

Before recording an important scene, it is recommended to conduct a trial

recording.

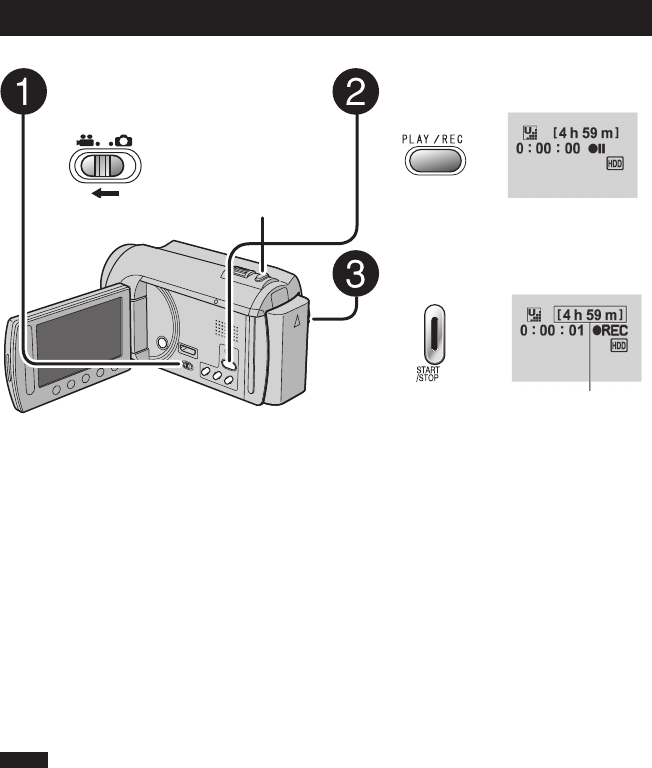

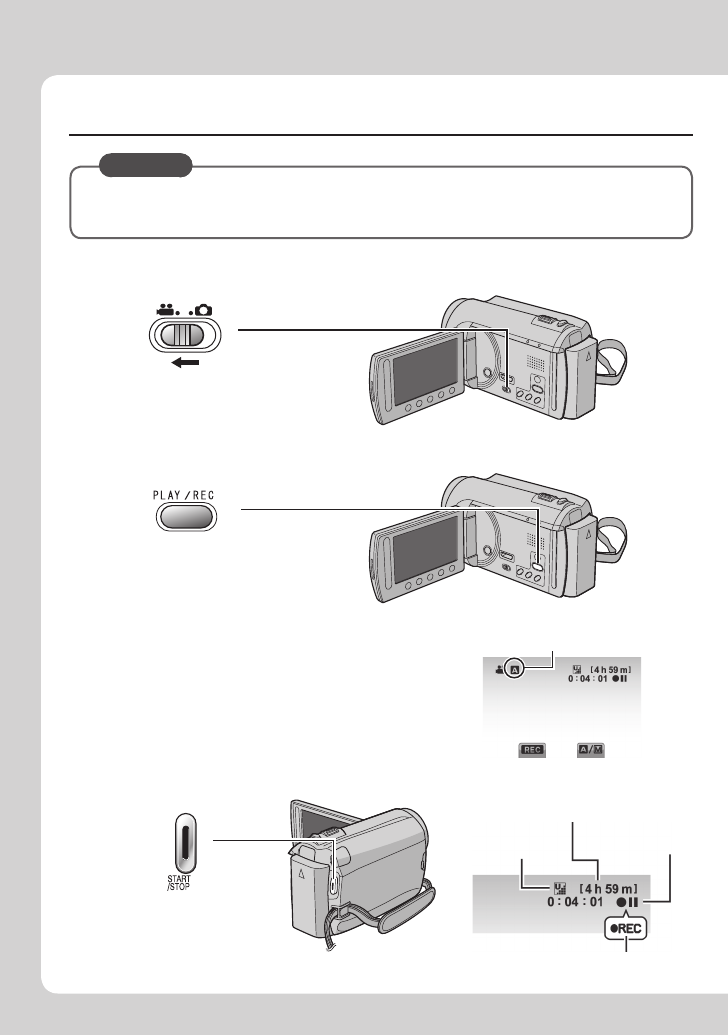

SStart recording

Press the START/STOP

button to start recording,

and press it again to stop.

Remaining space on

the hard disk

Video Quality Record-standby

Recording

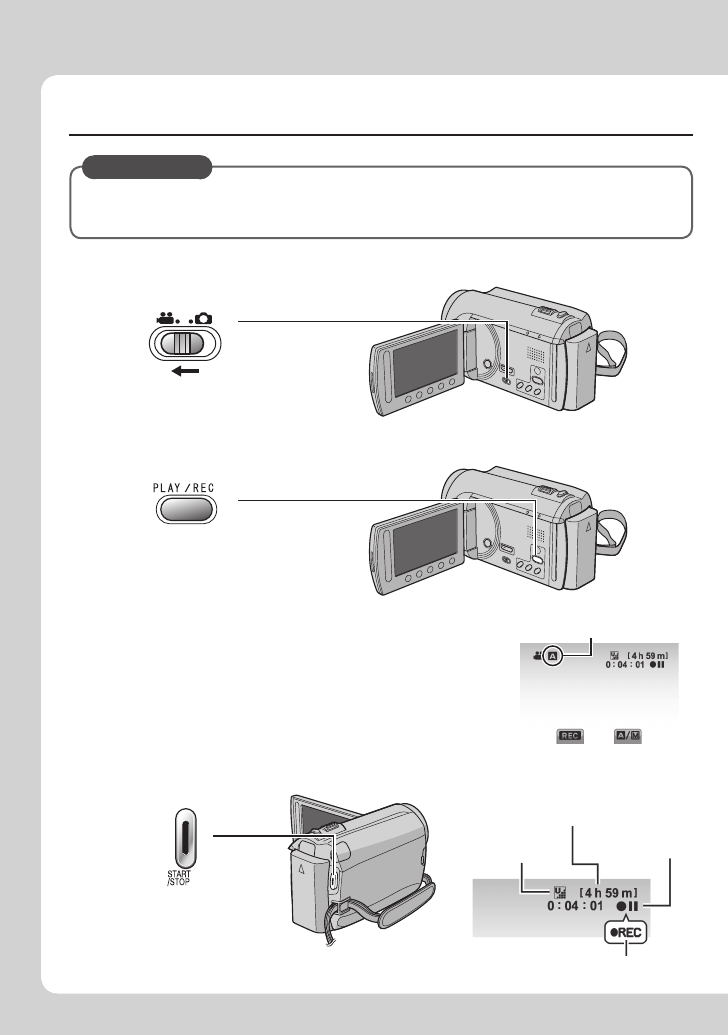

QSlide the mode switch to select ! (video) mode

RSelect recording mode

The mode changes when

you press the button.

The auto recording

indicator appears.

Playing back

To perform operations such as forward search or reverse search (Z p. 22)

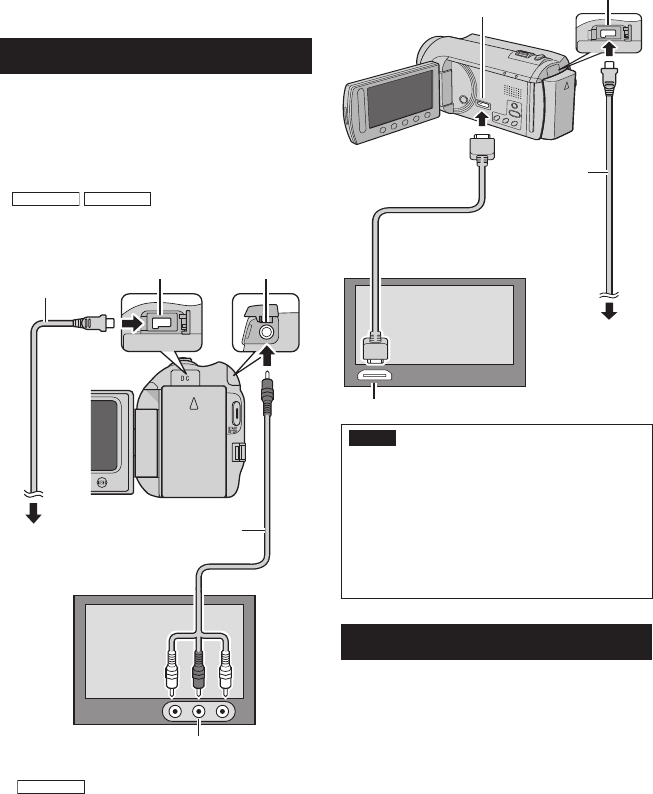

To view ﬁles on TV (Z p. 25)



CAUTION

Do not forget to make copies after recording!

• To copy ﬁles onto DVD discs (Z p. 27)

• To dub ﬁles to a VCR/DVD recorder (Z p. 34)

• To play back a created disc (Z p. 28)

• To edit ﬁles on your computer (Z p. 29)

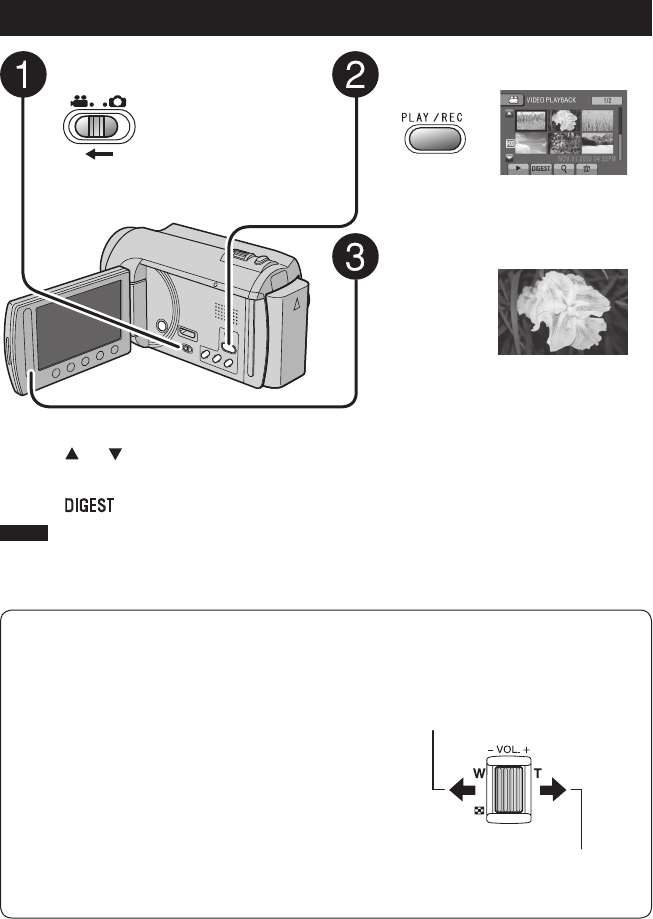

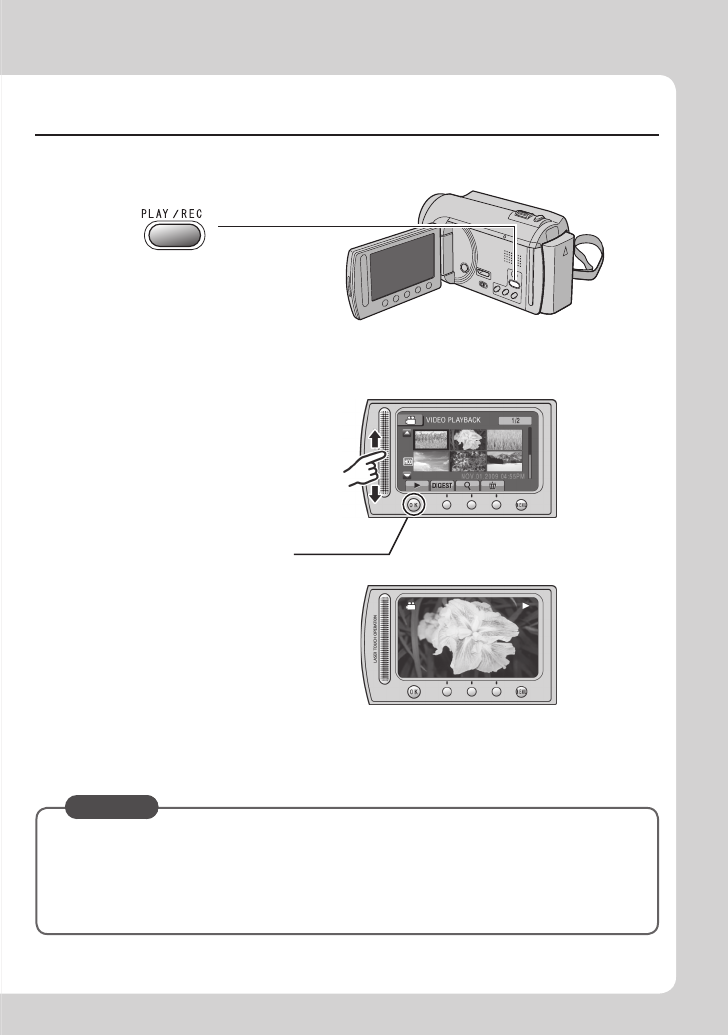

QSelect playback mode

The mode changes when

you press the button.

SSelect F (Touch OK)

Playback screen

RSelect the desired ﬁle

Index screen

8EN

Contents

GETTING STARTED

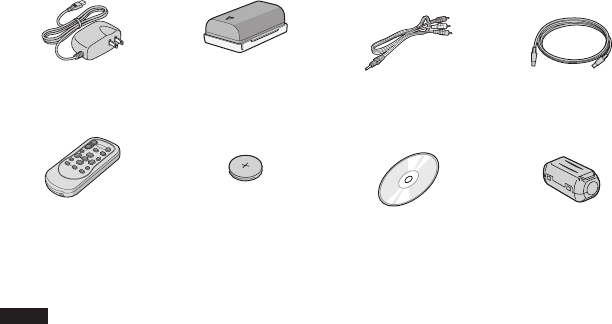

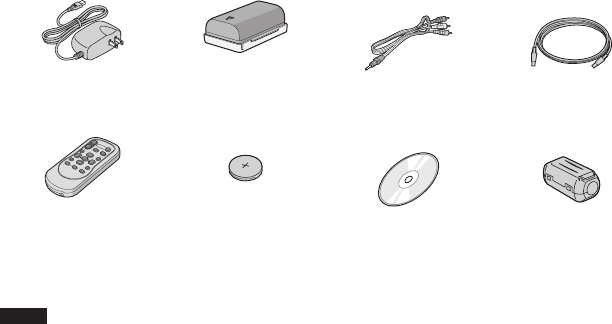

Accessories ............................................10

Preparing the Remote Control ...................... 11

Attaching the Core Filter to the USB Cable ... 11

Index ........................................................12

Tripod Mounting ............................................ 13

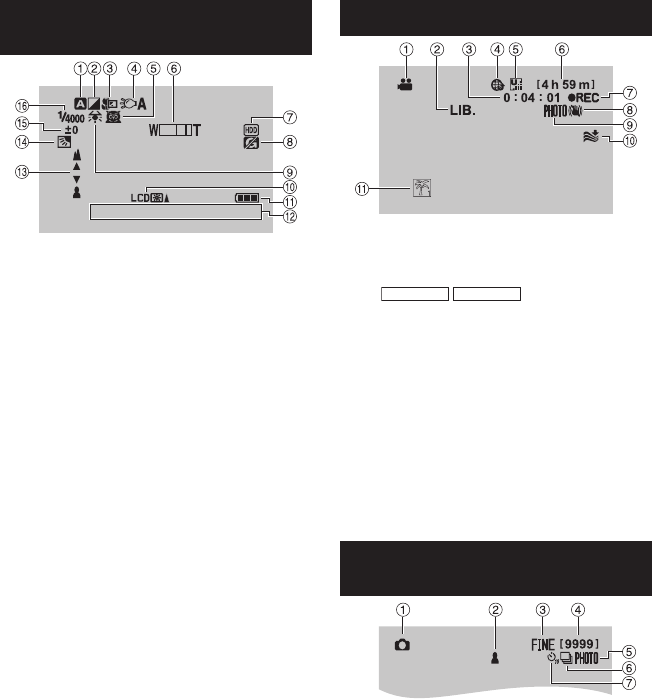

Indications on LCD Monitor ...................14

Necessary Settings before Use .............16

Charging the Battery Pack ............................ 16

Date/Time Setting ......................................... 16

Language Setting ......................................... 17

Other Settings .........................................18

Using a microSD Card .................................. 18

RECORDING/PLAYBACK

Recording Files .......................................19

Video Recording ........................................... 19

Still Image Recording ................................... 20

Zooming ........................................................ 21

LED Light ...................................................... 21

Checking the Remaining Battery Power ....... 21

Checking the Remaining Space on the

Recording Media ......................................... 21

Playing Back Files ..................................22

Video Playback ............................................ 22

Still Image Playback ..................................... 23

Manual Recording ..................................24

Changing to Manual Recording Mode .......... 24

Backlight Compensation ............................... 24

Manual Setting in Menu ................................ 24

USING WITH TV

Viewing Files on TV ................................25

Connection with TV....................................... 25

Playback Operation ...................................... 25

EDITING

Managing Files ........................................26

Capturing a Still Image from a Video ............ 26

Deleting Files ................................................ 26

COPYING

Copying Files ..........................................27

Using a DVD Burner ..................................... 27

Creating a DVD using a PC .......................... 29

Dubbing Files to a VCR/DVD Recorder ........ 34

Using with a Portable Media Player ......35

Turning on the Export Mode ......................... 35

Changing the Export Setting ........................ 35

Transferring the Files to PC .......................... 35

Uploading Files to Websites ..................36

Turning on the Upload Mode ........................ 36

Uploading Files ............................................. 36

FURTHER INFORMATION

Changing the Menu Settings .................37

Troubleshooting ......................................37

Warning Indications ...............................39

Speciﬁcations .........................................40

Cautions ..................................................42

Terms .......................................................44

Read This First!

Make a backup of important recorded data

It is recommended to copy your important

recorded data to a DVD or other recording

media for storage. JVC will not be responsible

for any lost data.

Make a trial recording

Before the actual recording of important data,

make a trial recording and play back the

recorded data to check that the video and

sound have been recorded correctly.

Reset the camcorder if it does not operate

correctly

Close the LCD monitor and remove the

power supply (battery pack or AC adapter)

from the camcorder, then reattach it.

Precautions on handling batteries

• Be sure to use the JVC BN-VF808U/

VF815U/VF823U battery packs. This product

includes patented and other proprietary

technology and is made to be used with the

JVC battery and not with other batteries.

JVC cannot guarantee safety or

performance of this product when it is

operated by other batteries.

• If the camcorder is subjected to electrostatic

discharge, turn off the power before using it

again.

If a malfunction occurs, stop using the

camcorder immediately and contact

www.jvc.com or by phone at 1-800-252-5722

• Recorded data may be erased while the

camcorder is being repaired or inspected.

Back up all data before requesting repairs or

inspections.

Because camcorders may be used

for demonstration in a shop, the

demonstration mode is set to on by default

To deactivate the demonstration mode, set

[DEMO MODE] to [OFF].

Read these INSTRUCTIONS

to enjoy your CAMCORDER.

For more details on the

operations, refer to the

GUIDEBOOK in the supplied

CD-ROM.

In order to view the GUIDEBOOK, Adobe®

Acrobat® ReaderTM or Adobe® Reader®

must be installed.

Adobe® Reader® can be loaded from

Adobe’s web site:

http://www.adobe.com/

NOTE

Select your desired language with a single click.

The model name is indicated on the bottom of your

camcorder.

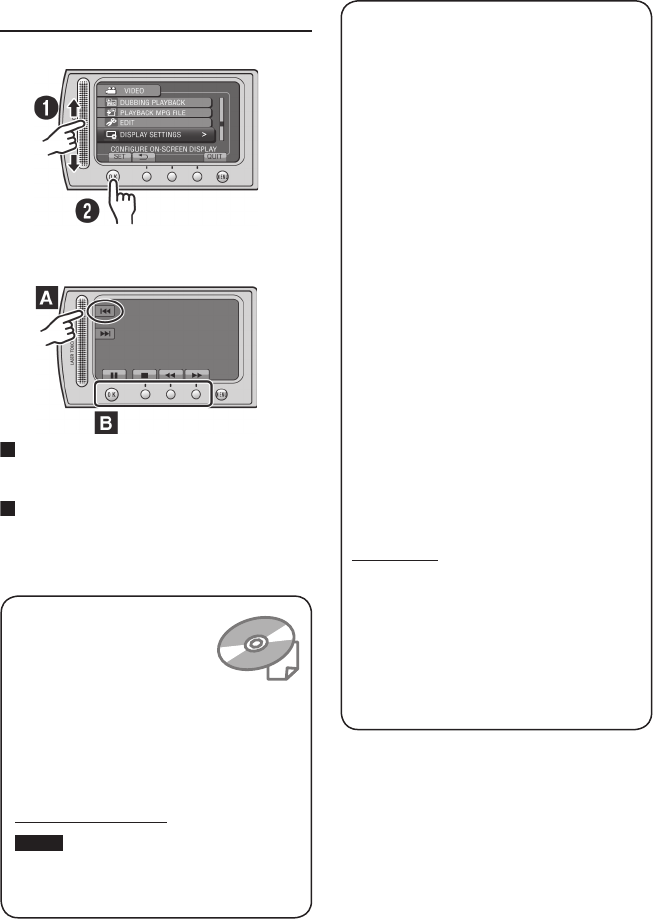

How to use the Touch Sensor

After the menu is displayed on the LCD monitor:

Slide your ﬁnger up and down on the sensor.

R Select [SET]. (Touch OK.)

To select an on-screen button appearing on

the left side, touch the portion of the sensor

next to the on-screen button.

To select an on-screen button appearing at

the bottom of the screen, touch the buttons

underneath them.

10 EN

Accessories

GETTING STARTED

AP-V20U

BN-VF808U

AC Adapter Battery Pack AV Cable USB Cable

RM-V751U

CR2025

Remote Control Lithium Battery

Pre-installed in the

remote control.

CD-ROM Core Filter

NOTE

Make sure to use the provided cables for connections. Do not use any other cables.

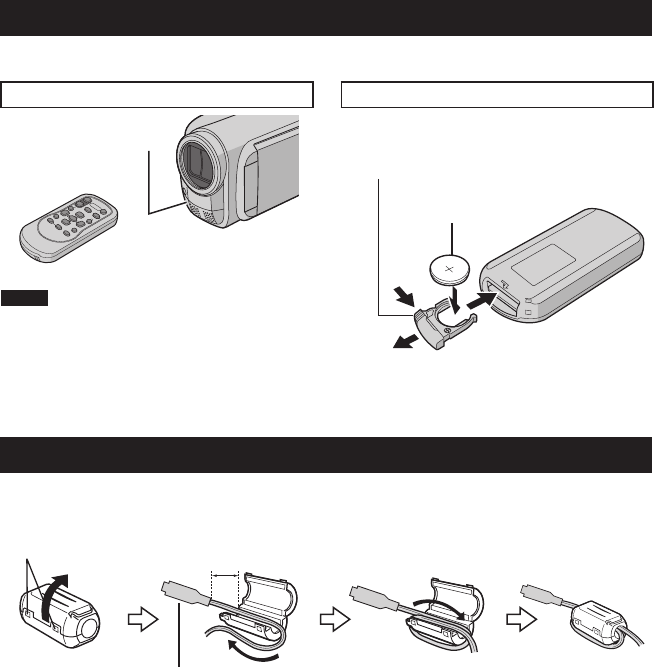

Preparing the Remote Control

A battery is included inside the remote control at the time of purchase.

Remove the insulation sheet before use.

Beam Effective Area To Reinsert the Battery

NOTE

The transmitted beam may not be effective

or may cause incorrect operation when the

remote sensor is directly exposed to sunlight

or powerful lighting.

Pull out the battery holder by pressing the lock

tab.

Effective distance:

Max. 5 m (16 ft)

Remote Sensor

Lock Tab

Lithium Battery

(CR2025)

Attaching the Core Filter to the USB Cable

The core ﬁlter reduces interference caused when connecting to other devices. Connect the end of

the cable with the core ﬁlter to the camcorder.

Release the stopper. 3 cm (1-3/16") Wind once.

To be connected to

the camcorder

12 EN

Index

NOTE

• Be careful not to cover 1, 2, 3, and 4

during shooting.

• The LCD monitor can rotate 270°.

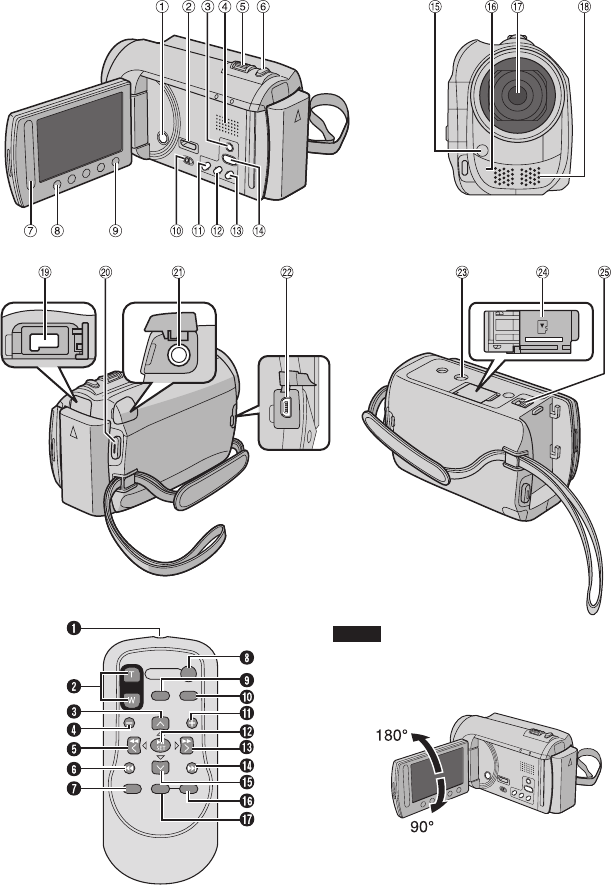

Remote Control

Q Infrared Beam Transmitting Window

R ZOOM (T/W) Buttons (Zoom in/Out)

S Up Button

T Skip Backward Button

U Left Button

V Back Button

W PLAYLIST Button

X START/STOP Button

Y S.SHOT(SNAPSHOT) Button

Z INFO Button

a Skip Forward Button

b PLAY/PAUSE/SET Button

c Right Button

d Next Button

e Down Button

f INDEX Button*

g DISP Button

* Each time you press INDEX, the screen

switches as shown below:

! mode:

Index Screen « Group Index Screen

# mode:

Index Screen « Date Index Screen

Camcorder

! Power Button

GZ-MG680

HDMI Mini Connector (Z p. 25)

$ DISPLAY Button (Z p. 15)

% Speaker

& Zoom Lever (Z p. 21)

Speaker Volume Control

( SNAPSHOT Button (Z p. 20)

) Touch Sensor

* OK Button

+ MENU Button

, Mode Switch [!, #]

- UPLOAD Button (Z p. 36)

TITLE Button

. EXPORT Button (Z p. 35)

/ DIRECT DVD Button (Z p. 28)

INFO Button (Z p. 21)

0 PLAY/REC Button (Z p. 19, 20, 22, 23)

1 LED Light (Z p. 21)

2 Remote Sensor

3 Lens

4 Stereo Microphone

5 DC Connector

6 START/STOP Button (Z p. 19)

7 AV Connector (Z p. 25, 34)

8 USB Connector (Z p. 27, 30)

9 Tripod Mounting Socket

: microSD Card Slot

; Battery Release Button

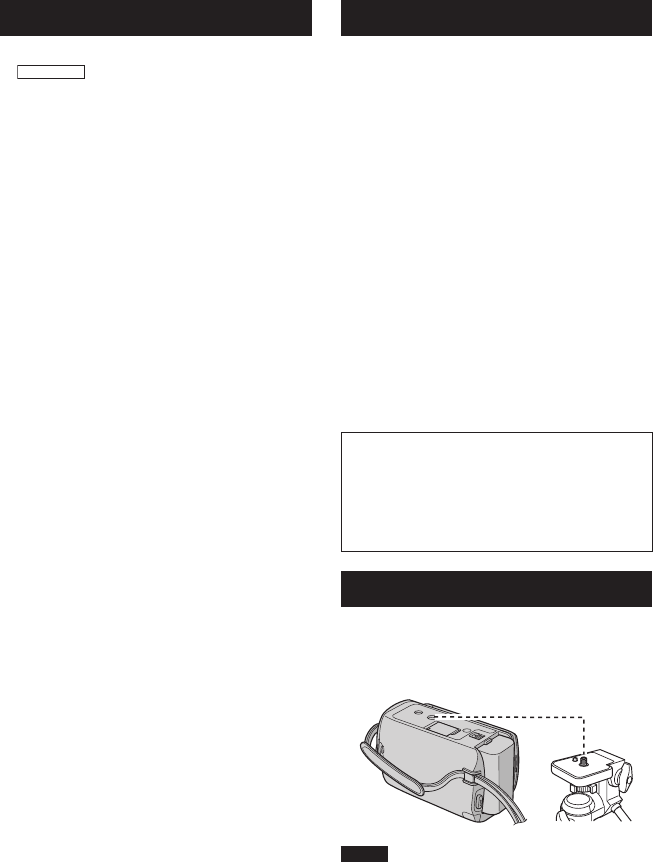

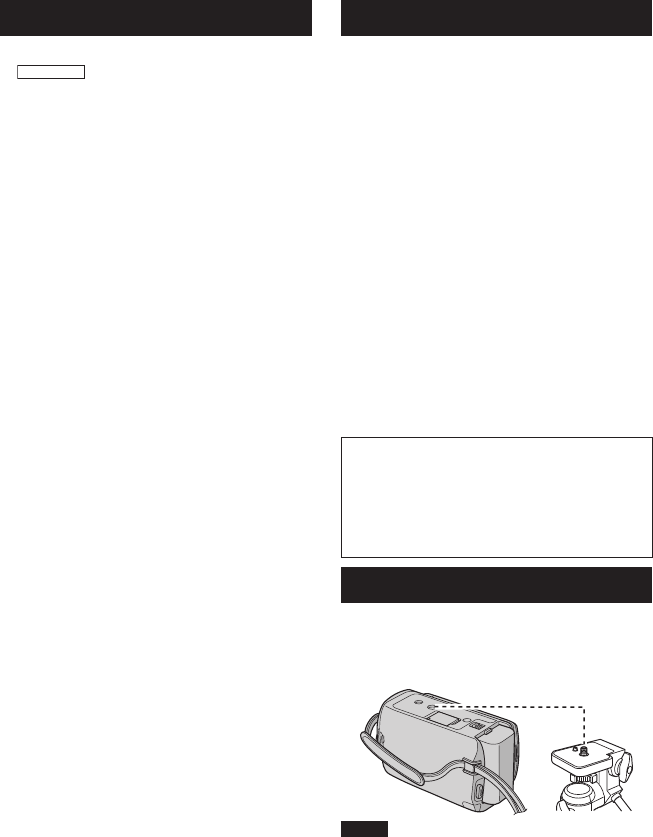

Tripod Mounting

Align the camcorder stud hole with the tripod

stud, and the mounting socket with the screw,

and then rotate the camcorder clockwise to

mount it to the tripod.

NOTE

Do not use a tripod on unsteady or unlevel

surfaces. It could tip over, causing serious

damage to the camcorder.

14 EN

Indications on LCD Monitor

During both Video and Still Image

Recording

4 : 5 5 P M

NOV. 1. 2009

! Selected Recording Mode Indicator

(Z p. 24)

@: Auto Mode

3: Manual Mode

# Effect Mode Indicator

$ Tele Macro Mode Indicator

% LED Light Indicator (Z p. 21)

& Scene Select Indicator

( Zoom Indicator (Z p. 21)

) Recording Medium Indicator

* Drop Detection Indicator (Appears when

[DROP DETECTION] is set to [OFF].)

+ White Balance Indicator

, Monitor Backlight Indicator

- Battery Indicator

. Date/Time (Z p. 16)

/ Manual Focus Adjustment Indicator

0 Backlight Compensation Indicator (Z p. 24)

1 Brightness Control Indicator

.: Photometry Area Control Indicator

2 Shutter Speed

During Video Recording Only

! Mode Indicator

# EXPORT Mode Indicator (Z p. 35)

$ Counter

% Upload Mode Indicator (Z p. 36)

GZ-MG680

GZ-MG650

Analog Input

Indicator

& Video Quality: B (ULTRA FINE), C (FINE),

D (NORMAL), E (ECONOMY)

( Remaining Time

) MREC: (Appears during recording.)

MQ: (Appears during record-standby

mode.)

* Digital Image Stabilizer (DIS) Indicator

(Appears when [DIS] is set to [OFF].)

+ Shooting Indicator (Z p. 19)

, Wind Cut Indicator

- Event Indicator

During Still Image Recording Only

! Mode Indicator

# Focus Indicator (Z p. 20)

$ Image Quality:

FINE

(ﬁne) or

STD

(standard)

% Remaining Number of Shots

& Shooting Indicator (Z p. 20)

( Shutter Mode Indicator

) Self-Timer Indicator

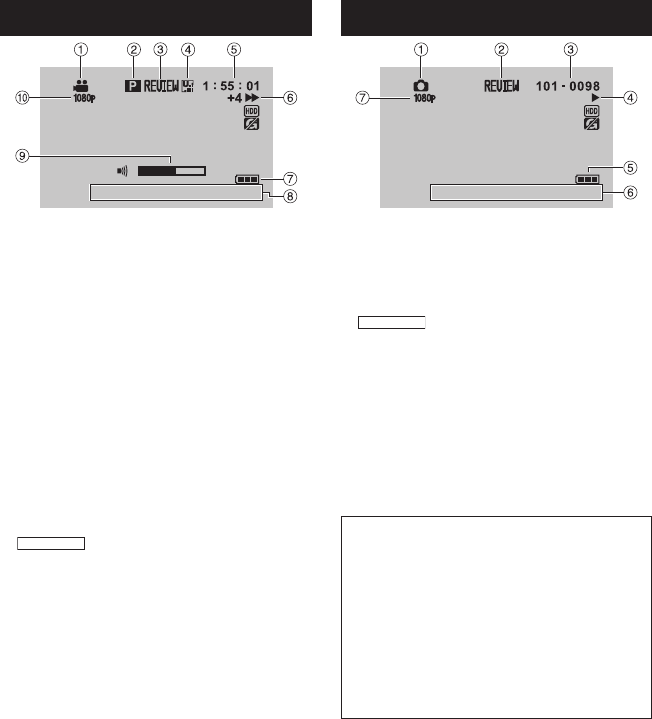

During Video Playback

4 : 5 5 P M

NOV. 1. 2009

! Mode Indicator

# Playlist Playback Indicator (Appears when

playing back a playlist.)

$ Quick Review Indicator (Z p. 19)

% Video Quality: B (ULTRA FINE), C (FINE),

D (NORMAL), E (ECONOMY)

& Counter

( Playback Mode

F:Playback

Q:Pause

K:Forward Search

J:Reverse Search

QF: Forward Slow-Motion

PQ: Reverse Slow-Motion

(The number on the left shows speed.)

) Battery Indicator

* Date/Time (Z p. 16)

+ Volume Level Indicator

GZ-MG680

Output with 1080p

During Still Image Playback

4 : 5 5 P M

NOV. 1. 2009

! Mode Indicator

# Quick Review Indicator (Z p. 20)

$ Folder/File Number

% Slide Show Playback Indicator

& Battery Indicator

( Date/Time (Z p. 16)

)

GZ-MG680

Output with 1080p

Switching indication modes on LCD

monitor

Each time you touch DISPLAY, indications

on LCD monitor switch as shown below;

In recording mode:

All indications/Indications for selected

functions

In playback mode:

All indications/Only date and time/No

indications

16 EN

Necessary Settings before Use

Charging the Battery Pack

1 Close the LCD monitor to turn off the

camcorder.

2 Attach the battery pack, then connect

the AC adapter.

• The power/charge lamp blinks to

indicate charging has started.

• When the lamp goes out, charging is

ﬁnished.

To check the remaining battery power

See page 21.

Battery pack Charging time

BN-VF808U

(Provided) 1 h 50 m

BN-VF815U 2 h 40 m

BN-VF823U 3 h 40 m



To detach the battery pack

NOTE

• You can also use the camcorder with just the

AC adapter.

• The actual recording time may shorten

depending on the recording environment,

such as when recording scenes with fast

moving subject.

• Please do not pull or bend the AC adapter

plug and cable. This may damage the AC

adapter.

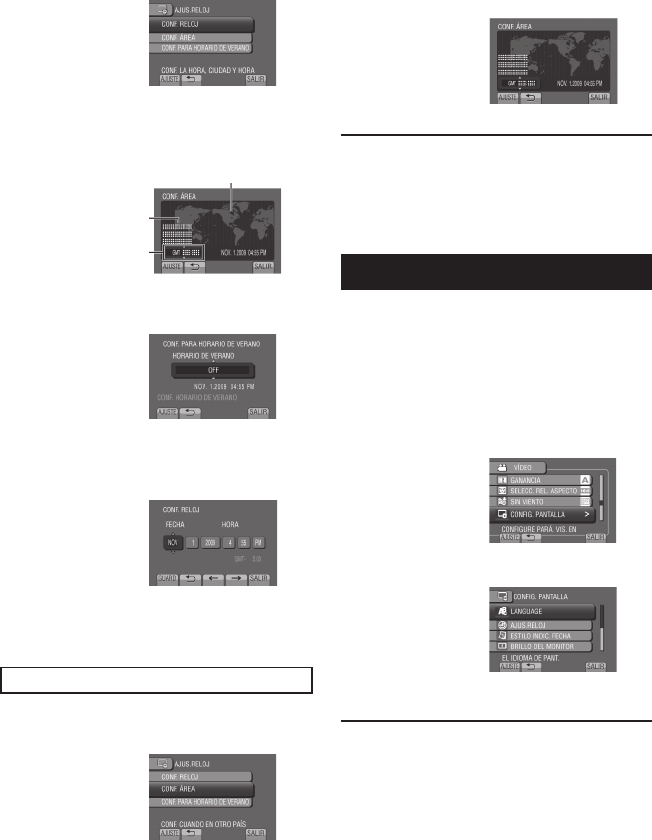

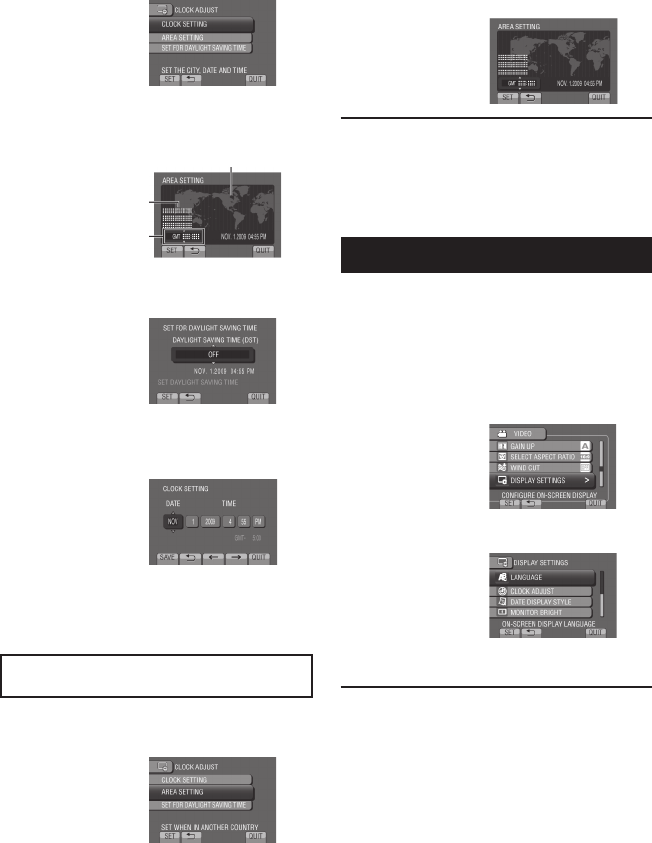

Date/Time Setting

1 Open the LCD monitor to turn on the

camcorder.

2 Touch MENU.

3 Select [DISPLAY SETTINGS].

4 Select [CLOCK ADJUST].



AC Adapter

To AC Outlet

(110V to 240V)

5 Select [CLOCK SETTING].

6 Select the city closest to the area

where you use the camcorder.

7 Select [ON] if daylight saving time is

effective.

8 Set the date and time.

Change the setting by using the touch

sensor and select [&] to set.

9 Select [SAVE].

To reset the setting, select [QUIT].

Setting the clock to local time when

traveling

After performing steps 1-4 (Z p. 16)

5 Select [AREA SETTING].

6 Select the city closest to the area you

are traveling.

To return to the previous screen

Select @.

To quit the screen

Select [QUIT].

Language Setting

The language on the display can be changed.

1 Open the LCD monitor to turn on the

camcorder.

2 Touch MENU.

3 Select [DISPLAY SETTINGS].

4 Select [LANGUAGE].

5 Select the desired language.

To return to the previous screen

Select @.

To quit the screen

Select [QUIT].



Selected area is highlighted

Principal city of the

selected area

Time difference to

GMT

18 EN

Other Settings

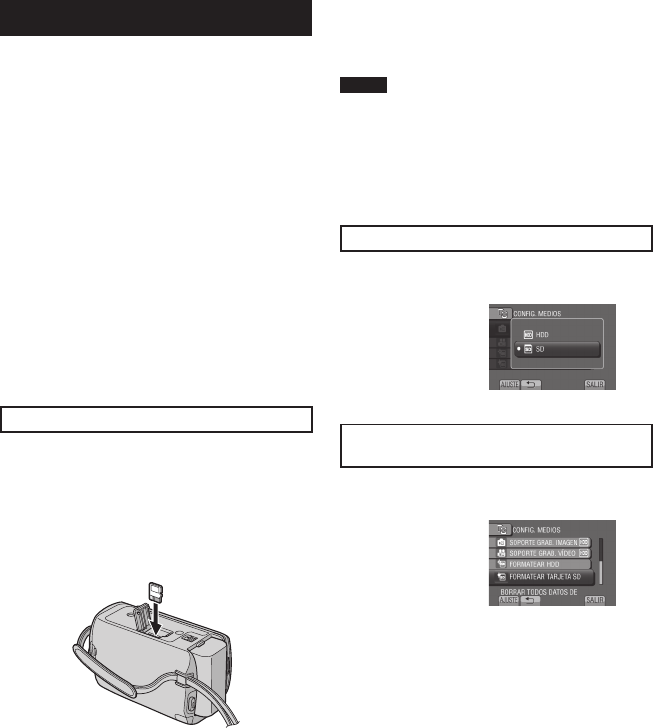

Using a microSD Card

The camcorder is programmed to record on

the built-in hard disk when it is shipped from

the factory. You can change the recording

medium to microSD card.

• Operations are conﬁrmed on the following

microSD cards.

- Panasonic

- TOSHIBA

- SanDisk

- ATP

Video recording:

Class 4 or higher compatible microSDHC

card (4 GB to 8 GB)

Still image recording:

microSD card (256 MB to 2 GB) or

microSDHC card (4 GB to 8 GB)

• If other media are used, they may fail to

record data correctly, or they may lose data

that had already been recorded.

• MultiMediaCards are not supported.

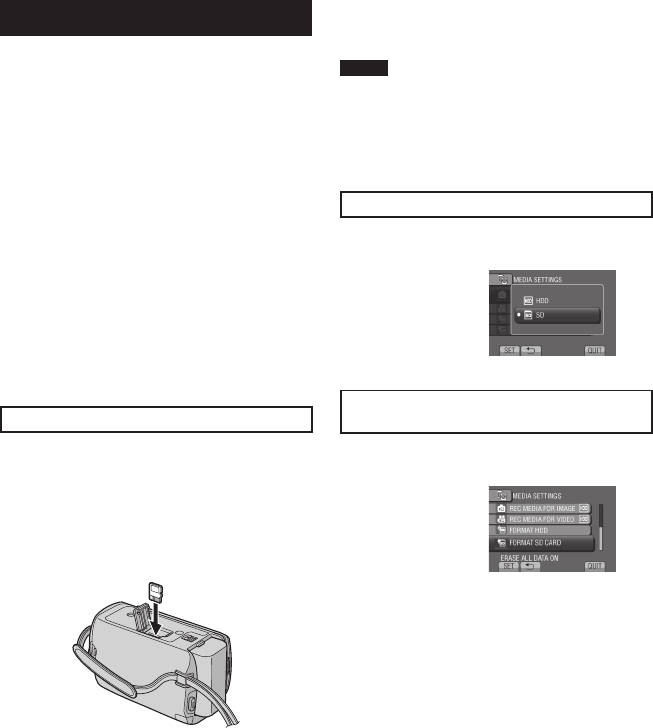

Insert a microSD card

Preparation:

Close the LCD monitor to turn off the

camcorder.

1 Open the microSD card cover.

2 Firmly insert the card with its clipped

edge ﬁrst.

3 Close the microSD card cover.

To remove a microSD card

Push the microSD card once.

After the card comes out a little, pull it out.

NOTE

• Insert and remove the microSD card only

while the power is turned off. Otherwise, data

on the card may be corrupted.

• Do not touch the terminal on the reverse side

of the label.

Change the recording medium

Set [REC MEDIA FOR VIDEO] and [REC

MEDIA FOR IMAGE] to [SD].

Format a microSD card when using it for

the ﬁrst time

Select [FORMAT SD CARD] to format the

card.



RECORDING/PLAYBACK

SNAPSHOT

Video Recording

Recording Files

Press PLAY/REC to select the

recording mode.

Press START/STOP to start

recording.

You can also start/stop recording by

selecting [REC] on the LCD monitor.

(On-screen recording control)

To stop recording

Press START/STOP again.

To view the last recorded scene

Select A while recording is paused.

Selecting $ during playback deletes that

scene.

To record a still image during video

recording

Press SNAPSHOT.



Slide the mode switch to select

! (video) mode.

NOTE

• The video recording mode is automatically selected when you turn off the camcorder and then

turn on again.

• If the camcorder is not operated for 5 minutes while the power is on, it turns itself off

automatically to conserve power.

• Do not move or shake the camcorder suddenly during recording.

If you do so, the driving sound (hum) of the hard disk may be recorded.

To change the video quality

Change the settings in [VIDEO QUALITY].

To change the aspect ratio of the image

(16:9/4:3)

Change the settings in [SELECT ASPECT

RATIO].



Approximate remaining

time for recording

20 EN

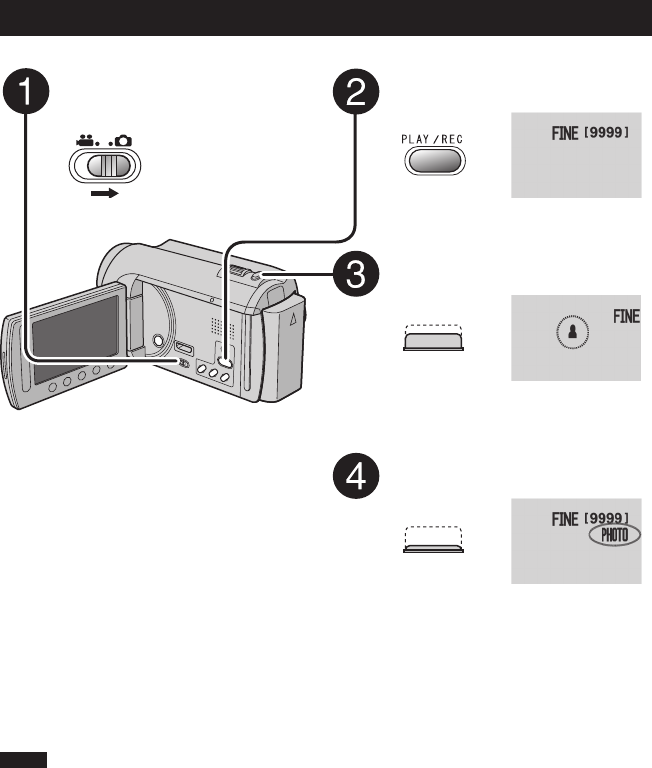

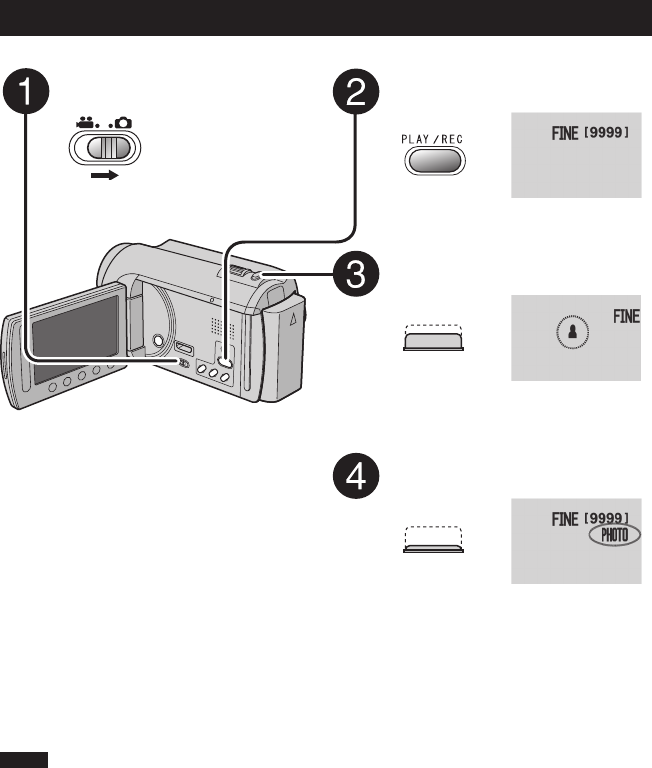

Slide the mode switch to select

# (still image) mode. Press PLAY/REC to select the

recording mode.

Press and hold SNAPSHOT

halfway.

The ? indicator becomes green when

the captured image is focused.

Press SNAPSHOT fully to take a

still image.

NOTE

• DIS (Digital Image Stabilizer) does not function during still image recording.

• If the camcorder is not operated for 5 minutes while the power is on, it turns itself off

automatically to conserve power.

Still Image Recording

To view the last recorded image

Select A after shooting.

Selecting $ during playback deletes that

image.

To change the image quality

Change the settings in [IMAGE QUALITY].

To record still images continuously

Set to [CONTINUOUS SHOOTING] in

[SHUTTER MODE].



Recording Files (Continued)

Zooming

Preparation:

• Select ! or # mode.

• Select the recording mode.

Zoom out Zoom in

W: Wide angle T: Telephoto

You can also zoom out/zoom in by selecting

[W] or [T] on the LCD monitor. (On-screen

zoom control)

Zoom ratio (factory-preset)

! mode # mode

[80X/DIGITAL] [35X/OPTICAL]

To change the maximum zoom ratio

(! mode only)

Change the settings in [ZOOM].

NOTE

Macro shooting is possible as close as approx.

5 cm (2") to the subject when the zoom lever is

set all the way to W.

LED Light

Preparation:

• Select ! or # mode.

• Select the recording mode.

1 Touch MENU.

2 Select [LIGHT].

3 Select the desired setting.

ON The LED light remains on

regardless of the surrounding

conditions.

AUTO The LED light turns on

automatically when shooting in

insufﬁcient light conditions.

OFF Deactivates this function.



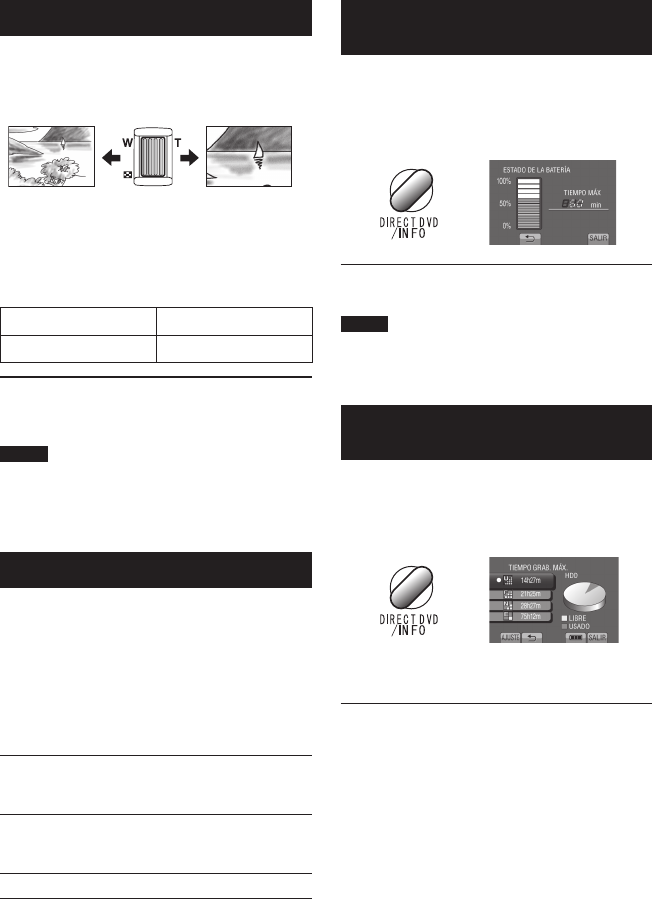

Checking the Remaining Battery

Power

! mode:

Press INFO twice or INFO and then select

# mode:

Press INFO.

To quit the screen

Select [QUIT] or press INFO.

NOTE

The recordable time display should only be

used as a guide. It is displayed in 10 minute

units.

Checking the Remaining Space on

the Recording Media

Preparation:

• Select ! mode.

• Select the recording mode.

Press INFO.

The maximum recording time is displayed for

each video quality mode.

To change the video quality

1) Select the video quality.

2) Select [SET].

To quit the screen

Select [QUIT].



22 EN

— : Turn down the

volume

+ : Turn up the

volume

Speaker volume

Playing Back Files

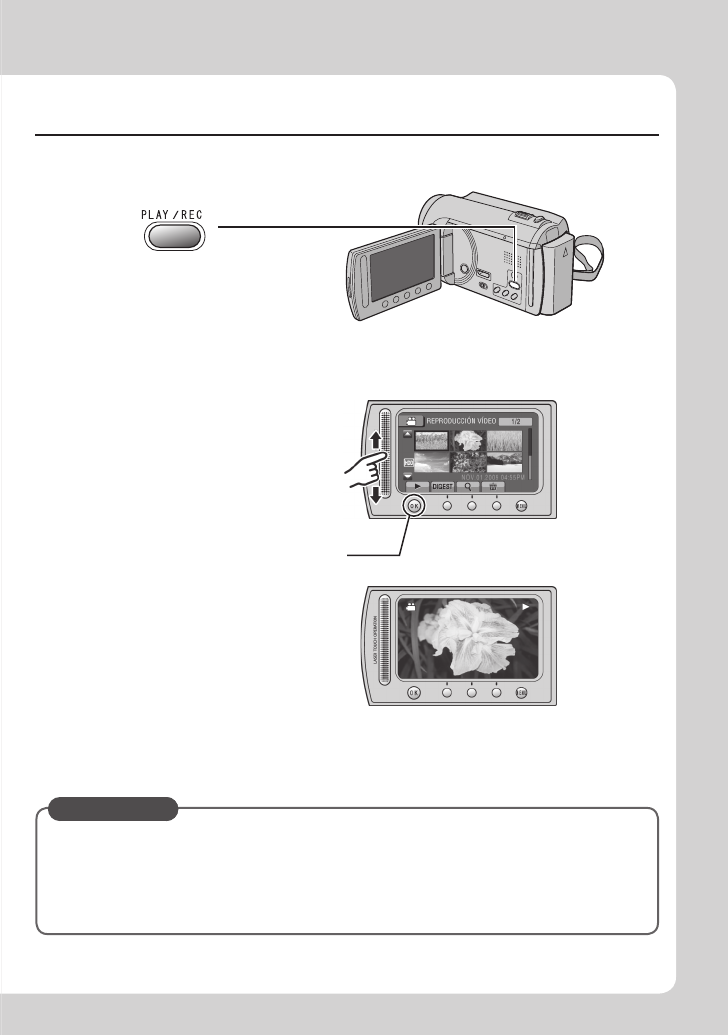

Video Playback

Slide the mode switch to select !

(video) mode. Press PLAY/REC to select the

playback mode.

The index screen appears.

Select the desired ﬁle.

To move to the previous or next page

Touch [ ] or [ ] for over a second.

To play back a few seconds from the

beginning of each video

Touch [ ].

NOTE

• In some cases, parts of video other than the

beginning may be played back.

• Some video may not be played back at all.



To delete a video

Select $ when playback is stopped.

To change the number of thumbnails

(6 thumbnails/20 thumbnails)

Move the zoom lever to [W].



Operations during Video Playback

On-screen buttons

N : Return to the ﬁrst scene of the ﬁle

O : Go to the ﬁrst scene of the next ﬁle

L : Return to the index screen

J : Reverse search (during playback)

E : Frame-by-frame playback in reverse

direction (during pause)*

F : Playback

Q : Pause

K : Forward search (during playback)

G : Frame-by-frame playback in forward

direction (during pause)*

* Slow playback starts when you keep touching the

sensor button under E / G for a while.



To move to the previous or next page

Touch [ ] or [ ] for over a second.

To delete a still image

Select $.

To change the number of thumbnails

(6 thumbnails/20 thumbnails)

Move the zoom lever to [W].



Press PLAY/REC to select the

playback mode.

The index screen appears.

Select the desired ﬁle.

Slide the mode switch to select #

(still image) mode.

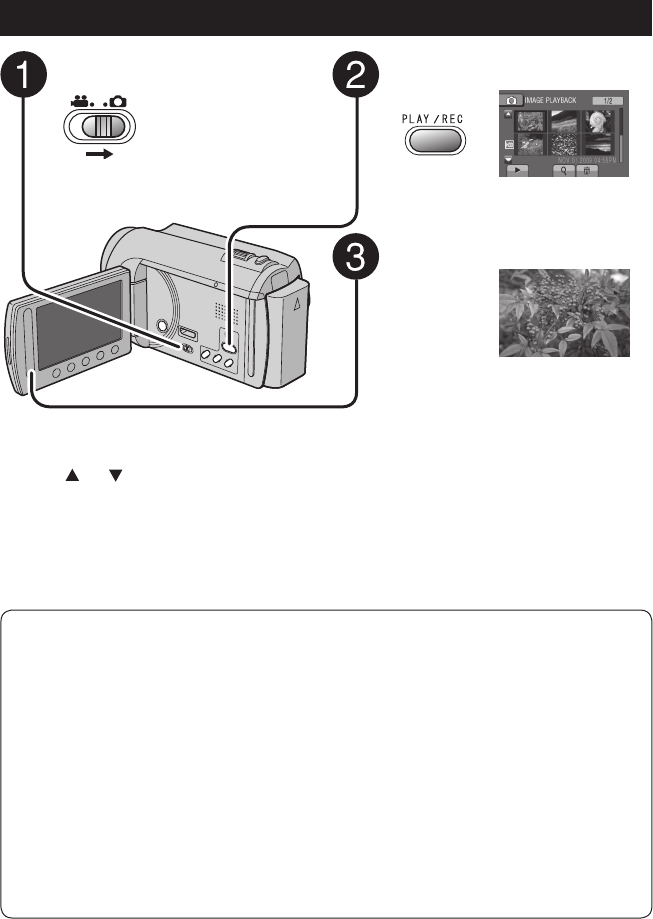

Still Image Playback

Operations during Still Image Playback On-screen buttons

P : Change playback order of slide show in reverse direction

F : Change playback order of slide show in forward direction

L : Return to the index screen

N : Display the previous ﬁle

F : Start the slide show

Q : End the slide show

O : Display the next ﬁle



24 EN

Manual recording mode enables you to set the

focus and screen brightness, etc. manually.

Changing to Manual Recording Mode

Preparation:

• Select ! or # mode.

• Select the recording mode.

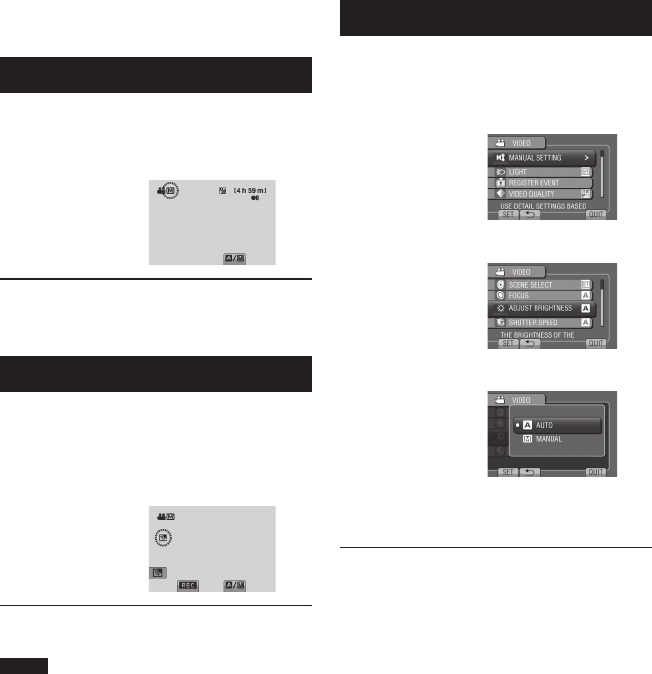

Select [A/M] twice.

To return to the auto recording mode

Select [A/M] so that the 4 indicator

appears.

Backlight Compensation

Backlight compensation brightens the subject

by increasing the exposure.

In the manual recording mode:

Select -.

To cancel backlight compensation

Select - again.

NOTE

If the LCD monitor is turned upside down, - is

not displayed. Change the setting when the

LCD monitor is in the normal position.



Manual Setting in Menu

In the manual recording mode:

1 Touch MENU.

2 Select [MANUAL SETTING].

3 Select the desired menu.

4 Select the desired setting.

Depending on the kind of settings you

select, you can set the value by using the

touch sensor.

To return to the previous screen

Select @.

To quit the screen

Select [QUIT].



Manual Recording

This camcorder is designed to be used with

high-deﬁnition or NTSC-type color television

signals. It cannot be used with a television of a

different standard.

Connection with TV

You can output videos from the AV connector

or the HDMI mini connector.

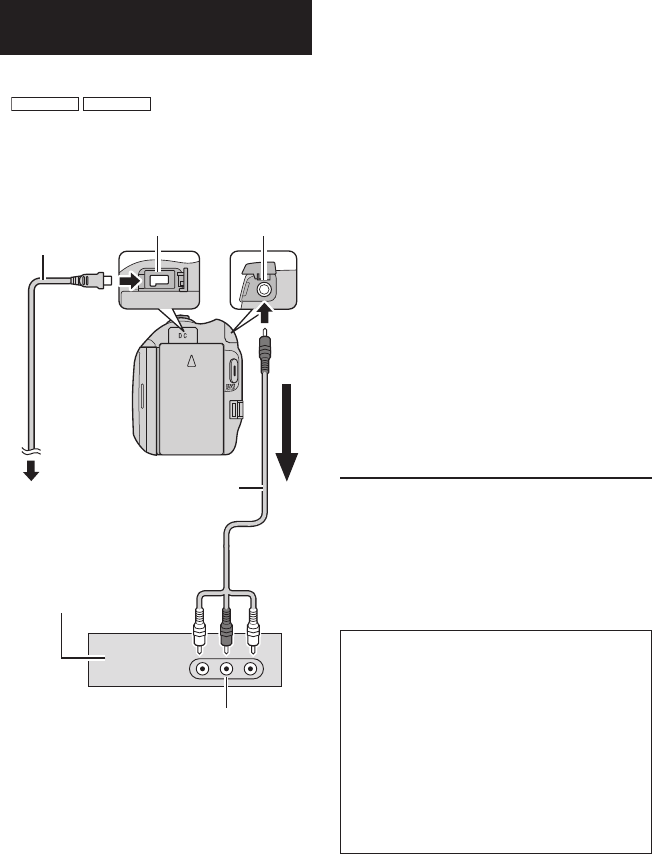

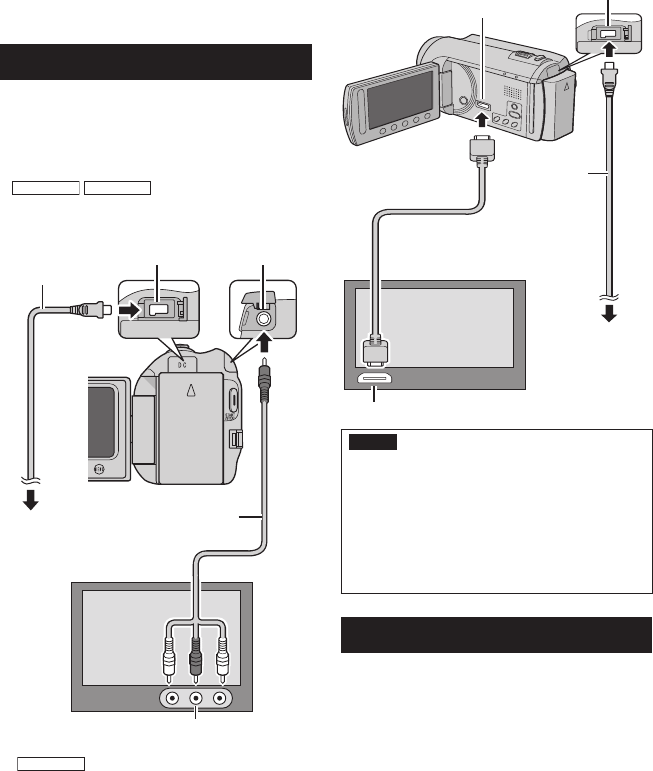

To connect using the AV connector

Preparation:

•

GZ-MG680

GZ-MG650

Set [SWITCH TO

ANALOG I/O] to [OUTPUT].

• Turn off all units.

GZ-MG680

To connect using the HDMI

mini connector

We recommend using the Category 2 HDMI

cable (High Speed cable).



Preparation: Turn off all units.

NOTE

• When connecting to the HDMI cable, the

image or sound may not appear on the TV

properly depending on the TV connected.

In such cases, perform the following

operations.

1) Disconnect the HDMI cable and connect

it again.

2) Turn off and on the camcorder again.

Playback Operation

After the connection with TV is completed

1 Turn on the camcorder and the TV.

2 Set the TV to its VIDEO mode.

3 (Only when connecting the camcorder to

the VCR/DVD recorder)

Turn on the VCR/DVD recorder, and

set the VCR/DVD recorder to its AUX

input mode.

4 Start playback on the camcorder.

(Z p. 22, 23)

Viewing Files on TV

HDMI Mini Connector

AC Adapter

DC Connector

HDMI Connector

HDMI Cable (optional)

(Mini to full-sized HDMI cable)

To AC Outlet

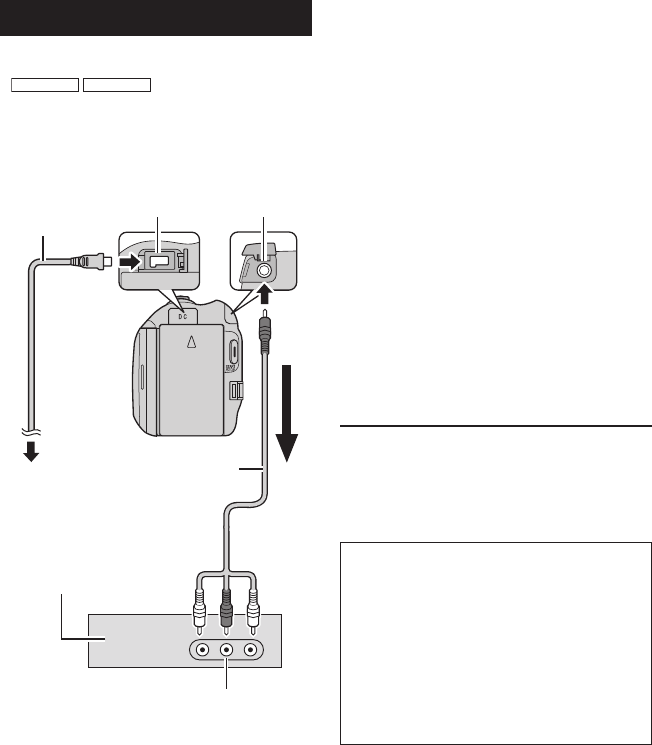

AV Cable

DC Connector

AC Adapter

To AC Outlet

AV Connector

AV Input Connector

USING WITH TV

26 EN

Managing Files

EDITING

CAUTION

Do not remove the recording medium or

perform any other operation (such as turning

off the power) while accessing ﬁles. Also,

be sure to use the provided AC adapter, as

the data on the recording medium may be

corrupted if the battery becomes exhausted

during operation. If the data on the recording

medium becomes corrupted, format the

recording medium to use the medium again.

Capturing a Still Image from a Video

You can capture the desired scene from a

recorded video, and store it as a still image.

Preparation:

• Select ! mode.

• Select the playback mode.

Press SNAPSHOT when playback is

paused.

NOTE

• Captured still images are stored at a

resolution of 640 x 360 (if the video was

recorded in 16:9) or 640 x 480 (if the video

was recorded in 4:3). The image can be

elongated in the horizontal or vertical

directions depending on the quality of the

source video ﬁle.

• The continuous shooting function cannot be

used to capture images.

• You cannot capture video during playback.

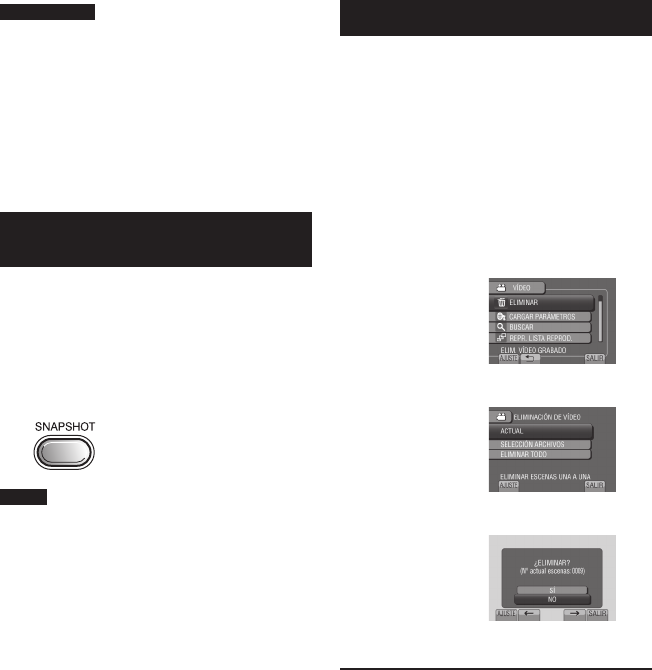

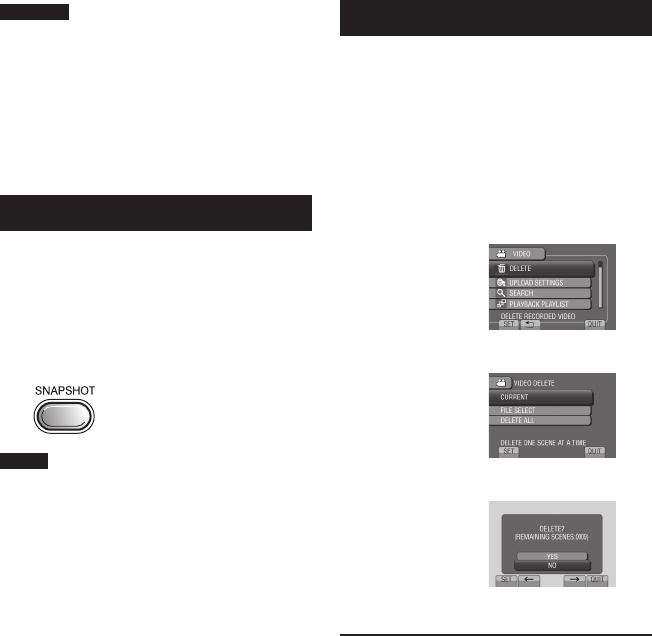

Deleting Files

• Protected ﬁles cannot be deleted. To delete

them, release the protection ﬁrst.

• Once ﬁles are deleted, they cannot be

restored. Check ﬁles before deleting.

Preparation:

• Select ! or # mode.

• Select the playback mode.

1 Touch MENU.

2 Select [DELETE].

3 Select [CURRENT].

4 Select [YES].

You can select the previous or next ﬁle by

selecting { or }.

To quit the screen

Select [QUIT].



Copying Files

COPYING

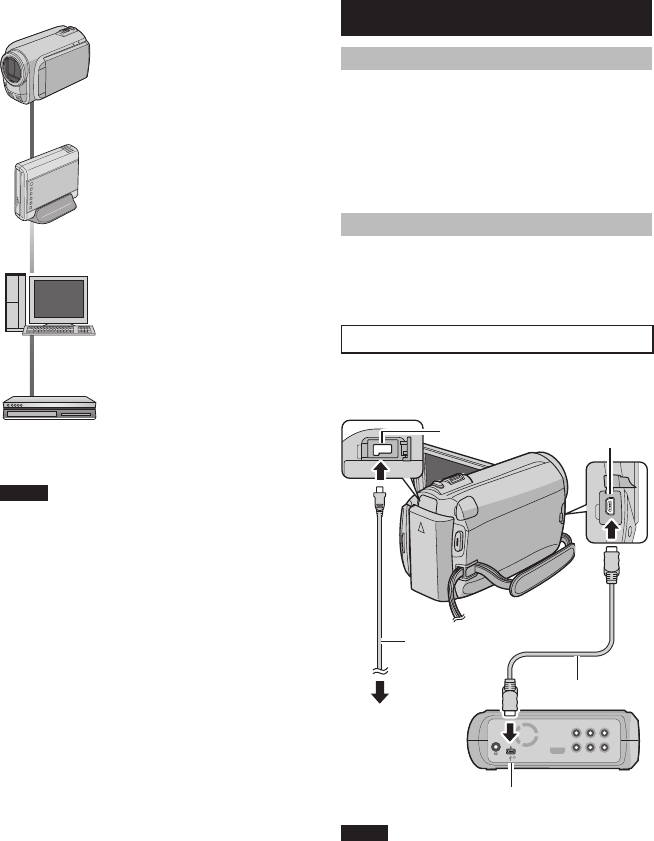

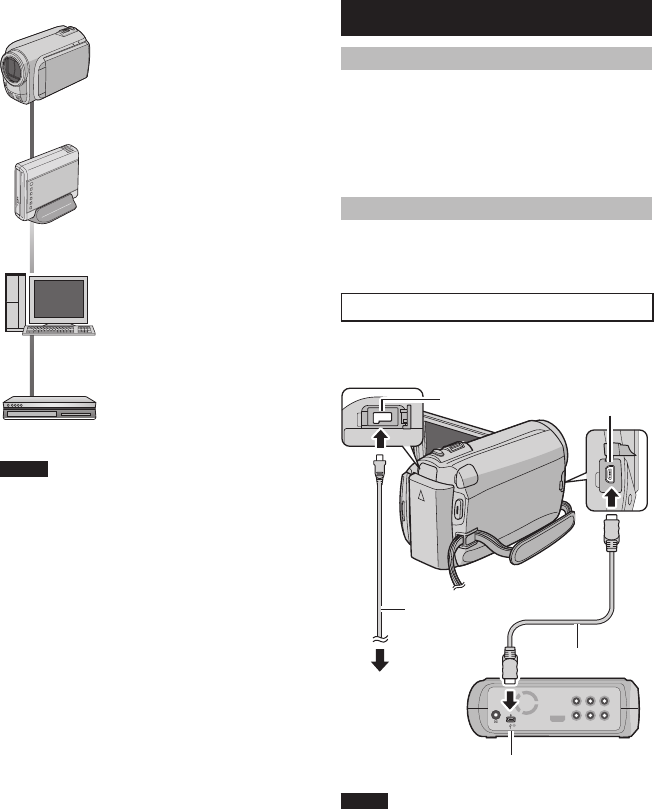

Types of Copying and Connectable Device

The Camcorder

You can copy ﬁles between

the HDD and microSD card

with this camcorder alone.

DVD Burner

(CU-VD50/CU-VD3)

You can copy ﬁles recorded

on this camcorder onto DVD

discs.

You can copy ﬁles from the

camcorder to a DVD using

a PC.

VCR/DVD Recorder

You can dub video recorded

on this camcorder onto

VCR/DVD recorder.

NOTE

It is recommended to use the JVC DVD burner

(CU-VD50/CU-VD3). When using CU-VD20 or

CU-VD40, the recording time may take approx.

2 times longer than the time that is described

in the instruction manual of DVD burner.

Using a DVD Burner

Supported discs: 12cm DVD-R, DVD-RW

• Regarding DVD-R discs, only unused DVD-R

discs can be used. Regarding DVD-RW discs,

used DVD-RW discs can also be used, but

they need to be formatted before recording.

Formatting a disc deletes all content recorded on

the disc up until that time.

• Dual-layer discs cannot be used.

Regarding ﬁnalization after copying

The disc is automatically ﬁnalized so that it can be

played on other devices. After ﬁnalizing, the disc is

a play-only disc, so no more ﬁles can be added.

Connection with a DVD Burner

Preparation:

Turn on the camcorder ﬁrst, then turn on the

DVD burner.

NOTE

• Refer also to the optional DVD burner’s

instruction manual.

* Use the USB cable that came with the DVD

burner.

DC Connector USB Connector

AC Adapter

To AC Outlet

USB Cable*

DVD Burner

USB Connector

28 EN

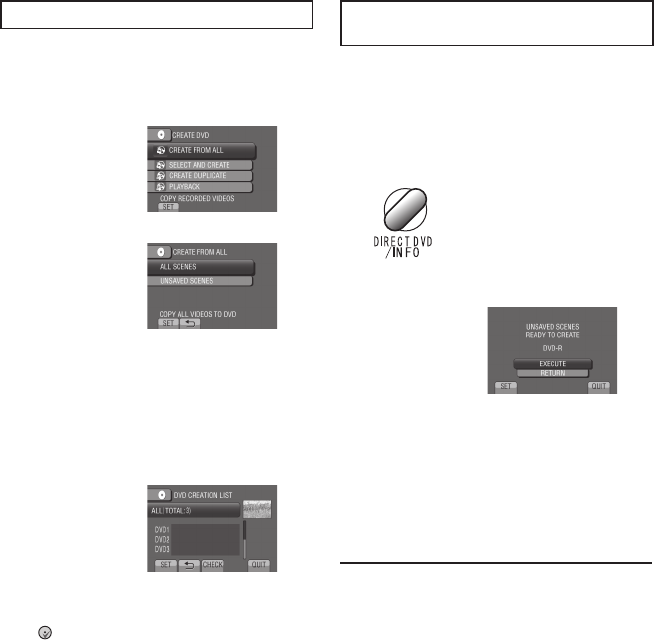

Backup All Files

Preparation:

• Connect the camcorder to the DVD burner.

• Select ! mode.

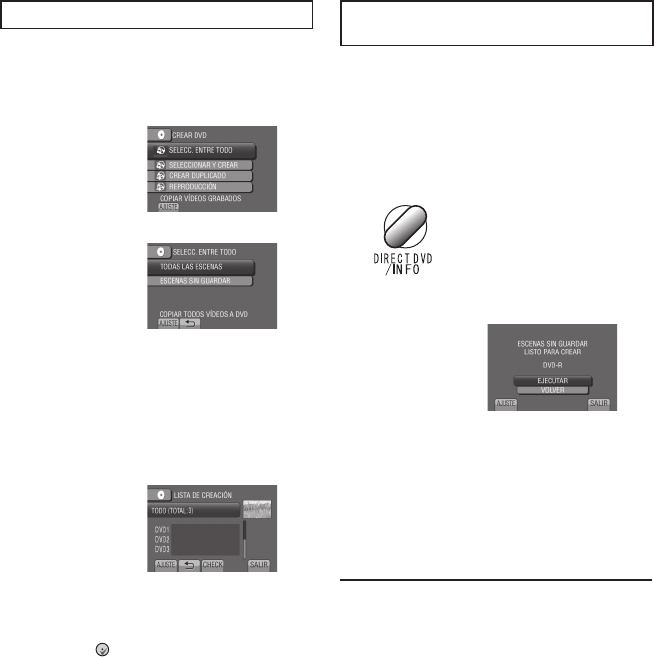

1 Select [CREATE FROM ALL].

2 Select the desired menu.

• [ALL SCENES]:

All ﬁles in the recording medium are

copied.

• [UNSAVED SCENES]:

Files that have never been copied to a

DVD disc are automatically selected and

copied.

3 Select the desired disc number.

• If you select [ALL], all discs in the list are

created.

• To preview scenes, select [CHECK].

• mark shows that the disc is created

already.

4 Select [YES] or [NO].

• [YES]: Displays the thumbnails by group.

• [NO]: Displays the thumbnails by date.

5 Select [EXECUTE].

• The ﬁles are copied on the disc. When

[COMPLETED] appears, touch OK.

• When [INSERT NEXT DISC PRESS

[STOP] TO EXIT CREATE] appears,

change the disc. Remaining ﬁles are

copied on the second disc.

• To cancel copying, select [STOP].

Copying Video Files that Have Never

Been Copied

Files that have never been copied to the DVD

discs are automatically selected and copied.

1 Open the LCD monitor to turn on the

camcorder.

2 Press DIRECT DVD.

3 Select [EXECUTE].

• The DVD disc begins to be created.

When [COMPLETED] appears, touch

OK.

• When [INSERT NEXT DISC PRESS

[STOP] TO EXIT CREATE] appears,

change the disc. Remaining ﬁles are

copied on the second disc.

• To cancel the DVD creation, select

[CANCEL].

To quit the screen

1) Select [QUIT].

2) When [QUIT?] appears, select [YES].

To play back the created disc using the

camcorder

1) Connect the camcorder to the DVD

burner.

2) Turn on the camcorder ﬁrst, then turn on

the DVD burner.

3) Select [PLAYBACK].

4) Select the desired folder.

5) Select the creation date of the disc.

6) Select the desired ﬁle. To return to the

previous screen, select @.



Copying Files (Continued)

Creating a DVD using a PC

Please read the “JVC SOFTWARE LICENCE

AGREEMENT” in the CD-ROM instruction

before you install software.

You can copy the data from the camcorder and

create a DVD using a PC.

QInstalling the software to the PC

System Requirements

Windows Vista

OS: Windows Vista®

Home Basic (SP1)

Home Premium (SP1)

(32-bit, pre-installed)

CPU: Either one of the following:

• Intel® Pentium® 4, 1.6 GHz or higher

• Intel® Pentium® M, 1.4 GHz or higher

• Intel® CoreTM Duo, 1.5 GHz or higher

RAM: At least 1 GB

Windows XP

OS: Windows® XP

Home Edition (SP2/SP3)

Professional (SP2/SP3)

(pre-installed)

CPU: Either one of the following:

• Intel® Pentium® 4, 1.6 GHz or higher

• Intel® Pentium® M, 1.4 GHz or higher

• Intel® CoreTM Duo, 1.5 GHz or higher

RAM: At least 512 MB

To check the PC speciﬁcation

Right-click on [Computer] (or [My

Computer]) in the [Start] menu and select

[Properties].

NOTE

• Make sure your PC has a recordable DVD

drive.

• If your system does not meet the

requirements, it is recommended to copy

ﬁles using the DVD burner. (Z p. 27)

• Macintosh users may use the software

included with their Macintosh (iMovie ’08,

iPhoto) to copy ﬁles to their computer.



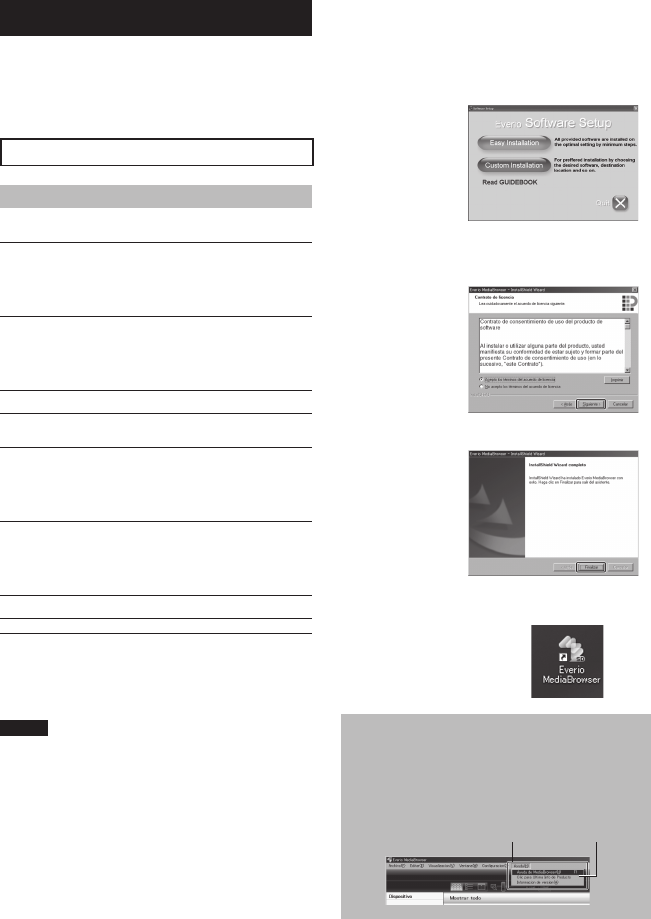

Preparation:

Load the provided CD-ROM into the PC.

In Windows Vista, the auto play dialog box

appears.

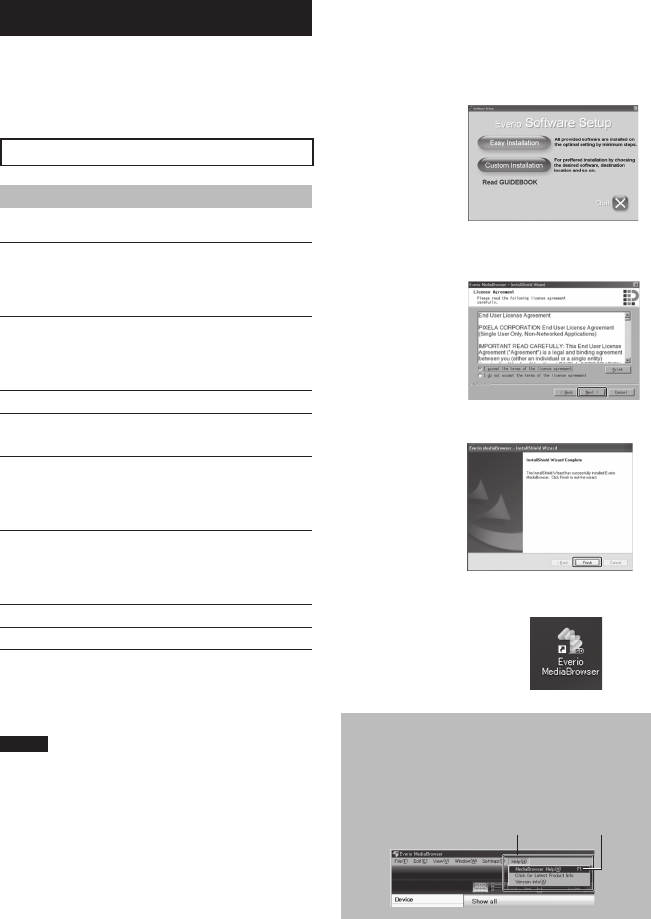

1 Click [Easy Installation].

Follow the on-screen instructions.

2 Click [Next].

3 Click [Finish].

Everio MediaBrowser icon is created on the

desktop.

To see the Instruction Guide for Everio

MediaBrowser

1) Double-click the icon of the Everio

MediaBrowser.

Click [Help], and click [MediaBrowser Help].



Click

30 EN

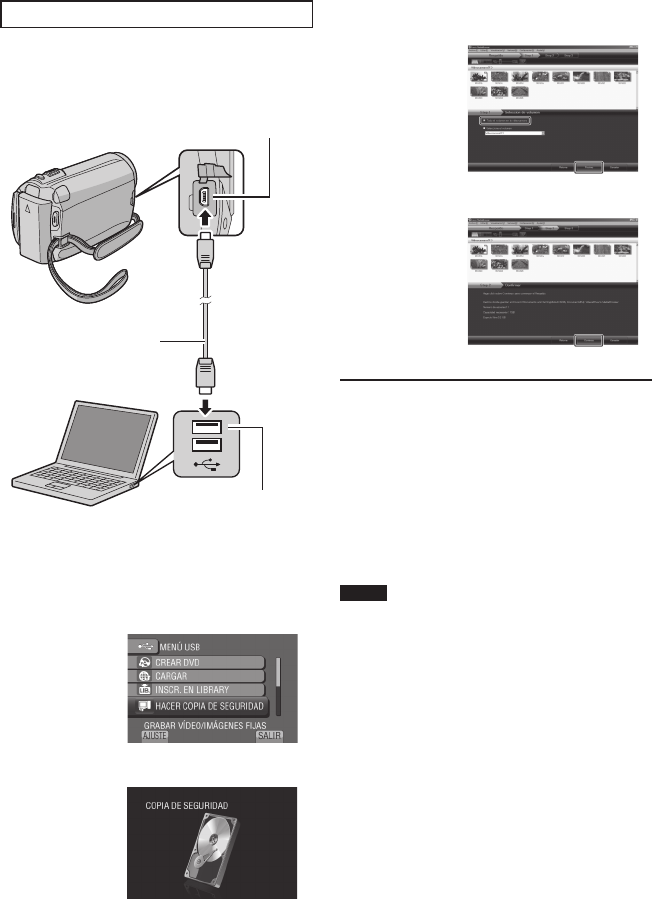

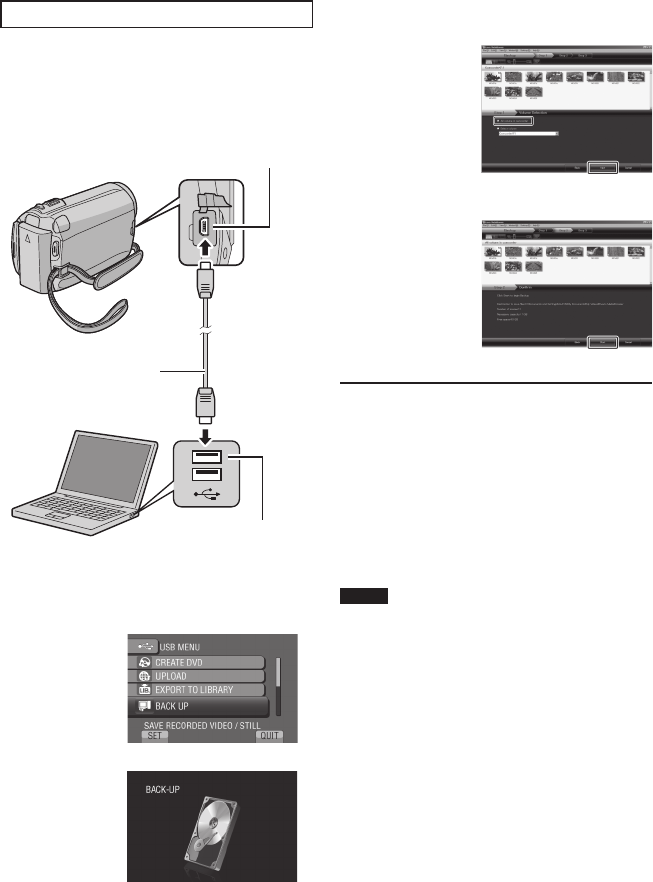

RMaking Backup on the PC

Preparation:

• Install the software to the PC.

• Make sure that enough free space is left in

the PC’s HDD.

• Close the LCD monitor to turn off the

camcorder.

1 Open the LCD monitor to turn on the

camcorder.

2 Select [BACK UP].

Everio MediaBrowser starts on the PC.

3 Click [All volume in camcorder] and

click [Next].

4 Click [Start].

Backup starts.

To disconnect the camcorder from the

1) Right-click the icon (Safely Remove

Hardware) on the task bar and select

[Safely remove USB Mass Storage

Device].

2) Follow the on-screen instructions and

make sure that the device can be safely

removed.

3) Disconnect the USB cable and close the

LCD monitor.

NOTE

It takes time to back up many videos.



Copying Files (Continued)

USB Connecter

USB Cable

USB Connecter

SMaking User Lists to Arrange the

Files

You can make a user list of a certain subject

(such as Travel, Athletic meet) and put the ﬁles

related to the subject into the user list.

Preparation:

Make backup on the PC.

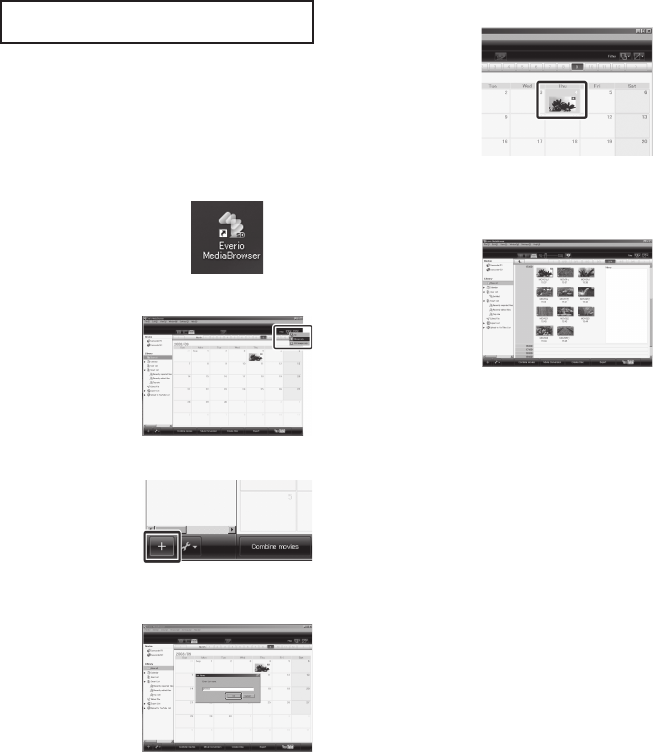

1 Double-click the icon and open the

calendar.

2 Select [Movies only].

3 Click [+].

4 Input the name of the new user list

and click [OK].

5 Double-click the recording date.

The ﬁles recorded on the day are displayed.

6 Drag the ﬁle and drop into the user

list.

To add other ﬁles into the user list, repeat

steps 5 and 6.

32 EN

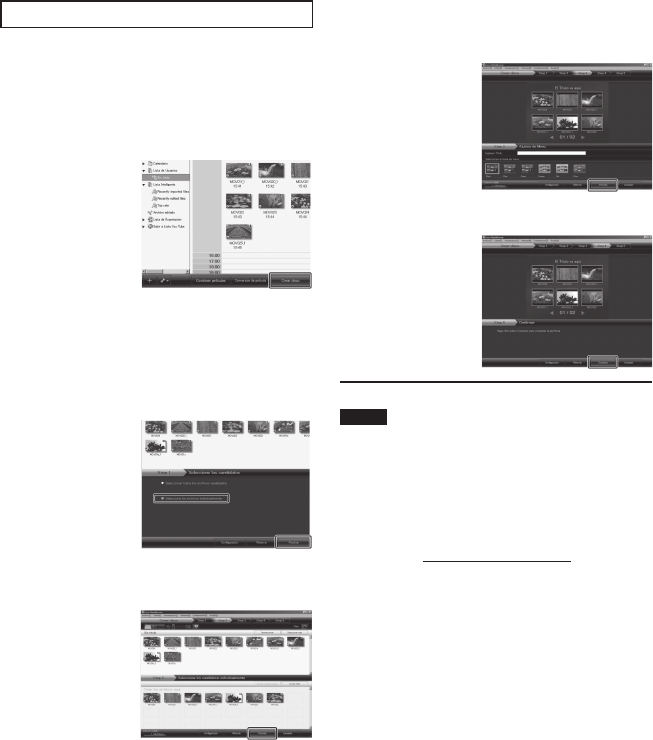

TCopying Files to a DVD

Preparation:

Use a recordable DVD disc. (It is

recommended to use a DVD-R disc.)

1 Select the user list and click [Create

Disc].

2 Click [Select ﬁles individually] and

click [Next].

To add all the ﬁles onto DVD discs, click

[Select all ﬁles displayed], then go to

step 4.

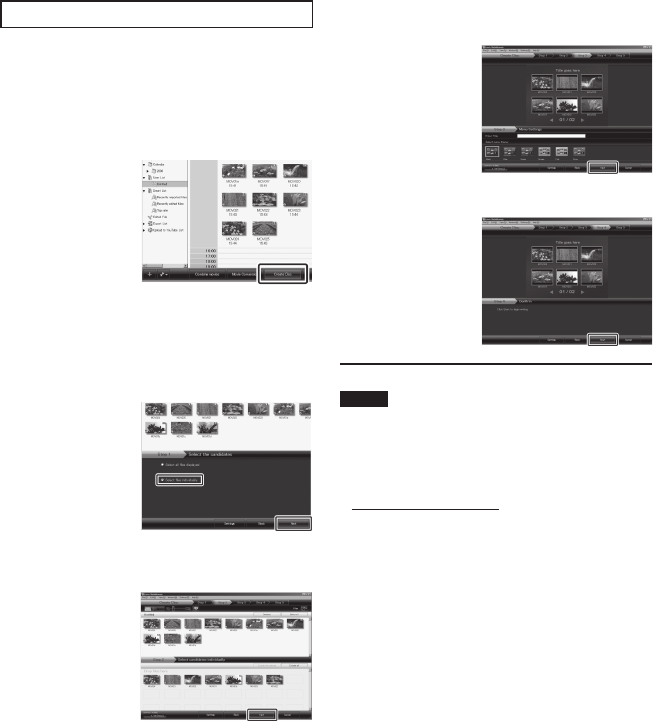

3 Drag the ﬁle, and drop into the part at

the bottom and click [Next].

4 Input the disc name, select the top

menu style and click [Next].

5 Click [Start].

NOTE

• For detail on operating Everio MediaBrowser,

click [Help] and refer to [MediaBrowser Help].

• Adobe® Reader® must be installed to read

[MediaBrowser Help]. Adobe® Reader® can

be loaded from Adobe’s web site:

http://www.adobe.com

• For assistance in operating the provided

software, refer to the support information.

(Z p. 33)

Copying Files (Continued)

Folder Structure and Extensions

Recording medium

[DCIM]

[SD_VIDEO]

[EXTMOV]

[PRIVATE]

[MGR_INFO]

[PRGXXX]

[PRGXXX.PGI]

[MOVXXX.MOI]

[MOV_XXX.MOD]

[DEM_XXX.MPG]

[XXXJVCSO]

[MOVXXX.MOD]

* Information such as the date and time of recording, recorded with the video ﬁle.

Customer Support Information

Use of this software is authorized according to the terms of the software license.

JVC

When contacting the nearest JVC ofﬁce or agency in your country (refer to the JVC Worldwide Service

Network at http://www.jvc-victor.co.jp/english/worldmap/index-e.html) about this software, please have the

following information ready.

• Product Name, Model, Problem, Error Message

• PC (Manufacturer, Model (Desktop/Laptop), CPU, OS, Memory (MB), Available Hard Disk Space (GB))

Please note that it may take some time to respond to your questions, depending on their subject matter.

JVC cannot answer questions regarding basic operation of your PC, or questions regarding speciﬁcations

or performance of the OS, other applications or drivers.

Pixela

Region Language Phone #

USA and Canada English +1-800-458-4029 (toll-free)

Europe (UK, Germany, France,

and Spain) English/German/French/Spanish +800-1532-4865 (toll-free)

Other Countries in Europe English/German/French/Spanish/

Italian/Dutch +44-1489-564-764

Asia (Philippines) English +63-2-438-0090

China Chinese +86-21-5385-3786

Homepage: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/

Please check our website for latest information and downloading.

X = number

Contains the still image folders.

Contains the video ﬁle folders.

Management information* for the media as a whole

Management information*

Video ﬁle

Management information* for the video ﬁles

Video ﬁle which management information is corrupted.

Demo video ﬁle

Contains management information ﬁles of event and/or DVD

creation information for the ﬁles taken with the camcorder.

34 EN

Dubbing Files to a VCR/DVD Recorder

Preparation:

• Create a playlist.

•

GZ-MG680

GZ-MG650

Set [SWITCH TO

ANALOG I/O] to [OUTPUT].

• Turn off all units.

To connect using the AV connectors

(analog dubbing)



1 Open the LCD monitor to turn on the

camcorder.

2 Set the VCR/DVD recorder to its AUX

input mode.

Check that the images from the camcorder

are input correctly to the VCR/DVD

recorder.

3 Play back playlists on the camcorder.

1) Touch MENU.

2) Select [DUBBING PLAYBACK].

3) Select the desired playlist.

4) Select [YES]. (A black screen is

displayed for 5 seconds at the ﬁrst and

the last scene.)

4 At the point you want to start

dubbing, start recording on the VCR/

DVD recorder.

Refer to the VCR/DVD recorder’s

instruction manual.

To stop dubbing

Stop recording on the VCR/DVD recorder.

To hide the date or icons on the screen

Change the settings in [DISPLAY ON TV].



Copying Files (Continued)

Switching indication modes on LCD

monitor

Each time you touch DISPLAY, indications

on LCD monitor switch as shown below;

In recording mode:

All indications/Indications for selected

functions

In playback mode:

All indications/Only date and time/No

indications

AV Cable

DC Connector

AC Adapter

To AC Outlet

AV Connector

VCR/DVD Recorder

AV Connector

(Input)

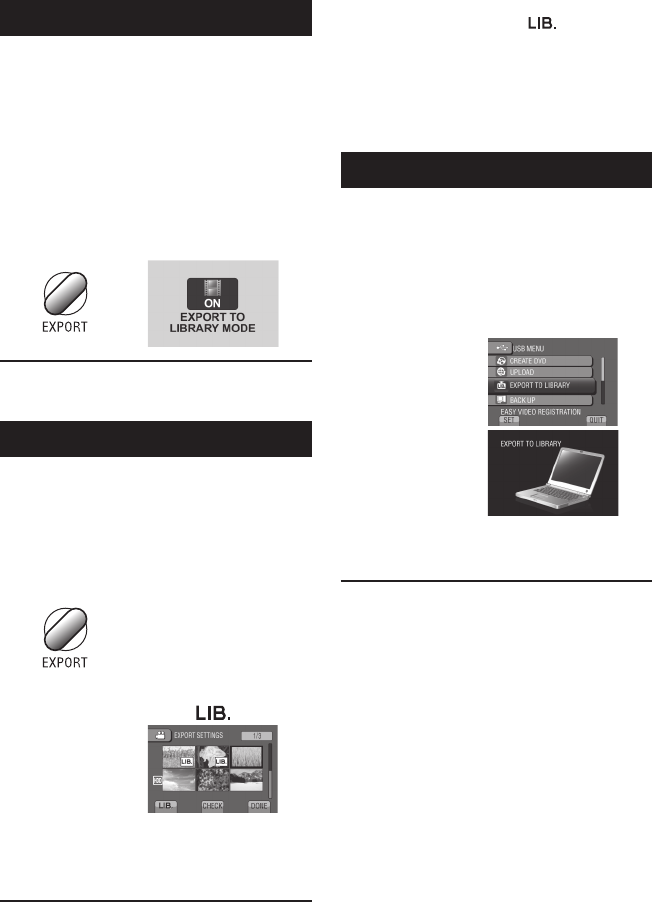

Using with a Portable Media Player

Turning on the Export Mode

You can easily transfer videos recorded in

export mode to iTunes®. All the ﬁles with the

export setting turned on are transferred to

PC. For details on transferring, refer to the

operation guide of MediaBrowser in the CD-

ROM.

Preparation:

• Select ! mode.

• Select the recording mode.

Press EXPORT twice.

To turn off the export mode

Press EXPORT twice.

Changing the Export Setting

You can set the recorded videos to the export

setting.

Preparation:

• Select ! mode.

• Select the playback mode.

1 Press EXPORT.

2 Select the ﬁle and set [ ].

• To check the content of the ﬁle, select

[CHECK].

3 Select [DONE].



To cancel the export setting

Select the ﬁle and select [ ] again.

To quit the screen

1) Select [DONE].

2) Select [YES].

To conﬁrm the export setting

Press EXPORT on the index screen.

Transferring the Files to PC

Preparation:

• Install iTunes® on a PC.

http://www.apple.com/itunes/

1 Connect the camcorder to the PC

with the USB cable.

2 Select [EXPORT TO LIBRARY].

All the ﬁles with the export setting turned

on are transferred to PC.

If you cannot export the ﬁle to iTunes®

Refer to “Q&A”, “Latest Information”,

“Download Information”, etc. in [Click for

Other problems

The lamp does not ﬂash

during battery pack

charging.

• Check the remaining battery pack charge.

(When the battery pack is fully charged, the lamp does not ﬂash.)

• When recharging in either a hot or cold environment, ensure that

battery is being charged within the permitted temperature range.

(If the battery pack is being recharged outside the permitted

temperature range, recharging may stop to protect the battery pack.)

GZ-MG680

When connecting to

the HDMI cable, the

image or sound does

not appear on the TV

properly.

• When connecting to the HDMI cable, the image or sound

may not appear on the TV properly depending on the TV

connected. In such cases, perform the following operations.

1) Disconnect the HDMI cable and connect it again.

2) Turn off and on the camcorder again.

GZ-MG680

HDMI-CEC functions do

not work properly, and

the TV does not work

in conjunction with the

camcorder.

• TVs may operate differently depending on the speciﬁcations,

even if they are HDMI-CEC compliant. Therefore, the HDMI-CEC

functions of the camcorder cannot be guaranteed to operate in

combination with all the TVs. In such cases, set [HDMI CONTROL]

to [OFF].

Cannot upload the ﬁle to

YouTube™• Refer to “Q&A”, “Latest Information”, “Download Information”, etc.

in [Click for Latest Product Info] in the help of the provided Everio

MediaBrowser software.

Cannot export the ﬁle to

iTunes®

If a malfunction occurs in the HDD

Perform [FORMAT HDD]. (All data is deleted.)

# If this does not solve the problem, contact the JVC customer service for repairs.

To reset the camcorder when it does not operate normally

! Close the LCD monitor and remove the power supply (battery pack or AC adapter) from the

camcorder, then reattach it.

# Execute [FACTORY PRESET].



Warning Indications

Indication Action

SET DATE/TIME! • Set the clock. If the message still appears after setting the

clock, the battery for the clock has been depleted. Consult your

nearest JVC dealer.

COMMUNICATING ERROR • Be sure to use JVC battery packs.

CANNOT USE IN

VIDEO MODE • Set [REC MEDIA FOR VIDEO] to [HDD].

• Replace the microSD card.

NOT FORMATTED • Select [OK] and select [YES] to perform formatting.

FORMAT ERROR! • Check the operating procedure, and perform once again.

• Turn off the camcorder, and turn it on again.

DATA DELETION ERROR

HDD ERROR! • Perform formatting. (All data is deleted.)

• Turn off the camcorder, and turn it on again.

MEMORY CARD ERROR!

• Perform formatting. (All data is deleted.)

• Remove and re-insert the microSD card. (MultiMediaCard

cannot be used.)

• Remove any dirt from the microSD card terminals.

• Insert the microSD card before switching the power on.

• Turn off the camcorder, and turn it on again.

CANNOT TAKE MORE STILL

IMAGES AT THE MOMENT

• Stop video recording, and then record a still image. (If an

microSD card is removed or inserted during video recording, a

still image cannot be recorded.)

DROP DETECTION WORKED AND

THE POWER IS TURNED OFF

• Set [REC MEDIA FOR VIDEO] to [SD], then record to a

microSD card.

• Turn off the camcorder and turn it on again.

• Prevent the camcorder from vibration and shock.

RECORDING CANCELLED

RECORDING FAILURE microSD card:

• Remove and re-insert the microSD card. (MultiMediaCard

cannot be used.)

• Remove any dirt from the microSD card terminals.

• Insert the microSD card before switching the power on.

HDD:

• Do not allow the camcorder to be subject to impact/vibrations.

PLAYBACK FAILED

40 EN

Speciﬁcations

General

Power supply

DC 11 V (Using AC adapter)

DC 7.2 V (Using battery pack)

Power consumption

Approx. 2.3 W*

* When the LED light is off and the monitor

backlight is set to [STANDARD] mode.

Rated Current Consumption: 1A

Dimensions (W x H x D)

53 mm x 68 mm x 113 mm

(2-1/8" x 2-11/16" x 4-1/2")

Weight

Approx. 305 g (0.68 lbs)

Approx. 350 g (0.78 lbs) (incl. battery pack)

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to 50°C (–4°F to 122°F)

Operating humidity

35% to 80%

Camera/LCD monitor

Pickup

1/6" (800,000 pixels) CCD

Lens

F 1.8 to 4.0, f = 2.2 mm to 77.0 mm,

35:1 power zoom lens

Filter diameter

ø30.5 mm

LCD monitor

2.7" diagonally measured,

LCD panel/TFT active matrix system

LED Light

Within 1.5 m (4.9 ft)

(recommended shooting distance)

Connectors

AV input/output

Video input*: 0.8 V (p-p) to 1.2 V (p-p), 75 W

Video output: 1.0 V (p-p), 75 W

Audio input*: 300 mV (rms), 50 kW

Audio output: 300 mV (rms), 1 kW

GZ-MG680

GZ-MG650

only

GZ-MG680

HDMI

HDMI Mini Connector

USB

Mini USB type A and type B,

USB 2.0 compliant



AC Adapter

Power requirement

AC 110 V to 240 V$, 50 Hz/60 Hz

Output

DC 11 V

, 1 A

Remote Control

Power supply

DC 3 V

Battery life

Approx. 1 year

(depending on the frequency of use)

Operating distance

Within 5 m (16.4 ft)

Operating temperature

0°C to 40°C (32°F to 104°F)

Dimensions (W x H x D)

42 mm x 14.5 mm x 91 mm

(1-11/16" x 5/8" x 3-5/8")

Weight

Approx. 30 g (0.07 lbs)

(incl. battery)

Still image

Format

JPEG

Image size

832 x 624

Image quality

FINE / STANDARD

Video

Signal format

NTSC standard

Recording/Playback format

Video: MPEG-2

Audio: Dolby Digital (2ch)

Recording mode (video)

ULTRA FINE:720 x 480 pixels, 8.5 Mbps (VBR)

FINE: 720 x 480 pixels, 5.5 Mbps (VBR)

NORMAL: 720 x 480 pixels, 4.2 Mbps (VBR)

ECONOMY: 352 x 240 pixels, 1.5 Mbps (VBR)

Recording mode (audio)

ULTRA FINE:48 kHz, 384 kbps

FINE: 48 kHz, 384 kbps

NORMAL: 48 kHz, 256 kbps

ECONOMY: 48 kHz, 128 kbps

Design and speciﬁcations subject to change

without notice.



h: hour/m: minute

Approximate recordable time (for video)

Recording medium

Quality

HDD microSD Card

GZ-MG630

60 GB

GZ-MG650

80 GB

GZ-MG680

120 GB 4 GB 8 GB

ULTRA FINE 14 h 20 m 19 h 00 m 28 h 40 m 57 m 1 h 54 m

FINE 21 h 20 m 28 h 20 m 42 h 40 m 1 h 25 m 2 h 50 m

NORMAL 28 h 10 m 37 h 40 m 56 h 20 m 1 h 53 m 3 h 46 m

ECONOMY 75 h 00 m 100 h 00 m 150 h 00 m 4 h 58 m 9 h 56 m

Approximate number of images (for still image)

The HDD can record up to 9999 still images in either mode.

Recording medium

Image size/Quality

microSD Card

256 MB 512 MB 1 GB 2 GB 4 GB 8 GB

4:3

832 x 624 / FINE 990 1960 3980 7600 9999 9999

832 x 624 / STANDARD 1490 2940 5970 9999 9999 9999

h: hour/m: minute

Required charging/recording time (approx.)

Battery pack Charging time Recording time

BN-VF808U

(Provided) 1 h 50 m 2 h 5 m*

BN-VF815U 2 h 40 m 4 h 15 m*

BN-VF823U 3 h 40 m 6 h 25 m*

* When the LED light is off and the monitor backlight is set to [STANDARD] mode.

42 EN

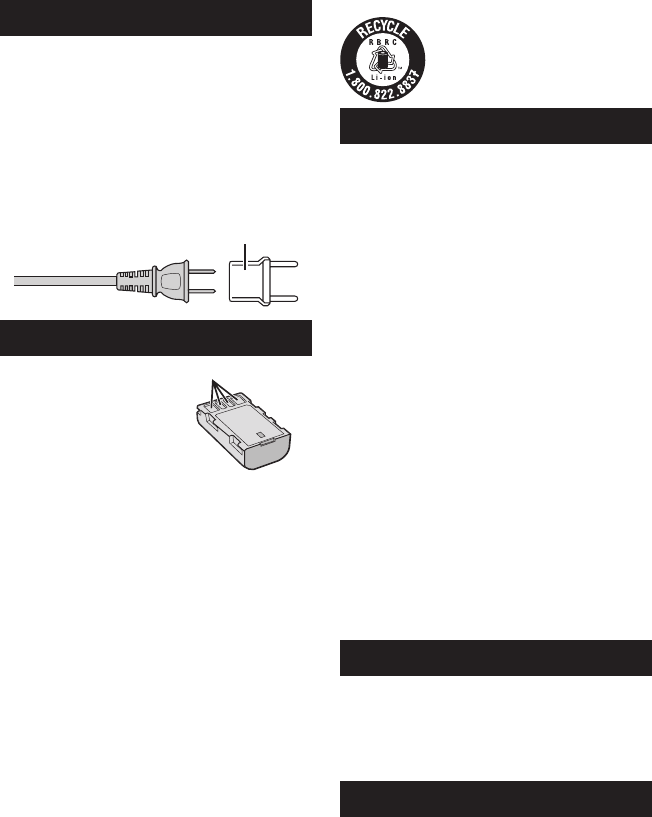

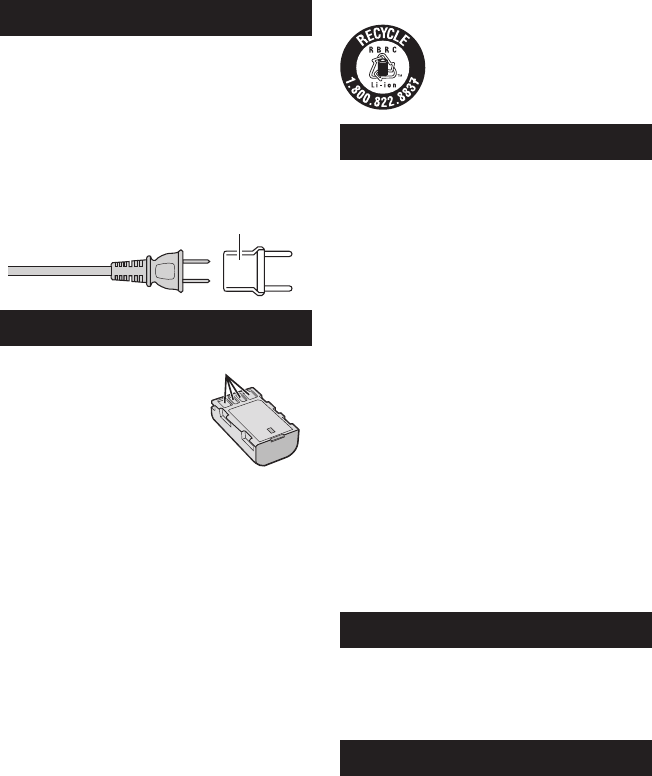

Cautions

AC Adapter

When using the AC adapter in areas other than

the USA

The provided AC adapter features automatic voltage

selection in the AC range from 110 V to 240 V.

USING HOUSEHOLD AC PLUG ADAPTER

In case of connecting the unit’s power cord to

an AC wall outlet other than American National

Standard C73 series type use an AC plug adapter,

called a “Siemens Plug”, as shown.

For this AC plug adapter, consult your nearest

JVC dealer.

Plug Adapter

Battery Pack

The supplied battery pack is a

lithium-ion battery. Before using

the supplied battery pack or an

optional battery pack, be sure

to read the following cautions:

Terminals

• To avoid hazards

... do not burn.

... do not short-circuit the terminals. Keep it away

from metallic objects when not in use. When

transporting, make sure the provided battery

cap is attached to the battery. If the battery cap

is misplaced, carry the battery in a plastic bag.

... do not modify or disassemble.

... do not expose the battery to temperatures

exceeding 60°C (140°F), as this may cause the

battery to overheat, explode or catch ﬁre.

... use only speciﬁed chargers.

• To prevent damage and prolong service life

... do not subject to unnecessary shock.

... charge within the temperature range of 10°C

to 35°C (50°F to 95°F). Cooler temperatures

require longer charging time, or in some cases

stop charging at all. Warmer temperatures

prevent complete charging, or in some cases

stop charging at all.

... store in a cool, dry place. Extended exposure

to high temperatures will increase natural

discharge and shorten service life.

... fully charge and then fully discharge the battery

every 6 months when storing the battery pack

over a long period of time.

... remove from charger or powered unit when not

in use, as some machines use current even

when switched off.

ATTENTION: The product you have purchased is

that is recyclable.

Please call 1-800-8-BATTERY for

information on how to recycle this

battery.

Recording Medium

• Be sure to follow the guidelines below

to prevent corruption or damage to your

recorded data.

• Do not bend or drop the recording medium,

or subject it to strong pressure, jolts or

vibrations.

•

Do not splash the recording medium with water.

• Do not use, replace, or store the recording

medium in locations that are exposed to

strong static electricity or electrical noise.

• Do not turn off the camcorder power or

remove the battery or AC adapter during

shooting, playback, or when otherwise

accessing the recording medium.

• Do not bring the recording medium near

objects that have a strong magnetic ﬁeld or

that emit strong electromagnetic waves.

• Do not store the recording medium in locations

with high temperature or high humidity.

• Do not touch the metal parts.

• When formatting or erasing data using

the camcorder, only the ﬁle administration

information is changed. The data is not

completely erased from the hard disk. If you

want to completely erase all of the data,

we recommend either using commercially

available software that is specially designed for

that purpose, or by physically destroying the

camcorder with a hammer etc.

Hard Disk

• Do not use the unit where it is subject to

vibrations or loud sounds.

• If you move the unit suddenly, the drop

detection function may operate and the power

may be turned off.

LCD Monitor

• To prevent damage to the LCD monitor, DO

NOT

... push it strongly or apply any shocks.

... place the camcorder with LCD monitor on the

bottom.

• To prolong service life

... avoid rubbing it with coarse cloth.

Main Unit

• For safety, DO NOT

... open the camcorder’s chassis.

... disassemble or modify the unit.

... allow inﬂammables, water or metallic objects to

enter the unit.

... remove the battery pack or disconnect the

power supply while the power is on.

... leave the battery pack attached when the

camcorder is not in use.

... place naked ﬂame sources, such as lighted

candles, on the apparatus.

... expose the apparatus to dripping or splashing.

... leave dust or metal objects adhered to the

power plug or an AC wall outlet.

... insert any objects in the camcorder.

• Avoid using the unit

... in places subject to excessive humidity or dust.

... in places subject to soot or steam such as near

a cooking stove.

... in places subject to excessive shock or vibration.

... near a television set.

... near appliances generating strong magnetic

or electric ﬁelds (speakers, broadcasting

antennas, etc.).

... in places subject to extremely high (over 40°C

or 104°F) or extremely low (under 0°C or 32°F)

temperatures.

... in places where air pressure is low (more than

3000 m (9870 ft) above the sea level).

• DO NOT leave the unit

... in places of over 50°C (122°F).

... in places where humidity is extremely low

(below 35%) or extremely high (above 80%).

... in direct sunlight.

... in a closed car in summer.

... near a heater.

... in high places such as on a TV. Leaving the unit

in high places while a cable is connected may

result in a malfunction if the cable is caught and

the unit falls onto the ﬂoor.

• To protect the unit, DO NOT

... allow it to become wet.

... drop the unit or strike it against hard objects.

... subject it to shock or excessive vibration during

transportation.

... keep the lens directed at extremely bright

objects for long periods.

... expose the lens to direct sunlight.

... swing it excessively when using the hand strap.

... swing the soft camcorder case excessively

when the camcorder is inside it.

... place the camcorder in dusty or sandy areas,

such as on a beach.

• To prevent the unit from dropping,

• Fasten the grip belt securely.

• When using the camcorder with a tripod,

attach the camcorder to the tripod securely.

If the camcorder drops, you may be injured and

the camcorder may be damaged.

When a child uses the unit, there must be

parental guidance.

Declaration of Conformity

Model Number : GZ-MG680U/650U/630U

Trade Name : JVC

Responsible party : JVC AMERICAS CORP.

Address : 1700 Valley Road Wayne, N. J. 07470

Telephone Number : 973-317-5000

This device complies with Part 15 of FCC

Rules. Operation is subject to the following

two conditions: (1) This device may not cause

harmful interference, and (2) this device must

accept any interference received, including

interference that may cause undesired operation.

Changes or modiﬁcations not approved by

JVC could void the user’s authority to operate

the equipment. This equipment has been

tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses, and can radiate

radio frequency energy and, if not installed

and used in accordance with the instructions,

may cause harmful interference to radio

communications. However, there is no guarantee

that interference will not occur in a particular

installation. If this equipment does cause harmful

interference to radio or television reception,

which can be determined by turning the

equipment off and on, the user is encouraged

to try to correct the interference by one or more

of the following measures: Reorient or relocate

the receiving antenna. Increase the separation

between the equipment and receiver.

Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

Consult the dealer or an experienced radio/

TV technician for help.

This Class B digital apparatus complies with

Canadian ICES-003.

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

44 EN

AAC Adapter ..................................................16, 42

AV Connection .............................................25, 34

BBacklight Compensation ....................................24

Battery Pack ................................................16, 42

CCD-ROM ......................................................10, 29

Clock Adjust ......................................................16

DDate/Time Setting ...............................................5

Daylight Saving Time .........................................16

Deleting Files ....................................................26

Digest Playback .................................................22

Dubbing Playback ..............................................34

DVD Backup ......................................................27

DVD Burner .......................................................27

EExport to Library Mode ......................................35

FFinalize ..............................................................27

HHard Disk ..........................................................42

HDMI .................................................................25

IiTunes ................................................................35

LLanguage Setting ..............................................17

LCD Monitor ................................................14, 42

LED Light ..........................................................21

MManual Recording .............................................24

Menu Settings ...................................................37

microSD Card ....................................................18

NNumber of Images .............................................41

OOn-screen Recording Control ............................19

On-screen Zoom Control ...................................21

PPortable Media Player .......................................35

QQuick Review ...............................................19, 20

RRecordable Time ...............................................41

Recording Medium ............................................42

Remaining Battery Power ..................................21

Remaining Recording Time ...............................21

Remote Control ...........................................11, 13

SSpeaker volume ................................................22

UUploading Files .................................................36

USB Cable ...................................................27, 30

VViewing Files on TV ...........................................25

YYouTube .............................................................36

ZZoom .................................................................21

Terms

MEMO

2SP

Precauciones de seguridad

ADVERTENCIA: PARA EVITAR RIESGO

DE INCENDIOS O ELECTROCUCIONES,

NO EXPONGA ESTE APARATO A LA

LLUVIA O HUMEDAD.

NOTAS:

• La placa de valores nominales y la precaución de

seguridad se encuentran en la parte inferior y/o

en la parte posterior de la unidad principal.

• La placa del número de serie se encuentra en el

compartimiento de la batería.

• La información sobre los valores nominales y las

precauciones de seguridad del adaptador de CA

se encuentran en la parte superior e inferior del

mismo.

Precaución relacionada con la batería de

litio recambiable

La batería utilizada en este dispositivo presenta

riesgos de incendio y de quemaduras químicas

si no se usa correctamente.

No la recargue, ni la desmonte, ni la caliente

por encima de los 100°C, ni la incinere.

Cambie la batería por una Panasonic, Sanyo,

Sony o Maxell CR2025.

Hay peligro de explosión o riesgo de incendio si

la batería se cambia de manera incorrecta.

• Deshágase de la batería usada sin demora.

• Manténgala lejos del alcance de los niños.

• No la desmonte ni la eche al fuego.

Sólo para EE.UU.-California

Este producto contiene una batería de litio CR

de tipo botón que contiene perclorato (puede

requerirse una manipulación especial). Visite

www.dtsc.ca.gov/hazardouswaste/perchlorate

Cuando el equipo se encuentra instalado en

un gabinete o en un estante, asegúrese que

tenga suﬁciente espacio en todos los lados para

permitir la ventilación (10 cm o más en cada lado,

en la parte superior y en la parte trasera).

No bloquee los oriﬁcios de ventilación.

(Si los oriﬁcios de ventilación están bloqueados

por un periódico, o paño, etc., el calor no podrá

salir.)

No deberá ser colocada en el aparato ninguna

fuente de llama sin protección, tales como velas

encendidas.

Cuando descarte las pilas, deberá considerar los

problemas ambientales y respetar estrictamente

las normas locales o leyes vigentes para la

eliminación de estas pilas.

La unidad no deberá ser expuesta a goteos ni

salpicaduras.

No use esta unidad en un cuarto de baño o en

lugares con agua.

Tampoco coloque ningún envase lleno de agua

o líquidos (tales como cosméticos o medicinas,

ﬂoreros, macetas, vasos, etc.) en la parte

superior de la unidad.

(Si penetra agua o líquidos en la unidad, pueden

producirse electrocuciones o incendios.)

No apunte el objetivo directamente hacia el sol.

Esto puede causarle lesiones en los ojos así

como también fallas en los circuitos internos de

la cámara. Esto también puede producir riesgo

de incendio o de choque eléctrico.

¡PRECAUCIÓN!

Las siguientes notas indican posibles daños a la

cámara o lesiones al usuario.

El transportar o sostener la cámara por el

monitor LCD puede resultar en la caída o en

fallas de la unidad.

No utilice el trípode sobre superﬁcies inestables

o desniveladas ya que la cámara puede caerse,

produciendo graves daños a la misma.

¡PRECAUCIÓN!

Evite conectar los cables (audio/video, S-video,

etc.) a la cámara y dejar la unidad sobre el TV,

ya que el tropezar con uno de los cables puede

derribar la cámara resultando ésta dañada.

PRECAUCIÓN:

El enchufe de red siempre debe estar

fácilmente disponible.

ADVERTENCIA:

Las baterías, incluidas las baterías de litio

instaladas en la cámara y en el mando a

distancia, no deben dejarse expuestas a un

calor excesivo, como la luz solar directa, el

fuego o una condición similar.

Recuerde que esta cámara debe usarse

únicamente para ﬁnes privados.

Está prohibido cualquier uso comercial sin la

autorización correspondiente. (Aunque grabe

acontecimientos, tales como espectáculos

o exhibiciones, para su disfrute personal, se

recomienda que obtenga una autorización previa.)

Marcas comerciales

• Fabricado bajo licencia de Dolby Laboratories.

Dolby y el símbolo de la doble D son marcas

comerciales de Dolby Laboratories.

• HDMI es una marca comercial

de HDMI Licensing, LLC.

• Windows® es una marca

registrada o una marca comercial de Microsoft

Corporation en los Estados Unidos y/o en otros

países.

• Macintosh es una marca registrada de Apple Inc.

• iTunes, iMovie, iPhoto son marcas comerciales

de Apple Inc., registradas en los E.U. y otros

países.

• YouTube y el logotipo de YouTube son marcas

comerciales y/o marcas comerciales registradas

de YouTube LLC.

• El resto de los nombres de productos y

de compañías incluidos en este manual

de instrucciones son marcas comerciales

y/o marcas registradas de sus respectivos

propietarios.

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

1. Lea estas instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a las advertencias.

4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Limpie sólo con paño seco.

7. No bloquee ninguna abertura de ventilación.

Instale de acuerdo con las instrucciones del

fabricante.

8. No lo instale cerca de ninguna fuente de calor

tales como, radiadores, calefactores, cocinas,

u otros aparatos (incluyendo ampliﬁcadores)

que produzcan calor.

9. Sólo utilice dispositivos/accesorios

especiﬁcados por el fabricante.

10. Utilice sólo con la

carretilla, estante,

trípode, soporte o

mesa especiﬁcado

por el fabricante

o vendido con el

aparato. Cuando

utilice una carretilla,

sea cauteloso al

mover el conjunto de carretilla/aparato para

evitar lesiones provocadas por caídas.

11. Desenchufe este aparato durante estruendos

de relámpagos o cuando esté fuera de uso por

largo tiempo.

12. Reﬁera toda reparación a personal de servicio

caliﬁcado. Se requiere de reparación cuando el

aparato ha sido dañado de alguna manera, por

ejemplo, si el cable o enchufe de alimentación

está dañado, si ocurrió derrame de líquidos

o caída de objetos dentro del aparato, si el

aparato fue expuesto a la lluvia o humedad, si

no funciona normalmente, o sufrió caídas.

Si este símbolo aparece, sólo es

válido en la Unión Europea.

4SP

Guía de inicio rápido

PRECAUCIÓN

• Asegúrese de utilizar baterías JVC. Si utiliza alguna otra batería que no sea de

JVC, no se puede garantizar la seguridad ni el rendimiento.

Cargue la batería antes de grabar

Apague la videocámara e inserte la batería.

Ajuste de la correa de mano

Ajuste la correa y apriétela.

• Fije la correa mientras sostiene la

videocámara.

• Cuando lleve la videocámara,

procure que no se le caiga.

Correa de sujeción

Apretar

Luz de alimentación/carga

Parpadea: carga en curso

Se apaga: carga terminada

Batería

Adaptador de CA

A la toma de CA

(de 110 V a 240 V)

Abrir la cubierta

La videocámara se

suministra con la

batería descargada.

Luz de acceso

Parpadea: acceso a los

archivos

Cuando esta

luz parpadea,

no extraiga el

adaptador de CA, la

batería ni la tarjeta

microSD.

Ajuste de la fecha/hora

QAbra la pantalla LCD para

encender la videocámara

Botón de

alimentación

Pantalla LCD

Seleccione [CONF. RELOJ]

Seleccione la ciudad más

cercana a la zona donde

vaya a usar la videocámara

USeleccione [ON] si el

horario de verano está

activado

RSeleccione [SÍ] en

10 segundos

• Cuando desaparezca el mensaje, pulse el

botón de alimentación durante al menos 2

segundos para apagar la cámara y vuelva

a pulsarlo durante al menos 2 segundos.

• Toque los sensores con el dedo. Los

sensores no funcionan si los toca con la

uña o con guantes puestos.

Deslice el dedo arriba y abajo por el

sensor. A continuación, toque OK.

VAjuste la fecha y la hora

Sensor táctil: Ajusta la fecha y la hora

&: Mueve el cursor hacia la derecha

OK: Se pone en marcha el reloj

6SP

Grabación de vídeo

PRECAUCIÓN

Antes de grabar una escena importante se recomienda realizar una grabación

de prueba.

RSeleccione el modo de grabación

El modo cambia al pulsar

el botón.

Aparece el indicador de

grabación automática.

Inicie la grabación

Pulse el botón START/

STOP para iniciar la

grabación y vuelva a

pulsarlo para detenerla.

Espacio restante en

el disco duro

Calidad de vídeo

Espera de

grabación

Grabación

QDeslice el interruptor de modo para seleccionar el modo !

(vídeo)

Reproducción

QSeleccione el modo de reproducción

El modo cambia al pulsar

el botón.

RSeleccione el archivo que desee

SSeleccione F (Toque OK)

Para realizar operaciones como búsqueda hacia adelante o búsqueda hacia

atrás (Z p. 22)

Para visualizar archivos en un televisor (Z p. 25)



PRECAUCIÓN

¡No olvide realizar copias tras la grabación!

• Para copiar archivos en discos DVD (Z p. 27)

• Para copiar archivos en una grabadora de vídeo/DVD (Z p. 34)

• Para reproducir un disco creado (Z p. 28)

• Para editar archivos en el equipo (Z p. 29)

Pantalla de índice

Pantalla de reproducción

8SP

PREPARATIVOS

Accesorios ..............................................10

Preparación del mando a distancia .............. 11

Colocación del ﬁltro de núcleo en

el cable USB ............................................... 11

Índice .......................................................12

Instalación en trípode ................................... 13

Indicaciones en la pantalla LCD ............14

Ajustes preliminares necesarios ..........16

Carga de la batería ....................................... 16

Ajuste de la fecha/hora ................................. 16

Ajuste del idioma .......................................... 17

Otros ajustes ...........................................18

Uso de una tarjeta microSD ......................... 18

GRABACIÓN/REPRODUCCIÓN

Grabación de archivos ...........................19

Grabación de vídeo ...................................... 19

Grabación de imágenes ﬁjas ........................ 20

Zoom ............................................................ 21

Luz LED ........................................................ 21

Comprobación de la carga restante de la

batería ......................................................... 21

Comprobación del espacio restante en el

soporte de grabación .................................. 21

Reproducción de archivos .....................22

Reproducción de vídeo ................................ 22

Reproducción de imágenes ﬁjas .................. 23

Grabación manual ..................................24

Cambio al modo de grabación manual ......... 24

Compensación de contraluz ......................... 24

Ajuste manual en el menú ............................ 24

USO CON EL TELEVISOR

Visualización de archivos en

un televisor ...........................................25

Conexión con el televisor .............................. 25

Operación de reproducción .......................... 25

EDICIÓN

Gestión de archivos ...............................26

Captura de una imagen ﬁja de un vídeo ....... 26

Eliminación de archivos ................................ 26

COPIA

Copia de archivos ...................................27

Uso de una grabadora de DVD..................... 27

Creación de un DVD mediante un PC .......... 29

Copia de archivos en una grabadora

de vídeo/DVD .............................................. 34

Utilización con un reproductor

multimedia portátil ...............................35

Activación del modo de exportación ............. 35

Cambio del ajuste de exportación ................ 35

Transferencia de los archivos al PC ............. 35

Carga de archivos a sitios Web .............36

Activación del modo de carga ...................... 36

Carga de archivos ........................................ 36

INFORMACIÓN ADICIONAL

Cambio de las conﬁguraciones de

menús ....................................................37

Solución de problemas ..........................37

Indicaciones de advertencia ..................39

Especiﬁcaciones ....................................40

Precauciones ..........................................42

Términos .................................................44

Contenido

¡No olvide leer esta

información!

Realice una copia de seguridad de los

datos importantes que ha grabado

Se recomienda que guarde los datos importantes

que haya grabado copiándolos en un DVD o

cualquier otro soporte de grabación. JVC no se

responsabilizará de cualquier pérdida de datos.

Realice una grabación de prueba

Antes de grabar los datos importantes, realice

una grabación de prueba y reproduzca los

datos grabados para comprobar si el vídeo y

el sonido se han grabado correctamente.

Reinicie la videocámara si no funciona

correctamente

Cierre la pantalla LCD y quite la fuente

de alimentación (batería o adaptador de

CA) de la videocámara y, a continuación,

colóquela de nuevo.

Precauciones sobre el uso de baterías

• Asegúrese de utilizar baterías JVC

BN-VF808U/VF815U/VF823U. Este

producto incorpora tecnología patentada y

otras tecnologías de marca, y está hecho

para utilizarse con la batería JVC y ninguna

otra.

JVC no puede garantizar la seguridad o el

rendimiento de este producto si se utiliza

con otras baterías.

• Si la videocámara sufre una descarga

electrostática, apague la videocámara antes

de utilizarla de nuevo.

Si se produce un fallo de funcionamiento, deje de

usar inmediatamente la videocámara y contacte

www.jvc.com o por tel. al 1-800-252-5722

• Durante la reparación o la revisión de la

videocámara, es posible que se borren

datos grabados. Antes de realizar una

reparación o revisión, haga una copia de

seguridad de todos los datos.

Como las videocámaras se pueden

utilizar en un punto de venta para realizar

demostraciones, el modo de demostración

está activado de forma predeterminada

Para desactivar el modo de demostración,

ajuste [MODO DEMO] en [OFF].

Lea este MANUAL

DE INSTRUCCIONES

para disfrutar de su

VIDEOCÁMARA. Para

obtener más información

sobre las operaciones, consulte la GUÍA

incluida en el CD-ROM suministrado.

Para poder ver la GUÍA, tiene que haber

instalado el programa Adobe® Acrobat®

Reader™ o Adobe® Reader®.

Adobe® Reader® se puede descargar

desde el sitio Web de Adobe:

http://www.adobe.com/

NOTA

Seleccione el idioma deseado con un

solo clic.

El nombre del modelo viene indicado en

la parte inferior de la videocámara.

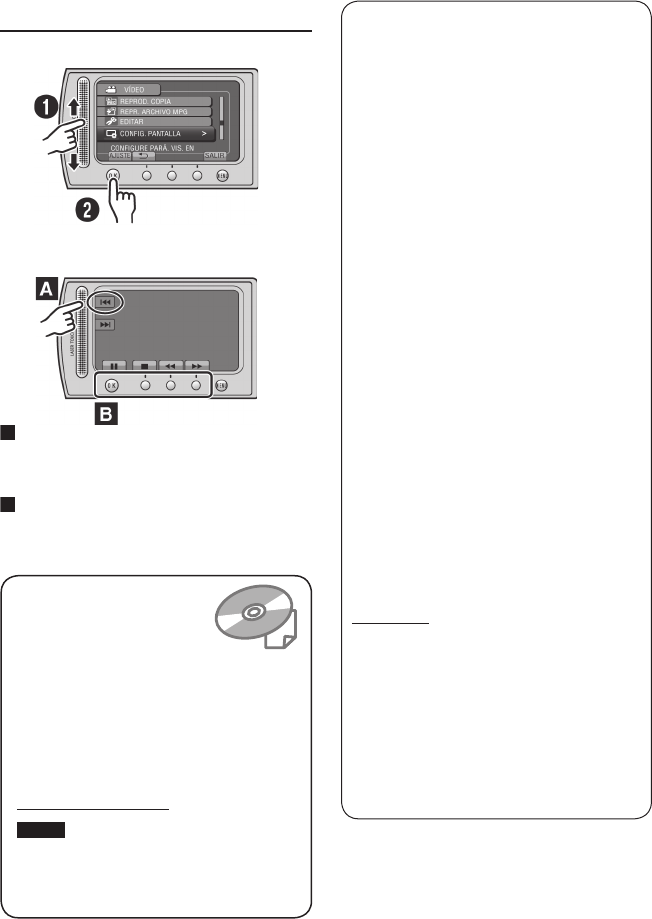

Cómo utilizar el sensor táctil

Una vez que aparezca el menú en la pantalla LCD:

Q Deslice el dedo arriba y abajo por el sensor.

R Seleccione [AJUSTE]. (Toque OK.)

Para seleccionar un botón en pantalla que

aparezca en el lado izquierdo, toque la

parte del sensor que se encuentre junto al

botón en pantalla.

Para seleccionar un botón en pantalla que

aparezca en la parte inferior de la pantalla,

toque el botón que se encuentre debajo

de él.

10 SP

Accesorios

PREPARATIVOS

AP-V20U

BN-VF808U

Adaptador de CA Batería Cable AV Cable USB

RM-V751U

CR2025

Mando a distancia Pila de litio

Preinstalada en el

mando a distancia.

CD-ROM Filtro de núcleo

NOTA

Asegúrese de utilizar los cables suministrados para las conexiones. No utilice ningún otro cable.

Preparación del mando a distancia

El mando a distancia se suministra con una pila instalada.

Antes de su uso, retire el plástico de aislamiento.

Área efectiva del haz de infrarrojos Para volver a insertar la pila

NOTA

El haz transmitido no será efectivo o puede

provocar un funcionamiento incorrecto si el

sensor remoto está expuesto a la luz directa

del sol o a un foco de luz muy potente.

Presione la pestaña de cierre para extraer el

soporte de la pila.

Distancia efectiva:

Máx. 5 m

Sensor remoto

Pestaña de cierre

Pila de litio

(CR2025)

Colocación del ﬁltro de núcleo en el cable USB

El ﬁltro de núcleo reduce las interferencias causadas al conectar los otros dispositivos. Conecte el

extremo del cable con el ﬁltro de núcleo a la videocámara.

Libere el retén. 3 cm Dé una vuelta.

Conectar a la

videocámara

12 SP

Índice

NOTA

• Procure no tapar 1, 2, 3 y 4 durante la

ﬁlmación.

• La pantalla LCD puede girar 270°.

Mando a distancia

Q Ventana de transmisión del haz de infrarrojos

R Botones ZOOM (T/W) (ampliación/reducción)

S Botón arriba

T Botón de salto hacia atrás

U Botón izquierda

V Botón atrás

W Botón PLAYLIST

X Botón START/STOP

Y Botón S.SHOT(SNAPSHOT)

Z Botón INFO

a Botón de salto hacia adelante

b Botón PLAY/PAUSE/SET

c Botón derecha

d Botón siguiente

e Botón abajo

f Botón INDEX*

g Botón DISP

* Cada vez que se presiona INDEX, la pantalla

cambia del siguiente modo:

mode !:

Pantalla de índice

Pantalla de índice de grupos

mode #:

Pantalla de índice

Pantalla de índice de fechas

Instalación en trípode

Encaje el oriﬁcio para perno de la

videocámara con el perno del trípode

y el zócalo de ﬁjación con el tornillo; a

continuación, gire la videocámara a la derecha

para montarla en el trípode.

NOTA

No utilice el trípode en superﬁcies inestables

o desniveladas. La videocámara podría caer y

sufrir una avería grave.

Videocámara

! Botón de alimentación

GZ-MG680

Miniconector HDMI (Z p. 25)

$ Botón DISPLAY (Z p. 15)

% Altavoz

& Palanca del zoom (Z p. 21)

Control de volumen del altavoz

( Botón SNAPSHOT (Z p. 20)

) Sensor táctil

* Botón OK

+ Botón MENU

, Interruptor de modo [!, #]

- Botón UPLOAD (Z p. 36)

Botón TITLE

. Botón EXPORT (Z p. 35)

/ Botón DIRECT DVD (Z p. 28)

Botón INFO (Z p. 21)

0 Botón PLAY/REC (Z p. 19, 20, 22, 23)

1 Luz LED (Z p. 21)

2 Sensor remoto

3 Objetivo

4 Micrófono estéreo

5 Conector de CC

6 Botón START/STOP (Z p. 19)

7 Conector AV (Z p. 25, 34)

8 Conector USB (Z p. 27, 30)

9 Zócalo de ﬁjación del trípode

: Ranura para la tarjeta microSD

; Botón de liberación de la batería

14 SP

Indicaciones en la pantalla LCD

Durante la grabación de vídeo e

imágenes ﬁjas

4:55 PM

NOV. 1. 2009

! Indicador de modo de grabación

seleccionado (Z p. 24)

@: Modo automático

3: Modo manual

# Indicador de modo de efectos especiales

$ Indicador de modo telemacro

% Indicador de luz LED (Z p. 21)

& Indicador de selección de escena

( Indicador de zoom (Z p. 21)

) Indicador de soporte de grabación

* Indicador de detección de caída (Aparece

si [SENSOR DE GRAVEDAD] está ajustado

en [OFF].)

+ Indicador de balance de blancos

, Indicador de retroiluminación de la pantalla

- Indicador de batería

. Fecha/hora (Z p. 16)

/ Indicador de ajuste de enfoque manual

0 Indicador de compensación de contraluz

(Z p. 24)

1 Indicador de control de brillo

 .: Indicador de control de área de

fotometría

2 Velocidad de obturación

Sólo durante la grabación de vídeo

! Indicador de modo

# Indicador de modo EXPORT (Z p. 35)

$ Contador

% Indicador de modo de carga (Z p. 36)

GZ-MG680

GZ-MG650

Indicador de

entrada analógica

& Calidad de vídeo: B (ULTRAFINA),

C (FINA), D (NORMAL), E (ECONÓMICA)

( Tiempo restante

) MREC : (Aparece durante la grabación.)

: (Aparece durante el modo de espera

de grabación.)

* Indicador de Estabilizador de imagen digital

(DIS) (Aparece si [DIS] está ajustado en

[OFF].)

+ Indicador de disparo (Z p. 19)

, Indicador de reducción de viento

- Indicador de evento

Sólo durante la grabación de

imágenes ﬁjas

! Indicador de modo

# Indicador de enfoque (Z p. 20)

$ Calidad de imagen:

FINE

(ﬁna) o

STD

(estándar)

% Número restante de tomas

& Indicador de disparo (Z p. 20)

( Indicador de modo de obturación

) Indicador de temporizador

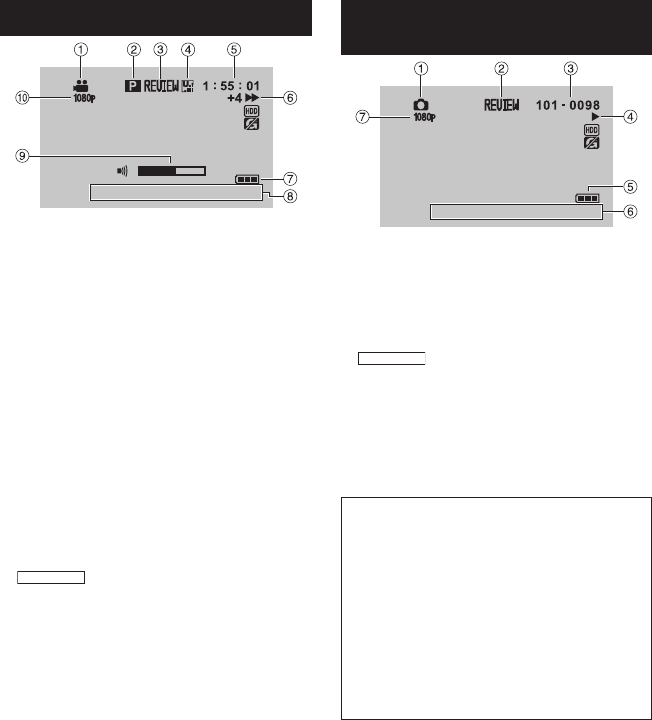

Durante la reproducción de vídeo

4 : 5 5 P M

NOV. 1. 2009

! Indicador de modo

# Indicador de reproducción de lista de

reproducción (Aparece al reproducir una

lista de reproducción.)

$ Indicador de revisión rápida (Z p. 19)

% Calidad de vídeo: B (ULTRAFINA),

C (FINA), D (NORMAL), E (ECONÓMICA)

& Contador

( Modo de reproducción

F:Reproducción

Q:Pausa

K:Búsqueda hacia adelante

J:Búsqueda hacia atrás

QF: Cámara lenta hacia adelante

PQ: Cámara lenta hacia atrás

(El número de la izquierda indica la

velocidad.)

) Indicador de batería

* Fecha/hora (Z p. 16)

+ Indicador de nivel de volumen

GZ-MG680

Salida con 1080p

Durante la reproducción de imágenes

ﬁjas

4:55 PM

NOV. 1. 2009

! Indicador de modo

# Indicador de revisión rápida (Z p. 20)

$ Número de carpeta o archivo

% Indicador de reproducción automática de

las imágenes

& Indicador de batería

( Fecha/hora (Z p. 16)

)

GZ-MG680

Salida con 1080p

Cambio de modo de indicación en la

pantalla LCD

Cada vez que se toca DISPLAY, las

indicaciones de la pantalla LCD cambian

del siguiente modo:

En modo de grabación:

Todas las indicaciones/Indicaciones de las

funciones seleccionadas

En modo de reproducción:

Todas las indicaciones/Sólo la fecha y la

hora/Sin indicaciones

16 SP

Ajustes preliminares necesarios

Carga de la batería

1 Cierre la pantalla LCD para apagar la

videocámara.

2 Instale la batería y conecte el

adaptador de CA.

• La luz de alimentación/carga parpadea

para indicar que la carga se ha iniciado.

• La carga ﬁnaliza cuando la luz se

apaga.

Para comprobar la carga restante de la

batería

Vea la página 21.

Batería Tiempo de carga

BN-VF808U

(suministrada) 1 h 50 m

BN-VF815U 2 h 40 m

BN-VF823U 3 h 40 m



Para extraer la batería

NOTA

• La videocámara también se puede usar con

sólo el adaptador de CA.

• El tiempo de grabación real puede reducirse

en función del entorno de grabación, como

cuando se graban escenas de movimiento

rápido.

• No estire ni doble el enchufe o el cable

del adaptador de CA. Se podría dañar el

adaptador de CA.

Ajuste de la fecha/hora

1 Abra la pantalla LCD para encender la

videocámara.

2 Toque MENU.

3 Seleccione [CONFIG. PANTALLA].

4 Seleccione [AJUS.RELOJ].



Adaptador de CA

A la toma de CA

(de 110 V a 240 V)

5 Seleccione [CONF. RELOJ].

6 Seleccione la ciudad más cercana

a la zona donde vaya a usar la

videocámara.

7 Seleccione [ON] si el horario de

verano está activado.

8 Ajuste la fecha y la hora.

Cambie el ajuste utilizando el sensor táctil

y seleccione [&] para ajustar.

9 Seleccione [GUARD].

Para reiniciar el ajuste, seleccione [SALIR].

Ajuste del reloj a la hora local durante los viajes

Después de realizar los pasos 1-4 (Z p. 16)

5 Seleccione [CONF. ÁREA].

6 Seleccione la ciudad más cercana a

la zona del viaje.

Para volver a la pantalla anterior

Seleccione @.

Para salir de la pantalla

Seleccione [SALIR].

Ajuste del idioma

El idioma en el que se muestra la información

de la pantalla puede cambiarse.

1 Abra la pantalla LCD para encender la

videocámara.

2 Toque MENU.

3 Seleccione [CONFIG. PANTALLA].

4 Seleccione [LANGUAGE].

5 Seleccione un idioma.

Para volver a la pantalla anterior

Seleccione @.

Para salir de la pantalla

Seleccione [SALIR].



El área seleccionada destaca.

Ciudad principal del

área seleccionada

Horas de diferencia

GMT

18 SP

Otros ajustes

Uso de una tarjeta microSD

La videocámara está preajustada de fábrica

para grabar en el disco duro integrado. El

soporte de grabación se puede cambiar por

una tarjeta microSD.

• Se ha conﬁrmado el funcionamiento con las

siguientes tarjetas microSD:

- Panasonic

- TOSHIBA

- SanDisk

- ATP

Grabación de vídeo:

Tarjeta microSDHC compatible de clase 4 o

superior (de 4 GB a 8 GB)

Grabación de imágenes ﬁjas:

Tarjeta microSD (de 256 MB a 2 GB) o

tarjeta microSDHC (de 4 GB a 8 GB)

• Si se utilizan otros soportes, pueden

producirse errores en la grabación de datos

o pueden perderse datos ya grabados.

• Las MultiMediaCards no son compatibles.

Inserte una tarjeta microSD

Preparativos:

Cierre la pantalla LCD para apagar la

videocámara.

1 Abra la tapa de la tarjeta microSD.

2 Inserte ﬁrmemente la tarjeta por su

lado recortado.

3 Cierre la tapa de la tarjeta microSD.

Para extraer la tarjeta microSD

Presione la tarjeta microSD una vez.

Cuando la tarjeta se expulse parcialmente,

extráigala.

NOTA

• La tarjeta microSD sólo se puede insertar

y extraer con la cámara apagada. De lo

contrario, los datos de la tarjeta podrían

dañarse.

• No toque el terminal de la parte posterior de

la etiqueta.

Cambio del soporte de grabación

Ajuste [SOPORTE GRAB. VÍDEO] y

[SOPORTE GRAB. IMAGEN] en [SD].

Formateo de una tarjeta microSD cuando

se utiliza por primera vez

Seleccione [FORMATEAR TARJETA SD]

para formatear la tarjeta.



SNAPSHOT

Grabación de vídeo

Grabación de archivos

GRABACIÓN/REPRODUCCIÓN

Pulse PLAY/REC para seleccionar

el modo de grabación.

Pulse START/STOP para empezar

la grabación.

También puede iniciar/detener la

grabación seleccionando [REC] en la

pantalla LCD.

(Control de grabación en pantalla)

Para detener la grabación

Pulse START/STOP de nuevo.

Para ver la última escena grabada

Seleccione A mientras la grabación está

en pausa. Si selecciona $ durante la

reproducción, se elimina la escena.

Para grabar una imagen ﬁja durante la

grabación de vídeo

Pulse SNAPSHOT.



Deslice el interruptor de modo

para seleccionar el modo !

(vídeo).

NOTA

• El modo de grabación de vídeo se selecciona automáticamente al apagar la videocámara y

volverla a encender.

• Si no se realiza ninguna operación durante 5 minutos cuando la videocámara está encendida,

ésta se apaga automáticamente para ahorrar energía.

• No mueva ni sacuda la videocámara bruscamente durante la grabación.

De lo contrario, puede que se grabe el sonido (zumbido) de la unidad de disco duro.

Para cambiar la calidad de vídeo

Cambie los ajustes de [CALIDAD DE

VÍDEO].

Para cambiar la relación de aspecto de la

imagen (16:9/4:3)

Cambie los ajustes de [SELECC. REL.

ASPECTO].



Tiempo restante aproximado

para la grabación

20 SP

Grabación de archivos (continuación)

Deslice el interruptor de modo

para seleccionar el modo #

(imagen ﬁja).

Pulse PLAY/REC para seleccionar

el modo de grabación.

Mantenga pulsado SNAPSHOT

hasta la mitad de su recorrido.

El indicador ? se vuelve verde cuando

la imagen capturada queda enfocada.

Pulse SNAPSHOT hasta el fondo

para tomar una imagen ﬁja.

NOTA

• El Estabilizador de imagen digital (DIS) no funciona durante la grabación de imágenes ﬁjas.

• Si no se realiza ninguna operación durante 5 minutos cuando la videocámara está encendida,

ésta se apaga automáticamente para ahorrar energía.

Grabación de imágenes ﬁjas

Para ver la última imagen grabada

Seleccione A tras la toma. Si selecciona

$ durante la reproducción, se elimina la

imagen.

Para cambiar la calidad de la imagen

Cambie los ajustes de [CALIDAD DE

IMAGEN].

Para grabar imágenes ﬁjas

continuamente

Ajuste [TOMA CONTINUA] en [MODO DE

CAPTURA].



Zoom

Preparativos:

• Seleccione el modo ! o #.

• Seleccione el modo de grabación.

Reducción Ampliación

W: Gran angular T: Telefoto

También puede reducir/ampliar seleccionando

[W] o [T] en la pantalla LCD. (Control de zoom

en pantalla)

Porcentaje de zoom (preajuste de fábrica)

modo !modo #

[80X/DIGITAL] [35X/ÓPTICA]

Para cambiar el porcentaje de zoom

máximo (sólo modo !)

Cambie los ajustes de [ZOOM].

NOTA

La ﬁlmación en macro (acercándose hasta

unos 5 cm del sujeto) es posible cuando la

palanca del zoom está totalmente ajustada

en W.

Luz LED

Preparativos:

• Seleccione el modo ! o #.

• Seleccione el modo de grabación.

1 Toque MENU.

2 Seleccione [ILUMINACIÓN].

3 Seleccione el ajuste que desee.

ON La luz LED permanece

encendida independientemente

de las condiciones del entorno.

AUTO La luz LED se enciende

automáticamente cuando la

luminosidad es insuﬁciente.

OFF Desactiva esta función.



Comprobación de la carga restante

de la batería

Modo !:

Pulse INFO dos veces o pulse INFO y

seleccione ;.

Modo #:

Pulse INFO.

Para salir de la pantalla

Seleccione [SALIR] o pulse INFO.

NOTA

El tiempo de grabación restante sólo debe

utilizarse a modo orientativo. Se muestra en

unidades de 10 minutos.

Comprobación del espacio restante

en el soporte de grabación

Preparativos:

• Seleccione el modo !.

• Seleccione el modo de grabación.

Pulse INFO.

El tiempo máximo de grabación se muestra

para cada modo de calidad de vídeo.

Para cambiar la calidad de vídeo

1) Seleccione la calidad de vídeo.

2) Seleccione [AJUSTE].

Para salir de la pantalla

Seleccione [SALIR].



22 SP

— : Bajar el

volumen

+ : Subir el

volumen

Volumen del altavoz

Reproducción de archivos

Reproducción de vídeo

Deslice el interruptor de modo

para seleccionar el modo !

(vídeo).

Pulse PLAY/REC para seleccionar

el modo de reproducción.

Aparece la pantalla de índice.

Seleccione el archivo que desee.

Para pasar a la página anterior o siguiente

Toque [ ] o [ ] durante más de un segundo.

Para repruducir por unos segundos

desde la escena inicial de cada vídeo

Toque [ ].

NOTA

• En algunos casos, podrían reproducirse

partes del vídeo distintas al principio.

• Es posible que determinados vídeos no se

reproduzcan en absoluto.



Para eliminar un vídeo

Seleccione $ cuando se detenga la

reproducción.

Para cambiar el número de miniaturas

(6 miniaturas/20 miniaturas)

Mueva la palanca del zoom hacia [W].



Operaciones durante la reproducción de

vídeo, botones en pantalla

N : Volver a la primera escena del archivo

O : Ir a la primera escena del siguiente archivo

L : Volver a la pantalla de índice

J :

Búsqueda hacia atrás (durante la reproducción)

E : Reproducción hacia atrás fotograma a

fotograma (durante la pausa)*

F : Reproducción

Q : Pausa

K : Búsqueda hacia adelante (durante la

reproducción)

G : Reproducción hacia adelante fotograma a

fotograma (durante la pausa)*

* La reproducción en cámara lenta empieza al

tocar continuamente el botón del sensor que hay

debajo de E / G un rato.



Para pasar a la página anterior o siguiente

Toque [ ] o [ ] durante más de un

segundo.

Para eliminar una imagen ﬁja

Seleccione $.

Para cambiar el número de miniaturas

(6 miniaturas/20 miniaturas)

Mueva la palanca del zoom hacia [W].



Pulse PLAY/REC para seleccionar

el modo de reproducción.

Aparece la pantalla de índice.

Seleccione el archivo que desee.

Deslice el interruptor de modo

para seleccionar el modo #

(imagen ﬁja).

Reproducción de imágenes ﬁjas

Operaciones durante la reproducción de imágenes ﬁjas, botones en pantalla

P : Cambiar el orden de la reproducción automática hacia atrás

F : Cambiar el orden de la reproducción automática hacia adelante

L : Volver a la pantalla de índice

N : Ver el archivo anterior

F : Iniciar la reproducción automática

Q : Finalizar la reproducción automática

O : Ver el archivo siguiente



24 SP

El modo de grabación manual permite ajustar

manualmente el enfoque, el brillo de la

pantalla, etc.

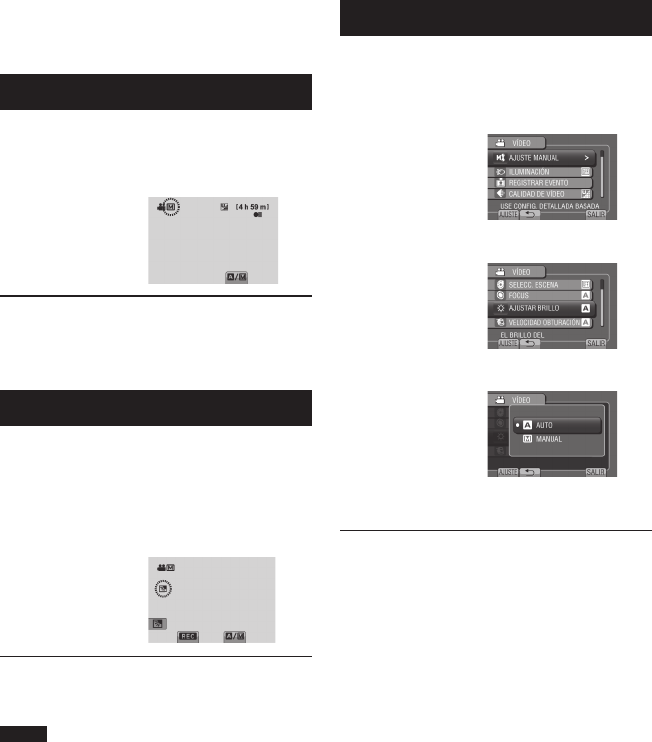

Cambio al modo de grabación manual

Preparativos:

• Seleccione el modo ! o #.

• Seleccione el modo de grabación.

Seleccione [A/M] dos veces.

Para regresar al modo de grabación

automático

Seleccione [A/M] para que aparezca el

indicador 4.

Compensación de contraluz

La compensación de contraluz proporciona

más claridad al sujeto aumentando la

exposición.

En el modo de grabación manual:

Seleccione -.

Para cancelar la compensación de

contraluz

Seleccione - de nuevo.

NOTA

Si se pone la pantalla LCD al revés, no se

muestra -. Cambie el ajuste cuando la

pantalla LCD se encuentre en la posición

normal.



Ajuste manual en el menú

En el modo de grabación manual:

1 Toque MENU.

2 Seleccione [AJUSTE MANUAL].

3 Seleccione el menú que desee.

4 Seleccione el ajuste que desee.

Según los ajustes que seleccione, podrá

ajustar el valor mediante el sensor táctil.

Para volver a la pantalla anterior

Seleccione @.

Para salir de la pantalla

Seleccione [SALIR].



Grabación manual

Esta videocámara está diseñada para ser

utilizada con señales de televisión en color de

tipo NTSC o de alta deﬁnición. No se puede

usar con un televisor de otra norma.

Conexión con el televisor

Los vídeos se pueden emitir por el conector

AV o el miniconector HDMI.

Para realizar la conexión con el conector

Preparativos:

•

GZ-MG680

GZ-MG650

Ajuste [CAMBIAR E/S

ANALG] en [SALIDA].

• Apague todas las unidades.

GZ-MG680

Para realizar la conexión con el

miniconector HDMI

Le recomendamos utilizar el cable HDMI de

categoría 2 (cable de alta velocidad).



Preparativos: Apague todas las unidades.

NOTA

• Al realizar la conexión con el cable HDMI,

la imagen o el sonido podrían no emitirse

correctamente en el televisor según

el televisor conectado. En tales casos,

realice las siguientes operaciones.

1) Desconecte el cable HDMI y vuelva a

conectarlo.

2) Apague la videocámara y vuelva a

encenderla.

Operación de reproducción

Una vez realizada la conexión con el televisor

Encienda la videocámara y el televisor.

Ajuste el televisor en el modo de vídeo.

3 (Sólo cuando se conecta la videocámara

a la grabadora de vídeo/DVD)

Encienda la grabadora de vídeo/DVD

y ajuste la grabadora de vídeo/DVD

en el modo de entrada AUX.

4 Inicie la reproducción en la

videocámara. (Z p. 22, 23)

Visualización de archivos en un televisor

Miniconector HDMI

Adaptador

de CA

Conector de CC

Conector HDMI

Cable HDMI (opcional)

(Cable HDMI de tamaño mini a

tamaño completo)

A la toma de CA

Cable AV

Conector de CC

Adaptador

de CA

A la toma de

Conector AV

Conector de entrada AV

USO CON EL TELEVISOR

26 SP

Gestión de archivos

EDICIÓN

PRECAUCIÓN

No extraiga el soporte de grabación ni

realice ninguna otra operación (por ejemplo,

apagar la alimentación) mientras se accede

a los archivos. Asimismo, asegúrese de

utilizar el adaptador de CA suministrado, ya

que los datos del soporte de grabación se

pueden dañar si la batería se agota durante

la operación. Si los datos del soporte de

grabación se dañan, deberá formatear el

soporte de grabación para volver a usarlo.

Captura de una imagen ﬁja de un

vídeo

Puede capturar la escena deseada de un

vídeo grabado y guardarla como imagen ﬁja.

Preparativos:

• Seleccione el modo !.

• Seleccione el modo de reproducción.

Pulse SNAPSHOT cuando la

reproducción esté en pausa.

NOTA

• Las imágenes ﬁjas capturadas se guardan

con una resolución de 640 x 360 (si el vídeo

se ha grabado en 16:9) o 640 x 480 (si el

vídeo se ha grabado en 4:3). La imagen se

puede alargar en sentido horizontal o vertical

dependiendo de la calidad del archivo de

vídeo de origen.

• La función de toma continua no se puede

utilizar para capturar imágenes.

• No es posible capturar vídeo durante la

reproducción.

Eliminación de archivos

• Los archivos protegidos no se pueden

eliminar. Para eliminarlos, primero debe

anular la protección.

• Una vez eliminados, los archivos no se

pueden restaurar. Compruebe los archivos

antes de eliminarlos.

Preparativos:

• Seleccione el modo ! o #.

• Seleccione el modo de reproducción.

1 Toque MENU.

2 Seleccione [ELIMINAR].

3 Seleccione [ACTUAL].

4 Seleccione [SÍ].

Se puede seleccionar el archivo anterior o

siguiente seleccionando { o }.

Para salir de la pantalla

Seleccione [SALIR].



Copia de archivos

COPIA

Tipos de copia y dispositivos conectables

La videocámara

Se pueden copiar archivos

entre la unidad de disco

duro y la tarjeta microSD en

la propia videocámara.

Grabadora de DVD

(CU-VD50/CU-VD3)

Se pueden copiar en discos

DVD archivos grabados en

esta videocámara.

Puede copiar archivos de

la videocámara a un DVD

mediante un PC.

Grabadora de vídeo/DVD

Se pueden copiar en una

grabadora de vídeo/DVD

vídeos grabados en esta

videocámara.

NOTA

Se recomienda utilizar la grabadora de DVD

JVC (CU-VD50/CU-VD3). Si se utiliza el

modelo CU-VD20 o CU-VD40, el tiempo

de grabación puede tardar aprox. 2 veces

más que el tiempo indicado en el manual de

instrucciones de la grabadora de DVD.

Uso de una grabadora de DVD

Discos compatibles: DVD-R, DVD-RW de 12 cm

• En cuanto a los discos DVD-R, sólo pueden

utilizarse discos DVD-R vírgenes. En cuanto a

los discos DVD-RW, pueden emplearse también

discos DVD-RW usados, pero es necesario

formatearlos antes de grabar. Al formatear un

disco se elimina todo el contenido grabado en el

disco hasta ese momento.

• No pueden utilizarse discos de doble capa.

En cuanto a la ﬁnalización después de la copia

El disco se ﬁnaliza automáticamente para que

pueda reproducirse en otros dispositivos. Tras

ﬁnalizarse, el disco sólo puede reproducirse y no

pueden añadirse más archivos.

Conexión con una grabadora de DVD

Preparativos:

Primero encienda la videocámara y luego

encienda la grabadora de DVD.

NOTA

• Consulte también el manual de instrucciones de

la grabadora de DVD opcional.

* Utilice el cable USB suministrado con la

grabadora de DVD.

Conector de CC Conector USB

Adaptador de

A la toma de CA

Cable USB*

Grabadora de DVD

Conector USB

28 SP

Copia de seguridad de todos los archivos

Preparativos:

•

Conecte la videocámara a la grabadora de DVD.

• Seleccione el modo !.

1 Seleccione [SELECC. ENTRE TODO].

2 Seleccione el menú que desee.

• [TODAS LAS ESCENAS]:

Se copian todos los archivos del soporte

de grabación.

• [ESCENAS SIN GUARDAR]:

Los archivos que nunca se han copiado

en un disco DVD se seleccionan y copian

automáticamente.

Seleccione el número de disco que desee.

• Si selecciona [TODO], se crearán todos

los discos de la lista.

• Para previsualizar escenas, seleccione

[CHECK].

•

La marca indica que el disco ya está creado.

4 Seleccione [SÍ] o [NO].

• [SÍ]: Muestra las miniaturas por grupo.

• [NO]: Muestra las miniaturas por fecha.

5 Seleccione [EJECUTAR].

• Los archivos se copian en el disco.

Cuando aparezca [HECHO], toque OK.

• Si aparece [INSERTAR SIGUIENTE

DISCO PULSAR [CANCELAR] PARA

ABANDONAR LA CREACIÓN], cambie

de disco. Los archivos restantes se

copiarán en el segundo disco.

• Para cancelar la copia, seleccione

[CANCELAR].

Copia de archivos de vídeo que nunca

se han copiado

Los archivos que nunca se han copiado

en un disco DVD se seleccionan y copian

automáticamente.

1 Abra la pantalla LCD para encender la

videocámara.

2 Pulse DIRECT DVD.

3 Seleccione [EJECUTAR].

• Se inicia la creación del disco DVD.

Cuando aparezca [HECHO], toque OK.

• Si aparece [INSERTAR SIGUIENTE

DISCO PULSAR [CANCELAR] PARA

ABANDONAR LA CREACIÓN], cambie

de disco. Los archivos restantes se

copiarán en el segundo disco.

• Para cancelar la creación del DVD,

seleccione [CANCEL].

Para salir de la pantalla

1) Seleccione [SALIR].

2) Cuando aparezca [¿SALIR?], seleccione

[SÍ].

Para reproducir el disco creado con la

videocámara

1) Conecte la videocámara a la grabadora

de DVD.

2) Primero encienda la videocámara y

luego encienda la grabadora de DVD.

3) Seleccione [REPRODUCCIÓN].

4) Seleccione la carpeta que desee.

5) Seleccione la fecha de creación del

disco.

6) Seleccione el archivo que desee. Para

volver a la pantalla anterior, seleccione



Copia de archivos (continuación)

Creación de un DVD mediante un PC

Lea el “Convenio de licencia del software de

JVC” del CD-ROM de instrucciones antes de

instalar el software.

Es posible copiar los datos de la videocámara

y crear un DVD utilizando un PC.

QInstalación de software en el PC

Requisitos del sistema

Windows Vista

Sistema

operativo: Windows Vista®

Home Basic (SP1)

Home Premium (SP1)

(32 bits, preinstalados)

CPU: Cualquiera de las siguientes:

•

Intel® Pentium® 4, 1,6 GHz o superior

•

Intel

Pentium

M, 1,4 GHz o superior

•

Intel

Core

Duo, 1,5 GHz o superior

RAM: 1 GB como mínimo

Windows XP

Sistema

operativo: Windows® XP

Home Edition (SP2/SP3)

Professional (SP2/SP3)

(preinstalado)

CPU: Cualquiera de las siguientes:

•

Intel

Pentium

4, 1,6 GHz o superior

•

Intel

Pentium

M, 1,4 GHz o superior

•

Intel

Core

Duo, 1,5 GHz o superior

RAM: 512 MB como mínimo

Para comprobar las especiﬁcaciones del PC

Haga clic con el botón secundario del ratón

en [Equipo] (o [Mi PC]) en el menú [Inicio] y

seleccione [Propiedades].

NOTA

• Asegúrese de que el PC tenga una unidad

de DVD grabable.

• Si el sistema no cumple los requisitios,

se recomienda copiar los archivos con la

grabadora de DVD.

(Z p. 27)

• Usuarios de Macintosh pueden utilizar

el software incluído con dicho Macintosh

(iMovie ’08, iPhoto) para copiar archivos a la

computadora.



Preparativos:

Inserte el CD-ROM suministrado en el PC.

En Windows Vista aparece el cuadro de

diálogo de reproducción automática.

1 Haga clic en [Easy Installation].

Siga las instrucciones que aparecen en

pantalla.

2 Haga clic en [Siguiente].

3 Haga clic en [Finalizar].

Se crea un icono de Everio MediaBrowser

en el escritorio.

Para ver la guía de instrucciones de

Everio MediaBrowser

1) Haga doble clic en el ícono de Everio

MediaBrowser.

Haga clic en [Ayuda], y clic en [Ayuda de

MediaBrowser].



Clic

30 SP

RCopia de seguridad en un PC

Preparativos:

• Instale el software en el PC.

• Asegúrese de que dispone de suﬁciente

espacio libre en el disco duro del PC.

•

Cierre la pantalla LCD para apagar la videocámara.

1 Abra la pantalla LCD para encender la

videocámara.

2 Seleccione [HACER COPIA DE

SEGURIDAD].

El programa Everio MediaBrowser se inicia

en el PC.

3 Haga clic en [Todo el volumen en la

videocamara] y en [Proximo].

4 Haga clic en [Comienzo].

Se inicia la copia de seguridad.

Para desconectar la videocámara del PC

Haga clic con el botón secundario del ratón

en el icono (Quitar hardware con seguridad)

en la barra de tareas y seleccione

[Extracción segura de Dispositivo de

almacenamiento masivo USB].

2) Siga las instrucciones en pantalla y

asegúrese de que el dispositivo se

pueda quitar de forma segura.

3) Desconecte el cable USB y cierre la

pantalla LCD.

NOTA

Se tardará un tiempo en realizar una copia de

seguridad de muchos vídeos.



Conector USB

Cable USB

Conector USB

Copia de archivos (continuación)

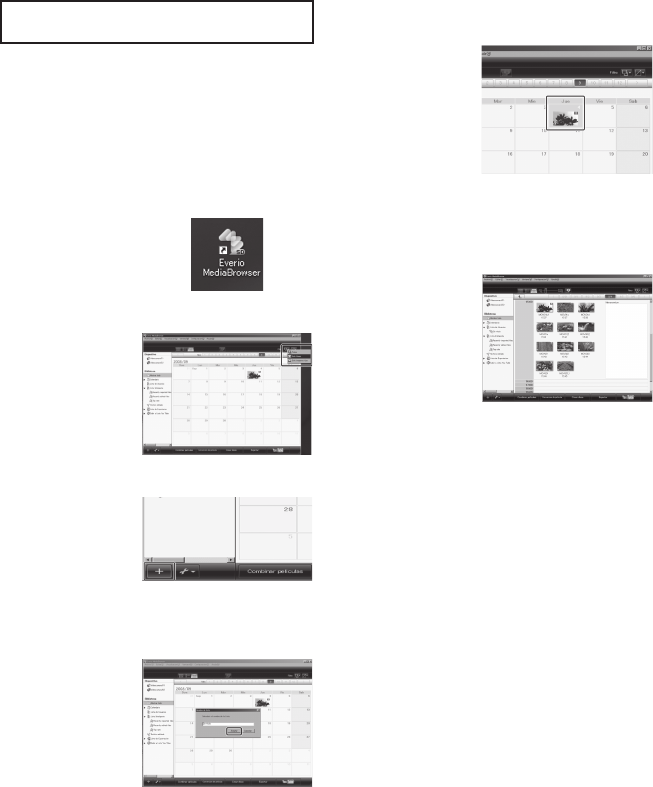

SCreación de listas personalizadas

para organizar los archivos

Puede elaborar una lista personalizada de

ciertos temas (por ejemplo, viajes, certámenes

deportivos) e incluir los archivos relacionados

con estos temas en la lista personalizada.

Preparativos:

Realice una copia de seguridad en el PC.

1 Haga doble clic en el icono y abra el

calendario.

2 Seleccione [Solo ﬁlmes].

3 Haga clic en [+].

4 Escriba el nombre de la nueva

lista personalizada y haga clic en

[Aceptar].

5 Haga doble clic en la fecha de

grabación.

Se muestran los archivos grabados en esa

fecha.

6 Arrastre y suelte los archivos en la

lista personalizada.

Para agregar más archivos a la lista

personalizada, repita los pasos 5 y 6.

32 SP

TCopia de archivos en DVD

Preparativos:

Utilice un disco DVD grabable. (Se recomienda

utilizar un disco DVD-R.)

1 Seleccione la lista personalizada y

haga clic en [Crear disco].

2 Haga clic en [Selecciona los archivos

individualmente] y haga clic en

[Proximo].

Para añadir todos los archivos en discos

DVD, haga clic en [Seleccionar todos los

archivos visualizados] y vaya al paso 4.

3 Arrastre y suelte el archivo en la parte

inferior y haga clic en [Proximo].

4 Escriba el nombre del disco,

seleccione el estilo del menú superior

y haga clic en [Proximo].

5 Haga clic en [Comienzo].

NOTA

• Para obtener información detallada sobre

el funcionamiento de Everio MediaBrowser,

haga clic en [Ayuda] y consulte [Ayuda de

MediaBrowser].

• Adobe® Reader® debe estar instalado para

poder leer [Ayuda de MediaBrowser]. Adobe®

Reader® puede cargarse desde el sitio web

de Adobe: http://www.adobe.com

• Para obtener ayuda sobre el funcionamiento

del software, consulte la información de

soporte. (Z p. 33)

Copia de archivos (continuación)

Estructura de carpetas y extensiones

Soporte de grabación

[DCIM]

[SD_VIDEO]

[EXTMOV]

[PRIVATE]

[MGR_INFO]

[PRGXXX]

[PRGXXX.PGI]

[MOVXXX.MOI]

[MOV_XXX.MOD]

[DEM_XXX.MPG]

[XXXJVCSO]

[MOVXXX.MOD]

* Información como la fecha y la hora de grabación, grabada con el archivo de vídeo.

Información de asistencia al cliente

El uso de este software está autorizado de acuerdo con las condiciones de la licencia de software.

JVC

Cuando se ponga en contacto con la oﬁcina o agencia JVC más cercana de su país (consulte la Red de

servicios internacionales JVC en http://www.jvc-victor.co.jp/english/worldmap/index-e.html) para hacer

consultas sobre este software, tenga a mano la siguiente información.

• Nombre del producto, modelo, problema, mensaje de error

• PC (fabricante, modelo (sobremesa/portátil), CPU, sistema operativo, memoria (MB), espacio

disponible en el disco duro (GB))

Tenga en cuenta que puede tardar un poco responder a sus preguntas según cuál sea el asunto.

JVC no puede responder a preguntas relativas al funcionamiento básico del PC o a las especiﬁcaciones

o el rendimiento del sistema operativo, otras aplicaciones o controladores.

Pixela

Región Idioma Nº de teléfono

EE.UU. y Canadá Inglés +1-800-458-4029 (gratuito)

Europa (Reino Unido, Alemania,

Francia y España) Inglés/alemán/francés/español +800-1532-4865 (gratuito)

Otros países de Europa Inglés/alemán/francés/español/

italiano/holandés +44-1489-564-764

Asia (Filipinas) Inglés +63-2-438-0090

China Chino +86-21-5385-3786

Página web: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/

Consulte en nuestro sitio web la información y las descargas más recientes.

X = número

Contiene las carpetas de imágenes ﬁ jas.

Contiene las carpetas de archivos de vídeo.

Información de gestión* del soporte en conjunto

Información de gestión*

Archivo de vídeo

Información de gestión* de los archivos de vídeo

El archivo de vídeo con información de gestión está dañado.

Archivo de vídeo de demostración

Contiene los archivos de información de gestión

relativos a la información de eventos y/o a la creación de

DVD de los archivos obtenidos con la videocámera.

34 SP

1 Abra la pantalla LCD para encender la

videocámara.

2 Ajuste la grabadora de vídeo/DVD en

el modo de entrada AUX.

Asegúrese de que las imágenes de

la videocámara se hayan introducido

correctamente en la grabadora de vídeo/

DVD.

3 Reproduzca las listas de

reproducción en la videocámara.

1) Toque MENU.

2) Seleccione [REPROD. COPIA].

3) Seleccione la lista de reproducción que

desee.

4) Seleccione [SÍ]. (Aparece una pantalla

negra durante 5 segundos en la primera

y en la última escena.)

4 En el punto donde desee iniciar

la copia, inicie la grabación en la

grabadora de vídeo/DVD.

Consulte el manual de instrucciones de la

grabadora de vídeo/DVD.

Para detener la copia

Detenga la grabación en la grabadora de

vídeo/DVD.

Para ocultar la fecha o los iconos de la

pantalla

Cambie los ajustes de [VER EN TV].



Copia de archivos en una grabadora

de vídeo/DVD

Preparativos:

• Cree una lista de reproducción.

•

GZ-MG680

GZ-MG650

Ajuste [CAMBIAR E/S

ANALG] en [SALIDA].

• Apague todas las unidades.

Para realizar la conexión con los

conectores AV (copia analógica)



Cable AV

Conector de CC

Adaptador de CA

A la toma de

Conector AV

Grabadora de vídeo/DVD

Conector AV

(Entrada)

Cambio de modo de indicación en la

pantalla LCD

Cada vez que se toca DISPLAY, las

indicaciones de la pantalla LCD cambian

del siguiente modo:

En modo de grabación:

Todas las indicaciones/Indicaciones de las

funciones seleccionadas

En modo de reproducción:

Todas las indicaciones/Sólo la fecha y la

hora/Sin indicaciones

Copia de archivos (continuación)

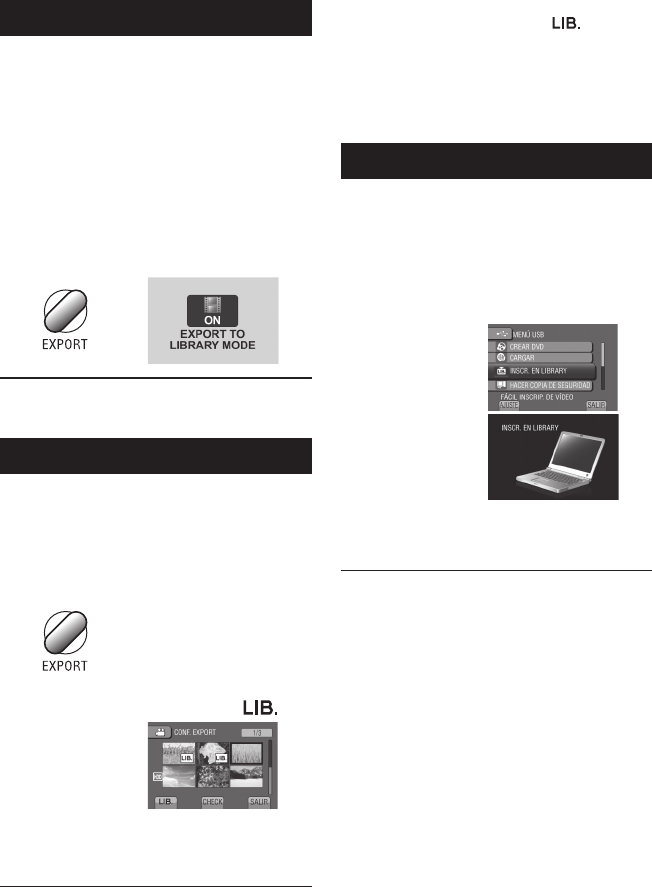

Utilización con un reproductor multimedia portátil

Activación del modo de exportación

Los vídeos grabados en el modo de

exportación se pueden transferir fácilmente a

iTunes®. Todos los archivos con el ajuste de

exportación activado se transferirán al PC.

Para obtener más información sobre como

realizar la transferencia, consulte la guía de

funcionamiento de MediaBrowser que aparece

en el CD-ROM.

Preparativos:

• Seleccione el modo !.

• Seleccione el modo de grabación.

Pulse EXPORT dos veces.

Para desactivar el modo de exportación

Pulse EXPORT dos veces.

Cambio del ajuste de exportación

Los vídeos grabados se pueden asignar al

ajuste de exportación.

Preparativos:

• Seleccione el modo !.

• Seleccione el modo de reproducción.

1 Pulse EXPORT.

2 Seleccione el archivo y elija [ ].

• Para comprobar el contenido del archivo,

seleccione [CHECK].

3 Seleccione [SALIR].



Para cancelar el ajuste de exportación

Seleccione el archivo y elija [ ] de nuevo.

Para salir de la pantalla

1) Seleccione [SALIR].

2) Seleccione [SÍ].

Para conﬁrmar el ajuste de exportación

Pulse EXPORT en la pantalla de índice.

Transferencia de los archivos al PC

Preparativos:

• Instalar iTunes® en un PC.

http://www.apple.com/itunes/

1 Conecte la videocámara al PC con el

cable USB.

2 Seleccione [INSCR. EN LIBRARY].

Todos los archivos con el ajuste de

exportación activado se transferirán al PC.

Si no puede exportar el archivo a

iTunes®

Consulte “Q&A”, “Información más

reciente”, “Información de descarga”, etc.,

en [Clic para Ultima Info de Producto] en la

ayuda del software Everio MediaBrowser

suministrado.



36 SP

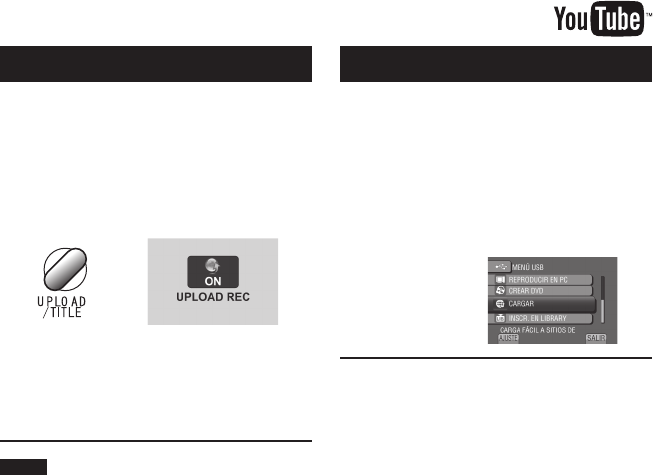

Activación del modo de carga

Tras la grabación se puede cargar el archivo

rápidamente a sitios Web (YouTubeTM) creados

para compartir vídeos.

Preparativos:

• Seleccione el modo !.

• Seleccione el modo de grabación.

Pulse UPLOAD dos veces.

Si graba un archivo con el modo de

carga activado, la grabación se detiene

automáticamente 10 minutos después de

su inicio.

El tiempo restante se muestra en la

pantalla LCD.

NOTA

El modo de carga se desactiva cada vez que

termina la grabación.

Carga de archivos a sitios Web

Carga de archivos

Para obtener más información sobre

cómo cargar archivos, consulte la guía de

funcionamiento de MediaBrowser que aparece

en el CD-ROM.

1 Conecte la videocámara al PC con el

cable USB.

2 Seleccione [CARGAR].

Si no puede cargar el archivo en

YouTube™

• Necesita tener una cuenta en YouTube™

para cargar archivos en YouTube™. Cree

su cuenta.

• Consulte “Q&A”, “Información más

reciente”, “Información de descarga”,

etc., en [Clic para Ultima Info de

Producto] en la ayuda del software Everio

MediaBrowser suministrado.



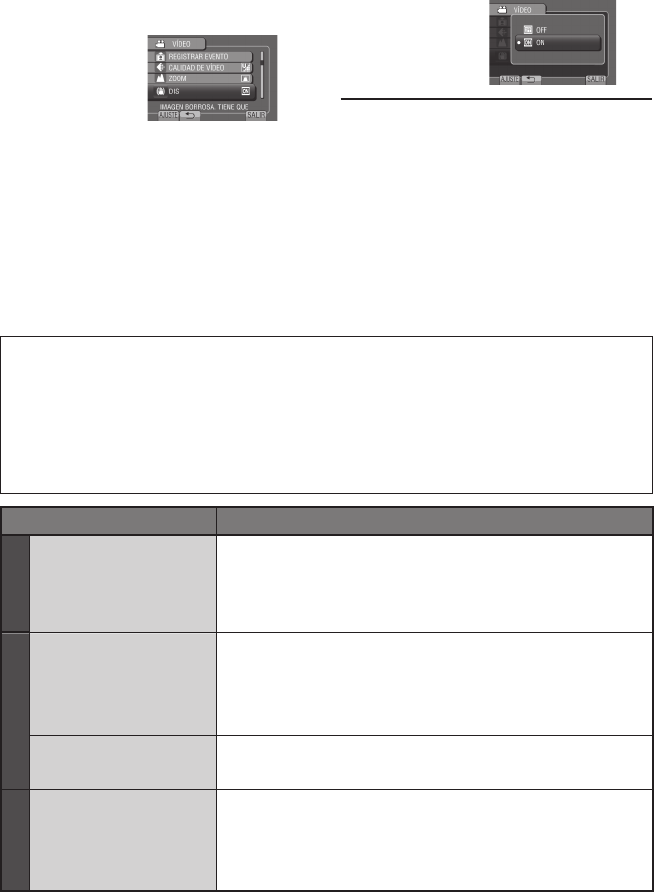

1 Toque MENU.

2 Seleccione el menú que desee.

Cambio de las conﬁguraciones de menús

INFORMACIÓN ADICIONAL

3 Seleccione el ajuste que desee.

Para volver a la pantalla anterior

Seleccione @.

Para salir de la pantalla

Seleccione [SALIR].



Problema Acción

Alimentación

No hay alimentación.

• Conecte bien el adaptador de CA.

• Recargue la batería.

Visualización

El indicador de batería

restante no es correcto.

• Cargue la batería por completo, descárguela totalmente y vuelva

a cargarla.

• Si la videocámara se utiliza durante un periodo de tiempo

prolongado en condiciones de temperatura alta o baja, o si la

batería se carga con mucha frecuencia, puede que no se muestre

correctamente la cantidad de batería restante.

Es difícil ver la imagen

de la pantalla LCD.

• Puede que sea difícil ver la imagen de la pantalla LCD si la

cámara se utiliza en lugares muy iluminados, como, por ejemplo,

bajo la luz solar directa.

Grabación

La grabación no puede

realizarse.

• Deslice el interruptor de modo para seleccionar el modo deseado

(! o #).

Solución de problemas

Antes de solicitar asistencia técnica, consulte la siguiente tabla. Si las soluciones indicadas en la

tabla no ayudan a solucionar el problema, póngase en contacto con el distribuidor JVC o servicio

técnico JVC más cercano para obtener ayuda.

También puede consultar el apartado de preguntas más frecuentes de productos nuevos en el

sitio web de JVC.

Los siguientes fenómenos no son fallos de funcionamiento.

• La videocámara se calienta cuando se utiliza de forma prolongada.

• La batería se calienta durante la carga.

• Cuando se reproduce un vídeo, la imagen se detiene momentáneamente o el sonido se interrumpe

en las uniones entre escenas.

• La pantalla LCD se muestra roja o negra momentáneamente cuando se graba la luz solar.

• Aparecen puntos negros, rojos, verdes o azules en la pantalla LCD.

(La pantalla LCD tiene un porcentaje de píxeles efectivos del 99,99%, pero puede que un 0,01% o

menos no lo sean.)

38 SP

Solución de problemas (continuación)

Problema Acción

Grabación

La grabación se detiene.

•

Si la temperatura de la videocámara sube, el indicador REC parpadea en

la pantalla LCD y la grabación se detiene automáticamente para proteger

el disco duro. Apague la videocámara, espere unos instantes y reanude

la grabación.

•

Aléjese de lugares en los que la videocámara pueda estar expuesta a

vibraciones o ruidos excesivos (por ejemplo, una sala de conciertos).

•

Puede producirse un fallo de funcionamiento en el disco duro de la

videocámara. En tal caso, realice la grabación en una tarjeta microSD.

• Inserte una tarjeta microSD de venta en comercios, y ajuste

[SOPORTE GRAB. VÍDEO] y [SOPORTE GRAB. IMAGEN] en [SD].

•

La grabación se detiene automáticamente tras 12 horas de grabación

continua.

Reproducció

El vídeo o el sonido se

interrumpe. • A veces la reproducción se interrumpe en el cambio de una

escena a otra. Esto no es un fallo de funcionamiento.

No se encuentra un

vídeo grabado.

•

Seleccione [REPR. ARCHIVO MPG] y busque el vídeo en la pantalla de índice.

(Los archivos de vídeo con información de gestión dañada se pueden

reproducir.)

•

Cancele las funciones de visualización por grupo y búsqueda por fecha.

•

Cambie el ajuste en [SOPORTE GRAB. VÍDEO] o [SOPORTE GRAB.

IMAGEN]. (No se mostrarán archivos en otros soportes.)

Otros problemas

La luz no parpadea

durante la carga de la

batería.

• Compruebe la carga restante de la batería.

(Si la batería ya está totalmente cargada, la luz no parpadea.)

• Si realiza una carga en un entorno con unas condiciones de

temperatura elevada o baja, asegúrese de que la batería se esté

cargando dentro del intervalo de temperaturas permitido.

(Si la batería se está cargando fuera del intervalo de temperaturas

permitido, puede que la carga se detenga para protegerla.)

GZ-MG680

Al realizar la conexión con

el cable HDMI, la imagen

o el sonido no se emiten

correctamente en el

televisor.

• Al realizar la conexión con el cable HDMI, la imagen o el

sonido podrían no emitirse correctamente en el televisor

según el televisor conectado. En tales casos, realice las

siguientes operaciones.

1) Desconecte el cable HDMI y vuelva a conectarlo.

2) Apague la videocámara y vuelva a encenderla.

GZ-MG680

Las funciones HDMI-

CEC no funcionan

correctamente y el televisor

no funciona en conjunción

con la videocámara.

• Los televisores pueden funcionar de forma distinta en función de

las especiﬁcaciones, incluso si son compatibles con HDMI-CEC.

Por lo tanto, no se puede garantizar que las funciones HDMI-

CEC de la videocámara funcionen en combinación con todos los

televisores. En tales casos, ajuste [CONTROL HDMI] en [OFF].

No se puede cargar el

archivo en YouTube™• Consulte “Q&A”, “Información más reciente”, “Información de

descarga”, etc., en [Clic para Ultima Info de Producto] en la ayuda

del software Everio MediaBrowser suministrado.

No se puede exportar el

archivo a iTunes®

Si se produce un fallo de funcionamiento en la unidad de disco duro

! Ejecute [FORMATEAR HDD]. (Se borrarán todos los datos.)

# Si esto tampoco soluciona el problema, póngase en contacto con el servicio de atención al

cliente JVC para solicitar su reparación.

Para reiniciar la videocámara cuando no funciona correctamente

! Cierre la pantalla LCD y quite la fuente de alimentación (batería o adaptador de CA) de la

videocámara y, a continuación, colóquela de nuevo.

# Ejecute [CONFIG. DE FÁBRICA].



Indicaciones de advertencia

Indicación Acción

¡AJUSTE FECHA/HORA! • Ajuste el reloj. Si sigue apareciendo el mensaje tras ajustar el

reloj, signiﬁca que se ha agotado la pila del reloj. Consulte con

su distribuidor JVC más próximo.

ERROR DE COMUNICACIÓN • Asegúrese de utilizar baterías JVC.

NO SE PUEDE UTILIZAR EN

MODO DE VÍDEO • Ajuste [SOPORTE GRAB. VÍDEO] en [HDD].

• Reemplace la tarjeta microSD.

NO FORMATEADO • Seleccione [ACEPTAR] y seleccione [SÍ] para realizar el

formateo.

¡ERROR DE FORMATEO! • Compruebe el procedimiento operativo y vuelva a intentarlo.

• Apague la videocámara y vuélvala a encender.

ERROR ELIMIN. DATOS

¡ERROR EN HDD! • Realice un formateo. (Se borrarán todos los datos.)

• Apague la videocámara y vuélvala a encender.

¡ERROR EN TARJETA

DE MEMORIA!

• Realice un formateo. (Se borrarán todos los datos.)

• Extraiga la tarjeta microSD y vuelva a insertarla. (No se pueden

utilizar tarjetas MultiMediaCard.)

• Elimine la suciedad de los terminales de la tarjeta microSD.

• Inserte la tarjeta microSD antes de encender la videocámara.

• Apague la videocámara y vuélvala a encender.

NO SE PUEDEN TOMAR MÁS

FOTOS DE MOMENTO

• Detenga la grabación de vídeo y grabe una imagen ﬁja. (Si se

retira o inserta una tarjeta microSD durante la grabación de

vídeo, no se podrá grabar ninguna imagen ﬁja.)

EL SENSOR DE GRAVEDAD

SE HA ACTIVADO Y SE HA

DESCONECTADO LA ALIMENTACIÓN

• Ajuste [SOPORTE GRAB. VÍDEO] en [SD] y luego grabe en una

tarjeta microSD.

• Apague la videocámara y vuelva a encenderla.

• Evite someter la videocámara a vibraciones y golpes.

GRABACIÓN CANCELADA

ERROR DE GRABACIÓN Tarjeta microSD:

• Extraiga la tarjeta microSD y vuelva a insertarla. (No se pueden

utilizar tarjetas MultiMediaCard.)

• Elimine la suciedad de los terminales de la tarjeta microSD.

• Inserte la tarjeta microSD antes de encender la videocámara.

Unidad de disco duro:

• Evite someter la videocámara a vibraciones o golpes.

ERROR DE

REPRODUCCIÓN

40 SP

Especiﬁcaciones

Generalidades

Fuente de alimentación eléctrica

CC 11 V (con adaptador de CA)

CC 7,2 V (con batería)

Consumo eléctrico

Aprox. 2,3 W*

* Cuando la luz LED está apagada y la luz de

fondo de la pantalla está ajustada en modo

[ESTÁNDAR].

Consumo de corriente nominal: 1 A

Dimensiones (anchura x altura x fondo)

53 mm x 68 mm x 113 mm

Peso

Aprox. 305 g

Aprox. 350 g (con batería)

Temperatura de funcionamiento

0°C a 40°C

Temperatura de almacenamiento

–20°C a 50°C

Humedad de funcionamiento

35% a 80%

Cámara/pantalla LCD

Fotocaptor

CCD de 1/6" (800.000 píxeles)

Objetivo

F 1,8 a 4,0, f = 2,2 mm a 77,0 mm,

objetivo con capacidad de zoom 35:1

Diámetro del ﬁltro

ø 30,5 mm

Pantalla LCD

Con medida diagonal de 2,7",

panel LCD/sistema de matriz activa TFT

Luz LED

Dentro de 1,5 m

(distancia de ﬁlmación recomendada)

Conectores

Entrada/salida AV

Entrada de vídeo*: 0,8 V (p-p) a 1,2 V (p-p),

75 W

Salida de vídeo: 1,0 V (p-p), 75 W

Entrada de audio*: 300 mV (rms), 50 kW

Salida de audio: 300 mV (rms), 1 kW

* Sólo

GZ-MG680

GZ-MG650

GZ-MG680

HDMI

Miniconector HDMI

USB

Mini USB tipo A y B,

compatible con USB 2.0



Adaptador de CA

Requisito de alimentación eléctrica

CA 110 V a 240 V$, 50 Hz/60 Hz

Salida

CC 11 V

, 1 A

Mando a distancia

Fuente de alimentación eléctrica

CC 3 V

Duración de la batería

1 año aproximadamente

(dependiendo de la frecuencia de uso)

Distancia de funcionamiento

Dentro de 5 m

Temperatura de funcionamiento

0°C a 40°C

Dimensiones (anchura x altura x fondo)

42 mm x 14,5 mm x 91 mm

Peso

Aprox. 30 g

(con batería)

Imagen ﬁja

Formato

JPEG

Tamaño de imagen

832 x 624

Calidad de imagen

FINA / ESTÁNDAR

Vídeo

Formato de señal

Estándar NTSC

Formato de grabación/reproducción

Vídeo: MPEG-2

Audio: Dolby Digital (2 canales)

Modo de grabación (vídeo)

ULTRAFINA: 720 x 480 píxeles, 8,5 Mbps

(VBR)

FINA: 720 x 480 píxeles, 5,5 Mbps

(VBR)

NORMAL: 720 x 480 píxeles, 4,2 Mbps

(VBR)

ECONÓMICA: 352 x 240 píxeles, 1,5 Mbps

(VBR)

Modo de grabación (audio)

ULTRAFINA: 48 kHz, 384 kbps

FINA: 48 kHz, 384 kbps

NORMAL: 48 kHz, 256 kbps

ECONÓMICA: 48 kHz, 128 kbps

El diseño y las especiﬁcaciones están sujetas a

modiﬁcaciones sin previo aviso.



h: hora/m: minuto

Tiempo de grabación aproximado (para vídeo)

Soporte de grabación

Calidad

Unidad de disco duro Tarjeta microSD

GZ-MG630

60 GB

GZ-MG650

80 GB

GZ-MG680

120 GB 4 GB 8 GB

ULTRAFINA 14 h 20 m 19 h 00 m 28 h 40 m 57 m 1 h 54 m

FINA 21 h 20 m 28 h 20 m 42 h 40 m 1 h 25 m 2 h 50 m

NORMAL 28 h 10 m 37 h 40 m 56 h 20 m 1 h 53 m 3 h 46 m

ECONÓMICA 75 h 00 m 100 h 00 m 150 h 00 m 4 h 58 m 9 h 56 m

Número aproximado de imágenes (para imágenes ﬁjas)

La unidad de disco duro puede grabar hasta 9999 imágenes ﬁjas en cualquiera de los dos modos.

Soporte de grabación

Tamaño de imagen/Calidad

Tarjeta microSD

256 MB 512 MB 1 GB 2 GB 4 GB 8 GB

4:3

832 x 624 / FINA 990 1960 3980 7600 9999 9999

832 x 624 / ESTÁNDAR 1490 2940 5970 9999 9999 9999

h: hora/m: minuto

Tiempo de carga/grabación necesario (aprox.)

Batería Tiempo de carga Tiempo de grabación

BN-VF808U

(suministrada) 1 h 50 m 2 h 5 m*

BN-VF815U 2 h 40 m 4 h 15 m*

BN-VF823U 3 h 40 m 6 h 25 m*

* Cuando la luz LED está apagada y la luz de fondo de la pantalla está ajustada en modo

[ESTÁNDAR].

42 SP

Precauciones

Adaptador de CA

Si utiliza el adaptador de CA en países fuera

de los EE.UU.

El adaptador de CA suministrado tiene una

función de selección automática de tensión en la

escala de corriente alterna de 110 V a 240 V.

USO DEL ENCHUFE ADAPTADOR DE CA

En caso de conectar el cable de alimentación

de la unidad a un tomacorriente de CA que no

sea de la serie American National Standard

C73, emplee un enchufe adaptador de CA,

denominado “Siemens Plug”, como el mostrado.

Consulte con su distribuidor JVC más cercano

para obtener este enchufe adaptador.

Baterías

La batería suministrada

es una batería de iones

de litio. Antes de utilizar la

batería suministrada o una

batería opcional, lea las

precauciones siguientes:

Terminales

• Para evitar riesgos

... no queme la batería.

...

no provoque cortocircuitos en los terminales.

Manténgala alejada de objetos metálicos cuando

no se utilice. Durante el transporte, asegúrese

de que la tapa de la batería está colocada. Si la

tapa de la batería está mal colocada, guarde la

batería en una bolsa de plástico.

... no modiﬁque ni desmonte la batería.

... no exponga la batería a temperaturas

superiores a 60°C, puesto que la batería podría

calentarse en exceso, explotar o incendiarse.

... utilice solamente los cargadores especiﬁcados.

• Para evitar daños y prolongar la vida útil

... no la someta a sacudidas innecesarias.

... cárguela dentro del margen de temperatura

de 10°C a 35°C. A temperaturas más bajas se

requiere más tiempo de carga, y en algunos

casos puede que incluso se detenga la carga.

A temperaturas más altas puede resultar

imposible terminar la carga, y en algunos

casos puede que incluso se detenga.

...

guárdela en lugar fresco y seco. La exposición

prolongada a temperaturas elevadas aumentará la

descarga natural y reducirá el periodo de vida útil.

...

se debe cargar totalmente y luego descargar

totalmente la batería cada seis meses cuando se

guarde durante un periodo de tiempo prolongado.

...

cuando no se utilice, se debe retirar del cargador

o dispositivo eléctrico, ya que algunas máquinas

utilizan corriente incluso estando apagadas.

Enchufe adaptador

ATENCIÓN: La batería que ha adquirido es

reciclable. Por favor comunicarse

al 1-800-8-BATTERY para

información sobre como reciclar

dicha batería.

Soporte de grabación

• Asegúrese de seguir las siguientes pautas

para evitar corromper o dañar los datos

grabados.

• No doble ni tire el soporte de grabación, ni

lo someta a una fuerte presión, sacudidas o

vibraciones.

• No salpique el soporte de grabación con agua.

• No utilice, reemplace o almacene el soporte

de grabación en lugares expuestos a una

fuerte electricidad estática o a perturbaciones

eléctricas.

• No apague la alimentación de la cámara ni

retire la batería o el adaptador de CA durante

la ﬁlmación o la reproducción, o al acceder de

algún otro modo al soporte de grabación.

• No acerque el soporte de grabación a objetos

que tengan un fuerte campo magnético o que

emitan fuertes ondas electromagnéticas.

• No almacene el soporte de grabación en

ubicaciones expuestas a altas temperaturas o a

un alto grado de humedad.

• No toque las partes metálicas.

• Cuando formatea o borra los datos con

la cámara, sólo se cambia la información

de administración. Los datos no se borran

completamente del disco duro. Si desea

eliminar por completo todos los datos, le

recomendamos que utilice algún software

disponible comercialmente diseñado para esta

ﬁnalidad o que destruya físicamente la cámara

con un martillo o procedimiento similar.

Disco duro

• No utilice la unidad cuando esté sujeta a

vibraciones o sonidos fuertes.

• Si mueve la unidad bruscamente, la función

de detección de caídas puede activarse y la

alimentación se puede desconectar.

Pantalla LCD

• Para prevenir daños a la pantalla LCD, NO

...

presione con demasiada fuerza y evite los golpes.

...

coloque la cámara con la pantalla LCD hacia abajo.

• Para prolongar la vida útil

... evite frotarla con un trapo basto.

Equipo principal

• Por seguridad, NO DEBE

... abrir el chasis de la cámara.

... desmontar o modiﬁcar el equipo.

... permitir que productos inﬂamables, agua u

objetos metálicos entren en el equipo.

... extraer la batería ni desconectar el suministro

de energía con el aparato encendido.

... dejar la batería colocada cuando la cámara no

se utilice.

... colocar sobre el aparato ninguna fuente de llama

sin protección, tales como velas encendidas.

... exponer el equipo a goteos o salpicaduras.

... dejar que polvo u objetos metálicos se

adhieran al enchufe de alimentación o al

tomacorriente de CA.

... insertar ningún objeto en la cámara.

• Evite utilizar este aparato

... en lugares sometidos a excesiva humedad o

demasiado polvo.

... en lugares con hollín o vapor, por ejemplo,

cerca de una cocina.

... en lugares sometidos a sacudidas o

vibraciones excesivas.

... cerca de un televisor.

... cerca de aparatos que generen campos

magnéticos o eléctricos fuertes (altavoces,

antenas de emisión, etc.).

... en lugares sometidos a temperaturas

extremadamente altas (superiores a 40°C) o

extremadamente bajas (inferiores a 0°C).

...

en lugares donde la presión atmosférica sea baja

(más de 3000 m por encima del nivel del mar).

• NO deje el aparato

... en lugares donde la temperatura supera los 50°C.

... en lugares con humedad extremadamente

baja (inferior al 35%) o extremadamente alta

(superior al 80%).

... bajo luz solar directa.

... en un coche cerrado en verano.

... cerca de una calefacción.

... en lugares elevados, como encima de un

televisor. La colocación del aparato en un lugar

elevado mientras un cable está conectado

puede provocar averías si alguien tropieza con

el cable y el aparato cae al suelo.

• Para proteger el aparato, NO DEBE

... permitir que se moje.

...

dejar caer el aparato ni golpearlo contra objetos duros.

... someterlo a sacudidas o vibración excesiva

durante su transporte.

... mantener el objetivo dirigido hacia objetos

demasiado brillantes durante largos periodos.

... exponer el objetivo a la luz solar directa.

... balancearlo excesivamente cuando utilice la

correa de mano.

... balancear demasiado la bolsa de la cámara

con la cámara dentro.

... deje la cámara en áreas donde haya polvo o

arena, como en la playa.

• Para evitar que la unidad se caiga:

• Ajuste bien la correa de mano.

• Si utiliza la cámara con un trípode, ﬁje bien la

cámara en el trípode.

Si se le cae la cámara, puede herirse usted y

dañarse la cámara.

Si un niño utiliza la unidad, un adulto deberá guiarle.

Declaración de conformidad

Número de modelo :

GZ-MG680U/650U/630U

Nombre comercial : JVC

Parte responsable : JVC AMERICAS CORP.

Dirección :

1700 Valley Road Wayne, N. J. 07470

Número de teléfono : 973-317-5000

Este dispositivo cumple con el Apartado 15 de la

reglamentación FCC. La operación está sujeta a las

dos condiciones siguientes: (1) Este dispositivo no

debe causar interferencias perjudiciales y (2) este

dispositivo debe aceptar cualquier interferencia

recibida, incluyendo la interferencia que pueda

causar errores de funcionamiento.

Los cambios o modiﬁcaciones no aprobados por

JVC podrian anular la autoridad del usuario para

utilizar el equipo. Este equipo ha sido examinado

y cumple con los límites de dispositivos

digitales Clase B, segun el Apartado 15 de la

reglamentacion FCC.

Estos limites estan diseñados para suministrar

una protección razonable contra interferencias

perjudiciales en una instalacion residencial.

Este equipo genera, usa y puede irradiar

radiofrecuencia y si no se instala y emplea de

acuerdo con las instrucciones puede causar

interferencias perjudiciales a las comunicaciones

por radio. Sin embargo, no se garantiza que no

se produzcan interferencias en una instalacion

en particular. Si este equipo causa interferencias

perjudiciales a la recepcion de radio o televisión,

que pueden determinarse desconectando y

conectando la alimentacion del equipo, el usuario

puede intentar corregir la interferencia por medio

de una o mas de las siguientes medidas:

Reoriente o recoloque la antena de recepción.

Aumente la separación entre el equipo y el

receptor. Conecte el equipo a un tomacorriente en

un circuito diferente al del receptor conectado.

Consulte con su distribuidor o con un tecnico

experimentado de radio/TV.

1208FOH-AL-VM

AAdaptador de CA .........................................16, 42

Ajuste de la fecha/hora ........................................5

Ajuste del idioma ...............................................17

Ajuste del reloj ...................................................16

BBatería .........................................................16, 42

CCable USB ...................................................27, 30

Carga de archivos .............................................36

Carga restante de la batería .............................21

CD-ROM ......................................................10, 29

Compensación de contraluz ..............................24

Conexión AV ................................................25, 34

Conﬁguraciones de menús ................................37

Control de grabación en pantalla ......................19

Control de zoom en pantalla .............................21

Copia de seguridad en DVD ..............................27

DDisco duro .........................................................42

EEliminación de archivos .....................................26

FFinalización .......................................................27

GGrabación manual .............................................24

Grabadora de DVD ............................................27

HHDMI .................................................................25

Horario de verano ..............................................16

IiTunes ................................................................35

LLuz LED ............................................................21

MMando a distancia .......................................11, 13

Modo de exportar a la libería ............................35

NNúmero de imágenes ........................................41

PPantalla LCD ...............................................14, 42

RReproducción de copia .....................................34

Reproducción de extracto .................................22

Reproductor multimedia portátil ........................35

Revisión rápida ............................................19, 20

SSoporte de grabación ........................................42

TTarjeta microSD .................................................18

Tiempo de grabación .........................................41

Tiempo restante de grabación ...........................21

VVisualización de archivos en un televisor ..........25

Volumen del altavoz ..........................................22

YYouTube .............................................................36

ZZoom .................................................................21

Términos

Jvc Everio Digital Camcorder Gz Mg630 Users Manual M9E3

GZ-MG630AUS Instructions LYT1979-001C-M

GZ-MG630AUS GZ-MG630AUS, GZ-MG630AUS2 LYT1979-001C-M English, Spanish,

GZ-MG630RUS GZ-MG630RUS, GZ-MG630RUS2 LYT1979-001C-M English, Spanish,

GZ-MG630AUS2 GZ-MG630AUS2, GZ-MG630RUS2, GZ-MG630SUS2, GZ-MG650BUS2 LYT1979-001C-M English, Spanish,

GZ-MG650BUS GZ-MG650BUS, GZ-MG650BUS2 LYT1979-001C-M English, Spanish,

Navigation menu

Versions of this User Manual:

Views

Navigation
