ENGLISH
CASTELLANO
FRANÇAIS

HD MEMORY CAMERA

GZ-HM320U/GZ-HM300U

Basic User Guide

Dear Customers

Thank you for purchasing this JVC product.

Before use, please read the Safety Precautions and Cautions on P.2 and P.28 to ensure safe

use of this product.

Some features explained in this manual only apply to the specific camera model identified.

This product comes with a “Basic User Guide” (this manual) and a “Detailed User Guide”.

Detailed User Guide

Explains the ways of shooting in various situations and the

useful features.

■Access the following website on your PC

http://manual.jvc.co.jp/index.html/

For Future Reference:

Enter the Model No. (located on the bottom of the camera) and Serial No.

(located on the battery pack mount of the camera) below.

Model No.

Serial No.

Getting StartedRecordingPlaybackCopyingOthers

Safety Precautions

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated "dangerous voltage" within the

product's enclosure that may be of sufficient magnitude

to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in

the literature accompanying the appliance.

WARNING: TO PREVENT FIRE OR SHOCK

HAZARD, DO NOT EXPOSE THIS UNIT TO

RAIN OR MOISTURE.

NOTES:

• The rating plate and safety caution are on the

bottom and/or the back of the main unit.

• The serial number plate is on the battery pack

mount.

• The rating information and safety caution of the

AC adapter are on its upper and lower sides.

When the equipment is installed in a cabinet or on

a shelf, make sure that it has sufﬁcient space on all

sides to allow for ventilation (10 cm (3-15/16") or

more on both sides, on top and at the rear).

Do not block the ventilation holes.

(If the ventilation holes are blocked by a

newspaper, or cloth etc. the heat may not be able

to get out.)

No naked ﬂame sources, such as lighted candles,

should be placed on the apparatus.

When discarding batteries, environmental

problems must be considered and the local rules or

laws governing the disposal of these batteries must

be followed strictly.

The apparatus shall not be exposed to dripping or

splashing.

Do not use this equipment in a bathroom or places

with water.

Also do not place any containers ﬁlled with water

or liquids (such as cosmetics or medicines, ﬂower

vases, potted plants, cups etc.) on top of this unit.

(If water or liquid is allowed to enter this

equipment, ﬁre or electric shock may be caused.)

Do not point the lens directly into the sun. This

can cause eye injuries, as well as lead to the

malfunctioning of internal circuitry. There is also a

risk of ﬁre or electric shock.

CAUTION!

The following notes concern possible physical

damage to this unit and to the user.

Carrying or holding this unit by the LCD monitor

can result in dropping the unit, or in a malfunction.

Do not use a tripod on unsteady or unlevel surfaces.

It could tip over, causing serious damage to the

unit.

CAUTION!

Connecting cables (Audio/Video, S-Video, etc.) to

this unit and leaving it on top of the TV is not

recommended, as tripping on the cables will cause

the unit to fall, resulting in damage.

CAUTION:

The mains plug shall remain readily operable.

• Remove the mains plug immediately if this unit

functions abnormally.

WARNING:

The battery pack and this unit with battery

installed should not be exposed to excessive

heat such as direct sunlight, fire or the like.

For USA-California Only

This product contains a CR Coin Cell Lithium

Battery which contains Perchlorate Material

– special handling may apply.

See www.dtsc.ca.gov/hazardouswaste/perchlorate

2For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such

as radiators, heat registers, stoves, or other

apparatus (including ampliﬁ ers) that produce heat.

9. Protect the power cord from being walked on or

pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

10. Only use attachments/accessories speciﬁ ed by

the manufacturer.

11. Use only with the cart,

stand, tripod, bracket,

or table speciﬁ ed by

the manufacturer, or

sold with the apparatus.

When a cart is used,

use caution when

moving the cart/

apparatus combination

to avoid injury from tip-over.

12. Unplug this apparatus during lightning storms or

when unused for long periods of time.

13. Refer all servicing to qualiﬁ ed service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

If this symbol is shown, it is only valid

in the European Union.

Remember that this unit is intended for private

consumer use only.

Any commercial use without proper permission

is prohibited. (Even if you record an event such

as a show, performance or exhibition for personal

enjoyment, it is strongly recommended that you

obtain permission beforehand.)

Trademarks

• AVCHD and AVCHD logotype are trademarks

of Panasonic Corporation and Sony Corporation.

• x.v.Color™ is a trademark of

Sony Corporation.

• HDMI is a trademark of HDMI

Licensing, LLC.

• Manufactured under license from Dolby

Laboratories. Dolby and the double-D symbol

are trademarks of Dolby Laboratories.

• Windows® is either registered trademark or

trademark of Microsoft Corporation in the

United States and/or other countries.

• Macintosh is a registered trademark of Apple Inc.

• YouTube™ and the YouTube logo are

trademarks and/or registered trademarks of

YouTube LLC.

•

Other product and company names included in

this instruction manual are trademarks and/or

registered trademarks of their respective holders.

• Fire or injury may result if batteries NOT

approved by JVC are used.

Only use the batteries specified on page 24.

•

Please do not pull or bend the AC adapter plug

and cable. This may damage the AC adapter.

CAUTION:

JVC will not be responsible for any lost data. It is

recommended to copy your important recorded

data to a disc or other recording media for storage.

Make a backup of important recorded data

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 3

Contents

Safety Precautions .............................. 2

Contents .............................................. 4

Verifying the Accessories .................... 4

Names of Parts and Functions ............ 5

▶Getting Started .......................... 6

Charging the Battery Pack .................. 6

Grip Adjustment .................................. 7

Attaching the Lens Cap ....................... 7

Inserting an SD card ........................... 8

Clock Setting ..................................... 11

▶Recording ................................ 13

Video Recording ................................ 13

Still Image Recording ........................ 14

▶Playback .................................. 15

Playing Back/Deleting Files on this Unit

........................................................... 15

Playing Back on TV ........................... 16

▶Copying ................................... 18

Copying Files .................................... 18

Dubbing Files by Connecting to a DVD

Recorder or VCR ............................... 19

Copying to Computer ........................ 20

▶Others ..................................... 23

Using the Menu ................................. 23

Recordable Time/Number of Images

........................................................... 24

Troubleshooting ................................ 25

Cautions ............................................ 28

Specifications .................................... 30

▶Learning About Advanced Operations

Use the “Detailed User Guide” on your PC to find out more about the advanced

operations.

■Access the following address on your PC

http://manual.jvc.co.jp/index.html/

Verifying the Accessories

AC Adapter

AP-V30U*

Battery Pack

BN-VG114U

USB Cable

(Type A - Mini Type B)

AV Cable

CD-ROM Basic User Guide

(this manual) Lens Cap

●SD cards are sold separately.

For details on the types of cards that can be used on this unit, refer to P.9.

*When using the AC adapter overseas, please prepare a commercially available

converter plug for the country or region of visit.

4For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Names of Parts and Functions

5 67

98 0a

ALens

BStereo Microphone

CLCD Monitor

Turns the power on/off by opening and

closing.

DSlider

Selects an image or item.

EC Button

Confirms the selected image or item.

FOperation Buttons

Functions differently according to the

operation.

GD (menu) Button ( P.23)

HCamera Sensor

ISpeaker

JACCESS (Access) Lamp

Lights up/blinks during recording or

playback.

KPOWER/CHARGE (Power/Charge)

Lamp ( P.6)

LL (Play/Record Mode) Button

Switches between recording and

playback modes.

MA/B (Video/Still Image) Button

Switches between video and still

image modes.

NUPLOAD (Upload) Button

Recording ：Takes videos in

YouTubeä format.

Playback ：Changes the video to

YouTubeä format.

OM (Power/Information) Button

Recording ：Displays the remaining

time as well as the

battery power during

continuous recording.

Playback ：Displays file information.

Press and hold to turn the power on/off

while the LCD monitor is opened.

PAV Terminal ( P.16, P.19)

QCOMPONENT (Component)

Connector ( P.16)

RHDMI Mini Connector ( P.16)

SZoom/Volume Lever ( P.13, P.15)

TSNAPSHOT (Still Image Recording)

Button ( P.14)

UUSB Terminal ( P.22)

VDC Terminal ( P.6)

WSTART/STOP (Video Recording)

Button ( P.13)

XGrip Belt Release Lever

YGrip Belt ( P.7)

ZTripod Mounting Hole

aSD Card Slot ( P.8)

bBattery Release Lever ( P.6)

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 5

Charging the Battery Pack

2Connect the DC

terminal.

3Plug in the power.

Charging in progress:

Blinks

Charging finished:

Goes out

To detach the battery pack

■

Charging Lamp

1Attach the battery pack.

The battery pack is not

charged at the time of

purchase.

Charging Lamp

Align the top of the battery

with the mark on this unit,

and slide in until the battery

clicks into place.

•

(Base)

Cover

AC Adapter

To AC Outlet

(110V to 240V)

BATT.

CAUTION

Be sure to use JVC battery packs.

●If you use any other battery packs besides JVC battery packs, safety and

performance cannot be guaranteed.

●Charging time: Approx. 2 h 30 m (using supplied battery pack)

* The charging time is when the unit is used at 25°C (77°F). If the battery pack is

charged outside the room temperature range of 10°C - 35°C (50°F - 95°F),

charging may take a longer time or it may not start. The recordable and

playable time may also be shortened under some usage conditions such as at

low temperature.

Getting Started

6For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Grip Adjustment

2 Adjust the length

1 Pull back the belt 3 Attach the belt

Using as a Hand Strap

Remove the strap and loop it around your wrist.

While pressing A, pull B and remove the strap.

Press and hold

●When attaching the hand strap, insert C until it clicks into place.

Attaching the Lens Cap

Damage may occur to the lens if this unit is stored without the lens cap attached.

CAUTION

●Please be careful not to lose the lens cap.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 7

Getting StartedRecordingPlaybackCopyingOthers

Inserting an SD card

■GZ-HM320 (Models with Internal Memory)

When a commercially available SD card is inserted, recordings can still be made to

the card without stopping when the remaining recording time on the internal memory

runs out.

1Close the LCD monitor.

Label

3Insert an SD card.

2Open the cover.

Turn off the power of the unit before

inserting or removing a card.

(Base)

■GZ-HM300 (Models with Dual Slot)

Insert a commercially available SD card before recording.

This unit comes with two SD card slots. When two SD cards are inserted, recordings

can be continued on the other card even if one card is full.

Slot A Slot B

1Close the LCD monitor.

Label

3Insert an SD card into slot A.

2Open the cover.

Turn off the power of this unit before

inserting or removing a card.

(Base)

8For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

■To remove the card

Push the card inward once, then pull it out straight.

(Base)

NOTE

Operations are confirmed on the following SD cards.

Manufacturer Panasonic, TOSHIBA, SanDisk, ATP

Video Class 4 or higher compatible SDHC card (4 GB to

32 GB)

Still Image SD card (256 MB to 2 GB), SDHC card (4 GB to

32 GB)

●Using cards other than those specified above may result in recording failure

or data loss.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 9

Getting StartedRecordingPlaybackCopyingOthers

■To use an SD card

Recording and playback can be

performed on a card when “REC

MEDIA FOR VIDEO” or “REC MEDIA

FOR IMAGE” of media settings is set

to “SD CARD”. (GZ-HM320 only)

●For GZ-HM300, set “VIDEO SLOT

SELECTION” or “IMAGE SLOT

SELECTION” to “SLOT A” or “SLOT

B”.

①Display the menu.

Tou ch

②Select “MEDIA SETTINGS” and

touch C.

VIDEO

DISPLAY SETTINGS

CLOCK ADJUST

BASIC SETTINGS

CONNECTION SETTINGS

MEDIA SETTINGS

SET QUIT

③Select “REC MEDIA FOR

VIDEO” or “REC MEDIA FOR

IMAGE”, and touch C.

MEDIA SETTINGS

REC MEDIA FOR VIDEO

REC MEDIA FOR IMAGE

FORMAT BUILT-IN MEM.

FORMAT SD CARD

ERASE ALL DATA

SET QUIT

④Select “SD CARD” and touch C.

MEDIA SETTINGS

BUILT-IN MEMORY

SET QUIT

5&%#4&

■To use SD cards that have

been used on other devices

Format (initialize) the card using

“FORMAT SD CARD” from media

settings.

All data on the card will be deleted

when it is formatted. Copy all files

on the card to a PC before

formatting.

①Touch D to display the menu.

②Select “MEDIA SETTINGS” with

the slider and touch C.

③Select “FORMAT SD CARD” and

touch C.

MEDIA SETTINGS

REC MEDIA FOR VIDEO

REC MEDIA FOR IMAGE

FORMAT BUILT-IN MEM.

FORMAT SD CARD

ERASE ALL DATA

SET QUIT

④(GZ-HM300 only)

Select the slot inserted with the

card to be formatted, and touch

SLOT SELECTION

SLOT A

SLOT B

SET QUIT

⑤Select “FILE” and touch C.

FORMAT SD CARD

FILE

FILE + MANAGEMENT NO

SET QUIT

⑥Select “YES” and touch C.

⑦After formatting, touch C.

10 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Clock Setting

1Open the LCD monitor.

●The unit turns on. When the LCD

monitor is closed, the unit turns off.

2Select “YES” and touch C when

“SET DATE/TIME!” is displayed.

SET DATE/TIME!

YES

SET

Select

②

Touch

Touch2

Slider

Operation Buttons

●Slide along the slider to select, then

touch the operation buttons to set.

3Set the date and time.

10 00 AM20101

JAN

CLOCK SETTING

DATE TIME

SET QUIT

Cursor

●Use the slider to adjust the year,

month, day, hour and minute.

●Touch the operation buttons “E” / “F”

to move the cursor.

4After setting the date and time,

touch C.

5Select the region where you live

and touch C.

●The city name and time difference is

displayed.

GMT JAN. 1. 2010 10:00 AM

CLOCK/AREA SETTING

SAVE QUIT

NOTE

●Touch the slider and buttons

around the screen with your

fingers.

●The slider and buttons do not

function if you touch them with

your fingernails or with gloves

on.

●The displays on the screen do

not work even if you touch them.

●“SET DATE/TIME!” is displayed

when you turn on this unit after it

has not been used for a

prolonged period. Charge this

unit for more than 24 hours

before setting the clock. ( P.6)

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 11

Getting StartedRecordingPlaybackCopyingOthers

■To reset the clock

Set the clock with “CLOCK ADJUST”

from the menu.

①Display the menu.

Tou ch

②Select “CLOCK ADJUST” and

touch C.

VIDEO

DISPLAY SETTINGS

CLOCK ADJUST

BASIC SETTINGS

CONNECTION SETTINGS

MEDIA SETTINGS

SET QUIT

③Select “CLOCK SETTING” and

touch C.

CLOCK ADJUST

CLOCK SETTING

AREA SETTING

SET FOR DAYLIGHT SAVING TIME

SET QUIT

●The subsequent setting operations

are the same as steps 3 - 5 on the

previous page.

■To change the display

language

The language on the display can be

changed.

①Display the menu.

Tou ch

②Select “DISPLAY SETTINGS”

and touch C.

VIDEO

DISPLAY SETTINGS

CLOCK ADJUST

BASIC SETTINGS

CONNECTION SETTINGS

SET QUIT

9+0&%76

③Select “LANGUAGE” and touch

DISPLAY SETTINGS

LANGUAGE

DATE DISPLAY STYLE

MONITOR BRIGHTNESS

LCD BACKLIGHT

FOCUS ASSIST COLOR

SET QUIT

④Select the desired language and

touch C.

⑤Touch D to exit.

12 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

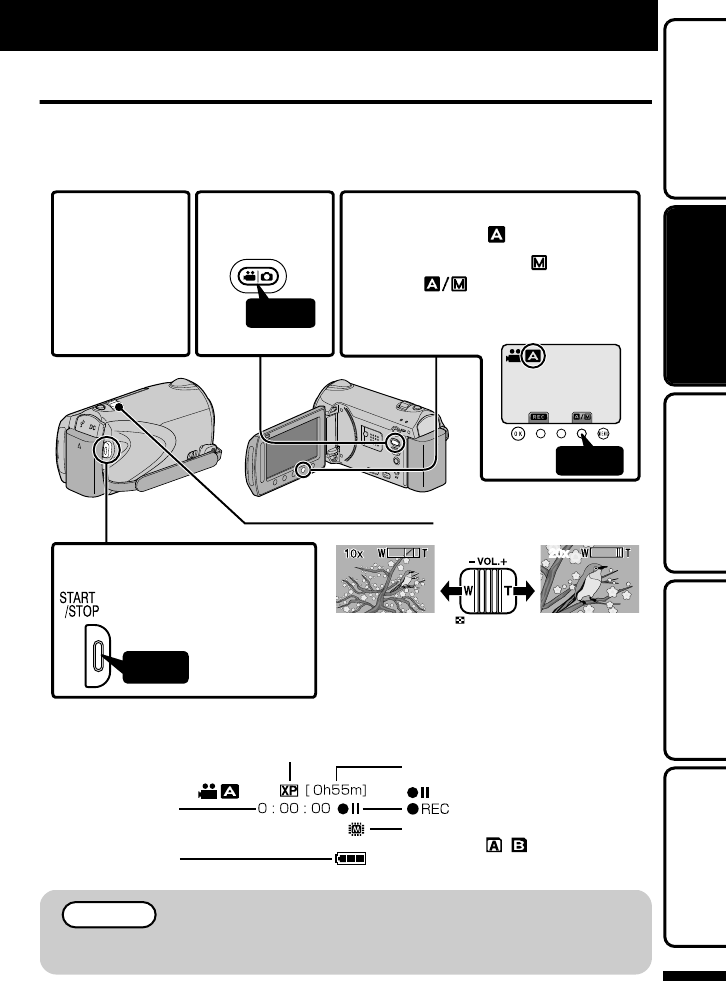

Video Recording

You can record without worrying about the setting details by using the auto mode.

Before recording an important scene, it is recommended to conduct a trial

recording.

Press

Touch

2Select video

mode.

3Check if the recording mode is

Auto.

fI the mode is Manual, touch

the button to switch.

ehT mode changes between auto

and manual with every touch.

•

4 Start recording.

sserP again to stop.•

(Wide angle) (Telephoto)

Zooming

20x

LCD monitor.

1Open the

Remove the

lens cap.

•

■Indications during video recording

Remaining Recording Time

Video Quality

: Record-Standby

Scene Counter: Recording in Progress

Recording Media

Battery Indicator (GZ-HM300: / )

NOTE

●The estimated recording time of the supplied battery pack is approximately 1

hour. ( P.24)

Recording

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 13

Getting StartedRecordingPlaybackCopyingOthers

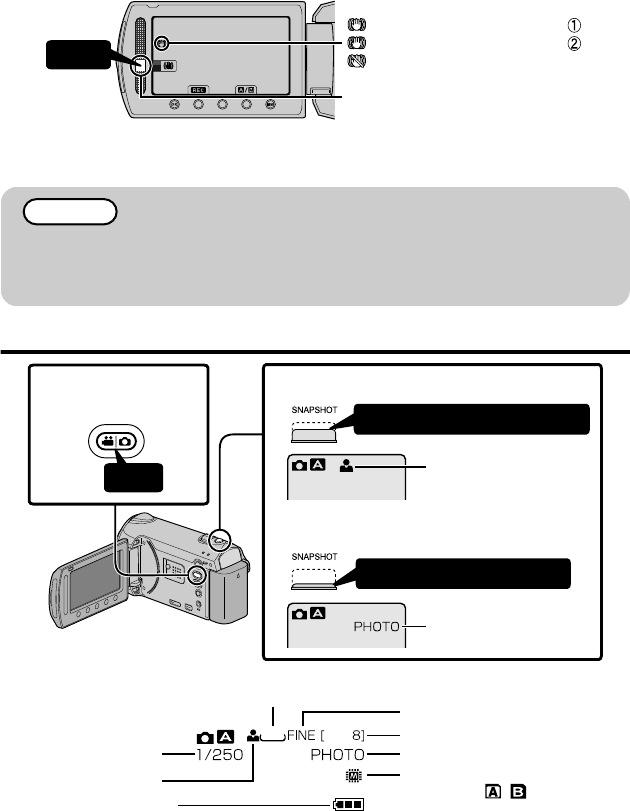

Reducing Camera Shake (Video Recording)

When the image stabilizer is set, camera shake during recording can be effectively

reduced.

Touch

(White): Image stabilizer

(Green): Image stabilizer

(White): OFF

The setting switches with every touch.

A：Reduces camera shake under normal shooting conditions.

B：Reduces camera shake more effectively when shooting bright scenes on the wide

angle end. Only on the wide angle end (approx. 5x).

NOTE

●It is recommended to set the image stabilizer to off when shooting a subject of

little movement with the unit on a tripod.

●Complete stabilization may not be possible if camera shake is excessive.

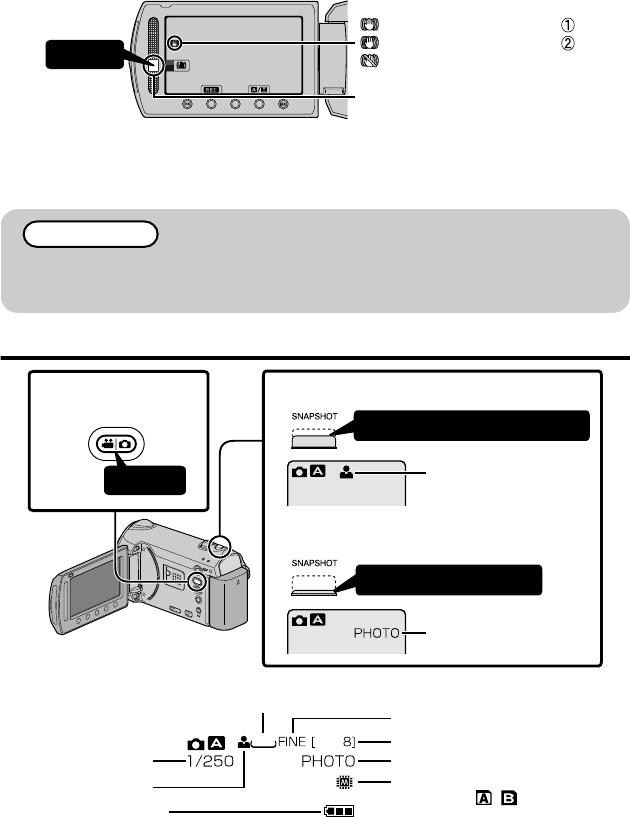

Still Image Recording

Press halfway

Press fully

Press

Lights up during still

image recording

1Select still image

mode.

3 Take a still image.

2 Set the focus on the subject.

Lights up in green

when focused

■Indications during still image recording

1920

Remaining Number of Shots

Image Quality

Recording in Progress

Shutter Speed

Focus

Image Size

Recording Media

Battery Indicator (GZ-HM300: / )

14 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Playing Back/Deleting Files on this Unit

Select and play back the recorded videos or still images from an index screen

(thumbnail display). The contents of the media selected in media settings ( P.10) are

displayed on the index screen.

NOV.01.2009 04:55PM NOV.01.2009 04:55PMJAN.01.2010 04:55PM JAN.01.2010 04:55PM

VIDEO PLAYBACK VIDEO PLAYBACK

Select

Touch

Select

Touch

Press

3 Play back a ﬁle.

1 Select the playback mode.

Volume adjustment

during video playback

Turn up

the volume

Turn down

the volume

2 Select video or still image mode.

To delete unwanted ﬁles

■

Touch to stop.• Select “YES” when the confirmation

message appears and touch .

•

Media being

played back

■To capture a still image during playback

Pause the playback and press the SNAPSHOT button.

■Usable operation buttons during playback

Display During video playback During still image playback

d / ePlayback/pause Start/pause slideshow

fStop (returns to thumbnail display) Stop (returns to thumbnail display)

gAdvances to the next video Advances to the next still image

Returns to the beginning of the scene

Returns to the previous still image

iForward search -

jReverse search -

kForward slow-motion -

lReverse slow-motion -

Playback

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 15

Getting StartedRecordingPlaybackCopyingOthers

Playing Back on TV

1Connect to a TV.

Refer also to the instruction manual of the TV.

** The component cable recommended is QAM1266-001.

●Press the Power button (M) for more than 2 seconds to turn off this unit.

To connect using the HDMI mini connector

If you are using an HDTV, you can play back in HD quality by connecting to the HDMI

terminal.

HDMI Terminal Input

To (HDMI mini)

Terminal

HDMI Cable (Optional)

To connect using the COMPONENT/AV connector

If you are using an HDTV, you can play back in HD quality by connecting to the

COMPONENT terminal.

COMPONENT

CB/PB

CR/PR

Green

Blue

Red

Component Video Input

Video Input

To COMPONENT

Terminal

Video Input

Audio Input (L)

Audio Input (R)

White

Yellow

Red

To AV Terminal

AV Cable

(Provided)

Component Cable**

(Optional)

*Do not connect the

yellow plug when

using component cable.

16 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

2Connect the AC adapter. ( P.6)

●This unit powers on automatically when the AC adapter is connected.

3Select the TV input switch.

4Play back a file. ( P.15)

■To play back with date/time display

Set “DISPLAY ON TV” in the “CONNECTION SETTINGS” menu to “ON”.

Set “ON-SCREEN DISPLAY” in the playback menu to “DISPLAY DATE ONLY”.

■When images look unnatural on the TV

Images do not appear on the TV

properly.

●Disconnect the cable and connect again.

●Restart this unit by turning off and on.

The color of images looks

strange.

●When the video was recorded with “x.v.Color”

set to “ON”, set the x.v.Color setting of the TV to

on.

●Adjust the TV's screen accordingly.

NOTE

●Please contact the TV manufacturer on questions or problems with setting

the TV to the correct mode.

●We recommend using the Category 2 HDMI cable (High Speed cable) for

viewing in higher picture quality.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 17

Getting StartedRecordingPlaybackCopyingOthers

Copying Files

You can create discs or copy the files on this unit by connecting it to various devices.

●Copying files by connecting to a DVD writer is not supported.

Devices ...

Page

DVD Recorder

P P P 19

VCR

P- - 19

- * P20

* For details on how to create a disc using a computer, refer to the Detailed User

Guide.

Copying

18 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Dubbing Files by Connecting to a DVD

Recorder or VCR

You can dub videos in standard quality by connecting to a DVD recorder or VCR.

Refer also to the instruction manual of the TV, DVD recorder, VCR, etc.

1Connect to a VCR/DVD recorder.

●Press the Power button (M) for more than 2 seconds to turn off this unit.

To DC Terminal

VCR/DVD Recorder

Video Input

Audio Input (L)

Audio Input (R)

Yellow

White

Red

Video Input

To AV Terminal

AV Cable

(Provided)

AC Adapter

To AC Outlet

(110 V to 240 V)

●This unit powers on automatically when the AC adapter is connected.

2Select the playback mode.

●Turn on this unit.

Press

3Prepare to record.

Preparation on TV and VCR/DVD recorder

●Switch to a compatible external input.

●Insert compatible blank DVD or VHS to dub.

Preparation on this unit

●Set “VIDEO OUTPUT” in the connection

settings menu to the aspect ratio (“4:3” or “16:9”) of the connecting TV.

●To include the date during dubbing, set “DISPLAY ON TV” in the “CONNECTION

SETTINGS” menu to “ON”. Set “ON-SCREEN DISPLAY” in the playback menu to

“DISPLAY DATE ONLY”.

4Start recording.

●Start playback on this unit ( P.15) and press the record button on the recorder.

●After playback is complete, stop the recording.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 19

Getting StartedRecordingPlaybackCopyingOthers

Copying to Computer

Verifying System Requirements (Guideline)

Windows PC

You can copy files to a PC using the provided software.

Right-click on “Computer” (or “My Computer”) in the “Start” menu and select “Properties”

to check the following items.

■Windows Vista/Windows 7

Windows Vista

Home Basic or Home Premium

(Pre-installed versions only)

Windows 7

Home Premium

(Pre-installed versions only)

Service Pack 2 (Windows Vista only)

Processor:

Intel Core Duo CPU 1.66 GHz or higher

Intel Core 2 Duo CPU 2.13 GHz or

higher recommended

System type: 32-bit / 64-bit

Memory: At least 2 GB

■Windows XP

Windows XP

Home Edition or Professional

(Pre-installed versions only)

Service Pack 3

Processor:

Intel Core Duo CPU 1.66 GHz or higher

Intel Core 2 Duo CPU 2.13 GHz or

higher recommended

Memory: At least 1 GB

NOTE

●If your PC does not meet the above system requirements, the provided

software cannot be used.

●Still images cannot be recorded to discs using the provided software.

●For more information, contact your PC's manufacturer.

●Mac users may use the software provided with the Mac computer.

20 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Mac

Copy the video and still image files to a computer using the following method.

①Close the LCD monitor and connect to a PC. ( P.22)

②Open the LCD monitor and display the USB menu.

③Select “PLAYBACK ON PC” and touch C.

④

Double-click on the "EVERIO_MEM" or "EVERIO_SD" icon on the desktop.

⑤Click on the column display icon.

⑥Copy the files to any folder in the PC (desktop, etc).

column display icon Copy the files

●When the folders or files are deleted/moved/renamed in the computer, they

cannot be played back on this unit anymore.

●When removing this unit from the computer, drag & drop the "EVERIO_MEM"

or "EVERIO_SD" icon on the desktop to the trash bin.

Installing the Provided Software

You can display the recorded images in

calendar format and perform simple

editing using the provided software.

1(Windows Vista/Windows 7 only)

Load the provided CD-ROM into your

PC.

①Click “Run INSTALL.EXE” in the

auto play dialog box.

②Click “Continue” on the user

account control screen.

●“Software Setup” appears after a

while.

●

If it doesn't appear, double-click the

CD-ROM icon in “My Computer”.

2Click “Easy Installation”.

●Follow the on-screen instructions.

NOTE

Viewing the Detailed User Guide

●Connect to the internet and click

“Read Detailed User Guide”.

3Click “Finish”.

4Click “Quit”.

●Exits installation of Everio

MediaBrowser and icons are created

on the desktop.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 21

Getting StartedRecordingPlaybackCopyingOthers

Backing Up All Files

Before making backup, make sure that

there is enough free space in the PC's

HDD.

1Connect the USB cable and AC

adapter.

USB Cable

(Provided)

AC Adapter

To USB Terminal

To DC Terminal

To USB Terminal

2Open the LCD monitor.

3Select “BACK UP” and touch C.

USB MENU

PLAYBACK ON PC

CREATE DISC

DIRECT DISC

UPLOAD

SET QUIT

BACK UP

●The provided software Everio

MediaBrowser starts up on the PC.

The subsequent operations are to be

performed on the PC.

4Select the volume.

Click

5Start backup.

Click

Saving destination (PC)

6After backup is complete, click

“OK”.

If you encounter any problems with

the provided software Everio

MediaBrowser, please consult the

"Pixela User Support Center".

■To disconnect this unit from the

①Click “Safely Remove Hardware”.

②Click “Safely Remove USB Mass

Storage Device”.

③(For Windows Vista) Click “OK”.

④Disconnect the USB cable and

close the LCD monitor.

22 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Using the Menu

You can configure various settings using

the menu.

1Display the menu.

Tou ch

●The menu differs according to the

mode in use.

2Select the desired menu and

touch C.

VIDEO

VIDEO QUALITY

ZOOM

GAIN UP

TIME-LAPSE RECORDING

SET QUIT

3Select the desired setting and

touch C.

VIDEO

OFF

AGC

AUTO

SET QUIT

■To exit the screen

Touch D (quit).

■To return to the previous

screen

Touch “J”.

■To display the help file

Touch “K”.

●For more information on the

settings, refer to the Detailed

User Guide.

Customer Support Information

Use of this software is authorized according to the terms of the software license.

JVC (for inquires regarding this unit)

When contacting the nearest JVC ofﬁce or agency in your country (refer to the JVC Worldwide Service

Network at http://www.jvc-victor.co.jp/english/worldmap/index-e.html) about this software, please have the

following information ready.

• Product Name, Model, Serial Number, Problem, Error Message

•PC (Manufacturer, Model (Desktop/Laptop), CPU, OS, Memory (MB/GB), Available Hard Disk Space (GB))

Please note that it may take some time to respond to your questions, depending on their subject matter.

JVC cannot answer questions regarding basic operation of your PC, or questions regarding speciﬁcations

or performance of the OS, other applications or drivers.

Pixela (for inquires regarding the provided software)

Region Language Phone #

USA and Canada English +1-800-458-4029 (toll-free)

Europe (UK, Germany, France,

and Spain) English/German/French/Spanish +800-1532-4865 (toll-free)

Other Countries in Europe English/German/French/Spanish +44-1489-564-764

Asia (Philippines) English +63-2-438-0090

China Chinese 10800-163-0014 (toll-free)

Homepage: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/

Please check our website for latest information and downloading.

Others

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 23

Getting StartedRecordingPlaybackCopyingOthers

Recordable Time/Number of Images

You can check the video recording time by pressing the M (Power/Information) button.

Approximate Video Recording Time

Quality Built-in

Memory

SD Card/SDHC Card

4 GB 8 GB 16 GB 32 GB

UXP 40 m 20 m 40 m 1 h 20 m 2 h 40 m

XP 1 h 30 m 1 h 2 h 4 h

SP 1 h 25 m 44 m 1 h 28 m 2 h 56 m 5 h 52 m

EP 3 h 35 m 1 h 50 m 3 h 40 m 7 h 20 m 14 h 40 m

●Built-in memory applies to GZ-HM320 only.

●The approximate recording time is only a guide. The actual recording time may

shorten depending on the shooting environment.

Approximate Number of Still Images (Unit: Number of Shots)

Image size / Quality

Built-in

Memory

SD Card / SDHC Card

256 MB 512 MB

1 GB 2 GB 4 GB 8 GB

16 GB 32 GB

16:9

1920 × 1080 / FINE 8260 260 510 1030 2100 4140 8330 9999 9999

1920 × 1080 /

STANDARD

9999 410 810 1620 3210 6310 9999 9999 9999

4:3

1440 × 1080 / FINE 9999 340 680 1360 2770 5450 9999 9999 9999

1440 × 1080 /

STANDARD

9999 540 1070 2140 4360 8570 9999 9999 9999

640 × 480 / FINE 9999 1690 3330 6670 9999 9999 9999 9999 9999

640 × 480 /

STANDARD 9999 3050 5990 9999 9999 9999 9999 9999 9999

●Up to 9999 still images may be recorded on the SD cards with at least 16 GB

capacity (regardless of image size and quality).

Approximate Recording Time (Using Battery)

Battery Pack Approximate

Charging Time

Actual Recording

Time

Continuous

Recording Time

BN-VG114U 2 h 30 m 1 h 1 h 45 m

BN-VG121U 3 h 30 m 1 h 30 m 2 h 40 m

●The above are values when “LCD BACKLIGHT” is set to “STANDARD”.

●The actual recording time may be shorter if zooming is used or if recording is stopped

repeatedly. (It is recommended to prepare battery packs ready for three times the

expected recording time.)

●When the battery life is reached, the recording time becomes shorter even if the

battery pack is fully charged. (Replace the battery pack with a new one.)

24 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Troubleshooting

Before requesting service, consult the following chart or the “Troubleshooting” section

in the Detailed User Guide.

If the solutions indicated in the chart do not solve the problem, consult your nearest

JVC dealer or JVC service center for instructions. Refer also to the FAQ of new

products on JVC’s website.

Refer also to the Q&A information of new products on JVC’s website (http://

www.jvc.com).

This unit is a microcomputer-controlled device. Electrostatic discharge, external noise

and interference (from a TV, a radio, etc.) might prevent it from functioning properly. In

such a case, reset this unit.

■Reset this unit when it does not function properly or when “...

Error” appears on the screen.

①Turn off the power. (Close the LCD monitor.)

②Remove the AC adapter and battery pack from this unit, reattach them,

and turn on the power again.

Troubleshooting

Trouble Action Page

Power

POWER/CHARGE lamp

starts blinking when the

monitor is closed.

●The battery pack is being charged. 6

Recording

Recording/snapshot

cannot be performed.

●Check the A / B mode. 13

●Set to the recording mode with the L

button. 15

Recording stops by itself.

●Insert a commercially available SD

card. 8

●Recording stops automatically after 12

hours of non-stop recording. -

●The media used for recording is out of

space. To ensure continuous

recording, set “SEAMLESS

RECORDING” to “ON” before you start

recording. The unit switches to another

media and records continuously

without frame loss.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 25

Getting StartedRecordingPlaybackCopyingOthers

Playback

No date/time display. ●Set “ON-SCREEN DISPLAY” in the

playback menu accordingly. -

Sound or video is

interrupted.

●Sometimes playback is interrupted at

the connecting section between two

scenes. This is not a malfunction.

Cannot find a recorded

video.

●Select “PLAYBACK OTHER FILE” then

search the video on the index screen.

(Video files that have damaged

management information can be

played back.)

●Cancel group display and date search

functions. -

●Change the setting in “REC MEDIA

FOR VIDEO” or “REC MEDIA FOR

IMAGE”. (Files on other media are not

displayed.)

The color of images

looks strange.

●When recording the white balance was

not correctly adjusted. -

●When the video was recorded with

“x.v.Color” set to “ON”, change the

setting as desired on TV.

●Set “EFFECT” to “OFF”. -

Other problems

The lamp does not flash

during battery pack

charging.

●Check the remaining battery power.

(When the battery pack is fully

charged, the lamp does not flash.)

●

When charging in either a hot or cold

environment, ensure that battery is being

charged within the permitted temperature

range. (Otherwise, charging may stop to

protect the battery pack.)

The slider and operation

buttons do not work.

●Remove any gloves. -

●Touch the slider and buttons with your

fingers to operate. (They do not

function if you touch them with your

fingernails or pen tips.)

This unit heats up. ●

This is not a malfunction. (This unit may

become warm when used for a long time.)

When connecting to the

HDMI cable, the image

or sound does not

appear on the TV

properly.

●The image or sound may not appear

on the TV properly depending on the

TV connected. In such cases, perform

the following operations.

A Disconnect and reconnect the HDMI

cable.

B Turn off and on this unit again.

26 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

HDMI-CEC functions do

not work properly and

the TV does not work in

conjunction with this unit.

●Some TVs may operate differently

depending on the specifications even if

they are HDMI-CEC compliant.

Therefore, the HDMI-CEC function of

this unit cannot be guaranteed to

operate in combination with all TVs. In

such cases, set “HDMI CONTROL” to

“OFF”.

Warning Indications

Warning Indications Action Page

Warning Indications

RECORDING FAILURE

●Turn off and on this unit again. -

UNSUPPORTED SCENE!

(Video)/

UNSUPPORTED FILE! (Still

image)

●Make use of a file recorded with this

unit. (Files recorded with other

devices may not be playable. If the file

was recorded with this unit, then it is

corrupted.)

BACK UP RECORDED

DATA ON PC OR DISC

PERIODICALLY

●Connect and copy your data to a PC. 22

DATA RECORDED IS TOO

LITTLE UNABLE TO SAVE

●If a video recording is stopped with

the actual recording time displayed at

“0:00:00:17” and below, the video

cannot be saved.

MEMORY CARD ERROR!

●Turn off and on this unit again. -

●Remove the AC adapter and battery

pack, then remove and re-insert the

SD card.

●Remove any dirt from the SD card

terminals. -

●Format the SD card by executing

“FORMAT SD CARD” in the media

settings menu. (All data is deleted.)

CHECK LENS COVER

●Appears for 5 seconds after power is

turned on if the lens cap is attached or

when it is dark.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 27

Getting StartedRecordingPlaybackCopyingOthers

Cautions

AC Adapter

When using the AC adapter in areas other

than the USA

The provided AC adapter features automatic voltage

selection in the AC range from 110 V to 240 V.

USING HOUSEHOLD AC PLUG ADAPTER

In case of connecting the unit’s power cord to

an AC wall outlet other than American National

Standard C73 series type use an AC plug

adapter, called a “Siemens Plug”, as shown.

For this AC plug adapter, consult your nearest

JVC dealer.

Plug Adapter

Battery Pack

The supplied battery pack is a

lithium-ion battery. Before using

the supplied battery pack or an

optional battery pack, be sure

to read the following cautions:

Terminals

•

To avoid hazards

...

do not burn.

...

do not short-circuit the terminals. Keep it away

from metallic objects when not in use. When

transporting, carry the battery in a plastic bag.

...

do not modify or disassemble.

...

do not expose the battery to temperatures

exceeding 60°C (140°F), as this may cause the

battery to overheat, explode or catch ﬁre.

... use only speciﬁed chargers.

•

To prevent damage and prolong service life

... do not subject to unnecessary shock.

... charge within the temperature range of 10°C

to 35°C (50°F to 95°F). Cooler temperatures

require longer charging time, or in some cases

stop charging at all.

Warmer temperatures prevent complete

charging, or in some cases stop charging at all.

... store in a cool, dry place. Extended exposure

to high temperatures will increase natural

discharge and shorten service life.

... fully charge and then fully discharge the battery

every 6 months when storing the battery pack

over a long period of time.

... remove from charger or powered unit when not

in use, as some machines use current even

when switched off.

ATTENTION:

The product you have purchased

is powered by a rechargeable

battery that is recyclable.

Please call 1-800-8-BATTERY for

information on how to recycle this

battery.

Recording Medium

•Be sure to follow the guidelines below

to prevent corruption or damage to your

recorded data.

• Do not bend or drop the recording medium,

or subject it to strong pressure, jolts or

vibrations.

•Do not splash the recording medium with

water.

• Do not use, replace, or store the recording

medium in locations that are exposed to

strong static electricity or electrical noise.

• Do not turn off this unit’s power or remove

the battery or AC adapter during shooting,

playback, or when otherwise accessing

the recording medium.

• Do not bring the recording medium near

objects that have a strong magnetic ﬁeld or

that emit strong electromagnetic waves.

• Do not store the recording medium in

locations with high temperature or high

humidity.

•Do not touch the metal parts.

LCD Monitor

•To prevent damage to the LCD monitor,

DO NOT

... push it strongly or apply any shocks.

... place this unit with LCD monitor on the

bottom.

•To prolong service life

... avoid rubbing it with coarse cloth.

Valid in USA

28 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Main Unit

•For safety, DO NOT

... open the unit’s chassis.

... disassemble or modify the unit.

... allow inﬂammables, water or metallic objects

to enter the unit.

... remove the battery pack or disconnect the

power supply while the power is on.

... leave the battery pack attached when the unit

is not in use.

... place naked ﬂ ame sources, such as lighted

candles, on the apparatus.

... expose the apparatus to dripping or splashing.

... leave dust or metal objects adhered to the

power plug or an AC wall outlet.

... insert any objects in the unit.

•To prevent the unit from dropping,

• Fasten the grip belt securely.

• When using the unit with a tripod, attach

the unit to the tripod securely.

If the unit drops, you may be injured and the

unit may be damaged.

When a child uses the unit, there must be

parental guidance.

Declaration of Conformity

Model Number :GZ-HM320U/GZ-HM300U

Trade Name : JVC

Responsible party : JVC AMERICAS CORP.

Address : 1700 Valley Road Wayne, N. J. 07470

Telephone Number : 973-317-5000

This device complies with Part 15 of FCC

Rules. Operation is subject to the following

two conditions: (1) This device may not cause

harmful interference, and (2) this device must

accept any interference received, including

interference that may cause undesired operation.

Changes or modifications not approved by

JVC could void the user’s authority to operate

the equipment. This equipment has been

tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to

provide reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses, and can radiate

radio frequency energy and, if not installed

and used in accordance with the instructions,

may cause harmful interference to radio

communications. However, there is no guarantee

that interference will not occur in a particular

installation. If this equipment does cause harmful

interference to radio or television reception,

which can be determined by turning the

equipment off and on, the user is encouraged

to try to correct the interference by one or more

of the following measures: Reorient or relocate

the receiving antenna. Increase the separation

between the equipment and receiver.

Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

Consult the dealer or an experienced radio/

TV technician for help.

This Class B digital apparatus complies with

Canadian ICES-003.

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

•Avoid using the unit

... in places subject to excessive humidity or dust.

... in places subject to soot or steam such as near

a cooking stove.

... near a television set.

... near appliances generating strong magnetic

or electric ﬁelds (speakers, broadcasting

antennas, etc.).

... in places subject to extremely high (over 40°C

or 104°F) or extremely low (under 0°C or 32°F)

temperatures.

•DO NOT leave the unit

... in places of over 50°C (122°F).

... in places where humidity is extremely low

(below 35%) or extremely high (above 80%).

... in direct sunlight.

... in a closed car in summer.

... near a heater.

... in high places such as on a TV. Leaving the

unit in high places while a cable is connected

may result in a malfunction if the cable is

caught and the unit falls onto the ﬂoor.

•To protect the unit, DO NOT

... allow it to become wet.

... drop the unit or strike it against hard objects.

... subject it to shock or excessive vibration

during transportation.

... keep the lens directed at extremely bright

objects for long periods.

... expose the lens to direct sunlight.

... swing it excessively when using the hand strap.

... swing the soft camcorder case excessively

when the unit is inside it.

... place the unit in dusty or sandy areas, such

as on a beach.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 29

Getting StartedRecordingPlaybackCopyingOthers

Specifications

Camera

Model name GZ-HM320 GZ-HM300

Power supply Using AC adapter: DC 5.2 V,

Using battery pack: DC 3.6 V

Power consumption 2.6 W (when “LCD BACKLIGHT” is set to

“STANDARD”)

2.8 W (when “LCD BACKLIGHT” is set to “BRIGHTER”)

Rated Current Consumption: 1A

Dimensions (W x H x D) 52 mm x 62 mm x 110 mm (2-1/16" x 2-2/5" x 4-3/8")

(excluding grip belt)

Mass Approx. 215 g (0.47 lbs) (camera only),

Approx. 255 g (0.56 lbs) (including supplied battery

pack)

Operating environment Allowable operating temperature:

0°C to 40°C (32°F to 104°F)

Allowable storage temperature:

-20°C to 50°C (-4°F to 122°F)

Allowable operating humidity: 35 % to 80 %

Image pickup device 1/5.8" 1,370,000 pixels (progressive CMOS)

Recording area (Video) (16:9) 750,000 to 1,090,000 pixels (optical zoom)

Recording area (Still image) (4:3) 560,000 to 820,000 pixels

(16:9) 750,000 to 1,090,000 pixels

Lens

F1.8 - 3.5, f= 3.0 mm to 60.0 mm

(35 mm conversion: 46.4 mm to 928 mm)

Zoom (Video) Optical zoom: Up to 20x

Digital zoom: Up to 200x

Zoom (Still image) Optical zoom: Up to 20x

Video recording format

AVCHD standard, Video: AVC/H.264, Audio: Dolby Digital

(2ch)

Still image recording format JPEG standard

Recording media Internal Memory (8 GB),

SD/SDHC card

(commercially available)

SD/SDHC card

(commercially available)

Clock battery Rechargeable battery

Connectors

HDMI HDMIä Mini Connector (V.1.3 with x.v.Colorä)

Component output Y, Pb, Pr component output

Y: 1.0 V (p-p), 75 W Pb/Pr: 0.7 V (p-p), 75 W

AV output Video output: 1.0 V (p-p), 75 W

Audio output: 300 mV (rms), 1 kW

USB Mini USB type B, USB 2.0 compliant

30 For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

AC Adapter (AP-V30U)*

Power supply AC 110 V to 240 V, 50 Hz/60 Hz

Output DC 5.2 V, 1.8 A

Allowable operating

temperature

0°C to 40°C (32°F to 104°F)

10°C to 35°C (50°F to 95°F) during charging

Dimensions (W x H x D) 78 mm x 34 mm x 46 mm (3-1/8" x 1-3/8" x 1-13/16")

(excluding cord and AC plug)

Mass Approx. 107 g (0.24 lbs)

* When using the AC adapter overseas, please prepare a commercially available

converter plug for the country or region of visit.

●The specifications and appearance of this product are subject to changes for

further improvement without prior notice.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/ 31

Getting StartedRecordingPlaybackCopyingOthers

Index

AAC Adapter ................................ 6, 28

AV Connection ......................... 16, 19

BBattery Pack .............................. 6, 28

CCD-ROM ........................................ 21

Clock Adjust ................................... 12

Copy (Back Up) ................. 18, 19, 22

DDate/Time Setting .......................... 11

Deleting Files ................................. 15

Dubbing (Duplicate) ....................... 22

FFormat SD Card ............................ 10

IInstallation ..................................... 21

LLanguage Setting .......................... 12

LCD Monitor .................................. 28

MMac ................................................ 21

Menu Settings ................................ 23

NNumber of Images ......................... 24

RRecordable Time ........................... 24

Recording Media for Image ........... 10

SSD Card ..................................... 8, 24

Software ........................................ 20

UUSB Cable ..................................... 22

VViewing Files on TV ....................... 16

WWindows ........................................ 20

ZZoom ............................................. 13

1209ZAR-SW-MP

VIDEOCÁMARA

GZ-HM320U/GZ-HM300U

Guía básica del usuario

Estimado cliente:

Gracias por haber adquirido este producto JVC.

Antes de su uso, lea las precauciones de seguridad y advertencias en P.2 y P.28 para

garantizar un uso seguro de este producto.

Algunas características detalladas en este manual solo se aplican a un modelo específico de

cámara.

Este producto viene con una “Guía básica del usuario” (este manual) y una “Guía detallada del

usuario”.

Guía detallada del

usuario

Explican las formas de filmar en distintas situaciones y las

funciones más útiles de la cámara.

■Acceda a la siguiente página web desde su PC

http://manual.jvc.co.jp/index.html/

Para futuras consultas:

Escriba a continuación el número de modelo (situado en la base de la cámara) y el número de

serie (situado en el compartimiento de la batería de la cámara).

Número de modelo

Número de serie

IntroducciónGrabaciónReproducciónCopiaOtros

Precauciones de seguridad

ADVERTENCIA: PARA EVITAR RIESGO

DE INCENDIOS O ELECTROCUCIONES,

NO EXPONGA ESTE APARATO A LA

LLUVIA O HUMEDAD.

NOTAS:

•La placa de valores nominales y la precaución de

seguridad se encuentran en la parte inferior y/o

en la parte posterior de la unidad principal.

•La placa del número de serie se encuentra en el

compartimiento de la batería.

•La información sobre los valores nominales y las

precauciones de seguridad del adaptador de CA

se encuentran en la parte superior e inferior del

mismo.

Sólo para EE.UU.-California

Este producto contiene una batería de litio CR

de tipo botón que contiene perclorato (puede

requerirse una manipulación especial). Visite

www.dtsc.ca.gov/hazardouswaste/perchlorate

Cuando el equipo se encuentra instalado en

un gabinete o en un estante, asegúrese que

tenga suﬁciente espacio en todos los lados para

permitir la ventilación (10 cm o más en cada lado,

en la parte superior y en la parte trasera).

No bloquee los oriﬁcios de ventilación.

(Si los oriﬁcios de ventilación están bloqueados

por un periódico, o paño, etc., el calor no podrá

salir.)

No deberá ser colocada en el aparato ninguna

fuente de llama sin protección, tales como velas

encendidas.

Cuando descarte las pilas, deberá considerar los

problemas ambientales y respetar estrictamente

las normas locales o leyes vigentes para la

eliminación de estas pilas.

La unidad no deberá ser expuesta a goteos ni

salpicaduras.

No use esta unidad en un cuarto de baño o en

lugares con agua.

Tampoco coloque ningún envase lleno de agua

o líquidos (tales como cosméticos o medicinas,

ﬂoreros, macetas, vasos, etc.) en la parte

superior de la unidad.

(Si penetra agua o líquidos en la unidad, pueden

producirse electrocuciones o incendios.)

No apunte el objetivo directamente hacia el sol.

Esto puede causarle lesiones en los ojos así

como también fallas en los circuitos internos de

la cámara. Esto también puede producir riesgo

de incendio o de choque eléctrico.

¡PRECAUCIÓN!

Las siguientes notas indican posibles daños a la

cámara o lesiones al usuario.

El transportar o sostener la cámara por el

monitor LCD puede resultar en la caída o en

fallas de la unidad.

No utilice el trípode sobre superﬁcies inestables

o desniveladas ya que la cámara puede caerse,

produciendo graves daños a la misma.

¡PRECAUCIÓN!

Evite conectar los cables (audio/video, etc.) a la

cámara y dejar la unidad sobre el TV, ya que el

tropezar con uno de los cables puede derribar

la cámara resultando ésta dañada.

ADVERTENCIA:

Las baterías, incluidas las baterías de litio

instaladas en la cámara, no deben dejarse

expuestas a un calor excesivo, como la luz

solar directa, el fuego o una condición similar.

•Retire de inmediato el enchufe de red si la unidad

funciona anormalmente.

PRECAUCIÓN:

El enchufe de red siempre debe estar

fácilmente disponible.

2Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Recuerde que esta cámara debe usarse

únicamente para ﬁnes privados.

Está prohibido cualquier uso comercial sin la

autorización correspondiente. (Aunque grabe

acontecimientos, tales como espectáculos

o exhibiciones, para su disfrute personal, se

recomienda que obtenga una autorización previa.)

Marcas comerciales

•“AVCHD” y el logotipo de “AVCHD” son marcas

comerciales de Panasonic Corporation y Sony

Corporation.

•Fabricado bajo licencia de Dolby Laboratories.

Dolby y el símbolo de la doble D son marcas

comerciales de Dolby Laboratories.

•Windows® es una marca registrada o una marca

comercial de Microsoft Corporation en los

Estados Unidos y/o en otros países.

•Macintosh es una marca registrada de Apple Inc.

•x.v.Color es una marca

comercial de Sony Corporation.

•HDMI es una marca comercial

de HDMI Licensing, LLC.

•YouTube y el logotipo de YouTube son marcas

comerciales y/o marcas comerciales registradas

de YouTube LLC.

•El resto de los nombres de productos y

de compañías incluidos en este manual

de instrucciones son marcas comerciales

y/o marcas registradas de sus respectivos

propietarios.

•Si se utilizan baterías que NO han sido

aprobadas por JVC, es posible que se produzca

fuego o lesiones en el usuario.

Utilice solo las baterías especificadas en la

página 24.

•No tire o doble el enchufe y cable del adaptador

de CA. Podría dañar el adaptador de CA.

PRECAUCIONES:

JVC no se responsabilizará de cualquier

pérdida de datos. Le sugerimos que guarde los

datos importantes que haya grabado

copiándolos en un DVD o cualquier otro soporte

de grabación.

Realice una copia de seguridad de los

datos importantes que haya grabado

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

1. Lea estas instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a las advertencias.

4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Limpie sólo con paño seco.

7. No bloquee ninguna abertura de ventilación.

Instale de acuerdo con las instrucciones del

fabricante.

8. No lo instale cerca de ninguna fuente de calor

tales como, radiadores, calefactores, cocinas,

u otros aparatos (incluyendo ampliﬁcadores)

que produzcan calor.

9. Evite pisar o apretar el cable de alimentación,

especialmente en los enchufes, conectores y

en el punto de salida

del aparato.

10. Sólo utilice

dispositivos/accesorios

especiﬁcados por el

fabricante.

11. Utilice sólo con la

carretilla, estante,

trípode, soporte o mesa

especiﬁcado por el fabricante o vendido con

el aparato. Cuando utilice una carretilla, sea

cauteloso al mover el conjunto de carretilla/

aparato para evitar lesiones provocadas por

caídas.

12. Desenchufe este aparato durante estruendos

de relámpagos o cuando esté fuera de uso por

largo tiempo.

13. Reﬁera toda reparación a personal de servicio

caliﬁcado. Se requiere de reparación cuando el

aparato ha sido dañado de alguna manera, por

ejemplo, si el cable o enchufe de alimentación

está dañado, si ocurrió derrame de líquidos

o caída de objetos dentro del aparato, si el

aparato fue expuesto a la lluvia o humedad, si

no funciona normalmente, o sufrió caídas.

Si este símbolo aparece, sólo es

válido en la Unión Europea.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 3

Contenido

Precauciones de seguridad ................. 2

Contenido ............................................ 4

Comprobación de los accesorios ........ 4

Nombres de piezas y funciones .......... 5

▶Introducción ............................... 6

Carga de la batería ............................. 6

Ajuste de la correa de mano ............... 7

Montaje de la tapa de la lente ............. 7

Introducción de una tarjeta SD ............ 8

Ajuste del reloj ................................... 11

▶Grabación ................................ 13

Grabación de vídeo ........................... 13

Grabación de imágenes fijas ............. 14

▶Reproducción .......................... 15

Reproducción y eliminación de archivos

de esta unidad ................................... 15

Reproducción en un televisor ............ 16

▶Copia ....................................... 18

Copia de archivos ............................. 18

Copia de archivos mediante la conexión

a una grabadora de vídeo o DVD ..... 19

Copia al PC ....................................... 20

▶Otros ....................................... 23

Uso del menú .................................... 23

Tiempo de grabación/número de

imágenes ........................................... 24

Resolución de problemas .................. 25

Advertencias ..................................... 28

Especificaciones ............................... 30

▶Funciones avanzadas

Use la “Guía detallada del usuario” en su PC para obtener más información sobre las

funciones avanzadas.

■Acceda a la siguiente dirección web desde su PC

http://manual.jvc.co.jp/index.html/

Comprobación de los accesorios

Adaptador de CA

AP-V30U* Batería

BN-VG114U

Cable USB

(tipo A - mini tipo B)

Cable AV

CD-ROM Guía básica del

usuario

(este manual) Tapa de la lente

●Las tarjetas SD se venden por separado.

Para obtener más información sobre los tipos de tarjetas que se pueden utilizar en

esta unidad, consulte P.9.

*Si utiliza un adaptador de CA en el extranjero, utilice un enchufe adaptador

comercialmente disponible para el país o región en la que se encuentre.

4Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Nombres de piezas y funciones

5 67

98 0a

ALente

BMicrófono estéreo

CMonitor LCD

Enciende y apaga la alimentación si se

abre o se cierra.

DControl deslizante

Selecciona una imagen u opción.

EBotón C

Confirma la imagen u opción

seleccionada.

FBotones de funcionamiento

Funciona de manera diferente según

la operación realizada.

GBotón D (menú) ( P.23)

HSensor de la cámara

IAltavoz

JLuz ACCESS (de acceso)

Se enciende o parpadea durante la

grabación o reproducción.

KLuz POWER/CHARGE (alimentación/

carga) ( P.6)

LBotón L (modo reproducción/

grabación)

Alterna entre los modos de grabación

y reproducción.

MBotón A/B (vídeo/imagen fija)

Alterna entre los modos de vídeo e

imagen fija.

NBotón UPLOAD (cargar)

Grabación ：Realiza videos en

formato YouTubeä.

Reproducción

：Modifica videos para que

el formato sea

compatible con

YouTubeä.

OBotón M (alimentación/información)

Grabación ：Muestra el tiempo y

carga de batería

restantes durante la

grabación continua.

Reproducción

：Muestra la información

del archivo.

Mantenga presionado este botón para

encender o apagar la alimentación siempre

que el monitor LCD esté abierto.

PTerminal AV ( P.16, P.19)

QConector COMPONENT (componente)

( P.16)

RMiniconector HDMI ( P.16)

SPalanca de zoom/volumen ( P.13,

P.15)

TBotón SNAPSHOT (grabación de

imágenes fijas) ( P.14)

UTerminal USB ( P.22)

VTerminal de CC ( P.6)

WBotón START/STOP (grabación de

vídeo) ( P.13)

Palanca de liberación de la correa de mano

YCorrea de mano ( P.7)

ZAbertura para fijación del trípode

aRanura para la tarjeta SD ( P.8)

bPalanca de liberación de la batería

( P.6)

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 5

Carga de la batería

2Conecte el terminal

de CC.

3Encienda la alimentación.

Carga en curso:

Parpadea

Carga terminada:

Se apaga

Para extraer la batería

Luz indicadora de carga

1Sujete la batería.

La cámara se suministra

con la batería descargada.

Luz indicadora de carga

Alinee la parte superior de la

batería con la marca de esta

unidad y deslícela hasta que

se oiga un clic.

(base)

Cubierta

Adaptador de CA

A salida de CA

(110 V a 240 V)

BATT.

PRECAUCIÓN

Asegúrese de utilizar baterías JVC.

●Si utiliza alguna otra batería que no sea JVC, no se pueden garantizar la

seguridad ni el rendimiento del producto.

●Tiempo de carga: aprox. 2 h 30 m (utilizando la batería suministrada)

* El tiempo de carga aplica cuando la unidad se utiliza a 25°C (77°F). Si se

carga la batería en un rango de temperatura ambiente que no se encuentre

entre 10°C y 35°C (50°F y 95°F), la carga puede tardar más tiempo en

realizarse o puede que no se inicie. El tiempo de grabación y reproducción

también se puede acortar en determinadas condiciones de uso como por

ejemplo a temperaturas bajas.

Introducción

6Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Ajuste de la correa de mano

Deslice la correa hacia

atrás

Regule la longitud Ajuste la correa

Uso de la correa de muñeca

Retire la correa y colóquela en su muñeca.

Mientras presiona A, deslice hacia atrás B y retire la correa.

Mantenga presionado

●Al ajustar la correa de muñeca, introduzca C hasta que se oiga un clic.

Montaje de la tapa de la lente

La lente se puede dañar si esta unidad se almacena sin la tapa de la lente colocada.

PRECAUCIÓN

●Tenga cuidado de no perder la tapa de la lente.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 7

IntroducciónGrabaciónReproducciónCopiaOtros

Introducción de una tarjeta SD

■GZ-HM320 (modelos con memoria interna)

Si se introduce una tarjeta SD comercialmente disponible, se pueden realizar

grabaciones en la tarjeta sin que haya que detener el proceso cuando se agota el

tiempo de grabación restante en la memoria interna.

1Cierre el monitor LCD.

Etiqueta

3Introduzca una tarjeta SD.

2Abra la cubierta.

Apague la alimentación de esta

unidad antes de introducir o extraer

una tarjeta.

(base)

■GZ-HM300 (modelos con doble ranura)

Introduzca una tarjeta SD comercialmente disponible antes de iniciar la grabación.

Esta unidad tiene dos ranuras para tarjetas SD. Si se introducen dos tarjetas SD, las

grabaciones continúan en la otra tarjeta si una de ellas está llena.

1 Cierre el monitor LCD.

Etiqueta

3Introduzca una tarjeta SD

en la ranura A.

2 Abra la cubierta.

(base)

Apague la alimentación de esta

unidad antes de introducir o extraer

una tarjeta.

Ranura BRanura A

8Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

■Para extraer la tarjeta

Presione la tarjeta hacia adentro y luego retírela hacia arriba.

(base)

NOTA

Se ha confirmado el funcionamiento con las siguientes tarjetas SD.

Fabricante Panasonic, TOSHIBA, SanDisk, ATP

Vídeo Tarjeta SDHC compatible de clase 4 o superior (de

4 GB a 32 GB)

Imagen fija Tarjeta SD (de 256 MB a 2 GB), tarjeta SDHC (de 4 GB

a 32 GB)

●El uso de otras tarjetas que no sean las indicadas anteriormente puede

provocar una falla en la grabación o la pérdida de datos.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 9

IntroducciónGrabaciónReproducciónCopiaOtros

■Para utilizar una tarjeta SD

Se pueden realizar grabaciones y

reproducciones en una tarjeta si

“SOPORTE GRAB. VÍDEO” o

“SOPORTE GRAB. FOTO” de los

ajustes de soportes se ajustan en

“TARJETA SD”. (solo GZ-HM320)

●Para GZ-HM300, ajuste “SEL.

RANURA DE VÍDEO” o “SEL.

RANURA IMAGEN” en “RANURA A”

o “RANURA B”.

①Visualice el menú.

Pulse

②Seleccione “CONFIG. MEDIOS” y

presione C.

VÍDEO

CONFIG. PANTALLA

AJUS.RELOJ

CONFIG. BÁSICA

CONFIG. CONEXIÓN

CONFIG. MEDIOS

AJUSTESALIR

③Seleccione “SOPORTE GRAB.

VÍDEO” o “SOPORTE GRAB.

FOTO” y presione C.

CONFIG. MEDIOS

SOPORTE GRAB. VÍDEO

SOPORTE GRAB. FOTO

FORMATEAR MEM INT

FORMATEAR TARJETA SD

BORAR MEM INTEGRADA

AJUSTESALIR

④Seleccione “TARJETA SD” y

presione C.

CONFIG. MEDIOS

MEMORIA INTEGRADA

AJUSTESALIR

TARJETA SD

■Para usar tarjetas SD que se

han utilizado en otros

dispositivos

Formatee (inicialice) la tarjeta

utilizando “FORMATEAR TARJETA

SD” de los ajustes de soportes.

Si se formatea la tarjeta, todos los

datos incluidos en ella se

eliminarán. Realice una copia de

todos los archivos a un PC antes de

realizar el formateado.

①Presione D para ver el menú.

②Seleccione “CONFIG. MEDIOS”

con el control deslizante y

presione C.

③Seleccione “FORMATEAR

TARJETA SD” y presione C.

CONFIG. MEDIOS

SOPORTE GRAB. VÍDEO

SOPORTE GRAB. FOTO

FORMATEAR MEM INT

FORMATEAR TARJETA SD

BORAR MEM INTEGRADA

AJUSTESALIR

④(solo GZ-HM300)

Seleccione la ranura en la que se

encuentra la tarjeta que se desea

formatear y presione C.

SELECCIÓN DE RANURA

RANURA A

RANURA B

AJUSTE SALIR

⑤Seleccione “ARCHIVO” y

presione C.

FORMATEAR TARJETA SD

ARCHIVO

ARCHIVO Y Nº GESTIÓN

AJUSTE SALIR

⑥Seleccione “SÍ” y presione C.

⑦Después del formateado,

presione C.

10 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Ajuste del reloj

1Abra el monitor LCD.

●Se enciende la unidad. Si se cierra el

monitor LCD, se apaga la unidad.

Seleccione “SÍ” (YES) y presione C

cuando se visualice “¡AJUSTE FECHA/

HORA!” (SET DATE/TIME!).

¡AJUSTE FECHA/HORA!

SÍ

AJUSTE

Seleccione

Pulse2

Control deslizante

Botones de funcionamiento

●Deslícese por el control deslizante

para realizar una selección y luego

presione los botones de

funcionamiento para realizar los

ajustes.

3Ajuste la fecha y la hora.

10 00 AM20101

JAN

CONF. RELOJ

FECHA HORA

AJUSTE

SALIR

Cursor

●Utilice el control deslizante para

ajustar el año, mes, día, hora y

minuto.

●Presione los botones de

funcionamiento “E” / “F” para mover

el cursor.

4Después de ajustar la fecha y

hora, presione C.

5Seleccione la región en la que

vive y presione C.

●Se mostrará el nombre de la ciudad y

la diferencia horaria.

GMT JAN 1. 2010 10:00 AM

CONFIGURACIÓN RELOJ/ÁREA

GUARDA

SALIR

NOTA

●Presione el control deslizante y

los botones que rodean la

pantalla con sus dedos.

●El control deslizante y los

botones no funcionan si los toca

con las uñas o con guantes.

●Las visualizaciones en pantalla

no funcionan incluso si se las

toca.

●Aparece “¡AJUSTE FECHA/

HORA!” (SET DATE/TIME!)

cuando se enciende esta unidad

después de no haberla utilizado

durante un periodo prolongado

de tiempo. Cargue la unidad

durante más de 24 horas antes

de ajustar el reloj. ( P.6)

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 11

IntroducciónGrabaciónReproducciónCopiaOtros

■Para restablecer el reloj

Ajuste el reloj con “AJUS.RELOJ” del

menú.

①Visualice el menú.

Pulse

②Seleccione “AJUS.RELOJ” y

presione C.

VÍDEO

CONFIG. PANTALLA

AJUS.RELOJ

CONFIG. BÁSICA

CONFIG. CONEXIÓN

CONFIG. MEDIOS

AJUSTESALIR

③Seleccione “CONF. RELOJ” y

presione C.

AJUS.RELOJ

CONF. RELOJ

CONF. ÁREA

CONF. PARA HORARIO DE VERANO

AJUSTE SALIR

●Las siguientes operaciones de ajuste

son las mismas que las de los pasos

3 a 5 de la página anterior.

■Para cambiar el idioma de

visualización

Se puede cambiar el idioma en el que

se muestra la información de la

pantalla.

①Visualice el menú.

Pulse

②Seleccione “CONFIG.

PANTALLA” y presione C.

VÍDEO

CONFIG. PANTALLA

AJUS.RELOJ

CONFIG. BÁSICA

CONFIG. CONEXIÓN

AJUSTESALIR

SIN VIENTO

③Seleccione “LANGUAGE” y

presione C.

CONFIG. PANTALLA

LANGUAGE

ESTILO INDIC. FECHA

BRILLO DEL MONITOR

LUZ DE FONDO MONITOR

AYUDA ENFOQUE COLOR

AJUSTESALIR

④Seleccione el idioma que desee y

presione C.

⑤Presione D para salir.

12 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Grabación de vídeo

Si se utiliza el modo auto, se pueden realizar grabaciones sin tener en cuenta los

ajustes.

Antes de grabar una escena importante, se recomienda realizar una grabación

de prueba.

Pulse

Seleccione el

modo video.

3Compruebe que el modo de

grabación sea Auto.

Si el modo es Manual , presione el

botón  para cambiar de modo.

El modo cambia entre auto y manual

con cada pulsación.

•

4 Inicie la grabación.

Presione nuevamente

para detener la grabación.

•

(gran angular) (telefoto)

Zoom

20x

1Abra el

monitor LCD.

Retire la tapa

de la lente.

•

■Indicaciones durante la grabación de vídeo

Tiempo restante de grabación

Calidad de video

: Espera de grabación

Contador

de escenas : Grabación en curso

Indicador de

batería

Grabación de soportes

(GZ-HM300: / )

NOTA

●El tiempo de grabación estimado de la batería suministrada es de

aproximadamente 1 hora. ( P.24)

Grabación

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 13

IntroducciónGrabaciónReproducciónCopiaOtros

Reducción de la vibración de la cámara (grabación de vídeo)

Si se ajusta el estabilizador de imágenes, se reduce la vibración de la cámara durante

una grabación.

Pulse

(blanco) :

Estabilizador de imágenes

(verde) :

Estabilizador de imágenes

(blanco) : OFF

El ajuste varía con cada pulsación.

A：Reduce la vibración de la cámara en condiciones normales de filmación.

B：

Reduce la vibración de la cámara de manera más eficaz si se filman escenas con brillo sobre

el terminal del gran angular. Solo sobre el terminal del gran angular (aprox. 5x).

NOTA

●Se recomienda ajustar el estabilizador de imágenes en apagado cuando se

filma un sujeto con poco movimiento utilizando la unidad sobre un trípode.

●Puede resultar imposible efectuar una estabilización completa si la vibración de

la cámara es excesiva.

Grabación de imágenes fijas

Presione completamente

Presione hasta la mitad de su recorrido

Pulse

Se enciende durante la

grabación de imágenes

fijas

1Seleccione el modo

de imágenes fijas.

3Tome una imagen fija.

2Ajuste el enfoque del sujeto.

Se ilumina en verde

cuando se ha centrado

■Indicaciones durante la grabación de imágenes fijas

1920

Número restante de tomas

Calidad de imagen

Grabación en curso

Velocidad

del obturador

Enfoque

Tamaño de imagen

Indicador de batería

Grabación de soportes

(GZ-HM300: / )

14 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Reproducción y eliminación de archivos

de esta unidad

Seleccione y reproduzca los vídeos grabados o imágenes fijas desde la pantalla de

índice (pantalla de vistas en miniatura). Los contenidos de los soportes seleccionados

en los ajustes de soportes ( P.10) se muestran en la pantalla de índice.

JAN.01.2010 04:55PM

REPRODUCCIÓN VÍDEO

Pulse

Seleccione

Pulse

Seleccione

Pulse

3Reproduzca un archivo.

Seleccione el modo reproducción.

Ajuste del volumen durante la

reproducción de video

Suba el

volumen

Baje el

volumen

Seleccione el modo video o imagen

fija.

Para eliminar archivos no

deseados

Presione para detener la

grabación.

Seleccione "SÍ" cuando aparezca

el mensaje de confirmación y

presione .

Soporte en reproducción

■Para capturar una imagen fija durante una reproducción

Ponga la reproducción en pausa y presione el botón SNAPSHOT.

■Botones de funcionamiento habilitados durante la reproducción

Visualización

Durante la reproducción de vídeo Durante la reproducción de imágenes fijas

d / eReproducción/pausa Inicio/pausa de presentación de diapositivas

fDetención (regresa a la pantalla de vistas en

miniatura) Detención (regresa a la pantalla de vistas en

miniatura)

gAvanza al siguiente vídeo Avanza a la siguiente imagen fija

Regresa al inicio de la escena

Regresa a la imagen fija anterior

iBúsqueda hacia adelante -

jBúsqueda hacia atrás -

kCámara lenta hacia adelante -

lCámara lenta hacia atrás -

Reproducción

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 15

IntroducciónGrabaciónReproducciónCopiaOtros

Reproducción en un televisor

1Conecte el dispositivo a un televisor.

Consulte también el manual de instrucciones del televisor.

** Se recomienda el cable componente QAM1266-001.

●Presione el botón de encendido (M) durante más de 2 segundos para apagar esta

unidad.

Para conectar la unidad utilizando el mini conector HDMI

Si no se utiliza un HDTV, se puede reproducir en calidad HD conectando la unidad al

terminal HDMI.

Al terminal (HDMI mini)

Entrada del terminal

HDMI

Cable HDMI (opcional)

Para conectar la unidad utilizando el conector COMPONENT/AV

Si no se utiliza un HDTV, se puede reproducir en calidad HD conectando la unidad al

terminal COMPONENT.

COMPONENT

CB/PB

CR/PR

Al terminal

COMPONENT

Entrada de video

Entrada de audio

(L, izquierda)

Entrada de audio

(R, derecha)

Blanco

Amarillo

Rojo

Al terminal AV

Cable AV

(proporcionado)

Cable componente **

(opcional)

*No conecte el enchufe

amarillo cuando utiliza

un cable componente.

Verde

Azul

Rojo

Entrada de vídeo componente

Entrada de video

16 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

2Conecte el adaptador de CA. ( P.6)

●Esta unidad se enciende automáticamente cuando se conecta el adaptador de

CA.

3Seleccione el interruptor de entrada del televisor.

4Reproduzca un archivo. ( P.15)

■Para reproducir visualizando la fecha y hora

Ajuste “VER EN TV” del menú “CONFIG. CONEXIÓN” en “ON”.

Ajuste “DATOS EN PANTALLA” del menú de reproducción en “MOSTRAR SÓLO

FECHA”.

■Si las imágenes no se ven naturales en el televisor

Las imágenes no aparecen en el

televisor adecuadamente.

●Desconecte el cable y vuelva a conectarlo.

●Reinicie esta unidad apagándola y

encendiéndola nuevamente.

El color de las imágenes es

extraño.

●Cuando se ha grabado vídeo con “x.v.Color”

ajustado en “ON”, ajuste el x.v.Color del

televisor en encendido.

●Ajuste las pantallas del televisor según

corresponda.

NOTA

●Por favor, póngase en contacto con el fabricante del televisor en caso de

preguntas o problemas al ajustar el televisor en el modo correcto.

●Se recomienda el uso del cable HDMI de categoría 2 (cable de alta

velocidad) para visualizaciones en una calidad de imagen superior.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 17

IntroducciónGrabaciónReproducciónCopiaOtros

Copia de archivos

Se pueden crear discos o copiar los archivos en esta unidad si se la conecta a diversos

dispositivos.

●No se puede realizar la copia de archivos conectando la unidad a un escritor de

DVD.

Dispositivos ...

Página

Grabadora de DVD

P P P 19

VCR

P- - 19

- * P20

* Para obtener información sobre cómo crear un disco utilizando un ordenador,

consulte la Guía detallada del usuario.

Copia

18 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Copia de archivos mediante la conexión

a una grabadora de vídeo o DVD

Se pueden copiar vídeos en calidad estándar si se conecta la cámara a una grabadora de vídeo o DVD.

Consulte también el manual de instrucciones del televisor, grabadora de vídeo, DVD, etc.

1Conecte el dispositivo a una grabadora de vídeo o DVD.

●

Presione el botón de encendido (M) durante más de 2 segundos para apagar esta unidad.

Al terminal de CC

Grabadora de video o DVD

Entrada de video

Entrada de audio

(L, izquierda)

Entrada de audio

(R, derecha)

Entrada de video

Cable AV

(proporcionado)

Al terminal AV

Adaptador de CA

A salida de CA

(110 V a 240 V)

Amarillo

Blanco

Rojo

●

Esta unidad se enciende automáticamente cuando se conecta el adaptador de CA.

2Seleccione el modo reproducción.

●Encienda esta unidad.

Pulse

3Prepárese para la grabación.

Preparación del televisor y de la grabadora

de vídeo o DVD

●Cambie a una entrada externa compatible.

●Para realizar una copia, introduzca un DVD o

vídeocinta en blanco que sea compatible.

Preparación en esta unidad

●Ajuste “SALIDA DE VÍDEO” del menú de ajustes de conexión en la proporción de

aspecto (“4:3” o “16:9”) del televisor.

●Para incluir la fecha durante la copia, ajuste “VER EN TV” en el menú “CONFIG.

CONEXIÓN” en “ON”. Ajuste “DATOS EN PANTALLA” del menú de reproducción

en “MOSTRAR SÓLO FECHA”.

4Inicie la grabación.

●

Inicie la reproducción en esta unidad ( P.15) y presione el botón de grabación en la grabadora.

●Una vez que haya finalizado la reproducción, detenga la grabación.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 19

IntroducciónGrabaciónReproducciónCopiaOtros

Copia al PC

Comprobación de los requisitos del sistema (instrucciones)

Ordenador con Windows

Puede copiar archivos a un ordenador utilizando el software proporcionado.

Haga clic con el botón secundario en “Equipo” (o “Mi PC”) del menú “Inicio” y seleccione

“Propiedades” para comprobar las siguientes opciones.

■Windows Vista/Windows 7

Windows Vista

Home Basic o Home Premium

solo versiones preinstaladas)

Windows 7

Home Premium

solo versiones preinstaladas)

Service Pack 2 solo Windows Vista)

Procesador

Intel Core Duo CPU 1,66 GHz o superior

Se recomienda Intel Core 2 Duo CPU

2,13 GHz o superior

Tipo de sistema : 32-bit / 64-bit

Memoria : 2 GB como mínimo

■Windows XP

Windows XP

Home Edition o Professional

(solo versiones preinstaladas)

Service Pack 3

Procesador :

Intel Core Duo CPU 1,66 GHz o superior

Se recomienda Intel Core 2 Duo CPU

2.13 GHz o superior

Memoria : 1 GB como mínimo

NOTA

●Si su PC no cumple con los requisitos del sistema mencionados, no se puede

utilizar el software proporcionado.

●

No se pueden grabar imágenes fijas a discos utilizando el software proporcionado.

●Para obtener más información, póngase en contacto con el fabricante de su

ordenador.

●Los usuarios de Mac pueden utilizar el software proporcionado con el Mac.

20 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Mac

Copie los archivos de vídeos e imágenes fijas a un ordenador siguiendo este

método.

①Cierre el monitor LCD y conecte la unidad a un PC. ( P.22)

②Abra el monitor LCD y visualice el menú USB.

③Seleccione “REPRODUCIR EN PC” y presione C.

④

Haga doble clic en el icono "EVERIO_MEM" o "EVERIO_SD" del escritorio.

⑤Haga clic en el icono de visualización en columnas.

⑥Copie los archivos a cualquier carpeta del ordenador (escritorio, etc).

Icono de visualización en columnas

Copia de archivos

●Si las carpetas o archivos se eliminan, mueven o cambian de nombre en el PC,

ya no se pueden reproducir en esta unidad.

●Al extraer esta unidad del PC, arrastre y suelte el icono "EVERIO_MEM" o

"EVERIO_SD" en su escritorio a en la papelera de reciclaje.

Instalación del software proporcionado

Se pueden visualizar las imágenes grabadas en

formato calendario y realizar una edición sencilla

utilizando el software proporcionado.

1(Windows Vista/Windows 7 solo)

Coloque el CD-ROM proporcionado en su PC.

①

Haga clic en “Ejecutar INSTALL.EXE”

del cuadro de diálogo de reproducción

automática.

②

Haga clic en “Continuar” de la pantalla

de control de cuenta de usuario.

●“Software Setup” aparece después

de unos momentos.

●Si no apareciera, haga doble clic en

el icono del CD-ROM en “Mi PC”.

2Haga clic en “Easy Installation”.

●Siga las instrucciones que aparecen

en pantalla.

NOTA

Visualización de Guía detallada del

usuario

●Conecte la unidad a internet y

haga clic en “Read Detailed

User Guide”.

3Haga clic en “Finalizar”.

4Haga clic en “SALIR”.

●Sale de la instalación de Everio

MediaBrowser y se crean los iconos

en el escritorio.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 21

IntroducciónGrabaciónReproducciónCopiaOtros

Copia de seguridad de todos los archivos

Antes de realizar copias de seguridad,

asegúrese de que dispone de suficiente

espacio libre en el disco duro del PC.

1Conecte el cable USB y el adaptador

de CA.

Cable USB

(proporcionado)

Adaptador de CA

Al terminal USB

Al terminal de CC

Al terminal USB

2Abra el monitor LCD.

3Seleccione “HACER COPIA DE

SEGURIDAD” y presione C.

MENÚ USB

REPRODUCIR EN PC

CREAR DISCO

DISCO DIRECTO

CARGAR

AJUSTE

SALIR

HACER COPIA DE SEGURIDAD

●El software proporcionado Everio

MediaBrowser se inicia en el PC.

Las demás operaciones se deben

realizar en el PC.

4Seleccione el volumen.

Clic

5Inicie la copia de seguridad.

Clic

Destino de almacenamiento (PC)

Después de que se haya completado la

copia de seguridad, haga clic en “OK”.

Si tuviera algún problema con el software

proporcionado Everio MediaBrowser,

consulte con el "Pixela centro de soporte al

usuario".

■

Para desconectar a esta unidad del PC

①Haga clic en “extracción segura de

hardware”.

②Haga clic en “Extracción segura de

Dispositivo de almacenamiento

masivo USB”.

③(Para Windows Vista) Haga clic en

“OK”.

④Desconecte el cable USB y cierre

el monitor LCD.

22 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Uso del menú

Se pueden configurar varios ajustes

utilizando el menú.

1Visualice el menú.

Pulse

●El menú es diferente según el modo

que esté en uso.

2Seleccione el menú que desee y

presione C.

VÍDEO

REGISTRAR EVENTO

CALIDAD DE VÍDEO

ZOOM

GANANCIA

GRAB. POR INTERVALO

AJUSTE SALIR

3Seleccione el ajuste que desee y

presione C.

VÍDEO

OFF

AGC

AUTO

AJUSTE SALIR

■Para salir de la pantalla

Presione D (salir).

■Para volver a la pantalla

Presione “J”.

■Para ver el archivo de ayuda

Presione “K”.

●Para más información sobre los

ajustes, consulte la Guía

detallada del usuario.

Información de asistencia al cliente

El uso de este software está autorizado de acuerdo con las condiciones de la licencia de software.

JVC (para información sobre esta unidad)

Cuando se ponga en contacto con la oﬁcina o agencia JVC más cercana de su país (consulte la Red de

servicios internacionales JVC en http://www.jvc-victor.co.jp/english/worldmap/index-e.html) para hacer

consultas sobre este software, tenga a mano la siguiente información.

•Nombre del producto, modelo, número de serie, problema, mensaje de error

•PC (fabricante, modelo (sobremesa/portátil), CPU, sistema operativo, memoria (MB/GB), espacio

disponible en el disco duro (GB))

Tenga en cuenta que puede tardar un poco responder a sus preguntas según cuál sea el asunto.

JVC no puede responder a preguntas relativas al funcionamiento básico del PC o a las especiﬁcaciones

o el rendimiento del sistema operativo, otras aplicaciones o controladores.

Pixela (para información sobre el software proporcionado)

Región Idioma Número de teléfono

EE.UU. y Canadá Inglés +1-800-458-4029

(línea gratuita)

Europa (Reino Unido,

Alemania, Francia y España) Inglés/alemán/francés/español +800-1532-4865

(línea gratuita)

Otros países de Europa Inglés/alemán/francés/español +44-1489-564-764

Asia (Filipinas) Inglés +63-2-438-0090

China Chino 10800-163-0014

(línea gratuita)

Página principal: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/

Consulte en nuestro sitio Web la información y las descargas más recientes.

Otros

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 23

IntroducciónGrabaciónReproducciónCopiaOtros

Tiempo de grabación/número de

imágenes

Es posible comprobar el tiempo de grabación de vídeo presionando el botón M

(alimentación/información).

Tiempo estimado de grabación de vídeo

Calidad Memoria

integrada

Tarjeta SD / Tarjeta SDHC

4 GB 8 GB 16 GB 32 GB

UXP 40 m 20 m 40 m 1 h 20 m 2 h 40 m

XP 1 h 30 m 1 h 2 h 4 h

SP 1 h 25 m 44 m 1 h 28 m 2 h 56 m 5 h 52 m

EP 3 h 35 m 1 h 50 m 3 h 40 m 7 h 20 m 14 h 40 m

●La memoria integrada se aplica solo a GZ-HM320.

●El tiempo estimado de grabación es solo una guía. El tiempo real de grabación

puede ser menor, dependiendo del entorno de filmación.

Número aproximado de imágenes fijas (unidad: número de tomas)

Tamaño y calidad de

la imagen

Memoria

integrada

Tarjeta SD / Tarjeta SDHC

256 MB 512 MB

1 GB 2 GB 4 GB 8 GB

16 GB 32 GB

16:9

1920 × 1080 / FINA 8260 260 510 1030 2100 4140 8330 9999 9999

1920 × 1080 /

ESTÁNDAR

9999 410 810 1620 3210 6310 9999 9999 9999

4:3

1440 × 1080 / FINA 9999 340 680 1360 2770 5450 9999 9999 9999

1440 × 1080 /

ESTÁNDAR

9999 540 1070 2140 4360 8570 9999 9999 9999

640 × 480 / FINA 9999 1690 3330 6670 9999 9999 9999 9999 9999

640 × 480 /

ESTÁNDAR 9999 3050 5990 9999 9999 9999 9999 9999 9999

●Se pueden grabar hasta 9999 imágenes fijas en las tarjetas SD con al menos 16 GB

de capacidad (independientemente del tamaño y calidad de la imagen).

Tiempo aproximado de grabación (con batería)

Batería Tiempo de carga

aproximado

Tiempo real de

grabación

Tiempo continuo de

grabación

BN-VG114U 2 h 30 m 1 h 1 h 45 m

BN-VG121U 3 h 30 m 1 h 30 m 2 h 40 m

●Los valores descritos anteriormente son valores que aparecen cuando “LUZ DE

FONDO MONITOR” se ajusta en “ESTÁNDAR”.

●El tiempo real de grabación puede reducirse si se utiliza el zoom o se detiene la

grabación en reiteradas oportunidades. (se recomienda tener baterías disponibles

para 3 veces el tiempo estimado de grabación).

●Cuando termina la vida útil de la batería, el tiempo de grabación se reduce aunque

las baterías estén completamente cargadas. (reemplace las baterías).

24 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Resolución de problemas

Antes de solicitar el servicio de la unidad, consulte la siguiente tabla o la sección de

“Resolución de problemas” en la guía detallada para el usuario.

Si las soluciones indicadas en la tabla no solucionan su problema, póngase en

contacto con su distribuidor JVC o centro de servicios JVC más cercanos para

obtener más información. Consulte también las preguntas frecuentes de los nuevos

productos en la página web de JVC.

También puede consultar el apartado de preguntas y respuestas de productos nuevos

en la página web de JVC (http://www.jvc.com).

Esta unidad es un dispositivo controlado por microordenador. La descarga

electrostática, el ruido exterior y la interferencia (de un televisor, radio, etc.) pueden

provocar que la unidad no funcione correctamente. En este caso, reinicie la unidad.

■Reinicie esta unidad si no funciona adecuadamente o si “Error ...”

aparece en pantalla.

①Apague la unidad. (cierre el monitor LCD).

②Retire el adaptador de CA y la batería de esta unidad, colóquelos

nuevamente y encienda la alimentación.

Resolución de problemas

Problema Acción Página

Alimentación

La luz POWER/CHARGE

empieza a parpadear

cuando el monitor está

cerrado.

●La batería se está cargando. 6

Grabación

La grabación y toma de

instantáneas no pueden

realizarse.

●Compruebe el modo A / B.13

●Ajuste el modo grabación con el

botón L.15

La grabación se

detiene.

●Introduzca una tarjeta SD

comercialmente disponible. 8

●La grabación se detiene

automáticamente tras 12 horas de

grabación continua.

●Los medios utilizados para la

grabación no tienen espacio

suficiente. Para garantizar una

grabación continua, ajuste

“GRABACIÓN CONTINUA” en “ON”

antes de iniciar la grabación. La

unidad cambia a otro medio y graba

continuamente sin pérdida de trama.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 25

IntroducciónGrabaciónReproducciónCopiaOtros

Reproducción

No se visualiza la fecha

y hora.

●Ajuste “DATOS EN PANTALLA” del

menú de reproducción según

corresponda.

Se interrumpe el vídeo o

el sonido.

●A veces la reproducción se

interrumpe cuando se cambia de una

escena a otra. Esto no debe

considerarse un mal funcionamiento.

No se puede encontrar

un vídeo grabado.

●Seleccione “REPR. OTRO ARCHIVO”

y busque el vídeo en la pantalla de

índice. (se pueden reproducir los

archivos de vídeo con información de

gestión dañada).

●Cancele las funciones de

visualización de grupo y búsqueda

por fechas.

●Cambie el ajuste en “SOPORTE

GRAB. VÍDEO” o “SOPORTE GRAB.

FOTO”. (no se visualizan los archivos

de otros medios).

El color de las imágenes

es extraño.

●Durante la grabación, el balance de

blancos no se ajustó correctamente. -

●Cuando se ha grabado video con

“x.v.Color” ajustado en “ON”, cambie

el ajuste según el formato que se

desea ver en el televisor.

●Ajuste “EFECTO” en “OFF”. -

Otros problemas

La luz no parpadea

durante la carga de la

batería.

●Compruebe la carga restante de la

batería. (si la batería ya está

totalmente cargada, la luz no

parpadea).

●Si realiza una carga en un entorno

con condiciones de temperatura

elevada o baja, asegúrese de que la

batería se esté cargando dentro del

rango de temperaturas permitido. (de

no ser así, es posible que la carga se

detenga para proteger la batería).

El control deslizante y

los botones no

funcionan.

●Quítese los guantes. -

●Toque el control deslizante y los

botones con los dedos. (no funcionan

si se los toca con las uñas o con la

punta de un bolígrafo).

La temperatura de esta

unidad aumenta.

●Esto no debe considerarse un mal

funcionamiento. (la temperatura de

esta unidad puede subir si se utiliza

durante un largo tiempo).

26 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Al conectar la unidad

con el cable HDMI, la

imagen y el sonido no

funcionan

correctamente en el

televisor.

●

La imagen y el sonido no funcionan

correctamente en el televisor dependiendo del

televisor utilizado. En este caso, realice el

siguiente procedimiento.

A Desconecte el cable HDMI y vuelva a

conectarlo.

B Apague esta unidad y vuelva a encenderla.

Las funciones HDMI-

CEC no se ejecutan

correctamente y el

televisor no funciona

con esta unidad.

●

Algunos televisores pueden funcionar de forma

diferente dependiendo de las especificaciones,

inclusive si son compatibles con HDMI-CEC.

Por lo tanto, no se puede garantizar que la

función HDMI-CEC de esta unidad funcione

con todos los televisores. En este caso, ajuste

“CONTROL HDMI” en “OFF”.

Indicaciones de advertencia

Indicaciones de advertencia Acción Página

Indicaciones de advertencia

ERROR DE GRABACIÓN ●Apague esta unidad y vuelva a

encenderla. -

¡ESCENA INCOMPATIBLE!

(Vídeo)/

¡ARCHIVO INCOMPAT.!

(Imagen fija)

●

Utilice un archivo grabado con esta unidad.

(es posible que los archivos grabados con

otros dispositivos no se puedan reproducir.

Si el archivo se grabó con esta unidad,

entonces está dañado).

REALICE UNA COPIA DE

SEGURIDAD DE LA

INFORMACIÓN EN UNA PC O

DISCO REGULARMENTE

●Conecte el dispositivo y copie los datos al

PC. 22

LOS DATOS GRABADOS

SON INSUFICIENTES NO SE

PUEDEN GUARDAR

●

Si una grabación de vídeo se detiene en el

tiempo de grabación real “0:00:00:17” o

inferior, el vídeo no se puede guardar.

¡ERROR EN TARJETA DE

MEMORIA!

●

Apague esta unidad y vuelva a encenderla.

●

Retire el adaptador de CA y la batería y luego

retire y vuelva a introducir la tarjeta SD.

●Limpie la suciedad de los terminales de la

tarjeta SD. -

●Formatee la tarjeta SD ejecutando

“FORMATEAR TARJETA SD” del menú

de ajustes de medios. (se borrarán todos

los datos).

COMPRUEBE LA CUBIERTA

DEL OBJETIVO

●

Aparece durante 5 segundos después de que

se encienda la alimentación si la tapa de la

lente está colocada o cuando está oscuro.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 27

IntroducciónGrabaciónReproducciónCopiaOtros

Advertencias

Terminales

Adaptador de CA

Si utiliza el adaptador de CA en países fuera

de los EE.UU.

El adaptador de CA suministrado tiene una

función de selección automática de tensión en la

escala de corriente alterna de 110 V a 240 V.

USO DEL ENCHUFE ADAPTADOR DE CA

En caso de conectar el cable de alimentación

de la unidad a un tomacorriente de CA que no

sea de la serie American National Standard

C73, emplee un enchufe adaptador de CA,

denominado “Siemens Plug”, como el mostrado.

Consulte con su distribuidor JVC más cercano

para obtener este enchufe adaptador.

Baterías

La batería suministrada

es una batería de iones

de litio. Antes de utilizar la

batería suministrada o una

batería opcional, lea las

precauciones siguientes:

•Para evitar riesgos

... no queme la batería.

...

no provoque cortocircuitos en los terminales.

Manténgala alejada de objetos metálicos

cuando no se utilice. Durante el transporte,

guarde la batería en una bolsa de plástico.

... no modiﬁque ni desmonte la batería.

... no exponga la batería a temperaturas superiores

a 60°C (140°F), puesto que la batería podría

calentarse en exceso, explotar o incendiarse.

... utilice solamente los cargadores especiﬁcados.

•Para evitar daños y prolongar la vida útil

... no la someta a sacudidas innecesarias.

... cárguela dentro del margen de temperatura de

10°C a 35°C (50°F a 95°F). A temperaturas más

bajas se requiere más tiempo de carga, y en

algunos casos puede que incluso se detenga la

carga. A temperaturas más altas puede resultar

imposible terminar la carga, y en algunos

casos puede que incluso se detenga.

...

guárdela en lugar fresco y seco. La exposición

prolongada a temperaturas elevadas aumentará la

descarga natural y reducirá el periodo de vida útil.

...

se debe cargar totalmente y luego descargar

totalmente la batería cada seis meses cuando se

guarde durante un periodo de tiempo prolongado.

...

cuando no se utilice, se debe retirar del cargador

o dispositivo eléctrico, ya que algunas máquinas

utilizan corriente incluso estando apagadas.

Enchufe adaptador

ATENCIÓN:

La batería que ha adquirido es

reciclable. Por favor comunicarse

al 1-800-8-BATTERY para

información sobre como reciclar

dicha batería.

Soporte de grabación

•Asegúrese de seguir las siguientes pautas

para evitar corromper o dañar los datos

grabados.

•No doble ni tire el soporte de grabación, ni

lo someta a una fuerte presión, sacudidas o

vibraciones.

•No salpique el soporte de grabación con agua.

•No utilice, reemplace o almacene el soporte

de grabación en lugares expuestos a una

fuerte electricidad estática o a perturbaciones

eléctricas.

•No apague la alimentación de la cámara ni

retire la batería o el adaptador de CA durante

la ﬁlmación o la reproducción, o al acceder de

algún otro modo al soporte de grabación.

•No acerque el soporte de grabación a objetos

que tengan un fuerte campo magnético o que

emitan fuertes ondas electromagnéticas.

•No almacene el soporte de grabación en

ubicaciones expuestas a altas temperaturas o a

un alto grado de humedad.

•No toque las partes metálicas.

Pantalla LCD

•Para prevenir daños a la pantalla LCD, NO

...

presione con demasiada fuerza y evite los golpes.

...

coloque la cámara con la pantalla LCD hacia abajo.

•Para prolongar la vida útil

... evite frotarla con un trapo basto.

28 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Equipo principal

•Por seguridad, NO DEBE

... abrir el chasis de la cámara.

... desmontar o modiﬁcar el equipo.

... permitir que productos inﬂamables, agua u

objetos metálicos entren en el equipo.

... extraer la batería ni desconectar el suministro

de energía con el aparato encendido.

... dejar la batería colocada cuando la cámara no

se utilice.

... colocar sobre el aparato ninguna fuente de llama

sin protección, tales como velas encendidas.

... exponer el equipo a goteos o salpicaduras.

... dejar que polvo u objetos metálicos se

adhieran al enchufe de alimentación o al

tomacorriente de CA.

... insertar ningún objeto en la cámara.

•Evite utilizar este aparato

... en lugares sometidos a excesiva humedad o

demasiado polvo.

... en lugares con hollín o vapor, por ejemplo,

cerca de una cocina.

... cerca de un televisor.

... cerca de aparatos que generen campos

magnéticos o eléctricos fuertes (altavoces,

antenas de emisión, etc.).

... en lugares sometidos a temperaturas

extremadamente altas (superiores a 40°C o 104°F)

o extremadamente bajas (inferiores a 0°C o 32°F).

•NO deje el aparato

... en lugares donde la temperatura supera los 50°C

(122°F).

... en lugares con humedad extremadamente

baja (inferior al 35%) o extremadamente alta

(superior al 80%).

... bajo luz solar directa.

... en un coche cerrado en verano.

... cerca de una calefacción.

... en lugares elevados, como encima de un

televisor. La colocación del aparato en un lugar

elevado mientras un cable está conectado

puede provocar averías si alguien tropieza con

el cable y el aparato cae al suelo.

•Para proteger el aparato, NO DEBE

... permitir que se moje.

...

dejar caer el aparato ni golpearlo contra objetos duros.

... someterlo a sacudidas o vibración excesiva

durante su transporte.

... mantener el objetivo dirigido hacia objetos

demasiado brillantes durante largos periodos.

... exponer el objetivo a la luz solar directa.

... balancearlo excesivamente cuando utilice la

correa de mano.

... balancear demasiado la bolsa de la cámara

con la cámara dentro.

... deje la cámara en áreas donde haya polvo o

arena, como en la playa.

•Para evitar que la unidad se caiga:

•Ajuste bien la correa de mano.

•Si utiliza la cámara con un trípode, ﬁje bien la

cámara en el trípode.

Si se le cae la cámara, puede herirse usted y

dañarse la cámara.

Si un niño utiliza la unidad, un adulto deberá guiarle.

Declaración de conformidad

Número de modelo :

GZ-HM320U / GZ-HM300U

Nombre comercial : JVC

Parte responsable : JVC AMERICAS CORP.

Dirección :

1700 Valley Road Wayne, N. J. 07470

Número de teléfono : 973-317-5000

Este dispositivo cumple con el Apartado 15 de la

reglamentación FCC. La operación está sujeta a las

dos condiciones siguientes: (1) Este dispositivo no

debe causar interferencias perjudiciales y (2) este

dispositivo debe aceptar cualquier interferencia

recibida, incluyendo la interferencia que pueda

causar errores de funcionamiento.

Los cambios o modiﬁcaciones no aprobados por

JVC podrian anular la autoridad del usuario para

utilizar el equipo. Este equipo ha sido examinado

y cumple con los límites de dispositivos

digitales Clase B, segun el Apartado 15 de la

reglamentacion FCC.

Estos limites estan diseñados para suministrar

una protección razonable contra interferencias

perjudiciales en una instalacion residencial.

Este equipo genera, usa y puede irradiar

radiofrecuencia y si no se instala y emplea de

acuerdo con las instrucciones puede causar

interferencias perjudiciales a las comunicaciones

por radio. Sin embargo, no se garantiza que no

se produzcan interferencias en una instalacion

en particular. Si este equipo causa interferencias

perjudiciales a la recepcion de radio o televisión,

que pueden determinarse desconectando y

conectando la alimentacion del equipo, el usuario

puede intentar corregir la interferencia por medio

de una o mas de las siguientes medidas:

Reoriente o recoloque la antena de recepción.

Aumente la separación entre el equipo y el

receptor. Conecte el equipo a un tomacorriente en

un circuito diferente al del receptor conectado.

Consulte con su distribuidor o con un tecnico

experimentado de radio/TV.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 29

IntroducciónGrabaciónReproducciónCopiaOtros

Especificaciones

Cámara

Nombre del modelo GZ-HM320 GZ-HM300

Fuente de alimentación

eléctrica Con un adaptador de CA: DC 5,2 V,

Con baterías: DC 3,6 V

Consumo eléctrico 2,6 W (si “LUZ DE FONDO MONITOR” se ajusta en

“ESTÁNDAR”)

2,8 W (si “LUZ DE FONDO MONITOR” se ajusta en

“MÁS BRILLO”)

Consumo promedio: 1A

Dimensiones (W x H x D) 52 mm x 62 mm x 110 mm (2-1/16" x 2-2/5" x 4-3/8")

(sin incluir la correa de mano)

Masa Aprox. 215 g (0,47 lbs) (solo la cámara),

Aprox. 255 g (0,56 lbs) (incluyendo la batería

suministrada)

Entorno de funcionamiento Temperatura de funcionamiento permitida:

0°C a 40°C (32°F a 104°F)

Temperatura de almacenamiento permitida:

-20°C a 50°C (-4°F a 122°F)

Humedad de funcionamiento permitida: 35 % a 80 %

Dispositivo de captura de

imagen 1/5,8" 1.370.000 píxeles (CMOS progresivo)

Área de grabación (vídeo)

(16:9) 750.000 a 1.090.000 píxeles (zoom óptico)

Área de grabación (imagen

fija) (4:3) 560.000 a 820.000 píxeles

(16:9) 750.000 a 1.090.000 píxeles

Lente

F1,8 a 3,5, f= 3,0 mm a 60,0 mm

(conversión de 35 mm: 46,4 mm a 928 mm)

Zoom (vídeo) Zoom óptico: hasta 20x

Zoom digital: hasta 200x

Zoom (imagen fija) Zoom óptico: hasta 20x

Formato de grabación de

vídeo

AVCHD estándar, Vídeo: AVC/H.264, Audio: Dolby Digital

(2ch)

Formato de grabación de

imágenes fijas JPEG estándar

Grabación de soportes Memoria interna (8 GB),

tarjeta SD/SDHC

(disponible

comercialmente)

Tarjeta SD/SDHC

(disponible

comercialmente)

Batería del reloj Batería recargable

Conectores

HDMI Miniconector HDMIä (V.1.3 con x.v.Colorä)

Salida componente Salida componente Y, Pb, Pr

Y: 1,0 V (p-p), 75 W Pb/Pr: 0,7 V (p-p), 75 W

Salida AV Salida de vídeo: 1,0 V (p-p), 75 W

Salida de audio: 300 mV (rms), 1 kW

USB Mini USB tipo B, compatible con USB 2.0

30 Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/

Adaptador de CA (AP-V30U)*

Fuente de alimentación

eléctrica CA 110 V a 240 V, 50 Hz/60 Hz

Salida CC 5,2 V, 1,8 A

Temperatura de

funcionamiento permitida 0°C a 40°C (32°F a 104°F)

10°C a 35°C (50°F a 95°F) durante la carga

Dimensiones (W x H x D) 78 mm x 34 mm x 46 mm (3-1/8" x 1-3/8" x 1-13/16")

(sin incluir el cable ni enchufe de CA)

Masa Aprox. 107 g (0,24 lbs)

*Si utiliza un adaptador de CA en el extranjero, utilice un enchufe adaptador

comercialmente disponible para el país o región en la que se encuentre.

●Las especificaciones y el aspecto de este producto están sujetos a cambios sin

previo aviso.

Para obtener más información, consulte la Guía detallada del usuario

http://manual.jvc.co.jp/index.html/ 31

IntroducciónGrabaciónReproducciónCopiaOtros

Índice

AAdaptador de CA ....................... 6, 28

Ajuste de la fecha/hora .................. 11

Ajuste del idioma ........................... 12

Ajustes de menú ............................ 23

BBatería ....................................... 6, 28

CCD-ROM ........................................ 21

Conexión AV ............................ 16, 19

Configuración del reloj ................... 12

Copia (copia de seguridad)

...... 18, 19, 22

DCopia (duplicado) .......................... 22

EEliminación de archivos ................. 15

FFormato tarjeta SD ........................ 10

IInstalación ..................................... 21

MMac ................................................ 21

Monitor LCD .................................. 28

NNúmero de imágenes .................... 24

SSoftware ........................................ 20

Soporte de grabación para imagen

..... 10

TTarjeta SD ................................. 8, 24

Tiempo de grabación ..................... 24

UCable USB ..................................... 22

VVisualización de archivos en un

televisor ......................................... 16

WWindows ........................................ 20

ZZoom ............................................. 13

1209ZAR-SW-MP

CAMÉSCOPE

GZ-HM320U/GZ-HM300U

Guide de l’utilisateur

Chers clients,

Merci d’avoir acheté ce produit JVC.

Avant toute utilisation, veuillez lire les précautions de sécurité et les mises en garde sur P.2 et

P.28 pour pouvoir utiliser le produit en toute sécurité.

Certaines fonctions expliquées dans ce manuel s’appliquent uniquement au modèle de caméra

spécifique identifié.

Ce produit s’accompagne d’un “Guide de l’utilisateur” (ce manuel) et d’un “Manuel d’utilisation”.

Manuel d’utilisation

Explique les prises de vue possibles dans différentes

situations ainsi que les fonctions utiles.

■Accéder au site Web suivant sur votre

ordinateur

http://manual.jvc.co.jp/index.html/

Pour consultation ultérieure:

Noter ci-dessous le N° de modèle (figurant sous le caméra) et le N° de série (sur le logement de la

batterie du caméra).

N° de modèle

N° de série

DémarrerEnregistrementLectureCopieAutres

Précautions de sécurité

AVERTISSEMENT : POUR ÉVITER

LES RISQUES D’INCENDIE OU

D’ÉLECTROCUTION, NE PAS EXPOSER

L’APPAREIL À LA PLUIE NI À L’HUMIDITÉ.

REMARQUES :

•La plaque d’identiﬁcation et l’avertissement de

sécurité se trouvent sous l’appareil et/ou au dos.

•La plaque de numéro de série se trouve sur le

logement de la batterie.

•Les informations d’identiﬁcation et

l’avertissement de sécurité de l’adaptateur

secteur sont situés sur ses côtés supérieur et

inférieur.

Pour Californie des États-Unis seulement

Cet appareil contient une pile-bouton CR au lithium

qui contient du perchlorate

– une manipulation spéciale peut être requise.

Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

AVERTISSEMENT :

Éviter d’exposer la batterie, le caméscope avec

la batterie insérée à une chaleur excessive, telle

que celle des rayons directs du soleil, d’un feu ou

autre source de chaleur.

Si le matériel est installé dans un coffret ou sur une

étagère, s’assurer qu’il y a un espace sufﬁsant sur

tous les côtés pour permettre la ventilation (10 cm

ou plus sur les deux côtés, au dessus et à l’arrière).

Ne pas boucher les oriﬁces de ventilation.

(Si les oriﬁces de ventilation sont bouchés par un

journal, un tissu, etc., la chaleur peut ne pas

s’éliminer.)

Aucune source à ﬂamme nue, telle que des

bougies allumées, ne doit être placée sur l’appareil.

En jetant des batteries aux ordures, les problèmes

d’environnement doivent être pris en considération

et les réglementations locales ou la législation

concernant le rebut de ces batteries doivent être

strictement respectées.

L’appareil ne doit pas être exposé à l’égouttage ni

aux éclaboussements.

Ne pas utiliser cet appareil dans une salle de bain,

ni dans des endroits avec de l’eau.

Aussi, ne pas placer de récipient rempli d’eau ou

de liquides (tels des produits cosmétiques, des

médicaments, des vases de ﬂeurs, des plantes en

pot, des tasses, etc.) sur le dessus de cet appareil.

(Si de l’eau ou un liquide entre dans ce matériel,

un incendie ou un choc électrique risque de se

produire.)

Ne dirigez pas l’objectif directement vers le soleil.

Vous pourriez vous abîmer la vue et l’appareil

pourrait être endommagé. Il y a aussi risque

d’incendie ou d’électrocution.

PRÉCAUTION !

Les remarques suivantes sont destinées à protéger

l’utilisateur et le caméscope contre des dommages

éventuels.

Ne pas transporter ou saisir le caméscope

par l’écran LCD, car il pourrait tomber ou

s’endommager.

Ne pas utiliser de trépied photographique sur

des surfaces irrégulières et inclinées. Il pourrait

tomber et le caméscope pourrait être sérieusement

endommagé.

PRÉCAUTION !

Avec des câbles (Audio/Vidéo, etc.) raccordés, il

est recommandé de ne pas laisser le caméscope

sur le dessus du téléviseur, car tirer sur les câbles

pourrait faire tomber le caméscope, causant des

dommages.

PRÉCAUTION :

La prise secteur doit être opérationnelle.

•Retirez la prise secteur immédiatement si

l’appareil fonctionne anormalement.

2Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Noter que ce caméscope est destiné à un

usage privé uniquement.

Toute utilisation commerciale sans autorisation est

interdite. (Même si vous enregistrez un spectacle

ou une exposition pour votre plaisir personnel,

il est vivement recommandé de demander au

préalable l’autorisation de ﬁlmer.)

Marques commerciales

•“AVCHD” et le logo “AVCHD” sont des marques

commerciales de Panasonic Corporation et de

Sony Corporation.

•Fabriqué sous licence de Dolby Laboratories.

Dolby et le symbole double D sont des marques

de commerce de Dolby Laboratories.

•Windows® est une marque déposée ou une

marque de commerce de Microsoft Corporation

aux États-Unis et/ou dans d’autres pays.

•Macintosh est une marque déposée d’Apple Inc.

•x.v.Color est une marque de

commerce de Sony Corporation.

•HDMI est une marque de

commerce de HDMI Licensing,

LLC.

•YouTube et le logo YouTube sont des marques

déposées de YouTube LLC.

•Les autres noms de produit et d’entreprise cités

dans ce mode d’emploi sont des marques de

commerce et/ou des marques déposées de leurs

détenteurs respectifs.

•L’utilisation de batteries NON approuvées par

JVC peut causer des incendies ou des blessures.

Utilisez uniquement les batteries spécifi ées à la

page 24.

•Évitez de tirer sur, ou de plier, la fiche et le

cordon de l’adaptateur secteur. Cela pourrait

endommager l’adaptateur secteur.

ATTENTION:

JVC décline toute responsabilité pour toute perte

de données. Il est recommandé de les copier sur

un DVD ou un autre support d’enregistrement

pour stockage.

Effectuez une sauvegarde des données

enregistrées importantes

ONSIGNES DE SÉCURITÉ

IMPORTANTES

1. Lire ces instructions.

2. Conserver ces instructions.

3. Tenir compte de tous les avertissements.

4. Respecter toutes les instructions.

5. Ne pas utiliser cet appareil à proximité de l’eau.

6. Ne nettoyer qu’avec un chiffon sec.

7. Ne pas boucher les ouvertures de ventilation.

Installer selon les instructions du fabricant.

8. Ne pas installer à proximité de sources

de chaleur telles que des radiateurs, des

accumulateurs de chaleur, des poêles,

ou d’autres appareils (comprenant les

ampliﬁcateurs) qui produisent de la chaleur.

9. Protéger le cordon d’alimentation pour éviter

qu’il ne soit piétiné ou ne se coince, tout

particulièrement au

niveau de la ﬁche, de

la prise de courant et

du point où il sort de

l’appareil.

10.N’utiliser que des

accessoires spéciﬁés

par le fabricant.

11.N’utiliser qu’avec le

chariot, le stand, le trépied, le support ou la

table spéciﬁé par le fabricant, ou vendu avec

l’appareil. Lorsqu’un chariot est utilisé, faire

attention pour déplacer la combinaison chariot/

appareil pour éviter des blessures causées par

un basculement.

12.Débrancher cet appareil pendant un orage ou

quand il n’est pas utilisé pendant une longue

durée.

13.Conﬁer toutes les réparations à du personnel

de service qualiﬁé. Un dépannage est

nécessaire lorsque l’appareil a été endommagé

d’une façon ou d’une autre, telle que lorsque

le cordon d’alimentation ou la ﬁche est

endommagé, si du liquide a été renversé

ou si des objets sont tombés à l’intérieur de

l’appareil, si l’appareil a été exposé à la pluie ou

à l’humidité, ne fonctionne pas normalement ou

a fait une chute.

Si ce symbole est montré, il

n’est reconnu que dans l’Union

européenne.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 3

Contenu

Précautions de sécurité ....................... 2

Contenu ............................................... 4

Vérification des accessoires ................ 4

Noms des pièces et des fonctions ...... 5

▶Démarrer ................................... 6

Charger la batterie .............................. 6

Ajuster la poignée ............................... 7

Attacher le protège-objectif ................. 7

Insérer une carte SD ........................... 8

Réglage de l’horloge ......................... 11

▶Enregistrement ........................ 13

Enregistrer des vidéos ...................... 13

Enregistrer des photos ...................... 14

▶Lecture .................................... 15

Lire/Supprimer des fichiers sur cette

unité .................................................. 15

Lecture sur poste TV ......................... 16

▶Copie ....................................... 18

Copie des fichiers .............................. 18

Copier des fichiers en connectant

l’appareil à un magnétoscope/

enregistreur DVD .............................. 19

Copie vers l’ordinateur ...................... 20

▶Autres ...................................... 23

Via le menu ....................................... 23

Durée d’enregistrement/Nombre de

photos ............................................... 24

Dépannage ........................................ 25

Mises en garde .................................. 28

Caractéristiques techniques .............. 30

▶En savoir plus sur les opérations avancées

Utilisez le “Manuel d’utilisation” depuis votre ordinateur pour en savoir plus

concernant les opérations avancées.

■Accéder à l’adresse suivante depuis votre ordinateur

http://manual.jvc.co.jp/index.html/

Vérification des accessoires

Adaptateur secteur

AP-V30U*

Batterie

BN-VG114U

Câble USB

(Type A - Mini Type B)

Câble AV

CD-ROM Guide de l’utilisateur

(ce manuel) Protège-objectif

●Les cartes SD sont vendues séparément.

Pour plus de détails concernant les types de cartes utilisables avec cette unité,

veuillez vous reportez à P.9.

*Pour utiliser un adaptateur secteur à l’étranger, pensez à préparer une prise

convertisseur disponible dans le commerce pour le pays ou la région visité(e).

4Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Noms des pièces et des fonctions

5 67

98 0a

AObjectif

BMicrophone stéréo

CÉcran LCD

Allume ou éteint l’appareil en s’ouvrant

et se fermant.

DCurseur

Permet de sélectionner une image ou un objet.

ETouche C

Permet de confirmer la sélection d’une

image ou d’un objet.

FTouches de fonctionnement

Fonctionne différemment selon

l’opération.

GTouche D (menu) ( P.23)

HCapteur d’image

IHaut-parleur

JVoyant ACCESS (Accès)

S’allume ou clignote lors d’un

enregistrement ou d’une lecture.

KVoyant POWER/CHARGE

(Alimentation/Recharge) ( P.6)

LTouche L (Lecture/Enregistrement)

Bascule entre les modes

d’enregistrement et de lecture.

MTouche A/B (Vidéo/Photo)

Bascule entre les modes vidéo et photo.

NTouche UPLOAD (Télécharger)

Enregistrement

：Enregistre des vidéos en

format YouTubeä.

Lecture ：Fait passer la vidéo au

format YouTubeä.

OTouche M (Alimentation/Information)

Enregistrement

：Affiche le temps restant

ainsi que la charge

restante de la batterie

durant l’enregistrement

continu.

Lecture ：Affiche les informations

de fichier.

Appuyez et maintenez enfoncée la touche

marche/arrêt avec l’écran LCD ouvert.

PTerminal AV ( P.16, P.19)

QConnecteur COMPONENT

(Composant) ( P.16)

RMini-connecteur HDMI ( P.16)

SCommande de Zoom/Volume ( P.13,

P.15)

TTouche SNAPSHOT (Enregistrer des

photos) ( P.14)

UTerminal USB ( P.22)

VTerminal CC ( P.6)

WTouche START/STOP (Enregistrer des

vidéos) ( P.13)

Commande de libération de la dragonne

YDragonne ( P.7)

ZOrifice pour trépied

aFente pour carte SD ( P.8)

bCommande de libération de la batterie

( P.6)

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 5

Charger la batterie

2Branchez le terminal

CC.

3Branchez le courant.

Chargement en cours:

Clignote

Chargement terminé:

S’éteint

Pour retirer la batterie

Voyant de chargement

1Fixez la batterie.

La batterie n’est pas

chargée lors de l’achat.

Voyant de chargement

Alignez le haut de la batterie avec le repère

sur cette unité et faites coulisser jusqu'à ce

que la batterie soit en place et que vous

entendiez un petit déclic.

(Basique)

Volet de

protection

Adaptateur secteur

Sur une prise secteur

(110 V à 240 V)

BATT.

ATTENTION

Assurez-vous d’utiliser des batteries de JVC.

●Si vous utilisez des batteries d’autres fabricants JVC, les performances et la

sécurité ne seront pas garanties.

●Durée de recharge: Environ 2 h 30 m (avec la batterie fournie)

* Le temps de chargement est lorsque l’appareil est utilisé à 25°C (77°F). Si la

batterie n’est pas chargée à une température ambiante comprise entre 10°C et

35°C (50°F et 95°F), le chargement peut prendre plus de temps voire ne pas

démarrer. Le temps d’enregistrement et de lecture peut aussi être réduit dans

certaines circonstances d’utilisation comme à basse température.

Démarrer

6Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Ajuster la poignée

Tirez la dragonne Ajustez la longueur Attachez la dragonne

Utiliser comme dragonne

Enlevez la dragonne et passez-la autour de votre poignet.

En appuyant sur A, tirez sur B et enlevez la dragonne.

Appuyez sur et maintenez

la touche enfoncée

●Lorsque vous attachez la dragonne, insérez C jusqu’à ce qu’il soit enclenché.

Attacher le protège-objectif

L’objectif risque d’être endommagé si l’appareil est entreposé sans que le protège-

objectif soit en place.

ATTENTION

●Veuillez faire attention de ne pas perdre le protège-objectif.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 7

DémarrerEnregistrementLectureCopieAutres

Insérer une carte SD

■GZ-HM320 (Modèles avec mémoire interne)

Lorsqu’une carte SD disponible dans le commerce est insérée, les enregistrements

peuvent être effectués sur la carte sans avoir à arrêter, lorsque le temps

d’enregistrement restant sur la mémoire interne a expiré.

1Fermez l'écran LCD.

Étiquette

3Insérez une carte SD.

Ouvrez le volet de protection.

Éteignez l'unité avant d'insérer ou

de retirer une carte.

(Basique)

■GZ-HM300 (Modèles à fente double)

Insérez une carte SD disponible dans le commerce avant tout enregistrement.

Cette unité s’accompagne de deux fentes pour carte SD. Lorsque deux cartes SD

sont insérées, les enregistrements peuvent se poursuivre sur l’autre carte même si la

première est pleine.

1 Fermez l'écran LCD.

Étiquette

3Insérez une carte SD dans

la fente A.

Ouvrez le volet de protection.

(Basique)

Éteignez l'unité avant d'insérer ou

de retirer une carte.

Fente BFente A

8Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

■Pour retirer la carte

Poussez la carte vers l’intérieur puis tirez-la vers vous.

(Basique)

REMARQUE

Les opérations sont confirmées sur les cartes SD suivantes.

Fabricant Panasonic, TOSHIBA, SanDisk, ATP

Vidéo Carte SDHC compatible Classe 4 ou supérieur (4 Go à

32 Go)

Photo Carte SD (256 Mo à 2 Go) ou carte SDHC (4 Go à

32 Go)

●Toute utilisation de cartes autres que celles indiquées ci-dessus risque de

causer des problèmes lors de l’enregistrement ou la perte de données.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 9

DémarrerEnregistrementLectureCopieAutres

■Pour utiliser une carte SD

L’enregistrement et la lecture peuvent

être effectués sur une carte si

“SUPPORT ENREG. VIDEO” ou

“SUPPORT ENREG. PHOTO” des

paramètres de support sont réglés sur

“CARTE SD”. (GZ-HM320

uniquement)

●Pour GZ-HM300, réglez “SELEC.

EMPL. VIDEO” ou “SELEC. EMPL.

PHOTO” sur “EMPL. A” ou sur

“EMPL. B”.

①Affichez le menu.

Appuyez

②Sélectionnez “REGLAGES DES

MEDIA” et appuyez sur C.

VIDEO

REGLAGES AFFICHAGE

REGLER L'HEURE

REGLAGES DE BASE

REGLAGES CONNEXIONS

REGLAGES DES MEDIA

REGLER

FIN

③Sélectionnez “SUPPORT

ENREG. VIDEO” ou “SUPPORT

ENREG. PHOTO”, et appuyez

sur C.

REGLAGES DES MEDIA

SUPPORT ENREG. VIDEO

SUPPORT ENREG. PHOTO

FORMAT. MEM. INTERNE

FORMATER LA CARTE SD

EFFACER MEM. INTERNE

REGLER

FIN

④Sélectionnez “CARTE SD” et

appuyez sur C.

REGLAGES DES MEDIA

MEMOIRE INTERNE

REGLER

FIN

CARTE SD

■Pour utiliser des cartes SD qui

ont servi pour d’autres

appareils

Formatez (initialisez) la carte via

“FORMATER LA CARTE SD” à partir

des paramètres de support.

Toutes les données de la carte

seront supprimées lors du

formatage. Avant de formater la

carte, copiez sur un ordinateur tous

les fichiers contenus dessus.

①

Appuyez sur D pour afficher le menu.

②

Sélectionnez “REGLAGES DES

MEDIA” avec le curseur et appuyez

sur C.

③Sélectionnez “FORMATER LA

CARTE SD” et appuyez sur C.

REGLAGES DES MEDIA

SUPPORT ENREG. VIDEO

SUPPORT ENREG. PHOTO

FORMAT. MEM. INTERNE

FORMATER LA CARTE SD

EFFACER MEM. INTERNE

REGLER

FIN

④(GZ-HM300 uniquement)

Sélectionnez la fente où se

trouve la carte à formater et

appuyez sur C.

SELECT. EMPLACEMENT

EMPL. A

EMPL. B

REGLER

FIN

⑤Sélectionnez “FICHIER” et

appuyez sur C.

FORMATER LA CARTE SD

FICHIER

FICHIER + GESTION NO

REGLER

FIN

⑥Sélectionnez “OUI” et appuyez

sur C.

⑦Une fois le formatage terminé,

appuyez sur C.

10 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Réglage de l’horloge

1Ouvrez l’écran LCD.

●L’unité s’allume. Lorsque l’écran LCD

est fermé, l’unité s’éteint.

Sélectionnez “OUI” (YES) et

appuyez sur C lorsque “REGLER

DATE/HEURE !” (SET DATE/

TIME!) est affiché.

REGLER DATE/HEURE !

OUI

NON

REGLER

Sélectionnez

Appuyez

Curseur

Touches de fonctionnement

●Déplacez le curseur pour sélectionner

puis appuyez sur les touches de

fonctionnement pour procéder au

réglage.

3Réglez la date et l’heure.

10 00 AM20101

JAN

REGLAGE DE L'HORLOGE

DATE HEURE

REGLER FIN

Curseur

●Utilisez le curseur pour ajuster

l’année, le mois, la journée, l’heure et

les minutes.

●Appuyez sur les touches de

fonctionnement “E” / “F” pour

déplacer le curseur.

4Une fois l’heure et la date réglées,

appuyez sur C.

5Sélectionnez votre région puis

appuyez sur C.

●Le nom de la ville et le décalage

horaire s’affichent alors.

GMT JAN 1. 2010 10:00 AM

REGLAGE HORLOGE/ZONE

ENREG. FIN

REMARQUE

●Appuyez sur le curseur et sur les

touches autour de l’écran avec

vos doigts.

●Le curseur et les touches ne

fonctionnent pas si vous les

touchez avec vos ongles ou

avec des gants.

●Les affichages à l’écran ne

fonctionnent pas, même si vous

appuyez dessus.

●“REGLER DATE/HEURE !” (SET

DATE/TIME!) est affiché lrosque

vous mettez en marche cette

unité après qu’elle n’ait pas été

utilisée pendant une période

prolongée. Rechargez cette

unité pendant plus de 24 heures

avant de régler l’horloge. ( P.6)

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 11

DémarrerEnregistrementLectureCopieAutres

■Pour réinitialiser l’horloge

Réglez l’horloge avec “REGLER

L'HEURE” dans le menu.

①Affichez le menu.

Appuyez

②Sélectionnez “REGLER

L'HEURE” et appuyez sur C.

VIDEO

REGLAGES AFFICHAGE

REGLER L'HEURE

REGLAGES DE BASE

REGLAGES CONNEXIONS

REGLAGES DES MEDIA

REGLER

FIN

③Sélectionnez “REGLAGE DE

L'HORLOGE” et appuyez sur C.

REGLER L'HEURE

REGLAGE DE L'HORLOGE

REGLAGE ZONE

ETABLI POUR L'HEURE D'ETE

REGLER FIN

●Les opérations de réglage suivantes

sont les mêmes que celles

mentionnées dans les étapes 3 à 5 de

la page précédente.

■Pour modifier la langue

d’affichage

Vous pouvez modifier la langue de

l’affichage sur l’écran.

①Affichez le menu.

Appuyez

②Sélectionnez “REGLAGES

AFFICHAGE” et appuyez sur C.

VIDEO

REGLAGES AFFICHAGE

REGLER L'HEURE

REGLAGES DE BASE

REGLAGES CONNEXIONS

REGLER

FIN

(+.64'8'06

③Sélectionnez “LANGUAGE” et

appuyez sur C.

REGLAGES AFFICHAGE

LANGUAGE

STYLE D'AFF. DE DATE

LUMINOSITE MONITEUR

RETROECL. MONITEUR

COULEUR AIDE FOCUS

REGLER

FIN

④Sélectionnez la langue souhaitée

puis appuyez sur C.

⑤Appuyez sur D pour sortir.

12 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Enregistrer des vidéos

Vous pouvez enregistrer des vidéos sans avoir à vous préoccuper des détails de

réglage. Pour ce faire, utilisez le mode auto.

Avant d’enregistrer une scène importante, il est recommandé d’effectuer un

enregistrement test.

Appuyez

Sélectionnez

le mode vidéo.

Vérifiez si le mode d'enregistrement est

Auto.

Si le mode est  Manuel, appuyez

sur la touche  pour basculer.

Le mode bascule entre les mode

auto et manuel à chaque sélection.

•

4 Lancez l'enregistrement.

Appuyez à nouveau

pour arrêter

l'enregistrement.

•

(Grand angle) (Téléobjectif)

Effectuer un zoom

20x

1Ouvrez

l’écran LCD.

Enlevez le

protège-objectif.

•

■

Indications apparaissant à l’écran pendant l’enregistrement de vidéos

Durée d

’

enregistrement restante

Qualité vidéo

: Pause

Compteur de scènes

Enregistrement en cours

Indicateur de

la batterie

Supports d’enregistrement

(GZ-HM300: / )

REMARQUE

●

La durée d’enregistrement restante de la batterie fournie est d’environ 1 heure.

( P.24)

Enregistrement

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 13

DémarrerEnregistrementLectureCopieAutres

Réduire les secousses de la caméra (Enregistrer des vidéos)

Le réglage du stabilisateur d’image permet de réduire les secousses de la caméra lors

de l’enregistrement.

Appuyez

(Blanc)

Stabilisateur d'image

(Vert)

Stabilisateur d'image

(Blanc)

: ARRET

Le réglage est modifié à chaque

sélection.

A：

Réduit les secousses de la caméra dans des conditions de prise de vue normales.

B：Réduit les secousses de la caméra efficacement pendant la prise de scènes

lumineuses sur une extrémité grand angle. Uniquement sur l’extrémité grand angle

(environ 5x).

REMARQUE

●Il est recommandé d’enlever le stabilisateur d’image lorsque vous filmez un

sujet qui se déplace peu en ayant l’unité sur un trépied.

●Une stabilisation complète est impossible si la caméra bouge trop.

Enregistrer des photos

Appuyez entièrement

Appuyez sur la touche à mi-course

Appuyez

Le voyant s'allume lors

de l'enregistrement

d'une photo

1Sélectionnez le

mode photos.

3Prenez une photo.

2Effectuez la mise au point de l'objet.

Le voyant devient vert

lorsque la mise au point

est terminée

■

Indications apparaissant à l’écran lors de l’enregistrement d’une photo

1920

Nombre de prises de vue restantes

Qualité de l’image

Enregistrement en cours

Vitesse d’obturation

Mise au point

Taille d’image

Indicateur de

la batterie

Supports d’enregistrement

(GZ-HM300: / )

14 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Lire/Supprimer des fichiers sur cette unité

Sélectionner et lire les vidéos ou photos enregistrées à partir d’un écran d’index

(affichage miniature). Le contenu des supports sélectionnés dans les paramètres de

support ( P.10) s’affiche sur l’écran d’index.

JAN.01.2010 04:55PM

LECTURE VIDEO

Appuyez

Sélectionnez

Appuyez

Sélectionnez

Appuyez

3Lire un fichier.

1Sélectionner le mode de lecture. Réglage du volume pendant la

lecture de la vidéo

Augmenter

le volume

Baisser le

volume

2Sélectionner le mode vidéo ou

photo.

Pour supprimer des fichiers inutiles

Appuyez sur pour arrêter.

Sélectionnez "OUI" lorsque le

message de confirmation

apparaît et appuyez sur .

Support lu

■Pour capturer une photo durant la lecture

Arrêtez la lecture et appuyez sur la touche SNAPSHOT.

■Touches de fonctionnement utilisables lors de la lecture

Affichage Pendant la lecture vidéo Pendant la lecture de photos

d / eLecture/pause Lancement/Pause du diaporama

fArrêt (retourne à l’affichage

miniature)

Arrêt (retourne à l’affichage

miniature)

gPasse à la vidéo suivante Passe à la photo suivante

Retourne au début de la scène

Retourne à la photo précédente

iRecherche avant -

jRecherche arrière -

kRalenti avant -

lRalenti arrière -

Lecture

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 15

DémarrerEnregistrementLectureCopieAutres

Lecture sur poste TV

1Branchez l’appareil à la TV.

Pour plus de détails, consultez le manuel d’utilisation de votre TV.

** Le câble composante recommandé est le QAM1266-001.

●Appuyez sur la touche Alimentation (M) pendant plus de 2 secondes pour éteindre

cette unité.

Pour se connecter à l’aide du mini-connecteur HDMI

Si vous utilisez une télévision HD, vous pouvez effectuer la lecture en qualité HD en

utilisant la connexion HDMI.

Sur le port

(mini HDMI)

Port d'entrée HDMI

Câble HDMI (optionnel)

Pour se connecter à l’aide du connecteur COMPONENT/AV

Si vous utilisez une télévision HD, vous pouvez effectuer la lecture en qualité HD en

connectant la télé au terminal COMPONENT.

COMPONENT

CB/PB

CR/PR

Vers terminal

COMPONENT

Entrée vidéo

Entrée audio (L)

Entrée audio (R)

Blanc

Jaune

Rouge

Vers terminal AV

Câble AV

(fourni)

Câble composante **

(optionnel)

*Ne pas connecter la prise

jaune lors de l’utilisation

d'un câble composant.

Vert

Bleu

Rouge

Entrées vidéo en composantes

Entrée vidéo

16 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

2Connecter l’adaptateur secteur. ( P.6)

●Cette unité s’allume automatiquement lorsque l’adaptateur CA est branché.

3Sélectionner l’entrée d’alimentation de la TV.

4Lire un fichier. ( P.15)

■Lire avec l’heure/la date affichée(s)

Réglez “AFFICHER SUR TV” dans le menu “REGLAGES CONNEXIONS” sur

“MARCHE”.

Réglez “AFFICHAGE SUR ECRAN” dans le menu de lecture sur “AFFICHER

SEUL. DATE”.

■Lorsque les photos ne rendent pas un aspect naturel sur la TV

Les photos ne s’affichent pas

correctement sur la TV.

●Déconnectez le câble et reconnectez-le.

●Redémarrez cette unité en l’éteignant et en la

rallumant.

Les images ont des couleurs

bizarres.

●Lorsque la vidéo a été enregistrée avec

“x.v.Color” réglé sur “MARCHE”, réglez les

paramètres x.v.Color de la télévision sur Activé.

●Ajustez correctement l’écran de la TV.

REMARQUE

●Pour toute question ou tout problème concernant les réglages de la TV dans

le mode approprié, veuillez vous adresser au fabricant de la TV.

●Nous vous recommandons d’utiliser un câble HDMI de catégorie 2 (câble à

Haute Vitesse) pour un visionnage avec une qualité d’image supérieure.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 17

DémarrerEnregistrementLectureCopieAutres

Copie des fichiers

Vous pouvez créer des disques ou copier des fichiers sur cette unité en la connectant à

divers appareils.

●La copie de fichiers par branchement au graveur DVD n’est pas prise en charge.

Appareils ...

Page

Enregistreur DVD

P P P 19

Magnétoscope

P- - 19

- * P20

* Pour plus de détails concernant la création d’un disque via un ordinateur, veuillez

vous référer au Manuel d’utilisation.

Copie

18 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Copier des fichiers en connectant l’appareil

à un magnétoscope/enregistreur DVD

Vous pouvez copier des vidéos en qualité standard en connectant l’appareil à magnétoscope ou à un

enregistreur DVD.

Pour plus de détails, consultez le manuel d’utilisation de la TV, du magnétoscope, de l’enregistreur DVD, etc.

1Connectez l’appareil à un magnétoscope/enregistreur DVD.

●

Appuyez sur la touche Alimentation (M) pendant plus de 2 secondes pour éteindre cette unité.

Vers un terminal CC

Magnétoscope/

Enregistreur DVD

Entrée vidéo

Entrée audio (L)

Entrée audio (R)

Entrée vidéo

Vers terminal AV

Câble AV

(fourni)

Jaune

Blanc

Rouge

Adaptateur secteur

Sur une prise secteur

(110 V à 240 V)

●Cette unité s’allume automatiquement lorsque l’adaptateur CA est branché.

2Sélectionner le mode de lecture.

●Mettez en marche cette unité.

Appuyez

3Préparez l’enregistrement.

Préparation de la TV et du magnétoscope/

enregistreur DVD

●Basculez vers une entrée externe compatible.

●Insérez un DVD ou une cassette VHS vierge

compatible à copier.

Préparation de cette unité

●Réglez “SORTIE VIDEO” dans le menu des réglages des branchement sur le

rapport hauteur/largeur (“4:3” ou “16:9”) de la TV concernée.

●Pour inclure la date lors de la copie des fichiers, réglez “AFFICHER SUR TV” dans

le menu “REGLAGES CONNEXIONS” sur “MARCHE”. Régler “AFFICHAGE SUR

ECRAN” dans le menu de lecture sur “AFFICHER SEUL. DATE”.

4Lancez l’enregistrement.

●

Lancez la lecture sur l’unité ( P.15) puis appuyez sur la touche d’enregistrement du lecteur.

●Une fois la lecture terminée, arrêtez l’enregistrement.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 19

DémarrerEnregistrementLectureCopieAutres

Copie vers l’ordinateur

Vérifier les configurations système requises (conseils)

Ordinateur Windows

Vous pouvez copier les fichiers vers un ordinateur via le logiciel fourni.

Cliquez avec le bouton droit de la souris sur “Ordinateur” (ou “Poste de travail”) dans le

“démarrer” menu et sélectionnez “Propriétés” pour vérifier les éléments suivants.

■Windows Vista/Windows 7

Windows Vista

Home Basic ou Home Premium

(versions préinstallées uniquement)

Windows 7

Home Basic ou Home Premium

(versions préinstallées uniquement)

Service Pack 2 (Windows Vista uniquement)

Processeur :

UC Intel Core Duo 1,66 GHz ou plus

UC Intel Core 2 Duo 2,13 GHz ou plus

recommandé

Type de système : 32-bit / 64-bit

Mémoire :Au moins 2 Go

■Windows XP

Windows XP

Home Edition ou Professional

(versions préinstallées uniquement)

Service Pack 3

Processeur :

UC Intel Core Duo 1,66 GHz ou plus

UC Intel Core 2 Duo 2,13 GHz ou plus

recommandé

Mémoire : Au moins 1 Go

REMARQUE

●Si votre PC n’a pas la configuration requise mentionnée ci-dessus, le logiciel

fourni ne peut pas être utilisé.

●Vous ne pourrez pas enregistrer de photos sur disque à partir du logiciel fourni.

●Pour plus d’informations, veuillez contacter le fabricant de votre ordinateur.

●Les utilisateurs de Mac peuvent utiliser le logiciel fourni avec l’ordinateur Mac.

20 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Mac

Copiez les vidéos et les photos vers un ordinateur en suivant la méthode

suivante.

①Fermez le moniteur LCD et branchez la caméra à un PC. ( P.22)

②Ouvrez l’écran LCD et afficher le menu USB.

③Sélectionnez “LECTURE SUR PC” et appuyez sur C.

④Double-cliquez sur l’icône "EVERIO_MEM" ou "EVERIO_SD" du bureau.

⑤Cliquez sur l’icône d’affichage de la colonne.

⑥

Copiez les fichiers dans n’importe quel autre dossier de l’ordinateur (bureau, etc.).

Icône d’affichage colonne

Copier des fichiers

●Les dossiers ou fichiers supprimés/déplacés/renommés sur l’ordinateur ne

pourront plus être lus sur ce unité.

●Lorsque vous débranchez ce caméscope de l’ordinateur, déplacez l’icône

"EVERIO_MEM" ou "EVERIO_SD" du bureau vers la poubelle.

Installer le logiciel fourni

Vous pouvez afficher les photos enregistrées au

format calendrier et les modifier avec le logiciel

qui vous a été fourni.

1(Windows Vista/Windows 7

uniquement)

Chargez le CD-ROM fourni dans votre PC.

①Cliquez sur “Exécuter

INSTALL.EXE” dans la boîte de

dialogue de lecture automatique.

②

Cliquez sur “Continuar” sur l’écran

de contrôle du compte d’utilisateur.

●

“Installation dulogiciel” apparaît alors

à l’écran après quelques instants.

●

S’il n’apparaît pas, double-cliquez sur

l’icône du CD-ROM dans “Poste de travail”.

2Cliquez sur “Installation standard”.

●

Suivez les instructions qui s’affichent à l’écran.

REMARQUE

Visualisation de Manuel d’utilisation

●Se connecter à Internet et

cliquer sur “Lire le manuel

d'utilisation”.

3Cliquez sur “Terminer”.

4Cliquez sur “FIN”.

●Quitte l’installation de Everio

MediaBrowser et les icônes sont

créées sur le bureau.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 21

DémarrerEnregistrementLectureCopieAutres

Sauvegarder tous les fichiers

Avant de procéder à la sauvegarde,

assurez-vous de disposer de suffisamment

d’espace libre sur le disque dur de votre

ordinateur.

1Connectez le câble USB et

l’adaptateur secteur.

Câble USB

(fourni)

Adaptateur secteur

Vers un terminal USB

Vers un terminal CC

Vers un terminal USB

2Ouvrez l’écran LCD.

3Sélectionnez “SAUVEGARDER” et

appuyez sur C.

MENU USB

LECTURE SUR PC

CREER DISQUE

DIRECTE SUR DISQUE

TRANSFERER

REGLER

FIN

SAUVEGARDER

●Le logiciel fourni Everio MediaBrowser

se lance sur votre ordinateur.

Les opérations suivantes doivent être

effectuées sur l’ordinateur.

4Sélectionnez le volume.

Cllquez

5Lancez la sauvegarde.

Cllquez

Destination d'enregistrement (ordinateur)

6Une fois la sauvegarde terminée,

cliquez sur “OK”.

En cas de problème avec le logiciel

Everio MediaBrowser fourni, veuillez

consulter le "Centre de support client

Pixela".

■Débrancher cette unité de

l’ordinateur

①Cliquez sur “Retirer le matériel”.

②Cliquez sur “Retirer Périphérique

de stockage de masse USB en

toute sécurité”.

③(sous Windows Vista) Cliquez sur

“OK”.

④Débranchez le câble USB et

fermez l’écran LCD.

22 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Via le menu

Vous pouvez configurer différents

réglages via le menu.

1Affichez le menu.

Appuyez

●Le menu varie en fonction du mode

que vous utilisez.

2Sélectionnez le menu souhaité puis

appuyez sur C.

VIDEO

ENREG. EVENEMENT

QUALITE VIDEO

ZOOM

LUMINOSITE

ENREG. ACCELERE

REGLER

FIN

3Sélectionnez le réglage souhaité

puis appuyez sur C.

VIDEO

ARRET

AGC

AUTO

REGLER

FIN

■Pour quitter l’écran

Appuyez sur D (quitter).

■

Pour retourner à l’écran précédent

Appuyez sur “J”.

■Pour afficher le fichier d’aide

Appuyez sur “K”.

●Pour plus d’informations

concernant les réglages, veuillez

vous référer au Manuel

d’utilisation.

Informations du support client

L’utilisation de ce logiciel est autorisée selon les termes de sa licence.

JVC (pour toutes questions concernant cette unité)

Préparez les informations suivantes avant de contacter l’agence ou le bureau JVC local le plus proche

à propos de ce logiciel (réseau de service après-vente mondial JVC : http://www.jvc-victor.co.jp/english/

worldmap/index-e.html).

•Nom du produit, modèle, numéro de série, problème, message d’erreur

•

Ordinateur (fabricant, modèle (bureau/portable), UC, SE, mémoire (Mo/Go), espace disque disponible (Go))

Veuillez noter que la réponse à vos questions peut prendre un certain temps en fonction de leur nature.

JVC ne peut pas répondre aux questions concernant le fonctionnement de base de votre ordinateur,

ou aux questions concernant les spéciﬁcations ou les performances du système d’exploitation, d’autres

applications ou pilotes.

Pixela (pour toutes questions concernant le logiciel fourni)

Région Langue N° de téléphone

États-Unis et Canada Anglais +1-800-458-4029 (numéro gratuit)

Europe (Royaume-Uni,

Allemagne, France et Espagne) Anglais/Allemand/Français/

Espagnol +800-1532-4865 (numéro gratuit)

Autres pays en Europe Anglais/Allemand/Français/

Espagnol +44-1489-564-764

Asie (Philippines) Anglais +63-2-438-0090

Chine Chinois 10800-163-0014 (numéro gratuit)

Page d’accueil : http://www.pixela.co.jp/oem/jvc/mediabrowser/e/

Veuillez visiter notre site Web pour obtenir les dernières informations et télécharger des ﬁchiers.

Autres

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 23

DémarrerEnregistrementLectureCopieAutres

Durée d’enregistrement/Nombre de

photos

Vous pouvez vérifier la durée d’enregistrement de vos vidéos en cliquant sur la touche

M (Alimentation/Information).

Durée d’enregistrement vidéo approximative

Qualité Mémoire

intégrée

Carte SD/Carte SDHC

4 Go 8 Go 16 Go 32 Go

UXP 40 m 20 m 40 m 1 h 20 m 2 h 40 m

XP 1 h 30 m 1 h 2 h 4 h

SP 1 h 25 m 44 m 1 h 28 m 2 h 56 m 5 h 52 m

EP 3 h 35 m 1 h 50 m 3 h 40 m 7 h 20 m 14 h 40 m

●La mémoire intégrée s’applique uniquement pour GZ-HM320.

●

La durée d’enregistrement vidéo approximative est juste indicative. La durée d’enregistrement réelle

peut être raccourcie en fonction de l’environnement de prise de vue.

Nombre approximatif de photos (unité: Nombre de prises de vue)

Taille/qualité de

l’image

Mémoire

intégrée

Carte SD/Carte SDHC

256 Mo 512 Mo

1 Go 2 Go 4 Go 8 Go

16 Go 32 Go

16:9

1920 × 1080 / FIN 8260 260 510 1030 2100 4140 8330 9999 9999

1920 × 1080 /

STANDARD

9999 410 810 1620 3210 6310 9999 9999 9999

4:3

1440 × 1080 / FIN 9999 340 680 1360 2770 5450 9999 9999 9999

1440 × 1080 /

STANDARD

9999 540 1070 2140 4360 8570 9999 9999 9999

640 × 480 / FIN 9999 1690 3330 6670 9999 9999 9999 9999 9999

640 × 480 /

STANDARD 9999 3050 5990 9999 9999 9999 9999 9999 9999

●Vous pouvez enregistrer jusqu’à 9.999 photos sur les cartes SD d’au moins 16 Go

(quelles que soient la taille et la qualité de la photo).

Durée d’enregistrement approximative (avec batterie)

Batterie Temps de charge

approximatif

Durée

d’enregistrement

réelle

Durée

d’enregistrement

continue

BN-VG114U 2 h 30 m 1 h 1 h 45 m

BN-VG121U 3 h 30 m 1 h 30 m 2 h 40 m

●Les valeurs mentionnées ci-dessus s’appliquent lorsque “RETROECL. MONITEUR”

est réglé sur “STANDARD”.

●La durée d’enregistrement réelle peut être plus courte si le zoom est utilisé ou si

l’enregistrement est arrêté à plusieurs reprises. (Il est recommandé de préparer la

batterie pour trois fois la durée d’enregistrement prévue.)

●

Lorsque la durée de vie de la batterie est atteinte, la durée d’enregistrement raccourcit, même

si la batterie est entièrement chargée. (Remplacez la batterie par une nouvelle.)

24 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Dépannage

Avant de demander du service, consultez le tableau suivant ou la section

“Dépannage” du Manuel d’utilisation détaillé.

Si les solutions proposées dans le tableau ne résolvent pas votre problème, consultez

votre revendeur JVC ou le centre de services JVC le plus proche pour plus

d’instruction. Veuillez aussi consulter le fichier FAQ des nouveaux produits sur le site

Web de JVC.

Veuillez aussi consulter le fichier Q&A des nouveaux produits sur le site Internet de

JVC (http://www.jvc.com).

Cette unité est un périphérique contrôlé par micro-ordinateur. Les décharges

électrostatiques, les bruits externes et les interférences (provenant d’une TV ou d’une

radio par exemple) peuvent empêcher la caméra de fonctionner correctement. Si tel

est le cas, réinitialisez cette unité.

■Réinitialisez cette unité si elle ne fonctionne pas correctement ou

si “Erreur ...” apparaît à l’écran.

①Coupez l’alimentation. (fermez l’écran LCD.)

②Enlevez l’adaptateur secteur et la batterie de l’unité, replacez-les puis

rallumez le courant.

Dépannage

Problème Action Page

Alimentation

POWER/CHARGE le voyant se

met à clignoter lorsque l’écran

LCD est fermé.

●La batterie est en train de charger. 6

Enregistrement

Aucun enregistrement/

instantané ne peut être

réalisé.

●Vérifiez le mode A/B.13

●Définissez le mode d’enregistrement

avec la touche L.15

L’enregistrement s’arrête

de lui-même.

●Insérez une carte SD disponible dans

le commerce. 8

●L’enregistrement s’arrête

automatiquement après 12 heures

d’enregistrement continu.

●Le média utilisé pour enregistrer n’a

plus d’espace disponible. Pour

s’assurer d’un enregistrement

continu, réglez “ENREG. EN CONT”

sur “MARCHE” avant de commencer

à enregistrer. L’unité change de

média et poursuit avec fluidité

l’enregistrement, sans perte d’image.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 25

DémarrerEnregistrementLectureCopieAutres

Lecture

La date/l’heure ne

s’affiche (nt) pas.

●

Régler en conséquence “AFFICHAGE

SUR ECRAN” dans le menu de lecture.

Le son ou la vidéo est

interrompu(e).

●

La lecture est parfois interrompue aux

sections qui connectent deux scènes. Il

ne s’agit pas d’un dysfonctionnement.

Impossible de trouver une

vidéo enregistrée.

●Sélectionnez “LECT. AUTRES FICH.”

puis recherchez la vidéo sur l’écran

d’index. (Les fichiers vidéo avec des

informations de gestion

endommagées peuvent être lus.)

●Annulez les fonctions d’affichage par

groupes et de recherche de date. -

●

Changez les paramètres dans “SUPPORT

ENREG. VIDEO” ou “SUPPORT ENREG.

PHOTO”. (Les fichiers sur les autres médias

ne sont pas affichés.)

Les images ont des

couleurs bizarres.

●

Lors de l’enregistrement, la balance des

blancs n’a pas été correctement ajustée.

●Lorsque la vidéo a été enregistrée

avec “x.v.Color” réglée sur

“MARCHE”, modifiez les paramètres

de la TV comme vous le souhaitez.

●Réglez “EFFET” sur “ARRET”. -

Autres problèmes

Le voyant ne clignote pas

lors du chargement de la

batterie.

●

Vérifiez la charge restante de la batterie.

(Lorsque la batterie est complètement

chargée, le voyant ne clignote pas.)

●En cas de charge dans des endroits

chauds ou froids, assurez-vous que la

batterie est chargée dans la plage de

température requise. (Sans quoi, la

batterie risque de ne plus être

protégée pendant la charge.)

La curseur et les touches

de fonctionnement ne

fonctionnent pas.

●Retirez vos gants, le cas échéant. -

●

Touchez le curseur et les touches avec

vos doigts pour les faire fonctionner. (Si

malgré cela ils ne fonctionnent toujours

pas, touchez-les avec vos ongles ou la

pointe d’un stylo.)

L’unité surchauffe.

●

Il ne s’agit pas d’un dysfonctionnement.

(L’unité peut chauffer lorsqu’elle est

utilisée pendant un certain temps.)

L’image ou le son n’est

pas correctement

reproduit sur la TV

lorsque vous vous

connectez avec le câble

HDMI.

●

L’image ou le son pourrait ne pas être reproduit

correctement sur la TV selon la TV connectée.

Dans de tels cas, effectuez les opérations

suivantes.

A Déconnectez et reconnectez le câble HDMI.

B Éteignez et rallumez l’unité de nouveau.

26 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Les fonctions HDMI-CEC

ne marchent pas

correctement et la TV ne

fonctionne pas en

concomitance avec cette

unité.

●Certains TV pourraient fonctionner

différemment d’après leurs

caractéristiques, même si ils sont

compatibles avec HDMI-CEC. Par

conséquent, on ne peut pas assurer

que la fonction HDMI-CEC de cette

unité marche avec tous les TV. Dans

de tels cas, réglez “COMMANDE

HDMI” sur “ARRET”.

Messages d’avertissement

Messages d’avertissement Action Page

Messages d’avertissement

ERREUR

D'ENREGISTREMENT

●Éteignez et rallumez l’unité. -

SCENE INCOMPATIBLE

(Vidéo)/

FICHIER IMCOMPATIBLE

(Photo)

●Utilisez un fichier enregistré avec cette

unité. (Les fichiers enregistrés avec

d’autres périphériques peuvent ne pas être

lus correctement. Si le fichier a été

enregistré avec cette unité, il est

certainement corrompu.)

SAUVEGARDER

PERIODIQUEMENT SUR PC

OU DISQUE LES DONNEES

ENREGISTREES

●Connecter et copier vos données vers un

ordinateur. 22

TROP PEU DE DONNEES

ENREGISTREES

SAUVEGARDE IMPOSSIBLE

●Si un enregistrement vidéo est arrêté et

que le temps actuel d’enregistrement

affiché est de “0:00:00:17” ou moins, la

vidéo ne pourra être enregistrée.

ERREUR CARTE MEMOIRE !

●Éteignez et rallumez l’unité. -

●Enlevez l’adaptateur secteur et la batterie;

ensuite, retirez et réinsérez la carte SD. -

●Enlevez toute poussière des terminaux de

la carte SD. -

●

Formatez la carte SD en exécutant

“FORMATER LA CARTE SD” dans le

menu de paramétrage du média. (Toutes

les données sont effacées.)

VERIFIER COUVRE-OBJECTIF

●Il apparaît pendant 5 secondes après avoir

allumé l’appareil, si le protège-objectif est

attaché ou s’il fait noir.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 27

DémarrerEnregistrementLectureCopieAutres

Mises en garde

Bornes

Adaptateur secteur

UTILISATION DE L’ADAPTATEUR DE PRISE

DE SECTEUR

Lors du branchement du cordon d’alimentation

de l’appareil à une prise de secteur différente

du standard national américain C73, utiliser un

adaptateur de prise nommé « Siemens Plug »,

comme indiqué ci-dessous.

Pour cet adaptateur de prise secteur, consulter

votre revendeur JVC le plus proche.

Batteries

La batterie fournie est

une batterie au lithium-

ion. Avant d’utiliser

la batterie fournie ou

une batterie en option,

bien lire les consignes

suivantes :

•Pour éviter tout accident

... ne pas brûler.

celle-ci dans un sac plastique.

... ne pas

ci éloignée de tout objet métallique lorsqu’elle

n’est pas utilisée. En cas de transport, placer

... ne pas modiﬁer ni démonter.

... ne pas exposer la batterie à des températures

supérieures à 60°C (140°F) car celle-ci risquerait

de surchauffer, d’exploser ou de prendre feu.

... utiliser uniquement les chargeurs spéciﬁés.

•Pour éviter tout endommagement et

prolonger la durée de vie utile

... ne pas soumettre à un choc inutile.

... recharger à l’intérieur d’une plage de température

de 10°C à 35°C (50°F à 90°F). Des températures

basses peuvent prolonger la durée de charge, ou

même dans certains cas arrêter la recharge.

Des températures élevées peuvent empêcher

une charge complète, ou même dans certains

cas arrêter la recharge.

... entreposer dans un endroit frais et sec. Toute

exposition prolongée à de températures

élevées accélérera la décharge naturelle et

diminuera la durée de vie utile.

... charger et décharger complètement la batterie

tous les 6 mois lors d’un entreposage pendant

une période de temps prolongée.

... retirer l’appareil du chargeur ou le débrancher

lorsque vous ne vous en servez pas ; certains

appareils, même éteints, continuent de

consommer du courant.

Adaptateur de prise

ATTENTION:

La batterie que vous vous êtes

procurée est recyclable.

Pour des renseignements sur le

recyclage de cette batterie, veuillez

composer le 1-800-8-BATTERY.

Support d’enregistrement

•Veiller à suivre les directives ci-dessous

pour éviter d’altérer ou d’endommager les

données enregistrées.

•Ne pas déformer ou laisser tomber le support

d’enregistrement, ou le soumettre à une forte

pression, des secousses ou des vibrations.

•Ne pas éclabousser le support d’enregistrement

avec de l’eau.

•Ne pas utiliser, remplacer ou entreposer le

support d’enregistrement dans des endroits

fortement exposés à de l’électricité statique ou à

des parasites électriques.

•Ne pas mettre le caméscope hors tension ou

retirer la batterie ou l’adaptateur secteur pendant

la prise de vue, la lecture ou l’accès au support

d’enregistrement.

•Ne pas placer le support d’enregistrement à

proximité d’objets possédant un fort champ

magnétique ou émettant de fortes ondes

électromagnétiques.

•Ne pas ranger le support d’enregistrement dans

des endroits exposés à une température élevée

ou à une forte humidité.

•Ne pas toucher les pièces métalliques.

Écran LCD

•Pour éviter tout endommagement de l’écran

LCD, NE PAS

... le pousser trop fortement ou lui faire subir des chocs.

... placer le caméscope avec l’écran LCD en dessous.

•Pour prolonger sa durée de vie utile

... éviter de le frotter à l’aide d’un chiffon rugueux.

28 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Appareil principal

•Pour votre sécurité, NE PAS

... ouvrir le boîtier du caméscope.

... démonter ou modiﬁer l’appareil.

... laisser pénétrer des substances inﬂammables, de

l’eau ou des objets métalliques dans l’appareil.

... retirer la batterie ou débrancher l’appareil

pendant que celui-ci est sous tension.

... laisser la batterie à l’intérieur du caméscope

lorsque celui-ci n’est pas utilisé.

... placer des sources de ﬂammes nues, telles

que des bougies allumées, sur l’appareil.

... exposer l’appareil à l’égouttage ou aux

éclaboussements.

... laisser s’accumuler de la poussière ou

placer des objets métalliques sur la prise

d’alimentation ou une prise de courant murale.

... insérer des objets dans le caméscope.

•Éviter d’utiliser l’appareil

... dans des endroits trop humides ou poussiéreux.

... dans des lieux exposés à de la suie ou à de la

vapeur (par exemple, près d’une cuisinière).

... près d’un téléviseur.

... près d’appareils générant des champs

magnétiques ou électriques intenses (haut-

parleurs, antennes de diffusion, etc.).

... dans des lieux exposés à des températures

extrêmement élevées (au-delà de 40°C ou 104°F)

ou extrêmement basses (en deçà de 0°C ou 32°F).

•NE PAS laisser l’appareil

... dans des lieux exposés à des températures

supérieures à 50°C (122°F).

... dans des lieux exposés à des taux d’humidité

extrêmes (en deçà de 35 % ou au-delà de 80 %).

... en plein soleil.

... dans une voiture hermétiquement fermée en

période estivale.

... près d’un radiateur.

... en hauteur, sur un téléviseur par exemple. Si

l’appareil est placé en hauteur alors que le câble

est raccordé, celui-ci peut être coincé et l’appareil

peut tomber. Dans ce cas, il risque de ne plus

fonctionner.

•Pour protéger l’appareil, NE PAS

... le mouiller.

... le faire tomber ou le cogner contre des objets durs.

... le soumettre à trop de chocs ou vibrations

durant le transport.

... maintenir l’objectif orienté vers des objets

extrêmement lumineux pendant trop longtemps.

... exposer l’objectif à la lumière directe du soleil.

... le balancer inutilement par la dragonne.

... trop balancer l’étui souple lorsque le

caméscope est à l’intérieur.

... placer le caméscope dans des endroits

poussiéreux ou avec du sable, comme une plage.

•Pour éviter une chute de l’appareil,

•Serrer la ceinture de la poignée fermement.

•Lors de l’utilisation du caméscope avec un

trépied, ﬁxer fermement l’appareil sur le trépied.

Si le caméscope se détache et tombe, il peut

causer des blessures ou être endommagé.

Si un enfant utilise l’appareil, un adulte doit

être présent.

Déclaration de conformité

Numéro de modèle : GZ-HM320U / GZ-HM300U

Nom de marque : JVC

Personne responsable : JVC AMERICAS CORP.

Adresse : 1700 Valley Road Wayne, N. J. 07470

Numéro de téléphone : 973-317-5000

Cet ensemble se conforme à la partie 15 des

règles de la FCC (Federal Communications

Commission). Le fonctionnement est sujet aux

deux conditions suivantes : (1) Cet appareil ne

peut pas causer d’interférences nuisibles, et

(2) cet appareil doit accepter toute interférence

reçue, comprenant des interférences qui

peuvent causer un mauvais fonctionnement.

Des changements ou modiﬁcations non

approuvés par JVC peuvent annuler le droit de

l’utilisateur de faire fonctionner l’appareil. Cet

appareil a été testé et il a été reconnu qu’il se

conforme aux limites concernant l’appareillage

informatique de classe B correspondant à la

partie 15 des règles de la FCC. Ces limites

sont conçues pour garantir une protection

raisonnable contre des interférences nuisibles

dans les installations résidentielles. Cet

appareil génère, utilise et peut émettre de

l’énergie des fréquencesradio et, s’il n’est pas

installé et utilisé selon les instructions du

fabricant, peut causer des interférences

nuisibles en communications radio.

Cependant, il ne peut pas être garanti que des

interférences ne se produiront pas dans

certaines installations particulières. Si cet

appareil provoque des interférences avec la

réception radio ou de télévision, ce qui peut

être vériﬁé en alimentant l’appareil et en

coupant son alimentation, nous conseillons à

l’utilisateur d’essayer d’éliminer ces

interférences par l’un ou plusieurs des

moyens suivants :

Réorienter ou déplacer l’antenne de réception.

Augmenter la séparation entre l’appareil et le

récepteur.

Brancher l’appareil sur une prise de courant

d’un circuit différent de celui sur lequel le

récepteur est branché.

Consulter le revendeur ou un technicien

radio/TV compétent pour vous aider.

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 29

DémarrerEnregistrementLectureCopieAutres

Caractéristiques techniques

Caméra

Nom du modèle GZ-HM320 GZ-HM300

Alimentation Utiliser un adaptateur secteur: 5,2 V CC,

Utiliser une batterie: 3,6 V CC

Consommation 2,6 W (lorsque “RETROECL. MONITEUR” est réglé sur

“STANDARD”)

2,8 W (lorsque “RETROECL. MONITEUR” est réglé sur

“PLUS LUMINEUX”)

Consommation de courant nominal: 1A

Dimensions (L x H x P) 52 mm x 62 mm x 110 mm (2-1/16" x 2-2/5" x 4-3/8")

(sans la dragonne)

Masse Environ 215 g (0,47 lbs) (caméra uniquement),

Environ 255 g (0,56 lbs) (avec la batterie fournie)

Environnement d’exploitation Température d’opération autorisée:

0°C à 40°C (32°F à 104°F)

Température de stockage autorisée:

-20°C à 50°C (-4°F à 122°F)

Humidité de fonctionnement autorisée: 35 % à 80 %

Périphérique de capture

d’image 1/5,8" 1 370 000 pixels (CMOS progressif)

Zone d’enregistrement (vidéo)

(16:9) 750 000 à 1 090 000 pixels (zoom optique)

Zone d’enregistrement

(photo) (4:3) 560 000 à 820 000 pixels

(16:9) 750 000 à 1 090 000 pixels

Objectif

F1,8 à 3,5, f= 3,0 mm à 60,0 mm

(conversion 35 mm: 46,4 mm à 928 mm)

Zoom (Vidéo) Zoom optique: Jusqu’à 20x

Zoom numérique: Jusqu’à 200x

Zoom (Photo) Zoom optique: Jusqu’à 20x

Format d’enregistrement

vidéo

AVCHD standard, vidéo: AVC/H.264, audio: Dolby Digital

(2ch)

Format d’enregistrement

photos JPEG standard

Supports d’enregistrement Mémoire interne (8 Go),

carte SD/SDHC (disponible

dans le commerce)

Carte SD/SDHC

(disponible dans le

commerce)

Horloge batterie Batterie rechargeable

Connecteurs

HDMI Mini-connecteur HDMIä (V.1.3 avec x.v.Colorä)

Sortie composantes Sortie composantes Y, Pb, Pr

Y: 1,0 V (p-p), 75 W Pb/Pr: 0,7 V (p-p), 75 W

Sortie AV Sortie vidéo: 1,0 V (p-p), 75 W

Sortie audio: 300 mV (rms), 1 kW

USB Mini USB de type B, compatible USB 2.0

30 Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Adaptateur secteur (AP-V30U)*

Alimentation 110 V CA à 240 V, 50 Hz/60 Hz

Sortie 5,2 V CC, 1,8 A

Température d’opération

autorisée 0°C à 40°C (32°F à 104°F)

10°C à 35°C (50°F à 95°F) pendant la charge

Dimensions (L x H x P) 78 mm x 34 mm x 46 mm (3-1/8" x 1-3/8" x 1-13/16")

(sans le cordon et la prise secteur)

Masse Environ 107 g (0,24 lbs)

*Pour utiliser un adaptateur secteur à l’étranger, pensez à préparer une prise

convertisseur disponible dans le commerce pour le pays ou la région visité(e).

●Les caractéristiques et l’apparence de ce produit sont susceptibles d’être

modifiées sans préavis pour d’éventuelles améliorations.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/ 31

DémarrerEnregistrementLectureCopieAutres

Index

AAdaptateur secteur .................... 6, 28

BBatterie ...................................... 6, 28

Branchement secteur .............. 16, 19

CCarte SD .................................... 8, 24

CD-ROM ........................................ 21

Configurations du menu ................ 23

Copier (Sauvegarde) ......... 18, 19, 22

DCopier (Dupliquer) ......................... 22

Durée d’enregistrement ................. 24

EEcran LCD ..................................... 28

FFormater la carte SD ..................... 10

IInstallation ..................................... 21

MMac ................................................ 21

NNombre d’images .......................... 24

RRégler l’horloge ............................. 12

Régler la date et l’heure ................ 11

Régler la langue ............................ 12

SLogiciel .......................................... 20

Supports d’enregistrement pour image

........................................................ 10

Supprimer des fichiers ................... 15

UCâble USB ..................................... 22

VVisualiser des fichiers sur une TV .....

WWindows ........................................ 20

ZZoom ............................................. 13

1209ZAR-SW-MP

Jvc Everio Gz Hm300 Users Manual HM320U/GZ HM300U

Jvc-Gz-Hm300-User-Guide-787538 jvc-gz-hm300-user-guide-787538

GZ-HM300BUS Basic User Guide LYT2142-001A-M

GZ-HM300BUS GZ-HM300BUS, GZ-HM320BUS LYT2142-001A-M English, French, Spanish,

GZ-HM320BUS GZ-HM320BUS LYT2142-001A-M English, French, Spanish,

GZ-HM320 - Basic User Guide GZ-Hm320_GZ-Hm300_ug Free User Guide for JVC Camcorder, Manual - page2

Navigation menu

Versions of this User Manual:

Views

Navigation
