ENGLISH

РУCCKИЙ

CD RECEIVER

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-G617

For installation and

connections, refer to the

separate manual.

Указания по установке и

выполнению соединений

приводятся в отдельной

инструкции.

INSTRUCTIONS

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

GET0270-001A

[EE]

В соответствии с Законом Российской Федерации “О защите прав

потре бителей” срок службы (годности) данного товара “по истечении

которого он может представлять опасность для жизни, здоровья

потребителя, причинять вред его имуществу или окружающей среде”

составляет семь (7) лет со дня производства. Этот срок является

временем, в течение которого потребитель данного товара может

безопасно им пользоваться при условии соблюдения ин струк ции по

эксплуатации данного товара, проводя необходимое обслуживание,

включающее замену расходных материалов и/или соответствующее

ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару,

поставляе мые вместе с ним, могут храниться в течение двух (2) лет со

дня его производства.

Срок службы (годности), кроме срока хранения дополнительных

космети ческих материалов, упомянутых в предыдущих двух пунктах,

не затрагивает никаких других прав потребителя, в частности,

гарантийного свидетельства JVC, которое он может получить в

соответствии с законом о правах потребителя или других законов,

связанных с ним.

For canceling the display demonstration, see page 8.

Информацию об отмене демонстрации функций дисплея см. на стр. 8.

Cover_KD-G617[EE]f.indd 2Cover_KD-G617[EE]f.indd 2 1/11/05 5:26:26 PM1/11/05 5:26:26 PM

2

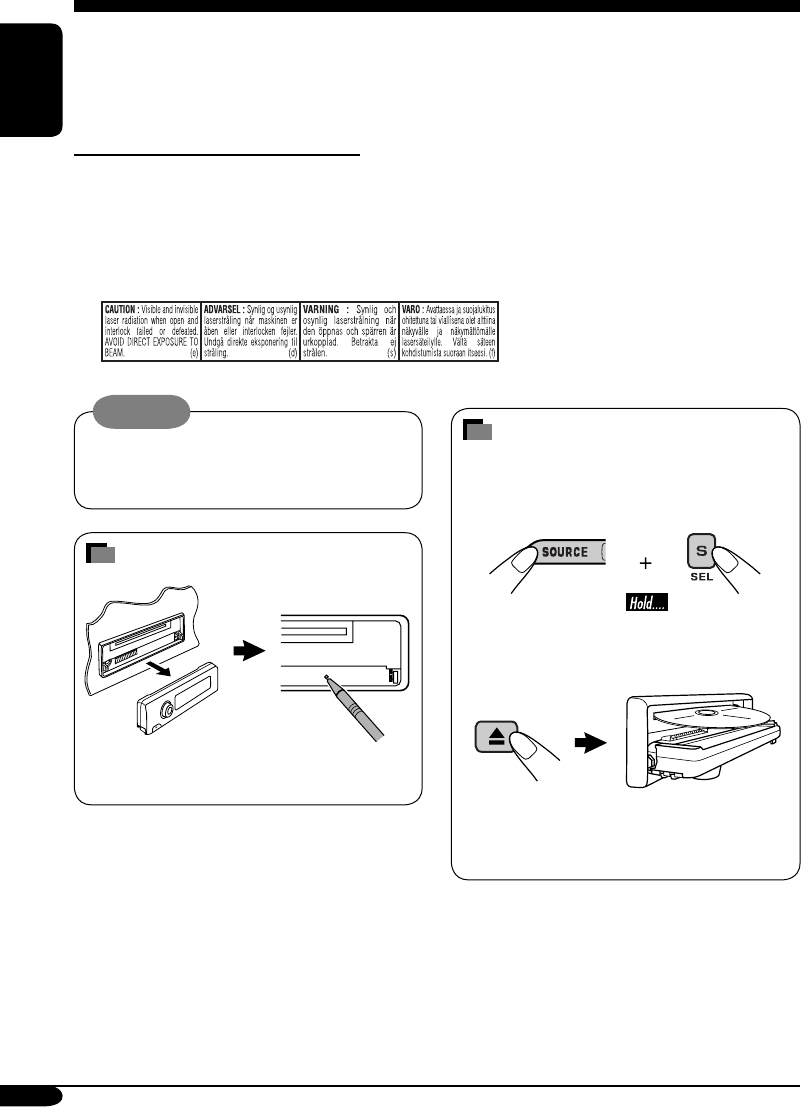

ENGLISH

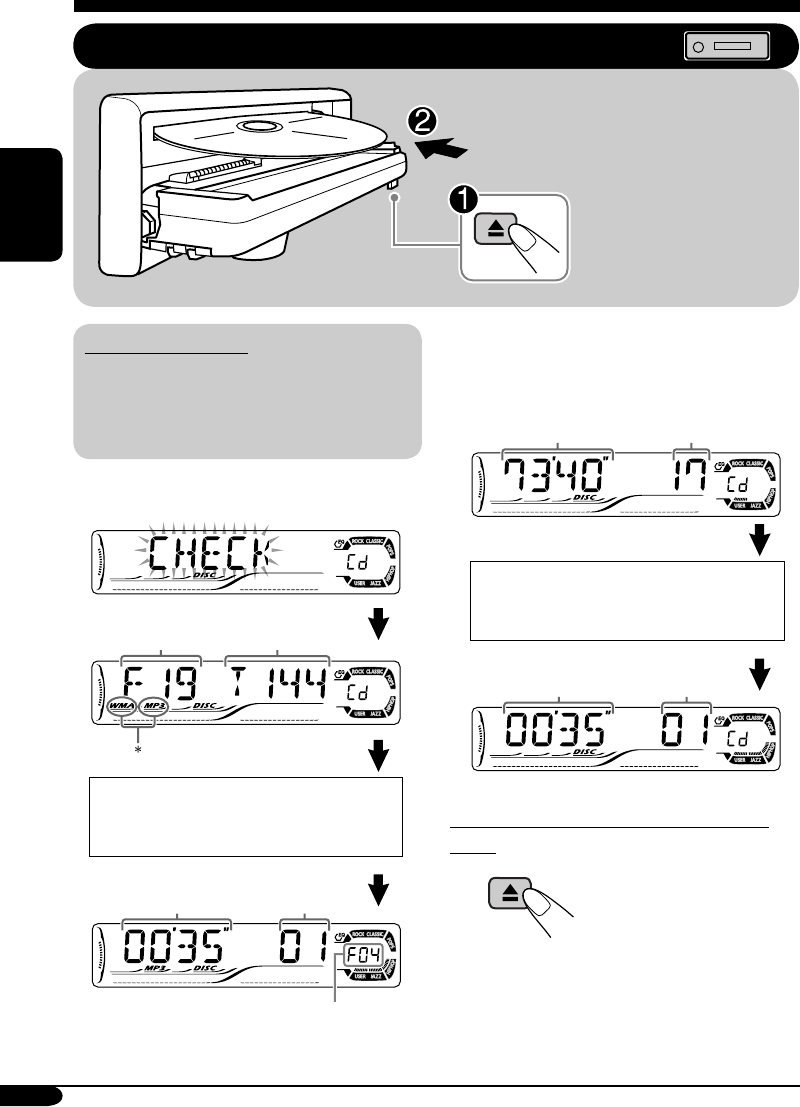

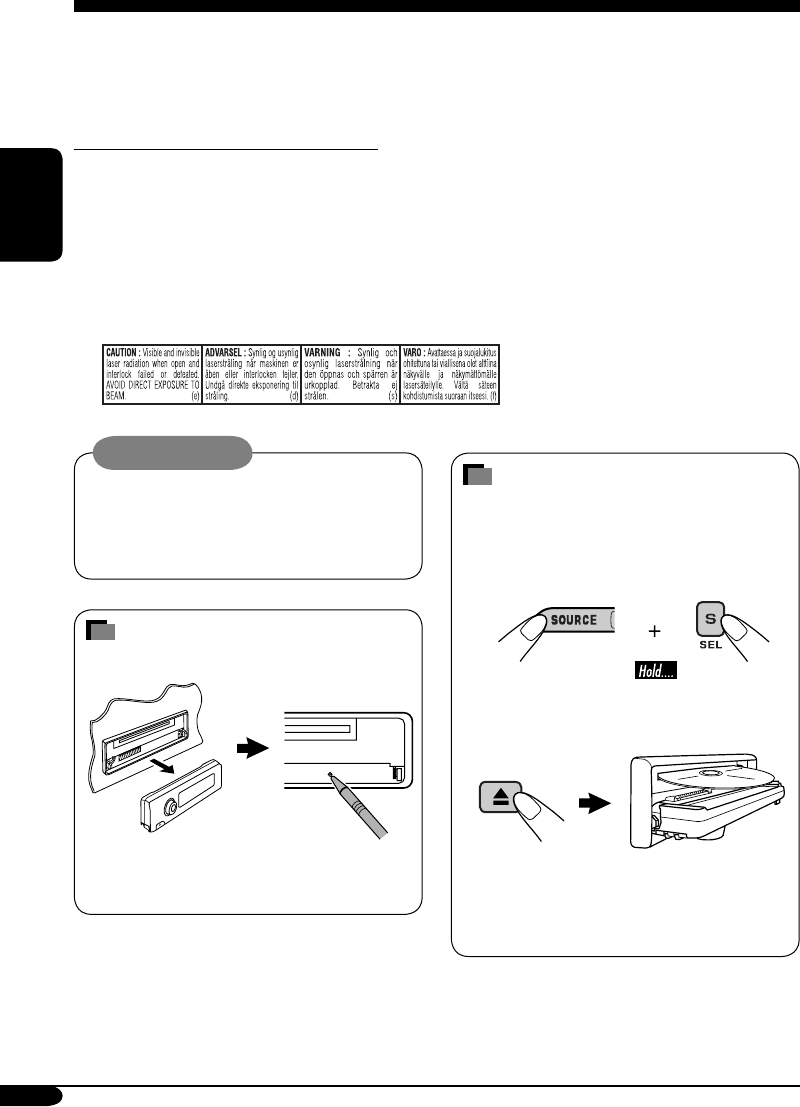

How to forcibly eject a disc

If a disc cannot be recognized by the

receiver or cannot be ejected, ejects the disc

as follows.

“PLEASE” and “EJECT” appear alternately

on the display.

• If this does not work, reset your receiver.

• Be careful not to drop the disc when it

ejects.

Thank you for purchasing a JVC product.

Please read all instructions carefully before operation, to ensure your complete understanding and to

obtain the best possible performance from the unit.

IMPORTANT FOR LASER PRODUCTS

1. CLASS 1 LASER PRODUCT

2. CAUTION: Do not open the top cover. There are no user serviceable parts inside the unit; leave

all servicing to qualified service personnel.

3. CAUTION: Visible and invisible laser radiation when open and interlock failed or defeated.

Avoid direct exposure to beam.

4. REPRODUCTION OF LABEL: CAUTION LABEL, PLACED OUTSIDE THE UNIT.

Warning:

If you need to operate the receiver while

driving, be sure to look ahead carefully or

you may be involved in a traffic accident.

How to reset your unit

This will reset the microcomputer. Your

preset adjustments will also be erased.

EN02-05_G617[EE]f.indd 2EN02-05_G617[EE]f.indd 2 1/11/05 5:26:38 PM1/11/05 5:26:38 PM

3

ENGLISH

How to reset your unit ........................... 2

How to forcibly eject a disc ................... 2

How to read this manual ........................ 4

How to use the M MODE button ........... 4

Control panel —

KD-G617

......... 5

Parts identification ................................. 5

Remote controller —

RM-RK50

... 6

Main elements and features ................... 6

Getting started ....................... 7

Basic operations .................................. 7

Canceling the display demonstrations ... 8

Setting the clock .................................... 8

Radio operations ................... 9

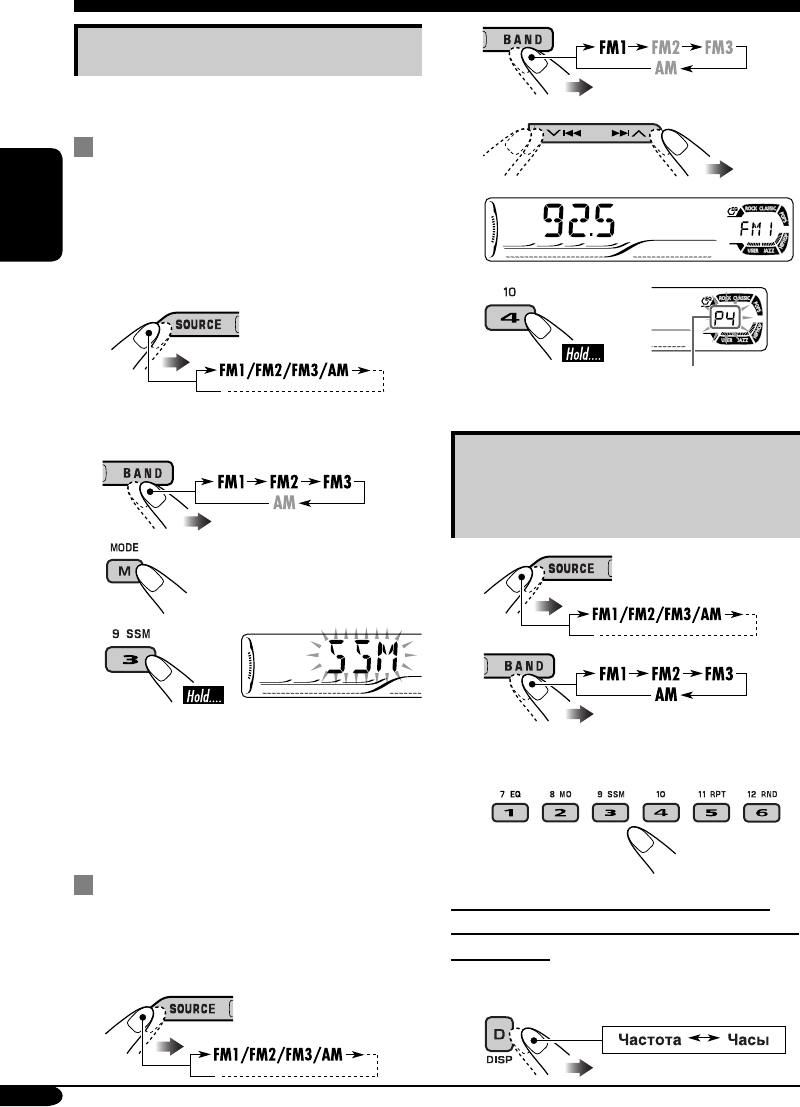

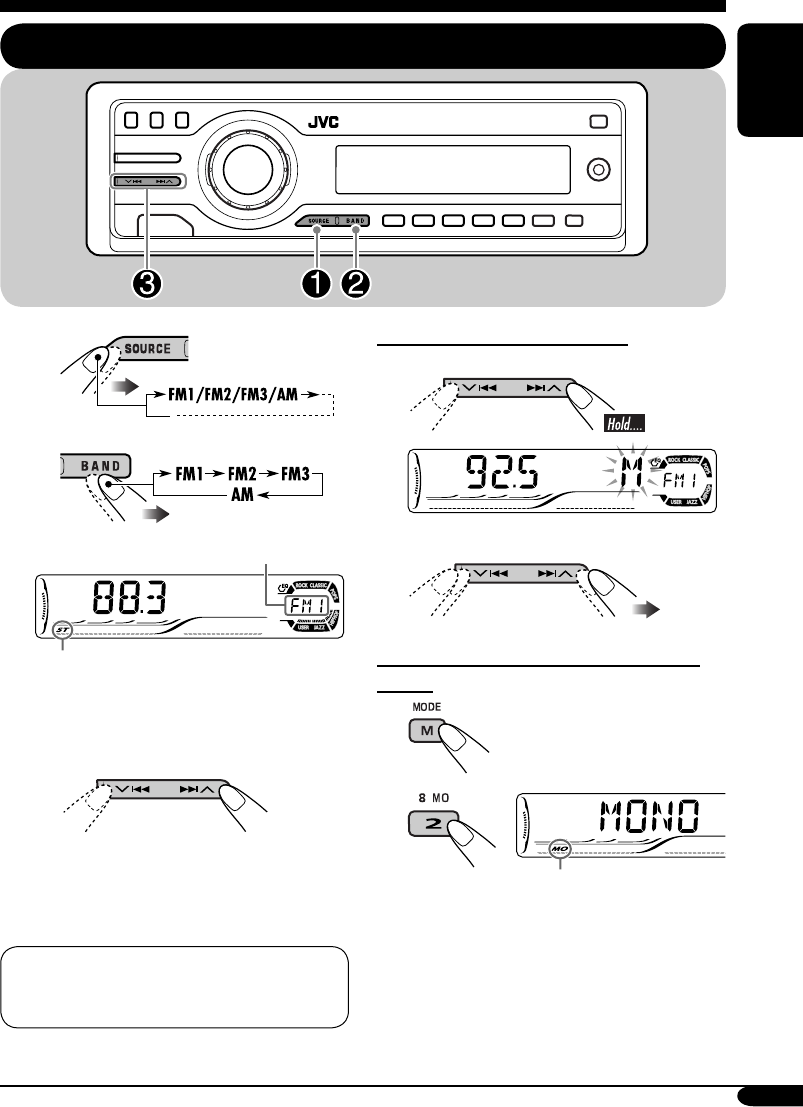

Listening to the radio ........................... 9

Storing stations in memory .................... 10

Listening to a preset station ................... 10

FM RDS operations ................. 11

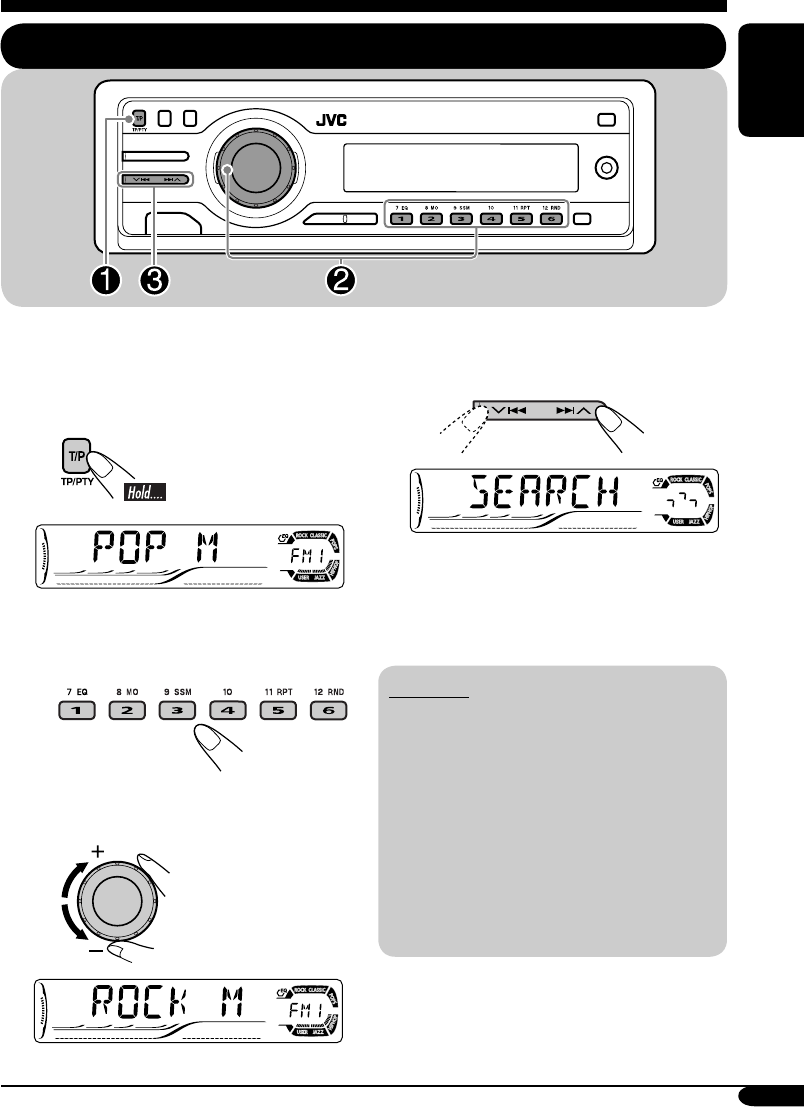

Searching for your favorite FM RDS

programme

....................................... 11

Storing your favorite programmes ......... 12

Using the standby receptions ................. 12

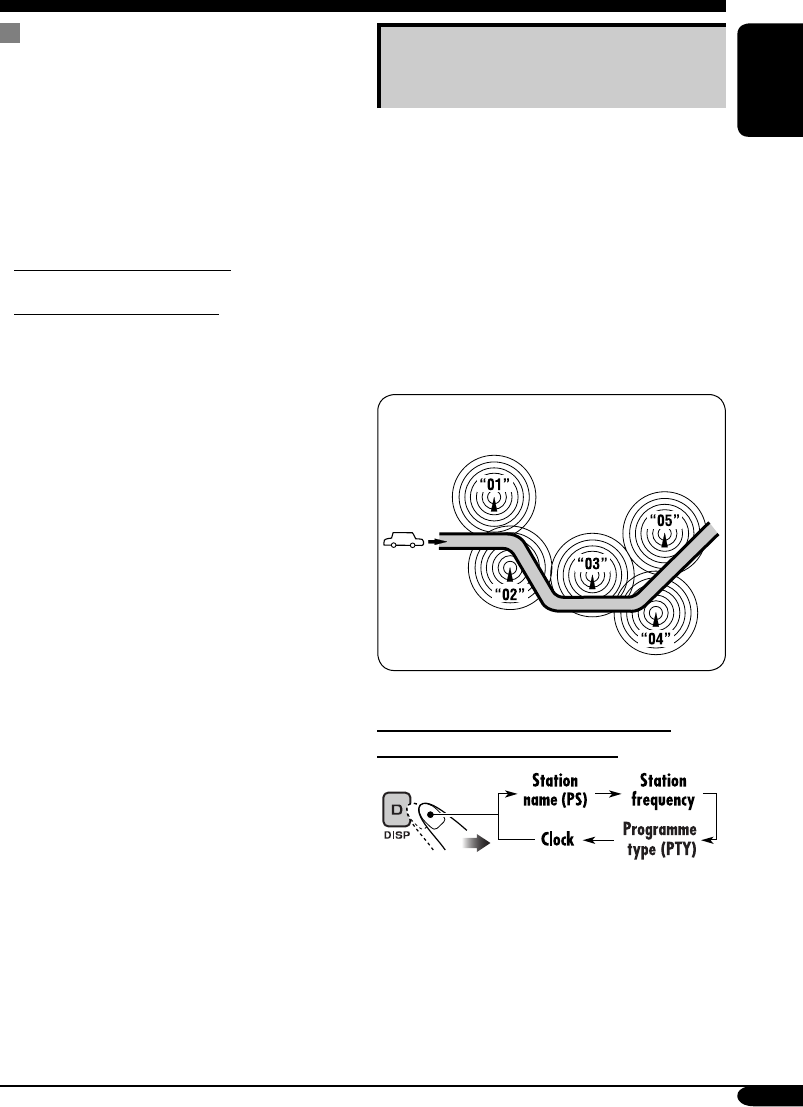

Tracking the same programme

—Network-Tracking Reception ........ 13

Disc operations ...................... 14

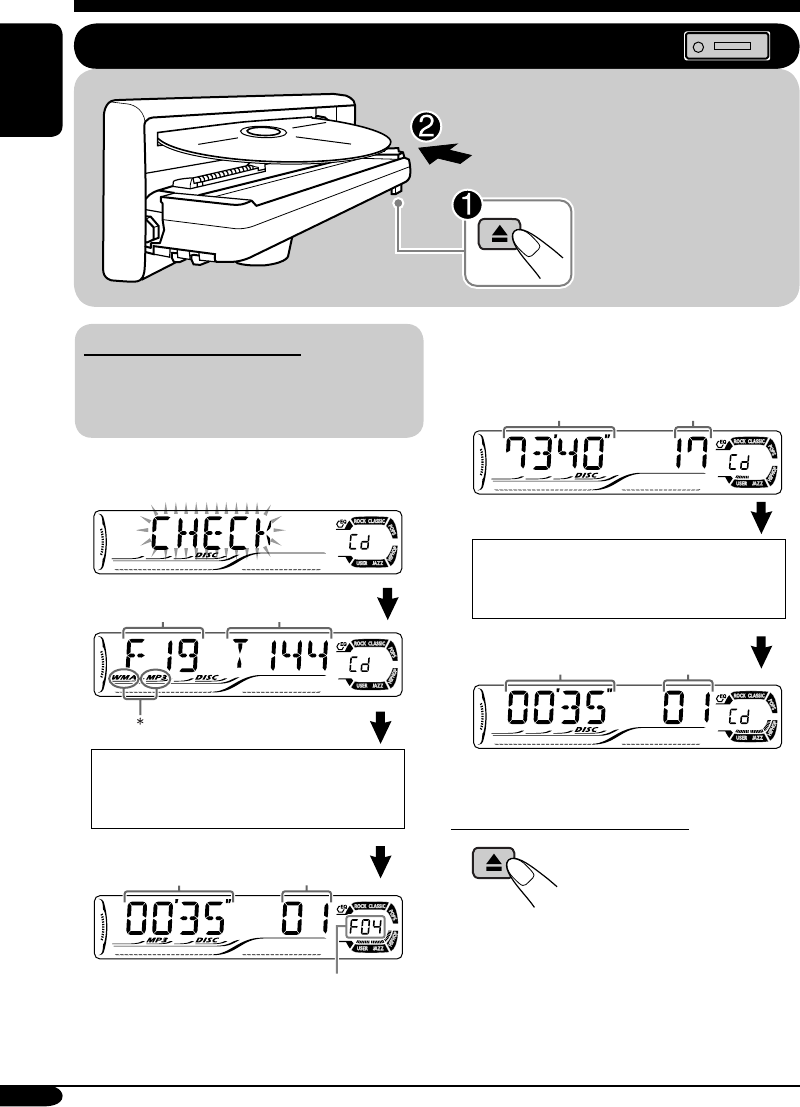

Playing a disc in the receiver ............... 14

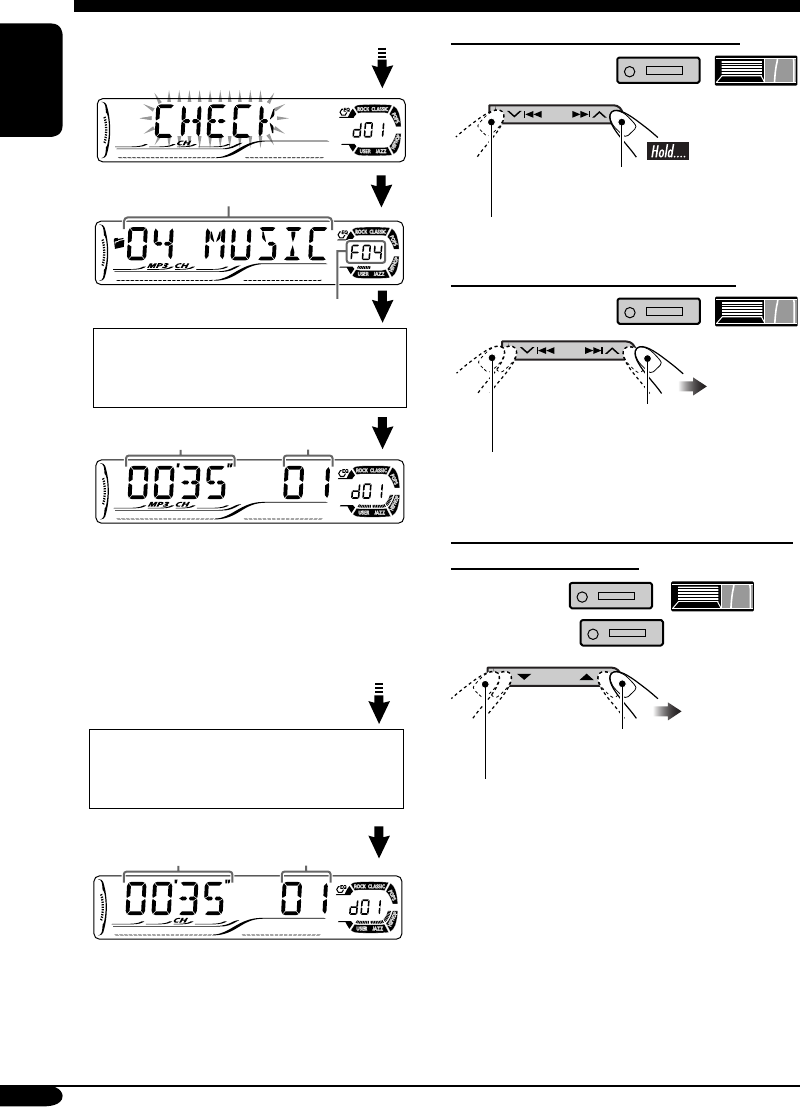

Playing discs in the CD changer ........... 15

Other main functions ............................. 17

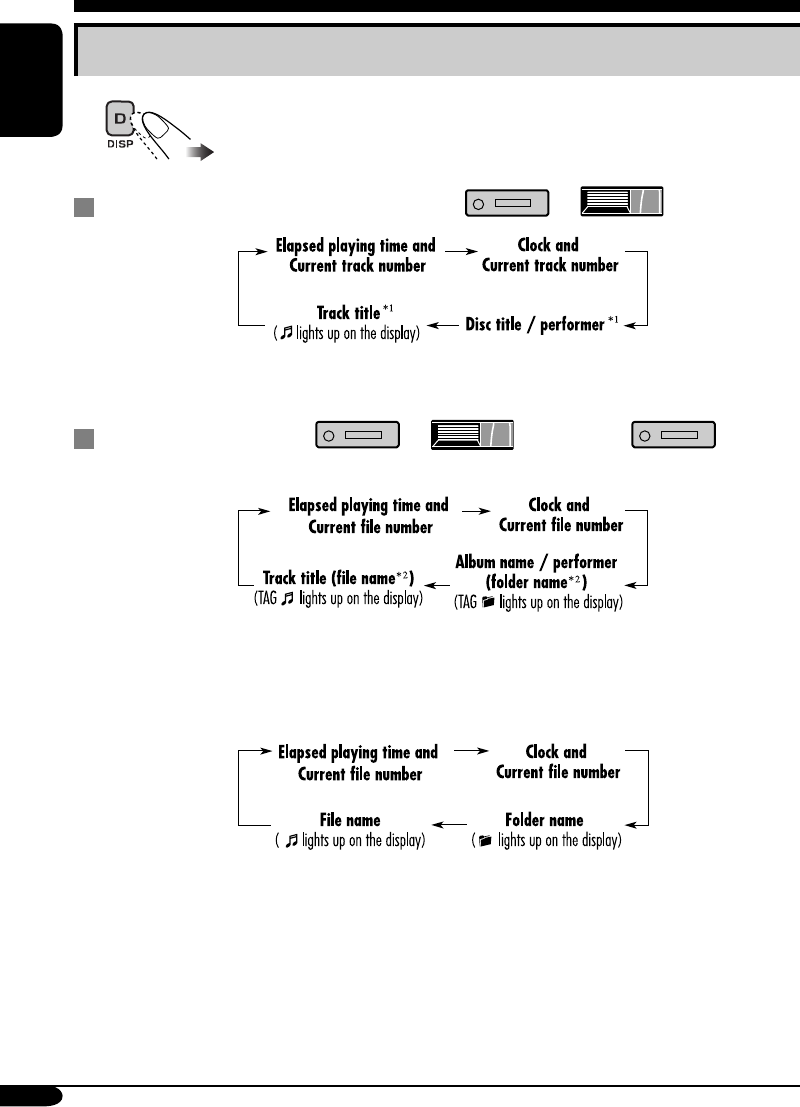

Changing the display information ......... 18

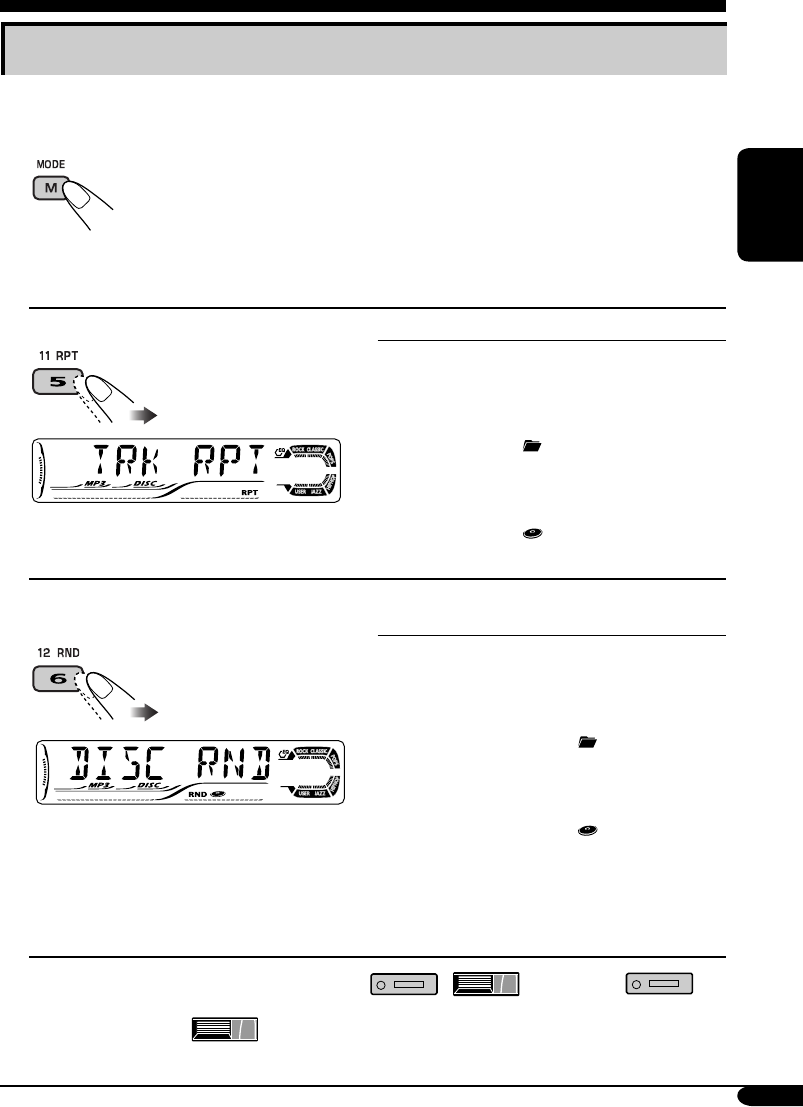

Selecting the playback modes ................ 19

Sound adjustments ................ 20

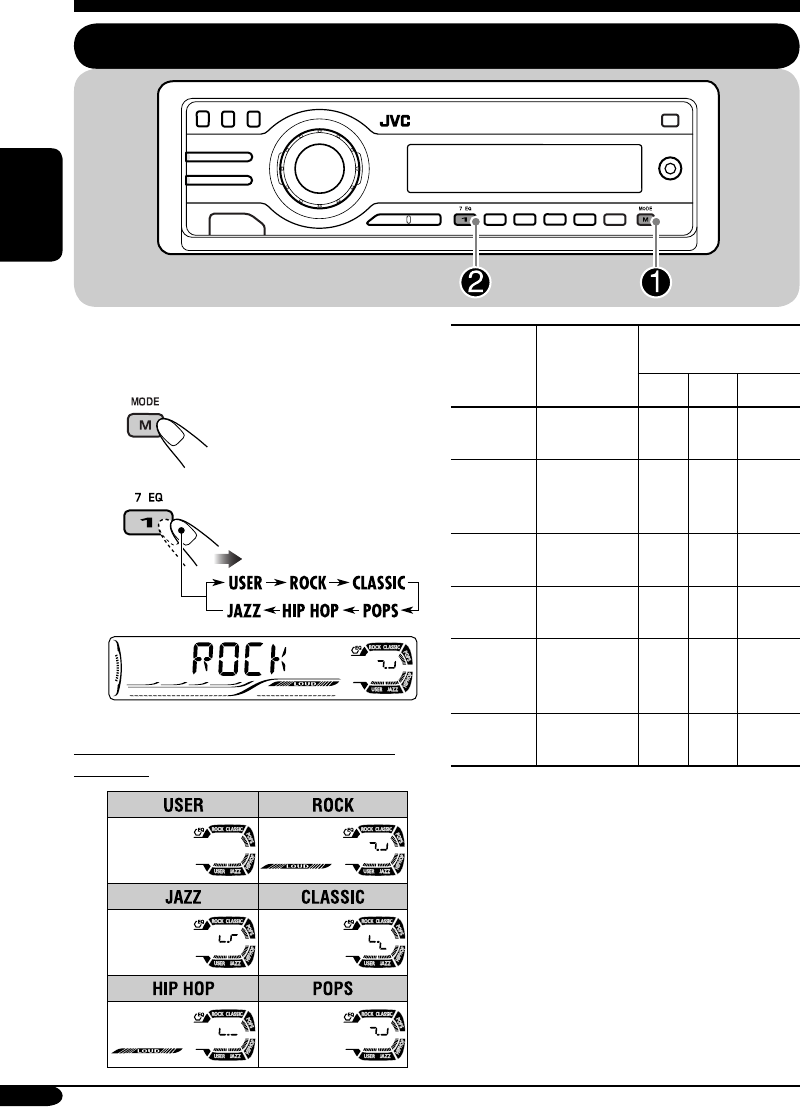

Selecting preset sound modes

(C-EQ: custom equalizer) .................. 20

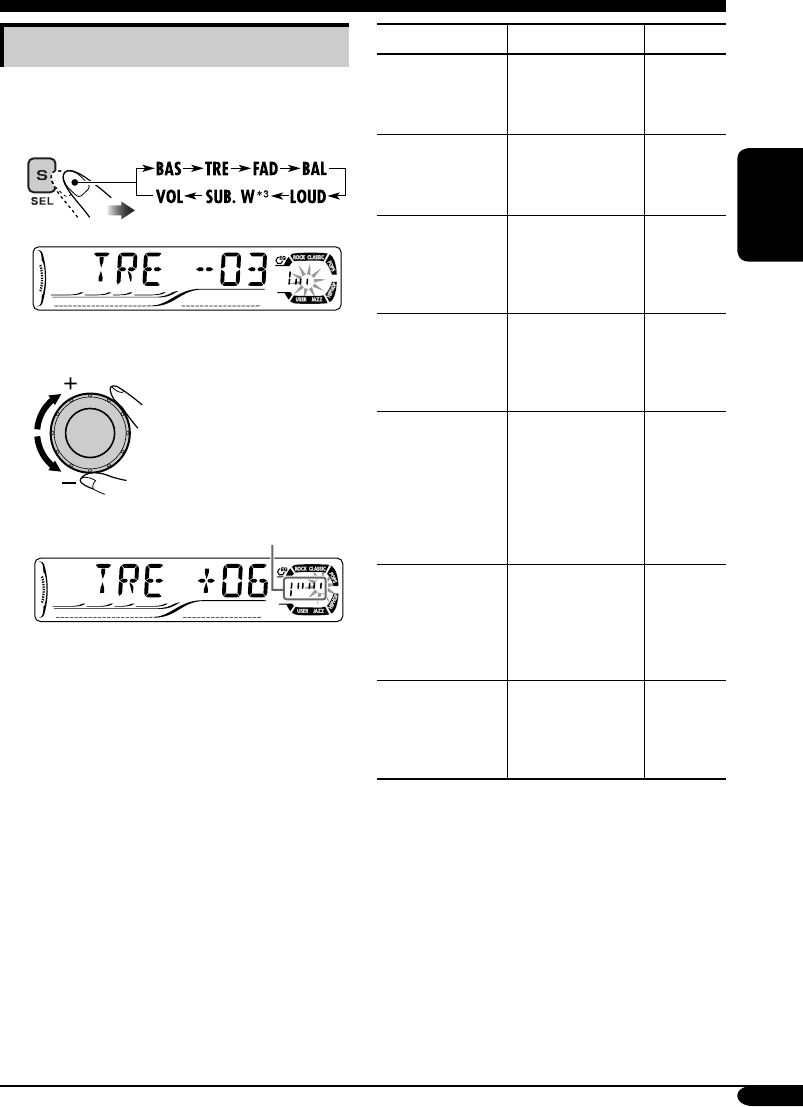

Adjusting the sound ............................... 21

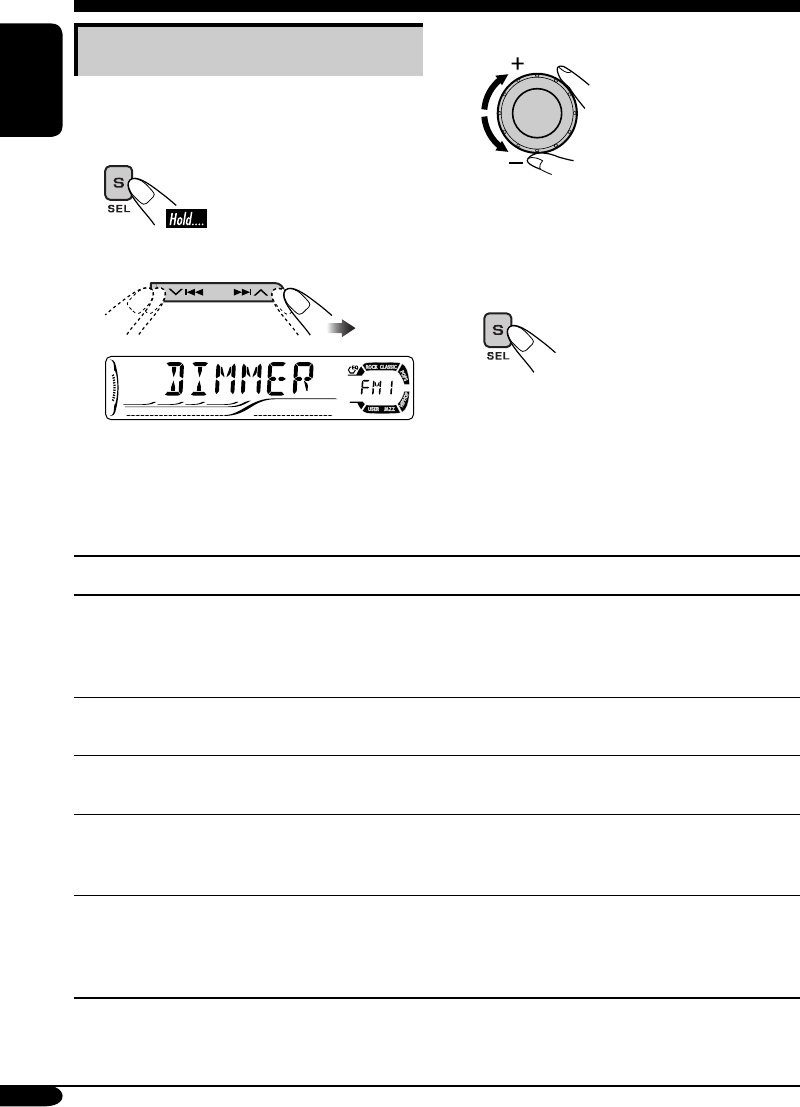

General settings — PSM ......... 22

Basic procedure ..................................... 22

Other main functions ............. 25

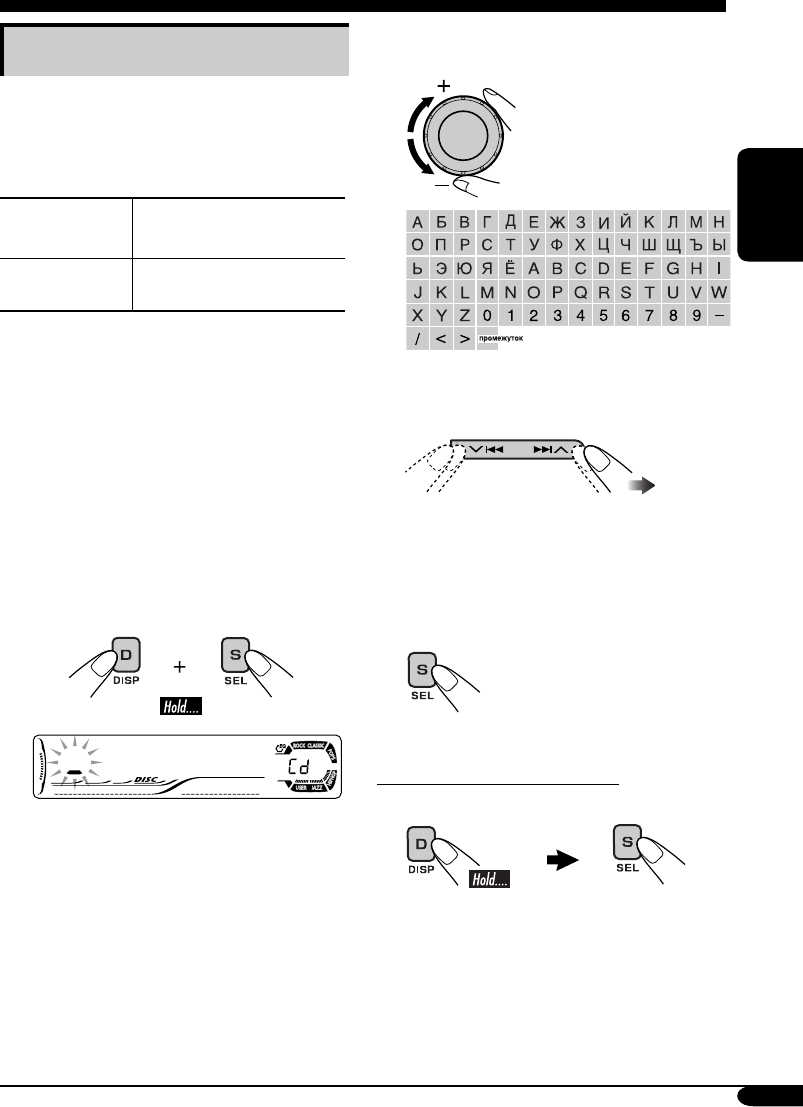

Assigning titles to the sources ............... 25

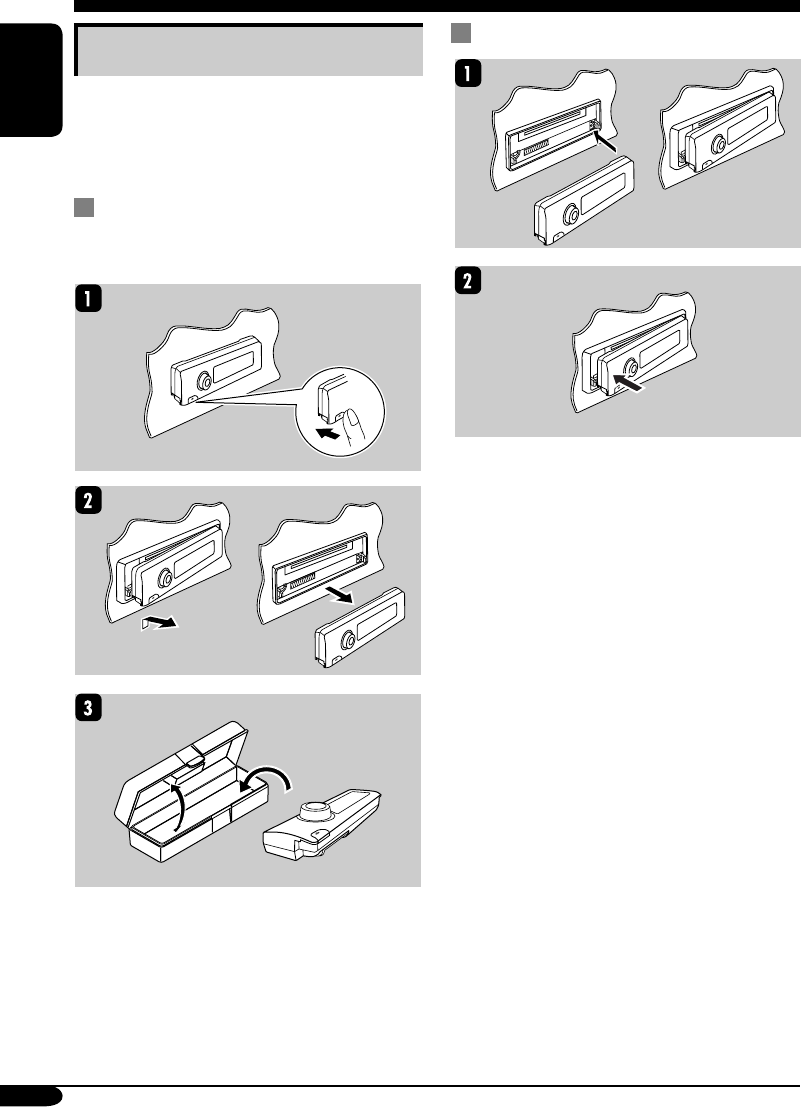

Detaching the control panel ................... 26

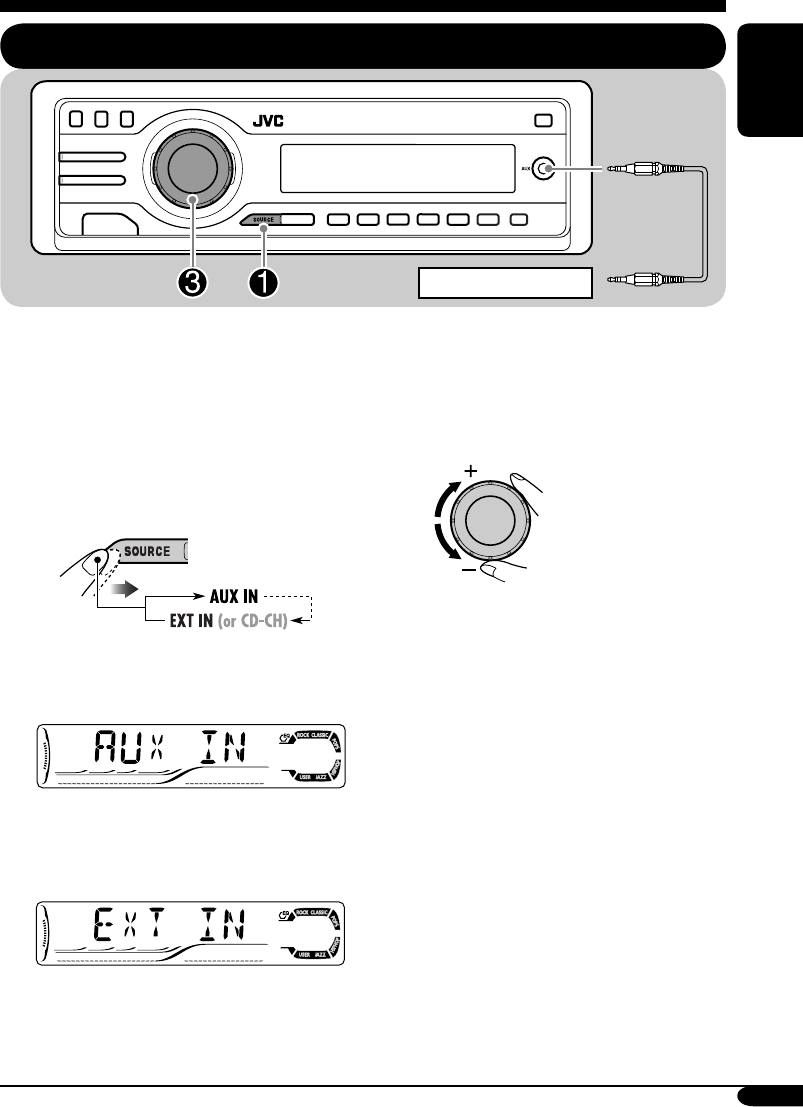

External component operations

... 27

Playing an external component ............ 27

DAB tuner operations

................ 28

Listening to the DAB tuner ................... 28

Storing DAB services in memory .......... 29

Tuning in to a preset DAB service ........ 29

Tracing the same programme

—Alternative Reception .................... 29

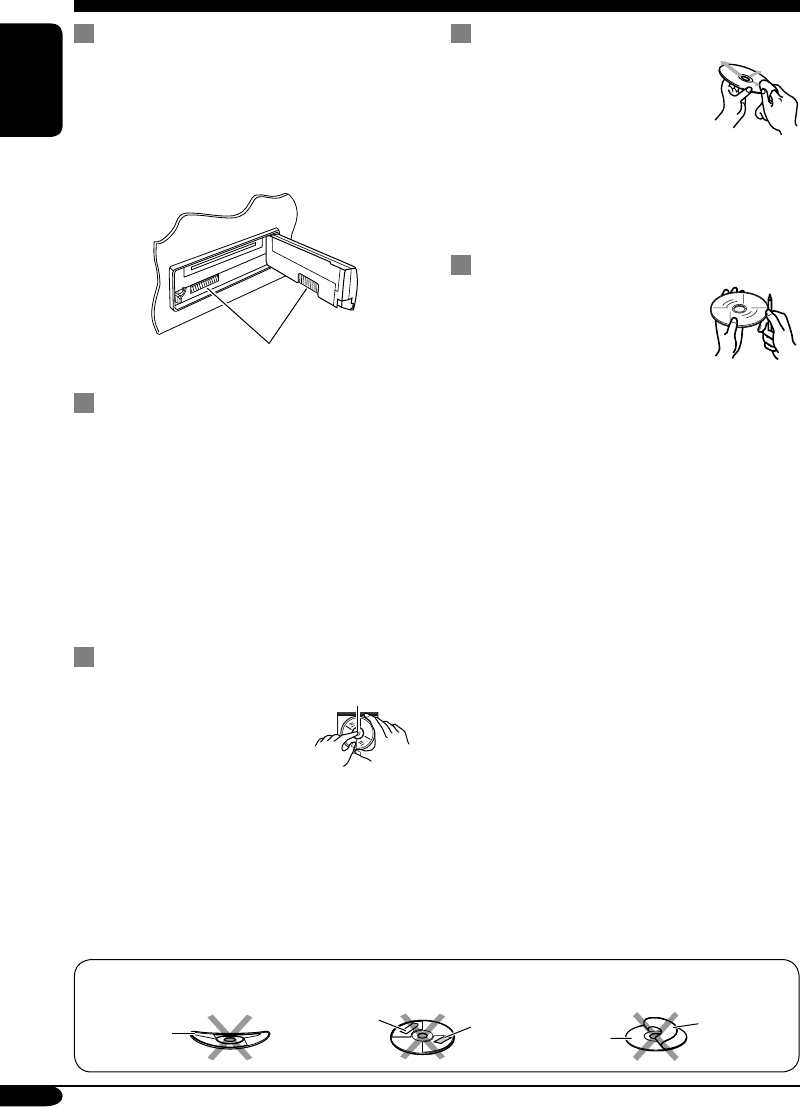

Maintenance .......................... 30

More about this receiver ........ 31

Troubleshooting ..................... 34

Specifications ......................... 37

*Temperature inside the car....

If you have parked the car for a long time in

hot or cold weather, wait until the temperature

in the car becomes normal before operating the

unit.

Contents

*For safety....

• Do not raise the volume level too much, as

this will block outside sounds, making driving

dangerous.

• Stop the car before performing any

complicated operations.

EN02-05_G617[EE]f.indd 3EN02-05_G617[EE]f.indd 3 1/11/05 5:26:40 PM1/11/05 5:26:40 PM

4

ENGLISH

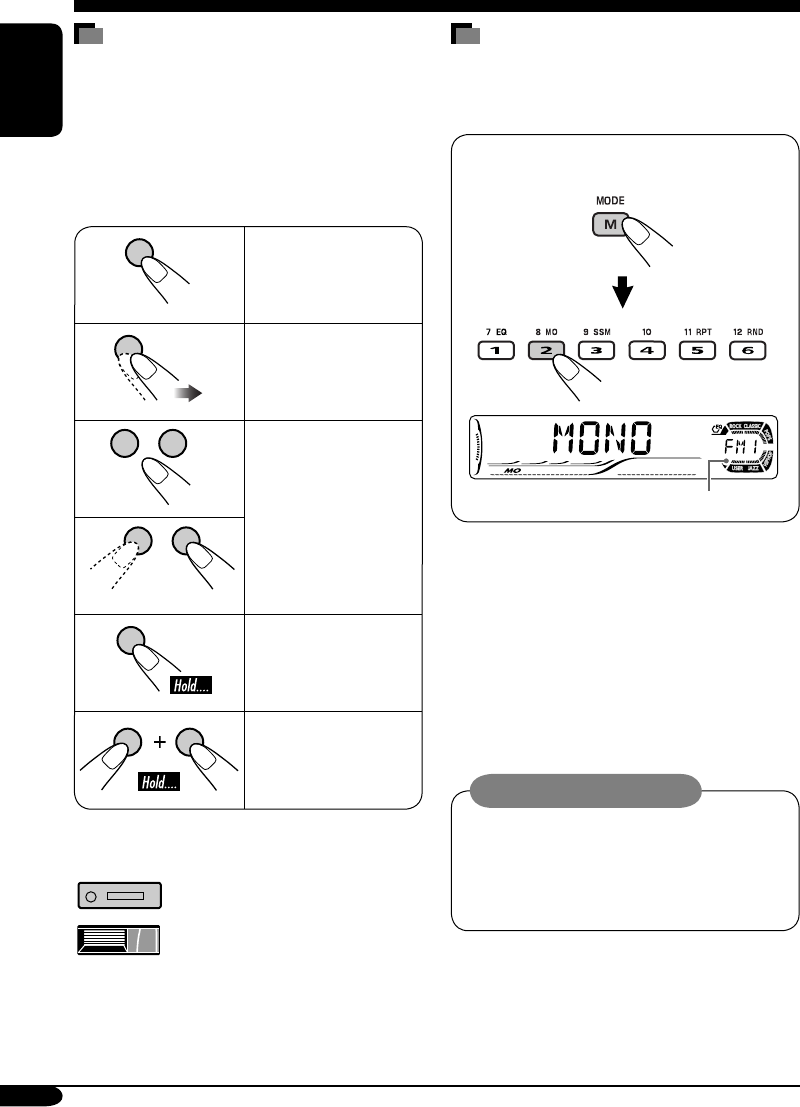

How to read this manual

The following methods are used to make the

explanations simple and easy-to-understand:

• Some related tips and notes are explained in

“More about this receiver” (see pages

31 – 33).

• Button operations are mainly explained with

the illustrations as follows:

Press briefly.

Press repeatedly.

Press either one.

Press and hold until

your desired response

begins.

Press and hold both

buttons at the same

time.

The following marks are used to indicate...

: Built-in CD player operations.

: External CD changer operations.

How to use the M MODE button

If you press M MODE, the receiver goes into

functions mode, then the number buttons and

5/∞ buttons work as different function buttons.

Ex.: When number button 2 works as

MO (monaural) button.

Time countdown indicator

To use these buttons for original functions

again after pressing M MODE, wait for

5 seconds without pressing any of these buttons

until the functions mode is cleared.

• Pressing M MODE again also clears the

functions mode.

Caution on volume setting:

Discs produce very little noise compared

with other sources. Lower the volume

before playing a disc to avoid damaging

the speakers by the sudden increase of the

output level.

EN02-05_G617[EE]f.indd 4EN02-05_G617[EE]f.indd 4 1/11/05 5:26:40 PM1/11/05 5:26:40 PM

5

ENGLISH

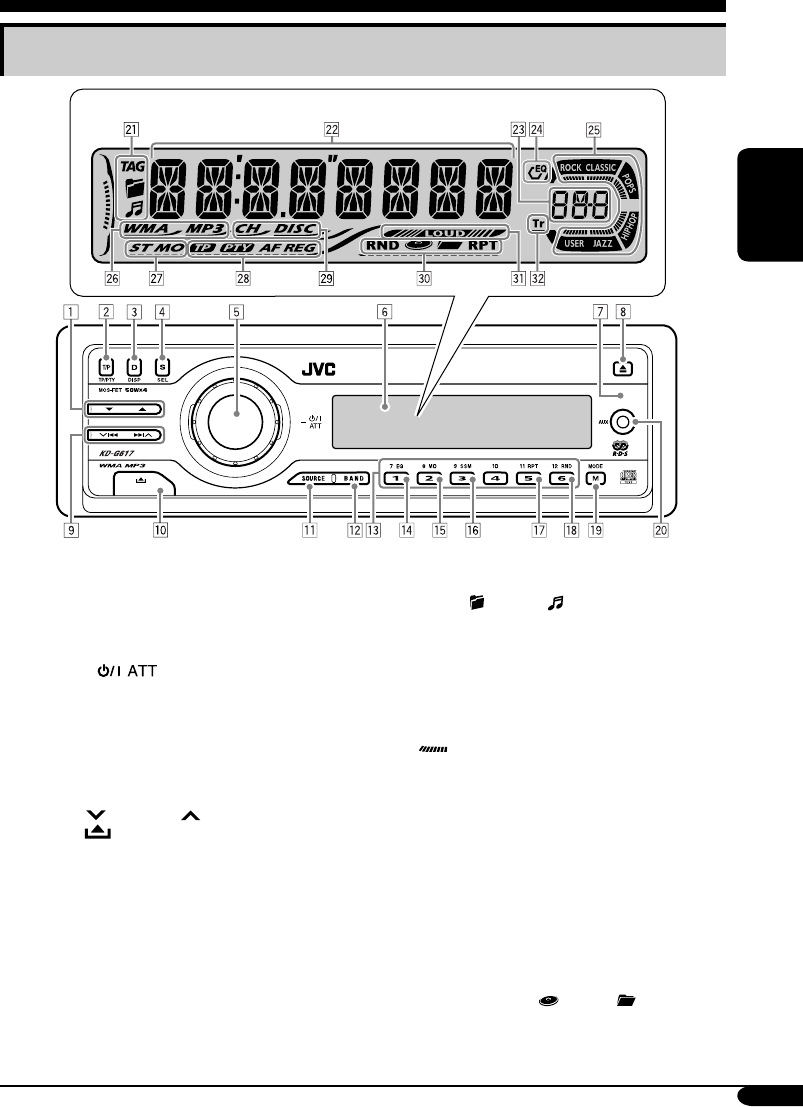

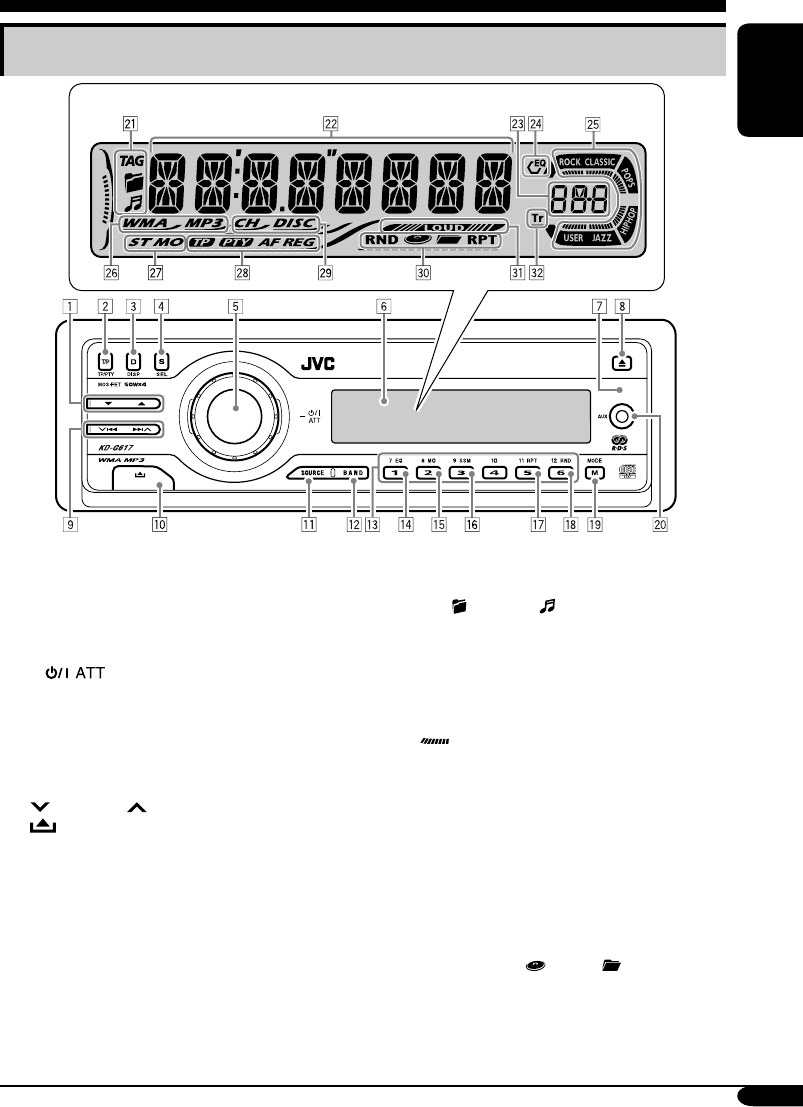

Control panel — KD-G617

1 5 (up) / ∞ (down) buttons

2 T/P TP/PTY (traffic programme/programme

type) button

3 D DISP (display) button

4 S SEL (select) button

5 • Control dial

• (standby/on attenuator) button

6 Display window

7 Remote sensor

• DO NOT expose the remote sensor to

strong light (direct sunlight or artificial

lighting).

8 0 (eject) button

9 4/¢ buttons

p (control panel release) button

q SOURCE button

w BAND button

e Number buttons

r EQ (equalizer) button

t MO (monaural) button

y SSM (Strong-station Sequential Memory)

button

u RPT (repeat) button

i RND (random) button

o M MODE button

;

AUX (auxiliary) input jack

• NOT compatible with digital signals.

Display window

a Disc information indicators—TAG (ID3

Tag), (folder), (track/file)

s Main display

d Source display / Volume level indicator

f EQ (equalizer) indicator

g Sound mode (C-EQ: custom equalizer)

indicators—ROCK, CLASSIC, POPS,

HIP HOP, JAZZ, USER

• also works as the time countdown

indicator and level meter during play (see

page 23).

h Disc type indicators—WMA, MP3

j Tuner reception indicators—ST (stereo),

MO (monaural)

k RDS indicators—TP, PTY, AF, REG

l Playback source indicators—

CH: Lights up only when CD-CH is selected

as the playback source.

DISC: Lights up for the built-in CD player.

/ Playback mode / item indicators—

RND (random), (disc), (folder),

RPT (repeat)

z LOUD (loudness) indicator

x Tr (track) indicator

Parts identification

Display window

EN02-05_G617[EE]f.indd 5EN02-05_G617[EE]f.indd 5 1/11/05 5:26:40 PM1/11/05 5:26:40 PM

6

ENGLISH

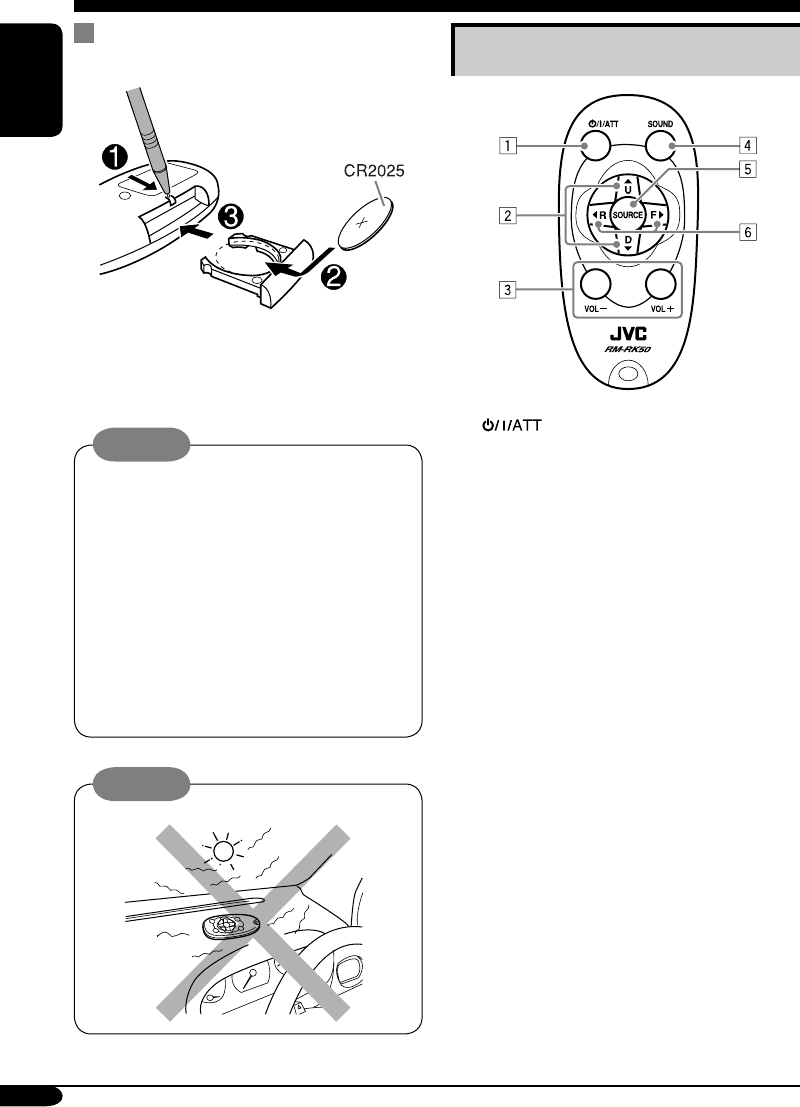

Remote controller — RM-RK50

Main elements and features

1 (standby/on/attenuator) button

• Turns on and off the power and also

attenuates the sound.

2 5 U (up) / D (down) ∞ buttons

• 5 U: Changes the FM/AM/DAB bands.

• D ∞: Changes the preset stations (or

services).

• Changes the folder of the MP3/WMA

discs.

• While playing an MP3 disc on an

MP3-compatible CD changer:

– Changes the disc if pressed briefly.

– Changes the folder if pressed and held.

3 VOL – / VOL + buttons

• Adjusts the volume level.

4 SOUND button

• Selects the sound mode (C-EQ: custom

equalizer).

5 SOURCE button

• Selects the source.

6 2 R (reverse) / F (forward) 3 buttons

• Searches for stations (or services) if

pressed briefly.

• Searches for ensembles if pressed and

held.

• Fast-forwards or reverses the track if

pressed and held.

• Changes the tracks of the disc.

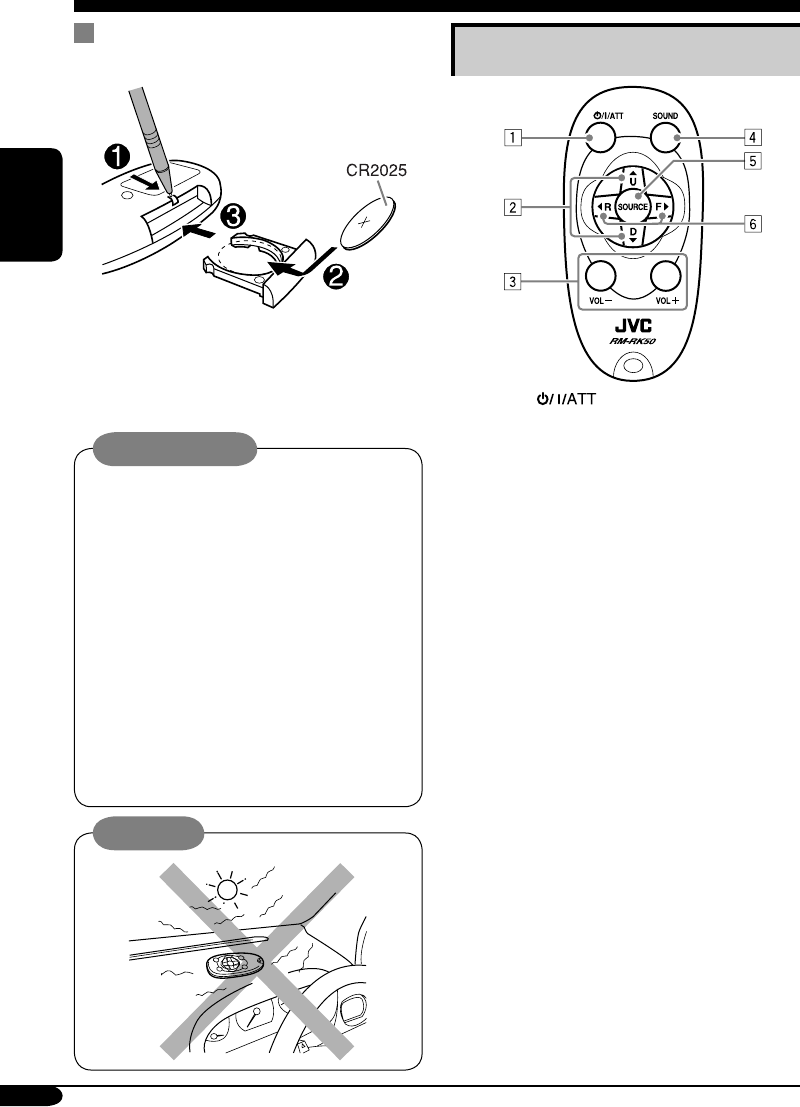

Installing the lithium coin battery

(CR2025)

• When operating, aim the remote controller

directly at the remote sensor on the

receiver. Make sure there is no obstacle in

between.

Warning:

• Store the battery in a place where children

cannot reach to avoid risk of accident.

• To prevent the battery from over-heating,

cracking, or starting a fire:

– Do not recharge, short, disassemble, or

heat the battery or dispose of it in a fire.

– Do not leave the battery with other

metallic materials.

– Do not poke the battery with tweezers or

similar tools.

– Wrap the battery with tape and insulate

when throwing away or saving it.

Caution:

EN06-11_G617[EE]f.indd 6EN06-11_G617[EE]f.indd 6 1/11/05 5:26:52 PM1/11/05 5:26:52 PM

7

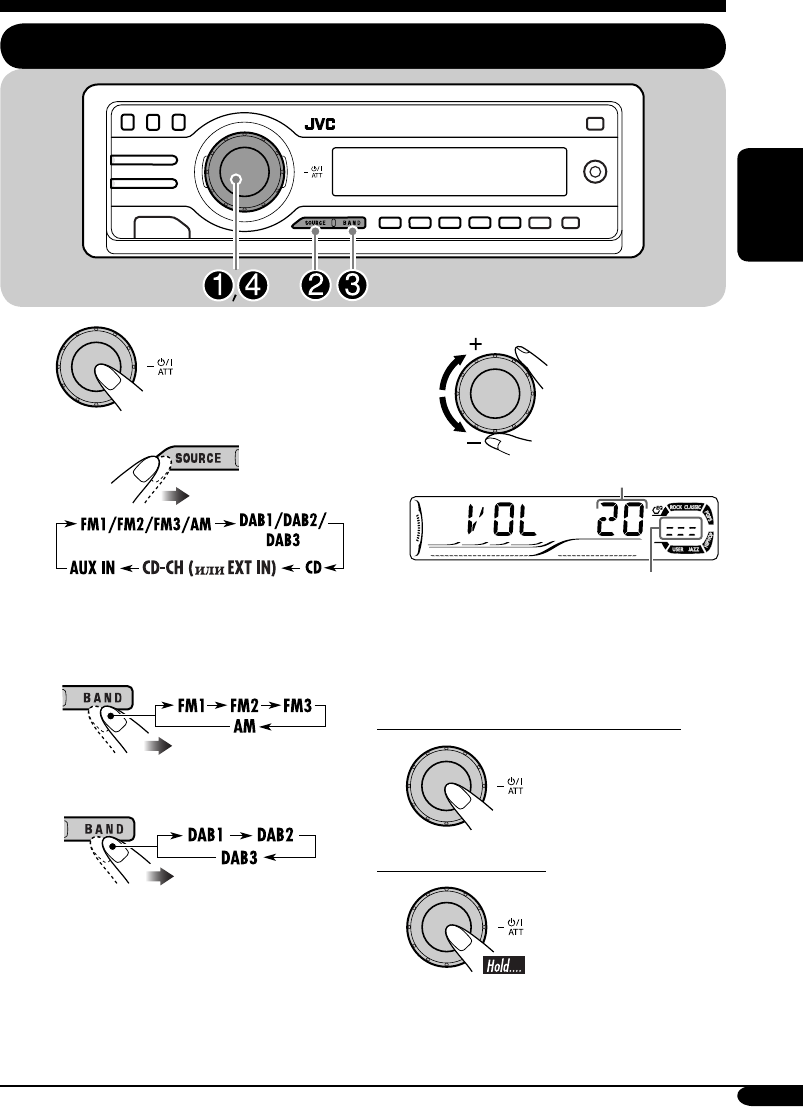

ENGLISH

~

Ÿ

You cannot select some sources if they

are not ready.

! • For FM/AM tuner only

• For DAB tuner only

⁄

Volume level appears.

Volume level indicator

@ Adjust the sound as you want.

(See pages 20 and 21.)

To drop the volume in a moment (ATT)

To restore the sound,

press it again.

To turn off the power

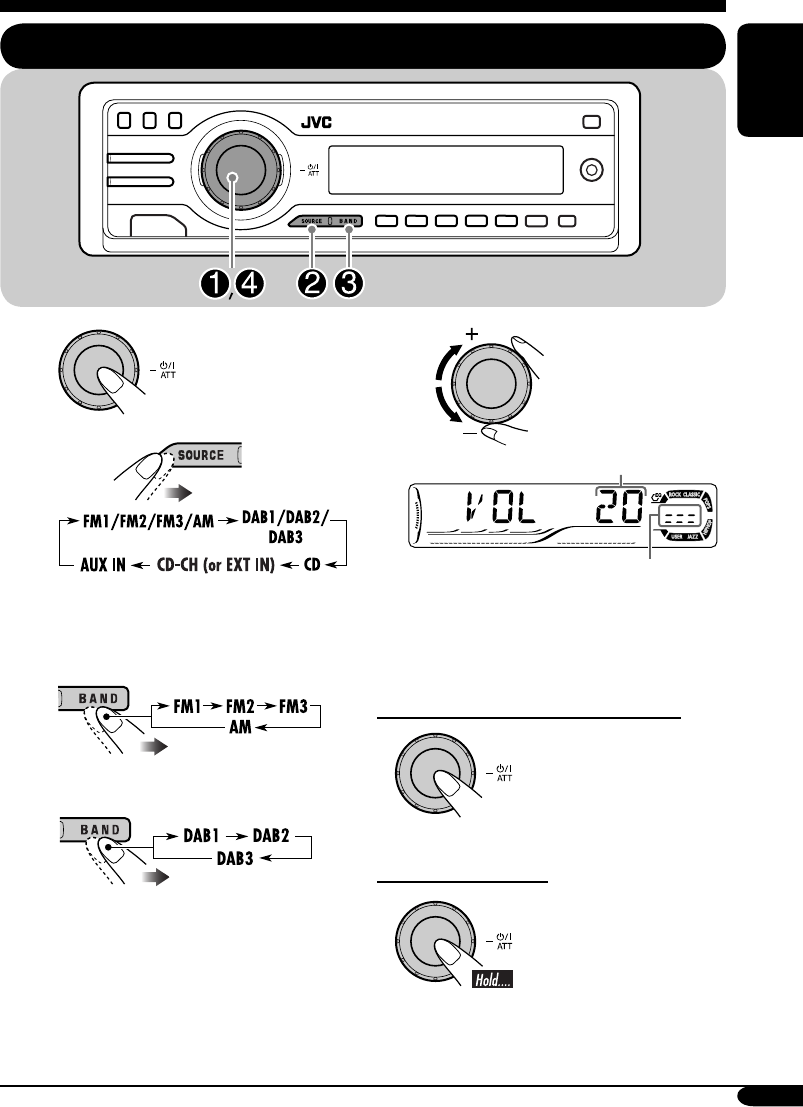

Getting started

Basic operations

EN06-11_G617[EE]f.indd 7EN06-11_G617[EE]f.indd 7 1/11/05 5:26:53 PM1/11/05 5:26:53 PM

8

ENGLISH

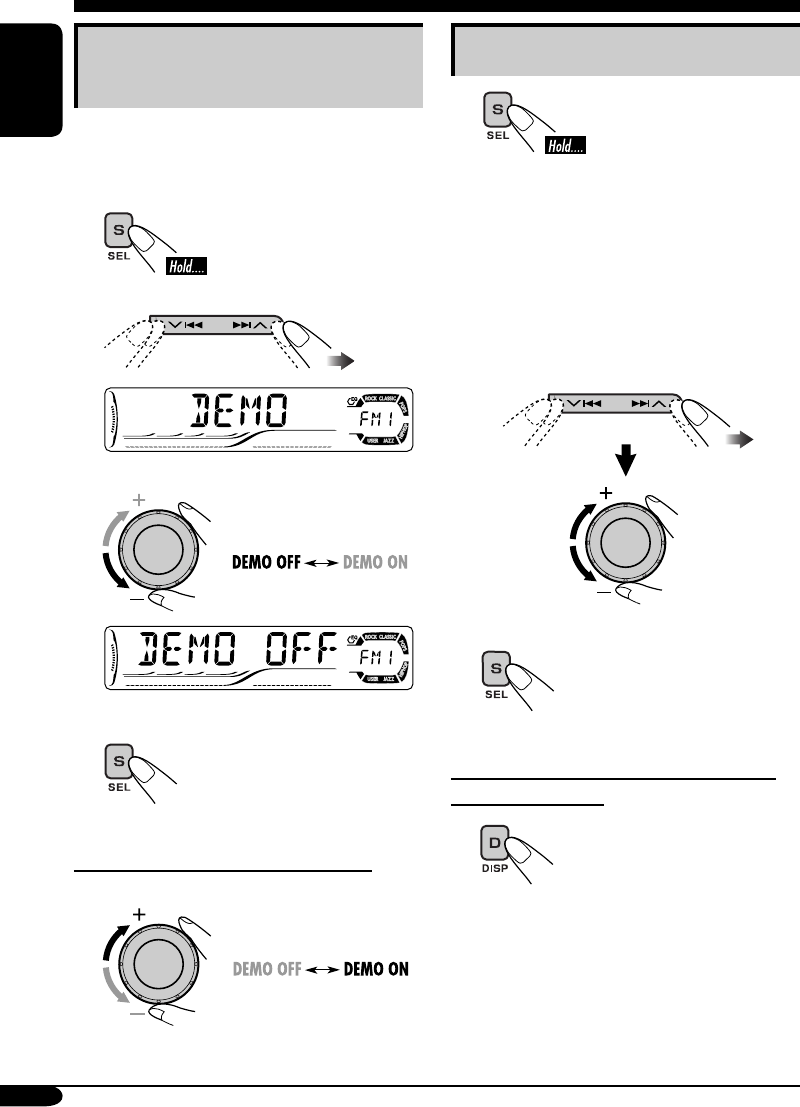

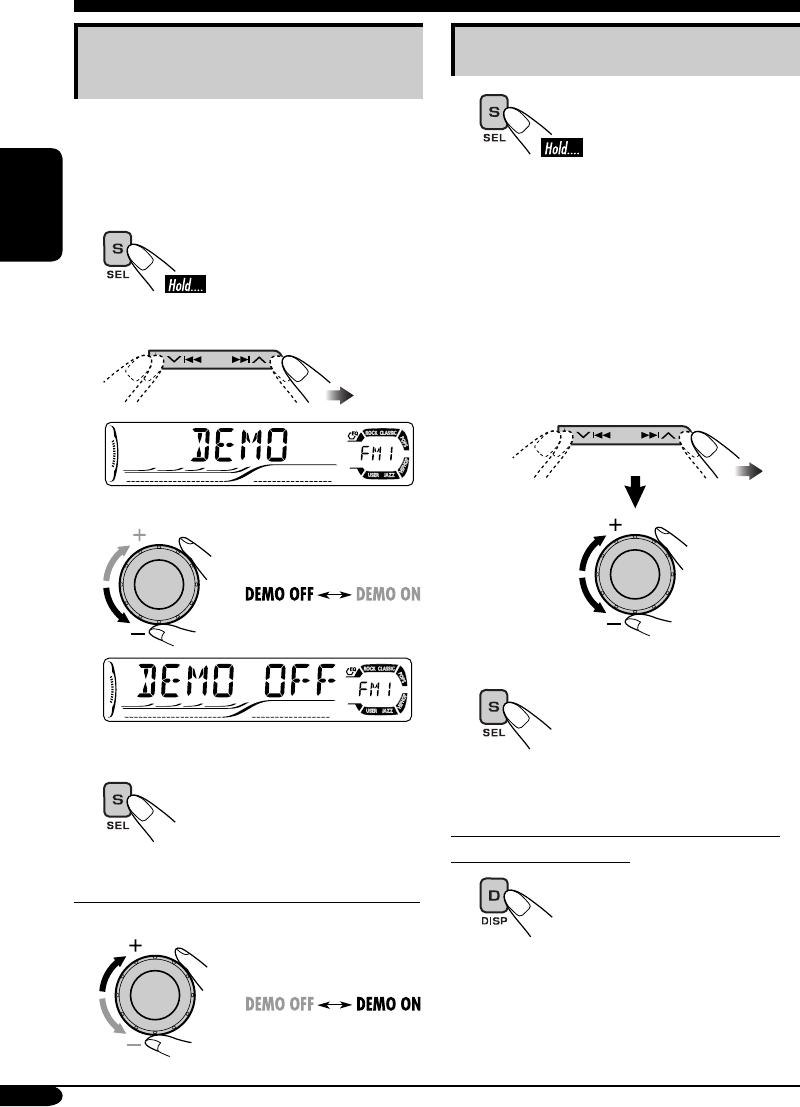

Canceling the display

demonstrations

If no operations are done for about 20 seconds,

display demonstration starts.

[Initial: DEMO ON]—see page 22.

1

2

3

4 Finish the procedure.

To activate the display demonstration

In step 3 above...

Setting the clock

1

2 Set the hour, minute, and clock

system.

1 Select “CLOCK H” (hour), then

adjust the hour.

2 Select “CLOCK M” (minute),

then adjust the minute.

3 Select “24H/12H,” then select

“24H” (hour) or “12H” (hour).

3 Finish the procedure.

To check the current clock time when the

power is turned off

EN06-11_G617[EE]f.indd 8EN06-11_G617[EE]f.indd 8 1/11/05 5:26:54 PM1/11/05 5:26:54 PM

9

ENGLISH

To tune in to a station manually

In step ! on the left...

1

2 Select the desired station frequencies.

When an FM stereo broadcast is hard to

receive

1

2

Lights up when monaural

mode is activated.

Reception improves, but stereo effect will

be lost.

To restore the stereo effect, repeat the same

procedure. “MONO OFF” appears and the MO

indicator goes off.

Radio operations

Listening to the radio

~

Ÿ

Selected band appears.

Lights up when receiving an FM stereo

broadcast with sufficient signal strength.

! Start searching for a station.

When a station is received, searching

stops.

To stop searching, press the same

button again.

Note:

FM1 and FM2: 87.5 MHz – 108.0 MHz

FM3: 65.00 MHz – 74.00 MHz

EN06-11_G617[EE]f.indd 9EN06-11_G617[EE]f.indd 9 1/11/05 5:26:54 PM1/11/05 5:26:54 PM

10

ENGLISH

2

3

4

Preset number flashes for a while.

Listening to a preset station

1

2

3 Select the preset station (1 – 6) you

want.

To check the current clock time while

listening to an FM (non-RDS) or AM station

• For FM RDS stations, see page 13.

Storing stations in memory

You can preset six stations for each band.

FM station automatic presetting —

SSM (Strong-station Sequential

Memory)

1

2 Select the FM band (FM1 – FM3)

you want to store into.

3

4

“SSM” flashes, then disappears when

automatic presetting is over.

Local FM stations with the strongest signals are

searched and stored automatically in the FM

band.

Manual presetting

Ex.: Storing FM station of 92.5 MHz into the

preset number 4 of the FM1 band.

1

EN06-11_G617[EE]f.indd 10EN06-11_G617[EE]f.indd 10 1/11/05 5:26:55 PM1/11/05 5:26:55 PM

11

ENGLISH

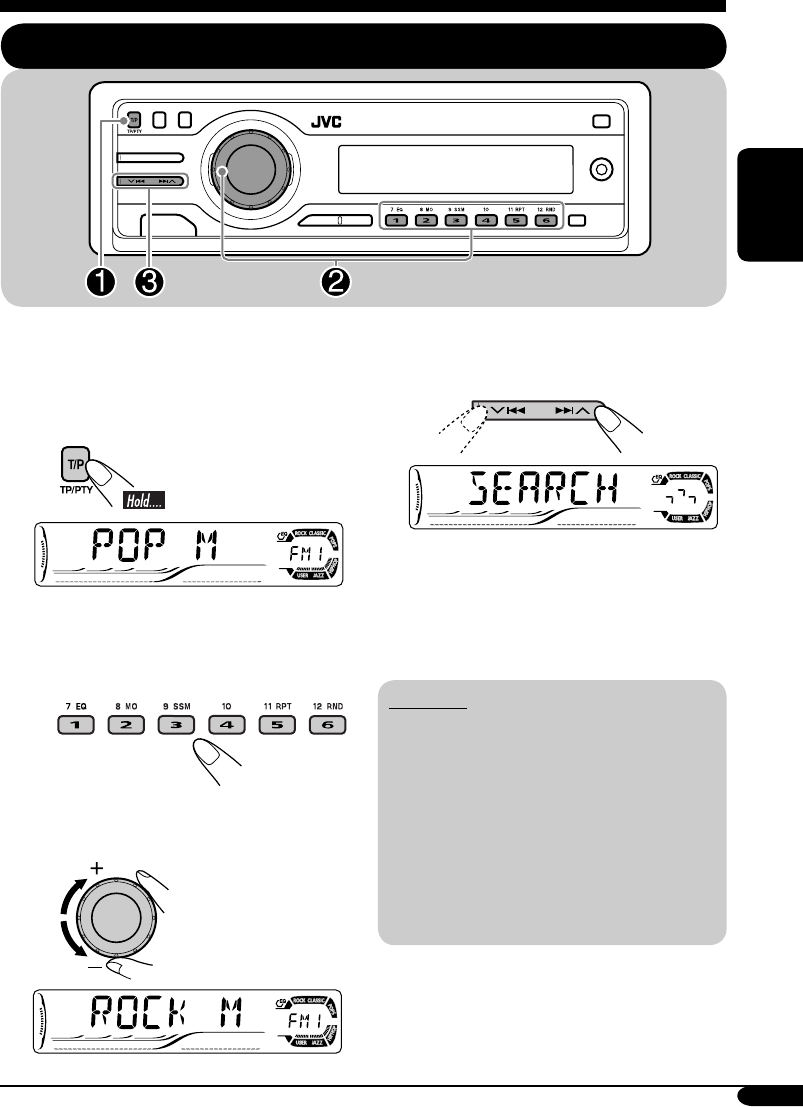

FM RDS operations

Searching for your favorite FM RDS programme

You can tune in to a station broadcasting your

favorite programme by searching for a PTY code.

•

To store your favorite programme, see page

12.

~

The last selected PTY code appears.

Ÿ Select one of your favorite

programme type.

or

Select one of the twenty-nine PTY

codes.

Ex.: When “ROCK M” is selected

! Start searching for your favorite

programme.

If there is a station broadcasting a

programme of the same PTY code as

you have selected, that station is tuned

in.

PTY codes

NEWS, AFFAIRS, INFO, SPORT,

EDUCATE, DRAMA, CULTURE,

SCIENCE, VARIED, POP M (music),

ROCK M (music), EASY M (music),

LIGHT M (music), CLASSICS,

OTHER M (music), WEATHER,

FINANCE, CHILDREN, SOCIAL,

RELIGION, PHONE IN, TRAVEL,

LEISURE, JAZZ, COUNTRY,

NATION M (music), OLDIES,

FOLK M (music), DOCUMENT

EN06-11_G617[EE]f.indd 11EN06-11_G617[EE]f.indd 11 1/11/05 5:26:55 PM1/11/05 5:26:55 PM

12

ENGLISH

What you can do with RDS

RDS (Radio Data System) allows FM

stations to send an additional signal along

with their regular programme signals.

By receiving the RDS data, this receiver can

do the following:

•

Programme Type (PTY) Search (see page 11)

• Temporarily switches to Traffic

Announcement—TA Standby Reception.

(See the right column.)

•

Temporarily switches to your favorite

programme—PTY Standby Reception. (See

pages 13 and 23.)

•

Tracing the same programme automatically

—Network-Tracking Reception (see page 13)

• Programme Search (see page 23)

Storing your favorite programmes

You can store six favorite programme types.

Preset programme types in the number buttons

(1 to 6):

1 Select a PTY code (see page 11).

2 Select the preset number (1 – 6) you

want to store into.

Ex.: When “ROCK M” is selected

3 Repeat steps 1 and 2 to store

other PTY codes into other preset

numbers.

4 Finish the procedure.

Using the standby receptions

TA Standby Reception

TA Standby Reception allows the receiver to

switch temporarily to Traffic Announcement

(TA) from any source other than AM.

• The volume changes to the preset TA volume

level (see page 23).

To activate TA Standby Reception

The TP indicator either

lights up or flashes.

• If the TP indicator lights up, TA Standby

Reception is activated.

• If the TP indicator flashes, TA Standby

Reception is not yet activated. (This occurs

when you are listening to an FM station

without the RDS signals required for TA

Standby Reception.)

To activate TA Standby Reception, tune in to

another station providing these signals. The

TP indicator will stop flashing and remain lit.

To deactivate the TA Standby Reception

The TP indicator goes off.

EN12-17_G617[EE]f.indd 12EN12-17_G617[EE]f.indd 12 1/11/05 5:27:09 PM1/11/05 5:27:09 PM

13

ENGLISH

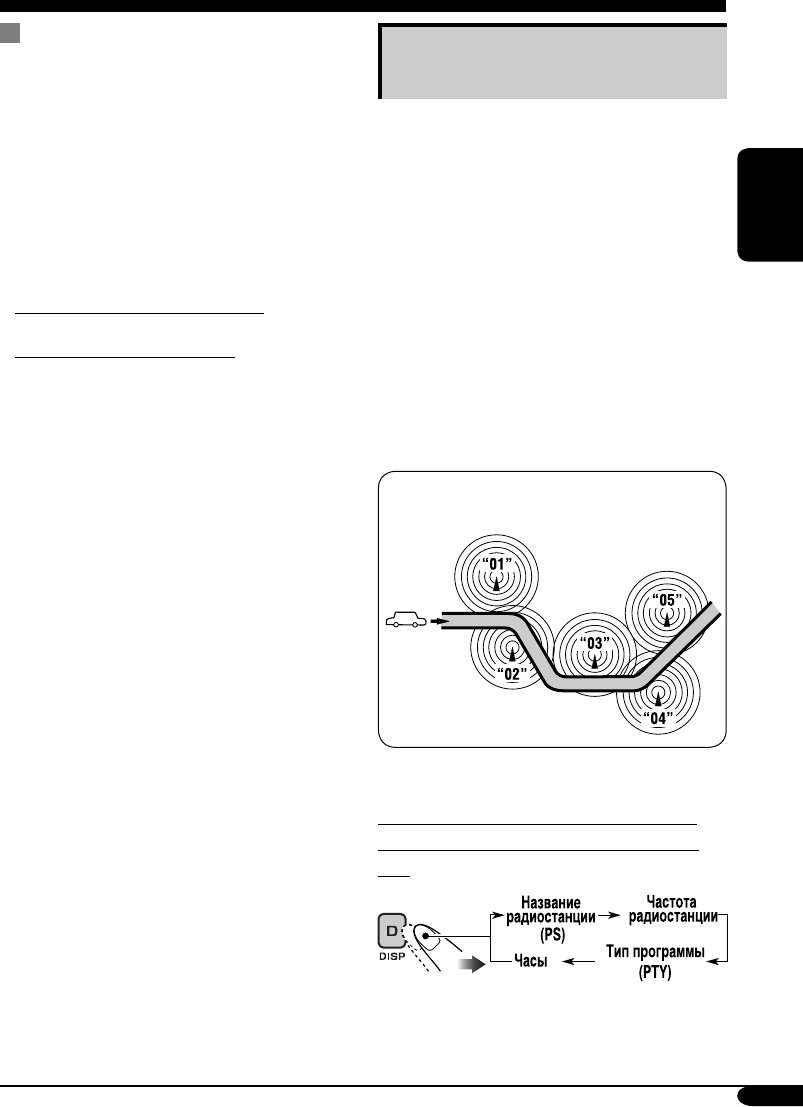

Tracking the same programme—

Network-Tracking Reception

When driving in an area where FM reception

is not sufficient enough, this receiver

automatically tunes in to another FM RDS

station of the same network, possibly

broadcasting the same programme with stronger

signals (see the illustration below).

When shipped from the factory, Network-

Tracking Reception is activated.

To change the Network-Tracking Reception

setting, see “AF-REG” on page 23.

Programme A broadcasting on different

frequency areas (01 – 05)

To check the current clock time while

listening to an FM RDS station

PTY Standby Reception

PTY Standby Reception allows the receiver

to switch temporarily to your favorite PTY

programme from any source other than AM.

To activate and select your favorite PTY

code for PTY Standby Reception, see page

23.

The PTY indicator either lights up or flashes.

• If the PTY indicator lights up, PTY Standby

Reception is activated.

• If the PTY indicator flashes, PTY Standby

Reception is not yet activated.

To activate PTY Standby Reception, tune in

to another station providing these signals. The

PTY indicator will stop flashing and remain

lit.

To deactivate the PTY Standby Reception,

select “OFF” for the PTY code (see page 23).

The PTY indicator goes off.

EN12-17_G617[EE]f.indd 13EN12-17_G617[EE]f.indd 13 1/11/05 5:27:10 PM1/11/05 5:27:10 PM

14

ENGLISH

Disc operations

Playing a disc in the receiver

About MP3 and WMA discs

MP3 and WMA (Windows Media® Audio)

“tracks” (words “file” and “track” are used

interchangeably) are recorded in “folders.”

• When inserting an MP3 or a WMA disc:

* Either the MP3 or WMA indicator lights up

depending on the detected file.

• When inserting an audio CD or a CD Text

disc:

To stop play and eject the disc

Total track

number

Total playing time

of the inserted disc

Total track number

of the inserted disc

Elapsed playing

time

Current track

number

All tracks will be played

repeatedly until you

change the source or eject

the disc.

Total folder

number

Disc information appears

automatically (see page 18).

CD Text: Disc title/performer =

Track title appears automatically

(see page 18).

Elapsed playing

time

Current track

number

Selected folder number

EN12-17_G617[EE]f.indd 14EN12-17_G617[EE]f.indd 14 1/11/05 5:27:10 PM1/11/05 5:27:10 PM

15

ENGLISH

~

* If you have changed “EXT IN” setting

to “EXT IN” (see page 24), you

cannot select the CD changer.

Ÿ Select a disc.

For disc number from 01 – 06:

For disc number from 07 – 12:

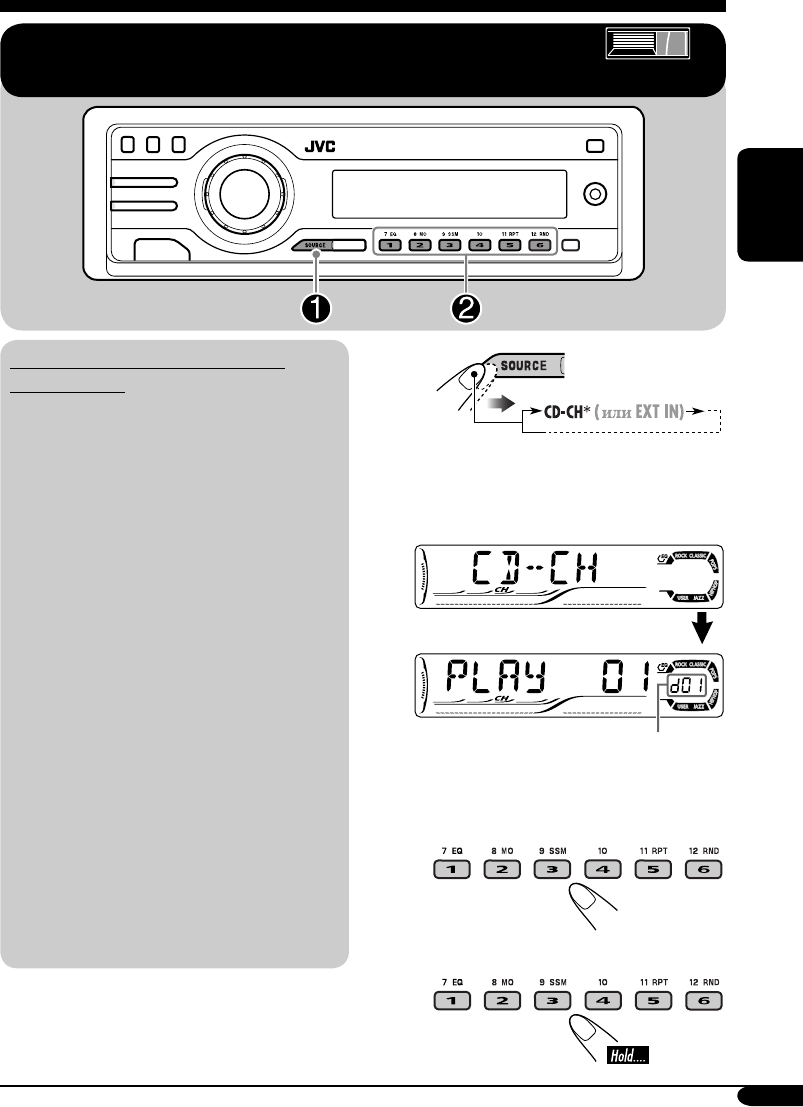

Playing discs in the CD changer

About the CD changer

It is recommended to use the JVC MP3-

compatible CD changer with your receiver.

• You can also connect other CH-X series

CD changers (except CH-X99 and

CH-X100). However, they are not

compatible with MP3 discs, so you cannot

play back MP3 discs.

• You cannot use the KD-MK series CD

changers with this receiver.

• Disc text information recorded in the CD

Text can be displayed when a JVC CD

Text compatible CD changer is connected.

Before operating your CD changer:

• Refer also to the Instructions supplied

with your CD changer.

• You cannot control and play any WMA

disc in the CD changer.

All tracks of the inserted discs in the magazine

will be played repeatedly until you change

the source or eject the magazine from the CD

changer.

Selected disc number

EN12-17_G617[EE]f.indd 15EN12-17_G617[EE]f.indd 15 1/11/05 5:27:11 PM1/11/05 5:27:11 PM

16

ENGLISH

To fast-forward or reverse the track

Fast-forwards.

Reverses.

To go to the next or previous tracks

To the following tracks.

To the beginning of the current track, then the

previous tracks.

To go to the next or previous folders (only

for MP3 or WMA discs)

For MP3 discs:

For WMA discs:

To next folders.

To previous folders.

• When the current disc is an MP3 disc:

* “ROOT” appears if no folder is included in

the disc.

• When the current disc is an audio CD or a

CD Text disc:

Elapsed playing

time

Current track

number

Folder name*

Selected folder number

Elapsed playing

time

Current track

number

Disc information appears

automatically (see page 18).

CD Text: Disc title/performer =

Track title appears automatically

(see page 18).

EN12-17_G617[EE]f.indd 16EN12-17_G617[EE]f.indd 16 1/11/05 5:27:11 PM1/11/05 5:27:11 PM

17

ENGLISH

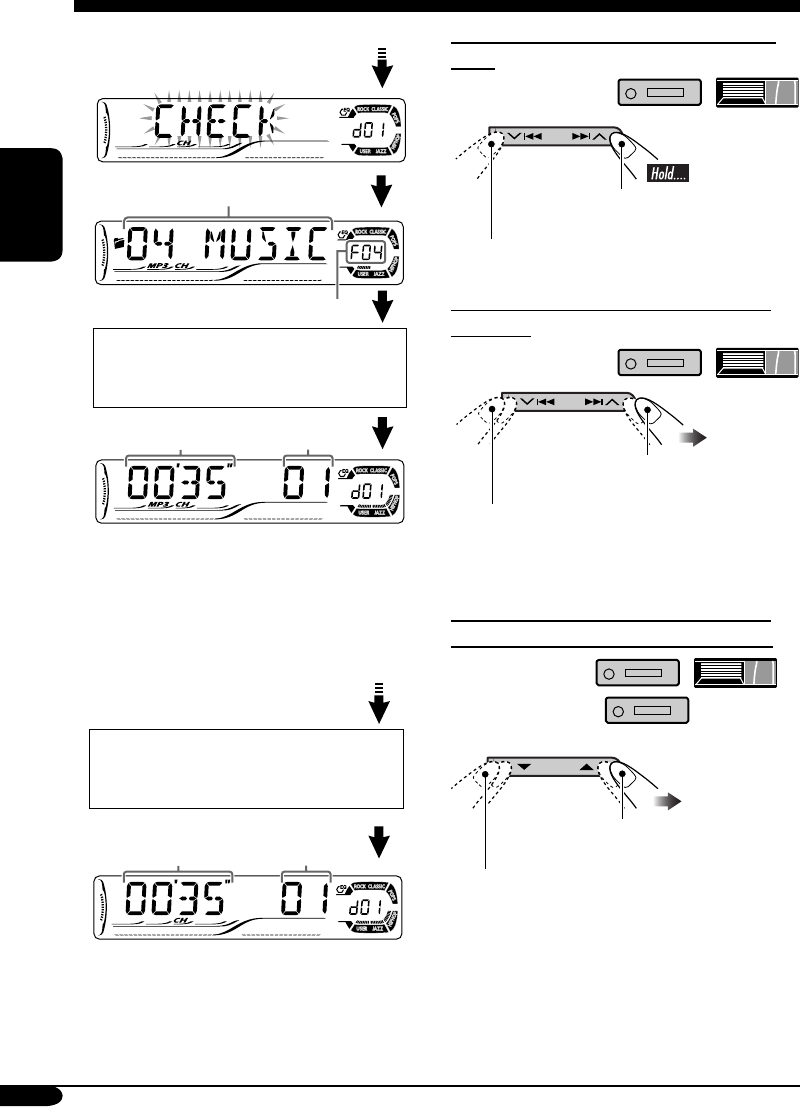

To locate a particular track (for CD) or

folder (for MP3 or WMA discs) directly

To select a number from 01 – 06:

To select a number from 07 – 12:

• To use folder search on MP3/WMA discs, it

is required that folders are assigned with

2-digit numbers at the beginning of their

folder names—01, 02, 03, and so on.

• To select a particular track in a folder

(for MP3 or WMA disc) after selecting a

folder:

Other main functions

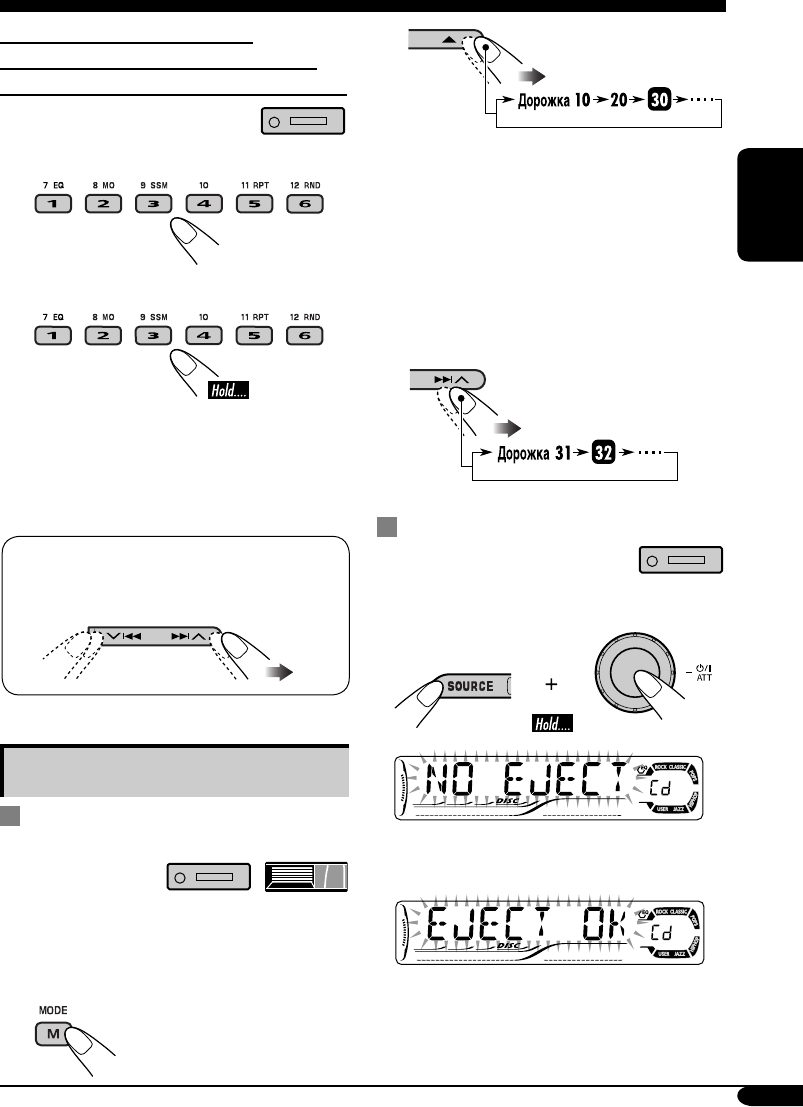

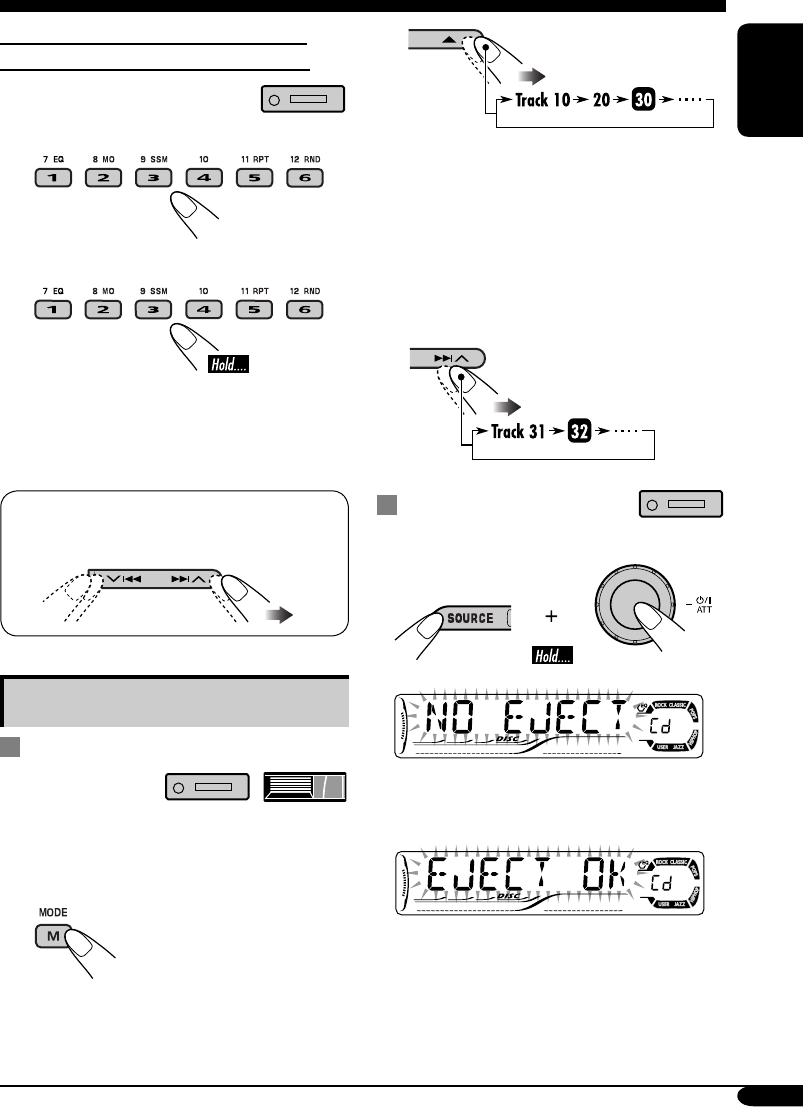

Skipping a track quickly during play

• For MP3 or WMA disc, you can skip a track

within the same folder.

Ex.: To select track 32 while playing track 6

1

2

First time you press +10 or –10 button, the

track skips to the nearest higher or lower

track with a track number of multiple ten

(ex. 10th, 20th, 30th).

Then each time you press the button, you

can skip 10 tracks.

• After the last track, the first track will be

selected and vice versa.

3

Prohibiting disc ejection

You can lock a disc in the loading slot.

To cancel the prohibition, repeat the same

procedure.

EN12-17_G617[EE]f.indd 17EN12-17_G617[EE]f.indd 17 1/11/05 5:27:11 PM1/11/05 5:27:11 PM

18

ENGLISH

Changing the display information

While playing an audio CD or a CD Text ( / )

*1 If no title is assigned to an audio CD, “NO NAME” appears. To assign a title to an audio

CD, see page 25.

While playing an MP3 ( / ) or WMA ( ) disc

• When “TAG DISP” is set to “TAG ON” (see page 24)

*2 If an MP3/WMA file does not have ID3 tags, folder name and file name appear. In this

case, the TAG indicator will not light up.

• When “TAG DISP” is set to “TAG OFF”

EN18-23_G617[EE]f.indd 18EN18-23_G617[EE]f.indd 18 1/11/05 5:27:28 PM1/11/05 5:27:28 PM

19

ENGLISH

Selecting the playback modes

You can use only one of the following playback modes at a time.

1

2 Select your desired playback mode.

Repeat play

Ex.: When “TRK RPT” is selected while

playing an MP3 disc in the receiver

Mode Plays repeatedly

TRK RPT : The current track.

• RPT lights up.

FLDR RPT*1 : All tracks of the current folder.

• and RPT light up.

DISC RPT*2 : All tracks of the current disc.

• and RPT light up.

RPT OFF : Cancels.

Random play

Ex.: When “DISC RND” is selected while

playing an MP3 disc in the receiver

Mode Plays at random

FLDR RND*1 : All tracks of the current folder,

then tracks of the next folder

and so on.

• RND and light up.

DISC RND : All tracks of the current disc.

• RND and light up.

MAG RND*2 : All tracks of the inserted discs.

• RND lights up.

RND OFF : Cancels.

*1 Only while playing an MP3 ( / ) or WMA ( ) disc.

*2 Only while playing discs in the CD changer ( ).

EN18-23_G617[EE]f.indd 19EN18-23_G617[EE]f.indd 19 1/11/05 5:27:29 PM1/11/05 5:27:29 PM

20

ENGLISH

Sound adjustments

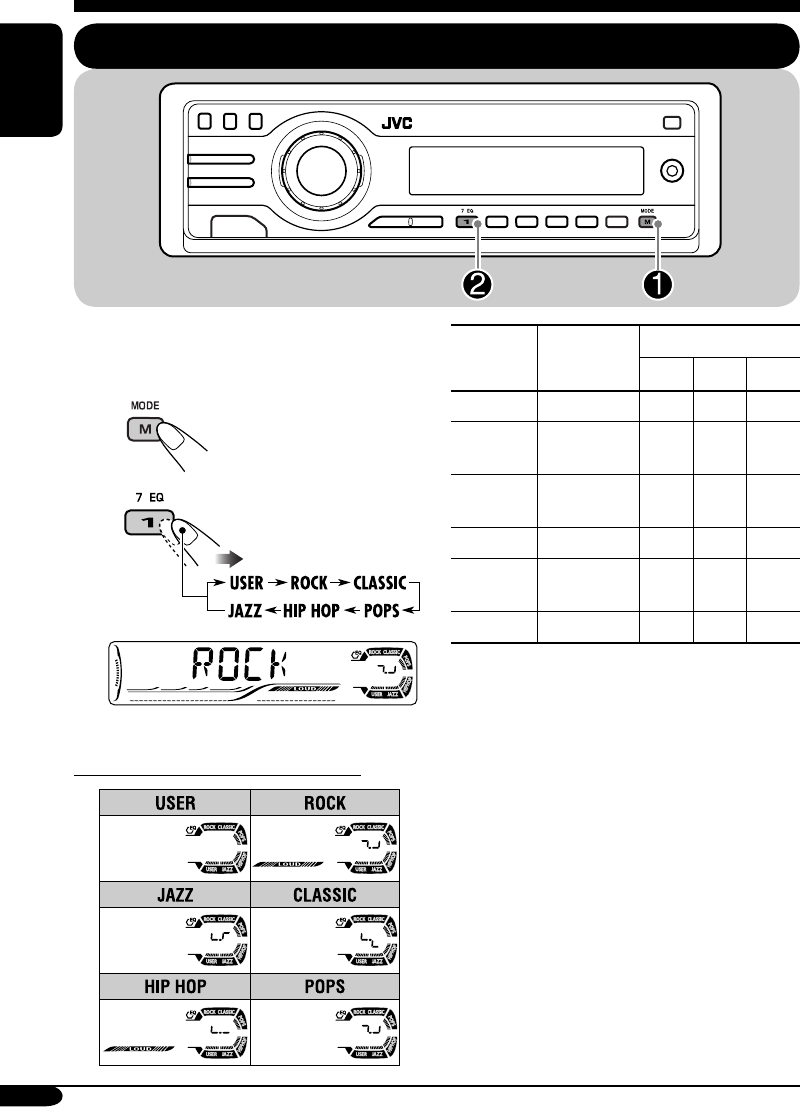

Selecting preset sound modes (C-EQ: custom equalizer)

You can select a preset sound mode suitable to

the music genre.

~

Ÿ

Ex.: When “ROCK” is selected

Indication pattern for each sound mode:

Indication For: Preset values

BAS*1TRE*2

LOUD

*3

USER (Flat sound) 00 00 OFF

ROCK Rock or

disco music

+03 +01 ON

CLASSIC Classical

music

+01 –02 OFF

POPS Light music +04 +01 OFF

HIP HOP Funk or rap

music

+02 00 ON

JAZZ Jazz music +02 +03 OFF

*1 BAS: Bass

*2 TRE: Treble

*3 LOUD: Loudness

EN18-23_G617[EE]f.indd 20EN18-23_G617[EE]f.indd 20 1/11/05 5:27:30 PM1/11/05 5:27:30 PM

21

ENGLISH

Adjusting the sound

You can adjust the sound characteristics to your

preference.

1

Ex.: When “TRE” is selected

2

Indication pattern changes as

you adjust the level.

Indication To do: Range

BAS*1

(bass)

Adjust the bass. –06 (min.)

to

+06 (max.)

TRE*1

(treble)

Adjust the treble. –06 (min.)

to

+06 (max.)

FAD*2

(fader)

Adjust the front

and rear speaker

balance.

R06

(Rear only)

to

F06

(Front only)

BAL

(balance)

Adjust the left

and right speaker

balance.

L06

(Left only)

to

R06

(Right only)

LOUD*1

(loudness)

Boost low and

high frequencies

to produce a

well-balanced

sound at low

volume level.

LOUD ON

J

LOUD OFF

SUB. W*3

(subwoofer)

Adjust the

subwoofer output

level.

00 (min.)

to

08 (max.)

VOL*4

(volume)

Adjust the

volume.

00 (min.)

to

30 or 50

(max.)*5

*1 When you adjust the bass, treble, or

loudness, the adjustment you have made is

stored for the currently selected sound mode

(C-EQ) including “USER.”

*2 If you are using a two-speaker system, set

the fader level to “00.”

*3 This takes effect only when a subwoofer is

connected.

*4 Normally the control dial works as the

volume control. So you do not have to select

“VOL” to adjust the volume level.

*5 Depending on the amplifier gain control

setting. (See page 24 for details.)

EN18-23_G617[EE]f.indd 21EN18-23_G617[EE]f.indd 21 1/11/05 5:27:30 PM1/11/05 5:27:30 PM

22

ENGLISH

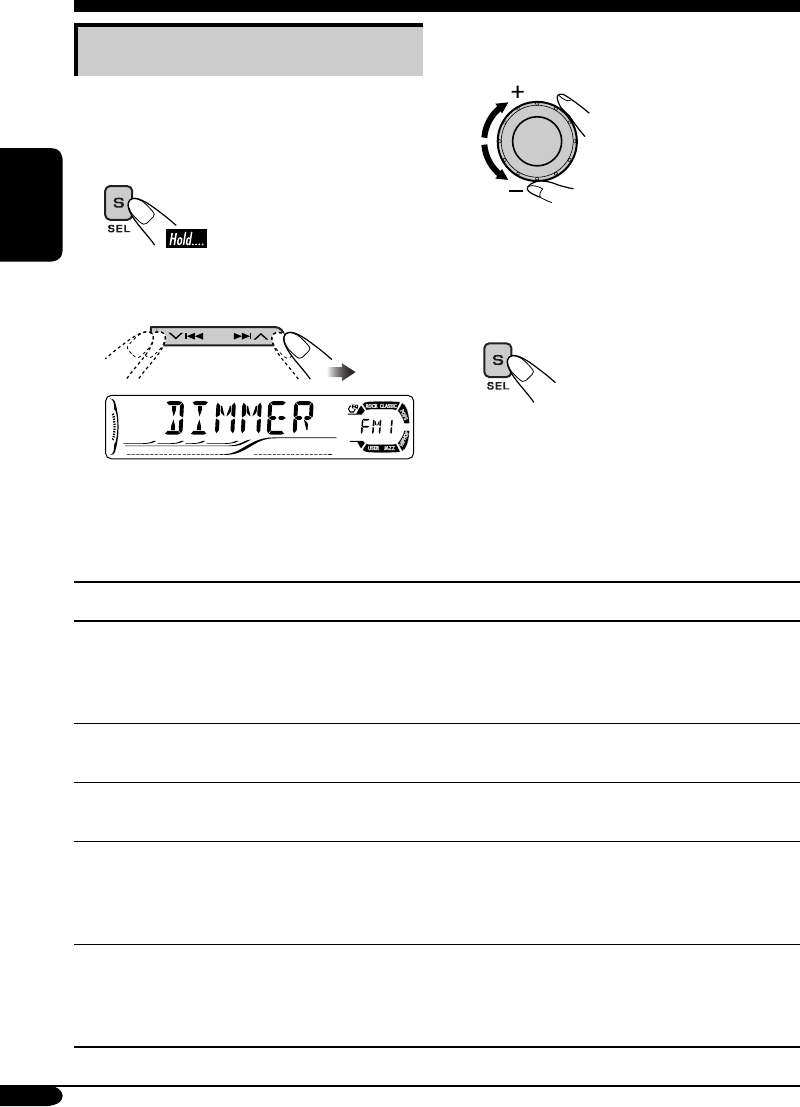

General settings — PSM

Basic procedure

You can change PSM (Preferred Setting Mode)

items listed in the table that follows.

1

2 Select a PSM item.

Ex.: When you select “DIMMER”

3 Adjust the PSM item selected.

4 Repeat steps 2 and 3 to adjust the

other PSM items if necessary.

5 Finish the procedure.

Indications Selectable settings, [reference page]

DEMO

Display demonstration

DEMO ON : [Initial]; Display demonstration will be activated

automatically if no operation is done for about

20 seconds, [8].

DEMO OFF : Cancels.

CLOCK H

Hour adjustment

0 – 23 (1 – 12), [8]

[Initial: 0 (0:00)]

CLOCK M

Minute adjustment

00 – 59, [8]

[Initial: 00 (0:00)]

24H/12H

24 hours or 12 hours time

display

12H O 24H, [8]

[Initial: 24H]

CLK ADJ

Clock adjustment

AUTO : [Initial]; The built-in clock is automatically

adjusted using the CT (clock time) data in the

RDS signal.

OFF : Cancels.

EN18-23_G617[EE]f.indd 22EN18-23_G617[EE]f.indd 22 1/11/05 5:27:30 PM1/11/05 5:27:30 PM

23

ENGLISH

To be continued...

Indications Selectable settings, [reference page]

AF-REG

Alternative frequency/

regionalization reception

When the received signals from the current station become weak...

AF : [Initial]; Switches to another station (the

programme may differ from the one currently

received), [13].

• The AF indicator lights up.

AF REG : Switches to another station broadcasting the

same programme.

• The AF and REG indicators light up.

OFF : Cancels (not selectable when “DAB AF” is set to

“AF ON”).

PTY-STBY

PTY standby

Activates PTY Standby Reception with one of the 29 PTY codes,

[13].

OFF [Initial]

=

29 PTY codes, [11]

=

(back to the beginning)

TA VOL

Traffic announcement

volume

[Initial: VOL 20]; VOL 00 — VOL 30 or 50*1, [12]

P-SEARCH

Programme search

ON : Using the AF data, the receiver tunes in to

another frequency broadcasting the same

programme as the original preset RDS station is

if the preset station signals are not sufficient.

OFF : [Initial]; Cancels.

DAB AF*2

Alternative frequency

reception

AF ON : [Initial]; Traces the programme among DAB

services and FM RDS stations, [29].

AF OFF : Cancels.

DAB VOL*2

DAB volume adjustment

You can adjust the volume level (VOL –12 — VOL +12) of DAB

tuner to match the FM sound level and store it in memory.

[Initial: VOL 00]

LEVEL

Audio level meter

ON : [Initial]; Activates the audio level indicator.

OFF : Cancels; sound mode indicator is shown, [20].

DIMMER

Dimmer

AUTO : [Initial]; Dims the display when you turn on the

headlights.

ON : Activates dimmer.

OFF : Cancels.

*1 Depends on the amplifier gain control.

*2 Displayed only when DAB tuner is connected.

EN18-23_G617[EE]f.indd 23EN18-23_G617[EE]f.indd 23 1/11/05 5:27:31 PM1/11/05 5:27:31 PM

24

ENGLISH

Indications Selectable settings, [reference page]

TEL

Telephone muting

MUTING 1/MUTING 2: Select either one which mutes the sounds

while using the cellular phone.

OFF : [Initial]; Cancels.

SCROLL*1

Scroll

ONCE : [Initial]; Scrolls the disc information once.

AUTO :

Repeats scrolling (5-second intervals in between).

OFF : Cancels.

• Pressing D DISP for more than one second can scroll the display

regardless of the setting.

WOOFER

Subwoofer cutoff

frequency

LOW : Frequencies lower than 55 Hz are send to the

subwoofer.

MID : [Initial]; Frequencies lower than 85 Hz are send to

the subwoofer.

HIGH : Frequencies lower than 115 Hz are send to the

subwoofer.

EXT IN*2

External input

CHANGER :

[Initial]; To use a JVC CD changer, [15] or DAB

tuner, [28].

EXT IN : To use another external component, [27].

AUX ADJ

Auxiliary input level

adjustment

A.ADJ 00 – A.ADJ 05: Adjust the auxiliary input level

accordingly, to avoid the sudden increase of

the output level when changing the source from

external component connected to the AUX input

jack on the control panel.

[Initial: A.ADJ 00]

TAG D IS P

Tag display

TAG O N : [Initial]; Shows the ID3 tag while playing MP3/

WMA tracks, [18].

TAG OF F : Cancels.

AMP GAIN

Amplifier gain control

You can change the maximum volume level of this receiver.

LOW PWR : VOL 00 – VOL 30 (Select this if the maximum

power of the speaker is less than 50 W to prevent

them from damaging the speaker.)

HIGH PWR : [Initial]; VOL 00 – VOL 50

*1 Some characters or symbols will not be shown (and will be blanked) on the display

(Ex. “AБBЁ б ! ” ]“AБBE Б ”).

*2 Displayed only when one of the following sources is selected—FM, AM, CD, or AUX IN.

EN24-29_G617[EE]f.indd 24EN24-29_G617[EE]f.indd 24 1/11/05 5:27:43 PM1/11/05 5:27:43 PM

25

ENGLISH

Assigning titles to the sources

You can assign titles to CDs (both in this

receiver and in the CD changer).

Sources Maximum number of

characters

CDs/CD-CH Up to 32 characters (up to

30 discs)

* You cannot assign a title to a CD Text or an

MP3/WMA disc.

1 Select the sources.

• For a CD in this receiver: Insert a CD.

• For CDs in the CD changer: Select

“CD-CH,” then select a disc number.

2 Enter the title assignment mode.

Ex.: When you select CD as the source

3 Assign a title.

1 Select a character.

2 Move to the next (or previous)

character position.

3 Repeat steps 1 and 2 until you

finish entering the title.

4 Finish the procedure.

To erase the entire title

In step 2 on the left...

Other main functions

EN24-29_G617[EE]f.indd 25EN24-29_G617[EE]f.indd 25 1/11/05 5:27:45 PM1/11/05 5:27:45 PM

26

ENGLISH

Detaching the control panel

When detaching or attaching the control panel,

be careful not to damage the connectors on

the back of the control panel and on the panel

holder.

Detaching the control panel

Before detaching the control panel, be sure to

turn off the power.

Attaching the control panel

EN24-29_G617[EE]f.indd 26EN24-29_G617[EE]f.indd 26 1/11/05 5:27:45 PM1/11/05 5:27:45 PM

27

ENGLISH

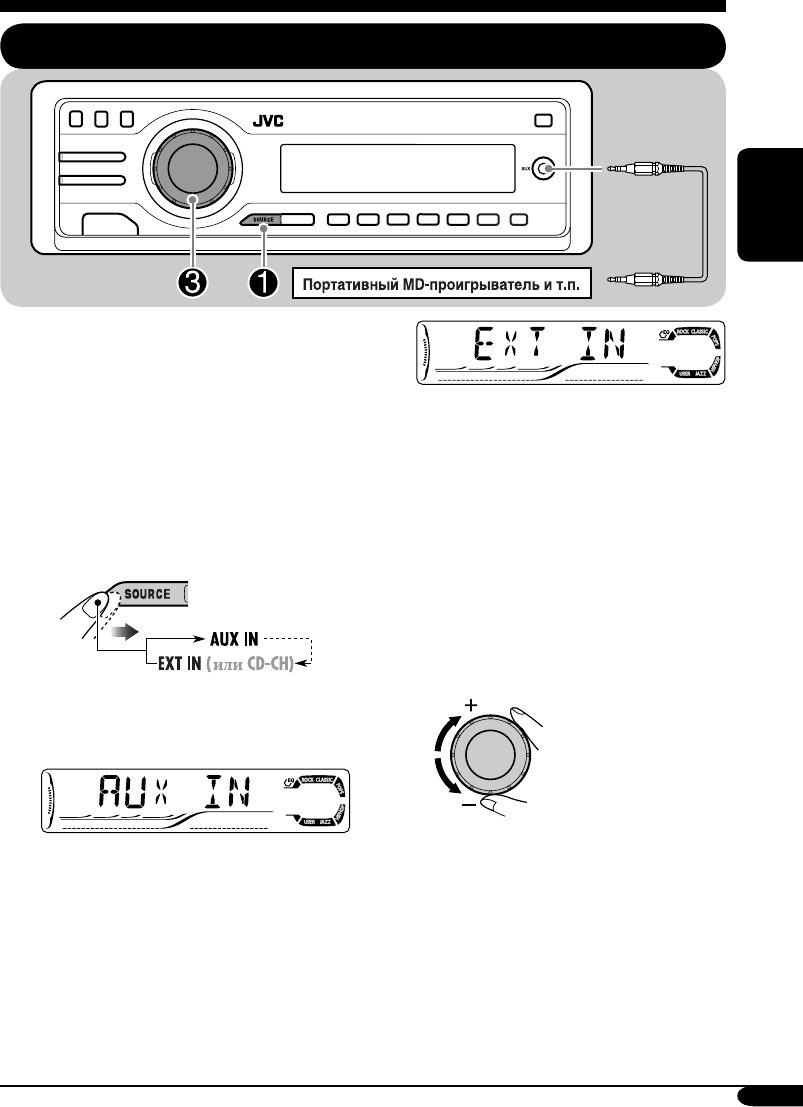

External component operations

Playing an external component

Portable MD player, etc.

You can connect an external component to the

CD changer jack on the rear using the Line

Input Adapter KS-U57 (not supplied), and

another to the AUX (auxiliary) input jack on the

control panel.

• For connection, see Installation/Connection

Manual (separate volume).

~

AUX IN : For selecting the external

component connected to the

AUX input jack.

EXT IN : For selecting the external

component connected to the

CD changer jack on the rear

using KS-U57.

• If “EXT IN” does not appear, see page

24 and select the external input (EXT

IN).

Ÿ Turn on the connected component

and start playing the source.

! Adjust the volume.

⁄ Adjust the sound as you want.

(See pages 20 and 21.)

EN24-29_G617[EE]f.indd 27EN24-29_G617[EE]f.indd 27 1/11/05 5:27:46 PM1/11/05 5:27:46 PM

28

ENGLISH

2 Select the desired ensemble frequencies.

What is DAB system?

DAB can deliver CD quality sound without

any annoying interference and signal

distortion. Furthermore, it can carry text,

pictures, and data. When transmitting,

DAB combines several programmes (called

“services”) to form one “ensemble.” In

addition, each “service”—called “primary

service”—can also be divided into its

components (called “secondary service”).

A typical ensemble has six or more

programmes (services) broadcast at the same

time.

By connecting the DAB tuner, this receiver

can do the following:

•

Tracing the same programme automatically

—Alternative Reception (see “DAB AF” on

page 23).

It is recommended to use DAB (Digital

Audio Broadcasting) tuner KT-DB1000

with your receiver. If you have another

DAB tuner, consult your JVC IN-CAR

ENTERTAINMENT dealer.

• Refer also to the Instructions supplied for

your DAB tuner.

DAB tuner operations

Listening to the DAB tuner

~

Ÿ

! Start searching for an ensemble.

When an ensemble is received,

searching stops.

To stop searching, press the same

button again.

⁄ Select a service (either primary or

secondary) to listen to.

To tune in to an ensemble manually

In step ! above...

1

EN24-29_G617[EE]f.indd 28EN24-29_G617[EE]f.indd 28 1/11/05 5:27:46 PM1/11/05 5:27:46 PM

29

ENGLISH

Storing DAB services in memory

You can preset six DAB services (primary) for

each band.

1 Perform steps ~ to ⁄ on page 28, to

select a service you want.

2 Select the preset number (1 – 6) you

want to store into.

Preset number flashes for a while.

Tuning in to a preset DAB service

1

2

3 Select the preset DAB service

(primary) number (1 – 6) you want.

If the selected primary service has some

secondary services, press the same button

again will tune in to the secondary services.

Tracing the same programme—

Alternative Reception

You can keep listening to the same programme

by activating the Alternative Reception.

• While receiving a DAB service:

When driving in an area where a service

cannot be received, this receiver automatically

tunes in to another ensemble or FM RDS

station, broadcasting the same programme.

• While receiving an FM RDS station:

When driving in an area where a DAB service

is broadcasting the same programme as the

FM RDS station is broadcasting, this receiver

automatically tunes in to the DAB service.

When shipped from the factory, Alternative

Reception is activated.

To deactivate the Alternative Reception, see

page 23.

To change the display information while

tuning in to an ensemble

EN24-29_G617[EE]f.indd 29EN24-29_G617[EE]f.indd 29 1/11/05 5:27:47 PM1/11/05 5:27:47 PM

30

ENGLISH

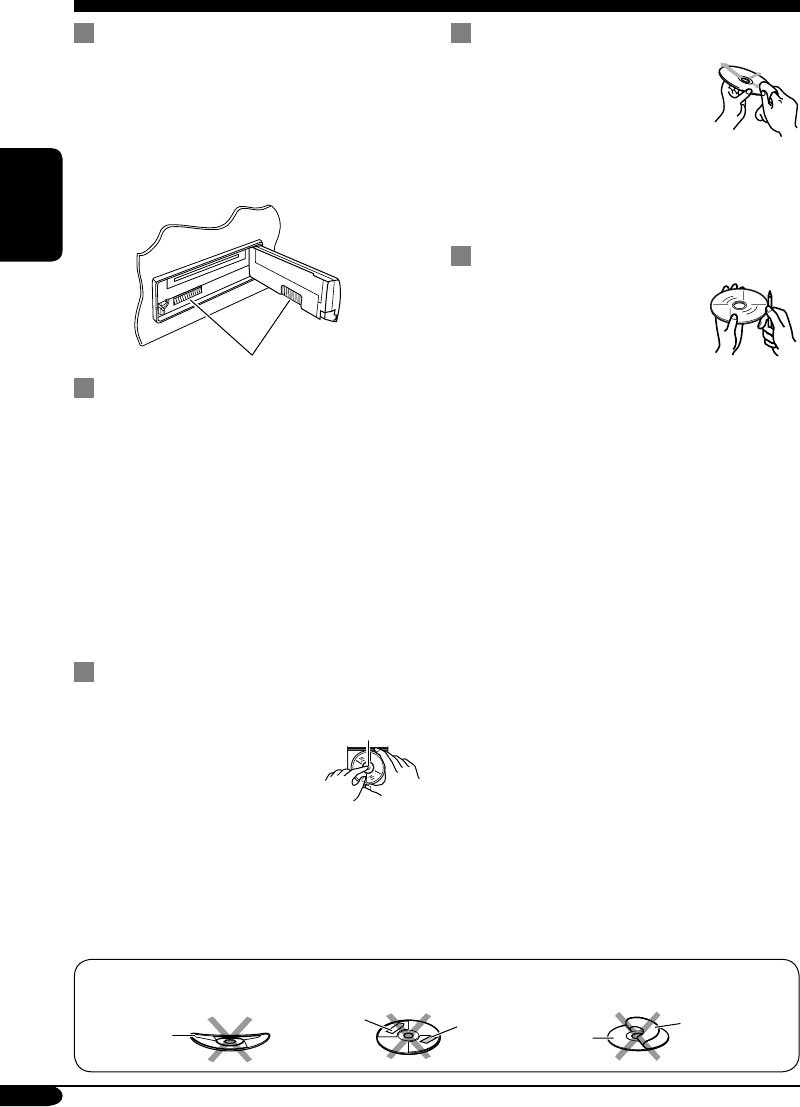

Maintenance

How to clean the connectors

Frequent detachment will deteriorate the

connectors.

To minimize this possibility, periodically wipe

the connectors with a cotton swab or cloth

moistened with alcohol, being careful not to

damage the connectors.

Connector

Moisture condensation

Moisture may condense on the lens inside the

CD player in the following cases:

• After starting the heater in the car.

• If it becomes very humid inside the car.

Should this occur, the CD player may

malfunction. In this case, eject the disc and

leave the receiver turned on for a few hours

until the moisture evaporates.

How to handle discs

When removing a disc from

its case, press down the center

holder of the case and lift the

disc out, holding it by the

edges.

• Always hold the disc by the edges. Do not

touch its recording surface.

When storing a disc into its case, gently insert

the disc around the center holder (with the

printed surface facing up).

• Make sure to store discs into the cases after

use.

Center holder

Warped

disc

Sticker Sticker

residue Disc

Stick-on

label

Do not use the following discs:

To keep discs clean

A dirty disc may not play correctly.

If a disc does become dirty, wipe

it with a soft cloth in a straight line

from center to edge.

• Do not use any solvent (for example,

conventional record cleaner, spray, thinner,

benzine, etc.) to clean discs.

To play new discs

New discs may have some rough

spots around the inner and outer

edges. If such a disc is used, this

receiver may reject the disc.

To remove these rough spots, rub the edges

with a pencil or ball-point pen, etc.

EN30-33_G617[EE]f.indd 30EN30-33_G617[EE]f.indd 30 1/11/05 5:28:01 PM1/11/05 5:28:01 PM

31

ENGLISH

More about this receiver

Basic operations

Turning on the power

• By pressing SOURCE on the receiver, you

can also turn on the power.

Selecting the sources

• When no disc is loaded in the receiver, “CD”

cannot be selected.

• Without connecting to the CD changer or

DAB tuner, “CD-CH” or “DAB” cannot be

selected.

Turning off the power

• If you turn off the power while listening to a

disc, disc play will start from where playback

has been stopped previously, next time you

turn on the power.

Tuner operations

Storing stations in memory

• During SSM search...

– All previously stored stations are erased and

stations are stored newly.

– Received stations are preset in No. 1 (lowest

frequency) to No. 6 (highest frequency).

– When SSM is over, the station stored in

No. 1 will be automatically tuned in.

• When storing a station manually, a previously

preset station is erased when a new station is

stored in the same preset number.

FM RDS operations

• Network-Tracking Reception requires two

types of RDS signals—PI (Programme

Identification) and AF (Alternative

Frequency) to work correctly. Without

receiving these data correctly, Network-

Tracking Reception will not operate.

• If a Traffic Announcement is received,

the volume level (TA VOL) automatically

changes to the preset level.

• If a DAB tuner is connected and Alternative

Reception for DAB services (DAB AF) is

activated, Network-Tracking Reception

(AF-REG) is also activated automatically. On

the other hand, Network-Tracking Reception

cannot be deactivated without deactivating

Alternative Reception. (See page 23.)

• If you want to know more about RDS, visit

«http://www.rds.org.uk».

Disc operations

Caution for DualDisc playback

• The Non-DVD side of a “DualDisc” does

not comply with the “Compact Disc Digital

Audio” standard. Therefore, the use of Non-

DVD side of a DualDisc on this product may

not be recommended.

General

• This receiver has been designed to reproduce

CDs/CD Texts, and CD-Rs (Recordable)/

CD-RWs (Rewritable) in audio CD (CD-DA),

MP3 and WMA format.

• When a disc has been loaded, selecting “CD”

for the playback source starts disc play.

Inserting a disc

• When a disc is inserted upside down,

“PLEASE” and “EJECT” appear alternately

on the display. Press 0 to eject the disc.

• Do not insert 8 cm discs (single CD) and

unusual shape discs (heart, flower, etc.) into

the loading slot.

Playing a disc

• While fast-forwarding or reversing on an MP3

or WMA disc, you can only hear intermittent

sounds.

To be continued...

EN30-33_G617[EE]f.indd 31EN30-33_G617[EE]f.indd 31 1/11/05 5:28:02 PM1/11/05 5:28:02 PM

32

ENGLISH

Playing a CD-R or CD-RW

• Use only “finalized” CD-Rs or CD-RWs.

• This receiver can play back only the files of

the same type which is first detected if a disc

includes both audio CD (CD-DA) files and

MP3/WMA files.

• This receiver can play back multi-session

discs; however, unclosed sessions will be

skipped while playing.

• Some CD-Rs or CD-RWs may not play

back on this receiver because of their disc

characteristics, and for the following causes:

– Discs are dirty or scratched.

– Moisture condensation occurs on the lens

inside the receiver.

– The pickup lens inside the receiver is dirty.

– CD-R/CD-RW on which the files are

written with “Packet Write” method.

– There are improper recording conditions

(missing data, etc.) or media conditions

(stain, scratch, warp, etc.).

• CD-RWs may require a longer readout time

since the reflectance of CD-RWs is lower

than that of regular CDs.

• Do not use the following CD-Rs or CD-RWs:

– Discs with stickers, labels, or protective seal

stuck to the surface.

– Discs on which labels can be directly

printed by an ink jet printer.

Using these discs under high temperatures or

high humidities may cause malfunctions or

damages to discs.

Playing an MP3/WMA disc

• This receiver can play back MP3/WMA files

with the extension code <.mp3> or <.wma>

(regardless of the letter case—upper/lower).

• This receiver can show the names of albums,

artists (performer), and ID3 Tag (Version 1.0,

1.1, 2.2, 2.3, or 2.4) for MP3 files and for

WMA files.

• This receiver can display only one-byte

characters. No other characters can be

correctly displayed.

• This receiver can play back MP3/WMA files

meeting the conditions below:

– Bit rate: 8 kbps — 320 kbps

– Sampling frequency:

48 kHz, 44.1 kHz, 32 kHz (for MPEG-1)

24 kHz, 22.05 kHz, 16 kHz (for MPEG-2)

– Disc format: ISO 9660 Level 1/ Level 2,

Romeo, Joliet, Windows long file name

• The maximum number of characters for file/

folder names vary among the disc format used

(includes 4 extension characters—<.mp3> or

<.wma>).

– ISO 9660 Level 1: up to 12 characters

– ISO 9660 Level 2: up to 31 characters

– Romeo*: up to 128 (72) characters

– Joliet*: up to 64 (36) characters

– Windows long file name*: up to 128 (72)

characters

* The parenthetic figure is the maximum

number of characters for file/folder names

in case the total number of files and folders

is 313 or more.

EN30-33_G617[EE]f.indd 32EN30-33_G617[EE]f.indd 32 1/11/05 5:28:02 PM1/11/05 5:28:02 PM

33

ENGLISH

• This receiver can recognize the total of

512 files, of 200 folders, and of 8 hierarchies.

• This receiver can play back the files recorded

in VBR (variable bit rate).

The files recorded in VBR have a discrepancy

in elapsed time display, and do not show

the actual elapsed time. Especially, after

performing the search function, this difference

becomes noticeable.

• This receiver cannot play back the following

files:

– MP3 files encoded with MP3i and

MP3 PRO format.

– MP3 files encoded in an unappropriated

format.

– MP3 files encoded with Layer 1/2.

– WMA files encoded with lossless,

professional, and voice format.

– WMA files which are not based upon

Windows Media® Audio.

– WMA files copy-protected with DRM.

– Files which have the data such as WAVE,

ATRAC3, etc.

• The search function works but search speed is

not constant.

Changing the source

• If you change the source, playback also stops

(without ejecting the disc).

Next time you select “CD” for the playback

source, disc play starts from where it has been

stopped previously.

Ejecting a disc

• If the ejected disc is not removed within

15 seconds, the disc is automatically inserted

again into the loading slot to prevent it from

dust. (Disc will not play this time.)

General settings—PSM

• If you change the “AMP GAIN” setting from

“HIGH PWR” to “LOW PWR” while the

volume level is set higher than “VOL 30,” the

receiver automatically changes the volume

level to “VOL 30.”

Other main functions

• If you try to assign a title to a 31st disc,

“NAMEFULL” flashes on the display. Delete

unwanted titles before assignment.

• Titles assigned to discs in the CD changer can

also be shown if you playback the disc from

the receiver.

DAB tuner operations

• Only primary DAB services can be presetted

even when you store a secondary service.

• A previously preset DAB service is erased

when a new DAB service is stored in the

same preset number.

EN30-33_G617[EE]f.indd 33EN30-33_G617[EE]f.indd 33 1/11/05 5:28:03 PM1/11/05 5:28:03 PM

34

ENGLISH

Troubleshooting

What appears to be trouble is not always serious. Check the following points before calling a service

center.

Symptoms Causes Remedies

General

• Sound cannot be heard

from the speakers.

The volume level is set to

the minimum level.

Adjust it to the optimum

level.

Connections are incorrect. Check the cords and

connections.

• The receiver does not

work at all.

The built-in microcomputer

may have functioned

incorrectly due to noise, etc.

Reset the receiver

(see page 2).

FM/AM

• SSM automatic presetting

does not work.

Signals are too weak. Store stations manually.

• Static noise while listening

to the radio.

The aerial is not connected

firmly.

Connect the aerial firmly.

Disc playback

• Disc cannot be played

back.

Disc is inserted upside

down.

Insert the disc correctly.

• CD-R/CD-RW cannot be

played back.

• Tracks on the CD-R/

CD-RW cannot be

skipped.

CD-R/CD-RW is not

finalized.

• Insert a finalized CD-R/

CD-RW.

•

Finalize the CD-R/CD-RW

with the component which

you used for recording.

• Disc can be neither played

back nor ejected.

Disc is locked. Unlock the disc

(see page 17).

The CD player may have

functioned incorrectly.

Eject the disc forcibly

(see page 2).

• Disc sound is sometimes

interrupted.

You are driving on rough

roads.

Stop playback while driving

on rough roads.

Disc is scratched. Change the disc.

Connections are incorrect. Check the cords and

connections.

• “NO DISC” appears on

the display.

Disc is inserted incorrectly. Insert the disc correctly.

EN34-37_G617[EE]f.indd 34EN34-37_G617[EE]f.indd 34 1/11/05 5:28:14 PM1/11/05 5:28:14 PM

35

ENGLISH

Symptoms Causes Remedies

MP3/WMA playback

• Disc cannot be played

back.

No MP3/WMA tracks are

recorded on the disc.

Change the disc.

MP3/WMA tracks do not

have the extension code

<.mp3> or <.wma> in their

file names.

Add the extension code

<.mp3> or <.wma> to their

file names.

MP3/WMA tracks are not

recorded in the format

compliant with ISO 9660

Level 1, Level 2, Romeo, or

Joliet.

Change the disc.

(Record MP3/WMA

tracks using a compliant

application.)

• Noise is generated. The track played back is not

an MP3/WMA file (although

it has the extension code

<.mp3> or <.wma>).

Skip to another track or

change the disc. (Do not add

the extension code <.mp3>

or <.wma> to non-MP3 or

WMA tracks.)

• A longer readout time is

required (“CHECK” keeps

flashing on the display).

Readout time varies due to

the complexity of the folder/

file configuration.

Do not use too many

hierarchies and folders.

• Tracks cannot be played

back as you have intended

them to play.

Playback order is determined

when the files are recorded.

• Elapsed playing time is

not correct.

This sometimes occurs

during play. This is caused

by how the tracks are

recorded on the disc.

• “NO FILES” appears on

the display.

The current disc does not

contain any MP3/WMA

tracks.

Insert a disc that contains

MP3/WMA tracks.

• Correct characters are

not displayed (e.g. album

name).

This receiver can display

Roman alphabets (A – Z),

Cyrillic alphabets, numbers,

and a limited number of

symbols (see page 25).

To be continued...

EN34-37_G617[EE]f.indd 35EN34-37_G617[EE]f.indd 35 1/11/05 5:28:15 PM1/11/05 5:28:15 PM

36

ENGLISH

Symptoms Causes Remedies

CD changer

• “NO DISC” appears on

the display.

No disc is in the magazine.

Insert disc into the magazine.

Disc is inserted upside down.

Insert disc correctly.

• “NO MAG” appears on

the display.

No magazine is loaded in the

CD changer.

Insert the magazine.

• “RESET 8” appears on the

display.

This receiver is not

connected to the CD changer

correctly.

Connect this receiver and the

CD changer correctly and

press the reset button of the

CD changer.

• “RESET 1” – “RESET 7”

appears on the display.

Press the reset button of the

CD changer.

• The CD changer does not

work at all.

The built-in microcomputer

may function incorrectly due

to noise, etc.

Reset the receiver

(see page 2).

EN34-37_G617[EE]f.indd 36EN34-37_G617[EE]f.indd 36 1/11/05 5:28:15 PM1/11/05 5:28:15 PM

37

ENGLISH

Specifications

AUDIO AMPLIFIER SECTION

Maximum Power Output:

Front: 50 W per channel

Rear: 50 W per channel

Continuous Power Output (RMS):

Front: 19 W per channel into 4 Ω, 40 Hz

to 20 000 Hz at no more than 0.8%

total harmonic distortion.

Rear: 19 W per channel into 4 Ω, 40 Hz

to 20 000 Hz at no more than 0.8%

total harmonic distortion.

Load Impedance: 4 Ω (4 Ω to 8 Ω allowance)

Tone Control Range:

Bass: ±10 dB at 100 Hz

Treble: ±10 dB at 10 kHz

Frequency Response: 40 Hz to 20 000 Hz

Signal-to-Noise Ratio: 70 dB

Line-Out Level/Impedance:

2.5 V/20 kΩ load (full scale)

Output Impedance: 1 kΩ

Subwoofer-Out Level/Impedance:

2.0 V/20 kΩ load (full scale)

Other Terminal: CD changer

TUNER SECTION

Frequency Range:

FM1/FM2: 87.5 MHz to 108.0 MHz

FM3: 65.00 MHz to 74.00 MHz

AM: (MW) 522 kHz to 1 620 kHz

(LW) 144 kHz to 279 kHz

[FM Tuner]

Usable Sensitivity: 11.3 dBf (1.0 µV/75 Ω)

50 dB Quieting Sensitivity:

16.3 dBf (1.8 µV/75 Ω)

Alternate Channel Selectivity (400 kHz): 65 dB

Frequency Response: 40 Hz to 15 000 Hz

Stereo Separation: 35 dB

Capture Ratio: 1.5 dB

[MW Tuner]

Sensitivity: 20 µV

Selectivity: 35 dB

[LW Tuner]

Sensitivity: 50 µV

CD PLAYER SECTION

Type: Compact disc player

Signal Detection System: Non-contact optical

pickup (semiconductor laser)

Number of Channels: 2 channels (stereo)

Frequency Response: 5 Hz to 20 000 Hz

Dynamic Range: 96 dB

Signal-to-Noise Ratio: 98 dB

Wow and Flutter: Less than measurable limit

MP3 Decoding Format:

MPEG1/2 Audio Layer 3

Max. Bit Rate: 320 kbps

WMA (Windows Media® Audio) Decoding

Format:

Max. Bit Rate: 192 kbps

GENERAL

Power Requirement:

Operating Voltage:

DC 14.4 V (11 V to 16 V allowance)

Grounding System: Negative ground

Allowable Operating Temperature:

0°C to +40°C

Dimensions (W × H × D):

Installation Size (approx.):

182 mm × 52 mm × 150 mm

Panel Size (approx.):

188 mm × 58 mm × 11 mm

Mass (approx.):

1.5 kg (excluding accessories)

Design and specifications are subject to change

without notice.

• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft

Corporation in the United States and/or other countries.

EN34-37_G617[EE]f.indd 37EN34-37_G617[EE]f.indd 37 1/11/05 5:28:15 PM1/11/05 5:28:15 PM

2

РУCCKИЙ

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступать к эксплуатации, пожалуйста, внимательно прочитайте все

инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого

устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1

2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет

частей, которые пользователь может отремонтировать. Ремонт должен осуществляться

квалифицированным обслуживающим персоналом.

3. ПРЕДУПРЕЖДЕНИЕ: Видимое и невидимое лазерное излучение при открытом

устройстве, отказе или нарушении блокировки. Избегайте прямого воздействия

излучения.

4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ

СТОРОНЕ УСТРОЙСТВА.

Предупреждение:

Если приемник используется во время

поездки на автомобиле, следует, не

отвлекаясь, следить за дорогой, иначе

может произойти дорожно-транспортное

происшествие.

Как перенастроить Ваше

устройство

При этом перезапустится микропроцессор.

Запрограммированные настройки будут

также удалены.

Принудительное извлечение

диска

Если диск не распознается приемником

или не извлекается, извлеките диск

следующим образом.

На дисплее поочередно появляются

надписи “PLEASE” и “EJECT”.

• Если это не поможет, попробуйте

перенастроить приемник.

• Будьте осторожны, не уроните диск при

извлечении.

RU02-05_G617[EE]f.indd 2RU02-05_G617[EE]f.indd 2 1/4/05 11:55:52 AM1/4/05 11:55:52 AM

3

РУCCKИЙ

Как перенастроить Ваше устройство

... 2

Принудительное извлечение диска .... 2

Как пользоваться данным

руководством ..................................... 4

Как пользоваться кнопкой M MODE

... 4

Панель управления —

KD-G617

... 5

Расположение кнопок .......................... 5

Пульт дистанционного

управления

—

RM-RK50

............. 6

Основные элементы и функции ......... 6

Начало работы ............................. 7

Основные операции .................................... 7

Отмена демонстрации функций

дисплея ................................................ 8

Настройка часов .................................... 8

Операции с радиоприемником

.... 9

Прослушивание радио ................................ 9

Сохранение радиостанций .................. 10

Прослушивание запрограммированной

радиостанции

...................................... 10

Операции с FM RDS ..................... 11

Поиск любимой программы FM RDS ........ 11

Сохранение любимых программ ........ 12

Использование функции резервного

приема ................................................. 12

Отслеживание той же программы

(сеть-отслеживающий прием) ........ 13

Операции с дисками ................... 14

Воспроизведение диска в приемнике .... 14

Воспроизведение дисков с помощью

устройства автоматической смены

компакт-дисков ...................................... 15

Другие основные функции .................. 17

Изменение информации на дисплее

... 18

Выбор режимов воспроизведения ..... 19

Настройки звучания .................... 20

Выбор запрограммированных режимов

звучания (C-EQ: настраиваемый

эквалайзер) ............................................... 20

Настройка звучания ............................. 21

Общие настройки — PSM ........... 22

Стандартная процедура ....................... 22

Другие основные функции ........ 25

Присвоение названий источникам .... 25

Отсоединение панели управления ..... 26

Операции с внешними

устройствами ............................ 27

Воспроизведение с внешних устройств

... 27

Операции с тюнером DAB .......... 28

Прослушивание тюнера DAB ..................... 28

Сохранение служб DAB в памяти ....... 29

Настройка на запрограммированную

службу DAB ........................................ 29

Отслеживание той же программы

—альтернативный прием ................ 29

Обслуживание ............................. 30

Дополнительная информация

о приемнике .............................. 31

Устранение проблем ................... 34

Технические характеристики .... 37

*Для Вашей безопасности....

• Не повышайте слишком сильно

громкость, поскольку в результате этого

заглушаются внешние звуки, что делает

опасным управление автомобилем.

• Остановите автомобиль перед тем, как

выполнять любые сложные операции.

Содержание

*Температура внутри автомобиля....

Если Вы припарковали Ваш автомобиль на

длительное время в жаркую или холодную

погоду, перед тем, как включать это

устройство, подождите до тех пор, пока

температура в автомобиле не придет в

норму.

RU02-05_G617[EE]f.indd 3RU02-05_G617[EE]f.indd 3 1/4/05 11:55:53 AM1/4/05 11:55:53 AM

4

РУCCKИЙ

Как пользоваться данным

руководством

Для того, чтобы сделать объяснения

простыми и понятными, используются

следующие методы:

• Некоторые советы и примечания

приведены в разделе “Дополнительная

информация о приемнике” (см. стр.

31 – 33).

• Операции, выполняемые с

использованием кнопок, в основном,

описаны с помощью иллюстраций,

например:

Нажать

кратковременно.

Нажать

неоднократно.

Нажать любую из

указанных.

Нажать и

удерживать

до получения

необходимого

результата.

Нажмите и

удерживайте

нажатыми

обе кнопки

одновременно.

Используются следующие обозначения...

: Операции с встроенным

проигрывателем компакт-

дисков.

: Операции с внешним

устройством автоматической

смены компакт-дисков.

Как пользоваться кнопкой M MODE

При нажатии кнопки M MODE приемник

переходит в режим функций, после чего

нумерованные кнопки и кнопки 5/∞

работают как кнопки вызова различных

функций.

Пример: Нумерованная кнопка 2

работает как кнопка МО

(монофонический).

Индикатор обратного отсчета времени

Чтобы снова вернуть первоначальные

функции этих кнопок после нажатия

кнопки M MODE, подождите 5 секунд, не

нажимая кнопок, пока режим функций не

будет сброшен.

• Повторное нажатие кнопки M MODE

также сбрасывает режим функций.

Предостережение, касающееся

настройки громкости:

По сравнению с другими источниками

звука диски создают незначительный

шум. Уменьшите громкость перед

воспроизведением диска, чтобы

предотвратить повреждение динамиков

из-за внезапного повышения уровня

громкости на выходе.

RU02-05_G617[EE]f.indd 4RU02-05_G617[EE]f.indd 4 1/4/05 11:55:54 AM1/4/05 11:55:54 AM

5

РУCCKИЙ

Панель управления — KD-G617

Окно дисплея

1 Кнопки 5(вверх) / ∞ (вниз)

2 Кнопка T/P TP/PTY (программа движения

транспорта/тип программы)

3 Кнопка D DISP (дисплей)

4 Кнопка S SEL (выбор)

5 • Диск управления

• Кнопка (резервный/работающий

аттенюатор)

6 Окно дисплея

7 Телеметрический датчик

•

НЕ подвергайте телеметрический датчик

воздействию яркого света (прямых солнечных лучей

или искусственного освещения).

8 Кнопка 0 (извлечение)

9 Кнопки 4/¢

p Кнопка (снятие панели управления)

q Кнопка SOURCE

w Кнопка BAND

e Нумерованные кнопки

r Кнопка EQ (эквалайзер)

t Кнопка MO (монофонический)

y Кнопка SSM (Strong-station Sequential

Memory—последовательная память для

радиостанций с устойчивым сигналом)

u

Кнопка RPT (повторное воспроизведение)

i

Кнопка RND (произвольное воспроизведение)

o Кнопка M MODE

; Дополнительный входной разъем AUX

• НЕСОВМЕСТИМО с цифровыми сигналами.

Окно дисплея

a

Индикаторы информации на диске—TAG (тег

ID3 Tag),

(папка),

(дорожка/файл)

s Основной дисплей

d Отображение источника / индикатор уровня

громкости

f Индикатор EQ (эквалайзер)

g Индикаторы режимов звучания (C-EQ:

настраиваемый эквалайзер)—ROCK,

CLASSIC, POPS, HIP HOP, JAZZ, USER

• также служит индикатором

обратного отсчета времени и уровня во

время воспроизведения (см. стр. 23).

h Индикаторы типа дисков—WMA, MP3

j Индикаторы приема тюнера—ST (стерео),

MO (монофонический)

k Индикаторы RDS—TP, PTY, AF, REG

l Индикаторы источников воспроизведения—

CH: Светится только при выборе источника

воспроизведения CD-CH.

DISC: Светится при выборе встроенного

проигрывателя компакт-дисков.

/ Режим воспроизведения / индикаторы

элементов—RND (произвольное

воспроизведение), (диск), (папка),

RPT (повторное воспроизведение)

z Индикатор LOUD (громкость)

x Индикатор Tr (дорожка)

Расположение кнопок

RU02-05_G617[EE]f.indd 5RU02-05_G617[EE]f.indd 5 1/4/05 11:55:54 AM1/4/05 11:55:54 AM

6

РУCCKИЙ

Основные элементы и функции

1 Кнопка (резервный/работающий/

аттенюатор)

• Включение и отключение питания, а

также ослабление звука.

2 Кнопки 5 U (вверх) / D (вниз) ∞

• 5 U: Смена диапазонов FM/AM/DAB.

• D ∞: Смена запрограммированных

радиостанций (или служб).

• Изменение папки дисков MP3/WMA.

•

При воспроизведении диска MP3 с помощью

устройства автоматической смены компакт-

дисков, поддерживающего формат MP3:

– Смена диска при кратковременном

нажатии.

– Смена папки при нажатии и удерживании

нажатой.

3 Кнопки VOL – / VOL +

• Настройка уровня звука.

4 Кнопка SOUND

• Выбор режимов звучания (C-EQ:

настраиваемый эквалайзер).

5 Кнопка SOURCE

• Осуществляет выбор источника звука.

6 Кнопки 2 R (назад) / F (вперед) 3

• Поиск радиостанций (или служб) при

кратковременном нажатии.

• Поиск блоков трансляции при нажатии и

удерживании нажатой.

• При нажатии и удержании выполняется

быстрая перемотка дорожки вперед или

назад.

• Смена дорожек на диске.

Установка литиевой батареи-

таблетки (CR2025)

•

При использовании направляйте пульт

дистанционного управления непосредственно

на датчик дистанционного управления,

расположенный на приемнике. Убедитесь в

том, что между ними нет никаких препятствий.

Предупреждение :

•

Во избежание несчастных случаев храните

аккумуляторную батарею в недоступном для

детей месте.

•

Во избежание перегрева или растрескивания

батареи, а также риска возникновения

пожара соблюдайте следующие указания:

–

Не перезаряжайте, не укорачивайте, не

разбирайте и не нагревайте батарею, а также

не подвергайте ее воздействию огня.

–

Не оставляйте аккумуляторную батарею

рядом с другими металлическими

материалами.

–

Не разбирайте аккумуляторную батарею

с помощью пинцета или аналогичного

инструмента.

–

При утилизации батареи или помещении ее

на хранение оберните батарею изоляционной

лентой и изолируйте ее полюса.

Внимание :

Пульт дистанционного управления — RM-RK50

RU06-11_G617[EE]f.indd 6RU06-11_G617[EE]f.indd 6 1/4/05 11:56:34 AM1/4/05 11:56:34 AM

7

РУCCKИЙ

Начало работы

Основные операции

~

Ÿ

Если некоторые источники не

готовы, их невозможно выбрать.

! • Только для тюнера FM/AM

• Только для тюнера DAB

⁄

Отображается уровень громкости.

Индикатор уровня громкости

@ Настройка необходимого звука.

(См. страницы 20 и 21).

Мгновенное снижение громкости (ATT)

Для восстановления

звука нажмите еще раз.

Выключение питания

RU06-11_G617[EE]f.indd 7RU06-11_G617[EE]f.indd 7 1/4/05 11:56:36 AM1/4/05 11:56:36 AM

8

РУCCKИЙ

Отмена демонстрации функций

дисплея

Если в течение 20 секунд не будет выполнено

операций, начнется демонстрация функций

дисплея.

[По умолчанию: DEMO ON]—см. стр. 22.

1

2

3

4 Завершите процедуру.

Включение демонстрации функций дисплея

В действии 3 выше...

Настройка часов

1

2 Установите час, минуту и формат

времени—12- или 24-часовой.

1 Выберите “CLOCK H” (час) и

настройте час.

2 Выберите “CLOCK M” (минута)

и настройте минуту.

3 Выберите “24H/12H”, затем

выберите “24H” (час) или “12H”

(час).

3 Завершите процедуру.

Просмотр текущего времени на часах при

выключенном питании

RU06-11_G617[EE]f.indd 8RU06-11_G617[EE]f.indd 8 1/4/05 11:56:36 AM1/4/05 11:56:36 AM

9

РУCCKИЙ

Операции с радиоприемником

Прослушивание радио

~

Ÿ

Появится выбранный диапазон.

Данный индикатор отображается при

приеме стереосигнала FM-передачи

достаточной силы.

! Начните поиск радиостанции.

При обнаружении радиостанции

поиск прекращается.

Чтобы остановить поиск, нажмите

эту же кнопку еще раз.

Примечание:

FM1 u FM2: От 87,5 МГц до 108,0 МГц

FM3: От 65,00 МГц до 74,00 МГц

Настройка на радиостанцию вручную

В действии ! слева...

1

2 Выберите частоты желаемых

радиостанций.

При слабом стереофоническом

радиовещании на частоте FM

1

2

Загорается при включении

монофонического режима.

Прием улучшается, но стереоэффект

будет потерян.

Для восстановления эффекта стерео

повторите данную процедуру. Появляется

надпись “MONO OFF”, а индикатор MO

исчезает.

RU06-11_G617[EE]f.indd 9RU06-11_G617[EE]f.indd 9 1/4/05 11:56:37 AM1/4/05 11:56:37 AM

10

РУCCKИЙ

2

3

4

Запрограммированный номер мигает

некоторое время.

Прослушивание

запрограммированной

радиостанции

1

2

3 Выберите необходимую

радиостанцию (1 – 6).

Просмотр текущего времени на часах во

время прослушивания радиостанции FM (не

RDS) или AM

• Информацию для радиостанций FM RDS

см. на стр. 13.

Сохранение радиостанций

Для каждого диапазона частот можно

запрограммировать 6 радиостанций.

Автоматическое программирование

FM-радиостанций—SSM (Strong-

station Sequential Memory

—последовательная память для

радиостанций с устойчивым

сигналом)

1

2 Выберите необходимый диапазон

FM (FM1 – FM3) для сохранения.

3

4

На дисплее мигает надпись “SSM”,

которая исчезает по завершении

автоматического программирования.

Осуществляется поиск местных FM-

радиостанций с наиболее сильными

сигналами и их автоматическое сохранение

в диапазоне FM.

Программирование вручную

Пример: Сохранение FM-радиостанции

с частотой 92,5 МГц для

запрограммированного канала с

номером 4 диапазона FM1.

1

RU06-11_G617[EE]f.indd 10RU06-11_G617[EE]f.indd 10 1/4/05 11:56:37 AM1/4/05 11:56:37 AM

11

РУCCKИЙ

Операции с FM RDS

Поиск любимой программы FM RDS

Посредством поиска кода PTY можно

настроиться на радиостанцию, передающую

Вашу любимую программу.

• Информацию о сохранении любимой

программы см. на стр. 12.

~

Появляется последний выбранный

код PTY.

Ÿ Выберите один из типов

любимых типов программ.

или

Выберите один из двадцати

девяти кодов PTY.

Пример: Если выбрано “ROCK M”

! Запустите поиск любимой

программы.

Если есть радиостанция, передающая

в эфир программу того же кода

PTY, что был Вами выбран,

осуществляется настройка на эту

радиостанцию.

Коды PTY

NEWS, AFFAIRS, INFO, SPORT, EDUCATE,

DRAMA, CULTURE, SCIENCE, VARIED,

POP M (музыка), ROCK M (музыка),

EASY M (музыка), LIGHT M (музыка),

CLASSICS, OTHER M (музыка),

WEATHER, FINANCE, CHILDREN,

SOCIAL, RELIGION, PHONE IN, TRAVEL,

LEISURE, JAZZ, COUNTRY,

NATION M (музыка), OLDIES,

FOLK M (музыка), DOCUMENT

RU06-11_G617[EE]f.indd 11RU06-11_G617[EE]f.indd 11 1/4/05 11:56:38 AM1/4/05 11:56:38 AM

12

РУCCKИЙ

Что можно делать с помощью RDS

Система RDS (Radio Data System)

позволяет FM-радиостанциям отправлять

дополнительный сигнал вместе с

обычными сигналами программ.

При приеме данных RDS приемник может

выполнять следующие операции:

•

Поиск типа программы (PTY) (см. стр. 11)

• Временное переключение в режим

приема сообщений о движении на

дорогах—резервный прием TA.

(См. столбец справа.)

• Временное переключение на любимую

программу—резервный прием PTY.

(См. страницы 13 и 23.)

• Автоматическое отслеживание той же

программы—сеть-отслеживающий

прием (см. стр. 13)

• Поиск программы (см. стр. 23)

Сохранение любимых программ

Можно сохранить шесть типов любимых

программ.

Для программирования типов программ

используйте нумерованные кнопки (1 – 6):

1 Выберите код PTY (см. стр. 11).

2 Выберите запрограммированный

номер (1 – 6) для которого

необходимо выполнить сохранение.

Пример: Если выбрано “ROCK M”

3 Повторите действия 1 и 2 для

сохранения других кодов PTY для

других запрограммированных

номеров.

4 Завершите процедуру.

Использование функции

резервного приема

Резервный прием TA

Резервный прием TA позволяет временно

переключаться на передачу сообщений

о движении на дорогах (TA) с любого

источника, кроме радиостанции AM.

• Громкость меняется на

запрограммированный уровень громкости

TA (см. стр. 23).

Включение функции резервного

приема TA

Индикатор TP либо

загорается, либо мигает.

• Если индикатор TP загорается, функция

резервного приема TA включена.

• Если индикатор TP мигает, функция

резервного приема TA еще не включена.

(Это происходит при прослушивании

FM-радиостанции без RDS-сигналов,

необходимых для резервного приема TA).

Для активации резервного приема

TA настройте приемник на другую

радиостанцию, обеспечивающую

соответствующие сигналы. Индикатор TP

прекратит мигать и будет гореть.

Отключение функции резервного

приема TA

Индикатор TP гаснет.

RU12-17_G617[EE]f.indd 12RU12-17_G617[EE]f.indd 12 1/4/05 11:57:02 AM1/4/05 11:57:02 AM

13

РУCCKИЙ

Отслеживание той же программы

(сеть-отслеживающий прием)

При поездке по региону, где невозможен

качественный прием в диапазоне FM,

данный приемник автоматически

настраивается на другую радиостанцию

FM RDS в той же сети, которая может

передавать в эфир ту же программу с

помощью более сильных сигналов (см.

иллюстрацию ниже).

В настройках, установленных на заводе-

изготовителе, сеть-отслеживающий прием

включен.

Для получения информации об изменении

параметров сеть-отслеживающего приема

см. “AF-REG” на стр. 23.

Радиовещание программы А в других

диапазонах частот (01 – 05)

Просмотр текущего времени на часах во

время прослушивания радиостанции FM

RDS

Резервный прием PTY

Резервный прием PTY позволяет приемнику

временно переключаться на любимую

программу с любого источника, кроме

радиостанции AM.

Информацию об активации и выборе

предпочитаемого кода PTY для функции

резервного приема PTY см. на стр. 23.

Индикатор PTY либо загорается, либо

мигает.

• Если индикатор PTY загорается, функция

резервного приема PTY включена.

• Если индикатор PTY мигает, функция

резервного приема PTY еще не включена.

Для включения функции резервного

приема PTY настройте приемник на

другую радиостанцию, обеспечивающую

соответствующие сигналы. Индикатор

PTY прекратит мигать и будет гореть.

Для отключения резервного приема PTY

выберите “OFF” для кода PTY (см. стр. 23).

Индикатор PTY гаснет.

RU12-17_G617[EE]f.indd 13RU12-17_G617[EE]f.indd 13 1/4/05 11:57:04 AM1/4/05 11:57:04 AM

14

РУCCKИЙ

Операции с дисками

Воспроизведение диска в приемнике

О дисках MP3 и WMA

“Дорожки” MP3 и WMA (Windows

Media® Audio) (слова “файл” и “дорожка”

взаимозаменяемы в данном руководстве)

записываются в “папки”.

• При установке дисков MP3 или WMA:

* Загорается индикатор MP3 или WMA, в

зависимости от первого найденного файла.

• При установке звукового компакт-диска

или CD-текста:

Останов воспроизведения и извлечение

диска

Общее

количество

папок

Общее время

воспроизведения

вставленного

диска

Общее количество

дорожек

вставленного

диска

Истекшее время

воспроизведения

Номер текущей

дорожки

Все дорожки будут

воспроизводиться

последовательно до тех

пор, пока не произойдет

смена источника или не

будет извлечен диск.

Информация диска отображается

автоматически (см. стр. 18).

CD-текст: Название диска/исполнитель

=

Название дорожки появляется

автоматически (см. стр. 18).

Истекшее время

воспроизведения

Номер текущей

дорожки

Выбранный номер папки

Общее

количество

дорожек

RU12-17_G617[EE]f.indd 14RU12-17_G617[EE]f.indd 14 1/4/05 11:57:04 AM1/4/05 11:57:04 AM

15

РУCCKИЙ

~

* Если изменена настройка

“EXT IN” на “EXT IN” (м. стр. 24),

невозможно выбрать устройство

автоматической смены компакт-

дисков.

Ÿ Выберите диск.

Для дисков с номерами 01 – 06:

Для дисков с номерами 07 – 12:

Об устройстве автоматической смены

компакт-дисков

Для подключения к данному приемнику

рекомендуется использовать устройство

автоматической смены компакт-дисков

компании JVC, совместимое с MP3.

•

Кроме того, можно подключать другие

устройства автоматической смены компакт-

дисков серии CH-X (кроме моделей CH-X99

и CH-X100). Однако эти устройства не

поддерживают диски MP3, поэтому

воспроизведение дисков MP3 невозможно.

•

С данным приемником нельзя использовать

устройства автоматической смены компакт-

дисков серии KD-MK.

•

Текстовая информация о дисках, записанная

с помощью функции “CD Text”, может

отображаться, если подключено устройство

автоматической смены компакт-дисков JVC,

поддерживающее функцию “CD Text”.

Прежде чем начать работу с устройством

автоматической смены компакт-дисков,

обратите внимание на следующее

:

•

См. инструкции по эксплуатации,

поставляемые с устройством автоматической

смены компакт-дисков.

•

Невозможно осуществлять управление

любым диском WMA и выполнять его

воспроизведение, если используется

устройство автоматической смены компакт-

дисков.

Все дорожки дисков, вставленных в загрузочный

механизм, будут воспроизводиться последовательно

до тех пор, пока не п роизойдет смена источника

или загрузочный механизм не будет извлечен из

устройства автоматической смены компакт-дисков.

Воспроизведение дисков с помощью

устройства автоматической смены компакт-дисков

Номер выбранного диска

RU12-17_G617[EE]f.indd 15RU12-17_G617[EE]f.indd 15 1/4/05 11:57:04 AM1/4/05 11:57:04 AM

16

РУCCKИЙ

Быстрая перемотка дорожки вперед или

назад

Прокрутка вперед.

Прокрутка назад.

Переход к следующим или предыдущим

дорожкам

К следующим дорожкам.

Переход к началу текущей дорожки, а

затем к предыдущим дорожкам.

Переход к следующим или предыдущим

папкам (только для диска MP3 или WMA)

Для дисков MP3:

Для дисков WMA:

К следующим папкам.

К предыдущим папкам.

• Если текущий диск имеет формат MP3:

* Если на диске нет папок, появляется

надпись “ROOT”.

• Если текущим диском является звуковой

компакт-диск или диск с CD-текстом:

Информация диска отображается

автоматически (см. стр. 18).

CD-текст: Название диска/исполнитель

=

Название дорожки появляется

автоматически (см. стр. 18).

Имя папки*

Выбранный номер папки

Истекшее время

воспроизведения

Номер текущей

дорожки

Истекшее время

воспроизведения

Номер текущей

дорожки

RU12-17_G617[EE]f.indd 16RU12-17_G617[EE]f.indd 16 1/4/05 11:57:05 AM1/4/05 11:57:05 AM

17

РУCCKИЙ

Непосредственное определение

местоположения дорожки (для компакт-

диска) или папки (для дисков MP3 или WMA)

Выбор номера 01 – 06:

Выбор номера 07 – 12:

• Для использования функции поиска папок

на дисках MP3 или WMA необходимо

присвоить папкам номера из 2-х цифр,

добавляемые в начало имен папок: 01, 02,

03 и т.д.

• Выбор определенной дорожки в папке

(для дисков MP3 или WMA) после

выбора папки:

Другие основные функции

Быстрый переход на дорожку во

время воспроизведения

• Для дисков MP3 или WMA можно быстро

перейти на дорожку в той же папке.

Пример: Выбор дорожки 32 во время

воспроизведения дорожки 6

1

2

При первом нажатии кнопки +10 или

–10 осуществляется переход на

ближайшую дорожку с большим

или меньшим номером, кратным 10

(например, 10, 20 или 30).

При каждом нажатии кнопки

осуществляется переход на 10 дорожек.

• После последней дорожки будет

выбрана первая и наоборот.

3

ДЗапрещение извлечения диска

Можно заблокировать диск в загрузочном

отсеке.

Для отмены блокировки повторите эту же

процедуру.

RU12-17_G617[EE]f.indd 17RU12-17_G617[EE]f.indd 17 1/4/05 11:57:05 AM1/4/05 11:57:05 AM

18

РУCCKИЙ

Изменение информации на дисплее

При воспроизведении звукового компакт-диска или CD-текста ( /

)

*1 Если звуковому компакт-диску не присвоено название, на дисплее появляется надпись

“NO NAME”. Информацию о присвоении названия звуковому компакт-диску см. на

стр. 25.

При воспроизведении диска MP3 ( / ) или WMA ( )

• Если для параметра “TAG DISP” установлено значение “TAG ON” (см. стр. 24)

*2 Если в файле MP3 или WMA нет тегов ID3, появляется имя папки и имя файла. В

этом случае индикатор TAG не загорается.

• Если для параметра “TAG DISP” установлено значение “TAG OFF”

RU18-23_G617[EE]f.indd 18RU18-23_G617[EE]f.indd 18 1/4/05 11:57:45 AM1/4/05 11:57:45 AM

19

РУCCKИЙ

Выбор режимов воспроизведения

В одно и то же время возможна работа только в одном из следующих режимов

воспроизведения.

1

2 Выберите необходимый режим воспроизведения.

Повторное воспроизведение

Пример: Eсли в приемнике во время

воспроизведения диска MP3

выбрано “TRK RPT”

Режим Повторное воспроизведение

TRK RPT : Текущая дорожка.

•

Загорается индикатор RPT.

FLDR RPT*1 :

Всех дорожек текущей папки.

• Загораются индикаторы

и RPT.

DISC RPT*2 : Все дорожки на текущем

диске.

• Загораются индикаторы

и RPT.

RPT OFF : Отмена.

Воспроизведение в произвольном

порядке

Режим Воспроизведение в

произвольном порядке

Пример: Eсли в приемнике во время

воспроизведения диска MP3

выбрано “DISC RND”

FLDR RND*1 : Все дорожки текущей

папки, затем дорожки

следующей папки и т.д.

• Загораются индикаторы

RND и .

DISC RND : Все дорожки на текущем

диске.

• Загораются индикаторы

RND и .

MAG RND*2 : Все дорожки вставленных

дисков.

• Загорается индикатор

RND.

RND OFF : Отмена.

*1 Только при воспроизведении дисков MP3 ( / ) или WMA ( ).

*2 Только при воспроизведении дисков с помощью устройства автоматической смены

компакт-дисков ( ).

RU18-23_G617[EE]f.indd 19RU18-23_G617[EE]f.indd 19 1/4/05 2:32:17 PM1/4/05 2:32:17 PM

20

РУCCKИЙ

Настройки звучания

Выбор запрограммированных режимов звучания (C-EQ: настраиваемый эквалайзер)

Можно выбрать режим звучания,

соответствующий музыкальному жанру.

~

Ÿ

Пример: Если выбран “ROCK”

Шаблон индикации для каждого режима

звучания:

Индикатор Для:

Запрограммиров-

анные настройки

BAS

*1

TRE

*2

LOUD

*3

USER

(Бемольный

звук)

00 00 OFF

ROCK Музыка в

стиле рок

или диско

+03 +01 ON

CLASSIC

Классическая

музыка

+01 –02 OFF

POPS Легкая

музыка

+04 +01 OFF

HIP HOP Музыка в

стиле фанк

или рэп

+02 00 ON

JAZZ Джазовая

музыка

+02 +03 OFF

*1 BAS: Низкие частоты

*2 TRE: Верхние частоты

*3 LOUD: Громкость

RU18-23_G617[EE]f.indd 20RU18-23_G617[EE]f.indd 20 1/4/05 11:57:47 AM1/4/05 11:57:47 AM

21

РУCCKИЙ

Настройка звучания

Характеристики звучания можно настроить

по своему желанию.

1

Пример: Если выбрано “TRE”

2

Шаблон индикации изменяется

при настройке уровня.

Индикатор Действие: Диапазон

BAS*1

(низкие

частоты)

Настройте

низкие частоты.

–06 (мин.)

до

+06

(макс.)

TRE*1

(верхние

частоты)

Настройте

верхние частоты.

–06 (мин.)

до

+06

(макс.)

FAD*2

(микшер)

Настройка

баланса передних

и задних

динамиков.

R06 (только

задние)

до

F06 (только

передние)

BAL

(баланс)

Настройка

баланса левых

и правых

динамиков.

L06 (только

левые)

до

R06 (только

правые)

LOUD*1

(громкость)

Увеличьте низкие

и высокие частоты

для получения

хорошо

сбалансированного

звучания при

низком уровне

громкости.

LOUD

ON J

LOUD

OFF

SUB. W*3

(низкочастотный

динамик)

Настройте

уровень

выходного

сигнала

низкочастотного

динамика.

00 (мин.)

до

08 (макс.)

VOL*4

(громкость)

Настройте

громкость.

От 00

(мин.)

до

30 до 50

(макс.)*5

*1 При настройке верхних и нижних частот

или громкости выполненная настройка

сохраняется для текущего выбранного

режима звучания (C-EQ), включая режим

“USER” (пользовательский).

*2

При использовании системы с двумя динамиками

установите для микшера уровень “00”.

*3 Это действует только тогда, когда

подключен низкочастотный динамик.

*4 Обычно диск управления выполняет функции

регулятора громкости. Поэтому нет

необходимости выбирать “VOL” (громкость)

для настройки уровня громкости.

*5 В зависимости от настройки регулятора

усиления. (Подробнее см. на стр. 24).

RU18-23_G617[EE]f.indd 21RU18-23_G617[EE]f.indd 21 1/11/05 10:01:03 AM1/11/05 10:01:03 AM

22

РУCCKИЙ

Индикация Выбираемые настройки, [страница для справки]

DEMO

Демонстрация функций

дисплея

DEMO ON : [По умолчанию]; Если в течение 20 секунд

не будет выполнено операций, начнется

демонстрация функций дисплея, [8].

DEMO OFF : Отмена.

CLOCK H

Настройка часа

0 – 23 (1 – 12), [8]

[По умолчанию: 0 (0:00)]

CLOCK M

Настройка минуты

00 – 59, [8]

[По умолчанию: 00 (0:00)]

24H/12H

Отображение времени

в 24-часовом или 12-

часовом формате

12H O 24H, [8]

[По умолчанию: 24H]

CLK ADJ

Настройка часов

AUTO : [По умолчанию]; Встроенные часы

автоматически настраиваются с помощью

данных CT (время на часах) в сигнале RDS.

OFF : Отмена.

Общие настройки — PSM

Стандартная процедура

Можно изменять параметры PSM

(предпочитаемый режим настройки),

которые перечислены в таблице ниже.

1

2 Выберите параметр PSM.

Пример: Если выбрано “DIMMER”

3 Настройте выбранный параметр

PSM.

4 Повторите действия 2 и 3 для

настройки других параметров PSM,

если необходимо.

5 Завершите процедуру.

RU18-23_G617[EE]f.indd 22RU18-23_G617[EE]f.indd 22 1/4/05 11:57:48 AM1/4/05 11:57:48 AM

23

РУCCKИЙ

Индикация Выбираемые настройки, [страница для справки]

AF-REG

Прием на

альтернативных

частотах/прием

региональных передач

Когда принимаемые от текущей радиостанции сигналы

становятся слабыми...

AF : [По умолчанию]; Переключение на другую

радиостанцию (программа может отличаться

от принимаемой в настоящее время), [13].

• Загорается индикатор AF.

AF REG : Переключение на другую радиостанцию,

передающую ту же программу.

• Загораются индикаторы AF и REG.

OFF : Отмена (нельзя выбрать, если для “DAB AF”

установлено значение “AF ON”).

PTY-STBY

Резервный PTY

Включение функции резервного приема PTY с помощью

одного из 29 кодов PTY, [13].

OFF [По умолчанию] = 29 кодов PTY, [11] = (возврат в начало)

TA VOL

Громкость передачи

сообщений о движении

на дорогах

[По умолчанию: VOL 20]; VOL 00 — VOL 30 или 50*1, [12]

P-SEARCH

Поиск программ

ON : Используя данные AF, приемник настраивается

на другую частоту, передающую ту же

программу, прием которой осуществляется

на первоначальной запрограммированной

радиостанции RDS если уровень сигналов

запрограммированной радиостанции

недостаточен.

OFF : [По умолчанию]; Отмена.

DAB AF*2

Поиск альтернативной

частоты

AF ON :

[По умолчанию]; Oтслеживание программы

среди служб DAB и радиостанций FM RDS, [29].

AF OFF : Отмена.

DAB VOL*2

Настройка громкости

DAB

Можно настроить уровень громкости (VOL –12 — VOL +12)

тюнера DAB в соответствии с уровнем звучания FM-

радиостанции и сохранить это в памяти.

[По умолчанию: VOL 00]

LEVEL

Аудиометр

ON : [По умолчанию]; Bключение индикатора

уровня звука.

OFF : Отмена; отображение индикатора режима

звучания, [20].

DIMMER

Затемнение

AUTO : [По умолчанию]; Затемнение дисплея при

включении фар.

ON : Включение затемнения.

OFF : Отмена.

*1 Зависит от использования регулятора усиления.

*2 Отображается только при подключении тюнера DAB.

Продолжение на следующей странице...

RU18-23_G617[EE]f.indd 23RU18-23_G617[EE]f.indd 23 1/4/05 2:34:05 PM1/4/05 2:34:05 PM

24

РУCCKИЙ

Индикация Выбираемые настройки, [страница для справки]

TEL

Отключение звука

телефона

MUTING 1/MUTING 2: Выберите любой из параметров,

обеспечивающий отключение звука при

использовании сотового телефона.

OFF : [По умолчанию]; Отмена.

SCROLL*1

Прокрутка

ONCE : [По умолчанию]; однократная прокрутка

информации на диске.

AUTO :

Повторение прокрутки (

с интервалом 5 секунд

).

OFF : Отмена.

• При нажатии кнопки D DISP в течение более одной секунды

происходит включение функции прокрутки информации на

дисплее независимо от имеющейся настройки.

WOOFER

Предельная частота

низкочастотного

динамика

LOW : Низкочастотный динамик воспроизводит

частоты ниже 55 Гц.

MID : [По умолчанию]; низкочастотный динамик

воспроизводит частоты ниже 85 Гц.

HIGH : Низкочастотный динамик воспроизводит

частоты ниже 115 Гц.

EXT IN*2

Ввод внешних

сигналов

CHANGER :

[

По умолчанию

];

использование устройства

автоматической смены компакт-дисков

компании JVC, [15] или тюнера DAB, [28].

EXT IN : Используется любое внешнее устройство, [27].

AUX ADJ

Настройка уровня

дополнительного

входного сигнала

A.ADJ 00 – A.ADJ 05: Соответствующая настройка уровня

дополнительного входного сигнала во избежание

неожиданного увеличения уровня выходного

сигнала при переходе с внешнего устройства,

подключенного к входному разъему AUX на

панели управления, на другой источник.

[По умолчанию: A.ADJ 00]

TAG D IS P

Отображение тегов

TAG O N : [По умолчанию]; отображение тега ID3 во время

воспроизведения дорожек MP3/WMA, [18].

TAG OF F : Отмена.

AMP GAIN

Регулятор усиления

Можно изменить максимальный уровень громкости данного

приемника.

LOW PWR : VOL 00 – VOL 30 (

Выберите этот параметр для

предотвращения повреждения динамика, если

максимальная мощность динамика меньше 50 Вт.

)

HIGH PWR : [По умолчанию]; VOL 00 – VOL 50

*1 Некоторые символы не будут отображаться (будет отображаться пустое место) на

дисплее (Пример: “AБBЁ б ! ” ]“AБBE Б ”).

*2 Отображается только при выборе одного из следующих источников—FM, AM, CD или AUX

IN.

RU24-29_G617[EE]f.indd 24RU24-29_G617[EE]f.indd 24 1/4/05 11:58:24 AM1/4/05 11:58:24 AM

25

РУCCKИЙ

Присвоение названий источникам

Вы можете присвоить названия компакт-

дискам (как в данном приемнике, так и в

устройстве автоматической смены компакт-

дисков).

Источники

звука

Максимальное число

символов

Компакт-диски

или CD-CH

До 32 символов (до 30

дисков)

* Невозможно назначить название для CD-

текста или диска MP3/WMA.

1 Выбор источников.

• Для компакт-диска в данном

приемнике: Вставьте диск.

• Для компакт-дисков в устройстве

автоматической смены компакт-

дисков: Выберите “CD-CH”, затем

выберите номер диска.

2 Переход в режим присвоения

названия.

Пример: Bыбор “CD” в качестве

источника звука

3 Присвоение названия.

1 Выберите символ.

2 Перейдите к положению

следующего (предыдущего)

символа.

3 Повторяйте действия 1 и 2,

пока не завершите ввод

названия.

4 Завершите процедуру.

Удаление названия полностью

В действии 2 слева...

Другие основные функции

RU24-29_G617[EE]f.indd 25RU24-29_G617[EE]f.indd 25 1/4/05 11:58:25 AM1/4/05 11:58:25 AM

26

РУCCKИЙ

Отсоединение панели управления

При отсоединении или подсоединении

панели управления следует соблюдать

меры предосторожности во избежание

повреждения разъемов в задней части

панели управления и на ее держателе.

Отсоединение панели управления

Прежде чем отсоединить панель

управления, обязательно отключите подачу

питания.

Подключение панели управления

RU24-29_G617[EE]f.indd 26RU24-29_G617[EE]f.indd 26 1/4/05 11:58:26 AM1/4/05 11:58:26 AM

27

РУCCKИЙ

Операции с внешними устройствами

Воспроизведение с внешних устройств

Можно подключить одно внешнее

устройство к расположенному сзади разъему

устройства автоматической смены компакт-

дисков, используя адаптер линейного входа

KS-U57 (не поставляется), а другое – к

входному разъему AUX (дополнительный)

на панели управления.

• Информацию о подключении см. в

Руководство по установке/подключению

(в отдельном издании).

~

AUX IN:

Для выбора внешнего

устройства, подключаемого к

входному разъему AUX.

EXT IN:

Для выбора внешнего

устройства, подключаемого

с помощью KS-U57 к

расположенному сзади

разъему устройства

автоматической смены

компакт-дисков.

• Если надпись “EXT IN” не

появляется, см. стр. 24 и выберите

вход для внешнего устройства

(EXT IN).

Ÿ Включите подключенное

устройство и начните

воспроизведение звука с его

помощью.

! Настройка громкости.

⁄ Настройка необходимого звука.

(См. страницы 20 и 21.)

RU24-29_G617[EE]f.indd 27RU24-29_G617[EE]f.indd 27 1/4/05 11:58:26 AM1/4/05 11:58:26 AM

28

РУCCKИЙ

2 Выберите частоты необходимых блоков

трансляции.

Что такое система “DAB”?

Система DAB обеспечивает качество

звука, сравнимое с качеством звука

компакт-диска, без помех и искажений.

Кроме того, она поддерживает передачу

текста, графических изображений

и данных. При радиопередаче DAB

объединяет несколько программ

(называемых “службами”) для создания

одного “блока трансляции”. Кроме

того, каждая “служба”, называемая

“основной службой”, может состоять из

отдельных компонентов (называемых

“дополнительными службами”).

Типичный блок трансляции состоит

из шести или более программ (служб),

транслируемых одновременно.

При подключении тюнера DAB приемник

может выполнять следующее:

• Автоматическое отслеживание той же

программы—альтернативный прием

(см. “DAB AF” на стр. 23).

С данным приемником рекомендуется

использовать тюнер DAB (Digital Audio

Broadcasting – трансляция цифровой

звукозаписи) модели KT-DB1000. При

наличии другого тюнера DAB следует

проконсультироваться с дилерами

автомобильных аудиоустройств

компании JVC.

• См. также инструкции по эксплуатации,

поставляемые с тюнером DAB.

Операции с тюнером DAB

Прослушивание тюнера DAB

~

Ÿ

! Запустите поиск блока

трансляции.

При обнаружении нескольких служб

поиск прекращается.

Чтобы остановить поиск, нажмите

эту же кнопку еще раз.

⁄ Выберите службу (основную

или дополнительную) для

прослушивания.

Настройка на блок трансляции вручную

В действии ! выше...

1

RU24-29_G617[EE]f.indd 28RU24-29_G617[EE]f.indd 28 1/4/05 2:35:26 PM1/4/05 2:35:26 PM

29

РУCCKИЙ

Сохранение служб DAB в памяти

Для каждого диапазона частот можно

запрограммировать шесть служб DAB

(основные службы).

1

Выполняйте действия ~ – ⁄ (стр. 28)

для выбора необходимой службы.

2 Выберите запрограммированный

номер (1 – 6) для которого

необходимо выполнить сохранение.

Запрограммированный номер

мигает некоторое время.

Настройка на запрограммированную

службу DAB

1

2

3

Выберите необходимый

запрограммированный номер (1 – 6)

службы DAB.

Если выбранная основная службы

имеет дополнительные службы, при

повторном нажатии той же кнопки

будет выполняться переключение на

дополнительные службы.

Отслеживание той же

программы—альтернативный

прием

Можно продолжать прослушивание той же

программы с помощью включения режима

альтернативного приема.

• Во время приема службы DAB:

Если автомобиль находится в регионе, где

прием службы невозможен, приемник

автоматически настраивается на другой

блок трансляции или радиостанцию FM

RDS, транслирующую ту же программу.

• Во время приема радиостанции FM RDS:

При поездке по региону, где служба

DAB транслирует ту же программу, что

и радиостанция FM RDS, приемник

автоматически настраивается на службу

DAB.

В исходных настройках, выполненных

на заводе-изготовителе, режим

альтернативного приема включен.

Информацию об отключении режима

альтернативного приема см. на стр. 23.

Смена отображаемой информации при

переключении на блок трансляции

RU24-29_G617[EE]f.indd 29RU24-29_G617[EE]f.indd 29 1/4/05 11:58:27 AM1/4/05 11:58:27 AM

30

РУCCKИЙ

Обслуживание

Очистка разъемов

При частом отсоединении разъемы загрязняются.

Чтобы снизить уровень загрязнения,

периодически проводите очистку разъемов

с помощью ватных валиков или ткани,

смоченных спиртом, соблюдая при этом меры

предосторожности во избежание повреждения

разъемов.

Разъем

Конденсация влаги

Влага может конденсироваться на линзе

внутри проигрывателя компакт-дисков в

следующих случаях:

• После включения автомобильного

обогревателя.

• При повышении влажности внутри

автомобиля.

Конденсация влаги может привести к

неисправности проигрывателя компакт-

дисков. В этом случае извлеките диск

и оставьте приемник включенным на

несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска из

футляра нажмите на

центральный держатель

футляра и снимите диск,

удерживая его за края.

• Всегда удерживайте диск за

края. Не прикасайтесь к поверхности, на

которой находится запись.

Чтобы поместить диск в футляр, аккуратно

установите диск на центральный держатель

(стороной с изображением вверх).

• После прослушивания обязательно

помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска

может быть некорректным.

Если диск загрязнится, протрите

его мягкой тканью по прямой

линии от центра к краю.

• Не используйте растворитель (например,

обычное средство для чистки кассет,

распыляемые средства, разбавитель,

бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего

краев новых дисков иногда

бывают грубые выступы. Такой

диск не может быть загружен в

приемник.

Чтобы удалить такие пятна, потрите их

карандашом или шариковой ручкой и т.д.

Центральный

держатель

Изогнувшийся

диск

Диск с

наклейкой

Диски с

остатками

наклейки Диск

Диск с

наклеиваемой

этикеткой

Не используйте следующие диски:

RU30-33_G617[EE]f.indd 30RU30-33_G617[EE]f.indd 30 1/4/05 11:58:52 AM1/4/05 11:58:52 AM

31

РУCCKИЙ

Дополнительная информация о приемнике

Основные операции

Включение питания

•

Для включения питания приемника также

можно использовать кнопку SOURCE.

Выбор источников

• Источник “CD” невозможно выбрать, если

в приемник не загружен ни один диск.

• Без подключения к устройству

автоматической смены компакт-дисков

или тюнеру DAB невозможно выбрать

“CD-CH” или “DAB”.

Выключение питания

• Если питание отключается во время

прослушивания диска, при последующем

включении питания воспроизведение

диска начнется с того места, где оно было

остановлено.

Операции с тюнером

Сохранение радиостанций

• Во время поиска SSM...

– Все ранее сохраненные радиостанции

удаляются, и сохранение радиостанций

будет выполняться заново.

– Выполняется программирование

принимаемых радиостанций для кнопок

№ 1 (наименьшая частота) - № 6

(наибольшая частота).

– По завершении использования функции

SSM будет выполнена автоматическая

настройка на радиостанцию,

сохраненную под номером 1.

• В режиме сохранения радиостанций

вручную ранее запрограммированная

радиостанция удаляется, если

сохранение новой радиостанции

выполняется с использованием того же

запрограммированного номера.

Операции с FM RDS

• Для правильной работы функции сеть-

отслеживающего приема требуется два

типа сигналов RDS—PI (идентификация

программы) и AF (альтернативная

частота). Если прием указанных данных

осуществляется неправильно, функция

сеть-отслеживающего приема не будет

работать.

• Если осуществляется прием сообщений о

движении на дорогах, уровень громкости

(TA VOL) автоматически меняется на

запрограммированный.

• Если тюнер DAB подключен и включен

режим альтернативного приема для служб

DAB (DAB AF), сеть-отслеживающий

прием (AF-REG) также включается

автоматически. С другой стороны,

функцию сеть-отслеживающего приема

невозможно отключить, не отключая режим

альтернативного приема. (См. стр. 23.)

•

Дополнительную информацию об услуге

RDS см. на странице «http://www.rds.org.uk».

Операции с дисками

Предостережение для воспроизведения

дисков DualDisc

• Сторона диска DualDisc, отличная от

DVD, не совместима со стандартом

“Compact Disc Digital Audio”. Поэтому

не рекомендуется использовать сторону

диска DualDisc, отличную от DVD, на

данном устройстве.

Общие сведения

• Данный приемник предназначен для

воспроизведения компакт-дисков/CD-

текста, а также дисков однократной или

многократной записи в формате звукового

компакт-диска (CD-DA), MP3 и WMA.

• Если диск загружен, при выборе “CD”

в качестве источника начинается

воспроизведение диска.

Установка диска

• Если диск вставляется верхней стороной

вниз, на дисплее поочередно появляются

надписи “PLEASE” и “EJECT”. Нажмите 0

для извлечения диска.

•

Не устанавливайте диски диаметром 8 см

(компакт-диски с одиночными

композициями) и диски необычной формы

(сердце, цветок и т.д.) в загрузочный отсек.

Воспроизведение диска

• При быстрой перемотке диска MP3 или

WMA вперед или назад можно услышать

лишь прерывистый звук.

Продолжение на следующей странице...

RU30-33_G617[EE]f.indd 31RU30-33_G617[EE]f.indd 31 1/4/05 2:37:20 PM1/4/05 2:37:20 PM

32

РУCCKИЙ

Воспроизведение диска MP3/WMA

• Данный приемник может воспроизводить

файлы MP3/WMA с расширением <.mp3>

или <.wma> (не зависит от регистра).

• Данный приемник может отображать

названия альбомов, артистов

(исполнителей) и тег ID3 (версии 1,0, 1,1,

2,2, 2,3 или 2,4) для файлов MP3 и файлов

WMA.

• Данный приемник может обрабатывать

только однобайтовые символы. Все

остальные символы отображаются

неправильно.

• Файлы MP3/WMA отображаются на

данном приемнике в соответствии со

следующими характеристиками:

– Cкорость передачи данных:

8 кбит/с — 320 кбит/с

– Частота дискретизации:

48 кГц, 44,1 кГц, 32 кГц (для MPEG-1)

24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)

– Формат диска: ISO 9660 Level 1/ Level 2,

Romeo, Joliet, длинное имя файла

Windows

•

Максимальное количество символов для

названий файлов или папок зависит от

используемого формата диска (включая 4

символа расширения <.mp3> или <.wma>).

– ISO 9660 Level 1: до 12 символов

– ISO 9660 Level 2: до 31 символа

– Romeo*: до 128 (72) символов

– Joliet*: до 64 (36) символов

– Длинное имя файла Windows*: до 128

(72) символов

* Значение в скобках представляет собой

максимально допустимое число символов

для имен файлов/папок в случае, если

суммарное количество файлов и папок

составляет 313 или больше.

Воспроизведение компакт-дисков

однократной и многократной записи

• Используйте только “завершенные”

компакт-диски однократной и

многократной записи.

• Данный приемник может воспроизводить

только файлы одного типа, который

первым будут распознан, если на диске

содержатся файлы как в ф ормате

звукового компакт-диска (CD-DA), так и в

формате MP3/WMA.

• На данном приемнике возможно

воспроизведение дисков с несколькими

сеансами записи; однако, незавершенные

сеансы будут пропускаться при

воспроизведении.

• Некоторые компакт-диски однократной

или многократной записи не

воспроизводятся на данном приемнике

в связи с их особенностями, а также по

следующим причинам:

– Диски загрязнены или поцарапаны;

– На линзе внутри приемника

присутствует конденсат влаги;

– Линза звукоснимателя загрязнена;

– При записи файлов на компакт-диск

однократной или многократной записи

использовался метод пакетной записи;

– Некорректное состояние записи

(отсутствие данных и т.д.) или носителя

(пятно, царапина, деформация и т.д.).

• Для считывания дисков многократной

записи может потребоваться больше

времени, так как они имеют меньшую

отражательную способность по сравнению

с обычными компакт-дисками.

• Не используйте следующие компакт-диски

однократной или многократной записи:

– Диски с наклейками, этикетками или

защитными пленками на поверхности;

– Диски, на которых можно печатать

этикетки с помощью струйного

принтера.

Использование этих дисков при высоких

температурах или высокой влажности

может привести к их неисправности или

повреждению.

RU30-33_G617[EE]f.indd 32RU30-33_G617[EE]f.indd 32 1/4/05 11:58:53 AM1/4/05 11:58:53 AM

33

РУCCKИЙ

Извлечение диска

• Если в течение 15 секунд извлеченный

диск не будет вынут, он автоматически

помещается обратно в загрузочный

отсек в целях защиты от загрязнения.

(Воспроизведение диска при этом не

начинается).

Общие настройки—PSM

• Если для элемента “AMP GAIN” настройка

“HIGH PWR” меняется на “LOW PWR”

и при этом для уровня громкости

установлено значение больше “VOL 30”,

приемник автоматически меняет уровень

громкости на “VOL 30”.

Другие основные функции

• При попытке присвоения названия 31-

му диску на дисплее появляется мигает

надпись “NAMEFULL”. Прежде чем

присваивать названия, удалите ненужные

названия.

• Названия, присвоенные дискам в

устройстве автоматической смены

компакт-дисков, могут также

отображаться при воспроизведении диска

с приемника.

Операции с тюнером DAB

• Только основные службы DAB могут быть

запрограммированы, даже при сохранении

дополнительной службы.

• При сохранении новой службы DAB

с тем же запрограммированным

номером происходит удаление ранее

запрограммированной службы DAB.

• Данный приемник может в сумме

распознать 512 файлов, 200 папок и 8

иерархий.

• Данный приемник может воспроизводить

файлы, записанные в режиме VBR

(переменная скорость в битах).

Для файлов, записанных в режиме VBR,

по разному отображается время от

начала воспроизведения, и это время не

соответствуют действительности. Эта

разница становится особенно заметной

после выполнения функции поиска.

• Данный приемник не может

воспроизводить следующие файлы:

– файлы MP3, закодированные в

форматах MP3i и MP3 PRO;

– файлы MP3, закодированные в

непредусмотренном формате;

– файлы MP3, закодированные в формате

Layer 1/2;

– файлы WMA, закодированные

в формате “без потерь”,

профессиональном и голосовом

форматах;

– файлы WMA, основой которых служит

формат, отличный от формата Windows

Media® Audio;

– файлы WMA, защищенные от

копирования по методу DRM;

– файлы, содержащие данные, например,

WAVE, ATRAC3 и т.д.

• Функция поиска выполняется, но

скорость поиска не является постоянной.

Смена источника звука

• При смене источника сигнала

воспроизведение прекращается

(извлечения диска не происходит).

При повторном выборе “CD” в качестве

источника звука воспроизведение диска

начнется с того места, где оно было

остановлено.

RU30-33_G617[EE]f.indd 33RU30-33_G617[EE]f.indd 33 1/4/05 11:58:53 AM1/4/05 11:58:53 AM

34

РУCCKИЙ

Симптомы Причины Способы устранения

Общие сведения

• Не слышен звук

динамиков.

Установлен на минимальный

уровень громкости.

Отрегулируйте до

оптимального уровня.

Неправильные

соединения.

Проверьте кабели и

соединения.

• Приемник не работает. Встроенный

микрокомпьютер

может неправильно

функционировать из-за

шума и т.п.

Перенастройте приемник

(см. стр. 2).

FM/AM

• Автоматическое

программирование SSM

не работает.

Слишком слабые сигналы. Сохраните радиостанции

вручную.

• Статические помехи при

прослушивании радио.

Антенна вставлена

неплотно.

Плотно подсоедините

антенну.

Воспроизведение диска

• Диск не

воспроизводится.

Диск вставлен

неправильной стороной.

Вставьте диск правильно.

• Не воспроизводятся

компакт-диски

однократной и

многократной записи.

• Не осуществляется

переход на дорожки

компакт-дисков

однократной

и многократной записи.

Сеанс компакт-диска

однократной или

многократной записи не

завершен.

• Вставьте компакт-

диск однократной или

многократной записи с

закрытым сеансом.

• Закройте сеанс компакт-

диска однократной или

многократной записи с

помощью устройства,

которое использовалось

для записи.

• Диск не может быть

воспроизведен и или

извлечен.

Диск заблокирован. Снимите блокировку с

диска (см. стр. 17).

Возможно, проигрыватель

компакт-дисков работает

неправильно.

Принудительно извлеките

диск (см. стр. 2).

• Звук, записанный

на диске, иногда

прерывается.

Неровная дорога. Остановите

воспроизведение на время

езды по неровной дороге.

Диск поцарапан. Смените диск.

Неправильные

соединения.

Проверьте кабели и

соединения.

• На дисплее появляется

надпись “NO DISC”.

Неправильно вставлен

диск.

Вставьте диск правильно.

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед

обращением в сервисный центр проверьте следующее.

RU34-37_G617[EE]f.indd 34RU34-37_G617[EE]f.indd 34 1/4/05 11:59:19 AM1/4/05 11:59:19 AM

35

РУCCKИЙ

Симптомы Причины Способы устранения

Воспроизведение MP3/WMA

• Диск не

воспроизводится.

На диске нет дорожек MP3

и WMA.

Смените диск.

В именах дорожек MP3

и WMA нет расширения

<.mp3> или <.wma>.

Добавьте к именам файлов

расширение <.mp3> или

<.wma>.

Дорожки MP3 и WMA

записываются в формате,

не совместимом с ISO 9660

Level 1, Level 2, Romeo или

Joliet.

Смените диск.

(Запишите дорожки

MP3/WMA с помощью

совместимого

оборудования.)

• Слышен шум. Воспроизводимая

дорожка не является

дорожкой MP3/WMA

(хотя имеет расширение

<.mp3> или <.wma>).

Перейдите к другой

дорожке или смените

диск. (Не добавляйте

расширение <.mp3> или

<.wma> к файлам, не

являющимся файлами

MP3 или WMA.)

• Для чтения требуется

более длительное время

(на дисплее продолжает

мигать надпись

“CHECK”).

Время считывания зависит

от степени сложности

конфигурации папки или

файла.

Не используйте слишком

сложную иерархию с

большим количеством

папок.

• Дорожки невозможно

воспроизвести

намеченным образом.

Порядок воспроизведения

определяется при записи

файлов.

• Время от начала

воспроизведения

неправильное.

Это иногда происходит во

время воспроизведения.

Причиной является

способ записи дорожек на

диск.

• На дисплее появляется

надпись “NO FILES”.

Текущий диск не

содержит дорожек MP3/

WMA.

Вставьте диск,

содержащий дорожки MP3

/WMA.

• Не отображаются

правильные символы

(т.е. название альбома).

Данный приемник

может отображать

символы латинского

алфавита (A – Z),

кириллицу, числа и

символы (см. стр. 25).

Продолжение на следующей странице...

RU34-37_G617[EE]f.indd 35RU34-37_G617[EE]f.indd 35 1/4/05 2:38:41 PM1/4/05 2:38:41 PM

36

РУCCKИЙ

Симптомы Причины Способы устранения

Устройство автоматической смены компакт-дисков

• На дисплее появляется

надпись “NO DISC”.

Нет диска в загрузочном

устройстве.

Вставьте диск в

загрузочное отверстие.

Диск вставлен

неправильной стороной.

Вставьте диск правильно.

• На дисплее появляется

надпись “NO MAG”.

В устройстве

автоматической смены

компакт-дисков все

загрузочные механизмы

пусты.

Вставьте загрузочный

механизм.

• На дисплее появляется

надпись “RESET 8”.

Приемник не

подключен к устройству

автоматической смены

компакт-дисков.

Правильно подключите

приемник к устройству

автоматической смены

компакт-дисков и

нажмите кнопку

сброса устройства

автоматической смены

компакт-дисков.

• На дисплее появляется

надпись “RESET 1”

– “RESET 7”.

Нажмите кнопку

сброса устройства

автоматической смены

компакт-дисков.

• Устройство

автоматической смены

компакт-дисков не

работает.

Встроенный

микрокомпьютер

может неправильно

функционировать из-за

шума и т.п.

Перенастройте приемник

(см. стр. 2).

RU34-37_G617[EE]f.indd 36RU34-37_G617[EE]f.indd 36 1/4/05 11:59:20 AM1/4/05 11:59:20 AM

37

РУCCKИЙ

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА

Максимальная выходная мощность:

Передние: 50 Вт на каждый канал

Задние: 50 Вт на каждый канал

Длительная выходная мощность (RMS):

Передние:

19 Вт на канал в при 4 Ω, от 40 Гц

до 20 000 Гц и не более чем 0,8%

общего гармонического искажения.

Задние:

19 Вт на канал в при 4 Ω, от 40 Гц

до 20 000 Гц и не более чем 0,8%

общего гармонического искажения.

Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)

Диапазон настройки тембра:

Низкие частоты: ±10 дБ при 100 Гц

Верхние частоты: ±10 дБ при 10 кГц

Частотная характеристика:

от 40 Гц до 20 000 Гц

Отношение сигнал/помеха: 70 дБ

Уровень линейного выхода/полное сопротивление:

нагрузка 2,5 В/20 kΩ (полная шкала)

Импеданс выходного сигнала: 1 kΩ

Уровень выхода низкочастотного динамика/

полное сопротивление:

нагрузка 2,0

В

/20 kΩ (полная шкала)

Другой терминал:

Устройство автоматической смены

компакт-дисков

БЛОК РАДИОПРИЕМНИКА

Диапазон частот:

FM1/FM2: от 87,5 МГц до 108,0 МГц

FM3: от 65,00 МГц до 74,00 МГц

AM: (СВ) от 522 кГц до 1 620 кГц

(ДВ) от 144 кГц до 279 кГц

[Радиоприемник в диапазоне FM]

Полезная чувствительность:

11,3 dBf (1,0 µВ/75 Ω)

50 дБ пороговая чувствительность:

16,3 dBf (1,8 µВ/75 Ω)

Альтернативная отстройка (400 кГц): 65 дБ

Частотная характеристика:

от 40 Гц до 15 000 Гц

Разделение стереоканалов: 35 дБ

Коэффициент захвата: 1,5 дБ

[Радиоприемник в диапазоне CB]

Чувствительность: 20 µВ

Избирательность: 35 дБ

[Радиоприемник в диапазоне ДB]

Чувствительность: 50 µВ

БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТ-

ДИСКОВ

Тип: проигрыватель компакт-дисков

Система обнаружение сигнала:

бесконтактное оптическое считывание

(полупроводниковый лазер)

Число каналов: 2 канала (стерео)

Частотная характеристика: от 5 Гц до 20 000 Гц

Динамический диапазон: 96 дБ

Отношение сигнал/помеха: 98 дБ

Коэффициент детонации: в пределах

допусков измерительной аппаратуры

Формат декодирования MP3:

MPEG1/2 Audio Layer 3

Макс. скорость передачи битов: 320

к

бит/с

Формат декодирования WMA (Windows

Media® Audio):

Макс. скорость передачи битов: 192 кбит/с

ОБЩИЕ ТРЕБОВАНИЯ

Электрическое питание:

Рабочее напряжение:

постоянное напряжение 14,4 В

(допустимо от 11 В до 16 В)

Система заземления: отрицательное заземление

Допустимая рабочая температура:

от

0°C до +40°C

Габариты, мм (Ш × В × Г)

Монтажный размер (прибл.):

182 мм × 52 мм × 150 мм

Размер панели (прибл.):

188 мм × 58 мм × 11 мм

Масса (прибл.):

1,5 кг (без дополнительных принадлежностей)

Конструкция и технические требования могут

быть изменены без уведомления.

• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или

торговыми марками корпорации Microsoft в США и/или других странах.

RU34-37_G617[EE]f.indd 37RU34-37_G617[EE]f.indd 37 1/4/05 2:40:29 PM1/4/05 2:40:29 PM

© 2005 Victor Company of Japan, Limited

EN, RU

0105DTSMDTJEIN

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

Rear_KD-G617[EE]f.indd 2Rear_KD-G617[EE]f.indd 2 1/11/05 5:28:26 PM1/11/05 5:28:26 PM
