USER’S MANUAL

MANUEL DE L’UTILISATEUR

MANUAL DEL USUARIO

WD50UT4490

CONTENTS

Important Safety Instructions

Safety Information

Preparation

What's Included

Front View

Rear View

Installing the Stand

Removing the Stand for Wall-Mounting

Remote Control

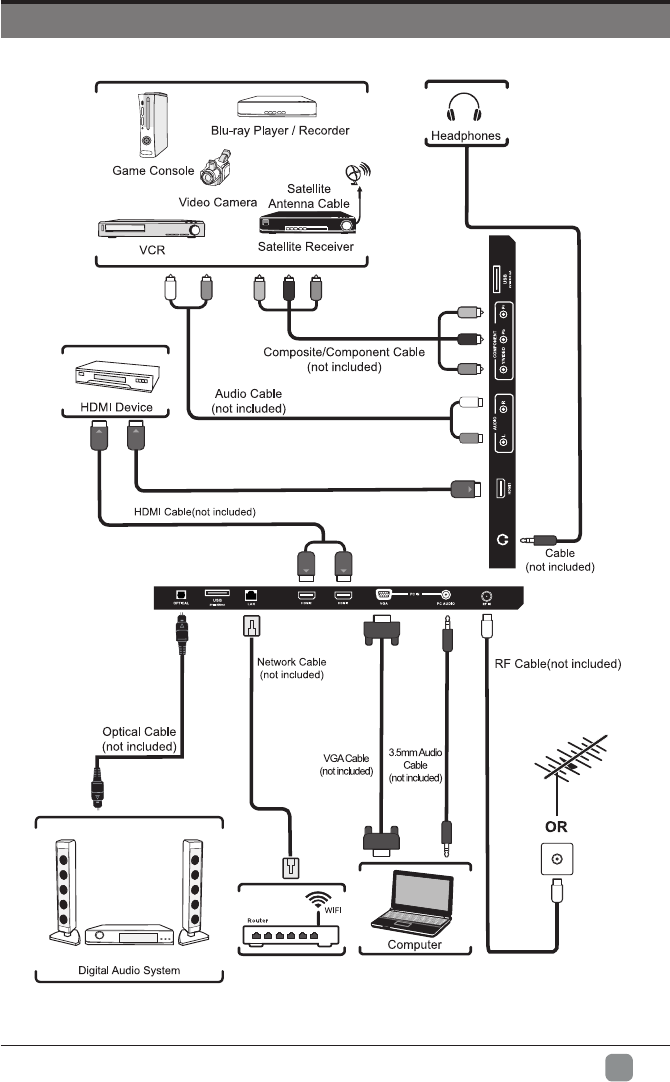

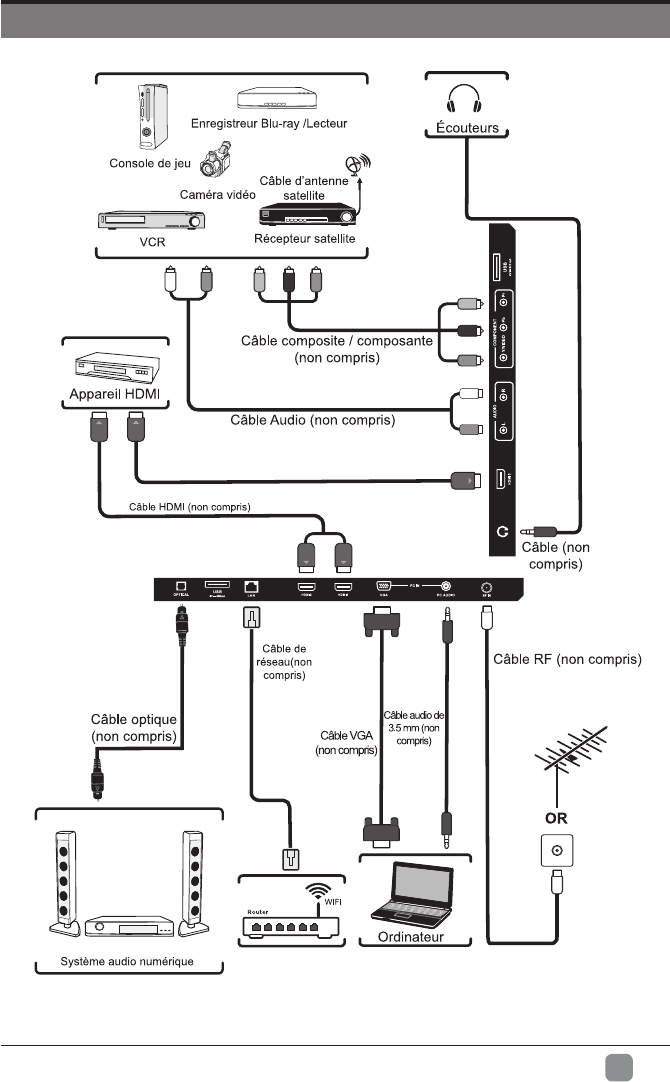

Connecting External Devices

Customizing TV Settings

Initial Setup

Navigating the Setup Settings

Apps

Media

Viewing Photos

Playing Motion JPG

Source

Setup

System

Channel

Support

Lock


Network

Auto Upgrade

Audio

Parental Control

Troubleshooting

Maintaining

Specication

OTT APP Service

IMPORTANT SAFETY INSTRUCTIONS

• Read these instructions – All the safety and

operating instructions should be read before this

product is operated.

• Keep these instructions – The safety and

operating instructions should be retained for future

reference.

• Heed all warnings – All warnings on the appliance

and in the operating instructions should be adhered

to.

• Follow all instructions – All operating and use

instructions should be followed.

• Do not use this apparatus near water – The

appliance should not be used near water or

moisture – for example, in a wet basement or near

a swimming pool, and the like.

• Clean only with dry cloth.

• Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

• Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(includingampliers)thatproduceheat.

• Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding-

type plug has two blades and a third grounding

prong. The wide blade or the third prong are

provided for your safety. If the provided plug does

not fit into your outlet, consult an electrician for

replacement of the obsolete outlet.

• Protect the power cord from being walked on

or pinched particularly at plugs, convenience

receptacles, and the point where they exit from the

apparatus.

• Onlyuseattachments/accessoriesspeciedbythe

manufacturer.

• Use only with the cart, stand, tripod, bracket, or

tablespeciedbythemanufacturer,orsoldwiththe

apparatus. When a cart is used, use caution when

moving the cart/apparatus combination to avoid

injury from tip-over.

WARNING:Toreducetheriskofreorelectricshock,

do not expose this apparatus to rain or moisture.

The apparatus should not be exposed to dripping or

splashing. Objects filled with liquids, such as vases

should not be placed on apparatus.

WARNING: The batteries shall not be exposed to

excessiveheatsuchassunshine,reorthelike.

WARNING: The mains plug is used as disconnect

device, the disconnect device shall remain readily

operable.

WARNING: To reduce the risk of electric shock, do not

removecover(orback)astherearenouser-serviceable

partsinside.Referservicingtoqualiedpersonnel.

• Unplug this apparatus during lightning storms or

when unused for long periods of time.

• Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as the power-

supply cord or plug is damaged, liquid has been

spilled or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

• Please keep the unit in a well-ventilated

environment.

This lightning flash with arrowhead symbol

within an equilateral triangle is intended to

alert the user to the presence of non-insulated

“dangerous voltage” within the product’s

enclosurethatmaybeofsufcientmagnitudeto

constitute a risk of electric shock.

The exclamation point within an equilateral

triangle is intended to alert the user to

the presence of important operating and

maintenance instructions in the literature

accompanying the appliance.

This equipment is a Class II or double insulated

electrical appliance. It has been designed in

such a way that it does not require a safety

connection to electrical earth.

This product contains electrical or electronic

materials. The presence of these materials

may,if not disposed of properly, have potential

adverse effects on the environment and human

health. Presence of this label on the product

means it should not be disposed of as unsorted

waste and must be collectedseparately. As a

consumer, you are responsible for ensuring that

this product is disposed of properly.

This product meets ENERGY

STAR® guidelines for energy

efficiency. ENERGY STAR and

the ENERGY STAR mark are

registered U.S. marks. ENERGY

STAR is a registered mark

owned by the U.S. government.

SAFETY INFORMATION

To ensure reliable and safe operation of this equipment, please carefully read all the instructions in

this user guide, especially the safety information below.

Electrical Safety

•The TV set should only be connected to a main power supply with voltage that matches the

label at the rear of the product.

•To prevent overload, do not share the same power supply socket with too many other

electronic components.

•Do not place any connecting wires where they may be stepped on or tripped over.

•Do not place heavy items on any connecting wire, which may damage the wire.

•Hold the main plug, not the wires, when removing from a socket.

•During a thunderstorm or when not in using the television for long periods, turn off the power

switch on the back of the television.

•Do not allow water or moisture to enter the TV or power adapter. Do NOT use in wet, moist

areas, such as bathrooms, steamy kitchens or near swimming pools.

•Pull the plug out immediately, and seek professional help if the main plug or cable is damaged,

liquid is spilled onto the set, if the TV set accidentally exposed to water or moisture, if anything

accidentally penetrates the ventilation slots or if the TV set does not work normally.

•Do not remove the safety covers. There are no user serviceable parts inside. Trying to service

theunityourselfisdangerousandmayinvalidatetheproduct’swarranty.Qualiedpersonnel

must only service this apparatus.

•To avoid a battery leakage, remove batteries from the remote control, when the remote is not

use for long period, or when the batteries are exhausted.

•Donotbreakopenorthrowexhaustedbatteriesintoare.

•Forbestresults,usetypeAAA(example-alkaline,carbon-zinc,etc.)batteries.

•Install only new batteries of the same type in your product.

•Failure to insert batteries in the correct polarity, as indicated in the battery compartment, may

shorten the life of the batteries or cause batteries to leak.

•Do not mix old and new batteries.

•DonotmixAlkaline,Standard(Carbon-Zinc)orRechargeable(NickelCadmium)or(Nickel

MetalHydride)batteries.

•Batteries should be recycled or disposed of as per state and local guidelines.

•Do not attempt to recharge disposable batteries.

•Do not short circuit battery terminals.

•Keep away from children.

Physical Safety

•Do not block ventilation slots in the back cover. You may place the TV in a cabinet, but ensure

atleast5cm(2’’)clearanceallaround.

•Do not tap or shake the TV screen, or you may damage the internal circuits. Take good care

of the remote control.

•TocleantheTVuseasoftdrycloth.Donotusesolventsorpetroleumbaseduids.

•Do not install near any heat sources such as radiators, heat registers, stoves or other

apparatus(includingampliers)thatproduceheat.

•Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug

has two blades with one wider than the other. A grounding plug has two blades and a third

grounding prong, the wide blade,or the third prong is provided for your safety. If the provided

plugdoesnottintoyouroutlet,consultanelectricianforreplacementoftheobsoleteoutlet.

•Protect the power cord from being walked on or pinched particularly at plugs.

•Unplug the apparatus during lightning storms or when unused for long periods.

•Referallservicingtoaqualiedservicepersonnel.Servicingisrequirediftheapparatusdoes

not operate normally or if the apparatus, including the power supply cord or pulg, has been

damaged in any way.

•Servicing is also required if liquid has been spilled, or objects have fallen into the apparatus;

when the apparatus has been exposed to rain or moisture; or if the apparatus has been

dropped.

•Always connect your television to a power outlet with protective ground connection.

PREPARATION

What's Included

Quick Connect Guide

Quick

Connect

Guide

User Manual

Remote Control with Batteries

Warranty Card

Warranty

Card

TV Set

TV Stand Six Screws

1. POWER

Switch the TV between On / Standby mode.

2. SOURCE

Press to select among different input signal sources.

3. MENU

Display the main menu.

4. CH /

Press to select a channel.

5. VOL +/-

Press to adjust the volume.

6. POWER Indicator

Illuminate blue when the TV is turned on. Illuminate red when the TV is in standby mode.

7. IR(InfraredReceiver)

Receive IR signals from the remote control.

PREPARATION

Front View

PREPARATION

Rear View

1. Power Cord

Connect to AC power outlet.

2. OPTICAL Output

Connect a digital sound system to this

jack.

3. USB Port

ConnecttoaUSBstoragedevicetoplaycompatiblemovieandphotoles.

4. LAN

Network connection port.

5. HDMI Input

ConnecttoaHigh-Denition(HD)signalinputdevice.

6. VGA Input

Connect to a computer or other devices with a VGA interface.

7. PC AUDIO Input

Connect to a computer audio output.

8. DTV/TV Input

Connecttotheantenna(75ΩVHF/UHF)socketwiththeRFcoaxialcable.

9. Headphone Socket

Connect to the Headphones.

10. AUDIO Input

ConnecttotheAUDIO(L/R)outputsocketsonexternalaudiodevices.

11. COMPOSITE/COMPONENT IN

ConnecttoAVdeviceswithcomposite/component(Y/Pb/Pr)videoandaudiooutputsockets.

COMPOSITEVIDEOandCOMPONENT(Y/PB/PR)sharewithAUDIOIN(L/R).

LA N

OPTICAL PC AUDI O

VGA

HDMI1HDMI2

COMPONENTAUDIO

900

HDMI3

Installing the Stand

WARNING: This apparatus is intended to be supported by UL Listed wall mount bracket.

Removing the Stand for Wall-Mounting

PREPARATION

• 1. Lay the TV face down on a flat,

cushioned surface to avoid damaging

or scratching.

• 2.Fix the Left Connecting Base to the

main unit using the 3 provided screws.

• 3.Fix the Right Connecting Base to

the main unit using the 3 provided pcs

provided screws.

• 1.Lay the TV face down on a flat,

cushioned surface to avoid damaging

or scratching.

• 2.Untighten the 6 pcs screws holding

the stand assembly and remove them.

• 3.Attach the wall-mount bracket to

the TV using the mounting holes on

the back of the TV. Mount this TV

according to the instructions included

in the wall-mount bracket.

PREPARATION

Remote Control

1. : Switch the TV between On and Standby

mode.

2. MUTE: Mute and restore TV sound.

3. 0~9:Selectaprogram.(ATV/DTVmode)

4. : Enter multiple program channel number

such as 2-1.

5. : Return to the previous viewing channel.

6. APP: Press to select the desired APP.

7. MENU: Display the main menu.

8. SOURCE: Select among the different input

signal sources:TV/HDMI1/HDMI2/HDMI3/USB/

VGA/AV/Component.

9. : Allows you to navigate the on

screen display menus and adjust the system

settings to your preference.

10. OK:Conrmtheselection.

11. RETURN: Return to previous menu.

12. EXIT: Exit the on screen display menu.

13. TV: Press to turn to TV mode.

14. VOL+/-: Adjust the volume.

15. CH / : Select the channel.

16. DISPLAY: Display the present screen

information such as the current channel and

input source.

17. : Stop the playback.

18. : Skip to the beginning of the previous

chapter/track/photo.

19. : Skip to the beginning of the next chapter/

track/photo.

20. : Reverse playback rapidly.

21. : Advance playback rapidly.

22. COLOR BUTTONS: Press to access directly to

the corresponding function in APP service.

23. : Start playback or pause.

24. P.MODE: Select picture mode: dynamic/movie/

user/standard.

25. S.MODE: Select sound mode: standard/music/

movie/user.

26. CH.LIST: Display program list.

27. CC: Closed Caption selection: ON/OFF/CC On

Mute.

28. V-CHIP: Set up parental control.

29. MTS: Switch among different audio channels:

STEREO/MONO/SAP.

30. ASPECT: Select the aspect ratio

settings:standard/wide/wide zoom/zoom.

31. AUTO: Press to adjust the picture automatically

in VGA source.

32. SLEEP: Set the TV sleep timer:

OFF/5/10…/180/240 min.

CONNECTING EXTERNAL DEVICES

CUSTOMIZING TV SETTINGS

Initial Setup

• Connect the power cord to the power socket after you have completed all the

physical connections. At this stage, the TV will enter Standby Mode and the red

LED indicator will illuminate.

• In Standby Mode, press the button on the main unit or on the remote control to

turn the TV on. The red LED indicator will turn blue.

• The first time you turn the TV on, it will go into the Setup Wizard. Press

buttons to select your desired mode and press OKtoconrm.

• If channels can not be

found, this frame will be

displayed automatically.

Follow this guide to help setup your UHDTV

for scanning channels or accessing your

external devices for Antenna, Set-top Box,

Blu-ray, DVD, Games and other players.

Welcome to the WESTINGHOUSE UHDTV Setup Wizard.

Apps Media Setup

Source

OK :

Follow this guide to help setup your UHDTV

for scanning channels or accessing your

external devices for Antenna, Set-top Box,

Blu-ray, DVD, Games and other players.

Welcome to the WESTINGHOUSE UHDTV Setup Wizard.

Are you sure you want Home Mode(Energy Saving)?

Click here to set Wired or Wireless network.

Click here to scan channels from the antenna or coaxial cable input.

Click here to connect a Game, Blu-ray, DVD or other players.

Select Your Connection Devices

OK :

Hawaii

Alaska

HDMI1

HDMI2

Component

OK :

Click here to return to Scanning Channel Program.

Click here to connect a Game, Blu-ray, DVD or other players.

Scanning Channel Program

RF CH : 51

Found : 0

MENU:

Skip

EXIT :

Quit

DTV

Home Mode (Energy Saving) isthedefaultas-shippedtelevisioncongurationandsettings.AndHome Mode (Energy

Saving)isthesettinginwhichtheproductqualifiesforEnergy Star®.Anychangestodefaultas-shippedtelevision

congurationandsettingswouldchangetheenergyconsumption.Andenablingcertainoptionalfeaturesandfunctionalities

mayincreaseenergyconsumptionbeyondthelimitsrequiredforEnergy Star®qualication,asapplicable.

Retail Mode : Select Retail Mode if you would like your picture to be brighter. At times this mode may use more energy to

operate the Volume/Sound Mode and the Picture Mode. In this setting, the power consumption may possibly exceed the

limited requirement of the Energy Star®qualication.

Energy Star®isasetofpower-savingguidelinesissuedbytheU.S.EnvironmentalProtectionAgency(EPA).

Energy Star® isajointprogramoftheU.S.EnvironmentalProtectionAgencyandtheU.S.DepartmentofEnergyhelpingus

allsavemoneyandprotecttheenvironmentthroughenergyefcientproductsandpratices.

• The ON-MODE Power under Home Mode should be less than 84W

• The SLEEP-MODE Power should be less than 0.5 W.

CUSTOMIZING TV SETTINGS

Navigating the Setup Settings

• Press the MENU button to display the main menu.

• Use buttons to select Setup menu and then press buttons to navigate

and select the available menu.

Channel Support

Audio

Network

Channel

SupportSystem

LockAudio

Support

LockChannel

PictureSystem

Lock

PictureSupport

NetworkChannel


NetworkLock

AudioSupport

Network

AudioPicture

SystemLock

Audio

SystemNetwork

ChannelPicture

Apps

• Press the MENU button on the main unit or on the remote control to display the

Apps. Then press to enter the streaming and use to select the desired

APP and press OK button to view. Or press the hotkey on the remote control to

enter the APP directly.

Netix Enjoys TV shows & movies streamed instantly over the

Internet.

Pandora

Free personalized radio that offers effortless and

endless music enjoyment and discovery. Just start with

the name of one of your favorite artists, songs, genres

or composers and Pandora will do the rest. It’s easy to

create personalized stations that play only music you’ll

love.

Toon Goggles

A subscription video on-demand platform that offers

animated, fun and educational cartoons, engaging

games and songs from all over the world and in many

different languages to children.

AccuWeather Displays the current weather conditions and the

temperature anywhere in the world in centigrade or

Fahrenheit.

YouTube YouTube your way on the best screen in your house.

VUDU Discover, watch and collect the latest movies and

TV shows in high quality 1080p. Free to sign up. No

subscriptions, late fees or commitments.

CUSTOMIZING TV SETTINGS

VUDU

Toon Goggles

CUSTOMIZING TV SETTINGS

Media

• Press the MENU button on the main unit or on the remote control, then press

to select Media, and use to enter the media and use to select the

desired option.

Viewing Photos

NOTE:Portablestoragedevices(USBdiskorHarddisk)shouldbeinserted.

• After entering Media, press buttons to select Photos and then select the

disk type to enter. Then use / buttons to navigate in the picture folder

to select the desired photo, then a subscreen will pop up. Press OK button, when

√appearsonthetopleft,press to display the photo.

Note: File format supported: JPEG.

CUSTOMIZING TV SETTINGS

Playing Motion JPG

• After entering Media, press buttons to select Motion JPG and then select

the disk type to enter. Then use / buttons to navigate in the motion

JPG folder to select the desired video, then a subscreen will pop up. Press OK

button,when√appearsonthetopleft,press to display the video.

Note: File format supported: Motion JPG.

Source

• Press the MENU button on the main unit or on the remote control and press

buttons to select the Source menu. Then press to enter source,and use

buttons to select different input sources among: TV/ HDMI1/ HDMI2/ HDMI3/

USB/ VGA/ AV/ Component and press OKbuttontoconrm.

Setup

• Press the MENU button on the main unit or on the remote control to display the

main interface. Then press to select Setup menu and press to enter.

Then press to select the desired option.

System

• Press buttons to select System menu and then press OK button to enter.

Press buttons to select the following setting options and then press

buttons to adjust each option’s setting.

CUSTOMIZING TV SETTINGS

Wide

CUSTOMIZING TV SETTINGS

Advanced Adjust advanced option’s setting: H-POS, V-POS, Clock,

Phase or Auto. (VGAsourcemodeonly)

Closed Caption

CC Mode Select CC mode : On, Off or CC

on Mute.

Basic Selection Basic Selection: CC1, CC2,

CC3, CC4, Text1, Text2, Text3,

Text4.

Advanced Selection Advanced Selection: Service1,

Service2, Service3, Service4,

Service5, and Service6.

OPTION

Options: Mode, Font Style ,

Font Size, Font Edge Style,

Font Edge Color, FG_Color,

BG_Color, FG_ Opacity, BG_

Opacity..

DLC Select to turn On/Off the dynamic luminance control.

Time

Sleep Timer:Select a period of time after which

the TV automatically switches to standby mode:

Off/5/10/…/180/240 min. Alternative: You may press the

SLEEP button repeatedly to select the number of minutes

directly.

Time Zone:SelectaTimeZone:Hawaii/Alaska/Pacic/

Mountain/ Central/ Eastern/ Atlantic/ Newfoundland.

Daylight Saving Time:Select to turn On/Off daylight saving

time.

Other Setting

Set other settings:

HDMI EDID: select the HDMI version: HDMI 2.0/HDMI

1.4.

INlink(HDMI-CEC): set the following settings: INlink

Control, Device Power Off, TV Power On, Audio Receiver,

INlink Device List, Root Menu.

Restore Default Restore the TV to factory default settings.

Menu Language Select menu language : English, Français or Español.

The default on-screen menu language is English.

Transparency Select to turn On/Off transparency function.

Zoom Mode Select zoom mode : Standard/Wide/Wide Zoom/Zoom.

Note: Different input source, the zoom mode options

may differ.

Noise Reduction Reduce the noise level of the connected device: Off/

Weak/Middle/Strong.

COSTOMIZING TV SETTINGS

Channel

• Press buttons to select Channel menu and then press OK button to enter.

Press buttons to select the following channel options and then press

buttons to adjust each option’s setting.

Air/Cable Select antenna between Air and Cable.

Auto Scan Select Auto Scan to search the available Air or Cable

channels.

Show/Hide Show/Hide the selected channel.

Channel Number Display the current channel number.

Channel Label Display the current channel label.

Signal Information Display the information of current signal.

• Press buttons to select Support menu and then press OK button to view

the built-in user manual.

Support

USER’S MANUAL

MANUEL DE L’UTILISATEUR

MANUAL DEL USUARIO

WD50UT4490

CUSTOMIZING TV SETTINGS

Lock

• Press buttons to select Lock menu and then press OK button to enter. Use

the 0-9 buttons to input 4-digit password to enter the Lock menu.

• Press buttons to select the following lock options and then press

buttons to adjust each option’s setting.

Note: the default password is “0000”.

Change Password Use 0-9 buttons to input the old password and then input

the new 4-digit password. Re-enter new password for

conrmation.

Lock System Select to turn On/Off system lock. The following options

(USA,Canada,RRTSettingandRRTReset)willonlybe

accessible when you turn the system lock on.

USA TV TV RATING: Press OK button to lock or unlock

TV rating.

MPAA Select MPAA rating : N/A,G, PG, PG-13, R,

NC-17,or X.

Canada

English Select MPAA rating for English-speaking

Canada : E, C, C8+, G, PG, 14+, 18+.

Canada

French Select MPAA rating for Quebec Canada : E, G,

8 ans+, 13 ans+, 16 ans+, 18 ans+.

RRT Setting Set Rating Region Table.

Reset RRT Select to reset the RRT setting.

Clear Lock Clear all lock settings.

• Press buttons to select Picture menu and then press OK button to enter.

Press buttons to select the following picture options and then press

buttons to adjust each option’s setting.


Picture Mode

Cycle among picture mode: Dynamic/Movie/Game

Mode/User/Standard.

Alternative: you may press the P.MODE button to

select the picture mode directly.

Blue Screen Allow the blue background to turn On/Off during weak or

no signal conditions.

Brightness Increase or decrease the amount of white in the picture.

(ForUsermode)

Contrast Adjust the difference between light and dark levels in

the pictures. (ForUsermode)

Color Control the color intensity. (ForUsermode)

Sharpness Adjust the level of crispness in the edges between light

and dark areas of the picture. (ForUsermode)

Tint Adjust the balance between red and green levels.

Color Temp Cycle among color temperatures: Cool/Normal/Warm.

Advanced Setting Color Space: To adjust the following settings: Color

Mode, Color, Hue, Saturation, Brightness and Reset.

White Balance: To adjust the settings of white balance.

MEMC Cycle among Motion Estimate and Motion

Compensation modes:Middle/High/Off/Low.

COSTOMIZING TV SETTINGS

U s er

• Press buttons to select Network menu and then press OK button to enter.

Press buttons to select the following network options and then press

buttons to adjust each option’s setting.

Network

Network Type Select two types of network: Wireless Network or Wired

Network.

Wired Network Connect the TV to the Wired Network: Auto Get IP/

Manual Get IP.

Wireless Network Connect the TV to the Wireless Network through

searchingtheavailableWi.

IP Address Display the current IP information.

Network Upgrade Upgrade the TV software through the network.

DeactivateNetix DeactivateNetixandcleartheaccountinformation.

Deactivate Vudu Deactivate Vudu and clear the account information.

NetixESN Electronic Serial Number

CUSTOMIZING TV SETTINGS

THTF4KOTT00000000000000000000

000100000001

Wired Network

Network Type Wired Network

Wireless Network

• If there is a new version, it will be downloaded in the background. When you want

to enter the app, a menu bar will pop up reminding you that upgrade software is

downloading. Please try later...

• After the download completed, it can upgrade automatically

after users press the standby button.

Manual Upgrade

• After the TV connects to network, users can detect whether there is a new version

through network manual option.

Auto Upgrade

• After the TV connects to network, the system will automatically detect software

version.

COSTOMIZING TV SETTINGS

Note: This procedure is fully automatic, and remember not to cut off the power.

New software is downloading,complete

1% yet and need about 86 minutes,

please wait until the upgrade has completed.

System has a new version software,and

will enter upgrade mode, please don’t

cut o the power.About one minute

later, lt will update automatically..

Network Upgrade

• Press buttons to select Audio menu and then press OK button to enter.

Press buttons to select the following audio options and then press

buttons to adjust each option’s setting.

Audio

CUSTOMIZING TV SETTINGS

Reminder for internet connection:

•BelowoccasionsarepossiblewhileyourinternetisconnectedtoenjoyyourOTT

services.

•1.Pleasecheckyourinternetsignalstrengthwhileinternetisconnected,signal

strength below 50 may result bad connection and non-smooth picture.

•2.ToenterOTTservices,30secondsmayberequiredforinternetconnection.

Recommended 10Mb above internet speed

Sound Mode

Allow the selection of an audio-enhancement technique:

Standard/Music/Movie/User.

Alternative: you may press the S.MODE button to select

the sound mode directly.

Bass Control the relative intensity of lower-pitched sounds. (For

Usermode)

Treble Control the relative intensity of higher-pitched sounds. (For

Usermode)

Balance Adjust the relative volume of the speaker in a multiple

speaker system.

SPDIF Mode Select the digital audio output mode between RAW/PCM.

Surround Sound Turn On/Off to provide an enhanced listening experience.

Auto Volume Turn On/Off to automatically control volume levels.

Audio Language Select audio language among: English, French, Spanish

PARENTAL CONTROL

Press the MENU button on the main unit or on the remote control and then press

buttons to select LOCK menu. Use the 0-9 buttons to input the 4-digit password to enter

the LOCK menu. If used, this option feature can "block'' undesirable programming from

appearing on the TV. Parental Control offers the user a wide variety of options and

settings that restrict or "block'' the programming that can appear on the TV. Parental

Control allows the user to define which program rating they consider acceptable for

younger more sensitive viewer. It can be preset and turned either on or off by the user

whospeciesthesecret4-numbercode,thepassword.Thenumberofhoursblockedare

specied.GeneralaudiencesandchildrenblocksshouldbebothprogrammedintotheTV's

memory.SeparatedifferentviewerratingsarespeciedforbothTVandthemotionpicture

Industry; both rating systems should be used and based on the ages of children.

Overview

ToensurecompletecoverageforallTVprograms,(moviesandregularTVshows)choose

a rating for MPAA, from the selections below,as well as ratings from the TV Parental

Guidelines Rating Systems below, using the Age Block option for General Audiences, and

for children.In addition, you may wish to add additional restrictions from the content block

menu, and submenus examples below.

Things to Consider before Setting up Parental Control

Determine which rating you consider acceptable to the viewer. (For example,if you choose

TV-PG, more restrictive ratings will be automatically blocked; the viewer will not be able

tosee:TV-PG,TV-14,orTV-MAratedprogramming.)Youmayblocktheauxiliaryvideo

source entirely. (Blocks the signal sent by the equipment, such as VCR, connected to the

TVAudio/VIdeoInputJacks)orremainunblocked,thenchooseacceptableratings.Block

program "Content" based on individual parameters such as: Strong Dialog, Bad Language,

Sex Scenes,Violence Scenes or Fantasy. Violent Scenes; in Content Blk option. Select

a secret password, in the Set Password option, using the numbers keys on the remote

control.Save the password, it is the only way to access the Parental Control menu and

change rating setting, or turn off Parental Control.

• You can set different Parental Control viewing restrictions for general audiences and

for children, both can be active at the same time.

• Simply specifying one content block such as Sex Scenes, will not automatically restrict

the programming that appears from the video sources.

• Even If you choose to leave the AUX Inputs unblocked, the ratings you specify will

automatically restrict the programming that appears from the video sources.

• You cannot disable Parental Control by disconnecting the TV from power. Block

hourswillbeautomaticallyresettotheoriginalblocktimesettingspeciedifpoweris

disconnected.

• Motion Picture Association of America (MPAA) Rating System

Grade Meaning

GGeneral Audiences Content not offensive to most viewers.

PG Parental Guidance

Suggested Content is such that parents may not want their

children to view the program.

PG-13 Parents Strongly

Cautioned

Program is inappropriate for preteens, with a greater

degree of offensive material suggested than a PG

rated program.

RRestricted Not for children under 17-contains strong element of

sex and/or violence.

NC-17 No children under

age 17 Not for children under 17-under any circumstances.

Contains strong sexual content.

XHard Core Films Same as NC-17 rating.

No Rating No Rating MPAA did not rate

• TV Parental Guideline Rating System

Grade Meaning

TV-Y All Children Content not offensive to most viewers.

TV-Y7 Directed to Older

Children Considered suitable for children over 7- may contain

fantasy violence scenes.

TV-G General Audience Considered suitable for all audience; children may

watch unattended.

TV-PG Parental Guidance

Suggested

Suggested unsuitable for younger children-may

contain suggestive language, bad language, sex and

violence scenes.

TV-14 Parents Strongly

Cautioned unsuitable for children under 14 - may contain strong

language, bad language, sex, and violence scenes.

TV-MA Mature Audience

Only Adults only- may contain strong language, bad

language, sex, and violence scenes.

Canadian Rating:

CanadianEnglishisusedthroughoutallEnglish-speakingCanada(C,C8+,G,PG,14+,18+).

CanadianFrenchisusedinQuebec(G,8ans+,13ans+,16ans+,18ans+)

Note:TheV-Chlpwillautomaticallyblockcertaincategoriesthatare"morerestrictive".IfyoublockTV-Y

category,thenTV-Y7willbeautomaticallyblocked.Similarly,ifyoublockTV-Gcategory,thenallthe

categoriesinthe"youngadult"willbeblocked(TV-G,TV-PG,TV-14,andTV-MA).

PARENTAL CONTROL

TROUBLESHOOTING

If your TV does not operate normally or cannot be turned on, please check the following

troubleshooting questions. Remember also to check any other connected electronic

device, such as DVD or Blu-ray player to pinpoint the problem. If the TV still fails to operate

normally, please contact technical support.

The TV does not operate properly

The TV does not respond

when pressing any

buttons

• The TV may freeze up during use. Disconnect the power

cord from the power socket for a few minutes. Reconnect the

power cord and try to operate it again as usual.

TV cannot be switched on

• Check that the TV is connected to the power supply.

• Make sure all connected AV devices are switched off before

switching on your TV.

The remote control does

not work

• Check to see if there are any objects between the TV and the

remote control causing an obstruction. Ensure that you are

pointing the remote control directly at the TV.

• Ensure that the batteries are installed with the correct polarity

(+to+,-to-).

• Install new batteries.

Power is suddenly turned

off

• Check the power of the TV. The power supply maybe

interrupted.

• Check if the sleep timer is set.

• Check whether the Auto Standby is activated.

The video function does not work

No picture & No Sound

• Check whether the TV is switched on.

• Try another channel. The problem may be caused by the

broadcaster.

Picture appears slowly

after switching on

• This is normal; the image is muted during the TV startup

process. Please contact your service centre if the picture has

notappearedafterveminutes.

No or poor color or poor


• Adjust the settings in the PICTURE menu.

• Try another channel. The problem may be caused by the

broadcaster.

• Check if video cables are connected properly.

Horizontal/Vertical bar or

picture shaking

• Check for local interference such as an electrical appliance

or power tool.

Poor reception on some

channels

• The station or cable channel may be experiencing problems;

tune to another station.

• Station signal may be weak, reposition the antenna for better

reception.

• Check for sources of possible interference.

Lines or streaks in

pictures • Checkantenna(changethepositionoftheantenna.)

No pictures when

connecting HDMI • Check if the input source is HDMI1/HDMI2/HDMI3.

Pictures appear in wrong

ratio

• Adjust the Aspect Ratio settings in the SETUP menu or press

the ASPECT button on the remote control.

The audio function does not work

Picture OK but no sound

• Press the VOL +/- buttons.

• Sound muted? Press the MUTE button.

• Try another channel. The problem may be caused by the

broadcaster.

No output from one of the

speakers • Adjust the Balance settings in the AUDIO menu.

Unusual sound from

inside the TV

• A change in ambient humidity or temperature may result in

an unusual noise when the TV is switched on or off and does

not indicate a fault with the TV.

No sound when

connecting HDMI • Check if the input source is HDMI1/HDMI2/HDMI3.

Audio noise • Keep the RF coaxial cable away from the other connected

cables.

Password

Lost password

• Select the SET Password setting in the LOCK menu, then

enter the following master password “8899”. The master

password clears your previous password and allows you to

enter a new password.

There is a problem in PC mode

The signal is out of range

(invalidformat)

• Adjust the resolution, horizontal frequency, or vertical

frequency.

Vertical bar or stripe on

background & Horizontal

Noise & Incorrect position

• UseAutoconguresoradjustclock,phase,orH/Vposition.

Screen color is unstable

or show a single color

• Check the signal cable.

• Reinstall the PC video card.

Maintaining

•DonotuseyourTVinareasthataretoohotortoocold,becausethecabinetmay

warp or the screen may malfunction. Your TV works best in temperatures that are

comfortable to you.

•Storagetemperaturesare32°to122°F(0°to50°C)

•Workingtemperaturesare32°to95°F(0°to35°C)

•DonotplaceyourTVindirectsunlightornearaheatsource

The FCC Wants You to Know

This device complies with Part 15 of the FCC Rules and Industry Canada license-exempt

RSS standard(s). Operation is subject to the following twoconditions:(1)Thisdevicemay

not cause harmful interference, and(2)This device must accept any interference received,

including interference that may cause undesired operation. Changes or modifications not

expressly approved by the party responsible for compliance could void the user's authority

to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation.

This equipment generates uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a particular

installation.

If this equipment does cause harmful interference to radio or television reception, which can

be determined by turning the equipment off and on, the user is encouraged to try to correct the

interferencebyoneormoreofthefollowingmeasures:1)Reorientorrelocatethereceiving

antenna;2)Increasetheseparationbetweentheequipmentandreceiver;3)Connectthe

equipmentintoanoutletonacircuitdifferentfromthattowhichthereceiverisconnected;4)

Consult the dealer or an experienced radio/TV technician for help.

FCC Radiation Exposure Statement

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled

environment. This equipment should be installed and operated with minimum distance 20cm

between the radiator & your body.

SPECIFICATION

Panel Size 49.5 inch diagonally

Display Type ELED

Panel Technology TFT

Panel 60 Hz Vs. 120 Hz 60 Hz

Display Resolution 3840 x 2160

HDMI Support 3840 x 2160 60Hz

Panel Resolution 3840 x 2160

Aspect Ratio 16:9

Dynamic Contrast Ratio-Panel 1000:1

ResponseTime(GToG) 8 ms

LampLife(Typ.Hours) 20,000 hours

HorizontalViewingAngle(AtCR>10) 178

VerticalViewingAngle(AtCR>10) 178

Wall-mount(LxW-mm) 400*200VESA(mm)

If you want to know about these APP information or get more service. Please refer to following

content.

• Netix

You can call the following telephone for more help: 866-579-7172

If your matter is regarding customer service, please refer to https://contactus.netix.com/help for

alternative contact information.

• YouTube

You can browse the following website for more help:

https://productforums.google.com/forum/#!categories/youtube/smart-tvs

• VUDU

You can call the following telephone for more help: 888-554-8838

• TG

You can call the following telephone for more help: 888-874-5411

• Pandora

You can send E-mail to Pandora for more help: pandora-support@pandora.com

• AccuWeather

You can send E-mail to AccuWeather for more help: CustomerService@AccuWeather.com

OTT APP SERVICE

CONTENTS

Consignes de sécurité importantes

Renseignements sur la sécurité

Préparation

Éléments compris

Vue avant

Vue arrière

Installation du socle

Retrait du socle en vue d’un montage mural

Télécommande

Connexion des appareils externes

Personnalisation des paramètres du téléviseur

Conguration initiale

Navigation dans les paramètres de conguration

Apps

Médias

Visualisation de photos

Jouer Mouvement JPG

Source

Option

Système

Prog.

Support

Verro


Réseau

Mise à niveau automatique

Audio

Contrôle parental

Dépannage

Entretien

Caractéristiques technique

OTT APP Service

CONTENU

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Lisez ces consignes – Avant d’utiliser ce produit, vous

devez lire toutes les consignes liées à la sécurité et au

fonctionnement de l’appareil.

• Conservez ces consignes – Nous vous conseillons

de conserver les consignes liées à sécurité et au

fonctionnement de l’appareil pour consultation future.

• Observez toutes les mises en garde –Vous devez

suivre toutes les consignes liées au fonctionnement et

à l’utilisation de l’appareil.

• Suivez toutes les consignes – Vous devez suivre

toutes les consignes liées au fonctionnement et à

l’utilisation de l’appareil.

• N’utilisez pas cet appareil près de l’eau – L’appareil

ne doit pas être utilisé près de l’eau ou dans un lieu

humide, par exemple dans un sous-sol humide ou près

d’une piscine et autres.

• Nettoyez uniquement à l’aide d’un chiffon sec.

• N’obstruez pas les orifices de ventilation. Installez

l’appareil conformément aux consignes du fabriquant.

• N’installez pas l’appareil à proximité d’une source de

chaleur comme un radiateur, une bouche de chaleur,

une cuisinière ou d’autres appareils qui produisent de

la chaleur (y compris les amplicateurs).

• Ne contournez pas le dispositif de sécurité de la che

polarisée ou de la che de mise à la terre. Une che

polarisée comporte deux lames dont l’une est plus large

que l’autre. Une fiche avec mise à la terre comporte

deux lames, en plus d’une broche de masse. La lame

plus large ou la broche de masse vise à assurer votre

sécurité. Si la che fournie n’est pas compatible avec

votre prise, adressez-vous à un électricien pour faire

remplacer la prise, qui est probablement désuète.

Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the

point where they exit from the apparatus.

• Placez le cordon d’alimentation de sorte qu’il ne risque

pas d’être piétiné ou coincé, particulièrement au niveau

de la che et de la prise de courant, ainsi qu’au point

de sortie de l’appareil.

• N’utilisez que les fixations et les accessoires

recommandés par le fabricant.

• Utilisez l’appareil uniquement avec le chariot de

manutention, le support, le trépied ou la table

recommandé par le fabricant ou vendu avec l’appareil.

Si vous utilisez un chariot, déplacez- l e avec précaution

an d’éviter de le renverser et de vous blesser.

• Débranchez l’appareil en cas d’orage ou lorsqu’il reste

inutilisé pendant une période prolongée.

• Confiez toute réparation à un technicien qualifié.

Une réparation est nécessaire si l’appareil a été

endommagé d’une manière ou d’une autre, par

exemple lorsque le cordon d’alimentation ou la che est

endommagé, si un liquide a été renversé sur l’appareil,

ou si des objets sont tombés sur celui-ci, l'appareil a été

exposé à la pluie ou à l'humidité, s’il fonctionne mal ou

s’il est tombé.Please keep the unit in a well-ventilated

environment.

• Veuillez installer l’appareil à un endroit bien aéré.

MISE EN GARDE : pour réduire les risques d’incendie

et de choc électrique, n’exposez pas cet appareil à la

pluie ou à l’humidité. Ne l’exposez pas non plus aux

égouttements ou aux éclaboussures. Ne placez pas

d’objets remplis de liquide, par exemple un vase, sur le

dessus de l’appareil.

MISE EN GARDE : n’exposez pas les piles à une

chaleur excessive comme celle induite par la lumière du

soleil, un feu ou autrement.

MISE EN GARDE :la prise secteur sert de dispositif

de désaccouplage; elle doit demeurer facilement

accessible.

MISE EN GARDE : afin de réduire les risques

d’électrocution, retirez pas le couvercle (ou le panneau

arrière), car il n’y a aucune pièce réparable par

l’utilisateur à l’intérieur. Confiez les réparations à un

technicien qualié.

Le symbole représentant un éclair terminé

par une flèche à l’intérieur d’un triangle

équilatéral vise à avertir l’utilisateur du danger

de la présence d’une«tension dangereuse

»présentée pardes pièces non isolées

à l’intérieur de l’appareil, éventuellement

suffisante pour constituer un risque

d’électrocution.

Le symbole de point d’exclamation à l’intérieur

un triangle équilatéral, vise à informer l’utilisateur

de la présence de consignes de fonctionnement

et de maintenance importantes dans la

documentation qui accompagne l’appareil.

Cet équipement est un appareil électrique de

classe II ou à double isolation. Il a été conçu

de sorte àne pas nécessiter une connexion de

sécurité mise à la terre.

Ce produit contient des composants électriques

ou électroniques. S’ils ne sont pas mis

auxrebuts adéquatement, ces composants

pourraient nuire à l’environnement ou à la santé

des humains.

La présence de cette étiquette sur le produit

signie qu’il ne doit pas être mis aux rebuts en

tantque déchet non trié, mais faire l’objet d’une

collecte sélective. Comme consommateur, vous

devez vous assurer que ce produit est mis aux

rebuts de la bonne manière.

Ce produit est conforme aux

directives ENERGY STAR®

pour l'efficacité énergétique.

ENERGY STAR et la marque

ENERGY STAR sont des

marques américaines déposées.

ENERGY STAR est une marque

déposée appartenant au

gouvernement des États-Unis.

RENSEIGNEMENTS SUR LA SÉCURITÉ

Pour vous assurer du fonctionnement able et sécuritaire de cet équipement, veuillez lire avec attention les consignes de

ce guide d’utilisation, et plus particulièrement les renseignements ci-dessous portant sur la sécurité.

Sécurité électrique

• Le téléviseur ne doit être raccordé qu’à l’alimentation principale, à une tension correspondant à celle indiquée sur

l’étiquette à l’arrière de l’appareil.

• Pour éviter les surcharges, ne branchez pas plusieurs autres appareils électroniques sur la prise utilisée pour le

téléviseu.

• Pour éviter le piétinement et les chutes, ne placez pas les câbles de connexion à des endroits où les gens circulent.

• Pour éviter d’endommager les câbles de connexion, ne posez pas d’objets lourds sur ceux-ci.

• Lors du désaccouplement de la che d’une prise, tirez sur la che et non sur le câble.

• En cas d’orage ou lorsque le téléviseur reste inutilisé pendant une période prolongée, fermez l’interrupteur

d’alimentation à l’arrière de l’appareil.

• Évitez de laisser de l’eau ou de l’humidité pénétrer à l’intérieur du téléviseur ou de l’adaptateur de courant. N’utilisez

PAS l’appareil dans une pièce mouillée ou humide, comme une salle de bain ou une cuisine pleine de vapeur, ou

près d’une piscine.

• Débranchez immédiatement l’appareil et demandez l’aide d’un professionnel si la che ou le câble est endommagé,

si du liquide a été renversé sur le téléviseur, si celui-ci est exposé accidentellement à de l’eau ou de l’humidité, si

un objet quelconque pénètre dans les orices de ventilation par inadvertance ou si le téléviseur ne fonctionne pas

normalement.

• Laissez les couvercles de sécurité en place. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Il est

dangereux de tenter par vous-même de réparer l’appareil; en outre, cela pourrait annuler la garantie du produit. Seuls

des techniciens qualiés peuvent réparer cet appareil.

• Pour éviter qu’elles fuient, retirez les piles de la télécommande si vous ne l’utilisez pas pendant une période

prolongée ou si les piles sont épuisées.

• N’ouvrez pas les piles et ne les jetez pas au feu lorsqu’elles sont épuisées.

• Pour de meilleurs résultats , utilisez le type AAA ( exemple - alcalines , carbone - zinc , etc. ) batteries.

• Installez uniquement des piles neuves du même type dans votre produit.

• Le défaut d'insérer les piles en respectant la polarité , comme indiqué dans le compartiment de la batterie , peut

raccourcir la durée de vie des batteries ou piles risqueraient de fuir.

• Ne pas mélanger piles neuves et anciennes.

• Ne pas mélanger des piles alcalines , standard ( carbone - zinc) ou rechargeables ( nickel-cadmium ) ou ( nickel

métal hydrure ) rechargeables.

• Les batteries doivent être recyclées ou éliminées conformément aux lignes directrices nationales et locales.

• Ne tentez pas de recharger les piles jetables.

• Ne pas les bornes de la batterie en court-circuit.

• Gardez loin des enfant.

Sécurité physique

• N’obstruez pas les orices de ventilation sur le panneau arrière. Vous pouvez placer le téléviseur dans un meuble,

mais assurez-vous de . laisser un espace de dégagement d’au moins 5 cm (2 po) tout autour.

• Ne tapez sur l’écran du téléviseur et ne le secouez pas; vous risqueriez d’endommager les circuits à l’intérieur.

Prenez bien soin de la télécommande.

• Pour nettoyer le téléviseur, utilisez un chiffon doux sec. N’utilisez pas de solvants, ni de liquides à base de pétrole.

• N’installez pas l’appareil à proximité d’une source de chaleur comme un radiateur, une bouche de chaleur, une

cuisinière ou d’autres appareils .quiproduisent de la chaleur (y compris les amplicateurs).

• Ne contournez pas le dispositif de sécurité de la che polarisée ou de la che de type mise à la terre. Une che

polarisée comporte deux lames dont l’une est plus large que l’autre. Une che avec mise à la terre comporte deux

lames, en plus d’une broche de masse. La lame plus large ou la broche de masse vise à assurer votre sécurité. Si la

che fournie n’est pas compatible avec votre prise, adressez-vous à un électricien pour faire remplacer la prise, qui

est probablement désuète.

• Placez le cordon d’alimentation de sorte qu’il ne risque pas d’être piétiné ou coincé, particulièrement au niveau de la

che.

• Conez toute réparation à un technicien qualié. Une réparation est nécessaire si l’appareil fonctionne mal ou s’il a

été endommagé d’une manière ou d’une autre (y compris le cordon d’alimentation ou la che).

• Une réparation est aussi nécessaire lorsqu’un liquide a été renversé sur l’appareil ou que des objets sont tombés sur

celui-ci, si l’appareil a été exposé à la pluie ou à l’humidité, ou s’il est tombé.

• Raccordez toujours votre téléviseur à une prise de courant protégée par une connexion de masse.

PRÉPARATION

Éléments compris

Guide de Connexion

Rapide Garantie Carte

Guide de

Connexion

Rapide

Garantie

Carte

Manuel d’utilisation

Manuel

d’utilisation

Télécommande et piles

Socle de télévision

Poste de télévision

Six Vis

PRÉPARATION

1. MISE SOUS TENSION

Pour faire basculer le téléviseur entre les modes Sous tension et Veille.

2. SOURCE

Appuyez sur cette touche pour choisir la source du signal d’entrée.

3. MENU

Afcher le menu principal.

4. CH /

Appuyez sur cette touche pour choisir un canal.

5. VOL +/-

Appuyez sur cette touche pour régler le volume.

6. Témoin de mise sous tension

Apparaît en bleu lorsque le téléviseur est allumé. Apparaît en rouge lorsque le téléviseur

est en mode veille.

7. IR (Récepteur infrarouge)

Reçoit les signaux IR de la télécommande.

Vue avant

Rear View

1. Cordon d’alimentation

Se branche dans une prise de courant c.a.

2. OPTIQUE

Pour connecter un système de son numérique à cette prise.

3. Port USB

Se raccorde à un dispositif de stockage USB an de lire des chiers de im et de photos

compatibles.

4. LAN

Le port de connexion de réseau.

5. Entrées HDMI

Se raccordent à un appareil avec signal de sortie haute dénition (HD).

6. Entrée VGA

Se raccorde à un ordinateur ou à d’autres appareils dotés d’une interface VGA.

7. Entrée PC AUDIO

Se raccorde à la sortie audio d’un ordinateur.

8. Entrée DTV/TV

Se raccorde à la prise de l’antenne (75Ω VHF/UHF) à l’aide du câle coaxial RF.

9. Prise pour écouteurs

Se raccorde aux écouteurs.

10. Entrée Audio

Se raccorde à la prise AUDIO (L / R) de connecteurs de sortie des appareils audio

externes.

11. COMPOSITE/COMPOSANT IN

Se raccorde aux appareils AV avec prises de sortie vidéo et audio pour composite/composants (Y/Pb/

Pr). La vidéo composite/ composante(Y/PB/PR) partage avec l’entrée audio (D/G).

PRÉPARATION

LA N

OPTICAL PC AUDI O

VGA

HDMI1HDMI2

COMPONENTAUDIO

900

HDMI3

Installation du socle

MISE EN GARDE : Cet appareil doit être retenu par un support mural homologué UL.

• 1.Couchez le téléviseur face vers le

bas sur une surface plate et coussinée

pour éviter de l’endommager ou de

rayer l’écran.

• 2.Desserrez les 6 vis en tenant le

socle, puis retirez-les.

• 3.Fixez le support mural au téléviseur

en utilisant les trous de fixation à

l’arrière du téléviseur. Installez ce

téléviseur en suivant les consignes

comprises avec le support mural.

Retrait du socle en vue d’un montage mural

PRÉPARATION

• 1. Couchez le téléviseur face vers le

bas sur une surface plate et coussinée

pour éviter de l’endommager ou de

rayer l’écran.

• 2.Fixer le raccordement Base Gauche

à l'unité principale à l'aide des 3 vis

fournies.

• 3.Fixer le droit Raccordement de base

à l'unité principale en utilisant les 3

pièces fournies vis fournies.

1. : Pour basculer le téléviseur entre les modes

Sous tension et Veille.

2. MUSE: Pour activer ou désactiver le son du

téléviseur.

3. 0~9: Pour sélectionner un canal. (Mode ATV/

DTV)

4. —: Pour entrer plusieurs numéros de canal, par

exemple 2-1.

5. : Pour revenir au canal précédent.

6. APPS:Appuyez sur pour sélectionner l'APPS

souhaitée.

7. MENU: Pour afficher le menu d’affichage à

l’écran.

8. SOURCE: Pour choisir parmi les différentes

sources du signal d’entrée. TV/HDMI1/HDMI2/

HDMI3/USB/VGA/AV/Component.

9. :Vous permet de naviguer dans les

menus afchés et de régler les paramètres du

système en fonction de vos préférences.

10. OK: Confirme la sélection dans les menus

afchés.

11. RETURN:Retour au menu précédent.

12. EXIT: Pour quitter le menu OSD.

13. TV:Appuyez sur pour mettre en mode TV.

14. VOL+/-: Pour régler le volume.

15. CH / : Pour sélectionner un canal.

16. DISPLAY:Afficher les informations de l'écran

présente comme le canal actuel et la source

d'entrée.

17. : Arrêter la lecture.

18. : Passer au début de la précédente chapitre /

piste / photo.

19. : Passer au début de la prochaine chapitre /

piste / photo.

20. : Inverser rapidement la lecture.

21. : Avancer rapidement la lecture.

22. COLOR BUTTONS: Appuyez sur pour accéder

directement à la fonction correspondante dans

le service APP.

23. : Lancez la lecture ou mettre en pause.

24. P.MODE: Pour sélectionner le mode de l’image :

dynamique / lm / utilisateur / standard.

25. S.MODE: Pour sélectionner le mode audio :

standard/musique/lm/utilisateur.

26. CH.LIST: Pour afcher la liste des programmes.

27. CC: sélection du sous-titrage : ON/OFF/CC On

Mute(ACTIVÉ/DÉSACTIVÉ/ST activé sur son

désactivé).

28. V-CHIP:Pour congurer le contrôle parental.

29. MTS: Pour basculer entre les différents canaux

audio : STEREO/MONO/SAP.

30. ASPECT: Pour sélectionner le format de l’image

: standard/wide/wide zoom/zoom.

31. AUTO:Appuyez sur cette touche pour régler

automatiquement l’image de la source VGA

32. SLEEP: pour régler le minuteur de mise en

veille du téléviseur : DÉSACTIVÉ/5/10.../180/240

min.

Remote Control

PRÉPARATION

CONNEXION DES APPAREILS EXTERNES

Congurationinitiale

• Une fois toutes les connexions physiques établies, branchez le cordon d’alimentation

dans la prise de courant. À cette étape, le téléviseur passera en mode Veille et le

témoin DEL rouge s’allumera.

• Une fois sous ce mode, appuyez sur la touches de l’appareil ou de la télécommande

pour allumer le téléviseur. Le témoin DEL rouge passera au bleu.

• La première fois que vous allumez le téléviseur, l’assistant de conguration s’afche.

Appuyez sur les touches pour sélectionner le mode désiré, puis appuyez sur OK

pour conrmer.

• S’il est impossible de trouver

des canaux,cette fenêtre

s’afcheautomatiquement.

PERSONNALISATION DES PARAMÈTRES DU TÉLÉVISEUR

OK:Suivant

OK:Suivant OK:Suivant

UHDTV

EXIT:Quitter

DTV

MEMU:Skip

Home Mode (économie d’énergie) constituelacongurationpardéfautdelatélévisionau momentdelalivraison.EtHomeMode(économie

d’énergie)estlacongurationpourlaquelleleproduitestcertiéENERGYSTAR®.Toutemodication apportéeàlacongurationpardéfautdu

téléviseur entraîne des changements au niveau de la consommation d’énergie. L’activation de certaines fonctions et fonctionnalités facultatives peut

augmenterlaconsommationd’énergiedeceproduitau-delàdescritèresrequispourl'appellationENERGYSTAR®.

Retail Mode : Sélectionner le mode magasin pour une image plus claire. Ce mode peut parfois consommer plus d’énergie pour utiliser le Volume/

SoundMode(modevolume/son)etlePictureMode(modeimage).Lorsquecemodeestactivé,ilestpossiblequelaconsommationd’énergieaille

au-delàdescritèresrequispourl’appellation ENERGY STAR® .

Energy Star®estunensemblededirectivesd'économied'énergieémisparlesEtats-Unisdel'environnementProtectionAgency(EPA).

Energy Star® estunprogrammedel’Agence deprotectiondel’environnementetduministèredel’ÉnergiedesÉtats-Unisvisantà fournirdes

directivesd'économied'énergieetàpromouvoirlesproduitsetpratiquesénergétiquementefcaces.

• La consommation d’énergie du ON-MODE (mode marche) du Home Mode (mode domicile) devrait être inférieure à 84W.

• La consommation d’énergie du SLEEP-MODE (mode veille) devrait être inférieure à 0.5 W.

Setup

KUNSHAN KONKA ELECTRONICS WD50UT4490 LCD TV User Manual 1

KUNSHAN KONKA ELECTRONICS CO., LTD LCD TV 1

Contents

User Manual 1

Navigation menu

Namespaces

Views

Navigation
