ENGLISH

INSTALLATION INSTRUCTIONS

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

FRANÇAIS

INSTRUCTIONS D'INSTALLATION

SIMPLEX®1000 SERIES

PASO PÁGINA

1 Marcación de la puerta . . . . . . . . . . . 6

2 Perforación de los agujeros . . . . . . . 6

3 Instalación del pestillo . . . . . . . . . . . . 8

4a Ajuste de la cerradura para puertas

de 13⁄8pulg.(35 mm) a

11⁄2pulg. (38 mm) . . . . . . . . . . . . . . 10

4b Ajuste de la cerradura para puertas

de 2 pulg.(51 mm) a 21⁄4pulg.

(57 mm) . . . . . . . . . . . . . . . . . . . . . 12

5 Cambio de la dirección del

movimiento de la cerradura . . . . . . 14

6 Instalación de la cerradura . . . . . . . 14

7 Pruebas de funcionamiento

de la cerradura . . . . . . . . . . . . . . . . 16

8 Instalación de la placa de refuerzo. 16

9 Instalación del dispositivo

de paso libre . . . . . . . . . . . . . . . . . . 18

10 Instalación de la placa interior . . . . 18

11 Instalación de la perilla del

lado de adentro . . . . . . . . . . . . . . . . 20

12 Instalación del cilindro para

cambiar la combinación . . . . . . . . . 20

13 Instalación del cilindro dominante

de la invalidación. . . . . . . . . . . . . . . 24

14 Instalación de la contra . . . . . . . . . . 26

15 Cambio de la combinación . . . . . . . 28

16 Función de paso libre . . . . . . . . . . . 32

17 Mantenimiento del pestillo. . . . . . . . 34

18 Anulación de una

combinación perdida . . . . . . . . . . . . 38

19 Determinación de fallas. . . . . . . . . . 42

Plantilla. . . . . . . . . . . Centro del folleto

Tarjeta de garantía. . Centro del folleto

STEP PAGE

1 Marking the door . . . . . . . . . . . . . . . . 6

2 Drilling the holes . . . . . . . . . . . . . . . . 6

3 Installing the latch . . . . . . . . . . . . . . . 8

4a Adjusting the lock for doors

13⁄8" (35 mm) to 11⁄2" (38 mm) thick. . 10

4b Adjusting the lock for doors

2" (51 mm) to 21⁄4" (57 mm) thick. . . 12

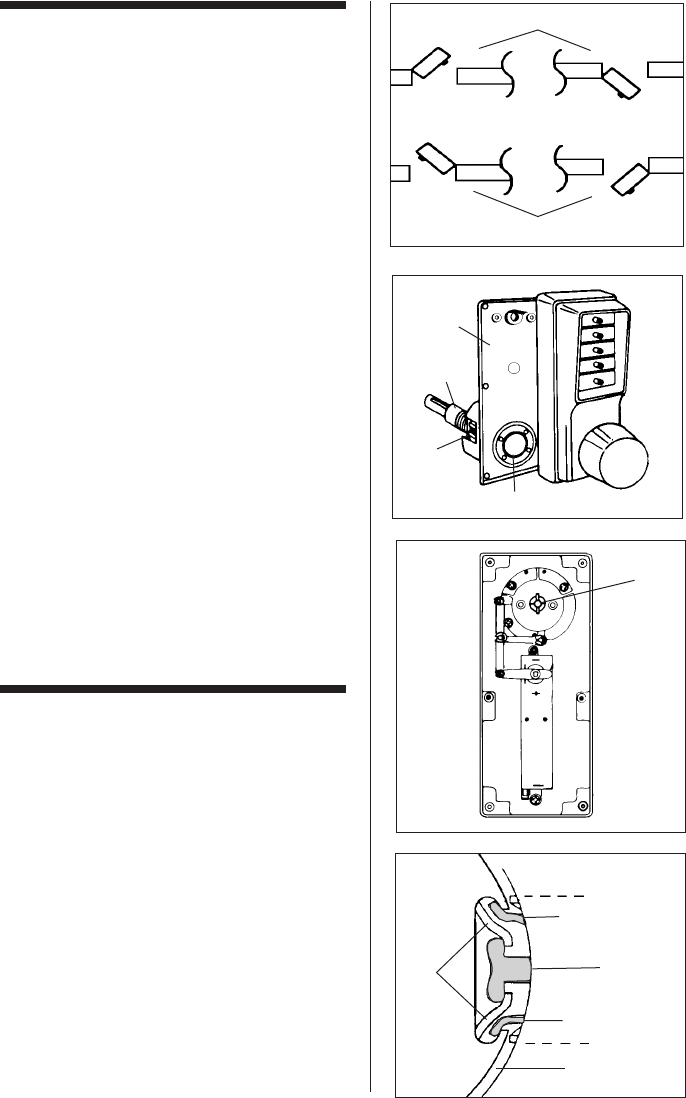

5 Changing the hand of the lock . . . . 14

6 Installing the lock. . . . . . . . . . . . . . . 14

7 Testing the operation of the lock. . . 16

8 Installing the reinforcing plate . . . . . 16

9 Installing the passage set . . . . . . . . 18

10 Installing the inside trim plate . . . . . 18

11 Installing the inside knob. . . . . . . . . 20

12 Installing the combination

change plug assembly . . . . . . . . . . 20

13 Installing the key override cylinder . 24

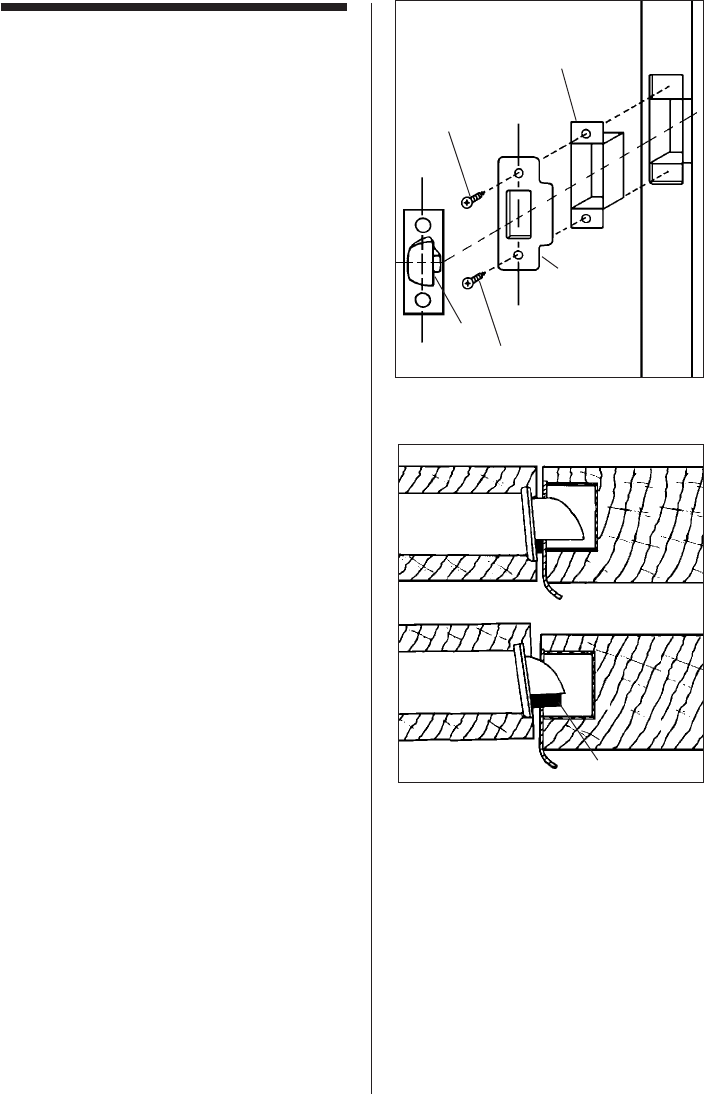

14 Installing the strike plate . . . . . . . . . 26

15 Changing the combination . . . . . . . 28

16 Using the passage function. . . . . . . 32

17 Preserving the latch. . . . . . . . . . . . . 34

18 Reset an unknown combination . . . 38

19 Troubleshooting. . . . . . . . . . . . . . . . 42

Template . . . . . . . . . . . center of book

Warranty card . . . . . . . center of book

English

Table of Contents

Español

Indice

Please read and follow all directions care-

fully

Since correct installation is critical,

carefully check windows, frame, door, etc.

to make sure that the recommended

procedures will not cause any damage.

KABA is not responsible for any damage

caused by installation.

Lea y siga cuidadosamente todas las

instrucciones

Dado que es muy importante instalar

correctamente la cerradura, verifique

meticulosamente las ventanas, el marco,

la puerta, etcétera, para asegurarse de que

no se dañen con el método recomendado.

KABA no se hace responsable por ningún

daño causado por la instalación.

ÉTAPE PAGE

1 Marquage de la porte . . . . . . . . . . . . 7

2 Perçage des trous . . . . . . . . . . . . . . . 7

3 Installation du pêne . . . . . . . . . . . . . 9

4a Ajustement de la serrure

pour portes de 13⁄8" (35 mm) à

11⁄2" (38 mm) d’épaisseur . . . . . . . . . 11

4b Ajustement de la serrure

pour portes de 2" (51 mm) à

21⁄4" (57 mm) d’épaisseur. . . . . . . . . 13

5 Changement de la main de serrure 15

6 Installation de la serrure . . . . . . . . . 15

7 Vérification du fonctionnement

de la serrure . . . . . . . . . . . . . . . . . . 17

8 Installation de la plaque

de renfort . . . . . . . . . . . . . . . . . . . . . 17

9 Installation du libre-accès . . . . . . . . 19

10 Installation de la plaque

de garniture . . . . . . . . . . . . . . . . . . . 19

11 Installation du bouton intérieur . . . . 21

12 Installation du cylindre de

changement de combinaison . . . . . 21

13 Installation du cylindre principal

de priorité. . . . . . . . . . . . . . . . . . . . . 25

14 Installation de la gâche . . . . . . . . . . 27

15 Changement de la combinaison . . . 29

16 Utilisation de la fonction

de libre-accès . . . . . . . . . . . . . . . . . 33

17 Alignement entre la porte et

le jambage . . . . . . . . . . . . . . . . . . . 35

18 Annulation d'une combinaison

inconnue . . . . . . . . . . . . . . . . . . . . . 39

19 Dépannage . . . . . . . . . . . . . . . . . . . 43

Gabarit . . . . . . . . . . au centre du livret

Fiche de garantie . . au centre du livret

Français

Table des matières For your records

Model #: ______________________

Date Purchased:________________

Dealer: ______________________

Name:________________________

Telephone: ____________________

Para su archivo

Modelo no:____________________

Fecha de compra : ______________

Distribuidor : __________________

Nombre :______________________

Teléfono:______________________

Pour vos dossiers

No de modèle : ________________

Date d'achat : __________________

Fournisseur : __________________

Nom : ________________________

Téléphone : __________________

Veuillez lire et suivre

attentivement les instructions

S’assurer que l'installation de la

serrure ne causera aucun dommage à

la fenêtre, au jambage ou à la porte.

KABA décline toute

responsabilité pour tout dommage

résultant de l'installation.

Lista de verificación

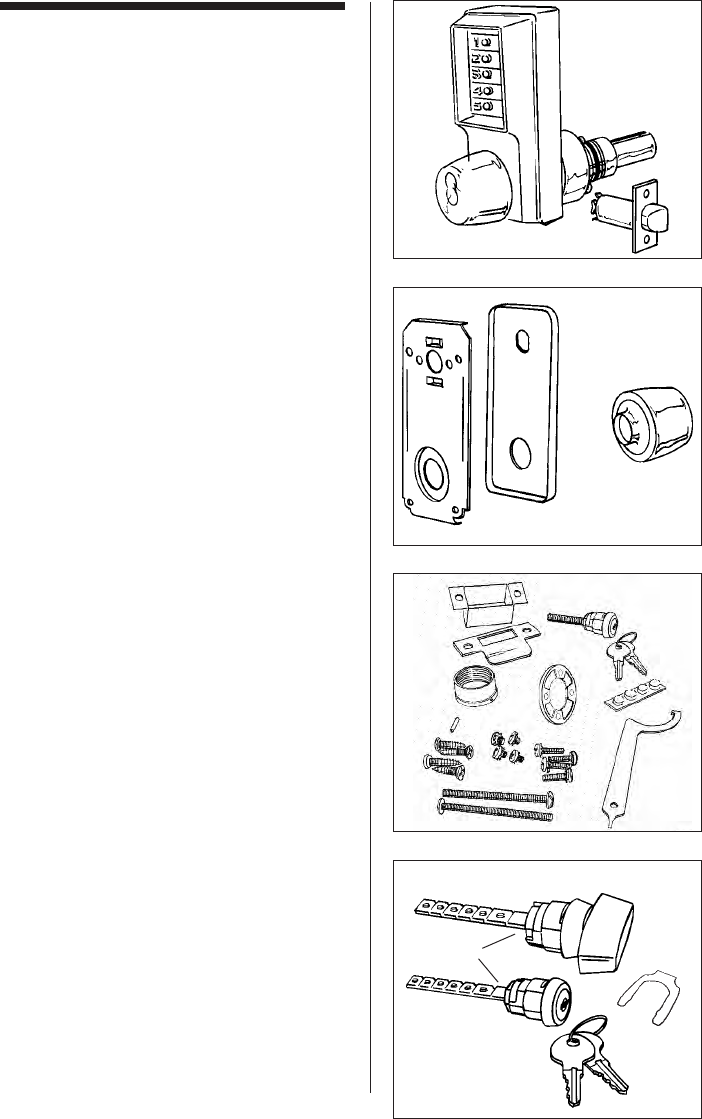

Each 1000 Series lockset includes:

oA) Front lock housing assembly

oB) Latch

oC) Inside trim plate

oD) Reinforcing plate

oE) Inside knob

oScrew/accessory pack:

a) strike box

b) strike plate

c) combination change plug assembly

d) two DF59 keys

e) thread ring

f) extra spacer

g) rubber bumpers

h) one extra cross pin

i) spanner wrench

j) four 8-32 x 3⁄4" (19 mm)

Phillips combination screws

(for latch and strike plate)

k) four 8-32 x 3⁄16" (5 mm)

Phillips sems screws

(for cylindrical drive unit)

l) four 8-32 x 11⁄16" (17 mm)

Phillips sems screws

(for cylindrical drive unit)

m) two 8-32 x 21⁄2" (64 mm) screws

(for mounting)

Models 103x, 104x only

n) passage set assemblies

p) spring clip for passage set

Tools required:

oElectric drill (variable speed)

oAwl or center punch

o21⁄8" (54 mm) Hole saw with pilot drill

o1" (25 mm) Hole saw with pilot drill

o1⁄4" (6 mm) Drill bit

o1" (25 mm) Wood chisel

oHammer

oPhillips head screwdriver

oSmall flat blade screwdriver

oPliers (2) for passage set locks only

Cada cerradura de la Serie 1000 incluye:

A) Caja delantera de la cerradura

B) Pestillo

C) Placa interior

D) Placa de refuerzo

E) Perilla del interior

Juego de tornillos/accesorios:

a) caja guardapolvo

b) contra

c) cilindro para cambiar la combinación

d) dos llaves DF59

e) aro roscado

f) espaciador adicional

g) topes de caucho

h) un pasador transversal adicional

i) llave de arco

j) cuatro tornillos Phillips, 8-32 x 3⁄4pulg.

(19 mm),para la combinación

(para pestillo y contra)

k) cuatro tornillos Phillips con arandela

premontada, 8-32 x 3⁄16 pulg. (5 mm)

(para la unidad cilíndrica)

l) cuatro tornillos Phillips con arandela

premontada, 8-32 x 11⁄16 pulg. (17 mm)

(para la unidad cilíndrica)

m)dos tornillos 8-32 x 21⁄2pulg.

(64 mm) (para el montaje)

Modelos 103x, 104x únicamente

n) montajes determinados del paso

p) abrazadera sujetadora para paso libre

Herramientas necesarias:

Taladro eléctrico (de velocidad variable)

Punzón o punzón centrador

Taladro con broca de guía de 21⁄8pulg.

(54 mm)

Taladro con broca de guía

de 1 pulg. (25mm)

Punta de broca de 1⁄4pulg. (6mm)

Cincel puntiagudo de 1 pulg. (25 mm)

Martillo

Destornillador para tornillos Phillips

Destornillador ordinario, pequeño

Pinzas (2) para las cerraduras con paso

libre únicamente

Checklist

Chaque serrure de la série 1000 comprend:

oA) Boîtier de serrure

oB) Pêne

oC) Plaque de garniture

oD) Plaque de renfort

oE) Bouton intérieur

oVis/ensemble d'accessoires:

a) boîtier antipoussière

b) gâche

c) cylindre de changement de

combinaison

d) 2 clés DF59

e) bague filetée

f) entretoise supplémentaire

g) butée de caoutchouc

h) contre-goupille supplémentaire

i) clé à ergot

j) 4 vis à tête combinée Phillips

8-32 x 3⁄4" (19 mm)

pour pêne et gâche

k) 4 vis «sem» à rondelle captive

Phillips 8-32 x 3⁄16"

(5 mm) pour unité cylindrique

d’entraînement

l) 4 vis «sem» à rondelle captive

Phillips 8-32 x 11⁄16"

(17 mm) pour unité cylindrique

d’entraînement

m)2 vis de montage 8-32 x 21⁄2" (64 mm)

Modèles 103x & 104x seulement

n) tourniquet du libre-accès

p) passages réglés

Outils requis:

oPerceuse électrique (à vitesse variable)

oPoinçon ou pointeau

oScie-cloche de 21⁄8" (54 mm) avec foret-guide

oScie-cloche de 1" (25mm) avec foret-guide

oForet de 1⁄4" (6 mm)

oCiseau à bois de 1" (25 mm)

oMarteau

oTournevis Phillips

oTournevis à petite lame plate

oPinces (2) pour les serrures avec mode

libre-accès seulement

Liste de vérification

La relación entre la puerta y el marco es

muy importante para el funcionamiento del

mecanismo que acciona el pestillo. Las

líneas centrales, horizontal y vertical, son

importantes al colocar la cerradura, la con-

tra y el pestillo. Deben responder a la

norma ANSI A115.2.

1. Pliegue, tal como se indica, la plantilla

de papel (en la página central de este

folleto).

2. Adhiera la plantilla a la puerta con una

cinta, de manera tal que todos los

pliegues indicados queden bien alinead-

os con el canto biselado alto de la puerta.

Precaución: cuando un marco tiene una

contra, asegúrese de colocar la plantilla de

la contra (A), de manera tal que el centro

del agujero (A) por donde entra el pestillo

quede directamente alineado con el centro

del recorte de la contra.

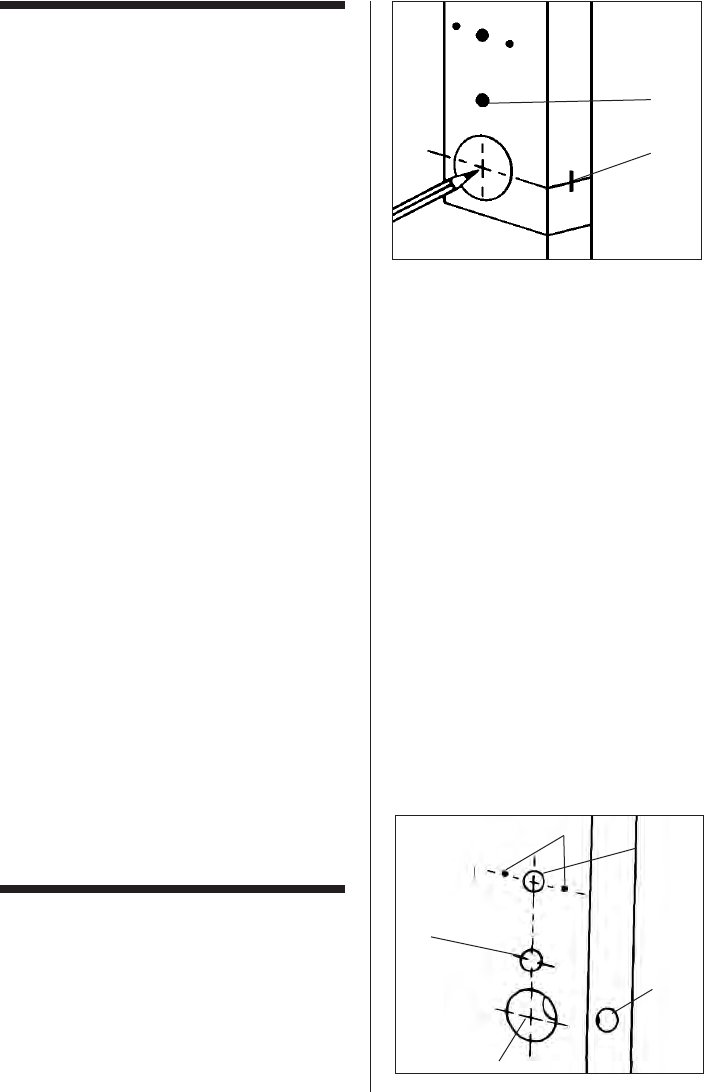

3. Marque la puerta siguiendo las

indicaciones de la plantilla. Los modelos

101x y 102x sin paso libre requieren 5

agujeros; los modelos 103x, 104x con

paso libre requieren 6 agujeros B). Vea

la ilustración 1-1.

4. Quite la plantilla.

Nota: para cubrir los agujeros que haya en

las puertas de madera o metal,

utilice placas de relleno.

Marcación de la puerta

Perforación de los agujeros

1. Use un taladro, con broca central de

guía, para hacer un agujero de 21⁄8pulg.

(54 mm): presione en forma uniforme

hasta que la hoja circular corte un lado

de la puerta y la punta de la broca de

guía salga por el otro lado. Luego detén-

gase.

The door to frame relationship is critical for

the performance of the latch mechanism.

The vertical and horizontal center lines are

important when positioning the lock, strike,

and latch, and all must be according to

ANSI standard A115.2.

1. Fold the paper template (found in the

middle of this booklet) on the line as

indicated.

2. Tape the template securely to the door

so that all the indicated folds are proper-

ly aligned with the high beveled edge of

the door.

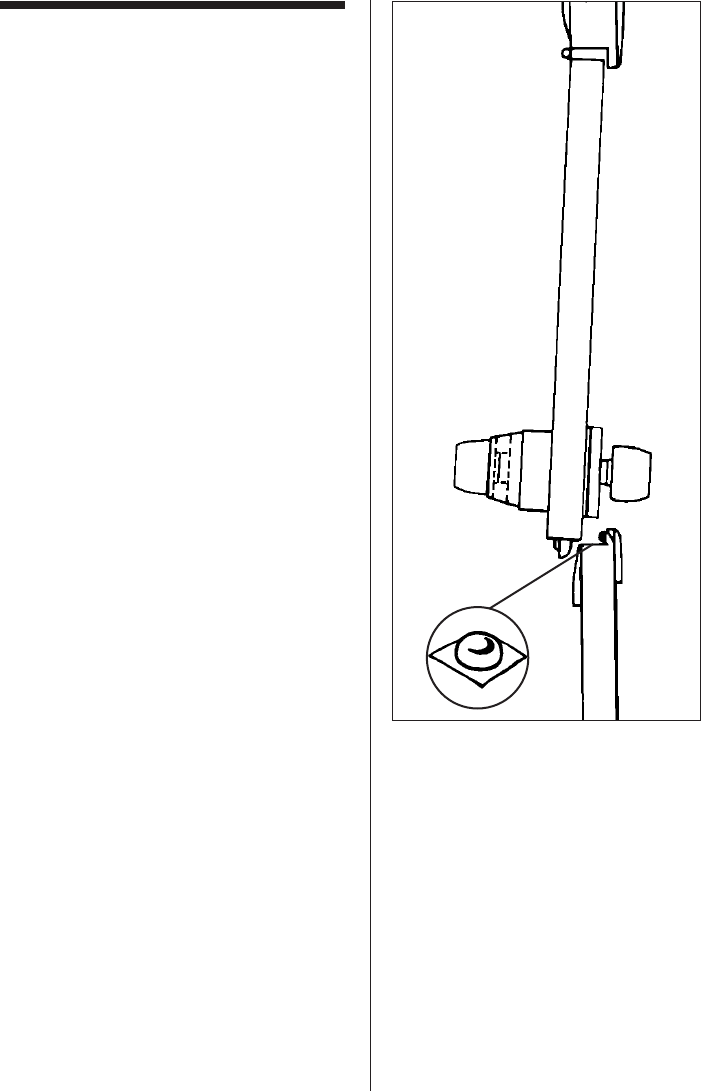

Caution: When a frame has an existing

strike, be sure to locate the strike template

so that the latch hole center (A) is directly

aligned with the center of the strike cutout.

3. Mark the door using a center punch as

indicated on the template. Models 101x

and 102x without passage feature

require 5 holes; models 103x, 104x, with

passage feature require 6 holes (B)

(see figure 1-1).

4. Remove the template.

Note: To cover existing holes in wood or

metal doors a filler plate may be used.

Marking the door

Drilling the holes

1. Use a hole saw with a pilot drill bit to drill

the 21⁄8" (54 mm) hole: apply pressure

evenly until the circular blade cuts the

first side of the door and the tip of the

pilot bit emerges through the other side,

then stop.

1-1

L’alignement entre la porte et l’huisserie est

primordial pour la durabilité du pêne. Les

axes vertical et horizontal en prévision de

la serrure, de la gâche et du pêne devront

être conformes aux normes ANSI A115.2.

1. Plier le gabarit (qui se trouve au centre

de ce livret) sur le repère de pliage.

2. Avec du ruban adhésif, fixer le gabarit sur

la porte de manière à aligner les repères

de pliage sur l’angle du chant de porte.

Attention: Si le jambage est déjà pourvu

d'une gâche, placer le gabarit de la gâche

de façon à aligner le centre du diamètre du

pêne (A) avec le centre du pourtour

de la gâche.

3. Marquer la porte selon le gabarit. Les

modèles sans libre-accès (101x et 102x)

nécessitent 5 trous et les modèles avec

libre-accès (103x, 104x) nécessitent 6

trous (Voir figure 1-1).

4. Enlever le gabarit.

Note: Pour cacher des trous dans une

porte de bois ou de métal, utiliser des

plaques de recouvrement.

Marquage de la porte

Perçage des trous

1. Utiliser une scie-cloche munie d'un foret-

guide pour percer le trou de 21⁄8" (54

mm): appliquer une pression uniforme

jusqu'à ce que la lame circulaire du foret-

guide apparaisse sur l'autre côté de la

porte.

2-1

1" (25mm)

21⁄8"(54mm)

1" (25mm)

1⁄4"(6mm)

2. Taladre por el otro lado de la puerta

hasta terminar de cortar el agujero de

21⁄8 pulg. (54 mm).

3. Utilice un taladro con broca central de

guía para hacer un agujero de 1 pulg.

(25 mm) en la cara exterior de la puerta.

Los modelos con paso libre requieren

un agujero adicional de 1 pulg. (25 mm)

(véase A en la ilustración 2-1) en la cara

de la puerta (A) (repita el mismo proced-

imiento anterior).

4. Utilice brocas comunes para taladrar los

dos agujeros de 1⁄4pulg. (6 mm) donde

van los tornillos de montaje.

5. Taladre el último agujero de 1 pulg.

(25 mm) para el pestillo, en el borde de

la puerta. Perfore hasta que pueda ver

el taladro desde el agujero de 21⁄8pulg.

(54 mm). Luego deténgase.

2. Drill through the other side of the door

until the 21⁄8" (54 mm) circular hole is

completed.

3. Use a hole saw with a pilot drill bit to drill

the 1" (25 mm) hole in the door face.

Passage feature models require an

additional 1" (25 mm) hole in the door

face (see A in figure 2-1) (repeat same

drilling procedure as before).

4. Use standard drill bit to drill the two

1⁄4" (6 mm) holes for the mounting

screws.

5. Drill the final 1" (25 mm) hole for the latch

through the edge of the door. Drill until

the hole saw is visible through the 21⁄8" (54

mm) hole, then stop (see figure 2-1).

Instalación del pestillo

Installing the latch

1. Insert the latch into the 1" (25 mm) hole

until the face plate butts up against the

door edge. Make sure the bevel of the

latch bolt faces the same direction as

the door swings to close (A) (see figure

3-1).

2. Draw a line around the face plate, then

remove the latch. Use a sharp 1" (25

mm) wood chisel to remove approxi-

mately 1⁄8" (3 mm) of material or enough

so the face plate is perfectly flush with

the edge of the door (see figure 3-1).

3. Insert the latch into the 1" (25 mm) hole in

the door edge until the latch face plate is

flush with the door edge (see figure 3-2).

Note: If using a 3⁄4" (19 mm) latch, the edge

of the latch bore hole must be prepped to

accomodate the anti-friction hinge. (The

location of the anti-friction hinge depends on

the door handing).

4. Secure the latch to the door with two of

the 3⁄4" (19 mm) screws provided (item “j”

on checklist).

1. Inserte el pestillo en el agujero de 1 pulg. (25

mm) hasta que la placa de recubrimiento toque

el borde de la puerta. Asegúrese que el lado

biselado del pestillo va colocado en la misma

dirección en que gira la puerta para cerrarse

(A) (véase la ilustración 3-1).

2. Si es necesario, dibuje una línea alrededor de

la placa de recubrimiento y luego quite el pestil-

lo. Use un cincel puntiagudo para madera de 1

pulg. (25 mm) y quite aproximadamente 1⁄8

pulg. (3 mm) de material o lo suficiente como

para que la placa de recubrimiento quede per-

fectamente al ras con el borde de la puerta

(véase la ilustración 3-1).

3. Inserte el pestillo en el agujero de 1 pulg. (25

mm) del borde de puerta hasta que la placa de

recubrimiento del pestillo quede al ras con el

borde de la puerta (véase la ilustración 3-2).

Nota:Si usa un 3⁄4" el cierre (19 milímetros),

el borde del agujero del alesaje del cierre se

debe preparar para acomodar la bisagra

antifricción. (La localización de la bisagra

antifricción depende de la puerta que da).

4. Fije el pestillo a la puerta con dos de los tornil-

los de 3⁄4 pulg. (19 mm) provistos (artículo “j”

en la hoja de verificación).

Perforación de los agujeros

Continuación

Drilling the holes

Continued

2. Finir de percer le trou de 21⁄8"

(54 mm) sur l'autre côté de la porte.

3. Utiliser une scie-cloche munie d'un

foret-guide pour percer le trou de 1"

(25 mm) dans la porte. Les modèles

avec libre-accès nécessitent un trou de

1" (25 mm) supplémentaire dans la

porte (voir A dans figure 2-1). Répéter

l’opération de perçage précédente.

4. Utiliser des forets standard pour percer

les deux trous de 1⁄4" (6 mm) en prévision

des vis de montage.

5. Percer le trou de 1" (25 mm) dans le

chant de porte en prévision du pêne.

Percer jusqu'à ce que la scie-cloche soit

visible à travers le trou de 21⁄8" (54 mm)

(voir figure 2-1).

Installation du pêne

1. Insérer le pêne dans le logement de 1"

(25 mm) jusqu'à ce que la têtière affleure

le chant de porte. S’assurer que le

biseau du pêne est positionné dans le

sens de fermeture de la porte (A) (voir fig-

ure 3-1).

2. Si nécessaire, tracer le pourtour de la

têtière, puis retirer le pêne. Enlever, à

l'aide d'un ciseau de 1" (25 mm), environ

1⁄8" (3 mm) de bois pour que la têtière

affleure le chant de porte (voir figure 3-1).

3. Remettre le pêne en place dans le

logement de 1" (25 mm), puis s’assurer

que la têtière affleure le chant de porte

(voir figure 3-2).

Note: Si employant un 3⁄4" ; le verrou (19

millimètres), le bord du trou d'alésage de

verrou doit être préparé pour adapter à la

charnière antifriction. (L'endroit de la

charnière antifriction dépend de la porte

remettant).

4. Fixez le verrou à la porte avec deux du

3⁄4" ; vis (19 millimètres) fournies (article

« j » sur la liste de contrôle).

Perçage des trous

Suite

3-1

3-2

3-3

2-1

1" (25mm)

21⁄8"(54mm)

1" (25mm)

1⁄4"(6mm)

Anti-friction hinge

Anti-friction device

Mortise approx.

5⁄16" (8 mm)

extra depth to

allow clearance

of anti-friction

hinge

Ajuste de la cerradura

13⁄8pulg. (35 mm) a 11⁄2pulg. (38 mm)

Adjusting the lock

13⁄8" (35 mm) to 11⁄2" (38 mm)

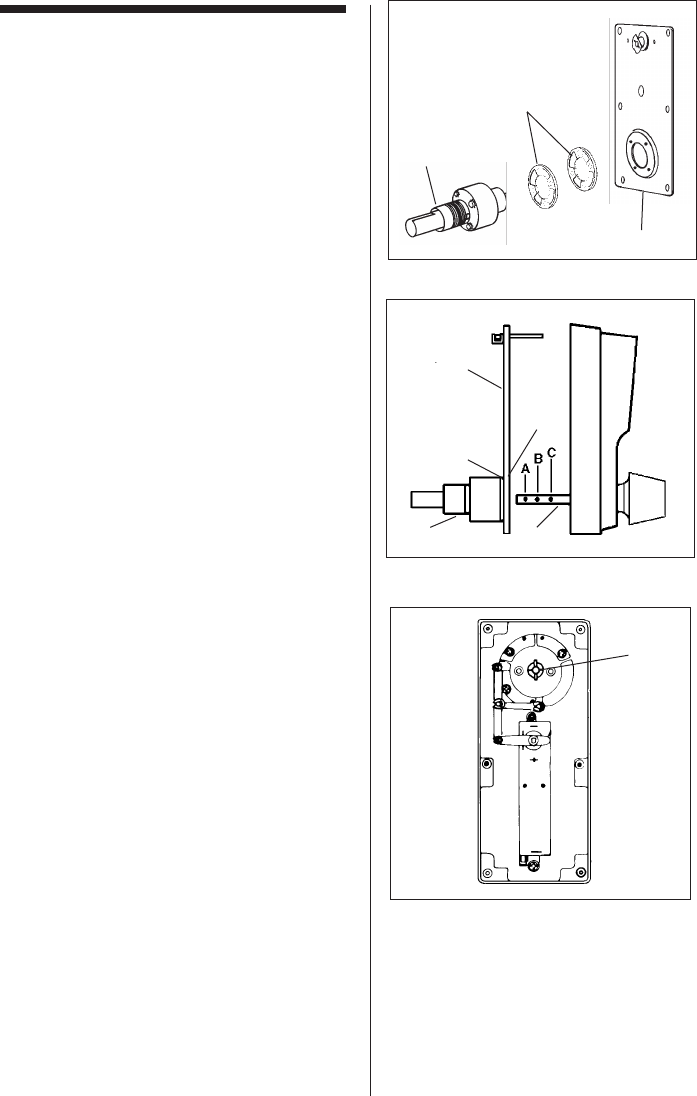

The 1000 Series lockset has been

preassembled at the factory to

accommodate doors 15⁄8" (41 mm) to 17⁄8"

(48 mm) thick.

For doors 13⁄8" (35 mm) to 11⁄2" (38 mm)

thick, adjust lock as follows: (see figure

4-1 and 4-2)

1. Remove the back plate assembly (AA)

by removing the six back plate screws.

One of the screws may be under the

serial number sticker.

2. Remove the cylindrical drive unit (CC)

from the back plate assembly (AA) by

removing the four Phillips head sems

screws (EE) from the underside of the

back plate (AA).

3. Remove (and discard) the spacer (BB)

located between the back plate

assembly (AA) and the cylindrical drive

unit (CC).

4. Remount the cylindrical drive unit (CC)

onto the back plate assembly (AA) using

the four 8-32 x 3⁄16 (5 mm) shorter Phillips

head sems screws provided (item “k”

from the checklist).

5. Remove the cross pin from position B

on the drive shaft (DD).

6. Reposition the cross pin in position Con

the drive shaft (DD).

Note: Be sure the drive shaft pins (F) are

vertical in the lock (figure 4-4).

7. Reinstall the back plate assembly (AA)

onto the front lock case.

La cerradura Serie 1000 ha sido ensambla-

da en fábrica para las puertas de 15⁄8pulg.

(41 mm) a 17⁄8pulg. (48 mm) de espesor.

Para las puertas de 13⁄8pulg. (35 mm) a

11⁄2pulg. (38 mm) de espesor, ajuste la

cerradura de la manera siguiente (véase

la ilustración 4-1 y 4-2):

1. Quite la placa de montaje posterior (AA),

sacando los seis tornillos que están en

esa placa. Uno de los tornillos puede ir

debajo de la etiqueta con el número de

serie.

2. Saque la unidad cilíndrica (CC) de esa

placa (AA), quitando los cuatro tornillos

Phillips (EE) de la parte de adentro de la

placa (AA).

3. Quite (y descarte) el espaciador (BB)

situado entre la placa posterior (AA) y la

unidad cilíndrica (CC).

4. Vuelva a montar la unidad cilíndrica

(CC) sobre la placa posterior (AA), uti-

lizando los cuatro tornillos Phillips más

cortos, 8-32 x 3⁄16 (5 mm), provistos

(artículo “k” en la hoja de verificación).

5. Quite el pasador transversal de la posi-

ción B del eje (DD).

6. Vuelva a instalar el pasador transversal

en la posición C del eje.

Nota: Esté seguro que los pernos del eje

impulsor (F) son verticales en la cerradura

(cuadro 4-4).

7. Vuelva a instalar la placa de montaje

posterior (AA) en la caja delantera de la

cerradura.

Ajustement de la serrure

13⁄8" (35 mm) à 11⁄2" (38 mm)

La serrure de la série 1000 a été

préassemblée à l'usine en vue de convenir

à des portes de 15⁄8" (41 mm) à 17⁄8" (48

mm) d'épaisseur.

Pour les portes de 13⁄8" (35 mm) à 11⁄2"

(38 mm) d'épaisseur, ajuster la serrure

comme suit (voir figure 4-1 et 4-2):

1. Enlever le palastre (AA) en desserrant

les six vis. L’une de ces vis peut se trou-

ver sous l’étiquette du numéro de série.

2. Enlever l'unité cylindrique d'entraîne-

ment (CC) en desserrant les quatre vis

(EE) sur l'intérieur du palastre (AA).

3. Enlever (et jeter) l'entretoise (BB)

située entre le palastre (AA) et l'unité

cylindrique d'entraînement (CC).

4. Replacer l'unité cylindrique d'entraîne-

ment (CC) sur le palastre (AA) à

l'aide des vis «sem» à rondelle

captive (accessoire «k» de la liste de

vérification).

5. Retirer la contre-goupille de la position B

de l'arbre d'entraînement (DD).

6. Placer cette contre-goupille dans la

position Cde l'arbre d'entraînement(DD).

Note: Soyez sûr que les goupilles d'arbre

d'entraînement (F) sont verticales dans la

serrure (le schéma 4-4).

7. Fixer le palastre (AA) sur le boîtier de la

serrure.

4-1

(AA)

(BB)

(EE)

(CC) (DD)

4-2

(CC)

4-4

(AA)

Adjusting the lock

2" (51 mm) to 21⁄4" (57 mm)

For doors 2" (51 mm) to 21⁄4" (57 mm)

thick, adjust the lock as follows: (see

figures 4-2 & 4-3)

1. Remove the back plate assembly (AA)

by removing the six back plate screws.

One of the screws may be under the

serial number sticker.

2. Remove the cylindrical drive unit (CC)

from the back plate assembly (AA) by

removing the four Phillips head sems

screws (EE) from the underside of the

back plate.

3. Insert the extra spacer provided in the

accessory pack (item “f” on the

checklist) between the cylindrical drive

unit (CC) and the back plate assembly

(AA).

4. Remount the cylindrical drive unit (CC)

onto the back plate assembly (AA) using

the four 8-32 x 11⁄16" (17 mm) Phillips

head sems screws provided (item “l” on

checklist).

5. Add a cross pin (item “h” on the

checklist) in position Aon the drive shaft

(DD) (see figure 4-3).

Note: Be sure the drive shaft pins (F) are

vertical in the lock (figure 4-4).

6. Remount the back plate assembly (AA)

onto the front lock housing.

Warning: Damage may result if the knob

hits against either the wall or the wall stop.

In such a case, ALL warranties are null and

void.

Failure to set the lock up properly when

adjusting door thickness can damage the

lock. In such case, all warranties will be null

and void.

Ajuste de la cerradura

2 pulg. (51 mm) a 21⁄4pulg. (57 mm)

Para las puertas de 2 pulg. (51 mm) a 21⁄4

pulg. (57 mm) de espesor, ajuste la cer-

radura de la manera siguiente (véase las

ilustraciones 4-2 y 4-3):

1. Quite la placa de montaje posterior (AA),

sacando los seis tornillos. Uno de los

tornillos puede ir debajo de la etiqueta

con el número de serie.

2. Saque la unidad cilíndrica (CC) de esa

placa (AA), quitándole los cuatro tornil-

los Phillips (EE) de la parte de adentro

de la placa.

3. Inserte el espaciador adicional, que

viene con el juego de accesorios (artícu-

lo “f” en la hoja de verificación), entre la

unidad cilíndrica (CC) y la placa posteri-

or (AA).

4. Vuelva a montar la unidad cilíndrica

(CC) sobre la placa posterior (AA), uti-

lizando los cuatro tornillos Philips, 8-32 x

11⁄16 pulg. (17 mm), provistos (artículo “l”

en la hoja de verificación).

5. Añada un pasador transversal (artículo

“h” en la hoja de verificación) en la

posición A del eje (DD) (véase la

ilustración 4-3).

Nota: Esté seguro que los pernos del eje

impulsor (F) son verticales en la cerradura

(cuadro 4-4).

6. Vuelva a instalar la placa de montaje

posterior (AA) en la caja delantera de la

cubierta.

Advertencia: Si la perilla golpea contra la

pared o el tope de la puerta, puede

dañarse. En tal caso, quedarán anuladas

TODAS las garantías.

La falta de instalar la cerradura correcta-

mente al ajustar grueso de la puerta puede

dañar la cerradura. En tal caso, todas las

garantías serán nulas y sin efecto.

Ajustement de la serrure

2" (51 mm) à 21⁄4" (57 mm)

Pour les portes de 2" (51 mm) à 21⁄4" (57

mm) d'épaisseur, ajuster la serrure

comme suit (voir figures 4-2 et 4-3):

1. Enlever le palastre (AA) en desserrant

les six vis. Un de ces vis peut se trouver

sous l’étiquette du numéro de série.

2. Enlever l'unité cylindrique d'entraîne-

ment (CC) en desserrant les quatre vis

«sem» (EE) de l'intérieur du palastre.

3. Insérer l'entretoise supplémentaire

(accessoire «f» de la liste de vérification)

entre le palastre (AA) et l'unité cylindrique

d'entraînement (C).

4. Replacer l'unité cylindrique d'entraîne-

ment (CC) à l'aide des quatre vis «sem»

à rondelle captive de 8-32 x 11⁄16" (17

mm) fournis (accessoire «l» de la liste

vérification) sur le palastre (AA).

5. Ajouter la contre-goupille supplémentaire

(accessoire «h» de la liste de vérification)

dans la position Ade l'arbre d'entraîne-

ment (DD) (voir figure 4-3).

Note: Soyez sûr que les goupilles d'arbre

d'entraînement (F) sont verticales dans la

serrure (le schéma 4-4).

6. Fixer le palastre (AA) sur le boîtier de

logement.

Avertissement: Tout dommage résultant

d'un coup de bouton contre le mur ou le

butoir mural annulerait TOUTES les

garanties.

Le manque d'établir la serrure correcte-

ment en ajustant l'épaisseur de porte peut

endommager la serrure. Dans un tel cas,

toutes les garanties seront nulles et.

4-2

4-3

(f)

4-4

(AA)

(BB)

(EE)

(CC) (DD)

(CC)

(AA)

Cambio de la dirección del movimiento de

la cerradura

Changing the hand of the lock

Note: Locks are factory handed for left

hand operation (A) (see figure 5-1). Use

the following procedure to change the hand

of the lock to right hand operation (B).

1. Remove the back plate assembly (A)

from the front lock housing by removing

the six back plate sems screws (see

figure 5-2).

2. Unscrew the four Phillips head sems

screws (B) and remove the cylindrical

drive unit (C) from the back plate (A).

3. Turn the cylindrical drive unit (C) 180° so

that the cutout for the latch (D) faces the

opposite direction.

4. Reattach the cylindrical drive unit (C) to

the back plate assembly (A) using the

four Phillips head screws removed in

step 2.

Note: Be sure the drive shaft pins (F) are

vertical in the lock (figure 5-3).

5. Remount the back plate assembly (A)

onto the front lock housing assembly.

6. Tighten all six screws securely.

7. Test the lock to make sure it is still

working properly (see “Testing the

operation of the lock” on page 16).

Observación: a menos que se haya especificado

lo contrario, todas las cerraduras montadas en

fábrica se abren hacia la izquierda (A) (véase la

ilustración 5-1). Siga el procedimiento dado a con-

tinuación para cambiar la dirección del movimiento

de la cerradura (B).

1. Quite la placa de montaje posterior (A) de la

caja delantera de la cerradura, sacando los seis

tornillos de la placa posterior (véase la ilus-

tración 5-2).

2. Desatornille los cuatro tornillos con cabeza

Phillips (B) y quite la unidad cilíndrica (C) de la

placa posterior (A).

3. Haga girar la unidad cilíndrica 180° de

manera tal que el corte correspondiente al

pestillo (D) esté en la dirección opuesta.

4. Vuelva a instalar la unidad cilíndrica (C) en la

placa de montaje posterior (A), utilizando los

cuatro tornillos Phillips que quitó en el paso 2.

Nota: Esté seguro que los pernos del eje impulsor

(F) son verticales en la cerradura (cuadro 5-3).

5. Vuelva a instalar la placa de montaje

posterior (A) en la caja delantera de la

cerradura.

6. Ajuste bien los seis tornillos.

7. Pruebe la cerradura para asegurarse de que fun-

ciona como corresponde (véase “Pruebas de

funcionamiento de la cerradura”, página 16).

Instalación de la cerradura

Installing the lock

1. Remove the inside knob by using the

pointed end of the spanner wrench (item “i”

on the checklist) to depress the spring

loaded retaining clip, visible through the

poke hole in the collar of the cylindrical

drive unit.

2. Pull the knob while simultaneously

releasing the retaining clip.

3. Remove the knob from the lock body.

4. Align the latch tailpiece (A) with the shoe

retractor (B) of the cylindrical drive unit (D)

by depressing the latch bolt slightly. Make

sure that the latch prongs (C) and

cylindrical drive unit (D) engage each other

as shown in figure 6-1.

1. Quite la perilla que va en la parte de aden-

tro de la puerta, apretando la abrazadera

sujetadora de resorte que se ve a través

del agujero, utilizando la punta de la llave

de arco (artículo “i” de la lista de verifi-

cación), visible a través del cuello de la

unidad cilíndrica.

2. Tire la perilla mientras suelta la

abrazadera sujetadora.

3. Saque la perilla del cuerpo de cerradura.

4. Alinee la parte posterior del pestillo (A)

retractor del patín (B) de la unidad cilíndri-

ca (D), apretando ligeramente el pestillo.

Asegúrese que las salientes del pestillo

chan como muestra la ilustración 6-1.

Changement de la main de serrure

N.B.: Sauf indication contraire, toutes les ser-

rures sont conçues pour un

fonctionnement à main gauche (A) (voir

figure 5-1). Suivre les instructions

ci-dessous pour obtenir une main de serrure

droite (B).

1. Enlever le palastre (A) en desserrant les

six vis «sem» (voir figure 5-2).

2. Enlever l'unité cylindrique d'entraînement

Phillips (B) sur l'intérieur du palastre (A).

3. Faire pivoter l'unité cylindrique

d'entraînement (C) pour que la découpe du

pêne (D) soit en direction opposée (180°).

4. Fixer l'unité cylindrique d'entraînement (C)

sur le palastre (A) à l’aide des quatres vis

Phililips à tête cruciforme retirées à l’étape

Note: Soyez sûr que les goupilles d'arbre

d'entraînement (F) sont verticales dans la ser-

rure (le schéma 5-3).

5. Fixer le palastre (A) sur le boîtier de la ser-

rure.

6. Serrer les six vis.

7. Vérifier si la serrure fonctionne

correctement, voir «Vérification du

fonctionnement de la serrure».

Installation de la serrure

1. Enlever le bouton intérieur en desserrant

l’anneau d’arrêt visible par le petit orifice de

l’unité cylindrique avec l’extrémité de la clé à

ergot (accessoire «i» de la liste de vérifica-

tion.

2. Tirer le bouton tout en relâchant l'anneau

d'arrêt.

3. Retirer le bouton du corps de la serrure.

4. Aligner la tige de connexion (A) du pêne

avec le sabot rétracteur (B) de l'unité

cylindrique d'entraînement (D) en

desserrant légèrement le pêne demi-tour.

S’assurer que les mentonnets (C) du pêne

et l'unité cylindrique d'entraînement (D)

s'engagent correctement (voir figure 6-1).

5-1

5-2

6-1

5-3

Pruebas de funcionamiento de la cerradura

Testing the operation of the lock

1. Enter the factory-set combination:

Depress buttons 2 and 4 at the same

time (release), then depress button 3

(release). You should feel a slight click

as each button is depressed (see figure

7-1).

2. Turn the outside knob clockwise to the

stop position and hold. Make sure the

latch is fully retracted and flush with the

latch face plate.

3. Release the knob. The latch should

return to the fully extended position.

4. Turn the inside drive sleeve (A) to the

left to stop position and hold (see figure

7-2). The latch will retract until it is flush

with the latch face plate. Release the

sleeve — the latch should return to the

fully extended position. Repeat by turn-

ing sleeve to the right.

1. Ponga la combinación que viene de

fábrica: oprima los botones 2 y 4 al

mismo tiempo (suelte); luego oprima el

botón 3 (suelte). Con cada uno de los

botones que apriete, deberá oir un

chasquido (véase la ilustración 7-1).

2. Haga girar la perilla hacia la derecha

hasta que se detenga y manténgalo en

esa posición. Asegúrese de que el

pestillo queda totalmente replegado y al

ras con la placa de recubrimiento.

3. Suelte la perilla. El pestillo debería

volver a salir completamente.

4. Haga girar el eje interior del (A) impulsor

hasta donde se pare y manténgalo en

esa posición (véase la ilustración 7-2).

El pestillo se replegará hasta quedar al

ras con la placa de recubrimiento.

Suelte el eje y el pestillo debería volver

a salir completamente. Repita, girando

la perilla a la derecha.

Instalación de la placa de refuerzo

Installing the reinforcing plate

1. Place the reinforcing plate (A) over the

inside drive sleeve (B) as shown in fig-

ure 8-1.

2. Insert the two 21⁄2" (64 mm) screws (C)

(item “m” on the checklist) through the

reinforcing plate into the 1⁄4" (6 mm) holes

drilled in the door.

3. Tighten the screws to secure the lock

housing to the door. The reinforcing

plate (A) should be parallel with the

edge of the door and centered around

the inside drive sleeve (B).

Note: Using the thread ring to center the

reinforcing plate (A) will also aid when

installing the inside trim plate in step 10,

page 18.

1. Coloque la placa de refuerzo (A) sobre

el eje interior del impulsor (B), como lo

muestra la ilustración 8-1.

2. Inserte los dos tornillos de 21⁄2pulg.

(64 mm) (C) (artículo “m” en la lista de

verificación) a través de la placa de

refuerzo, en los agujeros de 1⁄4pulg.

(6 mm) que se hicieron en la puerta.

3. Apriete los tornillos para fijar la caja de

la cerradura a la puerta. La placa de

refuerzo (A) debería quedar paralela al

borde de la puerta y centrada alrededor

de eje interior del impulsor.

Nota: un aro roscado para centrar la placa

de refuerzo (A) también ayudará a

instalar la placa interior, descrita en el paso

10.

Vérification du fonctionnement de la

-serrure

1. Entrer la combinaison pré-réglée à

l’usine: appuyer sur le 2 et le 4

ensemble, puis relâcher. Appuyer sur le

3, puis relâcher. Un léger déclic doit se

faire sentir chaque fois que vous

pressez un bouton (voir figure 7-1).

2. Tourner le bouton dans le sens des

aiguilles d’une montre jusqu'en fin de

course, puis maintenir le bouton dans

cette position. Vérifier que le pêne est

complètement rétracté.

3. Relâcher le bouton. Le pêne devrait

reprendre sa position initiale d'extension.

4. Faire pivoter le manchon d'entraînement

(A) jusqu'en fin de course (voir figure

7-2). Le pêne se rétractera pour affleurer

la têtière. Relâcher le manchon: le pêne

devrait reprendre sa position initiale

d'extension. Répéter l’opération en

tournant le bouton vers la droite.

Installation de la plaque de renfort

1. Placer la plaque de renfort (A) sur le

manchon d'entraînement (B) (voir

figure 8-1).

2. Insérer deux vis de 21⁄2" (64 mm) (C)

(accessoire «m» sur la liste de

vérification) dans les trous de 1⁄4" (6 mm).

3. Serrer les vis pour fixer le boîtier de

serrure sur la porte. S’assurer que la

plaque de renfort est parallèle au chant

de porte et centrée par rapport au

manchon d’entraînement (B).

Note: L’utilisation de la bague filetée pour

centrer la plaque de renfort (A) est

également utile à l’étape 10, lors de

l’installation de la plaque de garniture

intérieure.

7-1

7-2

8-1

Instalacion del dispositivo

modelos 103x, 104x

Installing the passage set

models 103x, 104x

1. Insert the key or turn knob passage set

assembly (A) into the lower opening in

the trim plate (C) and secure it with the

spring clip (B) from inside (see figure 9-

1).

2. The tailpiece (D) is scored in several

places so you can easily break off the

section that extends beyond the required

lenght to engage the passage set cam.

3. Hold the tailpiece (D) firmly with a pair of

pliers on the passage plug side of the tail-

piece, adjacent to the desired break line.

4. With a second pair of pliers, grip the

tailpiece on the other side of the scored

line and bend up and down until it

breaks (see figure 9-2).

1. Inserte la llave o el cilindro de paso libre

(A) en la más bajo abertura de la placa

interior (C) y fíjelo desde adentro con la

abrazadera sujetadora (B) (véase la ilus-

tración 9-1).

2. La parte posterior (D) tiene varias rayas

que pueden romperse para obtener la

longitud necesaria para que el dispositi-

vo de paso libre se enganche a la leva.

3. Sostenga bien la parte posterior (D) con

un par de pinzas del lado del cilindro,

cerca de la línea donde desea cortarla.

4. Con otras pinzas, tome la parte posterior

del lado de las líneas marcadas y haga

un movimiento hacia arriba y hacia abajo

hasta que se corte (véase la ilustración

9-2).

Instalación de la placa interior

Installing the inside trim plate

1. Position the trim plate (A) over the

reinforcing plate (B) (see figure 10-1).

For passage models, assure the tail-

piece is aligned with the passage actua-

tor slot, and the two engage properly.

2. Gently screw the thread ring (C) clock-

wise onto the cylindrical drive unit (D).

If you encounter difficulty during Step 2,

remove the trim plate and readjust the

reinforcing plate. Do not force the thread

ring.

3. Tighten the thread ring (C) clockwise

using the spanner wrench provided (E)

(item “i” on checklist) (see figure 10-2).

1. Coloque la placa interior (A) sobre la

placa de refuerzo (B) (véase la ilus-

tración 10-1).

Para los modelos del paso, asegure la

cola se alinea con la ranura del actuador

del paso, y los dos enganchan correcta-

mente.

2. Suavemente atornille el aro roscado (C)

hacia la derecha en la unidad cilíndrica

(D).

Si tiene dificultad para ejecutar el paso

2, quite la placa interior y reajuste la

placa de refuerzo. No fuerce el aro

roscado.

3. Apriete el aro roscado (C) utilizando la

llave de arco provista (E) (artículo “i” en la

hoja de verificación). Vea la ilustración

10-2.

Installation du libre-accès

modèles 103x, 104x

1. Insérez la clef ou le passage réglé de

bouton de tour (a) dans l'ouverture

inférieure dans le plat d'équilibre (c) et

fixez-le avec le clip à ressort (b) de l'in-

térieur (voir le schéma 9-1).

2. La tige de connexion (D) comporte

plusieurs points de brisure permettant

de la couper en laissant la longueur

voulue pour l’engager dans la came du

libre-accès.

3. Avec une paire de pinces, tenir

fermement la tige de connexion (D), côté

tige près du point de brisure.

4. Avec une deuxième paire de pinces, tenir

la tige de connexion de l’autre côté du point

de brisure et faire plier de bas en haut

jusqu’à ce qu’elle brise (voir figure 9-2).

Installation de la plaque de garniture

1 Placer la plaque de garniture (A) sur la

plaque de renfort (B) (voir figure 10-1).

Pour des modèles de passage, assurez

la queue est aligné avec la fente de

déclencheur de passage, et les deux

s'engagent correctement.

2. Visser avec précaution la bague filetée

(D).

En cas de difficulté, enlever la plaque de

garniture et réaligner la plaque de

renfort. Ne pas forcer la bague filetée.

3. Serrer la bague filetée (C) dans le sens

des aiguilles d’une montre, à l'aide de la

clé à ergot (E) (accessoire «i» de la liste

de vérification) (voir figure 10-2).

9-2

10-1

9-1

10-2

Instalación de la perilla del lado de aden-

tro

Installing the inside knob

1. Place the knob (A) on the inside drive

sleeve (B). Locate the retaining clip

through the poke hole in the collar (C) of

the inside drive sleeve (B). If the thread

ring (D) covers this poke hole, loosen

the thread ring and align the hole in the

thread ring with the hole in the collar (C).

2. Depress the knob-retaining clip using

the pointed tip of the spanner wrench

(E) (see figure 11-1).

3. Push the inside knob on while simulta-

neously removing the spanner wrench

(E) — the retaining clip will snap back

into place securing the knob.

4. Retighten the thread ring if it was

loosened.

5. Turn the inside knob to the left to the

stop position and hold. The latch should

retract smoothly until it is flush with the

face plate. Repeat by turning knob to the

right.

6. Release the knob — the latch should

return to the fully extended position.

1. Coloque la perilla (A) en el eje interior

del impulsor (A). Encuentre la

abrazadera sujetadora a través del agu-

jero en el cuello (C) del eje (B). Si el aro

roscado (D) cubre el agujero, afloje el

aro y alinee el agujero del aro con el del

cuello (C).

2. Presione la abrazadera sujetadora de la

perilla, utilizando la punta de la llave de

arco (E) (véase la ilustración 11-1).

3. Introduzca la perilla mientras quita la

llave de arco (E) - la abrazadera

sujetadora volverá a colocarse en su

lugar, sujetando la perilla.

4. Vuelva a apretar el aro roscado, si se

aflojó.

5. Haga girar la perilla hasta que se pare y

manténgala en esa posición. El pestillo

debería replegarse suavemente hasta

quedar al ras con la placa de recubrim-

iento. Repita, girando la perilla a la

derecha.

6. Suelte la perilla - el pestillo debería

volver a salir completamente.

Instalación del cilindro para cambiar la

combinación

Installing the combination change

plug assembly

1. Insert the DF-59 key (A) into the cylinder

(B) of the combination change plug

assembly (see figure 12-1).

2. Insert the threaded bolt (C) through the

hole in the trim plate and into the

mounting stud located in the 1" (25 mm)

diameter cutout (see figure 12-1). No

spring clip is required.

3. Turn the key clockwise until the collar of

the combination change plug assembly

butts up to the trim plate.

Caution: Do not overtighten.

The key can be removed in either the

vertical or horizontal position.

1. Inserte la llave DF-59 (A) en el cilindro

(B) para cambiar la combinación.

2. Inserte el perno roscado (C) a través del

agujero en la placa interior hasta el

saliente de montaje situado en el agu-

jero de 1 pulg. (25 mm) de diámetro

(véase la ilustración 12-1). No se

requiere abrazadera sujetadora de

resorte.

3. Haga girar la llave hacia la derecha

hasta que el cuello del cilindro quede al

ras con la placa de adorno.

Precaución: no apriete demasiado.

La llave puede sacarse en la posición

vertical u horizontal.

Installation du bouton intérieur

1. Placer le bouton (A) sur le manchon

d'entraînement (B). Localiser l'anneau

d'arrêt par le petit orifice du collet (C) du

manchon intérieur (B). Si la bague

filetée (D) recouvre l'orifice, desserrer la

bague, puis aligner l'orifice de la bague

avec celui du collet (C).

2. Avec la pointe de la clé à ergot (E),

desserer l’anneau d’arrêt (voir figure 11-1).

3. Faire glisser le bouton intérieur en

retirant la clé à ergot (E): l'anneau d'ar-

rêt reprend sa position initiale.

4. Resserrer la bague filetée si nécessaire.

5. Tourner le bouton intérieur jusqu'en fin

de course, et le maintenir dans cette

position. Le pêne devrait se rétracter

lentement et affleurer la têtière. Répéter

l’opération en tournant le bouton vers la

droite.

6. Relâcher le bouton: le pêne devrait

reprendre sa position initiale d'extension.

Installation du cylindre de changement de

combinaison

1. Insérer la clé DF-59 (A) dans le cylindre

(B) de changement de combinaison.

2. Insérer le boulon fileté (C) dans le trou

de la plaque de garniture et dans le

goujon situé dans le logement de 1"

(25 mm) de diamètre (voir figure 12-1).

Aucun anneau d'arrêt requis.

3. Tourner la clé dans le sens des aiguilles

d’une montre jusqu'à ce que le collet du

cylindre vienne affleurer la plaque de

garniture.

Attention: Ne pas trop serrer.

La clé se retire en position verticale ou

horizontale.

11-1

12-1

KABA SIMPLEX®1000 SERIES

LIMITED WARRANTY

Kaba Access Control warrants this product to be free from defects in material

and workmanship under normal use and service for a period of three (3) years.

Kaba Access Control will repair or replace, at our discretion, 1000 Series Locks

found by Kaba Access Control analysis to be defective during this period. Our

only liability, whether in tort or in contract, under this warranty is to repair or

replace products that are returned to Kaba Access Control within the three (3)

year warranty period.

This warranty is in lieu of and not in addition to any other warranty or condi-

tion, express or implied, including without limitation merchantability, fitness for

purpose or absence of latent defects.

ATTENTION: This warranty does not cover problems arising out of improper

installation, neglect or misuse. All warranties implied or written will be null and

void if the lock is not installed properly and/or if any supplied component part

is substituted with a foreign part. If the lock is used with a wall bumper, the

warranty is null and void. If a doorstop is required, we recommend the use of a

floor secured stop.

The environment and conditions of use determine the life of finishes on Kaba

Access Control products. Finishes on Kaba Access Control products are subject

to change due to wear and environmental corrosion. Kaba Access Control can-

not be held responsible for the deterioration of finishes.

Authorization to Return Goods

Returned merchandise will not be accepted without prior approval. Approvals

and Returned Goods Authorization Numbers (RGA Numbers) for the 1000

Series are available through our Customer Service department in Winston-

Salem, NC 800.849.8324. The serial number of a lock is required to obtain

this RGA Number. The issuance of an RGA does not imply that a credit or

replacement will be issued.

The RGA number must be included on the address label when material is

returned to the factory. All component parts including latches and strikes (even

if not inoperative) must be included in the package with return. All merchandise

must be returned prepaid and properly packaged to the address indicated.

KABA ACCESS CONTROL

2941 INDIANA AVENUE

WINSTON-SALEM, NC 27199-3770

NO POSTAGE

NECESSARY

IF MAILED

IN THE

UNITED STATES

BUSINESS REPLY MAIL

FIRST-CLASS MAIL PERMIT NO. 1563

POSTAGE WILL BE PAID BY ADDRESSEE

WINSTON-SALEM, NC

Thank you for purchasing our product. In order to

protect your investment and to enable us to better

serve you in the future, please fill out this registration

card and return it to Kaba Access Control, or

This lock will be used in what type of facility?

oCommercial Building oIndustrial/Manufacturing oAirport

oCollege/University oGovernment/Military oSchool/Educational

oHospital/Healthcare oOther (please specify)

What area is being secured with this lock? (e.g. Front Door, Common Door, Exercise Room)

This lock is:

oNew Installation

oReplacing a conventional keyed lock

oReplacing a Kaba Mechanical Pushbutton Lock

oReplacing a Kaba Electronic Access Control

oReplacing a Keyless Lock other than Kaba

How did you learn about Kaba Access Control Pushbutton Locks?

oAdvertisement o Previous Use oInternet/Web oAnother Use

oLocksmith oMaintenance oTraining Class oOther (please specify)

What was your reason for buying this lock?

Who installed your lock?

oLocksmith oMaintenance oOther

oCheck here if you would like more information on Kaba Access Control locks.

Name

Position

Company

Address

City

State ZIP (Postal Code) Country

Phone

Name of Dealer Purchased From

Date of Purchase

Lock Model Number

REGISTRATION CARD

Notes

This step is very important, as it will

keep the lock from being inadvertently

forced out of timing.

1. Locate the drive pins/actuators found in

the key override slot of the outside

knob.

Note: These vary depending on the key

override selected. For Best, Corbin, or

Sargent, use figure 13-1, for Schlage, use

figure 13-2, and for Medeco/ASSA/Yale

use figure 13-3.

2. Notice the rear of the cylinder that will

be installed. The profile and receiver

area on the rear of that cylinder should

be able to receive the pins/actuators

found inside the knob.

3. The drive pins/actuators must be

aligned to easily receive the cylinder

when installed. The knob does not

need to be turned partially or otherwise

to insert the cylinder. If this is done, it

will cause the drive shaft to be turned

and the timing will be off.

4. If the drive pins/actuators will not align,

use a flat black screwdriver or needle

nose pliers to turn the pins/actuator

approximately 180o. Then repeat Step 3.

5. Once the cylinder is inserted and

locked into place, rotate the key and

the latch should retract flush. If so,

release and remove the key. If not,

repeat Step 4.

6. Turn the outside knob. The latch should

not move. If it does, the timing is off.

Remove the cylinder and repeat Step 4.

7. Enter the combination, assuring it

works as intended. The latch should

retract flush.

Este paso es muy importante, pues

guardará la cerradura inadvertidamente

de ser forzado fuera de la sin-

cronización.

1. Sitúe los pernos de impulsión/los actu-

adores encontrados en la ranura domi-

nante de la invalidación de la perilla

exterior.

Nota: Éstos varían dependiendo de la

invalidación de llave seleccionada. Para

el mejor, Corbin, o Sargent, utiliza el

cuadro 13-1, para Schlage, el cuadro 13-2

del uso, y para el cuadro 13-3 del uso de

Medeco/ASSA/Yale.

2. Note la parte posterior del cilindro que

será instalado. El perfil y el área del

receptor en la parte posterior de ese

cilindro deben poder recibir los

pernos/los actuadores encontrados den-

tro de la perilla.

3. Les clavettes/déclencheurs doivent être

alignés pour recevoir facilement le cylin-

dre une fois installés. Le perilla n'a pas

besoin d'être tourné partiellement ou d'in-

sérer autrement le cylindre. Si ceci est

fait, il causera l'arbre d'entraînement

d'être tourné et la synchronisation sera

éteinte.

4. Si los pernos de impulsión/los actu-

adores no alinean, utilice un destornil-

lador del negro plano o los alicates de

nariz de aguja para dar vuelta a los per-

nos/actuador aproximadamente 180o.

Entonces repita el paso 3.

5. Una vez que el cilindro se inserta y se

traba en lugar, gire la llave y el cierre

debe contraer a ras. Si es así lance y

quite la llave. Si no, repita el paso 4.

6. Dé vuelta a la perilla exterior. El cierre

no debe moverse. Si hace, la sin-

cronización está apagada. Quite el

cilindro y repita el paso 4.

7. Incorpore la combinación, asegurándolo

que trabaja según lo previsto. El cierre

debe contraer a ras.

Instalación del cilindro dominante de la

invalidación

Installing the key override cylinder

13-1

13-3

Cette étape est très importante, car elle

gardera la serrure d'être par distraction

forcé hors de la synchronisation.

1. Plac les clavettes/déclencheurs trouvés

dans la fente principale de priorité de

bouton extérieur.

Note: Ceux-ci varient selon le dépasse-

ment du clef choisi. Pour le meilleur,

Corbin, ou Sargent, emploient le schéma

13-1, pour Schlage, schéma 13-2 d'utilisa-

tion, et pour le schéma 13-3 d'utilisation de

Medeco/ASSA/Yale.

2. Notez l'arrière du cylindre qui sera instal-

lé. Le profil et le secteur de récepteur sur

l'arrière de ce cylindre devraient pouvoir

recevoir les goupilles/déclencheurs trou-

vés à l'intérieur du bouton.

3 Les clavettes/déclencheurs doivent être

alignés pour recevoir facilement le

cylindre une fois installés. Le bouton

n'a pas besoin d'être tourné partielle-

ment ou d'insérer autrement le cylindre.

Si ceci est fait, il causera l'arbre d'en-

traînement d'être tourné et la synchro-

nisation sera éteinte.

4 Si les clavettes/déclencheurs

n'aligneront pas, utilisez un tournevis

de noir plat ou les pinces de nez

d'aiguille pour tourner les

goupilles/déclencheur approximative-

ment 180o. Répétez alors l'étape 3.

5. Une fois que le cylindre est inséré et

fermé à clef sur l'endroit, tournez la clef et

le verrou devrait se rétracter à affleure-

ment. Si oui, libérez et enlevez la clef.

Sinon, répétez l'étape 4.

6. Tournez le bouton extérieur. Le verrou ne

devrait pas se déplacer. S'il fait, la syn-

chronisation est éteinte. Enlevez le cylin-

dre et répétez l'étape 4.

7. Écrivez la combinaison, l'assurant que

travaille comme prévu. Le verrou

devrait se rétracter à affleurement.

Installation du cylindre principal de

priorité

13-2

Driver

Cylinder

Driver

Instalación de la contra

Installing the strike

1. Mark the location of the strike on the

door frame (A) according to the tem-

plate. Make certain that the line through

the screw holes of the strike is aligned

with the line through the screw holes on

the face of the latch when the door is

closed (see figure 14-1).

2. Mortise the door frame (for strike box) to

a minimum depth of 3⁄4" (19 mm). This

will guarantee that the latch (D) can be

fully extended into the door frame when

using a 3⁄4" throw latch. (The supplied

KABA ILCO strike box must be used).

3. Place the strike box (B) in the mortised

cutout. Secure the strike plate (C) with

two of the 3⁄4" (19 mm) screws (E)

provided (item “j” on checklist). If

necessary, draw a line around the strike.

Use this line as a guide to cut out a

minimum of 1⁄16" (2 mm) of material or

enough to make the strike plate flush

with the door frame.

Caution: Check the operation of the latch

by making sure that the dead latch stops

against the strike plate, and does not slip

into the strike opening when the door is

closed (A) (see figure 14-2). If this situation

occurs, then a total lockout may result. This

will void our warranty of the complete lock

mechanism.

Note: If there is a gap between the edge of

door and the frame (or in the case of dou-

ble doors, the edge of the door and the

edge of the door) of more than 1⁄4" (6 mm)

the dead latch will fail to engage the strike

plate.

If necessary, correct the door over-travel by

using the rubber bumpers as described in

“Preserving the latch”.

1. Marque en el marco de la puerta el lugar

donde va la contra (A), siguiendo las indi-

caciones de la plantilla. Asegúrese que la

línea que atraviesa los agujeros de los

tornillos de la contra está alineada con la

línea que atraviesa los agujeros de los

tornillos de la chapa del pestillo, cuando

la puerta está cerrada (véase la ilus-

tración 14-1).

2. Corte el marco de puerta (para empotrar

la caja guardapolvo) hasta una profundi-

dad mínima de 3⁄4pulg. (19 mm). Esto

garantizará que el pestillo (D) entre

completamente en el marco de la puer-

ta. (Deberá utilizarse la caja guardapol-

vo suministrada por KABA ILCO).

3. Coloque la caja guardapolvo (B) en el

corte que ha hecho para empotrarla. Fije

la contra (C) con dos de los tornillos de

3⁄4pulg. (19 mm) provistos (artículo “j” en

la hoja de verificación). Si es necesario,

dibuje el contorno de la contra. Use esta

línea como guía para cortar un mínimo

de 1⁄16 pulg. (2 mm) de material o lo

suficiente para que la contra quede al

ras con el marco de la puerta.

Precaución: verifique, al quedar la

puerta cerrada, el funcionamiento del

pestillo asegurándose que el pin de seguri-

dad del mismo quede detenido por la placa

de contra y no entre en la abertura de la

misma (A) (véase la ilustración 14-2). Si

esto se produce, es posible que la puerta

se cierre completamente y no pueda

abrirse. En ese caso la garantía de todo el

mecanismo de la cerradura quedará anula-

da.

Nota: si hay un espacio de más de 1⁄4pulg.

(6 mm) entre el borde y el marco de la

puerta (o en el caso de puertas dobles, el

borde de una puerta y el borde de la otra)

el pin de seguridad no logrará enganchar

el batiente donde va la contra.

Si es necesario, corrija el exceso de

batiente de la puerta mediante topes de

caucho, tal como se describe en

“Mantenimiento del pestillo”.

14-1

14-2

Installation de la gâche

1. Marquer l'emplacement de la gâche sur

le jambage de porte (A) à l'aide du

gabarit. S’assurer, lorsque la porte est

fermée, que la ligne de repère des trous

pour les vis de la gâche est alignée avec

la ligne de repère des trous pour les vis

de la têtière (voir figure 14-1).

2. Pratiquer une mortaise dans le jambage

(en prévision du boîtier antipoussière)

de 3⁄4" (19 mm) de profondeur maximum.

Ceci permettra au pêne (D) de s'en-

gager complètement dans son loge-

ment. (Utiliser le boîtier antipoussière

KABA ILCO fourni).

3. Placer le boîtier antipoussière (B) dans

son logement mortaisé. Fixer la gâche

(E) (accessoire «j» de la liste de vérifica-

tion). Tracer le pourtour de la gâche au

besoin. Utiliser cette ligne de repère

pour enlever environ 1⁄16" (2 mm) de bois

pour que la gâche affleure le jambage

de porte.

Attention: Vérifier que le contre-pêne de

sécurité vienne s'appuyer contre la gâche.

Si le contre-pêne glisse dans le logement

de la gâche (A) lorsque la porte est fermée

(voir figure 14-2), la serrure pourrait inter-

dire l'accès. Une mauvaise installation

annule toute garantie du mécanisme de

verrouillage.

Note: S'il y a un espace de plus de 1⁄4"

(6 mm) entre le chant de porte et le jam-

bage (ou entre la cloison s'il s'agit d'une

porte à deux vantaux), le pêne ne pourra

pas s'engager dans son logement.

Au besoin, corriger le dépassement de la

fin de course de la porte en fixant des

butées de caoutchouc voir «Alignement

entre la porte et le jambage».

CORRECT

INCORRECT

FOR YOUR SECURITY THE

COMBINATION MUST BE CHANGED

WHEN THE LOCK IS INSTALLED.

The door must be open.

On models with the passage feature, make

sure the passage feature is disengaged:

turn knob or key should be in vertical

position (A) (see figure 15-1).

1. Insert the DF-59 control key (B) into the

combination change plug assembly (C)

and unscrew the cylinder by turning the

key counterclockwise. Remove the com-

bination change plug to gain access to

the combination change sleeve (see fig-

ure 15-1).

2. Turn the outside knob once clockwise

(all the way, until it stops) then release.

The latch should not retract (see figure

15-2).

3. Enter the existing combination. On new

installations, use the factory-set combi-

nation: depress 2 and 4 simultaneously,

(release), then 3 (release). You should

feel a slight click as each button is

depressed.

4. Insert the spanner wrench as shown in

Figure 15-3 to engage the combination

change sleeve (A). Gently turn the

spanner wrench clockwise to the stop

position (a slight click should be felt),

then turn the spanner wrench counter-

clockwise to the stop position (A) (see

figure 15-4). Remove the spanner

wrench.

5. Turn the outside knob once clockwise all

the way until it stops, then release. The

latch should not retract (see figure 15-5).

6. Choose your new combination, write it

on page 30, then enter the new combi-

nation — depress buttons care-fully

(a slight click should be felt as each

button is depressed). At least 3 digits

are recommended in the code.

PARA SU SEGURIDAD CAMBIE LA

COMBINACION DESPUES DE

INSTALAR LA CERRADURA.

La puerta debe estar abierta.

En los modelos con paso libre, asegúrese

que el dispositivo para paso libre está

desactivado (A), la perilla o la llave

deberían estar en posición vertical (véase

la ilustración 15-1).

1. Inserte la llave de control DF-59 (B) en

el cilindro para cambiar (C) la combi-

nación y desatornille el cilindro, hacien-

do girar la llave hacia la izquierda. Quite

el cilindro para tener acceso al eje de

cambio de combinación (véase la ilus-

tración 15-1).

2. Haga girar hacia la derecha (completa-

mente, hasta que se pare) la perilla que

va del lado de afuera, y luego suéltela.

El pestillo no debe retraerse (ver la figu-

ra 15-2).

3. Ponga la combinación de fábrica. En las

instalaciones nuevas, utilice la combi-

nación de fábrica: oprima los botones 2

y 4 simultáneamente, (suelte), luego

oprima el 3 (suelte). Cada vez que

oprime un botón, debería oir un chasqui-

do.

4. Inserte la llave de arco, como se indica

en la ilustración 15-3, para enganchar el

eje de cambio de combinación (A).

Suave-mente, haga girar la llave de arco

hacia la derecha hasta que se detenga

(se debería oir un leve chasquido);

luego gire la llave de arco hacia la

izquierda hasta que se detenga (A)

(véase la ilustración 15-4). Saque la

llave de arco.

5. Haga girar hacia la derecha la perilla

que va del lado de afuera hasta que se

pare y luego suéltela (véase la ilus-

tración 15-5)

6. Escoja una combinación nueva, escríbala

en la página 30 y luego ponga la nueva

combinación — oprima los botones cuida-

dosamente (al oprimir cada uno de los

botones, se debería sentir un leve

chasquido). Por lo menos 3 dígitos se

recomiendan en el código.

Cambio de la combinación

Changing the combination

15-3

15-4

POUR PLUS DE SÉCURITÉ, CHANGER LA

COMBINAISON AU MOMENT

D'INSTALLER LA SERRURE

Garder la porte ouverte.

Sur les modèles pourvus de la fonction de

libre-accès, s’assurer que cette fonction est

désactivée (A); le bouton ou la clé doivent

être à la verticale (voir figure 15-1).

1. Insérer la clé de commande DF-59 (B)

dans le cylindre de changement (C) de

combinaison et desserrer le cylindre en

tournant la clé dans le sens inverse des

aiguilles d’une montre. Retirer le cylindre

de changement de combinaison afin

d'atteindre le manchon de changement

de combinaison (voir figure 15-1).

2. Tourner le bouton extérieur dans le sens

des aiguilles d’une montre jusqu'en fin

de course, puis le relâcher. Le pêne ne

doit pas se rétracter (voir la figure 15-2).

3. Entrer la combinaison existante. S'il

s'agit d'une première installation, app-

uyer sur le 2 et le 4 ensemble, (relâch-

er), puis sur le 3 (relâcher). Un léger

déclic doit se faire sentir chaque fois

qu’un bouton est pressé.

4. Insérer la clé à ergot afin de permettre

au manchon de changement de combi-

naison (A) de s'engager (voir figure 15-

3). Tourner la clé à ergot dans le sens

des aiguilles d’une montre jusqu'en fin

de course (A) (un léger déclic se fait

sentir) puis tourner en sens inverse

jusqu'en fin de course (voir figure 15-4).

Retirer la clé à ergot.

5. Tourner le bouton dans le sens des

aiguilles d’une montre jusqu'en fin de

course, puis le relâcher (voir figure 15-5).

6. Choisir la nouvelle combinaison, l’écrire

à la page 31, puis entrer cette combi-

naison: bien appuyer sur les boutons

(un léger déclic se fait sentir chaque fois

qu’un bouton est pressé). Au moins 3

chiffres sont recommandés dans le

code.

Changement de la combinaison

15-1

15-2

Cambio de la combinación

Continuación

Observación: para crear una combi-

nación, usted puede usar un solo botón o

los cinco, pero cada uno de ellos puede

usarse una sola vez. Para su combinación

puede oprimir dos o más botones

simultáneamente.

7. Haga girar una vez hacia la derecha

la perilla del lado de afuera, hasta que

se pare; manténgala en esa posición

y asegúrese de que el pestillo está

reple-gado (véase la ilustración 15-6).

Suelte la perilla.

Haga girar otra vez la perilla hacia la

derecha hasta que se pare. En este

punto, el pestillo no debería replegarse a

menos que usted coloque la combinación

nueva (A) (véase la ilustración 15-7).

9. Vuelva a colocar el cilindro para cambiar la

combinación atornillándolo hacia la derecha

con la llave DF-59 — no ajuste demasiado

(véase la ilustración 15-8). Saque la llave y

guárdela en un lugar seguro con estas

instrucciones y la llave de arco.

Changing the combination

Continued

Note: You can use one button or all five for

a combination, but each button can only be

used once. You can depress two or more

buttons simultaneously as a step in the

combination.

7. Turn the outside knob clockwise once,

all the way, until it stops, hold in

position and make sure the latch

is retracted (see figure 15-6). Release

the knob.

8. Turn the knob clockwise again to the

stop position. At this point, the latch

(A) should not retract unless you enter

the new combination (see figure 15-

7).

9. Resecure the combination change plug

assembly by screwing it in clockwise

with the DF-59 key — do not overtighten

(see figure 15-8). Remove the key and

store it in a secure area with these

instructions and the spanner wrench.

Registro de combinaciones

Combination setting record

Combination # Date

________________________

Combinación # Fecha

________________________

15-7

15-8

Changement de la combinaison

Suite

N.B.: Vous pouvez utiliser un seul ou les

cinq boutons-poussoirs. Vous ne pouvez

utiliser chaque bouton-poussoir qu'une

seule fois. Vous pouvez appuyer sur deux

boutons-poussoirs ou plus en même temps.

7. Tourner le bouton extérieur dans le sens

des aiguilles d’une montre une seule fois

jusqu'en fin de course. Maintenir le

bouton dans cette position en s’assurant

que le pêne est rétracté (voir figure 15-

6). Relâcher le bouton.

8. Tourner à nouveau le bouton dans le

sens des aiguilles d’une montre jusqu'en

fin de course. Le pêne ne devrait pas se

rétracter, à moins que vous n'entriez la

nouvelle combinaison (A) (voir figure 15-

7).

9. Remettre le cylindre de changement

de combinaison en place en le serrant

dans le sens des aiguilles d’une montre

avec la clé: ne pas trop serrer (voir fig-

ure 15-8). Retirer la clé et la conserver

en lieu sûr avec ces instructions ainsi

que la clé à ergot.

15-6

15-5

Registre des combinaisons

Node la combinaison Date

________________________

Función de paso libre

Modelos 103x, 104x

Using the passage function

Models 103x, 104x

Warning: When using the passage

function, the following procedure must be

followed; otherwise, damage may result.

1. Enter the existing combination.

2. Turn the outside knob clockwise to the

stop position and hold.

3. Keeping the outside knob in its turned

position, rotate the passage turn knob or

keyed lock to the right clockwise to the

horizontal position (A) (see figure 16-1).

4. Release the outside knob. The passage

function is now activated, so the door

can be opened without entering a

combination.

To Cancel the Passage Function:

Rotate the passage turn knob or keyed

lock to the left (counterclockwise) to the

vertical position (B) (see figure 16-2). The

passage function is now deactivated, so

the outside knob will not retract the latch

unless the combination is entered.

Note: Change the combination only when

passage function is deactivated.

Advertencia: si se utiliza la función de

paso libre, deberá seguirse el procedimien-

to indicado a continuación; de lo contrario,

pueden ocasionarse daños.

1. Ponga la combinación programada.

2. Haga girar a la derecha la perilla del

lado de afuera hasta que se pare y

manténgala en esa posición.

3. Manteniendo la perilla en esa posición,

haga girar la perilla de paso libre o el

cilindro de paso libre con llave hacia la

derecha hasta que quede en posición

horizontal (A) (véase la ilustración 16-1).

4. Suelte la perilla. La función de paso libre

se ha activado, por lo tanto la puerta

puede abrirse sin tener que poner una

combinación.

Para cancelar la función de paso libre:

Haga girar la perilla de paso libre o el

cilindro de paso libre hacia la izquierda

hasta que quede en la posición vertical (B)

(véase la ilustración 16-2). La función de

paso libre se desactiva, por lo tanto la

perilla no hará que se repliegue el pestillo,

a menos que se coloque la combinación.

Nota:Antes de cambiar la

combinación, desactive la función de paso

libre.

Utilisation de la fonction de libre-accès

Modèles 103x, 104x

Avertissement: Suivre la procédure

suivante pour utiliser la fonction de libre-

accès afin d'éviter de causer des dom-

mages.

1. Entrer la combinaison existante.

2. Tourner le bouton extérieur jusqu'en fin

de course et le maintenir dans cette

position.

3. En maintenant le bouton extérieur ainsi,

tourner le bouton de libre-accès ou

l'entrée de clé vers la droite à

l'horizontale (A) (voir figure 16-1).

4. Relâcher le bouton extérieur. La

fonction de libre-accès est maintenant

activée et la porte peut s’ouvrir sans que

la combinaison ne soit entrée.

Pour annuler la fonction de libre-accès:

Positionner le bouton de libre-accès ou

l'entrée de clé vers la gauche (sens inverse

des aiguilles d’une montre) à la verticale

(B) (voir figure 16-2). La fonction de libre-

accès est maintenant désactivée et le pêne

ne se rétractera pas sous l'action du bou-

ton extérieur à moins d'entrer la combinai-

son.

Note: Ne changer la combinaison que

lorsque la fonction de libre-accès est

désactivée.

16-1

16-2

La relación entre puerta y marco es crítica

para el rendimiento y durabilidad del

mecanismo del pestillo. Al colocar la

cerradura, la contra y el pestillo, las líneas

centrales, verticales y horizontales, son

importantes y deben cumplir con la norma

ANSI* A115.2. Para asegurar una

instalación adecuada, usted deberá

usar la placa de contra que viene con la

cerradura.

Para alinear adecuadamente la puerta

quizá se requieren topes de caucho (pro-

vistos con la cerradura). El ajuste se hace

más importante en los casos de marcos

de metal, puertas de madera, y placas de

relleno cuando se cambian los herrajes

existentes. La ilustración 17-1 muestra la

alineación adecuada entre la puerta, el

marco, el pestillo y la placa de la contra.

Cuando la puerta se apoya contra el tope

(A), el saliente del pestillo (B) debería apo-

yarse contra la placa de contra. Aquí

notará una tolerancia de 3⁄32 pulg. (2 mm),

básica según las normas ANSI. Si la puer-

ta gira más allá de esta tolerancia, el pin

de seguridad puede deslizarse en la caja

de la contra con el dispositivo de antifric-

ción, haciendo que se atasque creando un

bloqueo (Véase la ilustración 17-2).

Esta situación puede prevenirse añadien-

do otros topes a los topes de la puerta.

* Instituto Nacional Estadounidense de

Normas — para más información sírvase

entrar en contacto con KABA ILCO.

The door to frame relationship is critical for

the performance and durability of the latch

mechanism. The vertical and horizontal

center lines are important when positioning

the lock, the strike, and the latch, and must

be according to ANSI* standard A115.2.

To insure proper installation, you must

use the supplied strike plate.

Rubber bumpers (supplied with the lock)

may be required to properly align the door.

The adjustment becomes more significant

with metal frames, wood doors, and filler

plates when replacing existing hardware.

Figure 17-1 shows the proper alignment

between the door, the frame, the latch and

the strike plate.

When the door rests against the door stop

(A), the dead latch (B) should seat against

the strike plate. At this point, you will notice

a tolerance of 3⁄32" (2 mm), basic according to

ANSI standards. If the door travels beyond

this tolerance, the dead latch may slip into

the strike box with the anti-friction device,

causing the latch to jam, and create a

lock-in and lock-out condition (see

A in figure 17-2).

This condition can be prevented by adding

bumpers to the door stop.

* American National Standards Institute —

contact KABA ILCO for further information.

Preserving the latch Mantenimiento del pestillo

L'alignement entre la porte et le jambage

est primordial pour le bon fonctionnement

et la durabilité du mécanisme de verrouil-

lage. Les axes vertical et horizontal sont

très importants au moment de poser la ser-

rure, la gâche et le pêne et doivent répon-

dre aux normes A115.2 ANSI*. Pour

assurer une installation adéquate, vous

devrez utiliser la plaque de contre

laquelle il vient avec la serrure.

Vous aurez peut-être à utiliser les butées de

caoutchouc fournies en vue d'aligner la porte

correctement. L'ajustement est encore plus

important lorsqu'il s'agit de remplacer du

matériel déjà en place sur des jambages de

métal, des portes en bois et des plaques de

remplissage. La figure 17-1 illustre le bon

alignement qui doit exister entre la porte, le

jambage, le pêne et la gâche.

Lorsque la porte vient s'arrêter contre la

butée de porte (A), le contre-pêne de

sécurité (B) devrait s'appuyer contre la

gâche. Vous pourrez noter un jeu de 3⁄32" (2

mm), norme définie par l'ANSI. Si la course

de la porte n'est pas limitée, le contre-pêne

de sécurité risque de glisser dans le loge-

ment de la gâche avec l'élément antifriction,

interdisant ainsi l'accès de l'intérieur comme

de l'extérieur (voir figure 17-2).

Vous pouvez limiter l'ouverture de la porte

en plaçant des butées de caoutchouc sur

la butée de porte.

* American National Standards Institute

(communiquer avec KABA ILCO pour

obtenir de plus amples renseignements)

Alignement entre la porte et le jambage

17-1

115⁄16" (49mm)

3⁄32" (2mm)

11⁄32" (9mm)

13⁄4" (44mm)

17-2

CORRECT

INCORRECT

Instalación de los topes de caucho

(provistos con el juego de accesorios -

artículo “g” en la hoja de verificación)

1. Cierre la puerta y aplique presión,

asegurándose que el pin de seguridad

se apoya en la placa de la contra.

2. Colocándose del lado donde va el tope

de la puerta, verifique los claros entre la

puerta y el tope en los tres lados del

marco (izquierdo, derecho y superior).

Marque los lugares donde los claros son

de unos 3⁄16 pulg. (5 mm). (Véase la ilus-

tración 17-3).

3. Los topes limpios del donde del área

deben ser solicitados la mejor adheren-

cia.Asegúrese que estos lugares no

tienen grasa ni polvo.

4. Saque la capa protectora de los topes

sin tocar la superficie adhesiva y pégue-

los en los lugares marcados del tope.

5. Antes de probar, deje pasar 24 horas

para que el adhesivo cumpla su función.

Durante este período la puerta puede

abrirse y cerrarse normalmente.

Installing Rubber Bumpers (provided in

accessory pack – item “g” on checklist)

1. Close door and apply pressure making

sure the dead latch rests on the strike

plate.

2. Standing on the door stop side of the

door, check for gaps between the door

and the door stop on all three sides of

the frame (left, right, and top). Mark

locations where the gaps are approxi-

mately 3⁄16" (5 mm) (see figure 17-3).

3. Clean area where bumpers are to be

applied for best adhesion. Make sure

these locations are free of grease and

dust.

4. Peel the rubber bumpers from their

protective backing without touching the

adhesive surface and stick them on the

marked locations on the door stop.

5. Allow 24 hours for adhesive to set

before testing. Door may be operated

normally during this time.

Preserving the latch

Continued

Mantenimiento del pestilo

Continuación

Pose des butées de caoutchouc

(accessoire «g» de la liste de vérification)

1. Fermer la porte et appliquer une pres-

sion en s’assurant que le contre-pêne

de sécurité vient s'appuyer contre la

gâche.

2. En se plaçant du côté de la butée de

porte, vérifier le jeu entre la porte et la

butée de porte sur les trois côtés du

jambage (gauche, droite et dessus).

Marquer tout emplacement dont le jeu

est d'environ 3⁄16" (5 mm) (voir figure 17-

3).

3. Des butoirs propres de là où de secteur

doivent être appliqués pour la meilleure

adhérence. S’assurer que ces emplace-

ments sont dépourvus de graisse et de

poussière.

4. Enlever la bande adhésive qui recouvre

la butée de caoutchouc sans toucher à

la surface collante, puis la fixer à

l'emplacement marqué.

5. Attendre 24 heures avant de vérifier la

pose. Il est toutefois possible d’ouvrir et

de (A) fermer la porte pendant de ce

temps.

17-3

Alignement entre la porte et le jambage

Suite

Para determinar cuál es la combinación de la

cerradura desde la parte delantera de la

cerradura, no existe ningún procedimiento. Una

combinación perdida deberá anularse quitando la

cámara de combinación de la caja de la cerradura;

luego se podrá colocar una nueva combinación.

CERRADURA DESMONTAj E

1. Quite la placa posterior de la cerradura

sacando los seis tornillos que van en esa placa.

2. Elevación el acoplamiento del compartimiento

(a) apagado del eje del control (b) alzapriman-

do para arriba con un pequeño destornillador

plano de la lámina (véase el cuadro 18-1).

3. Quite la cámara de combinación (D) sacando

los tornillos Phillips (E), situados en cada

extremo de la cámara (ilustrac.18-1).

4. Quite el cojinete del eje (C) del eje de control

(ilustrac. 18-1).

Nota: Para quitar los 3 echó a un lado " marcado

del protector contra el polvo; Kaba, " El “simplex,”

los etc., ponen el compartimiento de la combi-

nación en la posición a la derecha.

5. Coloque un pequeño destornillador en el borde

del protector contra el polvo echado a un lado 3

y empuje hacia abajo en el destornillador (véase

el cuadro 18-2). La cubierta debe hacer estallar

flojamente. Una vez que hace, llevar a cabo la

cubierta del compartimiento de la combinación.

6. Lleve a cabo el compartimiento en una mano al

lado de la lengüeta del tornillo (b) en cada

extremo con el revestimiento de los llave-vásta-

gos (c) usted y el eje del control (d) en la parte

inferior (véase el cuadro 18-3).

7. Usando los alicates o equivalente, gire el eje del

control (d) a la izquierda y lance para despejar el

compartimiento (véase el cuadro 18-3).

8. Mire los 5 engranajes del código (e). Si algunos

bolsil los del engranaje del código (f) están ya en

a línea del esquileo (posición abierta), no haga caso

de ellos. No se utilizan en la combinación (véase el

cuadro 18-4).

Nota: La línea del esquileo (posición abierta) se refiere

al “L” formó pies alinea ya con el bolsillo del engranaje

conjugado.

9. Encuentre el engranaje del código pocket/s (e)

que está lo más lejos posible lejos de la línea del

esquileo (posición abierta). Presione ese key-

stem/s (c) y lance (véase el cuadro 18-4). Si

algunos dígitos en la combinación fueron pre

sionados juntos (al mismo tiempo), después

éstos se deben también presionar juntos para r

eajustar la combinación.

10.Encuentre el engranaje del código pocket/s (e)

que es el siguiente lo más lejos posible lejos de

la línea del esquileo (posición abierta). Presione

ese key-stem/s (c) y lance (véase el cuadro 18-4).

There is no procedure for determining an

unknown combination from the front of the lock.

A lost combination must be cleared by remov-

ing the combination chamber from the lock

housing, then a new combination can be set.

LOCK DISASSEMBLY

1. Remove the back plate from the front lock

housing by removing the six back plate

screws.

2. Lift the chamber linkage (A) off of the control

shaft (B) by prying up with a small flat blade

screwdriver (see figure 18-1).

3. Remove the combination chamber (D) by

removing the Phillips head screws (E) at

each end of the chamber. (see figure 18-1)

4. Remove shaft bushing (C) from control

shaft. (see figure 18-1)

Note: To remove the 3-sided dust cover

marked "Kaba," “Simplex,” etc., place the com-

bination chamber in the position to the right.

5. Place a small screwdriver on the edge of

the 3-sided dust cover and push down on

the screwdriver (see figure 18-2). The cover

should pop loose. Once it does, pull the

cover off of the combination chamber.

6. Hold the chamber in one hand by the screw

tab (b) on each end with the key-stems (c)

facing you and the control shaft (d) at the

bottom (see figure 18-3).

7. Using pliers or equivalent, rotate the control

shaft (d) counter-clockwise and release to

clear the chamber (see figure 18-3).

8. Look at the 5 code gears (e). If any code

gear pockets (f) are already at the shear line

(open position), ignore them. They are not

used in the combination (see figure 18-4).

Note: Shear line (open position) references the

“L” shaped feet already align with the mating

gear pocket.

9. Find the code gear pocket/s (e) that is far-

thest away from the shear line (open posi-

tion). Depress that key-stem/s (c) and

release (see figure 18-4). If any digits in the

combination were depressed together (at the

same time), then these must also be

depressed together to reset the combination.

10.Find the code gear pocket/s (e) that is the

next farthest away from the shear line (open

position). Depress that key-stem/s (c) and

release (see figure 18-4).

Reset an Unknown Combination Reajuste una combinación desconocida

Il n'y a aucun moyen de trouver une

combinaison inconnue à partir du clavier de la serrure.

Pour annuler une combinaison

perdue, enlever la chambre à combinaison du boîtier

de serrure, puis entrer une nouvelle combinaison.

SERRURE DESMONTAj E

1. Enlever le palastre du boîtier de la serrure en

desserrant les six vis.

2. Ascenseur les deux vis Phillips (F) qui fixent le

support guide (D) et faire glisser celui-ci vers l’ar-

rière pour le désengager du train d’engrenage (voir

figure 18-1).

3. Enlever la chambre à combinaison (D) en desser-

trant les vis Phillips (E) a chaque extrémité de la

chambre (coire figure 18-1).

4. Enlever la bague (C) de l'arbre d’entraînement

(voir figure 18-1).

Note: Pour enlever les 3 a dégrossi " marqué de

cache anti-poussière ; Kaba, " ; Le « simplex, » etc.,

placent la chambre de combinaison dans la position

vers la droite.

5. Placez un petit tournevis sur le bord du cache anti-

poussière dégrossi par 3 et appuyez sur le

tournevis (voir le schéma 18-2). La couverture

devrait sauter lâchement. Une fois qu'elle fait, retir

er la couverture de la chambre de combinaison.

6. Tenez la chambre dans une main par l'étiquette de

vis (b) sur chaque extrémité avec le revêtement

des clef-tiges (c) vous et l'axe de commande (d)

au fond (voir le schéma 18-3).

7. Utilisant des pinces ou équivalent, tournez l'axe de

commande (d) dans le sens contraire des aiguilles

d'une montre et libérez pour dégager la chambre

(voir le schéma 18-3).

8. Regardez les 5 vitesses de code (e). Si des poches

de vitesse de code (f) sont déjà à la ligne de

cisaillement (position d'ouverture), ignorez-les.

Elles ne sont pas employées dans la combinaison

(voir le schéma 18-4).

Note: La ligne de cisaillement (position d'ouverture)

met en référence le « L » a formé des pieds alignent

déjà avec la poche de pignon d'accouplement.

9. Trouvez la vitesse de code pocket/s (e) qui est le

plus loin à partir de la ligne de cisaillement (position

d'ouverture). Enfoncez ce key-stem/s (c) et libérez

(voir le schéma 18-4). Si des chiffres dans la com

binaison étaient diminués ensemble (en même

temps), alors ceux-ci doivent également être

enfoncés ensemble pour remettre à zéro la combi

naison.

10.Trouvez la vitesse de code pocket/s (e) qui est la

prochaine le plus loin à partir de la ligne de cisaille

ment (position d'ouverture). Enfoncez ce key-

stem/s (c) et libérez (voir le schéma 18-4).

Remettez à zéro une combinaison inconnue

18-1

18-2

18-3

(3 sided dust cover)

c(5)

c (5)

e (5)

18-4

NOTA: Si los bolsillos uces de los del engranaje del

código viajan más allá de la línea del esquileo, los

llave-vástagos se han presionado en la secuencia

incorrecta. Comience encima en el paso 8.

11. Repita el paso 11 hasta que todo el engranaje del

código embolse (e) esté en la línea del esquileo

(posición abierta).

12.Si todos los bolsillos del engranaje del código (e)

no se alinean en la línea del esquileo (posición

abierta), comience encima en el paso 8.

13.Presione el (G) de la diapositiva del cierre en la

tapa del compartimiento y lance (los parecer un

extremo de un enchufe de chispa) (véase el

cuadro 18-5).

14.Usando los alicates o equivalente, gire el eje del

control (d) a la izquierda para despejar el compar

timiento y para lanzar. El (G) de la diapositiva del

cierre debe hacer estallar hacia fuera (el botón

debajo permanecerá deprimido) (véase el cuadro

18-5).

15.Presione el key-stem/s (c) que usted quiere en

la combinación, lanzando cada uno después de

que sea deprimido (véase el cuadro 18-5).

16.Una vez todos los dígitos en la nueva combi-

nación se han presionado, con los alicates o el

equivalente, gira el reloj del eje del control (d)

sabio (véase el cuadro 18-5). El cambio del códi

go botón (h) por debajo el (G) de la diapositiva

del cierre, debe surgir (véase el cuadro 5). El

nuevo la combinación ahora se fija.

17.Mire los bolsillos del engranaje del código (e).

los números en la nueva combinación deben no

estar en la línea del esquileo (posición abierta)

(Véase el cuadro 18-5).

MONTAj E

1. Substituya el protector contra el polvo echado a

un lado 3 “Kaba marcado”, el “simplex”, el etc.

se cercioran de los empalmes estacados en

ambas placas de extremo cabidas a través de

las ranuras en el protector contra el polvo.

Estaque los 2 empalmes de la placa de extremo.

2. Resecure el buje del eje (c) con el revestimiento

lateral plano para arriba. (véase el cuadro 18-8)

3. Fije la cámara de combinación con los dos tornil-

los Phillips (G) que había sacado.

4. Vuelva a colocar el varillaje (A) de la càmara en

el eje de control (B) (véase la ilustracion 18-6)

Nota: Esté seguro que los pernos del eje impulsor (F)

son verticales en la cerradura (véase el cuadro 18-6).

5. Vuelva a colocar la placa posterior y fíjela con

los seis tornillos correspondientes.

Para más información llame al

1-800-849-TECH (8324)

NOTE: If any of the code gear pockets travel past

the shear line, the key-stems have been depressed

in the wrong sequence. Start over at step 8.

11. Repeat step 11 until all code gear pockets (e)

are at the shear line (open position).

12. If all the code gear pockets (e) are not lined up

at the shear line (open position), start over at

step 8.

13. Depress the lockout slide (g) at the top of the

chamber and release (looks like one end of a

spark plug) (see figure 18-5).

14. Using pliers or equivalent, rotate the control

shaft (d) counter-clockwise to clear the cham-

ber and release. The lockout slide (g) should

pop out (button underneath will stay

depressed) (see figure 18-5).

15. Depress the key-stem/s (c) that you want in

the combination, releasing each after it is

depressed (see figure 18-5).

16. Once all the digits in the new combination

have been depressed, with the pliers or

equivalent, rotate the control shaft (d) clock

wise (see figure 18-5). The code change

button (h) underneath the lockout slide (g),

should pop up (see figure 5). The new

combination is now set.

17. Look at the code gear pockets (e). The

numbers in the new combination should

not be at the shear line (open position)

(see figure 18-5).

REASSEMBLY

1. Replace the 3-sided dust cover marked

“Kaba”, “Simplex”, etc. Make sure the staked

joints on both end plates fit through the slots

on the dust cover. Stake the 2 end plate joints.

2. Resecure the shaft bushing (C) with flat side

facing up. (see figure 18-6)

3. Secure the combination chamber (D) with the

two Phillips head screws (E) you removed

earlier.

4. Resecure the chamber linkage (A) onto the

control shaft (B) (see figure 18-6).

Note: Be sure the drive shaft pins (F) are vertical in

the lock (see figure 18-6).

5. Replace the back plate and secure it with the

six back plate screws.

For further assistance call

1-800-849-TECH (8324)

Reset an Unknown Combination

Continued

Reajuste una combinación desconocida

Continuación

NOTE : Si les poches l'unes des de vitesse de

code voyagent après la ligne de cisaillement, les

clef-tiges ont été enfoncées dans l'ordre faux.

Commencez plus d'à l'étape 8.

11. Répétez l'étape 11 jusqu'à ce que toute la

vitesse de code empoche (e) soyez à la ligne

de cisaillement (position d'ouverture).

12.Si toutes les poches de vitesse de code (e)

ne sont pas alignées à la ligne de cisaille-

ment (position d'ouverture), commencez plus

d'à l'étape 8.

13.Diminuez la glissière (G) de verrouillage au

dessus de la chambre et libérez (des ressem-

bler à une extrémité d'une bougie d'allumage)

(voir le schéma 18-5).

14.En utilisant la pince ou l'équivalent, tournez

l'axe du contrôle (d) à gauche pour dégager

le compartiment et pour le lancer. Le (g) de la

diapositive de la fermeture doit faire exploser

vers dehors (le bouton restera au-dessous

enfoncé) (voir le tableau 18-5).

15.Enfoncez le key-stem/s (c) que vous voulez

dans la combinaison, libérant chacun après

qu'il soit déprimé (voir le schéma 18-5).

16.Une fois tous les chiffres dans la nouvelle

combinaison ont été enfoncés, avec les

pinces ou l'équivalent, tournent l'horloge de

l'axe de commande (d) sage (voir le schéma

18-5). Le changement de code bouton (h)

sous la glissière (G) de verrouillage, devrait

sauter vers le haut (voient le schéma 5). Le

nouveau la combinaison est maintenant

placée.

17.Regardez les poches de vitesse de code (e).

les nombres dans la nouvelle combinaison

devraient ne pas être à la ligne de cisaille-

ment (position d'ouverture) (Voir le schéma

18-5).

RÉASSEMBLAGE

1. Remplacez le cache anti-poussière dégrossi

par 3 « Kaba » marqué, le « simplex », etc.

s'assurent les joints jalonnés sur les deux

plaques d'extrémité adaptées par les fentes

sur le cache anti-poussière. Jalonnez les 2

joints de plaque d'extrémité.

2. Resecure la douille d'axe (c) avec le revête-

ment latéral plat vers le haut. (voir le schéma

18-8)

3. Fixer la chambre à combinaison à l'aide des

deux vis Phillips (G) retirées précédemment.

4. Répéter les étapes 2 et 3 avant de ferner la

porte pour confirmer la combinaison.

Note: Soyez sûr que les goupilles d'arbre d'en-

traînement (F) sont verticales dans la serrure

(voir le schéma 18-6).

5. Remplacez le plat arrière et fixez-le avec les

six vis de plat arrière.

Pour plus de renseignements composer :

1-800-849-TECH (8324)

Remettez à zéro une combinaison inconnue

Suite

18-5

c (5)

18-6

?= Symptom/problem

= Síntoma/problema

= Problème

= Possible cause

= Causa posible

= Cause possible

= Remedy

= Solución

= Solution

Determinación de fallas

Troubleshooting

Outside knob when turned always retracts

latch without depressing any buttons.

Lock is in zero combination.

Follow the procedure for changing a

combination except omit step 3 (do not

enter the existing combination).

The threaded rod from the combination

change assembly remains in the lock after

it is removed.

Combination change assembly was over

tightened when put on the door.

If necessary remove lock from door. Using

a vice-grip wrench, turn at the middle of the

rod (to avoid stripping the active threads),

and turn counterclockwise to remove the

rod from the lock. Put the rod back into the

control lock and tighten spring nut.

Remount lock on door.

After entering a new combination, the lock

works one time only; then the lock fails to

open.

Buttons of intended combination were

not fully depressed when changing

combination.

Refer to “Reset an Unknown Combination”

pages 38 & 40.

Correct code is depressed, outside knob

turns about 10 degrees and latch partially

retracts then jams. Key override in outside

knob cannot retract latch. Inside knob

cannot retract latch.

The dead latch is wedged into the strike

box, caused by improper door, door stop,

and strike plate alignment.

Saw or break the latch to gain access or to

get out. Replace the latch and adjust the

door/frame alignment to prevent a similar

occurrence. If outside knob was forced to

retract the latch, the chamber control shaft

may have twisted. Replace the chamber.

Cuando se hace girar la perilla del lado de

afuera siempre se repliega el pestillo, sin

oprimir ningún botón.

La cerradura está en la combinación cero.

Siga el procedimiento indicado para

cambiar una combinación, pero omita el

paso 3 (no coloque la combinación

programada).

La varilla roscada de la cerradura de

control permanece en la cerradura

después de quitarse.

La cerradura de control se apretó

demasiado, al ponerse en la puerta.

Si es necesario, saque la cerradura de la

puerta. Con una llave tipo morsa, gire en el

medio de la varilla, para evitar dañar los

filetes en uso y gire hacia la izquierda para

sacar la varilla de la cerradura. Ponga

nuevamente la varilla en la cerradura de

control y ajuste la tuerca de resorte.

Después de colocar una combinación

nueva, la cerradura funciona una vez

únicamente; luego no abre.

Al cambiar la combinación, los botones de

la combinación que se trató de poner no

se presionaron completamente.

Refiera al “reajuste que una combinación

desconocida” pagina el 38 & 40.

Se colocó el código correcto, la perilla del

lado de afuera gira unos 10 grados y el

pestillo se repliega parcialmente y luego se

atranca. No se puede mover el pestillo con

la llave de sobrecontrol colocada en la per-

illa del lado de afuera. La perilla del lado de

adentro no puede mover el pestillo.

El pin de seguridad se ha atascado en la

caja de la contra, debido a una alineación

inadecuada de la puerta, tope de la

puerta y placa de la contra.

Es necesario serrar o romper el pestillo

para entrar o salir. Vuelva a colocar el

pestillo y ajuste la alineación de

puerta/marco para impedir que ocurra

nuevamente. Si la perilla del lado de

afuera se forzó para replegar el pestillo, el

eje de control de la cámara puede

haberse torcido. Cambie la cámara.

Dépannage

Sous l’action du bouton extérieur, le pêne

se rétracte sans que vous n'ayez appuyé

sur aucun bouton-poussoir.

La serrure ne possède aucune combinai-

son.

Vous reporter à «Changement de la

combinaison». Ne tenez pas compte de

l’étape 3 (combinaison déjà existante).

Le boulon fileté du cylindre reste dans la

serrure lorsqu’on le retire.

Le cylindre a été vissé trop serré lors de

son installation.

À l’aide d’une pince-étau, serrer au milieu

du boulon pour ne pas endommager le

filetage, puis tourner en sens inverse des

aiguilles d’une montre pour retirer le boulon

du cylindre. Remettre le boulon en place

dans le cylindre, puis serrer

l’écrou-ressort.

Après avoir entré la nouvelle combinaison,

la serrure fonctionne une première fois,

puis interdit l’accès par la suite.

Les boutons-poussoirs de la combinaison

choisie n’ont pas été pressés complètement

au moment de changer la combinaison.

Référez-vous à la « remise qu'une combi-

naison inconnue » pagine le 39 & 41.

La bonne combinaison est entrée, le bouton

extérieur tourne environ à un angle de 10

degrés, le pêne se rétracte partiellement,

puis se bloque. Ni la clé de commande

prioritaire ni le bouton intérieur ne peuvent

faire rétracter le pêne.

Le contre-pêne de sécurité est bloqué dans

le boîtier antipoussière en raison d’un mau-

vais alignement de la porte, de la butée de

porte et de la gâche.

Scier ou forcer le pêne pour entrer ou sortir.

Pour empêcher que cette situation ne se

reproduise, vous reporter à «Alignement

entre la porte et le jambage». L’arbre de

commande de la chambre à combinaison

peut avoir été tordu en forçant le bouton

extérieur pour faire rétracter le pêne.

Remplacer le pêne et la chambre à

combinaison.

Notes

Kaba Access Control

2941 Indiana Avenue

Winston-Salem, NC 27105 USA

Tel: 800.849.8324 or 336.725.1331

Fax: 800.346.9640 or 336.725.3269

www.kabaaccess.com PKG2280 0111

Kaba Access Installation Instructions Simplex Mechanical Pushbutton Lock 1000 Series Pkg2280

Simplex 1000 Installation Instructions - PKG2280 simplex-1000-installation-instructions-pkg2280 Simplex 1000 Mechanical Lock - Kaba Access & Data Systems

Kaba Simplex Mechanical Pushbutton Lock - 1000 Series Installation Instructions simplex-1000-installation-instructions-pkg2280 Installation Instructions

Navigation menu

Versions of this User Manual:

Views

Navigation
