SIMPLEX®7102 / 7108 Series

Pushbutton Lock Installation Instructions

ESPAÑOL

SIMPLEX®Serie 7102 / 7108

Instrucciones de instalación de cerradura con teclado

FRANÇAIS

SIMPLEX®de Séries 7102/7108

Instructions d'installation de serrure à boutons-poussoirs

Please keep these instructions. The combina-

tion of this lock has been factory preset:

2 and 4 pressed together, then 3.

WARNING

For your own safety, you must change the

combination at the time of installation.

PLEASE READ AND FOLLOW ALL DIREC-

TIONS CAREFULLY

Since every installation is unique, carefully

check windows, frame, door, etc. to ensure that

the recommended procedures will not cause

damage. KABA is not responsible for any

damage caused by installation.

Tools Required

• 1⁄4" (6 mm) Drill Bit

• 1" (25 mm) Wood Chisel

• 3⁄4" (19 mm) Hole Saw

• Phillips-head Screwdriver

• 1" (25 mm) Drill Bit or Hole Saw

• 15⁄8" (41 mm) Hole Saw

• 2 Pairs of Pliers

• Hacksaw

• Hammer

• Center Punch

• Drill (variable speed)

Sírvase seguir estas instrucciones. La combi-

nación de esta cerradura viene con configu-

ración de fábrica: presionar el 2 y el 4 juntos,

luego presionar el 3.

ADVERTENCIA

Para su seguridad, cambiar la combinación

cuando instale la cerradura.

SÍRVASE LEER Y SEGUIR TODAS LAS

INSTRUCCIONES ATENTAMENTE

Dado que cada instalación es única, verificar

detenidamente las ventanas, los marcos, la

puerta, etc. para asegurar que los proced-

imientos recomendados no causarán daños.

KABA no se hace responsable por los daños

causados por la instalación.

Herramientas necesarias

• Broca de " (6 mm)

• Cincel para madera de 1" (25 mm)

• Sierra perforadora de " (19 mm)

• Destornillador Phillips

• Broca o sierra perforadora de 1" (25 mm)

• Sierra perforadora de 1" (41 mm)

• 2 pares de pinzas

• Sierra para metales

• Martillo

• Sacabocado

• Taladro (de velocidad variable)

Veuillez conserver ces instructions. La combi-

naison de cette serrure a été préréglée en usine

: 2 et 4 pressés ensemble, puis 3.

AVERTISSEMENT

Pour votre propre sécurité, vous devez modifi-

er la combinaison au moment de l'installation.

VEUILLEZ LIRE ET SUIVRE TOUTES LES

INSTRUCTIONS AVEC SOINS

Comme chaque installation est unique, vérifier

soigneusement les fenêtres, les châssis, les

portes, etc. pour s'assurer que les procédures

recommandées ne causeront pas de dom-

mages. KABA n'est pas responsable de tout

dommage causé par l'installation.

Outils requis

• Mèche de  po (6 mm)

• Ciseaux à bois de 1 po (25 mm)

• Scie cylindrique de  po (19 mm)

• Tournevis cruciforme

• Mèche ou scie cylindrique de 1 po (25 mm)

• Scie cylindrique de 1po (41 mm)

• 2 paires de pinces

• Scie à métaux

• Marteau

• Pointeau

• Perceuse (vitesse variable)

Table of Contents

Checklist . . . . . . . . . . . . . . . . . . . . . . . . . .6

Determine the hand of your door . . . . . . .6

A. Determining the Lock Location . . . . . . . . .8

B. Marking the Door . . . . . . . . . . . . . . . . . . .8

C. Drilling Holes in the Door . . . . . . . . . . . .10

D. Making the Bolt Face Plate Cutout . . . . .12

E. Installing the Bolt . . . . . . . . . . . . . . . . . .12

F. Adjusting the Lock . . . . . . . . . . . . . . . . .14

G. Installing the Lock . . . . . . . . . . . . . . . . . .16

H. Checking the Locks Operation . . . . . . . .20

I. Installing the Strike . . . . . . . . . . . . . . . . .22

J. Setting a New Combination . . . . . . . . . .26

K. Instructions for Resetting an

Unknown Combination . . . . . . . . . . . . . .30

L. Troubleshooting . . . . . . . . . . . . . . . . . . .34

Templates (Center of manual)

Índice

Listado de materiales . . . . . . . . . . . . . . . .6

Determine la mano de su puerta . . . . . . .6

A. Determinación de la localización de la . . .

cerradura . . . . . . . . . . . . . . . . . . . . . . . . .8

B. Marcación de la puerta . . . . . . . . . . . . . . .8

C. Perforación de orificios en la puerta . . .10

D. Corte de la placa frontal del bulón . . . . .12

E. Instalación del bulón . . . . . . . . . . . . . . . .12

F. Ajuste de la cerradura . . . . . . . . . . . . . .14

G. Instalación de la cerradura . . . . . . . . . . .16

H. Verificación del funcionamiento de la . . . .

cerradura . . . . . . . . . . . . . . . . . . . . . . . .20

I. Instalación de la cerradura hembra . . . .22

J. Configuración de nueva combinación . . . .26

K. Instrucciones para restablecer una . . . . . .

combinación desconocida . . . . . . . . . . .30

L. Solución de problemas . . . . . . . . . . . . . .34

Patrones (Centro del manual)

For technical assistance please call

1.800.849.TECH (8324) or 1.336.725.1331

Si necesita asistencia técnica, llame al

1.800.849.TECH (8324) o al 1.336.725.1331

Pour de l'assistance technique, veuillez appeler

1.800.849.TECH (8324) or 1.336.725.1331

Table des matières

Liste de vérification . . . . . . . . . . . . . . . . .7

Déterminez la main de votre porte . . . . . .7

A. Détermination de l'endroit de serrure . . .9

B. Marquer la porte . . . . . . . . . . . . . . . . . . .9

C. Percer des trous dans la porte . . . . . . .11

D. Découper la plaquette du verrou . . . . . .13

E. Installer le verrou . . . . . . . . . . . . . . . . . .13

F. Ajuster la serrure . . . . . . . . . . . . . . . . . .15

G.Installer la serrure . . . . . . . . . . . . . . . . .17

H. Vérifier le fonctionnement de la . . . . . . . . .

serrure . . . . . . . . . . . . . . . . . . . . . . . . . .21

I. Installer la gâche . . . . . . . . . . . . . . . . . .23

J. Définir une nouvelle combinaison . . . . . . .27

K. Instructions pour réinitialiser une . . . . . . . .

combinaison inconnue . . . . . . . . . . . . . .31

L. Dépannage . . . . . . . . . . . . . . . . . . . . . . .35

Gabarits (centre du manuel)

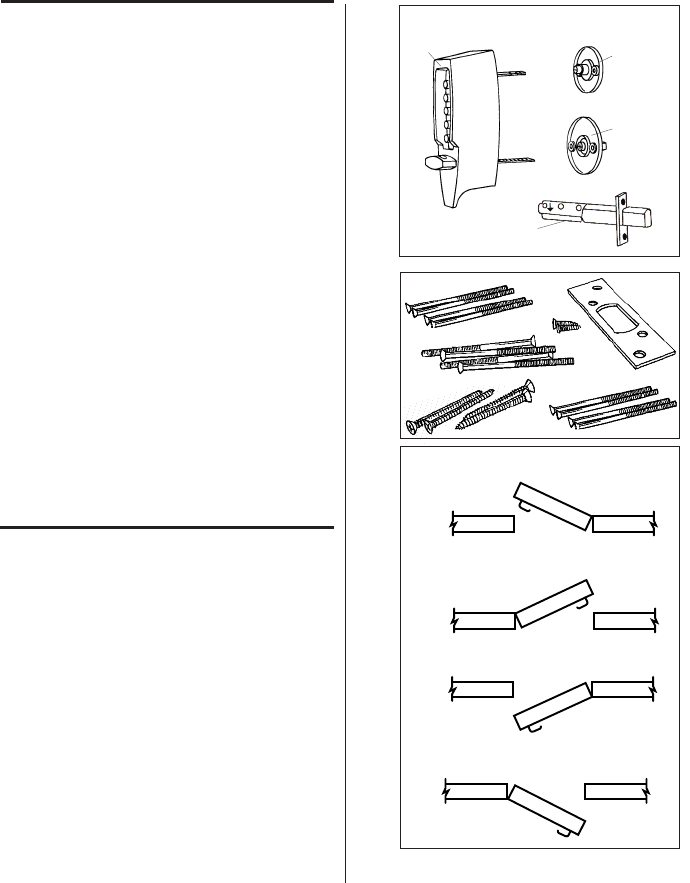

Checklist

Use this checklist to make sure that

everything has been included.

A - Outside Housing Assembly

C - Dead Bolt 7102 (2 3⁄4" Backset) or

7108 (2 3⁄8" Backset)

D - Inside Thumbturn Assembly

E - Inside Combination Change Assembly

Screw Pack:

F - Strike Plate

G - 4 Thru-bolts (3")

H - 2 (bolt) Combination wood/metal screws

I - 4 combination wood/metal screws

J - 4 Thru bolts (23⁄8")

K - 4 Thru bolts (2")

Templates (in center of booklet)

Determine the hand

of your door

Many of the installation instructions refer

to the handing of your door. The hand of the

door is determined with the door in the closed

position, from the exterior or

pushbutton side of the door .

A) Right Hand Door. Door opens inward

(push). Hinged on the right side.

B) Left Hand Door. Door opens inward

(push). Hinged on the left side.

C) Right Hand Reverse Door. Door opens

outward (pull). Hinged on the right side.

D) Left Hand Reverse Door. Door opens out

ward (pull). Hinged on the left side.

Listado de materiales

Usar este listado para asegurarse que todos

los elementos están incluidos.

A - Conjunto de la carcasa exterior

C - Pestillo de resorte 7102 (2" entrada

posterior) o 7108 (2" entrada

posterior)

D - Conjunto de cierre giratorio interior

E - Conjunto de cambio de combinación

interior

Conjunto de tornillos:

F - Placa de cerradura hembra

G - 4 pernos pasantes (3")

H - 2 (bulones) tornillos de combinación

para madera/metal

I - 4 tornillos de combinación para

madera/metal

J - 4 pernos pasantes (2")

K - 4 pernos pasantes (2")

Patrones (en el centro del folleto)

Determinación de la orientación

de la puerta

Muchas instrucciones de instalación hacen

referencia a la orientación de su puerta. La

orientación de la puerta se determina con la

puerta cerrada, desde el exterior o desde el

lado del teclado de la puerta.

A) Puerta derecha. La puerta abre hacia

adentro (empujar). Con bisagras del lado

derecho.

B) Puerta izquierda. La puerta abre hacia

adentro (empujar). Con bisagras del lado

izquierdo.

C) Puerta derecha reversa. La puerta abre

hacia afuera (tirar). Con bisagras del lado

derecho.

D) Puerta izquierda reversa. La puerta abre

hacia afuera (tirar). Con bisagras del lado

izquierdo.

LH - Left Hand

RH - Right Hand

LHR - Left Hand Reverse

RHR - Right Hand Reverse

Liste de vérification

Utiliser cette liste pour s'assurer que tout est

compris.

A - Assemblage du boîtier extérieur

C - Pêne dormant 7102 (distance d'entrée

à 2 po) ou 7108 (distance d'entrée à

2po)

D - Assemblage de la barrette tournante

intérieure

E - Assemblage du changement de

combinaison intérieur

Ensemble de vis :

F - Gâche

G - 4 Boulons traversants (3 po)

H - 2 (boulons) vis combinées pour le métal

et le bois

I - 4 Vis combinées pour le métal et le bois

J - 4 Boulons traversants (2po)

K - 4 Boulons traversants (2 po)

Gabarits (au centre du livret)

Déterminer la main de votre porte

La plupart des instructions d'installation font

référence à la main de votre porte. On déter-

mine la main de la porte en maintenant cette

dernière en position fermée, de l'extérieur ou

du côté des boutons-poussoirs de la porte.

A) Porte avec poignée à droite. La porte

s'ouvre vers l'intérieur (pousser). Les

charnières sont sur le côté droit.

B) Porte avec poignée à gauche. La porte

s'ouvre vers l'intérieur (pousser). Les

charnières sont sur le côté gauche.

C) Porte avec poignée à droite inversée. La

porte s'ouvre vers l'extérieur (tirer). Les

charnières sont sur le côté droit.

D) Porte avec poignée à gauche inversée. La

porte s'ouvre vers l'extérieur (tirer). Les

charnières sont sur le côté gauche.

ADetermining the Lock Location

Marking the Door

NOTE: Be sure to use the correct template

(right-hand or left-hand door - 23⁄8" or 23⁄4"

backset). If the wrong template is used,

you will have to redrill the door, leaving

previously drilled holes exposed.

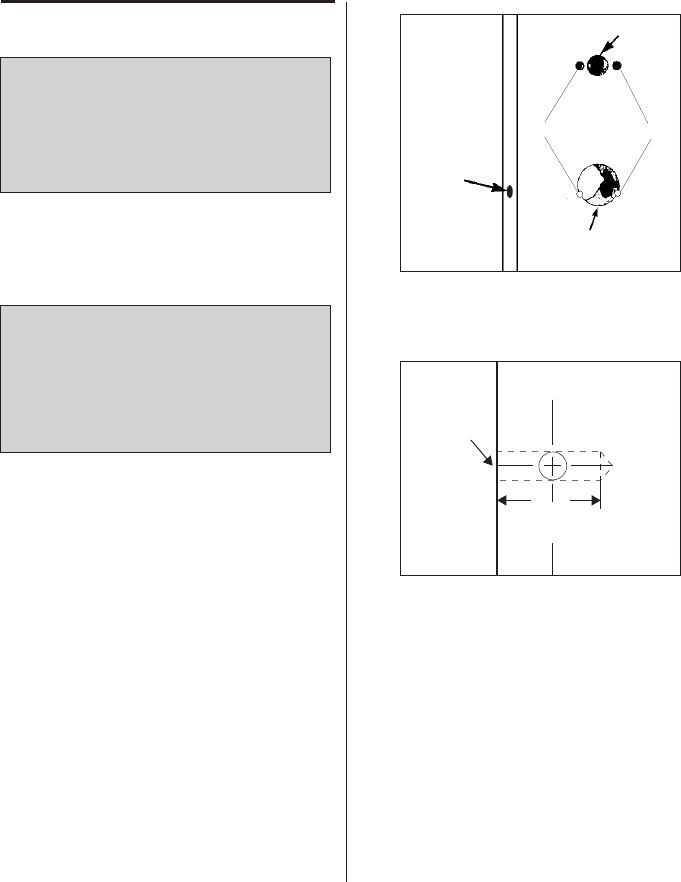

1) Carefully fold the template found in the

center of this booklet on 23⁄8" or 23⁄4"

line as indicated in (Figure 2-1.)

2) Tape the template securely to the outside

of the door so that all the indicated

folds are properly aligned with the

edge of the door.

3) Use a center punch to make the marks for

drilling the seven holes precisely at the

points indicated on the template. The

center punch mark in the edge of the

door must be centered based on the

thickness of the door.

4) Remove the template.

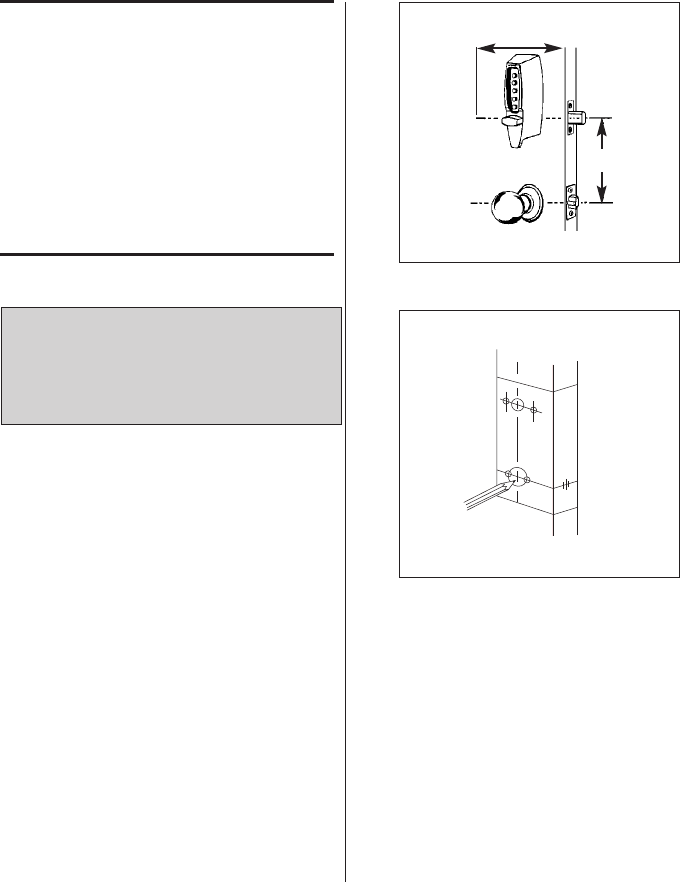

Install the lock with the exterior thumbturn

hole at least 7" (18 cm) above your primary

lockset so it is comfortable to operate and not

in the way when you turn the door knob.

*A minimum stile width of 4" (10.16 cm) is

required for mounting, (Figure 1-1.)

Determinación de la orientación

de su cerradura

Marcación de la puerta

NOTA: Asegurar que se use el patrón cor-

recto (puerta derecha o izquierda – entra-

da posterior a 2" o 2"). Si se usa el

patrón equivocado, habrá que volver a

perforar la puerta, y los orificios anterior-

mente perforados quedarán expuestos.

1) Doblar con cuidado el patrón que se

encuentra en el centro de este folleto sobre

la línea de 2" o 2" como se indica en

(Figura 2-1).

2) Fijar bien el patrón con cinta adhesiva a la

parte exterior de la puerta para que todos

los dobleces indicados estén debidamente

alineados con el borde de la puerta.

3) Usar un sacabocado para hacer las

marcas para perforar con precisión los

siete orificios en los puntos indicados en el

patrón. Se debe centrar la marca del

sacabocado en el borde de la puerta de

acuerdo con el espesor de la puerta.

4) Remove the template.

Instalar la cerradura con orificio de cierre gira-

torio exterior a una distancia de por lo menos

7" (18 cm) arriba del cerrojo principal de man-

era que resulte fácil de usar y que no quede

en el medio cuando se gira la perilla de la

puerta.

*Para el montaje se requiere un ancho míni-

mo de montante de 4" (10,16 cm)

(Figura 1-1.)

2-1.

1-1.

4" (102mm)

7" (18cm)

Déterminer la main de la serrure

Marquer la porte

REMARQUE : s'assurer d'utiliser le bon

gabarit (pour porte à droite ou à gauche -

distance d'entrée de 2po ou 2 po). Si

on utilise le mauvais gabarit, on devra

repercer la porte, laissant les trous

précédemment percés exposés.

1) Plier délicatement le gabarit trouvé au cen-

tre de ce livret sur la ligne de 2po ou de

2 po, comme indiqué à la (Figure 2-1).

2) Fixer le gabarit à l'extérieur de la porte afin

que tous les plis indiqués s'alignent cor

rectement avec le bord de la porte.

3) Utiliser un pointeau pour faire les marques

de perçage des sept trous, précisément

aux endroits indiqués sur le gabarit. La

marque de pointeau sur le bord de la porte

doit être centrée en fonction de l'épaisseur

de la porte.

4) Retirer le gabarit.

Installer la serrure en plaçant le trou de la bar-

rette tournante extérieure à au moins 7 po (18

cm) au-dessus de la serrure principale, afin

qu'elle soit aisément accessible et n'entrave

pas l'utilisation de la poignée de porte.

*Une largeur de montant minimale de 4po

(10,16 cm) est nécessaire pour le montage

(Figure 1-1).

CDrilling Holes in the Door

CAUTION: Positioning and drilling must be

done straight to ensure trouble free operation

of the 7100 Series lockset. Improper drilling

may result in excessive force being exerted

on the lock which may result in the premature

wearing of its mechanical parts.

You must do C-1 first; otherwise, it will be

impossible to drill the 1⁄4" (6 mm) holes.

1) Use a 1⁄4" (6 mm) drill bit to drill the four

holes marked A,(Figure 3-1.)

NOTE: Begin drilling at a slow speed and

increase the speed gradually until the tip of

the drill bit emerges from the other side of the

door. Repeat this procedure from the opposite

side of the door. This technique will prevent

splintering of the door or breaking the drill bit.

2) Use a hole saw with pilot bit to make

the 15⁄8" (41 mm) hole (B). Apply pressure

evenly until the circular blade cuts the first

side of the door and the tip of the pilot bit

emerges through the other side, then stop.

Drill from the other side until the 15⁄8" (41 mm)

hole is completed.

3) Repeat Step C-2 for the 3⁄4" (19 mm) hole, (C).

4) The final 1" (25 mm) hole (D) is cross-

bored through the edge of the door.

Carefully bore 4" (10 cm) deep,

(Figures 3-1 & 3-2.)

Perforación de orificios en la puerta

CUIDADO: Tanto el posicionamiento como la

perforación deben ser hechos directamente

para asegurar que el cerrojo Serie 7100 fun-

cione sin problemas. Si la perforación no está

bien hecha se puede ejercer fuerza excesiva

sobre la cerradura, lo cual puede producir el

desgaste prematuro de sus partes mecánicas

Primero se debe realizar el paso C-1; de lo

contrario, será imposible perforar los orifi-

cios de " (6 mm).

1) Usar una broca de " (6 mm) para perforar

los cuatro orificios marcados con la letra

A,(Figura 3-1.)

NOTA: Comenzar a perforar a baja velocidad

y aumentar la velocidad gradualmente hasta

que la punta de la broca salga por el otro lado

de la puerta. Repetir este procedimiento

desde el lado opuesto de la puerta. Esta téc-

nica evitará que se astille la puerta o que se

rompa la broca.

2) Usar una sierra perforadora con broca

piloto para hacer el orificio de 1" (41 mm)

(B). Ejercer presión de manera pareja

hasta que la hoja circular corte el primer

lado de la puerta y la punta de la broca

piloto salga por el otro lado, luego detener

la sierra. Perforar desde el otro lado hasta

completar el orificio de 1" (41 mm).

3) Repetir el Paso C-2 para el orificio de "

(19 mm) (C).

4) El último orificio de 1" (25 mm) (D) se per-

fora cruzado a través del borde de la puer-

ta. Perforar con cuidado hasta una profun-

didad de 4" (10 cm) (Figuras 3-1 y 3-2.)

3-2.

3-1.

4" (10 cm)

1/4"

(6mm)

1" (25mm)

3/4" (19mm)

1/4"

(6mm)

15/8"

(41mm)

4" (10cm)

Percer des trous dans la porte

MISE EN GARDE : le positionnement et le

perçage doivent être effectués directement

pour s'assurer d'un fonctionnement sans prob-

lème de la serrure de la série 7100. Un

perçage inadéquat peut exercer une force

excessive sur la serrure, ce qui peut mener à

l'usure prématurée de ses pièces mécaniques.

On doit tout d'abord faire l'étape C-1,

sinon, il sera impossible de percer les

trous de " po (6 mm).

1) Utiliser une mèche de  po (6 mm) pour

percer les quatre trous (A) (Figure 3-1).

REMARQUE : on doit commencer à percer à

une vitesse lente et augmenter cette dernière

graduellement jusqu'à ce que la pointe de la

mèche émerge de l'autre côté de la porte.

Répéter cette procédure du côté opposé de la

porte. Cette technique permettra d'éviter l'é-

clatement de la porte ou la rupture de la

mèche.

2) Utiliser une scie cylindrique avec un outil

pilote pour faire le trou de 1po (41 mm)

de diamètre (B). Appliquer une pression

uniforme jusqu'à ce que la lame circulaire

coupe le premier côté de la porte et que la

pointe de l'outil pilote ressort de l'autre

côté, puis s'arrête. Percer de l'autre côté

jusqu'à ce que le trou de 1po (41 mm)

soit terminé.

3) Répéter l'étape C-2 pour le trou de  po

(19 mm) de diamètre (C).

4) Le dernier trou de 1 po (25 mm) de

diamètre (D) est foré par le bord de la

porte. Percer avec soin sur 4 po (10 cm)

de profondeur (Figures 3-1 et 3-2).

Making the Bolt Face Plate

Cutout

Installing the Bolt

RIGHT HAND DOOR (see template)

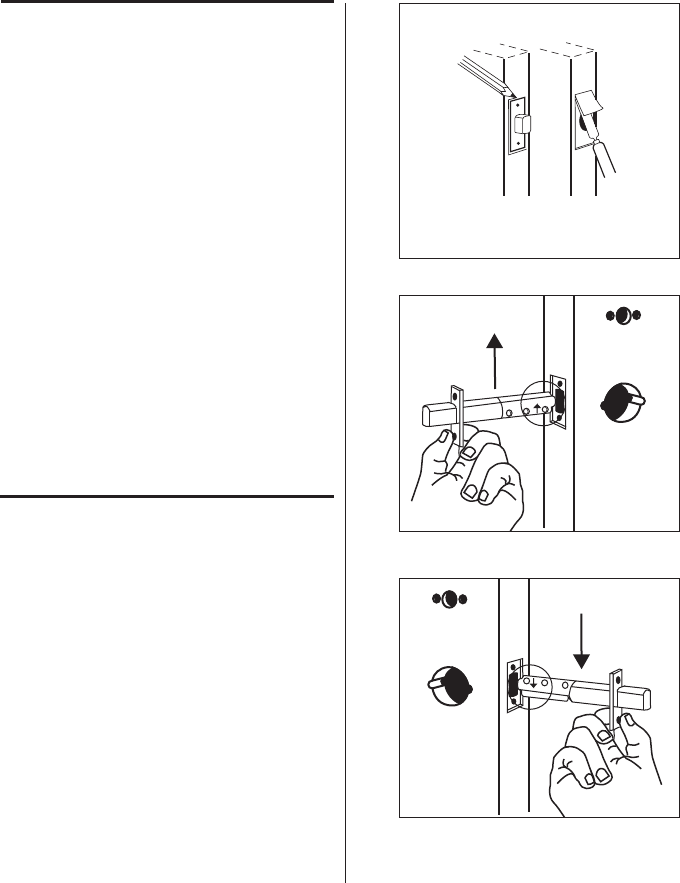

1) Insert the bolt, with the arrow pointing

up, into the 1" (25 mm) hole, (Figure 5-1.)

2) Secure the bolt face plate to the door with

the two Phillips-head screws provided.

LEFT HAND DOOR (see template)

1) Insert the bolt, with the arrow pointing

down, into the 1" (25 mm) hole,

(Figure 5-2.)

2) Secure the bolt face plate to the door with

the two Phillips-head screws provided.

This procedure is applicable to wood doors.

1) Insert the bolt into the 1" (25 mm) hole

until the face plate butts up against the

door edge. Draw a line around the face

plate. Remove the bolt from the door,

(Figure 4-1)A.

2) For doors without a beveled edge, use a

sharp 1" (25 mm) wood chisel to remove

approximately 1⁄8" (3 mm) of material or

enough so the face plate is perfectly flush

with the edge of the door, (Figure 4-1) B.

3) For doors with a beveled edge, follow

step 2 except the face plate will not be

flush with the edge of the door, but rather

square to the face of the door. In order to

accomplish this, you must remove more

wood from the higher edge of the door.

Corte de la placa frontal del

bulón

Instalación del bulón

PUERTA DERECHA (ver patrón)

1) Insertar el bulón, con la flecha

apuntando hacia arriba, en el orificio de

1" (25 mm) (Figura 5-1).

2) Fijar la placa frontal del bulón sobre la

puerta con los dos tornillos Phillips

provistos.

PUERTA IZQUIERDA (ver patrón)

1) Insertar el bulón, con la flecha

apuntando hacia abajo, en el orificio de

1" (25 mm) (Figura 5-2).

2) Fijar la placa frontal del bulón sobre la

puerta con los dos tornillos Phillips

provistos.

Este procedimiento se usa en puertas de

madera..

1) Insertar el bulón en el orificio de 1"

(25 mm) hasta que la placa frontal haga

tope contra el borde de la puerta. Trazar

una línea alrededor de la placa frontal.

Retirar el bulón de la puerta

(Figura 4-1)A.

2) En el caso de las puertas sin borde bisela-

do, usar un cincel de madera afilado de 1"

(25 mm) para quitar aproximadamente "

(3 mm) de material o suficiente cantidad de

material para que la placa frontal quede

perfectamente alineada con el borde de la

puerta (Figura 4-1) B.

3) En el caso de las puertas con borde bisela-

do, seguir el paso 2; la placa frontal no

quedará alineada con el borde de la puer-

ta, sino que quedará en escuadra con el

frente de la puerta. Para lograr esto, se

debe retirar mayor cantidad de madera del

borde superior de la puerta.

5-1.

4-1.

5-2.

Découper la plaquette de verrou

Installer le verrou

PORTE AVEC POIGNÉE À DROITE (voir

gabarit)

1) Insérer le verrou, avec la flèche pointant

vers le haut, dans le trou de 1 po (25 mm)

de diamètre (Figure 5-1).

2) Fixer la plaque de face du verrou à la porte

avec les deux vis cruciformes fournies.

PORTE AVEC POIGNÉE À GAUCHE (voir

gabarit)

1) Insérer le verrou, avec la flèche pointant

vers le bas, dans le trou de 1 po (25 mm)

de diamètre (Figure 5-2).

2) Fixer la plaque de face du verrou la porte

avec les deux vis cruciformes fournies.

Cette procédure s'applique aux portes en bois

1) Insérer le verrou dans le trou de 1 po (25

mm) jusqu'à ce que la plaquette s'appuie

contre le bord de la porte. Tracer une ligne

autour de la plaquette. Retirer le verrou de

la porte (Figure 4-1) A.

2) Pour les portes sans bords biseautés, utilis-

er un ciseau à bois de 1 po (25 mm) pour

enlever environ po (3 mm) ou suffisam-

ment de matériaux pour que la plaque

frontale soit parfaitement au ras du bord de

la porte (Figure 4-1) B.

3) Pour les portes avec des bords biseautés,

suivre l'étape 2, sauf que la plaque frontale

ne sera pas au ras du bord de la porte,

mais plutôt alignée à la face de la porte.

Pour ce faire, on doit supprimer plus de

bois à partir du bord supérieur de la porte.

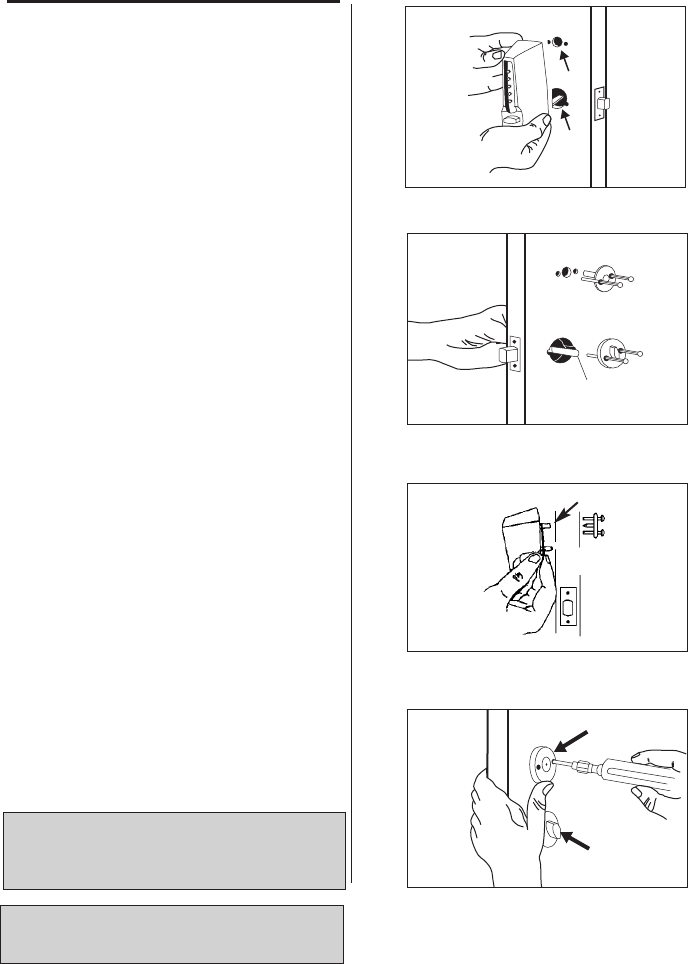

FAdjusting the Lock

The lock has been pre-assembled to accommo-

date doors up to 21⁄4" (57 mm) thick.If your door

is 13⁄8" to 2 " (35 mm to 51 mm) thick, you must

shorten both tailpieces X& Y, (Figure 6-1.)

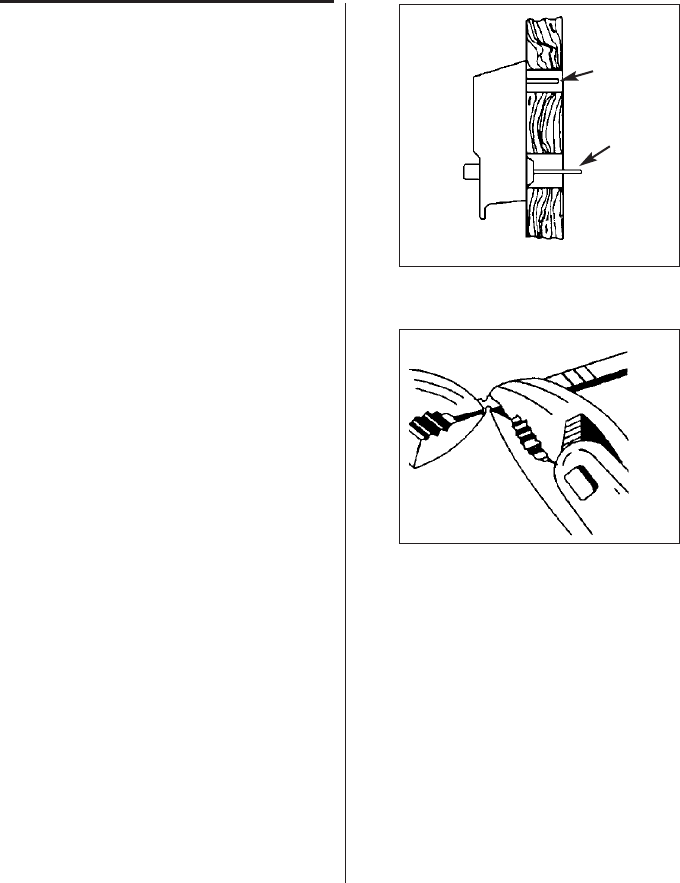

1) Shorten the combination change tailpiece X

according to your door thickness.Tailpiece X

has been premarked for various door thick

nesses for accuracy and convenience,

(Figure 6-1.)

1a. After determining the breakoff point,

hold the tailpiece firmly with a pair of

pliers on the lock side of the tailpiece,

just beside the desired break line.

1b. With a second pair of pliers, grip the

tailpiece at the other side of the line

and bend it up and down until it breaks,

(Figure 6-2.)

2) While holding the lockset firmly against the

outside surface of the door, (Figure 6-1),

mark tailpiece Yat the point where it

extends 1⁄2- 5⁄8"beyond the interior surface

of the door.

2a. After determining the breakoff point,

hold the tailpiece firmly with a pair of

pliers on the lock side of the tailpiece,

just beside the desired break line.

2b. With a second pair of pliers, grip the

tailpiece at the other side of the line

and bend it up and down until it breaks,

(Figure 6-2.)

Ajuste de la cerradura

La cerradura viene prearmada para puertas

de hasta 2" (57 mm) de espesor. Si la puer-

ta tiene entre 1" y 2" (35 mm a 51 mm) de

espesor, se deben acortar las dos partes pos-

teriores Xe Y (Figura 6-1).

1) Acortar la cola para cambio de combi-

nación Xde acuerdo al espesor de la

puerta. La cola Xviene premarcada para

varios espesores de puertas a los fines de

lograr un corte preciso y conveniente

(Figura 6-1).

1a. Una vez determinado el punto de

corte, sostener firmemente la cola con

un par de pinzas sobre el lado de la

cerradura de la cola, justo al lado de la

línea de corte deseada.

1b. Usando un segundo par de pinzas,

tomar la cola por el otro lado de la

línea y doblarla hacia arriba y hacia

abajo hasta que se parta and bend it

up and dn until it breaks, (Figure 6-2.)

2) Sosteniendo firmemente el cerrojo contra la

superficie externa de la puerta (Figura 6-1),

marcar la cola Yen el punto donde se

extiende a una distancia de  - " más allá

de la superficie interior de la puerta.

2a. Una vez determinado el punto de

corte, sostener firmemente la cola con

un par de pinzas sobre el lado de la

cerradura de la cola, justo al lado de la

línea de corte deseada.

2b. Usando un segundo par de pinzas,

tomar la cola por el otro lado de la

línea y doblarla hacia arriba y hacia

abajo hasta que se parta (Figura 6-2).

6-1.

6-2.

Ajuster la serrure

La serrure a été préassemblée pour accueillir

les portes d'épaisseur jusqu'à 2 po (57 mm).

Si la porte est de 1po à 2 po (35 mm à 51

mm) d'épaisseur, on doit raccourcir les cordiers

Xet Y (Figure 6-1).

1) Raccourcir le cordier de changement de

combinaison Xen fonction de l'épaisseur de

la porte. Le cordier Xa été prémarqué pour

des épaisseurs de porte différentes à des

fins de précision et de commodité

(Figure 6-1).

1a. Après avoir déterminé le point de

rupture, maintenir le cordier fermement

avec une pince sur le côté serrure du

cordier, juste à côté de la ligne de

rupture souhaitée.

1b. Avec une seconde paire de pinces, saisir

le cordier de l'autre côté de la ligne et le

plier de haut en bas jusqu'à ce qu'il

casse (Figure 6-2).

2) Tout en maintenant la serrure fermement

contre la surface extérieure de la porte

(Figure 6-1), marquer le cordier Y au point

où il s'étend de  - po au-delà de la

surface intérieure de la porte.

2a. Après avoir déterminé le point de

rupture, maintenir le cordier fermement

avec une pince sur le côté serrure du

cordier, juste à côté de la ligne de

rupture souhaitée.

2b. Avec une seconde paire de pinces, saisir

le cordier de l'autre côté de la ligne et le

plier de haut en bas jusqu'à ce qu'il

casse (Figure 6-2).

GInstalling the Lock

• For 13⁄8" - 13⁄4" (35 mm - 44 mm) thick doors,

use the 23⁄8" (44 mm) thru bolts.

• For 2" - 21⁄4" (51 mm - 57 mm) thick doors,

use the 3" (76 mm) thru bolts.

1) With the bolt extended in the locked

position, mount the lock from the outside

of the door. Insert the tailpiece Yinto the

vertical cutout of the bolt assembly and

the tailpiece Xinto the 3⁄4” (19 mm) hole,

(Figure 7-1)

2) Hold the exterior lock assembly firmly

against the door. Try the factory-set

combination. Press buttons #2 and #4

together, release, press button #3, and

release. A distinctive click must be felt to

indicate that the button has been correctly

depressed. Turn the outside thumbturn to

the right (clockwise) to the stop position

and release (the bolt should be fully retrac-

ted). If not, turn the thumbturn to the left

(counterclockwise) to the stop position

and repeat Step G-2.

3) While holding the lock firmly against

the outside surface of the door with one

hand, use the other to mount the inside

thumbturn assembly to the interior side of

the door with two thru-bolts finger tight,

(Figure 7-2) Make sure that tailpiece Y

is engaged into the vertical cutout of the

inside thumbturn assembly.

4) Insert tailpiece Xinto the horizontal slot of

the combination change assembly. It may be

necessary to use a screwdriver to align tailpiece

Xwith the combination change assembly,

(Figures 7-2 & 7-3) Once aligned, secure with

two thru-bolts, but do not fully tighten,

(Figure 7-4)

Note: The inside thumbturn is shown in

a vertical position to show the two

thru-bolts. It may be assembled either

vertically or horizontally.

IMPORTANT: Tailpiece Xmust be inserted

in the horizontal slot in order to change

your combination.

5) Make sure that both assemblies are

correctly centered over the holes. Tighten

the thru-bolts evenly. Uneven tension could

cause a malfunction of the lock.

Instalación de la cerradura

• Para puertas de 1" - 1" (35 mm - 44 mm) de

espesor, usar los pernos pasantes de 2" (44 mm).

• Para puertas de 2" - 2" (51 mm - 57 mm) de espe

sor, usar los pernos pasantes de 3" (76 mm).

1) Con el bulón extendido en la posición

cerrada, montar la cerradura desde afuera

de la puerta. Insertar la cola Yen el corte

vertical del conjunto del bulón y la cola Xen

el orificio de " (19 mm) (Figura 7-1).

2) Sostener el conjunto de la cerradura exterior

firmemente contra la puerta. Probar la combi-

nación configurada en fábrica. Presionar las

teclas #2 y #4 juntas, soltarlas, presionar la

tecla #3 y soltarla. Se debe sentir un clic dis-

tintivo que indica que la tecla ha sido correc-

tamente liberada. Girar el cierre giratorio

exterior hacia la derecha (en el sentido de

las agujas del reloj) hasta la posición de

parada y soltarlo (el bulón debe quedar total-

mente retraído). Si esto no sucede, girar el

cierre giratorio hacia la izquierda (en sentido

contrario al de las agujas del reloj) hasta la

posición de parada y repetir el Paso G-2.

3) Mientras se sostiene firmemente la cerradura

contra la superficie externa de la puerta con

una mano, usar la otra mano para montar

manualmente el conjunto del cierre giratorio

interior en el lado interior de la puerta con

dos pernos pasantes (Figura 7-2). Asegurar

que la cola Yquede enganchada en el corte

vertical del conjunto del cierre giratorio

interior.

4) Insertar la cola Xen la ranura horizontal del

conjunto de cambio de combinación. Es

posible que sea necesario usar un destornil

lador para alinear la cola Xcon el conjunto de

cambio de combinación (Figuras 7-2 y 7-3).

Una vez alineada, ajustar con dos pernos

pasantes, pero no ajustar totalmente

(Figura 7-4).

Nota: El cierre giratorio interior se muestra en

posición vertical para que se vean los dos per-

nos pasantes. Se puede armar en posición ver-

tical u horizontal.

IMPORTANTE: La cola Xdebe insertarse en la

ranura horizontal para cambiar la combinación.

5) Asegurar que ambos conjuntos estén correc-

tamente centrados sobre los orificios. Ajustar

con igual intensidad los pernos pasantes. Una

tensión despareja podría provocar el mal fun-

cionamiento de la cerradura.

7-1.

7-4.

7-3.

7-2.

Installer la serrure

• Pour les portes de 1po - 1 po (35 mm - 44 mm)

d'épaisseur, utiliser les boulons traversants de 2

po (44 mm).

• Pour les portes de 2 po - 2 po (51 mm - 57 mm)

d'épaisseur, utiliser les boulons traversants de 3 po

(76 mm).

1) Avec le verrou en position verrouillée, fixer la

serrure de l'extérieur de la porte. Insérer le

cordier Ydans la découpe verticale de

l'assemblage du verrou et le cordier Xdans

le trou de  po (19 mm) (Figure 7-1).

2) Maintenir l'assemblage du verrou extérieur

fermement contre la porte. Essayer la combi

naison de l'usine. Appuyer sur les boutons

#2 et #4 simultanément, relâcher, appuyer

sur le bouton #3 et relâcher. Un clic distinct

doit être senti pour indiquer que le bouton a

été correctement enfoncé. Tourner la bar

rette tournante extérieure vers la droite (sens

horaire) jusqu'à la butée et relâcher (le pêne

doit être entièrement rétracté). Sinon, tourner

la barrette tournante vers la gauche (sens

antihoraire) jusqu'à la butée et répéter l'é

tape G-2.

3) Tout en maintenant la serrure fermement

contre la surface extérieure de la porte d'une

main, utiliser l'autre main pour fixer l'assem

blage de la barrette tournante sur le côté

intérieur de la porte avec deux boulons

traversants serrés à la main (Figure 7-2).

S'assurer que le cordier Yest engagé dans

la découpe verticale de l'assemblage de la

barrette tournante intérieur.

4) Insérer le cordier Xdans la fente horizontale de

l'assemblage de changement de combinaison. Il

peut être nécessaire d'utiliser un tournevis pour

aligner le cordier Xà l'assemblage de change-

ment de combinaison (Figures 7-2 et 7-3). Une

fois aligné, fixer avec deux boulons traversants,

mais sans serrer complètement (Figure 7-4).

Remarque: la barrette tournante est représen-

tée dans une position verticale pour montrer les

deux boulons traversants. Elle peut être assem-

blée verticalement ou horizontalement.

IMPORTANT: le cordier Xdoit être inséré dans

la fente horizontale pour changer la combinai-

son.

5) S'assurer que les deux assemblages sont

correctement centrés sur les trous. Serrer les

boulons traversants uniformément. Une

tension inégale pourrait provoquer un

mauvais fonctionnement de la serrure.

KABA SIMPLEX®

LIMITED WARRANTY

Kaba Access Control warrants this product to be free from defects in material

and workmanship under normal use and service for a period of one (1) year.

Kaba Access Control will repair or replace, at our discretion, locks found by

Kaba Access Control analysis to be defective during this period. Our only liabil-

ity, whether in tort or in contract, under this warranty is to repair or replace

products that are returned to Kaba Access Control within the one (1) year war-

ranty period.

This warranty is in lieu of and not in addition to any other warranty or condi-

tion, express or implied, including without limitation merchantability, fitness for

purpose or absence of latent defects.

ATTENTION: This warranty does not cover problems arising out of improper

installation, neglect or misuse. All warranties implied or written will be null and

void if the lock is not installed properly and/or if any supplied component part

is substituted with a foreign part. If the lock is used with a wall bumper, the

warranty is null and void. If a doorstop is required, we recommend the use of a

floor secured stop.

The environment and conditions of use determine the life of finishes on Kaba

Access Control products. Finishes on Kaba Access Control products are subject

to change due to wear and environmental corrosion. Kaba Access Control can-

not be held responsible for the deterioration of finishes.

Authorization to Return Goods

Returned merchandise will not be accepted without prior approval. Approvals

and Returned Goods Authorization Numbers (RGA Numbers) are available

through our Customer Service department in Winston-Salem, NC

1.800.849.8324. The serial number of a lock is required to obtain this RGA

Number. The issuance of an RGA does not imply that a credit or replacement

will be issued.

The RGA number must be included on the address label when material

is returned to the factory. All component parts including latches and strikes

(even if not inoperative) must be included in the package with return. All mer-

chandise must be returned prepaid and properly packaged to the address indi-

cated.

KABA ACCESS CONTROL

2941 INDIANA AVENUE

WINSTON-SALEM, NC 27199-3770

NO POSTAGE

NECESSARY

IF MAILED

IN THE

UNITED STATES

BUSINESS REPLY MAIL

FIRST-CLASS MAIL PERMIT NO. 1563

POSTAGE WILL BE PAID BY ADDRESSEE

WINSTON-SALEM, NC

Thank you for purchasing our product. In order to

protect your investment and to enable us to better

serve you in the future, please fill out this registration

card and return it to Kaba Access Control, or

This lock will be used in what type of facility?

Commercial Building Industrial/ Manufacturing Airport

College/University Government/Military School/Educational

Hospital/Healthcare Other (please specify)

What area is being secured with this lock? (e.g. Front Door, Common Door, Exercise Room)

This lock is:

New Installation

Replacing a conventional keyed lock

Replacing a Kaba Mechanical Pushbutton Lock

Replacing a Kaba Electronic Access Control

Replacing a Keyless Lock other than Kaba

How did you learn about Kaba Access Control Pushbutton Locks?

Advertisement  Previous Use Internet/Web Another Use

Locksmith Maintenance Training Class Other (please specify)

What was your reason for buying this lock?

Who installed your lock?

Locksmith Maintenance Other

Check here if you would like more information on Kaba Access Control locks.

Name

Position

Company

Address

City

State ZIP (Postal Code) Country

Phone

Name of Dealer Purchased From

Date of Purchase

Lock Model Number

REGISTRATION CARD

Notes

HChecking the Locks Operation

IMPORTANT: The following steps MUST

be performed while the door is open.

Note: Turning the outside thumbturn to the left

(counterclockwise) to the stop position and

releasing extends the bolt to the locked

position. To retract the bolt from the outside,

depress the buttons of your preset combina-

tion, then turn the thumbturn to the right

(clockwise) to the stop position.

1) Turn the outside thumbturn to the

left (counterclockwise) until it stops,

then release it (Figure 8-1).

2) Press the preset factory combination

(2 and 4 pressed together, release, then 3,

and release) (Figure 8-2). A distinctive click

must be felt to indicate that the buttons

have been correctly depressed.

3) Turn the outside thumbturn to the right

(clockwise) until it stops; the bolt should

fully retract, (Figure 8-3) If the bolt does

not retract, turn the thumbturn to the left

(counterclockwise) until it stops. This will

clear previously depressed buttons.

Release it and repeat Step H-2 and H-3.

4) Release the outside thumbturn; the bolt

will stay in the retracted position.

5) Turn the inside thumbturn Ato the stop

position; the bolt will extend to its locked

position, (Figure 8-4).

6) If the bolt does not retract or extend fully,

loosen the two thru-bolts of the inside

thumbturn assembly A, (Figure 8-4). Move

the inside thumbturn assembly upward or

downward to properly center the inside

thumbturn assembly with the tailpiece,

then tighten the thru-bolts, and repeat

Steps H-1 to H-5.

7) If the bolt still does not fully retract or

extend after repeating Step H-6, loosen the

two thru-bolts of the inside thumbturn

assembly Aand combination change

assembly B (Figure 8-4). Move the lock

upward or downward to properly align both

tailpieces of the inside thumbturn assembly

and combination change assembly. Tighten

the four thru-bolts and repeat Steps H-1 to

H-5 to ensure proper operation.

IMPORTANTE: Los siguientes pasos

DEBEN realizarse con la puerta abierta.

Nota: Si se gira el cierre giratorio exterior

hacia la izquierda (en sentido contrario al de

las agujas del reloj) hasta la posición de para-

da y luego lo suelta, el bulón queda en la

posición parada. Para que el bulón vuelva a

su posición desde afuera, presionar las teclas

de su combinación configurada previamente,

luego girar el cierre giratorio hacia la derecha

(en el sentido de las agujas del reloj) hasta la

posición parada.

1) Girar el cierre giratorio exterior hacia la

izquierda (en sentido contrario al de las

agujas del reloj) hasta que se detenga,

luego soltarlo (Figura 8-1).

2) Presionar la combinación configurada de

fábrica (presionar las teclas 2 y 4 juntas,

soltarlas, luego presionar la tecla 3, y soltar-

la) (Figura 8-2). Se debe sentir un clic distin-

tivo que indica que las teclas han sido cor-

rectamente liberadas.

3) Girar el cierre giratorio exterior hacia la

derecha (en el sentido de las agujas del

reloj) hasta que se detenga; el bulón

debe retraerse completamente (Figura 8-

3). Si el bulón no se retrae, girar el cierre

giratorio hacia la izquierda (en sentido

contrario al de las agujas del reloj) hasta

que se detenga. Esto liberará las teclas

que fueron soltadas anteriormente.

Soltarlo y repetir los Pasos H-2 y H-3.

4) Liberar el cierre giratorio exterior; el bulón

quedará en la posición retraída.

5) Girar el cierre giratorio interior A hasta la

posición parada; el bulón pasará a la posi-

ción cerrada (Figura 8-4).

6) Si el bulón no se retrae o no se extiende

completamente, aflojar los dos pernos pas-

antes del conjunto del cierre giratorio interi-

or A (Figura 8-4). Mover el conjunto del

cierre giratorio interior hacia arriba o hacia

abajo para centrar bien el conjunto del

cierre giratorio interior con la cola, luego

ajustar los pernos pasantes y repetir los

Pasos H-1 a H-5.

7) Si el bulón sigue sin retraerse o no se

extiende después de repetir el Paso H-6,

aflojar los dos pernos pasantes del conjun

to del cierre giratorio interior Ay del con

junto de cambio de combinación B (Figura

8-4). Mover la cerradura hacia arriba o

hacia abajo para alinear correctamente

ambas colas del conjunto del cierre girato

rio interior y del conjunto de cambio de

combinación. Ajustar los cuatro pernos

pasantes y repetir los Pasos H-1 a H-5

para asegurar que la cerradura funciona

correctamente.

Verificación del funcionamiento de

la cerradura

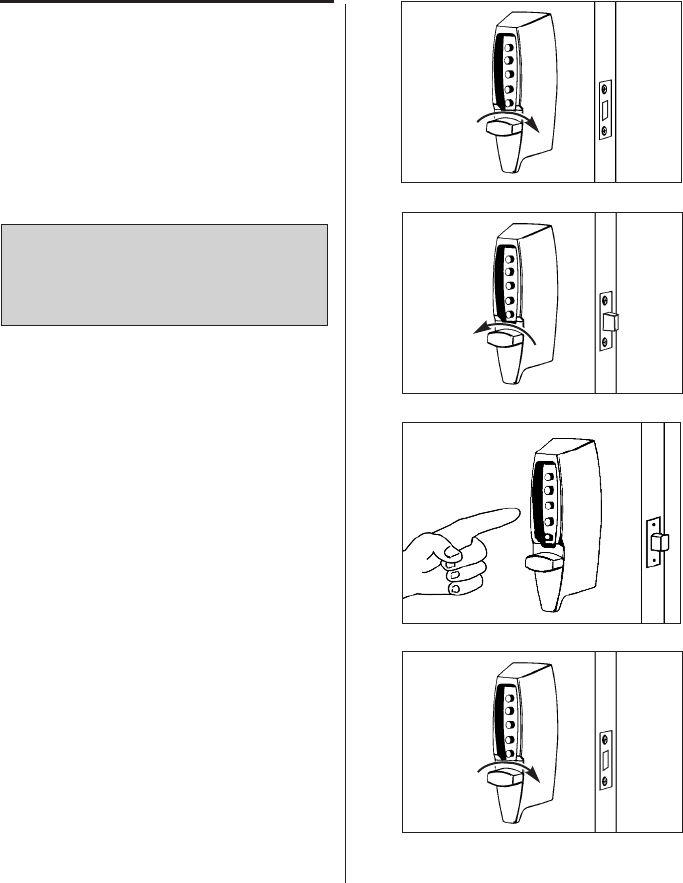

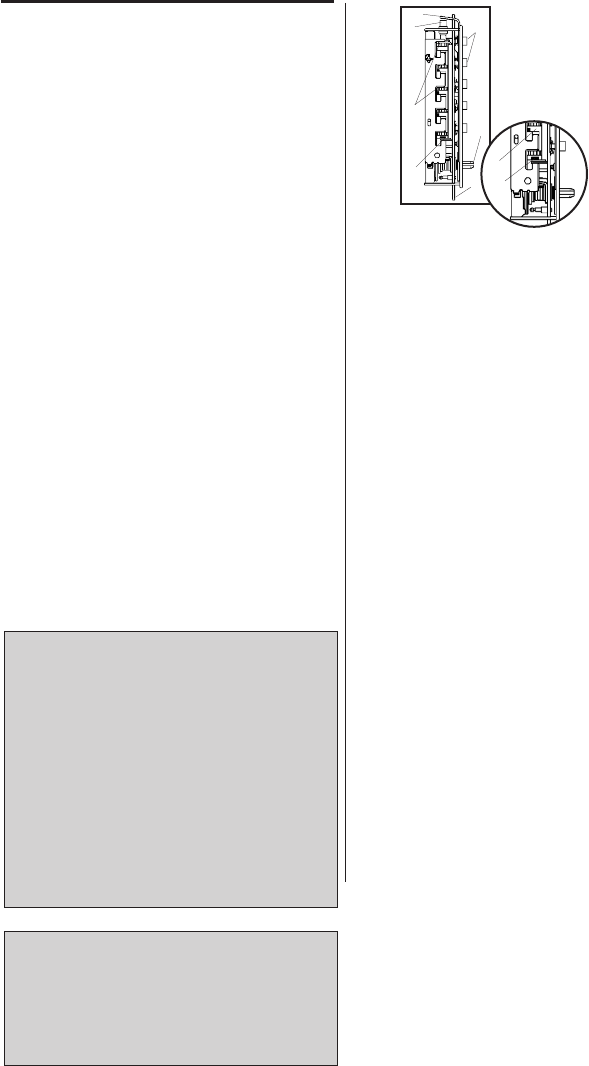

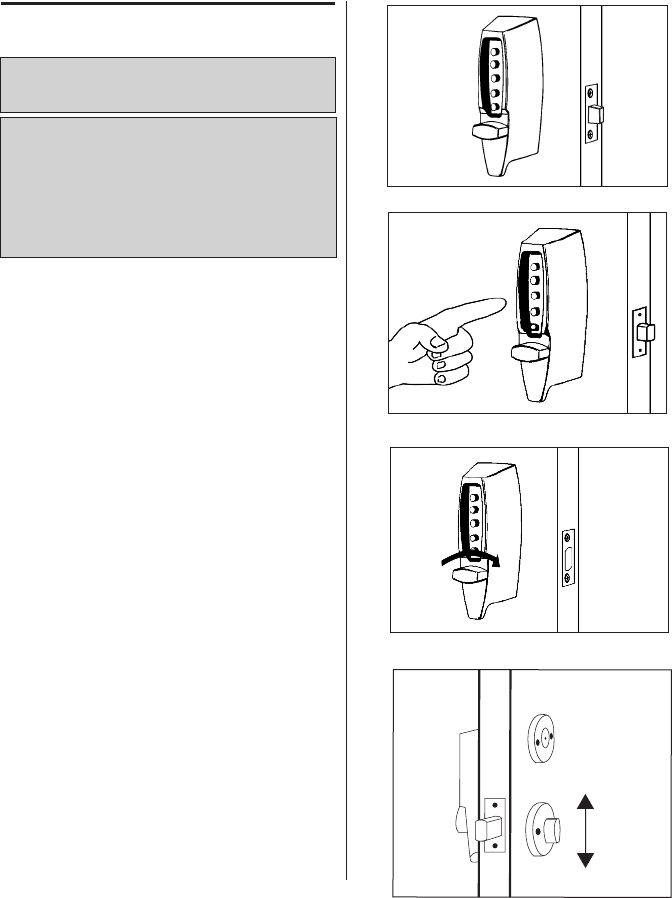

8-1.

8-2.

8-3.

8-4.

Vérifier le fonctionnement de la

serrure

IMPORTANT: les étapes suivantes

DOIVENT être effectuées alors que la porte

est ouverte.

Remarque: le fait de tourner la barrette tour-

nante vers la gauche (sens antihoraire)

jusqu'à la butée et de relâcher met le verrou

en position verrouillée. Pour rétracter le pêne

de l'extérieur, appuyer sur les boutons de

votre combinaison prédéfinie, puis tourner la

barrette tournante à droite (sens horaire)

jusqu'à la butée.

1) Tourner la barrette tournante extérieure

vers la gauche (sens antihoraire) jusqu'à ce

qu'elle s'arrête, puis la relâcher

(Figure 8-1).

2) Appuyer sur la combinaison préréglée en

usine (2 et 4 pressés ensemble, relâcher,

puis 3, puis relâcher) (Figure 8-2). Un clic

distinct doit être senti pour indiquer que les

boutons ont été correctement enfoncés.

3) Tourner la barrette tournante extérieure

à droite (sens horaire) jusqu'à ce qu'elle

s'arrête; le pêne devrait rentrer complète-

ment (Figure 8-3). Si le pêne ne se

rétracte pas, tourner la barrette tournante

à gauche (sens antihoraire) jusqu'à ce

qu'elle s'arrête. Cela réinitialisera les

boutons déjà enfoncés. Relâcher et

répéter les étapes H-2 et H-3.

4) Relâcher la barrette tournante extérieure;

le pêne restera en position rétractée.

5) Tourner la barrette tournante intérieure A

jusqu'à la butée; le pêne s'étendra à sa

position de verrouillage (Figure 8-4).

6) Si le pêne ne se rétracte pas ou ne s'étend

pas pleinement, desserrer les deux boulons

traversants de l'assemblage de barrette

tournante A (Figure 8-4). Déplacer

l'assemblage de barrette tournante

intérieure vers le haut ou vers le bas pour

centrer correctement l'ensemble avec le

cordier, puis serrer les boulons traversants

et répéter les étapes H-1 à H-5.

7) Si le pêne ne se rétracte toujours pas ou

ne s'étend pas pleinement après avoir

répété l'étape H-6, desserrer les deux

boulons traversants de l'assemblage de

barrette tournante A et de l'assemblage de

changement de combinaison B (Figure 8-

4). Déplacer la serrure vers le haut ou vers

le bas pour aligner correctement les deux

cordiers de l'assemblage de barrette tour-

nante intérieure et l'assemblage de change-

ment de combinaison. Serrer les quatre

boulons traversants et répéter les étapes

H-1 à H-5 pour s'assurer du bon fonction-

nement.

Verify the Combination Change Assembly

1) Insert the tip of a Phillips-head screwdriver

into the combination change assembly B,

(Figure 8-5).

2) Turn the central piece to the right (clock-

wise) until it stops, DO NOT FORCE,

(approximately 30˚ degrees) (Figure 8-5).

3) Remove the screwdriver; the central

piece should automatically return to its

initial position.

4) If the central piece jams and does not

return to its initial position, loosen the two

thru-bolts and push the combination

change assembly Bupward or downward

to properly center the tailpiece of the com-

bination change assembly, then tighten the

two thru-bolts, and repeat Steps H-1 to H-3.

Installing the Strike

1) Mark the vertical and horizontal center

lines of the strike on the door frame

by using the center line of the bolt.

Make sure the vertical and horizontal

center lines are well aligned with the

bolt center lines.

2) Where the center lines meet, drill a

1" (25 mm) diameter by 11⁄8" (28 mm)

deep hole to guarantee that the bolt

will be completely extended in the

door jamb, (Figure 9-1).

3) Mortise (chisel out) the marked area to

1⁄8" (3 mm) deep so that the strike will

be flush with the door frame.

4) Secure the strike with the four

screws provided.

5) Close the door and turn the thumbturn to

extend the bolt to ensure proper alignment

with the strike plate hole.

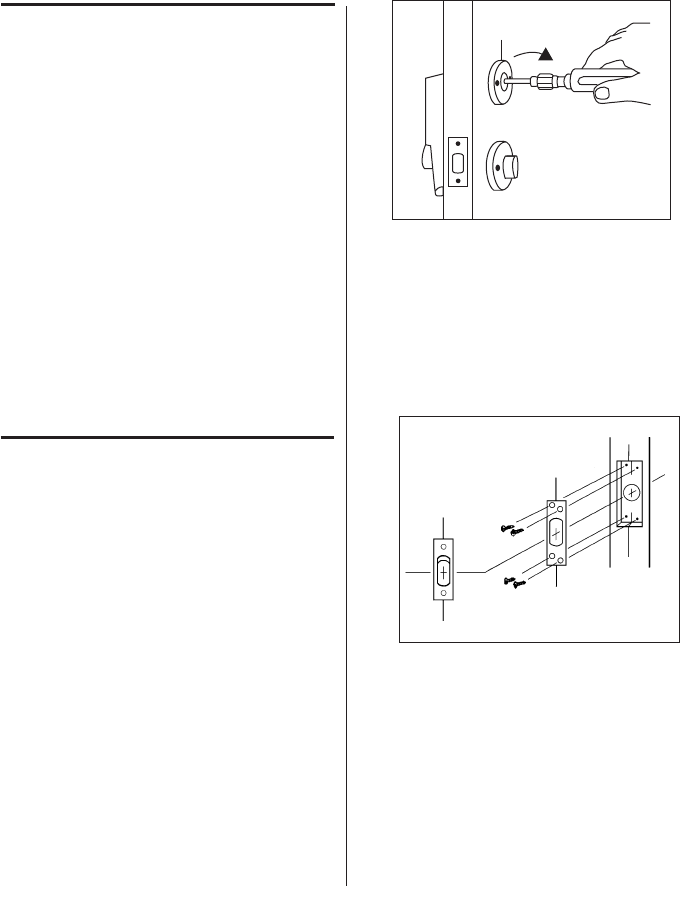

Verificación del conjunto de cambio de

combinación

1) IInsertar la punta de un destornillador

Phillips en el conjunto de cambio de combi-

nación B (Figura 8-5).

2) Girar la pieza central hacia la derecha (en

el sentido de las agujas del reloj) hasta que

se detenga, NO FORZAR (aproximada-

mente a 30 grados) (Figura 8-5).

3) Retirar el destornillador; la pieza central

debería volver automáticamente a su posi-

ción inicial.

4) Si la pieza central se atasca y no vuelve a

su posición inicial, aflojar los dos pernos

pasantes y presionar el conjunto de cam

bio de combinación Bhacia arriba o hacia

abajo para centrar bien la cola del conjun

to de cambio de combinación, luego

ajustar los dos pernos pasantes y repetir

los Pasos H-1 a H-3.

Instalación de la cerradura

hembra

1) Marcar las líneas vertical y horizontal de la

cerradura hembra sobre el marco de la

puerta usando la línea central del bulón.

Asegurar que las líneas centrales vertical y

horizontal estén bien alineadas con las

líneas centrales del bulón.

2) En el lugar donde se cruzan las líneas

centrales, perforar un orificio de 1"

(25 mm) de diámetro por 1" (28 mm) de

profundidad para asegurar que el bulón

quede completamente extendido en el

marco de la puerta (Figura 9-1).

3) Ensamblar (cincelar) el área marcada a

una profundidad de " (3 mm) para que la

cerradura hembra quede alineada con el

marco de la puerta.

4) Fijar la cerradura hembra con los cuatro

tornillos provistos.

5) Cerrar la puerta y girar el cierre giratorio

para extender el bulón y asegurar la alin-

eación correcta con el orificio de la placa

de la cerradura hembra.

8-5.

9-1.

Vérifier l'assemblage de changement de

combinaison

1) Insérer la pointe d'un tournevis cruciforme

dans l'assemblage de changement de com-

binaison B (Figure 8-5).

2) Tourner la pièce centrale vers la droite

(sens horaire) jusqu'à ce qu'elle s'arrête,

NE PAS FORCER (environ 30 degrés)

(Figure 8-5).

3) Retirer le tournevis; la pièce centrale

devrait revenir automatiquement à sa posi-

tion initiale.

4) Si la pièce centrale se bloque et ne

retourne pas à sa position initiale, desserrer

les deux boulons traversants et pousser le

bloc de changement de combinaison B

vers le haut ou vers le bas pour bien centr-

er le cordier de l'assemblage de change-

ment de combinaison, puis serrer les deux

boulons traversants, et répéter les étapes

H-1 à H-3.

Installing the Strike

1) Marquer les lignes centrales verticales et

horizontales de la gâche sur le cadre de la

porte en utilisant la ligne de centre du ver-

rou. S'assurer que les lignes centrales ver-

ticales et horizontales sont bien alignées

avec les lignes du centre du verrou.

2) Lorsque les lignes centrales se rencontrent,

percer un trou de 1 po (25 mm) de diamètre

par 1po (28 mm) de profondeur pour

garantir que le pêne sera complètement

déployé dans le montant de la porte

(Figure 9-1).

3) Mortaiser (ciseler) la zone délimitée à 

po (3 mm) de profondeur de manière à ce

que la gâche soit au ras du cadre de

porte.

4) Fixer la gâche avec les quatre vis fournies.

5) Fermer la porte et tourner la barrette tour-

nante pour étendre le pêne et s'assurer

d'un bon alignement avec le trou de la

gâche.

JSetting a New Combination

IMPORTANT: The following steps must be

performed while the door is open.

The factory-set code is 2 and 4 pressed

together, followed by 3. This code should be

changed as soon as the lock

is installed.

1) Turn the outside thumbturn to the left

(counterclockwise) to the stop position

and return it to the right (clockwise) slowly

to the horizontal position (Figure 10-1).

This will clear any random buttons previ-

ously depressed.

2) Enter the existing code (Figure 10-2).

3) Insert a Phillips-head screwdriver into

the center of the combination change

sleeve. Gently turn to the right (clockwise)

approximately 30o(Figure 10-3). A slight

click should be felt. Do not force.

IMPORTANT: When removing the screwdriv-

er, the central piece must return to its initial

position, if not, set it back to its original

position using the screwdriver; see Section 9.

Verify the Combination Change Assembly.

4) Turn the outside thumbturn to the left

(counterclockwise) to the stop position,

once only, and slowly return it to the

right (clockwise) to the horizontal

position to clear the existing code

from the mechanism (Figure 10-4).

5) Select a new code and write it down

(some or all of the buttons may be used

for your new code, pressed individually

or simultaneously).

NOTE: Each button may be used only once.

6) With the door open, enter your new code.

Depress each button fully and release.

A slight click should be felt (Figure 10-5).

Configuración de nueva

combinación

IMPORTANTE: Los siguientes pasos

deben realizarse con la puerta abierta.

El código configurado en fábrica es: teclas 2 y

4 presionadas juntas, seguidas de la tecla 3.

Este código debe ser cambiado cuando se

instala la cerradura.

1) Girar el cierre giratorio exterior hacia la

izquierda (en sentido contrario al de las

agujas del reloj) hasta la posición de para

da y volverlo a girar hacia la derecha (en

el sentido de las agujas del reloj)

lentamente hacia la posición horizontal

(Figura 10-1). Esto liberará las teclas

presionadas anteriormente en forma aleatoria.

2) Ingresar el código existente (Figura 10-2).

3) Insertar un destornillador Phillips en el

centro de la manga de cambio de

combinación. Girar suavemente hacia la

derecha (en el sentido de las agujas del

reloj) aproximadamente 30 grados (Figura

10-3). Debe sentirse un leve clic. No forzar.

IMPORTANTE: Cuando se retira el destornil-

lador, la pieza central debe volver a su posi-

ción inicial, si no lo hace, colocarla nueva-

mente en su posición original usando el

destornillador; véase Sección 9. Verificación

del conjunto de cambio de combinación..

4) Girar el cierre giratorio exterior hacia la

izquierda (en sentido contrario al de las

agujas del reloj) hasta la posición de para-

da, sólo una vez, y volverlo a girar lenta-

mente hacia la derecha (en el sentido de

las agujas del reloj) hasta la posición hori-

zontal, para borrar el código existente del

mecanismo (Figura 10-4).

5) Seleccionar un nuevo código y anotarlo (se

pueden usar algunas o todas las teclas

para el nuevo código, presionándolas indi-

vidual o simultáneamente).

NOTA: Cada tecla se puede usar una sola vez.

6) Con la puerta abierta, ingresar el nuevo

código. Presionar totalmente cada tecla y

soltarla. Se debe sentir un leve clic

(Figura 10-5).

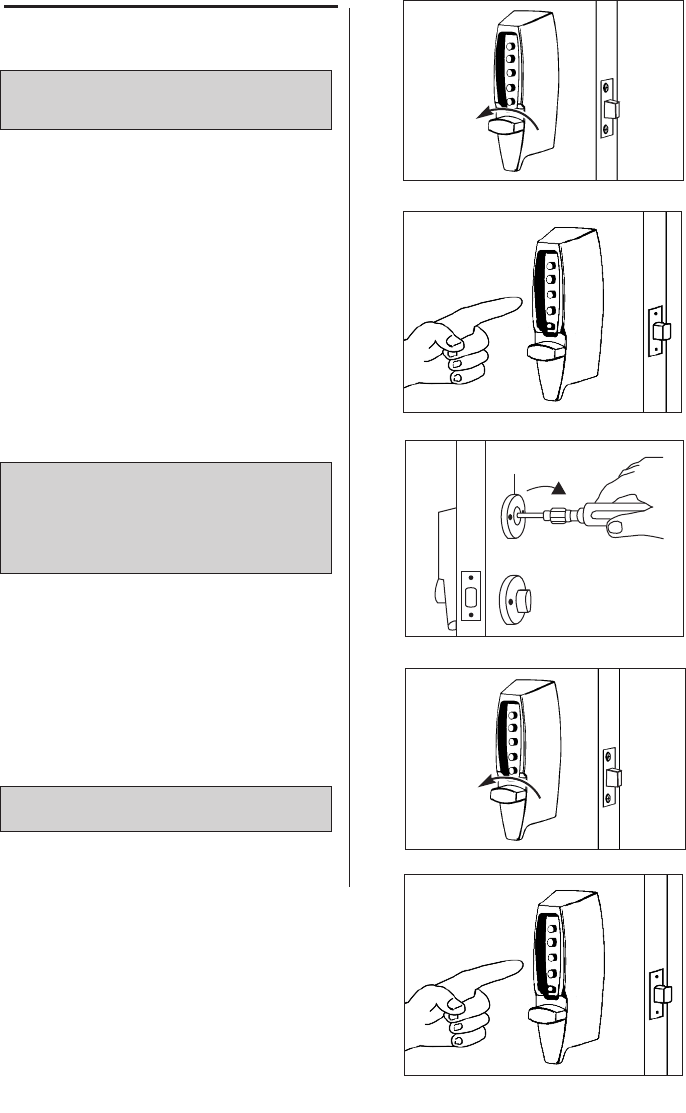

10-1.

10-2.

10-4.

10-5.

10-3.

Définir une nouvelle combinaison

IMPORTANT : les étapes suivantes

DOIVENT être effectuées alors que la porte

est ouverte.

Le code réglé en usine est 2 et 4 pressés

simultanément, suivi de 3. Ce code doit être

changé dès que la serrure est installée.

1) Tourner la barrette tournante vers la

gauche (sens antihoraire) jusqu'à la butée

et la renvoyer lentement vers la droite

(sens horaire) à la position horizontale

(Figure 10-1). Cela effacera tous les

boutons précédemment enfoncés au

hasard.

2) Entrer le code existant (Figure 10-2).

3) Insérer un tournevis cruciforme dans le

centre de la douille de changement de

combinaison. Faire tourner doucement

vers la droite (sens horaire) d'environ 30

degrés (Figure 10-3). Un léger déclic doit

se faire sentir. Ne pas forcer.

IMPORTANT: lorsqu'on retire le tournevis, la

pièce centrale doit revenir à sa position ini-

tiale, sinon, la remettre à sa position initiale

en utilisant le tournevis, voir la section 9.

Vérifier l'assemblage de changement de com-

binaison.

4) Tourner la barrette tournante vers la

gauche (sens antihoraire) jusqu'à la butée,

une fois seulement, et la renvoyer

lentement vers la droite (sens horaire) à la

position horizontale pour effacer le code

existant du mécanisme (Figure 10-1).

5) Sélectionner un nouveau code et le noter

(une partie ou tous les boutons peuvent

être utilisés pour votre nouveau code,

enfoncés individuellement ou

simultanément).

REMARQUE: chaque bouton peut être utilisé

qu'une seule fois.

6) Avec la porte ouverte, entrer votre nou-

veau code. Appuyer sur chaque bouton

pleinement et les libérer. Un léger déclic

doit se faire sentir (Figure 10-5).

7) Turn the outside thumbturn to the right

(clockwise) to the stop position (Figure 10-

6). The bolt should retract.Now release the

thumb turn. Try to turn the thumbturn to

the right (clockwise). The thumbturn will not

turn clockwise unless the correct combina-

tion is entered. If it turns and retracts the

bolt without depressing any of the buttons,

see Step J-9 below.

NOTE: Excessive force will result in slipping

the thumbturn 180 degrees. The slipping

mechanism, or force-proof clutch, protects

the locks internal mechanism from

forced entry.

8) If a wrong combination is entered after the

desired combination has been programmed

into the lock, turn the outside thumbturn to

the left (counterclockwise) to the stop posi-

tion and release, (Figure 10-7.) This will

clear any previously depressed buttons.

Enter the correct new combination (Figure

10-8.) Turn the thumbturn to the right

(clockwise) to the stop position and

release, (Figure 10-9.) The thumbturn

should rotate. The bolt will be retracted

flush with the face plate. The correct com-

bination must be entered each time you

want to unlock the door.

9) If, without entering the combination, you

can retract the bolt by turning the outside

thumbturn to the right, it means that a step

was done out of order and therefore no

combination was entered. In this case, you

must repeat J-1 to J-7 but omit J-2, as the

lock does not have a combination.

7) Girar el cierre giratorio exterior hacia la

derecha (en el sentido de las agujas del

reloj) hasta la posición de parada (Figura

10- 6). El bulón debe retraerse. Ahora,

soltar el cierre giratorio. Tratar de girar el

cierre giratorio hacia la derecha (en el sen-

tido de las agujas del reloj). El cierre girato-

rio no girará en el sentido de las agujas del

reloj salvo que se ingrese la combinación

correcta. Si se gira y retrae el bulón sin

soltar ninguna de las teclas, véase el Paso

J-9 a continuación.

NOTA: Si se ejerce fuerza excesiva, el cierre

giratorio se deslizará a una posición de 180

grados. El mecanismo de deslizamiento, o

embrague a prueba de fuerza, protege el

mecanismo interno de la cerradura contra el

ingreso forzado.

8) Si se ingresa una combinación errónea

después de que se programó la

combinación deseada en la cerradura,

girar el cierre giratorio exterior hacia la

izquierda (en sentido contrario al de las

agujas del reloj) hasta la posición de

parada y soltarlo (Figura 10-7). Esto liber-

ará las teclas anteriormente presionadas.

Ingresar la nueva combinación correcta

(Figura 10-8). Girar el cierre giratorio hacia

la derecha (en el sentido de las agujas del

reloj) hasta la posición de parada y soltarlo

(Figura 10-9). El cierre giratorio debe girar.

El bulón quedará retraído alineado con la

placa frontal. Se debe ingresar la combi-

nación correcta cada vez que se desea

abrir la puerta.

9) Si, sin ingresar la combinación, se logra

retraer el bulón girando el cierre giratorio

exterior hacia la derecha, significa que uno

de los pasos no fue realizado correctamente

y, por lo tanto, no se ingresó la combinación.

En este caso, se deben repetir los pasos J-1

a J-7, pero se debe omitir el paso J-2, ya

que la cerradura no tiene ninguna combi-

nación.

10-6.

10-7.

10-8.

10-9.

7) Tourner la barrette tournante vers la droite

(sens horaire) jusqu'à la position d'arrêt

(Figure 10-6). Le pêne devrait se rétracter.

Relâcher maintenant la barrette tournante.

Essayer de tourner la barrette tournante

vers la droite (sens horaire). La barrette

tournante ne tournera pas dans le sens

horaire à moins que la bonne combinaison

soit entrée. Si elle tourne et rétracte le

pêne sans qu'on appuie sur un des bou-

tons, voir l'étape J-9 ci-dessous.

REMARQUE: une force excessive entraînera

un glissement de la barrette tournante de 180

degrés. Le mécanisme de glissement, ou

l'embrayage, protège le mécanisme interne

de la serrure d'une entrée par effraction.

8) Si on entre une mauvaise combinaison

après que la combinaison souhaitée a été

programmée dans la serrure, tourner la

barrette tournante extérieure vers la

gauche (sens antihoraire) jusqu'à la posi-

tion d'arrêt et libérée (Figure 10-7). Cela

effacera tous les boutons précédemment

enfoncés. Entrer la nouvelle combinaison

(Figure 10-8). Tourner la barrette tournante

vers la droite (sens horaire) jusqu'à la

butée et libérer (Figure 10-9). La barrette

tournante doit tourner. Le pêne se

rétractera au ras de la plaque. La bonne

combinaison doit être entrée chaque fois

qu'on veut déverrouiller la porte.

9) Si, sans entrer la combinaison, on peut

rétracter le pêne en tournant la barrette tour-

nante extérieure vers la droite, cela signifie

qu'une étape n'a pas été accomplie dans l'or-

dre et qu'aucune combinaison n'a été entrée.

Dans ce cas, on doit répéter les étapes J-1 à

J-7, mais omettre J-2, étant donné que la

serrure n'a pas de combinaison.

KInstructions for Resetting an

Unknown Combination

Remove the lock from the door. Loosen and

remove the 4 screws that hold the backplate on

the lock body. Set aside the back plate assuring

the tailpieces do not come loose/out of the back-

plate. Remove the drive cam assembly located on

the control shaft on the back of the chamber.

Remove the combination chamber from the lock

held by 2 screws.

To remove the 3-sided dust cover marked "Kaba

Simplex," place the combination chamber in the

position below to the right.

K-1 Place a small screwdriver on the edge of the

3-sided dust cover and push down on the

screwdriver (See Figure 11-1). The cover

should pop loose. Once it does, pull the cover

off of the combination chamber.

K-2 Hold the chamber in one hand by the screw

tabs (b) on each end with the key stems (c)

facing you and the control shaft (d) at the

bottom (See Figure 11-2).

K-3 Using pliers or equivalent, rotate the control

shaft (d) counterclockwise and release to

clear the chamber (See Figure 11-2).

K-4 Look at the 5 code gears (e). If any code gear

pockets (f) are already at the shear line (open

position), ignore them. They are not used in

the combination (See Figure 11-3).

NOTE: Shear line (open position) references the “L”

shaped feet already align with the mating gear

pocket (f).

K-5 Find the code gear pocket/s (e) that is far-

thest away from the shear line (open posi-

tion). Depress that key stem/s (c) and release

(See Figure 11-3). If any digits in the combi-

nation were depressed together (at the same

time), then they must also be depressed

together to reset the combination.

K-6 Find the code gear pocket/s (e) that is the

next farthest away from the shear line (open

position). Depress that key stems (c) and

release (See Figure 11-3).

NOTE: If any of the code gear pockets travel past

the shear line (open position), the key stems have

been depressed in the wrong sequence. Start over

at K-3.

K-7 Repeat step K-6 until all code gear pockets (e)

are at the shear line (open position).

Instrucciones para restablecer

una configuración desconocida

Retirar la cerradura de la puerta. Aflojar y

retirar los cuatro tornillos que sostienen la

placa posterior en el cuerpo de la cerradura.

Dejar a un lado la placa posterior asegurando

que las colas no queden flojas ni fuera de la

placa posterior. Retirar el conjunto de la leva

de mando ubicado en el eje de control en la

parte posterior de la cámara. Retirar la

cámara de combinación de la cerradura que

está sostenida por dos tornillos.

Para retirar la cubierta antipolvo de tres lados

que lleva la inscripción "Kaba Simplex", colocar

la cámara de combinación en posición hacia

abajo hacia la derecha.

K-1 Colocar un pequeño destornillador en el

borde de la cubierta antipolvo de tres lados y

ejercer presión hacia abajo sobre el

destornillador (véase Figura 11-1). La cubierta

debería aflojarse. Una vez que esto sucede,

retirar la cubierta de la cámara de combinación.

K-2 Sostener la cámara con una mano por las pes-

tañas con orificios para los tornillos (b) que se

encuentran en cada extremo con los vástagos

de la llave (c) orientados de frente al operador

y al eje de control (d) en la parte inferior

(véase Figura 11-2).

K-3 Usando pinzas o una herramienta equivalente,

girar el eje de control (d) en sentido contrario

al de las agujas del reloj y soltarlo para liberar

la cámara (véase Figura 11-2).

K-4 Observar los cinco engranajes de código (e). Si

alguno de los bolsillos de los engranajes de

código (f) ya está en la línea de corte (posición

abierta), ignorarlos. No han sido utilizados en

la combinación (véase Figura 11-3).

NOTA: La línea de corte (posición abierta) se refiere

al pie con forma de “L” ya alineado con el bolsillo cor-

respondiente del engranaje (f).

K-5 Buscar el o los bolsillos del engranaje de códi-

go (e) que estén más lejos de la línea de corte

(posición abierta). Presionar el o los vástagos

de la llave (c) y soltarlos (véase Figura 11-3). Si

hay más de un dígito en la combinación que

fueron presionados juntos (al mismo tiempo),

entonces también deben ser presionados jun-

tos para restablecer la combinación.

K-6 Buscar el o los bolsillos del engranaje de códi-

go (e) que estén más lejos de la línea de corte

(posición abierta). Presionar los vástagos de la

llave (c) y soltarlos (véase Figura 11-3).

NOTE: Si alguno de los bolsillos del engranaje de

código pasa la línea de corte (posición abierta), sig-

nifica que los vástagos de la llave han sido presion-

ados en una secuencia incorrecta. Volver a comen-

zar desde el paso K-3.

K-7 Repetir el paso K-6 hasta que todos los bolsil-

los del engranaje de código (e) estén en la línea de

corte (posición abierta).

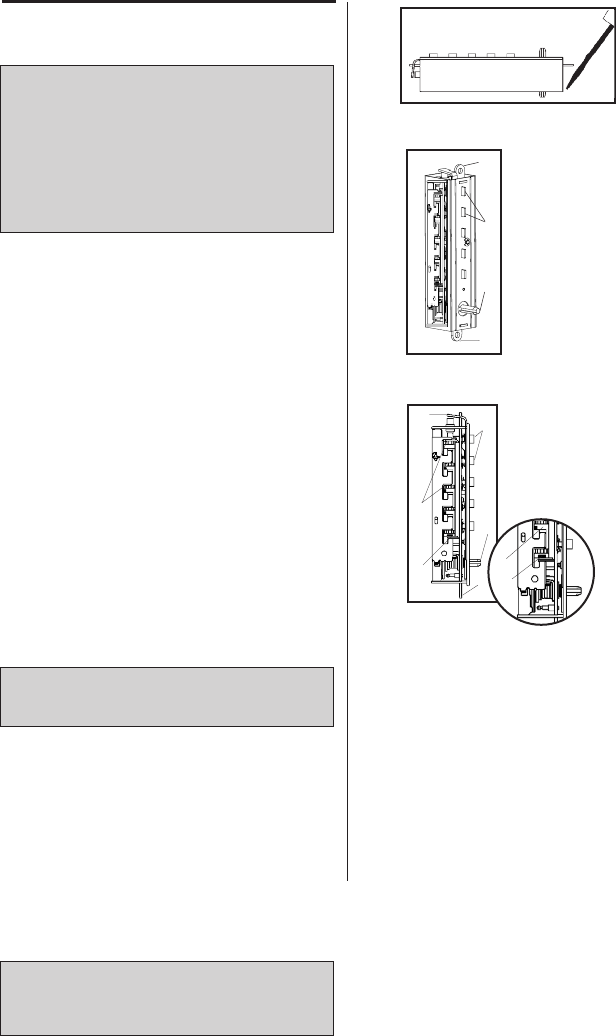

(3 sided dust cover)

11-1

c(5)

gc(5)

e(5)

11-2

11-3

Instructions pour réinitialiser une

combinaison inconnue

Retirer la serrure de la porte. Desserrer et retir-

er les quatre vis qui retiennent la plaque arrière

sur le corps de la serrure. Mettre de côté la

plaque arrière en s'assurant que les cordiers ne

se desserrent pas ou ne sortent pas de la plaque

arrière. Retirer l'assemblage de l'axe situé sur

l'arbre de commande à l'arrière de la chambre.

Retirer la chambre à combinaison du verrou

maintenu par deux vis.

Pour retirer le couvercle antipoussière à trois

faces marqué « Kaba Simplex », placer la

chambre à combinaison dans la position ci-

dessous à droite.

K-1 Placer un petit tournevis sur le bord du cou-

vercle antipoussière à trois faces et appuyer

sur le tournevis (voir Figure 11-1). Le couvercle

devrait se retirer. Une fois cela fait, retirer la

housse de la chambre à combinaison.

K-2 Maintenir la chambre d'une main par les

pattes de vis (b) à chaque extrémité avec les

clés-tiges (c) face à vous et l'arbre de com-

mande (d) au bas (voir Figure 11-2).

K-3 En utilisant des pinces ou l'équivalent, faire

tourner l'arbre de commande (d) vers la

gauche et libérer pour effacer la chambre

(voir Figure 11-2).

K-4 Regarder les cinq engrenages de code (e). Si

toutes les poches d'engrenage de code (f)

sont déjà sur la ligne de cisaillement (position

ouverte), les ignorer. Elles ne sont pas util-

isées dans la combinaison (voir Figure 11-3).

REMARQUE: la ligne de cisaillement (position

ouverte) fait référence au pied en forme de « L »

déjà aligné avec l'engrenage correspondant (f).

K-5 Trouver la poche d'engrenage de code (e) la

plus éloignée de la ligne de cisaillement (posi-

tion ouverte). Appuyer sur cette clé-tige (c) et

libérer (voir Figure 11-3). Si tous les chiffres

de la combinaison ont été enfoncés simul-

tanément (en même temps), on doit égale-

ment les enfoncer ensemble pour réinitialiser

la combinaison.

K-6 Trouver la poche d'engrenage de code (e) la

plus éloignée de la ligne de cisaillement (posi-

tion ouverte). Enfoncer ces clés-tiges (c) et

libérer (voir Figure 11-3).

REMARQUE: si l'une des poches d'engrenage de

code se déplace au-delà de la ligne de cisaillement

(position ouverte), les clés-tiges ont été enfoncées

dans le mauvais ordre. Recommencer à l'étape K-3.

K-7 RRépéter l'étape K-6 jusqu'à ce que toutes les

poches d'engrenage de code (e) soient sur la

ligne de cisaillement (position ouverte).

K-8 If all the code gear pockets (e) are not lined

up at the shear line (open position), start over

at step K-3.

K-9 Depress the lockout slide (g) at the top of the

chamber and release. (looks like one end of a

spark plug) (See Figure 11-3).

K-10 Using pliers or equivalent, rotate the control

shaft (d) counterclockwise to clear the

chamber and release. The lockout slide (g)

should pop out (button underneath will stay

depressed) (See Figure 11-3).

K-11 Depress the key-stem/s (c) that you want in

the new combination, releasing each after it

is depressed (See Figure 11-4).

K-12 Once all the digits in the new combination

have been depressed, using pliers or equiva-

lent, rotate the control shaft (d) clockwise

(See Figure 11-4). The code change button

(h) underneath the lockout slide (g), should

pop up (See Figure 11-4). The new combina-

tion is now set.

K-13 Look at the code gear pockets (e). The num-

bers in the new combination should not be

at the shear line (open position) (See Figure

11-4). If all look like (f), start over at Step K-3.

Reinstallation: Replace the 3-sided dust cover

marked “Kaba Simplex.” Make sure the staked

joints on both end plates fit through the slots on

the dust cover. Stake the 2 end plate joints.

Replace the combination chamber into the lock

using the same 2 screws removed earlier. Slip the

drive cam assembly back on the control shaft of

the chamber assuring it is in the same position

as prior to removal. Re-secure the back plate,

assuring the tailpieces are seated correctly using

the same 4 screws removed earlier. Reinstall the

lock back on the door.

Testing: Enter the combination set during the

reset process. Turn the outside thumbturn to the

right (clockwise). The latch should retract. If the

latch does not retract, turn the outside thumbturn

left (counterclockwise) and release, then enter the

code again.

K-8 Si todos los bolsillos del engranaje de código

(e) no están alineados en la línea de corte

(posición abierta), comenzar de nuevo desde

el paso K-3.

K-9 Presionar la varilla de bloqueo (g) que está

arriba de la cámara y soltarla (es parecida al

extremo de una bujía) (véase Figura 11-3).

K-10 Usando pinzas u otra herramienta equiva-

lente, girar el eje de control (d) en sentido

contrario al de las agujas del reloj para liberar

la cámara y soltarlo. La varilla de bloqueo (g)

debe saltar (la tecla que está debajo se man-

tendrá presionada) (véase Figura 11-3).

K-11 Presionar el o los vástagos de la llave (c) que

se desea usar en la nueva combinación,

soltando cada uno después de presionarlo

(véase Figura 11-4).

K-12 Una vez presionados todos los dígitos de la

nueva combinación, usando pinzas u otra

herramienta equivalente, girar el eje de con-

trol (d) en el sentido de las agujas del reloj

(véase Figura 11-4). La tecla de cambio de

código (h) que está debajo de la varilla de

bloqueo (g) debe saltar (véase Figura 11-4).

La nueva combinación ya está configurada.

K-13 Observar los bolsillos del engranaje de códi-

go (e). Los números de la nueva combinación

no deben estar en la línea de corte (posición

abierta) (véase Figura 11-4). Si todos se ven

como se muestra en (f), comenzar nueva-

mente desde el Paso K-3.

Reinstalación: Cambiar la cubierta antipolvo de

tres lados que lleva la inscripción “Kaba Simplex”.

Asegurar que las juntas fijadas en ambas placas

de los extremos coincidan con las ranuras de la

cubierta antipolvo. Ajustar las dos juntas de los

extremos de la placa. Volver a colocar la cámara

de combinación en la cerradura utilizando los

mismos dos tornillos retirados anteriormente.

Deslizar el conjunto de la leva de mando nueva-

mente sobre el eje de control de la cámara ase-

gurando que esté en la misma posición en la que

estaba antes de ser retirado. Volver a ajustar la

placa posterior, asegurando que las colas queden

bien fijadas utilizando los mismos cuatro tornillos

retirados anteriormente. Volver a instalar la cer-

radura en la puerta.

Prueba: Ingresar la combinación durante el proce-

so de restablecimiento. Girar el cierre giratorio

exterior hacia la derecha (en el sentido de las agu-

jas del reloj). El pestillo debe retraerse. Si el pestillo

no se retrae, girar el cierre giratorio hacia la

izquierda (en sentido contrario al de las agujas del

reloj) y soltarlo, luego ingresar nuevamente el

código.

gc(5)

e(5)

11-4

K-8 Si toutes les poches d'engrenage de code

(e) ne sont pas alignées sur la ligne de

cisaillement (position ouverte),

recommencer à l'étape K-3.

K-9 Appuyer sur le coulisseau de verrouillage

(g) au sommet de la chambre et libérer

(cela ressemble à une extrémité de bougie)

(voir Figure 11-3).

K-10 En utilisant des pinces ou l'équivalent, faire

tourner l'arbre de commande (d) vers la

gauche pour effacer la chambre et libérer.

Le coulisseau de verrouillage (g) devrait

sortir (le bouton en dessous restera

enfoncé) (voir Figure 11-3).

K-11 Appuyer sur les clés-tiges (c) qu'on veut

dans la nouvelle combinaison, libérant

chacune après les avoir enfoncées (voir

Figure 11-4).

K-12 Une fois que tous les chiffres de la nouvelle

combinaison ont été enfoncés, en utilisant

des pinces ou l'équivalent, tourner l'arbre de

commande (d) dans le sens horaire (voir

Figure 11-4). Le bouton de changement de

code (h) sous le coulisseau de verrouillage

(g) devrait apparaître (voir Figure 11-4). La

nouvelle combinaison est maintenant

réglée.

K-13 Regarder les engrenages de code (e). Les

numéros de la nouvelle combinaison ne

doivent pas être à la ligne de cisaillement

(position ouverte) (voir Figure 11-4). Si cela

ressemble à (f), recommencer à l'étape K-3

Réinstallation: remplacer le couvercle antipous-

sière à trois faces portant la mention « Kaba

Simplex ». S'assurer que les joints sur les deux

plaques d'extrémité passent au travers des

fentes sur le couvercle antipoussière. Tuteurer les

deux joints de la plaque d'extrémité. Remplacer

la chambre à combinaison dans la serrure en util-

isant les deux mêmes vis retirées précédem-

ment. Glisser l'assemblage de l'axe sur l'arbre de

commande de la chambre en s'assurant qu'il est

dans la même position qu'avant son retrait. Fixer

de nouveau la plaque arrière, en s'assurant que

les cordiers sont correctement fixés en utilisant

les quatre mêmes vis retirées précédemment.

Réinstaller la serrure sur la porte.

Test: entrer la combinaison établie lors du

processus de réinitialisation. Tourner la barrette

tournante vers la droite (sens horaire). Le pêne

devrait se rétracter. Si le pêne ne se rétracte pas,

tourner la barrette tournante à gauche (sans

antihoraire) et libérer, puis entrer le code à nou-

veau.

LTroubleshooting

Lock fails to open when combination

is entered and outside thumbturn is

rotated clockwise.

Buttons were not fully depressed

when the combination was entered.

Lock not cleared of previous attempts

to enter access codes.

Turn the outside thumbturn to the left

to clear the wrong entry. Enter the

combination making sure you feel

each button click to know that

it was depressed fully.

Turning outside thumbturn clockwise

always retracts latch without

depressing any buttons.

Lock is in zero combination.

Follow the procedure for setting a new

combination (Section J,

but omit Step 2).

Inside thumbturn only retracts bolt

partially or not at all, in either clockwise

or counterclockwise direction.

Bolt was not properly installed.

Remove and re-install the bolt.

Review and follow instructions

in Section H.

After setting a new combination,

the lock works one time only,

then fails to open.

Buttons of intended combination were

not fully depressed when changing

combination.

This is a lost combination situation.

Please call our Technical Service

Dept. at (800) 849-TECH.

(8324) or (336) 725-1331

















La cerradura no se abre cuando se ingresa

la combinación y se gira el cierre giratorio

en el sentido de las agujas del reloj.

Las teclas no fueron presionadas correcta-

mente cuando se ingresó la combinación.

No se borraron intentos previos de ingresar

códigos de acceso en la cerradura.

Girar el cierre giratorio exterior hacia la

izquierda para borrar el ingreso incorrecto.

Ingresar la combinación asegurando sentir

un clic cada vez que se oprime correcta-

mente una tecla.

Cuando se gira el cierre giratorio exterior en

el sentido de las agujas del reloj siempre se

retrae el pestillo sin oprimir ninguna tecla.

La cerradura está en combinación cero.

Seguir el procedimiento para configurar una

nueva combinación (Sección J: omitir el

Paso 2).

El cierre giratorio interior sólo retrae parcial-

mente el bulón o directamente no lo retrae, ya

sea en el sentido de las agujas del reloj o en

sentido contrario al de las agujas del reloj.

El bulón no ha sido instalado correctamente.

Retirar y volver a instalar el bulón. Leer y

seguir las instrucciones de la Sección H.

Después de configurar una nueva combi-

nación, la cerradura funciona una sola vez y

luego no abre.

Cuando se cambió la combinación, no se

oprimieron bien las teclas de la nueva

combinación.

Se trata de una situación de pérdida de

combinación.

Llame a nuestro Departamento de Servicio

Técnico al 1.800.849.TECH (8324) o al

1.336.725.1331.

















Solución de problemas

La serrure ne s'ouvre pas lorsque la combi-

naison est entrée et que la barrette tournante

extérieure est tournée vers la droite.

Les boutons n'ont pas été complètement

enfoncés lorsqu'on a entré la combinaison.

La serrure n'a pas été réinitialisée lors de

tentatives précédentes pour entrer les codes

d'accès.

Tourner la barrette tournante vers la gauche

pour effacer la mauvaise entrée. Entrer la

combinaison en s'assurant qu'on sent chaque

clic de bouton pour savoir qu'il a été com-

plètement enfoncé.

Le fait de tourner la barrette tournante

extérieure dans le sens horaire rétracte toujours

le verrou sans appuyer sur aucun bouton.

La serrure est en combinaison zéro.

Suivre la procédure d'établissement d'une

nouvelle combinaison (section J, mais en

omettant l'étape 2).

La barrette tournante intérieure rétracte seule-

ment le pêne partiellement ou pas du tout, dans

le sens horaire ou antihoraire.

Le verrou n'a pas été correctement installé.

Suivre la procédure d'établissement d'une nou-

velle combinaison (section J, mais en omettant

l'étape 2).

Après avoir défini une nouvelle combinaison,

la serrure fonctionne une seule fois puis on

ne peut plus l'ouvrir.

Les boutons de la combinaison prévue n'é-

taient pas complètement enfoncés quand on

a changé la combinaison.

Il s'agit d'une situation de combinaison per-

due.Veuillez appeler notre service technique

au 1.800.849.TECH (8324) ou

1.336.725.1331

Dépannage

















Kaba Access Control

2941 Indiana Avenue

Winston-Salem, NC 27105 USA

Tel: 800.849.8324 or 336.725.1331

Fax: 800.346.9640 or 336.725.3269

www.kabaaccess.com

Disclaimer: While reasonable efforts were made to ensure the accuracy of this document at the time of printing,

Kaba assumes no liability for any errors or omissions. This information is subject to be revised without notice, and

changes may be incorporated in future releases.

PKG2387 0212

Kaba Installation Simplex 7002/7008 Instruction D8 PKG2387 7002 7008

Simplex 7102/7108 Installation Instructions - PKG2387 simplex-7102-7108-installation-instructions-pkg2387 Simplex 7100 Mechanical Lock - Kaba Access & Data Systems

Navigation menu

Versions of this User Manual:

Views

Navigation
